MX710/MX711 Digitalni projektor Korisnički priručnik

Sadržaj

Važne sigurnosne

upute..................................3

Uvod ..................................7

Značajke projektora.............................. 7

Isporučene komponente .......................8

Vanjski izgled projektora..................... 9

Kontrole i funkcije ............................. 10

Postavljanje

projektora .......................14

Odabir lokacije................................... 14

Postizanje željene veličine projicirane

slike .................................................... 15

Povezivanje .....................16

Povezivanje uređaja video izvora ......17

Reproduciranje zvuka na

projektoru........................................... 18

Korištenje........................20

Uključivanje projektora ..................... 20

Prilagođavanje projicirane slike......... 21

Korištenje izbornika........................... 22

Osiguravanje projektora..................... 23

Prebacivanje ulaznog signala............. 26

Uvećavanje i pretraživanje za

detaljima............................................. 27

Odabir razmjera proporcija ................ 27

Optimiziranje slike............................. 29

Postavljanje vremenskog mjerača

prezentacije ........................................32

Daljinsko okretanje stranica............... 33

Zamrzavanje slike .............................. 33

Skrivanje slike.................................... 33

Korištenje funkcije FAQ.................... 34

Zaključavanje kontrolnih tipki........... 34

Korištenje na velikim nadmorskim

visinama............................................. 34

Izrada vlastitog pozdravnog

zaslona ............................................... 35

Prilagođavanje zvuka......................... 35

Upravljanje projektorom u LAN

okruženju ........................................... 37

Prezentacije iz USB čitača................. 50

Isključivanje projektora ..................... 51

Izravno isključivanje napajanja ......... 51

Korištenje izbornika .......................... 52

Održavanje .....................62

Održavanje projektora ....................... 62

Informacije o žarulji .......................... 63

Uklanjanje problema.....69

Specifikacije....................70

Specifikacije projektora..................... 70

Dimenzije........................................... 71

Nosač za stropnu ugradnju ................ 71

Tablica vremena ................................ 72

Informacije o jamstvu

i autorskim pravima ......75

Regulatorne izjave .........76

Sadržaj2

Važne sigurnosne upute

Vaš je projektor dizajniran i ispitan kako bi zadovoljio najnovije standarde za sigurnost informatičke opreme. Pa ipak, kako bi se zajamčila sigurna upotreba ovog proizvoda, važno je da slijedite upute navedene u ovom priručniku i upute koje se nalaze na samom proizvodu.

Sigurnosne upute

1. Pročitajte ovaj priručnik prije prve upotrebe vašeg projektora. Čuvajte

ga za kasnije potrebe.

2. Ne gledajte izravno u leću projektora tijekom njegovog rada. Snažno svjetlo može oštetiti vaš vid.

3. Servisiranje prepustite kvalificiranom servisnom osoblju.

5. Napon gradske mreže u nekim zemljama NIJE stabilan. Ovaj projektor je dizajniran za siguran rad pri izmjeničnom naponu od 100 do 240 volti, ali mogao bi prestati s radom u slučaju pada ili udara napona od ±10 volti. U područjima

gdje električno napajanje može oscilirati ili biti prekinuto preporučuje se da napajanje projektora izvedete putem stabilizatora napajanja, zaštite od izboja ili besprekidnog izvora napajanja (UPS).

6. Tijekom korištenja projektora leću ne blokirajte nikakvim predmetima jer time možete prouzrokovati zagrijavanje objekta i njegovo deformiranje, a vjerojatno i njegovo zapaljivanje. Za privremeno isključivanje žarulje pritisnite tipku BLANK (Prazno) na projektoru ili daljinskom upravljaču.

4. Blendu leće ili poklopac leće, ako

postoji, uvijek uklonite dok je žarulja projektora uključena.

Važne sigurnosne upute 3

Sigurnosne upute (nastavak)

7. Žarulja postaje izuzetno vrućom tijekom rada. Prije uklanjanja sklopa žarulje dopustite da se projektor ohladi približno 45 minuta.

10. Ovaj proizvod ne postavljajte na nestabilna kolica, nosač ili stol. Proizvod bi mogao pasti i pretrpjeti ozbiljna oštećenja.

8. Žarulje ne koristite nakon isteka deklariranog radnog vijeka za žarulju. Korištenje žarulja dulje od deklariranog radnog vijeka može u rijetkim slučajevima prouzrokovati njihovo pucanje.

9. Nikad ne rastavljajte sklop žarulje ili bilo koju elektroničku komponentu ako kabel napajanja projektora nije odvojen od utičnice električnog napajanja.

11. Ne pokušavajte rastavljati ovaj projektor. Na određenim komponentama u unutrašnjosti projektora prisutni su opasni visoki naponi koji u slučaju dodirivanja mogu izazvati smrt. Jedina komponenta koju korisnik može servisirati je žarulja, a koja ima vlastiti poklopac.

Ni pod kojim okolnostima nikad ne smijete otvarati ili uklanjati bilo koje druge poklopce. Servisiranje prepustite isključivo odgovarajuće kvalificiranom servisnom osoblju.

12. Dok je projektor u upotrebi, mogli biste uočiti da iz otvora za prozračivanje projektora izlazi ugrijani zrak i dopire miris. Ovo je normalna pojava i nije u pitanju neispravnost proizvoda.

Važne sigurnosne upute4

Sigurnosne upute (nastavak)

13. Ovaj projektor ne postavljajte unutar bilo kojeg od sljedećih vrsta prostora:

- Slabo prozračivan ili zatvoreni prostor.

Omogućite najmanje 50 cm slobodnog prostora od zidova i slobodan protok zraka oko projektora.

- Lokacije na kojima bi temperature

mogle postati pretjerano visokim, kao što je unutrašnjost automobila sa zatvorenim prozorima.

- Lokacije na kojima bi pretjerana

vlažnost, prašina ili dim cigareta mogli onečistiti optičke komponente, skraćujući na taj način vijek trajnosti projektora i zatamniti sliku.

- Lokacije u blizini protupožarnih alarma.

- Lokacije u kojima je ambijentalna

temperatura viša od 40°C.

- Lokacije na nadmorskim visinama višim

od 3.000 m.

14. Ne blokirajte otvore za prozračivanje.

- Ovaj projektor ne postavljajte na deke, posteljinu ili bilo kakvu mekanu površinu.

- Ovaj projektor ne prekrivajte tkaninom ili bilo kakvim drugim predmetom.

- U blizini projektora ne postavljajte zapaljive predmete.

Ako su otvori za prozračivanje krajnje zapriječeni, pregrijavanje unutar projektora može rezultirati požarom.

15. Projektor tijekom rada uvijek postavite na ravnu i horizontalnu površinu.

- Projektor ne koristite ako je nagnut

ulijevo ili udesno za kut veći od 10° ili ako je nagnut prema naprijed ili prema natrag za kut veći od 15°. Korištenje projektora dok nije postavljen u horizontalnom položaju može prouzrokovati kvar ili oštećivanje žarulje.

3.000 m (10.000

stopa)

0 m

(0 stopa)

16. Projektor ne postavljajte uspravno na neku od bočnih strana. Projektor bi mogao pasti u stranu i prouzrokovati osobne ozljede ili oštećenje projektora.

Važne sigurnosne upute 5

Sigurnosne upute (nastavak)

17. Na projektor nemojte ugaziti nogom i na njega ne postavljajte nikakve predmete. Pored vjerojatnog fizičkog oštećivanja projektora, ovime možete izazvati nezgode ili ozljede.

18. U blizini projektora ili na njega ne postavljajte posude s tekućinama. Tekućine izlivene u projektor mogu izazvati njegov kvar. Ako projektor postane mokar, odvojite ga iz električnog napajanja i kontaktirajte zastupnika tvrtke BenQ radi servisiranja projektora.

19. Ovaj proizvod ima mogućnost prikazivanja obrnute slike za potrebe stropnih ugradnji.

Tijekom stropne ugradnje koristite isključivo komplet za stropnu ugradnju tvrtke BenQ, te provjerite je li komplet čvrsto ugrađen.

Stropna ugradnja projektora

Kako je naš cilj da uživate u iskustvu korištenja vašeg BenQ projektora, željeli bismo vam skrenuti pažnju na sigurnosne informacije kako bi se spriječile moguće osobne ozljede i oštećenja imovine.

Ako projektor namjeravate ugraditi na strop, snažno preporučujemo pravilno postavljanje kompleta za stropnu ugradnju tvrtke BenQ i provjeru je li komplet čvrsto i sigurno postavljen.

Ako koristite komplet za stropnu ugradnju koji nije proizvod tvrtke BenQ, postoji rizik od pada projektora sa stropa uslijed nepravilnog postavljanja zbog vijaka pogrešnih promjera ili duljina.

Komplet za stropnu ugradnju tvrtke BenQ možete kupiti na istom mjestu gdje ste kupili i vaš BenQ projektor. Tvrtke BenQ također preporučuje kupnju posebnog sigurnosnog kabela kompatibilnog s Kensington bravom i njegovo priključivanje u utor za Kensington bravu na projektoru i na podlogu stropnog nosača. Ovaj kabel imat će pomoćnu ulogu zadržavanja projektora ako njegov spoj s ugradbenim nosačem postane labav.

Hg - žarulja sadrži živu. Rukujte sukladno lokalnim propisima o odbacivanju. Posjetite www.lamprecycle.org.

20. Ovaj uređaj mora biti uzemljen.

Važne sigurnosne upute6

Uvod

Značajke projektora

Projektor integrira projekciju optičkim pogonom vrhunskih performansi s korisnički prilagođenim dizajnom kako bi pružio visoku pouzdanost i jednostavnost upotrebe.

Ovaj projektor nudi sljedeće značajke:

• Postavke mreže omogućuju upravljanje stanjem projektora s računala korištenjem webpreglednika.

• Utičnica mikrofona za izlaz zvuka na zvučnike projektora.

• USB MINI-B utičnica za prikaz računalnog signala putem USB kabela.

• USB TIP A utičnica za prikaz slika pohranjenih na USB memoriji.

• 3D funkcija za uživanje u 3D filmovima, videozapisima i sportskim događajima na realističniji način, predstavljajući dubinu slika.

• Dizajn bez filtra za smanjene troškove održavanja i upotrebe.

• Funkcija automatske trapezoidnosti za automatsko ispravljanje trapezoidnosti slike.

• Blistava boja / VIDI za pružanje istinskih i živopisnijih boja u slici.

• Posebni tekstovi za prikazivanje dijaloga, naracije i zvučnih efekata TV programa i video sadržaja.

• Promjenjivi zvučni izlaz.

• Korekcija boje zida kojom se omogućuje projiciranje na obojene površine, u skladu s unaprijed definiranim postavkama.

• Brzo automatsko pretraživanje koje ubrzava postupak otkrivanja signala.

• Funkcija odabira zaštite lozinkom.

• 3D upravljanje bojama koje omogućuje prilagođavanje boja sukladno željama.

• Odabir funkcija brzog hlađenja koje omogućuju hlađenje projektora u kraćem vremenu.

• Jednim pritiskom tipke brzo se pristupa dokumentu FAQ s često postavljanjima pitanjima za potrebe uklanjanja poteškoća u radu.

• Vremenski mjerač prezentacije za bolju kontrolu vremena tijekom prezentacije.

• Automatsko prilagođavanje putem jedne tipke za prikazivanje slike najbolje kvalitete.

• Digitalna korekcija trapezoidnosti za ispravljanje izobličenih slika.

• Kontrola za prilagođavanje balansa boja za prikazivanje podataka i videa.

• Mogućnost prikazivanje 16,7 milijuna boja.

• Višejezični izbornici s prikazom na zaslonu (OSD).

• Prebacivanje između normalnog i ekonomičnog načina rada radi uštede električne energije.

• Ugrađeni zvučnici pružaju miješani jednokanalni zvuk iz priključenog audio ulaza.

• Kompatibilnost s HDTV komponentnim signalom (YP

• Prividna svjetlina projicirane slike varirat će u ovisnosti o ambijentalnom osvjetljenju, postavkama kontrasta i svjetline odabranog ulaznog signala, te je izravno proporcionalna udaljenosti projiciranja.

• Svjetlina žarulje opadat će s vremenom i može varirati unutar specifikacija proizvođača žarulje. Ovo je normalno i očekivano ponašanje.

bPr).

Uvod 7

Isporučene komponente

Pažljivo raspakirajte i provjerite imate li sve komponente prikazane na donjem crtežu. Ako bilo koja stavka nedostaje, kontaktirajte trgovinu u kojoj ste kupili projektor.

Standardni dodaci

Isporučeni dodaci bit će prilagođeni za vašu regiju i mogu se razlikovati od ovdje prikazanih. * Jamstveni list isporučuje se samo unutar nekih određenih regija. Za detaljne informacije

kontaktirajte svog prodavača.

Projektor Kabel napajanja VGA kabel

Vodič za brzi uvod CD medij

Daljinski upravljač s baterijama Torba za nošenje

Opcionalni dodaci

1. Komplet sa zamjenskom žaruljom

2. Komplet za stropnu ugradnju

Uvod8

Jamstveni list*

s korisničkim

priručnikom

3. RS232 kabel

Vanjski izgled projektora

Prednja/gornja strana

2 1

Stražnja/donja strana

18 21

1. Poklopac žarulje

2. Vanjska kontrolna ploča (za detalje pogledajte "Kontrole

i funkcije" na stranici 10)

3. Prozračivanje (izlaz toplog zraka)

4. Tipka za brzo otvaranje

5. Gornji IC senzor daljinskog upravljanja

6. Prsten fokusiranja i zumiranja

7. Prozračivanje (uzlaz hladnog zraka)

8. Mrežica zvučnika

9. Prednji IC senzor daljinskog upravljanja

10. Projekcijska leća

11. Utičnica izmjeničnog napajanja

12. Stražnja nožica za prilagođavanje

13. Otvori za stropnu ugradnju

14. Prednja nožica za prilagođavanje

15. Priključnica za RS232 kontrolu

16. RJ45 LAN utičnica

17. USB priključnice

18. Priključnica HDMI ulaza

19. Utičnica izlaza za RGB signal

20. Utičnica ulaza za signale RGB (PC) /

komponentni video (YPbPr/ YCbCr)

21. Utičnica ulaza za S-Video signal Utičnica video ulaza

22. Utičnice audio ulaza, lijevi i desni kanal (L/R)

23. Utičnica audio ulaza Utičnica audio izlaza

Utičnica mikrofona

24. Utor za Kensington bravu protiv krađe

Uvod 9

Kontrole i funkcije

Projektor

1 2

3 4

6 7

1. Prsten fokusiranja

Prilagođavanje fokusa projicirane slike.

2. Prsten zumiranja

Prilagođavanje veličine slike.

3. Svjetlo pokazivača POWER (Napajanje)

Svijetli ili trepće dok je projektor u upotrebi.

4. MENU/EXIT (Izbornik/Izlazak)

Uključivanje izbornika s prikazom na zaslonu (OSD). Povratak na prethodni OSD izbornik, napuštanje i spremanje postavki izbornika.

5. POWER (Napajanje) Prebacivanje projektora između pasivnog

i uključenog stanja.

6. Lijevo /

Pokretanje funkcije FAQ.

7. BLANK (Prazno)

Skrivanje slike zaslona.

8. Svjetlo upozorenja TEMP (Temperatura)

Svijetli crvenom bojom ako temperatura

11 12 13 14

projektora postane previsoka.

9. Svjetlo pokazivača LAMP (Žarulja)

Naznačuje stanje žarulje. Uključuje se ili trepće u slučaju problema sa žaruljom.

10. AUTO (Automatski)

Automatski određuje najbolja vremena slike za prikazanu sliku.

11. Tipke trapezoidnosti/strelica ( / Gore, / Dolje)

Ručno ispravljanje izobličenja slike uslijed projiciranja pod kutom.

12. Desno /

Aktiviranje zaključavanja tipki Kad je aktiviran izbornik s prikazom na

zaslonu (OSD), tipke #6, #11 i #12 koriste se kao tipke smjera za odabir željenih stavki izbornika i izvođenje prilagođavanja.

13. MODE/ENTER (Način rada/Unos)

Odabir raspoloživog načina postavljanja slike.

Aktiviranje odabrane stavke izbornika s prikazom na zaslonu (OSD).

14. SOURCE (Izvor)

Prikaz trake s odabirom izvora.

Uvod10

Daljinski upravljač

1. ON (Uključeno)/OFF (Isključeno)

Prebacivanje projektora između pasivnog i uključenog stanja.

2. Tipke odabira izvora (COMPUTER-1 (Računalo 1), COMPUTER-2 (Računalo 2), VIDEO, S-VIDEO)

Odabir ulaznog izvora za prikazivanje.

3. MENU/EXIT (Izbornik/Izlazak)

Uključivanje izbornika s prikazom na zaslonu (OSD). Povratak na prethodni OSD izbornik, napuštanje i spremanje postavki izbornika.

4. BLANK (Prazno)

Skrivanje slike zaslona.

5. Lijevo /

Pokretanje funkcije FAQ.

19 20

6. MODE/ENTER (Način rada/Unos)

Odabir raspoloživog načina postavljanja slike.

Aktiviranje odabrane stavke izbornika s prikazom na zaslonu (OSD).

7. LASER

Uključivanje vidljivog laserskog svjetla za prezentacijske potrebe.

8. PAGE UP/PAGE DOWN (Stranica gore/dolje)

Upravljanje softverskim programom za prikazivanje (na priključenom računalu) koji odgovara na naredbe stranica naprijed / stranica natrag (primjerice Microsoft PowerPoint).

9. FREEZE (Zamrzni)

Zamrzavanje projicirane slike.

10. NETWORK SETTING (Postavljanje mreže)

Izravan unos mrežne postavke.

11. TEST (Ispitivanje)

Prikaz ispitnog uzorka.

12. NETWORK (Mreža)

Pretražuje mrežni signal i projicira ga unutar nekoliko sekundi od njegove dostupnosti.

13. SOURCE (Izvor)

Prikaz trake s odabirom izvora.

14. AUTO (Automatski)

Automatski određuje najbolja vremena slike za prikazanu sliku.

15. Tipke trapezoidnosti/strelica ( / Gore, / Dolje)

Ručno ispravljanje izobličenja slike uslijed projiciranja pod kutom.

16. Desno /

Zaključavanje tipki na projektoru. Kad je aktiviran izbornik s prikazom na

zaslonu (OSD), tipke #5, #15 i #16 koriste se kao tipke smjera za odabir željenih stavki izbornika i izvođenje prilagođavanja.

Uvod 11

17. ZOOM+ (Zum+)/ZOOM- (Zum-)

Povećavanje ili smanjivanje veličine projicirane slike.

18. VOLUME+ (Glasnoća+)/VOLUME(Glasnoća-)

Prilagođavanje razine zvuka.

19. MUTE (Utišaj)

Prebacivanje zvuka iz projektora između uključenog i isključenog stanja.

20. ASPECT (Proporcije)

Odabir razmjera proporcija zaslona.

21. MIC/VOL (Mikrofon/Glasnoća) +/-

Prilagođavanje razine zvuka mikrofona.

22. CAPTURE (Snimka)

Snimanje projicirane slike i njezino spremanje kao početne slike.

23. Brojčane tipke

Unos brojki u mrežnim postavkama. Brojčane tipke 1, 2, 3 i 4 mogu se pritiskati i kad se zatraži unos lozinke.

Upravljanje pokazivačem LASER

Laserski pokazivač služi kao prezentacijska pomoć za profesionalce. Tijekom pritiska tipke zrači crvenim svjetlom i uključuje se crveno svjetlo pokazivača.

Laserska zraka je vidljiva. Za neprekidno zračenje potrebno je pritisnuti i držati pritisnutom tipku LASER.

Ne gledajte izravno u otvor lasera i lasersku zraku ne usmjeravajte prema sebi ili drugima. Prije korištenja lasera pročitajte upozorenje na stražnjoj strani daljinskog upravljača.

Laserska zraka nije igračka. Roditelji moraju imati na umu opasnosti vezane uz lasersku energiju i ovaj daljinski upravljač držati izvan dosega djece.

Uvod12

Učinkoviti domet daljinskog upravljača

Infracrveni (IC) senzori daljinskog upravljača smješteni su s prednje i gornje strane projektora. Kako bi pravilno funkcionira, daljinski upravljač mora se držati unutar kuta od 30° u odnosu na IC senzor projektora. Udaljenost između daljinskog upravljača i senzora ne smije biti veća od 8 metara.

Osigurajte da između daljinskog upravljača i IC senzora na projektoru ne postoje objekti koje bi mogli prepriječiti infracrvenu zraku.

• Upravljanje projektorom s prednje strane

• Upravljanje projektorom s gornje strane

Zamjena baterija daljinskog upravljača

1. Kako biste zamijenili baterije u daljinskom upravljaču, okrenite stražnju stranu daljinskog upravljača, pritisnite oslonac za prst na poklopcu i klizno pomaknite u smjeru strelice, kako je prikazano na crtežu. Time ćete skinuti poklopac.

2. Uklonite bilo kakve postojeće baterije i umetnite dvije AAA baterije, obraćajući pažnju na polaritet baterija naznačen na dnu odjeljka za baterije. Pozitivan pol baterije (+) postavlja se na pozitivan spoj u odjeljku, a negativan pol (-) na negativan spoj.

3. Ponovo postavite poklopac tako što ćete ga poravnati s osnovicom i klizno vratiti u početni položaj. Poklopac je zatvoren kad začujete klikajući zvuk.

• Izbjegavajte ostavljanje daljinskog upravljača i baterija u okruženju s pretjeranom

toplinom ili vlagom, kao što su kuhinja, kupaona, sauna, solarij ili zatvoreni automobil.

• Zamijenite isključivo baterijama iste ili ekvivalentne vrste, po preporuci proizvođača.

• Rabljene baterije odbacite u skladu s preporukama proizvođača i lokalnim propisima.

• Baterije nikad ne bacajte u vatru. Postoji opasnost od eksplozije.

• Ako su baterije ispražnjene ili daljinski upravljač nećete koristiti tijekom duljeg

vremenskog razdoblja, uklonite baterije kako biste izbjegli oštećivanje daljinskog upravljača uslijed mogućeg curenja baterija.

Uvod 13

Postavljanje projektora

Odabir lokacije

Vaš projektor dizajniran je za ugradnju na jedan od sljedeća četiri načina smještanja:

1. Ploča naprijed

Odaberite ovaj način smještanja, pri čemu je projektor na stolu i ispred zaslona. Ovo je najuobičajeniji način smještanja projektora za potrebe brzog postavljanja i prenosivosti.

2. Strop naprijed

Odaberite ovaj način smještanja, pri čemu je projektor naglavce ovješen ispod stropa i ispred zaslona.

Kako biste projektor ugradili ispod stropa, kod vašeg prodavača kupite komplet za stropnu ugradnju tvrtke BenQ.

Nakon uključivanja projektora postavite opciju Strop naprijed u izborniku

POSTAVKA SUSTAVA : Osnovna > Položaj projektora.

3. Strop nazad

Odaberite ovaj način smještanja, pri čemu je projektor naglavce ovješen ispod stropa i sa stražnje strane zaslona.

Za ovaj način projiciranja potreban je poseban zaslon za stražnje projekcije i komplet za stropnu ugradnju tvrtke BenQ.

Nakon uključivanja projektora postavite opciju Strop nazad u izborniku

POSTAVKA SUSTAVA : Osnovna > Položaj projektora.

4. Ploča nazad

Odaberite ovaj način smještanja, pri čemu je projektor na stolu i sa stražnje strane zaslona.

Za ovaj način projiciranja potreban je poseban zaslon za stražnje projekcije.

Nakon uključivanja projektora postavite opciju Ploča nazad u izborniku

POSTAVKA SUSTAVA : Osnovna > Položaj projektora.

Oblik prostorije ili osobne želje uvjetovat će odabir lokacije ugradnje. Uzmite u obzir veličinu i položaj zaslona, smještaj pogodne utičnice napajanja, kao i smještaj i udaljenost između projektora i ostatka opreme.

Postavljanje projektora14

Postizanje željene veličine projicirane slike

Na veličinu projicirane slike utječu udaljenost od leće projektora do zaslona, postavka uvećanja i oblik video zapisa.

Na primjer, ako koristite zaslon dijagonale 120 inča, preporučena udaljenost projiciranja je

4.246 mm uz vertikalan odmak od 137 mm.

Ako je vaša izmjerena udaljenost 5,0 m (5.000 mm), najbliža vrijednost u stupcu

"Udaljenost od zaslona (mm)" je 5.308 mm. U ovom retku možete pronaći kako je potreban

zaslon dijagonale 150 inča (približno 3,8 m).

Dimenzije projekcije

Prije izračunavanja odgovarajućeg položaja pogledajte "Dimenzije" na stranici 71, kako biste odredili središte dimenzija leće ovog projektora.

Najveće uvećanje

Najmanje uvećanje

Zaslon

Središte leće

Vertikalni odmak

Veličina zaslona Udaljenost od zaslona (mm)

Dijagonala

Š (mm) V (mm)

Inči mm (najv. zum)

40 1016 813 610 1231 1415 1600 46

50 1270 1016 762 1538 1769 2000 57

60 1524 1219 914 1846 2123 2400 69

80 2032 1626 1219 2462 2831 3200 91

100 2540 2032 1524 3077 3538 4000 114

120 3048 2438 1829 3692 4246 4800 137

150 3810 3048 2286 4615 5308 6000 171

200 5080 4064 3048 6154 7077 8000 229

220 5588 4470 3353 6769 7785 8800 251

250 6350 5080 3810 7692 8846 10000 286

300 7620 6096 4572 9231 10615 12000 343

Uslijed varijacija u optičkim komponentama, u ovim iznosima postoji tolerancija od 3%. Tvrtka BenQ preporučuje da u slučaju trajne ugradnje projektora izvedete provjeru veličinu i udaljenost projiciranja korištenjem projektora na odabranoj lokaciji prije same ugradnje, kako biste ustanovili toleranciju za ovu optičku karakteristiku projektora. Ovo vam može pomoći pri određivanju točnog položaja postavljanja, kako bi najbolje odgovarao vašoj lokaciji ugradnje.

Najmanja

udaljenost

Udaljenost projiciranja

Prosječno

Najveća

udaljenost

(najm.

zum)

Vertikalni

odmak

(mm)

Postavljanje projektora 15

Povezivanje

Tijekom povezivanja izvora signala na projektor:

1. Isključite napajanje sve opreme prije bilo kakvog povezivanja.

2. Za svaki izvor upotrijebite pravilan signalni kabel.

3. Provjerite jesu li kabeli čvrsto priključeni.

• Neki kabeli na dolje prikazanim povezivanjima nisu isporučeni uz projektor (pogledajte

"Isporučene komponente" na stranici 8). Te kabele možete kupiti u trgovinama

s elektroničkom robom.

• Donji crtež povezivanja služi samo kao referenca. Utičnice na stražnjoj strani projektora

variraju između modela.

Monitor

(VGA)

Prijenosno ili stolno računalo

(DVI)

ili

A/V uređaj

ili

Mikrofon

Zvučnici

8 9

1. VGA kabel

2. VGA-na-DVI-D kabel

3. USB kabel

4. Prilagodni kabel za komponentni video na VGA (D-Sub)

5. S-Video kabel

Povezivanje16

6. Video kabel

7. Audio kabel L/R (lijevi i desni kanal)

8. Audio kabel

9. Mikrofon

10. USB memorija/USB bežični privjesak

11. HDMI kabel

• Velik broj prijenosnih računala tijekom priključivanja projektora ne uključuje svoj vanjski video priključak. Vanjski prikaz često se uključuje i isključuje kombinacijom tipki FN + F3 ili CRT/LCD. Na prijenosnom računalu potražite funkcijsku tipku označenu CRT/LCD ili funkcijsku tipku s oznakom monitora. Istovremeno pritisnite tipku FN i označenu tipku. Za točnu kombinaciju tipki pogledajte dokumentaciju vašeg prijenosnog računala.

• D-Sub izlaz funkcionira samo kad se na utičnicu COMPUTER 1 (Računalo 1) dovede odgovarajući D-Sub ulazni signal.

• Ako želite koristiti ovu metodu povezivanja dok je projektor u pasivnom načinu, provjerite je li funkcija Izlaz na ekran uključena u izborniku POSTAVKA SUSTAVA : Napredno. Za detalje pogledajte "Postavke mirovanja" na stranici 60.

Povezivanje uređaja video izvora

Projektor i uređaj video izvora dovoljno je povezati putem samo jedne od metoda povezivanja. Međutim, svaka od njih pruža različite razine kvalitete video signala. Metoda koju odaberete najvjerojatnije će ovisiti o dostupnosti odgovarajućih priključaka na projektoru i video uređaju, kako je opisano u daljnjem tekstu.

Naziv priključka Izgled priključka Kvaliteta slike

HDMI

Komponentni video

S-Video

Video

Najbolje

Bolje

Dobro

Normalno

Povezivanje zvuka

Projektor raspolaže s dva ugrađena jednokanalna zvučnika dizajnirana kako bi se pružila osnovna audio funkcionalnost praćenja prezentacije podataka isključivo za poslovne namjene. Oni nisu dizajnirani niti namijenjeni reprodukciji stereo zvuka kakav se može očekivati u kućnim kinima. Bilo kakav stereo audio ulaz (ako je doveden) miješa se u zajednički jednokanalni audio izlaz na zvučnicima projektora.

Ugrađeni zvučnik bit će utišan nakon povezivanja utičnice AUDIO OUT (Audio izlaz).

• U malo vjerojatnom slučaju da nakon povezivanja HDMI ulaza projektora s DVD uređajem projicirana slika prikazuje pogrešne boje, postavku prostora boje promijenite u YUV. Za detalje pogledajte "Promjena prostora boje" na stranici 26.

• Projektor ima mogućnost reprodukcije isključivo miješanog jednokanalnog zvuka, čak i ako je priključen stereo audio ulaz. Za detalje pogledajte "Povezivanje zvuka" na stranici

17.

• Ako se odabrani video signal ne prikazuje nakon uključivanja projektora iako je odabran pravilan izvor video signal, provjerite je li video uređaj uključen i funkcionira li pravilno. Također provjerite jesu li kabeli pravilno priključeni.

Povezivanje 17

Reproduciranje zvuka na projektoru

U vašim prezentacijama možete koristiti zvučnik projektora (miješani mono), te priključiti posebne zvučnike s pojačalima u utičnicu AUDIO OUT (Audio izlaz) na projektoru.

Ako imate poseban zvučni sustav, vjerojatno ćete željeti povezati audio izlaz vašeg video uređaja izvora signala s tim zvučnim sustavom, umjesto s jednokanalni zvučim ulazom projektora.

Također možete upotrijebiti mikrofona za izlaz zvuka na zvučnike projektora. Nakon povezivanja zvuk je moguće kontrolirati putem izbornika prikazanih na zaslonu

projektora (OSD). Za detalje pogledajte "Audio postavke" na stranici 59. Donja tablica opisuje metode priključivanja za različite uređaje i izvore zvuka.

Uređaj

Priključnica audio

ulaza

Projektor može

reproducirati zvuk

iz...

Priključnica audio

izlaza

Odabrani signal ulaza određuje koji zvuk će biti reproduciran iz zvučnika projektora i koji zvuk će biti poslan na izlaz iz projektora kad je priključeno AUDIO OUT (Audio izlaz). Ako odaberete PC signal, projektor će reproducirati zvuk primljen iz AUDIO IN 1 (Audio ulaz)/MIC (Mikrofon).

PC/Komponentni

video

AUDIO IN 1 (Audio

ulaz)

AUDIO IN 1 (Audio

ulaz)/MIC (Mikrofon)

AUDIO OUT (Audio

izlaz)

Video/S-Video Mikrofon

AUDIO IN 2 (L/R)

(Audio ulaz, lijevo/

desno)

AUDIO IN 2 (L/R)

(Audio ulaz, lijevo/

desno)/MIC (Mikrofon)

AUDIO OUT (Audio

izlaz)

MIC (Mikrofon)

• MIC (Mikrofon)

• AUDIO IN 1 (Audio ulaz)/MIC (Mikrofon)

• AUDIO IN 2 (L/R) (Audio ulaz, lijevo/ desno)/MIC (Mikrofon)

AUDIO OUT (Audio

izlaz)

Mikrofonski ulaz

• Ako želite priključiti mikrofon, u projektor priključite kabel mikrofona s 3,5 mini utikačem.

• Možete koristiti bežični mikrofon ako je bežični modul priključen na ulaznu priključnicu mikrofona na projektoru i ako dobro radi s vezanim uređajima. Da biste zajamčili kvalitetno upotrebu bežičnog mikrofona, preporučuje se da mikrofon bude usklađen sa specifikacijama u donjoj tablici.

Signal Parametar Najm Vrsta Najv

Princip prijemnika Dinamički

Mikrofon

• Postoje dva načina za prilagođavanje glasnoće mikrofona.

• Razine glasnoća mikrofona postavite izravno na izborniku POSTAVKA

Povezivanje18

Impedancija 300 1 K oma

Odziv frekvencije 600 16 k Hz

SUSTAVA : Napredno > Audio postavke > Glasnoća mikrofona ili pritisnite tipke MIC/VOL (Mikrofon/Glasnoća) (+/-) na daljinskom upravljaču.

• Razine glasnoća projektora postavite na izborniku POSTAVKA SUSTAVA :

Napredno > Audio postavke > Glasnoća ili pritisnite tipke VOLUME+ (Glasnoća+)/VOLUME- (Glasnoća-) na daljinskom upravljaču. (Postavka

glasnoće projektora utjecat će na glasnoću mikrofona.)

• Da bi mikrofonski ulaz bio dostupan dok je projektor u pasivnom načinu, uključite postavku POSTAVKA SUSTAVA : Napredno > Postavke mirovanja > Mikrofon.

• Ako mikrofon ne funkcionira, provjerite postavku glasnoće i spoj kabela.

• Mogli biste imati povratni šum iz mikrofona ako ste preblizu zvučnika projektora. Odmaknite mikrofon od zvučnika projektora. Ako vam je potrebna veća glasnoća, morat ćete se više udaljiti od zvučnika kako biste spriječili šum.

Povezivanje 19

Korištenje

Uključivanje projektora

1. Kabel napajanja priključite u projektor i u električnu

utičnicu. Uključite prekidač napajanja utičnice (ako je ugrađen). Provjerite svijetli li Svjetlo pokazivača POWER (Napajanje) na projektoru narančastom bojom nakon što se uključi napajanje.

S uređajem koristite samo originalnu dodatnu opremu (na primjer, kabel napajanja) kako biste izbjegli moguće opasnosti poput strujnog udara i požara.

2. Da biste uključili projektor pritisnite tipku POWER (Napajanje) na projektoru ili

tipku POWER (Napajanje) daljinskom upravljaču. Odmah nakon uključivanje žarulje začut će se zvučni signal "Zvuk uključivanja". Svjetlo pokazivača POWER (Napajanje) trepće zelenom bojom i ostaje u zelenoj boji dok je projektor uključen.

Postupak pokretanja traje približno 30 sekundi. Kasnije tijekom pokretanja projicira se logotip.

Po potrebi zakrenite prsten fokusiranja kako biste prilagodili oštrinu slike. Za detalje o isključivanju zvučnog signala pogledajte "Isključivanje značajke Zvuk

uključivanja/isključivanja" na stranici 36.

Ako je projektor još vruć od prethodnog korištenja, prije uključivanja žarulje bit će pokrenut ventilator za hlađenje koji će raditi približno 90 sekundi.

3. Ako je projektor uključen po prvi put, pratite

upute na zaslonu kako biste odabrali jezik OSD izbornika.

4. Ako se pojavit upit za lozinkom, pritisnite tipke

strelica i unesite šesteroznamenkastu lozinku. Za detalje pogledajte "Korištenje lozinke" na

stranici 23.

5. Uključite svu priključenu opremu.

6. Projektor će započeti s traženjem ulaznih

signala. Trenutno pretraživani ulazni signal prikazan je u gornjem desnom kutu zaslona. Ako projektor ne otkrije valjani signal, poruka "Nema signala" bit će prikazana sve dok se ulazni signal ne pronađe.

Željeni ulazni signal možete odabrati i pritiskom tipke SOURCE (Izvor) na projektoru ili daljinskom upravljaču. Za detalje pogledajte "Prebacivanje ulaznog

signala" na stranici 26.

Ako frekvencija/razlučivost ulaznog signala nadmašuje radni opseg projektora, na praznom zaslonu bit će prikazana poruka "Izvan opsega". Promijenite u ulazni signal koji je kompatibilan s razlučivošću projektora ili smanjite postavke ulaznog signala. Za detalje pogledajte "Tablica vremena" na stranici 72.

Korištenje20

Prilagođavanje projicirane slike

Prilagođavanje kuta projiciranja

Projektor je opremljen jednom nožicom za brzo prilagođavanje i jednom stražnjom nožicom za prilagođavanje. Pomoću njih se može prilagoditi visina slike i kut projiciranja slike. Kako biste prilagodili projektor:

1. Pritisnite tipku nožice za brzo prilagođavanje

i podignite prednji dio projektora. Nakon što sliku namjestite u željeni položaj, otpustite tipku kako biste nožice za brzo prilagođavanje zabravili u njezinom položaju.

2. Uvijanjem stražnje nožice za prilagođavanje

možete fino prilagoditi vodoravan kut. Kako biste uvukli nožicu, podignite projektor dok pritišćete tipku nožice za brzo prilagođavanje, a zatim polagano spustite projektor. Stražnju nožicu za prilagođavanje uvijte u suprotnom smjeru.

Ako projektor nije postavljen na ravnu površinu ili ako ravnine projektora i zaslona nisu međusobno okomite, projicirana slika bit će trapezoidna. Za detalje o ispravljanju ove situacije pogledajte

"Ispravljanje trapezoidnosti" na stranici 25.

Automatsko prilagođavanje slike

U nekim slučajevima potrebno je optimizirati kvalitetu slike. Kako biste ovo uradili, pritisnite tipku AUTO (Automatski) na projektoru ili daljinskom upravljaču. Unutar 3 sekunde, ugrađena funkcija inteligentnog automatskog prilagođavanja će prilagoditi vrijednosti Frekvencija i Sat kako bi se pružila najbolja kvaliteta slike.

Informacije o trenutnom izvoru bit će prikazane u kutu zaslona tijekom 3 sekunde.

• Zaslon će biti prazan tijekom rada funkcije AUTO (Automatski).

• Ova je funkcija dostupna samo kad je odabran računalni signal (analogni RGB).

Ne gledajte u leću dok je žarulja uključena. Snažno svijetlo žarulje može izazvati oštećenje vida.

Budite pažljivi tijekom upotrebe tipke nožice za brzo prilagođavanje jer se ona nalazi u blizini otvora za prozračivanje iz kojeg izlazi vruć zrak.

Fino prilagođavanje veličine i oštrine slike

1. Projiciranu sliku možete prilagoditi željenoj veličini pomoću prstena za zumiranje.

2. Sliku izoštrite okretanjem prstena za fokusiranje.

Korištenje 21

Korištenje izbornika

Projektor je opremljen izbornikom s prikazom na zaslonu (OSD) kojim se mogu izvoditi različita prilagođavanja i izmjene postavki.

U daljnjem tekstu je pregled OSD izbornika.

Ikona glavnog izbornika

Glavni izbornik

Pod-izbornik

Pravilan ulazni signal

Isticanje

Sljedeći postupak opisuje način postavljanja jezika OSD izbornika.

1. Za prikazivanje OSD izbornika pritisnite

tipku MENU/EXIT (Izbornik/Izlazak) na projektoru ili daljinskom upravljaču.

PRIKAZ

Boja zida Očekivani omjer Automatski Keystone

Osnovni položaj Položaj Faza Vodoravno Digitalni zoom

3D sink Uklj. 3D sink obrni Obrazovni predložak

Analogni RGB

PRIKAZ

Boja zida

Očekivani omjer

Automatski Keystone

Osnovni položaj

Položaj

Faza

Vodoravno

Digitalni zoom

3D sink

3D sink obrni

Obrazovni predložak

Analogni RGB

0 0

Isklj.

Automatski

Isklj.

Onemogući

IZBORNIK

Izlazak

Isklj.

Automatski

Isklj.

UNOS

Uklj.

Onemogući

IZBORNIK Izlazak

3. Pritisnite tipku kako biste

istaknuli Jezik, a zatim pritišćite tipke / kako biste odabrali

željeni jezik.

POSTAVKA SUSTAVA : Osnovna

Mjerač vremena prezentacije

Jezik

Položaj projektora

Postavke izbornika

Postavke upotrebe Udaljeni prijamnik Zaklj. tipki upravljačke ploče Boja pozadine Početni zaslon pri pokretanju My Screen

Analogni RGB

Stanje

Pritisnite

MENU/EXIT (Izbornik/ Izlazak) kako

biste se vratili natrag ili napustili izbornik.

Hrvatski

Ploča naprijed

Sprijeda+Gore

Isklj. BenQ BenQ

IZBORNIK

Izlazak

2. Pomoću / istaknite izbornik

POSTAVKA SUSTAVA : Osnovna.

POSTAVKA SUSTAVA : Osnovna

Mjerač vremena prezentacije Jezik Položaj projektora Postavke izbornika

Postavke upotrebe

Udaljeni prijamnik Zaklj. tipki upravljačke ploče Boja pozadine Početni zaslon pri pokretanju My Screen

Analogni RGB

Hrvatski

Ploča naprijed

Sprijeda+Gore

Korištenje22

Isklj. BenQ BenQ

IZBORNIK

Izlazak

4. Kako biste napustili izbornik i spremili postavke dvaput pritisnite tipku MENU/EXIT (Izbornik/Izlazak) na projektoru ili daljinskom upravljaču.

* Prvi pritisak vraća vas na glavni izbornik, a drugim pritiskom zatvarate OSD izbornik.

Osiguravanje projektora

Korištenje sigurnosnog kabela s bravom

Projektor je potrebno ugraditi u sigurnom prostoru, kao bi se spriječila krađa. U protivnom kupite bravu za osiguravanje projektora, kao što je Kensington brava. Utor za Kensington bravu nalazi se sa stražnje strane projektora. Za detalje pogledajte stavku 24 na stranici 9.

Sigurnosni kabel s bravom Kensington često je izveden kao kombinacija ključeva i brave. Za načine korištenje pogledajte dokumentaciju brave.

Korištenje lozinke

U svrhu pružanja sigurnosti i kako bi se spriječilo neovlašteno korištenje, ovaj projektor sadrži mogućnost postavljanja sigurnosne lozinke. Ova lozinka može se postaviti putem izbornika s prikazom na zaslonu (OSD).

UPOZORENJE: Mogli biste imati poteškoće ako aktivirate funkciju zaštite lozinkom, a potom zaboravite lozinku. Ako je potrebno ispišite ovaj priručnik na pisaču i lozinku zapišite u njemu, a priručnik čuvajte na sigurnom mjestu.

Postavljanje lozinke

Nakon postavljanja lozinke i aktiviranja funkcije zaključavanja uključivanja, projektor se može koristiti samo ako se tijekom svakog uključivanja unese pravilna lozinka.

1. Pokrenite OSD izbornik i krenite na izbornik POSTAVKA SUSTAVA : Napredno > Sigurnosne postavke. Pritisnite MODE/ENTER (Način rada/Unos). Prikazuje se stranica Sigurnosne postavke.

2. Istaknite Promijenite sigurnosne postavke i pritisnite tipku MODE/ENTER (Način rada/Unos).

3. Kao što je prikazano na slici desno, četiri tipke strelica ( , , , ) predstavljaju 4

znamenke (1, 2, 3, 4). Sukladno lozinki koju želite postaviti, pritisnite tipke strelica na daljinskom upravljaču ili brojčane tipke "1" do "4" na projektoru kako biste unijeli šest znamenki za lozinku.

4. Ponovo unesite lozinku kako biste je potvrdili. Nakon postavljanja lozinke OSD izbornik vraća

se na stranicu Sigurnosne postavke.

5. Za aktiviranje funkcije Blokada uključivanja pritišćite / kako biste istaknuli Blokada uključivanja, a zatim pritišćite / kako biste odabrali Uklj..

6. Za aktiviranje funkcije Blokada poč. zaslona pri pokr. pritišćite / kako biste istaknuli Blokada poč. zaslona pri pokr., a zatim pritišćite / kako biste

odabrali Uklj.. Kad je aktivirana funkcija Blokada poč. zaslona pri pokr., funkcija MyScreen

u izborniku POSTAVKA SUSTAVA : Osnovna bit će zaštićena lozinkom.

VAŽNO: Unesene znamenke bit će prikazane na zaslonu kao zvjezdice. Odabranu lozinku zapišite u ovaj priručnik prije ili odmah nakon njezinog unosa, kako bi vam uvijek bila dostupna ako je zaboravite.

Lozinka: __ __ __ __ __ __ Ovaj priručnik čuvajte na sigurnom mjestu.

7. Za napuštanje OSD izbornika pritisnite MENU/EXIT (Izbornik/Izlazak).

UNESITE NOVU LOZINKU

Blokada uključivanja i blokada počet. zaslona pri pokret. koriste istu lozinku.

IZBORNIK

Natrag

Korištenje 23

Ako zaboravite lozinku

Ako je aktivirana funkcija zaštite lozinkom, tijekom svakog pokretanja projektora od vas će biti zatražen unos pravilne lozinke. Ako unesete pogrešnu lozinku, tijekom 3 sekunde prikazuje se poruka sa slike desno,

Pogrešna lozinka

Pokušajte ponovno.

a zatim se prikazuje poruka za unos lozinke "ULAZNA LOZINKA". Možete ponovo pokušati s unosom šesteroznamenkaste lozinke, a ako lozinku niste zapisali u priručniku i nikako se ne možete dosjetiti lozinke, možete primijeniti postupak opoziva lozinke. Za detalje pogledajte "Pristupanje postupku opoziva lozinke" na

stranici 24.

Ako 5 puta za redom unesete netočno lozinku, projektor će se automatski isključiti.

Pristupanje postupku opoziva lozinke

1. Pritisnite i 3 sekunde držite pritisnutom tipku AUTO (Automatski) na projektoru ili daljinskom upravljaču. Projektor će na zaslonu prikazati kodirani broj.

2. Zapišite broj i isključite projektor.

3. Kontaktirajte lokalni servis tvrtke BenQ kako bi vam dekodirali broj. Od vas bi moglo biti zatraženo da predočite dokumentaciju kupnji kako bi se provjerilo jeste li vi ovlašteni korisnik projektora.

POZIVANJE LOZINKE

Zapišite kod za pozivanje, i obratite se u BenQ službu za korisnike.

Kod za pozivanje:

0 2 1 2

IZBORNIK

Promjena lozinke

1. Pokrenite OSD izbornik i krenite na izbornik POSTAVKA SUSTAVA : Napredno> Sigurnosne postavke > Promjena lozinke.

2. Pritisnite MODE/ENTER (Način rada/Unos). Prikazuje se poruka "UNESITE POSTOJEĆU LOZINKU".

3. Unesite staru lozinku.

i. Ako je lozinka ispravna, prikazuje se poruka "UNESITE NOVU LOZINKU".

ii. Ako lozinka nije ispravna, tijekom tri sekunde prikazuje se poruka o pogrešnoj

lozinci, a zatim se prikazuje poruka "UNESITE POSTOJEĆU LOZINKU". Možete pritisnuti MENU/EXIT (Izbornik/Izlazak) kako biste odustali i pokušali s unosom druge lozinke.

4. Unesite novu lozinku.

Lozinka: __ __ __ __ __ __ Ovaj priručnik čuvajte na sigurnom mjestu.

5. Ponovo unesite lozinku kako biste je potvrdili.

6. Projektoru ste uspješno dodijelili novu lozinku. Ne zaboravite tijekom sljedećeg pokretanja projektora unijeti novu lozinku.

7. Za napuštanje OSD izbornika pritisnite MENU/EXIT (Izbornik/Izlazak).

Izlazak

Korištenje24

Onemogućavanje lozinke

Kako biste onemogućili zaštitu lozinkom, nakon prikazivanja OSD izbornika vratite se na izbornik POSTAVKA SUSTAVA : Napredno > Sigurnosne postavke > Promijenite sigurnosne postavke. Pritisnite MODE/ENTER (Način rada/Unos). Prikazuje se poruka za unos lozinke "ULAZNA LOZINKA". Unesite trenutnu lozinku.

i. Ako je lozinka ispravna, OSD izbornik vraća se na stranicu Sigurnosne

postavke. Pritisnite da biste označili Blokada uključivanja i pritisnite / da biste

odabrali Isklj.. Tijekom sljedećeg uključivanja projektora neće biti potrebno unijeti lozinku..

Pritisnite da biste označili Blokada poč. zaslona pri pokr. i pritisnite / da biste odabrali Isklj.. Tijekom sljedećeg uključivanja projektora neće biti potrebno unijeti lozinku. Funkcija Početni zaslon pri pokretanju na izborniku POSTAVKA SUSTAVA : Osnovna bit će vam dostupna za mijenjanje.

ii. Ako lozinka nije ispravna, tijekom tri sekunde prikazuje se poruka o pogrešnoj

lozinci, a zatim se prikazuje poruka za unos lozinke "ULAZNA LOZINKA". Možete pritisnuti MENU/EXIT (Izbornik/Izlazak) kako biste odustali i pokušali s unosom druge lozinke.

Iako je funkcija zaštite lozinkom onemogućena, staru lozinku držite pri ruci ako se ikad ukaže potreba za ponovnim aktiviranjem zaštite lozinkom putem unosa stare lozinke.

Ispravljanje trapezoidnosti

Trapezoidnost se odnosi na situaciju u kojoj je projicirana slika uočljivo šira pri vrhu ili pri dnu. Pojavljuje se kad ravnina projektora nije okomita na ravninu zaslona.

Pored podešavanja visine projektora, ako želite da projektor automatski ispravlja trapezoidnost slike, provjerite je li funkcija Automatski Keystone na izborniku PRIKAZ prebačena na Uklj..

U protivnom će biti potrebno da ispravljanje izvedete ručnim putem izvodeći JEDAN od sljedećih koraka.

• Korištenjem daljinskog upravljača

Da biste prikazali stranicu za ispravljanje trapezoidnost, pritišćite / na projektoru ili daljinskom upravljaču. Pritisnite kako biste ispravili trapezoidnost pri vrhu slike. Pritisnite

kako biste ispravili trapezoidnost pri dnu slike.

Pritisnite tipku

• Korištenjem OSD izbornika

1. Pritisnite tipku MENU/EXIT (Izbornik/Izlazak), a zatim pritišćite tipke / dok se ne istakne izbornik PRIKAZ.

2. Pritisnite tipku kako biste istaknuli Osnovni položaj, a zatim pritisnite tipku

MODE/ENTER (Način rada/Unos). Prikazuje se stranica ispravljanja Osnovni položaj.

3. Pritisnite kako biste ispravili trapezoidnost pri vrhu slike. Pritisnite kako biste ispravili trapezoidnost pri dnu slike.

Pritisnite tipku

Korištenje 25

Prebacivanje ulaznog signala

Projektor se istovremeno može povezati s nekoliko uređaja. Međutim, u određenom trenutku može prikazati samo jednu sliku. Projektor tijekom pokretanja automatski pretražuje za dostupnim signalima.

Ako želite da projektor automatski pretražuje za signalima, provjerite je li funkcija Brzo automatsko traženje na izborniku IZVOR postavljena na Uklj..

Odabir izvora:

• Korištenjem daljinskog upravljača ili projektora

Pritisnite jednu od tipki izvora na daljinskom upravljaču ili uzastopno pritišćite tipku SOURCE (Izvor) na projektoru dok ne odaberete željeni signal.

• Korištenjem OSD izbornika

1. Pritisnite tipku SOURCE (Izvor) na projektoru ili daljinskom upravljaču. Prikazuje se traka za odabir izvora.

2. Pritišćite / dok ne odaberete željeni signal, a zatim pritisnite MODE/ENTER (Način rada/ Unos).

Nakon što je otkriven, informacije odabranog izvora bit će na nekoliko sekundi prikazane u kutu zaslona. Ako je na projektor priključen veći broj opreme, ponovite korake 1-2 kako biste pretražili za drugim signalom.

• Razine svjetline projicirane slike mijenjat će se

u skladu s prebacivanjem između različitih ulaznih signala. Podatkovne (grafičke) računalne prezentacije koje se uglavnom sastoje od statičkih slika općenito su svjetlije od video prezentacija koje uglavnom koriste pokretne slike (filmove).

• Temeljna postavka omjera slike za ovaj projektor je 4:3. Za najbolje rezultate prikazivanja

potrebno je odabrati i koristiti ulazni signal koji pruža takvu razlučivost. Projektor će umanjiti sve ostale razlučivosti ovisno o postavci razmjera proporcija, što može prouzrokovati određena izobličavanja slike ili gubitak oštrine slike. Za detalje pogledajte

"Odabir razmjera proporcija" na stranici 27.

• Vatrozid na računalu mora biti isključen kako bi softver Q Presenter i USB zaslon mogli

raditi.

Računalo1/YPbPr1

Računalo2/YPbPr2

HDMI

Video

S-Video

Mrežni zaslon

USB zaslon

USB čitač

Promjena prostora boje

U malo vjerojatnom slučaju da nakon povezivanja HDMI ulaza projektora s DVD uređajem projicirana slika prikazuje pogrešne boje, postavku prostora boje promijenite u YUV.

Kako biste to izveli:

1. Pritisnite tipku MENU/EXIT (Izbornik/Izlazak), a zatim pritišćite tipke / dok se ne istakne izbornik IZVOR.

2. Pritisnite kako biste istaknuli Pretvorba prostora boje, a zatim pritišćite / kako biste odabrali pogodan prostor boje.

Ova funkcija dostupna je samo kad se koristi utičnica HDMI ulaza.

Korištenje26

Uvećavanje i pretraživanje za detaljima

Uvećajte projiciranu sliku ako na njoj morate potražiti detalje. Za pomicanje slike upotrijebite tipke strelica.

• Korištenjem daljinskog upravljača

1. Pritisnite ZOOM+ (Zum+)/ZOOM- (Zum-) kako biste prikazali traku zumiranja. Pritisnite ZOOM+ (Zum+) kako biste uvećali središte slike. Tipku nastavite pritiskati dok ne dobijete sliku željene veličine.

2. Za pomicanje slike koristite tipke strelica ( , , , ) na projektoru ili daljinskom upravljaču.

3. Za vraćanje slike u njezinu izvornu veličinu pritisnite AUTO (Automatski). Također možete pritisnuti ZOOM- (Zum-). Ponovnim pritiskom tipke slika se dodatno smanjuje, sve dok se ne vrati u izvornu veličinu.

• Korištenjem OSD izbornika

1. Pritisnite MENU/EXIT (Izbornik/Izlazak), a zatim pritišćite / dok se ne istakne izbornik PRIKAZ.

2. Pritisnite (Način rada/Unos). Prikazuje se traka za zumiranje.

3. Uzastopno pritišćite tipku kako biste sliku uvećali na željenu veličinu.

4. Za pomicanje slike pritisnite MODE/ENTER (Način rada/Unos) kako biste prebacili u način pomicanja, a zatim pritiskanjem tipki strelica ( , , , ) na

projektoru ili daljinskom upravljaču pomičite sliku.

5. Kako biste smanjili veličinu slike, pritisnite MODE/ENTER (Način rada/Unos) za povratak u funkciju zumiranja, a zatim pritisnite AUTO (Automatski) kako biste obnovili izvornu veličinu slike. Sliku možete vratiti u izvornu veličinu i uzastopnim pritiskanjem .

Sliku se može pomicati tek nakon njezinog uvećavanja. Sliku možete dodatno uvećavati tijekom pretraživanja za detaljima.

kako biste istaknuli Digitalni zoom, a zatim pritisnite MODE/ENTER

Odabir razmjera proporcija

Razmjer proporcija je omjer širine i visine slike. Većina analognih TV uređaja i neka računala imaju razmjer slike 4:3, a digitalni TV i DVD uređaji uobičajeno imaju razmjer 16:9.

Zahvaljujući napretku u digitalnom obrađivanju signala, digitalni uređaji poput ovog projektora mogu dinamički razvlačiti i mijenjati veličinu slike i prilagoditi je proporcijama koji se razlikuje od slike ulaznog signala.

Kako biste promijenili razmjer projicirane slike (bez obzira na proporcije izvora):

• Korištenjem daljinskog upravljača

1. Pritisnite ASPECT (Proporcije) kako biste prikazali trenutnu postavku.

2. Uzastopno pritisnite ASPECT (Proporcije) kako biste odabrali razmjer proporcija koji odgovara obliku video signala i zahtjevima vašeg zaslona.

• Korištenjem OSD izbornika

1. Pritisnite MENU/EXIT (Izbornik/Izlazak), a zatim pritišćite / dok se ne istakne izbornik PRIKAZ.

2. Pritisnite tipku

3. Pritisnite tipke / kako biste odabrali razmjer proporcija koji odgovara obliku video signala i zahtjevima vašeg zaslona.

kako biste istaknuli Očekivani omjer.

Korištenje 27

O razmjeru proporcija

• Crna područja na donjim crtežima su neaktivna područja, a bijela područja su aktivna.

• OSD izbornici mogu se prikazati u ovim neiskorištenim crnim područjima.

1. Automatski: Proporcionalna promjena

veličine slike kako bi odgovarala izvornoj razlučivosti projektora u njegovoj vodoravnoj ili uspravnoj ravnini. Ovo je pogodan odabir za ulazne signale koji nisu proporcija 4:3 ili 16:9, a želite iskoristiti što veću površinu zaslona bez izmjene razmjera proporcija slike.

Slika 15:9

2. Stvarno

: Slika se projicira u izabranoj

razlučivosti i njezina veličina se mijenja kako bi ispunila područje prikazivanja. Kod ulaznih signala koji imaju niže razlučivosti, projicirana slika bit će manja od pune veličine zaslona. Ako je potrebno prilagoditi veličinu slike, možete prilagoditi postavku uvećanja ili projektor približiti zaslonu. Nakon ovih prilagođavanja moglo bi biti potrebno prilagoditi i fokus projektora.

Slika 4:3

4. 16:9: Prilagođavanje veličine

slike kako bi bila prikazana u središtu zaslona s razmjerom proporcija 16:9. Ovo je najpogodniji odabir za slike koju su već u razmjeru 16:9, kao što je TV visoke definiranosti, jer se slika prikazuje bez izmjene proporcija.

Slika 16:9

5. 16:10: Prilagođavanje veličine

slike kako bi bila prikazana u središtu zaslona s razmjerom proporcija 16:10. Ovo je najpogodniji odabir za slike koju su već u razmjeru 16:10 jer se slika prikazuje bez izmjene proporcija.

Slika 16:10

Slika 16:9

3. 4:3: Prilagođavanje veličine slike kako bi

bila prikazana u središtu zaslona s razmjerom proporcija 4:3. Ovo je najpogodniji odabir za slike razmjera 4:3, kao što su neki monitori računala, standardni TV uređaji i DVD filmovi proporcija 4:3 jer se slika prikazuje bez izmjene proporcija.

Slika 4:3

Korištenje28

Optimiziranje slike

Korištenje mogućnosti "Boja zida"

U situacijama kad projicirate na obojenu površinu, kao što je zid obojen u boju koja nije bijela, značajka "Boja zida" može pomoći u ispravljanju boje projicirane slike kako bi se spriječile moguće razlike u boji između izvora i projiciranih slika.

Kako biste upotrijebili ovu funkciju, krenite na izbornik PRIKAZ > Boja zida i pritišćite

/ kako biste odabrali boju koja je najviše odgovara boji na površini projiciranja.

Moguć je odabir između nekoliko unaprijed kalibriranih boja: Svijetlo žuto, Ružičasto, Svijetlo zeleno, Plavo i Crna ploča.

Odabir načina prikazivanja slike

Projektor raspolaže s nekoliko unaprijed definiranih načina prikazivanja slike, kako biste mogli odabrati način koji najbolje odgovara okruženju projiciranja i vrsti ulaznog signala.

Za odabir načina rada koji odgovara vašim potrebama možete pratiti jedan od sljedećih postupaka.

• Uzastopno pritisnite MODE/ENTER (Način rada/Unos) na projektoru ili daljinskom

upravljaču dok ne odaberete željeni način rada.

• Krenite na izbornik SLIKA > Slika i pritišćite / kako biste odabrali željeni način

rada.

1. Dinamički način rada: Najveće pojačavanje svjetline projicirane slike. Ovaj način pogodan je za okruženja u kojima je potrebna dodatna svjetlina, kao što su prostorije s jakim osvjetljenjem.

2. Prezentacija način rada: Dizajniran za prezentacije. U ovom načinu svjetlina je naglašena kako bi odgovarala bojama prijenosnog i stolnog računala.

3. sRGB način rada: Najveće pojačavanje čistoće RGB boja kako bi se pružile živopisne slike bez obzira na postavku svjetline. Ovaj način je najpogodniji za prikazivanje fotografija snimljenih RGB-kompatibilnom i pravilno kalibriranom kamerom, kao i za pregledavanje grafike i crteža iz računalnih aplikacija, kao što je AutoCAD.

4. Kino način rada: Pogodan za prikazivanje filmova s jakim bojama, video isječaka iz digitalnih kamera ili digitalnih video zapisa iz računalnog ulaza. Najpogodniji način za prikazivanje u zamračenim (slabo osvijetljenim) prostorima.

5. Korisnik 1/Korisnik 2 način rada: Poziva prilagođene postavke zasnovane na trenutno dostupnim načinima prikazivanja slike. Za detalje pogledajte "Postavljanje

načina Korisnik 1/Korisnik 2" na stranici 29.

Postavljanje načina Korisnik 1/Korisnik 2

Ako trenutno dostupni načini prikazivanja slike nisu pogodni za vaše potrebe, dostupna su dva korisnički definirana načina. Za početnu točku možete uzeti jedan od načina prikazivanja slike (izuzev Korisnik 1/2) i prilagoditi postavke.

1. Pritisnite MENU/EXIT (Izbornik/Izlazak) kako biste prikazali izbornik s prikazom na zaslonu (OSD).

2. Krenite na izbornik SLIKA > Slika.

3. Pritišćite / kako biste odabrali Korisnik 1 ili Korisnik 2.

4. Pritisnite tipku kako biste istaknuli Referenca.

Ova funkcija dostupna je samo kad je odabran način prikazivanja Korisnik 1 ili Korisnik 2 u pod-izborniku Slika.

5. Pritišćite / kako biste odabrali način prikazivanja koji je najbliži vašim potrebama.

Korištenje 29

6. Pritisnite kako biste odabrali stavku izbornika koju je potrebno promijeniti, a vrijednost promijenite pomoću tipki / . Za detalje pogledajte "Fino

prilagođavanje kvalitete slike u korisničkom načinu".

7. Kad dovršite sve postavke, istaknite Spremi postavke i pritisnite MODE/ENTER (Način rada/Unos) kako biste spremili postavke.

8. Prikazuje se poruka potvrde "Postavka spremljena".

Fino prilagođavanje kvalitete slike u korisničkom načinu

Sukladno otkrivenoj vrsti signala, tijekom odabira Korisnik 1 ili Korisnik 2 dostupne su neke korisnički definirane funkcije. Sukladno vašim potrebama, prilagođavanja ovih

funkcija možete izvesti njihovim isticanjem i pritiskanjem / na projektoru ili daljinskom upravljaču.

Prilagođavanje vrijednosti Svjetlina

Viša vrijednost podrazumijeva svjetliju sliku. Niža vrijednost podrazumijeva tamniju sliku. Prilagodite ovu kontrolu na način da crna područja slike potpuno crno, ali da su detalji u tamnim područjima vidljivi.

+30

Prilagođavanje vrijednosti Kontrast

Viša vrijednost podrazumijeva veći kontrast. Pomoću ove kontrole postavite vršnu razinu bijele boje nakon što ste prethodno prilagodili postavku svjetline, kako bi odgovarala odabranom ulazu i okruženju gledanja.

-30

Prilagođavanje vrijednosti Boja zida

Niže vrijednosti proizvest će niže zasićenje bojama. Ako je postavka previsoka, boje na slici mogle bi postati presnažne i sliku učiniti nerealnom.

Prilagođavanje vrijednosti Nijansa

Viša vrijednost podrazumijeva veće crvenilo slike. Niža vrijednost podrazumijeva veće zelenilo slike.

Prilagođavanje vrijednosti Oštrina

Viša vrijednost podrazumijeva veću oštrinu slike. Viša vrijednost podrazumijeva mekšu sliku.

Prilagođavanje vrijednosti Brilliant Color

Ova značajka koristi novi algoritam obrade boja i poboljšanja na razini sustava, kako bi se omogućila veća svjetlina uz pružanje stvarnijih i življih boja u slici. Omogućuje povećanje svjetline veće od 50 % u slikama srednjih tonova, koje su uobičajene u video snimkama i kadrovima prirode, pa projektor reproducira slike u realističnim i stvarnim bojama. Ako preferirate slike s ovakvom kvalitetom, odaberite Uklj.. Ako vam nije potrebno, odaberite Isklj..

Kad je odabrano Isklj., funkcija Toplina boje nije dostupna.

Odabir temperature boje

Opcije dostupne za postavku temperaturu boje* ovise o odabranoj vrsti signala.

1. T1: Kao najviša temperatura boje, T1 u odnosu na druge postavke čini da je slika u znatno jačim plavkasto-bijelim tonovima.

2. T2: Slika je u plavkasto-bijelim tonovima.

+50

+70

+30

Korištenje30

3. T3: Održava normalno bojanje bijele boje.

4. T4: Slika je u crvenkasto-bijelim tonovima.

* O temperaturama boje:

Postoje različite nijanse koje se za različite namjene mogu smatrati "bijelom" bojom. Jedna od najuobičajenih metoda predstavljanja bijele boje poznata pod nazivom "temperatura boje". Bijela boja s niskom temperaturom boje izgleda crvenkasto-bijela. Bijela boja s visokom temperaturom boje izgleda kao da u sebi sadrži više plave boje.

3D upravljanje bojama

Upravljanje bojama neće biti potrebno u većini slučajeva postavljanja, kao što je unutar učinioca, soba za sastanke ili dvorana u kojima svjetlo ostaje uključeno, ili u objektima gdje vanjski prozori omogućuju ulazak dnevnog svjetla u prostoriju.

Samo kod trajnih ugradnji s kontroliranjem razine rasvjete, kao što su stanovi, dvorane za predavanja ili kućna kina, potrebno je razmotriti upravljanje bojama. Upravljanje bojama nudi fino prilagođavanje boja, kako bi se po potrebi omogućilo točnije reproduciranje boja.

Pravilno upravljanje bojama moguće je postići isključivo u kontroliranim i ponovno ostvarivim uvjetima gledanja. Bit će vam potreban kolorimetar (instrument za mjerenje obojenog svjetla) i komplet prigodnih slika za mjerenje reproduciranja boje. Ovi alati ne isporučuju se uz projektor, ali vaš dobavljač projektora mogao bi vam pružiti odgovarajuće naputke ili omogućiti iskusnog instalatera.

Upravljanje bojama pruža šest kompleta boja (RGBCMY) za prilagođavanje. Kad odaberete pojedinu boju, možete neovisno prilagoditi njezin raspon i zasićenje u skladu s vašim željama.

Ako ste kupili ispitni disk koji sadrži različite ispitne uzorke i koji se može upotrijebiti za ispitivanje reprodukcije boja na monitorima, TV uređajima, projektorima itd., bilo koju sliku s diska možete projicirati na zaslon i pristupiti izborniku Upravljanje 3D bojom kako biste izveli prilagođavanja.

Kako biste prilagodili postavke:

1. Krenite na izbornik SLIKA i istaknite Upravljanje 3D bojom.

2. Pritisnite tipku MODE/ENTER (Način rada/Unos) na projektoru ili daljinskom upravljaču i prikazat će se stranica Upravljanje 3D bojom.

3. Istaknite Primarna boja i pritišćite / kako biste odabrali jednu od boja: Crvena, Žuta, Zelena, Cijan, Plava ili Magenta.

4. Pritisnite kako biste istaknuli Nijanse, a zatim pritišćite / kako biste odabrali njezin raspon. Povećavanje raspona obuhvatit će boje koje sadrže veći udio susjednih dviju boja.

Za odnos između boja pogledajte ilustraciju desno.

Na primjer, ako odaberete Crvena i njezin raspon postavite na "0", na projiciranoj slici bit će odabrana samo čisto crvena boja. Povećavanje njezinog raspona obuhvatit će crvenu boju u blizini žute i u blizini magente.

5. Pritisnite kako biste istaknuli Zasićenost boje, a zatim pritiskom / prilagodite

vrijednosti. Svaka izmjena trenutačno će se odraziti na slici.

Na primjer, ako odaberete Crvena i njezinu vrijednost postavite na "0", utjecaj će biti prisutan samo na čisto crvenoj boji.

CRVENA

Magenta

Žuta

PLAVA

ZELENA

Cijan

Korištenje 31

Zasićenost boje je količina odabrane boje u video slici. Niže postavke proizvode manje zasićene boje, a postavka "0" u cijelosti uklanja odabranu boju iz slike. Ako je zasićenje previsoko, odabrana boja bit će presnažna i nerealna.

6. Pritisnite kako biste istaknuli Pojačanje, a zatim pritiskom / prilagodite vrijednosti. Bit će promijenjena razina kontrasta primarne odabrane boje. Svaka izmjena trenutačno će se odraziti na slici.

7. Ponovite korake 3-6 kako biste prilagodili ostale boje.

8. Provjerite jeste li izveli sva potrebna prilagođavanja.

9. Pritisnite MENU/EXIT (Izbornik/Izlazak) kako biste napustili izbornik i spremili postavke.

Postavljanje vremenskog mjerača prezentacije

Vremenski mjerač prezentacije može na zaslonu prikazati vrijeme prezentacije kako bi vam pomogao u ostvarivanju boljeg upravljanja vremenom tijekom prezentiranja. Za korištenje ove funkcije pratite sljedeće korake:

1. Krenite na izbornik POSTAVKA SUSTAVA : Osnovna > Mjerač vremena prezentacije i pritisnite tipku MODE/ENTER (Način rada/Unos) kako biste prikazali stranicu Mjerač vremena prezentacije.

2. Istaknite stavku Razdoblje mjerača vremena i pritišćite / kako biste odabrali vremensko razdoblje. Vremensko razdoblje može se postaviti u rasponu od 1 do 5 minuta, u koracima od jedne minute, i u rasponu od 5 do 240 minuta, u koracima od5minuta.

Ako je vremenski mjerač već uključen, mjerač će se ponovo pokrenuti pri svakom poništavanju mogućnosti Razdoblje mjerača vremena.

3. Pritisnite kako biste istaknuli Prikaz mjerača vremena, a zatim pritiskanjem

/ odaberite želite li da se mjerač prikazuje na zaslonu

Odabir Opis

Uvijek

1 min / 2 min / 3 min

Nikad

Vremenski mjerač prikazan je na zaslonu tijekom cjelokupne prezentacije.

Vremenski mjerač prikazan je na zaslonu tijekom posljednje 1, 2 ili 3 minute.

Vremenski mjerač nije prikazan na zaslonu tijekom prezentacije.

4. Pritisnite kako biste istaknuli Položaj mjerača vremena, a zatim pritiskanjem

/ postavite položaj prikazivanja vremenskog mjerača.

Gore-lijevo Dolje-lijevo Gore-desno Dolje-desno

5. Pritisnite kako biste istaknuli Način odbrojav. mjerača vremena, a zatim pritiskom / odaberite željeni smjer odbrojavanja.

Odabir Opis

Odbroj. od manjeg Povećava se od nule do postavljenog vremena. Odbroj. prema ništici

Smanjuje se od postavljenog vremena do nule.

6. Pritisnite kako biste istaknuli Zvučni podsjetnik, a zatim pritišćite / ako želite uključiti zvučno upozorenje. Ako odaberete Uklj., tijekom posljednjih 30 sekundi brojanja/odbrojavanja začut će se dvostruki zvučni signal, a po isteku vremena začut će se trostruki zvučni signal.

Korištenje32

7. Za aktiviranje prezentacijskog mjerača pritisnite , a zatim pritišćite / kako biste istaknuli Uklj. i pritisnite MODE/ENTER (Način rada/Unos).

8. Prikazuje se poruka potvrde. Istaknite Da i pritisnite tipku MODE/ENTER (Način rada/Unos) na projektoru ili daljinskom upravljaču kako biste potvrdili odabir. Na zaslonu će se prikazati poruka "Mjerač vremena je uključen". Vremenski mjerač započinje odbrojavanje u trenutku kad je mjerač uključen.

Za prekidanje vremenskog mjerača slijedite donje korake:

1. Krenite na izbornik POSTAVKA SUSTAVA : Osnovna > Mjerač vremena prezentacije i istaknite Isklj.. Pritisnite MODE/ENTER (Način rada/Unos).

Prikazuje se poruka potvrde.

2. Pritisnite Da i MODE/ENTER (Način rada/Unos) kako biste potvrdili odabir. Na zaslonu će se prikazati poruka "Mjerač vremena je isključen".

Daljinsko okretanje stranica

Prije korištenja funkcije okretanja stranica, projektor povežite sa stolnim ili prijenosnim računalom pomoću USB kabela. Za detalje pogledajte "Povezivanje" na stranici 16.

Upravljanje softverskim programom za prikazivanje (na priključenom računalu) koji odgovara na naredbe stranica naprijed / stranica natrag (primjerice Microsoft PowerPoint) možete izvesti pomoću tipke PAGE UP/PAGE DOWN (Stranica gore/dolje) na daljinskom upravljaču.

Ako funkcija daljinskog okretanja stranica ne radi, provjerite je li USB veza pravilno izvedena i je li na vašem računalu instalirana najnovija verzija upravljačkog programa za miš.

Funkcija daljinskog okretanja stranica ne može raditi na operacijskom sustavu Microsoft® Windows®98. Preporučuje se operacijski sustav Windows®XP ili noviji.

Zamrzavanje slike

Pritisnite tipku FREEZE (Zamrzni) na daljinskom upravljaču kako biste zamrznuli sliku. U gornjem desnom kutu zaslona bit će prikazana poruka "FREEZE". Za oslobađanje funkcije pritisnite bilo koju tipku na projektoru ili daljinskom upravljaču.

Iako je slika na zaslonu zamrznuta, slike se i dalje izmjenjuju na video uređaju ili drugom uređaju. Ako priključeni uređaj ima aktivan zvučni izlaz, zvuk će i dalje biti prisutan iako je slika na zaslonu zamrznuta.

Skrivanje slike

Kako biste privukli potpunu pažnju publike na predavača, možete upotrijebiti funkciju BLANK (Prazno) na projektoru ili daljinskom upravljaču kako biste sakrili sliku zaslona. Dok je slika skrivena, u kutu zaslona prikazuje se poruka "BLANK". Ako se ova funkcija aktivira uz priključeni zvučni ulaz, zvuk će i dalje biti prisutan.

Vrijeme praznog prikaza možete postaviti na izborniku POSTAVKA SUSTAVA : Osnovna > Postavke rada > Mjerač vremena praznine, kako biste projektoru dopustili automatsko vraćanje slike nakon određenog razdoblja u slučaju neaktivnosti tijekom prikaza praznog zaslona. Vremensko razdoblje može se postaviti u rasponu od 5 do 30 minuta, u koracima od 5 minuta.

Ako unaprijed određene postavke nisu pogodne za vašu prezentaciju, odaberite Onemoguci.

Bez obzira je li funkcija Mjerač vremena praznine uključena ili isključena, za obnavljanje slike možete pritisnuti većinu tipki na daljinskom upravljaču ili projektoru.

Projiciranje ne prekidajte blokiranjem leće projektora jer time možete prouzrokovati zagrijavanje predmeta i njegovo deformiranje, a vjerojatno prouzrokovati i požar.

Korištenje 33

Korištenje funkcije FAQ

Izbornik INFORMACIJE sadrži moguća rješenja problema po pitanju kvalitete slike, ugradnje, korištenja posebnih značajki, kao i servisne informacije.

Kako biste dobili FAQ informacije:

1. Pritisnite / na projektoru ili daljinskom upravljaču ili pritisnite MENU/EXIT (Izbornik/Izlazak) kako biste prikazali OSD izbornik, a zatim pritisnite / kako

biste istaknuli izbornik INFORMACIJE.

2. Pritisnite kako biste odabrali Česta pitanja - slika i instalacija ili Česta pitanja - obilježja i servis.

3. Pritisnite MODE/ENTER (Način rada/Unos).

4. Pritisnite / kako biste odabrali problem, a zatim pritisnite MODE/ENTER (Način rada/Unos) za moguća rješenja.

5. Za napuštanje OSD izbornika pritisnite MENU/EXIT (Izbornik/Izlazak).

Zaključavanje kontrolnih tipki

Zaključavanjem tipki na projektoru možete spriječiti slučajnu promjenu postavki projektora (npr. od djece). Dok je značajka Zaklj. tipki upravljačke ploče uključena, nijedna tipka na

projektoru neće funkcionirati osim tipke POWER (Napajanje).

1. Pritišćite / na projektoru ili daljinskom upravljaču ili krenite na izbornik

POSTAVKA SUSTAVA : Osnovna > Zaklj. tipki upravljačke ploče i odaberite Uklj. pritiskanjem / na projektoru ili daljinskom upravljaču. Prikazuje se poruka

potvrde.

2. Pritisnite Da i MODE/ENTER (Način rada/Unos) kako biste potvrdili odabir.

Za oslobađanje zaključanosti tipki, pritisnite i 3 sekunde držite pritisnutim tipke / na projektoru ili daljinskom upravljaču.

Također možete pomoću daljinskog upravljača pristupiti izborniku POSTAVKA SUSTAVA : Osnovna > Zaklj. tipki upravljačke ploče i pritisnuti / kako biste

odabrali Isključeno.

• Tipke na daljinskom upravljaču mogu se koristiti dok su tipke na projektoru zaključane.

• Ako pritisnite POWER (Napajanje) kako biste isključili projektor bez prethodnog

onemogućavanja zaključanosti tipki, projektor će pri sljedećem uključivanju biti u zaključanom stanju.

Korištenje na velikim nadmorskim visinama

Korištenje značajke Rad na velikoj visini preporučujemo kad je vaše okruženje na nadmorskoj visini od 1.500 do 3.000 m i kad je temperatura između 0 °C i 35 °C.

Ne koristite značajku Rad na velikoj visini ako je nadmorska visina vašeg okruženja između 0 m i 1.500 m i ako je temperatura između 0 °C i 35 °C. Projektor će biti pretjerano hlađen ako ovaj način rada uključite u takvim uvjetima.

Kako biste aktivirali značajku Rad na velikoj visini:

1. Pritisnite tipku MENU/EXIT (Izbornik/Izlazak), a zatim pritišćite tipke / dok se ne istakne izbornik POSTAVKA SUSTAVA : Napredno.

2. Pritisnite kako biste istaknuli Rad na velikoj visini, a zatim pritišćite / kako biste odabrali Uklj.. Prikazuje se poruka potvrde.

3. Istaknite Da i pritisnite MODE/ENTER (Način rada/Unos).

Korištenje34

Korištenje uz uključenu značajku "Rad na velikoj visini" može prouzrokovati višu razinu buke uslijed ubrzanog rada ventilatora koja je potrebna za poboljšanje ukupnog hlađenja sustava i karakteristika.

Ako ovaj projektor koristite u drugim ekstremnim okolnostima, isključujući prethodno navedene, projektor bi mogao pokazat simptome automatskog isključivanja koji su dizajnirani kako bi ga zaštitili od pregrijavanja. U ovakvim slučajevima potrebno je uključiti značajku Načina rada za velike nadmorske visine, kako biste riješili ove simptome. Međutim, ovo nije stanje u kojem ovaj projektor može raditi u bilo kakvim neprimjerenim ili ekstremnim uvjetima.

Izrada vlastitog pozdravnog zaslona

Pored mogućnosti odabira između unaprijed postavljenih pozdravnih zaslona - BenQ logotip, Crno ili Plavo - možete izraditi vlastiti pozdravni zaslon od slike projicirane iz računala ili video uređaja.

Kako biste izradili vlastiti pozdravni zaslon, sliku koju želite koristiti kao pozdravni zaslon projicirajte iz računalnog ili video izvora. Zatim slijedite donje korake.

• Korištenjem daljinskog upravljača

1. Pritisnite CAPTURE (Snimka) na daljinskom upravljaču.

2. Prikazuje se poruka potvrde. Ponovo pritisnite CAPTURE (Snimka) ili MODE/ ENTER (Način rada/Unos).

3. Dok projektor obrađuje sliku prikazuje se poruka Snimka zaslona.... Pričekajte.

4. Ako je postupak bio uspješan, na zaslonu će se prikazati poruka Snimka uspjela. Snimljena slika sprema se kao My Screen.

5. Za prikazivanje snimljene slike kao pozdravnog zaslona, postavite My Screen na izborniku POSTAVKA SUSTAVA : Osnovna > Početni zaslon pri pokretanju i ponovo pokrenite projektor.

• Korištenjem OSD izbornika

1. Pritisnite tipku MENU/EXIT (Izbornik/Izlazak), a zatim pritišćite tipke / dok se ne istakne izbornik POSTAVKA SUSTAVA : Osnovna.

2. Pritisnite tipku kako biste istaknuli MyScreen, a zatim pritisnite tipku MODE/ ENTER (Način rada/Unos).

3. Ponovite korake 2-5 u odjeljku "Korištenje daljinskog upravljača" kako biste snimili i pregledali sliku.

U malo vjerojatnom slučaju da snimanje ne uspije, promijenite ciljanu sliku.

Prilagođavanje zvuka

Prilagođavanja zvuka izvedena na način opisan u daljnjem tekstu imat će utjecaj na zvučnike projektora. Provjerite jeste zvuk li pravilno priključili na audio ulaz projektora. Za priključivanje audio ulaza pogledajte "Povezivanje" na stranici 16.

Privremeno isključivanje zvuka

Kako biste zvuk privremeno isključili:

1. Pritisnite MENU/EXIT (Izbornik/Izlazak), a zatim pritisnite / dok se ne istakne izbornik POSTAVKA SUSTAVA : Napredno.

2. Pritisnite kako biste istaknuli Audio postavke, a zatim pritisnite MODE/ENTER (Način rada/Unos). Prikazuje se stranica Audio postavke.

3. Istaknite Utišaj i pritišćite tipke / kako biste odabrali Uklj..

Korištenje 35

Prilagođavanje razine zvuka

Kako biste prilagodili razinu zvuka, pritišćite tipke VOLUME+ (Glasnoća+)/VOLUME(Glasnoća-) na daljinskom upravljaču ili:

1. Ponovite korake 1-2 u gornjem odjeljku.

2. Pritisnite kako biste istaknuli Glasnoća, a zatim pritisnite / kako biste odabrali željenu razinu zvuka.

Prilagođavanje glasnoće mikrofona

Kako biste prilagodili razinu zvuka mikrofona, pritisnite tipke MIC/VOL (Mikrofon/ Glasnoća) (+/-) na daljinskom upravljaču ili:

1. Ponovite korake 1-2 u gornjem odjeljku.

2. Pritisnite kako biste istaknuli Glasnoća mikrofona, a zatim pritisnite / kako biste odabrali željenu razinu zvuka.

Isključivanje značajke Zvuk uključivanja/isključivanja

Kako biste isključili zvučni signal:

1. Ponovite korake 1-2 u gornjem odjeljku.

2. Pritisnite kako biste istaknuli Zvuk uključivanja/isključivanja, a zatim pritisnite

/ kako biste odabrali Isklj..

Jedini način promjene značajke Zvuk uključivanja/isključivanja je postavka Uključeno ili Isključeno na ovom mjestu. Privremeno isključivanje zvuka ili promjena razine zvuka neće utjecati na Zvuk uključivanja/isključivanja.

Korištenje36

Upravljanje projektorom u LAN okruženju

Projektorom možete upravljati i kontrolirati ga putem jednog ili više udaljenih računala, kad su pravilno povezani na istu lokalnu mrežu.

Kabelski/ ADSL modem

Internet

Kabelsko povezivanje

Unutar DHCP okruženja:

1. Jedan kraj RJ45 kabela priključite u RJ45 LAN ulaznu utičnicu na projektoru, a drugi kraj kabela u RJ45 utičnicu lokalne mreže ili preusmjerivača.

2. Učinite jedno od sljedećeg:

• Pritisnite NETWORK SETTING (Postavke mreže) na daljinskom upravljaču.

Prikazuje se stranica Mrežne postavke.

• Pritisnite tipku MENU/EXIT (Izbornik/Izlazak), a zatim pritišćite tipke /

dok se ne istakne izbornik POSTAVKA SUSTAVA : Napredno. Pritisnite tipku kako biste istaknuli Mrežne postavke, a zatim pritisnite tipku MODE/

ENTER (Način rada/Unos). Prikazuje se stranica Mrežne postavke.

3. Istaknite Ožičeni LAN i pritisnite tipku MODE/ENTER (Način rada/Unos).

4. Pobrinite se da opcija Stanje ima vrijednost Poveži.

5. Pritisnite kako biste istaknuli DHCP, a zatim pritisnite / kako biste odabrali Uklj..

6. Pritisnite tipku kako biste istaknuli Primijeni, a zatim pritisnite tipku MODE/ ENTER (Način rada/Unos).

7. Ponovo pristupite stranici Mrežne postavke > Ožičeni LAN. Prikazat će se postavke IP adresa, Maska podreže, Početni gateway i DNS. Zabilježite IP adresu, prikazanu u retku IP adresa.

Ako se stranica IP adresa i dalje ne pojavljuje, kontaktirajte administratora vaše računalne mreže.

Unutar ne-DHCP okruženja:

1. Ponovite korake 1-4 u gornjem odjeljku.

2. Pritisnite kako biste istaknuli DHCP, a zatim pritisnite / kako biste odabrali Isklj..

3. Kontaktirajte administratora vaše računalne mreže radi informacija o postavkama IP adresa, Maska podreže, Početni gateway i DNS.

4. Pritisnite kako biste odabrali stavku koju želite urediti, a zatim pritisnite MODE/ ENTER (Način rada/Unos).

5. Pritišćite / kako biste pomaknuli pokazivač, a zatim pritišćite / za unos vrijednosti.

Korištenje 37

6. Za spremanje postavki pritisnite MODE/ENTER (Način rada/Unos). Ako ne želite spremiti postavke, pritisnite MENU/EXIT (Izbornik/Izlazak).

7. Pritisnite tipku kako biste istaknuli Primijeni, a zatim pritisnite tipku MODE/ ENTER (Način rada/Unos).

Bežično povezivanje

Da biste projektor povezali bežičnim načinom, morate priključiti BenQ bežični privjesak (opcija) u USB Tip A priključnicu na projektoru, a zatim je potrebno izvesti samo nekoliko konfiguracijskih koraka putem OSD.

1. Provjerite je li projektor uključen.

2. Učinite jedno od sljedećeg:

• Pritisnite NETWORK SETTING (Postavke mreže) na daljinskom upravljaču.

Prikazuje se stranica Mrežne postavke.

• Pritisnite tipku MENU/EXIT (Izbornik/Izlazak), a zatim pritišćite tipke /

dok se ne istakne izbornik POSTAVKA SUSTAVA : Napredno. Pritisnite tipku kako biste istaknuli Mrežne postavke, a zatim pritisnite tipku MODE/

ENTER (Način rada/Unos). Prikazuje se stranica Mrežne postavke.

3. Istaknite Bežični LAN i pritisnite tipku MODE/ENTER (Način rada/Unos).

4. Pobrinite se da opcija Stanje ima vrijednost Poveži.

5. Pobrinite se da je prikazana SSID informacija.

6. Pritisnite kako biste istaknuli Način povezivanja, a zatim pritišćite / kako biste odabrali AP ili Infrastruktura. U načinu AP morate upotrijebiti program za bežično povezivanje na vašem računalu, kako biste potražili SSID projektora i povezali se s njime. Tad možete potražiti projektor pomoću softvera Q Presenter. Da biste koristili način Infrastruktura, morate i računalo i projektor priključiti na isti AP preusmjerivač i izvesti pozivanje pomoću IP adrese.

• Dodatne bežične postavke dostupne su na stranici "Projector Network Display System

(Sustav mrežnog zaslona projektora)" > "Admin (Administriranje)" > "Wireless LAN (Bežični LAN)".

• Ako su vam potrebne dodatne informacije o načinima AP i Infrastruktura, pogledajte

korisničku dokumentaciju za bežične preusmjerivače, koja je često dostupna u 3C trgovinama.

Korištenje38

Udaljeno upravljanje projektorom pomoću internetskog preglednika

Ako imate ispravnu IP adresu projektora i ako je projektor uključen ili u stanju mirovanja, projektorom možete upravljati pomoću bilo kojeg računala koje se nalazi unutar iste lokalne mreže.

• Ako koristite Microsoft Internet Explorer, pobrinite se da je verzije 7.0 ili novije.

• Slike u ovom priručniku služe samo kao referenca i mogu se razlikovati od stvarnog

rasporeda.

1. U adresnu traku vašeg preglednika unesite IP adresu projektora i pritisnite tipku Enter.

2. Prikazuje se glavna stranica "Projector Network Display System (Sustav mrežnog zaslona projektora)". Na ovoj web stranici može se jednim pritiskom miša pristupiti različitim funkcijama.

3. Pritisnite gumb "Download (Preuzimanje)" da biste softver Q Presenter spremili na svoje računalo. Za detalje pogledajte "Prikazivanje slika pomoću softvera Q

Presenter" na stranici 47.

Korištenje 39

4. Stranica "Virtual Keypad (Virtualna tipkovnica)" prikazuje virtualnu tipkovnicu pomoću koje možete kontrolirati projektor, jednako kao da koristite fizičke tipke na projektoru. Pogledajte poglavlje "Projektor" na stranici 10 za detalje o korištenju.

5. Stranica "Display Setting (Postavljanje prikazivanja)" pruža neke odabrane stavke OSD izbornika za kontroliranje projektora ili prilagođavanje projiciranih slika. Pogledajte poglavlje "Korištenje izbornika" za detalje o njihovom korištenju.

Korištenje40

6. Stranica "Picture Setting (Postavljanje slike)" pruža sve stavke iz OSD izbornika SLIKA za prilagođavanje projiciranih slika. Pogledajte poglavlje "2. Izbornik

SLIKA" na stranici 57 za detalje o korištenju.

7. Stranica "Information (Informacije)" prikazuje informacije o stanju projektoru i stanju mreže.

Korištenje 41

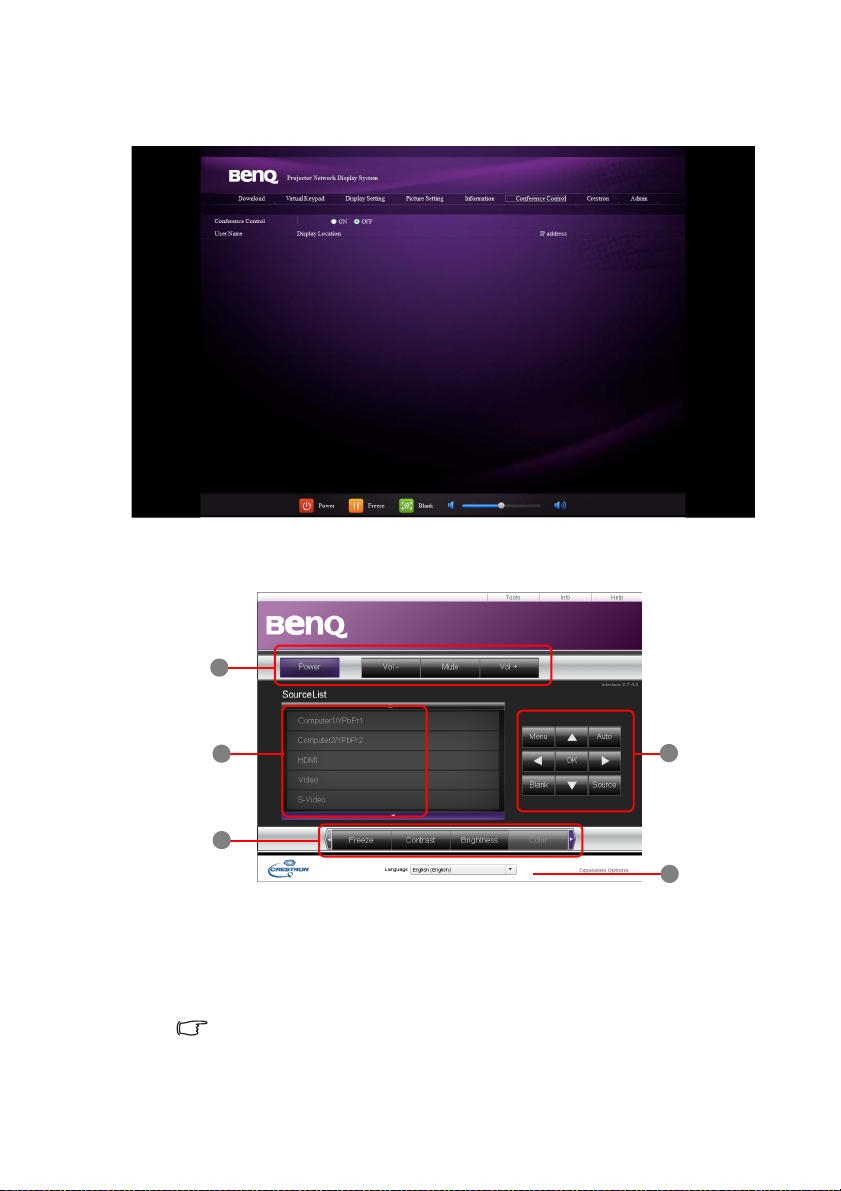

8. Stranica "Conference Control (Konferencijska kontrola)" omogućuje vam kontroliranje lokacije prikazivanja na istoj IP adresi, kad se s istim projektorom povezuje nekoliko korisnika.

9. Stranica "Crestron (eControl)" prikazuje korisničko sučelje Crestron eControl. Stranica "eControl" pruža različite virtualne tipke za kontroliranje projektora ili prilagođavanje projiciranih slika.

i. Ovi gumbi funkcioniraju na jednak način kao gumbi na OSD izborniku ili tipke

na daljinskom upravljaču. Za detalje pogledajte "2. Izbornik SLIKA" na stranici

57 i "Daljinski upravljač" na stranici 11.

ii. Da biste promijenili ulazni izvor, pritisnite željeni signal. iii. Softver je dostupan na nekoliko jezika.

Gumb "Menu (Izbornik)" također se može koristiti za povratak na prethodni OSD izbornik, za izlazak i za spremanje postavki izbornika.

Korištenje42

iii

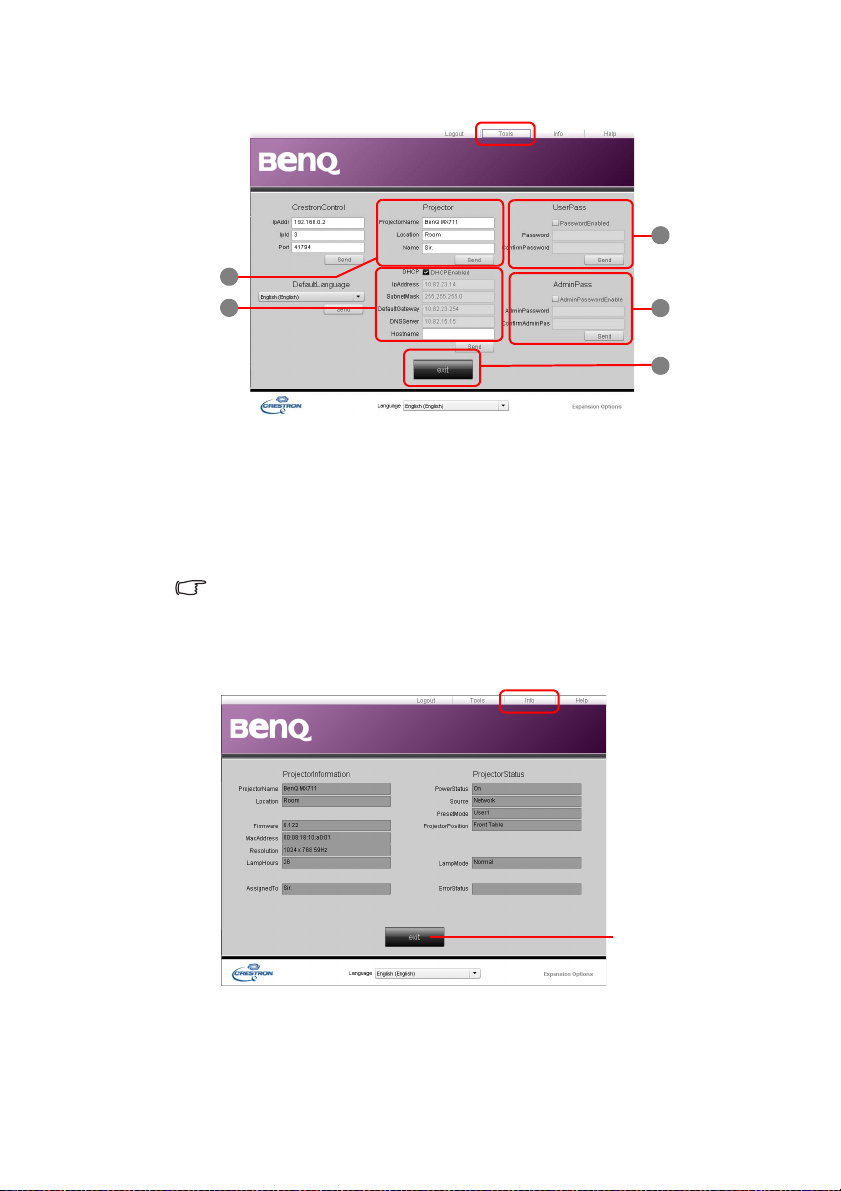

Stranica alata dopušta vam upravljanje projektorom, konfiguriranje LAN postavki i osiguranog pristupa udaljenog mrežnog rada projektora.

iii

i. Projektoru možete dodijeliti naziv, voditi evidenciju o njegovoj lokaciji i osobi

koja ga koristi. ii. Možete prilagoditi Mrežne postavke. iii. Nakon postavljanja, pristup udaljenom mrežnom radu projektora je zaštićen

lozinkom. iv. Nakon postavljanja, pristup stranici alata je zaštićen lozinkom.

Nakon unošenje izmjena pritisnite gumb "Send (Pošalji)" i podaci će biti spremljeni u projektoru.

v. Pritisnite gumb exit (Izlazak) kako biste se vratili na stranicu udaljenog mrežnog

rada.

Stranica informacija prikazuje informacije o projektoru i njegovo trenutno stanje.

Pritisnite gumb Exit (Izlazak) kako biste se vratili na stranicu udaljenog mrežnog rada.

Za dodatne informacije posjetite web-lokacije http://www.crestron.com i www.crestron.com/getroomview.

Korištenje 43

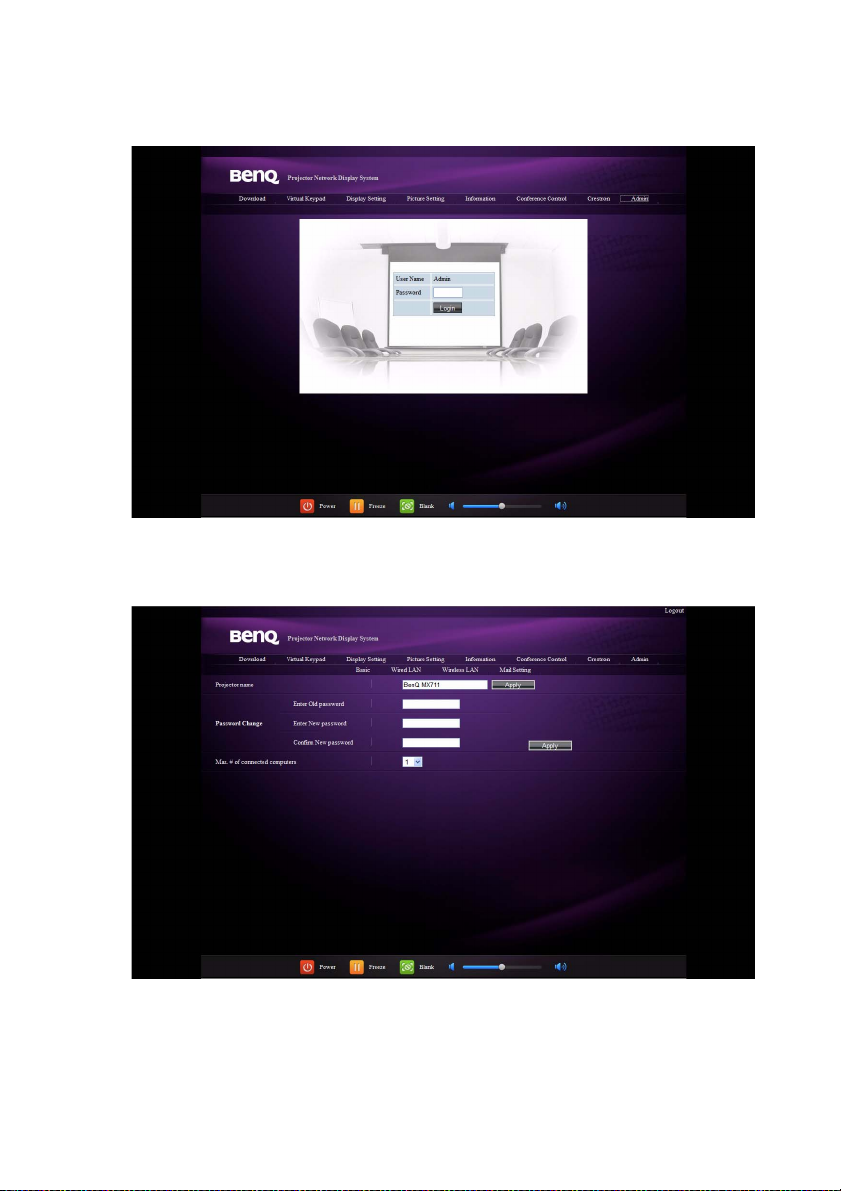

6. Za pristup stranici "Admin (Administriranje)" potrebno je unijeti lozinku. Stranica pruža dodatne mrežne postavke. Zadana lozinka je "0000". Ako želite promijeniti lozinku, otvorite stranicu Basic (Osnovno).

Stranica "Basic (Osnovno)" omogućuje vam promjenu lozinke i postavljanje najvećeg broja povezanih računala. Broj povezanih računala može utjecati na performanse mrežnog prikaza.

Korištenje44

Stranica "Wired LAN (Ožičeni LAN)" omogućuje vam prilagođavanje postavke ožičene LAN mreže.

Stranica "Wireless LAN (Bežični LAN)" omogućuje vam prilagođavanje postavke bežične LAN mreže.

Najveća duljina za SSID je 16 bajtova. Unesite različite SSID kad se pomoću bežične mreže povezuju više od dva projektora.

Korištenje 45

Stranica "Mail (Pošta)" omogućuje vam slanje poruke e-pošte vašem ITS administratoru.

Prvo možete isprobati funkciju "Mail Test (Provjera pošte)" kako biste provjerili funkcioniranje upozoravanja poštom.

7. Ovi brzi gumbi uvijek su prisutni na web stranici, kako biste mogli upravljati projektorom.

Korištenje46

Prikazivanje slika pomoću softvera Q Presenter

Preuzimanje i instaliranje softvera Q Presenter

Q Presenter je aplikacija pokrenuta na računalu. Ona pomaže u povezivanju vašeg računala s dostupnim mrežnim projektorom i u prijenosu sadržaja radne površine na mrežni projektor putem povezivanja u lokalnoj mreži.

1. Pristupite glavnoj stranici "Projector Network Display System (Sustav mrežnog zaslona projektora)". Za detalje pogledajte korake 1-2 na stranici 39.

2. Pritisnite ikonu "Download (Preuzimanje)".

3. Kad preuzimanje završi, pritisnite exe datoteku i instalirajte softver na vaše računalo. Slijedite upute na zaslonu kako biste dovršili instalaciju.

4. Pokrenite softver Q Presenter.

Korištenje softvera Q Presenter

2 5

1. Stranica "Search (Traži)" omogućuje vam pretraživanje projektora i povezivanje s njime.

• Da biste se povezali s projektorom, upišite IP adresu projektora i pritisnite gumb

"Connect (Poveži)".

• Da biste pretražili za projektorom, jednostavno pritisnite gumb "Search (Traži)"

da biste ispisali sve projektore na istoj lokalnoj mreži. Pritisnite željene projektore na popisu rezultata i pritisnite gumb "Connect (Poveži)". Također možete upisati naziv željenog projektora i pritisnuti gumb "Search (Traži)".

Korištenje 47

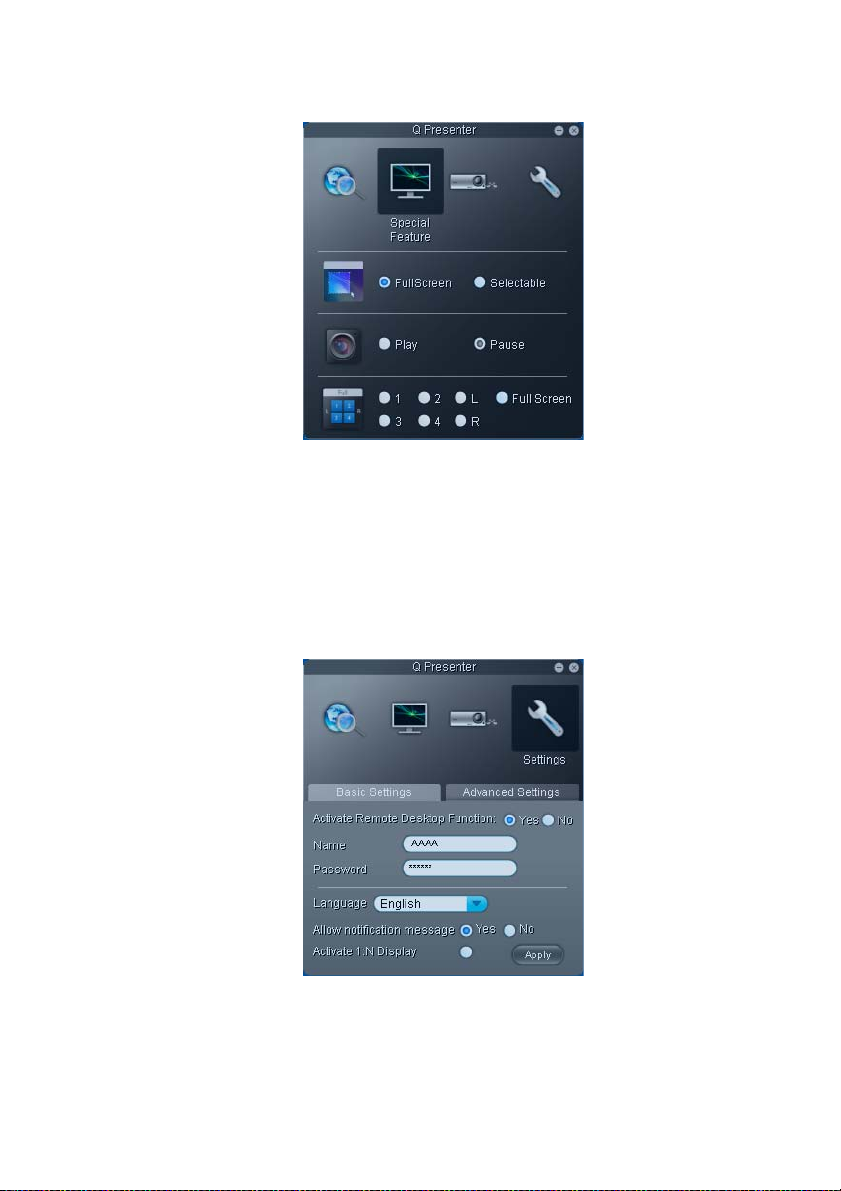

2. Stranica "Special Feature (Posebne značajke)" pruža neke napredne funkcije za upravljanje projiciranim slikama.

• Da biste prikazali preko cijelog zaslona, pritisnite gumb "Full Screen (Preko

cijelog zaslona)".

• Da biste prikazali preko dijela zaslona, pritisnite gumb "Selectable (Odabrano)".

Na zaslonu se pojavljuje četverokut. Možete prilagoditi njegovu veličinu i smjestiti ga na željeno mjesto projiciranja.

• Da biste pauzirali projekciju, pritisnite gumb "Pause (Pauza)".

• Ako je s projektorom povezano nekoliko računala, lokaciju prikazivanja možete

odabrati pritiskanjem 1, 2, 3, 4, L, R ili "Full Screen (Preko cijelog zaslona)".

3. Stranica "Basic Settings (Osnovne postavke)" omogućuje vam konfiguriranje softvera Q Presenter.

• Da biste aktivirali funkciju "Remote Desktop (Udaljena radna površina)",

pritisnite gumb "Yes (Da)". Unesite naziv i lozinku za vaše računalo. Krenite na OSD izbornik projektora POSTAVKA SUSTAVA : Napredno > Mrežne postavke > Udaljeni stolni, unesite Račun (naziv vašeg računala) i Lozinka, istaknite Spoji i pritisnite tipku MODE/ENTER (Način rada/Unos).

Korištenje48

• Softver Q Presenter prihvaća za naziv najviše 8 znakova koji su velika slova iz

engleske abecede i brojke 0-9, a za lozinku je potrebno svih 6 brojki u rasponu 1 do 4.

• Da biste promijenili jezik sučelja u softveru Q Presenter, pritisnite strelicu

prema dolje kod stavke "Language (Jezik)" i na padajućem popisu odaberite željeni jezik. Pritisnite gumb "Apply (Primjeni)".

• Da biste dopustili prikazivanje poruka obavještavanja, pritisnite gumb "Yes

(Da)". Pritisnite gumb "Apply (Primjeni)".

• Da biste prikazali zaslon vašeg računala na nekoliko projektora, pritisnite gumb

"Activate 1:N Display (Aktiviraj prikaz 1:N)". Pritisnite gumb "Apply (Primjeni)". Istovremeno možete prikazati na najviše 8 projektora.

4. Stranica "Advanced Settings (Napredne postavke)" omogućuje vam konfiguriranje softvera Q Presenter.

• Da biste prikazali obične slike, pritisnite strelicu prema dolje kod stavke "Mode

(Način)" i na padajućem popisu odaberite "Graphic (Grafika)". Pritisnite gumb "Apply (Primjeni)". Da biste prikazali video isječke, pritisnite strelicu prema dolje kod stavke "Mode (Način)" i na padajućem popisu odaberite "Video". Pritisnite gumb "Apply (Primjeni)". Način rada "Graphic (Grafika)": Lošija kvaliteta slike, ali veće brzine prijenosa. Način rada "Video": Bolja kvaliteta slike, ali manje brzine prijenosa. Pa ipak, stvarnu brzinu prijenosa određuje trenutni mrežni promet.

• Da biste prilagodili brzinu snimanja, pomaknite klizač. Na performanse može

utjecati i opseg propusnosti mreže.

• Da biste pokrenuli softver Q Presenter kod podizanja operacijskog sustava na

vašem računalu, pritisnite izborni gumb "Yes (Da)" kod stavke "Boot and launch (Podigni i pokreni)". Pritisnite gumb "Apply (Primjeni)".

• Da biste izradili vezu prema stranici "Projector Network Display System

(Sustav mrežnog zaslona projektora)", pritisnite gumb "Link (Veza)".

5. Prekinite vezu Da biste prekinuli vezu s projektorima, pritisnite ikonu "Disconnect (Prekini vezu)".

• Prije korištenja softvera Q Presenter svakako isključite druge programe za virtualnu

kontrolu mreže.

• Vatrozid na računalu mora biti isključen kako bi softver Q Presenter i USB zaslon mogli

raditi.

• Pixelworks trenutno ne podržava kombinaciju bežične tipkovnice i miša.

Korištenje 49

Prezentacije iz USB čitača

Ova značajka prikazuje slajdove slika koje su pohranjene na USB memoriji, priključenoj u projektor. Može eliminirati potrebu za računalnim izvorom.

Podržani oblici slika:

• JPEG(JPG) • PNG • TIFF

• BMP • GIF

• Ako naziv datoteke sadrži znakove koje nije moguće prepoznati, umjesto znaka bit će

prikazan kvadrat.

• Nazivi datoteka na tajskom nisu podržani.

• Datoteke u oblicima GIF, TIFF, PNG i BMP mogu se prikazati samo za datoteke koje su

manje od WXGA (1280 x 800).

• Ako mapa sadrži više od 200 fotografija, može se prikazati samo prvih 200 fotografija.

Pregledavanje slika kao slajdova:

1. Utaknite USB memoriju u USB TIP-A utičnicu na projektoru.

2. Projektor automatski prikazuje minijature. Ili možete ručno odabrati "USB Reader (USB čitač)" na traci za odabir izvora.

Pregledavanje minijatura

Da biste Pritisnite

otvorili mapu Enter (Unos) kretali kroz minijature četiri tipke strelica vratili na prethodnu stranicu Auto napustili USB čitač Exit (Izlazak) prebacili na drugu stranicu vratili na prvu stranicu odabrane mape Back (Natrag) pokrenuli slajdove Slideshow (Slajdovi) dok je slika istaknuta prilagodili postavke USB čitača Setting (Postavljanje)

Tijekom prikazivanja slajdova

Da biste Pritisnite

krenuli na prethodnu ili sljedeću sliku

zakrenuli sliku za 90° u smjeru kazaljki na satu / suprotno od kazaljki

vratili na prethodnu stranicu Auto pokrenuli/zaustavili slajdove Enter (Unos)

Stranica "Setting (Postavljanje)"

Možete prilagoditi redoslijed datoteka i postavke slajdova. Kad završite, pritisnite gumb "OK (U redu)" da biste spremili postavke ili "Cancel (Odustani") da biste zanemarili promjene.

/ (Zakretanje je privremeno; slika se vraća u izvornu orijentaciju nakon povratka na minijature)

Korištenje50

Isključivanje projektora

1. Pritisnite POWER (Napajanje) i prikazat će se poruka koja traži potvrđivanje.

Poruka će nestati ako ne odgovorite unutar nekoliko sekundi.

2. Ponovo pritisnite POWER (Napajanje). Svjetlo pokazivača POWER (Napajanje) treptat će narančastom bojom, projekcijska žarulja se isključuje i ventilatori će nastaviti s radom tijekom približno 90 sekundi kako bi se projektor ohladio.

Kako bi se zaštitila žarulja, projektor tijekom postupka hlađenja neće reagirati na nikakve naredbe.

Kako biste skratili vrijeme hlađenja, možete aktivirati funkciju Brzo hlađenje. Za detalje pogledajte "Brzo hlađenje" na stranici 59.

3. Nakon dovršetka postupka hlađenja začut će se zvučni signal "Zvuk isključivanja". Svjetlo pokazivača POWER (Napajanje) svijetlit će stalnom narančastom bojom i ventilatori se zaustavljaju. Utikač kabela napajanja odvojite od električne utičnice.

• Za upute o isključivanju zvučnog signala pogledajte

"Isključivanje značajke Zvuk uključivanja/isključivanja" na stranici 36.

• Ako se projektor ne isključi na pravilan način, kako bi se

pružila zaštita za žarulju, kad pokušate ponovo pokrenuti projektor ventilatori će raditi nekoliko minuta

kako bi snizili temperaturu. Ponovo pritisnite POWER (Napajanje) kako biste pokrenuli projektor nakon zaustavljanja ventilatora i promjene boje Svjetlo pokazivača POWER (Napajanje) u narančastu.

• Trajnost žarulje ovisit će o uvjetima okruženja i upotrebi.

Izravno isključivanje napajanja

Kabel AC napajanja može se izvući odmah nakon isključivanja projektora. Da biste zaštitili žarulju, pričekajte približno 10 minuta prije ponovnog pokretanja projektora. (Kad projektor pokušate ponovo pokrenuti, ventilatori će raditi nekoliko minuta kako bi snizili

temperaturu.) U tom slučaju, ponovo pritisnite POWER (Napajanje) kako biste pokrenuli projektor nakon zaustavljanja ventilatora i promjene boje Svjetlo pokazivača POWER (Napajanje) u narančastu.

Korištenje 51

Korištenje izbornika

Sustav izbornika

Molimo vas da uočite kako sadržaj izbornika s prikazom na zaslonu (OSD) može varirati ovisno o odabranoj vrsti signala i modelu projektora koji koristite.

Glavni izbornik

1. PRIKAZ

2. SLIKA

3. IZVOR

Pod-izbornik Mogućnosti

Boja zida

Očekivani omjer

Automatski Keystone Osnovni položaj Položaj Faza Vodoravno Digitalni zoom 3D sink Uklj./Isklj. 3D sink obrni Onemogući/Obrni

Crna ploča Obrazovni predložak

Bijela ploča

Slika

Referenca Dinamički/Prezentacija/sRGB/Kino Svjetlina Kontrast Boja zida Nijansa Oštrina Brilliant Color Uklj./Isklj. Toplina boje T1/T2/T3/T4

Upravljanje 3D bojom

Spremi postavke Brzo automatsko traženje Uklj./Isklj. Pretvorba prostora boje Auto/RGB/YUV

Dinamički/Prezentacija/sRGB/Kino/Korisnik 1/

Korisnik 2

Primarna boja R/G/B/C/M/Y

Nijanse

Zasićenost boje

Pojačanje

Isklj./Svijetlo žuto/Ružičasto/ Svijetlo zeleno/Plavo/Crna ploča Automatski/Stvarno/4:3/16:9/ 16:10

Isklj./Oblik pisma/Glazbeno osoblje/Radni list/Koordinatna tablica

Korištenje52

Glavni izbornik

Pod-izbornik Mogućnosti

Mjerač vremena prezentacije

Jezik

Razdoblje mjerača vremena Prikaz mjerača vremena

Položaj mjerača vremena

Način odbrojav. mjerača vremena Zvučni podsjetnik Uklj./Isklj. Uklj./Isklj.

1~240 minuta

Uvijek/1 min/2 min/3 min/Nikad

Gore-lijevo/Dolje-lijevo/Goredesno/Dolje-desno

Odbroj. prema ništici/Odbroj. od manjeg

4. POSTAVKA SUSTAVA : Osnovna

Položaj projektora

Vrijeme prikaza

izbornika Postavke izbornika

Postavke rada

Udaljeni prijamnik

Zaklj. tipki upravljačke ploče Uklj./Isklj. Boja pozadine Crna/Plava/Ljubičasta/BenQ Početni zaslon pri pokretanju Crno/Plavo/BenQ/My Screen MyScreen

Položaj izbornika

Poruka

podsjetnika

Izravno napajanje

uklj.

Automatsko

isključivanje

Mjerač vremena

praznine

Mjerač vremena

mirovanja

Ploča naprijed/Ploča nazad/ Strop nazad/Strop naprijed

5 s/10 s/15 s/20 s/25 s/30 s

Sredina/Gore-lijevo/Gore-desno/ Dolje-desno/Dolje-lijevo

Uklj./Isklj.

Onemogući/5 min/10 min/

15 min/20 min/25 min/30 min Onemogući/5 min/10 min/ 15 min/20 min/25 min/30 min Onemogući/30 min/1 sat/2 sata/ 3 sata/4 sata/8 sata/12 sata

Sprijeda+Gore/Odozgo/ Naprijed

Korištenje 53

Glavni izbornik

5. POSTAVKA SUSTAVA : Napredno

Pod-izbornik Mogućnosti

Brzo hlađenje Uklj./Isklj. Rad na velikoj visini Uklj./Isklj.

Utišaj Uklj./Isklj.

Glasnoća

Audio postavke

Postavke žarulje

Sigurnosne postavke

Brzina prijenosa

Ispitni uzorak Uklj./Isklj.

Zatvorena snimka

Postavke mirovanja

Mrežne postavke

Poništi sve postavke

Glasnoća mikrofona

Zvuk

uključivanja/

isključivanja

Rad žarulje Normalno/Ekonomično

Poništi mjerač vremena žarulje

Sati istovjetne žarulje

Promjena lozinke

Promijenite

sigurnosne

postavke

Zatvorena snimka

omogućena

Inačica snimke CC1/CC2/CC3/CC4

Mreža Uklj./Isklj.

Mikrofon Uklj./Isklj.

Izlaz na ekran Uklj./Isklj.

Ožičeni LAN

Bežični LAN

Udaljeni stolni

Uklj./Isklj.

Blokada uključivanja

Blokada poč. zaslona pri pokr.

2400/4800/9600/14400/19200/ 38400/57600/115200

Uklj./Isklj.

Stanje DHCP IP adresa Maska podmreže Početni gateway DNS poslužitelj Primijeni Stanje SSID IP adresa Način povezivanja Račun Lozinka Spoji

Korištenje54

Glavni

Pod-izbornik Mogućnosti

izbornik

Česta pitanja - slika i instalacija Česta pitanja - obilježja i servis

6. INFORMACIJE

Trenutno stanje sustava

Napominjemo da su stavke izbornika dostupne kad projektor otkrije najmanje jedan valjani signal. Ako je na projektor nije priključena nikakva oprema ili signal nije otkriven, dostupan je ograničeni broj stavki izbornika.

• Izvor

• Slika

• Razlučivost

• Sustav boja

• Sati istovjetne žarulje

• Firmware inačica

Korištenje 55

Opis pojedinih izbornika

Funkcija Opis

Korekcija boje projicirane slike kad površina na koju se projicira nije

Boja zida

Očekivani omjer

Automatski Keystone

bijele boje. Za detalje pogledajte "Korištenje mogućnosti "Boja zida""

na stranici 29.

Dostupno je nekoliko mogućnosti postavljanja razmjera proporcija slike, ovisno o izvoru ulaznog signala. Za detalje pogledajte "Odabir

razmjera proporcija" na stranici 27.

Automatska korekcija trapezoidnosti slike. Za detalje pogledajte

"Ispravljanje trapezoidnosti" na stranici 25.

Osnovni položaj

Položaj

1. Izbornik PRIKAZ

Faza

Vodoravno

Digitalni zoom

3D sink

3D sink obrni

Korekcija trapezoidnosti slike. Za detalje pogledajte "Ispravljanje

trapezoidnosti" na stranici 25.

Prikaz stranice za prilagođavanje položaja. Za pomicanje projicirane slike koristite tipke strelica. Vrijednosti prikazane u donjem dijelu stranice mijenjaju se nakon svakog pritiska tipke, dok ne dostignete najveću ili najmanju vrijednost.

Ova je funkcija dostupna samo kad je odabran računalni signal (analogni RGB).

Prilagođavanje faze sata kako bi se smanjilo izobličenje slike.

Ova je funkcija dostupna samo kad je odabran računalni signal (analogni RGB).

Prilagođavanje horizontalne širine slike.

Ova je funkcija dostupna samo kad je odabran računalni signal (analogni RGB).

Povećavanje ili smanjivanje projicirane slike. Za detalje pogledajte

"Uvećavanje i pretraživanje za detaljima" na stranici 27.

Ovaj projektor sadrži 3D funkciju koja vam omogućuje uživanje u 3D filmovima, videozapisima i sportskim događajima na realističniji način, predstavljajući dubinu slika. Da biste vidjeli 3D slike, potrebne su vam 3D naočale.

• Za računalni signal: Kad je okomita frekvencija 60Hz ili 120Hz i projicirani je sadržaj

napravljen 3D tehnologijom, kad odaberete Uklj. prikazat će se 3D slike.

• Za video signal: Kad je projicirani sadržaj napravljen u 3D tehnologiji, odabirom Uklj.

prikazat će se 3D slike.

Kad je funkcija 3D sink postavljena na Uklj.:

• Razina svjetline projicirane slike smanjit će se.

• Opciju Slika nije moguće prilagoditi.

• Opcija Osnovni položaj može se prilagoditi unutar samo nekoliko stupnjeva.

Kad otkrijete inverziju dubine slike, omogućite ovu funkciju kako biste riješili problem.

Korištenje56

Funkcija Opis

1. Izbornik PRIKAZ

Pruža nekoliko pripremljenih uzoraka za različite obrazovne namjene.

Obrazovni predložak

Slika

Referenca

Svjetlina

Kontrast

2. Izbornik SLIKA

Boja zida

Nijansa

Oštrina

Brilliant Color

Toplina boje

Upravljanje 3D bojom

Prvo odaberite Crna ploča ili Bijela ploča pritiskanjem / , a zatim pritišćite / da biste odabrali uzorak koji vam je potreban. Kad završite, vratite se na izbornik SLIKA > Obrazovni predložak > Crna ploča ili Bijela ploča (ovisno o prethodno odabranoj stavci) i odaberite Isklj..

Unaprijed definirani načini prikazivanja slike koji pružaju mogućnost optimiziranje postavki slike, kako biste je prilagodili svojoj vrsti programa. Za detalje pogledajte "Odabir načina prikazivanja slike" na

stranici 29.

Odabire način prikazivanja slike koji najbolje odgovara vašim potrebama za kvalitetom slike i dodatno fino ugađanje slike na osnovu odabira pri dnu iste stranice. Za detalje pogledajte "Postavljanje načina

Korisnik 1/Korisnik 2" na stranici 29.

Prilagođavanje svjetline slike. Za detalje pogledajte "Prilagođavanje

vrijednosti Svjetlina" na stranici 30.

Prilagođavanje stupnja razlike između zatamnjenih i osvijetljenih dijelova slike. Za detalje pogledajte "Prilagođavanje vrijednosti

Kontrast" na stranici 30.

Prilagođavanje razine zasićenja boje, tj. količine svake boje u video slici. Za detalje pogledajte "Prilagođavanje vrijednosti Boja zida" na

stranici 30.

Ova je funkcija dostupna samo kad je odabran Video, S-Video ili komponentni signal.

Prilagođavanje tonova crvene i zelene boje u slici. Za detalje pogledajte "Prilagođavanje vrijednosti Nijansa" na stranici 30.

Ova je funkcija dostupna samo kad je odabran Video ili S-Video signal i sustav je u obliku NTSC.

Prilagođavanje slike kako bi izgledala oštrijom ili mekšom. Za detalje pogledajte "Prilagođavanje vrijednosti Oštrina" na stranici 30.

Ova je funkcija dostupna samo kad je odabran Video, S-Video ili komponentni signal.

Za detalje pogledajte "Prilagođavanje vrijednosti Brilliant Color" na

stranici 30.

Dostupne su četiri postavke temperature boje. Za detalje pogledajte

"Odabir temperature boje" na stranici 30.

Za detalje pogledajte "3D upravljanje bojama" na stranici 31.

Spremi postavke

Spremanje postavki za načine Korisnik 1 ili Korisnik 2.

Korištenje 57

Funkcija Opis

3. Izbornik IZVOR

Brzo automatsko

Za detalje pogledajte "Prebacivanje ulaznog signala" na stranici 26.

traženje

Pretvorba prostora boje

Mjerač vremena prezentacije

Jezik

Položaj projektora

4. Izbornik POSTAVKA SUSTAVA : Osnovna

Postavke izbornika

Postavke rada

Udaljeni prijamnik

Za detalje pogledajte "Promjena prostora boje" na stranici 26.

Podsjetnik za predavača o potrebi za dovršavanjem prezentacije unutar određenog vremenskog razdoblja. Za detalje pogledajte "Postavljanje

vremenskog mjerača prezentacije" na stranici 32.

Postavljanje jezika izbornika s prikazom na zaslonu (OSD). Za detalje pogledajte "Korištenje izbornika" na stranici 22.

Projektor se može stropno ugraditi s prednje ili stražnje strane zaslona, ili s jednim ili više zrcala. Za detalje pogledajte "Odabir lokacije" na

stranici 14.

Vrijeme prikaza izbornika

Postavljanje vremena tijekom kojeg će OSD ostati aktivan nakon pritiska posljednje tipke. Može se postaviti u rasponu od 5 do 30 sekundi, u koracima od 5 sekundi.

Položaj izbornika

Određivanje položaja izbornika s prikazom na zaslonu (OSD).

Poruka podsjetnika

Uključuje ili isključuje poruke upozorenja.

Izravno napajanje uklj.

Omogućuje projektoru da se automatski uključi nakon priključivanja kabela s napajanjem.

Automatsko isključivanje

Automatsko isključivanje projektora ako se nakon određenog razdoblja ne odabere nijedan ulazni signal. Za detalje pogledajte "Postavljanje

Automatsko isključivanje" na stranici 63.

Mjerač vremena praznine

Postavljanje vremena za prazni prikaz kad je aktivirana značajka Prazno. Nakon isteka vremena slika se vraća na zaslon. Za detalje pogledajte "Skrivanje slike" na stranici 33.

Mjerač vremena mirovanja

Postavljanje vremenskog mjerača za automatsko isključivanje. Vrijednost mjerača može se prilagoditi u rasponu od 30 minuta do 12 sati.

Dopušta vam omogućavanje svih daljinskih upravljača ili samo jednog određenog daljinskog upravljača uz projektor.

Korištenje58

Funkcija Opis

4. Izbornik POSTAVKA SUSTAVA :

Zaklj. tipki upravljačke ploče

Boja

Osnovna

pozadine

Onemogućavanje ili omogućavanje svih funkcija tipki kontrolne ploče projektora, osim tipke POWER (Napajanje) i tipki na daljinskom

upravljaču. Za detalje pogledajte "Zaključavanje kontrolnih tipki" na

stranici 34.

Postavljanje pozadinske boje za projektor.

Početni zaslon pri pokretanju

MyScreen

Brzo hlađenje

Rad na

5. Izbornik POSTAVKA SUSTAVA : Napredno

velikoj visini

Audio postavke

Postavke žarulje

Sigurnosne postavke

Odabir pozdravnog zaslona koji će biti prikazan tijekom uključivanja projektora. Dostupne su sljedeće opcije: BenQ logotip, zaslon My Screen, crni zaslon, plavi zaslon.

Snimanje i spremanje projicirane slike za mogućnost My Screen. Za detalje pogledajte "Izrada vlastitog pozdravnog zaslona" na stranici 35.

Omogućavanje ili onemogućavanje funkcije Brzo hlađenje. Odabir postavke Uključeno omogućuje funkciju, a vrijeme hlađenje projektora bit će skraćeno s uobičajenih 90 sekundi na približno 30 sekundi.

Način rada namijenjen korištenju projektora na velikim nadmorskim visinama. Za detalje pogledajte "Korištenje na velikim nadmorskim

visinama" na stranici 34.

Utišaj Glasnoća Glasnoća mikrofona Zvuk uključivanja/isključivanja

Za detalje pogledajte "Prilagođavanje zvuka" na stranici 35.

Rad žarulje

Za detalje pogledajte "Postavljanje Rad žarulje u Ekonomično" na

stranici 63.

Poništi mjerač vremena žarulje

Za detalje pogledajte "Poništavanje vremenskog mjerača žarulje" na

stranici 67.

Sati istovjetne žarulje

Za detalje o načinu izračunavanja ukupnih radnih sati žarulje pogledajte

"Provjera radnih sati žarulje" na stranici 63.

Promjena lozinke

Prije unosa nove lozinke od vas će biti zatraženo da unesete trenutnu lozinku. Za detalje pogledajte "Korištenje lozinke" na stranici 23.

Promijenite sigurnosne postavke Blokada uključivanja Blokada poč. zaslona pri pokr.

Za detalje pogledajte "Korištenje lozinke" na stranici 23.

Korištenje 59

Funkcija Opis

Brzina prijenosa

Ispitni uzorak

Zatvorena

5. Izbornik POSTAVKA SUSTAVA : Napredno

snimka

Postavke mirovanja

Mrežne postavke

Poništi sve postavke

Odaberite brzinu prijenosa koja je identična postavki na računalu, kako biste projektor mogli povezati korištenjem odgovarajućeg RS-232 kabela i ažurirali firmver projektora. Ova funkcija namijenjena je kvalificiranom servisnom osoblju.

Odabir Uklj. omogućuje funkciju i projektor prikazuje ispitni uzorak u obliku mreže. Služi kao pomoć tijekom prilagođavanja veličine slike i oštrine, kako biste osigurali da nisu prisutna nikakva izobličenja slike.

Zatvorena snimka omogućena

Funkciju uključite odabirom Uklj. dok odabrani ulazni signal prenosi posebne tekstove.

• Tekstovi: Prikaz dijaloga, naracije i zvučnih efekata TV programa i video zapisa koji sadrže posebne tekstove ili podnaslove (na TV popisu uobičajeno označeni s "CC").

Razmjer proporcija zaslona postavite na 4:3. Ova funkcija nije dostupna kad je razmjer proporcija "16:9" ili "Stvarno".

Inačica snimke

Odabir preferiranog načina posebnih tekstova. Za prikaz tekstova odaberite CC1, CC2, CC3 ili CC4 (CC1 prikazuje tekstove na primarnom jeziku u vašem području).

Mreža

Odabir Uklj. omogućuje funkciju. Projektor može pružiti funkciju umrežavanja kad je u pasivnom načinu rada.

Mikrofon

Odabir Uklj. omogućuje funkciju. Projektor može pružiti izlaz mikrofonskog signala kad je u pasivnom načinu rada i kad je sva potrebna oprema pravilno priključena. Za detalje pogledajte

"Reproduciranje zvuka na projektoru" na stranici 18.

Izlaz na ekran

Odabir Uklj. omogućuje funkciju. Projektor može pružiti izlaz VGA signala kad je u pasivnom načinu rada i kad je priključnica COMPUTER 1 (Računalo 1) pravilno povezana s uređajima. Za izvođenje priključivanja pogledajte "Povezivanje" na stranici 16.

Omogućavanje ove funkcije u manjoj mjeri povećava potrošnju električne energije u pasivnom načinu rada.

Ožičeni LAN Bežični LAN Udaljeni stolni

Za detalje pogledajte "Upravljanje projektorom u LAN okruženju" na

stranici 37.

Povratak svih postavki na tvornički zadane vrijednosti.

Zadržat će se sljedeće postavke: Faza, Vodoravno, Korisnik 1,

Korisnik 2, Jezik, Položaj projektora, Rad na velikoj visini, Sigurnosne postavke, Udaljeni prijamnik, DHCP, SSID, Udaljeni stolni i Brzina prijenosa.

Korištenje60

Funkcija Opis

Česta pitanja

- slika i instalacija

Česta pitanja

Prikaz mogućih rješenja za probleme koje biste mogli susresti.

6. Izbornik INFORMACIJE

- obilježja i servis

Izvor

Prikaz trenutnog izvora signala.

Slika Prikaz načina koji je odabran u izborniku SLIKA.

Trenutno stanje sustava

Razlučivost

Prikaz temeljne razlučivosti ulaznog signala.

Sustav boja

Prikazuje oblik ulaznog sustava: NTSC, PAL, SECAM, YUV ili RGB.

Sati istovjetne žarulje

Prikaz radnih sati žarulje.

Firmware inačica

Prikaz verzije firmvera vašeg projektora.

Korištenje 61

Održavanje

Održavanje projektora

Vaš projektor zahtjeva malo održavanja. Jedino što morate redovno činiti je održavanje leće i kućišta čistima.

Nikad ne uklanjajte bilo koje dijelove projektora osim žarulje. Kontaktirajte prodavača ako je potrebna zamjena drugih dijelova.

Čišćenje leće

Leću očistite svaki put kad na njezinoj površini uočite nečistoće ili prašinu.

• Za uklanjanje prašine koristite spremnik sa stlačenim zrakom.

• Ako su prisutne nečistoće ili tragovi, površinu leće pažljivo očistite papirom za čišćenje leća ili mekanom krpom i sredstvom za čišćenje leća.

• Nikad ne upotrebljavajte nikakvu vrstu abrazivne površine, alkalnog/kiselog sredstva za čišćenje, praha za čišćenje ili nepostojane otopine, kao što su alkohol, benzin, razrjeđivač ili insekticid. Primjena takvih materijala ili njihov produljeni kontakt s gumom ili polivinilom može rezultirati oštećivanjem površine projektora i materijala police.

Čišćenje kućišta projektora

Prije čišćenja kućišta, projektor isključite u skladu s postupkom opisanim u stavci

"Isključivanje projektora" na stranici 51 i odvojite kabel napajanja.

• Kako biste uklonili prašinu i nečistoće, kućište obrišite mekanom krpom koja ne ostavlja vlakna.

• Za uklanjanje tvrdokornih nečistoća ili mrlja, mekanu krpu navlažite vodom i sredstvom za čišćenje koje ima neutralan pH, Nakon toga obrišite kućište.

Nikad ne upotrebljavajte vosak, alkohol, benzin, razrjeđivač ili druga kemijska sredstva za čišćenje jer ona mogu oštetiti kućište.

Skladištenje projektora

Ako projektor morate spremiti na dulje vrijeme, slijedite donje upute:

• Provjerite je li temperatura i vlažnost prostora za skladištenje unutar raspon preporučenih vrijednosti za projektor. Za raspon vrijednosti pogledajte "Specifikacije"

na stranici 70 ili kontaktirajte vašeg prodavača.

• Uvucite stopice za podešavanje.

• Uklonite baterije iz daljinskog upravljača.

• Projektor zapakirajte u originalnom ili sličnom pakiranju.

Prijenos projektora

Preporučuje se da projektor tijekom slanja zapakirate u originalnom ili sličnom pakiranju. Ako sami nosite projektor, upotrijebite originalno pakiranje ili isporučenu torbu za nošenje.

Održavanje62

Informacije o žarulji

Provjera radnih sati žarulje

Kad je projektor u upotrebu, ugrađeni vremenski mjerač automatski izračunava vrijeme rada žarulje u satima.

Za dodatne informacije o načinu Ekonomično pogledajte "Postavljanje Rad žarulje

u Ekonomično" u daljnjem tekstu.

Kako biste saznali radne sate žarulje:

1. Pritisnite tipku MENU/EXIT (Izbornik/Izlazak), a zatim pritišćite tipke / kako

biste istaknuli izbornik POSTAVKA SUSTAVA : Napredno.

2. Pritisnite tipku kako biste istaknuli Postavke žarulje, a zatim pritisnite tipku

MODE/ENTER (Način rada/Unos). Prikazuje se stranica Postavke žarulje.

3. Na izborniku će se prikazati informacija Sati istovjetne žarulje.

4. Za napuštanje izbornika pritisnite MENU/EXIT (Izbornik/Izlazak).

Radne sate žarulje možete saznati i putem izbornika INFORMACIJE.

Produljivanje vijeka trajnosti žarulje

Projekcijska žarulja je potrošni materijal i tijekom normalne upotreba može raditi 3.000 -

4.000 sati. Kako biste vijek trajnosti žarulje održali što duljim, putem OSD izbornika

možete učiniti donje postavke.

• Postavljanje Rad žarulje u Ekonomično

Korištenje načina Ekonomično smanjuje buku sustava i potrošnju električne energije za 20%. Ako je odabran način Ekonomično, jačina svjetla bit će smanjena i projicirana slika bit će tamnija.

Postavljanje projektora u način rada Ekonomično također produljuje vijek trajnosti žarulje. Kako biste postavili način Ekonomično, krenite na izbornik POSTAVKA SUSTAVA :

Napredno > Postavke žarulje > Rad žarulje i pritisnite / .

• Postavljanje Automatsko isključivanje

Ova funkcija omogućuje automatsko isključivanje projektora ako se nakon određenog razdoblja ne odabere nijedan ulazni signal, kako bi se spriječilo nepotrebno trošenje žarulje.

Da biste postavili način Automatsko isključivanje, krenite na izbornik POSTAVKA SUSTAVA : Osnovna > Postavke rada > Automatsko isključivanje i pritisnite / . Vremensko razdoblje može se postaviti u rasponu od 5 do 30 minuta, u koracima od 5 minuta. Ako unaprijed određene postavke vremena nisu pogodne za vašu prezentaciju, odaberite Onemogući. Projektor se neće automatski isključiti nakon određenog razdoblja.

Održavanje 63

Najbolje vrijeme za zamjenu žarulje

Kad svjetlo pokazivača Žarulja zasvijetli crvenom bojom ili se prikazuje poruka koja predlaže zamjenu žarulje, namjestite novu žarulju ili kontaktirajte prodavača. Stara žarulja može prouzrokovati neispravnost projektora i u nekim slučajevima može eksplodirati.

Za zamjenske žarulje posjetite http://lamp.benq.com.

Ako se žarulja previše ugrije, zasvijetlit će Svjetlo pokazivača LAMP (Žarulja) i Svjetlo upozorenja TEMP (Temperatura). Isključite napajanje projektora i dopustite mu da se ohladi tijekom 45 minuta. Ako su pokazivači Žarulja ili Temperatura uključeni i nakon ponovnog uključivanja projektora, kontaktirajte svog prodavača. Za detalje pogledajte "Pokazivači" na

stranici 68.

Sljedeći zasloni s upozorenjem žarulje podsjećat će vas kako je potrebna zamjena žarulje.

Stanje Poruka

Postavite novu žarulju kako bi zadržali optimalne performanse. Ako se projektor normalno koristi uz odabrani način Ekonomično (pogledajte

"Provjera radnih sati žarulje" na stranici 63),

možete nastaviti s korištenjem projektora dok se ne prikaže sljedeće upozorenje o radnim satima žarulje.

Pritisnite tipku ENTER (Unos) kako biste uklonili poruku.

Snažno se preporučuje da u ovom trenutku zamijenite žarulju. Žarulja je potrošni materijal. Svjetlina žarulje opada s korištenjem. Ovo je normalno ponašanje žarulje. Žarulju možete zamijeniti kad god primijetite značajno padanje njezine svjetlosne razine.

Pritisnite tipku ENTER (Unos) kako biste uklonili poruku.

Napomena

Naručite zamjensku žarulju

Žarulja>XXXX sati

Žarulju naručite na lamp.benq.com

U redu

Napomena

Naručite zamjensku žarulju

Žarulja>XXXX sati

Žarulju naručite na lamp.benq.com

U redu

Žarulju se MORA zamijeniti kako bi projektor mogao normalno funkcionirati.

Pritisnite tipku ENTER (Unos) kako biste uklonili poruku.

"XXXX" u gornjoj poruci su brojke koje variraju ovisno o modelu projektora.

UPOZORENJE

Vrijeme uporabe bez žarulje

Zamijenite žarulju (vidi korisn. orir.) Zatim poništite mjerač vremena Žarulju naručite na lamp.benq.com

Održavanje64

U redu

Zamjena žarulje

• Kako bi se smanjila opasnost od udara električne energije, prije zamjene žarulje uvijek isključite projektor i odvojite kabel napajanja.

• Kako bi se smanjila opasnost od ozbiljnih opekotina, prije zamjene žarulje dopustite projektoru da se ohladi tijekom najmanje 45 minuta.

• Kako bi se smanjila opasnost od ozljeda prstiju ili oštećenja internih komponenti, budite pažljivi tijekom uklanjanja oštrih komadića stakla razbijene žarulje.

• Kako bi se smanjila opasnost od ozljeda prstiju i/ili ugrožavanja kvalitete slike uslijed dodirivanja leće, nakon uklanjanja žarulje ne dodirujte prazan prostor za žarulju.

• Ova žarulja sadrži živu. Proučite vaše lokalne propise o odbacivanju opasnog otpada, kako biste ovu žarulju odbacili na pravilan način.

• Kako biste osigurali optimalne performanse projektora, preporučujemo da kao zamjensku žarulju nabavite odobrene projekcijske žarulje.

• Ako se zamjena žarulje izvodi dok je projektor podvješen pod strop, pobrinite se da nitko ne stoji ispod grla žarulje kako bi se izbjegle moguće ozljede ili oštećenja vida koje može prouzrokovati napuknuta žarulja.

1. Isključite napajanje projektora i kabel napajanja izvucite iz utičnice. Ako je žarulja vruća, kako bi izbjegli moguće opekotine pričekajte približno 45 minuta da se žarulja ohladi.

2. Olabavite vijak koji osigurava poklopac žarulje na bočnoj strani projektora dok se poklopac žarulje ne oslobodi.

3. Poklopac prostora za žarulje uklonite sprojektora.

• Ne uključujte napajanje dok je poklopac

uklonjen.

• Između žarulje i projektora ne ulazite rukama.

Oštri rubovi unutar projektora mogu izazvati ozljede.

4. Uklonite i odbacite zaštitni film.

5. Olabavite vijke koji pridržavaju žarulju.

6. Ručicu podignite u uspravan položaj.

Održavanje 65

7. Držanjem za ručicu, žarulju polako izvucite iz

projektora.

• Prebrzo povlačenje može prouzrokovati lom žarulje, pri čemu će se polomljeno staklo razasuti u unutrašnjosti projektora.

• Žarulju ne stavljajte na mjesta gdje bi na nju mogla dospjeti voda, u blizini zapaljivih materijala ili u dosegu djece.

• Nakon uklanjanja žarulje ne ulazite rukama u projektor. Ako dodirnete optičke komponente u unutrašnjosti, možete prouzrokovati neujednačenost boje i izobličenje projicirane slike.

8. Postavite novu žarulju, kako je prikazano na

slici.

9. Pritegnite vijke koji pridržavaju žarulju.

10. Pobrinite se da je ručica u cijelosti položena

i zabravljena u svom ležištu.

• Slabo pritegnuti vijci mogu prouzrokovati loš spoj koji može rezultirati neispravnošću.

• Vijke ne pritežite prejako.

11. Postavite novi zaštitni film koji je isporučen

uz novu žarulju.

12. Poklopac prostora za žarulje postavite na

projektor.

13. Pritegnite vijke koji pridržavaju poklopac

žarulje.

• Slabo pritegnuti vijci mogu prouzrokovati loš spoj koji može rezultirati neispravnošću.

• Vijke ne pritežite prejako.

Održavanje66

14. Priključite napajanje i ponovo pokrenite projektor.

Ne uključujte napajanje dok je poklopac uklonjen.

Poništavanje vremenskog mjerača žarulje

15. Nakon prikazivanja pozdravnog zaslona pristupite izborniku s prikazom na zaslonu

(OSD). Krenite na izbornik POSTAVKA SUSTAVA : Napredno > Postavke žarulje. Pritisnite MODE/ENTER (Način rada/Unos). Prikazuje se stranica "Postavke žarulje". Istaknite Poništi mjerač vremena žarulje. Prikazuje se poruka upozorenja koja vas pita želite li poništiti vremenski mjerač žarulje. Istaknite Poništi i pritisnite tipku MODE/ENTER (Način rada/Unos). Vrijeme korištenja žarulje bit će postavljeno na "0".

Mjerač ne poništavajte ako žarulja nije nova ili ako nije zamijenjena jer time možete izazvati oštećenja.

Održavanje 67

Pokazivači

Svjetlosni

Narančasta Isklj. Isklj.

Zelena

Treptanje

Zelena Isklj. Isklj.

Narančasta

Treptanje

Narančasta

Treptanje

Isklj. Isklj. Crvena

Isklj. Crvena Isklj. Isklj. Crvena Crvena Isklj. Crvena Zelena

Isklj. Crvena Narančasta Crvena Crvena Crvena Crvena Crvena Zelena Crvena Crvena Narančasta Zelena Crvena Crvena Zelena Crvena Zelena Zelena Crvena Narančasta

Narančasta Crvena Crvena Narančasta Crvena Zelena Narančasta Crvena Narančasta

Isklj. Zelena Crvena

Isklj. Zelena Zelena

Isklj. Isklj.

Isklj. Crvena

Stanje i opis

Stanja napajanja

Pasivan način rada.

Uključivanje.

Normalan rad.

• Projektoru je potrebno 90 sekundi za hlađenje jer je nepravilno isključen bez izvođenje normalnog postupka hlađenja.

• Projektoru je potrebno 90 sekundi za hlađenje nakon isključivanja napajanja.

• Projektor se automatski isključio. Ako pokušate ponovo pokrenuti projektor, on će se ponovno isključiti. Zatražite pomoć svog prodavača.

Stanja žarulje

Projektor se automatski isključio. Ako pokušate ponovo pokrenuti projektor, on će se ponovno isključiti. Zatražite pomoć svog prodavača.

1. Projektoru je potrebno 90 sekundi za hlađenje. Ili

2. Zatražite pomoć svog prodavača.

Stanja temperature

Projektor se automatski isključio. Ako pokušate ponovo pokrenuti projektor, on će se ponovno isključiti. Zatražite pomoć svog prodavača.

Održavanje68

Uklanjanje problema

Projektor se ne uključuje.

Uzrok Otklanjanje

Kabel napajanja ne dovodi napajanje.

Pokušaj ponovnog uključivanja projektora tijekom izvođenja postupka hlađenja.

Nema slike.

Uzrok Otklanjanje

Izvor video signala nije uključen ili nije pravilno priključen.

Projektor nije pravilno priključen na uređaj ulaznog signala.

Ulazni signal nije pravilno odabran.

Poklopac leće i dalje je zatvoren. Otvorite poklopac leće.

Zamućena slika.

Uzrok Otklanjanje

Projekcijska leća nije pravilno fokusirana. Projektor i zaslon nisu pravilno poravnati. Poklopac leće i dalje je zatvoren. Otvorite poklopac leće.

Daljinski upravljač ne funkcionira.

Uzrok Otklanjanje

Baterije su prazne. Baterije zamijenite novima. Između daljinskog upravljača i projektora postoji prepreka.

Suviše ste daleko od projektora.

Lozinka je netočna.

Uzrok Otklanjanje

Zaboravili ste lozinku.

Jedan kraj kabela napajanja priključite u utičnicu izmjenične struje na projektoru, a drugi kraj u električnu utičnicu. Ako je električna utičnica opremljena prekidačem, provjerite je li prekidač uključen.

Pričekajte da postupak hlađenja završi.

Uključite izvor video signala i provjerite je li signalni kable pravilno priključen.

Provjerite priključivanje.

Pomoći tipke SOURCE (Izvor) na projektoru ili daljinskom upravljaču odaberite pravilan ulazni signal.

Pomoću prstena za fokusiranje prilagodite fokus leće. Prilagodite kut i smjer projiciranja, a po potrebi i visinu projektora.

Uklonite prepreku.

Stanite na udaljenosti manjoj od 8 metara od projektora.

Za detalje pogledajte "Pristupanje postupku

opoziva lozinke" na stranici 24.

Uklanjanje problema 69

Specifikacije

Specifikacije projektora

Sve specifikacije podložne su izmjenama bez prethodnog upozorenja.

Optičke specifikacije

Razlučivost

1024 x 768 XGA

Sustav prikazivanja

1-CHIP DMD

Leća F/broj

F = 2,59-2,87 Žarulja (MX710)

Žarulja 210 W (MX711)

Žarulja 230 W

Električne specifikacije

Napajanje

Izmjenično 100-240 VAC, 3,8 A, 50-60 Hz

(automatski) Potrošnja (MX710)

336 W (najviše); < 1 W (pasivno) (MX711)

362 W (najviše); < 1 W (pasivno)

Mehaničke specifikacije

Tež ina

2,65 kg

Izlazni priključci

RGB izlaz

D-Sub 15-pinski (ženski) x 1 Zvučnik

(Stereo) 5 W x 2 Izlaz za audio signal

PC audio utičnica x 1

Specifikacije kontrola

RS-232 serijska kontrola

9-pinski x 1

LAN upravljanje

RJ45 x 1

IC prijemnik x 2

Ulazni priključci

Računalni ulaz

RGB ulaz

D-Sub 15-pinski (ženski) x 2

Ulaz video signala

S-VIDEO

Mini DIN 4-pinska utičnica x 1

VIDEO

RCA utičnica x 1

SD/HDTV ulaz signala

Analogni - komponentna RCA utičnica x 3

(kroz RGB ulaz)

Digitalni - HDMI V1.3 x 1

Ulaz za audio signal

Audio ulaz

PC audio utičnica x 1 RCA audio utičnica (lijevi i desni kanal) x 2 Mikrofon x 1

USB utičnice (Tip-A x 1; Mini-B x 1)

Zahtjevi radnog okruženja

Radna temperatura

0 °C – 40 °C na razini mora

Radna relativna vlažnost

10%–90% (bez kondenzacija)

Radna nadmorska visina

0–1.499 m pri 0 °C–35 °C

1.500–3.000 m pri 0 °C–30 °C (uz uključeni način rada za velike nadmorske visine)

Specifikacije70

Dimenzije

311,81 mm (Š) x 104,07 mm (V) x 244,11 mm (D)

311,81

244,11

104,07

Nosač za stropnu ugradnju

Vijak za stropnu ugradnju: M4 x 8 (najv. L = 8 mm)

46.21 115

Jedinica: mm

446.15

397.90

364.40

74.19

160

137

51,1

58,25

95.33

156.33

311.81

119.21

244.12

Specifikacije 71

Tablica vremena

Podržana vremena za PC ulaz

Razlučivost Način rada

VGA_60* 59,940 31,469 25,175

640 x 480

720 x 400 VGA_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1024 x 576 BenQ 60,0 35,820 46,966 1024 x 600 BenQ 64,995 41,467 51,419

1280 x 800

1280 x 1024

1280 x 960

1440 x 900 WXGA+_60* 59,887 55,935 106,500 1440 x 1050 SXGA+_60* 59,978 65,317 121,750 1600 x 1200 UXGA 60,000 75,000 162,000

640 x 480 pri 67Hz MAC13 66,667 35,000 30,240 832 x 624 pri 75Hz MAC16 74,546 49,722 57,280

1024 x 768 pri 75Hz MAC19 75,020 60,241 80,000

1152 x 870 pri 75Hz MAC21 75,060 68,680 100,000

640 x 480 VGA_120* 119,518 61,910 52,500 800 x 600 SVGA_120* 119,854 77,425 83,000

1024 x 768 XGA_120* 119,989 97,551 115,5

*Podržana vremena za 3D funkciju.

VGA_72 72,809 37,861 31,500 VGA_75 75,000 37,500 31,500 VGA_85 85,008 43,269 36,000

SVGA_60* 60,317 37,879 40,000

SVGA_72 72,188 48,077 50,000 SVGA_75 75,000 46,875 49,500 SVGA_85 85,061 53,674 56,250 XGA_60* 60,004 48,363 65,000

XGA_70 70,069 56,476 75,000 XGA_75 75,029 60,023 78,750 XGA_85 84,997 68,667 94,500

WXGA_60* 59,810 49,702 83,500

WXGA_75 74,934 62,795 106,500 WXGA_85 84,880 71,554 122,500 SXGA_60* 60,020 63,981 108,000

SXGA_75 75,025 79,976 135,000 SXGA_85 85,024 91,146 157,500

1280 x 960_60* 60,000 60,000 108,000

1280 x 960_85 85,005 85,938 148,500

Vertikalna

frekvencija (Hz)

Horizontalna

frekvencija (kHz)

Frekvencija

piksela

(MHz)

Specifikacije72

Podržana vremena za HDMI (HDCP) ulaz

Razlučivost Način rada

VGA_60 59,940 31,469 25,175

640 x 480

640 x 480 VGA_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,500

1440 x 900

1400 x 1050 SXGA+_60 59,978 65,317 121,750 1600 x 1200 UXGA 60,000 75,000 162,000

1680 x 1050 1680 x 1050_60

1920 x 1200 1920 x 1200_60 59,950 74,038 154,000 640 x 480 pri 67Hz MAC13 66,667 35,000 30,240 832 x 624 pri 75Hz MAC16 74,546 49,722 57,280

1024 x 768 pri 75Hz MAC19 75,020 60,241 80,000 1152 x 870 pri 75Hz MAC21 75,060 68,680 100,000

1024 x 576 Netbook_vremena 60,0 35,820 46,996 1024 x 600 Netbook_vremena 64,995 41,467 51,419

VGA_72 72,809 37,861 31,500 VGA_75 75,000 37,500 31,500 VGA_85 85,008 43,269 36,000

SVGA_56 56,250 35,156 36,000 SVGA_60 60,317 37,879 40,000 SVGA_72 72,188 48,077 50,000 SVGA_75 75,000 46,875 49,500 SVGA_85 85,061 53,674 56,250

XGA_60 60,000 47,396 68,25 XGA_60 59,870 47,776 79,5 XGA_75 74,893 60,289 102,25

XGA_85 84,837 68,633 117,50 WXGA_60 59,810 49,702 83,500 WXGA_75 74,934 62,795 106,500 WXGA_85 84,880 71,554 122,500

SXGA_60 60,020 63,981 108,000 SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500 1280 x 960_60 60,000 60,000 108,000 1280 x 960_85 85,002 85,938 148,500

WXGA+_60 60 55,469 88,75 WXGA+_60 59,887 55,935 106,500 WXGA+_75 74,984 70,635 136,750 WXGA+_85 84,842 80,430 157,000

Vertikalna

frekvencija (Hz)

59,883 64,674 119,000 59,954 65,290 146,250

Horizontalna

frekvencija (kHz)

Frekvencija

piksela

(MHz)

Specifikacije 73

Vertikalna

Vremen a Razlučivost

frekvencija

(Hz)

480i

480p 720 x 480 59,94 31,47 27 Samo HDMI

576i

576p 720 x 576 50 31,25 27 HDMI/DVI 720/50p 1280 x 720 50 37,5 74,25 HDMI/DVI 720/60p 1280 x 720 60 45,00 74,25 HDMI/DVI

1080/50i 1920 x 1080 50 28,13 74,25 HDMI/DVI

1080/60i 1920 x 1080 60 33,75 74,25 HDMI/DVI 1080/50P 1920 x 1080 50 56,25 148,5 HDMI/DVI 1080/60P 1920 x 1080 60 67,5 148,5 HDMI/DVI

Prikazivanje signal 1080i (1125i) pri 60 Hz ili 1080i (1125i) pri 50 Hz može rezultirati manjim podrhtavanjem slike.

720(1440) x

480

720(1440) x

576

59,94 15,73 27 Samo HDMI

50 15,63 27 HDMI/DVI

Horizontalna

frekvencija

(kHz)

Frekvencija

piksela

(MHz)

Napomena

Podržana vremena za komponentni ulaz YPbPr

Vremena Razlučivost

480i 720 x 480 59,94 15,73 13,5

480p 720 x 480 59,94 31,47 27

576i 720 x 576 50 15,63 13,5

576p 720 x 576 50 31,25 27 720/50p 1280 x 720 50 37,5 74,25 720/60p 1280 x 720 60 45,00 74,25

1080/50i 1920 x 1080 50 28,13 74,25

1080/60i 1920 x 1080 60 33,75 74,25 1080/50P 1920 x 1080 50 56,25 148,5 1080/60P 1920 x 1080 60 67,5 148,5

Prikazivanje signal 1080i (1125i) pri 60 Hz ili 1080i (1125i) pri 50 Hz može rezultirati manjim podrhtavanjem slike.

Vertikalna

frekvencija (Hz)

Horizontalna

frekvencija (kHz)

Frekvencija

piksela (MHz)

Podržana vremena za ulaze Video i S-Video

Video način rada

NTSC* 15,73 60 3,58

PAL 15,63 50 4,43

SECAM 15,63 50 4,25 ili 4,41

PAL-M 15,73 60 3,58

PAL-N 15,63 50 3,58

PAL - 60 15,73 60 4,43

NTSC4,43* 15,73 60 4,43

*Podržana vremena za 3D funkciju.

Horizontalna

frekvencija (kHz)

Specifikacije74

Vertikalna

frekvencija (Hz)

Frekvencija

nosioca boje (MHz)

Informacije o jamstvu i autorskim pravima

Ograničeno jamstvo

Tvrtka BenQ jamči za ovaj proizvod po pitanju bilo kakvih nedostataka u materijalu ili izradi, pod normalnim uvjetima korištenja i skladištenja.

Uz bilo kakvo jamstveno potraživanje bit će potrebno predočiti dokaz o datumu kupnje. Ako se ustanovi neispravnost ovog proizvoda unutar jamstvenog razdoblja, jedina obveza tvrtka BenQ i vaše izričito pravo bit će zamjena bilo kakvih neispravnih dijelova (uključujući rad). Kako biste ostvarili servisiranje unutar jamstva, o bilo kakvim neispravnostima smjesta obavijestite trgovca kod kojeg ste kupili ovaj proizvod.

Važno: Gornje jamstvo bit će poništeno ako korisnik ne koristi ovaj proizvod u skladu s pisanim uputama tvrtke BenQ, a posebno je potrebno pridržavati se ograničenja ambijentalne vlažnosti u rasponu od 10% do 90%, temperature u rasponu od 0 °C do 35 °C, nadmorske visine do 1500 metara, kao i izbjegavati korištenje projektora u prašnjavim okruženjima. Ovo jamstvo daje vam specifična zakonska prava, a mogli biste imati i druga prava koja ovise od države do države.

Za dodatne informacije posjetite web-lokaciju www.BenQ.com.

Autorska prava

Autorska prava 2010., tvrtka BenQ Corporation. Sva prava pridržana. Nijedan dio ove publikacije ne smije se reproducirati, odašiljati, prepisivati, spremati na medijima s kojih je moguće preuzimanje ili prevoditi na bilo koji jezik ili u bilo kojem računalnom jeziku, u bilo kojem obliku ili bilo kojim načinom, elektroničkim, mehaničkim, magnetski, optičkim, kemijskim, ručnim ili drugim bez prethodnog pismenog dopuštenja tvrtke BenQ Corporation.

Izjava o odricanju odgovornosti

Tvrtka BenQ Corporation ne daje nikakve reprezentacije ili jamstva, bilo pismena ili implicirana, u odnosu na ovdje izneseno i posebno se odriče bilo kakvih jamstava, mogućnosti prodaje ili prikladnosti za bilo kakvu određenu svrhu. Dodatno, tvrtka BenQ Corporation zadržava pravo na unošenje revizija u ovoj publikaciji i uvođenje povremenih izmjena u ovdje iznesenom bez obveze da bilo koju osobu obavijesti o takvim revizijama ili izmjenama.

* DLP, Digital Micromirror Device i DMD zaštićeni su znaci tvrtke Texas Instruments. Ostali nazivi zaštićeni su autorskim pravima pripadajućih tvrtki ili organizacija.

Patenti

Ovaj BenQ projektor pokriven je sljedećim patentima: Američki patenti 6,837,608; 7,275,834; 7,181,318. Tajvanski patenti 202690; 205470;

I228635; I259932.

Kineski patenti ( 中国发脋专利 ) ZL01143168.7; ZL03119907.0; ZL200510051609.2

Informacije o jamstvu i autorskim pravima 75

Regulatorne izjave

FCC izjava (za korisnike u SAD)

KLASA B: Ova oprema proizvodi, koristi i može zračiti radio-frekventnu energiju i, ako nije ugrađena i ako se ne koristi u skladu s uputama, može prouzrokovati štetne smetnje za radijske komunikacije. Međutim, nema jamstva da se smetnje neće pojaviti u okviru određene ugradnje. Ako ova oprema ipak prouzrokuje štetne smetnje radijskom ili televizijskom prijemu, koje se može odrediti uključivanjem i isključivanjem opreme, korisnik se ohrabruje da pokuša ispraviti smetnje primjenom jedne ili nekoliko sljedećih mjera:

— Preusmjerite ili premjestite prijemnu antenu. — Povećajte udaljenost između opreme i prijemnika. — Opremu priključite na strujnu utičnicu koja se ne nalazi na istom strujnom krugu na

koji je priključen prijemnik.

— Zatražite pomoć prodavača ili iskusnog TV i radio tehničara.

EEC izjava (za korisnike u Europi)

Ovaj je uređaj usklađen sa zahtjevima definiranim u Direktivi Vijeća o usklađivanju zakona država članica po pitanju elektromagnetske usklađenosti (2004/108/EC), Direktivi o niskim naponima (2006/95/EC), Direktivi o ograničenju upotrebe određenih opasnih tvari u električnoj i elektroničkoj opremi (2002/95/EC), EEE direktivi Turske, Propisu komisije (EC) br. 1275/2008 o implementiranju Direktive 2005/32/EC Europskog parlamenta i Vijeća po pitanju ekodizajnerskih zahtjeva za električnu potrošnju u mirovanju i isključenom stanju električne i elektroničke opreme u kućanstvu i uredima, te Direktive 2009/125/EC Europskog parlamenta i Vijeća koja uspostavlja radni okvir za određivanje ekodizajnerskih zahtjeva za energetske proizvode.

WEEE direktiva

Odbacivanje otpadne električne i elektroničke opreme od strane korisnika u privatnim kućanstvima unutar Europske zajednice.

Ovaj simbol na proizvodu ili pakiranju naznačuje da se ovaj proizvod ne može odbaciti s kućnim otpadom. Vašu otpadnu opremu morate odbaciti njezinim predavanje unutar primjenjivog programa preuzimanja za recikliranje električne i elektroničke opreme. Za dodatne informacije o recikliranju ove opreme kontaktirajte vaš mjesni ured, trgovinu u kojoj ste kupili opremu ili organizaciju za prikupljanje kućanskog otpada. Recikliranje materijala pomoći će očuvanju prirodnih resursa i osigurati recikliranje na način koji štiti ljudsko zdravlje i prirodni okoliš.

Regulatorne izjave76

Zahtjevi pristupačnosti za Rehabilitacijski zakon iz 1973., odjeljak 508

Predanost tvrtke BenQ prema pristupačnim proizvodima omogućuje nam da podržimo Vladu u odabiru tehnologija pristupačnosti. BenQ LCD monitori i projektori usklađeni su s Odjeljkom 508 smjernica, sadržavajući sljedeće pomoćne značajke:

• BenQ monitori imaju pokazivače "Napajanje" u boji. Pokazivač u zelenoj boji naznačuje da monitor koristi punu snagu. Kad je pokazivač u žutoj ili narančastoj boji, to naznačuje da je monitor u pasivnom stanju ili u stanju mirovanja i da koristi manje od 2 W električne energije.

• BenQ monitori raspolažu različitim postavkama unaprijed programiranih vremena za slike bez treperenja kako bi prikaz na zaslonu bio čitljiv. Zadana postavka vremena automatski se uključuje pri svakom uključivanju monitora, čime se smanjuje potreba za korisnikovim interveniranjem.

• BenQ monitori i projektori imaju mogućnosti za prilagođavanje svjetline i kontrasta kako bi tekst ili slike bili različito prikazani radi zadovoljavanja potreba osoba s oštećenjem vida. Druga slična prilagođavanja dostupna su korištenjem kontrola izbornika s prikazom na zaslonu (OSD) u proizvodu.

• BenQ monitori i projektori sadrže kontrole boje za korisnički odabir, kao što su odabiri temperature boje (monitor: 5800 K, 6500 K i 9300 K, projektor: 5500 K, 6500 K, 7500 K i 9300 K), uz širok raspon razina kontrasta.

• BenQ multimedijski monitori i projektori uobičajeno raspolažu s jednim ili dva zvučnika koji korisnicima omogućuje interakciju s povezanim računalnim sustavima, obuhvaćajući korisnike s oštećenjem sluha. Kontrole zvučnika tipično su smještene na prednjoj kontrolnoj ploči.

• Firmver BenQ monitora i projektora sadrži jedinstvenu informaciju o proizvodu koja računalnim sustavima pomaže u prepoznavanju BenQ proizvoda i aktiviranje funkcije Plug-and-Play kod povezivanja.

• Svi BenQ monitori i projektori usklađeni su sa standardom PC99. Na primjer, priključci su kodirani bojom kako bi korisnicima pomogli u jednostavnom i pravilnom priključivanju proizvoda na računalne sustave.

• Neki modeli BenQ monitora i projektora sadrže dodatne USB i DVI priključke za povezivanje na dodatne uređaje, kao što su posebne slušalice za osobe s oštećenjem sluha.

• Svi BenQ monitori i projektori isporučuju se s korisničkim priručnicima na CD medijima, koji se mogu jednostavno čitati na povezanom računalnom sustavu pomoću komercijalnog softvera kao što je Adobe Reader. Ta dokumentacija dostupna je i na web-lokaciji tvrtke BenQ (www.BenQ.com dostupne na zahtjev.

• Korisnička podrška tvrtke BenQ pruža odgovore i pomoć svim našim klijentima putem telefona, faksa, e-pošte ili web-lokacija.

). Ostale vrste dokumentacije mogu biti

Regulatorne izjave 77

BenQ MX710, MX711 User Manual [hr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sadržaj

Važne sigurnosne upute

Uvod

Značajke projektora

Isporučene komponente

Standardni dodaci

Opcionalni dodaci

Vanjski izgled projektora

Kontrole i funkcije

Projektor

Daljinski upravljač

Postavljanje projektora

Odabir lokacije

Postizanje željene veličine projicirane slike

Dimenzije projekcije

Povezivanje

Povezivanje uređaja video izvora

Reproduciranje zvuka na projektoru

Korištenje

Uključivanje projektora

Prilagođavanje projicirane slike

Prilagođavanje kuta projiciranja

Automatsko prilagođavanje slike

Fino prilagođavanje veličine i oštrine slike

Korištenje izbornika

Osiguravanje projektora

Korištenje sigurnosnog kabela s bravom

Korištenje lozinke

Ispravljanje trapezoidnosti

Prebacivanje ulaznog signala

Uvećavanje i pretraživanje za detaljima

Odabir razmjera proporcija

Optimiziranje slike

Korištenje mogućnosti "Boja zida"

Odabir načina prikazivanja slike

Fino prilagođavanje kvalitete slike u korisničkom načinu

Postavljanje vremenskog mjerača prezentacije

Daljinsko okretanje stranica

Zamrzavanje slike

Skrivanje slike

Korištenje funkcije FAQ

Zaključavanje kontrolnih tipki

Korištenje na velikim nadmorskim visinama

Izrada vlastitog pozdravnog zaslona

Prilagođavanje zvuka

Upravljanje projektorom u LAN okruženju

Kabelsko povezivanje

Bežično povezivanje

Udaljeno upravljanje projektorom pomoću internetskog preglednika

Prikazivanje slika pomoću softvera Q Presenter

Prezentacije iz USB čitača

Isključivanje projektora

Izravno isključivanje napajanja

Korištenje izbornika

Sustav izbornika

Opis pojedinih izbornika

Održavanje

Održavanje projektora

Čišćenje leće

Čišćenje kućišta projektora

Skladištenje projektora

Prijenos projektora

Informacije o žarulji

Provjera radnih sati žarulje

Produljivanje vijeka trajnosti žarulje

Najbolje vrijeme za zamjenu žarulje

Zamjena žarulje

Pokazivači

Uklanjanje problema

Specifikacije

Specifikacije projektora

Dimenzije

Nosač za stropnu ugradnju

Tablica vremena

Informacije o jamstvu i autorskim pravima

Regulatorne izjave
