MS616ST/MX618ST Projecteur numérique Manuel d'utilisation
Table des matières |
|
Consignes de sécurité |
|
importantes........................... |
3 |
Introduction.......................... |
7 |
Caractéristiques du projecteur.............. |
7 |
Contenu de l’emballage ........................... |
8 |
Vue extérieure du projecteur................ |
9 |
Commandes et fonctions ...................... |
10 |
Positionnement du |
|
projecteur............................ |
13 |
Choix de l’emplacement........................ |
13 |
Identification de la taille de |
|
projection souhaitée............................... |
14 |
Connexion........................... |
15 |
Connexion d’appareils vidéo |
|
composantes ............................................ |
16 |
Fonctionnement................. |
17 |
Mise en marche du projecteur............. |
17 |
Ajustement de l’image projetée........... |
18 |
Utilisation des menus ............................. |
20 |
Sécuriser le projecteur .......................... |
21 |
Changement de signal d’entrée ........... |
23 |
Agrandir et rechercher des détails ..... |
24 |
Sélection du format ................................ |
25 |
Optimisation de l’image......................... |
27 |
Réglage du minuteur de |
|
présentation ............................................. |
30 |
Opérations de pagination à distance .. |
31 |
Arrêt sur image ....................................... |
31 |
Masquage de l’image ............................... |
32 |
Touches de contrôle du verrouillage .32 |
|
Fonctionnement en altitude.................. |
33 |
Réglage du son......................................... |
33 |
Utiliser le motif de test ......................... |
34 |
Utilisation des modèles |
|
d’enseignement ....................................... |
35 |
Présentation depuis un lecteur USB .. |
36 |
Arrêt du projecteur............................... |
37 |
Mise hors tension directe..................... |
37 |
Utilisation des menus ............................ |
38 |
Entretien.............................. |
47 |
Entretien du projecteur ........................ |
47 |
Informations relatives à la lampe ........ |
48 |
Dépannage .......................... |
54 |
Caractéristiques................. |
55 |
Caractéristiques du projecteur ........... |
55 |
Dimensions .............................................. |
56 |
Configuration de montage |
|
au plafond ................................................. |
56 |
Fréquences de fonctionnement........... |
57 |
Informations de garantie |
|
et de copyright................... |
61 |
2 Table des matières
Votre projecteur a été conçu et testé conformément aux normes de sécurité les plus récentes en matière d’équipements informatiques. Cependant, pour assurer une utilisation sans danger, il est important de suivre les instructions de ce manuel ainsi que celles apposées sur le produit.
Consignes de sécurité
1.Veuillez lire le présent manuel avant d’utiliser l’appareil pour la première fois. Conservez-le pour toute consultation ultérieure.
2.Ne regardez pas directement l’objectif de projection lorsque l’appareil est en cours d’utilisation.
L’intensité du faisceau lumineux pourrait entraîner des lésions oculaires.
3.Confiez les opérations d’entretien et de réparation à un technicien qualifié.
4.N’oubliez pas d’ouvrir l’obturateur (le cas échéant) ni de retirer le couvercle de l’objectif (le cas échéant) lorsque la lampe du projecteur est allumée.
5.Dans certains pays, la tension d’alimentation n’est PAS stable. Ce projecteur est conçu pour fonctionner en toute sécurité à une tension située entre 100 et 240 volts CA. Cependant, une panne n’est pas exclue en cas de hausse ou de baisse de tension de l’ordre de ±10 volts. Dans les zones où l’alimentation secteur peut fluctuer ou s’interrompre, il est conseillé de relier votre projecteur à un stabilisateur de puissance, un dispositif de protection contre les surtensions ou un onduleur (UPS).
6.Évitez de placer des objets devant l’objectif de projection lorsque le projecteur est en cours d’utilisation car ils risqueraient de se déformer en raison de la chaleur ou de provoquer un incendie. Pour éteindre la lampe temporairement, appuyez sur le bouton ECO BLANK du projecteur ou de la télécommande.
Consignes de sécurité importantes |
3 |
Consignes de sécurité (suite)
7.La lampe atteint une température très élevée lorsque l’appareil est en cours d’utilisation. Attendez que le projecteur ait refroidi (environ
45 minutes) avant de retirer la lampe pour la remplacer.
8.N’utilisez pas la lampe au-delà de sa durée de vie nominale. Une utilisation excessive des lampes pourrait entraîner leur éclatement.
9.Ne remplacez jamais la lampe ni aucun composant électronique tant que le projecteur n’est pas débranché.
10.Ne posez pas cet appareil sur un chariot, un support ou une table instable. Il risquerait de tomber et d’être sérieusement endommagé.
11.N’essayez en aucun cas de démonter l’appareil. Un courant de haute tension circule à l’intérieur de votre appareil. Tout contact avec certaines pièces peut présenter un danger de mort. La seule pièce susceptible d’être manipulée par l’utilisateur est la lampe, elle-même protégée par un couvercle amovible.
Vous ne devez en aucun cas démonter ou retirer quelque autre protection que ce soit. Ne confiez les opérations d’entretien et de réparation qu’à un technicien qualifié.
12.De l’air chaud et une odeur particulière peuvent s’échapper de la grille de ventilation lorsque le projecteur est sous tension. Il s’agit d’un phénomène normal et non d’une défaillance.
4 Consignes de sécurité importantes
Consignes de sécurité (suite)
13.Évitez de placer le projecteur dans l’un des environnements ci-dessous.
-Espace réduit ou peu ventilé. L’appareil doit être placé à une distance minimale de 50 cm des murs; l’air doit pouvoir circuler librement autour du projecteur.
-Emplacements soumis à des températures trop élevées, par exemple dans une voiture aux vitres fermées.
-Emplacements soumis à un taux d’humidité excessif, poussiéreux ou enfumés risquant de détériorer les composants optiques, de réduire la durée de vie de l’appareil ou d’assombrir l’image.
-Emplacements situés à proximité d’une alarme incendie
-Emplacements dont la température ambiante dépasse 40°C / 104°F.
-Lieux où l’altitude excède 3000 mètres (10000 pieds).
3000 m
(10000
pieds)
0 m (0 pied)
14.N’obstruez pas les orifices de ventilation.
-Ne placez pas le projecteur sur une couverture, de la literie ou toute autre surface souple.
-Ne recouvrez pas le projecteur avec un chiffon ni aucun autre élément.
-Ne placez pas de produits inflammables
àproximité du projecteur.
Une importante obstruction des orifices de ventilation peut entraîner une surchauffe du projecteur qui risque alors de prendre feu.
15.Placez toujours le projecteur sur une surface plane et horizontale avant de l’utiliser.
-Ne mettez pas l’appareil sous tension lorsqu’il est placé sur une surface inclinée à plus de 10 degrés sur la gauche ou la droite ou à plus de 15 degrés vers l’avant ou l’arrière. Une inclinaison trop importante du projecteur peut être à l’origine de dysfonctionnements, voire d’une détérioration de la lampe.
16.Ne posez pas le projecteur sur le flanc. Il risque de basculer et de blesser quelqu’un ou encore de subir de sérieux dommages.
Consignes de sécurité importantes |
5 |
Consignes de sécurité (suite)
17.Ne vous appuyez pas sur le projecteur et n’y placez aucun objet. Une charge trop élevée risque non seulement d’endommager le projecteur, mais également d’être à l’origine d’accidents et de blessures corporelles.
18.Ne placez pas de liquides sur le projecteur, ni à proximité. Tout déversement pourrait être à l’origine d’une panne. Si le projecteur devait être mouillé, débranchez-le de la prise secteur et contactez BenQ pour une réparation.
19.Cet appareil peut afficher des images renversées pour des configurations de montage au plafond.
Pour garantir une installation fiable du projecteur, veuillez utiliser le kit de montage au plafond BenQ.
Montage du projecteur au plafond
Souhaitant que votre expérience d’utilisation du projecteur BenQ soit entièrement positive, nous souhaitons attirer votre attention sur les notions de sécurité suivantes, afin d’éviter des dommages possibles aux personnes et aux objets.
Si vous avez l’intention de fixer votre projecteur au plafond, nous vous recommandons fortement d’utiliser le kit de montage au plafond spécialement conçu pour le projecteur BenQ, et de vous assurer qu’il est correctement installé.
Si vous utilisez un kit de montage au plafond d’une autre marque que BenQ, il existe un risque de sécurité lié à l’éventuelle chute du projecteur due à un mauvais attachement, lui-même imputable à des vis de diamètre ou de longueur inadaptés.
Vous pouvez acheter un kit de montage au plafond pour votre projecteur BenQ à l’endroit où vous avez acheté ce dernier. BenQ recommande d’acheter également un câble de sécurité compatible avec un verrou Kensington et de l’attacher à la fois à la fente de verrouillage Kensington du projecteur et à la base du support de montage au plafond. Il contribuerait à retenir le projecteur au cas où son attachement au support de montage au plafond venait à se desserrer.
Hg – La lampe contient du mercure. Traiter en accord avec les lois locales de mise au rebut. Voir www.lamprecycle.org.
20.Cet appareil doit être mis à la terre.
6 Consignes de sécurité importantes
Le projecteur présente les caractéristiques suivantes
•Avec SmartEco™ l’économie d’énergie dynamique commence
La technologie SmartEco™ offre une nouvelle façon de faire fonctionner le système du lampe du projecteur et économise l’énergie de la lampe jusqu’à 70% selon le niveau de luminosité du contenu.
•Une plus longue durée de vie de la lampe avec la technologie SmartEco™
La technologie SmartEco™ diminue la consommation d’énergie et augmente la vie de la lampe quand le mode SmartEco est sélectionné.
•NOIR ÉCO économise jusqu’à 70% de l’alimentation de la lampe
En appuyant sur le bouton ECO BLANK pour masquer l’image et réduire immédiatement de 70% l’alimentation de la lampe en même temps.
•Moins de 0,5W en condition de veille
Consommation inférieure à 0,5 W en mode veille.
•Sans filtre
Conception sans filtre pour des coûts d’entretien et de fonctionnement réduits.
•Contrôle réseau
Contrôle réseau sans fil permettant la gestion de l’état du projecteur depuis un ordinateur avec un navigateur Web.
•Réglage automatique à une touche
Appuyer AUTO sur le clavier ou la télécommande affiche la meilleure qualité d’image immédiatement.
•Haut-parleur(s) intégré(s) de 10W
Un/des haut-parleur(s) intégré(s) de 10W fournissent un son mono mixte lorsqu’une entrée audio est connectée.
•Refroidissement rapide, Alim. auto. désact., Mise sous tension directeLa fonction
Refroidissement rapide accélère le processus de refroidissement lorsque vous éteignez le projecteur. La fonction Alim. auto. désact. permet au projecteur de s’éteindre automatiquement si aucun signal d’entrée n’est détecté après un certain temps. Mise sous tension directe démarre votre projecteur automatiquement quand l’alimenté est connectée.
•Fonction 3D prise en charge
Divers formats 3D rendent la fonction 3D plus souple. En présentant la profondeur des images, vous pouvez porter des lunettes 3D BenQ pour profiter des films, des vidéos et des événements sportifs en 3D, d’une manière plus réaliste.
•La luminosité apparente de l’image projetée varie selon l’éclairage ambiant et les réglages de contraste/
luminosité du signal sélectionné. Elle est proportionnelle à la distance de projection.
•La luminosité de la lampe décroît avec le temps et varie en fonction des fabricants. Ce phénomène est tout à fait normal.
Introduction 7
Déballez le colis avec précaution et vérifiez qu’il contient tous les éléments mentionnés cidessous. Si l’un de ces éléments fait défaut, contactez votre revendeur.
Les accessoires fournis dépendent de votre région et peuvent présenter des différences par rapport aux accessoires illustrés.
*La carte de garantie n’est fournie que dans certaines régions. Veuillez contacter votre revendeur pour des informations détaillées.
Projecteur |
Cordon |
Câble VGA |
|
d’alimentation |
|
|
|
|
Digital
Quick
Projector
Start Guide
Guide de démarrage rapide |
CD du manuel |
Carte de garantie* |
|
d’utilisation |
|
|
|
|
Télécommande et piles
1. |
Lampe supplémentaire |
3. |
Câble RS232 |
2. |
Kit de montage au plafond |
4. |
Sac de transport |
8 Introduction
Face avant / supérieure
1 2
3 4
5
Face arrière/inférieure
11 12 13 14 |
15 |
21
22
23
|
1. |
Tableau de commande externe |
|
|
|
(Voir « Commandes et fonctions » à la |
|
|
|
page 10 pour plus d’informations.) |
|
|
2. |
Couvercle de la lampe |
|
|
3. |
Système de ventilation (sortie d’air |
|
|
|
chaud) |
|
6 |
4. |
Bouton à dégagement rapide |
|
5. |
Capuchon de l’objectif |
||
7 |
|||
6. |
Molette de mise au point et de zoom |
||
8 |
7. |
Système de ventilation (entrée d’air |
|
9 |
|
froid) |
|
8. |
Grille de haut-parleur |
||
10 |
|||
9. |
Capteur à infrarouge avant |
10.Lentille de projection
11.Port de commande RS-232
12.Port USB type-A
13.Port USB mini-B
14.Port d’entrée HDMI
15.Prise de sortie signal RVB
16.Prise d’entrée de signal RVB (PC)/vidéo
16 17 18 19 20 |
composantes (YPbPr/YCbCr) |
17.Prise d’entrée S-Vidéo
|
|
Prise d’entrée vidéo |
|
24 |
18. |
Prises d’entrée audio (G/D) |
|
19. |
Prise d’entrée audio |
||
|
|||
|
20. |
Prise de sortie audio |
21. Prise d’alimentation secteur
22.Pied de réglage arrière
23.Trous de montage au plafond
24.Prise pour verrou de sûreté Kensington
Introduction 9
1
2
3
4
5
6
7
8
1. Molette de mise au point |
11. |
Règle la mise au point de l’image projetée.
2.Molette de zoom
Permet de régler la taille de l’image. |
12. |
|
3. Capteur à infrarouge supérieur |
||
|
4.MENU/EXIT
Permet d’activer l’affichage des menus à l’écran. Retourne au menu précédent de 13. l’affichage des menus à l’écran, quitte et enregistre les paramètres de menu.
5. ALIMENTATION
Permet de faire basculer le projecteur |
14. |
|
entre les modes veille et activé. |
||
|
6. Gauche/
Diminue le volume du projecteur.
7.MODE/ENTER
Sélectionne un mode de configuration de l’image disponible.
Active l’élément sélectionné dans le menu 15. à l’écran.
8.ECO BLANK
Permet de masquer l’image à l’écran.
9.POWER (Voyant de l’alimentation)
S’allume ou clignote lorsque le projecteur est en cours d’utilisation.
10.TEMP (Voyant d’avertissement de surchauffe)
S’allume en rouge lorsque la température du projecteur est trop élevée.
9
10
11
12
13
14
15
16
LAMP (Voyant de la lampe)
Indique l’état de la lampe. S’allume ou clignote lorsqu’un problème se produit au niveau de la lampe.
AUTO
Détermine automatiquement le meilleur paramétrage pour l’image projetée.
Touches Trapèze/Flèches
( /Haut, /Bas)
Permet de corriger manuellement la déformation des images due à l’angle de projection.
Droite/
Augmente le volume du projecteur.
Lorsque l’affichage des menus à l’écran est activé, les touches #6, #13 et #14 servent de flèches pour sélectionner les différentes options et effectuer les réglages nécessaires.
SOURCE
Affiche la barre de sélection de la source.
10 Introduction
1 |
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
7 |
|||
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
||||
3 |
|
|
|
|
|
|
|
|
|
|
15 |
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|||||
4 |
|
|
|
|
|
|
|
|
16 |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
|
17 |
|||
6 |
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
7 |
|
|
|
|
|
|
|
|
|
|
|
|
8 |
|
|
|
|
|
|
|
|
18 |
|||
|
|
|
|
|
|
|
|
|||||
9 |
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10 |
|
|
|
|
|
|
|
|
|
|
|
19 |
11 |
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
20 |
||
|
|
|
|
|
|
|
|
|
|
|||
12 |
|
|
|
|
|
|
|
|
|
21 |
||
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|||||
Télécommande |
22 |
|||||||||||
|
|
|
|
13 |
23 |
|
14 |
||
|
1. ALIMENTATION
Permet de faire basculer le projecteur entre les modes veille et activé.
2.Info
Présente les informations d’état du projecteur.
3.MENU/EXIT
Permet d’activer l’affichage des menus à l’écran. Retourne au menu précédent de l’affichage des menus à l’écran, quitte et enregistre les paramètres de menu.
4. Gauche
5.MODE/ENTER
Sélectionne un mode de configuration de l’image disponible.
Active l’élément sélectionné dans le menu à l’écran.
6.ECO BLANK
Permet de masquer l’image à l’écran.
7.Touches Trapèze/Flèches
( /Haut, / Bas)
Permet de corriger manuellement la déformation des images due à l’angle de projection.
8.SmartEco
Affiche la barre de sélection du mode de la lampe. (Normal/Économique/SmartEco)
9.Aspect
Sélectionne le format d’affichage.
10.Page Up/Page Down
Vous pouvez piloter votre logiciel d’affichage (sur un PC connecté) répondant aux commandes page précédente/page suivante (comme Microsoft PowerPoint) en appuyant sur ces boutons.
11.Digital Zoom (+, -)
Agrandissent ou réduisent la taille de l’image projetée.
12.Timer On
Active ou affiche le minuteur à l’écran en fonction des réglages de minuterie que vous avez définis.
13.Timer Set up
Entre directement les réglages du minuteur pour la présentation.
14.3D settings
Entre directement les réglages 3D.
15.AUTO
Détermine automatiquement le meilleur paramétrage pour l’image projetée.
16. Droite
Lorsque l’affichage des menus à l’écran est activé, les touches #4, #7 et #16 servent de flèches pour sélectionner les différentes options et effectuer les réglages nécessaires.
17.SOURCE
Affiche la barre de sélection de la source.
18.Volume +/-
Règle le niveau sonore.
19.Mute
Permet de basculer le son du projecteur entre désactivé et activé.
20.Freeze
Met en pause l’image projetée.
21.Test
Affiche le motif de test.
22.CC
Affiche la description vidéo à l’écran qui est prévue pour les téléspectateurs malentendants.
23.Teaching template
Entre directement les réglages de Teaching template.
Introduction 11
Portée efficace de la télécommande
La télécommande doit être maintenue à un angle perpendiculaire de 30 degrés par rapport au capteur infrarouge du projecteur pour un fonctionnement optimal. La distance entre la télécommande et les capteurs ne doit pas dépasser 8 mètres.
Assurez-vous qu’aucun obstacle susceptible de bloquer le rayon infrarouge n’est interposé entre la télécommande et le capteur infrarouge du projecteur.
• Projection frontale |
• Projection supérieure |
|||||||||
E |
|
|
|
|
E |
|
|
|
|
|
n |
|
|
|
|
n |
|
|
|
|
|
vi |
|
|
|
|
|
|
|
|
||
|
r |
|
|
|
v |
|
|
|
||
|
|
o |
n |
|
|
|
ir |
|
|
|
|
|
|
+1 |
|
|
|
o |
n + |
1 |
|
|
|
|
|
5° |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5° |
Remplacement des piles de la télécommande
1.Ouvrez le couvercle des piles comme illustré.
2.Retirez les piles (si nécessaire) et installez deux piles de type AAA/LR03 en respectant la polarité des piles, comme indiqué dans le compartiment. Le pôle positif
(+) doit être placé du côté positif et le pôle négatif (-) du côté négatif.
3.Remettez le couvercle en place en l’alignant sur la base et en le faisant glisser vers le bas.
•N’exposez pas la télécommande et les piles à des environnements où les températures sont élevées et où le taux d’humidité est excessif, comme une cuisine, une salle de bain, un sauna, une véranda ou une voiture fermée.
•Remplacez toujours la pile par une pile du même type ou de type équivalent recommandé par le fabricant.
•Mettez les piles usagées au rebut conformément aux instructions du fabricant et aux réglementations environnementales en vigueur dans votre région.
•Ne jetez jamais de piles dans le feu. Il existe un danger d’explosion.
•Si les piles sont épuisées ou si vous n’utilisez pas la télécommande pendant une période prolongée, retirez les piles pour éviter tout risque de dommage dû à une fuite éventuelle.
12 Introduction
Votre projecteur a été conçu pour être installé de quatre manières différentes:
1.Sol avant
Sélectionnez ce positionnement lorsque le projecteur est placé sur la table devant l’écran. Il s’agit du positionnement le plus courant lorsqu’une installation rapide et une bonne portabilité sont souhaitées.
2.Plafond avant
Sélectionnez ce positionnement lorsque le projecteur est fixé au plafond, à l’envers devant l’écran.
Procurez-vous le kit de montage au plafond BenQ chez votre revendeur afin de fixer votre projecteur au plafond.
Sélectionnez Plafond avant dans le menu
CONFIG. SYSTÈME : de base > Position du projecteur après avoir allumé le projecteur.
3.Plafond arr.
Sélectionnez ce positionnement lorsque le projecteur est fixé au plafond, à l’envers derrière l’écran.
Cette configuration nécessite un écran de rétroprojection spécial ainsi que le kit de montage au plafond BenQ.
Sélectionnez Plafond arr. dans le menu
CONFIG. SYSTÈME : de base > Position du projecteur après avoir allumé le projecteur.
4.Sol arrière
Sélectionnez ce positionnement lorsque le projecteur est placé sur la table derrière l’écran.
Cette configuration nécessite un écran de rétroprojection spécial.
Sélectionnez Sol arrière dans le menu
CONFIG. SYSTÈME : de base > Position du projecteur après avoir allumé le projecteur.
Vous pouvez choisir l’emplacement du projecteur en fonction de la disposition de la pièce ou de vos préférences. Tenez compte de la taille et de l’emplacement de votre écran, de l’emplacement d’une prise de courant adéquate, ainsi que de la disposition et de la distance entre le projecteur et les autres appareils.
Positionnement du projecteur |
13 |
La distance entre la lentille du projecteur et l’écran, le réglage du zoom et le format vidéo ont chacune une incidence sur la taille de l’image projetée.
Reportez-vous aux « Dimensions » à la page 56 pour le centre des dimensions de l’objectif de ce projecteur avant de calculer la position appropriée.
|
Zoom maximum |
|
|
Zoom minimum |
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Écran |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Centre de l’objectif |
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Décalage |
vertical |
|
|
Distance de projection |
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Taille d’écran |
|
|
Distance de l’écran (mm) |
|
||||||||||||
|
Diagonale |
|
|
|
|
|
Distance |
|
|
Distance |
Décalage |
||||||||
|
|
|
|
|
|
min. |
|
|
|
max. |
vertical |
||||||||
|
|
|
|
L (mm) |
H (mm) |
Moyenne |
|
|
|||||||||||
Pouce |
|
mm |
(zoom |
|
(zoom |
(mm) |
|||||||||||||
|
|
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
max.) |
|
|
|
min.) |
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
40 |
1016 |
813 |
610 |
734 |
807 |
|
881 |
|
30 |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
50 |
1270 |
1016 |
762 |
917 |
1009 |
|
1101 |
|
38 |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
60 |
1524 |
1219 |
914 |
1101 |
1211 |
|
1321 |
|
46 |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
80 |
2032 |
1626 |
1219 |
1468 |
1615 |
|
1761 |
|
61 |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
100 |
2540 |
2032 |
1524 |
1835 |
2018 |
|
2202 |
|
76 |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
120 |
3048 |
2438 |
1829 |
2202 |
2422 |
|
2642 |
|
91 |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
150 |
3810 |
3048 |
2286 |
2752 |
3028 |
|
3303 |
|
114 |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
200 |
5080 |
4064 |
3048 |
3670 |
4037 |
|
4404 |
|
152 |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
220 |
5588 |
4470 |
3353 |
4037 |
4440 |
|
4844 |
|
168 |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
250 |
6350 |
5080 |
3810 |
4587 |
5046 |
|
5505 |
|
191 |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
300 |
7620 |
6096 |
4572 |
5505 |
6055 |
|
6606 |
|
229 |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Par exemple, si vous utilisez un écran de 3 m (120 pouces), la distance de projection recommandée est de 2422 mm et le décalage vertical est de 91 mm.
Si la distance mesurée est de 3,0 m (3000 mm), la valeur la plus proche dans la colonne
« Distance de l’écran (mm) » est 3028 mm. Cette ligne indique qu’un écran de 150 pouces (environ 3,8 m) est requis.
Toutes les mesures sont approximatives et peuvent varier des tailles réelles.
Si vous avez l’intention d’installer le projecteur de façon permanente, BenQ vous recommande de tester physiquement la taille et la distance de projection à l’emplacement précis d’installation du projecteur avant de l’installer de façon permanente, afin de prendre en compte les caractéristiques optiques de ce projecteur. Cela vous aidera à déterminer la position de montage exacte la mieux adaptée à l’emplacement de votre installation.
14 Positionnement du projecteur
Pour connecter la source d’un signal au projecteur, procédez comme suit:
1.Mettez préalablement tous les appareils hors tension.
2.Utilisez les câbles appropriés pour chaque source.
3.Branchez les câbles correctement.
•Pour les raccordements illustrés ci-dessous, certains câbles ne sont pas fournis avec le projecteur (voir « Contenu de l’emballage » à la page 8). Vous pouvez vous procurer ces câbles dans les magasins spécialisés en électronique.
•Les illustrations de connexion ci-dessous sont pour référence seulement. Les prises de connexion arrière disponible sur le projecteur varient selon le modèle de projecteur.
Ordinateur portable ou de bureau
Périphérique A/V
Moniteur
|
|
|
|
|
|
|
|
|
|
|
(VGA) |
|
(DVI) |
|
|
|
|
|
|||
1 |
2 |
3 |
1 |
8 |
|
|
|
|||
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
10 |
4 |
8 |
5 |
6 |
7 |
Haut-parleurs 8 |
||
|
||||||||
9 |
|
|
|
|
|
ou |
|
|
|
|
|
|
|
|
|
|
|
|
ou |
|
|
1. |
Câble VGA |
6. |
Câble vidéo |
2. |
Câble VGA vers DVI-A |
7. |
Câble G/D audio |
3. |
Câble USB |
8. |
Câble audio |
4. |
Câble adaptateur pour vidéo |
9. |
Lecteur flash USB/Clé sans fil USB |
|
composantes vers VGA (D-Sub) |
10. |
Câble HDMI |
5.Câble S-Vidéo
•De nombreux ordinateurs portables n’activent pas automatiquement leur port vidéo externe lorsqu’ils sont connectés à un projecteur. Pour activer ou désactiver l’affichage externe, vous pouvez généralement utiliser la combinaison de touches FN + F3 ou CRT/LCD. Sur votre ordinateur portable, recherchez la touche de fonction CRT/LCD ou une touche de fonction portant un symbole de moniteur. Appuyez simultanément sur la touche FN et la touche illustrée. Consultez le manuel de l’utilisateur de votre ordinateur portable pour connaître la combinaison de touches exacte.
Connexion 15
•La sortie D-Sub ne fonctionne que s’il existe une entrée D-Sub appropriée au niveau de la prise
COMPUTER.
•Si vous souhaitez utiliser cette méthode de connexion lorsque le projecteur est en mode veille, assurezvous que la fonction Sortie moniteur est activée dans le menu CONFIG. SYSTÈME : avancée. Voir « Paramètres de veille » à la page 46 pour plus d’informations.
Il suffit de connecter le projecteur à un appareil source vidéo en utilisant l’une des méthodes de connexion. Chacune fournit une qualité vidéo différente. Le choix de la méthode dépend surtout de la disponibilité des prises pour le projecteur et l’appareil vidéo, comme décrit ci-dessous:
Nom de la prise |
Apparence de la prise |
Qualité d’image |
HDMI |
|
La meilleure |
Component Video |
|
Meilleure |
S-Vidéo |
|
Bonne |
Video |
|
Normal |
Connexion du son
Le projecteur est équipé de haut-parleur(s) mono intégré(s), conçu(s) pour offrir une fonction sonore de base, afin d’accompagner les présentations professionnelles uniquement. Ils ne sont pas conçus ni prévus pour la reproduction sonore stéréo, contrairement à d’autres applications telles que le Home Cinéma. Toute entrée audio stéréo (le cas échéant) est mixée dans une sortie audio mono commune, par l’intermédiaire des haut-parleurs du projecteur.
Le haut-parleur intégré sera désactivé quand la prise AUDIO OUT est connectée.
•Le projecteur n'est étudié que pour les sons mono mixtes, même si une sortie audio/stéréo est branchée. Voir « Connexion du son » à la page 16 pour plus d’informations.
•Si l’image vidéo sélectionnée ne s’affiche pas lors de la mise sous tension du projecteur et que la source vidéo sélectionnée est correcte, vérifiez que le périphérique vidéo est sous tension et fonctionne correctement. Vérifiez également que les câbles de signal sont bien connectés.
16 Connexion
1.Branchez le cordon d’alimentation au projecteur et
à une prise secteur. Allumez l’interrupteur de la
prise secteur (le cas échéant). Vérifiez que le
POWER (Voyant de l’alimentation) du projecteur est orange une fois l’appareil mis sous tension.
Veuillez n’utiliser que des accessoires d’origine (p.ex. cordon
d’alimentation) avec l’appareil pour éviter des dangers potentiels tels que l’électrocution et l’incendie.
2.Appuyez sur ALIMENTATION pour démarrer le projecteur. Dès que la lampe s’allume, un « Bip de mise sous tension » sera entendu. Le POWER (Voyant de l’alimentation) clignote en vert, puis reste allumé une fois le projecteur sous tension.
La procédure de démarrage dure environ 30 secondes. Peu après, un logo le démarrage est projeté.
Tournez la molette de mise au point pour améliorer la netteté de l’image, si nécessaire.
Pour désactiver le bip, voir « Éteindre le Bip de mise sous/hors tension » à la page 34 pour plus d’informations.
Si le projecteur est encore chaud en raison d’une activité précédente, le ventilateur fonctionnera pendant 90 secondes environ avant que la lampe ne s’allume.
3.Si le projecteur est activé pour la première fois, sélectionnez la langue des menus en suivant les instructions à l’écran.
4.Si vous êtes invité à entrer un mot de passe, utilisez les touches fléchées pour saisir les six chiffres du mot de passe. Voir « Utilisation de la fonction de mot de passe » à la page 21 pour plus d’informations.
5.Mettez tous les appareils connectés sous tension.
6.Le projecteur commence à rechercher des signaux d’entrée. Le signal d’entrée en cours d’analyse apparaît dans le coin supérieur gauche de l’écran. Lorsque le projecteur ne détecte pas de signal valide, le message « Aucun signal » reste affiché jusqu’à ce qu’un signal d’entrée soit détecté.
Vous pouvez également appuyer sur le bouton SOURCE du projecteur ou de la télécommande pour sélectionner le signal d’entrée à afficher. Voir « Changement de signal d’entrée » à la page 23 pour plus d’informations.
Fonctionnement 17
•Si la fréquence ou la résolution du signal se situe en dehors de limites acceptées par le projecteur, le message « Hors gamme » s’affiche sur un écran vierge. Sélectionnez un signal d’entrée compatible avec la résolution du projecteur ou sélectionnez une valeur inférieure pour le signal d’entrée. Voir « Fréquences de fonctionnement » à la page 57 pour plus d’informations.
•Si aucun signal n’est détecté pendant 3 minutes, le projecteur passe automatiquement en mode NOIR ÉCO
Le projecteur est pourvu d’un pied de réglage à dégagement rapide et d’un pied de réglage arrière. Ils permettent de régler la hauteur de l’image et l’angle de projection. Pour régler le projecteur, procédez comme suit :
1.Appuyez le bouton à dégagement rapide et
soulevez légèrement l’avant du projecteur. Une fois l’image positionnée selon vos besoins, relâchez le bouton à dégagement rapide pour garder le pied dans sa position actuelle.
2. |
Dévissez le pied de réglage arrière pour |
1 |
2 |
|
ajuster l’angle horizontal. |
||
|
|
||
|
|
|
Pour rentrer le pied de réglage, soulevez le projecteur et appuyez le bouton à dégagement rapide. Ensuite, reposez lentement le projecteur. Dévissez le pied de réglage arrière dans la direction inverse.
Si le projecteur ne se trouve pas sur une surface plane ou si l’écran et le projecteur ne sont pas perpendiculaires, l’image projetée présente une distorsion trapézoïdale. Pour corriger cela, voir
« Correction trapézoïdale » à la page 19 pour plus d’informations.
Ne regardez pas directement l’objectif du projecteur lorsque la lampe est allumée. La lumière de la lampe peut provoquer des dommages oculaires.
Soyez vigilant lorsque vous appuyez sur le bouton à dégagement rapide, car celui-ci est à proximité de la sortie de la ventilation (air chaud).
Il peut être nécessaire d’optimiser la qualité de l’image. Pour ce faire, appuyez sur le bouton AUTO du projecteur ou de la télécommande. En 3 secondes, la fonction de réglage automatique intelligent intégrée règle les valeurs de fréquence et l’horloge pour optimiser la qualité d’image.
Les informations concernant la source sélectionnée s’affichent dans le coin de l’écran pendant 3 secondes.
Cette fonction n’est disponible que lorsqu’un signal PC (RVB analogique) est sélectionné.
18 Fonctionnement
1. |
Réglez la taille de l’image projetée à 2. |
Réglez la netteté de l’image à l’aide |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
l’aide de la molette de zoom. |
de la molette de mise au point. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

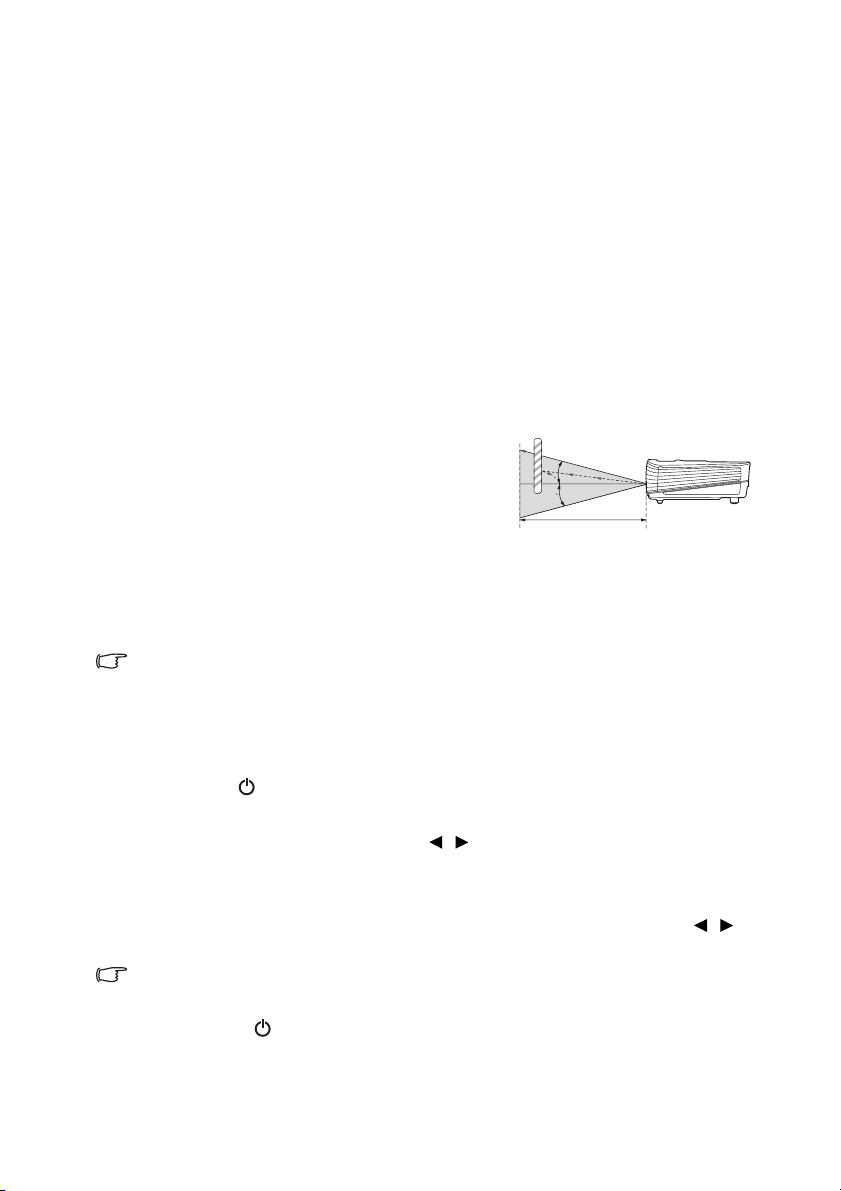

La distorsion trapézoïdale correspond au fait qu’une image projetée est sensiblement plus large dans sa partie supérieure ou inférieure. C’est le cas lorsque le projecteur n’est pas perpendiculaire à l’écran.
Pour corriger ceci, vous devrez la corriger manuellement en suivant l’UNE des étapes suivantes.
•Utilisation de la télécommande
Appuyez sur / sur le projecteur ou la télécommande pour afficher la page de correction trapézoïdale. Appuyez sur pour corriger la distorsion trapézoïdale en haut de l’image. Appuyez
sur pour corriger la distorsion trapézoïdale en bas de l’image.
Appuyez sur |
Appuyez sur |
/ . |
/ . |
•Utilisation des menus à l’écran
1.Appuyez sur MENU/EXIT, puis appuyez sur/ jusqu’à la sélection du menu
AFFICHAGE.
2.Appuyez sur pour sélectionner Trapèze et appuyez sur MODE/ENTER. La page de correction du Trapèze s’affiche.
3.Appuyez sur pour corriger la distorsion trapézoïdale en haut de l’image. Appuyez sur pour corriger la distorsion trapézoïdale en bas de l’image.
Fonctionnement 19
