Benelli M4 Tactical Shotgun User Manual [en, ru, de, es, fr, it]

Uso • Manutenzione

Use • Maintenance

Usage • Entretien

Gebrauch • Wartung

Uso • Manutención

Использование • Техобслуживание

2

Indice

Norme di sicurezza .................................... 4

Presentazione ............................................ 30

Garanzia .................................................... 32

Garanzia corrosione .................................. 32

Funzionamento .......................................... 36

Funzionamento della leva

discesa cartuccia ........................................ 40

Montaggio (da fucile imballato) ................. 42

Uso ............................................................ 52

Sicura del fucile ......................................... 52

Regolazione calcio .................................... 54

Caricamento .............................................. 56

Sostituzione cartuccia ................................ 66

Scarico dell'arma ....................................... 70

Smontaggio dell’arma ................................ 74

Criteri di stoccaggio,

pulizia e manutenzione dell’arma .............. 90

Montaggio dell’arma .................................. 98

Inconvenienti e rimedi ............................... 110

Munizioni da usare .................................... 112

A

CCESSORI E REGOLAZIONI:

Regolazione tacca di mira .......................... 114

Regolazione laterale linea di mira ..............116

Regolazione verticale linea di mira ............ 118

Strozzatore interno (ove montato) ..............120

Riduttore a 3 colpi .....................................130

Contents

Basic safety rules ........................................ 4

Introduction ............................................... 30

Warranty .................................................... 32

Corrosion warranty .................................... 32

Operation .................................................. 36

Cartridge drop lever operation ................... 40

Assembly (from packaged gun) .................. 42

Use ............................................................ 52

Gun safety catch ......................................... 52

Telescoping stock adjustment ..................... 54

Loading ...................................................... 56

Cartridge replacement ................................ 66

Unloading .................................................. 70

Gun stripping ............................................. 74

Criteria for gun storage,

cleaning and maintenance ......................... 90

Shotgun assembly ...................................... 98

Troubleshooting ......................................... 110

Choice of ammunition ...............................112

A

CCESSORIES AND SETTINGS:

Rear sight adjustment .................................114

Windage adjustment .................................. 116

Elevation adjustment ..................................118

Internal choke (when supplied) ..................120

Three round limiter ....................................130

Table des matières

Normes de sécurité .................................... 4

Présentation ............................................... 30

Garantie ..................................................... 32

Garantie contre la corrosion ...................... 32

Fonctionnement ......................................... 36

Fonctionnement du levier

de descente cartouche ............................... 40

Montage (fusil encore emballé) .................. 42

Utilisation .................................................. 52

Sûreté du fusil ............................................ 52

Réglage crosse ........................................... 54

Chargement ............................................... 56

Remplacement cartouche ........................... 66

Déchargement de l’arme ............................ 70

Démontage de l’arme ................................. 74

Critères de stockage,

nettoyage et entretien du fusil .................... 90

Montage de l’arme ..................................... 98

Problèmes et solutions ...............................110

Munitions à utiliser ....................................112

A

CCESSOIRES ET RÉGLAGES:

Réglage hausse .......................................... 114

Réglage latéral hausse ................................116

Réglage vertical hausse .............................. 118

Choke interne (si prévu) .............................120

Réducteur à 3 coups ..................................130

Dati soggetti a modifiche senza impegno
di preavviso.

Data subject to modifications without
notice.

Données pouvant être modifiées sans
obligation de préavis.

3

Inhaltsverzeichnis

Sicherheitsvorschriften ................................ 5

Einleitung ................................................... 31

Garantie ..................................................... 33

Korrosionsgarantie ..................................... 33

Funktionsweise .......................................... 37

Funktionsweise des Patronenfreigabehebels .. 41
Zusammenbau (des in der Verpackung

enthaltenen Gewehrs) ................................ 43

Gebrauch der Waffe ................................... 53

Sicherung des Gewehrs .............................. 53

Schafteinstellung ........................................ 55

Laden ......................................................... 57

Auswechseln der Patrone ........................... 67

Entladen der Waffe ..................................... 71

Zerlegen der Waffe .................................... 75

Kriterien zur Lagerung,

Reinigung und Instandhaltung der Waffe .... 91

Zusammenbauen der Waffe ....................... 99

Funktionsstörungen und Abhilfe ................. 111

Zu verwendende Munition ......................... 113

Z

UBEHÖR UND EINSTELLMÖGLICHKEITEN:

Visiereinstellung .........................................115

Seitenverstellung ........................................ 117

Höhenverstellung ....................................... 119

Internal Choke

(Würgebohrung) (falls vorhanden) ..............121

3-Schuss-Reduzierstück .............................131

Índice

Normas de seguridad ................................. 5

Presentación ............................................... 31

Garantía ..................................................... 33

Garantía por corrosión ............................... 33

Funcionamiento ......................................... 37

Funcionamiento de la palanca

de descenso del cartucho ........................... 41

Montaje (del fusil embalado) ...................... 43

Uso ............................................................ 53

Seguro del fusil ........................................... 53

Ajuste culata .............................................. 55

Carga ......................................................... 57

Sustitución del cartucho ............................. 67

Descarga del arma ...................................... 71

Desmontaje del arma ................................. 75

Criterios de conservación,

limpieza y mantenimiento del arma ........... 91

Montaje del arma ....................................... 99

Inconvenientes y soluciones ........................ 111

Municiones a utilizar .................................. 113

A

CCESORIOS Y AJUSTES:

Ajuste alza .................................................115

Ajuste lateral línea de mira ......................... 117

Ajuste vertical línea de mira ....................... 119

Choke interno (si montado) ........................121

Reductor para 3 tiros .................................. 131

Die obigen Angaben können ohne Vorankün­digung geändert werden.

Datos sujetos a modificaciones sin
obligación de aviso previo.

Данные могут быть изменены,
без предварительного извещения.

Указатель

Меры безопасности ..................................... 5

Введение .................................................... 31

Гарантия ...................................................... 33

Гарантия от коррозии ................................... 33

Функционирование ...................................... 37

Функционирование рычага
выбрасывателя патрона

.............................. 41

Сборка (от упакованной винтовки) ................ 43

Использование ............................................ 53

Предохранитель винтовки ............................ 53

Регулирование приклада ............................. 55

Заряжание .................................................. 57

Замена патрона ........................................... 67

Разряжание оружия ..................................... 71

Демонтаж оружия ........................................ 75

Критерии хранения оружия,
чистки и ухода за ним

.................................. 91

Сборка оружия ............................................ 99

Неисправности и способы устранения ............ 111

Используемая амуниция ............................... 113

Принадлежности и регулирование:

Регулирование целика

................................. 115

Регулирование боковой линии прицела .......... 117

Регулирование вертикальной линии прицела .. 119

Внутренний редуктор (где монтирован) .........121

Ограничитель на три выстрела

......................131

4

NORME DI SICUREZZA

AVVERTENZA: SI PREGA DI LEGGERE IL

PRESENTE MANUALE PRIMA DI MANEG­GIARE L’ARMA.

AVVERTENZA: SE MANEGGIATE NON

CORRETTAMENTE, LE ARMI DA FUOCO
POSSONO ESSERE PERICOLOSE, NONCHÈ
POTENZIALE CAUSA DI GRAVI ED IRREPA­RABILI DANNI. LE NORME DI SICUREZZA
QUI RIPORTATE VOGLIONO ESSERE UN
IMPORTANTE RICHIAMO ALLA RESPON­SABILITÀ CHE RICADE SUI POSSESSORI E
GLI UTILIZZATORI DI ARMI DA FUOCO.

BASIC SAFETY RULES

WARNING: PLEASE READ THIS MANUAL

BEFORE HANDLING YOUR FIREARM.

WARNING: FIREARMS CAN BE DANGE-

ROUS AND CAN POTENTIALLY CAUSE
SERIOUS INJURY, DAMAGE TO PROPERTY
OR DEATH, IF HANDLED IMPROPERLY.
THE FOLLOWING SAFETY RULES ARE AN
IMPORTANT REMINDER THAT FIREARM
SAFETY IS YOUR RESPONSIBILITY.

NORMES DE SECURITE

REMARQUE: NOUS VOUS PRIONS DE LIRE

ATTENTIVEMENT CE MANUEL AVANT DE
MANIPULER VOTRE ARME.

REMARQUE: SI ELLES SONT MANIPULÉES

DE FAÇON ERRONÉE, LES ARMES À FEU
PEUVENT ÊTRE DANGEREUSES ET REPRÉ­SENTER UNE SOURCE POTENTIELLE D’AC­CIDENTS GRAVES, VOIRE IRRÉPARABLES.
LES NORMES DE SÉCURITÉ REPORTÉES
DANS CE MANUEL REPRÉSENTENT UN
RAPPEL IMPORTANT CONCERNANT LA
RESPONSABILITÉ DES PROPRIÉTAIRES ET
DES UTILISATEURS D’ARMES À FEU.

5

SICHERHEITSVORSCHRIFTEN

HINWEIS: BITTE LESEN SIE DAS VORLIE-

GENDE HANDBUCH VOR DER HAND­HABUNG IHRER WAFFE AUFMERKSAM.

HINWEIS: BEI NICHT KORREKTER

HANDHABUNG KÖNNEN FEUERWAFFEN
GEFÄHRLICH SEIN SOWIE POTENTIELL
SCHWERE UND IRREPARABLE SCHÄDEN
VERURSACHEN. DIE IN DIESER ANLEI­TUNG AUFGEFÜHRTEN SICHERHEITS­VORSCHRIFTEN SOLLEN INSBESONDERE
AUF DIE VERANTWORTUNG VERWEISEN,
DIE DIE EIGENTÜMER UND BENUTZER
VON FEUERWAFFEN TRAGEN.

NORMAS DE SEGURIDAD

ADVERTENCIA: SE RUEGA LEER EL PRESEN-

TE MANUAL ANTES DE MANEJAR SU
ARMA.

ADVERTENCIA: SI SE MANEJA EL ARMA DE

MODO INCORRECTO, LAS ARMAS DE FUE­GO PUEDEN SER PELIGROSAS, ADEMÁS
DE SER UNA POTENCIAL CAUSA DE
DAÑOS GRAVES IRREPARABLES. LAS NOR­MAS DE SEGURIDAD QUE SE DETALLAN
EN ESTE MANUAL TIENEN POR OBJETO
SER UN LLAMADO IMPORTANTE A LA
RESPONSABILIDAD QUE RECAE EN LOS
POSESORES Y LOS USUARIOS DE ARMAS
DE FUEGO.

МЕРЫ БЕЗОПАСНОСТИ

ВНИМАНИЕ: ПРОСИМ ИЗУЧИТЬ НАСТОЯЩЕЕ

РУКОВОДСТВО ПЕРЕД НАЧАЛОМ
ЭКСПЛУАТАЦИИ ВАШЕГО РУЖЬЯ.

ПОМНИТЕ! ГЛАВНАЯ ЦЕЛЬ МЕР

БЕЗОПАСНОСТИ, ИЗЛОЖЕННЫХ В
НАСТОЯЩЕМ РУКОВОДСТВЕ, - ПРИЗВАТЬ
ВЛАДЕЛЬЦЕВ ОГНЕСТРЕЛЬНОГО ОРУЖИЯ
К ОСТОРОЖНОМУ ОБРАЩЕНИЮ С НИМ И
НАПОМНИТЬ, ЧТО ОТВЕТСТВЕННОСТЬ ЗА
ПРИМЕНЕНИЕ ОГНЕСТРЕЛЬНОГО ОРУЖИЯ
ЛЕЖИТ НА ТЕХ, КТО ИМ ВЛАДЕЕТ И
ПОЛЬЗУЕТСЯ.

6

1. NON PUNTARE MAI L’ARMA CONTRO
UNA DIREZIONE CHE NON SIA PIÙ
CHE SICURA.

Non puntare mai la canna dell’arma contro
sé stessi o contro un’altra persona. Questo è
di basilare importanza quando si carica o sca­rica l’arma.
Quando ci si accinge a sparare ad un bersa­glio, accertarsi di cosa vi sia dietro di esso. I
proiettili possono superare 1,5 km di distan­za. Se si manca il bersaglio o se il proiettile lo
trapassa, dovete accertarvi che lo sparo non
abbia causato danni o lesioni a qualcuno.

1. NEVER POINT A FIREARM AT
SOMETHING THAT IS NOT SAFE TO
SHOOT.

Never let the muzzle of a firearm point at any
part of your body or at another person. This is
especially important when loading or unload­ing the firearm. When you are shooting at a
target, know what is behind it. Some bullets
can travel over a mile. If you miss your target
or if the bullet penetrates the target, it is your
responsibility to ensure that the shot does not
cause unintended injury or damage.

1. NE POINTEZ JAMAIS VOTRE ARME
DANS UNE DIRECTION QUI NE SOIT
PAS TOTALEMENT SURE.

Ne pointez jamais le canon de l’arme contre
vous-mêmes ou contre une autre personne.
Cette prescription revêt une importance fon­damentale lorsque vous chargez ou déchar­gez votre arme. Avant de tirer contre une
cible, vérifiez avec attention ce qui se trouve
derrière cette cible. Les projectiles peuvent
dépasser une distance de 1,5 km. Si vous
manquez la cible ou si le projectile la trans­perce, vous devez vous assurer que le coup
de feu n’a pas causé de dommages ou de
blessures à quelqu’un.

7

1. NIE DIE WAFFE IN EINE RICHTUNG
HALTEN, DIE NICHT KOMPLETT
SICHER IST.

Den Lauf der Waffe nie auf sich selbst richten
oder auf eine andere Person. Dies ist von
grundlegender Wichtigkeit beim Laden und
Entladen der Waffe.
Wenn man auf ein Ziel schießen möchte,
prüfen, was sich dahinter befindet. Die
Projektils können eine Entfernung von mehr
als 1,5 km überwinden. Falls man das Ziel
verfehlt, oder das Projektil es durchschießt,
sicherstellen, dass der Schuss niemandem
Schaden oder Verletzungen zugeführt hat.

1. NUNCA APUNTE EL ARMA CONTRA
UNA DIRECCIÓN QUE NO SEA MÁS
QUE SEGURA.

Nunca apunte el cañón del arma contra sí
mismo o contra otra persona. Esto es de bási­ca importancia cuando se carga o descarga el
arma.
Cuando se apresta a disparar a un blanco,
cerciorarse de lo que puede haber detrás del
mismo. Los proyectiles pueden superar 1,5
km de distancia. Si se erra el blanco o si el
proyectil lo traspasa, debe cerciorarse de que
el disparo no haya causado daños o lesiones
a alguien.

1. ВСЕГДА ДЕРЖИТЕ РУЖЬЁ ТОЛЬКО В
БЕЗОПАСНОМ НАПРАВЛЕНИИ.

Никогда не направляйте ствол ружья на себя
или на других людей. Неукоснительно
придерживайтесь этих правил во время
заряжания и разряжания ружья.
Перед производством выстрела обратите
внимание на то, что находится за целью.
Ружейные снаряды могут представлять
опасность на расстоянии свыше 1,5 км. Если
снаряд прошёл мимо цели или пробил её
насквозь, убедитесь, что он не нанёс ранения
человеку.

8

2. MANEGGIARE SEMPRE L’ARMA COME
SE FOSSE CARICA.

Mai dare per scontato che l’arma sia scarica.
L’unico modo sicuro per accertarsi che l’ar­ma abbia la camera vuota è quello di aprirla
e verificare visivamente e fisicamente che
non vi siano presenti proiettili.

Rimuovere o scaricare il serbatoio non signi­fica che l’arma sia scarica o non possa spara­re. Fucili e carabine possono essere controlla­ti rimuovendo tutti i proiettili e successiva­mente aprendo ed ispezionando la camera di
scoppio in modo tale da poter effettuare un’i­spezione completa ed assicurarsi che non vi
siano rimasti colpi all’interno.

2. ALWAYS TREAT A FIREARM AS IF IT
WERE LOADED.

Never assume that a firearm is unloaded. The
only certain way to ensure that a firearm has
the chamber empty is to open the chamber
and visually and physically examine the in­side to see if a round is present.

Removing or unloading the magazine will not
guarantee that a firearm is unloaded or cannot
fire. Shotguns and rifles can be checked by
removing all rounds and by then opening and
inspecting the chamber so that a visual
inspection of the chamber for any remaining
rounds can be made.

2. MANIPULEZ TOUJOURS VOTRE ARME
COMME SI ELLE ETAIT CHARGEE.

Ne donnez jamais pour sûr que l’arme soit
déchargée. La seule façon pour s’assurer que
la chambre de l’arme soit vide est de l’ouvrir
et de vérifier visuellement et physiquement
l’absence de projectiles.

Retirer ou décharger le magasin ne signifie
pas que l’arme est déchargée ou qu’elle ne
peut pas faire feu. Les fusils et les carabines
peuvent être contrôlés en retirant tous les
projectiles, puis en ouvrant et en vérifiant la
chambre d’explosion de façon à pouvoir
effectuer une inspection complète et s’assurer
qu’aucune balle ne soit restée à l’intérieur.

9

2. DIE WAFFE IMMER SO HANDHABEN,
ALS WÄRE SIE GELADEN.

Nie davon ausgehen, dass die Waffe sicher­lich entladen ist. Die einzige Weise, um
sicher zu sein, dass die Waffe leere Patronen­lager hat, besteht darin, diese zu öffnen und
visuell und physisch zu prüfen, dass keine
Projektils vorhanden sind.

Das Magazin entfernen oder entladen, be­deutet nicht, dass die Waffe nicht geladen ist
oder nicht schießen kann. Gewehre und Kara­biner können überprüft werden, indem man
alle Projektils entfernt und daraufhin das
Patronenlager öffnet und überprüft, hierdurch
kann man eine vollständige Kontrolle durch­führen und sicherstellen, dass keine Schüsse
übrig geblieben sind.

2. MANEJAR SIEMPRE EL ARMA COMO SI
ESTUVIESE CARGADA.

Nunca dar por sentado que el arma está
descargada. El único modo seguro para ase­gurarse de que el arma tenga la cámara vacía
es el de abrir y comprobar visualmente y físi­camente que no hay proyectiles presentes.

Quitar o descargar el almacén no quiere decir
que el arma esté descargada o no pueda
disparar. Fusiles y carabinas se pueden contro­lar quitando todos los proyectiles y luego
abriendo e inspeccionando la cámara de
explosión de modo tal que se pueda efectuar
una inspección completa y cerciorar de que
no han quedado disparos en su interior.

2. ВСЕГДА ОБРАЩАЙТЕСЬ С РУЖЬЁМ,
КАК С ЗАРЯЖЕННЫМ.

Никогда не предполагайте, что ваше ружьё
разряжено. Единственно надёжный способ
удостовериться в том, что ружьё разряжено –
это открыть затвор и осмотреть патронник на
предмет отсутствия в нём патрона.

Если вы отсоединили и расснарядили
магазин, это не значит, что ружьё разряжено
и не может выстрелить. Для того, чтобы
привести ружьё в безопасное состояние
необходимо удалить все патроны из магазина,
отвести затвор назад и осмотреть патронник
на предмет отсутствия в нём патрона.

10

3. CUSTODIRE L’ARMA IN UN LUOGO
SICURO E NON ACCESSIBILE AI BAM­BINI.

E’ vostro compito assicurarvi che i minori o
altre persone non autorizzate non abbiano
accesso all’arma. Per ridurre il rischio di inci­denti ai minori, scaricate l’arma, mettetela
sotto chiave e riponete le munizioni in una
separata sede e sempre sotto chiave. Tenere
sempre presente che i dispositivi utilizzati per
prevenire incidenti - es. lucchetti per armi,
chiusure per camere di scoppio ecc. non
sono sufficienti ad impedire che altri possano
utilizzare l’arma o utilizzarla in modo impro­prio. La custodia dell’arma in una cassetta di
sicurezza apposita in acciaio sarebbe l’ideale
per ridurre la probabilità che minori o perso­ne non autorizzate possano utilizzare l’arma
in modo improprio.

3. STORE YOUR FIREARM SO THAT CHIL­DREN CANNOT GAIN ACCESS TO IT.

It is your responsibility to ensure that children
under the age of 18 or other unauthorized
persons do not gain access to your firearm. To
reduce the risk of accidents involving chil­dren, unload your firearm, lock it and store
the ammunition in a separate locked location.
Please note that devices intended to prevent
accidents - for example, cable locks, chamber
plugs, etc, - may not prevent use or misuse of
your firearm by a determined person. Firearm
storage in a steel gun safe may be more
appropriate to reduce the likelihood of inten­tional misuse of a firearm by an unauthorized
child or person.

3. CONSERVEZ VOTRE ARME DANS UN
LIEU SUR ET NON ACCESSIBLE POUR
LES ENFANTS.

Vous êtes chargés de vous assurer que les
mineurs ou autres personnes non autorisées
n’aient pas accès à l’arme. Pour réduire le
risque d’accidents envers les mineurs, déchar­gez l’arme, fermez-la à clé et rangez les mu­nitions dans un endroit séparé et toujours
fermé à clé. N’oubliez jamais que les disposi­tifs utilisés pour prévenir les accidents - com­me par ex. les cadenas pour armes, les ferme­tures pour chambres d’explosion, etc. - ne
suffisent pas à empêcher que d’autres person­nes puissent utiliser l’arme à feu ou l’utiliser
de façon impropre. Le rangement de l’arme
dans un étui de sécurité spécial en acier serait
l’idéal pour réduire la probabilité que les
mineurs ou les personnes non autorisées puis­sent utiliser l’arme de façon impropre.

S

t

o

e

g

e

r

11

3. DIE WAFFE AN EINEM SICHEREN UND
FÜR KINDER UNZUGÄNGLICHEN ORT
AUFBEWAHREN.

Es ist Ihre Aufgabe sicherzustellen, dass
Minderjährige oder andere nicht autorisierte
Personen keinen Zugriff auf die Waffe nehmen
können. Um das Unfallrisiko bei Minderjähri­gen zu verringern, entladen Sie die Waffe und
lagern Sie sie unter Verschluss, bewahren Sie
die Munition an einem anderen Ort und eben­falls unter Verschluss auf. Beachten Sie immer,
dass die Vorrichtungen zum Unfallschutz ­z.B. Schlösser für Waffen, Verschlüsse für
Patronenlager u.s.w. nicht ausreichend sind,
um zu verhindern, dass andere die Waffe
benutzen oder dass diese auf unsachgemäße
Weise benutzt wird. Die Verwahrung der
Waffe in einem eigens vorgesehenen Schließ­fach wäre ideal, um die Wahrscheinlichkeit
zu verringern, dass Minderjährige oder nicht
autorisierte Personen die Waffen auf unsach­gemäße Weise benutzen.

3. GUARDAR EL ARMA EN UN LUGAR
SEGURO Y NO ACCESIBLE A LOS
NIÑOS.

Es su deber cerciorarse de que menores u
otras personas no autorizadas no tengan acce­so al arma. Para reducir el riesgo de acciden­tes a menores, descargue el arma guárdela
bajo llave y coloque las municiones en otro
lugar separado y siempre bajo llave. Recuerde
siempre que los dispositivos utilizados para
prevenir accidentes - por ejemplo candados
para armas, cierres para cámaras de explosión
etc. no son suficientes para impedir que otros
puedan utilizar el arma o usarla de modo
impropio. La funda del arma en una caja de
seguridad especial de acero sería ideal para
reducir la posibilidad de que menores o per­sonas no autorizadas puedan utilizar el arma
de modo impropio.

3. ХРАНИТЬ ОРУЖИЕ В НАДЁЖНОМ И
НЕДОСТУПНОМ ДЛЯ ДЕТЕЙ МЕСТЕ.

Владелец ружья должен принять все
необходимые меры для того, чтобы
несовершеннолетние или иные посторонние
лица не получили доступа к оружию. В целях
сведения к минимуму риска несчастных
случаев с участием несовершеннолетних
храните оружие и боеприпасы отдельно в
закрытых на ключ сейфах. Всегда имейте
ввиду, что приспособления, предназначенные
для предотвращения несчастных случаев,
например навесные замки на ружьё и
заглушки для патронника, не гарантируют от
несанкционированного или нецелевого
использования ружья. Храните оружие в
специальном стальном сейфе. Это самый
надёжный способ избежать использования
ружья не по назначению
несовершеннолетними или посторонними
лицами.

12

4. MAI SPARARE CONTRO SPECCHI
D’ACQUA O SU SUPERFICI DURE.

Sparare contro specchi d’acqua, contro una
roccia o altre superfici dure aumenta il rischio
di rimbalzi o frammentazioni dei proiettili,
che può voler dire colpire bersagli non voluti
o limitrofi.

4. NEVER SHOOT AT WATER OR AT A
HARD SURFACE.

Shooting at the surface of water or at a rock
or other hard surface increases the chance of
ricochets or fragmentation of the bullet or
shot, which can result in the projectile strik­ing an unintended or peripheral target.

4. NE TIREZ JAMAIS CONTRE UNE PIECE
D’EAU OU CONTRE DES SURFACES
DURES.

Tirer contre des pièces d’eau, contre une
roche ou d’autres surfaces dures augmente le
risque de rebondissements ou de fragmenta­tions des projectiles, ce qui peut vouloir dire
atteindre des cibles non souhaitées ou limi­trophes.

13

4. NIE GEGEN WASSERSPIEGEL ODER AUF
HARTE OBERFLÄCHEN SCHIEßEN.

Durch das Schießen auf Wasserspiegel, gegen
Felsen oder andere harte Oberflächen wird
das Risiko erhöht, dass die Projektile rück­prallen oder zersplittern, wodurch ungewollte
oder angrenzende Ziele getroffen werden
könnten.

4. NUNCA DISPARAR CONTRA ESPEJOS
DE AGUA O SUPERFICIES DURAS.

Disparar contra espejos de agua, contra una
roca u otras superficies duras aumenta el ries­go de rebote o fragmentaciones de los proyec­tiles, lo cual puede significar dar en blancos
no deseados o limítrofes.

4. НИКОГДА НЕ СТРЕЛЯЙТЕ В ВОДУ
ИЛИ ПО ТВЁРДЫМ ПРЕДМЕТАМ.

Стрельба в воду, по камням или иным
твёрдым поверхностям увеличивает риск
рикошета или разрушения снаряда, что
может повлечь поражение близлежащих
или непредусмотренных целей.

14

5. CONOSCERE LE CARATTERISTICHE DI
SICUREZZA DELL’ARMA CHE STATE
USANDO, TENENDO PRESENTE CHE I
DISPOSITIVI DI SICUREZZA NON
SOSTITUISCONO LE PROCEDURE DI
UN MANEGGIO DELL’ARMA IN SICU­REZZA.

Non affidarsi esclusivamente ai dispositivi di
sicurezza al fine di prevenire incidenti. E’ di
assoluta importanza che conosciate ed osser­viate le caratteristiche di sicurezza dell’arma
che state maneggiando; gli incidenti comun­que, possono essere maggiormente evitati se
si seguono le procedure di un maneggio sicu­ro dell’arma, contenute nelle regole di sicu­rezza e all’interno di questo manuale. Per
familiarizzare ulteriormente con l’uso appro­priato di questa o altre armi, si consiglia di
seguire un corso sulla sicurezza delle armi
tenuto da un professionista del settore, esper­to in tecniche d’uso e procedure di sicurezza.

5. KNOW THE SAFETY FEATURES OF THE
FIREARM YOU ARE USING, BUT
REMEMBER: SAFETY DEVICES ARE NOT
A SUBSTITUTE FOR SAFE HANDLING
PROCEDURES.

Never rely solely on a safety device to pre­vent an accident. It is imperative that you
know and use the safety features of the parti­cular firearm you are handling, but accidents
can best be prevented by following the safe
handling procedures described in these safety
rules and elsewhere in the product manual.
To further familiarize yourself with the proper
use of this or other firearms, take a Firearms
Safety Course taught by an expert in firearms
use and safety procedures.

5. IL EST FONDAMENTAL QUE VOUS
SOYEZ A CONNAISSANCE DES CARAC­TERISTIQUES DE L’ARME QUE VOUS
UTILISEZ, EN TENANT COMPTE DU
FAIT QUE LES DISPOSITIFS DE SECURI­TE NE REMPLACENT PAS LES PROCE­DURES DE SECURITE CONCERNANT LA
MANIPULATION DE L’ARME.

Ne vous en remettez pas uniquement aux
dispositifs de sécurité pour prévenir les acci­dents. Il est fondamental que vous connaissiez
et que vous observiez les caractéristiques de
sécurité de l’arme que vous manipulez; dans
tous les cas, les accidents peuvent être évités
encore davantage en suivant les procédures
de sécurité concernant la manipulation de
l’arme reportées dans les règles de sécurité et
à l’intérieur de ce manuel. Pour familiariser
davantage avec cette arme ou d’autres armes
afin de pouvoir les utiliser de façon appro­priée, il est conseillé de suivre un cours sur la
sécurité des armes tenu par un professionnel
du secteur, expert dans les techniques d’utili­sation et dans les procédures de sécurité.

15

5. DIE SICHERHEITSEIGENSCHAFTEN DER
WAFFE KENNEN, DIE SIE BENUTZEN
UND SICH BEWUSST SEIN, DASS DIE
SICHERHEITSVORRICHTUNGEN DIE
VORGANGSWEISE EINER KORREKTEN
UND SICHEREN HANDHABUNG DER
WAFFE NICHT ERSETZEN.

Sich nicht ausschließlich den Sicherheits­vorrichtungen anvertrauen, um Unfällen vor­zubeugen. Es ist unbedingt notwendig, dass
Sie die Sicherheitseigenschaften der von
Ihnen gehandhabten Waffe kennen und ein­halten, die Unfälle können auf jeden Fall bes­ser vermieden werden, wenn man die Vor­gangsweisen zu einer sicheren Handhabung
der Waffe befolgt, die in den Sicherheits­regeln und innerhalb dieses Handbuchs
enthalten sind. Um noch vertrauter mit dem
angemessenen Gebrauch dieser oder anderer
Waffen zu sein, wird geraten, einen Kurs über
die Waffensicherheit zu besuchen, der von
einem Fachmann der Branche gehalten wird,
der Experte in Bezug auf Gebrauchstechniken
und Sicherheitsprozeduren ist.

5. CONOCER LAS CARACTERÍSTICAS DE
SEGURIDAD DEL ARMA QUE ESTÁ
USANDO, RECORDANDO QUE LOS
DISPOSITIVOS DE SEGURIDAD NO
SUSTITUYEN LOS PROCEDIMIENTOS
DE UN MANEJO SEGURO DEL ARMA.

Nunca confíe exclusivamente en los dispositi­vos de seguridad para prevenir accidentes. Es
de absoluta importancia que conozca y respe­te las características de seguridad del arma
que está manejando, los accidentes en cual­quier caso, pueden ser en su mayoría evitados
si se respetan los procedimientos de un
manejo seguro del arma, contenidos en las
reglas de seguridad y dentro de este manual.
Para familiarizar con el uso apropiado de esta
o de otras armas, se recomienda hacer un cur­so sobre la seguridad de las armas, con clases
de un profesional del sector, experto en técni­cas de uso y procedimientos de seguridad.

5. ИЗУЧИТЕ СПОСОБЫ БЕЗОПАСНОГО
ОБРАЩЕНИЯ С ВАШИМ РУЖЬЁМ.
ПОМНИТЕ, ЧТО НАЛИЧИЕ
ПРЕДОХРАНИТЕЛЬНЫХ УСТРОЙСТВ НЕ
ЗАМЕНЯЕТ НАВЫКОВ БЕЗОПАСНОГО
ОБРАЩЕНИЯ С ОРУЖИЕМ.

Для предотвращения несчастных случаев не
полагайтесь исключительно на
предохранительные устройства. Крайне
важно изучить и соблюдать правила
безопасного обращения с вашим оружием.
Большую часть несчастных случаев можно
предотвратить, если неукоснительно
придерживаться мер безопасности,
изложенных в настоящем руководстве. Для
дальнейшего совершенствования ваших
навыков по правильному применению
оружия рекомендуем пройти специальный
курс обучения под руководством опытного
инструктора по стрелковому делу.

16

6. CONSERVARE L’ARMA IN MODO
APPROPRIATO.

Custodire l’arma in modo che non si accumuli
sporco o polvere nelle parti meccaniche.
Seguendo le istruzioni contenute in questo
manuale, pulire e lubrificare l’arma dopo ogni
utilizzo per prevenire corrosione, danni alla
canna o accumulo di impurità che possano
impedire all’arma di funzionare in caso di
necessità. Controllare sempre l’interno e la
camera di scoppio prima di caricare l’arma per
accertarsi che siano puliti e privi di ostruzioni.
Sparare quando vi siano ostruzioni nella canna
o nella camera di scoppio può causare l’esplo­sione della canna e ferire voi o altre persone
vicine. Nel caso si avverta un rumore anomalo
durante lo sparo smettere immediatamente di
sparare, mettere la sicura e scaricare l’arma.
Accertarsi che la camera e la canna siano libe­re da eventuali ostruzioni, come ad es. un
proiettile bloccato all’interno della canna a
causa di munizioni difettose o inadatte.

6. PROPERLY MAINTAIN YOUR FIREARM.

Store and carry your firearm so that dirt or lint
does not accumulate in the working parts.
Clean and oil your firearm, following the
instructions provided in this manual, after
each use to prevent corrosion, damage to the
barrel or accumulation of impurities which can
prevent use of the gun in an emergency. Before
loading your firearm, always check the barrel
internal part and the chamber to ensure that
they are clean and free from obstructions.
Firing with an obstruction in the barrel or
chamber can rupture the barrel and injure
you or others nearby. In the event you hear
an unusual noise when shooting, stop firing
immediately, engage the manual safety and
unload the firearm. Make sure the chamber
and barrel are free from any obstruction, like a
bullet blocked inside the barrel due to de­fective or improper ammunition.

6. CONSERVEZ L’ARME DE FACON ADE­QUATE.

Conservez votre arme de façon à éviter l’accu­mulation de saleté ou de poussière dans les
parties mécaniques. En suivant les instructions
contenues dans ce manuel, nettoyez et lubri­fiez votre arme après chaque utilisation afin
de prévenir la corrosion, les dommages au
canon ou l’accumulation d’impuretés qui peu­vent empêcher le fonctionnement de l’arme
en cas de nécessité. Contrôlez toujours l’inté­rieur et la chambre d’explosion avant de char­ger l’arme pour vous assurer qu’ils soient pro­pres et libres de toute obstruction. Tirer en
présence d’obstructions dans le canon ou
dans la chambre d’explosion peut provoquer
l’explosion du canon et vous blesser ou bles­ser des personnes se trouvant dans le voisina­ge. Si vous percevez un bruit anomal durant le
coup de feu, interrompez immédiatement le
tir, enclenchez la sûreté et déchargez l’arme.
Vérifiez que la chambre et le canon soient
libres de toute obstruction, comme par exem­ple un projectile bloqué à l’intérieur du canon
à cause de munitions défectueuses ou inap­propriées.

17

6. DIE WAFFE ANGEMESSEN AUFBE­WAHREN.

Die Waffe so aufbewahren, dass sich kein
Schmutz oder Staub in den mechanischen
Teilen ansammelt. Indem man die in diesem
Handbuch enthaltenen Anweisungen befolgt,
die Waffe nach jedem Gebrauch reinigen
und schmieren, um Korrosion, Beschädigun­gen des Laufs sowie das Ansammeln von
Unreinheiten vorzubeugen, die eine Funktion
der Waffe im Bedarfsfall verhindern könnten.
Das Innere und das Patronenlager immer vor
dem Laden der Waffe kontrollieren, um
sicherzustellen, dass diese sauber und nicht
verstopft sind. Falls bei Verstopfungen im
Lauf oder Patronenlager geschossen wird,
kann dies die Explosion des Laufs verur­sachen und Sie oder andere Personen in der
Nähe könnten verletzt werden. Sollte man ein
anomales Geräusch beim Schießen hören, so­fort damit aufhören, die Waffe sichern und
entladen. Sicherstellen, dass keine Verstop­fungen im Lauf oder Patronenlager vorhanden
sind, wie beispielsweise ein blockiertes
Projektil im Lauf aufgrund defekter oder
ungeeigneter Munition.

6. CONSERVAR EL ARMA DE MODO
APROPIADO.

Guardar el arma de modo que no se acumule
suciedad o polvo en las partes mecánicas.
Siguiendo las instrucciones contenidas en este
manual, limpie y lubrifique el arma después
de cada uso para prevenir corrosión, daños en
el cañón o acumulación de impurezas que
puedan impedir al arma su funcionamiento en
caso de necesidad. Controlar siempre el inte­rior y la cámara de explosión antes de cargar
el arma para asegurarse que estén limpias y
exentas de obstrucciones. Disparar cuando
haya obstrucciones en el cañón o en la cáma­ra de explosión puede causar la explosión del
cañón y herir a usted o a otras personas que
estén cerca. En el caso de que se advierta un
ruido anómalo durante el disparo interrumpir
inmediatamente la acción, poner el seguro y
descargar el arma. Cerciorarse de que la cá­mara y el cañón estén libres de posibles obs­trucciones, como por ejemplo un proyectil
bloqueado dentro del cañón debido a muni­ciones defectuosas o inadecuadas.

6.

РЕКОМЕНДАЦИИ ПО ПРАВИЛЬНОМУ
ХРАНЕНИЮ ОРУЖИЯ.

Храните оружие таким образом, чтобы на его
подвижной системе не скапливалась пыль и
грязь.
После каждого выхода на охоту необходимо
почистить ружьё, следуя указаниям
настоящего руководства. Это позволит
предотвратить появление коррозии,
повреждений ствола и скопления грязи,
которые могут вызвать задержки при
стрельбе в самый неподходящий момент.
Перед тем, как зарядить ружьё осмотрите
патронник и убедитесь в его чистоте и в
отсутствии посторонних предметов. Наличие
загрязнений или посторонних предметов в
канале ствола во время выстрела может
привести к разрыву ствола и причинить
травмы стрелку и окружающим. Если во
время стрельбы вы услышите ненормальный
звук, немедленно прекратите стрельбу,
включите предохранитель и разрядите ружьё.
Осмотрите канал ствола и патронник на
предмет наличия посторонних предметов,
таких как застрявший в канале ствола
снаряд недоброкачественного или
нештатного боеприпаса.

18

7. UTILIZZARE MUNIZIONI APPROPRIATE.

Utilizzare solo munizioni di fabbrica, nuove
munizioni realizzate secondo le seguenti spe­cifiche industriali: CIP (Europa e altri paesi),
SAAMI® (U.S.A.). Assicurarsi che i proiettili
siano del calibro o del tipo adatti all’arma uti­lizzata. Il calibro dell’arma è contrassegnato
chiaramente sulla canna del fucile o sul car­rello o canna della pistola. L’utilizzo di muni­zioni ricaricate o ricostruite può aumentare la
probabilità di pressione eccessiva sulla car­tuccia, esplosione del fondello o altri difetti
delle munizioni che possano causare danni
all’arma e ferire voi o altre persone vicine.

7. USE PROPER AMMUNITION.

Only use factory-loaded, new ammunition
manufactured to industry specifications: CIP
(Europe and elsewhere), SAAMI® (U.S.A.). Be
certain that each round you use is in the pro­per caliber or gauge and type for the particu­lar firearm. The caliber or gauge of the
firearm is clearly marked on the barrels of
shotguns and on the slide or barrel of pistols.
The use of reloaded or remanufactured
ammunition can increase the likelihood of
excessive cartridge pressures, case-head rup­tures or other defects in the ammunition that
can cause damage to your firearm and injury
to yourself or others nearby.

7. UTILISEZ DES MUNITIONS APPRO­PRIEES.

Utilisez toujours des munitions de marque de
fabrique, nouvelles munitions réalisées selon
les spécifications industrielles suivantes: CIP
(Europe et autres pays), SAAMI® (U.S.A.).
Contrôlez que les projectiles soient du calibre
ou du type appropriés à l’arme utilisée. Le
calibre de l’arme est indiqué clairement sur le
canon du fusil ou sur le chariot ou sur le
canon du pistolet. L’emploi de munitions re­chargées ou reconstruites peut augmenter la
probabilité de pression excessive sur la car­touche, d’explosion du culot ou d’autres
défauts des munitions qui peuvent endomma­ger l’arme et vous blesser ou blesser les per­sonnes qui se trouvent près de vous.

19

7. ANGEMESSENE MUNITIONEN VER­WENDEN.

Nur neue Fabrikmunitionen verwenden, die
gemäß der nachfolgenden Industriespezifika­tionen verwirklicht wurden: CIP (Europa und
andere Länder), SAAMI® (U.S.A.). Sicherstel­len, dass die Projektils für das Kaliber und die
Typologie der verwendeten Waffe geeignet
sind. Das Kaliber der Waffe ist deutlich auf
dem Gewehrlauf oder dem Schlitten oder
dem Pistolenlauf angegeben. Die Verwen­dung von wieder geladenen oder nachgebau­ten Munitionen kann die Wahrscheinlichkeit
eines übermäßigen Drucks auf die Patrone,
die Explosion des Hülsenbodens oder anderer
Defekte der Munitionen erhöhen, durch die
die Waffe Schaden erleiden kann und Sie
oder andere Personen in der Nähe verletzt
werden können.

7. UTILICE MUNICIONES APROPIADAS.

Utilice sólo municiones de fábrica, nuevas
realizadas según los siguientes requisitos
específicos industriales: CIP (Europa y otros
países), SAAMI® (U.S.A.). Cerciorarse de que
los proyectiles sean del calibre o del tipo ade­cuado al arma que se utiliza. El calibre del
arma está indicado claramente en el cañón
del fusil o en el tubo o cañón de la pistola. El
uso de municiones recargadas o reconstruidas
puede aumentar la probabilidad de presión
excesiva en el cartucho, explosión del culote
u otros defectos de las municiones que pue­den causar daños al arma y herir a usted o a
personas que están cerca.

7. ИСПОЛЬЗУЙТЕ ТОЛЬКО ШТАТНЫЕ
БОЕПРИПАСЫ.

Используйте только боеприпасы заводского
изготовления с неистёкшим сроком годности
и соответствующие требованиям CIP
(Европа и другие страны), SAAMI® (США).
Удостоверьтесь в том, что калибр и тип
патрона соответствуют вашему ружью.
Калибр указан на стволе ружья. Применение
самостоятельно заряженных или
перезаряженных патронов может вызвать
повышенное давление в гильзе и привести к
разрыву её донца и другим нежелательным
явлениям, которые способны повредить
ружьё и нанести увечья стрелку или
окружающим.

20

8. INDOSSARE SEMPRE OCCHIALI DI
PROTEZIONE E TAPPI PER LE OREC­CHIE QUANDO SI SPARA.

La probabilità che gas, polvere da sparo o
frammenti metallici colpiscano e feriscano il
tiratore mentre spara, è remota, ma nell’eve­nienza che questo succeda, i danni possono
essere gravi, inclusa la possibilità di perdere
la vista. Quando spara, il tiratore deve sem­pre indossare occhiali di protezione ad alta
resistenza. Tappi per le orecchie o altri tipi di
protezione di alta qualità aiutano a ridurre il
rischio di danni provocati dallo sparo.

8. ALWAYS WEAR PROTECTIVE GLASSES
AND EARPLUGS WHEN SHOOTING.

The chance that gas, gunpowder or metal
fragments will blow back and injure a shooter
who is firing a gun is rare, but the injury that
can be sustained in such circumstances can
be severe, including the possible loss of eye­sight. A shooter must always wear impact
resistant shooting glasses when firing any
firearm. Earplugs or other high-quality hear­ing protectors help reduce the chance of
hearing damage from shooting.

8. PORTEZ TOUJOURS DES LUNETTES DE
PROTECTION ET DES BOUCHONS
POUR LES OREILLES LORSQUE VOUS
TIREZ

La probabilité que des gaz, des poudres ou
des fragments métalliques atteignent et bles­sent le tireur après le coup de feu est rare,
mais dans l’hypothèse que cela s’avère, les
blessures peuvent être graves, y compris la
possibilité de perdre la vue. Lorsque vous
tirez, vous devez toujours porter des lunettes
de protection à haute résistance. Les bou­chons pour les oreilles et autres types de pro­tection de haute qualité contribuent à réduire
le risque de blessures provoquées par le tir.

21

8. BEIM SCHIEßEN IMMER SCHUTZBRILLE
UND OHRENSTÖPSEL TRAGEN.

Die Wahrscheinlichkeit, dass der Schütze
beim Schießen von Gas, Schießpulver oder
Metallfragmenten getroffen wird, ist gering,
doch falls dies passieren sollte, können
schwerwiegende Schäden verursacht werden,
bis zum Verlust des Sehvermögens. Beim
Schießen muss der Schütze immer eine
hochwiderstandsfähige Schutzbrille tragen.
Ohrenstöpsel oder andere hochwertige
Schutzvorrichtungen helfen, das Risiko von
durch das Schießen verursachten Schäden zu
verringern.

8. LLEVAR SIEMPRE GAFAS DE PROTEC­CIÓN Y TAPONES PARA LOS OÍDOS
CUANDO SE DISPARA.

La probabilidad de que gas, pólvora o frag­mentos metálicos golpeen y hieran al tirador
mientras dispara, es remota, pero ante la posi­bilidad de que ello suceda, los daños pueden
ser graves, incluso la posibilidad de perder la
vista. Cuando dispara, el tirador debe siempre
llevar gafas de protección de alta resistencia.
Tapones para los oídos u otros tipos de pro­tección de alta calidad ayudan a reducir el
riesgo de daños provocados por el disparo.

8. ВО ВРЕМЯ СТРЕЛЬБЫ ПОЛЬЗУЙТЕСЬ
ЗАЩИТНЫМИ ОЧКАМИ И НАУШНИКАМИ.

Вероятность прорыва пороховых газов или
частиц металла во время выстрела крайне
низка, однако необходимо учитывать, что в
этом случае стрелок может получить
тяжёлые травмы вплоть до потери зрения.
Поэтому во время стрельбы рекомендуется
надевать высокопрочные защитные очки.
Вкладыши для ушей или другие надёжные
средства защиты позволяют снизить
вредное воздействие звука выстрела на
органы слуха.

22

9. NON ARRAMPICARSI MAI SU ALBERI,
RECINZIONI O OSTACOLI CON L’AR­MA CARICA.

Aprire e svuotare la camera dell’arma e met­tere la sicura prima di arrampicarsi o scende­re da alberi o prima di scavalcare recinti o
saltare fossati o altri ostacoli. Non tirare o
spingere l’arma verso se stessi o verso un’al­tra persona. Scaricare sempre l’arma e con­trollare visivamente e fisicamente che il ser­batoio, il meccanismo di ricarica e la camera
siano scarichi e che l’arma abbia l’otturatore
aperto prima di darla in mano ad un’altra
persona. Non prendere mai un’arma da
un’altra persona a meno che non sia scarica,
controllata fisicamente e visivamente per
accertarsi che sia effettivamente scarica e
comunque prendere l'arma solo se aperta.

9. NEVER CLIMB A TREE, FENCE OR
OBSTRUCTION WITH A LOADED
FIREARM.

Open and empty the chamber of your
firearm and engage the manual safety catch
before climbing or descending a tree or
before climbing a fence or jumping over a
ditch or other obstruction. Never pull or push
a loaded firearm toward yourself or another
person. Always unload the firearm, visually
and physically check to see that the magazine,
loading mechanism and chamber are un­loaded and that the bolt is open before hand­ing the firearm to another person. Never take
a firearm from another person unless it is un­loaded, visually and physically checked to
confirm it is unloaded, and the action is
open.

9. NE GRIMPEZ JAMAIS SUR LES ARBRES,
LES CLOTURES OU LES OBSTACLES
AVEC L’ARME CHARGEE.

Ouvrez et videz la chambre de l’arme et en­clenchez la sûreté avant de grimper ou de
descendre des arbres ou avant de sauter les
clôtures ou les fossés ou autres obstacles. Ne
tirez pas et ne poussez pas l’arme contre
vous-même ou contre une autre personne.
Déchargez toujours l’arme et contrôlez visuel­lement et physiquement que le magasin, le
mécanisme de recharge et la chambre soient
déchargés et que l’arme ait l'obturateur ouvert
avant de la remettre dans les mains d’un tiers.
Ne prenez jamais une arme d’une autre per­sonne si elle n’est pas déchargée et si vous ne
l’avez pas contrôlée visuellement et physique­ment pour vous assurer qu’elle soit effective­ment déchargée et, d’autre part, prenez l'arme
seulement si celui-ci est ouverte.

23

9. MIT GELADENER WAFFE NIE AUF
BÄUME, ZÄUNE ODER HINDERNISSE
KLETTERN.

Bevor man auf Bäume klettert oder über Zäune
oder über Gräben und andere Hindernisse
springt, das Patronenlager der Waffe öffnen
und entleeren. Die Waffe nicht gegen sich
selbst oder eine andere Person drücken oder
ziehen. Die Waffe immer entladen und visuell
und physisch kontrollieren, dass das Magazin,
das Aufladesystem und das Patronenlager
entladen sind und dass der Verschluss geöffnet
ist, bevor man die Waffe einer anderen Person
übergibt. Nie die Waffe einer anderen Person
nehmen, es sei denn sie ist entladen und
wurde physisch und visuell überprüft, um
sicherzustellen, dass sie tatsächlich nicht ge­laden ist, und nur nehmen, wenn sie geöffnet
ist.

9. NO SE TREPE NUNCA A LOS ÁRBOLES,
PROTECCIONES U OBSTÁCULOS CON
EL ARMA CARGADA.

Abra y vacíe la cámara del arma y ponga el
seguro antes de treparse o de bajar de árbo­les o antes de salvar una empalizada o saltar
un foso u otros obstáculos. No tire ni empuje
el arma hacia sí mismo o hacia otra persona.
Descargue siempre el arma y controle visual­mente y físicamente que el almacén, el me­canismo de recarga y la cámara estén descar­gados y que el arma tenga el obturador
abierto antes de ponerla en manos de otra
persona. Nunca tome un arma de otra perso­na excepto que la misma esté descargada,
haya sido controlada físicamente y visual­mente para asegurarse que esté efectivamen­te descargada y de cualquier modo tomar el
arma sólo si está abierta.

9. ЗАПРЕЩАЕТСЯ ЗАЛАЗИТЬ НА
ДЕРЕВЬЯ, ПЕРЕЛАЗИТЬ ЧЕРЕЗ
ИЗГОРОДИ ИЛИ ИНЫЕ ПРЕПЯТСТВИЯ
С ЗАРЯЖЕННЫМ ОРУЖИЕМ.

Перед тем, как залезть на дерево или
слезть с него, а также перед преодолением
изгородей, канав или других препятствий
необходимо извлечь патрон из патронника и
поставить ружьё на предохранитель.
Запрещается тянуть ружьё на себя и
толкать им других людей. Перед тем, как
передать кому-либо ваше ружьё, разрядите
его и удостоверьтесь в отсутствии патрона в
магазине, на лотке подавателя и в
патроннике, затем, не закрывая затвора,
передайте ружьё. Никогда не принимайте
ружьё от кого-либо, если вы не уверены в
том, что оно разряжено, проверено
зрительно и на ощупь на предмет отсутствия
в нём патронов, и, в любом случае, берите
ружье только когда оно открыто.

24

10. EVITARE L’USO DI BEVANDE ALCOLI­CHE O MEDICINALI CHE POSSANO
DIMINUIRE I RIFLESSI E L’AUTOCON­TROLLO MENTRE SI SPARA.

Non bere quando si spara. Se si assumono
medicinali che possano diminuire i riflessi o
l’autocontrollo, non maneggiare armi mentre
si è sotto l’effetto del medicinale.

10. AVOID ALCOHOLIC BEVERAGES OR
JUDGMENT/REFLEX IMPAIRING
MEDICATION WHEN SHOOTING.

Do not drink and shoot. If you take medica­tion that can impair motor reactions or judg­ment, do not handle a firearm while you are
under the influence of the medication.

10. EVITEZ DE BOIRE DES BOISSONS
ALCOOLIQUES OU D’ASSUMER DES
MEDICAMENTS POUVANT DIMINUER
VOS REFLEXES ET VOTRE SELF-CON­TROL PENDANT QUE VOUS TIREZ.

Ne buvez pas lorsque vous utilisez votre
arme. Si vous assumez des médicaments pou­vant diminuer vos réflexes ou votre self-con­trol, ne manipulez pas d’armes tant que vous
êtes sous l’effet du médicament.

25

10. DIE EINNAHME VON ALKOHO­LISCHEN GETRÄNKEN UND ME­DIKAMENTEN VERMEIDEN, DIE DIE
REFLEXE UND DIE SELBSTKONTROLLE
BEIM SCHIEßEN BEEINTRÄCHTIGEN
KÖNNTEN.

Beim Schießen nicht trinken. Falls man
Medikamente einnimmt, die die Reflexe oder
die Selbstkontrolle beeinträchtigen könnten,
keine Waffen handhaben, während man
unter Einfluss des Medikaments ist.

10. EVITE EL USO DE BEBIDAS AL­COHÓLICAS O MEDICAMENTOS QUE
PUEDAN DISMINUIR LOS REFLEJOS Y
EL AUTOCONTROL MIENTRAS SE
DISPARA.

No beba cuando dispara. Si se asumen medi­camentos que pueden disminuir los reflejos o
el autocontrol, no maneje armas mientras está
bajo el efecto de los mismos.

10. НЕ ДОПУСКАЙТЕ ПРИЁМА ПЕРЕД
СТРЕЛЬБОЙ АЛКОГОЛЬНЫХ
НАПИТКОВ ИЛИ ЛЕКАРСТВЕННЫХ
ПРЕПАРАТОВ, СНИЖАЮЩИХ
СКОРОСТЬ РЕАКЦИИ И
СПОСОБНОСТЬ К САМОКОНТРОЛЮ.

Не распивайте алкогольные напитки во
время стрельбы. Если вы принимаете
лекарственные препараты, снижающие
скорость реакции и способность к
самоконтролю, не берите в руки оружие до
тех пор, пока их воздействие полностью не
прекратится.

26

11. NON TRASPORTARE MAI UN’ARMA
CARICA.

Scaricare sempre l’arma prima di riporla in
un veicolo (camera e serbatoio vuoti). Cac­ciatori e tiratori devono caricare l’arma una
volta giunti a destinazione, e solo quando
sono sul punto di sparare. Se si detiene un
arma per difesa personale, lasciare la camera
scarica riduce la possibilità di uno sparo
involontario.

11. NEVER TRANSPORT A LOADED
FIREARM.

Unload a firearm before putting it in a vehicle
(chamber empty, magazine empty). Hunters
and target shooters should load their firearm
only at their destination, and only when they
are ready to shoot. If you carry a firearm for
self-protection, leaving the chamber unload­ed can reduce the chance of an unintentional
discharge.

11. NE TRANSPORTEZ JAMAIS UNE ARME
CHARGEE.

Déchargez toujours votre arme avant de la
poser dans un véhicule (chambre et magasin
vides). Les chasseurs et les tireurs doivent
charger l’arme lorsqu’ils sont arrivés à destina­tion et seulement lorsqu’ils sont sur le point
de tirer. Si vous détenez une arme pour votre
défense personnelle, laissez la chambre dé­chargée pour réduire la possibilité d’un coup
de feu involontaire.

27

11. NIE EINE GELADENE WAFFE TRANSPOR­TIEREN.

Die Waffe immer entladen, bevor man sie in
ein Fahrzeug legt (Patronenlager und Maga­zin leer). Jäger und Schützen müssen die
Waffe laden, nachdem sie am Zielort
angekommen sind und der Moment des
Schießens gekommen ist. Falls man die Waffe
zur Selbstverteidigung hält, beachten, dass
ein nicht geladenes Patronenlager die Wahr­scheinlichkeit eines ungewollten Schusses
reduziert.

11. NUNCA TRANSPORTE UN ARMA CAR­GADA.

Descargue siempre el arma antes de ponerla
en el vehículo (cámara y almacén vacíos).
Cargadores y tiradores deben cargar el arma
solo tras haber llegado a destino, y sólo cuan­do están a punto de disparar. Si se tiene un
arma para defensa personal, dejar la cámara
descargada reduce la posibilidad de disparos
involuntarios.

11. НЕ ПЕРЕВОЗИТЕ ЗАРЯЖЕННОЕ
ОРУЖИЕ.

Всегда разряжайте ружьё перед тем, как
поместить его в транспортное средство (при
этом патронник и магазин должны быть
пусты). Охотники и спортсмены должны
заряжать оружие только после прибытия на
место назначения и непосредственно перед
началом стрельбы. Если вы держите ружьё в
целях самообороны, то отсутствие патрона в
патроннике поможет избежать случайного
выстрела.

28

12. AVVERTENZE SULL’ESPOSIZIONE AL
PIOMBO.

Scaricare l’arma in aree con scarsa ventila­zione, pulire armi o maneggiare munizioni
può comportare una esposizione al piombo e
ad altre sostanze che possono causare danni
alla respirazione, danni all’apparato riprodut­tivo ed altri gravi danni fisici. Sostare sempre
in aree con buona ventilazione. Lavare accu­ratamente le mani dopo l’esposizione.

AVVERTENZA: è VOSTRA responsabilità

conoscere e rispettare le leggi locali e statali
che regolamentano il commercio, il trasporto
e l’uso delle armi nel vostro paese.

AVVERTENZA: questa arma può togliere la

vita a voi e agli altri! Siate sempre estrema­mente attenti nel maneggiare l’arma. Un inci­dente è quasi sempre la conseguenza del
mancato rispetto delle norme di sicurezza
dell’arma.

12. LEAD WARNING.

Discharging firearms in poorly ventilated
areas, cleaning firearms, or handling ammuni­tion may result in exposure to lead and other
substances known to cause birth defects,
reproductive harm, and other serious physical
injury. Have adequate ventilation at all times.
Wash hands thoroughly after exposure.

WARNING: It is YOUR responsibility to know

and abide by Federal, State and Local laws
governing the sale, transportation and use of
firearms in your area.

WARNING: This firearm has the capability of

taking your life or the life of someone else!
Always be extremely careful with your fire­arm. An accident is almost always the result
of not following basic firearm safety rules.

12. AVVERTISSEMENT SUR L’EXPOSITION
AU PLOMB.

Décharger l’arme dans des zones à faible ven­tilation, nettoyer des armes ou manipuler des
munitions peut comporter une exposition au
plomb et à d’autres substances qui peuvent
nuire à la respiration, à l’appareil reproductif
et causer des dommages physiques graves.
Choisissez toujours des zones bien aérées.
Lavez-vous soigneusement les mains après
l’exposition.

REMARQUE: vous êtes entièrement RESPON-

SABLES de la connaissance et du respect des
lois locales et nationales qui régissent le com­merce, le transport et l’usage des armes à feu
dans votre pays.

REMARQUE: cette arme peut tuer une per-

sonne! Soyez toujours extrêmement attentifs
lorsque vous la manipulez. Un accident est
presque toujours dû au non respect des nor­mes de sécurité de l’arme.

29

12. HINWEISE ZUR BLEI-EXPOSITION.

Die Waffe in wenig ventilierten Bereichen
entladen, das Reinigen von Waffen und die
Handhabung von Munitionen kann eine Expo­sition gegenüber Blei und anderen Substanzen
mit sich bringen, die Schäden bei der Respira­tion, Schäden der Fortpflanzungsorgane und
andere schwere körperliche Schäden verursa­chen können. Man sollte sich immer in gut
belüfteten Gebieten aufhalten. Die Hände
nach der Exposition akkurat waschen.

HINWEIS: Es liegt in IHRER Verantwortung

sich über die örtlichen und staatlichen Gesetze
zu informieren, die den Handel, den Transport
und den Gebrauch von Waffen in Ihrem Land
regeln.

HINWEIS: Diese Waffe kann Ihnen und ande-

ren das Leben nehmen! Sie sollten immer sehr
vorsichtig beim Umgang mit Ihrer Waffe sein.
Ein Unfall ist fast immer eine Folge der Nicht­beachtung der Sicherheitsvorschriften der
Waffe.

12. ADVERTENCIAS SOBRE LA EXPOSI­CIÓN AL PLOMO.

Descargue el arma en zonas con escaza venti­lación, limpiar armas o manejar municiones
puede conllevar una exposición al plomo y a
otras sustancias que pueden causar daños a la
respiración, daños al aparato reproductivo y
otros graves daños físicos. Deténgase siempre
en zonas con buena ventilación. Lávese muy
bien las manos después de la exposición.

ADVERTENCIA: es SU responsabilidad cono-

cer y respetar las leyes locales y estatales que
reglamentan el comercio, el transporte y el
uso de armas en su país.

ADVERTENCIA:¡Esta arma puede quitarle la

vida a usted y a los demás! Tenga siempre
sumo cuidado al manejar su arma. Un acci­dente es casi siempre la consecuencia de la
falta de respeto de las normas de seguridad
del arma.

12.

ПРЕДУПРЕЖДЕНИЕ О ВОЗДЕЙСТВИИ
СВИНЦА.

Во время разряжания и чистки ружья, а
также при обращении с боеприпасами в
плохо проветриваемом помещении можно
подвергнуться воздействию свинца и
других веществ, пагубно влияющих на
органы дыхания, репродуктивную систему
и другие органы. Всегда находитесь в
хорошо проветриваемом помещении.
После контакта с указанными веществами
обязательно помойте руки.

ВНИМАНИЕ: вы обязаны изучить и

соблюдать законодательство вашего
государства, регулирующее оборот,
транспортировку и применение оружия.

ПОМНИТЕ! Это ружьё представляет

опасность для вашей жизни и для жизни
окружающих. При обращении с ружьём
проявляйте крайнюю осторожность.
Несчастный случай - всегда результат
несоблюдения мер безопасного обращения
с оружием.

30

Presentazione

La Benelli Armi S.p.A. introduce sul mercato
la nuova gamma di fucili semiautomatici M4,
realizzata grazie all’efficace lavoro del pro­prio Centro Studi e Ricerche e alla ricca espe­rienza acquisita sul piano tecnologico e delle
costruzioni meccaniche di precisione.

Esperienza avvalorata dalla scelta effettuata
da diverse e prestigiose forze armate e di
polizia nazionali ed estere che hanno adotta­to le versioni militari dell’M4 per impieghi
particolarmente gravosi che necessitano la
massima garanzia di affidabilità.

L’esiguo numero di componenti e la mecca­nica estremamente semplice e razionale con­feriscono ai nuovi fucili la massima affidabi­lità di funzionamento, praticità di impiego,
semplicità di smontaggio e manutenzione,
tanto che, in assoluto, possono essere definiti
i fucili più moderni, precisi, sicuri e veloci
attualmente in commercio.

Introduction

Benelli Armi S.p.A. is proud to introduce the
new line of semi-automatic M4 shotguns, a
result of painstaking work at Benelli’s
Research and Development Center and of
Benelli’s extensive experience in precision
engineering and technical know-how.

A number of military and police forces,
domestic and foreign, have chosen the M4
special version to be heavy used where the
greatest reliability of service in required: the
best testimonial.

The small number of components, an
extremely simple operating principle, make
the new shotguns highly reliable and practi­cal, easy to strip and upkeep to the extent
that the M4 can be considered are of the
most modern, accurate, safe and fast shot­gun available today.

Présentation

Benelli Armi S.p.A. lance sur le marché une
nouvelle gamme de fusils automatiques M4,
réalisés grâce à l’efficience de son Centre de
recherches et à l’expérience technologique
accumulée dans le secteur de la construction
mécanique de précision.

Cette expérience est cautionnée par les diffé­rentes et prestigieuses forces armées et de
police nationale et étrangères ayant adopté
les versions militaires du M4 pour des utilisa­tions particulièrement intensives et exigeant
une extrême fiabilité.

Le nombre réduit de composants et une mé­canique extrêmement simple et rationnelle
confèrent aux nouveaux fusils une extrême
fiabilité de fonctionnement, une utilisation
pratique et un démontage et un entretien sim­plifiés, à un point tel que ces fusils peuvent
être qualifiés comme les plus modernes, pré­cis, sûrs et rapides disponibles aujourd’hui
dans le commerce.

31

Einleitung

Die Firma Benelli Armi S.p.A. ist stolz darauf,
die neue Baureihe des halbautomatischen
Flintenmodells M4 präsentieren zu können ­das Ergebnis sorgfältiger Entwicklungsarbeit
durch das Benelli Research and Development
Centers und der umfassenden Erfahrung auf
dem Gebiet der Präzisionsmechanik, kombi­niert mit technischem “Know-How”.

Als größte Anerkennung dessen, haben
bereits verschiedene Militär- und Polizeikräfte
im In- und Ausland die Benelli M4 Selbstla­deflinte für harte Spezialeinsätze, die die
höchste Stufe mechanischer Zuverlässigkeit
erfordern, eingeführt.

Die geringe Anzahl von Bauteilen, die extrem
einfache und robuste Funktionsmechanik
macht die neue M4-Baureihe zu Waffen, die
höchste Zuverlässigkeit, hervorragende
Handhabungseigenschaften, einfache Zerle­gung und Wartung in sich vereinen, so dass
sie als die absolut modernsten, präzisesten,
sichersten und und schnellsten Selbst­ladeflinten betrachtet werden dürfen, die der­zeit auf dem Markt angeboten werden.

Presentación

Benelli Armi S.p.A. introduce en el mercado
la nueva gama de fusiles semiautomáticos
M4, realizada gracias al eficaz trabajo de su
propio Centro Estudios e Investigaciones y a
la rica experiencia adquirida a nivel tecnoló­gico y de las construcciones mecánicas de
precisión.

Experiencia avalorada por la elección efec­tuada por distintas y prestigiosas fuerzas
armadas y de policía nacionales y extranjeras
que han adoptado las versiones militares del
M4 para usos particularmente gravosos que
necesitan la máxima garantía de fiabilidad.

El exiguo número de sus componentes, su
mecánica extremadamente simple y racional,
dan a los fusiles Benelli la máxima fiabilidad
de funcionamiento, practicidad de uso y sen­cillez de desmontaje y manutención, tanto,
que pueden ser definidos, en absoluto, los
fusiles más modernos, precisos, seguros, rápi­dos y elegantes actualmente a la venta.

Введение

Компания Benelli Armi S.p.A. предлагает
новую серию полуавтоматических винтовок
M4, выполненную благодаря эффективной
работе собственного Исследовательского
Центра, а также богатого опыта,
приобретенного в технологии точных
механических конструкций.

Этот опыт был подтвержден выбором,
сделанным различными и хорошо
известными вооруженными силами, а также
национальной и зарубежной полицией,
которые приняли на вооружение военную
модель M4 для применения в особо сложных
ситуациях, требующего максимальной
надежности и гарантий.

Ограниченное количество компонентов,
очень простая и рациональная механическая
конструкция, обеспечивают винтовкам
Benelli максимальную надежность
функционирования, практичность при
использовании, простоту при разборке и
техобслуживании, поэтому их можно назвать
наиболее современными, точными,
надежными, быстрыми и элегантными
винтовками, имеющимися в настоящее
время в продаже.

32

Garanzia

Le norme di garanzia sono contenute nello
specifico certificato.

La Benelli Armi S.p.A. non si ritiene respon-
sabile di eventuali danni derivanti dall’uso di
munizioni improprie, da negligenze di manu­tenzione o da incidenti dovuti ad imperizia
nel maneggio delI’arma.

ATTENZIONE: l’uso di componenti o parti di

ricambio non originali Benelli annulla la ga­ranzia.

Garanzia corrosione

I prodotti Benelli sono costruiti impiegando
acciai e leghe leggere di qualità trattati
secondo i migliori standard commerciali.

L’utilizzo di questi materiali consente a
Benelli di garantire i suoi prodotti contro la
corrosione passante per la durata di 5 (cin­que) anni, alle seguenti condizioni:

1) Che i componenti garantiti siano integri,
esenti da abrasioni e/o da ammaccature
dovute a sfregature e/o ad urti.

2) Che la corrosione sia passante, essendo
esplicitamente escluse dalla garanzia tut­te le manifestazioni di attacco superficia-

Warranty

Warranty terms are given in the warranty
certificate.

Benelli Arms Spa will not be held responsible
for consequential damage derived from the
use of improper ammunition, lack of mainte­nance, or from accidents resulting from mis­use of the arm.

WARNING: the use of non-Benelli original

parts on the arm void the warranty.

Corrosion warranty

Benelli products are manufactured using
high-quality light alloys and steel treated
according to the best commercial standards.

The use of these materials allows Benelli to
provide a 5 (five) year warranty on products
against through corrosion, under the fol­lowing conditions:

1) That the components guaranteed are
intact, free from abrasions and/or dents
due to scrapes and/or impact.

2) That corrosion passes through the metal.
The warranty specifically excludes all
examples of superficial attack (e.g. “pit-

Garantie

Les normes de garantie sont contenues dans
le certificat fourni.

Benelli Armi S.p.A. décline toute responsabi-
lité en cas de dommages dus à l’utilisation de
munitions inadéquates ou de négligence des
opérations d’entretien, ou en cas d’accident
dû à un maniement incompétent de l’arme.

ATTENTION: l’utilisation des composants ou

pièces détachées autre que Benelli annulent
la garantie.

Garantie contre la corrosion

Les produits Benelli sont fabriqués avec des
aciers et des alliages légers de grande qualité
traités selon les meilleurs standards commer­ciaux.

L’emploi de ces matériaux permet à Benelli de
garantir ses produits contre la corrosion pas­sante sur une période de 5 (cinq) ans, aux
conditions suivantes:

1) Que les composants couverts par la ga­rantie soient intègres, exempts d’abra­sions et/ou de bosselures dérivant de frot­tement et/ou de heurts.

2) Que la corrosion soit passante, étant ex­plicitement exclue de la garantie toute

33

Garantie

Die Garantiebedingungen sind auf dem
Garantieschein angegeben.

Die Firma Benelli Armi S.p.A. ist nicht für
Schäden haftbar, die durch Verwendung

nicht geeigneter Munition, unsachgemäße
Wartung oder Unfälle aufgrund unsach­gemäßer Handhabung der Waffe verursacht
werden.

ACHTUNG: Bei Verwendung fabrikfremder

Teile erlischt der Garantieanspruch.

Korrosionsgarantie

Die Produkte von Benelli wurden mit Stahl
und Leichtlegierungen hoher Qualität nach
den besten Handelsstandards hergestellt.

Der Gebrauch dieser Materialien ermöglicht
es Benelli, eine Garantie für eine Dauer von 5
(fünf) Jahren auf seine Produkte gegen durch­gehende Korrosion zu geben. Die Garantie­bedingungen sind die folgenden:

1) Die unter Garantie stehenden Komponen­ten sind intakt, ohne durch Reibung und/
oder Stöße verursachte Abschabungen
und/oder Deformationen.

2) Die Korrosion ist durchgehend; das Auf­treten von Korrosion auf der Oberfläche

Garantía

Las normas de garantía se encuentran en el
certificado específico.

La Empresa Benelli Armi S.p.A. no se consi­dera responsable por eventuales daños deri-

vados por el uso de municiones inapropia­das, por negligencias de manutención o por
accidentes debidos a impericia en el manejo
del arma.

ATENCIÓN: la utilización de piezas de re-

puesto que no sean originales de Benelli
anula esta garantía.

Garantía por corrosión

Los productos Benelli se fabrican con el
empleo de aceros y aleaciones ligeras de cali­dad tratados según los mejores estándares
comerciales.

El uso de estos materiales hace posible que
Benelli garantice sus productos contra la corro­sión pasante por la duración de 5 (cinco) años,
a las siguientes condiciones:

1) Que los componentes garantizados estén
íntegros, exentos de abrasiones o de mar­cas debido a raspados o golpes.

2) Que la corrosión sea pasante, al estar ex­plícitamente excluidas de la garantía to­das las manifestaciones de ataque superfi-

Гарантия

Гарантийные нормы представлены в

специальном сертификате.
Компания Benelli Armi S.p.A. не считает себя

ответственной за возможный ущерб,
произошедший вследствие использования
неподходящей амуниции, из-за небрежности
при техобслуживании или за несчастные
случаи, вызванные отсутствием опыта в
обращении с оружием.

ВНИМАНИЕ: использование неоригинальных

компонентов или запасных частей Benelli
приводит к аннулированию гарантии.

Гарантия от коррозии

Продукция Benelli производится с
использованием стали и легких сплавов
высокого качества, обработанных в
соответствии с лучшими коммерческими
стандартами.
Использование этих материалов позволяет
компании Benelli обеспечить гарантию от
сквозной коррозии на 5 (пять) лет, при
соблюдении следующих условий:

1) Все компоненты, находящиеся на
гарантии, должны быть целыми, без
царапин и/или вмятин, образовавшихся в
результате трения и /или ударов.

2) Коррозия должна быть сквозной, гарантия
определенно не распространяется на

34

le (es. “pitting”) con effetto puramente
visivo ed estetico.

3) Che il prodotto venga trattato secondo i
“Criteri di manutenzione” descritti a pagi­na 90.

4) Che il tempo trascorso dalla consegna
dell’arma da parte di Benelli non sia su­periore ai 5 (cinque) anni.

Qualora nel periodo coperto dalla presente
garanzia si verificassero fenomeni di corrosio­ne passante, Benelli si impegna, previa verifi­ca dei componenti difettosi presso la propria
sede, a sostituire gratuitamente ogni parte che
presenti effettiva perforazione dovuta a corro­sione.

Si precisa che la garanzia comporta solo l’ob­bligo di sostituzione suddetto ed alle condi­zioni sopra previste, ma non implica alcun
obbligo di risarcimento o rimborso, a qualsia­si titolo e verso chicchessia.

Con la sostituzione delle parti, Benelli si in­tende esonerata da ogni e qualsiasi responsa­bilità a qualunque titolo riconducibile al difet­to manifestatosi, rinunciando il Cliente a qual­siasi ulteriore richiesta di risarcimento danni
e/o spese.

ting”) that are purely visual and aesthetic.

3) That the product is treated in accordance
with the “Maintenance criteria” described
on page 90.

4) That the gun was delivered by Benelli no
more than 5 (five) years earlier.

Should through corrosion be seen during the
period covered by this warranty, Benelli under­takes to replace any part showing effective
perforation due to corrosion, free of charge.
This will take place following Benelli's in­house inspection of the defective parts.

We would specify that the warranty only
involves the obligation to the above replace­ment and only under the above-specified
conditions. It does not entail any obligation
of compensation or reimbursement for any
purpose or grounds and toward any parties.

With the replacement of the parts concerned,
Benelli shall be relieved of all and any liabi­lity in any way related to the fault seen, and
the customer renounces any further request
for compensation for damages and/or costs.

manifestation d’agression superficielle (ex.
“pitting”) comportant un effet purement
visuel et esthétique.

3) Que le produit soit traité selon les “Critè­res d’entretien” décrits à la page 90.

4) Que le temps écoulé depuis la livraison
du fusil de la part de Benelli ne dépasse
pas les 5 (cinq) ans.

Si, dans la période couverte par cette garantie,
des phénomènes de corrosion passante appa­raissent, Benelli s’engage, après avoir effectué
un contrôle des composants défectueux auprès
de son propre siège, à remplacer gratuitement
toute partie présentant une perforation effecti­ve due à la corrosion.

Nous précisons que la garantie comporte seu­lement l’obligation de substitution susmen­tionnée et aux conditions sus-indiquées, mais
qu’elle n’implique nullement l’obligation d’in­demnisation ou de remboursement, à quelque
titre que ce soit et envers qui que ce soit.

Avec la substitution des composants, Benelli se
considère exonérée de toute responsabilité, à
quelque titre que ce soit, attribuable au défaut
vérifié, le client renonçant à toute autre de­mande d’indemnisation d’endommagement
et/ou de coût.

35

(z.B. “Pitting”) mit rein ästhetischer Ein­schränkung ist von der Garantie ausge­nommen.

3) Das Produkt wird nach den “Kriterien zur
Instandhaltung”, die auf Seite 91 be­schrieben sind, behandelt.

4) Die Zeit, die seit der Lieferung der Waffe
durch Benelli vergangen ist, darf nicht 5
(fünf) Jahre überschritten haben.

Falls innerhalb des Zeitraums, der von der
Garantie gedeckt wird, durchgehende Korro­sion auftreten sollte, verpflichtet sich Benelli,
nach Kontrolle der defekten Komponenten in
der Zentrale, kostenlos jedes Teil auszuwech­seln, das durch Korrosion verursachte Loch­bildung aufweist.

Es wird darauf hingewiesen, dass die Garantie
unter den oben dargestellten Bedingungen die
Verpflichtung der oben genannten Auswechs­lung mit sich bringt. Die Verpflichtung auf
Schadenersatz oder Erstattung ist in keinem
Fall impliziert.

Mit der Auswechslung der Teile wird Benelli
jeglicher mit dem aufgetretenen Defekt in
Beziehung stehender Verantwortung entbun­den und der Kunde verzichtet auf jegliche
Forderung nach Schadensersatz und/oder
Kostenerstattung.

cial (por ej. “pitting”) con efecto pura­mente visual y estético.

3) Que el producto esté tratado según los
“Criterios de mantenimiento” detallados
en la página 91.

4) Que el tiempo transcurrido de la entrega
del arma de parte de Benelli no sea supe­rior a los 5 (cinco) años.

En caso de que en el periodo cubierto por la
presente garantía se produjeren fenómenos
de corrosión pasante, Benelli se compromete,
previo control de los componentes fallados
en su propia sede, a cambiar gratuitamente
cada parte que presentare efectiva perfora­ción debido a corrosión.

Se puntualiza que la garantía conlleva solo la
obligación de sustitución como arriba indica­do y a las condiciones antes detalladas, pero
ello no implica ninguna obligación de in­demnización o reembolso, a cualquier título
o bajo ningún concepto sea.

Con la sustitución de las partes, Benelli se
considera exonerada de todo y cualquier tipo
de responsabilidad a cualquier título se la
relacione con el defecto manifestado, renun­ciando, el Cliente a cualquier ulterior solici­tud de indemnización por daños o gastos.

любое проявление поверхностной
коррозии, (напр., питтинг), имеющей сугубо
визуальный и эстетический характер.

3) Уход за продукцией должен
осуществляться в соответствии с
"Критериями по уходу", изложенными
на странице 91.

4) С момента поставки оружия компанией
Benelli должно пройти не более 5 (пяти)
лет.

Если в течение периода, покрываемого
настоящей гарантией, обнаружится
проявление сквозной коррозии, - компания
Benelli обязуется, после предварительной
проверки неисправных компонентов на
территории предприятия, бесплатно заменить
все детали, на которых будет выявлена
фактическая перфорация в результате
коррозии.

Следует уточнить, что гарантия подразумевает
только обязательство по замене, указанной
выше, при соблюдении условий, перечисленных
выше, и не налагает обязательств по
возмещению ущерба или какой-либо
компенсации.

После замены деталей, компания Benelli
освобождается от какой-либо ответственности
на любых основаниях, связанной с возникшей
неисправностью, с отказом от любых
дальнейших требований Клиента о
возмещении ущерба и / или расходов.

36

Funzionamento

Prima di effettuare qualunque tipo di inter­vento sul fucile, accertarsi sempre che came­ra di scoppio e serbatoio siano completa­mente vuoti! (Leggere attentamente le istru-

zioni di caricamento e scaricamento del­l'arma).

Il modello M4 è un fucile con serbatoio tubo­lare per cartucce calibro 12, a funzionamen­to semi-automatico basato sul sistema ARGO
Twin System (Auto Regulating Gas Operated,
a doppia presa di gas), con testa di chiusura
rotante a due denti di blocco che realizza
una perfetta chiusura assiale in culatta.

Il funzionamento dell’arma può essere suddi­viso in 8 azioni specifiche:

sparo l’azione del grilletto libera il

cane che urta il percussore, pro­vocando l’accensione della car­tuccia incamerata. I gas prodotti
causano la fuoriuscita del proiet­tile dalla canna e, contempora­neamente si espandono nei
cilindri presa gas, provocando
l’immediato arretramento dei
pistoni. Questi ultimi provocano
l’arretramento dell’otturatore con
conseguente azione di:

Operation

Before attempting any work on your M4
make sure that the chamber and the maga­zine of your shotgun are unloaded. (See the

instructions on loading and unloading).

The M4 shotgun is a semi-automatic, tubular
magazine fed weapon chambered for the 12
gauge (18.4 mm) shotshell cartridge. The
operating system employed in this weapon is
the improved ARGO (Auto-Regulating Gas
Operated) Twin (two gas pistons/cylinders/
ports) System with rotating bolt head with
dual locking lugs.

There are eight general steps in the operating
cycle of M4:

firing squeezing the trigger releases

the cocked hammer which
strikes the firing pin igniting the
primer and the propellant with­in the shell. The expanding gas­es exert pressure on all sides of
the shell casing, driving the pro­jectile forward down the bore.
An equal amount of force is
intercepted in the gas system

Fonctionnement

Avant toute intervention sur le fusil, contrôler
toujours que la chambre de déflagration et le
magasin soient entièrement vides (lire avec

attention les instructions de chargement et de
déchargement de l’arme).

Le modèle M4 est un fusil avec magasin
tubulaire pour cartouches calibre 12 à fonc­tionnement semi-automatique basé sur le
système ARGO Twin System (Auto Regulat-
ing Gas Operated, à double prise de gaz),
avec tête de fermeture rotative à deux barret­tes de blocage assurant une fermeture axiale
parfaite sur la culasse.

Le fonctionnement de l’arme peut être subdi­visé en 8 actions spécifiques:

tir l’action de la détente libère le

chien, lequel heurte le percu­teur et provoque l’allumage de
la cartouche chambrée. Les
gaz produits entraînent la sortie
du projectile du canon et se
répandent simultanément dans
les cylindres prise de gaz en
provoquant le retrait immédiat
des pistons. Ces derniers
déclenchent le retrait de l’obtu­rateur et les actions suivantes:

37

Funktionsweise

Vor jeglichem Handgriff an Ihrem Gewehr
sollten Sie sicherstellen, dass die Patronen­lager und das Magazin ihres Gewehrs völlig
leer sind! (Bitte lesen Sie aufmerksam die

Anweisungen für das Laden und das Entladen
der Waffe).

Die Flinte M4 ist eine halbautomatische Waf­fe mit rohrförmigem Magazin für Patronen
des Kalibers 12 Gauge. Als Funktionssystem
wurde auf ein modifiziertes ARGO (Auto
Regulating Gas Operated) Twin (zwei
Gaskolben/Zylinder/Bohrungen) System mit
Drehkopfverschluss und zwei Verriegelungs­warzen zurückgegriffen.

Die Funktionsweise der Waffe kann in acht
Hautphasen gegliedert werden:

Schussauslösung Durch Betätigung des

Abzuges wird der Hahn freige­geben, welches den Schlagbol­zen anstößt und die Zündung
der im Patronenlager be­findlichen Patrone verursacht.
Durch die dabei entstehenden
und im Patronenlager um die
Hülse ausdehnenden Gase wer­den die Projektile aus dem Lauf
befördert, während sich abge­fangene Gasmengen zeitgleich
in den Zylindern ausdehnen und
die Kolben zurückschieben.

Funcionamiento

Antes de realizar cualquier tipo de opera­ción en su fusil, asegúrese siempre que la
cámara de explosión y el almacén estén
completamente vacíos. (Lea atentamente las

instrucciones para la carga y la descarga del
arma).

El modelo M4 es un fusil con depósito tubu­lar para cartuchos calibre 12, de funciona­miento semi-automático basado en el sistema
ARGO Twin System (Auto Regulating Gas
Operated, de doble toma de gas), con cabeza
de cierre rotatoria con dos dientes de blo­queo que realiza un perfecto cierre axial en
el cerrojo.

El funcionamiento del arma se puede subdi­vidir en 8 acciones específicas:

disparo la acción del gatillo libera el

martillo que golpea el percutor
provocando el encendido del
cartucho que se encuentra en la
cámara. Los gases producidos
provocan la salida del cartucho
del cañón, y, simultáneamente,
se expanden en los cilindros de
toma de gas, provocando el
inmediato retroceso de los pistó­nes. Estos últimos provocan el
retroceso del obturador con con­secuente acción de:

Функционирование

Перед тем, как выполнять любые операции
с Вашей винтовкой, убедиться, что камера
воспламенения и магазин совершенно
пустые! (внимательно прочитать инструкции по

заряжанию и разряжанию оружия).

Модель M4 – это винтовка с трубчатым
магазином для патронов калибра 12, с
полуавтоматическим действием, на основе
системы ARGO Twin System (Auto Regulating
Gas Operated, с двойным отверстием для
газа), со скользящим затвором с двумя
блокировочными зубцами, обеспечивающим
прекрасное осевое закрытие казенника.

Действие оружия может быть поделено на 8
конкретных действий:

выстрел действие спускового крючка

освобождает курок, ударяющий
по ударнику, приводя к
воспламенению патрона,
находящегося в камере.
Произведенный газ приводит к
выходу пули из ствола и,
одновременно с этим, в
цилиндрах расширяется газ,
приводя к немедленному отходу
назад поршней. Последние
провоцируют движение назад
затвора со следующим
действием:

38

sblocco ovvero apertura della camera di

scoppio e avvio delle successive
azioni di

estrazione con presa e rimozione del bos-

solo dalla camera, e di:

espulsione che provoca la completa fuoriu-

scita del bossolo dall’arma. Nel­la fase finale dell’arretramento il
meccanismo provvede al

riarmo che si può sintetizzare come

“accumulo di energia” per lo spa­ro successivo. In contemporanea,
altri dispositivi provvedono alla
fase di

alimentazione che corrisponde all’uscita

automatica dal tubo serbatoio di
una nuova cartuccia che si posi­ziona sull’elevatore, con succes­siva elevazione ed

incameramento nella camera di scoppio,

seguito dal

blocco cioè, la chiusura ermetica della

camera di scoppio.

A questo punto l’arma è pronta per lo sparo.

unlocking actuation of the breech mecha-

nism that results in the opening
of the chamber

extraction removal of the cartridge case

from the chamber

ejection expulsion of the cartridge case

from the weapon

cocking the resetting of and storage of

energy in the mechanism which
provides the energy needed to
ignite the primer of the live,
chambered cartridge

feeding the transference of the live car-

tridge from the feed mechanism
in the direction of the chamber

chambering the insertion of the live cartridge

into the chamber of the weapon

locking the actuation of the breech me-

chanism that results in the clos­ing, and sealing, of the cham­ber.

The shotgun is now ready to be fired.

déblocage soit l’ouverture de la chambre

de déflagration et le déclen­chement des actions suivantes

extraction avec prise et éjection de la

douille de la chambre et

éjection provoquant la sortie totale de

la douille de l’arme. Durant la
phase finale de retrait, le méca­nisme procède au

réarmement pouvant être synthétisé comme

“accumulation d’énergie” pour
le tir suivant. Simultanément,
les autres dispositifs déclen­chent la phase de

alimentation correspondant à la sortie auto-

matique du tube magasin d’u­ne nouvelle cartouche, le posi­tionnement de cette dernière
sur l’élévateur, et l’élévation,
puis de

chambrage dans la chambre de déflagra-

tion suivi du

blocage soit la fermeture hermétique de

la chambre de déflagration.

L’arme est désormais prête pour un nouveau tir.

39

Entriegelung Dadurch wird der Verschluss

zurückbewegt, d.h. die Kammer
wird geöffnet,

Ausziehen die leere Patronenhülse wird aus

dem Patronenlager gezogen,

Auswurf die leere Patronenhülse wird aus

der Waffe ausgestoßen, welches
gegen Ende der Rückwärtsbewe­gung des Verschlusses erfolgt,

Spannen kann als “Energieansammlung”

für den nachfolgenden Schuss
synthetisiert werden. Gleichzeitig
sorgen andere Vorrichtungen die
Phase von,

Ladevorgang automatisches Ausstoßen einer

neuen Patrone aus dem rohrför­migen Magazin, die auf dem
Ladelöffel positioniert und ange­hoben wird,

Zuführung das Einführen einer neuen Pa-

trone in das Patronenlager der
Waffe,

Verriegelung hermetische Verriegelung des

Patronenlagers.

Nun ist die Waffe schussbereit.

desbloqueo es decir, apertura de la cámara

de explosión e inicio de las su­cesivas acciones de:

extracción con toma y remoción del

casquillo de la cámara, y de:

expulsión que provoca la salida completa

del casquillo del arma. En la fase
final del retroceso el mecanismo
realiza el

rearme que se puede sintetizar como

“acumulación de energía” para
el disparo sucesivo. Simultánea­mente otros dispositivos realizan
la fase de

alimentación que corresponde a la salida

automática desde el tubo del
depósito de un nuevo cartucho
que se posiciona en el elevador,
con sucesiva elevación y

entrada en la cámara en la cámara de ex-

plosión, seguida por

bloqueo es decir, el cierre hermético de

la cámara de explosión.

Ahora el arma está lista para disparar.

разблокировка или открытие камеры

воспламенения и начало
следующего действия

извлечения с взятием и удалением

гильзы из камеры:

выталкивание, приводящее к полному

выходу гильзы из камеры. На
конечном этапе отвода
механизм выполняет.

взведение, которое кратко можно

охарактеризовать как “накопление
энергии” для последующего
выстрела. Одновременно, другие
устройства занимаются фазой

подачи, соответствующей автоматическому

выходу из трубки магазина нового
патрона, помещающегося на
держатель, с последующим
подъемом и

помещением в камеру воспламенения, с

последующей

блокировкой, то есть, герметичным

закрытием камеры воспламенения.

Теперь винтовка готова к выстрелу.

40

Funzionamento della leva
discesa cartuccia

Il sistema di alimentazione dell’M4 si avvale
di una particolare leva discesa cartuccia
sporgente per un tratto dal piano inferiore
della carcassa (posizione facilmente accessi­bile al dito che preme il grilletto). La molla
del cane fa ruotare verticalmente la leva
discesa cartuccia, disimpegnandola dalla
leva fermo cartuccia.

Quest’ultima, per effetto della sua molla di
richiamo, ruota in senso orario permettendo
con ciò l’uscita di una cartuccia dal serba­toio. Tale cartuccia nel posizionarsi sul cuc­chiaio elevatore preme contro la leva fermo
cartuccia facendola ruotare in senso inverso
ed impedendo con ciò l’uscita di una secon­da cartuccia. La leva discesa cartuccia, ha
ben visibile sulla parte che sporge dal piano
inferiore della carcassa un punto rosso.
Quando questo è visibile, I’arma ha il cane
armato ed è pronta a far fuoco; in caso con­trario, I’arma ha il cane disarmato.

Cartridge drop lever
operation

The feeding system operates by means of a
special cartridge drop lever, the outer por­tion of which protrudes below the receiver
and is thus easily reached by the trigger fin­ger.

The hammer spring forces the cartridge drop
lever upwards to disengage it from the carrier
latch which, pulled by the carrier latch
spring, rotates clockwise to allow a cartridge
to exit from the magazine. As the cartridge
falls into position on the carrier, it presses
against the cartridge drop lever which rotates
in the opposite direction to prevent a second
cartridge from exiting. The end of the car­tridge drop lever which protrudes from the
receiver is marked with a red point. When
the red point is visible, the hammer is cocked
and the gun is ready to fire; otherwise the
hammer is not cocked.

Fonctionnement du levier de
descente cartouche

Le système d’alimentation du M4 utilise un
levier descente cartouche installé en saillie
sur une portion de la partie inférieure de la
carcasse (position d’accès facile au doigt
pressant la détente). Le ressort du chien fait
tourner verticalement le levier de descente
cartouche en dégageant cette dernière du
levier d’arrêt cartouche.

La cartouche, sous l’action du ressort de rap­pel, tourne dans le sens des aiguilles d’une
montre et permet ainsi la sortie d’une cartou­che du magasin. Cette dernière, se position­nant sur le support d’élévation, fait pression
contre le levier d’arrêt cartouche et le fait
tourner en sens inverse, empêchant ainsi la
sortie d’une seconde cartouche. Le levier
descente cartouche porte un point rouge bien
visible sur la partie en saillie sur le niveau
inférieur de la carcasse. Si ce point rouge est
visible, cela signifie que le chien de l’arme
est armé et que l’arme est prête à faire feu;
dans le cas contraire, le chien de l’arme est
désarmé.

41

Funktionsweise des Patronen­freigabehebels

Das Bestückungssystem des M4 ist mit einem
speziellen Patronenfreigabehebel ausgestat­tet, der am unteren Gehäuseteil vorsteht (in
einer mit dem Abzugsfinger leicht erreichba­ren Position). Die Hahnfeder dreht den Patro­nenfreigabehebel in die vertikale Position und
löst ihn von der Magazinsperrklinke.

Die Patrone kommt auf dem Ladelöffel zu lie­gen und drückt dabei gegen die Magazin­sperrklinke und verursacht deren Drehung in
die entgegengesetzte Richtung, wodurch das
Austreten einer zweiten Patrone verhindert
wird. Der Patronenfreigabehebel ist an einer
gut sichtbaren Stelle auf dem aus dem unte­ren Gehäuserand vorstehenden Teil mit
einem roten Punkt versehen. Ist der rote Punkt
sichtbar, dann ist der Hahn gespannt und
schussbereit; andernfalls ist der Hahn ent­spannt.

Funcionamiento de la palanca
de descenso del cartucho

El sistema de alimentación del M4 dispone
de una particular palanca de descenso del
cartucho saliente durante un tramo desde el
nivel inferior de la carcasa (posición fácil­mente accesible para el dedo que aprieta el
gatillo). El resorte del martillo hace girar verti­calmente la palanca de descenso del cartu­cho, liberándola de la palanca de seguro del
cartucho.

Esta última, por efecto de su resorte antagonis­ta, gira en el sentido de las agujas del reloj
permitiendo así la salida de un cartucho del
almacén. Dicho cartucho colocándose en el
elevador presiona en la palanca de seguro
del cartucho haciéndola girar en sentido con­trario e impidiendo así la salida de un segun­do cartucho. La palanca de descenso del car­tucho, tiene bien visible en la parte que
sobresale del nivel inferior de la carcasa un
punto rojo. Cuando éste es visible, eI arma
tiene el martillo armado y está lista para
hacer fuego; en caso contrario, eI arma tiene
el martillo desarmado.

Функционирование рычага
выбрасывателя патрона

Система подачи M4 использует
специальный рычаг выбрасывателя
патрона, выступающий из нижней
поверхности ствольной коробки (положение,
легко достижимое пальцем, нажимающим
на спусковой крючок). Пружина курка
вертикально поворачивает рычаг
выбрасывателя патрона, освобождая его от
рычага блокировки патрона.

Последний, под воздействием своей
пружины возврата, поворачивается в
направлении по часовой стрелке,
обеспечивая выход патрона из магазина.
Этот патрон помещается на ложку
держателя и нажимает на рычаг
блокировки патрона, поворачивая его в
противоположном направлении, и не давая
выйти второму патрону. На рычаге
выбрасывателя патрона хорошо видна
красная точка, находящаяся на части,
выступающей из нижней поверхности
ствольной коробки. Когда она видна, оружие
имеет взведенный курок и готово к
выстрелу; в противном случае, оружие
имеет невзведенный курок.

42

Montaggio

(da fucile imballato)

Componenti confezione:
calcio-carcassa-otturatore

canna-culatta
semi-astine
manetta di armamento

Procedura di montaggio

1) Inserire a fondo la manetta di armamento

nel corpo otturatore (fig. 1).

2) Svitare il cappellotto fissaggio astine (fig.

2).

Assembly

(from packaged gun)

Components of the package:
stock-receiver-bolt

barrel-breech
half-fore-end
cocking lever

Procedure

1) Insert completely the cocking lever into

the breech bolt unit (fig. 1).

2) Unscrew the fore-end cap (fig. 2).

Montage

(fusil encore emballé)

Composants de l’emballage:
crosse-carcasse-obturateur

canon-culasse
fût
levier d’armement

Opérations de montage

1) Introduire à fond le levier d’armement
dans le corps de l’obturateur (fig. 1).

2) Dévisser le capuchon de fixation devant
(fig. 2).

1

43

Zusammenbau

(des in der Verpackung enthaltenen Gewehrs)

In der Verpackung enthaltene Teile:
Schaft - Gehäuse - Verschluss

Lauf - Patronenlager
Vorderschäfte
Spannhebel

Zusammenbauen

1) Den Spannhebel bis zum Anschlag in

den Verschluss einstecken (Abb. 1).

2) Die Vorderschaftbefestigungskappe ab-

schrauben (Abb. 2).

Montaje

(del fusil embalado)

Componentes del paquete:
culata-carcasa-obturador

cañón-cerrojo
semi-varillas
maneta de armado

Procedimiento de montaje

1) Introduzca la maneta de armado en el

cuerpo del obturador (fig. 1).

2) Destornille el capuchón de fijación de las
varillas (fig. 2).

Сборка

(от упакованной винтовки)

Компоненты в упаковке:
приклад-ствольная коробка-затвор

ствол-казенник
полцевья
рукоятка затвора

Порядок сборки

1) Вставить до конца ручку затвора в

корпус затвора (рис. 1).

2) Отвинтить заглушку крепления цевья

(рис. 2).

2

44

3) Impugnare con una mano il gruppo cal­cio-carcassa-otturatore e con l'altra,
agendo sulla manetta, portare l'otturato­re in posizione di apertura (fino ad

agganciamento avvenuto) (fig. 3); così
facendo si attua anche l’armamento del
cane.

AVVERTENZA: se l'otturatore non rimane

agganciato, agire sulla leva discesa cartuccia,
nel senso indicato dalla freccia (fig. 4), e ripe­tere l'operazione.

AVVERTENZA: ricordarsi di rimuovere il co-

pricanna di plastica prima di utilizzare il

fucile (fig. 5).

3) Take the stock-receiver-bolt unit with a

hand; with the other hand, using the
cocking lever, bring the bolt into open
position (until locked) (fig. 3); the cross­bolt button is set in the “fire” position.

WARNING: should the bolt fail to engage,

move the cartridge drop lever as arrowed

and repeat the operation (fig. 4).

WARNING: please remember to remove the

plastic barrel sheath before using the firearm

(fig. 5).

3) Empoigner d’une main le groupe crosse-
carcasse-obturateur et de l’autre, au
moyen du levier, placer l’obturateur en
position d’ouverture (jusqu’à enclenche­ment) (fig. 3); cette opération entraîne
également l’armement de l’arme.

ATTENTION: si l’obturateur ne s’engage pas,

baisser le levier de descente cartouche com-

me indiqué par la flèche (fig. 4), et répéter
l’opération.

ATTENTION: n’oubliez pas d’enlever la pro-

tection en plastique du canon avant d’utiliser

l’arme (fig. 5).

3 4

45

3) Mit einer Hand das Schaft-Gehäuse-Ver­schluss-Teil halten und mit der anderen
Hand den Hebel betätigen und den Ver­schluss öffnen (bis zum Einrasten) (Abb.

3). Auf diese Weise wird auch der Hahn
gespannt.

HINWEIS: Falls der Verschluss nicht ein-

rastet, den Patronenfreigabehebel in der vom
Pfeil angegebenen Richtung (Abb. 4) betäti­gen und den Vorgang wiederholen.

HINWEIS:

Erinnern Sie Sich daran, die Plastik-

abdeckung des Laufs abzunehmen, bevor das

Gewehr benutzt wird (Abb. 5).

3) Coja con una mano el grupo culata-car-
casa-obturador y con la otra, actuando
sobre la maneta, lleve el obturador a la
posición de apertura hasta que enganche
(fig. 3); haciendo esto se acciona también
el armado del martillo.

ADVERTENCIA: si el obturador no se queda

enganchado, actúe sobre la palanca de
descenso del cartucho, en el sentido indica­do por la flecha y vuelva a repetir la opera­ción (fig. 4).

ADVERTENCIA:

antes de utilizar el arma

quitar la protección de plástico del cañón
(fig. 5).

3) Взять одной рукой узел приклад­ствольная коробка-затвор и другой

рукой, воздействуя на рукоятку затвора,
переставить затвор в положение
открытия, пока не произойдет зацепление
(рис. 3); выполнив это действие,
производится также взведение курка.

ПРЕДУПРЕЖДЕНИЕ: если затвор не

остается зацепленным, воздействовать на
специальный рычаг выбрасывателя

патрона, в направлении, указанном
стрелкой (рис. 4) и повторить операцию.

ВНИМАНИЕ! Перед началом эксплуатации ружья

не забудьте удалить предохранительную
накладку ствола (рис. 5).

5

46

Durante le successive operazioni l'otturatore
deve essere completamente assemblato e
alloggiato nella carcassa, rimanendo sempre
in posizione di apertura (tutto indietro).

4) Prendere il gruppo canna-culatta, posi­zionare la canna sul tubo serbatoio e far-
la poi scorrere verso la carcassa (fig. 6).

5) Infilare il prolungamento della culatta
sulla carcassa, accertandosi che l'anello

guida canna calzi correttamente il tubo
serbatoio (fig. 7).

6) Calzare le semi astine nell’anello guida
canna (fig. 8), allineandole poi al tubo
serbatoio.

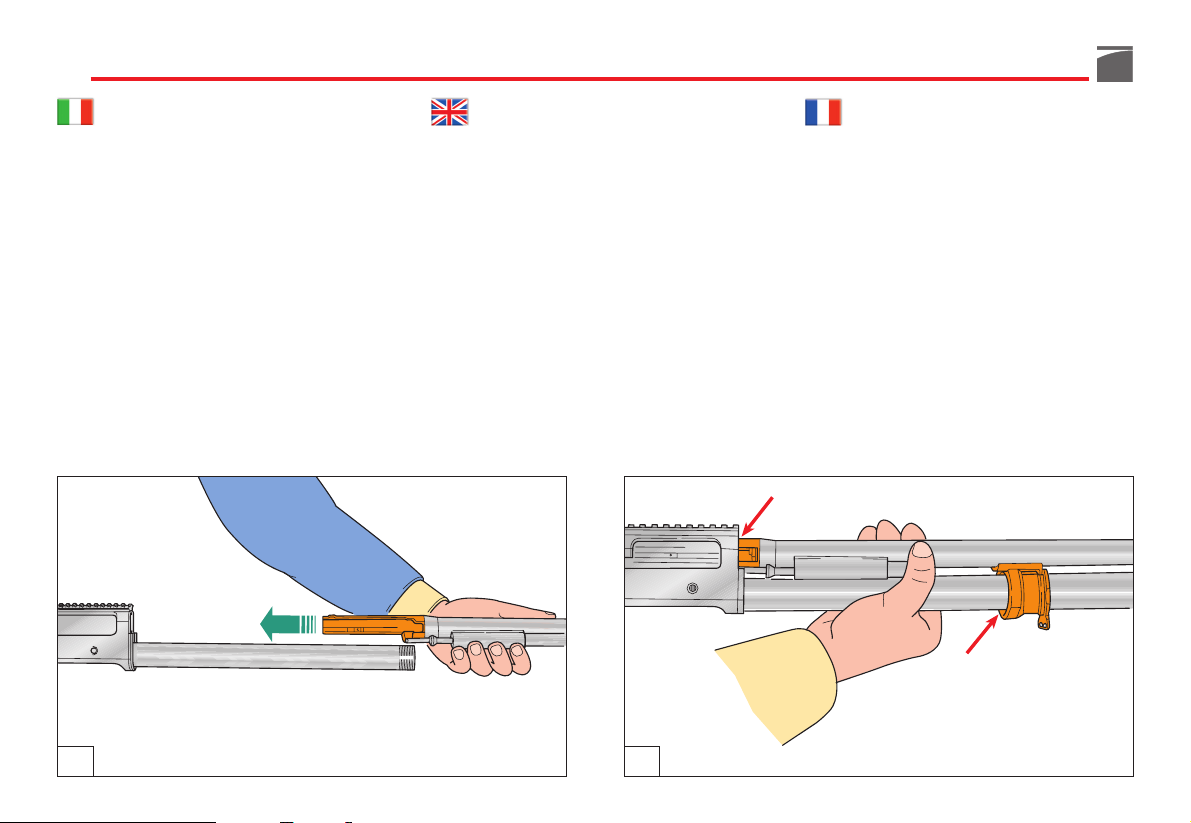

6 7

During this operation the bolt group should
be completely assembled and placed in the
receiver, in open position (backward).

4) Take the barrel-breech unit, place the
barrel on the magazine tube and slide it
down toward the receiver (fig. 6).

5) Insert the breech extension on the receiv-
er, ensuring that the magazine tube
enters the opening of the barrel guide
ring (fig. 7).

6) Position the twin forearms together (fig.

8) and insert them into the retaining band
on the rear barrel.

Durant les opérations suivantes, l’obturateur
doit être entièrement assemblé et installé
dans la carcasse toujours en position d’ou-
verture (entièrement vers l’arrière).

4) Prendre le groupe canon-culasse, posi­tionner le canon sur le tube magasin et
le déplacer vers la carcasse (fig. 6).

5) Enfiler la rallonge de la culasse sur la
carcasse, en s’assurant que la bague de

guidage canon entoure correctement le
tube magasin (fig. 7).

6) Installer le fût sur la bague de guidage
canon (fig. 8) en l’alignant avec le tube
magasin.

47

Durante sucesivas operaciones, el obturador
debe estar completamente ensamblado e
introducido en la carcasa, quedándose siem-
pre en posición de apertura (todo hacia atrás).

4) Coja el grupo cañón-cerrojo, posicione
el cañón en el tubo almacén y luego
hágalo deslizar hacia la carcasa (fig. 6).

5) Deslice la prolongación del cerrojo
sobre la carcasa, asegurándose de que el
anillo guía cañón entre correctamente
en el tubo almacén (fig. 7).

6) Asegure las semivarillas en el anillo guía
cañón (fig. 8), alineándolas luego con el
tubo almacén.

Во время последующих операций затвор
должен быть полностью собран и размещен

в ствольной коробке, оставаясь всегда в
положении открытия (полностью назад).

4) Взять узел ствол-казенник, поместить
ствол на трубку магазина и затем
передвинуть его по направлению к
ствольной коробке (рис. 6).

5) Вставить удлинитель казенника на
ствольную коробку, проверив, что

направляющее кольцо ствола
правильно надевается на трубку
магазина (рис. 7).

6) Надеть полцевья на направляющее
кольцо ствола (рис. 8), выровняв затем

его по отношению к трубке магазина.

8

Bei den anschließenden Maßnahmen muss
der Verschluss vollständig montiert, im
Gehäuse eingebaut und geöffnet (ganz nach
hinten versetzt) sein.

4) Das Lauf-Bodenstück-Teil nehmen, den
Lauf auf das Magazinrohr setzen und
dann in Richtung Gehäuse verschieben
(Abb. 6).

5) Die Verlängerung des Bodenstücks in das
Gehäuse einsetzen und dabei darauf ach­ten, dass das Magazinrohr korrekt in den
Führungsring des Laufes eingeschoben
wurde (Abb. 7).

6) Die Vorderschäfte auf den Führungsring
des Laufs aufsetzen (Abb. 8) und dann an
das Magazinrohr anpassen.

48

ATTENZIONE: il prolungamento culatta non

deve battere contro la testa di chiusura del­l'otturatore.

7) Mantenere il prolungamento culatta in
appoggio sull'otturatore e la testina di
chiusura alloggiata nella sede del prolun­gamento stesso, e spingere con decisione
la canna nella carcassa: uno scatto metal­lico segnalerà il corretto assestamento
della canna (fig. 9).

8) Avvitare il cappellotto di fissaggio sull'e­stremità del tubo serbatoio (fig. 10), ser-
randolo a fondo per bloccare perfetta­mente canna e astine contro la carcassa.

ATTENTION: la rallonge culasse ne doit pas

entrer en contact avec la tête de fermeture
de l’obturateur.

7) Maintenir la rallonge culasse posée sur
l’obturateur et la tête de fermeture ins­tallée dans le logement de la rallonge, et
pousser fermement le canon dans la car­casse; un déclic métallique indique l’in­stallation correcte du canon (fig. 9).

8) Visser le capuchon de fixation à l’extré­mité du tube magasin (fig. 10), et le ser-
rer à fond pour bloquer parfaitement le
canon et le devant contre la carcasse.

9

NOTE: inserting the breech extension on the

receiver be sure that it does not strike against
the bolt locking head.

7) With the barrel extension resting on the
bolt head, and the bolt head fitting into
the recess formed into the barrel exten­sion, slip the barrel into receiver. A metal­lic click will indicate the barrel is correct­ly seated (fig. 9).

8) Screw on the fore-end fastening cap, on
the end of the tubular magazine and
tighten firmly until the barrel and the fore
grip are locked perfectly against the re­ceiver (fig. 10).

49

ATENCIÓN: asegúrese siempre de que la

prolongación del cerrojo no pegue contra la

cabeza de cierre del obturador.

7) Con la prolongación cerrojo apoyada
sobre el obturador y la cabeza de cierre
alojada en su alojamiento en la prolon­gación cerrojo, empuje hacia el fondo de
la carcasa el cañón: un clic metálico le
señalará la correcta colocación del mismo
(fig. 9).

8) Atornille el capuchón de fijación, en la
extremidad del tubo almacén, fijándolo
enérgicamente hasta bloquear perfecta­mente el cañón y la varilla en la carcasa
(fig. 10).

ВНИМАНИЕ: удлинитель казенника не

должен ударяться о замыкающую головку
затвора.

7) Поддерживать удлинитель казенника в

положении упора на затворе и
замыкающую головку, расположенную
в гнезде самого удлинителя, и сильно
протолкнуть ствол в ствольную коробку:
металлический щелчок укажет на то,
что ствол вошел правильно (рис. 9).

8) Завинтить заглушку крепления на

конце трубки магазина (рис. 10),
закрутив ее до конца, чтобы
полностью блокировать ствол и цевье к
ствольной коробке.

10

ACHTUNG: Die Verlängerung des Boden-

stücks darf nicht am Verriegelungskopf des
Verschlusses anstoßen.

7) Während die Laufverlängerung am Ver-

schlusskopf anliegt, den Lauf in das
Gehäuse einrasten lassen (Abb. 9).

8) Die Befestigungskappe auf das Magazin­vorderende aufsetzen (Abb. 10) und fest-
schrauben, um eine einwandfreie Verbin­dung des Laufs und der Vorderschäfte mit
dem Gehäuse zu gewährleisten.

50

Il prolungamento cromato della canna deve
essere completamente inserito nella carcassa

e pertanto nessuna parte cromata deve essere
visibile sul fronte della carcassa stessa (fig. 9).

9) Chiudere l'otturatore, premendo il botto­ne di comando elevatore (fig. 11).

A questo punto l’arma è pronta per l’utilizzo.

The chrome barrel extension must be com­pletely contained by the receiver. None of the
chromate parts must be visible at the front of
the receiver (fig. 9).

9) Close the bolt by pressing the special car­rier control button (fig. 11).

The shotgun is now ready to be fired.

La rallonge chromée du canon doit être en­tièrement introduite dans la carcasse et, par
conséquent, aucune partie chromée ne doit
être visible sur l’avant de la carcasse (fig. 9).

9) Fermer l’obturateur en pressant le bou­ton de commande élévateur (fig. 11).

L’arme est maintenant prête à fonctionner.

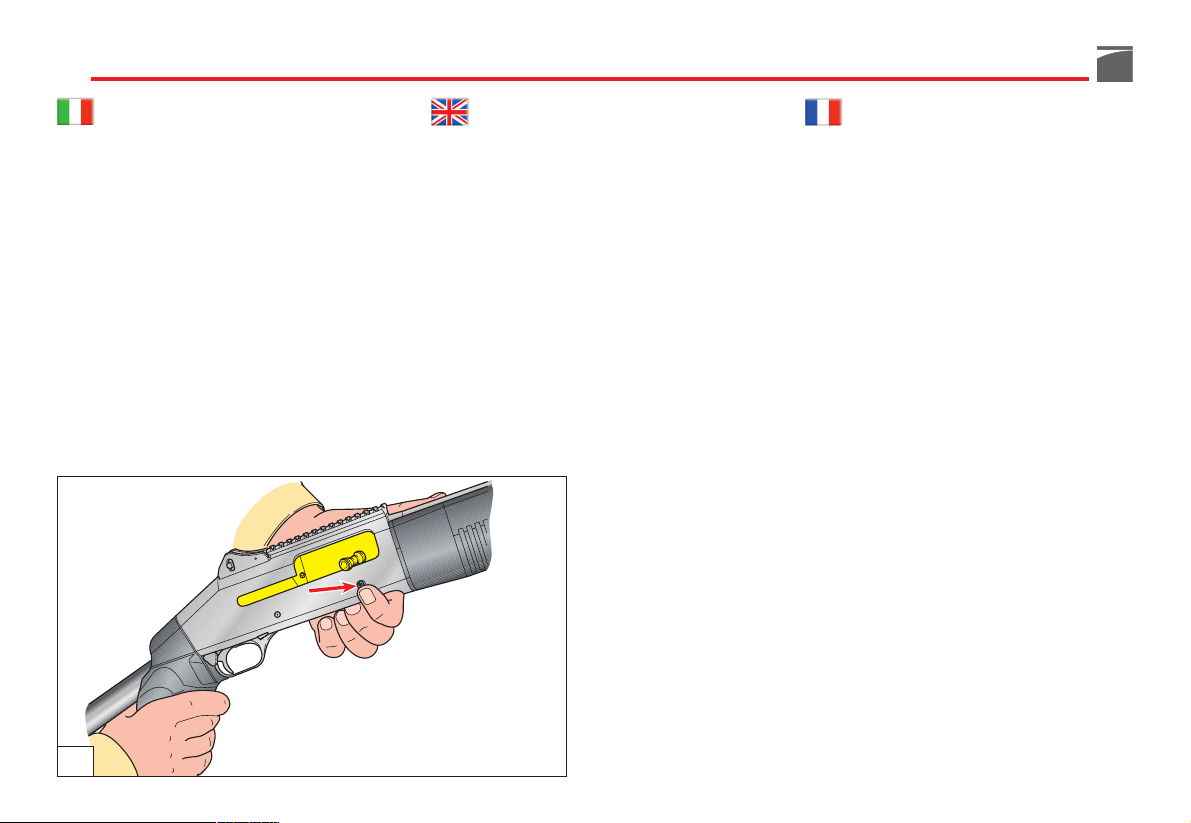

11

51

Die verchromte Laufverlängerung muss ganz
in das Gehäuse eingeschoben sein; es darf
daher kein verchromtes Teil an der Gehäuse­vorderseite sichtbar sein (Abb. 9).

9) Den Verschluss durch Drücken auf den

Verschlussfangknopf verschließen (Abb.

11).

Nun ist die Waffe gebrauchsbereit.

La prolongación cromada del cañón debe
estar completamente introducida en la carca-

sa: por lo tanto, ninguna parte cromada será
visible en la parte frontal de la carcasa (fig. 9).

9) Cierre el obturador pulsando el botón de

mando del elevador (fig. 11).

Ahora el arma está lista para disparar.

Хромированный удлинитель ствола должен
быть полностью вставлен в ствольную

коробку и, поэтому, никакая хромированная
часть не должна быть видна на передней
части самой ствольной коробки (рис. 9).

9) Закрыть затвор оружия, нажав на
специальную кнопку управления
держателем (рис. 11).

Теперь оружие готово к использованию.

52

Uso

Prima di effettuare qualunque tipo di inter­vento sul fucile, accertarsi sempre che came­ra di scoppio e serbatoio siano completa­mente vuoti! (Leggere attentamente le istru-

zioni di caricamento e scaricamento dell'ar­ma).

Sicura del fucile

Spingere il bottone di sicura a traversino
posto sulla guardia: a sicura inserita non si
deve vedere l'anello rosso indicante la posi­zione di sparo (figg. 12-13).

Use

Before attempting any work on your M4
make sure that the chamber and the maga­zine of your shotgun are unloaded. (See the

instructions on loading and unloading).

Gun safety catch

Press the safety button on the trigger guard
until its red ring, indicating firing position, is
no longer visible (figs. 12-13).

Utilisation

Avant toute intervention sur le fusil, contrôler
toujours que la chambre de déflagration et le
magasin soient entièrement vides (lire avec

attention les instructions de chargement et de
déchargement de l’arme).

Sûreté du fusil

Pousser le cran de sûreté transversal placé
sur la garde; lorsque la sûreté est enclenchée,
la bague rouge indiquant la position de tir ne
doit pas être visible (fig. 12-13).

12

53

Gebrauch der Waffe

Vor jeglichem Handgriff an Ihrem Gewehr
sollten Sie sicherstellen, dass die Patronen­lager und das Magazin ihres Gewehrs völlig
leer sind! (Bitte lesen Sie aufmerksam die

Anweisungen für das Laden und das Entladen
der Waffe).

Sicherung des Gewehrs

Den stegförmigen Sicherungsknopf am Ab­zugsbügel drücken: Bei betätigter Sicherung
darf der rote Ring, der die sofortige Feuerbe­reitschaft der Waffe anzeigt, nicht sichtbar
sein (Abb. 12-13).

Uso

Antes de realizar cualquier tipo de opera­ción en su fusil, asegúrese siempre que la
cámara de explosión y el almacén estén
completamente vacíos. (Lea atentamente las

instrucciones para la carga y la descarga del
arma).

Seguro del fusil

Empuje el botón transversal del seguro que
se encuentra en el guardamonte; cuando el
seguro está activado no se debe ver el anillo
rojo que indica la posición de disparo (figs.
12-13).

Использование

Перед тем, как выполнять любые операции
с Вашей винтовкой, убедиться, что камера
воспламенения и магазин совершенно
пустые! (внимательно прочитать инструкции по

заряжанию и разряжанию оружия).

Предохранитель винтовки

Передвинуть кнопку предохранителя на
перекладину, расположенную на
предохранительной скобе: при установленном
предохранителе не должно быть видимо
красное кольцо, указывающее положение
выстрела (рис. 12-13).

13

Calcio telescopico
Telescoping stock
Crosse télescopique
Teleskopschaft
Culata telescópica

телескопическим прикладом

54

Regolazione calcio

Il fucile M4 è dotato di calcio telescopico a
due posizioni:

corto/lungo

Partendo dalla posizione di calcio allungato
e per passare a quella di calcio accorciato
operare come segue (fig. 14):

a) Premere il pulsante di blocco.
b) Mantenendo premuto il pulsante, ruotare

il calcio in senso orario (vista da dietro).

c) Avanzarlo quindi così inclinato sino a

fine corsa anteriore.

d) Ruotare il calcio in senso antiorario e

rilasciare il pulsante.

Per l’arretramento eseguire le stesse operazio­ni in ordine contrario.

Réglage crosse

Le fusil M4 est équipé d’une crosse télescopi­que à deux positions:

courte/longue

Pour passer de la position de crosse allongée
à celle de crosse rétractée, procéder comme
suit (fig. 14):

a) Presser le poussoir de blocage.
b) En maintenant le poussoir enfoncé, tour-

ner la crosse dans le sens des aiguilles
d’une montre (vue de l’arrière).

c) L’avancer en position inclinée jusqu’à la

fin de sa course en avant.

d) Tourner la crosse dans le sens inverse des

aiguilles d’une montre et relâcher le
poussoir.

Pour le retrait, procéder aux mêmes opéra­tions mais en sens contraire.

14

c

b

a

d

Telescoping stock adjustment

M4 is fitted with a two position telescoping
stock:

short/extended

Starting with the telescoping stock extended
and to shorten it (fig. 14):

a) Depress locking button.
b) Rotate the extendible stock clockwise

(rear view).

c) Push it forward till front stop.
d) Rotate the stock counter-clockwise and

release the button.

To extend the stock, follow the reverse
sequence.

55

Schafteinstellung

Das M4-Gewehr ist mit einem Teleskopschaft
mit den beiden Einstellungen:

"kurz/lang" ausgestattet

Zum Einstellen von langem Schaft auf kurzen
Schaft ist wie folgt vorzugehen (Abb. 14):

a) Auf den Sperrknopf drücken.
b) Den Sperrknopf gedrückt halten und den

Schaft im Uhrzeigersinn (von hinten
gesehen) drehen.

c) Ihn in dieser geneigten Position bis zum

vorderen Ende nach vorn schieben.

d) Den Schaft gegen den Uhrzeigersinn

drehen und den Knopf freigeben.

Für die Verlängerung des Schafts auf um­gekehrte Weise vorgehen.

Ajuste culata

El fusil M4 está equipado con una culata
telescópica de dos posiciones:

corta/larga

Partiendo de la posición de culata alargada y
para pasar a la de culata acortada haga lo
siguiente (fig. 14):

a) Apriete el botón de bloqueo.
b) Manteniendo apretado el botón, gire la

culata en el sentido de las agujas del
reloj (vista desde la parte trasera).

c) Luego aváncela así inclinada hasta fin de

carrera anterior.

d) Gire la culata en sentido opuesto al de

las agujas del reloj y suelte el pulsante.

Para el retroceso lleve a cabo las mismas
operaciones en orden contrario.

Регулирование приклада

Винтовка M4 оснащена телескопическим
прикладом с двумя положениями:

короткое/длинное

При удлиненном положении приклада для
перехода к укороченному положению
приклада действовать, как указано далее
(рис. 14):

a) Нажать на кнопку блокировки.
b) Держа кнопку нажатой, повернуть

приклад в направлении по часовой
стрелке (вид сзади).

c) Продвинуть его так, под наклоном, до

переднего упора.

d) Повернуть приклад в направлении

против часовой стрелки и отпустить
кнопку.

Для отведения назад выполнить ту же
операция в обратной последовательности.

56

Caricamento

Prima di effettuare qualunque tipo di inter­vento sul fucile, accertarsi sempre che came­ra di scoppio e serbatoio siano completa­mente vuoti!

Il serbatoio di alimentazione è predisposto
per contenere 6 cartucce di lunghezza 76
mm (3”) oppure 70 mm (2” 3/4).

Secondo le disposizioni di legge e le norme
vigenti, la capacità del serbatoio viene ridotta
tramite apposito riduttore.

Procedura di caricamento

ATTENZIONE: l'arma deve essere in sicura

(vedi “Sicura del fucile”) e con cane armato
(per consentire alla leva fermo cartuccia di
bloccare le cartucce introdotte nel serbatoio ­vedi “Procedura di montaggio”, punto 3 ­pag. 44).

AVVERTENZA: per maggior sicurezza, verifi-

care che l'arma sia scarica aprendo l'ottura-

tore.
Riportare poi l'otturatore in chiusura.

Loading

Before starting any operation on your shot­gun, make sure that the chamber and the
magazine are unloaded!

The magazine can hold six cartridges 76 mm
(3”) long, or 70 mm (2” 3/4).

According to laws and regulations in effect,
the capacity of the magazine should be
reduced with the appropriate reducer.

Loading procedure

NOTE: make sure that the shotgun safety

catch (see “Gun safety catch”) is engaged and

the hammer cocked (so that the carrier latch
can retain the cartridges as they are inserted in
the magazine - see “Assembly procedure”,
point 3, page 44).

WARNING: for safety reasons, check if by

opening the bolt the shotgun is unloaded.
Then close the bolt again.

Chargement

Avant toute intervention sur le fusil, contrôler
toujours que la chambre de déflagration et le
magasin soient entièrement vides.

Le magasin d’alimentation est prévu pour con­tenir 6 cartouches d’une longueur de 76 mm
(3”) ou de 70 mm (2” 3/4).

Conformément à la législation et aux normes
en vigueur, la capacité du magasin est réduite
au moyen d’un réducteur spécifique.

Opérations de chargement

ATTENTION: la sûreté de l’arme doit être

enclenchée (voir “Sûreté du fusil”) et le chien
armé (pour permettre au levier d’arrêt de la

cartouche de bloquer les cartouches introdui­tes dans le magasin - voir “Procédure de
montage”, point 3 - p. 44).

AVERTISSEMENT: par mesure de prudence,

contrôler que l’arme est déchargée en ou-

vrant l’obturateur, puis refermer ce dernier.

57

Laden

Vor jeglichem Handgriff an Ihrem Gewehr
sollten Sie sicherstellen, dass das Patronen­lager und das Magazin ihres Gewehrs völlig
leer sind!

Das Magazin ist für 6 76 mm (3”) lange oder
70 mm (2” 3/4) lange Patronen ausgelegt.

Den geltenden Gesetzen und Bestimmungen
gemäß wird die Magazinkapazität mit einem
speziellen Reduzierstück vermindert.

Laden

ACHTUNG! Die Waffe muss gesichert (siehe

"Sicherung des Gewehrs") und der Hahn
muss gespannt sein (damit die Magazin­sperrklinke die im Magazin vorhandenen
Patronen blockiert; siehe "Montage", Punkt 3,
Seite 45).

HINWEIS: Zur besseren Sicherheit den Ver-

schluss öffnen und prüfen, ob die Waffe ent­laden ist.

Den Verschluss wieder schließen.

Carga

Antes de realizar cualquier tipo de opera­ción en su fusil, asegúrese siempre que la
cámara de explosión y el almacén estén
completamente vacíos.

El almacén de alimentación está predispuesto
para contener 6 cartuchos de 76 mm (3”) de
longitud o bien de 70 mm (2” 3/4).

Según las disposiciones de ley y las normas
vigentes, la capacidad del almacén puede
reducirse por medio del relativo reductor.

Procedimiento de carga

ATENCIÓN: el arma debe tener el seguro

puesto (ver “Seguro del fusil”), y el martillo
armado (para permitir a la palanca de blo-

queo del cartucho bloquear los cartuchos
introducidos en el almacén - ver “Procedi­miento de montaje”, punto 3 - página 45).

ADVERTENCIA: para mayor seguridad, veri-

fique que el arma esté descargada abriendo

el obturador.
Después vuelva a cerrarlo.

Заряжание

Перед тем, как выполнять любые операции
с Вашей винтовкой, убедиться, что камера
воспламенения и магазин совершенно
пустые!

Магазин подачи предназначен для того,
чтобы в нем находились 6 патронов длиной
76 мм (3”) или 70 мм (2” 3/4).

В соответствии с законодательными
нормативами и действующими правилами,
объем магазина уменьшается при помощи
специального редуктора.

Порядок заряжания

ВНИМАНИЕ: оружие должно быть на

предохранителе (смотри “Предохранитель

винтовки”) и со взведенным курком (чтобы
позволить рычагу держателя патрона
блокировать патроны, введенные в магазин ­смотри “Порядок сборки”, пункт 3 - стр. 45).

ПРЕДУПРЕЖДЕНИЕ: для большей

безопасности, проверить, что оружие
разряжено, открыв затвор.

Вернуть затем затвор в положение
закрытия.

58

1) La leva discesa cartuccia deve avere il
punto rosso ben visibile (avviso cane
armato) (fig. 15). Se necessario, portarla

in tale posizione premendo il bottone
comando elevatore, aprendo a mano l'ot-
turatore e riportandolo poi in posizione
di chiusura (fig. 16).

2) Con otturatore chiuso e cane armato,
rovesciare l'arma, orientando la canna
verso il basso.

3) Infilare una cartuccia a fondo nel serba-
toio (fig. 17): la leva di arresto deve ag­ganciare la cartuccia automaticamente,
trattenendola (fig. 18). Ripetere l'opera­zione sino al completo caricamento del
serbatoio.

1) The red dot on the cartridge drop lever
(indicating that the hammer is cocked)
(fig. 15) must be clearly visible. To bring
lever to this position, press the carrier
button and open the bolt by hand, then
bring it to close position again (fig. 16).

2) With the bolt closed and the hammer
cocked, reverse the gun pointing the bar-
rel downwards.

3) Insert a cartridge into the magazine (fig.

17): push it until it is retained by the car­rier latch which engages automatically
(fig. 18). Repeat the operation until the
magazine is fully loaded.

1) Le point rouge du levier de descente de
la cartouche doit être bien visible (avis
chien armé) (fig. 15). Si nécessaire, l’ame­ner dans cette position en appuyant sur le

bouton commande élévateur, en ouvrant
l’obturateur à la main et en le ramenant

ensuite en position de fermeture (fig. 16).

2) L’obturateur étant fermé et le chien armé,
renverser l’arme en orientant le canon

vers le bas.

3) Introduire une cartouche à fond dans le
magasin (fig. 17); le levier d’arrêt doit
accrocher automatiquement la cartouche,
en la retenant (fig. 18). Répéter l’opéra­tion jusqu’à ce que le magasin soit com­plètement chargé.

1615

59

1) Der rote Punkt auf dem Patronenfreiga-
behebel muss deutlich sichtbar sein
(Hinweis, dass der Hahn gespannt ist)
(Abb. 15). Um dies zu bewerkstelligen,
muss ggfs. der Verschlussfangknopf betä­tigt, der Verschluss per Hand geöffnet und
wieder geschlossen werden (Abb. 16).

2) Die Waffe bei geschlossenem Verschluss
und gespanntem Hahn umdrehen und
den Lauf nach unten richten.

3) Eine Patrone tief in das Magazin einschie­ben (Abb. 17); die Magazinsperrklinke
muss automatisch hinter der Patrone ein­rasten und diese blockieren (Abb. 18).
Diesen Vorgang bis zum völligen Laden
des Magazins wiederholen.

1) La palanca de descenso del cartucho

debe tener el punto rojo a la vista (aviso
martillo armado) (fig. 15). Si es necesario
llevarla a esa posición pulsando el botón
de mando del elevador, abriendo manual­mente el obturador y regresándolo
después a la posición de cierre (fig. 16).

2) Con el obturador cerrado y el martillo

armado, voltee el arma orientando el

cañón hacia el suelo.

3) Introduzca un cartucho en el almacén

hasta el fondo (fig. 17): la palanca de blo­queo debe enganchar el cartucho auto­máticamente, deteniéndolo (fig. 18). Re­pita la operación hasta cargar completa­mente el almacén.

1) Рычаг выбрасывателя патрона должен

иметь хорошо видимую красную точку
(предупреждение о взведенном курке)
(рис. 15). Если необходимо, переместить
в данное положение, нажав на кнопку
управления держателем, открыв
вручную затвор и вернув его затем в
положение закрытия (рис. 16).

2) С закрытым затвором и взведенным

курком, перевернуть оружие, направив

ствол по направлению книзу.

3) Вставить патрон до конца в магазин

(рис. 17): рычаг остановки должен
автоматически зацепить патрон,
удерживая его (рис. 18). Повторить
операцию до полного заряжания
магазина.

1817

60

ATTENZIONE: il caricamento del serbatoio

deve essere effettuato con il cane armato per
consentire alla leva fermo cartuccia di bloc­care le cartucce che si introducono nel serba­toio stesso.

A questo punto il fucile non può ancora spa­rare se prima non si introduce una cartuccia
in canna, operando secondo una delle due
alternative indicate.

A) soluzione diretta:

1) Aprire l'otturatore (fig. 19) e trattenerlo
in tale posizione mentre si introduce una
cartuccia in canna attraverso la finestra di
espulsione bossolo (fig. 20).

NOTE: the gun must be loaded with the ham-

mer cocked so that the carrier latch can

retain the cartridges as they are inserted in
the magazine.

Now the gun cannot be fired unless a car-
tridge is placed in the barrel, as to one of the
following procedures.

A) direct procedure:

1) Open the bolt (fig. 19) and at the same
time insert a cartridge into the barrel
through the case ejection port (fig. 20).

ATTENTION: le chargement du magasin doit

être effectué chien armé afin de permettre au
levier d’arrêt de cartouche de bloquer les car­touches que l'on introduit dans le magasin.

Le fusil n’est prêt à tirer qu’après introduction
d’une cartouche dans le canon selon l’une
des deux solutions indiquées.

A) solution directe:

1) Ouvrir l’obturateur (fig. 19) et le mainte-
nir ouvert en introduisant simultanément
une cartouche dans le canon à travers la
fenêtre d’éjection de la douille (fig. 20).

19

61

ACHTUNG: Das Magazin muss mit gespann-

tem Hahn geladen werden, damit die Maga-

zinsperrklinke die Patronen vorschriftsmäßig
aufnimmt, die ins Magazin geschoben wer­den.

Die Flinte ist noch nicht schussbereit, denn
vorher muss eine Patrone in das Patronen-
lager des Laufes geladen werden. Dafür gibt
es die zwei folgenden Vorgehensweisen.

A) Direkte Zuführung:

1) Den Verschluss öffnen (Abb. 19) und bei

dieser Verschlussstellung gleichzeitig ma­nuell eine Patrone durch die Hülsenaus­wurföffnung stecken (Abb. 20).

ATENCIÓN: la carga del almacén se debe

realizar con el martillo armado para permitir
a la palanca de bloqueo del cartucho blo­quear los cartuchos que se introduzcan en el
almacén.

Ahora, el fusil todavía no puede disparar si
antes no se introduce un cartucho en el
cañón actuando según una de las dos alter­nativas indicadas:

A) solución directa:

1) Abra el obturador (fig. 19) y manténgalo
en esa posición mientras introduce un
cartucho en el cañón a través de la venta­na de expulsión del casquillo (fig. 20).

ВНИМАНИЕ: заряжание магазина должно

выполняться со взведенным курком,
чтобы позволить рычагу держателя патрона
блокировать патроны, введенные в магазин.

Теперь винтовка еще не может стрелять,
если не ввести предварительно один
патрон в ствол, действуя в соответствии
с двумя указанными вариантами.

A) прямое решение:

1) Открыть затвор (рис. 19) и удерживать

его в этом положении, одновременно
вводя один патрон в ствол через окно
выбрасывания гильзы (рис. 20).

20

62

2) Rilasciare l'otturatore che, scorrendo in

avanti, incamera la cartuccia e si arresta
in posizione di chiusura.

B) soluzione indiretta:

1) Aprire l'otturatore e trattenerlo in tale
posizione mentre si preme la leva discesa
cartuccia, consentendo alla prima cartuc­cia di scendere sul cucchiaio elevatore
(fig. 21).

2) Rilasciare l'otturatore che, scorrendo in
avanti incamera la cartuccia e si arresta
in posizione di chiusura.

2) Relâcher l’obturateur; ce dernier, coulis-

sant vers l’avant, enferme la cartouche et
s’arrête en position de fermeture.

B) solution indirecte:

1) Ouvrir l’obturateur et le maintenir en po-
sition en pressant simultanément le levier
de descente cartouche, permettant ainsi
à la première cartouche de descendre sur
le support élévateur (fig. 21).

2) Relâcher l’obturateur; ce dernier, coulis­sant vers l’avant, enferme la cartouche et
s’arrête en position de fermeture.

21

2) Release the cocking lever: the bolt will

push the cartridge on the carrier into the
chamber and stop in the closed position.

B) indirect procedure:

1) Open the bolt and hold it in this position

through the cocking lever. Press in the
same time the cartridge drop lever, so
that the first cartridge in the magazine
drops into the carrier (fig. 21).

2) Release the cocking lever: the bolt will

push the cartridge on the carrier into the
chamber and stop in the closed position.

63

2) Den Verschluss freigeben; durch die

Vorwärtsbewegung nimmt er die Patrone
vom Ladelöffel mit und befördert sie in
das Patronenlager, wobei sich der Ver­schlussknopf hinter der Patrone verriegelt.

B) Indirekte Zuführung:

1) Den Verschluss öffnen und bei dieser
Verschlussstellung gleichzeitig den Patro-
nenfreigabehebel drücken. Dies bewirkt,
dass die erste Patrone aus dem Magazin­rohr auf den Ladelöffel geschoben wird
(Abb. 21).

2) Den Verschluss freigeben; durch die
Vorwärtsbewegung nimmt er die Patrone
vom Ladelöffel mit und befördert sie in
das Patronenlager, wobei sich der Ver­schlussknopf hinter der Patrone verriegelt.

2) Suelte el obturador que, deslizándose

hacia adelante, toma el cartucho y se
para en la posición de cierre.

B) solución indirecta:

1) Abra el obturador y manténgalo en esa
posición mientras pulsa la palanca de
descenso del cartucho, permitiendo al
primer cartucho descender al elevador
(fig. 21).

2) Suelte el obturador que, deslizándose
hacia adelante, toma el cartucho y se
para en la posición de cierre.

2) Отпустить затвор, который, продвигаясь

вперед, введет патрон и остановится в
положении закрытия.

B) непрямое решение:

1) Открыть затвор и удерживать его в
данном положении, одновременно нажав
на рычаг выбрасывателя патрона,
позволяя первому патрону спуститься в
ложку держателя (рис. 21).

2) Отпустить затвор, который, продвигаясь
вперед, введет патрон и остановится в
положении закрытия.

64

AVVERTENZA: avvalendosi della soluzione

di caricamento "B" si riduce di un colpo la
quantità di cartucce nel serbatoio. E' possibi­le l'inserimento - come prima descritto - di
una ulteriore cartuccia per riempirlo comple­tamente.

ATTENZIONE: durante queste operazioni -

anche se l'arma è in sicura (vedi “Sicura del
fucile”) - è opportuno orientare la canna in
direzione di sicura prudenza.

A questo punto il fucile è carico: portando la
sicura in posizione di sparo (anello rosso visi-

bile), l'arma è pronta per sparare.

WARNING: with the procedure “B” the

number of cartridges in the magazine will be
reduced by one round. A new cartridge can
be inserted - see above - to fill the magazine
completely.

NOTE: during this operation, always point the

gun in a safe direction, even though the safety

catch is engaged (see “Gun safety catch”).

Now the gun is loaded: when the safety catch
is moved to firing position (red ring visible),
the gun is ready for use.

AVERTISSEMENT: la solution de chargement

“B” réduit d’un coup la quantité de cartou­ches à l’intérieur du magasin. Il est possible
d’introduire une dernière cartouche - comme
expliqué plus haut - pour remplir entièrement
le magasin.

ATTENTION: durant ces opérations - même si

le cran de sûreté est en place (voir “Sûreté du
fusil”) - il est nécessaire d’orienter le canon

dans une direction ne comportant aucun
danger.

Le fusil est maintenant chargé; placer la
sûreté en position de tir (bague rouge visible);
l’arme est prête à tirer.

65

HINWEIS: Bei der Ladevariante "B" ist die

Zahl der im Magazin enthaltenen Patronen
um einen Schuss geringer. Wie beschrieben,
kann eine weitere Patrone hinzugefügt wer­den, damit das Magazin vollständig geladen
ist.

ACHTUNG: Bei diesen Vorgängen muss der

Lauf immer in eine sichere Richtung gehal­ten werden, auch wenn die Waffe gesichert

ist (siehe “Sicherung des Gewehrs”).

Nun ist die Waffe geladen; nach dem Entsi­chern (der rote Ring ist sichtbar) ist die Waffe
schussbereit.

ADVERTENCIA: utilizando la solución de

carga “B” disminuye de un tiro la cantidad
de cartuchos en el almacén. Es posible la
introducción - como se ha descrito - de otro
cartucho para llenarlo completamente.

ATENCIÓN: durante estas operaciones - aun-

que el arma tenga puesto el seguro (ver
“Seguro del fusil”) - es oportuno orientar el

cañón hacia una dirección segura.

Ahora el fusil está cargado: llevando el segu-
ro a la posición de disparo (anillo rojo a la
vista), el arma está lista para disparar.

ПРЕДУПРЕЖДЕНИЕ: используя способ

заряда "B" количество патронов в магазине
уменьшается на один. Возможно вставить –
как было описано ранее - дополнительный
патрон для его заполнения.

ВНИМАНИЕ: во время этих операций – даже

если оружие установлено на предохранитель
(смотри “Предохранитель винтовки”) - следует

направлять ствол в безопасном
направлении.

Теперь винтовка заряжена: установив
предохранитель в положение выстрела
(видимое красное кольцо), оружие готово к
выстрелу.

66

Sostituzione cartuccia

(Operazione da effettuarsi con fucile in sicu­ra - vedi “Sicura del fucile” - e canna orien­tata in direzione di sicura prudenza)

Per sostituire una cartuccia già incamerata si
possono seguire due procedure:

A) tramite introduzione manuale della nuo-

va cartuccia;

B) tramite azionamento della leva discesa

cartuccia.

A) introduzione manuale della cartuccia

(sostituzione con cartuccia non presente nel
serbatoio)

1) Appoggiare il calcio sull'anca ed aprire
manualmente l'otturatore: la cartuccia
incamerata viene estratta ed espulsa dal­l'arma (fig. 22).

2) Mantenendo aperto l'otturatore, introdur-
re in canna la cartuccia scelta, attraverso
la finestra di espulsione (fig. 20), rila­sciando poi l'otturatore.

Cartridge replacement

(This operation must be carried out with the
gun safety catch engaged - see “Gun safety
catch”, and barrel pointed in a safe direction)

To replace a cartridge in the chamber, two
procedures can be followed:

A) by manual replacement of a new car-

tridge;

B) by using the cartridge drop lever.

A) manual replacement (when the cartridge
is not in the magazine)

1) Rest the stock on your hip and pull the

cocking lever to open the bolt: the car­tridge in the chamber is extracted and
ejected from the gun (fig. 22).

2) Insert a new cartridge in the barrel

through the ejection port (fig. 20) and
release the cocking lever to close the bolt
again.

Remplacement cartouche

(Cette opération doit être effectuée avec le
cran de sûreté enclenché - voir “Sûreté du
fusil” - et avec le canon orienté dans une
direction ne présentant aucun danger)

Pour remplacer une cartouche déjà en place,
deux opérations sont possibles:

A) introduction manuelle de la nouvelle

cartouche;

B) manoeuvre du levier de descente cartou-

che.

A) introduction manuelle de la cartouche

(remplacement par une cartouche non pré­sente dans le magasin)

1) Poser la crosse sur la hanche et ouvrir
manuellement l’obturateur: la cartouche
contenue est extraite et éjectée de l’arme
(fig. 22).

2) En maintenant l’obturateur ouvert, intro-
duire la cartouche choisie dans le canon
à travers la fenêtre d’éjection (fig. 20),
puis relâcher l’obturateur.

67

Auswechseln der Patrone

(Dieser Vorgang ist bei gesichertem Gewehr
auszuführen - siehe "Sicherung des Gewehrs"

- wobei der Lauf in eine sichere Richtung ge­halten werden muss)

Zum Auswechseln einer bereits der Kammer
zugeführten Patrone ist wie folgt vorzugehen:

A) Manuelles Einstecken der neuen Patrone;
B) Betätigung des Patronenfreigabehebels.

A) Manuelles Einstecken der Patrone (Aus­wechseln mit einer nicht im Magazin enthal­tenen Patrone)

1) Den Schaft auf der Hüfte abstützen und

den Verschluss per Hand öffnen; die in
der Kammer enthaltene Patrone wird aus
der Waffe ausgezogen und ausgeworfen
(Abb. 22).

2) Bei geöffnetem Verschluss die gewählte
Patrone durch die Auswurföffnung (Abb.

20) in den Lauf einsetzen und dann den
Verschluss freigeben.

Sustitución del cartucho

(Esta operación se debe realizar con el segu­ro puesto - ver “Seguro del fusil” - y cañón
orientado hacia una dirección segura)

Para sustituir un cartucho que ya se encuen­tra en la cámara se pueden seguir dos proce­dimientos:

A) por medio de la introducción manual del

nuevo cartucho;

B) por medio del accionamiento de la pa-

lanca de descenso del cartucho.

A) introducción manual del cartucho (susti-

tución con cartucho no presente en el al­macén)

1) Apoye la culata en la cadera y abra ma-
nualmente el obturador. De esta manera
el cartucho de la cámara es extraído y
expulsado del arma (fig. 22).

2) Manteniendo abierto el obturador, intro-
duzca en el cañón el cartucho elegido, a
través de la ventana de expulsión (fig.

20), soltando luego el obturador.

Замена патрона

(Операция выполняется с винтовкой,
установленной на предохранитель ­смотри “Предохранитель винтовки” - и со
стволом, направленным в безопасном
направлении)

Для замены уже введенного патрона можно
выполнить две операции:

A) Ручное введение нового патрона;
B) Приведение в действие рычага

выбрасывателя патрона.

A) ручное введение патрона (замена на

патрон, не поступающий из магазина)

1) Поместить приклад на бедро и открыть
вручную затвор: патрон в камере
извлекается и выбрасывается из ружья
(рис. 22).

2) Держа открытым затвор, вставить в
ствол выбранный патрон, через окно
выбрасывателя (рис. 20), отпустив
затем затвор.

68

B) azionamento della leva discesa cartuccia

(sostituzione con cartuccia presente nel ser­batoio)

1) Appoggiare il calcio sull'anca ed aprire
manualmente l'otturatore: la cartuccia
incamerata viene estratta ed espulsa dal­l'arma (fig. 22).

2) Mantenendo aperto l'otturatore, premere
la leva discesa cartuccia (fig. 21). Rila­sciando poi l'otturatore si ottiene il pas­saggio rapido della cartuccia dal serba­toio alla camera di scoppio.

B) using the cartridge drop lever (when the
cartridge is in the magazine)

1) Rest the stock on your hip and open the

bolt by hand: the cartridge in the cham­ber is extracted and ejected from the gun
(fig. 22).

2) Press the cartridge drop lever (fig. 21).

Release the cocking lever to reclose the
bolt. In this way, the cartridge will pass
quickly from the magazine to the cham­ber.

B) manoeuvre du levier de descente cartou­che (remplacement par une cartouche pré-

sente dans le magasin)

1) Poser la crosse sur la hanche et ouvrir
manuellement l’obturateur: la cartouche
contenue est extraite et éjectée de l’arme
(fig. 22).

2) En maintenant l’obturateur ouvert, enfon­cer le levier de descente cartouche (fig.

21) avant de relâcher l’obturateur pour
provoquer le passage rapide de la cartou­che du magasin à la chambre de défla­gration.

22

69

B) Betätigung des Patronenfreigabehebels

(Auswechseln mit einer im Magazin enthaltenen
Patrone)

1) Den Schaft auf der Hüfte abstützen und

den Verschluss per Hand öffnen; die in
der Kammer enthaltene Patrone wird aus
der Waffe ausgezogen und ausgeworfen
(Abb. 22).

2) Den Patronenfreigabehebel bei geöff-

netem Verschluss drücken (Abb. 21). Bei
Freigabe des Verschlusses wird die Patro­ne schnell vom Magazin in das Patronen­lager gestoßen.

B) accionamiento de la palanca de descenso
del cartucho (sustitución con cartucho pre-

sente en el almacén)

1) Apoye la culata en la cadera y abra ma-
nualmente el obturador. De esta manera
el cartucho de la cámara es extraído y
expulsado del arma (fig. 22).

2) Manteniendo abierto el obturador, apriete
la palanca de descenso del cartucho (fig.

21). Soltando luego el obturador se obtie­ne el paso rápido del cartucho desde el
almacén a la cámara de explosión.

B) приведение в действие рычага
выбрасывателя патрона (замена на

патрон, поступающий из магазина)

1) Поместить приклад на бедро и открыть

вручную затвор: патрон в камере
извлекается и выбрасывается из ружья
(рис. 22).

2) Держа открытым затвор, нажать на

рычаг выбрасывателя патрона (рис.

21). Отпустив затем затвор, происходит
быстрый переход патрона из магазина в
камеру воспламенения.

70

Scarico dell’arma

(Operazione da effettuarsi con fucile in sicu­ra - vedi “Sicura del fucile” - e canna orien­tata in direzione di sicura prudenza)

Per scaricare il fucile, agire come segue:

1) Aprire l'otturatore: la cartuccia incame-

rata viene estratta ed espulsa dall'arma
(fig. 23).

2) Chiudere l'otturatore, accompagnando

la manetta con la mano (fig. 24).

Déchargement de l’arme

(Cette opération doit être effectuée avec le
cran de sûreté enclenché - voir “Sûreté du
fusil” - et avec le canon orienté dans une
direction ne présentant aucun danger)

Pour décharger le fusil, procéder comme suit:

1) Ouvrir l’obturateur: la cartouche à l’inté-

rieur est extraite et éjectée de l’arme (fig.

23).

2) Fermer l’obturateur en accompagnant de

la main le levier (fig. 24).

23

Unloading

(This operation must be carried out with the
gun safety catch engaged - see “Gun safety
catch” and barrel pointed in a safe direction)

To unload the shotgun, proceed as follows:

1) Open the bolt: the cartridge in the cham-
ber will be extracted and ejected (fig. 23).

2) Close the bolt: gently releasing the cock­ing lever (fig. 24).

71

Entladen der Waffe

(Dieser Vorgang ist bei gesichertem Gewehr
auszuführen - siehe "Sicherung des Gewehrs"

- wobei der Lauf in eine sichere Richtung ge­halten werden muss)

Zum Entladen der Waffe muss wie folgt vor­gegangen werden:

1) Den Verschluss öffnen: Die in der Kam-

mer vorhandene Patrone wird aus der
Waffe herausgezogen und ausgeworfen
(Abb. 23).

2) Den Verschluss schließen und dabei den

Hebel mit der Hand führen (Abb. 24).

Descarga del arma

(Esta operación se debe realizar con el segu­ro puesto - ver “Seguro del fusil” - y cañón
orientado hacia una dirección segura)

Para descargar el fusil siga las indicaciones
siguientes:

1) Abra el obturador: el cartucho de la
cámara es extraído y expulsado del arma
(fig. 23).

2) Cierre el obturador, acompañando la
maneta con la mano (fig. 24).

Разряжания оружия

установленной на предохранитель ­смотри “Предохранитель винтовки” - и со
стволом, направленным в безопасном
направлении)

Для разряжания винтовки, действовать, как
указано:

1) Открыть затвор: патрон в камере

извлекается и выбрасывается из оружия
(рис. 23).

2) Закрыть затвор, сопровождая рычаг

рукой (рис. 24).

24

72

3) Capovolgere l'arma e - spingendo l'eleva-

tore all'interno - far pressione con l'indi­ce della mano destra nella parte anteriore
della leva di fermo cartuccia (fig. 25): la
prima cartuccia nel serbatoio uscirà. Si
deve premere la leva di fermo per ogni
cartuccia che si vuol togliere dal serba­toio.

AVVERTENZA: l'arma può essere scaricata

anche ripetendo più volte l'operazione
descritta al punto B del capitolo: ”Sostituzio-

ne cartuccia”.

3) Renverser l’arme et – en poussant l’éléva-

teur à l’intérieur – faire pression avec
l’index de la main droite dans la partie
antérieure du levier d’arrêt cartouche
(fig. 25): la première cartouche du maga­sin sortira. Enfoncer le levier d’arrêt pour
chaque cartouche que l’on désire ôter du
magasin.

AVERTISSEMENT: l’arme peut également être

déchargée en répétant plusieurs fois l’opéra­tion décrite au point B du chapitre “Rempla-
cement cartouche”.

25

3) Reverse the gun and - thrusting the carrier
towards inside - press the carrier latch
frontal part with your index finger (fig.

25); the first cartridge will come out. The
carrier latch must be pressed for each
released cartridge.

WARNING: gun can be unloaded by repeat-

ing the operation, as described under point B
of the chapter: ”Cartridge replacement”.

73

3) Die Waffe umdrehen und bei gleichzeiti-

gem Drücken des Ladelöffels nach innen
mit dem Zeigefinger der rechten Hand
auf den vorderen Bereich der Magazin­sperrklinke (Abb. 25) drücken; dabei tritt
die erste, im Magazin enthaltene Patrone
aus. Für jede aus dem Magazin zu entlee­rende Patrone muss die Magazinsperr­klinke gedrückt werden.

HINWEIS: Die Waffe kann auch durch mehr-

maliges Wiederholen des unter Punkt B des
Abschnitts "Auswechseln der Patrone" be­schriebenen Vorgangs entladen werden.

3) Voltee el arma y, empujando el elevador
hacia adentro, presione con el dedo índi­ce la parte anterior de la palanca de
parada del cartucho (fig. 25): el primer
cartucho del almacén saldrá. Se debe
presionar la palanca de parada para cada
cartucho que se quiere sacar del al­macén.

ADVERTENCIA: el arma también se puede

descargar repitiendo varias veces la operación
descrita en el punto B del capítulo: “Sustitu-

ción del cartucho”.

3) Перевернуть оружие и – толкая

держатель внутрь - надавить
указательным пальцем правой руки на
переднюю часть рычага стопора
патрона (рис. 25): первый патрон в
магазине выйдет наружу. Необходимо
нажать на рычаг стопора для извлечения
каждого патрона из магазина.

ПРЕДУПРЕЖДЕНИЕ: оружие может быть

разряжено, повторив несколько раз
описанную операцию в пункте B в главе:
“Замена патрона”.

74

Smontaggio dell’arma

Prima di effettuare qualunque tipo di inter­vento sul fucile, accertarsi sempre che came­ra di scoppio e serbatoio siano completa­mente vuoti! (Leggere attentamente le istru-

zioni di caricamento e scaricamento del­'arma).

Il fucile è completamente smontabile nei suoi
gruppi principali senza richiedere l’uso di at­trezzi.

Procedura di smontaggio

1) Arretrare la manetta di armamento (fig.

26).

Gun stripping

Before attempting any work on your M4
make sure that the chamber and the maga­zine of your shotgun are unloaded. (See the

instructions on loading and unloading).

M4 is a modular-style shotgun: no armorer
tools are required for its stripping.

Stripping procedure

1) Pull the cocking lever back (fig. 26).

Démontage de l’arme

Avant toute intervention sur le fusil, contrôler
toujours que la chambre de déflagration et le
magasin soient entièrement vides (lire avec

attention les instructions de chargement et de
déchargement de l’arme).

Les principaux groupes du fusil sont totale­ment démontables sans besoin d’outil.

Opérations de démontage

1) Tirer le levier d’armement vers l’arrière

(fig. 26).

26

75

Zerlegen der Waffe

Vor jeglichem Handgriff an Ihrem Gewehr
sollten Sie sicherstellen, dass die Patronen­lager und das Magazin ihres Gewehrs völlig
leer sind! (Bitte lesen Sie aufmerksam die

Anweisungen für das Laden und das Entladen
der Waffe).

Das Gewehr kann komplett ohne jegliches
Werkzeug in seine Hauptbaugruppen zerlegt
werden.

Zerlegen

1) Den Spannhebel zurückziehen (Abb. 26).

Desmontaje del arma

Antes de realizar cualquier tipo de opera­ción en su fusil, asegúrese siempre que la
cámara de explosión y el almacén estén
completamente vacíos. (Lea atentamente las

instrucciones para la carga y la descarga del
arma).

El fusil es completamente desmontable en sus
grupos principales sin necesidad de utilizar
herramientas.

Procedimiento de desmontaje

1) Haga retroceder la maneta de armado
(fig. 26).

Демонтаж оружия

Перед тем, как выполнять любые операции
с Вашей винтовкой, убедиться, что камера
воспламенения и магазин совершенно
пустые! (внимательно прочитать инструкции по

заряжанию и разряжанию оружия).

Винтовка полностью разбирается на
основные узлы, не используя для этого
специальные инструменты.

Порядок демонтажа

1) Отвести назад рычаг затвора (рис. 26).

76

2) Azionare la leva discesa cartuccia (fig.

27).

3) Svitare il cappellotto fissaggio astine (fig.

28).

4) Sfilare il gruppo canna in avanti, lungo il

tubo serbatoio (fig. 29).

5) Sfilare verso il basso le semi-astine (fig.

30).

2) Move the cartridge drop lever (fig. 27).

3) Unscrew the fore-end cap (fig. 28).

4) Remove the barrel along the magazine
tube (fig. 29).

5) Slide down the twin forearms (fig. 30).

2) Actionner le levier de descente cartou-
che (fig. 27).

3) Dévisser le capuchon de fixation devant
(fig. 28).

4) Faire coulisser le groupe canon vers l’a­vant le long du tube magasin (fig. 29).

5) Faire coulisser le fût vers le bas (fig. 30).

27 28

77

2) Den Patronenfreigabehebel betätigen

(Abb. 27).

3) Die Vorderschaftbefestigungskappe vom

Magazinrohr abschrauben (Abb. 28).

4) Den Lauf nach vorn ziehen, um den

Laufführungsring vom Magazinrohr zu
trennen (Abb. 29).

5) Die beiden Vorderschafthälften nach

unten herausziehen (Abb. 30).

2) Accione la palanca de descenso del car-

tucho (fig. 27).

3) Destornille el capuchón de fijación de la
varilla (fig. 28).

4) Quite el grupo cañón haciéndolo desli­zar hacia adelante a lo largo del tubo
almacén (fig. 29).

5) Quite hacia el suelo las semi-varillas (fig.

30).

2) Привести в действие рычаг спуска

патрона (рис. 27).

3) Отвинтить заглушку крепления цевья

(рис. 28).

4) Снять узел ствола вперед, вдоль трубки

магазина (рис. 29).

5) Снять по направлению к низу полцевья

(рис. 30).

29 30

78

6) Prendere il gruppo canna-culatta e farlo

scorrere in avanti, sfilandolo poi comple­tamente dal tubo serbatoio (figg. 31-32).

7) Trattenere la manetta di armamento e
premere contemporaneamente il bottone
comando elevatore (fig. 33), lasciando
poi avanzare lentamente l'otturatore, fino
al suo arresto (fig. 34).

6) Grip the barrel and move it forward to

remove the whole barrel-breech unit
from the receiver (figs. 31-32).

7) Hold the cocking lever firmly and press
the carrier button (fig. 33), allowing the
bolt to move a little way forward until it
stops (fig. 34).

6) Saisir le groupe canon-culasse et le faire

coulisser vers l’avant pour le retirer com­plètement du tube magasin (fig. 31-32).

7) Retenir le levier d’armement et enfoncer
simultanément le bouton de commande
élévateur (fig. 33) avant de laisser avan­cer lentement l’obturateur jusqu’à l’arrêt
de ce dernier (fig. 34).

31 32

79

6) Den Lauf umgreifen und vollständig nach

vorne aus dem Gehäuse herausziehen
(Abb. 31-32).

7) Den Spannhebel festhalten und gleich­zeitig den Verschlussfanghebelknopf
drücken (Abb. 33); dann langsam den
Verschluss bis zum Anschlag nach vorn
gleiten lassen (Abb. 34).

6) Coja el grupo cañón-cerrojo y hágalo

deslizar hacia delante, sacándolo luego
completamente del tubo almacén (figs.
31-32).

7) Detenga la maneta de armado y simultá­neamente pulse el botón de mando ele-
vador (fig. 33), dejando avanzar lenta­mente el obturador hasta su parada (fig.

34).

6) Взять узел ствол-казенник и продвинуть

его вперед, сняв затем полностью с
трубки магазина (рис. 31-32).

7) Удерживать ручку затвора и
одновременно нажать на кнопку
управления держателем (рис. 33), дав
затем медленно продвинуться вперед
затвору до стопора (рис. 34).

33 34

80

8) Ruotare e contemporaneamente sfilare

la manetta di armamento (fig. 35).

9) Estrarre il gruppo otturatore dalla car-

cassa, sfilandolo dal davanti (fig. 36).

10) Sfilare il perno di arresto percussore,
avendo cura di trattenere percussore e
relativa molla di richiamo (fig. 37).

11) Estrarre il percussore completo di mol­la (fig. 38).

8) Twist and pull off the cocking lever (fig.

35).

9) Remove the bolt assembly from the

receiver, pulling it forward (fig. 36).

10) Remove the firing pin, ensuring that the
firing pin and the relative return spring
remain inside the bolt (fig. 37).

11) Remove the firing pin and the firing
pin spring (fig. 38).

8) Tourner et retirer simultanément le le-
vier d’armement (fig. 35).

9) Extraire le groupe obturateur de la car-
casse en le faisant coulisser vers l’avant
(fig. 36).

10) Retirer le goujon d’arrêt du percuteur,
en ayant soin de retenir le percuteur et
son ressort de rappel (fig. 37).

11) Retirer le percuteur et son ressort (fig.

38).

35 36

81

8) Den Spannhebel drehen und gleich-

zeitig herausziehen (Abb. 35).

9) Den kompletten Verschlusssatz nach

vorn aus dem Gehäuse herausziehen
(Abb. 36).

10) Den Schlagbolzenfixierstift vorsichtig

herausziehen und dabei darauf achten,
dass der Schlagbolzen nicht durch die
Federkraft der Schlagbolzenfeder heraus­geschleudert wird (Abb. 37).

11) Den Schlagbolzen und die Schlagbol-
zenfeder entnehmen (Abb. 38).

8) Gire y contemporáneamente saque la
maneta de armado (fig. 35).

9) Extraiga el grupo obturador de la car-
casa, sacándolo desde la parte delante­ra (fig. 36).

10) Quite el eje de parada del percutor del
grupo obturador, reteniendo el percutor
y su resorte antagonista (fig. 37).

11) Extraiga el percutor y su resorte (fig.

38).

8) Повернуть и одновременно снять рычаг
затвора (рис. 35).

9) Извлечь узел затвора из ствольной
коробки, сняв его с передней стороны
(рис. 36).

10) Снять фиксатор ударника с узла

затвора, помня о необходимости

удерживать ударник и его пружину
возврата (рис. 37).

11) Извлечь ударник с пружиной (рис. 38).

37 38

82

12) Togliere il perno rotazione testa di chiu-

sura (fig. 39).

13) Sfilare la testa di chiusura (fig. 40).

14) Spingere fuori la spina di arresto della

guardia, utilizzando la punta della ma­netta di armamento (fig. 41).

12) Remove the locking head pin from its

seat (fig. 39).

13) Remove the locking head (fig. 40).

14) Pull out the trigger guard pin using the

cocking lever tip (fig. 41).

12) Retirer le goujon de rotation de la tête

de fermeture (fig. 39).

13) Retirer la tête de fermeture (fig. 40).

14) Pousser vers l’extérieur la goupille d’ar-
rêt de la garde en utilisant la pointe du
levier d’armement (fig. 41).

39 40

83

12) Den Fixierbolzen des Drehverschluss­knopfes herausziehen (Abb. 39).

13) Den Drehverschlusskopf nach vorne
herausziehen (Abb. 40).

14) Den Achsensperrstift des Abzugsbügels
mit der Spitze des Spannhebels von rechts
nach links in das Gehäuse eindrücken
(Abb. 41).

12) Quite el eje de rotación de la cabeza

de cierre (fig. 39).

13) Quite la cabeza de cierre (fig. 40).

14) Empuje hacia fuera la espiga de blo-
queo del guardamonte, utilizando la
punta de la maneta de armado (fig. 41).

12) Снять штырь вращения запорного

механизма (рис. 39).

13) Снять запорный механизм (рис. 40).

14) Вытолкнуть наружу стопорный
штырь защиты, используя конец
рычага затвора (рис. 41).

41

84

15) Completare l’estrazione della spina

operando sul lato sinistro e utilizzando
la testa della manetta di armamento
(figg. 42-43).

16) Premere il bottone comando elevatore
e sfilare in avanti il gruppo guardia (fig.

44).

15) Complete the pulling out of the trigger
guard pin using the cocking lever end
(fig. 42-43).

16) Press the carrier button and extract the
trigger guard assembly towards the front
(fig. 44).

15) Finir de retirer la goupille en agissant

sur le côté gauche et en utilisant la tête
du levier d’armement (fig. 42-43).

16) Presser le bouton de commande éléva­teur et faire coulisser la sous-garde vers
l’avant (fig. 44).

42 43

85

15) Den Achsensperrstift auf der linken Seite

unter Zuhilfenahme des Spannhebelen­des herausziehen (Abb. 42-43).

16) Den Verschlussfanghebelknopf drücken
und die komplette Abzugsgruppe nach
vorn entnehmen (Abb. 44).

15) Complete la extracción de la espiga

actuando en el lado izquierdo y utili­zando la cabeza de la maneta de arma­do (figs. 42-43).

16) Pulse el botón de mando del elevador
y deslice hacia adelante el grupo guar-
damonte (fig. 44).

15) Завершить извлечение штыря,

действуя с левой стороны и используя
головку рычага затвора (рис. 42-43).

16) Нажать на кнопку управления

держателем и снять, двигаясь вперед,
узел предохранительной скобы (рис.

44).

44

86

17) Partendo dalla posizione di calcio
allungato:

a) Premere il pulsante di blocco.
b) Ruotare il calcio in senso orario

(visto da dietro).

c) Avanzarlo fino al segno ricavato sul

tubo guida molla (fig. 45).

d) Ruotare il calcio in senso antiorario.
e) Sfilarlo completamente all’indietro

(figg. 46-47).

17) Starting with the telescoping stock
extended:

a) Depress locking button.
b) Rotate the stock clockwise (rear

view).

c) Push it forward till the line marked

on the recoil tube (fig. 45).

d) Rotate the stock counter-clockwise.
e) Pull it to the rear off the recoil tube

(figs. 46-47).

17) En partant de la position de crosse al-
longée:

a) Enfoncer le poussoir de blocage.
b) Tourner la crosse dans le sens des

aiguilles d’une montre (vue de l’ar­rière).

c) La faire avancer jusqu’à la marque

pratiquée sur le tube de guidage
ressort (fig. 45).

d) Tourner la crosse dans le sens inver-

se des aiguilles d’une montre.

e) La faire coulisser entièrement vers

l’arrière (fig. 46-47).

45 46

c

b

a

d

e

a

87

17) Bei verlängertem Schaft:
a) Den Sperrknopf drücken.

b) Den Schaft im Uhrzeigersinn (von

hinten gesehen) drehen.

c) Ihn bis zur Kerbe auf dem Federfüh-

rungsrohr nach vorn schieben (Abb.

45).

d) Den Schaft gegen den Uhrzeiger-

sinn drehen.

e) Ihn ganz nach hinten abziehen (Abb.

46-47).

17) Partiendo de la posición de culata alar-

gada:

a) Apriete el botón de bloqueo.
b) Gire la culata en el sentido de las

agujas del reloj (vista de la parte tra­sera).

c) Aváncela hasta la marca presente en

el tubo guía resorte (fig. 45).

d) Gire la culata en sentido opuesto al

de las agujas del reloj.

e) Sáquela completamente hacia atrás

(figs. 46-47).

17) Если вы имеете удлиненное
положение приклада:

a) Нажать на кнопку блокировки.
b) Повернуть приклад в направлении

по часовой стрелке (вид сзади).

c) Продвигаться до метки, сделанной

на трубке направляющей пружины
(рис. 45).

d) Повернуть приклад в направлении

против часовой стрелки.

e) Полностью снять его сзади (рис. 46-

47).

47

e

88

18) Impugnare il fucile all’altezza della car­cassa con una mano e afferrare con l’al­tra l’impugnatura a pistola, ruotandola
poi in senso antiorario (vista da dietro)
per svitarla dalla carcassa (fig. 48).

19) Svitare le valvole presa gas, utilizzando
la manetta di armamento (fig. 49).

20) Sfilare i pistoni in avanti (fig. 50).

Il fucile è completamente smontato: le parti
interessate a verifica e pulizia sono tutte sepa­rate.

18) Empoigner le fusil à hauteur de la car­casse d’une main, et de l’autre empoi­gner la poignée pistolet avant de la
tourner dans le sens inverse des aiguil-
les d’une montre (vue de l’arrière) pour
la retirer de la carcasse (fig. 48).

19) Dévisser la prise de gaz au moyen du
levier d’armement (fig. 49).

20) Retirer les pistons vers l’avant (fig. 50).

Le fusil est entièrement démonté; les parties
devant être contrôlées et nettoyées sont tou­tes séparées.

48 49

18) Take the receiver with a hand and with

the other unscrew the pistol grip in a
counter-clockwise direction until free
(fig. 48).

19) Using the cocking lever, remove the
gas cylinder plugs (fig. 49).

20) Remove the gas pistons from the front
end (fig. 50).

The gun is now completely stripped: the parts
to be inspected and cleaned are all separat­ed.

89

18) Das Gewehr mit einer Hand am Gehäuse
festhalten und mit der anderen den

Pistolengriff gegen den Uhrzeigersinn

(von hinten gesehen) drehen, um ihn
vom Gehäuse abzuschrauben (Abb. 48).

19) Die Gasventile mit Hilfe des Spann-
hebels abschrauben (Abb. 49).

20) Die Ventilkolben nach vorn abziehen
(Abb. 50).

Das Gewehr ist nun vollkommen zerlegt. Die
zu prüfenden und zu säubernden Teile liegen
einzeln vor.

18) Agarre el fusil a la altura de la carcasa

con una mano y con la otra agarre la
empuñadura de pistola, girándola lue­go en sentido opuesto al de las agujas
del reloj (vista de la parte trasera) para
sacarla de la carcasa (fig. 48).

19) Destornille las válvulas toma de gas, uti-

lizando la maneta de armado (fig. 49).

20) Saque los pistones hacia adelante (fig. 50).

El fusil está completamente desmontado; las
partes que pueden interesar para una verifica­ción cuidadosa y para la limpieza están sepa­radas.

18) Взять винтовку на высоте ствольной
коробки одной рукой и другой рукой
взять пистолетную рукоятку, повернув
ее затем в направлении против
часовой стрелки (вид сзади) для
отвинчивания со ствольной коробки
(рис. 48).

19) Отвинтить клапаны забора газа,
используя рукоятку затвора (рис. 49).

20) Снять поршни по направлению к
передней части (рис. 50).

Винтовка полностью демонтирована; части,
которые следует проверить и очистить,
полностью разобраны и разделены.

50

90

Criteri di stoccaggio, pulizia e
manutenzione dell’arma

I componenti metallici presenti nei prodotti
Benelli (acciaio e leghe di alluminio) sono
trattati secondo i migliori standard commer­ciali presenti sul mercato.
Per mantenere l’arma in buone condizioni è
necessario seguire le seguenti regole di cor­retta manutenzione.

Imballaggio

L’arma viene fornita da Benelli pulita ed oliata
con olio protettivo che ne garantisce la con­servazione nel tempo.

Modalità di stoccaggio del prodotto imballato

L’ambiente di stoccaggio del contenitore deve
essere un luogo chiuso, asciutto e ventilato.
Durante lo stoccaggio dell’arma nell’imballag­gio originario, garantire che l’imballo rimanga
inalterato, in quanto necessario per garantire
la resistenza alla corrosione dell’arma. Verifi­care periodicamente e comunque ogni 6
mesi che sulle parti metalliche sia presente
uno strato omogeneo di olio di tipo CLP
(Cleaning, Lubricant e Protective). Laddove
l’arma risulti carente di protezione lubrifican­te, ripristinare secondo i “Criteri di pulizia e
lubrificazione”.

NOTA: l’interno del cilindro ed i pistoni pre-

sa gas non richiedono lubrificazione.

Criteria for gun storage,
cleaning and maintenance

All metals used in the Benelli product line
(aluminium alloys and steel) are treated
according to the most advanced standards
available on the market today.
In order to maintain your gun in excellent
working conditions, you will need to follow
these simple maintenance procedures.

Packing

Benelli supplies the gun cleaned and lubricat­ed with a protective oil to guarantee mainte­nance over time.

How to store the packaged product

The container must be stored in a dry, closed
and ventilated environment. During storage
of the gun in its original packing, ensure that
the packing remains unchanged as this is
necessary to guarantee the gun’s resistance to
corrosion. On a regular basis, or at least once
every 6 months, make sure all metal parts
show a homogenous layer of CLP (Cleaning,
Lubricant, Protective) type oil. Should parts of
the gun be lacking this lubricant protection,
replace according to the “Criteria for cleaning
and lubrication”.

IMPORTANT: the inside of the cylinder and

gas collector pistons do not require lubricating.

Critères de stockage, nettoyage
et entretien du fusil

Les composants métalliques présents sur les
produits Benelli (acier et alliages d’alumi­nium) sont traités selon les meilleurs standards
commerciaux présents sur le marché.
Pour maintenir le fusil en bonne condition, il
est nécessaire de suivre les règles de correct
entretien.

Emballage

Le fusil est fourni par Benelli propre et lubrifié
avec une l’huile de protection qui garantit sa
conservation dans le temps.

Modalités de stockage du produit emballé

Le lieu de stockage de l’emballage doit être
un lieu fermé, sec et ventilé. Durant le stocka­ge du fusil dans son emballage d’origine, il est
important de s’assurer que l’emballage de­meure inaltéré, car cette condition est néces­saire pour garantir la résistance à la corrosion
du fusil. Vérifier périodiquement et dans tous
les cas tous les 6 mois que les parties en métal
présentent une couche homogène d’huile du
type CLP (Cleaning, Lubricant et Protective).
Rétablir les parties du fusil qui présentent une
lubrification insuffisante en suivant les “Critè­res de nettoyage et de lubrification”.

NOTE: l’intérieur du cylindre et les pistons de

prise de gaz ne requièrent aucune lubrification.

91

Kriterien zur Lagerung, Reinigung
und Instandhaltung der Waffe

Die Metallkomponenten der Produkte von
Benelli (Stahl und Aluminiumlegierungen)
werden nach den besten auf dem Markt vor­handenen Handelsstandards behandelt.
Um die Waffe in einem guten Zustand zu
erhalten, müssen die folgenden Regeln zur
korrekten Instandhaltung beachtet werden.

Verpackung

Die Waffe wird von Benelli gereinigt und mit
Schutzöl geschmiert geliefert, wodurch eine
lange Erhaltung garantiert wird.

Lagerungsbedingungen des verpackten Produkts

Das verpackte Produkt muss an einem gesch­lossenen, trockenen und ventilierten Ort gela­gert werden. Während der Lagerung der Waffe
in der Originalverpackung muss garantiert sein,
dass die Verpackung unverändert bleibt, da sie
notwendig ist, um die Korrosionsresistenz der
Waffe zu garantieren. Regelmäßig und minde­stens alle 6 Monate kontrollieren, dass auf den
Metallteilen eine homogene Schicht des Öltyps
CLP (Cleaning, Lubricant und Protective) vor­handen ist. An den Stellen, an denen die Waffe
keinen ausreichenden Schmierschutz aufweist,
nach den Anweisungen von “Kriterien zur Rei­nigung und Schmierung” vorgehen.

HINWEIS: Der Innenteil des Zylinders und der

Gas-Aufnahmekolben erfordert keine Schmierung.

Criterios de conservación, limpieza
y mantenimiento del arma

Los componentes metálicos presentes en los
productos Benelli (acero y aleaciones de alu­minio) están tratados según los mejores están­dares comerciales presentes en el mercado.
Para mantener el arma en buenas condiciones
es necesario respetar las siguientes reglas de
manutención correcta.

Embalaje

Benelli entrega el arma limpia y oleada con
aceite de protección que le garantiza la con­servación de la misma en el tiempo.

Modo de conservación del producto embalado

El medio ambiente para guardar el contenedor
debe ser un lugar cerrado, seco y ventilado.
Durante la conservación del arma en el emba­laje original, garantizar que el embalaje per­manezca inalterado, puesto que es necesario
para garantizar la resistencia del arma a la corro­sión. Controlar periódicamente y en cualquier
caso cada 6 meses la presencia en las partes
metálicas de un estrato homogéneo de aceite
de tipo CLP (Cleaning, Lubricant y Protective).
En caso de que el arma resulte carente de pro­tección lubricante, restaurar según los “Crite­rios de limpieza y lubricación”.

NOTA: el interior del cilindro y los pistones de

toma gas no requieren lubricación.

Критерии хранения оружия,
чистки и ухода за ним

Металлические компоненты, содержащиеся в
продукции Benelli, (сталь и алюминиевые
сплавы) обработаны в соответствии с лучшими
коммерческими стандартами, существующими
на рынке. Для поддержки оружия в хорошем
состоянии, необходимо следовать правилам
надлежащего ухода за ним.

Упаковка

Оружие поставляется компанией Benelli в
чистом виде, с защитной смазкой,
обеспечивающей ему длительное хранение.

Методы хранения упакованной продукции

Контейнер следует хранить в закрытом, сухом
и проветриваемом помещении. Во время
хранения оружия в оригинальной упаковке,
нужно следить, чтобы упаковка не
подвергалась изменениям, что необходимо для
обеспечения устойчивости оружия к коррозии.
Необходимо периодически, и, по крайней мере,
раз в шесть месяцев, проверять, чтобы
металлические части были покрыты
равномерным слоем масла типа CLP (Чистка,
Смазка и Защита). Если на оружии
недостаточно защитной смазки, восполните ее
в соответствии с "Критериями по уходу и
смазке".

ПРИМЕЧАНИЕ: внутренняя часть цилиндра и

поршни забора газа не требуют смазки.

92

Modalità di stoccaggio del prodotto

Una volta rimossa l’arma dall’imballaggio
originario, occorre stoccare l’arma in am­bienti chiusi, asciutti e ventilati. In caso di
successivo stoccaggio all’interno dell’imballo
originario, verificare che l’arma sia completa­mente asciutta e lubrificata e che l’interno
dell’imballo risulti completamente asciutto.
Occorre verificare periodicamente e comun­que ogni mese che sulle parti metalliche sia
presente uno strato omogeneo di olio di tipo
CLP (Cleaning, Lubricant e Protective). Lad­dove l’arma risulti carente di protezione lu­brificante, ripristinare secondo i “Criteri di
pulizia e lubrificazione”.

NOTA: l’interno del cilindro ed i pistoni pre-

sa gas non richiedono lubrificazione.

Criteri di pulizia e lubrificazione dell’arma

Dopo aver rimosso l’arma dall’imballaggio e
prima del suo utilizzo deve essere eseguita
una pulizia di base. L’arma deve essere lubri­ficata con olio di tipo CLP (Cleaning, Lubri­cant e Protective) che va applicato con dosi
uniformi sopra le superfici metalliche.

Occorre inoltre effettuare dopo l’uso del­l’arma:

1) pulizia e lubrificazione della canna;

2) pulizia e lubrificazione del gruppo guar­dia (cane, grilletto, ecc.);

How to store the product

Once the gun has been removed from its ori­ginal packing, it must be stored in a dry, clos­ed and ventilated environment.
If subsequently stored in its original packing,
check that the gun is completely dry and
lubricated, and that the inside of its packing
is completely dry.
On a regular basis, or at least once a month,
check that the metal parts show a homoge­nous layer of CLP (Cleaning, Lubricant, Pro­tective) type oil. Should parts of the gun be
lacking this lubricant protection, replace
according to the “Criteria for cleaning and
lubrication”.

IMPORTANT: the inside of the cylinder and

gas collector pistons do not require lubricating.

Criteria for gun cleaning and lubrication

After removing the gun from its packing, it
must be cleaned prior to use. The gun must
be lubricated using a CLP (Cleaning, Lubri­cant, Protective) type oil to be applied using
uniform doses onto the metal surfaces.

The following must also be carried out after
using the gun:

1) clean and lubricate the barrel;

2) clean and lubricate the trigger guard
assembly (hammer, trigger, etc.);

Modalités de stockage du produit

Après avoir retiré l’arme de son emballage
d’origine, il faut la stocker dans un lieu fer­mé, sec et ventilé.
En cas de stockage successif à l’intérieur de
l’emballage d’origine, vérifier que l’arme soit
entièrement sèche et lubrifiée et que l’inté­rieur de l’emballage soit parfaitement sec.
Il faut vérifier périodiquement et dans tous les
cas tous les mois que les parties en métal pré­sentent une couche homogène d’huile du
type CLP (Cleaning, Lubricant et Protective).
Rétablir les parties du fusil qui présentent une
lubrification insuffisante en suivant les “Critè­res de nettoyage et de lubrification”.

NOTE: l’intérieur du cylindre et les pistons de

prise de gaz ne requièrent aucune lubrification.

Critères de nettoyage et de lubrification de l’arme

Après avoir retiré l’arme de son emballage, il
faut effectuer un nettoyage de base avant d’u­tiliser le fusil. L’arme doit être lubrifiée avec
de l’huile du type CLP (Cleaning, Lubricant et
Protective) qu’il faut appliquer en doses uni­formes sur les surfaces métalliques.

Il faut en outre effectuer, après l’usage de
l’arme:

1) le nettoyage et la lubrification du canon;

2) le nettoyage et la lubrification du groupe
sous-garde (chien, détente, etc.);

93

Bedingungen zur Lagerung des Produkts

Nachdem die Waffe aus der Originalver­packung entnommen wurde, muss die Waffe an
einem geschlossenen, trockenen und ventilier­ten Ort aufbewahrt werden. Wenn die Waffe
wieder in der Originalverpackung aufbewahrt
werden sollte, muss kontrolliert werden, dass
die Waffe komplett trocken und geschmiert ist
und dass die Verpackung innen komplett
trocken ist. Es muss regelmäßig mindestens
jeden Monat kontrolliert werden, dass auf den
Metallteilen eine homogene Schicht des Öltyps
CLP (Cleaning, Lubricant und Protective) vor­handen ist. An den Stellen, an denen die Waffe
keinen ausreichenden Schmierschutz aufweist,
nach den Anweisungen von “Kriterien zur Rei­nigung und Schmierung“ vorgehen.

HINWEIS: Der Innenteil des Zylinders und der

Gas-Aufnahmekolben erfordert keine Schmierung.

Kriterien zur Reinigung und Schmierung der Waffe

Nach dem Auspacken der Waffe muss vor der
Benutzung eine Grundreinigung durchgeführt
werden. Die Waffe muss mit dem Öltyp CLP
(Cleaning, Lubricant und Protective) geschmiert
werden. Das Öl muss gleichmäßig auf den
Metalloberflächen aufgetragen werden.

Nach Benutzung der Waffe müssen die fol­genden Vorgänge durchgeführt werden:

1) die Reinigung und Schmierung des Laufs;

2) die Reinigung und Schmierung der Ab­zugsgruppe (Hahn, Abzug, etc.);

Modo de conservación del producto

Tras haber extraído el arma de su embalaje
original, es necesario guardar el arma en me­dioambientes cerrados, secos y ventilados.
En caso de sucesiva conservación dentro del
embalaje original controlar que el arma esté
completamente seca y lubricada y que el inte­rior del embalaje resulte completamente seco.
Es necesario controlar periódicamente y en
cualquier caso cada mes que en las partes
metálicas haya un estrato homogéneo de
aceite de tipo CLP (Cleaning, Lubricant y Pro­tective). En las partes donde el arma resulte
carente de protección lubricante, restaurar los
“Criterios de limpieza y lubricación”.

NOTA: el interior del cilindro u los pistones de

toma del gas no requieren lubricación.

Criterios de limpieza y lubricación del arma

Tras haber extraído el arma del embalaje debe
realizarse una limpieza de base antes del uso
del arma. El arma debe lubricarse con aceite
de tipo CLP (Cleaning, Lubricant y Protective)
que debe aplicarse con dosis uniformes sobre
las superficies metálicas.

Además, es necesario realizar después del uso
del arma:

1) la limpieza y lubricación del cañón;

2) la limpieza y lubricación del grupo guar­damonte (martillo, gatillo, etc.);

Методы хранения продукции

После удаления оригинальной упаковки,
оружие следует хранить в закрытых, сухих и
проветриваемых помещениях. В случае
последующего хранения в оригинальной
упаковке, оружие необходимо смазать и
убедиться, что оно полностью сухое, и
упаковка внутри абсолютно сухая.
Необходимо периодически, и, по крайней
мере, раз в месяц, проверять, чтобы
металлические части были покрыты
равномерным слоем масла типа CLP (Чистка,
Смазка и Защита). Если на оружии
недостаточно защитной смазки, восполните
ее в соответствии с "Критериями по уходу и
смазке".

ПРИМЕЧАНИЕ: внутренняя часть цилиндра и

поршни забора газа не требуют смазки.

Критерии по уходу и смазке оружия

После освобождения оружия от упаковки,
перед его применением, необходимо
произвести базовую чистку. Оружие следует
смазать маслом типа CLP (Чистка, Смазка и
Защита), которое наносится равномерными
дозами на металлическую поверхность.

Кроме того, после применения оружия,
необходимо:

1) очистить и смазать ствол;

2) очистить и смазать узел предохранительной
скобы (курок, спусковой крючок, и т.д.);

94

3) pulizia e lubrificazione del gruppo ottura­tore;

4) smontaggio delle valvole presa gas per la
pulizia dei relativi pistoni. La frequenza
della pulizia può dipendere dal tipo di
munizioni utilizzato.

NOTA: l’interno del cilindro ed i pistoni pre-

sa gas non richiedono lubrificazione.

Intervalli di pulizia e mantenimento
in esercizio

Durante l’utilizzo dell’arma, al termine di
ogni prova di sparo e comunque ogni 250
colpi, è necessario rimuovere eventuali resi­dui di sporco o polvere incombusta. Ogni
residuo deve essere rimosso dall’arma me­diante pulizia periodica, applicando sulle par­ti metalliche uno strato omogeneo di olio di
tipo CLP (Cleaning, Lubricant e Protective) e
operando come specificato in “Prodotti ed
attrezzi per la pulizia”.

NOTA: l’interno del cilindro ed i pistoni pre-

sa gas non richiedono lubrificazione.

Prodotti ed attrezzi per la pulizia

Per rimuovere sporco e macchie è normalmen­te sufficiente utilizzare un panno morbido.
Devono essere impiegati solo detergenti dedi­cati alla pulizia delle armi da applicare con
un panno morbido o scamosciato. Non utiliz­zare detergenti a base acquosa o con additivi

3) clean and lubricate the bolt assembly;

4) dismantle the gas collection valves to
clean the various pistons (frequency of
cleaning will depend on the type of am­munition used).

IMPORTANT: the inside of the cylinder and

gas collector pistons do not require lubricating.

Frequency of cleaning and function
maintenance

During gun use, at the end of each fire test,
and in any case once every 250 shots, you
will need to remove any residues of dirt
and/or dust.
All residues must be removed from the gun by
means of regular cleaning, applying a homo­genous layer of CLP (Cleaning, Lubricant, Pro­tective) type oil onto the metal parts, using
what specified in the section “Cleaning pro­ducts and devices”.

IMPORTANT: the inside of the cylinder and

gas collector pistons do not require lubricating.

Cleaning products and devices

A soft cloth will normally suffice to remove
dirt and marks. Only use specific gun clea­ning detergents, to be applied using a soft or
chamois cloth. Do not use water-based deter­gents or those containing abrasive, alkaline or
acidic additives. Use a normal sponge with no

3) le nettoyage et la lubrification du groupe
obturateur;

4) le démontage des soupapes de prise de
gaz pour le nettoyage des pistons relatifs;
la fréquence du nettoyage peut dépendre
du type de munitions utilisées.

NOTE: l’intérieur du cylindre et les pistons de

prise de gaz ne requièrent aucune lubrification.

Intervalles de nettoyage et de maintien
en service

Durant l’utilisation du fusil, à la fin de cha­que test de tir et dans tous les cas tous les
250 coups, il est nécessaire d’éliminer les rési­dus de saleté et de poudre imbrûlée; tout rési­du doit être éliminé de l’arme à travers un net­toyage périodique en appliquant sur les par­ties en métal une couche homogène d’huile
du type CLP (Cleaning, Lubricant et Protective)
et en utilisant les outils indiqués dans le chapi­tre “Produits et instruments pour le nettoyage”.

NOTE: l’intérieur du cylindre et les pistons de

prise de gaz ne requièrent aucune lubrification.

Produits et instruments pour le nettoyage

Pour éliminer la saleté et les taches, il suffit
normalement d’utiliser un chiffon souple. Il
faut utiliser uniquement des produits déter­gents destinés au nettoyage des armes et les
appliquer à l’aide d’un chiffon souple ou en
daim. Ne jamais utiliser de produits à base

95

3) die Reinigung und Schmierung des Ver­schlusssatzes;

4) das Zerlegen der Gasventile zur Reini­gung der Kolben; die Reinigungsfrequenz
hängt von dem Typ der benutzten Muni­tion ab.

HINWEIS:

Der Innenteil des Zylinders und der

Gas-Aufnahmekolben erfordert keine Schmierung.

Reinigungsintervalle und
Instandhaltung

Während des Waffengebrauchs, nach jedem
Testschuss und nach 250 Schüssen müssen
eventuelle Schmutzrückstände oder unver­branntes Schießpulver entfernt werden; jegli­cher Rückstand muss von der Waffe durch
regelmäßige Reinigung entfernt werden; dazu
auf den Metallteilen eine homogene Schicht
des Öltyps CLP (Cleaning, Lubricant und Pro­tective) auftragen; dazu die Anweisungen von
“Produkte und Geräte zur Reinigung“ befolgen.

HINWEIS:

Der Innenteil des Zylinders und der

Gas-Aufnahmekolben erfordert keine Schmierung.

Produkte und Geräte zur Reinigung

Zum Entfernen von Schmutz und Flecken
genügt normalerweise ein weiches Tuch. Es
dürfen nur spezielle Reinigungsmittel zur Reini­gung von Waffen benutzt werden, die mit
einem weichen Velourtuch aufgetragen werden
dürfen. Keine Reinigungsmittel mit Wasserbasis

3) la limpieza y lubricación del grupo obtu­rador;

4) el desmontaje de las válvulas de toma gas
para la limpieza de los respectivos pisto­nes; la frecuencia de limpieza puede de­pender del tipo de munición utilizado.

NOTA: el interior del cilindro y los pistones

de toma gas no requieren lubricación.

Intervalos de limpieza y mantenimiento en
ejercicio

Durante el uso del arma, al final de cada
prueba de disparo y en cualquier caso cada
250 disparos es necesario extraer posibles
residuos de suciedad o polvo no combusto;
todo residuo debe eliminarse del arma me­diante limpieza periódico aplicando en las
partes metálicas un estrato homogéneo de
aceite de tipo CLP (Cleaning, Lubricant y Pro­tective) utilizando los productos indicados en
“Productos y utensilios para la limpieza”.

NOTA: el interior del cilindro y los pistones de

toma de gas no requieren lubricación alguna.

Productos y utensilios para la limpieza

Para eliminar la suciedad y manchas normal­mente es suficiente utilizar un paño húmedo y
suave. Deben emplearse solo detergentes
dedicados a la limpieza de las armas a aplicar
con un paño suave y afelpado. No utilice
detergentes de base acuosa o con aditivos

3) очистить и смазать узел затвора;

4) разобрать клапаны забора газа для
чистки соответствующих поршней;
периодичность чистки зависит от типа
применяемых боеприпасов.

ПРИМЕЧАНИЕ: внутренняя часть цилиндра и

поршни забора газа не требуют смазки.

Периодичность чистки и обслуживание
в эксплуатации

Во время использования оружия, по
окончании испытаний по стрельбе, и в любом
случае после каждых 250 выстрелов,
необходимо удалять остатки грязи или
несгоревшего пороха; все остатки нужно
удалять путем периодической чистки оружия,
смазывая при этом металлические части
равномерным слоем масла типа CLP (Чистка,
Смазка и Защита), следуя указаниям в пункте
"Средства и инструменты для чистки".

ПРИМЕЧАНИЕ: внутренняя часть цилиндра и

поршни забора газа не требуют смазки.

Средства и инструменты для чистки

Чтобы удалить грязь и пятна, как правило,
достаточно воспользоваться мягкой
салфеткой. Следует использовать только те
чистящие средства, которые предназначены
для чистки оружия, и наносить их мягкой или
замшевой салфеткой. Нельзя использовать

96

abrasivi, alcalini o acidi. Usare una normale
spugna senza inserti in ferro. Non usare pol­veri abrasive o lana d’acciaio. Non usare
spazzole metalliche.
La pulizia deve essere ripetuta fino alla com­pleta scomparsa di tracce e striature di sporco.
Al termine di ogni ciclo di pulizia applicare
sulle parti metalliche uno strato omogeneo di
olio di tipo CLP (Cleaning, Lubricant e Pro­tective).

NOTA: l’interno del cilindro ed i pistoni pre-

sa gas non richiedono lubrificazione.

Si consiglia di utilizzare il set di pulizia e l’o­lio Benelli Armi (fig. 51) (in dotazione con il

fucile).

iron inserts. Do not use abrasive powders or
steel wool. Do not use metal brushes.
Cleaning must be repeated until all traces and
lines of dirt have been completely removed.
At the end of each cleaning cycle, apply a
homogenous layer of CLP (Cleaning, Lubri­cant, Protective) type oil to all metal parts.

IMPORTANT: the inside of the cylinder and

gas collector pistons do not require lubricating.

We recommend using the Benelli gun oil and
cleaning set (fig. 51) (supplied with the gun).

d’eau ou contenant des additifs, abrasifs, alca­lins ou acides. Utiliser une éponge classique
sans fer. Ne pas utiliser de poudres abrasives
ou de laine d’acier, ni des brosses métalliques
ou des pailles de fer.
Le nettoyage doit être répété jusqu’à ce que
les traces et les rayures de saleté disparaissent
entièrement. A la fin de chaque cycle de net­toyage, appliquer sur les parties en métal une
couche homogène d’huile du type CLP (Clean­ing, Lubricant et Protective).

NOTE: l’intérieur du cylindre et les pistons de

prise de gaz ne requièrent aucune lubrification.

Il est conseillé d’utiliser le kit de nettoyage et
l’huile Benelli Armi (fig. 51) (fournis en dota-

tion avec le fusil).

51

97

oder mit abrasiven Zusätzen, Alkalien oder
Säuren benutzen; einen normalen Schwamm
ohne Metalleinsatz, kein Abrasionspulver oder
Stahlwolle, keine Metallbürsten verwenden.
Die Reinigung muss so lange wiederholt wer­den, bis die Schmutzspuren und Schmutz­streifen komplett verschwunden sind. Am Ende
jedes Reinigungszyklus muss auf den Metall­teilen eine homogene Schicht des Öltyps CLP
(Cleaning, Lubricant und Protective) aufgetra­gen werden.

HINWEIS:

Der Innenteil des Zylinders und der

Gas-Aufnahmekolben erfordert keine Schmierung.

Es wird empfohlen, das Reinigungsset und das
Öl Benelli Armi (Abb. 51) (im Lieferumfang

mit dem Gewehr vorhanden) zu benutzen.

abrasivos, alcalinos o ácidos; use una esponja
normal sin aplicaciones de estropajo. No use
polvos abrasivos ni lana de acero. No use
cepillos metálicos.
La limpieza debe repetirse hasta que toda
huella y estría de suciedad hayan desapareci­do completamente. Al final de cada ciclo de
limpieza aplicar en las partes metálicas una
capa homogénea de aceite de tipo CLP
(Cleaning, Lubricant y Protective).

NOTA: el interior del cilindro y de los pistones

de toma de gas no requieren lubricación alguna.

Se recomienda utilizar el juego de limpieza y
el aceite Benelli Armi (fig. 51) (en dotación

con el fusil).

чистящие средства на водной основе или
абразивные чистящие добавки, щелочи или
кислоты; пользоваться обычной губкой без
железных вставок. Нельзя использовать
абразивные порошки или стальное волокно.
Нельзя использовать металлические щетки.
Чистку необходимо повторять до тех пор,
пока полностью не исчезнут следы
загрязнения и полосы. После каждого цикла
очистки на металлические части необходимо
нанести равномерный слой масла типа CLP
(Чистка, Смазка и Защита).

ПРИМЕЧАНИЕ: внутренняя часть цилиндра и

поршни забора газа не требуют смазки.

Рекомендуется использовать комплект
для чистки и масло Benelli Armi (рис. 51) (в

комплекте с ружьем).

98

Montaggio dell’arma

Per un corretto montaggio dell'arma, proce­dere come segue:

1) Montare i pistoni (fig. 52) e avvitare le
valvole nei cilindri di presa gas (fig. 53),
utilizzando la manetta di armamento per
il serraggio.

2) Montare l’impugnatura del calcio sulla
carcassa avvitandola in senso orario (vista
da dietro) (fig. 54) fino a portarla a con­tatto con la carcassa. Da questo punto
ruotare l’impugnatura di massimo un giro
fino ad allineare il suo profilo con quello
della carcassa.

Shotgun assembly

For correct assembly of the gun proceed as
follows:

1) Install gas pistons (fig. 52). Using the cock­ing lever, screw gas plugs into cylinders
(fig. 53).

2) Rotate the pistol grip onto the receiver
(clockwise direction from rear sight) (fig.

54) until it is against the back end of the
receiver; then align it with the receiver
(max are additional turn).

Montage de l’arme

Pour un montage correct de l’arme, procéder
comme suit:

1) Monter les pistons (fig. 52) et visser les
soupapes dans les cylindres de prise de
gaz (fig. 53) en utilisant le levier d’arme­ment pour le serrage.

2) Monter la poignée de la crosse sur la car­casse en la vissant dans le sens des aiguil­les d’une montre (vue de l’arrière) (fig.

54) jusqu’à ce qu’elle entre en contact
avec la carcasse. Tourner alors la poignée
d’un tour au maximum jusqu’à aligner
son profil avec celui de la carcasse.

5352

99

Zusammenbauen der Waffe

Die Waffe wird auf folgende Weise korrekt
zusammengebaut:

1) Die Kolben (Abb. 52) einbauen und die
Ventile in die Gaszylinder (Abb. 53) ein­schrauben; den Spannhebel zum Fest­ziehen benutzen.

2) Den Griff des Gewehrschafts auf das
Gehäuse aufsetzen und im Uhrzeigersinn
aufschrauben (von hinten gesehen) (Abb.

54), bis er das Gehäuse berührt; den
Pistolengriff auf das Gehäuse ausrichten
(max. eine zusätzliche Drehung).

Montaje del arma

Para el correcto montaje del arma proceda
en el siguiente orden:

1) Monte los pistones (fig. 52) y atornille las
válvulas en los cilindros de toma de gas
(fig. 53), utilizando la maneta de armado
para el apriete.

2) Monte la empuñadura de la culata en la
carcasa atornillándola en el sentido de las
agujas del reloj (vista de la parte trasera)
(fig. 54) hasta llevarla en contacto con la
carcasa. Desde este punto gire la em­puñadura de máximo un giro hasta ali­near su perfil con el de la carcasa.

Сборка оружия

Для правильной сборки оружия, действовать
в указанной последовательности:

1) Монтировать поршни (рис. 52) и
завинтить клапаны в цилиндрах взятия
газа (рис. 53), используя рукоятку затвора
для закручивания.

2) Монтировать рукоятку приклада на
ствольную коробку, завинтив ее в
направлении по часовой стрелке (вид
сзади) (рис. 54) пока она не дойдет до
контакта со ствольной коробкой. В этой
точке повернуть рукоятку на максимум
один оборот, пока ее профиль не будет
выровнен по отношению к профилю
ствольной коробки.

54
