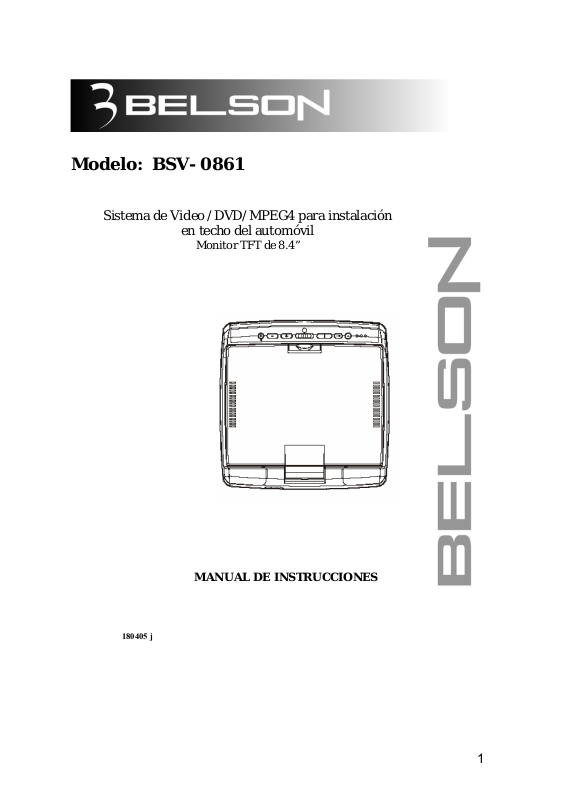

Modelo: BSV- 0861

Sistema de Video /DVD/MPEG4 para instalación

en techo del automóvil

Monitor TFT de 8.4”

180405 j

MANUAL DE INSTRUCCIONES

1

Notas acerca del manejo de la sección de AUDIO
AUMENTO DE VOLUMEN EN MODO NORMAL ( Analógico)

La unidad posee un decodificador digital BOLBY para enviar las señales digitales a un posible
amplificador externo Digital a través de la salida Coaxial Digital.
En la unidad viene por defecto de fábrica seleccionada la opción “LINE OUT” a fin de que la
salida Coaxial Digital esté activa siempre y reciba un nivel de sonido correcto.
Pero el nivel de salida de sonido analógico ( Normal) cuando esta opción “LINE OUT” está
seleccionada es bajo, provocando un bajo volumen en los altavoces.

Para aumentar el nivel de volumen en modo normal:
Por favor seleccione la opción “ RF REMOD” y el nivel de volumen incrementará en los
altavoces de la unidad.

PASOS A SEGUIR:

1- Pulse la tecla “SETUP” .
2- Entre en el menú AUDIO SETUP ( Seleccione y Pulse OK ) .
3- Seleccione la opción “OP MODE” .
4- Seleccione la opción “ RF REMOD” y pulse OK.
5- Saga de todos los menús pulsando la tecla SETUP de nuevo.

Observará que ahora el nivel de volumen de los altavoces ha aumentado considerablemente.

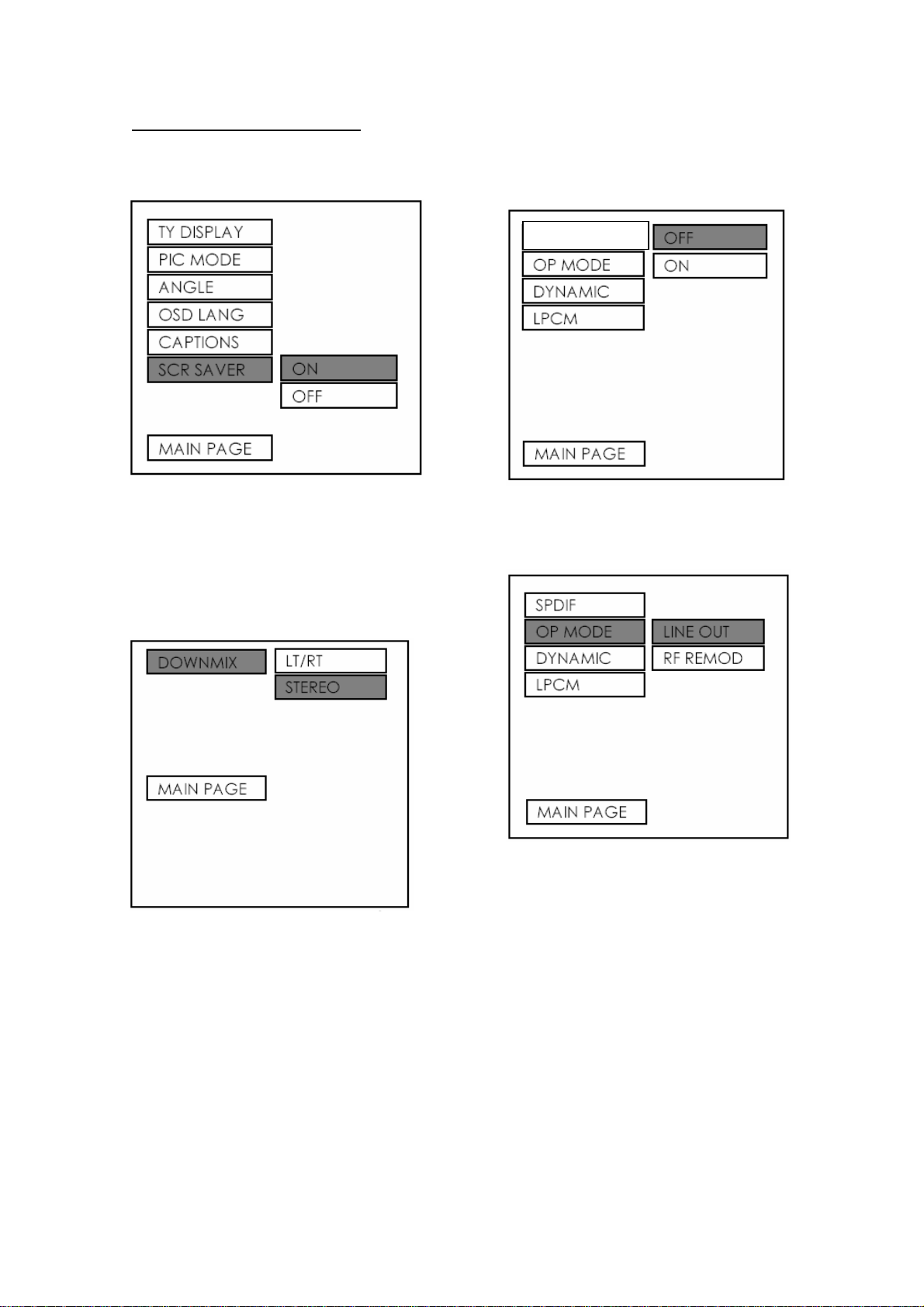

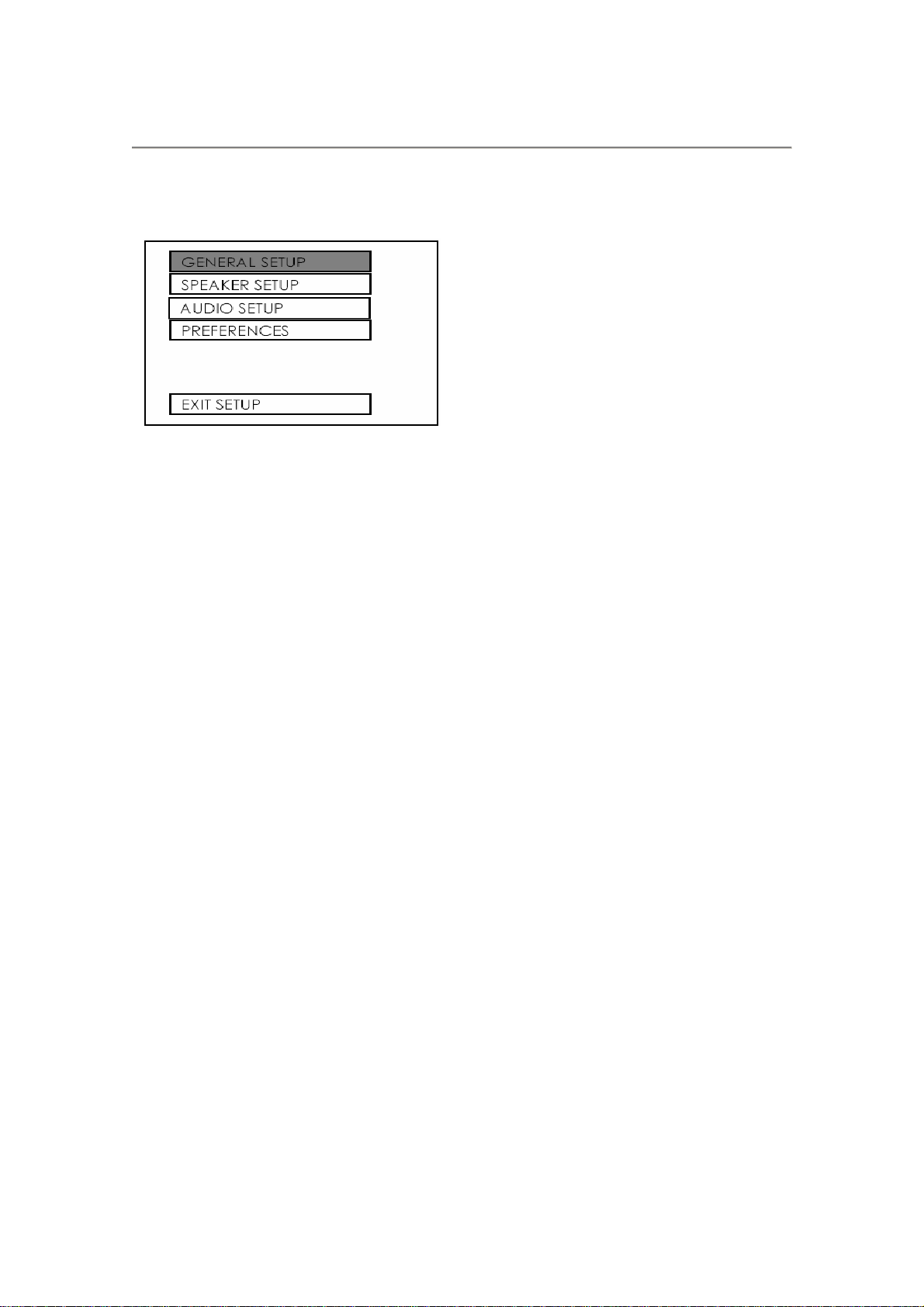

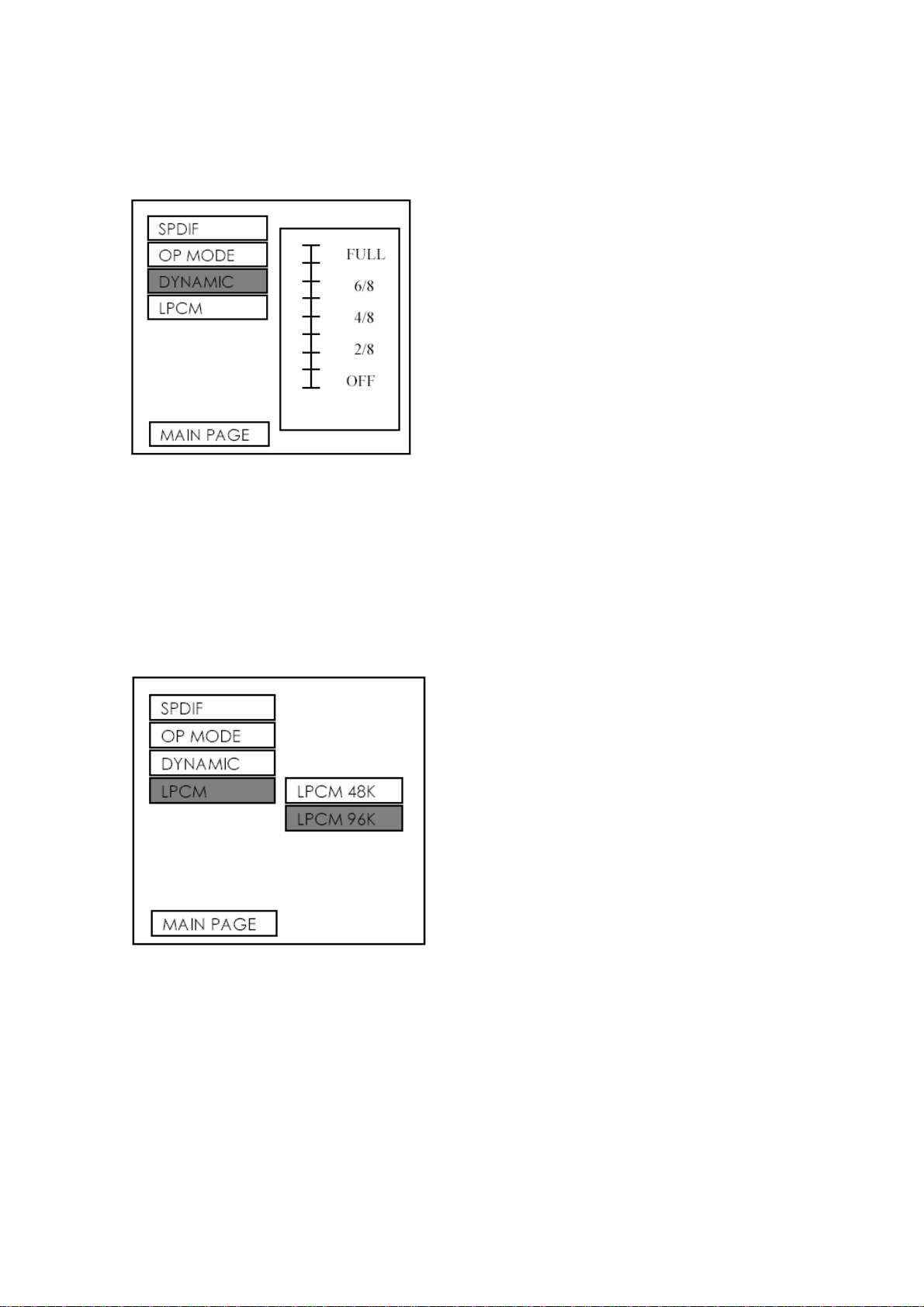

SETUP MENU - - MAIN PAGE

GENERAL SETUP

SPEAKER SETUP

AUDIO SETUP

PREFERENCES

SPDIF

OP MODE

OLPCM OUTPUTP MODE

DYNAMICODE

MAIN PAGE

-- AUDIO SETUP --

LINE OUT

RF REMOD

EXIT SETUP

Seleccione esta opción
“ RF REMOD” para
aumento de volumen.

ACTIVACION / DESACTIVACION DE ALTAVOCES

Tenga en cuanta que los altavoces de la unidad pueden desactivarse de dos maneras:

1- Mediante el interruptor mecánico que existe junto al eje de giro de la pantalla “Speaker

ON/OFF “.

2- Seleccionando “ TRANSMIT ON” en el menú de la unidad SE ENVÍA EL SONIDO

SOLO A LOS CASCOS INALÁMBRICOS OPCIONALES.

Para activar los altavoces y desactivar los cascos: Pulse repetidamente la tecla “MENU” del
mando a distancia para seleccionar la opción “ TRANSMIT OFF” y seleccione “OFF” con teclas
de VOLUMEN.

2

NOTA IMPORTANTE AL INSTALAR AL UNIDAD: Por favor NO APRIETE en exceso los
tornillos de sujeción de la unidad al techo del vehículo, para evitar deformar los mecanismos
del DVD.

CONEXIONES

 CABLE AMARILLO ( Para MEMORIA)

Es recomendable conectar este cable a un positivo +12V permanente. Esto le permite
memorizar el último punto en el cual se estaba reproduciendo el disco antes de retirar la llave
de contacto del vehículo.
Opcionalmente también puede conectar este cable a un positivo a través de llave de contacto
(Junto con el cable ROJO). Pero tenga en cuenta que cada vez que retire la llave de contacto
del vehículo, la unidad comenzará la lectura del disco desde el principio.

 CABLE ROJO ( CONTACTO)

Conecte este cable a un positivo +12V a través de la llave de contacto.
RECOMENDAMOS: Conectar el cable ROJO de alimentación del DVD a través de la llave de
contacto del vehículo para ahorro de energía.

 CABLE BLANCO ( NEGATIVO PARA ENCENDIDO LUCES ILUMINACIÓN al abrir

puerta)

El uso de este cable es opcional y no es imprescindible usarlo si su vehículo ya posee luz de
iluminación del habitáculo.
Si desea que las luces de iluminación de esta unidad se enciendan al abrir una puerta, deberá
ser conectado al pulsador de la puerta correspondiente. (El pulsador de la puerta del vehículo
deberá suministrar un negativo al abrir la puerta)
No recomendamos usarlo en el caso de que los pulsadores de las puertas del vehículo están
conectados independientemente al ordenador del vehículo. Proteja su extremo y no lo conecte
a ningún punto.

 Use este producto con total seguridad

Use la apropiada fuente de suministro de energía
Este producto se ha diseñado para operar a 12 voltios DC, sistema de batería de negativo a
chasis (el sistema habitual).

Use centros de servicio autorizados

No intente desarmar o ajustar este producto de precisión. Por favor remítase a los centros de
servicio técnico autorizados por la marca.

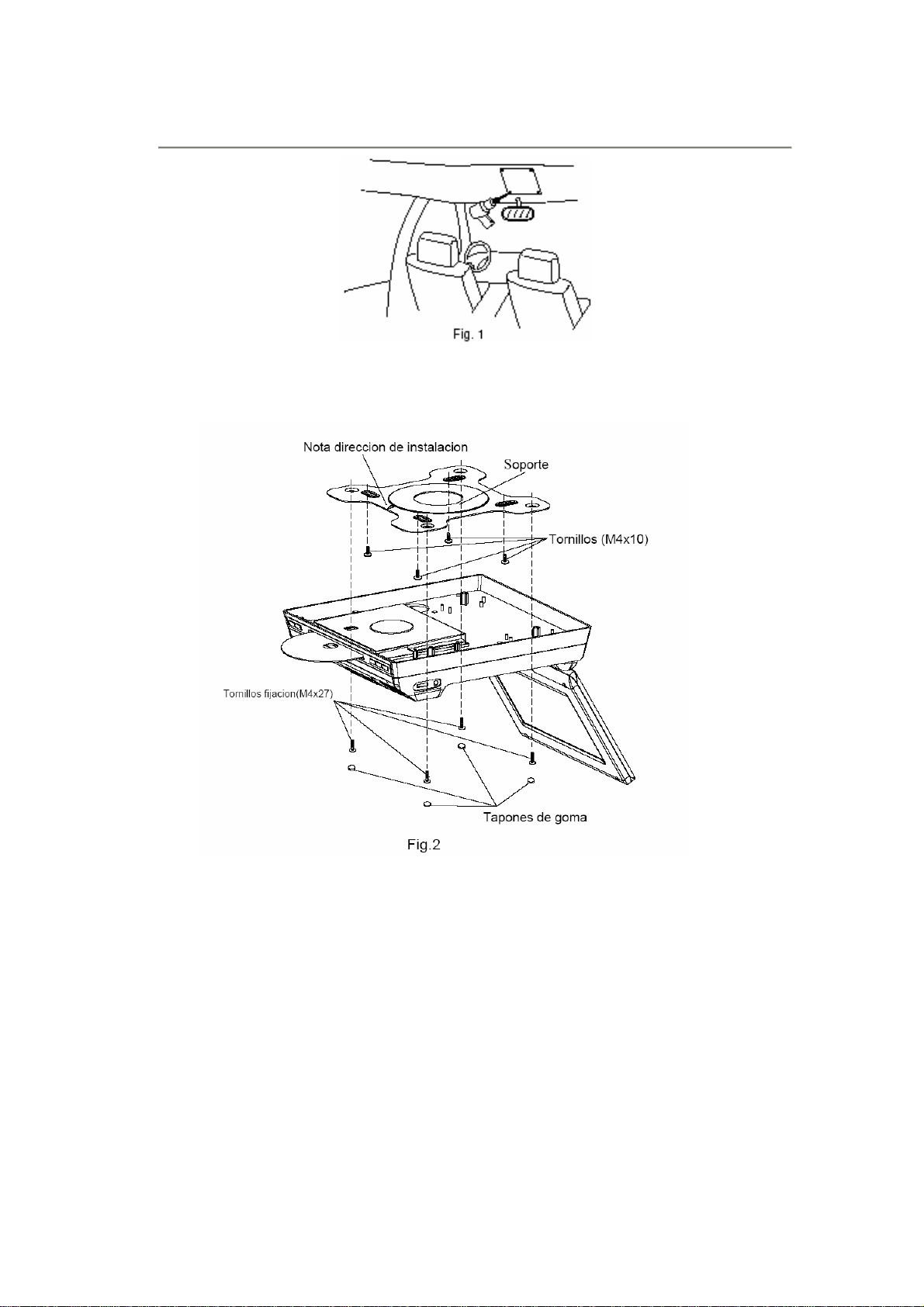

Instalación

La unidad debe ser colocada en posición horizontal con la pantalla inclinada en un ángulo
conveniente.

3

• Reproductor de DVD/MPEG4

• Monitor TFT Multicolor 8.4”

• Función de Subtítulos en Múltiples Idiomas

• Función de Audio en Múltiples Idiomas

• Función de Ángulos de Cámara Múltiples

• Control Paterno

• Control Remoto

4

CONTENIDOS

Información de Seguridad .......................................................................

Notas Sobre los discos ............................................................................

Identificación de controles y funciones..................................................

Instalación.................................................................................................

Cambio de las bombillas/Cables de alimentación de las luces............

Conexiones Eléctricas .............................................................................

Mando a distancia.....................................................................................

Localización y Función de las teclas

Preparación del Control Remoto
Cargando un disco
Retirando un disco

Manejo básico..........................................................................................

Parar la reproducción
Avance rápido y retroceso
Salto pistas
Reproducción lenta
Pausa
Mute
Repeat (Repetir)
A – B (Reproducir un pasaje)
Búsqueda del disco
Zoom
Random, Suffle (Reproducción Aleatoria)
Programación
Selección de modos DVD, AV.
Ajustes nivel de volumen
Conexión Auriculares
Ajuste Volumen auriculares
Sensor remoto
Encendiendo y apagando la unidad
Open / Botón de apertura
Transmisión de audio vía infrarrojos.

Manejo básico..................................................................................................

Manejo avanzado.............................................................................................

Función Display en pantalla

Función de idiomas en audio

Función menú de títulos

Función de Idiomas en Subtítulo ...........................................................

Función de Ángulos de Cámara Múltiples .............................................

Reproducción de Discos MP3 ...............................................................

SETUP/ Inicialización . Configuración...............................................................

Especificaciones ..............................................................................................

5

INFORMACIÓN DE SEGURIDAD

CUIDADO:

ESTA UNIDAD DVD ES UN PRODUCTO LASER DE CLASE I. POR LO TANTO USA UN
RAYO LASER VISIBLE / INVISIBLE EL CUAL PUEDE SER CAUSA DE PELIGRO POR
RADIACCIÓN SI SE EXPONE A ÉL DIRECTAMENTE.
ASEGURESE DE USAR CORRECTAMENTE LA UNIDAD COMO SE INDICA EN LAS
INSTRUCCIONES.
EL USO DE MANDOS, VERIFICACIONES O PROCEDIMIENTOS DISTINTOS A LOS AQUÍ
ESPECIFICADOS PUEDEN DAR COMO RESULTADO EXPOSICIONES A PELIGROSAS
RADIACCIONES.
NO ABRA LA CUBIERTA Y NO HAGA REPARACIONES PERSONALMENTE. ACUDA A LOS
SERVICIOS DE PERSONAL CUALIFICADO.

PELIGRO:

• PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA, NO EXPONGA

ESTE EQUIPO A LA LLUVIA O A LA HUMEDAD.

• PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA, E

INTERFERENCIAS MOLESTAS, UTILICE ÚNICAMENTE LOS ACCESORIOS
RECOMENDADOS.

• ESTE APARATO ESTÁ DISEÑADO PARA UN CONTÍNUO USO.
Este producto incorpora tecnología amparada por copyright, la cual está protegida por
procedimientos reclamados por algunas patentes de U.S. y otros derechos de propiedad
intelectual propiedad de Macrovision Corporation y otros propietarios autorizados.
El uso de esta tecnología protegida por copyright debe ser autorizada por Macrovision
Corporation, y está prevista para uso doméstico y otros usos limitados de visión, a menos que
de otra manera sea autorizado por Macrovision Corporation. Modificar su ingeniería o
desarmarlo está prohibido.

Información de Código de Zona
Este aparato móvil DVD está diseñado y fabricado para responder a la Información de Código
Territorial que está grabada en un disco DVD. Si el Número de zona descrito en el disco DVD
no se corresponde al Número de Zona marcado en esta unidad, este DVD no podrá reproducir
este disco.

6

NOTAS SOBRE LOS DISCOS

Formatos de disco soportados por este
aparato

DVD
Disco de 12 cm
(Discos de una sola cara)
Vídeo CD
Disco de 12 cm
CD
Disco de 12 cm
MP3

Disco de 12 cm
Discos que no pueden ser reproducidos

con este aparato

• DVD-ROM

• DVD-R / DVD-RAM

• CDV

• CD-G

Manejo y limpieza

• Discos sucios, polvorientos, arañados y

deformados pueden producir fallos de
funcionamiento.

• No colocar etiquetas o hacer arañazos

en los discos.

• No deformar los discos.

• Un disco debe ser siempre guardado

en su caja cuando no se esté utilizando
para protegerlo de daños.

• No colocar los discos en los siguientes

lugares:

1. A la luz directa del sol.

2. Superficies sucias, polvorientas y
húmedas.

3. Cerca de la calefacción de los
automóviles.

4. Sobre los asientos o salpicaderos.

Limpieza de los discos
Use un paño seco y suave para limpiar
la superficie. Si el disco está muy sucio,
use un paño suave ligeramente
humedecido con alcohol isopropílico
(frotando). Nunca use disolventes como
bencina, diluyentes o limpiadores para
discos analógicos ya que pueden
estropear la superficie del disco.

Nota:

Un disco puede llegar a estar algo
rayado (aunque no lo suficiente para
hacerlo inservible) en función de cómo
lo maneje y de las condiciones del
entorno de su uso.

Adviértase que estas rayaduras no indican
que exista un problema debido al aparato.

Preparando nuevos discos con puntos
rugosos

Un disco nuevo puede tener los bordes
rugosos, tanto los bordes interiores
como exteriores. Si un disco con los
bordes rugosos es usado, su apropiada
colocación no será conseguida y el
aparato no reproducirá el disco. Por lo
tanto, quite los bordes rugosos usando
un bolígrafo o un lapicero como se
muestra a la derecha. Para quitar los
bordes rugosos, presione el lateral del
bolígrafo o del lapicero contra los
bordes interior y exterior del disco.

7

IDENTIFICACIÓN DE CONTROLES Y FUNCIONES

18

IDENTIFICACIÓN DE CONTROLES Y FUNCIONES

1 POWER ( ) Encendido / Apagado.
2 EJECT(expulsión del disco)
3 MODE (Selector de Modo DVD, AV).
4 Play/Pausa
5 MENU
6 VOL – (Volumen -).
7 VOL+ (Volumen +).
8 Lámpara
9 Controlador de luz
10 Botón de apertura del monitor (Pulsar para abatir pantalla)
11 LED Indicador de modo DVD.
12 LED Indicador de modo AV1.
13 LED Indicador de modo AV2.
14 Ranura de entrada de discos
15 Sensor remoto
16 Monitor 8.4” TFT
17 Controles volumen de auriculares.
18 Salida de auriculares
19 Entradas de AV (Audio/Video externo)
20 (No usado).
21 Emisor de infra-rojos (opcional)
