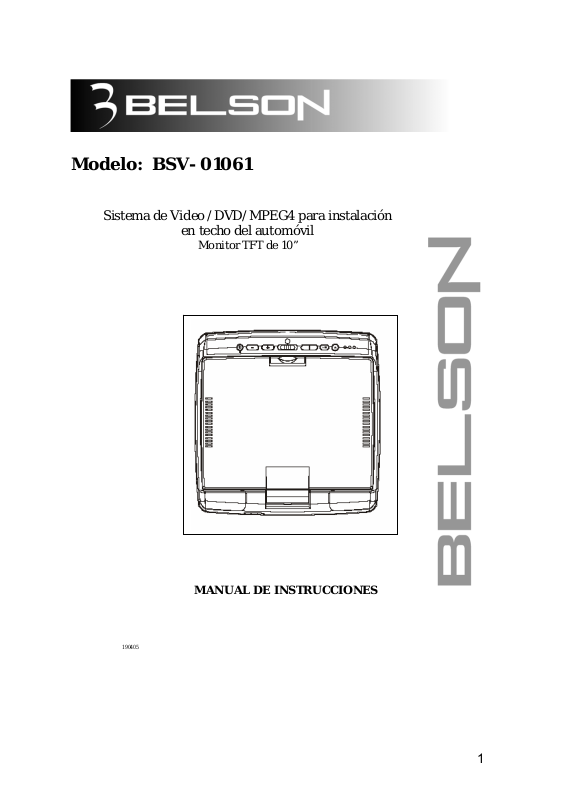

Belson BSV01061 User Manual [es]

Modelo: BSV- 01061

Sistema de Video /DVD/MPEG4 para instalación

en techo del automóvil

Monitor TFT de 10”

190405

MANUAL DE INSTRUCCIONES

1

Notas acerca del manejo de la sección de AUDIO
AUMENTO DE VOLUMEN EN MODO NORMAL ( Analógico)

La unidad posee un decodificador digital BOLBY para enviar las señales digitales a un
posible amplificador externo Digital a través de la salida Coaxial Digital.
En la unidad viene por defecto de fábrica seleccionada la opción “LINE OUT” a fin de
que la salida Coaxial Digital esté activa siempre y reciba un nivel de sonido correcto.
Pero el nivel de salida de sonido analógico ( Normal) cuando esta opción “LINE OUT”
está seleccionada es bajo, provocando un bajo volumen en los altavoces.

Para aumentar el nivel de volumen en modo normal:
Por favor seleccione la opción “ RF REMOD” y el nivel de volumen incrementará
en los altavoces de la unidad.

PASOS A SEGUIR:

1- Pulse la tecla “SETUP” .
2- Entre en el menú AUDIO SETUP ( Seleccione y Pulse OK ) .
3- Seleccione la opción “OP MODE” .
4- Seleccione la opción “ RF REMOD” y pulse OK.
5- Saga de todos los menús pulsando la tecla SETUP de nuevo.

Observará que ahora el nivel de volumen de los altavoces ha aumentado
considerablemente.

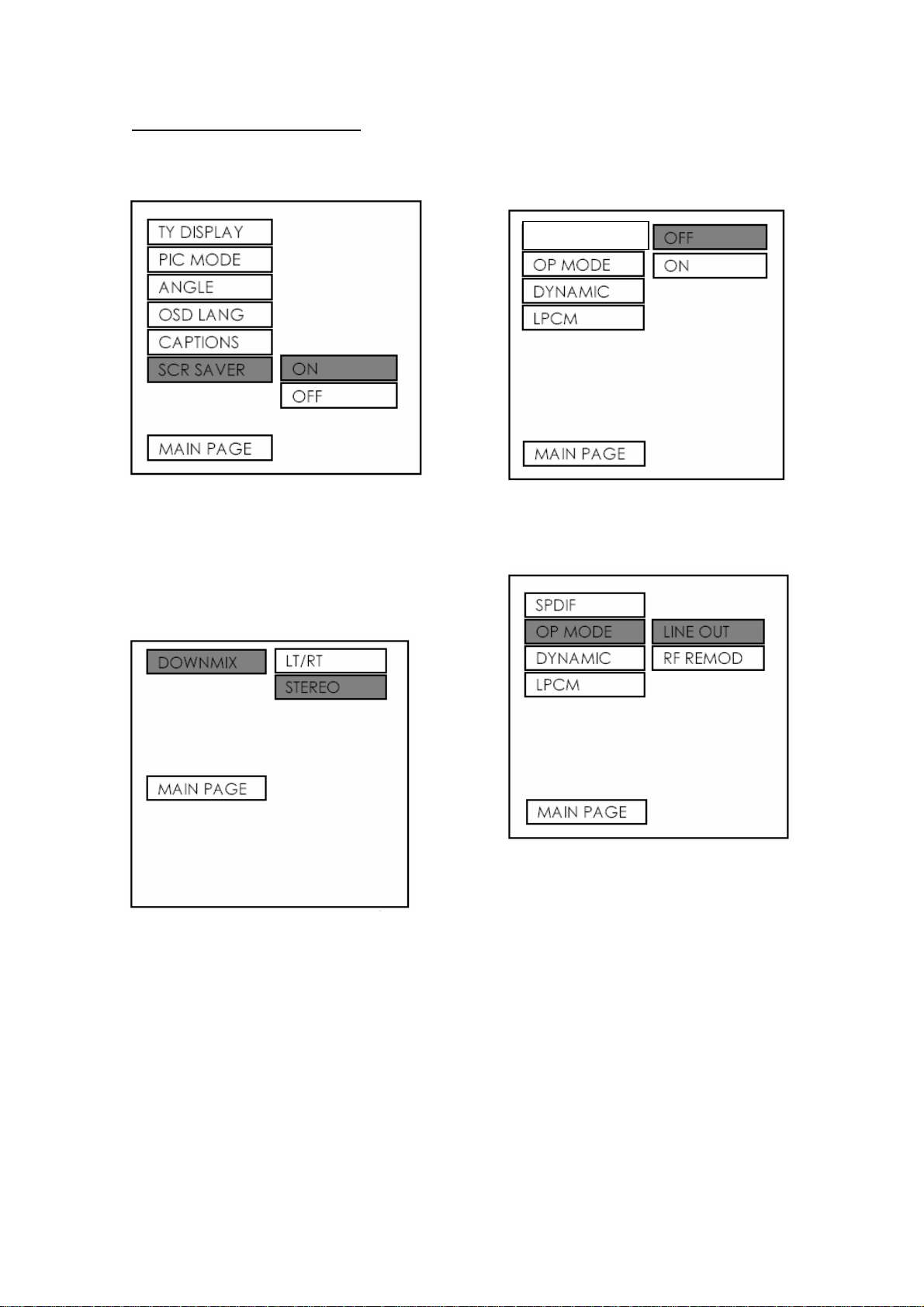

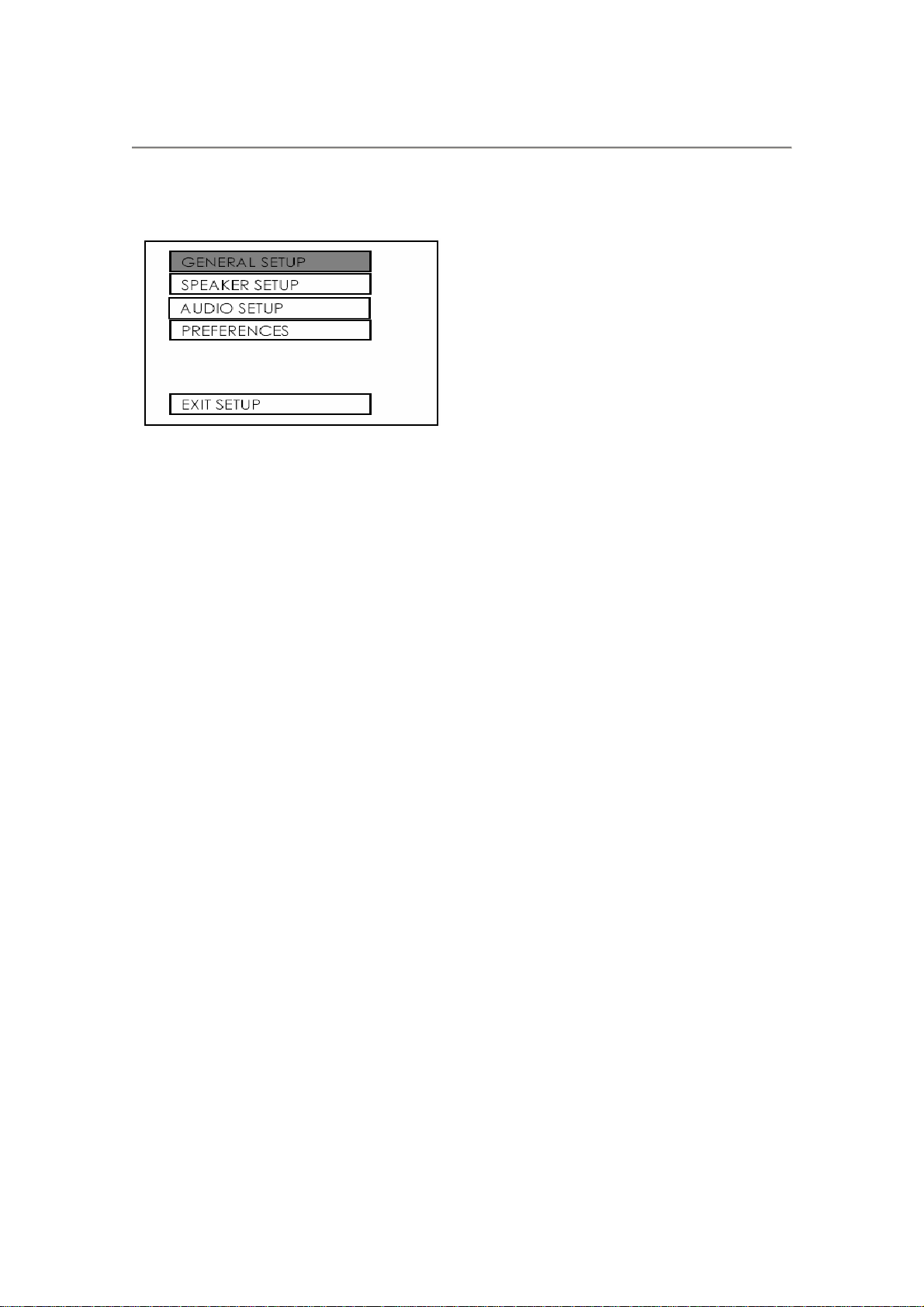

SETUP MENU - - MAIN PAGE

GENERAL SETUP

SPEAKER SETUP

AUDIO SETUP

PREFERENCES

SPDIF

OP MODE

OLPCM OUTPUTP MODE

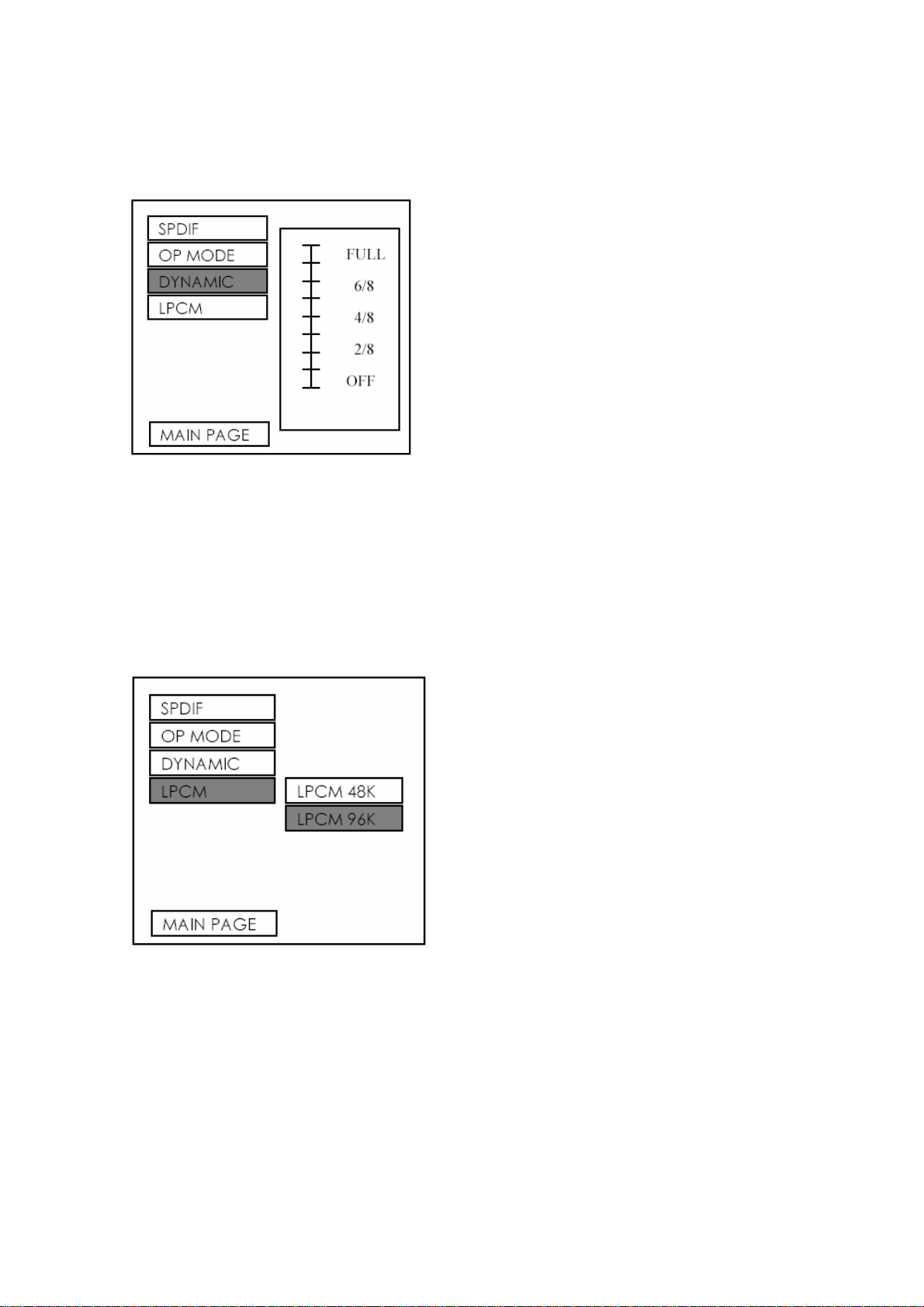

DYNAMICODE

MAIN PAGE

-- AUDIO SETUP --

LINE OUT

RF REMOD

EXIT SETUP

Seleccione esta opción
“ RF REMOD” para
aumento de volumen.

ACTIVACION / DESACTIVACION DE ALTAVOCES

Tenga en cuanta que los altavoces de la unidad pueden desactivarse de dos maneras:

1- Mediante el interruptor mecánico que existe junto al eje de giro de la pantalla “Speaker ON/OFF “.
2- Seleccionando “ TRANSMIT ON” en el menú de la unidad SE ENVÍA EL SONIDO SOLO A LOS

CASCOS INALÁMBRICOS OPCIONALES.
Para activar los altavoces y desactivar los cascos: Pulse repetidamente la tecla “MENU” del mando a distancia
para seleccionar la opción “ TRANSMIT OFF” y seleccione “OFF” con teclas de VOLUMEN.

2

NOTA IMPORTANTE AL INSTALAR AL UNIDAD: Por favor NO APRIETE en exceso
los tornillos de sujeción de la unidad al techo del vehículo, para evitar deformar los mecanismos
del DVD.

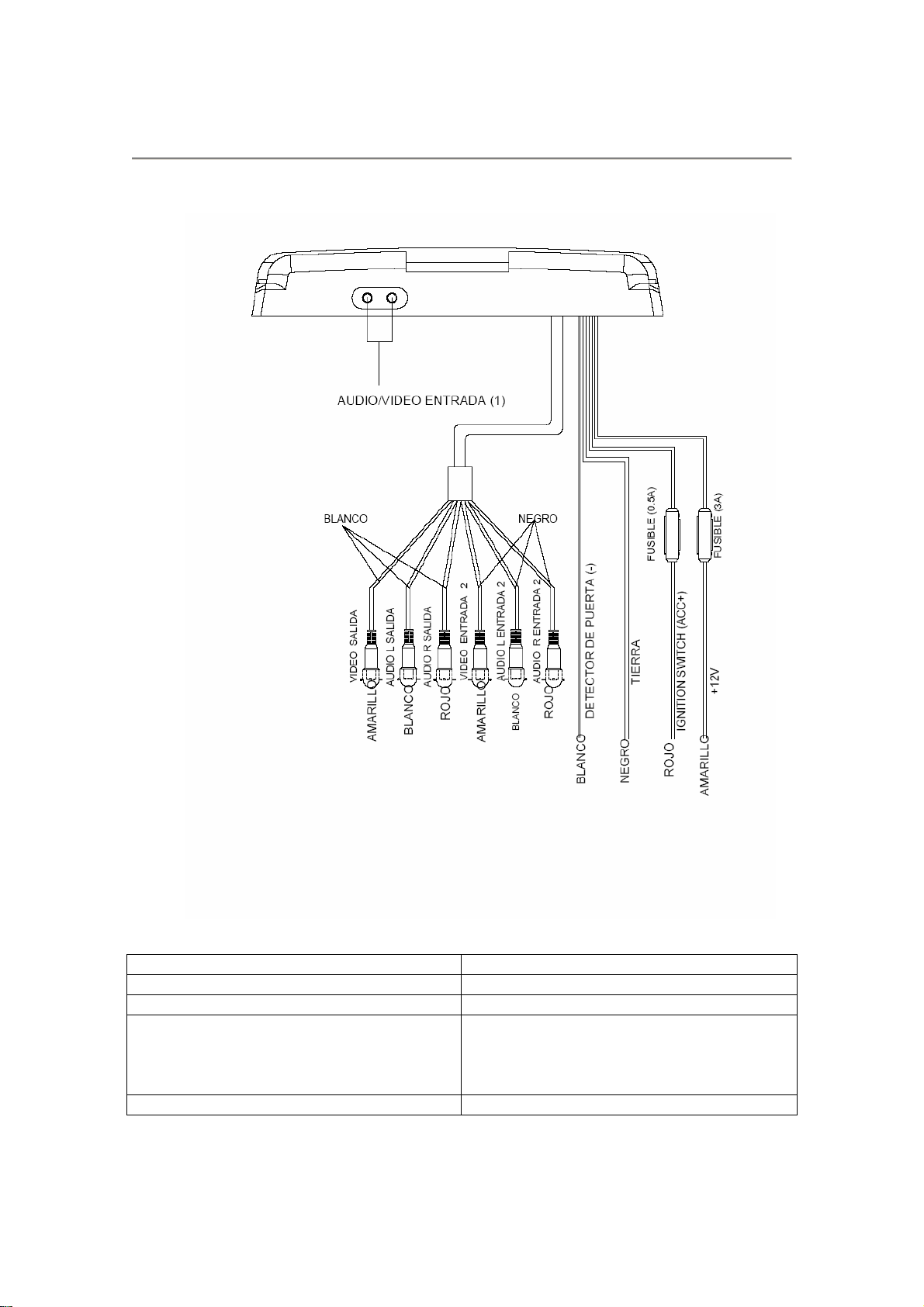

CONEXIONES
CABLE AMARILLO ( Para MEMORIA)

Es recomendable conectar este cable a un positivo +12V permanente. Esto le permite
memorizar el último punto en el cual se estaba reproduciendo el disco antes de retirar la llave de
contacto del vehículo.
Opcionalmente también puede conectar este cable a un positivo a través de llave de contacto
(Junto con el cable ROJO). Pero tenga en cuenta que cada vez que retire la llave de contacto del
vehículo, la unidad comenzará la lectura del disco desde el principio.

CABLE ROJO ( CONTACTO)

Conecte este cable a un positivo +12V a través de la llave de contacto.
RECOMENDAMOS: Conectar el cable ROJO de alimentación del DVD a través de la llave de
contacto del vehículo para ahorro de energía.

CABLE BLANCO ( NEGATIVO PARA ENCENDIDO LUCES ILUMINACIÓN al abrir
puerta)

El uso de este cable es opcional y no es imprescindible usarlo si su vehículo ya posee luz de
iluminación del habitáculo.
Si desea que las luces de iluminación de esta unidad se enciendan al abrir una puerta, deberá ser
conectado al pulsador de la puerta correspondiente. (El pulsador de la puerta del vehículo
deberá suministrar un negativo al abrir la puerta)
No recomendamos usarlo en el caso de que los pulsadores de las puertas del vehículo están
conectados independientemente al ordenador del vehículo. Proteja su extremo y no lo conecte a
ningún punto.

3

• Reproductor de DVD/MPEG4

• Monitor TFT Multicolor 10”

• Salida Coaxial Digital de Audio

• Función de Subtítulos en Múltiples Idiomas

• Función de Audio en Múltiples Idiomas

• Función de Ángulos de Cámara Múltiples

• Control Paterno

• Control Remoto

Nota: La opción de sintonizador de TV no se incorpora en todas las versiones. No obstante en este
manual se incluyen las explicaciones de manejo del TV.

 Características

Compatible con PAL DVD (Vídeo CD) y NTSC DVD (Vídeo CD)

Este aparato puede reproducir discos grabados tanto en formato PAL o NTSC.

• Un único chip LSI integra ahora la mayoría de los circuitos funcionales del DVD

incluido el decodificador MPEG2, el conversor de vídeo D/A, y los decodificadores
de audio.

• Salidas de audio analógico estéreo L/R

• Se suministra el manejo remoto del software multifunción (canales de audio y

subtítulos en múltiples idiomas, ángulos múltiples, historias múltiples, etc.), además
de todas las funciones básicas.

 Use este producto con total seguridad

Use la apropiada fuente de suministro de energía
Este producto se ha diseñado para operar a 12 voltios DC, sistema de batería
de negativo a chasis (el sistema habitual).

Use centros de servicio autorizados

No intente desarmar o ajustar este producto de precisión. Por favor remítase a
los centros de servicio técnico autorizados por la marca.

Instalación

La unidad debe ser colocada en posición horizontal con la pantalla inclinada en
un ángulo conveniente.

4

CONTENIDOS

Información de Seguridad .......................................................................

Notas Sobre los discos ............................................................................

Identificación de controles y funciones..................................................

Instalación.................................................................................................

Cambio de las bombillas/Cables de alimentación de las

luces...........................................................................................................

Conexiones Eléctricas .............................................................................

Mando a distancia.....................................................................................

Localización y Función de las teclas

Preparación del Control Remoto
Cargando un disco
Retirando un disco

Manejo básico..........................................................................................

Parar la reproducción

Avance rápido y retroceso

Salto pistas

Reproducción lenta

Pausa

Mute

Repeat (Repetir)

A – B (Reproducir un pasaje)

Búsqueda del disco

Zoom

Random, Suffle (Reproducción Aleatoria)

Programación

Selección de modos DVD, AV.

Ajustes nivel de volumen

Conexión Auriculares

Ajuste Volumen auriculares

Sensor remoto

Encendiendo y apagando la unidad

Open / Botón de apertura

Transmisión de audio vía infrarrojos.

Manejo básico..................................................................................................

Manejo avanzado.............................................................................................

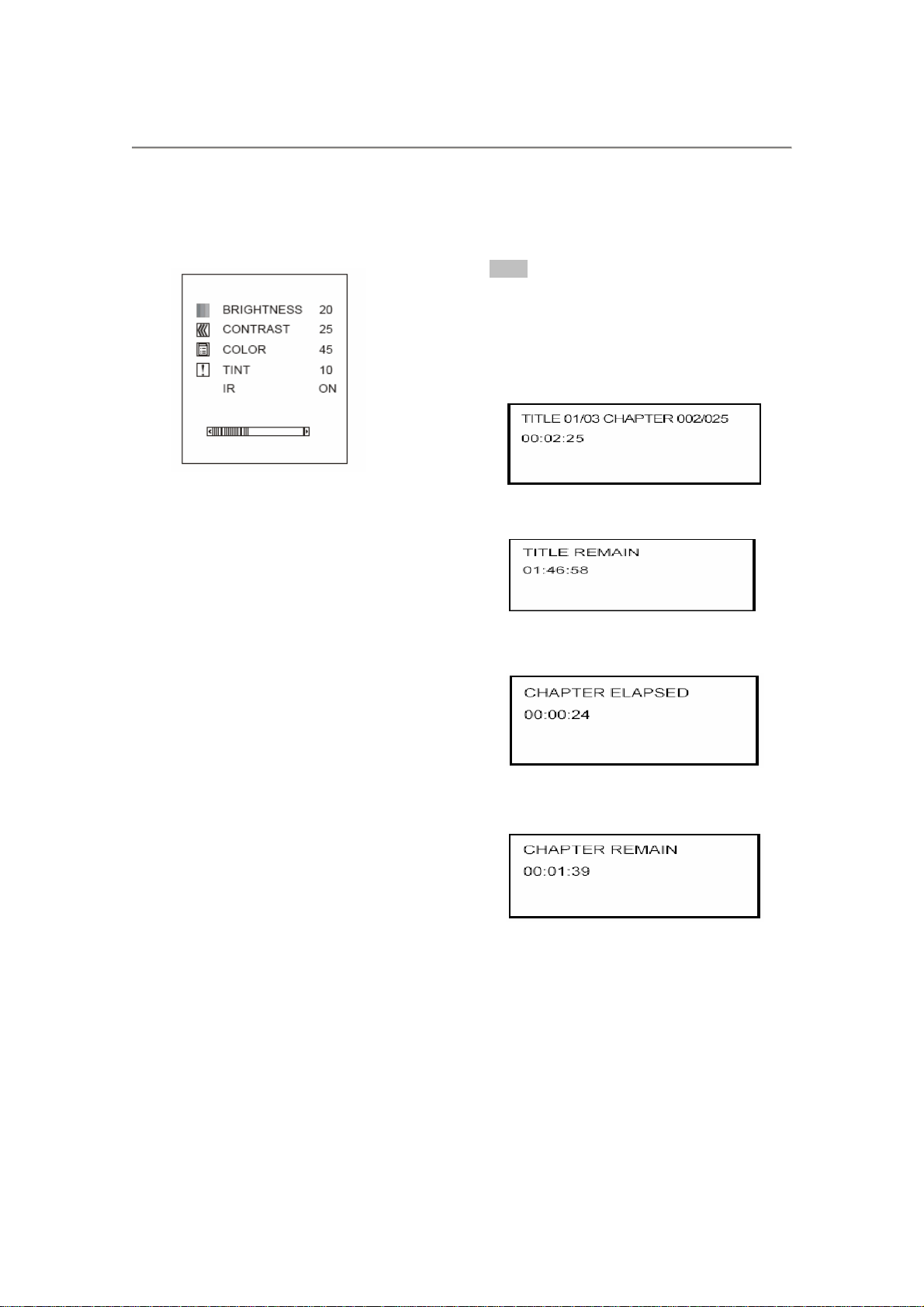

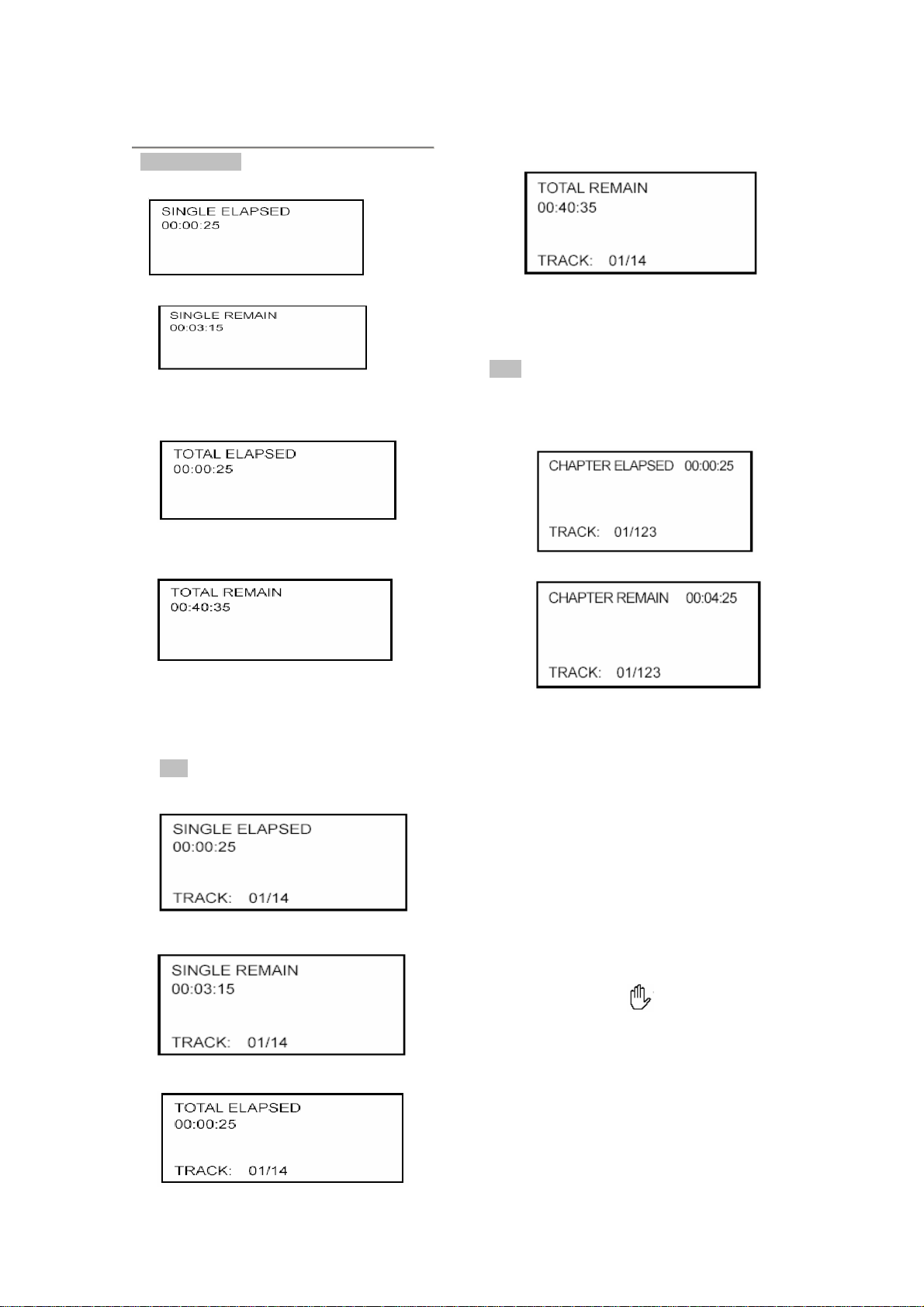

Función Display en pantalla

Función de idiomas en audio

Función menú de títulos

Función de Idiomas en Subtítulo ...........................................................

Función de Ángulos de Cámara Múltiples .............................................

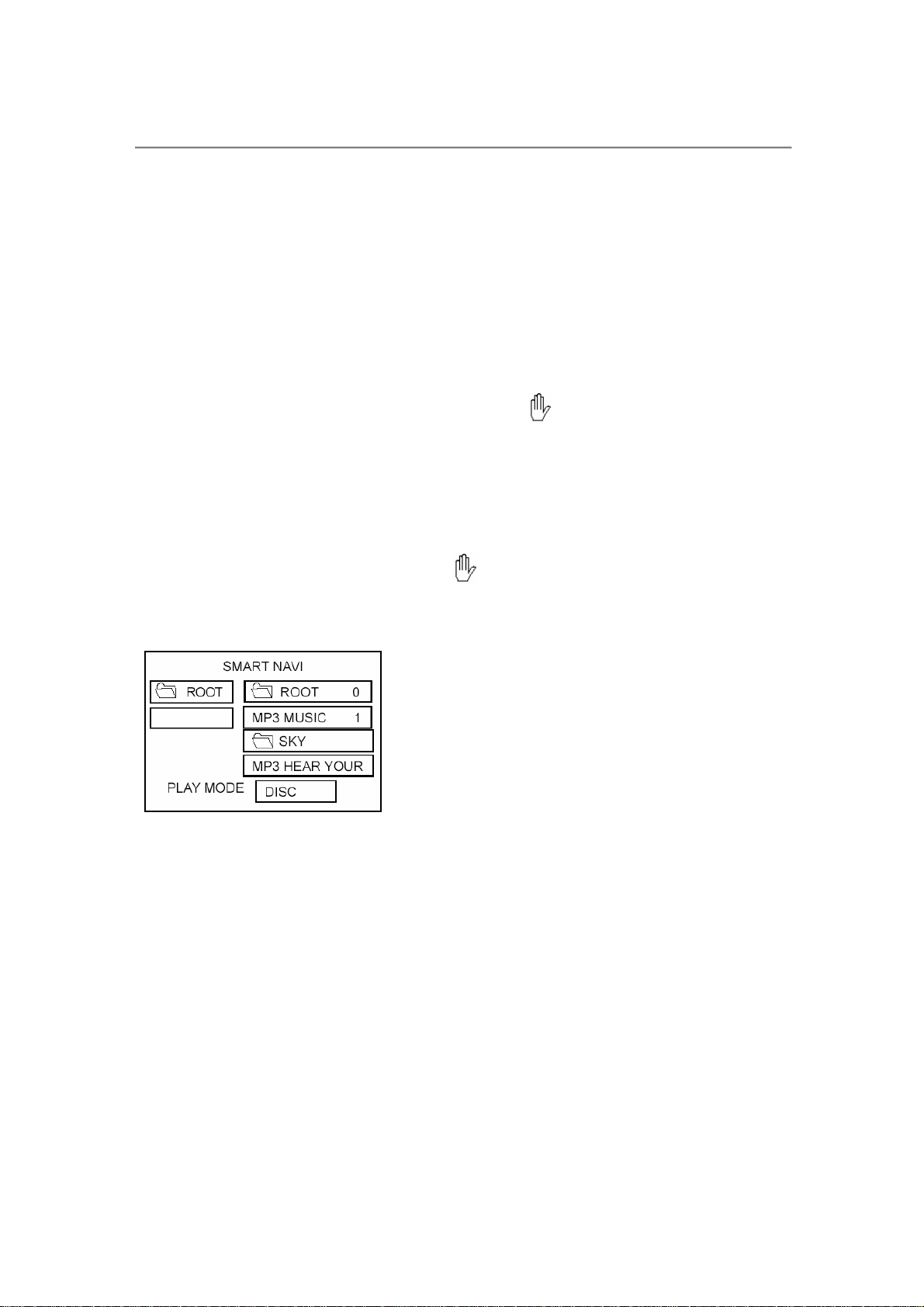

Reproducción de Discos MP3 ...............................................................

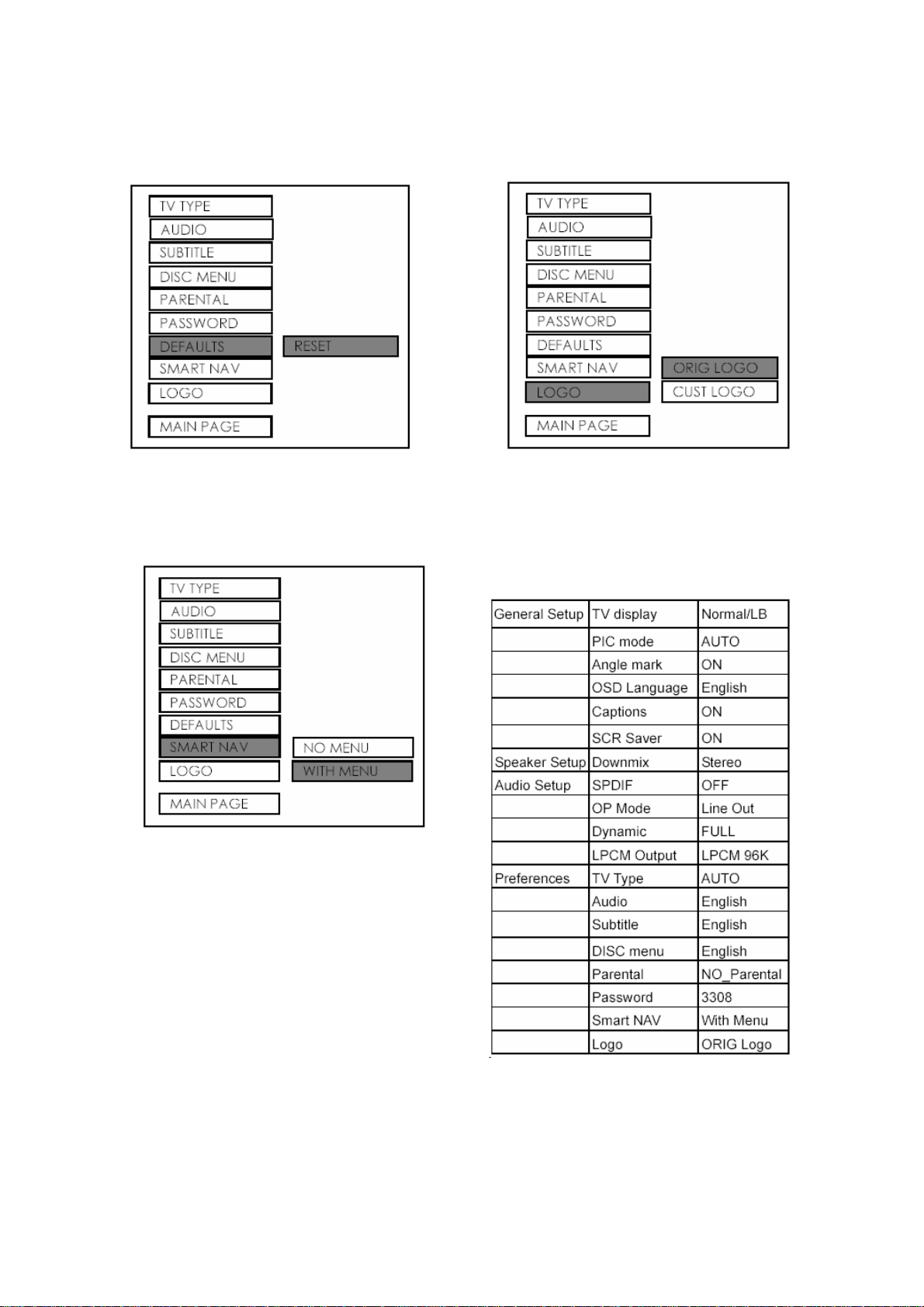

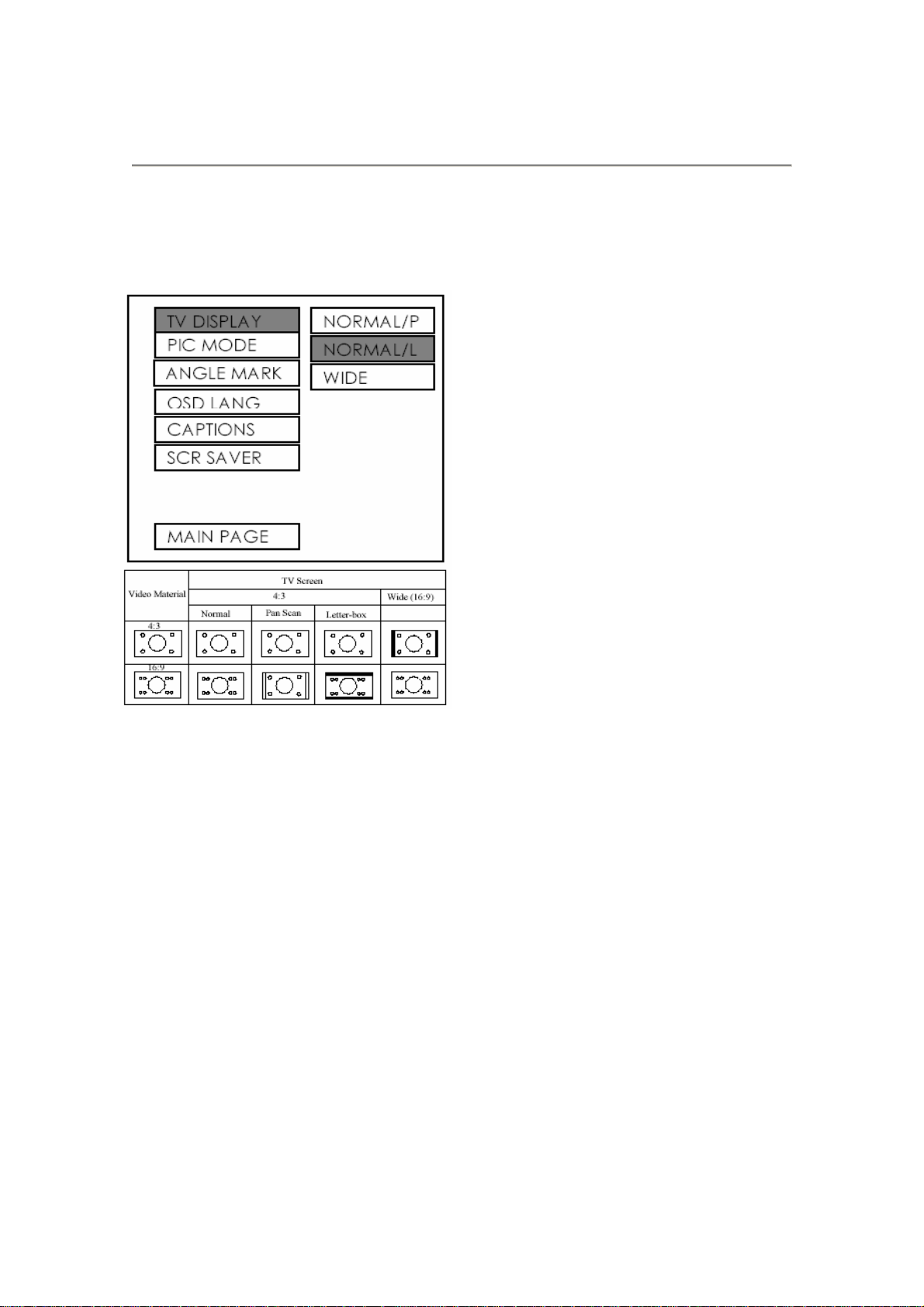

SETUP/ Inicialización . Configuración...............................................................

Especificaciones ..............................................................................................

5

INFORMACIÓN DE SEGURIDAD

CUIDADO:

ESTA UNIDAD DVD ES UN PRODUCTO LASER DE CLASE I. POR LO TANTO USA UN
RAYO LASER VISIBLE / INVISIBLE EL CUAL PUEDE SER CAUSA DE PELIGRO POR
RADIACCIÓN SI SE EXPONE A ÉL DIRECTAMENTE.
ASEGURESE DE USAR CORRECTAMENTE LA UNIDAD COMO SE INDICA EN LAS
INSTRUCCIONES.
EL USO DE MANDOS, VERIFICACIONES O PROCEDIMIENTOS DISTINTOS A LOS AQUÍ
ESPECIFICADOS PUEDEN DAR COMO RESULTADO EXPOSICIONES A PELIGROSAS
RADIACCIONES.
NO ABRA LA CUBIERTA Y NO HAGA REPARACIONES PERSONALMENTE. ACUDA A LOS
SERVICIOS DE PERSONAL CUALIFICADO.

PELIGRO:

• PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA, NO EXPONGA

ESTE EQUIPO A LA LLUVIA O A LA HUMEDAD.

• PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA, E

INTERFERENCIAS MOLESTAS, UTILICE ÚNICAMENTE LOS ACCESORIOS
RECOMENDADOS.

• ESTE APARATO ESTÁ DISEÑADO PARA UN CONTÍNUO USO.
Este producto incorpora tecnología amparada por copyright, la cual está protegida por
procedimientos reclamados por algunas patentes de U.S. y otros derechos de propiedad
intelectual propiedad de Macrovision Corporation y otros propietarios autorizados.
El uso de esta tecnología protegida por copyright debe ser autorizada por Macrovision
Corporation, y está prevista para uso doméstico y otros usos limitados de visión, a menos que
de otra manera sea autorizado por Macrovision Corporation. Modificar su ingeniería o
desarmarlo está prohibido.

Información de Código de Zona
Este aparato móvil DVD está diseñado y fabricado para responder a la Información de Código
Territorial que está grabada en un disco DVD. Si el Número de zona descrito en el disco DVD
no se corresponde al Número de Zona marcado en esta unidad, este DVD no podrá reproducir
este disco.

6

NOTAS SOBRE LOS DISCOS

Formatos de disco soportados por este
aparato

DVD
Disco de 12 cm
(Discos de una sola cara)
Vídeo CD
Disco de 12 cm
CD
Disco de 12 cm
MP3

Disco de 12 cm
Discos que no pueden ser reproducidos

con este aparato

• DVD-ROM

• DVD-R / DVD-RAM

• CDV

• CD-G

Manejo y limpieza

• Discos sucios, polvorientos, arañados y

deformados pueden producir fallos de
funcionamiento.

• No colocar etiquetas o hacer arañazos

en los discos.

• No deformar los discos.

• Un disco debe ser siempre guardado

en su caja cuando no se esté utilizando
para protegerlo de daños.

• No colocar los discos en los siguientes

lugares:

1. A la luz directa del sol.

2. Superficies sucias, polvorientas y
húmedas.

3. Cerca de la calefacción de los
automóviles.

4. Sobre los asientos o salpicaderos.

Limpieza de los discos
Use un paño seco y suave para limpiar
la superficie. Si el disco está muy sucio,
use un paño suave ligeramente
humedecido con alcohol isopropílico
(frotando). Nunca use disolventes como
bencina, diluyentes o limpiadores para
discos analógicos ya que pueden
estropear la superficie del disco.

Nota:

Un disco puede llegar a estar algo
rayado (aunque no lo suficiente para
hacerlo inservible) en función de cómo
lo maneje y de las condiciones del
entorno de su uso.

Adviértase que estas rayaduras no indican
que exista un problema debido al aparato.

Preparando nuevos discos con puntos
rugosos

Un disco nuevo puede tener los bordes
rugosos, tanto los bordes interiores
como exteriores. Si un disco con los
bordes rugosos es usado, su apropiada
colocación no será conseguida y el
aparato no reproducirá el disco. Por lo
tanto, quite los bordes rugosos usando
un bolígrafo o un lapicero como se
muestra a la derecha. Para quitar los
bordes rugosos, presione el lateral del
bolígrafo o del lapicero contra los
bordes interior y exterior del disco.

7

IDENTIFICACIÓN DE CONTROLES Y FUNCIONES

18

IDENTIFICACIÓN DE CONTROLES Y FUNCIONES

1 POWER ( ) Encendido / Apagado.
2 EJECT(expulsión del disco)
3 MODE (Selector de Modo DVD, AV).
4 Play/Pausa
5 MENU
6 VOL – (Volumen -).
7 VOL+ (Volumen +).
8 Lámpara
9 Controlador de luz
10 Botón de apertura del monitor (Pulsar para abatir pantalla)
11 LED Indicador de modo DVD.
12 LED Indicador de modo AV1.
13 LED Indicador de modo AV2.
14 Ranura de entrada de discos
15 Sensor remoto
16 Monitor 8.4” TFT
17 Controles volumen de auriculares.
18 Salida de auriculares
19 Entradas de AV (Audio/Video externo)
20 (No usado).
21 Emisor de infra-rojos (opcional)

19

INSTALACIÓN

ATENCIÓN : NO APRETE EN EXCESO LOS TORNILLOS DE FIJACCIÓN

1. Determine la posición de montaje en el techo del vehículo. (No perfore la carrocería).

2. Practique cuatro taladros sobre la superficie de montaje colocando la base metálica
como plantilla, y fije la misma mediante los cuatro tornillos de anclaje.

3. Coloque el monitor sobre la base haciendo coincidir las dos guías con las ranuras
correspondientes del monitor. Esto le permitirá apuntar los tornillos de manera más
cómoda.

4. Una vez completada la instalación, usted puede orientar el monitor en todas posiciones
hasta conseguir el ángulo de visión deseado.

20

CAMBIO DE LAS BOMBILLAS DE ILUMINACION

Siga las instrucciones siguientes:

1. Sitúe el interruptor en la posición de lámpara apagada.

2. Levantar el reflector desde la parte más próxima al eje del monitor.

3. Retire la bombilla defectuosa presionando lateralmente.

4. Inserte la nueva bombilla entre los contactos.

5. Cierre de nuevo el reflector.

LAMPARAS ILUMINACIÓN

HABITACULO

CONMUTADOR LUZ

Tipo de bombillas:

Diámetro: 8mm
Longitud: 28mm
Voltaje: 12V, 5W

LAMPARA

21

CONEXIONES ELÉCTRICAS

Nota:

COLOR CABLE CONEXION

Rojo Positivo de 12V CC a través contacto
Amarillo Positivo 12V permanente
Blanco Conectar al pulsador de las puertas.

Deberá recibir masa cuando una puerta es
abierta. No es imprescindible su uso si usted no
requiere esta función.

Negro Masa (-)

ROJO : Positivo a través contacto ( ACC)

22

MANDO A DISTANCIA

FUNCIONES

1. POWER Pulse este botón para encender ó apagar la unidad.

2. EJECT Pulse para extraer el disco.

3. MUTE Silencia la unidad.

4. SUBTITLE Cambia el lenguaje de los subtítulos en un disco DVD con esta opción.

5. ANGLE Selección de Angulo de cámara en discos DVD con esta opción.

6. DISPLAY Muestra en pantalla información diversa del estado de la lectura.

7. MODE Cambia entre los modos DVD y AV (Entradas AV)

8. SETUP Entra en el menú SETUP (Configuración).

9. PAL/NTSC Selección de sistema PAL (España) ó NTSC (América).

10. AUDIO Permite seleccionar el tipo de sonido, entre los disponibles en el disco

DVD. Cambia el modo de sonido (Stereo, Mono etc) en discos
VCD/CD.

11. TITLE Muestra el menú de títulos que han sido grabados en discos DVD.

12. MENU Muestra el menú inicial en un disco DVD.

13.

◄/►, ▲/▼ En el modo MENU◄/►, ▲/▼ sirven para seleccionar una opción

desplazándose entre ellas.

14. ENTER Confirma el capítulo / Pista seleccionado con los botones numéricos,

ó mediante los botones del cursor en las opciones mostradas en
pantalla.

15. I►/◄I Selecciona la velocidad lenta de reproducción (Avance y retroceso).

► PLAY Inicia la lectura del disco.

16.

◄◄/►► Pulse para avanzar rápidamente ó para retroceder.

17.

18.

►►I(CH+)/ Pulse para saltar a pista siguiente ó para saltar

I◄◄(CH-) a pista anterior.

■ STOP Pulse para detener la lectura del disco.

19.

▌▌PAUSE Pulse para realizar una pausa.

20.

21. 0-9 Teclado numérico

22. 10+ (-/--) Selecciona un Dígito / Dos dígitos, para introducirlos con teclado

numérico.

23. CLEAR Si cometió un error al teclear un número, pulse este botón para

borrarlo.

24. VOLUME+/- Pulse VOLUME +/- para ajustar el volumen.

25. ZOOM Aumenta y disminuye el tamaño de la imagen.

26. RESUME Reanuda la lectura desde el punto en que pulsó Stop.

27. GOTO Pulse GOTO e introduzca en teclado numérico, el punto al cual desea

desplazarse.

28. PBC Pulse para seleccionar entre PBC on y PBC off.

29. RANDOM Reproducción aleatoria del disco.

30. PROGRAM Programación del orden de lectura del disco.

31. REPEAT Repetir una pista ó todas.

32. A-B Selección de pasaje a repetir entre pulsación A y B.

23

MANDO A DISTANCIA

Preparando el Control Remoto

Insertando las baterías

1. Abrir la tapa del compartimiento de las pilas.

2. Insertar las nuevas baterías. Asegúrese de que los terminales positivo y negativo de la
baterías están en la orientación indicada.

3. Cierre la tapa.

• Tipo Pilas: Dos pilas AAA TIPO ALCALINAS 1,5V.

Uso del Control Remoto
Apunte el control remoto hacia la parte frontal del sensor remoto del aparato (Receptor de la
señal de control remoto).
Ángulo operacional: Aproximadamente ±30 grados en cada dirección a partir de la frontal del
sensor remoto.

Cargando un disco
Cuando se hayan completado todas las conexiones, podemos cargar un disco de la siguiente
manera:

1. Gire la llave de contacto a la posición de “Contacto”l.

2. Apriete el botón POWER (1) para encender la unidad.

3. Presione sobre el pulsador de apertura de la pantalla, y oriente a su voluntad.

4. Seleccione la función DVD con botón MODE (2)

5. Con la cara impresa hacia arriba, inserte el disco en la ranura frontal y empuje suavemente.
No detenga la inserción del mismo una vez iniciada. El aparato comenzará la reproducción
automáticamente.

Retirando un disco
Cuando se detenga la reproducción del disco, pulse el botón de EJECT. (3). Y espere a que el
disco salga de su alojamiento. Retire el disco tomándolo por los bordes.

24

FUNCIONAMIENTO BÁSICO

PARAR LA REPRODUCCIÓN

 Presione brevemente el botón ■ (parada) para detener la reproducción de la unidad, cuando presione

el botón ► (reproducción) continuará la reproducción normal.

 Presione dos veces el botón ■ (parada), y se detendrá la reproducción y regresará a la Pista /

Capítulo inicial.

AVANCE RÁPIDO / RETROCESO RÁPIDO
Presione ►► y ◄◄ durante la reproducción.
Cada vez que el botón es presionado, la velocidad de la rapidez de avance / retroceso cambia según el
tipo de disco como sigue.
DVD:
Reproducción normal→2X→4X→ 6X→8X
VCD/CD:
Reproducción normal→1X→2X→ 3X→4X
MP3:
Reproducción normal→2X→4X→ 6X→8X

SALTO DE PISTAS
Presionando los botones ►►I / I◄◄ en el control remoto o en la unidad de DVD durante la reproducción.
Presione ►►I para saltar a la siguiente pista, y I◄◄ para retroceder una pista.
Nota: En algunos discos VCD2.0 (control de reproducción PBC), los botones ►►I/I◄◄ pueden ser
inservibles.

REPRODUCCIÓN LENTA
Presionando I►/◄I durante la reproducción.
Cada vez que el botón es presionado, la velocidad de avance / retroceso lento cambia según el tipo de
disco como sigue.
DVD:
Reproducción normal→2X→4X→ 8X

PAUSA
Presionando ▌▌ en el control remoto o ►▌▌ en la unidad de DVD durante la reproducción esta se
detendrá temporalmente. Para regresar a la reproducción normal, presionar
►▌▌ en la unidad de DVD.

MUTE (SILENCIAR)
Silenciará el sonido, pero el disco continuará reproduciéndose. Cuando desactive el silenciador
(presionando MUTE otra vez), se estará reproduciendo un pasaje posterior.

REPEAT ( REPETICIÓN)
PARA DVD:
Presione el botón REPEAT para seleccionar el modo de repetición de la siguiente manera:
CHAPTER REPEAT ON→ TITLE REPEAT ON→
TITLE REPEAT OFF→

PARA VCD/CD:
Presione el botón REPEAT para seleccionar el modo de repetición de la siguiente manera:
REP-ONE→ REP-ALL→REPEAT OFF

1. Repetición continua del capítulo / pista actual cuando se selecciona el modo REP-ONE.

2. Seleccionar el modo REP-ALL para repetir continuamente todos los capítulos / pistas del disco actual.

3. Cuando el aparato finaliza la reproducción del último capítulo / pista del disco actual, este se detendrá
mostrando el tiempo transcurrido. Cuando seleccione el modo REPEAT OFF, REP-ONE y REP-ALL
desaparecerán de la pantalla.

4. La función REPEAT no soporta VCD2.0 (con PBC ON).

A-B
La repetición A-B permite repetir continuamente una secuencia. Presione el botón A-B al comienzo de la
secuencia requerida, presione de nuevo el botón A-B al final de la secuencia. Para volver a la
reproducción normal, presione de nuevo el botón A-B. Cada vez que presione el botón, la pantalla
mostrará lo que sigue:
A TO B SET A→A TO B SET B→
A TO B CANCELLED

► en el control remoto o

25

FUNCIONAMIENTO BÁSICO

BÚSQUEDA DEL DISCO (GOTO)

PARA DVD:
Presionando dos veces el botón GOTO, la pantalla mostrará el siguiente mensaje:

TITLE 01/01 TIME --: --:-

­00:00:25

Puede seleccionar el punto que quiere ver por medio del tiempo usando los botones numéricos y la tecla
ENTER.
PARA CD / VCD (CON PBC OFF):
Presionando GOTO una vez, la pantalla mostrará el siguiente mensaje:

GO TO --:-­00:00:25

Use los botones numéricos para introducir directamente el tiempo.
ZOOM

Permite aumentar o disminuir el tamaño del fotograma. Presione el botón ENTER en el control remoto o el
botón OK en la unidad de DVD para modificar la escala entre 1.5, 2.0 y 3.0.

RANDOM (REPRODUCCIÓN ALEATORIA)
Presionando el botón RANDOM, la selección de pista se realizará de forma aleatoria.
Presionando el botón RANDOM de nuevo, aparecerá “SHUFFLE OFF” y se desactivará este modo.

PROGRAM (PROGRAMACIÓN)
En modo de parada, presionando el botón PROGRAM, la pantalla mostrará “PROGRAM P00:00”. Por
ejemplo: presione el botón numérico 4 y el botón ►, aparecerá “PROGRAM P01:04”. Esto significa que la
pista 4 se reproducirá la primera.

MODE (SELECCIÓN DE MODO)
Presionando el botón MODE en el panel del monitor o el botón MODE en el control remoto se selecciona
entre los modos DVD, y AV. Cuando se selecciona un modo, el correspondiente indicador del panel
frontal se iluminará.

AJUSTE DEL NIVEL DEL VOLUMEN
Presionando VOL+ / VOL- en el panel del monitor de la unidad o VOLUME+/- en el control remoto
aumenta o disminuye el nivel del volumen.

CONEXIÓN PARA AURICULARES
Puede conectar un auricular al jack para audición privada.

AJUSTE DEL VOLUMEN DE LOS AURICULARES
Deslice el mando VOLUME en el lateral de la unidad del DVD para aumentar o disminuir el nivel del
volumen de los auriculares.

SENSOR REMOTO
Apuntar el mando a distancia hacia el censor remoto situado en el panel frontal. Recibe la señal
proveniente del mando a distancia. No obstaculice el haz.

ENCENDIENDO Y APAGANDO LA UNIDAD
Apretar el botón POWER en la unidad de DVD o en el control remoto para encender o apagar la unidad.

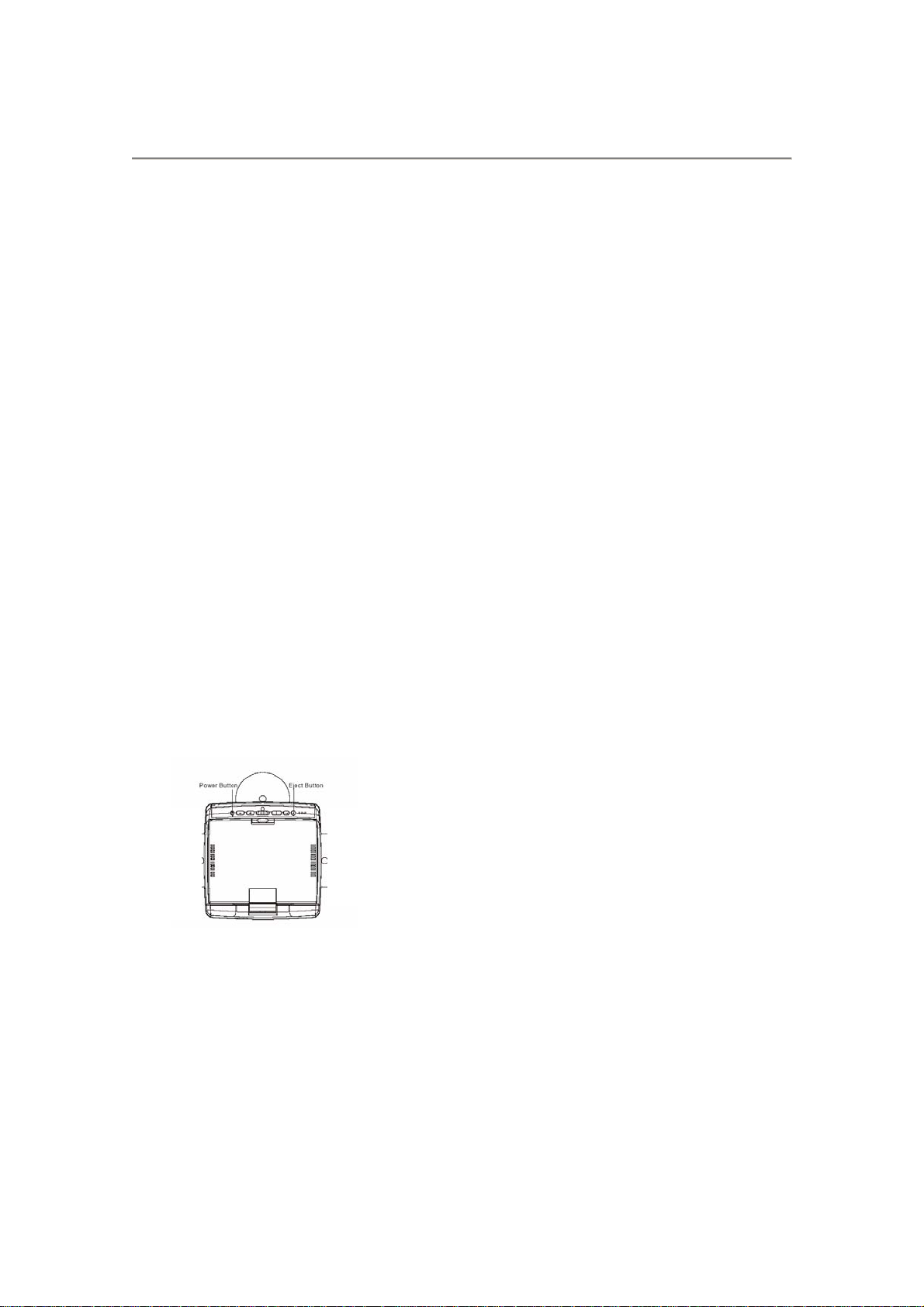

APERTURA DEL MONITOR
Pulse en el botón de gran tamaño existente entre los reflectores de iluminación para abatir la pantalla.
Gire la pantalla hasta el ángulo deseado. No fuerce hacia atrás más allá de la vertical.

TRANSMISIÓN DE AUDIO VÍA INFRARROJOS

Existen 6 transmisores de infra-rojos para enviar la señal de audio a unos cascos inalámbricos de
recepción por infra-rojos. (Opcionales no suministrados)

26

MANEJO BASICO

LA FUNCIÓN MENU

Presionar el botón de MENU en la unidad o
en el control remoto durante el modo DVD,
TV o AV para mostrar los puntos de ajuste
en la pantalla.

Presionar repetidamente el botón de MENU
para seleccionar entre los indicadores de
BRILLO, CONTRASTE, COLOR, ETC..
(para la unidades con sistema NTSC), etc.
Presionar los botones VOL+ / VOL- en el
panel del monitor de la unidad, o los
botones VOLUME +/- del control remoto
para ajustar el correspondiente valor.
TX: Esta opción le permite activar
/desactivar la transmisión de sonido vía
infra-rojos a los cascos inalámbricos, al
activar esta función (ON), el sonido
desaparece.

-En el indicador SCREEN, puede

seleccionar el aspecto oportuno de TV (4:3
o 16:9) usando los botones VOL+ / VOL-
de la unidad o los botones VOLUME +/- del
control remoto.
SEARCH (Opcional): Esta función es válida
solo para modelos que incorporan TV. Use
los botones VOL+ / VOL- o los botones
VOLUME +/- para comenzar la búsqueda
de estaciones. Entonces presione
►►I(CH+) / I◄◄(CH-) en el control
remoto o CH+ /CH- en el panel del monitor
de la unidad para detener la búsqueda.
TINT: La opcion TINT solo sera valida en
modelos NTSC(sistema americanos).
Controla el tono de color de la pantalla.

MANEJO AVANZADO
DISPLAY (INFORMACIÓN EN PANTALLA

Presionar el botón DISPLAY durante la
reproducción para mostrar los contenidos
del disco actual en la pantalla.
Ejemplo:

DVD:

(1) Presionar DISPLAY por primera

vez: Número de Título, Número
Total de Títulos, Número de
Capítulo, Número Total de
Capítulos de este Título del disco
que está actualmente siendo
reproducido en la pantalla, junto
con el tiempo transcurrido.

(2) Presionar DISPLAY por segunda

vez:.

(3) Presionar DISPLAY por tercera

vez:

(4) Presionar DISPLAY por cuarta vez:

(5) Presionar DISPLAY por quinta vez:

El mensaje en la pantalla deberá
desaparecer.

27

MANEJO AVANZADO

VCD/MPEG4 :

(1) Presionar DISPLAY por primera vez:

(2) Presionar DISPLAY por segunda vez:

(3) Presionar DISPLAY por tercera vez:

(4) Presionar DISPLAY por cuarta vez:

(5) Presionar DISPLAY por quinta vez:
El mensaje en la pantalla deberá
desaparecer.

CD:

(1) Presionar DISPLAY por primera vez:

(2) Presionar DISPLAY por segunda vez:

(3) Presionar DISPLAY por tercera vez:

(4) Presionar DISPLAY por cuarta vez:

(5) Presionar DISPLAY por quinta vez: El
mensaje en la pantalla deberá
desaparecer.

MP3 (cuando se selecciona NO MENU en
el indicador SMART NAV):

(1)Presionar DISPLAY por primera vez:

(2)Presionar DISPLAY por segunda vez:

(3) Presionar DISPLAY por tercera vez: El
mensaje en la pantalla deberá
desaparecer.

FUNCIÓN DE IDIOMAS EN AUDIO
Para DVD

Presionar AUDIO en el control remoto
durante la reproducción. Cada vez que el
botón es presionado, el número del idioma
del audio cambia de forma secuencial.
Notas:
 El número del idioma es diferente

dependiendo del disco.

 Algunos discos sólo contienen un

idioma de sonido.

Cuando no hay diferentes idiomas de

sonido registrados,
esquina superior izquierda.

Para VCD / CD
Presionar AUDIO en el control remoto
durante la reproducción. Es posible
cambiar el sonido entre mono y estéreo.
MONO LEFT → MONO RIGHT →
STEREO

aparecerá en la

28

MANEJO AVANZADO

EN DVD.
MENU: (Solo en DVD)
Pulse MENU durante la lectura del disco para mostrar el menú de ajustes.
TITLE: FUNCIÓN MENU DE TÍTULOS (sólo para DVD)

Si el DVD tiene varios títulos almacenados en el disco, puede seleccionarse el título deseado del menú de
títulos para comenzar a reproducirlo.

1. Presionar TITLE durante la reproducción. Aparece el menú de títulos.

2. Presionar el botón de cursor mostrado en la pantalla de TV, seleccionar el título preferido con el
botón del cursor y confirmar con el botón ENTER del control remoto o el botón ENTER de la unidad.

FUNCIÓN DE IDIOMAS EN SUBTÍTULO (sólo para DVD)
Presionar SUBTITLE durante la reproducción. Cada vez que el botón es presionado, el número del idioma
del subtítulo cambia de forma secuencial.
Notas:

 El número del idioma es diferente dependiendo del disco.

 Cuando no hay diferentes idiomas de subtítulo registrados,

izquierda.

FUNCIÓN DE ÁNGULOS DE CÁMARA MÚLTIPLES (sólo para DVD)
Presionar ANGLE durante la lectura del disco.
Cada vez que el botón es presionado, el número del ángulo cambia de forma secuencial.
Notas:

 El número del ángulo es diferente dependiendo del disco.
 La función sólo funciona en aquellos discos que tienen escenas almacenadas con diferentes ángulos.

 Cuando no hay diferentes ángulos registrados, aparecerá en la esquina superior izquierda.

REPRODUCCIÓN DE DISCOS MP3
Los discos MP3 son mostrados con el formato de Carpeta. Por ejemplo:

Use ▲/▼,◄/► en el control remoto o en la unidad de DVD para seleccionar el icono o la carpeta,
entonces presione el botón ENTER en el control remoto u OK en la unidad de DVD. Presionando
repetidamente el botón REPEAT puede seleccionar tres tipos de reproducciones de repetición.

 REP-ONE: Reproduce una canción una y otra vez.
 FOLDER REP: Reproduce todas las canciones del directorio actual secuencialmente, una y otra vez.
 FOLDER: Reproduce todas las canciones del directorio actual una sola vez.

Cuando seleccione PLAY MODE, presione ▲/▼ para cambiar entre los siguientes modos:
SINGLE → REP-ONE →FOLDER → FOLDER REP → DISC SCAN → DISC → DISC REP → SHUFFLE
ON → PROGRAM PXXX
En la reproducción, use ▲ o ▼ para saltar un indicador hacia delante o hacia atrás.

◄◄: Retroceso rápido,
►►: Avance rápido.

aparecerá en la esquina superior

Nota: La opción FOLDER no puede ser seleccionada durante la reproducción. Puede ser
seleccionado después de presionar el botón ■ (Parada).

19

SETUP ( INICIALIZACION)

SETUP (INICIALIZACIÓN)

SETUP MENU-PÁGINA PRINCIPAL

1. Presione SETUP en el control remoto o en la unidad de DVD en el modo de parada.
(Presione dos veces el botón de parada para asegurar que el aparato se encuentra en
modo STOP).

2. El menú inicial SETUP está en pantalla.

3. Seleccione el indicador deseado usando los botones ▲/▼.

4. Presiona el botón ENTER.

a. GENERAL SETUP.

Esta página de inicialización incluye todos los indicadores de visión de TV y todas las

características de salida de audio. Para más detalles ver: GENERAL SETUP.

b. SPEAKER SETUP .

Esta activa la salida de audio de DOLBY AC3 5.1 DOWNMIX a modo de 2 canales. Véase

MENÚ DE SPEAKER SETUP

c. INICIALIZACIÓN DEL AUDIO.

Esta página de inicialización incluye todos los indicadores para AUDIO. Por favor véase:
MENÚ AUDIO SETUP

d. CONFIGURAR PREFERENCIAS.

Solo desde el modo Stop. Esta página de inicialización incluye toda la configuración de las
características del soporte. Para detalles véase MENÚ DE PREFERENTES

20

.

SETUP ( INICIALIZACION)

GENERAL SETUP

-- PÁGINA GENERAL --

TV Display setup
Este menú sirve para seleccionar el aspecto apropiado de la pantalla TV (4:3 o 16:9) en
consonancia con el equipo monitor.

Normal/PS (para 4:3 TV)
Poner en estilo PAN y SCAN. (Si se conecta a una pantalla ancha de TV, los bordes izquierdo
y derecho son cortados).

Normal/LB (para TV 4:3)
Poner en estilo buzón. (Si se conecta a una pantalla ancha de TV, unas bandas negras
aparecerán en la parte superior e inferior de la pantalla).

Wide (Ancha) (para TV 16:9)
Seleccionar cuando se está conectado a un aparato de TV de pantalla ancha.

23

SETUP ( INICIALIZACION)

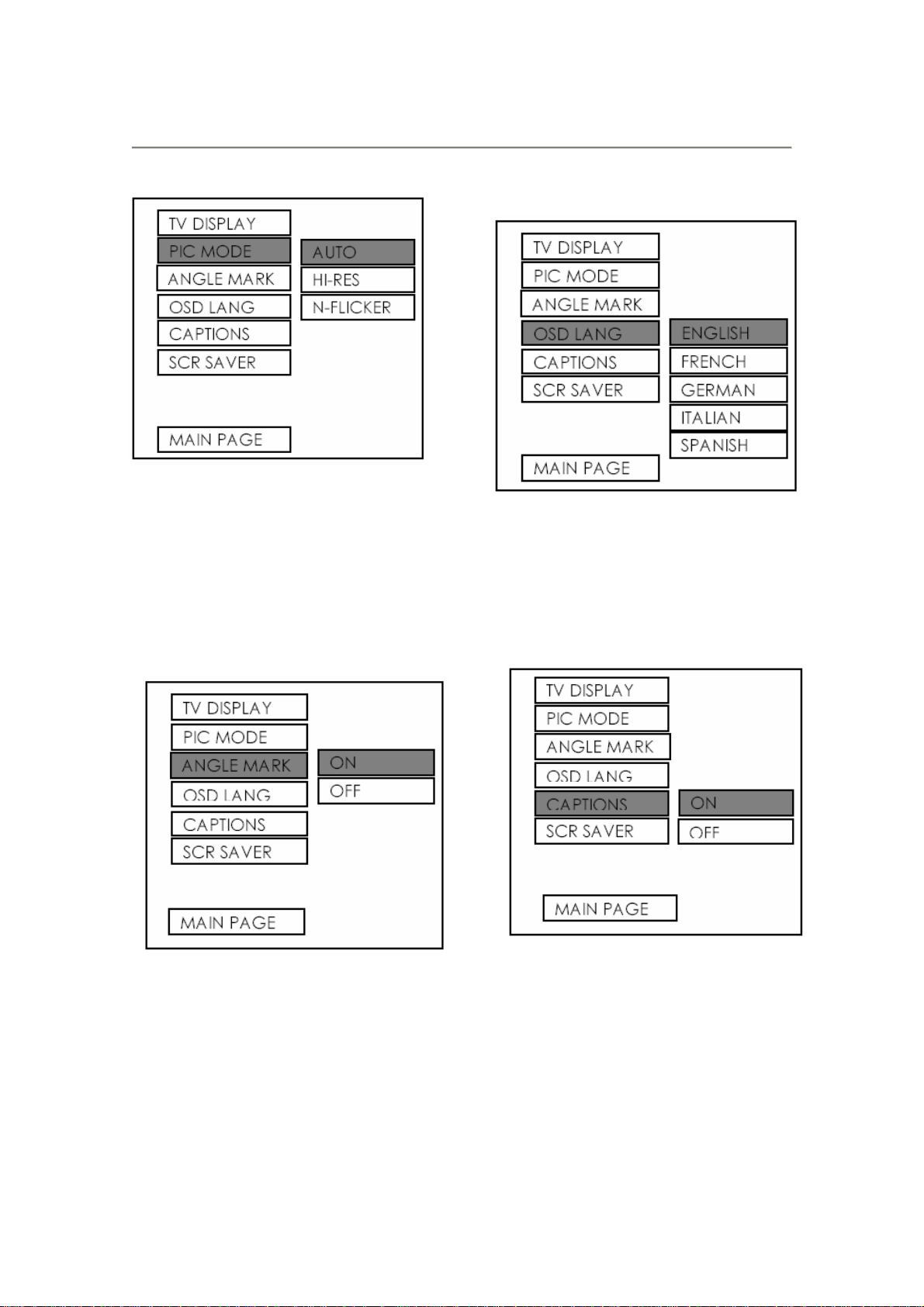

--- GENERAL PAGE ---

Configuración del modo PIC
Seleccionado AUTO, el modo PIC del
aparato depende del disco DVD.
Seleccionar el formato HI-RES para la
mejor resolución de imagen.
Seleccionar el formato N-FLICKER para
imágenes o fotogramas afectados por
ruidos.

--- GENERAL PAGE ---

ANGLE MARK / Visión MARCA DEL
ANGULO

Si está en posición ON, cuando el disco
DVD con ángulo múltiple está
reproduciéndose, la marca del ángulo
aparecerá en la pantalla; si está en
posición OFF, la marca no aparecerá.

--- GENERAL PAGE ---

Inicialización del tipo OSD LANG
Seleccionar el idioma OSD preferido
usando los botones ▲/▼.

--- GENERAL PAGE ---

CAPTIONS (SUBTÍTULOS)
Activar las características de SUBTÍTULOS
seleccionando ON. Y rechace esta
característica seleccionando OFF.

24

SETUP ( INICIALIZACION)

SCREEN SAVER ( Salva pantallas)

Permite seleccionar el salva pantallas SCR
SAVER ON / OFF.

SPEAKER SETUP

--- PÁGINA GENERAL ---

DOWNMIX

Activa la salida de audio de DOLBY AC3

5.1 DOWNMIX a modo de 2 canales.

Seleccionar la conexión de SPEAKER
preferida usando los botones del cursor.

 Seleccionar el LT/RT para activar la

salida compatible Dolby Surround.

Seleccionar el STEREO para activar el
modo estéreo simple.

AUDIO SETUP

--- AUDIO SETUP ---

AUDIO OUT

AUDIO OUT
Esta opción permite activar o no la salida
de audio digital.

--- AUDIO SETUP ---

Modo OP

Hay dos modos de funcionamiento para el
decodificador Dolby Digital: LINE OUT y RF
REMOD.

25

SETUP ( INICIALIZACION)

--- AUDIO SETUP ---

Control de rango Dinámico
Selecciona DYNAMIC y ajusta el rango dinámico de un programa codificado Dolby Digital. Hay
8 niveles entre la compresión completa y la no compresión.

--- INICIALIZACIÓN DE AUDIO ---

Salida LPCM

Selecciona la salida digital entre las opciones de LPCM48K y la LPCM96K.

26

PREFERENTES SETUP (PREFERENCIAS)

-- PREFERENCES PAGE --

TV TYPE (Inicialización del tipo de
sistema de señal de video)

Este aparato puede reproducir discos
grabados tanto en formato PAL o NTSC.
Selecciona el formato NTSC cuando
conecte la unidad a un TV NTSC.
Seleccione el formato PAL cuando conecte
un TV PAL.
Seleccionando el formato AUTO, el formato
de salida del aparato de TV será el mismo
que el formato del disco DVD.

-- PREFERENCES PAGE ---

Inicialización del idioma en AUDIO

Selecciona la banda sonora preferida en AUDIO
usando los botones del cursor.

20

SETUP (INICIALIZACIÓN)

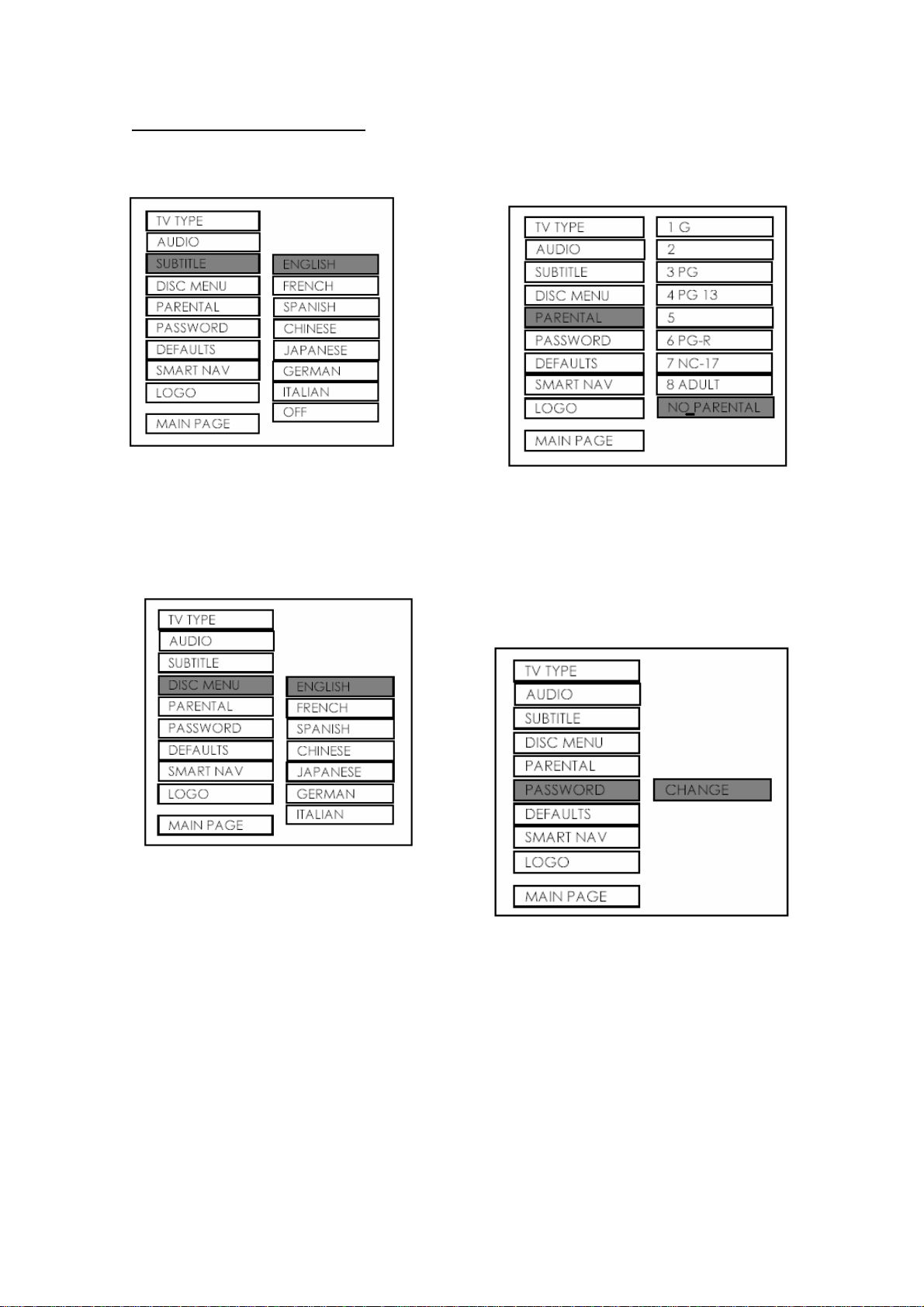

-- PREFERENCES PAGE --

SUBTITLE ( Lenguaje de SUBTÍTULO)
Seleccionar el idioma preferido en
SUBTÍTULO usando los botones del
cursor.

-- PREFERENCES PAGE --

Inicialización del idioma del MENÚ DEL
DISCO

Seleccione el idioma preferido en el MENÚ
DEL DISCO usando los botones del cursor.

--- PÁGINA DE PREFERENCIAS ---

PARENTAL (Control de edad)
Restringe la visión de discos con contenido
X. Seleccione la opción “parental”
conveniente según con los botones del
cursor y confírmela presionando el botón
ENTER.

-- PREFERENCES PAGE ---

PASSWORD (CONTRASEÑA)

Seleccione CHANGE y presiona el botón
ENTER. Teclee la vieja contraseña (el código
inicial de fábrica es 3308) e introduzca la
contraseña de 4 caracteres que usted quiera
utilizar, y vuelva a introducirla para confirmar
la corrección de la misma.

20

SETUP (INICIALIZACIÓN)

-- PREFERENCES PAGE ---

DEFAULTS (POR DEFECTO)
Seleccione RESET para volver a los
parámetros iniciales de fábrica.

-- PREFERENCES PAGE ---

SMART NAV

En este indicador, puede seleccionar el modo
NO MENU o el modo CON MENU.

-- PREFERENCES PAGE ---

LOGO (Opcional)
Seleccione ORIG LOGO (Logo original de
presentación ) o CUST LOGO (logo
adaptado cuando se conecte la unidad, no
siempre disponible).

TABLA POR DEFECTO

21

ESPECIFICACIONES

Voltaje alimentación: 12V CC (11 – 15V) Voltaje test 14,4V,

negativo a masa.

Consumo de corriente: Menor de 2 A.
Sistema de señal vídeo: Video compuesto 1.0Vp-p 75 ohm.
Discos DVD reproducibles: (1) DVD-VIDEO disc/MPEG4

5” (12cm) simple cara, simple capa.
5” (12cm) simple cara, doble capa.
(2) Compact disc (CD-DA) /5” (12cm).CD,
CD-R,CD-RW, MP3.

Nivel salida audio: 600ohm ( 2 canales 2.0 Vrms)
Caract. Señal de Audio:

(1) Frecuencia de respuesta: 20Hz-20Khz
(2) Relación señal / Ruido: 80 dB (JIS)
(3) Wow and flutter: Inferior al límite mensurable.

Entradas Audio Vídeo: 1x RCA de Video Compuesto / Audio Estéreo.
1x Video compuesto /Audio /Jacks 3,5 mm

Salidas de Audio Vídeo: 1x RCA de Video Compuesto / Audio Estéreo.
Salida auriculares: 1 salida estéreo Jack 3,5mm
Monitor TFT: 10” pulgadas

Nota:

Las especificaciones y el diseño están sujetos a modificaciones, sin notificación
previa, debido a los avances tecnológicos.

22
