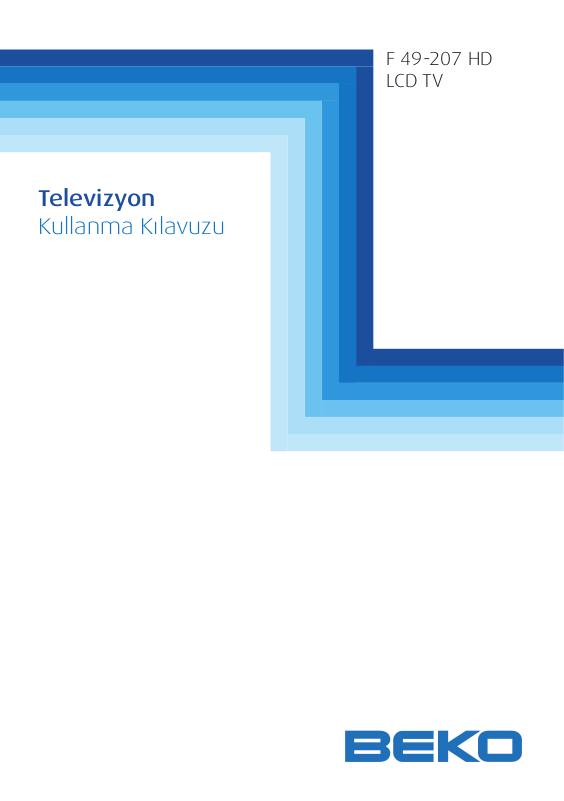

Page 1

Televizyon

Kullanma Kılavuzu

F 49-207 HD LCD TV

Page 2

Lütfen önce bu kılavuzu okuyun!

Değerli Müşterimiz, Modern tesislerde üretilen ve titiz kalite kontrol işlemlerinden geçirilen üründen en iyi verimi almanızı istiyoruz. Bu nedenle, ürünü kullanmadan önce kullanma kılavuzunun tamamını dikkatle okuyun ve bir başvuru kaynağı olarak saklayın. Ürünü bir başkasına devretmeniz halinde, kılavuzu da verin.

Kullanma kılavuzu ürünü hızlı ve güvenli bir şekilde kullanmanıza yardımcı olur.

• Ürünü kurmadan ve çalıştırmadan önce kullanma kılavuzunu okuyun.

• Güvenlikle ilgili talimatlara mutlaka uyun.

• Daha sonra ihtiyacınız olabileceği için kullanma kılavuzunu kolay ulaşabileceğiniz bir

yerde saklayın.

• Ürünle birlikte verilen diğer belgeleri de okuyun.

Bu kullanma kılavuzunun başka modeller için de geçerli olabileceğini unutmayın. Modeller arasındaki farklar kılavuzda açık bir şekilde belirtilmiştir.

Semboller ve açıklamaları

Kullanma kılavuzunda şu semboller yer almaktadır:

C Önemli bilgiler veya kullanımla ilgili faydalı ipuçları.

A Can ve mal açısından tehlikeli durumlara karşı uyarı. B Elektrik çarpmasına karşı uyarı.

Page 3

İÇİNDEKİLER

İzlenmesi Gereken Önemli Noktalar ..................................................1

1.1-Ekranın ve kabinin temizlenmesi... ...............................................................1

1.2-Ömrü bittiğinde TV’nizin atılması... ............................................................... 1

1.3-Entegre dijital televizyonunuzun üstün özellikleri ........................................... 1

1.4-Dijital yayın kanalların alınması ...................................................................... 1

1.5-Enerji tasarrufu ile ilgili yap›lmas› gerekenlerı ................................................. 1

Yeni Televizyonunuzun özellikleri .....................................................2

2.1-Üstün Özellikler ........................................................................................... 2

Önemli Güvenlik Talimatları ................................................................3

Başlangıç .............................................................................................6

4.1-Anten bağlantısı ........................................................................................... 6

4.2-Cihazınızın açılması ve ilk kullanım................................................................ 6

4.3-İlk açılış ve ayarların yapılması ...................................................................... 6

4.4-Piller ............................................................................................................ 6

Yeni Televizyonunuzun .......................................................................7

5.1-TV Kontrol Paneli ........................................................................................ 7

5.2-Arka ve Yan Harici Bağlantılar ...................................................................... 7

5.3-Uzaktan Kumanda ....................................................................................... 8

5.4-Uzaktan Kumanda USB Modu .................................................................... 9

İlk açılış ayarlarının yapılması .............................................................10

6.1-TV kontrolleri ............................................................................................... 10

6.2-Televizyonun ilk defa açılması ve kanal ayarlarının yapılması ......................... 11

6.3-Dijital kanal ayarlarının yapılması .................................................................. 11

6.4-Analog kanal ayarlarının yapılması ................................................................ 12

6.5-Elektronik TV Rehberi (EPG) ........................................................................ 13

6.6-Program tablosu ......................................................................................... 14

6.7-Sinyal Bilgileri .............................................................................................. 16

6.8-CA Modülü(Conditional Access) .................................................................. 16

6.9-Aktif Anten .................................................................................................. 16

Yeni televizyonunuzun ayarları ...........................................................17

7.1-Ses ayarlarının yapılması .............................................................................. 17

7.2-Görüntü ayarlarının yapılması ....................................................................... 18

7.3-Zamanlayıcı ayarlarının yapılması.................................................................. 21

7.4-Seçenekler menüsü ayarları ......................................................................... 22

7.5-Çocuk Kilidi ................................................................................................. 23

7.6-Diğer görüntü özellikleri ............................................................................... 24

USB Modu ...........................................................................................25

8.1-Resim dosyalarının görüntülenmesi .............................................................. 26

8.2-Müzik dosyalarının oynatılması ..................................................................... 26

8.3-Film dosyalarının görüntülenmesi ................................................................. 27

8.4-Metin modu ................................................................................................. 28

8.5-Tüm Desteklenen ........................................................................................ 28

Teletext .................................................................................................29

Harici Cihaz Bağlantıları .....................................................................31

Yardım ve ipuçları ................................................................................36

Teknik Özellikler Tablosu ...................................................................37

Page 4

İzlenmesi Gereken Önemli Noktalar

LCD paneller yüksek teknoloji ile üretilmektedir. Buna rağmen bazı durumlarda ekran üzerinde kayıp ya da parlak noktacıklar olabilmektedir. Bunlar ürünün hatalı olduğu anlamına gelmez.

1.1-Ekranın ve kabinin temizlenmesi...

Cihazı kapattıktan sonra ekranı ve kabini, yumuşak ve kuru bir bezle temizleyiniz. Hasara neden olabileceğinden ekran ve kabin üzerinden patentli cilalar yada çözücüler kullanmamanızı öneririz.

1.2-Ömrü bittiğinde TV’nizin atılması...

LCD televizyonunuzda bulunan soğuk katod floresan lamba çok küçük miktarda cıva maddesi içermektedir. Televizyon setiniz kullanım ömrünü tamamladığında, yerel yönetim yönetmenliklerine uygun biçimde atınız yada bir geri dönüşüm merkezine bırakınız.

1.3-Entegre dijital televizyonunuzun üstün özellikleri

Bu televizyon tüm analog ve dijital yayınları alıp işleyebilir. Bu televizyon seti entegre dijital ve analog alıcıya sahiptir.Dijital alıcı birimi dijital vericilerden gelen sinyalleri işleyerek üstün özellikte ses ve görüntü kalitesine dönüştürür. TV rehberi (sadece dijital yayınlar için geçerlidir) size program listesindeki değişiklikleri kısa bilgi olarak bildirir ve tüm dijital yayınların gelecek bir kaç günkü program listelerini temin eder. Eğer yayıncı kuruluş da destekliyorsa her programa ait detaylı bilgiyi tek tuşa basarak ekrana getirebilirsiniz. Bu televizyon çok geniş kapsamlı ve kullanıcı dostu bir menü yapısına sahiptir.

1.4-Dijital yayın kanalların alınması

Dijital yayınları almak için bina dışında veya bina içinde (pasif veya kendi elektrik kablosu ile birlikte kullanılan aktif bina içi antenleri) kullanılabilen antenlere ihtiyacınız bulunmaktadır.Analog yayınların tersine, dijital yayınların hepsinde kendi transmisyon frekansı bulunmayabilir.Bunun yerine birçok dijital yayın kanalı bölgesel veya ulusal düzeyde buket olarak tanımlanan gruplarda toplanmıştır. Mevcut transmisyon bilgisini çeşitli yayın kuruluşlarının teletextinden veya TV rehberine bakarak veya Internet’ten bulabilirsiniz.

1.5-Enerji tasarrufu ile ilgili yap›lmas› gerekenler

1. Televizyonunuzu izlemedi€iniz zamanlarda aç›k olarak b›rakmay›n›z, bekleme

konumuna al›n›z. E€er uzun süre televizyonunuzu kullanmayacak iseniz, kapal› konumda b›rak›n›z.

2. Televizyon izledi€iniz ortamdaki çevreden gelen gürültüyü önleyiniz. Televizyonunuzun ses seviyesini, yüksek seviyelere ç›kartmamak enerji tasarrufu sa€lar.

3. Televizyonunuzun konumunu belirlerken, gün ›ﬂ›€›n› televizyonun ekran›n›n ön taraf›ndan almayacak ﬂekilde, mümkünse ›ﬂ›€› ekran›n›n arkas›ndan alacak ﬂekilde ayarlay›n›z. Bu sayede televizyonunuzun kontrast ayar›n› yükseltmeden kullanabilir ve enerji tasarrufu sa€lars›n›z.

1 l

Page 5

2 l

2 Yeni Televizyonunuzun özellikleri

Modern tesislerde toplam kalite ilkelerine uygun olarak üretilen ürününüzün size en iyi verimi sunmasını istiyoruz. Bunun için, bu kılavuzun tamamını ürününüzü kullanmadan önce dikkatle okumanızı ve bir başvuru kaynağı olarak saklamanızı rica ederiz.

2.1-Üstün Özellikler

• HD-Ready özelliği.

• HDCP özelliği.

• HDMI bağlantı girişi.

• USB’den Resim, Müzik, Film oynatabilme özelliği

• Yüksek görüntü ve ses performansı.

• CI slot girişi.

• 8 Günlük EPG (Elektronik Program Rehberi)

• Dijital ve Analog modda 4 favori kanal listesi.

• Gelişmiş menü sistemi ile Dijital ve Analog işlemleri tek menü üzerinden kolayca yapabilme.

• Tüm sistem yazılımının havadan yayın ile güncellenebilmesi özelliği.

• Geniş görüş açısı.

• Scart / RCA bağlantı girişleri.

• PC/COMB bağlantısı.

• Düşük enerji tüketimi.

• AVL (Otomatik Ses Sınırlama) özelliği.

• Programlanabilir açılma / kapanma özelliği.

• Toptext (*)

• Grafik ekolayzer.

• Bileşik Filtre (Digital Comb Filter) özelliği ile temiz bir görüntü.

• Renk Geçişlerinde keskinlik özelliği (CTI)

• Siyah beyaz geçişlerinde keskinlik özelliği ve resim çözünürlüğü (LTI)

• Hassas istasyon Ayarı.

• 100 Analog kanal hafızası.

• 400 Dijital kanal hafızası.

• Bütün fonksiyonlara sahip kızıl ötesi uzaktan kumanda.

• Çocuk Kilidi özelliği

• Panel kilidi özelliği

• Resim durdurma ve Görüntü büyütme (Zoom) özellikleri

• Scart’tan girilecek NTSC yayınları izleme özelliği.

• 4:3, 16:9, 14:9 Leterbox, Subtitle, Panorama ve Cinema Panorama resim formatları.

• Hem 220V şebeke gerlimi hemde 12V adaptör ile çalışabilme özelliği (*)

HDMI, HDMI logosu ve High-Definition Multimedia Interface, HDMI

Licensing LLC’nin ticari markaları veya tescilli ticari markalarıdır. Dolby Laboratuarının lisansı ile üretilmiştir. (*): Bu özellikler opsiyoneldir her modelde bulunmamaktadır.

Page 6

3 l

3 Önemli Güvenlik Talimatları

Bu sembol, kullanıcıyı ürünün muhafazası içindeki yalıtılmamış olan ve elektrik çarpması riski teşkil edecek miktarda “tehlikeli gerilim” konusunda uyarmak için kullanılır.

Bu sembol, kullanıcıya cihazla birlikte verilen önemli kullanım ve bakım (servis) talimatlarını hatırlatmak için kullanılır.

1) Cihazı çalıştırmadan

önce lütfen Kullanma kılavuzunu OKUYUNUZ.

2) Kullanma kılavuzunda

belirtilen talimatlara uyunuz.

3) Tüm uyarıları dikkate alınız.

4) Tüm elektrik

bağlantılarının (şebeke bağlantısı, uzatma kabloları ve cihazın parçaları arasındaki bağlantıların) düzgün biçimde ve üreticilerin talimatlarına uygun olarak yapıldığından EMİN OLUNUZ. Bağlantıları yapmadan ya da değiştirmeden önce cihazı kapatınız ve elektrik şebekesi bağlantı fişini çıkartınız.

5) Cihazın kurulması, çalıştırılması ya da

güvenliğiyle ilgili herhangi bir kuşkunuz varsa satıcıya DANIŞINIZ.

6) Cihazdaki cam panellere ve kapaklara

DİKKAT EDİNİZ. Ekran camı bir darbe alındığında kırılabilir ve ciddi yaralanmalara neden olabilir.

7) Yeterli havalandırmayı sağlamak için,

televizyonun çevresinde en az 10 cm’lik açıklık bırakınız. Bu açıklık, TV’nin fazla ısınmasını ve buna bağlı olarak zarar görmesini önler.

• Cihazı tozlu ortamlarda kullanımdan

da kaçınılmalıdır.

• Asla TV’yi bir yatak, koltuk, yastık

veya diğer benzer yüzeylerin üzerine koyarak yuvaları ve açıklıkları engellemeyiniz.

• Yeterli havalandırma sağlanmadığı sürece TV’yi asla kitaplık veya kabin gibi kapalı bir alana yerleştirmeyiniz.

8) Gazete, masa örtüleri, perde vb. öğelerle cihazın havalandırma açıklıklarını KAPATMAYINIZ. Fazla ısınma, hasara neden olur ve cihazın ömrünü kısaltır.

9) TV’nizi doğrudan güneş ışığı altında ya da bir ısıtıcının yanında bıraktığınızda hasara uğrayabilir. Çok sıcak ya da çok nemli ortamlarda ya da sıcaklıkların 5°C’den (41°F) daha düşük değerlere ulaşma olasılığının olduğu yerlerde kullanmaktan kaçınınız. Cihazın üzerine ya da yakınına sıcak nesneler ya da yanan bir mum gibi açık alevli öğeler veya gece lambası YERLEŞTİRMEYİNİZ. Yüksek sıcaklık, plastik parçaları eritebilir ve yangına neden olabilir.

Page 7

4 l

10) Elektrikle çalışan cihazları asla suyun yakınında kullanmayınız. Örneğin bir banyo küveti, lavabo, mutfak lavabosu, çamaşır leğeni, ıslak bir bodrum veya yüzme havuzu vb. yakınında bu cihazların kullanılması yangına veya elektrik çarpmasına neden olabilir.

• TV’nin ıslanmasına izin vermeyiniz. TV üzerine asla hiçbir sıvıyı dökmeyiniz. Cihazın içine herhangi bir katı veya sıvı cisim girmesi halinde TV’yi çalıştırmayınız. Bu durum elektrik çarpmasına veya TV’nin hasar görmesine neden olabilir. Cihazı derhal yetkili bir personele kontrol ettiriniz.

• Yangını önlemek için, yanıcı cisimleri veya çıplak alevi (ör. mumlar) TV’den uzak tutunuz.

11) Kalıcı işitme kaybına neden olabileceğinden, kulaklıkları çok yüksek ses seviyesinde

KULLANMAYINIZ.

12) TV’nizi yalnızca 230 V 50Hz gerilim aralığında çalıştırınız. Ürün ile birlikte verilen AC elektrik kablosunu kullanınız.TV’niz topraklı (Class I) bir ürün ise mutlaka topraklı bir prize bağlanmalıdır.

• AC kablosunu veya adaptörü taktığınız priz kolaylıkla erişilebilir olmalıdır.

• Şebeke bağlantısını tamamen kesmek için bağlantı fişini çıkartınız.

Not: Cihazınız adaptörlü ise cihazınız

ile birlikte verilen adaptör ve AC güç kablosunu kullanınız. Sağlam olmayan prizleri kullanmayınız. Fişi prize tam olarak yerleştiriniz. Gevşek kalırsa, atlama yaparak yangına neden olabilir. Prizi değiştirmek için elektrik tesisatçısına başvurunuz.

13) Elektrik kablosunun üstüne basılmamasına dikkat ediniz, özellikle fiş kısımlarında, fiş başlıklarında ve cihazdan çıktığı noktada bükülme olmadığından emin olunuz.

14) Yalnızca üretici tarafından belirtilen eklentileri/aksesuarları kullanınız.

15) Yalnızca üretici tarafından belirtilen veya cihazla birlikte satılan tekerlekli sehpa, kaide, tripod, braket veya sehpa ile kullanınız. Tekerlekli sehpa kullanıldığında, sehpa/ cihaz kombinasyonunu taşırken devrilerek yaralanmalara neden olmamasına özen gösteriniz.Cihaz muhtemel bir hasarı önlemek için zemine,duvara güvenli bir şekilde kurulum talimatlarında belirtildiği şekilde sabitlenmelidir. Cihazı düz bir zeminde kullanınız.

16) Şimşekli havalarda veya uzun süre kullanılmayacağı zaman cihazın elektrik fişini prizden çıkartınız.

17) Servis işlemleri için yetkili servis personeline başvurunuz. Kesinlikle cihazı kendi başınıza tamir etmeye kalkışmayınız. Kabinin açılması sizi tehlikeli gerilime veya diğer tehlikelere maruz bırakır. Servis işlemi, cihazın

Page 8

5 l

güç beslemesi kablosu veya fişinin hasar görmesi, cihaza sıvı dökülmesi veya içine bir cismin düşmesi, cihazın yağmur veya neme maruz kalması, normal şekilde çalışmaması veya düşürülmesi gibi durumlarda gereklidir.

18) TV’nin kabinini kuru, yumuşak bir bezle temizleyiniz. Ekranın tozunu almak için ekranı yumuşak bir bezle yavaşça siliniz. İnatçı lekeler, sabun ve ılık su ile hafifçe nemlendirilmiş bir bezle silinebilir. Temizlik için asla tiner veya benzin gibi güçlü çözücüler kullanmayınız. TV’yi temizlerken AC güç kablosunu prizden çıkartınız. Aksi halde elektrik çarpması tehlikesi ortaya çıkar.

19) Pilleri ateşe atmayınız.

• Pilleri kısa devre

yaptırmayınız, parçalarına ayırmayınız veya aşırı ısıtmayınız. Piller doğru şekilde değiştirilmediğinde patlama tehlikesi ortaya çıkar. Yalnızca aynı veya eşdeğer tipteki pillerle değiştiriniz.

20) Bitmiş pillerin atılması:

• Çevremizi korumak için, bitmiş pilleri yerel kanun veya yönetmeliklere uygun şekilde atınız.

21) TV’yi genel ev atıklarıyla birlikte atmayınız. Atma işlemi için yerel kanun ve yönetmeliklerinize uyunuz.

Not 1: Bu ürün A sınıfı bir

üründür. Cihaz çalışırken, kullanıcının yeterli önlemleri almasını gerektiren radyo parazitlenmesine neden olabilir. Lütfen uzman bayiniz ile irtibat kurunuz.

Not 2: Elektromanyetik alan ortamı geçici

performans kaybına neden olabilir. Bu durum görüntüde parazit olarak fark edilebilir.

Page 9

6 l

4 Başlangıç

POWER

Televizyonunuzu kutusundan dikkatlice çıkarınız. Televizyonunuzun ambalajını daha sonra kullanmak üzere saklayabilirsiniz.

Kutunun içindekiler

Güç kablosu Uzaktan kumanda 2 adet pil

Not : Scart, HDMI, VGA ve RCA kabloları cihaz ile beraber verilmez.

4.1-Anten bağlantısı

Veya

Anten kablosu olarak 75 Ohm’luk koaksiyel kablo (yuvarlak kablo) kullanıyorsanız, anten fişini doğrudan TV üzerindeki anten girişine takınız. Motorlu taşıtlar, enerji ve haberleşme hatları anteninizi etkiler. Bu nedenle, anteninizi bunlardan ve metal yüzeylerden uzakta, sallanmayacak şekilde kurmaya dikkat ediniz. Anten kablonuzu gerekli olandan daha uzun tutmayınız ve rulo yapmayınız. Pencere, kapı geçişlerinde ezilmemesine dikkat ediniz. Anten ve kablonuz zamanla yağmur, rüzgar, duman ve nem gibi doğal olaylardan etkilenebilir. Anten ve donanımınızı periyodik olarak kontrol ediniz.

4.2-Cihazınızın açılması ve ilk kullanım

1. Güç kablosunu LCD TV’nin arka

panelinde bulunan güç kaynağı girişine takınız.

2. Cihazla birlikte verilen güç kablosu

fişini prize takınız. Not : TV’niz, uzaktan kumanda aletinin

arızalanması ya da pillerinin bitmesi gibi durumlarda TV’nin üzerindeki düğmelerle çalıştırılabilecek şekilde tasarlanmıştır.

3. LCD TV üzerindeki açma/ kapatma düğmesine basınız.

4. Televizyonunuzu açmak için uzaktan kumanda aletindeki P+ veya P- tuşuna basınız. Bu işlem için televizyonunuzun üzerinde bulunan düğmelerini de kullanabilirsiniz. Bir süre sonra ekrana görüntü gelecektir.

Not: Televizyonunuzu uzun süre kullanmayacaksanız şebeke kablosunu prizden çıkartınız yada açma/kapama anahtarından kapatınız.

4.3-İlk açılış ve ayarların

yapılması

Televizyonunuzu ayarlamak için TV kontrolleri ve yayın ayarlarının yapılması ile ilgili bölümleri okuyunuz.

4.4-Piller

Pil yuvasının kapağını açınız ve pilleri doğru yönde taktığınızdan emin olunuz. Bu uzaktan kumanda için UM-4, IEC R03 ya da AAA 1,5 V tipindeki piller uygundur. Eski pillerinizi ateşe atmayınız, bu amaçla kullanılan atık alanlarına atınız.

Kullanılmış, eski pillerle yenilerini ve farklı pil türlerini birlikte kullanmayınız.

TV'nin merkezinden 8 metre uzaklığın yada 30 derecelik açının ötesinde, uzaktan kumandanın performansı düşecektir.

Page 10

7 l

5 Yeni Televizyonunuzun

5.1-TV Kontrol Paneli

Veya

Program Aşağı/Yukarı tuşu

Veya

Menü tuşu / Kaynak seçme tuşu / Ses-Program Seçme Tuşu

Veya

Power / Standby tuşu

Ana açma/kapatma düğmesi (opsiyonel)

5.2-Arka ve Yan Harici Bağlantılar

Veya

Ses Azaltma/Arttırma tuşu

Stand-by ışığı

Parlak Işık: TV Stand-by Az parlak ışık: TV Açık Işık Yanmıyorsa: Şebeke Kablosu takılı

değil.

1- Güç girişi 2- Skart/S-VHS girişi 3- VGA (PC/COMB bağlantı) girişi 4- PC/COMB ses girişi 5- Video giriş CINCH konnektörü 6- Ses girişi CINCH konnektörü (Sağ/R)

7- Ses giriş CINCH konnektörü (Sol/L) 8- HDMI girişi 9- Anten girişi 10-CI slot girişi 11-USB girişi 12-Kulaklık Girişi (*)

Önemli Not: DC güç girişi sadece adaptörlü modeller içindir. (*): Bu özellikler opsiyoneldir her modelde bulunmamaktadır.

• Yukarıda gösterilen Harici bağlantılar resmi temsilidir. Televiziyonunuzdaki sıralaması ve yerleri farklı olabilir.

• Televizyonunuzdaki mevcut harici bağlantılar için sayfa 32’deki Teknik Özellikler Tablosuna bakınız.

• Televizyonunuzda adaptör kullandığınızda şebeke anahtarından ürün kapatılıp açılamaz. Şebeke anahtarı, ürün 220V AC kullanıldığında televizyonu açıp kapatmak için kullanılır.

Page 11

8 l

5.3-Uzaktan Kumanda

2 3

8 9 0

16:9

? / A-B

EPG

V+

V-

P+

P-

FAV

REPEAT

MUTE

POWER

‹

TXT

DOUBLE

POWER

MUTE

‹

Geçici kapanma tuşu

Geçici ses kesme tuşu

Numaralandırma tuşları

Görüntü formatı seçme tuşu Resim ve Teletext (PAT) tuşu Son izlenen kanala geçiş tuşu Teletext alt sayfa (Sub) tuşu

Kaynak Menüsü tuşu

EPG menü tuşu (D) Teletext Soru / Yanıt (Reveal)tuşu

Ses ayar azaltma / arttırma tuşları

(D): Sadece Dijital Mod.

Program ileri / geri tuşları

Menülerde onaylama tuşu

Menülerde Yukarı / Aşağı ve Sağ / Sol yön tuşları

Zoom modu seçme tuşu Teletext sayfa büyütme (Double) tuşu

Menü’ye giriş ve çıkış tuşu

Bir önceki menüye dönüş tuşu

Kırmızı Teletext tuşu

Yeşil Teletext tuşu

Sarı Teletext tuşu Görüntü durdurma tuşu

Mavi Teletext tuşu

TV / Teletext / MIX seçme tuşu

Teletext sayfası durdurma (Stop) tuşu

Altyazı seçme tuşu (D)

Ses dili seçme tuşu (D) Teletext Update tuşu Bilgi görüntüleme tuşu Teletext index tuşu

Favori kanal listesi seçme tuşu

Page 12

9 l

2 3

8 9 0

16:9

? / A-B

EPG

V+

V-

P+

P-

FAV

REPEAT

MUTE

POWER

‹

TXT

DOUBLE

‹

5.4-Uzaktan Kumanda USB Modu

Menülerde Yukarı / Aşağı ve Sağ / Sol yön tuşları

Süre Giriş tuşları

Tekrarlama tuşu

Menülerde onaylama tuşu Süre ekranı görüntüleme tuşu

Zoom modu seçme tuşu

Menü’ye giriş ve çıkış tuşu

Oynatmayı Başlatma (Play) tuşu Oynatmayı Durdurma (Pause) tuşu

Hızlı Geri Alma tuşu

Oynatmayı Durdurma (Stop) tuşu

Hızlı İleri Alma tuşu

Bölüm, Parça geri atlatma tuşu

Bölüm, Parça ileri atlatma tuşu

Altyazı Dili seçme tuşu

Ses dili seçme tuşu

Bilgi Görüntüleme tuşu

Üst Menülere geçiş tuşu

Page 13

10 l

POWER

MUTE

İlk açılış ayarlarının yapılması

6.1-TV kontrolleri

6.1.1-Geçici açma / kapama (STAND-

BY)

Televizyonunuz çalışır durumdayken uzaktan kumanda aletinizin üzerindeki kırmızı POWER bekleme modu tuşuna bastığınızda televizyonunuzun görüntüsü ve sesi kesilecektir.

Bekleme modundayken, televizyonunuzun çalışma gösterge ışığı daha parlak yanar. Televizyonunuzu tekrar açmak için aynı tuşa, herhangi bir rakam tuşuna veya P+ / P- tuşlarına basınız.

Dikkat! Televizyonunuzu uzun süre kullanmayacaksanız şebeke kablosunu prizden çıkartınız yada açma/kapama anahtarından kapatınız.

6.1.2-Dijital TV, Analog TV ve AV Modlarının seçimi

Uzaktan kumandanızın üzerindeki

Kaynak Değiştirme tuşuna basınız. SİNYAL KAYNAĞI menüsü görüntülenir.

Kaynak menüsünden yukarı/aşağı hareket tuşları ile DTV (Dijital TV), ATV (Analog TV) veya istediğiniz AV konumunu seçip OK tuşu ile onaylayınız, televizyonunuz seçmiş olduğunuz kaynağa geçecektir.

6.1.3-Kanalların Seçimi

Televizyonunuzda ve uzaktan kumanda aletinizde bulunan P+/P- tuşlarına basarak istediğiniz programı seçebilirsiniz. 9’dan daha büyük programları seçmek için rakam tuşlarını kullanabilirsiniz. Seçmek istediğiniz programın numarasını rakam tuşlarını kullanarak girebilirsiniz. Örneğin 12 numaralı programa geçmek için uzaktan kumanda aletinizdeki 1 ve 2 rakam tuşlarına sırasıyla basınız. Program seçimini aynı zamanda Program Tablosu ve Kanal Listesi menülerindende yapabilirsiniz.

6.1.4-Geçici ses kesme (MUTE)

Televizyonunuzun sesini geçici bir süre kesmek istediğinizde kumandanızın MUTE tuşuna basınız. Bu durumda ekranda MUTE işareti belirecektir. Aynı tuşa ikinci kez bastığınızda ses

tekrar açılacaktır. Mute konumundayken V+ tuşuna bastığınızda ses seviyesi artar ve Mute konumundan çıkılır.

6.1.5-Son izlenen Programa Geri Dönme (SWAP)

İzlemekte olduğunuz program veya kaynak ile seçilen son

program veya kaynak arasında geçiş yapmanıza imkan tanır. Örneğin Program 1’i izliyorsanız ve Program 11‘e geçerseniz, Program 1’e geri dönmek için Son İzlenen Kanala Geçiş tuşuna basın. Program 11’e geri dönmek için yeniden Son İzlenen Kanala Geçiş tuşuna basınız.

6.1.6-Ana Menü

M tuşuna basınız. Ekrana, bütün ayar menülerinin bulunduğu Menü gelecektir. Sağ/Sol hareket tuşları ile menü başlıkları arasında dolaşıp OK tuşu ile istediğiniz menüyü seçebilirsiniz. Herhangi bir adımdayken menüden çıkmak isterseniz M herhangi bir alt menüdeyken bir önceki menüye dönmek için o tuşuna basmanız yeterlidir.

Page 14

11 l

6.2-Televizyonun ilk defa açılması ve kanal ayarlarının yapılması

Televizyonunuzu ilk defa açtığınızda ekrana Kurulum Rehberi menüsü görüntülenecektir.

Dil Ayarları Türkçe

Aktif Anten Açık Otomatik ayar

Kurulum Rehberi

Seç

Çıkış

Dil Ayarları satırından Sağ/Sol hareket tuşları ile istediğiniz menü dilini seçiniz. Aşağı hareket tuşu ile Otomatik ayar satırını seçiniz ve OK veya sağ yön tuşuna basarak onaylayınız. Ülke seçimi menüsü görüntülenir. Yukarı/Aşağı, Sağ/Sol hareket tuşları ile Ülke Seçimi ve Tarama Tipini seçiniz. Seçilen ülkeye göre Saat Dilimi otomatik olarak seçilecektir. Anten bağlantıları doğru olarak yapılmış ise Otoprogramı başlatmak için OK tuşuna basınız.

Otomatik arama işlemini iptal etmek için M tuşuna basınız.

6.3-Dijital kanal ayarlarının yapılması

Televizyonunuzda Dijital kanalları otomatik olarak yada manuel olarak arayıp hafızaya alabilirsiniz.

6.3.1-Dijital kanalların otomatik olarak ayarlanması ve hafızaya alınması

Kumandanızın üzerindeki M tuşuna basınız. Sağ/Sol hareket tuşları ile KANAL AYARLARI satırını seçiniz OK tuşu ile onaylayınız. Yukarı/aşağı hareket tuşları ile Otomatik Ayar satırını seçiniz Sağ veya OK tuşuna basarak onaylayınız. Ülke seçimi menüsü görüntülenir.

Lütfen ülke ve tarama tipini seçiniz, taramayı başlatmak için OK’e basınız

Ülke Seçimi Türkiye

Tarama Tipi DTV

Saat Dilimi İstanbul GMT +2

KANAL AYARLARI

Antenin bağlandığından emin olun

Seç

Geri Çıkış

Yukarı/aşağı hareket tuşları ile

Ülke Seçimi satırını seçerek

Sağ/Sol hareket tuşları ile

bulunduğunuz ülkeyi seçiniz ve

Aşağı yön tuşu ile Tarama Tipi

satırına geliniz ve Sağ/Sol hareket

tuşları ile DTV seçeneğini seçiniz ve OK tuşuna basınız. Dijital kanallar otomatik olarak aranır ve hafızaya alınmaya başlar. Bu esnada otomatik aramanın hangi konumda olduğu ve hafızaya alınan kanallar menüde görüntülenir.

Arıyor

1% 68 MHz TV

1 C-03 2 C-04

Atlat Çıkış

Otomatik arama işlemi sonunda

Program Tablosu menüsü görüntülenir. Not: Dijital ve Analog kanalların birlikte

aranmasını istiyorsanız Otomatik Ayar menüsünden Arama Tipi seçeneği ATV & DTV seçeneği seçilmelidir.

Page 15

12 l

6.3.2-Dijital kanalların manuel olarak ayarlanması ve hafızaya alınması

Kumandanızın üzerindeki M tuşuna basınız. Sağ/Sol hareket tuşları ile KANAL AYARLARI satırını seçiniz OK tuşu ile onaylayınız. Yukarı/aşağı hareket tuşları ile Dijital Manuel

Arama satırını seçiniz Sağ veya OK tuşuna basarak onaylayınız. Dijital Manuel Arama menüsü

görüntülenir.

Dijital Manuel Arama

VHF CH 9 Frekans 205 MHz

Kötü Normal İyi

Geri

Seç

Çıkış

Manuel arama menüsünden kanal numarasını biliyorsanız numaralandırma tuşları ile kanal numarasını giriniz, eğer kanal numarasını bilmiyorsanız sağ/ sol yön tuşları ile arama yaptırabilirsiniz. Kanal bulunduğunda listede görünür ve bulunan kanal hafızaya alınır. Manuel arama menüsünden bir önceki menüye dönmek için o tuşuna, menüden çıkmak için M tuşuna basınız.

6.4-Analog kanal ayarlarının yapılması

6.4.1-Analog kanalların otomatik olarak ayarlanması ve hafızaya alınması

Lütfen ülke ve tarama tipini seçiniz, taramayı başlatmak için OK’e basınız

Ülke Seçimi Türkiye

Tarama Tipi ATV

Saat Dilimi İstanbul GMT +2

KANAL AYARLARI

Antenin bağlandığından emin olun

Seç

Geri Çıkış

Yukarı/aşağı hareket tuşları ile Ülke Seçimi satırını seçerek Sağ/Sol hareket tuşları ile

bulunduğunuz ülkeyi seçiniz ve Aşağı yön tuşu ile Tarama Tipi satırına geliniz ve Sağ/Sol hareket tuşları ile ATV seçeneğini seçiniz

ve OK tuşuna basınız. Analog kanallar otomatik olarak aranır ve hafızaya alınmaya başlar. Bu esnada otomatik aramanın hangi konumda olduğu ve hafızaya alınan kanallar menüde görüntülenir. Otomatik arama işlemi sonunda Program Tablosu menüsü görüntülenir.

6.4.2-Analog kanalların manuel olarak ayarlanması ve hafızaya alınması

6.4.2.1-Kanal numarasını biliyorsanız KANAL AYARLARI menüsünden

Yukarı/Aşağı hareket tuşlarına basarak Analog Manuel Arama satırını seçiniz OK tuşu ile onaylayınız. Analog Manuel

Arama menüsü görüntülenir.

Analog Manuel Arama

Sistem

Kanal Hassas ayar +00

Arama Program no 1 Atlat Hayır Frekans 62.25 Mhz

Seç

C 4

Kaydet Geri Çıkış

Page 16

13 l

Sistem satırından arama yapmak istediğiniz sistemi Sağ/Sol hareket tuşları ile seçiniz ve Aşağı hareket tuşuna basarak Kanal satırına geliniz. Uzaktan kumandanızdaki OK tuşuna basarak “S” bandı veya “C” bandını seçiniz ve rakam tuşları ile kanal numarasını giriniz. Program No satırına geliniz ve rakam tuşlarını kullanarak kanalın hafızaya alınmasını istediğiniz kanal numarasını giriniz. Ekranda görünen yayın istediğiniz kalitede ise, yaptığınız işlemi hafızaya kaydetmek için kumandanızın üzerindeki Kırmızı tuşa basınız. Kanal, seçmiş olduğunuz program numarasıyla hafızaya kaydedilecektir. Diğer kanalları da aynı şekilde arayarak hafızaya alabilirsiniz. Herhangi bir nedenle menüden çıkmak isterseniz M tuşuna basmanız yeterlidir.

6.4.2.2-Kanal numarasını bilmiyorsanız

KANAL AYARLARI menüsünden Yukarı/Aşağı hareket tuşlarına basarak Analog Manuel Arama satırını seçiniz OK tuşu ile onaylayınız. Analog Manuel

Arama menüsü görüntülenir.

Analog Manuel Arama

Sistem

Kanal Hassas ayar +00

Arama Program no 1 Atlat Hayır Frekans 62.25 Mhz

Seç

C 4

Kaydet Geri Çıkış

Program no satırından arama yaptığınız kanalı kaydetmek istediğiniz kanal numarasını giriniz. Sistem satırından arama yapmak istediğiniz sistemi Sağ/ Sol hareket tuşları ile seçiniz ve aşağı hareket tuşuna basarak Kanal satırına geliniz. Uzaktan kumandanızdaki OK tuşuna basarak “S” bandı veya “C” bandını seçiniz ve aşağı yön tuşu ile Arama satırına gelerek Sağ/Sol yön

tuşları ile arama yapınız. Bulduğunuz kanalı kaydetmek için kumandanızın üzerindeki Kırmızı tuşa basınız. Kanal seçmiş olduğunuz kanal numarasına kaydedilecektir.

6.4.2.3-Hassas Ayar

Bulduğunuz kanal istediğiniz kalitede değilse Hassas Ayar gerektiriyorsa,

Analog Manuel Arama menüsünde Aşağı hareket tuşuna basarak Hassas ayar satırını seçiniz. Uzaktan kumanda

aletinizdeki Sağ/Sol hareket tuşlarını kullanarak ekranda görülen yayını istediğiniz kaliteye ayarlayınız. Normal şartlarda Hassas Ayar gereksinimi duymayacaksınız. Televizyonunuzun AFC değerleri bulunan kanala otomatik olarak ayarlanacak ve kilitlenecektir. Ancak TV vericilerinin standartlarda çalışmama durumunda buna ihtiyaç duyabilirsiniz. Yaptığınız ayarları hafızaya kaydetmek için kumandanızdaki Kırmızı tuşa basınız.

6.5-Elektronik TV Rehberi

(EPG)

Elektronik TV rehberi sadece Dijital yayınlar içindir. Yayın kuruluşu destekliyor ise Elektronik TV Rehberi 8 günlük

tüm programların genel bilgisini iletir. Elektronik TV Rehberini görüntülemek için uzaktan kumandanızdaki EPG tuşuna basınız EPG görüntülenecektir.

Bilgi Yok

TÜM KANALLAR Çarşamba 18 Haz 2008 14:45

1 Kanal

2 Kanal 3 Kanal 4 Kanal 5 Kanal 6 Kanal 7 Kanal

Seç

Önemli Not: Tüm yayın kuruluşları detaylı TV rehberi sağlamazlar. Birçok yayın kuruluşu günlük program bilgisi sağlar fakat detaylı açıklamada bulunmazlar. Bazı yayın kuruluşları ise hiç bir program bilgisi iletmezler.

Bilgi Yok

Önceki Gün Hatırlatma Listesi

Sonraki Gün Hatırlatma

Bilgi Çıkış

Page 17

14 l

P+/P- tuşları ile kanallar arasında gezinip üzerinde durduğunuz kanalın yayın akışını sağ bölümde görüntüleyebilir. Yukarı/Aşağı tuşları ile yayın bilgisini seçebilirsiniz. Program hakkında detaylı bilgi almak için Info tuşuna basınız seçili program hakkında detaylı bilgi görüntülenecektir. Seçilen program üzerinde sağ yön tuşuna bastığınızda sonraki gün ve önceki gün seçenekleri ekrana gelir. Sonraki günün program bilgisini görüntülemek için kumandanızın üzerindeki YEŞİL tuşa, önceki günün program bilgisini görüntülemek için KIRMIZI tuşa basınız. Yayın akışında istediğiniz program için zamanlayıcı ekleyebilirsiniz. Programın yayın saati geldiğinde bir uyarı ekranı görüntülenir. İstediğiniz bir yayına zamanlayıcı eklemek için EPG menüsünden zamanlayıcı eklemek istediğiniz yayını hareket tuşları ile seçip kumandanızın üzerindeki MAVİ tuşa basınız. Seçilen program işaretlenir.

6.6-Program tablosu

Program tablosu sayesinde televizyon kanallarını kişisel tercihinize göre sıralayabilir, kanalları silebilir, favori listesi oluşturabilir, istediğiniz kanalı kilitleyebilir veya analog kanalların ismini değiştirebilirsiniz. Program tablosuna girmek için KANAL AYARLARI menüsünden Aşağı hareket tuşuna basarak Program tablosu satırını seçiniz ve OK tuşu ile onaylayınız. Program Tablosu menüsü görüntülenir.

Servis Tipi TÜM Ağ Tüm Ağlar

KANAL AYARLARI CA FAV1 FAV2 FAV3 FAV4

1 KANAL

2 KANAL 3 KANAL 4 KANAL 5 KANAL

6 KANAL 7 KANAL 8 KANAL

9 KANAL

Seç

Program tablosu

Ağ

Sil Önceki Sayfa

Yer değiştir Servis Tipi

Sonraki Sayfa

Geri Çıkış

6.6.1-Servis Tipi seçimi

Program tablosu menüsünde iken kumandanızın üzerindeki MAVİ tuşa basarak servis tipini seçebilirsiniz. Seçtiğiniz servis tipi

menünün sol üst köşesinde görüntülenir. Servis tipleri “ALL TYPE” tüm kanallar, “DTV” sadece Dijital kanallar, “ATV” sadece analog kanallar, “RADIO” sadece radio kanalları şeklindedir. Seçmiş olduğunuz servis tipi hangisi ise Program tablosu menüsünde sadece o kanallar görüntülenir.

6.6.2-Favori listesi oluşturulması ve seçilmesi

Televizyonunuzda kişisel tercihinize göre 4 adet favori kanal listesi oluşturabilirsiniz. Bunun için Program tablosu menüsünden favori kanal listesine eklemek istediğiniz kanalı Yukarı/

Aşağı tuşları ile seçiniz ve Sağ/ Sol tuşlar ile kanalı eklemek

istediğiniz favori listesini seçiniz ve OK tuşuna basınız. Kanalı

eklediğiniz favori listesinin altında “Kalp” işareti görünecektir. Seçtiğiniz kanalı birden fazla favori listesine ekleyebilirsiniz. Oluşturmuş olduğunuz favori kanal listesini direkt olarak seçebilirsiniz. Bunun için kumandanızın üzerindeki FAV tuşunu basınız. Favori Listesi menüsü görüntülenir.

Favori Listesi

BÜTÜN KANALLAR

FAV1

FAV2

FAV3

FAV4

SEÇ

ÇIKIŞ

Yukarı/Aşağı hareket tuşları ile TÜM KANALLAR, FAV1, FAV2, FAV3, FAV4

listelerinden birini seçiniz ve OK tuşu ile onaylayınız.

Page 18

15 l

6.6.3- Hafızaya kaydedilmiş bir kanalın yerinin değiştirilmesi

Program tablosu menüsünden yerini değiştirmek istediğiniz kanalı Yukarı/Aşağı tuşları ile seçiniz ve kumandanızdaki “YEŞİL” tuşa basınız. Yeni Pozisyon yazısı görünür. Kanalı taşımak istediğiniz yeni kanal numarasını numerik tuşları ile giriniz ve OK tuşuna basınız. Kanalınız yeni yerine taşınacaktır. Bu işlemi birden fazla kanal için yapabilirsiniz. Ayar işlemini sonlandırmak için M

tuşuna basınız.

6.6.4- Hafızaya kaydedilmiş bir kanalın silinmesi

Program tablosu menüsünden silmek istediğiniz kanalı Yukarı/ Aşağı tuşları ile seçiniz ve kumandanızdaki “SARI” tuşa basınız. Silmek istediğiniz kanalın satırı sarı renk olacaktır. YEŞİL tuşa basarak seçmiş olduğunuz kanalı yada KIRMIZI tuşa basarak tüm kanal listesini

silebilirsiniz. Yeşil tuşa bastığınızda seçilen program silinmiş ve takip eden tüm kanallar bu program numarasına aktarılmış olacaktır. Ayar işlemi tamamlandıktan sonra menüden çıkmak için M tuşuna basınız.

6.6.5- Hafızaya kaydedilmiş bir kanalın kilitlenmesi

Bu özellik için bakınız sayfa 22

7.5-Çocuk Kilidi

6.6.6- Hafızaya kaydedilmiş bir kanalın atlatılması

P+/P- tuşlarını kullanarak kanallar

arasında gezinirken bazı kanalların

görünmesini istemezseniz bu

fonksiyonu kullanabilirsiniz.

Yukarı/Aşağı veya Sağ/Sol

hareket tuşlarını kullanarak

gizlenecek programı seçip

Atlat işaretinin olduğu kısımda

OK tuşuna basınız. Atlanacak

programda X işareti görünecektir.

Bu işlemi birden fazla program

için yapabilirsiniz. Atlanacak

programı izleyebilmek için program numarasını doğrudan rakam tuşlarıyla girerek veya Kanal Listesi menüsünden seçerek izleyebilirsiniz. Program atlama işlemini iptal etmek için program atlatma işlemi seçili kanalda X işaretinin üstüne gelip OK tuşuna basınız. Ayar işlemi tamamlandıktan sonra menüden çıkmak için M tuşuna basınız.

6.6.7- Hafızaya kaydedilmiş bir Analog kanalın isminin değiştirilmesi

İstediğiniz bir analog program ya da programlara en fazla sekiz karakterden oluşan isimler verebilirsiniz. Bunun için;

Program tablosu menüsünden Yukarı/Aşağı hareket tuşları ile

isim vermek istediğiniz analog kanalı seçiniz ve kumandanızdaki KIRMIZI tuşa basınız. Kanal isminin bulunduğu satırın rengi değişecek ve ilk harfi yanıp yeşil kare içinde olacaktır Yukarı/ Aşağı hareket tuşları ile istediğiniz harf, rakam ya da işareti seçiniz. Bir sonraki karakter için Sağ hareket tuşuna basınız ve yine

Yukarı/Aşağı tuşları ile istediğiniz harf, rakam veya işareti seçiniz. Bütün karakterler girildikten sonra, OK tuşuna basarak yazdığınız ismi hafızaya kaydediniz. Diğer programlardan herhangi birine isim yazmak için yukarıdaki işlemleri tekrarlayınız. Ayar işlemi tamamlandıktan sonra bir önceki menüye dönmek için o tuşuna menüden çıkmak için M tuşuna basınız.

Page 19

16 l

6.6.8-Kanal Listesi

Ekranda hiç bir menü açık değil iken

OK tuşuna basarsanız ekranda Kanal Listesi menüsü görüntülenir. Kanal Listesi menüsünde bulunduğunuz modun tüm kanallarını görebilir, Yukarı/ Aşağı tuşları ile seçip OK tuşu ile

seçtiğiniz kanalı görüntülüyebilirsiniz.

KANAL LİSTESİ

1 Kanal 2 kanal 3 Kanal 4 Kanal

Seç

Çıkış

6.7-Sinyal Bilgileri

Bu menüde Kanal, Ağ, Modülasyon, Sinyal seviyesi ve kalitesi hakkında bilgi verilir. Bu menüye girmek için; M tuşuna basınız. Sağ/Sol yön tuşuna basarak

Kanal Ayarları menüsünü seçiniz. Aşağı yön tuşu ile Sinyal Bilgileri

satırını seçip Sağ veya OK tuşu ile seçiniz. Sinyal Bilgileri menüsü ekranda görüntülenecektir.

6.8-CA Modülü(Conditional Access)

Bu menüde televizyonunuza takabileceğiniz CA Modül ile ilgili ayarları yapabilirsiniz. CI standartlarında şifreli yayın yapan Kanallarda,o kanala özel olan CI modülü takıldığı zaman, o modülle ilgili bir alt menü açılmasını ve modül hakkında bilgi güncelleme işlemleri yapılır.

6.9-Aktif Anten (opsiyonel)

Bu özellik Açık olarak seçildiğinde televizyonunuza bağlayacağınız bir harici anteni beslemek için harici bir güç kaynağına gerek kalmadan televizyonunuzun tuneri ile besleyebilirsiniz. Kanal Ayarları menüsünden aşağı yön tuşu ile Aktif Anten satırını seçiniz Sağ/Sol yön tuşları ile Açık seçeneğini seçebilirsiniz.

Sinyal Bilgileri

Kanal 23 490 Mhz Ağ XX Network Modülasyon 2X 64XXX X2/3 Kalite 60% Sinyal Gücü 90%

Geri Çıkış

Not: Sinyal Bilgileri menüsü sadece Dijital yayınlarda aktiftir.

Page 20

17 l

7 Yeni televizyonunuzun ayarları

7.1-Ses ayarlarının yapılması

Ses ayarını televizyonunuzun üzerindeki V+ veya V- tuşlarını ya da uzaktan kumanda aletinizdeki V+ / V- tuşlarını kullanarak yapabilirsiniz. Sesle ilgili diğer ayarları Ses menüsüne girerek yapabilirsiniz. Bunun için uzaktan kumanda aletinizdeki M tuşuna basınız ve Sağ/Sol tuşları ile SES menüsünü seçiniz OK tuşuna basınız. Bu menüde, işlem yapmak istediğiniz başlıklardan birini seçebilirsiniz.

SES

Ses ayarı

Balans AVL Ses Tipi Ses Modu Ekolayzer Kulaklık

Seç

Kapalı Stereo Normal

Geri

Çıkış

İptal etmek için de Kapalı seçeneğini seçiniz.

7.1.3-Ses Tipi

İzlediğiniz program stereo ya da iki ayrı dilde yayın yapıyor olabilir. Bu menüde Sağ/Sol hareket tuşlarını kullanarak Mono, Stereo ya da Dual1-2 seçimlerinden birini yapabilirsiniz.

7.1.4-Ses Modu

İzlediğiniz programın sesine derinlik vermek isterseniz Sağ/Sol hareket tuşları ile Normal veya Uzaysal özelliğini seçiniz.

7.1.5-Ekolayzer

Ses menüsünden EKOLAYZER satırını seçerek OK tuşu ile onaylayınız. Ekolayzer menüsü ekranda görüntülenir.

EQUALIZER

Kullanıcı

7.1.1-Balans

Sağ ve sol hoparlörler arasında ses dengesini istenilen seviyeye ayarlamak için ses menüsünden Aşağı hareket tuşunu kullanarak Balans satırını seçiniz. Sağ/Sol hareket tuşlarını kullanarak bu seçeneği istediğiniz seviyeye ayarlayınız.

7.1.2-AVL (Otomatik Ses Seviyesi Sınırlandırma)

Yayını yapan kuruluşların ses seviyeleri birbirinden farklıdır. Bu durum program geçişlerinde bir kanalda ses seviyesinin yüksek, diğer kanalda düşük hissedilmesine neden olabilir. Sağ/ Sol hareket tuşlarını kullanarak Açık seçeneğini seçiniz. AVL (Otomatik Ses Seviyesi Sınırlandırma) fonksiyonu, kanal değiştirdiğinizde aynı ses seviyesini korur.

Seç

Geri Çıkış

Sağ/Sol hareket tuşlarını kullanarak, izlediğiniz programın özelliğine bağlı olarak ses efektini arttıran, Müzik, Spor, Sinema veya Konuşma için özel olarak önceden programlanmış değiştirilemeyen seçeneklerden veya istediğiniz ayarlamayı yapabileceğiniz Kullanıcı seçeneğinden herhangi birini seçebilirsiniz. Kullanıcı seçeneğini ayarlamak için, Kullanıcı seçeneğini seçiniz ve OK tuşuna basınız. Yukarı/Aşağı hareket tuşları ile frekans seviyelerini ayarlayabilirsiniz. Sağ ve

Sol hareket tuşları ile 120Hz, 500Hz,

1.5kHz, 5kHz veya 10kHz frekans

bantlarından birini seçebilirsiniz. Ayar

Page 21

18 l

seviyelerini hafızaya kaydederek kullanıcı seçeneğinden çıkmak için o tuşuna basınız.

Not: Ses menüsünde yapılan ayarlar ek bir işlem yapmanıza gerek kalmadan hafızaya alınacaktır.

7.1.6-Kulaklık (opsiyonel)

Televizyonunuza kulaklık bağlayarak program seslerini televizyondan bağımsız olarak dinleyebilirsiniz. Kulaklık ses seviyesini arttırıp azaltmak için Ses menüsünden Kulaklık satırını seçip ve Sağ/Sol tuşları ile seviyeyi ayarlayabilirsiniz.

Not1: Ses menüsünde yapılan ayarlar ek bir işlem yapmanıza gerek kalmadan hafızaya alınacaktır.

Not2: Sadece kulaklıktan ses duymak istediğinizde uzaktan kumanda aletinizdeki MUTE tuşuna basmanız yeterlidir.

7.2-Görüntü ayarlarının yapılması

7.2.1-Resim Menüsü

Görüntü ile ilgili ayarları Resim menüsüne girerek yapabilirsiniz. Bunun için uzaktan kumanda aletinizdeki M tuşuna basınız ve Sağ/Sol tuşları ile RESİM menüsünü seçiniz OK tuşuna basınız. Bu menüde, işlem yapmak istediğiniz başlıklardan birini seçebilirsiniz.

Resim Modu Kullanıcı

Parlaklık Kontrast Renk Netlik Renk Sıcaklığı Sıcak

RESİM

Yukarı/Aşağı hareket tuşlarını kullanarak istediğiniz ayarı seçip Sağ/ Sol hareket tuşları ile bunların seviyelerini ayarlayabilirsiniz. Resim Modu,

Parlaklık, Kontrast, Renk, Netlik, Renk Sıcaklığı seçeneklerini tercihinize göre ayarlayabilirsiniz. Gelişmiş Görüntü Ayarları menüsünden DNR, MPEG NR, Canlı Renk, Tam Netlik, Dinamik Kontrast, Dinamik Arka Işık ve Ekran Işığı seçeneklerini tercihinize göre

ayarlayabilirsiniz. RESİM menüsünde yapmış olduğunuz ayarlar başka bir işleme gerek kalmadan kaydedilecektir.

7.2.2-Resim Modu

Resim menüsünde Resim Modu seçeneğini Sağ/Sol yön tuşları ile değiştirerek hafızada bulunan ve dört adet sabit ayarlardan birini veya kullanıcının kendi ayarlamış olduğu seçeneklerden birini seçebilirsiniz. Canlı,

Doğal, Sinema, Spor sabit değerlerdir; Kullanıcı ise, hafızaya kaydettiğiniz

değerlerdir.

7.2.3-Renk Sıcaklığı

Bu özellik kullanılarak resmin renk yoğunluğu ayarlanabilir. Bu özelliği etkinleştirmek için görüntü menüsünden Renk Sıcaklığı satırını Yukarı/Aşağı tuşları ile seçtikten sonra Sağ/Sol tuşları ile Soğuk, Normal veya Sıcak seçeneklerinden birini seçebilirsiniz.

7.2.4-Tint

Scart'tan NTSC video girildiğinde, Renk Tonu ayarını yapabilirsiniz. Bu tip bir video girmediğinizde tint seçeneği menüde görülmez. Scarttan NTSC video girildiğinde, bu seçenek aktif olur ve menüde görülür.

Seç

Geri

Çıkış

Page 22

19 l

7.2.5-Gelişmiş Görüntü Özellikleri

Televizyonunuzun gelişmiş görüntü özelliklerini Resim menüsü altındaki Gelişmiş Görüntü Ayarları menüsünden yapabilirsiniz.

RESİM

DNR Yüksek

MPEG NR Canlı Renk Yüksek Tam Netlik Yüksek Dinamik Kontrast Yüksek Dinamik Arka Işık Kapalı Ekran Işığı

Seç

Yüksek

Geri

Çıkış

7.2.5.1-DNR (Parazit azaltma)

Bu özellik kullanılarak görüntüde meydana gelen girişim ve parazitler azaltılabilir. Bu özelliği etkinleştirmek DNR satırını Yukarı/Aşağı hareket tuşları ile seçiniz ve Sağ/Sol hareket tuşları ile

Kapalı, Düşük, Orta, Yüksek veya Auto seçeneklerinden birini seçebilirsiniz. Not: Parazit azaltma özelliği sadece zayıf

yayınlarda etkilidir.

7.2.5.2-MPEG NR

Bu özellik kullanılarak görüntüde meydana gelen kare şeklindeki bloklanma bozukluklarını giderir. Bu özelliği etkinleştirmek için Yukarı/Aşağı tuşları ile MPEG NR satırını seçiniz ve Sağ/

Sol hareket tuşları ile Kapalı, Düşük, Orta veya Yüksek seçeneklerinden birini

seçebilirsiniz.

7.2.5.3- Canlı Renk

Bu özellik ile Renk doygunluğunu sahneye göre otomatik olarak ayarlayabilirsiniz. Bunun için; Yukarı/ Aşağı tuşları ile Canlı Renk satırını seçiniz ve Sağ/Sol tuşları ile Kapalı, Düşük, Orta, Yüksek seçeneklerinden istediğinizi seçebilirsiniz. Yüksek seçeneği ile en doygun renkler elde edilir.

7.2.5.4- Tam Netlik

Bu özellik ile görüntünün siyah seviyesini sahneye göre otomatik olarak ayrlanmasını sağlayabilirsiniz. Bunun için Yukarı/Aşağı tuşları ile Tam Netlik satırını seçiniz ve Sağ/Sol tuşları ile Kapalı, Düşük, Orta, Yüksek seçeneklerinden birini seçiniz.

7.2.5.5-Dinamik Kontrast

Bu özellik resime göre parlaklık ayarlamayı sağlar. Resmin parlaklık seviyesine göre ekrana daha parlak veya karanlık görüntü gönderebilir. Böylece kontrast olarak daha geniş bir etki yaratılır. Bu özelliği etkinleştirmek için Yukarı/Aşağı tuşları ile Dinamik Kontrast satırını seçiniz ve Sağ/Sol hareket tuşları ile Kapalı, Düşük, Orta veya Yüksek seçeneklerinden birini seçebilirsiniz.

7.2.5.6-Dinamik Arka Işık (opsiyonel)

Bu özellik ile sahnedeki ortalama parlaklığa göre arka ışığın kuvvetini otomatik olarak ayarlayabilirsiniz. Bunun için; Yukarı/Aşağı tuşları ile Dinamik Arka Işık satırını seçiniz ve Sağ/Sol tuşları ile Auto, Gün, Gece veya Kapalı seçeneklerden birini seçebilirsiniz. Dinamik Arka Işık seçeneği Kapalı seçildiğinde Ekran Işıği seçeneği aktif olur. Diğer seçenekler seçildiğinde Ekran Işığı seçeneğine girilmez.

7.2.5.7-Ekran Işığı

Bu özellik ile LCD Panele verilen ışığın şiddetini ayarlayabilirsiniz. Bunun için; Yukarı/Aşağı tuşları ile Ekran Işığı satırını seçiniz ve Sağ/Sol tuşları ile seviyesini tercihinize göre ayarlayabilirsiniz.

7.2.6-Görüntü Formatı

Bu seçenekle, izlediğiniz yayının görüntüsünü istediğiniz bir formatta izleyebilirsiniz. Yayınları Otomatik, 16:9, 4:3, Subtitle, Leterbox, Panorama veya 14:9 formatlarında görüntüleyebilirsiniz. PC modlarında görüntü formatı 16:9, veya 4:3 seçilebilir. Bu durumda, ekranın ortasında seçmiş olduğunuz resim formatının adı görüntülenecektir.

Page 23

20 l

7.2.6.1- Otomatik

Bazı sinema kanalları 16:9 formatında yayın yapıyor olabilir. Eğer otomatik olarak bu formatı görmek istiyorsanız, Otomatik seçeneğini seçiniz. Bu durumda ekranınızda Otomatik ibaresi görülecektir.

7.2.6.2-16:9

Lütfen bu ayarı geniş ekran DVD, geniş ekran görüntülü video kaset veya 16:9 formatındaki yayınları seyretmek için kullanınız. 16:9, 14:9, vb gibi çeşitli geniş ekran formatlarının kullanılması nedeniyle ekranın alt ve üst kısımlarında siyah şeritler oluşabilir.

7.2.6.3-14:9

Bu, sinema formatıdır.

7.2.6.5-Subtitle

“16:9 formatlı” yayında altyazı da veriliyorsa bu ayar tüm yazı metninin görüntülenmesini sağlamak için görüntüyü yukarı doğru itecektir.

7.2.6.6-Letterbox

“16:9 veya sinemaskop formatlı” bir film yada video kaset seyrederken bu ayar, görüntüyü yaklaştırarak ve dağıtmadan arka kısımdaki siyah şeritleri ortadan kaldıracak ya da minimuma indirecektir.

7.2.6.7-Panorama

Bu ayar, görüntüyü, orta kısmında doğru oranları korurken yatay olarak gererek ekrana sığacak şekilde büyütecektir. Görüntüde bir miktar bozulma meydana gelebilir.

7.2.6.4-4:3

Bu ayarı, 4:3 formatındaki yayınları izlemek için kullanınız.

7.2.6.8-Cinema Panorama

Panorama moduna ek olarak Cinema Panorama modunda dikey görüntüde sabit bir oranda zoom yapılmaktadır. Bu sayede 4:3 resim formatındaki yayınlarda özellikle, resimde altta ve üstte siyah baraların olması durumunda resmin ekranı tam kaplaması sağlanmaktadır. Bu duruma en çok 4:3 resim formatında gönderilen filmlerde rastlanılmaktadır.

Page 24

21 l

Not: Görüntülerin ebadını toplu gösterim ya da ticari amaçlı olarak değiştirmek (yükseklik ve genişliğin değiştirilmesi vb) için bazı özel fonksiyonların kullanılması görüntü telif haklarının ihlali sayılacağından ilgili kanunlar gereği cezai işlem yapılabilir.

7.2.6.9-Overscan: Kapalı

Bu mod seçili olduğunda HDMI’dan gelen yüksek çözünürlüklü görüntü kırpılmadan orjinal boyutları ile ekrana gelir. Bu mod sadece HDMI modu ve 720p ve üzeri çözünürlüklerde aktif olur.

7.3-Zamanlayıcı ayarlarının yapılması

Televizyonunuz, sizin belirlediğiniz bir sürenin sonunda kapanma ve yine sizin belirlediğiniz bir sürenin sonunda açılma özelliğine sahiptir. M tuşuna basınız. Sağ/sol yön tuşlarına basarak

ZAMANLAYICI menüsünü seçiniz ve OK tuşuna basınız. Bu menüde, işlem

yapmak istediğiniz başlıklardan birini seçebilirsiniz.

ZAMANLAYICI

Saat 22 / Sep 2008 14:11

Kapanma Saati Kapalı Açılma Saati Kapalı

Uyku Zamanlayıcısı Kapalı Otomatik Kapanma Açık Saat Dilimi Istanbul GMT +2

Seç

7.3.1-Saat

Saat satırından güncel saat ve tarih bilgisi girilmelidir. Bunun için; SAAT satırını seçiniz ve OK tuşu ile onaylayınız. Saat menüsü ekranda görüntülenir. Yukarı/

Aşağı hareket tuşları ile Gün, Ay, Yıl, Saat ve Dakika bilgilerini Rakam tuşları

ile giriniz. Bir önceki menüye geçmek için o tuşuna, menüden çıkmak için M tuşuna basınız.

Geri

Çıkış

Not: Televizyonunuzun saat bilgisi otomatik olarak alındıktan sonra Dijital Modda manuel saat ayarı yapılamaz.

7.3.2-Kapanma Saati

Zamanlayıcı menüsünde Yukarı/Aşağı yön tuşu ile Kapanma Saati satırını seçiniz, Sağ veya OK tuşu ile onaylayınız. Bu menüde haftalık veya günlük seçilen periyotlarda televizyonun kapanma saati ayarlanır.

7.3.3-Açılma Saati

Zamanlayıcı menüsünde Yukarı/Aşağı yön tuşu ile Açılma Saati satırını seçiniz, Sağ veya OK tuşu ile onaylayınız. Açılma saati menüsünde haftalık veya günlük seçilen periyotlarda televizyonun açılma saati ayarlanır. Bu menüde TV, DTV, Radio olarak televizyonunuzun hangi modda ve hangi kanaldan açılacağını ve televizyonun açıldığındaki ses şiddetini ayarlayabilirsiniz.

7.3.4-Uyku Zamanlayıcısı

Uyku zamanlayıcısı , ayarlanmış süre geçtikten sonra televizyonunuzu otomatik olarak bekleme konumuna alır. Süreyi 10 ila 240 dakika arasında belli aralıklarla seçebilirsiniz. Bunun için; Kapanma Zamanı satırını seçerek Sağ/Sol hareket tuşları ile istediğiniz süreyi seçebilirsiniz.

7.3.5-Otomatik Kapanma

Otomatik Kapanma seçeneği kapalı veya açık olarak seçilebilir. Otomatik Kapanma özelliği Kapalı seçildiğinde televizyona herhangi bir kaynakta iken sinyal gelmediği durumlarda ekranda SİNYAL YOK yazısı çıkar ve televizyonunuz kapanmaz. Otomatik Kapanma özelliği Açık seçildiğinde ve herhangi bir kaynakta iken sinyal gelmediği durumlarda SİNYAL YOK yazısı ve 5 dakika geri sayım osd’si çıkar. Süre sonunda televizyon kapanır.

7.3.6-Saat dilimi

Zamanlayıcı menüsünde Aşağı/Yukarı yön tuşu ile Saat Dilimi seçeneğini seçiniz ve Sağ/Sol yön tuşları ile bulunduğunuz saat dilimini seçiniz.

Page 25

22 l

7.4-Seçenekler menüsü ayarları

Uzaktan kumanda aletinizdeki M tuşuna basınız. Yukarı/Aşağı hareket tuşları ile SEÇENEKLER satırını seçiniz, OK tuşuna basınız. Bu menüde işlem yapmak istediğiniz başlığı Yukarı/Aşağı hareket tuşlarını kullanarak seçebilirsiniz.

Dil Ayarları

Fabrika Ayarlarına Dönüş OSD Timeout PC/HDMI Oyun Modu Otomatik Güncelleştirme Yazılım Güncelleştirme

7.4.1-Dil Ayarları

Seçenekler menüsünden Dil Ayarları satırını seçiniz ve OK tuşuna basınız. Dil Ayarları menüsü görüntülenir. Bu menüden Menü dilini, Ses dilini, Altyazı dilini ayarlayabilirsiniz. Ses ve Altyazı dillerini yayın kuruluşlarının desteklenmesi şartıyla seçebilirsiniz. Seçim yapılmadığı taktirde yayıncı tarafından desteklenen dil otomatik olarak seçilecektir. Dil Ayarları,

Ses Dilleri, Altyazı Dilleri ve İşitme Engelliler satırlarını seçip Sağ/Sol

tuşları ile seçiminizi yapabilirsiniz. İşitme Engelliler seçeneği Açık seçildiğinde yayıncı tarafından özel olarak Altyazı gönderilmiş ise altyazı dili yayıncı kuruluşun gönderdiği dilde olur. İşitme Engelliler seçeneğinin Kapalı seçilmesi durumunda menüde altyazı dilleri seçeneğinde seçilen dil aktif olur.

7.4.2-Fabrika Ayarlarına Dönüş

Bu özellik ile televizyonunuzu fabrika ayarlarına geri döndürebilirsiniz. Fabrika Ayarlarına Dönüş satırını seçiniz ve OK tuşuna basınız. Onay ekranı görüntülenecektir. Bu ekranda kumandanızdaki Sağ/Sol tuşları İle Evet seçeneğini seçip televizyonunuzu fabrika ayarlarına döndürebilirsiniz yada Hayır seçeneği ile işlemi iptal edebilirsiniz.

SEÇENEKLER

Seç

Kapalı Kapalı

Açık

Geri

Çıkış

7.4.3-OSD Time Out

Bu özellik ile menünün ekranda kalma süresini belirleyebilirsiniz. Kapalı seçilmesi durumunda menü sürekli ekranda kalır. Diğer seçenekler seçildiğinde, seçilen süre kadar menü ekranda kalır.

7.4.4-PC/HDMI Oyun Modu

Seçenekler menüsünde Oyun Modu satırını Sağ/Sol yön tuşları Açık/Kapalı olarak seçebilirsiniz. Oyun modu açık seçildiğinde görüntü ayarları varsayılan değerlerine geri dönecektir. Oyun Modu sadece PC, HDMI, YPBPR kaynakları için aktif durumdadır. Oyun Modu bu kaynaklar için ON konumuna alındığında resim menüsünde resim modu olarak Oyun moduna geçilir. Bu modda sadece renk sıcaklığı ve arka ışık ayarları değiştirilebilir durumdadır. Oyun modu, oyun konsollarında ve monitör olarak kullanıldığında text dosyalarının görüntülenmesinde kayda değer bir kalite artışı sağlar. Yukarıda bahsedilen kaynaklardan film izlenmek istendiğinde bu modun kapalı olması tavsiye edilir.

7.4.5-Yazılım Güncelleştirme

Bu menüden OAD (Havadan Yazılım Güncelleştirme) yöntemi ile yeni bir yazılım bulunursa otomatik olarak yüklenir. Yazılım güncelleştirme satırını seçiniz ve OK tuşuna basınız. Televizyonunuz yazılım aramaya başlayacaktır ve yeni bir yazılım varsa yükleme işlemini gerçekleştirecektir.

Not: Yazılım Güncelleştirme işlemini yaparken televizyonunuzun enerjisini kesmeyiniz.

7.4.6-Otomatik Güncelleştirme Bu seçeneğin Açık seçilmesi

durumunda televizyon kapanırken yazılım güncelleştirilmesi olup olmadığı kontrol edilir, yeni yazılım bulunursa televizyonun yazılımı güncellenir. Kapalı seçilmesi durumunda otomatik olarak yazılım araması yapılmaz.

Not: Yazılım Güncelleştirme ve Otomatik

Güncelleştirme satırı Analog modda menüde görüntülenmez.

Page 26

23 l

7.4.7-Decoder Ayarları

Decoder Ayarları satırını Sağ/Sol yön tuşları Açık/Kapalı olarak seçebilirsiniz. AÇIK yapıldığı zaman SCART çıkışından RF sinyali çıkacaktır. Bu seçenek SCART’a Decoder bağlandığı zaman AÇIK yapılmalıdır. Bu seçenek KAPALI seçildiği zaman SCART çıkışında RF sinyali çıkmayacaktır. Bu seçenek Sinyal Kaynağı seçeneği SCART seçildiğinde menüde görülür. Diğer seçeneklerde menüde görülmez.

7.5-Çocuk Kilidi

Çocuk kilidi menüsünden Çocuklar için uygun olmayan kanalları engelleyebilir, yayınlanan programlar için yaş sınırlamasını ayarlayabilirsiniz. Bu menüye girerken şifre ekranı görüntülenecektir. Doğru şifre girildiğinde menü açılacaktır. Şifre fabrika ayarlarından 0000 olarak ayarlanmıştır. PIN Girişi menüsünden şifreyi kişisel tercihinize göre değiştirebilirsiniz.

ÇOCUK KİLİDİ

Sistem Kilidi

PIN Girişi Program Kilidi Ebeveyn Kontrolü Kapalı

Panel Kilidi

Seç

7.5.1-Sistem Kilidi Sistem kilidi özelliği Açık seçildiğinde

Kanal Ayarları menüsünde Otomatik Ayar, Dijital Manuel Arama, Analog Manuel Arama ve Program Tablosu

menülerine girişte şifre sorulur. Doğru şifre girilmeden bu menülere erişilemez.

7.5.2-PIN Girişi

Bu menüden Çocuk kilidi şifrenizi kişisel tercihinize göre değiştirebilirsiniz. Bunun için PIN Girişi satırını seçiniz ve

Kapalı

Geri

Çıkış

OK tuşuna basınız. PIN Girişi menüsü görüntülenir. Yeni şifrenizi iki kere üst üste girdiğinizde şifreniz değişmiş olacaktır.

Not: Belirlemiş olduğunuz şifreyi unuttuğunuz taktirde 2356 tuşlayarak kilitli kanalları açabilir ve PIN girişi menüsüne tekrar girerek yeni bir şifre belirleyebilirsiniz.

7.5.3-Program kilidi

Program Kilidi özelliği ile istediğiniz kanalı kilitleyebilir ve doğru şifre girilmeden izlenmesini engelleyebilirsiniz. Bunun için; Çocuk Kilidi menüsünden Yukarı/ Aşağı yön tuşları ile Program Kilidi satırını seçiniz ve OK tuşu ile onaylayınız. Program kilidi menüsü görüntülenir. Program Kilidi menüsünden Yukarı/ Aşağı tuşları ile kilitlemek istediğiniz kanalı seçiniz ve kumandanızdaki YEŞİL tuş ile onaylayınız. Kanal isminin yanında kilit işareti görünecek. Kilitli kanal seçildiğinde şifre ekranı görüntülenecek ve doğru şifre girilmeden kanal görüntülenmeyecektir ve şifre girilmediği taktirde ekranda kilit sembolü görünülenecektir. Program Tablosu menüsünde de kilitli kanalın yanında kilit işareti görüntülenecektir. Kilidi kaldırmak için aynı işlem uygulanmalıdır.

7.5.4-Ebeveyn Kontrolü

Eğer yayın kuruluşu tarafından destekleniyorsa bu özellik ile yayınlanan programlar için 4 ile 18 yaş arasında bir yaş sınırlaması girebilirsiniz. Yayınlanan program girmiş olduğunuz yaş sınırlamasının üzerinde ise kanal görüntülenmeyecek ve bir şifre ekranı gelecektir. Programı görüntüleyebilmek için doğru şifrenin girilmesi gerekmektedir. Özelliğin aktif edilebilmesi için Ebeveyn Kontrolü satırından 4 ile 18 arasında bir yaş sınırı giriniz.

7.5.5-Panel Kilidi

Bu özellik Açık olarak seçildiğinde LCD Televizyonunuzun üzerindeki kontrol tuşları kilitlenecektir ve çalışmayacaktır. Tekrar kapalı olarak seçildiğinde kontrol tuşları çalışacaktır.

Page 27

24 l

7.6-Diğer görüntü özellikleri

7.6.1-Zoom

Bu özelliği kullanmak için, her

hangi bir kanalı izlerken uzaktan

kumanda aletinizdeki ZOOM tuşuna basınız. Görüntü merkezi odaklı olarak 3 adımda büyütülür.

Not: Zoom özelliği Kanal değiştirildiğinde iptal edilir.

7.6.2-Freeze (Görüntü dondurma)

Bu özellik sayesinde izlediğiniz

program görüntüsünü

dondurabilirsiniz. Bunun için

uzaktan kumanda aletinizdeki Sarı tuşuna basınız. Program görüntüsü aynı tuşa ikinci kez basılıncaya kadar dondurulacaktır. Sarı tuşa her basışta Durdurma: Açık, Durdurma: Kapalı osd’si gözükecektir.

7.6.3-Resim ve Teletext (PAT)

Bu özellik sayesinde, program

izlerken eğer izlenen programdan

teletext yayını varsa aynı anda

teletext yayınlarını da takip

edebilirsiniz. Bunun için teletext

yayını olan bir kanalda TXT tuşuna ardından 16:9 tuşuna bastığınızda ekran ikiye bölünecektir ve sol kısımda izlediğiniz yayın sağ kısımda ise Teletext’i aynı anda izleyebilirsiniz. Herhangi bir nedenle PAT modundan çıkmak için TXT tuşuna tekrar basmanız yeterlidir.

Page 28

25 l

USB Modu

USB modunda, USB Aygıtlarına yüklediğiniz Resimleri ve Filmleri seyredebilir Müzik parçalarını dinleyebilirsiniz.

USB moduna geçmek için

uzaktan kumanda aletinizdeki

Kaynak Değiştirme tuşuna

basınız. Yukarı/Aşağı hareket

tuşları ile USB satırını seçiniz ve

OK tuşuna basınız. USB modu

ana ekranı görüntülenecektir.

FOTOĞRAF

USB C:/

RESİM MÜZİK FİLM DÖKÜMAN

Size:

Not6: USB modunda resim formatı değiştirilemez.

Not7: USB kaynağına bağlanılan harici harddisk ile beraber güç kablosu kullanıldığı durumlarda TV kapatıldığında harici harddiskinde güç kablosu çekilmelidir.

Not8: USB kaynağında Kaynak Değiştirme tuşu ile kaynak değişimi

yapılmaktadır. USB modunda M tuşuna basıldığında Ana Menü ekrana gelir. Menü’de USB Ayarları altında Otomatik Önizleme ve Slayt Gösterisi Aralığı ve İzleme Modu başlıkları bulunur.

Bu ekranda Sağ/Sol yön tuşları ile

Fotoğraf, Müzik, Film, Metin ve Tüm Desteklenen modlarından birini seçip OK tuşu ile onaylayarak alt doyalara

ulaşabilirsiniz. Alt menüden tekrar üst menüye geçmek için o tuşuna basmanız yeterlidir.

Not1: USB modunun haricinde herhangi bir modda iken USB girişine bir aygıt bağladığınızda ekranda USB işareti çıkacak ve evet seçeneğini seçtiğinizde USB moduna direkt olarak geçebilirsiniz.

Not2: USB Aygıtında herhangi bir dosya okunurken USB Aygıtının TV’den çıkarılmaması gerekmektedir.

Not3: USB standartı gereği USB çıkışı 1 A akımı destekler. Bu yüzden USB girişine USB Harddisk bağlandığında, bu harddiskin ayrıca harici bir güç kaynağı ile beslenmesi gerekmektedir.

Not4: USB modunda görmek istediğimiz dizin içerisinde çok fazla dosya varsa klasör içeriğinin görüntülenmesi uzun zaman alır.

Not5: USB modunda her mod için seçebileceğimiz maximum dosya sayısı 100’dür.

Otomatik Önizleme Slayt Gösteri Aralığı İzleme Modu

USB AYARLARI

Seç

Açık 3 sn

Otomatik Sığdır

Geri Çıkış

Oto Önizleme: Açık konumu seçildiğinde USB’deki dosyalar arasında gezinirken önizlemelerini görebilirsiniz.

Slayt Geçiş Süresi: Slayt gösterisi için geçiş süresini ayarlayabilirsiniz.

İzleme Modu: Bu modda görüntü seçilen formatta ekrana gelir.

Page 29

26 l

8.1-Resim dosyalarının görüntülenmesi

Fotoğraf klasöründe USB Aygıtlarına yüklediğiniz resimleri izleyebilirsiniz. Ana menüde sağ/sol hareket tuşlarını kullanarak Fotoğraf klasörünü seçiniz ve OK tuşuna basınız. USB belleğinizde içinde buunduğunuz dizindeki resim dosyalarını gösterir.

FOTOĞRAF

USB C:/

RESİM1.jpg RESİM2.jpg RESİM3.jpg RESİM4.jpg

Burada izlemek istediğiniz resim dosyalarını yukarı/aşağı tuşları ile seçiniz, OK tuşu ile işaretleyiniz ve PLAY tuşuna basınız. İşaretlemiş olduğunuz resimleriniz sıra ile görüntülenir. Eğer hiç bir resim dosyasını işaretlemeden PLAY tuşuna basarsanız USB bellek içerisinde bulunduğunuz dizin içerisinde bulunan tüm resimler sıra ile görüntülenir. Görüntülenen resmi kumandanızın Sağ yön tuşu ile saat yönünde Sol yön tuşu ile saat yönünün tersine döndürebilirsiniz. Eğer resimlerinizin tekrar gösterini ayarlamak isterseniz kumandanızın üzerindeki Repeat tuşuna basarak “A” seçeneğinde tüm resim dosyalarının tamamını, ”1” seçeneğinde sadece seçilen resim dosyasını tekrarlayabilirsiniz. ”X” seçeneği seçildiğinde tekrar modu iptal edilmiş olur.

Not: Fotoğraf klasöründe sadece .jpg, .jpe, .bmp, .png formatında resim dosyalarını görüntüleyebilirsiniz. Bunların haricindeki resim formatları desteklenmemektedir.

Not: Resim görüntülenirken İ tuşuna basıldığında dosya ismi, dosya boyutu ve çözünürlük bilgileri ekranda görülür.

WxH: 640 x 480 Size: 44000 Bytes

8.2-Müzik dosyalarının oynatılması

Müzik klasöründe USB Aygıtlarına yüklediğiniz müzikleri dinleyebilirsiniz. Ana menüde Sağ/Sol hareket tuşlarını kullanarak Müzik klasörünü seçiniz ve OK tuşuna basınız. USB belleğinizin dizin içerisindeki Müzik dosyaları görüntülenir.

MUZİK

USB C:\

MÜZİK1.mp3 MÜZİK2.wma MÜZİK3.mp3 MÜZİK4.wma

Burada dinlemek istediğiniz müzik dosyalarını yukarı/aşağı tuşları ile seçiniz, OK tuşu ile işaretleyiniz ve PLAY tuşuna basınız. Seçmiş olduğunuz parçalar sıra ile çalmaya başlayacaktır. Eğer hiç bir müzik dosyasını işaretlemeden PLAY tuşuna basarsanız USB bellek içerisinde bulunan tüm müzikler sıra ile çalmaya başlayacaktır. Parçalar arasında geçiş yapmak için kumandanızın üzerindeki Parça, Bölüm İleri/Geri tuşlarını kullanabilirsiniz. Eğer bir müzik dosyasını ileri veya geri almak isterseniz Hızlı İleri/Geri tuşlarını kullanabilirsiniz. Bu tuşlara her basıldığında ileri veya geri alma hızı x2, x4, x8, x16 olarak değişir. İleri/Geri alma işlemini durdurmak için PLAY tuşuna basmanız yeterlidir. Müzik dosyalarını tekrar çalmak için kumandanızın Repeat tuşuna basınız. “A” seçeneğinde tüm müzik dosyalarının tamamını, ”1” seçeneğinde sadece seçilen parça tekrar oynatılır. ”X” seçeneği seçildiğinde tekrar modu iptal olur. MUSIC modundan çıkmak için o tuşuna basınız. Ayrıca Cihazınız müzik modunda karaoke özelliklidir. Bu özelliği çalıştırmak için ses dosyası ile aynı isimdeki şarkı sözü dosyasını aynı klasöre koyuyoruz. MUSIC modundan çıkmak için o tuşuna basınız.

Album: Title: Bit Rate: 128K Artist:

Sampling: 44K Year:

Page 30

27 l

Not1: Müzik klasöründe sadece .mp2, .mp3, .wma, .m4a, .aac formatında ki müzik dosyalarını dinleyebilirsiniz. Bunların haricindeki müzik formatları desteklenmemektedir.

Not2: Müzik klasöründe karaoke özelliği sadece .lrc formatında ki altyazıları desteklemektedir.

8.3-Film dosyalarının görüntülenmesi

Film klasöründe USB Aygıtlarına yüklediğiniz filmleri seyredebilirsiniz. Ana menüde Sağ/Sol hareket tuşlarını kullanarak Film klasörünü seçiniz ve OK tuşuna basınız. USB belleğinizin içerisindeki Film dosyaları görüntülenir.

FİLM

USB C:/

FİLM1.avi FİLM2.mpg FİLM3.avi FİLM4.mpg

Burada izlemek istediğiniz film dosyalarını yukarı/aşağı tuşları ile seçiniz, OK tuşu ile işaretleyiniz ve PLAY tuşuna basınız. Seçmiş olduğunuz filimler sıra ile görüntülenmeye başlayacaktır. Eğer hiç bir film dosyasını işaretlemeden PLAY tuşuna basarsanız USB bellek içerisinde bulunan tüm filimler sıra ile gösterilmeye başlayacaktır. İki filim arasında geçiş yapmak için kumandanızın üzerindeki Parça, Bölüm İleri/Geri tuşlarını kullanabilirsiniz. Eğer bir filim dosyasını ileri veya geri almak isterseniz Hızlı İleri/ Geri tuşlarını kullanabilirsiniz. Bu tuşlara her basıldığında ileri veya geri alma hızı

x2, x4, x8, x16 olarak değişir. İleri/ Geri alma işlemini durdurmak için PLAY

tuşuna basmanız yeterlidir. Filim dosyalarını tekrar etmek için kumandanızın Repeat tuşuna basınız. “A” seçeneğinde tüm filim dosyasının tamamını, ”1” seçeneğinde sadece seçilen film tekrar oynatılır. ”X” seçeneği seçildiğinde tekrar modu iptal olur. FİLM modundan çıkmak için o tuşuna basınız.

Size: 44000 Bytes

Not1: Film klasöründe sadece .mpg, .mpe, .vob, .dat, .avi, .mp4, .3gp (ses AAC kodlanmış olmalı) formatında ki film dosyalarını izleyebilirsiniz. Bunların haricindeki film formatları desteklenmemektedir.

Not2: Film klasöründe izleyeceğiniz filmler sadece .srt formatında ki altyazıları desteklemektedir. Altyazı ile film dosyasının isimleri aynı olmalıdır. Aksi taktirde alt yazı görüntülenmez. Altyazılarda ülkenize ait özel karakterleri göremiyorsanız M tuşuna basarak-

>SEÇENEKLER->DİL AYARLARI>ALTYAZI DİLLERİ->BİRİNCİL

başlığının seçimini kontrol ediniz. Not3: Film izlenirken İ tuşuna

basıldığında dosya ismi, dosya boyutu, çözünürlük ve süre bilgileri ekranda görülür.

Not4: Oynatılan MPEG2 formatındaki dosyalar için birden fazla ses kaynağı (audio stream) varsa dosya tam ekran oynatılırken Ses Dili Seçme tuşu ile ses kaynakları arasında geçiş yapılabilir.

Not4: USB modunda desteklenen bazı dosya formatları, desteklenen dosya uzantısına sahip olmasına rağmen, bu dosyaların oluşturma (sıkıştırma) biçimlerini bağlı olarak oluşabilecek problemlerden dolayı çalışmayabilir.

Not5: USB modunda 720p’ nin altındaki SD video çözünürlükleri desteklenmektedir.

Page 31

28 l

8.4-Metin modu

METİN modunda USB Aygıtlarına yüklediğiniz yazı dosyalarını görüntüleyebilirsiniz. Ana menüde Sağ/ Sol hareket tuşlarını kullanarak Metin klasörünü seçiniz ve OK tuşuna basınız. Metin klasörü görüntülenir.

METİN

USB C:/

DÖKÜMAN.txt

Size: 4K Bytes

Burada görüntülemek istediğiniz yazı dosyasını yukarı/aşağı tuşları ile seçiniz PLAY tuşuna basınız. Yazı dosyası görüntülenir. Yazı metni bir sayfadan fazla ise sayfaları Yukarı/Aşağı tuşları ile değiştirebilirsiniz. Metin modundan çıkmak için o tuşuna basınız.

Not: Metin klasöründe sadece .txt formatında ki yazı dosyaları desteklemektedir.

8.5-Tüm Desteklenen

Tüm Desteklenen modunda, diğer modlardan farklı olarak tüm modların klasörlerinde ayrı ayrı desteklenen dosya biçimlerinin tamamını buradan görebilirsiniz. Ana menüden Sağ/

Sol hareket tuşlarını kullanarak Tüm Desteklenen klasörünü seçiniz ve OK

tuşuna basınız. Tüm Desteklenen menüsü görüntülenecektir. USB Aygıtlarına yüklediğiniz Resim, Müzik, Film ve Text uzantılı dosyaları görebilirsiniz.

Not: Tüm Desteklenen modunda görülen dosyalar bu modda çalıştırılamaz.

Page 32

29 l

Teletext

Günümüz TV yayıncılığının en önemli hizmetlerinden biri olan Teletext, TV kullanımını daha faydalı hale getirmektedir. Teletext kısaca, çeşitli güncel bilgilerin yazı ve grafik olarak sayfalar halinde TV yayını ile birlikte iletilmesidir. Kaliteli bir teletext yayını alabilmek için iyi bir anten sistemi, zayıf olmayan, yansımasız ve diğer kanalların karışmadığı bir yayın gereklidir. Çok net bir alışta bile bazı karakter ya da satırların kaybolması normaldir. Bu gibi durumlar normal şartlarda kısa bir süre sonra kendiliğinden düzelecektir.

9.1-Teletext Moduna Giriş

Televizyonunuzu teletext yayınına

geçirmek için, teletext yayını

olan bir kanalda TXT tuşuna

basınız. Tekrar televizyon yayınına

geçmek için TXT tuşuna ardarda

iki kez basınız. Teletext yayınına

geçtiğinizde karşınıza ilk olarak index sayfası gelecektir. 100 Bu sayfada, o teletext yayınındaki konuların başlıkları ve ilk sayfa numaraları görülür.

9.2-Sayfa Seçimi

İstediğiniz sayfayı ekranda

görebilmek için rakkam tuşlarını

kullanarak o sayfanın numarasını

giriniz. Girdiğiniz rakkamı,

üstteki başlık satırının solunda

görebilirsiniz. Sayfaları tek tek

geçmek istediğinizde Yukarı

hareket tuşuna yada P+ tuşuna basarak bir sonraki sayfaya, Aşağı hareket tuşuna yada P- tuşuna basarak bir önceki sayfaya geçebilirsiniz. İndex sayfasına dönmek için İ tuşuna basınız.

9.3-TV resminde Teletext görüntüsü (MIX)

Bu özellik ile teletext bilgisi ile TV yayınını üst üste ve birlikte izleyebilirsiniz. Böylece TV yayınında iken o kanalın teletext yayınını takip edebilirsiniz. Bunun için Teletext yayını olan

bir kanalda TXT tuşuna ardarda iki kez basınız.

9.4-Sayfa büyütme tuşu (DOUBLE)

Uzaktan kumandanızın üzerindeki DOUBLE tuşunu kullanarak teletext sayfasının üst yarısını

büyütülmüş olarak izleyebilirsiniz. Sayfanın alt yarısını da büyütülmüş olarak görebilmek için aynı tuşa ikinci kez basınız. Aynı tuşa üçüncü kez bastığınızda ise sayfa normal boyutuna dönecektir

9.5-Sayfa Durdurma (STOP)

Bazı bilgiler yayın kuruluşu

tarafından birden fazla sayfa

halinde düzenlenerek, otomatik

çevrimli yayınlanır. Örneğin dört sayfadan oluşan bir yazıda, sayfalar ekranda 01, 02, 03 ve 04 şeklinde gösterilir. Bu sayfalardan birine daha uzun bakmak için STOP tuşuna basınız. Aynı tuşa tekrar bastığınızda çevrim devam eder.

Page 33

30 l

9.6-Alt sayfa seçimi (SUB)

Teletext yayını yapan kuruluşun herhangi bir teletext sayfasının alt sayfalarını yayınlaması halinde,ekranda 01’den başlamak üzere sayfa numaraları çıkar. SUB tuşunu kullanarak alt sayfalara geçebilirsiniz. Bu durumda sol üst köşede sayfa numarası yanında 0001 şeklinde alt sayfa seçimi çıkacaktır görüntülemek istediğiniz alt sayfa numarasını numaralandırma tuﬂları ile direkt

olarak girebilirsiniz yada KIRMIZI/ YEŞİL tuşları ile tek tek seçebilirsiniz. Alt sayfadan tekrar SUB tuşuna basarak çıkabilirsiniz.

9.7-Geçici TV Görüntüsü (UPDATE)

Bu tuş, teletext yayınında istediğiniz sayfa aranırken, televizyon görüntüsüne geçerek sayfanın aranmasını

beklememeniz içindir. Teletext istediğiniz sayfayı ararken UPDATE tuşuna basarak televizyon görüntüsüne geçebilirsiniz. İstediğiniz sayfa bulunduğunda, o sayfanın numarası ekranda belirir.

9.8-Soru -Yanıt Tuşu (REVEAL)

Bazen bir teletext sayfası, bir oyun ya da bulmaca gibi saklı bir cevap içerir. Saklı cevabı açığa çıkarmak için REVEAL tuşuna basınız.

9.9-Fastext

Uzaktan kumanda aletindeki renkli tuşlar fastext özelliği içindir. Herhangi bir sayfayı seçtiğinizde, ekranda değişik konulara ait başlıklar dört ayrı renk halinde ya da renkli çerçeveler içinde (kırmızı, yeşil, sarı ve mavi) yazılmış olabilir. Uzaktan kumanda aletindeki ilgili renge ait tuşa basarak, istediğiniz konuya beklemeden ulaşabilirsiniz.

Not: Fastext özelliği her teletext yayınında bulunmamaktadır. Yayınlanıp yayınlanmayacağı, yayını yapan kuruluş tarafından belirlenir.

9.10-Toptext (opsiyonel)

Teletext ekranının alt kısmında, sarı ve mavi renkte bir konu başlıkları satırı bulunmaktadır. Uzaktan kumanda aletindeki sarı ya da mavi tuşlara basarak ilgili Konuyu seçebilirsiniz. Kırmızı tuşa basarak bir sonraki sayfayı, yeşil tuşa basarak da bir önceki sayfayı seçebilirsiniz.

Not: Toptext özellikleri her programda bulunmamaktadır.

Page 34

31 l

Harici Cihaz Bağlantıları

Televizyonunuz üzerinde harici cihaz bağlantısı yapabilmek için anten girişi dahil 7 adet giriş mevcuttur. Bunlar:

1-Anten girişi 2-SCART/S-VHS girişi 3-AV girişi 4-PC/COMB girişi 5-HDMI girişi 6-USB girişi 7-CI Slot girişi

Uygun girişleri destekleyen harici cihazınızı bu girişler üzerinden televizyonunuza bağlayabilirsiniz. Uzaktan kumanda aletinizdeki Kaynak Değiştirme tuşuna basarak, cihazı bağladığınız harici kaynak girişini seçiniz.

10.1-Skart bağlantısı ile harici cihaz bağlama

VCR

DVD

TV’nin arka görünüşü

UYDU ALICISI

Veya

OYUN KONSOLU

SCART: SCART’a bağlı yayın cihazından gelen görüntüyü izlemek için Kaynak menüsünden Scart seçeneğini seçip OK tuşuna basınız. (Bağladığınız cihazdan RGB çıkışı varsa, bu Scart üzerinden izleyebilirsiniz).

S-Video: SCART girişi üzerinden scart dönüştürücü ile SVHS girişi kullanılarak bağlanan yayın cihazından gelen görüntüyü izlemek için Kaynak menüsünden S-Video seçeneğini seçiniz ve OK tuşuna basınız. Televizyonunuz seçtiğiniz kaynağa geçecektir.

Page 35

32 l

10.2-AV bağlantısı ile harici cihaz bağlama

KAMERA

DVD

UYDU ALICISI

TV’nin arka görünüşü

OYUN KONSOLU

AV: RCA (Cinch) girişi kullanılarak bağlanan yayın cihazından gelen görüntüyü izlemek için Kaynak menüsünden AV seçeneğini seçiniz ve OK tuşuna basınız. Televizyonunuz seçtiğiniz kaynağa geçecektir.

10.3-YPBPR bağlantısı ile harici cihaz bağlama

Ses bağlantısı

TV’nin arka görünüşü

Görüntü bağlantısı

DVD

YPBPR (Komponent Girişi): VGA girişi üzerinden VGA to YPBPR kablosu ile bağlantı yapıldığında görüntüleri izleyebilmek için Kaynak menüsünden YPBPR seçeneğini seçiniz ve OK tuşuna basınız. Televizyonunuz seçtiğiniz kaynağa geçecektir.

10.4-HDMI bağlantısı ile harici cihaz bağlama

DVD

TV’nin arka görünüşü

UYDU ALICISI

OYUN KONSOLU

Page 36

33 l

HDMI: HDMI soketi üzerinden bir bağlantı yapıldığında görüntüleri izleyebilmek için Kaynak menüsünden bağlantıyı yapmış olduğunuz HDMI girişini seçiniz ve OK tuşuna basınız. Televizyonunuz seçtiğiniz kaynağa geçecektir.

PC'nizde veya dijital video işletim cihazınızda bulunan konnektörü ve uygun bir kabloyu (televizyonunuzla birlikte verilmemiştir) kullanarak TV'nizin arkasındaki HDMI girişine bağlayınız.

Not1: HDMI modunda görüntü izleyebilmek için, bilgisayarınızda HDMI’yi destekleyen bir ekran kartı bulunması gereklidir.

Not2: DVI to HDMI yada HDMI to HDMI kablo ile PC’den televizyonunuza görüntü aktardığınızda bazı çözünürlüklerde RESİM’in ekrana oturmaması durumunda PC’nizin ekran kartı ayarlarını yapınız.

İ tuşuna basarak çözünürlük bilgisini ekranda görebilirsiniz.

10.4.1-HDCP

TV'niz HDCP özelliğini desteklemektedir. Bu özelliği kullanabilmek için, TV'nizin HDMI video girişine bir bağlantı yapmanız ve uzaktan kumanda aletinizdeki Kaynak Değiştirme tuşuna basarak HDMI’yi seçmeniz gerekmektedir.

NOT: HDMI modunda; PC’den DVI-HDMI dönüştürücü kablo kullanıldığında bazı çözünürlükler desteklenmektedir.Görüntü formatı olarak sadece 16:9, 4:3, 14:9 (bazı çözünürlükler) desteklenmektedir.

10.4.2-Yüksek Çözünürlük – HD-READY

Televizyonunuz yüksek çözünürlüklü (HDTV) sinyalleri alabilir. Giriş kaynaklarını (HDTVsinyal dönüştürücüsü veya HDTV DVD oynatıcı) (HDMI) girişine (dijital HDTV sinyali) bağlayabilirsiniz. Bu, kopya korumalı (HDCP Yüksek Çözünürlüklü Kopya Korumalı) olsalar bile dijital HDTV programlarını

izleyebilmenizi sağlar.

10.5-USB bağlantısı

USB bellek

TV’nin yan görünüşü

Harici harddisk bağlantısı

USB: USB girişini kullanarak bağlanan USB aygıtlarından gelen görüntüleri izlemek ve müzikleri dinlemek için, USB Aygıtınızı televizyonunuza bağladığınızda ekranda USB işareti görülecektir. EVET seçeneğinin üstüne gelerek OK tuşuna bastığınızda televizyonunuz otomatik olarak USB moduna geçecektir. Herhangi bir kaynak modunda USB girişi takılı iken USB moduna geçmek için Kaynak Değiştirme tuşuna basarak USB satırını seçiniz ve OK tuşuna basınız.

Veya

Adaptör

Page 37

34 l

10.6-PC bağlantısı

TV’nin arka görünüşü

Ses bağlantısı

Görüntü bağlantısı

10.6.1-PC Bağlantısı:

Uygun bir kablo kullanarak (televizyonunuzla birlikte verilmemiştir) D-Sub15 konnektörünü televizyonunuzun arkasındaki PC-IN girişine bağlayınız.Yine uygun bir kablo kullanarak, PC’nizin ses çıkışını televizyonunuzun arkasındaki PC AUDIO-IN girişine bağlamak suretiyle PC’nizden ses de dinleyebilirsiniz, kaynağın sesini V+/V- tuşlarını kullanarak ayarlayabilirsiniz.

10.6.2-PC moduna geçiş

LCD-TV'nizin monitör (PC) moduna geçmesi için uzaktan kumanda aletinizdeki Kaynak Değiştirme tuşuna basınız. SİNYAL KAYNAĞI menüsü görüntülenir. Yukarı/

Aşağı hareket tuşları ile PC seçeneğini seçiniz ve OK tuşuna basınız.

10.6.3-PC Erişim Ayarı

PC modunda M tuşuna basarak ana menüden KANAL AYARLARI menüsüne giriniz. Bu menüde gerekli ayarları yapmak için, uzaktan kumanda aletinizdeki Yukarı/Aşağı tuşları ile başlıkları seçerek monitörle ilgili aşağıdaki ayarları yapabilirsiniz.

10.6.4-Otomatik Pozisyon

Bu fonksiyon sayesinde, giriş moduna göre en uygun geometrik ayarlar yapılandırılır. Bu işlem için, Otomatik Pozisyon satırını seçip OK tuşuna basmanız yeterlidir.

10.6.5-Yatay Konum: Yatay konum ayarı.

10.6.6-Dikey Konum: Dikey konum ayarı.

10.6.7-Boyut: Bu, piksel saat frekansıdır. Kullanıcı, istediği değeri seçerek ekranı

daraltabilir ya da genişletebilir.

10.6.8-Faz: Sol/Sağ hareket tuşlarını kullanarak, renklerin ve şekillerin PC görüntüsüyle tam olarak uymasını sağlayabilirsiniz.

10.6.9-GÖRÜNTÜ FORMATI

PC görüntüsünü 16:9 veya 4:3 formatlarında görünecek şekilde seçebilirsiniz.

Page 38

35 l

10.7-Kulaklık Bağlantısı (opsiyonel)

Kulaklıklar 8 ile 32 ohm arasında bir empedansa ve 3,5 mm stereo fişe sahip olmalıdır. Kulaklık fişini TV'nin kulaklık girişine takınız.

TV’ nin yan görünüşü

10.8-CI (Common Interface) kartın takılması

CI modülü ve Smart kart Dijital TV modunda bazı şifreli (ücretli) yayınları izlemenizi sağlar. CI Modül televizyonunuzda takılı değil iken, yalnızca mevcut şifresiz dijital/ analog programları izleyebilirsiniz.

10.8.1-CI Modülü ve Smart kartın takılması

Smart kartı televizyonunuzda tek başına kullanamazsınız. Bunun için bir CAM modülüne ihtiyacınız vardır. Smart kartınızı CAM modüle takınız; Ardından CAM modülünü televizyonunuzdaki CI yuvasına takınız. Modülü doğru şekilde taktığınızda ekranda CA Modülü Algılandı mesajı ekrana gelir ve modüle ait menü görüntülenir.

TV’nin yan görünüşü

10.8.2-CI Modülü ve Smart kartın çıkartılması

Smart kartı çıkartırken, CAM modülünü kart takılı halde komple dışarı çekin. Ekranda CA Modülü Çıkartıldı mesajı görüntülenecektir.

Page 39

36 l

11 Yardım ve ipuçları

Arıza Olası nedeni Çözümü

Televizyon çalışmıyor

Güç Kablosu şebekeye bağlı mı?

Şebeke Açma/Kapama düğmesi açık mı?

Anten kablosu takılı mı? Anten kablosunu kontrol ediniz.

Güç kablosunu kontrol ediniz.

Açma/Kapama düğmesinin açık oldğunu kontrol ediniz.

Düşük görüntü kalitesi

Görüntüde gölge ve yansıma var.

Görüntü yok

Renk yok.

Teletext yok veya hatalı

Ses yok

Uydu anteni kullanıyorsanız anten iyi ayarlanmış mı?

Antenin iki harici cinazın bağlı olmasından etkilenebilir.

Hassas ayar gerekebilir. Hassas kanal ayarı yapınız.

Görüntü ayarları yanlış yapılmış.

Kanal ayarı

Anten

Anten kablosunda hasar var mı?

Uzaktan kumandanızın doğru tuşuna bastığınıza eminmisiniz.

Renk yoğunluğu en düşük seviyededir.

Yayın sistemi ayarı (ayar seçeneği mevcut ise)

Kanal yayınında sorun var. Başka bir kanalla test ediniz.

Televizyon kanalı (teletext yoktur) veya anten sistemi.

İstasyon sinyali çok zayıftır Anten sistemini kontrol ediniz.

Geçici ses kesme açık olabilir Mute tuşuna basmayı deneyiniz

Ses kısılmış mı? V + tuşu ile sesi açınız.

Anten ayarını yaptırınız.

Cihazlardan birinin bağlantısını çıkarmayı deneyiniz.

Parlaklık, Kontrast ve rengi ayarlayın.

Otomatik, manuel kanal ayarı veya hassas ayar yapınız.

Anten kablosunu ve sistemini kontrol ediniz

Anten kablosunu kontrol ediniz.

Tv’ açmak için P+ veya Ptuşuna basınız.

Rengi açınız.

Doğru yayın sistemini seçiniz.

Hassas ayar ve gölgeli görüntüler için başka bir kanalı test edin

Piller doğru takılmış mı? Pilleri doğru şekilde takınız.

Uzaktan kumanda çalışmıyor

Televizyon açıldıktan sonra görüntü anlaşılmıyor

Piller bitmiş olabilir mi? Pilleri yenisi ile değiştiriniz. Uzaktan kumanda ile televizyon

arasında bir engel var mı?

Çocuk kilidi aktiftir.

Varsa engeli kaldırınız.

Çocuk kilidini devreden çıkartınız.

Yukarıda yazılanları denemenize rağmen televizyonunuz doğru çalışmazsa, kapatıp tekrar açmayı deneyiniz. Televizyonunuzu tüm yazılanları uygulamanıza rağmen çalıştıramazsanız, ürünü satın aldığınız bayii ya da yetkili servise başvurunuz. Çalışmayan cihazı kendiniz onarmayı asla denemeyiniz.

Page 40

37 l

Teknik Özellikler Tablosu

EKRAN BOYUTU 18.5”

Panel tipi

Ses çıkışı 2x3 W

Güç tüketimi 30 W

Stand-by güç değeri <1 W

Scart / S-VHS girişi Standart

Ses/Video RCA girişi Standart

HDMI girişi Standart

VGA / COMB girişi Standart

PC / COMB Ses girişi Standart

Kulaklık girişi Opsiyonel

USB girişi Standart

CI Slot Girişi Standart

18.5”, 16:9 Active matrix TFT

Genel teknik özellikler Güç kaynağı AC: 220-240 V ~ 50-60 Hz Güç kaynağı DC: 12V (*) Program hafızası Analog: 100 Program hafızası Dijital: 200 RF Anten girişi: 75 Ohm (Koaksiyel) Hoparlör empedansı: 8 Ohm Ses sistemleri: Mono / Stereo Piller: 2xUM - 4, IEC R03 veya AAA 1.5V Alınan kanallar: VHF (Bant I Kanal 2-4)

VHF (Bant III Kanal 5-12) UHF (Kanal 21-69) Kablolu TV (S1-S20/S21-S41) Desteklenen Film Formatları: MPEG1, MPEG2, MPEG4 (mpg, mpe, vob, dat, avi, mp4, 3gp (Ses AAC kodlanmış olmalı)

Desteklenen Altyazı Formatları: Video SRT, Audio LRC Desteklenen Resim Formatları: JPG, BMP, PNG Desteklenen Müzik Formatları: MP3, AAC, WMA Desteklenen Text Formatları: TXT Desteklenen Video Codec: MPEG1, MPEG2, MPEG4 SD Desteklenen Audio Codec: MPEG(mp1&mp2), MP3, AAC, AC3 Not1: Televizyonunuz, standart görüntü formatlarından film dosyalarını destekler. En fazla 720x576

çözünürlükteki film dosyalarını destekler. Bu çözünürlüğün üstündeki film dosyalarını desteklemez.

Not2: Resim dosyalarında JPEG Progresiv dosyalarında sıkıştırılmış dosyalar için en fazla 1024x768

çözünürlük desteklenir. Bunun üstündeki çözünürlükler desteklenmez.

Not3: Televizyonunuz, yukarıdaki yayın sistemlerinden ülkenize uygun sisteme göre üretilmiştir ve bu

sistem kullanıcı tarafından aşağıda açıklanan durum haricinde değiştirilemez: BG/DK ve BG/LL yayınlarının yapıldığı ülkelerde (BG veya DK / BG ve LL). Ayrıntılı bilgi için televizyonunuzun ayarları ile ilgili bölüme bakınız.

(*): Bu özellikler opsiyoneldir her modelde bulunmamaktadır. Tasarım ve spektler önceden bildirilmeden değiştirilebilir.

Page 41

Tüketici Hizmetleri

Değerli Müşterimiz, Sizlere iyi ürünün yanında iyi bir hizmet vermenin ne kadar önemli olduğunu biliyoruz. Bu ne-

denle geniş kapsamlı hizmetlerimize her gün bir yenisini ekliyoruz. Yetkili Servislerimiz, haftanın 7 günü 09:00-22:00 saatleri arasında hizmet vermeye başladı.

Aşağıdaki numarayı arayarak Beko Hizmet Merkezine başvurabilir ve ihtiyacınıza uygun hizmeti talep edebilirsiniz.

Beko Hizmet Merkezi

444 1 404

(Sabit telefonlardan veya cep telefonlarından alan kodu çevirmeden arayın*)

* Sabit telefonlardan yapılan aramalarda şehir içi arama tarifesi, cep telefonuyla yapılan arama-

larda ise GSM-GSM tarifesi üzerinden ücretlendirme yapılmaktadır.

Çağrı Merkezimize ayrıca www.beko.com.tr adresindeki Tüketici Hizmetleri bölümünde bulunan formu doldurarak, 0216 5858 404 nolu telefonu arayarak ya da 0216 423 23 53 nolu telefona faks çekerek de ulaşabilirsiniz. Yazılı başvurular için adresimiz: Çağrı Merkezi, Ankara Asfaltı Yanı, 34950 Tuzla / İSTANBUL

Aşağıdaki önerilere uymanızı rica ederiz:

1. Ürünü aldığınızda Garanti Belgesini Yetkili Satıcınıza onaylatın.

2. Ürünü kullanma kılavuzu esaslarına göre kullanın.

3. Ürünle ilgili hizmet talebiniz olduğunda yukarıdaki telefon numaralarından Çağrı Merkezimize başvurun.

4. Hizmet için gelen teknisyene teknisyen kimlik kartını sorun.

5. İşiniz bittiğinde servis teknisyeninden HİZMET FİŞİ istemeyi unutmayın. Alacağınız Hizmet Fişi, ilerde üründe meydana gelebilecek herhangi bir sorunda size yarar sağlayacaktır.

6. Kullanım ömrü 10 yıldır. Bu, ürünün tanımlandığı şekilde çalışabilmesi için gerekli yedek parçaları bulundurma süresidir.

Page 42

Garanti ile ilgili olarak müşterinin dikkat

etmesi gereken hususlar

Beko tarafından verilen bu garanti, Televizyon’un normalin dışında kullanılmasından doğacak arızaların giderilmesini kapsamadığı gibi, aşağıdaki durumlar da garanti dışıdır:

1. Kullanma hatalarından meydana gelen hasar ve arızalar,

2. Ürünün müşteriye tesliminden sonraki yükleme, boşaltma ve taşıma sırasında oluşan hasar ve arızalar,

3. Voltaj düşüklüğü veya fazlalığı; hatalı elektrik tesisatı; ürünün etiketinde yazılı voltajdan farklı voltajda kullanma nedenlerinden meydana gelecek hasar ve arızalar,

4. Yangın ve yıldırım düşmesi ile meydana gelecek arızalar ve hasarlar.

5. Ürünün kullanma kılavuzlarında yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar. Ürüne yetkisiz kişiler tarafından müdahalelerde ürüne verilmiş garanti sona erecektir.

Yukarıda belirtilen arızaların giderilmesi ücret karşılığında yapılır.

Ürünün kullanım yerine montajı ve nakliyesi ürün fiyatına dahil değildir.

Garanti belgesinin tekemmül ettirilerek tüketiciye verilmesi sorumluluğu, tüketicinin malı satın aldığı satıcı, bayi, acenta ya da temsilciliklere aittir. Garanti belgesi üzerinde tahrifat yapıldığı, ürün üzerindeki orijinal

seri numarası kaldırıldığı veya tahrif edildiği takdirde bu garanti geçersizdir.

Arçelik A.Ş. tarafından üretilmiştir. Menşei: Türkiye

Arçelik A.Ş. Karaağaç Caddesi No:2-6 Sütlüce 34445 İSTANBUL Tel.: (0-212) 314 34 34

Page 43

Garanti Belgesi

BEKO Televizyon’un, kullanma kılavuzunda gösterildiği şekilde kullanılması ve Arçelik A.Ş.’nin yetkili kıldığı Servis elemanları dışındaki şahıslar tarafından bakım, onarım veya başka bir nedenle müdahale edilmemiş olması şartıyla, malın bütün parçaları dahil olmak üzere tamamı malzeme, işçilik ve üretim hatalarına

karşı ürünün tesliminden itibaren 3 (ÜÇ) YIL SÜRE İLE GARANTİ EDİLMİŞTİR.

Garanti kapsamı içinde gerek malzeme ve işçilik, gerekse montaj hatalarından dolayı arızalanması halinde

yapılan işlemler için, işçilik masrafı, değiştirilen parça bedeli yada başka bir ad altında hiçbir ücret talep

edilmeyecekir. Garanti süresi içerisinde, yapılacak onarımlarda geçen süre, garanti süresine ilave edilir.

Tamir süresi 20 iş günüdür. Bu süre mamülün Yetkili Servis atölyelerimize, Yetkili Servis atölyelerimizin bulunmaması durumunda Yetkili Satıcılarımıza veya Firmamıza bildirildiği tarihten itibaren başlar. Ürünün arızasının 10 iş günü içerisinde giderilmemesi halinde, imalatçı yada ithalatçı; ürünün tamiri tamamlanıncaya kadar benzer özelliklere sahip başka bir ürünü tüketecinin kullanımına tahsis edecektir.

Arızanın giderilmesi konusunda uygulanacak teknik yöntemlerin tespiti ile değiştirilecek parçaların saptanması tamamen firmamıza aittir. Arızanın giderilmesi ürünün bulunduğu yerde veya Yetkili Servis atölyelerinde yapılabilir. Müşterimizin buna onayı şarttır. Ancak; Tüketicinin onarım hakkını kullanmasına rağmen malın;

- Tüketiciye teslim edildiği tarihten itibaren, garanti süresi içinde kalmak kaydıyla, bir yıl içerisinde en az dört defa veya imalatçı-üretici ve/veya ithalatçı tarafından belirlenen garanti süresi içerisinde altı defa arızalanmasının yanı sıra, bu arızaların maldan yararlanamamayı sürekli kılması,

- Tamiri için gereken azami sürenin aşılması

- Yetkili Servis atölyelerince; mevcut olmaması halinde sırasıyla Yetkili Satıcımız, bayi, acente temsilciliği, ithalatçı yada imalatçısından birisinin bölgeye en yakın servis yetkilisiyle birlikte veya firmamız yetkilisince düzenlenecek raporla arızanın tamirinin mümkün bulunmadığının belirlenmesi durumunda, ücretsiz olarak değiştirme bedel iadesi veya ayıp oranında indirimi talep edebilir.

Garanti belgesi ile ilgili olarak çıkabilecek sorunlar için Sanayi ve Ticaret Bakanlığı,Tüketicinin ve Rekabetin Korunması Genel Müdürlüğü’ne başvurulabilir. Bu Belgenin kullanılmasına; 4077 sayılı Tüketicinin Korunması Hakkında Kanun ve bu Kanun’a dayanılarak yürürlüğe konulan Garanti Belgesi Uygulama

Esaslarına Dair Yönetmelik uyarınca, T.C. Sanayi ve Ticaret Bakanlığı Tüketicinin ve Rekabetin Korunması

Genel Müdürlüğü tarafından izin verilmiştir.

GENEL MÜDÜR GENEL MÜDÜR YRDIMCISI

Seri No : Adres : Tip : Teslim Tarihi, Yeri : Fatura Tarih, No : Tel-Faks : Satıcı Firma Ünvanı : Satıcı Firma (Kaşe ve İmza):

Bu belge, Sanayi ve Ticaret Bakanlığı’nın 69438 no’lu ve 26.05.2009 izin tarihli belgesine göre düzenlenmiştir.

Bu bölümü, ürünü aldığınız Yetkili Satıcı imzalayacak ve kaşeliyecektir.

Arçelik A.Ş.

Beko F 49-207 HD User Manual [tr]

Specifications and Main Features

Frequently Asked Questions

User Manual
