guitar link ucg102
Istruzioni d’uso
A50-19821-00002
guitar link ucg102
Importanti istruzioni disicu-
rezza
Questo simbolo, avverte, laddove
appare, la presenza di una tensione
*
pericolosa non isolata all‘interno della
cassa: il voltaggio può essere sufciente per costituire il rischio di scossa
elettrica.
Questo simbolo, avverte, laddove
appare, della presenza di importanti
!
istruzioni per l‘uso e per la manutenzione nella documentazione allegata. Si
prega di consultare il manuale.
Attenzione
Per ridurre il rischio di scossa elettrico +
non rimuovere la copertura superiore
(o la sezione posteriore). All‘interno
non sono contenute parti che possono
essere sottoposte a riparazione da parte
2
dell‘utente. Interventi di riparazione possono essere eseguiti solo da personale
qualicato.
Al ne di ridurre il rischio di incendi o +
di scosse elettriche, non esporre questo
dispositivo alla pioggia ed alla umidità.
L’apparecchio non deve essere esposto
a sgocciolamenti o spruzzi, e sull’apparecchio non devono essere posti oggetti
contenenti liquidi, ad esempio vasi.
Queste istruzioni per l’uso sono de- +
stinate esclusivamente a personale di
servizio qualicato. Per ridurre il rischio
di scosse elettriche non effettuare operazioni all’infuori di quelle contenute
nel manuale istruzioni. Interventi di
riparazione possono essere eseguiti
solo da personale qualicato.
guitar link ucg102
L’utilizzo nelle vicinanze di forti tra- +
smettitori radio e fonti ad alte frequenze
può comportare la perdita della qualità
del segnale. Aumentate la distanza fra il
trasmettitore e l’apparecchio ed utilizzate cavi schermati su tutti i collegamenti.
Leggere queste istruzioni.
Conservare queste istruzioni.1)
Fare attenzione a tutti gli avvertimenti.2)
Seguire tutte le istruzioni.3)
Non usare ques to dispositi vo vicino 4)
all’acqua.
Pulire solo con uno stronaccio asciut-5)
to.
Non installare nelle vicinanze di fonti di 6)
calore come radiatori, caloriferi, stufe o
altri apparecchi (compreso amplicatori)
che producono calore.
Usare solo dispositivi opzionali/accessori 7)
specicati dal produttore.
Per l’assistenza tecnica rivolgersi a per-8)
sonale qualicato. L'assistenza tecnica
è necessaria nel caso in cui l’unità sia
danneggiata, per es. per problemi del
cavo di alimentazione o della spina, rovesciamento di liquidi od oggetti caduti
nell’apparecchio, esposizione alla pioggia
o all’umidità, anomalie di funzionamento
o cadute dell’apparecchio.
3
guitar link ucg102
Introduzione1.
Grazie per la ducia accordataci nell'aver acquistato la GUITAR LINK UCG102.
Il tuo computer si trasformerà in una piattaforma
di lavoro ultimativa sulla quale potrai sfruttare gli
effetti classici sia in studio che sul palco. Insieme
ad un PC portatile e la GUITAR LINK UCG102
adesso lavorare anche in treno o in Hotel è
diventato una realtà.
La fornitura della GUITAR LINK UCG102 com-
prende un Modeling Software di qualità con
amplicatori virtuali e pedali per effetti. Potrai
accompagnare motivi in formato MP3, WAV e
AIFF che potrai riprodurre con il tuo Mac o PC.
La chitarra elettrica di elevata qualità dispone di
un collo in acero e tre Single Coil-fonorivelatori
con un selettore a 5 stadi. È presente inoltre
anche un attacco per cufe afnché tu possa
ascoltare indisturbato il tuo gruppo preferito,
proprio secondo lo slogan “Plug'n Rock”.
4
Introduzione
Prima di cominciare1.1
Fornitura1.1.1
La UCG102 è stata imballata accuratamente
presso il nostro stabilimento per poter garantire
un trasporto sicuro. Se ciononostante il cartone
dovesse presentare dei danneggiamenti si prega
di controllare immediatamente l'apparecchio
per vericare la presenza di eventuali danni
esterni.
In caso di danneggiamento NON inviare +
l'apparecchio a noi, ma contattare prima il proprio rivenditore ed il corriere
poiché altrimenti si rischia di perdere
qualsiasi diritto di risarcimento.
Si prega di utilizzare sempre l'imbal- +
laggio originale per prevenire danneggiamenti durante la conservazione o la
spedizione.
Non far maneggiare l'apparecchio o i +
materiali da imballaggio mai da bambini
senza la supervisione di un adulto.
guitar link ucg102
Si prega di smaltire i materiali da imbal- +
laggio nel rispetto dell'ambiente.
Registrazione in-linea1.1.2
La preghiamo di registrare il suo nuovo apparecchio BEHRINGER, possibilmente subito
dopo l’acquisto, sul nostro sito internet www.
behringer.com, e di leggere con attenzione le
nostre condizioni di garanzia.
Nell’eventualità che il suo prodotto BEHRIN-
GER sia difettoso, vogliamo che questo venga
riparato al più presto. La preghiamo di rivolgersi
direttamente al rivenditore BEHRINGER dove ha
acquistato l’apparecchio. Nel caso il rivenditore
BEHRINGER non sia nelle sue vicinanze, può
rivolgersi direttamente ad una delle nostre liali.
Una lista delle liali BEHRINGER completa di
indirizzi, la trova sul cartone originale del suo
apparecchio (Global Contact Information/European Contact Information). Qualora nella lista
non trovasse nessun indirizzo per la sua nazione,
si rivolga al distributore più vicino. Sul nostro sito
www.behringer.com, alla voce Support, trova
gl’indirizzi corrispondenti.
Nel caso il suo apparecchio sia stato registrato
da noi con la data d’acquisto, questo faciliterà lo
sviluppo delle riparazioni nei casi in garanzia.
Grazie per la sua collaborazione!
Elementi di comando ed 2.
attacchi
L'UCG102 può essere collegata direttamente
attraverso l'attacco jack ad un amplicatore o
grazie al cavo di collegamento USB compreso
nella fornitura collegarla al tuo PC/Mac. L'attacco
USB rappresenta allo stesso tempo l'alimenta-
zione elettrica della UCG102.
5Elementi di comando ed attacchi
guitar link ucg102

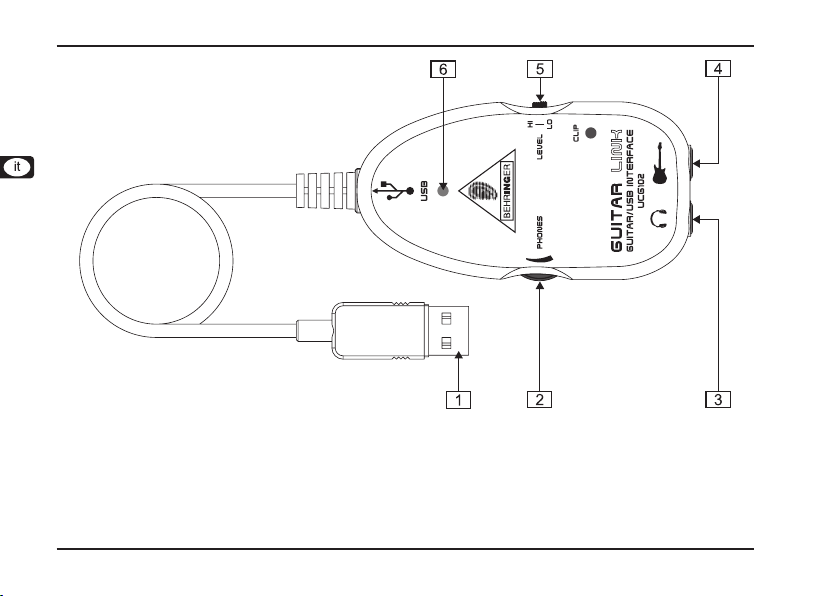

Elementi di comando ed attacchiFig. 2.1:
Attraverso l'attacco USB puoi collegare la chitarra all'attacco USB del computer. Il LED ({1} {6})
di controllo blu indica che è stato effettuato un collegamento con il computer.
6
Elementi di comando ed attacchi
guitar link ucg102
La manopola PHONES permette di impo-{2}
stare il volume dell’uscita cufe. Ruotare la
manopola del volume verso sinistra prima
di collegare una cufa, al ne di evitare
danni per il volume troppo alto.
All'attacco {3} -potrai collegare la tua cufa
con attacco a jack da 6,3-mm.
Desideriamo ricordarti che i volumi alti +
danneggiano l'udito e/o possono danneggiare le cufe o gli altoparlanti. Ruo-
tare quindi il regolatore PHONES verso
sinistra prima di azionare l'apparecchio.
Prestare attenzione ad impiegare sempre un volume adeguato.
La presa contrassegnata come INPUT è {4}
l’ingresso jack da 6,3 mm del UCG102,
al quale è possibile collegare la chitarra. Utilizzare pertanto un cavo con jack
mono da 6,3 mm, del tipo normalmente in
commercio (da reperire non nel mercato
edilizio, ma nei negozi specializzati in
articoli musicali).
Lei può modicare il segnale di chitarra {5}
con l'interruttore LEVEL. Agli alti livelli di
segnale, la LED di controllo indica (al di sopra di il LOGOGRAMMA DI BEHRINGER)
illuminerà rosso in cui l'imballa dovrebbe
regolare l'interruttore Level a BASSO.
Il LED indica lo stato di alimentazione di {6}
tensione USB.
Esempi di applicazione3.
Potrai collegarla direttamente al tuo computer
per registrare, per riprodurre un playback o per
suonare direttamente con amplicatori Modeling
e pedali per effetti. Con la UCG102 sei in grado di
suonare ovunque. Basta collegare e suonare.
7Esempi di applicazione
guitar link ucg102
Uso dell'attacco UCG1023.1
Collega l'UCG102 al computer con il cavo
USB compreso nella fornitura. L'attacco USB
rappresenta allo stesso tempo l'alimentazione
elettrica del modulo USB nell'UCG102. Il LED
blu sotto l'attacco USB ({6}) si accende ed il
sistema segnala il collegamento di un dispositivo
audio USB.
Collega una cufa all'attacco PHONES della
UCG102 che si trova direttamente sopra l'attacco USB. Se non desideri suonare con le cufe,
potrai collegare all'attacco PHONES anche
una coppia di altoparlanti attivi - i BEHRINGER
MONITOR SPEAKERS MS16, MS20, MS40,
B2030A o B2031A sono il prodotto ideale per
tale scopo.
Collegamenti audio4.
Attraverso l'interfaccia integrata USB trasformi
il tuo computer in uno studio di registrazione

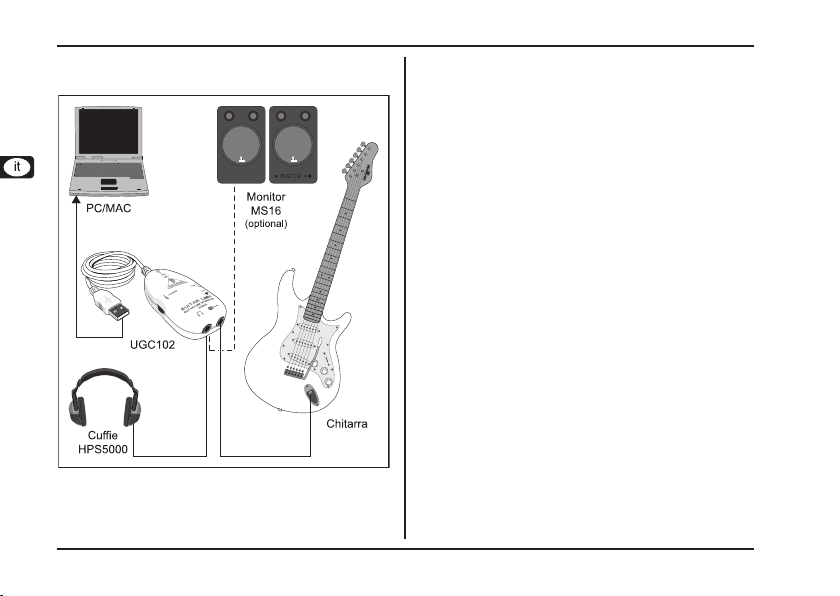

Cablaggio della UCG102Fig. 3.1:
8
Collegamenti audio
ultimativo. Sia in sala prove che a casa, i tuoi
collegamenti audio restano sempre gli stessi:
Cablaggio4.1
Per collegare UCG102 ad altre apparecchiature
audio, è necessario disporre del cavo mono jack
6,3-mm disponibile in commercio.
guitar link ucg102

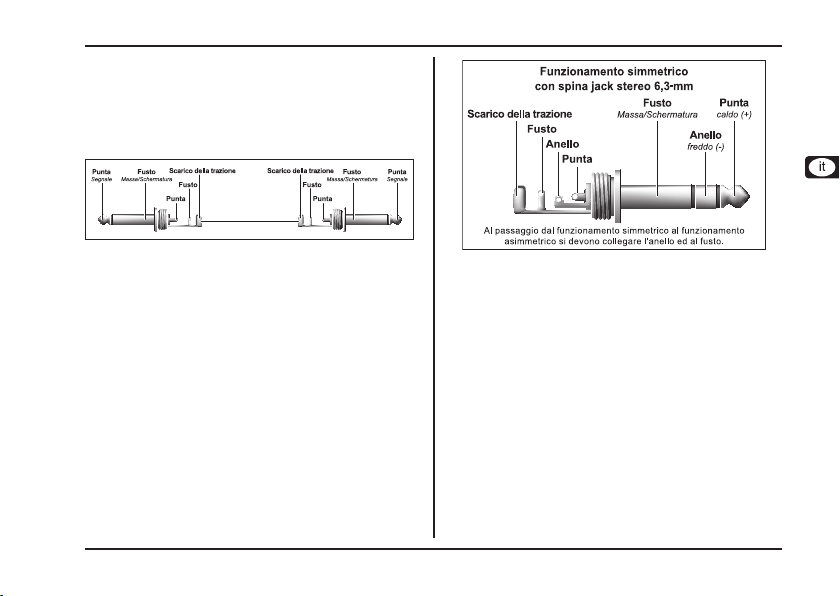

presa mono jack 6,3-mmFig. 4.1:
Collegamento cufe4.2
UCG102 è predisposto per il collegamento con
una cufa. L’attacco consente di collegare una
qualsiasi cufa stereo esistente in commercio e
dotata di una presa jack da 6,3-mm.
stereo jack 6,3-mmFig. 4.2:
Cavo USB4.3
L'UCG102 dispone di un attacco USB per tutti i
dispositivi con attacco USB qiali ad esempio un
Notebook. Qui potrai collegare ogni cavo USB
comunemente in commercio.
9Collegamenti audio
guitar link ucg102

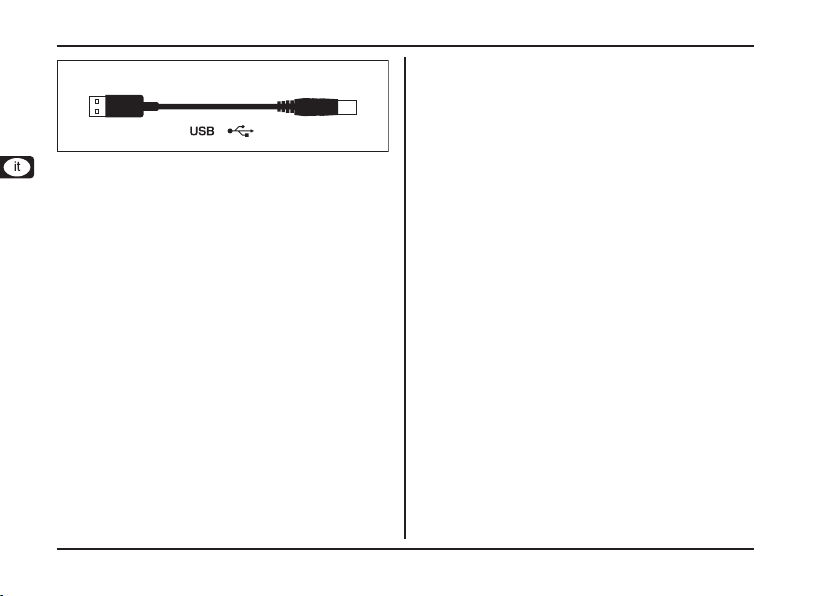

Cavo a spina USBFig. 4.3:
Dati tecnici5.
Guitar in
Collegamento Presa mono jack
6,3-mm
Impedenza entrata (High) 250 kΩ
Impedenza entrata (Low) 400 kΩ
Phones out
Collegamento Presa stereo jack
6,3-mm
Impedenza uscita 50 Ω
Max. livello di uscita -2 dBu,
2 x 3,7 mW @ 100 Ω
USB 1.1
Collegamento Tip A
Elaborazione digitale
Convertitore 16-bit
Velocità di scansione 32 / 44,1 / 48 kHz
Alimentazione
Collegamento USB 5 V_, 100 mA max.
Dimensioni/peso
Dimensioni
(Alt. x Larg. x Prof.) circa 24,6 x 95,6 x
50,8 mm
Peso circa 92 g
Presupposti del sistema (PC / Mac)
Sistema operativo Win XP / Mac OS X
Processore (PC) Pentium 700 MHz
Athlon XP 1.33 GHz
Processore (Mac) G4 733 MHz Intel
Core Duo 1.66
Memoria di lavoro (PC) 256 MB
Memoria di lavoro (Mac) 512 MB
Software
Applicazione vedere "Guida a sof-
tware installazione"
10
Dati tecnici
guitar link ucg102
Driver (Windows) BEHRINGER USB
AUDIO
Win 98 (SE) / ME /
2000 / XP / Vista
Driver (Mac OS X) Core Audio
La ditta BEHRINGER si impegna costantemente a garantire
i massimi standard di qualità. Eventuali modiche necessarie
vengono esegutte senza prevvio aviso. I dati tecnici e l’aspetto
dell’apparecchio potrebbero quindi non coincidere con i dati
indicati o dalle gure.
peciche tecniche e aspetto estetico soggetti a modiche senza preavviso. Le informazioni qui presentate sono aggiornate al momento
della stampa. Tutti i marchi registrati menzionati (fatta eccezione per BEHRINGER, il logo BEHRINGER e JUST LISTEN, GUITAR
LINK) sono di proprietà dei rispettivi titolari e non sono afliati a BEHRINGER.BEHRINGER non si assume alcuna responsabilità per
eventuali perdite subite da persone che abbiano fatto afdamento interamente o parzialmente su qualsivoglia descrizione, fotograa
o dichiarazione contenuta nel presente. I colori e le speciche potrebbero variare leggermente rispetto al prodotto. I prodotti vengono
venduti esclusivamente attraverso i nostri rivenditori autorizzati. I distributori e i rivenditori non sono agenti di BEHRINGER e non
sono assolutamente autorizzati a vincolare BEHRINGER, né espressamente né tacitamente, con impegni o dichiarazioni. È vietata la
riproduzione o la trasmissione del presente manuale in ogni sua parte, sotto qualsiasi forma o mezzo, elettronico o meccanico, inclusa
la fotocopiatura o la registrazione di ogni tipo o per qualsiasi scopo, senza espresso consenso scritto di BEHRINGER International
GmbH. Mac e Mac OS sono marchi registrati dalla Apple Computer, Inc. negli Stati Uniti e in altri paesi. Intel e Pentium sono marchi
commerciali o marchi commerciali registrati dalla Intel Corporation o dalle sue afliate negli Stati Uniti e in altri paesi. Windows è
un marchio registrato dalla Microsoft Corporation negli Stati Uniti e in altri paesi. ASIO è un marchio commerciale e i software della
Steinberg Media Technologies GmbH. energyXT2 e energyXT2 Compact sono marchi della XT Software AS incorporated in Norvegia.
Guitar Combos e Guitar Rig sono marchi commerciali registrati della Native Instruments GmbH.
TUTTI I DIRITTI RISERVATI. (c) 2008 BEHRINGER International GmbH.
Hanns-Martin-Schleyer-Str. 36-38, 47877 Willich-Muenchheide II, Germania.
BEHRINGER International GmbH,
Tel. +49 2154 9206 0, Fax +49 2154 9206 4903
11Dati tecnici
Loading...
