ULTRA CHORUS UC200

Kiitämme siitä luottamuksesta, jota osoitit meitä kohtaan ostamalla BEHRINGER ULTRA CHORUS UC200-laitteen. Tämä huippuluokan tehostepoljin tarjoaa todella täyteläisen kuorosoinnin ja uskomattoman stereovaikutelman. Lukuisien erikoispiirteiden ansiosta voit valvoa parametrejä täysin ja saavuttaa mahdollisimman suuren joustavuuden ja luovuuden.

Kuorotehoste lisää signaaliin alkuperäissignaalin vähäisiä vääristyksiä, ja täten syntyy miellyttävä, leijuva sointi. Sitä käytetään usein, kun halutaan signaalien soivan laajaalaisempina.

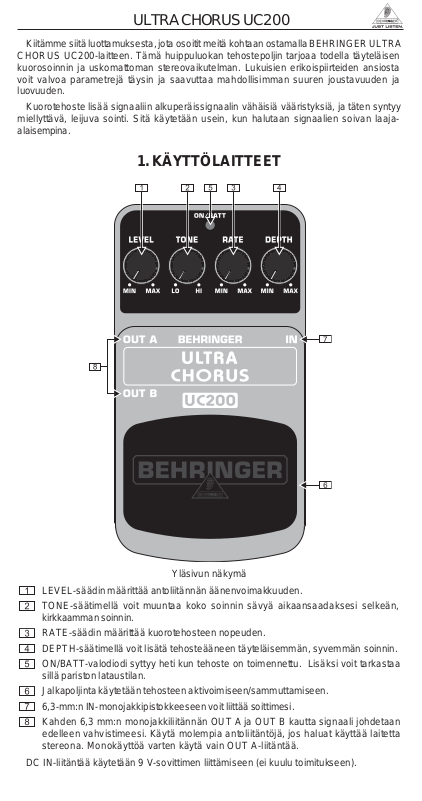

1. KÄYTTÖLAITTEET

Yläsivun näkymä LEVEL-säädin määrittää antoliitännän äänenvoimakkuuden. TONE-säätimellä voit muuntaa koko soinnin sävyä aikaansaadaksesi selkeän,

kirkkaamman soinnin.

RATE-säädin määrittää kuorotehosteen nopeuden. DEPTH-säätimellä voit lisätä tehosteääneen täyteläisemmän, syvemmän soinnin. ON/BATT-valodiodi syttyy heti kun tehoste on toimennettu. Lisäksi voit tarkastaa

sillä pariston lataustilan. Jalkapoljinta käytetään tehosteen aktivoimiseen/sammuttamiseen. 6,3-mm:n IN-monojakkipistokkeeseen voit liittää soittimesi. Kahden 6,3 mm:n monojakkiliitännän OUT A ja OUT B kautta signaali johdetaan

edelleen vahvistimeesi. Käytä molempia antoliitäntöjä, jos haluat käyttää laitetta stereona. Monokäyttöä varten käytä vain OUT A-liitäntää.

DC IN-liitäntää käytetään 9 V-sovittimen liittämiseen (ei kuulu toimitukseen).

ULTRA CHORUS UC200

PARISTOLOKERO on jalkapolkimen alapuolella. Pariston asentamiseksi tai vaihtamiseksi

paina nivelet varovasti kuulakärkikynällä yhteen ja ota poljin pois. Varo, ettet raaputa laitetta.

 UC200:ssa ei ole päälle/pois-katkaisinta. UC200 on valmis käyttöön heti

kun IN-holkkiin on työnnetty johto. Vedä pistoke IN-holkista ulos, kun UC200 ei ole käytössä. Tämä pidentää paristojen elinikää.

SARJANUMERO löytyy laitteen alapinnalta.

2. TAKUU

Voimassaolevat takuuehdot löydät Internet-osoitteesta http://www.behringer.com.

3. TEKNISET TIEDOT

Liitäntä 6,3-mm-monojakkiliitäntä Impedanssi 500 kΩ

Out A

Liitäntä 6,3-mm-monojakkiliitäntä Impedanssi 1 kΩ

Out B

Liitäntä 6,3-mm-monojakkiliitäntä Impedanssi 1 kΩ

Virransyöttö 9 VV

Verkkoliitäntä 2-mm-tasavirtaliitäntä, keskus negatiivinen Paristo 9 V tyyppi 6LR61 Virranotto 30 mA Mitat (korkeus x leveys x syvyys) n. 54 mm x 70 mm x 123 mm Paino n. 0,33 kg

T:mi BEHRINGER tekee aina parhaansa varmistaakseen parhaat laatuvaatimukset. Tarvittavista muutoksista ei ilmoiteta

ennakolta. Tämän vuoksi saattavat laitteen tekniset tiedot ja ulkoasu poiketa annetuista tiedoista tai kuvista.

, 100 mA, säädelty

BEHRINGER PSU-SB USA/Kanada 120 V~, 60 Hz Kiina/Korea 220 V~, 50 Hz Iso-Britannia/Australia 240 V~, 50 Hz Eurooppa 230 V~, 50 Hz Japani 100 V~, 50 - 60 Hz

4. TURVALLISUUSMÄÄRÄYKSET

Älä käytä laitetta veden tai lämmönlähteiden lähellä. Käytä vain hyväksyttyjä lisätarvikkeita. Älä tee laitteeseen itse minkäänlaisia korjauksia. Ainoastaan pätevä ammattihenkilökunta saa suorittaa korjaukset; tämä koskee erityisesti vaurioituneita verkkokaapeleita tai -pistokkeita.
