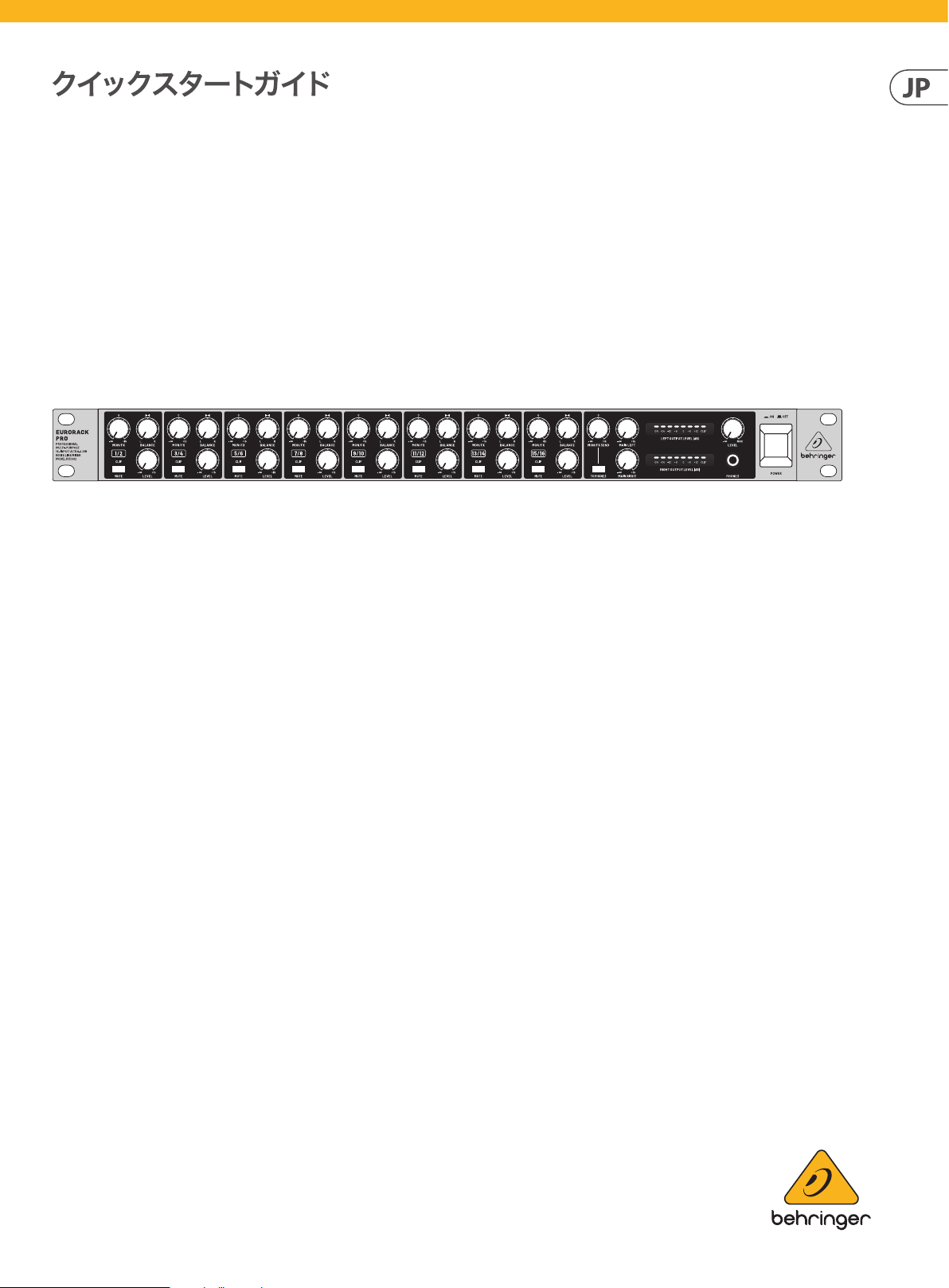

EURORACK PRO RX1602
Professional Multi-Purpose 16-Input Ultra-Low Noise Line Mixer
V 2.0
2 EURORACK PRO RX1602
9. ニ極式プラグおよびアースタイプ
18. ブックケースなどのような、閉じたス
Aston Microphones
クイックス タ ー トガ イド
3
安全にお使いいただくために
注意
感電の. 恐 れがありま すので、
カバーやその 他 の部 品を取り
外したり、開けたりしないでください 。高
品質なプロ用スピーカーケーブル（¼" TS 標
準ケーブルおよびツイスト ロッキング プ
ラグケーブル）を 使 用 してくださ い 。
注意
火事および 感 電の危険を防ぐ
ため、本装置を水分や湿気の
あ る と こ ろ に は 設 置 し な い で 下 さ い 。装 置
には決して水分がかからないように注意
し、花瓶など水分を含んだものは、装 置の
上 に は 置 か ない ようにしてください 。
注意
このマークが 表 示されている
箇所には、内部に高圧電流が
生じています。手を触れると感電の恐れが
あります。
注意
取り扱いとお手入れの方法に
ついての重要な説明が付属の
取扱説明書に記載されています。ご使用の
前に 良くお 読 みください 。
注意
1. 取 扱 説 明 書 を 通してご 覧ください 。
2. 取 扱 説 明 書 を 大 切 に 保 管 してくだ
さ い。
3. 警告に従ってください。
4. 指 示 に 従ってください 。
5. 本機を水の近くで使用しないでくだ
さ い。
6. お手入れの際は常に乾燥した布巾を使
ってくだ さい 。
7. 本機は、取扱説明書の指示に従い、
適切な換気を妨げない場所に設置してく
だ さ い 。取 扱 説 明 書 に 従 っ て 設 置 してく だ
さい。
8. 本 機 は 、電 気 ヒ ー タ ー や 温 風 機 器 、
ス ト ー ブ 、調 理 台 や ア ン プ と い っ た 熱 源 か
ら離して 設 置してくだ さ い 。
( 三 芯) プラグの安全ピンは取り外さない
で く だ さ い 。ニ 極 式 プ ラ グ に は ピ ン が 二 本
ついており、そのうち一本はもう一方よりも
幅 が 広 く な っ て い ま す。ア ー ス タ イ プ の 三 芯
プラグにはニ本のピンに加えてアース用の
ピンが一本ついています。これらの幅の広
いピン、およびアースピンは、安全のための
ものです。備え付けのプラグが、お使いの
コンセントの形状と異なる場合は、電器技
師 に 相 談 してコン セント の 交 換をして下さ
い。
10. 電源コードを踏みつけたり、挟んだり
し な い よう ご 注 意 く だ さ い 。電 源 コ ー ド や
プラグ、コンセント及び製品との接続には
十 分 にご注 意ください 。
11. す べ て の 装 置 の 接 地（ ア ー ス ）が 確 保
されていることを確 認して 下 さ い 。
12. 電 源 タップ や
電源プラグは電
源 遮 断 機 として利
用されている場 合
に は 、こ れ が 直 ぐ
に操作 で きるよう
手 元 に設 置して下
さ い。
13. 付属品は 本 機製 造元 が 指定したもの
のみ をお使いください 。
14. カートスタンド、三脚、ブラケット、
テーブルなどは、本機 製 造 元 が 指定したも
の 、も し く は 本 機 の 付 属 品 と な る も の の み
をお使いください。カートを使用しての運
搬の際は、器具の落下による怪我に十分ご
注意ください。
15. 雷雨の場合、もしくは長期間ご使用に
ならない場合は、電源プラグをコンセント
から 抜 いてください 。
16. 故障の際は当社指定のサービス技術
者 に お 問 い 合 わ せ く だ さ い 。電 源 コ ー ド も
しくはプラグの損傷、液体の装置内への浸
入、装置の上に物が落下した場合、雨や湿
気に装置が晒されてしまった場合、正常に
作動しない場合、もしくは装置を地面に落
下 さ せ て し ま っ た 場 合 な ど 、い か な る 形 で
あれ装置に損傷が加わった場合は、装置
の 修 理・点 検 を 受 け てくだ さ い 。
17. 本 製 品に電 源コード
が付属されている場 合、
付属の電源コードは 本 製
品以 外で はご 使 用いただ
け ま せ ん 。電 源 コ ー ド は
必ず本製品に付属された
電源コードのみご 使 用く
ださい。
ペース に は 設 置しないでください 。
19. 本機の上に点火した蝋燭などの裸火
を置 かないでください。
20. 電池廃棄の際には、環境へのご配慮
をお願いします。電池は、かならず電池回
収 場 所 に 廃 棄してください 。
21. 本装置は 45°C 以下の温帯気候でご使
用ください。
法的放棄
こ こ に 含 ま れ る 記 述 、写 真 、意 見 の 全
体 ま た は 一 部 に 依 拠 し て 、い か な る 人 が
損害を生じさせた場合にも、Music Tribe
は 一 切 の 賠 償 責 任 を 負 い ま せ ん 。技 術
仕様、外観およびその他の情報は予告
な く 変 更 に なる 場 合 が あ り ま す。商 標
はすべて、それぞれの所有者に帰属し
Midas、Klark Teknik、Lab Gruppen、
ます。
Lake、Tannoy、Turbosound、TC Electronic、
TC Helicon、Behringer、Bugera、
および Coolaudio は Music Tribe Global Brands
Ltd. の商標または登録商標です。© Music
Tribe Global Brands Ltd. 2021
無断転用禁止。
限定保証
適用される保証条件と
定 保 証 に 関 す る 概 要 に つ い て は 、オ ン
ラ イン上
community.musictribe.com/pages/
Music Tribe の限
support#warranty にて詳 細をご 確認く
ださい。
4 EURORACK PRO RX1602
(7) (11)(9)
(10) (12)
(8)
(14)(13)
EURORACK PRO RX1602 コントロール
クイックス タ ー トガ イド
5
(1)
(2)
(3) (4)
(7) (11)(9)
(8)
(10)
(12)
(5)
コントロール
(1) MON/FX コントロールは、モニターお
よび エフェクト用の 当該 チャンネル
の 信 号レベ ル 調 整 を 行 いま す。MON/
FX 信号は MON OUT SEND コネクターか
ら 取 り 出 せ ま す。メ イ ン セ ク シ ョン の
MON/FX SEND コントロールは、MON/FX
SEND 信 号 レ ベル 全 体 に作 用しま す。
この AUX センド端 子は 工 場出 荷 時
は 、プ リ フ ェ ー ダ ー お よ び ポ ス ト ミ ュ
ー ト に 設 定 さ れ て い ま す 。つ ま り 、該
当チ ャン ネ ル の モニター 信 号 もしく
は エ フェクトセンド信 号 は 、LEVEL (4)
コントロ ー ラ ー を 最も左 端 まで 廻 し
た状態でも MON OUT SEND 端 子に送り
込ま れてい る 状 態に なりま す。MUTE
(3) ス イ ッ チ が 押 さ れ て い る と 、信 号
は完 全 に ミュートさ れ ます。LEVEL コ
ントローラーは 標 準 的 なミキサーで
いうチャンネルフェーダーと同じもの
です。
(2) BALANCE コントロールは、
• • ステレオイメージの モノ信号ポジ
ションの設 定と、
• • ステレオ 信号を処 理する際の左右
チャンネル のレシ オコ ントロ ール
に使 用します
(3) MUTE スイッチは、シグナルパスを干
渉 し 、当 該 チ ャ ン ネ ル を ミ ュ ー トす る
際に使用します。スイッチがオン (ミ
ュート状態) である場合は赤色に点
灯しま す。
この MUTE ス イ ッ チ が オ フ の 場 合 、こ
の赤い点灯は CLIP LED として 機 能し、
入力信号超過 (> +17 d Bu ) を知らせま
す 。こ の CLIPLED が頻 繁に点灯する場
合は、歪みを抑えるために LEVEL コン
トロールを使用して信号レベルを絞
ってくだ さい 。
(4) この LEVEL コントロールは、入力信
号レベルの調 節 を行う際に使 用しま
す 。( レ ベ ル 増 減 率 : -∞ dB ~ +15 dB) こ
れと同様に、メインミックスの信号レ
ベルを調節する際も、チャンネルセク
ションの LEVEL コントロ ール を 使 用し
てくだ さい 。
(5) RX1602 のリア部に備えられた
OPERATING LEVEL スイッチは、各チャ
ンネルを接続される機器の出力信号
レベル にそれぞれ 調 節するために使
用 し ま す。ス イ ッ チ オ ン 状 態 (-10 dBV )
で は 、入 力 端 子 の 感 度 は よ り 高 く な
りま す。
(6) チャン ネ ル セクション にお ける バ ラ
ンス型 6.3 mm TRS コ ネクター入 力 端
子です。モノジャック (アンバランス
型) の使用も可能となっています。チ
ャンネルにモノ信号を送り込む際は、
当該音源を左側の入力端子に接続し
てくだ さい 。
(7) MON/FX SEND コントロールは、MON
OUT SEND (14) コネクターからモニター
およびエフェクト用 に ル ートさ れる 信
号 のレ ベ ル 調 整 に使 用 します。
(8) この MAIN LEFT コントロールは、各チ
ャンネル の LEVEL および BALANCE コン
トロール によって生 成されたミックス
の左 信 号を 設 定しま す。
ミックスの 右信 号 は こ れ と 対 応し
て、MAIN RIGHT コント ロ ール を 使 って
調 節 が 可 能 で す。両 コ ン ト ロ ー ル とも
に +15 dB までの増幅が可能となって
います。
(9) 両チャンネル の出 力レ ベ ル は 、LEFT
OUTPUT LEVEL および RIGHT OUTPUT
LEVEL に備えられた非常に正確な 7
桁のレベルメーターディスプレイで読
み 取 ること が で きま す。
(10) この TO PHONES スイッチは、モニタ
ー / エフェクトバスにルートされた
信号をヘッドフォンに送り込むこと
が 出 来ま す。
(11) MAIN セクションの LEVEL コントロ
ール は ヘッドフォンの 音 量 調 節 用
です。
ヘッドフォンは、標準 6.3 mm TRS ス
テレオコネクター が 備えられ た
PHONES 端子に接続してください。
(12) この POWER スイッチを使って
RX16 02 本体に電源を投入します。電
源コン セントに 接 続 する際 にこのス
イッ チ が「 オ フ 」に な っ て い る こ と を
ご確 認下さい。
(13) MAIN OUT 端子はバランス型 6.3 mm
TRS コネクターが採用されています。
チャンネル セ クション から のメイン
ミックス 信 号 は ここで 取 り出 さ れま
す 。出 力 信 号 レ ベ ル は MAIN LEFT お
よび MAINRIGHT (8) コントロール に
よ っ て 設 定 可 能 で す 。( レ ベ ル 増 減
率: -∞ dB ~ +15 dB) このメインミック
ス 信 号 は 、さ ら に ミ キ サ ー や ス テ レ
オアンプ 等に 送り込むことが出来
ます。
(14) この MON OUT SEND 端子 (6.3 mm TRS
コネクター) で はモニター信号の取
り 出 し が 可 能 で す 。さ ら に こ の 端 子
は エ フェクトセンドとしての 使 用 も
可 能 となってい ます。
6 EURORACK PRO RX1602
クイックス タ ー トガ イド
7
技術仕様
オー ディオ入 力
タイプ
インピーダンス
ゲイン範囲
動作レベル
最大入力レベル
CMRR @ 1 kHz 通常 > 50 dB
オー ディオ出 力
メインアウト L / R
タイプ
ゲイン範囲
インピーダンス
最大出力レベル
モンアウト
タイプ
インピーダンス
最大 出力レベル
電話出力
タイプ
最小負荷インピーダ
ンス
システム仕 様
帯域幅
周波数範囲
信号対雑音比
THD 0.003 ％ @ +4 dBu、 1 kHz、ユ ニ テ ィ ゲ イ ン
クロストーク
電源
スイッチモードオート
レンジ電源
消費電力
主電源接続
物理的
寸法 (H x W x D) 44 x 483 x 149 mm (1.7 x 19.0 x 5.9 ")
重量
¼" TRS コ ネ ク タ 、電 子 バ ラ ン ス
10 k Ω 平衡または不平衡
-∞ 〜 + 15 dB
+4 dBu / -10 dBV （切り替え可能）
+22 dBu
¼" TRS コネクタ、
インピーダンスバランス
-∞ 〜 + 15 dB
240 Ω 平衡、120 Ω 不平衡
+22 dBu
¼" TRS コネクタ、
インピーダンスバランス、モノラル
240 Ω 平衡、120 Ω 不平衡
+22 dBu
¼" TRS コネクタ、ステレオ
100 Ω
20 Hz 〜 20kHz±0.2dB
10 Hz 〜 200 kHz、 ±3 dB
<-97 dB
<-70 dB
100 〜 240 V 〜 50 / 60 Hz
15 W
標準 IEC コネクタ
1.8 kg (4.0 ポンド)
その他の重要な情報
その他の重要な情報
1. ヒューズの格納部 / 電圧の選択:
ユニットをパワーソケットに接続する前
に、各モデルに対応した正しい主電源を
使用していることを確認してください。
ユニットによっては、230 V と 120 V の
2 つの違うポジションを切り替えて使う、
ヒューズの格納部を備えているものが
あります。正しくない値のヒューズは、
絶対に適切な値のヒューズに交換されて
いる必要がありま す。
2. 故障: Music Tribe ディーラーがお客様
のお近くにないときは、musictribe.com の
“Support” 内に列記されている、お客様の国
の Music Tribe ディストリビューターにコン
タクトすることができます。お 客様の国
がリストにない場合は、同じ musictribe.com
の “Support” 内にある “OnlineSupport” でお客
様の問題が処理できないか、チェックし
てみてください。あるいは、商品を返送
する前に、musictribe.com で、オンラインの
保証請求を要請してください。
3. 電源接続: 電源ソケットに電源コー
ドを接続する前に、本製品に適切な電圧
を使用していることをご確認ください。
不具合が発生したヒューズは必ず電圧お
よび電流、種類が同じヒューズに交換す
る必要があります。
