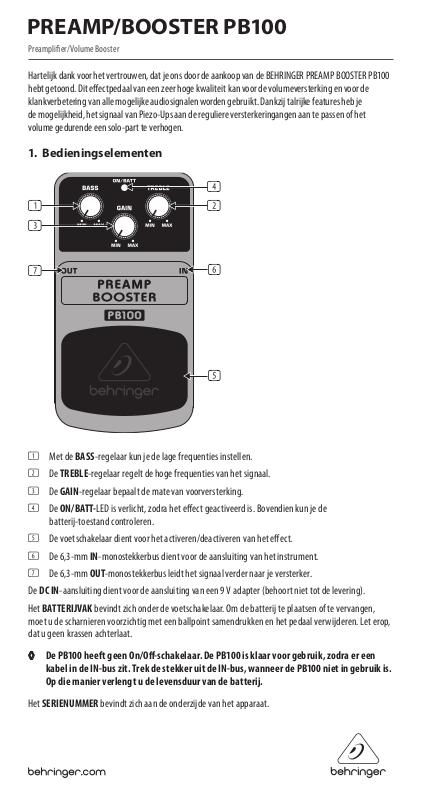

Page 1
PREAMP/BOOSTER PB100
Preamplier/Volume Booster
Hartelijk da nk voor het vertrouwen, da t je ons door de aankoop van de BEHRINGER PR EAMP BOOSTER PB100
hebt getoon d. Dit eectpedaal v an een zeer hoge kwalitei t kan voor de volumeverster king en voor de
klankverbetering van alle mogelijke audiosignalen worden gebruikt. Dankzij talrijke features heb je
de mogelijkheid, het signaal van Piezo-Ups aan de reguliere versterkeringangen aan te passen of het
volume gedure nde een solo-par t te verhogen.
1. Bedieningselementen
(4)
(1)
(3)
(2)
(7)
(6)
(5)
(1) Met de BASS-regelaar kun je de lage frequenties instellen.
(2) De TREBLE-regelaar regelt de hoge frequenties van het signaal.
(3) De GAIN-regelaar bepaalt de mate van voorver sterking.
(4) De ON/ BATT- LED is verlicht, zodra het eect geac tiveerd is. Bovendien kun je de
batterij-toestand controleren.
(5) De voetschakelaar dient voor het activeren/deactiveren van het eec t.
(6) De 6,3-mm IN-monostekkerbus dient voor de aansluiting van het instrument.
(7) De 6,3-mm OUT-monostekkerbus leidt het signaal verder naar je versterker.
De DC IN-aansluiting dient voor de aansluiting van een 9 V adapter (behoort niet tot de levering).
Het BATTERIJVAK bevindt zich onder de voetschakelaar. Om de batterij te plaat sen of te vervangen,
moet u de schar nieren voorzichtig met een ballpoint s amendrukken en het pedaal ver wijderen. Let erop,
dat u geen krassen achterlaat.
◊ De PB100 heeft geen On/O-schakelaar. De PB100 is klaar voor gebruik, zodra er e en
kabel in de IN-bus zit. Trek de stekker uit de IN-bus, wanneer de PB100 niet in gebr uik is.
Op die manier verlengt u de levensduur van de batte rij.
Het SERIENUMMER bevindt zich aan de onderzijde van het apparaat.
Page 2
PREAMP/BOOSTER PB100
2. Veiligheidsinstructies
Niet gebruiken in de buurt van water of warmtebronnen. Gebruik uitsluitend geautoriseerde
uitbreidingen/originele accessoires. Probeer nooit zelf het apparaat te repareren. Neem voor reparaties
of onderhoud contact op met de leverancier, met name wanneer het net snoer of de stekker van het
netsnoer beschadigd is.
3. Garantie
Onze huidige garantievoorwaarden staan op http://behringer.com.
4. Technische Gegevens
In
Aansluiting 6,3-mm
monostekkeraansluiting
Impedant ie 500 kΩ
Out
Aansluiting 6,3-mm
monostekkeraansluiting
Impedant ie 1 kΩ
Stroomvoorziening
9 V𝌂, 100 mA DC,
gereguleerd
BEHRINGER PSU-SB
PSU-SB-CN 220 VAC Adapter China
BEHRINGER
PSU-SB-EU 230 VAC Adapter Eu ropa
BEHRINGER
PSU-SB-JP 100 VAC Adapter Japan
BEHRINGER
PSU-SB-SAA 240 VAC Adapter Austr alië
BEHRINGER
PSU-SB-UK 240 VAC Adapter UK
BEHRINGER
PSU-SB-UL 120 VAC Adapter USA
BEHRINGER
Netaansluiting 2-mm DC-aansluiting,
Center negatief
Batter ij 9 V Type 6LR61
Opgenomen 30 mA
vermogen
Afmetingen/Gewicht
Afmetin gen ca . 54 x 70 x 123 mm
(H x B x T)
Gewicht ca. 0,33 kg
De Fa. BEHRIN GER doet ste eds haar best t e zorgen voor ee n zo
hoog mogelijk kwaliteitsniveau. Vereiste modificaties worden
zonder dat dit van te voren wordt aangekondigd verricht.
Technisch e gegevens en ui terlijke kenmer ken van het
apparaat kunnen daarom van de genoemde omschrijving of
afbeelding afwijken.
