ULTRADRIVE PRO DCX2496/
ULTRADRIVE DCX2496LE
Ultra-High Precision Digital 24-Bit/96 kHz
Loudspeaker Management System
V 5.0
2
11. 请只使用厂家指定的附属设备和
快速启动向导
3ULTRADRIVE PRO DCX2496/ULTRADRIVE DCX2496LE

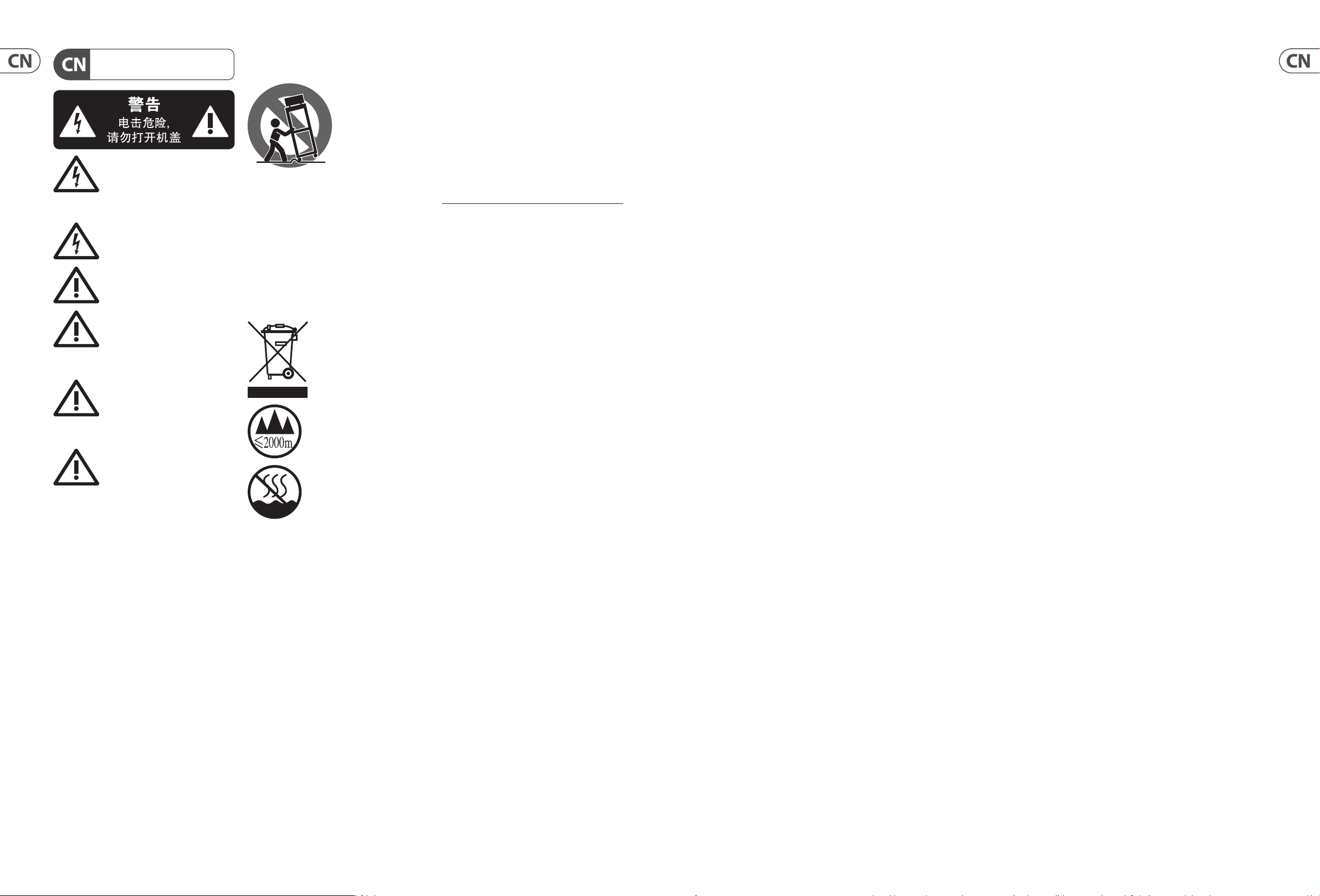

重要的安全须知
带有此标志的终端设备具有强
大的电流, 存在触电危险。 仅限
使用带有 ¼'' TS 或扭锁式插头
的高品质专业扬声器线。 所有的安装或调
整均须由合格的专业人员进行。
此标志提醒您, 产品内存在未
绝缘的危险电压, 有触电危险。
此标志提醒您查阅所附的重要
的使用及维修说明。 请阅读有
关手册。
小心
为避免触电危险, 请勿打开机
顶盖 (或背面挡板)。 设备内没
有可供用户维修使用的部件。 请将维修事
项交由合格的专业人员进行。
小心
为避免着火或触电危险, 请勿
将此设备置于雨淋或潮湿中。
此设备也不可受液体滴溅, 盛有液体的容
器也不可置于其上, 如花瓶等。
配 件。
12. 请只使用厂家
指定的或随货销
售的手推车, 架子,
三 角架, 支架和桌
子。 若使用手推车
来搬运设备, 请注
意安全放置设备,
以 避免手推车和设
备倾倒而受伤。
13. 遇闪电雷鸣或长期不使用本设备时,
请 拔出电源插头。
14. 所有维修均须由合格的维修人员进
行。 设备受损时需进行维修, 例如电源线或
电源插头受损, 液体流入或异物落入设备
内, 设备遭雨淋或受潮, 设备不能正常运作
或被摔坏。
15. 本设备连接电源时一定要有接地
保 护。
16. 若电源插头或器具
耦合器用作断电装置,
应当保证它们处于随时
可方便操作状态。
17. 本产品仅适用于
2000 米以下地区,
海拔
本产品仅适用于非热带
气候条件下。
法律声明
对于任何因在此说明书提到的全部或部份
描述、 图片或声明而造成的损失,
不负任何责任。 技术参数和外观若有更
改, 恕不另行通知。 所有的商标均为其
各自所有者的财产。
Midas, Klark Teknik, Lab
Music Tribe
Gruppen, Lake, Tannoy, Turbosound, TC Electronic,
TC Helicon, Behringer, Bugera, Oberheim, Auratone
和 Coolaudio 是 Music Tribe Global Brands Ltd. 公
司的商标或注册商标。
Brands Ltd. 2021
版权所有。
© Music Tribe Global
保修条款
有关音乐集团保修的适用条款及其它相关
信息, 请登陆
看完整的详细信息。
musictribe.com/warranty 网站查
小心
维修说明仅是给合格的专业维
修人员使用的。 为避免触电危
险, 除了使用说明书提到的以外, 请勿进行
任何其它维修。 所有维修均须由合格的专
业人员进行。
1. 请阅读这些说明。
2. 请妥善保存这些说明。
3. 请注意所有的警示。
4. 请遵守所有的说明。
5. 请勿在靠近水的地方使用本产品。
6. 请用干布清洁本产品。
7. 请勿堵塞通风口。 安装本产品时请遵
照厂家的说明。
8. 请勿将本产品安装在热源附近,
如 暖 气 片, 炉子或其它产生热量的设备
( 包 括功放器)。
9. 请勿移除极性插头或接地插头的安全
装置。 接地插头是由两个插塞接点及一个
接地头构成。 若随货提供的插头不适合您
的插座, 请找电工更换一个合适的插座。
10. 妥善保护电源线, 使其不被践踏或刺
破, 尤其注意电源插头、多用途插座及设备
连接处。
4
(4) (3) (5) (10)
(14)
(15)
ULTRADRIVE PRO DCX2496/ULTRADRIVE DCX2496LE 控制
快速启动向导
5ULTRADRIVE PRO DCX2496/ULTRADRIVE DCX2496LE
DCX2496LE
(1) (7) (6) (12)(9)(8) (13) (11)(2)
(4) (3) (5) (10)
(18)
(17)
(22)
(15)
(14)
(16)
(23)
第二步: 控制
(1) DC X2496(LE ) 含三组 6 段 LED 指示灯
(另外还有 CLIP 与 MUTE LED), 以达到对
输入信号 A-B / A-C 精准的电平调节。
(2) 如果输入级过载, CLIP LED 就会亮, 表
示信号失真。
(3) 底部 LED (#8) 是 MUTE LED (红), 当相应
输入静音时即亮。
(4) 这些是输入通道按钮, 允许从所选菜
单中激活特定功能( 如, MUTE)。 另外,
您还能用这些按钮调出 IN A/B/C 菜单。
(5) 此 DISPLAY 显示所有可预设编辑的
菜单。
(6) 用这些按键调出 DCX 2496(LE) 的各个菜
单 ( 如 SETUP, RECALL 等)。 唯一例外的
是 COMPARE 键,它是用于对比当前编辑
与之前所选预设的。 当 COMPARE 处于
激活状态, 不能改变任何数值。
(7) 用 PAGE 键切换菜单中的各个页面。
(8) 用 PARAM 键切换页面中的各个参数。
(9) 用数据轮编辑所选参数。
(10) 用 OK 与 CANCEL 键确认或取消所做
的设置。
(11) 1-6 的每个输出都有一组 5 段 LED 指
示灯 (另外还有 MUTE, CLIP 与 LIMIT LED)
显示相应输出的 电平。
(19) 9 针 RS -232 接口使 DC X2496 能连接电
脑。 这使您能储存及载入文件, 升
级 DC X2496 的操作软件, 或用电脑遥
控一台或若干台 ULTRADRIVE PRO 设备。
behringer. com 提供编辑软件免费下载。
(20) 当您通过 LINK 接口 (见 (21) ) 菊花链若
干 ULTRADRIVE PRO 时, 请按第一台与最
后一台设备的 TERM 开关, 从而避免
数据反馈与传输错误。
(21) 用 LINK 接口 A 和 B (RS-485 网络接口)
以及一根市场上可买到的网线来菊花
链若干 ULTRADRIVE PRO 设备。
(22) 输出通道 1-6 的平衡 XLR 输出接口。
将功放连接在这里。
(23) 平衡 XLR 输入接口 A-B / A-C 用来连接
输入信号。
DC X2496:
输入 A 还能用于数字 AES/EBU 输入信
号。 输入 C 能用于线路信号或连接测
试话筒。 如果 AUTO ALIGN 在 SETUP 菜
单中激活, 输入 C 将自动被设为话筒
电平。 另外,测试话筒的幻象电源将被
开启。
DCX2496
(12) 正如输入平台, 输出平台电平也不应过
高, 即, CLIP LED 不 应 该 亮 。
(13) 当对应输出的限幅器激活并运行,
LIMIT LED 即亮。
(1) (7) (6) (12)(9)(8) (13) (11)(2)
(16)
(19)(18)
(21)
(14) 底部 LED (#8) 是 MUTE LED, 当相应输出
静音时即亮。
(15) 输出通道键, 用它们来进入 1-6 输出,
或在 MUTE 模式下静音或重启各个
通道。
(16) 用 POWER 键来开关 DCX2496(LE )。 连接
此装置到主电源前, 开关应处于关闭
状态。
(17) 这是 DC X2496(LE ) 的保险座。 熔断的保
险管必须用同类型同额定值的保险
管置换。
(18) 主电源接口是标准 IEC 插座, 随机附赠
适用电源线。
(20)(17)
(22)
(23)
6
ULTRADRIVE PRO DCX2496/ULTRADRIVE DCX2496LE 快速入门
快速启动向导
7ULTRADRIVE PRO DCX2496/ULTRADRIVE DCX2496LE
第三步: 使用
这一章是针对那些迫不及待要在实际应用
中使用他们的新 DCX 2496(LE) 的用户。 下面的
说明教您怎样发掘 DC X2496(LE ), 感 受 它 的 多
样性与直观性。 这一章仅仅是后续实践的
一个起始点, 所以, 请阅读整个使用说明以
充分利用 DCX 2496(LE) 的特性与功能。
选择输出结构
按 SETUP 键调出 SETUP 菜单。 在菜单第一页,
选择输出结构 (OUTCONFI GURATION), 确定哪
个通道用于哪个频段。 有一个单声道以及
三个立体声结构可供选择。
单声道结构中能将输入信号分为 6 个不
同频段。 立体声结构中每边立体声最多
3 个频段。 缩写 L, M 和H表示低, 中和高
音音箱。
设置分频器频率
静音输入 / 输出通道 (静音)
按 MUTE 键进入 MUTE 菜单。 在这里能使
DC X2496(LE ) 的输入输出静音。 在此页, 按相
应通道键就能静音或激活各个通道 (IN A-B
/ A-C 和 OUT 1-6), 或按 PAR AM 及 OK 或 CANCEL
键来使所有输入输出静音。 因此, 您能单独
或是与相邻频段一起监听每个频段, 以此
达到完美编辑单个频段。 再按 MUTE 键退出
MUTE 菜单。
储存预设
用 STORE 键储存预设。
为了将特定频段分配到输出通道, 必须确
定各自的分频点 (分 频 器)。 分频点决定频
段的上限与下限, 使您在频率上将各输出
清楚地分 开。
按相应 OUT 键 (1- 6) 并用 PAGE 键选择
菜单页 2/8, 用 FREQ 及 TYPE 参数确定
分频器频率斜率并选择滤波器类型。
当 X-OVER ADJUST MODE 参数被设为 “LINK”
时, 分 频器频率的任何改变都会移动相
邻频段。
调出预设
按 RECALL 键从内存储器或记忆卡载入预。
恢复出厂设置
如果您想恢复 ULTRADRIVE 到出厂设置, 开
机时长按设备前面板上的两个 PAGE 键。
DC X2496(LE ) 会提示您确认或取消。 按 OK 清
除内存记忆并恢复出厂预设。
8
技术参数 其他的重要信息
快速启动向导
9ULTRADRIVE PRO DCX2496/ULTRADRIVE DCX2496LE
模拟输入 （A ， B ， C）
类型 电子平衡
连接器 卡侬
最大限度。 输入水平
输入阻抗
相声
数字输入 （A） - DCX249 6
连接器 卡侬
格式
输入电平
输入阻抗
采样频率
特色功能 采样率转换器
麦克风输入 （C） - DCX 2496
类型 电子平衡
连接器 卡侬
最大限度。输入水平
输入阻抗
幻影电源
模拟输出 （1、 2、 3、 4、 5、 6）
类型 电子平衡
连接器 卡侬
最大限度。 输出水平
输出阻抗
相声
系统资料
采样频率
信号延迟
频率响应
动态范围
THD + N 比
+22 分贝
大约 35 kΩ @ 1 kHz
-72 dB @ 0 dBu
S/PDIF 或 AES/EBU
0.3 至 10 Vpp
大约 110 Ω
32 至 96 kHz
-23 分贝
大约 670 Ω @ 1 kHz
+15 伏
+22 分贝
大约 100 欧姆 @ 1 kHz
-100 dB @ 10 dBu
96 kHz
< 1 ms 模拟输入至模拟输出
10 Hz 至 45 kHz （-3 dB） 典型值
112 分贝
0,007 ％ @ 0 dBu
0,004 ％ @ 10 dBu
转换器
A/D 转换器 CS5381
解析度
过采样
动态范围
数模转换器 AK4393
解析度
过采样
动态范围
串行接口 （DC X2496）
24 位 Δ-Σ
64 倍
120 d B 典型值
24 位 Δ-Σ
64 倍
120 dB 典型值
RS-232
类型
传动方式
9 针 Sub-D 连接器
1152 00 波特， 8 个数据位，
1 个停止位， 无奇偶校验
RS-485 （2个）
类型
传动方式
电源
电源电压
美国/加拿大 120 V〜， 6 0 赫兹
欧洲/英国/澳大利亚 230 V〜， 50 赫兹
日本
一般出口模式
能量消耗
保险丝
电源接头
尺寸/重量
尺寸（高 x 深 x 宽）
重量
装运重量
RJ- 45 连接器
38400 波特， 8 个数据位，
1 个停止位，无奇偶校验
100 V〜， 50 至 60 Hz
100 - 240 V〜， 50-60 赫兹
大约 12 瓦
100 至 24 0 V〜： T 1 A H
标准 IEC 插座
45 x 483 x 208 毫米
（1.75 x 19 x 8.1 英寸）
大约 2 公斤 （4.4 磅）
大约 3.2 公斤 （7 磅）
其他的重要信息
1. 在线注册。 请购买 Music Tribe 产品后立即
在 musictribe.com 网站注册。 网页上有简单的
在线注册表格。 这有助于我们更快更有效率
地处理您维修等事宜。 请阅读保修的相关条
款及条件。
2. 无法正常工作。 若您的 Music Tribe 产品
无法正常工作, 我们会为您尽快修复。 请联
系您购买产品的销售商。 若你所在地区没有
Music Tribe 销售商, 请联系 musictribe.com 网站
的 “WHERETOBUY” 一栏下的所列出的子公司
或经销商。
3. 电源连接。 将本设备连接电源前, 请确
保使用的电压正确。 保险丝需要更换时,
必须使用相同型号及定额的保险丝。
