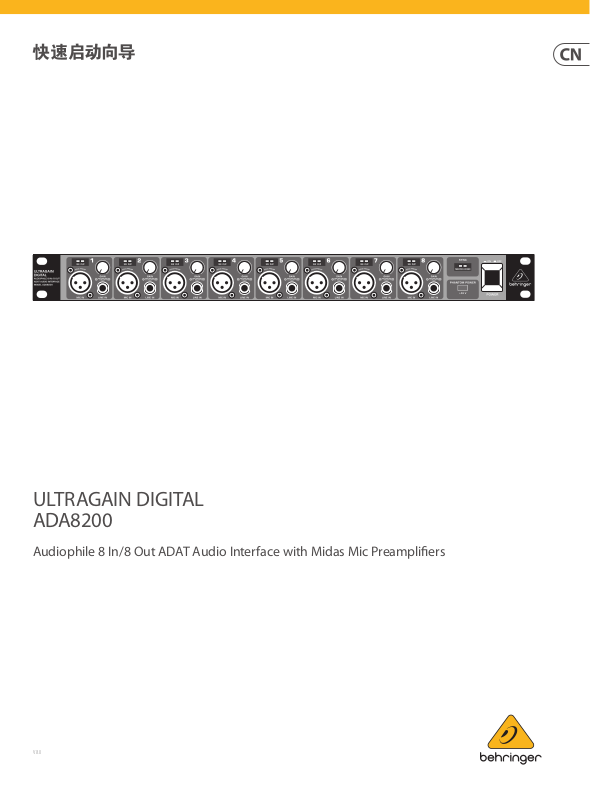

ULTRAGAIN DIGITAL
ADA8200
Audiophile 8 In/8 Out ADAT Audio Interface with Midas Mic Preampliers
V 8.0
2 ULTRAGAIN DIGITAL ADA8200
11. 请只使用厂家指定的附属设备和
快速启动向导
3
其他的重要信息
带有此标志的终端设备具有强
大的电流, 存在触电危险。 仅限
使用带有 ¼'' TS 或扭锁式插头
的高品质专业扬声器线。 所有的安装或调
整均须由合格的专业人员进行。
此标志提醒您, 产品内存在未
绝缘的危险电压, 有触电危险。
此标志提醒您查阅所附的重要
的使用及维修说明。 请阅读有
关手册。
小心
为避免触电危险, 请勿打开机
顶盖 (或背面挡板)。 设备内没
有可供用户维修使用的部件。 请将维修事
项交由合格的专业人员进行。
小心
为避免着火或触电危险, 请勿
将此设备置于雨淋或潮湿中。
此设备也不可受液体滴溅, 盛有液体的容
器也不可置于其上, 如花瓶等。
配 件。
12. 请只使用厂家
指定的或随货销
售的手推车, 架子,
三 角架, 支架和桌
子。 若使用手推车
来搬运设备, 请注
意安全放置设备,
以 避免手推车和设
备倾倒而受伤。
13. 遇闪电雷鸣或长期不使用本设备时,
请 拔出电源插头。
14. 所有维修均须由合格的维修人员进
行。 设备受损时需进行维修, 例如电源线或
电源插头受损, 液体流入或异物落入设备
内, 设备遭雨淋或受潮, 设备不能正常运作
或被摔坏。
15. 本设备连接电源时一定要有接地
保 护。
16. 若电源插头或器具
耦合器用作断电装置,
应当保证它们处于随时
可方便操作状态。
17. 本产品仅适用于
2000 米以下地区,
海拔
本产品仅适用于非热带
气候条件下。
法律声明
对于任何因在此说明书提到的全部或部份
描述、 图片或声明而造成的损失,
不负任何责任。 技术参数和外观若有更
改, 恕不另行通知。 所有的商标均为其
各自所有者的财产。
Midas, Klark Teknik, Lab
Music Tribe
Gruppen, Lake, Tannoy, Turbosound, TC Electronic,
TC Helicon, Behringer, Bugera, Oberheim, Auratone
和 Coolaudio 是 Music Tribe Global Brands Ltd. 公
司的商标或注册商标。
Brands Ltd. 2021
版权所有。
© Music Tribe Global
保修条款
有关音乐集团保修的适用条款及其它相关
信息, 请登陆
看完整的详细信息。
musictribe.com/warranty 网站查
小心
维修说明仅是给合格的专业维
修人员使用的。 为避免触电危
险, 除了使用说明书提到的以外, 请勿进行
任何其它维修。 所有维修均须由合格的专
业人员进行。
1. 请阅读这些说明。
2. 请妥善保存这些说明。
3. 请注意所有的警示。
4. 请遵守所有的说明。
5. 请勿在靠近水的地方使用本产品。
6. 请用干布清洁本产品。
7. 请勿堵塞通风口。 安装本产品时请遵
照厂家的说明。
8. 请勿将本产品安装在热源附近,
如 暖 气 片, 炉子或其它产生热量的设备
( 包 括功放器)。
9. 请勿移除极性插头或接地插头的安全
装置。 接地插头是由两个插塞接点及一个
接地头构成。 若随货提供的插头不适合您
的插座, 请找电工更换一个合适的插座。
10. 妥善保护电源线, 使其不被践踏或刺
破, 尤其注意电源插头、多用途插座及设备
连接处。
4 ULTRAGAIN DIGITAL ADA8200
ULTRAGAIN DIGITAL ADA8200 连接应用
第一步: 连接应用
XM8500
快速启动向导
5
Rear Panel
Computer
Computer Recording Interface
Front Panel
XM8500
XM8500
Drum Set
XM8500
B-2 PRO
B-2 PRO
Electric Guitar
XM8500
V-AMP 3
Bass Guitar
VT Amplier
6 ULTRAGAIN DIGITAL ADA8200
ULTRAGAIN DIGITAL ADA8200 控制
快速启动向导
7
(1) (2) (3)
(4)
(5) (6) (7) (8) (9)
第二步: 控制
(1) SIG: 此指示灯表示输入信号。 当向
一个输入端输入音频信号时, 此指
示灯亮。
(2) CLIP: 此指示灯表示输入信号电平过
高。 当通道的音频信号达到峰值时,
此指示灯亮。 请调节增益旋钮减少
信号电平以避免削波。
(3) MIC IN: 连接 XLR 麦克风或乐器输入
至 MIDAS 设计的前置放大器。
(4) GAIN: 此旋钮调节通道的输入电平。
增益旋钮调节麦克风输入电平或线
路输入电平。 麦克风输入的增益范
围为 +10 到 +60 dB, 线路输入的增益
范围为 -10 到 +40 dB。
(5) LINE IN: 连接线路电平的 ¼" TRS
输入。
(6) SYNC MASTER 指示灯亮表明 ADA8200
是主字时钟源。 外置字时钟设备从
ADA8200 接收它们的同步信号。
(7) SYNC LOCKED 指示灯当 ADA8200 是主
字时钟源时, 或当从外置字时钟源
接收有效同步信号时亮 （通过 ADAT
或字时钟输入）。
(13) Word Clock Input: 连接外置设备用
于字时钟同步。 只有当 SYNC 选择
器 （见 14） 切换到 SLAVE > WC IN 时,
BNC 接口才处于激活状态。 此系统中
的所有设备 （即数字调音台, 数字录
音机或电脑录音接口） 必须通过共享
的字时钟信号同步。
(14) SYNC （字时钟设置选择器）: 指定内
置或外置字时钟的配置和采样率。
如果 ADA8200 是外置字时钟源的
从属, 请根据您的字时钟连接选择
WC IN 或 ADAT IN。 如果 ADA8200 作为
外置 ADAT 设备的主时钟源, 请选择
合适的采样率 （44.1 或 48 kHz）。
(15) LIN E OUT: XLR 接口, 此接口输出来自
ADAT 的 D/A 转换的音频信号。
(10) (12) (13) (14)(11)
(15)
(8) PHANTOM POWER +48 V: 打开和关闭
+48 V 幻象电源。 当其开启时, 将给所
有的 MIC IN 输入提供幻象电源。
(9) ON/OFF POWER: 此开关用于打开和关
闭 ADA8200。
(10) 通过连接电源的 IEC 线提供电源。
随货供应 IEC 线。
(11) 8-CHANNEL DIGITAL I/O ADAT OUT:
将模拟输入的 8 个通道的数字音频
信号输出至 A DAT 设备。 此输出端通
过 TOSLINK 线连接其它 ADAT 设备。
(12) 8-CHANNEL DIGITAL I/O ADAT IN:
将 ADAT 设备的 8 个通道的数字音
频信号输入 8 个模拟线路输出端。
此输入端通过 TOSLINK 线连接其它
ADAT 设备。
8 ULTRAGAIN DIGITAL ADA8200
快速启动向导
9
ULTRAGAIN DIGITAL ADA8200 使用
第三步: 使用
录音机或电脑音频接口提供 8 个额外的模
拟连接通道。
器设置成 MASTER , 并指定内部的采样率为
44.1 kH z 或 48.0 kHz。 前面板的 SYNC MASTER
和 SYNC LOCKED 指示灯亮。 如果 ADA8200 不
是数字录音系统中的主字时钟, 请将位于后
面板字时钟设置选择器设置成 SLAVE , 并指
定字时钟源为 ADAT IN 或 WC IN。 当检测到有
效的同步信号时, SYNC LOCKED 指示灯亮。
连接麦克风或乐器音频源到
1-8 输入通道。
通过 TOSLINK 线连接 ADAT OUT 至配
备 ADAT 音频设备的 ADAT IN端。
ADA8200 将会为数字调音台, 数字
调节字时钟设置。 如果 ADA8200
是数字录音系统中的主字时钟,
请将位于后面板字时钟设 置选择
打开电源开关。
当使用电容麦克风或有源控制盒
时, 请按下 +48 V PHANTOM POWER
按钮开启幻象电源。
调节麦克风和乐器音频源的增益
电平。 先将 GAIN 旋钮调到最小的
位置, 然后顺时针调节 GAIN 旋钮
慢慢增大电平, SIG 指示灯亮。 如果信号过
强的话, CLIP 指示灯会亮。 如果出现这种情
况, 请逆时针调节 GAIN 旋钮直到 CLIP 指示
灯灭。
通过 TOSLINK 线连接 ADAT IN 至配
备 ADAT 音频设备的 ADAT OUT 端。
ADA8200 将会提供 8 个额外的模
拟输出通道。
连接模拟输出至额外的监听音箱
打造环绕声混音或连接至单独的
混音器创造额外的混音能力。
技术参数
麦克风输入
设计
类型
增益范围
最高 输入水平
阻抗
幻像电源
线路输入
类型
阻抗
增益范围
最高 输入水平
线路输出
类型
阻抗
最高 输出水平
数字输入
类型
格式
数字输出
类型
格式
同步化
资源
字时钟输入
类型
输入电平
频率范围
系统规格
频率范围
总谐波失真
相声
功率
电源供应
能量消耗
保险丝
电源连接
外型尺寸
高 x 宽 x 深
重量
Midas 设计的麦克风前置放大器
XLR 连接器， 电子平衡， 离散输入电路
+15 至 +60 dB
0 dB FS 时 +6 dBu @ +10 dB 增益
2.7 kΩ 平衡
+48 V， 可切换
¼" TRS 连接器， 电子平衡， 离散输入电路
约 20 kΩ 平衡， 约 10 k Ω 不平衡
-5 至 +40 dB
0 dB FS 时 +26 dBu @ -10 dB 增益
XLR 连接器， 电子平衡
约 1 kΩ 平衡， 约 500 Ω 不平衡
+16 dBu @ 0 dB FS
TOSLINK， 光连接器
ADAT， 8 通道， 24 位 @ 44.1 / 48 kHz
TOSLINK， 光连接器
ADAT， 8 通道， 24 位 @ 44.1 / 48 kHz
内部 44.1 / 48 kHz， ADAT 输入， 字时钟输入
BNC 连接器
2 至 6 V 峰峰值
44.1 至 48 kHz
10 Hz 至 24 kHz @ 48 kHz 采样率
< 0.008%
< -87 分贝
100 - 240 V 交流电
15 瓦
T 1A 高 250 V
标准 IEC 插座
约 44.5 x 482.6 x 217 毫米 （1 ¾ x 19 x 8 ½ 英寸）
约 2.1 公斤 （4.6 磅）
10 ULTRAGAIN DIGITAL ADA8200
其他的重要信息
其他的重要信息
1. 在线注册。 请购买 Music Tribe 产品后立即
在 musictribe.com 网站注册。 网页上有简单的
在线注册表格。 这有助于我们更快更有效率
地处理您维修等事宜。 请阅读保修的相关条
款及条件。
2. 无法正常工作。 若您的 Music Tribe 产品
无法正常工作, 我们会为您尽快修复。 请联
系您购买产品的销售商。 若你所在地区没有
Music Tribe 销售商, 请联系 musictribe.com 网站
的 “WHERETOBUY” 一栏下的所列出的子公司
或经销商。
3. 电源连接。 将本设备连接电源前, 请确
保使用的电压正确。 保险丝需要更换时,
必须使用相同型号及定额的保险丝。
快速启动向导
11
