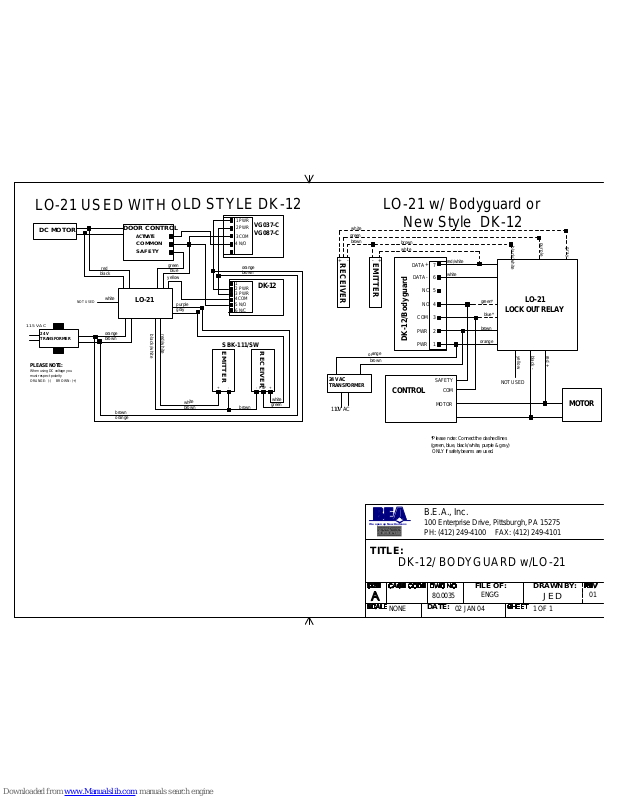

BEA LO-21 Wiring Diagram

Page 1
PH: (412) 249-4100 FAX: (412) 249-4101
B.E.A., Inc.
100 Enterprise Drive, Pittsburgh, PA 15275
FILE OF:
DRAWN BY:
JED
DATE:
TITLE:
115 VAC
DC MOTOR
LO-21
DOOR CONTROL
EMITTER
RECEIVER
ACTIVATE COMMON SAFETY
SBK-111/SW
black
orange brown
purple gray
orange brown
brown orange
white brown
brown
white
black/white
red/white
+
-
green
white
red
NOT USED
When using DC voltage you must respect polarity ORANGE: (-) BROWN: (+)
PLEASE NOTE:
7 6 5
4
3
2 1
DATA +
DATA -
NC
NO
COM
PWR PWR
EMITTER
RECEIVER
24 V AC TRANSFORMER
CONTROL
MOTOR
SAFETY
COM
brown
green*
blue*
brown
orange
orange
brown
black -
yellow
red +
red/white
white
white
black/white
purple
gray
110V AC
NOT USED
MOTOR
+
-
LO-21 USED WITH OLD STYLE DK-12
*Please note: Connect the dashed lines (green, blue, black/ white, purple & gray) ONLY if safety beams are used.
ENG'G
1 OF 1
01
NONE
-
PNP
+
1 PWR 2 PWR
3 COM 4 N/O
VG037-C VG087-C
1 2 PWR 3 PWR 4 COM 5 N/O
6 N/C
DK-12
LO-21 w/ Bodyguard or
New Style DK-12
+
-
LO-21
LOCK OUT RELAY
brown
green
white
DK-12/ BODYGUARD w/LO-21
blue
green
yellow
DK-12/Bodyguard
We open up New Horizons
02 JAN 04
80.0035
Page 2
SIZE:
DRAWN BY:
TITLE: BODYGUARD DOUBLE EGRESS
A
NOTES:
1) OPEN DOOR PATTERNS CANNOT OVERLAP
2) RECOMMEND PATTERNS 3,4 OR 9.
100 ENTERPRISE DRIVE PITTSBURGH, PA 15275 PHONE: (412) 249-4100 FAX: (412) 249-4101 EMAIL: www.beasensors.com
REV BY:
KJG KJG
80.0036.02
SCALE: DATE:
NONE 23 MAY 2005
PART NO:
SHEET
1 OF 1
RED
GREEN
OFF
ON
LO21 DEFAULT DIP SWITCHES
RED
BLACK
24 V
TRANSFORMER
WHITE
RED/ WHITE
DOOR
CONTROL
SAFETY
COMMON
MOTOR
BODYGUARD
BODYGUARD
30" MIN
BODYGUARD BODYGUARD
IF AFTER TROUBLESHOOTING A PROBLEM, A SATISFACTORY SOLUTION CANNOT BE ACHIEVED, PLEASE CALL B.E.A., INC. FOR FURTHER ASSISTANCE DURING EASTERN STANDARD TIME AT 1-800-523-2462 FROM 8AM - 5PM. FOR AFTER-HOURS, CALL EAST COAST: 1-866-836-1863 OR 1-800-407-4545 / MID-WEST: 1-888-308-8843 / WEST COAST: 1-888-419-2564. DO NOT LEAVE ANY PROBLEM UNRESOLVED. IF YOU MUST WAIT FOR THE FOLLOWING WORKDAY TO CALL B.E.A., LEAVE THE DOOR INOPERABLE UNTIL SATISFACTORY REPAIRS CAN BE MADE. NEVER SACRIFICE THE SAFE OPERATION OF THE AUTOMATIC DOOR OR GATE FOR AN INCOMPLETE SOLUTION.WEB: WWW.BEASENSORS.COM
Page 3
SIZE:
DRAWN BY:
TITLE: BODYGUARD DUAL EGRESS
A
100 ENTERPRISE DRIVE PITTSBURGH, PA 15275 PHONE: (412) 249-4100 FAX: (412) 249-4101 EMAIL: www.beasensors.com
REV BY:
KJG KJG
80.0075.02
SCALE: DATE:
NONE 07 AUG 05
PART NO:
SHEET
1 OF 1
RED
GREEN
OFF
ON
LO21 DEFAULT DIP SWITCHES
RED
BLACK
24 V
TRANSFORMER
WHITE
RED/ WHITE
DOOR
CONTROL
SAFETY
ACTIVATION
COM
MOTOR
BODYGUARD BODYGUARD
NOTES: 1) OPEN DOOR PATTERNS CANNOT OVERLAP
2) STANDARD 80 TO 84 INCH OPENINGS SPACE BODYGUARDS 15 INCHES FROM CENTER DOOR OPENING TO BODYGUARD CENTER. RH TRAFFIC SET OPEN DOOR PATTERN TO #3 FOR SMALLER DOOR OPENINGS SPACE BODYGUARDS SAME AS ABOVE USING PATTERN #9. THESE ARE SUGGESTED SETTINGS; ALWAYS WALK TEST SAFETY PATTERNS AND CHANGE IF NEEDED.
BODYGUARD
BODYGUARD
30" MIN
+
-
IF AFTER TROUBLESHOOTING A PROBLEM, A SATISFACTORY SOLUTION CANNOT BE ACHIEVED, PLEASE CALL B.E.A., INC. FOR FURTHER ASSISTANCE DURING EASTERN STANDARD TIME AT 1-800-523-2462 FROM 8AM - 5PM. FOR AFTER-HOURS, CALL EAST COAST: 1-866-836-1863 OR 1-800-407-4545 / MID-WEST: 1-888-308-8843 / WEST COAST: 1-888-419-2564. DO NOT LEAVE ANY PROBLEM UNRESOLVED. IF YOU MUST WAIT FOR THE FOLLOWING WORKDAY TO CALL B.E.A., LEAVE THE DOOR INOPERABLE UNTIL SATISFACTORY REPAIRS CAN BE MADE. NEVER SACRIFICE THE SAFE OPERATION OF THE AUTOMATIC DOOR OR GATE FOR AN INCOMPLETE SOLUTION.WEB: WWW.BEASENSORS.COM
