Bartscher 135013-046 User Manual

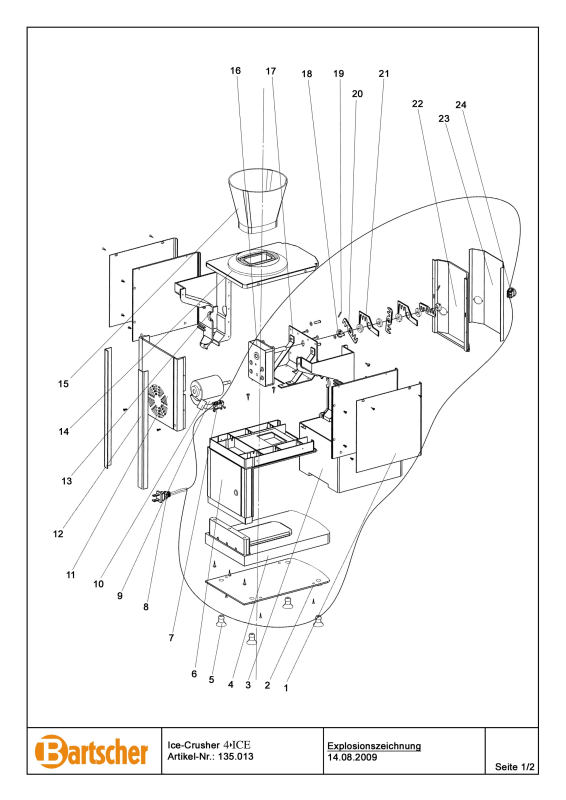

Pos. Artikelbeschreibung Description of item Artikel Nr./Item No.

1 Seitenwand

side panel

Auf Anfr./on req.

2 Bodenplatte

bottom plate

Auf Anfr./on req.

3 Eisbehälter

ice container

013501303

4 Bodenelement

bottom base

Auf Anfr./on req.

5 Fuß

foot

013501305

6 Korpus

corpus

Auf Anfr./on req.

7+9+10 Motor komplett complete motor 013501307
8 Anschlusskabel power cord Auf Anfr./on req.
9 Motor komplett complete motor => Pos. 7
10 Motor komplett

complete motor

=> Pos. 7

11 Rückwand

back panel

Auf Anfr./on req.

12 Haltestreben

panel rib

Auf Anfr./on req.

13 Eisrutsche

ice chute

Auf Anfr./on req.

14 Deckel

lid

Auf Anfr./on req.

15 Einfülltrichter

feed hopper

013501315

16 Getriebe mit Schneidmesser komp.

complete gear with blades

013501316

17 Getriebehalterung

gear suppport

Auf Anfr./on req.

18 Getriebe mit Schneidmesser komp.

complete gear with blades

=> Pos. 16

19 Getriebe mit Schneidmesser komp.

complete gear with blades

=> Pos. 16

20 Getriebe mit Schneidmesser komp.

complete gear with blades

=> Pos. 16

21 Getriebe mit Schneidmesser komp.

complete gear with blades

=> Pos. 16

22 Halterung zur Frontblende

support for front panel

Auf Anfr./on req.

23 Frontblende

front panel

Auf Anfr./on req.

24 Ein/Aus Schalter

on/off switch

013501324

Seite 2/2

Ice-Crusher

Artikel-Nr.: 135.013

Ersatzteilliste

14.08.2009
