Axis Communications MFD-R M12 User Manual

AXIS 209FD/FD-R/FD-R M12

AXIS 209MFD/MFD-R/MFD-R M12

ENGLISH

Installation Guide

FRANCAIS

DEUTSCH

ITALIANO

ESPAÑOL

AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installation Guide Page 3

Important!

This product must be used in
compliance with local laws
and regulations.

AXIS 209FD/FD-R/FD-R M12

AXIS 209MFD/MFD-R/MFD-R M12

This installation guide provides instructions for installing the AXIS 209FD, AXIS 209FD-R,
AXIS 209FD-R M12, AXIS 209MFD, AXIS 209MFD-R and the AXIS 209MFD-R M12 on
your network. For all other aspects of using the product, please see the User’s Manual,
available on the CD included in this package, or from www.axis.com/techsup

Installation steps

1. Check the package contents against the list below.

2. Hardware overview. See page 4.

3. Install the hardware. See page 5.

4. Set an IP address. See page 7.

5. Set the password. See page 10.

6. Adjust the lens. See page 11.

7. Complete the installation. See page 12.

Package contents

Item Models/variants/notes

Fixed Dome Network camera AXIS 209FD

PoE Midspan Power over Ethernet midspan (1 port), including mains cable

Mounting kit Allen key (hex key) for tamper-proof cover screws

CD AXIS Network Video Product CD, including product documentation,

Printed Materials AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installation Guide (this

Installation Guide

AXIS 209FD-R
AXIS 209FD-R M12
AXIS 209MFD
AXIS 209MFD 16MM
AXIS 209MFD-R
AXIS 209MFD-R M12
AXIS 209MFD-R M12/SPLIT

(AXIS 209FD/AXIS 209FD-R/AXIS 209MFD/AXIS 209MFD-R)
(midspan not included in bulk pack)

Silica gel sachet (AXIS 209FD-R/AXIS 209FD-R M12/AXIS 209MFD-R/AXIS
209MFD-R M12 only)

installation tools and other software

document)
Axis Warranty Document

ENGLISH

ENGLISH

Page 4 AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installation Guide

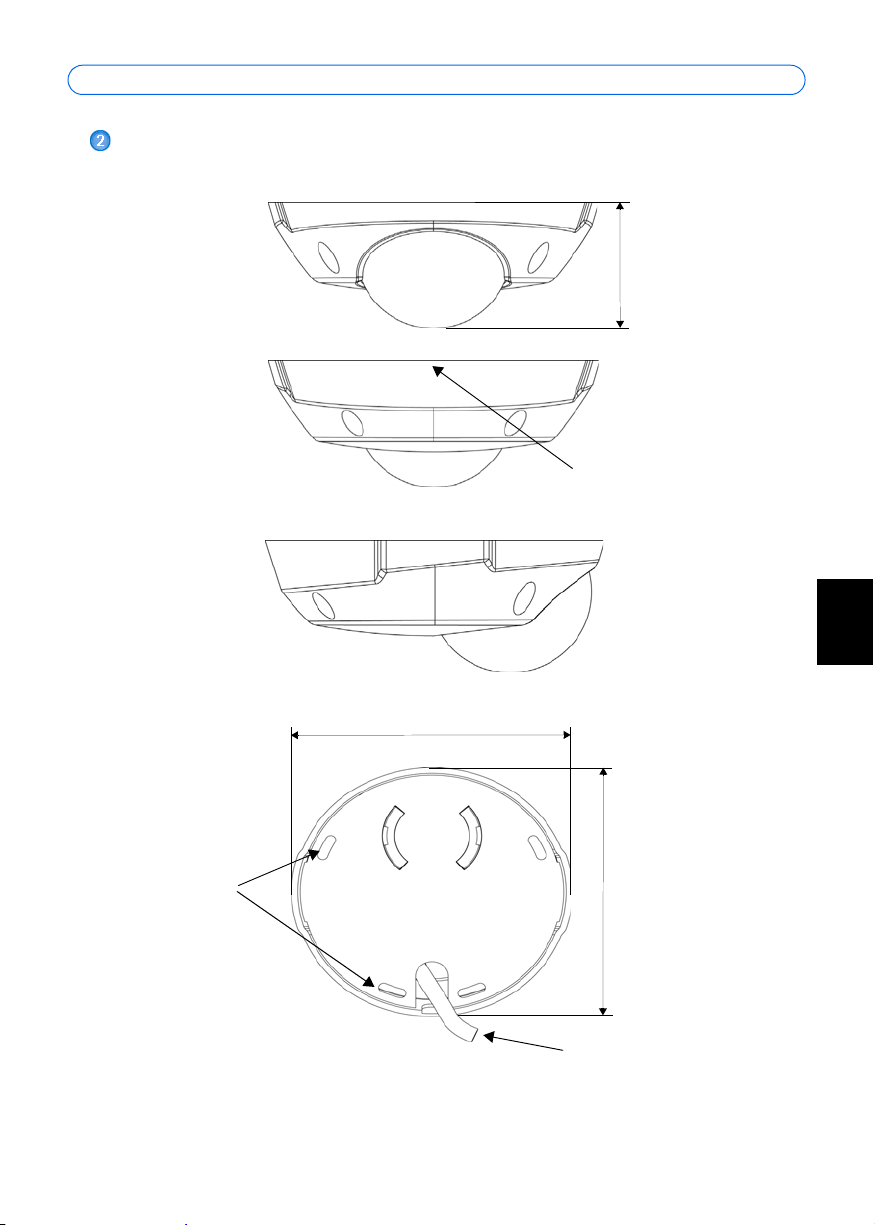

Dimensions

Diameter 1 = 102mm (4.02”), Diameter 2 = 100mm (3.94”)
Height = 39mm (1.54”)
Weight = 0.18 kg (0.40lb)

Front view

Rear view

Side view

Position of rear cable
exit (optional)

Base plate

Network cable with
model-specific
connector

Screw holes

∅102mm

∅100mm

39mm

Hardware overview

AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installation Guide Page 5

Install the hardware

!

IMPORTANT! - The casing of the AXIS 209FD/AXIS 209MFD is not approved
for outdoor use and may only be installed in indoor environments.
The AXIS 209FD-R/AXIS 209FD-R M12/AXIS 209MFD-R/AXIS 209MFD-R
M12 is rugged and can be used in humid environments such as mass transit
vehicles.

Mount the camera

The AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 can be mounted with the cable
routed through the ceiling or from the side.

The AXIS 209FD/AXIS 209MFD is
supplied with a standard RJ-45 female
network connector, on a 2 meter cable.

The AXIS 209FD-R/AXIS 209MFD-R is
supplied with a 29mm female RJ-45
network connector on a 0.5 meter cable.
To protect the cabling against moisture
this connecter must be connected to a
suitable 29mm male connector.

The AXIS 209FD-R M12/AXIS 209MFD­R M12 is supplied with a 21mm male
M12 D-code network connector on a 0.5
meter cable. To protect the cabling
against moisture this connecter must be
connected to a suitable 21mm female
connector.

1. Using the supplied allen/hex key,
loosen the 4 screws holding the
cover and remove it.

2. Use the base plate to mark out the positions for the mounting screws.

3. To route the cable through a ceiling, cut or drill the hole for the cable and connector.
For the AXIS 209FD/AXIS 209MFD - cut a 17mm hole.
For the AXIS 209FD-R/AXIS 209MFD-R - cut a 30mm hole.
For the AXIS 209FD-R M12/AXIS 209MFD-R M12 - cut a 22mm hole.

-or­For a surface mounted cable, cut out the cable exit hole at the rear of the cover

ENGLISH

ENGLISH

Page 6 AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installation Guide

Network
cable with

connector

Indicator LEDs

Screw hole

Screw hole

Screw hole

Product ID & Serial
number (S/N) label

Screw hole

Control button

4. Connect the network cable. If
PoE is not supported by the
network switch, use the
supplied PoE midspan/power
injector to connect power to
the AXIS 209FD, AXIS 209FD­R, AXIS 209MFD, AXIS
209MFD-R.

5. Check that the indicator LED:s
indicate the correct conditions.
See the table on page 14 for
further details.

6. Fasten the base plate to a flat
ceiling, using appropriate
screws/plugs.
Check that the base plate
completely covers the cable
hole, so that it is not visible
when the camera is in place.

Before replacing the cover, you should now make the final adjustment to the position of the
lens. This requires access to live images from the camera in your browser, so you should now
proceed as follows:

a) Assign an IP address - see step 4 on page 7.

b) Set the password - see step 5 on page 10.

c) Adjust the lens - see step 6 on page 11.

d) Complete the installation - see step 7 on page 12.

AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installation Guide Page 7

Assign an IP address

To make it accessible on the network, the AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD­R M12 must be assigned an IP address.

Depending on the number of cameras you wish to install, the recommended method for
assigning IP addresses in Windows is either AXIS IP Utility or AXIS Camera Management.
Use the method that best suits your purpose.

Both of these free applications are available on the Axis Network Video Product CD supplied
with this product, or they can be downloaded from www.axis.com/techsup

Method Recommended for Operating system

AXIS IP Utility
See page 8

AXIS Camera Management
See page 9

Notes:

• If there is a DHCP server on your network the AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12
will automatically receive a dynamic IP address, but this will not prevent manual setting of an
alternative address.

• The AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 has the default IP address 192.168.0.90

• If assigning the IP address fails, check that there is no firewall blocking the operation.

• For other methods of assigning or discovering the IP address, e.g. in other operating systems, see
page 13.

Single camera
Small installations

Multiple cameras
Large installations
Installation on a different subnet

Windows

Windows 2000
Windows XP Pro
Windows 2003 Server
Windows Vista

ENGLISH

ENGLISH

Page 8 AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installation Guide

AXIS IP Utility - single camera/small installation

AXIS IP Utility automatically discovers and displays Axis devices on your network. The
application can also be used to manually assign a static IP address.

Note that the computer running AXIS IP Utility must be on the same network segment
(physical subnet) as the AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12.

Automatic discovery

1. Check that the AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 is connected to
the network and that power has been applied.

2. Start AXIS IP Utility.

3. When the camera appears in the window, double-click it to open its home page.

4. See page 10 for instructions on how to assign the password.

Assign the IP address manually (optional)

1. Acquire an unused IP address on the same network segment as your computer.

2. Select the AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 in the list.

3. Click the button Assign new IP address to selected device and enter the IP address.

4. Click the Assign button and follow the instructions.

5. Click the Home Page button to access the camera’s web pages.

6. See page 10 for instructions on how to set the password.

AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installation Guide Page 9

AXIS Camera Management - multiple cameras/large installations

AXIS Camera Management can automatically find and set IP addresses, show connection
status, and manage firmware upgrades for multiple Axis video products.

Set the IP address for a single device

1. Check that the camera is connected to the network and that power has been applied.

2. Start AXIS Camera Management. When the AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/
MFD-R M12 appears in the window, double-click it to open the camera’s home page.

3. See page 10 for instructions on how to set the password.

ENGLISH

ENGLISH

Set the IP address in multiple devices

AXIS Camera Management speeds up the process of assigning IP addresses to multiple
devices, by suggesting IP addresses from a specified range.

1. Select the devices you wish to configure (different models can be selected) and click the
Assign IP button.

2. Select Obtain IP addresses automatically (DHCP), click the Update button and the
program will search in the specified range and suggest an IP address for each device.

-or­Enter the range of IP addresses, the subnet mask and default router that devices can use
and click the Update button.

Page 10 AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installation Guide

Setup - Provides all the tools for configuring

the camera to requirements.

Help - Displays
online help on all
aspects of using
the camera.

Set the password

When accessing the AXIS 209FD/FD-R/FD-R
M12/MFD/MFD-R/MFD-R M12 for the first
time, the ‘Configure Root Password’ dialog
will be displayed.

1. Enter a password and then re-enter it, to
confirm the spelling. Click OK.

2. Enter the user name root in the dialog as
requested.
Note: The default administrator user name root cannot be deleted.

3. Enter the password as set above, and click OK. If the password is lost, the
AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 must be reset to the factory
default settings. See page 14.

4. If required, click Yes to install AMC (AXIS Media Control), which allows viewing of the
video stream in Internet Explorer. You will need administrator rights on the computer to
do this.

The Live View page of the AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 is
displayed, with links to the Setup tools, which allow you to customize the camera.

AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installation Guide Page 11

Lens lock

screw

Lens adjustments

Position

To adjust the position of the lens, follow these steps:

1. Open the Live View page in your
web browser.

2. While checking the image in the
Live View page, move the lens to
the desired position.

Focus

The focus of the AXIS 209FD/FD-R/FD­R M12/MFD/MFD-R/MFD-R M12 is set
at the factory from 0.5m to infinity. It
does not normally need adjustment.

ENGLISH

ENGLISH

To focus on objects closer than 0.5m, or
if for some reason the lens has lost
focus, this can be adjusted in the
following way.

1. Loosen the lens lock screw.

2. Manually rotate the lens to adjust
the focus until the image on the
Live View page is satisfactory.

3. Gently retighten the lens lock screw.

Page 12 AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installation Guide

Affix dry bag here.

Complete the installation

1. Clean the dome with a dry soft cloth to remove dust and fingerprints and use a blower to
remove any dust from the lens.

2. To absorb any moisture in the
AXIS 209FD-R/AXIS 209FD-R
M12/AXIS 209MFD-R/AXIS
209MFD-R M12, remove the
supplied silica gel sachet (dry
bag) from the plastic bag and
affix inside the cover, behind
the dome.

3. You can replace the cover in
either of these two ways:

• Replace cover and gently
tighten the tamper-proof
screws by hand using
the supplied allen key. In
the AXIS 209FD-R/AXIS 209FD-R M12/AXIS 209MFD-R/AXIS 209MFD-R M12,
take care not to pinch the gasket.

• Replace cover and tighten the tamper-proof screws with torque screwdriver
(torque<0.4 Nm).

The installation is now complete.

Accessing the AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/ MFD-R M12 from the Internet

Once installed, your AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 is accessible on
your local network (LAN). To access the camera from the Internet, network routers must be
configured to allow incoming traffic, which is usually done on a specific port. Please refer to
the documentation for your router for further instructions. For more information on this and
other topics, visit the Axis Support Web at www.axis.com/techsup

AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installation Guide Page 13

Other methods of setting the IP address

The table below shows the other methods available for setting or discovering the IP address.
All methods are enabled by default, and all can be disabled.

UPnP™

Bonjour

AXIS Dynamic DNS
Service

ARP/Ping

View DHCP server
admin pages

Use in operating
system

Windows When enabled on your computer, the camera is automatically

MAC OSX
(10.4 or later)

All A free service from Axis that allows you to quickly and simply

All See below. The command must be issued within 2 minutes of

All To view the admin pages for the network DHCP server, see the

Notes

detected and added to “My Network Places.”

Applicable to browsers with support for Bonjour. Navigate to the
Bonjour bookmark in your browser (e.g. Safari) and click on the
link to access the camera’s web pages.

install your camera. Requires an Internet connection with no
HTTP proxy. See www.axiscam.net for more information.

connecting power to the camera.

server’s own documentation.

Set the IP address with ARP/Ping

1. Acquire an IP address on the same network segment your computer is connected to.

2. Locate the serial number (S/N) on the AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R
M12 label.

3. Open a command prompt on your computer and enter the following commands:

Windows syntax Windows example

arp -s <IP Address> <Serial Number>
ping -l 408 -t <IP Address>

UNIX/Linux/Mac syntax UNIX/Linux/Mac example

arp -s <IP Address> <Serial Number> temp
ping -s 408 <IP Address>

arp -s 192.168.0.125 00-40-8c-18-10-00
ping -l 408 -t 192.168.0.125

arp -s 192.168.0.125 00:40:8c:18:10:00
temp
ping -s 408 192.168.0.125

ENGLISH

ENGLISH

4. Check that the network cable is connected to the camera and then start/restart the
camera, by disconnecting and reconnecting power.

5. Close the command prompt when you see ‘Reply from 192.168.0.125: ...’ or similar.

6. In your browser, type in http://<IP address> in the Location/Address field and press Enter
on your keyboard.

Notes:

• To open a command prompt in Windows: from the Start menu, select Run... and type cmd. Click OK.

• To use the ARP command on a Mac OS X, use the Terminal utility in Application > Utilities.

Page 14 AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installation Guide

LED indicators

LED Color Indication

Network Green Steady for connection to a 100 Mbit/s network. Flashes for network activity.

Amber Steady for connection to 10 Mbit/s network. Flashes for network activity.
Unlit No network connection.

Status Green Steady green for normal operation.

Amber Steady during startup, during reset to factory default or when restoring settings.
Red Slow flash for failed upgrade.

Power Green Normal operation.

Amber Flashes green/amber during firmware upgrade.

Note: The Status LED can be configured to be unlit during normal operation, or to
flash only when the camera is accessed. To configure, go to Setup > System
Options > LED settings. See the online help files for more information.

Unit connectors

(AXIS 209FD/AXIS 209MFD) Network connector - Female RJ-45 Ethernet connector for
10BaseT/100BaseTX. Supports Power over Ethernet. Using shielded cables is recommended.

(AXIS 209FD-R/AXIS 209MFD-R) Network connector - Rugged female RJ-45 connector.
Supports Power over Ethernet. Using shielded cables is recommended

(AXIS 209FD-R M12/AXIS 209MFD-R M12) Network connector - Rugged male M12
Ethernet connector. Supports Power over Ethernet. Using shielded cables is recommended.

AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installation Guide Page 15

Tip!

Visit www.axis.com/techsup to check if there is updated firmware available for your
AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12. To see the currently
installed firmware version, see the Basic Configuration web page in the product’s
Setup tools.

Resetting to the Factory Default Settings

This will reset all parameters, including the IP address, to the Factory Default settings:

1. Disconnect the network cable from the camera.

2. Using the supplied allen/hex key, loosen the 4 screws holding the cover and remove it.

3. Press and hold the Control button and reconnect the network cable.

4. Keep the Control button pressed until the Status indicator displays amber (this may take
up to 15 seconds).

5. Release the Control button. When the Status indicator displays green (which can take up
to 1 minute) the process is complete and the camera has been reset.

6. Re-assign the IP address, using one of the methods described in this document.

It is also possible to reset parameters to the original factory default settings via the web
interface. For more information, please see the online help or the user’s manual.

Further information

The user’s manual is available from the Axis Web site at www.axis.com or from the Axis
Network Video Product CD supplied with this product.

ENGLISH

ENGLISH

Page 16 AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installation Guide

Guide d'installation de l'AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Page 17

Important !

Ce produit doit être utilisé
conformément aux lois et
dispositions locales en
vigueur.

Guide d'installation de l'AXIS

209FD/FD-R/FD-R M12

AXIS 209MFD/MFD-R/MFD-R M12

Ce Guide d'installation vous explique comment installer les appareils AXIS 209FD, AXIS
209FD-R, AXIS 209FD-R M12, AXIS 209MFD, AXIS 209MFD-R et AXIS 209MFD-R M12
Fixed Dome Network Camera sur votre réseau. Pour d'autres informations sur l'utilisation de
ce produit, consultez le Manuel de l'utilisateur, disponible sur le CD fourni ou sur
www.axis.com/techsup.

Étapes de l'installation

1. Vérifiez le contenu de la livraison à l'aide de la liste ci-dessous.

2. Présentation du matériel. Reportez-vous à la page 18.

3. Installation du matériel. Reportez-vous à la page 19.

4. Paramétrez une adresse IP. Reportez-vous à
page 21.

5. Définissez le mot de passe. Reportez-vous à
page 24.

6. Réglez l'objectif. Reportez-vous à la page 25.

7. Terminez l'installation. Reportez-vous à la page 26.

FRANÇAIS

FRANÇAIS

FRANCAIS

Contenu de l'emballage

Article Modèles/variantes/remarques

Caméra réseau à dôme fixe AXIS 209FD, AXIS 209FD-R, AXIS 209FD-R M12

Midspan PoE Midspan Power over Ethernet (1 port), câble de secteur fourni

Kit de montage Clé hexagonale pour vis inviolables

CD CD AXIS Network Video Product avec la documentation du produit, les outils

Documentation imprimée Guide d'installation de l'AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R

AXIS 209MFD, AXIS 209MFD-R, AXIS 209MFD-R M12,AXIS 209MFD-R M12/
SPLIT, AXIS 209MFD 16MM

(AXIS 209FD/AXIS 209FD-R/AXIS 209MFD/AXIS 209MFD-R)
(midspan non inclus dans le lot)

Sachet de gel de silice (AXIS 209FD-R/AXIS 209FD-R M12/AXIS 209MFD-R/
AXIS 209MFD-R M12 uniquement)

d'installation et d'autres logiciels

M12 (le présent document)
Document de garantie d'Axis

Page 18 Guide d'installation de l'AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12

Dimensions

Diamètre 1 = 102 mm, diamètre 2 = 100 mm
Hauteur = 39 mm
Poids = 0,18 kg

Vue avant

Vue arrière

Vue latérale

Position de la sortie
arrière du câble
(facultatif)

Plaque de base

Câble réseau avec
connecteur propre à
chaque modèle

Trous de vis

∅102mm

∅100 mm

39 mm

Présentation du matériel

Guide d'installation de l'AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Page 19

Installation du matériel

IMPORTANT ! - Le boîtier de l'AXIS 209FD/AXIS 209MFD n'est pas conçu
pour une utilisation en extérieur et ne doit être installé qu'à l'intérieur.

!

L'AXIS 209FD-R/AXIS 209FD-R M12/AXIS 209MFD-R/AXIS 209MFD-R M12
est consolidée et peut être utilisée dans des environnements humides.

Montage de la caméra

L'AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 peut être montée avec le câble
acheminé dans le plafond ou par le côté.

L'AXIS 209FD/AXIS 209MFD est
équipée d'un connecteur de réseau
femelle RJ-45 standard, sur un câble de
2 mètres.

L'AXIS 209FD-R/AXIS 209MFD-R est
équipée d'un connecteur de réseau RJ­45 femelle de 29 mm sur un câble de 0,5
mètre. Afin de protéger le câblage de
l'humidité, il est nécessaire de relier ce
connecteur à un connecteur mâle de 29
mm.

L'AXIS 209FD-R M12/AXIS 209MFD-R
M12 est équipée d'un connecteur de
réseau M12 D-code mâle de 21 mm sur
un câble de 0,5 mètre. Afin de protéger
le câblage de l'humidité, il est nécessaire
de relier ce connecteur à un connecteur
femelle de 29 mm.

FRANÇAIS

FRANÇAIS

FRANCAIS

1. Á l'aide de la clé hexagonale fournie, desserrez les 4 vis du couvercle et retirez ce der­nier.

2. Utilisez la plaque de base pour marquer la position des vis de montage.

3. Pour acheminer le câble dans un plafond, découpez ou percez le trou destiné au câble et
au connecteur.
Pour l'AXIS 209FD/AXIS 209MFD, découpez un trou de 17 mm.
Pour l'AXIS 209FD-R/AXIS 209MFD-R, découpez un trou de 30 mm.
Pour l'AXIS 209FD-R M12/AXIS 209MFD-R M12, découpez un trou de 22 mm.

-ou­Pour un câble en saillie, découpez l'orifice de sortie du câble à l'arrière du couvercle.

Page 20 Guide d'installation de l'AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12

Câble de
réseau avec
connecteur

Témoins DEL

Trou de vis

Trou de vis

Trou de vis

Étiquette ID du
produit et numéro de
série (S/N)

Trou de vis

Bouton de commande

4. Connectez le câble réseau. Si
l'alimentation PoE n'est pas
prise en charge par le
commutateur réseau, utilisez le
midspan PoE fourni pour
brancher l'AXIS 209FD/FD-R/
FD-R M12/MFD/MFD-R/MFD­R M12.

5. Vérifiez que les témoins DEL
indiquent les conditions
correctes. Pour plus
d'informations, consultez le
tableau à la page 28.

6. Fixez la plaque de base au
plafond à l'aide des vis/
chevilles appropriées.
Vérifiez que la plaque de base
recouvre entièrement le trou
du câble afin qu'il ne soit pas
visible une fois la caméra en place.

Avant de replacer le couvercle, procédez au réglage final de la position de l'objectif. Vous
devez pour cela accéder en direct aux images prises par la caméra dans votre navigateur
Web ; procédez de la manière suivante :

a) Attribuez-lui une adresse IP (étape 4 page 21).

b) Définissez le mot de passe (étape 5 page 24).

c) Réglez l'objectif (étape 6 page 25).

d) Terminez l'installation (étape 7 page 26).

Guide d'installation de l'AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Page 21

Attribution d'une adresse IP

Pour que l'appareil AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 soit accessible
sur le réseau, vous devez lui affecter une adresse IP.

Selon le nombre de caméras à installer, pour attribuer des adresses IP sous Windows, il est
recommandé d'utiliser AXIS IP Utility ou AXIS Camera Management. Employez
l'application qui vous convient le mieux.

Ces deux applications gratuites sont disponibles sur le CD de la caméra vidéo réseau Axis
fourni avec ce produit. Vous pouvez également les télécharger à partir du site
www.axis.com/techsup.

FRANÇAIS

FRANÇAIS

Méthode Recommandée pour Système

AXIS IP Utility
Voir page 22

AXIS Camera Management
Voir page 23

Une seule caméra
Les petites installations

Plusieurs caméras
Les grandes installations
Installation sur un autre sous­réseau

d'exploitation

Windows

Windows 2000
Windows XP Pro
Windows 2003 Server
Windows Vista

Remarques

• Si votre réseau comporte un serveur DHCP, l'AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12
recevra automatiquement une adresse IP dynamique, mais cela ne vous empêchera pas de définir
manuellement une autre adresse.

• L'adresse IP par défaut de l'AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 est 192.168.0.90.

• En cas d'échec de l'attribution de l'adresse IP, vérifiez qu'aucun pare-feu ne bloque l'opération.

• Pour connaître les autres méthodes d'affectation ou de repérage de l'adresse IP, par exemple sur
d'autres systèmes d'exploitation, reportez-vous à la page 27.

FRANCAIS

Page 22 Guide d'installation de l'AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12

AXIS IP Utility - Une seule caméra/petite installation

L'utilitaire AXIS IP Utility détecte et affiche automatiquement les périphériques Axis de
votre réseau. Cette application sert également à attribuer manuellement une adresse IP
statique.

Notez que l'ordinateur exécutant l'application AXIS IP Utility doit se trouver sur le même
segment de réseau (sous-réseau physique) que l'appareil AXIS 209FD/FD-R/FD-R M12/MFD/
MFD-R/MFD-R M12.

Détection automatique

1. Vérifiez que l'appareil AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 est con­necté au réseau et que l'alimentation est activée.

2. Démarrez AXIS IP Utility.

3. Lorsque l'icône de la caméra apparaît dans la fenêtre, double-cliquez dessus pour ouvrir
la page d'accueil correspondante.

4. Consultez la page 24 pour savoir comment affecter le mot de passe.

Affectez manuellement l'adresse IP (optionnel)

1. Trouvez une adresse IP inutilisée sur le même segment de réseau que celui de votre ordi­nateur.

2. Sélectionnez AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 dans la liste.

3. Cliquez sur le bouton Paramétrer une nouvelle adresse IP de l'outil sélectionné.

4. Cliquez sur le bouton Paramétrer et suivez les instructions.

5. Cliquez sur le bouton Page d'accueil pour accéder aux pages Web de la caméra.

6. Consultez la page 24 pour savoir comment définir le mot de passe.

Guide d'installation de l'AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Page 23

AXIS Camera Management - Plusieurs caméras/grandes installations

AXIS Camera Management détecte et définit automatiquement les adresses IP, affiche les
états de connexion et gère les mises à niveau de microprogrammes de nombreux produits
vidéo Axis.

Détection automatique

1. Vérifiez que la caméra est connectée au réseau et que l'alimentation est activée.

2. Démarrez AXIS Camera Management. Double-cliquez sur l'icône AXIS 209FD/FD-R/FD­R M12/MFD/MFD-R/MFD-R M12 lorsqu'elle apparaît dans la fenêtre de façon à ouvrir la
page d'accueil.

3. Consultez la page 24 pour savoir comment définir le mot de passe.

FRANÇAIS

FRANÇAIS

FRANCAIS

Paramétrer l'adresse IP sur plusieurs appareils

AXIS Camera Management accélère le processus d'affectation d'adresses IP sur plusieurs
appareils en suggérant les adresses IP parmi une plage spécifiée.

1. Sélectionnez les appareils à configurer (il peut s'agir de plusieurs modèles), puis cliquez
sur le bouton Affecter une adresse IP.

2. Sélectionnez Obtenir les adresses IP automatiquement (DHCP) , puis cliquez sur le
bouton Mettre à jour. L'application effectue une recherche dans la plage indiquée et
suggère une adresse IP pour chaque appareil.

-ou­Saisissez la plage d'adresses IP, le masque de sous-réseau et le routeur par défaut que les
appareils peuvent utiliser, puis cliquez sur le bouton Mettre à jour.
