Axis Q1604-E, Q1602-E User Manual

INSTALLATION GUIDE

AXIS Q1602-E Network Camera

AXIS Q1604-E Network Camera

ENGLISH DEUTSCH

FRANÇAIS

ITALIANO

ESPAÑOL

Legal Considerations

Korea -

Video and audio surveillance can be prohibited by laws
that vary from country to country. Check the laws in
your local region before using this product for
surveillance purposes. This product includes one (1)
H.264 decoder license and (1) AAC decoder license. To
purchase further licenses, contact your reseller.

Trademark Acknowledgments

Apple, Boa, Bonjour, Ethernet, Internet Explorer, Linux,
Microsoft, Mozilla, Netscape Navigator, OS/2, Real,
SMPTE, QuickTime, UNIX, Windows, WWW are
registered trademarks of the respective holders. Java
and all Java-based trademarks and logos are trademarks
or registered trademarks of Sun Microsystems, Inc. in
the United States and other countries. Axis
Communications AB is independent of Sun
Microsystems Inc. UPnP™ is a certification mark of the
UPnP™ Implementers Corporation.

Electromagnetic Compatibility (EMC)

This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful
interference to radio communications. However, there is
no guarantee that interference will not occur in a
particular installation. If this equipment does cause
harmful interference to radio or television, which can be
determined by turning the equipment off and on, the
user is encouraged to try to correct the interference by
one or more of the following measures: Re-orient or
relocate the receiving antenna. Increase the separation
between the equipment and the receiver. Connect the
equipment to an outlet on a different circuit to the
receiver. Consult your dealer or an experienced radio/TV
technician for help. Shielded (STP) network cables must
be used with this unit to ensure compilance with EMC
standards.

USA. TThis equipment has been tested and found to

comply with the limits for a Class B computing device
pursuant to Subpart B of Part 15 of FCC rules, which are
designed to provide reasonable protection against such
interference when operated in a commercial
environment. Operation of this equipment in a
residential area is likely to cause interference, in which
case the user at his/her own expense will be required to
take whatever measures may be required to correct the
interference

Canada. This Class B digital apparatus complies with

Canadian ICES-003.

Europe. This digital equipment fulfills the

requirements for radiated emission according to limit B
of EN55022, and the requirements for immunity
according to EN55024 residential and commercial
industry.

Japan - This is a class B product based on the

standards of Voluntary Control Council for Interference
from Information Technology Equipment (VCCI). If this is
used near a radio or television receiver in a domestic
environment, it may cause radio interference. Install and
use the equipment according to the instruction manual

Australia. This electronic device meets the

requirements of the Radio communications
(Electromagnetic Compatibility) Standard AS/NZS
CISPR22:2002.

Equipment Modifications

This equipment must be installed and used in strict
accordance with the instructions given in the user
documentation. This equipment contains no
user-serviceable components. Unauthorized equipment
changes or modifications will invalidate all applicable
regulatory certifications and approvals.

Liability

Every care has been taken in the preparation of this
document. Please inform your local Axis office of any
inaccuracies or omissions. Axis Communications AB
cannot be held responsible for any technical or
typographical errors and reserves the right to make
changes to the product and documentation without
prior notice. Axis Communications AB makes no
warranty of any kind with regard to the material
contained within this document, including, but not
limited to, the implied warranties of merchantability
and fitness for a particular purpose. Axis
Communications AB shall not be liable nor responsible
for incidental or consequential damages in connection
with the furnishing, performance or use of this material.
This product is only to be used for its intended purpose.

RoHS

This product complies with the European RoHS
directive, 2002/95/EC.

WEEE Directive

The European Union has enacted a Directive
2002/96/EC on Waste Electrical and Electronic
Equipment (WEEE Directive). This directive is
applicable in the European Union member
states. The WEEE marking on this product (see
right) or its documentation indicates that the product
must not be disposed of together with household waste.
To prevent possible harm to human health and/or the
environment, the product must be disposed of in an
approved and environmentally safe recycling process.
For further information on how to dispose of this
product correctly, contact the product supplier, or the
local authority responsible for waste disposal in your
area.
Business users should contact the product supplier for
information on how to dispose of this product correctly.
This product should not be mixed with other commercial
waste.

Support

Should you require any technical assistance, please
contact your Axis reseller. If your questions cannot be
answered immediately, your reseller will forward your
queries through the appropriate channels to ensure a
rapid response. If you are connected to the Internet, you
can:

• download user documentation and firmware updates

• find answers to resolved problems in the FAQ
database. Search by product, category, or phrases

• report problems to Axis support by logging in to your
private support area.

Safeguards

Please read through this Installation Guide carefully before installing the product. Keep the Installation Guide
for further reference.

CAUTION!

• When transporting the Axis product, use the original packaging or equivalent to prevent damage to the
product.

• Store the Axis product in a dry and ventilated environment.

• Avoid exposing the Axis product to vibration, shocks or heavy pressure and do not install the camera on
unstable brackets, unstable or vibrating surfaces or walls, since this could cause damage to the product.

• Only use handtools when installing the Axis product, the use of electrical tools or excessive force could
cause damage to the product.

• Do not use chemicals, caustic agents, or aerosol cleaners. Use a damp cloth for cleaning.

• Use only accessories that comply with technical specification of the product. These can be provided by Axis
or a third party.

• Use only spare parts provided by or recommended by Axis.

• Do not attempt to repair the product by yourself, contact Axis or your Axis reseller for service matters.

IMPORTANT!

• This Axis product must be used in compliance with local laws and regulations.

Battery replacement

This Axis product uses a 3.0V CR2032 Lithium battery as the power supply for its internal real-time clock (RTC).
Under normal conditions this battery will last for a minimum of 5 years. Low battery power affects the
operation of the RTC, causing it to reset at every power-up. A log message will appear when the battery needs
replacing. The battery should not be replaced unless required!

If the battery does need replacing, please contact www.axis.com/techsup for assistance.

• Danger of Explosion if battery is incorrectly replaced.

• Replace only with the same or equivalent battery, as recommended by the manufacturer.

• Dispose of used batteries according to the manufacturer's instructions.

ENGLISH

AXIS Q1602-E/AXIS Q1604-E Installation Guide Page 5

Important!

This product must be used in
compliance with local laws and
regulations.

AXIS Q1602-E/AXIS Q1604-E

Network Camera Installation Guide

This installation guide provides instructions for installing the AXIS Q1602-E/AXIS Q1604-E on your
network. For all other aspects of using the product, please see the User Manual, available on the CD
included in this package, or from www.axis.com

Installation steps

1. Check the package contents against the list below.

2. Install the hardware. See page 8.

3. Assign an IP address. See page 11.

4. Set the password. See page 14.

5. Adjust zoom and focus. See page 16.

Package contents

Item Models/variants/notes

Network camera AXIS Q1602-E/AXIS Q1604-E
Wall bracket Wall bracket
Tools Torx T20 screwdriver

Allen key

CD AXIS Network Video Product CD, including product documentation, installation

tools and other software

Printed Materials AXIS Q1602-E/AXIS Q1604-E Installation Guide (this document)

Axis Warranty Document
Extra serial number label (2x)
AVHS Authentication key

ENGLISH

Optional accessories See www.axis.com for information on available accessories

Page 6 AXIS Q1602-E/AXIS Q1604-E Installation Guide

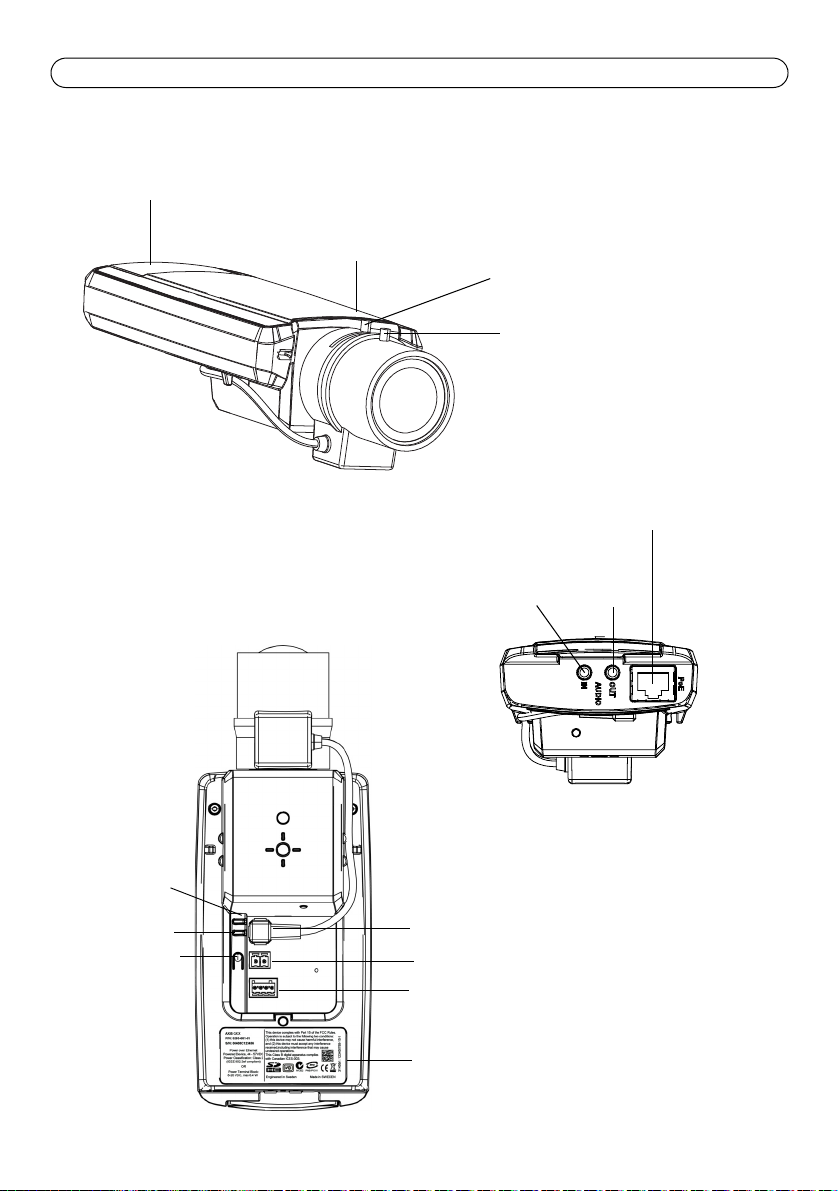

Control button

Network connector
(PoE)

Focus puller

Status LED

Power LED

Network LED

Product number (P/N) &
Serial number (S/N)

Bottom view

Rear view

I/O terminal connector

Power connector

Audio in

Audio out

SD memory card slot

Zoom puller

Iris connector

Hardware overview

AXIS Q1602-E/AXIS Q1604-E Installation Guide Page 7

Network camera

Bottom cover

Cable cover

Bottom cover screws (4x)

Cable cover screws (2x)

Cable holes with cable gland

Safety wire tab

Network cable (route

Wall bracket

Bracket adjustment screw

through wall bracket)
Bracket adapter

Bracket screws (4x)

Network connector

Sunshield adjustment
screw (2x)

Sunshield

Top cover

Product number (P/N) & Serial number (S/N).
The serial number may be required
during the installation.

Caution!
May be hot

Heaters

Top cover, Bottom cover, Wall bracket

De-humidifying membrane

Do not remove!

ENGLISH

Page 8 AXIS Q1602-E/AXIS Q1604-E Installation Guide

Cable gland

Gasket
Plug

Cap

Install the hardware

Follow the instructions below to install the network camera.

Install the wall bracket

1. Use the supplied drill template to prepare a wall or pole for installation of the wall bracket.

Route the network cable through the wall bracket, and through the bracket adapter. Leave

2.
approximately 30 cm (11.8”) of cable for connecting the camera.

3. Install the wall bracket on a wall, ceiling, or pole and make sure that the screws and plugs are
appropriate for the material (e.g. wood, metal, sheet rock, stone).

Notes:

• The weight of the camera is shown in the table below. Check that the material is strong enough to
support this weight.

Model Weight

AXIS Q1602-E 3.2 kg (7.2 lb.)
AXIS Q1604-E 3.2 kg (7.2 lb.)

• For further technical specifications, please see the User Manual, available on the CD included in this
package, or from www.axis.com

Route network cable (and optional cables) through cable hole

1. Loosen the cable cover screws; detach the cable cover from the bottom cover.

2. Remove the cap, the plug and the gasket from the cable gland that is to be used.

3. Route the network cable through the cap.

4. Slide the network cable through the slit on the gasket to attach the gasket to the network
cable.

5. Route the network cable through the cable gland.

6. Press the gasket into the cable gland and screw the cap on firmly.

AXIS Q1602-E/AXIS Q1604-E Installation Guide Page 9

Cable cover

Bracket screw (4x)

Cable cover screw (2x)

Network cable (routed

Wall bracket

Bracket adjustment screw

through wall bracket)
Cable holes with cable gland

Bottom cover

Notes:

• Using any other than the provided cable gland may cause water to seep in and damage the product.

• Always use a shielded network cable (STP) intended for outdoor use between the Axis product and
the end point and ensure that the end point is properly grounded. Installations of Axis products using
a shielded network cable (STP) and a properly grounded end point have been tested to comply with
industry immunity standards’ levels such as surge protection. Any other installation method will void
the warranty and leave the unit at a risk.

• An optional cable with a diameter of 4.0 mm - 5.5 mm should be routed through a separate cable
gland (see

Hardware overview

).

Attach camera to the wall bracket

1. Place the camera with the bottom cover on the wall bracket and tighten the bracket screws.

2. Replace the cable cover and tighten the screws.

3. Connect the cables. See

Connect the cables,

on page 10.

ENGLISH

4. Loosen the bracket adjustment screw to focus the camera; focus the camera according to the
instructions under
for information on how to view the video stream.

5. Attach the safety wire in the top cover to the tab in the bottom cover (see image under

Hardware overview

6. Optionally insert an SD memory card (not included) into the SDHC (Secure Digital High
Capacity) card slot. A standard or high capacity SD card is required to store images locally in
the camera.

Adjust zoom and focus,

).

on page 16. See

Access the video stream,

on page 15

Page 10 AXIS Q1602-E/AXIS Q1604-E Installation Guide

Cable holes

Network connector (PoE IN)

Alarm output

Cold Start-up Delay switch

LED indicator

Network connector (PoE OUT,
connected at delivery)

Bottom cover

I/O cable

Network cable

(connected at delivery)

Connect the cables

1. Optionally connect external input/output devices. See

2. Connect the network cable to the network connector in the housing.

I/O terminal connector,

on page 20.

Note: A shielded network cable (STP) must be used to protect the product against power surges.

3. Check that the status LED on the housing indicates the correct conditions. See the table on
page 22 for further details.

Cold Start-up Delay Switch

This switch is enabled by default; ensure it remains on.

The housing used in this Axis product features Arctic Temperature Control, which is enabled by
setting the Cold Start-up Delay switch to I (ON). When enabled, this function controls when the
camera restarts after a power cut, when temperatures are below 0 °C (32 °F); the camera is first
heated to approximately 0 °C (32 °F) before it initializes. This prevents damage to camera parts that
are sensitive to sub-zero temperatures.

Attach top cover

1. Attach the top cover to the bottom cover. Make sure to tighten diagonally opposite bottom
cover screws a few turns at a time until all are tight. Do not tighten screws completely the first
time.

2. Loosen the sunshield adjustment screws and adjust the sunshield to the desired position.

AXIS Q1602-E/AXIS Q1604-E Installation Guide Page 11

Assign an IP address

Most networks today have a DHCP server that automatically assigns IP addresses to connected
devices. If your network does not have a DHCP server the network camera will use 192.168.0.90 as
the default IP address.

If you would like to assign a static IP address, the recommended method in Windows is either AXIS
IP Utility or AXIS Camera Management. Depending on the number of cameras you wish to install,
use the method that best suits your purpose.

Both of these free applications are available on the AXIS Network Video Product CD supplied with
this product, or they can be downloaded from www.axis.com/techsup

Method Recommended for Operating system

AXIS IP Utility
See page 12

AXIS Camera Management
See page 13

Notes:

• If assigning the IP address fails, check that there is no firewall blocking the operation.

• For other methods of assigning or discovering the IP address, e.g. in other operating systems, see
page 18.

Single camera
Small installations

Multiple cameras
Large installations
Installation on a different subnet

Windows

Windows 2000
Windows XP Pro
Windows 2003 Server
Windows Vista
Windows 7

ENGLISH

Page 12 AXIS Q1602-E/AXIS Q1604-E Installation Guide

AXIS IP Utility - single camera/small installation

AXIS IP Utility automatically discovers and displays Axis devices on your network. The application
can also be used to manually assign a static IP address.

Note that the computer running AXIS IP Utility must be on the same network segment (physical
subnet) as the network camera.

Automatic discovery

1. Check that the network camera is connected to the network and that power has been applied.

2. Start AXIS IP Utility.

3. When the network camera appears in the window, double-click to open its home page.

4. See page 14 for instructions on how to assign the password.

Set the IP address manually (optional)

1. Acquire an unused IP address on the same network segment as your computer.

2. Select the network camera in the list.

3. Click the Assign new IP address to selected device button and enter the IP address.

4. Click Assign and follow the on-screen instructions. Note that the camera must be restarted
within 2 minutes for the new IP address to be set.

5. Click Home Page to access the camera’s web pages.

6. See page 14 for instructions on how to set the password.

AXIS Q1602-E/AXIS Q1604-E Installation Guide Page 13

AXIS Camera Management - multiple cameras/large installations

AXIS Camera Management can automatically discover multiple Axis devices, show connection
status, manage firmware upgrades and set IP addresses.

Automatic discovery

1. Check that the camera is connected to the network and that power has been applied.

2. Start AXIS Camera Management. When the network camera appears in the window, right-click
the link and select Live View Home Page.

3. See page 14 for instructions on how to set the password.

Assign an IP address in a single device

1. Select the network camera in AXIS Camera Management and click
the Assign IP button .

2. Select Assign the following IP address and enter the IP address, the
subnet mask and default router the device will use.

3. Click OK.

ENGLISH

Assign IP addresses in multiple devices

AXIS Camera Management speeds up the process of assigning
IP addresses to multiple devices, by suggesting IP addresses
from a specified range.

1. Select the devices you wish to configure (different models
can be selected) and click the Assign IP
button .

2. Select Assign the following IP address range and enter the
range of IP addresses, the subnet mask and default router
the devices will use.

3. Click Update. Suggested IP addresses are listed under New
IP Addresses and can be edited by selecting a device and clicking Edit.

4. Click OK.

Page 14 AXIS Q1602-E/AXIS Q1604-E Installation Guide

To configure the password directly via an
unencrypted connection, enter the password
here.

To create an HTTPS connection, start by
clicking this button.

Set the password

To gain access to the product, the password for the default administrator user root must be set. This
is done in the ‘Configure Root Password’ dialog, which is displayed when the network camera is
accessed for the first time.

To prevent network eavesdropping when setting the root password, this can be done via an
encrypted HTTPS connection, which requires an HTTPS certificate.

Note:

HTTPS (Hypertext Transfer Protocol over SSL) is a protocol used to encrypt the traffic
between web browsers and servers. The HTTPS certificate controls the encrypted exchange
of information.

To set the password via a standard HTTP connection, enter it directly in the first dialog shown
below.

To set the password via an encrypted HTTPS connection, follow these steps:

1. Click the Create self-signed certificate button.

2. Provide the requested information and click OK. The certificate is created and the password can
now be set securely. All traffic to and from the network camera is encrypted from this point on.

3. Enter a password and then re-enter it to confirm the spelling. Click OK. The password has now
been configured.

4. To log in, enter the user name “root” in the dialog as requested. The default administrator user
name root cannot be deleted.

5. Enter the password as set above, and click OK. If the password is lost, the camera must be reset
to the factory default settings. See page 23.

AXIS Q1602-E/AXIS Q1604-E Installation Guide Page 15

Setup – Provides all the tools for

configuring the camera to requirements.

Help – Displays online help on all aspects of
using the camera.

6.AXIS Q1604-E: Capture mode is set the first time
the product is accessed. Select the desired capture
mode and click OK. Select the capture mode with the
power line frequency (50 Hz or 60 Hz) used at the
location of the Axis product and click OK. When using
50 Hz, the maximum frame rate is limited to 25 fps.

Note:

Power line frequency is different in different geographic regions. In the Americas, 60 Hz is usually
used; most other parts of the world use 50 Hz. Local variations may apply; always check with the local
authorities.

Access the video stream

The Live View page of the network camera is displayed, with links to the Setup tools, which allow
you to customize the camera.

If required, click Yes to install AMC (AXIS Media Control), which allows viewing of the video stream
in Internet Explorer. You will need administrator rights on the computer to do this.

If required, click the link to install missing decoders.

Note:

To install AMC in Windows Vista and Windows 7, you must run Internet Explorer as admin­istrator. Right-click the Internet Explorer icon and select Run as administrator.

ENGLISH

Page 16 AXIS Q1602-E/AXIS Q1604-E Installation Guide

Focus puller

Status LED

Zoom puller

Control button

Adjust zoom and focus

To adjust the zoom and focus follow these instructions:

1. Open the product’s home page and go to Setup > Basic Setup > Focus.

2. On the Basic tab, click Open iris. If the button is inactive, the iris is already open.

3. If focus has been set before, click Reset to reset the back focus.

4. Loosen the zoom and focus pullers on the lens by turning them anti-clockwise. Move the pullers
to set zoom and focus and check the quality of the image in the image window.

Note:

If the camera is mounted so that one cannot look at the image and move the pullers at the
same time, use the Focus Assistant instead. See page 17.

5. Retighten the zoom and focus pullers.

6. On the Focus page, click Fine-tune focus automatically and wait until the automatic fine­tuning is completed.

7. Click Enable iris. If the button is inactive, the iris has already been enabled.

8. If needed, make further adjustments on the Advanced tab. See the online help or User Manual
for more information.

Notes:

• Set focus as precisely as possible with the focus puller or Focus Assistant before starting the
automatic fine-tuning. Using the focus puller normally gives the best result.

• The iris should always be opened to its maximum while focusing, which gives the smallest depth of
field and thus the best conditions for correct focusing.

AXIS Q1602-E/AXIS Q1604-E Installation Guide Page 17

Focus Assistant

To focus using the Focus Assistant, follow the instructions in steps 1 - 3 on page 16 before you start
with the steps below.

1. Mount or place the camera so that it cannot be moved.

2. Loosen the zoom puller by turning it anti-clockwise. Move the puller to set the zoom level.
Retighten the zoom puller.

3. Set the camera to its extreme distant-focus position by loosening the focus puller and turning
the lens fully clockwise.

4. Press and quickly release the Control button. When the Status LED flashes green, the Focus
Assistant is enabled.
If the Status LED flashes either red or amber before you are able to adjust the lens, skip to step
7 to exit the Focus Assistant and repeat steps 3 - 7. See the notes below.

5. Gently turn the lens anti-clockwise until it stops.

6. Finally, turn the lens slowly clockwise until the status indicator flashes green or amber (not
red).

7. To exit the Focus Assistant, press the Control button again.

Note:

The Focus Assistant is switched off automatically after 15 minutes.

8. Retighten the focus puller.

9. Open the Live View page in the web browser and check the quality of the image.

10. Continue with steps 6 - 8 on page 16.

Notes:

• The view in front of the camera should not be changed during focus adjustment (steps 5 and 6). If
the camera is moved, or if a finger or other object is placed in front of the lens, steps 3 - 7 will have
to be repeated.

• If movements in front of the camera cannot be avoided, the Focus Assistant should not be used.

• If the Control button is not released within two seconds, AXIS Dynamic DNS Service is enabled
instead of the Focus Assistant.

• If the camera is mounted so that the Control button cannot be accessed, you can still use the Focus
Assistant. Follow the instructions above but mount the camera after step 4 (pressing the Control
button) instead and skip step 7.

ENGLISH

Page 18 AXIS Q1602-E/AXIS Q1604-E Installation Guide

Other methods of setting the IP address

The table below shows the other methods available for setting or discovering the IP address. All
methods are enabled by default, and all can be disabled.

AVHS Service
Connection

UPnP™

Bonjour

AXIS Dynamic DNS
Service

ARP/Ping

DHCP Server

Use in operating
system

All To connect the camera to an AVHS service, refer to the service

Windows When enabled on your computer, the camera is automatically

MAC OSX
(10.4 or later)

All A free service from Axis that allows you to quickly and simply

All See below. The command must be issued within 2 minutes of

All To view the admin pages for the network DHCP server, see the

Notes

provider’s Installation guide. For information and help to find a
local AVHS Service Provider go to www.axis.com/hosting

detected and added to My Network Places/Network.
Applicable to browsers with support for Bonjour. Navigate to the

Bonjour bookmark in your browser (e.g. Safari) and click on the
link to access the camera’s web pages.

install your camera. Requires an Internet connection with no
HTTP proxy. See www.axiscam.net for more information.

connecting power to the camera.

server’s own documentation.

AXIS Video Hosting System (AVHS)

The camera can also be connected to an AVHS service for hosted video. If you have subscribed to an
AVHS service, follow the instructions in the Service Provider’s Installation Guide. For more
information and help to find a local AVHS Service Provider, go to www.axis.com/hosting

A Camera owner authentication key is supplied with this product. The key is associated with the
camera’s unique serial number (S/N) as shown on the top of the label.

Note:

Save the key for future reference.

AXIS Q1602-E/AXIS Q1604-E Installation Guide Page 19

1

2

Set the IP address with ARP/Ping

1. Acquire a free static IP address on the same network segment your computer is connected to.

2. Locate the serial number (S/N) on the product label on the camera.

3. Open a command prompt on your computer and enter the following commands:

Windows syntax: Windows example:

arp -s <IP Address> <Serial Number>
ping -l 408 -t <IP Address>

UNIX/Linux/Mac syntax: UNIX/Linux/Mac example:

arp -s <IP Address> <Serial Number> temp
ping -s 408 <IP Address>

4. Check that the network cable is connected to the camera and then start/restart the camera, by
disconnecting and reconnecting power.

5. Close the command prompt when you see ‘Reply from 192.168.0.125:...’ or similar.

6. In your browser, type in http://<IP address> in the Location/Address field and press Enter on
your keyboard.

Notes:

• To open a command prompt in Windows: from the Start menu, select Run... and type cmd. Click OK.

• To use the ARP command in Windows Vista, right-click the command prompt icon and select
Run as administrator.

• To use the ARP command on a Mac OS X, use the Terminal utility in Application > Utilities.

arp -s 192.168.0.125 00-40-8c-18-10-00
ping -l 408 -t 192.168.0.125

arp -s 192.168.0.125 00:40:8c:18:10:00 temp
ping -s 408 192.168.0.125

ENGLISH

Unit connectors

Network connector - RJ-45 Ethernet connector (connected to PoE OUT at delivery).

CAUTION!

Due to local regulations or the environmental and electrical conditions in which the prod­uct is to be used, a shielded network cable (STP) may be appropriate or required. Network
cables that are routed in outdoor environments or similar shall be shielded (STP) and
intended for their specific use. Make sure that the network switch is properly grounded. See
Electromagnetic Compatibility (EMC) for regulatory requirements.

Power connector - 2-pin connector block used for power input (not used).

Audio in - 3.5 mm input for a mono microphone, or a line-in mono signal (left

channel is used from a stereo signal).

Audio out - Audio output (line level) that can be connected to a public address (PA)
system or an active speaker with a built-in amplifier. A stereo connector must be
used for the audio out.

Page 20 AXIS Q1602-E/AXIS Q1604-E Installation Guide

SD memory card slot

Pin 3

Pin 4

Pin 2

Pin 1

SDHC memory card slot - A standard or high capacity SD memory card can be used for local
recording with removable storage.

To insert an SD card, lift the SD card cover on the rear of the network camera, and carefully insert
the SD card into its slot.

To remove an SD card lift the cover and gently push the card in and release it. The SD card will back
out of the slot where it can then be removed.

I/O terminal connector - Used in applications for e.g. motion
detection, event triggering, time lapse recording and alarm
notifications. In addition to an auxiliary power and a GND pin, it
provides the interface to:

• 1 digital output – For connecting external devices such

as relays and LEDs. Connected devices can be activated
by the VAPIX® Application Programming Interface (API),
by the output buttons on the Live View page or by an
Action Rule. The output will show as active (shown
under System Options > Ports & Devices) if the alarm device is activated.

• 1 digital input – An alarm input for connecting devices that can toggle between an open

and closed circuit, for example: PIRs, door/window contacts, glass break detectors. When a
signal is received the state changes and the input becomes active (shown under System

Options > Ports & Devices).

Note:

The I/O connector on the network camera is connected to the housing at delivery and will
trigger an input port event to indicate a fan or heater error when activated. Please refer to
the User Manual, available on the CD provided with this product, or from www.axis.com, for
information on how to set up an event.

AXIS Q1602-E/AXIS Q1604-E Installation Guide Page 21

Function Pin Notes Specifications

GND 1 Ground

3.3 V DC
Power

Digital
Input

Digital
Output

2 Can be used to power auxiliary equipment.

Note: This pin can only

3 Connect to GND to activate, or leave floating

(unconnected) to deactivate.
Note: Connected to housing at delivery.

4 Internal connection to ground when activated,

floating (unconnected) when deactivated. If used
with an inductive load, eg. a relay, a diode must
be connected in parallel with the load, for pro­tection against voltage transients.

be used as power out.

Max load = 50 mA

0 to +40 V DC

Max. load =100 mA
Max. voltage = + 40 V DC

Note:

See the User Manual for more information.

LED indicators on camera

ENGLISH

LED Color Indication

Network Green Steady for connection to a 100 Mbit/s network. Flashes for network activity.

Amber Steady for connection to 10 Mbit/s network. Flashes for network activity.
Unlit No network connection.

Status Green Steady green for normal operation.

Note: The Status LED can be configured to be unlit during normal operation, or to
flash only when the camera is accessed. To configure, go to Setup > System

Options > LED settings. See the online help files for more information.
Amber Steady during startup, during reset to factory default or when restoring settings.
Red Slow flash for failed upgrade.

Power Green Normal operation.

Amber Flashes green/amber during firmware upgrade.

Page 22 AXIS Q1602-E/AXIS Q1604-E Installation Guide

Status LED (on camera) when using the Focus Assistant

Color Indication

Green Step 4: Focus Assistant is enabled

Step 6: The lens is optimally adjusted

Amber Step 4: The camera has been moved, or an object has been inserted in front of

the lens. Exit and restart the Focus Assistant.
Step 6: The lens is less optimally adjusted

Red Step 4: The camera has been moved, or an object has been inserted in front of

the lens. Exit and restart the Focus Assistant.
Step 6: The lens is poorly adjusted

Note:

Note that this Status LED can be configured to be unlit during normal operation.

Status LED on housing (fan/heater)

Color Indication

Green OK
Flashing

green

Single flash: Heater error
Double flash: Fan error
Triple flash: General error
Note: Alarm events will be triggered through the camera’s input port. See the
User Manual, available on the CD provided with this product, or from
www.axis.com Contact your Axis reseller for information about spare parts and
troubleshooting.

AXIS Q1602-E/AXIS Q1604-E Installation Guide Page 23

Tip!

Visit www.axis.com/techsup to check if there is updated firmware available for your
network camera. To see the currently installed firmware version, see Setup > About.

Resetting to the Factory Default settings

This will reset all parameters, including the IP address and focus position, to the Factory Default
settings:

1. Disconnect power from the camera.

2. Press and hold the control button and reconnect power.

3. Keep the control button pressed until the status indicator displays amber (this may take up to
15 seconds).

4. Release the control button. When the status indicator displays green (which can take up to 1
minute) the process is complete and the network camera has been reset.

5. Re-assign the IP address, using one of the methods described in this document.

6. Refocus the camera, using one of the methods described in this document.

It is also possible to reset parameters to the original factory default settings via the web interface.
For more information, please see the online help or the User Manual.

Accessing the camera from the Internet

Once installed, your network camera is accessible on your local network (LAN). To access the
camera from the Internet, network routers must be configured to allow incoming traffic, which is
usually done on a specific port

• HTTP port (default port 80) for viewing and configuration

• RTSP port (default port 554) for viewing H.264 video streams

Please refer to the documentation for your router for further instructions. For more information on
this and other topics, visit the Axis Support Web at www.axis.com/techsup

ENGLISH

Further information

The User Manual is available from the Axis Web site at www.axis.com or from the AXIS Network
Video Product CD supplied with this product.

Mesures de sécurité

Lisez attentivement ce guide d’installation avant d’installer le produit. Conservez le guide d’installation pour une
utilisation ultérieure.

ATTENTION!

• Pour éviter d’endommager le produit Axis, utilisez l’emballage d’origine ou un emballage équivalent pour le
transporter.

• Conservez le produit Axis dans un environnement sec et aéré.

• Évitez d’exposer le produit Axis à des vibrations, des chocs ou une trop forte pression et ne l’installez pas
sur des supports instables, ou encore sur des surfaces ou des murs instables ou vibrants; cela risquerait de
l’endommager.

• Utilisez uniquement des outils à main pour l’installation du produit Axis: l’utilisation d’outils électriques ou
l’usage excessif de la force risquent de l’endommager.

• N’utilisez ni produits chimiques, ni substances caustiques, ni nettoyeurs aérosol. Utilisez un chiffon humide
pour le nettoyage.

• N’utilisez que des accessoires conformes aux caractéristiques techniques du produit. Ceux-ci peuvent être
fournis par Axis ou un fournisseur tiers.

• Utilisez uniquement des pièces de rechange fournies ou recommandées par Axis.

• Ne tentez pas de réparer le produit vous-même, contactez Axis ou votre revendeur Axis pour tout problème
de maintenance.

IMPORTANT!

• Ce produit Axis doit être utilisé conformément aux lois et réglementations locales en vigueur.

Remplacement des piles

Ce produit Axis nécessite une pile au lithium CR2032 de 3V pour l’alimentation de son horloge en temps réel
interne. Dans des conditions normales d’utilisation, cette pile est censée durer au moins 5ans. Si la pile est
faible, le fonctionnement de l’horloge en temps réel peut être affecté et entraîner sa réinitialisation à chaque
mise sous tension. Un message enregistré apparaît lorsque la pile doit être remplacée. Ne remplacez la pile que
lorsque cela est nécessaire.

Si la pile doit être remplacée, veuillez contacter www.axis.com/techsup pour obtenir de l’aide.

• Le remplacement incorrect de la pile peut entraîner un risque d’explosion.

• Remplacez la pile par une pile identique ou équivalente uniquement, en respectant les recommandations du
fabricant.

• Jetez les piles usagées conformément aux consignes du fabricant.

AXIS Q1602-E/AXIS Q1604-E Guide d’installation Page 25

Important !

Ce produit doit être utilisé
conformément aux lois et
dispositions locales en vigueur.

AXIS Q1602-E/AXIS Q1604-E Guide

d’installation de la caméra réseau

Ce guide d’installation explique comment installer l’AXIS Q1602-E/AXIS Q1604-E sur votre réseau.
Pour toute autre question concernant l’utilisation du produit, reportez-vous au Manuel de
l’utilisateur, que vous trouverez sur le CD joint ou sur le site www.axis.com.

Procédure d’installation

1. Vérification du contenu de l’emballage par rapport à la
liste ci-dessous.

2. Installation du matériel. Cf. page 28.

3. Attribution d’une adresse IP. Cf. page 32.

4. Configuration du mot de passe. Cf. page 36.

5. Réglage du zoom et de la mise au point. Cf. page 38.

Contenu de l’emballage

Article Modèles/variantes/remarques

Caméra réseau AXIS Q1602-E/AXIS Q1604-E
Support mural Support mural
Outils Tournevis Torx T20

Clé Allen

CD CD du produit de vidéo sur IP AXIS, comprenant la documentation, les outils

d’installation et les autres logiciels

Documentation imprimée AXIS Q1602-E/AXIS Q1604-E Guide d’installation (le présent document)

Document de garantie d’Axis
Étiquette supplémentaire reprenant le numéro de série (2x)
Clé d’authentification AVHS

FRANÇAIS

Accessoires en option Voir www.axis.com pour en savoir plus sur les accessoires disponibles

Page 26 AXIS Q1602-E/AXIS Q1604-E Guide d’installation

Bouton de
commande

Connecteur réseau (PoE)

Commande de mise au point

Voyant d’état

Voyant
d’alimentation

Voyant de
réseau

Numéro de produit (P/N) et
numéro de série (S/N)

Vue de
dessous

Vue de derrière

Connecteur pour terminaux E/S

Connecteur d’alimentation

Entrée audio

Sortie
audio

Logement pour carte
mémoire SD

Commande de zoom

Connecteur du diaphragme

Vue d’ensemble du matériel

AXIS Q1602-E/AXIS Q1604-E Guide d’installation Page 27

Caméra réseau

Couvercle inférieur

Couvercle de câble

Vis du couvercle

Vis du couvercle de câble (x2)

Trous de câbles et

Patte de fil de sécurité

Câble réseau (acheminement

Support mural

Vis de réglage du support

à travers le support mural)

Adaptateur de support

Vis du support (4x)

Connecteur réseau

Vis de réglage du
pare-soleil (2x)

Pare-soleil

Couvercle supérieur

Numéro de produit (P/N) et numéro de série (S/N).
Le numéro de série peut
être demandé pendant l’installation.

Attention!
Peut être chaud.

Chauffe-glace

Couvercle supérieur, couvercle inférieur, support mural

Membrane de déshumidification

Ne pas enlever !

presse-étoupe

inférieur (4x)

FRANÇAIS

Page 28 AXIS Q1602-E/AXIS Q1604-E Guide d’installation

Presse-étoupe

Joint
Fiche

Capuchon

Installation du matériel

Procédez comme suit pour installer la caméra réseau.

Installation du support mural

1. Préparez le mur ou le poteau de montage sur lequel le support mural doit être installé à l’aide
du gabarit de perçage fourni.

Acheminez le câble réseau en le faisant passer au travers du support mural jusqu’à l’adaptateur du

2.
support. Laissez environ 30 cm de câble pour la connexion de la caméra.

3. Fixez le support mural au mur, au plafond ou sur le poteau et assurez-vous que les vis et les
fiches sont adaptées au matériau (bois, métal, carton-plâtre, pierre, etc.).

Remarques :

• Le poids de la caméra est précisé dans le tableau ci-dessous. Assurez-vous que le matériau soit
suffisamment solide pour supporter ce poids.

Modèle Poids

AXIS Q1602-E 3,2 kg
AXIS Q1604-E 3,2 kg

• Pour plus de spécifications techniques, reportez-vous au Manuel de l’utilisateur, que vous trouverez
sur le CD joint ou sur le site www.axis.com.

Acheminement du câble réseau (et des câbles optionnels) à travers le
trou de câbles

1. Desserrez les vis du couvercle de câble pour pouvoir le détacher du couvercle inférieur.

2. Retirez le capuchon, le bouchon et le joint du presse-étoupe à utiliser.

3. Acheminez le câble réseau dans le capuchon.

4. Insérez le câble réseau dans la fente du joint afin de fixer le joint au câble réseau.

5. Acheminez le câble réseau à travers le presse-étoupe.

6. Enfoncez le joint dans le presse-étoupe et vissez le capuchon fermement.

AXIS Q1602-E/AXIS Q1604-E Guide d’installation Page 29

Couvercle de câble

Vis du support (4x)

Vis du couvercle de câble (x2)

Câble réseau (acheminement

Support mural

Vis de réglage du support

à travers le support mural)
Trous de câbles et presse-étoupe

Couvercle inférieur

Remarques :

• L’utilisation d’un presse-étoupe autre que celui fourni risque d’entraîner une infiltration d’eau et
d’endommager le produit.

• Utilisez toujours un câble réseau à paires torsadées blindé prévu pour une utilisation à l’extérieur afin
de relier le produit Axis et le point terminal. Assurez-vous également que le point terminal est
correctement mis à la terre. Les installations des caméras Axis à l’aide d’un câble réseau à paires
torsadées blindé et du point terminal correctement mis à terre ont été soumises à des tests rigoureux,
conformément aux niveaux de la norme relative à l’immunité de l’industrie, notamment la protection
contre les surtensions. Toute autre méthode d’installation annule la garantie et expose le produit à
des risques.

• Un câble optionnel d’un diamètre de 4,0 mm - 5,5 mm devra être acheminé au travers d'un presse­étoupe séparé (cf.

Vue d’ensemble du matériel

).

Fixation de la caméra au support mural

1. Placez la caméra avec le couvercle inférieur sur le support et serrez les vis du support.

2. Replacez le couvercle de câble, puis serrez les vis.

3. Branchement des câbles Cf.

Branchement des câbles,

4. Desserrez la vis de réglage du support afin de régler la mise au point de la caméra. Effectuez la
mise au point conformément aux instructions sous
page 38. Reportez-vous à la section

Accès au flux de données vidéo,

comment visualiser les flux de données vidéo.

5. Attachez le fil de sécurité du couvercle supérieur à la patte sur le couvercle inférieur, comme
illustré à la

Vue d’ensemble du matériel

.

6. Si vous le souhaitez, insérez une carte mémoire SD (non fournie) dans le logement de carte
SDHC (Secure Digital High
Capacity). Une carte SD standard ou haute capacité est requise pour stocker des images en local
sur la caméra.

page 30.

Réglage du zoom et de la mise au point,

page 37 pour savoir

FRANÇAIS

Page 30 AXIS Q1602-E/AXIS Q1604-E Guide d’installation

Trous pour câbles

Connecteur réseau (PoE IN)

Sortie d’alarme

Commutateur de report de

Voyant lumineux

Connecteur réseau (PoE OUT,
livré connecté)

Couvercle inférieur

Câble d’E/S

Câble réseau

(livrée connectée)

démarrage à froid

Branchement des câbles

1. Si vous le souhaitez, connectez des dispositifs d’entrée/de sortie externes. Cf.

terminaux d’E/S,

2. Connectez le câble réseau au connecteur réseau dans le boîtier.

page 44.

Connecteur pour

Remarque :

Un câble réseau blindé (STP) doit être utilisé pour protéger l’appareil contre les surtensions.

3. Vérifiez que le voyant lumineux sur le boîtier indique les conditions correctes. Pour plus
d'informations, reportez-vous au tableau de la page 46.

AXIS Q1602-E/AXIS Q1604-E Guide d’installation Page 31

Commutateur de report de démarrage à froid

Le commutateur est activé par défaut ; vérifiez qu’il le reste bien.

Le boîtier utilisé dans ce produit Axis est doté d’un contrôle de température froide, qui s’active en
mettant le commutateur de report de démarrage à froid en position I (ON). Lorsqu’elle est activée,
cette fonction contrôle le moment du redémarrage de la caméra après une coupure ou celui de la
baisse des températures en dessous de 0 °C ; la caméra est d’abord chauffée à environ 0 °C avant de
démarrer. Cela évite d’endommager les modèles de caméras sensibles aux températures inférieures
à 0 °C.

Fixation du couvercle supérieur

1. Fixez le couvercle supérieur au couvercle inférieur. Assurez-vous de serrer les vis opposées en
diagonale du couvercle inférieur de quelques tours jusqu’à ce qu’elles soient bien serrées. Ne
serrez pas complètement les vis dès le début.

2. Desserrez les vis de réglage du pare-soleil de manière à pouvoir ajuster ce dernier et à le mettre
dans la position souhaitée.

FRANÇAIS

Page 32 AXIS Q1602-E/AXIS Q1604-E Guide d’installation

Attribution d’une adresse IP.

Aujourd’hui, la plupart des réseaux comportent un serveur DHCP qui attribue automatiquement des
adresses IP aux dispositifs connectés. Si vous n’avez pas de serveur DHCP sur le réseau, la caméra
utilisera l’adresse IP par défaut 192.168.0.90.

Si vous souhaitez affecter une adresse IP statique, sous Windows nous recommandons l’utilisation
de l’application AXIS IP Utility ou de l’application AXIS Camera Management. Utilisez la méthode
qui vous convient le mieux en fonction du nombre de caméras à installer.

Ces deux applications gratuites sont disponibles sur le CD de la caméra vidéo réseau Axis fourni
avec ce produit. Vous pouvez également les télécharger à partir du site www.axis.com/techsup.

Méthode Recommandée pour Système

AXIS IP Utility
Voir page 33

Logiciel AXIS Camera
Management
Voir page 34

Une seule caméra
Petites installations

Plusieurs caméras
Grandes installations
Installation sur un autre sous-réseau

d’exploitation

Windows

Windows 2000
Windows XP Pro
Windows 2003 Server
Windows Vista
Windows 7

Remarques :

• En cas d’échec de l’attribution de l’adresse IP, vérifiez qu’aucun pare-feu ne bloque l’opération.

• Pour connaître les autres méthodes d’affectation ou de repérage de l’adresse IP, par exemple sur
d’autres systèmes d’exploitation, reportez-vous à la page 41.

AXIS Q1602-E/AXIS Q1604-E Guide d’installation Page 33

AXIS IP Utility – Une seule caméra/petite installation

AXIS IP Utility recherche et affiche automatiquement les périphériques Axis présents sur votre
réseau. L’application peut également être utilisée pour définir manuellement une adresse IP
statique.

Notez que l’ordinateur exécutant l’application AXIS IP Utility doit se trouver sur le même segment
de réseau (sous-réseau physique) que la caméra réseau.

FRANÇAIS

Détection automatique

1. Vérifiez que la caméra réseau soit bien connectée au réseau et qu’elle se trouve sous tension.

2. Lancez AXIS IP Utility.

3. Lorsque l’icône de la caméra réseau apparaît dans la fenêtre, double-cliquez dessus pour
accéder à la page d’accueil.

4. Reportez-vous à la page 36 pour savoir comment définir le mot de passe.

Définir manuellement l’adresse IP (optionnel)

1. Trouvez une adresse IP inutilisée sur le même segment de réseau que celui de votre ordinateur.

2. Sélectionnez la caméra réseau dans la liste.

3. Cliquez sur le bouton Assign new IP address to selected device (Attribuer une nouvelle adresse
IP au périphérique sélectionné) et saisissez l’adresse IP souhaitée.

4. Cliquez sur Assign (Attribuer) et suivez les instructions à l’écran. La caméra doit être
redémarrée dans les 2 minutes pour que la nouvelle adresse IP soit prise en compte.

5. Cliquez sur le bouton Home Page (Page d’accueil) pour accéder aux pages Web de la caméra.

6. Reportez-vous à la page 36 pour savoir comment définir le mot de passe.

Page 34 AXIS Q1602-E/AXIS Q1604-E Guide d’installation

AXIS Camera Management – Plusieurs caméras/grandes installations

AXIS Camera Management est capable de détecter automatiquement plusieurs dispositifs Axis,
d’afficher leur état de connexion, de gérer les mises à niveau des microprogrammes et de définir les
adresses IP.

Détection automatique

1. Vérifiez que la caméra réseau soit bien connectée au réseau et qu’elle se trouve sous tension.

2. Lancez AXIS Camera Management. Lorsque l’icône de la caméra réseau apparaît dans la fenêtre,
cliquez dessus à l’aide du bouton droit de la souris et sélectionnez Live View Home Page (Page
d’accueil – Vidéo en direct).

3. Reportez-vous à la page 36 pour savoir comment définir le mot de passe.

Attribution d’une adresse IP à une seule caméra

1. Sélectionnez la caméra réseau dans l’application AXIS Camera
Management et cliquez sur le bouton Assign IP (Attribuer une

adresse IP) .

2. Sélectionnez Assign the following IP address (Attribuer l’adresse IP
suivante) et saisissez l’adresse IP, le masque de sous-réseau et le routeur par défaut que le
périphérique utilisera.

3. Cliquez sur OK.

AXIS Q1602-E/AXIS Q1604-E Guide d’installation Page 35

Attribution d’adresses IP à plusieurs
périphériques

AXIS Camera Management accélère le processus d’attribution
d’adresses IP à plusieurs périphériques en suggérant des
adresses IP parmi une plage spécifiée.

1. Sélectionnez les périphériques à configurer (il peut s'agir de
plusieurs modèles différents), puis cliquez sur le bouton
Assign IP (Attribuer une adresse IP).

2. Sélectionnez Assign the following IP address (Attribuer
l’adresse IP suivante) et saisissez plage d’adresses IP, le
masque de sous-réseau et le routeur par défaut que les périphériques utiliseront.

3. Cliquez sur Update (Actualiser). La adresses IP suggérées sont énumérées sous New IP
Addresses (Nouvelles adresses IP) et peuvent être modifiées en sélectionnant le périphérique et
en cliquant sur Edit (Mettre à jour).

4. Cliquez sur OK.

FRANÇAIS

Page 36 AXIS Q1602-E/AXIS Q1604-E Guide d’installation

Pour configurer directement le mot de passe via
une connexion non cryptée, saisissez le mot de
passe à cet endroit.

Pour créer une connexion HTTPS, commencez
par cliquer sur ce bouton.

Configuration du mot de passe

Pour accéder au produit, le mot de passe par défaut de l’administrateur, root, doit être configuré.
Cette opération s’effectue dans la boîte de dialogue ‘Configure Root Password’ (Configurer le mot
de passe root), qui s’affiche lors du premier accès à la caméra réseau.

Pour éviter les écoutes électroniques lors de la configuration du mot de passe root, utilisez une
connexion HTTPS cryptée faisant appel à un certificat HTTPS.

Remarque :

Le protocole HTTPS (Hypertext Transfer Protocol over Secure Socket Layer) est utilisé pour
crypter le trafic entre les navigateurs Web et les serveurs. Le certificat HTTPS contrôle
l’échange crypté des informations.

Pour configurer le mot passe avec une connexion HTTP standard, saisissez directement le mot de
passe dans la première boîte de dialogue représentée ci-dessous.

Pour configurer le mot passe avec une connexion HTTPS cryptée, procédez comme suit :

1. Cliquez sur le bouton Create self-signed certificate (Créer un certificat autosigné).

2. Saisissez les informations demandées, puis cliquez sur OK. Le certificat est créé et le mot de
passe peut maintenant être configuré en toute sécurité. Tout le trafic vers et depuis la caméra
réseau est désormais crypté.

3. Saisissez un mot de passe, puis saisissez-le de nouveau pour confirmation. Cliquez sur OK. Le
mot de passe est à présent configuré.

4. Pour vous connecter, saisissez le nom d’utilisateur « root » dans la boîte de dialogue à l’invite. Le
nom d’utilisateur par défaut de l’administrateur est root et il ne peut pas être supprimé.

5. Saisissez le mot de passe tel que vous venez de le configurer et cliquez sur OK. Si vous avez
oublié votre mot de passe, vous devrez rétablir les paramètres d’usine par défaut de votre
caméra. Reportez-vous à la page 47.

AXIS Q1602-E/AXIS Q1604-E Guide d’installation Page 37

Setup (Configuration) :

contient tous les outils
nécessaires pour
configurer la caméra en
fonction de vos besoins.

Help (Aide) : affiche
l’aide en ligne sur tout
ce qui a trait à
l’utilisation de la
caméra.

6.AXIS Q1604-E : le mode de capture est défini lors du
premier accès au produit. Sélectionnez le mode de
capture souhaité, puis cliquez sur OK. Sélectionnez le
mode de capture ainsi que la fréquence de ligne
électrique (50 Hz ou 60 Hz) utilisée à l'emplacement
du produit Axis, puis cliquez sur OK. Si la fréquence de
ligne utilisée est de 50 Hz, la fréquence d'image
maximale est limitée à 25 ips.

Remarque :

La fréquence de ligne électrique varie selon les régions géographiques. En Amérique, la
fréquence généralement utilisée est de 60 Hz ; elle est de 50 Hz dans la plupart des autres
régions du monde. Des variations locales peuvent s'appliquer ; il est donc recommandé de
toujours consulter les autorités locales.

Accès au flux de données vidéo

La page Live View (Vidéo en direct) de la caméra réseau s’affiche, avec des liens vers les outils de
configuration, lesquels vous permettent d’adapter la caméra à vos besoins.

Si nécessaire, cliquez sur Yes (Oui) pour installer AMC (AXIS Media Control) afin de visualiser le flux
de données vidéo dans Internet Explorer. Pour ce faire, vous devrez être connecté à l’ordinateur
avec des droits d’administrateur.

Si nécessaire, cliquez sur le lien pour installer les décodeurs manquants.

Remarque :

Pour installer AMC sous Windows Vista et Windows 7, vous devez exécuter Internet
Explorer en tant qu’administrateur. Cliquez avec le bouton droit de la souris sur l’icône
Internet Explorer et sélectionnez Run as administrator (Exécuter en qu’administrateur).

FRANÇAIS

Page 38 AXIS Q1602-E/AXIS Q1604-E Guide d’installation

Réglage du zoom et de la mise au point

Pour régler le zoom et la mise au point, procédez comme suit :

1. Ouvrez la page d’accueil du produit et sélectionnez Setup > Basic Setup > Focus
(Configuration > Configuration de base > Mise au point).

2. Sous l’onglet Basic (Base), cliquez sur Open iris (Ouvrir le diaphragme). Si le bouton est inactif,
le diaphragme est déjà ouvert.

3. Si la mise au point a déjà été effectuée, cliquez sur Reset (Réinitialiser) pour réinitialiser le foyer
arrière.

4. Desserrez les commandes de zoom et de mise au point de l’objectif en les tournant dans le sens
inverse des aiguilles d’une montre. Déplacez les commandes pour régler le zoom et la mise au
point et vérifiez la qualité de l’image dans la fenêtre correspondante.

Remarque :

Si la caméra est montée de façon à ce qu’il soit impossible de regarder l’image et de
déplacer les commandes en même temps, utilisez plutôt l’assistant de mise au point.
Reportez-vous à la page 39.

5. Resserrez les commandes de zoom et de mise au point.

6. À la page Focus (Mise au point), cliquez sur Fine-tune focus automatically (Ajuster la mise au
point automatiquement) jusqu’à ce que l’ajustement automatique soit terminé.

7. Cliquez sur Enable iris (Activer le diaphragme). Si le bouton est inactif, le diaphragme a déjà été
activé.

8. Si nécessaire, effectuez d’autres réglages dans l’onglet Advanced (Avancé). Pour tout
complément d’information, reportez-vous à l’aide en ligne ou au manuel de l’utilisateur.

Remarques :

• Effectuez la mise au point aussi précisément que possible à l’aide de la commande de mise au point
ou de l’assistant avant de démarrer l’ajustement automatique. L’utilisation normale du dispositif de
mise au point donne le meilleur résultat.

AXIS Q1602-E/AXIS Q1604-E Guide d’installation Page 39

Commande de mise
au point

Voyant d’état

Commande de zoom

Bouton de
commande

• Le diaphragme doit toujours être ouvert au maximum lors de la mise au point, ce qui offre la plus
petite profondeur de champ et, par conséquent, les meilleures conditions pour une mise au point
correcte.

Assistant de mise au point

Pour effectuer la mise au point en utilisant l’assistant, suivez les instructions décrites aux étapes 1
à 3 à la page 38 avant de procéder aux étapes ci-dessous.

FRANÇAIS

1. Fixez la caméra ou placez-la de façon à ce qu’elle ne puisse pas bouger.

2. Desserrez la commande de zoom en la tournant dans le sens inverse des aiguilles d’une montre.
Déplacez la commande pour régler le niveau du zoom. Resserrez la commande de zoom.

3. Réglez la caméra sur sa position de mise au point à distance extrême en desserrant la
commande de mise au point et en tournant l’objectif au maximum dans le sens des aiguilles
d’une montre.

4. Appuyez sur le bouton de commande et relâchez-le très vite. Lorsque le voyant d’état clignote
en vert, l’assistant de mise au point est activé
Si le voyant d’état clignote en rouge ou en orange avant que vous n’ayez pu régler l’objectif,
passez à l’étape 7 pour quitter l’assistant et recommencez les étapes 3 à 7.

5. Tournez délicatement l’objectif dans le sens inverse des aiguilles d’une montre jusqu’à ce qu’il
s’arrête.

6. Enfin, tournez lentement l’objectif dans le sens des aiguilles d’une montre jusqu’à ce que
l’indicateur d’état clignote en vert ou en orange (et non en rouge).

7. Pour quitter l’assistant de mise au point, appuyez à nouveau sur le bouton de commande.

Page 40 AXIS Q1602-E/AXIS Q1604-E Guide d’installation

Remarque :

L’assistant de mise au point se désactive automatiquement après 15 minutes.

8. Resserrez la commande de mise au point.

9. Ouvrez la page Live View (Vidéo en direct) du navigateur web et contrôlez la qualité de l’image.

10. Continuez avec les étapes 6 à 8 à la page 38.

Remarques :

• La vue en face de la caméra ne doit pas être modifiée lors du réglage de la mise au point (étapes 5 et

6). Si la caméra est déplacée ou si un doigt ou un autre objet est placé devant l’objectif, vous devrez
recommencer les étapes 3 à 7.

• Si les mouvements devant la caméra ne peuvent pas être évités, l’assistant de mise au point ne doit
pas être utilisé.

• Si vous ne relâchez pas le bouton de commande dans les deux secondes, le service AXIS Dynamic DNS
sera activé au lieu de l’assistant de mise au point.

• Si la caméra est montée de sorte qu’il soit impossible d’accéder au bouton de commande, vous
pouvez tout de même utiliser l’assistant. Procédez comme indiqué ci-dessus, mais montez la caméra
après l’étape 4 (en appuyant sur le bouton de commande) et passez à l’étape 7.

AXIS Q1602-E/AXIS Q1604-E Guide d’installation Page 41

Autres méthodes de définition de l’adresse IP

Le tableau ci-dessous indique les autres méthodes permettant de configurer ou de détecter
l’adresse IP. Toutes les méthodes sont activées par défaut et peuvent être désactivées.

AVHS Service
Connection

UPnP™

Bonjour

AXIS Dynamic DNS
Service

ARP/Ping

Serveur DHCP

Utilisation sous le
système
d’exploitation

Tous Permet de connecter la caméra à un service AVHS. Consultez le

Windows Lorsque la caméra est activée sur votre ordinateur, elle est

MAC OSX
(10.4 ou version
ultérieure)

Tous Service Axis gratuit permettant d’installer rapidement et

Tous Voir ci-dessous. La commande doit être saisie dans les 2 minutes

Tous Pour consulter les pages administratives du serveur DHCP réseau,

Remarques

guide d’installation du fournisseur de service. Pour obtenir des
renseignements et trouver un fournisseur de service AVHS,
rendez-vous sur www.axis.com/hosting.

détectée automatiquement et vient s’ajouter au dossier Favoris
réseau/Réseau.

Pour les navigateurs compatibles avec Bonjour. Accédez au
signet de Bonjour dans votre navigateur (par exemple Safari),
puis cliquez sur le lien permettant d’accéder aux pages Web de la
caméra.

facilement votre caméra. Nécessite une connexion Internet sans
proxy HTTP. Pour plus d’informations, rendez-vous sur
www.axiscam.net.

suivant la mise sous tension de la caméra.

reportez-vous à la documentation du serveur.

AXIS Video Hosting System (AVHS)

Vous pouvez également connecter la caméra à un service AVHS pour les vidéos hébergées. Si vous
vous êtes inscrit à un service AVHS, suivez les instructions décrites dans le Guide d’installation du
fournisseur de service. Pour obtenir des renseignements supplémentaires et trouver un fournisseur
local de service AVHS, rendez-vous sur www.axis.com/hosting.

FRANÇAIS

Une clé d’authentification du propriétaire de la caméra est fournie avec ce produit. Elle est
associée au numéro de série (S/N) unique de la caméra figurant en haut de l’étiquette.

Remarque :

Enregistrez la clé pour référence ultérieure.

Page 42 AXIS Q1602-E/AXIS Q1604-E Guide d’installation

Définition de l’adresse IP à l’aide d’ARP/Ping

1. Trouvez une adresse IP inutilisée sur le même segment de réseau que celui de votre ordinateur.

2. Repérez le numéro de série (S/N) sur l’étiquette de la caméra.

3. Ouvrez une invite de commande sur votre ordinateur et saisissez les commandes suivantes :

Syntaxe pour Windows : Exemple pour Windows :

arp -s <Adresse IP> <Numéro de série>
ping -l 408 -t <Adresse IP>

Syntaxe pour UNIX/Linux/Mac : Exemple pour UNIX/Linux/Mac :

arp -s <Adresse IP> <Numéro de série> temp
ping -s 408 <Adresse IP>

4. Vérifiez que le câble réseau est connecté à la caméra, puis démarrez/redémarrez cette dernière
en débranchant puis en rebranchant l’alimentation.

5. Fermez l’invite de commande lorsque « Reply from 192.168.0.125:... » (Réponse de

192.168.0.125…) ou un message similaire apparaît.

6. Dans votre navigateur, saisissez http://<Adresse IP> dans le champ Emplacement/Adresse, puis
appuyez sur la touche Entrée de votre clavier.

Remarques :

• Pour ouvrir une invite de commande sous Windows : dans le menu Démarrer, sélectionnez Exécuter…
et tapez cmd. Cliquez sur OK.

• Pour utiliser la commande ARP sous Windows Vista, cliquez avec le bouton droit de la souris sur
l’icône d’invite de commande et sélectionnez Exécuter en tant qu’administrateur.

• Pour utiliser la commande ARP sous Mac OS X, utilisez l’utilitaire Terminal dans Application >
Utilities (Application > Utilitaires).

arp -s 192.168.0.125 00-40-8c-18-10-00
ping -l 408 -t 192.168.0.125

arp -s 192.168.0.125 00:40:8c:18:10:00 temp
ping -s 408 192.168.0.125

Connecteurs de l’appareil

Connecteur réseau - Connecteur Ethernet RJ-45 (connecté à PoE OUT à la livraison). Compatible
avec l’alimentation par Ethernet.

ATTENTION!

Conformément aux réglementations locales et étant donné les conditions électriques et
environnementales dans lesquelles le produit doit être utilisé, un câble réseau blindé (STP)
peut convenir, voire être obligatoire. Connecteur réseau acheminés dans des
environnements extérieurs ou similaires doivent être blindés (STP) et conçus pour cet usage
spécifique. Assurez-vous que le commutateur réseau est correctement mis à la terre. Pour
consulter les réglementations correspondantes, reportez-vous à la section Compatibilité
électromagnétique.

AXIS Q1602-E/AXIS Q1604-E Guide d’installation Page 43

1

2

Logement pour carte
mémoire SD

Connecteur d’alimentation - Bloc de connexion à 2 broches utilisé pour
l’alimentation d’entrée (non utilisé).

Entrée audio - Entrée de 3,5 mm pour microphone mono ou signal mono avec
entrée de ligne (le canal de gauche est utilisé pour le signal stéréo).

Sortie audio - Sortie audio (niveau ligne) pouvant être connectée à un système de
diffusion publique ou à un haut-parleur actif avec amplificateur intégré. Un
connecteur stéréo doit être utilisé pour la sortie audio.

Logement pour carte mémoire SDHC – Une carte mémoire SD de capacité standard ou haute
capacité peut être utilisée pour l’enregistrement local avec stockage amovible.

Pour insérer une carte SD, soulevez le couvercle du logement pour carte SD situé au dos de la
caméra réseau et insérez délicatement la carte SD dans son logement.

Pour retirer une carte SD, soulevez le couvercle et poussez délicatement la carte, puis relâchez-la.
La carte SD ressortira du logement et vous pourrez la retirer.

FRANÇAIS

Page 44 AXIS Q1602-E/AXIS Q1604-E Guide d’installation

Broche 3

Broche 4

Broche 2

Broche 1

Connecteur pour terminaux d’E/S - Utilisé dans des
applications telles que la détection de mouvements, le
déclenchement d’événements, l’enregistrement à intervalles et
les notifications d’alarme. En plus d’une alimentation auxiliaire
et d’une broche GND, il assure l’interface avec :

• 1 sortie numérique – Permet de connecter des dispositifs

externes, comme des relais ou des voyants lumineux. Les
dispositifs connectés peuvent être activés à l’aide de
l’interface de programmation VAPIX®, des boutons de
sortie sur la page Live View (Video en direct) ou par un type d’événement. La sortie est
considérée comme étant active (comme indiqué dans System Options > Ports & Devices
(Options système > Ports & Dispositifs)) si le dispositif d’alarme est activé.

• 1 entrée numérique – Entrée d’alarme utilisée pour connecter des dispositifs pouvant passer

d’un circuit ouvert à un circuit fermé, par exemple : des détecteurs infrarouge passifs, des
contacts de porte/fenêtre, des détecteurs de bris de verre, etc. Lorsqu’un signal est reçu,
l’état état change et l’entrée devient active (comme indiqué sous System Options > Ports

& Devices (ÉOptions système > Ports & Dispositifs)).

Remarque :

Le connecteur d’E/S de la caméra réseau est connecté au boîtier à la livraison et
déclenchera un événement de port d’entrée pour indiquer une erreur de ventilateur ou de
chauffe-glace à son activation. Reportez-vous au manuel de l’utilisateur, disponible sur le
CD fourni avec ce produit, ou au site www.axis.com, pour plus d’informations sur la
configuration des événements.

Fonction Broche Remarques Caractéristiques

techniques

GND 1 Terre
Alimentation

3,3 V CC

Entrée
numérique

Sortie
numérique

2 Peut servir à alimenter le matériel auxiliaire.

Remarque : la broche peut être utilisée
uniquement

3 Connectez-la à la broche de mise à la terre pour

l’activer ou laissez-la flotter (déconnectée) pour la
désactiver.
Remarque : connectée au boîtier électronique à la
livraison.

4 Connexion interne à la terre en cas d’activation,

flottante (déconnectée) en cas de désactivation.
En cas d’utilisation avec une charge inductive, un
relais par exemple, une diode doit être connectée
en parallèle avec la charge, en guise de protection
contre les tensions transitoires.

comme sortie d’alimentation.

Charge max. = 50 mA

Entre 0 et 40 V CC

Charge max. = 100 mA
Tension max. = +40 V
CC

Remarque :

Pour plus d’informations, reportez-vous au manuel de l’utilisateur.

AXIS Q1602-E/AXIS Q1604-E Guide d’installation Page 45

Voyants lumineux sur la caméra

Voyant Couleur Indication

Réseau Vert Continu en cas de connexion à un réseau de 100 Mbits/s. Clignote en cas d’activité

réseau.

Orange Continu en cas de connexion à un réseau de 10 Mbits/s. Clignote en cas d’activité

réseau.

Éteint Pas de connexion au réseau.

État Vert Vert continu en cas de fonctionnement normal.

Remarque : le voyant d’état peut être configuré pour être éteint pendant le
fonctionnement normal ou pour clignoter uniquement en cas d’accès à la caméra.
Pour ce faire, cliquez sur Setup > System Options > LED settings (Configuration
> Options système > Paramètres des voyants). Reportez-vous à l’aide en ligne
pour plus d’informations.

Orange En continu pendant le démarrage, la réinitialisation des paramètres d’usine par

défaut ou la restauration des paramètres.

Rouge Clignote lentement en cas d’échec de la mise à niveau.

Alimenta­tion

Voyant d’état lors de l’utilisation de l’assistant de mise au point

Couleur Indication

Vert Étape 4 : l’assistant de mise au point est activé.

Orange Étape 4 : la caméra a bougé ou un objet a été placé devant l’objectif. Quittez l’assistant de

Rouge Étape 4 : la caméra a bougé ou un objet a été placé devant l’objectif. Quittez l’assistant de

Vert Fonctionnement normal.
Orange Clignote en vert/orange pendant la mise à niveau des microprogrammes.

Étape 6 : l’objectif est réglé de manière optimale.

mise au point et recommencez.
Étape 6 : l’objectif est réglé de manière moins optimale.

mise au point et recommencez.
Étape 6 : l’objectif est mal réglé.

FRANÇAIS

Remarque :

Notez que le voyant d’état peut être configuré pour être éteint au cours du fonctionnement
normal.

Page 46 AXIS Q1602-E/AXIS Q1604-E Guide d’installation

Voyant d’état du boîtier (ventilateur/chauffe-glace)

Couleur Indication

Vert OK
Vert

clignotant

Clignote une seule fois : erreur au niveau du chauffe-glace.
Clignote deux fois : erreur au niveau du ventilateur.
Clignote trois fois : erreur générale.
Remarque : les événements d’alarme seront déclenchés via le port d’entrée de la caméra.
Reportez-vous au manuel de l’utilisateur du produit, que vous trouverez sur le CD joint ou sur
le site www.axis.com, ou contactez votre revendeur Axis pour plus d’informations sur les
pièces de rechange et sur le dépannage.

AXIS Q1602-E/AXIS Q1604-E Guide d’installation Page 47

Conseil

Consultez le site www.axis.com/techsup pour vérifier si des microprogrammes à jour sont
disponibles pour votre caméra réseau. Pour connaître la version du microprogramme
actuellement installée, reportez-vous à la page Setup > About (Configuration > À propos
de).

Rétablissement des paramètres d’usine par défaut

Procédez comme suit pour rétablir tous les paramètres par défaut définis en usine, y compris la
position de mise au point :

1. Mettez la caméra hors tension.

2. Maintenez le bouton de commande enfoncé et remettez la caméra sous tension.

3. Appuyez sur le bouton de commande jusqu’à ce que l’indicateur d’état passe à l’orange (peut
prendre jusqu’à 15 secondes).

4. Relâchez le bouton de commande. Lorsque l’indicateur d’état émet une lumière verte (ce qui
peut prendre 1 minute), le processus est terminé : les paramètres par défaut de la caméra
réseau ont été rétablis.

5. Attribuez à nouveau l’adresse IP à l’aide de l’une des méthodes décrites dans ce document.

6. Effectuez de nouveau la mise au point de la caméra, suivant une des méthodes décrites dans ce
document.

Il est également possible de rétablir les paramètres d’usine par défaut d’origine à partir de
l’interface web. Pour plus d’informations, reportez-vous à l’aide en ligne ou au manuel de
l’utilisateur.

Accès à la caméra par Internet

Une fois installée, votre caméra réseau est accessible sur votre réseau local (LAN). Pour y accéder
par Internet, les routeurs réseau doivent être configurés pour autoriser le trafic entrant, ce qui est
généralement réalisé sur un port spécifique :

• Le port HTTP (port 80 par défaut) pour l’affichage et la configuration

• Le port RTSP (port 554 par défaut) pour l’affichage des flux de données vidéo H.264

Pour plus d’informations, veuillez vous reporter à la documentation du routeur. Pour plus
d’informations à ce sujet ou pour toute autre question, consultez la page d’assistance technique
d’Axis à l’adresse suivante : www.axis.com/techsup.

FRANÇAIS

Plus d’informations

Le manuel de l’utilisateur est disponible sur le site Web d’Axis (www.axis.com) et sur le CD du
produit de vidéo sur IP AXIS fourni avec le produit.

Sicherheitsvorkehrungen

Bitte lesen Sie zunächst diese Installationsanleitung vollständig durch, bevor Sie mit der Installation Ihres
Produkts beginnen. Halten Sie die Installationsanleitung bereit, falls Sie darauf zurückgreifen müssen.

VORSICHT!

• Transportieren Sie das Axis-Produkt nur in der Originalverpackung bzw. in einer vergleichbaren Verpackung,
damit das Produkt nicht beschädigt wird.

• Lagern Sie das Axis-Produkt in einer trockenen und belüfteten Umgebung.

• Achten Sie darauf, dass das Axis-Produkt keinen Erschütterungen, Stößen oder starkem Druck ausgesetzt ist
und montieren Sie die Kamera nicht auf instabilen Halterungen oder auf instabilen und vibrierenden
Oberflächen oder Wänden. Dies könnte zu Beschädigungen des Produkts führen.

• Verwenden Sie keine elektrischen Werkzeuge zur Montage des Axis-Produkts, da diese das Produkt
beschädigen könnten.

• Verwenden Sie keine chemischen, ätzenden oder Aerosol-Reinigungsmittel. Verwenden Sie zur Reinigung
ein feuchtes Tuch.

• Verwenden Sie nur Zubehör, das den technischen Spezifikationen des Produkts entspricht. Dieses ist von
Axis oder Drittanbietern erhältlich.

• Verwenden Sie nur Ersatzteile, die von Axis empfohlen bzw. bereitgestellt wurden.

• Versuchen Sie nicht, das Produkt selbst zu reparieren. Wenden Sie sich bei Service-Angelegenheiten an Axis
oder an Ihren Axis-Händler.

WICHTIG!

• Verwenden Sie dieses Axis-Produkt unter Beachtung der geltenden rechtlichen Bestimmungen.

Batteriewechsel

Dieses Axis-Produkt ist mit einer 3,0V CR2032 Lithium-Batterie ausgestattet, mit der die interne Echtzeituhr
(RTC) versorgt wird. Unter normalen Bedingungen hält die Batterie mindestens 5 Jahre. Bei entladener Batterie
ist der Betrieb der Echtzeituhr nicht mehr ausreichend gewährleistet, sodass die Uhr bei jedem Systemstart
zurückgesetzt wird. Sie erhalten eine Protokollnachricht, wenn ein Batteriewechsel erforderlich ist. Die Batterie
sollte erst bei Bedarf gewechselt werden.

Unter „www.axis.com/techsup“ finden Sie Informationen darüber, was Sie beim Austausch der Batterie beachten
müssen.

• Explosionsgefahr bei fehlerhaftem Batteriewechsel!

• Die Batterie muss durch dasselbe oder ein gleichwertiges Fabrikat ersetzt werden, das vom Hersteller
zugelassen ist.

• Verbrauchte Batterien sind gemäß Herstelleranweisungen zu entsorgen.

AXIS Q1602-E/AXIS Q1604-E Installationsanleitung Seite 49

Wichtig!

Verwenden Sie dieses Produkt
unter Beachtung der geltenden
rechtlichen Bestimmungen.

AXIS Q1602-E/AXIS Q1604-E

Installationsanleitung für die

Netzwerk-Kamera

In dieser Anleitung wird die Installation der AXIS Q1602-E/AXIS Q1604-E in einem Netzwerk
beschrieben. Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch,
das auf der mitgelieferten CD oder auf unserer Website unter „www.axis.com“ zur Verfügung steht.

Installationsschritte

1. Prüfen Sie, ob alle in der nachfolgenden Liste
aufgeführten Komponenten vorhanden sind.

2. Installieren Sie die Hardware. Siehe Seite 52.

3. Weisen Sie eine IP-Adresse zu. Siehe Seite 57.

4. Legen Sie das Kennwort fest. Siehe Seite 61.

5. Stellen Sie den Zoom und die Bildschärfe ein. Siehe
Seite 64.

Lieferumfang

Artikel Modelle / Varianten / Notizen

Netzwerk-Kamera AXIS Q1602-E/AXIS Q1604-E
Wandhalterung Wandhalterung
Tools Torx T20-Schraubendreher

CD-ROM CD für Axis-Netzwerkvideoprodukte einschließlich Installationswerkzeugen und

Gedruckte Dokumentation AXIS Q1602-E/AXIS Q1604-E Installationsanleitung (dieses Dokument)

Inbusschlüssel

anderer Software sowie Produktdokumentation

Axis-Garantieerklärung
Zusätzliche Etiketten mit der Seriennummer (2)
AVHS-Authentifizierungsschlüssel

DEUTSCH

Optionales Zubehör Unter www.axis.com finden Sie Informationen zum verfügbaren Zubehör

Seite 50 AXIS Q1602-E/AXIS Q1604-E Installationsanleitung

Steuertaste

Netzwerkanschluss (mit
PoE)

Schärfenzieher

Status-LED

Netz-LED

Netzwerk­LED

Produktnummer (P/N) und
Seriennummer (S/N)

Ansicht von
unten

Rückansicht

E/A-Anschluss

Netzanschluss

Audio-Eingang

Audio­Ausgang

SD-Speicherkarteneinschub

Zoomregler

Anschluss für Blende

Hardwareübersicht

AXIS Q1602-E/AXIS Q1604-E Installationsanleitung Seite 51

Netzwerk-Kamera

Untere Abdeckung

Kabelabdeckung

Schrauben für untere

Schrauben für

Kabeldurchführungen

Sicherheitsdrahtlasche

Netzwerkkabel (wird durch

Wandhalterung

Einstellschraube für Halterung

die Wandhalterung geführt)

Adapter für Halterung

Schrauben für

Netzwerkanschluss

Einstellschrauben für
Sonnenschutz (2)

Sonnenschutz

Obere Abdeckung

Produktnummer (P/N) und Seriennummer (S/N).
Die Seriennummer wird für
die Installation benötigt.

Vorsicht!
können heiß sein!

Heizelemente

Obere Abdeckung, untere Abdeckung, Wandhalterung

Feuchtigkeit entziehende

Nicht entfernen!

Membran

mit Kabelverschraubung

Abdeckung (4)

die Kabelabdeckung (2)

Halterung (4x)

DEUTSCH

Seite 52 AXIS Q1602-E/AXIS Q1604-E Installationsanleitung

Installation der Hardware

Befolgen Sie die folgenden Anweisungen für die Installation der Netzwerk-Kamera.

Installation der Wandhalterung

1. Bereiten Sie die Befestigung der Wandhalterung an der Wand oder an einem Mast vor und
markieren Sie die Position der Bohrlöcher mithilfe der mitgelieferten Bohrschablone.

Führen Sie das Netzwerkkabel durch die Wandhalterung und den Wandhalterungsadapter. Sie

2.
benötigen noch etwa 30 cm Kabel für den Anschluss an die Kamera.

3. Montieren Sie die Wandhalterung an einer Wand, einer Decke oder einem Mast. Stellen Sie
sicher, dass Sie für das Material (z. B. Holz, Metall, Gipskarton, Stein) die geeigneten Schrauben
und Dübel verwenden.

Hinweise:

• Welches Gewicht die Kamera hat, können Sie der folgenden Tabelle entnehmen. Vergewissern Sie
sich, dass das Material stabil genug ist, um dieses Gewicht zu tragen.

Modell Gewicht

AXIS Q1602-E 3,2 kg
AXIS Q1604-E 3,2 kg

• Alle weiteren technischen Daten zu diesem Produkt werden ausführlich im Benutzerhandbuch
beschrieben, das auf der mitgelieferten CD oder auf unserer Website unter „www.axis.com“ zur
Verfügung steht.

AXIS Q1602-E/AXIS Q1604-E Installationsanleitung Seite 53

Anschlussmuffe

Dichtung

Stecker
Kappe

Netzwerkkabel (und optionale Kabel) durch die Kabeldurchführung
führen

1. Lösen Sie die Schrauben der Kabelabdeckung und nehmen Sie die Kabelabdeckung von der
unteren Abdeckung ab.

2. Entfernen Sie den Deckel, den Stecker und die Dichtung aus der Kabelverschraubung, die
verwendet werden soll.

3. Führen Sie das Netzwerkkabel durch die Kappe.

4. Schieben Sie das Netzwerkkabel durch den Schlitz in der Dichtung, um die Dichtung an das
Netzwerkkabel anzufügen.

5. Führen Sie das Netzwerkkabel durch die Kabelverschraubung.

6. Drücken Sie die Dichtung in die Kabelverschraubung und schrauben Sie die Kappe fest.

Hinweise:

• Die Verwendung einer anderen Kabelführung, als der mitgelieferten, kann Wasser eindringen lassen
und das Produkt beschädigen.

• Verwenden Sie immer ein abgeschirmtes Netzwerkkabel (STP), das für den Außeneinsatz zwischen
dem Axis-Produkt und dem Endpunkt bestimmt ist und ordnungsgemäß geerdet ist. Installationen
von Axis-Produkten mit einem abgeschirmten Netzwerkkabel (STP) und einem ordnungsgemäß
geerdeten Endpunkt wurden getestet, um der Störfestigkeit der Industrie wie z.B.
Überspannungsschutz zu entsprechen. Wenn Sie andere Installationsmethoden verwenden, erlischt
die Garantie und der sichere Betrieb des Geräts ist nicht gewährleistet.

• Ein optionales Kabel mit einem Durchmesser von 4,0 mm - 5,5 mm sollte durch eine separate
Kabelverschraubung geführt werden (siehe

Hardwareübersicht

).

DEUTSCH

Seite 54 AXIS Q1602-E/AXIS Q1604-E Installationsanleitung

Kabelabdeckung

Schraube für Halterung (4)

Schraube für Kabelabdeckung (2)

Netzwerkkabel (durch

Wandhalterung

Einstellschraube für Halterung

die Wandhalterung geführt)
Kabeldurchführungen

Untere Abdeckung

mit Kabelverschraubung

Befestigen der Kamera an der Wandhalterung

1. Platzieren Sie die Kamera mit der unteren Abdeckung auf der Wandhalterung und ziehen Sie die
Halterungsschrauben fest.

2. Bringen Sie die Kabelabdeckung wieder an und ziehen Sie die Schrauben fest.

3. Schließen Sie die Kabel an. Siehe

Anschließen der Kabel,

auf Seite 55.

4. Lösen Sie die Einstellschraube der Halterung, um die Kamera auf das gewünschte Ziel
auszurichten. Führen Sie die Fokussierung der Kamera gemäß den Anweisungen unter

und Bildschärfe einstellen,

Videostroms finden Sie unter

5. Befestigen Sie den Sicherheitsdraht in der oberen Abdeckung an der Lasche an der unteren
Abdeckung (siehe Abbildung unter

6. Schieben Sie ggf. eine SD-Speicherkarte (separat erhältlich) in den SDHC­Speicherkartenschacht. Wenn Sie Bilder lokal in der Netzwerk-Kamera speichern möchten,
benötigen Sie eine SD- oder SDHC-Speicherkarte.

auf Seite 64 durch. Weitere Informationen zur Anzeige des

Zugriff auf den Videostrom,

Hardwareübersicht

auf Seite 63.

).

Zoom

AXIS Q1602-E/AXIS Q1604-E Installationsanleitung Seite 55

Kabellöcher

Netzwerkanschluss (PoE-Eingang)

Alarmausgang

Schalter für Kaltstartverzögerung

LED-Anzeige

Netzwerkanschluss (PoE-Ausgang,
werkseitig angeschlossen)

Untere Abdeckung

E/A-Kabel

Netzwerkkabel

(werkseitig angeschlossen)

Anschließen der Kabel

1. Schließen Sie ggf. externe Ein-/Ausgabegeräte an. Siehe

2. Verbinden Sie das Netzwerkkabel mit dem Netzwerkanschluss im Gehäuse.

E/A-Anschluss,

auf Seite 70.

DEUTSCH

Hinweis:

Zum Schutz der Kamera vor Überspannungen muss ein abgeschirmtes Netzwerkkabel (STP)
verwendet werden.

3. Überprüfen Sie, ob die Status-LED am Gehäuse die Betriebszustände korrekt angibt. Weitere
Informationen hierzu finden Sie in der Tabelle auf Seite 72.

Seite 56 AXIS Q1602-E/AXIS Q1604-E Installationsanleitung

Schalter für Kaltstartverzögerung

Dieser Schalter ist standardmäßig aktiviert; stellen Sie sicher, dass er an bleibt.

Das Gehäuse dieses Axis-Produkts ist mit der Funktion „Arctic Temperature Control“ (Steuerung bei
arktischen Temperaturen) ausgestattet, die durch das Einstellen des Kaltstartverzögerungsschalters
auf „I (EIN)“ aktiviert wird. Wenn diese Funktion aktiviert ist und die Kamera nach einer
Stromunterbrechung bei Temperaturen unter 0 °C neu gestartet werden muss, wird die Kamera
zunächst auf etwa 0 °C aufgeheizt, bevor die Initialisierung gestartet wird. Damit wird verhindert,
dass Kamerateile, die auf Temperaturen unter Null empfindlich reagieren, beschädigt werden.

Obere Abdeckung montieren

1. Setzen Sie die obere Abdeckung auf die untere Abdeckung. Ziehen Sie abwechselnd die jeweils
diagonal gegenüberliegenden Schrauben der unteren Abdeckung einige Drehungen fest, bis alle
Schrauben festgezogen sind. Ziehen Sie Schrauben nicht sofort vollständig fest.

2. Lösen Sie die Einstellschrauben des Sonnenschutzes und bringen Sie den Sonnenschutz in die
gewünschte Position.

AXIS Q1602-E/AXIS Q1604-E Installationsanleitung Seite 57

Zuweisen einer IP-Adresse

In die meisten Netzwerke ist heutzutage ein DHCP-Server eingebunden, der angeschlossenen
Geräten automatisch IP-Adressen zuweist. Wenn Ihr Netzwerk über keinen DHCP-Server verfügt,
wird für die Netzwerk-Kamera die Standard-IP-Adresse 192.168.0.90 verwendet.

Zum manuellen Zuweisen einer statischen IP-Adresse stehen unter Windows die Programme AXIS
IP Utility und AXIS Camera Management zur Verfügung. Verwenden Sie die Methode, die für die
gewünschte Anzahl der zu installierenden Kameras geeignet ist.

Beide Anwendungen stehen kostenlos auf der mitgelieferten CD für Axis-Netzwerkvideoprodukte
zur Verfügung oder können unter „www.axis.com/techsup“ heruntergeladen werden.

Methode Empfohlen für Betriebssystem

AXIS IP Utility
Weitere Informationen zu
Benutzerzugriffsrechten

finden Sie unter Seite 58

AXIS Camera Management
Weitere Informationen zu
Benutzerzugriffsrechten
finden Sie unter Seite 59

Einzelne Kamera
Kleine Installationen

Mehrere Kameras
Große Installationen
Installation in einem anderen
Subnetz

Windows

Windows 2000
Windows XP Pro
Windows 2003 Server
Windows Vista
Windows 7

DEUTSCH

Hinweise:

• Falls Sie die IP-Adresse nicht zuweisen können, müssen ggf. die Einstellungen der Firewall überprüft
werden.

• Weitere Informationen zu alternativen Methoden zum Festlegen der IP-Adresse, z. B. in anderen
Betriebssystemen, finden Sie auf Seite 67.

Seite 58 AXIS Q1602-E/AXIS Q1604-E Installationsanleitung

AXIS IP Utility – einzelne Kamera/kleine Installation

AXIS IP Utility erkennt automatisch im Netzwerk vorhandene Axis-Geräte und zeigt diese an. Die
Anwendung kann außerdem zur manuellen Zuweisung einer statischen IP-Adresse verwendet
werden.

Beachten Sie, dass sich der Computer, auf dem AXIS IP Utility ausgeführt wird, und die Netzwerk­Kamera in demselben Netzwerksegment (physischen Subnetz) befinden müssen.

Automatische Erkennung

1. Stellen Sie sicher, dass die Netzwerk-Kamera an das Netzwerk und an die Stromversorgung
angeschlossen ist.

2. Starten Sie AXIS IP Utility.

3. Wenn die Netzwerk-Kamera im Fenster erscheint, doppelklicken Sie darauf, um ihre Startseite
zu öffnen.

4. Anweisungen zum Festlegen des Kennworts finden Sie auf Seite 61.

Manuelle Zuweisung der IP-Adresse (optional)

1. Wählen Sie eine nicht zugewiesene IP-Adresse im selben Netzwerksegment, in dem sich Ihr
Computer befindet.

2. Wählen Sie die Netzwerk-Kamera in der Liste aus.

3. Klicken Sie auf die Schaltfläche Assign new IP address to selected device (Ausgewähltem
Gerät neue IP-Adresse zuweisen) und geben Sie die IP-Adresse ein.

4. Klicken Sie auf die Schaltfläche Assign (Zuweisen) und befolgen Sie die angezeigten
Anweisungen. Beachten Sie, dass die Kamera innerhalb von 2 Minuten neu gestartet werden
muss, um die neue IP-Adresse festzulegen.

5. Klicken Sie auf die Schaltfläche Home Page (Startseite), um auf die Webseiten der Kamera
zuzugreifen.

6. Anweisungen zum Festlegen des Kennworts finden Sie auf Seite 61.

AXIS Q1602-E/AXIS Q1604-E Installationsanleitung Seite 59

AXIS Camera Management – mehrere Kameras/große Installationen

Mit AXIS Camera Management können automatisch mehrere Axis-Geräte erkannt, der
Verbindungsstatus angezeigt, die Firmware-Aktualisierungen verwaltet und IP-Adressen festgelegt
werden.

Automatische Erkennung

1. Stellen Sie sicher, dass die Kamera an das Netzwerk und die Stromversorgung angeschlossen ist.

2. Starten Sie AXIS Camera Management. Wenn die Netzwerk-Kamera im Fenster angezeigt wird,
klicken Sie mit der rechten Maustaste darauf und wählen Sie Live View Home Page (Homepage
der Live-Ansicht).

3. Anweisungen zum Festlegen des Kennworts finden Sie auf Seite 61.

DEUTSCH

Zuweisen einer IP-Adresse für ein einzelnes Gerät

1. Wählen Sie in AXIS Camera Management die Netzwerk-Kamera aus
und klicken Sie auf die Schaltfläche Assign IP (IP-Adresse zuweisen)

.

2. Wählen Sie die Option Assign the following IP address (Folgende IP­Adresse zuweisen) und geben Sie die IP-Adresse, die Subnetzmaske und den Standardrouter für
das Gerät ein.

3. Klicken Sie auf OK.

Zuweisen von IP-Adressen für mehrere Geräte

AXIS Camera Management beschleunigt die Zuweisung von IP­Adressen für mehrere Geräte, indem IP-Adressen aus einem
angegebenen Bereich vorgeschlagen werden.

1. Wählen Sie die zu konfigurierenden Geräte aus (es können
auch unterschiedliche Modelle gewählt werden) und
klicken Sie auf die Schaltfläche Assign IP
(IP zuweisen) .

Seite 60 AXIS Q1602-E/AXIS Q1604-E Installationsanleitung

2. Wählen Sie die Option Assign the following IP address range (Folgenden IP-Adressbereich
zuweisen) und geben Sie den IP-Adressbereich, die Subnetzmaske und den Standardrouter für
das Gerät ein.

3. Klicken Sie auf Update (Aktualisieren). Die vorgeschlagenen IP-Adressen werden in der Liste
New IP Addresses (Neue IP-Adressen) aufgeführt. Wenn Sie eine IP-Adresse ändern möchten,
wählen Sie das Gerät aus und klicken Sie auf die Schaltfläche Edit (Bearbeiten).

4. Klicken Sie auf OK.

AXIS Q1602-E/AXIS Q1604-E Installationsanleitung Seite 61

Festlegen des Kennworts

Für den Zugriff auf das Produkt muss das Kennwort für den standardmäßigen Administrator­Benutzer root festgelegt werden. Beim erstmaligen Zugriff auf die Netzwerk-Kamera wird das
Dialogfeld Configure Root Password (Root-Kennwort konfigurieren) angezeigt. Dort kann das
Kennwort festgelegt werden.

Um ein Abhören der Netzwerkkommunikation während der Festlegung des Root-Kennworts zu
vermeiden, können Sie diesen Vorgang über eine verschlüsselte HTTPS-Verbindung durchführen, die
ein HTTPS-Zertifikat erfordert.

Hinweis:

Das Protokoll HTTPS (Hypertext Transfer Protocol over SSL) wird verwendet, um den
Datenverkehr zwischen Webbrowsern und Servern zu verschlüsseln. Das HTTPS-Zertifikat
steuert den verschlüsselten Informationsaustausch.

Zum Festlegen des Kennworts über eine standardmäßige HTTP-Verbindung geben Sie es direkt in
das erste unten abgebildete Dialogfeld ein.

Um das Kennwort über eine verschlüsselte HTTPS-Verbindung festzulegen, führen Sie die folgenden
Schritte aus:

1. Klicken Sie auf die Schaltfläche Create self-signed certificate (Selbstsigniertes Zertifikat
erstellen).

2. Geben Sie die angeforderten Informationen ein und klicken Sie auf OK. Das Zertifikat wird
erstellt, und das Kennwort kann jetzt sicher festgelegt werden. Der gesamte Datenverkehr der
Netzwerk-Kamera wird ab diesem Zeitpunkt verschlüsselt.

DEUTSCH

Seite 62 AXIS Q1602-E/AXIS Q1604-E Installationsanleitung

Um das Kennwort direkt über eine
unverschlüsselte Verbindung zu konfigurieren,
geben Sie es hier ein.

Klicken Sie zum Herstellen einer HTTPS­Verbindung zunächst auf diese Schaltfläche.

3. Geben Sie ein Kennwort ein, und wiederholen Sie die Eingabe, um die korrekte Schreibweise zu
bestätigen. Klicken Sie auf OK. Damit ist das Kennwort konfiguriert.

4. Geben Sie den Benutzernamen „root“ wie erforderlich ein. Der standardmäßige Administrator­Benutzername „root“ kann nicht gelöscht werden.

5. Geben Sie das zuvor festgelegte Kennwort ein und klicken Sie auf OK. Wenn Sie das Kennwort
vergessen haben, muss die Kamera auf die Werkseinstellungen zurückgesetzt werden. Siehe
Seite 73.

6. AXIS Q1604-E: Der Erfassungsmodus wird beim ersten
Zugriff auf das Produkt festgelegt. Wählen Sie den
gewünschten Erfassungsmodus aus und klicken Sie
auf OK. Wählen Sie den Erfassungsmodus mit der
Netzfrequenz (50 Hz oder 60 Hz) aus, die am Standort
des Axis-Produkts verwendet wird, und klicken Sie auf
OK. Wird 50 Hz verwendet, ist die maximale Bildrate
auf 25 fps beschränkt

.

Hinweis: Die Netzfrequenz unterscheidet sich in unterschiedlichen geographischen Regionen. In Nord-

und Südamerika werden 60 Hz verwendet, während in anderen Teilen der Welt 50 Hz verwendet
werden. Es können jedoch andere örtliche Gegebenheiten bestehen. Fragen Sie deshalb immer
die Behörden vor Ort.

AXIS Q1602-E/AXIS Q1604-E Installationsanleitung Seite 63

Setup: Alle zur benutzerspezifischen

Konfiguration der Kamera notwendigen
Werkzeuge.

Hilfe: Zum Aufrufen der
Online-Hilfe für die Kamera.

Zugriff auf den Videostrom

Die Seite „Live View“ (Live-Ansicht) der Netzwerk-Kamera wird geöffnet. Sie enthält Links zu Setup­Tools, mit denen Sie die Kamera Ihren Anforderungen entsprechend anpassen können.

Klicken Sie bei Bedarf auf Yes (Ja), um AMC (AXIS Media Control) zu installieren. Nach Abschluss
der Installation können Sie Videoströme in Internet Explorer anzeigen. Hierzu müssen Sie über
Administratorrechte für den Computer verfügen.

Falls nötig, klicken Sie auf den Link, um fehlende Decoder zu installieren.

Hinweis:

Für die Installation von AMC unter Windows Vista und Windows 7 müssen Sie Internet
Explorer als Administrator ausführen. Klicken Sie mit der rechten Maustaste auf das
Internet Explorer-Symbol und wählen Sie Als Administrator ausführen.

DEUTSCH

Seite 64 AXIS Q1602-E/AXIS Q1604-E Installationsanleitung

Zoom und Bildschärfe einstellen

Befolgen Sie die folgenden Anweisungen, um die Zoomstärke und die Bildschärfe einzustellen:

1. Öffnen Sie die Startseite der Kamera und wählen Sie Setup > Basic Setup > Focus (Setup >
Basiskonfiguration > Fokus).

2. Klicken Sie im Register Basic (Grundeinstellungen) auf Open iris (Blende öffnen). Ist diese
Schaltfläche deaktiviert, ist die Blende bereits offen.

3. Wenn die Bildschärfe bereits eingestellt wurde, klicken Sie auf Reset (Zurücksetzen), um das
Auflagemaß zurückzusetzen.

4. Lösen Sie den Zoomregler und den Schärferegler am Objektiv, indem Sie sie entgegen dem
Uhrzeigersinn drehen. Bewegen Sie die beiden Regler und stellen Sie die Zoomstärke und die
Bildschärfe ein. Prüfen Sie die Bildqualität im Bildfenster.

Hinweis:

Wenn die Kamera so montiert ist, dass es nicht möglich ist, die Bildqualität zu prüfen und
gleichzeitig die Regler zu bewegen, können Sie stattdessen den Fokus-Assistenten
verwenden. Siehe Seite 65.

5. Drehen Sie den Zoomregler und den Schärferegler wieder fest.

6. Klicken Sie auf der Seite zum Einstellen der Bildschärfe auf Fine-tune focus automatically
(Automatische Feinabstimmung der Bildschärfe) und warten Sie, bis die automatische
Feinabstimmung abgeschlossen ist.

7. Klicken Sie auf Enable iris (Blende aktivieren). Ist diese Schaltfläche deaktiviert, ist die Blende
bereits aktiviert.

8. Nehmen Sie gegebenenfalls weitere Einstellungen im Register „Advanced“ (Erweitert) vor.
Weitere Informationen hierzu finden Sie im Benutzerhandbuch oder in der Online-Hilfe.

Hinweise:

• Stellen Sie die Bildschärfe so präzise wie möglich mithilfe des Schärfereglers oder des Fokus­Assistenten ein, bevor Sie die automatische Feinabstimmung starten. Der Schärferegler liefert in der
Regel die besten Ergebnisse.

AXIS Q1602-E/AXIS Q1604-E Installationsanleitung Seite 65

Schärfenzieher

Status-LED

Zoomregler

Steuertaste

• Während der Fokussierung sollte die Blende immer vollständig geöffnet sein, wodurch die niedrigste
Schärfentiefe erreicht wird. Dies sind die besten Voraussetzungen für eine richtige Fokussierung.

Fokus-Assistent

Zur Fokussierung der Kamera mit dem Fokus-Assistenten befolgen Sie zunächst die Anweisungen in
den Schritten 1 bis 3 auf Seite 64, bevor Sie die folgenden Schritte ausführen.

DEUTSCH

1. Fixieren oder platzieren Sie die Kamera so, dass sie nicht bewegt werden kann.

2. Lösen Sie den Zoomregler, indem Sie ihn entgegen dem Uhrzeigersinn drehen. Bewegen Sie den
Regler und stellen Sie die Zoomstärke ein. Drehen Sie den Zoomregler wieder fest.

3. Stellen Sie die Kamera auf ihre weiteste Fernfokus-Position ein, indem Sie den Schärferegler
lösen und das Objektiv vollständig im Uhrzeigersinn drehen.

4. Drücken Sie die Steuertaste und lassen Sie sie schnell wieder los. Wenn die Status-LED grün
blinkt, ist der Fokus-Assistent aktiviert.
Wenn die Status-LED rot oder gelb blinkt, bevor Sie das Objektiv einstellen können, fahren Sie
mit Schritt 7 fort, um den Fokus-Assistenten zu beenden, und wiederholen Sie die Schritte 3 bis

7. Weitere Informationen finden Sie in den Hinweisen unten.

5. Drehen Sie das Objektiv vorsichtig entgegen dem Uhrzeigersinn, bis zum Anschlag.

6. Drehen Sie das Objektiv abschließend langsam im Uhrzeigersinn, bis die Statusanzeige grün
oder gelb blinkt (nicht rot).

7. Zum Beenden des Fokus-Assistenten drücken Sie die Steuertaste noch einmal.

Hinweis:

Der Fokus-Assistent wird nach 15 Minuten automatisch ausgeschaltet.

Seite 66 AXIS Q1602-E/AXIS Q1604-E Installationsanleitung

8. Drehen Sie den Schärferegler wieder fest.

9. Öffnen Sie die Seite „Live View“ (Live-Ansicht) in Ihrem Webbrowser und überprüfen Sie die
Bildqualität.

10. Fahren Sie mit den Schritten 6 bis 8 auf Seite 64 fort.

Hinweise:

• Während der Fokussierung der Kamera (Schritte 5 und 6) muss das Sichtfeld der Kamera unverändert
bleiben. Falls Sie die Kamera bewegen, oder wenn ein Finger oder ein Gegenstand vor dem Objektiv
platziert wird, müssen Sie die Schritte 3 bis 7 wiederholen.

• Wenn Bewegungen vor der Kamera nicht vermieden werden können, sollten Sie den Fokus­Assistenten nicht verwenden.

• Wenn Sie die Steuertaste nicht innerhalb von zwei Sekunden loslassen, wird anstelle des Fokus­Assistenten der AXIS Dynamic DNS Service aktiviert.

• Wenn die Kamera so montiert ist, dass die Betätigung der Steuertaste nicht möglich ist, können Sie
trotzdem den Fokus-Assistenten verwenden. Befolgen Sie die oben beschriebenen Anweisungen, aber
fixieren Sie die Kamera erst, nachdem Sie Schritt 4 (Drücken der Steuertaste) ausgeführt haben, und
überspringen Sie Schritt 7.

AXIS Q1602-E/AXIS Q1604-E Installationsanleitung Seite 67

Andere Methoden zum Festlegen der IP-Adresse

Diese Tabelle bietet einen Überblick über weitere Methoden, die IP-Adresse festzulegen bzw. zu
ermitteln. Alle Methoden sind standardmäßig aktiviert und können deaktiviert werden.

Verbindung zum
AVHS-Service

UPnP™

Bonjour

AXIS Dynamic DNS
Service

ARP/Ping

DHCP-Server

Verwendung im
Betriebssystem

Alle Informationen zur Verbindung der Kamera mit einem AVHS-

Windows Wenn die Funktion auf dem Computer aktiviert ist, wird die

MAC OSX
(10.4 oder höher)

Alle Ein kostenloser Service von Axis, mit dem Sie Ihre Kamera schnell

Alle Siehe unten. Der Befehl muss innerhalb von 2 Minuten erfolgen,

Alle Hinweise zum Anzeigen der Administrationsseiten des DHCP-

Hinweise

Dienst finden Sie in der Installationsanleitung des AVHS­Dienstanbieters. Informationen zu lokalen AVHS-Dienstanbietern
finden Sie unter „www.axis.com/hosting“.

Kamera automatisch erkannt und unter „Netzwerkumgebung“
bzw. „Netzwerk“ hinzugefügt.

Kann nur bei Browsern verwendet werden, die Bonjour
unterstützen. Navigieren Sie zum Bonjour-Lesezeichen Ihres
Browsers (z. B. Safari) und klicken Sie auf den Link, um auf die
Webseiten der Kamera zu gelangen.

und einfach installieren können. Eine Internetverbindung ohne
HTTP-Proxyserver ist Voraussetzung. Weitere Informationen
hierzu finden Sie auf „www.axiscam.net“.

nachdem die Kamera an das Stromnetz angeschlossen wurde.

Servers im Netzwerk finden Sie in der Serverdokumentation.

AXIS Video Hosting System (AVHS)

Die Kamera kann auch an einen AVHS-Service für gehostetes Video angeschlossen werden. Wenn
Sie einen AVHS-Service abonniert haben, befolgen Sie die Anweisungen im Installationshandbuch
des Dienstanbieters. Weitere Informationen zu lokalen AVHS-Dienstanbietern finden Sie unter
„www.axis.com/hosting“.

Im Lieferumfang dieses Produkts ist ein Authentifizierungsschlüssel für den Kameraeigentümer
enthalten. Der Schlüssel ist der eindeutigen Seriennummer (S/N) der Kamera zugeordnet, die sich
oben auf dem Etikett befindet.

DEUTSCH

Hinweis:

Bewahren Sie den Schlüssel auf, um ihn später verfügbar zu haben.

Seite 68 AXIS Q1602-E/AXIS Q1604-E Installationsanleitung

Zuweisen der IP-Adresse per ARP/Ping

1. Wählen Sie eine freie statische IP-Adresse aus dem Netzwerksegment aus, in dem sich auch Ihr
Computer befindet.

2. Suchen Sie die Seriennummer (S/N) auf dem Produktaufkleber an der Kamera.

3. Öffnen Sie auf Ihrem Computer die Eingabeaufforderung und geben Sie die folgenden Befehle
ein:

Windows-Syntax: Beispiel für Windows:

arp -s <IP-Adresse> <Seriennummer>
ping -l 408 -t <IP-Adresse>

Syntax unter UNIX/Linux/Mac: Beispiel für UNIX/Linux/Mac:

arp -s <IP-Adresse> <Seriennummer> temp
ping -s 408 <IP-Adresse>

4. Stellen Sie sicher, dass das Netzwerkkabel mit der Kamera verbunden ist, und starten Sie die
Kamera bzw. starten Sie diese neu, indem Sie die Stromversorgung unterbrechen und
wiederherstellen.

5. Schließen Sie die Befehlszeile, sobald „Reply from 192.168.0.125:...“ (Antwort von

192.168.0.125:...) oder eine ähnliche Meldung angezeigt wird.

6. Starten Sie einen Browser, geben Sie im Adressfeld „http://<IP-Adresse>“ ein und drücken Sie
die Eingabetaste auf der Tastatur.

Hinweise:

• So öffnen Sie die Eingabeaufforderung unter Windows: Wählen Sie im Startmenü die Option
Ausführen... und geben Sie „cmd“ ein. Klicken Sie auf „OK“.

• Klicken Sie zum Eingeben des Befehls „ARP“ unter Windows Vista mit der rechten Maustaste auf das
Befehlszeilensymbol und wählen Sie Als Administrator ausführen.

• Verwenden Sie zum Eingeben des Befehls „ARP“ unter Mac OS X das Dienstprogramm „Terminal“, das
Sie unter Programme > Dienstprogramme finden.

arp -s 192.168.0.125 00-40-8c-18-10-00
ping -l 408 -t 192.168.0.125

arp -s 192.168.0.125 00:40:8c:18:10:00 temp
ping -s 408 192.168.0.125

AXIS Q1602-E/AXIS Q1604-E Installationsanleitung Seite 69

1

2

SD­Speicherkarteneinschub

Geräteanschlüsse

Netzwerkanschluss - RJ-45-Ethernetanschluss (werkseitig am PoE-Ausgang angeschlossen).
Unterstützt Power over Ethernet.

VORSICHT!

Aufgrund der örtlichen Bestimmungen oder der Umgebungs- oder elektrischen
Bedingungen, in denen das Produkt eingesetzt werden soll, kann ein abgeschirmtes
Netzwerkkabel (STP) angebracht oder erforderlich sein. Netzwerk-kabel, die in
Außenbereichen oder ähnlichen Umgebungen geführt werden, müssen abgeschirmt (STP)
und für diesen Zweck vorgesehen sein. Stellen Sie sicher, dass der Netzwerk-Switch
ordnungsgemäß geerdet ist. Behördliche Anforderungen finden Sie unter Hinweise zur
elektromagnetischen Verträglichkeit (EMV).

Netzanschluss - 2-poliger Anschlussblock für Netzeingang (nicht verwendet).

Audio-Eingang - 3,5-mm-Anschluss für ein Monomikrofon oder ein Monosignal

(linker Kanal wird von einem Stereosignal benutzt).

Audio-Ausgang - Audioausgang (Leistungsstufe) zum Anschließen einer
Rundrufanlage (PA) oder eines Aktivlautsprechers mit integriertem Verstärker. Für
den Audioausgang muss ein Stereostecker benutzt werden.

SDHC-Speicherkarteneinschub - Eine SD- oder SDHC-Speicherkarte kann zur lokalen
Aufzeichnung auf Wechselmedien verwendet werden.

DEUTSCH

Zum Einsetzen der SD-Karte heben Sie die SD-Karteneinschubabdeckung an der Rückseite der
Netzwerk-Kamera an und schieben die SD-Karte vorsichtig in den Einschub ein.

Zum Entnehmen der SD-Karte heben Sie die Abdeckung an, drücken die Karte vorsichtig hinein und
lassen sie wieder los. Die Karte kommt etwas aus dem Einschub heraus und kann entnommen
werden.

Seite 70 AXIS Q1602-E/AXIS Q1604-E Installationsanleitung

Kontakt 3

Kontakt 4

Kontakt 2

Kontakt 1

E/A-Anschluss - Wird z. B. für Bewegungserkennung und
Ereignisauslösung, Zeitrafferaufnahmen und
Alarmbenachrichtigungen verwendet. Zusätzlich zu den
Anschlüssen für die Zusatzstromversorgung und Masse fungiert
er als Schnittstelle für:

• 1 digitaler Ausgang: Zum Anschluss externer Geräte wie

Relais und LEDs. Angeschlossene Geräte können über die
VAPIX® Application Programming Interface (API), über
die Ausgabeschaltflächen auf der Seite Live View (Live­Ansicht) oder durch eine Aktionsregel aktiviert werden. Der Ausgang wird als aktiv (siehe
System Options > Ports & Devices (Systemoptionen > Schnittstellen und Geräte))
angezeigt, wenn die Alarmvorrichtung eingeschaltet ist.

• 1 digitaler Eingang: Alarmeingang für den Anschluss von Geräten, die zwischen geöffnetem

und geschlossenem Schaltkreis wechseln können, z. B.: PIR-Kameras, Tür-Fensterkontakte,
Glasbruchmelder. Bei Empfang eines Signals ändert sich der Status und der Eingang wird
aktiviert (siehe System Options > Ports & Devices (Systemoptionen >
Ereigniskonfiguration > Port-Status)).

Hinweis:

Der E/A-Anschluss an der Netzwerk-Kamera ist ab Werk an das Gehäuse angeschlossen und
löst bei entsprechender Aktivierung ein Ereignis über den Eingangsport aus, wenn Probleme
mit dem Lüfter oder der Heizung auftreten. Weitere Informationen darüber, wie Ereignisse
eingerichtet werden, finden Sie im Benutzerhandbuch, das sich auf der mitgelieferten CD
befindet und auf der Website unter „www.axis.com“ erhältlich ist.

Funktion Pol Hinweise Spezifikationen

Masse
(GND)

3,3 V
Gleichstrom

Digital­Eingang

Digital­Ausgang

1Masse

2 Kann für die Stromversorgung von Zusatzgeräten

verwendet werden.
Hinweis: Dieser Anschluss kann nur
Stromausgang verwendet werden.

3 Zum Aktivieren mit dem Masseanschluss verbinden;

zum Deaktivieren nicht anschließen.
Hinweis: Werkseitig mit dem Gehäuse verbunden.

4 Interne Verbindung mit Masse, wenn aktiviert,

frei bzw. nicht verbunden, wenn deaktiviert. Bei
Verwendung mit einer induktiven Last, z. B. einem
Relais, muss eine Diode parallel zur Last geschaltet
werden, um Schutz vor Spannungsspitzen zu bieten.

als

Max. Stromstärke = 50 mA

0 bis +40 V DC

Max. Stromstärke = 100
mA
Max. Spannung = 40 V DC

Hinweis:

Weitere Informationen hierzu finden Sie im Benutzerhandbuch.

AXIS Q1602-E/AXIS Q1604-E Installationsanleitung Seite 71

LED-Anzeigen an der Kamera

LED Farbe Bedeutung

Netzwerk Grün Leuchtet dauerhaft bei Verbindung mit einem 100-MBit/s-Netzwerk. Blinkt bei

Netzwerkaktivität.

Gelb Leuchtet dauerhaft bei Verbindung mit einem 10-MBit/s-Netzwerk. Blinkt bei

Netzwerkaktivität.

Leuchtet
nicht

Status Grün Leuchtet bei Normalbetrieb konstant grün.

Gelb Leuchtet konstant beim Einschalten und beim Wiederherstellen der

Rot Blinkt langsam bei Aktualisierungsfehler.

Power Grün Normaler Betrieb.

Gelb Blinkt grün/gelb während Firmware-Aktualisierung.

Keine Netzwerkverbindung vorhanden.

Hinweis: Die Status-LED kann so konfiguriert werden, dass sie bei normalem
Betrieb nicht leuchtet oder nur dann blinkt, wenn auf die Kamera zugegriffen wird.
Diese Einstellung können Sie unter „Setup > System Options > LED settings“
(Setup > Systemoptionen > LED-Einstellungen) vornehmen. Weitere
Informationen hierzu finden Sie in der Online-Hilfe.

Werkseinstellungen bzw. von vorherigen Einstellungen.

DEUTSCH

Status-LED (an der Kamera) bei Verwendung des Fokus-Assistenten

Farbe Bedeutung

Grün Schritt 4: Fokus-Assistent ist aktiviert

Gelb Schritt 4: Die Kamera wurde bewegt, oder vor dem Objektiv wurde ein Gegenstand platziert.

Rot Schritt 4: Die Kamera wurde bewegt, oder vor dem Objektiv wurde ein Gegenstand platziert.

Hinweis:

Beachten Sie, dass die Status-LED so konfiguriert werden kann, dass sie bei normalem
Betrieb nicht leuchtet.

Schritt 6: Das Objektiv ist optimal eingestellt

Beenden Sie den Fokus-Assistenten und starten Sie ihn neu.
Schritt 6: Das Objektiv ist nicht optimal eingestellt

Beenden Sie den Fokus-Assistenten und starten Sie ihn neu.
Schritt 6: Das Objektiv ist unzureichend eingestellt

Seite 72 AXIS Q1602-E/AXIS Q1604-E Installationsanleitung

Status-LED am Gehäuse (Lüfter/Heizung)

Farbe Bedeutung

Grün OK
Blinkt grün Einzelnes Blinken: Probleme mit der Heizung

Doppeltes Blinken: Probleme mit dem Lüfter
Dreifaches Blinken: Allgemeiner Fehler
Hinweis: Alarmereignisse werden über den Eingangsport der Kamera ausgelöst.
Weitere Informationen hierzu finden Sie im Benutzerhandbuch, das sich auf der
mitgelieferten CD befindet und auf der Website unter „www.axis.com“ erhältlich
ist. Wenden Sie sich an Ihren Axis-Händler, wenn Sie Informationen zu
Ersatzteilen oder Hilfe bei der Lösung von Problemen benötigen.

AXIS Q1602-E/AXIS Q1604-E Installationsanleitung Seite 73

Tipp!

Unter „www.axis.com/techsup“ finden Sie Firmware-Aktualisierungen für Ihre Netzwerk­Kamera. Informationen zur aktuellen Firmware-Version finden Sie unter Setup > Info.

Wiederherstellen der werkseitigen Standardeinstellungen

Gehen Sie wie folgt vor, um sämtliche Parameter einschließlich der IP-Adresse und der Fokus­Position auf die werkseitigen Standardeinstellungen zurückzusetzen:

1. Trennen Sie die Kamera von der Stromversorgung.

2. Halten Sie die Steuertaste gedrückt und schließen Sie den Netzstecker wieder an.

3. Halten Sie die Steuertaste so lange gedrückt, bis die Statusanzeige gelb aufleuchtet (dies kann
bis zu 15 Sekunden dauern).

4. Lassen Sie die Steuertaste los. Sobald die Statusanzeige grün leuchtet (dies kann bis zu einer
Minute dauern), ist die Netzwerk-Kamera auf die werkseitigen Standardeinstellungen
zurückgesetzt.

5. Legen Sie die IP-Adresse erneut fest. Wenden Sie dabei eines der in diesem Handbuch
beschriebenen Verfahren an.

6. Führen Sie die Fokussierung der Kamera erneut durch. Wenden Sie dabei eine der in diesem
Handbuch beschriebenen Methoden an.

Die Parameter können auch über die Weboberfläche auf die werkseitigen Einstellungen
zurückgesetzt werden. Weitere Informationen dazu finden Sie in der Online-Hilfe und im
Benutzerhandbuch.

Zugriff auf die Kamera über das Internet

Sobald die Netzwerk-Kamera installiert ist, können Sie in Ihrem lokalen Netzwerk (LAN) darauf
zugreifen. Um auch über das Internet auf die Kamera zugreifen zu können, müssen Sie die
Netzwerk-Router so konfigurieren, dass diese den eingehenden Datenverkehr zulassen, was
üblicherweise durch Zuweisung eines bestimmten Ports geschieht.

DEUTSCH

• HTTP-Port (standardmäßig Port 80) für die Anzeige und Konfiguration

• RTSP-Port (standardmäßig Port 554) für die Anzeige von H.264-Videoströmen

Ausführliche Informationen dazu finden Sie in der Dokumentation des Routers. Weitere
Informationen zu diesem und zu anderen Themen erhalten Sie auf der Axis Support-Website unter
„www.axis.com/techsup“.

Weitere Informationen

Das Benutzerhandbuch ist auf der Axis Website unter http://www.axis.com erhältlich und befindet
sich auch auf der mitgelieferten CD für AXIS-Netzwerkvideoprodukte.

Precauzioni

Leggere per intero e con attenzione questa Guida all'installazione prima di installare il prodotto. Conservare la
Guida all'installazione per ulteriori riferimenti.

ATTENZIONE!

• Quando si trasporta un prodotto Axis, utilizzare l'imballo originale o un imballo equivalente per evitare
danni al prodotto.

• Conservare il prodotto Axis in un ambiente asciutto e ventilato.

• Evitare di esporre il prodotto Axis a vibrazioni, urti o pressioni eccessive e non installare la telecamera su
staffe instabili, superfici o pareti instabili o vibranti, poiché in tal modo si potrebbe danneggiare il prodotto.

• Per l'installazione del prodotto Axis, utilizzare solo attrezzi manuali, l'utilizzo di utensili elettrici o
l'applicazione di una forza eccessiva potrebbero danneggiare il prodotto.

• Non utilizzare sostanze chimiche, agenti caustici o detergenti aerosol. Utilizzare un panno umido per la
pulizia.

• Usare solo accessori compatibili con le specifiche tecniche del prodotto. Questi possono essere forniti da
Axis o da terze parti.

• Utilizzare solo parti di ricambio fornite o consigliate da Axis.

• Non tentare di riparare da soli il prodotto, ma contattare Axis o il rivenditore Axis per qualsiasi argomento
relativo all'assistenza tecnica.

IMPORTANTE!

• Questo prodotto Axis deve essere utilizzato in conformità alle leggi e alle regolamentazioni locali.

Sostituzione della batteria

Questo prodotto Axis utilizza una batteria al litio CR2032 da 3,0V come sorgente di alimentazione per l'orologio
in tempo reale (RTC) interno. In condizioni normali, la batteria dura almeno 5 anni. Una scarsa potenza della
batteria influisce sul funzionamento dell'RTC, causandone la reimpostazione a ogni accensione. Quando la
batteria necessita di sostituzione, appare un messaggio di log. La batteria non deve essere sostituita se non è
necessario!

Se è necessario sostituire la batteria, visitare la pagina web www.axis.com/techsup per assistenza.

• La sostituzione non corretta della batteria comporta il pericolo di esplosioni.

• Sostituire solo con una batteria uguale o equivalente, come consigliato dal produttore.

• Smaltire le batterie usate secondo le istruzioni del produttore.

Guida all'installazione di AXIS Q1602-E/AXIS Q1604-E Pagina 75

Importante!

Questo prodotto deve essere
usato in conformità alle leggi e
ai regolamenti locali.

AXIS Q1602-E/AXIS Q1604-E

Guida all'installazione della

telecamera di rete

Questo documento fornisce le istruzioni necessarie per installare la AXIS Q1602-E/AXIS Q1604-E
nella rete in uso. Per ulteriori informazioni sull'utilizzo del prodotto, consultare la Guida per l'utente
disponibile sul CD incluso nella confezione oppure visitare il sito web all'indirizzo www.axis.com

Procedura di installazione

1. Controllare il contenuto della confezione con l'elenco
che segue.

2. Installare l’hardware. Vedere pagina 78.

3. Assegnazione di un indirizzo IP. Vedere pagina 83.

4. Impostare la password. Vedere pagina 87.

5. Regolazione dello zoom e della messa a fuoco. Vedere
pagina 90.

Contenuto della confezione

Elemento Modelli/varianti/note

Telecamera di rete AXIS Q1602-E/AXIS Q1604-E
Staffa per il montaggio a

parete
Strumenti Cacciavite Torx T20

CD CD del prodotto, che comprende le utility di installazione e altro software

Documentazione cartacea AXIS Q1602-E/AXIS Q1604-E Guida all'installazione (questo documento)

Staffa per il montaggio a parete

Chiave Allen

nonché la documentazione del prodotto

Documento di garanzia Axis
Etichetta aggiuntiva con numero di serie (2x)
Chiave di autenticazione AVHS

ITALIANO

Accessori opzionali Visitare il sito web www.axis.com per informazioni sugli accessori disponibili

Pagina 76 AXIS Q1602-E/AXIS Q1604-E Guida all'installazione

Pulsante di
comando

Connettore di rete (PoE)

Levetta di messa a
fuoco

LED di stato

LED di
alimentazione

LED di rete

Codice prodotto (C/P) e
numero di serie (N/S)

Vista dal
basso

Vista posteriore

Morsettiera I/O

Connettore di alimentazione

Ingresso audio

Uscita audio

Alloggiamento per schede di
memoria SD

Levetta zoom

Connettore del diaframma

Panoramica dell’hardware

Guida all'installazione di AXIS Q1602-E/AXIS Q1604-E Pagina 77

Telecamera di rete

Copertura inferiore

Coperchio dei cavi

Viti della copertura

Viti del coperchio

Fori per il cavo

Linguetta per il cavo di sicurezza

Cavo di rete (scorre

Staffa per il montaggio

Vite di regolazione

attraverso la staffa a parete)

Vite dell'adattatore

Viti della staffa (4x)

Connettore di rete

Vite di regolazione
del parasole (2x)

Parasole

Copertura superiore

Codice prodotto (C/P) e numero di serie (N/S).
Il numero di serie potrebbe essere
necessario durante l’installazione.

Attenzione

!

Possono essere caldi

Riscaldatori

Copertura superiore, copertura inferiore, staffa per il montaggio a parete

Membrana deumidificante

Non rimuovere!

con pressacavo

dei cavi (2x)

della staffa

a parete

inferiore (4x)

ITALIANO

Pagina 78 AXIS Q1602-E/AXIS Q1604-E Guida all'installazione

Installazione dell'hardware

Per installare la telecamera di rete, procedere in base alle seguenti istruzioni.

Installare la staffa di montaggio a parete

1. Utilizzare la maschera di foratura fornita per preparare una parete o un'asta per l'installazione
della staffa a parete.

Inserire il cavo di rete attraverso la staffa per il montaggio a parete e attraverso l'adattatore della

2.
stessa. Lasciare circa 30 cm. di cavo per collegare la telecamera.

3. Installare la staffa a parete su una parete, un soffitto o un'asta e assicurarsi che le viti e i
connettori siano appropriati per il materiale (ad esempio legno, metallo, cartongesso, pietra).

Note:

• Il peso della telecamera viene mostrato nella tabella che segue. Controllare che il materiale sia
sufficientemente robusto per sostenere tale peso.

Modello Peso

AXIS Q1602-E 3,2 kg
AXIS Q1604-E 3,2 kg

• Per ulteriori specifiche tecniche, consultare la Guida per l'utente disponibile sul CD incluso nella
confezione oppure visitare il sito web all'indirizzo www.axis.com

Guida all'installazione di AXIS Q1602-E/AXIS Q1604-E Pagina 79

Pressacavo

Guarnizione

Tassello

Cappuccio

Inserire il cavo di rete (e altri cavi opzionali) attraverso i fori per il
cavo.

1. Allentare le viti della copertura del cavo e rimuovere la copertura del cavo dalla copertura
inferiore.

2. Rimuovere il cappuccio, la spina e la guarnizione dal pressacavo che deve essere utilizzato.

3. Passare il cavo di rete attraverso il cappuccio.

4. Far scorrere il cavo di rete attraverso la scanalatura sulla guarnizione per attaccare quest'ultima
al cavo di rete.

5. Inserire il cavo di rete nel pressacavo.

6. Premere la guarnizione nel pressacavo e fissare saldamente il cappuccio.

ITALIANO

Note:

• Utilizzare un pressacavo differente da quello fornito può provocare infiltrazioni di acqua e danni al
prodotto.

• Utilizzare sempre un cavo di rete schermato (STP) predisposto all'uso esterno tra il prodotto Axis e
l'estremità, e assicurarsi che l'estremità sia connessa a terra correttamente. Le installazioni dei
prodotti Axis utilizzando un cavo di rete schermato (STP) e un'estremità correttamente connessa a
terra sono state testate per essere in conformità alle norme di immunità aziendali, come la
protezione per sovratensioni. Qualsiasi altro metodo di installazione rende nulla la garanzia ed
espone a rischi l'unità.

• Un cavo opzionale con un diametro compreso tra 4 e 5,5 mm. deve essere inserito in un pressacavo
differente (vedere

Panoramica dell’hardware

).

Pagina 80 AXIS Q1602-E/AXIS Q1604-E Guida all'installazione

Coperchio dei cavi

Vite della staffa (4x)

Vite del coperchio dei cavi (2x)

Cavo di rete

Staffa per il montaggio a parete

Vite di regolazione della staffa

(attraverso la staffa a parete)
Fori per il cavo con pressacavo

Copertura inferiore

Montare la telecamera sulla staffa a parete

1. Posizionare la telecamera con la copertura inferiore sulla staffa a parete, quindi serrare le viti
della staffa.

2. Rimontare il coperchio dei cavi e serrare le viti.

3. Collegamento dei cavi. Vedere

Collegamento dei cavi,

a pagina 81.

4. Allentare la vite di regolazione della staffa per mettere a fuoco la telecamera; mettere a fuoco
la telecamera in base alle seguenti istruzioni
pagina 90. Vedere
flusso video.

5. Collegare il cavo di sicurezza nella copertura superiore alla linguetta nella copertura inferiore
(vedere immagine di seguito

6. Inserire facoltativamente una scheda di memoria SD (non inclusa) nell'alloggiamento SDHC
(Secure
Digital High Capacity). Per memorizzare localmente le immagini riprese dalla telecamera, è
necessaria una scheda SD con capacità standard o elevata.

Accesso al flusso video,

Panoramica dell’hardware

a pagina 89 per informazioni sulla visualizzazione del

Regolazione dello zoom e della messa a fuoco,

).

a

Guida all'installazione di AXIS Q1602-E/AXIS Q1604-E Pagina 81

Fori dei cavi

Connettore di rete (PoE IN)

Uscita allarmi

Interruttore di ritardo per l'avvio a freddo

Indicatore LED

Connettore di rete (PoE OUT,
connesso alla spedizione)

Copertura inferiore

Cavo di I/O

Cavo di rete

(connessa alla spedizione)

Collegamento dei cavi

1. Collegare facoltativamente gli altri dispositivi esterni di input/output. Vedere
pagina 95.

2. Collegare il cavo di rete al connettore di rete nell'alloggiamento.

Morsettiera I/O,

a

Nota:

Un cavo di rete schermato (STP) deve essere usato per proteggere il prodotto da
sovratensioni.

3. Verificare che il LED di stato nell'alloggiamento indichi le condizioni di funzionamento corrette.
Per ulteriori dettagli, vedere la tabella a pagina 98.

Interruttore di ritardo per l'avvio a freddo

Questo interruttore è attivato per impostazione predefinita: assicurarsi che rimanga acceso.
L'alloggiamento utilizzato per questo prodotto Axis è dotato di Arctic Temperature Control, che
viene abilitato impostando su I (ON) l'interruttore di ritardo per l'avvio a freddo. Quando è abilitata,
questa funzione controlla il riavvio della telecamera dopo una mancanza di corrente, quando le
temperature sono inferiori a 0 °C; la telecamera viene prima riscaldata a circa 0 °C prima di essere
inizializzata. Questo previene danni ai componenti della telecamera sensibili a temperature sotto lo
zero.

ITALIANO

Pagina 82 AXIS Q1602-E/AXIS Q1604-E Guida all'installazione

Fissare la copertura superiore

1. Fissare la copertura superiore a quella inferiore. Assicurarsi di serrare le viti del coperchio pochi
giri alla volta e a coppie diagonalmente opposte, fino a che non sono tutte serrate. Non serrare
completamente tutte le viti al primo passaggio.

2. Allentare le viti di regolazione del parasole e regolarlo nella posizione desiderata.

Guida all'installazione di AXIS Q1602-E/AXIS Q1604-E Pagina 83

Assegnazione di un indirizzo IP

La maggior parte delle reti dispone di un server DHCP che assegna automaticamente gli indirizzi IP
ai dispositivi connessi. Se la rete non dispone di un server DHCP, per la telecamera di rete viene
utilizzato l'indirizzo IP predefinito 192.168.0.90.

Per assegnare un indirizzo IP statico, utilizzare AXIS IP Utility o AXIS Camera Management in
ambiente Windows. In base al numero di videocamere da installare, utilizzare il metodo che meglio
si adatta alle proprie esigenze.

Entrambe le applicazioni sono disponibili gratuitamente sul CD del prodotto video di rete AXIS,
oppure possono essere scaricate dal sito web all’indirizzo www.axis.com/techsup

Metodo Consigliato per Sistema operativo

AXIS IP Utility
Vedere pagina 84

AXIS Camera Management
Vedere pagina 85

Note:

• Se l’assegnazione dell’indirizzo IP non è riuscita correttamente, verificare che non siano presenti
firewall che bloccano l’operazione.

• Per altri metodi di assegnazione o rilevazione dell'indirizzo IP, per esempio in altri sistemi operativi,
vedere a pagina 93.

Videocamera singola
Piccole installazioni

Più videocamere
Grandi installazioni
Installazione in una diversa subnet

Windows

Windows 2000
Windows XP Pro
Windows 2003 Server
Windows Vista
Windows 7

ITALIANO

Pagina 84 AXIS Q1602-E/AXIS Q1604-E Guida all'installazione

AXIS IP Utility: telecamera singola/piccole installazioni

AXIS IP Utility rileva e visualizza automaticamente i dispositivi Axis collegati alla rete.
L’applicazione inoltre può essere utilizzata per assegnare manualmente un indirizzo IP statico.

Si tenga presente che la telecamera di rete deve essere installata sullo stesso segmento di rete
(subnet fisica) del computer sul quale è in esecuzione AXIS IP Utility.

Rilevamento automatico

1. Verificare che la telecamera di rete sia collegata alla rete e alimentata correttamente.

2. Avviare AXIS IP Utility.

3. Appena viene visualizzata la telecamera di rete, selezionarla con un doppio clic per aprire la
home page.

4. Vedere a pagina 87 per istruzioni sull'assegnazione della password.

Assegnazione manuale dell’indirizzo IP (facoltativa)

1. Acquisire un indirizzo IP non utilizzato sullo stesso segmento di rete del computer.

2. Selezionare la telecamera di rete dall’elenco.

3. Fare clic sul pulsante Assign new IP address to selected device (Assegna nuovo indirizzo IP alla
periferica selezionata) e inserire l'indirizzo IP.

4. Fare clic su Assign (Assegna) e seguire le istruzioni visualizzate. Tener presente che la
telecamera deve essere riavviata entro due minuti per impostare il nuovo indirizzo IP.

5. Fare clic sul pulsante Home Page (Pagina home) per accedere alle pagine web della telecamera.

6. Vedere a pagina 87 le istruzioni per impostare la password.

Guida all'installazione di AXIS Q1602-E/AXIS Q1604-E Pagina 85

AXIS Camera Management: più telecamere/grandi installazioni

È possibile utilizzare AXIS Camera Management per individuare automaticamente la presenza di più
periferiche Axis, visualizzare lo stato di connessione, gestire gli aggiornamenti del firmware e
assegnare gli indirizzi IP.

Rilevamento automatico

1. Verificare che la telecamera sia collegata alla rete ed alimentata correttamente.

2. Avviare AXIS Camera Management. Non appena la telecamera di rete viene visualizzata nella
finestra, fare clic con il pulsante destro sul collegamento e selezionare Live View Home Page
(Immagini dal vivo).

3. Vedere a pagina 87 le istruzioni per impostare la password.

Assegnazione di un indirizzo IP a una singola telecamera

1. Selezionare la telecamera di rete in AXIS Camera Management e fare
clic sul pulsante Assign IP (Assegna IP) .

2. Selezionare Assign the following IP address (Assegna il seguente
indirizzo IP) e immettere l'indirizzo IP, la subnet mask e il router
predefinito utilizzato dal dispositivo.

3. Fare clic su OK.

ITALIANO

Assegnazione degli indirizzi IP a più telecamere

AXIS Camera Management facilita il processo di assegnazione
degli indirizzi IP di più periferiche, suggerendo gli indirizzi IP in
base a un intervallo specifico.

1. Selezionare le telecamere da configurare (è possibile
selezionare più modelli) e fare clic sul pulsante Assign IP
(Assegna IP)
pulsante .

Pagina 86 AXIS Q1602-E/AXIS Q1604-E Guida all'installazione

2. Selezionare Assign the following IP address range (Assegna il seguente intervallo di indirizzi
IP) e immettere l'intervallo di indirizzi IP, la subnet mask e il router predefinito utilizzati dalla
periferica.

3. Fare clic su Update (Aggiorna). Gli indirizzi IP suggeriti sono elencati sotto a New IP Addresses
(Nuovi indirizzi IP) e possono essere modificati selezionando una periferica e facendo clic su
Edit (Modifica).

4. Fare clic su OK.

Guida all'installazione di AXIS Q1602-E/AXIS Q1604-E Pagina 87

Per configurare la password direttamente
tramite una connessione non crittografata,
immettere qui la password.

Per creare una connessione HTTPS, iniziare
facendo clic su questo pulsante.

Impostazione della password

Per ottenere l'accesso al prodotto, è necessario impostare la password dell'utente amministratore
predefinito root. Questa operazione può essere effettuata nella finestra di dialogo 'Configure Root
Password' (Configura password root), che viene visualizzata quando si accede alla telecamera per la
prima volta.

Per evitare l'interruzione della connessione di rete durante l'impostazione della password root, è
possibile eseguire questa operazione tramite la connessione crittografata HTTPS, che richiede una
certificato HTTPS .

Nota:

HTTPS (Hypertext Transfer Protocol over SSL) è un protocollo utilizzato per crittografare il
traffico tra i browser e i server web. Il certificato HTTPS controlla lo scambio crittografato
di informazioni.

Per impostare la password tramite una connessione HTTP standard, inserirla direttamente nella
prima finestra di dialogo mostrata di seguito.

Per impostare la password tramite una connessione HTTPS crittografata, attenersi alla seguente
procedura.

1. Fare clic sul pulsante Create self-signed certificate (Crea certificato autofirmato).

2. Fornire le informazioni richieste e fare clic su OK. Il certificato viene creato e la password può
essere ora impostata in modo sicuro. Da questo momento in poi tutto il traffico verso e dalla
telecamera di rete viene cifrato.

3. Immettere una password e reimmetterla per confermarla. Fare clic su OK. La password è ora
stata configurata.

ITALIANO

Pagina 88 AXIS Q1602-E/AXIS Q1604-E Guida all'installazione

4. Per eseguire l’accesso, inserire il nome utente “root” nella finestra di dialogo appena il
programma lo richiede. Non è possibile eliminare il nome utente predefinito
dell'amministratore.

5. Immettere la password impostata in precedenza e fare clic su OK. Se si dimentica la password,
sarà necessario ripristinare le impostazioni predefinite della telecamera. Vedere pagina 99.

6. AXIS Q1604-E: La modalità di acquisizione viene
impostata quando si accede al prodotto per la prima
volta. Selezionare la modalità di acquisizione
desiderata a fare clic su OK. Selezionare la modalità di
acquisizione con la frequenza (50 Hz o 60 Hz) usata
presso la località di impiego del prodotto Axis e fare
clic su OK. Quando si utilizzano 50 Hz, la velocità di
fotogrammi massima è limitata a 25 fps.

La frequenza usata varia da paese a paese. In America in genere si utilizza una frequenza di 60 Hz;

Nota:

nella maggior parte degli altri paesi si utilizzano 50 Hz. Possono esistere variazioni locali; verificare
sempre presso le autorità locali.

Guida all'installazione di AXIS Q1602-E/AXIS Q1604-E Pagina 89

Setup (Configurazione): fornisce tutti

gli strumenti necessari per configurare
la telecamera.

Help (Guida): visualizza la Guida in linea
relativa alla modalità di utilizzo della
telecamera.

Accesso al flusso video

Viene visualizzata la pagina Live View (Immagini dal vivo) con i collegamenti agli strumenti di
configurazione che consentono di personalizzare la telecamera.

Se necessario, fare clic su Yes (Sì) per installare AMC (Axis Media Control) che consente di
visualizzare il flusso video in Microsoft Internet Explorer. A questo scopo è necessario disporre dei
privilegi di amministratore.

Se necessario, fare clic sul collegamento per installare i decodificatori mancanti.

Nota:

Per installare AMC in Windows Vista e Windows 7, è necessario eseguire Internet Explorer
come amministratore. Fare clic con il pulsante destro del mouse sull’icona di Internet
Explorer e selezionare Esegui come amministratore.

ITALIANO

Pagina 90 AXIS Q1602-E/AXIS Q1604-E Guida all'installazione

Regolazione dello zoom e della messa a fuoco

Per regolare lo zoom e la messa a fuoco, attenersi alla seguente procedura.

1. Aprire la home page del prodotto e selezionare Setup > Basic Setup > Focus (Configurazione >
Configurazione di base > Messa a fuoco).

2. Nella scheda Basic (Base) selezionare Open iris (Apri diaframma). Se il pulsante è inattivo,
significa che il diaframma è già aperto.

3. Se la messa a fuoco è già stata impostata, fare clic su Reset (Reimposta) per reimpostare la
messa a fuoco.

4. Allentare le levette di regolazione dello zoom e della messa a fuoco sull’obiettivo ruotandole in
senso antiorario. Spostare le levette per impostare lo zoom e la messa a fuoco, quindi
controllare la qualità dell'immagine nella finestra corrispondente.

Nota:

Se la telecamera è montata in una posizione che non consente di controllare l'immagine e
di spostare contemporaneamente le levette, usare Focus Assistant. Vedere pagina 91.

5. Serrare nuovamente le levette di regolazione dello zoom e della messa a fuoco.

6. Nella pagina Focus (Messa a fuoco) fare clic su Fine-tune focus automatically (Regolazione
automatica precisa della messa a fuoco) e attendere che l'operazione di regolazione sia
completata.

7. Fare clic su Enable iris (Abilita diaframma). Se il pulsante è inattivo, significa che il diaframma
è già abilitato.

8. Se necessario, è possibile effettuare ulteriori regolazioni tramite la scheda Advanced
(Avanzate). Per ulteriori informazioni, consultare la Guida in linea o la Guida per l'utente.

Note:

• È consigliabile regolare il più accuratamente possibile la messa a fuoco tramite l'apposita levetta o
Focus Assistant prima di avviare la regolazione automatica precisa. Generalmente i risultati migliori
si ottengono utilizzando la levetta di regolazione della messa a fuoco.

Guida all'installazione di AXIS Q1602-E/AXIS Q1604-E Pagina 91

Levetta di messa a
fuoco

LED di stato

Levetta zoom

Pulsante di
comando

• Il diaframma deve sempre essere aperto al massimo durante la regolazione della messa a fuoco,
poiché questa condizione riduce al minimo la profondità di campo e offre le migliori condizioni per
una corretta messa a fuoco.

Focus Assistant

Per regolare la messa a fuoco della telecamera tramite Focus Assistant, seguire le istruzioni
riportate nei punti da 1 a 3 a pagina 90 prima di eseguire le operazioni descritte di seguito.

1. Installare o collocare la telecamera in un luogo da cui non possa essere spostata.

2. Allentare la levetta di regolazione dello zoom ruotandola in senso antiorario. Spostare la levetta
per impostare il livello di zoom. Serrare nuovamente la levetta di regolazione dello zoom.

3. Impostare la telecamera nella posizione corrispondente alla massima distanza di messa a fuoco
allentando la levetta di regolazione di messa a fuoco e ruotando l'obiettivo in senso orario fino
in fondo.

4. Premere e rilasciare velocemente il pulsante di comando. Se il LED di stato inizia a lampeggiare
in verde, significa che Focus Assistant è abilitato.
Se il LED di stato lampeggia in rosso o giallo prima che si sia riusciti a regolare l'obiettivo,
passare al punto 7 per uscire da Focus Assistant e ripetere le operazioni descritte nei punti da 3
a 7. Per ulteriori informazioni, vedere le note che seguono.

5. Ruotare delicatamente l'obiettivo in senso antiorario fino all'arresto.

6. Infine, ruotare l'obiettivo lentamente in senso orario fino a quando l'indicatore di stato
lampeggia in verde o giallo (non in rosso).

7. Per uscire da Focus Assistant, premere nuovamente il pulsante di comando.

ITALIANO

Pagina 92 AXIS Q1602-E/AXIS Q1604-E Guida all'installazione

Nota:

Focus Assistant si disattiva automaticamente dopo 15 minuti.

8. Serrare nuovamente la levetta di regolazione della messa a fuoco.

9. Aprire la pagina Live View (Immagini dal vivo) nel browser e controllare la qualità
dell'immagine.

10. Effettuare le operazioni descritte nei punti da 6 a 8 a pagina 90.

Note:

• Verificare che la scena davanti alla telecamera non cambi durante la regolazione della messa a fuoco
(punti 5 e 6). Se si sposta la telecamera o si colloca un dito o un altro oggetto davanti all'obiettivo,
sarà necessario ripetere le operazioni descritte nei punti da 3 a 7.

• Se non è possibile evitare movimenti davanti alla telecamera, non utilizzare Focus Assistant.

• Se non si rilascia il pulsante di comando entro due secondi, viene abilitata la funzione AXIS Dynamic
DNS Service (Servizio DNS dinamico) anziché Focus Assistant.

• È possibile utilizzare Focus Assistant anche se la posizione di installazione della telecamera non
consente l'accesso al pulsante di comando. Seguire le istruzioni riportate in precedenza, ma installare
la telecamera dopo le operazioni descritte nel punto 4 (premendo il pulsante di comando) e saltare
quelle descritte nel punto 7.

Guida all'installazione di AXIS Q1602-E/AXIS Q1604-E Pagina 93

Altri metodi di assegnazione dell’indirizzo IP

La seguente tabella descrive gli altri metodi disponibili per assegnare o individuare l’indirizzo IP. Per
impostazione predefinita, tutti i metodi sono disponibili e possono essere disabilitati.

Connessione al
servizio AVHS

UPnP™

Bonjour

AXIS Dynamic DNS
Service

ARP/Ping

Server DHCP

Utilizzo nel sistema
operativo

Tutte Per connettere la telecamera a un servizio AVHS, consultare la

Windows Se abilitata sul computer, la telecamera viene rilevata

MAC OSX
(versione 10.4 o
successive)

Tutte Servizio gratuito fornito da Axis che consente di installare la

Tutte Vedere le sezioni che seguono. È necessario eseguire il comando

Tutte Per visualizzare le pagine di amministrazione del server DHCP di

Note

guida all'installazione fornita dal provider del servizio. Per
informazioni e assistenza nella ricerca di un Service Provider
AVHS nella propria zona, accedere a www.axis.com/hosting

automaticamente e aggiunta a “Risorse di rete/Rete”.
Si applica ai browser con supporto Bonjour. Selezionare il

segnalibro Bonjour nel browser (ad esempio Safari) e fare clic sul
collegamento per accedere alle pagine web della telecamera.

videocamera in modo facile e veloce. È necessaria una
connessione a Internet senza proxy http. Per ulteriori
informazioni, visitare il sito Web all’indirizzo www.axiscam.net.

entro 2 minuti dal collegamento dell’alimentazione alla
telecamera.

rete, vedere la documentazione specifica del server.

AXIS Video Hosting System (AVHS)

La telecamera può essere anche collegata ad un server AVHS per l'hosting video. Se ci si è abbonati
a un servizio AVHS, seguire le istruzioni della guida all'installazione fornita dal provider. Per
ulteriori informazioni su come trovare un provider di servizi AVHS locale, accedere a www.axis.com/
hosting

Insieme al prodotto viene fornita una chiave di autenticazione del proprietario della telecamera.
La chiave è associata al numero di serie univoco della telecamera mostrato nella parte superiore
dell'etichetta.

ITALIANO

Nota:

Conservare la chiave come riferimento per il futuro.

Pagina 94 AXIS Q1602-E/AXIS Q1604-E Guida all'installazione

Assegnazione dell'indirizzo IP con ARP/Ping

1. Acquisire un indirizzo IP statico gratuito sullo stesso segmento di rete cui è connesso il
computer in uso.

2. Individuare il numero di serie indicato sull’etichetta della telecamera.

3. Aprire una finestra MS-DOS sul computer e digitare i seguenti comandi:

Sintassi di Windows: Esempio Windows:

arp -s <Indirizzo IP> <Numero di serie>
ping -l 408 -t <Indirizzo IP>

Sintassi di UNIX/Linux/Mac: Esempio UNIX/Linux/Mac:

arp -s <Indirizzo IP> <Numero di serie>
temp
ping -s 408 <Indirizzo IP>

4. Verificare che il cavo di rete sia collegato alla telecamera, quindi avviare/riavviare la
telecamera, scollegando e ricollegando l’alimentazione.

5. Chiudere la finestra MS-DOS appena viene visualizzato il messaggio ""Reply from

192.168.0.125:…"" (Risposta da 192.168.0.125) o altro messaggio equivalente.

6. Nel browser immettere http://<indirizzo IP> nel campo dell’indirizzo e premere Invio sulla
tastiera.

Note:

• Per aprire una finestra MS-DOS in Windows: dal menu Start selezionare Run... (Esegui) e digitare
cmd. Fare clic su OK.

• Per usare il comando ARP in Windows Vista, fare clic con il pulsante destro del mouse sull'icona della
finestra del prompt dei comandi e selezionare Esegui come amministratore.

• Per utilizzare il comando ARP in Mac OS X, usare l'utility Terminal, in Applicazioni > Utilità.

arp -s 192.168.0.125 00-40-8c-18-10-00
ping -l 408 -t 192.168.0.125

arp -s 192.168.0.125 00:40:8c:18:10:00 temp
ping -s 408 192.168.0.125

Connettori

Connettore di rete - Connettore Ethernet RJ-45 (connesso a PoE OUT alla spedizione). Supporta
Power over Ethernet.

ATTENZIONE!

A causa delle disposizioni locali e delle condizioni ambientali ed elettriche in cui il prodotto
deve essere usato, può essere appropriato o necessario un cavo di rete schermato (STP).
Rete I cavi usati in ambienti esterni o simili devono essere schermati (STP) e destinati al loro
uso specifico. Assicurarsi che lo switch di rete sia adeguatamente connesso a terra. Per i
requisiti di legge vedere le norme di Compatibilità elettromagnetica (EMC).

Guida all'installazione di AXIS Q1602-E/AXIS Q1604-E Pagina 95

1

2

Alloggiamento per
schede di memoria SD

Pin 3

Pin 4

Pin 2

Pin 1

Connettore di alimentazione - Morsettiera di alimentazione a 2 pin utilizzata per
l'ingresso dell'alimentazione (non utilizzato).

Ingresso audio - Ingresso da 3.5 mm per microfono in mono o segnale mono line-in
(il canale sinistro è usato da un segnale in stereo).

Uscita audio - Uscita audio che può essere connessa a un sistema di indirizzo
pubblico (PA), oppure a un altoparlante con amplificatore integrato. Per l’uscita
audio è necessario usare un connettore stereo.

Slot per scheda di memoria SDHC - Le schede di memoria SD ad alta capacità o standard possono
essere usate per la registrazione locale tramite supporti rimovibili.

Per inserire la scheda SD, sollevare la copertura della scheda SD sul lato posteriore della telecamera
di rete e inserire delicatamente la scheda nello slot.

Per rimuovere la scheda SD, sollevare la copertura e spingere delicatamente la scheda per
sganciarla. Appena la scheda SD fuoriesce dallo slot è possibile rimuoverla.

Morsettiera I/O - Usato per applicazioni specifiche, come
Motion Detection, l'attivazione di eventi, la registrazione
temporizzata e le notifiche di allarme. Oltre a fungere da
connettore di alimentazione ausiliario e pin di messa a terra, può
essere usato come interfaccia per:

• 1 uscita digitale – Per collegare dispositivi esterni come

relè o LED. Le periferiche connesse possono essere
attivate mediante API VAPIX®, tramite i pulsanti di
controllo nella pagina Live View (immagini dal vivo)
oppure tramite una Action Rule (regola di azione). L’uscita verrà visualizzata come attiva
(visualizzata in System Options > Ports & Devices) se l'allarme è attivato.

• 1 ingresso digitale - Ingresso dell'allarme per collegare le unità che può passare dal circuito

chiuso al circuito aperto, ad esempio: PIR, contatti per porte/finestre e rilevatori di rottura
vetri. La ricezione di un segnale provoca il cambiamento dello stato e l'attivazione
dell'ingresso (condizioni visualizzate in System Options > Ports & Devices).

ITALIANO

Pagina 96 AXIS Q1602-E/AXIS Q1604-E Guida all'installazione

Nota:

Il connettore di I/O sulla telecamera di rete è connesso all'alloggiamento al momento della
spedizione e attiva un evento porta d'ingresso per indicare un errore della ventola o del
riscaldatore al momento della loro attivazione. Per ulteriori informazioni su come impostare
un evento, consultare la Guida per l'utente, disponibile sul CD o all'indirizzo www.axis.com.

Funzione Pin Note Specifiche

GND 1 Terra
Alimentazione

a 3,3 V CC

Ingresso
digitale

Uscita
digitale

2 Utilizzabile per alimentare ulteriori

apparecchiature.
Nota: questo pin può essere usato solo
uscita di alimentazione.

3 Collegare a terra (GND) per attivarlo oppure

lasciarlo isolato (o scollegato) per
disattivarlo.
Nota: connesso all'alloggiamento al
momento della spedizione.

4 Connessione interna a terra quando attiva,

isolata (o scollegata) quando non attiva. Se
utilizzato con un carico induttivo, ad esempio
un relè, è necessario collegare un diodo in
parallelo al carico, per garantire un’adeguata
protezione contro i picchi transitori di
tensione.

come

Carico massimo = 50 mA

Da 0 a +40 V CC

Carico massimo = 100 mA
Tensione massima = + 40 V CC

Nota:

Per ulteriori informazioni, consultare la Guida per l'utente.

Guida all'installazione di AXIS Q1602-E/AXIS Q1604-E Pagina 97

Indicatori LED sulla videocamera

LED Colore Indicazione

Rete Verde Luce fissa: connessione di rete a 100 Mbit/s. Luce lampeggiante: attività di

rete.
Giallo Luce fissa: connessione di rete a 10 Mbit/s. Luce lampeggiante: attività di rete.
Spento Assenza di connessione.

Stato Verde Luce verde fissa: condizioni di normale utilizzo.

Nota: È possibile configurare il LED di stato in modo che rimanga spento in

condizioni di normale utilizzo oppure in modo da ottenere una luce

intermittente quando si effettua l'accesso alla telecamera. Per configurarlo,

selezionare Setup > System Options > LED settings (Configurazione >

Opzioni di sistema > Impostazioni LED). Per ulteriori informazioni, consultare

la Guida in linea.
Giallo Luce fissa: durante l’avvio o il ripristino delle impostazioni predefinite o della

configurazione.
Rosso Luce lampeggiante lenta: aggiornamento non riuscito.

Alimentazione Verde Normale utilizzo.

Giallo Luce lampeggiante verde/gialla: aggiornamento firmware.

LED di stato (sulla telecamera) durante l'uso del Focus Assistant

Colore Indicazione

Verde Passaggio 4: Focus Assistant abilitato.

Passaggio 6: obiettivo regolato in modo ottimale.

Giallo Passaggio 4: Telecamera spostata oppure movimento di un oggetto davanti all'obiettivo.

Uscire e riavviare Focus Assistant.
Passaggio 6: Obiettivo regolato in modo non ottimale.

Rosso Passaggio 4: Telecamera spostata oppure movimento di un oggetto davanti all'obiettivo.

Uscire e riavviare Focus Assistant.
Passaggio 6: Obiettivo regolato in modo improprio.

ITALIANO

Nota:

Si noti che è possibile configurare il LED di stato perché rimanga spento in condizioni di
utilizzo normali.

Pagina 98 AXIS Q1602-E/AXIS Q1604-E Guida all'installazione

LED di stato nell'alloggiamento (ventola/riscaldatore)

Colore Indicazione

Verde OK
Verde

lampeggiante

Lampeggio singolo: Errore riscaldatore
Lampeggio doppio: Errore ventola
Lampeggio triplo: Errore generale
Nota: Gli eventi di allarme vengono attivati attraverso la porta di input della
telecamera. Consultare la Guida per l'utente, disponibile sul CD fornito o
all'indirizzo www.axis.com o contattare il rivenditore Axis per informazioni sulle
parti di ricambio e per la risoluzione dei problemi.

Guida all'installazione di AXIS Q1602-E/AXIS Q1604-E Pagina 99

Suggerimento

Visitare il sito di Axis all'indirizzo www.axis.com/techsup per verificare se sono stati
pubblicati aggiornamenti per la telecamera di rete. Per conoscere la versione installata del
firmware, vedere Setup > About (Configurazione > Informazioni su).

Ripristino delle impostazioni predefinite

Questa procedura ripristina le impostazioni predefinite per tutti i parametri, incluso l'indirizzo IP e
la posizione di messa a fuoco:

1. Scollegare l’alimentazione dalla telecamera.

2. Tenere premuto il pulsante di comando e ricollegare il cavo di alimentazione.

3. Tenere premuto il pulsante di comando fino a quando l'indicatore di stato non inizia a
lampeggiare in giallo (l'operazione può richiedere fino a 15 secondi).

4. Rilasciare il pulsante di comando. Quando l'indicatore di stato diventa verde (l'operazione può
richiedere fino a 1 minuto) la procedura è completata e sono state ripristinate le impostazioni
predefinite per la telecamera di rete.

5. Riassegnare l’indirizzo IP utilizzando uno dei metodi descritti in questo documento.

6. Regolare nuovamente la messa a fuoco della telecamera utilizzando uno dei metodi descritti in
questo documento.

È possibile inoltre reimpostare i parametri alle impostazioni predefinite in fabbrica mediante
l’interfaccia web. Per ulteriori informazioni, consultare la Guida in linea o la Guida per l'utente.

Accesso alla telecamera da Internet

Dopo l’installazione, la telecamera di rete è accessibile dalla rete locale (LAN). Per accedere alla
telecamera da Internet, è necessario configurare i router di rete per consentire il traffico in entrata,
che di norma avviene su una porta specifica.

• Porta HTTP (porta predefinita 80) per la visualizzazione e la configurazione

• Porta RTSP (porta predefinita 554) per la visualizzazione di flussi video in formato H.264

Per ulteriori istruzioni, consultare la documentazione del router. Per ulteriori informazioni su questo
e altri argomenti, visitare il sito web per il supporto Axis all’indirizzo www.axis.com/techsup

ITALIANO

Ulteriori informazioni

La Guida per l’utente è disponibile sul sito web di Axis all’indirizzo www.axis.com oppure sul CD
fornito con il prodotto.

Medidas preventivas

Lea atentamente la Guía de instalación antes de instalar el producto. Guarde la Guía de instalación para futuras
consultas.

¡PRECAUCIÓN!

• A la hora de transportar el producto Axis, utilice el embalaje original o uno equivalente para no dañar el
producto.

• Guarde el producto Axis en un entorno seco y ventilado.

• Evite exponer el producto Axis a vibraciones, golpes o presiones excesivas y no instale la cámara en
soportes inestables, o en superficies o paredes inestables o con vibraciones, ya que esto podría dañar el
producto.

• Instale el producto Axis utilizando solo herramientas manuales, ya que el uso de herramientas eléctricas o
de una fuerza excesiva podría dañarlo.

• No utilice productos químicos, agentes cáusticos ni limpiadores en aerosol. Límpielo con un paño húmedo.

• Utilice solo accesorios que cumplan las especificaciones técnicas del producto. Puede obtenerlos de Axis o
de un tercero.

• Utilice solo piezas de recambio suministradas o recomendadas por Axis.

• No intente reparar el producto usted mismo, póngase en contacto con Axis o con el distribuidor de Axis
para los temas de servicio técnico.

¡IMPORTANTE!

• Este producto Axis debe utilizarse de conformidad con la legislación y normativas locales.

Sustitución de la batería

Este producto Axis utiliza una batería de litio CR2032 de 3,0 V como fuente de alimentación para su reloj de
tiempo real interno (RTC). En condiciones normales esta batería durará un mínimo de 5 años. Cuando la batería
tiene poca carga el funcionamiento del RTC se puede ver afectado, ya que esto puede hacer que se reinicie cada
vez que se encienda la cámara. Aparecerá un mensaje de registro cuando sea necesario sustituir la batería. No se
debe sustituir la batería a menos que sea necesario.

Si necesita sustituir la batería, visite la página www.axis.com/techsup para recibir asistencia.

• Peligro de explosión si la batería se sustituye de forma incorrecta.

• Utilice solo baterías de recambio iguales o equivalentes, de acuerdo con las recomendaciones del
fabricante.

• Deseche las baterías usadas según las instrucciones del fabricante.
