Page 1
A3
網路多功能系列產品–複印/掃瞄/列印
使用手冊
Regulatory model: MT-0904B
Avision Inc.
Page 2
安全資訊
i
使用本產品時, 請務必遵守以下的安全指示。
本文使用下列重要的說明標識:
警告:
記載可能的危險狀況，如果沒有按照本說明書的指示，可能會對使用者或本產品造成嚴重的損害。
小心:
記載可能的危險狀況，如果沒有按照本說明書的指示，可能會對本產品造成輕微或中度的損害。
重要須知:
記載操作的需求及限制，請閱讀這些說明確，以正確地操作本機器，避免對機器造成損害。
注意事項:
記載額外的說明及解釋，建議務必詳加閱讀。
警告:
為避免突發的電擊或火災，請不要移除本手冊所沒有提到的螺絲及上蓋。
小心:
9 移除電源線時，請拔開電源線插頭，不要拔電源線。
9 不要碰觸自動進紙墊片兩邊的金屬片，因為它的邊緣很銳利，碰觸它們可能會造成傷害。
安裝前須知
• 請勿將本產品放置在太陽直接照射的地方。 直接的日光照射及過度的高溫皆可能會損害本產品元件。
• 請勿將本產品安置在潮濕或灰塵多的地方。
• 務必使用正確的交流電電源。
• 將本產品安裝在平穩的桌面上；傾斜或不平穩的桌面都可能導致機械或使用上的問題。
• 為方便將來運輸及搬運，請保留本產品所有的包裝材料。
i
Page 3
注意事項
重要須知！
本產品掃瞄的題材，受政府法律及複製權等其他法規的保護，客戶應遵守相關法令。
商標
Microsoft 是微軟公司的美國註冊商標。
Windows 和 MS-DOS 是微軟公司的美國註冊商標。
IBM、IBM PC 是國際商務機器公司的註冊商標。
本文中其他廠牌和產品名稱皆為各相關廠商之商標或註冊商標。
專利
版權所有，未經虹光公司授權，不得將本文內容以任何形式複製、改編、或翻譯成任何文字。
本產品掃瞄的題材，受政府法律及複製權等其他法規的保護，客戶應遵守相關法令。
保證
本書內容若有更動，虹光公司將不另行通知。
虹光公司對本文內容不做任何保證，包括（並不限於）對某項特殊目的之適用性的隱含保證。
對因此造成之錯誤，或因裝修、效能或本品使用上造成的不固定或嚴重損害，虹光公司不負任何責任。
iii
Page 4
v
聯邦通信委員會 (FCC) 符合性資訊聲明
本產品符合 FCC 規章第 15 部分的 A 類數位設備限制條件。設備運行需滿足以下兩個條件：(1) 該設備不得
導致有害干擾，(2) 該設備必須能承受所接收到的任何干擾，包括會導致意外操作的干擾。FCC A 類限制條件
旨在針對設備在商業環境下運行時的有害干擾提供合理的保護。該設備產生、使用並能輻射射頻能量，如果不
按照說明進行安裝和使用，可能會造成對無線電通信的有害干擾。該設備在住宅區運行時有可能導致有害的干
擾，在這種情況下要求用戶自行負擔開支糾正干擾。對於由於使用推薦電纜之外的其他電纜或由於未經授權更
改或修改該設備造成的任何電臺或電視干擾，廠商不承擔責任。未經授權的更改或修改可能會使用戶失去操作
此設備的權利。
CE
這是一個 A 類產品。在國內環境中，該產品可能導致無線電干擾，如果出現這種情況，可能要求用戶採取適
當的措施。
BSMI_EMI 聲明
警告使用者
這是
甲類的資訊產品，在居住的環境中使用時，可能會造成射頻干擾，在這種情況下，使用者會被要求採取某
些適當的對策。
i
Page 5
目錄
1. 認識本產品.............................................................. 1
簡介 ...........................................................................................................1
特色 ...........................................................................................................1
外觀 ...........................................................................................................2
包裝內容...................................................................................................... 4
控制面板...................................................................................................... 5
2. 安裝機台................................................................ 10
移除產品包裝材料 ........................................................................................ 10
光學讀取頭解除鎖定裝置................................................................................ 11
移除碳粉匣組件膠帶...................................................................................... 12
安裝進紙匣並裝入紙張................................................................................... 15
連接網路線................................................................................................. 21
連接電源線................................................................................................. 22
開機 .........................................................................................................23
3. 目錄選單設定 .......................................................24
瀏覽專用按鍵.............................................................................................. 24
目錄選單項目和說明...................................................................................... 25
目錄選單 範例 1– 設定手動進紙匣紙張大小和方向 ............................................... 32
目錄選單 範例 2 – 列印使用資訊..................................................................... 34
4. 複印方法................................................................ 35
放入複印原稿.............................................................................................. 35
放置紙張方向.............................................................................................. 36
基本複印特色.............................................................................................. 37
增加複印張數.............................................................................................. 37
調整深淺.................................................................................................... 37
更改複印模式.............................................................................................. 38
分頁複印輸出.............................................................................................. 39
縮放複印輸出.............................................................................................. 39
合併文件.................................................................................................... 40
選擇進紙匣................................................................................................. 41
v
Page 6
特殊複印特色 ..............................................................................................42
i
使用書本模式 ..............................................................................................42
使用自動縮放 ..............................................................................................43
使用自動旋轉 ..............................................................................................44
使用雙面列印設定和選擇裝訂方向 .....................................................................45
使用驅除背景功能.........................................................................................47

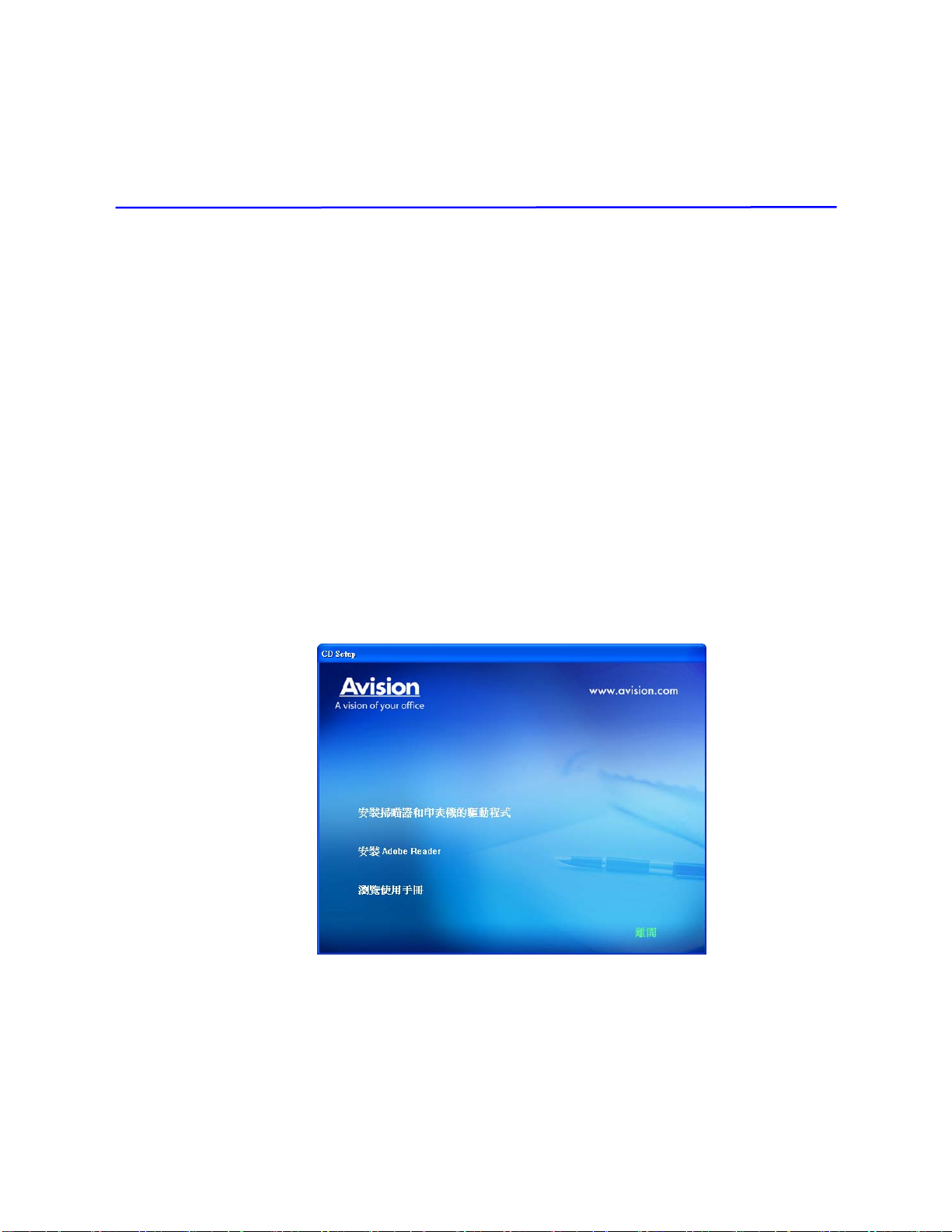

5. 安裝印表機和掃瞄器驅動程式............................49
系統需求....................................................................................................49

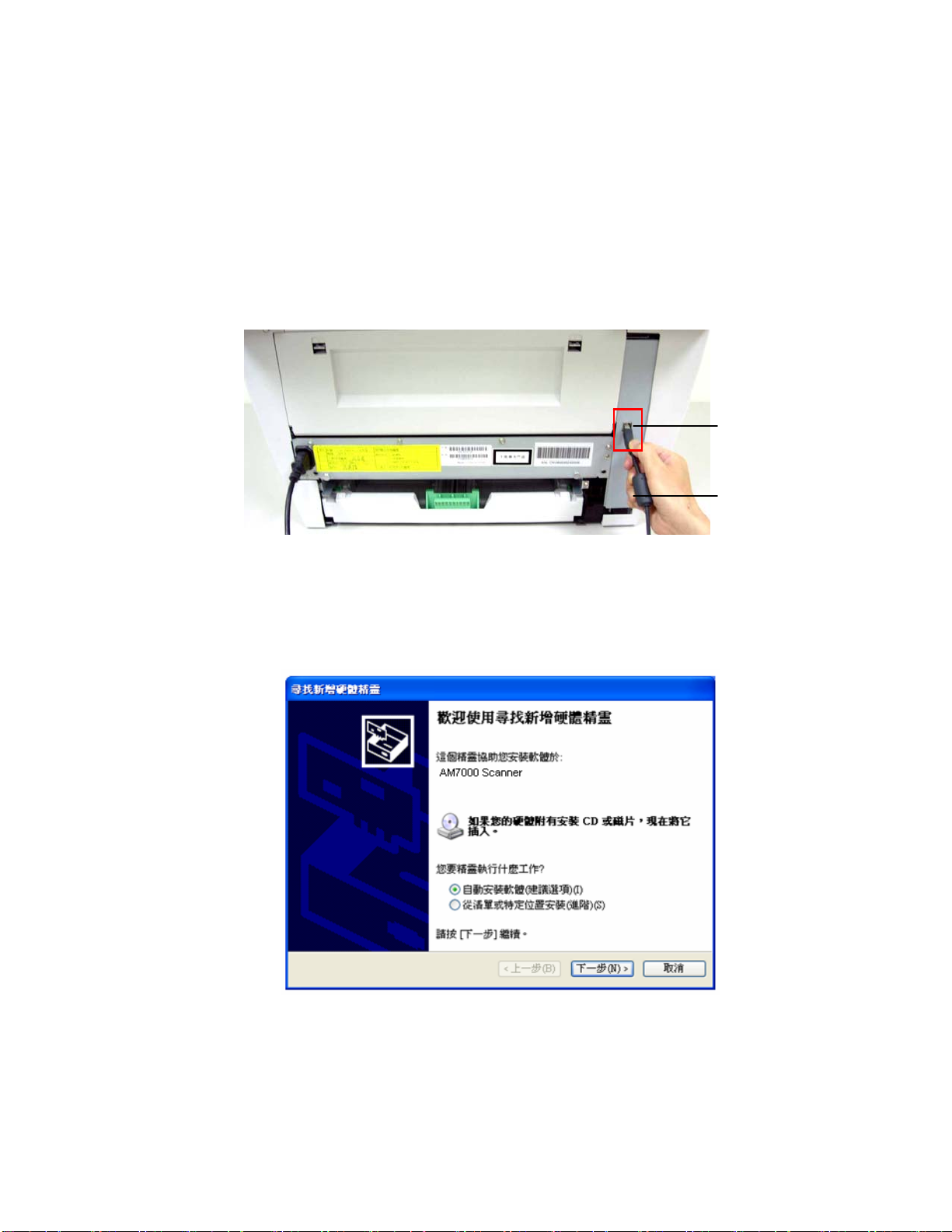

當本產品透過 USB 纜線連接於電腦時，印表機驅動程式安裝方法 ...............................49
移除掃瞄器驅動程式和印表機驅動程式................................................................51

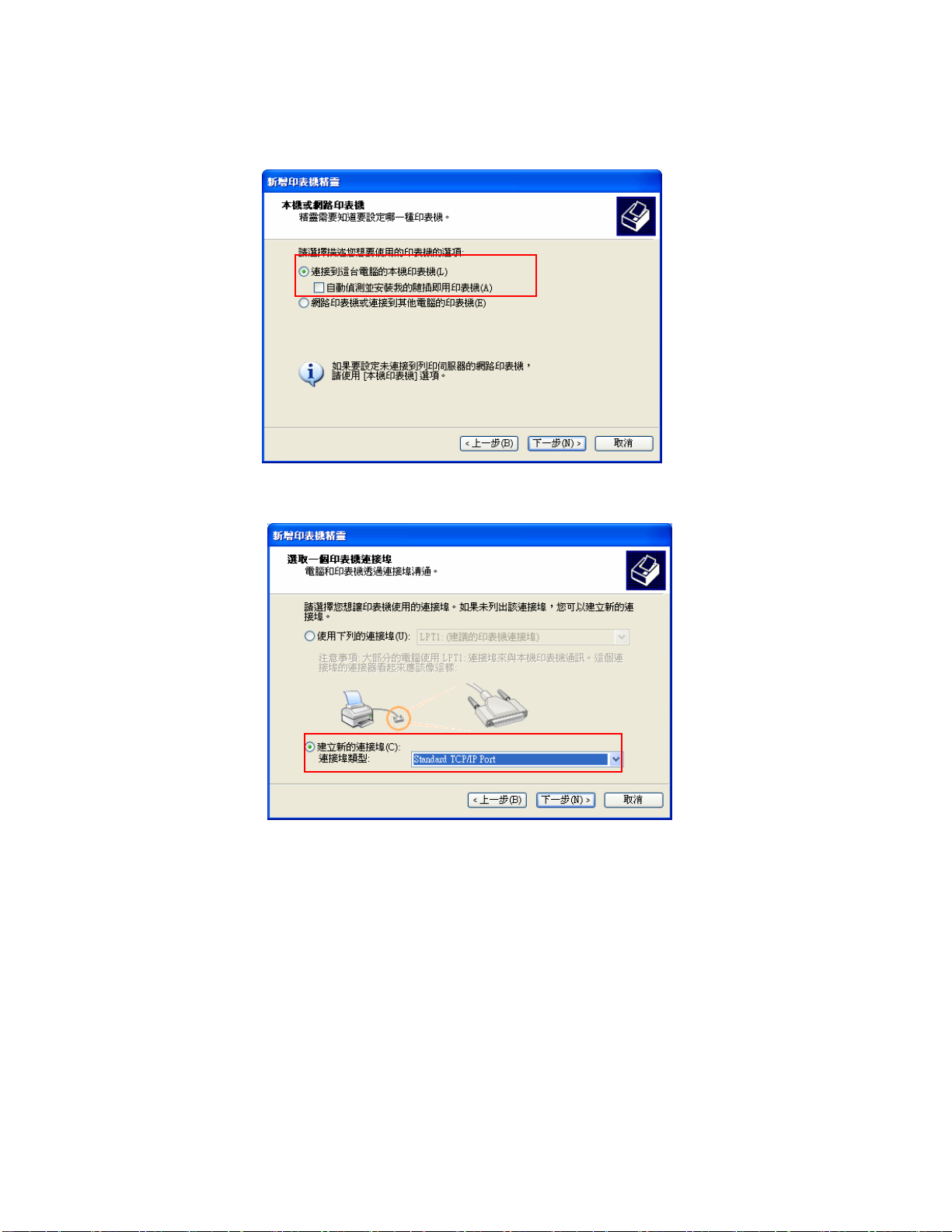

當本產品透過網路纜線連接於電腦時，印表機驅動程式安裝方法 .................................52
6. 印表機驅動程式屬性設定....................................55

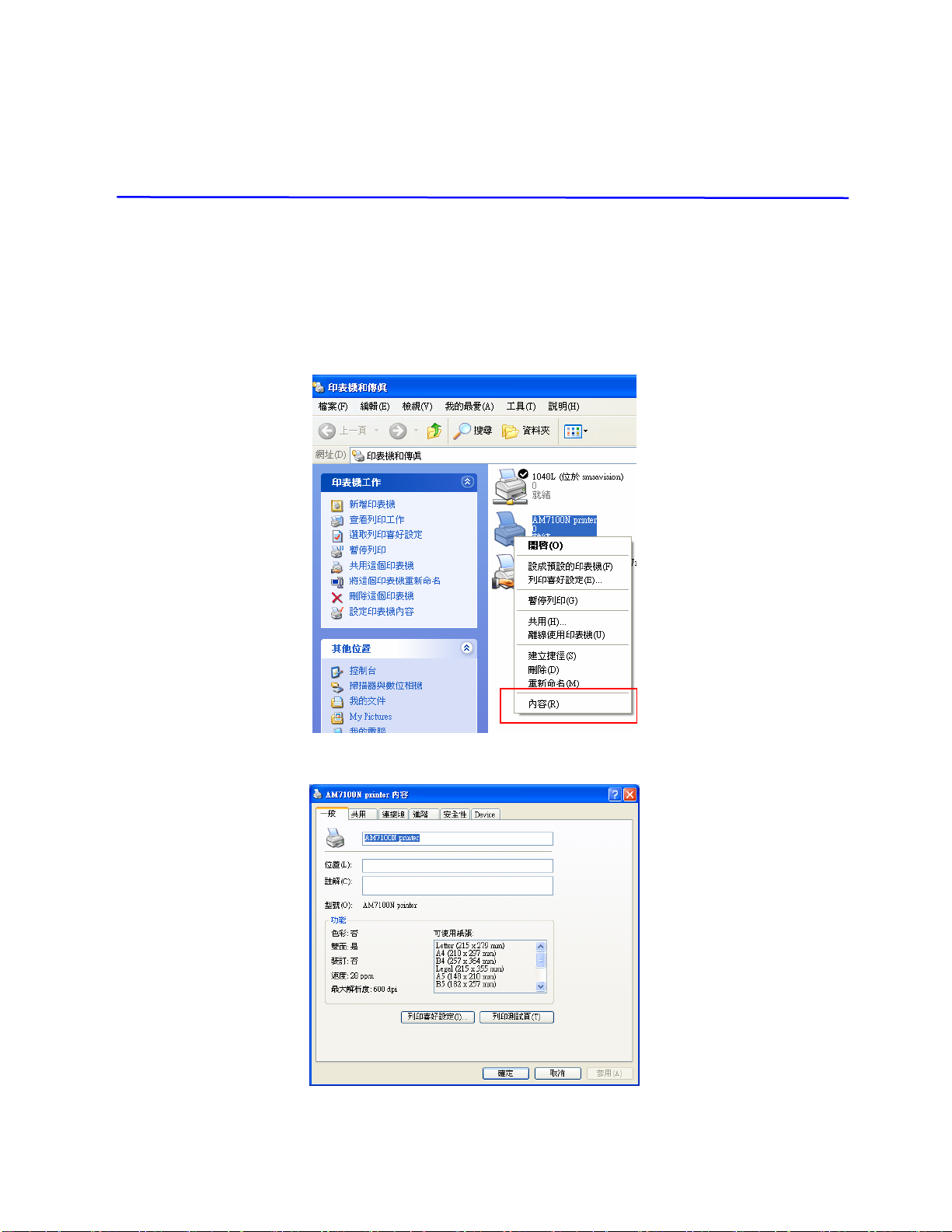

如何設定印表機驅動程式屬性...........................................................................55
使用印表機偏好對話盒 ...................................................................................57

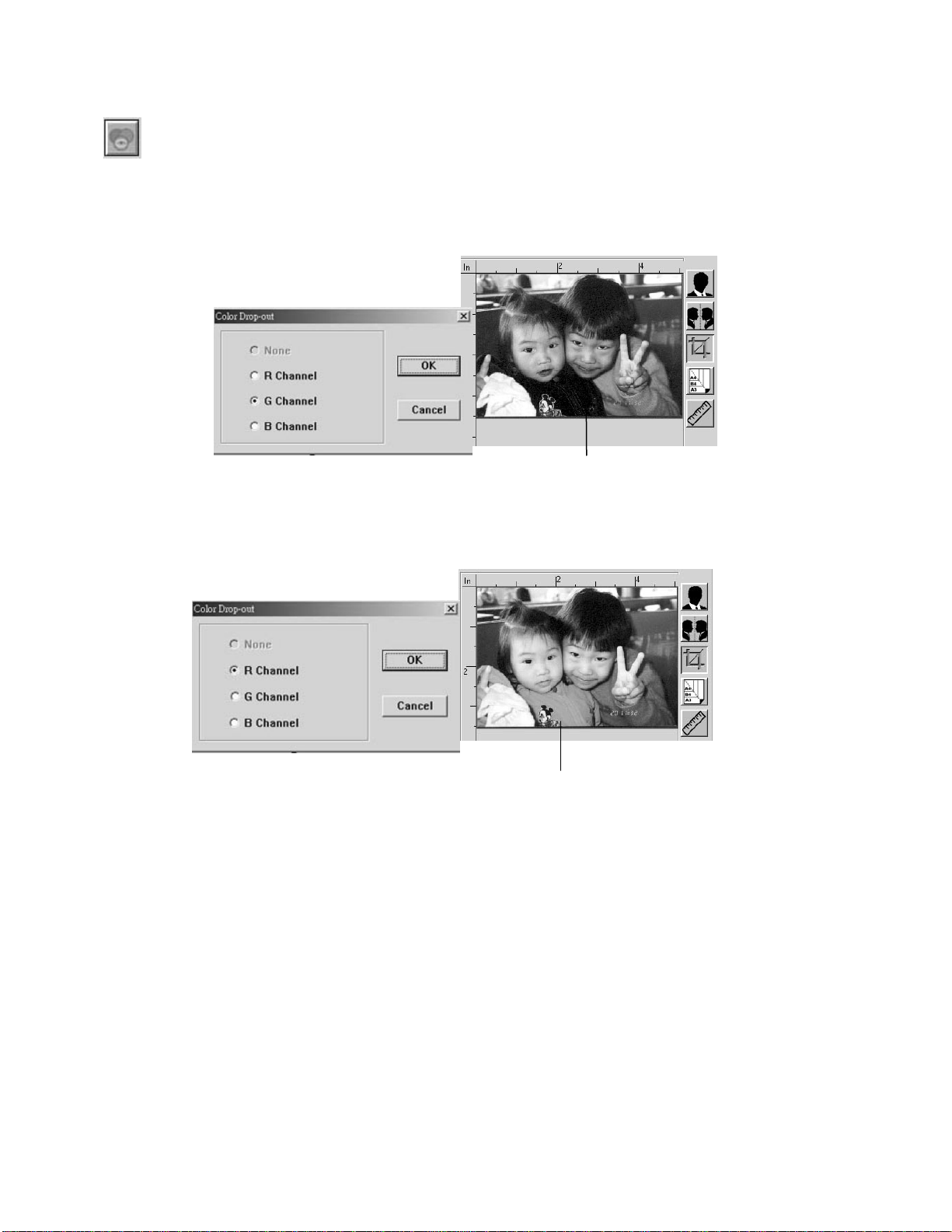

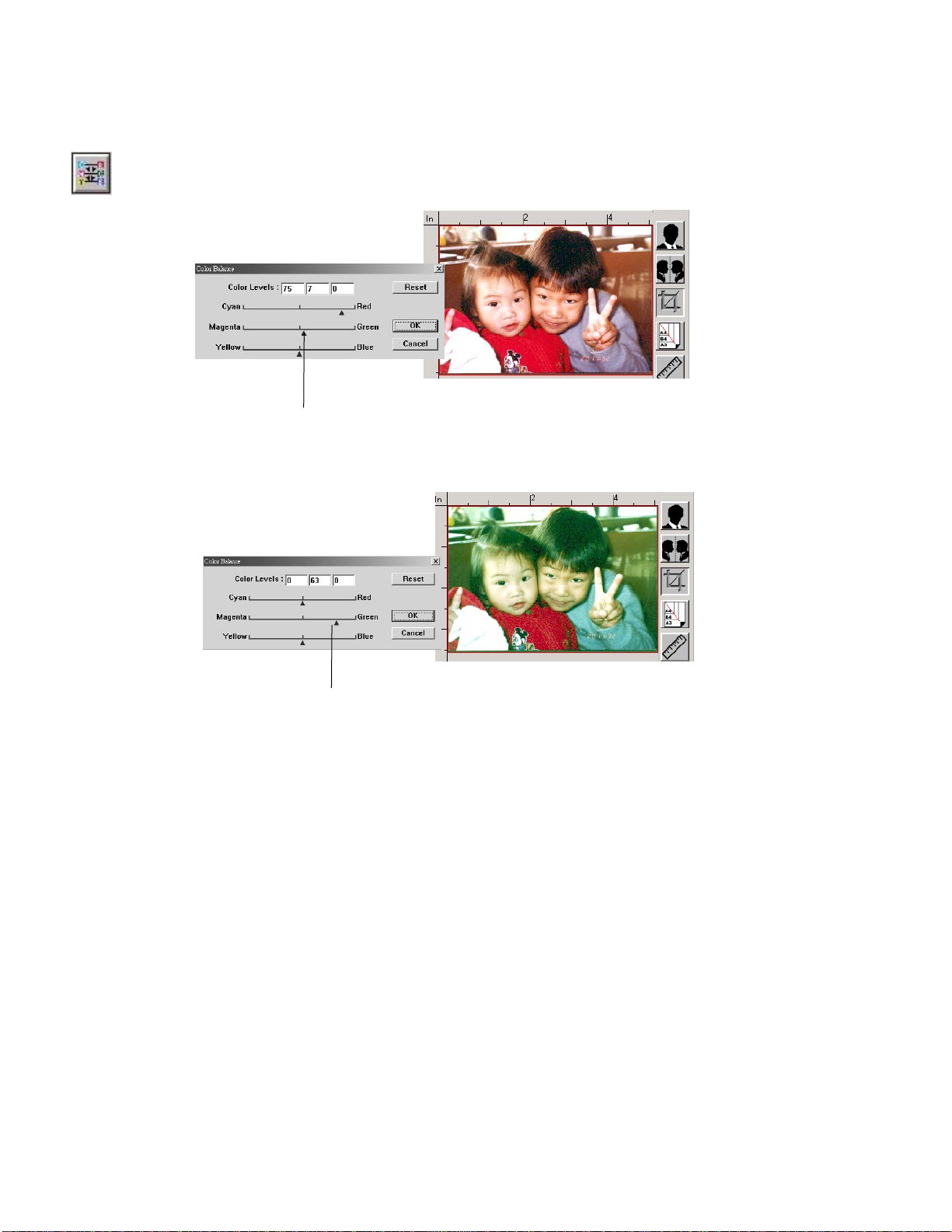

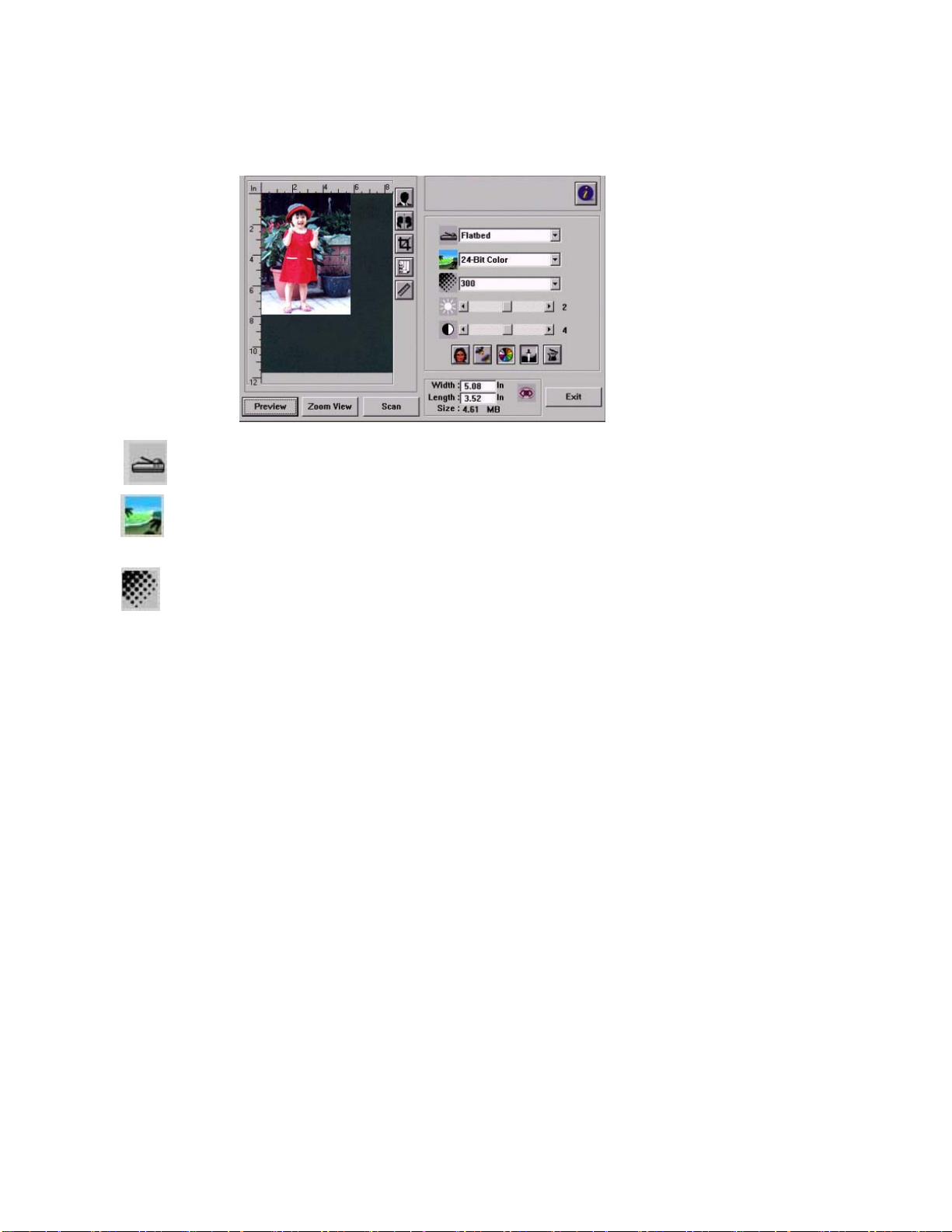

7. 掃描器之操作........................................................67
瀏覽掃瞄對話框............................................................................................69
使用掃瞄對話框............................................................................................70
8. 故障排除................................................................83
清除警告或錯誤訊息 ......................................................................................83
9. 維護 88
清潔玻璃....................................................................................................88
更換碳粉匣組件............................................................................................89
更換熔合器 .................................................................................................91
附錄 95
使用按鍵掃瞄 ..............................................................................................95
設定按鍵....................................................................................................95
執行按鍵掃瞄 ..............................................................................................97
排除故障....................................................................................................98
使用 MFP 設定 ...........................................................................................99
新增浮水印於您的文件 .................................................................................100
觀看嵌入式網頁..........................................................................................107
v
Page 7
安裝雙面列印器(選購配件) ............................................................................ 108
安裝進紙匣 2 (選購配件) .............................................................................. 111
規格 .......................................................................................................113
索引 .......................................................................................................116
vii
Page 8
1. 認識本產品
簡介
首先恭喜您購買虹光 3合 1多功能事務機。本產品是本公司最革新產品，可將掃瞄、複印、和列印
的功能整合在一個機臺上，而且還支援可達到 A3 尺寸的檔。
尤其是透過本產品後面的網路連接埠，本產品即可當做網路印表機使用。透過LCD 液晶螢幕和容
易使用的控制面板，複印變得就如同一般的複印機一樣簡單容易使用。
特色
數位複印功能: 本產品具有先進的 CIS 技術，能夠複印出傑出的品質，能使得照片呈現出數種灰
階色度。
各種先進複印特色: 本產品的設計具有各種先進複印特色，其中包含證件複印、可搭配輸出紙張的
自動旋轉、和可將多頁文件複印到單頁紙張的省紙模式。
雙面複印功能: 本產品具有可選購的雙面列印元件，可讓您做雙面複印。
掃瞄功能: 本產品連接於電腦後，即可當掃瞄器使用，可以捕捉照片或檔到您的電腦上。
列印功能: 當本產品透過 USB 介面連接於電腦時，可以藉由電腦掃瞄檔並且執行列印。
嵌入式網頁：
本產品提供ㄧ個方便方法來觀看印表機碳粉匣的供給狀態、掃瞄次數、和複印張數，以便益於維
護本產品。只要在瀏覽器的網址欄位輸入本產品的 IP位址就可以啟動嵌入式網頁。
1
Page 9
外觀
2
前視圖
掀蓋
控制面板
出紙盤
手動進紙匣
主要進紙匣
Page 10

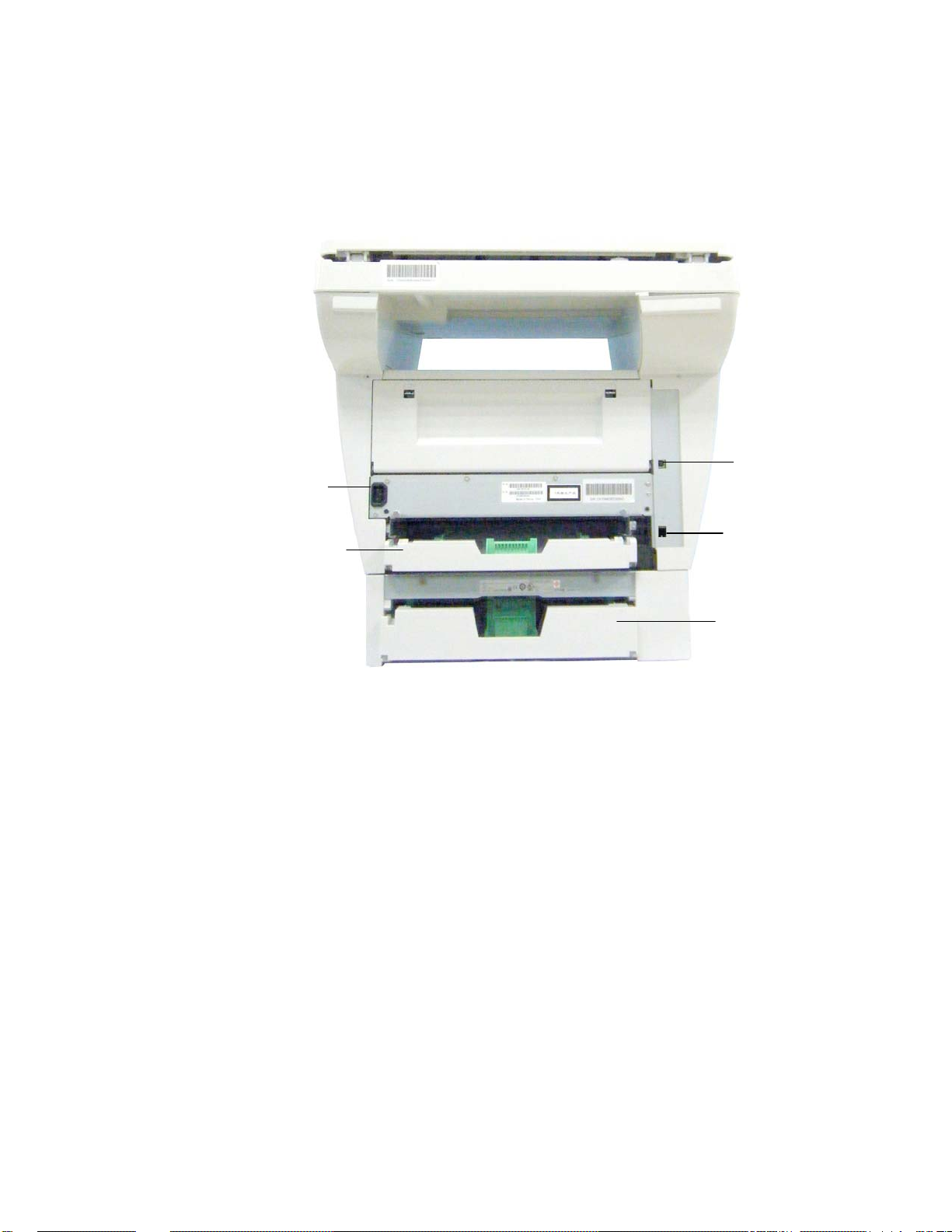

後視圖
電源插孔
進紙匣 1
USB 埠
LAN 埠
進紙匣 2
(選購)
3
Page 11

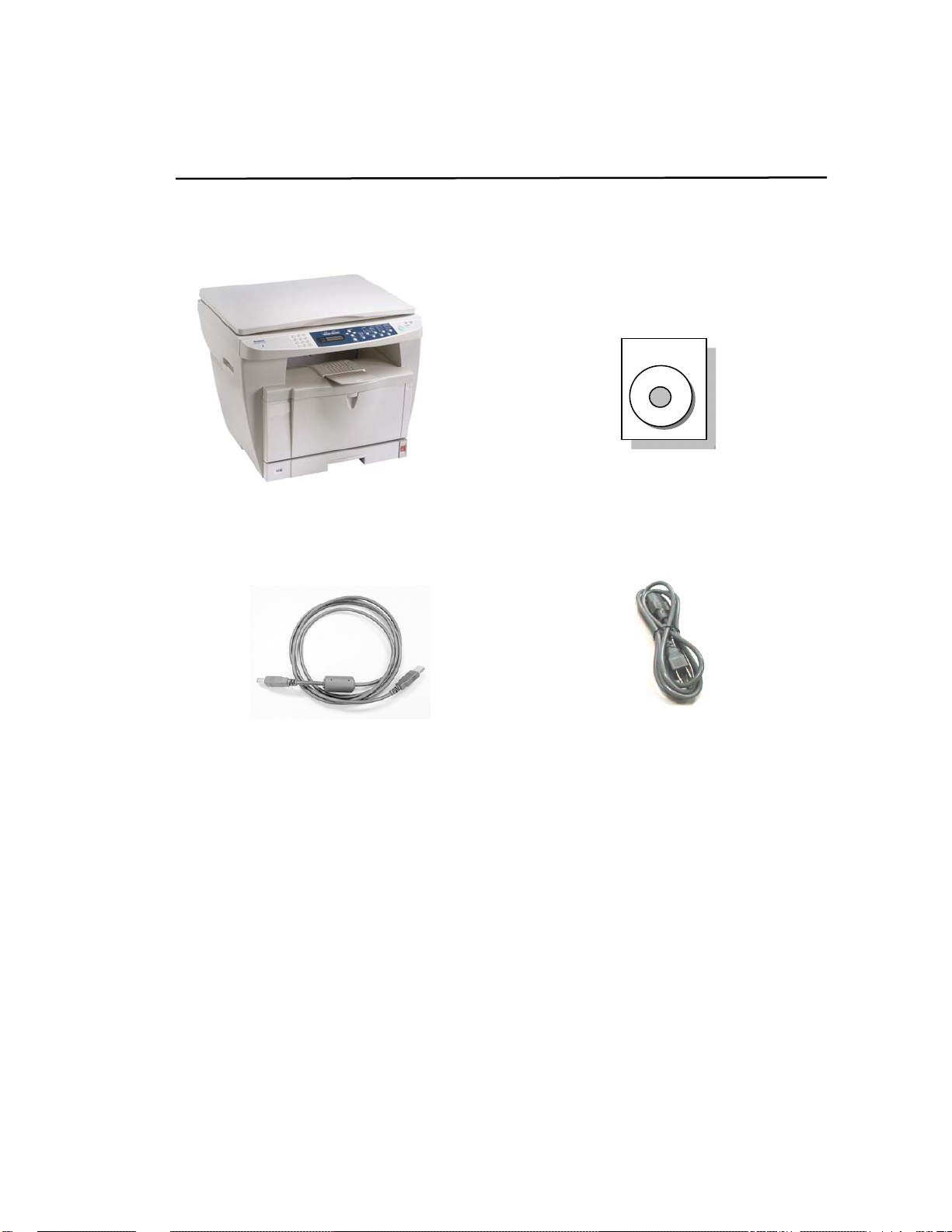

包裝內容
軟體光碟片
主機
(印表機/掃瞄器驅動程式，和按鍵管理軟體)
USB 纜線
電源線
4
Page 12
控制面板
5
Part D
Part C
Part B
Part A
Part A:
讓您使用較少的碳粉來列印檔，節省碳粉的用量。
暫停進行中的列印工作，以便先執行複印工作。
按下以停止目前的操作。
或退出目錄選單。
開始複印或掃瞄執行作業。
將原稿掃瞄至指定的軟體上。
Page 13
Part B:
6

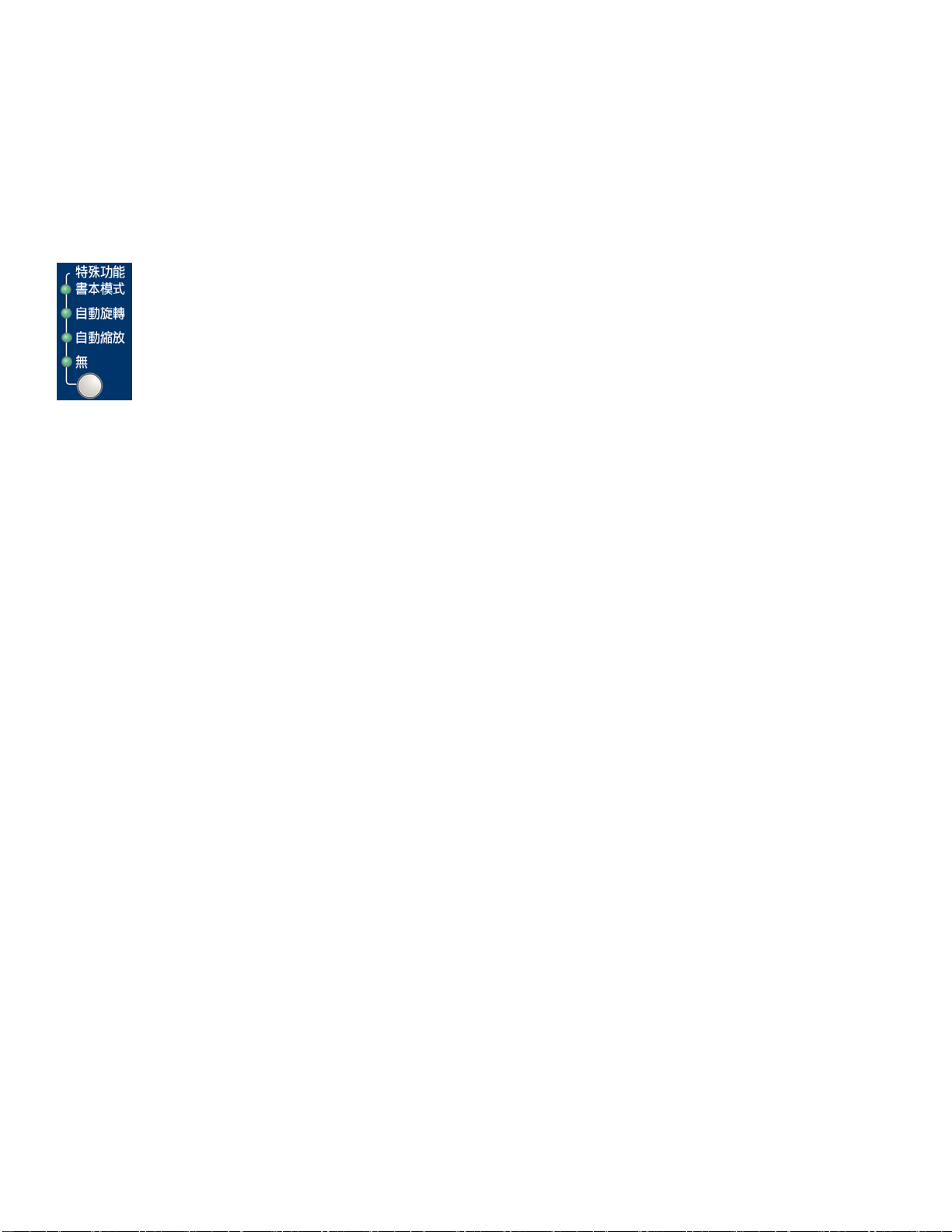

書本模式：
將書本指定的兩個頁面分別複印到出紙盤上的兩張紙上。
自動旋轉:
自動旋轉掃描的影像，以配合輸出的紙張。
自動縮放:放大或縮小原稿以符合輸出紙張的大小。
無:不使用以上的功能。
證件:
複印一張雙面的證件。
其他：
將1、2或4張原稿縮小複印成1張。
Page 14
7

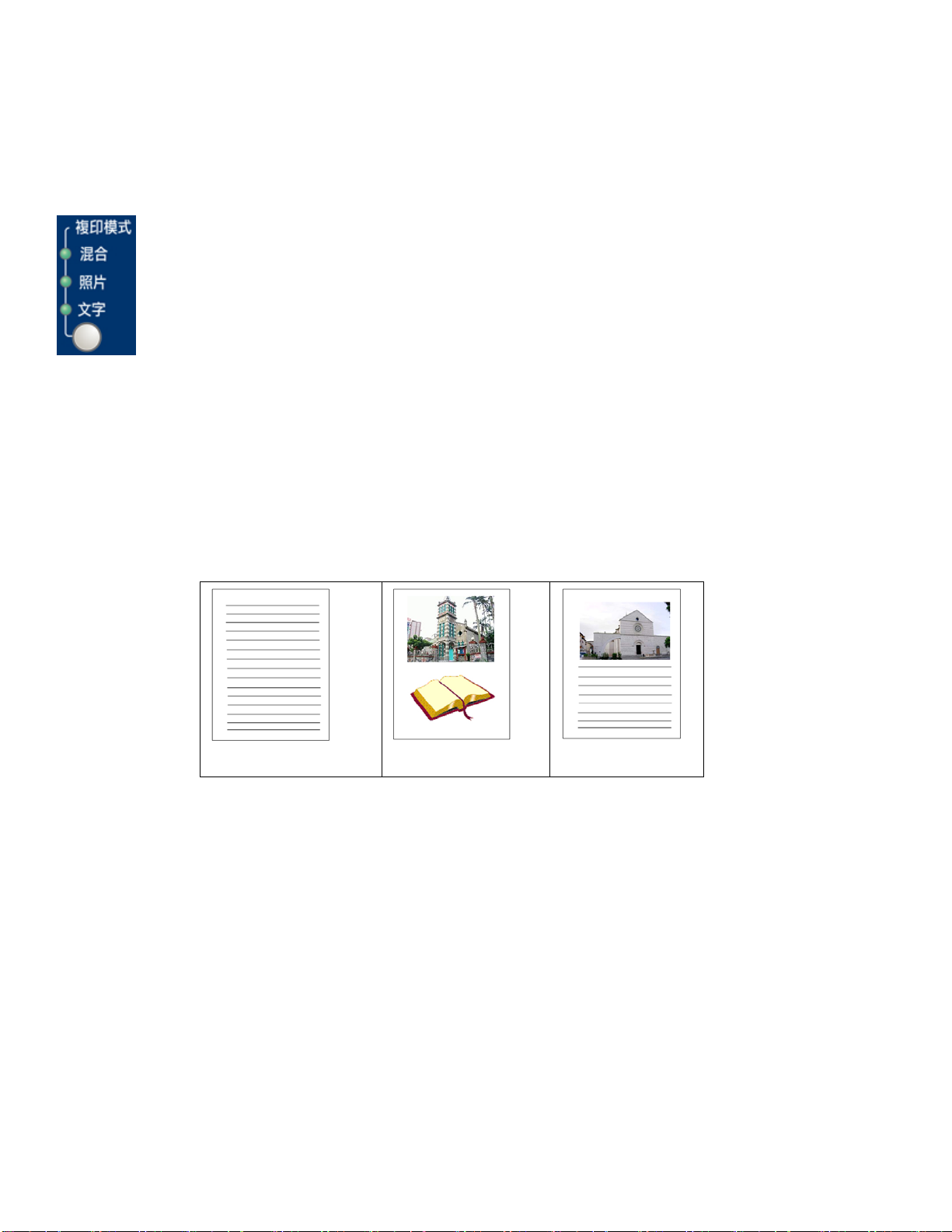

選擇複印模式。
混合：適合大部分的原稿。
照片：適用含有照片的原稿。
文字：使文字更清晰。
將副本以“分頁＂次序排列(如： 1,2,3/1,2,3/1,2,3)、以“不
分頁＂次序排列 (如： 1,1,1/2,2,2/3,3,3)、或以“旋轉分
頁＂次序排列(如： 1,2,3/1,2,3 (旋轉)/1,2,3/1,2,3
(旋轉) )
縮小或放大原稿。
調整原稿濃度。
選擇複印張數。(每按一次增加一張)
放入紙張，可選擇從進紙匣1、進紙匣2(選購)或手動進紙
匣中放入。
Page 15
Part C:
捲動鍵：
按下使用掃瞄(SCAN)模式。
按下使用複印(COPY)模式。
故障顯示燈：
當任何與碳粉匣無關的故障發生時，故障顯示燈會亮起。
碳粉用量警示燈：
當碳粉匣中的碳粉耗盡時，本警示燈會恆亮著。
當碳粉匣中的剩餘碳粉低於總量的 20%時，本警示燈會閃
爍著。
液晶顯示螢幕。
目錄按鍵：
進入功能表模式。
在功能表項目選擇或下一頁控鈕。
設定鍵:
確認液晶顯示螢幕上的功能。
返回鍵:
返回功能表的上一個階層。
8
Page 16
Part D:
撥號盤
可輸入數字或英文字母。
9
Page 17
2. 安裝機台
0

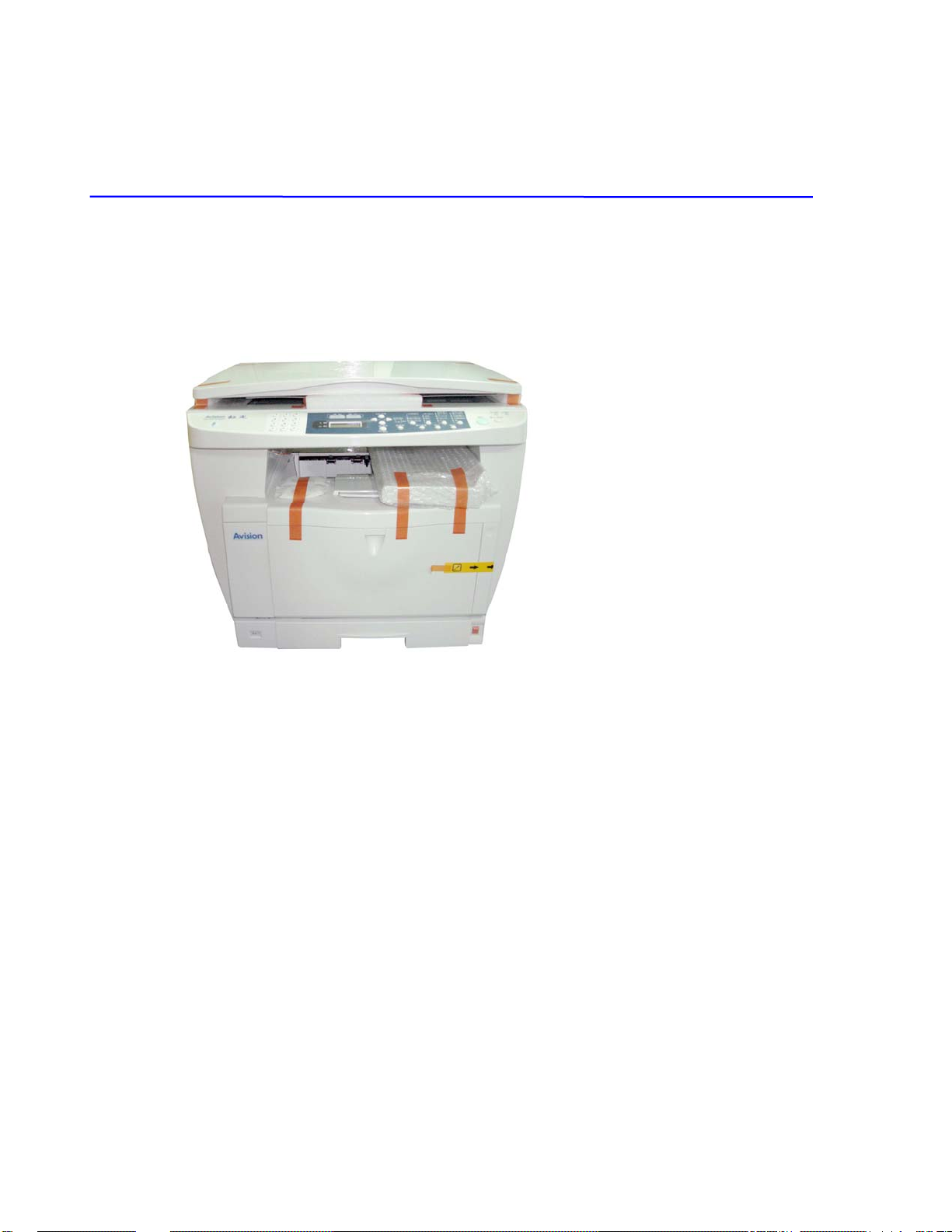

移除產品包裝材料
移除包裝材料包括塑膠袋和保護產品的膠帶。
1
Page 18
光學讀取頭解除鎖定裝置
本產品的掃瞄元件有鎖定裝置用來固定掃瞄元件，以防止搬動時可能造成的損害。所以，在使用
本產品之前，請先把鎖定裝置移到"開鎖位置"，否則本產品無法正常運作。
開鎖位置
鎖定位置
注意事項:
搬動本產品前，請先把鎖定裝置移到“鎖定位置＂，
1. 確定掃瞄元件在本產品的最前端。如果不是，請先打開電源開關，待掃瞄元件移動至本產品的
最前端時再關掉電源開關。
2. 本產品的鎖定裝置推至“鎖定位置＂。
11
Page 19
移除碳粉匣組件膠帶
2
注意事項!
當您打開本機器的包裝時，碳粉匣組件已放置於本產品的印表機內。在使用碳粉匣組件前，您需要
撕開碳粉匣組件上的膠袋。
撕開碳粉匣組件上的膠袋方法如下：
1. 按下碳粉匣門按鈕，以打開碳粉匣門。
碳粉匣門按
鈕
1
Page 20
2. 從本產品上取出碳粉匣組件。
碳粉匣組件
注意事項!
為了防止碳粉匣組件免於受到損傷，請勿將其暴光超過幾分鐘。
3. 依下圖方法移除旁邊的膠帶。
膠帶
13
Page 21
4. 依下圖方法插入碳粉匣。
碳粉匣
5. 關上碳粉匣門。
注意事項:
搬如果碳粉沾到您的衣服或其他布料上，請用乾布拍掉碳粉，然後再用冷水沖洗
並放在陰涼處風乾。
14
Page 22
5

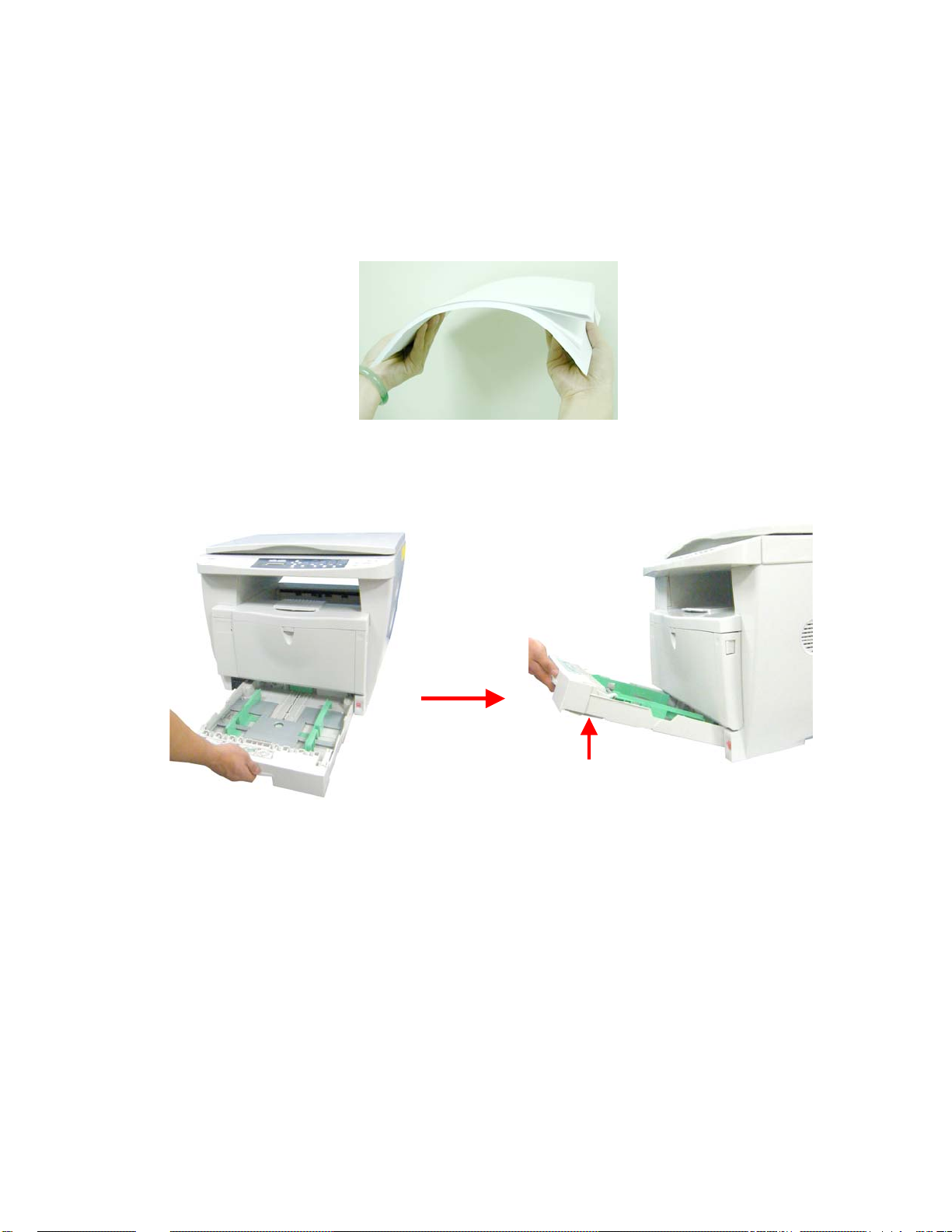

安裝進紙匣並裝入紙張
將 A4 或 Letter 大小的紙張插於主要進紙匣方法如下:
1. 整理紙張。
2. 將主要進紙匣拉到底，然後上抬約30度以便移出主要進紙匣。
1
Page 23
6

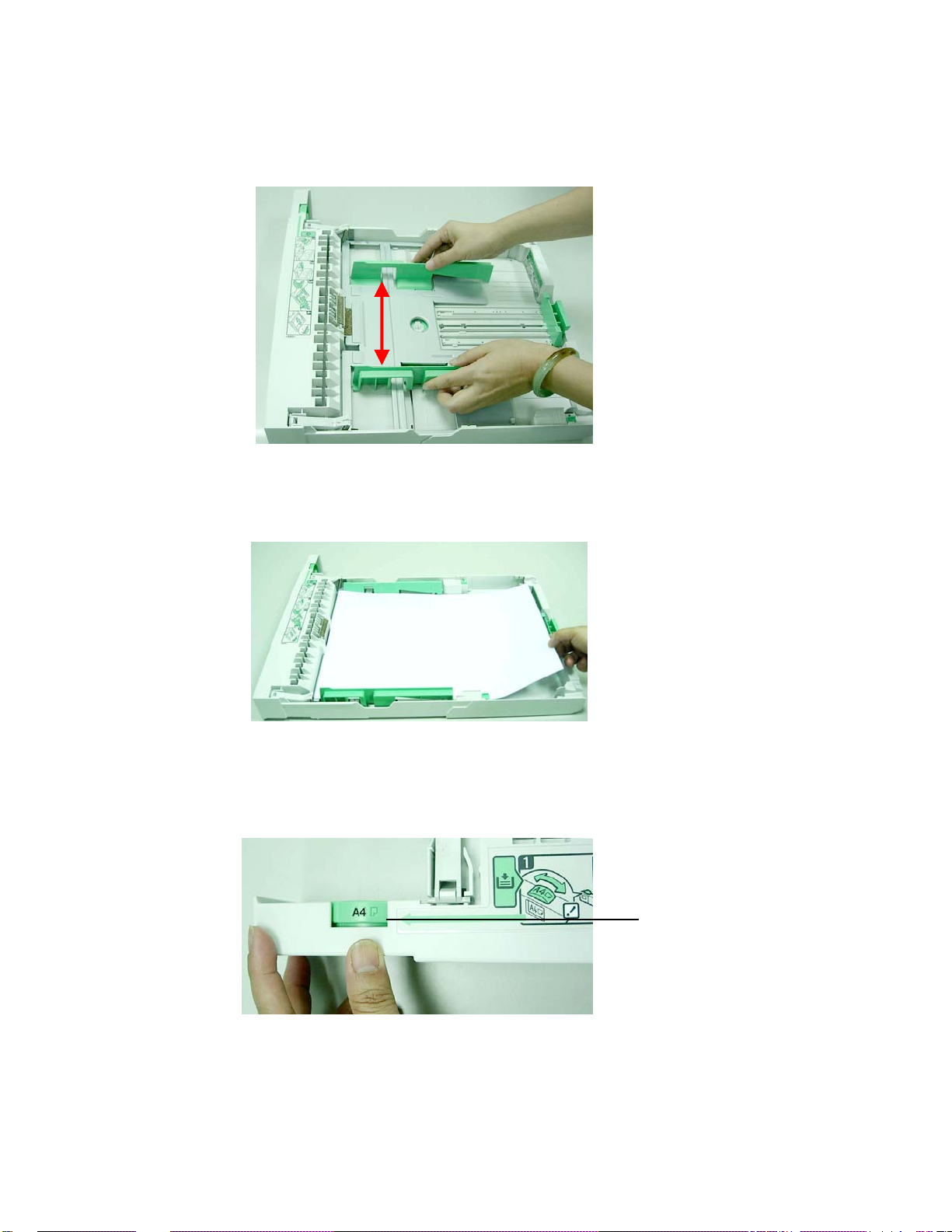

3. 按下調整桿，滑動調整板至你想要的紙張尺寸。
4. 將紙張放置於主要進紙匣上。
5. 調整「紙張設定」旋鈕以反應實際紙張大小和和方向。每當您更改紙張大小和和方向，你就必須
同時調整「紙張設定」旋鈕。否則，本產品無法辨識出您設定的紙張大小和和方向。
「紙張設定」
旋鈕
1
Page 24
7
注意事項:
「紙張設定」旋鈕上的選項包含： A4 Landscape, A4 Portrait, A5 Landscape, A3
Portrait, Letter Landscape, Letter Portrait, 和 *。如果您要的紙張大小和方向並未含
在選項內，請將本旋鈕轉至 *。

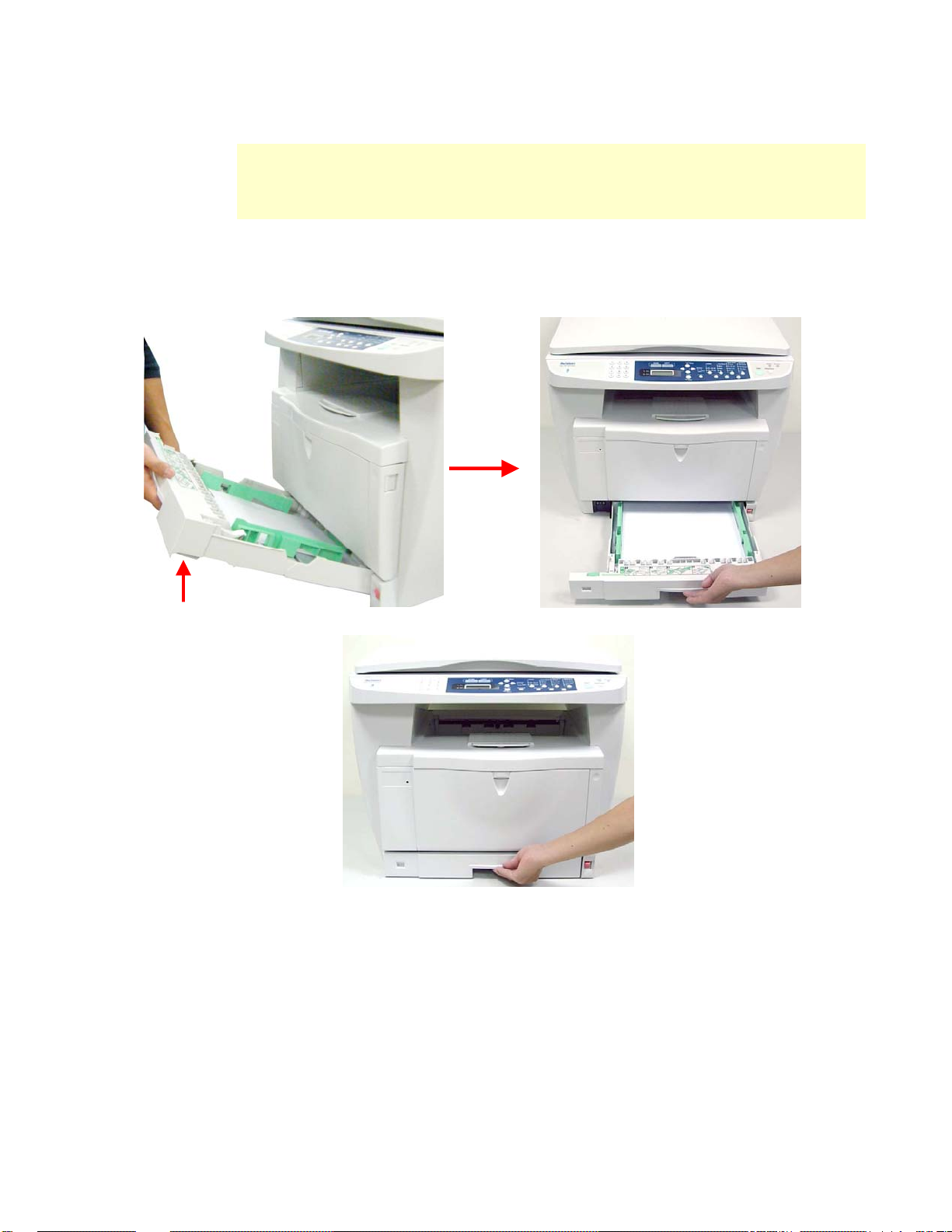

6. 將主要進紙匣上抬約30度以便插入於本產品內，然後將其推入。
1
Page 25
8

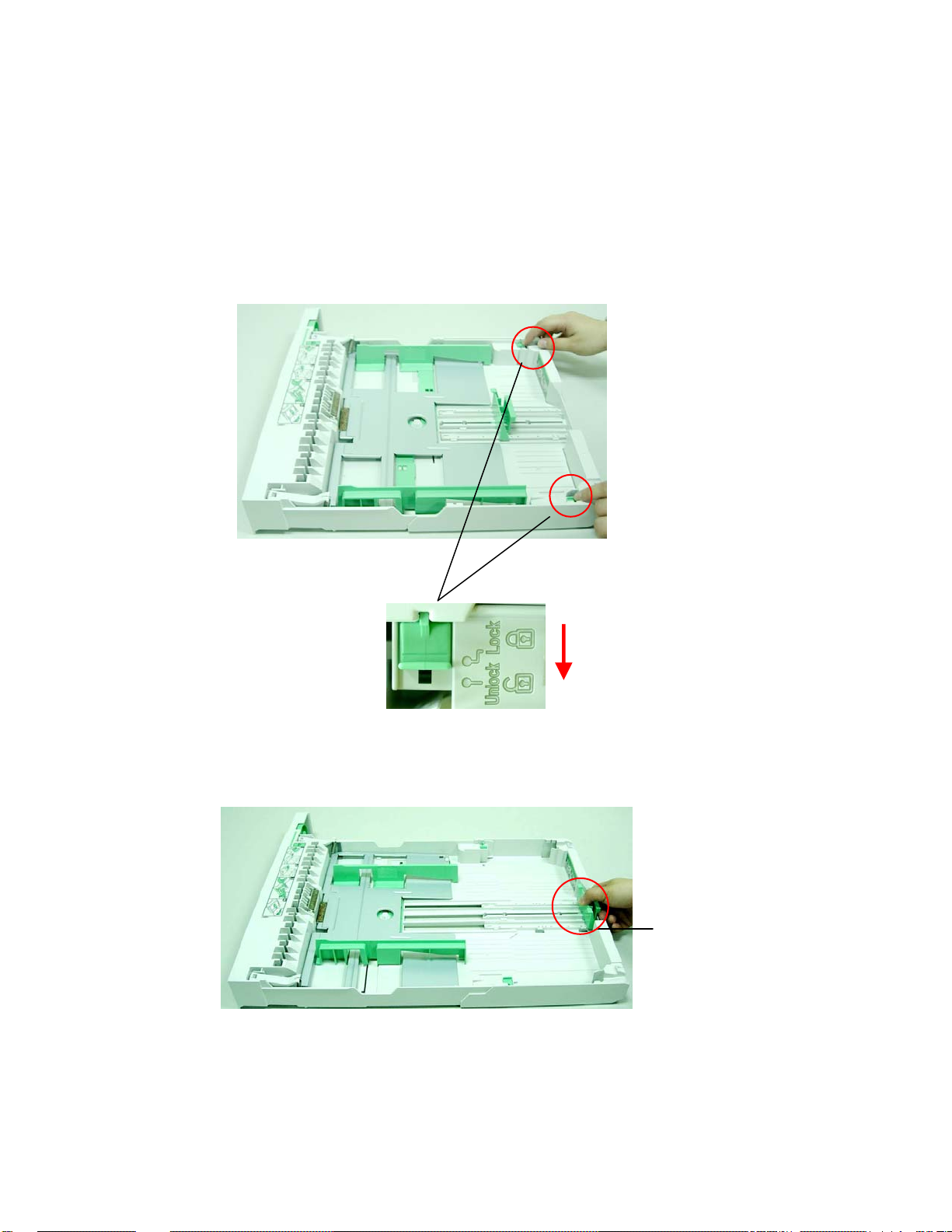

插入 A3 大小紙張方法如下：
1. 依據上節步驟2將主要進紙匣移出。

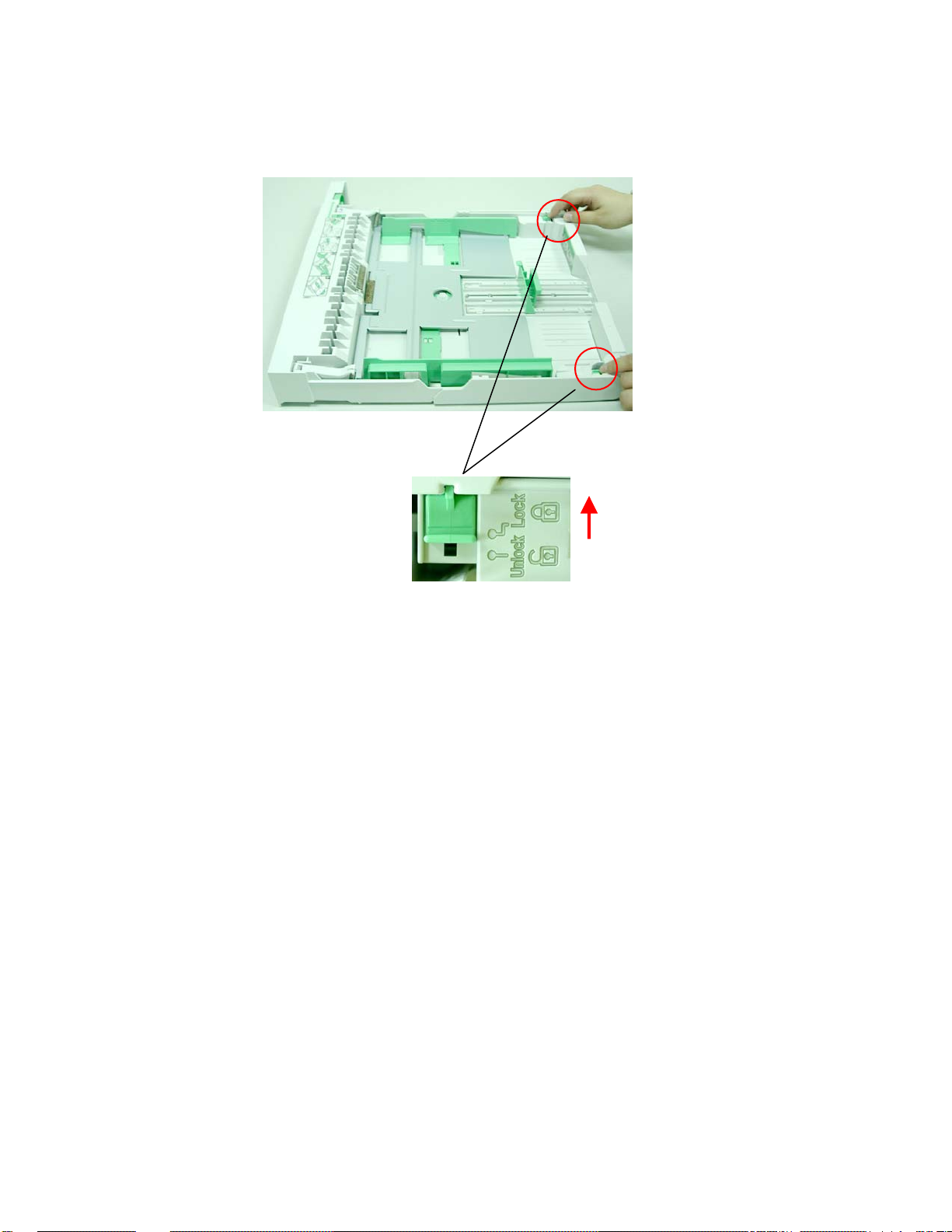

2. 將主要進紙匣上的兩個鎖定開關移至＂開鎖(Unlock)＂位置。
7. 將主要進紙匣後方的延伸槽向後拉到底。
延伸槽
1
Page 26
8. 將主要進紙匣上的兩個鎖定開關移至＂鎖定(Lock)＂位置。
19
Page 27

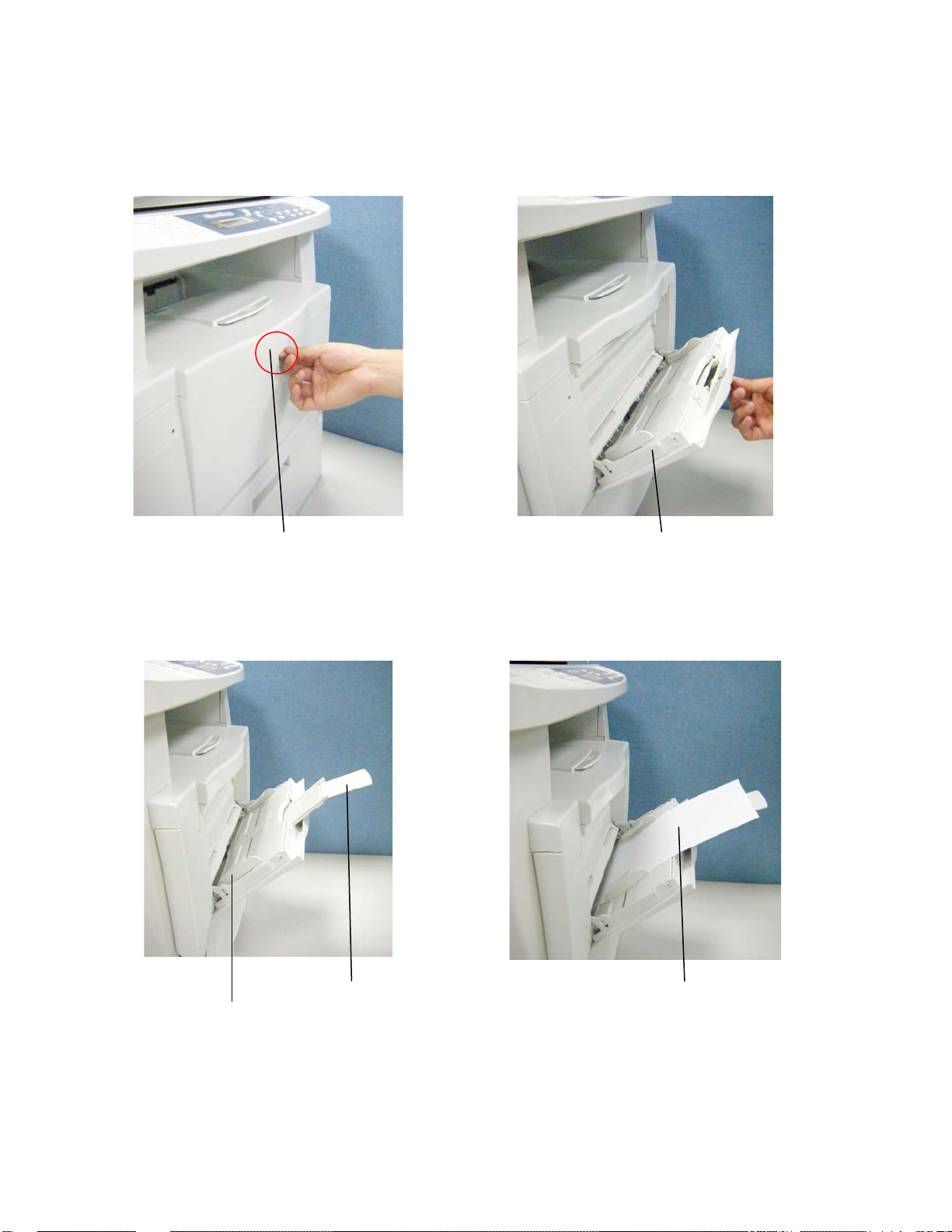

將紙張插入於手動進紙匣方法如下,
0
1. 拉動前方的釋放鈕。手動進紙匣即可開啟。
釋放鈕 手動進紙匣
2. 拉出手動進紙匣的延伸架和滑動導紙板以符合您的紙張大小。將紙張插入手動進紙匣內。
導紙板
延伸架
您的紙張
2
Page 28

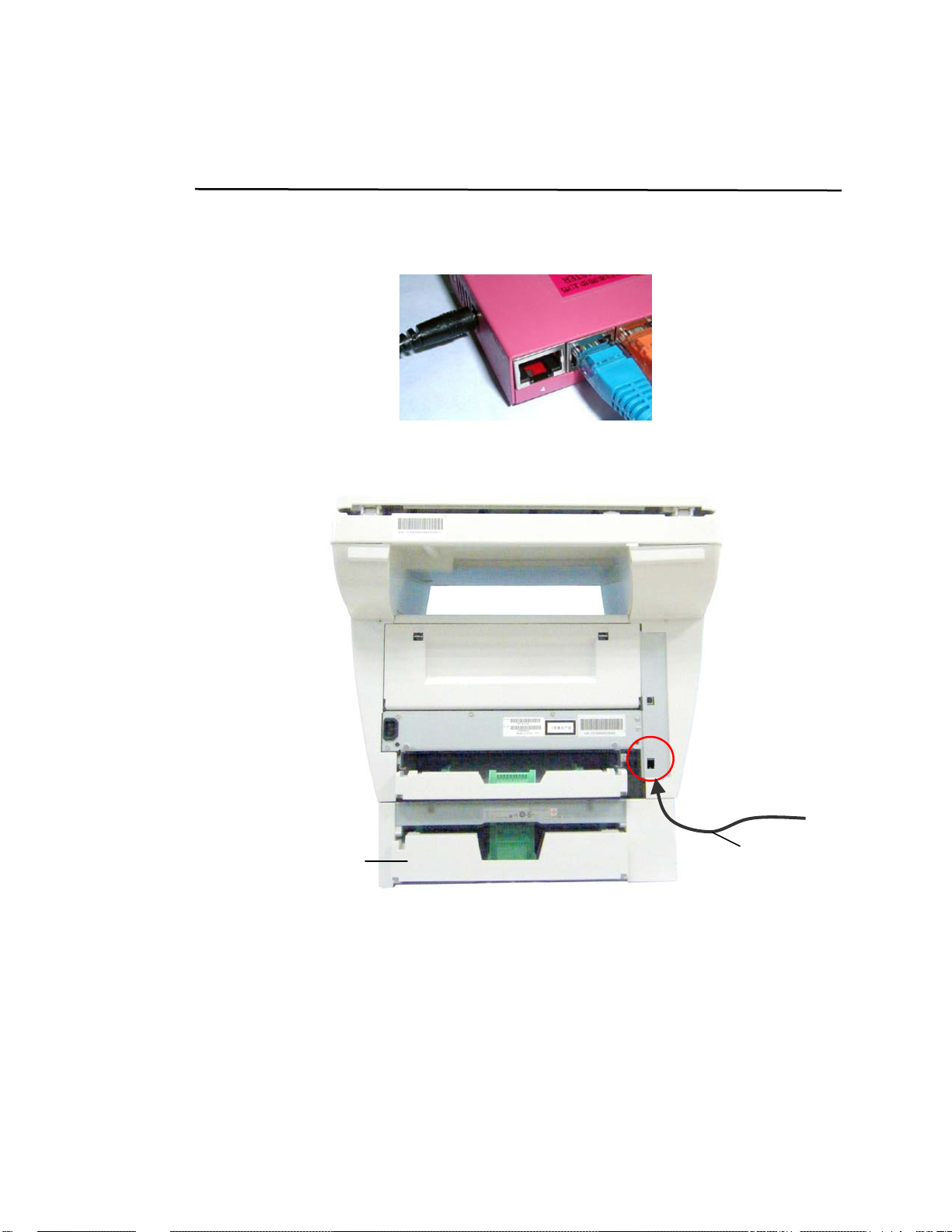

連接網路線
1. 將網路線的一端插入集線器內空的連接埠。.
2. 另一端插入本產品背面的網路連接埠。
網路纜線
進紙匣 2
(選購)
21
Page 29

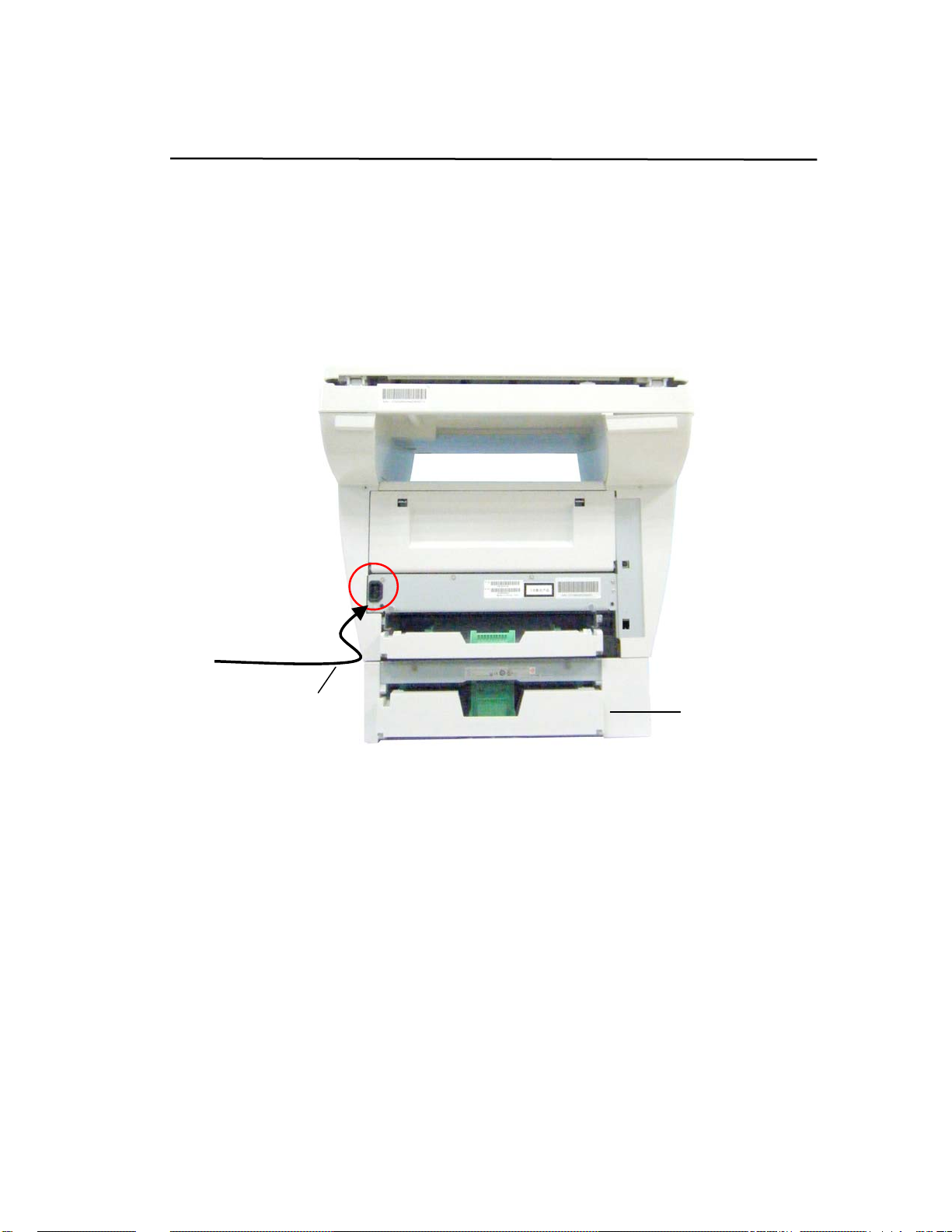

連接電源線
2
1. 確定電源開關在關「O」的位置以確定關閉電源。
2. 將電源線接頭接到本機台的電源插孔。
3. 將電源插頭插上電源。
電源線
進紙匣 2
(選購)
2
Page 30
開機

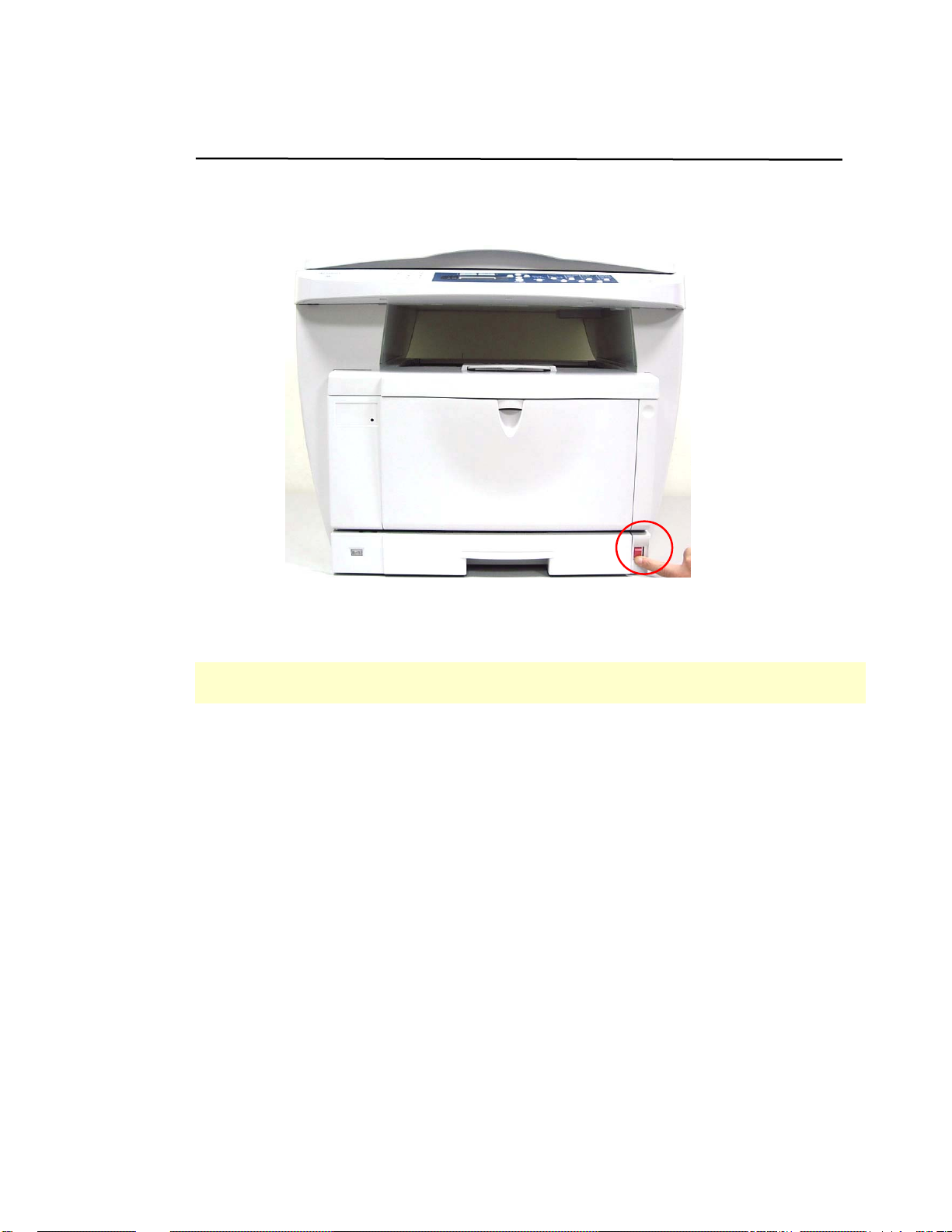

電源控制開關位於本機台側邊。要開機時，請將開關切到「ON」的位置。
注意事項:
當您不使用本產品時，請記得將電源開關關上即將開關切到「OFF」的位置，這樣才能確實實現零
耗電狀態。
23
Page 31
3. 目錄選單設定
本產品的設計可以讓您以預設值立即使用。當然你還是可以根據您特定的需求來更改設定。若要更
改預設值，請按控制面板上的「目錄」按鍵。目錄資訊會被顯示出來。這些資訊會協助您做各種的設
定，以符合您的需求。
瀏覽專用按鍵
若要瀏覽目錄中的項目，請使用設定鍵、左捲動鍵、右捲動鍵、和返回鍵。你可以調整設定(例如，
設定紙張大小)或觀看資訊(例如，IP 位址，韌體版本)。
底下示範使用目錄常用的步驟：
1. 按「目錄」鍵以便使用目錄。
2. 按「設定」鍵或左捲動鍵和右捲動鍵來進入目錄模式。重複按後兩者，直到想要的目錄選單顯
示出來。
3. 按「設定」鍵以選擇該目錄。
4. 重複按左捲動鍵或右捲動鍵，直到顯示想要的項目為止。
5. 按「設定」鍵以選擇該項目。液晶螢幕會在最後一行顯示「設定成功」。
6. 按「停止/取消」鍵以退出目錄選單。
24
Page 32
目錄選單項目和說明
5
一般設定
* 號表預設值
項目 說明 選項
11. 語言 液晶螢幕上使用的語言
12 選取進紙匣
進紙匣 1 本進紙匣中可使用的紙張大
小和方向。
進紙匣 2 本進紙匣中可使用的紙張大
小和方向。
手動進紙匣 本進紙匣中可使用的紙張大
小和方向。
注意事項
雙面列印器不適合於使用諸
如像名片、護照等的小尺
寸。請一次複印一面。
13. 睡眠模式 選擇自上一次動作後需多久
時間進入省電模式。
:
*英文,繁體中文,簡體中文
Double Letter (SEF)
A3 (SEF)
Legal (SEF)
Letter (SEF/LEF)
A4 (SEF/*LEF)
A5 (LEF)
B5 (SEF/LEF)
B4 (SEF)
8K (SEF)
16K (SEF/LEF)
Double Letter (SEF)
A3 (SEF)
Legal (SEF)
Letter (SEF/LEF)
A4 (SEF/*LEF)
A5 (LEF)
B5 (SEF/LEF)
B4 (SEF)
8K (SEF)
16K (SEF/LEF)
Double Letter (SEF)
A3 (SEF)
Legal (SEF)
Letter (SEF/LEF)
A4 (SEF/*LEF)
A5 (SEF/LEF)
B5 (SEF/LEF)
B4 (SEF)
PT (SEF) (Postcard)
8K (SEF)
16K (SEF/LEF)
5Min, *15Min, 30Min,
1Hr, 2Hr, 4Hr
2
Page 33
6
14. 輸出模式 若要雙面複印，請先安裝雙
*單面列印, 雙面列印
面列印器並選擇雙面列印。
15. 雙面列印設定 選擇雙面列印的方向。 *書本模式, 月曆模式
書本模式
月曆模式
16. 備份 選擇開啟以啟動備份功能，
可將列印或複印內容自動儲
存於連接的電腦上。
17. 重新校正 若掃出來的影像不令人滿
意，請選擇執行重新校正。
18. 預設模式 選擇預設的操作模式。
19. 資訊 選擇觀看系統資訊。
110. 重設預設值 返回到出廠預設值。
開啟, *關閉
*複印模式, 掃瞄模式
系統版本, 序號
2
Page 34
複印設定
7
* 號表預設值
項目 說明 選項
21. 複印模式 選擇您的複印模式來增強文
字或圖片。
22. 深淺 淡化或加深原稿。
23. 分頁 選擇開啟將會依據
(1,2,3/1,2,3/1,2,3 頁次
順序)分類文件。
選擇關閉將會依據
(1,1,1/2,2,2/3,3,3 頁次
順序)堆疊文件。
注意事項
1.
紙匣 1和手動進紙匣需設定
成相同紙張大小。
2.
可選擇進紙匣 2。
24. 去背景 可驅除背景
注意事項
:
當選擇
旋轉分頁時，進
當使用
旋轉分頁時，不
:
為了能使用本功能，請先在
控制面板上設定複印模式
(文字模式, 圖文混合模式,
圖片模式)。
*文字模式, 圖文混合模式,
圖片模式
1-6 個等級(*4)
*關閉, 開啟,旋轉分頁
文字模式(關閉,, *開啟),
圖文混合模式(關閉,, *開啟)
分頁
旋轉分頁
2
Page 35
8
25. 縮放 縮放文件
整頁模式: 自動將文件縮小
來將整個頁面複印到輸出紙
張上。
輸入來源 到 輸出目的地:
縮放原稿以搭配進紙匣中的
紙張大小。
輸入來源意指原稿紙張大
小。
選項：DLT, PT, LT, A5,
B5, A4, B4, LG, A3, 8K,
16K, LG。
輸出目的地意指進紙匣中的
紙張大小。若您事先已設
定，輸出目的地會自動顯示
出來。
26. 省紙模式 可將檔縮小並整合成2 合 1
方式(將 2 頁複印於一頁上)
或 4 合 1方式(將 4 頁複印
於一頁上)。
証件複印: 將証件的正反面
複印到單一頁面上。
*100%,整頁模式,
輸入來源 到 輸出目的地,
自訂大小◄ <25% ~ 400%>
*無, 2 合 1, 4 合 1, 証件複印
2 合 1
►
4 合 1
2
証件複印
Page 36
27. 浮水印 將浮水印加到文件上。
*關閉, 開啟
為了使用本功能，需要安裝
Button Manager 軟體(已
包含在所附光碟中的印表機
驅動程式中)，並且將電腦
連接於本產品上。(請參閱
附錄說明)
28. 特殊功能 自動縮放:
自動縮放原稿以符合輸出紙
*無, 自動縮放, 自動旋轉,
書本模式
張大小。
自動旋轉:
自動旋轉原稿以符合輸出紙
張方向。
書本模式:
刪除書背範圍以改善複印品
質。(請參閱書本頁邊空白)
29. 節省模式 以節省碳粉方式複印
*關閉, 開啟
210. 書本頁邊空白 設定欲刪除的書本頁邊空白
以避免產生書背範圍上的陰
影。
0mm, 3mm, 6mm, 9mm,
12mm, 15mm, 18mm
例如，如果你設定18mm，
總共會刪除 36 mm(右邊刪
除 18mm，左邊刪除
18mm)
18 mm 18mm
書本頁邊空白
29
Page 37
0
報告
項目 說明
31. 設定資訊 列印本機的設定資訊。
32. 選單資訊 列印本機液晶螢幕上所有選單項目。
33. 使用資訊 列印使用資訊報告，包括掃瞄次數、複印張數、和碳粉資訊。
網路
如果本產品要當作網路印表機使用，你需要指定ㄧ個 IP位元址於本產品上。
* 號表預設值
項目 說明 選項
41. 啟動 啟動或關閉網路功能。 關閉, *開啟
42. TCP/IP
DHCP
使用 DHCP或指定一個固定
關閉, *開啟
IP。
主機名稱 輸入主機名稱(本機的名稱)。
固定 IP 位置
IP 位置 輸入本機的 IP 位置
子網遮蔽 輸入子網遮蔽
通道 IP 輸入通道 IP
WINS 伺服器
主要的 輸入 WINS 伺服器的主要 IP 位置
次要的 輸入 WINS 伺服器的次要 IP 位置
DNS 伺服器
主要的 輸入 DNS 伺服器的主要 IP 位置
次要的 輸入 DNS 伺服器的次要 IP 位置
IP 資訊
IP 位置 檢查本機的 IP 位置
Ethernet
項目 說明 選項
Ethernet
選擇網路速度
*Auto, 100M Full, 100M
Half, 10M Full, 10M Half
3
Page 38
注意事項:
1. DHCP 伺服器: 全名為 Dynamic Host Configuration Protocol，它是使用在 TCP/IP 通
訊協定當中，用來暫時指定某一台機器 IP 位址的通訊協定，使用 DHCP 時必須在網路上有
一台 DHCP 伺服器，而其他機器執行 DHCP 用戶端。當 DHCP 用戶端程式發出一個廣播
訊息，要求一個動態的 IP 位址時，DHCP 伺服器會根據目前已經配置的位元址，提供一個
可供使用的 IP 位址和子網路遮罩 (subnet mask) 給用戶端。
2. IP Address: 網路上每個可互相連結的電腦都必須具有 IP 位址。 IP 位址的某一部份是用
來指定網路的位址，某一部份是用來指定電腦的位址。 此位址通常是網路管理員根據某種規
則所給的唯一位址，一般是四個數字(0~~255)以小數點相隔的方式來表示，例如，
10.1.30.186。
3. WINS 伺服器: WINS伺服器(Windows Internet Name Service)可動態連結 IP 位址到電
腦名稱上 (NetBIOS 命名)。可讓使用者藉著電腦名稱來存取資源，而非使用IP位址。如果你
要這台電腦追蹤網路上的其他電腦名稱和 IP位址，請將本電腦設成 WINS 伺服器。
4. DNS: 全名為( Domain Name Service，網功能變數名稱稱解析服務)是網際網路中提供解
析網功能變數名稱稱與IP位址的服務，例如 www.computer.com 可解析為
198.105.232.4。
31
Page 39
目錄選單 範例 1– 設定手動進紙匣紙張大小和方向
1. 按控制面板上的「目錄」鍵。液晶螢幕會顯示下列畫面。
選單/確定分類
按 WX, 或數字鍵
2. 按「設定」鍵，按左箭頭或右箭頭按鍵。 液晶螢幕上出現「1. 一般設定」。
1. 一般設定
按 WX, 或設定鍵
3. 按「設定」鍵。液晶螢幕上出現「11. 語言」。
11. 語言
按 WX, 或設定鍵
4. 按左箭頭或右箭頭按鍵。液晶螢幕上出現「12. 選取進紙匣」。
12. 選取進紙匣
按 WX, 或設定鍵
5. 按「設定」鍵，然後按左箭頭或右箭頭按鍵，直到液晶螢幕上出現「手動進紙匣」為止。
手動進紙匣
按 WX, 或設定鍵
6. 按「設定」鍵。 液晶螢幕會顯示下列紙張大小。
紙張: A3
按 WX, 或設定鍵
32
Page 40
7. 按左箭頭或右箭頭按鍵，直到液晶螢幕上出現想要的紙張大小為止，例如：PT(卡片) SEF
(短邊先進).
紙張: PT
按 WX, 或設定鍵
8. 按「設定」鍵以確定。 若沒問題，液晶螢幕會顯示「設定成功」。
紙張: PT
設定成功
9. 按停止/取消 按鍵退出目錄選單和進入操作模式。
33
Page 41
目錄選單 範例 2 – 列印使用資訊
1. 按控制面板上的「目錄」鍵。液晶螢幕會顯示下列畫面。
選單/確定分類
按 WX, 或數字鍵
2. 按「設定」鍵，按左箭頭或右箭頭按鍵。 液晶螢幕上出現「1. 一般設定」。
1. 一般設定
按 WX, 或設定鍵
3. 按左箭頭或右箭頭按鍵。直到液晶螢幕上出現「3. 報告」為止。
3. 報告
按 WX, 或設定鍵
4. 按「設定」鍵，然後按左箭頭或右箭頭按鍵，直到液晶螢幕上出現「33. 使用資訊」為止。
33. 使用資訊
按 WX, 或設定鍵
5. 按「設定」鍵。 使用資訊頁面會自動列印出來。
6. 按停止/取消 按鍵退出目錄選單和進入操作模式。
34
Page 42
4. 複印方法
5
放入複印原稿
將原稿放在玻璃平臺上，
1. 打開掀蓋。
2. 將原稿正面朝下放在玻璃平臺上，並對準左上方的基準點。，如下圖所示：
左上方的基
準點
3. 輕輕蓋上掀蓋。
掀蓋
正面朝下
3
Page 43
6
放置紙張方向
將 A4 或 LTR 紙張朝垂直方向放置於玻璃面板上，將文字面朝下和對齊於 A4 或 LTR 摽誌。
玻璃面板
如果您的紙張大於 A4 或 LTR (例如，LGL 或 A3)，請將您的紙張朝水準方向放置於玻璃面板
上，將文字面朝下和對齊於 LGL 或 A3 摽誌。
玻璃面板
3
Page 44
7
基本複印特色
增加複印張數
若要增加複印張數，請做下列步驟：
1. 將檔放置於玻璃面板上。
2. 按「複印張數」鍵。螢幕上的複印張數變成2。 若要增加更多張數，按住「複印張數」
鍵不放直到您要複印的張數出現為止。預設值為 1張。
或
使用撥號盤輸入複印張數。以上任 ㄧ種方式皆可讓液晶螢幕顯示複印張數。
100% A4
2
複印張數
3. 按綠色開始複印鍵. 複印工作即開始。
調整深淺
若要調整深淺，請做下列步驟：
1. 將檔放置於玻璃面板上。
2. 連續按「深淺」鍵調整至您要的深淺程度。 (預設值為第3 階層。)
100% A4
1
4. 按綠色開始複印鍵. 複印工作即開始。
3
Page 45
更改複印模式
8
若要更改複印模式，請做下列步驟：
1. 將檔放置於玻璃面板上。
2. 按「複印模式」鍵。 選擇模式的LED燈會亮起。
3. 按「複印模式」鍵直到您要的模式之燈亮起。預設模式為混合。
4. 按綠色開始複印鍵. 複印工作即開始。
複印模式型態:
•混合: 用於圖文混合的檔。若要複印書籍雜誌的頁面，建議使用本模式，因為「去網點」功
能讓您消除一般在印刷品上會有的雜紋斑點。
•照片: 用於圖片型的原稿。
•文字: 用於幾乎純文字型的原稿。
文字模式
照片模式
混合模式
3
Page 46
分頁複印輸出
若要分頁複印輸出，請做下列步驟：
1. 將檔放置於玻璃面板上。
2. 按「分頁模式」鍵。 預設為堆疊型態(會依據1,1,1/2,2,2/3,3,3頁次順序)。分類型態(會
依據1,2,3/1,2,3/1,2,3 頁次順序)燈會亮起。
3. 按綠色開始複印鍵. 複印工作即開始。
堆疊型態
分類型態
縮放複印輸出
若要縮放複印輸出，請做下列步驟：
1. 將檔放置於玻璃面板上。
2. 按「縮放」鍵直到您要的縮放比率顯示出來。預設縮放比率為100%。 縮放比率範圍:
25%~400%.
符合頁面 A4
1
3. 按綠色開始複印鍵， 複印工作即開始。
39
Page 47
合併文件
0
若要合併文件，請做下列步驟：
1. 將檔放置於玻璃面板上。 如果您的原稿是證件，請將證件對齊於ID Card標誌。
2. 按「省紙模式」鍵直到您要的省紙模式燈亮起。例如： 證件模式, 2合1模式 或 4合1模
式。
3. 當第一頁被掃瞄時，螢幕會顯示下列訊息：
下一頁面: 1
完成: 2
4. 請打開掀蓋。在玻璃面板上移除第一頁並請放入第二頁。或將證件翻到另一面並放於玻璃
面板上。按1建 (注意事項:延遲時間是30秒。如果你尚未放入第二頁且並未按綠色開始
複印鍵，本產品仍會自動開始掃瞄。)
5. 按2鍵， 複印工作即結束。 如果你是使用4合1模式，請重複步驟4和5。
2 合 1
注意事項:
4 合 1
證件模式
以雙面列印器來複印證件易於造成卡紙。建議使用單面模式來複印證件。
4
Page 48
選擇進紙匣
在一般操作情況下，你不需要選擇進紙匣。預設進紙匣的紙張會被複印出來。然而，如果你要
使用另一個進紙匣(例如：手動進紙匣)，你可以在控制面板上選擇進紙匣。
若要選擇進紙匣，請做下列步驟：
1. 將檔放置於玻璃面板上。

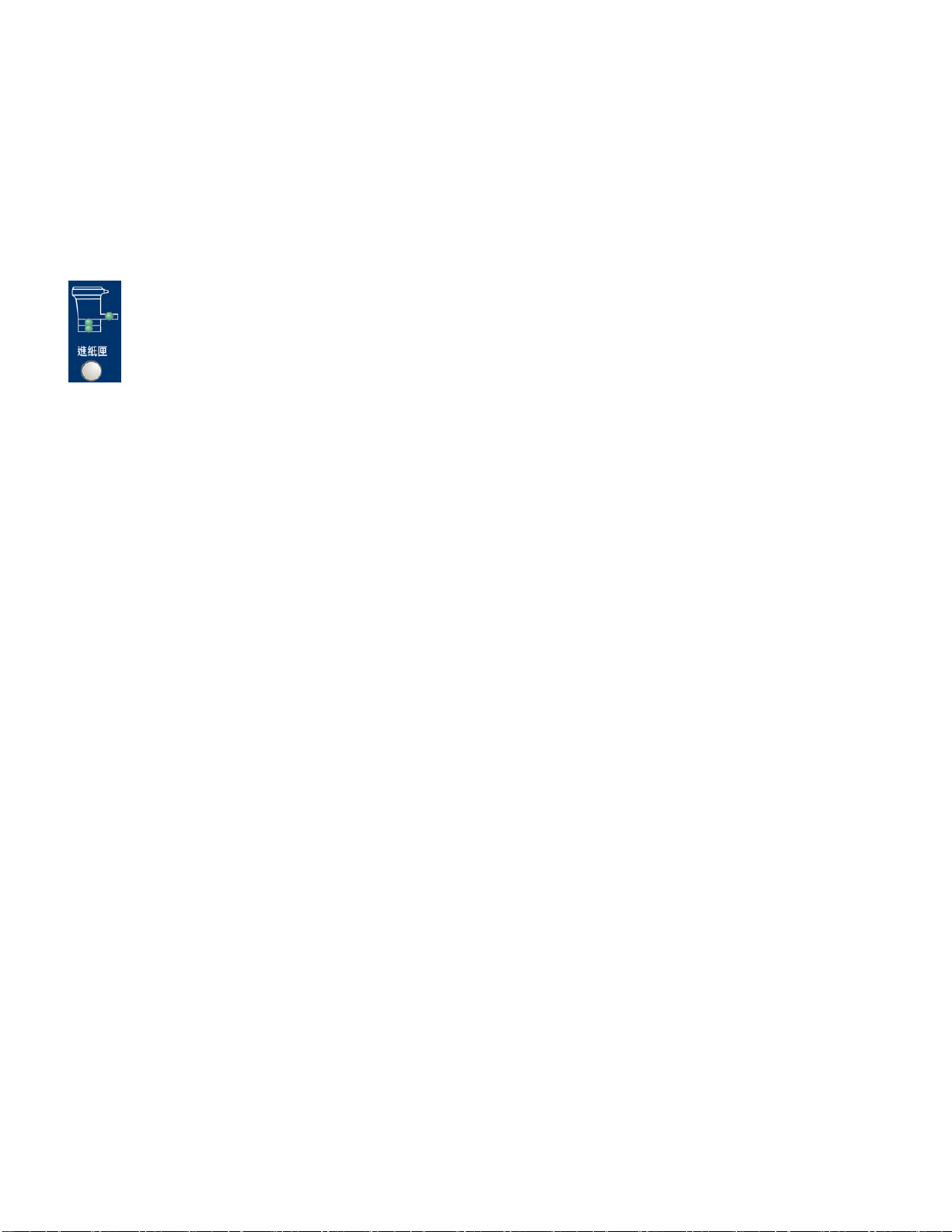

2. 按「進紙匣」鍵直到您要的進紙匣燈亮起。預設值為進紙匣 1。
3. 按綠色開始複印鍵， 複印工作即開始。
41
Page 49
特殊複印特色
2
使用書本模式
本模式會將書本或雜誌的兩頁面分別複印到輸出紙張的兩個頁面。
若要使用書本模式來複印，請做下列步驟：
1. 按「特殊功能」鍵直到書本模式燈亮起。預設值為無。
2. 請將書本或雜誌的兩頁面放置於玻璃面板上，將書背裝訂線與玻璃平臺上面的
Bookcenter虛線對齊，如底下示意圖所示：
Book Margin (e.g. 6mm)
3. 按「目錄」鍵，選 複印設定 > 書本頁邊空白，然後選擇想要的頁邊空白距離(0mm,
3mm, 6mm, 9mm, 12mm, 15mm, 18mm )。預設值為18mm。選擇6mm表示
要從書背區域刪除12mm(右邊 6mm, 左邊 6mm)以避免產生可能的陰影。
2. 複印設定
按 WX, 或設定鍵
210. 書本頁邊空白
按 WX, 或設定鍵
4. 按綠色開始複印鍵，右邊頁面先複印，左邊頁面後複印。
4
Page 50
5. 如果你要繼續複印，請翻頁，按開始複印鍵以執行下一個複印。(所選的設定將於30秒
內儲存完畢，如果沒有於30秒內做更改設定，所有設定會恢復成預設值。)
原本書的兩頁面
注意事項:
當使用書本模式時，你不可將進紙匣紙張大小設成超過 A4 或 Letter，諸如像 Legal, Double
Letter, B4, 8K, 或 A3。
書本模式 (兩個分開頁面)
使用自動縮放
本功能會放大或縮小原稿以符合印表機上的輸出紙張大小。
若要使用自動縮放來複印，請做下列步驟：
1 將原稿正面朝下放在玻璃平臺上，並對準相對應的標誌。
2 按「特殊功能」鍵直到自動縮放燈亮起。預設值為無。
3 按綠色開始複印鍵，複印工作即開始和您的原稿會被縮放。
注意事項:
當使用自動縮放功能時，只有 4 種類型的紙張大小(諸如像 A4, A4, Letter, Letter,
Legal, and A3 )可被偵測到。
43
Page 51
使用自動旋轉
本功能會自動旋轉原稿方向以符合印表機上的輸出紙張方向。
若要使用自動旋轉來複印，請做下列步驟：
1 將原稿正面朝下放在玻璃平臺上。
2 按「特殊功能」鍵直到自動旋轉燈亮起。預設值為無。
3 按綠色開始複印鍵，複印工作即開始。
44
Page 52
使用雙面列印設定和選擇裝訂方向
5
如果要使用雙面列印設定來複印，您需要選購並安裝雙面列印器。
若要使用雙面列印設定和選擇裝訂方向，請做下列步驟：
1 將原稿正面朝下放在玻璃平臺上。
2 按「目錄」鍵。 液晶螢幕顯示下列畫面。
選單/確定分類
按 WX, 或數字鍵
3 按「設定」鍵，按左箭頭或右箭頭按鍵。 液晶螢幕上出現「1. 一般設定」。
1. 一般設定
按 WX, 或設定鍵
4 按「設定」鍵，然後按左箭頭或右箭頭按鍵直到液晶螢幕上出現「14. 輸出模式」為止。
14. 輸出模式
按 WX, 或設定鍵
5 按「設定」鍵，然後按左箭頭或右箭頭按鍵直到液晶螢幕上出現「雙面列印」為止。
雙面列印
按 WX, 或設定鍵
6 按「設定」鍵以確定。 若沒問題，液晶螢幕會顯示「設定成功」。
雙面列印
設定成功
7 按「返回」鍵，然後按左箭頭或右箭頭按鍵直到液晶螢幕上出現「15. 雙面列印設定」為
止。
15. 雙面列印設定
按 WX, 或設定鍵
4
Page 53
8 按「設定」鍵，然後按左箭頭或右箭頭按鍵直到液晶螢幕上出現想要的裝訂方向為止。
6
例如：書本模式
書本模式
按 WX, 或設定鍵
9 按「設定」鍵以確定。 若沒問題，液晶螢幕會顯示「設定成功」。
書本模式
設定成功
10 按停止/取消 鍵退出目錄選單和進入操作模式。
11 按綠色開始複印鍵，複印工作即開始。
4
Page 54
7
使用驅除背景功能
1. 將原稿正面朝下放在玻璃平臺上。
2. 按「目錄」鍵。 液晶螢幕顯示下列畫面。
選單/確定分類
按 WX, 或數字鍵
3. 按「設定」鍵，按左箭頭或右箭頭按鍵。 液晶螢幕上出現「1. 一般設定」。
1. 一般設定
按 WX, 或設定鍵
4. 左箭頭或右箭頭按鍵直到液晶螢幕上出現「複印設定」為止。
複印設定
按 WX, 或設定鍵
5. 按「設定」鍵，然後按左箭頭或右箭頭按鍵直到液晶螢幕上出現「24. 去背景」為止。
24. 去背景
按 WX, 或設定鍵
6. 按「設定」鍵，然後按左箭頭或右箭頭按鍵直到液晶螢幕上出現「文字」為止。
文字
按 WX, 或設定鍵
7. 按「設定」鍵，然後按左箭頭或右箭頭按鍵直到液晶螢幕上出現「開啟」為止。
開啟
按 WX, 或設定鍵
4
Page 55
8. 按「設定」鍵以確定。 若沒問題，液晶螢幕會顯示「設定成功」。
8
開啟
設定成功
9. 按綠色開始複印鍵，複印工作即開始和原稿的背景顏色也被移除了。
4
Page 56
5. 安裝印表機和掃瞄器驅動程式
如果你想要使用列印和掃瞄功能，你需要安裝印表機驅動程式和掃瞄器驅動程式。光碟內含印
表機驅動程式和掃瞄器驅動程式。請依下列步驟來完成安裝程式。
系統需求
Windows 98/Windows Me/Windows XP/Windows 2003/Windows Vista
當本產品透過 USB 纜線連接於電腦時，印表機驅動程式安裝方法
1. 將所附CD光碟放入光碟機中, 如下圖所示, 安裝對話方塊會出現。
49
Page 57
0
2. 按「安裝掃瞄器和印表機驅動程式」來ㄧ次安裝完本產品的掃瞄器驅動程式、印表機驅動
程式、和Button Manager軟體。
3. 當安裝完驅動程式時，請依下列步驟連接USB纜線至本機台。:
a. 將 USB 纜線的一端連接到您的電腦上。
b. 將 USB 纜線的另一端連接到本產品上。
USB 埠
USB 纜線

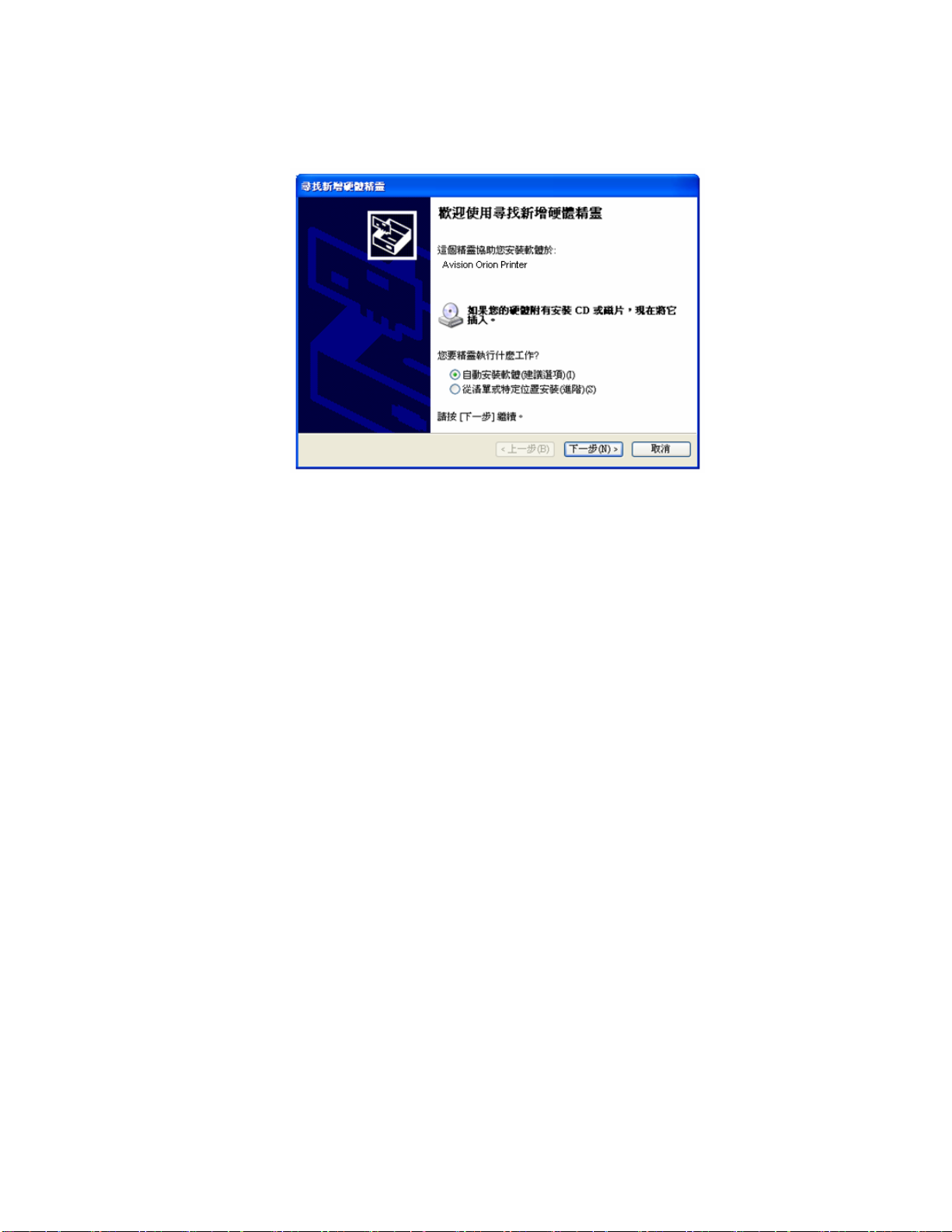

4. 因為本產品會包含兩個USB裝置，一個是掃瞄器，另一個是印表機。電腦會出現兩次「尋
找新增硬體精靈」來辨識這兩個USB裝置。當下列「尋找新增硬體精靈」畫面出現時，
請按「下一步」並依照螢幕指示以完成安裝。
5
Page 58
5. 當另一個「尋找新增硬體精靈」畫面出現時，請按「下一步」並依照螢幕指示以完成安裝。
移除掃瞄器驅動程式和印表機驅動程式
1. 先確定您的USB 電纜線已連接。
2. 從「開始」選單，選擇「程式集」、「本產品」、及「uninstall」。
51
Page 59
當本產品透過網路纜線連接於電腦時，印表機驅動程式安裝方法
2

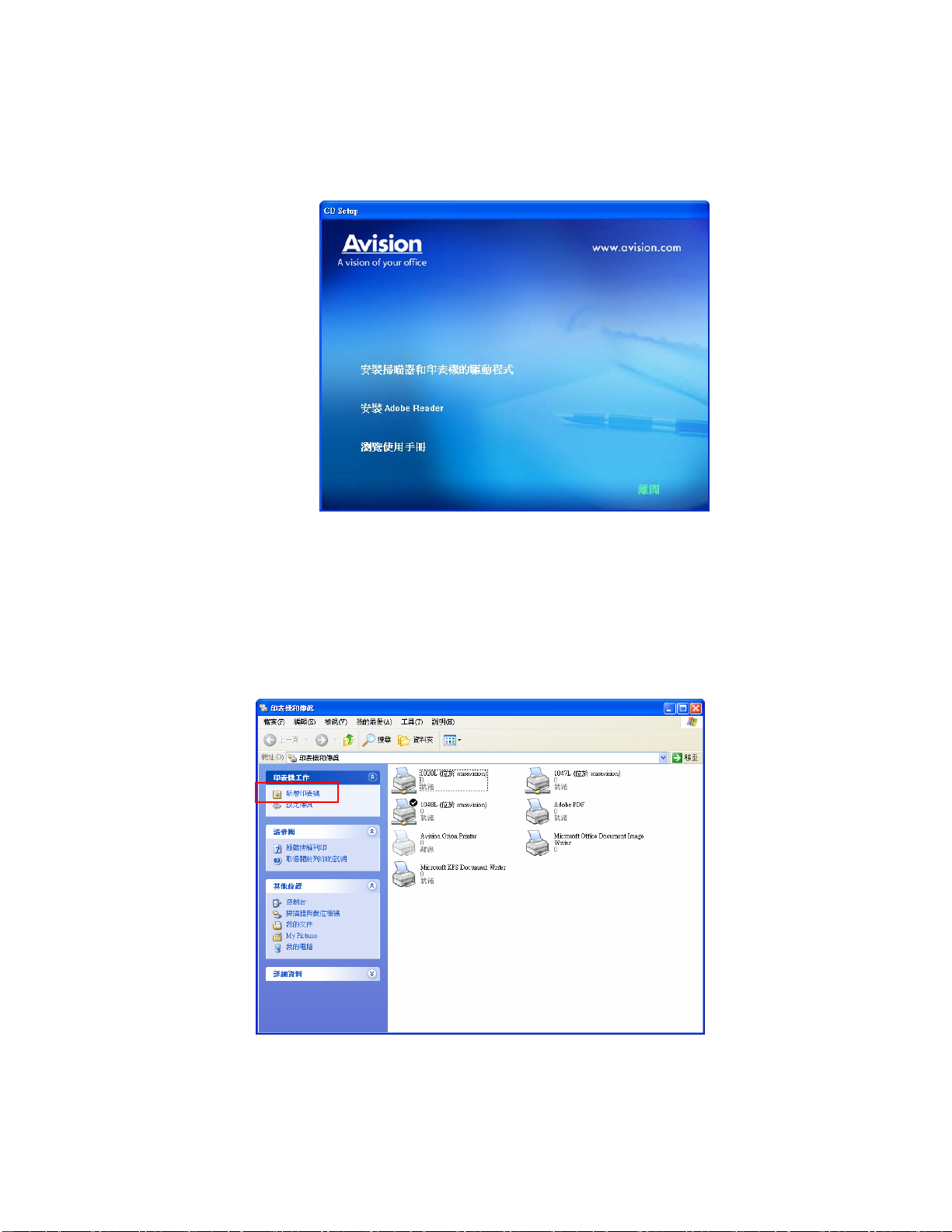

1. 將所附CD光碟放入光碟機中, 如下圖所示, 安裝對話方塊會出現。
2. 按「安裝掃瞄器和印表機驅動程式」來ㄧ次安裝完本產品的掃瞄器驅動程式、印表機驅動程
式、和Button Manager軟體。
3. 打開印表機和傳真視窗。
4. 按新增印表機。
新增印表機精靈會啟動，請按「下一步」。
5
Page 60
5. 按連接到這台電腦的本機印表機，清除自動偵測並安裝我的隨插即用印表機選取盒。然後
按「下一步」。
6. 按建立新的連接埠，然後在連接埠類型選擇 Standard TCP/IP Port。
7. 按「下一步」以執行新增標準 TCP/IP 印表機連接埠。
53
Page 61

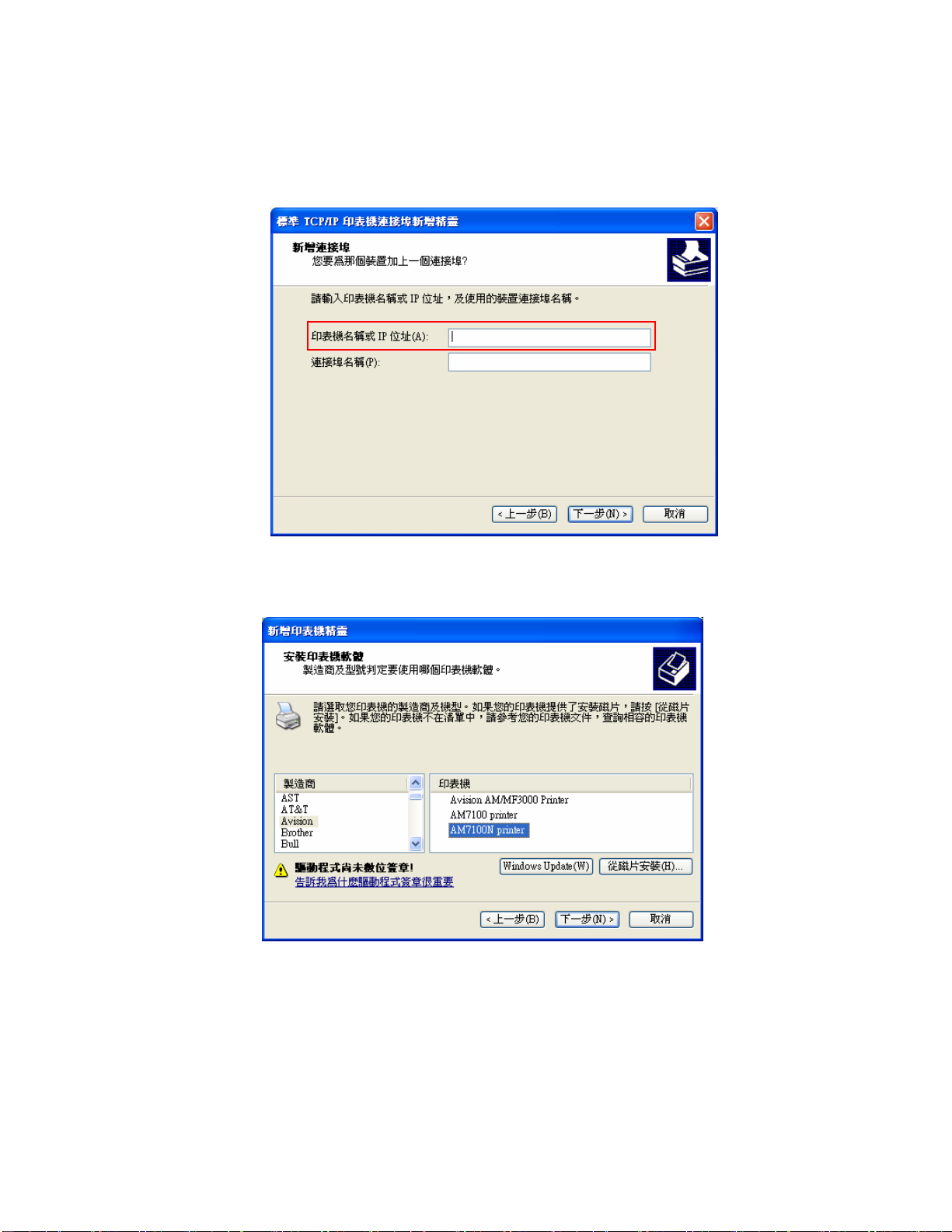

8. 輸入本產品 IP 位址，然後按「下一步」。
例如： 10.1.21.34.
9. 從製造商名單上選擇 Avision，從印表機名單上選擇 AM7000N。然後按「下一步」，依照
螢幕指示完成驅動程式安裝。
54
Page 62
6. 印表機驅動程式屬性設定
5
如何設定印表機驅動程式屬性
1. 按開始，然後按印表機和傳真。
2. 用滑鼠右鍵按下本產品的印表機名稱，然後選擇內容。

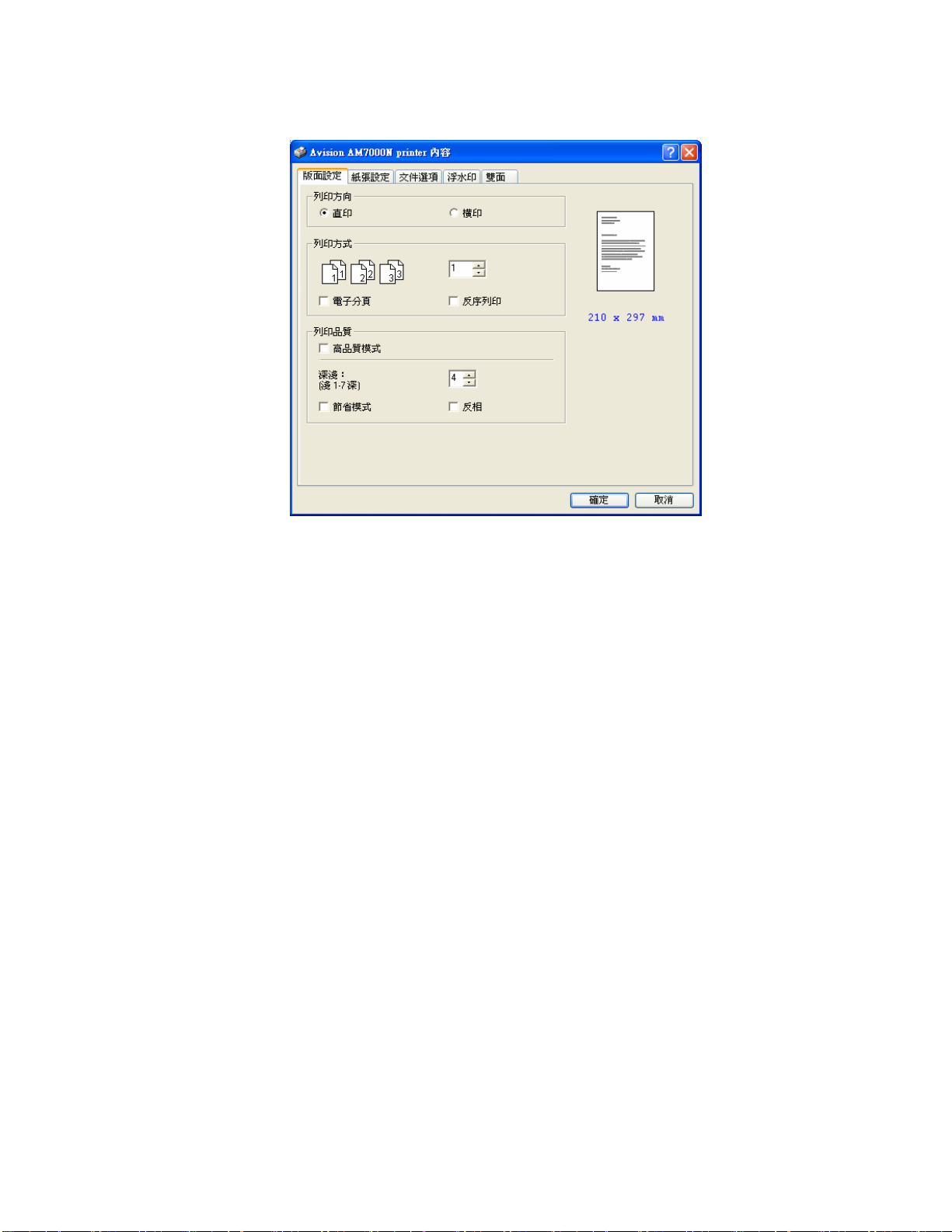

3. 本產品印表機的屬性視窗如下所示。
5
Page 63
4. 選擇列印喜好設定以顯示列印喜好設定視窗。
6
5
Page 64

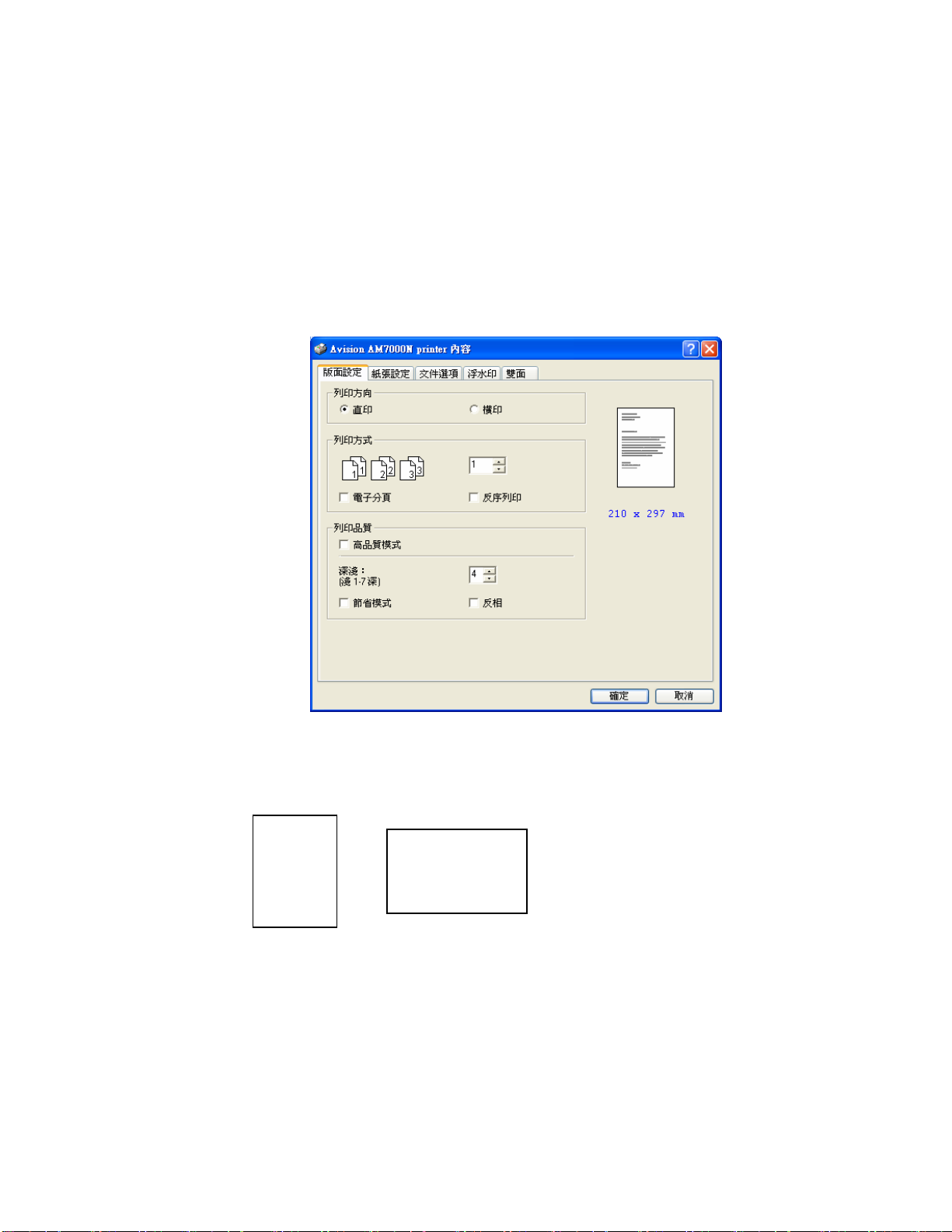

使用印表機偏好對話盒
7
印表機偏好對話盒包含版面設定標籤、紙張設定標籤、文件選項標籤、浮水印標籤、和雙
面列印標籤。下列幾個章節將解釋以上每一種標籤的內容。
版面設定標籤
列印方向
選擇您的列印方向。 選項: 直印, 橫印
ABC ABC
直印
橫印
5
Page 65
列印方式
8
設定列印張數. 最多可輸入999張。
電子分頁:
反序列印: 以顛倒的順序列印文件。因此，你的文件的最後一頁會先被列印
啟動電子分頁功能，諸如像 1/1/1, 2/2/2, 3/3/3 的列印次
序。
出來。
反序列印(啟動電子分頁功能)
反序列印(未啟動電子分頁功能)
列印品質
高品質模式: 如果您文件中的圖片並未列印清晰，請勾選高品質模式以
改善品質。
深淺: 調整您要的深淺度(1~7)。 預設值: 4 (ㄧ般)
節省模式: 讓您使用較少的碳粉來列印，以便節省碳粉的用量。
反相: 可反轉影像的亮度與色彩。
5
Page 66
紙張設定標籤
紙張
紙張大小: 選擇目的進紙匣所使用的紙張大小。
選項: 8K, 16K, A3, B5, A5, Legal, B4, A4, Letter, Postcard
進紙紙槽:
紙張品質
:
選擇所要的進紙槽。
選項: Auto, Manual Tray, Main Tray, Tray 2
Auto 意指自動選擇符合您檔紙張大小的進紙槽。
選擇所要的紙張型態。
選項: Plain Paper, Thick Paper, Transparency
59
Page 67
0
文件選項標籤
多頁列印
每張紙包含
的頁數:
選擇在一張紙上要印多少頁。
選項: 單頁, 2 合 1, 4 合 1, 9 合 1, 16 合 1
分隔線:
選擇邊界線型態。
選項: 無, 實線, 虛線
6
Page 68
列印方向:
選擇頁的排列次序。
選項: 右下, 左下, 下右, 下左
右下
左下
下右
下左
輸出紙張大小
自定比例 您可使用滑桿縮放列印影像。
縮放比率: 25%~400%
配合紙張調整大小 輸出整頁的原稿內容且包含原稿的四個頁邊空白。
置中
能夠讓原稿影像固定於輸出紙張的中間區域。
61
Page 69
2
浮水印標籤
您可以浮水印的方式，將商標或文字(諸如像機密性的、重要的、草稿文件)印在紙張上。
僅首頁套用
文字浮水印
圖案浮水印
讓您將浮水印只列印在第一頁的文件上。
若未勾選，則浮水印會列印到每一頁的文件上。
按「新增」按鍵，一個浮水印對話視窗出現。此時，您可以
為您的文字浮水印設定各種需要的屬性。
按「編輯」或按「移除」鍵來修改或刪除文字浮水印。
按「新增」按鍵，一個浮水印對話視窗出現。此時，您可以
為您的圖案浮水印設定各種需要的屬性。
按「編輯」或按「移除」鍵來修改或刪除圖案浮水印。
可選擇的影像格式：BMP, TIFF, 或 JPEG。
6
Page 70
雙面列印標籤
雙面列印
啟動雙面列印功能前，請確定雙面列印器已先安裝。
左右翻面 以書籍型態自動打印紙張的兩面。
手動雙面列印 手動打印紙張的兩面。
63
Page 71
列印紙張的兩面 (雙面列印)
若要列印紙張的兩面，請做下列步驟：

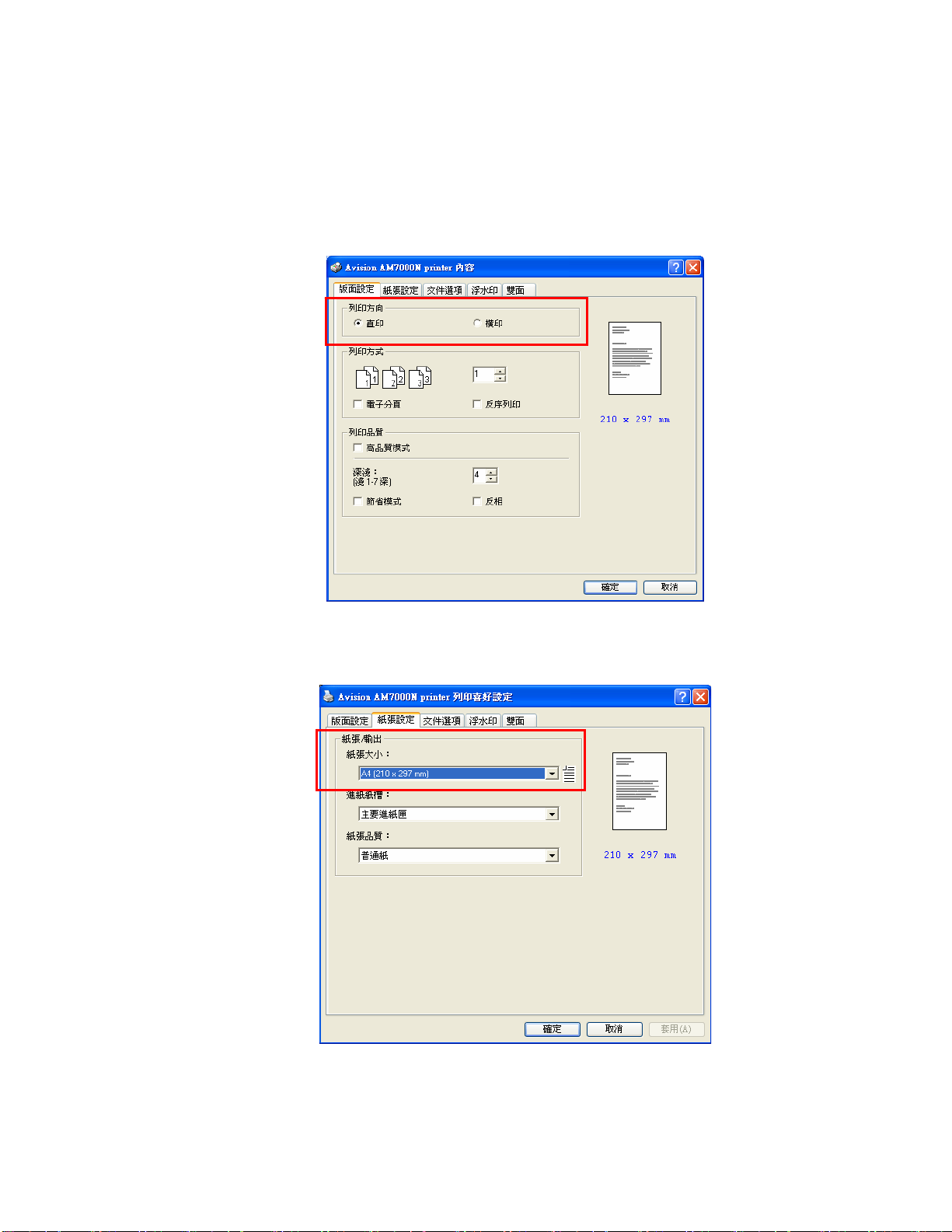

1. 於版面設定標籤中，設定列印方向。例如：直印
2. 於紙張設定標籤中，設定紙張大小和進紙槽。例如：A4，進紙匣 1。
64
Page 72
5
10. 在液晶螢幕上設定進紙匣、紙張大小和方向。
a. 按「目錄」鍵。 液晶螢幕顯示下列畫面。
選單/確定分類
按 WX, 或數字鍵
b. 按「設定」鍵，按左箭頭或右箭頭按鍵。 液晶螢幕上出現「1. 一般設定」。
1. 一般設定
按 WX, 或設定鍵
c. 按「設定」鍵，液晶螢幕上出現「11. 語言」。
11. 語言
按 WX, 或設定鍵
d. 按左箭頭或右箭頭按鍵。 液晶螢幕上出現「12. 選取進紙匣」。
12. 選取進紙匣
按 WX, 或設定鍵
e. 按「設定」鍵，然後按左箭頭或右箭頭按鍵直到液晶螢幕上出現想要的進紙匣(例如：
進紙匣 1)為止。
進紙匣 1
按 WX, 或設定鍵
f. 按「設定」鍵，液晶螢幕上出現「紙張： A3」。
紙張: A3
按 WX, 或設定鍵
g. 按左箭頭或右箭頭按鍵，直到液晶螢幕上出現想要的紙張大小和方向為止，例如：
A4
。
紙張: A4
按 WX, 或設定鍵
h. 按「設定」鍵以確定。 若沒問題，液晶螢幕會顯示「設定成功」。
6
Page 73
6
11. 按印表機對話盒上的確定以開始列印。
12. 第一面的基數頁會迅速先列印出來(例如：第 1頁，第 3 頁，第 5 頁等等)。
13. 收集列印出的頁面並檢查下列事項：
a. 將這些頁面重新放入進紙匣 1，並讓列印面朝上。 (將這些頁面重新放入手動進
紙匣，並讓列印面朝下。)
手動進紙匣: 請讓列印面朝下。
b. 頁面的頂端先進入進紙匣。
進紙匣 1: 請讓列印面朝上。
7. 在手動雙面列印對話盒上，按繼續以列印第二面。
6
Page 74
7. 掃描器之操作
7
在安裝完掃瞄器驅動程式，且以 USB 訊號線連接於電腦後，本產品即可當掃瞄器使用。你可以使
用眾多的掃瞄功能來修改你的掃瞄影像。
基本系統需求
• IBM PC 586 或 Pentium以上相容之電腦
• 微軟 Windows 2000 /Windows ME/Windows XP/Windows Vista
• 100 MB 安裝用磁碟空間
• 128 MB RAM
• 萬用序列埠 (Hi-Speed USB 2.0 port)
• VGA 顯示器
• 與微軟視窗相容之滑鼠
• 光碟機
操作步驟
1. 開啟合乎 TWAIN 的影像編輯應用軟體。
2. 拉下“檔案＂功能表，選擇“選擇來源＂。
3. 選擇本產品型號。除非您要選擇其他產品，否則您只需要選取一次來源。
4. 將要掃瞄文件文字面朝下放入玻璃面板上。
6
Page 75
5. 拉下“檔案＂功能表，選擇“取得＂。此時會出現一個包含有掃瞄功能的對話框。
6. 在 “掃瞄方式＂下拉功能表上，選擇您要使用的掃瞄方法。
7. 在“影像類型＂ 下拉功能表上，選擇您要使用的掃瞄模式。
8. 在 “解析度＂下拉功能表上，選擇掃瞄解析度。
9. 選取您要使用的掃瞄功能設定 (例如，銳利化、去網點等)。
10. 按一下 “預覽＂或 “掃瞄＂按鈕，開始預覽或掃瞄文件。
68
Page 76
瀏覽掃瞄對話框
7
8
9
10
11
1. 原稿來源 選項:平臺式(一般檔或照片)。
1
2
3
4
5
6
2. 影像模式 選項: 黑白、8-位元 灰階、24-位元元 彩色。
3. 解析度 選項: 50、72、100、144、150、200、300、600 (dpi)。
4. 亮度 調整範圍 –100 到 +100。
5. 對比 調整範圍 –100 到 +100。
6. 其他 從左至右: 去網花、銳利化、色調調整、自動層次調整、進階設定。
7. 黑白反相 將亮度及彩度予以反轉。
8. 鏡影 把影像左右倒置。
9. 自動裁切 自動裁剪你的掃瞄區域。
10. 紙張尺寸 選項: 卡片 4＂x2.5＂, 照片 5＂x3＂, 照片 6＂x4＂, A5, B5, A4, Letter、
Legal 或 掃瞄器的最大區域。。
11. 單位 選項: 公分、英吋、及 圖元。
69
Page 77
0
使用掃瞄對話框
選擇掃瞄方式
選項:
平臺: 用來掃單張文件。
選擇適合的影像類型
黑白 適合原稿內含文字或鉛筆素描的圖案。
8-位 灰度 灰階影像是單一主色所形成的影像，其中包含了256種灰階層
次。
24-位色彩 掃瞄彩色照片的最佳選擇。
黑白
灰度 24-位色彩
7
Page 78

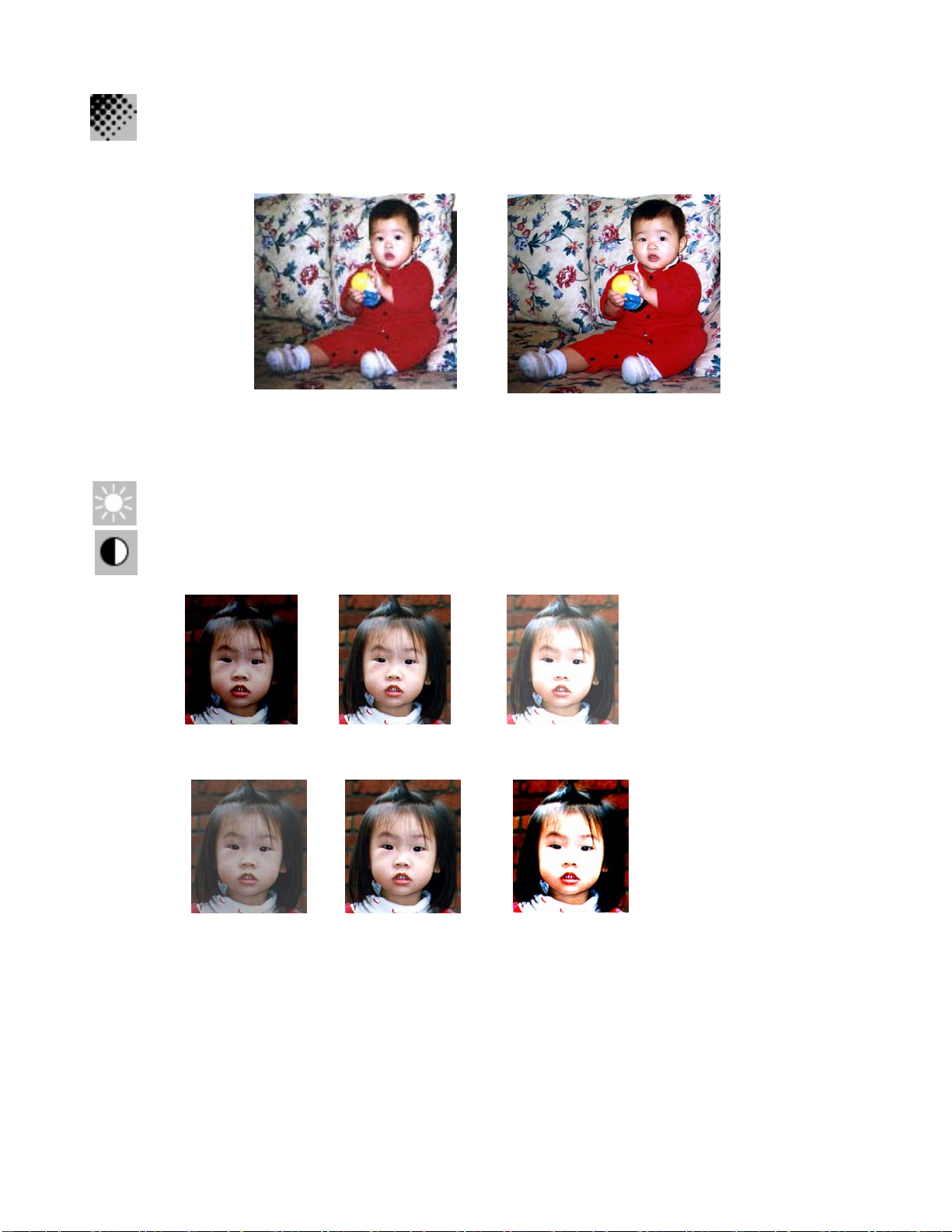

選擇適當的解析度
解析度： 指當用本掃描時，每一英吋所掃描的點數，單位為 dots per inch (dpi)，通常點數愈高，解
析度即愈高，但當到達一定程度時，解析度不會明顯地增加反而會增加硬碟的空間。
解析度: 50 dpi
解析度: 200 dpi
調整亮度及對比度
亮度: 調整影像中亮度的明暗。亮度值愈大，影像愈亮。
對比度: 調整影像中最暗與最亮二者之間的對比值。對比值愈高，影像中黑白之間的灰域愈多。
減少亮度 正常影像 增加亮度
減少對比度 正常影像 增加對比度
71
Page 79
2
放大預覽影像
把預覽影像放大至預覽區域的最大或還原原來影像大小，方便修改影像。
注意：此放大功能僅供預覽使用，不是把掃瞄的影像放大。
黑白反相
按一下“黑白反相＂按鈕可反轉影像的色彩。如果是黑白影像，黑色區域會變白，而白色區域會變
黑。如果是彩色影像，反轉影像會使其每一圖元都變更為其互補色。
黑白反相前
黑白反相後
鏡影: 按一下 “鏡影＂ 按鈕可把影像左右倒置。(建立鏡像)。
鏡影啟動前
鏡影啟動後
自動選擇掃瞄區域預覽
自動選擇整個原稿為掃瞄區域。 (你也可以在預覽影像的四個角落，依對角線的方向調整掃瞄區
域。)
7
Page 80
改善你的影像品質
去網點
按一下 [去網點] 按鈕讓您消除一般在印刷品上會有的雜紋斑點*。您可以指定 [報紙]、[雜誌] 或
[型錄]。
銳利化
按一下 [銳利化] 按鈕讓您將掃描影像作更清晰的呈現。您可以指定 [
的 [清晰] 設定。*銳利化:“銳利化＂功能，只能在掃瞄灰階或彩色影像時有效。
去網點前
銳化前
去網點後
超強銳化後
淡
]、[
其他
]、[濃] 或 [
最濃
]
*
雜紋斑點: *—因半色調印刷時不正確的網點角度而產生之不想要的斑點。
顏色調整: 調整影像的顏色品質使其接近原件。本功能使用預設參數調整影像。
使用顏色調整前
73
使用顏色調整後
Page 81

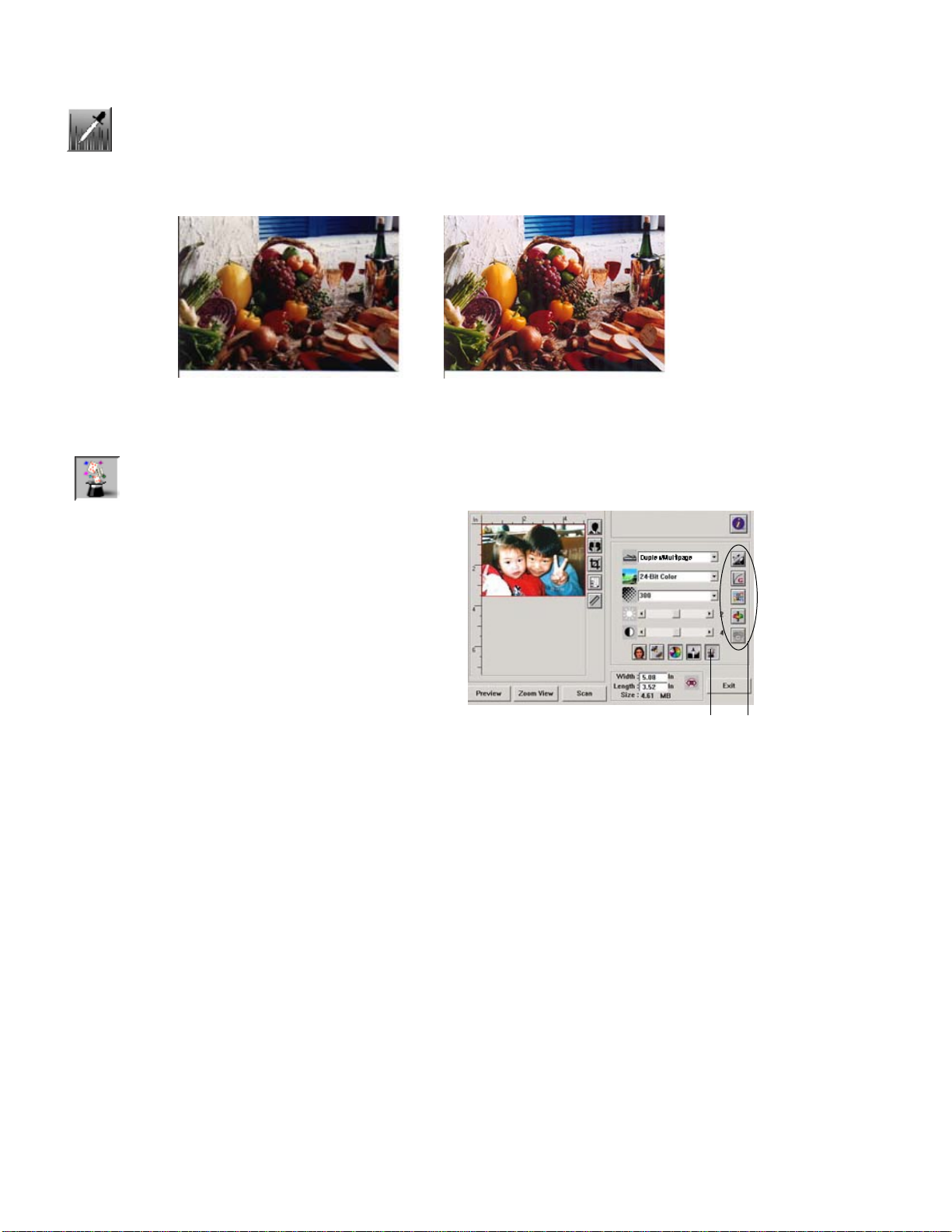

自動級別
以預設值調整影像最亮度與最暗度使影像有最佳的效果。
使用自動級別前
使用自動級別後
使用高級功能
轉換高級功能
1. 按一下 [進階設定] 按鈕可檢視 [明亮 /
陰影]、[曲線]、[色彩平衡]、[色調 / 飽
和度 /亮度]、[色彩消除] 和 [自訂設定]
等進階設定按鈕 (位在 TWAIN 對話框
右邊的六個按鈕)。
2. 高級功能選項
1
2
74
Page 82
5

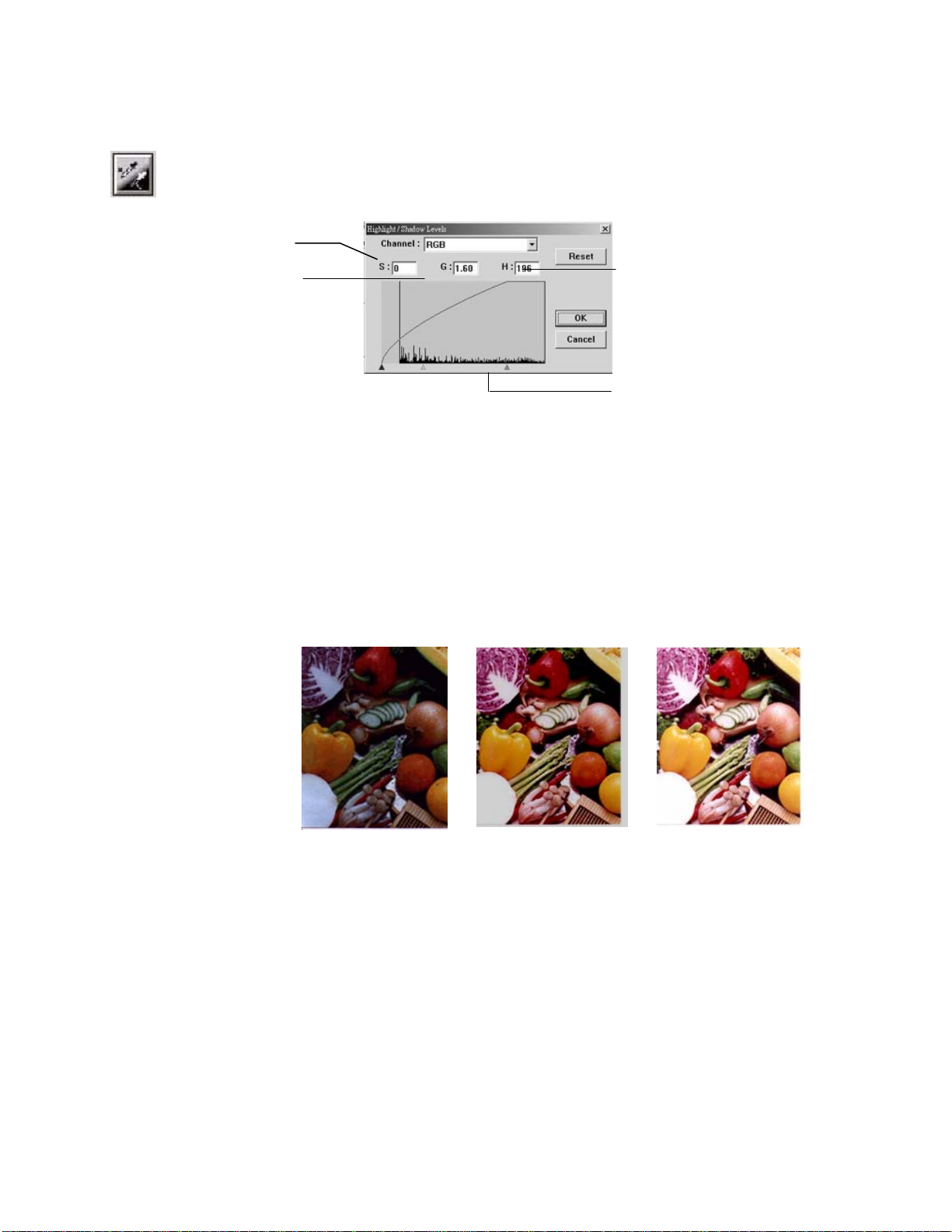

調整最亮級別/最暗級別: 最亮點指的是影像中最亮的區域，最暗點指的是影像中最暗的區域，改
變最亮點與最暗點的值或同時調整可以擴大顏色的階層使影像的細節可以更清楚地看出。
1
2
3
4
1. Shadow: 影像中最暗的區域。
2. Gamma: 調整影像中的中間色調，但仍保有明部暗部的細節。
3. Highlight: 影像中最亮的區域。
4. Pointer: 移動此點來改變數值。
從下圖中可以看到當曲線值改變時, 影像亮度也隨著改變的情況(但最亮點值與最暗點值不變)。
Gamma 值: 1.0
Gamma 值: 1.4
Gamma值: 2.0
7
Page 83

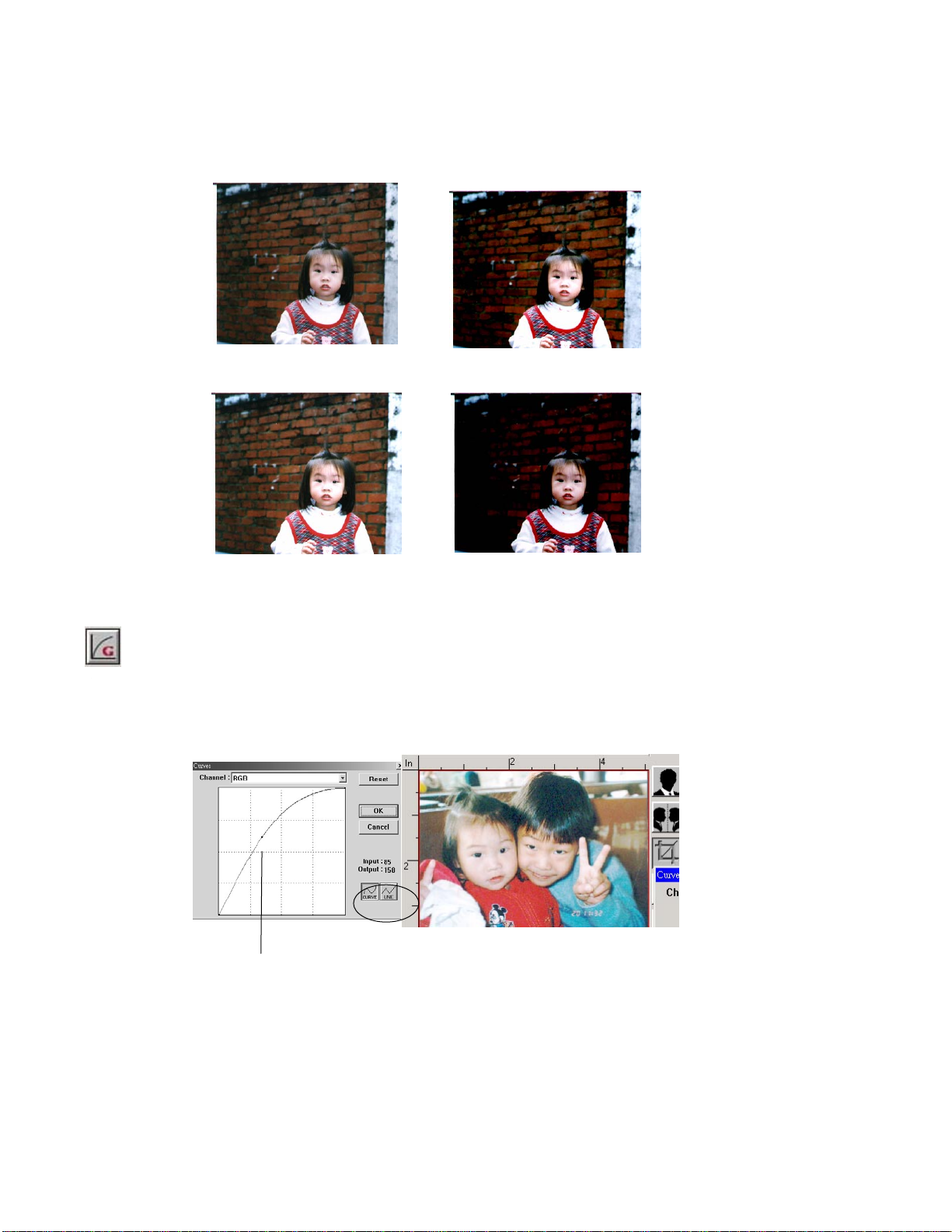

從下圖中可以看到當最亮點與最暗點的數值改變時，影像所反映出的不同效果。
6
最亮點值: 255/最暗點值: 0(預設值)
最亮點值: 200/最暗點值:0
最亮點值: 210/最暗點值:10
最亮點值: 255/最暗點值: 50
調整亮度曲線: 調整影像中最暗與最亮二者之間的範
圍。
曲線調整為往上時，影像亮度可均勻地提高。 相反地，曲線往
下時，影像亮度均勻地降低。
7
Page 84
7
改變色偏角度、顏色飽合度、亮度
改變色偏角度、顏色飽合度、亮度。
(1)
(2)
(3)
(1). 色偏角度 調整點往右移影像色調偏綠。 調整點往左移影像色調偏紅。
(2). 顏色飽合度 調整點往右移影像顏色較濃。 調整點往左移影像顏色較淡。
(3). 亮度 調整點往右移影像亮度較高。 調整點往左移影像亮度較低。
把飽合度點往右移，影像顏色呈現較濃的效果。
7
Page 85
色彩平衡: 調整影像的顏色。 但是你必須先點選基本設定中的“顏色調整＂鍵後才可以使用此功
能。
將調整點往紅色移，影像色調偏紅。
將調整點往綠色移，影像色調偏綠。
78
Page 86
顏色校正: 濾除紅、藍、綠任一顏色通道。點選此按鍵後，以下的對話框會出現，點選 R、G、
B(Red, Green, Blue 即紅、綠、藍)色階任一通道，再按“確認＂，掃瞄後含該通道的文字或影像即會
被濾除。
值得注意的是，這個功能只能在黑白或灰階影像模式中才能發揮作用。
濾除綠色通道後，呈現的影像效果。
濾除紅色通道後，呈現的影像效果。
79
Page 87

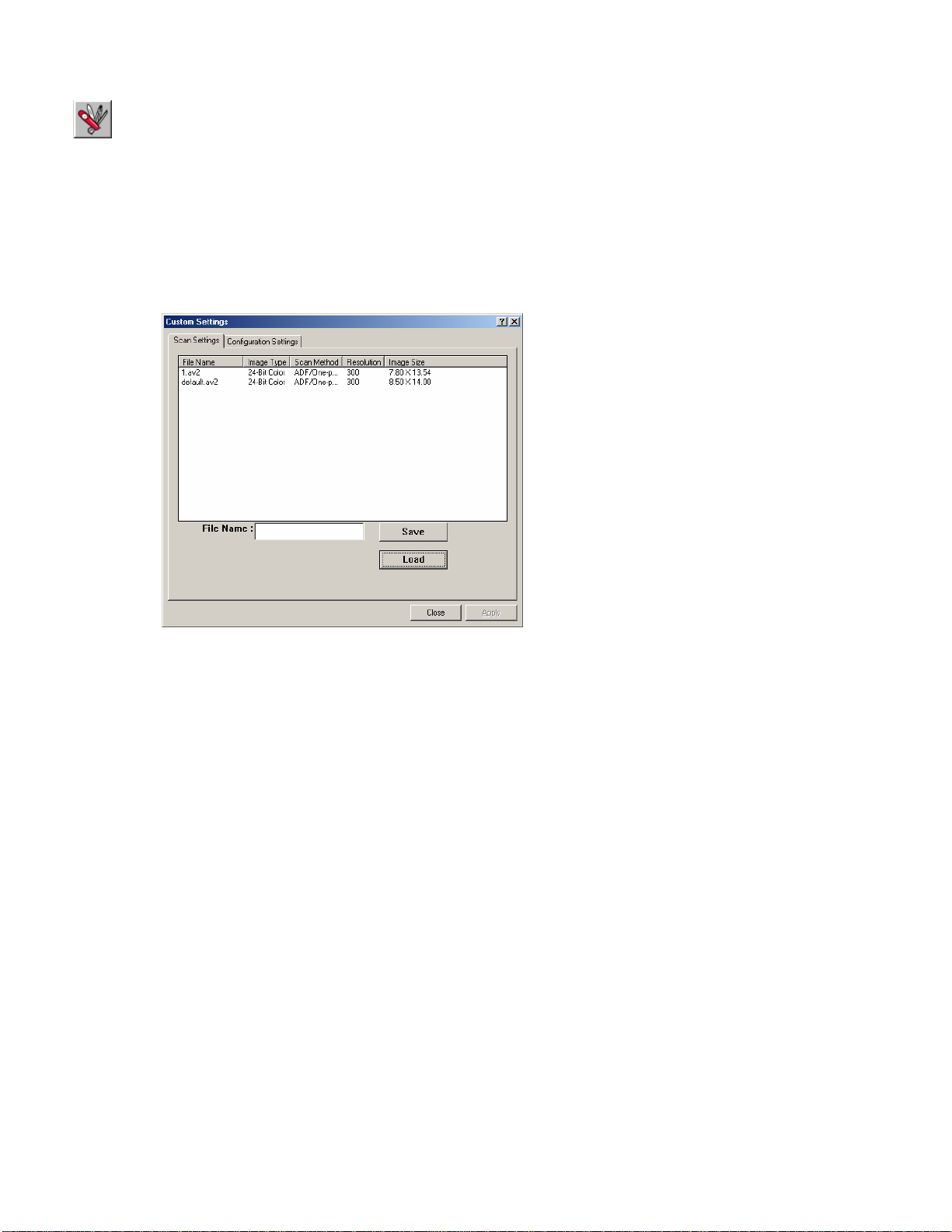

自訂設定
0
按一下“自訂設定＂按鈕，可存取一個讓您儲存掃描設定與組態設定的對話框。這裡有兩個標籤：
“掃描設定＂ 與 “組態設定＂。
掃瞄設定
“掃
瞄設定＂標籤可讓您將掃描功能設定儲存在檔案中、載入現有的檔案，或刪除現有的檔案。
儲存掃瞄設定檔案
在“檔案名稱＂文字方塊中輸入您的設定名稱，並按一下“儲存＂按鈕。您的設定就會被儲存，而
檔案名稱將出現在清單方塊中。
使用掃瞄設定檔案
您可以使用現有的設定檔案。在您想使用之設定的檔案名稱上按一下滑鼠右鍵，然後按一下“載
入＂按鈕。此檔案中的設定會被自動指定至掃描功能對話框中。
刪除掃瞄設定檔案
在檔案名稱上按一下滑鼠右鍵，然後按電腦鍵盤上的 Delete (取消)按鈕即可刪除檔案。您無法刪除
預設的掃描設定檔案
default.av2
。
8
Page 88
組態設定
“組態設定＂標籤可讓您自訂一些特殊設定。
省電模式—選取 “啟用＂方塊可啟用省電設定。您可在 “分鐘＂方塊中指定延遲時間。按一下
“套用＂按鈕儲存變更。預設為 15 分鐘。
提示設定—如果您將滑鼠遊標移到對話框中某個項目上時，希望出現顯示項目名稱的旗標，請選取
“顯示提示＂方塊。按一下“套用＂按鈕儲存變更。
81
Page 89

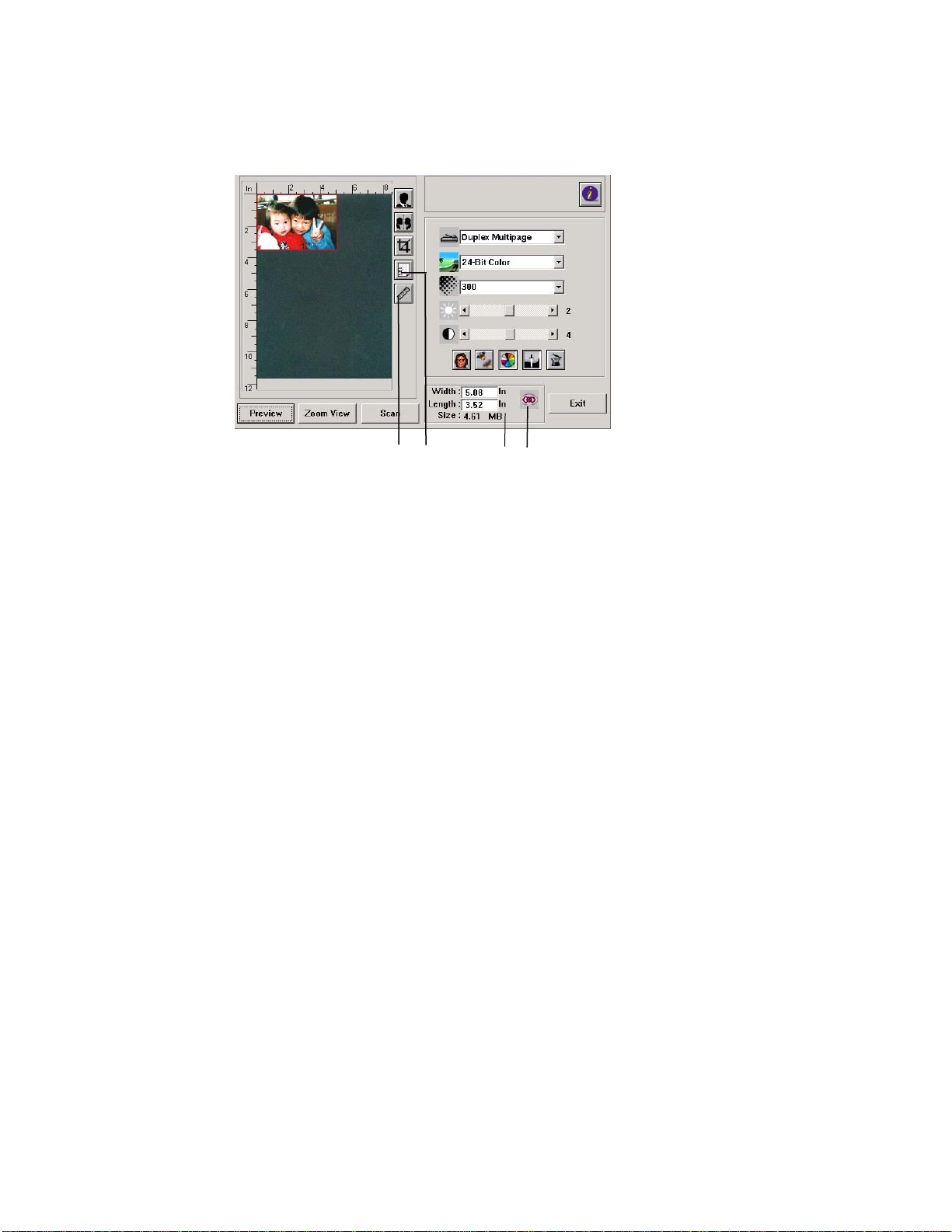

其他工具
2
1. 度量單位 每次掃瞄時所用的度量單位。
1 2
選項: 釐米（公分）, 英吋, 及圖元。
3 4
2. 紙張大小 經常使用的稿件的紙張大小。
選項: 卡片 4＂x2.5＂, 照片5＂x3.5＂, 照片6＂x4＂, A5,
B5, A4, 信函, 或掃瞄器最大限制。
3. 影像大小 顯示掃瞄區域的尺寸與影像大小。
4. 鎖定縮放比例大小 固定輸出的影像大小。不管你選取的掃瞄區域是多大或多
小，按下此鍵後，就可以固定輸出的影像尺寸。
(注意: 按下此鍵後再調整掃瞄區域時，縮放比率的值也會
同時變動)。
8
Page 90
8. 故障排除
清除警告或錯誤訊息
如果於操作期間發生了問題，液晶螢幕會顯示警告或錯誤訊息。此外，故障顯示燈會閃爍或恆亮著
以表示某種警告或錯誤狀態。若要解決問題，請依循螢幕上的指示或下列各表的細節內容。
故障顯示燈
警告訊息
訊息 說明或排除方法
Toner Empty
Replace Cartridge
Toner Low
Replace Cartridge
Fuser Low
Replace Fuser
Auto Detect Fail
Open & Close
Cover
碳粉匣中的碳粉耗盡。
請更換成新的碳粉匣。
剩餘碳粉低於總量的 20%。 本產品雖仍可執行列印或複
印功能，但輸出品質不佳。
熔合器溫度低。
請訂購並更換熔合器。
無法偵測紙張大小。
打開並關上掀蓋，重新偵側。
83
Page 91
警告訊息
訊息 說明或排除方法
Book Mode A3
當使用書本模式時，未使用支援的紙張。
Paper Not Support
未支援的紙張大小包含 A3, Legal, B4, Double Letter, 和
8K。
錯誤告訊息
訊息 說明或排除方法
Service Code
Error: #
未知的 MFP 硬體錯誤。
請重新啟動機器或打電話給維修單位。
掃瞄器故障
Scanner Module
Error: Code #
Motor Error
Press #
掃瞄器’硬體問題。
請重新啟動機器或打電話給維修單位。
掃瞄器馬達有可能故障。
1. 按 “#” 鍵。
2. 若本訊息仍然顯示，請檢查馬達或打電話給維修單位來更
換馬達。
掃瞄器燈管有可能故障。
Scanner Lamp
1. 按 “#” 鍵。
Error,Press #
2. 若本訊息仍然顯示，請檢查燈管或打電話給維修單位來更
換燈管。
Chassis Lock
掃瞄組件被鎖住。
Unlock, Press #
1. 請從機台左邊找到鎖定裝置，並打開鎖定裝置。
2. 按 “#＂ 鍵。本產品已可使用。
84
Page 92
錯誤告訊息
5
訊息 說明或排除方法
印表機故障
Printer Module
Error: Code #
Duplex Module
Error
No Duplex
Module
Press # to Abort
No Cartridge
Install Cartridge
No Fuser
Install Fuser
Jam at Printer
Open Cover A~E
印表機硬體故障。
請重新啟動機器或打電話給維修單位。
雙面列印器無法運作。
請檢查雙面列印器或打電話給維修單位來更換雙面列印器。
未安裝雙面列印器。
按 # 來消除雙面列印工作。
請選購和安裝雙面列印器。記得一定要重新啟動機器來執行雙
面列印工作。
未安裝碳粉匣。
請安裝碳粉匣。
未安裝熔合器。
請安裝熔合器。
印表機卡紙。
請從指定位置移開紙張。
卡紙發生於主機時
卡紙發生於雙面列印器時
8
Page 93
錯誤告訊息
6
訊息 說明或排除方法
印表機故障
Paper Mismatch
Press # to Abort
Cover B Open
Close It
Cover A or C
Close It
Cover D Open
Close It
Cover E Open
Close It
Tray 1 Open
Tray 2 Open
Tray 1 Empty
Add Paper
您所設定的紙張大小並未符合進紙匣內的紙張大小。
按 # 以取消工作。
護蓋 B 是開著的。
關閉護蓋 B。
護蓋 A 或 C 是開著的。
關閉護蓋 A 或 C。
雙面列印器護蓋 D 是開著的。
關閉護蓋 D。
雙面列印器護蓋 E 是開著的。
關閉護蓋 E。
進紙匣 1 是開著的。
關閉進紙匣 1。
進紙匣 2 是開著的。
關閉進紙匣 2。
進紙匣 1 未放紙。
請將紙放於進紙匣 1。
Tray 2 Empty
Add Paper
Manual Tray
Empty, Add
Paper
Watermark Fail
Reset
Watermark
Memory Full
Print:1 Abort: 2
進紙匣 2 未放紙。
請將紙放於進紙匣 2。
手動進紙匣未放紙。
請將紙放於手動進紙匣。
無法放入浮水印。
在 Button Manager中重新載入浮水印。
因太多掃瞄工作導致記憶體滿載(太多頁面)。當使用自動分頁
或旋轉分頁時，錯誤發生。.
• 按 “1” 來列印或複印先前成功掃描的工作。
• 或按 “2” 來取消工作. 將您的文件分成幾堆來完成工
作。
8
Page 94
7
錯誤告訊息
訊息 說明或排除方法
網路故障
IP Conflict
Host Name
Conflict
No Cable
DHCP Fail
Subnet Mask
Error
Gateway
Error
Connect
Speed Setting
Fail
在網路上發現相同的 IP 位址。
請設定另一個 IP 位址。
在網路上發現相同的主機名稱。
請設定另一個主機名稱。
網路線尚未連接。
請連接網路線。
不正確的 DHCP 伺服器。
請詢問網路管理員以獲得有效的 DHCP伺服器。
不正確的子網遮蔽 IP。
請詢問網路管理員以獲得有效的子網遮蔽 IP。
不正確的輸入通道 IP。
請詢問網路管理員以獲得有效的輸入通道 IP。
本產品上所設定的網路速度並未符合網路環境。
請詢問網路管理員。
技術支援
如果試過上列方法後仍未解決問題的話，請備妥下列資訊並聯絡Avision的技術支援中心。
虹光精密工業股份有限公司(Avision Inc.)
地址: 新竹科學園區研新一路 20 號
電話
: +886 (3) 578-2388 ext 8930
傳真: +886 (3) 577-7017
信箱: service@avision.com.tw
網頁: http://www.avision.com.tw
8
Page 95
9. 維護
清潔玻璃
雖然本機台的設計是不需特別保養的，但是為確保理想的影像品質與性能，偶爾也需要清理一下。
清潔玻璃的方法：
1. 如圖示方法打開原稿蓋。
2. 將一塊乾淨的軟布沾上酒精(95%)。
3. 輕輕擦去玻璃上的灰塵或任何碳粉。
4. 關上掀蓋。現在您可以開始使用本機台。
1
2
1. 掀蓋
2. 玻璃
88
Page 96
更換碳粉匣組件
更換碳粉匣組件時，請依下列步驟進行：
1. 按下碳粉匣門按鈕，以打開碳粉匣門。
碳粉匣門按鈕
2. 從本產品中取出舊的碳粉匣組件。
舊的碳粉匣
組件
注意事項!
為避免碳粉匣受損，請勿將碳粉匣暴露在亮光下超過數分鐘以上。
89
Page 97
3. 移除新的碳粉匣組件膠帶。
0
膠帶
注意事項!
在安裝新的碳粉匣組件之前，請先移除碳粉匣組件膠帶。
4. 依下圖方法插入碳粉匣組件。
碳粉匣組件
5. 關上碳粉匣門。
9
Page 98
更換熔合器
更換熔合器時，請依下列步驟進行：
1. 藉著按下兩個插槽按鈕來打開後蓋，如下圖所示：
後蓋
插槽按鈕
2. 打開後蓋。
後蓋
91
Page 99
熔合器
2
3. 將兩邊的拉鎖往上拉。
4. 依下圖方法取出熔合器。
熔合器
熔合器
9
Page 100
安裝熔合器時，請依下列步驟進行：
1. 依下圖方法將熔合器插入原本位置。
熔合器
2. 將兩邊的拉鎖往下拉。
將拉鎖往下拉
93
Loading...
