MF3000
MF3200 / MF3100L
MF3230 (僅適用於除了傳真功能以外的所有內容)
系列產品
使用手冊
(D/N: 250-0477-E V2.0)
MF3000 系列產品所有檔說明手冊
底下表格列出本系列產品所有檔說明手冊。請針對您的需要參閱這些檔說明。
型號 包含的說明檔 說明檔格式
MF3200 & MF3100L
(掃瞄-列印-複印)
MF3230
(掃瞄-列印-複印-傳真)
MF3000
系列使用手冊
MF3000
系列快速使用手冊
MF3000
系列使用手冊
(僅適用於除了傳真
功能以外的所有
內容)
MF3230
使用手冊
(僅適用於傳真功能
的內容)
附於隨機光碟中
(PDF 電子檔案格式)
印刷書本
附於隨機光碟中
(PDF 電子檔案格式)
印刷書本
ii
商標
Microsoft 是微軟公司的美國註冊商標。
Windows 和 MS-DOS 是微軟公司的美國註冊商標。
IBM, PC, AT, XT 是國際商務機器公司的註冊商標。
本文中其他廠牌和產品名稱皆為各相關廠商之商標或註冊商標。
版權所有
版權所有，未經虹光公司授權，不得將本文內容以任何形式複製、改編、或翻譯成任何文
字。
本產品掃瞄的題材，受政府法律及複製權等其他法規的保護，客戶應遵守相關法令。
本書內容若有更動，虹光公司將不另行通知。
虹光公司對本檔內容不做任何保證，包括（並不限於）對某項特殊目的之適用性的隱含保
證。
對因此造成之錯誤，或因裝修、效能或本品使用上造成的不固定或嚴重損害，虹光公司不
負任何責任。
MF3000
系列產品使用手冊
iii
身為能源之星的合作夥伴之一, 虹光精密工業股份有限公司確認本產品符
合能源之星的能源效率原則
雷射產品安全使用須知
本產品符合雷射國際規格(Class 1)標準，即說明本機器不會發射出有害的雷射幅射，因本
機器內發出的幅射完全控制在保護罩與外蓋之內，所以，任何步驟操作期間，雷射都不會
漏出來。不要試圖作本手冊沒有指示的動作，例如拿掉外蓋等，這會使雷射光曝光。
• 請保持印表機背面之排氣孔與牆面最少有 10 cm 的距離，以免過熱引起火災。
• 機器沾上水後容易引起火災或漏電，請勿將花瓶茶杯等放在機器附近。
• 為了防止火災發生，請勿在機器附近使用易燃性噴霧劑。
• 除了用戶手冊上的技術操作外，請勿分解、修理和改造印表機，否則有觸電、火災及
射入雷射光束的危險並有引起失明的可能。
• 嚴禁開啟本手冊未指示的、用螺絲固定住的控制板與蓋，以免接觸到內部的高壓部或
雷射，而引起觸電或失明。
• 開著掀蓋複印時，請勿直視曝光燈光源，以免造成眼睛疲勞或疼痛。
• 如果本產品發出異常氣味、發熱或冒煙，請立即停止使用並拔出電源插頭，再通知授
權的維修站。 繼續使用損壞的產品或部件可能會導致人身傷害或火災。
• 當機器內部有夾紙，請務必徹底清除，紙片留在機器內部容易引起火災。紙張捲附在
看不見或難於看見之處時，請勿勉強取出，以免傷手並請向維修站或經銷商連絡。
• 機台的內部可能溫度很高，在解除卡紙時，任何貼有標簽之處，請勿碰觸以避免燒
傷。
• 長時間使用機器大量複印時，請保持室內空氣的流通。否則可能會感到頭痛。
• 消耗品在使用前請勿開封 並避免存放在下列場所:
− 高溫、潮溼處
− 煙火處
− 日光直射處
− 多塵埃處
• 請勿將用畢碳粉匣扔入火中，殘留在匣內的碳粉接觸到火後，可能發生粉屑爆炸而造
成人員受傷。
• 使用過的消耗品，需正確妥善處理，例如按照當地的環保法規來處理，或經由本公司
iv
v
指定的經銷商來處理印表機的廢棄物。
• 當發生下列情況時請採取相應的應急措施
− 當碳粉進入眼睛時，請用清水洗淨直至眼睛不痛。若情形比較嚴重，要請醫生診治。
− 碳粉沾在皮膚上時，請用肥皂洗過後再沖洗乾淨。
− 碳粉吸入口中時，請立刻離開粉塵地點，並用大量清水漱口。
− 碳粉飲入腹中時，請吐出並接受醫生診治。
MF3000
系列產品使用手冊
目錄
瞭解產品...............................................................................................................................1-1
1
認識產品的硬體元件...............................................................................................................1-1
認識產品各部位名稱...............................................................................................................1-3
控制面板的功能.......................................................................................................................1-4
2 開始安裝...............................................................................................................................2-1
卸下包裝袋與撕開膠帶...........................................................................................................2-1
光學讀取頭解除鎖定裝置.......................................................................................................2-3
安裝感光鼓與碳粉匣組件.......................................................................................................2-4
安裝自動進紙匣並裝入紙張...................................................................................................2-5
安裝 ADF(自動送紙器)進紙匣...............................................................................................2-7
安裝出紙擋板...........................................................................................................................2-8
安裝印表機出紙盤...................................................................................................................2-8
連接 ADF(自動送紙器)纜線至本機台...................................................................................2-9
連接電源線...............................................................................................................................2-9
連接電話線(MF3230 專用) ...................................................................................................2-10
開機 ........................................................................................................................................2-10
3 功能表設定...........................................................................................................................3-1
記憶儲存...................................................................................................................................3-4
操控鍵 ......................................................................................................................................3-4
設定紙張大小...........................................................................................................................3-7
睡眠模式...................................................................................................................................3-8
列印報表...................................................................................................................................3-9
重設感光滾筒存量計數器 (PHOTOCONDUCTOR COUNTER) .................................................. 3-10
去除原稿背景.........................................................................................................................3-11
vi
4
複印 ......................................................................................................................................4-1
進入複印模式...........................................................................................................................4-1
放入複印原稿...........................................................................................................................4-1
設定複印選項...........................................................................................................................4-3
省碳功能.................................................................................................................................4-13
變更預設值.............................................................................................................................4-14
5 開始安裝軟體.......................................................................................................................5-1

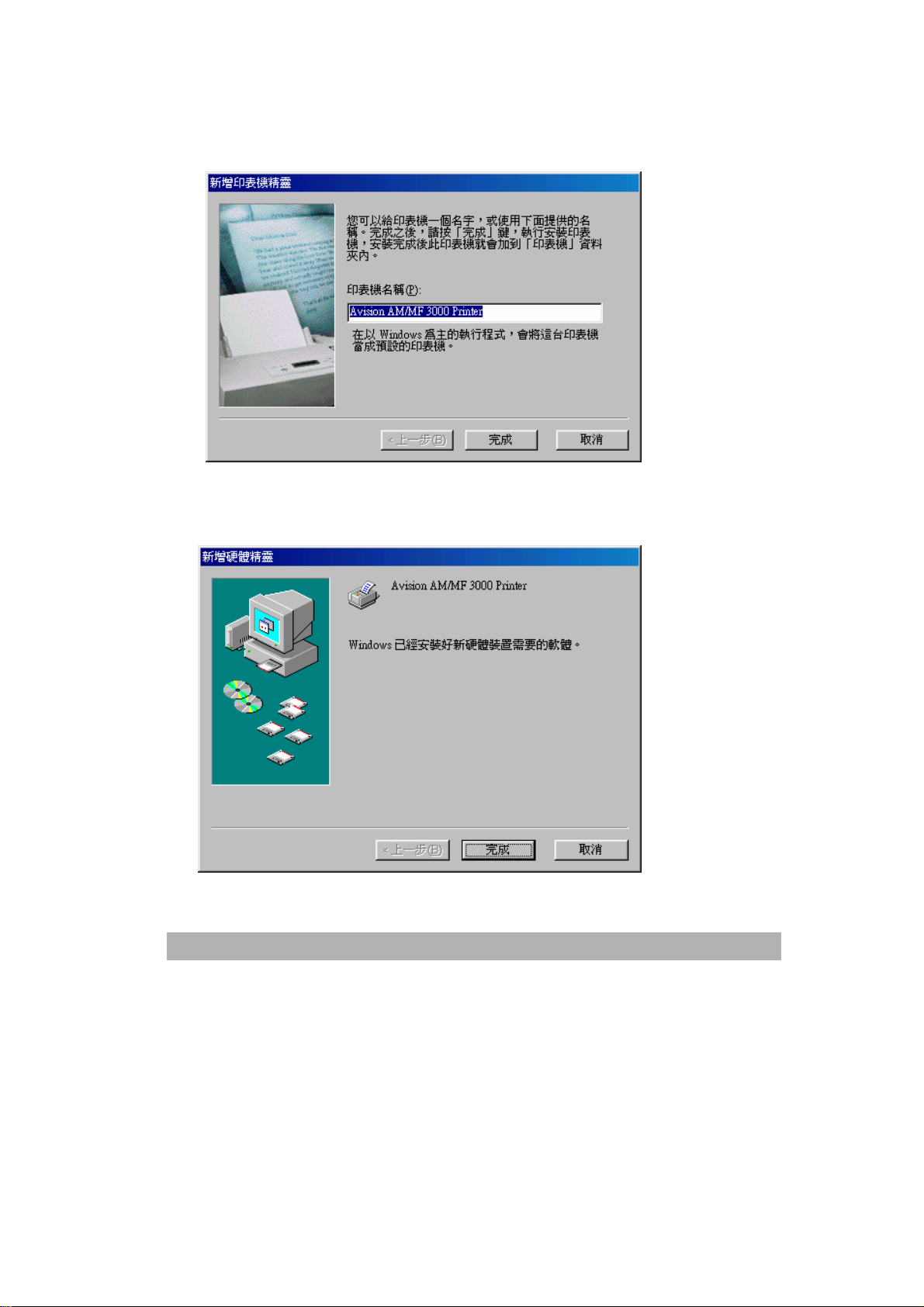

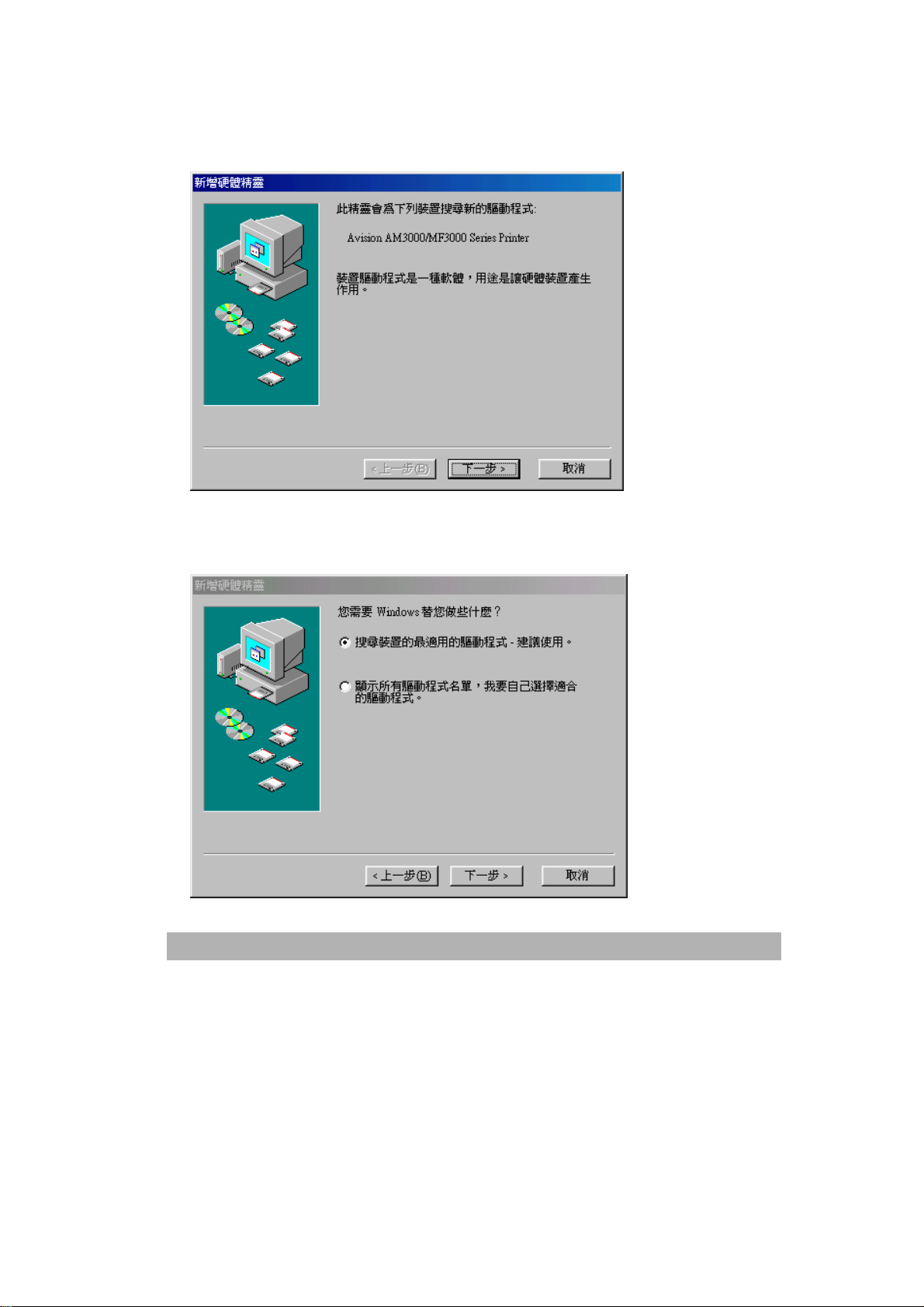

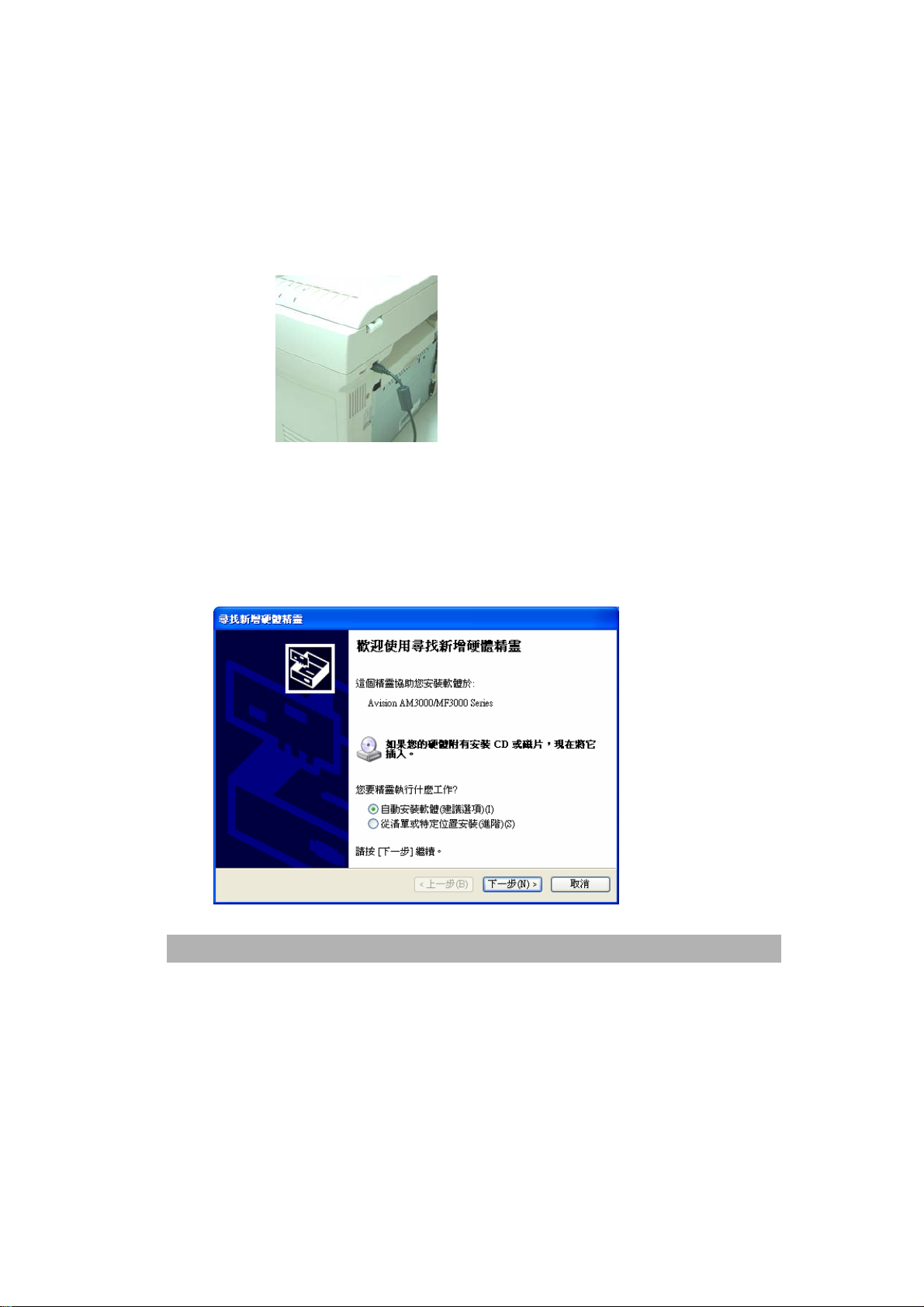

安裝軟體...................................................................................................................................5-1
移除安裝的軟體.....................................................................................................................5-14
6 印表機驅動程式設定...........................................................................................................6-1

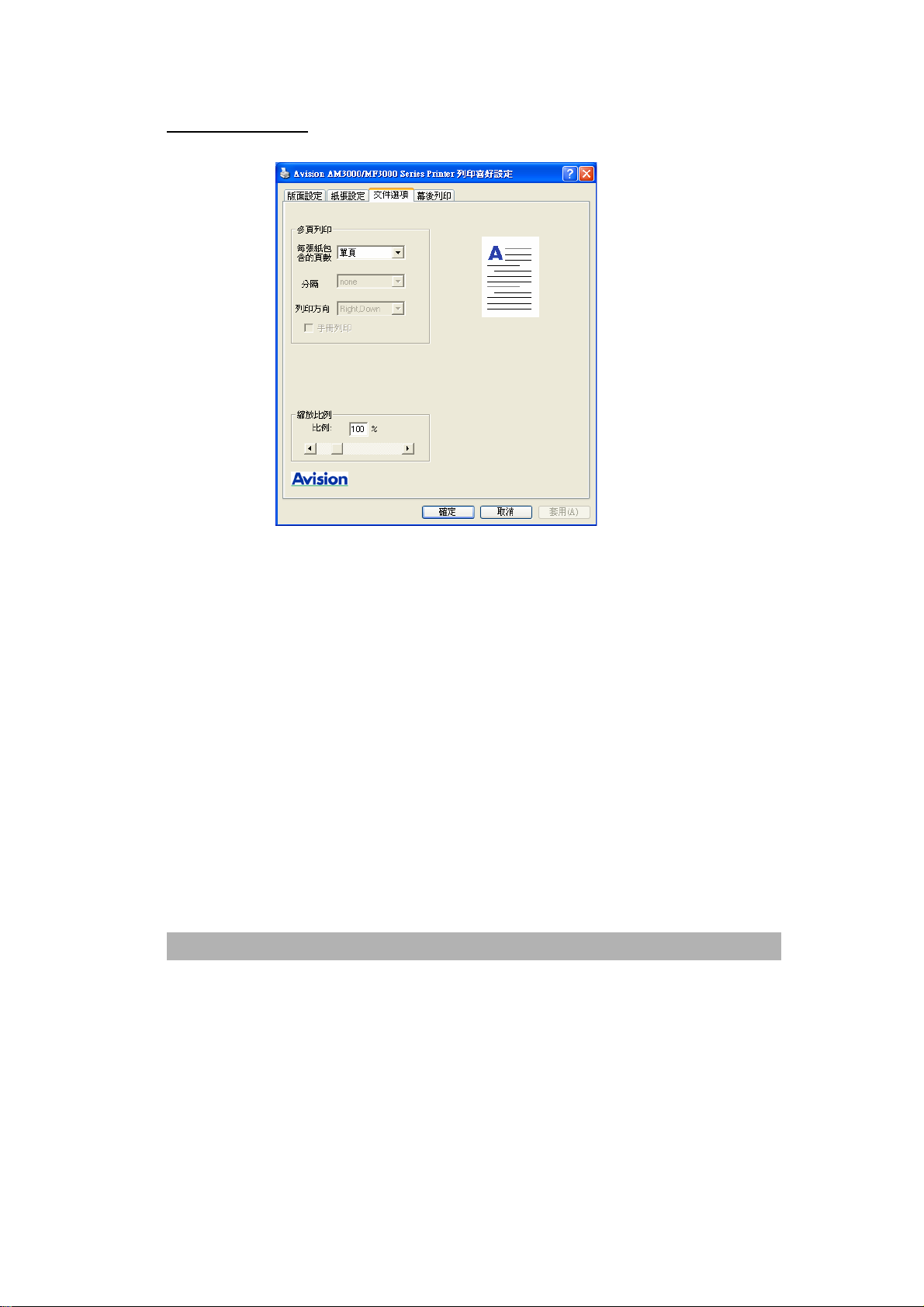

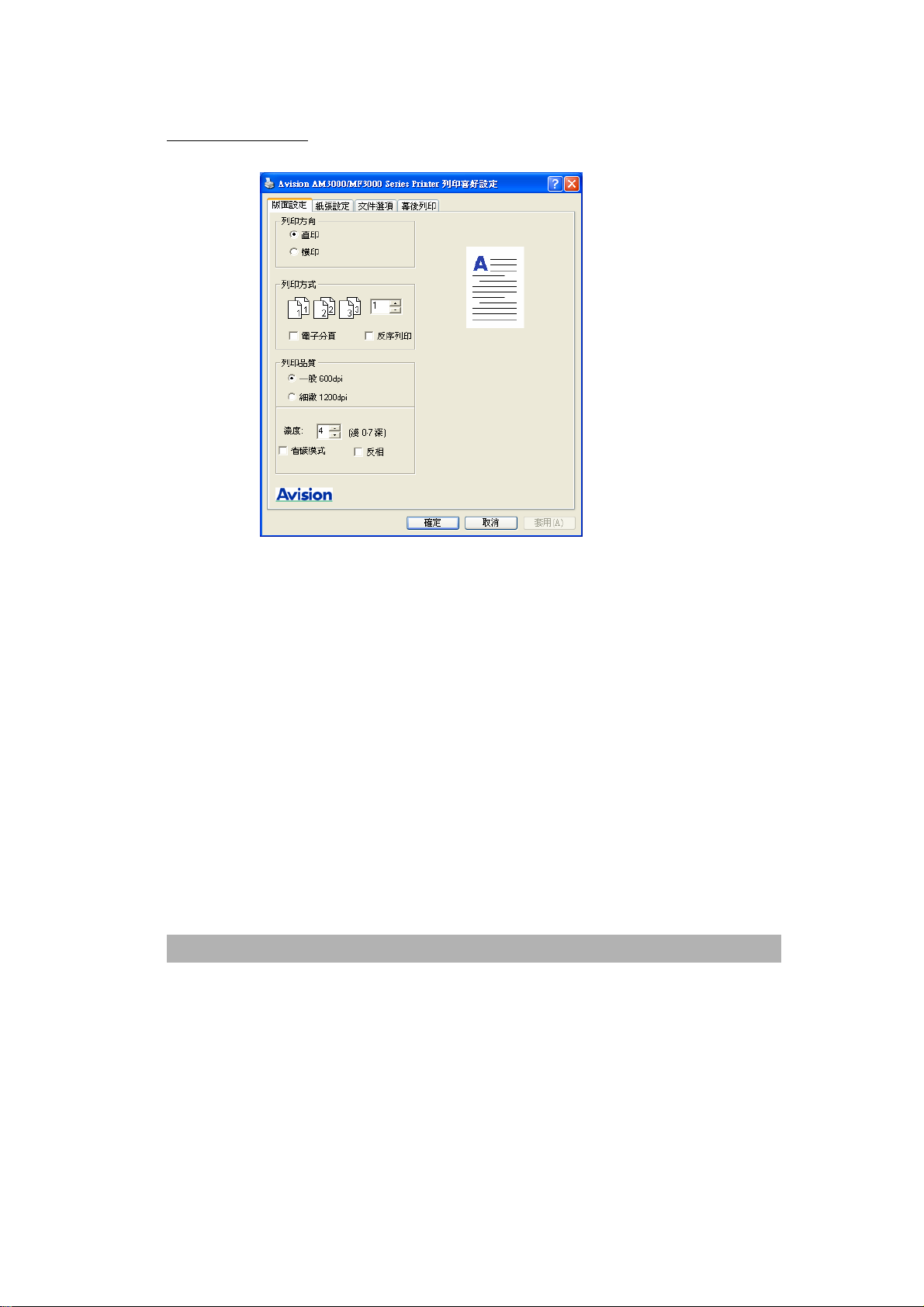

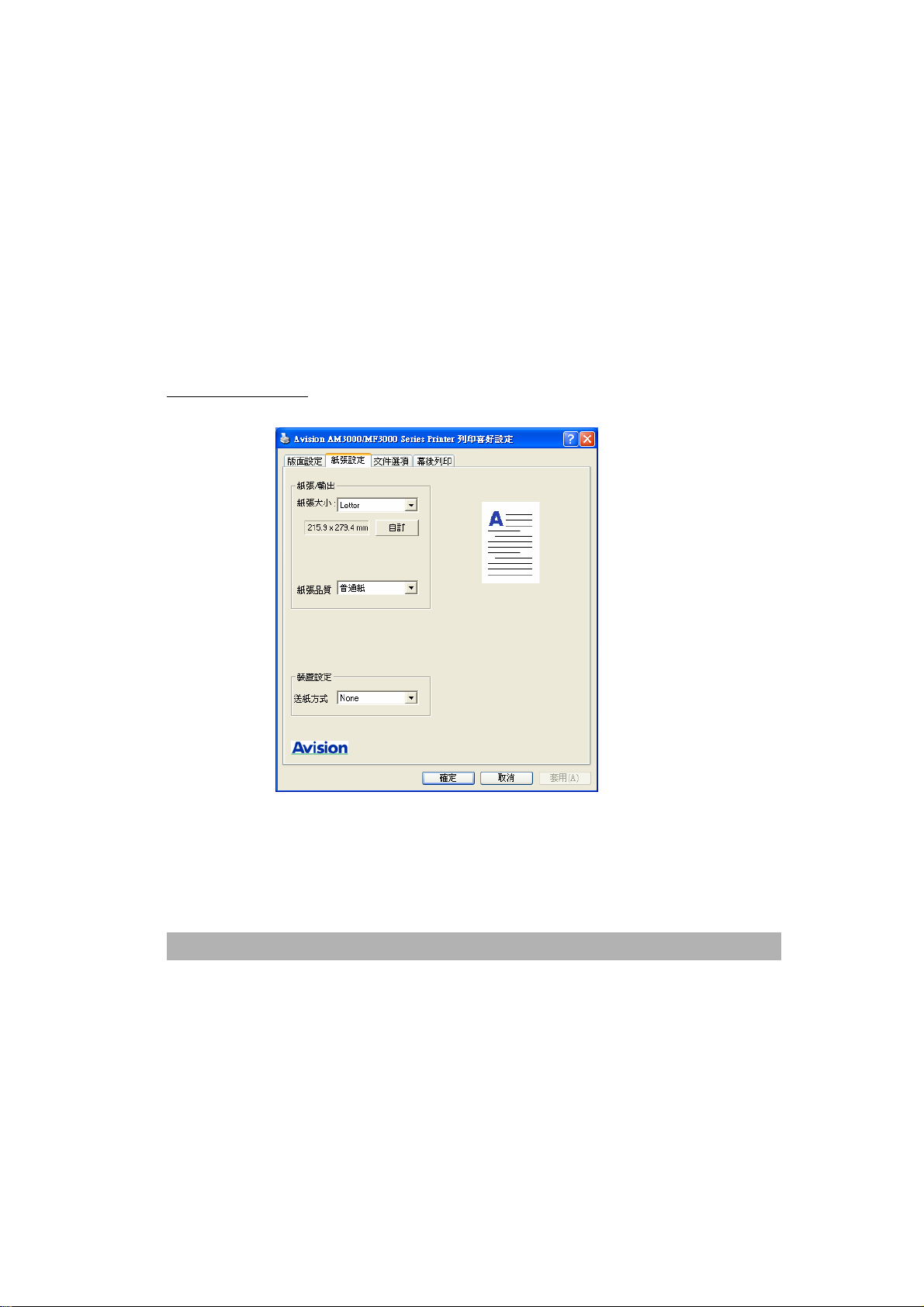

如何設定印表機驅動程式.......................................................................................................6-1
7 使用 QLINK........................................................................................................................7-1
啟動 QLINK 工具軟體 ............................................................................................................7-3
MFP(多功能產品)按鍵設定 部份...........................................................................................7-4
複印功能部份...........................................................................................................................7-8
掃描功能 部份.......................................................................................................................7-13
8 掃描器之操作.......................................................................................................................8-1

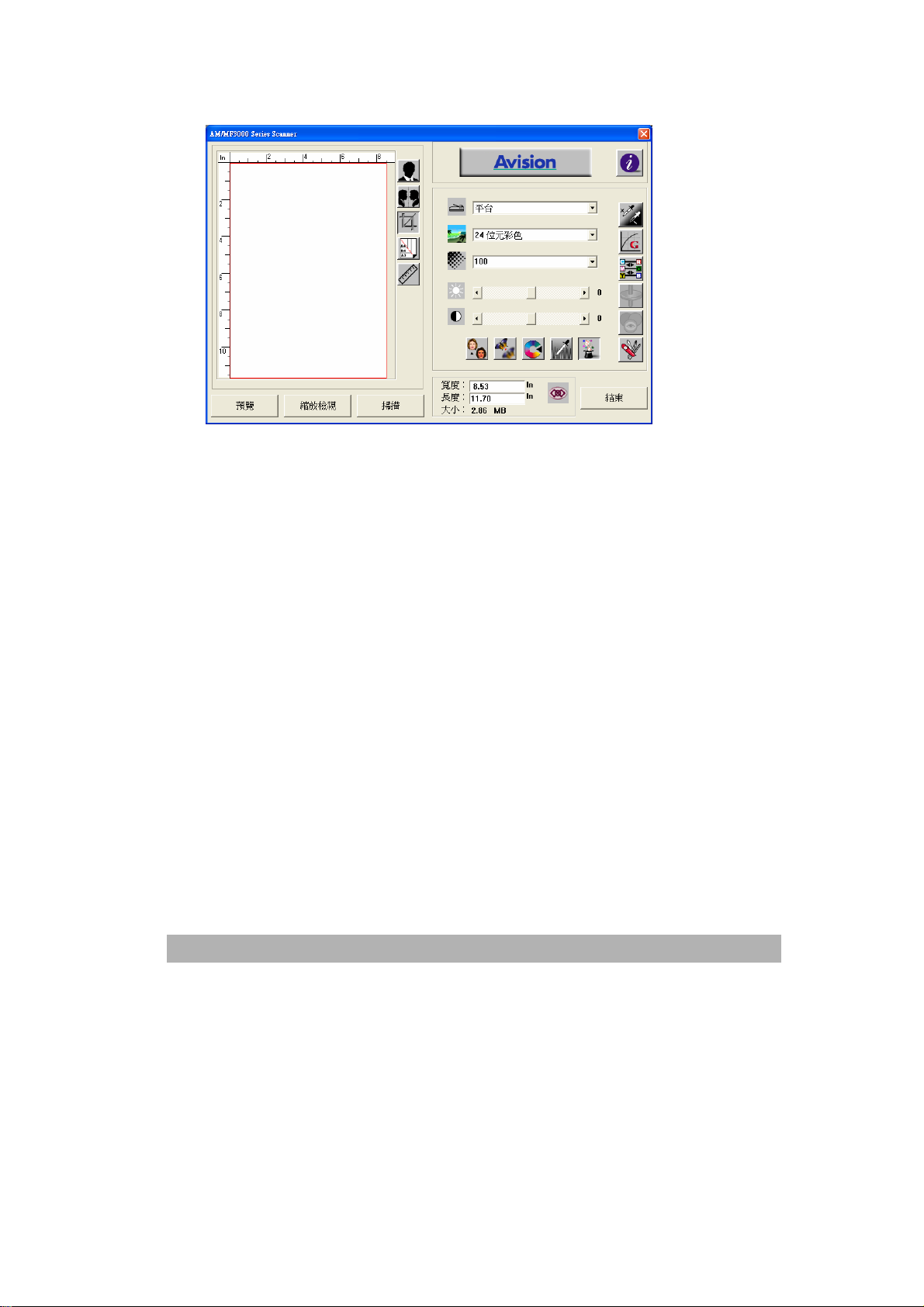

從應用軟體 (TWAIN) 中掃描圖檔........................................................................................8-1
MF3000
系列產品使用手冊
vii
9
保養 ......................................................................................................................................9-1
清除自動送紙器卡紙...............................................................................................................9-1
清理 ADF(自動送紙器)...........................................................................................................9-2
清潔玻璃...................................................................................................................................9-3
更換夾扣式分紙墊片...............................................................................................................9-4
更換碳粉匣...............................................................................................................................9-6
清除印表機卡紙.......................................................................................................................9-7
10 技術支援.........................................................................................................................10-1
規格 ........................................................................................................................................10-2
ii
vi
1 瞭解產品
認識產品的硬體元件
MF3200 機型外觀和規格如底下所示：
自動送紙器進紙匣
(MF 3100L 無此附件)
USB 纜線插孔
出紙擋板
單張影印掀蓋
控制面板
出紙盤
碳粉匣蓋板
印表機進紙匣 手動進紙匣
自動送紙裝置控制
線連接端子
MF3000
系列產品使用手冊
電源插孔
1-1
MF3100L 機型外觀和規格如底下所示：
USB 纜線插孔
掀蓋
控制面板
出紙盤
碳粉匣蓋板
手動進紙匣
印表機進紙匣
自動送紙裝置控制
線連接端子
1-2
電源插孔
認識產品各部位名稱
感光鼓與碳粉匣組件
出紙盤
快速使用手冊
出紙擋板
(MF3100L 無此附件)
USB 纜線
與驅動軟體
印表機進紙匣
ADF 進紙匣
(MF3100L 無此附件)
電源線
MF3000
系列產品使用手冊
1-3
控制面板的功能
功能鍵
X
[
開始複印或掃描執行作業。
可以隨時停止目前的作業。
在待機模式中，可以清除複印選項。
讓您使用較少的碳粉來列印檔，節省碳粉的用量。
Z
Y
X
1-4
Y
選擇複印工作的原稿內容型式。
設定將多份副本自動分頁。
(電子分頁選項)
將1、2或4張原稿縮小複印成1張。
將 1~4 頁合印於一頁
將 1~2 頁合印於一頁
MF3000
系列產品使用手冊
選擇複印張數。(每按一次增加一張)
調整複印工作的原稿黑白濃度。
縮小或放大原稿比率選擇。
1-5
Z
掃描(SCAN)模式。
複印(COPY)模式。
故障時顯示燈。
碳粉使用量警示燈。
閃爍 : 碳粉將用完,或感光鼓即將到達使用極限。
一直亮 : 碳粉已用完或使用錯誤的碳粉匣或感光鼓使用到
達極限。
液晶顯示螢幕。
進入功能表模式，在可用的功能表中移動。
在功能表項目選擇或下一頁控鈕。
確認液晶顯示螢幕上的功能。
[
1-6
將原稿掃描到指定的軟體。(詳參考 7-7 頁)
取消功能表上選擇的項目，或重複按此鍵離開功能表。
快速輸入複印張數。
2 開始安裝
卸下包裝袋與撕開膠帶
MF3200 機型：
如下圖所示，先將包裝袋卸下。
如下圖所示，撕開所有膠帶。
包裝袋
膠帶
MF3000
系列產品使用手冊
2-1
MF3100L 機型：
如下圖所示，先將包裝袋卸下。
如下圖所示，撕開所有膠帶。
包裝袋
膠帶
2-2
鎖定位置
開鎖位置
光學讀取頭解除鎖定裝置
將運送保護鎖定開關扳至「開鎖」位置。
MF3000
系列產品使用手冊
2-3
警告：在搬運本產品時，請切記將光學讀取頭鎖定開關扳至「鎖定」位置。
安裝感光鼓與碳粉匣組件
安裝感光鼓與碳粉匣組件時，請依下列步驟進行：
感光鼓注意事項
為免碳粉匣受損，請勿將其暴露在亮光下超過數分鐘以上。
1 確定碳粉匣門已經打開。
2 依下圖方法插入碳粉匣。
3 關上碳粉匣門。
注意
如果碳粉沾到您的衣服或其他布料上，請用乾布拍掉碳粉，然後再用冷水沖洗
並放在陰涼處風乾。
2-4
安裝自動進紙匣並裝入紙張
欲安裝自動進紙匣與手動進紙匣並放入紙張時，請依下列步驟進行：
1. 將自動進紙匣滑入卡榫，使其緊密貼合。
2. 壓下紙張調整板釋放桿並滑動調整板至紙張尺寸。
MF3000
系列產品使用手冊
2-5
3. 順一下紙張，然後將紙張放入紙槽中。
4. 將手動進紙匣安裝在自動進紙匣上方。
2-6
7
安裝 ADF(自動送紙器)進紙匣
(僅適用於MF3200/MF3230機型)
請依下列方法安裝ADF進紙匣：
將導紙板裝在ADF進紙匣上，如下圖所示：
導紙板
MF3000
系列產品使用手冊
2-
安裝出紙擋板
(僅適用於MF3200/MF3230機型)
請依下列方法安裝出紙擋板，如下圖所示：
安裝印表機出紙盤
請依下列方法安裝印表機出紙盤，如下圖所示：
2-8
連接 ADF(自動送紙器)纜線至本機台
(僅適用於MF3200/MF3230機型)
將ADF纜線的連接端接在自動送紙裝置連接座上。
連接電源線
1. 確定電源開關在關「O」的位置以確定關閉電源。
2. 將電源線接頭接到本機台的電源插孔。
3. 將電源插頭插上電源。
MF3000
系列產品使用手冊
2-9
連接電話線(MF3230 專用)
如果您使用的是MF3230：
請將所附的電話線ㄧ端接於電話插座上，另ㄧ端則接於本機的電話線插孔上。
開機
1. 電源控制開關位於本機台側邊。要開機時，請將開關切到「I」的位置。
2-10
3 功能表設定
本機台可以讓您輕鬆使用操控鍵來設定功能表。具有使用者親和力的設定功能能幫助您運
用本機台的所有選單選項。因為所有設定都能在 LCD(液晶顯示幕)上完成，因此我們列出
螢幕操作指示步驟來幫助您設定本機台。您只要依照這些指示，就能完成功能表選擇及設
定選項。
功能表
您也許不需要使用手冊就能設定本機台。但利用以下的功能表可以幫助您瞭解本機台所提
供的功能表選擇與選項：
MF3000
系列產品使用手冊
3-1
1. Common Setup
(一般設定)
11. Language (語言) English (英文)
12. Paper Size (紙張大小)
A4
Letter
Legal
A5
B5
13. Sleep Mode (睡眠模式) Off (關閉)
5 min (5 分鐘)
15 min (15 分鐘)
30 min (30 分鐘)
1 hr (1 小時)
2 hr (2 小時)
14. Reset OPC.(重設感光滾筒
存量計數器)
3-2
2. Copy
Setup (複印設
定)
21. Def Copy Mode (預設品質) Text (文字模式)
Photo (照片模式)
Mixed (圖文混合模式)
22. Def Density (預設亮值設定) 1-7 Levels (1-7 個等級)
23. Def Zoom (預設倍率設定) Original(100%) (原尺寸)
Custom (100%) (自訂)
Fit to Page (縮小至可列印區)
A4 to Letter (94%)
Letter to A4 (97%)
Legal to Letter (78%)
Legal to A4 (83%)
24. Def Collation (預設分頁設
定)
25. Def TonerSave (省碳模式) TonerSave On (開)
Collation On (開)
Collation Off (關)
MF3000
26. Def Bg Remove(去除背景模
式)
系列產品使用手冊
TonerSave Off (關)
Text mode(文字模式)
(On (開), Off (關))
Photo mode(照片模式)
(On (開), Off (關))
Mixed mode(圖文混合模式)
(On (開), Off (關))
3-3
3. Report (報表)
31. Configuration
32. Menu Map 功能表結構圖
33. Usage report 機台使用狀態表
系統內部資訊
記憶儲存
如果電源中斷的話，您的選單設定並不會遺失，因為設定值已經永久儲存在記憶體中。臨
時設定值(複印張數與省紙模式)則無法保留。
操控鍵
下圖是本產品設定功能選取方式，在操作功能表時可從液晶顯示幕讀取相關訊息。
3-4
取消設定或回上一層功能選項
開始設定功能表按鍵
設定選定功能按鍵
重複按此鍵可以離開功能表
或回到上一層功能表
在目前的功能表中前後選項移動
離開功能表
您可以按「功能表」鍵
就能捲動顯示各個選項。
按方向鍵
您可以按向左或向右方向鍵快速捲動到每個選單。
MF3000
系列產品使用手冊
或數字鍵(1~3)可以選擇 Common Setup、Copy Setup 或 Report 選單。
叫出功能表。當您進入功能表時，LCD(液晶顯示幕)
或
3-5
當 LCD(液晶顯示幕)出現您要的選項時，請按「設定」鍵
LCD(液晶顯示幕)就會顯示下一層的選單。
選擇該選項。接著
按方向鍵
按「設定」鍵。
當您完成某個選項的設定時，LCD(液晶顯示幕)就會在最後一行顯示「Setting OK (設定完
畢)」。
目前的選項設定值會有打勾記號「v」加以標示。
捲動到您欲設定的下一個選單選項上。
3-6
