AVIDSEN EVER 3220 User Manual

instructions de montage

7

12

13 14

15

11

16

5

3

x2

x2

x2 :

4

1

2

8

x2

x4

9

10

x4

x2

x2

6

x4

x4

Réf. 104100 Ever 2220+
Réf. 104105 Ever 3220

x1 :

Réf. 104103 Ever 2220

x2 :

Réf. 104100 Ever 2220+
Réf. 104105 Ever 3220

E

N

G

A

G

E

M

E

N

T

Q

U

A

L

I

T

É

2 ANS

G

A

R

A

N

T

I

E

L

I

N

E

H

O

T

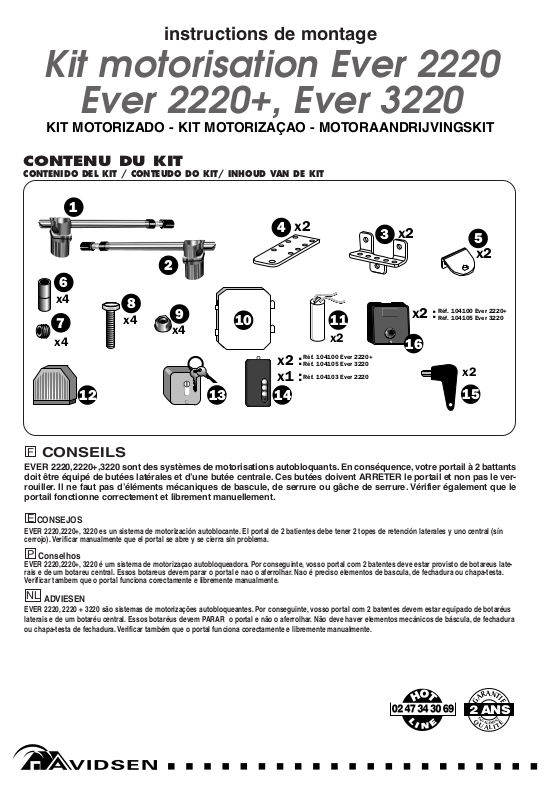

Kit motorisation Ever 2220

Ever 2220+, Ever 3220

KIT MOTORIZADO - KIT MOTORIZAÇAO - MOTORAANDRIJVINGSKIT

CONTENU DU KIT

CONTENIDO DEL KIT / CONTEUDO DO KIT/ INHOUD VAN DE KIT

F

CONSEILS

EVER 2220,2220+,3220 sont des systèmes de motorisations autobloquants. En conséquence, votre portail à 2 battants
doit être équipé de butées latérales et d’une butée centrale. Ces butées doivent ARRETER le portail et non pas le ver­rouiller. Il ne faut pas d’éléments mécaniques de bascule, de serrure ou gâche de serrure. Vérifier également que le
portail fonctionne correctement et librement manuellement.

E

CONSEJOS

EVER 2220,2220+, 3220 es un sistema de motorización autoblocante. El portal de 2 batientes debe tener 2 topes de retención laterales y uno central (sín
cerrojo). Verificar manualmente que el portal se abre y se cierra sín problema.

P

Conselhos

EVER 2220,2220+, 3220 é um sistema de motorizaçao autobloqueadora. Por conseguinte, vosso portal com 2 batentes deve estar provisto de botareus late­rais e de um botareu central. Essos botareus devem parar o portal e nao o aferrolhar. Nao é preciso elementos de bascula, de fechadura ou chapa-testa.
Verificar tambem que o portal funciona corectamente e libremente manualmente.

NL

ADVIESEN

EVER 2220, 2220 + 3220 são sistemas de motorizações autobloqueantes. Por conseguinte, vosso portal com 2 batentes devem estar equipado de botaréus
laterais e de um botaréu central. Essos botaréus devem PARAR o portal e não o aferrolhar. Não deve haver elementos mecánicos de báscula, de fechadura
ou chapa-testa de fechadura. Verificar também que o portal funciona corectamente e libremente manualmente.

2

A

B

3

4

3

8

8

9

9

4

3

INSTALLATION DES MOTORISATIONS

INSTALACION DE LAS MOTORIZACIONES
INSTALAÇAO DAS MOTORIZAÇOES
INSTALLATIE VAN DE MOTORAANDRIJVING

VUE D’ENSEMBLE /

VISION DE CONJUNTO / VISTA DE CONJUNTO / TOTAA-

extérieur / exterior / buiten

S

Butée

tope

botareu

buitenaanslag

PROCEDURE /

1

2

partie renforcée / parte reforzada / parte reforçada / versterkt gedeelte

Butée centrale extérieure

tope central exterior
botareu central exterior
centrale buitenaanslag

Côté de l’ouverture / lado de abertura / lado abertura / openingsrichting

METODO / PROCESO / WERKWIJZE

F

Placer les pattes métalliques 3 et 4 de telle sorte que A+B = 290 mm (la patte

4 peut être découpée)

E

Installar las patas metalicas 3 y 4 de forma que A+B = 290 mm.

P

Pôr as patas metálicas 3 e 4 de tal maneira que A + B = 290 mm (a pata 4

pode estar recortada)

NL

Plaats de metalen klemmen 3 en 4 zodanig dat A+B = 290 mm

(klem 4 mag gesneden worden)

F

Fixation du support 3. Employer des vis et chevilles adaptées à la structure du

pilier.

E

Fijación del soporte 3, utilizar tornillos y tacos apropriados al pilar.

P

Fixação do suporte 3. Utilizar parafusos e cavilhas adaptadas a estructura do

pilar.

D

Butée
tope
botareu
buitenaanslag

NL

Bevestig steun 3. Gebruik schroeven en pluggen die aangepast zijn aan

de structuur van de pijler.

F

3

Montage de la patte métallique 4 sur le support 3.

E

Instalación de la pata metalica 4 en el soporte 3.

P

Montagem da pata metálica 4 sobre o suporte 3.

NL

Monteer de metalen klem 4 op steun 3.

4

1

7

6

4

15

1

5

6

7

15

1

1

2

3

5

5

6

340 mm

F

Positionnement de la motorisation 1.

E

Posicionamento de la motorización 1.

P

Posição da motorização 1.

NL

Positioneer motor 1.

F

Débrayage de la motorisation.

E

Embrague de la motorización.

P

Acção de desembraiar da motorização.

NL

Ontkoppel de motor.

F

Fixation du support métallique sur le battant.

E

Fijación del soporte metalico en la puerta.

P

Fixação do suporte metálico sobre o batente.

NL

Bevestig de metalen steun op de vleugel.

3

7

8

9

F

Positionnement de la motorisation 1 sur 5.

E

Posicionamento de la motorización 1 en la pata metalica 5.

P

Posição da motorização 1 sobre 5.

NL

Positioneer motor 1 op 5.

F

TRÈS IMPORTANT : tester l’ouverture du battant manuellement. Elle doit se

faire librement, sans le moindre obstacle.

E

MUY IMPORTANTE : probar la abertura de la puerta manualamente, se tiene

que abrir facilmente sin obstaculos.

P

MUITO IMPORTANTE : verificar a abertura do batente de maneira manual.

Deve fazer-se libremente, sem o menor obstáculo.

NL

ZEER BELANGRIJK: test het opengaan van de vleugel manueel. De vleu-

gel moet vrij opengaan, zonder enige hindernis.

F

Embrayage de la motorisation. Le système est prêt à fonctionner.

E

Embrague de la motorización. El sistema esta listo para funccionar.

P

Engate da motorização. O sistema está pronto para funcionar.

NL

Schakel de koppeling van de motor in. Het systeem is werkingsklaar.

4

12345

12

- +

E

R

12345678910

12345678910

11 12 13 14 15 16

L

B
N

M

M

N

B

L

N

N

TERRE

ON

OFF

1234

DIP SWITCH

SW1

POWER PRG SET

NC NO C

NO

C

12

13

16

16

13

12

10

11

11

12

16 16

1 2

10

12

BRANCHEMENT ELECTRIQUE

CIRCUITO ELECTRICO / LIGAÇAO ÉLECTRICA / ELEKTRISCHE AANSLUITING

230V

Attention : câble à 80 cm de profondeur et recouvert d’un grillage plastique signalétique rouge (non fourni).
Cuidado : cable a 80 cm de profundidad y recubierto de una red plástica descriptiva roja (no provisto).
Cuidado : cabo a 80 cm de profundidade e recuberto de uma rede plástica sinalética vermelha (naõ fornecida).
Let op! Kabel op 80 cm diepte en afgeschermd met een rood plastic waarschuwingsrooster (niet meegeleverd).

CABLES/CABOS/KABEL

N : NOIR / NEGRO / PRETO /

ZWARTE

B : BLEU/AZÚL/AZUL/BLAUWE
M : MARRON/CASTANO/CASTAN-

HO/BRUNE
VJ : JAUNE-VERT/AMARILLON Y
VERDE/ AMARELO E VERDE/
GEEL-GROENE
T : TERRE/TIERRA/TERRA/
AARDE

SECTION DES CÂBLES :

alimentation : 2,5 mm2
feu : 0,75 mm2
cellule photo : 0,75 mm2
contacteur à clé : 0,75 mm2

FEU
DESTELLANTE
FAROL
KNIPPERLICHT

SECCIÓN DE LOS
CABLES

alimentación : 2,5mm2
destellante : 0,75mm2
célula : 0,75mm2
Contacto con llave : 0,75mm2

SECÇAO DOS CABOS

alimentaçao : 2,5 MM2
farol : 0,75 MM2
celula foto : 0,75 MM2
Contacto a chave : 0,75mm2

KABELDOORSNEDE :

voeding: 2,5 mm2
knipperlicht: 0,75 mm2
fotocel: 0,75 mm2

ALIMENTATION

ALIMENTACIÓN

ALIMENTAÇAO

VOEDING

230V/~50Hz

Kit sans
photocellules
Kit sin fotocelulas
Kit zonder fotocellen.

MISE EN PLACE DES PHOTOCELLULES

16 16

16 16

MONTAJE DE LAS CELULAS FOTOELECTRICAS / POSICIONAMENTO DAS FOTOCELULAS /
INSTALLATIE VAN DE FOTOCELLEN

VUE DE DESSUS

vista de encima

Vista de cima

van bovenaf gezien

Alignement parfait

Alineacion perfecta

Alinhamente perfeito

Perfecte uitlijning

30 à
40 cm

10 cm
maxi

CODAGE DE L’EMETTEUR

CODIFICACIÓN DEL TRANSMISOR/ CODIFICAÇAO DO EMISSOR
CODERING VAN DE ZENDER

F

Composer un code à l’aide des interrupteurs à bascule

E

Componer un código con interruptores a bascula

P

Compôr um codigo com uns interuptores a báscula

14

NL

Stel een code in met behulp van de tuimelschakelaars

5

F

Ôtez le cavalier PRG. Appuyer simultanément (pendant 5 secondes) sur une
touche de la télécommande et sur le bouton SET du boîtier électronique, puis le rela­cher. Le codage est fait. Remettre le cavalier PRG.

E

Quitar el jinete PRG. Pulsar simultaneamente (durante 5 segundos) sobre una
tecla del telemando y sobre el botón SET de la caja electrónica después relajar : la
codificación está terminada. Poner de nuevo el jinete PRG

P

Retirar o cavaleiro PRG. Carregar simultáneamente (durante 5 segundos)
sobre uma tecla do comando a distância e sobre o botaõ SET da caixa electrónica
depois relaxar : a codificaçaõ está feita. Pôr de novo o cavaleiro PRG

NL

Verwijder de PRG jumper. Druk (gedurende 5 seconden) gelijktijdig op een
toets op de afstandsbediening en op de SET-knop van de elektronische doos, laat
los: de code is nu ingesteld. Breng de PRG jumper weer op zijn plaats.

6

PRINCIPE DE FONCTIONNEMENT

MODO DE FUNCIONAMIENTO / MODO DE FUNCIONAMENTO / WERKINGSPRINCIPE

OPENEN

APERTURA

ABERTURA

OUVERTURE

CIERRE

FERMETURE

SLUITEN

FECHADURA

Arrêt

Stop
paragem
stilstand

Temps de pause
Tiempo de pausa
Tempo de pausa
Van de pauzetijd

Arrêt

Stop
paragem
stilstand

PROGRAMMATION /

DIP SWITCH

ON

SW1

1234

PROGRAMACION / PROGRAMMAÇAO / PRO-

F

Mettre hors tension. Mettre le cavalier PRG. Remettre sous tension.

E

Poner fuera de tensión. Poner el jinete PRG. Poner de nuevo bajo tensión.

P

Pôr fora de tensaõ. Pôr o cavaleiro PRG.. Pôr de novo baixo tensaõ

NL

Schakel de spanning uit. Plaats de PRG jumper. Schakel de spanning weer in.

F

1 en position ON : clignotement du feu 3 secondes avant le début du cycle, ouverture ou
fermeture. 1 en position OFF : pré-clignotement désactivé. 2 en position ON : la cellule photo­électrique est active à l’ouverture. 2 en position OFF : la cellule photoélectrique est active à la
fermeture. 3 : mettre en position ON. 4 : mettre en position OFF.

E

1 en posición ON : parpadeo del farol 3 segundos antes del principio del ciclo, abertura o
cerradura. 1 en posición, OFF : pre-parpadeo desactivado. 2 en posición ON : la celula fotoelec­trica está activa desde la abertura. 2 en posición OFF : la celula fotoelectrica está activa desde
la cerradura. 3 : poner en posicíon ON. 4 : poner en posicíon OFF.

P

1 em posiçaõ ON : pestanejo do farol 3 segundos antes do principio do ciclo, abertura ou
fechadura. 1 em posiçaõ OFF : pre-pestanejo desactivado. 2 em posiçaõ ON : a celula fotoelec­trica está activa desde a abertura. 2 em posiçaõ OFF : a celula fotoelectrica está activa desde a
fechadura. 3 : pôr em posiçaõ ON. 4 : pôr em posiçaõ OFF.

NL

1 op ON : het licht knippert 3 seconden voordat de cyclus van openen of sluiten start.
1 op OFF : het vooraf knipperen is uitgeschakeld. 2 op ON : de fotocel is actief bij openen.
2 op OFF : de fotocel is actief bij sluiten. 3 op ON zetten. 4 op OFF zetten.

F

Portail en position « fermé «. Donner une impulsion sur le contact à clé. Le portail s’ouvre.

E

Pórtico en posición «cerrado». Dar una impulsión en el contacto con llave.

P

Portal em posiçaõ « fechado «. Dar uma impulsaõ no contacto a chave. O portal abre-se.

NL

Poortdeuren in «gesloten» stand. Geef een impuls op het sleutelcontact. De deuren

openen.

7

F

Donner une deuxième impulsion dès que le portail arrive en butée

E

Dar una segunda impulsión en cuanto el pórtico llega en estribo.

P

Dar uma segunda impulsaõ logo que o portal chega em botaréu.

NL

Geef een tweede impuls zodra de deur bij de aanslag komt.

F

Une troisième impulsion commence à décompter le temps de pause.

E

Una tercera impulsión empieza a descontar el tiempo de pausa.

P

Uma terceira impulsaõ começa a descontar o tempo de pausa.

NL

Een derde impuls start het aftellen van de pauzetijd.

F

Une quatrième impulsion marque la fin du temps de pause et fait démarrer le premier bat-

tant en fermeture.

E

La cuarta impulsión termina la pausa y hace arrancar el primer batiente en cerradura.

P

Uma quarta impulsaõ marca o fim do tempo de pausa e faz arrancar o primeiro batente

em fechadura.

NL

Een vierde impuls markeert het eind van de pauzetijd en start het sluiten van de eerste

deur.

F

Pour faire démarrer le deuxième battant, donner une cinquième impulsion.

E

Para hacer arrancar el segundo batiente, dar una quinta impulsión.

P

Para fazer arrancar o segundo batente, dar uma quinta impulsaõ.

NL

Om de tweede deur te starten geeft u een vijfde impuls.

F

TRÈS IMPORTANT : lorsque le premier battant est complètement fermé, le deuxième doit

se situer à plus de 30 cm (norme de sécurité).

E

MUY IMPORTANTE : cuando la primera puerta esta totalmente cerrada, la segunda

puerta tiene que situarse al menos a 30 cm por norma de seguridad.

P

MUITO IMPORTANTE : quando o primeiro batente está completamente fechado, o

segundo deve estar situado a mais de 30 cm (norma de segurança).

NL

ZEER BELANGRIJK: wanneer de eerste vleugel volledig dicht is moet de

tweede vleugel zich op meer dan 30 cm bevinden (veiligheidsnorm).

8

E

N

G

A

G

E

M

E

N

T

Q

U

A

L

I

T

É

2 ANS

G

A

R

A

N

T

I

E

L

I

N

E

H

O

T

15 Kg

F

Dès que le portail est fermé, mettre hors tension. Mettre le cavalier PRG sur une seule

broche. Remettre sous tension.

E

En cuanto el pórtico esté cerrado, poner fuera de tensión.

Poner el jinete PRG en una brocha única. Poner de nuevo bajo tensión.

P

Logo que o portal está fechado, pôr fora de tensaõ. Pôr o cavaleiro PRG numa brocha

única. Pôr baixo tensaõ.

NL

Zodra de poortdeuren gesloten zijn schakelt u de spanning uit.

Plaats de PRG jumper op één enkele pin. Schakel de spanning weer in.

LA PROGRAMMATION EST TERMINÉE. - LA PROGRAMACION ESTA TERMINADA

P

A PROGRAMMACAO ESTA ACABADA - DE PROGRAMMERING IS HIERMEE BEËINDIGD

EF

NL

RÉGLAGE DE SÉCURITÉ

ARREGLO DE SEGURIDAD / ACERTO DE SEGURANCA / VEILIGHEIDSINSTELLING

F

Si le battant de portail entraîne le poids de 15 kg, régler le potentiomètre “ power ” jusqu’à

empêcher le phénomène.

E

Si el batiente del pórtico arrastra el peso de 15 kg, arreglar el potenciometro “ power ”

hasta impedir el fenómeno.

P

Se o batente do portal arrasta o peso de 15 Kg, acertar o potenciometro “POWER“ até

impedir o fénomeno.

NL

Als een poortdeur het gewicht van 15 kg meesleept, stel de «power» potentiometer

dan zo in dat dit verschijnsel wordt voorkomen.

F

Toutes ces informations sont données à titre indicatif, chaque cas de figure représentant un cas
particulier. Ne pas hésiter à nous contacter au 02.47.34.30.69 du lundi au vendredi de 8h30 à 12h30
ou de 14h à 18h.

E

Todas estas informaciones son a titulo indicativo. cada caso es un caso particular. No vacilar en llamarnos al numero de telefono 93

864 31 86 del lunes al viernes de 8h30 a 12h30 y de 14h a 18h.

P

Todas essas informaçoes sao dadas a titulo indicativo, cada caso de figura representa um caso particular.Nao hesitar a contactar-nos

ao 93 864 31 86 da segunda a sexta-feira de 8h30 a 12h30 ou das 14h as 18h.

NL

Al deze gegevens worden slechts ter informatie verstrekt, omdat elke situatie immers weer anders is. U kunt ons voor al uw vragen

bellen op nummer 02 47 34 30 69 van maandag t/m vrijdag van 8.30 tot 12.30 uur of van 14.00 tot 18.00 uur.
