AVIDSEN ASTRELL 300 User Manual

instructions de montage

motorisation pour portail

Réf. 614111

Pour portail à battants

en Fer, Bois, Alu ou PVC

1,50m maxi
100kg maxi

1,50m maxi
100kg maxi

Ouverture vers l’intérieur ou vers l’extérieur

Angle d’ouverture maxi : 120°

F

CONTENU DU KIT :

Besoin d’une réponse?

Reportez-vous à la page 16 pour contactez nos techniciens.

2

Astrell 300 est un système de motorisation autobloquante. En conséquence, votre portail à battants
doit être équipé de butées latérales et d’une butée centrale

. Ces butées doivent ARRETER le
portail et non pas le verrouiller. Il ne faut pas d’éléments de bascule, de serrure ou gâche de serrure.
Vérifier également que le portail fonctionne correctement et librement manuellement.

1 : vérin
2 : boitier de commande
3 : télécommande
4 : patte de fixation

MATÉRIEL NÉCESSAIRE :

5 : patte de fixation
6 : patte métallique droite
7 : clé de débrayage

CONSEILS :

Fixation de la patte de fixation sur le pilier.

Assemblage de la patte de fixation.

Besoin d’une réponse?

Reportez-vous à la page 16 pour contactez nos techniciens.

3

INSTALLATION :

POSE DES VÉRINS :

FIXATION DES PATTES SUR LES PILIERS

• Ouverture vers l’intérieur

130 mm

210 mm

maxi

Vue de dessus

VUE D’ENSEMBLE

axe

du

gond

130
mm

210

mm

maxi

Contrôle du positionnement de la tige de la motorisation. Il
se peut que la manœuvre soit difficile à la main (sans pour
autant nuire au fonctionnement sur le portail). Dans ce cas,
faire le déplacement de la tige électriquement (vérin
embrayé).

Débrayage du vérin.

Fixation du vérin (1) sur la patte de fixation.

IMPORTANT :
si le gond de votre portail est à plus de 210 mm du bord du pilier, il est impératif d’entailler
votre pilier de façon à avoir votre gond à moins de 210 mm du bord du pilier.

Besoin d’une réponse?

Reportez-vous à la page 16 pour contactez nos techniciens.

4

Vue de dessous

Pile 9VLR61 ou batterie 12V

MAUVAIS

>210mm

<210mm

250mm

ZONE ENTAILLÉE

SOLUTION

FIXATION DES P

ATTES SUR LE PORTAIL

Fixer la patte (6) sur le portail.

Besoin d’une réponse?

Reportez-vous à la page 16 pour contactez nos techniciens.

5

vue de dessus

portail

=

>

6

POSITIONNEMENT DU BRAS DE MOTORISATION SUR LA PATTE
MÉTALLIQUE DROITE.

6

cas n°1

vue de dessus

portail

=

>

6

6

cas n°2

vue de dessus

portail

=

>

6

cas n°3

fixer la tige dans le
1er trou de la patte

fixer la tige dans le

2eme trou de la patte

fixer la tige dans le

3eme trou de la patte

6

Vérifier maintenant que le vérin ne touche pas le pilier. Si c’est le cas, il est nécessaire de faire une encoche
dans le coin du pilier.

Trois cas possibles suivant la position du gond sur le portail :

Embrayage du vérin.

TRES IMPORTANT : tester l’ouverture du battant manuelle­ment. Elle doit se faire librement. Sinon, décaler le vérin sur
un autre trou de (6). Tester à nouveau.

• La position des butées latérales dépend de la distance (e) du gond par rapport au bord du pilier.

Le tableau suivant donne la position de la butée (pour un angle maximal d’ouverture) en fonction de la dis­tance (e).

axe

du

gond

210

mm

maxi

e

position de la

butée (angle °)

120°

110°

100°

90°

123mm<e<210m

m

67mm<e<123mm

12mm<e<67mm

e<12mm

angle

position fermée

butée latérale

Le système est prêt à fonctionner.

POSITIONNEMENT DES BUTÉES LATÉRALES

e

e

Besoin d’une réponse?

Reportez-vous à la page 16 pour contactez nos techniciens.

6

Besoin d’une réponse?

Reportez-vous à la page 16 pour contactez nos techniciens.

7

• Ouverture vers l’extérieur

vue de dessus

portail

e<40mm

vue de dessus

portail

3 cas possibles :

cas n°1

vue de dessus

portail

40mm<e<120mm

vue de dessus

portail

cas n°2

vue de dessus

portail

e>120mm

vue de dessus

portail

20mm

cas n°3

4

4

4

5

5

5

BRANCHEMENT ÉLECTRIQUE :

Besoin d’une réponse?

Reportez-vous à la page 16 pour contactez nos techniciens.

8

Le Vérin du battant s’ouvrant en pre­mier doit être connecté sur M1.
Utiliser les presse-étoupes pour le
passage des câbles. Indispensable
pour l’étanchéité du boîtier de com­mande.

Presse-étoupes

La longueur de câble entre le boîtier de commande et le vérin doit impérativement
être inférieure à 6 m.

SCHÉMA DE CÂBLAGE DANS LE BOÎTIER DE

COMMANDE :

Besoin d’une réponse?

Reportez-vous à la page 16 pour contactez nos techniciens.

9

1

ON

SWITCH

Auto

Q3

COM 4

LED1

RF Clear

RF Lamp

LampO/C

ANT

GND

O/C

LAMP

LED

Fusible

10A

WarnM1M2

Connecteurs
pour batterie

12V

12VAC

BAT -

BAT +

Fusible

10A

23456

N-Close

COM/GND

+12V

+

-

+

-

+

-

Transformateur

IMPORTANT :

mettre un fil

électrique entre

COM/GND et N-Close

M1M2

+

-

+

-

dans le cas d’une ouverture vers

l’extérieur

Les raccordements électriques se font obligatoirement hors tension. Disjoncteur de
protection en position OFF.

SCHÉMA DU LIMITATEUR DE FORCE POUR LA

DÉTECTION D’OBSTACLE :

Besoin d’une réponse?

Reportez-vous à la page 16 pour contactez nos techniciens.

10

ON

type de portail

123456

Auto RF Clear

RF Lamp

N° Fonction

ON

1

2 à 6

type de portail

réglage du seuil de

détection

plein

sélectionné

OFF

ajouré

désélectionné

augmentation de la sensibilité

Peu sensible aux obstacles (bien pour les régions à grands
vents)

Le plus sensible aux obstacles

- Régler le switch n°1 suivant votre type de portail.

- Régler les switchs de 2 à 6 de façon à être réglé sur le seuil le plus sensible aux obstacles.

LES RÉGLAGES POSSIBLES

RÉGLAGE AVANT PROGRAMMATION

PROGRAMMATION :

Besoin d’une réponse?

Reportez-vous à la page 16 pour contactez nos techniciens.

11

1

ON

SWITCH

Auto

Q3

COM 4

LED1

RF Clear

RF Lamp

LampO/C

ANT

GND

O/C

LAMP

LED

Fusible

10A

WarnM1M2

Connecteurs
pour batterie

12V

12VAC

BAT -

BAT +

Fusible

10A

23456

N-Close

COM/GND

+12V

+

-

+

-+-

Auto

• Mettre votre disjoncteur de protection sur la position ON de façon à alimenter l’automatisme de portail.

• LED1 est allumée.

• Appuyer sur le bouton AUTO pendant 3 sec. pour déclencher l’autoprogrammation.

• LED1 clignote.

Déroulement

- Les deux battants se positionnent en position fermée.

- Le battant 1 s’ouvre, arrive en butée et s’arrête.

- Le deuxième battant s’ouvre, arrive en butée et se referme.

- Le battant 1 se referme ensuite.

- Au bout de quelques secondes, les deux battants s’ouvrent, s’arrêtent sur les butées puis se referment auto­matiquement. Le processus peut se reproduire automatiquement si une erreur était détectée par l’électronique
pendant le premier cycle d’apprentissage.

- Quand la LED1 s’arrête de clignoter et reste allumée:
LA PROGRAMMATION EST TERMINÉE.

Pendant l’autoprogrammation :

.Si un des vantaux arrive en butée et continu à forcer plus de 5 secondes. Donner une impulsion
brève sur AUTO. Modifier les réglages de sensibilité (switch) en passant sur un seuil plus sensible aux obstacles puis
relancer la programmation en appuyant sur Auto pendant 3 sec.
.Si les battants s’arrêtent n’importe où pendant l’autoprogrammation. Modifier les réglages de
sensibilité (switch) en passant sur un seuil moins sensible aux obstacles et contrôler que l’installation est conforme avec
les instructions de montage de cette notice. Puis relancer la programmation en appuyant sur Auto pendant 3 sec.
.Si l’extrêmité du vérin frotte contre le portail. Contrôler que l’installation a bien été faite en concordan­ce avec cette notice. Repositionner les éléments mal montés.

.Si les vérins arrivent en fin de course avant que le portail arrive sur les butées latérales.

Donner une impulsion brève sur AUTO. Réduire l’écart entre les butées latérales. Relancer la programmation en

appuyant sur Auto pendant 3 sec.

AIDE AUX RÉGLAGES ET PROGRAMMATION DE L’AUTOMATISME :

LED1

Avant de commencer cette étape, vérifier que toutes les instructions de sécurité ont été res­pectées et que tous les branchements électriques ont été correctement faits comme indiqués
dans cette notice.

CODAGE DE LA TÉLÉCOMMANDE :

Besoin d’une réponse?

Reportez-vous à la page 16 pour contactez nos techniciens.

12

FONCTIONNEMENT :

• Appuyer sur le bouton RF pendant 2 sec.. La LED1 s’éteint.

• Dans les 10 secondes suivantes, appuyer sur une touche de la télécommande,
la LED1 clignote 3 fois.
Le système est prêt à fonctionner.

Remarque :

• Si le système ne reçoit pas de code provenant de la télécommande dans les 10
secondes, la LED1 s’allume sans clignoter.

• On peut mémoriser jusqu’à 10 télécommandes.

POUR ANNULER TOUS LES CODES PROGRAMMÉS

Appuyer sur le bouton Clear pendant 2 sec. La LED1 clignote pendant 2,5 sec. puis reste allumée. Tous les codes
enregistrés ont été effacés.

RF

3

OUVERTURE DU PORTAIL :

Appuyer sur la touche de la télécommande préalablement programmée ou sur le bouton O/C
de la carte électronique.
Lorsque le portail est complètement ouvert, le cycle s’arrête.

FERMETURE DU PORTAIL :

Pour refermer le portail, il faut appuyer à nouveau sur la même touche de la télécommande ou sur le bouton O/C de
la carte électronique.
En cas de mauvais fonctionnement, recommencer les étapes de la programmation.

ARRÊT DU PORTAIL AVANT L’OUVERTURE OU LA FERMETURE COMPLÈTE :

Pour arrêter le portail en mouvement, il suffit d’appuyer sur la touche de la télécommande ou sur le bouton O/C de
la carte électronique.
Un nouvel appui sur cette touche permet d’actionner le portail en sens inverse.

RENCONTRE AVEC UN OBSTACLE :

Si le portail heurte un obstacle, celui-ci s’arrête puis repart en sens inverse sur une courte distance afin de dégager
l’obstacle.
Après avoir dégagé l’obstacle, appuyer sur la touche de la télécommande ou sur le bouton O/C de la carte électro­nique afin que le système sorte de son mode d’erreur.
Appuyer une nouvelle fois sur la touche de la télécommande ou sur le bouton O/C de la carte électronique pour mettre
à nouveau l’automatisme en mouvement.

COUPURE DU FAISCEAU DES PHOTOCELLULES (OPTION) :

Le jeu de photocellules est un élément de sécurité. Pendant la fermeture, si un obstacle (enfant, voiture ou autre)
coupe le faisceau des photocellules, le portail s’arrête et se ré-ouvre totalement pour laisser le passage à l’obstacle.
Si les photocellules ne sont pas parfaitement alignées, le portail ne s’ouvrira pas.

COM 4

LED1

LampO/C

ANT

GND

O/C

LAMP

LED

Vous positionner devant le boîtier de commande capot ouvert.

PRÉCISIONS RELATIVES À LA PROTECTION DE L’ENVIRONNEMENT

Le consommateur est tenu par la loi de recycler toutes les piles et tous les accus usagés. Il est interdit de les jeter dans une poubelle ordinaire!

Des piles/accus contenant des substances nocives sont marqués des symboles figurant ci-contre qui renvoient à l’interdiction de les jeter
dans une poubelle ordinaire. Les désignations des métaux lourds correspondants sont les suivants : Cd = cadmium, Hg = mercure, Pb =
plomb. Vous pouvez restituer vos piles/accus usagés soit auprès de nos succursales, soit auprès des déchetteries communales (centres de
tri de matériaux recyclables) qui sont dans l’obligation de les récupérer.

Ne laissez pas les piles/piles boutons/accus à la portée des enfants. Conservez-les à un endroit qui leur est inaccessible. Il y a risque qu’elles soient
avalées par des enfants ou des animaux domestiques. Danger de mort! Si cela devait arriver malgré tout, consultez immédiatement un médecin ou un
hôpital!
Faites attention à ne pas court-circuiter les piles, ni les jeter dans le feu, ni les recharger. Il y a risque d’explosion!

CONSEILS COMPLÉMENTAIRES :

Besoin d’une réponse?

Reportez-vous à la page 16 pour contactez nos techniciens.

13

IMPORTANT

Dans certaines zones géographiques (proximité de pylônes électriques, de structures métalliques,...) la por­tée de la télécommande peut être réduite. On peut améliorer cette portée en branchant une antenne sup­plémentaire 614445.

Important

• Rendre étanches les trous de passage des gaines dans le boîtier électronique avec du joint silicone.

• La fiche de prise de courant doit être parfaitement accessible.

• Si le câble d’alimentation est endommagé, il doit être remplacé par une personne qualifiée afin d’éviter
tout danger.

• La pile de la télécommande ne doit pas être jetée à la poubelle mais remise à un service de récupéra­tion des piles.

RÉGLEMENTATION :

Cet automatisme de portail à été conçu suivant les normes EN 12453 et EN 12445, dans le cas d’une ins­tallation pour maison individuelle.

COUPURE DE COURANT

1) Vous avez la possibilité de rajouter une batterie (en option) 12V 104901 AVIDSEN dans le boîtier élec-

tronique (voir les branchements p 14).

FAIRE L’INSTALLATION ET LES RÉGLAGES DE LA MOTORISATION SANS CONNECTER LA BATTERIE

•

Lorsque l’installation est terminée et que le portail fonctionne parfaitement avec la télécommande, couper l’alimenta-

tion 230V et connecter la batterie en respectant les bornes + et -.

•Remettre l’alimentation 230V.

•La batterie va se charger en 24 Heures environ. Passé ce délai, faire un essai de fonctionnement du portail (1 ouver-

ture + 1 fermeture) après avoir débranché l’alimentation.

•Après ce test, rebrancher l’alimentation. La batterie prendra le relais en cas de coupure de courant.

2) A défaut, il suffit de débrayer les vérins avec la clé 7 et d’ouvrir le portail manuellement pendant la durée

de la coupure de courant.

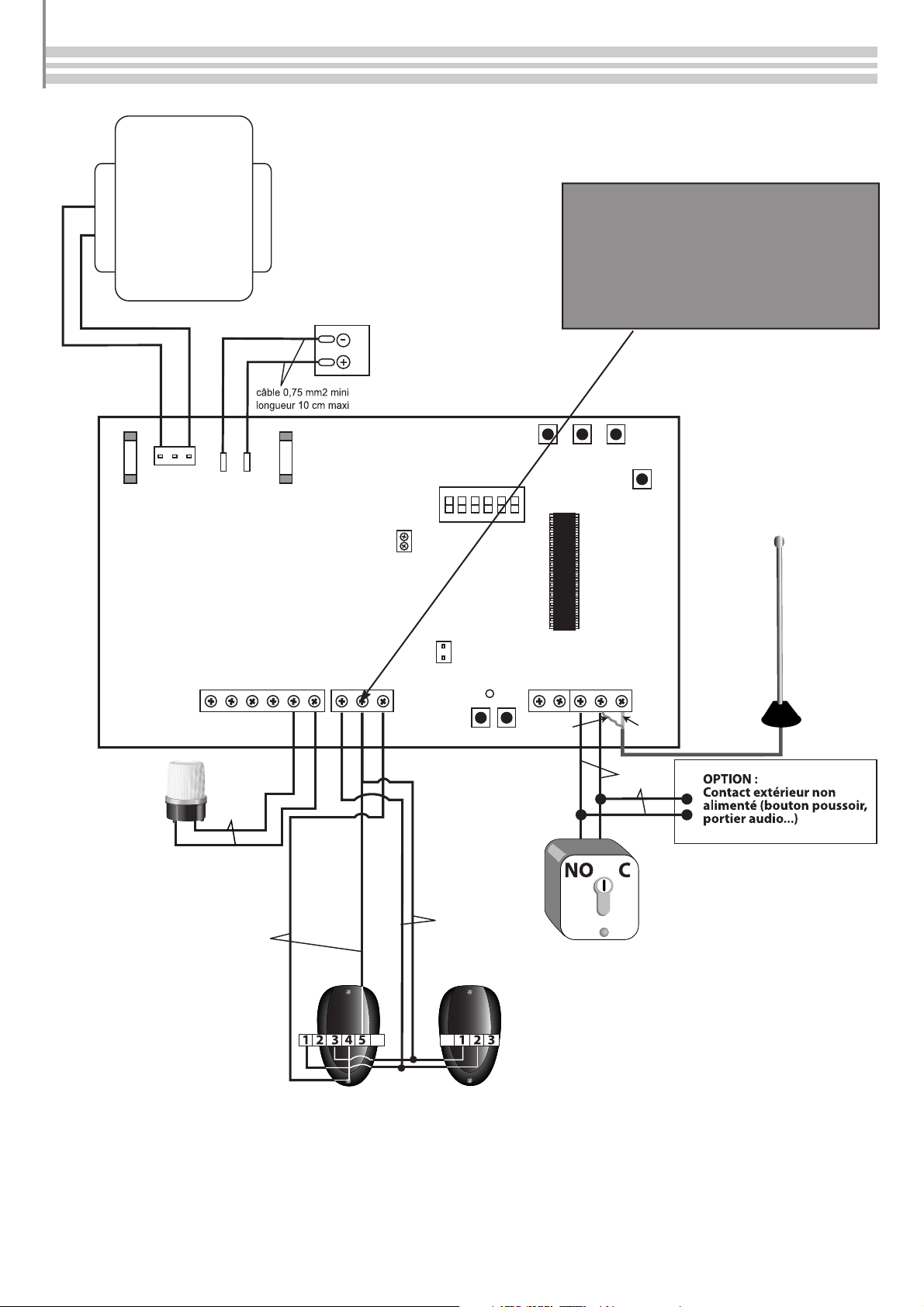

ACCESSOIRES ET CÂBLAGE :

Besoin d’une réponse?

Reportez-vous à la page 16 pour contactez nos techniciens.

14

batterie

104901

feu clignotant

104758

antenne

614445

photocellules

104229

interrupteur a clé

614409

1

ON

SWITCH

Auto

Q3

COM 4

LED1

RF Clear

RF Lamp

LampO/C

ANT

GND

O/C

LAMP

LED

Fusible

10A

WarnM1M2

Connecteurs
pour batterie

12V

12VAC

BAT -

BAT +

Fusible

10A

23456

N-Close

COM/GND

+12V

+

-

+

-

+

-

Emetteur

Récepteur

câble

téléphonique

6/10e

câble

téléphonique

6/10e

câble

0,50 mm2 mini

câble

0,75 mm2

tresse

brin

central

IMPORTANT : lorsqu’on

connecte un kit de photo-

cellules, il faut enlever le

fil de connexion entre

COM/GND et N-Close.

Besoin d’une réponse?

Reportez-vous à la page 16 pour contactez nos techniciens.

15

•Pour que votre automatisme de portail puisse fonctionner en cas
de coupure de courant

-Batterie : 104 901

•

Pour commander l’ouverture et la fermeture de votre portail

-Télécommande supplémentaire : 104700

-Calvier de codage sans fil : 104210

-Interrupteur à clé 1 contact : 104409

•

Pour la signalisation et la sécurité

-Feu clignotant 12 V : 104758

-Photocellules : 104229

•

Pour augmenter les performances de l’ouverture à distance avec

votre télécommande

-Antenne 433,92 MHz : 104445

Le jeu de photocellules est un élément de sécurité. Pendant la fermeture, si un obstacle (enfant, voiture ou
autre) coupe le faisceau des photocellules, le portail s’arrête et se ré-ouvre totalement pour laisser le passa­ge à l’obstacle.

Si les photocellules ne sont pas parfaitement alignées, le portail s’ouvrira et restera ouvert. Un voyant rouge
dans la photocellule réceptrice indique que l’alignement est correct.

V2

MISE EN PLACE DES PHOTOCELLULES :

ASSISTANCE ET CONSEILS :

16

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation
de cette notice, vous avez peut-être des difficultés pour installer votre automatisme ou
des questions sans réponses. N’hésitez pas à nous contactez, nos spécialistes sont à
votre disposition pour vous conseiller.

Du lundi au vendredi de 9H à 12H et de 14H à 19H.
Le samedi de 9H30 à 12H30 et de 14H à 18H.

Munissez-vous des informations suivantes avant tout appel :

-Modèle de l’automatisme : ASTRELL 300 évolution

-Caractéristiques de votre portail :

.Dimensions des vantaux : ............................

.Type (bois, métal,....) : .................................

.Ajouré ou plein : ..........................................

Pour un problème de réglage ou de fonctionnement, nous contacter
devant votre installation avec le portail fermé et le boîtier électronique
ouvert.

Caractéristiques techniques

Constructeur :

SAS AVIDSEN

Node Park Touraine

37310 TAUXIGNY

Produit

Astrell 300

Référence

Alimentation

614111

230V~/50Hz

Puissance max.

100 W

Indice de protection

Température d’utilisation

IP44

-10°C/+60°C

Bruit

<70 dB

Force dynamique

Force statique avant 5 s.

<400 N

<25 N

17
