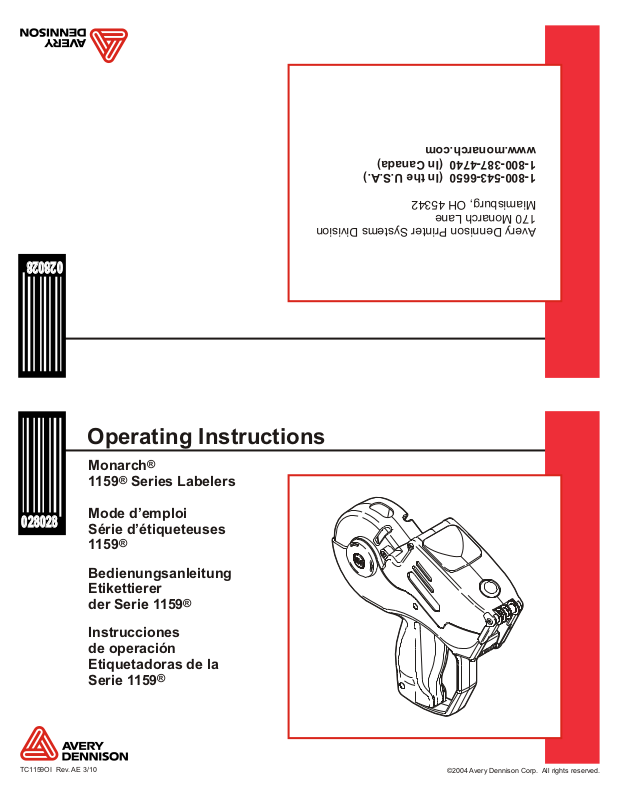

Operating Instructions

Monarch
1159 Series Labelers

Mode d’emploi
Série d’étiqueteuses
1159

Bedienungsanleitung
Etikettierer
der Serie 1159

Instrucciones
de operación
Etiquetadoras de la
Serie 1159

®

®

®

®

®

TC1159OI Rev. AE 3/10

©2004 Avery Dennison Corp. All rights reserved.

Loading Labels

1. Push the release button and swing the cover

open completely. (You should hear a click.)

Don’t force the cover past the click position.

2. For loading a new roll of supply, unwind the

outer wrap of labels and liner.

3. Peel and discard the first 12 labels from the
backing paper.

Charge des étiquettes

1. Appuyer sur le bouton de dégagement et

ouvrir le couvercle (un déclic se faite
entendre.) Ne pas le forcer au-delà

du déclic

2. Pour charger un nouveau rouleau, dérouler

l’enveloppe extérieure des étiquettes et de la
doublure.

3. Peler les 12 premières étiquettes de l’endos
et les jeter.

4. Place the label roll between the
supply hubs.

Do not thread label strip
through any rollers.

5. Drape the supply across the labeler and

center it over the peel bar. The supply
should hang out 6-7 inches (15-16 cm)
past the peel bar.

SUPPLY HUBS

PEEL BAR

4. Placer le rouleau d’étiquettes entre les
moyeux d’avance.

5. Étaler les étiquettes le long de l’étiqueteuse
et les centrer sur la barre de séparation.
Ne pas acheminer les étiquettes
à travers les rouleaux. Les étiquettes
devraient dépasser de 15-16 centimètres
de la barre de séparation.

6. Close the cover.

7. Feed the label strip under the large

roller and into the slot above the
arrows. Hold the strip in place and
squeeze the trigger until the label strip
feeds through the rear exit.

6. Refermer le couvercle.

7. Enfiler la languette d’étiquettes sous

le gros rouleau puis dans la fente
au-dessus des flèches. Tenir la bande
et appuyer sur lagâchette jusqu’à ce
que la bande passe à travers
l’ouverture arrière.

Etiketten laden

1. Ziehen Sie die Verriegelung zurück und

öffnen Sie die Abdeckung vollständig. (Sie
hören ein Klicken). Bewegen Sie die

Abdeckung nicht mit Gewalt über diese
Klick-Position hinaus.

2. Zum Wiederauffüllen die Materialrolle

aufreißen und einige Zentimeter abrollen.

Carga de Etiquetas

1. Empuje el botón desliizador y abra la cubierta

subiéndola completamente. (Usted
escuchará un click.) No

vez

2. Para cargar el nuevo rollo de remplazo,

desenrolle las etiquetas con todo y el respaldo.

haya escuchado el click.

que

force la cubierta una

3. Ziehen Sie die ersten 12 Etiketten von der

Rolle ab und entsorgen Sie diese.

4. Setzen Sie die Etikettenrolle in die
Halterung ein.

5. Ziehen Sie die Etiketten durch das Gerät
und richten sie mittig über der
Etikettenführung aus.

Den Etikettenstreifen nicht durch
die Farbwalze ziehen.

Der Etikettenstreifen sollte ca. 15-16 cm
über die Etikettenführung herausragen.

3. Pele y deseche las primeras 12 etiquetas
desde el papel respaldo.

4. Coloque el rollo de etiquetas entre los
sujetadores de remplazo.

5. Ponga el material a través de la
etiquetadora y céntrelo sobre la barra
peladora. No intente estirar las etiquetas
al jalarlas desde el rollo. El material
deberá sobresalir entre unos 15 a 16 cm.

6. Schließen Sie die Abdeckung und
lassen Sie sie wieder einrasten.

7. Legen Sie die Etiketten in den
Schacht über den schwarzen
Pfeilmarkierungen ein, die in das
Innere des Schachtes zeigen. Halten
Sie den Streifen in der Position und
drücken Sie den Auslöser wiederholt
bis der Streifen ganz in die
Etikettiermaschine eingezogen ist und
wieder am anderen Ende heraustritt.

6. Cierre la cubierta.

7. Jale hacia abajo las etiquetas

desnudándolas hasta alcanzar el
mango de la etiquetadora e introduzca
el papel respaldo en la ranura como
las flechas lo indican. Apriete el gatillo
una y otra vez hasta que el papel
respaldo pase por la parte posterior
de salida.

Clearing Label Jams, Cleaning,
and Lubrication

1. Open the cover and remove the

supply.

2. Remove any loose labels from
the inside of the labeler.

LOOK HERE

LOOK HERE

Dégagement des étiquettes
coincées

1. Ouvrir le couvercle et enlever le rouleau

d’étiquettes.

2. Enlever toute étiquette lâche B l’intérieur de
l’étiqueteuse.

3. Pull up on the deflector frame to
expose the backing paper path.

4. Remove loose labels from under
the deflector frame.

5. Snap the deflector frame back
into place.

LOOK HERE

3. Tirer le déflecteur pour exposer

le cheminement de l’endos de papier.

4. Enlever toute étiquette lâche se trouvant
sous le guide.

5. Réenclencher le déflecteur en place.

6. Use Monarch Cleaning Pen or

commercial adhesive solvent to clean
adhesive build-up.

7. Reload and close the cover.

Apply 1 drop Monarch Silicone Lubricant or a
commercial 100% silicone lubricant here.

Appliquer une quotte du lubrifiant siliconé ou un
lubrifiant siliconé du commerce à l’endroit indiqué.

Bringen Sie hier einen Tropfen Monarch Silikon
Schmiermittel oder ein marktübliches 100% silikon
schmiermittel auf.

Aplicar aquí una gota de Lubricante de Silicona
Monarch u otro lubricante 100% de silicona.

6. Utiliser le crayon nettoyeur ou un
solvant industriel pour élimner les
dépots de colle.

7. Recharger l’étiqueteuse et refermer le
couvercle.

Etikettenstaus beheben

1. Öffnen Sie die Abdeckung und

entnehmen Sie die Etiketten.

2. Entfernen Sie alle losen Etiketten
aus dem Inneren der Etikettiermaschine.

Limpieza y Solución de atascos
de Etiquetas

1. Abra la cubierta y saque el material.

2. Retire las etiquetas sueltas que

queden en el interior de la etiquetadora.

3. Klappen Sie die Etikettenführung
(oberhalb der großen Transportrolle) nach
oben, um den Papierweg darunter und die
Transportrolle freizulegen.

4. Entfernen Sie lose Etiketten, die sich
unter der Etikettenführung befinden.

5. Drücken Sie die Etikettenführung
zurück nach unten.

3. Tire de la guía de suministro para
que quede expuesta la ruta del
papel de respaldo.

4. Retire las etiquetas sueltas que queden
bajo la guía de suministro.

5. Presione nuevamente la guía de
suministro.

6. Benutzen Sie den Monarch
Reinigungsstift oder ein
marktübliches Lösungsmittel um den
Kleber zu entfernen.

7. Laden Sie neu und Schließen Sie die
Abdeckung.

6. Use el Lápiz Limpiador Monarch o un
disolvente de adhesivos para limpiar
los restos de adhesivo.

7. Cargue la Etiquetadora nuevamente y
cierre la cubierta.

WARRANTIES.

Product warranty statements may vary from country to country. Please contact the authorized
Avery Dennison representative in your country for details.

GARANTIES.

La garantie peut varier en fonction des pays. Veuillez contacter la société Avery Dennison ou
le revendeur agreé de votre pays pour plus de details.

GEWÄHRLEISTUNG.

Gewährleistungen für Produkte können sich von Land zu Land unterscheiden. Nehmen Sie
hierzu bitte Kontakt auf mit der authorisierten Avery Dennison-Vertretung in Ihrem Land.

GARANT_AS.

Las garantías de los productos pueden variar de país a país. Para mayores detalles, por
favor contacte a un representante autorizado de Avery Dennison en su país.
