deutsch 1 Chester

g

1. TECHNISCHE DATEN

Als Kaminofen der Bauart 1 ist ein Anschluss an einen
bereits mit anderen Öfen und Herden für feste
Brennstoffe belegten Schornstein möglich, sofern die
Schornsteinbemessung

gemäß DIN 4705, Teil 3,

dem nicht widerspricht.

TECHNISCHE DATEN

Höhe 1126 mm
Breite 532 mm
Tiefe 485 mm
Gesamtgewicht 179 k
Rauchrohrabgang Durchmesser 150 mm
Nennwärmeleistung lt. EN 13240 6 kW
Maximale Heizleistung 8 kW

Kleinste Heizleistung 3 kW
Raumheizvermögen (abhängig
von der Hausisolierung)

65 –

165 m³

Abgaswerte für die Mehrfachbelegung des Schorn­steines nach DIN 4705, Teil 3 bzw. zur Bemessung
des Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom geschlossen

Abgastemperatur geschlossen
Mindestförderdruck bei

Nennwärmeleistung (NWL)

geschlossen

bei 0,8facher

NWL

5,3 g/s

356 °C

10 Pa

2. WICHTIGE INFORMATIONEN

Die Informationen in diesem Handbuch sind
allgemeiner Natur.

Nationale und europäische
Normen, örtliche und baurechtliche Vorschriften
sowie feuerpolizeiliche Bestimmungen sind
einzuhalten.

Allgemeine Sicherheitshinweise
zum Betrieb Ihres Kaminofens

• Lesen Sie vor der Inbetriebnahme des Ofens das
gesamte Handbuch gründlich durch und beachten Sie
die Warnhinweise.

• Für den Transport Ihres Heizgerätes dürfen nur
zugelassene Transporthilfen mit ausreichender
Tragfähigkeit verwendet werden.

• Ihr Heizgerät ist nicht zur Verwendung als Leiter
oder Standgerüst geeignet.

• Beachten Sie, dass sich
Oberflächen des Kaminofens
während des Betriebes stark
erwärmen. Zur Bedienung des
Kaminofens empfehlen wir die
Benützung des
Schutzhandschuhs. Machen Sie
Kinder auf diese Gefahren aufmerksam und halten
Sie sie während des Betriebes von der Feuerstätte
fern.

• Verbrennen Sie ausschließlich das im Kapitel
„saubere Verbrennung“ angeführte, genehmigte
Heizmaterial.

• Das Verbrennen oder Einbringen von leicht
brennbaren oder explosiven Stoffen, wie leere
Spraydosen und dgl. in den Brennraum, sowie deren
Lagerung in unmittelbarer Nähe Ihres Heizgerätes, ist
wegen Explosionsgefahr strengstens verboten.

• Das Abstellen von nicht hitzebeständigen
Gegenständen auf dem Heizgerät oder in dessen
Nähe ist verboten.

• Legen Sie keine Wäschestücke zum Trocknen
auf den Ofen. Auch Wäscheständer oder dgl. müssen
in ausreichendem Abstand vom Heizgerät aufgestellt
werden – Brandgefahr.

• Der Kaminofen Chester ist keine Dauerbrand­Feuerstelle.

• Beim Betrieb Ihres Heizgerätes ist das

Verarbeiten von leicht brennbaren und explosiven
Stoffen im selben oder in anschließenden Räumen
verboten.

Kaminofenaufstellung

Einzuhaltende Sicherheitsabstände

(Mindestabstände - siehe auch Typenschild)
Fig. 2

a > 800 mm (a - vorne im Strahlungsbereich)
b > 400 mm (b - seitlich)
c > 150 mm (c – hinten)

Bitte beachten Sie, dass der Aufstellungsraum mind.
eine Türe / ein Fenster ins Freie aufweist oder mit
einem derartigen Raum direkt verbunden sein muss.
Andere Feuerstätten und Dunstabzugshauben dürfen
nicht im Raumluftverbund mit Feuerstätten betrieben
werden.

12 Pa

Technische und optische Änderungen, Satz- und Druckfehler vorbehalten.

• Beim Nachlegen sollen keine weiten oder leicht
brennbaren Kleidungsstücke getragen werden.

Chester 2 deutsch

Bodentragfähigkeit

Prüfen Sie vor dem Aufstellen, ob die Tragfähigkeit
der Unterkonstruktion dem Gewicht Ihres Kaminofens
standhält

.

Verbrennungsluft

Als Betreiber müssen Sie für ausreichende Ver­brennungsluft sorgen. Bei abgedichteten Fenstern
und Türen kann es sein, daß die Frischluftzufuhr nicht
mehr gewährleistet ist bzw. das Zugverhalten des
Ofens beeinträchtigt wird. Ggf. muss für eine

zusätzliche Frischluftzufuhr gesorgt werden. Bitte
befragen Sie Ihren Fachhändler.

Rauchrohranschluß

Für den Anschluß der Rauchrohre an den
Schornstein gibt es zu Ihrer eigenen Sicherheit
strenge Richtlinien. Ihr Kaminofen-Fachhändler kennt
diese. Beauftragen Sie daher unbedingt Ihren
Fachhändler mit dem Rauchrohranschluß.

3. SO BEDIENEN SIE IHREN KAMINOFEN RICHTIG

Zugelassene Brennstoffe

Trockenes, gut abgelagertes, naturbelassenes Holz
(Hartholz bevorzugt), Holzbriketts

Braunkohlebriketts.

Maximale Brennstoffmenge

Maximal aufzugebende Brennstoffmenge: 1,6 kg Holz
oder Briketts.
Größere Brennstoffmengen können zu Überhitzung
und Beschädigungen am Ofen führen!

Saubere Verbrennung

Das Brennholz muß trocken (rel. Holzfeuchte < 15 %)
und unbehandelt sein. Außerdem muß die richtige
Brennholzmenge verbrannt werden, um eine
saubere, emissionsarme Verbrennung zu erreichen.

Richtig Feuer machen

Für den richtigen und sicheren Betrieb der
Feuerstätte ist darauf zu achten, dass der
Schornstein den erforderlichen Förderdruck aufbaut.
Dies muss besonders bei jeder Erstinbetriebnahme
(z.B. nach der Sommerzeit) und in der Übergangszeit
(z.B. bei starkem Wind) kontrolliert werden. Wenn
nicht genügend Förderdruck vorhanden ist, dann
können zunächst Papier oder Weichholzspäne
verbrannt werden, um Ofen und Kamin auf
Temperatur zu bringen.

Regler für Verbrennungsluft ganz nach vorne ziehen
(Stellung „AUF“ in Fig. 2, siehe auch Fig. 3).

Legen Sie 2 – 3 Stück Scheitholz (gesamt ca. 1,1 kg)
unten quer in den Feuerraum, mit ausreichend
Abstand zueinander (mind. 2 cm). Darüber kommen
ca. 0,5 kg Weichholzspäne (siehe Fig. 3). Darauf
legen Sie in die Mitte eine Anzündhilfe und zünden
diese an.

Schließen Sie die Türe

Am besten diese erste Holzauflage ohne Änderung
der Luftschieberstellung abbrennen lassen.

!

,

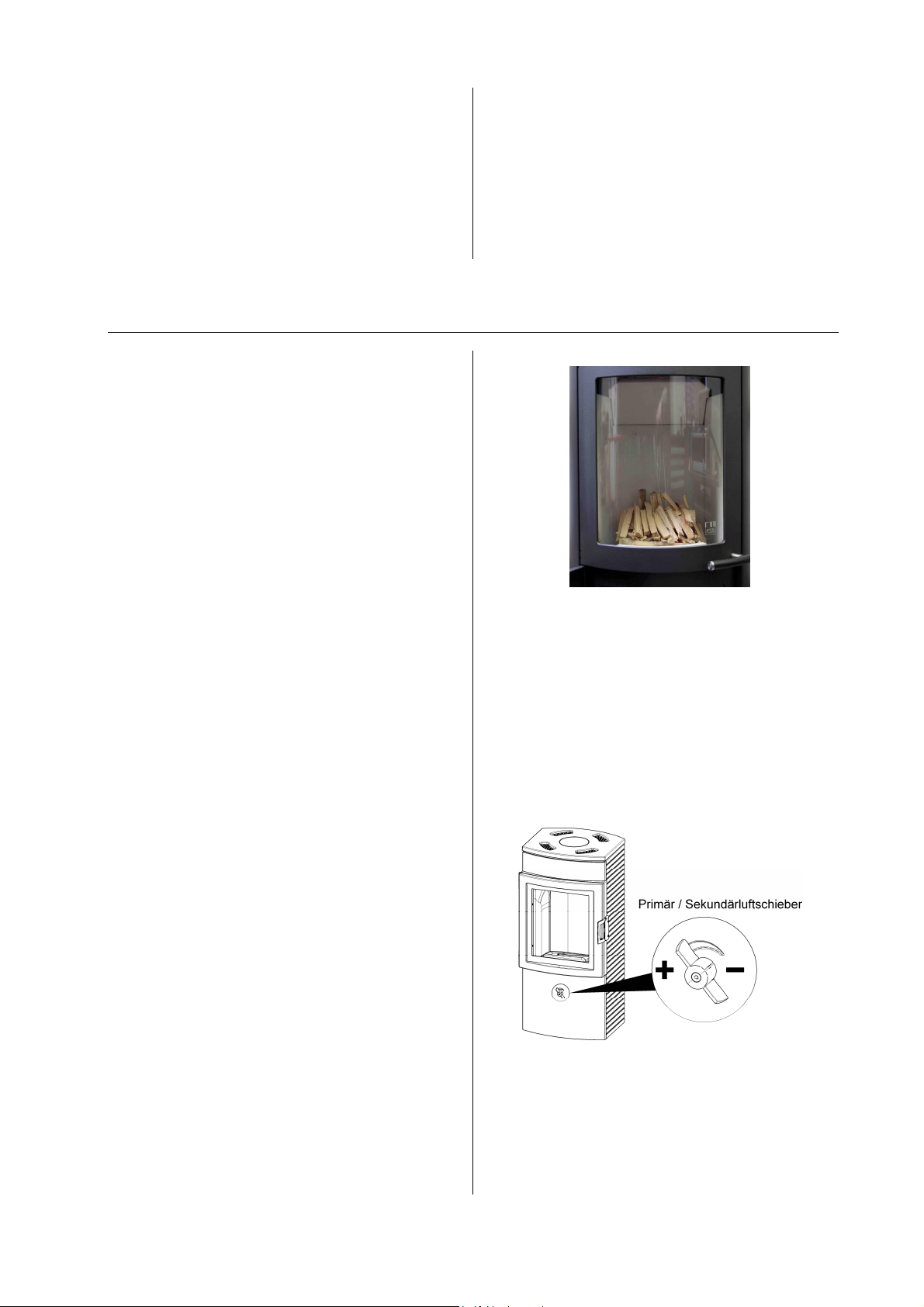

Fig. 3: Vor dem Anzünden

Wenn nur noch Grundglut vorhanden ist (keine
Flammen mehr), dann können Sie, falls
gewünscht, wieder eine Auflage Scheitholz (ca. 1,6
kg) nachlegen.

Beim Nachlegen gehen Sie prinzipiell wie beim
Anheizen vor: Luftregler auf „AUF“ stellen,
Ofentüre vorsichtig öffnen, Holz nachlegen, Türe
schließen.

Fig. 4: Luftschieber

Sobald nach einigen Minuten die Holzscheite
rundherum gut brennen (helle,

können Sie nun mit dem Luftschieber die Heizleistung
regulieren (Regler auf Maximalstellung „AUF“ =
maximale Heizleistung), die Flammen sollten aber
immer gelb und nie blau bzw. mit schwarzen
Flammenspitzen brennen (sonst wieder mehr Luft
zuführen) – siehe Fig. 4. Während des Abbrands die
Luftzufuhr nicht gänzlich schließen

hohe Flammen),

.

Symbolabbildungen

deutsch 3 Chester

Heizen in der Übergangszeit

In der Übergangszeit, d.h. bei höheren Außentem­peraturen, kann es bei plötzlichem Temperaturan­stieg zu Störungen des Schornsteinzuges kommen,
so dass die Heizgase nicht vollständig abgezogen
werden. Die Feuerstätte ist dann mit geringeren
Brennstoffmengen zu befüllen und bei weiter
geöffnetem Luftregler so zu betreiben, dass der
vorhandene Brennstoff schneller (mit
Flammentwicklung) abbrennt und dadurch der
Schornsteinzug stabilisiert wird.

Hinweis bei Schornsteinbrand

Wird falscher oder zu feuchter Brennstoff verwendet,
kann es aufgrund von Ablagerungen im Schornstein
zu einem Schornsteinbrand kommen. Verschließen
Sie sofort alle Luftöffnungen am Kamin und
informieren Sie die Feuerwehr. Nach dem
Ausbrennen des Schornsteins diesen vom Fachmann
auf Risse bzw. Dichtheit überprüfen lassen.

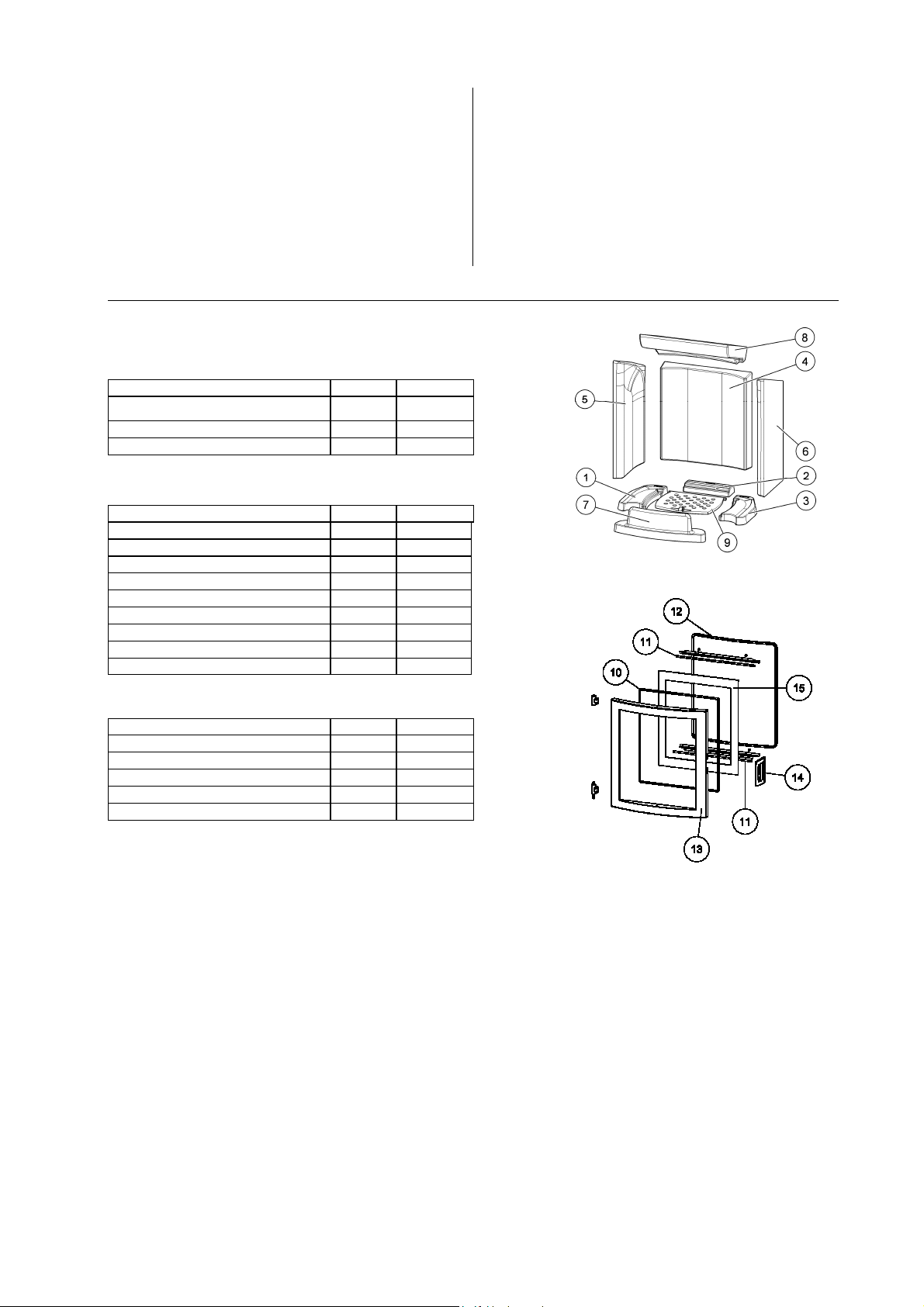

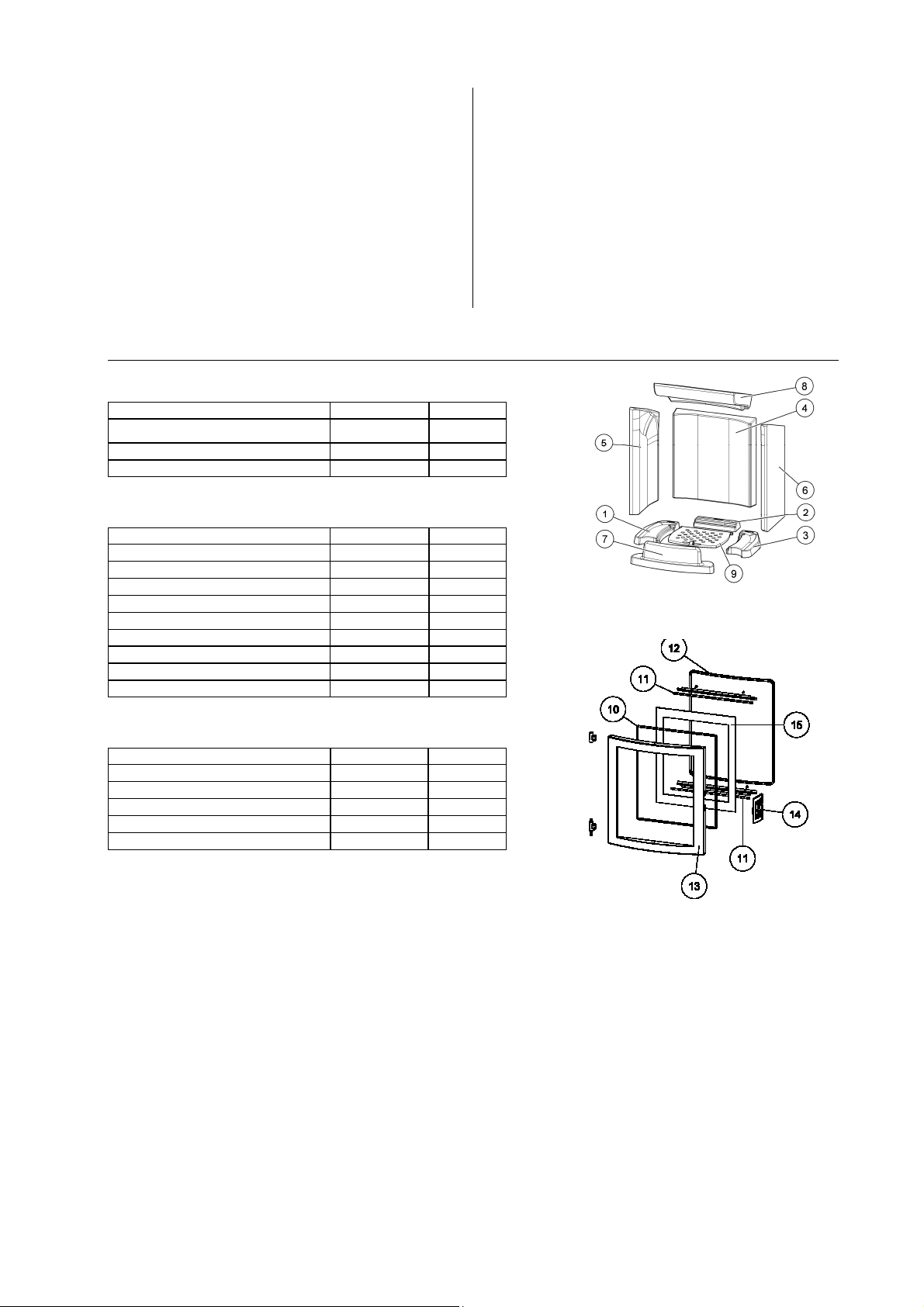

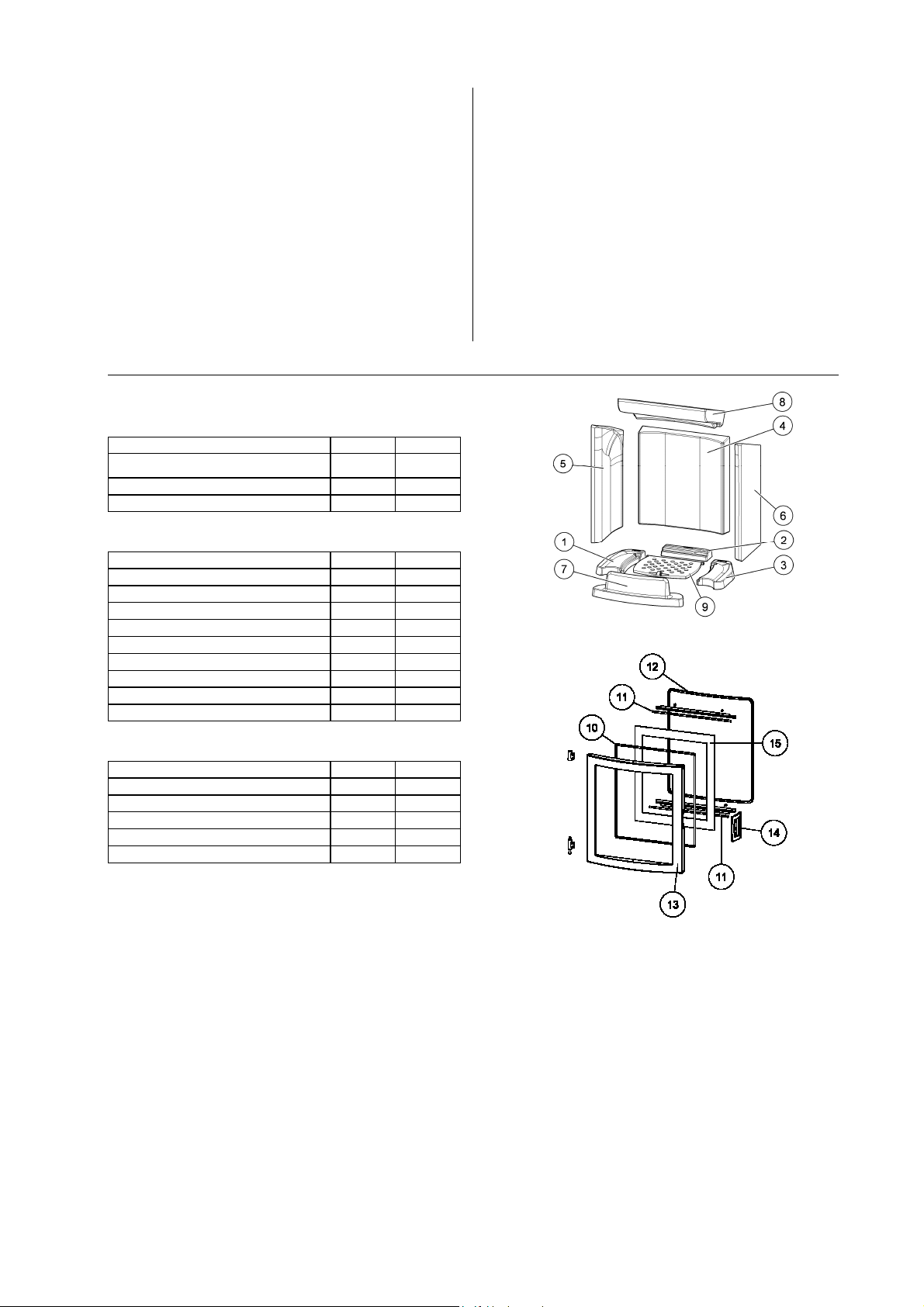

4. DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT

Dichtungen

Bezeichnung Nr.-Skizze Artikelnr.
Dichtung Ø8x L=1800 mm 10 710049
Flachdichtung 8x2x L=416 mm 11 710096
Ovaldichtung 15x8x L=1950 mm 12 718571

Keramott

Bezeichnung Nr.-Skizze Artikelnr.
Keramott Boden links 1 719171
Keramott Boden hinten 2 719173
Keramott Boden rechts 3 719172
Keramott Rückwand 4 719176
Keramott Seite links 5 719177
Keramott Seite rechts 6 719178
Keramott Holzfänger 7 719179
Keramott Umlenkplatte 8 719181
Bodenrost 9 716408

Sonstiges

Bezeichnung Nr.-Skizze Artikelnr.
Tür komplett 13 719165
Türgriff komplett 14 771096
Türglas 15 719156
Glasreiniger 0,5l -- 640070
Ofenlack -- 650002

Zubehör

Bei Ihrem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl und Pflegemittel oder das Heat Memory
System zur Wärmespeicherung.

WICHTIG: Lassen Sie defekte Teile ausschließlich von Ihrem Kaminofenfachhändler austauschen. Damit

ist gewährleistet, daß Ihr Kaminofen sicher und funktionstüchtig ist und bleibt.
Die Feuerstätte darf nicht verändert werden.

Pflege

Zur Glasreinigung verwenden Sie bitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte Oberflächen
dürfen nur mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es ebenfalls
Spezialreiniger.

Reinigung

Der Kaminofen, die Rauchgaswege und Rauchrohre sollten jährlich – evtl. auch öfter, z.B. nach der Reinigung
des Schornsteines – nach Ablagerungen untersucht und ggf. gereinigt werden. Der Schornstein muss ebenfalls
regelmäßig durch den Schornsteinfeger gereinigt werden. Über die notwendigen Intervalle gibt Ihr zuständiger
Schornsteinfegermeister Auskunft. Der Kaminofen sollte jährlich durch einen Fachmann überprüft werden.

Nummerierung Keramott = Einbaureihenfolge!

Chester 4 deutsch

5. AUSSTATTUNGSMERKMALE CHESTER

Raumluftunabhängiger Betrieb

Das Modell Chester ist als raumluftunabhängiger Kaminofen durch das Deutsche Institut für Bautechnik
allgemein bauaufsichtlich zugelassen. Wird die Verbrennungsluft mittels dichter Leitung mit
Absperrvorrichtung vom Freien direkt der Feuerstätte zugeführt, so darf der Ofen auch in
Nutzungseinheiten mit mechanischen Be- oder Entlüftungen betrieben werden.

Wird der Kaminofen auf diese Art genutzt, ist jedoch die Mehrfachbelegung eines Schornsteins nicht
zulässig.

Die DIBT Prüfung gilt für Deutschland.

.
