Audiovox APS 600 User Manual

Model APS 600

Installation Manual

Note : The method of manual override can either be selected to operate from the valet switch or operate as custom code. Be

certain to place a check mark indicating the method used in the box located on the last page of the owner's manual.

Dip Switch Selectable Features :

SELECTABLE FEATURES

Switch Number ON Position OFF Position Factory Default

Dip Switch 1 Custom Code Override Valet Switch Override Custom Code Override Dip Switch 2 Voltage Sense Hardwire Voltage Sense

Note : When both Passive Arming and Voltage Sensing are selected, you must hardwire the driver’s door pin switch in order to

begin the passive arming sequence.

RF Programmable Features :

Feature Selection 1 Chirp 2 Chirps Default

First 1 Second Door Locks 3.5 Second Door Locks 1 Second

Second Auto Lock On Auto Lock Off Auto Lock Off

Third Auto Unlock On Auto Unlock Off AutoUnlock Off

Fourth Headlight Output On Headlight Output Off Headlight On

Fifth Passive Door Locks Active Door Locks Passive Locks Sixth Passive Arming Active Arming Active Arming

To program these selectable features;

Action System Response Turn ignition on No response Flip valet switch on then off 3 times 1 Chirp - LED 1 flash Within 3 seconds, turn ignition Off Short chirp, then long chirp

First Then On 1 chirp = 1 second door locks

Second Flip valet switch on then off 2 chirps = auto locks off

Third Flip valet switch on then off 2 chirps = auto unlock off

Fourth Flip valet switch on then off 1 chirp = headlight output on

Fifth Flip valet switch on then off 1 chirp = passive locks

Sixth Flip valet switch on then off 1 chirp = passive arming

Press transmitter button 1 to change 2 chirps = 3.5 second door locks

Press tranmitter button 1 to change 1 chirp = auto locks on

Press transmitter button 1 to change 1 chirp = auto unlock on

Press transmitter button 1 to change 2 chirps = headlight output off

Press transmitter button 1 to change 2 chirps = active locks

Press transmitter button 1 to change 2 chirps = active arming

Flip valet switch on then off Exit program mode

Turn ignition key off Exit program mode

Note : Once you enter the feature programming mode, do not allow more than 15 seconds to pass between steps, or the program-

ming will be terminated.

Page 1

INSTALLATION OF MAJOR COMPONENTS Control Module :

Select a mounitng location inside the passenger compartment ( up behind the dash ), and secure using the two screws provided. The control module can also be secured in place using cable ties.

Do not mount the control module in the engine compartment, as it is not waterproof. You should also avoid mounting the unit directly onto factory installed electronic components. These components may cause RF interference, which can result in poor transmitter range or intermittent operation.

Siren :

Select a mounting location in the engine compartment that is well protected from access below the vehicle. Avoid areas near high heat components or moving parts within the engine compartment. To prevent water retention, the flared end of the siren must be pointed downward when mounted.

Mount the siren to the selected location using the screws and bracket provided.

Hood or Trunk Pin Switch :

A pin switch is included for use in protecting the hood or trunk ( or hatchback ) of the vehicle. The switch must always be mounted to a grounded, metal surface of the vehicle. It is important to select a location where water cannot flow or collect, and to avoid all drip gutters on hood and trunk fender walls. Choose locations that are protected by rubber gaskets when the hood or trunk lid is closed.

The pin switch can be mounted using the bracket provided, or direct mounted by drillinga¼“diameter mounting hole. Keep in mind that when properly mounted, the plunger of the pin switch should depress at least ¼ “ when the hood or trunk lid is closed.

Dash Mounted L.E.D. :

A small red L.E.D. is included that will serve as a visual indicator of the alarm status. It should be installed in the dash, located where it can be easily seen from outside the vehicle, yet not be distracting to the driver.

Once a location has been selected, check behind the panel for wire routing access, and to confirm the drill will not damage any existing components as it passes through the panel.

Drilla¼“diameter hole, and pass the red and blue wires from the L.E.D. through the hole, from the front of the panel. Firmly press the body of the L.E.D. into the hole until fully seated.

Valet Switch :

Select a mounting location for the switch that is easily accessible to the driver of the vehicle. The switch does not have to be concealed, however, concealing the switch is always recommended, as this provides an even higher level of security to the vehicle.

The valet switch can be mounted to the lower side of the dash by drillinga¼“diameter hole in the selected location.

Be sure to check behind the dash for adequate clearance for the body of the switch, and to confirm that the drill will not damage any existing components as it passes through the dash. You should also make certain that the back of the switch is accessible for wiring later in the installation.

Shock Sensor :

Select a solid mounting surface for the shock sensor on the firewall inside the passenger compartment, and mount the sensor using the two screws provided. The shock sensor can also be secured to any fixed brace behind the dash using tie straps.

Whichever mounting method is selected, make certain that the sensitivity adjustment is accessible for use later in the installation.

Page 2

WIRING THE SYSTEM Large 10 Pin Edge Connector :

Red Fused Wire : + 12 VDC CONSTANT BATTERY SOURCE

This wire controls the sensitivity of the voltage sensing circuit, which detects the turning on of an interior light when a door is opened. It will also detect the switching on of parking or headlamps, and in many cases will trigger the alarm when a thermostatically controled electronic radiator cooling fan switches on.

When installing this system into vehicles with electronic “ after fans “, it is recommended you disable the voltage sense circuit.

In voltage sensing applications, the closer to the battery that the red wire is connected, the less sensitive the voltage sense circuitry will be. Moving this connection point to the fuse panel will increase the sensitivity, and connecting to the courtesy lamp fuse in the vehicle will provide maximum sensitivity of the voltage sense circuit.

When hardwiring the control module to pin switches at all entry points, the voltage sense circuit must be disabled. Move dip switch#2totheoffposition, then connect the red wire toa+12VDCconstant battery source.

White Wire : + 12 VDC PULSED PARKING LIGHT OUTPUT ( 15 Amp Max ) This wire is provided to flash the vehicle’s parking lights. Connect the white wire to the positive side of one of the vehicle’s parking lights.

Orange Wire : 300 mA GROUND OUTPUT WHEN ARMED - N. C. STARTER DISABLE This wire is provided to control the starter cut relay. Connect the orange wire to terminal 86 of the relay. Connect relay terminal 85 to an ignition wire in the vehicle that is live when the key is in the on and crank positions, and off when the key is in the off position. ( This is where the yellow wire from the alarm should be connected ).

Cut the low current starter solenoid wire in the vehicle, and connect one side of the cut wire to relay terminal 87A. Connect the other side of the cut wire to relay terminal 30.

Note : This is a normally closed starter cut arrangement, and when power is removed from the

security system, the starter disable feature will not operate, allowing the vehicle to start. Audiovox does not recommend using the Orange wire to interrupt anything but the starting circuit of the vehicle.

2 Dark Blue Wires : DELAYED PULSED OUTPUT / CHANNEL 2 ( TRUNK RELEASE )

The dark blue wires are controlled via an independent RF channel from the keychain transmitter. These are the N.O. and COMMON contacts of an on board, 10 Amp relay, so they can be connected to positive or negative switched circuits.

Connect one of the dark blue wires to the output of the trunk release pushbutton switch, and the other dark blue wire to either chassis ground, or to a fused + 12 VDC battery source, depending on the polarity of the trunk release circuit in the vehicle.

When using this channel for an accessory other than trunk release, connect one dark blue wire to the accessory, and the other dark blue wire to either chassis ground, or, to a fused + 12 volt battery source, depending upon the requirements of the accessory.

WARNING ! Never attempt to pull more than 10 Amperes of current through this relay. The circuit

will be damaged. Always check the requirements of accessories prior to connecting them to the circuit.

Black Wire : CHASSIS GROUND

Connect this wire to a solid, metal part of the vehicle’s chassis. Do not confuse this wire with the thin black antenna wire that exits the control module independently.

Page 3

2 Dark Green w/ White Trace Wires : ENTRY ILLUMINATION The dark green w/ white trace wires provide the entry lighting, and flash the vehicle’s dome light while the alarm is sounding. These are NO ( normally open ) and COM ( common ) contacts of an on board, 10 Amp maximum relay.

Connect one of the dark green w/ white trace wires to the wire in the vehicle that turns on the interior courtesy light. Connect the other dark green w/ white trace wire to either chassis ground if the vehicle switches ground to the courtesy lights, or a fused + 12 volt constant battery source if the vehicle switches 12 volts to the courtesy lights.

NOTE : When wiring this feature in vehicles with factory equipped delay lighting circuits, it is

best to connect to the output of the timer which feeds the dome light, rather than at the door switch. This will ensure that the dome light pulses when the alarm is triggered.

White w/ Black Trace Wire : POSITIVE OUTPUT TO SIREN

Route this wire through a rubber grommet in the firewall, and to the siren location. Connect the white / black wire to the positive wire of the siren. Secure the black ground wire of the siren

to chassis ground.

Mini 10 Pin Edge Connector : Light Green Wire : ( - ) INSTANT TRIGGER ZONE 1

This is an instant on ground trigger wire. This wire ( zone ) should be reserved for connection to optional ground output trigger devices such as motion and / or shock impact sensors.

White w/ Blue Trace Wire : HEADLIGHT OUTPUT - ARM & DISARM The white w/ blue trace wire is provided to control the optional headlight illumination feature of the system. This is a transistorized, low current ( 300 mA ) output, and should only be used to drive an external relay coil.

This wire provides a 30 second ground signal whenever the system is remotely armed or disarmed.. Connect the white w/ blue trace wire to terminal 86 of the AS 9256 relay ( or an equivalent 30 Amp

automotive relay ), and connect relay terminal 85 to a fused + 12 VDC battery source. Connect relay terminal 87 to one of the low beam headlight wires in the vehicle, and connect relay terminal 30 to either chassis ground or a fused ( 15 Amp Min)+12VDCbattery source, depending on the polarity of the headlight circuit in the vehicle.

Yellow Wire : + 12 VDC IGNITION SOURCE Connect this wire to a source that is live when the key is in the on and crank positions. Be sure that this source is off when the key is in the off position.

Purple Wire : + DOOR TRIGGER If the vehicle’s door courtesy light switches havea+12volt output when the door is opened ( most Fords and some Imports ), you must connect this wire to the positive output from one of the door switches. In most cases, the purple wire will only need to be connected to one door switch, no matter how many doors the vehicle has. WARNING : Do not use the purple wire if the vehicle has ground output type door switches. ( see Brown

Wire ).

Brown Wire : - DOOR TRIGGER If the vehicle’s courtesy light switches havea(-)ground output when the door is opened ( GM and most Imports ), you must connect this wire to the negative output from one of the door switches. WARNING : Do not use the brown wire if the vehicle has + 12 volt output type door switches. ( see

Purple Wire ).

Page 4

Dark Green Wire : ( - ) INSTANT TRIGGER ZONE 2 This is an instant on ground trigger wire. It must be connected to the previously installed hood and trunk pin switches.

Orange w/ White Trace Wire:300mA GROUND OUTPUT WHEN DISARMED-N.O. STARTER DISABLE This wire is provided to control the starter cut relay. Connect the orange w/white wire to terminal 86 of the relay. Connect relay terminal 85 to an ignition wire in the vehicle that is live when the key is in the on and crank positions, and off when the key is in the off position. ( This is where the yellow wire from the alarm should be connected ).

Cut the low current starter solenoid wire in the vehicle, and connect one side of the cut wire to relay terminal 87. Connect the other side of the cut wire to relay terminal 30.

Note : This is a normally opened starter cut arrangement, and when power is removed from the

security system, the starter disable feature will remain operational, and the vehicle will not start. Audiovox does not recommend using the Orange w/ White trace wire to interrupt anything but the starting circuit of the vehicle.

Black w/ White Trace Wire : 300 mA HORN OUTPUT

The black w/ white trace wire is provided to beep the vehicle’s horn. This is a transistorized low current output, and should only be connected to the low current ground output from the vehicle’s horn switch.

If the vehicle usesa+12VDChorn switch, then connect the black w/ white trace wire to terminal 86 of the AS 9256 relay ( or an equivalent 30 Amp automotive relay ), and connect relay terminal 85 to a fused + 12 VDC battery source. Connect relay terminal 87 to the vehicle’s horn switch output, and connect relay termianl 30 to a fused + 12 VDC battery source.

Dark Green w/ Black Trace Wire : LATCHING OUTPUT / CHANNEL 3 The green w/ black trace wire latches to ground via an independant RF channel from the keychain transmitter. This is a transistorized, low current ( 300 mA ) output, and should only be used to drive an external relay coil.

This wire provides an immediate ground signal, and stays at ground for as long as the button(s) on the keychain transmitter remain pressed.

WARNING ! Connecting the dark green w/ black trace wire to the high current switched output of

trunk release circuits will damage the control module.

Connect the dark green w/ black trace wire to terminal 86 of the AS 9256 relay ( or an equivalent 30 Amp automotive relay ), and wire the remaining relay contacts to perform the selected function of channel 3.

Light Blue Wire : LATCHING OUTPUT / CHANNEL 4 The light blue wire latches to ground via an independant RF channel from the keychain transmitter. This is a transistorized, low current ( 300 mA ) output, and should only be used to drive an external relay coil.

This wire provides an immediate ground signal, and stays at ground for as long as the button(s) on the keychain transmitter remain pressed.

WARNING ! Connecting the light blue wire to the high current switched output of trunk release

circuits will damage the control module.

Connect the light blue wire to terminal 86 of the AS 9256 relay (or an equivalent 30 Amp automotive relay), and wire the remaining relay contacts to perform the selected function of channel 4.

2 Pin Blue Connector : VALET SWITCH Route the grey and black wires in the 2 pin connector from the valet switch to the control module, and plug it into the mating blue connector on the side of the module.

Page 5

2 Pin White Connector : DASH MOUNTED L.E.D. Route the red and blue wires in the 2 pin white connector from the L.E.D. to the control module, and plug it into the mating white connector on the side of the module.

4 Pin White Connector : SHOCK SENSOR Route the red, black, blue, and green wires in the 4 pin white connector from the shock sensor to the control module, and plug one end into the shock sensor, and the other end into the mating white connector on the side of the module.

NORMAL DOOR LOCK OPERATION 6 Pin Door Lock Output Connector :

The orange, blue w/ white tracer, yellow, white, green, and blue wires in the 6 conductor connector are the contacts of the on board door lock relays. The function of each of these wires is listed below;

Lock Relay Unlock Relay

Blue w/ White Trace = N.O. Relay Contact Orange = N.O. Relay Contact Dark Green = N.C. Relay Contact Dark Blue = N.C. Relay Contact Yellow = Common Relay Contact White = Common Relay Contact

3 Wire Ground Switched Door Lock Circuits :

In these vehicles, the dark green and dark blue door lock wires are not used. The white and yellow wires must be connected to a chassis ground source. The blue w/ white stripe wire is the ground pulse “ lock “ output, and should be connected to the negative lock wire in the vehicle. The orange wire is the ground pulse “ unlock “ output, and should be connected to the negative unlock wire in the vehicle.

3 Wire Positive Switched Door Lock Circuits :

In these vehicles, the dark green and dark blue wires are not used. The orange and blue w/ white stripe wires must be connected toa+12volt battery source. The yellow wire is the positive pulse “ lock “ output, and should be connected to the positive lock wire in the vehicle. The white wire is the positive pulse “ unlock “ output, and shouls be connected to the positive unlock wire in the vehicle.

5 Wire Alternating Door Lock Circuits :

In this application, it is necessary to cut the existing door lock by - pass wires. These wires run from the master door lock switch to the slave door lock switch, and then on to the door lock motors. Cut the existing lock wire, and connect the yellow wire to the slave switch or motor side of the cut wire. Connect the green wire to the master switch side of the cut wire. Cut the existing unlock wire, and connect the white wire to the slave switch or motor side of the cut wire. Connect the blue wire to the master switch side of the cut wire. The orange and blue w/ white stripe wires must be connected to a fused + 12 VDC battery source.

Refer to the door lock wiring supplement for proper connection of these wires into the various locking circuits available in current vehicles.

Page 6

2 STEP UNLOCK OPERATION 6 Pin Door Lock Output Connector :

When wiring for 2 step unlock operation, you must connect the outputs of the on board unlock relay to the driver’s door lock motor. Wire these outputs as follows; Orange = N.O. Relay Contact to + 12 VDC Battery Dark Blue = N.C. Relay Contact to Motor leg switch side White = Common Relay Contact to Motor leg motor side Wire the transistorized negative “ all doors unlock “ output directly to the negative unlock wire from the door lock switch in vehicles with 3 wire ground switched circuits. In vehicles with 3 wire positive or 5 wire alternating switched circuits, you must add a 30 Amp automotive relay to provide the “ all doors unlock “ feature.

Red w/ Black & Green w/ Black 2 Pin Red Connector : 2 STEP UNLOCK CONNECTOR The green w/ black tracer wire provides a 300 mA ground pulse output for the all doors unlock signal, and can be connected to the negative door unlock wire in 3 wire negative switched vehicles. The red w/ black trace wire provides a low current (300 mA) + 12 VDC source for those applications that require a relay for the all doors unlock feature. This wire should be connected to the relay coil only. A separate +12 VDC source must be used for the high current relay contacts.

COMPLETING THE INSTALLATION

Antenna Wire : Be sure to extend the thin black antenna wire to it’s full length, and cable tie into place

where it cannot be damaged. Avoid wrapping this wire around major, high current wire looms.

Adjusting the Shock Sensor : The sensitivity of the pre - detect circuit is automatically set 30% less sensitive than the full trigger circuit. Using a small screwdriver, gently turn the adjustment screw fully counterclockwise. ( DO NOT over turn this screw. Maximum rotation for this adjustment is 270° ). Close the hood and trunk lids, and arm the alarm. Wait 6 seconds for the accessories trigger zone to stabilize, then firmly strike the rear bumper with the side of a closed fist considering the amount of force required to break a window.

CAUTION : Never perform this test on the vehicle’s glass, as you may break the window.

Turn the adjustment screw clockwise ( increasing sensitivity ) about ¼ turn and re - test. Repeat this procedure until the alarm sounds. Ultimately, one firm strike to the rear bumper will cause the alarm to emit pre - detect warning tones. WARNING ! Setting the sensitivity too high can cause false alarms due to noise vibrations from passing

trucks and heavy equipment. To decrease sensitivity, turn the adjustment screw counter clockwise.

Wire Dressing : Always wrap the alarm wires in convoluted tubing, or with a spiral wrap of electrical tape. Secure these looms along the routing using cable ties. This will ensure that the alarm wires are not damaged by falling onto hot or sharp moving surfaces in the vehicle.

Operation : Take a few moments to check off the appropriate option boxes in the owner’s manual, and to fully explain the operation of the system to your customer.

Audiovox Corp., 150 Marcus Blvd., Hauppauge, N.Y. 11788

Page 7

128-4638D

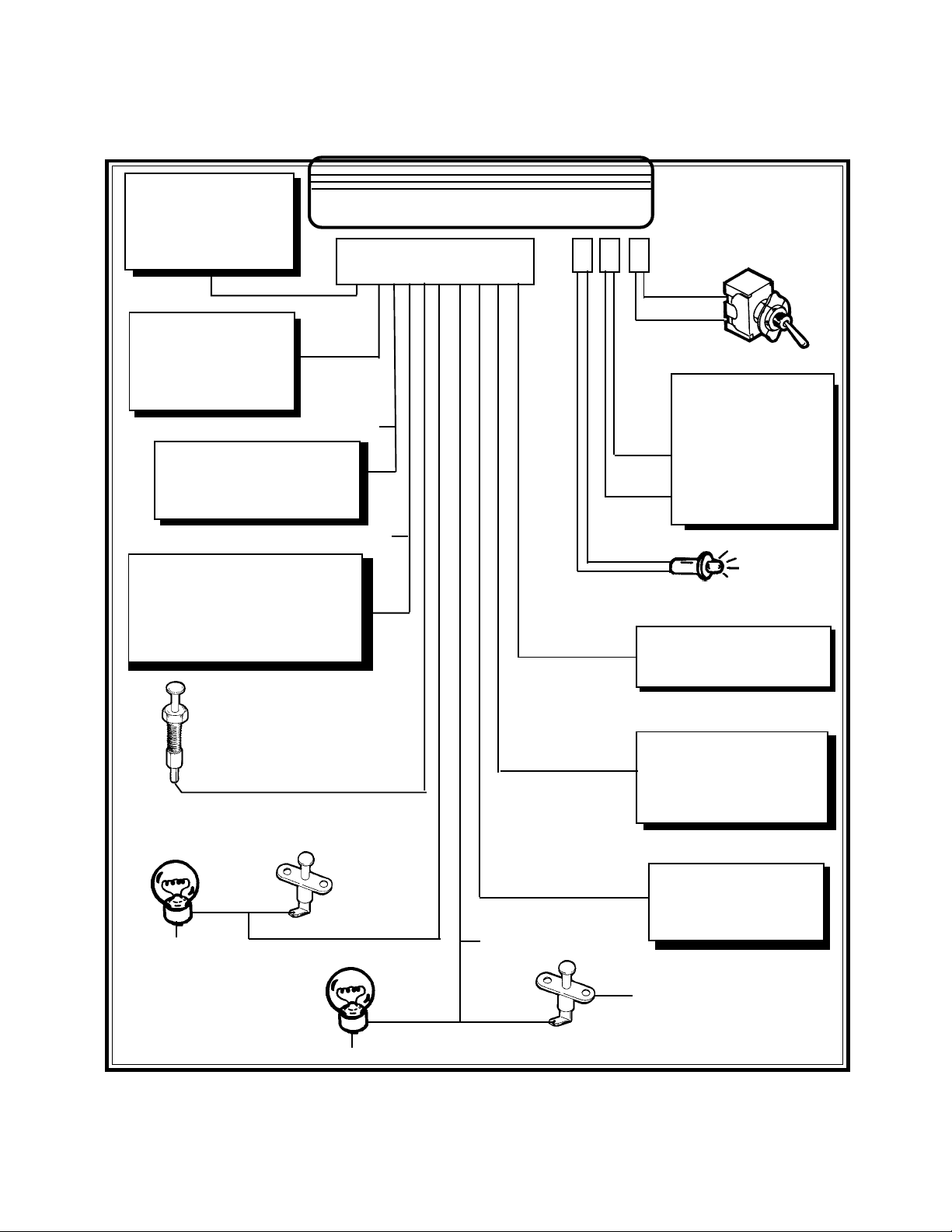

SIREN

WHITE w/BLACK



BLACK

SHOCK SENSOR

Red, Black, Blue, and

Green WIres.

BLACK

GREEN w/WHITE

ENTRY ILLUMINATION

Connect to +12 VDC Battery for Positive Switched Dome Light or Chassis Ground for

Negative Switched Dome Light

DOOR PIN SWITCH

DOME LIGHT



GREEN w/WHITE

GROUND SOURCE

Connect to Vehicle's Chassis

EXISTING

BLACK

(-) TO VEHICLE'S

CHASSIS GROUND

RED w/ WHITE

FUSE

RED

15A

FUSE



+12 VDC BATTERY

Connect to a +12 Volt

Battery Source.

(See Note on Voltage

Sensing)

EXISTING PARKING LIGHT

APS-600

CONTROL MODULE

GREEN

WHITE

YELLOW

BLUE w/WHITE

BLUE

ORANGE

DOOR LOCK

OUTPUTS

TRUNK RELEASE

Connect to +12 VDC Battery for

Positive Switched Trunk Release

Chassis Ground for Negative

Switched Trunk Release

EXISTING TRUNK RELEASE SWITCH

EXISTING SWITCHED

OUTPUT

DARK BLUE



Page 8

WHITE

ORANGE



EXISTING LOW CURRENT SOLENOID

FEED WIRE (+12VDC, CRANKING ONLY)

START

SOLENOID

RED

TO +12 VDC IGN./CRANK



87A



CUT

IGNITION

SWITCH

CHANNEL 4

Negative Latching Output for Optional Remote Start

or Window Roll-Up

APS-600

CONTROL MODULE

LT. BLUE

GREEN w/BLACK

CHANNEL 3

Negative Latching Output for Optional Remote Start

or Window Roll-Up

BLACK w/WHITE

HORN OUTPUT

Connect to Low Current Negative

Wire from Horn Switch

GROUND OUTPUT

when DISARMED

Connect To Relay For

Normally Opened Starter-

Cut Fearture

HOOD OR TRUNK

PIN SWITCH

ORANGE w/WHITE

GREEN w/ BLACK

RED

LT. BLUE

LT. GREEN

VALET SWITCH

GREY

BLACK

RED w/ BLACK

2 STEP UNLOCK

RELAY OUTPUTS

To Relay Terminal #85

To Relay Terminal #86

L.E.D.

ZONE 1

Optional Negative Triggering

AlarmAccessories

EXISTING DOME LIGHT



DARK GREEN

EXISTING

NEGATIVE SWITCHING

DOOR PIN SWITCH (GM TYPE)



BROWN

EXISTING DOME LIGHT





Page 9

PURPLE

WHITE w/BLUE

YELLOW

HEADLIGHT OUTPUT

30 Second Ground Output

During Arm & Disarm

(Optional Relay Required)

IGNITION SOURCE

To +12 Volts

Ignition / Crank



Modèle APS 600

Manuel d’installation

Remarque: On peut choisir une des deux méthodes de dérivation manuelle: soit par l'interrupteur de sevice voiturier, soit par

le code personnalisé. Assurez-vous de bien indiquer quelle est la méthode employée en cochant la case appropriée à l dernière page du manuel d'utilisation.

Fonctions sélectionnées par commutateur (DIP switches):

SÉLECTION DES FONCTIONS

Numéro de commutateur Position Marche [ON] Position Arrêt [OFF] Positions par défaut

Commutateur 1 Dérivation par code Dérivation par interrupteur Dérivation par code

personnalisé de service voiturier personnalisé

Commutateur 2 Détecteur de tension Câblage Détecteur de tension Remarque: Lorsqu’on choisit à la fois l’armement passif et la détection de tension, il faut que le contacteur de la porte du

conducteur soit compris dans le circuit de montage pour que la séquence d’armement passif puisse commencer.

Fonctions programmables sur les canaux de radiofréquence:

Fonction par défaut

Première Deuxième Troisième Quatrième Cinquième Sixième

Pour programmer ces fonctions au choix:

Une tonalité

Verrouillage des portes après 1 seconde Verrouillage automatique sur Marche Déverrouillage automatique sur Marche Signal des feux de route sur Marche Verrouillage de porte passif Armement passif

Action

Tourner la clé de contact sur Marche Basculer le commutateur Valet sur Marche, puis sur

Deux tonalités

Verrouillage des portes après 3,5 secondes Verrouillage automatique sur Arrêt Déverrouillage automatique sur Arrêt Signal des feux de route sur Arrêt Verrouillage de porte actif Armement actif

Réponse du système

Aucune réponse

Une tonalité - La DEL 1 clignote Arrêt, trois fois de suite Dans un délai de trois secondes, tourner la clé de

Son bref, puis son long contact sur Arrêt

Première

Deuxième

Puis en position de marche Appuyer sur le bouton 1 du transmetteur pour changer

Basculer le commutateur Valet sur Marche, puis sur

Une tonalité = verrouillage de porte en 1 seconde

Deux tonalités = verrouillage de porte en 3,5 secondes

Deux tonalités = verrouillage automatique sur Arrêt Arrêt

Troisième

Appuyer sur le bouton 1 du transmetteur pour changer

Basculer le commutateur Valet sur Marche, puis sur

Une tonalité = verrouillage automatique sur Marche

Deux tonalités = verrouillage automatique sur Arrêt Arrêt Appuyer sur le bouton 1 du transmetteur pour changer

Une tonalité = verrouillage automatique sur Marche

Quatrième

Basculer le commutateur Valet sur Marche, puis sur Arrêt Appuyer sur le bouton 1 du transmetteur pour changer

Une tonalité = signal des feux de route sur Marche

Deux tonalités = signal des feux de route sur Arrêt

Cinquième

Basculer le commutateur Valet sur Marche, puis sur

Une tonalité = verrouillage de porte passif Arrêt Appuyer sur le bouton 1 du transmetteur pour changer

Deux tonalités = verrouillage de porte actif

Sixième

Mettez l'interrupteur à marche puis à arrêt Appuyez sur le bouton 1 de l'émetteur pour changer

ou Basculer le commutateur Valet sur Marche, puis sur Arrêt

Une tonalité = armement passif Deux tonalités = armement actif

Mode sortie de programme

Remarque: Une fois que l’on est entré dans le mode de programmation, ne pas laisser plus de 15 secondes s’écouler entre

les opérations, sinon la programmation se termine automatiquement.

Tourner la clé de contact sur Arrêt

Mode sortie de programme

Défaut

1 seconde Verrouillage automatique sur Arrêt Déverrouillage automatique sur Arrêt Signal des feux de route sur Marche Verrouillage de porte passif Armement actif

Page 10

INSTALLATION DES COMPOSANTS PRINCIPAUX

MODULEDECOMMANDE:

Choisirun emplacement defixation à l’intérieurdu compartiment passager(en haut sousle tableau debord) et serrer à l’aide des deux vis fournies. On peut également fixer le module de commande en place à l’aide deserre-câbles. Ne pas monter le module de commande dans le compartiment moteur, car il n’est pas étanche. Ne pas non plus monter l’appareil directement sur des composants électroniques installés d’usine. Ces composants risquentde provoquer desperturbvations radio-fréquence dont les conséquences possibles sont une faible gamme de portée ou un fonctionnement intermittent.

SIRÈNE:

Choisir sur le compartiment moteur un emplacement de montage bien protégé de l’accès par le dessous duvéhicule. Eviter les zones à proximité de composants à température élevéeou de pièces en mouvement àl’intérieur du compartiment moteur. Pour empêchertoute rétention d’eau, orienterle bord évasé dela sirène versle bas lors du montage.Monter la sirène à l’emplacement choisi en utilisant les vis et le supportfournis.

CONTACTEURDE CAPOT OU DECOFFRE:

Un contacteur est fournis pour permettre la protection du capot ou du coffre (ou du hayon) du véhicule. Toujours monter le interrupteur sur une surface métallique mise à la masse du véhicule. Il est important de choisirun emplacement dans lequel l'eau ne peut pas couler ou s'accumuleret d'éviter toutesles gouttières possibles dans les parios des ailes à l'intérieur du capot ou du coffre. Choisir les emplacements protégés par des joints en caoutchouc lorsque le capot ou le couvercle du coffre sont fermés. On peut monter le contacteur en utilisant la support, ou directement, en perçant un trou de fixation de 6,35 mm (1/4 po). Ne pas oublier que, s'il est correctement monté, le plongeur doit s'enfoncer d'au moins 6,35 mm (1/4 po) une fois le capot ou le coffre fermés.

VOYANTDEL MONTÉ SURTABLEAU DE BORD:

Lepetit voyant rouge DEL inclus sert d'indicateurvisuel de l'étatde l'alarme. L'installer surle tableau de bord, à un endroit où il se voit facilement de l'extérieur du véhicule, sans toutefois gêner le conducteur. Une fois l'emplacementchoisi, s'assurer quel'acheminement des câblesest possible etque le foretn'endommagera aucun composant existant lors du perçage du tableau. Percer un trou de diamètre 6,35 mm (1/4 po), maintenir et passer les fils bleu et rouge de la DEL par le trou, depuis l'avant du panneau. Appuyer fermement sur le corps de la DEL dans le trou jusqu'à ce qu'il soit fermementenfoncé.

COMMUTATEUR VALET:

Choisir un emplacement de montage qui soit d’accès facile pour le conducteur du véhicule. Il n’est pas indispensable que le commutateur soit caché, toutefois, il est toujours recommandé de le cacher car ceci procure un niveau de sécurité supplémentaire au véhicule.

Le commutateur Valet peut être monté sur le côté inférieur du tableau de bord en perçant un trou de 1/4 de pouce de diamètre à l’endroit choisi.

Il faut d’abord inspecter l’arrière du tableau de bord pour s’assurer qu’il y ait un dégagement suffisant pour le corps du commutateur et que la perceuse ne risque pas d’endommager les composants existants au cours du percement du tableau de bord. Il faut également veiller à ce que l’arrière du commutateur reste accessible au câblage qui sera effectué un peu plus tard.

DÉTECTEUR DE TENSION:

Choisir une surface de montage pleine pour le détecteur de tension, sur la paroi coupe-feu, à l’intérieur du compartiment passager, et monter le détecteur de tension à l’aide des deux vis fournies avec l’appareil. Le détecteur de tension peut aussi être fixé à toute patte de fixation située derrière le tableau de bord, à l’aide d’attaches.

Quelle que soit la méthode de montage choisie, il faut s’assurer que le réglage de sensibilité soit accessible pour usage ultérieur au cours de l’installation.

Page 11

CÂBLAGE DU SYSTÈME

Gros connecteur de bord à 10 broches: FIL ROUGE À FUSIBLE: TENSION POSITIVE 12 VOLTS, COURANT CONTINU STABLE DE LA BATTE-

RIE Ce fil commande la sensibilité du circuit de détection de tension qui capte l’allumage et l’extinction des lampes intérieures lorsqu’on ouvre une porte. Il détecte également l’allumage des feux de position ou de route, et dans de nombreux cas, il déclenche l’alarme lorsque le ventilateur de refroidissement du radiateur à commande par thermostat électronique est mis en marche.

Lorsqu’on installe ce système dans un véhicule équipé de ventilateurs à temporisation électronique, il est recommandé de désactiver le circuit de détection de tension.

Dans les applications à détection de tension, plus la connexion du fil rouge est proche de la batterie, moindre est la sensibilité du détecteur de tension. On augmente la sensibilité lorsqu’on effectue la connexion au tableau de fusibles, et l’on obtient la sensibilité maximum lorsqu’on effectue la connexion au fusible de la lampe intérieure passager.

Lorsqu’on câble le module de commande aux contacteurs de porte à tous les points d’accès, le circuit de détection de tension doit être désactivé. Placer le Dip Switch Nº 2 sur la position Arrêt, puis connecter le fil rouge au courant continu stable de 12 volts de la batterie.

FIL BLANC : SORTIE DE FEUX DE STATIONNEMENT À IMPULSIONS +12 VCC (15A MAX) Ce fil est fourni pour faire clignoter les feux de stationnement du véhicule. Brancher le fil blanc sur le côté positif de l'un des feux de stationnement du véhicule.

FIL ORANGE: SORTIE DE MISE À LA MASSE DE 300 mA LORSQUE LE CIRCUIT EST ARMÉ. CIRCUIT NORMALEMENT OUVERT, DÉSACTIVATION DU DÉMARREUR Ce fil est fourni pour commander le relais de coupure du circuit de démarreur. Connecter le fil orange à la borne 86 du relais. Connecter la borne 85 du relais à un fil d’allumage du véhicule qui est chaud lorsque la clé de contact est sur Marche et Allumage, et hors tension lorsque la clé de contact est sur Arrêt. (Ceci est l’endroit où le fil jaune de l’alarme doit être connecté.)

Couper le fil de faible courant du solénoïde de démarreur du véhicule et connecter un côté du fil coupé à la borne 87A du relais. Connecter l’autre côté du fil coupé à la borne 30 du relais.

Remarque: Il s’agit d’un aménagement de coupure de circuit de démarreur normalement fermé et lorsque le système de sécurité est hors tension, la fonction de désactivation du démarreur est inopérante, permettant au véhicule de démarrer. Audiovox ne recommande l’usage du fil orange que pour la coupure du circuit de démarreur du véhicule et rien d’autre.

DEUX FILS BLEU FONCÉ : RETARDER SORTIE À IMPULSIONS/VOIE 2 (DÉVERROUILLAGE DU

COFFRE) Lesfils bleu foncésont commandés par une voie radiofréquence de l'émetteur de la châine porte-clés. Il s'agit des contacts NO et COMMUN du relais à bord de 10A, permettant de les brancher sur les circuits à commutationpositive ou négative. Brancherl'un des fils bleu foncésur la sortie de l'interrupteur à bouton poussoir de déverrouillage du coffre, et l'autrefil bleu foncé à l'une des masses du châssis, ou àfusible +12 Vccde la batterie en fonction de la polarité du circuit de déverrouillage du coffre du véhicule. Lors de l'utilisation de cette voie pour des accessoires autres que le déverrouillage du coffre, brancher un fil bleu foncé sur l'accessoire, et l'autre fil bleu foncé, soit à la masse châssis, soit à une alimentation batterie +12 Volts protégée par un fusible, suivant le type d'accessoire.

AVERTISSEMENT: Ne jamais essayer de faire passer un courant supérieur à 10 ampères par ce relais. Ce circuit serait endommagé. Toujours vérifier la consommation des accessoires avant de les brancher sur le circuit.

FILNOIR-MASSE CHÂSSIS:

Brancher ce fil sur une pièce métallique pleine du châssis du véhicule. Ne pas confondre ce fil avec le mince fil noir d'antenne qui sort indépendamment du module de commande.

Page 12

DEUX FILS VERT FONCÉ À RUBANS BLANCS: ÉCLAIRAGE INTÉRIEUR Les fils vert foncé à rubans blancs alimentent l’éclairage intérieur et font clignoter le plafonnier pendant que l’alarme sonore retentit. Il s’agit des contacts normalement ouverts (NO) et communs (COM) d’un relais de bord de 10 ampères maximum.

Connecter l’un des fils vert foncé à ruban blanc au fil du véhicule responsable de l’allumage des lampes intérieures passagers. Connecter l’autre fil vert foncé à ruban blanc, soit à la masse si le véhicule commute la mise à la masse aux lampes intérieures passagers, soit au courant continu stable de 12 volts de la batterie si le véhicule commute la tension de 12 volts dans le circuit des lampes intérieures passagers.

NOTE: Lors du câblage de cette option dans les véhicules équipés d'usine de circuits d'éclairage retardé, il vaut mieux se brancher sur la sortie de la minuterie qui alimente le plafonnier plutôt que sur les interrupteurs de porte. Ceci permet d'assurer le clignotement du plafonnier lors du déclenchement de l'alarme.

FIL BLANC À FILET NOIR : SORTIE POSITIVE À LA SIRÈNE

Fairepasser ce fil dans une cloison coupe-feumunie d'un passe-filen caoutchouc et l'amenerà l'emplacement de la sirène. Brancher le fil blanc à filet noir sur le fil positif de la sirène. Fixer le fil de masse noir de la sirène sur le masse du châssis.

Mini-connecteur de bord à 10 broches: FIL VERT PÂL -: (-) ZONE 1 DE DÉCLENCHEMENT INSTANTANÉ

C'est un fil à déclenchement instantané par la masse. Ce fil (zone) doit ètre réservé au raccordement d'appareils en option à déclenchement par la masse tels que les détecteurs de déplacement et/ou de chocs.

FIL BLANC À RUBAN BLEU: SIGNAL DES FEUX DE ROUTE - ARMEMENT ET DÉSARMEMENT Le fil blanc à ruban bleu est fourni pour commander la fonction optionnelle d’allumage des feux de route du système. Il s’agit d’un signal de sortie transistorisée, de faible courant (300 mA), qui doit être utilisé uniquement pour actionner une bobine de relais externe.

Ce fil fournit un signal de terre de 30 secondes chaque fois que le système est armé ou désarmé par télécommande.

Connecter le fil blanc à ruban bleu à la borne 86 du relais AS 9256 (ou un relais équivalent de 30 ampères pour véhicule automobile), et connecter la borne de relais 85 à un fil avec fusible alimenté par le courant continu de 12 volts de la batterie. Connecter la borne de relais 87 à l’un des fils de feux de croisement du véhicule et connecter la borne de relais 30, soit au fil de mise à la masse, soit à un fil avec fusible (15 A minimum) alimenté par le courant continu de 12 volts de la batterie, selon la polarité du circuit des feux de route du véhicule.

FIL JAUNE: ALIMENTATION DU DÉMARREUR EN COURANT CONTINU DE 12 VOLTS Connecter ce fil à une source chaude lorsque la clé de contact est sur les positions Marche et Allumage. S’assurer que cette source soit hors tension lorsque la clé de contact est sur Arrêt.

FIL VIOLET : (+) DÉCLENCHEMENT DE PORT Si l'interrupteur de l'éclairage d'accueil de la porte du véhicule possède une sortie +12 V lorsque la porte est ouverte (la plupart des voitures Ford et certaines voitures d'importation), brancher ce fil sur la sortie positive del'un des interrupteurs deporte. Dans la plupartdes cas, il suffitde brancher le filviolet sur un seulinterrupteur de porte, quel que soit le nombre de portes du véhicule.

AVERTISSEMENT:Ne pas utiliser le fil violet si levéhicule possède des interrupteurs de porte de type à sortie par la masse. (Voir fil marron).

FIL MARRON : (-) DECLENCHEMENT DE PORTE

Siles interrupteurs d'éclairage d'accueil de porte du véhicule possèdent une sortiemasse négative lorsquela porte est ouverte (GM et la plupart des voitures importées), brancher ce fil sur la sortie négative de l'un des interrupteursde porte.

AVERTISSEMENT: Ne pas utiliser le fil marron si le véhicule est équipé d'interrupteurs de porte à sortie +12 V. (Voir fil violet).

FIL VERT FONCÉ : (-) ZONE 2 DE DÉCLENCHEMENT INSTANTANÉ

C'est un fil à déclenchement instantané par la masse. Il faut le brancher sur les contacteurs de capot et de coffre déjà installés.

Page 13

FIL ORANGE À RUBAN BLANC: SORTIE DE MISE À LA MASSE DE 300 mA - CIRCUIT NORMALEMENT OUVERT, DÉSACTIVATION DU DÉMARREUR

Ce fil est fourni pour commander le relais de coupure du démarreur. Connecter le fil orange à blanc la borne 86 du relais. Connecter la borne 85 du relais à un fil d’allumage du véhicule qui est chaud lorsque la clé de contact est sur Marche et Allumage, et hors tension lorsque la clé de contact est sur Arrêt. (Ceci est l’endroit où le fil jaune de l’alarme doit être connecté.)

Couper le fil de faible courant du solénoïde de démarreur du véhicule et connecter un côté du fil coupé à la borne 87 du relais. Connecter l’autre côté du fil coupé à la borne 30 du relais.

Remarque: Il s’agit d’un aménagement de coupure de circuit de démarreur normalement ouvert et lorsque le système de sécurité est hors tension, la fonction de désactivation du démarreur reste opérationnelle et le véhicule ne peut pas démarrer. Audiovox ne recommande l’usage du fil orange à ruban blanc que pour la coupure du circuit de démarreur du véhicule et rien d’autre.

FIL NOIR À RUBAN BLANC: SORTIE DE 300 mA DE L’AVERTISSEUR SONORE.

Le fil noir à ruban blanc est fourni pour faire permettre à l’avertisseur sonore d’émettre des tonalités d’alarme. Il s’agit d’une sortie transistorisée à faible courant qui doit être connectée uniquement à la sortie de la mise à la masse de faible courant du commutateur d’avertisseur sonore.

Si le véhicule possède un commutateur d’avertisseur sonore alimenté en courant continu de 12 volts, il faut alors connecter le fil noir à ruban blanc à la borne 86 du relais AS 9256 (ou un relais équivalent de 30 ampères pour véhicule automobile), et connecter la borne de relais 85 à un fil avec fusible alimenté par le courant continu de 12 volts de la batterie. Connecter la borne de relais 87 à la sortie du commutateur d’avertisseur sonore et connecter la borne de relais 30 à un fil alimenté par le courant continu de 12 volts de la batterie.

FIL VERT FONCÉ À RUBAN NOIR: SORTIE À VERROUILLAGE/CANAL 3 Le fil vert à ruban noir se verrouille au fil de terre par l’intermédiaire d’un canal de radiofréquence indépendant du transmetteur du porte-clé. Il s’agit d’une sortie transistorisée à faible courant (300 mA) qui doit être utilisée uniquement pour actionner une bobine de relais externe.

Ce fil fournit un signal immédiat de mise à la terre et reste à la terre aussi longtemps que le ou les boutons du transmetteur de porte-clé restent enfoncés.

AVERTISSEMENT! La connexion du fil vert foncé à ruban noir à la sortie commutée de courant fort des circuits d’ouverture du coffre endommage le module de commande.

Connecter le fil vert foncé à ruban noir à la borne 86 du relais AS 9256 (ou un relais équivalent de 30 ampères pour véhicule automobile), et connecter les contacts restants du relais pour accomplir la fonction choisie du canal 3.

FIL BLEU CLAIR: SORTIE À VERROUILLAGE/CANAL 4 Le fil bleu clair se verrouille au fil de terre par l’intermédiaire d’un canal de radiofréquence indépendant du transmetteur du porte-clé. Il s’agit d’une sortie transistorisée à faible courant (300 mA) qui doit être utilisée uniquement pour actionner une bobine de relais externe.

Ce fil fournit un signal immédiat de mise à la terre et reste à la terre aussi longtemps que le ou les boutons du transmetteur de porte-clé restent enfoncés.

AVERTISSEMENT! La connexion du fil bleu clair à la sortie commutée de courant fort des circuits d’ouverture du coffre endommage le module de commande.

Connecter le fil bleu clair à la borne 86 du relais AS 9256 (ou un relais équivalent de 30 ampères pour véhicule automobile), et connecter les contacts restants du relais pour accomplir la fonction choisie du canal 4.

CONNECTEURGRIS ET NOIR À 2 BROCHES (BLEUES) : INTERRUPTEUR VALET Faire passer le connecteur bleu à deux conducteurs, de l'interrupteur valet vers le module de commande

d'alarme et le brancher sur le connecteur bleu correspondant à l'extrémité du module.

FILS BLEU ET ROUGE : VOYANT DEL MONTÉ SUR LE TABLEAU DE BORD Faire passer le connecteur blanc à deux conducteurs du voyant DEL à l'extrémité du module et le brancher sur le connecteur correspondant à l'extrémité du module.

Page 14

CONNECTEUR BLANC À QUATREBROCHES: DÉTECTEUR DE VIBRATIONS Faire passer les fils rouge, noir, bleu et vert venant du détecteur de vibrations et allant au module de commande dans le connecteur blanc à quatre broches, et enficher l’un des côtés dans le détecteur de vibrations et l’autre dans le connecteur blanc correspondant situé sur le côté du module.

POURVERROUILLAGE DE PORTES FONCTIONNEMENTNORMAL CONNECTEURDE SORTIE À6 BROCHES

Les fils orange, bleu à ligne blanche, jaune, blanc, vert et bleu qui se trouvent dans le connecteur à 6 conducteurs sont les fils de contact des relais de verrouillage de portes du véhicule. La fonction de chacun de ces fils est indiquée ci-dessous:

RELAISDE VERROUILLAGE

Bleu à ligne blanche = contact de relais non - ouvert Vert foncé = contact de relais non - fermé Jaune = contact de relais ordinaire

RELAIS DE DÉVERROUILLAGE

Orange = contact de relais non - ouvert Bleu foncé = contact de relais non - fermé Blanc = contact de relais ordinaire

CIRCUITS DE VERROUILLAGE DE PORTES À 3 FILS AVEC COMMUTATION DE MISE À LA MASSE:

Dansles véhicules ainsi équipés, les fils vert foncéet bleu foncé du verrouillage de portes nesont pas utilisés. Les fils blanc et fil jaune doivent être connectés à une alimentation de mise à la masse. Le bleu à ligne blanche est la sortie pulsée de "verrouillage" mise à la masse; il doit être connecté au fil de verrouillagenégatif du véhicule. Lefil orange est lasortie pulsée de"déverrouillage" mise à lamasse; il doit être connecté au filde déverrouillage négatifdu véhicule.

CIRCUITS DE VERROUILLAGE DE PORTES À 3 FILS AVEC COMMUTATION POSITIVE:

Dansles véhicules ainsi équipés, les fils vert foncéet bleu foncé du verrouillage de portes nesont pas utilisés. Les fils orange et bleu à ligne blanche doivent être connectés à l'alimentation de tension positive 12 volts de la batterie. Le fil jaune est la sortie pulsée de "verrouillage" positive; il doit être connecté au fil de verrouillage positif du véhicule. Le fil blanc est la sortie pulsée de "déverrouillage positif; il doit être connecté au fil de déverrouillage positif du véhicule.

CIRCUIT DE VERROUILLAGE DE PORTES ALTERNATIF À 5 FILS:

Dans cette application, il est nécessaire de couper les fils existants de la déviation du verrouillage de portes. Ces fils partent du commutateur principal de verrouillage de portes, vont au commutateur de verrouillage de portes asservi et continuent jusqu'aux moteurs de fermeture de portes. Couperle fil deverrouillage existant etconnecter le fil jaune au commutateur d'asservissement ou côté moteur du fil coupé. Connecter le fil vert au côté commutateur principal du fil coupé. Couper le fil de déverrouillage existant et connecter le fil blanc au commutateur d'asservissement ou côté moteur du fil coupé. Connecter le fil bleu au côté commutateur principal du fil coupé. Les fils orange et bleu à ligne blanche doivent être connectés à l'alimentation de tension continue positive de 12 volts d'une batterie munie d'un fusible. Se reporter au Supplément de schémas de câblage de verrouillage de portes AUDIOVOX pour consulter les circuitsde connection de cesfils aux diverscircuits de verrouillage disponiblesdans les véhicules actuellement

sur le marché.

FONCTIONNEMENTDE DÉVEROUILLAGE EN DEUXTEMPS CONNECTEURDE SORTIE À6 BROCHES POURVERROUILLAGE DE PORTES:

Lorsqu'oneffectue le câblage dusystème de déverouillageen deux temps, ilfaut connecter les sorties du relais de déverrouillage du véhicule au moteur de verrouillage de portes côté conducteur. Ces sorties doivent être câblèes comme suit: Orange = contact de relais non-ouvert allant à l'alimentation de tension positive continue de 12 volts de la batterie.

Bleu foncé = contact de relais non-fermé allant vers le côté commutateur du circuit du moteur. Blanc = contact de relais commun vers le côté moteur du circuit du moteur. Connecter la sortie transistorisée négative de "déverrouillage de toutes les portes" directement au fil négatif de déverrouillage venant du commutateur de verrouillage de portes des véhicules équipés de circuits à 3 fils avec commutation de mise à la masse.

Page 15

Dansles véhicules aveccircuits à commutation positiveà 3 filsou à commutationalternée à 5 fils, il faut ajouter unrelais de 30ampères pour véhiculesautomobiles afin d'obtenir un système de "déverrouillage de toutes les portes".

CONNECTEURROUGE À 2 BROCHESAVEC FIL ROUGE ÀLIGNE NOIRE ET FIL VERTÀ LIGNE NOIRE:

CONNECTEURDE DÉVERROUILLAGE ENDEUX TEMPS Le fil vert à ligne noire fournit une sortie pulsée de mise àla masse de 300 mA pour le signal de déverrouillage detoutes les portes. On peut le connecter au fil négatifde déverrouillage deportes dans lesvéhicules équipés d'une commutation négative à 3 fils. Le fil rouge à ligne noire fournit une alimentation de tension continue positive de courant basse (300mA) 12 voltspour les applications exigeant un relais pour lesystème de déverrouillage de toutes les portes. Cefil doit être connecté uniquement à la bobine de relais. Une source séparée de +12 VCC doit être utilisée pour les contacts de relais de courant haute tension.

FINITIONDE L'INSTALLATION FIL D'ANTENNE: Ne pas oublier d'étirer le mince fil noir d'antenne à sa longueur maximale, et d'utiliser des

serre-câbles à différents endroits où on ne peut l'endommager. Eviter d'enrouler ce fil autour des faisceaux principaux de fils comportant des courants forts.

RÉGLAGE DU DÉTECTEUR DE VIBRATIONS: La sensibilité du circuit pré-détection est automatiquement réglée à 30% de moins que la sensibilité du circuit de déclenchement total. À l’aide d’un petit tournevis, faire tourner la vis de réglage avec précaution et à fond, en sens inverse des aiguilles d’une montre. (NE PAS forcer cette vis. La rotation maximum de ce réglage est de 270°.) Fermer les capots de moteur et de coffre et armer l’alarme. Attendre six secondes pour que la zone de déclenchement des accessoires se stabilise, puis donner un coup de poing sur le pare-chocs arrière avec la force nécessaire pour briser une vitre.

AVERTISSEMENT: Ne jamais effectuer cet essai sur les vitres du véhicule sous peine de les briser.

Tourner la vis de réglage dans le sens des aiguilles d’une montre (pour augmenter la sensibilité) sur 1/4 de tour environ, et recommencer l’essai. Recommencer cette opération jusqu’à ce que l’alarme se déclenche. En fin de compte, un coup de poing ferme sur le pare-chocs arrière devrait déclencher l’émission de tonalités d’avertissement de l’alarme. AVERTISSEMENT: Si la sensibilité est trop élevée, ceci peut entraîner des fausses alarmes dues aux vibrations du passage de camions et de véhicules lourds. Pour diminuer la sensibilité, régler la vis en sens inverse des aiguilles d’une montre.

POSEDU CÌBLE: Ilfaut toujours envelopper lesfils de l'alarmedans un tubage enhélice ou d'un ruban adhésif isolantélectrique placé enspirale. Attacher ces faisceaux le long du chemin de câbles à l'aide de serrecâbles. Ceciempêche les fils de tombersur des surfaces chaudes ou des surfaces mobiles tranchantes du véhicule, ce qui évite tout dommage.

FONCTIONNEMENT:Prendre quelques instantspour cocher lescases d'option dansle manuel d'utilisation, et pour expliquer complètement le fonctionnement du système au client.

Audiovox Corp., 150 Marcus Blvd., Hauppauge, N.Y. 11788

Page 16

128-4638D

SIRENE

NOIR

VERT / BLANC



ROUGE

MASSE CHAÎSSIS

BLANC/NOIR

CAPTEUR DE CHOCS

Fils Rouge, Noir, Bleu, Et Vert .

(-) VERS LA

DU VEHICULE

ÉCLAIRAGE DE L'ENTRÉE

Connecter à la batterie +12 VCC pour

commutation positive du plafonnier

Mise à la masse au châssis pour

commutation négative du plafonnier

LAMPE DE PLAFONNIER

CONTACTEUR

DE PORTE EXISTANT



VERT/BLANC

SOURCE DE MISE À LA MASSE

Relier au châssis du véhicule

OUVERTURE DU COFFRE À

BAGAGES

Brancher Sur L'Alimentation Batterie

+12 VCC Si Le Deverrouillage De

Coffre Est À Impulsion Positive

À La Mass Châssis Si Le

Deverrouillage Du Coffre Est À

ImpulsionNegative

INTERRUPTEUR DE DEVERROUILLAGE DU COFFRE EXISTENT

BLEU FONCÉ



NOIR

ROUGE/ BLANC

FUSE



ROUGE

BATTERIE +12 VCC

Connecter à une source de

+12 volts provenant de la batterie (Voir la remarque

concernant la détection

de tension)

FUEX DE STATIONNEMENT EXISTANTS

BLANC

FIL D'ALIMENTATION EXISTANT

DU SOLENOÏDE À FABILE COURANT

(+12VCC, UNIQUEMENT DE DEMARRAGE)

VERS MARCHE

DU SOLENOÏDE

VERS

LE +12 VCC

D'ALLUMAGE /

DE DEMARRAGE

ROUGE

15A

FUSE



COUPER

87A

APS-600

MODULE DE COMMANDE

VERT

BLANC

JAUNE

ORANGE

BLEU/BLANC

SORTIES

VERROUILLAGE

DE PORTE



VERS LE



COMMUTATEUR

D'ALLUMAGE

BLEU

SORTIE À IMPULSIONS

EXISTENT

ORANGE

Page 17

CANAL 4

Sortie à enclenchement

négatif pour remontage de

glace ou démarrage à

distance en option

BLEU CLAIR

CANAL 3

Sortie à enclenchement

négatif pour remontage de

glace ou démarrage à

distance en option

VERT/NOIR

NOIR/BLANC

SORTIE D'AVERTISSEUR

Connecter au fil négatif à courant

basse tension provenant de

l'interrupteuird'avertisseur

ORANGE/NOIR

APS-600

MODULE DE COMMANDE

ROUGE/ NOIR

VERT/ NOIR

ROUGE

INTERRUPTEUR VALET

GRIS

NOIR

SORTIE DE RELAIS DE

DÉVERROUILLAGE À

2 ÉTAPES

À la borne de relais #85

À la borne de relais #86

L.E.D.

SORTIE DE MISE À LA MASSE

lorsque LE SYSTÈME EST DÉSARMÉ

Connecter au relais de démarreur

normalement ouvert - caractéristique de

LAMPE DE

PLAFONNIER

EXISTANT

mise hors circuit

CONTACTEUR



(INCLUDED)

VERT FONCE

CONTACTEUR DE PORTE

EXISTANT À IMPULSION

NEGATIVE (DE TYPE GM)



LAMPE DE

PLAFONNIER EXISTANT

MARRON



POURPRE

BLEU CLAIR

VERT CLAIR

BLANC/BLEU

JAUNE

ZONE 1

Accessoires D'Alarme En Option

À Declenchement Negatif

SORTIE DE PHARE

Sortie de mise à la masse de

30 secondes durant

l'armement et le désarmement

(relais en option requis)

SOURCE D'ALLUMAGE

À +12 volts

Allumage / lancement



Page 18

Modelo APS 600

Manual de instalación

FUNCIONES SELECCIONABLES

Nota: El método de anulación manual puede seleccionarse para funcionar desde el interruptor valet o con un código especial.

Ponga una marca de control para indicar el método usado en el casillero que hay en la última página del manual del propietario.

Las funciones seleccionables del interruptor DIP:

Número de interruptor Posición ON Posición OFF Valor establecido en fábrica Interruptor DIP 1 Anulación código especial Anulación interruptor valet Anulación código especial Interruptor DIP 2 Detección de voltaje Cableado Detección de voltaje

Nota: Cuando se seleccionan la activación pasiva y la detección de voltaje, se debe cablear el interruptor de clavija de la puerta

del conductor a fin de iniciar la secuencia de activación pasiva.

Funciones programables de RF:

Selección de la función 1 chirrido 2 chirridos Valor preestablecido Primero Puertas trabadas Puertas trabadas 1 segundo

Segundo Trabado Trabado Trabado

Tercero Trabado Trabado Trabado

Cuarto Salida de Salida de Salida de

Quinto Trabado pasivo Trabado activo Trabado

Sexto Activación pasiva Activación activa Activació activa

Para programar estas funciones seleccionables:

Primero

Segundo

Tercero

Cuarto

Quinto

Sexto

Acción Poner la llave de contacto en "on" Encender y apagar ("on/off") el interruptor valet 3 veces. A los 3 segundos, poner la llave de contacto en "off".

Luego conectar "on". Oprimir el botón 1 del transmisor para cambia

Encender y apagar ("on/off") el interruptor valet. Oprimir el botón 1 del transmisor para cambiar

Conecte y desconecte el interruptor valet Apriete el botón del transmisor 1 para cambiar

en 1 segundo en 3,5 segundos

automático "on" automático "off" automático "off"

faros "on" faros "off" faros "on"

de puertas de puertas pasivo

Respuestas del sistema Ninguna respuesta. 1 chirrido - 1 destello del L.E.D. Chirrido corto, luego un chirrido largo.

1 chirrido = las puertas se traban en 1 segundo 2 chirridos = las puertas se traban en 3,5 segundos

o bien,

2 chirridos = trabado automático "off" 1 chirrido = trabado automático "on"

o bien,

2 chirridos = destrabado automático "off" 1 chirrido = destrabado automático "on"

o bien,

1 chirrido = salida de faros "on" 2 chirridos = salida de faros "off"

o bien,

1 chirrido = trabas pasivas 2 chirridos = trabas activas

o bien,

1 chirrido = activación pasiva 2 chirridos = activación activa

Encender y apagar ("on/off") el interruptor valet.

o bien,

Poner la llave de contacto en "off"

Nota: Una vez que entre al modo de programación de funciones, no deje pasar más de 15 segundos entre un paso y otro, en

caso contrario se terminará la programación.

Salir del modo de programación

Page 19

INSTALACIÓN DE LOS COMPONENTES PRINCIPALES

MÓDULO DE CONTROL:

Seleccione un lugar de instalación dentro del compartimiento de pasajeros (arriba detrás del tablero), y fijelo usando los dos tornillos incluidos. El módulo de control puede también fijarse en su lugar empleando ligaduras de alambre. El módulo de control no debe instalarse en el compartimiento del motor puesto que no es a prueba de agua. También debe evitarse montar la unidad directamente sobre componentes electrónicos instalados en fábrica. Estos componentes pueden causar interferencia de radiofrecuencia lo que puede producir un alcance reducido del transmisor o una operación intermitente.

SIRENA:

Elija un lugar en el compartimiento del motor que se halle bien protegido contra su acceso desde la parte inferior del vehículo. Evite las áreas cercanas a componentes de alta temperatura o móviles dentro del compartimiento del motor. Para evitar la retención de agua, el extremo en bocina de la sirena debe apuntar hacia abajo al instalarse. Instale la sirena en el lugar escogido con los tornillos y soporte incluidos.

INSTALACIÓN DE CONMUTADORE DE CLAVIJA PARA CAPÓ O BAÚL:

Se incluyen un conmutadore de clavija para protección del capó o baúl del vehículo. Lo conmutadore siempre debe instalarse en una parte metálica con conexión a tierra. Es importante escoger un lugar donde no se acumule o pase agua y evite los canales de desagüe en los guardafangos del capó o tapa del baúl. Busque un lugar sellado con empaques de caucho cuando el capó y la tapa del baúl estén cerrados. Lo conmutadore de clavija pueden instalarse usando lo soporte incluido o montarse directamente perforando un agujero de 1/4 de pulgada de diámetro. Tenga en mente que, cuando están bien instalados, el percutor debe presionarse 1/4 de pulgada por lo menos cuando la tapa del baúl o el capó están cerrados.

INDICADOR L.E.D. SOBRE EL TABLERO:

Se incluye un indicador L.E.D. rojo que sirve como indicador visual del estado de la alarma. Este debe instalarse sobre el tablero y ubicarse en cualquier lugar donde pueda ser observado fácilmente desde el exterior del vehículo, pero sin distraer al conductor. Una vez escogido el lugar, inspeccione detrás del panel para el acceso al tendido del cable y para confirmar que el taladro no dañe ningún componente existente cuando pasa a través del panel. Perfore un agujero de 1/4 de pulgada de diámetro y pase los cables rojo y azul del diodo emisor de luz por el agujero desde el frente del panel. Empuje firmemente el diodo emisor de luz en el agujero hasta que esté bien asentado.

INTERRUPTOR VALET: Elija un lugar de montaje para el interruptor que sea de fácil acceso para el conductor del vehículo. El interruptor no tiene que estar escondido, pero siempre se recomienda esconderlo dado que brindar un mayor grado de seguridad al vehículo.

El interruptor valet puede montarse en la parte inferior del tablero de instrumentos, perforando un orificio de 1/4 pulg. de diámetro en el lugar elegido.

Asegúrese de fijarse atrás del tablero de instrumentos para comprobar que haya suficiente lugar para colocar la caja del interruptor y confirmar que el taladro no vaya a dañar ninguno de los componentes existentes cuando pase por el tablero de instrumentos. T ambiéndebe asegurarse de que la parte posterior del interruptor quede accesible para el cableado que se tenderá más adelante en la instalación.

DETECTOR DE CHOQUE:

Elija una superficie de montaje sólida para el detector de choque en la pared interior del compartimiento para el pasajero y coloque el detector con los dos tornillos provistos. También se puede asegurar el detector de choque a cualquier soporte fijo que esté detrás del tablero de instrumentos, utilizando correas de sujeción.

Independientemente de la forma de montaje que elija, asegúrese de que el ajuste de sensibilidad quede accesible para usarlo posteriormente en la instalación.

Page 20

CABLEADO DEL SISTEMA

Conector grande de 10 clavijas: CABLE ROJO CON FUSIBLES: FUENTE DE BATERÍA CONSTANTE DE + 12 VCC

Este cable controla la sensibilidad del circuito detector de voltaje que detecta el encendido de una luz interior cuando se abre una puerta. También detecta el encendido de las luces de estacionamiento o los faros y, en muchos casos, dispara la alarma cuando se enciende un ventilador enfriador del radiador que sea electrónico y esté controlado por un termostato.

Al instalar este sistema en vehículos que tengan "ventiladores posteriores" electrónicos, se recomienda desactivar el circuito de detección de voltaje.

En las aplicaciones de detección de voltaje, cuanto más cerca de la batería está conectado el cable rojo, menos sensible será el circuito de detección de voltaje. Al mover este punto de conexión al panel de fusibles se incrementará la sensibilidad y al conectarlo al fusible de la luz de estribo del vehículo se proporcionará una sensibilidad máxima del circuito de detección de voltaje.

Al tender el cableado del módulo de control a los interruptores de clavija de todos los puntos de acceso, se debe desactivar el circuito de detección de voltaje. Mueva el interruptor DIP No.2alaposición "off", luego conecte el cable rojo a una fuente de batería constante de +12 VCC.

CABLE BLANCO : SALIDA POSITIVA DE 12 VDC DE LUZ ESTACIONAMIENTO A IMPULSOS(15A MÁXIMO) Este cable se proporciona para hacer centellear las luces de estacionamiento del vehículo. Conecte el cable blanco al lado positivo de una de las luces de estacionamiento del vehículo.

CABLE ANARANJADO: SALIDA A TIERRA DE 300 mA AL ESTAR ACTIVADO - DESACTIVACIÓN DEL ARRANCADOR Este cable sirve para controlar el relé de corte del arrancador. Conecte el cable anaranjado al terminal 86 del relé. Conecte el terminal 85 del relé a un cable de encendido del vehículo que esté activo cuando la llave se encuentre en las posiciones "on" y de arranque y desconectado o desactivado cuando la llave esté en la posición "off" (Es aquí donde se debe conectar el cable amarillo de la alarma.)

Corte el alambre de solenoide del arrancador del vehículo y conecte un lado del cable cortado al terminal 87A del relé. Conecte el otro lado del cable cortado al terminal 30 del relé.

Nota: Por lo general se trata de un corte cerrado del arrancador y cuando se deja de alimentar el sistema de seguridad, la función de desactivación del arrancador no funciona y se puede arrancar el vehículo. Audiovox no recomienda usar el cable anaranjado solamente para interrumpir el circuito de arranque del vehículo.

2 CABLES AZUL OSCUROS : RETRASAR SALIDA PULSADA/CANAL 2 (LIBERACIÓN DE BAÚL)

Los cables azul oscuros se controlan por medio de un canal de readiofrecrencia independiente desde el transmisor de llavero. Estos son contactos de NO y COMÍN de un relé incorporado de 10A, de manera que pueden conectarse a circuitos de comnutación positiva o negativa. Conecte uno de los cables azul oscuros a la salida del botón del interruptor de liberación del baúl y el otro cable azul oscuro ya sea a una fuente de tierra en el chasis o a con fusible batería de +12 voltios dependiendo de la polaridad del circuito de liberación del baúl en el vehículo. Cuando utilice este canal para un accesorio diferente que el liberador del baúl, conecte un cable azul oscuro al accesorio y el otro ya sea a una fuente de tierra del chasis o a una fuente protegida con fusible de 12 voltios de la batería, dependiendo de los requerimientos del accesorio.

ADVERTENCIA: Nunca intente pasar más de 10 amperios de corriente a través de este relé. Se dañará el circuito. Verifique siempre las especificaciones del accesorio antes de su conexión al circuito.

CABLE NEGRO : TIERRA DEL CHASIS

Conecte este cable a una parte de metal sólido en el chasis del vehículo. No confunda este cable con el cable negro delgado de la antena que sale independientemente del módulo de control.

Page 21

2 CABLES VERDE OSCURO CON MARCAS BLANCAS: ILUMINACIÓN DE ACCESO O ENTRADA. Los cables verde oscuro con marcas blancas proporcionan la luz de entrada y hacen destellar la luz de techo del vehículo cuando suena la alarma. Son contactos NO (normalmente abiertos) y COM (comunes) de un relé incorporado de 10 Amp máximo.

Conecte uno de los cables verde oscuro con marcas blancas al cable del vehículo que enciende la luz interior de estribo. Conecte el otro cable verde oscuro con marcas blancas al cable de conexión a tierra del chasis, si el vehículo sirve de conexión a tierra para las luces de estribo, o bien una fuente de batería constante de +12V si el vehículo conmuta 12 voltios a las luces de estribo.

NOTA: Al hacer la conexión de esta caracteristica en vehículos equipados con circuitos de iluminación retrasada instalados en fábrica, es mejor que se conecte a la salida del temporizador que alimenta la luz interior en lugar de al conmutador de la puerta. Esto asegurará que la luz interior centelle cuando se dispara la alarma.

CABLE BLANCO CON TIRA NEGRA : SALIDA POSITIVA A LA SIRENA

Extienda este cable a lo largo de un pasahilos aislante en el muro contraincendiosyalaubicación de la sirena. Conecte el cable blanco con tira negra al cable positivo de la sirena. Asegure el cable negro de tierra de la sirena a una fuente de tierra en el chasis.

Miniconector de 10 clavijas: CABLE VERDE CLARO : (-) ZONA 1 DE DISPARO INSTANTÁNEO

Este es un cable a tierra de disparo instantáneo. Este cable (zona) debe reservarse para la conexión de dispositivos de disparo de salida opcionales tales como sensores de movimiento y/o impactos.

CABLE BLANCO CON MARCAS AZULES: SALIDA DE LOS FAROS - ACTIVACIÓN Y DESACTIVACIÓN El cable blanco con marcas azules sirve para controlar la función opcional de iluminación de los faros que tiene el sistema. Se trata de una salida de baja corriente (300 mA) con transistores y solamente debe usarse para impulsar la bobina de un relé externo.

Este cable proporciona una señal de tierra de 30 segundos cuando se activa o desactiva el sistema en forma remota.

Conecte el cable blanco con marcas azules al terminal 86 del relé AS 9256 (o un relé equivalente de 30 amp. para automóviles) y conecte el terminal 85 del relé a una fuente de batería de +12 V CC con fusibles. Conecte el terminal 87 del relé a uno de los cables de los faros de luces bajos del vehículo y conecte el terminal 30 del relé a la conexión a tierra del chasis o a una fuente de batería de +12 V CC (15 amp mínimo) con fusibles, en función de la polaridad del circuito de los faros del vehículo.

CABLE AMARILLO: FUENTE DE ENCENDIDO O IGNICIÓN DE +12 VCC. Conecte este cable a una fuente que esté activa cuando la llave se encuentre en las posiciones "on" y de arranque. Asegúrese de que esta fuente esté apagada ("off") cuando la llave se encuentre en la posición "off".

CABLE MORADO : (+) DISPARADOR DE PUERTA Si los interruptores de la lámpara de cortesía de la puerta del vehículo tienen una salida positiva de 12 voltios cuando la puerta está abierta (la mayoría de los Fords y algunos importados), usted debe conectar este cable a la salida positiva de uno de los interruptores de la puerta. En la mayoría de los casos, el cable morado sólo necesitará conectarse a un interruptor de la puerta, independientemente de cuántas puertas tenga el vehículo.

ADVERTENCIA: No use el cable morado si el vehículo tiene interruptores de puerta con salida a tierra. (VER cable marrón).

CABLE MARRÓN : (-) DISPARADOR DE PUERTA

Si los interruptores de la lámpara de cortesía de la puerta del vehículo tienen una salida negativa a tierra cuando la puerta se abre (GM y algunos importados), usted debe conectar este cable a la salida negativa de uno de los interruptores de la puerta.

ADVERTENCIA: No use el cable marrón si el vehículo tiene interruptores de puerta con salida positiva de 12 voltios. (VER cable morado).

Page 22

CABLE VERDE OSCURO : (-) ZONA 2 DE DISPARO INSTANTÁNEO Este es un cable a tierra de disparo instantáneo. Debe conectarse a los conmutadores de clavija del capó y baúl previamente instalados.

CABLE ANARANJADO CON MARCAS BLANCAS: SALIDA A TIERRA DE 300 mA AL ESTAR DESACTIVADO - DESACTIVACIÓN DEL ARRANCADOR Este cable sirve para controlar el relé de corte del arrancador. Conecte el cable anaranjado con blancas al terminal 86 del relé. Conecte el terminal 85 del relé a un cable de encendido del vehículo que esté activo cuando la llave se encuentre en las posiciones "on" y de arranque y desconectado o desactivado cuando la llave esté en la posición "off" (Es aquí donde se debe conectar el cable amarillo de la alarma.)

Corte el alambre de solenoide del arrancador del vehículo y conecte un lado del cable cortado al terminal 87 del relé. Conecte el otro lado del cable cortado al terminal 30 del relé.

Nota: Por lo general se trata de un corte abierto del arrancador y cuando se deja de alimentar el sistema de seguridad, la función de desactivación del arrancador sigue funcionando y no se puede arrancar el vehículo. Audiovox no recomienda usar el cable anaranjado con marcas blancas para interrumpir el circuito de arranque del vehículo.

CABLE NEGRO CON MARCAS BLANCAS: SALIDA DE 300 mA DE LA BOCINA

El cable negro con marcas blancas sirve para que suene la bocina del vehículo. Se trata de una salida transistorizada de baja corriente y debe conectarse solamente a la salida a tierra de baja corriente del conmutador de bocina del vehículo.

Si el vehículo usa un conmutador de bocina de +12 VCC, entonces conecte el cable negro con marcas blancas al terminal 86 del relé AS 9256 (o un relé equivalente de 30 amp. para automóviles) y conecte el terminal 85 del relé a una fuente de batería de +12 V CC con fusibles. Conecte el terminal 87 del relé a las salida del conmutador de la bocina del vehículo y conecte el terminal 30 del relé a una fuente de batería de +12 V CC.

CABLE VERDE OSCURO CON MARCAS NEGRAS: SALIDA DE ENGANCHE / CANAL 3 El cable verde oscuro con marcas negras se enclava o engancha a tierra por medio de un canal de RF independiente del transmisor de llavero. Se trata de una salida de baja corriente (300 mA) transistorizada y sólo debe usarse para impulsar la bobina de un relé externo.

Este cable proporciona una señal de tierra inmediata y permanece en tierra mientras se mantengan apretados los botones del transmisor de llavero.

ADVERTENCIA: Al conectar el cable verde oscuro con marcas negras a la salida conmutada de alta corriente de los circuitos de desenganche del baúl se dañará el módulo de control.

Conecte el cable verde oscuro con marcas negras al terminal 86 del relé AS 9256 (o un relé equivalente de 30 amp. para automóviles) y conecte los demás contactos del relé para que realicen la función selecta del canal 3.

CABLE CELESTE: SALIDA DE ENGANCHE / CANAL 4 El cable celeste se enclava o engancha a tierra por medio de un canal de RF independiente del transmisor de llavero. Se trata de una salida de baja corriente (300 mA) transistorizada y sólo debe usarse para impulsar la bobina de un relé externo.

Este cable proporciona una señal de tierra inmediata y permanece en tierra mientras se mantengan apretados los botones del transmisor de llavero.

ADVERTENCIA: Al conectar el cable celeste a la salida conmutada de alta corriente de los circuitos de desenganche del baúl se dañará el módulo de control.

Conecte el cable celeste al terminal 86 del relé AS 9256 (o un relé equivalente de 30 amp. para automóviles) y conecte los demás contactos del relé para que realicen la función selecta del canal 4.

CONECTOR (AZUL) DE DOS CLAVIJAS GRIS Y NEGRO: INTERRUPTOR DERIVANTE DE EMERGENCIA Extienda los dos conductores, conector azul del interruptor derivante de emergencia al módulo de control de la alarma, y conéctelo en el conector azul correspondiente en el extremo del módulo.

Page 23

CABLES ROJO Y AZUL : L.E.D. MONTADO SOBRE EL TABLERO Extienda el conector blanco de dos conectores del diodo emisor de luz al módulo de la alarma y conéctelo el conector correspondiente en el extremo del módulo.

DETECTOR DE CHOQUE CONECTOR BLANCO DE 4 CLAVIJAS:

Pase los cables rojo, negro, azul y verde del conector blanco de cuatro clavijas desde el detector de choque hasta el módulo de control y enchufe un extremo en el detector de choque y el otro en el conector blanco del costado del módulo.

CONECTOR DE SALIDA DE CIERRE DE PUERTAS DE 6 CLAVIJAS: OPERACION NORMAL Los alambres anaranjado, azul con franja blanca, amarillo, blanco, verde y azul en el conector de seis conductores son los contactos de los relés de cierre de puerta ya instalados. A continuación se indica la función de cada uno de estos alambres:

RELE DE CIERRE

Azul/franja blanca = Contacto de relé N.A. Verd oscuro = Contacto de relé N.C. Amarillo = Contacto de relé común

RELE DE DESENGANCH DE CIERRE

Anaranjado = Contacto de relé N.A. Azul oscuro = Contacto de relé N.C. Blanco = Contacto de relé común

CIRCUITOS DE CIERRE DE PUERTA DE CONMUTACION A TIERRA DE 3 ALAMBRES:

En estos vehículos, no se usan los alambres de cierre de puertas verde oscuro y azul oscuro. Los alambres blanco y amarillo deben conectarse a la fuente de tierra del chasis. El alambre azul con franja blanca es la salida de "cierre" de impulso a tierra, y debe conectarse al alambre de cierre negativo del vehículo. El alambre anaranjado es la salida de "desenganche de cierre" de impulso a tierra y debe conectarse al alambre de desenganche de cierre negativo del vehículo.

CIRCUITOS DE CIERRE DE PUERTAS DE CONMUTACION POSITIVA DE 3 ALAMBRES:

En estos vehículos, no se usan los alambres de cierre de puertas verde oscuro y azul oscuro. Los alambres blanco y amarillo deben conectarse a una fuente de batería de +12 voltios. El alambre azul con franja blanca es la salida de "cierre" de impulso positivo, y debe conectarse al alambre de cierre positivo del vehículo. El alambre anaranjado es la salida de "desenganche de cierre" de impulso positivo y debe conectarse al alambre de desenganche de cierre positivo del vehículo.

CIRCUITOS DE CIERRE DE PUERTAS ALTERNOS DE 5 ALAMBRES:

En esta aplicación, es necesario cortar los alambres existentes de desvío de cierre de puertas. Dichos alambres están instalados desde el conmutador maestro de cierre de puertas hasta el conmutador esclavo de cierre de puertas, y luego hasta los motores de cierre de puertas. Corte el alambre de cierre existente y conecte el alambre amarillo al conmutador esclavo o lado del motor del alambre cortado. Conecte el alambre verde en el lado del conmutador maestro del alambre cortado. Corte el alambre existente de desenganche de cierre y conecte el alambre blanco al conmutador esclavo o lado del motor del alambre cortado. Conecte el alambre azul en el lado del conmutador maestro del alambre cortado. Los alambres anaranjado y azul con franja blanca deben conectarse a una fuente de batería de +12 VDC con fusibles. Refiérase al Suplemento de Alambrado de Cierres de Puertas de AUDIOVOX para la conexión correcta de estos alambres en los diversos circuitos de cierre disponibles en los vehículos actuales.

OPERACION DE 2 PASOS CONECTOR DE SALIDA DE CIERRE DE PUERTAS DE 6 CLAVIJAS:

Al alambrar para una operación de desenganche de cierre de 2 pasos, debe conectar las salidas del relé

Page 24

de desenganche de cierre ya instalado, al motor de cierre de puertas del lado del chófer. Alambre estas salidas de la siguiente manera: Anaranjado = Contacto de relé N.A. a la batería de +12VDC. Azul oscuro = Contacto de relé N.C. en el lado del conmutador del circuito derivado del motor. Blanco = Contacto de relé común en el lado del motor del circuito derivado del Motor. Alambre la salida negativa transistorizada de "desenganche de cierre de todas las puertas" directamente al alambre de desenganche de cierre negativo del conmutador de cierre de puertas en los vehículos con circuitos de conmutación a tierra de 3 alambres. En los vehículos con circuitos de conmutación alterna de 3 alambres positivos o de 5 alambres, debe añadir un relé automotrize de 30 amperios para proporcionar la característica de "desenganche de cierre de todas las puertas".

CONECTOR ROJO DE 2 CLAVIJAS ROJO CON NEGRO Y VERDE CON NEGRO: CONECTOR DE DESENGANCHE DE CIERRE DE PUERTAS DE 2 PASOS El alambre verde con franja negra proporciona una salida de impulso a tierra de 300 mA para la señal de desenganche de cierre de todas las puertas, y puede conectarse al alambre de desenganche de cierre de puertas negativo en los vehículos de conmutación negativa de 3 alambres. El alambre rojo con franja negra proporciona una fuente de corriente débil (300mA) +12 VDC para aquellas aplicaciones que requieren un relé para la característica de desenganche de cierre de todas las puertas. Este cable debe conectarse únicamente a la bobina del relé. Una fuente de +12 V. CC separada deberá usarse para los contactos de los relés de corrientes fuertes.

TERMINACIÓN DE LA INSTALACIÓN CABLE DE ANTENA: Asegúrese de extender el cable negro delgado de antena a su longitud máxima

y asegúrelo en un lugar en el que no sea dañado. Evite enrrollar este cable alrededor de conductos de cables de alta corriente.

AJUSTE DEL DETECTOR DE CHOQUE: La sensibilidad del circuito de predetección se establece automáticamente a 30% menos de sensibilidad que el circuito total de disparo. Con un destornillador pequeño, gire suavemente el tornillo de ajuste en dirección contraria a las agujas del reloj (NO gire demasiado el tornillo. La rotación máxima para este ajuste es de 270°). Cierre las tapas del capó y el baúl y active la alarma. Espere 6 segundos para que estabilice la zona de disparo de los accesorios, luego golpee el parachoques trasero con el costado del puño cerrado, teniendo en cuenta la fuerza que se necesita para romper una ventanilla.

ATENCIÓN: Nunca haga esta prueba sobre el vidrio de una ventanilla, ya que puede romperlo.

Gire el tornillo de ajuste en dirección horaria (aumentará la sensibilidad) alrededor de 1/4 de vuelta y vuelva a hacer la prueba. Repita este procedimiento hasta que suene la alarma. En última instancia, un golpe fuerte al parachoques trasero hará que alarma emita tonos de advertencia de predetección. ADVERTENCIA: Al establecer la sensibilidad en un valor demasiado alto se pueden provocar falsas alarmas debido a las vibraciones y ruidos provenientes de camiones y equipos pesados que pasan cerca del automóvil. Para reducir la sensibilidad, gire el tornillo de ajuste en dirección contraria a las agujas del reloj.

REVESTIMIENTO DE LOS CABLES: Siempre envuelva los cables de la alarma en un tubo plegado o con una envoltura espiral de cinta aisalante. Asegure estos conductos a lo largo de su trayectoria con amarras de alambre. Estos asegurará que los cables de la alarma no se dañen al caer sobre superficies calientes o de movimiento rápido en el vehiculo.

OPERACIÓN: Tome unos momentos para verificar las casillas de opción adecuadas en el manual del propietario y para explicar bien el funcionamiento del sistema a su cliente.

Audiovox Corp., 150 Marcus Blvd., Hauppauge, N.Y. 11788

Page 25

128-4638D

SIRENA

(-) A TIERRA DEL

CHASIS DEL VEHICULO

VERDE/BLANCO

NEGRO

BLANCO/NEGRO



ROJO

SENSOR DE IMPACTOS

Cables Rojos, Negros,

Azules Y Verdes

ILUMINACIÓN DE ENTRADA

Conectar a la Batería de +12 V. CD para Luz de Techo de Conmutación Positiva

Conectar a Tierra en el Chasís para Luz

de Techo de Conmutación Negativa

LAMPARA INTERIOR

CONMUTADOR DE

CLAVIJA DE PUERTA

EXISTENTE



VERDE/BLANCO

CONEXIÓN A TIERRA

Conectar al Chasís del Vehículo

LIBERACIÓN DEL BAÚL

Conectar A Una Fuente De Bateria

Positiva De 12 Voltios De CD Si El

Liberador De Baul Es De

ConmutacionPositiva

A Tierra Del Chassis Si El Liberador

De Baul Es De Conmutacion Negativa

INTERRUPTOR DE LIBERACION DEL BAUL EXISTENTE



NEGRO

AZUL

ROJO/ BLANCO

FUSE

BATERÍA DE +12V.

CORRIENTE DIRECTA

Conectar a una Fuent6e de

Batería de +12V.

(Vea la Nota Respecto a

Sensor de Voltaje)

CABLE DE LUZ DE ESTACIONAMIENTO DE EXISTENTE

BLANCO

CABLE DE ALIMENTACIÓN DE SOLENOIDE

A SOLENOIDE

DE ARRANQUE

A ENCENDIDO/ ARRANQUE DE 12 VDC

APS-600

ROJO

15A

FUSE



ROJO

AZUL/BLANCO

MÓDULO DE CONTROL

VERDE

AMARILLO

ANARANJADO

SALIDAS DE CERRADURA DE PUERTAS



DE BAJA CORRIENTE EXISTENTE

(+12VDC, SOLO ARRANQUE)

ROJO



CORTE

87A



INTERRUPTOR

DE ENCENDIDO

BLANCO

AZUL

SALIDA CONMUTADA

EXISTENTE

ANARANJADO

Page 26

CANAL 4

Salida de Cerradura Negativa para Opciones de Encender el Motor o Cerrar

y Abrir los Vidrios por

Control Remoto

AZUL CLARO

CANAL 3

Salida de Cerradura Negativa para Opciones de Encender el Motor o Cerrar

y Abrir los Vidrios por

Control Remoto

NEGRO/BLANCO

SALIDA DE LA BOCINA

Conectar a Alambre Negativo de

Corriente Baja desde el

Conmutador de la Bocina

ANARANJADO/BLANCO

VERDE/ NEGRO

APS-600

MÓDULO DE CONTROL

ROJO/ NEGRO

VERDE/ NEGRO

INTERRUPTOR DERIVANTE DE EMERGENCIA

GREY

NEGRO

RELÉS DE SALIDA

PARA ABRIR LA

CERRADURA

EN 2 PASOS

Conectar al Terminal de

Relé 85

Conectar al Terminal de

Relé 86

SALIDA DE CONEXIÓN A

TIERRA CUANDO ESTÁ

DESACTIVADA

Conectar al Relé de Desactivación del

Arrancador para Operación

NormalmenteAbierta

CONMUTADORES DE CLAVIJA

LAMPARA INTERIOR

EXISTENTE



LAMPARA INTERIOR

CAPO Y BAUL

VERDE OBSCURO

CLAVIJA DE PUERTA



EXISTENTE

INTERRUPTOR DE

DE CONMUTACION

NEGATIVA

EXISTENTE

(TIPO GM)

PARDO

PURPURADO



AZUL CLARO

VERDE CLARO

BLANCO/AZUL

AMARILLO

L.E.D.

ZONA 1

ActivaciónOpcional Negativa

para los Accesorios de Alarma

SALIDA DE LUCES

Salida de Conexión a Tierra de

30 Segundos Durante

Activación

(Requiere Relé Opcional)

FUENTE DE

IGNICIÓN

Conectar a +12 Voltios

Ignición / Manubrio



Page 27

Audiovox APS 600 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
