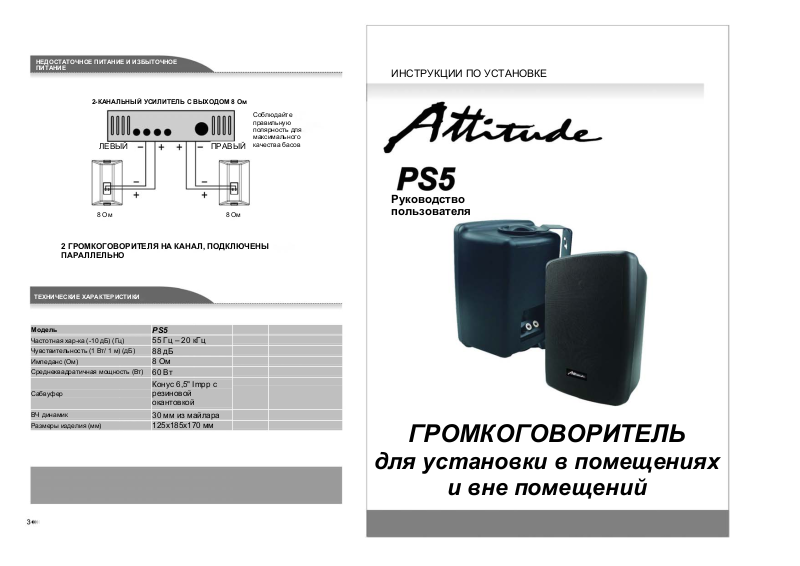

Attitude Andersson PS5 User Manual

НЕДОСТАТОЧНОЕ ПИТАНИЕ И ИЗБЫТОЧНОЕ
ПИТАНИЕ

2-КАНАЛЬНЫЙ УСИЛИТЕЛЬ С ВЫХОДОМ 8 Ом

ЛЕВЫЙ

ПРАВЫЙ

Соблюдайте
правильную
полярность для
максимального
качества басов

ИНСТРУКЦИИ ПО УСТАНОВКЕ

8 Ом 8 Ом

2 ГРОМКОГОВОРИТЕЛЯ НА КАНАЛ, ПОДКЛЮЧЕНЫ
ПАРАЛЛЕЛЬНО

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель

Частотная хар-ка (-10 дБ) (Гц)
Чувствительность (1 Вт/ 1 м) (дБ)
Импеданс (Ом)
Среднеквадратичная мощность (Вт)

Сабвуфер

ВЧ динамик
Размеры изделия (мм)

PS5

55 Гц – 20 кГц
88 дБ
8 Ом
60 Вт

Конус 6,5" Impp с
резиновой
окантовкой

30 мм из майлара
125х185х170 мм

Руководство
пользователя

ГРОМКОГОВОРИТЕЛЬ

для установки в помещениях

и вне помещений

Введение

д

к

р

р

Спасибо за покупку настенного громкоговорителя. Прочтите и полностью поймите руководство перед установкой и
использованием. Сохраните руководство для проведения обслуживания.

Внимательно прочтите эти инструкции перед использованием изделия

1. Если громкоговорители крепятся на стену, убедитесь в надежности конструкции стены и прочном
креплении громкоговорителя. За данную проверку ответственность несет пользователь.

2. Не крепите громкоговорители к стружечным плитам или мягким стенам, поскольку винты могут ослабнуть,
приводя к падению или поломке громкоговорителей, а также к травмам.

3. Не используйте гвозди, клей или другие запрещенные устройства. Длительное использование или
вибрация могут привести к падению.

4. Не устанавливайте громкоговорители на поворотную платформу или подвижную опору.

5. Не прикасайтесь к сабвуферу и ВЧ динамику и не ударяйте по ним. При их повреждении звук будет
искажен.

6. Снизьте громкость музыки при переключении входных источников (например, для настройки радио /
проигрывателя компакт-дисков). При подключении или отключении кабелей усилитель мощности / усилитель
радио должны быть отключены.

7. Не очищайте громкоговорители химическими растворителями, поскольку это может привести к
повреждению окрашенной поверхности. Выполняйте очистку сухой тканью.

Пользователи обязаны установить средства защиты.

Затем громкоговорители устанавливаются в держатель для стен или потолка при помощи винтов внутри или
сзади громкоговорителей.

1. Используйте монтажный кронштейн в качестве трафарета для маркировки мест под отверстия.

2. Затем используйте подходящую аппаратуру и инструменты (не поставляются в комплекте) для надежного

крепления к стене/потолку.

3. Прикрепите громкоговоритель к кронштейну винтами и шайбами согласно параметрам громкоговорителя.

Винты
кронштейна

ВЧ

инами

Сабвуфе

НЕДОСТАТОЧНОЕ ПИТАНИЕ И ИЗБЫТОЧНОЕ
ПИТАНИЕ

Крепится к стене или
потолку

Монтажный
к

онштейн

Подключение

Подключите провод в задней части громкоговорителя к выходу усилителя (или усилителя радио). Провод
динамика с одной стороны красный, с другой черный. Подключите красный провод к клеммам (+)
громкоговорителя и усилителя.
Подключите черный провод к клеммам (-). Убедитесь, что полярность (+, -) соблюдена. Если полярность
нарушена, звук будет неестественным и лишенным басов.

• Большая часть повреждений громкоговорителей вызвана усилителями со слишком низкой мощностью.

• Перегруженный усилитель приводит к отсечке сигнала и вызывает искажения звука.

• Отсечка обычно воспринимается на слух; она может выражаться в резком звуке или нечетком звуке.

• Если вы слышите такой звук при высокой громкости, снизьте громкость, чтобы устранить искажения.

• Повреждения, вызванные работой громкоговорителей при слишком высокой громкости, не покрываются
гарантией.
