Время нагрева (мин) от +15 °С до
+65 °С (50 °С)
Уважаемые покупатели! По вопросам гарантийного, сервисного и послегарантийного обслуживания на территории Российской Федерации обращайтесь
по тел.: 8-800-100-21-77 – бесплатно с городских телефонов. Ваш вызов будет направлен в ближайший сервисный центр.
Мы проконтролируем своевременность и качество выполненных работ. С актуальным списком сервисных центров и развернутой информацией по
эксплуатации можно ознакомиться на сайте www.http://www.atlantic-niemen.ru или по телефону 8-800-100-21-77.
1. Предназначение
Бытовой автоматический электроводонагреватель Atlantic, Round предназначен для нагрева воды, подаваемой из централизованных и автономных сетей
хозяйственно питьевого водоснабжения. Электроводонагреватель может быть установлен в квартире, коттедже, офисе и других помещениях. Эксплуатация
электронагревателя в промышленных целях, на производстве, в сферах услуг и в местах общественного питания возможна при условии соблюдения потребителем
дополнительных требований, предусмотренных п. 8 данного руководства.
2. Технические характеристики
Таблица. 1. Основные технические характеристики водонагревателей.
Время нагрева (мин) от +15 °С до
+65 °С (50 °С)
Steatite универсальные (вертикальные / горизонтальные)
вертикальные: 75; горизонтальные:
55
вертикальные: 82; горизонтальные:
65
вертикальные: 132;
горизонтальные: 106
Время нагрева (мин) от +15 °С до
+65 °С (50 °С)
Габаритные размеры, мм
* Водонагреватель с медным ТЭНом Модели O'Pro 10SB, 15S предназначены для установки под мойкой или раковиной патрубками вверх. Модели N3 CME и S4CM
устанавливают в вертикальном и горизонтальном положении.
Steatite square вертикальные
Steatite square универсальные (вертикальные / горизонтальные)
Время нагрева (мин) от +15 °С до +65 °С (50 °С)
Round
При температуре воды в водопроводе ниже +15 °С время нагрева до заданной температуры увеличивается.
Максимальная температура нагрева воды +65 °С (± 5 °С).
3. Условия эксплуатации
1. На входе ЭВН давление холодной воды должно быть 1-6 бар (при давлении более 4 бар необходимо установить редуктор давления!).
2. Напряжение электропитания – 230 В ± 10%.
3. Вода, которая подается в ЭВН, не должна иметь механических примесей и взвесей, так как это приводит к выходу из строя предохранительного клапана.
4. ЭВН рассчитан на эксплуатацию в помещениях с такими климатическими условиями:
– температура окружающей среды +10 °С – +40 °С;
– относительная влажность не более 80%.
Рис.1. ЭВН Atlantic в разрезе и его составные части
1. Внутренний бак с эмалевым покрытием 2. Трубка ТЭНа / фланца для датчика температуры 3. Магниевый анод 4. Нагревательный элемент
5. Шар пенополиуретана
– атмосферное давление от 78 до 106 кПа.
5. Наличие магниевого анода внутри рабочего бака ЭВН, установленного в предусмотренном производителем месте.
4. Комплектация поставки:
– ЭВН – 1 шт.; – предохранительный клапан – 1 шт.; – диэлектрическая муфта – 1 шт. (кроме моделей Е-series, EGO); – руководство по эксплуатации – 1 шт.;
– упаковка – 1 шт.
5. Строение и принцип действия
ЭВН состоит из двух стальных баков (рис. 1): внутреннего (рабочего) и внешнего. Между ними находится теплоизоляционный слой из пенополиуретана, который
придает ЭВН свойства термоса. Для защиты от коррозии внутренняя поверхность рабочего бака покрыта стекло-эмалью. Электрический блок моделей состоит из
ТЭНа (медного трубчатого нагревательного элемента в моделях E-series, O'Pro, EGO и O'Pro + или керамического – модель Steatite), терморегулятора (штыревого
типа в моделях E-series, O'Pro, EGO и O'Pro + или капиллярного – модель Steatite и O'Pro Square), переключатель мощности (полная мощность – кнопку нажать,
половина – кнопку отжать), на моделях Steatite square универсальный и магниевый анод.
Терморегулятор задает температуру нагрева воды, автоматически включая и выключая ТЭН. Терморегулятор состоит из чувствительного элемента и блока
автоматики, который регулирует температуру нагрева воды, автоматически поддерживает заданную температуру и защищает от закипания.
Температура нагрева воды задается вручную поворотом регулятора. Увеличение температуры нагрева – поворотом регулятора против часовой стрелки, уменьшение
температуры – по часовой стрелке (на моделях Steatite – наоборот).
Индикатор нагрева показывает условный уровень температуры воды в середине рабочего бака (кроме модели Slim). Градуировка индикатора для условного и
точного измерения температуры воды в баке не предназначена.
Магниевый анод (рис.1) обеспечивает дополнительную защиту внутреннего бака от коррозии, а также в значительной степени предотвращает возникновение
накипи на ТЭНе. Взаимодействие катионов магния с солями, растворенные в воде, приводит к образованию рыхлой накипи, которая оседает на дно и легко
устраняется при чистке бака.

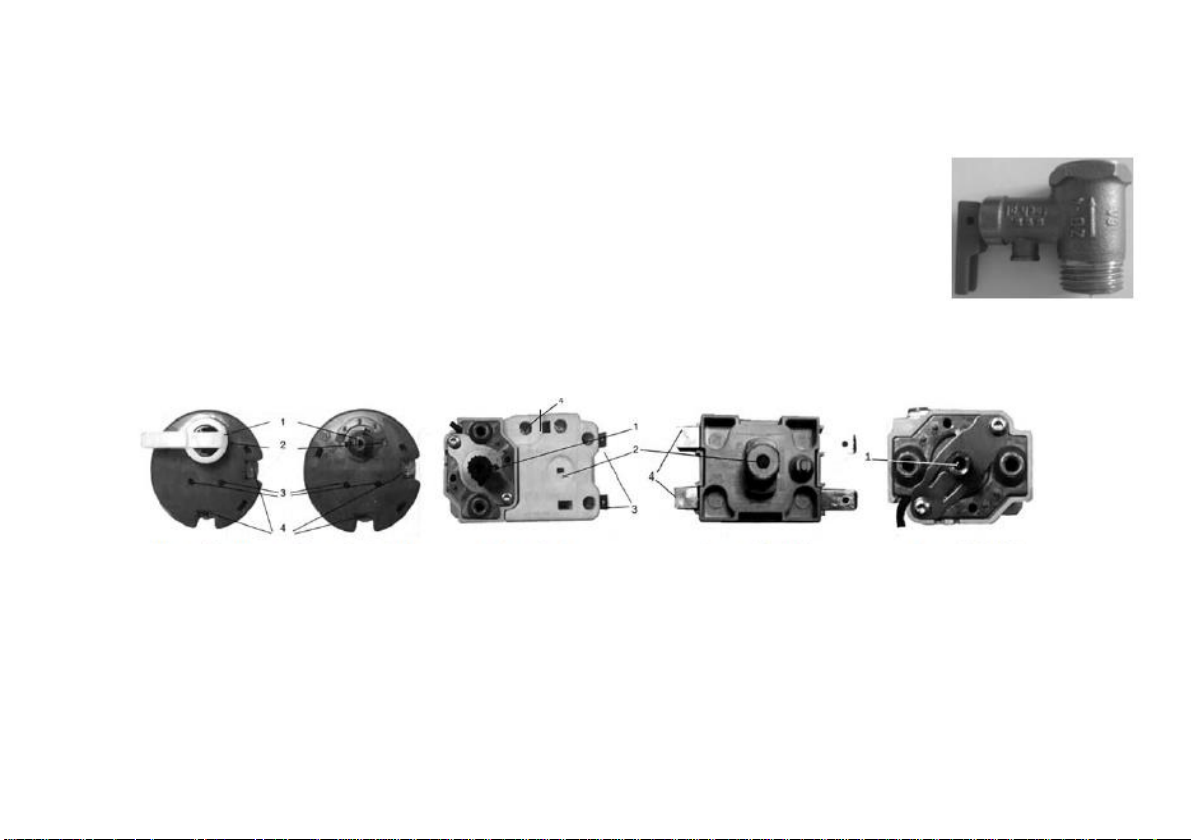

Предохранительный клапан (рис. 2) конструктивно объединяет в себе обратный и стравливающий клапан. Обратный клапан исключает вытекания воды из бака в
