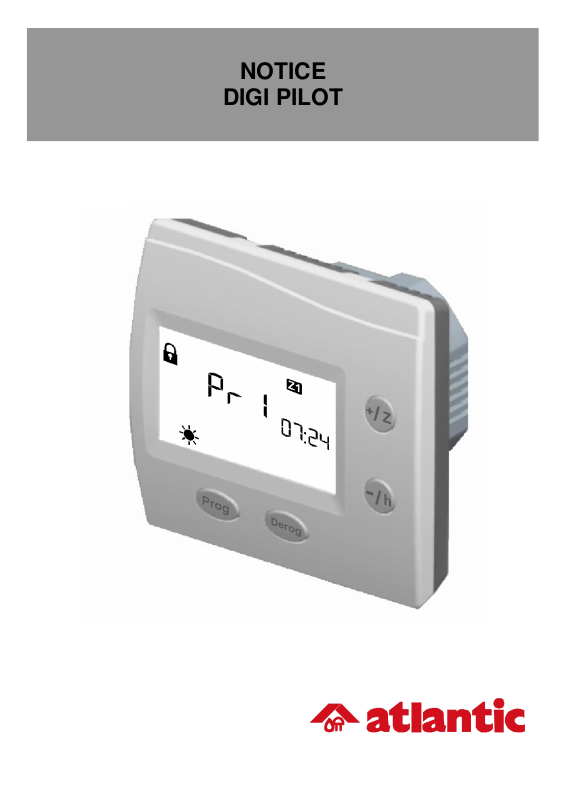

NOTICE

DIGI PILOT

I

INSTALLATION & RACCORDEMENT ELECTRIQUE

L'installation doit être faite dans les règles de l'art et conforme aux normes en vigueur dans le pays d'installation (NF C
15-100 pour la France).

Caractéristiques :

 Alimentation : 230V~/50Hz
 Consommation : 1 VA
 Dimensions : H. 84,7 mm, L. 89,5 mm, P. apparente 20,4 mm, P. encastrée 28,5 mm
 Raccordement : section 1,5 mm² sans repiquage
 Montage : sur boîte d'encastrement entraxe 60mm
 Température de fonctionnement : 0 à +40°C

 Indice de protection : IP 31,
 Sorties Fil Pilote : selon modèle, 1 ou 2 sortie(s) fil pilote 6 ordres selon standard GIFAM. Chaque sortie peut

piloter 15 appareils de chauffage maximum (impédance 200 kΩ) ou 7 appareils (impédance 100 kΩ)

 Température de stockage : -10 à +40°C
 Hygrométrie : 90% maxi à 20°C

Travaillez hors tension lors du raccordement

Fixation :

La Digi Pilot se compose de deux parties :

- Une face avant embrochable

- Un socle destiné à être fixé sur une boîte d'encastrement entraxe 60mm.





Câblage :

Défaut de branchement

En cas de défaut de branchement (inversion Neutre et Fil Pilote par exemple), la Digi Pilot affiche Err et Z1 et/ou Z2
clignotants. Coupez l'alimentation et vérifiez le câblage.



