NOTICE
INSTALLATION
CALYPSO CONNECTÉ
Chau e-eau thermodynamique
VERTICAL SUR SOCLE 200L / 250L
NOTICE
F
D’INSTALLATION
À conserver par l’utilisateur
ATLANTIC EST UNE MARQUE FRANÇAISE
La sérénité s’installe chez vous
SCHÉMA ÉLECTRIQUE
POUR LA MISE EN SERVICE
DE VOTRE CHAUFFE-EAU THERMODYNAMIQUE
1
Signal photovoltaïque
(si non raccordé en HC/HP)
Afin d’assurer la protection
contre la corrosion de la cuve,
le chauffe-eau doit être
alimenté en permanence.
Les fils du câble électrique fourni sont
sertis, s’ils devaient être coupés, veillez
à les sertir à nouveau avant le raccordement sur l’alimentation électrique.
2
3
C1 C2
C1 C2
Compteur
d’énergie
Compteur
d’énergie
1 - Fonctionnement permanent ou
utilisation de la programmation interne.
2 - Fonctionnement en heures creuses
sans contacteur jour/nuit.
3 - Fonctionnement en heures creuses
et possibilité de forcer le signal heures
creuses avec le contacteur jour/nuit.
Pour que le fonctionnement heures
creuses/heures pleines soit actif, régler
la plage de fonctionnement dans le
menu des paramètres.
(voir section «Mise en service» de votre notice)
NOTA : Dans certains cas où il est difficile
d’établir une deuxième ligne d’alimentation,
A2
A1
il est possible de remplacer le contact heures
creuses/heures pleines d’EDF par l’horloge
intégrée au CALYPSOConnecté
programmée suivant la tarification en vigueur
sur le lieu d’installation. (cf. schéma 1)
Pour plus d’informations
Veuillez vous reporter aux sections «Raccordements Electriques» et «Mise en service» de la notice.
Comment bien INSTALLER mon chaue-eau
thermodynamique Calypso Connecté
ATTENTION : Eectuer le remplissage du ballon avant la mise sous tension.
ÉTAPE 1 - MISE EN PLACE
1. L’étiquette signalétique située au-dessus de la sortie d’eau chaude doit être
accessible à tout moment.

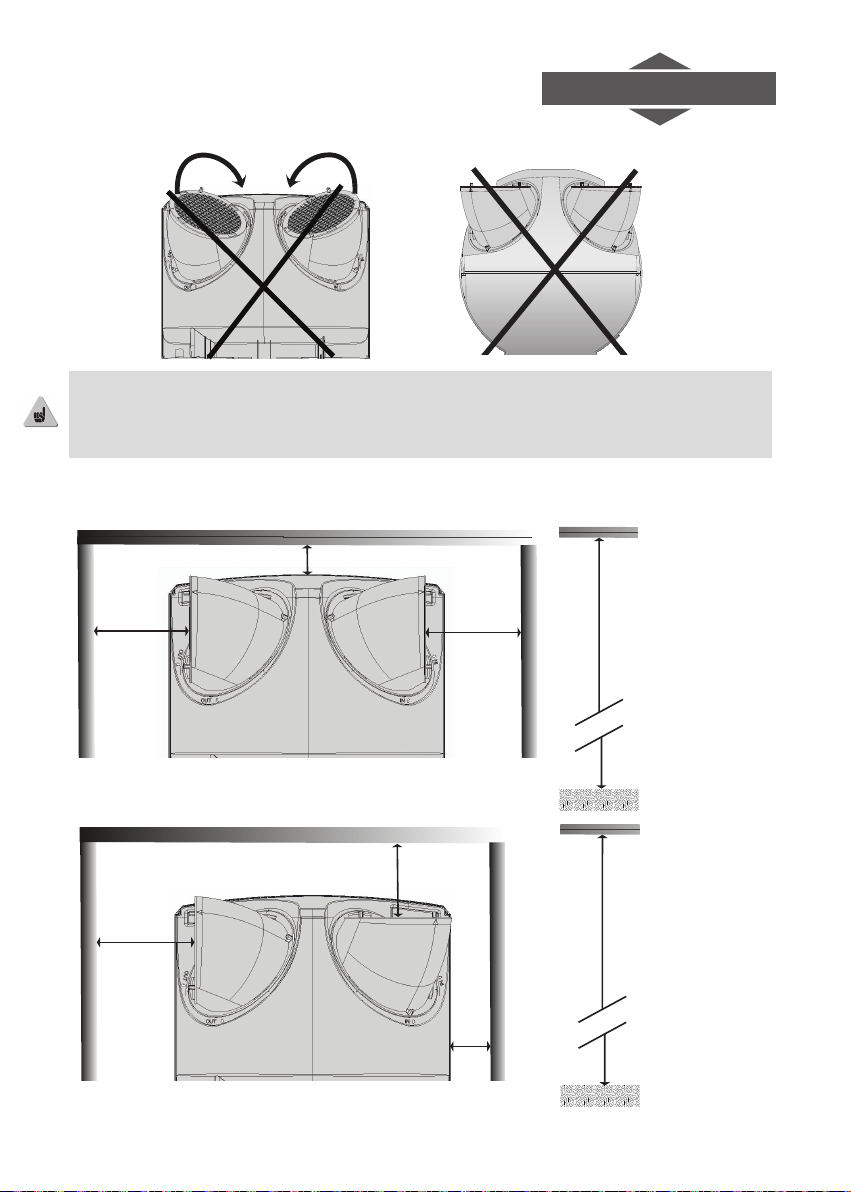

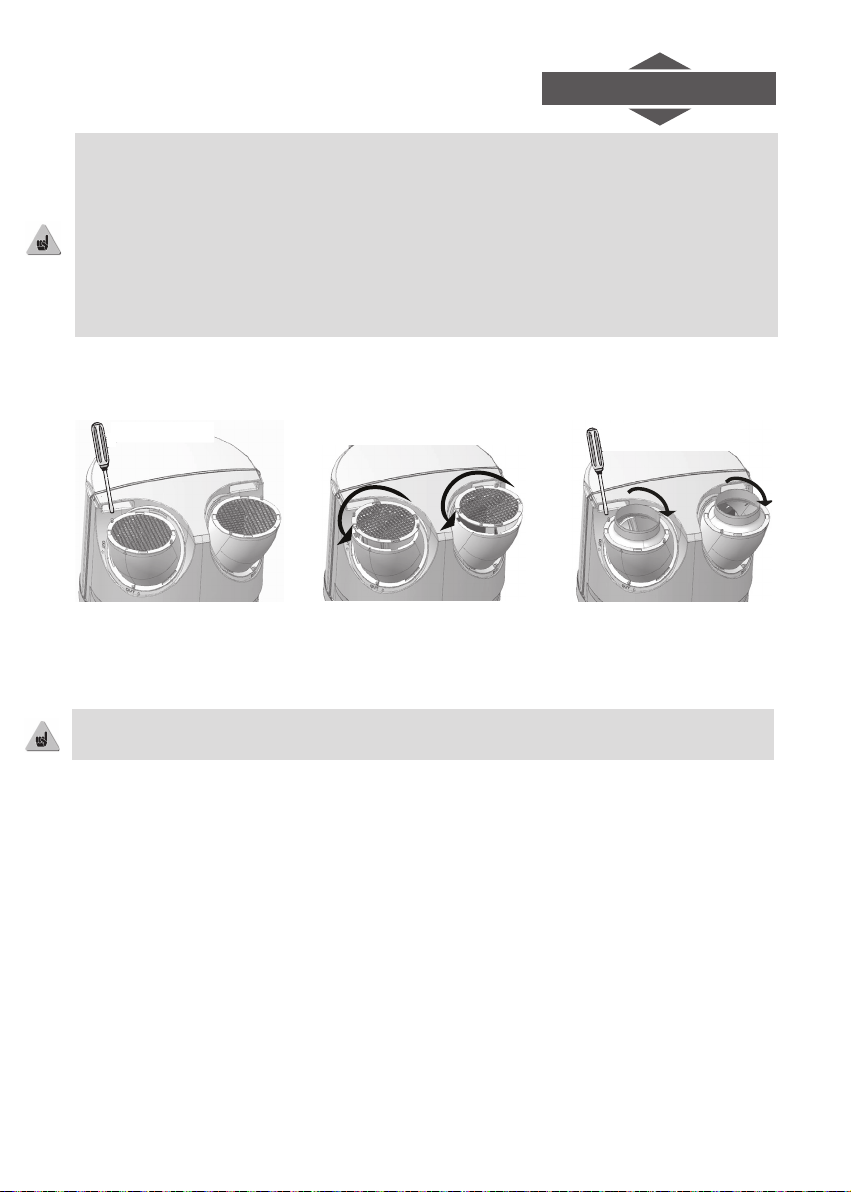

2. Pour orienter les bouches, retirer les vis de blocage.
3. Avant le remplissage, le chau e-eau doit être mis de niveau à l’aide des pieds
réglables.
4. Fixer le chau e-eau au sol avec la patte de fi xation.
ÉTAPE 2 - RACCORDEMENTS HYDRAULIQUES

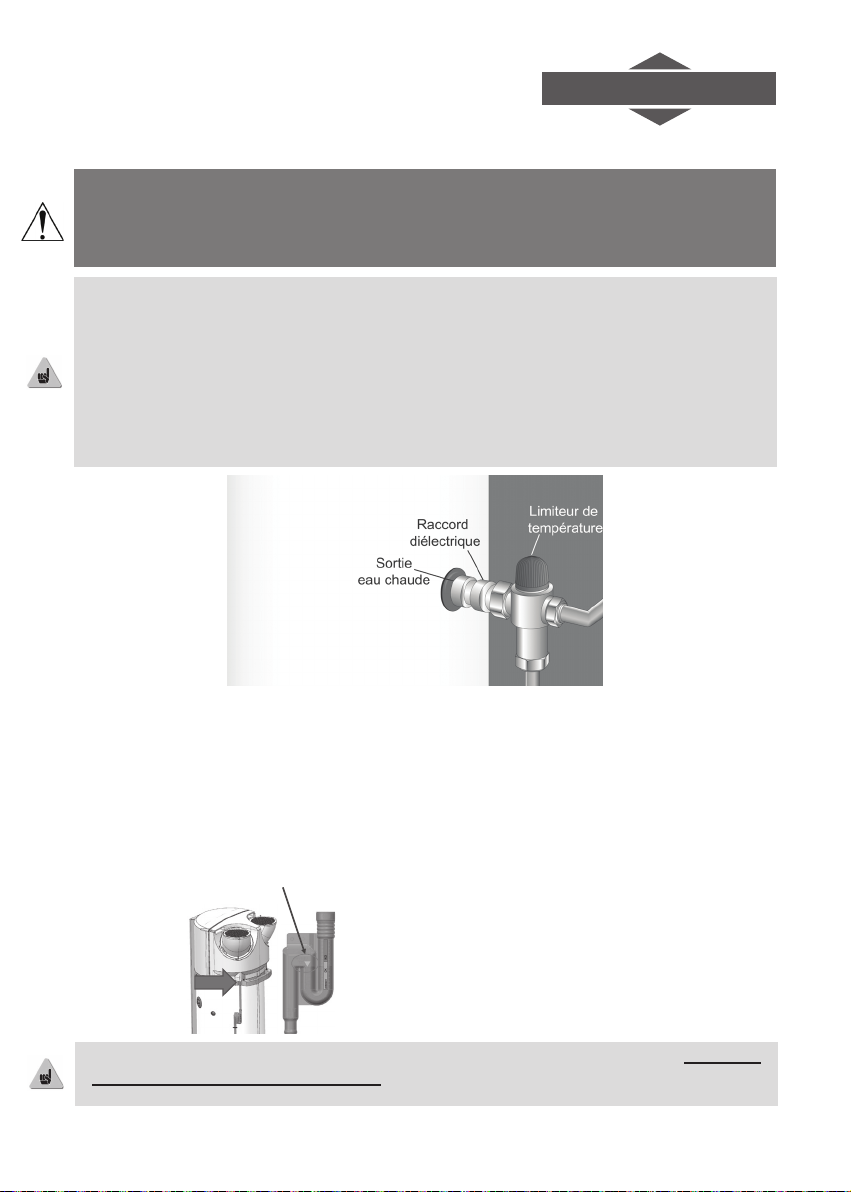

1. Raccordement eau froide et eau chaude (cf. chapitres 8.1 et 8.2 de la notice).
- Un raccord diélectrique doit impérativement être installé sur la sortie
eau chaude
- IMPORTANT : monter les accessoires hydrauliques livrés.

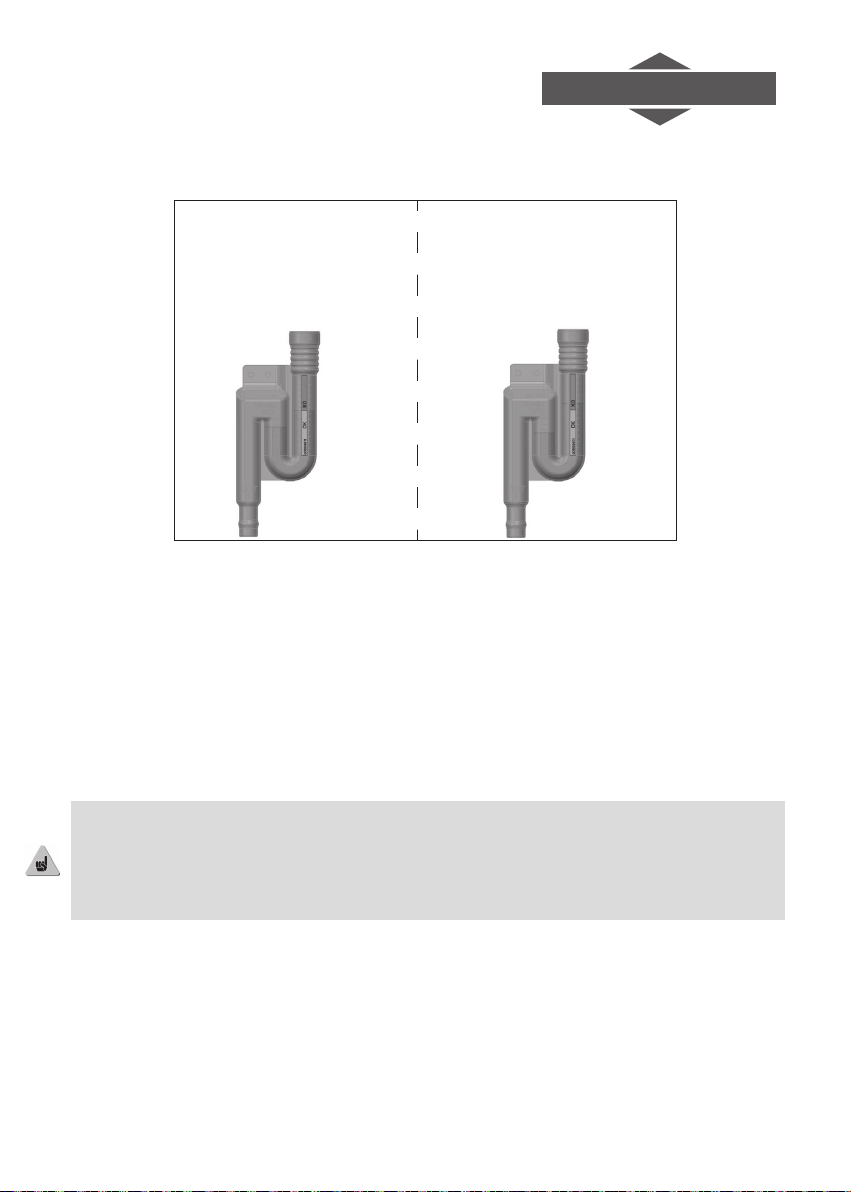

2. Evacuation des condensats (cf. chapitre 8.3 de la notice).
Raccorder l’extrémité du tuyau à l’évacuation des eaux usées
Ne pas ajouter de siphon en aval de celui déjà présent : risques de
débordement des condensats au niveau de la pompe à chaleur.
3. Remplir le chau e-eau (cf. chapitre 11 de la notice).
ETAPE 3 - RACCORDEMENT AÉRAULIQUE
Pour plus d’informations
Veuillez vous reporter aux sections «Raccordements Electriques» et «Mise en service» de la notice.
Afin d’assurer la protection
contre la corrosion de la cuve,
le chauffe-eau doit être
alimenté en permanence.
Les fils du câble électrique fourni sont
sertis, s’ils devaient être coupés, veillez
à les sertir à nouveau avant le raccorde-
ment sur l’alimentation électrique.
1 - Fonctionnement permanent ou
utilisation de la programmation interne.
2 - Fonctionnement en heures creuses
sans contacteur jour/nuit.
3 - Fonctionnement en heures creuses
et possibilité de forcer le signal heures
creuses avec le contacteur jour/nuit.
Pour que le fonctionnement heures
creuses/heures pleines soit actif, régler
la plage de fonctionnement dans le
menu des paramètres.
(voir section «Mise en service» de votre notice)
NOTA : Dans certains cas où il est difficile
d’établir une deuxième ligne d’alimentation,
il est possible de remplacer le contact heures
creuses/heures pleines d’EDF par l’horloge
intégrée au CALYPSOConnecté
programmée suivant la tarification en vigueur
sur le lieu d’installation. (cf. schéma 1)
C1 C2
Compteur
d’énergie
A2
A1
Compteur
d’énergie
C1 C2
1
2
3

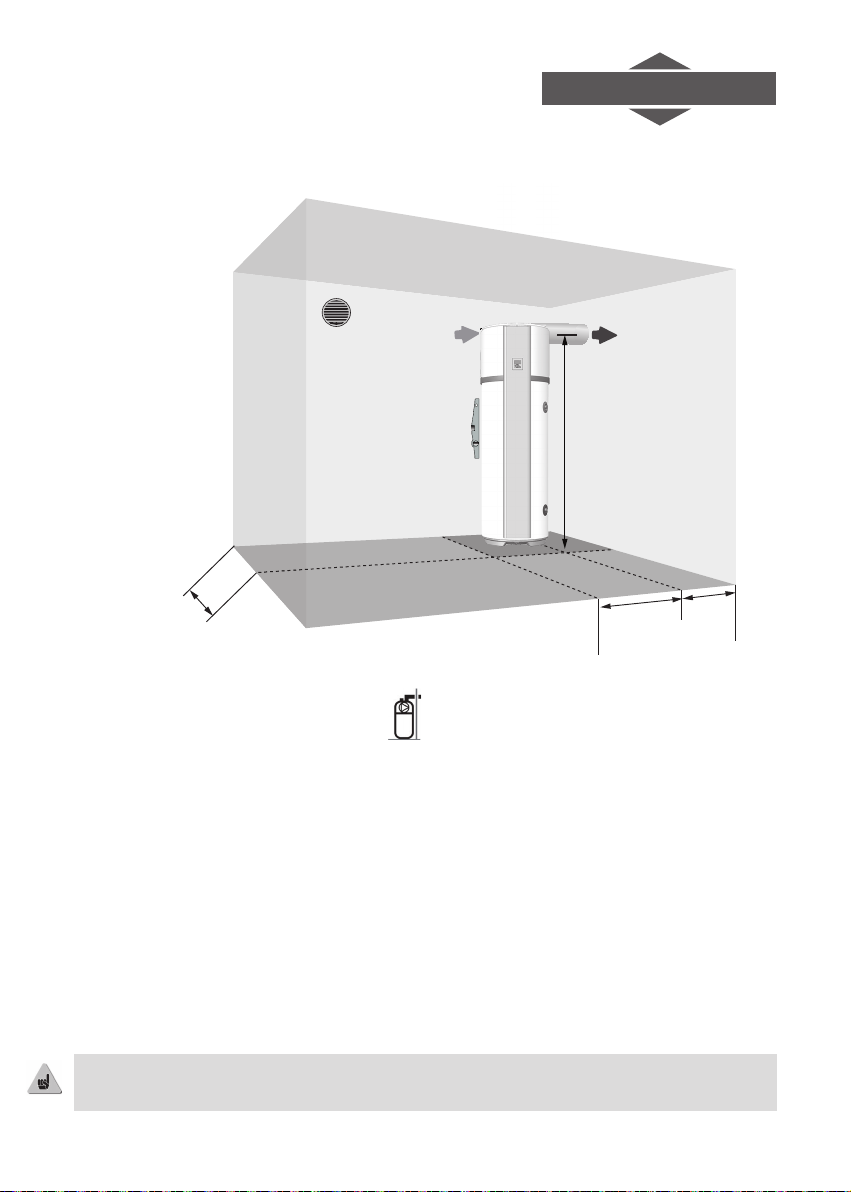

SUR AIR AMBIANT
250L : 2,03 m mini
200L : 1,80 m mini

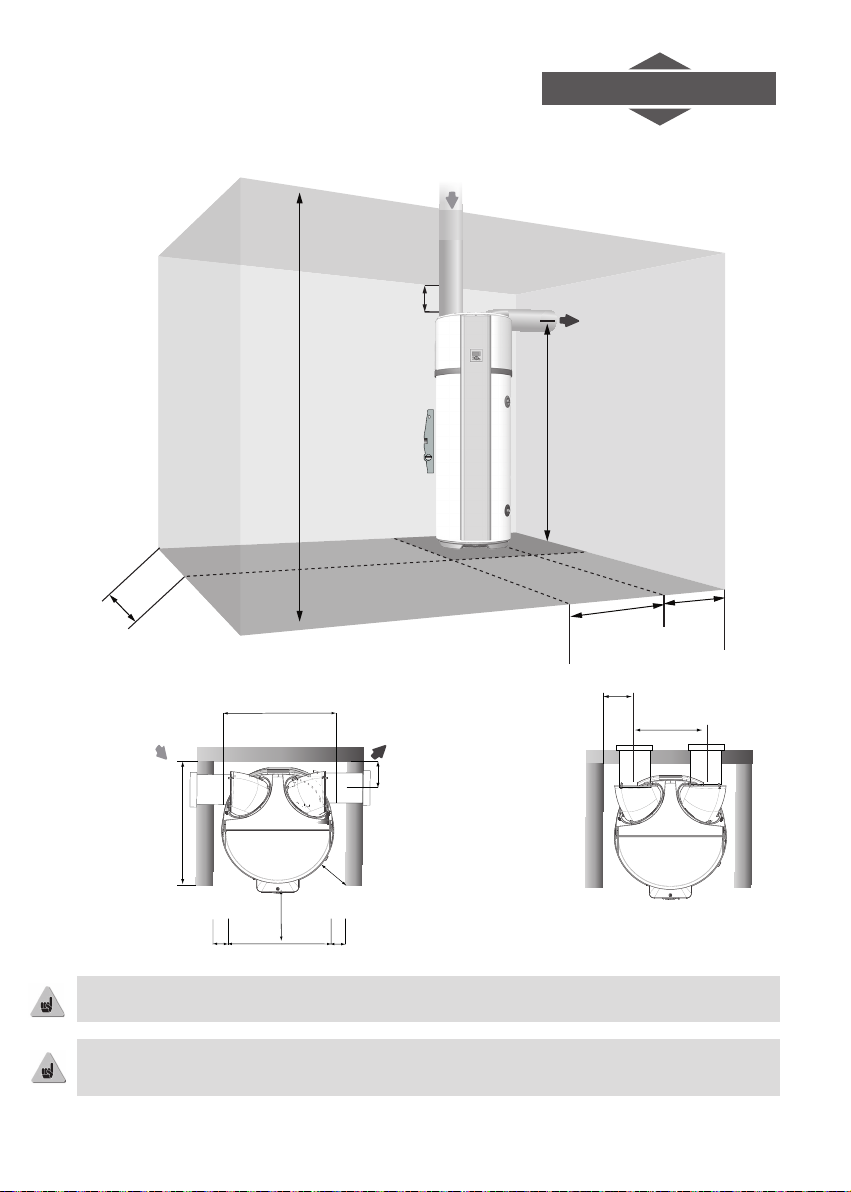

GAINE SUR AIR EXTERIEUR
Il est fortement déconseillé d’utiliser des gaines souples
afi n d’éviter de réduire les performances du produit :
risques d’écrasement.

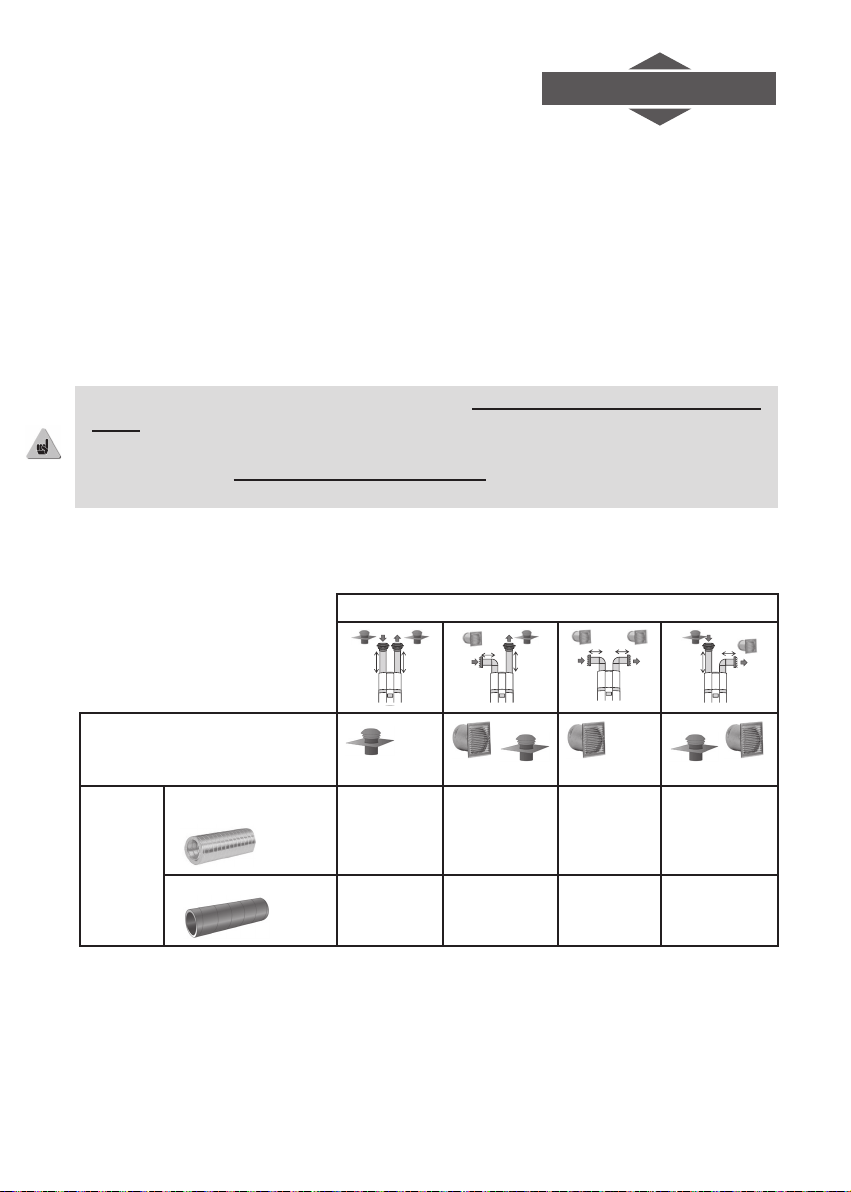

Longueur de gaine autorisées :
cf. chapitre 9 de la notice
ETAPE 4 - RACCORDEMENT ÉLECTRIQUE
Le chau e-eau doit être alimenté électriquement de préférence de façon
permanente (cf. chapitre 10 de la notice). Retrouvez les schémas électriques dans
les pages de couverture de notice.

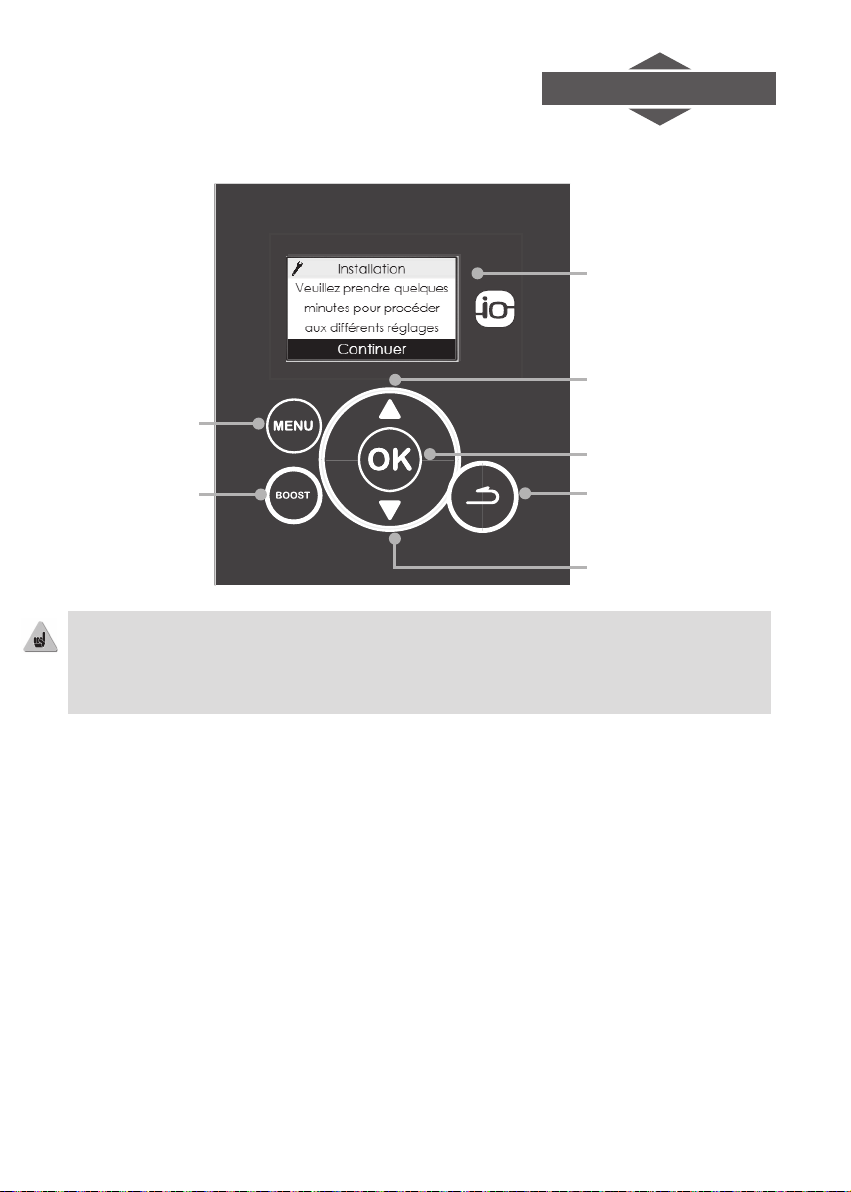

ETAPE 5 - MISE EN ROUTE
Mettre l’appareil sous tension puis suivre les indications a chées sur l’écran.

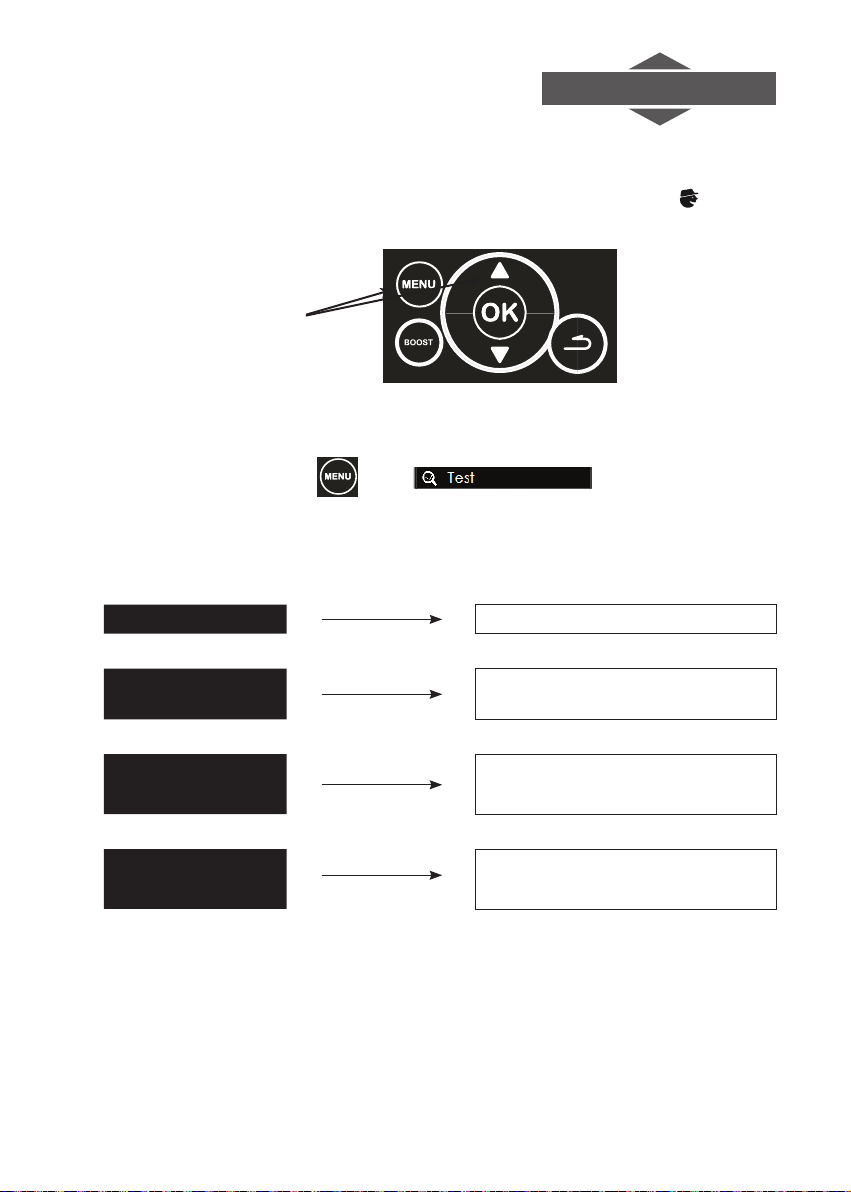

Afi n d’accéder au menu installateur, appuyer simultanément sur MENU et la fl èche
haute.
Avertissements Présentation Installation
AVERTISSEMENTS
INSTALLATION :
ATTENTION : Produit lourd à manipuler avec précaution :
1/ Installer l’appareil dans un local à l’abri du gel. La destruction de l’appareil par surpression due au blocage de
l’organe de sécurité est hors garantie.
2/ S’assurer que la cloison est capable de supporter le
poids de l’appareil rempli d’eau.
3/ Si l’appareil doit être installé dans un local ou un emplacement dont la température ambiante est en permanence
à plus de 35°C, prévoir une aération de ce local.
4/ Dans une salle de bain ne pas installer ce produit dans les volumes V0,
V1 et V2. Si les dimensions ne le permettent pas, ils peuvent néanmoins
être installés dans le volume V2.
5/ Ce produit est destiné pour être utilisé à une altitude
maximale de 2 000 m.
6/ Placer l’appareil dans un lieu accessible.
7/ Se reporter aux gures d’installation du chapitre
Installation.
8/ Le chauffe-eau doit obligatoirement (conformément à
l’article 20 de la EN 60335-1) être xé au sol à l’aide du
système de xation prévu pour cet usage.
1
Avertissements Présentation Installation

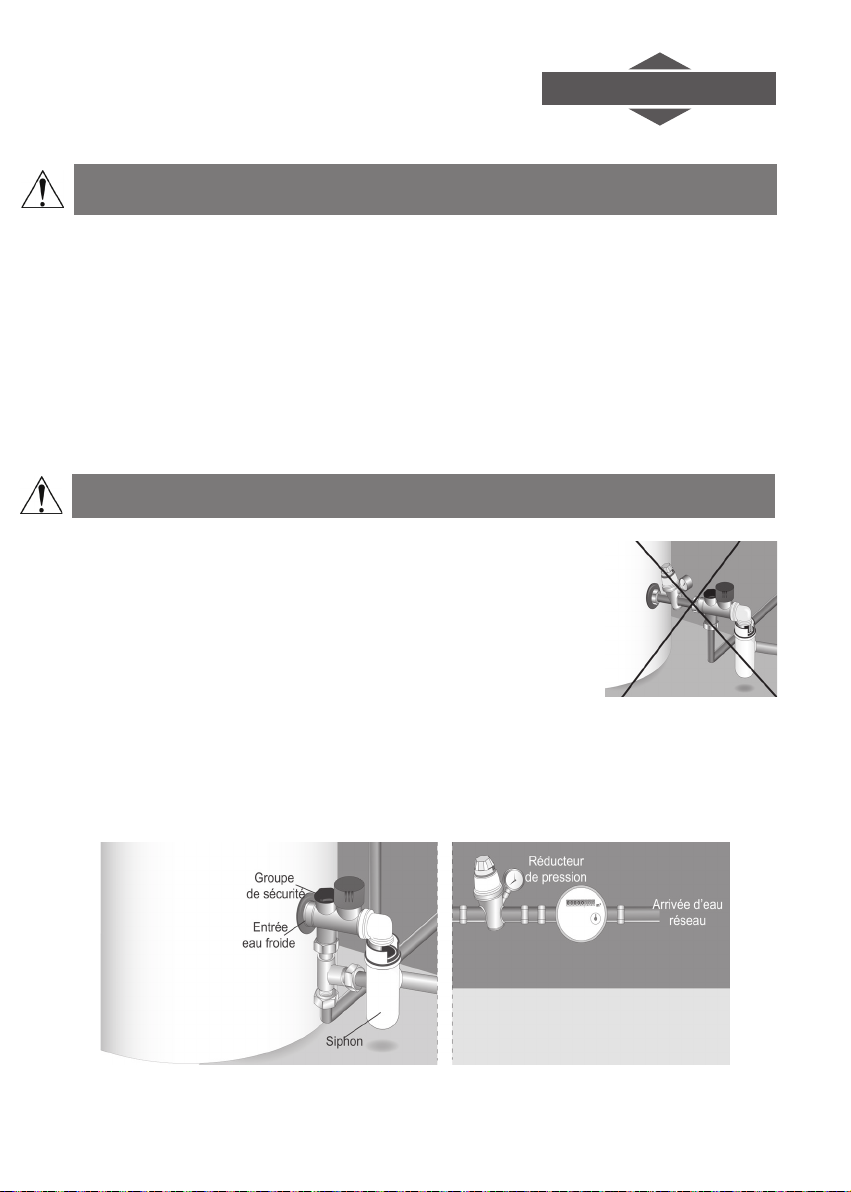

RACCORDEMENT HYDRAULIQUE :
Installer obligatoirement à l’abri du gel un organe de
sécurité neuf, de dimensions ¾" et de pression 0,7 MPa
(7 bar) sur l’entrée du chauffe-eau, qui respectera les
normes locales en vigueur.
Un réducteur de pression (non fourni) est nécessaire
lorsque la pression d’alimentation est supérieure à 0,5
Mpa (5 bar) qui sera placé sur l’alimentation principale.
Raccorder l’organe de sécurité à un tuyau de vidange,
maintenu à l’air libre, dans un environnement hors gel,
en pente continue vers le bas pour l’évacuation de l’eau
de dilatation de la chauffe ou l’eau en cas de vidange du
chauffe-eau.
Il est impératif d’installer un bac de rétention sous le
chauffe-eau lorsque celui-ci est positionné dans un faux
plafond, des combles ou au-dessus de locaux habités.
Une évacuation raccordée à l’égout est nécessaire.
RACCORDEMENT ELECTRIQUE :
Avant tout démontage du capot, s’assurer que l’alimentation est coupée pour éviter tout risque de blessure ou
d’électrocution.
L’installation électrique doit comporter en amont de l’appareil un dispositif de coupure omnipolaire (disjoncteur,
fusible) conformément aux règles d’installation locales en
vigueur (disjoncteur différentiel 30mA).
Se reporter aux schémas de câblage au verso de la
couverture.
La mise à la terre est obligatoire. Une borne spéciale portant le repère est prévue à cet effet.
2
Avertissements Présentation Installation
SOMMAIRE
PRESENTATION :
Consignes de sécurité
Transport et stockage ......................................................................................................... 4
Contenu de l’emballage ..................................................................................................... 5
Manutention ............................................................................................................................ 6
Dimensions ............................................................................................................................. 7
Accessoires ............................................................................................................................ 8
INSTALLATION :
Installation
Raccordement hydraulique ............................................................................................. 17
Raccord aéraulique ............................................................................................................ 20
Raccordement électrique ................................................................................................. 22
Remplissage du chauffe-eau ......................................................................................... 23
Première mise en service ................................................................................................ 24
Paramètres d’installation ................................................................................................. 25
............................................................................................................................... 9
........................................................................................................ 4
Vérication du bon fonctionnement ............................................................................. 28
Avertissements Présentation Installation
1. Consignes de sécurité
Les travaux d’installation et de mise en service sur les chauffe-eau thermodynamiques
peuvent présenter des dangers en raison de hautes pressions et de pièces sous tension
électrique.
Les chauffe-eau thermodynamiques doivent être installés, mis en service et entretenus
par un personnel formé et qualié uniquement.
2. Transport et stockage
Respecter les recommandations de transport et de manutention gurant sur
l’emballage du chauffe-eau.
Notre responsabilité ne saurait être engagée pour tout défaut du produit résultant d’un transport ou d’une manutention du produit non conforme à nos
préconisations.
Il est formellement interdit de gerber ce produit.
4
Avertissements Présentation Installation
3. Contenu de l’emballage
1 notice d’installation
1 notice d’utilisation
1 sachet contenant le raccord diélectrique tournant et 2 joints pour la sortie eau chaude
2 adaptateurs de gainage Ø 160 mm
Chauffe-eau avec des sangles
et des poignées pour faciliter la
manutention.
4 pieds réglables à caler sous les
chauffe-eau
5
Avertissements Présentation Installation
4. Manutention
Utiliser la poignée de basculement (A) pour
incliner le chauffe-eau vers l’arrière.
Utiliser les poignées de portage (B) et les
sangles de portage (C) pour transporter le
chauffe-eau.
A
C
Ne pas soulever avec la poignée de basculement (A).
Respecter les recommandations de transport et de manutention gurant sur l'emballage du chauffe-eau. La colonne de façade doit toujours rester au-dessus lors du trans-
port à l'horizontal.
B
A
6
Avertissements Présentation Installation
Bouches orientables

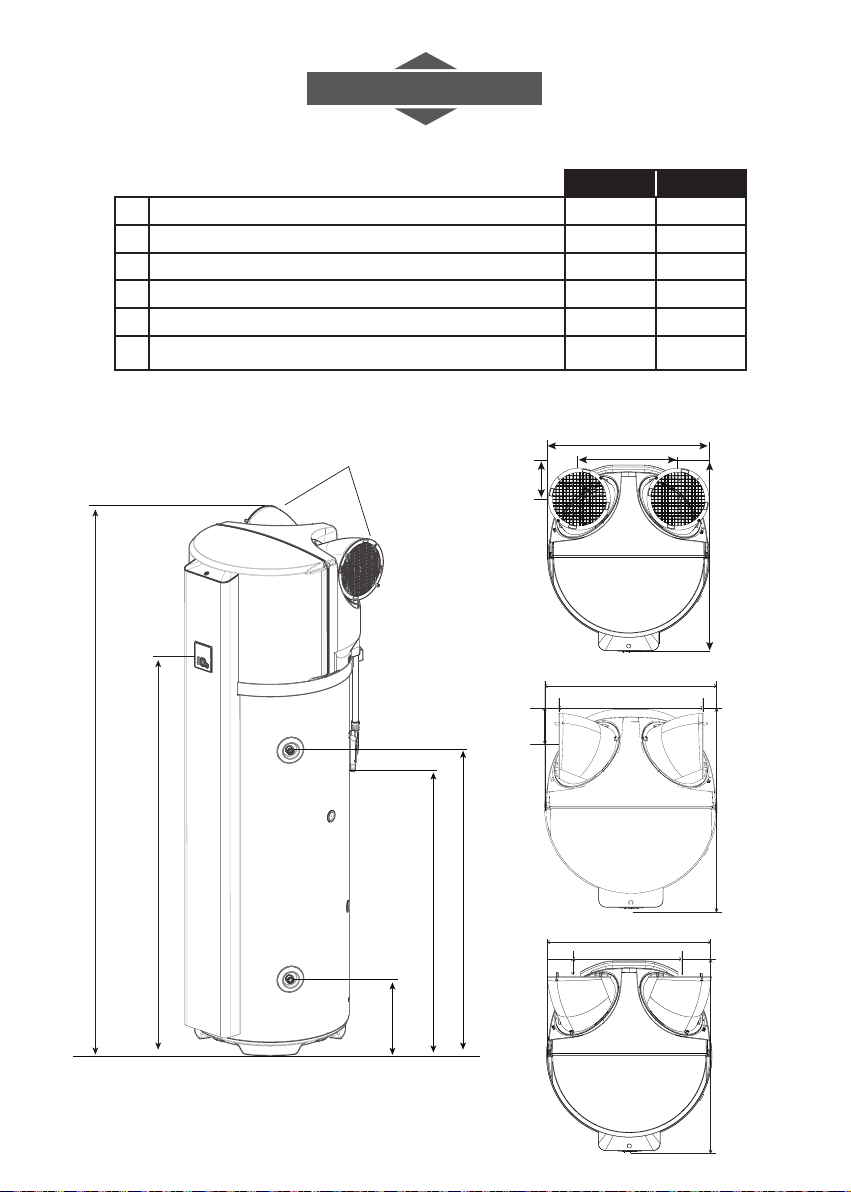

5. Dimensions
250 litres 200 litres
A Hauteur totale quelle que soit l'orientation des bouches 1929 mm 1689 mm
B Hauteur de la commande 1560 mm 1321 mm
C Hauteur de l’évacuation des condensats du siphon 1059 mm 818 mm
D Hauteur de la sortie eau chaude 1200 mm 959 mm
E Hauteur de l'entrée eau froide 302 mm 302 mm
Profondeur totale 691 mm 691 mm

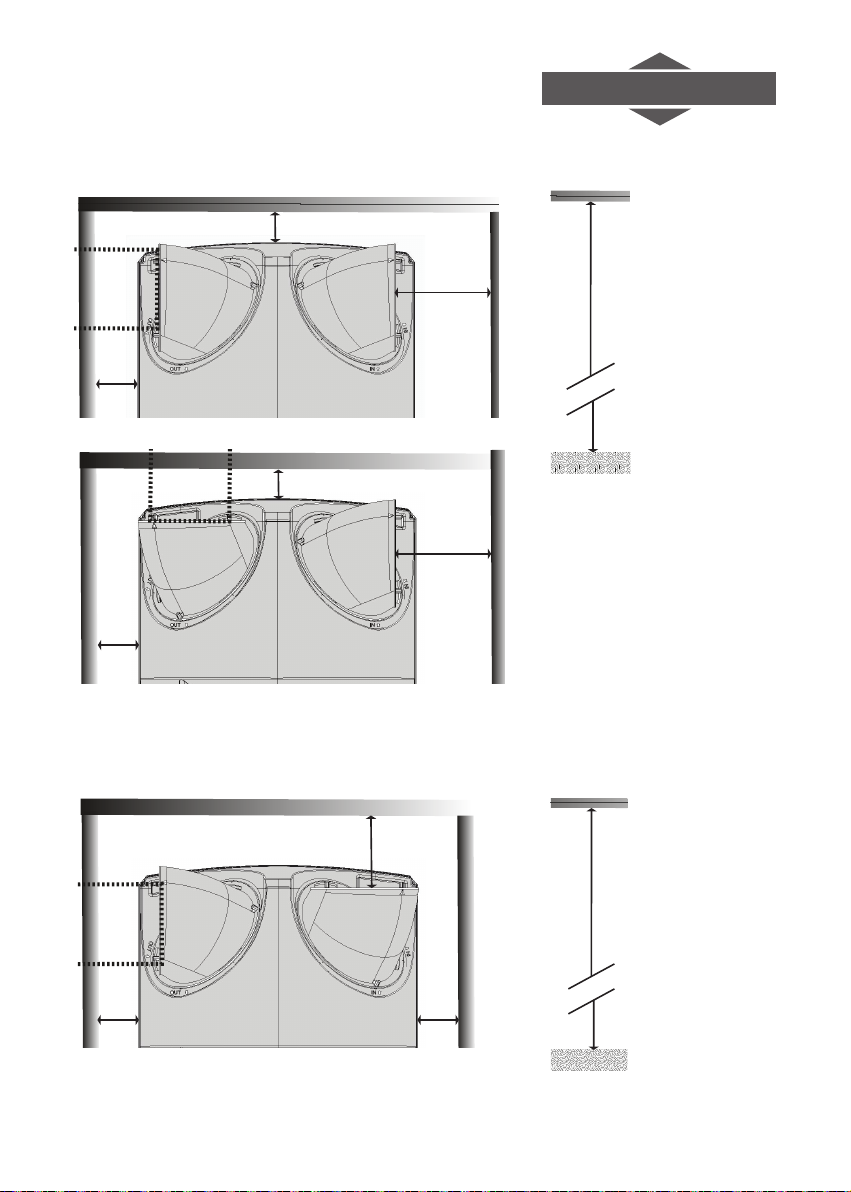

Vues de dessus
602 mm
dans 3 positions
125 mm
368 mm
Bouches
orientées
vers le
haut.
F
602 mm
508 mm
113 mm
Bouches
orientées
vers le
côté.
A
B
F
C
D
602 mm
67 mm
368 mm
Bouches
orientées
E
vers
l'arrière.
F
7
Avertissements Présentation Installation

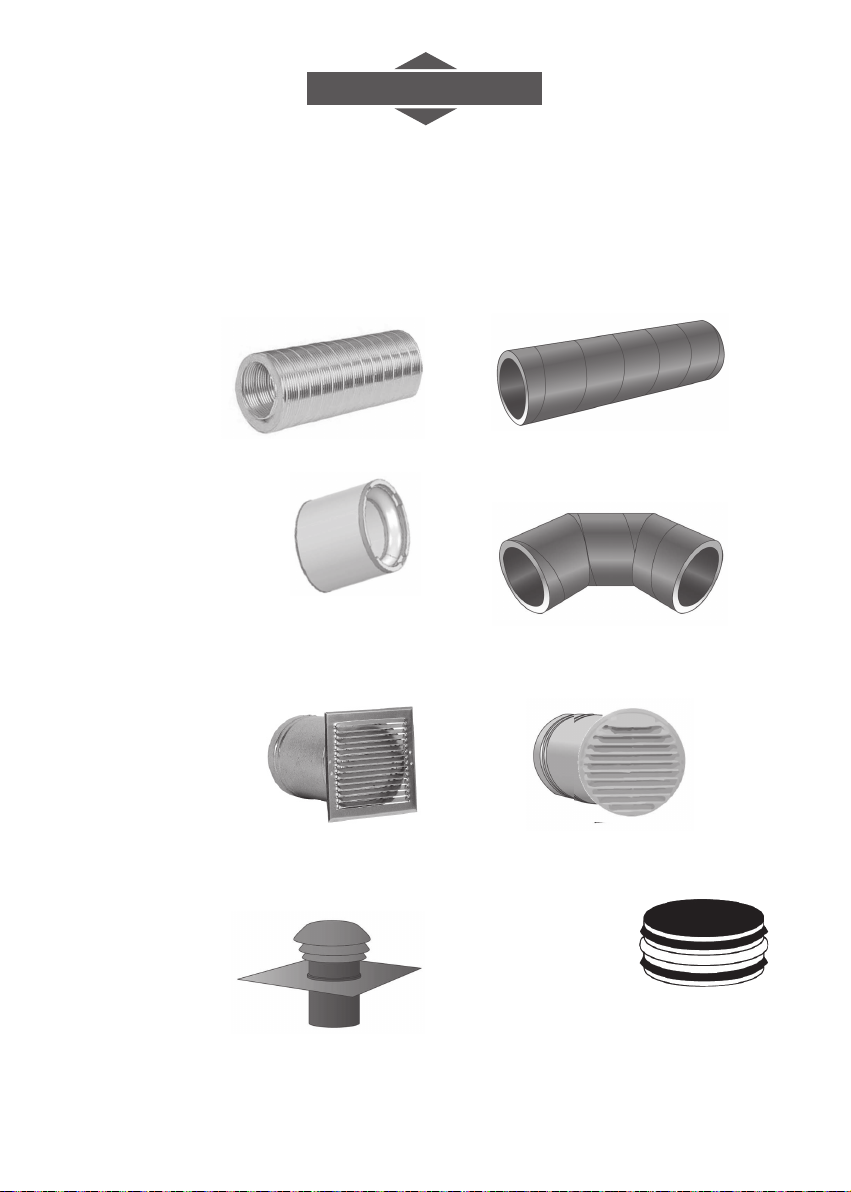

6. Accessoires
(non fournis)
Conduit droit semi rigide
calorifugé 2 m Ø 160 mm
(recommandé pour atténuer
le niveau sonore en
conguration gainée)
Silencieux Ø 160 mm
hauteur 200 mm
(raccordable directement
sur le produit entre la
sortie d'air sur le capot
arrière et la grille ou
l'adaptateur de
gainage)
Entrée/Sortie d’air murale
métallique Ø 160 mm
Gaine PEHD droite Ø 160 mm
- 1,40m (épaisseur 15 mm)
Coude PEHD 90° Ø 160 mm
(épaisseur 15 mm)
Entrée/Sortie d’air murale
PVC beige Ø 160 mm
Chapeau de toiture couleur
tuile ou couleur ardoise Ø 160
mm
8
Raccord mâle/mâle galva Ø
160 mm
Avertissements Présentation Installation

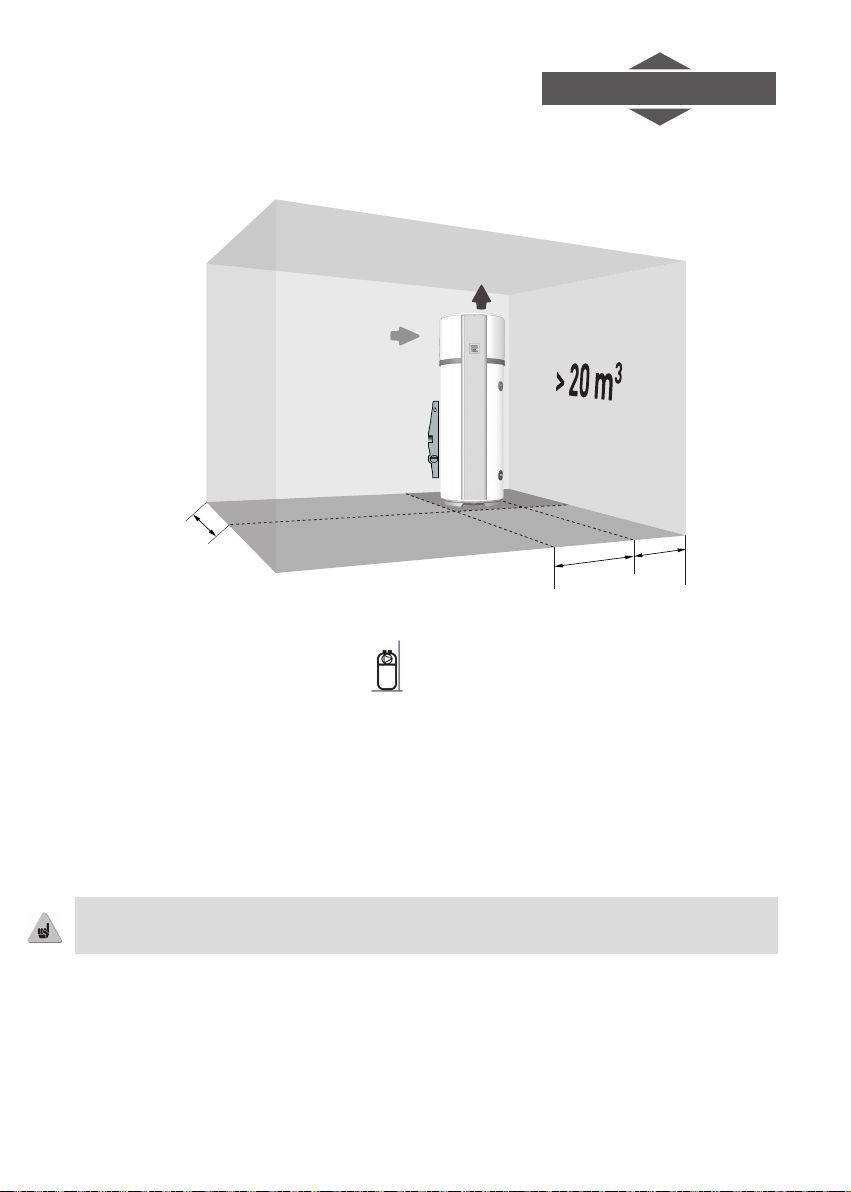

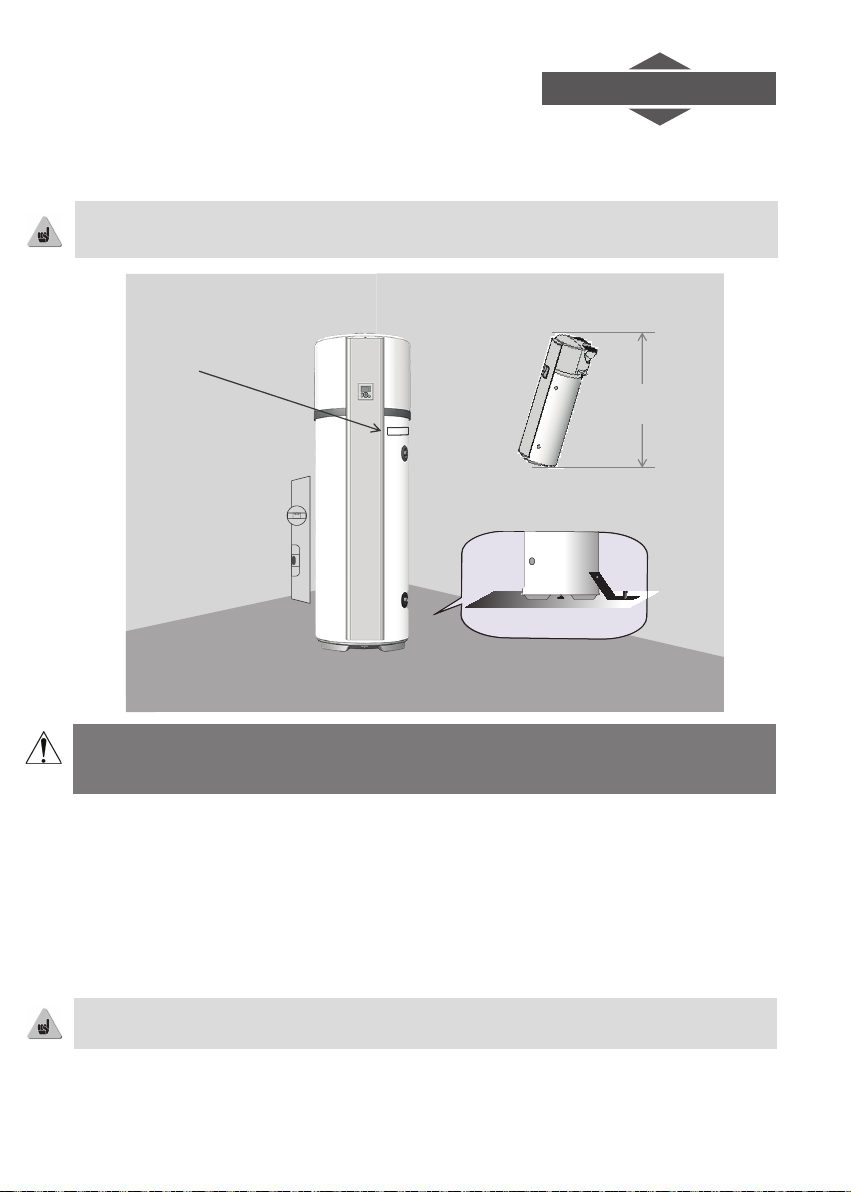

7. Installation
Installer obligatoirement un bac de rétention d'eau raccordé à l'égout sous le
chauffe-eau lorsque celui-ci est positionné au-dessus de locaux habités ; dans
les autres cas, il est vivement conseillé.
L’équee signaléque
située au-dessus de la
sore eau chaude doit
être accessible à tout
moment.
Avant le remplissage, le
chauffe-eau doit être mis
de niveau en le calant si
besoin.
Le chauffe-eau doit être installé sur un sol lisse et horizontal
et ne doit pas être en contact avec un mur.
Hauteur minimale nécessaire du sol au
plafond pour relever le produit :
200L : 1747mm
250L : 1978mm
Fixer le chauffe-eau au sol avec la sangle
(l’oeillet permettant la fixation peut être
positionné à droite ou à gauche).
Le chauffe-eau doit obligatoirement (conformément à l'article 20 de la norme
EN 60335-1) être xé au sol à l'aide de la sangle de xation prévue pour cet
usage.
ll existe 3 congurations d’installation possibles :
1 - Non gainée Intérieur/Intérieur 2 - Gainage Extérieur/Extérieur 3 - Gainage Intérieur/Extérieur
Quelle que soit la conguration d’installation choisie, le lieu d’installation devra être conforme à l’indice de protection IP X1B, en accord avec les exigences de la NFC 15-100.
Le plancher doit tenir une charge de 400 kg minimum (surface sous le chauffe-eau).
Le non-respect des préconisations d’installation peut engendrer des contre-performances du système.
9
Avertissements Présentation Installation
Température de la pièce
entre 5°C et 35°C, hors
fonctionnement du
chauffe-eau.
Hors volume des encombrants
602 mm
120 mm
mini
711 mm
mini
7.1. Installation en conguration non gainée Intérieur/Intérieur
Exemple d'installation
3 Local non chauffé à température supérieure à 5° C et isolé des pièces chauffées de l’habi-
tation.
3 Paramètre de l’installation sélectionné :
tallation», page 25)
3 Local conseillé = enterré ou semi enterré, pièce où la température est supérieure à 10° C toute
l’année. Exemples de local :
• Garage : Récupération des calories gratuites libérées par le moteur de la voiture à
l’arrêt après fonctionnement, ou autres appareils électroménagers en fonctionne ment.
• Buanderie : Déshumidication de la pièce et récupération des calories perdues des
lave-linge et sèche-linge.
• Pièce semi-enterrée : Récupération des calories gratuites libérées par le sol et les
parois du sous-sol.
Respecter un espace de 500 mm en face de l'équipement électrique et de 300
mm en face de l'équipement hydraulique, an de laisser le chauffe-eau acces-
sible pour son entretien périodique.
Intérieur/Intérieur
Intérieur/Intérieur (voir chapitre «13. Paramètres d’ins-
10
Avertissements Présentation Installation
Congurations interdites :
Ne pas orienter les deux bouches l’une vers l’autre. Ne pas orienter les deux
bouches vers l’arrière. Ces congurations entraînent un risque de recirculation
d’air (aspiration de l’air rejeté) et une perte de performance du chauffe-eau.
Exemples de congurations conseillées :
Aucune bouche n'est orientée vers le dessus.
100 mm mini
400 mm
mini
Vue de l'arrière
Une bouche est orientée vers le dessus.
300 mm
mini
400 mm
mini
Vue de l'arrière
400 mm
mini
120 mm
mini
200 L : 1,80 m mini
250 L : 2,03 m mini
Hauteur totale mini
200 L : 1,95 m mini
250 L : 2,19 m mini
Hauteur totale mini
sol/plafond
sol/plafond
11
Avertissements Présentation Installation
711 mm
602 mm
120 mm
mini
250L : 2,03 m mini
200 L : 1,80 m mini
200 L : 1529 mm
250 L : 1765 mm
100 mm
mini
236 mm
500 mm
628 mm
(avec les raccords
pour gaines)
701 mm
+ écartement
du mur
(10mm mini)
113 mm
+ écartement
du mur
(10mm mini)
602 mm
120 mm
120 mm
300 mm
368 mm
7.2. Installation en conguration gainage Extérieur/Extérieur
Exemple d'installation
gainage Extérieur/Extérieur
Les grilles murales doivent être obligatoirement orientées vers le bas an d'éviter
toute pénétration d'eau dans les conduits.
Respecter un espace de 500 mm en face de l'équipement électrique et de 300
mm en face de l'équipement hydraulique, an de laisser le chauffe-eau acces-
sible pour son entretien périodique.
12
Avertissements Présentation Installation
3 Local au minimum hors gel (T > 1°C)
3 Paramètre de l'installation sélectionné :
d’installation», page 25).
3 Local conseillé : volume habitable (les déperditions thermiques du chauffe-eau ne sont pas per-
dues), à proximité des murs extérieurs. Éviter la proximité des pièces de nuit avec le chauffe-eau
et/ou les conduits pour le confort sonore.
Exemples de local :
• buanderie, cellier, placard dans l’entrée
Extérieur/Extérieur (voir chapitre «13. Paramètres
13
Avertissements Présentation Installation
711 mm
602 mm
120 mm
mini
entrée d’air
obligatoire
Ø 160mm
Gainage
sur la sortie d’air
200 L : 1529 mm
250 L : 1765 mm
7.3. Installation en conguration gainage Intérieur/Extérieur
Conguration tolérée sous conditions
Exemple d'installation
gainage Intérieur/Extérieur
3 Local non chauffé à température supérieure à 5° C et isolé des pièces chauffées de l’habi-
tation.
3 Paramètre de l'installation sélectionné :
Intérieur/Extérieur (voir chapitre «13. Paramètres
d’installation», page 25).
3 Local conseillé = enterré ou semi enterré, pièce où la température est supérieure à 10° C toute
l’année. Exemples de local :
• garage : récupération des calories gratuites libérées par le moteur de la voiture à
l’arrêt après fonctionnement, ou autres appareils électroménagers en fonctionne ment.
• Buanderie : Déshumidication de la pièce et récupération des calories perdues des
lave-linge et sèche-linge.
• Pièce semi-enterrée : Récupération des calories gratuites libérées par le sol et les
parois du sous-sol.
La mise en dépression du local par le rejet d’air extérieur engendre des entrées d’air par les menuiseries (portes et fenêtres). Prévoir une entrée d’air (du diamètre des gaines) par rapport à
l’extérieur an d’éviter d’aspirer de l’air du volume chauffé.
En hiver, cet air sera plus froid que l’air ambiant du local, générant alors le rafraîchissement du
garage.
Respecter un espace de 500 mm en face de l'équipement électrique et de 300
mm en face de l'équipement hydraulique an de laisser le chauffe-eau acces-
sible pour son entretien périodique.
14
Avertissements Présentation Installation
Exemples de congurations conseillées :
La bouche d'aspiration (non gainée) est orientée vers le côté.
100 mm mini
400 mm
mini
200 L : 1,80 m mini
250 L : 2,03 m mini
120 mm
mini
120 mm
mini
Vue de l'arrière
100 mm mini
400 mm
mini
Vue de l'arrière
Hauteur totale mini
sol/plafond
La bouche d'aspiration (non gainée) est orientée vers le dessus.
300 mm
mini
120 mm
mini
Vue de l'arrière
120 mm
mini
200 L : 1,95 m mini
250 L : 2,19 m mini
Hauteur totale mini
sol/plafond
15
Avertissements Présentation Installation
7.4. Congurations interdites
• Chauffe-eau puisant l’air d’une pièce chauffée.
• Raccordement sur la VMC.
• Raccordement sur les combles.
• Gainage sur l’air extérieur à l’aspiration et refoulement de l’air frais à l’intérieur du local.
• Raccordement à un puits canadien.
• Chauffe-eau installé dans un local contenant une chaudière à tirage naturel et gainé sur l’exté-
rieur au rejet uniquement.
• Raccordement aéraulique de l’appareil à un sèche-linge.
• Installation dans des locaux poussiéreux.
• Puisage d’air contenant des solvants ou des matières explosives.
• Raccordement à des hottes évacuant de l’air gras ou pollué.
• Installation dans un local soumis au gel.
• Objets posés sur le dessus du chauffe-eau.
16
Avertissements Présentation Installation
8. Raccordement hydraulique
L’installation d’un bouclage sanitaire est interdite. En cas de défaillance de l’appareil sur
une installation avec bouclage, la garantie ne s’applique pas.
L’entrée d’eau froide est repérée par une collerette bleue et la sortie d’eau chaude par une collerette
rouge. Elles sont letées au pas gaz diam. 20/27 (3/4").
8.1. Raccordement eau froide
Avant de procéder au raccordement hydraulique, vérier que les canalisations du réseau sont
propres.
L’installation doit être effectuée à l’aide d’un groupe de sécurité taré à 0,7 MPa (7 bar) (non fourni),
neuf, portant le marquage NF (norme NF EN 1487) raccordé directement sur le piquage eau froide
du chauffe-eau.
Aucun organe (vanne d’arrêt, réducteur de pression, exible...) ne doit être placé entre le
groupe de sécurité et le piquage eau froide du chauffe-eau.
De l’eau pouvant s’écouler du tuyau de décharge du dispositif limiteur de
pression, le tuyau de décharge doit être maintenu à l’air libre. Quel que soit
le type d’installation, il doit comporter un robinet d’arrêt sur l’alimentation
d’eau froide, en amont du groupe de sécurité.
L’évacuation du groupe de sécurité doit être raccordée aux eaux usées en
écoulement libre, via un siphon. Elle doit être installée dans un environnement
maintenu hors gel. La vanne de vidange du groupe de sécurité doit être
mise en fonctionnement régulièrement (1 à 2 fois par mois).
L’installation doit comporter un réducteur de pression si la pression
d’alimentation est supérieure à 0,5 MPa (5 bar). Le réducteur de pression
doit être installé au départ de la distribution générale (en amont du groupe
de sécurité). Une pression de 0,3 à 0,4 MPa (3 à 4 bar) est recommandée.
NON
17
Avertissements Présentation Installation
à effectuer lors d’une installation en ambiant.
8.2. Raccordement eau chaude
Ne pas raccorder directement aux canalisations en cuivre le raccord eau chaude. Il doit
être obligatoirement équipé d’un raccord diélectrique (fourni avec l’appareil).
En cas de corrosion des letages du raccord eau chaude non équipé de cette protection,
notre garantie ne pourrait être appliquée.
La réglementation française impose, dans les pièces destinées à la toilette, une
température de l’eau chaude sanitaire à 50°C maximum aux points de puisage.
Dans les autres pièces, la température de l’eau chaude sanitaire est limitée à
60°C aux points de puisage.
Dans le cas d’utilisation de tuyaux en matière de synthèse (ex. : PER, multi-
couche...), la pose d’un régulateur thermostatique en sortie de chauffe-eau est
obligatoire. Il doit être réglé en fonction des performances du matériau utilisé.
8.3. Évacuation des condensats
8.3.1. Mise en oeuvre du siphon
Couper le tuyau d’évacuation des condensats de façon à ne pas créer de boucle sur ce tuyau.
Raccorder l’extrémité du tuyau à l'évacuation des eaux usées.
Produit à l’arrêt, remplir en eau le
siphon jusqu’à la flèche, par le
tube d’évacuation des condensats.
Nota : cette manipulation n’est pas
Dans le cas d’un produit gainé,
le siphon rempli permet de contrôler
la conformité du gainage, côté aspiration.
Ne pas ajouter de siphon en aval de celui déjà présent sur le produit, l’évacuation aux eaux usées doit être libre. Risque de débordement des condensats au
niveau de la PAC.
18
Avertissements Présentation Installation
8.3.2. Utilisation du siphon
Ventilateur en fonctionnement,
comparer le niveau d’eau avec la
barrette de couleur. Si le niveau
reste dans la zone OK (verte), le
réseau de gaine côté aspiration est
bon.
Si le niveau d’eau est dans la zone KO
(rouge), le débit extrait est trop bas.
Le réseau de gaine côté aspiration
est :
• obstrué / écrasé
• ou/et trop coudé
• ou / et trop long.
8.4. Conseils et recommandations
Si les points de puisage ne sont pas équipés de mitigeurs thermostatiques, un limiteur de
température doit être installé en sortie de chauffe-eau pour limiter les risques de brûlures :
• Dans les pièces destinées à la toilette, la température maximale de l’eau chaude
sanitaire est xée à 50 °C aux points de puisage.
• Dans les autres pièces, la température de l’eau chaude sanitaire est limitée à 60 °C
aux points de puisage.
Pour les régions où l’eau est très calcaire (Th > 20°f), il est recommandé de traiter celle-ci. Avec un adoucisseur, la dureté de l’eau doit rester supérieure à 8°f.
L’adoucisseur n’entraîne pas de dérogation à notre garantie, sous réserve que
celui-ci soit agréé CSTB pour la France et réglé conformément aux règles de
l’art, vérié et entretenu régulièrement.
• Décret n° 2001-1220 du 20 décembre 2001 et circulaire DGS/SD 7A.
• Conformité au DTU 60.1
19
Avertissements Présentation Installation
Toiture
Murale
Toiture
Murale
Toiture
Murale
9. Raccord aéraulique
La performance énergétique du chauffe-eau thermodynamique est liée à la température
de l’air aspiré. Plus l’air aspiré est chaud, meilleur est le COP (Coefcient de Performance).
• Dans le cas d’un gainage, il est impératif d’opter pour des gaines d’air isolées, dia-
mètre 160mm. Il est fortement déconseillé d’utiliser des gaines souples.
• Utiliser le gabarit disponible sur l’emballage du chauffe-eau pour percer les murs.
• Il est impératif d’utiliser les accessoires fournis avec le chauffe-eau thermodyna-
mique.
En cas de raccordement à des gaines, il est nécessaire de paramétrer la régulation en conséquence.
La perte de charge totale des conduits et accessoires pour l’évacuation et l’aspiration de l’air ne doit pas dépasser 130 Pa. Les longueurs de gaine maximales doivent être respectées.
9.1. Longueurs de gaines autorisées
Gainage Extérieur/Extérieur Congurations types
Sorties / Entrées d’air
Gaine galva semirigide isolé ∅ 160 mm
Longueurs
maximums
L1 + L2
Gaine PEHD ∅ 160 mm
20
L1 L2
x 2
L1
L2
L1 L2
L1
x 2
12 m 12 m 5 m 10 m
28 m 28 m 16 m 24 m
L2
Avertissements Présentation Installation
Pour tout ajout d'un coude à 90°, retirer 4 m à la longueur admissible.
Pour tout ajout d'un coude à 45°, retirer 2 m à la longueur admissible.
Pour tout remplacement d'une grille murale métallique par une grille murale PVC, ajouter :
- 2 m à la longueur admissible en gaine galva semi-rigide
- 4 m à la longueur admissible en gaine PEHD
(Exemple : Pour la conguration 3, la longueur admissible passe de 5 m à 7 m en gaine galva se-
mi-rigide, et de 10 m à 14 m en gaine PEHD).
Pour les installations ne permettant pas de respecter ces congurations, veuillez vous rapprocher du fabricant.
9.2. Mise en place de l’accessoire raccord pour gaine
Dévisser les vis de
blocage des grilles.
Retirer les grilles en
effectuant un mouvement
de 1/4 de tour dans le sens
anti-horaire.
Monter les raccords
pour gaines en effectuant
un mouvement de 1/4 de
tour dans le sens horaire et
revisser.
Opération à effectuer hors tension, par une personne qualiée (uniquement en cas
d'utilisation de gaines, sinon, ne pas démonter les grilles).
21
Avertissements Présentation Installation
10. Raccordement électrique
Se référer aux schémas de raccordement électrique situés au verso de la couverture.
Le chauffe-eau ne doit être mis sous tension qu’après son remplissage en eau.
Le chauffe-eau doit être alimenté électriquement de façon permanente.
Le raccordement électrique doit être effectué, hors tension, par un professionnel qualié.
Le chauffe-eau doit être raccordé sur un réseau à courant alternatif 230V monophasé 50Hz.
Le raccordement électrique doit être conforme aux normes d'installation NFC 15-100 ainsi qu'aux
préconisations en vigueur dans le pays où le chauffe-eau est installé.
L'installation doit comporter :
√ Un disjoncteur 16A omnipolaire (courbe C minimum) avec ouverture des contacts d'au
moins 3mm.
√ Une protection par un disjoncteur différentiel de 30mA.
Ne jamais alimenter directement l’élément chauffant.
Le thermostat de sécurité équipant l'appoint électrique ne doit en aucun cas subir de réparations en
dehors de nos usines. Le non respect de cette clause supprime le bénéce de la garantie.
10.1. Raccordement en permanent avec programmation
Dans cette conguration, l’appoint électrique n’est pas autorisé à fonctionner en dehors de la plage
de programmation ; la pompe à chaleur peut fonctionner en permanence ou uniquement pendant la
plage de programmation selon le mode choisi.
Cette conguration peut aussi permettre de bénécier du tarif HP/HC sans avoir à raccorder
de câble HP/HC.
Nous préconisons une installation du chauffe-eau en alimentation permanente an d’optimiser les
performances du produit.
10.2. Raccordement avec contact HP/HC
Dans cette conguration, l’appoint électrique n’est pas autorisé à fonctionner en Heures Pleines ; la
pompe à chaleur peut fonctionner en permanence ou uniquement en Heures Pleines selon le mode
choisi.
Lorsque le produit est raccordé en HP/HC, la fonction photovoltaïque n’est pas disponible.
Attention : Le raccordement de la prise de terre est
obligatoire.
22
Avertissements Présentation Installation
10.3. Raccordement à une station photovoltaïque
Dans le cas d’une association avec un système photovoltaïque, il est possible de stocker quasi
gratuitement le surplus d’énergie produit par le système photovoltaïque, sous forme d’eau chaude
dans le chauffe-eau. Une fois que l’installation photovoltaïque dispose de sufsamment d’énergie,
l’onduleur de l’installation envoie automatiquement un signal au chauffe-eau thermodynamique qui
active la marche forcée de la pompe à chaleur (mode PV). Si le signal de l’onduleur est interrompu,
le chauffe-eau thermodynamique retourne automatiquement au bout de 30 minutes, dans le mode de
fonctionnement sélectionné précédemment.
Dans ce mode, la température de consigne est réglée à 62 °C (non réglable) et «
l’afcheur.
Le raccordement à une station photovoltaïque se fait via le câble HC/HP. Ce mode de fonctionnement
n’est pas accessible si le produit est raccordé à un signal HC/HP.
» apparaît sur
11. Remplissage du chauffe-eau
Ouvrir le ou les robinets d’eau chaude.
Ouvrir le robinet d’eau froide situé sur le groupe de sécurité (s’assurer que la vanne
de vidange du groupe est en position fermée).
Après écoulement aux robinets d’eau chaude, fermer ceux-ci. Le chauffe-eau est
plein d’eau.
Vérier l’étanchéité du raccordement aux tubulures et le bon fonctionnement des
organes hydrauliques en ouvrant la vanne de vidange du groupe de sécurité plusieurs
fois, an d’éliminer la présence d’éventuels résidus dans la soupape d’évacuation.
23
Avertissements Présentation Installation
12. Première mise en service
Visualisation
des informations
Suivi des
instructions
Choix du Mode
et des paramètres
de fonctionnement
Augmentation
ponctuelle de la
production d'eau
chaude
Si le chauffe-eau a été incliné, attendre au minimum 1 heure avant la mise en
service.
A la première mise en service, la pompe à chaleur démarre avec un délai d’attente de 5 minutes.
Augmenter/Naviguer
Validation
Retour
Diminuer/Naviguer
Mettre le chauffe-eau sous tension.
A la première mise sous tension, les instructions de réglages apparaissent
à l’écran : choix de la langue, réglage de la date et de l’heure, paramétrage
du gainage, paramétrage du photovoltaïque, plages de chauffe, mode antilégionelle (se référer au paragraphe «13. Paramètres d’installation», page 25).
Suivre attentivement les instructions sur l’écran pour régler les paramètres.
Lorsque les paramètres sont réglés, vérier le fonctionnement du chauffe-eau (voir
paragraphe «14. Vérication du bon fonctionnement», page 28).
Pour revenir ultérieurement dans les réglages, se référer au paragraphe «13. Paramètres
d’installation», page 25.
Pour la première mise en chauffe, activer le BOOST quelle que soit la plage de fonction-
nement dénie.
Le compresseur démarre après 1 à 5 minutes de ventilation, seulement si les conditions
suivantes sont remplies :
• température d’eau supérieure à 5 °C ;
• température d’air comprise entre - 5 °C et 43 °C.
24
Avertissements Présentation Installation
Plages de chaue
PAC 24 h/ELEC 24 h
PAC Prog/ELEC Prog
PAC 24 h/ELEC Prog
13. Paramètres d’installation
Accéder à nouveau aux différents réglages de l'installation :
• Verrouillage
Les modes de fonctionnement et les plages de chauffe ne sont pas accessibles.
• Eau chaude - Plages de chauffe (accessible aussi par le menu Utilisateur si le
Ce paramètre dénit les plages d’autorisation de démarrage de la pompe à chaleur et
de l’appoint électrique en fonction du besoin en eau chaude.
+ pendant 5 secondes, puis
verrouillage n’est pas activé)
Chauffe-eau
non connecté à
un signal photovoltaïque
Plage de
fonctionnement
PAC 24 h / ELEC 24 h
PAC 24 h / ELEC HC
• Câblage suivant gure 1 A n’importe quel moment de la jour-
• Câblage suivant gure 2
• Contrat du fournisseur
PAC HC / ELEC HC
• Câblage suivant gure 2
• Contrat du fournisseur
PAC Prog / ELEC Prog
• Câblage suivant gure 1
• Programmation d’une ou
PAC 24h / ELEC Prog
• Câblage suivant gure 1
• Programmation d’une ou
Plages de chaue
PAC 24 h / ELEC 24 h
PAC 24 h / ELEC HC
PAC HC / ELEC HC
PAC Prog /ELEC Prog
Conditions d'installation
(voir schémas sur la couverture)
Chauffe-eau
connecté à un
signal photovoltaïque
ou gure 3
d’énergie avec option
Heures Creuses.
ou gure 3
d’énergie avec option
Heures Creuses.
de deux plages de fonctionnement de 8 heures
minimum au total. Les
heures programmées sont
modiables.
de deux plages de fonctionnement de 8 heures
minimum au total. Les
heures programmées sont
modiables.
Paramétrages
Mise en marche de la Pompe A
Chaleur et de l'appoint électrique
née en fonction du besoin en eau
chaude.
Pompe à chaleur à n’importe quel
moment de la journée et appoint
électrique seulement pendant les créneaux d’heures creuses.
Mode non accessible si raccordement photovoltaïque.
Mise en marche uniquement pendant
les créneaux d’heures creuses.
Mode non accessible si raccordement photovoltaïque.
Mise en marche dans la période
programmée.
Réglage de la 1ère plage : de 4 h à
12 h ;
Réglage des plages : 8 h minimum
au total
Pompe à chaleur à n’importe quel
moment de la journée et appoint
électrique dans la période programmée
Réglage de la 1ère plage : de 4 h à
12 h ;
Réglage des plages : 8 h minimum
au total
25
Avertissements Présentation Installation
Le réglage des plages de programmation est soumis à certaines règles :
- La résolution de la programmation est de 15 minutes ;
- La somme des durées des 2 plages doit être supérieure ou égale à 8 h ;
- La durée de la première plage de programmation doit être comprise entre 4 h
et 12 h ;
- La durée de la plage de programmation 2 peut être nulle si la plage 1 est
supérieure ou égale à 8 h.
- Si la deuxième plage de programmation n’est pas nulle, elle doit être au minimum de 2 h.
• Eau chaude - Anti-légionnelle
Lorsque le mode anti-légionnelle est activé, le produit réalise une chauffe à une consigne
de 62° C pendant une plage de fonctionnement active. Ce mode dégrade la performance
globale du produit et n’est utile qu’en cas de longues périodes d’absences répétées ou si
un vase d’expansion est utilisé.
• Eau chaude - options d’installation - Photovoltaïque
Ce paramètre permet d’activer le couplage du produit avec une installation photovoltaïque.
Ce mode de fonctionnement se traduit par la mise en marche forcée de la pompe à chaleur lorsqu’un signal, provenant de l’installation photovoltaïque, est reçu par le chauffeeau. La régulation revient automatiquement dans le mode précédemment sélectionné
après 30 mn si le signal de la station photovoltaïque est perdu.
Pendant la réception du signal, la température de consigne est automatiquement xée à
62 °C (non réglable).
• Eau chaude - Mode avancés - Mode secours
L’activation de ce mode autorise le fonctionnement permanent avec l’appoint électrique
uniquement.
• Eau chaude - Mode avancés - Appoint électrique
Permet d’activer ou non le soutien par l’appoint électrique. S’il est désactivé, le produit
n’utilisera jamais l’appoint électrique. Un manque d’eau chaude est alors possible en cas
de températures basses.
• Gainage (fonctionnement aéraulique)
Ce paramètre dénit le type de raccordement aéraulique réalisé.
26

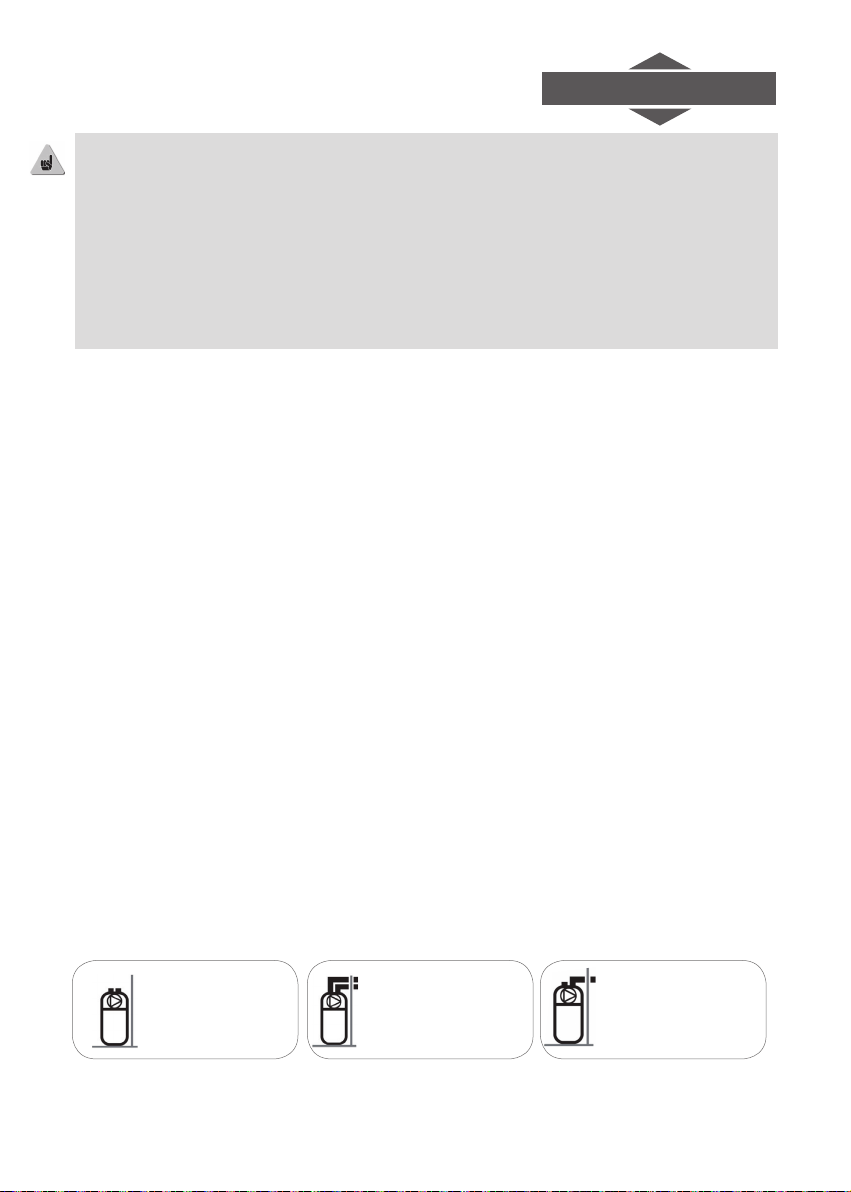

Intérieur/Intérieur
Aspiration et refoule-
ment non raccordés
Extérieur/Extérieur
aspiration et refoulement de la pompe à
chaleur raccordés avec
2 conduits
Intérieur/Extérieur
refoulement de la
pompe à chaleur raccordé avec 1 conduit
Avertissements Présentation Installation
• Date et heure (accessible après la 1ère mise en service par le menu principal)
Régler le jour puis valider. Procéder de la même façon pour le mois, l’année, l’heure, les
minutes.
• Langue (accessible après la 1ère mise en service par le menu principal)
Régler la langue de votre choix
• Connectivités (accessible après la 1ère mise en service par le menu principal si le
verrouillage n’est pas activé)
Le chauffe-eau peut être associé à des équipements utilisant le protocole
géré à distance.
et être
27
Avertissements Présentation Installation
14. Vérication du bon fonctionnement
La vérication du fonctionnement est accessible en MODE INSTALLATEUR ;.
Appuyer simultanément sur
MENU et la èche haute
pendant 5 secondes.
Effectuer les vérications
Pour sortir, retourner dans MENU. Appuyer simultanément sur MENU et la èche haute
(ou attendre 10 minutes).
Pompe à chaleur Démarrage de la pompe à chaleur.
Ventilateur
Appoint électrique Mise en route de l’appoint électrique
Dégivrage
Le compresseur démarre après 30 secondes de ventilation, si les conditions suivantes
sont remplies :
• température d’eau comprise entre 5 °C et 62 °C ;
• température d’air comprise entre -5 °C et 43 °C.
Démarrage du ventilateur (choix de
la vitesse 1 ou de la vitesse 2).
Démarrage du compresseur et de la
vanne de dégivrage.
28
V4 - Ins - U0610751-B - 02-2018
CERTIFICAT DE GARANTIE
À CONSERVER PAR L’UTILISATEUR DE L’APPAREIL
CALYPSO CONNECTÉ
CHAUFFE-EAU THERMODYNAMIQUE
■ Durée de garantie
Chau e-eau (cuve, corps de chau e, pièces électriques et électroniques) : 5 ans
Pompe à chaleur : 2 ans (sauf sondes : 5 ans)
Le remplacement d’un composant ou d’un produit ne peut en aucun cas prolonger
la durée initiale de la garantie.
DATE D’ACHAT : ....................................................................................................................................................
NOM ET ADRESSE DU CLIENT : ......................................................................................................................
...................................................................................................................................................................................
MODÈLE ET N° DE SÉRIE : ..................................................................................................................................
à relever sur l’étiquette signalétique du chau e-eau
Cachet du distributeur
BIP
Rue Monge - BP 65
F-85002 LA ROCHE SUR YON
www.atlantic.fr
Tous les litiges relèvent de la compétence exclusive
des tribunaux de la Roche-sur-Yon.
Edition Janvier 2018
Loading...
