ATIKA LHS 3000 Original Instruction

Download

Seite 2

Laubsauger, -bläser, -häcksler

Originalbetriebsanleitung – Sicherheits hinweise – Ersatzteile

Page 10

Garden vac, blower, shredder

Original instructions – Safety instructions – Spare p arts

Page 17

Aspirateur, souffleur, broyeur à feuilles

Notice originale – Consignes de sécurité – Pièces de rechange

Стр. 25

Уред за засмукване, издухване и нарязване на листа

Оригинално ръководство за експлоатация – Указания за безопасност – Резервни части

Str. 33

Vysavač, fukar a řezačka na listí

Originální návod k použití – Bezpečnostní pokyny – Ná hradní díly

Página 40

Aspiradora, soplador, triturador

Manual original – Indicaciones de seguri dad – Repuestos

47. oldal

Lombszívó, -fújó, -aprító

Erediti használati utalítás – Biztonsági tudnivalók – Pótalkatrészek

Strana 55

Uređaj za usisavanje, puhanje i sjeckanje suhog lišća

Originalne upute za rad – sigurnosne upute – rezervni dijelovi

Pagina 62

Aspiratrice, Soffiatrice, Trinciatrice di fogliame

Istruzioni originali – Indicazioni per la sicurezz a – Pezzi di ricambio

Blz. 70

Zuig-, blaas- en hakselmachine voor gebladerte

Oorspronkelijke gebruiksaanwijzing – Veiligheidsinstructies – Reserveonderdelen

Stronie 77

Urządzenie do zasysania, nawiewu i rozdrabniania liści

Instrukcja oryginalna – Wskazówki bezpieczeństwa – Części zamienne

Pagina 85

Aspirator, suflător, vânturător de foioase

Instrucţiuni originale – Măsuri de siguranţă – Pies e de schimb

Strana 93

Vysávač, fukár, drvič na lístie

Originálný návod na použitie – Bezpečnostné pokyny – Náhradné dielce

Stran 100

Sesalnik, pihalo, rezalnik za listje

Navodilo za uporabo – Varnostni napotk i – Nadomestni deli

Sayfa 107

Yaprak toplama, yaprak üfleme makinesi, çapa makinesi

Orijinal işletme talimatı – Güvenlik açıklamaları – Yedek parçalar

LSH 3000

Elektrische Geräte gehören nicht in den Hau smüll. Geräte, Zubehör und Verpack ung einer umweltfreundlich en Wiederverwertung zuführen. Gemäß der Europäisc hen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte m üssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Electrical devices do not go into the domes tic rubbish. Give devices, accessories and packaging to an ecofriendly recycling. According to the European Directive 2002/96/ EC on electrical and electronic scrap, electrical devices that are no longer serviceable must be separately coll ected and brought to a facility for an environm entally compatible recycling.

Ne jamais jeter un appareil électrique aux ordures ménagères. Les appare ils, les accessoires et les emballages doivent être recyclés de façon non-polluante. Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques, les appareils électriques ne pouvant plus être utilisés doivent être collectés séparément et recyclés d'une manière respectueuse de l'environnement.

Eлектрическите уреди не бива да се изхвърлят в контейнерите за битови отпадъци. Уредите, принадлежностите и

опаковките трябва да се предават за преработка в съответствие с разпоредбите за опазване на околната среда. Според европейската директива 2002/96/EО за старите електрически и електронни уреди неизползваемите електрически уреди трябва да се събират разделно и

да се рециклират, без да се вреди на околната среда.

Elektrospotřebiče nepatří do domácího odpadu. Zařízení, příslušenství a obal odevzdávejte k recyklaci šetřící životní prostředí. Podle evropské směrnice 2002/96/EU o elektro- a elektronických starších přístrojích není nutné použité elektropřístroje odděleně shromažďovat a dodávat k ekologické recyklaci.

No tire jamás un aparato eléctrico a la b asura doméstic a. Los aparatos, los accesorios y los embalaje s, deben ser re ciclados sin contaminar el medioambiente. Conforme a la directiva europea 2002/96/ CE relativa a los desechos electrónicos, los aparatos eléctricos inservibles deben ser recogidos por separado y reciclados respetando el medioambiente.

A tönkrement elektromos készülék nem való a házt artási hulladékba. A készüléket, tartozékait és csomagolását környezetkímélő módon juttassa hulladékba. Az elhasznált elektromos és el ektronikai készülékekről szóló 2002/96/EK Európai Irányelv rendelkezései szerint a már nem használható elektromos készülékeket külön kell begyűjteni és a környezetnek megfelelő újrahasznosításra előkészíteni.

Električni uređaji ne spadaju u kućni otpad. Uređaji, pribor i ambalaž u odložite u skladu sa zaštitom okoliša. U skladu s Europskom smjernicom 2002/96/EG o starim električnim i elektroničkim uređajima, električni uređaji koji više nisu sposobni za uporabu moraju se skupljati odvojeno i podvrgnuti ekološki primjerenome recikliranju.

Non gettare le apparecchiature elettriche tra i rifiuti dom estici. Smaltire nel modo corretto apparecchiature, accessori e imballaggio. Ai sensi della Direttiva euro pea 2002/96/CE sui rifiuti di a pparecchiature elet triche ed elettroniche le app arecchiature elettriche inutilizzabili devono essere raccolte s eparatamente e riciclate nel rispetto dell'ambiente.

Elektrische toestellen behoren niet in de huisafval. Toestellen, toebehoren en verpakking naar een milieuvriendelijk recycling brengen. Volgens de Europese Richtli jn 2002/96/EG over oude elektronische apparaten en electr onica moeten niet meer bruikbare elektrische toestellen apart worden verzamend en een milieuvriendelijk recycling worden toegevoerd.

Urządzenia elektryczne nie nadają się do wyrzucania z odpadami domowymi. Urządze nia, osprzęt i opakowania należy poddawać ekologicznemu recykli ngowi. Zgodnie z dyrektyw ą europejską 2002/96/WE w sprawie urz ądzeń elektrycznych i niesprawne urządzenia należy gromadzić oddzielnie i poddawać utylizacji zgodnie z zasadami ochrony środowiska.

Aparatele electrice nu se arun că cu resturile menajer e. Aparatele, accesoriile şi ambalajul se revalorifică într-un mod c are protejează mediul înconjutător. Conform Directivei Europene 2002/96/EG referitoare la aparatele electronice şi electrotehnice vechi, aparatele electrice care nu mai pot fi utilizate trebuie colectate separat şi reciclate în mod ecologic.

Elektrické prístroje nepatria do domového odpadu. Pre prístroje, príslušenstvo a balenie zaistite recykláciu, ktorá nezaťažuje životné prostredie. Podľa smernice EU 2002/96/EU o elektro- a elektronických starých prístrojách,nie je potrebné tyto prístroje jednotlivo zhromaž dovať a dodať k ekologické recyklacii.

Električni aparati ne spadajo med hišne odpadke. Apar ate, pribor in embalažo posredujte ekološki reciklažni postaji. V skladu z evropsko Direktivo 2002/96/ES o odpadni električni in elektronski opremi morate neuporabne električne naprave zbirati ločeno in jih reciklirajte okolju prijazno.

Elektrikli aletler çöp kutusuna atılmamalıdır. Araçlar, aksesuarlar ve ambalajlar çevre dostu geri dönüşüm olarak değerlendirilmelidir. Elektrikli ve elektronik eski cihazlar hakkındaki 2002/96/AB Avrupa talimatlarına göre artık kullanılamayan elektronik cihazlar ayrı toplanmalı ve çevre dostu yeniden değerlendirmeye tabii tutulmalıdır.

Sie dürfen die Maschine nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben.

Anleitung für künftige Verwendungen aufbewahren.

Inhalt

EG-Konformitätserklärung 2 Lieferumfang 2 Gerätebeschreibung 2 Symbole Betriebsanleitung 2 Symbole Gerät 3 Betriebszeiten 3 Bestimmungsgemäße Verwendung 3 Restrisiken 3 Vibrationen 4 Sicheres Arbeiten 4 Zusammenbau 6 Inbetriebnahme 6 Arbeiten mit dem Laubsauger 6 Wartung und Pflege 8 Lagerung 8 Mögliche Störungen 8 Technische Daten 9 Garantie 9 Ersatzteile 114

EG-Konformitätserklärung

Nr. (S-No.): 13870 entsprechend der EG-Richtlinie: 2006/42/EG

Hiermit erklären wir

ATIKA GmbH

Schinkelstraße 97, 59227 Ahlen - Germany in alleiniger Verantwortung, dass das Produkt

Laubsauger, -bläser, -häcksler LSH 3000 Seriennummer: 000001 – 020000

konform ist mit den Bestimmungen der o. a. EG-Richtlinien, sowie mit den Bestimmungen folgender weiterer Richtlinien:

2004/108/EG, 2000/14/EG und 2011/65/EG. Folgende harmonisierte Normen wurden angewandt:

EN 62233:2008; EN 60335-1:2002+A1+A11+A12+A2+A13; EN 55014-1:2006; EN 55014-2:1997+A1+A2; EN 61000-3-2:2006; EN 61000-3-3:2008

Konformitätsbewertungsverfahren: 2000/14/EG–Anhang V

Gemessener Schallleistungspegel L

98 dB (A).

Garantierter Schallleistungspegel L

99 dB (A).

Bevollmächtigter zur Zusammenstellung der technischen Unterlagen:

ATIKA GmbH – Technisches Büro Schinkelstr. 97 – 59227 Ahlen – Germany

i.A.

Ahlen, 29.05.2013 i.A. G. Koppenstein, Konstruktionsleitung

Lieferumfang

 Überprüfen Sie nach dem Auspacken den Inhalt des

Kartons auf

! Vollständigkeit ! evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Händler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

•

1 Geräteeinheit • 1 Auffangsack

•

1 Tragegurt • 1 Montageblatt

•

1 Saugrohr vorne • 1 Betriebsanleitung

•

1 Saugrohr hinten • 1 Garantieerklärung

•

1 Schraubenbeutel

Gerätebeschreibung

Beachten Sie das beiliegende Montageblatt!

Â 1 -

1 Drehzahlregulierung 2 Handgriff 3 Ein-/Aussch alter 4 Sicherheitsaufkleber 5 Geräteeinheit 6 vorderer Haltegriff 7 Tragegurt 8 Kabelzugentlastung 9 Umschalter 10 hinteres Saugrohr 11 vorderes Saugrohr 12 Auffangsack 13 Räder 14 Gerätestecker

Symbole Betriebsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise k ann zu Störungen führen.



Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnen genau erklärt, was Sie tun müssen.

Â 1 Â 2 Â 3

Nehmen Sie bitte das beiliegende Montageblatt zur Hand, wenn im Text auf die Bild-Nr. verwiesen wird.

Symbole Gerät

Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten.

Vor Reparatur-, Wartungs- und Reinigungsarbeiten Motor abstellen und Netzstecker ziehen.

Gefahr durch fortschleudernde Teile bei laufendem Motor – unbeteiligte Personen, sowie Haus- und Nutztiere aus dem Gefahrenbereic h fernhalten.

Achtung vor rotierendem Werkzeug. Hände und Füße nicht in Öffnungen halten,

wenn das Gerät läuft.

Augen- und Gehörschutz tragen

Vor Feuchtigkeit schützen.

Netzstecker ziehen, wenn die Leitung beschädigt oder verwickelt ist.

Berühren Sie das Kabel nicht, solange es noch nicht vom Netz getrennt ist.

Betriebszeiten

Gemäß der Maschinenlärmschutzverord nung vom September 2002 dürfen Laubsauger in rei nen, allgemei nen und beson deren Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die der Erholung dienen, Kur- und Kl inikgebieten und Gebieten für die Fremdenbeherbergung sowie auf dem Gelände von Krankenhäusern und Pflegeanstalten an Sonn- und Feiertagen sowie an Werktagen von 7.00 bis 9.00, 13.00 bis 15.00 und 17.00 bis 7.00 Uhr nicht in Betrieb genommen werden. Bitte beachten Sie auch die regionalen Vorschriften zum Lärmschutz.

Informationen zur Vermeidung von Lärm:

Eine gewisse Lärmbelastung durch dieses Gerät ist nicht vermeidbar. Verlegen Sie lärmintensiv e Arbeiten auf zugelassene und dafür bestimmte Zeiten. Halten Sie sich ggf. an Ruhezeiten und beschränken Sie die Arbeitsdauer auf das Notwendigste. Zu Ihrem persönlichem Schutz und Schutz in der Nähe befindlichen Personen ist ein geeigneter Gehörschutz zu tragen.

Bestimmungsgemäße Verwendung

 Der Laubsauger, -bläser, -häcksler ist nur für leichte und

trockene Materialien, wie z. B. Laub und Gart enabfälle wie Gras, kleine Zweige und Papierstückchen geeignet.

 Saugen, blasen und häckseln von:

− schweren Materialien, wie z. B. Metall, Steine, Äste, Tannenzapfen oder zerbrochenes Glas

− brennbaren Materialien, wie z. B. Zigarettenstummel, Grillkohle

− entflammbaren, giftigen oder explosiven Materialie n

wird ausdrücklich ausgeschlossen.

 Wegen der Gefahr körperlicher Gefährdung das Gerät

niemals in Bereichen mit gesundheitsgefährdenden Stäuben und Flüssigkeiten oder als Nasssauger verwenden.

 Anderweitige Anwendung wie Saugen und Blasen sind

nicht erlaubt.

 Der Laubsauger, -bläser, -häcksler ist nur für die private

Benutzung entsprechend seinem Verwendungszweck konzipiert.

 Als Geräte für den privaten Haus- und Gartenbereich

werden solche angesehen, die nicht in öffentlich en Anlagen, Parks, Sportstätten, sowie in der Land- und For stwirtschaft eingesetzt werden.

 Jeder darüber hinausgehende Gebrauch gilt als nicht

bestimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht – das Risiko dafür trägt ausschließlich der Benutzer.

 Zur bestimmungsgemäßen Verwendung gehört auch die

Einhaltung der vom Hersteller vorgeschriebenen BetriebsWartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.

 Die geltenden einschlägigen Unfallverhütungsvorschrif-

ten, sowie die sonstigen allgemein anerkannten arbeitsmedizinischen und sicherheitstechnischen Regeln sind einzuhalten.

 Eigenmächtige Veränderungen an dem Laubsauger

schließen eine Haftung des Herstellers für daraus entstehende Schäden jeder Art aus.

 Das Gerät darf nur von Personen gerüstet, genutzt und

gewartet werden, die damit vertraut und über die G efahr en unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.

 Die Maschine darf nicht in explosionsgefährdeter Umge-

bung verwendet oder dem Regen ausgesetzt werden.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung können

trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendun gszweck bestimmt en Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, w enn die „Sicherheitshinweise“ und die „Bestimmungs gemäße Verwend ung“, sowie die Betriebsanleitung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risik o von Personenverletzungen und Beschädigungen.

 Ignorierte oder übersehene Sicherheitsvork ehrungen kön-

nen zu Verletzungen beim Bediener oder zu Beschädigungen von Eigentum führen.

 Wegschleudern von Steinen und Erde.  Gefährdung durch Strom, bei Verwendung nicht ord-

nungsgemäßer Elektro-Anschlußleitungen.

 Berührung spannungsführend er Teile bei geöffneten elek-

trischen Bauteilen.

 Beeinträchtigung des Gehörs bei länger andauernden

Arbeiten ohne Gehörschutz.

Des weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Vibrationen

(Hand-Arm-Schwingungen)

Hand-Arm-Vibration a

vhw

= 3,0 m/s²

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer ersten Beurteilung der Schwingungsbelastung verwendet werden.

Der tatsächlich vorhandene Vibrationsemissionswert während der Benutzung der Maschinen ka nn von dem in der Bedienungsanleitung bzw. vom Hersteller angegebenen abweichen. Dies kann von folgenden Einflussfaktoren v erursacht werden, die vor jedem bzw. während des Gebrauches beac htet werden sollen:

− wird die Maschine richtig verwendet

− ist der Gebrauchszustand von der Maschine in Ordnung

− Sind die Haltegriffe ggf. optionale Vibrationsgriffe mon-

tiert und sind diese fest am Maschinenkörper. Falls Sie ein unangenehmes Gefühl oder eine Hautverfärbung während der Benutzung der Maschine an Ihren H änden feststellen unterbrechen Sie sofort die Arbeit. Le gen Sie ausreichende Arbeitspausen ein. Bei nicht beachten von ausreichenden Arbeitspausen kann es zu einem Hand-ArmVibrationssyndrom kommen. Es sollte eine Abschätzung des Belastungs grades in Abhängigkeit der Arbeit bzw. Verwendung der Maschine erfolgen und entsprechende Arbeitspausen eingelegt werden. Auf diese Weise kann der Belastungs grad währ end der gesam ten Arbeitszeit wesentlich gemindert werden. Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sin d. Pflegen Sie diese Maschine entsprechend der Anweisu ngen in der Bedienungsanleitung. Falls die Maschine öfters eingesetzt bzw. verwendet wird sollten Sie sich mit Ihrem Fachhändler in Verbindung setzen und ggf. Antivibrationszubehör (Griffe) be sorgen. Vermeiden Sie den Einsatz v on der Maschine bei Temperaturen von t=10°C oder weniger. Machen Sie einen Arbeitsplan wodurch die Vibrationsbelastung begrenzt werden kann.

Sicheres Arbeiten

Bei unsachgemäßem Gebrauch können Laubsauger

gefährlich sein. Wenn Elektrowerkzeuge eingesetzt werden, müssen die grundlegenden Sicherheitsvorkehrungen befolgt werden, um die Risiken von Feuer, elektrischem Schlag und Verletzungen von Personen auszuschließen.

Lesen und beachten Sie deshalb vor Inbetriebnahme dieses Erzeugnisses die folgenden Hinweise und die Unfallverhütungsvorschriften Ihrer Berufsgenossenschaft bzw. die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen.

Geben Sie die Sicherheitshinweise an alle Persone n weiter, die mit dem Gerät arbeiten.

Bewahren Sie diese Sicherheitshinweise gut auf.

 Machen Sie sich vor Gebrauch mit Hilfe der Be-

triebsanleitung mit dem Gerät vertraut.

 Benutzen Sie das Gerät nicht für Zwecke, f ür die es nicht

bestimmt ist (siehe „Bestimmungsgemäße Verwendung“ und „Arbeiten mit dem Laubsauger“).

 Sorgen Sie für sicheren Stand und halten Sie jederzeit das

Gleichgewicht. Beugen Sie sich nicht vor.

 Achten Sie an abschüssigen Stellen immer darauf, sicher

zu stehen.

 Betreiben Sie das Gerät nur im Gehen, niemals laufen

oder rennen.

 Seien Sie aufmerksam. Achten Sie darauf, was Sie tun.

Gehen Sie mit Vernunft an die Arbeit. Verw enden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikament en stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

 Tragen Sie geeignete Arbeitskleidung:

− keine weite Kleidung oder Schmuck, sie können von

beweglichen Teilen erfasst werden

− Handschuhe und rutschfestes Schuhwerk

− Lange Hosen zum Schutz der Beine

− Halten Sie langes, herabhängendes Haar von der An-

saugöffnung fern. Es könnte in die Ansaugöffnung g ezogen weren. Tragen Sie ggf. ein Haarnetz.

 Tragen Sie persönliche Schutzkleidu ng:

− Schutzbrille

− Gehörschutz (Schalldruckpegel am Arbeitsplatz kann

85 dB (A) überschreiten)

− wir empfehlen das Tragen eines Gesichtschutzes, um

Irritationen wegen Staub zu verhindern

 Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung

kann Unfälle zur Folge haben.

 Vorsicht beim Rückwärtsgehen. Stolpergefahr!  Falls Sie auf Fremdkörper treffen, schalten Sie das Gerät

bitte aus und entfernen Sie den Fremdkörper (Metall, Steine, Äste, …) siehe Bestimmungsgemäße Verwendung. Bevor Sie das Gerät aber wieder anschalten, prüfe n Sie es auf eventuelle Beschädigungen und las sen Sie notwendige Reparaturen durchführen.

 Berücksichtigen Sie Umgebungseinflüsse:

− Benutzen Sie das Gerät nicht in feuchter oder nass er

Umgebung.

− Setzen Sie das Gerät nicht dem Regen aus.

− Arbeiten Sie nur bei ausreichenden Sichtverhältnissen,

Sorgen Sie für gute Beleuchtung.

 Halten Sie andere Personen und Tiere von Ihrem Arbeits-

bereich fern. Lassen Sie andere Personen, insbeson dere Kinder, nicht das Werkzeug oder das Kabel berühren.

 Unterbrechen Sie den Gebrauch der Maschine, wenn

Personen, vor allem Kinder oder Haustiere, in der Nähe sind und wenn Sie den Arbeitsbereich w echseln.

 Der Bedienende ist im Arbeitsbereich des Gerätes gegen-

über Dritten verantwortlich.

 Kinder und Jugendliche unter 16 Jahren und Personen,

welche die Betriebsanleitung nicht gelesen ha ben, dürfen die Maschine nicht bedienen.

 Kinder vom Gerät fernhalten.  Setzen Sie das Gerät niemals ein, während unbeteiligte

Personen in der Nähe sind.

 Der Benutzer ist für Unfälle mit anderen Personen oder

deren Eigentum verantwortlich.

 Lassen Sie das Gerät nie unbeaufsichtigt.  Überlasten Sie das Gerät nicht! Sie arbeiten besser und

sicherer im angegebenen Leistungsbereich.

 Betreiben Sie das Gerät nur mit kompletten und korrekt

angebrachten Schutzeinrichtungen und ändern Sie an dem Gerät nichts, was die Sicherheit beeinträchtigen könnte.

 Das Gerät bzw. Teile des Gerätes nicht verändern.  Das Gerät nicht mit Wasser abspritzen. (Gefahrenquelle

elektrischer Strom).

 Schalten Sie das Gerät ab und ziehen Sie den Netz-

stecker aus der Steckdose bei:

− Reparaturarbeiten

− Wartungs- und Reinigungsarbeiten

− Beseitigung von Störungen

− Beseitigung von Verstopfungen

− Überprüfungen der Anschlussleitungen, ob

diese verschlungen oder beschädigt sind

− Transport

− Verlassen (auch bei kurzzeitigen Unterbrechungen)

− ungewöhnlichen Geräuschen und Vibrationen

 Pflegen Sie Ihren Laubsauger mit Sorgfalt:

− Achten Sie darauf, dass die Luftöffnungen sauber sind.

− Halten Sie die Handgriffe frei von Öl und Fett. Befolgen

Sie die Wartungsvorschriften.

 Überprüfen Sie das Gerät auf eventuelle Beschädi gungen:

− Vor weiterem Gebrauch des Gerätes müssen Schutz-

vorrichtungen sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.

− Überprüfen Sie, ob Teile beschädigt oder defekt sind.

− Überprüfen Sie, ob bewegliche Teile einwandfrei funk-

tionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb sicherzustellen.

− Beschädigte Schutzvorrichtungen und Teile müssen

sachgemäß durch eine anerkannte Fachwerkstatt re-

pariert oder ausgewechselt werde n, soweit nichts anderes in der Gebrauchsanweisung an gegeben ist.

− Beschädigte oder unleserliche Sicherheitsaufkleber

sind zu ersetzen.

 Bewahren Sie unbenutzte Geräte an einem trockenen,

verschlossenen Ort außerhalb der Reichwei te von Kindern auf.

Elektrische Sicherheit

 Ausführung der Anschlussleitung nach IEC 60245 (H 07

RN-F) mit einem Aderquerschnitt von mindestens

⇒ 3 x 1,5 mm² bei einer Kabellänge bis 25 m ⇒ 3 x 2,5 mm² bei einer Kabellänge über 25 m

 Lange und dünne Anschlussleitungen erzeugen einen

Spannungsabfall. Der Motor erreicht nicht mehr seine maximale Leistung, die Funktion des Gerätes wird reduziert.

 Stecker und Kupplungsdosen an Anschlussleitungen müs-

sen aus Gummi, Weich-PVC oder anderem thermoplasti schen Material der gleichen mechanischen Festigkeit sein oder mit diesem Material überzogen sein.

 Die Steckvorrichtung der Anschlussleitung muss spritz-

wassergeschützt sein.

 Beim Verlegen der Anschlussleitungen darauf achten,

dass sie nicht gequetscht, geknickt und die Steckverbindung nicht naß wird.

 Wickeln Sie bei Verwendung einer Kabeltrommel das

Kabel vollständig ab.

 Verwenden Sie das Kabel nicht für Zwecke, für die es

nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

 Verwenden Sie das Kabel nicht zum Tragen und Aufhän-

gen und um den Stecker aus der Steckdose zu ziehen.

 Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie

Körperberührung mit geerdeten Tei len (z. B. Rohre, Heizkörper, Herde, Kühlschränke usw.).

 Kontrollieren Sie Verlängerungskabel regelmäßig und

ersetzen Sie sie, wenn sie beschädigt sind.

 Verwenden Sie keine defekten Anschlussleitungen.  Verwenden Sie im Freien nur dafür zugelass ene und ent-

sprechend gekennzeichnete Verlängerungskabel.

 Keine provisorischen Elektroanschlüsse einsetzen.  Schutzeinrichtungen niemals überbrücken oder außer

Betrieb setzen.

 Schließen Sie das Gerät über Fehlerstromschutzschalter

(30 mA) an.

Der Elektroanschluß bzw. Reparaturen an elektrischen

Teilen des Gerätes haben durch eine konzessionierte Elektrofachkraft oder eine unserer Kundendienststellen zu erfolgen. Örtliche Vorschriften insbesondere hinsic htlich der Schutzmaßnahmen sind zu beachten.

Reparaturen an anderen Teilen des Gerätes haben

durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen.

Nur Originalersatzteile verwen den. Durch den Gebrauch

anderer Ersatzteile können Unfälle für den Benutz er entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Zusammenbau

Beachten Sie das beiliegende Montage-

blatt!

Schließen Sie den Laubs auger erst nach

vollständigem Zusammenbau ans Strom-

netz an!

Saugrohr montieren

Â 2 Stecken Sie das vordere (11) und hintere Saugrohr

(10) zusammen und verschrauben es.

Stecken Sie als nächstes das komplette Saugrohr (10

+ 11) in die Geräteeinheit (5) und verschr auben beides miteinander.

Î Achten Sie darauf, dass die Stecker C und D mitei-

nander verbunden sind!

Auffangsack befestigen

Â 3 Haken Sie als erstes den Auffangsack (12) mit dem

vorderen Ende am Saugrohr (11) ein. Stecken Sie nun die Öffnung des Auffangsacks (12) auf die passende Öffnung der Geräteeinheit (5).

Tragegurt befestigen

Â 4 Stecken Sie die Öse des Tragegurts (7) durch die

vorgesehene Öffnung der Geräteeinheit (5).

Inbetriebnahme

 Vergewissern Sie sich, dass das Gerät komplett und vor-

schriftsmäßig montiert ist.

 Überprüfen Sie vor jedem Gebrauch:

− die Anschlussleitungen auf defekte Stellen (Risse, Schnitte o. dgl.)

verwenden Sie keine defekten Leitungen

− das Gerät auf eventuelle Beschädigungen (s. Sicheres Arbeiten)

− ob alle Schraubenverbindung en fest angezogen sind

− den Auffangsack auf Verschleiß oder Qualitäts-

minderung

L Netzanschluß

 Vergleichen Sie die auf dem Gerätetypenschild angege-

bene Spannung mit der Netzspannung und schließen Sie das Gerät an die entsprechende und vorschriftsmäßige Steckdose an.

 Schließen Sie das Gerät über einen Fi-Schutzschalter

(Fehlerstrom-Schutzschalter) 30 mA an.

 Verwenden Sie keine defekten Anschl ussleitungen.  Verwenden Sie Anschluss- bzw. Verlängerungskabel mit

einem Aderquerschnitt von mindestens 1,5 mm² bis 25 m Länge.

L Absicherung: 10 A

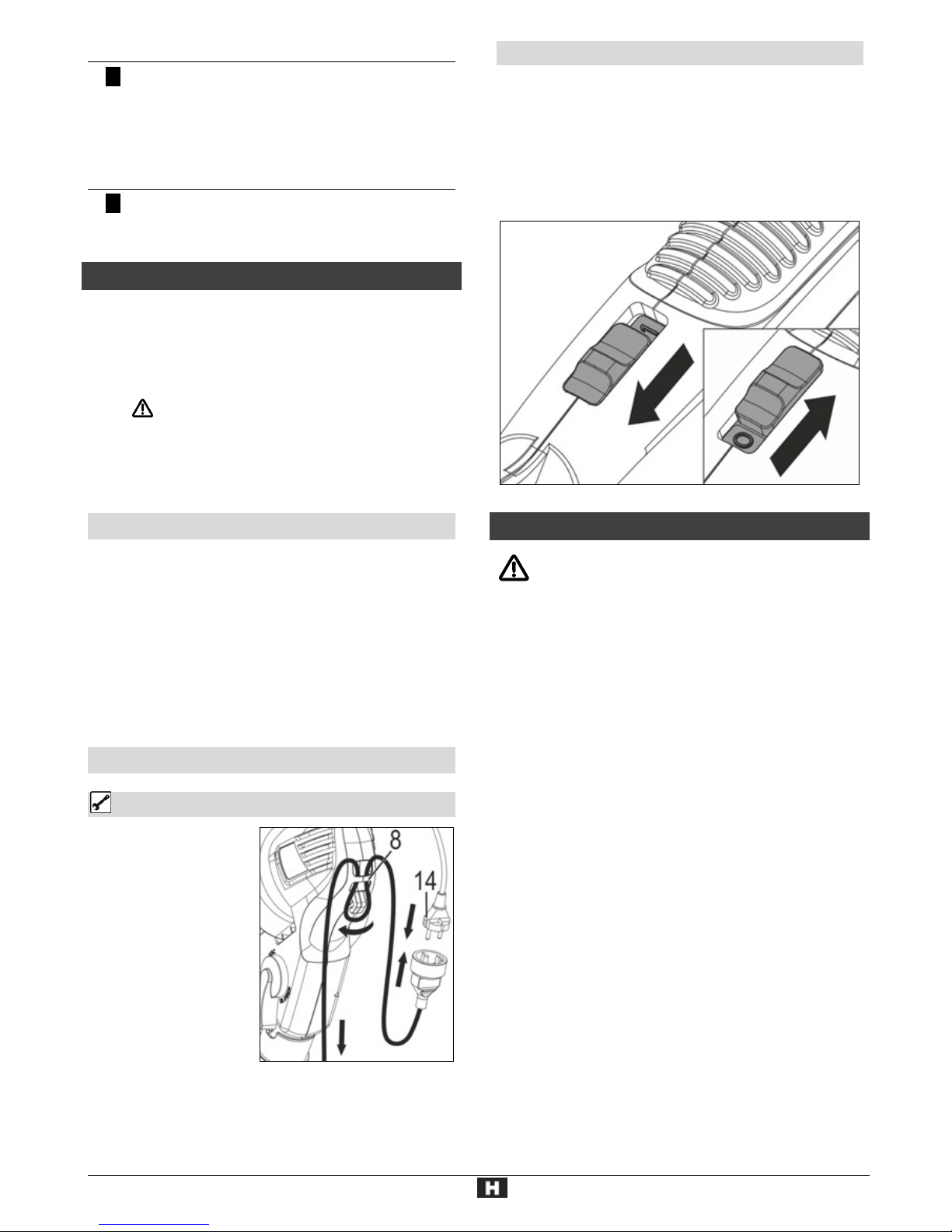

Anbringen des Verlängerungskabels

1. Stecken Sie die Kupplung des Verlängerungskabels auf den Stecker (14) des Gerätes.

2. Ziehen Sie das Verlängerungskabel als Schlaufe durch die Kabelzugentlastung (8) und hängen Sie es ein.

3. Achten Sie darauf, dass das Verlängerungskabel genügend Spiel hat.

Ein-/ Ausschalten

Der Ein-/ Ausschalter befindet sich im Handgriff. Drücken Sie den Schalter nach vorne (1), um das Gerät zu

starten. Schieben Sie den Schalter wieder zurück (0), um das Gerät auszuschalten.

Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein- und ausschalten lässt. Beschädigte Schalter müssen unverzüglich vom Kundendienst repariert oder ersetzt werden.

Arbeiten mit dem Laubsauger

Vor Arbeitsbeginn beachten Sie

! die „Sicherheitshinweise“ ! die folgenden zusätzlichen Arbeitshinweise

 Nur Personen über 16 Jahre, die die Betriebsanleitung

gelesen und verstanden haben, dürfen das Gerät bedienen.

 Tragen Sie Ihre Schutzausrüstungen (Schutzbrille/-visier,

Handschuhe, Gehörschutz, rutschfestes Schuhwerk, lange Hose, Haarnetz bei langen Haaren), um sich vor möglichen Verletzungen zu schützen.

 Sorgen Sie für einen sicheren und aufger äumten Arbeits-

platz. Entfernen Sie Gegenstände, die w eggeschleudert werden können, aus dem Arbeitsbereich. (z.B. Steine)

 Stellen Sie vor Beginn der Arbeit sicher, dass:

− sich im Arbeitsbereich keine weiteren Personen oder

Tiere aufhalten

− hindernisfreies Rückweichen für Sie sichergestellt ist

− sicherer Stand gewährleistet ist

− Handgriffe und Halterungen trocken und sauber sind.

 Wir empfehlen vor dem Blasen/Saugen:

− Rechen und Besen zum Lösen von Unrat zu verwen-

den.

− staubige Flächen leicht zu befeuchten.

 Richten Sie das Saug-/Blasrohr niemals auf Personen

oder Tiere. Blasen Sie Gegenstände auch nicht in die Richtung, wo Personen oder Tiere stehen.

 Zuschauer müssen einen Sicherheitsabstan d von mindes-

tens 5 m einhalten.



 Verwenden Sie die vollständige Blasdüsenverlänge-

rung, damit der Luftstrom nahe am Boden wirken kann.

 Vorsicht vor aufgewirbelten und herum fliegenden Gegen-

ständen. Besonders gefährlich ist dabei der Rückstoßeffekt an Mauern oder Hauswänden.

 Schalten Sie das Gerät aus, wenn Sie Kies- oder Splitwe-

ge überqueren.

 Betreiben Sie das Gerät nicht mit nassen Händen oder bei

feuchter Witterung.

 Füllen Sie nichts von Hand in die Ansaugöffnung.  Führen Sie die Anschlussleitung immer nach hinten vom

Gerät weg. Es besteht sonst die Gefahr des Stolperns, Ausrutschens oder Hinfallens.

 Betreiben Sie das Gerät nie

− ohne Auffangsack,

− mit nicht geschlossenem Reißverschluss des Auf-

fangsackes

Vergewissern Sie sich vor Inbetriebnahme, dass der

Auffangsack montiert, nicht beschädigt oder abgenutzt ist und der Reißverschluss zugezogen ist.

Hinweise zur Benutzung als Saug-Häckselgerät

1. Stellen Sie den Umschalter auf die Saug-/ Häckselposition (A).

2. Halten Sie das Gerät fest am Handgriff und schultern Sie den Tragegurt. Stellen Sie den Tragegurt so ein, dass ein angenehmes und sicheres Tragen des Gerätes garantiert ist.

3. Schalten Sie das Gerät ein.

4. Bewegen Sie das Gerät langsam und gleichmäßig über das Sauggut. Drücken Sie das Gerät nicht in das Laub hinein.

5. Die Saugleistung verringert sich, wenn der Auffangsack voll ist. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose. Öffnen Sie den Reißverschluss und leeren dann den Auffangsack.

6. Nach Arbeitsende den Umschalter auf Blasen stell en, um Rückstände aus dem Saug/Blasrohr zu entfernen.

L Laub früh aufnehmen! – Es ist ratsam, Laub mögl ichst

bei trockener Witterung und so schnell wie möglic h nach dem Laubfall aufzunehmen. Nasses Laub stellt ein Problem dar. Ebenso Laub, das schon mit der Rotte be gonnen hat, oder auf größeren Haufen lagert.

Hinweise zur Benutzung als Gebläse

1. Stellen Sie den Umschalter auf die Gebläseposition (B).

2. Halten Sie das Gerät fest am Handgriff und schultern Sie den Tragegurt. Stellen Sie den Tragegurt so ein, dass ein angenehmes und sicheres Tragen des Gerätes garantiert ist.

3. Schalten Sie das Gerät ein.

4. Bewegen Sie das Saug/Blasrohr ausholend, langsam und gleichmäßig ein paar Zentimeter über dem Bode n von einer Seite zur anderen Seite.

Laubsauger mit Drehzahlregulierung

Bei dieser Ausführung ist die Drehzah l des Motors und somit die Saug- und Blasleistung regulierbar. Si e können die Drehzahl stufenlos von 8000 min

–1

bis 11500 min

–1

einstellen.

 Was kann ich saugen und blasen?

leichte und trockene Materialien, z. B. trockenes Laub und Gartenabfälle wie Gras, kleine Zweige und Papierstückchen.

NEIN

schwere Materialien, wie z. B. Metall, Steine, Äste, Tannenzapfen oder zerbrochenes Glas

Saugen oder blasen Sie mit dem Gerät keine bren-

nenden, explosiven oder rauchenden Gegenstände wie Zigaretten, Streichhölzer oder heiße Asche an.

Saugen oder blasen Sie keine Flüssigkei ten an, be-

sonders keine brennbaren Flüssigkeiten wie Benzin. Benutzen Sie das Gerät auch nicht in der Nähe von solchen Stoffen.

Wartung und Pflege

Vor jeder Wartungs- und Reinigungsarbeit: - Gerät ausschalten

- Stillstand des Geräts abwarten

- Netzstecker ziehen

Nur Originalteile verwenden. Andere Teile können zu unvorhersehbaren Schäden und Verletzungen führen.

Darüber hinausgehende Instandsetzu ngsarbeiten dürfen nur vom Hersteller oder dem Kundendienst durchgeführt werden.

L Beac hten Sie folgendes, um die Funktionsfähigke it des

Laubsaugers zu erhalten.  Entfernen Sie Staub und Verschmutzungen mit einem

Lappen oder Pinsel

 Die Maschine nicht mit fließendem Wasser oder Hoch-

druckreinigern reinigen.

 Verwenden Sie für die Kunststoffteile keine Lösungsmittel

(Benzin, Alkohol, usw.), da diese die Kunststoffteile beschädigen können.

Reinigung des Auffangsackes

Entleeren Sie den Auffangsack nach jeder Verwendung.

1. Schütteln Sie den Auffangsack gut aus.

2. Drehen Sie die Innenseite nach außen, um den Auffangsack auszubürsten.

3. Waschen Sie den Auffangsack bei starker Verschmutzung oder mindestens einmal im Jahr mit der Hand in milder Seifenlauge.

L Bei Schwergän gigkeit des Reißverschlusses die Reiß-

verschlusszähne mit einer trockenen Seife einreiben.

Überprüfen Sie zu Ihrer eigenen Sicherheit den Auf-

fangsack regelmäßig auf Beschädigungen. Tauschen Sie einen beschädigten Auffangsack unverzüglich aus.

Lagerung

Netzstecker ziehen.

 Bewahren Sie unbenutzte Geräte an einem trockenen,

verschlossenen Ort außerhalb der Reichw eite von Kind ern auf.

 Beachten Sie vor einer längeren Lagerung folge ndes, um

die Lebensdauer der Maschine zu verlängern und ein leichtgängiges Bedienen zu gewährleisten:

− Führen Sie eine gründliche Reinigung durch.

− Überprüfen Sie das Gerät auf einwandfreien Zustand,

damit nach einer längeren Lagerun g e ine z u verl äss ige Nutzung des Gerätes gewährleistet ist.

Mögliche Störungen

Problem mögliche Ursache Beseitigung

Motor läuft nicht an

⇒ Netzspannung fehlt (Stromausfall) ⇒ Anschlusskabel defekt

⇒ Motor oder Schalter defekt

⇒ Absicherung überprüfen (10 A) ⇒ Kabel austauschen bzw. Kabel überprüfen

lassen (Elektrofachmann)

defekte Kabel nicht mehr benutzen

⇒ zur Problembehebung wenden Sie sich an den

Hersteller oder an eine von ihm bena nnte Fir-

ma Sauggut wird nicht richtig eingezogen (verringerte Saugleistung)

⇒ Gerät ist verstopft bzw. blockiert ⇒ Auffangsack ist zu voll ⇒ eingestellte Drehzahl zu niedrig (nur bei Laub-

saugern mit stufenlos verstellbarer Drehzahlregulierung)

⇒ Anschlussleitung zu lang oder zu kleiner Quer-

schnitt.

⇒ Steckdose zu weit vom Hauptanschluss ent-

fernt und zu kleiner Querschnitt der Anschl ussleitung.

⇒ Verstopfung beseitigen, evtl. Kundendienst ⇒ Auffangsack leeren ⇒ höhere Drehzahl einstellen

⇒ Anschlussleitung mindestens 1,5 mm², maxi-

mal 25 m lang. Bei längerem Kabel Quer-

schnitt mindestens 2,5 mm².

Bei weiteren Fehlfunktionen setzten Sie sich bitte mit unserem Kundendienst in Verbindung.

 Bei Fragen: Telefon: 02382/892-54; 02382/892-58, 02382/892-65, 02382/892-101, 02382/892-102

Technische Daten

Modell / Typ LSH 3000 Baujahr siehe letzte Seite Motorleisung P1 3000 W Motor Wechselstrommotor 230 V ~ 50 Hz Drehzahl n (mit Drehzahlregulierung) 8000 – 11500 min

-1

Blas-Luftstrom (max. Luftgeschwindigkeit) 290 km/h Saugleistung (max. Luftmenge) 900 m³/h Hand-Arm-Vibration (nach EN 1033/DIN 45675) a

vhw

= 3,0 m/s² Auffangsack (Volumen) 35 Liter Schutzklasse II – schutzisoliert Gewicht ca. 4,5 kg Schallleistungspegel L

(nach 2000/14/EG) gemessener Schallleistungspegel 98 dB (A)

garantierter Schallleistungspege l 99 dB (A)

K = 1,08 dB (A)

Schalldruckpegel LPA (nach 2000/14/EG) 80 dB (A)

Garantie

Bitte beachten Sie die beiliegende Garantieerklärung.

Do not operate machine before having read the original instructions, understood all the notes and assembly the machine as described here.

Keep the instructions in a safe place for future use.

Contents

EC Declaration of Conformity 10 Extent of delivery 10 Symbols original instructions 10 Symbols machine 11 Description of the device 11 Proper use 11 Residual risks 11 Vibrations

Safe working 12 Assembly 13 Start-up 14 Working with the garden vac 14 Care and maintenance 15 Storage 16 Possible Problems 16 Technical data 16 Guarantee 16 Spare parts 114

EC Declaration of Conformity

No. (S-No.): 13870 according to EC directive: 2006/42/EC

We,

ATIKA GmbH

Schinkelstraße 97, 59227 Ahlen - Germany herewith declare under our sole responsibility that the product

Laubsauger, -bläser, -häcksler (Garden vac, blower, shredder) LSH 3000

Serial number: 000001 – 020000

is conform with the above mentioned EC di rectives as well as with the provisions of the guidelines below:

2004/108/EC, 2000/14/EC and 2011/65/E C. Following harmonized standards have been applied:

EN 62233:2008; EN 60335-1:2002+A1+A11+A12+A2+A13; EN 55014-1:2006; EN 55014-2:1997+A1+A2; EN 61000-3-2:2006; EN 61000-3-3:2008

Conformity assessment procedure: 2000/14/EC-Appendix V

Measured level of the acoustic output L

98 dB (A).

Guaranteed level of the acoustic output L

99 dB (A).

Duly authorised person for the complilation of technical documents:

ATIKA GmbH – Technical department Schinkelstr. 97 – 59227 Ahlen – Germany

i.A.

Ahlen, 29.05.2013 i.A. G. Koppenstein

Engineering design management

Extent of delivery

 After unpacking, check the contents of the box

! that it is complete ! check for possible transport damage

Report any damage or missing items to yo ur dealer, supplier or the manufacturer immediately. Complaints made at a later date will not be acknowledged.

•

1 device unit • 1 collecting bag

• 1 shoulder strap • 1 assembling instruction

• 1 front suction tube • 1 original instructions

•

1 back suction tube • 1 terms of guarantee

• 1 fastener bag

Description of the device

Please observe the enclosed

assembling instructions!

Â 1 -

1 speed control 2 handle 3 on-/ off switch 4 safety label 5 device unit 6 front handle 7 shoulder strap 8 cable strain relief 9 changeover switch 10 back tube 11 front tube 12 collecting back 13 wheels 14 plug

Symbols original instructions

Threatened hazard or hazardous situation. Not observing this instruction can lead to injuries or cause damage to property.

Important information on proper handling. Not observing this instruction can lead to faults in the machine.



User information. This information helps you to use all the functions optimally.

Assembly, operation and servicing. Here you are explained exactly what to do.

Â 1 Â 2 Â 3

Please refer to the attached assembling instruction sheet for references to figure numbers in the text.

Symbols machine

Carefully read operator’s manual before handling the machine. Observe instructi ons and safety rules when operating.

Shut off engine and remove power cord before performing cleaning, maintenance or repair work.

Danger – objects may be thrown out at high speed when motor is running. Keep people, pets and domestic animals out of the danger area.

Beware of the rotating tool. Keep hands and feet out of openings while

machine is running.

Wear eye and ear protection.

Protect against moisture.

Immediately disconnect the mains plug when the cable is damaged or entangled.

Do not touch the cable until it is disconnected from the mains.

Operating Times

Please consider the individual country specifi cations.

Information on how to avoid noise:

Some noise exposure from this machine is unavoidable. Schedule noisy work to times during which it is allowed. Respect all rest times and restrict the work duration to the minimum. You as the operator and byst anders should wear a suited hearing protection.

Proper use

 The garden vac/blower/shredder is only suitable for light,

dry materials, such as leaves and garden waste such as grass, small twigs and pieces of paper.

 The vacuuming, blowing and shredding of

! heavy materials, such as metal, stones, branches, fir

cones or broken glass

! combustible materials such as cigarette butts,

barbecue coal ! flammable, toxic or explosi ve materials is explicitly forbidden.

 Never use the machine in areas with harmful dust and

liquids or as a wet vacuuming machine, because of the risk of physical injury.

 Any other use than for vacuuming, blowing and shredding

is not allowed.

 The garden vac/blower/shredder is only designed for

private use in accordance with its proper purpose.

 Regarded as machine for private g ardens and allotments

are those units which are not employed in public grounds, parks, sports grounds, and in agriculture and forestry.

 Every other form of use is considered improper use. Th e

manufacturer accepts no liability for any damages resulting from improper use, and any risk is in this case borne solely by the user.

 The intended usage also includes compliance with the

operating, servicing and repair conditions prescribed by the manufacturer and following the safety instructions included in the instructions.

 The relevant accident prevention regulations for the

operation as well as the other generally acknowledged occupational medicine and safety rules must be complied with.

 Unauthorised modifications at the gar den vac will exempt

the manufacturer from any liability for damages of any kind arising from this.

 Only persons who are familiarised with the device and

informed about possible risks are allowed to prepare, operate and service this device. R epair works may only be carried out by us or by a customer service agent nominated by us.

 The machine may not be used in a potentially explosive

environment or be exposed to the rain.

Residual risks

Even if used properly, residual risks can exist even if the

relevant safety regulations are complied with due to the design determined by the intended purpose.

Residual risks can be minimised if the “Safety information” and the “Intended usage” as well as the whole of the operati ng instructions are observed.

Observing these instructions, and taking proper care, will reduce the risk of personal injury or damage to the equipment.

 Failure to observe the safety precautions can lead to in jury

to the operator or damage to property.

 Stones and soil may be thrown off.  Risk from electricity, by using non-standard electrical

connections.

 Touching live parts of opened electrical components.  Impairment of hearing when working on the machine for

longer periods of time without ear protection.

In addition, in spite of all the precautionary measures taken, non-obvious residual risks can still exist.

Vibrations

Hand arm vibration a

vhw

= 3.0 m/s² The indicated vibration emission level has been measured according to a standardised test metho d and can be used to compare power tools. It can also be used for an initial estimate of the vibration exposure.

The actual vibration emission level during t he use of the machine may differ from that indicated in the operating instructions or indicated by the manufacturer. This may be caused by the following factors to be minded before and during the use:

− Proper use of the machine

− Proper condition of the machine for use

− Handles and optional anti-vibration handles properly

mounted on the machine body When you feel uncomfortable or notice discoloration of skin on your hands during the use of the machine, stop working immediately. Observe sufficient break times to rest. Failur e to have sufficient break times may result in a hand-arm vibration syndrome. The extent of exposure depending on the type of work or machine use should be estimated and appropriate breaks taken. In this way, the extent of exposure can be considerably reduced over the entire work time. Minimise the r isk caused by vibrations. Maintain this machine according to the instructions in the manual. If you intend to use this machine frequently, contact your local authorised dea ler and purchase anti-vibration accessories if required. Avoid the use of this machine at temperatures under 10°C. Create a work schedule in order to minimise vibration exposure.

Safe working

When improperly handled a garden vac may be dangerous. If electrical tools are used, the fundamental safety precautions must be met to preclude the risks of fire, electric shock and injuries to persons.

Before commissioning this product, read and keep to the following advice. Also observe the preventive regulations of your professional association and the safety provisions applicable in the respective country, in order to protect yourself and others from possible injury.

Pass the safety instructions on to all persons who work with the machine.

Keep these safety instructions in a safe place.

 Make yourself familiar with the equipment before using it,

by reading and understanding the operating instructions.

 Do not use the machine for unsuitable purposes (see

“Normal intended use” and “Working with the vacuum cleaner”).

 Ensure that you have stand in a secure standing position

and maintain your balance at all times. Do not bend forwards.

 When working on slopes always make sure to have a safe

standing position.

 Only operate the machine in walking speed, do not run

with it.

 Be observant. Attend to what you do. Start working with

rationality. Do not use the device when you are tired or under the influence of drugs, alcohol or medicaments. One moment of carelessness when using th e device can result in serious injuries.

 Wear suitable work clothes:

− do not wear loose-fitting clothes or j ewellery; they can catch in moving parts.

− gloves and nonskid footwear

− trousers to protect the legs

− Keep long hair away from the intake opening.

Otherwise, it could be drawn into the intake opening. Wear a hairnet if required.

 Wear protective clothing:

− safety goggles

− ear protection (Sound intensity level at w orkplace can

exceed 85 dB (A)

− It is recommended to wear a face guard to prevent irritation due to dust.

 Keep your workplace in an orderly condition! Untidiness

can result in accidents.

 Be careful when stepping back! Risk of stumbling!  If you come across to foreign objects, please power off the

device and remove those foreign objects. Howev er before you restart the device, check it for possible dam ages and have it repaired if necessary.

 Take into consideration environmental influences:

− Do not use the device in moist or wet ambience.

− Do not expose the device to rain.

− Do only work with sufficient visibility conditions.

Provide for good illumination.

 Keep bystanders and animals away from your working

area. Do not allow other persons, especially children, to touch the tool or cable.

 Switch off the machine if persons, in particul ar children or

pets, are close to you or if you change your working area.

 Within his area of work the operator is r esponsible fo r third

parties.

 Children and youngsters less than 16 years of age and

people who have not read the original instructions must not operate the machine.

 Keep children away form machine.  Never operate the machine if other persons are in the

immediate vicinity.

 The user is responsible for accidents wit h other people or

their property.

 Never leave the saw unattended.  Do not overload the machine! You work better and s afer in

the given performance range.

 Only operate the machine with complete and correctly

attached safety equipment and do not alter anything on the machine that could impair the safety.

 Faulty or damaged parts in the device mus t be replaced

immediately.

 Never leave the machin e powered when tipping it over on

its side. The machine is designed for operating in upright posture.

 Do not spray machine with water

(this is hazardous due to live components).

 Switch the machine off and remove the mains plug from

the socket when

− carrying out repair works

− carrying out servicing and repair works

− removal of faults

− eliminating blockages

− checking the leads to see whether these

are caught up or damaged

− changing over from vacuuming to blowing

− transporting

− leaving unattended (even during short interruptio ns)

− unusual noises and vibrations

 Thoroughly maintain your garden vac:

− Make sure that the ventilation apertures are free.

− Keep handles dry and free of oils and grease.

− Follow the maintenance instructions and the

instructions for spool exchange.

 Check the machine for possible damage

− Before continuing to use the machine, the protective devices must be inspected to ensure that they work perfectly and with their intended function

− Check whether the parts are damaged. All parts must be correctly installed and fulfil all conditions to ensure perfect operation of the saw.

− Damaged guards and parts must be properly repaired or exchanged by a recognized, specialist workshop; insofar as nothing else is stated in the instructions for use.

− Damaged or illegible safety warning labels should be replaced immediately.

 Store the unused machine in a dry locked place away from

the reach of children.

Electrical safety

 Design of the connection cable according to IEC 60245 (H

07 RN-F) with a core cross-profile section of at least

− 1.5 mm² for cable lengths up to 25 m

− 2.5 mm

for cable lengths over 25 m

 Long and thin connection lines resu lt in a potential drop.

The motor does not reach any longer its maximal power; the function of the device is reduced.

 Plugs and coupler outlets on connection cables must be

made of rubber, non-rigid PVC or other thermoplastic material of same mechanical stability or be covered with this material.

 The connector of the connection cable must be splash-

proof.

 When running the connection line o bserve that it does not

interfere, is not squeezed, bended and the plu g conn ecti on does not get wet.

 Wind off completely the cable when using a cable drum.  Do not use the cable for purposes for which it is not meant.

Protect the cable against heat, oil and sharp edge s.

 Do not use the cable for machine carrying and hanging up

or for pulling the plug out of the socket.

 Protect yourself against electric shocks. Avoid touching

earthed parts with your body (e.g. pipes, heating apparatus, cookers, fridges etc.).

 Do never connect a damaged cable to the mains. Do not

touch a damaged cable before it is disconnected from the mains. A damaged cable may cause contact with live parts.

 Do not use any defective connection cables.  When working outdoors, only use extension cables

especially approved and appropr iately labelled for outdoor use.

 Do not set up any provisional electrical connections.  Never bypass protective devices or deactivate them.  Only hook up the machine by means of a fault-current

circuit breaker (30 mA). The electrical connection or repairs to electrical parts of

the machine must be carried out by a certified electrician or one of our customer service points. Local regulatio ns – especially regarding protective measures – must be observed.

Repairs to other parts of the machine must be carried out

by the manufacturer or one of his customer service points.

Use only origi nal spare parts. Accidents can aris e for the

user through the use of other spare parts. The manufacturer is not liable for any damage or injury resulting from such action.

Assembly

Please observe the enclosed assembling

instructions!

Connect the leaf sucker to the power

supply system only after having finished the complete assembly.

Assembling the suction tube

Â 2 Connect the front (11) on the rear suction tube (10)

and screw them together.

Then, insert the completed suction tube (10+11) in the

machine body (5) and screw both together. Î Please make sure that the connectors C and D are

connected to each other!

Fixing the collecting bag

Â 3 At first, hook up the front end of the collecting bag (12)

on the suction tube (11).

Finally, slip the opening of the collecting bag (12) on

the dedicated opening on the machine body (5).

Fixing the carrying strap

Â 4 Put the loop of the carrying strap (7) through the

provided opening on the machine body (5).

Start-up

 Check that the machine is completely and correctly

assembled.

 Before using the shredder, make sure each time that

− there are no faulty connections (tears, cuts, etc.)

do not use any defect cables

− there are no damage at the machine

− all screws are tight

− the collecting bag shows no signs of wearin g or quality

deterioration

L Mains connection

 Compare the voltage given on the machine model plate

e.g. 230 V with the mains voltage and connect the machine to the relevant and properly earthed plug.

 Only use connection cables with sufficient diameters.  Do not use any defective connection cables.  Connect the machine via a 30 mA fault current safety

switch.

 Use connecting or extension cables up to a l ength of 1.5 m

featuring a core cross section of at least 25 mm²

L Fuse protection: 10 A

Mounting of the extension cable

1. Plug the female connector of the extension cable on the male connector (14) of the device.

2. Thread the extension cable through the pull relief device (8) as a loop and hang it up.

3. Make sure that the extension cable has enough free motion.

Switching on/off

The On/Off switch is integrated in the handle. Push the switch forward (1) to power on the unit.

Push the switch back (0) to power off the unit. Do not use any device where the switch can not be

switched on and off. Damaged switches must be repaired or replaced immediately by the customer service.

Working with the garden vac

Before starting any work read and understand

! the safety notes, ! following additional instructions on how to work

with this machine.

 The machine may only be operated by persons over the

age of 16 years, and who have read and understood these operating instructions.

 Wear your safety gear (goggles/vizor, gloves, long

trouseres, non-slip shoes, hainet in case of long hair) for protection from possible injuries.

 Make sure to have a safe and tidied up work area.

Remove from the working area objects which might be thrown off.

 Before starting your work make sure that:

− no other persons or animals stay within the working area,

− you can always step back without any barriers,

− you have always a secure standing position.

− handles and mountings are dry and clean.

 The following is recommended before starting the

blowing/suction:

− use a rake and broom to loosen dirt

− slightly wet dusty areas

 Never aim the suction/blowing pipe at peop le or animals.

Never blow objects in the direction of people of animals.

 Spectators must observe safety clearance of min. 5 m. 

 Use the complete blow nozzle extension to ensure

that the air flow can take full effect close to the ground.

 Switch-off the device if you cross gravel- and ballast

chipping walks.

 Beware of swirling and flying objects. Be particularly aware

of recoiling effects from brickwork or house walls (e.g. stones).

 Switch off the machine before crossing gravel or grit

paths.

 Do not fill anything by hand into the suction hole.  Do not operate the machine with wet hands or during

damp weather.

 Never put objects manually into the suction opening.  Always ensure that the connection lead runs back away

from the machine. Otherwise there is a risk of stumbling, slipping or falling.

 Never use the machine

− without the bag,

− without closing the zip fastener of the bag

Before using the machine, ensure t hat the bag has been fitted, is not damaged or worn and the zip fastener has b een closed.

Instructions for using as vac/shredder

1. Move the changeover switch to the vac/ shredding setting (A).

2. Hold the machine firmly at the handle and place the belt over your shoulder. Adjust the belt so that the machine can be carried comfortably and safely.

3. Switch the machine on.

4. Move the machine slowly and evenly over the m aterial. Do not press it into the leaves.

5. The suction power decreases when the b ag is full. Switch the machine off and disconnect from the ma ins. Open the zip fastener and empty the bag.

6. After finishing work, move the changeover switch to the blowing setting to remove any remains from the suction/blowing pipe.

L Take up leaves in good time! – It is advisable to take

up fallen leaves when the weather is dry a nd as soon as they have fallen. Wet leaves are a problem, t ogether with leaves that have already begun to rot or are on big piles.

Instructions for use as blower

1. Move the changeover switch to the blowing setting (B).

2. Hold the machine firmly at the handle and place the belt over your shoulder. Adjust the belt so that the machine can be carried comfortably and safely.

3. Switch the machine on.

4. Move the suction/blowing pipe in generous swaying movements uniformly a few centimetres over the ground, moving from one side to the other.

Garden vac with speed control

This version has adjustable motor speed and therefore adjustable vacuuming and blowin g. The speed is fully variable from 8000 rpm to 11500 rpm.

 What can I vacuum and blow?

YES

light, dry materials, e.g. dry leaves and garden waste suc h as grass, small twigs and pieces of paper

heavy materials such as metal, stones, branches, fir cones or broken glass

Do not use the machine to vacuum or blow any

burning, explosive or smoking items such as cigarettes, matches or hot ash.

Do not vacuum or blow any liquids, in particular

flammable liquids such as fuel. Do not use the machine in the vicinity of such substances.

Care and maintenance

Before each maintenance and cleaning work :

- switch off device

- wait until the cutting thread is stationary.

- pull out main plug

For maintaining and cleaning, removed s ecurity devices must unconditionally be mounted properly and proved again.

Use only original parts. Other parts can result in unexp ected damages and injuries.

Maintenance and repair work beyond this is only allowed to be carried out by the manufacturer or authorized service staff.

L Please proceed as follows to preserve the functioning

ability of your garden vac.

 Remove dust and dirt with a cloth or a brush.  Do not clean the machine with running water or high-

pressure cleaners.

 Do not use solvents for the synthetic p arts (petrol, alcohol,

etc.) as these can damage the synthetic parts.

Cleaning the bag

Empty the bag every time after it has been used.

1. Shake the bag thoroughly.

2. Turn it inside out and brush the bag out thoroughly.

3. Wash the bag when extremely soiled or at least once a year, by hand in mild soap suds.

L If the zip fastener is stiff, rub dry soap into the zip.

For your own safety, regularly check th e bag for a ny si gns

of damage. Always replace a damaged bag immediately.

Storage

Remove the mains plug from the socket.

 Store unused equipment in a dry, locked place out of the reach of children.  Before a longer storage observe the following in order to prolo ngate the service life of the machine and to guarantee a smooth

running operation:

− thoroughly clean the machine

− Check the machine for perfect condition to ensure a safe use of it after a longer period of storage

Possible problems

Problem possible cause remedy

Motor won't start

⇒ No mains power (power failure) ⇒ Connection lead defect

⇒ Motor or switch defect

⇒ Check fuse (10 A) ⇒ Replace lead or have lead checked

(electrician)

Never use defect lead

⇒ To solve the problem, contact the

manufacturer or an authorised

company (see customer service list) Material is not sucked in properly (reduced vacuuming power)

⇒ Machine is clogged or blocked ⇒ Bag too full ⇒ Speed setting too low (only for garden

vacs with fully variable speed control)

⇒ Extension cable too long, or cross-

section too small. Socket too far away from main connection, and crosssection of connection lead too small.

⇒ Eliminate the blocking, call the service

if required

⇒ Empty bag ⇒ Adjust to higher speed

⇒ Extension cable at least 1,5 mm

, maximum 25 m long. Cross- section of at least 2,5 mm

in longer cables.

Technical data

Model/Type LSH 3000 Year of construction see last page Motor power P1 3000 W Motor AC-motor 230 V ~ 50 Hz Speed n (with speed control) 8000 – 11500 min

-1

Blowing air flow (max. air velocity) 290 km/h Suction power (max. air flow) 900 m³/h Hand arm vibration (as per EN 1033/DIN 45675) a

vhw

= 3,0 m/s² Bag (volume) 35 l Protection class II – double insulated Weight approx. 4,5 kg Sound power level L

(as per 2000/14/EG) measured sound power level 98 dB (A)

guaranteed sound power level 99 dB (A)

K = 1,08 dB (A)

Sound pressure level L

(as per 2000/14/EG) 80 dB (A)

Guarantee

Please observe the enclosed terms of guarantee.

Vous ne devez pas mettre la machine en route avant d’avoir lu attentivement ce mode d’emploi, d’avoir observé toutes les informations indiquées et d’avoir monté la machine comme décrit.

Conserver ces notice d’utilisation pour tout utilisateur futur.

Table des matières

Déclaration de conformité CE 17 Fourniture 17 Description de la machine 17 Symboles utilisés dans cet instruction de service 17 Symboles utilisés sur ces appareils 18 Utilisation dans les règles de l’art 18 Risques résiduels 18 Vibrations 19 Consignes de sécurité 19 Montage 21 Mise en service 21 Travail avec l‘aspirateur à feuilles 21 Maintenance et entretien 23 Stockage 23 Pannes possibles 23 Caractéristiques techniques 24 Garantie 24 Pièces de rechange 114

Déclaration de conformité CE

N° (S-No.): 13870 Conformément à la directive CE: 2006/42/CE

Par la présente, nous

ATIKA GmbH

Schinkelstraße 97, 59227 Ahlen - Germany déclarons sous notre responsabilité exclusive que le produit

Laubsauger, -bläser, -häcksler (Aspirateur, souffleur,

broyeur à feuilles) LSH 3000 Numéro de série: 000001 – 020000

est conforme aux dispositions de la directive CE susnommée ainsi qu’aux dispositions des directives suivantes :

2004/108/CE, 2000/14/CE et 2011/65/CE. Les normes harmonisées suivantes ont été appliquées :

EN 62233:2008; EN 60335-1:2002+A1+A11+A12+A2+A13; EN 55014-1:2006; EN 55014-2:1997+A1+A2; EN 61000-3-2:2006; EN 61000-3-3:2008

Procédé d’évaluation de la conformité: 2000/14 CE-Annexe V

Niveau de puissance sonore mesur L

98 dB (A).

Niveau de puissance sonore garanti L

99 dB (A).

Responsable de l'établissement des documentations techniques:

ATIKA GmbH – Bureau technique Schinkelstr. 97 – 59227 Ahlen – Germany

i.A. Ahlen, 29.05.2013 i.A. G. Koppenstein

Direction du bureau d’études

Fourniture

 Après le déballage de la machine, vérifiez le cont enu du

carton quant à

! l’intégralité des pièces ! la présence éventuelle de dommages dus au transport.

Informez immédiatement le revendeur, le transporteur et / ou le fabricant en cas de réclamation. Sachez que les réclamations ultérieures ne sont plus acceptées.

•

1 elément pré-monté • 1 sachet de v is

•

1 bandoulière • 1 sac de récupération

•

1 tuyau d’aspiration

avant

• 1 fiche de montage

• 1 instructions d´utilisation

•

1 tuyau d’aspiration

arrière

• 1 déclaration de garantie

Description de la machine

Veuillez consulter la fiche de montage ci-jointe!

Â 1 -

1 Réglage d e la vitesse 2 Poignée 3 Interrupteur marche / arrêt 4 Autocollant de sécurité 5 Bloc d’ass embl ag e 6 Poignée avant 7 Sangle 8 Décharge de traction du câble 9 Commutateur 10 Tuyau d’aspiration arrière 11 Tuyau d’aspiration avant 12 Sac collecteur 13 Roues 14 Fiche électrique

Symboles utilisés dans ces notices

d’utilisation

Danger imminent ou situation dangereuse. L’inobservation de ces indications génère des risques de blessures ou d’endommagements matériels.

Indications importantes pour un emploi conforme à l’usage prévu. L’inobservation de ces indications

peut provoquer des défauts de fonctionnement.



Indications pour l’usager. Ces indications sont d’une aide précieuse pour un emploi optimal des différentes fonctions.

Montage, exploitation et maintenance. Ce symbole attire votre attention sur ce que vous devez faire.

Â 1 Â 2 Â 3

Consultez la fiche de montage et d’utilisation ci-jointe lorsque le texte fait référence au numéro d’un schéma.

Symboles utilisés sur ces appareils

Lire le notice d’utilisation et les conseils de sécurité avant la mise en marche et en tenir compte pendant le fonctionnement.

Arrêter le moteur et retirer l’embout de la bougie avant toute opération d’entretien, de remise en état ou de nettoyage.

Les pièces éjectées représentent un danger lorsque que le moteur est en marche – les personnes étrangères ainsi que les animaux domestiques et de rente doivent rest er à l’écart de la zone dangereuse.

Attention, outil en rotation. Ne pas introduire les mains ou les pi eds dans

les orifices de la machine pendant que celle-ci est en marche.

Porter des lunettes de protection et un casque antibruit.

Protéger de l’humidité.

Tirer la fiche de la prise de cour ant si le câble est endommagé ou enroulé.

Ne touchez pas le câble tant qu'il est raccordé au réseau.

Tranches horaires

Observez les dispositions spécifiques de la loi n ationale.

Informations pour éviter le bruit :

Il est inévitable que cette machine constitue une certaine nuisance sonore. Effectuer les travaux produisant un bruit intense pendant les horaires autorisés et destinés à cet effet. Respecter les éventuels horaires de repos et limiter la durée du travail au stricte nécessaire. Porter une protection de l' ouïe appropriée pour votre protection p ersonnelle ainsi que celles des personnes se trouvant à proximité.

Utilisation dans les règles de l’art

 L‘aspirateur/souffleur/broyeur à feuilles est conçu pour

aspirer uniquement des matières légères et sèches, telles que les feuilles et les déchets de jardin, comme l‘herbe, les petites branches et les petits morceaux de papier.

 L‘aspiration, le soufflage et le broyage de

! matières lourdes, comme le métal, les pierres, les

branches, les pommes de pin ou les morceaux de verre cassé,

! Matières combustibles comme les mégots de

cigarettes, le charbon

! Matières inflammables, nocives ou explosives sont

expressément exclus.

 En raison des risques pour la santé, ne jamais utiliser

l‘appareil dans des zones contenant des feuilles et des liquides toxiques ou comme aspirateur de liquides.

 Une utilisation autre que l‘aspiration, le soufflage et le

broyage n‘est pas autorisée.

 L‘aspirateur/souffleur/broyeur à feuill es est conçu unique-

ment pour une utilisation privée conformément à son but d‘utilisation.

 Comme machine pour le domaine privé (jardins) sont

considérés les appareils qui ne peuvent pas être utilisés dans des installations publiques, parcs, terrains ainsi qu e dans l’agriculture et la sylviculture.

 Toute utilisation autre est non conforme. Le constructeur

décline toute responsabilité pour les dommages en résultat – le risque incombe alors exclusivement à l’utilisateur.

 Un emploi conforme à l’usage prévu i mplique notamment

aussi l’observation des instructions de service, de maintenance et de réparation du fabricant et le respect des consignes de sécurité contenues dans ces instructions.

 Les prescriptions de prévention des accidents appl icables

au site d’exploitation ainsi que les dispositions de médecine du travail et de sécurité technique générales sont à respecter.

 Le constructeur décline toute responsabilité pour les

dommages provoqués par les modifications de l'appareil effectuées par l'utilisateur.

 L'appareil ne doit être utilisé, entretenu et ajusté que par

des personnes connaissant l'appareil et averties des risques. Les réparations demeurent strictem ent réservées à notre SAV ou à un service après-vente nommé par nos soins.

 Une utilisation de la machine en environnem ent explosif et

son exposition à la pluie sont interdites.

Risques résiduels

Même un emploi conforme à l’usage prév u et le respect des consignes de sécurité applicables en la matière ne sauraient exclure tous les risques résiduels générés par la construction et l’emploi de la machine, notamment.

Les risques résiduels sont minimisés en respectant les « consignes de sécurité » et un « emp loi conforme à l’usage prévu » comme toutes les indications des présentes instructions de service.

La prise de conscience et l a prudence réduisent les risques de blessures et d’endommagements.

 Les mesures de sécurité ignorées ou omises peuvent

occasionner des blessures ou des endommagements.

 Projections de cailloux et de mottes de terre.  Dangers d’électrocution en cas d’utilisation de câbles de

raccordement non conformes.

 Contact avec des pièces sous tension de composants

électriques ouverts.

 Endommagement de l’ouïe en cas de travaux d’une

certaine durée sur la machine sans protection acoustique.

Il se pourrait donc que des risques rési duels non apparents persistent bien que toutes les mesures de protecti on aient été prises.

Vibrations

Vibrations mains-bras ah = 3,0 m/s² La valeur d'émissions de vibrations a été mesurée selon un procédé normalisé et peut être utilisée po ur comparer un outil électrique à un autre. La valeur d'émission de vibrations indiquée peut également être utilisée pour effectuer une évaluation d'exposition préliminaire.

La valeur d'émission de vibrations réellement présente pendant l'utilisation de machines peut différer de celle indiquée dans la notice d'instructions ou par le constructeur de la machine. Cette différence peut être provoquée par différents facteurs d’influence qui doivent être pris en compte avant et/ou pendant toute utilisation de la machine :

− la machine est-elle utilisée de façon conforme ?

− l'état fonctionnel de la machine est-il correct ?

− les poignées, éventuellement anti-vibrations

optionnelles, sont elles montées et fixées ferme ment sur

le corps de la machine ? Lorsque vous constatez un sentiment désagréable ou une coloration de la peau des mains pendant l'utilisation de la machine, arrêtez le travail immédiatement. Faire des pauses de travail suffisamment longues. En cas de non-respect d’une fréquence et longueur des pauses de travail suffisantes, le syndrome de vibrations transmises au système mains-bras peut se produire. Estimez le taux de charge en fonction du travail et/ou de l’utilisation de la machine et déterminer la fréquence et la longueur des pauses de travail en conséquence. De cette façon, le taux de charge peut être nettement dimin ué pendant la totalité de la durée du travail. Minimisez le risque d’exposition aux vibrations pendant le travail. Entretenez la machine conformément aux instructions de cette notice. Lorsque vous utilisez la machine assez souvent, il est recommandé de contacter un concessionnaire afin de vous procurer des poignées anti-vibration. Evitez d’utiliser la machine en cas de températures am biantes de t=10°C o u de moins. Etablissez un planning du travail permetta nt de limiter la charge par les vibrations.

Consignes de sécurité

En cas d'utilisation non-conforme, les aspiratuers peuvent constituer un danger. L’utilisation des outillages électriques impose certaines mesures de sécurité générales afin d’exclure les risques d’incendie, d’électrocution et de blessures de personnes.

Avant toute mise en service de ce produit, lire et respecter les indications suivantes et les règlements de prévention d’accident de l’association préventive des accidents du travail, particulièrement les règlements de sécurité en vigueur dans les pays respectifs afin d’éviter tout risque d’accident possible.

Remettez les consignes de sécurité à toute personne devant de travailler avec la machine.

Conservez ces consignes de sécurité avec soin.

 Avant l‘utilisation, familiarisez-vous avec l‘a ppareil à l‘aide

des instructions de service.

 Ne pas utiliser l’appareil à des fins non appropriées (voir

« Utilisation dans les règles de l’art » et « Travaux avec l‘aspirateur à feuilles »).

 Prenez correctement appui sur vos jambes et veillez à

votre équilibre à tout moment. Ne vous penchez pas en avant.

 Veillez à toujours avoir une position stable lorsque vous

vous trouvez à des endroits en pente.

 Utilisez l'appareil uniquement en marchant, ne courez pas.  Soyez attentif. Veillez à ce que vous faites. Travaillez de

façon raisonnable. N'utilisez pas l'équipement si vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. La moindre inattention pendant l'utilisation de l'équipement peut provoquer de graves blessures.

 Portez des vêtements de protection appropriés!  Pas d’habits larges ou de bijoux que la machine pourrait

entraîner.

− gants de protection et chaussures antidérapantes

− pantalons longs pour protéger les jambes

− Les cheveux longs doivent rester à l'écart des

ouvertures d'aspiration. Ils pourraient être aspirés. Le cas échéant, portez un filet pour les cheveux.

 Portez des vêtements de protection personnels

− Lunettes de protection (Pendant la coupe de

l’aluminium).

− Protection acoustique (le niveau de pression sonore a u

poste de travail peut être supérieur à 85 dB (A)).

− Nous recommandons le port d'une protection pour le

visage afin d'éviter toute irritation due à la poussière.

 Veillez à maintenir la zone de travail en ordre ! Le

désordre peut être la cause d’accidents.

 Attention en reculant. Risque de trébucher!  Lorsque vous rencontrez des corps étrangers, éteindre

l'appareil et enlever les corps étrangers. Avant de remettre l'appareil en marche, vérifier les éventuels endommagements et faire effectuer les réparations nécessaires.

 Prenez les conditions environnantes en considération:

− Ne pas utiliser la machine dans un environnement

humide.

− Ne pas exposer l'appareil à la pluie.

− Ne pas travailler en proximité directe de piscines ou

d’étangs de jardin.

− Ne travailler qu'avec une vue suffisante; veillez au bon

éclairage de la zone de travail.

 Eloigner d'autres personnes et des animaux de votre

espace de travail. Ne pas laisser toute personne étrangère, part icul-ièrement les enfants toucher le câble ou l’appareil.

 Arrêtez l'utilisation de la machine en proximité d'autres

personnes, notamment d'enfants, ou d'ani-maux domestiques, et lorsque vous changez la zone de travail.

 L’utilisateur est responsable de la machine à l’égard de

tiers dans la zone de travail.

 Les enfants et les adolescents âgés de moins de 16 an s et

les personnes qui n‘ont pas lu ces instruction s d‘utilis ation, ne sont pas autorisés à utiliser cette macine.

 Il convient de s’assurer que des enfants ne soient jamais à

proximité de l’appareil.

 Ne mettez jamais l’appareil en marche lorsque des

personnes étrangères se trouvent à proxim ité.

 L‘utilisateur assume la responsabilité en cas d‘accidents

d‘autres personnes ou de dommages de biens matériels appartenant à ces dernières.

 Ne laissez jamais l’a sans surveillance.  Ne surchargez pas la machine ! Elle travaille mieux et

avec une sécurité accrue dans la plage indiquée.

 Veillez au montage complet et correct des équipements de

sécurité pendant l’exploitation et ne modifiez rien sur la machine qui risquerait d’influencer sa sécurité.

 Ne pas modifier l'appareil ou des parties ou pièces de

l'appareil.

 Ne laissez jamais l’appareil en marche l orsqu’il est placé

sur le côté. L’appareil est uniquement prévu pour une utilisation verticale.

 L’appareil ne doit être arrosé d’eau (sourc e de risque car

présence de courant électrique).

 Débranchez la machine et retirez la fiche de la prise au

secteur en cas de

− travaux de réparation

− travaux de maintenance et de nettoyage

− l’élimination de perturbations

− l'élimination des obstructions

− vérifications que les conduites de

raccordement ne sont pas enchevêtrées ou endommagées

− commutation de l‘aspiration au soufflage

− transport

− et si vous quittez (même s’il ne s’agit que d’une brève

interruption du travail)

− bruits et vibrations inhabituelles

 Entretenir le aspirateur avec soin :

− Veiller à la propreté des ouvertures d'aération.

− Les poignées doivent toujours être exemptes d’huil e et

de graisse.

− Respecter les instructions de maintenance et les

conseils de changement de bobine.

 Vérifiez la machine afin de découvrir tout

endommagement éventuel.

− Contrôlez le fonctionnement impeccable et conforme à

l’usage prévu des équipeme nts de sécurité avec soin avant de poursuivre l’utilisation de la machine.

− Vérifiez le fonctionnement correct des pièces mobiles

et assurez-vous qu’elles ne sont ni coincées ni partiellement endommagées. Toutes les pièces sont à monter correctement et toutes les conditions re quises sont à remplir afin de garantir une exploitation impeccable de l’appareill.

− Les dispositifs de sécurité et les pièces endommagés

doivent être réparés ou remplacés convenablement dans un atelier spécialisé reconnu, à moins que d’autres informations ne soient mentionnées dans le mode d’emploi.

− Les autocollants de sécurité endommagés ou illisib les

doivent être remplacés.

 Conservez les outillages non utilisés dans un endroit sec

et verrouillé et hors de portée de main des enfants.

Sécurité électrique

 Exécution de la ligne de raccordement cf. IEC 60 245 (H

07 RN-F) avec une section d’au moins

- 1,5 mm² pour les câbles d’une longueur de jusqu’à 25 m

- 2,5 mm² pour les câbles de plus de 25 m

 Les câbles longs et minces provoquent une chute de

tension. Le moteur n'atteint plus sa puissance max imum, dégradant ainsi le fonctionnement de l'équipement.

 Les fiches et prises des rallonges doivent être en

caoutchouc, PVC souple ou autre matière t hermoplasti que d'une résistance mécanique identique, ou revêtues de ce matériau.

 Les contacts enfichables de la rallonge doivent être

protégés contre les projections d'eau.

 Pour la pose du câble de connexion, veiller à ce qu'il ne

gêne pas, qu'il ne soit pas écrasé ni plie, et que le connecteur ne se mouille pas.

 En cas d'utilisation d'un tambour, dérouler le câble

complètement.

 N’employez pas le câble à des fins pour lesquelles il n’est

pas prévu. Protégez le câble contre la chaleur, l’huile et les arêtes vives.

 N'utilisez pas le câble pour porter ou accrocher l'appareil

ni pour retirer la fiche de la prise de courant.

 Protégez-vous contre les risques d’électrocutions. Evitez

le contact corporel avec des éléments connectés à la terre (par ex. tuyaux, radiateurs, fours, réfrigérateurs.)

 Vérifiez le câble de rallonge à intervalles réguliers et

remplacez-le dès que vous constatez un endommagement.

 Ne jamais brancher un câble endomma gé dans la prise d e

courant. Ne jamais toucher un câble endommagé avant d’avoir retiré la fiche de la prise de courant. Un câble endommagé peut produire un contact avec des éléments sous tension électrique.

 Ne vous servez jamais de lignes de raccordement

défectueuses.

 Servez-vous exclusivement de câbles de rallonge

spéciaux et homologués pour l’extérieur le cas échéant.

 Ne vous servez jamais de raccordements électriques

provisoires.

 Ne pontez jamais les équipements de sécurité et ne les

mettez jamais hors service.

 Brancher la machine à l’aide d’un disjoncte ur à protection

différentielle (30 mA). Tout raccordement électrique, voire des réparati ons sur

des parties électriques de la machine doivent être effectuées par des personnes compétentes ou remises à l’un de nos services après-vente. Le s règle ments l ocaux, particulièrement en ce qui concerne les mesures de protection sont à respecter.

Toutes réparations d es différentes pièces de la ma chine

sont à effectuer par le fabricant, ou l’un d e ses services après-vente.

N‘utiliser que des pièces de rechange originales.

L‘utilisation d‘autres pièces de rechang e peut provoquer des accidents pour l‘utilisateur. Le fa bricant déc line toute responsabilité en cas de dommages découlant d‘une telle utilisation.

Montage

Veuillez consulter la fiche de montage

ci-jointe!

Ne brancher l’aspirateur de feuilles au

secteur qu’une fois le montage complètement achevé.

Monter le tuyau soufflant

Â 2 Assemblez maintenant le tuyau d’aspiration avant (11)

et le tuyau d’aspiration arrière (10) et vissez-les.

Insérez ensuite le tuyau d’aspiration complet (10 + 11)

dans le bloc d’assemblage (5) et vissez-les. Î Veillez à ce que les prises C et D soient reli ées

entre elles!

Fixer le sac collecteur

Â 3 Accrochez dans un premier temps l’extrémité avant du

sac collecteur (12) au tuyau d'aspiration (11). Pour finir, insérez l’ouverture du sac collecteur (12) dans l’ouverture appropriée du bloc d’assemblage (5).

Fixer la sangle

Â 4 Insérez la boucle de la sangle (7) dans l’ouverture

prévue à cet effet sur le bloc d’assemblage (5).

Mise en service

 Assurez-vous que l'appareil est intégralement monté et

conformément aux réglementations.

 Avant toute utilisation, veuillez vérifier

− que les lignes de raccordement ne présentent pas de

défectuosités (fissures, sou pures ou semblables).

− l‘appareil quant aux éventuels endommagements

− que toutes les vis sont serrées à fond

− que le sac collecteur n'est pas usé ou si sa qualité est

réduite

L Branchement au secteur

 Comparez la tension de votre secte ur, p. ex. 230 V, avec

la tension indiquée sur la plaque signalétique de la machine et raccordez la machine à une prise mise à la terre appropriée et conforme aux prescriptions.

 Raccordez la machine au moyen d’un commutateur de

sécurité (interrupteur m de protection contre les courants de court-circuit) 30 mA.

 Ne vous servez jamais de lignes de raccordement

défectueuses.

 Utiliser des câbles de connexion ou de rallonge d'une

section de brin d'au minimum 1,5 mm² d'une longueur jusqu'à 25 m.

L Fuse: 10 A

Connexion du câble de rallonge

1. Engager le raccord du câble de rallonge sur le connecteur de la combinaison interrupteurconnecteur (14).

2. Faire passer le câble de rallonge en boucle par le dispositif de décharge (8) de traction et l'accrocher.

3. Veiller à laisser assez de jeu au câble de rallonge.

Mise en marche / Arrêt

L’interrupteur marche/ arrêt se trouve dans la poignée. Poussez l’interrupteur vers l’avant (1) pour démarrer l’appareil. Repoussez l’interrupteur en arrière (0) pour éteindre l’appareil.

Ne jamais utiliser un appareil dont l'interrupteur ne fonctionne pas. Les interrupteurs défectueux doivent immédiatement être réparés par le service aprè s vente.

Travail avec l‘aspirateur à feuilles

Avant de commencer à travailler, respectez

! les « consignes de sécurité » ! les consignes de travail supplémentaires

suivantes.

 Seules les personnes de plus de 16 ans ayant lu et

compris les instructions de service peuvent utiliser la machine.

 Portez l‘équipement de protection prévu (lunettes/visière

de protection, gants, filet pour les cheveux longs) afin de vous protéger d‘éventuelles blessures.

 Toujours garder la zone de travail propre et rangée.

Enlever tout objet qui risque d'être projeté de la zone de travail.

 Avant le début du travail, garantir que :

− aucune personne ni animal ne reste dans la zone de

travail

− vous pouvez retourner en arrière sans obstacle

− vous êtes bien installé en sécurité

− les poignées et les supports soient secs et propres

 Avant de souffler/d'aspirer, nous recommandons :

− d'utiliser le râteau et le balai pour détacher les débris.

− d'humidifier légèrement les surfaces poussiéreuses.

 Ne dirigez jamais le tube aspirateur/souffleur vers des

personnes ou des animaux. Ne soufflez pas des objets en direction de personnes ou d‘animaux.

 Les visiteurs doivent respecter une distance de sécurité

d‘au moins 5 m.



 Utilisez la rallonge complète de la buse soufflante afin

que le flux d'air puisse être actif près du sol.

 Attention aux objets s‘élevant en tourbillon ou volants.

L‘effet de recul sur des murs ou des cloisons est particulièrement dangereux (par ex. pierres) .

 Éteignez l’appareil si vous traversez des chemins en

gravier ou en gravillons

 N‘utilisez pas l‘appareil avec des mains mouillées ou par

temps humide.

 Ne remplissez pas manuellement l’ouv erture d’aspiration  Guidez toujours la conduite de raccordement à l‘arrière,

hors de l‘appareil, sinon il y a un risque de trébuchement, de glissement ou de chute.

 N‘utilisez jamais l‘appareil

− sans sac collecteur,

− lorsque la fermeture éclair du sac collecteur n‘est pas

fermée

Avant la mise en service, assurez-vous que le sac

collecteur est mis en place, n‘est pas endommagé ou usé et que la fermeture éclair est fermée.

Consignes relatives à l‘utilisation de l‘aspirateur-broyeur

1. Réglez le commutateur sur la position aspirationbroyage (A).

2. Tenez l‘appareil fermement à la poignée et portez la bandoulière. Réglez la bandoulière de façon à ce que vous puissiez porter l‘appareil de façon confortable et en toute sécurité.

3. Mettez l‘appareil en marche.

4. Déplacez l‘appareil lentement et régulièrement sur la matière à aspirer. N‘enfoncez pas l‘appareil dans les feuilles.

5. La puissance d‘aspiration diminue lors que le sac c ollect eur est plein. Arrêtez l‘appareil et débr anchez la prise. Ouvr ez la fermeture éclair, puis videz le sac collecteur.

6. Après la fin des travaux, réglez le commutateur sur soufflage pour éliminer les résidus du tube aspirateur/souffleur.

L Ramassez les feuilles le plus tôt possible ! – Il est

conseillé de ramasser les feuilles par temps sec et dès qu‘elles sont tombées. Les feuilles humides sont plus d ifficiles à aspirer, ainsi que les feuilles qui ont commencé à pourrir ou qui sont déposées en gros tas.

Consignes relatives à l‘utilisation de l‘appareil comme soufflante

1. Réglez le commutateur sur la position de soufflage (B).

2. Tenez l‘appareil fermement à la poignée et portez la bandoulière. Réglez la bandoulière de façon à ce que vous puissiez porter l‘appareil de façon confortable et en toute sécurité.

3. Mettez l‘appareil en marche.

4. Déplacez le tube aspirateur/souffleur en le levant, lentement et régulièrement, à quelques centimètres audessus du sol d‘un côté à l‘autre.

Aspirateur à feuilles avec réglage de la vitesse

Sur ce modèle, la vitesse de rotation du moteur, à savoir la puissance d‘aspiration et de soufflage est réglable. Vous pouvez régler la vitesse de rotation progr essivement de 8000 à 11500 min

–1

 Que puis-je aspirer et souffler ?

OUI

Matières légères et sèches, par ex. feuilles et déchets de jardin secs, comme l‘herbe, les petites branches et les petits morceaux de papier

NON

Matières lourdes, comme le métal, les pierr es, les branches, les pommes de pin ou des morceaux de verre cassé

Ne pas aspirer ou souffler d‘objets brûlants,

explosifs ou fumants, comme des mégots de cigarettes, des allumettes ou des cendres brûlantes.

Ne pas aspirer ou souffler de liquides, en particulier

des liquides combustibles comme l‘essence et ne pas utiliser l‘appareil à proximité de tels produits.

Entretien et maintenance

Avant de toute intervention d'entretien et de nettoyage

- arrêter l'équipement

- attendre l'arrêt de l’appareil

- retirer la fiche du secteur

N'utiliser que des pièces de rechange d'origine. Toute autre pièce risque de provoquer des blessures et dommages imprévisibles.

Tout autre travail de maintenance ne doit être effectué que par le constructeur ou par un service après-vente.

Conservez les appreils non utilisés dans un endroit sec et verrouillé et hors de portée des enfants.

L Veuillez observer les points suivants afin de préserver

l‘état de marche de l‘aspirateur à feuilles.  Enlever les poussières et souillures à l'aide d'u n chiffon ou

d'un pinceau.

 Ne pas nettoyer la machine sou l'eau coula nte ou à l'aide

d'un nettoyeur à haute pression.

 Ne pas utiliser des solvants (essence, a lcool etc.) pour le

nettoyage des composants en plastique, ceux-ci pouvant endommager les composants en plastique.

Nettoyage du sac collecteur

Videz le sac collecteur après chaque utilisation.

1. Agitez bien le sac collecteur.

2. Tour nez la face intérieure vers l‘extérieur pour brosser le sac collecteur.

3. Lav ez le sac collecteur à la main dans une ea u de savon s‘il est très encrassé ou au moins une fois par an.

L Si la fermeture éclair est difficile à ouvrir ou à fermer,

enduisez les dents de la fermeture avec d u savon sec.

Pour votre propre sécurité, vérifiez régulièrement que le

sac collecteur n‘est pas endommagé. Remplacez immédiatement un sac collecteur endommagé.

Stockage

Retirez la fiche de la prise au secteur.

 Conservez les outillages non utilisés dans un endroit sec et

verrouillé et hors de portée de main des enfants.

 Avant un stockage prolongé, respecter les instructions

suivantes afin de prolonger la durée de vie de la machine et de faciliter la manœuvre :

− d’effectuer un nettoyage en profondeur.

− vérifier l’état impeccable de la machine afin de garantir

la fiabilité de l’utilisation après un stockage prolongé

Pannes possibles

Problème Source Remède

Le moteur ne démarre pas

⇒ absence de tension de réseau (panne de

courant)

⇒ câble de raccordement défectueux

⇒ moteur ou interrupteur défectueux

⇒ vérifier le fusible (10 A) ⇒ remplacer ou faire vérifier le câble par un

électricien

ne plus utiliser des câbles défectueux

⇒ pour remédier à des problèmes, veuillez-vous

adresser au fabricant ou à une société indiquée par ce dernier (cf. répertoire des

services clients) La matière à aspirer n‘est pas aspirée correctement (puissance d‘aspiration réduite)

⇒ l‘appareil est bouché ou bloqué ⇒ le sac collecteur est plein

⇒ vitesse réglée trop basse (uniquement pour

aspirateurs à feuilles avec réglage progr essif de la vitesse)

⇒ Câble prolongateur trop long ou de trop faible

section. Prise de courant trop éloignée du branchement principal et trop faible section du câble de branchement.

⇒ Déboucher, s’adresser éventuellement au

service après-vente

⇒ vider le sac collecteur ⇒ régler une vitesse plus élevée

⇒ Câble prolongateur d’au moins 1,5 mm², long

de 25 m au maximum. Si le câble est plus long, section d’au moins 2,5 mm².

Caractéristiques techniques

Modèle / Type LSH 3000 Année de construction voir la dernière page Puissance du moteur P1 3000 W Moteur moteur à courant alternatif 230 V ~ 50 Hz Nombre de tours n avec réglage de la vitesse 8000 – 11500 min

-1

Courant d‘air de soufflage (vitesse max. de l‘air) 290 km/h Puissance d‘aspiration (volume d‘air max.) 900 m³/h Vibration main-bras (suivant EN 1033/DIN 4567 5) a

vhw

= 3,0 m/s² Sac collecteur (volume) 35 l Classe de protection

II – double isolation

Poids 4,5 kg Niveau de puissance sonore L

(suivant 2000/14/EG) niveau de puissance sonore mesuré 98 dB (A)

niveau de puissance sonore garanti 99 dB (A)

K = 1,08 dB (A)

Niveau de pression sonore L

(suivant 2000/14/EG) 80 dB (A)

Conditions de Garantie

Veuillez tenir compte de la déclaration de garantie ci-jointe.

Не бива да пускате машината в експлоатация, преди да сте прочели това ръководство за експлоатация, да сте обърнали внимание на всички дадени указания и да сте монтирали уреда, както е описано.

Запазете ръководството за бъдещо ползване.

Съдържание

Декларация за съответствие 25 Обем на доставката 25 Описание на уреда 25 Символи в ръководството за обслужване 26 Символи на ръководството за експлоатация 26 Разрешено време за работа 26 Употреба по предназначение 26 Остатъчни рискове 27 Вибрации 27 Сигурност при работа 27 Монтаж 29 Пускане в експлоатация 29 Указания за работа 30 Работа с уреда за нарязване на листа 31 Техническа поддръжка 31 Съхранение 31 Възможни неизправности 32 Технически данни 32 Гаранция 32 Резервни части 114

Декларация за съответствие

съгласно нормите на

Европейската общност

№ (S-No.): 13870 съгласно Директивата на ЕО: 2006/42/EO

С настоящото ние,

ATИKA ООД

Шинкелщрасе 97, 59227 Aлен - Германия декларираме на своя отговорност, че продуктът

Laubsauger, -bläser, -häcksler (Уред за засмукване, издухване и нарязване на листа) LSH 3000

Сериен номер: 000001 – 020000

съответства на разпоредбите на горепосочените директиви на ЕС и на разпоредбите на следните допълнителни директиви:

2004/108/EО, 2000/14/EО и 2011/65/EO. Приложени са следните хармонизирани стандарти:

EN 62233:2008; EN 60335-1:2002+A1+A11+A12+A2+A13; EN 55014-1:2006; EN 55014-2:1997+A1+A2; EN 61000-3-2:2006; EN 61000-3-3:2008

Процедура за оценяване на съответствието: 2000/14/EО – приложение V

Измерено ниво на звуковата мощност L

98 dB (A).

Гарантирано ниво на звуковата мощност L

99 dB (A).

Пълномощник за съставяне на техническата документация:

АТИКА ГмбХ – Техническо бюро Шинкелщрасе 97 – 59227 Ален – Германия

i.A.

Ален

, 29.05.2013 i.A. G. Koppenstein

Ръководител на конструкторски отдел

Обем на доставката

 След разопаковане проверете съдържанието на

кашона за:

! пълнота ! еветуални повреди при транспорта.

Рекламирайте незабавно пред продавача, доставчика или производителя. Предявени по-късно претенции няма да бъдат признати. Рекламации, направени по-късно, не се признават.

• 1 уред

• 1 чувалче за ъбиране на материала

• 1 засмукваща тръба отзад

• 1 засмукваща тръба отпред

• 1 торбичка с болтове

• 1 торба за събиране на отпадъка

• 1 ръководство за

• 1 ръководството за експлоатация монтаж

• 1 гаранционна декларация

Описание на уреда

Обърнете внимание на

приложеното ръководство за монтаж!

Â 1

1 Pегулиране на оборотите 2 Ръкохватка 3 Ключът за включване/изключване 4 Стикер за безопасност 5 уред 6 Ръкохватка отпред 7 Ремък за носене 8 Разтоварване на кабелното опъване 9 Обръщателен лост 10 Засмукваща тръба отзад 11 Засмукваща тръба отпред 12 торба за събиране на отпадъка 13 Колела 14 щепсел за мрежата

Символи в ръководството за

обслужване

Грозяща опасност или опасна ситуация.

Неспазването на тези указания може да доведе до наранявания или материални щети.

Важни указания за правилна работа.

Неспазването на тези указания може да доведе до неизправности.



Указания за ползвателя. Тези указания ще ви помогнат да използвате оптимално всички функции.

Монтаж, обслужване и техническа поддръжка. Тук се обяснява какво точно трябва

да направите.

Â 1 Â 2 Â 3

Моля вземете на помощ приложеното ръководство за монтаж и обслужване, когато в текста има указание към номер на фигура.

Символи на ръководството за

експлоатация

Преди пускането в експлоатация да се прочете ръководството за експлоатация и да се вземат под внимание и указанията за безопасност.

Преди ремонт, техническа поддръжка и почистване изключете двигателя и издърпайте щепсела от контакта.

Съществува опасност от детайли, които се изхвърлят надалеч при работещ двигател – лицата, които не взимат участие, както и домашните животни, да се държат далеч от областта на опасност.

Внимавайте за ротиращ инструмент. Ръцете и краката да не се държат в отворите, когато уредът работи.

Носете очила и ЛПС за слуха.

Пазете от влага.

Издърпайте щепсела, ако кабелът е повреден или заплетен. Не пипайте кабела, докато не бъде разединен от мрежата.

Разрешено време за работа

Моля, спазвайте местните предписания за защита от шума.

Информация за избягване на шум:

Не може да бъде избегнато известно шумово натоварване от уреда. Извършвайте дейностите, свързани със силен шум, в разрешени и определени за това часове. Евентуално се съобразявайте с часовете, в които трябва да се пази тишина, и ограничавайте работната продължителност върху най-необходимото. За ваша лична защита и за защита на лицата, намиращи се в близост, носете подходяща защита за слуха.

Употреба по предназначение

 Уредът за засмукване, издухване и нарязване на листа

е подходящ само за леки и сухи материали, като например листа и отдадъци от градината като трева, малки клонки и парченца хартия.

 Засмукване, продухване и нарязване на

! тежки материали, като например метал, камъни,

клони, шишарки или счупено съкло

! горими

материали като фасове от цигари, въглища

за грил

! възпламеними, отровни или експлозивни

материали изрично се изключва.  Поради опасността от телесна повреда уредът да не

бъде използван никога в области с вредни за здравето прахове и течности или като уред за мокро засмукване.

 Различни начини на употреба на

засмукване и

издухване не са разрешени.

 Уредът за засмукване, издухване и нарязване на

листа е проектиран само за битова /частна/ употреба в съответствие с предназначението му за употреба.

 Като уреди за частна битова и градинска употреба се

смятат такива уреди, които не се използват в обществени съоръжения, паркове

, спортни площадки,

както и в селското и горското стопанство.

 Всяка употреба извън това се счита за употреба не по

предназначение. За повреди, които възникват в резултат на това, производителят не носи отговорност – рискът затова е изключително за сметка на ползвателя.

 Към употребата по предназначение спада също така

спазването

на предписаните от производителя условия за експлоатация, поддръжка и пускане в експлоатация и спазването на съдържащите се в ръководството указания за безопасност.

 Трябва да бъдат спазвани съответните валидни

разпоредби за предотвратяване на злополуки, както и всякакви всеобщо признати трудово-медицински правила и привила, свързани с техническата безопасност.

 Собственоръчно

извършени изменения на уреда за засмукване на листа изключват отговорността на производителя за произтичащите от това повреди от всякакъв вид.

 Уредът може да бъде борудван, използван и

поддържан единствено от лица, които са запознати с него и са уведомени относно опасностите. Работи по пускането в експлоатация могат да бъдат извършвани единствено от нас, респективно от служби за обслужване на клиенти, които са посочени от нас.

 Машината не бива

да бъде използвана в застрашена

от експлозия среда или да бъде изложена на дъжд.

Остатъчни рискове

Въпреки спазването на всички разпоредби за

безопасност при употреба по предназначение също могат да съществуват остатъчни рискове поради конструкцията, обусловена от целта на употреба на уреда.

Остатъчните рискове могат да бъдат минимизирани, когато „указанията за безопасност” и „употребата по предназначение“, както и ръководството за експлоатация като цяло бъдат взети под внимание.

Вниманието и предпазливостта намаляват риска от нараняване на хора и причиняване на повреди.

 Игнорирани или пропуснати мерки за безопасност

могат да доведат до наранявания при обслужващото лице или до увреждането на собственост.

 изхвърляне на камъни и пръст.  Опасност посредством електрически ток, при

употребата на електрически присъединителни проводници, които не са изправни.

 Допир до детайли, които провеждат напрежение, при

отворени електрически

конструктивни елементи.

 Увреждане на слуха при по-продължителна работа без

защита за слуха.

Въпреки всички предприети мерки могат да съществуват остатъчни рискове, които не са очевидни.

Вибрации

Вибрация длан-ръка ah = 3,0 m/s² Дадената стойност на вибрациите е измерена по

стандартизиран метод на изпитване и може да се използва за сравняване на един електрически инструмент с друг. Дадената стойност на вибрациите може да се използва за първоначална оценка на натоварването с вибрации.

Действително наличната стойност на вибрационните емисии по време на употреба на машините не може да се различава от посочената в упътването за обслужване и от производителя. Това може да се дължи на влиянието на следните фактори, които трябва да се вземат предвид преди всяка употреба, съответно по време на употреба.

− машината правилно ли се използва

− машината в изрядно състояние за употреба ли е

− монтирани ли са ръкохватките, съответно

опционалните дръжки против вибрации и неподвижно ли стоят на корпуса на машината

Ако по време на употреба на машината установите неприятно чувство или промяна в цвета на кожата на ръцете, веднага прекратете работа. Правете достатъчно почивки. При недостатъчни почивки може да се получи вибрационен синдром

на дланта и ръката. Трябва да се направи преценка на натоварването в зависимост от работата и употребата на машината и да се направят съответните почивки. Така степента на натоварване може съществено да се намали по време на цялата работна продължителност. Сведете до минимум риска, на който сте изложени при вибрации.

Поддържайте машината според указанията в упътването за обслужване. Ако машината се използва често, се свържете с вашия специализиран магазин и евентуално закупете принадлежности против вибрации (ръкохватки). Избягвайте да използвате машината при температури t=10°C или по-ниски. Направете работен план, с който може да се ограничи натоварването с вибрации.

Сигурност при работа

При употреба, която не е по предназначение,

уредите за засмукване на листа могат да бъдат опасни. Когато се използват електрически инструменти, трябва да бъдат спазвани основните мерки за безопасност, за да бъдат изключени рисковете от пожар, електрически удар и нараняването на лица.

Затова прочетете и вземете под внимание следните указания

и разпоредби за предотвратяване на злополуки на Вашето професионална организация, респективно валидните в съответната държава определения за безопасност преди пускането в експлоатация на този продукт, за да предпазите себе си и другите от възможни наранявания.

Предоставяйте указанията за безопасност на всички лица, които работят с уреда.

Съхранявайте добре указанията за безопасност.

 Преди употреба се запознайте с уреда с помощта на

ръководството за експлоатация.

 Не използвайте уреда за цели, за които не е

предназначен (погледни „Употреба по предназначение“ и „Работа с уреда за засмукване на листа“).

 Дръжте тялото си в стабилно положение и във всеки

момент пазете равновесие. Не се

навеждайте напред.

 На стръмни места винаги внимавайте за сигурна

стойка.

 Работете с уреда само като вървите, никога като

бягате или тичате.

 Бъдете внимателни. Внимавайте какво правите.

Подхождайте разумно към работата. Не използвайте уреда, ако сте уморени или сте под влиянието на наркотици, алкохол или медикаменти. Моментното невнимание при използване на уреда може да доведе до сериозни наранявания.

 Носете подходящо работно облекло:

− не широко облекло или украшения, те могат да

бъдат захванати от подвижните елементи

− ръкавици и обуви, които са устойчиви на хлъзгане

− дълги панталони за предпазване на краката

− Дръжте дългата, пусната коса далече от

засмукващия отвор. Тя може да бъде захваната в засмукващия отвор. При необходимост носете мрежичка за коса.

 Носете лични предпазни средства:

− предпазни очила

− предпазно средство за защита на слуха (нивото на

звуковото налягането на работното място може да превишава 85 dB (A))

− препоръчваме да се носи защита за лицето, за да

се предотврати дразненето от прах

 Поддържайте ред в работния си участък! Липсата на

ред може да доведе до злополуки.

 внимание при връщане назад. Опасност от спъване!  Ако се допрете до чуждо тяло, моля изключете уреда и

отстранете чуждото тяло

(метал, камъни, клони, …)

погледни Употреба по предназначение. Преди обаче да включите отново уреда, проверете го за евентуални повреди и дайте да бъде извършен необходимия ремонт.

 Внимавайте за въздействията на околната среда:

− Не използвайте уреда във влажна или мокра

заобикаляща среда.

− Не излагайте уреда на дъжд.

− Работете единствено при достатъчно добра

видимост, погрижете се за добро осветление.

 Дръжте надалеч от обсега Ви на работа други лица и

животни. Не оставяйте други лица, в частност деца, да се докосват до инструмента или до кабела. Дръжте ги настрана от Вашия работен участък.

 Прекъснете употребата на машината, когато

лица,

преди всичко деца или домашни животни, са в близост и, когато променяте обсега на работа.

 Обслужващият е отговорен спрямо трети лица обсега

на работа на уреда.

 Деца и младежи под 16 години и лица, които не са

прочели ръководството за експлоатация, не трябва да обслужват.

 Дръжте децата

настрани от уреда.

 Не използвайте никога уреда, докато в близост има

лица, които не взимат участие.

 Ползвателят е отговорен за злополуки с други лица

или с тяхна собственост.

 Не оставяйте уреда никога без надзор.  Не претоварвайте уреда! Ще работите по-добре и по-

сигурно в дадения обхват

на мощността.

 Използвайте уреда само с комплексни и правилно

поставени защитни приспособления и не променяйте нищо в уреда, което би ограничило безопасността.

 Не изменяйте уреда, съответно частите на уреда.  Никога не оставяйте уреда включен, когато е поставен

на една страна. Уредът е бил проектиран единствено за работа

в изправено положение.

 Не пръскайте уреда с вода (източник на опасност е

електрическият ток). (източник на опасност електрически ток).

 Изключете уреда и извадете щепсела за

електрическата мрежа от контакта при:

− ремонтни работи

− техническа поддръжка и почистване

− отстраняване на неизправности

− отстраняване на запушвания

− проверка, дали захранващите кабели са оплетени

или повредени

− Транспорт

− напускане на уреда (също и при кратковременни

прекъсвания).

− необикновени шумове и вибрации

 Отнасяйте се грижливо с Вашия уред за засмукване на

листа:

− Обърнете внимание на това, отворите за въздеха

да бъдат чисти.

− Поддържайте дръжките чисти от масло и мазнина.

Следвайте указанията за поддръжка.

 Проверявайте уреда за евентуални повреди:

− Преди по-нататъшна употреба на уреда следва да

бъдат проверени предпазните устройства по отношение на тяхното безупречно действие, съобразно предназначението им.

− Проверете за наличието на повредени или

неизправни части.

− Повредени предпазни приспособления следва да

бъдат поправени или заменени според изискванията от оторизирана специализирана сервизна служба, ако в ръководството за ползване не посочено друго.

− Повредените или нечетливи лепенки с указания за

безопасност трябва да се сменят.

 Уреди, които не се ползват съхранявайте в сухо,

заключено помещение, извън обсега на деца.

Електрическа безопасност

 Изпълнение на електрическата съединителна линия в

съответствие с IEC 60245 (H 07 RN-F) с разрез на кабелните жила от минимално

⇒ 3 x 1,5 mm² при дължина на кабелите до 25 m ⇒ 3 x 2,5 mm² при дължина на кабелите над 25 m

 Дългите и тънки захранващи кабели създават пад на

напрежението. Моторът не може повече да достига своята максимална мощност, функцията на уреда отслабва.

 Щепселите и контактите на съединителите на

захранващите кабели трябва да са от гума, мек PVC или друг термопластичен материал със същата механична якост или да имат покритие от такъв материал.

 Щепселното съединение на електрическата

присъединителна линия трябва да бъде защитено против водни пръски.

 При полагането на присъединителните

линии трябва да бъде обърнато внимание на това, те да не бъдат притискани, прегъвани и щепселното съединение да не бъде намокрено.

 При употреба на макара за кабели размотайте кабела

напълно.

 Не използвайте кабела за цели, за които той не е

предназначен. Защитете кабела от загряване, масло и остри ръбове.

 Не използвайте кабела за носене и окачване и за да

издърпвате щепсела от контакта.

 Пазете се от електрически удар. Избягвайте допира на

тялото до заземени части (например тръби, отоплителни тела /радиатори/, печки /котлони/, хладилници и т. н..).

 Контролирайте редовно удължителните кабели и ги

заменяйте, когато са повредени.

 Не използвайте дефектни захранващи кабели.  На открито ползвайте само удължителни кабели, които

са разрешени за това и имат съответното обозначение.

 Не използвайте временни електрически връзки.  Никога не шунтирайте защитните устройства и не ги

извеждайте от експлоатация

 Присъединете уреда през дефектно-токовата защита

(30 mA).

Електрическото присъединяване респ. ремонтите на

електрически части на уреда трябва да бъдат извършвани от концесиониран специалист по електротехника или от някой от нашите сервизни центрове за клиенти. Трябва да се спазват местните разпоредби и най-вече тези, които са свързани със защитните мерки.

Ремонтите на други части на уреда трябва да бъдат

извършвани от страна на производителя респ. от някой от неговите сервизни центрове за клиенти.

Да се използват само оригинални резервни части.

Използването на други резервни части може да доведе до злополуки с ползвателя. За произтичащите от това щети производителят не носи отговорност:

Монтаж

Обърнете внимание на приложеното

ръководство за монтаж!

Включете уреда за засмукване на

листа към електрическата мрежа едва след пълното монтиране.

Монтиране на засмукващата тръба

Â 2 Сега поставете предната (11) и задната

засмукваща тръба (10) заедно и ги затегнете с винтове. След това поставете цялата засмукваща тръба (10 + 11) в уреда (5) и затегнете двете една към друга с винтове. Î Имайте предвид, че щекерите C и D са свързани

един с друг!

Закрепване на торбата за събиране на отпадъка

Â 3 Най-напред закачете торбата за събиране на

отпадъка (12) в предния край към засмукваща тръба (11). Най-накрая поставете отвора на торбата за събиране на отпадъка (12) върху подходящия отвор на уреда (5).

Закрепване на ремъка за носене

Â 4 Прокарайте халките на ремъка за носене (7) през

предвидения отвор на уреда (5).

Пускане в експлоатация

 Убедете се, че уредът е монтиран изцяло и в

съответствие с предписанията.

 Преди всяко ползване проверете следното:

− присъединителните кабели – за дефектни

места (пукнатини, срезове или други подобни);

не използвайте дефектни кабели

− уреда – за евентуални повреди

− (погледни безопасна работа)

− дали всички винтови съединения са затегнати

здраво

− торбата за събиране на отпадъка за износване или

повреждане

L Присъединяване към електрическата

мрежа

 Сравнете посоченото върху фабричната табелка

напрежение с напрежението в мрежата и свържете уреда към съответния контакт, който отговаря на предписанията.

 Използвайте удължителен кабел с достатъчно голямо

напречно сечение.

 Не използвайте дефектни захранващи кабели.  Присъединете уреда през дефектно-токовата защита

30 mA.

 Използвайте присъединителен респ. удължителен

кабел с

напречно сечение на жилата от минимално 1,5

mm² с дължина до 25 m.

L Предпазител: 10 A

Поставяне на удължителния кабел

1. Поставете куплунга на удължителния кабел на щепсела на уреда. (14)

2. Изтеглете удължителния кабел като панделка през освобождаването на кабелния клон от опъване и го прикачете.

(8)

3. Обърнете внимание на

това, удължителният кабел да има достатъчно свобода за движение.

Включване / Изключване

Ключът за включване/изключване се намира в ръкохватката.

Натиснете превключвателя напред (1), за да включите уреда. Плъзнете превключвателя отново обратно (0), за да изключите уреда.

Не използвайте уред, при който превключвателят не може да бъде включван и изключван. Повредени прекъсвачи следва да бъдат поправени от сервизната служба или да бъдат заменени с

нови.

Указания за работа

Преди започване на работа обърнете внимание на

! „указанията за безопасност“ ! следващите допълнителни указания за

работа.

 Само лица над 16 години, които са прочели и разбрали

ръководството за експлоатация, могат да обслужват уреда.

 Носете Вашите предпазни средства (предпазни очила/

предпазен визьор, ръкавици, предпазно средство за слуха, обувки, защитени против хлъзгане, дълъг панталон, мрежичка за коса при дълги коси), за да се предпазите от възможни наранявания.



Погрижете се за обезопасено и подредено работно

място. Отстранете предмети, които могат да бъдат изхвърлени надалеч, от обсега на работа. (например камъни)

 Преди започване на работа обезпечете това,

− в обсега на работа да не се намират други лица

или животни

− да бъде осигурено безпрепятствено отклоняване за

Вас назад

− да бъде осигурена безопасна стойка

− ръкохватките и държачите да бъдат сухи и чисти.

 Преди издухване/засмукване препоръчваме:

− да се използват гребло и метла за събиране на

отпадъка.

− прашните повърхности леко да се навлажнят.

 Никога не насочвайте засмукващата/издухващата

тръба към лица или животни. Също така и не издухвайте предмети в посоката, където се намират лица или животни.

 Наблюдателите трябва да спазват безопасно

разстояние от минимално 5 m.



 Използвайте пълния удължител за издухващата

дюза, за да може въздушният поток да действа близо до земята.

 Внимание за извиващи се нагоре като вихрушка и

летящи наоколо предмети. Особено опасно при това е ефектът от връщането обратно при удар до зидове или стени на сградата.

 Изключете уреда, когато преминавате по

чакълести

пътища.

 Не използвайте уреда с мокри ръце и при влажно

време.

 Не пълнете нищо ръчно в засмукващия отвор.

Поставяйте присъединителния проводник винаги назад далеч от уреда. В противен случай съществува опасност от спъване, подхлъзване или падане.

 Никога не използвайте уреда

− без торбата за събиране на

отпадъка,

− с незатворен цип на торбата за събиране на

отпадъка

 Винаги поддържайте чисти процепите за вентилиране.

Преди пускането в експлоатация проверете, дали

торбата за събиране на отпадъка е монтирана, не е повредена или изхабена и, дали е затворен ципа.

Указания за използване като уред за засмукване и нарязване на листа

1. Поставете превключвателя на позицията за засмукване/нарязване (A).

2. Дръжте уреда здраво за дръжката и поставете презраменния ремък на рамото. Регулирайте така презраменния ремък, че да бъде гарантирано удобно и безопасно носене на уреда.

3. Включете уреда.

4. Движете уреда бавно и равномерно над материала,

който трябва да бъде засмукван. Не натискайте уреда навътре в листата.

5. Мощността на засмукване намалява, когато торбата за събиране на отпадъка е пълна. Изключете уреда и извадете щепсела за електрическата

мрежа от контакта. Отворете ципа и след това изпразнете торбата за събиране на отпадъка.

6. След приключване на работата трябва превключвателят да бъде поставен на издухване, за да бъдат отстранени остатъците от засмукващата/издухващата тръба.

L Да се събират рано листата! – Съветваме Ви, да

съберете листата по възможност при сухо време и колкото е възможно по-бързо след падането на листата. Мокрите листа представляват проблем. Също така и листата, при които вече е започнал процеса на гниене, или се намират на по-големи купчини.

Указания за използването като уред за издухване

1. Поставете превключвателя на позицията издухване (B).

2. Дръжте уреда здраво за

дръжката и поставете презраменния ремък на рамото. Регулирайте така презраменния ремък, че да бъде гарантирано удобното и безопасно носене на уреда.

3. Включете уреда.

4. Движете засмукващата/издухващата тръба със замах,

бавно и равномерно на няколко сантиметра над земята от едната страна към другата.

Уред за засмукване на листа с регулиране на оборотите

При това изпълнение оборотите на двигателя, а с това и мощността на засмукване и издухване, могат да бъдат регулирани. Можете да настроите оборотите безстепенно от 8000 min

–1

до 11500 min –1.

Работа с уреда за засмукване на

листа

 Кога мога да засмуквам и да издухвам

ДА

леки и сухи материали, например сухи листа и отпадъци от градината като трева, малки клонки и хартиени парченца

НЕ

тежки материали, като например метал, камъни, клони, шишарки или счупено стъкло

Не засмуквайте и не издухвайте с уреда горящи,

избухливи или пушещи предмети като цигари, кибритени клечки или гореща пепел.

Не засмуквайте или издухвайте течности,

особено никакви горими течности като бензин. Не използвайте уреда и в близост до такива вещества.

Техническа поддръжка

Преди всяка работа по поддръжката и почистването :

- да бъде изключен уреда

- да се изчака покоя на режещия конец

- да се извади щепсела за електрическата мрежа

Да се използват само оригинални части. Други части могат да предизвикат непредвидими повреди и наранявания.

Излизащи извън това работи по пускането в експлоатация могат да бъдат извършвани единствено от производителя или от сервизния център за клиенти.

Съхранявайте уредите извън обсега на достигане от деца.

L Обърнете внимание на следното, за да запазите

работоспособността на уреда за засмукване на листа.  Отстранявайте прах и замърсявания с парцал или

четка.

 Машината да не бъде почиствана с течаща вода или

почистващи средства под високо налягане.

 За частите от пластмаса не използвайте разтворители

(бензин, алкохол, и. т.

н..), тъй като те могат да

увредят пластмасовите части.

Почистване на торбата за събиране на отпадъка

Изпразвайте торбата за събиране на отпадъка след всяко използване.

1. Изтръскайте добре торбата за събиране на отпадъка.

2. Обърнете вътрешната страна навън, за да изчеткате торбата за събиране на отпадъка.

3. Измивайте торбата за събиране на отпадъка при силно

замърсяване или минимално един път в годината с ръка и мек сапунен

разтвор.

L При трудна проходимост на ципа натъркайте зъбите

на ципа със сух сапун.

Проверявайте за собствена безопасност торбата за

събиране на отпадъка редовно за повреди. Незабавно сменяйте повредена торба за събиране на отпадъка.

Съхранение

Извадете щепсела от контактната кутия на електрическата мрежа.

 Уредите, които не се използват, съхранявайте на сухо,

затворено място, недостъпно за деца.

 Обърнете внимание преди по-продължително

съхранение на следното, за да удължите живота на машината и да гарантирате лесно обслужване:

− Направете основно почистване.

− Проверете машината по отношение

на безупречно състояние, за да може след по-продължително съхранение да бъде гарантирано надеждното използване на уреда.

Възможни неизправности

Проблем Възможна причина Отстраняване

Двигателят не тръгва

⇒ липсва напрежение в електрическата мрежа

(прекъсване на електроснабдяването)

⇒ съединителният кабел е дефектен

⇒ дефектирал двигател или превлючвател

⇒ да се провери предпазителя (10 A) ⇒ да се смени кабела, респ. да се остави да

бъде проверен кабела (специалист по електротехника)

дефектните кабели да не бъдат

използвани повече

⇒ за отстраняването на проблема се обърнете

към производителя или към назована от него фирма (виж списък с сервизните центрове за

клиенти) материалът за засмукване не се засмуква правилно (намалена мощност на засмукване)

⇒ уредът е запушен респ. Блокиран ⇒ торбата за събиране на отпадъка е прекалено

пълна

⇒ настроените обороти са прекалено ниски (само

при уреди за засмукване на листа с безстепенно настройване на регулирането на оборотите)

⇒ Присъединителният проводник

е прекалено

дълъг или прекалено малко напречно сечение.

⇒ Контактната кутия е прекалено отдалечена от

главното захранване и сечението на съединителния проводник е малко.

⇒ Да се отстрани запушването, евентуално

сервизния център за клиенти “Клиенти”

⇒ да се изпразни торбата за събиране на

отпадъка

⇒ да се настроят по-високи обороти

⇒ присъединителен проводник минимално 1,5

мм ², максимална дължина 25 m. 2,5 мм².

Технически данни

Модел/тип LSH 3000 година на производство виж последна страница мощност на двигателя P1 3000 W Двигател двигател за променлив електрически ток 230 V ~ 50 Hz обороти n с регулиране на оборотите 8000 – 11500 min

-1

издухващ въздушен поток (макс. скорост на въздуха)

290 km/h

мощност на засмукване (макс. количество въздух) 900 m³/h вибрация длан-ръка

(в съответствие с EN 1033/DIN 45675)

vhw

= < 3,0 m/s²

торбата за събиране на отпадъка (обем) 35 l

Степен на защита II – с изолираща защита Тегло 4,5 kg

Ниво на звуковата мощност L

( в съответствие с 2000/14/EG)

измерено ниво на звуковата мощност 98 dB (A)

гарантирано ниво на звуковата мощност 99 dB (A)

K = 1,08 dB (A)

Ниво на звуковата мощност L

( в съответствие с 2000/14/EG)

80 dB (A)

Гаранция

Моля вземете под внимание приложената гаранционна декларация.

Stroj nesmíte obsluhovat bez dokonalého prostudování tohoto návodu, respektování všech daných pokynů a jeho řádného smontování.

Návod uschovejte pro případné další použití.

Obsah

Prohlášení o shodě 33 Obsah dodávky 33 Popis stroje 33 Grafické symboly stroje a návodu 33 Symboly na přístroji 34 Provozní doby 34 Působnost stroje 34 Zbytková rizika 34 Vibrace 35 Bezpečná práce 35 Montáž 36 Uvedení do provozu 36 Pracovní pokyny 37 Údržba a péče o stroj 38 Skladování 38 Možné poruchy 39 Technická data 39 Záruka 39 Náhradní díly 114

ES – Prohlášení o shodě

Č. (S-No.): 13870 podle směrnice ES: 2006/42/ES

de a tímto prohlašujeme

ATIKA GmbH

Schinkelstraße 97, 59227 Ahlen - Germany na vlastní zodpovědnost, že výrobek

Laubsauger, -bläser, -häcksler (Vysavač, fukar a řezačka na listí) LSH 3000

Seriové číslo: 000001 - 020000

odpovídá ustanovením ES-směrnicím, rovněž ustanovením následných směrnic:

2004/108/ES, 2000/14/ES a 2011/65/ES. Následující normy byly použity:

EN 62233:2008; EN 60335-1:2002+A1+A11+A12+A2+A13; EN 55014-1:2006; EN 55014-2:1997+A1+A2; EN 61000-3-2:2006; EN 61000-3-3:2008

Shodové hodnocení se řídí dle: 2000/14/ES - příloha V

Měřená hladina hlučnosti L

98 dB (A).

Zaručená hladina hlučnosti L

99 dB (A).

Zplnomocněná osoba pro tvorbu technických podkladů:

ATIKA GmbH – Technické oddělení Schinkelstr. 97 – 59227 Ahlen – Germany

i.A.

Ahlen, 29.05.2013 i.A. G. Koppenstein, Řízení konstrukce

Obsah dodávky

 Po rozbalení dodávky z kartonu překontrolujte:

! úplnost dodávky ! event. škody způsobené transportem

Jestliže zjistíte závady, sdělte tyto neprodleně svému prode jci nebo přímo výrobci. Pozdější reklamace nebudou uzná ny.

•

1 jednotka stroje

• 1 nosný popruh

• 1 přední sací trubice

• 1 zadní sací trubice

•

1 záchytný vak

• 1 sáček se šrouby

• 1 návod k montáži

• 1 návod k použití

• 1 záruční list

Popis stroje

Dbejte při montáži pokynů v

montážním návodu!

Â 1

1 Regulace otáček 2 Rukojeť 3 Spínač 4 Bezpečnostní nálepka 5 Jednotka stroje 6 Přední rukojeť 7 Nosný popruh 8 Odlehčovač tahu kabelu 9 Stavěcí páka 10 Zadní sací trubice 11 Přední sací trubice 12 Záchytný vak 13 Kolečka 14 Zástrčka

Grafické symboly v návodu

Hrozící nebezpečí nebo nebezpečná situace. Při nedbání těchto pokynů může dojít ke zraněním nebo k věcným škodám.

Důležité informace správného zacházení se strojem. Při nedbání těchto pokynů může dojít

k poruchám či poškození stroje.



Pokyny pro uživatele. Tyto informace Vám pomohou všechny funkce stroje optimálně využít.

Montáž, obsluha a údržba. Zde je přesně vysvětleno co je třeba udělat.

Â 1 Â 2 Â 3

Vezměte si k ruce přiložený návod pro sestavení a ovládání stroje, jestliže v textu je uvedeno číslo obr.

Symboly na přístroji

Před uvedením do provozu si přečtěte tento návod k obsluze a bezpečnostní pokyny a dodržujte je.

Před opravou, údržbou nebo čištěním vždy vypněte motor a odpojte stroj od sítě.

Nebezpečí zranění odletujícími částicemi drceného odpadu při běžícím motoru. Obsluha přístroje musí zamezit přístup do pracovního okruhu dalším osobám event. domácím zvířatům.

Pozor před rotujícími částmi stroje. Nestrkejte končetiny do otvorů jestliže motor

běží.

Používejte ochranné prostředky očí a sluchu.

Chraňte před vlhkem.

Je-li elektrické vedení poškozené nebo zamotané, vytáhněte síťovou zástrčku ze zásuvky.

Nedotýkejte se kabelu, dokud nebude odpoj ený od sítě.

Provozní doby

Řid’te se místními předpisy.

Pokyny pro vyvarování se hlučnosti:

Určitému hlukovému zatížení od tohoto přístroje nelze zabránit. Přeložte hlučné práce na přípustnou, k tomu určenou dobu. Případně v době pracovního klidu omezte dobu trvání prací na nejnutnější práce. Na svoji ochranu a ochranu osob v blízkosti používejte vhodnou ochranu sluchu.

Působnost stroje

 Vysavač s kombinovanou funkcí fukaru a řezačky na listí

je vhodný pouze pro lehké a suché materiály, jako nap ř. listí a odpad ze zahrádky, jako tráva, větévky a kousky papíru.

 Vysávání,foukání či drcení

! těžších materiálů jako např. kovy, kameny, větve, suky

či rozbité sklo

! vznětlivých látek např. oharky cigaret, žhavé dřevěné

uhlí

! hořlavých, jedovatých či explozivních materiálů je

zcela jednoznačně vyloučeno z použití stroje.

 Kvůli nebezpečí fyzického ohrožení přístroj nikdy

nepoužívejte v prostorech s výskytem zdraví ohrožujícího prachu nebo zdraví škodlivých kapalin nebo jako vysavač pro mokré vysávání.

 Jiné použití přístroje než k vysávání, foukání a řezání není

dovoleno.

 Vysavač s kombinovanou funkcí fukaru a řezačky na listí

je koncipován podle účelu použití pouze pro soukromý sektor.

 Za stroj pro domácnosti a zahradu se považují přístroje,

které se nepoužívají ve veřejných zařízeních, parcích, sportovištích ani v zemědělství a lesnictví.

 Každé jiné další užití stroje je kvalifikováno jako

nespadající do okruhu působnosti a při event. škodách se výrobce vzdává veškeré odpovědnosti. Veškerá rizika nese obsluha stroje.

 Do této kapitoly patří též dodržení výrobcem přdepsaných

Pokynů z hlediska údržby, péče a event.oprav či čištění stroje. Rovněž dodržení všech bezpečnostních pokynů.

 Pro provoz je rovněž nutné znát platn é předpisy pro případ

úrazu, stejně jako zásady první pomoci a bezpečnostnětechnická pravidla.

 Svévolné změny na vysavač vylučují pozdější záruku

výrobce za tím vzniklé škody jakéhokoliv druhu.

 Používat strunovou sekačku a provádět její seřizování a

údržbu smí pouze osoby, které jsou s těmito činnostmi obeznámeny a které byly poučeny o možných rizicích. Event.opravy pily smí, vedle výrobce,provádět pouze autorizovaný servis.

 Stroj nesmí být provozován v explozivním prostředí a ani na

dešti.

Zbytková rizika

I přes správné užití stroje a při dodržení všech

předepsaných bezpečnostních pokynů je nutno vzhledem ke konstrukci stroje a způsobu jeho užití, počítat s jistými tzv.zbytkovými riziky.

Tato zbytková rizika lze minimalizovat pouze jestliže bezpečnostní pokyny, návod k obsluze a okruh působnosti stroje dokonale prostudujete a respektujete.

Při vlastní práci ohleduplnost a opatrnost zmenšují rizika zranění nebo jiných škod.

 Ignorování nebo jen přehlédnutí bezpečnostních pokynů a

opatření mohou mít za následek zran ění obsluhy či jiných osob nebo majetkových škod.

 Odmršťování kamenů a zeminy.  Ohrožení el. proudem, při použití nevhodných kabelů nebo

nevhodného připojení k el. síti.

 Dotýkání se el. částí pod proudem při odkrytých el. prvků

stroje.

 Poškození sluchu při dlouhodobé práci bez ochrany uší. Dále se mohou objevit jistá skrytá rizika i přes veškerá zde

uvedená upozornění.

Vibrace

Vibrační úroveň: 3,0 m/s² Udaná hodnota vibrační úrovně byla, dle normovaných

zkoušek, změřena a je srovnatelná s užitím jiných elektropřístrojů. Udaná hodnota vibrační úrovně může být použita rovněž k prvnímu určení vibrační úrovně.

Skutečná hodnota vibrační úrovně se v průběhu použití přístroje může poněkud odlišovat. Příčiny event. rozdílu zde uvádíme a v průběhu práce je třeba k nim přihlédnout.

− Přístroj není správně provozován.

− Stav přístroje – zda je zcela v pořádku.

− Rukojeti správně namontovány a pevně připevněny k

tělesu přístroje. V případě nepříjemných pocitů nebo změn barvy kůže na rukou ihned zastavte práci. Dělejte časté pracovní přestávky. Při nedodržení přestávek může dojít k vibračnímu syndromu ruka-paže. Je třeba odhadnout stupeň zatížení při užívání přístroje a vkládat příslušné pracovní přestávky. Tímto způsobem se stupeň zatížení, v průběhu celkového času práce, významně snižuje. Minimalizujte rizi ko vibrací, kterému jste vystaveni. O přístroj pečujte podle pokynů uvedených v návodu. V případě, že přístroj je často používán, spojte se se svým dodavatelem za účelem opatření antivibračního příslušenství (rukojeti). Přístroj nepoužívejte při teplotách t=10 Gr.C nebo menších. Stanovte si pracovní plán na jehož základě může být vibrační zatížení ohraničeno.

Bezpečná práce

Při nesprávném zacházení mohou být vysavač

nebezpečné.

Před spuštěním stroje musí být splněna

veškerá bezpečnostní opatření a vyloučit nebezpečí požáru, úrazu el. proudem a event.zranění strojem.

Prostudujte si tuto kapitolu před uvedením stroje do

provozu. Dbejte pečlivě všech uvedených pokynů a současně všech bezpečnostních opatření platících ve Vašem pracovním kolektivu spolu s obecnými bezpečnostními opatřeními platnými ve Vaší zemi.

Veškeré bezpečnostní pokyny předejte všem osobám, které se strojem pracují.

Návod spolu s bezpečnostními pokyny uschovejte.

 Před uvedení do provozu se řádně se strojem seznamte

prostřednictvím návodu.



Nepoužívejte přístroj pro účely, pro které není určen (viz vymezení použití a p

ráce s vysavačem listí).

 Užívejte bezpečné pracovní místo. Nepředklánějte se.  Na svažitých místech dbejte vždy na to, abyste bezpečně

stáli.

 Přístroj nikdy neprovozujte při chůzi nebo při běhu.  Buďte pozorní. Dávejte pozor na to, co d ěláte. Přistupujte

k práci odpovědně. Nepoužívejte přístroj, když jste unavení nebo když jste pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při použití přístroje může mít za následky vážná zranění.

 Noste vhodný pracovní oděv:

− neužívejte široké oděvy, tělesné ozdoby, které by

mohly být pohyblivými částmi stroje zachyceny.

− rukavice a neklouzavé boty.

− dlouhé kalhoty na ochranu nohou.

− Dlouhé, dolů splývající vlasy udržujte v dostatečné

vzdálenosti od sacího otvoru. Mohlo by dojít k jejich vtažení do sacího otvoru. Případně noste síťku na vlasy.

 Užívejte prostředky osobní ochrany:

− Ochranné brýlr.

− Sluchátka (hladina akustického tlaku na pracovišti

může překračovat 85 dB (A)).

− Doporučujeme, abyste používali ochranu obličeje, a

zabránili tak podráždění prachem.

 Dbejte na pořádek na pracovišti. Nepořádek je jednou z

příčin úrazů.

 Pozor při chůzi dozadu. Nebezpečí zakopnutí!  Před sekáním odstraňte všechna cizí tělesa (např.

kameny, větve, dráty, atd.). Během práce dávejte pozor na další cizí předměty.

 Dbejte na pracovní prostředí a jeho vliv na práci:

− Nikdy neprovozujte přístroj ve vlhkém prostředí.

− Přístroj chraňte před deštěm.

− Přístroj nepoužívejte v přímé blízkosti bazénu či

zahradního rybníčku.

 Osoby s omezenými fyzickými,senzorickými nebo

duševními schopnostmi, nebo osoby s nedostatečnými zkušenostmi nesmějí stroj provozovat. Pouze v případě, že takovéto osoby jsou pod dohledem od povědné osoby, která zaručuje jejich bezpečnost a řídí jejich činnost.

 Děti nesmějí mít ke stroji přístup a při provozování stroje je

nutné, aby se zdržovaly v bezpečné vzdálenosti a pod dohledem dospělých osob.

 Udržujte pracovní prostor uklizený! Nepořádek může mít

za následek úraz

 Děti a mladiství mladší 16 let a osoby, které nečetly návod

k obsluze, nesmějí s přístrojem pracovat.

 Nepouštějte děti do pracovního okruhu stroje.  Nikdy nespouštějte stroj nachází-li se v jeho blízkosti další

osoba.

 Uživatel je odpovědný za úrazy způsobené jiným osobám

nebo za poškození jejich majetku.

 Nenechávejte stroj bez dozoru.  Nepř

etěžujte stroj. Výsledky práce jso u nejlepší pracujete-

li s udanými výkonnostními hodnotami.

 Stroj provozujte pouze s řádně namontovanými

ochrannými prvky a neměňte na stroji nic co by mohlo ovlivnit bezpečnost práce.

 Stroj neuzpůsobujte a jeho části neměňte.  Nikdy neponechávejte stroj zapnutý ležící v

poloze na boku. Stroj je určen pouze pro ovládání a funkci ve stojaté poloze.

 Stroj nestříkejte vodou (nebezpečí úrazu el.

proudem).

 Stroj vypněte a odpojte od sítě při

− opravách

− údržbě a čištění

− odstraňování poruch

− odstraňování ucpání

− kontrolách přípojných vedení, při nichž se prověřuje,

zda kabely nejsou zauzlené nebo poškoz ené

− transportu

− opuštění stroje (i krátkodobě)

− neobvyklých zvucích a vibracích

 Starejte se pečlivě o svoji strunovou sekačku:

− Dbejte aby větrací otvory byly čisté.

− Udržujte úchopy čisté a suché (od oleje a mastnoty).

− Dodržujte předpisy pro údržbu a pokyny pro výměnu

cívky.

 Kontrolujte stroj z hlediska event.poškození:

− před každým započetím práce musí ochranné prvky

být pečlivě prověřeny z hlediska jejich bezvadné funkce.

− přezkoušejte zda všechny části stroje nejsou

poškozeny nebo defektní. Veškeré části stroje musí být správně namontovány a splňovat všechny. Podmínky pro bezchybný a bezpečný provoz.

− poškozené bezpečnostní prvky nebo jiné části musí být

prostřednictvím odborné firmy opraveny nebo vyměněny (není-li uvedeno v návodu jinak).

− poškozené či nečitelné bezpečnostní samolepky na

stroji je třeba vyměnit.

 Jestliže přístroje nepoužíváte, skladujte je (i nářadí) v

suchém, uzavřeném prostoru kam zejména děti nemají přístup.

Elektrická bezpečnost

 Provedení přípojného kabelu je podle IEC 60 245 (H 07

RN-F) s příčným průměrem nejméně

− 1,5 mm² při délce kabelu do 25 m

− 2,5 mm do délky kabelu přes 25 m

 Dlouhé a tenké přívodní kabely způsobují úbytek napětí.

Motor již nedosahuje svého maximálního výkonu, funkce zařízení se snižuje.

 Zástrčky a spojovací boxy na přípojných vedeních musí

být z gumy, měkkého PVC nebo jiných termoplastických materiálů se stejnými mechanickými vlastnostmi nebo musí být tímto materiálem povlakované.

 Zástrčky přípojného vedení musí být chráněné proti

stříkající vodě.

 Při pokládání přívodního kabelu dbejte na to, aby

nepřekážel, nemačkal se nebo se nezlomil, a aby se konektor nenamočil.

 Při používání kabelového bubnu kabel zcela odmotejte.  Nepoužívejte kabel k jiným účelům než je stanoveno.

Kabel chraňte p

řed horkem, olejem a ostrými hranami.

 Kabel nepoužívejte k nošení nebo zavěšení přístroje, ani k

vytahování zástrčky ze zásuvky.

 Chraňte se před úrazem el.proudem.Nedotýkejte se

uzemněných částí. Zabraňte dotyku částí těla s uzemněnými díly (např. trubky, tělesa topení, sporák, chladnička atd.).

 Pravidelně kontrolujte přívodní kabel a event. poškození

jej vyměnňte.

 Poškozený přívodní kabel nikdy nepřipojujte k síti

el.energie. Rovněž se poškozeného kabelu nedotýkejte jeli připojen k síti. Poškozený kabel může způsobit el. spojení s vodivými částmi stroje.

 Nepoužívejte vadná přípojná vedení.  Při práci ve volném prostoru používejte pouze k tomu

určený a označený kabel.

 Nikdy nepoužívejte provizorní el. připojení.  Ochranné prvky nikdy nepřemosťujte nebo nevyřazujte z

provozu.

 Přístroj se připojí na síť přes proudový chránič (30mA).

El.připojení resp. oprava el.částí stroje musí svěřena

koncesované elektrofimě nebo našemu obchodnímu oddělení. Dbejte na splnění místních bezpečnostních předpisů a opatřeních.

Opravy ostatních částí stroje provádí buď výrobce nebo

jím pověřená firma.

Pou žívejte pouze originální náhradní díly. Použití jiných

náhradních dílů může u uživatele vést k nehodám. Za škody, které z toho vyplynou, výrobce neručí.

Montáž

Dbejte při montáži pokynů v montážním

návodu!

Vysavač připojte k el.sítí až po jeho

úplném sestavení.

Montáž sací trubice

Â 2 Nyní spojte přední sací trubici (11) se zadní (10) a

sešroubujte.

Nyní kompletní sací trubici (10+11) vstrčte do jednotky

stroje (5) a spojte obojí šroubením. Î Dbejte na propojení zástrčkových kolíkú C se

zásuvkovými otvory D!

Upevnění záchytného vaku

Â 3 Nejprve zahákněte vak (12) předním koncem na sací

trubici (11). Nakonec upevněte vak (12) do otvoru v jednotce stroje

(5).

Upevnění nosného kurtu

Â 4 Nasuňte osu nosného kurtu (7) skrz otvor v jednotce

stroje (5).

Uvedení do provozu

 Ujistěte se, že stroj je kompletně smontován dle předpisů.  Před uvedením do provozu zkontrol ujte:

− přípojný kabel na poškození či defekt (

takové

kabely nelze použít).

− poškození přístroje (viz bezpečná práce)

− že všechny šrouby jsou řádně dotaženy.

− sběrný vak na opotřebení nebo sníženou jakost

L Připojení k síti

 Porovnejte napětí uvedené na typovém štítku stroje

s napětím ve Vaší síti. Stroj připojte na odpovídající napětí do řádné předpisové zásuvky.

 Připojení stroje proveďte přes Fi-ochranný jistič 30 mA.  Nepoužívejte žádné defektní přípojné kabely.

 Používejte přívodní a prodlužovací kabel s příčným

průřezem vodičů nejméně 1,5 mm² až do délky 25 m .

L Jištění: 10 A

Umístění prodlužovacího kabelu

1. Nasuňte spojku prodlužovacího kabelu na zástrčku kombinace spínače a zástrčky. (14)

2. Protáhněte prodlužovací kabel jako smyčku částí pro uvolnění tahu kabelu a zavěste ho. (8)

3. Dbejte na to, aby měl prodlužovací kabel dostatečnou vůli.

Zapnutí / Vypnutí

Spínač se nachází v rukojeti. Pro spuštění stroje posuňte spínač kupředu (1).

Vypnutí stroje proveďte posunutím spínače zpět do výchozí polohy (0).

Nepoužívejte žádné přístroje, u kterých se nedá spínač zapínat a vypínat. Poškozené spínače se musejí dát k opravě nebo výměně do servisu.

Pracovní pokyny

Před počátkem práce dbejte

! bezpečnostních pokynů ! následných dodatečných pracovních pokynů

 Stroj smějí obsluhovat pouze osoby starší 16 let, které

jsou s funkcí stroje seznámeny a stejně tak byly seznámeny s návodem k použití stroje.

 Vždy p oužívejte ochranné pracov ní prostředky (ochranné

brýle, sluchadla, rukavice, protismykové boty, řádné dlouhé pracovní kalhoty, u dlouhých vlas ů síťku na vlasy). Jen tak se ochráníte před případným zraněním.

 Postarejte se o vyklizený a bezpečný pracovní prostor.

Odstraňte všechny předměty, které mohou být při práci odmrštěny (např.kameny).

 Před počátkem práce se ujistěte,že:

− v pracovním prostoru se nenacházejí další osoby nebo

zvířata.

− že i za vámi je pracovní prostor bez překážek.

− máte vždy bezpečný postoj a místo pro práci

− rukojeť stroje a držáky jsou suché a čisté.

 Před fou káním/nasáváním doporučujeme:

− Hráběmi a koštětem uvolněte smetí.

− Prašné plochy lehce povlhčete.

 Nikdy nemiřte sací/foukací trubicí na osoby či zvířata a

stejně tak nikdy nemiřte trubicí ve směru,kde jsou osoby či zvířata.

 Přihlížející musí být ve vzdálenosti nejméně 5 m.



 Používejte úplné prodloužení foukací trysky, aby

mohl proud vzduchu působit blízko země.

 Pozor na drolivé a dokola létající předměty. Zvláště

nebezpečný je odrazový efekt od zdí či stěn.

 Stroj ihned vypněte, jestliže se so něho dostane sypký

materiál, drtě či střípky.

 Neprovozujte stroj mokrýma rukama nebo při vlhkém

počasí.

 Nikdy nehrňte materiál rukama do sacího otvoru.  Přívodní kabel veďte vždy za sebou čili za strojem. V

opačném případě vždy vzniká nebezpečí klopýtnutí, smyku, nebo pádu vzad.

 Nikdy nep oužívejte stroj při sání-

− bez záchytného vaku

− s otevřeným zipovým uzávěrem na vaku

Před uvedením do provozu se přesvědčte, že je

namontován sběrný vak, že není poškozený nebo opotřebovaný a že zdrhovací uzávěr je zatažený.

Pokyny pro používání přístroje jako vysavače a řezačky na listí

1. Přepínač nastavte do polohy pro vysávání-řezání (A).

2. Uchopte přístroj pevně za držadlo a závěsný popruh si dejte na rameno. Nastavte závěsný popruh tak, abyste mohli přístroj pohodlně a bezpečně nosit.

3. Zapněte přístroj.

4. Pohybujte přístrojem pomalu a stejnoměrně nad vysávaným materiálem. Nepřitlačujte ho do listí.

5. Když je sběrný vak plný, sací výkon se sníží. Vypněte přístroj a vytáhněte vidlici ze zásuvky. Otevřete zip a vak poté vyprázdněte.

6. Po skončení práce nastavte přepínač na foukání, abyste odstranili zbytky z nasávací/foukací trubice.

L Seberte listí včas! – Doporučuje se sebrat listí pokud

možno zasucha a co nejdříve poté, co opadá. Mokré listí působí problémy. Stejně tak listí, které začalo tlít nebo které leží na větších hromadách.

Pokyny k použití přístroje jako fukaru

1. Nastavte přepínač do polohy fukaru (B).

2. Uchopte přístroj pevně za držadlo a závěsný pás si dejte na rameno. Závěsný pás nastavte tak, abyste přístroj mohli pohodlně a bezpečně nosit.

3. Zapněte přístroj.

4. Poh ybujte pomalu a stejnoměrně nasávací/foukací trubicí zeširoka několik centimetrů nad zemí od j edné strany ke druhé.

Vysavač listí s regulací počtu otáček

U tohoto provedení lze počet otáček motoru, a tedy výkon vysávání a foukání regulovat. Otáčky můžete nastavovat plynule od 8000 až do 11500 min

–1

 Co mohu vysávat a foukat?

ANO

lehké a suché materiály, např. suché listí a odpad ze zahrádky, jako trávu, malé větvičky a kousky papíru

těžké materiály, jako např. kov, kameny, větve, jedlové šišky nebo úlomky skla

Přístroj nepoužívejte k vysávání či foukání předmětů,

které jsou výbušné nebo žhavé či kouřící jako jsou zbytky cigaret, sirky nebo horký popel.

Nevysávejte a nefoukejte zápalné tekutiny (např.

benzin). Rovněž použití stroje v blízkosti těchto látek je nepřípustné.

Údržba a péče o stroj

Před každou prací údržby a čištění

− vypněte stroj

− vyčkejte úplného zastavení stroje

− vytáhněte zástrčku ze zásuvky

Bezpečnostní zařízení, která byla odstraněna během údržby nebo čištění se musí bezpodmínečně opět připevnit a zkontrolovat.

Používejte jen originální díly. Jiné díly by mohly vést k nepředvídaným škodám a poraněním.

Další opravářské práce smí provádět pouze výrobce nebo zákaznický servis.

L Pro zachování dobré funkce vysavače listí dbejte na

následující.

 Očistěte prach a špínu hadříkem či štětcem.  Přístroj nečistěte proudící vodou nebo tlak.čističem.  Na součásti s umělých hmot nepoužívejte žádná ředidla

(benzin,alkohol atd.) Tyto mohou umělou hmotu poškodit.

Čištění sběrného vaku

Po každém použití sběrný vak vyprázdněte.

1. Sběrný vak dobře vytřepte.

2. Převraťte vak vnitřní stranou navenek, abyste ho mohli vykartáčovat.

3. Vak při silném znečištění, nejméně však jednou za rok, vyperte ručně v jemném mýdlovém roztoku.

L Pokud se zdrhovací uzávěr vaku zavírá a otvírá ztěžka,

vetřete do zubu uzávěru suché mýdlo.

Pro svou vlastní bezpečnost kontrolujte pravidelně, zda

není sběrný vak poškozen. Poškozený vak neprodleně vyměňte.

Skladování

Odpojit od sítě vytažením zástrčky.

 Nepoužívanou pilu skladujte v s uchém a uzavřeném místě

ne v dosahu dětí.

 Před dlouhodobým uskladněním stroje dbejte následných

pokynů, jen tak můžete prodloužit životnost stroje a z aručit jeho další snadné ovládání a funkci.

− Proveďte základní očistu stroje.

− Přezkoušejte zda stroj je v dokonalém stavu. Potom

delší skladování není na závadu spolehlivé funkce stroje.

Možné poruchy

Závada možná příčina Odstranění

Motor nenabíhá

⇒ Není síťové napětí (výpadek proudu) ⇒ Vadný přívodní kabel

⇒ Vadný motor nebo vadný spínač

⇒ Zkontrolovat jištění (10 A) ⇒ Vyměnit kabel příp. ho nechat

zkontrolovat (elektrikářem)

Vadné kabely již nepoužívejte

⇒ Pro odstranění problému se obraťte na

výrobce nebo na jím jmenovanou firmu (viz seznam servisů)

Nasávaný materiál není správně vtahován dovnitř (snížený sací výkon)

⇒ Přístroj je ucpaný resp. zablokovaný ⇒ Sběrný vak je příliš plný ⇒ Nastavené otáčky jsou příliš nízké

(pouze u vysavačů listí s plynulou regulací otáček)

⇒ dlouhý prodlužovací kabel nebo malý

průřez zásuvka daleko od hlavního připojení a malý průřez přívodního vedení

⇒ Odstraňte ucpání,event.odborný servis ⇒ Vyprázdnit sběrný vak ⇒ Nastavit vyšší otáčky

⇒ použijte prodlužovací kabel minimálně

1,5 mm², max.délka 25 m, při delším kabelu průřez nejméně 2,5 mm²

Technická data

Model/Typ LSH 3000 Rok výroby viz poslední strana Výkon motoru P1 3000 W Motor motor na střídavý proud 230 V ~ 50 Hz Otáčky n (s regulací počtu otáček) 8000 – 11500 min

-1

Proud vzduchu (max. rychlost proudění vzduchu) 290 km/h Sací výkon (max. množství vzduchu) 900 m³/h Vibrace při držení přístroje v rukou – nesení na rameni

(podle EN 1033/DIN 45675)

vhw

= 3,0 m/s²

Sběrný vak (objem) 35 l Třída ochrany II ochranná izolace Hmotnost 4,5 kg Hladina hlučnosti L

(podle 2000/14/ES) měřená hladina hlučnosti 98 dB (A)

zaručená hladina hlučnosti 99 dB (A)

K = 1,08 dB (A)

Hladina hluku L

(podle 2000/14/ES) 80 dB (A)

Záruka

Prosíme, přečtěte si a respektujte přiložené záruční prohlášení a jeho podmínky.

No ponga la máquina en marcha sin haber leído previamente estas instrucciones de uso, sin haber cumplido con todas las consignas, sin haber montado completamente y correctamente la máquina

Conserve este manual de uso para cualquier consulta ulterior.

Índice

Declaración de conformidad CE 40 Entrega de la máquina 40 Descripción de la máquina 40 Símbolos utilizados en este manual de uso 40 Símbolos utilizados en la máquina 41 Utilización conforme al uso previsto 41 Riesgos residuales 41 Vibraciones 42 Consignas de seguridad 42 Montaje 44 Puesta en marcha 44 Trabajo con la aspiradora / soplador 44 Mantenimiento 45 Almacenamiento 46 Si algo no funciona 46 Características técnicas 46 Garantía 46 Piezas de recambio 114

Declaración de conformidad CE

N° (S-No.): 13870 Conforme a la directiva CE: 2006/42/CE

Por la presente, nosotros

ATIKA GmbH

Schinkelstraße 97, 59227 Ahlen - Alemania Declaramos bajo nuestra única responsabilidad, que el producto

Laubsauger, -bläser, -häcksler (Aspiradora, soplador, triturador) modelo / tipo LSH 3000

Número de serie: 000001 – 020000

Es conforme a las disposiciones de la directiva CE antes mencionada, asi como a las disposiciones de las siguientes directivas

2004/108/CE, 2000/14/CE y 2011/65/CE. Se aplicaron las siguientes armonizaciones:

EN 62233:2008; EN 60335-1:2002+A1+A11+A12+A2+A13; EN 55014-1:2006; EN 55014-2:1997+A1+A2; EN 61000-3-2:2006; EN 61000-3-3:2008

Procedimiento de evaluación de la conformidad: 2000/14 CE-Anexo V

Nivel de potencia sonora medido L

98 dB (A).

Nivel de potencia sonora garantizado L

99 dB (A).

Documentación técnica depositada en:

ATIKA GmbH – Oficina tecnica Schinkelstr. 97 – 59227 Ahlen – Alemania

i.A. Ahlen, 29.05.2013 i.A. G. Koppenstein

Director ingeniería

Entrega de la máquina

 Una vez desempaquetada la máquina compruebe el

contenido de la caja

! Cantidad de piezas ! Daños

Diríjase inmediatamente a su proveedor, al fabricante o al transportista en caso de reclamación. No se admitirá ninguna reclamación ulterior.

•

1 elemento pre-montado • 1 bolsita de tornillos

•

1 correa • 1 bolsa de recogida

•

1 Tubo de aspiración

delantero

• 1 hoja de montaje

• 1 instrucciones de uso

•

1 tubo de aspiración

trasero

• 1 declaración de garantía

Descripción de la máquina

Consulte la hoja de montaje adjunta!

Â 1 -

1 Ajuste de la vel oci dad 2 Empuñadura 3 Interruptor encendido / apagado 4 Adhesivo de seguridad 5 Bloc de montaj e 6 Empuñadura delantera 7 Correa 8 Descarga cable 9 Interruptor 10 Tubo de aspiración trasero 11 Tubo de aspiración delantero 12 Bolsa recogida 13 Ruedas 14 Enchufe

Símbolos utilizados en

el manual de uso

Peligro inminente o situación peligrosa. El incumplimiento de estas indicaciones es la causa de lesiones y/o de daños materiales

Indicaciones importantes para una utilización conforme al uso previsto por el fabricante. El

incumplimiento de estas indicaciones puede ser la causa de disfunciones en su máquina



Indicaciones para el usuario. Estas indicaciones son una valiosa ayuda para obt ener un rendimiento óptimo de su máquina

Montaje, uso y mantenimiento. Este símbolo le indica que aquí le explican lo que debe hacer y como lo debe hacer.

Â 1 Â 2 Â 3

Consulte la hoja de montaje adjunta siempre que el texto haga referencia a un número en el esquema

Símbolos utilizados en la máquina

Lea el manual de uso adjunto así como las consignas de seguridad antes de poner en marcha su máquina. Téngalas siempre en cuenta

Apague el motor, retire el capuchón de la bujía, antes de cualquier operación de mantenimiento, reparación y/o limpieza de la máquina.

Las proyecciones son un peligro cuando la máquina está en marcha. Las personas aj enas a su trabajo así como los animales domésticos, no deben encontrarse en su zona de trabajo.

Cuidado, herramienta en rotación No introduzca las manos o los pies en los

orificios de la máquina mientras esté funcionando

Lleve gafas de protección y un casco acústico

Proteja la máquina de la humedad

Desenchufe la máquina cuando note que el cable este dañado o enredado

No toque el cable mientras esté conectado a la red eléctrica.

Franjas horarias de utilización

Cumpla con las disposiciones nacionales, o regionales específicas, referentes a la contaminación acústica.

Para evitar el ruido: Es imposible eliminar el ruido de esta máquina. Realice el trabajo con esta máquina en horas autorizadas Cumpla con los horarios de silencio, limite el tiempo de trabajo. Lleve siempre una protección del oído adecuada.

Utilización conforme al uso previsto

 La aspiradora / soplador está concebida para aspirar

materias ligeras tales como hojas secas, desechos del jardín tales como la hierba, pequeñitas ramas, trocitos de papel

 Está prohibido la aspiración, el soplado y el triturado de

! materiales tales como metales, piedras, ramas, piñas

o cristal roto

! Se prohíbe aspirar, sopl ar, triturar colillas de cigarrillos

y, brasas

! Se prohíbe aspirar, soplar, triturar mat erias explosivas,

o/y nocivas.

 No utilice la máquina para aspirar líqui dos.

 Está prohibido utilizar la máquina para otr os usos que no

sean la aspiración, el soplado o el triturado

 La aspiradora solo es para un uso privado tal com o está

previsto por el fabricante.

 Está prohibido utilizar está máquina en trabajos

profesionales, en los parques, zonas de juego, espacios públicos en general, en la agricultura, o en la silvicultura

 Cualquier otra utilización no especificad a en este manual

de uso, será considerada no conforme. El fabricante declinará entonces cualquier responsabilidad por cualquier daño causado que derive del incumplimiento de las consignas de utilización. El usuario será el único responsable.

 Una utilización conforme al uso previ sto por el fabricante

implica también el cumplimiento de todas las consignas, de uso, mantenimiento, reparación de la máquina, así como el cumplimiento de todas las consignas de seguridad.

 Cumpla siempre con las prescripciones para la preve nción

de accidentes aplicables a esta máquina, así como con las disposiciones de la medicina del trabajo y de la se guridad técnica de su país

 El fabricante declina cualquier tipo de responsabilidad por

cualquier daño causado que derive de la modificación de la máquina por parte del usuario

 Sólo personas que conozcan bien la máquina, podrán

ajustarla y asegurar su mantenimiento. Las repar aciones deben ser realizadas por el servicio postventa. Exclusivamente.

 No utilice jamás esta máquina en un entorno explosivo.  No exponga esta máquina a la humedad, o a la ll uvia.

Riesgos residuales

Una utilización conforme al uso pr evisto p or el fabri cante, el respecto de las consignas de seguridad aplicables no pueden sin embargo eliminar todos los riesgos ligados a la fabricación y a la utilización de esta máquina.

Se reducen los riesgos residuales si se respetan las „consignas de seguridad“ y una „ utilización conf orme al uso previsto por el fabricante“, así como todas las indicaciones que figuren en este manual de uso.

Ser consciente del peligro y ser prudente, también ayudan a reducir los riesgos de daños corporales y ma teriales

 Las medidas de seguridad ignoradas u omitidas son la

causa de lesiones y daños

 Cuidado con las proyecciones de tierra y de piedras  No utilice cables de conexión defectuos os  Riesgo de electrocución por contacto con piezas al

descubierto que estén bajo tensión.

 Existe riesgo de daños en el oído si usted no lleva una

protección acústica mientras trabaje con esta máquina.

Es posible que persistan unos riesgos residuales aunque se hayan tomado todas las precauciones

Vibraciones

Vibraciones manos y brazos ah = 3,0 m/s² El valor de emisión de vibraciones fue medido según un procedimiento normalizado y por lo t anto puede ser utilizado para comparar una herramienta eléctrica con otra. El valor de emisión de vibraciones indicado puede tambien ser utilizado para realizar una evaluación previa a la exposición a las vibraciones

El valor de emisión de vibraciones durant e el uso de la máquina puede diferir del valor indicado por el fabricante o del valor indicado en este manual de uso Esta diferencia se debe a diferentes factores que d eben ser tomados en cuenta antes y/o durante la utilización de la máquina

− ¿la máquina está utilizada conforme al uso previsto por

el fabricante?

− ¿El estado funcional de la máquina es correcto?

− ¿Las empuñaduras, anti vibraciones (opción), están

correctamente montadas y fijadas al cuerpo de la máquina?

Cuando note una sensación desagradable en las manos o brazos, cuando note un cambio de color de la piel, deje inmediatamente el trabajo. Haga pausas, descansos largos. El incumplimiento de esta consigna le puede causar el síndrome de vibraciones que se transmite a manos y brazos.

Haga una estimación de la carga en función del traba jo, de la utilización de la máquina, de la duración de las pausas. Reduzca el riesgo de exposició n a las vibraciones durant e el trabajo Haga un mantenimiento de la máqui na conform e a las instrucciones de este manual de uso. Si utiliza muy a menu do su máquina le recomendamos contactar con el servicio postventa o el fabricante, para comprar las empuñaduras anti vibraciones Evite la utilización de la máquina con temperaturas inferiores o iguales a 10º C. Establezca un planing de trabajo que le permita dism inuir el riesgo ligado a las vibraciones

Consignas de seguridad

En caso de utilización no conforme al uso previsto por el fabricante, el aspirador puede representar un peligro La utilización de herramientas eléctricas implica cumplir con las medidas generales de seguridad para evitar riesgos de incendio, electrocución, o lesiones a las personas.

Antes de cualquier puesta en marcha de esta máquina, lea y cumpla con las instrucciones del manual de uso así como con la reglamentación aplicable a su máquina en cuanto a prevención de accidentes en el trabajo. En particular, cumpla con todas las reglamentaciones de seguridad vigentes en su país.

Entregue las consignas de seguridad a cualquier persona que vaya a utilizar la máquina.

Conserve estas consignas de seguridad en un lugar seguro

 Antes de cualquier utilización familiarícese c on la máquina

leyendo estas instrucciones de uso

 No utilice la máquina para fines no adecuados ( ver

„utilización conforme al uso previsto“ y „trabajo con el aspirador de hojas „ )

 Apóyese correctamente sobre sus dos piernas y

mantenga el equilibrio en cualquier momento. No se incline hacia adelante

 Mantenga una posición estable sobre todo en terrenos

con pendiente

 No corra mientras utilice la máquina. Debe ir siempre

caminando.

 Sea atento. Tenga cuidado con lo que hace. Trabaj e con

sensatez. No trabaje jamás bajo los efectos de ciertos medicamentos, alcohol o drogas. Puede causar graves accidentes.

 Lleve siempre ropa adecuada  No lleve ropa ancha, ni joyas, ni cabello largo suelto

− Lleve guantes de protección y calzado anti deslizante

− Lleve pantalones largos para proteger sus piernas

− Lleve una redecilla para recoger su cabe llo si lo lleva

largo para evitar que la máquina lo aspire.

 Lleve ropa de protección personal

− Lleve gafas de protección

− Lleve protección acústica. El nivel de presión sonora

puede ser superior a 85 dB (A)).

− Le recomendamos llevar máscara para la cara para

evitar cualquier riesgo de irritación debido a l polvo

 Mantenga siempre su zona de trabajo limpia. El desorden

es causa de accidentes.

 Cuid ado cuando camine hacia atrás. Existe riesgo de

tropiezo.

 Tenga en consideración el medioambiente:

− No utilice la máquina en un entorno húmedo

− No exponga la máquina a la lluvia

− No trabaje a proximidad de piscinas o estanques

− No trabaje si no tiene luz suficiente, ni al anochecer, ni

en tiempo de niebla,....

 Aleje todas las personas que sean ajenas a su trabajo, asi

como los animales domésticos No permita que los niños toquen / jueguen con su máquina, ni con el cable

 Apague la máquina en presencia de personas ajenas a su

trabajo, y siempre que se desplace con l a máquina. Pará cambiar de zona de trabajo.

 El usuario es el único responsable de su máquina en su

zona de trabajo

 Los menores de 16 años no pueden utilizar esta máquina  Asegúrese siempre de que los niñ os estén alejados de la

máquina

 No utilice la máquina en presenci a de personas ajenas a

su trabajo

 El usuario asume la responsabilidad en caso de

accidentes causados a otras personas

 No aparte la vista de su máquina.  No sobrecargue su máquina. Trabaja mejor y con más

seguridad si respeta todas las consignas de uso.

 Compruebe que los dispositivos de seguridad de la

máquina estén bien y totalmente montados. No modifique nada que pueda mermar su seguridad.

 No modifique jamás la máquina. Tampoco modifique

ninguna de sus piezas.

 La máquina está exclu sivamente concebida para un uso

vertical.

 La máquina no debe estar salpicada por el agua de

ninguna proveniencia tal como, grifo, lluvia,... Está bajo tensión eléctrica, y existen muchos riesgos de daños y lesiones.

 Desenchufe siempre la máquina de la red eléctrica en los

siguientes casos :

− Reparación

− Mantenimiento

− Limpieza

− Arreglo de disfunciones

− Limpieza de obstrucciones

− Comprobaciones de cables para saber si

están enredados o dañados

− Cambio de aspiración a soplado

− Transporte

− Siempre que se aleje de su máquina aunque sea por

un instante

− Ruidos y vibraciones inhabituales

 Haga un mantenimiento cuidados o de su máquina

− Compruebe que los orificios de ventilación estén libr es

de suciedad

− Las empuñaduras siempre deben estar libres de

aceites, grasas, resinas

− Cumpla siempre con las instrucciones de este manual

de uso para el mantenimiento

 Compruebe con regularidad el estado de su máquina

− Compruebe el estado y el funcionamiento perfectos de

todos los equipos de seguridad de su máquina, antes y durante su trabajo

− Compruebe que las piezas móviles funcionen a la

perfección. Compruebe que no estén atascadas ni dañadas. Compruebe que estén correctamente montadas.

− Los dispositivos de seguridad y las piezas dañadas

deben ser reparados o cambiados por el servicio postventa o el fabricante a menos que otras informaciones figuren en este manual de uso.

− Los adhesivos de seguridad que estén dañados o

sean ilegibles, deben ser inmediatamente cambiados

 Conserve las herramientas que no utiliza en un lugar seco,

bajo llave y siempre fuera del alc ance de los niños.

Seguridad eléctrica

 Línea eléctrica cf. IEC 60 245 (H 07 RN-F) que tenga una

sección mínima de

- 1,5 mm² para cables de hasta 25 metros de largo

- 2,5 mm² para cables de más de 25 metros

 Los cables demasiado largos y delgados provocan una

caída de tensión. El motor no puede alc anzar su potencia máxima y esto provoca disfunciones en toda la máquina

 Los enchufes y tomas de cable de alargo deben ser de

goma, de PVC flexible o de cualquier otro material termoplástico de iguales características mecánicas.

 Los enchufes y tomas deben estar protegidos contra l as

posibles proyecciones de agua

 Cuando coloca el cable de alargo compruebe que no esté

aplastado, atascado, doblado, y compru ebe tambien que no haya riesgo ligado al contacto con el agua.

 En caso de utilización de un alargo con tamb or, desenro lle

completamente el cable.

 No utilice el cable para fines inadecuados. Protéjalo del

calor, de la lluvia, de superficies cortantes, y de aceites

 No utilice el cable para transportar su máquina ni para

colgarla. Tampoco estire del cable para desenchufar su máquina.

 Protéjase contra los riesgos de electrocución. Evite

cualquier contacto del cuerpo con aparatos que tengan toma de tierra, tales como frigoríficos, hornos, radiadores..

 Compruebe el cable de alargo c on regularidad. No debe

presentar ningún daño. Si el cable estuviese dañado, cámbielo.

 No enchufe jamás su máquina con un cab le defectuoso.

No toque jamás un cable dañado sin antes haberlo desconectado de la red.

 No utilice jamás cables de conexión defectuosos  Utilice exclusivamente cables homologados, concebidos

para trabajos al aire libre

 No utilice jamás conexiones eléctricas provisionales  No ponga jamás fuera de servicio los equipos de

seguridad de su máquina.

 Utilice la máquina con un diferencial (30 mA).

Cualquier conexión eléctrica, incluso cualquier

reparación de las partes eléctricas de su máquina, deben ser realizadas por personal oficial de su se rvicio postventa. Debe cumplir con la reglamentación de su país en cuanto a prevención de accidentes y medidas de protección.

El servicio postventa es el ú nico autorizad o para realiz ar

reparaciones en su máquina.

Utilice exclusiv amente pie zas de r ecam bi o or igi n ales. D e

lo contrario el fabricante declina cualquier responsabilidad por daños causados que deriven del incumplimiento de esta consigna.

Montaje

Consulte la hoja de montaje adjunta

No enchufe su aspirador a la red

eléctrica sin antes haberlo montado p or completo

Montar el tubo soplador

Â 2 Monte el tubo de aspiración delantero (11) y el tubo de

aspiración trasero (10) enroscándolos el uno al otro

Inserte el tubo de aspiración completo (10 + 11) en la

máquina (5) y fíjelo. Î Compruebe que los puntos C y D estén unidos

entre ellos

Fije la bolsa de recogida

Â 3 Cuelgue primero la extremidad delantera de la bolsa

de recogida (12) al tubo de aspiración (11). Para

terminar, inserte el orificio de la bolsa (12) en el sitio previsto para ello en la máquina (5).

Fije la correa

Â 4 Inserte la corr ea (7) en el orificio previsto para el lo en

la máquina (5).

Puesta en marcha

 Asegúrese de que la máquina esté integralmente

montada, y conforme a las reglamentaciones aplicables.

 Antes de cualquier utilización, compruebe lo siguiente.

− que los cables de conexión no tengan imperfecciones

tales como fisuras

− que la máquina no tenga daños

− que todas las tuercas y tornillos estén bien fijados

− que la bolsa de recogida no esté desgastada o da ñada

L Conexión a la red eléctrica

 Compare la tensión de su red elé ctrica, por ejemplo 230

V, con la tensión que figura en la placa eléctrica de su máquina. Conecte la máquina con una toma de tierra adecuada y conforme a las prescripciones

 Conecte la máquina con un conmutador de seguridad

(interruptor m de protección contra el corto circuito) 30 mA.

 No utilice jamás cables de conexión defectuosos  Utilice cables de conexión, o alargo de conexión que

tengan una sección mínima de 1,5 mm² y una longitud máxima de 25 m.

L Fusible: 10 A

Conexión del alargo

1. Inserte el cable de alargo

tal como indica la figura (14).

2. Haga pasar el cable de a

lo largo en bucle por el dispositivo de descarga (8) de tracción, y cuélguelo

3. Compruebe que el cable

tenga suficiente juego

Encendido / Apagado

El interruptor encendido / apagado se encuentra en la empuñadura. Pulse el interruptor hacia adelante (1) para encender la máquina. Pulse hacia atrás (0) para apagar la máquina.

No utilice jamás una máquina cuyo interruptor no funcione correctamente. Los interruptores defectuosos deben ser inmediatamente reparados o cambiados por el servicio postventa

Trabajo con el aspirador de hojas

Antes de empezar el trabajo, cumpla con las consignas de seguridad así como con las siguientes consignas :

 Sólo pueden utilizar la máquina las personas mayores de

16 años que hayan leído las instrucciones de uso de este manual

 Lleve siempre el equipo de protección adecuado ( gafas,

máscara, redecilla para el cabello)

 Mantenga siempre su zona de trabajo limpia y ordenada.

 Antes de empezar a trabajar, compruebe siempre lo

− Que ninguna persona, ningún animal se encuentre en

su zona de trabajo

− Que pueda echarse hacia atrás sin ningún problema

en caso de emergencia

− Que esté en una posición segura

− Que las empuñaduras estén secas y limpias

 Antes de soplar o de aspirar, le recomendamos lo

− Utilice un rastrillo o una escoba para que los

elementos a aspirar no estén enganchados al suelo y facilitarle la aspiración

− Humidifique ligeramente las zonas muy polvorientas

 No ponga jamás el tubo aspirador o soplador en

dirección hacia personas o animales. Cuando utilice el soplador, cuidado con no soplar los elementos en dirección hacia personas o animales

 Las personas ajenas a su trabajo deben mantener una

distancia mínima de 5 metros con su máquina



 Utilice el alargo complet o de la boquilla sopladora de

su máquina para una eficacia mayor cerca del suelo

 Tenga cuidado con los elementos que vuelan. El efecto de

retroceso con las paredes es peligro so, por ejemplo con las piedrecitas

 Apague la máquina cuando se encuentre en caminos de

piedrecitas, grava, ...

 No utilice la máquina con las manos mojadas o si el

tiempo es húmedo‘(niebla, lluvia ...)

 No rellene manualmente el orificio de aspiración  Guie siempre el cable hacia atrás para evitar cualquier

riesgo de tropiezo y/o de caída.

 No utilice jamás la máquina en las siguientes condiciones :

− Sin bolsa recogedora,

− Cuando el cierre de la bolsa no esté correctamente

cerrado

Antes de la puesta en marcha de su máquina,

asegúrese de que la bolsa recogedora esté correctamente colocada, no esté dañada, esté bien cerrada

Consignas relativas a la utilización del aspirador / triturador

1. Ponga el interruptor en la

posición aspiración / triturado (A).

2. Sostenga firmemente la

máquina por la empuñadura, póngase la correa. Ajuste bien la correa para trabajar cómodamente y con total seguridad

3. Encienda la máquina

4. Desplace lentamente y con movimientos regulares la

máquina encima de los elementos que quier e aspirar. No sumerja la máquina dentro de las hojas

5. La potencia de aspiración disminuye en cuanto la bolsa

recogedora está llena. Apague la máquina, desenchufe de la red eléctrica. Abra la cremallera, vacié la bolsa

6. Después de su trabajo, ponga el interruptor en l a posición

Soplado, para eliminar los residuos atascados en el tubo de aspiración

L Recoja las hojas cuanto antes – Se recomienda

recoger las hojas por tiempo seco, en cuanto hayan caído del árbol. Las hojas húmedas o mojadas son más difíciles de aspirar sobre todo si se encuentran amontonadas y ya empiezan a pudrirse.

Consignas relativas a la utilización del soplador

1. Ponga el interruptor en la

posición de soplado (B).

2. Sostenga firmemente la

máquina por la empuñadura, póngase la correa. Ajuste la correa para poder llevar la máquina cómodamente y con total seguridad

3. Encienda la máquina

4. Desplace el tubo aspirador levantándolo lentamente y con

regularidad a pocos centímetros del suelo, de un lado para otro.

Aspirador de hojas con ajuste de velocidad

En este modelo, la velocidad de rotación del motor, o sea, en otras palabras, la potencia de aspiración y de soplado de su máquina, se pueden ajustar.

Puede ajustar la velocidad de rotación progresivamente de 8000 a 11500 min

–1

 Lo que se puede aspirar y soplar

Elementos ligeros y secos, tales como hojas secas, hierba, pequeños papeles, muy pequeñitas ramas

Elementos pesados tales como el metal, piedras, ramas, piñas o cristales rotos.

No aspire jamás, (ni sople jamás), objetos

incandescentes, calientes tales como colillas e cigarrillos, cerillas, o cenizas.

No aspire ni sople líquidos combustibles como

gasolina y no utilice esta máquina a proximidad de tales productos.

Mantenimiento

Antes de cualquier operación de mantenimiento, reparación y/o limpieza, haga lo siguiente :

- Apague la máquina

- Espere la inmovilización total de las piezas de la máquina

- Desenchufe la máquina de la red

eléctrica

Utilice exclusivamente piezas de recambio origi nal es. En caso contrario dañara su máquina, causará daños materiales y lesiones corporales imprevisibles.

Cualquier operación de mantenimiento que no esté descrita en este manual, debe ser realizada por el fabricante o el servicio postventa.

Conserve las máquinas que no utilice en u n lugar seco, bajo llave y fuera del alcance de los niños.

L Cumpla con las siguientes consignas de mantenimiento

 Elimine el polvo y la suciedad con un trapo seco o un

pincel

 No limpie la máquina debajo del grifo. No utilice agua. No

utilice un limpiador de alta presión.

 No utilice solventes (gasolina, alcohol,...) para la limpieza

de los componentes plásticos. Los dañaría definitivamente.

Limpieza de la bolsa de recogida

Vacíe la bolsa después de cada utilización

1. Sacuda bien la bolsa.

2. Dele la vuelta a la bolsa para poder limpiar la p arte interior

3. Lav e la bolsa de recogida a mano en una agua jabonosa si está muy sucia o sólo una vez al año.

L Si la cremallera es difícil de abrir o cerrar, unte los

dientes con una pastilla de jabón seco.

Compruebe con regulari dad que la bolsa de recogida no

esté dañada. Cambie inmediatamente una bolsa dañada

Almacenamiento

Desenchufe la máquina de la red eléctrica

 Conserve las máquinas que no utiliza en un lugar seco,

bajo llave y siempre fuera del alc ance de los niños

 Antes de un almacenamiento prolongado cumpla con las

siguientes consignas para prolongar la vida de su máquina:

− Realice una limpieza profunda.

− Compruebe el estado de la máquina. Debe ser

impecable.

Si algo no funciona

Problema Causa Solución

El motor no arranca

⇒ ausencia de corriente eléctrica ⇒ cable eléctrico defectuoso

⇒ motor o interruptor defectuoso

⇒ Compruebe el fusible (10 A) ⇒ Cambie o pida reparación, comprobación, del

cable por un electricista

No utilice jamás cables defectuosos

⇒ Diríjase al fabricante o al servicio postventa

La máquina no aspira correctamente (potencia de aspiración reducida)

⇒ La máquina está embozada o bloqueada ⇒ La bolsa de recogida está llena

⇒ La velocidad está mal ajustada, demasiado

baja, (únicamente para aspiradoras con dispositivo de ajuste progresivo

⇒ Cable de alargo demasiado largo o que tiene

una sección demasiado pequeña

⇒ Desemboce la máquina / Acuda al servicio

post venta

⇒ Vacíe la bolsa ⇒ Ajuste la velocidad de aspiración

⇒ Cable de alargo de 1,5 mm de sección

mínima y longitud máxima de 25 metros. Si el cable es más largo, la sección debe ser de 2,5 mm² como mínimo.

Características técnicas

Modelo / tipo LSH 30 0 0 Año de fabricación Ver la última página Potencia del motor P1 3000 W Motor Corriente alternativa 230 V ~ 50 Hz Rendimiento motor 8000 – 11500 min

-1

Velocidad del aire propulsado 290 km/h Volumen máximo de aire aspirado 900 m³/h Vibración manos/brazos (según EN 1033/DIN 45675) a

vhw

= 3,0 m/s² Capacidad bolsa de recogida 35 l Clase de protección

II – doble aislamiento

Peso 4,5 kg Nivel de potencia sonora L

(según 2000/14/EG) Nivel de potencia sonora medido 98 dB (A)

Nivel de potencia sonora garantizado 99 dB (A)

K = 1,08 dB (A)

Nivel de presión sonora L

(según 2000/14/EG) 80 dB (A)

Condiciones de garantía

La garantía cubre los defectos de fabricación. Criterios según ley de garantías actual. Documento imprescindible para aten der una garantía: Factura de compra

A gépet nem szabad üzembe helyezni, amíg a jelen használati utasítást útmutatót el nem olvasta, valamennyi leírt tudnivalót figyelembe nem vett és a készüléket a leírtak szerint nem szerelte össze.

Az utasítást a további használathoz kérjük megőrizni.

Tartalom

EK - megfelelőségi nyilatkozat 47 Szállítási terjedelem 47 A készülék leírása 47 Szimbólumok - Kezelési utasítás 47 Szimbólumok - Készülék 48 Üzemidők 48 Rendeltetésszerű alkalmazás 48 További kockázatok 48 Rezgés 49 Biztonságos munkavégzés 49 Összeszerelés 50 Üzembe helyezés 51 Műveleti útmutatások 51 Karbantartás és ápolás 52 Tárolás 53 Lehetséges zavarok 53 Műszaki adatok 54 Garancia 54 Pótalkatrészek 114

EK - megfelelőségi nyilatkozat

Sz. (S-No.): 13870

A 2006/42 EK irányelvnek megfelelően az

ATIKA GmbH

59227 Ahlen, Schinkelstraße 97, Németország a fenti Irányelv előírásai szerint kizárólagos felelősséggel kijelenti,

hogy az

LSH 3000

Laubsauger, -bläser, -häcksler (lombszívó, -fújó, -

aprító) sorozatszám: 000001 – 020000

megfelel a fenti Irányelv, továbbá az alábbi Irányelvek követelményeinek:

2004/108/EK, 2000/14/EK és 2011/65/EK. A következő harmonizált szabványok kerültek alkalmazásra:

EN 62233:2008; EN 60335-1:2002+A1+A11+A12+A2+A13; EN 55014-1:2006; EN 55014-2:1997+A1+A2; EN 61000-3-2:2006; EN 61000-3-3:2008

Megfelelőségi értékelési eljárás: 2000/14/EK – V függelék.

Mért hangteljesítmény-szint L

98 dB (A).

Garantált hangteljesítményszin L

99 dB (A).

A műszaki dokumentációért felelős személy:

ATIKA GmbH – Műszaki Iroda 59227 Ahlen, Schinkelstraße 97 – Németország

i.A. Ahlen, 29.05.2013 i.A. G. Koppenstein Tervező részleg vezetése

Szállítási terjedelem

 A kicsomagolás után kérjük, ellenőrizze a karton

tartalmának

! teljességét ! és esetleges szállítási sérüléseit

Kifogásait haladéktalanul közölje a kereskedővel, szállítóval ill. gyártóval. A későbbi reklamációkat nem áll módunkban elismerni.

•

1 készülék • 1 gyűjtőzsák

•

1 tartóheveder • 1 szerelési útmutató

•

1 első szívócső • 1 kezelési útmutató

•

1 hátsó szívócső • 1 garancianyilatkozat

•

1 csavartasak

A készülék leírása

Vegye figyelembe a mellékelt szerelési

útmutató utasításati!

Â 1

1 Fordulatszám-szabályozós 2 Fogantyú 3 Be-/kikapcsoló gomb 4 Biztonsági ragasztócímke 5 Készülék 6 Első fogantyú 7 Tartóheveder 8 Kábellazító 9 Állítókar 10 Hátsó szívócső 11 Első szívócső 12 Gyűjtőzsák 13 Kerekek 14 Hálózati csatlakozó

Szimbólumok - Kezelési utasítás

Fenyegető veszély vagy veszélyes helyzet. Az itt leírt tudnivalók figyelmen kívül hagyása sérüléseket okozhat vagy dologi károkhoz vezethet.

Fontos tudnivalók a szakszerű kezeléshez. Az itt leírt tudnivalók figyelmen kívül hagyása zavarokhoz vezethet.



Használói tudnivalók. Az itt leírt tudnivalók segítenek Önnek minden funkció optimális kihasználásában.

Szerelés, kezelés és karbantartás. Itt pontos magyarázatot kap, mit kell tennie.

Â 1 Â 2 Â 3

Kérjük, vegye kézbe a szerelési és kezelési képmellékletet, ha a szövegben egy ábrára történő hivatkozást talál.

Szimbólumok - Készülék

Üzembe helyezés előtt a használati utasítás és biz-tonsági tudnivalók elolva-sása és szem el őtt tartása.

Javítási, karbantartási és tisztogatási munkák előtt a motort állítsuk le és a hálózati dugót húzzuk ki.

Járó motor mellett repülő elemek miatti veszély

- a munkában részt nem vevő személyeket, valamint a házi és haszonállatokat a veszélyeztetett területtől tartsuk távol.

Vigyázzon, a forgó szerszám veszélyes lehet. járó motor mellett ne nyúljon be se kézzel, se lábbal a berendezés nyílásaiba.

Viseljünk szem- és fülvédő eszközt.

Nedvességtől óvjuk. Ha a kábel sérült vagy összegabalyodott, húzza

ki a csatlakozó dugót. Ne érintse meg a kábelt, ha az még nincs leválasztva a hálózatról.

Üzemidők

Kérjük a regionális előírások betartását.

Zaj elkerülésére vonatkozó tudnivalók:

A készülék bizonyos szintű zajterhelése elkerülhetetlen. A zajos munkavégzést úgy szervezze meg, hogy az engedélyezett és erre szolgáló időszakba n történjen. Munka közben tartson szünetet, és a munkavégzés időtartamát a szükséges minimumra, korlátozza. Saját, és a környezetében tartózkodó személyek testi épségének védelme érdekében erre alkalmas hallásvédő eszközt kell hordani.

Rendeltetésszerű alkalmazás

 A lombszívó, -fúvó, -aprító csak könnyű és száraz

anyagokhoz alkalmas, mint pl. lomb és olyan kerti hulladékok, mint fű, apró ágak és papírdarabkák.

 A szívó-, fóvú- és aprító funkció használata

! nehéz anyagokhoz, mint pl.: fém, kövek, gallyak,

fenyőtoboz vagy üvegcserepek

! éghető anyagokhoz, mint pl.: cigarettacsikkek, faszén ! gyúlékony, mérgező vagy robbanásveszélyes

anyagokhoz

kifejezetten tilos.

 A nehéz anyagok, mint pl. fémek, kövek, gallyak,

fenyőtobozok vagy törött üveg szívása, fújása és aprítása kifejezetten kizárt.

 Testi veszélyeztetés kockázata miatt a készüléket soha ne

használjuk egészségre ártalmas porokkal, folyadékokkal szennyezett területen vagy nedvesen szívóként.

 A szíváson és fújáson kívül egyéb alkalmazás nem

megengedett.

 A lombszívót, -fúvót, -aprítót kizárólag magán használatra

tervezték, rendeltetésének megfelelően.

 A magán házi és kertterület céljaira készült készüléknek

azok tekintendők, melyeket közlétesítményekben, parkokban, sportlétesítményekben, valamint a mező- és erdőgazdaságban alkalmazni nem lehet.

 Minden ezt meghaladó használat nem-

rendeltetésszerűnek minősül. Az ebből eredő károkért a gyártó felelősséget nem vállal – ennek kockázatát kizárólag a használó viseli.

 A rendeltetésnek megfelelő használathoz tartozik még a

gyár által előírt módon való használat-, karbantartás- és javítás valamint az útmutatóban olvasható biztonsági tudnivalók követése.

 A használathoz érvényes balesetel hárítási előírásokat, és

az általánosan leismert munkaegészségügyi és biztonságtechnikai szabályokat be kell tartani.

 A lombszívó önkényes megváltoztatása az abból eredő

bármilyen kárra vonatkozóan kizárja a gy ári szavatosság érvényességét.

 A gépet csak olyan személy szerelheti, használhatja és

tarthatja karban, akit azzal megbíztak, és akit a lehetséges veszélyekről tájékoztattak. Karbantartást csak gyárunk, vagy az általunk megnevezett vevőszolgálati műhely végezhet.

 A gépet robbanásveszélyes környezetb en nem szabad

használni és esőnek kitenni nem szabad.

További kockázatok

A rendeltetés által meghatározott konstrukcióból

adódóan valamennyi vonatkozó biztonsági rendelkezés betartása ellenére rendeltetésszerű alkalmazás esetén is fennállhatnak még kockázatok.

A fennmaradó kockázatok minimálisra csökkenthetők, ha a „Biztonsági tudnivalókat”, a „Rendeltetésszerű alkalmazást” valamint a használati utasítást követjük és hiánytalanul betartjuk.

A körültekintés és óvatosság csökke ntik a személy i sérülések és a károk keletkezésének kockázatát.

 Figyelmen kívül hagyott vagy figyelm et elkerül ő biztonsági

intézkedések a kezelő sérüléseihez vagy a tulajdon káraihoz vezetnek.

 A gép követ és a földet erővel eldobhatja.  Áram miatti veszélyeztetés nem szabályszerű elektromos

csatlakozó kábelek alkalmazása esetén.

 Feszültség alatt lévő részek érintése nyitott elektromos

szerkezeti elemek esetén

 Halláskárosodás hallásvédő nélküli hosszabb munka

esetében. Továbbá minden megtett intézked és ellenére is lehetnek nem nyilvánvaló maradék kockázatok.

Ezenkívül minden megtett intézkedés ellenére is fennállhatnak nem nyilvánvaló további kockázatok.

Rezgés

Kéz-kar rezgés ah = 3,0 m/s² A megadott rezgéskibocsátási értéket egy szabványos vizsgálati eljárással mérték. Ez az érték két elektromos szerszám összehasonlítására szolgál. A megadott rezgéskibocsátási érték a várható rezgéshatás becslésére is alkalmas.

A gép használata során észlelt tényleges rezgéskibocsátási érték eltérhet a kezelési ut asítás ban fogl a lt, vagy a gyártó által megadott értéktől. Ezt a következő tényezők befolyásolhatják, melyeket a gép használatbavétele előtt, ill. használata során figyelembe k ell venni:

− Szakszerűen használják-e a gépet?

− A gép használati állapota rendben van-e?

− Fel vannak-e szerelve a tartó fogantyúk vagy a

tartozékként beszerezhető rezgéscsökkentő fogantyúk,

ezek szorosan illeszkednek-e a motortesthez? Amennyiben a gép használata során kényelmetlen érzése támad, vagy a kezének bőre elszíneződött, azonnal szüntesse be a munkavégzést. Rendszeres időközönként tartson pihenő szünetet. Ha nem tart elegendő szünetet, karján és kezén rezgés okozta szindróma léphet fel. Becsléssel meg kell állapítani a munkavégzés, illetve a gép használata során fellépő terhelés mértékét, és a pihenő szünetek időtartamát és gyakoriságát ennek függvényében kell meghatározni. Ilymódon a tel jes munkaid őre jutó terhelés mértékét lényegesen mérsékelni le het. Csökkentse minimális mértékre a rezgés okozta kockázatokat. A gépet a kezelési utasításban foglaltaknak megfelelően ápolja. Amennyiben a gépet az átlagosnál gyakrabban használják vagy alkalmazzák, lépjen kapcsolatba a szakkereskedővel és igény esetén szerezzen be megfelelő rezgésvédő tartozékokat (fogantyút). Ne használja a gépet 10°C-nál alacsonyabb hőmérsékleten. Készítsen munkatervet, melynek alapján korlátozni lehet a rezgés okozta terhelést.

Biztonságos munkavégzés

Szakszerűtlen használattól a lombszívó veszélyessé válhat. Ha elektromos szerszámot használnak, akkor a tűz, áramütés és személyi sérülés elkerülésére követni kell az alapvető biztonsági rendszabályokat.

Ezért a szerszám üzembe helyezése előtt olvassa el és vegye figyelembe a következő utalásokat, és szakmai egyesületének balesetelhárítási előírásait, illetve az adott ország biztonsági előírásait annak érdekében, hogy saját magát és másokat is a balesetektől megvédje.

A biztonsági tudnivalókat minden olyan személynek adja tovább, aki a készülékkel munkát végez.

A biztonsági tudnivalókat kérjük jól megőrizni.

 A használati utasítás segítségével már használat előtt

ismerkedjen meg alaposan a készülékkel.

 Ne használja a készüléket olyan célokra, melyekre az

nem rendeltetett (lásd „Rendeltetésszerű alkalmazás” és „Munkavégzés a lombszívóval”).

 Gondoskodjék biztonságos helyzetéről és mindig tartsa

meg egyensúlyát. Ne hajoljon előre.

 Lejtős terepen mindig ügyeljen arr a, hogy biztonságosan

álljon.

 A készüléket csak lépésben haladva üzemeltesse, ne

használja azt szaladva vagy futás közben.

 Legyen figyelmes. Figyeljen arra, amin dolgozik.

Munkáját ésszerűen hajtsa végre. A gépet ne használja olyankor amikor fáradt vagy drog, alkohol vagy gyóg yszer hatása alatt áll. A gép használatánál elég egy figyelmetlen pillanat ahhoz, hogy súlyos balesetet szenvedjen.

 Viseljen munka közben megfelelő munkaruhát:

− ne viseljen bő ruhát vagy ékszert, mert azokat a

mozgó gépalkatrész beránthatja

− védőkesztyű és csúszásmentes munkacipő

− lábszára védelmére hosszúnadrág.

− Hosszú, lelógó hajjal ne álljon a beszívónyílás

közelébe. Előfordulhat, hogy a készülék beszívja a haját. Adott esetben viseljen hajhálót.

 Viseljen személyi védőruházatot:

− hallásvédelem (a munkahelyi zajnyomás a 85 dB (A)

szintet meghaladhatja)

− védőszemüveg

− a por által okozott irritáció elkerülése érdekében

javasoljuk, hogy hordjon arcvédőt.

 Munkahelyi környezetét tartsa rendben! A rendetlenség

baleset forrása lehet.

 Hátramenetnél legyen óvatos. Botlásveszély!  Ha idegen tárgyat talált el és az beakadt a gépbe,

kapcsolja ki a gépet és távolí tsa azt el belőle. A gép újbóli elindítása előtt ellenőrizze annak sérülésmentességét és végeztesse el az esetleg szükséges javítást

 Legyen figyelemmel a környezeti hatásokra:

− A tárcsás csempevágó gépet ne használja vizes vagy

nedves környezetben.

− Óvja a gépet az esőtől.

− Gondoskodjék a jó megvilágításról.

 Más személyt és állatot tartson távol a munkater ületétől.

Ne engedje, hogy a szerszámot vagy annak kábelét más személy, főként gyermek megfogja.

 Szakítsa félbe a géppel végzett munkáját, ha másik

munkaterületre való átállásnál a közelben gyermekek vagy háziállatok tartózkodnak.

 Ha idegen tárgyat talált el és az beakadt a gépbe,

kapcsolja ki a gépet és távolí tsa azt el belőle. A gép újbóli elindítása előtt ellenőrizze annak sérülésmentességét és végeztesse el az esetleg szükséges javítást.

 Más személyt és állatot tartson távol a munkater ületétől.

Ne engedje, hogy a szerszámot vagy annak kábelét más személy, főként gyermek megfogja.

 Szakítsa félbe a géppel végzett munkáját, ha másik

munkaterületre való átállásnál a közelben gyermekek vagy háziállatok tartózkodnak.

 A kezelő a készülék munkakörnyezetében felelős

másokért.

 16 év alatti gyermekek és fiatalkorúak valamint olyan

személyek, akik a használati utasítást nem olvasták, a gépet nem kezelhetik.

 A gyermeket tartsuk távol a készüléktől.  A készüléket mindaddig soha ne alkalmazza, amíg

érdektelen személyek vannak a közelben.

 A használó a más személyekkel vagy azok tulajdonával

történt balesetekért felelősséggel tartozik.

 A készüléket soha ne hagyja felügyelet nélkül.  Ne terheljük túl a készüléket! A megadott

teljesítménytartományban a készülékek jobban és biztonságosabban dolgoznak.

 A készüléket csak teljes és tökéletesen felhelyezett

biztonsági berendezésekkel használ ja, és ne végezzen a készüléken olyan módosítást, ami a biztonságot hátrányosan befolyásolhatná.

 A készülék illetve a készülék részei nem módosíthatók.  Soha ne hagyja a készüléket bekapcsolva, ha nem

használja. A készülék kizárólag álló helyzetű használathoz készült.

 A készüléket vízzel spriccelni tilos. (Elektromos áram -

veszélyforrás).

 Az alábbi esetekben kapcsolja ki a készüléket és a

hálózati dugót húzza ki az aljzatból:

− javítási munkálatok

− karbantartási és tisztítási munkák

− zavarok elhárítása

− eltömődés megszüntetése

− a csatlakozó vezetékek vizsgálata közben,

hogy azok összetekeredtek vagy sérültek -e

− szállítás

− készülék elhagyása (rövid megszakítás esetén is)

− szokatlan zörejek és vibrációk esetén

 Ápolja gondosan lombszívó gépét:

− Figyeljen rá, hogy a szellőzőnyílások szabadon

maradjanak.

− Tartsa olajtól és zsírtól mentesen a fogantyút.

 Ellenőrizze a készüléket esetleges sérülések tekintetében:

− A készülék további használata előtt a

védőberendezések kifogástalan és rendeltetésszerű működését gondosan meg kell vizsgálni.

− Ellenőrizni kell, hogy megsérültek vagy

meghibásodtak-e alkatrészek. Minden alkatrész legyen feltétlenül szabályosan szerelve és azok valamennyi feltételnek feleljenek meg, hogy a kifogástalan üzemelés biztosított legyen.

− A sérült védőberendezéseket és alkatrészeket

szakszerűen, elismert szakműhelyben kell javíttatni vagy kicseréltetni, amennyiben a használati utasításban más megadva nincs.

− A sérült vagy olvashatatlan biztonsági matricákat

pótolni kell.

 A használaton kívüli gépeket száraz, lezárt helyiségben

tárolja, ahol ahhoz gyermekek hozzá nem férhetnek.

Elektromos biztonság

 A csatlakozó vezeték kivitele feleljen meg az IEC 60 245

(H 07 RN-F) előírásnak és keresztmetszete legyen laglább

- 1,5 mm², 25 m kábelhosszúságig

- 2,5 mm², 25 m feletti kábelhosszúságnál

 A túl hosszú csatlakozó vezetékeken túlzott mértékű

feszültségesés keletkezik. A motor már nem éri el a maximális teljesítményét és a gépnek csökken a működképessége.

 A csatlakozó vezetékek dugói és csatlakozó aljzatai

gumiból, lágy PVC-ből vagy más hőre lágyuló, ugyanolyan mechanikai szilárdságú anyagból készüljenek, vagy ilyenekkel legyenek bevonva.

 A csatlakozó vezeték dugós csatlakozó része fröccsenő

víz ellen védett legyen.

 A csatlakozó vezeték elhelyezésénél ügyel jen rá, hogy az

ne legyen zavaró, ne zúzódjék, ne törjön meg és a csatlakozó dugó ne legyen nedves.

 Kábeldob használatánál a kábelt min dig teljesen tek erje le

a dobról.

 A csatlakozó vezetékek fektetése közben feltétlenül

ügyeljünk arra, hogy azok ne nyomódjanak szét, ne törjenek meg és a dugós kapcsolat ne legyen vizes.

 Ne használja a kábelt olyan célokra, melyekre az nem

rendeltetett. Óvja a kábelt hőtől, olajtól és éles peremektől.

 A csatlakozó dugót a konnektorból ne a kábelnél fogva

húzza ki, és ne annál fogva hordozza a készüléket.

 Ellenőrizze a hosszabbító kábelt rendszeres en és cser élje

ki, ha megsérült.

 Ne használjon meghibásodott csatlakozó vezetékeket.  A szabadban csak erre engedélyezett és megfelelő

jelöléssel ellátott hosszabbító kábeleket alkalmazzon.

 Provizórikus elektromos csatlakozásokat ne alkalmazzon.  A védőberendezéseket áthidalni vagy üzemen kívül

helyezni soha nem szabad.

 A gépet hibaáram védőkapcsolón keresztül csatlakoztassa

(30 mA-es legyen).

Az elektromos csatl akoztatást ill. a készülék elektromos

egységein végzendő javításokat csak engedélyezett villamossági szakember vagy valamely ügyfélszolgálatunk végezhet. A helyi előírásokat, elsősorban a védőintézkedésekre vonatkozóan, be kell tartani.

A készülék egyéb részein vé gzendő javításokat a gyártó

ill. valamely ügyfélszolgálata végezhet.

Csak eredeti pótalkatrészeket alkalmazzunk. Egyéb

pótalkatrészek használata miatt a használót baleset érheti. Az ebből keletkező károkért a gyártó felelősséggel nem tartozik.

Összeszerelés

Vegye figyelembe a mellékelt szerelési

útmutató utasításati!

A lombszívót csak a teljes összeszerelése

után kapcsolja rá először a hálózatra.

A szívócső felszerelése

Â 2 Ezután a (11) első és (10) hátsó szívócsövet dugja

össze és csavarja össze.

Majd csatlakoztassa a (11 + 10) teljes szív ócsövet az

(5) készülékhez, és csavarja össze. Î Ügyeljen arra, hogy a C és D jelű csatlakozók

össze legyenek kapcsolva!!

A gyűjtőzsák rögzítése

Â 3 Először a (12) gyűjtőzsákot az első végén akassza fel

a (11) szívócsőre.

Végül a gyűjtőzsák (12) nyílását illessze az (5)

készülék megfelelő nyílásához.

A tartóheveder rögzítése

Â 4 Dugja a tartóheveder (7) gyűrűjét az (5) készülék

megfelelő nyílásába.

Üzembe helyezés

 Győződjön meg arról, hogy a készülék teljesen és

előírásszerűen össze van szerelve.

 Ellenőrizze minden használat előtt:

− a csatlakozó vezetékek esetlegesen hibás helyeit

(repedések, vágások vagy hasonlók)

meghibásodott vezetékeket soha ne használjon

− ellenőrizze a készülék esetleges sérüléseit

(lásd Biztonságos munkavégzés)

− és hogy minden csavarkötés jól meg van-e húzva

− a felfogó zsákot kopásra vagy minőségromlásra.

L Hálózati csatlakozás

 Hasonlítsa össze a készülék típuscímkéjén megadott

feszültséget a hálózati feszültséggel és csatlakoztassa a készüléket a megfelelő és előírásszerű csatlakozó aljzatra.

 Csatlakoztassa a készüléket 30 mA Fi-védőkapcsolóval

(Hibaáram-védőkapcsoló).

 Ne használjon meghibásodott csatlakozó vezetékeket.  Legalább 1,5 mm˛ keresztmetszetű, legfeljebb 25 m

hosszú hálózati hosszabbító kábelt használjon a gép csatlakoztatásához.

L Biztosíték: 10 A

A hosszabbító kábel feltevése

1. Dugja a hosszabbító

kábel satlakozóját a kombinált kapcsolódugó dugójára (14).

2. Húzza át a

hosszabbító kábelt hurokként a hosszabbító kábel húzásmentesítőn és akassza be (8).

3. Vigyázzon, hogy a

hosszabbító kábelnek kellő játéka legyen.

Bekapcsolás / Kikapcsolás

A be-/kikapcsoló gomb a fogantyún található. A gép elindításához tolja előre a kapcsolót (1). A gép

leállításához tolja vissza a kapcsolót (0). Ne használjon olyan készüléket, amelynek a kapcsolóját

nem lehet be- kikapcsolni. A sérült kapcsolót haladéktalanul javíttassa meg vagy cseréltesse ki arra alkalmas szakemberrel vagy a kijelölt vevőszolgálattal.

Műveleti útmutatások

A használat előtt figyelmesen olvassa el a következőket:

! a biztonsági utasításokat ! a következő kiegészítő használati utasításokat

 Csak azon 16 évet betöltött személyek kezelhetik a

készüléket, akik jelen használati utasítást olvasták és megértették.

 Viseljen mindig védőfelszerelést (védőszemüveg,

védőrostély, kesztyű, hallásvédő, csúszásmentes lábbeli, hosszú nadrág, hosszú haj esetén hajháló), hogy a lehetséges sérülésektől megvédje magát.

 A munkát biztonságos és megtisztított helyen végezze.

Távolítson el minden oda nem való tárgyat, mert azokat a gép erővel messzire eldobhatja.

 A nyírás megkezdése előtt győződjék meg róla, hogy

− a munkaterületén más személy és állat nem tartózkodik,

− hogy szükség esetén akadálytalan ul hátraléphet,

− hogy biztos testhelyzetet foglalhat el.

− a fogantyúk és tartószerkezetek szárazak és tiszták.

 A lombfúvás vagy -szívás előtt javasoljuk a következőket:

− a szennyezések fellazításához használjon g ere blyét és seprűt

− a poros felületet enyhén nedvesítse meg.

 A szívó- / fúvócsövet soha ne irányítsa személyekre vagy

állatokra. Ne fújjon tárgyakat abba az irányba, ahol személyek vagy állatok tartózkodnak.

 A közelben álló személyeknek legalább 5 méteres

biztonsági távolságot kell betartaniuk.



 Használja a teljes fúvóka-hosszabbítást annak

érdekében, hogy a légáram a talaj közelében tudjon hatni.

 Vigyázat a felkavart és repkedő tárgyak miatt. Eközben

különösen veszélyes a visszalökődési effektus falakról vagy házfalakról (pl. kövekre).

 Ha kavicsos vagy szilánkos területre ér, kapcsolja ki a

készüléket.

 Nedves kezekkel vagy nedves időben soha ne

üzemeltesse a készüléket.

 Ne helyezzen semmit kézzel a szívócső nyílásába.  A csatlakozó vezetéket mindig a készülékke l ellentétesen,

hátrafelé vezesse. Egyébként fennáll az elbotlás, elcsúszás vagy elesés veszélye.

 Soha ne üzemeltesse a készüléket

− gyűjtőzsák nélkül,

− a gyűjtőzsák cipzárjának zárása nélkül.

Üzembe helyezés előtt győződjön meg róla, hogy a gyűjtőzsák fel van szerelve, nem sérült és nincs elhasználódva, valamint, hogy a cipzár össze van húzva.

Használat szívó – aprító készülékként történő használathoz

1. A váltókapcsolót állítsa

szívó - aprító pozícióra (A).

2. A készüléket tartsa erősen

a fogantyúnál fogva és a

tartóövet helyezze a vállára

úgy, hogy a készülék

kellemes és biztonságos

hordozása biztosított

legyen.

3. Most kapcsolja be a

készüléket.

4. Mozgassa a készüléket lassan és egyenletesen a

szívandó anyag felé. A készüléket tilos a lombba

belenyomni.

5. A szívóteljesítmény csökken, ha a gyűjtőzsák tele van.

Kapcsolja ki a készüléket, a hálózati dugót pedig húzza ki

a dugaszoló aljzatból. Nyissa ki a cipzárat és ürítse ki a

gyűjtőzsákot.

6. A munka befejeztével állítsa a váltókapcsolót fúvásra,

hogy a szívó – fúvócsőből eltávolítsa a benne maradó

anyagokat.

L A lombot hamar szedjük fel!– Tanácsos a lombot

lehetőleg száraz időben és a lombhullást követő lehető leggyorsabban felszedni. A nedves lomb problémát jelent. Ugyanez érvényes a már rohadásnak indult vagy a nagyobb halomba rakott lomb esetében is.

Használat fúvóként

1. Állítsa a váltókapcsolót fúvó

pozícióra (B).

2. A készüléket tartsa erősen

a fogantyúnál fogva és a

tartóövet helyezze a

vállára. Állítsa be a

tartóövet úgy, hogy

biztosított legyen a

készülék kellemes és

biztonságos hordozása.

3. Most kapcsolja be a készüléket.

4. Mozgassa a szívó- / fúvócsövet lendületesen, lassan és egyenletesen pár centiméterrel a talaj felett, egyik oldalról a másikra.

Fordulatszám-szabályozós lombszívó

Ennél a kivitelezésnél szabályozható a motor fordulatszáma és ezzel a szívó- és fúvóteljesítmény is. Ön a fordulatszámot 8000 min

–1

és 11500 min

–1

között fokozatmentesen állíthatja

be.

 Mit szívhatok és fújhatok?

IGEN

könnyű és száraz anyagokat, pl. száraz lombot és kerti hulladékot, mint fű, apró ágak és papírdarabkák

NEM

nehéz anyagokat, mint pl. fém, kövek, gallyak, fenyőtobozok vagy törött üveg

A készülékkel ne szívjon vagy fújjon égő, robbanó

vagy füstölgő tárgyakat, mint cigarettát, gyufát vagy parázsló hamut.

Ne szívjon vagy fújjon folyadékokat, főként olyan

éghető folyadékokat ne, mint a benzin. A készüléket ne is használja ilyen anyagok közelében.

Karbantartás és ápolás

Minden karbantartási és tisztítási művelet előtt

- Kapcsolja ki a gépet

- Várja meg, míg a gép leáll

- Húzza ki a konnektordugót.

Csak eredeti alkatrészt használjon. Más eredetű alkatrész előre nem látható károkhoz és balesethez v ezethet.

Minden ezen túlmenő karbantartást csak a gyár vagy vevőszolgálati műhely végezheti.

A használaton kívüli gépet száraz, lezárt helyiségben tárolja, olyan helyen, ahol ahhoz gyermekek hozzá nem férhetnek.

L A lombszívó működőképességének megtartása

érdekében kérjük az alábbiak betartását.

 Távolítsa el a port és szennyeződést egy ronggyal vagy

ecsettel

 A gépet folyóvízzel vagy nagynyomású tisztítóval ne

tisztítsa.

 A műanyag alkatrészeknél ne használjon oldószert

(benzint, alkoholt, stb.), mert az megtámadhatja a műanyagot.

A gyűjtőzsák tisztítása

A gyűjtőzsákot minden használat után ki kell üríteni.

1. Alaposan rázza ki a gyűjtőzsákot.

2. A belső oldalát fordítsa ki, hogy a gyűjtőzsákot ki tudja kefélni.

3. Erős szennyezettség esetén vagy évente legalább egy alkalommal enyhe szappanos oldatba n kézzel mossa ki a gyűjtőzsákot.

L Ha a cipzár nehezen jár, kenje be a cipzárfogakat

száraz szappannal.

Saj át biztonsága érdekében rendszeresen ellenőrizze a

gyűjtőzsákot esetleges sérülések tekintetében. A sérült gyűjtőzsákot haladéktalanul cserélje ki.

Tárolás

Húzza ki a konnektordugót.

 A használaton kívüli gépet száraz, lezárt helyiségben

tárolja, olyan helyen ahol ahhoz gyermekek hozzá nem férhetnek

 Hosszabb tárolás előtt legyen figyelemmel a következőkre,

hogy a gép élettartamát meghosszabbítsa és biztosítsa annak könnyű kezelhetőségét.

− végezzen alapos tisztítást

− Ellenőrizze, hogy a készülék kifogástalan állapotban

van-e, mivel egy hosszabb tárolást követően csak így biztosítható a megbízható működés

Lehetséges zavarok

Probléma lehetséges ok elhárítás

A motor nem indul

⇒ Nincs hálózati feszültség (áramkimaradás) ⇒ Meghibásodott a csatlakozókábel

⇒ Motor vagy kapcsoló meghibásodott

⇒ Biztosíték ellenőrzése (10 A) ⇒ Kábel cseréje ill. a kábel megvizs-gáltatása

(villamossági szakember)

hibás kábeleket ne használjunk tovább

⇒ A probléma megszűntetése érdekében

forduljon a gyártóhoz vagy az általa megnevezett céghez (lásd Ügyfélszolgálatok jegyzéke).

A szívandó anyagot nem húzza be rendesen (csökkent szívóteljesítmény)

⇒ Készülék eldugult ill. Akad

⇒ Gyűjtőzsák túlságosan tele van ⇒ A beállított fordulatszám túl alacsony (csak

állítható fordulatszámú lombszívók esetében)

⇒ A csatlakozó vezeték túl hosszú vagy túl

kis keresztmetszetű.

⇒ Dugaszoló aljzat a főcsatlakozótól túl

messze van és a csatlakozóvezeték keresztmetszete túl kicsi.

⇒ Szüntesse meg a dugulást, és szükség

esetén hívja az ügyfélszolgálatot

⇒ Gyűjtőzsák ürítése ⇒ Magasabb fordulatszám beállítása

⇒ Csatlakozóvezeték legalább 1,5 mm²,

maximum 25 m hosszú. Hosszabb vezeték esetén a kábelkeresztmetszet legaláb b 2,5 mm².

Műszaki adatok

Modell/Típusa LSH 3000 Gyártási év lásd az utolsó oldalon Motorteljesítmény P1 3000 W Motor Váltakozó áramú motor 230 V ~ 50 Hz Fordulatszám n (Fordulatszám-szabályozóval) 8000 – 11500 min

-1

Fúvó-levegőáram (max. légsebesség) 290 km/h Szívóteljesítmény (max. levegőmennyiség) 900 m³/h Kéz-kar-vibráció (EN 1033/DIN 45675 szerint) a

vhw

= 3,0 m/s² Gyűjtőzsák (térfogat) 35 l Védelmi osztály

II - védőszigeteléssel ellátva Súly 4,5 kg Hangteljesítményszint L

(2000/14/EK szerint) mért hangteljesítményszint 98 dB (A)

garantált hangteljesítményszint 99 dB (A)

K = 1,08 dB (A)

Hangnyomásszint L

(2000/14/EK szerint)

80 dB (A)

Garancia

Kérjük a mellékelt garancianyilatkozat figyelembe vételét.

Stroj ne smijete pustiti u pogon prije, nego što pročitate ovu uputu za uporabu, ako ne slijedite sve naznačene upute i uređaj ne montirate kao

što je opisano.

Uputu spremiti za buduću uporabu.

Sadržaj

EG Izjava o usklađenosti 55 Obujam dostave 55 Opis uređaja 55 Simboli upute za uporabu 55 Simboli uređaja 56 Radna vremena 56 Svrsishodna uporaba 56 Preostali rizici 56 Vibracije 57 Siguran rad 57 Sastavljanje 58 Puštanje u pogon 58 Naputci za rad 59 Održavanje i njega 60 Skladištenje 60 Moguće smetnje 61 Tehnički podaci 61 Garancija 61 Rezervni dijelovi 114

EU Izjava o usklađenosti

Br. (S-No.): 13870 odgovarajući smjernici: 2006/42 EU

Ovime mi,

ATIKA GmbH

Schinkelstraße 97, 59227 Ahlen - Germany s punom odgovornošću izjavljujemo da je ovaj proizvod

Laubsauger, -bläser, -häcksler (Uređaj za usisavanje, puhanje i sjeckanje suhog lišća) LSH 3000

Serijski broj: 000001 – 020000

usklađen s odredbama gore navedeni h EU smjernica kao i s odredbama sljedećih smjernica:

2004/108/EU, 2000/14/EU i 2011/65/EU. Primijenjene su sljedeće harmonizirane norme:

EN 62233:2008; EN 60335-1:2002+A1+A11+A12+A2+A13; EN 55014-1:2006; EN 55014-2:1997+A1+A2; EN 61000-3-2:2006; EN 61000-3-3:2008

Megfelelőségi értékelési eljárás: 2000/14/EU – V függelék

Izmjeren intenzitet buke L

98 dB (A).

Zajamčen intenzitet buk L

99 dB (A).

Opunomoćenik za sastavljanje tehničke dokumentacije:

ATIKA GmbH – Technisches Büro Schinkelstr. 97 – 59227 Ahlen – Germany

i.A.

Ahlen, 29.05.2013 i.A. G. Koppenstein

Konstrukcijsko vođenje

Obujam dostave

 Nakon ispakiranja sadržaj kartona pregledajte na

! potpunost ! evtl

.oštećenja kroz transport

Reklamacije odmah prijavite trgovcu, distributeru ili proizvođaču

. Kasnije reklamacije se ne priznaju.

•

1 uređaj • 1 vrećica za primanje

•

1 remen • 1 upute za montažu

•

1 cijev za usisavanje naprijed • 1 uputa za uporabu

•

1 cijev za usisavanje pozadi • 1 izjava o gar anciji

•

1 vrećica za vijke

Opis uređaja

Obratite pozornost na priložene upute

za montažu!

Â 1

1 Regulir anje broja okretaja 2 Drška 3 Prekidač za uključivanje/isključivanje 4 Sigurnosna etiketa 5 Uređaj 6 Držak naprijed 7 Pojas za nošenje 8 Držač kabla 9 Podesiva poluga 10 Cijev za usisavanje pozadi 11 Cijev za usisavanje naprijed 12 Vreća 13 Kotači 14 Utikač

Simboli upute za uporabu

Prijeteće opasnosti ili opasne situacije.

Nepoštivanje ovih uputa može prouzrokovat i ozljede ili oštećenja stvari.

Važne upute za stručno rokovanje. Nepoštivanje ovih uputa može prouzrokovati ozljede



Upute za korisnika. Ove upute Vam pomažu da sve funkcije optimalno koristite

Montaža, posluživanje i održavanje. Ovdje će Vam se točno objasniiti, što morate učiniti

Â 1 Â 2 Â 3

Molimo Vas da pogledate u priloženi listić s uputama za montažu i rukovanje, kada se u tekstu ukazuje na broj slike.

Simboli uređaja

Prije puštanja u pogon pročitati i slijediti uputu za uporabu i upute sigurnosti

Prije radova održavanja, popravka i

čišćenja

motor isključiti i izvuči mrežni utikač

Opasnost kroz vitlajuće dijelove kod hodajućeg motora

– osobe koje ne sudjeluju, kao i kućne i

teretne

životinje držati dalje iz područja

opasnosti

Pozor – rotirajući alat. Ruke i noge ne držati u otvorima, kada je stroj

uključen.

Nositi zaštitu za oči i uši

Zaštititi od vlage

Ako je vod oštećen ili savinut, izvucite utikač iz strujne mreže.

Ne dodirujte kabel tako dugo dok ga ne isključite iz strujne mreže.

Radna vremena

Molimo poštivati regionalne propise.

Informacije u vezi sprječavanja buke:

Nije moguće u potpunosti izbjeći opterećenje bukom prilikom rada ovog uređaja. Radove koji uzrokuju buku velikog intenziteta izvodite u dopuštenim i za to određenim vremenima. Pridržavajte se eventualnih propisanih vremena mirovanja i ograničite trajanje radova na najmanje moguću potrebnu mjeru. Za Vašu osobnu zaštit u i zaštitu osoba koje se nalaze u blizini mora se nositi prikladna zaštita za uši.

Svrsishodna uporaba

 Uređaj za usisavanje, puhanje, sjeckanje suhog lišća je

prikladan samo za lagane i suhe materijale kao npr. suho lišće i vrtne otpatke kao trava, male grančice i komadići papira.

 Usisavanje, puhanje i sjeckanje

! teških materijala, kao na primjer metala, kamenja,

granja, šišarika ili razbijenog stakla

! gorivih materijala kao npr. opušaka cigareta, uglja za

roštilj

! zapaljivih, otrovnih ili eksplozivnih materijala

izričito se isključuje.

 Usisavanje, puhanje i sjeckanje teških materijal a kao npr.

metala, kamenja, debla, grana borova ili polomljenog stakla se izričito isključuje.

 Radi prijetnje opasnosti za tijelo ur eđaj nikad a ne koristiti u

područjima sa prašinama i tekućinama opasnim po život ili uređaj ne koristiti kao usisivač za tekućinu.

 Druge uporabe kao usisavanje ili puhanje nisu dozvoljene.  Uređaj za usisavanje, puhanje i sjeckanje suhog lišća je

koncipiran samo za privatnu uporabu prema svrsi uporabe.

 Uređajima za privatnu uporabu u kućanstvu i vrtu se

smatraju oni uređaji, koji se ne koriste u javnim ustanovama, parkovima, sportskim igralištima i poljoprivredi.

 Svaka uporaba iznad toga vrijedi kao nesvrsishodna. Za

sve štete nastale iz toga proizvođač ne jamči – rizik snos i isključivo korisnik.

 Odgovarajuća namjenska primjena uključuje pridržavanje

od proizvođača propisanih uvjeta za rad, održavanje i popravak i pridržavanje sigurnosnih naputaka koji se nalaze u uputi.

 Treba se pridržavati za pogon važećih dotičnih propisa za

sprječavanje nesreće te ostalih opće priznatih radno medicinskih i sigurnosno tehničkih pravil a.

 Proizvođač ne odgovara za bilo kakvu štetu koja bi mogl a

nastati zbog samovoljnih izmjena uređaj za usisavanje.

 Uređaj mogu za uporabu pripremati, upotrebljavati i

održavati samo osobe, koje su za to osposobljene i koje su upoznate s opasnostima te vrste. Popravke smijemo vršiti samo mi odnosno od nas ovlaštena servisna mjesta.

 Stroj se ne smije koristiti u okolini izloženoj opasn osti od

eksplozije ili izlagati kiši.

Preostali rizici

I kod svrsishodne uporabe usprkos pridržavanju svih

jasnih sigurnosnih uputa, kroz konstrukciju određenu svrhom uporabe mogu postojati preostali rizici.

Preostali rizici se mogu smanjiti na minimum, ako «sigurnos ne upute» i «svrsishodna uporaba» ne poštuju kao i čitava uputa za uporabu.

Osvrtanje i pažnja smanjuju rizik ozljede osoba i oštećenja.  Ignorirane sigurnosne mjere ili one, koje se ne poštuju,

mogu dovesti kod ozljede korisnika ili oštećivanja imovine.

 Bacanje kamenja i zemlje.  Ugrožavanje kroz struju, kod korištenja neispravnog

električnog priključnog voda.

 Dodirivanje dijelova koji vode napon kod otvorenih

električnih građevnih dijelova.

 Oštećivanje sluha kod dugotrajnijih radova bez zaštite

sluha.

Nadalje bez obzira na sve mjere zaštite mogu postojati nevidljivi preostali rizici.

Vibracije

Vibracije ruka-šaka ah = 3,0 m/s² Navedena vrijednost emisije vibracije mjerena je u skladu s normiranim ispitnim postupkom i može se koristiti u svrhu uspoređivanja jednog električnog alata s nekim drugim. Navedena vrijednost emisije vibr acije može s e koristiti t akođer i za prvu procjenu opterećenja vibracijama.

Stvarno prisutna vrijednost emisije vibracije za vrijeme korištenja stroja može odstupati od vrijednosti navedenih u Uputi za uporabu, odnosno od vrijednosti koje je naveo proizvođač. Uzrok za to mogu biti sljedeći faktori utjecaja koji se moraju uzeti u obzir prije svakog odnosno za vrijeme svakog korištenja.

− koristi li se stroj ispravno

− je li stanje korištenja stroja u redu

− jesu li pridržne ručke i u danom slučaju opcionalne ručke

protiv vibracija montirane i stoje li čvrsto uz tijelo stroja. Ukoliko biste za vrijeme korištenja stroja na rukama u stanovili neprijatan osjećaj ili promjenu boje k ože, smjesta prekinite s radom. Pravite dovoljno česte pauze za odmor. Ukoliko ne vodite računa o dostatnim pauzama za odmor može doći do sindroma vibracije šake i ruke. Mora se izvršiti procjena stupnja opterećenja u ovisnosti o vrsti rada odnosno korištenja stroja i praviti dostatne pauze za odmor. Na taj način se stupanj opterećenja za cijelo vrijeme rada bitno smanjiti. Minimirajte svoj r izik k o me st e iz lože ni kod vibracija. Njegujte ovaj stroj u s skladu s navodima u Uputama za uporabu. Ukoliko se stroj koristi češće, trebali biste stupiti u kontakt s Vašim specijaliziranim trgovcem i u d anom slučaju nabaviti antivibracijsku opremu (ručke). Izbjegav ajt e kor ištenj e stroja pri temperaturama od t=10°C ili niže. Napravite radni plan kako bi se opterećenje vibracijama moglo ograničiti.

Siguran rad

Uređaj za usisavanje mogu biti opasne ako se

nepravilno koriste. Ako se koriste električni alati treba poštivati temeljne sigurnosne mjere opreza da bi se isključili rizici od požara, električnog udara i ozljeđivanja osoba.

Stoga pročitajte i pridržavajte se prije puštanja u

pogon ovog proizvoda slijedećih naputaka, propisa za sprječavanje nesreća Vaše obrtničke komore odnosno u odgovarajućoj državi važećih sigurnosnih propisa da biste zaštitili sebe i druge od mogućih ozljeda.

Sigurnosne upute dajte svim osobama, koje rade sa uređajem.

Dobro pohranite sigurnosne upute.

 Prije uporabe se uz pomoć upute za upor abu upo znajte sa

uređajem.

 Uređaj koristite samo u one svrhe, u koje je namijenjen

(vidi «svrsishodna uporaba» i «rad sa uređajem za usisavanje suhog lišća»)

 Pobrinite se za sigurno stajanje i stalno održavajte

ravnotežu. Nemojte se naginjati naprijed.

 Na strmim mjestima uvijek pazite na stabilnost.

 Uređajem radite samo koračnim tempom, nikad ne trčite.  Budite pažljivi. Pazite što činite. Krenite s razumom na

posao. Ne koristite stroj ako ste umorni ili pod utjec ajem droga, alkohola ili lijekova. Trenutak n ep ažnje kod uporabe stroja može dovesti do ozbiljnih ozljeda.

 Nosite odgovarajuću radnu odjeću:

− nikakvu široku odjeću ili nakit, oni mogu biti zahvaćeni

od pokretnih dijelova

− Rukavice i protuklizna obuća

− Duge hlače za zaštitu nogu

− Zaštitite dugu kosu i držite je podalje od usisnih otvora

uređaja. Uređaj bi je mogao uvući kroz usisni otvor. Po potrebi nosite mrežicu za kosu.

 Nosite osobnu zaštitnu odjeću:

− zaštita sluha (razina zvučnog tlaka na radnom mjestu

može prekoračiti 85 dB (A)

− zaštitne naočale

− Preporučujemo da nosite zaštitu za lice kako biste

izbjegli iritacije zbog prašine.

 Držite Vaše područje rada urednim! Nered može imati za

posljedicu nesreće.

 Pazite pri hodanju unatrag. Opasnost pada!  Ako naletite na strani predmet, isključite uređaj i zatim

uklonite strani predmet. Prije nego što ponovno pokre nete uređaj, provjerite moguća oštećenja na njemu i obavite sve potrebne popravke

 Uzmite u obzir utjecaje okoline:

− Uređaje ne upotrebljavati u vlažnoj ili mokroj okolini.

− Uređaj ne izlažite kiši.

− Pobrinite se za dobru rasvjetu.

 Pobrinite se, da su ostale osobe i životinje dovoljno

udaljene od Vašeg radnog podru čja. Ne dopustite drugim osobama, pogotovo djeci, d a dodiruju alat ili kabel.

 Prekinite rad sa strojem, ako su u blizini oso be, pr ij e sv ega

djeca ili domaće životinje i u slučaju promijene radnog područja.

 Poslužitelj je u području rada uređaja odgovoran naspram

trećim osobama.

 Djeca i mladi ispod 16 godina i osobe, koje nisu pro čitale

uputu za uporabu, ne smiju posluživati stroj.

 Djecu držati dalje od uređaja.  Uređaj nikada nemojte odložiti, dok se u blizini nalaze

osobe koje ne sudjeluju u radu.

 Korisnik je odgovoran za nezgo de sa drugim osobama ili

njihovim vlasništvom.

 Uređaj nikada nemojte ostavljati bez nadzora.  Uređaj nemojte preopteretiti! U naznačenom području

učinka će te raditi bolje i sigurnije.

 Uređaj koristite samo sa kompletnim i ispravno

postavljenim zaštitnim napravama i ništa nemojte promijeniti na uređaju, što bi moglo uticati na si gurnost.

 Uređaj tj. dijelove uređaja ne izmijeniti.  Uređaj nemojte nikada ostavljati uključen kad leži na

strani. Uređaj je razvijen samo za rukovanje u uspravnoj poziciji.

 Uređaj ne prskati vodom. (izvor opasnost električna struja).  Uređaj isključite i izvadite mrežni utikač iz utičnice kod:

− radova popravka

− radova održavanja i čišćenja

− uklanjanja smetnji

− uklanjanja začepljenja

− pregleda priključnih vodova, da li su se isti zapetljali ili

oštetili.

− transport

− napuštanje (i kod kratkotrajnog prekida)

− neuobičajenih zvukova i vibracija

 Pažljivo njegujte Vašu uređaj za usisavanje:

− Pazite, da su otvori za zrak čisti.

− Držite ručice suhe i slobodne od ulja i

masti.

 Uređaj pregledajte na moguća oštećenja:

− Prije dalje uporabe uređaja se sigurnosne naprave

moraju pažljivo provjeriti na njihovo ispravno i svrsishodno funkcioniranje.

− Pregledajte, da li su dijelovi oštećeni ili defektni. Svi

dijelovi moraju biti ispravno montirati i ispunjavat i sve uvjete, kako bi se osigurao ispravan pogon.

− Oštećene zaštitne naprave i dijelovi se moraju dati

popraviti ili zamijeniti od strane ovlaštene radionice, ukoliko u uputi za uporabu nije ništa drugo naznačeno.

− Oštećene ili nečitke sigurnosne naljepnice se moraju

zamijeniti.

 Čuvajte nekorištene strojeve na suhom, zaključanom

mjestu izvan dohvata djece.

Električna sigurnost

 Izvedba priključnog voda prema IEC 60 245 (H 07 RN-F)

sa presjekom žica od minimalno

− 1,5 mm² kod dužine kabla do 25 m

− 2,5 mm² kod dužine kabela preko 25 m

 Dugi i tanki priključni vodovi prouzrokuju pad napona.

Motor ne dostiže više svoju maksimalnu snagu, funkcija stroja se smanjuje.

 Utikač i spojne kutije na priključnim vodovima moraju biti

od gume, mekanog PVC-a ili drugog termoplastičnog materijala iste mehaničke sposobnosti ili prevućeni istim materijalom.

 Utični uređaj priključnog voda mora biti zaštićen od

prskanja vode.

 Kod polaganja priključnog voda pripazite d a ne smeta, da

nije zaglavljen , presavinut i da se spoj utikača ne namoči.

 Kod uporabe kabelskog bubnja odmotajte kabel u

potpunosti.

 Kabel nikada nemojte koristiti u svrhe, u koje nije

namijenjen. Kabel zaštite od vrućine, ulja i oštrih rub ova.

 Ne koristite kabel za nošenje uređaja ili da biste izvukli

utikač iz utičnice.

 Zaštitite se od električnog udara. Izbjegavajte dodir ti jela s

uzemljenim dijelovima (npr. cijevi, radijatori, štednjaci, frižideri itd.)

 Produžne kable redovno kontrolirajte i, ukoliko su oštećeni,

dajte ih zamijeniti.

 Nemojte koristiti defektne priključne vodove.  Na otvorenom koristite samo one produžne kablove, koji

su za to odobreni i odgovarajuće označeni.

 Ne koristiti provizorne električne priklj učke.  Zaštitne naprave nikada premostiti ili postaviti izvan

pogona.

 Priključite stroj preko zaštitne strujne sklopke (30 mA).

Električni priključak tj. poprav ci na električnim dijelovima

moraju uslijediti kroz autoriziranog električara ili kroz naše servisno mjesto za kupce. Trebaju se slijediti mjesni propisi posebno što se tiče zaštitnih mjera.

Popravci na drugim dijelovima uređaja trebaju uslijediti

od proizvođača tj. jednog od njegovih servisn ih mjesta za kupce.

Koristiti samo originalne dijelove. Kroz uporabu drugih

rezervnih dijelova mogu nastati nezgode za korisnika. Proizvođač ne jamči za štete nastale iz toga.

Sastavljanje

Obratite pozor nost na pril ož ene up ute za

montažu!

Priključite usisavač za lišće na strujnu

mrežu tek nakon što je kompletno montiran.

Montiranje usisne cijevi

Â 2 Sada spojite prednju (11) i zadnju usisnu cijev (10) i

zavrnite ih.

Nakon toga utaknite kompletnu usisnu cijev (10 + 11) u

uređaj (5) i navrtanjem spojite jedno s drugim.

Î Pazite na to da su utikači C i D povezani jedan s

drugim!

Pričvršćivanje prihvatne vreće

Â 3 Kao prvo prikvačite prihvatnu vreću (12) s prednjim

krajem na usisnu cijev (11).

Na kraju nataknite otvor prihvatne vreće (12) na

odgovarajući otvor uređaja (5).

Pričvršćivanje remena za nošenje

Â 4 Proturite ušicu remena za nošenje (7) kroz pre dviđeni

otvor uređaja (5).

Puštanje u pogon

 Pregledajte da je uređaj kompletno i propisno montiran.

 Prije svake uporabe provjerite:

− priključne vodove na defektna mjesta (pukotine, rezov e i slično)

nemojte koristiti defektne vodove

− uređaj na moguća oštećenja (vidi siguran rad)

− da li su svi vijčani spojevi pritegnuti.

− ima li na vreći za sakupljanje istrošenih mjesta ili se

njena kvaliteta smanjila

L Mrežni priključak

 Napon naznačen na pločici sa naznakom tipa uređaja

usporedite sa mrežnim naponom i priključite uređaj u odgovarajuću propisnu utičnicu.

 Uređaj priključite preko jedne Fi-zaštitne sklopke (zaštitna

sklopka struje kvara) 30 mA.

 Nemojte koristiti defektne priključne vodove.  Upotrebljavajte do 25 m dug priključni kabel odn. produžni

kabel s presjekom žica najmanje 1,5 mm².

L Osigurač: 10 A

Namještanje produžnog kabla

1. Priključak produžnog kabla umetnite u utikač na kombinaciji prekidač- utikač. (14)

2. Produžni kabel provucite kao luk kroz konektor i u njemu ga objesite. (8)

3. Pazite da će produžni kabel imati dovoljno kontaktne dužine.

Uključiti / Isključiti

Prekidač za uključivanje i isključivanje nalazi se u ručki. Pritisnite prekidač prema naprijed (1), da biste startali

uređaj. Gurnite prekidač opet unazad (0), da biste isključili uređaj.

Ne upotrebljavajte stroj kod kojeg se prekidač ne da uključiti i isključiti. Oštećeni prekidači moraju odmah biti popravljeni ili zamijenjeni od servisnog osoblja.

Naputci za rad

Prije početka s radom obratite pozornost na

! „Sigurnosne upute“ ! sljedeće dodatne up ute za rad.

 Samo osobe preko 16. godina starosti, koje su pro čitale i

razumjele uputu za uporabu, smiju posluž ivati uređaj.

 Nosite zaštitnu opremu (zaštitne nao čale / vizir, rukavice,

zaštitu za uši, cipele koje se ne kližu, duge hlače, mrežicu za dugu kosu) kako biste se zaštitili od mogućih ozljeda.

 Pobrinite se za to da radno mjesto bude sigurno i

pospremljeno. Predmete koje bi moglo bacati po zraku, uklonite s radnog područja.

 Prije početka rada pobrinite se da:

− se u radnom području neće nalaziti ostale osobe ili životinje

− da ćete imati neometan odlazak s radnog područja

− da ćete imati osiguran siguran položaj.

− su ručke i držači suhi i čisti.

 Prije ispuhavanja/usisavanja preporučujemo:

− da uklonite smeće grabljama i metlom

− prašnjave površine malo navlažite

− Cijev za usisavanja / puhanje nikada nemojte usmjeriti

na osobe ili životinje. Predmete nemojte puhati u smjeru, u kojem stoje gledaoci ili životinje.

− Gledaoci moraju biti u sigurnosnom razmaku od najmanje 5 m.



 Upotrijebite ci jeli produžetak sapnica za ispuhavanje

kako bi struja zraka mogla djelovati tik uz tlo.

− Oprez od vitlajućih i okolo letećih predmeta. Posebno opasan je pri tome efekt povratnog udara na zid ove ili zidove kuće (npr. kamenja).

 Isključite uređaj kada prelazite preko puteva sa šl junkom ili

tucanikom.

 Uređaj nikada nemojte koristiti sa mokrim rukama ili kod

vlažnog vremena.

 Nemojte ništa rukom puniti u otvor za usisavanje.  Priključni vod uvijek vodite iza uređaja. Inače postoji

opasnost od posrnuća, klizanja ili padanja.

 Uređaj nikada nemojte koristiti

− bez vrećice za primanje,

− sa nezatvorenim zupčastim zatvaračem vrećice za

primanje

Prije puštanja u pogon se osigurajte, da je vrećica za primanje montirana, da nije oštećena ili istrošena i da je zupčasti zatvarač zatvoren.

Upute za korištenje uređaja za usisavanje i sjeckanje

1. Preklopku postavite na

položaj usisavanja sjeckanja (A).

2. Uređaj čvrsto držite na ručci

i prebacite remen za nošenje preko ramena. Remen za nošenje tako namjestite, da je zajamčeno udobno i sigurno nošenje uređaja.

3. Uključite uređaj.

4. Uređaj polako i ravnomjerno krećite preko materijala koji

se treba usisavati. Uređaj nemojte gurnuti u suho lišće.

5. Učinak usisavanja se smanjuje, ako je vrećic a za priman je

puna. Uređaj isključite i iz utičnice izvadite mrežni utik ač. Otvorite zupčasti zatvarač i ispraznite vrećicu za primanje.

6. Nakon završetka rada preklopnik namjestiti na puhanje, kako bi se iz cijevi za usisavanje / puhanje uklonili ostaci.

L Suho lišće rano pokupiti! - preporuča se, da se suho

lišće po mogućnost kod suhog vrem ena pokupi i što je brže moguće nakon opadanja. Vlažno lišće predstavlja problem. Također i lišće, koje je počelo truniti ili koje leži na većoj hrpi.

Uputa za korištenje kao puhalo

1. Preklopnik postavite na položaj za puhanje (B).

2. Uređaj čvrsto držite na ručci

i prebacite remen za nošenje preko ramena. Remen za nošenje tako namjestite, da je zajamčeno udobno i sigurno nošenje uređaja.

3. Uključite uređaj.

4. Cijev za usisavanje / puhanje njišite po lako i ravnomjerno nekoliko centimetara iznad poda o d jednog mjesta prema drugom.

Uređaj za usisavanje suhog lišća sa reguliranjem broj okretaja

Kod ove konstrukcije se broj okretaja motora, a time i učinak usisavanja i puhanje može regulirati. Broj okretaja možete kontinuirano namjestiti od 8000

-1

min do 11500 min

-1

 Što mogu usisavati i puhati?

lagane i suhe materijale, npr. suho lišće, vrtne otpatke kao travu, manje grančice i komadiće papira.

teške materijale, ako npr. metal, kamenja, de bla, gr an e bor a ili polomljeno staklo.

Sa uređajem nemojte usisavati ili puhati goruće,

eksplozivne predmete ili predmete iz kojih se dimi kao cigarete, šibice ili vrući pepeo.

Nemojte usisavati ili puhati tekućine, posebno ne

goruće tekućine kao što je to benzin. Ovaj uređaj nemojte ni koristiti u blizini takvih tekućina.

Održavanje i njega

Prije svakog rada održavanja ili čišćenja

- isključite stroj

- pričekajte, da se nit za rezanje zaustavi

- izvucite mrežni utikač.

Upotrijebite isključivo originalne dijelove. Drugi dijelovi mogu dovesti do nepredvidivih šteta i ozljeda.

Za održavanje i čišćenje odstranjeni sigurnosni uređaji moraju se obavezno ponovno propisno montirati i provjeriti.

Na osnovi toga radove na održavanju mogu izvoditi samo proizvođač ili servisna služba.

L Obratite pozor na sljedeće, kako bi ste održali

funkcionalnost svog uređaja za usisavanja suhog lišća.

 Prašinu i prljavštinu uklonite krpom ili kistom  Ne čistite stroj tekućom vodom ili uređajima za čišćenje

pod visokim tlakom.

 Za čišćenje plastičnih dijelova ne koristite razrjeđivače

(benzin, alkohol isl.) jer mogu oštetiti te dijelove.

Čišćenje vrećice za primanje

Nakon svake uporabe skinite vrećicu za primanje.

1. Vrećicu za primanje dobro istresite.

2. Unutrašnju stranu izvrnite van, kako biste očetkali vrećicu za primanje.

3. Vrećicu za primanje kod jakog onečišćenja ili najmanje jednom godišnje operite rukom u blagoj sapunici.

L Kod teškog hoda zupčastog zatvarača se zupci

zupčastog zatvarača trebaju namazati suhim sapunom.

Za svoju vlastitu sigurnost vrećicu za primanje redovno

pregledajte na oštećenja. Oštećenu vrećicu za primanje odmah zamijenite.

Skladištenje

Izvucite mrežni utikač.

 Držite nekorištene strojeve na suhom, zaključanom mjestu

izvan dohvata djece.

 Zaštitna obloga za nož za rezanje postavite na nož za

rezanje niti.

 Za produživanje radnog vijeka stroja i lakše rukovanje

njime prije dužeg skladištenja poduzmite slijedeće:

− Izvršite temeljito čišćenje.

− Provjerite je li stroj u besprijekornom stanju, da bi i

nakon dužeg skladištenja bilo osigurano pouzdano korištenje uređaja.

Moguće smetnje

Problemi Mogući uzroci Uklanjanje

Motor se ne pokreće

⇒ nedostaje mrežni napon (ispad struje

)

⇒ Priključni kabel defektan

⇒ Motor ili sklopka su defektni.

⇒ pregledati osigurač (10A) ⇒ zamijeniti kabel tj .kabel dati pregledati

(električar)

defektni kabel više ne koristiti

⇒ za uklanjanje problema se obratite

proizvođaču ili firmi koju Vam on navede (vidi

popis servisnih mjesta za kupce) Materijal koji se usisava se ne uvlači kako treba (uzmanjen učinak usisavanja)

⇒ Uređaj je začepljen tj

.Blokira

⇒ Vrećica za primanje je puna ⇒ namješteni broj okretaja je prenizak (samo sa

uređajima za usisavanje suhog lišća sa reguliranjem broja okretaja koji se može kontinuirano namjestiti)

⇒ Priključni vod preduh ili premal presjek ⇒ Utičnica predaleko od glavnog prilkjučka i

premal presjek priljučnog voda

⇒ Ukloniti začepljenje, eventualno pozvati

servisnu službu

⇒ Isprazniti vreći c u za primanje ⇒ namjestiti veći broj okretaja

⇒ priključni vod najmanje 1,5 mm² maksimalno

25 m dug

. Kod dužeg produžnog kabla

presjek najmanje 2,5 mm².

Tehnički podaci

Model / Oznaka LSH 3000 Godina gradnje vidi posljednju stranicu

Učinak motora P1

3000 W

Motor Izmjenični motor 230 V ~ 50 Hz Broj okretaja n (sa reguliranjem broja okretaja) 8000 – 11500 min

-1

Strujanje puhanja – usisavanja (maks .brzina zraka)

290 km/h

Učinak usisavanja (maks .količina zraka)

900 m³/h

Vibracije na ruci

-šaci (po EN 1033/DIN 45675)

vhw

= 3,0 m/s² Vrećica za primanje (volumen) 35 l Klasa zaštite

II – zaštitno izoliran

Težina 4,5 kg Razina snage zvuka L

(po 2000/14/EG) izmjerena razina snge zvuka 98 dB (A)

garantirana snage zvuka 99 dB (A)

K = 1,08 dB (A)

Razina zvučnog pritiska L

(po 2000/14/EG)

80 dB (A)

Garancija

Molimo Vas da obratite pozornost na priloženu izjavu o garancij i.

La macchina non deve essere messa in esercizio se non prima sono state lette le istruzioni per l’uso, tutte le indicazioni sono state osservate e l’apparecchio è stato montato come descritto.

Custodire queste istruzioni per l’uso per una eventuale consultazione successiva.

Indice

Dichiarazione di conformità CE 62 Volume di fornitura 62 Descrizione dell'apparecchio 62 Simboli nelle istruzioni per l’uso 62 Simboli nell’apparecchio 63 Tempi di esercizio 63 Impiego conforme alle prescrizioni 63 Pericoli residui 63 Vibrazioni 64 Sicurezza durante il lavoro 64 Montaggio 65 Messa in funzione 66 Istruzioni di lavoro 66 Manutenzione e cura 68 Conservazione 68 Possibili disturbi 68 Dati tecnici 69 Garanzia 69 Pezzi di ricambio 114

Dichiarazione di conformità CE

N. (S-No.): 13870

corrispondentemente alle direttive: 2006/42/CE Con la presente dichiariamo

ATIKA GmbH

Schinkelstraße 97, 59227 Ahlen – Germany sotto la nostra responsabilità che il prodotto

Laubsauger, -bläser, -häcksler (Aspiratrice, Soffiatrice,

Trinciatrice di fogliame) LSH 3000 Numero di serie: 000001 – 020000

è conforme alle disposizioni delle summenzionate Direttive CE, nonché alle disposizioni delle seguenti ulteriori Direttive:

2004/108/CE, 2000/14/CE e 2011/65/CE. Sono state applicate le seguenti norme armonizzate:

EN 62233:2008; EN 60335-1:2002+A1+A11+A12+A2+A13; EN 55014-1:2006; EN 55014-2:1997+A1+A2; EN 61000-3-2:2006; EN 61000-3-3:2008

Procedura di accertamento di conformità: 2000/14/CE - Appendice V.

Livello di potenza acustica misurato L

98 dB (A).

Livello di potenza acustico garantito L

99 dB (A).

Incaricato della compilazione della documentazione tecnica: ATIKA GmbH – ufficio tecnico – Schinkelstr. 97 – 59227 Ahlen – Germany

i.A.

Ahlen, 29.05.2013 i.A. G. Koppenstein, Direzione Costruzioni

Volume di fornitura

 Do po il disimballaggio del cartone controllare

! che il suo contenuto sia completo ! l’eventuale pre s enza di danni causati dal trasporto

In caso di contestazioni informare subito il commerciante, il fornitore oppure il produttore. Le reclamazioni inoltrate successivamente non vengono accettate.

•

1 Unità • 1 Confezione di viti

•

1 Cinta di trasporto • 1 Sacchetto di raccolta

•

1 Parte anteriore tubo

di aspirazione

• 1 Istruzioni per il montaggio

• 1 Istruzioni per l’uso

•

1 Parte posteriore tubo

di aspirazione

• 1 Dichiarazione di garanzia

Descrizione dell'apparecchio

Prestare attenzione alle istruzioni di

montaggio allegate!

Â 1 -

1 Regolazio ne del numero di giri 2 Impugnatura 3 Interruttore On/Off 4 Etichette di sicurezza 5 Unità 6 Parte anteriore dell'impugnatura 7 Cinta di trasporto 8 Dispositivo antitrazione 9 Commutatore 10 Parte posteriore tubo di aspirazione 11 Parte anteriore tubo di aspirazione 12 Sacco di raccolta 13 Ruote 14 Spina di alimentazione

Simboli nelle istruzioni per l’uso

Minaccia di pericolo oppure situazione pericolosa. La mancata osservanza di queste

indicazioni può avere come conseguenza degli infortuni oppure dei danni materiali.

Indicazioni importanti per un impiego corretto. La mancata osservanza di queste indicazioni può causare dei disturbi.



Indicazioni per l'utente. Queste indicazioni sono un valido aiuto per utilizzare in maniera ottim ale tutte le funzioni.

Montaggio, impiego e manutenzione. Qui viene spiegato in maniera esatta quello che si deve fare.

Â 1 Â 2 Â 3

Consultare le istruzioni per l'uso e per il montaggio allegate qua ndo nel testo si fa riferimento ai numeri delle figure.

Simboli nell’apparecchio

Prima della messa in funzione leggere le istruzioni per l’uso e osservare scrupolosam ente le indicazioni per la sicurezza in queste contenute.

Prima di eseguire i lavori di manutenzione, riparazione e pulizia spegnere il motore ed estrarre la spina dalla presa di corrente.

Pericolo a causa delle parti che posso no essere scaraventate via quando il motore è in funzione – mantenere ad una distanza di sicurezza le persone non coinvolte nei lavori e gli animali domestici e da lavoro dalla zona di pericolo.

Prestare particolare attenzione all'utensile rotante.

Non tenere le mani e i piedi nelle aperture quando l'apparecchio è in funzione.

Indossare gli occhiali di protezione e la protezione per l’udito.

Proteggere dall’umidità.

Staccare la spina se il cavo è danneggiato o aggrovigliato.

Non toccare il cavo se non è stato ancora scollegato dalla rete.

Tempi di esercizio

Osservare le normative regionali.

Informazioni per la prevenzione dei rumori:

Oltre un certo grado non è possibile elim inare la rumor osità di questo apparecchio. Eseguire le attività particolarmente rumorose nelle ore consentite e stabilite per tale scopo. Attenersi agli intervalli di riposo e limitare la durata dei lavori allo stretto necessario. Per la protezione personale e di coloro che vi circondano è necessario indossare idonee cuffie di protezione.

Impiego conforme alle prescrizioni

 L’aspiratrice, soffiatrice, trinciatrice è idoneo solo per i

materiali leggeri ed asciutti, ad es. fogliame e rifiuti di giardinaggio asciutti come l'erba, piccoli rami e pezzettini di carta.

 Si esclude espressamente l'aspirazione, il soffiag gio e la

triturazione di

! materiali pesanti, come metallo, pietre, rami, pigne o

vetri rotti

! materiali ardenti, come ad esempio mozziconi di

sigarette, carbonella

! sostanze infiammabili, tossiche o esplosive.

 L’aspirazione, il soffiaggio e la trinciatura di materiali

pesanti, come ad esempio il metallo, le pietre, i rami, le pigne oppure il vetro rotto sono esplicitamente escluse.

 A causa dei rischi per il pericolo della salute, l’app arecchio

non deve essere mai usato in luoghi o zo ne con polveri e liquidi nocivi per la salute oppure come aspiratrice a umido.

 Altri impieghi diversi dall’aspirazione oppure il soffiaggio

non sono ammessi.

 L’aspiratrice, soffiatrice, trinciatrice di fo gliame è concepito

solo per l’uso privato, corrispondenteme nte al suo scopo di applicazione.

 Vengono considerati apparecchi per l'uso domestico e per

il giardinaggio, quegli apparecchi che non vengono usati negli impianti pubblici, parchi, impianti sportivi così come nel settore agricolo e forestale.

 Qualsiasi altro tipo di im piego differente da quello previsto

viene considerato come non conforme alle prescriz ioni. Per eventuali danni risultanti da un impiego diverso da quello prescritto, il produttore non si assume nessuna responsabilità - in questi casi il rischio è solo a carico dell'utente.

 Per utilizzo conforme alla finalità d’uso si intende anche

l’osservanza delle condizioni di funzionamento, manutenzione e riparazione prescritte dal costruttore e il rispetto delle norme di sicurezza contenut e nelle istruzioni per l’uso.

 Durante l’utilizzo della sega, attenersi inoltre alle norme

antinfortunistiche in vigore, nonché a tutte l e altre norme di sicurezza tecnica e di medicina del lavoro comunemente accettate.

 Il costruttore declina qu alsiasi responsabilità per i danni di

qualsiasi genere che dovessero risultare da modifiche al aspiratrice apportate arbitrariamente dall’utente.

 L'apparecchio deve essere preparato, utilizzato e

sottoposto a manutenzione solo da persone che ne abbiano acquisito familiarità e che siano a conoscenza dei rischi connessi. Gli interventi di riparazione dev ono essere eseguiti solo dai nostri tecnici oppure dai centri di assistenza da noi consigliati.

 La macchina non deve essere utilizzata in ambienti a

rischio di esplosione o esposta alla pioggia.

Pericoli residui

Anche con un impiego conforme alle prescrizioni e

l'osservanza di tutte le normative di sic urezza valide, poss ono tuttavia sussistere dei pericoli residui intrins eci dovuti al ti po di costruzione (necessaria per lo scopo di applicazione) della macchina.

Questi rischi di pericolo residuo possono tuttavia essere minimizzati, se vengono osservate tutte le ”indicazioni di sicurezza” le ”prescrizioni per l'impiego” e le “istruzioni per l'uso”.

Un particolare riguardo e caut ela riducono il rischio di lesioni per le persone e danni materiali.

 Le misure di sicurezza ignorate o non prese in

considerazione per distrazione, poss ono causare, durante l’impiego dell’apparecchio, delle lesioni oppure dei danni materiali.

 Proiezione di pietre ed erba.  Se non vengono utilizzati i conduttori dell'allacciamento

elettrico prescritti sussiste il pericolo causato dalla corrente.

 Contatto con componenti sotto tensione quando le parti

elettriche sono aperte.

 Danni all’udito in caso di lavori di lunga durata senza

apposite protezioni.

Tuttavia, nonostante l'attuazione di tutti i provvedimenti possono sussistere dei pericoli residui non evidenti.

Vibrazioni

Vibrazione mano-braccio ah = 3,0 m/s² Il valore di emissione di vibrazioni indicato è stato misurato

secondo una procedura di controllo standardizzata e può essere usato per confrontare utensili elettrici. Tale valore può inoltre essere utilizzato per una valutazione preliminare dell’inquinamento da vibrazioni.

Il valore di emissione di vibrazioni effettivo durante l’utilizzo delle macchine può differire da quello indic ato nelle istruzioni per l’uso o dal produttore. Ciò può dipendere dai seguenti fattori che occorr e tenere in considerazione prima e durante l’utilizzo della macchina:

− il corretto utilizzo della macchina;

− le corrette condizioni d’uso della macchina;

− il corretto fissaggio delle maniglie e delle eventuali

maniglie anti-vibrazione al corpo della macchina. In caso di sensazione spiacevole o cambiamenti del colore cutaneo nella mano durante l’utilizzo della macchina, interrompere immediatamente il lavoro. Effettuare sufficienti pause. In caso di mancato rispetto delle pause si rischia di contrarre la sindrome da vibrazione mano-braccio.

Si raccomanda di effettuare una stima del livello di esposizione in rapporto al tipo di lavoro e all’utilizzo della macchina e di interporre adeguati intervalli di riposo. In questo modo è possibile ridurre sensibilment e il livello di esposizione durante l’intero orario di lavoro. Minimizzare il rischio provocato dalle vibrazioni. Aver cura della macchina seguendo le indicazioni fornite nelle istruzioni per l’uso. Qualora la macchina venga impiegata o utilizzata di frequente si raccomanda di contattare il propr io rivenditore speci alizzato e se necessario di munirsi di accessori anti-vibrazione (maniglie). Evitare l’utilizzo della macc hina a una temperatura minore o uguale a 10°C. Concepire un piano di lavoro che permetta di ridurre l’esposizione alle vibrazi oni.

Sicurezza durante il lavoro

L'utilizzo non conforme del aspiratrice può comportare pericoli. Se vengono utilizzati utensili elettrici, è necessario seguire le norme di sicurezza fondamentali al fine di escludere rischi di incendio, scosse elettriche e lesioni personali.

Prima della messa in funzione di questi utensili, leggere e osservare pertanto le seguenti norme e le norme antinfortunistiche della società di assicurazione contro gli infortuni ovvero le norme di sicurezza in vigore nei singoli paesi. In questo modo è possibile proteggere se stessi e gli altri contro il rischio di contusioni.

Dare le indicazioni per la sicurezza anche alle altre persone che lavorano con la macchina.

Custodire queste indicazioni per la sicurezza accuratamente per una ulteriore consultazione.

 Prima dell'impiego familiarizzare con l'apparecchio

mediante l'aiuto delle istruzioni per l'uso.

 Non utilizzare l'apparecchio per scopi diversi da quelli

previsti (vedere: “Impiego conforme alle prescrizioni e “Lavorare con l’aspiratrice di fogliame”).

 Provvedere ad una posizione sicura e mantenere sempre

l'equilibrio. Non inchinarsi.

 Adottare sempre una posizione sicura sui punti ripidi.  Azionare l’apparecchio solo camminando, mai correndo.  Agire con la massima attenzione. Prestare attenzione a

quanto si sta per fare. Lavorare con coscienza. Non utilizzare l’apparecchio se si è stanchi o sotto l’influsso di droghe, alcool o medicinali. Un momento di dis attenzione durante l’uso dell’apparecchio potrebbe infatti causare lesioni serie.

 Indossare indumenti di lavoro appropriati:

− non indossare indumenti ampi o gioielli che potr ebbero

incastrarsi nelle parti mobili

− Guanti e scarpe antiscivolo

− Pantaloni lunghi per proteggere le gambe

− Tenere i capelli lunghi e sciolti lontani dal foro di

aspirazione. Potrebbero rimanere incastrati nel foro di apertura. Eventualmente indossare una retina.

 Indossare abbigliamento per la protezione personale:

− occhiali di protezione.

− protezione dell’udito (il livello di pression e acustica sul

posto di lavoro può superare gli 85 dB (A)).

− si raccomanda di indossare una maschera per evitare

irritazioni dovute alla polvere.

 Tenere la zona di lavoro in ordine! Il disordine potrebbe

causare incidenti.

 Prestare attenzione mentre si cammina all'indietro.

Pericolo di inciampo!

 Se si incontrano corpi estranei, spegnere l'apparecchio e

rimuovere il corpo estraneo. Tuttavia, prima di ri accendere l'apparecchio, verificare eventuali dan ni e fate eseguire le dovute riparazioni.

 Tenere in considerazione gli influssi ambientali:

− Non usare la tagliapiastrelle radiale in ambi enti umidi o

bagnati.

− Non esporre l'apparecchio alla pioggia.

− lavorare esclusivamente in condizioni di visibilità

sufficiente, garantire un’illuminazione adeguata.

 Tenere lontane altre persone e animali dall'area di lavoro.

Non lasciare che altre persone, in particolare i bambini, tocchino l’utensile o il cavo.

 Interrompere l'utilizzo della macchina in prossimità di

persone, soprattutto bambini o animali domestici, e quando si cambia area di lavoro.

 L’operatore è responsabile, nel campo di lavoro

dell’apparecchio, nei confronti di terzi.

 I bambini e le persone di età inferior e ai 16 anni, i quali

non hanno letto le istruzioni per l’uso, non devono utilizzare l’apparecchio.

 Mantenere i bambini lontano dall’apparecchio.  Non usare mai l'apparecchio quando nelle immediate

vicinanze ci sono delle persone estranee ai lavori.

 L'utente è responsabile per eventuali incidenti con altre

persone oppure per i loro beni materiali.

 Non lasciare mai l'apparecchio senza sorveglianza.  Non sovraccaricare l'apparecchio! Si lavora meglio e più

sicuri nel campo di potenza prestabilito.

 Azionare l'apparecchio solo se i dispositivi di sicurezza

sono montati correttamente e completamente, non modificare nell'apparecchio niente di tutto quello che potrebbe compromettere la sicurezza.

 Non modificare l'apparecchio oppure p arti dell'appar ecchio

stesso.

 Non lasciare mai l'apparecchio acceso se è posizionato

sul fianco. L'apparecchio è stato progettato esclusivamente per l' utilizzo in posizione verticale.

 Non spruzzare l'apparecchio con acqua. (fonte di per icolo:

corrente elettrica).

 Disinserire l’apparecchio ed estrarre la spina di corrente

dalla presa quando vengono eseguiti i seguenti lavori:

− Lavori di riparazione

− Lavori di manutenzione e pulizia

− Rimozione di disturbi

− Eliminazione degli intasamenti

− Controllo dei conduttori di allacciamento,

per verificare se questi sono attorcigliati oppure danneggiati.

− Trasporto

− Quando si abbandona l'apparecchio (anche per le

brevi interruzioni)

− Rumori e vibrazioni inconsuete.

 Utilizzare il aspiratrice con cura:

− Assicurarsi che gli sfiati siano puliti.

− Mantenere le maniglie asciutte e libere da olio e

grasso.

 Controllare l’apparecchio per eventuali danneggiamenti:

− Prima di rimettere l’apparecchio in funzione controllare

accuratamente i dispositivi di sicurezza p er il loro perfetto

funzionamento conformemente alle prescrizioni.

− Controllare se qualche componente e danneggiato

oppure difettoso. Per garantire un esercizio sicuro e

perfetto, tutti i componenti devono essere montati

correttamente e tutte le condizioni devono essere

soddisfatte.

− I dispositivi di sicurezza e i componenti danneggiati

devono essere riparati oppure sostituiti a regola d'a rte da

una officina specializzata e autorizzata, se nell e istruzioni

per l'uso non viene indicato diversamente.

− Le etichette adesive con le indicazioni per la sicurezza

danneggiate o illeggibili devono essere sostituite.  Conservare i dispositivi inutilizzati in un luogo asciutto e

chiuso fuori dalla portata dei bambini.

Sicurezza elettrica

 Esecuzione della linea di allacciamento secondo EC

60245 (H 07 RN-F) con una sezione del conduttore di almeno:

⇒ 3 x 1,5 mm² con una lunghezz a del cavo fino a 25 m ⇒ 3 x 2,5 mm² con una lunghezza del cavo di oltre 25 m

 I cavi di allacciamento lunghi e sottili producono una

caduta di tensione. Il motore non raggiunge più la sua massima potenza e la funzione dell'apparecchio viene ridotta.

 Le spine e le prese di accoppiamento dei cavi di

allacciamento devono essere di gomma, PVC morbido oppure altri materiali termoplastici che presentano la stessa resistenza meccanica, oppure rivestiti con questo materiale.

 La presa a innesto del cavo di allacciamento deve es sere

protetta contro gli spruzzi d'acqua.

 Per la posa dei cavi di allacciamento osserv are, ch e quest i

non vengano schiacciati, piegati e che la pr esa a innesto non si bagni.

 n caso d’uso di una bobina per cavi, svolgere

completamente il cavo.

 Non utilizzare il cavo per scopi per i quali esso non è

previsto. Proteggere il cavo dal caldo, dall'olio e dagli spigoli vivi.

 Non utilizzare il cavo per trasportare e appendere né per

disinserire la spina dalla presa.

 L’utente deve proteggere se stesso dalle scariche

elettriche. Evitare il contatto del corp o con parti messe a terra (ad es. tubi, radiatori, fornelli, frigoriferi, ecc.).

 Controllare ad intervalli regolari i cavi di prolunga e

sostituirli se questi sono danneggiati.

 Non utilizzare nessun cavo di allacc iamento difettoso.  Per il lavoro all'aperto, utilizz are solo un cavo di prolunga

approvato per questo scopo e corrispondentemente contrassegnato.

 Non usare allacciamenti elettrici provvisori.  Non cavallottare (escludere) mai i dispos itivi di protezione

oppure non metterli mai fuori servizio.

 Collegare l’apparecchio con l’i nterruttore di sicurezza per

correnti di guasto (30 mA). L'allacciamento elettrico oppure le riparazioni dei

componenti dell'apparecchio devono ess ere eseguiti da un elettrotecnico specializzato ed autorizzat o oppure da uno dei nostri servizi per l'assistenza clienti. Osservare le normative locali ed in particolare quelle relative alle misure di protezione.

Le riparazioni su altre parti dell'apparecchio devono

essere eseguite dal produttore oppure da uno dei suoi servizi per l'assistenza clienti.

Usare solo pezzi di ricambio originali. L'impiego di altri

pezzi di ricambio possono causare degli incidenti per l'utente. Il produttore esclude qualsiasi r esponsabi lità per i danni causati dall'impiego di altri pezzi di ricambio non originali.

Montaggio

Prestare attenzione alle istruzioni di

montaggio allegate!

Collegare l'aspiratore di foglie alla ret e di

alimentazione solo dopo l’assemblaggio completo.

Montaggio del tubo di aspirazione

Â 2 Unire il tubo di aspirazione anteriore (11) con quello

posteriore (10) e avvitare.

Inserire il tubo di aspirazione completo (10 + 11)

nell'unità (5) e avvitarli insieme.

Î Verificare che le spine C e D siano collegate fra loro!

Fissaggio del sacco di raccolta

Â 3 Innanzitutto agganciare l'estremità anteriore del sacco

di raccolta (12) al tubo di aspirazione (11).

Applicare infine l'apertura del sacco di raccolta (12) alla

corrispondente apertura dell'unità (5).

Fissaggio della cinghia di trasporto

Â 4 Infilare l'occhiello della cinghia di trasporto (7) nell'

apposita apertura dell'unità (5).

Messa in funzione

 Assicurarsi, che l'apparecchio sia stato montato

completamente e conformemente alle prescrizioni.

 Tutte le volte che si usa l'apparecchio, controllare prima:

− I cavi di allacciamento per eventuali punti difettosi

(fessurazioni, tagli oppure simili)

Non utilizzare nessun cavo di allacciamento

difettoso

− L’apparecchio per eventuali danneggiamenti

(vedere “Sicurezza durante il lavoro”)

− Se tutti i collegamenti a vite sono stretti saldamente

− Il sacco di raccolta per verificare se è usurato o se

presenta problemi di qualità

L Allacciamento alla rete

 Confrontare il valore della tensione riportato sulla targhetta

dell'apparecchio con il valore della tensione di rete e collegare l'apparecchio nella corrispondente presa in modo conforme alle disposizioni.

 Collegare l'apparecchio mediant e un interruttore di protezione

(interruttore automatico per correnti di guasto) 30 mA.

 Non utilizzare nessun cavo di allacciamento difettoso.  Utilizzare il cavo di collegamento o di prolunga con una

sezione del filo di almeno 1,5 mm² fino a 25 m di lunghezza.

L Protezione: 10 A

Collegamento

del cavo di prolunga

1. Inserire l'attacco del

cavo di prolunga sulla spina della combinazione interruttorespina. (14)

2. Tirare il cavo di prolunga

sotto forma di cappio attraverso il dispositivo antitrazione del cavo e appen derlo. (8)

3. Verificare che il cavo di prolunga abbia un gioco

sufficiente.

Accensione / Spegnimento

L'interruttore On/Off si trova sull'impugnatura dell'apparecchio.

Spingere l’interruttore in avanti (1) per avviare ’apparecchio. Spingere di nuovo l’interruttore indietro (0) per spegnere l’apparecchio.

Non utilizzare apparecchi il cui interruttore sia difficile da attivare e disattivare. Gli interruttori danneggiati devono essere immediatamente riparati o sostituiti dal servizio clienti.

Istruzioni di lavoro

Prima di iniziare i lavori, prestare attenzion e

! alle "Norme di sicurezza;" ! alle seguenti istruzi oni di lavoro supplementari.

 L'apparecchio può essere usato solo da persone con

un'età maggiore di 16 anni, le quali hanno letto e compreso le istruzioni per l'uso.

 Indossare l'equipaggiamento di protez ione (occhiali/visier a

di protezione, guanti da lavoro, protezione per l'udito, scarpe antisdrucciolevoli, pantaloni lunghi, retina per i capelli lunghi), in maniera tale da prote ggersi da possibili lesioni.

 Accertarsi che l'area di lavoro sia sicura e sgombra.

Rimuovere gli oggetti che possono essere scagliati via dall'area di lavoro.

 Prima di iniziare il lavoro assicurarsi che:

− nell'area di lavoro non sostino altre persone o animali;

− non ci siano ostacoli dietro l'utilizzatore mentre

indietreggia;

− garantire un supporto sicuro;

− le impugnature e i supporti siano asciutti e puliti.

 Prima del soffiaggio o dell’aspir azione consigliamo:

− di utilizzare il rastrello e la scopa per togliere la sporcizia;

− di inumidire leggermente le superfici im polverate.

 Non orientare mai il tubo di aspirazione/soffiaggi o verso le

persone oppure gli animali. Non soffiare og getti i n direz io ni dove si trovano persone oppure animali.

 Le persone che osservano il la voro devono stare ad una

distanza minima di 5 m.



 Utilizzare il prolungamento completo dell’ugello per

indirizzare la corrente d'aria verso il terreno.

 Fare attenzione con gli oggetti sollevati (in vortice) e

volanti tutt’intorno. Particolarmente peric oloso è l'effetto di contraccolpo nelle mura oppure nelle pareti della c asa (ad es. le pietre).

 Spegnere l'apparecchio se si attraversano strade di ghiaia

o di pietrisco.

 Non usare l'apparecchio quando si ha nno le mani bagn ate

oppure con un tempo atmosferico umido.

 Non infilare niente manualmente nel foro di aspirazione.  Posizionare il cavo di allacciamento sempre verso dietro

rispetto all’apparecchio. Altrimenti sussiste il pericolo di inciampare, scivolare oppure cadere.

 Non usare mai l’apparecchio:

− senza sacchetto raccoglitore,

− con la cerniera lampo del sacchetto raccoglitore aperta.

Prima della messa in funzione assicurarsi, che il sacchetto di raccolta sia montato, che non sia danneggiato oppure consumato e che la cerniera lampo sia chiusa.

Indicazioni per l'impiego come apparecchio di aspirazione / trinciatura

1. Mettere il commutatore nella

posizione di aspirazione /

trinciatura (A).

2. Mantenere fermo

l'apparecchio dal manico e

mettere la cinghia sulla

spalla. Regolare la cinghia

in maniera tale da garantire

una posizione

dell'apparecchio gradevole e

sicura.

3. Inserire l'apparecchio.

4. Muovere l'apparecchio, sul materiale da aspirare, in modo

uniforme e lentamente. Non premere l'apparecchio nel

fogliame.

5. Se il sacchetto di raccolta è pieno, la potenza di

aspirazione si riduce. Disinserire l’apparecchio ed estrarre la spina di corrente dalla pre sa. Apr ire l a cer niera lampo e svuotare il sacchetto di raccolta.

6. Quando il lavoro è stato co nc l uso, mett ere i l comm utat ore

su soffiaggio in maniera tale da rimuover e i resti dal tubo di aspirazione/soffiaggio.

L Raccolta tempestiva del fogliame! – È consigliabile

raccogliere il fogliame possibilmente con delle condizioni atmosferiche asciutte e più in fretta possibile, subito do po la caduta del fogliame stesso. Il fogliame umid o rappresenta un problema. Anche il fogliame che ha iniziato a decomporsi oppure depositato a grandi ammassi rappresenta un problema.

Indicazioni per l'impiego come apparecchio di soffiaggio

1. Mettere il commutatore nella posizione di soffiaggio (B).

2. Mantenere fermo l'apparecchio dal manico e mettere la cinghia sulla spalla. Regolare la cinghia in maniera tale da garantire una posizione dell'apparecchio gradevole e sicura.

3. Inserire l'apparecchio.

4. Muovere il tubo di aspirazione/soffiaggio, lentamente ed uniformemente ad una distanza di un paio di centimetri dal suolo, e da un lato verso l'altro.

Aspiratrice di fogliame con regolazione del numero di giri

Questa versione consente di regolare il numero di giri del motore e quindi la potenza di aspirazione e di soffiaggio. Il numero di giri può essere regolato in modo continuo da 8000 min

–1

a 11500 min

–1

 Che cosa si può aspirare e soffiare ?

Materiali leggeri ed asciutti, ad es. fogliame e rifiuti di giardinaggio asciutti come l'erba, ramoscelli e pezzettini di carta.

Materiali pesanti, come ad esempio il m etallo, le pietr e, i rami, le pigne oppure i frantumi di vetro.

Non aspirare oppure soffiare con l'apparecchio

oggetti ardenti, esplosivi oppure fumanti come ad es. le sigarette, i fiammiferi oppure la cenere calda.

Non aspirare o soffiare nessun liquido,

particolarmente quelli infiammabili come la benzina. Non usare mai l'apparecchio in prossimità di simili sostanze.

Manutenzione e cura

Prima di ogni intervento di manutenzione e pulizia

- Spegnere l’apparecchio

- Attendere l'arresto l’apparecchio

- Disinserire la spina di alimentazione

Utilizzare solo pezzi originali. Pezzi diversi potrebbero causare danni e lesioni imprevedibili.

Ogni intervento di riparazione diverso deve essere eseguito soltanto dal produttore o dal servizio di assistenza.

Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano dalla portata dei bambini.

L Per mantenere efficient e la funzionalità dell' aspiratrice di

fogliame, osservare quanto segue.  Rimuovere la polvere e le impurità c on uno straccio o un

pennello.

 Non pulire la macchina con acqua corrente o idropulitrici.  Non utilizzare solventi (benzina, alcool, ecc. ) per le parti in

plastica, in quanto possono danneggiarle.

Pulitura del sacchetto di raccolta

Dopo ogni impiego svuotare il sacchetto di raccolta.

1. Scuotere bene il sacchetto di raccolta.

2. Girare la parte interna del sacchetto di raccolta verso l'esterno e spazzolarlo.

3. Se il sacchetto di raccolta è particolarmente sporco, oppure almeno una volta l'anno, lavare a mano il sacchetto con dell'acqua saponata non aggressiva.

L Se la cerniera lampo scorre con difficoltà, passare sui

denti della cerniera del sapone asciutto.

Per motivi di sicurezza, controllare regolarmente il

sacchetto di raccolta per eventuali danneggiamenti. Sostituire subito un eventuale sacchetto di raccolta da nneggiato.

Conservazione

Disinserire la spina di alimentazione.

 Conservare i dispositivi inutilizzati in un luogo asciutto e

chiuso lontano dalla portata dei bambini.

 Posizionare il coprilama sulla lama.  Prima di un periodo di conservazione di lunga durata

prestare attenzione a quanto segue per prol ungare il ciclo di vita della macchina e garantire un facile azionamento della stessa:

− Effettuare una pulizia di fondo.

Per garantire un utilizzo affidabile dell’apparecchio dopo uno stoccaggio prolungato, controllare che la macchina sia in condizioni perfette.

Possibili disturbi

Problema Possibili cause Rimedio

Il motore non entra in funzione

⇒ Mancala tensione di rete (mancanza di corrente). ⇒ Il cavo di allacciamento è difettoso.

⇒ Motore oppure interruttore difettoso.

⇒ Controllare la protezione (10 A). ⇒ Sostituire il c avo oppure lasciar e controllare il

cavo (tecnico specializzato in elettrotecnica).

I cavi difettosi non devono più essere

utilizzati

⇒ Per la rimozione dei disturbi, rivolgersi al

produttore oppure ad un'azienda da lui autorizzata (vedere la lista dei servizi di

assistenza clienti). Il materiale da aspirare non viene aspirato correttamente (potenza di aspirazione ridotta)

⇒ L'apparecchio è occluso oppure blocc ato. ⇒ Il sacchetto di raccolta è tropp o pieno.

⇒ Il numero di giri im postato è troppo basso (solo

nelle aspiratrici di fogliame con la regolazione del numero di giri regolabile in modo co ntinuo).

⇒ Cavo di allacciamento troppo lungo oppure con

una sezione insufficiente.

⇒ Presa di corrente troppo lontana

dall'allacciamento principale e sezione del cavo di allacciamento insufficiente.

⇒ Rimuovere l'intasamento e se necessario

contattare il servizio clienti

⇒ Svuotare il sacchetto di raccolta. ⇒ Impostare un numer o di giri più alto.

⇒ Cavo di allacciamento con una sezione di

almeno 1,5 mm², è una lunghezza massima

di 25 m. Con i cavi lunghi la sezione deve

essere almeno di 2,5 mm²

Dati tecnici

Modello/Tipo LSH 3000 Anno di costruzione vedere ultima pagina Potenza del motore P1 3000 W Motore Motore a corrente alternata 230 V ~ 50 Hz Numero di giri n (con regolazione del numero di giri) 8000 – 11500 min

-1

Flusso dell'aria-soffiaggio (max. velocità dell'aria) 290 km/h Portata di aspirazione (max. quantità d'aria ) 900 m³/h Vibrazione mano-braccio (secon do EN 1033/DIN 45675) a

vhw

= 3,0 m/s² Sacchetto di raccolta (volume) 35 l Classe di protezione

isolamento di protezione II

Peso 4,5 kg Livello di potenza sonora L

(secondo 2000/14/EG) Livello di potenza sonora misurato 98 dB (A)

Livello di potenza sonora garantito 99 dB (A)

K = 1,08 dB (A)

Livello di pressione sonora LPA (secondo 2000/14/EG) 80 dB (A)

Garanzia

Si prega di fare riferimento alla dichiarazio ne di garanzia allegata.

U mag het apparaat niet in bedrijf nemen, voordat U deze bedieningsaanwijzing heeft gelezen, alle instruties hebt gevolgd en het apparaat volgens de beschrijving heeft gemonteerd.

Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen.

Inhoud

EG-conformiteitsverklaring 70 Lever hoeveelheid 70 Beschrijving van het apparaat 70 Symbolen bedieningsaanwijzi ng 70 Symbolen apparaat 71 Gebruikstijden 71 Reglementaire toepassing 71 Restrisico’s 71 Trillingen 72 Veilig werken 72 Samenbouw 73 Ingebruikname 74 Werkvoorschriften 74 Onderhoud en verzorging 75 Opslag 76 Mogelijke storingen 76 Technische gegevens 76 Garantie 76 Reserveonderdelen 114

EG - conformiteitsverklaring

Nr. (S-No.): 13870

overeenkomstig de richtlijn van de raad: 2006/42/EG Hiermede verklaren wij

ATIKA GmbH

Schinkelstraße 97, 59227 Ahlen – Germany in uitsluitende verantwoordelijkheid, dat het product

Laubsauger, -bläser, -häcksler (Zuig-, blaas- en

hakselmachine voor gebladerte) LSH 3000 Serienummer: 000001 – 020000

aan de bepalingen van de boven vermelde EG-richtlijnen alsook aan de bepalingen van de volgende verdere richtlijnen beantwoordt:

2004/108/EG, 2000/14/EG en 2011/65/EG. De volgende geharmoniseerde normen werden toegepast:

EN 62233:2008; EN 60335-1:2002+A1+A11+A12+A2+A13; EN 55014-1:2006; EN 55014-2:1997+A1+A2; EN 61000-3-2:2006; EN 61000-3-3:2008

Conformiteit-beoordeling-procedures: 2000/14/EG - Aanhangsel V

Gemeten geluidsniveau L

98 dB (A).

Gegarandeerd geluidsniveau L

99 dB (A).

Gemachtigde voor het opmaken van technische documenten:

ATIKA GmbH – Technisch kantoor – Schinkelstr. 97 – 59227 Ahlen – Germany

i.A.

Ahlen, 29.05.2013 i.A. G. Koppenstein, Constructieleiding

Lever hoeveelheid

 Controleer na het uitpakken de inhoud van de ver-

pakking op:

! Aanwezigheid van alle onderdelen ! Eventuele transportschade

In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere reclamaties worden niet in behandeling genomen.

•

1 toesteleenheid • 1 upvangzak

•

1 draagriem • 1 montageblad

•

1 zuigpijp voren • 1 gebruiksaanwijzing

•

1 zuigpijp achteren • 1 garantieverklaring

•

1 schroevenzak

Beschrijving van het apparaat

Houdt rekening met het ingesloten

montageblad!

Â 1

1 Toerentalregeling 2 Handgr eep 3 In-/uitschakelaar 4 Veiligheidsstikker 5 Toesteleenheid 6 Houdergreep voren 7 Draaggordel 8 Kabeltrekontlasting 9 Omschakelaar 10 Zuigpijp achteren 11 Zuigpijp voren 12 Opvangzak 13 Wielen met houder 14 Netstekker

Symbolen bedieningsaanwijzing

Dreigend gevaar of gevaarlijke situatie. Het niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik van de machine. Het niet opvolgen van

deze aanwijzingen kan storing aan de machine veroorzaken.



Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud van de machine. Hier wordt precies uitgelegd wat u moet doen .

Â 1 Â 2 Â 3

Neem alstublieft het ingesloten montage- en bedieningsblad ter hand, wanneer in de tekst naar het afbeeldings-nr. wordt verwezen.

Symbolen apparaat

Lees voor de inbedrijfstelling de bedieningshandleiding en veiligheidsvoor schriften en neem deze in acht.

Schakel de motor uit voor reparatie-, onderhouds- en reinigings-werk-zaamheden haal de net-stekker uit de ontactdoos.

Gevaar door voortslingerende delen bij lopende motor – niet betrok-ken personen, alsook huisen nuttige dieren uit de gevaar-szone verwijderd houden.

Let op voor roterend werktuig. Handen en voeten niet in de openin-gen houden

terwijl de machine draait.

Ogen beschermen en gehoorbescherming dragen.

Tegen vocht beschermen.

Netstekker uit het stopcontact nemen, wanneer de leiding is beschadigd of verwikkeld.

Kom niet aan de kabel, zo lang hij nog niet van het net is gescheiden.

Gebruikstijden

Gelieve de specifieke national verordeningen in acht te nehmen.

Informaties ter voorkoming van lawaai:

Een bepaalde geluidshinder door dit toestel is niet vermijdbaar. Verleg geluidsintensieve werkzaamheden op toegelaten en hiervoor bepaalde tijden. Neem evt. de rusttijden in acht en beperk de werkduur op het noodzaklijkste. Voor uw persoonlijke bescherming en voor de bescherming van in de buurt voorhanden personen is een geschikte lawaaibescherming te dragen.

Reglementaire toepassing

 De zuig-, blaas- en hakselmachine voor gebladerte is

alleen geschikt voor lichte en drog e materialen, zoals bijv. loof en tuinafval zoals gras, kleine takken en papierstukjes.

 Zuigen, blazen en hakselen van

! zware materialen, zoals metaal, stenen, takken,

sparappels of gebroken glas

! brandbare materialen zoals bv sigarettenpeuk,

barbecuekool ! ontvlambare, giftige of explosieve materialen wordt uitdrukkelijk uitgesloten.

 Wegens het gevaar voor lichamelijke schade mag het

toestel nooit in zones met voor de gez ondheid gevaarlijke stoffen en vloeistoffen of als machine voor nat zuigen gebruikt worden.

 Andere toepassingen dan zuigen, blazen en hakselen zijn

niet toegelaten.

 De zuig-, blaas- en hakselmachine is alleen voor privé

gebruik overeenkomstig zijn gebruiksdoe l geconcipieerd.

 Het zijn geen machine die in openbare plantsoenen,

parken, sportplaatsen of in de land- en bosbouw g ebruikt kunnen worden.

 Elk verder leidend gebruik geldt als niet conform de

voorschriften. Voor daaruit resulterende schade is de fabrikant niet aansprakelijk – het risico daarvoor wordt alleen door de gebruiker gedragen.

 Tot het toepassen volgens de voorschriften behoren ook

het opvolgen van de gebruiks-, onderhou ds- en reparatievoorschriften en na leven van de veiligheidsvoorschriften van de fabrikant.

 Men moet zich tevens houden aan de algemeen geldende

veiligheid- en gezondheids- voorschriften en die aanvullende voorschriften van het bedrijf.

 Eigenmachtige verbouwingen aan de zuig-, en

hakselmachine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeiende schade van een ieder soort uit.

 Het toestel mag slechts do or personen worden voorb ereid,

gebruikt en onderhouden die met het werktuig bekend zijn en over de gevaren ingelicht zijn. Reparaties mogen alleen door de fabrikant of geautoriseerde werkplaatsen uitgevoerd worden.

 Gebruik de gazontrimmer niet in de nabijheid van

brandbare vloeistoffen of gassen of in vochtige of natte omgeving.

Restrisico’s

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze ma chine nog een aantal restricties.

De restricties kunnen geminimaliseerd worden wanneer de veiligheids-, gebruiks-, gezondheids- en onderhoudsvoorschriften nauwkeurig in acht gen omen worden.

Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigin gen.

 Geïgnoreerde of over het hoofd geziene veiligheids-

maatregelen kunnen leiden tot letsels voor de bediener of tot beschadiging van eigendom.

 Wegslingeren van stenen en aarde.  Gevaar door stroom door het niet juist aansluiten van de

aansluitdraden.

 Het aanraken van onder spanning staande delen bij een

geopende elektrische delen.

 Vermindering van het gehoor bij langdurig werken zonder

gehoorbescherming.

Verder kunnen er ondanks alle genomen maatregelen niet zichtbare restricties bestaan.

Trillingen

Hand-arm-trilling ah = 3,0 m/s² De vermelde trillings-emissiewaarde werd volgens een

genormeerde testmethode gemeten en kan ter vergelijking van een elektrisch werktuig met een ander worden toegepast. De vermelde trillings-emissiewaarde kan ook voor een ingaande inschatting van de uitzetting worden toegepast.

De feitelijk voorhanden trillings-emissiewaarde gedurende het gebruik van de machines kan van die in de gebruiksaanwijzing resp. van de door de fabrikant vermelde waarden afwijken. Dit kan door volgende factoren word en veroorzaakt die vóór resp. gedurende het gebruik opgevolgd di enen te worden:

− wordt de machine correct toegepast

− is de gebruikstoestand van de machine in orde

− zijn de houdergrepen evt. optionale trillingsgrepen

gemonteerd en zijn deze vast aan het machine lichaam. Indien u een onaangenaam gevoel of een huidverkleuring gedurende het gebruik van de machine aan uw handen constateert, onderbreek meteen het werk. Maak voldoende rustpauzes. Bij veronachtzaming van voldoende w erkpauzes kan het tot een hand-arm-trillingssyndroom k omen.

Afhankelijk van het werk resp. het gebruik van de machine dient een inschatting van het graad aan belasting te geschieden en dienen dienovereenkomstige werkpauzes te worden ingelegd. Op deze manier kan het graad van belasting gedurende de gehele werktijd aanzienlijk worden gereduceerd. Reduceer uw risico, waaraan u bij trillingen bent blootgesteld. Verzorg deze machine in over eenstemming met de instructies in de gebruiksaanwijzing. Indien de machine vaker wordt ingezet resp. toegepast, dient u zich met uw specialist in verbinding te zetten en evt. antivibratietoebehoren (grepen) te bezorgen. Voorkom de inzet van de machine bij temperaturen van t=10°C of minder. Maak een werkplan, waardoor de trillingsbelasting kan worden beperkt.

Veilig werken

Bij ondeskundig gebruik kunnen zuig-, blaas- en

hakselmachine gevaarlijk zijn. Als een machine gebruikt wordt moeten de standaard voorzorgsmaatregelen genomen worden om het risico van brand, elektrische sluiting en het verwonden van personen uit te sluiten.

Lees en volg de onderstaande aanwijzingen, de voorschriften te voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zelf en anderen tegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.

Bewaar deze veiligheidsvoorschriften goed.

 Maak u voor gebruik met het apparaat vertrouwd, met

behulp van de bedieningshan dleiding.

 Gebruik de machine alleen waar hij voor gem aakt is (zie

het betreffende hoofdstuk en “Werken met de zuig-, bla asen hakselmachine voor gebladerte”).

 Zorg voor een stabiele en uitgebalanceerde houding. Buig

u niet voorover.

 Let aan hellende plaatsen steeds erop, sta biel te staan.  Exploiteer het toestel alleen gaande, nooit lopend of

rennend.

 Wees oplettend. Let op dat, wat u doet. Ga met verstand

te werk. Gebruik het toestel niet, wanneer u m oe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kan tot ernstige verwondingen leiden.

 Draag de juiste werkkleding.

− Nauw sluitende kleding en geen sieraden drag en.

− Handschoenen met slipvast schoeisel

− Lange broeken ter bescherming van de benen

− Hou lang, afhangend haar van de aanzuigopening

vandaan. Het zou in de aanzuigopening kunnen worden getrokken. Draag evt. een haarnet.

 Draag persoonlijke beschermingsmiddelen.

− Veiligheidsbril

− Gehoorbeschermer dragen (geluidsdrukniveau aan de

werkplaats kan 85 dB (A) overschrijden).

− Wij adviseren het dragen van een

gezichtsbescherming, om irritaties wegens stof te voorkomen.

 Zorg dat uw werkomgeving in orde is. Rommel kan onge-

vallen veroorzaken.

 Voorzichtig bij het achteruitgaan. Gevaar van struikelen!  Indien u op vreemde lichamen stuit, schakel het toestel

alstublieft uit en verwijder het vreemde lichaam. Alvorens u het toestel weer inschakelt, controleer het alstublieft op eventuele beschadigingen en laat, indien n odig, reparaties uitvoeren.

 Let op de omgevingsinvloeden.

− Gebruik de machine niet in een vochtige of natte omgeving.

− Zet de machine niet in de regen buiten.

− Werk slechts bij voldoende zicht.

 Houd andere personen en dieren van uw werkberei k weg.

Laat andere personen, in het bijzonder kinderen, het gereedschap of de kabel niet aanraken.

 Onderbreek het gebruik van de machine, wanneer

personen, vooral kinderen of huisdire n, in de buurt zijn en wanneer u het werkbereik wisselt.

 De bedienende persoon is binnen het arbeitsbereik van de

machine verantwoordelijk ten opzic hte van derden.

 Kinderen en jongeren onder 16 jaar en personen, die de

gebruiksaanwijzing niet gelezen hebben, mogen de machine niet bedienen.

 Kinderen dienen uit de buurt van het apparaat te worden

geweerd.

 Zet het toestel nooit aan, terwijl niet betrokken personen in

de buurt zijn.

 De gebruiker is verantwoordelijk voor ongevallen met

andere personen of hun eigendom.

 Laat de machine niet zonder toezicht achter.  Overbelast de machine niet. U werkt beter en zeker met

de juiste belasting van de machine.

 Werk alleen met alle veiligheidsvoorzieni ngen op de juiste

wijze aangebracht. Verander niets aan de m achine wat de veiligheid in gevaar kan brengen.

 Apparaat resp. onderdelen van het apparaat niet

veranderen.

 Laat het toestel nooit ingeschakeld, wanneer het op de

zijde ligt. Het apparaat werd alleen voor de bediening in oprechte positie ontwikkeld.

 Het apparaat mag niet met water worden afgespoten (bron

van gevaar voor elektrische stroom).

 Schakel de machine uit en neem de steker uit het

stopcontact bij:

− reparatiewerkzaamheden

− onderhouds- en reinigings

werkzaamheden

− bij storingen

− verwijdering van verstoppingen

− controleer de aansluitleidingen, of deze

ineengestrengeld of beschadigd zijn

− transport van de machine

− het verlaten van de machine (ook v oor een korte tijd)

− ongewone geluiden en trillingen.

 Onderhoudt uw zuig-, blaas- en hakselmachine met

zorgvuldigheid:

− Let erop dat de luchtopeningen schoon zijn.

− Hou de handgrepen vrij van vet en olie.

− Volg de onderhoudsvoorschriften op en de instructies

omtrent de spoelwissel.

− Houdt de handgrepen vrij van olie en vet.

 Onderzoek de machine op eventuele beschadi gi ng en.

− Voor het verdere gebruik van de machine moeten alle

veiligheidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functioneren.

− Controleer of delen van de machine beschadigd resp.

defect zijn. Alle delen moeten juist gemont eerd zijn en goed functioneren om de machine correct te laten werken.

− Beschadigde bescherminrichtingen en delen moeten,

indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden. Met uitzondering indien in de gebruiks-aanwijzing anders aangegeven.

− Beschadigde of onleesbare veiligheidsstickers dienen

te worden vervangen.

 Als u de machine niet gebruikt moet u he m op een droge

plaats, buiten het bereik van kinderen opslaa n.

Elektrische veiligheid

 De aansluitkabel moet volgens IEC 60245 (H 07 RN-F)

zijn, met een draad doorsnede van minstens:

− 3 x 1,5 mm² bij een lengte tot 25m.

− 3 x 2,5 mm² bij een lengte vanaf 25m.

 Langere aansluitleidingen veroorz aken een daling van de

spanning. De motor bereikt zijn maximum vermogen niet meer, de functie van de machine wordt gereduceerd.

 Stekker en aansluitdozen aan aansluitleidingen moeten uit

rubber, zacht PVc of een ander thermoplas tisch materiaal van dezelfde mechanische vastheid zijn of met dit materiaal zijn gecoat.

 Wikkel bij gebruik van een kabeltrommel de kab el geheel

af.

 Beschermt u zich tegen elektrische slag. Vermijd

lichamelijk contact met geaarde delen (bv pijpen, radiatoren, haarden, koelkasten enz.)

 De opsteekinrichting van de aansluitleiding dint tegen

spatwater beveiligd te zijn.

 Bij het leggen van de aansluitleiding erop le tten dat deze

niet gekneusd of geknikt wordt en dat de stekerverbinding niet nat wordt.

 Gebruik de kabel niet voor doeleinden warvoor hij niet

geschikt is. Bescherm de kabel tegen hitte, olie of scherpe randen.

 Gebruik de kabel niet om het apparaat te dr agen en op te

hangen en om de stekker uit het stopcontact te trekken.

 Controleer de verleng kabel regelmatig op bescha-

digingen en vervang hem als hij beschadigd is.

 Gebruik geen defecte kabels.  Gebruik alleen toegestane en gemerkte verlengka bels.  Maak geen geknutselde elektrische aa nsluitingen.  Veiligheidsvoorzieningen nooit overbruggen of buiten-

werking stellen.

 Het apparaat via een veiligheidsschakelaar (30 mA)

aansluiten.

Elektrische aansluitingen of reparaties mogen alleen

door een erkend bedrijf of een erkende reparatiewerkplaats uitgevoerd worden. De plaatselijke voorschriften moeten opgevolgd worden.

Reparaties aan andere delen van de machine mogen

alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden.

Alleen de originele toebehoren gebru iken. Bij het gebruik

van niet originele onderdelen kunnen risico’s voor de gebruiker ontstaan. De fabrikant kan niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan

Samenbouw

Houdt rekening met het ingesloten

montageblad!

Sluit de loofzuiger pas na volledige

samenbouw aan het stroomnet aan.

Zuigpijp monteren

Â 2 Steek nu de voorste (11) en achterste zuigpijp (10)

samen en verschroef deze.

Steek vervolgens de complete zuigpijp ( 10 + 11) in de

toesteleenheid (5) en schroef allebei met elkaar samen.

Î Let erop dat de stekers C en D met elkaar zijn

verbonden!

Opvangzak bevestigen

Â 3 Haak als eerste de opvangzak (12) met het voorste

einde aan de zuigpijp (11) in.

Steek tenslotte de opening van de opvangzak (12) op

de passende opening van de toestelee nheid (5).

Draaggordel bevestigen

Â 4 Steek het oog van de draaggordel (7) door de

gedachte opening van de toesteleenheid (5).

Ingebruikname

 Overtuigt u zich er van, dat het apparaat compleet en

volgens voorschrift is gemonteerd.

 Controleer voor ieder gebruik

− aansluitleidingen op defecte plaatsen (scheuren, sneden o. d.)

gebruik geen beschadigde aansluitkabels.

− de machine op enventuele beschadiginge n (zie veiligheidsinstructies)

− of alle schroeven goed zijn vastgedraaid

− de opvangzak op slijtage of kwaliteitsverlies

L Aansluiting op het net

 Vergelijk de netspanning met de spanning (bijv. 230 V) die

op het type plaatje is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan.

 Sluit de machine aan via een Fi-veiligheidsschakelaar

(differentiaaluitschakelaar) met 30 mA.

 Gebruik geen defecte kabels. Gebruik aansluit- resp.

verlengkabels met een aderdoorsn ede van ten minste 1,5 mm² bij een lengte tot 25 m.

L Beveiliging: 10 A

Aanbrengen van de verlengingskabel

1. Steek de koppeling van de verlengingskabel op de steker van de schakelaar-stekercombinatie. (14)

2. Trek de verlengingskabel als lus door de kabeltrekontlasting en hang het in. (8)

3. Let erop dat de verlengingskabel voldoende spel heeft.

Inschakelen / Uitschakelen

De in-/uitschakelaar bevindt zich in de handgreep. Druk de schakelaar naar voren (1), om het toestel te

starten. Schuif de schakelaar weer terug (0), om het toestel uit te schakelen.

Gebruik geen toestel, waarbij zich de schakelaar niet laat in- en uitschakelen. Beschadigde schakelaars moeten onmiddellijk worden gerepareerd of vervangen door de klantenservice.

Werkvoorschriften

Houdt u vóór werkbegin rekening met

! de “Veilighei dsi nstruct ies ” ! de volgende extra werkinstructies.

 Alleen personen van meer dan 16 jaren, die de

bedieningshandleiding hebben gelezen en begrepen mogen de machine bedienen.

 Draag uw veiligheidsuitrustingen (veiligheidsbril/-vizier,

handschoenen), om u tegen mogelijke letsels te beschermen.

 Zorg voor een veilige en opgeruimde werkplaats. Verwijder

voorwerpen die weggeslinder.t

 Waarborg vóór begin van de werkzaamheden dat:

− zich in het werkbereik geen verdere personen of dieren

ophouden

− een obstacelvrij terugwijken voor u is gewaarborgd

− een veilige stand is gewaarborgd.

− handgrepen en houders droog en schoon zijn.

 Richt de zuig-/blaaspijp nooit op personen of diere n. Blaas

ook geen voorwerpen in de richting, waar personen of dieren staan.

 Toeschouwers dienen een veiligheidsafstand van

minimum 5 m te bewaren.

 Wees voorzichtig voor opgewaaide en rondvliegende

voorwerpen. Bijzonder gevaarlijk is daarbij het terugstooteffect aan muren en huiswanden (bijv. stenen).

 Schakel het toestel uit, wanneer u kiezel- of splitwegen

oversteekt.

 Gebruik het toestel niet met natte handen of bij voc htige

weersomstandigheden.

 Vul niets van hand in de aanzuigopening.  Geleid de aansluitleiding steeds naar achter, van het

toestel weg. Er bestaat anders gevaar voor struikelen, uitglijden of vallen.

 Gebruik het toestel nooit

− zonder opvangzak,

− met niet gesloten ritssluiting van de opvangzak.

Vergewis u er voor de inbedrijfstelling van, dat de

opvangzak gemonteerd, niet bescha digd of versleten is en de ritssluiting gesloten is.

Instructies voor het gebruik als zuig- en hakseltoestel

1. Zet de omschakelaar op de zuig-/hakselpositie (A).

2. Houd het toestel met de handgreep vast en schouder de draagriem. Stel de draagriem zo in, dat een veilig en aangenaam dragen van het toestel gegarandeerd is.

3. Schakel het toestel in.

4. Beweeg het toestel langzaam en gelijkmatig boven het op te zuigen materiaal. Druk het toestel niet in het loof.

5. Het zuigvermogen vermindert, wanneer de opvangzak vol is. Schakel het toestel uit en haal de netstekker uit de contactdoos. Open de ritssluiting en ledig dan de opvangzak.

6. Schakel de omschakelaar na het einde van de werkzaamheden op blazen, om resten uit de zuig/blaaspijp te verwijderen.

L Loof vroeg opnemen! – Het is raadzaam, loof indien

mogelijk bij droog weer en zo snel mogelijk na het neervall en van het loof op te nemen. Nat loof vormt een probleem, zoals eveneens loof dat reeds te rotten begonnen heeft, of op grotere hopen is gewaaid.

Instructies over het gebruik als blaastoestel

1. Zet de omschakelaar op de blaaspositie (B).

2. Houd het toestel met de handgreep vast en schouder de draagriem. Stel de draagriem zo in, dat een veilig en aangenaam dragen van het toestel gegarandeerd is.

3. Schakel het toestel in.

4. Beweeg de zuig-/blaaspijp met uithalende bewegingen, langzaam en gelijkmatig een paar centimeter boven de gro nd van de ene zijde naar de andere.

Zuig-/ blaas- en hakselmachine met toerentalregeling

Bij deze uitvoering is het toerental van de motor en daardoor ook het zuig- en blaasver-mogen regelbaar. U kunt het toerental traploos instellen van 8000 min

–1

tot 11500 min –1.

 Wat kan ik zuigen en blazen?

Lichte en droge materialen, bijv. droog loof en tuinafval zoals gras, kleine takken en papierstukjes.

NEE

Zware materialen, zoals bijv. metaal, stenen, takken, sparappels of gebroken glas.

Zuig of blaas met het toestel geen brandende,

explosieve of rokende voorwerpen zoals sigaretten, lucifers of hete as.

Zuig of blaas geen vloeistoffen, bijzonder geen

brandbare vloeistoffen zoals benzine. Gebruik het toestel niet in de buurt van zulke stoffen.

Onderhoud en verzorging

Voor aanvang van iedere onderhouds- en reinigingsbeurt

- Toestel uitschakelen

- Wachten tot het apparaat stilstaat

- Stroomtoevoer onderbreken

Slechts originele delen gebruiken. Andere delen kunnen tot niet te voorziene beschadigingen en verwondingen leiden.

Verder gaande reparatiewerkzaamheden mogen enkel door de fabrikant of door de klantenservice worden uitgevoerd.

Bewaar ongebruikte apparaten op een droge, afgesloten plaats buiten de reikwijdte van kinderen op.

L Neem het onderstaande in acht o m de functio naliteit van

uw zuig-, blaas- en hakseltoestel te behouden.

 Verwijder stof of verontreinigingen met een doek of kwast  De machine niet met vloeiend water of hog edrukreinigers

reinigen.

 Gebruik voor kunststofdelen geen oplosmiddelen (benzine,

alcohol, enz.), omdat deze de kunststofdelen kunnen beschadigen.

Reiniging van de opvangzak

Ledig de opvangzak na elke toepassing.

1. Sch ud de opv a ngz ak goed uit.

2. Kee r de binnenkant naar buiten, om de opvangzak uit te borstelen.

3. Was de opvangzak bij sterke vervuiling of minimum een keer per jaar handmatig met een zacht zeepsop.

L Bij een moeilijk gangbare ritssluiting dient u de

ritssluitingtanden met droge zeep in te wrijven.

Controleer voor uw eigen veiligheid de opvangzak

regelmatig op beschadigingen. Wissel een beschadigde opvangzak onmiddellijk uit.

Opslag

Stroomtoevoer onderbreken.

 Bewaar de machine in een droge en afgesloten ruimte, buiten het bereik van kinderen.  Let vóór een langere opslag op het volgende, om de levensduur van de machine te verl engen en een eenvoudig bedienen te

waarborgen:

− De machine grondig reinigen.

− Controleer de machine op een foutvrije toestand, opdat na een lang ere opslag een betrouwbaar ge bruik van de machine is

gewaarborgd.

Mogelijke storingen

Probleem Mogelijke oorzaak Oplossing

Motor loopt niet aan.

⇒ Netspanning ontbreekt (stroomuitval). ⇒ Aansluitkabel defect.

⇒ Motor of schakelaar defect.

⇒ Zekering controleren (10 A). ⇒ Kabel uitwisselen c.q. kabel laten controleren

(elektricien).

Defecte kabels niet meer gebruiken.

⇒ Gelieve voor het oplossen van problemen

contact op te nemen met de producent of een door hem genoemde firma (zie

klantenserviceregister). Zuigmateriaal wordt niet correct ingezogen (verminderd zuigvermogen).

⇒ Toestel is vol c.q. geblokkeerd. ⇒ Opvangzak is te vol. ⇒ Ingesteld toerental te laag (alleen bij zuig-,

blaas- en hakselmachines met traploos regelbaar toerental).

⇒ Verlengsnoer te lang of te kleine doorsnede.

Stekke te ver van hoofd-aansluiting ver wij der d en te kleine doorsnede van de aansluitkabel.

⇒ Verstopping verwijderen, evtl. klantenservice ⇒ Opvangzak ledigen. ⇒ Hoger toerental instellen.

⇒ Verlengnoer min. 1,5 mm², max. 25 m lang.

Bij langere kabel doorsnede min. 2,5 mm².

Technische gegevens

Model/Typ LSH 3000 Bouvwjaar zie laatste pagina Motorvermogen P1 3000 W Motor Wisselstroommotor 230 V ~ 50 Hz Toerental n (met toerentalregeli ng) 8000 - 11500 min

-1

Blaas- luchtstroom (max. luchtsnelheid) 290 km/h Aanzuigvermogen (max. hoeveelheid lucht) 900 m³/h Hand-Arm-trillingen (volgens EN 1033/DIN 45675) a

vhw

= 3,0 m/s² Opvangzak (volume) 35 l Veiligheidsklasse II – veiligheidsgeïsoleerd Gewicht 4,5 kg Geluidsniveau L

(volgens 2000/14/EG) gemeten geluidsniveau 98 dB (A)

gegarandeerd geluidsniveau 99 dB (A)

K = 1,08 dB (A)

Geluiddrukpegel L

(volgens 2000/14/EG) 80 dB (A)

Garantievoorwaarden

Houdt u alstublieft rekening met de ingesloten garantieve rklaring.

Zanim nie przeczytają Państwo niniejszej Instrukcji obsługi, nie przyjmą do wiadomości i przestrzegania zawartych w niej wskazówek oraz nie zmontują urządzenia w opisany poniżej sposób, nie wolno uruchomić urządzenia.

Niniejszą instrukcję należy przechować dla późniejszego wykorzystania.

Spis treści

Deklaracja zgodności UE 77 Zakres dostawy 77 Opis urządzenia 77 Symbole w instrukcja obsługi 77 Symbole na urządzenie 78 Czas użytkovania 78 Stosowanie zgodne z przeznaczeniem 78 Pozostałe elementy ryzyka 78 Wibracje 79 Bezpieczna praca 79 Montaż 81 Włączenie urządzenia 81 Wskazówki robocze 81 Obsługa i konserwacja 83 Składowanie 83 Ewentualne zakłócenia 83 Dane techniczne 84 Gwarancja 84 Części zamienne 114

Deklaracja zgodności UE

Nr. (S-No.): 13870

z dyrektywą: 2006/42/WE Niniejszym my, firma

ATIKA GmbH

Schinkelstraße 97, 59227 Ahlen – Germany oświadczamy, przyjmując na siebie wyłączną odpowiedzialność,

że następujący produkt,

Laubsauger, -bläser, -häcksler (Urządzenie do zasysania,

nawiewu i rozdrabniania liści) LSH 3000 Numer seryjny: 000001 – 020000

jest zgodny z postanowieniami dyrektyw Wspólnoty Europejskiej oraz następujących, innych dyrektyw:

2004/108/WE, 2000/14/WE i 2011/65/WE. Zastosowane zostały następujące normy zharmonizowane:

EN 62233:2008; EN 60335-1:2002+A1+A11+A12+A2+A13; EN 55014-1:2006; EN 55014-2:1997+A1+A2; EN 61000-3-2:2006; EN 61000-3-3:2008

Postępowanie szacunku zgodności: 2000/14/WE - Wyrostek robaczkowy V.

Mierzony poziom ciśnienia akustycznego L

98 dB (A).

Gwarantowany poziom ciśnienia akustyczneg L

99 dB (A).

Osoba upoważniona do skompletowania dokumentacji technicznej:

ATIKA GmbH – Biuro Techniczne – Schinkelstr. 97 – 59227 Ahlen – Germany

i.A.

Ahlen, 29.05.2013 i.A. G. Koppenstein, Zarządzanie projektami

Zakres dostawy

 Po rozpakowaniu kartonów należy sprawdzić

! kompletność dostawy ! ew. szkody transportowe

Należy odwrotnie poinformować dystrybutora, dostawcę bądź producenta o zastrzeżeniach. Późniejsze reklamacje nie zostaną uwzględnione.

•

1 Urządzenie • 1 Woreczek zawierający śruby

•

1 Pas do wygodnego • 1 Instrukcja montażu i obsługi

•

1 Przednia rura ssąca • 1 Instrukcja obslugi

•

1 Tylna rura ssąca • 1 Oświadczenie o gwarancji

•

1 Woreczek ze śrubami

Opis urządzenia

Postępować zgodnie z dołączoną

instrukcją montażu!

Â 1

1 Regulacją pr ędkości obrotowej 2 Uchwyt 3 Włącznik/ wyłącznik 4 Naklejka bezpieczeństwa 5 Urządzenie 6 Przedni uchwyt 7 Pas do noszenia 8 Zabezpieczenie przed wyrwaniem kabla 9 Dźwignia 10 Tylna rura ssąca 11 Przednia rura ssąca 12 Worek 13 Koła 14 Wtyczka

Symbole w Instrukcji obsługi

Zagrażające niebezpieczeństwo lub niebezpieczna sytuacja. Nieprzestrzeganie niniejszych wskazówek

może prowadzić w następstwie do odniesienia obrażeń lub wystąpienia szkód rzeczowych.

Ważne wskazówki dotyczące prawidłowej obsługi. Nieprzestrzeganie niniejszych wskazówek może prowadzić w następstwie do zakłóceń w pracy urządzenia.



Wskazówki dla użytkownika. Wskazówki te pomagają w optymalnym wykorzystaniu wszystkich funkcji urządzenia.

Montaż, obsługa i konserwacja. Tutaj następuje dokładne objaśnienie czynności, które należy wykonać.

Â 1 Â 2 Â 3

Jeśli w tekście znajdują się odniesienia do nr rysunków, należy skorzystać z niniejszej instrukcji montażu i obsługi.

Symbole na urządzeniu

Przed uruchomieniem urządzenia należy dokładnie przeczytać instrukcję obsługi i stosować się do zamieszczonych w niej wskazówek.

Przed rozpoczęciem wykonywania napraw, czynności obsługowo-koserwacyjnych oraz czyszczenia urządzenia należy wyłączyć silnik i wyjąć wtyczkę z gniazda zasilania sieciowego.

Niebezpieczeństwo wywołane przez części obracające się podczas pracy silnika – nie pozwolić na zbliżanie się osób nie uczestniczących w pracy, oraz zwierząt domowych i użytkowych do strefy zagrożenia.

Uważać na wirujące narzędzie. Nie wkładać dłoni i rąk do otworów, gdy

maszyna pracuje.

Stosować ochronę narządów wzroku i słuchu.

Chronić przed wilgocią.

Wyjąć wtyczkę zasilającą, gdy przewód jest uszkodzony lub przerwany.

Nie dotykać kabla, jeżeli nie został jeszcze odłączony od sieci.

Czas użytkovania

Należy stosovać się do przepisów lokalnych.

Informacje odnośnie unikania hałasu:

Nie da się uniknąć pewnego poziomu obciążenia hałasem przez to urządzenie. Prace związane z dużym natężeniem hałasu należy przełożyć na dopuszczalne i przeznaczone do tego pory. Przestrzegać ewent. czasów ciszy, a czas pracy powinien być jak najkrótszy. Jako osobiste środki bezpieczeństwa dla siebie i osób zn ajdujących się w pobliżu należy nosić odpowiednie środki ochrony słuchu.

Stosowanie zgodne z przeznaczeniem

 Urządzenie do zasysania, nawiewu i rozdrabniania liści

jest przeznaczone tylko do materiału lekkiego i suchego, jak np. liście i odpady ogrodowe jak trawa, małe gałązki i kawałki papieru.

 Zasysanie, wydmuchiwanie i rozdrabn ianie

! ciężkich materiałów, np. metali, kamieni, gałęzi,

szyszek czy rozbitego szkła

! palnych materiałów, np. niedopałków, węgla grilowego ! palnych, trujących i wybuchowych mat eriałów

jest zabronione.

 Z naciskiem zabrania się zasysania, nawiewania i

rozdrabniania ciężkich materiałów, jak np. metal, kamienie, gałęzie, szyszki i rozbite szkło.

 Z powodu zagrożenia dla zdrowia urządzenia nie wolno

stosować w obszarach występowania szkodliwych dla zdrowia pyłów i cieczy oraz jako odkurzacza.

 Zastosowanie urządzenia do innych celów niż zasysanie,

nawiew i rozdrabianie jest zabronione.

 Za urządzeniem do zasysania liści ogrodowe do

użytkowania hobbystycznego w ogródkach domowych uwa

ża się takie urządzenia, które nie są przewidziane do użytkowania na publicznych terenach zielonych, parkach, obiektach sportowych oraz w gospodarce rolnej i leśnictwie.

 Urządzenie do zasysania, nawiewan ia i rozdrabniania jest

przeznaczone tylko do stosowania w warunkach prywatnych zgodnie z jego przeznaczeniem. Za powstaĺe szkody z niezgodnego użytkowania producent nie odpowiada. Pysyko ponosi tylko użytkownik.

 Każdy inny sposób użycia urządzenia, wykraczający poza

opisany powyżej jest uważany za sprzeczny z przeznaczeniem. Za szkody wynikające z takiego użytkowania producent nie ponosi odpowiedzialności skutki ryzyka ponosi wyłącznie użytkownik.

 Do pojęcia eksploatacji zgodnej z przeznaczeniem zalicza

się także dotrzymywanie podanych przez producenta warunków eksploatacji, konserwacji i napraw, jak również stosowanie się do umieszczonych w instrukcji obsługi wskazówek bezpieczeństwa.

 Przestrzegać obowiązujących i relewantnych dla

eksploatacji maszyny przepisów BHP, jak również innych ogólnie uznanych reguł higieny i bezpieczeństwa pracy.

 Samowolne zmiany w urz

ądzenie do zasysania wykluczają odpowiedzialność producenta za powstałe wskutek tego szkody wszelkiego rodzaju.

 Urządzenie mogą uzbrajać, stosować i konserwować tylko

osoby, które je znają i są pouczone o zagrożeniach. Wykonywanie prac naprawczych wolno powierzać tylko nam lub wyznaczonym przez nas punktom serwisowym.

 Maszyny nie wolno eksploatować w pomieszczeniach, w

których panuje zagrożenie wybuchem, or az w miejscach, w których jest ona narażona na opady deszczu.

Pozostałe elementy ryzyka

Także przy posługiwaniu się urządzeniem w sposób

zgodny z wszystkimi obowiązującymi przepisami dotyczącymi bezpieczeństwa mogą, w związku z jego przeznaczeniem i konstrukcją, pozostać jeszcze pewne elementy ryzyka.

Te pozostałe elementy ryzyka można ograniczyć poprzez kompleksowe stosowanie się do „wskazówek dotyczących bezpieczeństwa“ oraz łącznie z nimi, „stosowania urządzenia zgodnie z przeznaczeniem“.

Praca wykonywana w przemyślany sposób i z zachowaniem należytej ostrożności zmniejsza ryzyko odniesienia obrażeń przez inne osoby oraz ryzyko spowodowania szkód.

 Ignorowanie lub lekceważenie przedsięwzięć służących

bezpieczeństwu pracy może prowadzić do odniesienia obrażeń przez obsługującego oraz uszkodzenia rzeczy.

 Odrzucanie kamieni i ziemi.

 Zagrożenie porażeniem prądem przy stosowaniu

nieprawidłowych przewodów zasilania energią elektryczną.

 Dotknięcie elementów przewodzących prąd przy

otwartych podzespołach elektrycznych.

 Uszkodzenie słuchu w przypadku dłuższej pracy bez

stosowania ochrony słuchu.

Ponadto, pomimo wszystkich zastosowanych przedsięwzięć zapobiegawczych mogą wystąpić elementy utajonego ryzyka.

Wibracje

Wibracja dłoń-ramię ah = 3,0 m/s² Podany poziom wibracji został zmierzony według znormalizowanej metody i może być wykorzystywany do

porównywania dwóch narzędzi elektrycz nych. Podany poziom wibracji może być również wykorzystywany do wstępnego szacowania narażenia na wibracje.

Rzeczywista wartość wibracji emitowanych podczas używania urządzenia może różnić się od podanej w instrukcji obsługi lub przez producenta. Przyczyną mogą być następujące czynniki, które należy sprawdzać przed i w czasie każdego używania urządzenia:

− Czy maszyna jest prawidłowo używana?

− Czy stan urządzenia w momencie użycia jest

prawidłowy?

− Czy uchwyty lub opcjonalne uchwyty wibracyjne są

dobrze zamontowane do korpusu maszyny? W razie pojawienia się nieprzyjemnego uczucia w rękach lub zabarwienia skóry podczas używania urządzenia należy natychmiast przerwać pracę. Robić odpowiednie przerwy w pracy. W razie braku odpowiednich przerw może wystąpić syndrom drżenia dłoni i rąk. Należy dokonać oceny stopnia narażenia w zależności od pracy lub sposobu używania maszyny i na tej podstawie zaplanować odpowiednie przerwy. W ten sposób można znacznie ograniczyć stopień narażenia przez cały czas pracy. Należy ograniczać zagrożenie wywołane przez wibracje. Maszynę należy pielęgnować zgodnie z zaleceniami podanymi w instrukcji obsługi. Jeśli maszyna jest używana często, należy skontaktować się ze sprzedawcą

i ewentualnie zaopatrzyć się w akcesoria (uchwyty) antywibracyjne. Nie należy używać maszyny w temperaturze t=10°C lub niższej. Należy opracować plan pracy w celu ograniczenia narażenia na wibracje.

Bezpieczna praca

W przypadku nieprawidłowego użycia urządzenie do zasysania może być niebezpieczna. W przypadku pracy z urządzeniami z napędem elektrycznym konieczne jest stosowanie podstawowych działań zabezpieczających, aby wykluczyć ryzyko pożaru, porażenia prądem elektrycznym oraz zranienia osób.

Aby uchronić siebie i innych przed ewentualnymi wypadkami, przeczytaj uważnie przed uruchomieniem niniejszego wyrobu i przestrzegaj podanych poniżej wskazówek oraz przepisów BHP oraz obowiązujących lokalnie w danym kraju przepisów bezpieczeństwa.

Należy przekazać niniejsze wskazówki dotyczące bezpieczeństwa wszystkim innym osobom, które użytkują maszynę.

Niniejsze wskazówki dotyczące bezpieczeństwa należy starannie przechowywać.

 Przy pomocy niniejszej instrukcji należy zapoznać się z

urządzeniem przed rozpoczęciem użytkowania.

 Nie należy stosować urządzenia do celów, do których n ie

jest ono przeznaczone (użytkowanie zgodnie przeznaczeniem i prace z urządzeniem do zasysania liści).

 Należy wybrać pewne stanowisko pracy i stale utrzymywać

równowagę. Nie nachylać się przed urządzeniem.

 W stromych miejscach należy zawsze zwracać uwagę na

pewną postawę.

 Urządzenie można eksploatować tylko chodząc, nigdy

biegając.

 Pracować uważnie i zwracać uwagę na wykonywane

czynności. Zachować rozsądek podczas pracy. Nie używać urządzenia w stanie zmęczenia, pod wpływem narkotyków, alkoholu lub leków. Moment nieuwagi podczas używania urządzenia może doprowadzić do poważnych obrażeń.

 Zakładaj odpowiednią odzież roboczą:

− nie zakładaj szerokiej, nie przylegającej do ciała

odzieży oraz biżuterii, mogą ją uchwycić i wciągnąć ruchome części maszyny.

− rękawice i nieślizgające się buty

− długie spodnie dla ochrony nóg

− Długie, rozpuszczone włosy należy trzymać z dala od

otworu zasysającego. Mogą zostać wciągnięte do otworu zasysającego. W razie konieczności założyć siatkę na włosy.

 Stosuj środki ochrony osobistej:

− okulary ochronne.

− środki ochrony słuchu (poziom ciśnienia akustycznego

na stanowisku pracy może przekroczyć 85 dB (A).

− zalecamy noszenie osłony na twarz, aby uniknąć

podrażnień przez pył

 W miejscu pracy utrzymuj ład i porządek! Bałagan może

być przyczyną powstania wypadków.

 Niebezpieczeństwo potknięcia si ę!  Uwzględnij wpływ środowiska:

− Nie używać maszyny w wilgotnym lub mokrym

otoczeniu.

− Nie wystawiać maszyny na działanie deszczu.

− Należy pracować wyłącznie w warunkach dobrej

widoczności. Zorg voor een goede verlichting.

 W przypadku natknięcia się na ciało obce wyłączyć

urządzenie i usunąć ciało obce. Przed ponownym włączeniem urządzenia sprawdzić, czy nie ma ewentualnych uszkodzeń, i zlecić niezbędne naprawy.

 Nie dopuszczać do obszaru roboczego innych osób i

zwierząt.. Nie pozwól, aby niepowołane osoby, w szczególności dzieci, dotykały narzędzie i kable.

 Przerwać użytkowanie maszyny, gdy w pobliżu znajdują się

osoby, przede wszystkim dzieci i zwierzęta domowe, i w przypadku zmiany obszaru roboczego

 Obsługujący maszynę odpowiada w miejscu użytkowania

maszyny w stosunku do osób trzecich.

 Dzieci oraz młodzież przed ukończeniem 16-go roku

życia oraz osoby, które nie przeczytały instrukcji obsługi, nie mogą obsługiwać urządzenia.

 Dzieci muszą pozostawać z dala od urządzenia.  Nie należy pozostawiać urządzenia bez dozoru.  Użytkownik urządzenia ponosi odpowiedzialność za

wypadki z udziałem ludzi oraz przedmiotów stanowiących ich własność.

 Nigdy nie używaj urządzenia, gdy w pobliżu są osob y nie

biorące udziału w pracy.

 Nie należy przeciążać urządzenia! Praca w podanym

zakresie wykorzystania mocy jest łatwiejsza i bezpieczniejsza.

 Użytkować urzą

dzenie tylko z kompletnymi i prawidłowo zamontowanymi urządzeniami ochronnymi i nie dokonywać przy maszynie żadnych zmian, które mogą mieć wpływ na zmniejszenie bezpieczeństwa.

 Nie eksploatować urządzenia bez leja wpustoweg o.  Nie wolno włączać urządzenia leżącego na boku.

Urządzenie jest przeznaczone do używania w pozycji pionowej.

 Nie spryskiwać urządzenia wodą (zagrożenie porażeniem

prądem elektrycznym).

 Do wykonywania następujących robót należy wyłączyć

maszynę i wyjąć wtyczkę z gniazda zasilania sieciowego:

− Naprawy

− Czynności obsługowo-konserwacyjne

− Usuwanie zakłóceń

− Usuwanie zatorów

− sprawdzeniem przewodów przyłączowych,

czy nie są poplątane lub uszkodzone

− Transport

− Pozostawienie urządzenia (także na krótki okres

czasu)

− nietypowe odgłosy i wibracje

 Starannie pielęgnować podkaszarkę:

− Uważać na czystość otworów wentylacyjnych.

− Uchwyty nie mogą być zabrudzone olejem ani

smarem.

 Sprawdzić maszynę, czy nie wykazuje ona ewentualnych

uszkodzeń:

− Przed dalszym użytkowaniem urządzenia należy

starannie sprawdzić czy urządzenia ochronne zostały w prawidłowy sposób zamontowane i czy spełniają swoją funkcję.

− Proszę sprawdzić czy podzespoły nie są uszkodzone

lub niesprawne. Żeby uzyskać pełną sprawność eksploatacyjną wszystkie podzespoły muszą być prawidłowo zamontowane i spełniać wszystkie wymagania.

− Jeżeli niniejsza instrukcja nie stanowi inaczej,

wszystkie uszkodzone urządzenia ochronne muszą zostać fachowo naprawione lub wymienione przez autoryzowany warsztat.

− Uszkodzone lub nieczytelne etykiety bezpieczeństwa

należy wymienić na nowe.

 Wyposażenie, którego w danej chwili nie używasz,

przechowuj w suchym, zamkniętym pomieszczeniu poza zasięgiem dzieci.

Bezpieczeństwo urządzeń elektrycznych

 Wykonanie przewodu zasilania sieciowego zgodnie z

IEC 60245 (H 07 RN-F) o minimalnych przekrojach:

− 3 x 1,5 mm² przy przewodzie do 25 m

− 3 x 2,5 mm² przy przewodzie powyżej 25 m

 Oĺugie i cieńie przewody zasilające powodują spadek

napięcia. Silnik nie osiąga swojej maksymalnej mocy i w konsekwencji zredukowaniu uleg a sprawność funkcjonalna maszyn.

 Wtyczki i gniazda wtykowe przy kablach przyłączeniowych

muszą być wykonane z gumy, miękkiego PCW lub innego materiału termoplastycznego tej samej mechanicznej trwałości lub powinny być powleczone tym materiałem.

 Wtyczka przyłączowa musi być chroniona przed bryzgam i

wody.

 Przy układaniu przewodu zasilającego zwracać uwagę na

to, aby nie stanowił on przeszkody, nie został zgnieciony, załamany i aby złącze wtykowe nie zostało zmoczone.

 Podczas używania bębna do nawijania kabla kabel należy

w pełni rozwinąć.

 Nie należy stosować

przewodu zasilającego do celów, do których nie jest on przewidziany. Należy chronić przewód zasilania przed wysokimi temperaturami, olejem i ostrymi krawędziami.

 Nie stosować kabla do przeno szenia i za wieszan ia oraz nie

wyjmować wtyczki z gniazdka ciągnąc za kabel.

 Strzeż się przed porażeniem elektrycznym. Należy unikać

kontaktu z uziemionymi elementami (np. rury, elementy grzewcze, piece, lodówki itd.)

 Kontroluj regularnie kable przedłużające, jeżeli są

uszkodzone – wymień je.

 Nie stosuj uszkodzonych elementów przyłączowych.  Przy pracy na wolnym powietrzu stosuj wyłącznie

dopuszczone do tego celu i odpowiednio oznakowane przedłużacze.

 Nie stosuj żadnych prowizorycznych przyłączy

elektrycznych.

 Nigdy nie mostkuj i nie wyłączaj mechanizmów ochronnych.  Podłączyć urządzenie przez wyłącznik różnicowoprądowy

(30 mA).

Wykonanie przyłącza elektrycznego lub naprawy

podzespołów elektrycznych maszyny mogą być wykonywane wyłącznie przez koncesjonowanego elektrotechnika lub jedną z naszych stacji obsługi klienta. Należy przy tym stosować się do lokalnych przepisów dotyczących bezpieczeństwa.

Naprawy innych podzespołów maszyny wykonuje

producent lub jedna z jego stacji obsługi klienta.

Stosować tylko oryginalne części zamie nne. Stosowanie

innych części zamiennych może być przyczyną wypadków. Za szkody stąd powstałe producent nie ponosi odpowiedzialności.

Montaż

Postępować zgodnie z dołączoną

instrukcją montażu!

Podłączyć pochłaniacz liści do sieci

elektrycznej dopiero po całkowitym zmontowaniu.

Montaż rury ssącej

Â 2 Złożyć i skręcić przednią (11) i tylną (10) rurę ssącą.

Włożyć następną kompletną rurę ssącą (10 + 11) do

urządzenia (5) i skręcić je ze sobą. Î Dopilnuj, aby wtyczki C i D były z sobą połączone!

Montaż worka wychwytującego

Â 3 Zawiesić worek (12) przednim końcem za rurę ssącą

(11).

Na zakończenie założyć odpowiedni otwór worka (12)

na odpowiedni otwór w zespole (5).

Montaż paska

Â 4 Włożyć zaczepy paska (7) do odpowiednich otwor ów

urządzenia (5).

Włączenie urządzenia

 Proszę się upewnić, czy urządzenie jest kompletne oraz

czy jest prawidłowo zmontowane.

 Przed każdym użyciem należy sprawdzić:

− czy przewody zasilania energią nie wykazują

uszkodzeń (pęknięć, przecięć itp.),

Nie należy posługiwać się uszkodzonymi

przewodami.

− czy nie występują inne uszkodzenia (patrz –

Bezpieczne wykonywanie pracy),

− czy wszystkie śruby zostały prawidłowo dokręcone.

− worek pod kątem zużycia lub pogorszenia jakości

L Przyłącze sieciowe

 Należy porównać wartość napięcia znamionowego

podaną na tabliczce urządzenia z wartością napięcia sieciowego i podłączyć urządzenie do przepisowej wtyczki.

 Maszynę należy podłączyć poprzez wyłącznik ochronny

Fi (wyłącznik ochronny różnicowy) 30 mA .

 Stosować przedłużenia przewodów zasilania sieciowego

o wystarczającym przekroju.

 Używane przewody zasilające i przedłużacze muszą mieć

żyły o przekroju min. 1,5 mm² dla długości kabla do 25 m.

L Zabezpieczenie: 10 A

Nanoszenie kabla przedłużającego

1. Nałożyć sprzęgło kabla przedłużającego na wtyczkę kombinacji wyłącznika-wtyczki.(14)

2. Przeciągnąć kabel przedłużający jako pętlę przez uchwyt odciążający kabla i zawiesić go.(8)

3. Zwrócić uwagę, by kabel miał dostateczny luz.

Włączenie / Wyłączenie

Wyłącznik znajduje się w uchwycie. Wciśnij przełącznik z przodu (1), aby uruchomić

urządzenie. Cofnij przełącznik (0), aby wyłączyć urządzenie.

Nie używać urządzeń, których wyłączniki nie dają się włączyć lub wyłączyć. Uszkodzone wyłączniki muszą być niezwłocznie naprawione lub wymienione przez serwis.

Wskazówki robocze

Przed rozpoczęciem pracy należy zwrócić uwagę na

! zalecenia dotycz ące bezpieczeństwa“ ! poniższe, doda tkowe wskazówki robocze

 Maszynę mogą obsługiwać wyłącznie osoby w wieku

powyżej 16 lat, które przeczytały i zrozumiały instrukcję obsługi.

 Nosić wyposażenie ochronne (okulary ochronne/wizjer),

rękawice, środki ochrony słuchu, obuwie antypoślizgowe, długie spodnie, siatkę na włosy w przypadku długich włosów), aby zabezpieczyć się przed ewentualnymi obrażeniami.

 Należy zatroszczyć się o bezpieczne i czyste miejsce

pracy. Usunąć z obszaru roboczego przedmioty, które mogłyby zostać odrzucone podczas pracy (np. kamienie).

 Upewnić się przed rozpoczęciem pracy, czy:

− w obszarze roboczym nie znajdują się dalsze osoby lub

zwierzęta

− jest zapewniona możliwość cofnięcia się bez przeszkód

− jest zagwarantowana statyczna pozycja.

− uchwyty i zamocowania powinny być zawsze suche

 Zalecamy przed przedmuchiwaniem/zasy s aniem:

− stosowania grabi i miotły do rozdzielania śmieci.

− lekkie nawilżanie zapylonych powierzchni.

 Rury ssącej / nawiewnej nigdy nie kierować na l udzi lub

zwierzęta. Przedmiotów nie zdmuchiwać w kierunku lud zi lub zwierząt.

 Osoby przyglądające się pracy muszą zachować odsęp

wielkości co najmniej 5 metrów.



 Stosować pełne przedłużenie dyszy nadmuchowej,

aby strumień powietrza był skierowany blisko podłoża.

 Zachować ostrożność przed uniesionymi podmuchem,

zawirowanymi przedmiotami.. Szczególnie niebezpieczne są przedmioty odrzucone od murów i ścian (np. kamienie).

 Przed przejściem przez żwirową drogę wyłączyć

urządzenie.

 Nie obsługuj urządzenia mokrymi rękoma, nie pracuj z

nim przy wilgotnej pogodzie.

 Nie wkładać żadnych przedmiotów ręką do otworu

zasysającego.

 Kabel przyłączowy prowadzić zawsze w tył od

urządzenia. W przeciwnym wypadku istnieje zagrożenie potknięcia się, poślizgnię

cia lub upadku.

 Urządzenia nigdy nie eksploatować

− bez worka wychwytującego,

− z nie zamkniętym zamkiem błyskawicznym worka

wychwytującego

Przed uruchomieniem upewnij się, że worek wychwytujący jest zamontowany, nie jest uszkodzony lub zużyty, a zamek błyskawiczny jest zamknięty.

Wskazówki dotyczące używania jako urządzenia do zasysania i rozdrabiania.

1. Przełącznik ustawić w

położeniu do zasysania i rozdrabniania (A).

2. Urządzenie trzymać mocno

za uchwyt, pas nośny przełożyć przez ramię. Pas wyregulować tak, aby zapewnić wygodne i pewne noszenie urządzenia.

3. Urządzenie włączyć.

4. Urządzenie przemieszczać powoli i równomiernie nad

oczyszczaną powierzchnią. Końcówki rury ssącej nigdy nie wtykać w zasysane listowie.

5. Wraz z napełnianiem się worka spada moc ssania. Gdy

worek jest pełny, wyłączyć urządzenie przez wyciągnięcie wtyczki z gniazdka sieciowego. Otworzyć zamek błyskawiczny i opróżnić worek.

Po zakończeniu pracy przełącznik rodzaju pracy

przełączyć na nadmuch i wydmuchać z rury ssącej / nadmuchu pozostałości.

L Liście zbierać wcześnie! – Zaleca się zbieranie listowia

możliwie wcześnie po opadnięciu i przy suchej pogodzie. Wilgotne liście stanowią problem, podobnie jak liście już próchniejące i tworzące większe sterty.

Wskazówki dotyczące używania jako urządzenia do zasysania i rozdrabiania

1. Przełącznik ustawić w położeniu do nawiewu (B).

2. Urządzenie trzymać mocno za uchwyt, pas nośny przełożyć przez ramię. Pas wyregulować tak, aby zapewnić wygodne i pewne noszenie urządzenia.

3. Urządzenie włączyć.

4. Końcówkę rury przemieszczać sięgając wstecz, powoli i równomiernie kilka centymetrów nad podłożem, od jednej strony do dru giej.

Urządzenie do zasysania z regulacją prędkości obrotowej

W tym wykonaniu urządzenia istnieje możliwość regulacji prędkości obrotowej silnika a tym samym mocy zasysania i nadmuchu. Regulacja prędkości obrotowej jest bezstopniowa w zakresie 8000 min

–1

do 11500 min –1.

 Co można zasysać i nawiewać?

TAK

materiały lekkie i suche, np. suche liście, odpady ogrodowe jak trawa, małe gałązki i kawałki papieru

NIE

materiały ciężkie, jak np. metale, kamienie, gałęzie, szyszki lub potłuczone szkło

Urządzeniem nie wolno zasysać i nawiewać żadnych

palących się, wybuchowych lub tlących się przedmiotów, jak np. papierosy, zapałki lub gorący popiół.

Nie zasysać i nie nawiewać żadnych cieczy, w

szczególności cieczy palnych, jak np. benzyna. Urządzenia nigdy nie stosować w pobliżu takich tworzyw.

Obsługa i konserwacja

Przed każdą czynnością związaną z konserwacją / czyszczeniem urządzenia

- wyłączyć urządzenie

- Odczekać, aż zatrzyma się żyłka tnąca

- wyciągnąć wtyczkę z gniazda

Używać wyłącznie części oryginalnych. Inne części mogą być przyczyną nieprzewidywalnych szkód i obrażeń.

Konieczne prace naprawcze może przeprowadzać wyłącznie producent lub serwis.

Wyposażenie, którego w danej chwili nie używasz, przechowuj w suchym, zamkniętym pomieszczeniu poza zasięgiem dzieci.

L Aby zapewnić funkcjonalność urządzenia do zasysania

liści, należy przestrzegać następujących zasad.  Usuwać pył i zanieczyszczenia za pomocą ścierki i

pędzla.

 Nie myć maszyny pod bieżącą wodą ani za pomocą

myjek ciśnieniowych.

 Nie czyścić plastikowych elementów rozpuszczalnikami

(benzyna, alkohol itd.), ponieważ mogłyby one ulec uszkodzeniu

Czyszczenie worka wychwytującego

Po każdym użyciu worek wyczyścić.

1. Worek dokładnie wytrząsnąć.

2. Worek przenicować i wyszczotkować wewnętrzną stronę.

3. W przypa dku siln ego za brudz enia, a przy najm niej jed en raz w roku, worek wyprać ręcznie w łagodnym mydle zasadowym.

L Jeżeli zamek błyskawiczny ciężko się otwiera, ząbki

zamka natrzeć suchym mydłem.

Dla własnego bezpieczeństwa sprawdzać regularnie

worek wychwytujący. Worek uszkodzony natychmiast wymienić.

Składowanie

Wyciągnąć wtyczkę sieciową.

 Nieużywane urządzenie przechowuj w suchym,

zamkniętym i niedostępnym dla dzieci pomieszczeniu.

 Przed dłuższym składowaniem, w celu przedłużenia

żywotności maszyny i zapewnienia łatwości obsługi, należy stosować się do poniższych wskazówek:

− dokładnie wyczyść przecinarkę.

− sprawdzić stan maszyny, aby po dłuższym

przechowywaniu nadawała się do dalszej, niezawodnej pracy.

Ewentualne zakłócenia

rodzaj zakłócenia ewentualna przyczyna usuwanie

silnik nie pozwala się uruchomić

⇒ brak napięcia w sieci (zanik zasilania

elektrycznego)

⇒ uszkodzony kabel zasilający

⇒ uszkodzony silnik lub łącznik

⇒ sprawdzić bezpiecznik (10 A) ⇒ kabel wymienić lub zlecić jego

sprawdzenie przez fachowy personel elektr.

Uszkodzonych kabli nie używać.

⇒ aby usunąć problemy, prosimy o

kontakt z producentem lub wyznaczoną przez niego firmą

serwisową (patrz lista serwisantów) liście nie są poprawnie wciągane (spadek mocy urządzenia)

⇒ zatkane lub zablokowane urządzenie ⇒ przepełniony worek ⇒ ustawiona zbyt niska prędkość obrotowa (tylko

w przypadku urządzeń z bezstopniową regulacją prędkości obrotowej)

⇒ przedłużenie przewodu zasilania silnika jest za

długie lub o zbyt małym przekroju, gniazdo zasilania sieciowego w zbyt dużej odległości od przyłącza głównego oraz zbyt mały przekrój przewodu przyłącza elektrycznego

⇒ usunąć przyczynę zatkania, ewent.

powiadomić serwis

⇒ opróżnić worek ⇒ ustawić wyższe obroty

⇒ przekrój przedł

użenie przewodu zasilania sieciowego minimum 1,5 mm², maksymalna długość 25 m – przy dłuższym przewodzie przekrój minimum 2,5 mm²

Dane techniczne

model/typ LSH 3000 rok produkcji patrz ostatnia strona moc silnika P1 3000 W silnik silnik prądu zmiennego 230 V ~ 50 Hz prędkość obrotowa n (z regulacją obrotów) 8000 – 11500 min

-1

strumień nadmuchu (maks. prędkość strumienia powietrza) 290 km/h moc zasysania (maks. wydatek powietrza) 90 0 m³/h wibracje przekazywane na rękę i ramię (wg EN 1033/DIN 45675) a

vhw

= 3,0 m/s² worek wychwytujący (objętość) 35 l klasa bezpieczeństwa

II – z izolacją ochronną

masa 4,5 kg poziom ciśnienia akustycznego L

(wg 2000/14/EG) mierzony poziom ciśnienia akustycznego 98 dB (A)

gwarantowany poziom ciśnienia akustycznego 99 dB (A)

K = 1,08 dB (A)

akustyczny poziom szumów L

(wg 2000/14/EG) 80 dB (A)

Gwarancja

Proszę przestrzegać załączonego oświadczenia gwarancyjnego.

Este interzisă punerea în funcţiune a maşinii înaintea citirii acestor instrucţiuni de folosire, a respectării tuturor indicaţiilor şi a montării aparatului conform descrierii!

Păstraţi instrucţiunile pentru utilizări viitoare.

Cuprins

Declaraţie de conformitate UE 85 Volumul de livrare 85 Descrierea aparatului 85 Simbolurile din instrucţiunile de folosire 85 Simbolurile aparatului 86 Timpi de utilizare 86 Utilizarea conform domeniului de aplicaţie specificat 86 Alte riscuri 86 Vibraţii 87 Munca în siguranţă 87 Montarea 89 Punerea în funcţiune 89 Instrucţiuni de lucru 89 Întreţinerea şi îngrijirea 90 Depozitarea 91 Defecţiuni posibile 91 Date tehnice 92 Garanţia 92 Piese de schimb 114

Declaraţie de conformitate UE

Nr. (S-No.): 13870

conform directivei: 2006/42/UE Prin prezenta, noi

ATIKA GmbH

Schinkelstraße 97, 59227 Ahlen – Germany declarăm pe proprie răspundere că produsul

Laubsauger, -bläser, -häcksler (Aspirator, suflător,

vânturător de foioase) LSH 3000 Numărul de serie: 000001 – 020000

Este conform cu prevederile directivelor numite mai sus, dar şi cu prevederile următoarelor directive:

2004/108/UE, 2000/14/UE şi 2011/65/UE. Au fost aplicate următoarele norme armonizate:

EN 62233:2008; EN 60335-1:2002+A1+A11+A12+A2+A13; EN 55014-1:2006; EN 55014-2:1997+A1+A2; EN 61000-3-2:2006; EN 61000-3-3:2008

Conformity assessment procedure: 2000/14/UE – Appendix V

Nivelul măsurat de putere a zgomotului L

98 dB (A).

Nivelul garantat de putere a zgomotului L

99 dB (A).

Împuternicit cu întocmirea documentelor tehnice:

ATIKA GmbH – Technisches Büro Schinkelstr. 97 – 59227 Ahlen – Germany

i.A. Ahlen, 29.05.2013 i.A. G. Koppenstein

Conducerea Departamentului de Construcţie

Volumul de livrare

 Verificaţi după despachetare, dacă conţinutul

cartonului

! este complet ! şi dacă nu a fost deteriorat în timpul transportului

Transmiteţi reclamaţiile imediat comerciantului, furnizorului respectiv producătorului. Reclamaţiile ulterioare nu se iau în considerare.

•

1 corpul aparatului • 1 sac de captare

•

1 curea portantă • 1 foaie cu instrucţiuni de

montare

•

1 ţeavă de aspirare faţă

•

1 ţeavă de aspirare spate • 1 instrucţiune de folosire

•

1 pungă cu şuruburi • 1 declaraţie de garanţie

Descrierea aparatului

Respectaţi foaia de montaj livrată!

Â 1 -

1 Reglare a rotaţiilor 2 Mâner 3 Comutator pornit/oprit 4 Eticheta de siguranţă 5 Corpul aparatului 6 Mâner faţă 7 Curea portantă 8 Dispozitiv de d esc ărcare a cablului de forţa de tragere 9 Pârghie de reglare 10 Ţeavă de aspirare spate 11 Ţeavă de aspirare faţă 12 Sac de captare 13 Roţi 14 Fişa de reţea

Simbolurile din instrucţiunile de

folosire

Pericol iminent sau situaţie periculoasă. Nerespectarea acestor indicaţii poate cauza accidentări sau daune materiale.

Indicaţii importante privind utilizarea competentă. Nerespectarea acestor indicaţii poate duce la perturbaţii.



Instrucţiuni de folosire. Aceste indicaţii vă ajută să folosiţi în mod optim toate funcţiile.

Montarea, folosirea şi întreţinerea. Aici vi se explică exact, ce aveţi de făcut.

Â 1 Â 2 Â 3

Vă rugăm să consultaţi foaia de montaj şi utilizare livrată când în text se fac trimiteri la numărul imaginii.

Simbolurile aparatului

Înaintea punerii în funcţiune, citiţi şi respectaţi instrucţiunile de folosire şi cele de siguranţa.

Înaintea începerii lucrărilor de reparaţie, întreţinere şi curăţire, trebuie oprit motorul şi scos ştecărul din priză.

Pericol din cauza pieselor centrifugate în timpu l funcţionării motorului – păstraţi la distanţă de zona de pericol persoanele dar şi animalele.

Atenţie la uneltele care se rotesc. Este interzisă introducerea mâinilor şi a

picioarelor în deschizăturile maşinii, când aparatul este în funcţiune.

Purtaţi protecţie pentru ochi şi urechi.

A se feri de umezeală.

Scoateţi ştecherul din priză,, dacă cablul este defect sau încurcat.

Nu atingeţi cablul, până nu l-aţi separat de la reţea.

Timpi de utilizare

Vă rugăm să ţineţi cont şi de prevederile locale privind protecţia contra zgomotului.

Informaţii pentru evitarea zgomotului:

O anumită poluare sonoră datorată acestui aparat nu poat e fi evitată. Repartizaţi lucrările care produc zgomot intens în perioadele de timp autorizate pentru executarea acestor lucrări. Respectaţi eventualele ore de linişte şi reduceţi durata de lucru la minim. Pentru protec ţia dvs. persona lă şi a peroanelor aflate în apropierea dvs., trebuie purtată o protecţie adecvată a auzului.

Utilizarea conform domeniului de

aplicaţie specificat

 Aspiratorul, suflătorul, vânturătorul de frunze se utiliz ează

doar pentru materiale uşoare şi uscate, ca de ex. frunze şi reziduurile din grădină cum ar fi iarba, crengi le mici şi bucăţile de hârtii.

 Aspirarea, suflarea şi tocarea de

! materiale grele, ca de ex. metal, pietre, crengi, conuri

de brad sau sticlă spartă

! materiale inflamabile ca de ex. chiştoace de ţigări,

cărbuni pentru grătar

! materiale inflamabile, nocive sau explozive sunt excluse în mod explicit.  Aspirarea, suflarea şi vânturarea materiale lor grele, ca de

ex. metal, pietre, crengi, conuri de brad sau sticlă spartă

este exclusă explicit.  Din cauza pericolului corporal nu se va utiliza aparatul

niciodată în domeniile cu prafuri şi lichide care pot

periclita sănătatea.  Nu sunt permise alte întrebuinţări în afară de aspirare şi

suflare.

 Aspiratorul, suflătorul, vântur ătorul de frunze se utiliz ează

doar pentru uzul privat conform scopului pentru care este

conceput.  Aparatele pentru domeniul privat al cas ei şi grădinii sunt

cele care nu se utilizează în spaţii publice, parcuri, z one

sportive, agricultură sau pădure.

 Orice alt mod de utilizare este considerat a nu fi în

conformitate cu domeniul de aplicaţie specificat.

Producătorul nu răspunde de pagubele rezultate astfel –

riscul şi-l asumă în exclusivitate utilizatorul.  Prin folosirea conformă domeniul ui de aplicaţie specificat

se înţelege şi respectarea condiţiilor de folosire,

întreţinere şi reparaţie, impuse de producător, şi

respectarea măsurilor de siguranţă prevăzute în

instrucţiuni.  Trebuie respectate măsurile de prevenir e a accidentelor

valabile pentru utilizare, cât şi a lte reguli general valabile

ale medicinii muncii şi ale tehnicii de siguranţă.  Modificări arbitrare ale aspiratorului de frunze exclud

răspunderea producătorului pentru pagube de orice fel

rezultate din acestea.

 Montarea, utilizarea şi întreţi nerea aspiratorului de frunze

este permisă doar persoanelor care cunosc aparatul şi

sunt informate în legătură cu pericolele. Lucrările de

reparaţii pot fi efectuate numai de noi, resp. de firme de

prestare a serviciilor numite de noi.  Este interzisă utilizarea maşinii în zone cu pericol de

explozie sau expuse intemperiilor (ploii).

Alte riscuri

În ciuda utilizării corecte şi a resp ectării tuturor măsurilor

de protecţie în vigoare, mai apar alte riscuri datorită construcţiei conform scopului de folosire.

Aceste riscuri pot fi diminuate dacă se respectă „M ăsurile de siguranţă”, „Utilizarea conformă domeniului de aplicaţie specificat destinaţiei” şi instrucţiunile de folosire în totalitate.

Atenţia şi precauţia diminuează riscul accidentării persoanelor şi riscul pagubelor materiale.

 Măsurile de siguranţă ignorate sau trecute cu vederea pot

duce la rănirea utilizatorului sau la dăunarea propri etăţii.

 Aruncarea de pietre şi pământ.  Periclitare datorată curentului electric în cazul utilizării

unor racorduri electrice necorespunzătoare.  Atingerea unor părţi sub tensiune la piese electrice

deschise.

 Deteriorarea auzului datorită unor lucrări îndelungat e fără

protejarea auzului.

Cu toate măsurile de precauţie luate mai pot rămâne nişte riscuri, greu definibile.

Vibraţii

Vibraţiile mână-braţ ah = 3,0 m/s² Valoarea emisiilor oscilaţiilor indicată a fost măsurată conform unei proceduri de testare normate şi poate fi utiliz at ă la compararea unei uneltelor electrice între ele. Valoarea emisiilor oscilaţiilor indicată poate fi utilizată şi pentru o primă estimare a solicitării datorate oscilaţiilor.

Valoarea reală a emisiilor de oscilaţii se poat e abate în timpul utilizării maşinii de la valoarea indic ată în instrucţiunile de folosire, respectiv de la cea indicată de producător. Acest lucru se poate datora următorilor factori, care trebuie respectaţi înaintea, respectiv în timpul utilizării:

− Este maşina utilizată corect?

− Este corespunzătoare starea de uzură a maşinii?

− Au fost montate mânerele, respectiv mânerele op ţionale

pentru reducerea vibraţiilor şi sunt bine fixate de corpul

maşinii? Dacă în timpul utilizării, constataţi o senzaţie neplăcută a mâinilor sau o decolorare a acestora, întrerupeţi imediat lucrul cu maşina. Faceţi suficiente pauze de lucru. În cazul nerespectării indicaţiei referitoare la pauze de lucru suficiente, poate interveni sindromul vibraţiilor transmise sistemului mână-braţ. Trebuie evaluat gradul de solicitare în funcţie de volumul de lucru şi utilizarea maşinii iar pauzele trebuie făcute corespunzător. Astfel gradul de solicitare pe parcursul întregului timp de lucru poate fi redus substanţial. Reduceţi la minim riscul datorat expunerii la vibraţii. Întreţineţi această maşină conform instrucţiunilor de folosire. Dacă se intenţionează utilizarea repetată a maşinii, vă recomandăm să luaţi leg

ătura cu comerciantul dvs. de specialitate pentru a cumpăra accesorii împotriva vibraţiilor (mânere). Evitaţi utilizarea maşinii la temperaturi de t=10°C sau mai sc ăzute. Faceţi un plan de lucru prin care să poată fi reduse solicitările datorate vibraţiilor.

Munca în siguranţă

Folosite necorespunzător, aspiratoarele de frunze

pot fi periculoase. La folosirea utilajelor electrice, trebuie respectate măsurile fundamentale de protecţie pentru a exclude riscurile incendiilor, ale electrocutării şi al accidentării persoanelor.

Prin urmare, înaintea punerii în funcţiune a utilajului, citiţi şi respectaţi indicaţiile următoare şi măsurile de prevenire a accidentelor ale asociaţiei dumneavoastră profesionale şi indicaţiile de siguranţă, valabile în ţara dumneavoastră, pentru a vă feri pe dumneavoastră şi pe alţii de accidente.

Transmiteţi măsurile de siguranţă tuturor persoanelor, care lucrează cu această maşină.

Păstraţi aceste instrucţiuni de siguranţă.

 Familiarizaţi-vă cu acest utilaj înaintea punerii lui în

funcţiune, cu ajutorul instrucţiunilor de folosire.

 Nu utilizaţi aparatul pentru alte domenii de aplicaţie,

pentru care nu a fost conceput (Vezi „Utilizarea conform domeniului de aplicaţie spec ificat ” şi „Lucrul cu aspiratorul de frunze”).

 Asiguraţi-vă stabilitatea şi menţineţi-vă tot timpul

echilibrul. Nu vă aplecaţi în faţă.

 Atenţie în locurile în pantă, să aveţi o poziţie sigură şi

stabilă.

 Operaţi aparatul numai în mers,nu alergaţi niciodată.  Lucraţi cu precauţie. Fiţi atent, la ce faceţi. Lucraţi

raţional. Nu folosiţi aparatul, când sunteţi obosit sau sub influenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul folosirii aparatului poate conduce la accidente serioase.

 Purtaţi îmbrăcăminte de lucru potrivită:

− nu purtaţi haine largi sau bijuterii, deoarece pot fi prinse de părţile mobile ale maşinii

− Purtaţi mănuşi şi încălţăminte rezistentă la alunecare

− Purtaţi pantaloni lungi pentru protecţia picioarelor

− Ţineţi la distanţă de orificiul de aspiraţie părul lung. Ar

putea fi aspirat în orificiul de aspiraţie. Purtaţi eventu al un fileu pentru păr.

 Purtaţi haine de protecţie:

− ochelari de protecţie

− Purtaţi o protecţie a auzului (nivel de presiune

acustică poate depăşi 85 dB (A))

− Recomandăm purtarea unei protecţii pentru faţă, pentru a preveni iritaţiile datorate prafului.

 Păstraţi-vă locul de muncă în ordine! Dezordinea poate

cauza accidente.

 Atenţie la mersul cu spatele. Pericol de împiedicare!  Dacă atingeţi un corp străin, vă rugăm să opriţi aparatul şi

să îndepărtaţi corpul străin (metal, pietre, crengi, …) conform instrucţiunilor referitoare la utilizarea conformă domeniului de aplicaţie. Înainte îns ă d e a reporni aparatul, verificaţi pentru a constata eventualele deteriorări şi permiteţi specialiştilor să efectueze reparaţiile necesare.

 Ţineţi cont de influenţele din jur:

− Nu folosiţi aparatul într-un mediu umed sau ud.

− Nu expuneţi niciodată aparatul la ploaie.

− Lucraţi exclusiv acolo unde a veţi vizibilitate suficientă,

asiguraţi o iluminare bună.

 Păstraţi la distanţă de zona dumneavoastră de lucru alte

persoane şi animalele. Nu permiteţi altor persoane, mai ales copiilor, să atingă utilajul sau cablul.

 Întrerupeţi utilizarea maşinii, când sunt persoane, în

special copii, sau animale de casă în apropiere şi când treceţi la altă zonă de lucru.

 În perimetrul de lucru al aparatului, persoana care o

deserveşte poartă răspunderea faţă de alte persoane.

 Copiii şi tinerii sub 16 ani şi persoanel e care nu au citit

instrucţiunile de utilizare nu au voie să utilizeze aparatul

 Păstraţi copii la distanţă de utilaj.  Nu utilizaţi niciodată aparatul acolo, unde se află

persoane neparticipante în apropiere.

 Utilizatorul răspunde în cazul accidentelor cu alte

persoane sau cu proprietatea acestora.

 Nu lăsaţi niciodată aparatul nesupravegheat.

 Nu suprasolicit aţi aparatul! Lucraţi mai bine şi mai sigur în

intervalul de putere indicat.

 Folosiţi utilajul doar cu dispozitivele de pr otecţie complet

şi corect fixate şi nu modificaţi nimic la maşină, ce ar putea diminua siguranţa.

 Este interzisă modificarea aparatului sau unor părţi ale

acestuia.

 Nu lăsaţi niciodată conectat aparatul când este culcat pe

o parte. Aparatul a fost dezvoltat exclusiv pe ntru op erar e a în poziţie verticală.

 Nu stropiţi aparatul cu apă. (sursa de pericol curentul

electric).

 Opriţi maşina şi scoateţi ştecărul din priză în timpul:

− lucrărilor de reparaţie

− lucrărilor de întreţinere şi curăţire

− lucrărilor de reparaţie a avariilor

− înlăturarea astupărilor

− verificării legăturilor de alimentare cu

energie electrică, dacă nu sunt cumva încurcate sau deteriorate

− transportului

− în timpul părăsirii utilajului (şi la întreruperi de scurtă

durată)

− Zgomote si vibraţii neobişnuite

 Întreţineţi cu grijă aspiratorul de frunze:

− Atenţie ca orificiile pentru aer să fie curate.

− Păstraţi mânerele uscate şi fără ulei sau grăsime.

Respectaţi instrucţiunile de întreţinere.

 Verificaţi, dacă maşina nu prezintă cumva eventuale

deteriorări:

− Înaintea utilizării în continuare a aparatului, trebuie verificată cu grijă funcţionarea ireproşabilă şi conformă domeniului de aplicaţie specificat a dispozitivelor de protecţie.

−

Verificaţi dacă părţile mobile funcţionează ireproşabil, dacă nu sunt blocate sau dacă nu există compo nente deteriorate. Verificaţi, dacă piesele sunt deteriorate sau defecte. Toate piesele trebuie montate corect şi trebuie să îndeplinească toate condiţiile pentru o funcţionare ireproşabilă.

− Dispozitivele de protecţie defecte şi alte părţi deteriorate trebuie reparate sau înlocuite în mod competent de către un atelier specializat autorizat, dacă nu este prevăzut altceva în instrucţiunile de folosire.

− Autocolantele de siguranţă deteriorate sau ilizibile trebuie înlocuite.

 Depozitaţi aparatele nefolosite într-un loc uscat, închis,

departe de copii.

Siguranţa electrică

 Conductele de legătură se fixează conform IEC 60245 (H

07 RN-F) cu un diametru al conductorului de minimum

⇒ 3 x 1,5 mm² la o lungime a ca blului până la 25 m ⇒ 3 x 2,5 mm² la o lungime a cablului peste 25 m

 Conductele de legătură lungi şi subţiri produc o cădere de

tensiune. Motorul nu-şi mai atinge randamentul maxim, funcţionarea aparatului este red usă.

 Fişele şi dozele d e conectare la cabl urile electrice treb uie

să fie din cauciuc, PVC moale sau alt material termoplastic de aceeaşi rezistenţă mecanică, sau acoperite cu acest material.

 Prizele cablurilor electrice trebuie să fie protejate

împotriva stropirii cu apă.

 La fixarea conductei de legătură, asiguraţi-vă că aceasta

nu este turtită, îndoită şi că racordul cu ştecăr nu se umezeşte.

 Desfăşuraţi cablul de tot, atunci când folosiţi un tambur

pentru cabluri.

 Nu folosiţi cablul în scopuri care nu corespunde

domeniului de aplicaţie. Feriţi cablul de căldură, de ulei şi muchii ascuţite.



Nu folosiţi cablul pentru a transporta şi agăţa aparat ul sau pentru a scoate ştecărul din priză.

 Feriţi-vă de electrocutare. Evitaţi contactul corpului cu

părţi pământate (de ex. ţevi, corpuri de încălzire, sobe, frigidere etc.).

 Verificaţi cu regularitate cablurile prelungitoare şi înlocuiţi-

le, dacă sunt deteriorate.

 Nu folosiţi conducte de legătură defecte.  Folosiţi în aer liber doar cabluri de prelungire aut orizate şi

deci marcate corespunzător.

 Nu folosiţi legături electrice provizorii.  Niciodată să nu se şunteze sau să se scoată din

funcţiune instalaţiile de protecţie.

 Conectaţi aparatul folosind un releu de protecţie contra

curenţilor vagabonzi (30 mA).

Conectarea electrică, respectiv reparaţii ale părţilor

electrice ale aparatului trebuie efectuate de către un specialist electrician concesionat sa u de către unul din atelierele noastre de servicii pentru clienţi. Regulamentele locale privind mai ales măsurile de protecţie trebuie respectate.

Reparaţiile altor părţi ale aparatului trebuie efectuate de

către producător sau unul din atelierele noastre de servicii pentru clienţi.

Folosiţi doar piese originale. Folosirea altor piese de

schimb poate duce la accidentarea utilizatorului. Producătorul nu răspunde de daunele astfel provocate.

Montarea

Respectaţi foaia de montaj livrată! Racordaţi aspiratorul de frunze la

reţeaua electrică, doar după finalizarea montajului.

Montarea furtunului de aspirat

Â 2 Îmbinaţi acum ţeava de aspiraţie din faţă (11) cu ţeava

de aspirat din spate (10) şi înşurubaţi-le.

Apoi introduceţi ţeava de aspirat completă (10+11) în

corpul aparatului (5) şi înşurubaţi cele 2 componente. Î Atenţie ca ştecărele C şi D să fie racordate între

ele!

Fixarea sacului de captare

Â 3 Pentru început, agăţaţi sacul de captare (12) cu

capătul din faţă de ţeava de aspirat (11).

În final, introduceţi deschiderea sacului de captare

(12) în orificiul potrivit al corpului aparatului ( 5).

Fixarea curelei de transport

Â 4 Introduceţi urechea curelei de transport (7) prin

orificiul prevăzut al corpului aparatului (5).

Punerea în funcţiune

 Asiguraţi-vă, că aparatul este montat conform indicaţiilor.  Verificaţi înainte de fiecare utilizare:

− dacă conductele de legătură nu au defecte (fisuri,

tăieturi etc.)

Nu utilizaţi cabluri defecte

− dacă aparatul a suferit eventuale stricăciuni

(vezi Lucrări în siguranţă)

− dacă toate legăturile cu şurub sunt bine strânse

− dacă sacul de colectare prezintă urme de uzură sau

reducere a calităţii.

L Racordarea la reţea

 Comparaţi tensiunea indicată pe placa de construc ţie cu

tensiunea reţelei şi conectaţi aparatul la priza potrivită şi prevăzută regulamentar.

 Utilizaţi cablu prelungitor cu diametru suficient.

 Nu folosiţi conducte de legătură defecte.

 Conectaţi aparatul printr-un comutator de protecţie Fi

(comutator de protecţie împotriva curenţilor vagabonzi) 30 mA.

 Utilizaţi cabluri de legătură resp. de prelungire cu

diametrul conductorilor de min 1,5 mm² şi lungime de până la 25 m.

L Asigurarea: 10 A

Racordarea cablului prelungitor

1. Introduceţi cuplajul cablului de prelungire pe ştecherul a paratului. (14)

2. Trageţi cablul de prelungire în formă de buclă prin dispozitivul de descărcare a cablului de forţa de tragere şi agăţaţi-l. (8)

3. Atenţie ca cablul de prelungire să aibă suficient joc.

Pornire / Oprire

Întrerupătorul de pornire/oprire este amplasat pe mâner. Apăsaţi comutatorul în faţă (1) pentru a porni aparatul.

Apăsaţi comutatorul înapoi (0) pentru a opri aparatul. Nu folosiţi aparate, la care comutatorul nu se poate

deschide şi închide. Comutatoarele defecte trebuie imediat reparate sau înlocuite de către atelierul de service.

Instrucţiuni de lucru

Înainte de începerea lucrului, respectaţi următoarele:

! instrucţiunile de si guranţă ! următoarele instrucţiuni suplimentare de lucru

 Doar persoanele peste 16 ani, care au citit şi înţeles

instrucţiunile de utilizare, pot utiliza aparatul.

 Purtaţi echipamentul de protecţie (ochelari/mască de

protecţie, mănuşi, protecţie pentru urechi, pantofi antiderapanţi, pantaloni lungi, fileu pentru păr în cazul părului lung), pentru a vă putea proteja de eventuale răniri.

 Păstraţi locul de muncă sigur şi ordonat. Îndepărtaţi toate

obiectele din zona de lucru, care ar putea fi aru ncate. (de ex. pietre)

 Asiguraţi-vă înaintea începerii lucrului că:

− în zona de lucru nu se află alte persoane sau animale

− că vă este asigurată retragerea în spate fără

obstacole

− că vă este asigurată stabilitatea.

− mânerele şi suporturile sunt uscate şi curate.

 Înainte de suflare/aspirare recomandăm:

− utilizarea greblei sau a măturii pentru îndepărtarea murdăriei

− umezirea suprafeţelor prăfuite

 Nu îndreptaţi niciodată ţeava de aspirare/suflare în

direcţia persoanelor sau animalelor. Nu suflaţi niciodată obiecte în direcţia unde se află persoane sau animale.

 Privitorii vor păstra o distanţă minimă de siguranţă de 5



 Utilizaţi prelungirea completă a duzei de suflat,

pentru ca jetul de aer să-şi facă efectul aproape pe sol.

 Atenţie la obiectele suflate şi zburătoare. Deosebit de

periculos este efectul de ricoşare din pereţi sau ziduri.

 Deconectaţi aparatul când traversaţi drumuri cu pietriş

sau şplit.

 Nu utilizaţi aparatul cu mâinile ude sau pe vreme umedă.

 Nu introduceţi manual nimic în orificiul de aspirare.  Conduceţi cablul întotdeauna prin spatele aparatului.

Altfel există pericolul împiedicării, alunecării sau căderii.



Nu utilizaţi niciodată aparatul

− fără sacul de c aptare,

− cu fermoarul sacului de captare desc his

 Păstraţi întotdeauna curate şliţurile de aerisire.

Asiguraţi-vă înaintea luării în primire, că sacul de captare este montat, nu este deteriorat sau uzat şi fermoarul este închis.

Indicaţii pentru utilizarea ca aspirator sau vânturător

1. Poziţionaţi comutatorul în

poziţia aspirator-vânturător

(A).

2. Ţineţi aparatul strâns de

mâner şi puneţi pe umăr

cureaua de transport.

Reglaţi cureaua astfel,

încât să vă garanteze un

transport sigur.

3. Porniţi aparatul.

4. Mişcaţi-l încet şi uniform peste materialul de aspirat. Nu

apăsaţi aparatul în frunze.

5. Puterea de aspirare scade, când sacul de captare este

plin. Opriţi aparatul şi scoate-ţi ştecărul din priză.

Deschideţi fermoarul şi goliţi sacul de captare.

6. După finalizarea lucrării, poziţionaţi comutatorul pe

suflare, pentru a îndepărta resturile din ţeava de

aspirare/suflare.

L Îndepărtaţi frunzele devreme! – Vă sfătuim să adunaţi

frunzele pe cât posibil pe vreme uscată şi imediat după căderea frunzelor. Frunzele umede creează pr obleme. La fel ca şi frunzele putrezite sau aflate în grămezi.

Indicaţii pentru utilizarea ca suflător

1. Poziţionaţi comutatorul în poziţia suflător (B).

2. Ţineţi aparatul strâns de

mâner şi puneţi pe umăr cureaua de transport. Reglaţi cureaua astfel, încât să vă garanteze un transport sigur.

3. Porniţi aparatul.

4. Mişcaţi ţeava de aspirare/suflare încet, un iform la câţiva

centimetri deasupra pământului dintr-o parte în alta.

Aspirator de frunze cu reglare a rotaţiilor

La acest model se pot regla rotaţiile motorului şi astfel puterea de aspirare şi suflare. Puteţi regla co ntinuu tur aţia de la 8000 min

–1

până la 11500 min –1.

 Ce pot să aspir sau să suflu?

Materiale uşoare şi uscate, ex. frunze uscate şi reziduuri din grădină cum ar fi iarba, crengile mici şi bucăţele de hârtie

Materiale grele, ca de ex. metal, pietre, crengi, conuri de brad sau sticlă spartă

Nu aspiraţi sau suflaţi cu aparatul obiecte

incendiate, explozive sau fumegând, cum ar fi ţigări, chibrituri sau cenuşă fierbinte.

Nu aspiraţi sau suflaţi lichide, în special lichide care

pot ardea, ca benzina. Nu utilizaţi aparatul în apropierea acestor substanţe.

Întreţinerea şi îngrijirea

Înaintea fiecărei lucrări de întreţinere sau curăţare: - opriţi aparatul

- aşteptaţi oprirea lamei

- scoateţi din priză ştecărul

Folosiţi doar piese originale. Alte piese ar putea duce la daune şi accidentări imprevizibil e.

Lucrările suplimentare de reparaţie trebuie executate exclusiv de către producător sau de către serviciul pentru clienţi.

Nu lăsaţi maşina la îndemâna copiilor.

L Pentru a păstra capacitatea de funcţionare a

aspiratorului de frunze, respectaţi următoarele.

 Îndepărtaţi praful şi murdăria cu o lavetă sau cu pensula.  Nu curăţaţi maşina cu jet de apă sau cu curăţitoare cu

apă sub presiune.

 Pentru părţile din material plastic, nu utilizaţi solvenţi

(benzină, alcool etc.), deoarece acestea pot deteriora piesele din material plastic.

Curăţarea sacului de captare

Goliţi sacul de captare după fiecare utilizare.

1. Scuturaţi bine sacul de captare.

2. Întoarceţi-l pe dos, pentru a îl peria.

3. Spălaţi sacul de captare în cazul murdăririi puternice sau cel puţin o dată pe an cu mâna, cu apă şi săpun.

L În cazul în care fermoarul nu alunecă, acesta de va

freca cu săpun uscat.

Verificaţi regulat pentru siguranţa dumneav oastră dacă

sacul de captare este deteriorat. Un sac deteriorat se va schimba imediat.

Depozitarea

Scoateţi ştecărul din priză.

 Depozitaţi aparatele nefolosite într-un loc uscat, închis,

departe de copii.

 Înaintea unei depozitări mai îndelungate, respectaţi

următoarele indicaţii pentru a asi gura o perioadă lungă de folosire şi o utilizare uşoară a maşinii:

− Efectuaţi o curăţare temeinică.

− Verificaţi aparatul pentru a constata dac ă se află într-o

stare tehnică ireproşabilă, astfel încât după o depozitare mai îndelungată să fie posibilă o utilizare sigură a aparatului.

Defecţiuni posibile

Problema Cauza posibilă Remedierea

Motorul nu porneşte

⇒ Lipseşte alimentarea (cădere de tensiune) ⇒ cablul de conectare defect

⇒ Motor sau comutator defect

⇒ Verificaţi siguranţa (10 A) ⇒ Schimbaţi respectiv verificaţi cablul (specialist

electrician)

cablurile defecte nu se vor mai utiliza

⇒ Pentru îndepărtarea problemei adresaţi-vă

producătorului sau unei firme numite de acesta

(vezi indexul serviciilor pentru clienţi) Substanţele nu sunt bine aspirate (putere de aspirare scăzută)

⇒ aparatul ste astupat sau blocat ⇒ sacul de captare este prea plin

⇒ rotaţiile alese sunt prea scăzute (doar pentru

aspiratoarele de frunze cu reglare a rotaţiilor fără trepte)

⇒ cablul de legătură este prea lung sau are diametru

prea mic.

⇒ Priza prea îndepărtată de conexiunea principală şi

diametru prea mic a cablului de legătură.

⇒ Înlăturaţi obiectele care astupă aparatul, eventual

contactaţi serviciul pentru clienţi

⇒ Goliţi sacul de captare ⇒ Reglaţi la rotaţii mai mari

⇒ Cablul de legătură minim 1,5 mm2, lungime

maxim 25 m. În cazul cablului mai lung,

diametrul minim 2,5 mm˛.

Date tehnice

Model/Tip LSH 3000 An de construcţie vezi ultima pagină Puterea motorului P

3000 W

Motorul

Motor de curent alternativ 230 V ~ 50 Hz

Numărul rotaţiilor n (cu reglare a numărului rotaţiilor) 8000 – 11500 min

-1

Fluxul de aer suflat (viteza max. a aerului) 290 km/h Puterea de absorbţie (cantitatea max. de aer) 900 m³/h Vibraţiile mâinii (conf. EN 1033/DIN 45675)

vhw

= 3.0 m/s² Sacul de captare (Volum) 35 litri Clasa de protecţie

izolaţie de protecţie II

Greutatea 4.5 kg Nivel de putere a zgomotului L

(conform 2000/14 / CE)

nivelul măsurat de putere a zgomotului 98 dB (A)

nivelul garantat de putere a zgomotului 99 dB (A)

K = 1.08 dB (A)

Nivelul de presiune acustică LPA (conform 2000/14 / CE) 80 dB (A)

Garanţia

Atenţie la declaraţia de garanţie anexată.

Nesmiete stroj sprevádzkovať, pokiaľ si neprečítate tento návod na obsluhu, nevezmete na vedomie všetky uvádzané pokyny a pokiaľ prístroj podľa popisu nezmontujete.

Návod si uschovajte pre prípad použitia v budúcnosti.

Obsah

Prehlásenie o zhode - ES 93 Rozsah dodávky 93 Popis stroja 93 Symboly v návode na obsluhu 93 Symboly na prístroji 94 Doba prevádzky 94 Použitie na stanovený účel 94 Zvyškové riziká 94 Vibrácie 95 Bezpečná práca 95 Montáž 96 Uvedenie do činnosti 96 Upozornenia pre prácu 97 Údržba a ošetrenie 98 Uskladnenie 98 Možné poruchy 99 Technické údaje 99 Záruka 99 Náhradné dielce 114

Prehlásenie o zhode – ES

Č. (S-No.): 13870 podľa smernice EU: 2006/42/ES

Prehlašujeme

ATIKA GmbH

Schinkelstraße 97, 59227 Ahlen - Germany na vlastnú zodpovednosť, že výrobok

Laubsauger, -bläser, -häcksler (Vysávač, fukár, drvič na lístie) LSH 3000

Seriové číslo: 000001 – 020000

zodpovedá daným požiadavkám EU smer nic a ustanoveniam následujúcich smernic:

2004/108/ES, 2000/14/ES a 2011/65/ES. Následujúcie normy byly použité:

EN 62233:2008; EN 60335-1:2002+A1+A11+A12+A2+A13; EN 55014-1:2006; EN 55014-2:1997+A1+A2; EN 61000-3-2:2006; EN 61000-3-3:2008

Hodnoty shody sa riadia podla: 2000/14/ES - Príloha V

Nameraná hladina hluku L

98 dB (A).

Zaručená hladina hluku L

99 dB (A).

Splnomocnená osoba pre technické podklady:

ATIKA GmbH – Technické oddelenie Schinkelstr. 97 – 59227 Ahlen – Germany

i.A.

Ahlen, 29.05.2013 i.A. G. Koppenstein

Vedenie odd. konštrukcie

Rozsah dodávky

 Po rozbalení prekontrolujte pri obsahu kartónovej

krabice

! kompletnosť ! prípadné poškodenia spôsobené transportom

Svoje sťažnosti oznámte obratom predajcovi, dodávateľovi príp. výrobcovi. Neskoršie reklamácie nebudú uznan é.

•

1 Jednotka stroja • 1 Záchytný vak

•

1 Nosný popruh • 1 Návod na montáž

•

1 Predná sacia trubica • 1 Návod na obsluhu

•

1 Zadná sacia trubica • 1 Záručné prehlásenie

•

1 Skrutkami

Popis stroja

Dodržiavajte pri montáži pokyny v

montážnom návode!

Â 1 -

1 Reguláciou otáčok 2 Rukoväť 3 Spínač 4 Bezpečnostná nálepka 5 Jednotka stroja 6 Predná rukoväť 7 Nosný popruh 8 Odľahčovať ťahu kábla 9 Nastavovacia páka 10 Zadná sacia trubica 11 Predná sacia trubica 12 Záchytný vak 13 Kolieska 14 Zásuvka

Symboly v návode na obsluhu

Hroziace nebezpečenstvo alebo nebezpečná situácia. Nerešpektovanie tohto pokynu môže mať

za následok zranenia alebo hmotné škody.

Dôležité pokyny pre primerané zaobchádzanie. Nerešpektovanie týchto pokynov môže viesť k poruchám.



Pokyny pre užívateľa. Tieto pokyny Vám pomôžu optimálne využívať všetky funkcie prístroja.

Montáž, obsluha a údržba. Tu Vám bude presne vysvetlené, čo musíte vykonať.

Â 1 Â 2 Â 3

Ak je v priložených návodoch uvedené číslo obrázka, preštudujte a porovnajte ho s textom.

Symboly na prístroji

Pred uvedením do činnosti si prečítajte a rešpektujte návod na obsluhu a bezpečnostné pokyny.

Pred opravárenskými, údržbárskymi a čistiacimi prácami motor vypnite a sieťovú zástrčku vytiahnite.

Nebezpečenstvo odlietava-júcich častí počas toho, ako motor beží – nezúčastnené osoby, ako aj domáce a hospodárska zvieratá držať vo vzdialenosti od oblasti ohrozenia.

Pozor pred rotujícími částicami stroja. Ruky a nohy nevkladajte do otvorov, ak je stroj

zapnutý.

Noste ochranu očí a sluchu.

Chráňte pred vlhkosťou.

Keď je vedenie poškodené alebo zamotané, vytiahnite sieťovú zástrčku.

Pokiaľ kábel ešte nie je odpojený od siete, nedotýkajte sa ho.

Doba prevádzky

Rešpektujte, prosím, regionálne predpisy.

Informácie na zabránenie vzniku hluku:

Určitému zaťaženiu hlukom spôsobenému týmto prístrojom nie je možné zabrániť. Práce s intenzívnym hlukom preložte na dovolené a na tento účel určené časy. Príp. dodržiavajte časy odpočinku a obmedzte trvanie práce na najnutnejšiu dĺžku. Kvôli vašej osobnej ochrane a ochrane osôb nachádzajúcich sa v blízkosti treba nosiť vhodnú ochranu sluchu.

Použitie na stanovený účel

 Vysávač, fukár, drvič lístia je vhodný len na ľahké a suché

materiály, ako sú napr. lístie, záhradný odpad ako trá va, malé konáre a kúsky papiera.

 Vysávanie, fúkanie a drtenie

! ťažších materiálov ako napr. kovy, kamene, vetvy,

šušky, či rozbité sklo

! vznetlivých látok napr. ohorky z cigariet, žhavé

drevené uhlie

! horľavých, jedovatých či explozívnych materiálov je

úplne jednoznačne vylúčené z použitia stroja.

 Nasávanie, rozfúkavanie a drvenie tvrdých materiálov ako

sú napr. kov, kamene, konáre, jedľové šišky alebo rozbité sklo je výslovne vylúčené.

 Kvôli nebezpečenstvu fyzického ohrozenia nikdy

nepoužívajte prístroj v oblastiach so zdraviu škodlivým prachmi a tekutinami alebo ako vysávač na mokré vysávanie.

 Iné použitie, ako je vysávanie a fúkanie, nie je p ovolené.  Vysávač, fukár, drvič lístia je koncipovaný len na

súkromné použitie primerane svojmu účelu použitia.

 Za prístroje na súkromné použitie v oblasti domácnosti

a záhrady sú považované tie, ktoré nie sú používané na verejných priestranstvách, parkoch, športových areáloch, ako aj v poľnohospodárstve a lesnom hospodárstve.

 Každé použitie nad tento rámec je poklad ané za použitie

pre účel, ktorý nebol stanovený. Za škody z neho vyplývajúce výrobca neručí – riziko, ktoré z toho vyplýva znáša výlučne užívateľ.

 K použitiu podľa predpisov patrí aj dodrži avanie výrobcom

predpísaných podmienok pre prevádzku, údržbu a rekonštrukciu a dodržiavanie bezpečnostných predpisov uvedených v návode.

 Treba dodržiavať platné príslušné predpisy pre ochranu

proti úrazom, ako aj ostatné všeobecne uznávané pracovno-medicínske a bezpečnostno-technické predpisy.

 Samovoľné zmeny na vysávač vylučujú zodpovednosť

výrobcu za vzniknuté škody akéhokoľvek druhu.

 Nástroj môžu pripravovať, používať a vykonávať na ňom

údržbu iba osoby, ktoré sú s ním oboznámené a poučené o nebezpečenstvách vyplývajúcich z jeho používania. Rekonštrukčné práce smieme prevádzať len my, príp. nami menované servisné miesta.

 Stroj nesmie byť používaný v prostredí s

nebezpečenstvom explózie a nesmie byť vystavený dažďu.

Zvyškové riziká

Aj pri použití na stanovený účel môžu napriek dodržaniu

všetkých náležitých bezpečnostných nariadení vzniknúť kvôli konštrukcii vymedzenej účelom použitia zvyškové riziká.

Zvyškové riziká môžu byť minimalizované, keď budú rešpektované „bezpečnostné pokyny“ a „používanie na stanovený účel“, ako aj návod na obsluhu a to všetky dovedna.

Ohľaduplnosť a obozretnosť znižujú riziko zranenia osôb a poruchy prístroja.

 Ignorované alebo prehliadané bezpečnostné opatrenia

môžu viesť k zraneniam obsluhujúceho alebo ku škodám na majetku.

 Vymršťovanie kameňov a zeminy.  Ohrozenie elektrickým prúdom pri používaní

nepredpisových elektrických prípojkových vedení.

 Dotýkanie sa častí, ktoré sú pod napätím pri otvorených

konštrukčných dielcoch.

 Poškodenie sluchu pri dlhšie trvajúcich prácach bez

ochrany sluchu.

Ďalej je tu aj napriek všetkým opatreniam nebezpečenstvo skrytých zvyškových rizík.

Vibrácie

Vibračná úroveň ah = 3,0 m/s² Udaná hodnota vibračnej úrovne je meraná podľa normovaných skúšobných postupov a možno ju využiť na porovnanie s iným elektroprístrojom. Udaná emisná hodnota vibrácií môže byť tiež použ itá pr e pr vé určenie vibračného zaťaženia.

Ozajstná hodnota vibračnej úrovne pri prevádzke sa môže odlišovať. Príčiny rozdiela zde popisujem a i pri prevádzke je potrebné je rešpektovat.

− Prístroj nie je správno prevádzkován.

− Stav brúsky – ak je celkom v poriadku.

− Správná montáž rukovätí a ich pripevnenie k telesu stroja.

V prípade, že pri práci ucítite nepríjemné pocity alebo sa zmení farba pokožky, ihneď prerušte prácu. Vkladajte dostatočné prestávky. Ak nebudete na tento pokyn dbať a budete pracovať bez nutných prestávok, môže dôjsť k vibračnému syndrómu rameno-ruka. Je nutný istý odhad stupňa zaťaženia v závislosti na práci resp. využití stroja a vkladať odpovedajúce prestávky. Týmto spôsobom možno stupeň zaťaženia vibráciami podstatne znížiť. Minimalizujte Vaše riziko, ktorému ste z hľadiska vibrácií vystavení. O stroj sa dôkladne starajte podľa pokynov v návode. V prípade, že stroj je využívaný často, vyžiadajte si u Vášho predajcu antivibračné príslušenstvo (návleky na rukoväte, alebo antivibračné rukoväte). So strojom nepracujte pri teplotách nižších ako 10°C. Vytvorte si pracovný plán, ktorým stupeň zaťaženia vibráciami významne obmedz íte.

Bezpečná práca

Pri nesprávnom používaní môže byť vysávač nebezpečná. Ak sú elektrické náradia používané, musia byť dodržiavané základné bezpečnostné opatrenia, aby sa vylúčili riziká vzniku požiaru, úrazu elektrickým prúdom a poranení osôb.

Prečítajte si preto a dodržiavajte pred uvedením do prevádzky tohto výrobku nasledovné upozornenia a predpisy pre zamedzenie vzniku úrazu vo Vašom zamestnaneckom spoločenstve príp. platné bezpečnostné prepisy v konkrétnej krajine, pre ochranu seba a iných pred možnými poraneniami.

Bezpečnostné pokyny odovzdajte ďalej všetkým osobám, ktoré s prístrojom pracujú.

Dobre si tieto bezpečnostné pokyny uschova jte.

 Pred použitím sa oboznámte s prístrojom pomocou

návodu na obsluhu.

 Prístroj nepoužívajte na účely, na ktoré nie je ur čený (viď.

„Použitie na stanovený účel“ a „Práca s vysávačom na lístie“).

 Dbajte na bezpečný postoj a stále udržujte rovnováhu.

Nepredkláňajte sa.

 Na šikmých miestach dávajte vždy pozor na to, aby ste

stáli bezpečne.

 Prístroj prevádzkujte iba počas chôdze, nikdy pri tom

nebežte.

 Buďte pozorní. Dávajte pozor na to, čo robíte. K práci

pristupujte s rozumom. Prístroj nepoužívajte, ak ste unavení alebo ste pod vplyv o m dro g , alk ohol u ale b o lie k ov. M omen t nepozornosti pri používaní prístroja môže vi esť k vážnym poraneniam.

 Noste vhodné pracovné oblečenie:

− žiadne voľné oblečenie alebo ozdoby, tieto môžu byť

zachytené pohyblivými časťami

− rukavice a nekĺzavú obuv,

− dlhé nohavice pre ochranu nôh

− Dlhé, rozpustené vlasy držte mimo sacieho otvoru.

Mohli by sa do sacieho otvoru vtiahnuť. Príp. noste sieťku na vlasy.

 Noste osobné ochranné oblečenie:

− ochranné okuliare

− chrániče sluchu (hladina akustického tlaku na

pracovisku môže prekročiť 85 dB (A).

− odporúčame nosenie ochrany tváre, aby sa zabránilo

podráždeniu prachom.

 Udržujte svoje pracovné prostredie v poriadku! Neporiadok

môže spôsobiť úrazy.

 Pozor pri chôdzi dozadu. Nebezpečenstvo zakopnutia!  Berte do úvahy vplyvy okolia:

− Prístroj nepoužívajte vo vlhkom alebo mokrom

prostredí.

− Nástroj chráňte pred dažďom.

− Postarajte sa o dobré osvetlenie

 V prípade, že zbadáte cudzí predmet, prosím, vypnite

nástroj a tento predmet odstráňte. Predtým ako nástroj znovu zapnete skontrolujte, či nie je poškodený a v prípade potreby nechajte previesť potrebné opravy.

 Udržiavajte iné osoby a zvieratá mimo vášho pracovného

miesta. Nedovoľte ostatným osobám, zvlášť deťom dotýkať sa náradia alebo kábla.

 Používanie stroja prerušte v prípade, že sú v blízkosti

osoby, hlavne deti alebo domáce zvieratá a vtedy, keď meníte vaše pracovné miesto

 Človek obsluhujúci prístroj má v pracovnom priestore

prístroja zodpovednosť voči tretím osobám.

 Deti a mládež pod 16 rokov a os oby, ktoré nečítali návod

na obsluhu, nesmú stroj obsluhovať.

 Deti držte ďalej od prístroja.  Nikdy prístroj nepoužívajte, pokiaľ sú v blízkosti

nezainteresované osoby.

 Užívateľ je zodpovedný za nehody s inými osobami alebo

za nehody týkajúce sa ich majetku.

 Nikdy nenechávajte prístroj bez dozoru.  Prístroj nepreťažujte! Vaša práca bude lepšia

a bezpečnejšie v udávanej dobe prevádzky.

 Prístroj prevádzkujte len s kompletnými a správne

nasadenými ochrannými pomôckami a nič, čo by mohlo ovplyvniť bezpečnosť prístroja, na ňom nemeňte.



Prístroj príp. časti prístroja neprerábajte.

 Nikdy neponechávajte stroj zapnutý ležiac v polohe na

boku. Stroj je určený iba na ovládanie a funkciu v stojatej polohe.

 Na prístroj nestriekajte vodu. (Zdroj nebezpečenstva zo

strany elektrického prúdu).

 Prístroj vypnite a vytiahnite sieťovú zástrčku

zo zásuvky pri:

− opravárenských prácach

− údržbársky a čistiacich prácach

− odstraňovaní porúch

− odstraňovaní upchaní

− preverovaní elektrických prípojkových

vedení, či sú tieto zamotané alebo poškodené

− preprave

− opustení prístroja (aj pri krátkych prerušeniach)

− nezvyčajných zvukoch a vibráciách

 O strunovú kosačku sa starostlivo starajte:

− Dodržiavajte predpisy o údržbe a pokyny pre výmenu

navíjacej cievky.

− Udržujte rukoväť suchú a bez oleja a mastnoty.

 Na prístroji preverte prípadné poškodenia:

− pred ďalším použitím prístroja musí byť dôkladne

preverená bezchybná a účelová funkčnosť ochranných zariadení.

− Preverte, či nie sú časti poškodené alebo chybné.

Všetky časti m usia byť správne namontova né a všetky podmienky musia byť splnené, aby bola zabez pečená bezchybná prevádzka.

− Poškodené ochranné zariadenia a ich častí musia byť

odborne opravené alebo vymenené autorizovaným odborným servisom, pokiaľ nie je niečo iné uvedené v návode na použitie.

− Poškodené alebo nečitateľné bezpečnostné

nalepovacie štítky je treba nahradiť.

 Uchovávajte nepoužívané prístroje na suchom

uzamknutom mieste mimo dosahu detí.

Elektrická bezpečnosť

− Vyhotovenie elektrického prípojného vedenia po dľa normy

IEC 60245 (H 07 RN-F) s minimálnym priemerom žily

⇒ 3 x 1,5 mm² pri dĺžke kábla d o 25 m ⇒ 3 x 2,5 mm² pri dĺžke kábla nad 25 m

 Dlhé a tenké prípojné vedenia spôsobujú pokles napätia.

Motor nikdy viac nedosiahne svoj maximálny výkon, funkcia prístroja sa zredukuje.

− Zástrčka a zásuvkové spojenia na prípojných vedeniach

musia byť z gumy, mäkkého PVC alebo iného termoplastického materiálu rovnakej mechanickej pevnosti alebo musia byť týmto materiálom potiahnuté.

 Zástrčkové zariadenie prípojkového vedenia musí byť

chránené pred striekajúcou vodou .

− Pri kladení prípojného vedenia treba dávať pozor na to,

aby tieto neboli zaseknuté, zalomené a zástrčkové spojenie nebolo mokré.

− Kábel nepoužívajte na účely, na ktoré nie je určený.

− Kábel nepoužívajte na účely, pre ktoré nie je určený.

Ochraňujte kábel pred horúčavou, olejom a ostrými hranami.

− Kábel nepoužívajte na nosenie, zavesenie ani na

vyťahovanie zástrčky zo zásuvky.

− Chráňte sa pred úrazom elektrickým prúdom. Zabráňte

kontaktu tela s uzemnenými dielmi (napr. rúry, výhrevné telesá, sporáky, chladničky atď.)

 Pravidelne kontrolujte predlžovací kábel a ak je

poškodený, vymeňte ho.

 Nepoužívajte žiadne chybné prípojné vedenie.  Vonku používajte len na to určené a tomu zodpovedajúc

označené predlžovacie káble.

 Nepoužívajte žiadne provizórne elektrické prípojky .  Ochranné zariadenia nikdy nepremosťujte alebo

nevyradzujte z prevádzky.

 Prístroj pripojte cez prúdový ochranný spínač (30 mA).

Elektrickú prípojku príp. opravy na elektrických častiach

prístroja má vykonávať autorizovaný odborník - elektrikár alebo jedno z našich servisných zákazníckych miest. Je treba rešpektovať miestne predpisy, predovšetkým t o, čo sa týka ochranných opatrení.

Opravy na iných častiach prístroja majú byť vykonané

výrobcom príp. jedným z našich servisných zákazníckych miest.

Používajte len originálne náhradné dielce. Použitím

iných náhradných dielcov môžu vzniknúť užívateľovi nehody. Za škody z tohoto vyplývajúce výrobca neručí.

Montáž

Dodržiavajte pri montáži pokyny v

montážnom návode!

Vysávač pripojte k el. sieti až po jeho

úplnom zložení.

Montáž sacej trubice

Â 2 Teraz spojte prednú saciu trubicu (11) so z adnou (10)

a zaskrutkujte.

Teraz kompletnú saciu trubicu (10+11) zasuňte do

jednotky stroja (5) a spojte obje skrutkou. Î Dbajte na prepojenie zástrčkových kolíkov C so

zásuvkovými otvory!

Upevnenie záchytného vaku

Â 3 Najprv zachyťte vak (12) predným koncom na saciu

trubicu (11).

Nakoniec upevnite vak (12) do otvoru v jednotke stroja

(5).

Upevnenie nosného kurtu.

Â 4 Nasuňte os nosného kurtu (7) cez otvor v jednotke

stroja (5).

Uvedenie do činnosti

 Uistite sa, že prístroj je kompletne a podľa predpisov

zmontovaný.

 Pred každým použitím prekontrolujte:

− na prípojkovom vedení chybné miesta (trhliny, zárezy

a pod.)

nepoužívajte žiadne chybné vedenie

− na prístroji prípadné poškodenia

(viď. Bezpečná práca)

− či sú všetky skrutkové spoje pevne dotiahnuté

− opotrebovanie alebo zníženie kvality záchytného vaku

L Pripojenie ku sieti

 Porovnajte napätie udávané na typovom štítku prístroja so

sieťovým napätím a zapojte prístroj do vhodnej, predpisom zodpovedajúcej zásuvky.

 Prístroj zapojte cez ochranný vypínač chybného prúdu 30

mA .

 Nepoužívajte žiadne chybné prípojkové vedenie. Použite

prípojný, prípadne predlžovací kábel s prierezom jadra minimálne 1,5 mm², do dĺžky 25 m

L Bezpečnostná elektrická poistka: 10 A

Použitie predlžovacieho kábla

1. Nasaďte spojku

predlžovacieho kábla na zástrčku kombinácie spínač-zástrčka. (14)

2. Pretiahnete predlžovací

kábel ako slučku odľahčením ťahu kábla a zaveste ho. (8)

3. Dbajte na to, aby mal

predlžovací kábel dostatočnú vôľu.

Zapnutie / Vypnutie

Spínač sa nachádza v rukoväti. Pre naštartovanie stroja posuňte spínač dopredu(1).

Vypnutie stroja vykonajte posunutím spínača späť do východiskovej polohy (0).

Nepoužívajte prístroj, na ktorom sa nedá spínač ani zapnúť, ani vypnúť. Poškodené spínače musia byť okamžite servisom opravené alebo vymenené za nové.

Upozornenia pre prácu

Pred začiatkom práce dbajte na

! bezpečnost né pok yny ! následné doda točné pracovné pokyny

 Stroj môžu obsluhovať iba osoby staršie ako 16 rokov,

ktoré sú s funkciami stroja oboznámené a rovnak o tak bo li oboznámené s návodom na použ itie stroja.

 Vždy používajte pracovné ochranné prostriedky (ochranné

okuliare, slúchadlá, rukavice, protišmykové topánky, riadne dlhé pracovné nohavice, sieťku na vlasy pri dlhých vlasoch). Iba tak sa ochránite pred prípadným zranením.

 Postarajte sa o vyprataný a bezpečný pracovný priestor.

Odstráňte všetky predmety, ktoré môžu byť pri práci odhodené (napr. kamene).

 Pred začiatkom práce sa uistite, že:

− v pracovnom priestore sa nenachádz ajú ďalšie osoby, alebo zvieratá

− aj za vami je pracovný priestor bez prekážok

− máte vždy bezpečný postoj a miesto pre prácu

− rukoväť stroja i držiaky sú suché a čisté.

 Pred fúkaním/saním odporúčame:

− použiť hrable a metlu na uvoľnenie nečistôt.

− zaprášené plochy mierne navlhčiť.

 Nikdy nemierte saciu/fúkaciu trubicu na osoby či zvieratá a

rovnako tak nikdy nemierte trubicu v smer e, kde sú osoby či zvieratá.

 Prihliadajúci musí byť vo vzdialenosti najmenej 5m.   Používajte kompletné predĺženie fúkacej dýzy, aby

mohol prúd dýzy pôsobiť tesne na podlahe.

 Pozor na drviace sa a dookola lietajúce predmety.

Obzvlášť nebezpečný je odrazový efekt od stien.

 Stroj ihneď vypnite ak sa doňho dostane sypký materiál,

drť či triesky.

 Neprevádzkujte stroj s mokrými rukami, alebo pri vlhkom

počasí.

 Nikdy nezhŕňajte materiál rukami do sacieho otvoru.  Prívodný kábel veďte vždy za sebou, čiže za strojom. V

opačnom prípade vzniká vždy nebezpečie prevrátenia, šmyku, alebo pádu dozadu.

 Nikdy nepoužívajte stroj pri vysávaní-

− bez záchytného vaku

− s otvoreným zipsovým uzáverom na vaku

Pred uvedením prístroja do činno sti sa ubezpečte, že je namontovaný zberný vak, že nie je poškodený alebo opotrebovaný a zips na ňom je zatiahnutý.

Pokyny k používaniu prístroja na vysávanie drvenie

1. Nastavte prepínač do

polohy vysávanie - drvenie

(A).

2. Prístroj držte pevne za

rúčku a dajte si popruh na

plece. Popruh si nastavte

tak, aby bolo zaručené

príjemné a bezpečné

nosenie prístroja.

3. Prístroj zapnite.

4. Prístrojom pomaly a rovnomerne pohybujte nad

nasávaným materiálom. Nezatláčajte prístroj do vnútra

medzi listy.

5. Sací výkon sa zníži, ak je zberný vak plný. Vtedy prístroj

vypnite a vytiahnite sieťovú zástrčku zo zásuvky. Otvorte

zips a vyprázdnite zberný vak.

6. Po ukončení práce nastavte prepínač na fúkanie, aby sa

odstránili zvyšky zo sacej/fúkacej trubice.

L Skoré zberanie lístia! – Je rozumné, zbierať lístie,

pokiaľ je to možné, za suchého počasia a čo najrýchlejšie ako je to možné po jeho opadaní. Mokré lístie predstavuje problém. Rovnako tak lístie, ktoré začalo hniť alebo je uložené na veľkej kope.

Pokyny k používaniu prístroja ako fukára

1. Nastavte prepínač do polohy fukára (B).

2. Prístroj držte pevne za rúčku a dajte si popruh na plece. Popruh si nastavte tak, aby bolo zaručené príjemné a bezpečné nosenie prístroja.

3. Prístroj zapnite.

4. Sacou/fúkacou trubicou pohybujte pomaly a rovnomerne zatáčajúc zo strany na stranu pár centimetro v nad zemou.

Vysávač na lístie s reguláciou otáčok

U tohto prevedenia je možné počet otáčok motora a tým aj sací a fúkací výkon regulovať. Počet otáčok môžete plynulo nastaviť od 8000 min

–1

do 11500 min

–1

 Čo všetko môžem vysávať a rozfúkavať?

ÁNO

ľahké a suché materiály napr. suché lístie, záhradný odpad ako je tráva, malé vetvičky a kúsky papierov

NiE

ťažké materiály, ako sú napr. kov, kamene, konáre, jedľové šišky alebo rozbité sklo

Prístrojom nenasávajte alebo nerozfukujte horľavé,

výbušné alebo dymiace predmety ako sú cigarety, zápalky alebo horúci popol.

Nenasávajte alebo nerozfukujte žiadne tekutiny,

obzvlášť žiadne horľavé tekutiny ako je benzín. Rovnako tak nepoužívajte prístroj v blízkosti takýchto látok.

Údržba a ošetrenie

Pred každou údržbovou a čistiacou prácou

- prístroj vypnúť

- počkajte na zastavenie strihacieho lanka

- vytiahnuť sieťovú zástrčku

Po údržbe a čistení odstránené bezpečnostné zariadenia musia byť bezpodmienečne znovu odborne namontované späť a skontrolované.

Používať len originálne diely. Iné diely môžu viesť k nepredvídaným škodám a poraneniam.

Ďalšie opravárske práce smú byť prevedené iba výrobcom alebo zákazníckym servisom iba výrobcom alebo zákazníckym servisom.

L Rešpektujte nasledovné, aby bola zach ovaná funkčnosť

vysávača na lístie.

 Pravidelne čistite všetky pohyblivé časti.  Odstráňte prach a znečistenia s handrou alebo štetcom.  Nečistite stroj tečúcou vodou alebo vysokotlakovým

čističom. Pre diely z plastickej hmoty nepoužívajte rozpúšťadlá (benzín, alkohol, atď.), pretože tieto môžu plastické hmoty

Čistenie zberného vaku

Zberný vak vyprázdnite po každom použití.

1. Zberný vak dobre vytraste.

2. Vnút or nú stran u oto čte smer om do vonk a, aby bolo m ožné zberný vak vykefovať.

3. Pri silnom zašpinení alebo minimálne raz do roka z berný vak ručne operte v jemnom mydlovom roztoku.

L Pri ťažkom chode z ipsu namažte zuby na zipse such ým

mydlom.

Kvôli Vašej vlastnej bezpečnosti kontrolujte pravidelne

zberný vak, či nie je poškodený. Poškodený zberný vak bezpodmienečne vymeňte.

Uskladnenie

Vytiahnuť sieťovú zástrčku.

 Uchovávajte nepoužívané prístroje na suchom

uzamknutom mieste mimo dosahu detí.

 Pred dlhším uskladnením dbajte na to, aby sa pre

predĺženie životnosti radiálnej rezačky obkladov a pre ľahkú bežnú obsluhu vykonalo nasledovné:

− urobte dôkladné vyčistenie stroja.

− Preskúšajte či je stroj v dokonalom stave. Potom dlhšie

skladovanie nie je na závadu, spoľahlivé funkcie stroja.

Možné poruchy

problém možná príčina odstránenie

Motor nebeží

⇒ chýba sieťové napätie (výpadok prúdu) ⇒ chybný prípojkový kábel

⇒ Motor alebo spínač sú chybné

⇒ prekontrolujte bezpečnostnú elektrickú

poistku (10 A)

⇒ vymeňte kábel príp. nechajte

skontrolovať (elektrikár - odborník)

chybné káble viac nepoužívajte

⇒ z dôvodu odstránenia problému sa

obráťte na výrobcu alebo na ním autorizovanú firmu (viď. súpis

zákazníckych servisných služieb) Nasávaný materiál nie je správne pohlcovaný (znížený sací výkon)

⇒ prístroj je upchatý príp. Blokovaný ⇒ zberný vak je príliš plný

⇒ nastavený počet otáčok je príliš nízky

(len pri vysávačoch na lístie s plynulo nastaviteľnou reguláciou počtu otáčok)

⇒ prípojkové vedenie je príliš dlhé alebo

je príliš malý priemer.

⇒ Zásuvka je umiestnená príliš ďaleko od

hlavnej prípojky a priemer prípojkového vedenia je príliš malý.

⇒ odstráňte upchatie, príp. odborný

servis.

⇒ vyprázdnite zberný vak ⇒ nastavte vyšší počet otáčok

⇒ prípojkové vedenie minimálne 1,5 mm²,

maximálne 25 m dlhé. Pri dlhšom kábli

priemer minimálne 2,5 mm².

Technické údaje

Model/Typ LSH 3000 Výrobný rok viz posledná strana Výkon motora P1 30 00 W Motor Motor striedavého napätia 230 V ~ 50 Hz Počet otáčok n (s reguláciou počtu otáčok) 8000 – 11500 min

-1

Prúd vyfúkavaného vzduchu (max. rýchlosť vzduchu) 290 km/h Sací výkon (max. množstvo vzduchu) 900 m³/h Prenos vibrácií do rukoväte (podľa EN 1033/DIN 45675) a

vhw

= 3,0 m/s²

Zberný vak (objem) 35 l Trieda ochrany II ochranná izolácia Hmotnosť 4,5 kg

Hladina akustického výkonu L

(podľa 2000/14/ES)

nameraná hladina akustického výkon u 98 dB (A)

zaručená hladina akustického výkonu 99 dB (A)

K = 1,08 dB (A)

Hladina akustického tlaku LPA (podľa 2000/14/ES) 80 dB (A)

Záruka

Prosíme, prečítajte a rešpektujte priložené záručné prehlásenie a jeho podmienky.

ATIKA LHS 3000 Original Instruction

Specifications and Main Features

Frequently Asked Questions

User Manual
