Gartenhäcksler

Originalbetriebsanleitung – Sicherheitshinweise – Ersatzteile

Seite 1

Garden Shredder

Original instructions – Safety instructions – Spare parts

Page 10

Broyeur de végétaux

Notice originale – Consignes de sécurité – Pièces de rechange

Page 18

Градинска резачка

Оригинално ръководство за експлоатация Указания за

безопасност – Резервни части

Стр. 27

Zahradní drtič

Originální návod k použití – Bezpečnostní pokyny – Náhradní díly

Str 36

Puutarhasilppurin

Alkuperäiset ohjeet – Turvaohjeet – Varaosat

Side 44

Kerti szecskavágó

Erediti használati utalítás – Biztonsági tudnivalók – Pótalkatrészek

52. oldal

Vrtna sječkalica

Originalne upute za rad – Sigurnosne upute – Rezervni dijelovi

Strana 60

Trituratore

Istruzioni originali – Indicazioni per la sicurezza – Pezzi di ricambio

Pagina 68

Kompostkvern

Original brugsanvisning – Sikkerhetsinformasjoner – Reservedeler

Side 76

Tuinhakselaar

Oorspronkelijke gebruiksaanwijzing – Veiligheidsinstructies

Reserveonderdelen

Blz. 84

Rozdrabniacz ogorodowy

Instrukcja oryginalna – Wskazówki bezpieczeństwa

Części zamienne

Stronie 92

Tocătoare pentru grădină

Instrucţiuni originale – Instrucţiuni de protecţie - Piese de schimb

S. 101

Садовый измельчитель

Оригинальное руководство по эксплуатации

Указания по технике безопасности - Запасные части

стр. 109

Záhradný drtič

Originálný návod na použitie – Bezpečnostné pokyny

Náhradné dielce

Strana

118

Vrtni rezalnik

Navodilo za uporabo – Varnostni napotki – Nadomestni deli

Stran 126

AH 623 Typ LHF 2300 AH 621 Typ LHF 2800

L Betriebsanleitung für künftige Verwendungen auf-

bewahren.

L Geben Sie die Betriebsanleitung an alle Personen

weiter, die mit dem Gerät arbeiten.

Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben.

Dieses Gerät kann von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

Kinder und Jugendliche unter 16 Jahren dürfen das Gerät nicht bedienen.

IInnhhaallt

Lieferumfang 1 Beschreibung des Gerätes 1 Betriebszeiten 1 Symbole Gerät 2 Symbole Betriebsanleitung 2 Bestimmungsgemäße Verwendung 2 Restrisiken 2 Sicherheitshinweise 3 Zusammenbau 4 / 141 Inbetriebnahme 4 Arbeiten mit dem Gartenhäcksler 5 Einstellen des Gegenmessers 6 Wartung und Pflege 7 Störungen 7 Technische Daten 8 EG-Konformitätserklärung 9 Garantie 9 Ersatzteile 134

LLiieeffeerruummffaanng

 Überprüfen Sie nach dem Auspacken den Inhalt des Kar-

tons auf

! Vollständigkeit ! evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Händler, oder Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

• 1 vormontierte Geräteeinheit

•

1 Schraubenbeutel

• 1 Untergestell

•

1 Fangkorb

• 2 Räder

•

1 Betriebsanleitung

• 2 Radabdeckungen

•

1 Garantieerklärung

• 2 Standfüße

BBeesscchhrreeiibbuunngg ddeess GGeerräättees

A. Trichteröffnung für Häckselgut B. Ein-/Aus-Schalter C. Rückstellknopf / Motorschutz D. Handgriff E. Netzstecker F. Fangkorbverriegelung G. Drehrichtungsumschalter H. Gehäuseoberteil I. Einstellknopf für Schneidwalze J. Fangkorb K. Untergestell mit Räder und Standfüße

BBeettrriieebbsszzeeiitteen

Gemäß der Maschinenlärmschutzverordnung vom September 2002 dürfen Gartenhäcksler in reinen, allgemeinen und besonderen Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die der Erholung dienen, Kur- und Klinikgebieten und Gebieten für die Fremdenbeherbergung sowie auf dem Gelände von Krankenhäusern und Pflegeanstalten an Sonn- und Feiertagen sowie an Werktagen von 20.00 bis 7.00 Uhr nicht in Betrieb genommen werden.

Bitte beachten Sie auch die regionalen Vorschriften zum Lärmschutz.

SSyymmbboollee GGeerräät

Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten.

Vor Reparatur-, Wartungs- und Reinigungsarbeiten Motor abstellen und Netzstecker ziehen.

Gefahr durch fortschleudernde Teile bei laufendem Motor – unbeteiligte Personen, sowie Haus- und Nutztiere aus dem Gefahrenbereich fernhalten.

Achtung vor rotierenden Messern.

Hände und Füße nicht in Öffnungen halten, wenn die Maschine läuft.

Augen- und Gehörschutz tragen.

Schutzhandschuhe tragen.

Vor Feuchtigkeit schützen.

Nicht als Tritt verwenden.

Häckselgut wird

geschnitten

Häckselgut wird nicht geschnitten

Fangkorb verriegelt

Fangkorb entriegelt Elektrische Geräte gehören nicht in den Hausmüll.

Geräte, Zubehör und Verpackung einer umwelt-

freundlichen Wiederverwertung zuführen. Gemäß der Europäischen Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Das Produkt entspricht den produktspezifisch gelten-

den europäischen Richtlinien.

SSyymmbboollee BBeettrriieebbssaannlleeiittuunng

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen.



Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnen genau erklärt, was Sie tun müssen.

BBeessttiimmmmuunnggssggeemmääßßee VVeerrwweenndduunngg

Zur bestimmungsgemäßen Verwendung gehört das Häckseln von

- Ästen aller Art bis max. Durchmesser (je nach Holzart und Frische)

- welken, feuchten, bereits mehrere Tage gelagerten Gartenab- fällen im Wechsel mit Ästen

Das Häckseln von Glas, Metall, Kunststoffteilen, Plastiktüten, Steinen, Stoffabfällen, Wurzeln mit Erdreich, Abfällen ohne feste Konsistenz (z. B. Küchenabfällen) wird ausdrücklich ausgeschlossen.

Der Gartenhäcksler ist nur für die private Nutzung im Haus- und Hobbygarten geeignet.

Als Häcksler für den privaten Haus- und Hobbygarten werden solche Geräte angesehen, die nicht in öffentlichen Anlagen, Parks, Sportstätten, in der Land- und Forstwirtschaft und nicht gewerblich eingesetzt werden.

Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungsund Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.

Jeder weiter darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht: Das Risiko trägt allein der Benutzer.

Eigenmächtige Veränderungen an dem Gartenhäcksler schließen eine Haftung des Herstellers für daraus entstehende Schäden jeder Art aus.

Das Gerät darf nur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.

RReessttrriissiikkeen

Auch bei bestimmungsgemäßer Verwendung können trotz

Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Betriebsanleitung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

 Verletzungsgefahr der Finger und Hände, wenn Sie mit der

Hand durch eine Öffnung greifen und an das Messerwerk gelangen.

 Verletzungsgefahr der Finger und Hände bei Montage- und

Reinigungsarbeiten am Messerwerk.

 Verletzung durch weggeschleudertes Häckselgut im Bereich

des Trichters.

 Gefährdung durch Strom, bei Verwendung nicht ordnungsge-

mäßer Elektro-Anschlussleitungen.

 Berührung spannungsführender Teile bei geöffneten elektri-

schen Bauteilen.

 Beeinträchtigung des Gehörs bei länger andauernden Arbei-

ten ohne Gehörschutz.

Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

SSiicchheerrhheeiittsshhiinnwweeiissee

Lesen und beachten Sie vor Inbetriebnahme dieses Erzeugnisses die folgenden Hinweise und die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen.

Geben Sie die Sicherheitshinweise an alle Personen weiter, die mit der Maschine arbeiten.

Bewahren Sie diese Sicherheitshinweise gut auf.

Reparaturen am Gerät haben durch den Hersteller bzw. von ihm benannte Firmen zu erfolgen.

 Machen Sie sich vor Gebrauch mit Hilfe der Betriebsanleitung

mit dem Gerät vertraut.

 Benützen Sie das Gerät nicht für Zwecke, für das es nicht

bestimmt ist (siehe Bestimmungsgemäße Verwendung und Arbeiten mit dem Gartenhäcksler).

 Sorgen Sie für sicheren Stand und halten Sie jederzeit das

Gleichgewicht. Strecken Sie sich nicht vor. Stehen Sie beim Einwerfen des Häckselgutes auf gleicher Ebene mit dem Gerät.

 Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Ge-

hen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

 Tragen Sie beim Arbeiten Schutzbrille, Arbeitshandschuhe

und Gehörschutz.

 Tragen Sie geeignete Arbeitskleidung:

− keine weite Kleidung

− rutschfestes Schuhwerk

− keine lose herabhängende Kleidung oder solche mit hän-

genden Bändern oder Kordeln.

 Der Bedienende ist im Arbeitsbereich der Maschine gegen-

über Dritten verantwortlich.

 Kinder dürfen nicht mit dem Gerät spielen.  Kinder vom Gerät fernhalten.  Reinigung und Benutzerwartung dürfen nicht von Kindern

durchgeführt werden.

 Setzen Sie das Gerät niemals ein, während unbeteiligte Per-

sonen in der Nähe sind.

 Lassen Sie das Gerät nie unbeaufsichtigt.  Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung kann

Unfälle zur Folge haben.

 Nehmen Sie eine Arbeitsstellung ein, die sich seitlich oder

hinter dem Gerät befindet. Niemals im Bereich der Auswurföffnung stehen.

 Niemals in die Einfüll- oder Auswurföffnung greifen.  Halten Sie Gesicht und Körper von der Einfüllöffnung fern.  Überlasten Sie das Gerät nicht! Sie arbeiten besser und si-

cherer im angegebenen Leistungsbereich.

 Betreiben Sie das Gerät nur mit kompletten und korrekt ange-

brachten Schutzeinrichtungen und ändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen könnte.

 Ändern Sie nicht die Reglereinstellung des Motors; die Dreh-

zahl regelt die sichere maximale Arbeitsgeschwindigkeit und schützt den Motor und alle sich drehenden Teile vor Schaden durch übermäßige Geschwindigkeit. Wenden Sie sich bei Problemen an den Kundendienst.

 Das Gerät nicht ohne Einfülltrichter betreiben.  Das Gerät bzw. Teile des Gerätes nicht verändern.  Das Gerät nicht mit Wasser abspritzen. (Gefahrenquelle

elektrischer Strom).

 Berücksichtigen Sie Umgebungseinflüsse:

− Benutzen Sie das Gerät nicht in feuchter oder nasser Um-

gebung.

− Gerät nicht im Regen stehen lassen oder bei Regen arbei-

ten.

− Arbeiten Sie nur bei ausreichenden Sichtverhältnissen,

Sorgen Sie für gute Beleuchtung.

 Um Verletzungsgefahr für die Finger auszuschließen, bei

Montage- und Reinigungsarbeiten Schutzhandschuhe tragen.

 Transportieren Sie das Gerät nicht bei laufendem Motor.  Schalten Sie die Maschine ab und ziehen Sie den Netzstecker

aus der Steckdose bei:

− Anbringen und Entfernen des Fangkorbes

− Wartungs- und Reinigungsarbeiten

− Beseitigung von Störungen

− Überprüfungen der Anschlussleitung während

des Betriebs, ob diese verschlungen oder beschädigt ist

− Transport

− Reparaturarbeiten

− Verlassen (auch bei kurzzeitigen Unterbrechungen)

 Bei Verstopfungen im Ein- und Auswurf der Maschine schal-

ten Sie den Motor aus und ziehen Sie den Netzstecker, bevor Sie Materialreste im Ein- oder Auswurf beseitigen.

 Überprüfen Sie die Maschine auf eventuelle Beschädigungen:

− Vor weiterem Gebrauch des Gerätes müssen Schutzvor-

richtungen sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.

− Überprüfen Sie, ob die beweglichen Teile einwandfrei

funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb des Gerätes sicherzustellen.

− Beschädigte Schutzvorrichtungen und Teile müssen sach-

gemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Betriebsanleitung angegeben ist.

− Beschädigte oder unleserliche Sicherheitsaufkleber sind

zu ersetzen.

 Bewahren Sie unbenutzte Geräte an einem trockenen, ver-

schlossenen Ort außerhalb der Reichweite von Kindern auf.

 Lagern Sie die Maschine dort, wo Benzindämpfe nicht mit

offener Flamme oder Funken in Berührung kommen. Lassen Sie die Maschine vor Lagerung immer abkühlen.

EElleekkttrriisscchhee SSiicchheerrhheeiitt

 Ausführung des Verlängerungskabels nach IEC 60245

(H 07 RN-F) mit einem Aderquerschnitt von mindestens

− 1,5 mm² bei Kabellänge bis 25 m

− 2,5 mm² bei Kabellänge über 25 m

 Ein langes und dünnes Verlängerungskabel erzeugt einen

Spannungsabfall. Der Motor erreicht nicht mehr seine maximale Leistung, die Funktion des Gerätes wird reduziert.

 Stecker und Kupplungsdose am Verlängerungskabel müssen

aus Gummi, Weich-PVC oder anderem thermoplastischen Material der gleichen mechanischen Festigkeit sein oder mit diesem Material überzogen sein.

 Die Steckvorrichtung des Verlängerungskabels muss spritz-

wassergeschützt sein.

 Beim Verlegen des Verlängerungskabels darauf achten, dass

das Kabel nicht gequetscht, geknickt und die Steckverbindung nicht nass wird.

 Wickeln Sie bei Verwendung einer Kabeltrommel das Kabel

vollständig ab.

 Verwenden Sie das Verlängerungskabel nicht für Zwecke, für

die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen.

 Kontrollieren Sie das Verlängerungskabel regelmäßig und

ersetzen Sie es, wenn sie beschädigt sind.

 Berühren Sie nicht das beschädigte Verlängerungskabel,

bevor Sie es vom Netz trennen. Das beschädigte Verlängerungskabel kann den Kontakt mit stromführenden Teilen verursachen.

 Verwenden Sie kein defektes Verlängerungskabel.  Verwenden Sie im Freien nur dafür zugelassene und entspre-

chend gekennzeichnete Verlängerungskabel.

 Keine provisorischen Elektroanschlüsse einsetzen.  Schutzeinrichtungen niemals überbrücken oder außer Betrieb

setzen.

 Schließen Sie das Gerät über Fehlerstromschutzschalter

(30 mA) an.

Der Elektroanschluss bzw. Reparaturen an elektrischen

Teilen der Maschine haben durch eine konzessionierte Elektrofachkraft oder eine unserer Kundendienststellen zu erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.

Wenn die Netzanschlussleitung (falls vorhanden) dieses

Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die beim Hersteller oder seinem Kundendienst erhältlich ist.

Reparaturen an anderen Teilen der Maschine haben durch

den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen.

Nur Originalersatzteile verwenden. Durch den Gebrauch

anderer Ersatzteile können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

ZZuussaammmmeennbbaauu

siehe Seite 141

IInnbbeettrriieebbnnaahhmmee

 Vergewissern Sie sich, dass das Gerät komplett und vor-

schriftsmäßig montiert ist.

 Stellen Sie den Häcksler zum Gebrauch auf waagerechten

und festen Untergrund (Kippgefahr).

 Benutzen Sie das Gerät nicht auf einer gepflasterten mit Kies

bestreuten Fläche, auf der ausgeworfenes Material Verletzungen verursachen könnte.

 Benutzen Sie das Gerät nur im Freien. Halten Sie Abstand

(mindestens 2 m) von einer Wand oder einem anderen starren Gegenstand.

 Überprüfen Sie vor jedem Gebrauch:

− das Verlängerungskabel auf defekte Stellen (Risse,

Schnitte o. dgl.)

verwenden Sie kein defektes Verlängerungskabel

− das Gerät auf eventuelle Beschädigungen

(siehe Sicherheitshinweise)

− ob alle Schrauben, Muttern und Bolzen und anderes Be-

festigungsmaterial fest angezogen sind

− dass Abdeckungen, Abweiser und Schutzschilde an ihrem

Platz und in gutem Arbeitszustand sind.

Netzanschluss

 Vergleichen Sie die auf dem Gerätetypenschild angegebene

Spannung mit der Netzspannung und schließen Sie das Gerät an die entsprechende und vorschriftsmäßige Steckdose an.

 Verwenden Sie Verlängerungskabel mit ausreichendem

Querschnitt.

Netzabsicherung

Schweiz UK

2300 W

16 A träge

10 A träge 13 A träge

2800 W

16 A träge

13 A träge

Netzimpedanz

Bei ungünstigen Netzbedingungen kann es während des Einschaltvorganges des Gerätes zu kurzzeitigen Spannungsabsenkungen kommen, die andere Geräte beeinträchtigen können (z. B. Flackern einer Lampe). Es sind keine Störungen zu erwarten, wenn die in der Tabelle angegebene maximale Netzimpedanz eingehalten wird.

Leistungsaufnahme P

(W)

Netzimpedanz Z

max

(Ω) 2300 0,31 2800 0,31

Ein-/Ausschalter

Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein und ausschalten lässt. Beschädigte Schalter müssen unverzüglich vom Kundendienst repariert oder ersetzt werden.

Einschalten

Drücken Sie den grünen Knopf I

Ausschalten

Drücken Sie den roten Knopf 0

Wiederanlaufsicherung bei Strom-

ausfall

Bei Stromausfall schaltet das Gerät automatisch ab (Nullspannungsauslöser). Zum Wiedereinschalten erneut den grünen Knopf drücken.

Motorschutz

Der Motor ist mit einem Schutzschalter ausgerüstet und schaltet bei Überlastung selbsttätig ab. Der Motor kann nach einer Abkühlpause (ca. 5 min.) wieder eingeschaltet werden. Drücken Sie

1. Rückstellknopf (Motorschutz)

2. grünen Knopf I zum Wiedereinschalten.

Drehrichtungsumschalter

Den Drehrichtungsumschalter nur bei abgeschaltetem

Häcksler betätigen.

Stellung

Das Material wird von der Schneidwalze eingezogen und gehäckselt.

Stellung

Das Messer arbeitet in umgekehrter Richtung, und eingeklemmtes Material wird frei.

Nachdem Sie den Drehrichtungsumschalter in die Stellung gebracht haben, halten Sie den grünen Knopf des Ein-/AusSchalters gedrückt. Die Schneidwalze wird auf umgekehrte Richtung gestellt. Wenn Sie den Ein-/Aus-Schalter loslassen, bleibt der Häcksler automatisch stehen.

Tipps

z Große Gegenstände oder Holzstücke werden nach mehr-

maliger Betätigung sowohl in Schneide- als auch in Freigaberichtung entfernt.

z Benutzen Sie einen Stopfer oder Haken zum Entfernen von

blockierten Gegenständen aus dem Trichter oder Auswurfschlitz.

Warten Sie stets, bis der Häcksler stillsteht, bevor Sie

ihn wieder einschalten.

Fangkorb

Der integrierte Fangkorb ist mit einem Verriegelungsgriff und einer Sicherheitsabschaltung ausgestattet.

L Schalten Sie das Gerät vor dem Anbringen und Entfer-

nen des Fangkorbes ab.

@ Der Fangkorb ist verriegelt und fest mit dem Gerät

verbunden.

@ Der Fangkort ist entriegelt und vom Gerät gelöst.

Das Gerät lässt sich nicht einschalten.

L Wird der Fangkorb bei eingeschaltetem Gerät ent-

riegelt, schaltet sich das Gerät automatisch ab.

AArrbbeeiitteenn mmiitt ddeemm GGaarrtteennhhääcckksslleerr

 Nehmen Sie eine Arbeitsstellung ein, die sich seitlich oder

hinter dem Gerät befindet. Niemals im Bereich der Auswurföffnung stehen.

 Halten Sie sich bei Inbetriebnahme des Gerätes immer au-

ßerhalb der Auswurfszone.



Längeres Material, das aus dem Gerät hervorsteht, könnte zurückschnellen, wenn es von den Messern eingezogen wird! Sicherheitsabstand einhalten!

 Niemals in die Einfüll- oder Auswurföffnung greifen.  Halten Sie Gesicht und Körper von der Einfüllöffnung fern.  Bringen Sie Hände, andere Körperteile und Kleidung nicht in

das Einfüllrohr, Auswurfkanal oder in die Nähe von anderen beweglichen Teilen.

 Vor Einschalten des Gerätes überprüfen

− ob keine Häckselreste im Einfülltrichter sind.

− ob der Fangkorb verriegelt ist.

 Kippen Sie das Gerät nicht bei laufendem Motor.  Achten Sie darauf, dass der Motor frei von Abfällen und sons-

tigen Ansammlungen ist, um den Motor vor Schaden oder möglichem Feuer zu bewahren.

 Beim Füllen darauf achten, dass keine Metallstücke, Steine,

Flaschen oder andere nicht zu verarbeitende Gegenstände in den Einfülltrichter gelangen.

 Gelangen fremde Gegenstände in den Einfülltrichter oder das

Gerät fängt an außergewöhnliche Geräusche oder Vibrationen zu machen, das Gerät sofort ausschalten und zum Stillstand kommen lassen. Netzstecker ziehen und folgende Punkte durchführen:

− inspizieren Sie den Schaden

− ersetzen oder reparieren Sie beschädigte Teile

− überprüfen Sie das Gerät und ziehen Sie lockere Teile fest

Sie dürfen das Gerät nicht reparieren, wenn Sie dazu nicht

berechtigt sind (siehe Sicherheitshinweise).

 Was kann ich häckseln?

Ja:

• Äste aller Art bis max. Durchmesser, je nach Holzart und

–frische

• welke, feuchte, bereits mehrere Tage gelagerte Gartenabfälle

 nur im Wechsel mit Ästen häckseln

Nein:

• Glas, Metallteile, Kunststoffe, Plastiktüten, Steine, Stoffabfäl-

le, Wurzeln mit Erdreich

• Abfälle ohne feste Konsistenz z.B. Küchenabfälle

 Besondere Hinweise zum Häckseln:

¾ Füllen Sie das zu häckselnde

Material immer von der rechten Seite in die Einfüllöffnung des Trichters.

¾ Häckseln Sie die Äste, Zweige

und Hölzer kurz nach dem Schneiden

− dieses Häckselgut wird bei Austrocknung sehr hart, der

maximal zu verarbeitende Astdurchmesser wird hierdurch geringer.

¾ Entfernen Sie Seitentriebe bei stärker verzweigten Ästen. ¾ Verarbeiten von stark wasserhaltigen, zum Verkleben neigen-

den Gartenabfällen

− diese abwechselnd mit holzigem Häckselgut zerkleinern,

um eine Verstopfung im Gerät zu vermeiden.

¾ Das gehäckselte Gut im Bereich der Auswurföffnung nicht zu

hoch anwachsen lassen. Dies kann zur Folge haben, dass bereits Gehäckseltes den Auswurfkanal verstopft. Dadurch kann es zu einem Rückschlag des Materials durch die Einfüllöffnung kommen. Entleeren Sie den Fangkorb regelmäßig.

¾ Reinigen Sie die Einfüllöffnung und den Auswurfkanal, wenn

das Gerät verstopft ist. Schalten Sie hierfür

zuerst den Motor

aus und ziehen Sie den Netzstecker.

¾ Beachten Sie, dass der Ihrem Gerät entsprechende maximal

zu verarbeitende Astdurchmesser eingehalten wird (siehe „Technische Daten“). Je nach Art und Frische des Holzes kann sich der maximal zu verarbeitende Astdurchmesser verringern.

¾ Das Schneidwerk zieht das Häckselgut selbständig und durch

das langsame Laufen der Schneidwalze stoßfrei ein.

¾ Selbsttätiges Umschalten der Drehrichtung:

Bei plötzlichem Blockieren des Gerätes kann die Drehrichtung der Schneidwalze umschalten und in diesem Fall das Häckselgut zurückschieben.

− Gerät ausschalten

− Stillstand der Schneidwalze abwarten

− Gerät erneut einschalten und leichter zu verarbeitendes

Häckselgut verwenden.

¾ Beim Überlasten des Gerätes schaltet der mit einem Motor-

schutzschalter ausgestattete Schalter selbständig ab

− schalten Sie den Häcksler nach ca. 5 min. erneut ein

− lässt sich das Gerät nach dieser Wartezeit nicht einschal-

ten, sehen Sie unter Punkt „Störungen“ nach.

EEiinnsstteelllleenn ddeess GGeeggeennmmeesssseerrss

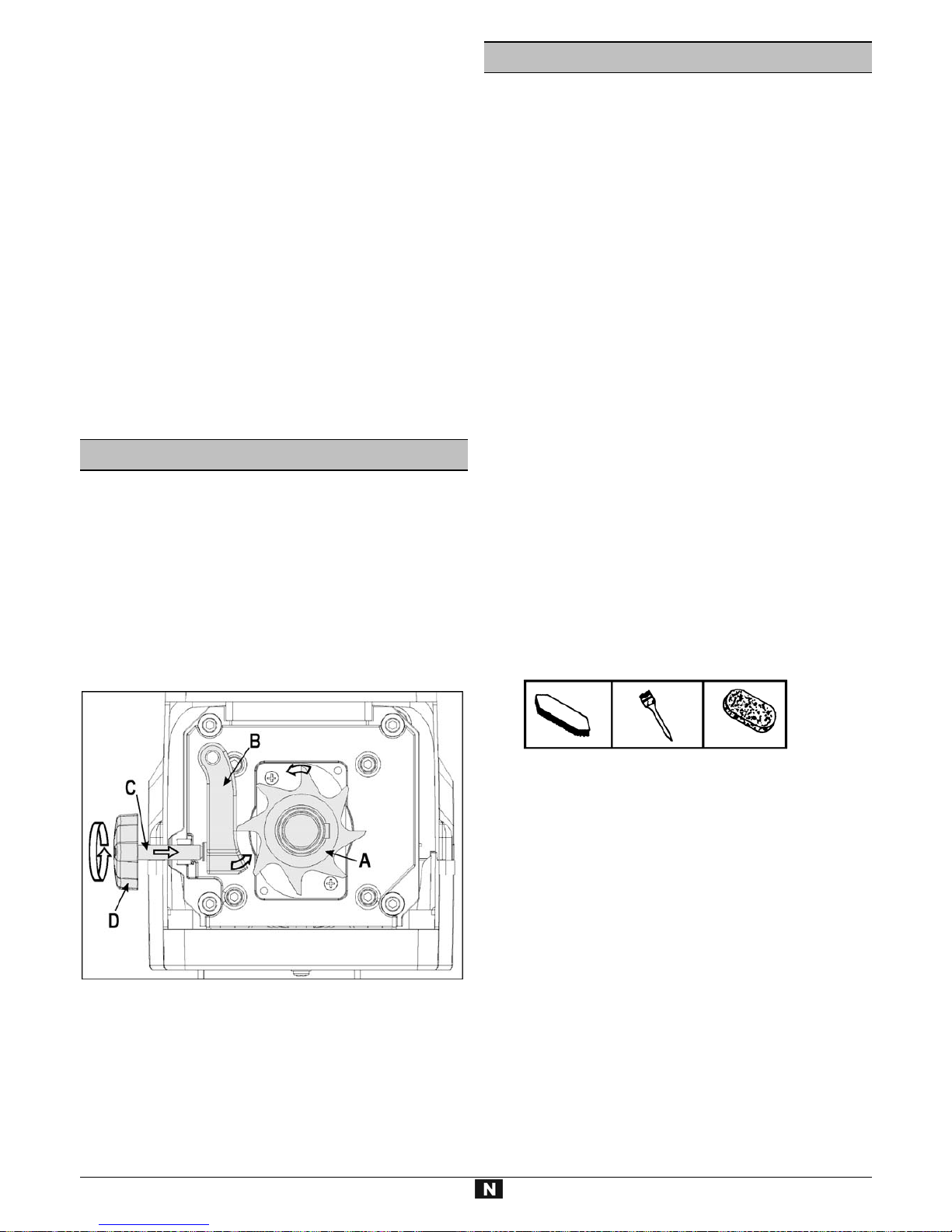

Das Gegenmesser B kann an der Schneidwalze A spielfrei eingestellt werden. Ein möglichst kleiner Abstand sollte für einen effektiven Betrieb eingehalten werden.

Weiches Material oder nasse Zweige können reißen statt geschnitten werden. Auch ein nach mehrfacher Betätigung verschlissenes Gegenmesser kann zu diesem Problem führen.

Einstellen des Abstandes.

Schalten Sie das Gerät ein. Auf der rechten Seite des Kunststoffgehäuses befindet sich eine Einstellvorrichtung. Zum Einstellen des Abstands drehen Sie den Einstellknopf D nach rechts, so dass sich die Schraube C zur Schneidwalze hin bewegt. Drehen Sie so lange, bis feine Aluspäne aus dem Auswurfschlitz fallen.

WWaarrttuunngg uunndd PPfflleeggee

• Vor Beginn jeder Wartungsarbeit

− Motor abschalten und Netzstecker ziehen

− Schutzhandschuhe zur Vermeidung von Verletzungen

anziehen.

Ist das Gerät zwecks Wartung, Lagerung oder Austausch eines Zubehörs ausgeschaltet, stellen Sie sicher, dass die Energiequelle ausgeschaltet und der Netzstecker gezogen ist. Stellen Sie sicher, dass alle beweglichen Teile stillstehen und falls es einen Schlüssel gibt, dieser abgezogen ist. Lassen Sie das Gerät vor Wartung, Verstellung usw. abkühlen.

Das Schneidwerkzeug steht nach dem Ausschalten nicht sofort still. Warten Sie, bevor Sie mit der Reparatur oder Wartung beginnen, bis alle Teile zum Stillstand gekommen sind.

Bei Wartung des Schneidwerkzeugs ist zu berücksichtigen, dass dieses durch den Startmechanismus immer noch laufen kann, selbst wenn der Motor durch die Verriegelung der Abdeckung nicht läuft.

Achten Sie darauf, Werkzeug und Schraubenschlüssel nach der Wartung oder Reparatur wieder zu entfernen.

• Der Gartenhäcksler ist weitgehend wartungsfrei. Zur

Werterhaltung und einer langen Lebensdauer Nachstehendes beachten:

− Lüftungsschlitze frei und sauber halten.

− überprüfen der Befestigungsschrauben (ggf. nachziehen).

− nach dem Häckseln das Gerät innen und außen reinigen.

Benutzen Sie zum Reinigen Ihres Geräts nur ein warmes feuchtes Tuch und eine weiche Bürste. Verwenden Sie niemals Reinigungs- oder Lösungsmittel. Sie könnten dem Gerät irreparable Schäden zufügen. Die Kunststoffteile können von Chemikalien angegriffen werden.

− den Häcksler nicht mit fließendem Wasser oder Hochdruck-

reinigern reinigen.

− blanke Metallteile nach jedem Gebrauch zum Schutz gegen

Korrosion mit einem umweltschonenden, biologisch abbaubaren Sprühöl behandeln.

− Schneidwalze und Nachschneideplatte sind Verschleißteile,

haben jedoch bei normaler Nutzung und vorschriftsmäßigem Nachstellen eine Lebensdauer von mehreren Jahren.

SSttöörruunnggeenn

Vor jeder Störungsbeseitigung

− Gerät ausschalten

− Stillstand des Gerätes abwarten

− Netzstecker ziehen

Störung mögliche Ursache Beseitigung

Motor läuft nicht an Netzspannung fehlt Absicherung überprüfen

Anschlusskabel defekt überprüfen lassen (Elektrofachmann) Gerät überlastet (Motorschutz wurde

ausgelöst)

Gerät abkühlen lassen.

Drücken Sie

1. Rückstellknopf (Motorschutz)

2. grünen Knopf I zum Wiedereinschalten.

Fangkorb entriegelt (Sicherheitsabschaltung Fangkorb wurde ausgelöst)

verriegeln Sie den Fangkorb

Motor brummt, läuft aber nicht an Schneidwalze blockiert Gerät ausschalten

Schalten Sie den Drehrichtungsumschalter in die Stellung

. Gerät einschalten bis die Blockierung

behoben ist. Gerät wieder ausschalten. Stellen Sie den Drehrichtungsumschalter in die Stellung

zu-

rück.

Kondensator defekt Gerät zur Reparatur an Hersteller bzw. an von ihm

benannte Firma.

Störung mögliche Ursache Beseitigung

Häckselgut wird nicht eingezogen Schneidwalze läuft rückwärts (Schalter-

stellung nicht richtig)

Gerät ausschalten und Drehrichtungsumschalter

umstellen. Häckselgut klemmt im Trichter (Materialstau)

Gerät ausschalten. Schalten Sie den Drehrichtungs-

umschalter in die Stellung

. Gerät einschalten, damit das Häckselgut freigegeben wird, evtl. Verunreinigungen entfernen.

Gerät wieder ausschalten. Zum Weiterarbeiten stellen Sie den Drehrichtungsumschalter in die Stellung

zurück. zu weiches oder nasses Häckselgut mit einem Ast nachschieben und durchhäckseln Verschleiß an der Schneidwalze Gegenmesser wie bei „Einstellen des Gegenmes-

sers“ beschrieben einstellen, bei starker Abnutzung Schneidwalze ersetzen. Der Austausch der Schneidwalze hat durch den Kundendienst zu erfolgen.

Häckselgut wird nicht sauber durchtrennt

Gegenmesser nicht ausreichend eingestellt

Gegenmesser wie bei „Einstellen des Gegenmessers“ beschrieben einstellen

Gerät läuft an, blockiert jedoch bei geringer Belastung und schaltet über Motorschutzschalter ab.

Verlängerungskabel zu lang oder zu kleiner Querschnitt. Steckdose zu weit vom Hauptanschluss entfernt und zu kleiner Querschnitt der Anschlussleitung.

Verlängerungskabel mindestens 1,5 mm², maximal 25 m lang. Bei längerem Kabel Querschnitt mindestens 2,5 mm².

Bei weiteren Fehlfunktionen setzten Sie sich bitte mit unserem Kundendienst in Verbindung.



0 23 82 / 8 92 – 54

0 23 82 / 8 92 – 65

0 23 82 / 8 92 – 102

0 23 82 / 8 92 – 58

0 23 82 / 8 92 – 101

TTeecchhnniisscchhee DDaatteenn

Modell AH 623

Typ LHF 2300

AH 621

Typ LHF 2800 Baujahr siehe letzte Seite Motor Wechselstrommotor, 50 Hz, 2800 min-1 Netzspannung 230 V~ 230 – 240 V~ Motorleistung P

S6 - 40 % 2300 W 2800 W

Motorleistung P

S1 2000 W 2300 W Drehzahl Schneidwalze 40 min-1 Ein-Aus-Schalter mit Überlastschutz, Schneid- und Rücklauffunktion, Nullspannungsauslöser Gewicht 30 kg 31 kg Schalldruckpegel L

(gemessen nach 2000/14/EG)

70,3 dB (A)

K = 3 dB (A)

71,9 dB (A)

K = 3 dB (A)

gemessener Schallleistungspegel L

(gemessen nach 2000/14/EG)

90,3 dB (A)

K = 2,83 dB (A)

89,1 dB (A)

K = 2,42 dB (A)

garantierter Schallleistungspegel L

(gemessen nach 2000/14/EG)

93 dB (A) 92 dB (A)

max. zu verarbeitender Astdurchmesser (je nach Holzart und -frische)

∅ max. 40 mm ∅ max. 42 mm

Schutzklasse I Schutzart IP 24 Netzabsicherung Schweiz UK

16 A träge 10 A träge 13 A träge

16 A träge

13 A träge

EEGG--KKoonnffoorrmmiittäättsseerrkklläärruunng

Nr. (S-No.): 10879  AH 621 Typ LHF 2800 entsprechend der EG-Richtlinie: 2006/42/EG Hiermit erklären wir

ATIKA GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany in alleiniger Verantwortung, dass das Produkt

Gartenhäcksler Modell AH 621 Typ LHF 2800, AH 623 Typ LHF 2300 Seriennummer: 015000 – 035000

konform ist mit den Bestimmungen der o. a. EG-Richtlinie, sowie mit den Bestimmungen folgender weiterer Richtlinien:

2004/108/EG, 2011/65/EU und 2000/14/EG. Folgende harmonisierte Normen wurden angewandt:

EN 60335-1:2012; EN 13683/A2:2011; EN 62233:2008; EN 55014-1/A2:2011; EN 55014-2/A2:2008; EN 61000-3-2/A2:2009; EN 61000-3-11:2000

Konformitätsbewertungsverfahren: 2000/14/EG – Anhang V

AH 623 Typ LHF 2300 AH 621 Typ LHF 2800 Gemessener Schallleistungspegel LWA 90,3 dB (A) 89,1 dB (A) Garantierter Schallleistungspegel LWA 93 dB (A) 92 dB (A)

Bevollmächtigter zur Zusammenstellung der technischen Unterlagen:

ATIKA GmbH – Technisches Büro – Josef-Drexler-Str. 8 – 89331 Burgau – Germany

i.A. Burgau, 07.01.2015 i.A. G. Koppenstein, Konstruktionsleitung

GGaarraannttiiee

Bitte beachten Sie die beiliegende Garantieerklärung.

L Keep the operating instructions in a safe place for

future use.

L Pass the operating instructions on to all persons

who work with the machine.

You may not start to operate the machine until you have read these operating instructions, observed all the instructions given and installed the machine as described!

This machine can be used by persons with reduced physical, sensory or mental capabilities, or lack of experience and knowledge if they are supervised or have received instructions in the safe use of the machine and can understand the dangers resulting from this.

The machine must not be operated by children or young people under 16 years of age.

CCoonntteennttss

Extent of delivery 10 Description of the device 10 Operating times 10 Symbols on the device 10 Symbols in the operating manual 11 Proper use 11 Residual risks 11 Safety instructions 11 Assembly 13 / 141 Start-up 13 Working with the garden shredder 14 Adjusting the fixed counter blade 15 Maintenance and cleaning 15 Operational faults 16 Technical data 17 EC Declaration of Conformity 17 Guarantee 17 Spare parts 134

EExxtteenntt ooff ddeelliivveerry

 After unpacking, check the contents of the box

! That it is complete ! Check for possible transport damage

Report any damage or missing items to your dealer, supplier or the manufacturer immediately. Complaints made at a later date will not be acknowledged.

• 1 pre-assembled device unit

•

1 screw bag

• 1 base frame

•

1 retaining basket

• 2 wheels

•

1 operating manual

• 2 wheel covers

•

1 warranty declaration

• 2 feet

DDeessccrriippttiioonn ooff tthhee ddeevviicce

A. Hopper opening for material to be shredded B. On / Off switch C. Reset button / motor protection D. Handle E. Power supply plug F. Retaining basket locking G. Direction of rotation selector switch H. Upper enclosure part I. Adjusting knob for cutting roller J. Retaining basket K. Base frame with wheels and feet

OOppeerraattiinngg ttiimmees

Please observe as well the regional regulations for noise protection.

SSyymmbboollss oonn tthhee ddeevviicce

Carefully read the operating manual and the safety instructions before starting the machine and observe the instructions when operating.

Switch off the motor and disconnect the mains plug before performing cleaning, maintenance or repair work.

Danger – objects may be thrown out at high speed when motor is running. Keep bystanders, pets and domestic animals out of the danger area.

Danger – rotating blades. Keep hands and feet out of openings while machine is running.

Wear eye and ear protection.

Wear protective gloves.

Protect against humidity.

Do not use as footstep.

Material is cut

Material is not cut

Retaining basket locked

Retaining basket unlocked Electrical devices do not go into the domestic rubbish.

Give devices, accessories and packaging to an eco-

friendly recycling. According to the European Directive 2012/19/EU on electrical and electronic scrap, electrical devices that are no longer serviceable must be separately collected and brought to a facility for an environmentally compatible recycling.

This product complies with European regulations spe-

cifically applicable to it.

SSyymmbboollss iinn tthhee ooppeerraattiinngg mmaannuuaal

Potential hazard or hazardous situation. Failure to observe this instruction may lead to injuries or cause damage to property.

Important information on proper handling. Failure to observe this instruction may lead to faults.



User information. This information helps you to use all the functions optimally.

Assembly, operation and servicing. Here you are explained exactly what to do.

PPrrooppeerr uussee

The proper use includes the shredding of

- all types of branches up to a max. diameter (depending on wood species and freshness)

- wilted, moist garden refuse that has already been stored for several days, alternating with branches

Shredding of glass, metal, plastic parts, plastic bags, stones, fabric cut-offs, roots with soil, waste without solid consistency (e.g. kitchen scraps) is explicitly excluded.

The garden shredders are suitable for private use in gardens and allotments. As garden shredders for private gardens and allotments are considered such devices that are not applied in public facilities, parks, and sports facilities as well as in agriculture and forestry on a commercial basis.

The intended usage also includes compliance with the operating, servicing and repair conditions prescribed by the manufacturer and following the safety instructions included in the instructions.

Any other use is deemed not to be use as prescribed. The manufacturer is not liable for any type of damage resulting from this: the user bears the sole risk.

Unauthorised modifications on the garden shredder exclude a liability of the manufacturer for damages of any kind resulting from it.

Only persons who are familiarised with the device and informed about possible risks are allowed to prepare, operate and service this device. Repair works may only be carried out by us or by a customer service agent nominated by us.

RReessiidduuaall rriisskks

Even if used properly, residual risks can exist even if the relevant safety regulations are complied with due to the design determined by the intended purpose.

Residual risks can be minimised if the “Safety instructions” and the “Intended usage” as well as the whole of the operating instructions are observed.

Observing these instructions, and taking proper care, will reduce the risk of personal injury or damage to the equipment.

 Risk of injury to the fingers and hands, if your hand grasps

through an opening and reaches the blade unit.

 Risk of injury to the fingers and hands, when carrying out

assembly work and cleaning on the blade unit.

 Injury by the chopped material spinning away near the hop-

per.

 Risk from electricity when using improper electrical connec-

tions.

 Touching live parts of opened electrical components.  Impairment of hearing when working on the machine for long-

er periods of time without ear protection.

In addition, in spite of all the precautionary measures taken, nonobvious residual risks can still exist.

SSaaffeettyy iinnssttrruuccttiioonnss

Before commissioning this product, read and keep to the following advice. Also observe the preventive regulations of your professional association and the safety provisions applicable in the respective country, in order to protect yourself and others from possible injury.

Pass the safety instructions on to all persons who work with the machine.

Keep these safety instructions in a safe place.

Repair works on the shredder must be carried out by the manufacturer or by companies appointed by the manufacturer respectively.

 Make yourself familiar with the equipment before using it, by

reading and understanding the operating instructions.

 Do not use the machine for unsuitable purposes (see “Proper

use” and “Working with the garden shredder”).

 Provide a safe standing position and keep at any time the

balance. Do not lean forward. When placing material into the shredder, always stand on the same level as the machine. When placing material into the shredder, always stand on the same level as the machine.

 Be observant. Attend to what you do. Start working with ra-

tionality. Do not use the device when you are tired or under the influence of drugs, alcohol or medicaments. One moment of carelessness when using the device can result in serious injuries.

 Wear protective goggles, gloves and noise protection while

working with the machine.

 Wear suitable work clothes:

− do not wear loose-fitting clothes

− slip-proof shoes

− no loose clothing or such with hanging bands or drawst-

rings

 Within his area of work the operator is responsible for third

parties.

 Do not allow children to play with this machine.  Keep children away form machine.  Do not allow children to perform cleaning and maintenance

tasks.

 Never operate the machine if other persons are in the imme-

diate vicinity.

 Never leave the device unattended.  Keep your workplace in an orderly condition! Untidiness can

result in accidents.

 Choose a working position alongside the equipment or behind

it. Never stand near the ejection opening.

 Never reach into the filling or ejection opening.  Keep your face and body away from the filling opening.  Do not overload the machine! You work better and safer in the

given performance range.

 Only operate the machine with complete and correctly at-

tached safety equipment and do not alter anything on the machine that could impair the safety.

 Do not alter the motor controller setting, since the rotary

speed controls the safe maximum operating speed, and protects the motor and all rotating parts against damage due to excess speed. Contact the customer service in case of problems.

 Do not operate without the funnel.  Do not modify the device or parts of the device respectively.  Do not hose down the device with water. (Origin of danger

electric current).

 Take into consideration environmental influences:

− Do not use the device in moist or wet ambience.

− Do not leave the machine standing in the rain or use when

raining.

− Provide for good illumination.

 To prevent danger of injury to fingers during assembly or

cleaning operations wear protecting gloves.

 Do not transport the device when the motor is running.  Switch the machine off and remove the mains plug from the

socket when

− attaching or removing the retaining basket

− performing maintenance and cleaning work

− eliminating faults

− checking the connection cable for damage

and entanglement during operation

− transporting

− carrying out repair work

− leaving unattended (even during short interruptions)

 If the machine’s filling funnel or ejection slot is blocked switch

off the motor and disconnect the mains plug before removing material from the filling funnel or ejection slot.

 Check the machine for possible damage:

− Before further use of the machine the safety devices must

be checked carefully for their proper and intended function.

− Check whether movable parts function perfectly and do

not stick or whether parts are damaged. All parts must be correctly installed and fulfil all conditions to ensure perfect operation of the machine.

− Damaged safety devices and parts must be properly re-

paired or exchanged by a recognized, specialist workshop; insofar as nothing else is stated in the instructions for use.

− Damaged or illegible safety labels have to be replaced.

 Store unused equipment in a dry, locked place out of the

reach of children.

 Store the machine in a place where fuel vapours cannot come

close to open flames or sparks. Always allow the machine to cool down before storing it.

EElleeccttrriiccaall ssaaffeettyy

 Design of the connection cable according to IEC 60 245 (H 07

RN-F) with a core cross-section of at least

− 1.5 mm

for cable lengths up to 25 m

− 2.5 mm

for cable lengths over 25 m

 Long and thin connection lines result in a potential drop. The

motor does not reach any longer its maximal power; the function of the device is reduced.

 Plugs and coupler outlets on connection cables must be made

of rubber, plasticised PVC or other thermoplastic material of same mechanical stability or be covered with this material.

 The connector of the connection cable must be splash-proof.  When running the connection line observe that it does not

interfere, is not squeezed, bended and the plug connection does not get wet.

 Wind off completely the cable when using a cable drum.  Do not use the cable for purposes for which it is not meant.

Protect the cable against heat, oil and sharp edges. Do not use the cable to pull the plug from the socket.

 Regularly check the extension cables and replace them if they

are damaged.

 Do not touch a damaged connection cable before disconnect-

ing it from the mains. A damaged connection cable may cause contact with live parts.

 Do not use any defective connection cables.  When working outdoors, only use extension cables especially

approved and appropriately labelled for outdoor use.

 Do not set up any provisional electrical connections.  Never bypass protective devices or deactivate them.  Only hook up the machine by means of a fault-current circuit

breaker (30 mA). The electrical connection or repairs to electrical parts of the

machine must be carried out by a certified electrician or one of our customer service points. Local regulations – especially regarding protective measures – must be observed.

If the power cord (if available) of this machine is damaged, it

must be replaced by a specific power cord that can be purchased from the manufacturer or customer service.

Repairs to other parts of the machine must be carried out by

the manufacturer or one of his customer service points.

Use only original spare. Accidents can arise for the user

through the use of other spare parts. The manufacturer is not liable for any damage or injury resulting from such action.

AAsssseemmbbllyy

See page 141

SSttaarrtt--uupp

 Check that the machine is completely and correctly assem-

bled.

 To avoid toppling, place the shredder on a firm horizontal

surface.

 Do not use this machine on a paved area covered with gravel

on which thrown out material can cause injury.

 The machine should only be operated in the open. Always

maintain a safe distance (at least 2 m) from walls or other fixed objects.

 Before each use, check

− connection cables for defects (cracks, cuts, etc.).

Do not use any defective cables.

− there are no damage at the machine (see safety instruc-

tions).

− that all screws, nuts and bolts as well as other fasteners

are securely tightened

− that covers, deflectors and protective shields are on their

correct position and in good working condition.

Mains connection

 Compare the voltage given on the machine model plate e.g.

230 V with the mains voltage and connect the machine to the relevant and properly earthed plug.

 Only use extension cables with sufficient core cross-section.

Mains fuse

Switzerland UK

2300 W 16 A time-lag

10 A time-lag 13 A time-lag

2800 W 16 A time-lag

13 A time-lag

Electrical mains supply impedance

When conditions in the electrical mains supply are un-favourable, voltage reductions for short periods can occur during the process of turning on the equipment, which can adversely affect other equipment (e.g., the flickering of a lamp).

No breakdowns are to be expected if the maximum, electrical mains supply impedances given in the table are met.

Power consumption P

(W) Electrical mains supply

impedance Zmax (Ω) 2300 0.31 2800 0.31

On / Off switch

Do not use any device where the switch can not be switched on and off. Damaged switches must be repaired or replaced immediately by the customer service.

Switch on

Press the green button I .

Switch off

Press the red button 0 .

Restart protection in case of power

failure

In case of a power failure, the device switches off automatically (zero-voltage initiator). To restart, press the green button again.

Motor protection

The motor is equipped with a safety switch and switches off automatically when overloaded. After a cooling-down break (approx. 5 min), the motor may be restarted. Press the

1. reset button (motor protection)

2. green button I to restart.

Direction of rotation selector switch

Only actuate the direction of rotation selector switch

while the shredder is switched off.

Position

The material is drawn in by the cutting roller and shredded.

Position

The blades operate in the opposite direction and jammed material is released.

Keep depressing the green button of the on/off switch once you have placed the direction of rotation selector switch into the

position. The cutting roller is placed into the opposite direction. If you release the on/off switch, the shredder automatically stops.

Hints

z Large objects or pieces of wood may be removed after the

shredder has been operated several times both in cutting and in release direction.

z Use a tamper or hook to remove jammed objects from the

hopper or ejection slot.

Always wait until the shredder has come to a complete

standstill before restarting it.

Retaining basket

The integrated retaining basket is equipped with a locking lever and a safety cut-out device.

L Power off the device before attaching or removing the re-

taining basket.

@ Retaining basket locked and fixed connected to

the device.

@ Retaining basket unlocked and disconnected from

the device. The device cannot be powered up.

L When the retaining basket is unlocked while the

device is operating the device is automatically cut out.

WWoorrkkiinngg wwiitthh tthhee ggaarrddeenn sshhrreeddddeerr

 Choose a working position alongside the equipment or behind

it. Never stand near the ejection opening.

 Always keep away from the ejection area when starting the

machine.



Longer material that is protruding from the device could spring back when it is drawn in by the blades! Observe safety distance!

 Never reach into the filling or ejection opening.

 Keep your face and body away from the filling opening.  Never place hands, other parts of the body or clothing into the

filler funnel, ejection channel or in the vicinity of other moving parts.

 Check before powering the device up that:

− no material residues are in the filling hopper,

− the retaining basket is locked.

 Do not tip or tilt the machine when the motor is running.  Make sure that the motor is free from waste material and

other material accumulation to protect it against damage and to prevent fire.

 When filling, be careful that no pieces of metal, stones, bottles

or other objects unintended for processing, enter the filling hopper.

 Immediately switch off the equipment and allow it to come to a

stop, if foreign objects enter the filling hopper or if the equipment starts to make unusual noises or vibrates. Remove the mains plug and carry out the following checks:

− inspect for damage,

− replace or repair damaged parts,

− check the equipment and tighten loose parts.

You must not repair the equipment yourself if you are

unauthorized to do so.

 What can I shred?

Yes:

• all types of branches up to a max. diameter, depending on

wood species and freshness.

• withered garden refuse which has lain a number of days.

 Only shred in alternation with branches.

No:

• glass, metal, plastic, plastic bags, stones, cloth, roots with soil

• refuse which does not have a solid consistency, e. g. kitchen

waste

 Special tips on shredding:

¾ Always fill the material to be

shredded into the filling hopper from the right.

¾ Branches, twigs and wood

should be broken down immediately after they have been cut

− material of this kinds gets

very hard when it is dry, and the maximum allowed branch diameter to be processed has to be reduced.

¾ Remove any side shoots from branches with a large number

of twigs.

¾ How to shred garden waste with hight water content and a

tendency to clog

− to prevent the machine from clogging, alternate waste with

wood containing material.

¾ Do not allow the shredded material to pile up too high in the

area of the ejection opening. This can lead to shredded material blocking the ejection channel, and backing up to the filler opening. Empty the retaining basket on a regular basis.

¾ Clean out the filler opening and ejection channel thoroughly if

the machine becomes blocked. Before doing this, switch the motor off and disconnect the machine from the mains power supply.

¾ Please do not exceed the maximum branch diameter speci-

fied (cutting fresh wood) for your appliance (∅ see “Technical data”). Depending on the wood’s nature and freshness the maximum branch diameter the machine can process may be smaller.

¾ The cutter automatically draws the shredding material into the

machine through the slow rotation of the cutting rollers.

¾ Automatic switch-over in the direction of rotation:

If the unit suddenly clogs, the blades may start to turn in the opposite direction and push the shredded material back out.

− Switch off unit

− Wait until the blades come to a standstill

− Switch unit back on and use material which is easier to

process.

¾ If the machine is overloaded, a protective motor switch en-

sures that the machine turns itself off automatically.

− Turn the shredder on again after about 5 minutes.

− If you cannot turn on the machine after this waiting time re-

fer to „Operational faults“.

AAddjjuussttiinngg tthhee ffiixxeedd ccoouunntteerr bbllaaddee

It is possible to adjust the counter blade (B) at the cutting roller (A) free of clearance. For an effective operation, an as small as possible clearance should be maintained.

Soft material or wet branches may tear instead of being cut. A counter blade that is worn after repeated use may also lead to this problem.

Setting the clearance.

Switch on the device. There is an adjustment device on the right hand side of the plastic housing. To adjust the distance turn the adjusting knob (D) clockwisely so that the screw (C) moves toward the cutting roller. Turn until fine aluminium chips are falling from the ejection slot.

MMaaiinntteennaannccee aanndd cclleeaanniinngg

• Each time before starting maintenance work:

− Switch off the motor and pull out the mains plug.

− Wear protective gloves to prevent injury.

When the machine is stopped for purpose of maintenance, storage or accessory replacement make sure that the energy source is isolated and the mains plug is disconnected. Make sure that all movable parts are stationary and the key (if applicable) is removed. Allow the machine to cool down before maintenance, adjustment etc.

The cutters will not come to a standstill immediately after cut-off. Before starting any service work wait until all parts are stationary.

When performing maintenance operations on the cutting tool be aware that it can still move due to the start mechanism even if the motor does not run by the cover interlocking.

Be sure to have removed any tools from the machine after completion of service work.

• Generally garden shredders require little maintenance. To

maintain their efficiency and a long life, observe the following:

− Keep vent slits clean and free from obstructions.

− Check the locking screws (tighten where necessary).

− Clean the device after shredding.

To clean your product only use a warm moist cloth and a soft brush. Never use cleaning agents or solvents. Otherwise the device may be damaged irreversibly. Plastic parts may be corroded by chemicals.

− Do not clean the machine with running water or high- pressure cleaners.

−−

After each operation treat bare metal parts with an envi-

ronment-compatible biodegradable spray oil to protect them against corrosion.

− the cutting roller and shaving plate are expendable parts, though with normal use and correct adjustment they have a service life of many years.

OOppeerraattiioonnaall ffaauullttss

Before each fault elimination:

− Switch off device.

− Wait for standstill of the device.

− Pull out mains plug.

Fault Possible cause Remedy

Motor does not start No power supply Check fuses

Mains cable defective have these checked (electrician) Machine overloaded (motor protection) Allow the device to cool down.

Press the

1. reset button (motor protection)

2. green button I to restart.

Retaining basket unlocked (safety cut-out device of the retaining basket has tripped)

Lock the retaining basket

Motor hums but does not start Cutting roller blocked Switch off the device.

Turn the direction of rotation selector switch into position

. Switch on device until the jam has been

cleared. Switch device off again. Turn back the direction of rotation selector switch to position

Capacitor faulty Bring machine to manufacturer or authorised work-

shop for repair

Shredding material is not drawn into the shredder

The cutting roller is running in reverse. Wrong switch position

Switch off device and switch over direction of rotation selector switch.

Shredding material caught in funnel Switch off device. Switch the direction of rotation

selector switch into position

. Switch on device to release the material to be shredded, remove any foreign matter.

Switch off device again. To continue work, place the direction of rotation selector switch back into position

. Shredding material too soft or wet Push down with a branch and shred Cutting roller worn Adjust fixed counter blade as described under „ad-

justing the fixed counter blade“. In case of severe wear, replace cutting roller.

Have the cutting roller replaced by the customer service.

Shredding material not cut cleanly. Fixed counter blade not adequately

adjusted.

Adjust fixed counter blade.

Device starts but blocks under as slight load and switches off via protective motor switch.

Extension cable too long or crosssection to small.

Socket too far from mains supply and cross-section of mains cable too small.

Extension cable at least 1.5 mm², maximum 25 m long. If a longer cable is used, minimum crosssection 2.5 mm².

In case of further failures please contact our customer service.

TTeecchhnniiccaall ddaattaa

Model

AH 623 Typ LHF 2300 AH 621 Typ LHF 2800 Year of construction see last page Motor AC-Motor, 50 Hz, 2800 rpm Mains voltage 230 V~ 230 – 240 V~ Motor rating P

S6 - 40 % 2300 W 2800 W

Motor rating P

S1 2000 W 2300 W

Rotational speed cutting roller

40 min

-1

ON/OFF-switch with overload protection; cutting and reverse function, zero-voltage initiator Weight 26,5 kg 27,5 kg Sound pressure level at work LPA (measured to 2000/14/EC)

70.3 dB (A)

K = 3 dB (A)

71.9 dB (A)

K = 3 dB (A) Measured sound power level LWA (measured to 2000/14/EC)

90.3 dB (A)

K = 2.83 dB (A)

89.1 dB (A)

K = 2.42 dB (A) Guaranteed sound power level LWA (measured to 2000/14/EC)

93 dB (A) 92 dB (A)

Max. branch diameter (only for freshly cut wood)

∅ max. 40 mm ∅ max. 42 mm

Safety class I Protection class IP 24 Mains fuse Switzerland UK

16 A time-lag 10 A time-lag 13 A time-lag

16 A time-lag

13 A time-lag

EECC DDeeccllaarraattiioonn ooff CCoonnffoorrmmiitty

No. (S-No.): 10879  AH 621 Typ LHF 2800 according to EC directive: 2006/42/EC We,

ATIKA GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany herewith declare under our sole responsibility that the product

Gartenhäcksler (Garden Shredder) model AH 621 Typ LHF 2800, AH 623 Typ LHF 2300 Serial number: 015000 – 035000

is conform with the above mentioned EC directives as well as with the provisions of the guidelines below:

2004/108/EC, 2011/65/EU and 2000/14/EC. Following harmonized standards have been applied:

EN 60335-1:2012; EN 13683/A2:2011; EN 62233:2008; EN 55014-1/A2:2011; EN 55014-2/A2:2008; EN 61000-3-2/A2:2009; EN 61000-3-11:2000

Conformity assessment procedure: 2000/14/EC - Appendix V.

AH 621 Typ LHF 2800 AH 623 Typ LHF 2300 Measured level of the acoustic output LWA 89,1 dB (A) 90,3 dB (A) Guaranteed level of the acoustic output LWA 92 dB (A) 93 dB (A)

Duly authorised person for the complilation of technical documents:

ATIKA GmbH – Technical department – Josef-Drexler-Str. 8 – 89331 Burgau – Germany

i.A.

Burgau, 07.01.2015 i.A. G. Koppenstein, Engineering design management

GGuuaarraanntteeee

Please observe the enclosed terms of guarantee.

L Conserver ces notices d’utilisation pour toute

utilisation future.

L Communiquer la notice d'instructions à l’ensemble

des personnes qui travaillent avec l’appareil.

Vous ne devez pas mettre la machine en route avant d’avoir lu attentivement ce mode d’emploi, d’avoir observé toutes les informations indiquées et d’avoir monté la machine tel que cela est décrit.

Cet appareil peut être utilisé par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissance si elles bénéficient d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil et les dangers qui en résultent.

Il est interdit aux enfants et aux adolescents de moins de 16 ans d’utiliser l’appareil.

TTaabbllee ddeess mmaattiièèrreess

Fourniture

Description de la machine

18 Tranches horaires 18 Symboles utilisés sur cet appareil

19 Symboles utilisés dans cette notice d’utilisation 19 Utilisation conforme

19 Risques résiduels

19 Consignes de sécurité

20 Assemblage

21 / 141

Mise en service

21 Travaux avec le broyeur de végétaux

22 Réglage du contre-couteau

23 Maintenance et entretien 24 Pannes 24 Caractéristiques techniques 25 Déclaration de conformité CE

26 Garantie 26 Pièces de rechange 134

FFoouurrnniittuurree

 Après le déballage de la machine, vérifiez le contenu du

carton quant à

! l’intégralité des pièces ! la présence éventuelle de dommages dus au transport.

Informez immédiatement le revendeur, le transporteur et / ou le fabricant en cas de réclamation. Toute réclamation ultérieure ne sera pas acceptée.

• 1 unité prémontée de l’appareil

•

1 sachet de vis

• 1 châssis

•

1 bac collecteur

• 2 roues

•

1 notice d’utilisation

• 2 cache-roues

•

1 déclaration de garantie

• 2 pieds

DDeessccrriippttiioonn ddee llaa mmaacchhiinnee

A. Ouverture d’entonnoir pour matière hachée B. Interrupteur marche/arrêt C. Bouton de réinitialisation / Protection du moteur D. Poignée E. Fiche de contact F. Verrouillage du bac collecteur G. Commutateur du sens de rotation H. Partie supérieure du carter I. Bouton de réglage du rouleau de coupe J. Bac collecteur K. Châssis avec roues et pieds

TTrraanncchheess hhoorraaiirreess

Observez les dispositions spécifiques de la loi nationale.

SSyymmbboolleess uuttiilliissééss ssuurr cceett aappppaarreeiill

Lire la notice d’utilisation et les consignes de sécurité avant la mise en service et en tenir compte pendant le fonctionnement.

Arrêter le moteur et débrancher la fiche de contact avant toute opération d’entretien, de remise en état ou de nettoyage.

Les pièces éjectées représentent un danger lorsque que le moteur est en marche – les

Nous recommandons une extrême prudence avec les lames rotatives. Ne

pas introduire les personnes étran gères ainsi que les animaux domestiques et de rente doivent rester à l’écart de la zone dangereuse.

mains ou les pieds dans les orifices de la machine pendant que celle-ci est en marche.

Porter des lunettes de protection et un casque antibruit.

Porter des gants

de protection.

Protéger de l’humidité.

Ne pas utiliser

comme

marchepied.

La matière à broyer

est coupée

La matière à broyer n'est pas coupée

Bac collecteur verrouillé

Bac collecteur déverrouillé Ne jamais jeter un appareil électrique aux ordures

ménagères. Les appareils, les accessoires et les emballages doivent être recyclés de façon non

polluante. Conformément à la directive européenne 2012/19/UE relative aux déchets d’équipements électriques et électroniques, les appareils électriques ne pouvant plus être utilisés doivent être collectés séparément et recyclés d'une manière respectueuse de l'environnement.

Le produit est conforme aux directives européennes applicables spécifiquement au produit.

SSyymmbboolleess uuttiilliissééss ddaannss cceettttee nnoottiicce

dd’’uuttiilliissaattiioonn

Danger imminent ou situation dangereuse. L’inobservation de ces indications peut entraîner des blessures ou des dégâts matériels.

Indications importantes pour un emploi conforme à l’usage prévu. L’inobservation de ces indications peut

provoquer des dysfonctionnements.



Indications pour l’usager. Ces indications sont d’une aide précieuse pour un emploi optimal des différentes fonctions.

Montage, exploitation et maintenance. Ce symbole attire votre attention sur ce que vous devez faire.

UUttiilliissaattiioonn ccoonnffoorrmmee

Le hachage de

- branches de tout type, jusqu’au diamètre max. (suivant la nature et la fraîcheur du bois)

- déchets de jardin flétris, humides, stockés depuis plusieurs jours, en alternance avec des branches, fait partie d’une utilisation conforme à l’emploi.

Le hachage de verre, de métal, d’objets ou de sachets en plastique, de pierres, de déchets textiles, de racines avec de la terre, de déchets sans consistance ferme (par ex. déchets de cuisine) est formellement exclu.

Le broyeur de végétaux est destiné uniquement à une utilisation privée à la maison et dans le jardins.

Sont considérés comme broyeurs pour l'utilisation privée à la maison et au jardin les machines qui ne sont pas utilisées pour les espaces verts publics tels que les parcs et les terrains de sport, pour l'agriculture et la sylviculture et qui ne sont pas utilisées à des fins professionnelles.

Un emploi conforme à l’usage prévu implique notamment aussi l’observation des instructions de service, de maintenance et de réparation du fabricant et le respect des consignes de sécurité contenues dans ces instructions.

Toute utilisation divergente de la machine est considérée comme emploi non conforme à l’usage prévu. Le fabricant décline toute responsabilité pour les dommages en résultant : le risque incombe exclusivement à l’usager.

L'appareil ne doit être utilisé, entretenu et ajusté que par des personnes connaissant l'appareil et averties des risques qui y sont liés. Les réparations demeurent strictement réservées à notre SAV ou à un service après-vente nommé par nos soins.

RRiissqquueess rrééssiidduueellss

Même un emploi conforme à l’usage prévu et le respect des

consignes de sécurité applicables en la matière ne sauraient exclure tous les risques résiduels générés par la construction et l’emploi de la machine.

Les risques résiduels peuvent être minimisés en respectant les « consignes de sécurité » et une « utilisation conforme » ainsi que toutes les indications de cette notice d’utilisation.

La prise de précautions et la prudence réduisent les risques de blessures corporelles et d’endommagements.

 Risque de blessure des doigts et des mains si vous introdui-

sez la main dans une ouverture et entrez en contact avec le couteau.

 Risque de blessure des doigts et des mains lors d‘opérations

de montage et de nettoyage du couteau.

 Risque de blessures dues à la projection de morceaux

branches dans la zone de l’entonnoir.

 Dangers d’électrocution en cas d’utilisation de câbles de

raccordement électrique non conformes.

 Contact avec les pièces conductrices de composants

électriques ouverts.

 Endommagement de l’ouïe en cas de travaux particulièrement

longs sur la machine sans protection acoustique.

Il se peut que des risques résiduels non apparents persistent bien que toutes les mesures de protection aient été prises.

CCoonnssiiggnneess ddee ssééccuurriittéé

Avant toute mise en service de ce produit, lire et respecter les indications suivantes et les consignes bde sécurité en vigueur dans les pays respectifs afin d’éviter tout risque d’accident sur vous et les autres.

Remettez les consignes de sécurité à toutes les personne sdevant travailler avec la machine.

Conservez ces consignes de sécurité en lieu sûr.

Toute réparation de la machine est à effectuer par le fabricant ou par les entreprises qu’il aura nommées.

 Avant utilisation, familiarisez-vous avec l’appareil à l’aide de la

notice d’utilisation.

 Ne pas utiliser l’appareil à des fins non appropriées (voir

«Utilisation conforme» et «Travaux avec le broyeur de végétaux»).

 Prenez correctement appui sur vos jambes et veillez à votre

équilibre à tout moment. Ne vous penchez pas en avant. Restez à hauteur de l’appareil lorsque vous y introduisez les matériaux à hacher.

 Soyez attentif. Veillez à ce que vous faites. Travaillez de

façon raisonnable. N'utilisez pas l'équipement si vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. La moindre inattention pendant l'utilisation de l'équipement peut provoquer de graves blessures.

 Pendant le travail avec la machine, portez des lunettes de

protection, des gants de travail et une protection auditive.

 Portez des vêtements de protection appropriés:

− pas d’habits larges

− chaussures avec semelles antidérapantes.

− pas de vêtements amples et longs ou de vêtements avec

des rubans ou des cordes qui pendent

 L’utilisateur est responsable de la machine à l’égard de tiers

dans la zone de travail.

 Les enfants ne sont pas autorisés à jouer avec l'appareil.  Maintenez les enfants à distance de l’appareil.  Le nettoyage et l'entretien par l'utilisateur ne doivent pas être

effectués par des enfants.

 Ne mettez jamais l’appareil en marche lorsque des personnes

étrangères se trouvent à proximité.

 Ne laissez jamais l’appareil sans surveillance.  Veillez à maintenir la zone de travail en ordre ! Le désordre

peut être la cause d’accidents.

 Adoptez une position de travail sur le côté ou derrière

l’appareil. Ne restez jamais dans la zone de l’orifice d’éjection.

 Ne jamais mettre les mains dans l’ouverture de remplissage

ou d’éjection.

 Maintenez le visage et le corps à distance de l’orifice de

remplissage.

 Ne surchargez pas la machine ! Elle travaille mieux et avec

une sécurité accrue dans la plage indiquée.

 Veillez au montage complet et correct des équipements de

sécurité pendant l’exploitation et ne modifiez rien sur la machine qui risquerait d’influencer sa sécurité.

 Ne modifiez jamais la configuration du régulateur. C’est elle

qui régule la vitesse de travail maximale sûre et protège le moteur ainsi que toutes les pièces rotatives contre les détériorations dues à une vitesse excessive. Veuillez-vous adresser au S.A.V. en cas de problème.

 Ne jamais mettre en service sans l’entonnoir.  Ne pas modifier l'appareil ou des parties ou pièces de

l'appareil.

 L’appareil ne doit pas être arrosé d’eau (source de risque car

présence de courant électrique).

 Prenez les conditions environnantes en considération:

− Ne pas utiliser la machine dans un environnement humide.

− Ne pas travailler avec l'appareil lorsqu'il pleut et ne pas

laisser l’appareil sous la pluie.

− Travaillez uniquement avec de bonnes conditions

visuelles, veillez au bon éclairage de la zone de travail.

 Porter des gants de protection pour toute intervention de

montage et de nettoyage afin d'éviter le risque de blessure des doigts.

 Ne transportez pas l’appareil lorsque le moteur est en

marche.

 Débranchez la machine et retirez la fiche de la prise de

secteur en cas de

− fixer ou retirer le bac collecteur

− travaux de maintenance et de nettoyage

− réparation de dysfonctionnements

− vérifier si le câble d’alimentation a été happé

ou endommagé durant l’utilisation

− transport

− travaux de réparation

− et si vous quittez l’appareil (même s’il ne s’agit que d’une

brève interruption du travail)

 En cas d’obstructiondes orifices d’introduction ou d’éjection de

la machine, arrêter le moteur et retirer la fiche de la prise de courant avent d’enlever les résidus de matière.

 Vérifiez si la machine est éventuellement endommagée.

− Contrôlez avec soin le fonctionnement impeccable et

conforme à l’usage prévu des équipements de sécurité avant de poursuivre l’utilisation de la machine.

− Vérifiez le fonctionnement correct des pièces mobiles et

assurez-vous qu’elles ne sont ni coincées ni partiellement endommagées. Toutes les pièces sont à monter correctement et toutes les conditions requises sont à remplir afin de garantir une exploitation impeccable de l’appareil.

− Les dispositifs de sécurité et les pièces endommagés

doivent être réparés ou remplacés convenablement dans un atelier spécialisé agréé, à moins que d’autres informations ne soient mentionnées dans le mode d’emploi.

− Les autocollants de sécurité endommagés ou illisibles

doivent être remplacés.

 Conservez les appreils non utilisés dans un endroit sec et

verrouillé et hors de portée des enfants.

 La machine doit être entreposée dans un endroit où les

vapeurs d'essence n'entrent pas en contact avec des flammes ouvertes ou des étincelles. Laisser toujours la machine refroidir avant de l'entreposer.

Sécurité électrique

 Exécution de la ligne de raccordement cf.

IEC 60245 (H 07 RN-F) avec une section d’au moins

− 1,5 mm² pour les câbles d’une longueur de 25 m

maximum

− 2,5 mm² pour les câbles de plus de 25 m

 Les conduites de raccordement longues et minces génèrent

une chute de tension. Le moteur n’atteint plus sa puissance maximale et le fonctionnement de la hacheuse est restreint.

 Les fiches et les prises femelles sur les conduites de

raccordement doivent être en caoutchouc, en PVC souple ou en une autre matière thermoplastique de même résistance mécanique ou bien recouvertes d‘une de ces matières.

 Le système d’enfichage de la conduite de raccordement doit

être protégé contre les projections d’eau.

 Lors de la pose de la ligne de raccordement, veiller à ce

qu'elle ne soit pas coincéeni pliée et à ce que le connecteur ne soit pas mouillé.

 En cas d'utilisation d'un tambour, dérouler le câble

complètement.

 N’employez pas le câble à des fins pour lesquelles il n’est pas

prévu. Protégez le câble de la chaleur, l’huile et des arêtes tranchantes. Ne tirez pas sur le câble pour retirer la fiche de la prise au secteur.

 Vérifiez le câble de rallonge à intervalles réguliers et

remplacez-le dès que vous constatez un endommagement.

 Ne touchez pas au câble endommagé avant d’avoir

débranché l’appareil. Le câble endommagé peut causer un contact avec des pièces conductrices.

 Ne vous servez jamais de lignes de raccordement

défectueuses.

 Servez-vous exclusivement de câbles de rallonge spéciaux et

homologués pour l’extérieur le cas échéant.

 Ne vous servez jamais de raccordements électriques

provisoires.

 Ne pontez jamais les équipements de sécurité et ne les

mettez jamais hors service.

 Brancher la machine à l’aide d’un disjoncteur à protection

différentielle (30 mA). Tout raccordement électrique, voire toute réparation sur les

parties électriques de la machine doivent être effectués par des électriciens agréés ou confiés à l’un de nos services après-vente. Les règlements locaux, particulièrement en ce qui concerne les mesures de protection, sont à respecter.

Si la conduite d'alimentation électrique (le cas échéant) de

cet appareil est endommagée, elle doit être remplacée par une conduite de connexion particulière qui est disponible auprès du fabricant ou du service après-vente.

Toute réparation des différentes pièces de la machine est à

effectuer par le fabricant ou l’un de ses services aprèsvente.

N’utiliser que des pièces de rechange d’origine. L’utilisation

d’autres pièces de rechange pourraint entraîner un risque pour l’utilisateur, le fabricant déclinant toute responsabilité pour tout dommage encouru.

AAsssseemmbbllaaggee

voir page 141

MMiissee eenn sseerrvviiccee

 Assurez-vous que l'appareil est monté intégralement et

conformément aux réglementations.

 Pour utiliser le broyeur de végétaux, placez-le sur une surface

stable et horizontale (de façon à ce qu’il ne bascule pas).

 Ne pas utiliser l'appareil sur une surface pavée et recouverte

de gravier, sur laquelle la matière éjectée pourrait entraîner des blessures.

 N’utilisez l’appareil qu’à l’extérieur. Restez à distance (2 m

minimum) des murs et des autres objets fixes.

 Avant toute utilisation, veuillez vérifier

− que les lignes de raccordement ne présentent pas de

défectuosités (fissures, coupures ou autres)

Ne pas utiliser de câbles défectueux.

− l‘d’ éventuels endommagements de l’appareil (voir

consignes de sécurité)

− si tous les boulons, vis et écrous ainsi que les autres

matériaux de fixation sont serrés correctement.

− que les capots, serre-pièces et écrans de protection sont à

leur place et en bon état de fonctionnement.

Branchement au secteur

 Comparez la tension de votre secteuravec la tension indiquée

sur la plaque signalétique de la machine et raccordez la machine à une prise appropriée et conforme aux prescriptions.

 Utilisez un câble de rallonge de section suffisante.

Protection de secteur

Suisse UK

2300 W 16 A retardée 10 A retardée

13 A retardée

2800 W 16 A retardée 13 A retardée

Impédance de secteur

En cas de mauvaises conditions de secteur, des baisses de tension momentanées peuvent survenir pendant le processus d’allumage de l’appareil et peuvent gêner d’autres appareils (parex. une lampe vacille).

Tout risque de dysfonctionnement est exclu si l’on respecte les impédances de secteur maximales indiquées dans le tableau.

Puissance absorbée P

(W)

Impédance de secteur Z

max

(Ω) 2300 0,31 2800 0,31

Interrupteur marche/arrêt

Ne jamais utiliser un appareil dont l'interrupteur ne fonctionne pas. Les interrupteurs défectueux doivent immédiatement être réparés ou remplacés par le service après vente.

Mise en marche

Appuyez sur le bouton vert I .

Arrêt

Appuyez sur le bouton rouge 0 .

Sécurité de remise en marche en

cas de panne de courant

En cas de panne de courant, la hacheuse s‘arrête automatiquement (déclencheur à tension nulle). Pour une remise en marche, appuyez à nouveau sur le bouton vert.

Protection du moteur

Le moteur est équipé d’un disjoncteur de protection et s’arrête automatiquement en cas de surcharge. Il peut être remis en marche après une pause de refroidissement (env. 5 mn). Appuyez sur

1. le bouton de réinitialisation (protection du moteur)

2. le bouton vert I pour une remise en marche.

Commutateur du sens de rotation

Actionnez le commutateur du sens de rotation

uniquement lorsque la hacheuse est à l‘arrêt.

Position

La matière est entraînée et hachée par le cylindre de coupe.

Position

La lame fonctionne en sens inverse et la matière serrée est libre.

Une fois que vous avez mis le commutateur du sens de rotation en position

, maintenez le bouton vert de l‘interrupteur marche/arrêt appuyé. Le cylindre de coupe est positionné en sens inverse. Lorsque vous relâchez l‘interrupteur marche/arrêt, la hacheuse reste automatiquement à l‘arrêt.

Conseils

z Les gros objets ou les morceaux de bois sont enlevés en

sens de coupe ou en sens de déblocage après un actionnement à plusieurs reprises.

z Utilisez un bouchon ou un crochet pour enlever les objets

bloqués dans l‘entonnoir ou dans la fente d‘éjection.

Attendez toujours que la hacheuse soit à l‘arrêt avant

de la remettre en marche.

Bac collecteur

Le bac collecteur est équipé d'une poignée de verrouillage et d'un dispositif d'arrêt de sécurité.

L Eteignez l’appareil avant de fixer ou d’enlever le bac de

collecteur.

@ Le bac collecteur est verrouillé et raccordé

fermement à la machine.

@ Le bac collecteur est déverrouillé et détaché de la

machine. La mise en service de la machine est impossible.

L Lorsque le bac collecteur est déverrouillé, la

machine étant en service, elle s'arrête automatiquement.

TTrraavvaauuxx aavveecc llee bbrrooyyeeuurr ddee vvééggééttaauuxx

 Adoptez une position de travail à côté ou derrière l’appareil.

Ne restez jamais dans la zone de l’orifice d’éjection.

 Toujours se tenir en dehors de la zone d'éjection lors de la

mise en service de l'appareil.

 Les branches longues dépassant de l’appareil risquent

d’être renvoyées en arrière lorsqu’elles seront entraînées par les lames ! Respectez la distance de sécurité !

 Ne jamais mettre les mains dans l'ouverture de remplissage

ou d'éjection.

 Maintenez le visage et le corps à distance de l’orifice de

remplissage.

 N’introduisez jamais les mains, d’autres parties du corps ou

vos vêtements dans le tube de remplissage, le canal d’évacuation ou à proximité d’autres pièces mobiles.

 Avant la mise en service de la machine, vérifier

− l'absence de résidus de broyage dans la trémie

− le verrouillage du bac collecteur.

 Ne renversez pas l’appareil pendant que le moteur est en

marche.

 Veiller à ce que le moteur soit exempt de déchets et d'autres

accumulations afin de le protéger contre des dommages ou un éventuel incendie.

 Lors du remplissage, veillez à ce que des pièces en métal,

des pierres, des bouteilles ou d‘autres objets n’entrent pas en contact avec des objets à broyer dans l’entonnoir.

 Si des objets extérieurs entrent dans l’entonnoir ou si

l’appareil commence à émettre des bruits ou des vibrations inhabituelles, arrêtez immédiatement l’appareil et immobilisezle. Débranchez la fiche et effectuez les points suivants :

− examiner les dommages

− remplacer ou réparer les pièces endommagées

− vérifier l’appareil et resserrer les pièces dévissées

Vous ne devez pas réparer l’appareil si vous n’êtes pas

autorisé à le faire (voir consignes de sécurité).

 Qu’est-ce que je peux broyer?

Oui:

• branches de tout type, ayant un diamètre de max., suivant la

nature et la fraîcheur du bois

• déchets de jardin humides et flétris, déjà entreposés depuis

plusieurs jours uniquement en alternance avec le broyage de branches

Non:

• verre, morceaux de métaux, matières plastiques, sacs en plastique, pierres, déchets de tissus, racines souillées par de la terre

• déchets sans consistance solide, par exemple déchets de cuisine

 Instructions spéciales concernant

le broyage:

¾ Introduisez toujours la matière à

hacher du côté droit dans l‘orifice de remplis-sage de l‘entonnoir.

¾ Broyez les branches, les

rameaux et les bois juste après les avoir coupés

− ces matériaux à broyer

deviennent très durs lorsqu’ils sèchent, le diamètre maximal des branches à traiter diminue donc.

¾ Lorsque les branches sont très ramifiées, enlever les rameaux

latéraux.

¾ Broyage de déchets de jardin contenant beaucoup d’eau et

tendant à coller

− Ces déchets doivent être broyés en alternance avec des

déchets contenant du bois afin d’éviter que l’appareil ne soit obstrué.

¾ Ne pas laisser s’entasser trop de matériaux hachés sous la

sortie de l’orifice d’évacuation. Il risquerait sinon d’obstruer le canal d’évacuation. Cela pourrait entraîner un retour des matériaux par l’orifice de remplissage. Vider le bac collecteur régulièrement.

¾ Nettoyez l’orifice de remplissage ainsi que le canal

d’évacuation lorsque l’appareil est obstrué. Pour ce faire, éteignez d’abord le moteur et retirez la fiche secteur.

¾ Veillez à ce que le diamètre maximal des branches pouvant

être haché par votre appareil soit respecté (∅ voir «Caractéristiques techniques»). Selon la taille et la fraîcheur du bois, le diamètre maximal de la branche que vous souhaitez broyer peut être réduit.

¾ L'unité coupante introduit automatiquement et sans à-coups

les matériaux à hacher grâce à la rotation lente du rouleau de coupe.

¾ Commutation automatique du sens de rotation:

En cas de brusque blocage de l’appareil, le sens de rotation du cylindre de découpe peut commuter, ce qui repoussera dans ce cas le matériau haché.

− Arrêter l‘appareil

− Patienter jusqu’a immobilisation du cylindre de découpe

− Remettre l’appareil en marche et l’alimenter en matériau

plus facile à hacher.

¾ En cas de surcharge de l’appareil, le sélecteur équipé d’un

disjoncteur-protecteur met la machine automatiquement hors circuit

− Dans ce cas, remettez le broyeur en marche au bout de 5

minutes environ

− Au cas ou la machine ne se remettrait pas en marche au

bout de ce temps d’attente, veuillez vous reporter au point „Pannes“.

RRééggllaaggee dduu ccoonnttrree--ccoouutteeaauu

Le contre-couteau (B) peut être réglé sans jeu sur le cylindre de coupe (A). Pour un fonctionnement efficace, la distance doit être la plus courte possible.

Des déchets souples ou des branches mouillées peuvent être déchirées au lieu d‘être coupées. Un contre-couteau usé après un actionnement à plusieurs reprises peut également occasionner ce problème.

Réglage de la distance.

Mettez l‘appareil en marche. A droit du carter en plastique se trouve un dispositif de réglage. Pour ajuster l’écart, tourner le bouton de réglage (D) vers la droite de façon à approcher la vis (C) au rouleau de coupe. Tournez jusqu‘à ce que de fins copeaux d‘aluminium tombent de la fente d‘éjection.

MMaaiinntteennaannccee eett eennttrreettiieenn

• Avant de commercer tout travail d’entretien:

− mettre le moteur hors service et débrancher la fiche de

contact

− mettre des gants de protection pour éviter les

blessures.

Si l'appareil est arrêté en vue d'un entretien, d'un entreposage ou du remplacement d'un accessoire, s'assurer que la source d'énergie est également arrêtée et que la prise est retirée. S'assurer que toutes les pièces mobiles sont arrêtées et que, s'il y a une clé, celle-ci est retirée. Laisser toujours l’appareil refroidir avant d'effectuer les travaux d'entretien ou de réglage.

Le jeu de couteaux ne stoppe pas immédiatement après l’arrêt. Avant de commencer votre travail de réparation ou de maintenance, patientez jusqu’à ce que tous les éléments soient complètement arrêtés.

Lors de l'entretien de l'outil de coupe, noter que ce dernier peut toujours encore fonctionner grâce au mécanisme de démarrage, même si le moteur ne tourne pas en raison du verrouillage du capot.

Veillez à retirer l’outil et la clé à vis après l’entretien ou la réparation.

• Le broyeur de végétaux nécessite peu d’entretien. Pour que l’appareil ne se dégrade pas et pour lui assurer une longue durée de vie, il convient d’observer les points suivants:

− les fentes d'aération doivent toujours être libres et

propres.

− vérifier les vis de fixation (le cas échéant, les resserrer).

− après avoir procédé à des travaux de hachage, le

hacheur doit être nettoyé à l’intérieur comme à l’extérieur. Pour nettoyer votre appareil, utilisez uniquement un chiffon chaud et humide et une brosse souple. N’utilisez jamais de produits nettoyants ou de solvants. Ils pourraient entraîner des dommages irréparables sur l’appareil. Les produits chimiques pourraient attaquer les éléments en matière plastique.

− le broyeur ne doit pas être nettoyé avec un nettoyeur

haute pression ou même au jet d’eau.

− les pièces métalliques nues devraient être protégées de

la corrosion après chaque utilisation à l’aide d’une huile à pulvériser biodégradable et écologique.

− le rouleau de coupe et la plaque de recoupe sont des

pièces d'usure, toutefois, elles ont une longévité de plusieurs années en cas d'utilisation normale et à condition que le réajustage ait été réalisé conformément aux prescriptions.

PPaannnneess

Avant de procéder à l'élimination des défauts

− arrêter l'équipement

− Attendre l’arrêt de l’appareil

− retirer la fiche du secteur

Panne Cause possible Remède

Le moteur ne démarre pas absence de tension secteur vérifier le fusible

câble de raccordement défectueux laisser vérifier (par un électrotechnicien) appareil trop sollicité

Laissez refroidir l‘appareil.

Appuyez sur

1. le bouton de réinitialisation (protection du moteur)

2. le bouton vert I pour une remise en marche.

bac collecteur déverrouillé (le dispositif d'arrêt de sécurité du bac a déclenché)

verrouiller le bac collecteur

Le moteur ronfle mais ne démarre pas

le rouleau de coupe est bloqué Arrêtez l‘appareil.

Réglez le commutateur du sens de rotation sur la position

. Mettez l‘appareil en marche jusqu‘à ce que le blocage soit éliminé. Arrêtez à nouveau l‘appareil. Remettez le commutateur du sens de

rotation sur la position

le condensateur est défectueux confier l'appareil au constructeur en vue de sa

réparation ou l'envoyer à une adresse mentionnée par ses soins

Panne Cause possible Remède

La matière à hacher n'est pas introduite automatiquement

Le cylindre de coupe recule. La position du commutateur est incorrecte.

Arrêtez l‘appareil et déplacez le commutateur du sens de rotation.

la matière à hacher est bloquée dans la trémie

Arrêtez l‘appareil. Réglez le commutateur du sens de rotation sur la position

. Mettez l‘appareil en marche pour que la matière à hacher soit libérée; le cas échéant, enlevez les saletés. Arrêtez à nouveau l‘appareil. Pour continuer à travailler, réglez à nouveau le commutateur du sens

de rotation sur la position

la matière à hacher est trop tendre ou trop mouillée

Pousser la masse de remplissage en utilisant une branche et laisser hacher le tout

usure sur le rouleau de coupe Réglez la contre-plaque, tel que cela est décrit dans

le chapitre “Réglage de la contre-plaque“ ; en cas de forte usure, remplacez le cylindre de coupe. Le remplacement du cylindre de coupe doit être effectué par le service après-vente.

La matière à hacher n'est pas proprement coupée /hachée

Ajustage insuffisant du contre-couteau Réglez le contre-couteau

L'appareil démarre, se bloque cependant, déjà en présence d'une sollicita-tion minimale et est inactivé par le disjoncteur-protecteur.

Le câble de rallonge est trop long ou de trop petite section. La prise est trop éloignée du raccordement principal et la ligne de raccordement présente une trop petite section.

Câble de rallonge d'au moins 1,5 mm² et de 25 m de long au maximum. En présence d'un câble plus long, section de 2,5 mm² au minimum.

En cas d'apparition d'autres défauts fonctionnels, veuillez-vous adresser à notre service après-vente.

CCaarraaccttéérriissttiiqquueess tteecchhnniiqquueess

Modèle AH 623 Typ LHF 2300 AH 621 Typ LHF 2800 Année de construction voir la dernière page Moteur moteur à courant alternatif, 50 Hz, 2800 min-1 Tension de secteur 230 V~ 230 – 240 V~ Puissance du moteur P

S6 - 40 % 2300 W 2800 W

Puissance du moteur P

S1 2000 W 2300 W Vitesse de rotation du cylindre de coupe 40 min-1 Interrupteur de mise en marche/arrêt avec: protection contre les surcharges; fonction de coupe et d'inversion de la

direction de rotation; déclencheur à tension nulle Poids 26,5 kg 27,5 kg Niveau de pression acoustique LPA

(mesuré conformément au réglement 2000/14/CE)

70,3 dB (A)

K = 3 dB (A)

71,9 dB (A)

K = 3 dB (A)

Niveau de puissance sonore mesuré LWA (mesuré conformément au réglement 2000/14/CE)

90,3 dB (A)

K = 2,83 dB (A)

89,1 dB (A)

K = 2,42 dB (A)

Niveau de puissance sonore garanti LWA (mesuré conformément au réglement 2000/14/CE)

93 dB (A) 92 dB (A)

Diamètre maximal des branches à hacher (s’applique uniquement à la coupe de bois frais)

∅ max. 40 mm ∅ max. 42 mm

Classe de protection I Type de protection IP 24 Protection de secteur Suisse UK

16 A retardée 10 A retardée 13 A retardée

16 A retardée

13 A retardée

DDééccllaarraattiioonn ddee ccoonnffoorrmmiittéé CCEE

N° (S-No.) : 10879  AH 621 Typ LHF 2800 Conformément à la directive CE: 2006/42/CE

Par la présente, nous

ATIKA GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany déclarons sous notre responsabilité exclusive que le produit

Gartenhäcksler (Broyeur de végétaux) modèle AH 621 Typ LHF 2800, AH 623 Typ LHF 2300 Numéro de série: 015000 – 035000

est conforme aux dispositions de la directive CE susnommée ainsi qu’aux dispositions des directives suivantes :

2004/108/CE, 2011/65/UE et 2000/14/CE. Les normes harmonisées suivantes ont été appliquées :

EN 60335-1:2012; EN 13683/A2:2011; EN 62233:2008; EN 55014-1/A2:2011; EN 55014-2/A2:2008; EN 61000-3-2/A2:2009; EN 61000-3-11:2000

Procédé d’évaluation de la conformité: 2000/14 CE – Annexe V

AH 623 Typ LHF 2300 AH 621 Typ LHF 2800 Niveau de puissance sonore mesur L

90,3 dB (A) 89,1 dB (A)

Niveau de puissance sonore garanti L

93 dB (A) 92 dB (A)

Responsable de l'établissement des documentations techniques:

ATIKA GmbH – Bureau technique – Josef-Drexler-Str. 8 – 89331 Burgau – Germany

Burgau, 07.01.2015 i.A.

i.A. G. Koppenstein, Direction du bureau d’études

GGaarraannttiiee

Veuillez tenir compte de la déclaration de garantie ci-jointe.

L Запазете ръководството за бъдещо ползване. L Предавайте ръководството за експлоатация на

всички лица, които работят с уреда.

Не бива да пускате уреда в действие преди да сте прочели ръководството за работа, да сте спазили дадените указания и да сте монтирали уреда съгласно описанието.

Уредът може да се използва от лица с намалени физически, сензорни или умствени способности или с недостатъчен опит и знания, ако те са под контрол или са инструктирани за безопасната употреба на уреда и разбират произтичащите от това опасности.

Деца и младежи на възраст под 16 години не бива да обслужват уреда.

ССъъддъърржжааннииее

Обем на доставката 27 Описание на уреда 27 Разрешено време за работа 27 Символични означения на уреда 27 Символи в ръководството за обслужване 28 Употреба по предназначение 28 Остатъчни рискове 28 Указания за безопасност 29 Монтаж 30 /141 Пускане в действие 30 Работа с градинската резачка 31 Настройка на насрещния нож 32 Техническа поддръжка 33 Неизправности 33 Teхнически данни 34 Декларация за съответствие с EG-нормите 35 Гаранция 35 Резервни части 134

ООббеемм ннаа ддооссттааввккаатта

 След разопаковане проверете съдържанието на кашона

по отношение на:

! комплектност

;

! еветуални повреди при транспорта. Незабавно уведомете търговеца или производителя за

възраженията си. Рекламации, направени по-късно, не се признават.

• 1 предварително

монтиран уред

• 1 торбичка с болтове

• 1 предпазна решетка

• 1 долна рама • 1 Ръководство за

обслужване

• 2 колела

• 2 покриващи накрайници • 1 гаранционна декларация

• 2 стойки

ООппииссааннииее ннаа уурреедда

A. Фуниеобразен отвор за материала, подлежащ на

раздробяване

B. Прекъсвач за включване и изключване C. Бутон за възвратния прекъсвач / Двигателна защита D. Ръкохватка E. Щепсел за присъединяване към електрическата мрежа F. Застопоряване на предпразната решетка G. Превключвател за посоката на въртене H. Горна част на корпуса I. бутон за настройване за

режещия валяк J. Предпразна решетка K. Долна рама с колела и стойки

РРааззрреешшеенноо ввррееммее ззаа ррааббоотта

Моля, спазвайте местните разпоредби.

ССииммввооллииччннии ооззннааччеенниияя ннаа уурреедда

Преди работа прочетете и спазвайте ръковод-ството за обслужване и указанията за безопасност.

Преди ремонт, поддръжка и почистване, изключете двигателя и изтеглете щепсела от контакта.

Опасност от изхвърляне на материал при работещ двигател – други хора,

Внимание при ротиращи ножове. Ръцете и краката да не бъдат държани в отвори,

когато машината домашни и селскостопански животни да стоят встрани от опасната зона.

работи.

Носете очила и ЛПС за слуха.

Носете предпазни

ръкавици.

Пазете от влага.

Да не се използва

като степенка.

Материалът за

нарязване се реже

Материалът за нарязване не се реже

Предпазната решетка е застопорена.

Предпазната решетка е освободена. Електрическите уреди не бива да бъдат

изхвърляни като битови отпадъци. Уредът, принадлежностите към него и опаковката следва да бъдат предадени за повторно оползотворяване, съобразено с

опазването на околната среда. Според европейската директива 2012/19/EC за старите

електрически и електронни уреди неизползваемите електрически уреди трябва да се събират разделно и да се рециклират, без да се вреди на околната среда.

Продуктът отговаря на специфичните за продукта действащи европейски директиви.

ССииммввооллии вв рръъккооввооддссттввооттоо ззаа ооббссллуужжвваанне

Грозяща опасност или опасна ситуация.

Неспазването на тези указания може да доведе до наранявания и материални щети.

Важни указания за правилна работа. Неспазването на тези указания може да доведе до неизправности.



Указания за ползвателя. Тези указания ще Ви помогнат да ползвате оптимално всички функционални възможности.

Монтаж, обслужване и поддръжка. Пояснения, какво следва да извършите.

УУппооттррееббаа ппоо ппррееддннааззннааччееннииее

Употребата по предназначение включва следното:

- нарязване на всякакъв вид клони до разчетния максимален диаметър (според вида на дървото и според това, доколко е суров материалът)

- последователно нарязване на смени на увяхнали, влажни градински отпадъци, съхранявани няколко дни, и клони.

Изрично заявяваме, че е изключено нарязването респ. начупването на стъкла, метал, пластмасови части, пластмасови торбички, камъни, текстилни отпадъци, корени примесени с пръст, отпадъци без твърда консистенция (напр. кухненски отпадъци).

Градинската резачка е пригодна само за ползване за частни нужди в градината.

Под градинска резачка за частно ползване в градината се разбират уреди, които не се използват за стопански цели в обществени зелени площи, паркове, спортни площадки, както и в селското и горското стопанство.

Към употребата по предназначение спада също така спазването на предписаните от производителя условия за експлоатация, поддръжка и пускане в експлоатация и спазването на съдържащите се в ръководството указания за безопасност.

Всяка употреба извън това се счита за употреба не по предназначение. За повреди, които възникват в резултат на това, производителят не носи отговорност – рискът затова е изключително за сметка на ползвателя.

Собственоръчно извършени изменения на уреда за засмукване на листа изключват отговорността на производителя за произтичащите от това повреди от всякакъв вид.

Уредът може да бъде борудван, използван и поддържан единствено от лица, които са запознати с него и са уведомени относно опасностите. Работи по пускането в експлоатация могат да бъдат извършвани единствено от нас, респективно от служби за обслужване на клиенти, които са посочени от нас.

ООссттааттъъччннии ррииссккоовве

Също и при употреба по предназначение и въпреки спазването на всички свързани с уреда предписания по безопасност, могат да съществуват остатъчни рискове, обусловени от съобразената с предназначението на уреда конструкция.

Остатъчните рискове могат да бъдат сведени до минимум, ако бъдат спазвани указанията, посочени в разделите “Указания за безопасност” и “Употреба по предназначение”, както и указанията на ръководството за работа като цяло.

Вниманието и предпазливостта намаляват риска от нараняване на хора и причиняване на повреди.

 Опасност от нараняване на пръстите и ръцете, ако

бръкнете в отвора и досегнете режещия механизъм.

 Опасност от нараняване на пръстите и ръцете при

монтаж и работа по почистване на режещия механизъм.

 Опасност от нараняване от изхвърлен материал в

участъка на фунията.

 Опасност от електрически ток при неизправни

присъединителни кабели.

 Допир до части под напрежение при отворени

електрически елементи.

 Увреждане на слуха при по-продължителна работа без

лични предпазни средства (ЛПС) за слуха.

Въпреки всички предприети мерки могат да съществуват остатъчни рискове, които не са очевидни.

УУккааззаанниияя ззаа ббееззооппаасснноосст

Преди пускане в действие на това изделие прочетете и спазвайте следните указания, както и валидните за съответната страна разпоредби по безопасност, за да предпазите себе си и другите от възможни наранявания.

Предайте указанията за безопасност на всички други лица, които работят с машината.

Съхранявайте добре указанията за безопасност.

Ремонтирането на уреда следва да се извършва от производителя или от фирми, посочени от него.

 Преди да използвате уреда се запознайте с него с

помощта на ръководството за работа.

 Не използвайте уреда за цели, за които той не е

предназначен (вижте “Употреба по предназначение” и “Работа с градинската резачка”).

 Дръжте тялото си в стабилно положение и във всеки

момент пазете равновесие. Не

се протягайте напред. При пускане във фунията на материал за раздробяване стойте в една равнина с уреда.

 Бъдете внимателни. Внимавайте какво правите.

Подхождайте разумно към работата. Не използвайте уреда, ако сте уморени или сте под влиянието на наркотици, алкохол или медикаменти. Моментното невнимание при използване на уреда може да доведе до сериозни наранявания.

 При работа носете защитни очила, работни ръкавици и

лични предпазни средства за слуха.

 Носете подходящо работно облекло:

− не носете широки дрехи;

− носете обувки, които не се хлъзгат;

− без свободно висящи дрехи или такива с висящи

връзки или шнурове.

 Лицето, обслужващо машината носи отговорност по

отношение на трети лица, намиращи се в обсега на работа на машината.

 Децата не бива да играят с уреда.  Дръжте децата настрани от уреда.  Почистването и потребителската поддръжка не бива

да се

извършват от деца.

 Не използвайте никога уреда, когато наблизо се намират

други лица, неучастващи в работата.

 Никога не оставайте уреда без надзор.  Поддържайте в ред работния си участък! Безпорядъкът

може да доведе до злополуки.

 В работно положение заставайте встрани от уреда или

зад него.

Никога не заставайте в участъка на отвора за

извеждане на нарязания материал.

 Никога не бъркайте в пълначния или извеждащия отвор.  Дръжте лицето и тялото си надалеч от пълначния отвор.  Не претоварвайте уреда! Ще работите по-добре и по-

сигурно, ако спазвате дадения мощностен диапазон .

 Използвайте уреда само

с правилно монтирани предпазни

устройства и не променяйте на машината нищо, което би могло да наруши условията на безопасност .

 Не променяйте настройката на регулатора на двигателя;

оборотите регулират безопасната максимална работна скорост и защитават двигателя и всички въртящи се части от повреждане поради прекомерната скорост. При проблеми се обърнете

към сервиза.

 Не ползвайте уреда без подавателна фуния .  Не изменяйте уреда, респ. детайлите на уреда.  Не пръскайте уреда с вода (източник на опасност е

електрическият ток).

 Внимавайте за въздействията на околната среда:

− Не използвайте уреда във влажна или мокра

заобикаляща среда.

− Не работете с уреда на дъжд и не го излагайте на

действието на валежи.

− Работете единствено при достатъчно добра видимост,

погрижете се за добро осветление.

 За да изключите опасността от нараняване на пръстите,

при монтаж и при почистване на уреда носете предпазни ръкавици.

 Не транспортирайте уреда, докато моторът работи.  Изключете машината и изтеглете щепсела от контакта

при:

− монтиране и демонтиране на сборния кош

− поддръжка и почистване;

− отстраняване на неизправности

− проверка на захранващия кабел по време

на работа, дали е усукан или повреден

− транспорт;

− ремонтни работи;

− напускане на уреда (също и при кратковременни

прекъсвания).

 При запушвания в подаването и изхвърлянето на

машината изключвайте двигателя и извадете кабела от контакта преди да отстраните остатъците от материала в подаването и изхвърлянето.

 Проверете машината за евентуални повреди:

− Преди по-нататъшна употреба на уреда следва да

бъдат проверени предпазните устройства по отношение на тяхното безупречно действие, съобразно предназначението им.

− Проверете, дали движещите се части работят

безупречно и не заяждат или дали има повредени части. Всички части следва да са монтирани правилно и да отговарят на всички условия, за да гарантират безупречна работа.

− Повредени предпазни устройства и детайли трябва да

бъдат ремонтирани или сменени от лицензиран сервиз, ако в ръководството за работа не е посочено друго.

− Повредени или нечетливи самозалепващи се табелки

с указания за безопасност следва да бъдат заменяни.

 Уреди, които не се ползват съхранявайте в сухо,

заключено помещение, извън обсега на деца.

 Съхранявайте машината там, където бензиновите пари

няма да влязат в контакт с открит огън или искри. Преди съхранение винаги оставяйте машината

да се охлади.

Електрическа безопасност

 Изпълнение на присъединителната линия съгласно IEC

60245 (H 07 RN-F) с напречно сечение на жилата най- малко

− 1,5 мм² при дължина на кабела до 25 м

− 2,5 мм² при дължина на кабела над 25 м

 Присъединителни кабели с голяма дължина и малко

сечение създават пад на напрежението. Двигателят вече не може да достигне своята максимална мощност, действието на уреда се намалява.

 Инсталираните в присъединителните линии щепсели и

съединителни контактни кутии трябва да са изработени от гума,

мек PVC или от друг термопластичен материал със същата механична якост или да имат покритие от такъв материал.

 Щепселното съединение на присъединителния кабел

трябва да е защитено от попадането на водни пръски.

 При прокарването на присъединителния кабел да се

внимава той да не е сплескан или прегънат, а щепселното съединение

да не се мокри.

 При употреба на макара за кабели размотайте кабела

напълно.

 Не използвайте кабела за цели, за които той не е

предназначен. Пазете кабела от горещина, масло и остри ръбове. Не използвайте кабела, за да изтеглите щепсела от контакта.

 Контролирайте редовно удължителните кабели и ги

заменяйте, когато са повредени.

 Не пипайте повредения захранващ кабел преди да го

изключите от мрежата. Повреденият захранващ кабел може да предизвика контакт с части, по които тече ток.

 Не използвайте дефектни присъединителни кабели.  На открито ползвайте само удължителни кабели, които са

разрешени за това и имат съответното обозначение

 Не използвайте временни електрически присъединителни

връзки.

 Никога не шунтирайте защитните устройства и не ги

извеждайте от действие.

 Присъединете уреда през защитен прекъсвач срещу

недопустимия утечен ток (30 mA).

Присъединяването към електрическата мрежа, респ.

ремонтните работи по електрическите части на машината следва да бъдат извършвани от притежаващ разрешение за извършване на дейност по занятие електроспециалист, или да бъдат предоставяни на нашите сервизни служби. Следва да бъдат спазвани местните разпоредби и особено онези, които се отнасят до охранителните мерки.

Ако захранващият кабел (ако е наличен) на уреда се

повреди, той трябва да се смени със специален захранващ кабел, който може да се закупи от производителя или неговия сервиз.

Ремонтите на други части на машината следва да бъдат

извършвани от производителя, респ. от една от неговите сервизни служби.

Използвайте само оригинални резервни части.

Използването на други резервни части може да доведе до злополуки с ползвателя. За произтекли от това щети производителят не носи отговорност.

ММооннттаажж

вижте стр. 141

ППууссккааннее вв ддееййссттввиие

 Убедете се, че уредът е монтиран изцяло и в

съответствие с предписанията.

 За ползване поставете уреда върху хоризонтална и

здрава основа (опасност от преобръщане).

 Не използвайте уреда върху павирана, наръсена с чакъл

повърхност, върху която изхвърленият материал би могъл да причини наранявания.

 Използвайте уреда само на открито

. Дръжте разстояние

(най-малко 2 м) от стена или друг твърд предмет.

 Преди всяка упротреба проверете:

− присъединителните кабели – за дефектни места

(пукнатини, срезове или други подобни);

да не се използват дефектни линии;

− уреда – за евентуални повреди

(вж. “Указания за безопасност”);

− дали всички винтове, гайки и болтове и друг крепежен

материал са затегнати;

− дали капаците, отражателите и защитните щитове са

на мястото си и в добро работно състояние.

Присъединяване към мрежата

 Сравнете посоченото на табелката с типа на уреда

напрежение с това на мрежата и присъединете уреда към съответнатата контактна кутия, отговаряща на предписанията.

 Използвайте удължителни кабели с достатъчно сечение.

Предпазител

Швейцария Великобритания

2300 W

16 A инертен

10 A инертен

13 A инертен

2800 W

16 A инертен

13 A инертен

Импенданс на мрежата

При неблагоприятни параметри на мрежата в процеса на включване на уреда може да се стигне до кратковременно падане на напрежението, което може да повлияе на други уреди (например мигане на дадена лампа). Не се очакват смущения, ако са спазени посочените в таблицата максимални стойности за импенданса.

Товар P

(W)

Импенданс Z

max

(Ω) 2300 0,31 2800 0,31

Включване / изключване

Не използвайте уред, при който превключвателят не може да бъде включван и изключван. Повредени прекъсвачи следва да бъдат поправени от сервизната служба или да бъдат заменени с нови.

Включване

Натиснете зеления бутон I .

Изключване

Натиснете червения бутон 0 .

Защита против повторно пускане

при прекъсване на електрозахранването

При прекъсване на електрозахранването уредът изключва автоматично (минимално напреженов изключвател). За повторно пускане в действие натиснете отново зеления бутон.

Двигателна защита

Двигателят е съоръжен със защитен прекъсвач и се изключва автоматично при претоварване. След пауза от около 5 минути, двигателят може да бъде включен отново. Натиснете

1. бутона за връщане в изходно положение (двигателна защита)

2. зеления бутон I за повторно включване.

Превключвател за посоката на въртене

Задействайте превключвателя за посоката на

въртене само при изключена резачка.

Положение

Материалът се захваща от режещия валяк и се раздробява.

Положение

Ножът работи в обратна посока и блокирания материал се освобождава.

След като сте привели превключвателя за посоката на въртене в положение

, дръжте натиснат бутона на прекъсвача за включване и изключване. Режещият валяк се поставя в обратна посока. Когато пуснете бутона на прекъсвача за включване и изключване, резачката спира автоматично.

Съвети

• След неколкократно задействане се отстраняват големи

предмети или парчета дърво, както в посоката на рязане, така и в посоката на освобождаване.

• Ползвайте трамбовка или кука за отстраняване на

блокирали предмети от фунията или отвора за извеждане на раздробения материал.

Винаги изчакайте уредът първо да спре, преди да го

включите отново.

Предпразна решетка

Интегрираната предпазна решетка е съоръжена с дръжка за застопоряване и с предпазно изключване.

L Преди монтиране и демонтиране на сборния кош

изключвайте уреда.

@ Предпазната решетка е застопорена и е

свързана здраво с уреда.

@ Предпазната решетка е освободена и е

отделена от уреда. Уредът не може да бъде включен.

L В случай, че предпазната решетка се освободи

при включен уред, то уредът автоматично се изключва.

РРааббооттаа сс ггррааддииннссккааттаа ррееззааччккаа

 В работно положение заставайте отстрани на уреда или

зад него. Никога не заставайте в участъка на извеждащия отвор.

 При пускане на уреда в експлоатация винаги стойте извън

зоната на изхвърляне.



По-дълъг материал, който стърчи от уреда, може да отскочи назад, при увличането му от ножовете! Спазвайте безопасно разстояние!

 Никога не бъркайте в пълначния или извеждащия отвор.  Дръжте лицето и тялото си надалеч от пълначния отвор.  Не подавайте ръцете си или други части на тялото или

облеклото

си в пълначната тръба, извеждащия канал или

в близост до други движещи се части.

 Преди включването на уреда да се провери

− дали няма остатъци от нарязването във фунията за

напълването.

− дали предпазната решетка е застопорена.

 Не обръщайте настрани уреда при работещ двигател.  Внимавайте двигателят да е почистен от отпадъци и

други отлагания, за да предпазите двигателя от повреди или евентуален пожар.

 При пълнене внимавайте във фунията да не попаднат

метални парчета, камъни, шишета или други предмети, които не

трябва да се преработват.

 Ако във фунията попаднат чужди тела, или ако уредът

започне да издава необичайни шумове или да вибрира, изключете го веднага и го оставете да спре. Извадете щепсела от контактната кутия на електрическата мрежа и направете следното:

− проверете каква е повредата;

− сменете или поправете повредените части;

− проверете уреда и затегнете разхлабените части.

Не бива да поправяте уреда, ако нямате лиценз за това.

 Какво мога да нарязвам?

Да:

• Всякакъв вид клони до максималния разчетен диаметър,

според вида на дървото и това, доколко е суров материалът;

• увяхнали, влажни градински отпадъци, съхранявани

няколко дни,

 раздробявайте материала само с

последователна смяна с ряздробяване на клони

Не:

• стъкла, метал, пластмасови части, пластмасови торбички,

камъни, текстилни отпадъци, корени примесени с пръст;

• отпадъци без твърда консистенция, например кухненски

отпадъци.

 Специални указания за

раздробяването:

¾ Материала, подлежащ на

раздробяване, подавайте винаги от дясната страна на пълначния отвор на фунията.

¾ Клонки, клони и дървени

парчета раздробявайте малко след отрязването им,

− след изсъхване този материал става много твърд и с това се намалява максималният допустим диаметър.

¾ Отстранявайте клонките от силно разклонени клони. ¾ Обработване

на градински остатъци, които имат голямо

съдържание на вода, и са предразположени към слепване

− те да бъдат раздробявани посменно с дървесен

материал за нарязване, за да бъде предотвратявано запушването в уреда.

¾ Не допускайте раздробеният материал да се натрупва

прекалено високо в учстъка на извеждащия отвор. Съществува опасност натрупаният, вече раздробен материал да доведе до запушване на извеждащия канал. Това пък може да предизвика

връщане на материал през пълначния отвор. Изпразвайте редовно предпазната решетка.

¾ При запушване, почистете извеждащия канал и

пълначния отвор. В тази връзка най-напред изключете двигателя, а след това изтеглете щепсела от контактната кутия на електрическата мрежа.

¾ Имайте предвид условието за спазване на максималния

диаметър на клоните, при който е

допустима

преработката им (∅погледни „Технически данни“). Според

вида на

дървото и според това, доколко е суров

материалът, максималният диаметър на клоните може да се намали.

¾ Режещият механизъм изтегля материала подлежащ на

раздробяване автоматично и без пораждане на удари благодарение на бавния ход.

¾ Автоматично превключване на посоката на въртене:

При внезапно блокиране на уреда на режещият валяк може да

се смени посоката си на въртене и в този случай

да върне материала се назад.

− Изключете уреда.

− Изчакайте окончателното спиране на режещия валяк.

− Включете уреда отново и подайте материал, който е

по-лек за преработка.

¾ При претоварване на уреда, съоръженият с двигателна

защита прекъсвач, който се включва или изключва при завъртане, се изключва автоманично.

− след 5 минути включете резачката отново;

− ако след изтичане на този интервал от време уредът

не може да бъде включен, направете справка с точка “Смущения в работата”.

ННаассттррооййккаа ннаа ннаассрреещщнниияя нноожж

Насрещният нож “B” може да се нагласи без хлабина спрямо режещия валяк “A”. За постигане на ефективна работа обаче трябва да се спазва едно минимално малко разстояние.

Когато материалът е мек или мокър, той може да се разскъса, вместо да бъде отрязан. До същия резултат може да доведе и насрещен нож, който е използван многократно и е износен.

Регулиране на разстоянието.

Включете уреда. От дясната страна на пластмасовия кожух се намира регулиращо устройство. За регулиране на разстоянието използвайте доставения ключ “D” за болтове с вътрешен шестостен на главата и го завъртете надясно, така че болтът ”С” да се придвижва в посока към режещия валяк. Въртете докато от извеждащия отвор

паднат фини дървени

стърготини.

ТТееххннииччеессккаа ппооддддрръъжжккаа

• Преди започване на всяка работа по техническата

поддръжка:

− изключете двигателя и изтеглете щепсела от

контактната кутия на електрическата мрежа;

− сложете си защитни ръкавици, за да предотвратите

наранявания.

Ако уредът е изключен за техническа поддръжка, съхранение или смяна на някоя принадлежност, се уверете, че източникът на енергия е изключен и мрежовият щепсел е издърпан. Уверете се, че всички движещи се части са спрели и ако има ключ, че той е издърпан. Преди техническа поддръжка, регулиране и т. н. оставете уреда да се охлади.

Режещият инструмент след изключването не се намира веднага в покой. Изчакайте, преди да започнете с ремонта или

поддръжката, докато всички части са в

покой. При поддръжка на режещия инструмент имайте предвид,

че поради стартовия механизъм той може все още да се движи, дори ако двигателят е спрян от блокировката на капака.

Обърнете внимание на това, да отстраните инструмента и гаечните ключове отново след поддръжката или ремонта.

• Градинската резачка в голяма степен не се нуждае от

поддръжка. За да запазите качествата на уреда и за да постигнете дълъг експлоатационен срок, спазвайте следното:

− поддържайте свободни и чисти процепите за

вентилиране;

− проверявайте фиксиращите болтове и винтове (при

необходимост ги затегнете);

− след нарязването уредът да бъде почистен отвътре и

отвън. За почистване на Вашия уред ползвайте само топла, влажна кърпа и мека четка. Никога не използвайте почистващи препарати и разтворители. Бихте могли да нанесете на уреда непоправими щети. Химикалите могат да окажат агресивно въздействие върху пластмасовите части.

− не почиствайте резачката с течаща вода или

пароструйка.

− след всяка употреба пръскайте режещия валяк с

биологично разграждащо се, безвредно за околната среда масло, с цел защита от корозия.

− Режещият валяк и пластината за допълнително

нарязване са бързоизносващи се части, които обаче при нормално ползване и регулиране съгласно предписанията имат експлоатационна продължителност от няколко години.

ННееииззппррааввннооссттии

Преди всяко отстраняване на неизправност

− изключвайте уреда

− да се изчака състоянието на покой на уреда

− издърпвайте щепсела

Неизправност Възможна причина Отстраняване

Двигателят не тръгва няма напрежение в мрежата проверете предпазителя

съединителният кабел е дефектен да се провери от електроспециалист уредът е претоварен (задействала е

двигателната защита)

Оставете уреда да изстине.

Натиснете:

1. бутона за връщане в изходно положение (двигателна защита);

2. зеления бутон I за повторно включване.

Предпазната решетка е освободена (бе задействано предпазното изключване

на предпазната решетка)

Застопорете предпазната решетка

Двигателят бучи, но не тръгва Режещият валяк е блокирал Изключете уреда.

Приведете превключвателя за посоката на въртене в положение

. Включете уреда, докато се преодолее блокирането. Отново изключете уреда. Върнете превключвателя за посоката на

въртене в положение

Koндензаторът е дефектен. Предайте уреда за поправка на производителя,

респ. на фирма, посочена от него.

Неизправност Възможна причина Отстраняване

Материала за раздробяване не се изтегля

Режещият валяк се върти назад. Неправилно положение на превключвателя.

Изключете уреда и сменете положението на превключвателя за посоката на въртене.

Материалът за раздробяване блокира във фунията (задръстване с материал).

Изключете уреда и приведете превключвателя за посоката на въртене в положение

. Включете уреда, за да се освободи материала за раздробяване, при необходимост отстранете замърсяванията. Отново изключете уреда. За продължаване на работата върнете превключвателя за посоката на

въртене в положение

Прекалено мек или мокър материал, подлежащ на раздробяване.

Материала да се прокара чрез раздробяване на един клон.

Износване на режещия валяк. Регулиране на пластината за допълнително

нарязване в съответствие с указанията в точка “Регулиране на пластината за допълнително нарязване”. При силно износване на режещия валяк той следва да бъде сменен. Смяната на режещия валяк трябва да се извърши от сервиза.

Материала за раздробяване не се реже чисто

Насрещният нож не е регулиран достатъчно.

Да се регулира насрещния нож.

Уредът се задвижва, обаче блокира при малко натоварване и изключва чрез двигателната защита.

Удължителният кабел е прекалено дълъг или е с малко сечение. Контактната кутия е прекалено отдалечена от главното захранване и сечението на съединителния проводник е малко.

Сечението на удължителния кабел трябва да бъде най-малко 1,5 мм², а дължината му

– наймного 25 м. При използване на по-дълъг кабел сечението му трябва да бъде най-малко 2,5 мм².

Моля, при други неизправности се свържете с нашия сервиз.

ТТееххннииччеессккии ддааннннии

Модел

AH 623 Typ LHF 2300 AH 621 Typ LHF 2800

година на производство виж последна страница Двигател двигател за променлив ток, 50 Hz, 2800 мин-1

230 V~ 230 – 240 V~

Мощност на двигателя P1 S6 - 40 % 2300 W 2800 W Мощност на двигателя P1 S1 2000 W 2300 W Обороти на режещия валяк 40 min-1 Превключвателят за включване и изключване е

съоръжен с

защита срещу претоварване, фукции “Рязане” и “Привеждане в

изходно положение”, минимално напреженов изключвател Маса 26,5 кг 27,5 кг Ниво на звуковата мощност L

(измерена съгласно 2000/14/EG)

70,3 dB (A)

K = 3 dB (A)

71,9 dB (A)

K = 3 dB (A)

Измерено ниво на звуковата мощност L

(измерено съгласно 2000/14/EG)

90,3 dB (A)

K = 2,83 dB (A)

89,1 dB (A)

K = 2,42 dB (A)

Гарантирано ниво на звуковата мощност L

(измерено съгласно 2000/14/EG)

93 dB (A) 92 dB (A)

Максимално допустим диаметър на клоните, подлежащи на преработка (валиден за прясно отрязано дърво)

∅ макс. 40 mm ∅ макс. 42 mm

Клас на защита I Защитен вид IP 24 Предпазител Швейцария Великобритания

16 A инертен 10 A инертен 13 A инертен

16 A инертен

13 A инертен

ДДееккллаарраацциияя ззаа ссъъооттввееттссттввииее сс EEGG--ннооррммиитте

№ (S-No.): 10879  AH 621 Typ LHF 2800 съгласно Директивата на ЕО

2006/42/EO С настоящото ние,

ATIKA GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany декларираме на своя отговорност, че продуктът

Gartenhäcksler (Градинска резачка) модел AH 621 Typ LHF 2800, AH 623 Typ LHF 2300 Сериен номер: 015000 – 035000

съответства на разпоредбите на горепосочените директиви на ЕС и на разпоредбите на следните допълнителни директиви:

2004/108/EО, 2011/65/EC и 2000/14/EО. Приложени са следните хармонизирани стандарти:

EN 60335-1:2012; EN 13683/A2:2011; EN 62233:2008; EN 55014-1/A2:2011; EN 55014-2/A2:2008; EN 61000-3-2/A2:2009; EN 61000-3-11:2000

Процедура за оценяване на съответствието: 2000/14/EО – приложение V

AH 621 Typ LHF 2800 AH 623 Typ LHF 2300

Измерено ниво на звуковата мощност LWA 89,1 dB (A) 90,3 dB (A) Гарантирано ниво на звуковата мощност LWA 92 dB (A) 93 dB (A)

Пълномощник по съставянето на техническата документация:

АТIКА GmbH – Техническо бюро – Josef-Drexler-Str. 8 – 89331 Burgau – Germany

i.A.

Burgau, 07.01.2015 i.A. G. Koppenstein, Ръководител на конструкторски отдел

Гаранция

Моля вземете под внимание приложената гаранционна декларация.

L Tento návod uchovejte pro další použití. L Provozní návod předejte všem osobám, které s

přístrojem pracují.

Přístroj nesmíte uvést do provozu dříve, dokud si nepřečtete tento návod k obsluze, nedodržíte všechny pokyny a přístroj nesmontujete předepsaným způsobem.

Tento přístroj mohou používat osoby se sníženými tělesnými, smyslovými nebo duševními schopnostmi, pokud jsou pod dohledem nebo pokud byly poučeny o bezpečném používání přístroje a pochopily z toho vyplývající nebezpečí.

Děti a mladiství (do 16 let) nesmějí drtič obsluhovat.

OObbssaahh

Rozsah dodávky 36 Popis stroje 36 Provozní doby 36 Symboly na přístroji 36 Symboly v návodu k obsluze 37 Vymezení použití 37 Zbytková rizika 37 Bezpečná práce 37 Montáž 39 / 141 Uvedení do provozu 39 Práce se zahradním drtičem 40 Nastavení protinože 41 Údržba a péče 41 Možné poruchy 42 Technické údaje 43 Prohlášení o shodě 43 Záruka 43 Náhradní díly 134

RRoozzssaahh ddooddáávvkkyy

 Zkontrolujte podle níže uvedeného seznamu obsah

kartonu z hlediska

! kompletnosti ! případných škod při přepravě.

Zjištěné nedostatky sdělte ihned obchodníkovi, dodavateli resp. výrobci. Pozdější reklamace se neuznávají.

• 1 částečně smontovaný přístroj

• 1 podstavec

• 2 kolečka

• 2 kryty kol

• 2 opěrné nohy

• 1 sáček se šrouby

• 1 záchytný koš

• 1 návod k použití

• 1 záruční list

PPooppiiss ssttrroojjee

A. Násypka pro drcený materiál B. Tlačítko vyp/zap C. Vratné tlačítko/ochrana motoru D. Rukojeť E. Síťová zástrčka

F. Zámek záchytného koše

G. Přepínač směru otáčení H. Horní část pláště I. Regulační kolečko

J. Záchytný koš

K. Podstavec s kolečky a opěrnýma nohama

PPrroovvoozznníí ddoobbyy

Řiďte se místními předpisy.

SSyymmbboollyy nnaa ppřřííssttrroojjii

Před uvedením do provozu si přečtěte tento návod k obsluze a bezpečnostní pokyny a dodržujte je.

Před opravou, údržbou nebo čištěním vždy vypněte motor a odpojte stroj od sítě.

Nebezpečí zranění odletujícími částicemi drceného odpadu při běžícím motoru. Obsluha přístroje musí

Pozor na rotující nože. Nestrkejte končetiny do otvorů jestliže motor běží.

zamezit přístup do pracovního okruhu dalším osobám event. domácím zvířatům.

Používejte ochranné prostředky očí a sluchu.

Používejte ochranné rukavice.

Chraňte před vlhkem.

Nepoužívejte jako stupátko.

Drcený materiál je

správně rozdrcen

Drcený materiál není správně rozdrcen

Záchytný koš je uzavřen

Záchytný koš je odemčen Elektrospotřebiče nepatří do domácího odpadu.

Zařízení, příslušenství a obal odevzdávejte k recyklaci

šetřící životní prostředí. Podle evropské směrnice 2012/19/EU o elektro- a elektronických starších přístrojích není nutné použité elektropřístroje odděleně shromažďovat a dodávat k ekologické recyklaci.

Výrobek je v souladu s evropskými směrnicemi platnými pro specifiku těchto produktů.

SSyymmbboollyy vv nnáávvoodduu kk oobbsslluuzzee

Hrozící nebezpečí nebo nebezpečná situace. Zanedbání těchto upozornění může mít za následek zranění nebo věcné škody

Důležité pokyny pro správný postup. Zanedbání těchto pokynů může vést k poruchám.



Pokyny pro uživatele. Tyto pokyny vám pomohou optimálně využít všechny funkce.

Montáž, obsluha a údržba. Zde se přesně vysvětluje, co musíte udělat.

VVyymmeezzeenníí ppoouužžiittíí

K odbornému použití patří drcení

− větví všeho druhu do průměru max. (v závislosti na druhu

dřeva a čerstvosti)

− zvadlého, vlhkého, již několik dní skladovaného zahradního

odpadu střídavě s větvemi.

Drcení skla, kovu, plastů, igelitových sáčků, kamenů, látkových odpadů, kořenů se zeminou, odpadů bez pevné konzistence (např. kuchyňské odpady) se výslovně vylučuje.

Zahradní drtič je vhodný pouze pro použití v domácnostech a na zahradě.

Jako drtiče pro domácí či hobby-zahradní použití se rozumí přístroje, které nejsou používány na veřejných prostranstvích, parcích, sportovištích nebo oblasti zemědělství či lesního hospodářsrví.

Do této kapitoly patří též dodržení výrobcem přdepsaných Pokynů z hlediska údržby, péče a event.oprav či čištění stroje. Rovněž dodržení všech bezpečnostních pokynů.

Každé jiné použití stroje nespadá do okruhu působnosti stroje a jestliže při takovém užití vzniknou škody, veškerá rizika z nich plynoucí jdou na vrub uživatele.

Svévolné změny na stroji jsou nepřípustné a vylučují veškeré ru

čení výrobce za takto způsobené škody.

Používat drtič a provádět jeho seřizování a údržbu smí pouze osoby, které jsou s těmito činnostmi obeznámeny a které byly poučeny o možných rizicích. Event. opravy drtiče smí, vedle výrobce, provádět pouze autorizovaný servis.

ZZbbyyttkkoovváá rriizziikkaa

I při předpisovém použití mohou navzdory dodržení všech

příslušných bezpečnostních ustanovení existovat ještě zbytková rizika, daná konstrukcí přístroje, která je určená účelem jeho použití.

Tato zbytková rizika lze minimalizovat dodržením "bezpečnostních pokynů" a "vymezeného použití", jakož i tohoto návodu k obsluze.

Při vlastní práci ohleduplnost a opatrnost zmenšují rizika zranění nebo jiných škod.  Nebezpečí zranění prstů a rukou, jestliže saháte rukou do

otvoru a dostanete se do prostoru nože.

 Nebezpečí zranění prstů a rukou při montáži a čištění nože.  Nebezpečí zranění odletujícími kusy drceného

materiálu v

prostoru násypky.

 Ohrožení elektrickým proudem při použití nesprávného

elektrického přívodu.

 Dotyk součástí pod napětím při otevření elektrických částí

přístroje.

 Ohrožení sluchu při déle trvající práci bez chrániče sluchu. Přes všechna podniknutá opatření mohou kromě toho existovat

ještě další skrytá zbytková rizika.

BBeezzppeeččnnáá pprrááccee

Před uvedením tohoto výrobku do provozu si přečtěte a dodržujte následující pokyny a předpisy bezpečnosti práce vašeho profesního sdružení resp. v dané zemi platné bezpečnostní předpisy, abyste ochránili sebe a jiné před možným úrazem.

Bezpečnostní pokyny sdělte všem ostatním osobám, které se strojem pracují.

Uložte dobře tyto bezpečnostní předpisy.

Opravy bezpečnostního vypínání smí provádět jen výrobce resp. jím pověřené osoby.

 Před použitím se seznamte s přístrojem pomocí tohoto

návodu k obsluze.

 Nepoužívejte přístroj pro účely, pro které není určen (viz

vymezení použití a práce se zahradním drtičem).

 Při práci zaujměte bezpečný postoj a udržujte vždy

rovnováhu. Při práci se nad drtič nenaklánějte. Při vkládání odpadu stůjte stejně rovně jako drtič.

 Buďte pozorní. Dávejte pozor na to, co děláte. Přistupujte k

práci odpovědně. Nepoužívejte přístroj, když jste unavení nebo když jste pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při použití přístroje může mít za následky vážná zranění.

 Při práci používejte ochranné brýle, pracovní rukavice a

ochranu sluchu.

 Noste vhodný pracovní oděv:

− žádné široké oblečení,

− neklouzavou obuv,

− nenoste žádné volné splývající oblečení nebo oblečení s

volně visícími tkalouny, pásky, stuhami nebo šňůrami.

 Obsluha je v pracovním okruhu stroje odpovědná za ostatní

osoby.

 S přístrojem si nesmějí hrát děti.  Děti se nesmějí zdržovat v blízkosti stroje.  Čištění a uživatelskou údržbu nesmějí provádět děti.  Nikdy nezapínejte přístroj je-li v pracovním okruhu ještě jiná

osoba.

 Nenechávejte přístroj nikdy bez dozoru.  Udržujte pracovní prostor uklizený! Nepořádek může mít za

následek úraz.

 Zaujměte pracovní postoj ze strany nebo za přístrojem. Nikdy

nestůjte v prostoru výstupního otvoru.

 Nikdy nesahejte do plnicího a výstupního otvoru.  Obličej a tělo držte daleko od plnicího otvoru.  Nepřetěžujte přístroj! Nejlépe a bezpečně se pracuje v

uvedeném výkonovém rozsahu.



Přístroj provozujte jen s kompletním a správně namontovaným bezpečnostním zařízením, na stroji neupravujte nic, co by mohlo ohrozit bezpečnost.

 Neměňte nastavení regulátoru motoru; otáčky regulují

maximální bezpečnou pracovní rychlost a chrání motor a všechny rotující díly před poškozením nadměrnou rychlostí. V případě problémů se obraťte na Službu pro zákazníky.

 Neprovozujte přístroj bez plnicí násypky.  Přístroj a jeho části se nesmí upravovat.  Před zapnutím motoru se přístroj musí zavřít.  Přístroj se nesmí ostřikovat vodou (nebezpečí úrazu

elektrickým proudem).

 Dbejte na pracovní prostředí a jeho vliv na práci:

− Nikdy neprovozujte přístroj ve vlhkém prostředí.

− Přístroj nenechávejte stát na dešti ani nepracujte v dešti.

− Postarejte se o dokonalé osvětlení pracoviště.

 Přístroj se připojí na odpovídající předpisovou zásuvku.  Abyste zamezili zbytečnému poranění prstů, noste při montáži

či očistě stroje rukavice.

 Nepřepravujte stroj s běžícím motorem.  Stroj vypněte a vytáhněte zásuvku ze sítě při:

− připevnění a vyjmutí záchytného koše

− údržbě a čištění

− přepravě

− v průběhu práce kontrolujte el.přívody, zda

nejsou poškozené nebo zamotané

− dopravě

− opravách

− opuštění stroj (i krátkodobém přerušení práce).

 Při ucpání vstupního či výstupního otvoru nejprve vypněte

přístroj a odpojte od el. proudu. Teprve potom odstraňte ucpávku.

 Zkontrolujte stroj na případné poškození:

− Pečlivě zkontrolujte bezvadný stav stroje z hlediska

bezpečnosti a funkce.

− Zkontrolujte zda všechny pohyblivé části jsou funkční,

nelepí, nedrhnou a nejsou poškozené. Zkontrolujte jeich správné namontování. Tyto části musí splňovat bezvadného provozu a tím bezpečný chod stroje.

− Poškozené bezpečnostní zařízení nebo součásti se musí

odborně opravit nebo vyměnit v uznané dílně, pokud není v návodu k obsluze uvedeno jinak.

− Nikdy nezapínejte přístroj je-li v pracovním okruhu ještě

jiná osoba.

 Jestliže přístroje nepoužíváte, skladujte je (i nářadí) v

suchém, uzavřeném prostoru kam zejména děti nemají přístup.

 Stroj skladujte jen tam, kde benzinové páry nemohou přijít do

kontaktu s otevřeným plamenem nebo jiskrami. Před uložením nechte motor vždy ochladit.

Elektrická bezpečnost

 Provedení připojovacího vedení podle ČSN IEC 60245 s

průřezem vodičů minimálně

− 1,5 mm² při délce kabelu do 25 m

− 2,5 mm² při délce kabelu nad 25 m

(do cca 40 m)

 Dlouhé a tenké připojovací vodiče způsobují napěťový úbytek.

Motor již nedosahuje svůj maximální výkon, funkce přístroje se snižuje.

 Při používání kabelového bubnu kabel zcela odmotejte.  Zástrčky a zásuvky na připojovacích vodičích musejí být

z pryže, měkčeného PVC nebo jiného termoplastického materiálu o stejné mechanické pevnosti nebo musejí být tímto materiálem potažené.

 Zástrčka připojovacího vodiče musí být chráněna před

stříkající vodou.

 Při vedení kabelu je třeba dbát na to, aby se kabel nelámal,

nesvíral a zásuvka nebyla v mokru.

 Nepoužívejte kabel pro účely, ke kterým není určen. Chraňte

kabel před horkem, olejem a ostrými hranami. Nepoužívejte kabel k vytahování zástrčky ze zásuvky.

 Prodlužovací kabel pravidelně kontrolujte a vyměňte v případě

jeho poškození.

 Nedotýkejte se poškozených el.částí a vedení dříve, než stroj

odpojíte od sítě

el.proudu.

 Nepoužívejte vadné přívodní kabely.  Venku používejte jen prodlužovací kabely k tomu schválené a

příslušně označené.

 Nepoužívejte žádné provizorní elektrické připojení.  Jističe se nesmí nikdy přemostit ani vyřadit z provozu.  Přístroj se připojí na síť přes proudový chránič (30mA).

Elektrické připojení a opravy na elektrických součástech smí

provádět jen odborný elektrikář s koncesí nebo některé z našich servisních míst. Přitom se musí dodržet místní předpisy, zvláště pokud se týká ochranných opatření.

Pokud dojde k poškození síťového přívodního vedení

přístroje (je-li přítomné), musí být nahrazeno zvláštním přívodním vedením, které je k dostání u výrobce nebo ve Službě pro zákazníky.

Opravy ostatních částí stroje provádí výrobce nebo jím

pověřený servis.

Používejte pouze originální náhradní díly. Při použití jiných

náhradních dílů a jiného příslušenství může dojít k úrazu uživatele. Za takto vzniklé škody výrobce neodpovídá.

MMoonnttáážž

viz str. 141

UUvveeddeenníí ddoo pprroovvoozzuu

 Přesvědčte se, že přístroj je kompletní a správně smontován.  Drtič před použitím postaví na vodorovný a pevný podklad

(nebezpečí překocení).

 Přístroj nepoužívejte na dlážděné ploše posypané štěrkem,

vymrštěný materiál by mohl způsobit poranění.

 Přístroj používejte jen ve venkovním prostředí.Minimální

bezpečná vzdálenost, od dalších stěn(venku) či jiných pevných předmětů, je 2 m.

 Před každým použitím zkontrolujte:

− vadná místa přívodního kabelu (trhliny, řezy apod.)

nepoužívejte vadné kabely

− poškození přístroje (viz bezpečná práce)

− zda jsou všechny šrouby, matice, svorníky a ostatní

spojovací materiály pevně utažené;

− zda jsou kryty, usměrňovače a ochranné štíty na svém

místě a v dobrém provozním stavu.

Připojení k síti

 Porovnejte napětí na typovém štítku s napětím sítě a přístroj

připojte na odpovídající a předpisovou zásuvku.

 Připojte stroj pomocí správných pojistek.  Použijte prodlužovací kabel dostatečného průřezu.

Síťové pojistky

Švýcarsko UK

2300 W 16 A pomalá

10 A pomalá 13 A pomalá

2800 W 16 A pomalá

13 A pomalá

Impedance sítě

Při nepříznivých podmínkách sítě může při zapínání přístroje dojít ke krátkému poklesu napětí, které může ovlivnit jiné přístroje (např. pohasnutí světla). Neočekávají se žádné poruchy, pokud je dodržena maximální impedance sítě, uvedená v tabulce.

příkon P

(W)

impedance sítě Z

max

(Ω) 2300 0,31 2800 0,31

Zapínač/vypínač

Nepoužívejte žádné přístroje, u kterých se nedá spínač zapínat a vypínat. Poškozené spínače se musejí dát k opravě nebo výměně do servisu.

Zapnutí

Stiskněte zelené tlačítko I

Vypnutí

Stiskněte červené tlačítko 0

Pojistka proti znovuspuštění při

výpadku proudu

Při výpadku proudu se přístroj automaticky vypne (spouštěč při nulovém napětí). K opětovnému zapnutí je nutné znovu stisknout zelené tlačítko.

Ochrana motoru

Motor je vybaven jističem a při přetížení se samočinně vypíná. Motor je možné po fázi ochlazení (cca 5 minut) opět zapnout. Stiskněte

1. vratné tlačítko (ochrana motoru)

2. zelené tlačítko I pro opětovné zapnutí.

Přepínač směru otáčení

Přepínač směru otáčení ovládejte pouze tehdy, je-li

řezačka vypnutá.

Poloha

Materiál vtahuje a řeže řezný válec.

Poloha

Nůž pracuje opačným směrem a uvízlý materiál se uvolní. Poté co jste přepínač směru otáčení otočili do polohy

držte stisknuté zelené tlačítko zapínače/vypínače. Řezný válec se přepne na opačný směr. Jestliže zapínač/vypínač pustíte, zůstane řezačka automaticky stát.

Tipy

z Velké předměty a kusy dřeva se po opakovaném spuštění

jak ve směru řezání, tak i uvolnění odstraní.

z K odstranění zablokovaných předmětů z násypky nebo

vyhazovacího otvoru používejte pěchovadlo nebo hák.

Dříve než řezačku opět zapnete, počkejte, až se stroj

zastaví.

Záchytný koš

Vestavěný záchytný koš je vybaven uzamykacím zařízením s bezpečnostním vypnutím stroje.

L Před nasazením nebo vyjmutím záchytného koše, stroj vždy

vypněte.

@ Záchytný koš je uzavřen a pevně spojen se stro-

jem.

@ Záchytný koš je odemčen a lze jej vyjmout ze

stroje. V tomto případě nelze stroj spustit.

L Stane-li se, že v případě provozu uvolníte zámek

záchytného koše, stroj se automaticky vypne.

PPrrááccee ssee zzaahhrraaddnníímm ddrrttiiččeemm

 Zaujměte pracovní postoj z boku nebo za přístrojem. Nikdy

nestůjte v prostoru výstupního otvoru.

 Při provozu přístroje se vždy zdržujte mimo oblast možného

vymrštění materiálu.

 Delší materiál, který z přístroje vyčnívá, by se mohl

z přístroje odmrštit, když je vtahován noži! Dodržujte bezpečnou vzdálenost!

 Nikdy nesahejte do plnicího a výstupního otvoru.  Obličej a tělo držte dále od plnicího otvoru.  Před zapnutím přístroje zkontrolujte, zda se v

plnicí násypce

drtiče nenacházejí žádné zbytky.

 Před uvedením stroje do činnosti přezkoušejte

− zda v plnícím trychtýři nejsou zbytky po drcení

− že záchytný koš je uzamčen ve stroji

 Nikdy nesahejte do plnicího a výstupního otvoru.  Dbejte na to, aby na motoru nebyl odpad, smetí ani jiné

shluky, ochráníte tím motor před poškozením nebo možným požárem.

 Při plnění je třeba dbát, aby se do násypky nedostaly žádné

kovové předměty, kameny, lahve či jiné nezpracovatelné předměty.

 Před zapnutím přístroje zkontrolujte, zda se v plnicí násypce

drtiče nenacházejí žádné zbytky.

 S drtičem je třeba pracovat s ohledem na kvalitu a vlhkost

drceného materiálu, občas je třeba drcený materiál povytáhnout zpět a odlehčit tak zatížení stroje.

 Když se do násypky dostanou cizí předměty nebo přístroj

začne vydávat neobvyklý hluk nebo vibrovat, okamžitě jej vypněte a nechejte zastavit. Vytáhněte síť

ovou vidlici a

proveďte následující body:

− zkontrolujte škody

− vyměňte nebo opravte poškozené součásti

− prohlédněte přístroj a utáhněte uvolněné součásti.

Přístroj nesmíte opravovat, pokud k tomu nemáte

oprávnění.

 Co je možné drtit?

Ano:

• Větve všeho druhu až do průměru , v závislosti na druhu a

čerstvosti dřeva

• uvadlý, vlhký, již několik dní uložené zahradní odpady

 pouze střídavě s větvemi

Ne:

• sklo, kovové součásti, umělé hmoty, plastové sáčky, kameny, látky, kořeny se zemí atd.

• odpady bez tuhé konzistence, např. kuchyňské odpady

 Pokyny pro drcení:

 Řezaný materiál do plnicího

otvoru násypky vždy plňte z pravé strany.

L Technika drcení

¾ Větve, pruty a dřeva drtťe krátce

po řezu

− vyschne-li materiál stává se

velmi tvrdým a uvedené průměry drcení se redukují.

¾ Větve, které mají více výhonů lze drtit až po odstranění

postranních výhonů.

¾ Zpracování materiálu s vysokým obsahem vody náchylného k

lepivosti

− tento materiál drťte střídavě s dřevěným materiálem a tak

zamezíte ucpání stroje.

¾ Nenechte drcený materiál aby ucpal výhozový otvor. To může

způsobit zpětný úder materiálu ve vstupním otvoru. Proto pravidelně vyprazňujte záchytný koš.

¾ Stane-li se, že vstupní či výstupní otvor jsou ucpány, je třeba

je vyčistiti. Přitom nejprve vypněte stroj a odpojte jej od sítě vytažením vidlice ze zásuvky.

¾ Dbejte na to, abyste při drcení dodrželi odpovídající

maximální průměr drcených větví (viz „Technická data”). Podle druhu a obsahu vody u čerstvých větví se může tento údaj snížit.

¾ Řezací ústrojí stroje vtahuje drcený materiál samovolně

dovnitř a pomalým během válce nedochází k trhanému pohybu materiálu („nekope“).

 Samočinné přepnutí směru otáčení:

Při náhlém zablokování přístroje se může směr otáčení řezného válce otočit a drcený materiál se vysunuje zpět.

− Přístroj vypne.

− Vyčkejte se zastavení řezného válce.

− Přístroj znovu zapne a použije se snadněji zpracovatelný

materiál.

− Drt’te jen střídavě s větvemi.

 Při přetížení přístroje samočinně vypne ochranný spínač

motoru

− po cca 5 minutách znovu drtič zapněte

− když přístroj nelze po této době zapnout, vyhledejte

kapitolu "Možné poruchy".

NNaassttaavveenníí pprroottiinnoožžee

Protinůž (B) lze na řezném válci (A) bez vůle nastavit. Pro efektivní provoz by měla být dodržena co nejmenší mezera.

Měkký materiál nebo mokré větve se mohou místo řezání trhat. Tento problém může způsobovat i protinůž, který je po častém používání opotřebovaný.

Nastavení mezery.

Zapněte přístroj. Na pravé straně plastového pláště se nachází nastavovací zařízení. K nastavení odstupu otočte regulační kolečko (D) doprava,aby šroub (C) se přiblížil k řezacímu válci. Šroubujte tak dlouho, až z vyhazovacího otvoru začnou padat jemné hliníkové třísky.

ÚÚddrržžbbaa aa ppééččee

• Před zahájením jakékoliv údržby

− Motor vypněte a síťovou vidlici vytáhněte.

− Navlékněte si ochranné rukavice, aby nedošlo ke zranění.

Je-li přístroj za účelem údržby, skladování nebo výměny příslušenství vypnutý, ujistěte se, že je zdroj energie odpojen a síťová zástrčka vytažena ze zásuvky. Ujistěte se, že jsou všechny pohyblivé díly v klidu, a pokud existuje od místa uložení přístroje nějaký klíč, pak jej stáhněte. Před údržbou, nastavením atd. nechte přístroj ochladit.

Dejte pozor při údržbě řezacího ústrojí. Toto může běžet (startovací mechanismus) i když motor (díky blokaci na krytu) neběží.

Při údržbě řezacího nástroje je nutno mít na zřeteli, že nástroj stále ještě může běžet spouštěcím mechanismem, i když motor v důsledku zablokování krytu neběží.

Dbejte na to, aby nářadí použité při opravě či údržbě bylo opět odstraněno.

• Zahradní drtič do značné míry nevyžaduje údržbu. K zachování hodnoty a dlouhé životnosti:

− Větrací otvory musí být volné a čisté.

K čištění Vašeho přístroje použijte buď vlhký hadřík nebo měkký kartáček. Nikdy nepoužívejte čistící chemické prostředky nebo ředidla. Tím byste mohli způsobit neopravitelné škody na Vašem přístroji. Umělá hmota může být těmito prostředky poškozena.

− Zkontrolujte upevňovací šrouby (případně dotáhněte)

− Po drcení přístroj vyčistěte.

− Drtič se nesmí čistit proudem vody nebo vysokotlakým

čisticím přístrojem.

− holé kovové části po každém použití chraňte před korozí

ekologicky šetrným biologicky odbouratelným olejem.

− Řezný válec a řezná deska jsou součásti, podléhající

opotřebení. Při normálním používání a správném nastavení však přesto mají životnost několik let.

MMoožžnnéé ppoorruucchhyy

Před každým odstraňováním poruchy

− vypněte pilu

− vyčkejte úplného zastavení stroje

− vytáhněte zástrčku ze zásuvky

Porucha možná příčina Odstranění

motor se nerozbíhá výpadek síťového napětí zkontrolujte jistič

vadný přívodní kabel zkontrolujte kabel (elektrikářem) přístroj přetížen nechejte přístroj vychladit

Stiskněte

1. vratné tlačítko (ochrana motoru)

2. zelené tlačítko I pro opětovné zapnutí

záchytný koš je odemčen (bezpečnostní vypínání je vypnuto)

uzamkněte záchytný koš

motor bručí, ale neběží řezný válec zablokován Vypněte přístroj.

Zapněte přepínač směru otáčení do polohy

. Zapněte přístroj, až je zablokování odstraněno. Přístroj opět vypněte. Přepínač směru otáčení

přepněte zpět do polohy

defektní kondensátor přístroj nechte opravit, kontaktujte prodejce

materiál se nevtahuje Řezný válec běží pozpátku. Nesprávná

poloha spínače.

Přístroj vypněte a přepněte přepínač směru otáčení.

materiál se příčí v násypce Přístroj vypněte. Přepněte přepínač otáčení směru

do polohy

. Přístroj zapněte, aby se řezaný

materiál uvolnil, odstraňte případné nečistoty. Přístroj opět vypněte. Pro pokračování v práci

přepněte přepínač směru otáčení zpět do polohy

měkký nebo vlhký materiál pomocí větve materiál posuňte a rozsekejte opotřebený řezný válec Protilehlou desku nastavte, jak je popsáno

v odstavci „Nastavení protilehlé desky“, při silném opotřebení vyměňte řezný válec.

Výměnu řezacího válce musí provést Služba pro zákazníky.

materiál není čistě rozsekaný protinůž není dostatečně nastaven nastavte protinůž přístroj se rozběhne, při malém

zatížení však se zablokuje a ochranný spínač motoru vypne

dlouhý prodlužovací kabel nebo malý průřez zásuvka daleko od hlavního připojení a malý průřez přívodního vedení

použijte prodlužovací kabel minimálně 1,5 mm², max. délka 25 m, při delším kabelu průřez nejméně 2,5 mm²

Při dalších závadách se spojte s naším servisním střediskem.

TTeecchhnniicckkáá ddaattaa

Model AH 623

Typ LHF 2300

AH 621

Typ LHF 2800 Rok výroby viz poslední strana Motor Motor na střídavý proud, 50 Hz, 2800 min-1 Síťové napětí 230 V~ 230 – 240 V~ Výkon motoru P

S6 - 40 % 2300 W 2800 W

Výkon motoru P

S1 2000 W 2300 W

otáčky řezného válce 40 min-1 Spínač/vypínač:

s ochranou proti přetížení, přepínáním chodu vpřed a vzad,

vypínač pří nulovém napětí

Hmotnost 26,5 kg 27,5 kg Hladina hluku LPA (měřeno podle 2000/14/EG)

70,3 dB (A)

K = 3 dB (A)

71,9 dB (A)

K = 3 dB (A)

měřená hladina hlučnosti LWA (měřeno podle 2000/14/EG)

90,3 dB (A)

K = 2,83 dB (A)

89,1 dB (A)

K = 2,42 dB (A)

zaručená hladina hlučnosti L

(měřeno podle 2000/14/EG) 93 dB (A) 92 dB (A)

Maximální průměr zpracovávané větve (pouze čerstvé dřevo)

∅ max. 40 mm ∅ max. 42 mm Lizolační třída I Způsob ochrany IP 24 Síťové pojistky Švýcarsko UK

16 A pomalá 10 A pomalá 13 A pomalá

16 A pomalá

13 A pomalá

EESS--PPrroohhllááššeenníí oo sshhoodděě

Č (S-No.): 10879  AH 621 Typ LHF 2800 podle směrnice ES

2006/42/ES

de a tímto prohlašujeme

ATIKA GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany na vlastní zodpovědnost, že výrobek zahradní drtič model AH 621 Typ LHF 2800, AH 623 Typ LHF 2300 Seriové číslo: 015000 – 035000 odpovídá ustanovením ES-směrnicím, rovněž ustanovením následných směrnic: 2004/108/ES, 2011/65/EU a 2000/14/ES.

Následující normy byly použity:

EN 60335-1:2012; EN 13683/A2:2011; EN 62233:2008; EN 55014-1/A2:2011; EN 55014-2/A2:2008; EN 61000-3-2/A2:2009; EN 61000-3-11:2000

Shodové hodnocení se řídí dle: 2000/14/EU - příloha V

AH 621 Typ LHF 2800 AH 623 Typ LHF 2300 Měřená hladina hlučnosti LWA 89,1 dB (A) 90,3 dB (A) Zaručená hladina hlučnosti LWA 92 dB (A) 93 dB (A)

Zplnomocněná osoba pro tvorbu technických podkladů:

ATIKA GmbH – Technické oddělení – Josef-Drexler-Str. 8 – 89331 Burgau – Germany

i.A. Burgau, 07.01.2015 i.A. G. Koppenstein, Řízení konstrukce

ZZáárruukkaa

Prosíme, přečtěte si a respektujte přiložené záruční prohlášení a jeho podmínky.

L Säilytettävä tulevaa käyttlö varten. L Anna käyttöohje kaikkien laitetta käyttävien

luettavaksi.

Älä ota laitetta käyttöön, ennenkuin olet lukenut sen käyttöohjeen, huomioinut kaikki huomautukset ja asentanut laitteen kuvatulla tavalla.

Laitetta voivat käyttää henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt ovat rajoittuneet tai joiden kokemus ja tieto on puutteellista, mikäli heitä valvotaan tai he ovat saaneet ohjeet laitteen turvallista käyttöä varten ja he ymmärtävät käytöstä johtuvat vaarat.

Alle 16-vuotiaat eivät saa käyttää laitetta.

SSiissäällllyyss

Toimituksen osat 44 Laitteen kuvaus 44 Käyttöajat 44 Laitteen symbolit 44 Käyttöohjeen symbolit 45 Määräyksenmukainen käyttö 45 Jäljelle jäävät riskit 45 Turvallisuusohjeita 45 Kokoonpano 47 / 141 Käyttöönotto 47 Työskentely oksasilppurilla 48 Vastaterän säätäminen 49 Huolto ja hoito 49 Mahdolliset häiriöt 50 Tekniset tiedot 51 EU-yhdenmukaisuusselvitys 51 Takuu 51 Varaosat 134

TTooiimmiittuukksseenn oossaat

 Tarkasta pakkauksen purkamisen jälkeen,

! onko sen sisältö täydellinen ! tai mahdolliset kuljetusvauriot

Esitä valitukset kauppiaalle, laitteen toimittajalle tai valmistajalle välittömästi. Jälkeenpäin esitettyjä valituksia ei hyväksytä.

• 1 esiasennettu laiteyksikkö

• 1 runko

• 2 pyörännavan kapselia

• 2 pyörän kansinuppia

• 2 tukijalkaa

• 1 ruuvipussi

• 1 keruusäiliö

• 1 käyttöohje

• 1 takuuselvitys

LLaaiitttteeeenn kkuuvvaauus

A. Suppiloaukko silputtaville oksille B. Käynnistys-/pysäytyskytkin C. Palautusnappi / moottorinsuoja D. Kahva E. Verkkopistoke F. Keruusäiliön lukitus G. Kiertosuunnan vaihtokytkin H. Kotelon yläosa I. Leikkuuterän säätönuppi J. Keruusäiliö K. Runko, jossa pyörät ja tukijalat

KKääyyttttööaajjaat

Huomioi ennen laitteen käyttöönottoa maan (alueellisten) melumääräykset.

LLaaiitttteeeenn ssyymmbboolliit

Lue ja huomioi käyttöohje ja turvallisuusohjeet ennen laitteen käyttöönottoa.

Pysäytä moottori ja vedä virtapistoke irti ennen korjaus-, huolto- ja puhdistustöitä.

Vaarana sinkoutuvat osat moottorin käydessä – asiattomat sekä koti- ja muut eläimet on pidettävä loitolla vaaraalueelta.

Varo pyöriviä teriä. Älä pidä käsiä tai jalkoja aukoissa koneen käydessä.

Käytä silmien- ja kuulonsuojaa.

Käytä suojakäsineitä.

Suojaa kosteudelta.

Älä käytä astinlautana.

Aineet silputaan

Aineita ei silputa

Keruusäiliö lukittu

Keruusäiliön lukitus auki Sähkölaitteet eivät kuulu talousjätteisiin. Laitteet,

lisälaitteet ja pakkausmateriaali on poistettava ympäristöystävälliseen kierrätykseen.

Käytettyjä sähkö- ja elektroniikkalaitteita käsittelevän EUdirektiivin 2012/19/EU mukaisesti käyttökelvottomat sähkölaitteet on kerättävä erikseen ja kierätettävä ympäristöystävällisesti.

Tuote vastaa voimassa olevia tuotekohtaisia EUdirektiivejä.

KKääyyttttööoohhjjeeeenn ssyymmbboolliit

Uhkaava vaara tai vaarallinen tilanne. Näiden ohjeiden laiminlyönti voi aiheuttaa vammoja tai aineellisia vahinkoja.

Tärkeitä ohjeita asianmukaista käyttöä varten.

Näiden ohjeiden laiminlyönti voi aiheuttaa häiriöitä.



Käyttäjän ohjeet. Nämä ohjeet auttavat sinua käyttämään kaikkia toimintoja parhaalla mahdollisella tavalla.

Asennus, käyttö ja huolto. Tässä selitetään tarkalleen, mitä sinun tulee tehdä.

MMäääärrääyykksseennmmuukkaaiinneenn kkääyyttttöö

Määräysten mukaiseen käyttöön kuuluu

- kaikenlaisten oksien silppuaminen maks. halkaisimen asti

(riippuen puulajista ja sen tuoreudesta)

- kuihtuneiden, kosteiden, jo useampia päiviä seisseiden

puutarhajätteiden silppuaminen vuorottain oksien kanssa

Lasin, metallin, muoviosien, muovipussien, kivien, vaatejätteiden, multaisten juurien tai jätteiden, joilla ei ole kiinteää koostumusta (esim. keittiöjätteet), silppuaminen on ehdottomasti kiellettyä.

Oksasilppuri soveltuu vain yksityiskäyttöön pihan ja puutarhan hoidossa. Yksityiskäyttöön pihan ja puutarhan hoitoon tarkoitetuiksi oksasilppuriksi luetaan silppurit, joita ei saa käyttää yleisissä puistoissa, urheilukentillä, maa- ja metsätauloudessa eikä kaupallisessa toiminnassa.

Määräyksenmukaiseen käyttöön kuuluu myös valmistajan määrämien käyttö-, huolto- ja kunnossapitovaatimuksien ja käyttöohjeessa olevien turvallisuusohjeiden noudattaminen.

Jokainen tästä yli menevä käyttö katsotaan ei-määräyksen mukaiseksi. Valmistaja ei vastaa minkäänlaisista määräyksen vastaisesta käytöstä johtuvista vahingoista. Riski on pelkästään käyttäjällä.

Kaikki muu käyttö, joka poikkeaa näistä ei ole määräysten mukaista käyttöä. Valmistaja ei vastaa mistään näistä syistä aiheutuneista vahingoista - käyttäjä vastaa niistä kokonaan itse.

JJäälljjeellllee jjäääävväätt rriisskkiit

Myös määräystenmukaisessa käytössä voi, asianomaisten turvallisuusmääräysten noudattamisesta huolimatta, jäädä jäännösriskejä, johtuen käyttötarkoituksen määräämästä rakenteesta.

Jäännösriskejä voidaan vähentää huomioimalla "turvallisuusohjeet" ja "käyttötarkoitus" sekä käyttöohje.

Huomaavaisuus ja varovaisuus pienentää henkilöiden vahingoittumisen ja vaurioiden riskiä.

 Sormet ja kädet voivat loukkaantua, jos panet kätesi aukkoon

ja osut terään.

 Sormet ja kädet voivat loukkaantua terämekanismin

asennuksessa ja puhdistuksessa.

 Loukkaantumisen vaara suppilosta sinkoutuvien oksien

vuoksi.

 Virran aiheuttamat vaarat, jos käytät epäasianmukaisia

sähköisiä liitäntäjohtoja.

 Jännitettä johtavien osien koskettaminen, kun sähköiset

rakenneosat ovat avattuina.

 Kuulohäiriöt pitkäaikaisessa työskentelyssä ilman

kuulonsuojaa.

Varotoimista huolimatta on olemassa lisäksi epäilmeisten jäännösriskien vaara.

TTuurrvvaalllliissuuuussoohhjjeeiittaa

Lue ja huomioi ennen tämän tuotteen käyttöönottoa seuraavat ohjeet ja ammattiyhdistyksen antamat tapaturmantorjuntamääräykset tai kulloisenkin maan voimassaolevat turvallisuusmääräykset, voidaksesi suojella itseäsi ja muita mahdollisilta vammoilta.

Anna turvallisuusohjeet kaikkien laitetta käyttävien luettavaksi.

Säilytä nämä turvallisuusohjeet hyvin.

Laitetta saa korjata vain valmistaja tai valmistajaa valtuuttama yritys.

 Tutustu laitteeseen käyttöohjeen avulla ennen käyttöä.

 Älä käytä laitetta muihin kuin vain sille määrättyihin

tarkoituksiin (katso kohtia käyttötarkoitus ja oksasilppurilla työskenteleminen).

 Älä kurkota eteenpäin. Ota oikea työasento. Seiso samalla

tasolla kuin laite, kun heität silputtavaa materiaalia laitteen sisään.

 Ole tarkkaavainen. Kiinnitä huomiota siihen mitä teet. Aloita

työ järkevästi. Älä käytä laitetta kun olet väsynyt tai olet huumeen, alkoholin tai lääkkeen vaikutuksen alainen. Varomattomuuden hetki laitteen käytössä voi johtaa vakaviin loukkaantumisiin.

 Käytä työssä suojalaseja, työkäsineitä ja kuulonsuojaa.  Käytä sopivaa työvaatetusta:

− ei väljiä vaatteita

− ei luistavia kenkiä

− ei löysiä, roikkuvia vaatteita tai vaatteita, joissa on

riippuvia nauhoja tai nyörejä.

 Laitteen käyttäjä on vastuussa muiden käyttöpaikan

läheisyydessä oleskelevien turvallisuudesta.

 Lapset eivät saa leikkiä laitteella.  Pidä lapset loitolla laitteesta.  Lapset eivät saa suorittaa laitteen puhdistusta tai huoltoa.  Älä koskaan ota laitetta käyttöön, kun sen lähellä on

asiattomia henkilöitä.

 Älä jätä laitetta seisomaan ilman valvontaa.  Pidä työalue järjestyksessä! Epäjärjestyksestä voi olla

seurauksena tapaturmat.

 Seiso aina laitteen sivulla tai sen takana. Älä seiso

ulosheittoaukon edessä.

 Älä missään tapauksessa työnnä kättäsi täyttö- tai

ulosheittoaukkoon.

 Pidä kasvot ja keho loitolla täyttöaukosta.  Älä ylikuormita laitetta! On olemassa vaara, että sahanterä

tarttuu hallitsemattomasti yksittäiskappaleihin.

 Käytä laitetta vain kaikkien suojavarusteiden ollessa oikein

kiinnitettyinä, äläkä tee laitteeseen muutoksia, jotka haittaavat turvallisuutta.

 Älä muuta moottorin säädinasetusta, sillä kierrosluku säätää

turvallisen enimmäistyönopeuden ja suojaa moottoria ja kaikkia pyöriviä osia ylinopeuden aiheuttamilta vahingoilta. Ota yhteys asiakaspalveluun, jos esiintyy ongelmia.

 Älä käytä laitetta ilman täyttösuppiloa.  Älä muuta laitetta tai laitteen osia.  Älä jätä laitetta sateeseen seisomaan, äläkä työskentele

sateessa.

 Huomioi ympäristövaikutukset:

− Älä käytä konetta kosteassa tai märässä ympäristössä.

− Säilytä laitetta kuivassa paikassa. Pidä lapset loitolla.

− Työskentele vain riittävissä näköolosuhteissa.

 Sormien suojaamiseksi asennuksessa ja puhdistuksessa on

käytettävä suojakäsineitä.

 Älä kuljeta laitetta moottorin käydessä.  Sammuta kone ja vedä verkkopistoke pistorasiasta:

− keruukorin asetuksen ja poiston ajaksi

− huolto- ja puhdistustöissä

− häiriöiden poistossa

− liitäntäjohdon tarkistuksen ajaksi toiminnan

aikana , onko johto kiertynyt tai vaurioitunut

− kuljetus

− korjaustöissä

− laitteelta poistuttaessa (myös lyhytaikaisesti)

 Laitteen täyttö- ja poistoaukon tukkeutuessa kytke moottori

pois päältä ja vedä verkkopistoke irti ennen kuin poistat ainetta täyttö- tai poistoaukosta.

 Tarkasta laitteen mahdolliset vauriot:

− Tarkasta huolellisesti ennen seuraavaa käyttöä

suojavarusteiden moitteeton ja tarkoituksenmukainen kunto.

− Tarkista, toimivatko kaikki liikkuvat osat moitteettomasti, ja

etteivät osat ole jumittuneet tai vaurioituneet. Kaikkien osien on oltava oikein asennettuina ja täytettävä kaikki edellytykset, jotta toiminta olisi moitteetonta.

− Vaurioituneet suojalaitteet ja osat täytyy korjauttaa tai

vaihdattaa asianmukaisesti hyväksytyn korjaamon (tai valmistajan) kautta, jos ei toisin ilmoitettu käyttöohjeessa.

− Vaurioituneet tai lukukelvottomat turvallisuusetiketit on

korvattava uusilla.

 Säilytä laitteet kuivassa, lukitussa paikassa, lasten

ulottumattomissa.

 Varastoi laite siten, että bensiinihöyryt eivät pääse

kosketukseen avotulen tai kipinöiden kanssa. Anna koneen aina jäähtyä ennen varastointia.

SSäähhkkööttuurrvvaalllliissuuuuss

 IEC 60245 (H 07 RN-F) mukainen liitäntäjohto, jonka johtimen

poikkileikkaus on vähintään

− 1,5 mm² 25 m kaapelipituudelle asti

− 2,5 mm² yli 25 m kaapelipituudella

 Pitkät ja ohuet liitosjohdot aiheuttavat jännitehäviötä. Moottori

ei saavuta enää maksimaalista tehoa, laitteen toiminta heikkenee.

 Liitäntäjohdon pistokkeiden ja kytkentälaatikoiden tulee olla

kumista, pehmeästä PVC:stä tai muusta termoplastisesta materiaalista, jonka mekaaninen lujuus on sama tai niiden täytyy olla päällystetty vastaavalla materiaalillla.

 Liitäntäjohdon pistokkeen täytyy olla roiskevesisuojattu.  Liitäntäjohtojen asennuksessa on huomioitava, että johtoja ei

litistetä, taivuteta eikä pistokeliitin ole märkä.

 Jos käytät johtokelaa, kelaa johto kokonaan kelasta.  Käytä johtoa vain tarkoituksenmukaisiin töihin. Suojaa johto

kuumuudelta, öljyltä ja teräviltä reunoilta. Älä vedä johdosta pistokkeen irrottamiseksi pistorasiasta.

 Tarkista liitosjohdot säännöllisesti ja vaihda vioittuneet.  Älä kosketa vaurioitunutta liitäntäjohtoa ennen kuin se on

irrotettu verkosta. Vaurioitunut liitäntäjohto voi muodostaa kosketuksen sähköjohtavien osien kanssa.

 Älä käytä viallisia liitäntäjohtoja.  Käytä ulkona vain tarkoituksenmukaisia sallittuja ja

vastaavasti merkittyjä jatkojohtoja.

 Väliaikaisratkaisuiksi tarkoitettuja sähköliitäntöjä ei saa

käyttää.

 Suojalaitteita ei saa koskaan ohittaa tai ottaa pois käytöstä.  Kytke laite varokkeelliseen maadoitettuun pistorasiaan

(30 mA).

Sähköisten osien sähköliitäntä tai korjaukset on annettava

toimiluvan saaneen sähkömiehen tai meidän asiakaspalvelumme suoritettavaksi. Paikallisia määräyksiä, erityisesti suojatoimenpiteitä on noudatettava.

Jos laitteen verkkoliitäntäjohto (jos olemassa) vaurioittuu, se

on korvattava erikoisjohdolla. Johto on saatavissa valmistajalta tai valmistajan asiakaspalvelusta.

Laitteen muiden osien korjaukset on annettava valmistajan

tai sen asiakaspalvelun suoritettavaksi.

Käytä vain alkuperäisiä varaosia, lisävarusteita ja

erityislisävarusteita. Muiden varaosien ja lisävarusteiden käyttö voi aiheuttaa käyttäjälle vammoja. Valmistaja ei vastaa tällaisten varusteiden aiheuttamista vahingoista.

KKookkoooonnppaannoo

Katso sivua 141

KKääyyttttöööönnoottttoo

 Varmistu, että laite on asennettu täydellisesti ja määräysten

mukaisesti.

 Pystytä silppuri käyttöä varten vaakasuoralle ja tukevalle

alustalle (kaatumisen vaara).

 Älä käytä laitetta laatoitetulla pinnalla, jonka päällä on irrallista

kiveä, sillä irrallinen materiaali voi aiheuttaa loukkaantumisia.

 Käytä laitetta vain ulkona. Pidä etäisyys (vähintään 2 m)

seinästä ja muista jäykistä kohteista.

 Tarkista ennen jokaista käyttöä:

− johdot rikkinäisten kohtien varalta (repeämät, viillot ym.)

älä käytä rikkinäisiä johtoja

− laitteen mahdolliset vauriot (katso kohtaa "Turvallinen

työskentely")

− että kaikki ruuvit, mutterit ja pultit ja muut

kiinnitysmateriaalit on kiristetty kunnolla.

− että suojukset, ohjaimet ja suojakilvet ovat paikoillaan ja

hyvässä toimintakunnossa.

Verkkoliitäntä

 Vertaa laitteen tyyppikilpeen merkittyä jännitettä

verkkojännitteeseen ja liitä laite vastaavaan ja määräystenmukaiseen pistorasiaan.

 Käytä pidennysjohtoa, jonka poikkileikkaus on riittävä.

Verkkoimpedanssi

Sveitsi UK

2300 W

16 A hidas

10 A hidas 13 A hidas

2800 W

16 A hidas

13 A hidas

Verkkoimpedanssi

Epäsuotuisten verkko-olosuhteiden vallitessa voi laitteen käynnistyksessä ilmaantua lyhytaikaista jännitteen vähennystä, joka saattaa haitata muiden laitteiden toimintaa (esim. lampun lepatusta). Häiriöitä ei pitäisi esiintyä, jos noudatetaan maksimaalista verkkoimpedanssia.

Tehonotto P

(W) Verkkoimpedanssi Zmax (Ω) 2300 0,31 2800 0,31

Päälle-/poiskytkin

Älä käytä laitetta jonka kytkintä ei voida kytkeä päälle tai pois päältä. Vaurioitunut katkaisia on heti korjattava tai vaihdettava asiakaspalvelun toimesta.

Käynnistys

Paina vihreää painiketta I .

Sammutus

Paina punaista nappia 0 .

Jälleenkäynnistymisvaroke

virtakatkossa

Kone kytkeytyy virtakatkossa automaattisesti pois päältä (nollajännitelaukaisin). Uudelleen käynnistämistä varten paina jälleen vihreää painiketta.

Moottorin suojaus

Moottori on varustettu suojakytkimellä, ja se kytkeytyy ylikuormituksessa itsestään pois päältä. Moottori voidaan jäähtymistauon (n. 5 min.) jälkeen käynnistää uudestaan. Paina

1. palautusnappia (moottorinsuoja)

2. vihreää I käynnistysnappia.

Kierrossuunnan vaihtokytkin

Kierrossuunnan vaihtokytkintä saa käyttää vain

silppurin ollessa pysäytettynä.

Asento

Leikkuutela vetää materiaalin sisään ja silppuaa sen.

Asento

Terä työskentelee vastakkaiseen suuntaan ja kiinni juuttunut materiaali irtoaa.

Kun olet asettanut kierrossuunnan vaihtokytkimen asentoon

, pidä käynnistyksen/pysäytyksen vihreää kytkintä alas painettuna. Leikkuutela asettuu vastakkaiseen suuntaan. Kun päästät käynnistys-/pysäytyskytkimestä, silppuri pysähtyy automaattisesti.

Vinkkejä

z Suuret oksankappaleet irtoavat sekä leikkuu- että

vapautussuuntaan, kun käynnistys toistetaan useampaan kertaan.

z Käytä kiinni juuttuneen kappaleen poistamiseen suppilosta tai

poistoaukosta kättä pidempää apuvälinettä.

Odota aina, että silppuri on täysin pysähtynyt, ennen

kuin käynnistät sen uudelleen.

Keruusäiliö

Integroitu keruusäiliö on varustettu lukituskahvalla ja turvakatkaisijalla.

L Kytke laite pois päältä ennen kuin keruukori asetetaan ja

poistetaan.

@ Keruusäiliö on lukittu ja liitetty hyvin laitteeseen.

@ Keruusäiliön lukitus on auki ja säiliö irti laitteesta.

Laitetta ei voi kytkeä päälle.

L Jos keruusäiliön lukitus avataan laitteen ollessa

päällekytketty, laite sammuu automaattisesti.

TTyyöösskkeenntteellyy ookkssaassiillppppuurriillllaa

 Seiso aina laitteen sivulla tai sen takana. Älä seiso

ulosheittoaukon edessä.

 Kun otat laitteen käyttöön, seiso aina ulosheittoalueen

ulkopuolella.



Pidempi oksa, joka pistää ulos laitteesta, voi kimmota

takaisin, kun terät tarttuvat siihen! Pidä turvaväli!

 Älä missään tapauksessa työnnä kättäsi täyttö- tai

ulosheittoaukkoon.

 Pidä kasvot ja keho loitolla täyttöaukosta.  Älä vie käsiä, muita kehonosia tai vaatteita täyttöputken tai

ulosheittokanavan sisään tai muiden liikkuvien osien lähelle.

 Tarkista ennen laitteen päällekytkentää

− ettei täyttösuppiloon ole jäänyt pilkottuja oksanjätteitä.

− että keruusäiliö on lukittu.

 Älä kallista laitetta moottorin käydessä.

 Varmista, että moottorissa ei ole jätteitä tai muita

kasaantumia, jotta moottori on suojattu vaurioilta tai mahdolliselta tulipalolta.

 Täytössä on huomioitava, että täyttösuppiloon ei laiteta

metalliosia, kiviä, pulloja tai muita käsittelykelvottomia esineitä.

 Jos täyttösuppiloon joutuu vieraita esineitä tai laitteesta alkaa

kuulua epätavallisia ääniä tai se alkaa täristä, laite on sammutettava heti ja seisautettava. Vedä verkkopistoke irti ja huomioi seuraavat kohdat:

− tutki vauriot

− vaihda tai korjaa vialliset osat

− tarkasta laite ja kiristä löystyneet osat

Et saa korjata laitetta itse, ellet ole siihen oikeutettu.

 Mitä voidaan silputa?

Kyllä:

• Kaikenlaisia, läpimitaltaan korkeintaan suuruisia oksia aina puulajista ja sen tuoreudesta riippuen.

• Kotitaloudesta ja pihapuutarhasta tulleita orgaanisia jätteitä esim. pensaiden ja puiden oksia, kuihtuneita kasveja, keittiön jätteitä.

 silputaan vain vuorottain oksien kanssa

Ei:

• Lasia, metallia, muovia, muovipusseja, kiviä, kangaspalasia,

multaisia juuria

• Jätteet, joilla ei ole kiinteää koostumusta, esim. keittiöjätteet

 Erityisiä huomautuksia silppuamista

varten:

¾ Työnnä silputtava materiaali aina

oikealta puolelta suppilon täyttöaukkoon

¾ Silppua puiden oksat ja haarat

pian leikkauksen jälkeen

− nämä aineet kovettuvat

kuivuessaan, joten suurimman käsittelykelpoisen oksan halkaisija pienenee.

¾ Poista hyvin oksaisista oksista liialliset haarat. ¾ Hyvin vesipitoisten, liimautuvien pihajäännösten

silppuamisessa

− täytä suppiloon vuoronperään em. aineita ja puunoksia,

jotta laite ei tukkeutuisi.

¾ Älä anna silputun materiaalin kasautua liian korkealle

ulosheittoaukon alle. Tästä voisi olla seurauksena, että jo silputtu materiaali tukkeaa ulosheittokanavan ja materiaali saattaa iskeytyä tällöin takaisin täyttöaukosta.

¾ Jos laite tukkeutuu, puhdista täyttöaukko ja ulosheittokanava.

Kytke tätä ennen ensiksi moottori pois päältä ja irrota verkkopistoke.

¾ Huomioi, että noudatat laitettasi vastaavaa maksimaalista

käsittelykelpoista oksan halkaisijaa (katso ”Tekniset tiedot”). Käsittelykelpoisen oksan suurin halkaisija voi pienentyä riippuen puun laadusta ja tuoreudesta.

¾ Leikkuusylinterin hitaan pyörimisen ansiosta silppuri vetää

silputtavan materiaalin sisään automaattisesti, niin ettei sitä tarvilse työntää.

¾ Leikkuuterä on tehtaalla valmiiksi säädetty eikä vaadi säätlä

ennen käytön aloittamista. Vastaterän säätäminen on tarpeen, jos katkaistu materiaali ei silppuunnu kunnolla:

− Käännä vipukatkaisin oikealle.

− Odota leikkuutelan liikkeen loppumista.

− Kytke laite uudestaan päälle ja syötä laitteeseen

helpommin työstettävää ainetta.

¾ Laitteen ylikuormittuessa moottorin suojakytkimellä varustettu

kytkin sammuttaa laitteen automaattisesti.

− käynnistä silppuri jälleen n. 5 min. kuluttua.

− jos laite ei käynnisty tämän ajan jälkeen, katso kohta

"Mahdolliset häiriöt".

VVaassttaatteerräänn ssäääättäämmiinneenn

Vastaterä B voidaan säätää välyksettömäksi leikkuutelaan A nähden. Jotta silppuri työskentelisi tehokkaasti, välimatkan tulisi olla mahdollisemman pieni.

Pehmeä materiaali tai märät oksat voivat revetä leikkautumisen sijasta. Myös pitkästä käytöstä kulunut vastaterä voi aiheuttaa tämän ongelman.

Välimatkan säätäminen.

Käynnistä laite. Muovikotelon oikealla puolella on säätölaite. Kun haluat säätää välimatkan, työnnä laitteen mukana tullut kuusiokoloavain D sisään ja käännä sitä oikeaan niin, että ruuvi C liikkuu leikkuutelan suuntaan. Käännä niin pitkään, kunnes poistoaukosta tulee ohuita alumiinilastuja.

HHuuoollttoo jjaa hhooiittoo

• Ennen kuin aloitat huoltoa:

− katkaise virta moottorista ja irrota pistoke.

− ota suojakäsineet käteesi vahinkojen välttämiseksi.

Kun laite on kytketty pois päältä huollon, varastoinnin tai varusteen vaihdon takia, varmista, että energialähde on kytketty pois päältä ja verkkopistoke on vedetty pois. Varmista, että kaikki liikkuvat osat ovat pysähtyneet. Jos laitteeseen kuuluu avain, varmista, että se on vedetty pois. Anna laitteen aina jäähtyä ennen huoltoa, säätöä ym.

Kun huollat leikkuuteriä, ota huomioon, että käynnistysmekanismi saattaa vielä käydä, vaikka moottori ei kävisikään päällyskannen lukituksen estämänä.

Leikkuutyökalujen huollossa on huomioitava, että ne voivat vielä pyöriä käynnistysmekanismin kautta, vaikka moottori ei pyöri suojuksen lukituksen vuoksi.

Varmista huollon tai korjauksen jälkeen, ettei työkaluja ja ruuvivääntimiä jäänyt laitteeseen.

• Okasilppuria ei yleensä tarvitse huoltaa. Laitteen

kunnossa pitämiseksi ja sen pitkän käytön takaamiseksi on muistettava seuraava:

− pidä tuuletusaukot puhtaina ja esteettöminä.

− tarkista kiinnityspultit (kiristä tarvittaessa).

− puhdista laite käytön jälkeen sisä- ja ulkopuolelta.

Käytä silppurin puhdistamiseen vain lämmintä, kosteaa liinaa ja pehmeää harjaa. Älä koskaan käytä puhdistus- tai liuotinainetta. Ne voivat vahingoittaa peruuttamattomasti silppuria. Kemikaalit voivat syövyttää muoviosia.

− Älä puhdista konetta juoksevalla vedellä tai painepesurilla.

− Käsittele metalliosat jokaisen käytön jälkeen korroosiota

estävällä, ympäristöä suojelevalla, biologisesti hajoavalla öljysuihkeella.

− Leikkuuterä ja vastalevy ovat kuluvia osia, mutta

normaalisti käytettyinä ja ohjeiden mukaan asennettuina ne kestävät useita vuosia.

MMaahhddoolllliisseett hhääiirriiöött

Ennen jokaista häiriönpoistoa:

− kytke laite pois päältä

− Odota että oksasilppurin terät pysähtyvät

− vedä virtapistoke irti

Häiriö Mahdollinen syy Korjaus

Moottori ei käynnisty verkkojännite puuttuu tarkasta varoke

liitäntäjohto viallinen tai anna tarkastettavaksi (sähkömies) laite ylikuormittunut (moottorinsuoja on

lauennut)

Anna laitteen jäähtyä.

Paina

1. palautusnappia (moottorinsuoja)

2. vihreää I käynnistysnappia.

Keruusäiliön lukitus auki (keruusäiliön turvakatkaisija reagoinut)

Lukitse keruusäiliö

Moottori hurisee, mutta ei käynnisty

leikkuuterä tukkeutunut pysäytä laite

Kytke kierrossuunnan vaihtokytkin asentoon

. Käynnistä laitetta, kunnes lukkiutumistila on saatu poistettua. Pysäytä laite jälleen. Aseta

kierrossuunnan vaihtokytkin takaisin asentoon

kondensaattori viallinen vie kone valtuutetulle korjaajalle

Kone ei vedä silputtavaa materiaalia kunnolla sisäänpäin

Leikkuuterä pyörii takaisinpäin. Kytkimen asenti ei ole oikein

käännä katkaisinvipu oikeaan asentoon

materiaali on juuttunut suppiloon (tukos) Pysäytä laite. Kytke kierrossuunnan vaihtokytkin

asentoon

. Käynnistä laite, jotta silputtava aine

vapautuu tai roskat poistuvat. Pysäytä laite jälleen. Kun jatkat työskentelyä, aseta

kierrossuunnan vaihtokytkin jälleen asentoon

materiaali on liian pehmeää tai liian märkää

työnnä materiaalia alaspäin oksan avulla pyörittäen

leikkuuterä on kulunut Säädä vastalevy kuten kohdassa „Vastalevyn

säätäminen“ on kuvattu. Jos leikkuutela on pahasti kulunut, vaihda se uuteen.

Leikkuutelan vaihto on suoritettava asiakaspalvelun toimesta.

Silppuamistulos on huono. Vastaterä ei ole säädetty oikein. Säädä vastaterää kohdassa „Vastaterän säätäminen“

kuvatulla tavalla.

Moottori käynnistyy, lukkiutuu kuitenkin jo pienestä kuormituksesta ja sammuu moottorin-suojakytkimestä.

Pidennysjohto liian pitkä tai sen poikkileikkaus liian pieni.

Pistorasia liian kaukana pääliitännästä ja liitäntäjohdon poikkileikkaus liian pieni.

Pidennyjohto saa olla vähintään 1,5 mm2, enintään 25 m pitkä. Pidemmän johdon poikkileikkauksen tulee olla vähintään 2,5 mm

Jos ilmenee muita virhetoimintoja, ota yhteys asiakaspalveluumme.

TTeekknniisseett ttiieeddoott

Malli

AH 623 Typ LHF 2300 AH 621 Typ LHF 2800

Valmistusvuosi katso viimeinen sivu Moottori vaihtovirtamoottori, 50 Hz, 2800 min-1 Verkkojännite 230 V~ 230 – 240 V~ Moottorin teho P

S6 - 40 % 2300 W 2800 W

Moottorin teho P

S1 2000 W 2300 W Leikkuutelan kierrosluku 40 min-1 Käynnistys-/katkaisu kytkin varustettu Varustettu ylikuormitussuojalla, leikkuuja taaksepäin pyöritys, nollajännitelaukaisin Paino 26,5 kg 27,5 kg Äänen painetaso LPA

(mitattu direktiivin 2000/14/EY mukaisesti)

70,3 dB (A)

K = 3 dB (A)

71,9 dB (A)

K = 3 dB (A)

mitattu melutehotaso LWA

(mitattu direktiivin 2000/14/EY mukaisesti)

90,3 dB (A)

K = 2,83 dB (A)

89,1 dB (A)

K = 2,42 dB (A)

taattu melutehotaso LWA

(mitattu direktiivin 2000/14/EY mukaisesti)

93 dB (A) 92 dB (A)

Suurimman käsittelykelpoisen oksan halkaisija

(pätee vain juuri leikatuille oksille)

∅ max. 40 mm ∅ max. 42 mm

Turvallisuusluokitus I Suojaus IP 24 Verkkoimpedanssi Sveitsi UK

16 A hidas 10 A hidas 13 A hidas

16 A hidas

13 A hidas

EEUU--yyhhddeennmmuukkaaiissuuuusssseellvviittyys

Nro. (S-No.): 10879  AH 621 Typ LHF 2800 vastaa EY-direktiiviä

2006/42 EY

Yrityksemme

ATIKA GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany ilmoittaa täten yksinomaisella vastuulla, että tuote puutarhasilppuri malli AH 621 Typ LHF 2800, AH 623 Typ LHF 2300 Sarjanumero: 015000 – 035000 on yhdenmukainen ylämainittujen EY-direktiivien määräysten kanssa sekä seuraavien direktiivien määräysten kanssa:

2004/108/EY, 2011/65/EU ja 2000/14/EY. Seuraavia harmonisoituja normeja on käytetty:

EN 60335-1:2012; EN 13683/A2:2011; EN 62233:2008; EN 55014-1/A2:2011; EN 55014-2/A2:2008; EN 61000-3-2/A2:2009; EN 61000-3-11:2000

Vaatimustenmukaisuuden arviointimenetelmä: 2000/14/EY – liite V

AH 621 Typ LHF 2800 AH 623 Typ LHF 2300 Mitattu äänen tehotaso LWA 89,1 dB (A) 90,3 dB (A) Taattu äänen tehotaso LWA 92 dB (A) 93 dB (A)

Teknisten asiakirjojen kokoamiseen valtuutettu henkilö:

ATIKA GmbH – Technisches Büro – Josef-Drexler-Str. 8 – 89331 Burgau – Germany

i.A. Burgau, 07.01.2015 i.A. G. Koppenstein, Suunnitelujohto

TTaakkuuuu

Huomioi mukana oleva takuuselvitys.

L Kérjük, a leírást későbbi használat céljára

szíveskedjen megőrizni.

L Adja tovább a kezelési utasítást azoknak a

személyeknek, akik a géppel dolgoznak.

A készüléket jelen kezelési utasítás elolvasása, valamennyi megadott utasítás figyelembevétele és a készülék leírásnak megfelelő összeszerelése előtt üzembe helyezni nem szabad.

Ezt a készüléket csökkent fizikai, érzékszervi vagy mentális képességekkel rendelkező, vagy kellő tapasztalattal és tudással nem rendelkező személyek is használhatják, ha megfelelő felügyelet alatt állnak vagy a készülék biztonságos használatáról oktatásban részesültek és a használatból eredő veszélyeket megértették.

Gyermekeknek és 16 év alatti fiatalkorúaknak nem szabad a berendezést kezelniük.

TTaarrttaalloomm

Szállított csomag 52 A készülék leírása 52 Üzemidők 52 A készüléken alkalmazott szimbólumok 52 Jelzések kezelési utasítás 53 Rendeltetésszerű alkalmazás 53 Fennmaradó kockázat 53 Biztonságos munkavégzés 53 Összeszerelés 55 / 141 Üzembe helyezés 55 Munkavégzés a kerti aprítógéppel 56 A ellenkés beállítása 57 Karbantartás és ápolás 57 Lehetséges zavarok 58 Műszaki adatok 59 EK-megfelelőségi-nyilatkozat 59 Garancia 59 Pótalkatrészek 134

SSzzáállllííttootttt ccssoommaagg

 Kicsomagolás után ellenőrizze a karton tartalmának

! teljességét ! esetleges szállítási károkra

Kifogásolásokat haladéktalanul közölje szakkereskedőjével, szállítójával, illetve a gyártóval. Későbbi reklamációkat nem áll módunkban elfogadni.

• 1 előszerelt készülékegység

•

1 csavartasak

• 1 állvány

•

1 gyűjtőkosár

• 2 kerék

•

1 kezelési utasítás

• 2 keréksapka

•

1 garancianyilatkozat

• 2 láb

AA kkéésszzüülléékk lleeíírráássa

A. Az aprítandó gallyak bemeneti tölcsérje B. KI-/BE-kapcsoló C. Visszaállító gomb / Motorvédelem D. Fogantyú E. Hálózati csatlakozó dugó F. Állvány kerekekkel és lábakkal G. A motorház felső H. Beállító gomb a vágóhengerhez I. Kidobó nyílás J. Gyűjtőkosár K. Gyűjtőkosár rögzítése

ÜÜzzeemmiiddőőkk

Kérjük, vegye figyelembe a regionális előírásokat.

AA kkéésszzüülléékkeenn aallkkaallmmaazzootttt sszziimmbbóólluummookk

Üzembe helyezés előtt olvassa el, és vegye figyelembe a kezelési utasítást és a biztonsági utasításokat.

Javítási, karbantartási és tisztítási munkálatok előtt a motort állítsa le, és a hálózati csatlakozó dugót húzza ki.

Járó motor mellett ügyeljen a gépből kirepülő forgácsdarabokra – ne engedjen idegen személyeket,

Óvakodjék a forgókésektől. járó motor mellett ne nyúljon be se kézzel, se lábbal a berendezés

nyílásaiba. házi- és haszonállatokat a veszélyes gép közelébe.

Szem- és hallásvédelmet viseljen.

Védőkesztyűt

viseljen.

Nedvességtől védjük.

Rálépni nem

szabad.

Szecskázandó

anyag vagdalva

Szecskázott anyag nincs vagdalva

Gyűjtőkosár rögzítve

Gyűjtőkosár megnyitva A tönkrement elektromos készülék nem való a

háztartási hulladékba. A készüléket, tartozékait és csomagolását környezetkímélő módon juttassa

hulladékba. Az elhasznált elektromos és elektronikai készülékekről szóló 2012/19/EU Európai Irányelv rendelkezései szerint a már nem használható elektromos készülékeket külön kell begyűjteni és a környezetnek megfelelő újrahasznosításra előkészíteni.

A termék megfelel az erre a termékfajtára vonatkozó

európai irányelveknek.

JJeellzzéésseekk kkeezzeellééssii uuttaassííttááss

Fenyegető veszély vagy veszélyes helyzet. Jelen utasítások figyelmen kívül hagyása sérüléseket vonhat maga után, illetve dologi károkhoz vezethet.

Szakszerű alkalmazásra vonatkozó fontos utasítások. Jelen utasítások figyelmen kívül hagyása

zavarokhoz vezethet.



Alkalmazói utasítások. Eme utasítások segítséget nyújtanak a funkciók optimális kihasználásához. Szerelés, kezelés és karbantartás. Itt pontosan elmagyarázzuk Önnek, hogy mit kell tennie.

RReennddeelltteettéésssszzeerrűű aallkkaallmmaazzááss

A rendeltetésszerű használat esetében a gallyaprító

− mindennemű gally (a fa fajtájától és frissességétől függően) a

max. átmérőig

− fonnyadt, nyirkos, már napok óta tárolt kerti hulladéknak

gallyakkal váltakozó aprítására alkalmas.

Üveg, fém, műanyagok, műanyag szatyrok, kövek, szövetanyagok, földes gyökerek, nem kellő szilárdságú hulladékok (pl. konyhai hulladék) aprítása kifejezetten kizárt.

A kerti aprítógép csak magáncélú, ház körüli kertben vagy szabadidőkertben való használatra alkalmas.

Házi- és hobbikertben használandó készüléknek az tekintendő, amelyiket nem közcélú létesítményekben, parkokban, sportlétesítményekben, mező- és eredőgazdaságokban és nem ipari célokra használnak.

A rendeltetésnek megfelelő használathoz tartozik még a gyár által előírt módon való használat-, az ennek megfelelő karbantartásés javítás valamint az útmutatóban olvasható biztonsági tudnivalók követése.

Minden ezektől eltérő használat rendeltetéssel ellentétesnek minősül. Az ilyen jellegű károkért a gyár nem vállal szavatosságot. A kockázat ekkor egyedül a felhasználót terheli.

A kerti szecskázógép önkényes megváltoztatása az abból eredő bármilyen kárra kizárja a vállalt gyári szavatosságot.

A gépet csak olyan személy szerelheti, használhatja és tarthatja karban, akit azzal megbíztak, és akit a lehetséges veszélyekről tájékoztattak. Karbantartást csak gyárunk, vagy az általunk megnevezett vevőszolgálati műhely végezhet.

FFeennnnmmaarraaddóó kkoocckkáázzaatt

A gép rendeltetésének megfelelő használata mellett, és

valamennyi vonatkozó biztonsági rendelkezés betartása ellenére is fennállhatnak még fennmaradó kockázatok.

A fennmaradó kockázat csökkenthető, ha a „Biztonsági utasítások” és a „Rendeltetésszerű alkalmazás”, valamint a kezelési utasítás leírásainak figyelembe vételével.

Mindezek figyelembe vétele és a kellő óvatosság segít a balesetek és sérülések megelőzésében.

 Az újjak és a kezek megsérülhetnek, ha kézzel átnyúlunk egy

nyíláson, és a késekhez jutunk.

 Az újjak és a kezek sérülésének veszélye a késeken végzett

szerelési és tisztítási munkák során.

 Sérülés kiperdült aprított anyag által a tölcsér közelében.  Veszélyeztetés áram által, nem szabályszerű villamos

csatlakozóvezetékek alkalmazása esetén.

 Feszültséget hordozó részek megérintése nyitott villamos

szerkezeti elemek esetén.

 A halláskárosodás hosszabb ideig tartó munkavégzés esetén

hallásvédelem nélkül.

Továbbiakban minden megtett óvintézkedés ellenére fennállhatnak még nem nyilvánvaló fennmaradó kockázatok.

BBiizzttoonnssáággooss mmuunnkkaavvééggzzééss

A gyártmány üzembe helyezése előtt olvassa el és vegye figyelembe a következő utasításokat ésszakmai a mindenkori országban érvényes biztonsági rendelkezéseket, hogy saját magát és másokat a lehetséges sérülésektől megóvja.

A biztonsági utasításokat adja tovább mindenkinek, aki a géppel dolgozik.

Őrizze meg gondosan ezeket a biztonsági utasításokat.

A biztonsági lekapcsoláson szükséges javításokat a gyártó, illetve általa megnevezett cégek végezhetik.

 Használat előtt a kezelési utasítás segítségével ismerkedjen

meg készülékével.

 A készüléket ne használja olyan célokra, amelyekre az nem

való (lásd „Rendeltetésszerű használat” és „Munkavégzés a kerti aprítógéppel” pontokat).

 Álljon biztosan a lábán, és mindenkor őrizze meg

egyensúlyát. Ne hajoljon ágaskodva előre. A szecskázni való bedobásakor álljon egy szinten a berendezéssel.

 Legyen figyelmes. Figyeljen arra, amin dolgozik. Munkáját

ésszerűen hajtsa végre. A gépet ne használja olyankor amikor fáradt, kábító hatású szer, alkohol vagy gyógyszer hatása alatt áll. A gép használatánál elég egy figyelmetlen pillanat ahhoz, hogy súlyos balesetet szenvedjen.

 Viseljen a munkavégzés során védőszemüveget,

munkakesztyűt és hallásvédelmet.

 Viseljen alkalmas munkaruházatot:

− ne dolgozzék bő ruhában

− viseljen csúszásmentes lábbelit

− ne viseljen lazán lelógó vagy lelógó szegélyekkel és

zsinórral díszített ruházatot.

 A kezelő felelős a gép környezetében tartózkodó más

személyek biztonságáért.

 Gyermekek a készülékkel nem játszhatnak.  A gyermekeket a készüléktőltartsa távol.  A készülék tisztítását és felhasználói karbantartását nem

szabad gyermekekre bízni.

 Ne működtesse a berendezést, ha idegen személyek

tartózkodnak a gép veszélyes közelségében.

 Soha ne hagyja a készüléket felügyelet nélkül.  Tartsa a munkaterületét rendben! A rendetlenség baleseteket

vonhat maga után.

 Álljon a gép mögé vagy az oldalához. Soha ne tartózkodjon a

kidobó nyílás közelében.

 Soha ne nyúljon bele a töltő- vagy a kidobó nyílásba.  Tartsa távol arcát és testét a töltőnyílástól.  A készüléket ne terhelje túl! Jobban és biztonságosabban

dolgozhat a megadott teljesítménytartományban.

 A készüléket csak komplett és szabályosan felhelyezett

védőberendezésekkel üzemeltesse, és ne módosítson a gépen semmit, ami a biztonságot csorbítaná.

 Ne módosítsa a motor fordulatszám-szabályozási beállítását,

mert az szabályozza a legnagyobb biztonságos munkasebességet, valamint védi a motort és valamennyi forgó alkatrészt a túlzott sebesség következtében fellépő károsodástól. Probléma esetén kérjük, forduljon a vevőszolgálathoz.

 A készüléket soha ne üzemeltesse adagolótölcsér nélkül.  A készüléken, illetve annak részein módosításokat ne

végezzen.

 A készüléket vízzel nem fröcskölje le. (Áramütés veszélye!).  Vegye figyelembe a környezeti hatásokat:

− A gépet ne használja nedves vagy vizes környezetben.

− A gépet ne hagyja kint az esőben és esőben ne használja.

− Csak megfelelő látási viszonyok mellett dolgozzék,

gondoskodjék a jó világításról.

 Hogy ujjsérülését megelőzze, a gép szerelésénél és

tisztításakor viseljen védőkesztyűt.

 A gépet járó motorral szállítani nem szabad.  Kapcsolja ki a gépet és húzza ki a hálózati

csatlakozó dugót következő esetekben:

− gyűjtőkosár felrakása és levétele

− javítási munkálatok

− karbantartási és tisztítási munkák

− csatlakozó vezeték ellenőrzése üzem közben, hogy nincs-

e összegabalyodva vagy megsérülve

− zavarok elhárítása

− szállítás

− a gép elhagyása (rövid megszakítások esetén is)

 A gép bemeneti és kidobórészének dugulása esetén

kapcsolja ki a motort és húzza ki a hálózati csatlakozódugót, mielőtt a dugulást okozó anyagmaradványokat eltávolítja.

 Ellenőrizze a gépet esetleges sérülésekre:

− A készülék további használata előtt a

védőberendezéseket alaposan meg kell vizsgálni kifogástalan és rendeltetésszerű működés szempontjából.

− Ellenőrizze, hogy a mozgó alkatrészek működése

kifogástalan-e, vagy nincs-e valamelyik alkatrész megsérülve. Az összes alkatrésznek helyesen kell felszerelve lennie és minden feltételt teljesítenie kell a fűrész kifogástalan működése érdekében.

− Sérült védőberendezéseket és alkatrészeket elismert

szakszerviz által szakszerűen meg kell javíttatni, vagy ki kell cseréltetni, amennyiben a használati utasításban egyéb adat nem szerepel.

− A sérült vagy olvashatatlan biztonsági feliratok

haladéktalanul kicserélendők.

 A használaton kívüli gépeket száraz, lezárt helyiségben

tárolja, ahol ahhoz gyermekek hozzá nem férhetnek.

 A gépet olyan helyen tárolja, ahol benzingőz nem kerülhet

kapcsolatba nyílt lánggal vagy szikrával. A gépet tárolás előtt mindig hagyja kihűlni.

Villamos biztonság

 A csatlakozóvezeték kivitelezése IEC 60245 (H 07 RN-F)

szerint legalább következő vezeték keresztmetszettel

− 1,5 mm² 25 m-ig terjedő vezetékhossz esetén

− 2,5 mm² 25 m feletti vezetékhossz esetén

 A hosszú és vékony csatlakozóvezetékek

feszültségcsökkenéshez vezetnek. Ilyenkor a motor nem éri el a maximális teljesítményt, a berendezés pedig ugyancsak nem működik kielégítően.

 A dugaszoló aljazatnak és a csatlakozóvezetékek gumiból,

puha PVC-ből vagy más, hasonló mechanikai szilárdsággal rendelkező termoplasztikus anyagból készüljenek, vagy ilyen anyaggal kell ezeket bevonni.

 A csatlakozóvezetékek csatlakozóját védje a fröcskölő víztől.  A csatlakozóvezetékek fektetése során ügyelni kell arra, hogy

azok ne legyenek kitéve zúzódásnak, törésnek, valamint arra, hogy a dugaszolható összeköttetést víz ne érje.

 Kábeldob használatánál a kábelt mindig teljesen tekerje le a

dobról.

 A vezetéket ne használja olyan célokra, melyekre nem

rendeltetett. Óvja a vezetéket hőtől, olajtól és éles peremektől. A csatlakozó dugót ne a vezetéknél fogva húzza ki az aljzatból.

 Rendszeresen ellenőrizze a hosszabbító kábeleket, és azokat

cserélje ki, ha sérültek.

 A sérült vezetéket ne érintse meg mindaddig, amíg azt a

hálózatról le nem kapcsolta. A sérült vezeték áramot vezető alkatrésszel kerülhet kapcsolatba.

 Ne használjon hibás csatlakozóvezetékeket.  A szabadban csak erre a célra engedélyezett és megfelelő

jelöléssel ellátott hosszabbító kábeleket alkalmazzon.

 Ne alkalmazzon átmeneti villamos csatlakozásokat.

 Védőberendezéseket soha ne hidalja át, illetve azokat soha nem

helyezze üzemen kívürel.

A villamos csatlakoztatást illetve javításokat a gép villamos

részein csak engedélyezett villamossági szakember vagy ügyfélszolgálati irodáink egyike készítse el. A helyi előírásokat, különösképpen az óvóintézkedéseket figyelembe kell venni.

Ha a készülék (esetleg meglévő) hálózati csatlakozó

vezetéke megsérült, ezt a gyártótól vagy a vevőszolgálattól beszerezhető új csatlakozó vezetékre kell lecserélni.

A gép egyéb részein szükséges javításokat a gyár illetve

ügyfélszolgálati irodáinak egyike végezheti.

Csak eredeti pótalkatrészeket alkalmazzon. Egyéb

pótalkatrészek és egyéb tartozékok használata a kezelő balesetéhez vezethet. Ebből eredő károk tekintetében a gyártó felelősséget nem vállal.

ÖÖsssszzeesszzeerreellééss

lásd 141. oldal

ÜÜzzeemmbbee hheellyyeezzééss

 Győződjék meg arról, hogy a készülék összeszerelése

komplett és előírásszerű módon történt.

 Használat esetén az aprítógépet állítsa vízszintes és szilárd

alapzatra (borulás veszélye).

 Nem szabad a készüléket aszfaltozott, kaviccsal szórt alapon

használni, mert a kiszórt anyag azon sérülést okozhat.

 A berendezés kizárólag a szabadban használható. Tartson

megfelelő távolságot (legalább 2 m) minden faltól vagy más merev tárgytól.

 Minden használat előtt ellenőrizze:

− a csatlakozó vezetékek sérülésmentességét (repedések,

vágások, vagy hasonló)

ne használjon hibás vezetékeket

− esetleges sérülésekre

(lásd „Biztonságos munkavégzés”)

− hogy minden csavar, anyag és szeg, valamint egyéb

rögzítőanyag szorosan meg van húzva,

− hogy minden burkolat, terelőlap és védőpajzs a helyén,

megfelelő működési állapotban van.

Hálózati csatlakozás

 Hasonlítsa össze a készülék típustábláján megadott

feszültséget a hálózati feszültséggel, majd csatlakoztassa a készüléket a megfelelő és előírásszerű csatlakozó aljzatra.

 Megfelelő keresztmetszetű hosszabbító vezetéket

alkalmazzon.

Hálózati biztosíték

Svájcban UK

2300 W

16 A lomha

10 A lomha 13 A lomha

2800 W

16 A lomha

13 A lomha

Hálózati impedancia

Kedvezőtlen hálózati feltételek mellett a készülék bekapcsolási folyamata során rövid idejű feszültségcsökkenések léphetnek fel, melyek más készülékekre befolyást gyakorolhatnak (pl. egy lámpa villogása). Nem várhatók zavarok, ha a táblázatban megadott maximális hálózati impedanciákat betartják.

Teljesítményfelvétel P

(W)

Hálózati impedancia Z

max

(Ω) 2300 0,31 2800 0,31

KI-/BE-kapcsoló

Ne használjon olyan készüléket, amelynek a kapcsolóját nem lehet be- kikapcsolni. A sérült kapcsolót haladéktalanul javíttassa meg vagy cseréltesse ki arra alkalmas szakemberrel vagy a kijelölt vevőszolgálattal.

Bekapcsolás

Nyomja meg a zöld gombot ! I

Kikapcsolás

Nyomja meg a piros gombot ! 0

Újraindítás- áramkimaradás esetén

Áramkimaradás esetén a készülék automatikusan kikapcsol (nulla-feszültség-kioldó). A készülék ismételt bekapcsolásához nyomja meg újra a piros gombot.

Motorvédelem

A motor védőkapcsolóval rendelkezik és túlterhelés esetén magától kikapcsol. A motor a lehülési időt (kb. 5 percet) követően ismételten bekapcsolható. Az ismételt bekapcsoláshoz nyomja meg

1. a visszaállító gombot (motorvédelem)

2. a zöld gombot I .

Forgásirány-átkapcsoló

A forgásirány-átkapcsolót kizárólag a gallyaprító gép

kikapcsolt állapotában működtessük.

állás

Az aprítandó anyagot a vágószerszám behúzza a gépbe és felaprítja.

állás

A vágókés fordított irányban dolgozik, ilyenkor a beszorult aprítandó anyag kiszabadul.

Miután a forgásirány-átkapcsolót az

állásba állítottuk, tartsuk benyomva a KI-/BE-kapcsoló zöld gombját. A vágószerszám fordított irányba állítódik. Ha elengedjüka KI/BE-kapcsolót, a gallyaprító automatikusan megáll.

Jótanács

z Nagyobb tárgyakat vagy fadarabokat többszöri

működtetéssel mind a vágásirányban, mind pedig fordított irányban eltávolíthatunk.

z Használjunk egy botot vagy egy kampót a leblokkolt

tárgyaknak a bevezető tölcsérből vagy a kidobó nyílásból való eltávolítására.

Az újra történő bekapcsolás előtt mindig várjuk meg,

amíg a gallyaprító teljesen megállt.

Gyűjtőkosár

A beépített gyűjtőkosár rögzítő fogantyúval és egy biztonsági kikapcsolással van ellátva.

L A gyűjtőkosár felrakása és eltávolítása előtt kapcsolja le a

gépet.

@ Rögzített a gyűjtőkosár és a géppel szilárd

kapcsolatban van.

@ Nyitott a gyűjtőkosár rögzítése és a gépről leoldott.

A gépet nem lehet bekapcsolni.

L A bekapcsolt gépnél megnyitják a gyűjtőkosár

rögzítését, a gép magától leáll.

MMuunnkkaavvééggzzééss aa kkeerrttii aapprrííttóóggééppppeell

 Álljon a gép mögé vagy az oldalához. Soha ne tartózkodjon a

kidobó nyílás közelében.

 A készülék beindítása során mindig a kidobási zónán kívül

tartózkodjon.



A gépből kiálló nagyobb hosszúságú anyagok visszacsapódhatnak, mialatt a vágószerszám a berendezésbe behúzza őket! Tartson megfelelő biztonsági távolságot!

 Soha ne nyúljon bele a töltő- vagy a kidobó nyílásba.  Tartsa távol arcát és testét a töltőnyílástól.  Ne dugja be a kezét vagy más testrését a bevezető nyílásba,

a kidobó csatornába vagy a többi mozgó tárgy közelébe.

 A gép bekapcsolása előtt ellenőrizze

− nincsen-e szecskázási maradék a betöltő tölcsérben

− rögzítette-e a felfogó kosarat.

 Ne borítsa föl a készüléket járó motorral.

 Ügyeljen arra, hogy a motor hulladéktól és egyéb rárakódástól

mentes legyen, hogy ezzel megvédje a motort a károsodástól vagy egy esetleges tűztől.

 Adagolás során ügyeljen arra, hogy fémdarabok, kövek, üveg

vagy egyéb, nem feldolgozható tárgy ne kerülhessen az adagoló tölcsérbe.

 Amennyiben idegen tárgyak kerülnek az adagoló tölcsérbe,

vagy ha a készüléknél rendkívüli zajok vagy rezgések tapasztalhatók, a készüléket azonnal ki kell kapcsolni, és nyugalmi állapotba kell helyezni. Húzza ki a hálózati csatlakozó dugót, és végezze el a következőket:

− elenőrizze a kárt

− a sérült alkatrészeket cserélje ki vagy javíttassa meg

− ellenőrizze a készüléket és húzza meg a meglazult

alkatrészek rögzítését.

Ne vállalkozzék a gép javítására, ha ahhoz nincs

képesítése (l. biztonsági útmutatások).

 Mit szabad aprítanom?

Igen:

• mindennemű max. vastagságú gallyat a fa fajtájától és

frissességétől függően

• hervadt, nedves, többnapos kerti hulladékot

 csak ággal felváltva szecskázni

Nem:

• üveg, fémdarabok, műanyag, műanyag, kő, szövet, földes gyökeret

• nem szilárd hulladékot, pl. konyhahulladékot

 Aprításra vonatkozó különleges

tudnivalók:

¾ Az aprítandó anyagot mindig a

tölcsér bevezető nyílásának jobb oldala felől töltsük a berendezésbe!

¾ Aprítsa az ágakat, gallyakat és

fadarabokat röviddel a lemetszés, illetve vágás után

− az efféle aprítandó anyag kiszáradás után igen kemény

lesz, a maximálisan feldolgozható ágak átmérője ennek következtében csökken.

¾ Erősebben elágazó ágak esetében távolítsa el az

oldalhajtásokat.

¾ Magas víztartalmú, ragadásra hajlamos kerti hulladékok

feldolgozása

− ezeket a készülék eldugulásának megakadályozása

érdekében fás aprítandó anyaggal váltakozva aprítsa.

¾ Ne hagyja, hogy a felaprított anyag a kidobó nyílás mellett

túlságosan magasra halmozódjék. Ekkor ugyanis az apríték a bevezető nyíláson keresztül visszacsapódhat. Ilyenkor előfordulhat, hogy az anyag a betöltő nyíláson keresztül visszacsapódik Rendszeresen ürítse ki a felfogó kosarat.

¾ Tisztítsa meg a bevezető nyílást és a kidobó csatornát ezek

eldugulása esetén. Ilyenkor előbb kapcsolja ki a motort és húzza ki a dugaszoló aljazatból a hálózati csatlakozót.

¾ Kérjük, vegye figyelembe, hogy az Ön készülékének

megfelelő maximálisan feldolgozható ágátmérőt (lásd „Műszaki adatok”). A fa frisseségétől és fajtájától függően a feldolgozható ág átmérője különböző lehet.

¾ A vágó hengermű automatikusan lassan m zog, így ütközés

nélkül húzza be a szecskáznivalót.

¾ A forgásirány önműködő átkapcsolása:

Ha gép hirtelen megszorul, a vágóhenger forgásirányát át lehet kapcsolni és ekkor az aprítékot vissza lehet tolni.

− Kapcsolja ki a gépet

− Várjon, míg a gép leáll

− A gépet kapcsolja be ismét és könnyebben feldolgozható

anyagot aprítson.

¾ A készülék túlterhelése esetén a motorvédő kapcsolóval

ellátott kapcsoló önműködően lekapcsol

− az aprítót ilyenkor kb. 5 perc elteltével kapcsolja be újból

− amennyiben a készülék a várakozási idő eltelte után nem

kapcsolható be, nézzen ennek oka után az „Üzemzavarok” pont alatt.

AA eelllleennkkééss bbeeáállllííttáássaa

A B jelű ellenkés szabad játék nélkül állítható be az A jelű kés vágóéléhez. A hatékony üzemelés érdekében célszerű lehetőleg kis távolság betartása.

Puha anyagok vagy nyirkos gallyak gyakran csak szakadnak, ahelyett hogy elvágódnának. A többszöri működtetés során kicsorbult vagy eltompult kés ugyancsak ehhez a problémához vezethet.

A távolság beállítása.

Kapcsoljuk be a berendezést. A műanyag motorház jobb oldalán található a beállító berendezés. Etäisyys säädetään kääntämällä säätönuppia (D) oikealle, jolloin ruuvi (C) liikkuu terätelaan päin. Folytassuk a csavarást mindaddig, amíg a kidobó nyílásból finom alumíniumreszelék hullik ki.

KKaarrbbaannttaarrttááss ééss ááppoollááss

• Minden karbantartás és ápolás előtt

− a motort leállítani és hálózati csatlakozót kihúzni

− sérülések ellen védőkesztyűt használni

Ha a készülék karbantartás, tárolás vagy egy tartozék cseréje miatt ki van kapcsolva, győződjön meg arról, hogy az energiaforrás ki legyen kapcsolva és a hálózati csatlakozó dugó ki legyen húzva. Győződjön meg arról is, hogy minden mozgó alkatrész álló helyzetben legyen, és ha a készülék kulccsal zárható, a kulcs legyen lehúzva. Hagyja a készüléket karbantartás, átállítás, stb. előtt lehűlni.

Ügyeljünk arra a vágószerszám karbantartása során, hogy ez az indító mechanizmus segítségével még akkor is járhat, ha a motor a fedél elzárása folytán már eljárt.

A vágószerszám karbantartása során ügyelni kell arra, hogy a kés az indító szerkezet közreműködése miatt esetleg még mozog akkor is, ha a motor a burkolat reteszelése miatt már leállt.

Legyen gondja rá, hogy karbantartás és javítás után a gépből a szerszámot, csavarhúzót távolítsa el.

• A kerti szecskavágó gép messzemenően karbantartásmentes. Értékének megőrzése és hosszú működőképessége érdekében ügyeljen a következőkre:

− szellőztető réseket tartsa szabadon és tisztán

− rögzítő csavarokat ellenőrizze és szükség esetén húzza

utána

− használat után a gépet tisztítsa meg

A tisztításhoz csak nedves meleg törlőrongyot és puha kefét használjon. Soha ne használjon tisztító- vagy oldószert. Azok a gépen helyrehozhatatlan kért tehetnek. A vegyszer a műanyagot megtámadhatja.

− a gépet nem szabad folyó vízzel vagy magasnyomású

tisztítóval tisztítani.

− Fényes fémrészeket a korrózió elleni védelem érdekében

minden használat után környezetbarát, biológiailag lebontható olajspray segítségével kezelje.

− a vágóhenger és az utánvágólemez kopó részek, viszont

normális használattal és szabály szerinti utánállítással több évig működőképesek.

LLeehheettssééggeess zzaavvaarrookk

Minden zavarelhárítás előtt

− kapcsolja ki a gépet

− várja meg míg a kerti aprítógép megáll

− húzza ki a konnektordugót.

üzemzavar lehetséges ok megszüntetés

motor nem indul be nincsen hálózati feszültség biztosítékot ellenőrizni

vezeték hibás ellenőriztetni (elektroszakember) gép túlterhelt (motorvédelem) Hagyjuk lehűlni a készüléket.

1. Az ismételt bekapcsoláshoz nyomjuk meg

2. visszaállítógombot (motorvédelem) zöld gombot I .

motor nem indul be

Gyűjtőkosár megnyitva (a biztonsági kikapcsolás a felfogó kosarat

kioldotta)

rögzítse a felfogó kosarat

motor zúg, de nem indul be vágóhenger blokkolódik Kapcsoljuk ki a készüléket.

Kapcsoljuk a forgásirány-átkapcsolót

irányba. Kapcsoljuk be a készüléket, amíg a blokkolás el nem múlik. Kapcsoljuk ki újra a készüléket. Kapcsoljuk a

forgásirány-átkapcsolót újra

állásba.

kondenzátor hibás gépet a gyártó cég vagy a gyártó cég által kijelölt

céghez javításra küldeni.

a szecskáznivalót nem húzza be

A vágóél visszafelé forog. A kapcsolóállás helytelen.

Kapcsoljuk ki a készüléket és kapcsoljuk át a forgásirány-átkapcsolót.

a szecskáznivaló a tölcsérben beszorult (Materialstau)

Kapcsoljuk ki a készüléket. Kapcsoljuk a forgásirányátkapcsolót

irányba. Kapcsoljuk be a készüléket, hogy az aprítandó anyag kiszabaduljon, távolítsuk el az esetleges szennyeződéseket.

Kapcsoljuk ki újra a készüléket. Kapcsoljuk a forgásirány-átkapcsolót újra

állásba. túl puha vagy túl nedves szecs káznivaló egy ágat utánatolni és eldarabol tatni kopás a vágóhengeren Állítsuk be az ellenlapot az „Az ellenlap beállítása“

című részben foglaltak szerint, erős elhazsnálódás esetén cseréljük ki a vágóélet.

A vágóhenger cseréjét a vevőszolgálattal kell elvégeztetni.

a szecskáznivalót nem szabályosan aprítja

az ellenkés nincs megfelelően beállítva Az ellenkést állítsa be az „Ellenkés beállítása” leírás

szerint.

A készülék beindul, de csekély terhelésnél blokkol és a motorvédő kapcsolón keresztül, lekapcsol.

A hosszabbító vezeték túl hosszú vagy túl kicsi a keresztmetszet.

A dugaszoló aljzat túl messze van a főcsatlakozástól és túl kicsi a csatlakozó vezeték keresztmetszete.

A hosszabbító vezeték legalább 1,5 mm², legfeljebb 25 m hosszú. Hosszabb vezeték esetén a keresztmetszet legalább 2,5 mm².

Ha további hibás működést tapasztal, kérjük, forduljon szakműhelyhez, vagy a Vevőszolgálathoz.

MMűűsszzaakkii aaddaattookk

Modell AH 623 Typ LHF 2300 AH 621 Typ LHF 2800 Gyártási év lásd az utolsó oldalon Motor váltakozó áramú motor, 50 Hz, 2800 min-1 Hálózati feszültség 230 V~ 230 – 240 V~ Motorteljesítmény P

S6 - 40 % 2300 W 2800 W

Motorteljesítmény P

S1 2000 W 2300 W Fordulatszám vágóél 40 min-1 Be/kikapcsoló túlterhelés-védővel, vágó- és visszamenettel, feszültséghiány-kioldó Súly 26,5 kg 27,5 kg Hangnyomásszint LPA (mérve 2000/14/EG) 70,3 dB (A)

K = 3 dB (A)

71,9 dB (A)

K = 3 dB (A)

Mért hangteljesítményszint L

(mérve 2000/14/EG)

90,3 dB (A)

K = 2,83 dB (A)

89,1 dB (A)

K = 2,42 dB (A)

Garantált hangteljesítményszint L

(mérve 2000/14/EG)

93 dB (A) 92 dB (A)

Max. feldolgozható ágátmérő (csak frissen vágott, illetve metszett fára érvényes)

∅ max. 40 mm ∅ max. 42 mm

Védelmi osztály I Védettség IP 24 Hálózati biztosíték Svájcban UK

16 A lomha 10 A lomha 13 A lomha

16 A lomha

13 A lomha

EEKK--mmeeggffeelleellőőssééggii--nnyyiillaattkkoozzaatt

Sz. (S-No.): 10879  AH 621 Typ LHF 2800 A irányelvnek megfelelően

2006/42 EK Az

ATIKA GmbH

89331 Burgau, Josef-Drexler-Str. 8, Németország a fenti Irányelv előírásainak megfelelően kizárólagos felelősséggel kijelenti, hogy a

Gartenhäcksler (Kerti aprítógép) modell AH 621 Typ LHF 2800, AH 623 Typ LHF 2300 megfelel a fenti Irányelv, továbbá az alábbi Irányelvek követelményeinek: 2004/108/EK, 2011/65/EU és 2000/14/EK. Sorozatszám: 015000 – 035000 A következő harmonizált szabványok kerültek alkalmazásra:

EN 60335-1:2012; EN 13683/A2:2011; EN 62233:2008; EN 55014-1/A2:2011; EN 55014-2/A2:2008; EN 61000-3-2/A2:2009; EN 61000-3-11:2000

Megfelelőségi értékelési eljárás: 2000/14/EK – V függelék.

AH 621 Typ LHF 2800 AH 623 Typ LHF 2300 mért hangteljesítmény-szint LWA 89,1 dB (A) 90,3 dB (A) garantált hangteljesítményszin LWA 92 dB (A) 93 dB (A)

A műszaki dokumentációért felelős személy:

ATIKA GmbH – Műszaki Iroda – 89331 Burgau – Josef-Drexler-Str. 8 – Németország

i.A. Burgau, 07.01.2015 i.A. G. Koppenstein, Tervező részleg vezetése

GGaarraanncciiaa

Kérjük a mellékelt garancianyilatkozat figyelembe vételét.

L Upute sačuvajte za buduću upotrebu. L Proslijedite ove upute za uporabu svim osobama

koje će koristiti uređaj.

Uređaj ne smijete pustiti u pogon prije nego što pročitate upute za uporabu, obratite pažnju na sve naznačene upute i uređaj montirate kao što je opisano.

Ovaj uređaj smiju koristiti osobe sa smanjenim psihičkim, osjetilnim ili mentalnim sposobnostima ili nedostatkom iskustva i znanja ako su pod nadzorom ili su upućene u sigurnu uporabu uređaja i razumiju opasnosti koje iz toga proizlaze.

Djeca i mladi ispod 16 godina ne smiju koristiti uređaj.

SSaaddrržžaajj

Opseg isporuke 60 Opis uređaja 60 Vrijeme rada 60 Simboli na uređaj 61 Simboli upute za uporabu 61 Svrsishodna primjena 61 Preostali rizici 61 Sigurnosne napomene 62 Montaža 63 / 141 Puštanje u pogon 63 Rad s vrtnom sječkalicom 64 Namještanje protumjerača 65 Održavanje i njega 65 Moguće smetnje 66 Tehnički podaci 67 Izjava o usklađenosti 67 Jamstvo 67 Rezervni dijelovi 134

OOppsseegg iissppoorruukkee

 Nakon što izvadite uređaj iz kartona provjerite

! potpunost sadržaja ! eventualna oštećenja proizvoda nastala prilikom transporta

Molimo Vas da reklamacije odmah prijavite dostavljaču tj. proizvođaču. Kasnije reklamacije neće biti uvažene.

• 1 montirana jedinica uređaja

• 1 podvozje

• 2 kotača

• 2 poklopca kotača

• 2 nogari

• 1 vrećica s vijcima

• 1 prihvatna košara

• 1 upute za uporabu

• 1 izjava o jamstvu

OOppiiss uurreeđđaajja

A. Otvor lijevka za materijal za sječenje B. Sklopka za uključivanje / isključivanje C. Gumb za vraćanje / zaštita motora D. Ručka E. Mrežni utikač F. Podvozje s kotačima i nogarima G. Gornji dio kućišta H. Gumb za podešavanje valjka za rezanje I. Otvor za izbacivanje J. Prihvatna košara K. Zasun prihvatne košare

VVrriijjeemmee ppooggoonnaa

Molimo Vas da obratite pažnju na regionalne propise.

SSiimmbboollii nnaa uurreeđđaajjuu

Prije puštanja u pogon pročitati i obratiti pažnju na upute za uporabu i sigurnosne upute.

Prije radova popravljanja, održavanja i čišćenja treba isključiti motor i izvaditi utikač iz struje.

Opasnost zbog dijelova koji se izbacuju kad motor radi – osobe koje ne sudjeluju u radu, kao i kućne i

Pozor od rotirajućih noževa. Ruke i noge ne držati u otvorima, kada je

stroj uključen. korisne životinje držati podalje od područja opasnosti.

Nositi zaštitu za uši i oči.

Nositi zaštitne rukavice.

Zaštititi od vlage.

Ne koristite kao gazište.

Materijal za

sječkanje se reže

Materijal za sječkanje se ne reže

Prihvatna košara zaključana

Prihvatna košara otključana Električni uređaji ne spadaju u kućni otpad. Uređaj,

pribor i ambalažu odložite u skladu sa zaštitom

okoliša. U skladu s Europskom smjernicom 2012/19/EU o starim električnim i elektroničkim uređajima, električni uređaji koji više nisu sposobni za uporabu moraju se skupljati odvojeno i podvrgnuti ekološki primjerenome recikliranju.

Proizvod odgovara vrijedećim europskim

smjernicama specifičnim za proizvode te vrste.

SSiimmbboollii uuppuuttaa zzaa uuppoorraabbuu

Prijeteća opasnost ili opasne situacije. Nepoštivanje ovih uputa može dovesti do ozljede ili oštećivanja predmeta.

Važne upute za ispravno rukovanje. Nepoštivanje ovih uputa može dovesti do smetnji.



Upute za korisnika. Ove upute Vam pomažu da optimalno koristite sve funkcije.

Montaža, posluživanje i održavanje. Ovdje će Vam se točno objasniti što morate raditi.

SSvvrrssiisshhooddnnaa pprriimmjjeennaa

U svrsishodnu uporabu spada sjeckanje

- grana svih vrsta do maks. presjeka (ovisno o vrsti drveta i svježini)

- uvenulog, vlažnog vrtnog otpada koji stoji već nekoliko dana, zajedno s granama

Sjeckanje stakla, metala, plastičnih predmeta, plastičnih vrećica, kamenja, otpada tkanina, korijenja iz zemlje, otpada bez čvrste konzistencije (npr. kuhinjskog smeća) izričito se isključuje.

Vrtna sječkalica prikladna je samo za privatnu upotrebu u kućnim i hobi vrtovima.

Kao sječkalice za privatne i hobi vrtove, takvi uređaji nisu predviđeni za korištenje na javnim površinama, u parkovima, na sportskim igralištima kao ni u poljoprivredi i šumarstvu.

Odgovarajuća namjenska primjena uključuje pridržavanje od proizvođača propisanih uvjeta za rad, održavanje i popravak i pridržavanje sigurnosnih naputaka koji se nalaze u uputi.

Svaka drugačija uporaba nije namjenska. Za oštećenja bilo koje vrste koja proizlaze iz toga proizvođač ne jamči: rizik snosi sam korisnik.

Samovoljne promjene na vrtnoj sječkalici isključuju odgovornost proizvođača za štete bilo koje vrste koje nastanu usljed toga.

Uređaj mogu za uporabu pripremati, upotrebljavati i održavati samo osobe koje su za to osposobljene i koje su upoznate s opasnostima te vrste. Popravke smijemo vršiti samo mi odnosno od nas ovlaštena servisna mjesta.

PPrreeoossttaallii rriizziiccii

Čak i kod svrsishodne primjene mogu usprkos pridržavanju

svih dotičnih sigurnosnih propisa nastati zbog određene konstrukcije u svrhu primjene, preostali rizici.

Oni mogu biti svedeni na minimum, ako se „Sigurnosne upute“ i „Svrsishodna primjena“ kao i upute za uporabu poštuju u cijelosti.

Pažljivost i oprez smanjuju rizik ozljeda osoba i oštećenja.  Opasnost od ozljede prstiju i ruku, ako ruku stavite u otvor i

tako dospijete do noževa.

 Ozljeda prstiju i ruku kod montažnih radova i prilikom čišćenja

noževa.

 Ozljeda komadima koji se izbacuju u području lijevka.  Opasnost od struje kod primjene neodgovarajućeg električnog

priključka.

 Dodirivanje električki vodljivih dijelova kod otvorenih

električnih sklopova.

 Oštećivanje sluha kod dužeg rada bez zaštite ušiju. Nadalje mogu usprkos svih mjera zaštite postojati neočigledni

preostali rizici.

SSiigguurrnnoossnnee nnaappoommeennee

Prije puštanja u pogon ovog proizvoda obratite pažnju na sljedeću uputu i Propise o sprječavanju nezgoda Vašeg strukovnog udruženja tj. sigurnosne odredbe koje vrijede u svakoj dotičnoj zemlji, kako bi zaštitili sebe i druge od mogućih ozljeda.

Proslijedite sigurnosne upute svim osobama koje rade sa strojem.

Dobro spremite sigurnosne upute.

Popravci na sigurnosnom isključivaju moraju uslijediti kroz proizvođača tj. kroz firmu koju on imenuje.

 Prije korištenja upoznajte se sa uređajem uz pomoć uputa za

uporabu.

 Uređaj nemojte koristiti u svrhe za koje nije namijenjen (vidi

svrsishodna primjena i rad s vrtnom sječkalicom).

 Pobrinite se za stabilnost uređaja i držite stalno ravnotežu.

Nemojte se naginjati naprijed. Prilikom ubacivanja materijala za sjeckanje stojte na istoj razini sa uređajem.

 Budite pažljivi. Pazite što činite. Krenite s razumom na posao.

Ne koristite stroj ako ste umorni ili pod utjecajem droga, alkohola ili lijekova. Trenutak nepažnje kod uporabe stroja može dovesti do ozbiljnih ozljeda.

 Pri radu nosite zaštitne naočale, radne rukavice i zaštitu za

uši.

 Nosite odgovarajuću radnu odjeću:

− nikakvu široku odjeću

− obuću koja se ne kliže

− ne nosite odjeću koja visi ili ima trake ili uzice.

 Korisnik je u radnom području stroja odgovoran za druge

osobe.

 Djeca se ne smiju igrati s uređajem.  Djecu držite podalje od uređaja.  Djeca ne smiju obavljati radove čišćenja ili održavanja.  Nikada nemojte koristiti uređaj dok se u blizini nalaze osobe

koje ne sudjeluju u poslu.

 Uređaj nemojte ostavljati bez nadzora.  Svoje radno područje držite urednim! Neurednost može

dovesti do nezgoda.

 Zauzmite radni položaj sa strane ili iza uređaja. Nikada u

predjelu otvora kroz koji se izbacuje isječen materijal.

 Nikada nemojte rukom zahvaćati u otvor kroz za punjenje ili

pražnjenje isječenog materijala.

 Lice i tijelo držite udaljeno od otvora za punjenje.  Nemojte preopteretiti uređaj! Bolje i sigurnije će te raditi u

navedenom polju radnog učinka.

 Služite se sa uređajem samo sa kompletnim i ispravno

montiranim sigurnosnim uređajima i nemojte ništa mijenjati na stroju što bi moglo utjecati na sigurnost rada.

 Ne mijenjajte podešenost regulatora motora; broj okretaja

regulira sigurnu maksimalnu radnu brzinu i štiti motor i sve rotirajuće dijelove od oštećenja uzrokovana prevelikom brzinom. Molimo Vas da se u slučaju problema obratite servisnoj službi.

 Uređ

aj ne upotrebljavajte bez lijevka za punjenje.

 Uređaj tj. njegove dijelove nemojte mijenjati.  Uređaj ne prskajte vodom. (Izvor opasnosti je električna

struja).

 Uzmite u obzir vanjske utjecaje.

 Nemojte koristiti uređaj u mokroj ili vlažnoj okolini.  Uređaj ne ostavljajte na kiši ili ne radite njime na kiši.  Radite pri dostatnoj vidljivosti i osigurajte dobru rasvjetu.  Da bi se isključile opasnosti od ozljeđivanja prstiju nosite

zaštiten rukavice prilikom poslova montaže i čišćenja.

 Nemojte transportirati uređaj dok motor radi.  Isključite stroj i izvadite mrežni utikač kod:

− stavljanja i uklanjanja prihvatne košare

− radova održavanja i čišćenja uređaja

− uklanjanja smetnji

− provjera priključnog voda za vrijeme rada, je

li zapetljan ili oštećen

− transporta

− popravaka

− napuštanja (i kod kratkih prekida rada)

 U slučaju začepljenja prilikom ubacivanja i izbacivanja iz

stroja, isključite motor i izvucite mrežni utikač prije nego ćete ukloniti ostatke materijala iz otvora za ubacivanje i izbacivanje.

 Pregledajte ima li na stroju mogućih oštećenja:

− Prije dalje upotrebe uređaja sigurnosni uređaji moraju se

brižljivo prekontrolirati na njihovu ispravnu i svrsishodnu funkciju.

− Provjerite funkcioniraju li pokretni dijelovi besprijekorno i

nisu li zaglavljeni ili oštećeni. Svi dijelovi moraju biti pravilno montirani i ispunjavati sve uvjete da bi osigurali besprijekorni rad pile.

− Oštećene sigurnosne naprave i dijelove mora primjereno

popraviti ili zamijeniti ovlaštena stručna radionica, ukoliko ništa drugo nije navedeno u uputama za uporabu.

− Oštećene ili nečitljive sigurnosne naljepnice potrebno je

zamijeniti.

 Čuvajte nekorištene strojeve na suhom, zaključanom mjestu

izvan dohvata djece.

 Čuvajte stroj tamo gdje benzinske pare ne dolaze u kontakt s

otvorenim plamenom ili iskrama. Prije spremanja stroja uvijek pustite da se prvo ohladi.

Električna sigurnost

 Izvođenje priključka po IEC 60245 (H 07 RN-F) sa

presjekom kabela od najmanje

− 1,5 mm² kod dužine kabela do 25 m

− 2,5 mm² kod dužine kabela preko 25 m

 Dugi i tanki priključni vodovi uzrokuju pad napona. Motor više

ne dostiže maksimalnu snagu, a funkcija uređaja je smanjena.

 Utičnice i priključne kutije na priključnim vodovima moraju biti

od gume, mekane plastike ili drugog termoplastičnog materijala jednake mehaničke čvrstoće ili biti prevučene tim materijalom.

 Utična naprava priključnog voda mora biti zaštićena od

prskajuće vode.

 Kod postavljanja priključka obratite pažnju na to da nije

prikliješten, savijen i da utični spoj ne bude mokar.

 Nemojte koristiti kabel u svrhe za koje nije namijenjen. Kabel

zaštitite od vrućine, ulja i oštrih rubova. Nemojte vući za kabel da bi izvadili utikač iz utičnice.

 Kod uporabe kabelskog bubnja odmotajte kabel u potpunosti.  Redovno pregledajte produžni kabel i zamijenite ga ako

utvrdite da je oštećen.

 Oštećeni priključni vod nemojte dodirivati prije nego što ga

odvojite od mreže. Oštećeni priključni vod može prouzročiti kontakt s dijelovima koji provode struju.

 Nemojte upotrebljavati neispravne priključne vodove.  Na otvorenom upotrijebite samo za to odobrene odgovarajući

označene produžne kabele.

 Nemojte primjenjivati provizorne električne priključke.  Zaštitne naprave nikada ne premošćujte niti ih ne isključujte.  Uređaj priključite preko zaštitne strujne sklopke (30 mA).

Električni priključak tj. popravke električnih dijelova stroja

mora provesti samo ovlašteni električar. Moraju se poštovati mjesni propisi, posebice u vezi sigurnosnih mjera.

Ako se ošteti mrežni kabel ovog uređaja (ako postoji),

morate ga zamijeniti primjerenim kabelom koji naručujete kod proizvođača ili njegove servisne službe.

Popravke drugih dijelova stroja mora provesti proizvođač tj.

njegove servisne službe.

Koristite samo originalne dijelove. Upotrebom drugih

rezervnih dijelova može doći do nezgoda za korisnika. Za štete koje proizađu iz toga proizvođač ne jamči.

MMoonnttaažžaa

vidi stranicu 141

PPuuššttaannjjee uu ppooggoonn

 Provjerite je li uređaj u cijelosti i propisno montiran.  Da biste mogli raditi s vrtnom sječkalicom, postavite ju na

ravnu i čvrsti podlogu (opasnost od prevrtanja).

 Ne koristite uređaj na površini posipanoj šljunkom na kojoj

izbačeni materijal može uzrokovati ozljede.

 Uređaj koristite samo na otvorenom. Držite razmak (najmanje

2 m) od zida ili nekog drugog čvrstog predmeta.

 Prije svake upotrebe provjerite:

− ima li na priključnim vodovima kvarova (pukotine, rezovi ili

sl.)

nemojte upotrijebiti neispravne vodove

− eventualna oštećenja uređaja

(vidi sigurnosne upute)

− jesu li svi vijci, matice, svornjaci i ostali pričvrsni elementi

čvrsto pritegnuti

− jesu li poklopci i štitnici na svojem mjestu i funkcioniraju li

dobro.

Priključak na mrežu

 Usporedite napon koji je naznačen na pločici s tipom uređaja i

priključite uređaj na odgovarajuću propisanu utičnicu.

 Upotrijebite produžni kabel odgovarajućeg presjeka.

Mrežno osiguranje

Švicarsku UK

2300 W

16 A tromo

10 A tromo 13 A tromo

2800 W

16 A tromo

13 A tromo

Impedancija mreže

Kod nepovoljnih uvjeta mreže tijekom uključivanja uređaja može doći do kratkotrajnog pada napona koji može utjecati na rad drugih uređaja (npr. treperenje svjetiljke). Održava li se maksimalna impedancija mreže navedene u tablici, smetnje ne treba očekivati.

Potrošnja snage P1 (W)

Impedancija mreže Z

maks

(Ω) 2300 0,31 2800 0,31

Sklopka za uključivanje / isključivanje

Ne upotrebljavajte stroj na kojem se sklopka ne može uključiti ni isključiti. Oštećene sklopke morate odmah dati na popravak ili zamjenu u servisnu službu.

Uključivanje

Pritisnite zeleni gumb I .

Isključivanje

Pritisnite crveni gumb 0 .

Osigurač od ponovnog pokretanja

kod nestanka struje

Kod nestanka struje uređaj se automatski isključuje (okidač nultog napona). Za ponovno uključivanje opet pritisnite zeleni gumb.

Zaštita motora

Motor je opremljen zaštitnom sklopkom i kod preopterećenja se samostalno isključuje. Motor se nakon faze hlađenja (oko 5 min.) može opet uključiti. Pritisnite

1. povratni gumb (zaštita motora)

2. zeleni gumb I za ponovno uključivanje.

Preklopnik pravca okretanja

Preklopnik pravca okretanja pritisnuti samo kod

isključene sjeckjalice.

Položaj

Rezni valjak uvlači i sjecka materijal

Položaj

Nož radi u obrnutom pravcu i zaglavljeni materijal se oslobađa. Nakon što ste preklopnik pravca okretanja postavili u položaj

, zeleni gumb sklopke za uključivanje / isključivanje držite pritisnutim. Rezni valjak se postavlja u obrnuti pravac. Ako pustite sklopku za uključivanje / isključivanje, sjeckalica automatski ostaje stajati.

Upute

z Veliki predmeti ili komadi drveta se uklanjaju nakon više

puta pokretanja kako u pravcu rezanja tako i u pravcu izbacivanja.

z Koristite napravu za guraje ili kuki za uklanjanje blokiranih

predmeta iz lijevka ili otvora za izbacivanje.

Uvijek čekajte, dok se sjeckalica zaustavi, prije nego što

ju opet uključite.

Prihvatna košara

Integrirana prihvatna košara opremljena je ručkom za zaključavanje i sigurnosnim prekidačem za isključivanje.

L Prije stavljanja i uklanjanja prihvatne košare isključite uređaj.

@ Prihvatna košara je zaključana i čvrsto povezana s

uređajem.

@ Prihvatna košara je otključana i odvojena od

uređaja. Uređaj se ne da uključiti.

L Ako se prihvatna košara otključa kad je uređaj

uključen, uređaj se automatski isključuje.

RRaadd ss vvrrttnnoomm ssjjeeččkkaalliiccoomm

 Zauzmite radni položaj sa strane ili iza uređaja. Nikada u

predjelu otvora kroz koji se izbacuje isječen materijal.

 Pri puštanju uređaja u rad uvijek budite izvan zone

izbacivanja.



Duži materijal koji strši iz uređaja mogli bi uvući noževi i i

kliznuo bi natrag! Držite sigurnosni razmak!

 Nikad nemojte rukom zahvaćati u otvor za punjenje ili

pražnjenje.

 Ruke, druge dijelove tijela i odjeću nemojte stavljati blizu

ulazne cijevi, kanala za izbacivanje ili drugih pokretljivih dijelova.

 Prije uključivanja uređaja provjerite ima li u lijevku za punjenje

ostataka sječenog materijala.

 Prije uključivanja uređaja provjeriti

− ima li ostataka od sječkanja u lijevku za punjenje.

− je li prihvatna košara zaključana.

 Nemojte prevrtati uređaj dok motor radi.

 Pripazite na to da očistite motor od otpadaka i ostalih

nakupina kako biste ga zaštitili od oštećenja ili mogućeg izbijanja plamena.

 Prilikom punjenja obratite pažnju na to da se u lijevku za

punjenje ne nalaze nikakvi metalni predmeti, kamenje, boce ili neki drugi predmeti koji se neće usitnjavati.

 Ako strani predmeti dospiju u lijevak za punjenje ili se začuje

neobična buka i uređaj počne vibrirati, treba ga odmah isključiti i pustiti da se zaustavi. Izvucite mrežni utikač i provjerite sljedeće:

− ispitajte štetu

− zamijenite ili popravite oštećene dijelove

− pregledajte uređaj i pritegnite labave dijelove

Uređaj ne smijete popravljati ako za to niste ovlašteni (vidi

Sigurnosne napomene).

 Što mogu usitnjavati?

Da:

• Grane svih vrsta do maks. promjera, ovisno o vrsti drveta i

svježini.

• Uvenule, vlažne vrtne otpade koji već više dana leže

 rezati samo izmjenično sa granama

Ne:

• Staklo, metalne dijelove, plastiku, kamenje, ostatke tkanine, žile sa zemljom

• Otpadi bez čvrste konzistencije npr. kuhinjske otpade

 Posebna upozorenja za

usitnjavanje:

¾ Materijal koji se treba sjeckati

uvijek punite sa desne strane u otvor za punjenje lijevka.

¾ Granje usitnjujte odmah nakon

što ga odrežete

− ta vrsta materijala nakon

isušivanja postaje vrlo tvrda, a maksimalni promjer grane koja se usitnjava na taj način postaje manji.

¾ Kod jako razgranatih grana odstranite bočne izbojke. ¾ Obrađivanje vrtnog otpada koji ima visok sadržaj vode i

naginje sljepljivanju

− treba ih usitnjavati naizmjenice s drvenim materijalom

kako bi se spriječilo začepljenje uređaja.

¾ Nemojte pustiti da usitnjeni materijal previše napuni otvor za

izbacivanje. On može začepiti kanal za izbacivanje zbog čega može doći do povratnog udarca materijala kroz otvor za punjenje. Praznite prihvatnu košaru redovito.

¾ Kad se uređaj začepi, očistite otvor za punjenje i kanal za

izbacivanje. Za to najprije isključite motor i izvadite mrežni utikač.

¾ Pazite na to da se pridržavate maksimalnog presjeka granja

koji se može obrađivati (vidi «Tehnički podaci»). Ovisno o vrsti i svježini drva, može se smanjiti maksimalan presjek granja koje ćete usitnjavati.

¾ Mehanizam s noževima uglavnom samostalno uvlači materijal

za usitnjavanje.

¾ Samostalno preklapanje smjera okretanja:

Kod iznenadnog blokiranja uređaja se smjer okretanja reznog valjka može preklopiti i u tom slučaju se komadi sječke mogu gurnuti nazad:

− uređaj isključiti

− pričekati zaustavljanje reznog valjka

− uređaj nanovo uključiti i primjeniti komade sječke koji se

lakše režu

¾ U slučaju preopterećenja uređaja samostalno se isključuje

sklopka koja ima ugrađenu sklopku za zaštitu motora.

− nakon oko 5 minuta vrtna sječkalica se ponovno uključuje

− ako se uređaj nakon tog vremena čekanja ne može

ponovno uključiti, pogledajte upute pod točkom „Moguće smetnje“.

NNaammjjeeššttaannjjee pprroottuummjjeerraaččaa

Protunož (B) se na reznom valjku (A) može namjestiti bez slobodnog prostora. Za učinkovit rad bi se trebao održati što je moguće manji razmak.

Mekani materijal ili mokre grane mogu puknuti, umjesto da se režu. Taj problem može uzorkovati i protunož, ishaban dugotrajnom uporabom.

Namještanje razmaka.

Uključite uređaj. Na desnoj strani plastičnog kućišta se nalazi naprava za namještanje. Da biste podesili razmak okrećite gumb za podešavanje (D) udesno tako da se vijak (C) kreće prema valjku za rezanje. Okrećite tako dugo, skroz dok na otvor za izbacivanje ne padnu fine aluminijske strugotine.

OOddrržžaavvaannjjee ii nnjjeeggaa

• Prije početka svakog održavanja

− isključite motor i izvadite mrežni utikač.

− stavite zaštitne rukavice kako biste spriječili ozljeđivanje.

Ako je uređaj zbog radova održavanja, skladištenja ili zamjene pribora isključen, provjerite je li izvor energije isključen i izvučen mrežni utikač. Provjerite jesu li se zaustavili svi pokretni dijelovi i ako postoji ključ, je li on izvučen. Prije održavanja, premještanja ili sličnog ostavite uređaj da se ohladi.

Nakon isključivanja uređaja rezni alat se ne zaustavlja odmah. Prije nego počnete s radovima popravaka ili održavanja, provjerite jesu li se zaustavili svih dijelovi.

Tijekom održavanja rezaćeg alata treba obratiti pozornost na to da zbog mehanizma za pokretanje alat može još uvijek raditi, čak i kad motor zbog blokade poklopca više ne radi.

Pripazite da nakon tih radova uklonite alat i odvijače koje ste koristili.

• Vrtnu sječkalicu uglavnom ne treba održavati. Za održavanje njezinih vrijednosti i dugog vijeka trajanja treba obratiti pažnju na slijedeće:

− otvori za prozračivanje moraju biti očišćeni i slobodni

− pregledajte vijke za pričvršćivanje (po potrebi pritegnite)

− nakon usitnjavanja očistite uređaj

Za čišćenje uređaja koristite samo toplu, vlažnu krpu i meku četku. Nikad nemojte koristiti sredstva za čišćenje ni otapala. Ona bi na uređaju mogla uzrokovati nepopravljive štete. Kemikalije bi mogle nagristi plastične dijelove.

−

Vrtnu sječkalicu ne čistite tekućom vodom niti uređajima za čišćenje pod visokim tlakom.

− Sjajne metalne dijelove treba nakon svake upotrebe

poprskati biološki razgradivim uljem za zaštitu od korozije.

− Rezni valjak i ploča za naknadno rezanje su dijelovi koji se

troše, ali kod normalne upotrebe i propisanim namještanjem traju više godina.

MMoogguuććee ssmmeettnnjjee

Prije svakog uklanjaja smetnji

− isključite uređaj

− pričekajte da se uređaj zaustavi

− izvucite mrežni utikač

Smetnje mogući uzroci otklanjanje

Motor se ne pokreće nedostaje mrežni napon pregledati osiguranje

priključni vod je neispravan dati pregledati (električar) uređaj je preopterećen (zaštita motora) Uređaj pustiti da se ohladi.

Pritisnite

1. gumb za vraćanje (zaštita motora)

2. zeleni gumb I za ponovno uključivanje.

Prihvatna košara otključana (aktivirano je sigurnosno isključivanje prihvatne košare)

zaključajte prihvatnu košaru

Motor zuji ali se ne pokreće Rezni valjak blokira Isključiti uređaj.

Preklopnik smjera okretanja preklopite u položaj

. Uređaj uključititi dok se ne ukloni blokiranje. Uređaj opet isključiti. Preklopnik smjera okretanja ponovno

namjestite natrag u položaj

Kondenzator je neispravan Uređaj poslati na popravak proizvođaču ili firmi koju

on imenuje

Komadi sječke se ne uvlače Rezni valjak hoda unatrag. Položaj sklopke

nije ispravan.

Islkjučiti uređaj i premjestiti preklopnik smjera okretanja.

Komadi sječke su se zaglavili u valjku. Uređaj isključiti. Preklopnik smjera okretanja

namjestite u položaj

. Uređaj uključiti, kako bi se mogao osloboditi materijal za sjeckanje, po potrebi ukloniti prljavštinu. Za dalji rad preklopnik smjera

okretanja opet vratite natrag u položaj

. previše mekana i mokra sječka Potisnuti sa granom i izrezati. istrošenost reznog valjka Protuploču namjestiti kao što je opisano pod

„Namještanje protuploče“, kod jake istrošenosti zamijeniti rezni valjak.

Zamjenu rezaćeg valjka treba obaviti servisna služba.

Komadi sječke se ne razdvajaju čisto

Protunož nije dovoljno namješten

Namjestite protunož kako je opisano u poglavlju „Namještanje protunoža“

Uređaj se pokreće, ali uslijed minimalnog opterećenja blokira i isljučuje se preko okidača za zaštitu motora.

Produžni kabel je predugačak ili je presjek premali.

Utikač u struju je previše udaljen od glavnog priključka, presjek priključnog voda je premal.

Produžni kabel mora biti najmanje 1,5 mm², i maksimalno 25 m dugačak. Kod dužih kabela presjek mora iznositi najmanje 2,5 mm².

TTeehhnniiččkkii ppooddaaccii

Model

AH 623 Typ LHF 2300 AH 621 Typ LHF 2800 Godina gradnje vidi posljednju stranicu Motor Izmjenični motor, 50 Hz, 2800 min-1 Mrežni napon 230 V~ 230 – 240 V~ Snaga motora P

S6 - 40 % 2300 W 2800 W

Snaga motora P

S1 2000 W 2300 W Broj okretaja reznog valjka 40 min-1 Sklopka za uključivanje/isključivanje sa zaštitom od prevelikog opterećenja, funkcijom rezanja i povratnim hodom nulnaponski

okidač Težina 26,5 kg 27,5 kg Razina zvučnog tlaka L

izmjereno prema 2000/14/EG)

70,3 dB (A)

K = 3 dB (A)

71,9 dB (A)

K = 3 dB (A)

izmjeren intenzitet buke L

(izmjereno prema 2000/14/EG)

90,3 dB (A)

K = 2,83 dB (A)

89,1 dB (A)

K = 2,42 dB (A)

zajamčen intenzitet buke L

(izmjereno prema 2000/14/EG)

93 dB (A) 92 dB (A)

maks. promjer grane koji se može preraditi

(vrijedi samo za svježe odrezano drvo)

∅ maks. 40 mm ∅ maks. 42 mm

Klasa zaštite I Vrsta zaštite IP 24 Mrežno osiguranje Švicarsku UK

16 A tromo 10 A tromo 13 A tromo

16 A tromo

13 A tromo

EEGG--IIzzjjaavvaa oo uusskkllaađđeennoossttii

Br. (S-No.): 10879  AH 621 Typ LHF 2800 odgovarajući smjernici

2006/42 EU

Ovime mi,

ATIKA GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany s punom odgovornošću izjavljujemo da je ovaj proizvod

Gartenhäcksler (Vrtna sječkalica) model AH 621 Typ LHF 2800, AH 623 Typ LHF 2300 Serijski broj: 015000 – 035000 usklađen s odredbama gore navedenih EU smjernica kao i s odredbama sljedećih smjernica: 2004/108/EU, 2011/65/EU i 2000/14/EU. Primijenjene su sljedeće harmonizirane norme:

EN 60335-1:2012; EN 13683/A2:2011; EN 62233:2008; EN 55014-1/A2:2011; EN 55014-2/A2:2008; EN 61000-3-2/A2:2009; EN 61000-3-11:2000

Megfelelőségi értékelési eljárás: 2000/14/EU - V függelék

AH 621 AH 623 Izmjeren intenzitet buke L

89,1 dB (A) 90,3 dB (A)

Zajamčen intenzitet buk L

92 dB (A) 93 dB (A)

Opunomoćenik za sastavljanje tehničke dokumentacije:

ATIKA GmbH – Technisches Büro – Josef-Drexler-Str. 8 – 89331 Burgau – Germany

i.A. Burgau, 07.01.2015 i.A. G. Koppenstein, Konstrukcijsko vođenje

JJaammssttvvoo

Molimo vas da obratite pozornost na priloženu izjavu o garanciji.

L Conservare le istruzioni per un utilizzo futuro. L Consegnare le istruzioni per l’uso a tutte le persone

chiamate ad operare con l’apparecchio.

Non mettere in funzione l’apparecchio senza avere prima letto le presenti istruzioni per l’uso, avere osservato tutte le norme specificate e avere montato l’apparecchio nel modo descritto!

Il presente apparecchio può essere utilizzato da persone con ridotte capacità fisiche, sensoriali o mentali oppure prive di un'adeguata conoscenza o esperienza solo se sorvegliate o debitamente formate in merito all’utilizzo sicuro dell’apparecchio e consapevoli dei rischi che ne risultano.

L'apparecchio non deve essere utilizzato da bambini e ragazzi di età inferiore a 16 anni.

IInnddiiccee

Standard di fornitura 68 Descrizione dell'apparecchio 68 Tempi di esercizio 68 Simboli presenti sull’apparecchio 68 Simboli delle istruzioni per l’uso 69 Utilizzo conforme alla finalità d’uso 69 Rischi residui 69 Indicazioni di sicurezza 69 Montaggio 71 / 141 Messa in funzione 71 Utilizzo del trituratore da giardino 72 Cura e manutenzione 73 Regolazione della controlama 73 Anomalie 74 Dati tecnici 75 Dichiarazione di conformità CE 75 Garanzia 75 Pezzi di ricambio 134

SSttaannddaarrdd ddii ffoorrnniittuurraa

 Una volta disimballato l'apparecchio, verificare se il

contenuto della scatola

! è completo; ! presenta eventuali danni imputabili al trasporto.

Comunicare immediatamente al rivenditore o al costruttore eventuali contestazioni. Non verranno presi in considerazione i reclami presentati in un momento successivo.

• 1 unità premontata • 1 confezione di viti

• 1 piano di appoggio • 1 contenitore di raccolta

• 2 ruote • 1 manuale di istruzioni per l’uso

• 2 copriruota • 1 dichiarazione di garanzia

• 2 piedini

DDeessccrriizziioonnee ddeellll''aappppaarreecccchhiio

A. Apertura dell'imbuto per il materiale da triturare B. Interruttore On/Off C. Pulsante di richiamo / Salvamotore D. Impugnatura E. Spina di alimentazione F. Piano di appoggio con ruote e piedini G. Commutatore del senso di rotazione H. Parte superiore contenitore I. Manopola di regolazione per rullo di taglio J. Contenitore di raccolta K. Chiusura contenitore di raccolta

TTeemmppii ddii eesseerrcciizziioo

Osservare anche le disposizioni regionali sulla protezione dai rumori.

SSiimmbboollii pprreesseennttii ssuullll’’aappppaarreecccchhiioo

Prima della messa in funzione, leggere e applicare quanto contenuto nelle istruzioni per l’uso e nelle norme di sicurezza.

Prima degli interventi di riparazione, manutenzione e pulizia, spegnere il motore e disinserire la spina di alimentazione.

Pericolo di lancio di parti con il motore in funzione – tenere lontano dalla zona di pericolo persone

Attenzione: lame rotanti! Non tenere le mani e i piedi nelle aperture quando l'apparecchio è in

funzione. estranee, nonché animali domestici e da produzione.

Indossare occhiali e cuffie di protezione.

Indossare guanti di

protezione.

Proteggere dall’umidità.

Non utilizzare

come pedana.

Il materiale da

triturare viene

sminuzzato.

Il materiale da triturare non viene sminuzzato.

Contenitore di raccolta bloccato

Contenitore di raccolta sbloccato

Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature,

accessori e imballaggio. Ai sensi della Direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche le apparecchiature elettriche inutilizzabili devono essere raccolte separatamente e riciclate nel rispetto dell'ambiente.

Il prodotto corrisponde alle direttive europee vigenti per prodotti analoghi.

SSiimmbboollii ddeellllee iissttrruuzziioonnii ppeerr ll’’uussoo

Potenziale pericolo o situazione pericolosa. La mancata osservanza di questo avviso potrebbe causare lesioni o danni materiali.

Avvisi importanti per un utilizzo conforme. La mancata osservanza di questo avviso potrebbe causare guasti.



Avvisi per l’utente. Questi avvisi aiutano l’utente a sfruttare al meglio tutte le funzionalità.

Montaggio, utilizzo e manutenzione. Qui vengono spiegate in modo chiaro le operazioni da compiere.

UUttiilliizzzzoo ccoonnffoorrmmee aallllaa ffiinnaalliittàà dd’’uussoo

Per utilizzo conforme alla finalità d'uso si intende la triturazione di

- rami di ogni tipo fino al diametro massimo (in base al tipo di legno e alla freschezza)

- rifiuti di giardinaggio secchi, umidi, vecchi di diversi giorni alternativamente con rami.

Si esclude espressamente la triturazione di vetro, metallo, pezzi e sacchetti di plastica, pietre, scarti di tessuti, radici con la terra, rifiuti senza consistenza solida (ad es., rifiuti di cucina).

Il trituratore da giardino è adatto esclusivamente per l’uso privato domestico e per il giardinaggio.

Sono considerati trituratori destinati al settore domestico e di giardinaggio quelli non impiegati in giardini pubblici, parchi, centri sportivi, in campo agricolo, forestale e commerciale.

Per utilizzo conforme alla finalità d’uso si intende anche l’osservanza delle condizioni di funzionamento, manutenzione e riparazione prescritte dal costruttore e il rispetto delle norme di sicurezza contenute nelle istruzioni per l’uso.

Ogni utilizzo diverso è da considerarsi come non conforme alla finalità d’uso. Il costruttore declina ogni responsabilità per i danni di qualsiasi genere da ciò risultanti. Il rischio ricade esclusivamente sull’utente.

Il costruttore declina ogni responsabilità per i danni di qualsiasi genere che dovessero risultare da modifiche al trituratore da giardino apportate in proprio dall’utente.

L'apparecchio deve essere preparato, utilizzato e sottoposto a manutenzione solo da persone che abbiano acquisito familiarità con esso e siano a conoscenza dei rischi connessi. Gli interventi di riparazione devono essere eseguiti solo dai nostri tecnici oppure dai centri di assistenza da noi consigliati.

RRiisscchhii rreessiidduuii

Anche in caso di utilizzo conforme e nonostante

l’osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunque sussistere rischi residui dovuti alla costruzione specifica per la finalità d’uso prevista. I rischi residui possono essere ridotti al minimo attenendosi scrupolosamente a tutte le norme di sicurezza e usando l'apparecchio in modo conforme alla finalità d’uso. Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose.

 Pericolo di lesioni alle dita o alle mani, se si afferra

un'apertura con la mano o si arriva al gruppo lame.

 Pericolo di lesioni alle dita e alle mani durante gli interventi di

montaggio e pulizia effettuati sul gruppo lame.

 Pericolo di lesioni nella zona dell'imbuto a causa della

proiezione di pezzi da triturare.

 Pericolo dovuto alla corrente, in caso di utilizzo di conduttori di

collegamento elettrici non a norma.

 Contatto con parti sotto tensione in caso di componenti

elettrici aperti.

 Danni all’udito in caso di lavori di lunga durata senza apposite

protezioni.

Nonostante tutte le contromisure adottate, potrebbero comunque crearsi chiari rischi residui.

IInnddiiccaazziioonnii ddii ssiiccuurreezzzzaa

Prima della messa in funzione di questi utensili, leggere e osservare le seguenti norme e le norme di sicurezza in vigore nei singoli paesi. In questo modo è possibile proteggere se stessi e gli altri dal rischio di contusioni.

Consegnare le norme di sicurezza a tutte le persone chiamate ad operare con la macchina.

Conservare le presenti norme di sicurezza in buono stato.

Le riparazioni e il dispositivo per il disinserimento di sicurezza, devono essere eseguite dal produttore oppure da una ditta autorizzata dallo stesso.

 Prima dell’uso, acquisire familiarità con l’apparecchio facendo

riferimento alle istruzioni per l’uso.

 Non utilizzare l’apparecchio per scopi diversi da quelli previsti

(si veda Utilizzo conforme alla finalità d’uso e Utilizzo del trituratore da giardino).

 Garantire un supporto sicuro e mantenere in ogni momento

l’equilibrio. Non sporgersi in avanti. Durante l'introduzione del materiale da triturare posizionarsi alla stessa altezza dell’apparecchio.

 Agire con la massima attenzione. Prestare attenzione a

quanto si sta per fare. Lavorare con coscienza. Non utilizzare l’apparecchio se si è stanchi o sotto l’influsso di droghe, alcool o medicinali. Un momento di disattenzione durante l’uso dell’apparecchio potrebbe infatti causare lesioni serie.

 Durante il lavoro, indossare occhiali, guanti da lavoro e cuffie

di protezione.

 Indossare indumenti di lavoro appropriati:

− non indossare indumenti ampi

− scarpe antiscivolo

− non indossare abiti larghi oppure con nastri o cordoncini

pendenti.

 L’operatore è responsabile nei confronti di terzi nella zona di

lavoro dell’apparecchio.

 I bambini non possono giocare con l’apparecchio.  Tenere i bambini lontani dall’apparecchio.

 Non affidare ai bambini le operazioni di pulizia e manutenzione.

 Non lasciare mai l'apparecchio senza sorveglianza.  Non utilizzare mai l’apparecchio in presenza di estranei.  Non lasciare mai l’apparecchio incustodito.  Tenere la zona di lavoro in ordine! Il disordine potrebbe

causare incidenti. Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti.

 Assumere una posizione di lavoro corretta, ovvero

posizionarsi lateralmente o dietro all'apparecchio. Non sostare mai nell'area dell'apertura di espulsione.

 Non afferrare mai l'apertura di riempimento o di espulsione.  Tenere il viso e il corpo lontani dall'apertura di riempimento.

 Non sovraccaricare l’apparecchio! Si lavora al meglio e nella

massima sicurezza rispettando il campo di potenza specificato.

 Mettere in funzione l’apparecchio solo con i dispositivi di

protezione completi e correttamente montati; sull’apparecchio non modificare nulla che possa comprometterne la sicurezza.

 Non modificare l’impostazione del regolatore del motore; il

numero di giri regola la velocità di lavoro massima sicura e protegge il motore e tutte le sue parti rotanti da danni causati da un'eccessiva velocità. In caso di problemi, rivolgersi al servizio di assistenza.

 Non mettere in funzione l'apparecchio senza l'imbuto di

riempimento.

 Non modificare l’apparecchio o parti di esso.  Non spruzzare acqua sull’apparecchio. (Fonte di pericolo

corrente elettrica).

 Tenere in considerazione gli influssi ambientali:

− non usare l'apparecchio in ambienti umidi o bagnati;

− Non lasciare l’apparecchio sotto la pioggia e non lavorare

quando piove.

− lavorare esclusivamente in condizioni di visibilità

sufficiente, garantire un'illuminazione adeguata.

 Per evitare il pericolo di lesioni alle dita durante gli interventi di

montaggio e pulizia e indossare guanti di protezione.

 Non trasportare l'apparecchio con il motore in funzione.  Spegnere la macchina e disinserire la spina di

alimentazione dalla presa nei seguenti casi:

− applicazione e rimozione del contenitore di

raccolta

− lavori di riparazione

− eliminazione di anomalie

− controllo del conduttore di collegamento per

verificare che non sia aggrovigliato o danneggiato

− trasporto

− interventi di riparazione

− abbandono (anche per interruzioni di breve durata)

 In caso di intasamenti nell'apertura di riempimento e di

espulsione della macchina, spegnere il motore e disinserire la spina di alimentazione prima di rimuovere i residui di materiale.

 Controllare se l'apparecchio presenta danni:

− Prima di riutilizzare l’apparecchio, è necessario verificare

attentamente se le protezioni funzionano in modo corretto e secondo le disposizioni.

− Controllare se le parti mobili funzionano in modo ottimale

senza bloccarsi o se vi sono parti danneggiate. Per assicurare un funzionamento ottimale dell'apparecchio, tutte le parti devono essere montate in modo corretto e devono soddisfare tutte le condizioni previste.

− Le protezioni e le parti danneggiate devono essere

riparate o sostituite a regola d’arte da parte di un’officina specializzata autorizzata, salvo diversamente indicato nelle istruzioni per l’uso.

− Sostituire le etichette di sicurezza danneggiate o illeggibili.

 Conservare i dispositivi inutilizzati in un luogo asciutto e

chiuso lontano dalla portata dei bambini.

 Riporre la macchina in un luogo in cui i vapori di benzina non

possano entrare in contatto con fiamme libere o scintille. Lasciare sempre raffreddare la macchina prima del magazzinaggio.

Sicurezza elettrica

 Esecuzione dei conduttori di collegamento conformemente a

IEC 60245 (H 07 RN-F) con una sezione dei fili di almeno

− 1,5 mm² nei cavi aventi una lunghezza fino a 25 m

− 2,5 mm² nei cavi aventi una lunghezza superiore a 25 m

 Conduttori di collegamento lunghi e sottili producono una

caduta di tensione. Il motore non raggiunge più la sua potenza massima e il funzionamento dell’apparecchio viene ridotto.

 Le spine e le prese volanti sui conduttori di collegamento

devono essere in gomma, PVC morbido o altro materiale termoplastico della stessa consistenza meccanica o rivestite con questo materiale.

 La presa a innesto del conduttore di collegamento deve

essere protetta da spruzzi d’acqua.

 Durante la posa dei conduttori di collegamento assicurarsi che

non siano danneggiati o schiacciati e che il connettore non sia umido.

 In caso di utilizzo di una bobina per cavi, svolgere

completamente il cavo.

 Non utilizzare il cavo per scopi per i quali non è adatto.

Proteggere il cavo da calore, olio e bordi affilati. Non utilizzare il cavo per disinserire la spina dalla presa.

 Controllare regolarmente i cavi di prolunga e sostituirli quando

sono danneggiati.

 Non toccare il conduttore di collegamento danneggiato senza

averlo scollegato dall'alimentazione di rete. Il conduttore di collegamento danneggiato può fungere da collegamento con elementi sotto tensione.

 Non utilizzare conduttori di collegamento difettosi.  All’aperto utilizzare solo cavi di prolunga appositamente

omologati e contrassegnati in modo adeguato.

 Non utilizzare collegamenti elettrici provvisori.  Non cavallottare mai i dispositivi di protezione né metterli fuori

servizio.

 Collegare l’apparecchio con l’interruttore di sicurezza per

correnti di guasto (30 mA).

Il collegamento elettrico o le riparazioni sulle parti elettriche

della macchina devono essere eseguiti da un elettricista autorizzato o da uno dei nostri centri di assistenza. Attenersi alle disposizioni locali, in particolare relative alle misure di sicurezza.

Se il cavo di alimentazione (qualora presente)

dell’apparecchio è danneggiato, sostituirlo con un particolare cavo di alimentazione reperibile presso il produttore oppure uno dei suoi centri di assistenza.

Le riparazioni su altri componenti della macchina devono

essere eseguite dal costruttore o da uno dei suoi centri di assistenza.

Utilizzare solo pezzi originali. L’utilizzo di pezzi di ricambio

diversi potrebbe causare incidenti per l’utilizzatore. Il costruttore declina ogni responsabilità per i danni da ciò risultanti.

MMoonnttaaggggiioo

vedi pag. 141

MMeessssaa iinn ffuunnzziioonnee

 Accertarsi che l’apparecchio sia montato completamente e

correttamente.

 Ai fini dell'utilizzo del trituratore, posizionarlo su una base

orizzontale e solida (pericolo di ribaltamento).

 Non utilizzare l’apparecchio su una superficie lastricata

cosparsa di ghiaia sulla quale il materiale espulso potrebbe favorire il rischio di lesioni.

 Utilizzare l’apparecchio solo all'aperto. Mantenere una

distanza (almeno 2 m) da una parete o da un altro oggetto fisso.

 Prima di ogni utilizzo, controllare:

− se i conduttori di collegamento presentano difetti

(incrinature, tagli o simili)

non utilizzare conduttori difettosi

− se l’apparecchio presenta danni (si veda Norme di

sicurezza)

− che tutte le viti, i dadi e i bulloni e altro materiale di

fissaggio siano ben stretti

− che le coperture, il deflettore e i cartelli di sicurezza siano

in posizione e in buono stato.

Allacciamento alla rete

 Confrontare la tensione specificata nella targhetta con la

tensione di rete e collegare correttamente l’apparecchio alla presa corrispondente.

 Utilizzare cavi di prolunga con sezione sufficiente

Protezione

Svizerra UK

2300 W

16 A inerte

10 A inerte 13 A inerte

2800 W

16 A inerte

13 A inerte

Impedenza di rete

In caso di condizioni della rete sfavorevole, durante l’accensione dell’apparecchio possono verificarsi brevi cadute di tensione che possono danneggiare altri dispositivi (ad es., sfarfallio di una spia). Per escludere guasti, osservare le impedenze di rete massime indicate nella tabella.

Potenza assorbita P1 (W)

Impedenza di rete Z

max

(Ω) 2300 0,31 2800 0,31

Interruttore On/Off

Non utilizzare apparecchi il cui interruttore sia difficile da attivare e disattivare. Gli interruttori danneggiati devono essere immediatamente riparati o sostituiti dal servizio clienti.

Accensione

Premere il pulsante verde I .

Spegnimento

Premere il pulsante rosso 0 .

Protezione contro il riavvio in

mancanza di corrente

In mancanza di corrente, l’apparecchio si spegne automaticamente (dispositivo di attivazione della tensione di sbilanciamento). Per riaccendere l'apparecchio, premere nuovamente il pulsante verde.

Salvamotore

Il motore è dotato di un interruttore di protezione e si spegne automaticamente in caso di sovraccarico. Dopo una pausa di raffreddamento (circa 5 min.), il motore può essere nuovamente acceso. Premere

1. tasto di ripristino (salvamotore)

2. pulsante verde I per la riaccensione I

Commutatore del senso di rotazione

Azionare il commutatore del senso di rotazione solo se

la trinciatrice è spenta (disinserita).

Posizione

Il materiale viene trascinato dal cilindro portalame e trinciato.

Posizione

Quando il commutatore del senso di rotazione è stato messo nella posizione

, mantenere premuto il pul-sante verde dell'interruttore on / off. Il cilindro portalame viene posizionato nella direzione opposta. Quando si rilascia l'interruttore on / off, la trituratrice rimane ferma automaticamente.

Suggerimenti

z Oggetti o pezzi di legno grandi, dopo diversi azionamenti

vengono rimossi sia dal dispositivo di taglio che da quello di scatto.

z Per rimuovere gli oggetti rimasti bloccati, dall'imbuto di

entrata o dalla fessura di espulsione, utilizzare un pressino o un gancio.

Prima di reinserire la trinciatrice, attendere SEMPRE che

questa si sia fermata completamente.

Contenitore di raccolta

Il contenitore di raccolta integrato è dotato di una maniglia di bloccaggio e di un interruttore di sicurezza

L Spegnere l'apparecchio prima di applicare e rimuovere il

contenitore di raccolta.

@ Il contenitore di raccolta è bloccato e saldamente

fissato all'apparecchio.

@ Il contenitore di raccolta è sbloccato e sganciato

dall'apparecchio. Non è possibile accendere l'apparecchio.

L Se il contenitore di raccolta viene sbloccato mentre

l'apparecchio è acceso, l'apparecchio si spegne automaticamente.

UUttiilliizzzzoo ddeell ttrriittuurraattoorree ddaa ggiiaarrddiinnoo

 Assumere una posizione di lavoro corretta, ovvero

posizionarsi lateralmente o dietro all'apparecchio. Non sostare mai nell'area dell'apertura di espulsione.

 Durante la messa in funzione dell’apparecchio, restare

sempre all’esterno della zona di espulsione.



I materiali più lunghi che sporgono dall'apparecchio potrebbero essere proiettati verso l'operatore quando vengono tirati dalle lame! Mantenere una distanza di sicurezza!

 Non afferrare mai l'apertura di riempimento o di espulsione.  Tenere il viso e il corpo lontani dall'apertura di riempimento.  Non portare le mani, altre parti del corpo e indumenti nel tubo

di riempimento, nel canale di espulsione o in prossimità di altre parti rotanti.

 Prima di accendere l'apparecchio controllare:

− che non vi siano resti di materiale triturato nell'imbuto di

riempimento.

− che il contenitore di raccolta sia bloccato.

 Non ribaltare l'apparecchio con il motore in funzione.  Assicurarsi che il motore sia privo di rifiuti e altri accumuli, in

modo da proteggerlo da possibili danni o incendi.

 Durante il riempimento, verificare che pezzi metallici, pietre,

bottiglie o altri oggetti che non vanno triturati non finiscano nell'imbuto di riempimento.

 Se oggetti estranei entrano nell'imbuto di riempimento o

l'apparecchio inizia a emettere rumori strani o vibrazioni, spegnere immediatamente l'apparecchio e farlo fermare. Disinserire la spina ed procedere nel modo seguente:

− verificare il danno

− sostituire o riparare le parti danneggiate

− controllare l'apparecchio e serrare le parti allentate

Non riparare l'apparecchio se non si è autorizzati (si veda

Norme di sicurezza).

 Che cosa si può triturare?

Sì:

• rami di tutti i tipi fino ad un diametro al massimo, in base al tipo di legno e alla freschezza,

• cascame da giardino appassito, umido già raccolto da più giorni

 Att. sminuzzare solo in alternanza con i rami.

No:

• vetro, pezzi mettalici, materiali plastici, sacchetti di plastica, pietre, resti di stoffa, radici con terra

• rifiuti senza consistenza solida p.es. rifiuti di cucina

 Istruzioni particolari per la

triturazione:

¾ Inserire il materiale da triturare

nell'apertura per il riempimento dell'imbuto sempre dal lato destro.

¾ Triturare i rami, i ramoscelli e i

legni subito dopo averli tagliati

− questo materiale, seccandosi, diventa molto dura; di

conseguenza, il diametro massimo dei rami da sminuzzare si riduce.

¾ Rimuovere i getti laterali in caso di rami molto ramificati. ¾ Trattamento di rifiuti da giardino molto acquosi e che tendono

ad attaccarsi

− per evitare l’intasamento dell’apparecchio, sminuzzare

questo materiale alternandolo con rifiuti legnosi.

¾ Non fare accumulare eccessivamente il materiale triturato

nell'area dell'apertura di espulsione. In caso contrario, il materiale già triturato potrebbe intasare il canale di espulsione. Ciò può provocare un contraccolpo del materiale attraverso l'apertura di riempimento. Svuotare regolarmente il contenitore di raccolta.

¾ Se l'apparecchio è intasato, pulire l'apertura di riempimento e

il canale di espulsione. A tal fine, spegnere prima il motore e disinserire la spina di alimentazione.

¾ Accertarsi di rispettare il diametro massimo dei rami da

sminuzzare corrispondente all'apparecchio in uso (si “Dati tecnici”). A seconda del tipo e della freschezza del legno può ridursi il diametro dei rami massimo da sminuzzare.

¾ Il meccanismo per il taglio prende il materiale da sminuzzare

autonomamente e senza urti a causa della corsa lenta del cilindro da taglio.

¾ Inversione automatica del senso di rotazione:

se l’apparecchio si blocca improvvisamente si può invertire il senso di rotazione del rullo di taglio che in questo caso spinge indietro il materiale da sminuzzare.

− disinserire l‘apparecchio

− attendere che il rullo di taglio si fermi comp-letamente

− inserire nuovamente l’apparecchio e inserire del materiale

facilmente sminuzzabile.

¾ In caso di sovraccarico dell'apparecchio, l'interruttore dotato di

salvamotore si spegne automaticamente

− accendere nuovamente il trituratore dopo circa 5 min.

− se l'apparecchio non si riaccende dopo questo intervallo di

tempo, consultare il paragrafo "Possibili guasti".

RReeggoollaazziioonnee ddeellllaa ccoonnttrroollaammaa

La controlama (B) può essere regolata nel cilindro portalame (A) senza gioco. Per un esercizio effettivo si consiglia di mantenere possibilmente una piccola distanza.

Il materiale morbido oppure i rami umidi potrebbero spaccarsi invece di venire tagliati. Anche una controlama consumata, dopo diversi azionamenti, può causare questo problema.

Regolazione della distanza.

Inserire l'apparecchio. Sul lato destro del contenitore di plastica è situato un dispositivo di regolazione. Per impostare la distanza ruotare la manopola di regolazione (D) verso destra, in modo che la vite (C) si muova verso il rullo di taglio. Girare finché dalla fessura di espulsione non fuoriescono dei piccoli trucioli di alluminio.

CCuurraa ee mmaannuutteennzziioonnee

• Prima di qualsiasi intervento di manutenzione

− Spegnere il motore e disinserire la spina

− Indossare guanti protettivi per evitare lesioni.

Quando l’apparecchio viene spento per le operazioni di manutenzione, magazzinaggio o sostituzione, verificare che la fonte di energia sia disattiva e la spina di alimentazione staccata. Assicurarsi che tutte le parti mobili siano ferme e che la chiave, qualora presente, sia disinserita. Lasciare raffreddare l’apparecchio prima delle operazioni di manutenzione, regolazione, ecc.

L'utensile di taglio non si ferma subito dopo lo spegnimento. Prima di iniziare la riparazione o la manutenzione, attendere l'arresto di tutte le parti.

Durante la manutenzione dell’utensile di taglio, verificare che esso continui a funzionare attraverso il meccanismo di avvio, anche quando il motore non è in funzione in seguito al bloccaggio della copertura.

Accertarsi di rimuovere l'utensile e la chiave dopo la manutenzione o la riparazione.

• Il trituratore da giardino non necessita di alcuna manutenzione. Per mantenere il valore e garantire una lunga durata dell'apparecchio, osservare quanto segue:

− lasciare libere e pulite le fessure di ventilazione.

− controllare le viti di fissaggio (se necessario, serrare).

− dopo la triturazione, pulire l'apparecchio internamente ed

esternamente Per la pulizia dell'apparecchio utilizzare solo un panno umido caldo e una spazzola morbida. Non utilizzare mai detergenti o solventi. L'utilizzo di tali prodotti potrebbe danneggiare irreparabilmente l'apparecchio. Le parti in plastica possono essere aggredite dalle sostanze chimiche.

− Non pulire il trituratore con acqua corrente o idropulitrici.

− Dopo l’uso, trattare tutti i componenti metallici lucidi con olio ecologico e biologico per proteggerli dalla corrosione.

− il cilindro da taglio e la lastra da taglio sono parti soggette ad usura. Tuttavia, se usate normalmente e sottoposte a regolare

riaffilatura, hanno una durata di parecchi anni.

AAnnoommaalliiee

Prima di rimuovere qualsiasi guasto

− Spegnere l’apparecchio

− Attendere l’arresto dell'apparecchio

− Disinserire la spina di alimentazione

Disturbo Possibile causa Eliminazione

Il motore ronza, ma non si avvia

Manca la tensione di rete Controllare il dispositivo di sicurezza Cavo di connessione difettoso fare controllare (da un elettricista) Apparecchio sovraccarico Lasciare raffreddare l'apparecchio.

Per il reinserimento premere il

1. pulsante di richiamo (salvamotore)

2. pulsante verde I

Contenitore di raccolta sbloccato (è scattato l'interruttore di sicurezza)

Bloccare il contenitore di raccolta.

Il motore ronza, ma non si avvia

Cilindro da taglio bloccato Disinserire l'apparecchio.

Mettere il commutatore del senso di rotazione nella posizione

. Inserire l'apparecchio finché non è stato rimosso il bloccaggio. Inserire nuovamente l'apparecchio. Mettere il commutatore del senso di

rotazione, indietro, nella posizione

Condensatore difettoso Portare l’apparecchio dal produttore o alla ditta da

lui indicataper la riparazione.

Il materiale da sminuzzare non viene afferrato

Il cilindro portalame si muove all'indietro. La posizione dell'interruttore è sbagliata.

Disinserire l'apparecchio e invertire il commutatore per il senso di rotazione.

il materiale da sminuzzare Disinserire l'apparecchio. Mettere il commutatore

del senso di rotazione nella posizione

. Inserire l'apparecchio, in maniera tale che il materiale triturato venga sbloccato, eventualmente rimuovere le impurità.

Disinserire nuovamente l'apparecchio. Per continuare a lavorare con l'apparecchio, mettere il commutatore del senso di rotazione, indietro, nella

posizione

Materiale da sminuzzare troppo molle/bagnato

Introdurre un ramo e sminuzzare.

Logoramento del cilindro da taglio Regolare la contropiastra come descritto nel punto

"Regolazione della contropiastra", in caso di evidente usura del cilindro portalame sostituirlo.

Il rullo di taglio deve essere sostituito da un centro assistenza.

Il materiale da sminuzzare non viene tagliato in modo corretto

La controlama non è sufficientemente regolata

Regolare la contropiastra come descritto nel punto "Regolazione della contropiastra".

L’apparecchio si avvia, però si blocca al minimo carico esi spegne tramite il salvamotore.

La prolunga è troppo lunga o la sua sezione è troppo piccola. La presa è troppo lontana dall’allacciamento principale e la linea elettrica ha la sezione troppo piccola.

La prolunga deve essere lunga max. 25 m, con una sezione di almeno 1,5 mm

. In caso di cavi più

lunghi, la sezione deve essere di almeno 2,5 mm

DDaattii tteeccnniiccii

Modello

AH 623 Typ LHF 2300 AH 621 Typ LHF 2800 Anno di costruzione vedere ultima pagina Motore Motore a corrente alternata, 50 Hz, 2800 min-1 Tensione di rete 230 V~ 230 – 240 V~ Potenza motore P

S6 - 40 % 2300 W 2800 W

Potenza motore P

S 2000 W 2300 W Numero di giri cilindro portalame 40 min-1 Interruttore On/Off protezione sovraccarico; funzione di taglio e di corsa inversa; interruttore di

minima tensione Peso 26,5 kg 27,5 kg Livello di pressione acustica LPA (misurazione secondo la direttiva 2000/14/CE)

70,3 dB (A)

K = 3 dB (A)

69,1 dB (A)

K = 3 dB (A)

Livello di potenza acustica misurato L

(misurazione secondo la direttiva 2000/14/CE)

90,3 dB (A)

K = 2,83 dB (A)

89,1 dB (A)

K = 2,42 dB (A)

Livello di potenza acustica garantito L

(misurazione secondo la direttiva 2000/14/CE)

93 dB (A) 92 dB (A)

Diametro max. dei rami da sminuzzare (a seconda del tipo e della freschezza del legno)

∅ max. 40 mm ∅ max. 42 mm

Classe di protezione I Categoria di protezione IP 24 Protezione della rete

Svizerra UK

16 A inerte 10 A inerte 13 A inerte

16 A inerte

13 A inerte

DDiicchhiiaarraazziioonnee ddii ccoonnffoorrmmiittàà CCEE

N. (S-No.): 10879  AH 621 Typ LHF 2800 corrispondentemente alle direttive: 2006/42/CE

Con la presente dichiariamo

ATIKA GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany sotto la nostra responsabilità che il prodotto

Gartenhäcksler (Trituratore da giardino) modello AH 621 Typ LHF 2800, AH 623 Typ LHF 2300 Numero di serie: 015000 – 035000

è conforme alle disposizioni delle summenzionate Direttive CE, nonché alle disposizioni delle seguenti ulteriori Direttive:

2004/108/CE, 2011/65/UE e 2000/14/CE. Sono state applicate le seguenti norme armonizzate:

EN 60335-1:2012; EN 13683/A2:2011; EN 62233:2008; EN 55014-1/A2:2011; EN 55014-2/A2:2008; EN 61000-3-2/A2:2009; EN 61000-3-11:2000

Procedura di accertamento di conformità: 2000/14/CE - Appendice V.

AH 621 Typ LHF 2800 AH 623 Typ LHF 2300 livello di potenza acustica misurato L

89,1 dB (A) 90,3 dB (A)

livello di potenza acustico garantito L

92 dB (A) 93 dB (A)

Incaricato della compilazione della documentazione tecnica: ATIKA GmbH – ufficio tecnico – Josef-Drexler-Str. 8 – 89331 Burgau – Germany

i.A. Burgau, 07.01.2015 i.A. G. Koppenstein, Direzione Costruzioni

GGaarraannzziiaa

Si prega di fare riferimento alla dichiarazione di garanzia allegata.

L Skal oppbevares for senere bruk. L La bruksanvisningen være tilgjengelig for alle

personer som arbeider med maskinen.

Du må ikke ta dette apparatet i drift før du har lest denne bruksanvisningen, studert de angitte henvisningene og montert apparatet slik det beskrives.

Denne maskinen kan benyttes av personer med nedsatte fysiske, sensoriske eller mentale evner eller personer som mangler erfaring eller kunnskaper om den forutsatt at de holdes under oppsyn eller at de informeres angående sikker bruk av maskinen og farene som kan oppstå under bruken.

Barn og unge under 16 år får ikke betjene maskinen.

IInnnnhhoolldd

Samlet leveranse 76 Beskrivelse av apparatet 76 Driftstider 76 Apparatets symboler 77 Bruksanvisnings symboler 77 Hensiktsmessig anvendelse 77 Restrisikoer 77 Arbeide under trygge forhold 78 Montasje 79 / 141 Ibruktaking 79 Arbeide med hakkelsmaskinen 80 Innstilling av mellomtappskiven 81 Vedlikehold og pleie 81 Mulige driftsforstyrrelser 82 Tekniske data 83 EF- konformitetserklæring 83 Garantibetingelser 83 Reservdeler 135

SSaammlleett lleevveerraannsse

 Kontroller følgende når du har pakket ut esken:

! er esken komplett ! har det oppstått ev. transportskader

Reklamer omgående til forhandleren, leverandøren hhv. produsenten. Senere reklamasjoner godkjennes ikke.

• 1 formontert apparatdel

• 1 stativ

• 2 hjul

• 2 hjulkapsler

• 2 føtter

• 1 skruepose

• 1 oppsamlingskurv

• 1 bruksanvisning

• 1 garantierklæring

BBeesskkrriivveellssee aavv aappppaarraatteet

A. Traktåpning for hakkelsmaterial B. På-/Avknapp C. Tilbakestilingsknapp / Motorens beskyttelsesanordning D. Håndtak E. Nettpluggen F. Kurvlås G. Dreieretningsomkopler H. Husoverdel I. Innstillingsknappen til skjærevalsen J. Oppsamlingskurv K. Stativ med hjul og føtter

DDrriiffttssttiiddeer

Vær oppmerksom på forskriftene som gjelder i ditt område.

AAppppaarraatteettss ssyymmbboolleer

Les nøye gjennom bruksanvisningen og vær oppmerksom på sikkerhetsanvisningene før apparatet tas i drift.

Slå av motoren og trekk ut støpselet før du foretar reparasjons-, vedlikeholds- og rengjøringsarbeider.

Fare pga. deler som akselererer videre når motoren er i gang – personer uten deltagelse, husog nyttedyr

Vær oppmerksom på de roterende knivene. Ikke hold hender eller føtter i åpninger når maskinen er i gang.

må holdes borte fra fareområdet.

Bruk øye- og hørselsvern.

Bruk vernehansker.

Må beskyttes mot fuktighet.

Må ikke benyttes som trinn.

Hakkelsmaterialet

skjæres

Hakkelsmaterialet skjæres ikke

Kurven er låst

Kurven er løsnet Elektriske apparater må ikke kastes sammen med

husholdningsavfallet. Apparat, tilbehør og emballasje

må innleveres for miljøvennlig gjenbruk. I henhold til det europeiske direktivet 2002/96/EU angående utrangerte elektriske og elektroniske apparater må elektriske apparater som ikke lenger kan benyttes samles separat og tilføres den miljøvennlige gjenbrukskretsen.

Produktet tilsvarer de gjeldene europeiske produkt-

spesifikke retningslinjene.

BBrruukkssaannvviissnniinnggeennss ssyymmbboolleer

Overhengende fare eller farlig situasjon. Dersom du ignorerer disse anvisningene, kan det føre til personskader og materielle skader.

Viktige anvisninger for korrekt håndtering. Forstyrrelser kan oppstå som følge av at du ignorerer disse anvisningene.



Brukeranvisninger. Disse anvisningene hjelper deg å utnytte alle funksjonene optimalt.

Montasje, betjening og vedlikehold. Her forklares nøyaktig hva du må gjøre.

HHeennssiikkttssmmeessssiigg aannvveennddeellssee

Riktig bruk omfatter hakling av

- alle typer kvister med et maks. tverrsnitt (alt etter tretype og hvor friskt det er )

- vissent, fuktig, flere dager gammelt hageavfall blandet med kvister

Hakling av glass, metall, kunststoffdeler, platikkposer, steiner, materialavfall, røtter med jord, avfall uten fast konsistens (f. eks. matavfall) er utrykkelig forbudt.

Denne hakkelsmaskinen er kun egnet til privat bruk i hagen din. Hakkelsmaskiner som er ment brukt i private husholdninger og hageområder, er slike som ikke benyttes på offentlige anlegg, parker, idrettsanlegg og innen landbruks og skogsdrift og ikke benyttes i kommersielt øyemed.

Til riktig bruk hører også at man må overholde produsentens drifts-, vedlikeholds- og reparasjonsbetingelser og overholdelse av sikkerhetsinformasjonene i anvisningen.

All bruk utover dette gjelder som uriktig bruk. Produsenten er ikke ansvarlig for skader som oppstår på grunn av dette. Brukeren bærer selv risikoen.

Hvis du selv foretar endringer på hakkelsmaskinen, er vi ikke ansvarlige for de skadene som oppstår på grunn av dette.

Apparatet må kun klargjøres, benyttes og vedlikeholdes av personer som kjenner disse oppgavene og som er kjenner farene de utsettes for. Reparasjonsarbeid må kun gjennomføres av oss eller av kundeservicesteder som er anbefalt av oss.

RReessttrriissiikkooeer

Til tross for at alle sikkerhetsbestemmelser overholdes ved den hensiktsmessige anvendelsen, kan det allikevel gjenstå restrisikoer som følge av apparatets konstruksjon.

Restrisikoer kan reduseres, dersom du er oppmerksom på ”Sikkerhetsanvisningene” og ”Hensiktsmessig anvendelse” og leser nøye gjennom bruksanvisningen.

Hvis man tar hensyn og er forsiktig minsker risikoen for personog materialskader.

 Fare for skader på fingre og hender, dersom du putter hånden

inn i en åpning og kommer borti knivverket.

 Fare for skader på fingre og hender ved monterings- og

rengjøringsarbeider på knivverket.

 Skader på grunn av hakkelsmaterialer som slynges ut rundt

trakten.

 Fare ved strøm ved bruk av elektriske stikkledninger som ikke

er intakt.

 Berøring av spenningsførende deler ved åpne elektriske

bestanddeler.

 Hørselen svekkes ved vedvarende arbeider uten hørselsvern. Til tross for alle forholdsregler som tas, kan det fremdeles gjenstå

en restrisiko.

AArrbbeeiiddee uunnddeerr ttrryyggggee ffoorrhhoolldd

Les nøye gjennom følgende anvisninger og forskrifter til forebygging av ulykker hhv. de gjeldende sikkerhetsbestemmelsene i de forskjellige landene. Slik kan du beskytte deg selv og andre mot skader.

Formidle sikkerhetsanvisningene til alle som arbeider med maskinen.

Ta godt vare på disse sikkerhetsanvisningene.

Reparasjoner på maskinen må kun utføres av produsenten hhv. av firmaer som produsenten henviser til.

 Gjør deg kjent med apparatet ved hjelp av bruksanvisningen

før du tar det i bruk.

 Ikke bruk apparatet til formål som det ikke konstruert for (se

”Hensiktsmessig anvendelse” og ”Arbeide med hakkelsmaskinen”).

 Sørg for at du står stabilt og hold likevekten hele tiden. Du

arbeider bedre og tryggere i det angitte kapasitetsområdet. Ved kasting av hakkelsgodset må du stå på samme nivå mit som maskinen.

 Vær oppmerksom. Pass på hva du gjør. Gå fram med fornuft.

Ikke benytt apparatet når du er sliten eller er påvirket av narkotiske stoffer, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet kan medføre alvorlige skader.

 Bruk vernebriller, arbeidshansker og hørselsvern når du

arbeider.

 Bruk egnet arbeidstøy:

− ikke vide klær

− sklisikkert skotøy

− ikke bruk løstsittende klær eller klær med bånd eller korler

som henger ned.

 Den som betjener maskinen er ansvarlig for andre perosner i

maskinenes arbeidsområde.

 Barn får ikke leke med apparatet.  Man må påse at barn ikke leker med maskinen.  Rengjøring og brukervedlikehold får ikke utføres av barn.  Hold barn borte fra apparatet.  Du må aldri bruke apparatet hvis personer uvedkoemmende

personer er i nærheten.

 La aldri trimmeren være uten oppsikt.  Hold arbeidsområdet i orden! Uorden kan medføre ulykker.  Innta arbeidsstilling ved siden av eller bak apparatet. Stå aldri

i nærheten av utkasteråpningen.

 Grip aldri inn i påfyllings- eller utkasteråpningen.  Snu ansiktet og kroppen bort fra påfyllingsåpningen.  Ikke hold hender eller føtter i åpninger når maskinen er i gang.

Du arbeider bedre og tryggere i det angitte kapasitetsområdet.

 Driv apparatet kun med komplett og korrekt montert

beskyttelsesanordning.

 Du må ikke endre regulatorinnstillingen til motoren, for dette

regulerer den sikre, maksimale arbeidshastigheten og beskytter motoren og alle deler som dreies mot skader pga. for stor hastighet. Ta kontakt med kundeservice hvis det oppstår problemer.

 Ikke driv apparatet uten fylletrakt.  Ikke forta endringer på apparatet eller apparatets deler.  Du må ikke sprute vann på apparatet. (Risikokilde - elektrisk

strøm).

 Ta hensyn til påvirkning fra omgivelsene:

− Ikke bruk trimmeren i fuktige og våte omgivelser.

− Ikke la apparatet stå ute i regnvær.

− Arbeid kun under tilstrekkelige sikkerhetsforhold, sørg for

god belysning.

 Bruk vernehansker for å unngå fare for skader på fingre ved

monterings- og rengjøringsarbeider.

 Ikke transporter apparatet når motoren er i gang.  Slå av maskinen og trekk støpselet ut av stikkontakten ved:

− festing og fjerning av oppsamlingskurven

− vedlikeholds- og rengjøringsarbeider

− oppretting av feil

− kontroll av tilkoplingsledningen under driften,

for å sjekke om denne er omslynget eller skadet

− transport

− reparasjonsarbeider

− når du forlater apparatet (også ved kortere avbrudd).

 Ved tilstopping i maskinens inntak eller utløp må du slå av

motoren og trekke ut støpselet fra stikkontakten, før du fjerner materialrester i inntaket eller utløpet.

 Kontroller om maskinen ev. er skadet:

− kontroller omhyggelig om beskyttelsesanordningene

fungerer feilfritt og hensiktsmessig før du fortsetter driften av apparatet.

− kontrollér om de bevegelige delene fungerer som de skal

og ikke er klemt fast eller om deler er skadet. Samtlige deler må være korrekt montert og oppfylle alle betingelser for å sikre en feilfri drift.

− Skadete verneinnretninger og deler må repareres eller

byttes ut på godkjent verksted (eller hos produsenten), hvis ikke annet er nevnt i bruksanvisningen.

− Skadede eller uleselige sikkerhetsklistremerker skal

erstattes.

 Oppbevar apparatet kun på et tørt sted utenfor barns

rekkevidde.

 Lagre maskinen der hvor bensindampen ikke kommer i

berøring med åpen flamme eller gnister. La maskinen avkjøles før bruk.

Elektrisk sikkerhet

 Stikkledningens utførelse iht. IEC 60245 (H 07 RN-F) med et

åretverrsnitt på minimum:

− 1,5 mm² ved en kabellengde på inntil 25 m

− 2,5 mm² ved en kabellengde på over 25 m

 Lange og tynne tilkoplingsledninger gir et spenningsfall.

Motoren oppnår ikke lenger sin maksimale effekt, apparatets funksjon reduseres.

 Støpslene og koplingsboksene på tilkoplingsledningene må

være produsert i gummi, myk PVC eller annet termoplastisk material med lik mekanisk fasthet eller være trukket over med et slikt material.

 Pluggen til tilkoplingsledningen må være beskyttet mot

sprutevann.

 Påse at stikkledningen ikke kommer i klemme eller bøyes og

at pluggforbindelsen ikke blir våt når du installerer ledningen.

 Ved bruk av kabeltrommel, må kabelen vikles helt inn.  Ikke bruk ledningen til noe den ikke er konstruert til. Beskytt

ledningen mot varme, olje og skarpe kanter. Ikke bruk ledningen til å trekke støpselet ut av stikkontakten.

 Kontroller skjøteledningen jevnlig og skift den ut når den er

ødelagt.

 Ikke berør en skadet tilkoplingsledning, før du har koplet den

fra nettet. Den skadete tilkoplingsledningen kan forårsake kontakt med strømførende deler.

 Ikke bruk defekte stikkledninger.  Bruk kun skjøteledninger som er godkjent og kjennetegnet for

utendørs bruk.

 Ikke monter provisoriske elektriske tilkoplinger.  Du må aldri brokople eller slå av beskyttelses-anordningen.  Kople til trimmeren via en feilstrømsvernebryter (30 mA).

Den elektriske tilkoplingen hhv. reparasjoner på maskinenes

elektriske deler må kun utføres av en faglært elektriker eller av vår kundeservice. Vær oppmerksom på lokale forskrifter, særlig med hensyn til sikkerhetstiltak.

Hvis nettilkoblingsledningen til denne maskinen (hvis

tilstede) er skadet, må den erstattes med en spesiell tilkoblingsledning som kan fås hos produsenten eller kundeservice.

Reparasjoner på maskinenes andre deler må kun utføres av

produsenten hhv. av hans kundeservice.

Benytt kun originale reservedeler. Hvis man benytter andre

reservedeler kan det oppstå ulykker for brukeren. Produsenten er ikke ansvarlig for skader som oppstår som følge av dette.

MMoonnttaassjjee

se side 141

IIbbrruukkttaakkiinngg

 Forsikre deg om at hele apparatet er montert på en

forskriftsmessig måte.

 Plasser hakkelsmaskinen på et vannrett og hardt underlag før

du tar den i bruk (fare for at den velter).

 Ikke bruk maskinen på asfaltert underlag med småstein oppå,

hvor mayterial som slynges ut kan medføre skader.

 Bruk apparatet kun ute. Hold avstand (minst 2 m) fra vegger

eller andre stive gjenstander.

 Kontroller før hver bruk:

− om tilkoplingsledningene har defekte steder (riper, snitt

eller lignende)

Ikke bruk defekte ledninger.

− er apparatet ev. skadet (se ”Arbeide under trygge forhold”)

− om alle skruer, muttere og bolter og annet festematerial er

godt festet

− at tildekninger, avviser og verneskilt er på plass og i god

stand.

Nettilkopling

 Sammenlign den angitte spenningen på apparatets typeskilt

med nettspenningen. Kople apparatet til den tilsvarende og forskriftsmessige stikkontakten.

 Bruk skjøteledning med tilsvarende tverrsnitt.

Nettsikring

Sveits UK

2300 W

16 A treg

10 A treg 13 A treg

2800 W

16 A treg

13 A treg

Nettimpedans

Dersom betingelsene for nettspenningen ikke er optimale, kan det oppstå korte spenningsfall når apparatet slås på. Dette kan ha negativ innvirkning på andere arrarater (f. eks. lampe som blafrer). Det oppstår ingen forstyrrelser, dersom den maksimale nettspenningen som angis i tabellen nedenfor ikke overskrides.

Inngangseffekt P

(W) Nettimpedans Zmaks (Ω) 2300 0,31 2800 0,31

Av/på-bryter

Ikke benytt trimmere hvor man ikke kan slå bryteren på eller av. Skadete brytere må straks repareres eller byttes ut av kundeservice.

Slå på apparatet

Trykk inn den grønne knappen I .

Slå av apparatet

Trykk på den røde knappen 0 .

Ved strømbrudd

Apparatet slås automatisk av ved strømbrudd (nullspenningsrelé). Trykk inn den grønne knappen for å slå på apparatet igjen.

Motorens beskyttelsesanordning

Motoren er utstyrt med en sikkerhetsbryter som slås automatisk av ved overbelastning. Motoren kan slås på igjen etter en kjøletid på ca. fem minutter.

1. Tilbakestillingsknapp (motorvern)

2. den grønne knappen I for å slå den på.

Dreieretningsomkopler

Dreieretningsomkopleren må kun aktiveres når

hakkelsmaskinen er slått av.

Stilling

Materialet trekkes inn og kuttes av skjærevalsen.

Stilling

Kniven arbeider i omvendt rekkefølge og inneklemt material frigjøres.

Etter at du har bragt dreieretningsomkopleren i stillingen

, hold den grønne knappen til på-/avbryteren inne. Skjærevalsen stilles i omvendt retning. Når du slipper på/av-bryteren, stanser hakkelsmaskinen automatisk.

Tips

z Store gjenstander eller trestykker fjernes etter flere gangers

aktivering både i skjære- og i frigjøringsretningen.

z Bruk en stamper eller en krok for å fjerne blokkerte

gjenstander fra trakten eller utkasterspalten.

Vent alltid til hakkelsmaskinen har stanset helt, før du

slår den på igjen.

Oppsamlingskurv

Den integrerte oppsamlingskurven er utstyrt med et låsegrep og en sikkerhetsfrakobling.

L Slå av apparatet før du fester eller fjerner

oppsamlingskurven.

@ Oppsamlingskurven er låst og fast forbundet med

maskinen.

@ Kurven er låst opp og løsnet fra maskinen.

Maskinen kan ikke slås på.

L Hvis oppsamlingskurven løsnet når maskinen slås

på, slås maskinen av automatisk.

AArrbbeeiiddee mmeedd hhaakkkkeellssmmaasskkiinneenn

 Innta arbeidsstilling ved siden av eller bak apparatet. Stå aldri

i nærheten av utkasteråpningen.

 Opphold deg alltid utenfor maskinens utkastingssone når

maskinen tas i bruk.



Lengere material, som stikker ut av apparatet, kan slynes tilbake når det trekkes inn av knivene! Hold sikkerhetsavstanden!

 Grip aldri inn i påfyllings- eller utkasteråpningen.  Snu ansiktet og kroppen bort fra påfyllingsåpningen.

 Ikke få hender, andre kroppsdeler og klær inn i påfyllingsrøret,

utkastingskanalen eller i nærheten av andre bevegelige deler.

 Kontroller apparatet før motoren slås på

− slik at det ikke er noen rester i påfyllingstrakten.

− slik at oppsamlingskurven er låst.

 Ikke vipp apparatet når motoren er i gang.  Påse at motoren er fri for avfall og andre rester, slik at

motoren beskyttes mot skader og mulig antenning.

 Når du fyller på fylletrakten, må du påse at det ikke kommer

metallgjenstander, steiner, flasker eller andre gjenstander i apparatet som det ikke kan bearbeide.

 Det oppstår ingen forstyrrelser, dersom den maksimale

nettspenningen som angis i tabellen nedenfor ikke overskrides. Slå av apparatet straks og la det komme til stillstand, dersom fremmede gjenstander kommer i fylletrakten. Det samme gjelder, dersom apparatet begynner å vibrere eller lage unaturlige lyder.

− inspiser skaden

− skift ut eller reparer ødelagte deler

− kontroller apparatet og stram fast løse deler

Du må ikke reparere apparatet, dersom du ikke er

berettiget til det.

 Hva kan jeg kutte opp?

Ja:

• alle typer kvister med et maks. tverrsnitt (alt etter tretype og

hvor friskt det er)

• vissent, fuktig, flere dager gammelt hageavfall blandet med

kvister

 vekselvist med grener

Nei:

• glass, metalldeler, kunststoffer, plastposer, steiner, stoffrester, røtter med jord

• avfall uten fast konsistens f. eks. kjøkkenavfall

 Spesielle anvisninger vedrørende

oppkutting:

¾ Fyll alltid det materialet som skal

inn i hakkelsmaskinen fra høyre side i traktens innfyllingsåpning.

¾ Kutt opp grener, kvister og ved

straks de er kappet av:

− dette hakkelsmaterialet blir meget hardt når det tørker, den

maksimale kvisttykkelsen som kan bearbeides blir derfor mindre.

¾ Fjern sideskuddene på grener med mange kvister. ¾ Bearbeid hageavfall som både er meget vannholdig og som

lett klistrer seg sammen.

− Bearbeid hage- og kjøkkenavfall som både er meget

vannholdig og som lett klistrer seg sammen.

¾ Ikke la det hakkslete materialet bli for høyt i området til

utkastningskanalen. Dette kan føre til at hakkslet material forstopper utkastningskanalen. Dermed kan det komme til tilbakeslag av materialet gjennom påfyllingsåpningen. Tøm oppsamlingskurven regelmessig.

¾ Rengjør påfyllingsåpningen og utkastningskanalen når

apparatet er forstoppet. Slå først av motoren, og trekk ut nettpluggen.

¾ Påse at grenens maksimale diameter som skal bearbeides,

tilsvarende diameteren på apparatet ditt, ikke overskrides (se ”Tekniske data”). Alt etter tretype og friskhet, kan den maksimale kvistykkelsen som kan bearbeides blir forringes.

¾ Kvernen trekker automatisk inn det som skal kvernes uten

rykk pga. den sakte bevegelsen.

¾ Automatisk omkopling av dreieretningen:

derson maskinen plutselig blokkeres, kan skjærevalsen skifte omdreiningsretning og i dette tilfelle skyve materialet tilbake

− slå av maskinen.

− vent til skjærevalsen er kommet til stilstand.

− start maskinen igjen og bruk materiale som er lettere å

behandle.

¾ Bryteren som er utstyrt med motorens sikkerhetsbryter, slås

automatisk av når apparatet overbelastes:

− slå på hakkelsmaskinen igjen etter ca. fem minutter

− les avsnitt ”Mulige driftsforstyrrelser”, dersom apparatet

ikke kan slås på igjen etter denne ventetiden

− Skjærevalsen og etterskjæringsplaten er bruksdeler, men

har likevel en levetid på flere år ved normal bruk

IInnnnssttiilllliinngg aavv mmeelllloommttaappppsskkiivveenn

Mellomtappskiven (B) kan settes inn i skjærevalsen (A) uten klaring. Minst mulig avstand bør holdes for å sikre effektiv drift.

Myke materialer eller våte grener kan rives i stykker i stedet for å kuttes. Et motstål som har vært i bruk lenge og er slitt kan ha samme virkning.

Avstandsjustering.

Koble inn apparatet. For innstilling av avstanden, vrir du innstillingsknappen (D) mot høyre, slik at skruen (C) beveger seg til skjærevalsen. Drei helt til det kommes fint metallspon ut av utkasteråpningen.

VVeeddlliikkeehhoolldd oogg pplleeiiee

• Før vedlikeholdsarbeidet kan begynne:

− stans motoren og trekk ut nettstikket.

− bruk vernehansker for å unngå skader.

Hvis maskinen er slått av grunnet vedlikehold, lagring eller bytte av tilbehør, må du forsikre deg om at, energikilden er slått av og nettstøpselet er trukket ut. Påse at alle de bevegelige delene står stille og at nøkkelen er trukket ut hvis det finnes en nøkkel. La maskinen kjøles før det utføres vedlikehold, justering osv.

Skjæreverktøyet stanser ikke med en gang når man slår av apparatet. Vent med å foreta reparasjoner eller vedlikehold til alle delene har stanset helt.

Ved vedlikehold av skjæreverktøyet må man påse at verktøyet alltid kan gå gjennom startmekanismen, selvom motoren ikke går gjennom låsen til tildekningen.

Pass på å fjerne verktøy og skrutrekkere etter at du har gjennomført vedlikehold eller raparasjoner.

• Hakkelsmaskinen er i stor grad vedlikeholdsfri. Følg punktene

under for verdibevaring og lang levetid:

− Luftespor skal holdes frie og rene.

− Kontroller festeskruene (evt. trekk til).

− Rengjør apparatet inn- og utvendig når du har brukt

hakkelsmaskinen. Til rengjøring av apparatet benyttes det kun en varm, fuktig klut og en myk børste. Benytt aldri rengjørings- eller løsningsmidler. Det kan påføre apparatet skader som ikke kan repareres. Kunststoffdeler kan angripes av kjemikaliene.

− Kvernen skal ikke rengjøres med rennende vann eller

høytrykkspyler.

−

Behandle blanke metalldeler med en miljøvennlig, biologisk nedbrytbar sprøyteolje etter hvert bruk for å beskytte apparatet mot korrosjon.

− Skjærevalsen og etterskjæringsplaten er bruksdeler, men

har likevel en levetid på flere år ved normal bruk.

MMuulliiggee ddrriiffttssffoorrssttyyrrrreellsseerr

Før hver retting av feil

− Slå av apparatet

− Vent til apparatet står helt stille

− Trekk ut nettpluggen

Forstyrrelser Mulig årsak Tiltak

Motoren starter ikke lkke koblet til nettet Kontroller sikringen.

Tilkoblingsledning er defekt Kontrolleres av fagmann (elektriker). Maskinen er overbelastet (motorvernet ble

utløst)

La apparatet avkjøles.

Trykk på

1. tilbakestillingsknappen (motorvern)

2. den grønne knappen I for å slå det på igjen.

Oppsamlingskurven er løst (sikkerhetsfrakoblingen ble utløst)

Lås oppsamlingskurven

Motoren durer, men starter ikke Skjærevalsen er blokkert Slå av apparatet.

Kople dreieretningsomkopleren i stillingen

. Slå på apparatet inntil blokkeringen er opphevet. Slå av apparatet igjen. Kople dreieretnings-

omkopleren tilbake i stillingen

Kondensator defekt Ta maskinen til et autorisert serviceverksted for

reparasjon.

Det som skal kvernes blir ikke trukket inn

Skjærevalsen går bakover. Bryterstillingen er ikke riktig

Slå av apparatet og omstill dreieretningsomkopleren.

Hakkelsmaterialet er fastklemt i trakten (materialkø)

Slå av apparatet. Kople dreieretningsomkopleren i stillingen

. Slå på apparatet, slik at hakkelsmaterialet kan frigjøres, evt. fjerne urenheter.

Slå av apparatet igjen. Kople dreieretningsomkopleren tilbake i stillingen

Det som skal kvernes blir ikke trukket inn

Det som skal kvernes er for mykt eller for vått

Skyv inn med en gren og la det kvernes.

Slitasje på skjærevalsen Still mellomtappskiven som beskrevet under

"Innstilling av mellomtappskiven". Skift ut skjærevalsen hvis den er nedslitt.

Bytte av skjærevalse må foretas av kundeservice.

Hakkelsmaterialet skjæres ikke godt nok over

Motkniven er ikke riktig innstilt Innstill motkniven som beskrevet i ” Innstilling av

mellomtappskiven”.

Maskinen starter, men den låses ved liten belastnin o slås av via motorbeskyttelsesbryteren.

Skjøteledningen er for lang eller har for lite tverssnitt. Stikkontakten for langt unna hovedtilkoblingen, for lite tverrsnitt på tilkoblingsledningen.

Sjøteledning minst 1,5 mm², maks. 25 m lang. Ved lengre ledning tverrsnitt m inst 2,5 mm².

TTeekknniisskkee ddaattaa

Modell

AH 623

Typ LHF 2300

AH 621

Typ LHF 2800 Byggeår se siste side Motor vekselstrømsmotor, 50 Hz, 2800 / 40 min-1 Nettspenning 230 V~ 230 – 240 V~ Motorytelse P

S6 - 40 % 2300 W 2800 W

Motorytelse P

S1 2000 W 2300 W

På-/Avknapp med overbelastningsbeskyttelse, skjære- og reservefunksjon,

nullspenningsutløser Vekt 26,5 kg 27,5 kg Lydtrykknivå LPA (målt i henhold til direktivet 2000/14/EC)

70,3 dB (A)

K = 3 dB (A)

71,9 dB (A)

K = 3 dB (A)

Målt lydeffektnivå LWA (målt i henhold til dirktivet 2000/14/EC) 90,3 dB (A)

K = 2,83 dB (A)

89,1 dB (A)

K = 2,42 dB (A)

Garantert lydeffektnivå L

(målt i henhold til direktivet 2000/14/EC) 93 dB (A) 92 dB (A)

Maks. grendiameter som kan bearbeides (gjelder kun for nyskåret tre)

∅ max. 40 mm ∅ max. 42 mm Beskyttelsesklasse I Beskyttelsesart IP 24 Nettsikring Sveits UK

16 A treg 10 A treg 13 A treg

16 A treg

13 A treg

EEUU-- kkoonnffoorrmmiitteettsseerrkkllæærriinng

Nr. (S-No.): 10879  AH 621 Typ LHF 2800 tilsvarer EU-direktivene

2006/42 EC Herved erklærer vi

ATIKA GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany seg eneansvarlig for at produktet

Gartenhäcksler (Kompostkvern) modell AH 621 Typ LHF 2800, AH 623 Typ LHF 2300 Serienummer: 015000 – 035000

er konform med bestemmelsene i EU-direktivene som er nevnt over og bestemmelsene i direktivene som er nevnt nedenfor:

2004/108/EC, 2011/65/EU og 2000/14/EC. Følgende harmoniserte normer ble benyttet:

EN 60335-1:2012; EN 13683/A2:2011; EN 62233:2008; EN 55014-1/A2:2011; EN 55014-2/A2:2008; EN 61000-3-2/A2:2009; EN 61000-3-11:2000

Samsvarsvurderingsprosess: 2000/14/EC – vedlegg V

AH 621 Typ LHF 2800 AH 623 Typ LHF 2300 Målt lydeffektnivå L

89,1 dB (A) 90,3 dB (A)

Garantert lydeffektnivå L

92 dB (A) 93 dB (A)

Ansvarlig for sammenstilling av den tekniske dokumentas-jonen:

ATIKA GmbH – Technisches Büro – Josef-Drexler-Str. 8 – 89331 Burgau – Germany

Burgau, 07.01.2015 i. A.

i.A. G. Koppenstein, Konstruksjonsledning

GGaarraannttiibbeettiinnggeellsseerr

Vennligst ta hensyn til den vedlagte garantierklæringen.

L Bewaar deze bedieningsaanwijzing voor alle

toekomstige toepassingen.

L Geef de gebruiksaanwijzing aan alle personen

door, die met deze machine werken, door.

U mag de machine niet gebruiken voordat u deze gebruiksaanwijzing heeft gelezen, alle voorschriften heeft opgevolgd en de machine als voorgeschreven heeft gemonteerd.

Dit toestel kan door personen met gereduceerde fysieke, sensorische of mentale vermogens of met gebrek aan ervaring en weten worden gebruikt, wanneer ze gesurveilleerd of met betrekking tot het veilig gebruik van het toestel geïnstrueerd werden en de hieruit resulterende gevaren begrijpen.

Kinderen en jongeren van minder dan 16 jaar mogen het toestel niet bedienen.

IInnhhoouudd

Leveringsomvang 84 Beschrijving van het apparaat 84 Bedrijfstijden 84 Symbolen apparaat 84 Symbolen in de gebruiksaanwijzing 85 Reglementaire toepassing 85 Restrisico’s 85 Veiligheidsinstructies 85 Montage 87 / 141 Ingebruikname 87 Werken met de tuinhakselaar 88 Instellen van het tegenmes 89 Onderhoud en verzorging 89 Storingen 90 Technische gegevens 91 EG-verklaring van overeenstemming 91 Garantie 91 Reserveonderdelen 135

LLeevveerriinnggssoommvvaanng

 Controleer na het uitpakken de inhoud van de verpakking

op:

! Aanwezigheid van alle onderdelen ! Eventuele transportschade

Meld mogelijke onvolkomenheden direct aan uw leverancier. Latere reclamaties worden niet in behandeling genomen.

• 1 voorgemonteerd apparaat

•

1 verpakking moeren

• 1 onderstel

•

1 opvangbak

• 2 wielen

•

1 gebruiksaanwijzing

• 2 wielafdekkingen

•

1 garantieverklaring

• 2 standvoetjes

BBeesscchhrriijjvviinngg vvaann hheett aappppaarraaaat

A. Trechteropening voor hakselmateriaal B. In-/uitschakelaar C. Terugzetknop / Motorveiligheid D. Handgreep E. Netstekker F. Opvangbakvergrendeling G. Draairichtingsomschakelaar H. Bovenkant van de behuizing I. Instelknop voor snijwals J. Opvangbak K. Onderstel met wielen en standvoetjes

BBeeddrriijjffssttiijjddeen

Houdt alstublieft vóór ingebruikname van het toestel rekening met de landelijke (regionale) voorschriften omtrent de lawaaibescherming.

SSyymmbboolleenn aappppaarraaaat

Lees voor de inbedrijfstelling de gebruiksaanwijzing en veiligheidsvoorschriften en neem deze in acht.

Schakel de motor

uit voor reparatie-, onderhouds- en reinigingswerkzaamheden en haal de netstekker uit hetcontactdoos.

Gevaar door wegslingerende delen bij lopende motor – niet betrokken personen, alsook huis- en nuttige-

Let op voor roterende messen. Handen en voeten niet in de openingen houden terwijl de machine draait.

dieren uit de gevaarszone verwijderd houden.

Oog- en geluidsbescherming dragen.

Veiligheidshandschoenen dragen.

Tegen vochtigheid beschermen.

Niet als pas gebruiken.

Hakselgoed wordt

gesneden

Hakselgoed wordt niet gesneden

Opvangbak vergrendeld

Opvangbak ontgrendeld Elektrische toestellen behoren niet in de huisafval.

Toestellen, toebehoren en verpakking naar een

milieuvriendelijk recycling brengen. Volgens de Europese Richtlijn 2012/19/EU over oude elektronische apparaten en electronica moeten niet meer bruikbare elektrische toestellen apart worden verzamend en een milieuvriendelijk recycling worden toegevoerd.

Het product stemt overeen met de productspecifiek geldige Europese richtlijnen.

SSyymmbboolleenn iinn ddee ggeebbrruuiikkssaaaannwwiijjzziinng

Dreigend gevaar of gevaarlijke situatie. Het niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik.

Het niet opvolgen van deze aanwijzingen kan storingen aan de machine veroorzaken.



Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud. Hier wordt precies uitgelegd wat u moet doen.

RReegglleemmeennttaaiirree ttooeeppaassssiinngg

Bij het gebruik conform de voorschriften hoort het hakselen van

- allerhande takken tot max. diameter (naargelang het houtsoort en de versheid)

- verwelkte, vochtige, reeds meerdere dagen opgeslagen tuinafval afwisselend met de takken.

Het hakselen van glas, metaal, kunststofdelen, plastic zakken, stenen, textielafval, wortelen met aarde, afval zonder vaste consistentie (bijv. keukenafval) wordt uitdrukkelijk uitgesloten.

De tuinhakselaar is geschikt voor privé gebruik in huis- en hobbytuin.

Als hakselmachine voor de privé huis- of hobbytuin worden zulke toestellen aangezien die niet in openbare plantsoenen, parks, recreatieplaatsen alsook in het landbouwbedrijf en de bosbouw worden ingezet.

Tot de reglementaire toepassing behoort ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en het opvolgen van de veiligheidsvoorschriften van de fabrikant.

Alle verdere toepassingen gelden als onreglementair. Voor de hieruit voortvloeiende schade is de fabrikant niet aansprakelijk – de aansprakelijkheid is alleen voor de gebruiker.

Eigenmachtige verbouwingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeiende schade van eenieder soort uit.

Deze machine mag alleen voorbereidt, gebruikt en onderhouden worden door personen die met de machine vertrouwd zijn en goed ingelicht zijn over de risico’s. Reparaties mogen alleen door de fabrikant of geautoriseerde werkplaatsen uitgevoerd worden.

RReessttrriissiiccoo’’s

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restricties.

De restricties kunnen geminimaliseerd worden wanneer de veiligheids-, gebruiks-, gezondheid- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen.

 Gevaar voor letsels aan vingers en handen, wanneer u met

de hand door een opening grijpt en in aanraking komt met de roterende messen.

 Gevaar voor letsels aan vingers en handen, bij montage- en

reinigingswerkzaamheden aan de messen.

 Verwonding door wegslingerend hakselgoed in het bereik van

de trechter.

 Gevaar door stroom door het niet juist aansluiten van de

aansluitdraden.

 Het aanraken van onder spanning staande delen bij geopende

elektrische delen.

 Vermindering van het gehoor bij langdurig werken zonder

gehoorbescherming.

Verder kunnen er ondanks alle genomen maatregelen niet zichtbare restricties bestaan.

VVeeiilliigghheeiiddssiinnssttrruuccttiieess

Lees en volg de onderstaande aanwijzingen, de voorschriften ter voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zelf en anderen tegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.

Bewaar deze veiligheidsvoorschriften goed.

Reparaties aan elektrische onderdelen van de machine moeten door de fabrikant of een door hem aangewezen persoon worden uitgevoerd.

 Maak u voor gebruik met het apparaat vertrouwd, met behulp

van de bedieningshandleiding.

 Gebruik de machine alleen waar hij voor gemaakt is (zie

“Reglementaire toepassing” en "Werken met de tuinhakselaar").

 Zorg voor een stabiele en uitgebalanceerde houding. Strek u

niet vooruit. Ga bij het inwerpen van het hakselmateriaal op dezelfde hoogte met het toestel staan.

 Wees oplettend. Let op dat, wat u doet. Ga met verstand te

werk. Gebruik het toestel niet, wanneer u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kan tot ernstige verwondingen leiden.

 Tijdens het werken met deze machine dienen veiligheidsbril,

werkhandschoenen en gehoorbeveiliging te worden gedragen.

 Draag de juiste werkkleding.

− Nauw sluitende kleding dragen.

− Geen schoenen met gladde zolen dragen.

− Geen los afhangende kleding of zulke met hangende

banden of koorden.

 De bedienende persoon is binnen het arbeidsbereik van de

machine verantwoordelijk ten opzichte van derden.

 Kinderen niet met het toestel laten spelen.  Kinderen dienen uit de buurt van het apparaat te worden

gehouden.

 Reiniging en onderhoudswerkzaamheden mogen niet door

kinderen worden uitgevoerd.

 Zet het toestel nooit aan, terwijl niet betrokken personen in de

buurt zijn.

 Laat de machine nooit zonder toezicht .  Zorg dat uw werkomgeving in orde is. Rommel kan

ongevallen veroorzaken.

 Neem een werkpositie in, zijdelings of achter het apparaat. Ga

nooit in het bereik van de uitwerpopening staan.

 Nooit uw hand in de vul- of uitworpopening steken.  Blijf met uw gezicht en uw lichaam uit de buurt van de

vulopening.

 Overbelast de machine niet. U werkt beter en zeker met de

juiste belasting van de machine.

 Werk alleen met alle veiligheidsvoorzieningen op de juiste

wijze aangebracht.

 Verander de regelaarinstelling van de motor niet; het toerental

regelt de veilige maximum werksnelheid en beschermt de motor en alle zich draaiende delen tegen schade door te hoge snelheid. Neem bij problemen contact op met de klantenservice

 Het apparaat mag niet zonder de vultrechter gebruikt worden.  Het toestel resp. delen van het toestel niet veranderen.  Het toestel niet met water afspatten. (Gevarenbron elektrische

stroom).

 Let op de omgevingsinvloeden.

− Gebruik de machine niet in een vochtige of natte

omgeving.

− Machine niet in de regen laten staan of in de regen

werken.

− Werk alleen bij toereikend zicht, zorg voor een goede

verlichting.

 Om letsel aan vingers te vermijden, bij montage en/of

reiniging werkhandschoenen dragen.

 Transporteer het toestel niet bij draaiende motor.  Schakel de machine uit en neem de steker uit

het stopcontact bij:

− aanbrengen en verwijderen van de vangkorf

− onderhouds- en reinigingswerkzaamheden

− bij storingen

− controle van de aansluitleiding gedurende het

bedrijf, of deze verstrengeld of beschadigd is

− transport

− reparatiewerkzaamheden

− het verlaten van de machine (ook voor een korte tijd)

 Bij verstoppingen in de ingooi en uitwerp van de machine

schakel de motor uit en neem de netsteker uit het stopcontact, alvorens u materiaalresten in de ingooi of uitwerp verwijdert.

 Onderzoek de machine op eventuele beschadigingen.

− Voordat de machine verder wordt gebruikt, moet

zorgvuldig worden onderzocht of de beschermingsvoorzieningen en licht beschadigde onderdelen foutloos en volgens de voorschriften functioneren.

− Controleer of alle bewegende delen van de machine goed

functioneren en niet klemmen of beschadigd zijn. Alle delen moeten juist gemonteerd zijn en goed functioneren om de machine correct te laten werken.

− Beschadigde bescherminrichtingen en -delen moeten,

indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden.

− Beschadigde of onleesbare veiligheidsstickers dienen te

worden vervangen.

 Bewaar de machine in een droge en afgesloten ruimte, buiten

het bereik van kinderen.

 Sla de motor daar op, waar benzinedampen niet met open

vlam of vonken in aanraking komen. Laat de machine voor opslag steeds afkoelen.

Elektrische veiligheid

 De aansluitkabel moet volgens IEC 60245 (H 07 RN-F) zijn,

met een draad doorsnede van minstens:

− 1,5 mm² bij een lengte tot 25 m.

− 2,5 mm² bij een lengte vanaf 25 m.

 Lange en dunne aansluitkabels zorgen voor een

spanningsverlies. De motor bereikt zijn maximaal vermogen niet meer, de werking van het toestel wordt gereduceerd.

 Stekker en aansluitdozen aan aansluitleidingen moeten uit

rubber, zacht pvc of een ander thermoplastisch materiaal van dezelfde mechanische vastheid zijn of met dit materiaal zijn gecoat.

 De stekkervoorziening van de aansluitleiding moet tegen

spatwater beveiligd zijn.

 Let er bij het leggen van de aansluitkabel op dat deze niet

stoort, bekneld raakt, geknikt wordt en de steekverbinding niet nat wordt.

 Wikkel bij gebruik van een kabeltrommel de kabel geheel af.  Gebruik de kabel niet voor doeleinden waarvoor hij niet

geschikt is. Bescherm de kabel tegen hitte, olie of scherpe randen. De steker niet met de kabel uit het stopcontact trekken.

 Controleer de verlengkabel regelmatig op beschadigingen en

vervang hem als hij beschadigd is.

 Raak niet de beschadigde aansluitleiding aan, alvorens u

deze van het net heeft gescheiden. De beschadigde aansluitleiding kan contact met stroomvoerende onderdelen veroorzaken.

 Gebruik geen defecte kabels.  Gebruik alleen toegestane en gemerkte verlengkabels.  Maak geen geknutselde elektrische aansluitingen.  Veiligheidsvoorzieningen nooit overbruggen of buitenwerking

stellen.

 Het apparaat via een veiligheidsschakelaar (30 mA)

aansluiten. Elektrische aansluitingen of reparaties mogen alleen door

een erkend bedrijf of een erkende reparatiewerkplaats uitgevoerd worden. De plaatselijke voorschriften moeten opgevolgd worden.

Wordt de netaansluitleiding (indien voorhanden) van dit

toestel beschadigd, moet ze door een bijzondere aansluitleiding worden vervangen die bij de fabrikant of zijn klantenservice verkrijgbaar is.

Reparaties aan andere delen van de machine mogen alleen

door de fabrikant of een door hem erkende werkplaats uitgevoerd worden.

Alleen de originele toebehoren en onderdelen gebruiken. Bij

het gebruik van niet originele onderdelen kunnen risico’s voor de gebruiker ontstaan. De fabrikant kan niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan.

MMoonnttaaggee

zie blz. 141

IInnggeebbrruuiikknnaammee

 Overtuigt u zich er van, dat het apparaat compleet en

volgens voorschrift is gemonteerd.

 Plaats de hakselmachine vóór het gebruik op een

horizontale en stevige ondergrond (kiepgevaar).

 Gebruik het toestel niet op een geplaveide met grind

bestrooide vlakte, waarop het uitgeworpen materiaal verwondingen zou kunnen veroorzaken.

 Gebruik het toestel alleen in open lucht. Houd afstand

(minimum 2 m) van een muur of een ander onbuigzaam voorwerp.

 Controleer voor elk gebruik:

− de aansluitkabels op beschadiging

gebruik geen beschadigde aansluitkabels.

− de machine op eventuele beschadigingen

(zie veiligheidsinstructies)

− of alle schroeven, moeren en bouten en ander

bevestigingsmateriaal vast zijn aangetrokken

− dat afdekkingen, afwijzers en beschermborden aan hun

plaats en in een goede toestand zijn.

Aansluiting op het net

 Vergelijk de op het typeplaatje van de machine vermelde

spanning, bv 230 V met de netspanning en sluit de machine aan het desbetreffend en reglementair stopcontact aan.

 Gebruik een verlengkabel met voldoende diameter

Beveiliging

Zwitserland UK

2300 W

16 A traag

10 A traag 13 A traag

2800 W

16 A traag

13 A traag

Netimpedantie

Bij ongunstige netcondities kan het gedurende het inschakelproces van het toestel tot korte spanningsdalingen komen die andere toestellen kunnen belemmeren (bv knipperen van een lamp). Er zijn geen storingen te verwachten, wanneer de maximale netimpedanties worden opgevolgd.

Vermogensopname P

(W)

Netimpedantie Zmax (Ω) 2300 0,31 2800 0,31

In-/uitschakelaar

Gebruik geen toestel, waarbij zich de schakelaar niet laat inen uitschakelen. Beschadigde schakelaars moeten onmiddellijk door de klantenservice worden gerepareerd of worden vervangen.

Inschakelen

Druk op de groene knop I .

Uitschakelen

Druk op de rode knop 0 .

Beveiliging tegen opnieuw aanlo-

pen bij stroomuitval

Bij stroomuitval schakelt het toestel automatisch uit (overbelastingsschakelaar).

Motorveiligheid

De motor is uitgerust met een veiligheidsschakelaar en schakelt bij overbelasting zelfstandig uit. Druk

1. terugzetknop (motorveiligheid)

2. groene knop I om opnieuw in te schakelen.

Draairichtingsomschakelaar

Activeer de draairichtingsomschakelaar alleen bij

uitgeschakelde hakselaar.

Positie

Het materiaal wordt door de snijwals ingetrokken en gehakseld.

Positie

Het mes werkt in omgekeerde richting en ingeklemd materiaal komt vrij.

Nadat u de draairichtingsomschakelaar in de positie

heeft gebracht, houdt u de groene knop van de in-/uitschakelaar ingedrukt. De snijwals wordt op de omgekeerde richting geschakeld. Wanneer u de in-/uitschakelaar loslaat, blijft de hakselaar automatisch staan.

Tips

z Grote voorwerpen of stukken hout worden na meermalige

activering zowel in de snij- alsook in de vrijgaverichting verwijderd.

z Gebruik een stopper of een haak voor het verwijderen van

geblokkeerde voorwerpen uit de trechter of de uitworpopening.

Wacht steeds tot de hakselaar stilstaat, voor u deze

opnieuw inschakelt.

Opvangbak

De geïntegreerde opvangbak is uitgerust met een vergrendelingsgreep en een veiligheidsuitschakeling.

L Schakel het toestel vóór aanbrengen en verwijderen van de

vangkorf uit.

@ De opvangbak is vergrendeld en vast verbonden

met het apparaat.

@ De opvangbak is ontgrendeld en van het apparaat

losgemaakt. Het apparaat kan niet worden ingeschakeld.

L Als de opvangbak bij ingeschakeld apparaat wordt

ontgrendeld, wordt het apparaat automatisch uitgeschakeld.

WWeerrkkeenn mmeett ddee ttuuiinnhhaakksseellaaaarr

 Neem een werkpositie in, zijdelings of achter het apparaat. Ga

nooit in het bereik van de uitwerpopening staan.

 Houdt u zich bij de ingebruikname van het toestel steeds

buiten de uitgooizone.



Langer materiaal, dat uit het toestel uitsteekt, zou terug kunnen springen, wanneer het door de messen wordt ingetrokken! Veiligheidsafstand aanhouden!

 Nooit uw hand in de vul- of uitworpopening steken.  Blijf met uw gezicht en uw lichaam uit de buurt van de

vulopening.

 Breng uw handen, andere lichaamsdelen en kleding niet in de

vulbuis, het uitwerpkanaal of in de buurt van andere beweegbare delen.

 Controleer vóór inschakelen van het apparaat

− of er geen hakselresten in de vulopening aanwezig zijn.

− of de opvangbak is vergrendeld.

 Kantel het toestel niet met lopende motor.  Let erop dat de motor vrij van afvallen en overige

verzamelingen is, om de motor tegen schade of mogelijk vuur te bewaren.

 Let op bij het vullen, dat er geen metaal, stenen, flessen of

andere niet verwerkbare voorwerpen in de vultrechter komen.

 Wanneer er vreemde voorwerpen in de vultrechter komen of

het apparaat buitengewone geluiden of trillingen vertoont, schakel het apparaat dan onmiddellijk uit en laat het tot stilstand komen. Haal de stekker uit de contactdoos en voer de volgende punten uit:

− controleer de schade

− vervang of repareer beschadigde delen

− controleer het apparaat, schroef losse delen vast.

U mag het apparaat niet repareren wanneer u daartoe

niet bevoegd bent.

 Wat kan ik hakselen?

Ja:

• allerhande takken tot max. diameter, naargelang de houtsoort en de versheid

• verlepte, vochtige, reeds meerdere dagen oude tuinafval.

 Alleen afwisselend met takken verwerken.

Nee:

• glas, metaaldelen, kunststoffen, plastic zaken, stenen,

stofaval, wortelen met aarde

• afval zonder vaste consistentie, b.v. keukenafval

 Speciale aanwijzingen voor het

hakselen:

¾ Vul het te hakselen materiaal

steeds vanop de rechterzijde in de vulopening van de trechter.

¾ Maak takken, twijgen en hout

vlak na het snijden klein

− dit hakselgoed wordt tijdens

het uitdrogen zeer hard, de maximum te verwerken takdiameter wordt hierdoor kleiner.

¾ Verwijder zijtakken bij takken met veel twijgen. ¾ Verwerken van zeer waterhoudende, aan elkaar plakkend

tuinafval

− dit afwisselend met houten hakselgoed klein maken om

een verstopping van het apparaat te vermijden.

¾ Laat het gehakselde materiaal in de zone van de

uitwerpopening niet te zeer ophopen. Dit kan tot gevolg hebben, dat reeds gehakseld materiaal het uitwerpkanaal verstopt. Dit kan leiden tot een terugslag van het materiaal door de vulopening. Maak de opvangbak regelmatig leeg.

¾ Reinig de vulopening en het uitwerpkanaal wanneer het

toestel verstopt is. Schakel hiervoor eerst de motor uit en haal de stekker uit de contactdoos.

¾ Let u er op dat bij uw apparaat alleen de max te verwerkende

takmiddellijn bijgehouden wordt (zie “Technische gegevens”). Al naar soort en frisheid van het hout kan zich de maximaal te verwerken takdoorsnede reduceren.

¾ Het snijsysteem trekt het materiaal zelfstandig en dankzij de

langzame beweging van de wals gelijkmatig naar binnen.

¾ Automatische omschakeling van de draairichting:

Bij plotseling blokkeren van het apparaat kann de draairichting van de snijwals worden veranderd en kann het te hakselen materiaal terugschuiven.

− apparaat uitschakelen

− wachten tot de snijwals stilstaat

− apparaat opnieuw inschakelen en eenvoudiger te

verwerken materiaal gebruiken.

¾ Bij overbelasting van het apparaat schakelt de schakelaar die

met een motorbeveiliging is uitgerust vanzelf uit

− schakel de hakselmachine na ca. 5 minuten opnieuw aan

− wanneer het apparaat na deze wachttijd niet kan worden

ingeschakeld, dient u onder het punt „Mogelijke storingen“ na te kijken.

IInnsstteelllleenn vvaann hheett tteeggeennmmeess

Het tegenmes (B) kan aan de snijwals (A) zonder speling worden ingesteld. Een zo klein mogelijke afstand dient voor een effectieve werking te worden aangehouden.

Zacht materiaal of natte takken kunnen splijten in plaats van te worden gesneden. Ook een meervoudige activering van een versleten tegenmes kan tot dit probleem leiden.

Instellen van de afstand.

Schakel het toestel in. Op de rechterzijde van de behuizing bevindt zich een instelinrichting. Draai de instelknop (D) naar rechts om de afstand in te stellen. Door deze handeling beweegt de schroef (C) in de richting van de snijwals. Schroef zolang, tot er fijne aluminiumspaanders uit de uitworpopening vallen.

OOnnddeerrhhoouudd eenn vveerrzzoorrggiinngg

• Voor iedere onderhoud:

− moet de motor uitgezet worden en de stekker uit het

stopcontact verwijderd worden

− om een terugloop en verwondingen te voorkomen is het

dragen van veiligheidshandschoenen aan te bevelen.

Is het toestel voor onderhoud, opslag of vervanging van een toebehor uitgeschakeld, waarborg, dat de energiebron is uitgeschakeld en de netsteker is getrokken. Waarborg, dat alle beweeglijke delen stil staan en indien er een sleutel is, deze afgetrokken. Laat het toestel vóór onderhoud, verplaatsing enz. afkoelen.

Het snijwerktuig staat na het uitschakelen niet meteen stil. Wacht alvorens u met de reparatie of het onderhoud begint tot alle delen tot stilstand zijn gekomen.

Bij onderhoud van het snijwerktuig moet in acht worden genomen, dat dit door het startmechanisme nog altijd kan draaien, zelfs wanneer de motor door de vergrendeling van de afdekking niet draait.

Let erop, werktuig en schroefsleutels na onderhouds- of reparatiewerkzaamheden weer te verwijderen.

• De tuinhakselaar is over het algemeen onderhoudsvrij. In

het belang van het behoud van de waarde en een lange levensduur dient met het volgende rekening te worden gehouden:

− ventilatiegleuven open en schoon houden.

− bevestigingsschroeven controleren (indien nodig

vastdraaien)

− na ieder gebruik, het apparaat van binnen en van buiten

goed te reinigen. Gebruik voor de reiniging van uw toestel slechts een warme, vochtige doek en een zachte borstel. Gebruik nooit reinigings- of oplosmiddelen. Zij zouden onherstelbare schade aan het toestel kunnen veroorzaken. De kunststofdelen kunnen door chemische producten worden aangetast.

− de hakselmachine niet met stromend water of met

hogedrukreinigers reinigen.

−

blanke metalen delen na ieder gebruik ter bescherming

tegen corrosie met een milieuvriendelijke, biologisch af te breken sproeiolie behandelen.

−

snijwals en nasnijplaat zijn aan slijtage onderhevige

onderdelen. Bij normaal gebruik en bijstelling volgens voorschrift gaan zij echter meerdere jaren mee.

SSttoorriinnggeenn

Voor het verhelpen van iedere storing

− toestel uitschakelen

− Wachten tot het apparaat stilstaat

− stroomtoevoer onderbreken

Storing Mogelijke oorzaak Oplossing

Motor doet het niet Geen netspanning Zekering controleren

Aansluitkabel defect Laten controleren (elektromonteur) Toestel overbelast (motorveiligheid werd

geactiveerd)

Toestel laten afkoelen.

Druk op de

1. terugzetknop (motorveiligheid)

2. groene knop I om opnieuw in te schakelen.

Opvangbak ontgrendeld (veiligheidsuitschakeling opvangbak werd geactiveerd)

Vergrendel de opvangbak

Motor bromt, maar doet het niet Snijwals geblokkeerd Toestel uitschakelen.

Schakel de draairichtingsschakelaar in de positie

Toestel inschakelen tot de blokkering is verwijderd. Toestel weer uitschakelen. Zet de

draairichtingsschakelaar terug in de positie

Condensator defect Apparaat ter reparatie naar de fabrikant of de door

hem genoemde firma sturen.

Hakselmateriaal wordt niet naar binnen getrokken

De snijwals loopt achteruit. Schakelaarpositie niet correct.

Toestel uitschakelen en draairichtingsomschakelaar omschakelen.

Materiaal zit klem in de trechter (materiaalopstuwing)

Toestel uitschakelen. Schakel de draairichtingsomschakelaar in de positie

. Toestel inschakelen, zodat het hakselmateriaal wordt vrijgegeven, evt. verontreinigingen verwijderen.

Toestel weer uitschakelen. Om verder te werken schakelt u de draairichtingsomschakelaar weer in de

positie

terug. Te zacht of te nat materiaal Met een tak doorschuiven en hakselen Snijwals versleten Tegenplaat zoals bij „Instellen van de tegenplaat“ is

beschreven instellen, bij sterke slijtage snijwals vervangen.

Het vervangen van de snijwals dient door de klantenservice te geschieden.

Materiaal wordt niet goed doorgesneden.

Tegenmes niet voldoende ingesteld. Tegenplaat zoals bij „Instellen van de tegenplaat“ is

beschreven instellen.

Apparaat begint wel te lopen, maar blokkeert bij geringe belasting en schakelt via de motorveiligheidsschakelaar uit.

Verlengingskabel te lang of te dun. Stopcontact te ver van de hoofdaansluiting verwijderd en te dunne aansluitleiding.

Verlengingskabel minstens 1,5 mm², max. 25 meter lang. Bij langere kabels doorsnede minstens 2,5 mm².

Bij verdere storingen zet u zich alstublieft in verbinding met onze klantenservice.

TTeecchhnniisscchhee ggeeggeevveennss

Model

AH 623 Typ LHF 2300 AH 623 Typ LHF 2300 Bouvwjaar zie laatste pagina Motor Wisselstroommotor, 50 Hz, 2800 min-1 Netspanning 230 V~ 230 – 240 V~ Vermogen P

S6 - 40 % 2300 W 2800 W

Vermogen P

S1 2000 W 2300 W Toerental snijwals 40 min-1 Aan-/uitschakelaar met beveiliging tegen overbelasting; snij- en achteruitfunctie; nulspanninginitiator Gewicht 26,5 kg 27,5 kg Geluidsdrukpegel LPA

(volgens richtlijn 2000/14/EG)

70,3 dB (A)

K = 3 dB (A)

71,9 dB (A)

K = 3 dB (A)

gemeten geluidsniveau L

(volgens richtlijn 2000/14/EG)

90,3 dB (A)

K = 2,83 dB (A)

89,1 dB (A)

K = 2,42 dB (A)

gegarandeerd geluidsniveau LWA

(volgens richtlijn 2000/14/EG)

93 dB (A) 92 dB (A)

max. te verwerkende takmiddellijn

(geldt alleen voor het snijden van vers hout)

∅ max. 40 mm ∅ max. 42 mm

Veiligheidsklasse I Veiligheidssoort IP 24 Netzekering Zwitserland UK

16 A traag 10 A traag 13 A traag

16 A traag

13 A traag

EEGG--vveerrkkllaarriinngg vvaann oovveerreeeennsstteemmmmiinng

Nr. (S-No.): 10879  AH 621 Typ LHF 2800 overeenkomstig de richtlijn van de raad

2006/42/EG

Hiermede verklaren wij

ATIKA GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany in uitsluitende verantwoordelijkheid, dat het product

Gartenhäcksler (Tuinhakselaar) AH 621 Typ LHF 2800, AH 623 Typ LHF 2300 Serienummer: 015000 – 035000

aan de bepalingen van de boven vermelde EG-richtlijnen alsook aan de bepalingen van de volgende verdere richtlijnen beantwoordt:

2004/108/EG, 2011/65/EU en 2000/14/EG. De volgende geharmoniseerde normen werden toegepast:

EN 60335-1:2012; EN 13683/A2:2011; EN 62233:2008; EN 55014-1/A2:2011; EN 55014-2/A2:2008; EN 61000-3-2/A2:2009; EN 61000-3-11:2000

Conformiteit-beoordeling-procedures: 2000/14/EG - Aanhangsel V

AH 623 Typ LHF 2300 AH 621 Typ LHF 2800 gemeten geluidsniveau LWA 90,3 dB (A) 89,1 dB (A) gegarandeerd geluidsniveau LWA 93 dB(A) 92 dB (A)

Gemachtigde voor het opmaken van technische documenten:

ATIKA GmbH – Technisch kantoor – Josef-Drexler-Str. 8 – 89331 Burgau – Germany

i.A. Burgau, 07.01.2015 i.A. G. Koppenstein, Constructieleiding

GGaarraannttiiee

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

L Niniejszą instrukcję należy przechować dla

późniejszego wykorzystania.

L Należy przekazać niniejszą instrukcję obsługi

wszystkim osobom, które użytkują urządzenie.

Zanim nie przeczytają Państwo niniejszej Instrukcji obsługi, nie przyjmą do wiadomości i przestrzegania zawartych w niej wskazówek oraz nie zmontują urządzenia w opisany poniżej sposób, nie wolno uruchomić urządzenia.

Urządzenie może być używane przez osoby o

ograniczonych predyspozycjach psychicznych, sensorycznych lub psychicznych bądź nieposiadające odpowiedniego doświadczenia i wiedzy wyłącznie pod nadzorem lub po przeszkoleniu w zakresie bezpiecznego używania urządzania i zapoznaniu się ze związanymi z tym zagrożeniami.

Dzieci i młodzież poniżej 16 roku życia nie mogą

obsługiwać urządzenia.

SSppiiss ttrreeśścci

Zakres dostawy 92 Opis urządzenia 92 Czas użytkowania 92 Symbole na urządzeniu 92 Symbole w Instrukcji obsługi 93 Stosowanie zgodne z przeznaczeniem 93 Pozostałe elementy ryzyka 93 Bezpieczna praca 94 Montaż 95 / 141 Uruchomienie 95 Praca rozdrabniaczem ogrodowym 96 Ustawienie przeciwnoża 97 Konserwacja i dogląd 97 Możliwe zakłócenia w pracy urządzenia 98 Dane techniczne 99 Deklaracja zgodności UE 100 Gwarancja 100 Części zamienne 135

ZZaakkrreess ddoossttaawwyy

 Po rozpakowaniu kartonu należy sprawdzić

! kompletność dostawy ! ew. szkody transportowe

Należy odwrotnie poinformować dystrybutora, dostawcę bądź producenta o zastrzeżeniach. Późniejsze reklamacje nie zostaną uwzględnione.

• 1 wstępnie zmontowane urządzenie

• 2 stopy

• 1 woreczek zawierający śruby

• 1 dolna część korpusu • 1 zgarniacz

• 2 koła • 1 Instrukcja obsługi

• 2 zaślepki osi • 1 oświadczenie o gwarancji

OOppiiss uurrzząąddzzeenniia

A. otwór leja zasypowego dla rozdrabnianych przedmiotów B. włącznik / wyłącznik C. przycisk powrotny / bezpiecznik silnika D. uchwyt E. gniazdo wtykowe F. kosz wychwytujący G. przełącznik kierunku obrotów H. górna część obudowy I. przycisk nastawy dla walca tnącego J. kosz wychwytujący K. dolna część podstawy z kołami i stopami

CCzzaass uużżyyttkkoowwaanniiaa

Należy stosować się do przepisów lokalnych.

SSyymmbboollee nnaa uurrzząąddzzeenniiuu

Przed uruchomieniem urządzenia należy dokładnie przeczytać instrukcję obsługi i stosować się do zamieszczonych w niej wskazówek.

Przed rozpoczęciem wykonywania napraw, czynności obsługowokoserwacyjnych oraz czyszczenia urządzenia należy wyłączyć silnik i wyjąć wtyczkę z gniazda zasilania sieciowego.

Niebezpieczeństw o wywołane przez części obracające się podczas pracy silnika – nie pozwolić na zbliżanie

Uwaga na obracające się noże. Nie wkładać dłoni i rąk do otworów, gdy

maszyna pracuje. się osób nieuczestniczących w pracy oraz zwierząt domowych i użytkowych do strefy zagrożenia.

Stosować ochronę narządów wzroku i słuchu.

Nosić rękawice

ochronne.

Chronić przed wilgocią.

Nie wchodzić na

urządzenie.

sieczka jest cięta

sieczka nie jest cięta

kosz wychwytujący zablokowany

kosz wychwytujący odblokowany Urządzenie elektryczne nie nadają się do

wyrzucania z odpadami domowymi. Urządzenia, osprzęt i opakowania należy poddawać

ekologicznemu recyklingowi. Zgodnie z dyrektywą europejską 2012/19/UE w sprawie urządzeń elektrycznych i niesprawne urządzenia należy gromadzić oddzielnie i poddawać utylizacji zgodnie z zasadami ochrony środowiska.

Produkt spełnia wymagania stosownych dyrektyw europejskich.

SSyymmbboollee ww IInnssttrruukkccjjii oobbssłłuuggi

Zagrażające niebezpieczeństwo lub niebezpieczna sytuacja. Nieprzestrzeganie niniejszych wskazówek

może prowadzić w następstwie do odniesienia obrażeń lub wystąpienia szkód rzeczowych.

Ważne wskazówki dotyczące prawidłowej obsługi. Nieprzestrzeganie niniejszych wskazówek może prowadzić do zakłóceń w pracy urządzenia.



Wskazówki dla użytkownika. Wskazówki te pomagają w optymalnym wykorzystaniu wszystkich funkcji urządzenia.

Montaż, obsługa i konserwacja. Tutaj następuje dokładne objaśnienie czynności, które należy wykonać.

SSttoossoowwaanniiee zzggooddnnee zz pprrzzeezznnaacczzeenniieem

Pojęcie zgodnej z przeznaczeniem eksploatacji obejmuje rozdrabnianie:

- wszelkiego rodzaju gałęzi do maksymalnej średnicy (w zależności od rodzaju drewna i jego świeżości).

- zwiędłych, wilgotnych, kilka dni składowanych odpadów ogrodowych na zmianę z gałęziami.

Z naciskiem wyklucza się rozdrabnianie przedmiotów ze szkła, metali, tworzyw sztucznych, plastikowych torebek, kamieni, odpadów materiałówych, korzeni z ziemią, odpadów niestałych (np. odpadów kuchennych).

Rozdrabniacz ogrodowy jest przewidziany wyłącznie do hobbystycznego stosowania w ogródkach domowych.

Za rozdrabniacze do ogródków domowych i hobbystycznych uznaje się takie urządzenia, których nie używa się na publicznych skwerach, w parkach, obiektach sportowych, w rolnictwie i leśnictwie i nie w ramach działalności gospodarczej.

Do eksploatacji zgodnej z przeznaczeniem zalicza się także dotrzymywanie podanych przez producenta warunków eksploatacji, konserwacji i napraw, jak również stosowanie się do umieszczonych w instrukcji obsługi wskazówek bezpieczeństwa.

Każdy inny przypadek użytkowania maszyny, niż podany w instrukcji obsługi, uważa się za niezgodny z przeznaczeniem. Producent nie odpowiada za wynikające stąd szkody: ryzyko ponosi wyłącznie użytkownik.

Samowolne przeróbki sieczkarni ogrodowej wykluczają gwarancję producenta za wynikające z nich szkody wszelkiego rodzaju.

Urządzenie mogą uzbrajać, stosować i konserwować tylko osoby, które je znają i są pouczone o zagrożeniach. Wykonywanie prac naprawczych wolno powierzać tylko nam lub wyznaczonym przez nas punktom serwisowym.

PPoozzoossttaałłee eelleemmeennttyy rryyzzyykkaa

Także przy posługiwaniu się urządzeniem w sposób zgodny

ze wszystkimi obowiązującymi przepisami dotyczącymi bezpieczeństwa mogą, w związku z jego przeznaczeniem i konstrukcją, pozostać jeszcze pewne elementy ryzyka.

Te pozostałe elementy ryzyka można zminimalizować, przestrzegając łącznie „wskazówek bezpieczeństwa“, „stosowania zgodnego z przeznaczeniem“ oraz instrukcji obsługi.

Praca wykonywana w przemyślany sposób i z zachowaniem należytej ostrożności zmniejsza ryzyko odniesienia obrażeń przez inne osoby oraz ryzyko spowodowania szkód.

 Niebezpieczeństwo odniesienia obrażeń palców i rąk, jeżeli

ręka zostanie włożona przez otwór wpustowy do wnętrza maszyny i nastąpi kontakt z wirującymi nożami.

 Niebezpieczeństwo odniesienia obrażeń palców i rąk podczas

monta

żu i czyszczenia zespołu noży tnących.

 Obrażenia odniesione przez uderzenie odrzuconym

rozdrobnionym materiałem w strefie leja wpustowego.

 Zagrożenie porażeniem prądem przy stosowaniu

nieprawidłowych przewodów zasilania energią elektryczną.

 Dotknięcie elementów przewodzących prąd przy otwartych

podzespołach elektrycznych.

 Uszkodzenie słuchu wskutek długotrwałego użytkowania

maszyny bez stosowania odpowiedniego zabezpieczenia narządu słuchu przed hałasem.

Ponadto, pomimo wszystkich zastosowanych środków zapobiegawczych mogą wystąpić elementy utajonego ryzyka.

BBeezzppiieecczznnaa pprraaccaa

W celu ochrony siebie samego i innych przed ewentualnymi obrażeniami, przed włączeniem niniejszego produktu należy przeczytać i stosować się do następujących wskazówek i przepisów o zapobieganiu wypadkom, opracowanych przez Wasze zrzeszenia branżowe lub do obowiązujących lokalnie w danym kraju regulacji dotyczących bezpieczeństwa.

Należy przekazać niniejsze wskazówki dotyczące bezpieczeństwa wszystkim osobom, które użytkują maszynę.

Niniejsze wskazówki dotyczące bezpieczeństwa należy starannie przechowywać.

Naprawy wyłącznika bezpieczeństwa mogą być wykonywane wyłącznie przez producenta lub firmy posiadające jego autoryzację.

 Przy pomocy niniejszej instrukcji należy zapoznać się z

urządzeniem przed rozpoczęciem użytkowania.

 Nie należy stosować urządzenia do celów, do których nie jest

ono przeznaczone (patrz Użytkowanie zgodne z przeznaczeniem i praca rozdrabniaczem ogrodowym).

 Przyjąć bezpieczną postawę i stale utrzymywać równowagę.

Nie wyciągać się nad urządzeniem. Podczas wrzucania materiału, który ma zostać rozdrobniony, stać na równej wysokości z urządzeniem.

 Pracować uważnie i zwracać uwagę na wykonywane

czynności. Zachować rozsądek podczas pracy. Nie używać urządzenia w stanie zmęczenia, pod wpływem narkotyków, alkoholu lub leków. Moment nieuwagi podczas używania urządzenia może doprowadzić do poważnych obrażeń.

 Podczas pracy stosować okulary ochronne, rękawice robocze

i ochronę narządu słuchu.

 Należy także stosować odpowiednią odzież roboczą:

− nie nosić zbyt obszernej odzieży

− stosować obuwie o antypoślizgowych podeszwach

− Nie nosić luźno zwisającego ubrania ani ubrań ze

zwisającymi taśmami, sznurkami.

 Obsługujący maszynę odpowiada w miejscu użytkowania

maszyny w stosunku do osób trzecich.

 Nie pozwalać dzieciom bawić się urządzeniem.  Dzieci muszą pozostawać z dala od urządzenia.  Dzieci nie mogą zajmować się czyszczeniem i konserwacją

urządzenia.

 Nigdy nie używać urządzenia, gdy w pobliżu są osoby

niebiorące udziału w pracy.

 Nie pozostawiać urządzenia bez dozoru.  Na stanowisku pracy należy utrzymywać porządek!

Następstwem nieporządku mogą by

ć wypadki.

 Prawidłowa pozycja pracy to pozycja z boku lub z tyłu

urządzenia. Nie należy nigdy pozostawać w pobliżu otworu wyrzucania rozdrobnionego materiału.

 Nie należy nigdy wkładać rąk do otworów wpustu lub

wyrzucania.

 Twarz i ciało powinny pozostawać z dala od otworu wpustu

materiału.

 Nie należy przeciążać urządzenia! Praca w podanym zakresie

wykorzystania mocy jest łatwiejsza i bezpieczniejsza.

 Użytkować urządzenie tylko z kompletnymi i prawidłowo

zamontowanymi urządzeniami ochronnymi i nie dokonywać

przy maszynie żadnych zmian, które mogą mieć wpływ na zmniejszenie bezpieczeństwa.

 Nie zmieniać ustawień silnika; prędkość obrotowa reguluje

maksymalną bezpieczną pr

ędkość roboczą maszyny i chroni silnik oraz wszystkie obracające się części przed uszkodzeniem na skutek nadmiernej prędkości. W razie problemów należy zwrócić się do serwisu.

 Nie eksploatować urządzenia bez leja wpustowego.  Nie dokonywać zmian konstrukcyjnych urządzenia ani jego

podzespołów.

 Przed włączeniem silnika należy zamknąć urządzenie.  Nie spryskiwać urządzenia wodą (zagrożenie porażeniem

prądem elektrycznym).

 Uwzględnić wpływ środowiska:

− Nie używać urządzenia w wilgotnym i mokrym otoczeniu.

− Nie pozostawiać urządzenia oraz nie pracować w czasie

opadów deszczu.

− Zapewnić dobre oświetlenie.

 Przechowywać urządzenie w suchym miejscu i uniemożliwić

dostęp dzieciom.

 Aby uniknąć zagrożenia odniesienia obrażeń palców, podczas

prac związanych z montażem i czyszczeniem należy zakładać rękawice ochronne.

 Nie transportować urządzenia z włączonym silnikiem.  Do wykonywania następujących robót należy wyłączyć

maszynę i wyjąć wtyczkę z gniazda zasilania sieciowego:

− zakładanie i zdejmowanie kosza

− naprawy

− czynności obsługowo-konserwacyjne

− sprawdzanie kabla zasilającego podczas

pracy pod kątem zawinięć i uszkodzeń

− usuwanie zakłóceń

− transport

− pozostawienie urządzenia (także na krótki okres czasu)

 W przypadku zapchania otworu wrzutowego i wyrzutowego

maszyny wyłączyć silnik i wyjąć wtyczkę sieciową, zanim usunie się pozostałości materiału w otworze wrzutowym lub wyrzutowym.

 Sprawdzić maszynę, czy nie wykazuje ona ewentualnych

uszkodzeń:

− Przed dalszym użytkowaniem urządzenia należy starannie

sprawdzić, czy urządzenia ochronne zostały w prawidłowy sposób zamontowane i czy spełniają swoją funkcję.

− Sprawdzić, czy części ruchome należycie funkcjonują, czy

nie są blokowane oraz, czy jakieś części nie uległy uszkodzeniu. Dla zapewnienia prawidłowej eksploatacji urządzenia wszystkie jego części muszą zostać należycie zamontowane i muszą spełniać wszystkie stawiane wymogi.

− Jeżeli niniejsza instrukcja nie stanowi inaczej, wszystkie

uszkodzone urządzenia ochronne muszą zostać fachowo naprawione lub wymienione przez autoryzowany warsztat.

− Uszkodzone lub nieczytelne etykiety bezpieczeństwa

należy wymienić na nowe.

 Nieużywane urządzenia przechowywać w suchym,

zamkniętym pomieszczeniu poza zasięgiem dzieci.

 Maszynę należy przechowywać w miejscu, w którym opary

benzyny nie mogą zetknąć się z otwartym płomieniem lub iskrą. Przed schowaniem maszyna musi zawsze ostygnąć.

Bezpieczeństwo urządzeń

elektrycznych

 Wykonanie przewodu zasilania sieciowego zgodnie z IEC

60245 (H 07 RN-F) o minimalnych przekrojach:

− 1,5 mm² przy przewodzie do 25 m

− 2,5 mm² przy przewodzie powyżej 25 m

 Długie i cienkie przewody zasilające powodują spadek

napięcia. Silnik nie uzyskuje wówczas swojej maksymalnj mocy, spadają także wydajność i moc urządzenia.

 Wtyczki i gniazda wtykowe przewodów zasilających i

przedłużaczy muszą być wykonane z gumy, miękkiego PCW lub innych materiałów termoplastycznych o jednakowej wytrzymałości mechanicznej, lub muszą być odpowiednio takim materiałen zaizolowane.

 Wtyczki przewodów zasilających i przedłużaczy muszą być

chronione przez rozbryzgami wody.

 Przy układaniu przewodu zasilania sieciowego należy zwrócić

uwagę na to, żeby nie został zgnieciony ani złamany oraz żeby połączenie wtykowe nie uległo zawilgoceniu.

 Nie należy stosować przewodu zasilają

cego do celów, do których nie jest przewidziany. Należy chronić przewód zasilania przed wysokimi temperaturami, olejem i ostrymi krawędziami. Nie wyciągać wtyku z gniazda zasilania sieciowego ciągnąc za przewód.

 Podczas używania bębna do nawijania kabla kabel należy w

pełni rozwinąć.

 Regularnie sprawdzać stan techniczny przewodu

przedłużacza i wymienić go, jeżeli jest uszkodzony. Nie należy posługiwać się uszkodzonymi przewodami zasilającymi.

 Nie dotykać uszkodzonego kabla przed odłączeniem go od

sieci. Uszkodzony kabel może być przyczyną dotknięcia elementów podłączonych bezpośrednio do prądu.

 Nie stosuj uszkodzonych elementów przyłączowych.  Podczas pracy na otwartej przestrzeni należy stosować tylko

dozwolone do tego i odpowiednio oznakowane przedłużenia przewodów zasilaj

ących.

 Nie należy posługiwać się prowizorycznymi przyłączami

elektrycznymi.

 Nie należy nigdy stosować obejść urządzeń

zabezpieczających, ani ich wyłączać.

 Przyłączyć urządzenie poprzez wyłącznik ochronny prądowy

(30 mA).

Przyłącze elektryczne lub naprawy podzespołów

elektrycznych maszyny mogą być wykonywane wyłącznie przez koncesjonowanego elektrotechnika lub jedną z naszych stacji obsługi klienta. Należy przy tym stosować się do lokalnych przepisów dotyczących bezpieczeństwa.

W razie uszkodzenia przewodu do podłączenia urządzenia

do sieci (jeśli urządzenie go posiada) należy go wymienić na specjalny przewód, który można nabyć u producenta lub w jego punkcie serwisowym.

Naprawy innych podzespołów maszyny wykonuje producent

lub jedna z jego stacji obsługi klienta.

Należy stosować wyłącznie oryginalne części zamienne

oraz elementy wyposażenia standardowego i specjalnego. Wskutek stosowania innych części zamiennych oraz elementów wyposażenia użytkownik może ulec wypadkowi. Za szkody wynikłe wskutek powyższego producent nie przyjmuje na siebie odpowiedzialności.

MMoonnttaażż

patrz strona 141

UUrruucchhoommiieenniiee

 Upewnić się, czy urządzenie jest kompletne oraz czy jest

prawidłowo zmontowane.

 W celu użytkowania należy ustawić rozdrabniacz na

poziomym i mocnym podłożu (niebezpieczeństwo przewrócenia).

 Nie wolno używać urządzenia na powierzchniach wyłożonych

kostką posypanych żwirem, ponieważ wyrzucany materiał może spowodować obrażenia.

 Używać urządzenia wyłącznie na wolnym powietrzu.

Zachować odległość (co najmniej 2 m) od ściany lub innych sztywnych przedmiotów.

 Przed każdym użyciem należy sprawdzić:

− czy przewody zasilania energią nie wykazują uszkodzeń

(pęknięć, przecięć itp.),

Nie należy posługiwać się uszkodzonymi prze-

wodami.

− czy nie występują inne uszkodzenia (patrz – Bezpieczne

wykonywanie pracy),

− czy wszystkie śruby, nakrętki i sworznie są prawidłowo

dokręcone,

− czy osłony, odbojniki i tarcze ochronne są zamontowane w

odpowiednich miejscach i czy ich stan jest dobry.

Przyłącze sieciowe

 Należy porównać wartość napięcia znamionowego podaną na

tabliczce urządzenia z wartością napięcia sieciowego i podłączyć urządzenie do przepisowego gniazda wtykowego.

 Stosować przedłużenia przewodów zasilania sieciowego o

wystarczającym przekroju.

Bezpiecznik zasilania sieci

Szwajcarii UK

2300 W

16 A bierny

10 A bierny 13 A bierny

2800 W

16 A bierny

13 A bierny

Impedancja sieci zasilania

W niekorzystnych warunkach sieciowych może w czasie włączania urządzenia dojść do krótkotrwałego spadku napięcia, który może wywrzeć ujemny wpływ na inne urządzenia (np. migotanie lampy). Jeżeli zostaną zachowane maksymalne impedancje sieci podane w tabeli, nie powinny wystąpić żadne zakłócenia.

Pobór mocy P

(W)

Impedancja sieci Z

max

(Ω) 2300 0,31 2800 0,31

Włącznik / wyłącznik

Nie używać urządzeń, których wyłączniki nie dają się włączyć lub wyłączyć. Uszkodzone wyłączniki muszą być niezwłocznie naprawione lub wymienione przez serwis.

Włączenie

Wciśnij zielony przycisk I .

Wyłączenie

Wciśnij zielony przycisk 0 .

Zabezpieczenie przed

samorozruchem

W przypadku zaniku prądu urządzenie automatycznie wyłącza się (wyzwalacz zanikowy). Aby je włączyć, ponownie wcisnąć zielony przycisk.

Ochrona silnika

Silnik posiada wyłącznik ochronny i w przpadku przeciążenia samoczynnie się wyłącza. Po około 5-minutowej przerwie na ochłodzenie silnik można ponownie włączyć. W tym celu wciśnij:

1. przycisk powrotny (ochrony silnika)

2. zielony przycisk I dla ponownego włączenia.

Przełącznik zmiany kierunku obrotów

Przełącznik zmiany kierunku obrotów wolnom

uruchamiać tylko przy wyłączonej rozdrabniarce.

Nastawa

Walec tnący wciąga i rozdrabnia cięty materiał.

Nastawa

Nóż pracuje w odwrotnym kierunku, zakleszczony materiał zostaje uwolniony. Po ustawieniu przycisku zmiany kierunku obrotu walców w

położeniu

przytrzymaj zielony przycisk włącznika / wyłącznika. Walec tnący jest ustawiany w odwrotnym kierunku. Po zwolnieniu przyciski włącznika / wyłącznika rozdrabniarka automatycznie się zatrzyma.

Wskazówki

z Większe przedmioty i kawałki drewna można usunąć przez

wielokrotne uruchamianie zarówno w kierunku rozdrabniania, jak i w kierunku wstecznym.

z Aby usunąć zablokowane przedmioty z leja zasypowego lub

szczeliny wyrzutnika, korzystaj z upychacza lub z haka.

Przed ponownym uruchomieniem rozdrabniarki

poczekaj, aż się całkowicie zatrzyma.

Kosz wychwytujący

Zintegrowany kosz wychwytujący jest wyposażony jest w uchwyt blokujący oraz wyłącznik zabezpieczający.

L Przed zakładaniem i zdejmowaniem kosza wyłączyć

urządzenie.

@ Kosz wychwytujący jest zablokowany i jest na stałe

połączony z urządzeniem.

@ Kosz wychwytujący jest odblokowany i jest

odłączony od urządzenia Nie da się załączyć urządzenia

L Po odblokowaniu kosza wychwytującego przy

załączonym urządzeniu następuje automatyczne wyłączenie urządzenia.

PPrraaccaa rroozzddrraabbnniiaacczzeemm ooggrrooddoowwyym

 Podczas pracy należy pozostawać z boku urządzenia lub z

tyłu. Nie należy nigdy znajdować się w strefie otworu wylotu rozdrobnionego materiału.

 Podczas uruchamiania urządzenia nie należy przebywać w

strefie wyrzutu.



Wkładane do urządzenia matariały dłuższe, które wystają z leja, mogą gwałtownie cofnąć się podczas wciągania przez noże ! Zachować bezpieczną odległość!

 Nie należy nigdy wkładać rąk do otworu wsadu lub do otworu

wylotu rozdrobnionego materiału.

 Twarz i ciało obsługującego powinny pozostawać z dala od

otworu wsadu.

 Nie wkładaj dłoni, innych części ciała i odzieży do rury

wlotowej, kanału wylotowego lub w pobliże innych ruchomych części.

 Przed załączeniem urządzenia sprawdzić

− czy w leju do napełniania nie ma resztek sieczki.

− czy kosz wychwytujący jest zablokowany

 Nie przechylać urządzenia podczas pracy silnika.  W celu zapewnienia ochrony silnika przez uszkodzeniem lub

ewentualnym pożarem, należy go oczyszczać z odpadów i innych osadów.

 Podczas napełniania należy zwrócić uwagę na to, żeby w leju

wpustowym maszyny nie znalazły się przedmioty metalowe, kamienie, butelki oraz inne przedmioty nienadające się do rozdrobnienia.

 Jeżeli takie przedmioty znalazły się w leju wpustowym, lub

jeżeli urządzenie zaczyna wydawać odgłosy nietypowe dla normalnej pracy lub wpadać w wibracje, to należy je natychmiast wyłączyć i odczekać aż się zatrzyma. Wyjąć wtyk z gniazda zasilania sieciowego i wykonać następujące czynności:

− ustalić rodzaj i zakres szkód,

− wymienić lub naprawić uszkodzone podzespoły,

− sprawdzić urządzenie i dokręcić luźne podzespoły

Jeżeli nie dysponują Państwo odpowiednimi uprawnieniami,

to nie wolno samodzielnie naprawiać urządzenia.

 Co mogę rozdrabniać?

Tak:

• Wszelkiego rodzaju gałęzie o maksymalnej średnicy

(w zależności od rodzaju i świeżości drewna)

• zwiędłe, wilgotne, składowane już od szeregu dni odpady

ogrodowe

 rozdrabniać tylko na przemian z gałęziami

Nie:

• szkło, przedmioty metalowe, tworzywa sztuczne, torby

plastikowe, kamienie, odpady tkanin, korzenie z ziemią.

• odpady o niestałej konsystencji np. odpadki kuchenne.

 Szczególne wskazówki dotyczące

rozdrabniania:

¾ Materiał do rozdrabniania

wkładać zawsze z prawej strony otworu napałniania leja.

¾ Gałęzie, gałązki i drzewka należy

rozdrobnić wkrótce po ich obcięciu

− powyższy materiał po wyschnięciu stanie się bardzo

twardy i maksymalny przekrój gałęzi nadających się do rozdrobnienia będzie wskutek tego dużo mniejszy.

¾ Przy rozłożystych gałęziach należy poobcinać boczne pędy. ¾ Rozdrabnianie odpadków ogrodowych o dużej zawartości

wody i wskutek tego skłonnych do sklejania się

− w celu uniknięcia zapchania maszyny wskutek posklejania

należy je rozdrabniać na przemian z materiałem drewnianym.

¾ Nie pozwolić, aby nagromadzenie rozdrobnionego materiału

urosło zbyt wysoko w okolicy otworu wylotowego. Może to spowodować zapchanie kanału wylotowego przez rozdrobniony już materiał. W wyniku tego może dojść do wyrzucenia materiału z powrotem przez otwór wlotowy. Proszę regularnie opróżniać kosz wychwytujący.

¾ Wyczyść otwór wlotowy i kanał wylotowy, gdy urządzenie

zapcha się. W tym celu najpierw wyłączyć silnik i wyciągnąć wtyczkę z gniazdka.

¾ Zwracać uwagę na to, żeby nie przekraczać maksymalnej

grubości gałęzi dozwolonej dla urządzenia (patrz „Dane techniczne”). Zależnie od rodzaju i świeżoś

ci drewna może się zmniejszyć maksymalna średnica gałęzi, które można obrabiać.

¾ Urządzenie tnące w maszynie wciąga materiał do

rozdrabniania w znacznym stopniu samodzielnie.

¾ Samoczynna zmiana kierunku obrotów:

Przy nagłym zablokowaniu urządzenia może nastąpić zmiana kierunku obrotów walca tnącego i w takim przypadku materiał zostanie wysunięty w przeciwnym kierunku.

− wyłączyć urządzenie

− odczekać aż się zatrzyma walec tnący

− Ponownie włączyć urządzenie i zastosować materiał

łatwiej ulegający rozdrobnieniu.

¾ Przy przeciążeniu urządzenia nastąpi samoczynne wyłączenie

silnika wyposażonego w wyłącznik przeciążeniowy.

− ponownie włączyć urządzenie po upływie około 5 min.

− jeżeli po tym czasie oczekiwania nie będzie można

włączyć ponownie urządzenia – patrz punkt „Zakłócenia w pracy urządzenia“.

UUssttaawwiieenniiee pprrzzeecciiwwnnoożżaa

Przeciwnóż (B) można ustawić przy wałku tnącym (A) bez luzu. Dla zapewnienia efektywnej eksploatacji należy zachować możliwie mały odstęp.

Miękkie materiały lub wilgotne gałęzie mogą być rozrywane zamiast cięte. Także, stępiony podczas wielokrotnego użytku przeciwnóż, może być przyczyną takich problemów.

Ustawienie odstępu.

Włącz urządzenie. Z prawej strony korpusu z tworzywa sztucznego znajduje się mechanizm regulacji. W celu ustawienia odstępu obracać pokrętło ustawcze (D) w prawo, tak aby śruba (C) przesuwała się do walca tnącego. Dokręcaj tak długo, aż ze szczeliny wylotowej zaczną wypadać drobne wióry aluminium.

KKoonnsseerrwwaaccjjaa ii ddoogglląądd

• Przed rozpoczęciem każdej obsługi urządzenia

− wyłączyć silnik i wyjąć wtyk z gniazda zasilania sieciowego

− w celu uniknięcia skaleczeń założyć rękawice ochronne

Jeśli urządzenie jest wyłączone w celu wykonania czynności konserwacyjnych, schowania lub wymiany akcesoriów, należy sprawdzić, czy dopływ energii jest rzeczywiście odłączony i czy wtyczka jest wyciągnięta z gniazdka. Wszystkie ruchome elementy muszą być zatrzymane, a ewentualny kluczyk musi być wyciągnięty. Przed konserwacją, regulacją itp. urządzenie musi ostygnąć.

Ostrze po wyłączeniu nie zatrzymuje sie natychmiast. Przed rozpoczęciem prac związanych z naprawą lub konserwacją proszę poczekać, aż wszystkie ruchome części się zatrzymają.

Podczas konserwacji narzędzia tnącego należy pamiętać, że może się on w każdej chwili uruchomić za pomocą mechanizmu rozruchowego - nawet, gdy silnik jest wyłączony za pomocą blokady osłony.

Proszę zwrócić uwagę, aby ponownie wyjąć narzędzie i klucz po zakończeniu konserwacji lub naprawy.

Generally garden shredders require little maintenance. W celu zachowania wartości urządzenia i jego długiej trwałości należy zwrócić uwagę na następujące zagadnienia:

• Rozdrabniacz ogrodowy nie wymaga większej konserwacji. W celu zachowania wartości urządzenia i jego długiej trwałości należy zwrócić uwagę na następujące zagadnienia:

− szczeliny wentylacyjne należy utrzymywać w wolnym i

czystym stanie.

− sprawdzać (i w razie potrzeby dokręcać) śruby mocujące.

− po zakończeniu rozdrabniania wyczyścić urządzenie.

Do czyszczenia urządzenia używać tylko ciepłej wilgotnej ścierki i miękkiej szczotki. Nigdy nie stosować środków czyszcz

ących lub

rozpuszczalników. W ten sposób można by spowodować szkody nie do naprawienia. Części z tworzywa sztucznego mogą zostać uszkodzone przez chemikalia.

− nie należy czyścić rozdrabniacza pod bieżącą wodą lub przy pomocy myjni wysokociśnieniowej.

− niemalowane podzespoły metalowe należy po każdym użyciu zabezpieczyć przed korozją poprzez spryskanie olejem nieszkodliwym dla środowiska naturalnego i ulegającym rozkładowi biologicznemu.

− Walec tnący i płyta tnąca są podzespołami ulegającymi zużyciu eksploatacyjnemu. Jednakże przy normalnym użytkowaniu i przepisowej regulacji okres ich trwałości wynosi wiele lat.

MMoożżlliiwwee zzaakkłłóócceenniiaa ww pprraaccyy uurrzząąddzzeenniiaa

Przed każdą naprawą

− wyłączyć urządzenie

− Odczekać, aż zatrzyma się urządzenie

− wyciągnąć wtyczkę z gniazda

Zakłócenie Możliwa przyczyna Sposób usunięcia

silnik nie podejmuje pracy brak napięcia sieciowego sprawdzić zabezpieczenie

uszkodzony przewód zasilania sieciowego

zlecić sprawdzenie (elektrotechnikowi)

przeciążenie urządzenia Urządzenie ochłodzić.

Wciśnij przycisk

1. przycisk powrotny / bezpiecznik silnika

2. zielony przycisk I dla ponownego włączenia.

Kosz wychwytujący odblokowany (nastąpiło uaktywnienie wyłącznika bezpieczeństwa kosza wychwytującego)

Proszę zablokować kosz wychwytujący

silnik wydaje pomruki ale nie podejmuje pracy

zablokowany walec tnący Urządzenie wyłączyć.

Przełącznik kierunku obrotów ustawić w położeniu

. Urządzenie włączyć do momentu usunięcia blokady. Urządzenie ponownie wyłączyć. Przełącznik kierunku

obrotów ustawić ponownie w położeniu

niesprawny kondensator zlecić wykonanie naprawy producentowi lub

wskazanej przez niego firmie

materiał do rozdrabniania nie zostaje wciągnięty

Walec tnący obraca się w kierunku wstecznym. Błędne położenie przełącznika.

Urządzenie wyłączyć i przestawić przełącznik kierunku obrotów.

ATIKA AH 623, LHF 2300, AH 621 Original Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
