PC Portable

Références matérielles

F2543 / Avril 2006

Table des matières

1. Présentation du portable ..........................................................................5

A propos de ce manuel ............................................................................................... 6

Notes relatives à ce manuel ..................................................................................6

Préparer votre portable............................................................................................... 9

2. Présentation des éléments du portable ................................................11

Dessus......................................................................................................................12

Dessous....................................................................................................................14

Côté gauche .............................................................................................................16

Côté droit ..................................................................................................................18

Face avant ................................................................................................................ 19

Face arrière .............................................................................................................. 20

3. Pour démarrer ..........................................................................................21

Système d’alimentation ............................................................................................22

Connexion de l’alimentation ................................................................................. 22

Utiliser la batterie ................................................................................................. 23

Charger la batterie ............................................................................................... 23

Allumer le portable ...............................................................................................24

Le Power-On Self Test (POST) ............................................................................24

Vérier la charge de la batterie ............................................................................25

Entretien de la batterie ......................................................................................... 25

Redémarrer ou rebooter ...................................................................................... 26

Eteindre le portable .............................................................................................. 26

Fonctions spéciales du clavier.................................................................................. 27

Touches colorées ................................................................................................. 27

Touches Microsoft Windows ................................................................................29

Le clavier comme pavé numérique .....................................................................29

Le clavier comme curseur .................................................................................... 29

Interrupteurs et indicateurs d’état ............................................................................. 30

Interrupteurs ........................................................................................................30

Indicateurs d’état .................................................................................................32

Table des matières

4. Utiliser le portable ...................................................................................35

Système d’exploitation.............................................................................................. 36

Support logiciel .................................................................................................... 36

Activation automatique du Touchpad (sur une sélection de modèles) .................36

Pointeur .................................................................................................................... 37

Utiliser le Touchpad .............................................................................................. 37

Illustrations sur l’usage du Touchpad ...................................................................38

Entretien du Touchpad ......................................................................................... 39

Périphériques de stockage ....................................................................................... 40

ExpressCard ........................................................................................................ 40

Lecteur optique à plateau .................................................................................... 41

Lecteur optique de type Slot-in (sur une sélection de modèle) ............................ 42

Lecteur de cartes mémoires ash ........................................................................ 44

Disque dur ...........................................................................................................44

Connexions...............................................................................................................45

Connexion modem ............................................................................................... 45

Connexion réseau ................................................................................................ 46

Connexion LAN sans l (sur une sélection de modèles) ..................................... 47

Connexion Bluetooth (sur une sélection de modèles) ......................................... 48

Trusted Platform Module (sur une sélection de modèles) ................................... 49

Modes de gestion de l’alimentation .......................................................................... 50

Full Power Mode & Maximum Performance ........................................................ 50

ACPI.....................................................................................................................50

Suspend .............................................................................................................. 50

Economie d’énergie ............................................................................................. 50

Résumé des modes énergétiques ....................................................................... 51

Contrôle thermique .............................................................................................. 51

Veille et veille prolongée ......................................................................................52

Connexions multimédia (sur une sélection de modèles) .......................................... 53

Appendice ....................................................................................................55

Accessoires optionnels ............................................................................................. 56

Glossaire ..................................................................................................................62

Directives et avertissements de sécurité .................................................................. 66

Informations relatives au portable ............................................................................78

Table des matières

1. Présentation du portable

A propos de ce manuel Notes relatives à ce manuel

Précautions d’emploi

Préparer votre portable

1 Introduction au portable

A propos de ce manuel

Vous avez entre les mains le manuel de votre portable. Ce manuel vous informe sur les divers éléments du portable et la manière de les utiliser. Les sections principales de ce manuel sont énumérées ci-dessous:

1. Présentation du portable

Présente le portable et son manuel.

2. Présentation des éléments du portable Vous informe sur les divers éléments du portable.

3. Pour démarrer

Vous aide au moment de la prise en main du portable.

4. Utiliser le PC portable Vous indique comment se servir des divers éléments du portable.

5. Appendice Présente les accessoires en option et fournit des informations supplémentaires

Notes relatives à ce manuel

Des notes et des avertissements en gras sont présents tout au long du guide, vous devez en tenir compte

an de mener à bien certaines tâches en toute sécurité. Ces notes ont divers degrés d’importance comme

décrit ci-dessous:

< > [ ]

TRUC : Trucs et informations pour mener à bien la tâche en cours.

NOTE : Trucs et informations utiles pour des situations données.

Le texte entre < > ou [ ] représente une touche du clavier; ne tapez pas les symboles

< > ou [ ] ni les lettres qu’ils contiennent.

ATTENTION ! Information qui doit être prise en compte pour effectuer les opérations en toute sécurité

IMPORTANT ! Information cruciale qui doit être prise en compte afin de prévenir tout dommage sur les données, composants ou personnes.

Introduction au portable 1

NE PAS exposer le portable à la poussière ou à la saleté. NE PAS

L’UTILISER durant une fuite de gaz.

NE PAS poser le portable sur des surf a ces i n s tab l e s ou i n égal e s. Contactez le SAV si le boîtier est endommagé.

NE PAS tou cher, ni appuyer sur l’écran. Ne ne pas poser le portable au

milieu de petits objets qui pourraient le

rayer ou pénétrer à l’intérieur.

NE PAS LAISSER le portable allumé,

ou en charge, sur vos genoux ou toute

autre partie du corps pendant une trop longue période pour éviter tout inconfort

ou blessure provoqués par la chaleur.

Température de fonctionnement:

pendant l’utilisation, le portable doit être exposé à une température

ambiante comprise entre 5°C (41°F) et 35°C (95°F)

NE PAS exposer le portable à la pluie ou à l’humidité, le tenir éloigné

des liquides. NE PAS UTILISER le modem durant un orage.

Consignes de sécurité de la batterie : NE PAS JETER AU FEU NE PAS COURT-CIRCUITER NE PAS DÉMONTER

NE PAS l’exposer à des champs

magnétiques ou électriques puissants.

NE PAS poser ou lâcher d’objets sur le portable ni y introduire des corps

étrangers.

PUISS ANCE : Ré f érez - vou s à l’étiquette ci-contre, située au dessous du portable, an de vérier que

votre adaptateur secteur répond aux exigences de voltage.

NE PAS JETER le portable dans

un e décharge publique. Veuillez

consulter les dispositions de votre lo c a l i t é concern a n t les produits électroniques.

NE PAS transporter ou recouvrir le

portable SOUS TENSION avec un

matériau qui ne permet pas, comme

une sacoche de transport, une circulation d’air optimale.

Précautions d’emploi

Les consignes de sécurité qui suivent augmenteront la durée de vie du PC portable. Suivez-les à la lettre. Pour ce qui n’est pas décrit dans ce manuel, demandez l’assistance d’un personnel qualié. N’utilisez pas des cordons d’alimentation, des accessoires, ou des périphériques endommagés. N’utilisez pas de dissolvants puissants tels que des décapants, du benzène ou d’autres produits chimiques, sur ou à

proximité de la surface.

Débranchez l’alimentation et retirez la(les) batterie(s) avant le nettoyage. Essuyez le portable avec une éponge de cellulose propre ou une peau de chamois imbibée d’une solution non abrasive et d’un peu d’eau tiède, puis retirez l’humidité restante avec

un chiffon sec.

1 Introduction au portable

IMPORTANT : La surface brillante du portable se ternit facilement si

elle n’est pas entretenue. Faites attention à ne pas griffer ou rayer la

suface lors du transport du portable. Vous pouvez acheter une sacoche

pour le protéger de la saleté, de l’eau, des chocs et des rayures.

Précautions lors du transport

Pour préparer le portable au transport, vous devez éteindre et débrancher tous les périphériques externes pour ne pas endommager les connecteurs. La tête du disque dur se rétracte automatiquement lorsque

le courant est coupé pour éviter que la surface du disque ne soit rayée lors du transport. Aussi, vous ne devez pas transporter votre portable allumé. Fermez l’écran et vériez que ses crochets le maintiennent bien en place an d’assurer sa protection et celle du clavier.

Protéger votre PC portable

Charger les Batteries

Si vous avez l’intention d’utiliser la batterie, assurez-vous d’avoir complètement chargé la ou les batteries avant de partir en voyage. Souvenez-vous que l’adaptateur secteur charge la batterie tant qu’il est branché à l’ordinateur et au secteur. Souvenez-vous qu’il faut plus de temps pour charger la batterie lorsque le portable est en cours d’utilisation.

Précautions durant le transport aérien

Contactez votre compagnie aérienne si vous désirez utiliser votre portable dans l’avion. La plupart des compagnies aériennes limitent l’usage des appareils électroniques. La plupart d’entre elles ne l’autorise qu’entre les phases de décollage et d’atterrissage.

IMPORTANT ! La sécurité des aéroports est assurée par trois types d’appareils : les machines à rayons X (utilisées sur les objets placés sur les tapis de convoyage), les détecteurs magnétiques (utilisés sur les personnes passant les contrôles de sécurité) et les détecteurs de métaux (appareils portables destinés aux personnes et leurs bagages à main). Votre portable et ses disquettes peuvent passer les machines à rayons X. Toutefois, il est recommandé que vous n’exposiez pas votre portable et ses disquettes aux détecteurs magnétiques ni aux détecteurs de métaux de l’aéroport.

Introduction au portable 1

Préparer votre PC portable

Voici quelques instructions rapides pour utiliser votre portable. Lisez les pages suivantes pour obtenir

des informations détaillées sur l’utilisation de votre portable.

1. Installez la batterie 2. Connectez l’adaptateur secteur

3. Ouvrez l’écran 4. Allumez le portable

Pressez le bouton d’alimentation et relâchez-le.

(Sous Windows XP, ce bouton peut aussi être utilisé pour éteindre le portable en toute sécurité.)

ATTENTION ! N’essayez pas d’ouvrir l’écran jusqu’à ce qu’il touche la table ou les charnières se briseraient ! Ne jamais soulevez le portable par l’écran !

1 Introduction au portable

2. Présentation des éléments du PC portable

Côtés du PC Portable

2 Présentation des éléments du portable

NOTE : Le clavier diffère selon les zones géographiques.

Dessus

Référez-vous au schéma ci-dessous pour identier les composants situés de ce côté du PC portable.

Présentation des éléments du portable 2

Touches multimédia

Les touches multimédia permettent d’activer en un clin d’oeil des fonctions multimédia fréquemment utilisées. Voir Chapitre 3 pour une description détaillée de ces fonctions.

Ecran

Les fonctions de l’écran sont les mêmes que celles d’un moniteur de bureau. Le portable utilise une matrice active TFT LCD, qui offre une qualité d’afchage aussi excellente que

celle des moniteurs des ordinateurs de bureau. A la différence de ces derniers, les écrans LCD ne produisent aucune radiation, ni scintillement, donc ils sont plus confortables pour

les yeux. Utilisez un chiffon doux sans solution abrasive (si nécessaire, utilisez simplement de l’eau ) pour nettoyer l’écran.

Indicateurs d’état (au dessus)

Les indicateurs d’états sont décrits en détails au chapitre 3.

Clavier

Le clavier offre des touches de grandes tailles avec une amplitude confortable (profondeur à laquelle les touches peuvent être enfoncées) et un repose poignet pour les deux mains. Deux touches de fonction

Windows™ permettent une navigation facile sous Windows™.

Touchpad et ses boutons

Le touchpad et ses boutons constituent un système de pointage qui offre les mêmes fonctions qu’une souris. Une fonction de délement contrôlée par logiciel est disponible après l’installation de l’utilitaire du touchpad, elle permet une navigation plus facile sous Windows et sur le web.

Interrupteur

L’interrupteur d’alimentation permet l’allumage et l’extinction du portable ainsi que la sortie du mode STD. Appuyez une fois sur l’interrupteur pour allumer le portable et une fois pour l’éteindre. L’interrupteur ne fonctionne que lorsque l’écran est ouvert.

Indicateurs d’état (en façade)

Les indicateurs d’états sont décrits en détails au chapitre 3.

Touches instantanées

Les touches instantanées vous permettent de lancer une application fréquemment utilisée en pressant seulement un bouton. Elles sont décrites en détail dans le chapitre 3.

2 Présentation des éléments du portable

NOTE : L’apparence du dessous varie selon les modèles.

Dessous

Référez-vous au schéma ci-dessous pour identier les composants situés de ce côté du PC portable.

IMPORTANT ! Le dessous du portable peut être très chaud. Faites attention lorsque vous

manipulez le portable quand celui-ci est en marche ou vient d’être éteint. Une température

élevée est normale durant les phases de charge. NE PLACEZ PAS LE PORTABLE DIRECTEMENT SUR VOS GENOUX OU TOUTE AUTRE PARTIE DE VOTRE CORPS POUR EVITER TOUT RISQUE DE BLESSURE PROVOQUÉE PAR LA CHALEUR.

Audio Sub-Woofer

Le haut-parleur sub-woofer intégré vous permet de proter au maximum des sons de basse fréquence

pour toutes vos applications multimédia.

Présentation des éléments du portable 2

Batterie

La batterie se charge automatiquement une fois reliée à une source d’alimentation électrique et alimente le portable quand il n’est pas connecté à une source de courant électrique. Ceci permet l’utilisation du portable lors de déplacements temporaires. La durée d’utilisation de la batterie varie selon le type d’usage et les spécications propres à ce portable. La batterie ne doit pas être démontée, et doit être achetée en tant qu’élément d’un seul tenant.

Bouton d’arrêt d’urgence

Au cas où votre système d’exploitation ne pourrait pas s’éteindre ou redémarrer normalement, le bouton d’arrêt d’urgence peut être pressé en utilisant un trombone déplié an d’éteindre le PC portable.

Verrou batterie à ressort

Le verrou batterie à ressort est utilisé pour sécuriser la batterie. Quand cette dernière est insérée, le verrou se

bloque automatiquement. Pour retirer la batterie, le verrou doit être amené sur la position déverrouillée.

IMPORTANT ! La garantie sera automatiquement annulée si l’utilisateur retire de lui-

même le processeur ou le disque dur.

Compartiment mémoire (RAM)

Le compartiment mémoire offre des possibilités d’extension. L’ajout de mémoire supplémentaire permet alors d’accroître les performances des applications en réduisant le temps d’accès au disque. Le BIOS détecte automatiquement la quantité de mémoire installée dans le système et congure la CMOS en conséquence pendant le POST (Power-On-Self-Test) . Aucun réglage matériel ni logiciel (y compris le BIOS) n’est nécessaire après installation de la mémoire. Adressez-vous à un centre ou à un revendeur agréés pour des informations sur l’ajout de modules de mémoire dans votre PC Portable. N’achetez que des modules d’extension auprès de revendeurs autorisés an d’assurer une compatibilité et une efcacité maximales.

Processeur (CPU)

Sur certains modèles de portables, un socket permet de migrer vers une future génération de processeurs

plus rapide. D’autres offrent un design ULV pour être plus compacts, et ne peuvent de ce fait être modiés. Adressez-vous à un revendeur agréé an de connaître les possibilités de modications matérielles.

Verrou batterie - Manuel

Le verrou batterie manuel est utilisé pour sécuriser la batterie. Déplacez le verrou batterie vers la position déverrouillée pour insérer ou retirer la batterie. Déplacez le verrou batterie vers la position verrouillée après avoir inséré la batterie.

Compartiment pour carte tuner TV

Ce compartiment accueille une carte tuner TV permettant de regarder la télévision sur ce portable.

Compartiment pour Disque Dur

Le disque dur est xé à un compartiment. Seuls les centres de dépannage ou les revendeurs agréés peuvent effectuer les mises à jour du disque dur.

Ventilateur de refroissement

Ce ventilateur s’active en fonction des seuils de température paramétrés an d’évacuer l’excès de chaleur.

2 Présentation des éléments du portable

2 3

6 74 5 8 9 10 11

IMPORTANT ! Le modem interne ne supporte pas le voltage utilisé par les systèmes téléphoniques numériques. Ne connectez pas de système numérique au port

modem ou vous risqueriez d’endommager votre portable.

Entrée antenne

L’entrée antenne est destinée à un signal radio FM ou TV (sur une sélection de modèles), et peut être utilisée avec l’antenne TV/FM fournie, ou en combinaison avec un abonnement au câble. L’antenne fournie peut recevoir la TV numérique ou la radio FM. En fonction des services payants auquels vous souscrivez, un abonnement au câble peut vous permettre de recevoir la TV numérique, la TV analogique, ou la radio FM.

Note : Utilisez l’adaptateur fourni avec des connecteurs coaxiaux.

Port LAN

Le port huit broches LAN RJ-45 est plus large que le port pour modem RJ-11 et supporte un câble Ethernet standard pour permettre la connexion à un réseau local. Le connecteur intégré permet aisément l’usage d’adaptateurs supplémentaires.

Port modem

Le port deux broches pour modem RJ-11 est plus petit que le port pour modem RJ-45 et il supporte un câble téléphonique standard. Le modem interne supporte les transferts jusqu’à 56K en V.90. Le connecteur intégré permet aisément l’usage d’adaptateurs

supplémentaires.

Prise d’alimentation

L’adaptateur électrique fourni avec le portable convertit le courant du secteur

(courant alternatif) en alimentation (courant continu) utilisable par le portable via

cette prise. L’électricité fournie alimente le portable et recharge la batterie en même temps. Pour ne pas endommager le portable et sa batterie, n’utilisez que l’adaptateur

fourni. AVERTISSEMENT : L’ADAPTATEUR PEUT DEVENIR BRULANT EN COURS D’UTILISATION. NE PAS LE COUVRIR, A TENIR ÉLOIGNÉ DU CORPS.

Port moniteur

Le port 15 broches D-sub supporte tous les périphériques compatibles VGA tels que les moniteurs et les projecteurs qui permettent le visionnage à une plus grande échelle.

Côté gauche

Reportez-vous au schéma ci-dessous pour identier les éléments du côté gauche du portable.

Présentation des éléments du portable 2

Port 1394

L’IEEE1394 est un bus série à haut débit comme le SCSI mais qui dispose d’une connectique simple et d’une capacité de branchement à chaud comme l’USB. L’interface IEEE1394 a une bande passante de 400-1000 Mbits/sec et peut gérer jusqu’à 63 périphériques sur le même bus. L’IEEE1394 est également utilisé par les équipements numériques haut de gamme signalés par la mention “DV” pour “Digital Video port”.

Sortie TV (TV-Out)

Le port de sortie TV est un connecteur qui permet de diriger l’afchage du portable vers une télévision ou vers un appareil de projection vidéo.Vous pouvez choisir un afchage simultané ou simple. Utilisez un câble S-Vidéo (non fourni) pour les afchages de haute qualité ou utilisez l’adaptateur RCA vers S-Vidéo fourni pour les appareils vidéo standard.Ce port supporte les formats NTSC et PAL.

Slot Mémoire Flash

Un lecteur de cartes mémoire PCMCIA ou USB doit normalement être acheté

séparément pour utiliser les cartes mémoire de certains appareils comme les appareils

photo numériques, les lecteurs MP3, les téléphone mobiles ou les PDA. Ce portable possède un lecteur de cartes mémoire intégré qui peut lire les cartes mémoires ash

comme expliqué ultérieurement dans ce manuel Le lecteur de cartes mémoire intégré

est non seulement pratique, mais aussi plus rapide que la plupart des autres types de lecteurs de cartes mémoire car il utilise la large bande passante du bus PCI.

2.0

Ports USB (2.0/1.1)

Le port USB (Universal Serial Bus) supporte de nombreux périphériques USB 2.0 et USB

1.1, tels que les claviers, pointeurs, caméras vidéo, modems, disques durs, imprimantes,

moniteurs ou scanners, qui sont connectés en série, et ce jusqu’à 12Mbits/sec (USB1.1) et 480Mbits/sec (USB2.0). L’USB permet jusqu’à 127 périphériques de fonctionner simultanément sur un même ordinateur, avec certains d’entre eux, comme les claviers et les moniteurs récents, jouant le rôle de hubs ou de plateformes de branchement. L’USB supporte le branchement à chaud des périphériques qui peuvent donc être connectés ou déconnectés sans redémarrer l’ordinateur.

Emplacement ExpressCard

Un emplacement ExpressCard 26 broches supporte une ExpressCard/34mm ou une carte d’extension ExpressCard/54mm. Cette interface est plus rapide que les cartes PC qui emploient un bus parallèle, car elle utilise un bus de série supportant l’USB 2.0 et PCI Express. (Incompatibles avec les cartes PCMCIA antérieures)

S-Video In

Entrée audio vidéo (AV/S-Video)

L’entrée audio vidéo permet de recevoir des signaux audio et vidéo via un câble RCA (requiert un adaptateur 1/8” vers RCA supplémentaire) ou S-Video. Ceci ne fonctionne que si vous achetez une carte tuner TV incluant Mobile Theater.

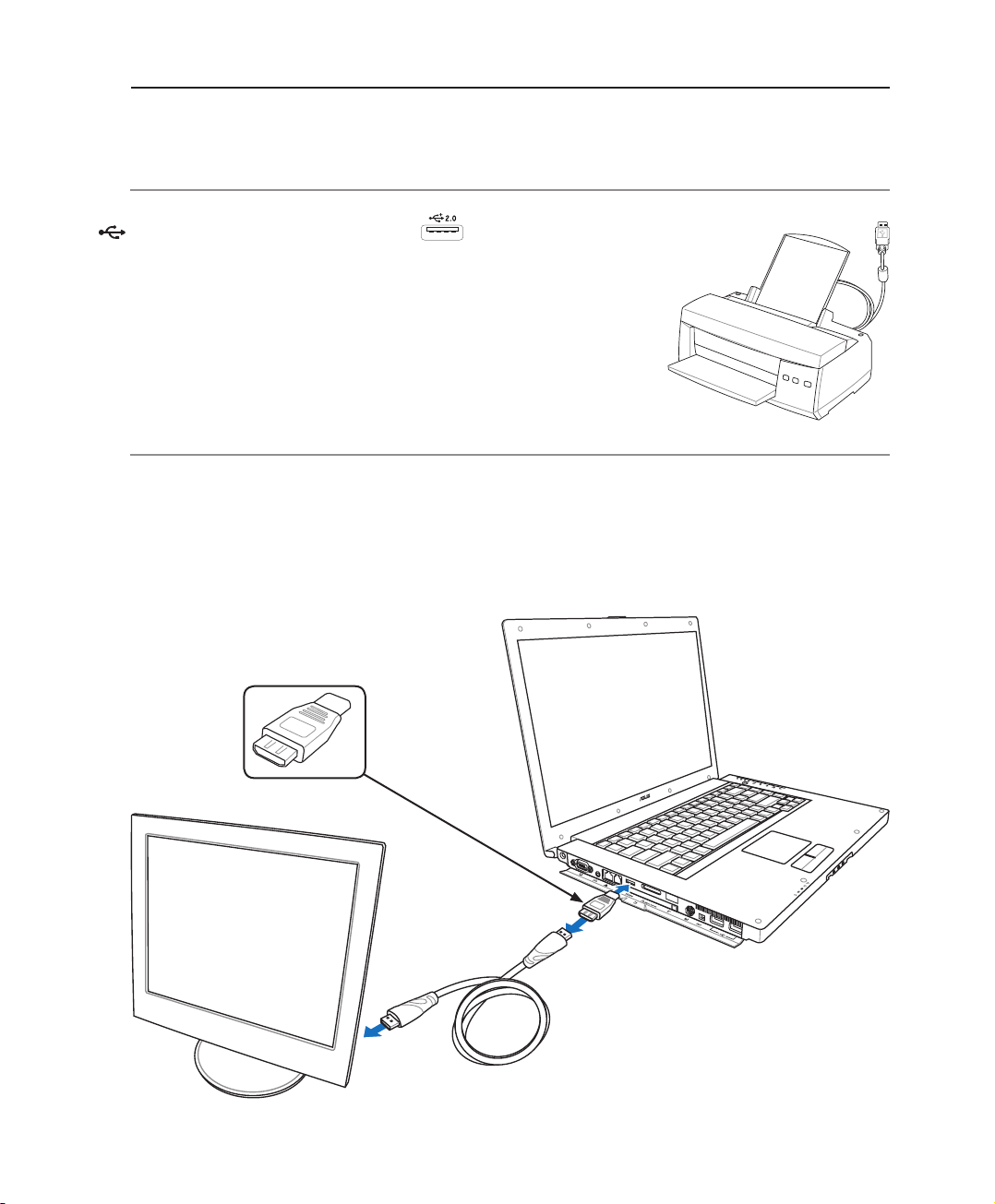

Port compatible HDMI (Voir Appendice pour plus de détails)

Il s’agit d’une interface audio-vidéo non compressée entre toute source audio/vidéo (ex :“set-top box”, lecteur DVD, récepteur A/V) et un moniteur audio/vidéo (télévision numérique TNT). Via un seul câble, l’interface HDMI supporte la vidéo standard, ou haute dénition, ainsi que l’audio numérique multicanal. Elle transmet tous les standards HDTV ATSC et supporte 8 canaux audio, avec une bande passante excédentaire an de répondre à des exigences et améliorations futures.

2 Présentation des éléments du portable

1 2 3 4 5

Ejection électronique du lecteur optique

L’éjection d’un média optique se fait via un bouton d’éjection électronique ouvrant le plateau. Vous pouvez aussi éjecter le disque grâce à un lecteur logiciel ou en faisant un clic droit sur l’icône du lecteur optique dans le “Poste de Travail” Windows™ .

Aérations

Les aérations permettent à l’air frais d’entrer et à l’air chaud de sortir du portable.

Lecteur optique (l’emplacement variable)

Les PC portables ASUS existent en plusieurs modèles, livrés avec des lecteurs optiques

différents. Le lecteur optique des PC portables ASUS peut lire des CD et/ou DVD avec des possibilités d’écriture (R) et de réécriture (RW). Référez-vous à la documentation

relative aux caractéristiques de votre modèle de PC portable.

2.0

Ports USB (2.0/1.1)

Le port USB (Universal Serial Bus) supporte de nombreux périphériques USB 2.0 et USB 1.1, tels que claviers, pointeurs, caméras vidéo, modems, disques durs, imprimantes, moniteurs et scanners, connectés en série, et ce jusqu’à 12Mo/sec (USB1.1) et 480Mo/sec (USB2.0). L’USB permet jusqu’à 127 périphériques de fonctionner simultanément sur un même ordinateur, avec certains d’entre eux, comme les claviers et les moniteurs récents, jouant le rôle de hubs ou de plateformes de branchement. L’USB supporte le branchement à chaud des périphériques qui peuvent donc être connectés ou déconnectés sans redémarrer l’ordinateur.

Port de sécurité Kensington

Le port pour verrou Kensington® permet de sécuriser le portable grâce aux produits, Kensington® destinés à la sécurité des PC portables, qui sont compatibles avec ASUS. Ces produits consistent en général en un câble et un verrou métallique qui permettent d’attacher le portable à un objet xe. Certains de ces produits peuvent inclure une alarme qui se déclenche lorsque le verrou est déplacé.

IMPORTANT ! Assurez-vous qu’aucun objet tel que du papier, des livres, des vêtements,

des câbles ou autre ne bloquent les aérations. Une surchauffe pourrait se produire.

Côté droit

Reportez-vous au schéma ci-dessous pour identier les éléments du côté droit du portable.

Présentation des éléments du portable 2

3 6 74 5

Indicateurs multimédia

Les indicateurs multimédia afchent certaines informations lors de l’utilisation des fonctions multimédai du portable. Ils sont décrits en détails au chapitre 3.

Haut-parleurs stéréo

Les haut-parleurs stéréo intégré vous permettent d’entendre sans recourir à des connexions supplémentaires. Le système de son multimédia dispose d’un contrôleur audio numérique intégré, produisant un son riche et puissant (les résultats seront améliorés avec des écouteurs ou des haut-parleurs stéréo externes). Toutes les fonctions audio sont pilotées

par logiciel.

ON/OFF TV MUSIC

PICTURES VIDEO

DVD/MENU

BACK SELECT

PLAY/PAUSE

STOP FWDREW

FULL SCREENMUTE

JUMP

VOL CH

RECORD

RADIO

SETUP MENU

Port CIR (Consumer Infrared)

Le port CIR (Consumer Infrared) permet de contrôler aisément à distance les logiciels multimédia fournis avec certains modèles via la télécommande à infrarouge (fournie avec certains modèles).

Combo

Sortie numérique (sortie SPDIF)

Ce jack permet une connexion SPDIF (Interface numerique Sony/Philips) vers des appareils

qui sont compatibles avec une sortie audio numérique. Utilisez cette fonction pour transformer

votre PC portable en véritable chaîne Hi-Fi.

Sortie casque

Le jack casque stéréo (1/8 pouces) est utilisé pour connecter la sortie audio du portable à des enceintes ampliées ou un casque. Lorsque vous utilisez ce jack, les haut-parleurs intégrés

sont automatiquement désactivés.

Onglet d’ouverture de l’écran

Soulevez-le pour ouvrir l’écran.

ATTENTION ! N’essayez pas d’ouvrir l’écran jusqu’à ce qu’il touche la table ou les charnières se briseraient ! Ne jamais soulevez le portable par l’écran !

Entrée microphone (Mic-In)

Le jack microphone mono (1/8 pouces) peut être utilisé pour connecter un microphone externe ou les signaux de sortie d’autres appareils audio. Lorsque vous utilisez cette prise, le microphone

intégré est automatiquement désactivé. Utilisez cette fonction pour les vidéoconférences,

l’enregistrement vocal ou de simples enregistrements audio.

Port d’entrée audio

Le port d’entrée audio stéréo (1/8 pouces) permet de connecter une source audio stéréo au PC portable. Il est essentiellement utilisé pour intégrer de l’audio à des applications multimédia.

Face avant

Reportez-vous au schéma ci-dessous pour identier les éléments de la face avant du portable.

2 Présentation des éléments du portable

Face arrière

Reportez-vous au schéma ci-dessous pour identier les éléments de la face arrière du portable.

Batterie

batterie, le tout doit être remplacé par un revendeur agréé.

3. Pour démarrer

Système d’alimentation Connexion de l’alimentation

Utiliser la batterie Allumer le portable

Vérier la charge de la batterie

Redémarrer ou rebooter Eteindre le portable Fonctions spéciales du clavier

Touches et indicateurs d’état

3 Démarrer

Système d’alimentation

Connexion de l’alimentation

L’alimentation de ce PC portable est consituée de deux parties, d’un adaptateur secteur et d’une batterie. L’adaptateur secteur convertit le courant alternatif d’une prise de courant en un courant

continu pour le PC portable. Votre portable est livré avec un adaptateur secteur (alternatif-continu)

universel. Cela signie que vous pouvez relier son cordon d’alimentation à n’importe quelle prise de courant, qu’elle soit en 100V-120V ou 220V-240V sans avoir à faire aucune manipulation. Certains pays peuvent néanmoins nécessiter que vous utilisiez un adaptateur pour relier le câble à la prise de courant. La plupart des hôtels disposent de prises universelles qui s’accommodent de tous les formats de prise et de voltage. Il est toujours conseillé de se renseigner sur les standards locaux avant de partir en voyage avec son portable.

Une fois le cordon d’alimentation relié à l’adaptateur secteur, branchez-le à une prise de courant (de préférence protégée contre les surtensions) puis connectez l’autre extrémité du cordon au portable. Connecter en premier l’adaptateur secteur à la prise de courant vous permet de tester la prise et l’adaptateur en vue d’éventuels problèmes de compatibilité, avant toute connexion au portable. La LED d’alimentation (verte) de l’adaptateur s’allume si le courant se situe dans les normes supportées.

IMPORTANT ! Des dommages peuvent survenir si vous utilisez un autre adaptateur

ou si vous utilisez l’adaptateur du portable avec d’autres appareils électriques. Si

vous constatez de la fumée, une odeur de brûlé, ou une chaleur excessive provenant

de l’adaptateur secteur, contactez le SAV. Faites de même si vous pensez que votre

adaptateur secteur est défectueux. Vous pourriez à la fois endommager la batterie et le PC portable avec un adaptateur secteur défectueux.

TRUC : Vous pouvez acheter un kit de voyage pour portable qui comprend un ensemble

d’adaptateurs secteur et le modem compatibles pour la plupart des pays.

AVERTISSEMENT : L’ADAPTATEUR PEUT DEVENIR BRULANT EN COURS D’UTILISATION. NE PAS LE COUVRIR, A TENIR ÉLOIGNÉ DU CORPS.

NOTE : La prise du câble d’alimentation du portable peut être à deux ou trois ches, cela dépend de votre localisation. Si c’est une prise à trois ches qui vous a été fournie, vous devez utiliser

une prise secteur reliée à la terre, ou utiliser un adaptateur de mise en contact à la terre pour assurer le fonctionnement en toute sécurité de votre PC portable.

Démarrer 3

Charger la batterie

La batterie commence à se charger dès que le portable est connecté à une source d’alimentation externe. Chargez complètement la batterie avant sa première utilisation. Une nouvelle batterie doit être complètement chargée avant de déconnecter le portable de la source d’alimentation externe. Il faut quelques heures pour charger complètement la batterie lorsque le portable est éteint, et le double de temps lorsqu’il est allumé. Le voyant de la batterie s’éteint lorsque la batterie est chargée.

IMPORTANT ! N’essayez jamais de retirer la batterie alors que le portable est allumé,

cela pourrait entraîner la perte de vos données.

Utiliser la batterie

Le PC Portable a été spécialement conçu pour fonctionner avec une batterie amovible. La batterie se

compose d’un ensemble de cellules regroupées. Une batterie pleinement chargée fournira plusieurs heures d’autonomie, ce qui peut être augmenté grâce aux fonctions de gestion de l’alimentation du BIOS. Les batteries optionnelles ne sont pas fournies, et peuvent être achetées séparément auprès d’un revendeur

de PC portables.

Installer et retirer la batterie

Votre portable peut avoir une batterie déjà installée. Dans le cas échéant, suivez la procédure suivante

pour installer la batterie.

Pour installer la batterie: Pour retirer la batterie:

IMPORTANT ! N’utilisez que la batterie et les adaptateurs fournis avec ce PC portable, ou des modèles certiés compatibles par le constructeur ou le revendeur, sinon le

portable pourrait être endommagé.

ATTENTION ! Consignes de sécurité concernant la batterie : NE PAS JETER AU FEU, NE PAS COURT-CIRCUITER, NE PAS DÉMONTER. Si vous constatez un fonctionnement anormal ou un dommage causé par un choc, éteignez le portable et contactez un centre de services agréé.

3 Démarrer

NE PAS transporter ou recouvrir le portable SOUS TENSION avec un matériau qui ne

permet pas, comme une sacoche de transport, une circulation d’air optimale.

Le Power-On Self Test (POST)

Lorsque vous allumez votre portable, il commence par lancer une série de tests de diagnostic appelés

Power-On Self Test (POST). Le programme qui contrôle le POST fait partie intégrante de l’architecture du portable. Le POST comprend une archive de la conguration matérielle du portable, qui est utilisée pour diagnostiquer le système. Cette archive est créée en utilisant le Setup du BIOS. Si le POST trouve une différence entre l’archive et le matériel existant, il afche alors un message à l’écran vous invitant à corriger le conit en lançant le Setup du BIOS. Dans la plupart des cas, l’archive est correcte lorsque vous recevez le portable. Lorsque le test est terminé, il se peut qu’apparaisse le message “No operating system found” si aucun système d’exploitation n’a été installé au préalable sur le disque dur. Ceci indique que le disque dur a été correctement détecté et est prêt pour l’installation d’un nouveau système d’exploitation.

Le S.M.A.R.T. (Self Monitoring and Reporting Technology) vérie l’état du disque dur durant le POST et afche un message d’alerte si le disque dur nécessite une intervention. Si des messages d’alerte critique concernant le disque dur s’afchent durant l’initialisation, sauvegardez immédiatement vos données et lancez le programme de vérication des disques de Windows. Pour lancer ce programme sous Windows : 1) faites un clic droit sur n’importe quelle icône de disque dur dans “Poste de Travail”,

(2) choisissez “Propriétés”, (3) cliquez sur l’onglet “Outils”, (4) cliquez sur “Vérier maintenant”, (5) choisissez un disque dur, (6) choisissez “Examen approfondi” pour rechercher également les dommages physiques, puis (7) cliquez sur “Démarrer”. Des utilitaires disque tels que Norton Disk Doctor de Symantec réalisent les mêmes opérations mais plus efcacement et avec plus de fonctions.

Allumer le portable

Le message de mise sous tension du PC portable apparaît à l’écran lorsque vous l’allumez. Si nécessaire,

vous pouvez ajuster la luminosité en utilisant les raccourcis clavier. Si vous devez lancer le Setup du

BIOS pour en modier la conguration, pressez [F2] au moment du boot. Si vous pressez [Tabulation] pendant l’écran d’accueil, des informations de base apparaissent, comme la version du BIOS. Pressez [Echap] et un menu vous permet de choisir le périphérique de boot parmi les disques disponibles.

NOTE : Avant l’initialisation, l’écran clignote au moment du démarrage. Ceci fait

partie des tests de routine opérés par le système et ne constitue pas un problème

d’afchage.

IMPORTANT ! Si des alertes continuent à être envoyées par les utilitaires de diagnostic

durant l’initialisation, vous devez contacter le SAV. Continuer à utiliser le portable

dans ces conditions peut causer une perte de vos données.

IMPORTANT ! Pour protéger votre disque dur, attendez toujours 5 secondes au

minimum après l’extinction du portable avant de le redémarrer.

Démarrer 3

Vérier la charge de la batterie

Ce système de batterie intègre le standard Windows Smart, qui permet dêtre informé sur le pourcentage de la charge batterie restante.Une batterie complètement chargée fournira plusieurs heures d’autonomie au portable . Mais cette autonomie variera en fonction de la façon dont vous utilisez les modes d’économie d’énergie, de vos habitudes de travail, du CPU, de la taille de la mémoire et de l’écran.

Pour vérier le restant de la charge de la batterie, passez votre curseur au dessus de l’icône qui est en forme de batterie quand vous n’utilisez pas de source d’alimentation externe, et en forme de prise quand vous en utilisez une. Double-cliquez sur l’icône pour accéder

aux paramètres.

NOTE : Vous serez averti quand la charge de la batterie est

faible. Si vous ignorez ces messages d’alerte, l’ordinateur portable entrera en veille prolongée. (Fonctionnement par défaut de Windows STR)

ATTENTION! Le mode Suspend To Ram (STR) ne dure pas longtemps quand la puissance de la batterie est faible. Le mode Suspend To Disk (STD) et l’extinction du portable sont deux choses différentes. Le mode STD nécessite en effet un peu d’énergie et échouera s’il n’y en a plus assez (batterie complètement vide ou adaptateur secteur non branché).

Entretien de la batterie

Comme tous les accumulateurs, le nombre de charges de la batterie est limité. Charger et décharger complètement la batterie une fois par jour est possible pour au moins un an. Au delà, tout dépend de la température et de l’humidité de votre environnement. Assurez-vous d’utiliser la batterie à une température comprise entre 10˚C et 29˚C (50˚F et 85˚F), en tenant compte du fait que la température interne du portable est plus élevée que celle de l’extérieur. Toute température se situant hors de cette fourchette diminue l’espérance de vie de la batterie. Quoi qu’il en soit, avec le temps, l’autonomie risque d’être de plus en plus réduite, et imposera l’achat d’une nouvelle batterie. Il n’est pas conseillé d’acheter à l’avance des batteries pour les stocker car celles-ci perdraient leur efcacité.

NOTE : La batterie s’arrête de charger si la température est trop élevée ou si son voltage est trop élevé. Le BIOS offre une fonction de rafraîchissement.

ATTENTION ! Ne pas laisser la batterie déchargée. La batterie se déchargera après un certain laps

de temps. Si la batterie n’est pas utilisée, il est toutefois recommandé de la recharger une fois tous

les trois mois, sinon elle risquerait de ne plus se charger à la prochaine utilisation.

Note : Les captures d’écran ci-contre ne sont que des exemples, et peuvent être différentes de ce que

vous avez à l’écran.

Placez le curseur sur l’icône de la batterie pour voir le niveau d’énergie restant.

Qu and le port able est con nec t é à une

source d'alimentation externe, l’état de la charge est afché .

Faites un clic-gauche sur l’icône pour accéder à la gestion de l ’ énergie.

Faites un clic-droit sur l’icône pour afcher les sous-menus.

3 Démarrer

Eteindre le portable

Sous Windows XP, éteignez le portable en cliquant sur le bouton Démarrer, sélectionnez Arrêter, puis Eteindre. Pour les systèmes d’exploitation ne disposant

pas de leur propre gestion de l’alimentation (DOS, Windows NT), vous devez éteindre le portable en appuyant sur le commutateur d’alimentation pendant 2 secondes (contre 1 seconde pour l’allumage) après avoir fermé toutes les applications et quitté le système d’exploitation. Appuyer sur le commutateur d’alimentation pendant 2 secondes est nécessaire an d’éviter les extinctions accidentelles.

Redémarrer ou rebooter

Après avoir effectué des modications dans votre système d’exploitation, il peut vous être demandé

de redémarrer votre ordinateur. Certaines procédures

d’installation comprennent une boîte de dialogue

qui vous permet de redémarrer. Pour redémarrer manuellement cliquez sur le bouton Démarrer puis sur Arrêter et choisissez Redémarrer.

IMPORTANT ! Pour protéger le disque dur, il faut attendre au moins 5 secondes après avoir éteint le portable avant de le redémarrer.

Extinction d’urgence

Au cas où votre système d’exploitation n’arriverait pas à s’éteindre ou à redémarrer correctement, il existe deux autres méthodes pour éteindre votre portable:

(1) Appuyez sur le bouton d’alimentation (2) Pressez le bouton d’arrêt d’urgence .

pendant plus de 4 secondes, ou

IMPORTANT ! N’utilisez pas le bouton d’arrêt d’urgence quand l’ordinateur est en train d’écrire des données sinon celles-ci seront perdues.

TRUC : Utilisez un trombone déplié pour

presser le bouton d’arrêt d’urgence.

(Les écrans différent selon vos paramètres de sécurité..)

Démarrer 3

Fonctions spéciales du clavier

Touches colorées

Ce qui suit est la description des touches colorées sur le clavier du portable. Les commandes associées aux touches colorées ne sont accessibles qu’en maintenant la touche de fonction enfoncée.

Antenne radio (F2): modèles Wireless uniquement: Active et désactive la fonction LAN sans l ou Bluetooth (sur certains modèles), avec afchage à l’écran. Lorsque le LAN sans l ou le Bluetooth est activé, les indicateurs wireless correspondants s’allument. Des modications logicielles sous Windows sont nécessaires pour activer les fonctions Bluetooth ou LAN sans l.

Icône Soleil creux (F6):

Augmente la luminosité

Icône Soleil plein (F5):

Diminue la luminosité

Icône “Zz” (F1) : Place le portable en veille prolongée (que ce soit en mode Save-to-RAM ou Save-to-Disk selon les paramètres du gestionnaire d’alimentation)

NOTE : L’emplacement des touches de raccourcis peut varier d’un modèle à un autre, mais les fonctions demeurent identiques. Fiez-vous aux icônes plutôt qu’aux touches de

fonction.

Icône Moniteur/LCD (F8): Bascule entre Ecran LCD du PC portable -> Moniteur externe

-> Télévision. (Ceci ne fonctionne pas en 256 couleurs, sélectionnez High Color dans les paramètres des propriétés d’afchage.) IMPORTANT : Connectez le moniteur externe

avant de démarrer votre PC portable.

Icône LCD (F7): Active et désactive le panneau LCD. Sur certains modèles, il étend la

zone d’afchage à la totalité de l’écran lorsque des résolutions basses sont utilisées.

Icône Haut-parleur(F10):

Active et désactive les hauts-parleurs (seulement sous Windows)

Icône Volume èche basse (F11):

Diminue le volume des hauts-parleurs (seulement sous Window)

Icône Volume èche haute (F12):

Augmente le volume des hauts-parleurs(seulement sous Windows)

3 Démarrer

Scr Lk (Del): Active et désactive le “Scroll Lock”. Permet d’affecter une plus grande partie du clavier à la navigation dans les cellules.

Num Lk (Ins): Active et désactive le pavé numérique (num lock). Permet d’affecter une plus grande partie du clavier à la saisie des nombres.

Fonctions spéciales du clavier

Touches colorées

Démarrer 3

Touches Microsoft Windows™

Il y a deux touches spéciales pour Windows™ sur le clavier:

La touche avec le logo Windows™ active le menu Démarrer situé en bas à gauche du bureau

Windows™.

L’autre touche, qui ressemble à un menu Windows™ avec un petit curseur, active le menu des propriétés et revient à cliquer avec le bouton droit de la souris sur un objet de Windows™.

Le clavier comme pavé numérique

Le pavé numérique est intégré au clavier, et consiste en un

ensemble de 15 touches qui rendent la saisie intensive de chiffres plus commode. Ces touches à double usage sont

de couleur orange. Leur valeur numérique est indiquée en

haut à droite de chaque touche comme le montre l’illustration. Lorsque le pavé numérique est activé en pressant [Fn][Ins/Num

LK], le voyant “number lock” s’allume. Si un clavier externe est

branché, presser la touche [Ins/Num LK] du clavier externe active/désactive simultanément la fonction NumLock sur les

deux claviers. Pour désactiver le pavé numérique du portable

tout en gardant celui du clavier externe, pressez les touches [Fn][Ins/Num LK] du portable.

Le clavier comme curseur

Le clavier peut servir de curseur, que la fonction Number Lock soit activée ou non, an de rendre la navigation plus

aisée tout en vous permettant de saisir des valeurs numériques dans une feuille de calcul ou dans une autre application de

ce style. Avec Number Lock désactivé, pressez [Fn] et une des

touches curseur ci-dessous. Par exemple [Fn][8] pour Haut, [Fn][K] pour Bas, [Fn][U] pour Gauche, et [Fn][O] pour

droite.

Avec Number Lock activé, utilisez [Shift] et une des touches curseur ci-dessous. Par exemple [Shift][8] pour Haut, [Shift][K] pour Bas, [Shift][U] pour Gauche, et [Shift][O] pour Droite.

NOTE: La taille des grands caractères en gras est exagérée pour que l’exemple soit

plus clair. Ces caractères ne sont pas imprimés ainsi sur le clavier.

3 Démarrer

Mode Batterie Mode Secteur

Touche InstantON

Quand le portable est éteint : Presser ce bouton lancera un lecteur multimédia (sans entrer sous

Windows) permettant de visionner des DVD/ VCD, des vidéos , des photos, ainsi que des programme de télévision ; ou d’écouter des CD et des chiers audio.

Quand le portable est allumé: Presser ce bouton lancera un lecteur multimédia conçu pour Windows.

Touche Bluetooth

Cette touche n’est disponible que sur les modèles dotés d’un Bluetooth (BT) intégré. Pressez cette touche pour activer/désactiver la fonction BT. (Une conguration sous Windows est nécessaire.)

Touche Verrou touchpad

Pressez cette touche pour verrouiller le touchpad lorsque vous utilisez une souris externe. Verrouiller le touchpad vous empêchera de déplacer accidentellement le curseur lorsque vous tapez au clavier. Pressez à nouveau ce bouton pour deverrouiller le touchpad.

Touche Internet

Pressez cette touche pour lancer votre navigateur internet sous Windows.

Touche Power4 Gear

Le bouton Power4 Gear bascule le mode d’économie d’énergie sur l’un des différents modes disponibles. Les modes d’économie d’énergie contrôlent plusieurs aspects du PC portable pour maximiser les performances par rapport à la durée de vie des batteries et, en fonction de divers évènements.

Lorsque vous utilisez un adaptateur secteur, le Power4 Gear vous permet de choisir entre trois modes sur le segment des modes d’alimentation secteur. Lorsque vous retirez l’adaptateur, le Power4 Gear basculera entre sept modes sur le segment des modes d’alimentation batterie. Lorsque vous retirez ou branchez l’adaptateur, le Power4 Gear passera automatiquement sur le segment des modes adaptés.

Interrupteurs

Interrupteurs et indicateurs d’état

Démarrer 3

Touche Splendid (sur une sélection de modèles)

Active ou désactive la fonction “Splendid”. Ceci permet de basculer entre differents modes d’enrichissement des couleurs an d’améliorer le contraste, la luminosité, les teintes, et le degré de saturation de rouge, vert, et bleu, et ce de maniètre indépendante. Vous pouvez vérier le mode utilisé en vous référant à l’OnScreen Display (OSD).

Icônes OSD

Switches (Cont.)

Switches and Status Indicators

3 Démarrer

Indicateurs d’état

En façade

Interrupteur sans l

Il n’est disponible que sur les modèles intégrant un réseau sans l et/ou la technologie Bluetooth. Quand le réseau sans l ou Bluetooth embarqué est actif, cet indicateur s’allume. (Des modications logicielles

sous Windows sont nécessaires)

Témoin de Charge de la Batterie

Le témoin de charge de la batterie est une LED indiquant le niveau de la batterie de la manière suivante :

ON : La batterie du portable est en cours de charge. Off : La batterie de votre portable est soit chargée, soit complètement épuisée. Clignotant: Allumé - la charge de la batterie est infèrieure à 10% et la batterie n’est pas alimentée.

Indicateur d’alimentation

Le voyant vert indique que le portable est allumé, il clignote lorsque le portable est en mode Suspendto-RAM (Veille). Ce témoin est éteint lorsque le portable est éteint ou en mode Suspend-to-Disk (Veille

prolongée).

Indicateur Bluetooth (sur certains modèles)

Cet indicateur n’est disponible que sur les modèles intégrant la technologie Bluetooth. Le témoin s’allume pour indiquer que la fonction Bluetooth intégrée à l’ordinateur est activée.

Indicateur de courriels

S’allume quand un ou plusieurs nouveaux courriels ont été reçus dans la boîte de réception de votre messagerie électronique. Cette fonction nécessite une conguration logicielle, qui n’est peut-être pas

possible sur votre portable. Elle a été conçue uniquement pour les applications de messagerie Windows,

et il est probable qu’elle ne fonctionne pas avec les applications concurrentes.

Démarrer 3

Indicateurs d’état

Au-dessus du clavier

Verrou Majuscule

Allumé, indique que les majuscules [Caps Lock] sont verrouillées. Ce témoin permet à certaines lettres d’être saisies en majuscule (ex : A, B, C). Eteint, les lettres saisies seront en minuscule (ex : a,b,c).

Verrou de délement

Allumé, indique que le verrou de délement [Scr Lk] est activé. Le verrou de délement permet d’utiliser certaines touches du clavier comme des touches directionnelles an de faciliter la navigation quand une

seule partie du clavier est mobilisée, lorsque vous jouez par exemple.

Indicateur d’activité

Indique que le portable accède à l’une ou plusieurs unités de stockage tel que le disque dur. La lumière clignote proportionnellement au temps d’accès.

Verrou numérique

Indique que les chiffres [Num Lk] sont verrouillés quand il est allumé. Ce témoin permet à certaines lettres du clavier de faire ofce de chiffre pour rendre la saisie des données numériques plus confortables.

3 Démarrer

4. Utiliser le portable

Système d’exploitation Pointeur Périphériques de stockage ExpressCard Lecteur optique Disque Dur Connexions

Connexion Modem Connexion réseau Connexion LAN sans l Connexion Bluetooth Trusted Platform Module (TPM)

Modes de gestion de l’alimentation

4 Utiliser le portable

Système d’exploitation

Ce PC portable peut offrir (en fonction du territoire) le choix d’un système d’exploitation pré-installé tel que Microsoft Windows XP. Les choix et les languages dépendent du territoire. Le niveau de support matériel et logiciel peut varier en fonction du système d’exploitation installé. La stabilité et la compatibilité avec d’autres systèmes d’exploitation ne peuvent être garanties.

Support Logiciel

Ce portable est livré avec un CD de support qui contient le BIOS, les pilotes, et les applications an d’activer certaines fonctions matérielles, étendre certaines fonctionnalités, aider à la gestion de votre portable, ou ajouter des fonctions non comprises dans le système d’exploitation d’origine. Si une mise à jour ou un remplacement de ce CD est nécessaire, contactez votre revendeur pour connaître les sites web à partir desquels les pilotes et utilitaires sont téléchargeables.

Le CD de support contient tous les pilotes, utilitaires et logiciels qui conviennent aux systèmes d’exploitation les plus populaires. Ce CD n’inclut pas le système d’exploitation lui-même. Ce CD reste nécessaire même si le portable est livré déjà conguré car il offre des logiciels qui complètent l’installation en usine.

Un CD de restauration optionnel comprend une image du système d’exploitation original installé sur le disque dur en usine. Le CD de restauration est un excellent moyen de retrouver rapidement un système d’exploitation opérationnel pourvu que votre disque dur soit en bon état de fonctionnement. Contactez votre revendeur s’il vous faut une telle solution.

Note : Certains composants et fonctions particulières du portable ne fonctionneront qu’après l’installation des pilotes et utilitaires.

Désactivation automatique du Touchpad (sur une sélection de

modèles)

Les PC portables intégrant les chipsets les plus récents désactiveront automatiquement le touchpad du portable lorsqu’une souris externe est connectée. Pour désactiver cette fonction, décochez cette option sous Windows, allez dans Panneau de Conguration - Souris - Matériel.

Utiliser le portable 4

IMPORTANT ! N’utilisez aucun objet à la place de votre doigt pour faire fonctionner le touchpad, vous pourriez endommager la surface du touchpad.

Pointeur

Le pointeur intégré au portable est entièrement compatible avec une souris PS/2 deux ou trois boutons avec roulette de délement. Le touchpad est sensible à la pression et ne contient aucune pièce mobile; de ce fait, les pannes mécaniques sont exclues. Un pilote est nécessaire pour qu’il fonctionne avec certaines applications.

Utiliser le Touchpad

Une simple pression du bout de votre doigt suft à faire fonctionner le touchpad. Le touchpad étant sensible à l’électricité statique, aucun objet ne peut être utilisé à la place de votre doigt. La première fonction du touchpad est de déplacer le curseur sur l’écran pour y faire des sélections. Les illustrations qui suivent montrent comment utiliser le touchpad.

Déplacer le curseur

Placez votre doigt au centre du touchpad et faites le glisser dans une direction pour déplacer le curseur.

Déplacement du curseur

Clic-droit

Clic-gauche

Faire glisser le doigt

vers l’avant

Faire glisser le doigt vers

la droite

Faire glisser le doigt vers

la gauche

Faire glisser le doigt

vers l’arrière

4 Utiliser le portable

Cliqué-Frappé - Le curseur sur un objet, appuyez sur le bouton gauche ou touchez légèrement le touchpad avec le bout de votre doigt et laissez-le dessus jusqu’à ce que l’objet soit sélectionné. L’objet sélectionné change alors de couleur. Le même résultat est obtenu avec les deux méthodes suivantes.

Illustrations sur l’usage du Touchpad

(enfoncez le bouton gauche puis relâchez)

Cliqué Frappé

Double-clic/Double-frappe - Il s’agit d’une technique ordinaire pour lancer un programme directement depuis l’icône correspondante. Déplacez le curseur sur l’icône que vous souhaitez exécuter, appuyez sur le bouton gauche ou frappez rapidement deux fois le touchpad pour que le système lance le programme souhaité. Si l’intervalle entre les clics ou les frappes est trop long, l’opération n’est pas exécutée. Vous pouvez régler la vitesse du double clic dans le Panneau de conguration de Windows sous la rubrique “Souris.” Le même résultat est obtenu par les méthodes suivantes.

(appuyez deux fois sur le bouton gauche,

puis relâchez)

(frappez légèrement mais rapidement le

touchpad deux fois)

Double-clic Double-frappe

Utiliser le portable 4

Glisser - Glisser signie prendre un objet pour le placer ailleurs sur l’écran. Vous pouvez placer le curseur sur l’objet choisi, puis tout en maintenant le bouton gauche enfoncé, déplacez le curseur jusqu’à l’endroit voulu, puis relâchez le bouton. Ou bien vous pouvez simplement frapper deux fois sur un objet et maintenir le doigt sur le touchpad en le faisant glisser jusqu’à l’endroit voulu. Le même résultat peut être obtenu par les méthodes suivantes.

Entretien du Touchpad

La surface du touchpad est sensible à la pression. Si elle n’est pas correctement entretenue, elle peut facilement s’endommager. Notez les précautions suivantes:

• Ne mettez pas le touchpad en contact avec la poussière, les liquides ou la graisse.

• Ne touchez pas le touchpad si vos doigts sont sales ou humides.

• Ne posez aucun objet lourd sur le touchpad ou ses boutons.

• Ne grattez pas le touchpad avec vos ongles ni avec aucun autre objet.

(maintenez enfoncé le bouton gauche et faites

glisser votre doigt sur le touchpad)

(frappez légèrement le touchpad deux fois,

faites glisser votre doigt à la seconde frappe)

NOTE : Une fonction de délement contrôlée par logiciel est disponible après avoir installé l’utilitaire touchpad fourni. Elle facilite la navigation sous Windows et sur Internet. Les fonctions de base peuvent être ajustées dans le Panneau de conguration de Windows an de permettre des saisies et des clics plus confortables.

NOTE : Le touchpad répond aux mouvements, pas à la force. Ne frappez pas la surface trop fort. Frapper plus fort n’augmentera pas la réactivité du touchpad. C’est aux faibles pressions que le touchpad répond le mieux.

4 Utiliser le portable

Périphériques de stockage

Les périphériques de stockage permettent au portable de lire et d’écrire des documents, des images ou d’autres chiers sur différents supports de stockage. Ce PC portable est équipé des supports de stockage suivants:

• ExpressCard

• Lecteur optique

• Lecteur de carte mémoire ash

• Disque dur

Emplacement ExpressCard

Insérer une ExpressCard

3. Connectez avec précaution les câbles et adaptateurs nécessaires à l’ExpressCard. En général, les connecteurs ont une orientation. Une étiquette, une icône ou une marque indique la face supérieure.

1. S’il y a une protection sur le connecteur ExpressCard, retirez-la en suivant les instructions “Retirer une ExpressCard” ci-dessous.

2. Insérez l’ExpressCard avec la face connecteur en premier et la face étiquetée vers le haut. Les ExpressCards standard arrivent au ras du PC portable lorsqu’elles sont totalement insérées.

Retirer une ExpressCard

Le connecteur ExpressCard ne dispose pas d’un bouton d’éjection. Poussez l’ExpressCard vers l’intérieur, puis relâchez-la pour éjecter l’ExpressCard. Après avoir éjecté l’ExpressCard, retirez-la délicatement du connecteur.

L’ExpressCard dot être

insérée bien à plat

Utiliser le portable 4

Lecteur optique à tiroir

Insérer un disque optique

1. Alors que le portable est allumé, pressez le bouton d’éjection du lecteur de disque. Le tiroir s’éjectera partiellement.

2. Tirez délicatement sur la face avant du lecteur et faites complètement glisser le tiroir vers l’extérieur. Attention à ne pas toucher la lentille du lecteur et les autres mécanismes. Assurez vous qu’il n’y a pas d’obstacles qui pourrait se bloquer sous le tiroir du lecteur optique.

3. Prenez le disque par les côtés, face imprimée vers le haut. Appuyez des deux côtés du centre du disque jusqu’à ce qu’il s’enclenche sur le moyeu. Le moyeu doit être plus haut que le disque lorsqu’il est correctement installé.

4. Refermez lentement le tiroir du lecteur de disque. Le lecteur commence à lire la table des matières (TOC) du CD. Lorsque le lecteur s’arrête, le CD est prêt à l’emploi.

NOTE : Il est normal d’entendre et de sentir le CD tourner rapidement lorsque le lecteur lit les données.

4 Utiliser le portable

Lecteur optique (suite)

Retirer un disque optique

Ejectez le tiroir et soulevez délicatement le bord du disque vers le haut jusquà ce qu’il se désolidarise du lecteur.

L’éjection d’urgence est située dans une ouverture sur le lecteur optique, et sert à éjecter le tiroir du lecteur lorsque l’éjection électronique ne fonctionne pas. N’utilisez pas l’éjection d’urgence à la place de l’éjection électronique. Note: Faites

attention à ne pas éraer le témoin d’activité qui est situé dans la même zone.

Insérer un disque optique Retirer un disque optique

Lecteur optique de type Slot-in (mange–disque)

2. Tenez le disque par ses bords, puis retirez-le.

1. Le portable allumé, pressez sur le bouton d’éjection électronique (ou éjectez-le depuis Windows).

1. Le portable allumé, introduisez délicatement le disque, le lecteur réceptionnera le disque et l’insérera.

L’emplacement varie

selon les modèles

ATTENTION ! Ce type de lecteur optique ne supporte que les disques de 16cm ; les disques de 8cm ne sont pas supportés. Insérer un disque de 8cm peut endommager ce lecteur.

Utiliser le portable 4

Il devrait y avoir une lettre pour le lecteur CD, qu’un disque soit inséré ou non dans le lecteur. Après avoir inséré correctement le CD, vous pourrez accéder aux données de la même manière qu’avec les disques durs ; mis à part le fait que rien ne peut être écrit ou modié sur le CD. En utilisant un logiciel approprié, un lecteur CD-RW ou DVD+CD-RW peut permettre d’utiliser les disques CD-RW comme un disque dur avec des possibilités pour écrire, supprimer, et éditer des données.

Les vibrations sont normales pour tous les lecteurs de CD-ROM à haute vitesse, ceci est dû aux disques qui sont mal équilibrés. Pour diminuer les vibrations, utilisez le portable sur une surface plane et ne collez pas d’étiquettes sur le CD.

Ecouter un CD audio

Les lecteurs de disques optiques peuvent lire les CD audio, mais seul un lecteur DVD-ROM peut lire les DVD. Insérez le CD audio, Windows™ ouvre alors automatiquement un logiciel de lecture et commence la lecture. Selon les logiciels installés et le type de disque inséré, il est possible que vous ayez à lancer un logiciel de lecture spécique. Vous pouvez régler le volume en utilisant le bouton situé sur le côté du lecteur de CD/DVD-ROM, les touches de fonction du clavier ou via l’icône en forme de haut-parleur de la barre des tâches de Windows™.

Utiliser le lecteur optique

Les disques optiques et les équipements doivent être manipulés avec soin pour préserver les mécanismes de précision qu’ils mettent en oeuvre. Respectez scrupuleusement les consignes des fabricants de CD. Contrairement au lecteur d’un PC de bureau, celui du portable utilise un moyeu qui maintient le CD en place quelle que soit l’inclinaison. Lors de son insertion, il est important que le CD soit enfoncé au centre du moyeu, sinon le tiroir du lecteur de CD-ROM risque de rayer le CD.

ATTENTION ! Si le CD n’est pas correctement xé au milieu du plot central, le CD peut être ab�méSi le CD n’est pas correctement xé au milieu du plot central, le CD peut être ab�mé lorsque le tiroir se referme. Gardez toujours un oeil sur le CD lorsque vous refermez le tiroir.

4 Utiliser le portable

Disque dur

Les disques durs possèdent des capacités supérieures et fonctionnent à des vitesses plus grandes que les lecteurs de disquette et les lecteurs optique. Le portable est livré avec un disque dur amovible de 2.5” (6,35cm) de largeur et de .374” (0,95cm) d’épaisseur. Les disques durs actuels supportent la technologie S.M.A.R.T. (Self Monitoring and Reporting Technology) qui permet de détecter les erreurs ou les pannes du disque dur avant qu’elles ne surviennent. Consultez un service après-vente ou un revendeur certié pour les mises à jours matérielles .

IMPORTANT ! Une mauvaise manipulation durant le transport peut endommager le disque dur. Manipulez le portable avec précaution, évitez de l’exposer à l’électricité statique, aux vibrations et aux impacts. Le disque dur est l’élément le plus fragile du portable et a toutes les chances d’être le premier ou le seul élément à être endommagé en cas de chute du portable.

MS (Memory Stick) Duo/Pro/Duo Pro/MG

MS (Memory Stick) Select

MS (Memory Stick) Magic Gate (MG)

MS (Memory Stick)

MS adapter

MMC (Multimedia Card) SD (Secure Digital)

SD / MMC

MS / MS Pro

512MB

Lecteur de cartes mémoire Flash

En général, un lecteur de cartes mémoire PCMCIA doit être acheté séparément pour pouvoir utiliser des cartes mémoire provenant de périphériques comme les appareils photo numériques, les lecteurs MP3, les téléphones portables et les PDA. Ce PC portable possède un lecteur de cartes mémoire intégré permettant de lire les cartes mémoires suivantes : Secure Digital (SD), Multi-Media Card (MMC), Memory Stick (MS), Memory Stick Select (MS Select), Memory Stick Duo (with MS adapter), Memory Stick Pro, et Memory Stick Pro Duo (avec adaptateur MS Pro). Les Memory Sticks peuvent être standard ou utiliser la technologie MagicGate. Le lecteur de cartes mémoire intégré n’est pas seulement très pratique, il est également beaucoup plus rapide que la plupart des autres types de lecteur de carte car il utilise le bus PCI à large bande passante.

Types de mémoire supportées

IMPORTANT ! Ne retirez jamais une carte pendant ou juste après la lecture, la copie, ou le formatage, sinon des données pourraient êtres perdues.

Utiliser le portable 4

Connexion modem

Le câble téléphonique utilisé pour brancher le modem interne du portable a deux ou quatre ls (seuls deux ls (ligne 1) sont utilisés par le modem) et doit avoir un connecteur RJ-11 aux deux extrémités. Reliez une des extrémités au port modem/réseau et l’autre à une prise analogique du mur (du type de celles présentes dans les maisons). Une fois le pilote installé, le modem est prêt à l’emploi.

NOTE : Ni le modem ni le contrôleur réseau intégrés ne peuvent être ajoutés après l’achat. Ils peuvent toutefois être installés sous forme de carte PC (PCMCIA).

ATTENTION ! Pour la sécurité électrique, n’utilisez que des câbles téléphone 26AWG ou plus (voir Glossaire pour plus d’informations) .

NOTE : Lorsque vous êtes connecté à un service en ligne, ne mettez pas le portable en veille ou mode Suspend ou vous seriez déconnecté.

Exemple de PC portable connecté à une prise téléphonique an d’utiliser le modem intégré :

Connexions

Prise téléphonique murale

Câble téléphone (connecteurs RJ-11)

Le connecteur téléphonique est le plus petit des deux

La connexion téléphonique est optionnelle

4 Utiliser le portable

Connexion Fast-Ethernet

Connectez un câble réseau, doté de connecteurs RJ-45 à chaque extrémité, l’un sur le port modem/réseau du portable et l’autre à un hub ou un switch Pour les vitesses 100/1000BASE-TX, votre câble réseau doit être de catégorie 5 (non catégorie 3) à paire torsadée. Si vous voulez faire fonctionner l’interface à 100/1000Mbps, il doit être connecté à un hub 100/1000BASE-TX (non un hub BASE-T4). Pour le 10Base-T, utilisez un câble à paire torsadée de catégorie 3, 4, ou 5. Les transferts en duplex sont supportés sur ce portable mais nécessitent une connection à un hub réseau avec “duplex” activé. Par défaut, le logiciel utilise les paramètres les plus rapides, de telle sorte qu’aucune intervention de l’utilisateur n’est nécessaire.

Le 1000BASE-T (ou Gigabit) n’est supporté que sur une sélection de modèles.

Câble à paires torsadées

Le câble qui sert à relier une carte Ethernet à un hôte (en général hub ou switch) est appelé TPE (paires torsadées pour Ethernet). Les connecteurs en bout de câble s’appellent RJ-45, et ne sont pas compatibles avec les connecteurs téléphoniques RJ-11. Si vous souhaitez connectez deux ordinateurs sans passer par un hub, un cable réseau croisé est requis. Les modèles Gigabit supporte l’auto-crossover (croisement automatique), donc un câble Ethernet croisé est facultatif.

Exemple de PC portable connecté à un hub ou un switch an d’utiliser le contrôleur Ethernet intégré

Le connecteur LAN est le plus large des deux

Hub ou Switch réseau

Câble réseau avec connecteurs RJ-45

AVERTISSEMENT ! N’utilisez que des prises téléphoniques analogiques. Le modem intégré ne supporte pas la tension utilisée par les systèmes téléphoniques numériques. Ne connectez pas la prise RJ-11 aux systèmes téléphoniques numériques que l’on peut trouver dans de nombreux établissements commerciaux ou des dommages pourraient survenir !

Utiliser le portable 4

Les illustrations ci-contre sont des exemples d’un portable connecté à un réseau sans l.

PDA

PC de bureauPC portable

Point

d’accès

PC portable

Connexion LAN sans l (sur certains modèles)

Le LAN sans l intégré (en option) est un adaptateur Ethernet sans l compacte et facile d’utilisation. Intégrant le standard IEEE 802 pour les LAN sans l (WLAN), le LAN sans l intégré offre un débit de transmission de données élevé, grâce aux technologies Direct Sequence Spread Spectrum (DSSS) et Octogonal Frequency Division Multiplexing (OFDM), toutes deux sur une fréquence de 2.4 GHz. Le réseau sans l est rétro-compatible avec l’ancien standard IEEE 802.11 permettant ainsi des échanges en continu entre les réseaux sans l.

Le LAN sans l intégré (en option) est un adaptateur client qui supporte les modes Infrastructure et Ad-hoc apportant ainsi de la exibilité à votre actuelle ou future conguration réseau sans l, et ce, jusqu’à une distance de 40 mètres entre le client et le point d’accès.

Pour assurer une sécurité optimale à votre communication sans l, Le LAN sans l intégré (en option) est livré avec la fonction de cryptage WEP (Wired Equivalent Privacy ) de 64-bits/128-bits et la fonction WPA (Wi-Fi Protected Access).

Mode Infrastructure

Le mode Infranstructure permet au portable et à d’autres périphériques sans l de rejoindre un réseau sans l créé par un point d’accès (vendu séparément). Ce dernier fournit un lien central qui permet aux clients sans l de communiquer entre eux, ou via un réseau laire.

(Tous les périphériques doivent être pourvus d’un adapteur LAN sans l 802.11, en option)

Mode Ad-hoc

Le mode Ad-hoc permet au portable de se connecter à un autre périphérique sans l. Aucun point d’accès n’est nécessaire dans cet environnement sans l.

(Tous les périphériques doivent être pourvus d’un adapteur LAN sans l 802.11, en option)

PC de bureau

4 Utiliser le portable

Connexion Bluetooth (sur une sélection de modèles)

Grâce à la technologie Bluetooth, les PC portables n’ont plus besoin de recourir à des câbles pour connecter des périphériques ayant une connexion Bluetooth active ; par exemple, des PC portables, des

PC de bureau, des téléphones portables, ou des PDA.

Note: Si votre portable n’intègre pas la technologie Bluetooth, vous devez connecter un module USB ou carte PC Bluetooth an de pouvoir utiliser cette technologie.

Téléphones portables Bluetooth

Vous pouvez vous connecter à votre téléphone portable sans passer par un câble. En fonction des caractéristiques de votre téléphone portable, vous pouvez transférer votre répertoire téléphonique, des données, des photos, des chiers audio, etc.; ou l’utiliser comme un modem an de vous connecter à Internet. Vous pouvez également vous en servir pour envoyer des messages SMS.

PDA ou ordinateurs Bluetooth

Vous pouvez vous connecter à un autre ordinateur ou un PDA pour échanger des chiers, partager des périphériques ou partager une connexion Internet ou réseau. Vous pouvez

également faire usage d’une souris ou d’un clavier sans l équipé Bluetooth.

Se coupler avec d’autres périphériques Bluetooth

Vous devez d’abord coupler votre portable avec un autre périphérique Bluetooth, avant de vous y connecter. Assurez-vous que l’autre périphérique Bluetooth est allumé et prêt à être couplé. Ouvrir Bluetooth Settings (Paramètres Bluetooth) sous Windows en choisissant Démarrer | Programmes | Bluetooth ou sélectionnez Add New Connection (Ajouter une nouvelle connexion) depuis l’icône Bluetooth (si disponible) dans la zone de notication.

Add New Connection depuis

l’icône Bluetoo th dans la barre

des tâches.

Bluetooth Settings sous Wi ndo ws en choisissant Démarrer | Programmes |

Bluetooth

Cliquez sur New Connection (N o uvel l e conne x ion) de p uis

Bluetooth Settings.

Suivez les instructions de l’assistant

pour ajouter des périphériques.

A la n de la procédure, vous devriez voir s’afcher dans la fenêtre votre

périphérique.

a/A

ㄅ

ㄉㄚ

ㄓㄗㄢ

ㄦ

ㄕㄙㄤ

ㄨ

ㄖㄥㄩ

ㄔㄘㄣ

ㄧ

ㄍㄐㄞ

ㄎㄑㄟ

ㄆ

ㄊㄛ

ㄏㄒ

ㄠㄡ

ㄇ

ㄜㄋ

ㄌ

ㄈㄝ

Utiliser le portable 4

TPM

Depuis le “Panneau de conguration” de Windows, lancez Security Platform.

Vous pouvez aussi lancer Security Platform

depuis le menu “Démarrer” de Windows.

Après avoir lancé Security Platform, cette icône s’afchera dans la zone de notication de Windows. Vous pouvez choisir d’initialiser ou gérer l’application depuis ce menu.

La première fois que vous lancez Security

Platform, réponsez Yes (Oui) et suivez les

instructions pour congurer l’application.

Module TPM (Trusted Platform Module)

Le module TPM (Trusted Platform Module) est un périphérique de sécurité installé sur la carte mère, qui conserve les clés de cryptage générées par l’ordinateur. Cette solution matérielle aide à déjouer les attaques de pirates informatiques à la recherche des mots de passe et des clés de cryptage relatives à des données sensibles. Le module TPM permet ainsi à l’ordinateur d’exécuter des applications de manière plus sure, et d’effectuer des transactions ou de communiquer en toute conance.

Les fonctions de sécurité fournies par le module TPM sont supportées en interne par les possibilités de cryptage de chaque TPM : hachage, génération aléatoire de nombres, génération de clés asymétriques, et cryptage/décryptage asymétrique. Chaque TPM de chaque ordinateur possède une signature propre, initialisée lors du processus de fabrication de ces chipsets en silicone, et ce an d’accroître son efcacité en terme de conance, et de sécurité. Chaque TPM doit posséder un Propriétaire avant de pouvoir être utilisé en tant que périphérique de sécurité.

Applications TPM

La technologie TPM est utile pour tous les clients intéressés par le fait d’apporter une barrière de sécurité supplémentaire à leur ordinateur. Le module TPM, quand il est fourni avec un pack optionnel de logiciels, peut fournir une sécurité sur l’intégralité du système, ainsi que la possibilité de protéger des chiers, et de se prémunir contre les problèmes relatifs aux emails, et aux données privées. Le module TPM fournit une sécurité plus renforcée que celle du BIOS, du système ou de tout autre application non TPM.

Note : Le module TPM est désactivé par défaut, à activer dans la conguration du BIOS.

Important : Utilisez les fonctions “Restore” (Restaurer) ou “Migration” (Migrer) de l’application gérant le TPM pour faire une sauvegarde des données de sécurité du TPM.

4 Utiliser le portable

Modes de gestion de l’alimentation

Le portable dispose d’un certain nombre de fonctions d’économie d’énergie qui sont automatiques ou congurables; vous pouvez les utiliser pour optimiser l’autonomie de la batterie et abaisser le Total Cost

of Ownership (TCO). Vous pouvez piloter certaines de ces fonctions par le menu Power du BIOS. Les paramètres ACPI sont congurables via le système d’exploitation. Les fonctions de gestion de l’alimentation

sont conçues pour économiser de l’électricité autant que possible en plaçant certains éléments en mode de faible consommation dès que permis tout en permettant un fonctionnement normal à la demande. Ces modes sont nommés “Stand by” (ou Suspend-To-RAM) et Veille prolongée (hibernation) ou Suspend-

To-Disk. Lorsque le portable est dans l’un ou l’autre de ces modes, l’état de veille est indiqué de la façon suivante: “Stand by”, le voyant d’alimentation clignote, Veille prolongée, le voyant est éteint.

Modes Full Power & Maximum Performance

Le portable fonctionne en mode Full Power lorsque la fonction d’économie d’énergie est désactivée en congurant le gestionnaire d’alimentation de Windows et Speedstep. Lorsque le portable fonctionne en mode Full Power, le témoin lumineux reste allumé. Si vous êtes soucieux à la fois des performances système et de la consommation, choisissez “Maximum Performance” au lieu de désactiver les fonctions

de gestion de l’alimentation.

ACPI

L’Advanced Conguration and Power Management (ACPI) a été développé par Intel, Microsoft, et Toshiba spécialement pour Windows an de contrôler la gestion de l’alimentation et les fonctions Plug

and Play. ACPI est le nouveau standard de gestion de l’alimentation des PC portables.

NOTE : L’APM était utilisé avec les systèmes d’exploitation plus anciens comme Windows NT4 et Windows 98. Comme les systèmes plus récents (Windows XP, Windows 2000 et

Windows ME) utilisent l’ACPI, l’APM n’est plus complètement supporté sur ce portable.

Mode Suspend

En modes “Stand by” (STR) ou veille prolongée (STD), l’horloge CPU est arrêtée et la plupart des éléments du portable sont dans leur état de plus faible activité. Le mode Suspend est celui dans lequel le portable est le moins actif. Le portable entre en mode Suspend lorsque le système reste inactif durant une période donnée de temps ou lorsque vous pressez les touches <Fn><F1>. Le témoin d’alimentation clignote pendant le mode STR, le portable a l’air éteint pendant le mode STD. Pour sortir de STR,

appuyez sur n’importe qu’elle touche (sauf Fn). Pour sortir de STD, utilisez l’interrupteur, comme si vous rallumiez le portable.

Economie d’énergie

En plus de ralentir l’horloge du processeur, ce mode place les composants, y compris le rétro éclairage de l’écran LCD, dans leur état le moins actif. Le portable entre en “Stand by” (priorité basse) quand le système reste inactif pendant une durée déterminée. Ce délai peut être xé dans le gestionnaire de l’alimentation de Windows (priorité haute). Pour que le système se réveille, pressez n’importe quelle touche du clavier.

Utiliser le portable 4

ETAT CAUSE D’ENTREE SORTIE

“Stand by”

• “Veille” via le menu Démarrer de Windows

• Délai xé dans le “Gestionnaire d’alimentation” du Panneau de Conguration sous Windows

(priorité haute)

• Tout périphérique

• Batterie faible

STR (“Veille”)

(Suspend-to-RAM)

• Raccourci (voir “Touches colorées” dans la section “Fonctions spéciales du clavier” au

chapitre précédent)

• Signal du port modem

• Interrupteur ou n’importe

quelle touche

STD (“V. prolongée”)

(Suspend-to-Disk)

• Raccourci (voir “Touches colorées” dans la section “Fonctions spéciales du clavier” au

chapitre précédent)

• Interrupteur

Soft OFF

• Bouton d’alimentation (peut-être déni comme

STR ou STD)

• “Eteindre” via le menu Démarrer de Windows

• Interrupteur

Résumé des modes énergétiques

Contrôle thermique

Il existe trois méthodes de contrôle thermique du portable par son alimentation. Ces méthodes ne sont pas congurables par l’utilisateur mais doivent être connues au cas où où celles-ci seraient mises en oeuvre. Les températures suivantes sont celles du châssis (pas du CPU).

• Le ventilateur se met en route lorsque la température s’approche de la limite de sécurité.

• Le processeur ralentit (refroidissement passif) lorsque la température dépasse la limite de sécurité.

• Le système s’arrête d’urgence lorsque la température dépasse la limite maximale de sécurité.

4 Utiliser le portable

Veille et veille prolongée

Les paramètres de gestion de l’alimentation sont accessibles dans le Panneau de conguration de Windows. Ce qui suit montre les options des propriétés d’alimentation de Windows ME. Vous pouvez dénir le “Stand By” (veille) ou l’extinction pour fermer l’écran, appuyer sur l’interrupteur, ou activer la veille. La veille et l’hibernation économisent de l’énergie lorsque le portable n’est pas utilisé en coupant certains éléments. Lorsque vous reprenez votre travail, vous retrouvez vos documents (tels qu’un email tapé à moitié) dans l’état où vous l’avez laissé. L’extinction ferme toutes les applications et vous demande d’enregistrer votre travail.

“Stand By” (veille) est la même chose que le mode Suspendto-RAM (STR). Cette fonction conserve vos données dans la RAM pendant que la plupart des composants sont éteints. Comme la RAM est volatile, elle a besoin d’électricité pour conserver (rafraîchir) les données. Pour choisir ce mode: sélectionnez “Démarrer” | “Eteindre”, et “Stand by”.

“Hibernate” (hibernation, veille prolongée) est la même chose que le mode Suspend-to-Disk (STD) et conserve vos données sur le disque dur. Ce faisant, la RAM n’a pas à être rafraîchie ce qui réduit la consommation électrique mais ne la supprime pas complètement car certains éléments de réveil, comme le réseau local et le modem ont besoin d’être alimentés. “Hibernate” économise plus d’énergie que le mode “Stand by”. Pour choisir ce mode : activez l’hibernation dans les “Options d’alimentation” puis sélectionnez “Démarrer” | “Eteindre”, et “Hibernate”.

Utiliser le portable 4

Adaptateur Audio/Vidéo

Câble RCA (non

fourni)

Entrée S-Video

Connexions audio-vidéo

Connectez l’adaptateur AV/S-Video (voir ci-contre) pour pouvoir utilisez des entrées RCA standards ou une entrée S-Video an de regarder/enregistrer de la vidéo à partir de VCD/DVD, de magnétoscopes, de camescopes ou d’appareils photo numériques.

Connexions multimédia (sur une sélection de modèles)

Cette page décrit les connexions multimédia pour les modèles dotés de tuner TV Tuner et/ou Radio FM. Les fonctions TV et radio nécessite les modules intégrés sur une sélection de modèles.

Positionnement de l’antenne

Horizontal: Peut être posé sans risque sur des surfaces planes, telle qu’une table, un meuble ou une étagère.

Vertical: Des pastilles magnétiques, situées à la base, permettent le positionnement sur des surfaces métalliques, telle qu’une cloison ou un meuble.

Connexion au câble

Connectez le câble coaxial d’un service de télévision payant, d’une antenne collective, ou d’une antenne intérieure, à l’adaptateur pour câble. La connexion au service câblé permet de recevoir la télévision numérique ou analogique, ou la radio FM selon les types d’abonnements souscrits. L’adaptateur fourni est nécessaire pour que la prise coaxiale puisse s’ajuster à l’épaisseur du portable. Utilisez, si nécessaire, un convertisseur NTSC/PAL

Connexion FM/TNT

Connectez l’antenne radio FM/TV fournie au PC portable en utilisant l’adaptateur pour câble. L’antenne radio FM/TNT ne reçoit les signaux TNT et radio que dans certaines régions.

Note : La réception de la TNT n’est possible que sur une sélection de modèles, et sa qualité varie selon la distance de l’installation par rapport aux tours émettrices et aux obstacles que pourrait rencontrer le signal.

Use an NTSC to PAL adapter if necessary.

Utilisez si besoin un convertisseur NTSC/PAL

NOTE : Voir l’Appendice pour les connexions compatibles HDMI (High-Denition Multimedia Interface).

4 Utiliser le portable

Appendice

Accessoires optionnels Connexions optionnelles Glossaire Déclarations concernant la sécurité Informations relatives au PC portable

A Appendice

Accessoires optionnels

Ces éléments sont optionnels et destinés à compléter votre portable.

Mémoire Flash USB

Une mémoire Flash USB peut remplacer le lecteur de

disquette 1.44Mo en vous offrant jusqu’à 1 Go de stockage, une plus grande vitesse de transfert et une meilleure abilité. Aucun pilote n’est nécessaire pour une utilisation avec les systèmes d’exploitations actuels.

Clavier et souris USB

Connecter un clavier USB optionnel permet une saisie des données

plus confortable. Connecter une souris USB rend la navigation sous

Windows plus pratique. La souris et le clavier USB fonctionnent simultanément avec le touchpad et le clavier du PC portable.

ATTENTION ! Pour éviter les pannes système, utilisez de la barre des tâches (permet de retirer les périphériques en toute sécurité ) avant de déconnecter le lecteur de disquettes USB.

Ejectez la disquette avant de transporter le PC portable an d’éviter les dommages que causeraient des chocs.

Lecteur de disquettes USB

Un lecteur de disquette USB (optionnel) accepte les disquettes standard 1.44 Mo (ou 720 Ko) 3.5 pouces.

Hub USB (Optionnel)

Connecter un hub USB (optionnel) permet d’augmenter le nombre de ports USB et de connecter ou déconnecter rapidement de nombreux périphériques

USB via un câble unique.

Appendice A

Connexions optionnelles (Suite)

Ces éléments, si désirés, peuvent être achetés auprès de tiers.

Connexion imprimante

Une ou plusieurs imprimantes USB peuvent être connectées simultanément

en utilisant un port ou un hub USB.

Utilisez l’adaptateur fourni an de relier des périphériques compatibles HDMI au portable.

Port compatible HDMI

A Appendice

ON/OFF TV MUSIC

PICTURES VIDEO

DVD/MENU

BACK SELECT

PLAY/PAUSE

STOP FWDREW

FULL SCREENMUTE

JUMP

VOL CH

RECORD

RADIO

SETUP MENU

Commutation du son

Ouvrir/Ferme Mobile Theater SW sous Windows Ouvre/Ferme Instant Fun SW lorsque le portable

est éteint

Applique/ accepte la sélection

En mode TV, passe

d’une chaîne à une

autre

Arrêt

Délement vers le haut

Ouvre la page TV

Ouvre la page Image

Ouvre la page Vidéo

Délement vers la gauche

Augmente ou baisse le volume audio

LED d’activité de la télécommande

Rembobiner

Lecture/Pause

Aller à la page d’accueil avec l’application Instant Fun

Aller à la page précédente

Touches numériques

Télécommande Audio/Vidéo

Une télécommande est fournie avec les modèles dotés de tuner TC an de contrôler les fonctions multimédia du portable (le logiciel fourni doit être préalablement installé).

Lance ou arrête l’enregistrement

Délement vers la droite

Bascule d’un afchage plein écran à un afchage fenêtre

Délement des chaînes (haut/bas)

Lance le mode d’écoute radio (La Radio n’est disponible que sur certains modèles )

Lance le lecteur DVD ou le menu en mode DVD

Délement vers le bas

(Réservé à la prochaine version logicielle)

Aucune fonction

Active ou désactive la fonction Télétexte

Avance rapide

Ouvre la page Musique

Appendice A

Mini-télécommande (sur une sélection de modèles)

Une mini-télécommande est fournie an de contrôler les fonctions multimédia du portable (le logiciel fourni doit être préalablement installé).

Note : Cette télécommande peut être insérée dans le slot ExpressCard du portable

quand elle n’est pas utilisée.

Lance ou arrête l’enregistrement

Bascule d’un afchage plein écran à un afchage fenêtre

Page d’accueil de Mobile Theater

Accepte la sélection / Zoom

Passe d’une chaîne à une autre en mode TV

Augmente/diminue le

volume sonore

Délement des chaînes

(haut/bas)

Bascule les touches numériques en touches directionnelles

Arrêt

Lecture audio/vidéo

Ce côté doit être inséré en premier dans

l’emplacement pour ExpressCard

Commutation du son

Touches directionnelles

Ouvre/Ferme Mobile

Theater

Touches numériques

A Appendice

Souris Bluetooth (en option)

4. Sélectionnez “Mode Express” et cliquez sur Suivant.

3. Pressez le bouton “RESET” situé au dessous de la souris, au cas où celle-ci serait déjà liée à un autre ordinateur.

2. Positionnez l’interrupteur, situé au dessous de la souris, sur ON.

5. Une liste des périphériques Bluetooth disponibles apparaît. Sélectionnez “Logitech Travel Mouse” (Souris de voyage) et cliquez sur Suivant.

6. Le logiciel met alors la souris Bluetooth en liaison. Cliquez sur Terminer à la n de la procédure.

7. L’icône de la souris de voyage marquée d’une poignée de mains verte et jaune s’afchera dans cette fenêtre.

OFF ON

1. Une icône Bluetooth doit être présente dans la zone de notication de Windows. Faites un clicdroit sur cette icône et choisissez Ajouter une nouvelle connexion).

Note : Après avoir changé les batteries, vous devrez peut-être réinitialiser la souris en

appuyant sur le bouton RESET. Répétez, si nécessaire, les étapes ci-dessus.

Appendice A

OFF ON

Dépannage

Dans le “Gestionnaire de périphériques” , vériez si l’élément “Bluetooth Personal Area Network” s’afche.

Que st ion : La souri s B lu etoot h

n’apparaît pas dans la liste. Que faut-il

faire ?

Double cliquez su r l’icône Bluetooth

Double cliquez sur la souris

BT que vous avez lié.

Qu a nd la co n nexio n est établie, une poignée de mains verte et jaune apparaîtra.

Da n s l’Assistant, cliquez sur Rafraîchir et pressez le bouton “RESET” de la souris. Répétez cette opération, si nécessaire.

Question : La souris Bluetooth a déjà été liée Pourquoi ne fonctionne-t-elle pas ? Comment la connecter ?

Question : Comment vérifier que le Bluetooth est prêt ?

Un message de conrmation apparaîtra. Cliquez sur OK.

A Appendice

BIOS (Basic Input/Output System)

Le BIOS est un ensemble de routines qui affectent la façon dont l’ordinateur transfère les données entre ses différents composants, telle que la mémoire, les disques, ou la carte d’afchage. Les instructions du BIOS sont inscrites dans la mémoire en lecture seule de l’ordinateur. Les paramètres du BIOS peuvent être congurés par l’utilisateur grâce au Setup du BIOS. Le BIOS peut être mis à jour en utilisant l’utilitaire

fourni qui copiera le nouveau BIOS dans l’EEPROM.

Bit (Binary Digit)

Représente la plus petite unité de donnée utilisée par l’ordinateur, il peut avoir deux valeurs: 0 ou 1.

Boot

Boot signie lancer le système d’exploitation de l’ordinateur en le chargeant dans la mémoire. Lorsque le manuel vous demande de “booter” votre système (ou votre ordinateur), cela signie allumer votre ordinateur. “Rebooter” signifie redémarrer votre ordinateur. Dans Windows 95 ou plus, choisir

“Redémarrer” dans “Démarrer | Arrêter...” reboote votre ordinateur.

Bluetooth (sur une sélection de modèles)

Le Bluetooth est une technologie sans l à courte portée qui vous permet de connecter des ordinateurs, des téléphones mobiles, et des périphériques entre eux, et à Internet. La technologie Bluetooth élimine la nécessité de recourir à des câbles pour connecter des périphériques entre eux. Les périphériques équipés Bluetooth peuvent se connecter entre eux à une portée de 10m.

Bridage de l’horloge (Clock Throttling)

Fonction du Chipset qui permet à l’horloge du processeur d’être stoppée et redémarrée selon un cycle connu. Le bridage de l’horloge est utilisé pour les économies d’énergie, la gestion de la ventilation, et

pour réduire la vitesse de traitement.

Glossaire

ACPI (Advanced Conguration and Power Management Interface)

Standard moderne pour la réduction de la consommation des ordinateurs.

APM (Advanced Power Management)

Standard moderne pour la réduction de la consommation des ordinateurs.

AWG (American Wire Gauge)

NOTE : Ce tableau n’est donné qu’à titre indicatif et ne doit pas être utilisé comme source du standard AWG, ce tableau n’est pas forcément exhaustif ni actualisé.

Gauge Diam Surf. R I@3A/mm2 AWG (mm) (mm2) (ohm/km) (mA)

33 0.18 0.026 676 75

0.19 0.028 605 85 32 0.20 0.031 547 93 30 0.25 0.049 351 147 29 0.30 0.071 243 212 27 0.35 0.096 178 288 26 0.40 0.13 137 378 25 0.45 0.16 108 477

Gauge Diam Surf. R I@3A/mm2 AWG (mm) (mm2) (ohm/km) (mA)

24 0.50 0.20 87.5 588

0.55 0.24 72.3 715

0.60 0.28 60.7 850 22 0.65 0.33 51.7 1.0 A

0.70 0.39 44.6 1.16 A

0.75 0.44 38.9 1.32 A 20 0.80 0.50 34.1 1.51 A

0.85 0.57 30.2 1.70 A

Appendice A

Bus PCI (Peripheral Component Interconnect Local Bus)

Le bus PCI est une spécication qui dénit un bus de données 32 bits. PCI est un standard largement utilisé par les fabricants de cartes d’extension.

Câble à paires torsadées

Le câble qui sert à relier la carte Ethernet à l’hôte (en général un concentrateur ou un commutateur) est appelé câble Ethernet à paires torsadées (TPE). Les connecteurs sont de type RJ-45, ils ne sont pas compatibles avec les connecteurs téléphoniques RJ-11. Pour relier deux ordinateurs directement sans sans passer par un switch, un câble croisé doit être utilisé.

Cartes PC (PCMCIA)

Les cartes PC ont à peu près la taille d’une carte de crédit et disposent d’un connecteur 68 broches à leur s extrémités. Le standard des cartes PC permet de nombreuses fonctions, de communication, de stockage de données sous la forme de cartes mémoire/ash, de fax/modems, de cartes réseau, de contrôleurs SCSI, de décodeurs MPEG I/II, et même de cartes modem ou de réseau sans l. Le portable supporte les standards PCMCIA 2.1 et CardBus 32 bits. Les trois différents types de cartes PC ont des épaisseurs différentes. Les carte de type I font 3.3mm, celles de type II font 5mm, les cartes de type III utilisent deux connecteurs et ne peuvent donc être utilisées qu’avec les PC portables disposant de deux connecteurs.

Carte ExpressCard (sur une sélection de modèle)

antérieures)

Classications Laser

Comme les lasers sont devenus plus nombreux et plus largement utilisés, le besoin d’avertir les utilisateurs des risques du laser est devenu évident. Pour répondre à ce besoin, une classication des lasers a été établie. Les niveaux de classication actuels varient de “optiquement sûr”, ne nécessitant aucun contrôle (Classe 1) à “Très dangereux”, qui impose des contrôles stricts (Classe 4).

CLASSE 1: Un système laser ou un laser de Classe 1 émet des niveaux d’énergie optique sans danger pour les yeux et par conséquent, ne nécessite pas de contrôles. Un exemple de système laser appartenant à cette classe est le système de contrôle des sorties se trouvant dans la plupart des magasins d’alimentation, ou les lasers utilisés dans les lecteurs de disque optique.

CLASSE 2 ET CLASSE 3A: Les lasers de Classe 2 et Classe 3A émettent des niveaux de radiation optique à onde continue (CW) légèrement supérieurs aux niveaux d’exposition maximum autorisés (MPE). Bien que ces lasers puissent provoquer des blessures aux yeux, leur luminosité contraint habituellement les observateurs à détourner le regard ou à fermer des yeux avant qu’une blessure ne se produise. Ces lasers sont soumis à des contrôles lasers administratifs stricts nécessitant le placement de symboles particuliers pour avertir le personnel et lui expliquer qu’il ne faut pas regarder directement le faisceau. Les lasers de Classe 3A ne doivent pas être observés à l’aide d’appareils

avec assistance optique.

CLASSE 3B: Les lasers de Classe 3B, et les lasers de Classe 3A avec des émissions de 2.5mW, sont dangereux pour les personnes se trouvant sur le chemin du faisceau et regardant directement la source ou par réexion spéculaire. Ces lasers ne peuvent pas produire de réections diffuses dangereuses.

Le personnel travaillant avec ces lasers doit porter des protections oculaires appropriées pendant le

fonctionnement du laser. Les lasers de Classe 3B sont soumis à la fois des contrôles administratifs et physiques pour protéger le personnel. Les contrôles physiques comportent des zones de travail à accès limité. Les contrôles administratifs comportent des signaux d’avertissement spéciques afchés à

A Appendice

l’extérieur de la zone de fonctionnement du laser et des lumières à l’entrée de la zone indiquant

quand le laser est utilisé.

CLASSE 4: Les lasers de Classe 4 sont des lasers de haute puissance provoquant des blessures aux yeux non protégés et à la peau par l’intermédiaire d’une visualisation directe ou de réexions diffuses ou spéculaires. En conséquence, aucune personne ne doit se trouver dans une pièce où un laser de classe 4 est en fonction, sans des protections oculaires appropriées.

Disque système

Un disque système contient le chier de base qui sert à initialiser le système d’exploitation.

DVD

Pour l’essentiel, un DVD est un CD plus rapide avec plus de capacité, pouvant contenir de la vidéo, comme de l’audio et des données informatiques. Avec ses capacités et ses taux d’accès, le DVD peut vous apporter des vidéos plein écran, haute dénition et considérablement améliorées, de meilleurs graphiques, des images plus précises et un son numérique pour des sensations comme au cinéma. Le DVD a pour objectif de regrouper le home cinéma, les ordinateurs, les données professionnelles sur un unique format numérique, remplaçant à terme les CD audio, les cassettes vidéo, les disques laser, les

CD-ROM et même les cartouches de jeux vidéo.

IDE (Integrated Drive Electronics)

Les périphériques IDE intègrent leur propre contrôleur, éliminant le besoin d’une carte adapteur séparée (comme c’est le cas pour les périphériques SCSI). Ils peuvent atteindre des taux de transferts jusqu’à

33Mo/sec.

IEEE1394 (1394)

Connu aussi sous les noms iLINK (Sony) ou FireWire (Apple), l’IEEE1394 est un bus série à grand débit comme le SCSI mais qui dispose d’une connectique plus simple et d’une capacité de branchement à chaud comme l’USB. L’interface IEEE1394 a une bande passante de 400-1000 Mbits/sec et peut gérer jusqu’à 63 périphériques sur le même bus. Il est très possible que l’IEEE1394 et l’USB remplaceront les ports parallèles, IDE, SCSI et EIDE. L’IEEE1394 est également utilisé par les équipements numériques haut de gamme qui se distinguent par la mention “DV” pour “Digital Video port”.

Matériel

Il s’agit d’une manière générique de désigner les composants physiques d’un ordinateur, y compris des périphériques tels que imprimantes, modems, et pointeurs.

Module TPM (Trusted Platform Module)

Le module TPM (Trusted Platform Module) est un périphérique de sécurité situé sur la carte mère, qui conserve les clés de cryptage générées par ordinateur. Cette solution matérielle aide à déjouer les attaques de pirates informatiques à la recherche des mots de passe et des clés de cryptage relatives à des données sensibles. Le module TPM permet ainsi à l’ordinateur d’exécuter des applications de manière plus sure, et d’effectuer des transactions ou de communiquer en toute conance.

Octet (Byte)

Un octet est un groupe de huit bits consécutifs. Un octet est utilisé pour représenter un seul caractère alphanumérique, un signe de ponctuation, ou un autre symbole.

Pilote

Un pilote est un jeu d’instructions spéciales qui permet au système d’exploitation de communiquer avec les périphériques telle que la carte graphique, les périphériques audio, Ethernet, une imprimante, ou un

modem.

Appendice A

Port infrarouge (IrDA) (sur une sélection de modèles)

Le port de communication infrarouge (IrDA) permet l’échange de données sans l entre des équipements jusqu’à 4 Mbits/sec. Il permet la synchronisation avec les PDA ou les téléphones mobiles et même l’impression à distance. Si votre bureau dispose d’un réseau sans l IrDA, vous pouvez vous connecter au réseau depuis n’importe quel point en vue d’une lentille IrDA. Les petits bureaux peuvent utiliser la technologie IrDA pour partager une imprimante entre plusieurs PC portables à proximité, et même

échanger des chiers sans réseau.

POST (Power On Self Test)

Lorsque vous allumez l’ordinateur, il lance tout d’abord le POST, une série de tests logiciels de diagnostic. Le POST vérie la mémoire système, les circuits de la carte mère, l’afchage, le clavier, le lecteur de disquette, et les autres périphériques d’Entrée/Sortie.

Processeur (CPU)

Le processeur, appelé parfois “CPU,” est le “cerveau” de l’ordinateur. Il interprète et exécute les commandes des programmes et traite les données stockée en mémoire.

RAM (Random Access Memory)

Il existe différents types de RAM telle que la DDR (Double Dynamic RAM), DRAM (Dynamic RAM), l’EDO DRAM (Extended Data Output DRAM), et la SDRAM (Synchronous DRAM).

ROM (Read Only Memory)

ROM est une mémoire non volatile utilisée pour stocker des programmes permanents (appelés rmware) utilisés par certains composants de l’ordinateur. Flash ROM (ou EEPROM) peut être reprogrammée avec

de nouveaux programmes (ou BIOS).

Suspend Mode

En modes Save-to-RAM (STR) et Save-to-Disk (STD), l’horloge du CPU est stoppée et la plupart des

éléments du portable sont placés dans leur état de plus faible consommation électrique. Le portable entre

en mode Suspend lorsque le système reste inactif durant une période dénie ou en utilisant la touche de fonction correspondante. La dénition des délais pour le disque dur et la vidéo peuvent être dénis dans le BIOS. Le témoin d’alimentation clignote lorsque le portable est en mode STR. En mode STD,

le portable semble être éteint.

UltraDMA/66 ou 100

L’UltraDMA/66 ou 100 est une spécication qui améliore les taux de transfert IDE. Contrairement aux modes PIO, qui n’utilisent que la partie haute du signal IDE pour transférer les données, l’UltraDMA/66

ou 100 utilisent à la fois les parties hautes et basses.

USB (Universal Serial Bus)

Un nouveau bus série à 4 broches qui permet aux périphériques plug and play tels que clavier, souris, joystick, scanner, imprimante et modem/ISDN d’être automatiquement congurés lorsqu’ils sont physiquement reliés à l’ordinateur sans avoir à installer de pilotes ni avoir à rebooter. Avec l’USB, plus

besoin de se fatiguer à connecter laborieusement les câbles à l’arrière de votre ordinateur.

Verrous Kensington

Les verrous Kensington® (ou compatibles) permettent de sécuriser le portable, en général au moyen d’un câble qui attache le portable à un objet xe. Certains produits peuvent inclure un détecteur de mouvement

et une alarme.

A Appendice

Déclarations concernant la sécurité

Information sur le lecteur de DVD-ROM

Le portable est livré avec lecteur de DVD-ROM ou lecteur de CD-ROM. Pour visionner des lms DVD, vous devez installer le logiciel de décompression MPEG2 et le logiciel de lecture DVD présent sur le CD des pilotes. Le lecteur de DVD-ROM permet de lire les CD comme les DVD.

Information sur le zonage

La lecture de lms DVD implique un décodage vidéo MPEG2, audio numérique AC3 et le décodage d’éléments de protection CSS. CSS (appelé parfois gardien anticopie) est le nom du programme de protection mis en place par l’industrie de l’image pour éviter les copies frauduleuses.

Les règles que doivent suivre les détenteurs de licences CSS sont nombreuses, celle qui a le plus de portée pratique est la restriction régionale de la lecture. An de faciliter le cloisonnement géographique des sorties de lms, les lms DVD sont mis sur le marché pour une région du monde bien précise, telle que dénie dans plus loin dans “Dénition des zones”. Le droit du Copyright impose que chaque lm DVD soit limité à une zone particulière (le plus souvent celle dans laquelle il sera vendu). Bien qu’un lm puisse être commercialisé dans de nombreuses régions, les règles du CSS font qu’un système ne doit être capable de lire que les DVD d’une seule zone.

Dénition des zones

Zone 1

Canada, US, Territoires US

Zone 2

République Tchèque, Egypte, Finlande, France, Allemagne, Etats du Golf, Hongrie, Islande, Iran, Iraq, Irlande, Italie, Japon, Pays-Bas, Norvège, Pologne, Portugal, Arabie Saoudite, Ecosse, Afrique du Sud, Espagne, Suède, Suisse, Syrie, Turquie, RU, Grèce, Ex-Yougoslavie, Slovaquie

Zone 3

Birmanie, Indonésie, Corée du Sud, Malaisie, Philippines, Singapour, Taiwan, Thaïlande, Vietnam

Zone 4

Australie, Caraïbes (Sauf territoires US), Amérique Centrale, Nouvelle Zélande, Iles du Pacique, Amérique du Sud

Zone 5

CEI, Inde, Pakistan, reste de l’Afrique, Russie, Corée du Nord

Zone 6

Chine

NOTE: La zone peut être modiée jusqu’à cinq fois en utilisant le logiciel de lecture. Après ces cinq modications, la dernière zone géographique devient dénitive. Après quoi, le déblocage de la zone doit se faire en usine. Cette opération n’est pas couverte par la garantie et reste entièrement à la charge de l’utilisateur.

Appendice A

Conformité du modem interne

Le PC portable avec modem interne est conforme aux normes JATE (Japon), FCC (US, Canada, Corée, Taiwan), et CTR21. Le modem interne a été approuvé conformément à la Décision du Conseil 98/482/ EC comme terminal de connexion pan-européen unique compatible au réseau PSTN (public switched telephone network/réseau téléphonique public commuté). Toutefois, à cause des différences entre les PSTN de certains pays, l’approbation ne constitue par, par elle-même, une assurance inconditionnelle du bon fonctionnement sur tous les points du réseau PSTN. En cas de problème, vous devez contacter

votre fournisseur en premier lieu.

Vue générale

Le 4 août 1998 la Décision du Conseil Européen sur le CTR21 a été publiée au Journal Ofciel des Communautés Européennes. Le CTR 21 s’applique à tous les équipements de terminaux non vocaux avec impulsion DTMF qui sont amenés à se connecter au PSTN analogique (réseau téléphonique public

commuté).

CTR 21 (Common Technical Regulation): Exigences de raccordement pour la connexion aux réseaux téléphoniques publics communautés (RTCP) analogiques des terminaux (à l’exception de ceux qui prennent en charge la téléphonie vocale dans les cas justiés) pour lesquels l’adressage de réseau éventuel est assuré par signalisation multifréquences bibande (DTMF).

Déclaration de compatibilité au réseau

Déclaration qui doit être faite par le fabricant à l’organisme désigné et au vendeur: “Cette déclaration indiquera les réseaux avec lesquels l’équipement est conçu pour fonctionner et tout réseau notié avec lequel l’équipement peut avoir des difcultés d’interopérabilité”

Déclaration de compatibilité au réseau

Déclaration qui doit être faite par le fabricant à l’utilisateur: “Cette déclaration indiquera les réseaux avec lesquels l’équipement est conçu pour fonctionner et tout réseau notié avec lequel l’équipement peut avoir des difcultés d’interopérabilité. Le fabricant doit également joindre une déclaration qui établit clairement où la compatibilité au réseau est dépendante de paramétrages physiques ou logiciels. Il conseillera également à l’utilisateur de contacter le vendeur s’il désire utiliser l’équipement sur un autre réseau.”

A ce jour, l’organisme désigné CETECOM a délivré plusieurs approbations pan-européennes sur la base du CTR 21 avec comme résultat les premiers modems en Europe qui ne nécessitent pas une approbation réglementaire de chaque Etat membre.

Equipements non vocaux

Les répondeurs téléphoniques et interphones sont éligibles ainsi que les modems, télécopieurs, automates et systèmes d’alarme. Equipements pour lesquels la qualité point à point de la communication est contrôlée par régulations (ex. téléphones portables, et dans certains pays les téléphones sans l) sont exclus.

A Appendice

Conformité du modem interne (Suite)

Ce tableau indique les pays ou s’applique le standard CTR21.

Pays Application Tests supplémentaires

Allemagne Oui Non Autriche1 Oui Non Belgique Oui Non Danemark1 Oui Oui Espagne Non Pas applicable Finlande Oui Non France Oui Non Grèce Oui Non Hongrie Non Pas applicable Islande Oui Non Irlande Oui Non

Italie En cours En cours Israël Non Non

Lichtenstein Oui Non Luxembourg Oui Non

Pays Bas1 Oui Oui

Norvège Oui Non Pologne Non Pas applicable Portugal Non Pas applicable République Tchèque Non Pas applicable Royaume Uni Oui Non

Suède Oui Non Suisse Oui Non

Ces informations ont été reprises du CETECOM et sont données sans engagement. Pour la mise à jour de ce tableau, vous pouvez consulter http://www.cetecom.de/technologies/ctr_21.html

Les exigences nationales ne s’appliquent que si l’équipement peut utiliser la tonalité par impulsion (les fabricants peuvent alors déclarer dans leur manuel que l’équipement n’est conçu que pour le support DTMF, ce qui rendrait tout test supplémentaire superu).

Au Pays-Bas, des test supplémentaires sont exigés pour les connexions en série et l’identication des

appelants.

Appendice A

(Réimprimé à partir du Code des Régulations Fédérales #47, section 15.193, 1993. Washington DC: Ofce of the Federal Register, National Archives and Records Administration, U.S. Government Printing Ofce.)

ATTENTION ! L’utilisation de câbles protégés est exigée pour assurer la conformité aux règlements de la FCC et éviter des interférences avec les postes de radio ou de télévision environnants. Il est essentiel de n’utiliser que le câble d’alimentation fourni. N’utilisez que des câbles protégés pour connecter des périphériques d’E/S avec cet

appareil. Les changements ou les modications apportés à cette unité qui n’ont pas expressément approuvés par la partie responsable de la conformité pourraient annuler

l’autorité de l’utilisateur à manipuler cet équipement.

Rapport Fédéral De la Commission Des Communications

Ce dispositif est conforme à l’alinéa 15 des règles établies par la FCC. L'opération est sujette aux deux conditions suivantes:

• Ce dispositif ne peut causer d'interférence nuisible, et

• Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence pouvant causer des

résultats indesirés.

Cet équipement a été testé et s'est avéré être conforme aux limites établies pour un dispositif numérique de classe B, conformément à l'alinéa 15 des règles de la FCC.Ces limites sont conçues pour assurer une protection raisonnable contre les interférences nuisibles à une installation réseau.Cet équipement génère, utilise et peut irradier de l'énergie à fréquence radio et, si non installé et utilisé selon les instructions du fabricant, peut causer une interférence nocive aux communications radio.Cependant, il n'est pas exclu qu'une interférence se produise lors d'une installation particulière. Si cet équipement cause une interférence nuisible au signal radio ou télévisé, ce qui peut-être déterminé par l'arrêt puis le réamorçage de celui-ci, l'utilisateur est encouragé à essayer de corriger l'interférence en s'aidant d'une ou plusieurs des mesures suivantes :

• Réorientez ou replacez l'antenne de réception.

• Augmentez l'espace de séparation entre l'équipement et le récepteur.

• Reliez l’équipement à une sortie sur un circuit différent de celui auquel le récepteur est relié.

• Consultez le revendeur ou un technicien spécialisé radio/TV pour de l’aide.

A Appendice

Exigences FCC concernant le brouillage radioélectrique

Ce dispositif est strictement destiné à un USAGE DOMESTIQUE car il fonctionne dans la bande de fréquence 5.15 à 5.25GHz. La FCC exige que ce produit soit utilisé dans un environnement domestique pour la bande de fréquence 5.15 à 5.25GHz an de réduire les éventuelles interférences nuisibles au

canal commun des systèmes de satellites mobiles.

Des radars haute puissance sont alloués en tant qu’utilisateur primaire des bandes 5.25 à 5.35GHz et 5.65 à 5.85GHz. Ces stations radars peuvent causer des interférences et/ou endommager l’appareil.

Ce dispositif et son(ses) antenne(s) ne doivent pas être placé(s) ensemble ni opérer conjointement avec

d’autres antennes ou émetteurs.

Directives FCC concernant l’exposition aux fréquences radio

Avertissement de la FCC : Toute modication qui n’a pas été approuvée par l’instance en charge de la conformité peut rendre nul le droit d’usage de cet appareil par l’utilisateur. “Le constructeur déclare que l’usage de cet appareil est limité aux canaux 1 à 11 sur la fréquence 2.4Ghz par le biais d’une restriction du rmware”.

Cet équipement a été testé et s'est avéré être conforme aux limites FCC en terme d’exposition aux radiations dans un environnement non contrôlé. An de rester en conformité avec ces exigences, veuillez

éviter tout contact avec l’antenne en cours de transmission. Les utilisateurs doivent suivre les instructions d’utilisation spéciées an de se mettre en conformité avec les exigences en matière d’exposition aux

fréquences radio.

Les opérations dans les bandes de fréquence 5.15GHz et 5.25GHz sont conscrites en intérieur, et l’antenne de cet appareil doit être complète.

Déclaration de conformité (R&TTE directive 1999/5/EC)

Les articles suivants ont été complétés et sont considérés pertinents et sufsants :

• Conditions essentielles telles que dans [Article 3]

• Conditions de protection pour la salubrité et la sûreté tels que dans [Article 3.1a]

• Test de la sécurité électrique en conformité avec [EN 60950]

• Conditions de protection pour la compatibilité électromagnétique dans [Article 3.1b]

• Test de la compatibilité électromagnétique dans [EN 301 489-1] & [EN 301]

• Tests en accord avec [489-17]

• Utilisation efcace du spectre des radiofréquences tel que dans [Article 3.2]

• Tests radio en accord avec [EN 300 328-2]

Appendice A

CE (Customer Engineer) Mark Warning

Ceci est un produit de classe B; dans un environnement domestique, ce produit peut causer des interférences radio, auquel cas l’utilisateur pourra être amené à prendre les mesure adéquates.

Rapport concernant l'exposition au radiation IC (Canada)

Ce dispositif est conforme aux limites en matière d’exposition aux radiations IC qui ont été dénies pour un environnement non contrôlé. An de rester en conformité avec ces exigences, veuillez éviter tout contact avec l’antenne en cours de transmission. Les utilisateurs doivent suivre les instructions d’utilisation spéciées an de se mettre en conformité avec les exigences en matière d’exposition aux

fréquences radio.

Le fonctionnement est sujet aux deux conditions suivantes:

• Ce dispositif ne peut causer d'interférence nuisible, et

• Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence pouvant causer des

résultats inattendus.

Pour éviter toute interférence avec un service payant (ex : systèmes Mobile Satellite), ce périphérique est uniquement destiné à un fonctionnement en intérieur, à l’écart des fenêtres an de permettre une isolation maximale. Les appareils (ou leurs antennes de transmission) qui seront installés à l’extérieur doivent y être autorisés.

Puisque des radars haute puissance sont alloués en tant qu’utilisateur primaire (utilisateurs prioritaires)

des bandes 5250-5350MHz, ils peuvent causer des interférences et/ou endommager des périphériques réseau non autorisés.

A Appendice

Restriction des bandes de fréquences sans l (France)

Certains lieux en France ont une bande de fréquence restreinte. Les puissances domestiques maximum autorisées dans les plus mauvais cas sont :

• 10mW pour l’ensemble de la bande 2.4 GHz(2400 MHz–2483.5 MHz)

• 100mW pour les fréquences entre 2446.5 MHz et 2483.5 MHz

NOTE : Les canaux 10 à 13 opèrent dans la bande 2446.6 MHz à 2483.5 MHz.

Quelques possibilités d’utilisation en extérieur subsistent : dans les habitations privées ou semi-privées, l’utilisation est sujette à une procédure préliminaire d’autorisation par le Ministère de la Défense, pour une puissance maximum autorisée de 100mW dans la bande 2446.5-2483.5 MHz. L’utilisation sur la voie publique n’est cependant pas autorisée.

Dans les départements listés ci-dessous, pour toute la bande 2.4 GHz:

• La puissance domestique maximum autorisée est de 100mW

• La puissance maximum autorisée à l’extérieur est de 10mW

Liste des départments dans lesquels l’utilisation de la bande 2400–2483.5 MHz band est autorisée avec une EIRP (Equivalent Isotropic Radiated Power) domestique de moins de 100mW et de moins de 10mW à l’extérieur:

01 Ain 02 Aisne 03 Allier 05 Hautes-Alpes 08 Ardennes 09 Ariège 11 Aude 12 Aveyron 16 Charente 24 Dordogne 25 Doubs 26 Drôme 32 Gers 36 Indre 37 Indre-et-Loire 41 Loir-et-Cher 45 Loiret 50 Manche 55 Meuse 58 Nièvre 59 Nord 60 Oise 61 Orne 63 Puy-de-Dôme 64 Pyrénées-Atlantiques 66 Pyrénées-Orient. 67 Bas-Rhin 68 Haut-Rhin 70 Haute-Saône 71 Saône-et-Loire 75 Paris 82 Tarn-et-Garonne 84 Vaucluse 88 Vosges 89 Yonne 90 Territoire-de-Belfort 94 Val-de-Marne

Ces conditions sont susceptibles de changer dans le futur, vous permettant d’utiliser votre carte réseau sans l dans un plus grand nombre de régions en France. Pour plus d’informations vous pouvez visiter le site de l’ART (Autorité de Régulation des Télécommunications: www.art-telecom.fr).

NOTE : Votre carte WLAN transmet moins de 100mW, mais plus de 10mW.

Canaux d’opérations sans l pour différentes régions

Amérique du N. 2.412-2.462 GHz Ch01 à travers CH11 Japon 2.412-2.484 GHz Ch01 à travers Ch14 Europe ETSI 2.412-2.472 GHz Ch01 à travers Ch13

Appendice A

UL Safety Notices

Required for UL 1459 covering telecommunications (telephone) equipment intended to be electrically connected to a telecommunication network that has an operating voltage to ground that does not exceed 200V peak, 300V peak-to-peak, and 105V rms, and installed or used in accordance with the National Electrical Code (NFPA 70).

When using the Notebook PC modem, basic safety precautions should always be followed to reduce the risk of re, electric shock, and injury to persons, including the following:

• Do not use the Notebook PC near water, for example, near a bath tub, wash bowl, kitchen sink or laundry tub, in a wet basement or near a swimming pool.

• Do not use the Notebook PC during an electrical storm. There may be a remote risk of electric shock from lightning.

• Do not use the Notebook PC in the vicinity of a gas leak.

Required for UL 1642 covering primary (non-rechargeable) and secondary (rechargeable) lithium batteries for use as power sources in products. These batteries contain metallic lithium, or a lithium alloy, or a lithium ion, and may consist of a single electrochemical cell or two or more cells connected in series, parallel, or both, that convert chemical energy into electrical energy by an irreversible or reversible

chemical reaction.

• Do not dispose the Notebook PC battery pack in a re, as they may explode. Check with local codes

for possible special disposal instructions to reduce the risk of injury to persons due to re or explo-

sion.

• Do not use power adapters or batteries from other devices to reduce the risk of injury to persons due

to re or explosion. Use only UL certied power adapters or batteries supplied by the manufacturer or authorized retailers.

Power Safety Requirement

Products with electrical current ratings up to 6A and weighing more than 3Kg must use approved power cords greater than or equal to: H05VV-F, 3G, 0.75mm2 or H05VV-F, 2G, 0.75mm2.

A Appendice

Mise en garde (pour les PC portables avec batterie Lithium-Ion)

CAUTION! Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the manufacturer. Dispose of used batteries according to the manufacturer’s instructions. (English)

ATTENZIONE! Rischio di esplosione della batteria se sostituita in modo errato. Sostituire la batteria con un una di tipo uguale o equivalente consigliata dalla fabbrica. Non disperdere le batterie nell’ambiente.

(Italian)

VORSICHT! Explosionsgetahr bei unsachgemäßen Austausch der Batterie. Ersatz nur durch denselben oder einem vom Hersteller empfohlenem ähnlichen Typ. Entsorgung gebrauchter Batterien nach Angaben des Herstellers. (German)

ADVARSELI! Lithiumbatteri - Eksplosionsfare ved fejlagtig håndtering. Udskiftning må kun ske med batteri af samme fabrikat og type. Levér det brugte batteri tilbage til leverandøren. (Danish)

VARNING! Explosionsfara vid felaktigt batteribyte. Använd samma batterityp eller en ekvivalent typ som rekommenderas av apparattillverkaren. Kassera använt batteri enligt fabrikantens instruktion. (Swedish)

VAROITUS! Paristo voi räjähtää, jos se on virheellisesti asennettu. Vaihda paristo ainoastaan laitevalmistajan sousittelemaan tyyppiin. Hävitä käytetty paristo valmistagan ohjeiden mukaisesti. (Finnish)

ATTENTION! Il y a danger d’explosion s’il y a remplacement incorrect de la batterie. Remplacer uniquement avec une batterie du mêre type ou d’un type équivalent recommandé par le constructeur. Mettre au rebut les batteries usagées conformément aux instructions du fabricant. (French)

ADVARSEL! Eksplosjonsfare ved feilaktig skifte av batteri. Benytt samme batteritype eller en tilsvarende type anbefalt av apparatfabrikanten. Brukte batterier kasseres i henhold til fabrikantens instruksjoner. (Norwegian)

(Japonais)

Appendice A

Etiquette d’avertissement concernant le dépannage

ATTENTION : RADIATIONS LASER INVISIBLES EN CAS D’OUVERTURE. NE PAS FIXER

LE FAISCEAU ET NE PAS OBSERVER AVEC DES INSTRUMENTS OPTIQUES.

ATTENTION : L’emploi de contrôles ou d’ajustements ou le lancement d’autres procédures que celles spéciées ici ou dans le guide d’installation des produits laser peut provoquer l’exposition à des radiations dangereuses.

ATTENTION : Effectuer des réglages ou réaliser des manipulations autres que celles spéciées dans le manuel utilisateur peut provoquer une exposition dangereuse au

laser. Ne tentez pas de démonter le lecteur de disque optique. Pour votre sécurité,

faites réparer le lecteur de disque optique uniquement par un prestataire de dépannage agréé.

CDRH Regulations

The Center for Devices and Radiological Health (CDRH) of the U.S. Food and Drug Administration implemented regulations for laser products on August 2, 1976. These regulations apply to laser products manufactured from August 1, 1976. Compliance is mandatory for products marketed in the United

States.

Note relative aux produits de Macrovision Corporation

Ce produit comprend une technologie de protection de copyright protégée par certains brevets déposés aux U.S.A. et autres propriétés intellectuelles appartenant à Macrovision Corporation et à d’autres. L’usage de cette technologie doit être autorisé par Macrovision Corporation, et n’est destiné qu’à un usage familial ou autres usages limités de même sorte, à moins d’une autorisation par Macrovision Corporation. Rétro ingénierie et démontage sont interdits.

Informations de Sécurité relatives au lecteur de disque optique

Informations de Sécurité relatives au Laser

Les lecteurs de disque optique internes ou externes vendus avec ce PC portable contiennent un PRODUIT LASER DE CLASSE 1. Les classications laser peuvent être retrouvées dans le glossaire situé à la n

de ce manuel utilisateur.

A Appendice

Allemand

Anglais

Danois

Espagnol

Finnois

Français

Grec

Italien

Néerlandais

Portugais

Suédois

Agrément CTR 21 (pour les PC portables avec modem intégré)

Appendice A

A Appendice

Informations concernant le PC portable

Cette page sert à enregistrer les informations concernant votre portable comme référence pour l’avenir ou pour un éventuel support technique. Conservez ce manuel en lieu sûr si les mots de passe y sont notés.

Nom du propriétaire : _____________________________ Téléphone : ______________

Constructeur : ____________ Modèle : _________ Numéro de série : ______________

Taille de l’écran : _______ Résolution : ______ Taille de la mémoire : ______________

Revendeur : ______________ Localité : ____________ Date d’achat : ______________

Constructeur du disque dur : _________________________Capacité : ______________

Constructeur du lecteur optique : ________________________ Type : ______________

Version BIOS : ________________________________________ Date : ______________

Accessoires : _____________________________________________________________

Logiciels

Système d’exploitation : ____ Version : _________ Numéro de série: ______________

Logiciel : _________________ Version : _________ Numéro de série : ______________

Logiciel : _________________ Version : _________ Numéro de série: ______________

Securité

Nom de l’administrateur : ___________Mot de passe administrateur : ______________

Nom d’utilisateur : _____________________Mot de passe utilisateur : ______________

Réseau

Nom d’utilisateur : ____ Mot de passe : _______________ Domaine : ______________

ASUS W1J User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
