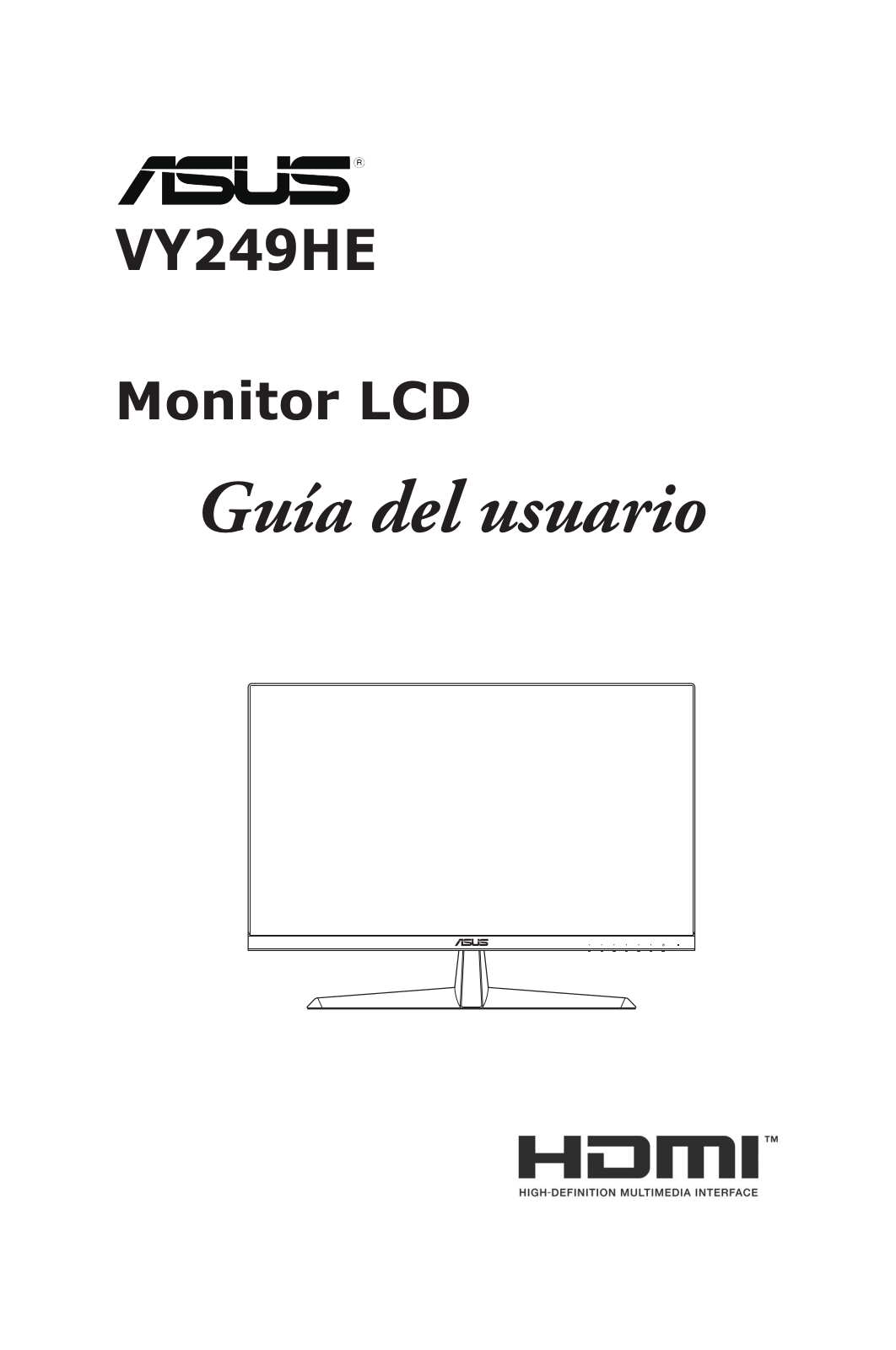

Asus VY249HE User’s Manual [es]

VY249HE

Monitor LCD

Guía del usuario

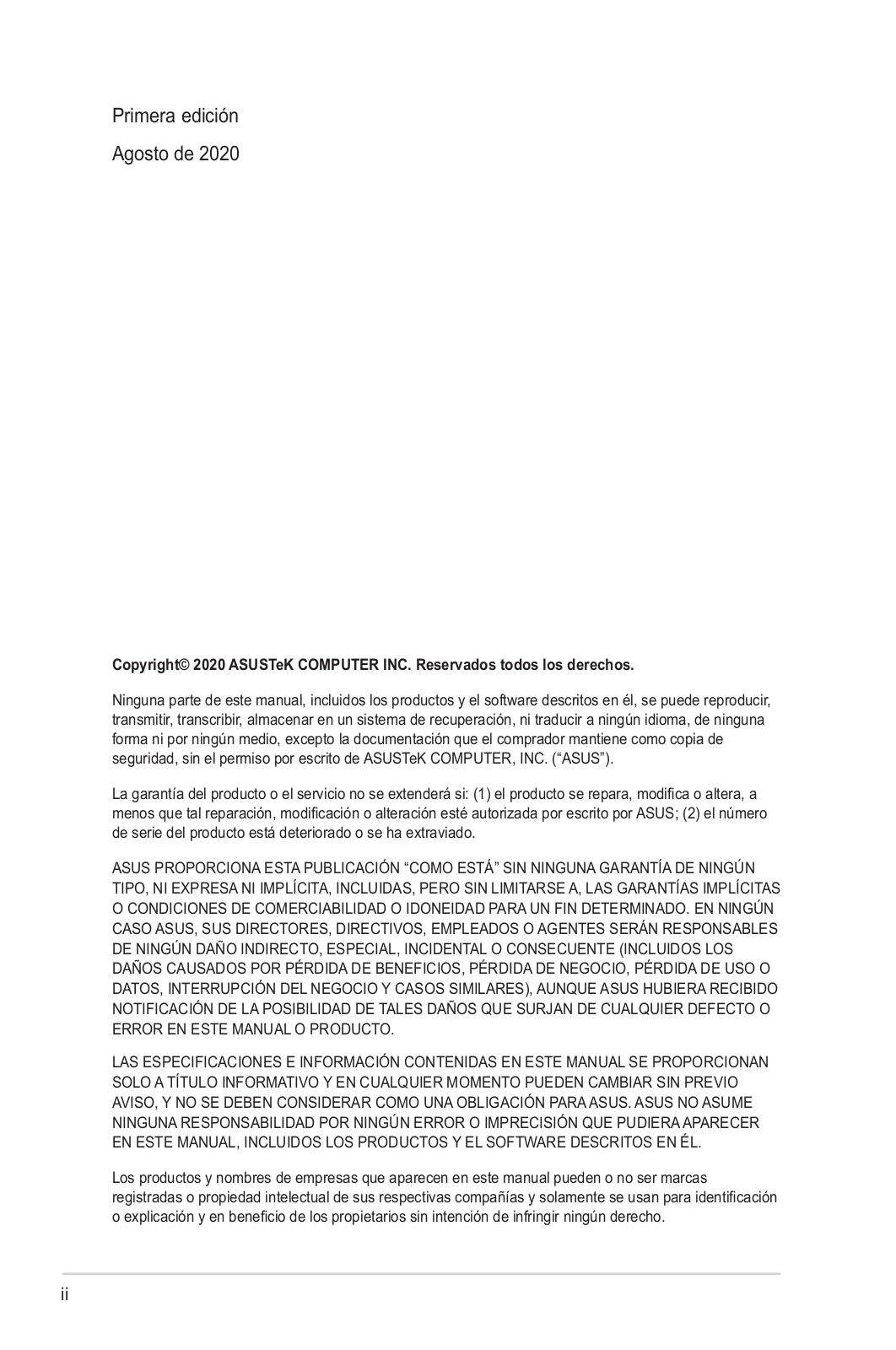

Primera edición

Agosto de 2020

Ninguna parte de este manual, incluidos los productos y el software descritos en él, se puede reproducir, transmitir, transcribir, almacenar en un sistema de recuperación, ni traducir a ningún idioma, de ninguna forma ni por ningún medio, excepto la documentación que el comprador mantiene como copia de seguridad, sin el permiso por escrito de ASUSTeK COMPUTER, INC. (“ASUS”).

La garantía del producto o el servicio no se extenderá si: (1) el producto se repara, modifica o altera, a menos que tal reparación, modificación o alteración esté autorizada por escrito por ASUS; (2) el número de serie del producto está deteriorado o se ha extraviado.

ASUS PROPORCIONA ESTA PUBLICACIÓN “COMO ESTÁ” SIN NINGUNA GARANTÍA DE NINGÚN TIPO, NI EXPRESA NI IMPLÍCITA, INCLUIDAS, PERO SIN LIMITARSE A, LAS GARANTÍAS IMPLÍCITAS O CONDICIONES DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN DETERMINADO. EN NINGÚN CASO ASUS, SUS DIRECTORES, DIRECTIVOS, EMPLEADOS O AGENTES SERÁN RESPONSABLES DE NINGÚN DAÑO INDIRECTO, ESPECIAL, INCIDENTAL O CONSECUENTE (INCLUIDOS LOS DAÑOS CAUSADOS POR PÉRDIDA DE BENEFICIOS, PÉRDIDA DE NEGOCIO, PÉRDIDA DE USO O DATOS, INTERRUPCIÓN DEL NEGOCIO Y CASOS SIMILARES), AUNQUE ASUS HUBIERA RECIBIDO NOTIFICACIÓN DE LA POSIBILIDAD DE TALES DAÑOS QUE SURJAN DE CUALQUIER DEFECTO O ERROR EN ESTE MANUAL O PRODUCTO.

LAS ESPECIFICACIONES E INFORMACIÓN CONTENIDAS EN ESTE MANUAL SE PROPORCIONAN SOLO A TÍTULO INFORMATIVO Y EN CUALQUIER MOMENTO PUEDEN CAMBIAR SIN PREVIO AVISO, Y NO SE DEBEN CONSIDERAR COMO UNA OBLIGACIÓN PARA ASUS. ASUS NO ASUME NINGUNA RESPONSABILIDAD POR NINGÚN ERROR O IMPRECISIÓN QUE PUDIERA APARECER EN ESTE MANUAL, INCLUIDOS LOS PRODUCTOS Y EL SOFTWARE DESCRITOS EN ÉL.

Los productos y nombres de empresas que aparecen en este manual pueden o no ser marcas registradas o propiedad intelectual de sus respectivas compañías y solamente se usan para identificación o explicación y en beneficio de los propietarios sin intención de infringir ningún derecho.

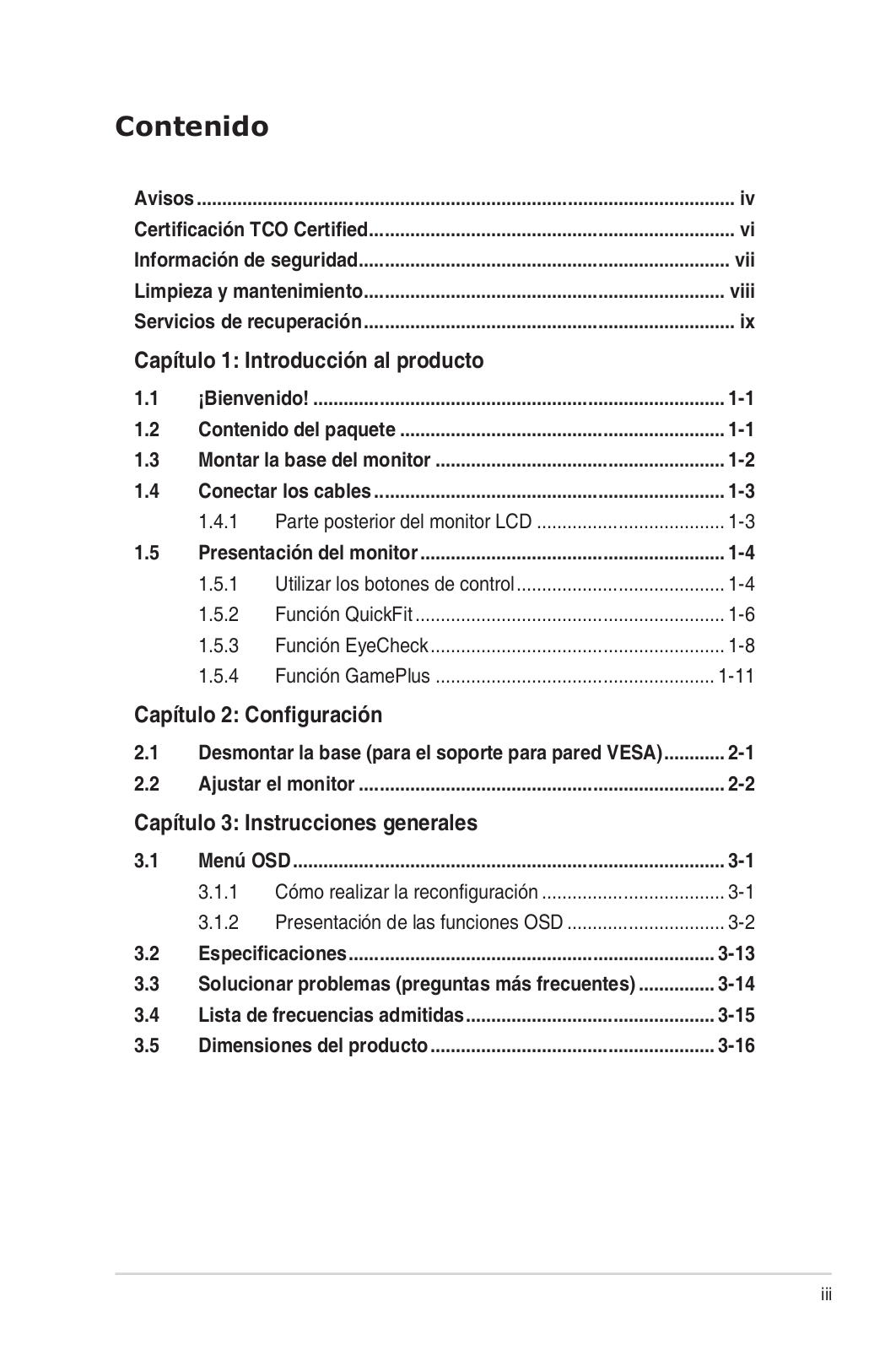

Contenido

Avisos...........................................................................................................	iv
Certificación TCO Certified........................................................................	vi
Información de seguridad.........................................................................	vii
Limpieza y mantenimiento.......................................................................	viii
Servicios de recuperación..........................................................................	ix

Capítulo 1: Introducción al producto

1.1	¡Bienvenido!..................................................................................		1-1
1.2	Contenido del paquete.................................................................		1-1
1.3	Montar la base del monitor..........................................................		1-2
1.4	Conectar los cables......................................................................		1-3
	1.4.1	Parte posterior del monitor LCD......................................	1-3
1.5	Presentación del monitor.............................................................		1-4
	1.5.1	Utilizar los botones de control.........................................	1-4
	1.5.2	Función QuickFit..............................................................	1-6
	1.5.3	Función EyeCheck..........................................................	1-8
	1.5.4	Función GamePlus........................................................	1-11

Capítulo 2: Configuración

2.1	Desmontar la base (para el soporte para pared VESA)............	2-1
2.2	Ajustar el monitor.........................................................................	2-2

Capítulo 3: Instrucciones generales

3.1	Menú OSD......................................................................................		3-1
	3.1.1	Cómo realizar la reconfiguración.....................................	3-1
	3.1.2	Presentación de las funciones OSD................................	3-2
3.2	Especificaciones.........................................................................		3-13
3.3	Solucionar problemas (preguntas más frecuentes)................		3-14
3.4	Lista de frecuencias admitidas.................................................		3-15
3.5	Dimensiones del producto.........................................................		3-16

iii

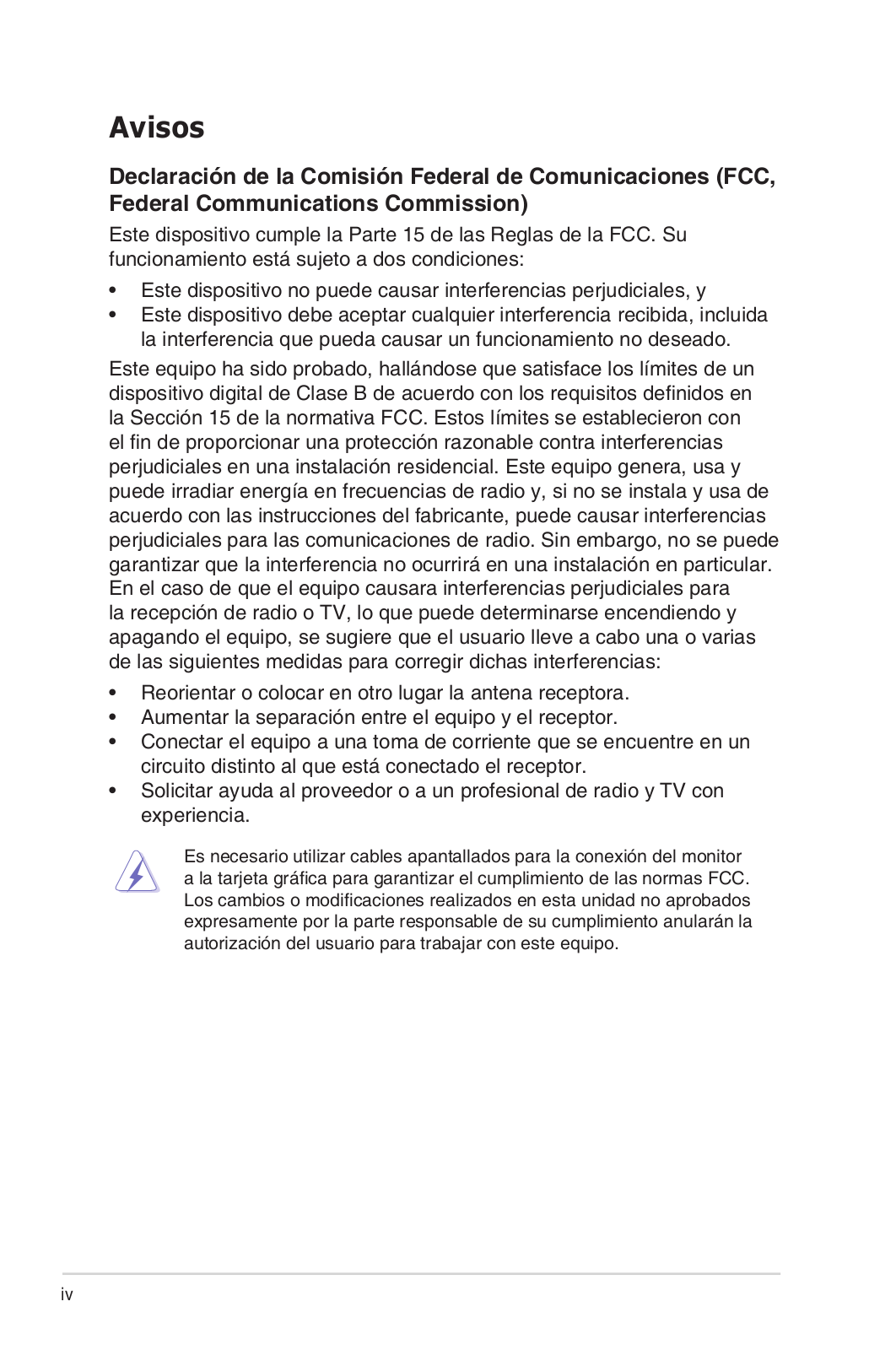

Avisos

Declaración de la Comisión Federal de Comunicaciones (FCC, Federal Communications Commission)

Este dispositivo cumple la Parte 15 de las Reglas de la FCC. Su funcionamiento está sujeto a dos condiciones:

•Este dispositivo no puede causar interferencias perjudiciales, y

•Este dispositivo debe aceptar cualquier interferencia recibida, incluida la interferencia que pueda causar un funcionamiento no deseado.

Este equipo ha sido probado, hallándose que satisface los límites de un dispositivo digital de Clase B de acuerdo con los requisitos definidos en la Sección 15 de la normativa FCC. Estos límites se establecieron con el fin de proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, usa y

puede irradiar energía en frecuencias de radio y, si no se instala y usa de acuerdo con las instrucciones del fabricante, puede causar interferencias perjudiciales para las comunicaciones de radio. Sin embargo, no se puede garantizar que la interferencia no ocurrirá en una instalación en particular.

En el caso de que el equipo causara interferencias perjudiciales para la recepción de radio o TV, lo que puede determinarse encendiendo y apagando el equipo, se sugiere que el usuario lleve a cabo una o varias de las siguientes medidas para corregir dichas interferencias:

•Reorientar o colocar en otro lugar la antena receptora.

•Aumentar la separación entre el equipo y el receptor.

•Conectar el equipo a una toma de corriente que se encuentre en un circuito distinto al que está conectado el receptor.

•Solicitar ayuda al proveedor o a un profesional de radio y TV con experiencia.

Es necesario utilizar cables apantallados para la conexión del monitor a la tarjeta gráfica para garantizar el cumplimiento de las normas FCC. Los cambios o modificaciones realizados en esta unidad no aprobados expresamente por la parte responsable de su cumplimiento anularán la autorización del usuario para trabajar con este equipo.

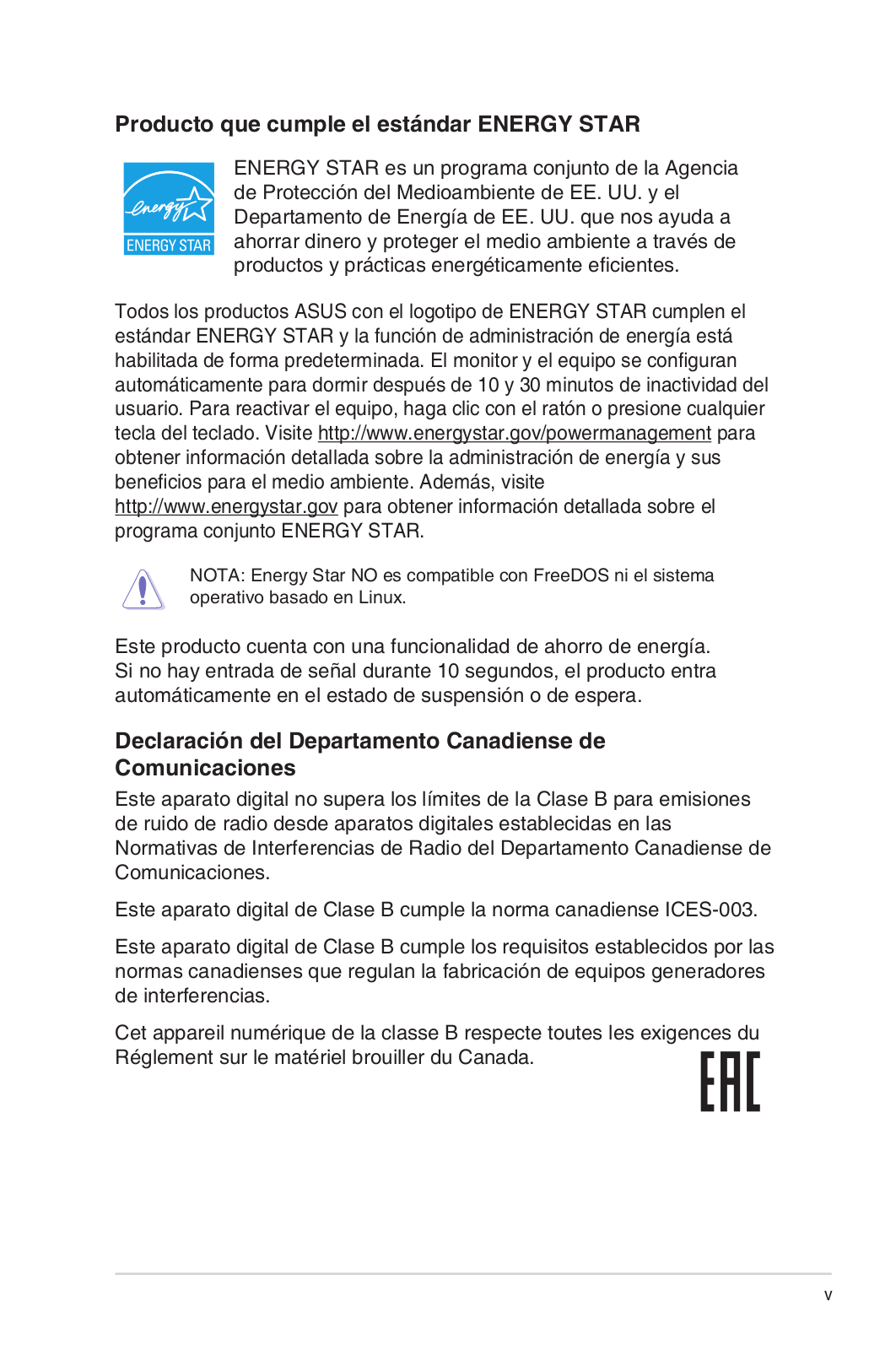

Producto que cumple el estándar ENERGY STAR

ENERGY STAR es un programa conjunto de la Agencia de Protección del Medioambiente de EE. UU. y el

Departamento de Energía de EE. UU. que nos ayuda a ahorrar dinero y proteger el medio ambiente a través de productos y prácticas energéticamente eficientes.

Todos los productos ASUS con el logotipo de ENERGY STAR cumplen el estándar ENERGY STAR y la función de administración de energía está habilitada de forma predeterminada. El monitor y el equipo se configuran automáticamente para dormir después de 10 y 30 minutos de inactividad del usuario. Para reactivar el equipo, haga clic con el ratón o presione cualquier tecla del teclado. Visite http://www.energystar.gov/powermanagement para obtener información detallada sobre la administración de energía y sus beneficios para el medio ambiente. Además, visite http://www.energystar.gov para obtener información detallada sobre el programa conjunto ENERGY STAR.

NOTA: Energy Star NO es compatible con FreeDOS ni el sistema operativo basado en Linux.

Este producto cuenta con una funcionalidad de ahorro de energía. Si no hay entrada de señal durante 10 segundos, el producto entra automáticamente en el estado de suspensión o de espera.

Declaración del Departamento Canadiense de Comunicaciones

Este aparato digital no supera los límites de la Clase B para emisiones de ruido de radio desde aparatos digitales establecidas en las

Normativas de Interferencias de Radio del Departamento Canadiense de Comunicaciones.

Este aparato digital de Clase B cumple la norma canadiense ICES-003.

Este aparato digital de Clase B cumple los requisitos establecidos por las normas canadienses que regulan la fabricación de equipos generadores de interferencias.

Cet appareil numérique de la classe B respecte toutes les exigences du Réglement sur le matériel brouiller du Canada.

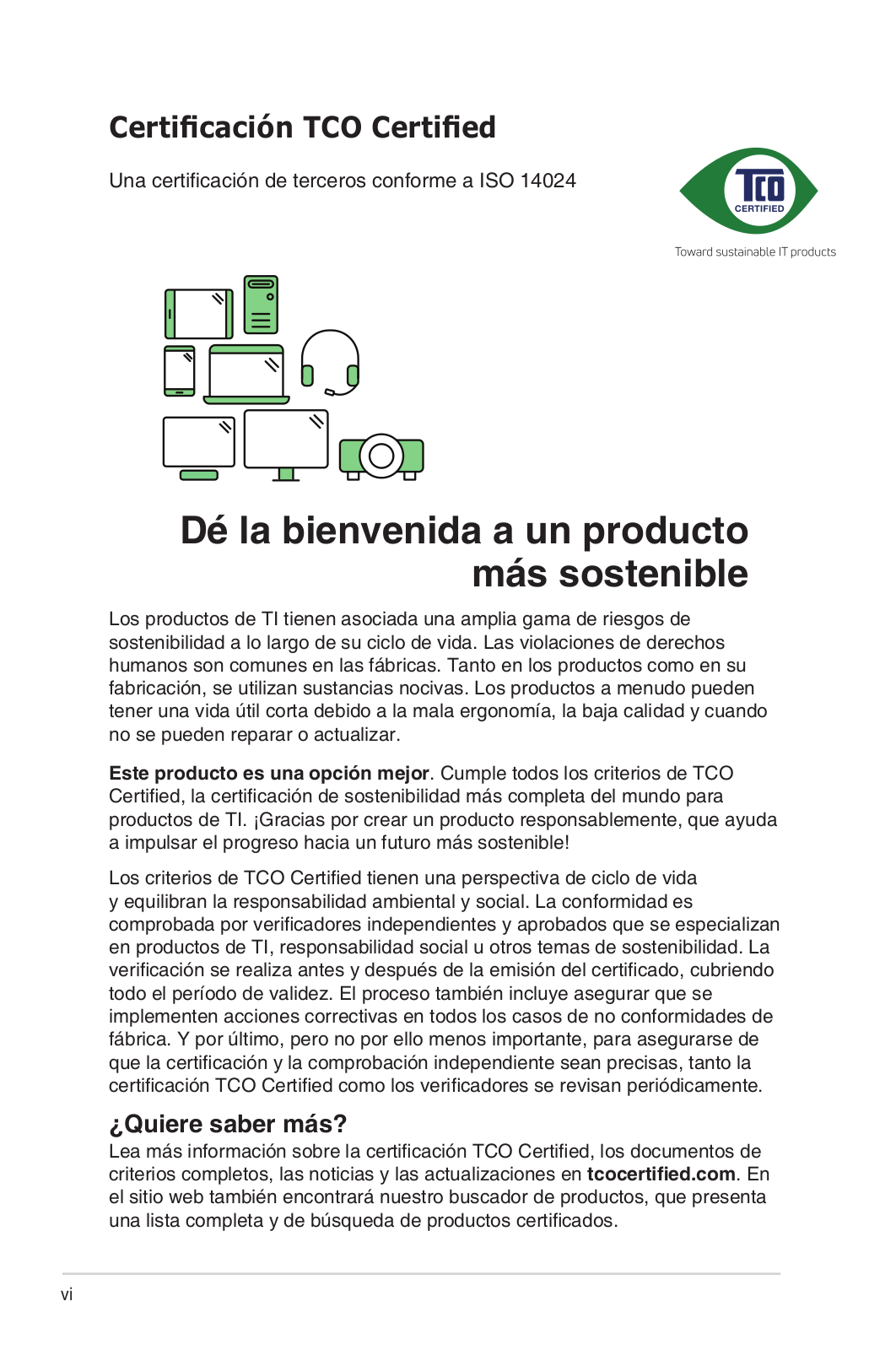

Certificación TCO Certified

Una certificación de terceros conforme a ISO 14024

Dé la bienvenida a un producto más sostenible

Los productos de TI tienen asociada una amplia gama de riesgos de sostenibilidad a lo largo de su ciclo de vida. Las violaciones de derechos humanos son comunes en las fábricas. Tanto en los productos como en su fabricación, se utilizan sustancias nocivas. Los productos a menudo pueden tener una vida útil corta debido a la mala ergonomía, la baja calidad y cuando no se pueden reparar o actualizar.

Este producto es una opción mejor. Cumple todos los criterios de TCO

Certified, la certificación de sostenibilidad más completa del mundo para productos de TI. ¡Gracias por crear un producto responsablemente, que ayuda a impulsar el progreso hacia un futuro más sostenible!

Los criterios de TCO Certified tienen una perspectiva de ciclo de vida y equilibran la responsabilidad ambiental y social. La conformidad es

comprobada por verificadores independientes y aprobados que se especializan en productos de TI, responsabilidad social u otros temas de sostenibilidad. La verificación se realiza antes y después de la emisión del certificado, cubriendo todo el período de validez. El proceso también incluye asegurar que se implementen acciones correctivas en todos los casos de no conformidades de fábrica. Y por último, pero no por ello menos importante, para asegurarse de que la certificación y la comprobación independiente sean precisas, tanto la certificación TCO Certified como los verificadores se revisan periódicamente.

¿Quiere saber más?

Lea más información sobre la certificación TCO Certified, los documentos de criterios completos, las noticias y las actualizaciones en tcocertified.com. En el sitio web también encontrará nuestro buscador de productos, que presenta una lista completa y de búsqueda de productos certificados.

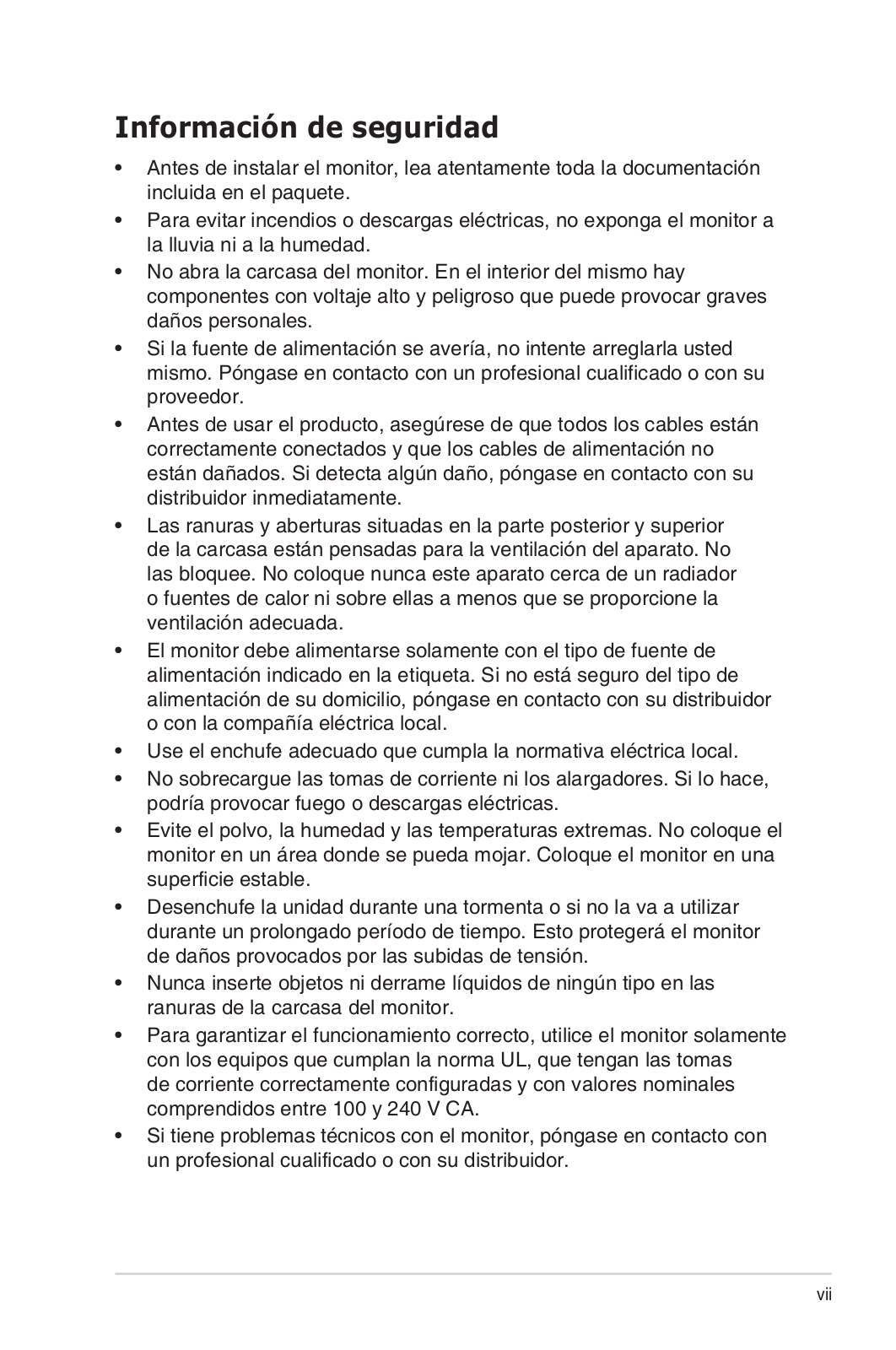

Información de seguridad

•Antes de instalar el monitor, lea atentamente toda la documentación incluida en el paquete.

•Para evitar incendios o descargas eléctricas, no exponga el monitor a la lluvia ni a la humedad.

•No abra la carcasa del monitor. En el interior del mismo hay componentes con voltaje alto y peligroso que puede provocar graves daños personales.

•Si la fuente de alimentación se avería, no intente arreglarla usted mismo. Póngase en contacto con un profesional cualificado o con su proveedor.

•Antes de usar el producto, asegúrese de que todos los cables están correctamente conectados y que los cables de alimentación no están dañados. Si detecta algún daño, póngase en contacto con su distribuidor inmediatamente.

•Las ranuras y aberturas situadas en la parte posterior y superior de la carcasa están pensadas para la ventilación del aparato. No las bloquee. No coloque nunca este aparato cerca de un radiador o fuentes de calor ni sobre ellas a menos que se proporcione la ventilación adecuada.

•El monitor debe alimentarse solamente con el tipo de fuente de alimentación indicado en la etiqueta. Si no está seguro del tipo de alimentación de su domicilio, póngase en contacto con su distribuidor o con la compañía eléctrica local.

•Use el enchufe adecuado que cumpla la normativa eléctrica local.

•No sobrecargue las tomas de corriente ni los alargadores. Si lo hace, podría provocar fuego o descargas eléctricas.

•Evite el polvo, la humedad y las temperaturas extremas. No coloque el monitor en un área donde se pueda mojar. Coloque el monitor en una superficie estable.

•Desenchufe la unidad durante una tormenta o si no la va a utilizar durante un prolongado período de tiempo. Esto protegerá el monitor de daños provocados por las subidas de tensión.

•Nunca inserte objetos ni derrame líquidos de ningún tipo en las ranuras de la carcasa del monitor.

•Para garantizar el funcionamiento correcto, utilice el monitor solamente con los equipos que cumplan la norma UL, que tengan las tomas

de corriente correctamente configuradas y con valores nominales comprendidos entre 100 y 240 V CA.

•Si tiene problemas técnicos con el monitor, póngase en contacto con un profesional cualificado o con su distribuidor.

vii

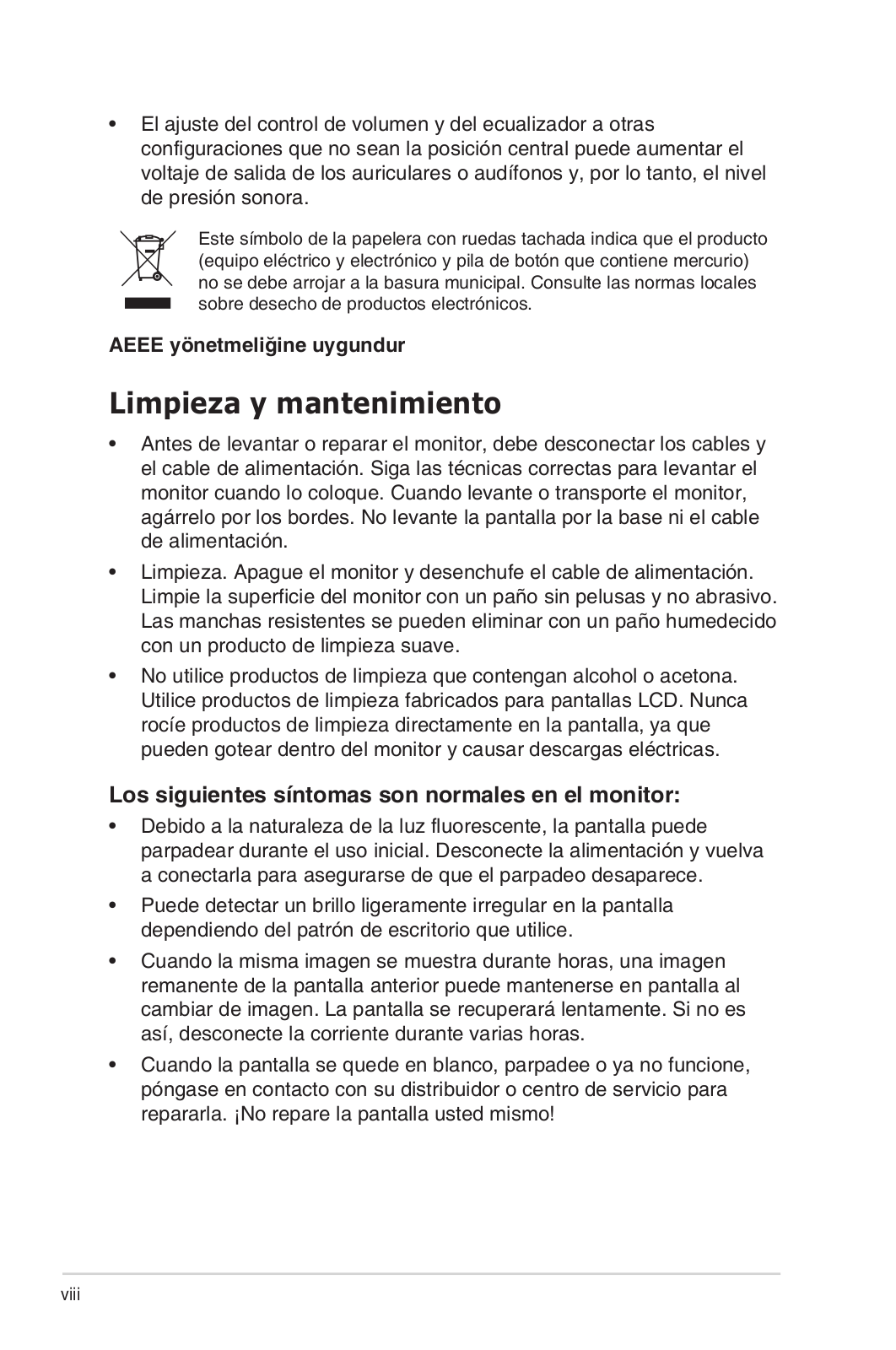

•El ajuste del control de volumen y del ecualizador a otras configuraciones que no sean la posición central puede aumentar el voltaje de salida de los auriculares o audífonos y, por lo tanto, el nivel de presión sonora.

Este símbolo de la papelera con ruedas tachada indica que el producto

(equipo eléctrico y electrónico y pila de botón que contiene mercurio) no se debe arrojar a la basura municipal. Consulte las normas locales sobre desecho de productos electrónicos.

AEEE yönetmeliğine uygundur

Limpieza y mantenimiento

•Antes de levantar o reparar el monitor, debe desconectar los cables y el cable de alimentación. Siga las técnicas correctas para levantar el monitor cuando lo coloque. Cuando levante o transporte el monitor, agárrelo por los bordes. No levante la pantalla por la base ni el cable de alimentación.

•Limpieza. Apague el monitor y desenchufe el cable de alimentación.

Limpie la superficie del monitor con un paño sin pelusas y no abrasivo. Las manchas resistentes se pueden eliminar con un paño humedecido con un producto de limpieza suave.

•No utilice productos de limpieza que contengan alcohol o acetona.

Utilice productos de limpieza fabricados para pantallas LCD. Nunca rocíe productos de limpieza directamente en la pantalla, ya que pueden gotear dentro del monitor y causar descargas eléctricas.

Los siguientes síntomas son normales en el monitor:

•Debido a la naturaleza de la luz fluorescente, la pantalla puede parpadear durante el uso inicial. Desconecte la alimentación y vuelva a conectarla para asegurarse de que el parpadeo desaparece.

•Puede detectar un brillo ligeramente irregular en la pantalla dependiendo del patrón de escritorio que utilice.

•Cuando la misma imagen se muestra durante horas, una imagen remanente de la pantalla anterior puede mantenerse en pantalla al cambiar de imagen. La pantalla se recuperará lentamente. Si no es así, desconecte la corriente durante varias horas.

•Cuando la pantalla se quede en blanco, parpadee o ya no funcione, póngase en contacto con su distribuidor o centro de servicio para repararla. ¡No repare la pantalla usted mismo!

viii

Convenciones utilizadas en esta guía

ADVERTENCIA: Información para evitar daños personales al intentar completar una tarea.

PRECAUCIÓN: Información para evitar daños en los componentes al intentar completar una tarea.

IMPORTANTE: Información que DEBE seguir para completar una tarea.

NOTA: Sugerencias e información adicional que ayudan a completar una tarea.

Dónde encontrar más información

Consulte las siguientes fuentes para obtener información adicional y las actualizaciones del software.

1.Sitios Web de ASUS

Los sitios Web de ASUS en todo el mundo proporcionan información actualizada del hardware y los productos de software de ASUS. Consulte el sitio Web http://www.asus.com

2.Documentación opcional

El paquete del puede incluir documentación opcional que puede haber agregado su distribuidor. Estos documentos no forman parte del paquete estándar.

Servicios de recuperación

Los programas de reciclaje y recuperación de productos de ASUS están totalmente comprometidos con las normativas más exigentes relacionadas con la protección de nuestro medio ambiente. Creemos en la oferta

de soluciones para que nuestros clientes sean capaces de reciclar responsablemente nuestros productos, pilas y otros componentes así como los materiales de embalaje.

Visite la página Web http://csr.asus.com/english/Takeback.htm para obtener información de reciclaje detallada en las diferentes regiones.

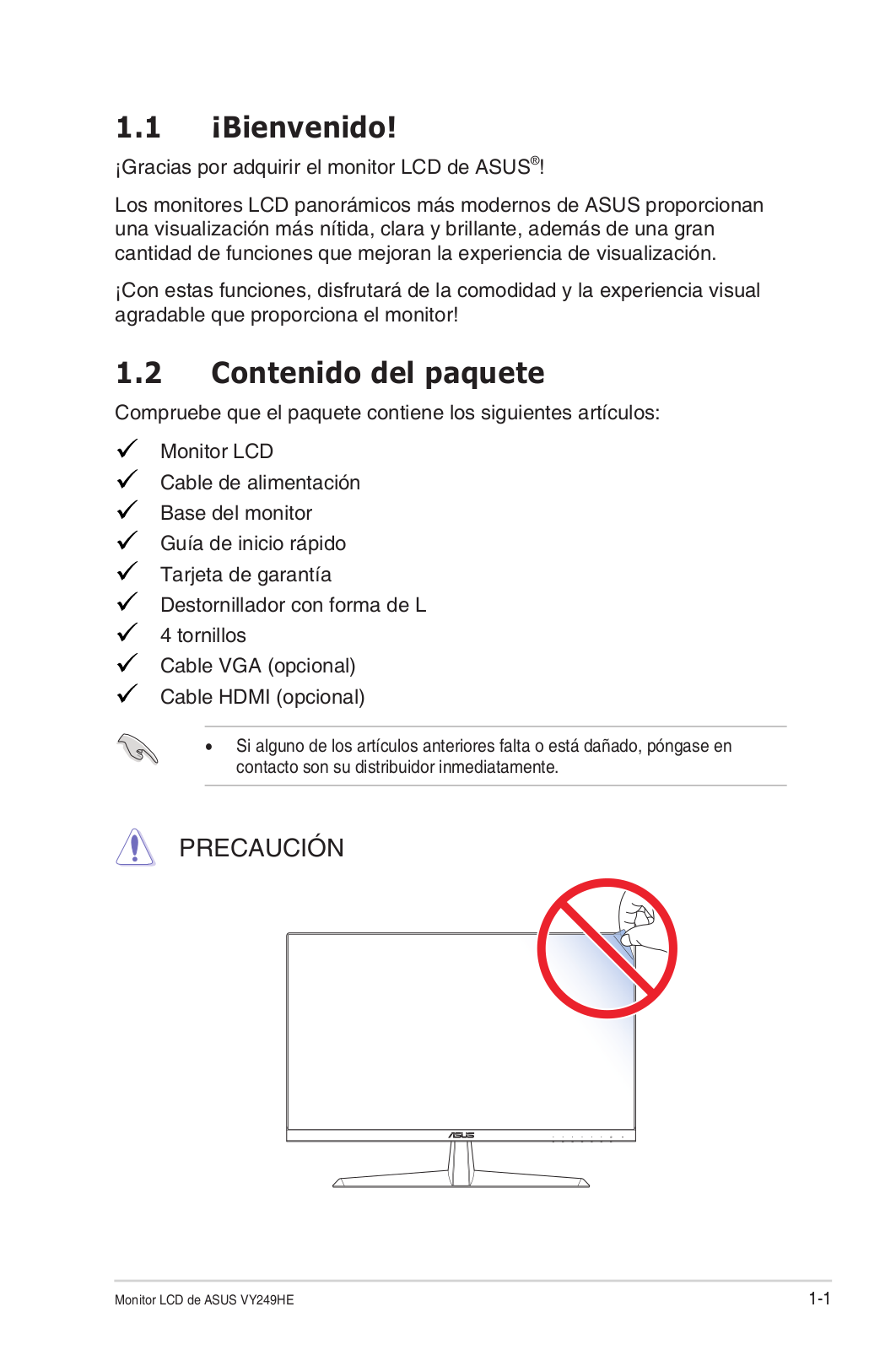

1.1¡Bienvenido!

¡Gracias por adquirir el monitor LCD de ASUS®!

Los monitores LCD panorámicos más modernos de ASUS proporcionan una visualización más nítida, clara y brillante, además de una gran cantidad de funciones que mejoran la experiencia de visualización.

¡Con estas funciones, disfrutará de la comodidad y la experiencia visual agradable que proporciona el monitor!

1.2Contenido del paquete

Compruebe que el paquete contiene los siguientes artículos:

Monitor LCD

Cable de alimentación

Base del monitor

Guía de inicio rápido

Tarjeta de garantía

Destornillador con forma de L 4 tornillos

Cable VGA (opcional)

Cable HDMI (opcional)

•• Si alguno de los artículos anteriores falta o está dañado, póngase en contacto son su distribuidor inmediatamente.

PRECAUCIÓN

Monitor LCD de ASUS VY249HE

1-1

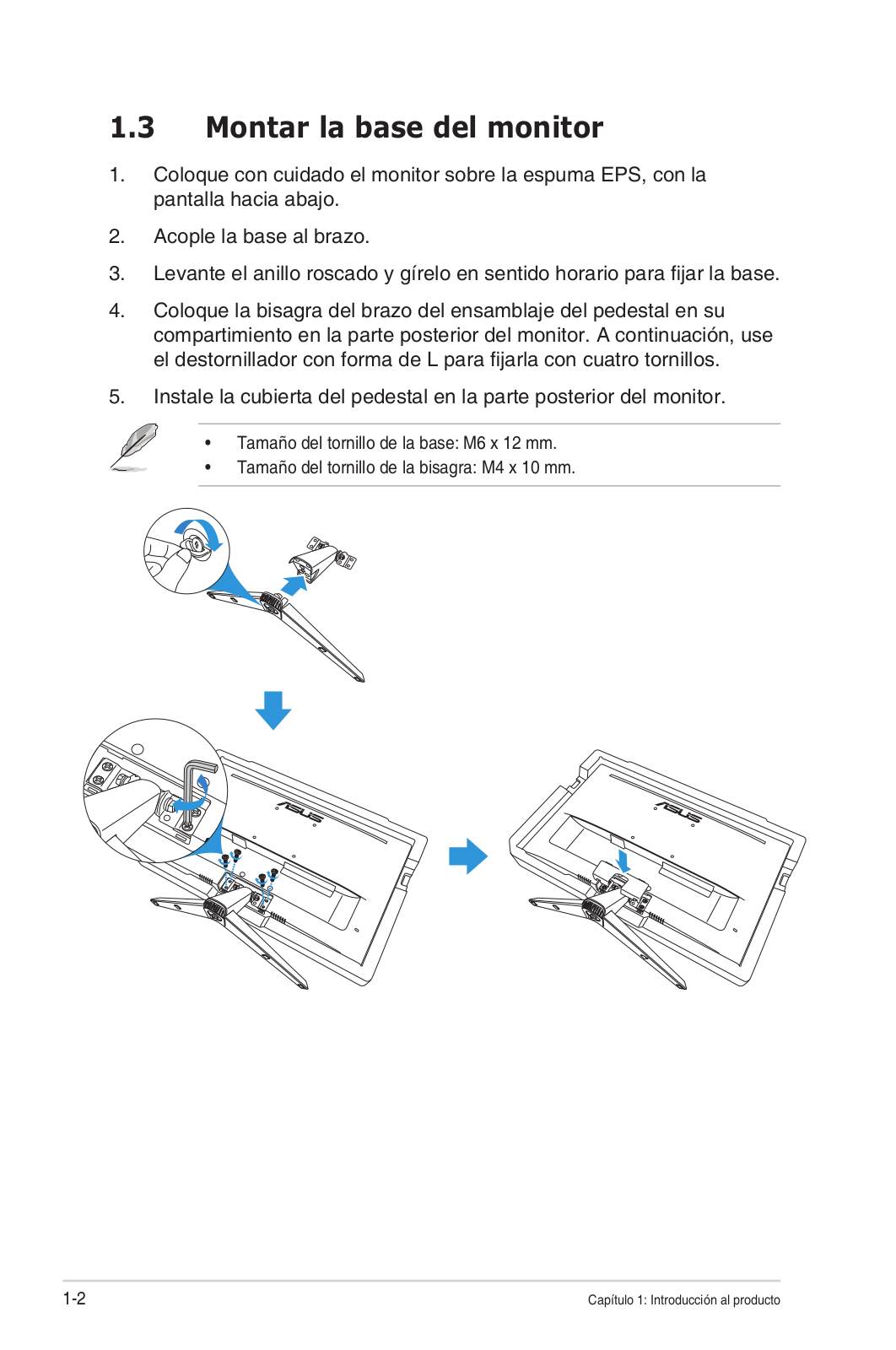

1.3Montar la base del monitor

1.Coloque con cuidado el monitor sobre la espuma EPS, con la pantalla hacia abajo.

2.Acople la base al brazo.

3.Levante el anillo roscado y gírelo en sentido horario para fijar la base.

4.Coloque la bisagra del brazo del ensamblaje del pedestal en su compartimiento en la parte posterior del monitor. A continuación, use el destornillador con forma de L para fijarla con cuatro tornillos.

5.Instale la cubierta del pedestal en la parte posterior del monitor.

• Tamaño del tornillo de la base: M6 x 12 mm.

• Tamaño del tornillo de la bisagra: M4 x 10 mm.



1-2			Capítulo 1: Introducción al producto

1.4Conectar los cables

1.4.1Parte posterior del monitor LCD

	1	2	3		2	4
		HDMI		VGA
		5		6		7
1.	Botones de control			5.	Puerto HDMI
2.	Altavoces			6.	Puerto VGA
3.	Puerto ENTRADA			7.	Conector para
	DE CA				auriculares

4.Bloqueo Kensington

Monitor LCD de ASUS VY249HE

1-3
