Serie VP278
Monitor LCD
Guía del usuario
Tabla de contenido
Avisos |
.......................................................................................................... |
|
iii |
Información de seguridad........................................................................... |
v |
||
Limpieza y mantenimiento........................................................................ |
vii |
||
1.1 |
¡Bienvenido!.................................................................................. |
1-1 |
|
1.2 |
Contenido del paquete................................................................. |
1-1 |
|

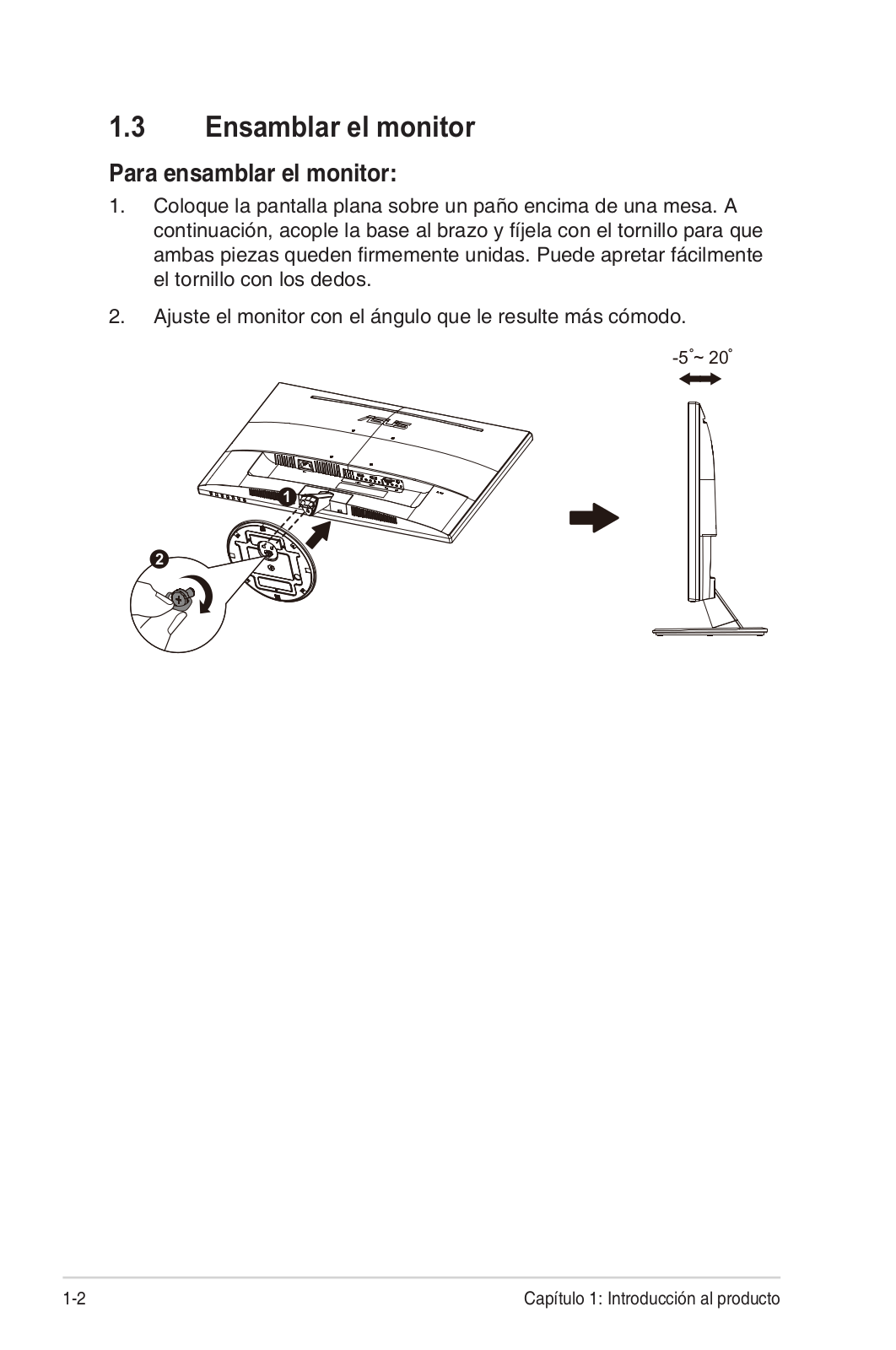

1.3 |
Ensamblar el monitor................................................................... |
1-2 |
|
1.4 |
Conectar los cables...................................................................... |
1-3 |
|
|
1.4.1 |
Parte posterior del monitor LCD...................................... |
1-3 |
1.5 |
Presentación del monitor............................................................. |
1-4 |
|
|

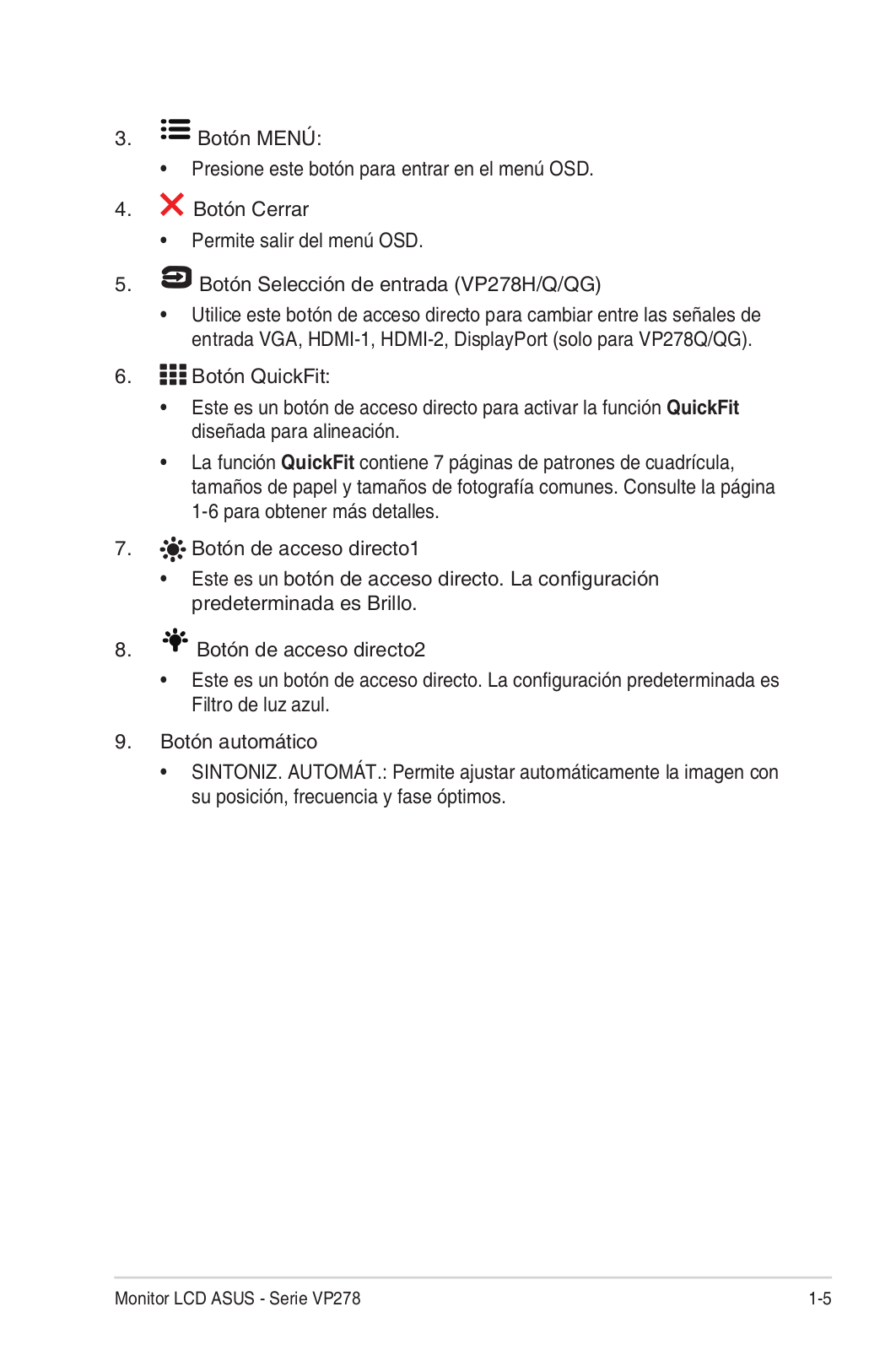

1.5.1 |
Utilizar los botones de control ........................................ |
1-4 |
|

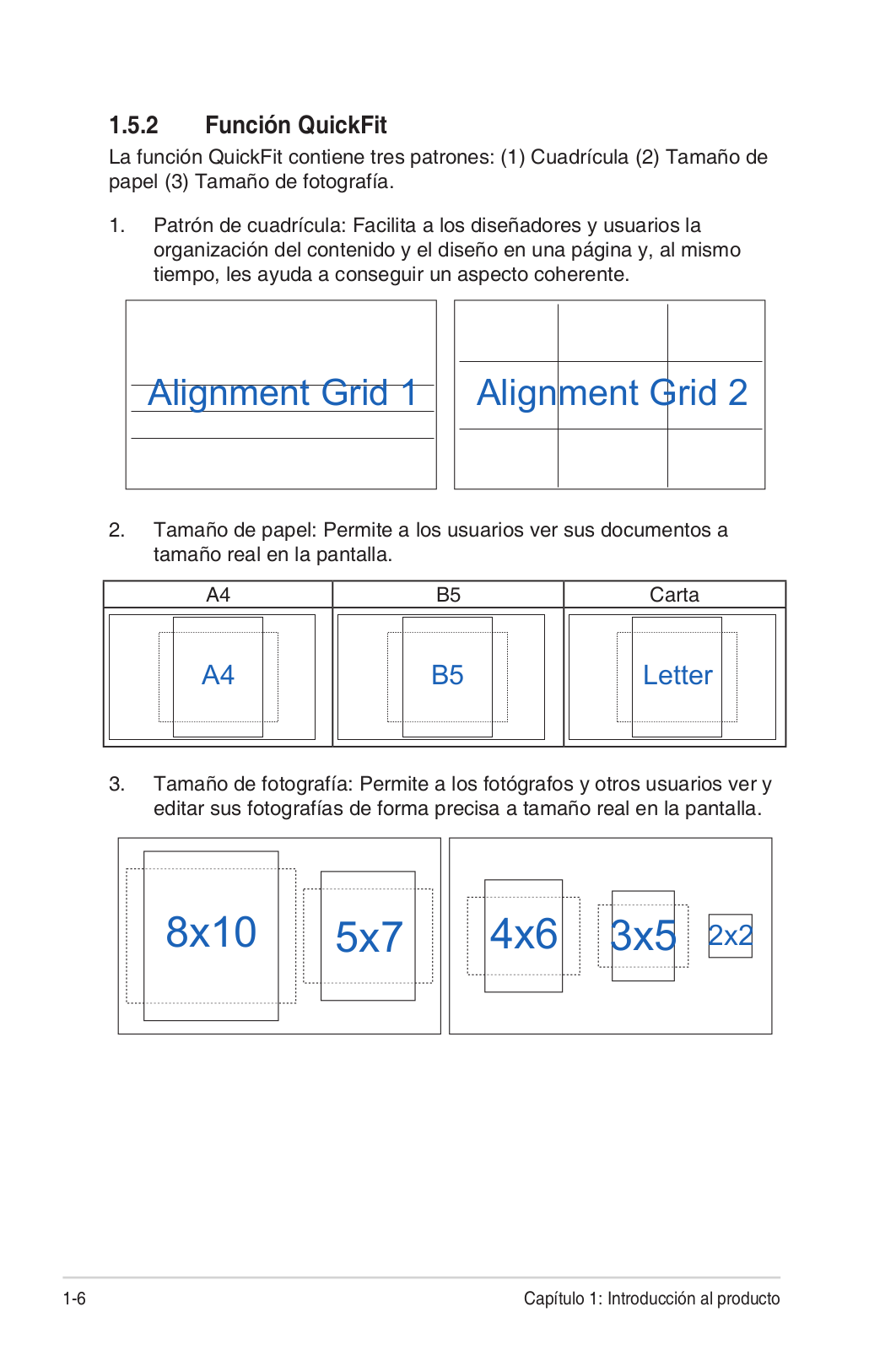

1.5.2 |
Función QuickFit.............................................................. |
1-6 |
2.1Desmontar el brazo y la base (para el soporte para pared VESA)2-1

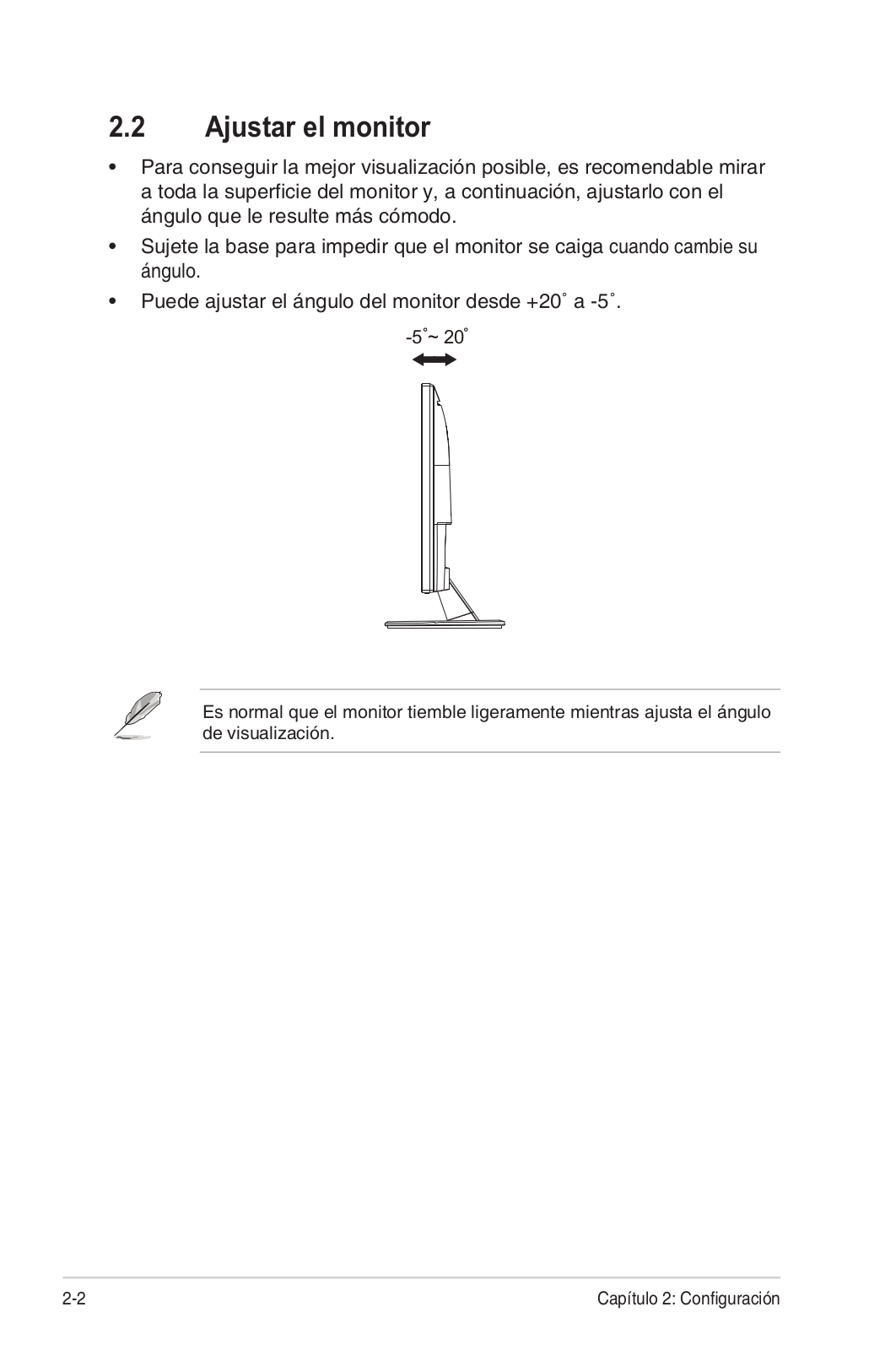

2.2 |
Ajustar el monitor......................................................................... |
2-2 |
|
3.1 |
Menú en pantalla (OSD)............................................................... |
3-1 |
|
|
3.1.1 |
Cómo realizar la reconfiguración..................................... |
3-1 |
|

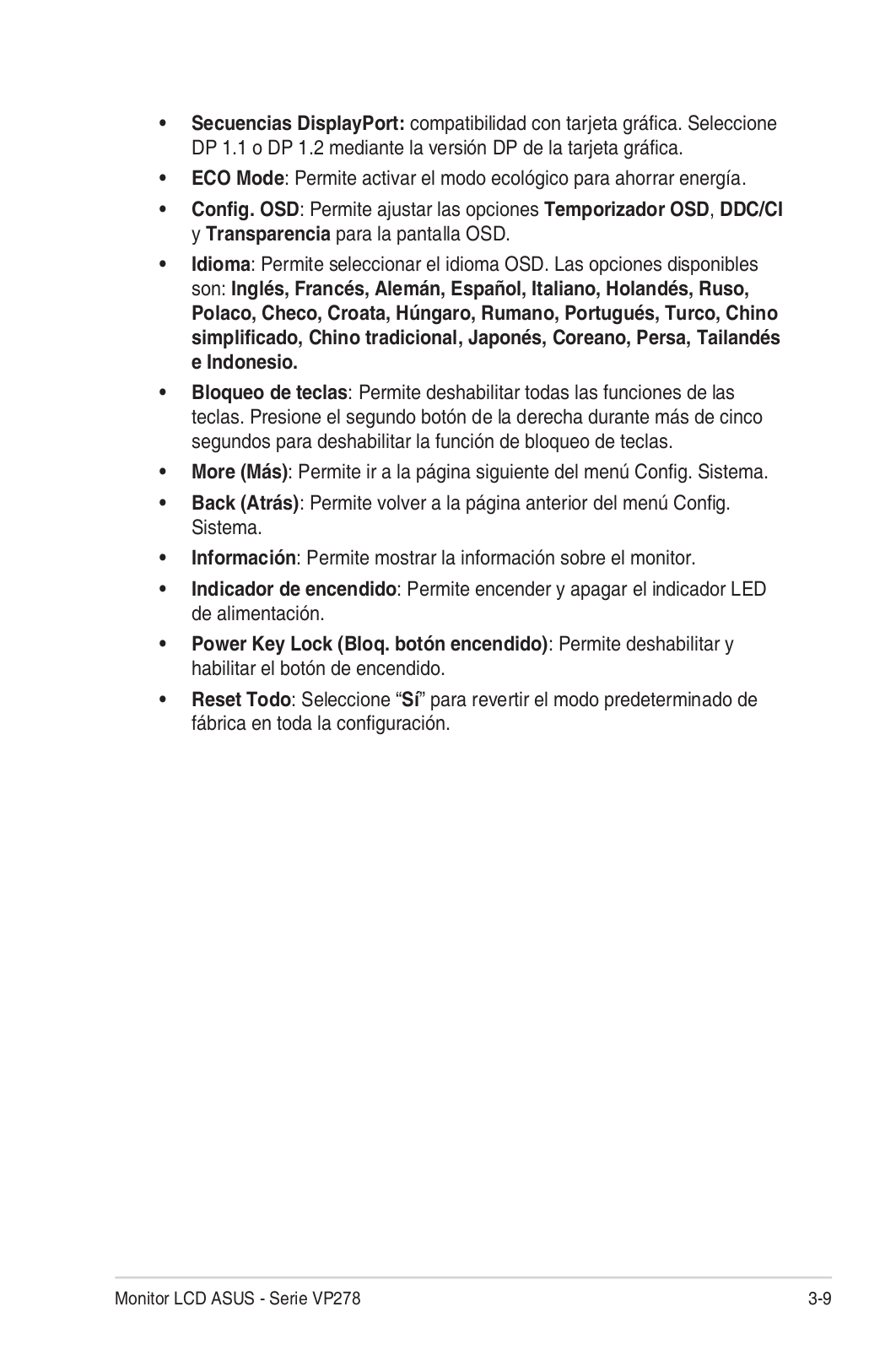

3.1.2 |
Presentación de las funciones OSD................................ |
3-2 |
3.2 |
Especificaciones......................................................................... |
3-11 |
|

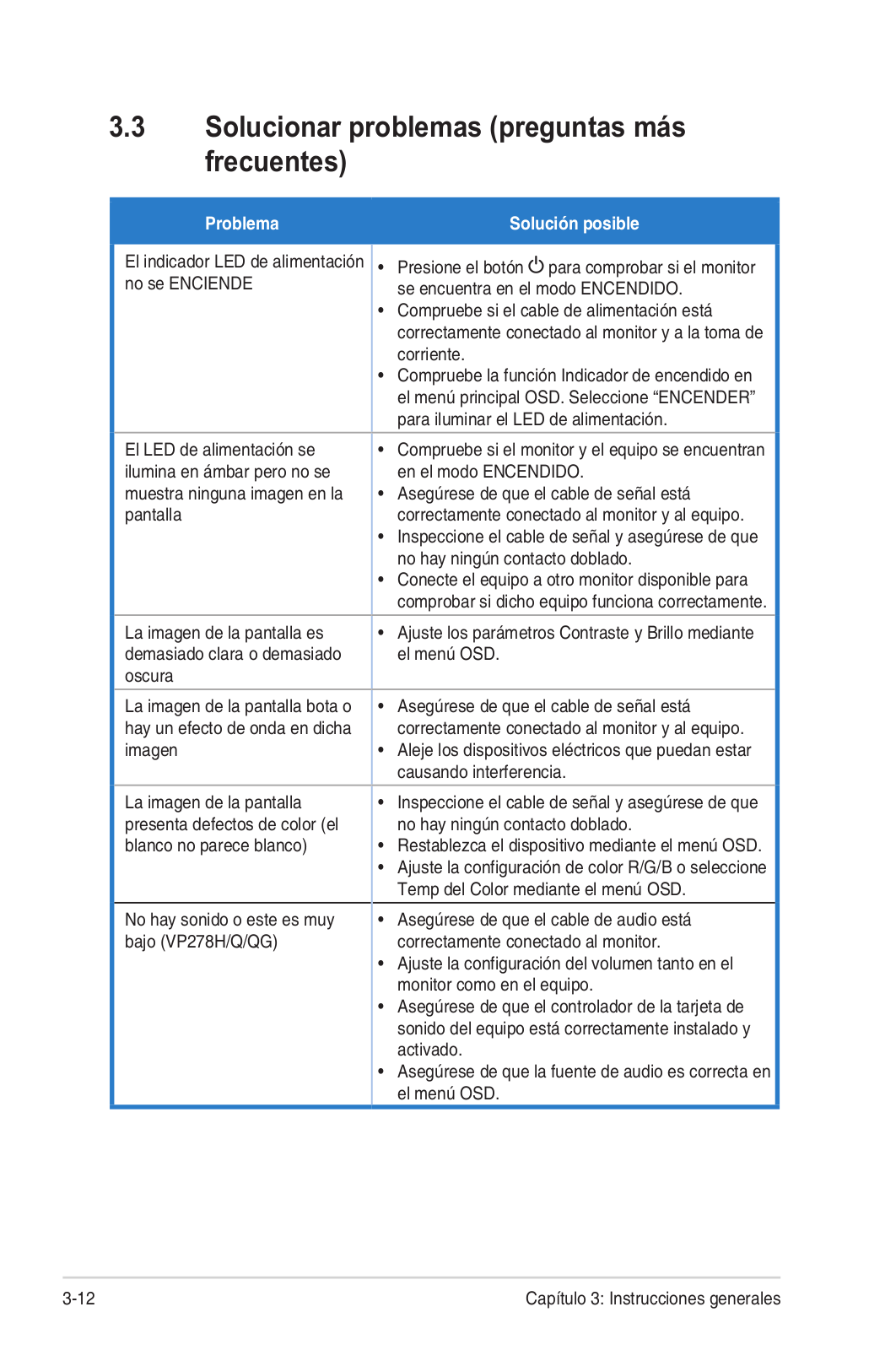

3.3 |
Solucionar problemas (preguntas más frecuentes)................ |
3-12 |
|
3.4 |
Lista de frecuencias admitidas................................................. |
3-13 |
|
Copyright© 2017 ASUSTeK COMPUTER INC. Reservados todos los derechos.
Ninguna parte de este manual, incluidos los productos y el software descritos en él, se puede reproducir, transmitir, transcribir, almacenar en un sistema de recuperación, ni traducir a ningún idioma, de ninguna forma ni por ningún medio, excepto la documentación que el comprador mantiene como copia de seguridad, sin el permiso por escrito de ASUSTeK COMPUTER, INC. (“ASUS”).
La garantía del producto o el servicio no se extenderá si: (1) el producto se repara, modifica o altera, a menos que tal reparación, modificación o alteración esté autorizada por escrito por ASUS; (2) el número de serie del producto está deteriorado o se ha extraviado.
ASUS PROPORCIONA ESTA PUBLICACIÓN “COMO ESTÁ” SIN NINGUNA GARANTÍA DE NINGÚN TIPO, NI EXPRESA NI IMPLÍCITA, INCLUIDAS, PERO SIN LIMITARSE A, LAS GARANTÍAS IMPLÍCITAS O CONDICIONES DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN DETERMINADO. EN NINGÚN CASO ASUS, SUS DIRECTORES, DIRECTIVOS, EMPLEADOS O AGENTES SERÁN RESPONSABLES DE NINGÚN DAÑO INDIRECTO, ESPECIAL, INCIDENTAL O CONSECUENTE (INCLUIDOS LOS DAÑOS CAUSADOS POR PÉRDIDA DE BENEFICIOS, PÉRDIDA DE NEGOCIO, PÉRDIDA DE USO O DATOS, INTERRUPCIÓN DEL NEGOCIO Y CASOS SIMILARES), AUNQUE ASUS HUBIERA RECIBIDO NOTIFICACIÓN DE LA POSIBILIDAD DE TALES DAÑOS QUE SURJAN DE CUALQUIER DEFECTO O ERROR EN ESTE MANUAL O PRODUCTO.
LAS ESPECIFICACIONES E INFORMACIÓN CONTENIDAS EN ESTE MANUAL SE PROPORCIONAN SOLO A TÍTULO INFORMATIVO Y EN CUALQUIER MOMENTO PUEDEN CAMBIAR SIN PREVIO AVISO, Y NO SE DEBEN CONSIDERAR COMO UNA OBLIGACIÓN PARA ASUS. ASUS NO ASUME NINGUNA RESPONSABILIDAD POR NINGÚN ERROR O IMPRECISIÓN QUE PUDIERA APARECER EN ESTE MANUAL, INCLUIDOS LOS PRODUCTOS Y EL SOFTWARE DESCRITOS EN ÉL.
Los productos y nombres de empresas que aparecen en este manual pueden o no ser marcas registradas o propiedad intelectual de sus respectivas compañías y solamente se usan para identificación o explicación y en beneficio de los propietarios sin intención de infringir ningún derecho.
ii
Avisos
Declaración de la Comisión Federal de Comunicaciones (FCC, Federal Communications Commission)
Este dispositivo cumple la Parte 15 de las Reglas de la FCC. Su funcionamiento está sujeto a dos condiciones:
•Este dispositivo no puede causar interferencias perjudiciales, y
•Este dispositivo debe aceptar cualquier interferencia recibida, incluida la interferencia que pueda causar un funcionamiento no deseado.
Este equipo ha sido probado, hallándose que satisface los límites de un dispositivo digital de Clase B de acuerdo con los requisitos definidos en la Sección 15 de la normativa FCC. Estos límites se establecieron con el fin de proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, usa y
puede irradiar energía en frecuencias de radio y, si no se instala y usa de acuerdo con las instrucciones del fabricante, puede causar interferencias perjudiciales para las comunicaciones de radio. Sin embargo, no se puede garantizar que la interferencia no ocurrirá en una instalación en particular.
En el caso de que el equipo causara interferencias perjudiciales para la recepción de radio o TV, lo que puede determinarse encendiendo y apagando el equipo, se sugiere que el usuario lleve a cabo una o varias de las siguientes medidas para corregir dichas interferencias:
•Reorientar o colocar en otro lugar la antena receptora.
•Aumentar la separación entre el equipo y el receptor.
•Conectar el equipo a una toma de corriente que se encuentre en un circuito distinto al que está conectado el receptor.
•Solicitar ayuda al proveedor o a un profesional de radio y TV con experiencia.
Como socio de Energy Star®, nuestra compañía ha determinado que este producto cumple las directivas de
Energy Star® para la eficacia energética.
Declaración del Departamento Canadiense de Comunicaciones
Este aparato digital no supera los límites de la Clase B para emisiones de ruido de radio desde aparatos digitales establecidas en las
Normativas de Interferencias de Radio del Departamento Canadiense de Comunicaciones.
Este aparato digital de Clase B cumple la norma canadiense ICES-003.
Fabricado en China
iii
TCO Information
Congratulations!
This display is designed for both you and the planet!
The display you have just purchased carries the TCO Certified label. This ensures that your display is designed, manufactured and tested according to some of the strictest quality and environmental requirements in the world. This makes for a high
CERTIFIED performance product, designed with the user in focus that also minimizes the impact on the climate and our natural environment.
TCO Certified is a third party verified program, where every product model is tested by an accredited impartial test laboratory. TCO Certified represents one of the toughest certifications for displays worldwide.
Some of the Usability features of the TCO Certified for displays:
•Good visual ergonomics and image quality is tested to ensure top performance and reduce sight and strain problems. Important parameters are luminance, contrast, resolution, black level, gamma curve, color and luminance uniformity, color rendition and image stability.
•Product have been tested according to rigorous safety standards at an impartial laboratory.
•Electric and magnetic fields emissions as low as normal household background levels.
•Low acoustic noise emissions.
Some of the Environmental features of the TCO Certified for displays:
•The brand owner demonstrates corporate social responsibility and has a certified environmental management system (EMAS or ISO 14001).
•Very low energy consumption both in onand standby mode minimize climate impact.
•Restrictions on chlorinated and brominated flame retardants, plasticizers, plastics and heavy metals such as cadmium, mercury and lead (RoHS compliance).
•Both product and product packaging is prepared for recycling.
•The brand owner offers take-back options.
The requirements can be downloaded from our web site. The requirements included in this label have been developed by TCO Development in co-operation with scientists, experts, users as well as manufacturers all over the world. Since the end of the 1980s TCO has been involved in influencing the development of IT equipment in a more user-friendly direction. Our labeling system started with displays in 1992 and is now requested by users and IT manufacturers all over the world. About 50% of all displays worldwide are TCO certified.
For displays with glossy bezels the user should consider the placement of the display as the bezel may cause disturbing reflections from surrounding light and bright surfaces
For more information, please visit
www.tcodevelopment.com
*TCO solo para VP278H/N/Q
iv
Información de seguridad
•Antes de instalar el monitor, lea atentamente toda la documentación incluida en el paquete.
•Para evitar incendios o descargas eléctricas, no exponga el monitor a la lluvia ni a la humedad.
•No abra la carcasa del monitor. En el interior del mismo hay componentes con voltaje alto y peligroso que puede provocar graves daños personales.
•Si la fuente de alimentación se avería, no intente arreglarla usted mismo. Póngase en contacto con un profesional cualificado o con su proveedor.
•Antes de usar el producto, asegúrese de que todos los cables están correctamente conectados y que los cables de alimentación no están dañados. Si detecta algún daño, póngase en contacto con su distribuidor inmediatamente.
•Las ranuras y aberturas situadas en la parte posterior y superior de la carcasa están pensadas para la ventilación del aparato. No las bloquee. No coloque nunca este aparato cerca de un radiador o fuentes de calor ni sobre ellas a menos que se proporcione la ventilación adecuada.
•El monitor debe alimentarse solamente con el tipo de fuente de alimentación indicado en la etiqueta. Si no está seguro del tipo de alimentación de su domicilio, póngase en contacto con su distribuidor o con la compañía eléctrica local.
•Use el enchufe adecuado que cumpla la normativa eléctrica local.
•No sobrecargue las regletas de enchufes ni los alargadores. Si lo hace, podría provocar fuego o descargas eléctricas.
•Evite el polvo, la humedad y las temperaturas extremas. No coloque el monitor en un área donde se pueda mojar. Coloque el monitor en una superficie estable.
•Desenchufe la unidad durante una tormenta o si no la va a utilizar durante un prolongado período de tiempo. Esto protegerá el monitor de daños provocados por las subidas de tensión.
•Nunca inserte objetos ni derrame líquidos de ningún tipo en las ranuras de la carcasa del monitor.
•Para garantizar el funcionamiento correcto, utilice el monitor solamente con los equipos que cumplan la norma UL, que tengan las tomas
de corriente correctamente configuradas y con valores nominales comprendidos entre 100 y 240 V CA.
•La toma de corriente se debe instalar junto al equipo y se debe tener acceso a ella sin ninguna dificultad.
v
•Si tiene problemas técnicos con el monitor, póngase en contacto con un profesional de servicio técnico cualificado.
•Proporcione una conexión a tierra antes de conectar el enchufe principal a la toma de corriente eléctrica. Además, cuando desconecte la conexión con toma de tierra, asegúrese de hacerlo tirando del enchufe principal de la toma de corriente eléctrica.
ADVERTENCIA
El uso de otros auriculares o audífonos que no sean los especificados puede producir pérdida de audición debido a las presiones de sonido excesivas.
vi
Limpieza y mantenimiento
•Antes de levantar o reparar el monitor, debe desconectar los cables y el cable de alimentación. Siga las técnicas correctas para levantar el monitor cuando lo coloque. Cuando levante o transporte el monitor, agárrelo por los bordes. No levante la pantalla por la base ni el cable de alimentación.
•Limpieza. Apague el monitor y desenchufe el cable de alimentación.
Limpie la superficie del monitor con un paño sin pelusas y no abrasivo. Las manchas resistentes se pueden eliminar con un paño humedecido con un producto de limpieza suave.
•No utilice productos de limpieza que contengan alcohol o acetona.
Utilice productos de limpieza fabricados para pantallas LCD. Nunca rocíe productos de limpieza directamente en la pantalla, ya que pueden gotear dentro del monitor y causar descargas eléctricas.
Los siguientes síntomas son normales en el monitor:
•Debido a la naturaleza de la luz fluorescente, la pantalla puede parpadear durante el uso inicial. Desconecte la alimentación y vuelva a conectarla para asegurarse de que el parpadeo desaparece.
•Puede detectar un brillo ligeramente irregular en la pantalla dependiendo del patrón de escritorio que utilice.
•Cuando la misma imagen se muestra durante horas, una imagen remanente de la pantalla anterior puede mantenerse en pantalla al cambiar de imagen. La pantalla se recuperará lentamente. Si no es así, desconecte la corriente durante varias horas.
•Cuando la pantalla se quede en blanco, parpadee o ya no funcione, póngase en contacto con su distribuidor o centro de servicio para repararla. ¡No repare la pantalla usted mismo!
Convenciones utilizadas en esta guía
ADVERTENCIA: Información para evitar daños personales al intentar completar una tarea.
PRECAUCIÓN: Información para evitar daños en los componentes al intentar completar una tarea.
IMPORTANTE: Información que DEBE seguir para completar una tarea.
NOTA: Sugerencias e información adicional que ayudan a completar una tarea.
vii
Dónde encontrar más información
Consulte las siguientes fuentes para obtener información adicional y las actualizaciones del software.
1.Sitios Web de ASUS
Los sitios Web de ASUS en todo el mundo proporcionan información actualizada del hardware y los productos de software de ASUS. Consulte el sitio Web http://www.asus.com
2.Documentación opcional
El paquete del producto puede incluir documentación opcional que puede haber agregado su distribuidor. Estos documentos no forman parte del paquete estándar.
viii
1.1¡Bienvenido!
¡Gracias por adquirir el monitor LCD de ASUS®!
Los monitores LCD panorámicos más modernos de ASUS proporcionan una visualización más nítida, clara y brillante, además de una gran cantidad de funciones que mejoran la experiencia de visualización.
¡Con estas funciones, disfrutará de la comodidad y la experiencia visual agradable que proporciona el monitor!
1.2Contenido del paquete
Compruebe que el paquete contiene los siguientes artículos:
Monitor LCD
Base del monitor
Guía de inicio rápido
Tarjeta de Garantía
1x Cable de alimentación
1x Cable de audio (opcional)
1x Cable HDMI (opcional)
1x Cable VGA
1x Cable DP (opcional)
1x Cable DVI (opcional)
• Si alguno de los artículos anteriores falta o está dañado, póngase en contacto son su distribuidor inmediatamente.
Monitor LCD ASUS - Serie VP278 |
1-1 |
