Asus RT-N66U C1 User’s Manual [cs]

Uživatelská příručka

RT-N66U C1

BezdrátovýN900 dvoupásmový gigabitový směrovač

CZ12384

První edice

Leden 2017

Žádná část této příručky, včetně popsaných výrobků a softwaru, nesmí být kopírována, přenášena, přepisována, ukládána do paměťového zařízení nebo překládána do jakéhokoliv jazyka v žádné formě ani žádnými prostředky vyjma dokumentace, které kupující vytvoří jako zálohu, bez výslovného písemného souhlasu společnosti ASUSTeK Computer Inc. („ASUS“).

V následujících případech nebude záruka na výrobek nebo servis prodloužena:

(1) byla provedena oprava, úprava nebo změna výrobku, která nebyla písemně povolena společností ASUS; nebo (2) sériové číslo výrobku je poškozeno nebo chybí.

ASUS POSKYTUJE TUTO PŘÍRUČKU„TAK, JAK JE“, BEZ ZÁRUKY JAKÉHOKOLI DRUHU, AŤ VÝSLOVNÉ NEBO VYPLÝVAJÍCÍ, VČETNĚ, ALE NIKOLI JEN, PŘEDPOKLÁDANÝCH ZÁRUK NEBO PODMÍNEK PRODEJNOSTI A VHODNOSTI PRO URČITÝ ÚČEL. V ŽÁDNÉM PŘÍPADĚ NEBUDE FIRMA ASUS, JEJÍ ŘEDITELÉ, VEDOUCÍ PRACOVNÍCI, ZAMĚSTNANCI ANI ZÁSTUPCI ODPOVÍDAT ZA ŽÁDNÉ NEPŘÍMÉ, ZVLÁŠTNÍ, NAHODILÉ NEBO NÁSLEDNÉ ŠKODY (VČETNĚ ZA ZTRÁTU ZISKŮ, ZTRÁTU PODNIKATELSKÉ PŘÍLEŽITOSTI, ZTRÁTU POUŽITELNOSTI ČI ZTRÁTU DAT, PŘERUŠENÍ PODNIKÁNÍ A PODOBNĚ), I KDYŽ BYLA FIRMA ASUS UPOZORNĚNA NA MOŽNOST TAKOVÝCH ŠKOD ZPŮSOBENÝCH JAKOUKOLIV VADOU V TÉTO PŘÍRUČCE NEBO VE VÝROBKU.

TECHNICKÉ ÚDAJE A INFORMACE OBSAŽENÉ V TÉTO PŘÍRUČCE JSOU POSKYTNUTY JEN PRO INFORMACI, MOHOU SE KDYKOLIV ZMĚNIT BEZ PŘEDCHOZÍHO UPOZORNĚNÍ, A NEMĚLY BY BÝT POVAŽOVÁNY ZA ZÁVAZEK FIRMY ASUS. ASUS NEODPOVÍDÁ ZA ŽÁDNÉ CHYBY A NEPŘESNOSTI, KTERÉ SE MOHOU OBJEVIT V TÉTO PŘÍRUČCE, VČETNĚ VÝROBKŮ A SOFTWARU V PŘÍRUČCE POPSANÝCH.

Výrobky a názvy firem v této příručce mohou, ale nemusí být obchodními známkami nebo copyrighty příslušných firem, a používají se zde pouze pro identifikaci a objasnění a ve prospěch jejich majitelů, bez záměru poškodit cizí práva.

Obsah

1	Seznámení s bezdrátovým směrovačem
1.1	Vítejte!...............................................................................................		6
1.2	Obsah krabice................................................................................		6
1.3	Váš bezdrátový směrovač..........................................................		7
1.4	Umístění směrovače....................................................................		9
1.5	Požadavky na instalaci.............................................................		10
1.6	Instalace směrovače.................................................................		11
	1.6.1	Pevné připojení......................................................................	11
	1.6.2	Bezdrátového připojení ......................................................	12

2 Nastavení hardwaru

2.1Přihlášení k webovému grafickému uživatelskému

rozhraní (GUI)..............................................................................

2.2Rychlé nastavení Internetu (QIS) s automatickým

	rozpoznáním...............................................................................	15
2.3	Připojení k bezdrátové síti......................................................	19

3	Konfigurování obecných nastavení
3.1	Používání mapy sítě .................................................................		20
	3.1.1	Konfigurování nastavení zabezpečení bezdrátového
	připojení.................................................................................................		21
	3.1.2	Správa síťových klientů........................................................	22
	3.1.3	Sledování vašeho zařízení USB.........................................	23
3.2	Vytvoření hostované sítě........................................................		26
3.3	Používání správce provozu.....................................................		28
	3.3.1	Správa šířky pásma QoS (Quality of Service)...............	28
	3.3.2	Sledování provozu ................................................................	31
3.4	Nastavení rodičovské kontroly..............................................		32
3.5	Použití aplikace USB.................................................................		33
	3.5.1 Používání AiDisk........................................................................		33
	3.5.2	Používání aplikace Servers Center (Centrum serverů)..	35

Obsah

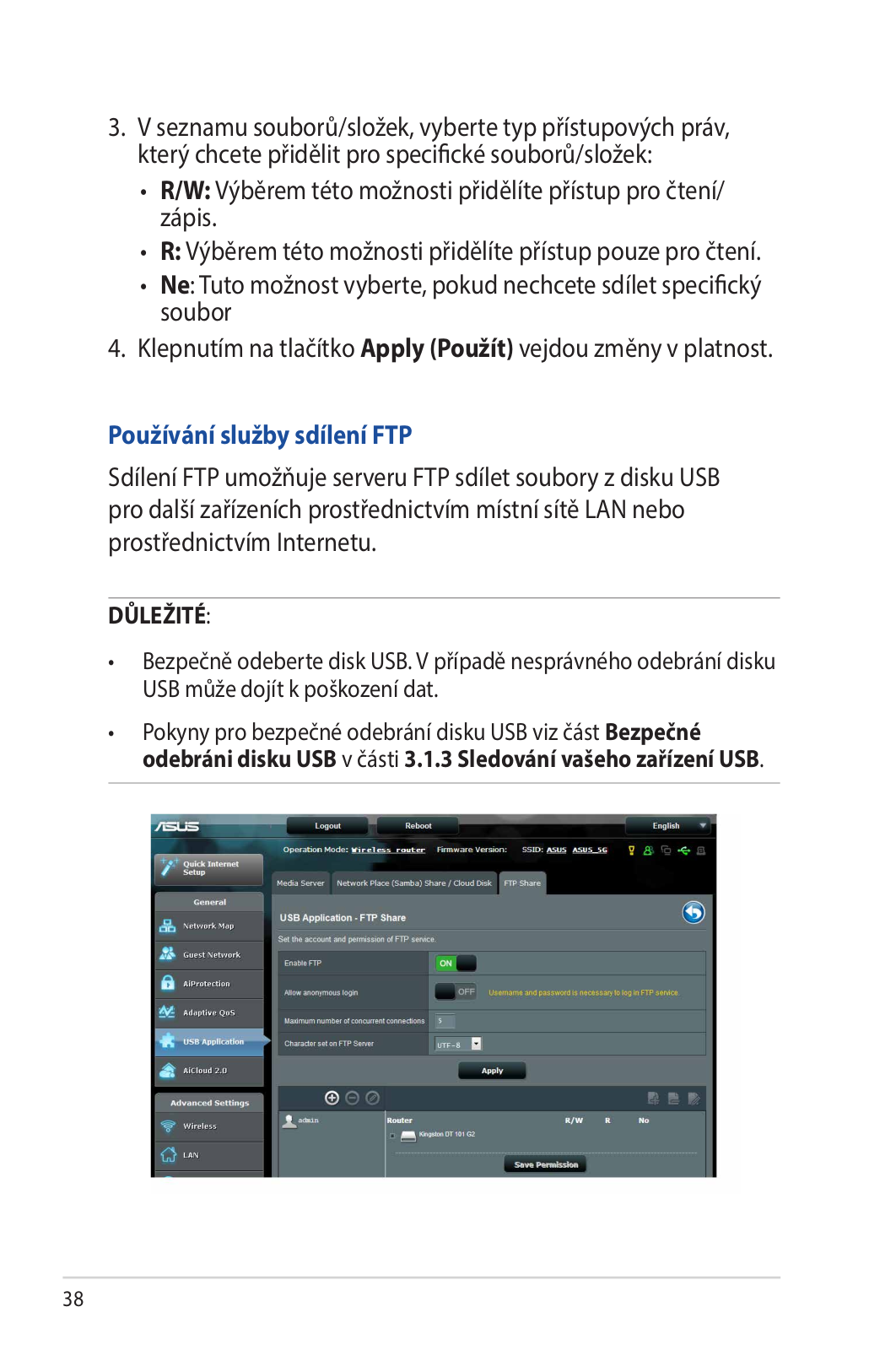

	Používání služby sdílení místa v síti (Samba)		............................36
	3.5.3	3G/4G.........................................................................................	40
3.6	Používání aplikace AiCloud 2.0.............................................		41
	3.6.1	Cloudový disk..........................................................................	42

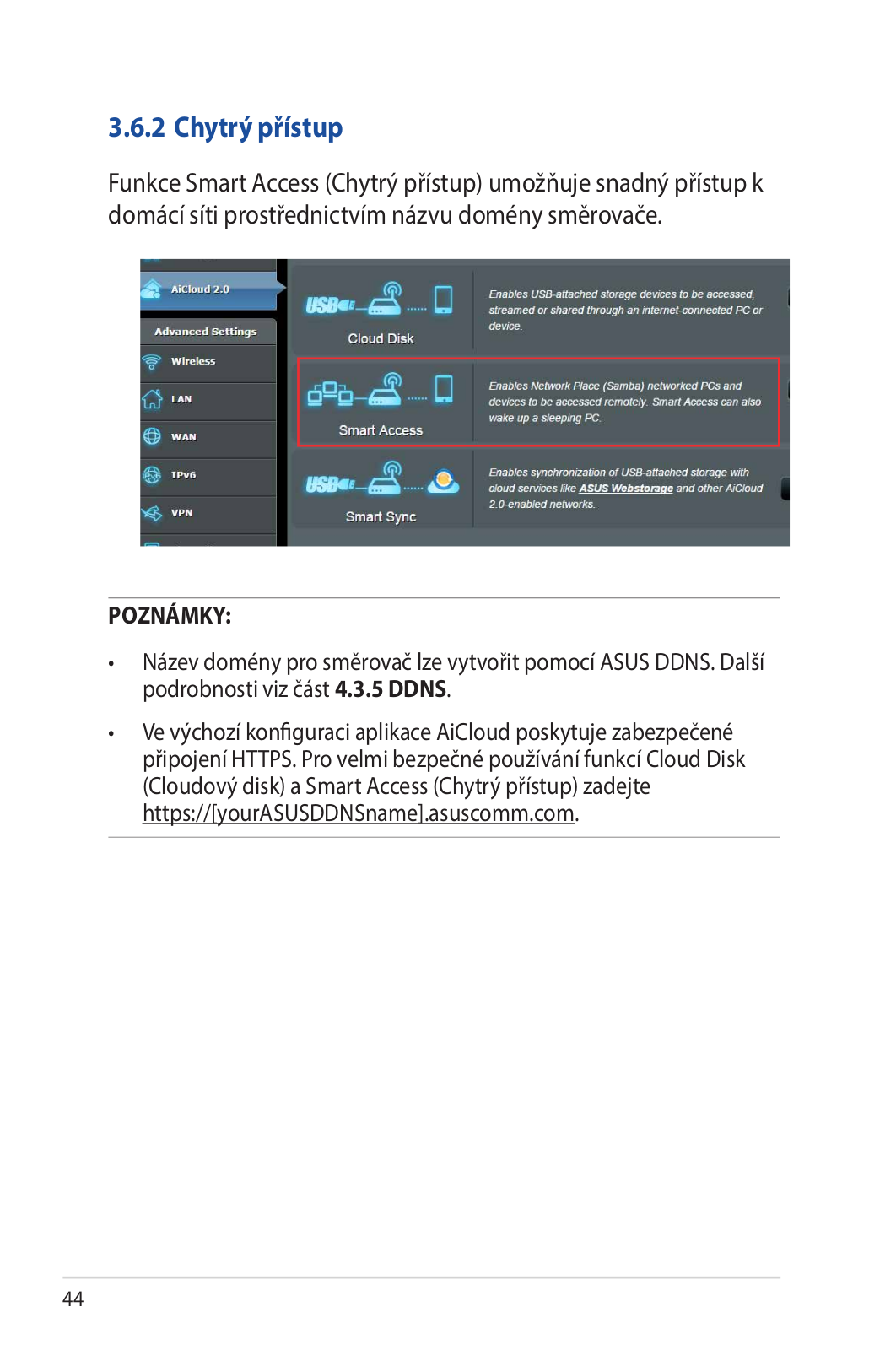

	3.6.2	Chytrý přístup.........................................................................	44
	3.6.3	Chytrá synchronizace...........................................................	45

4	Konfigurování upřesňujících nastavení
4.1	Bezdrátové připojení................................................................		46

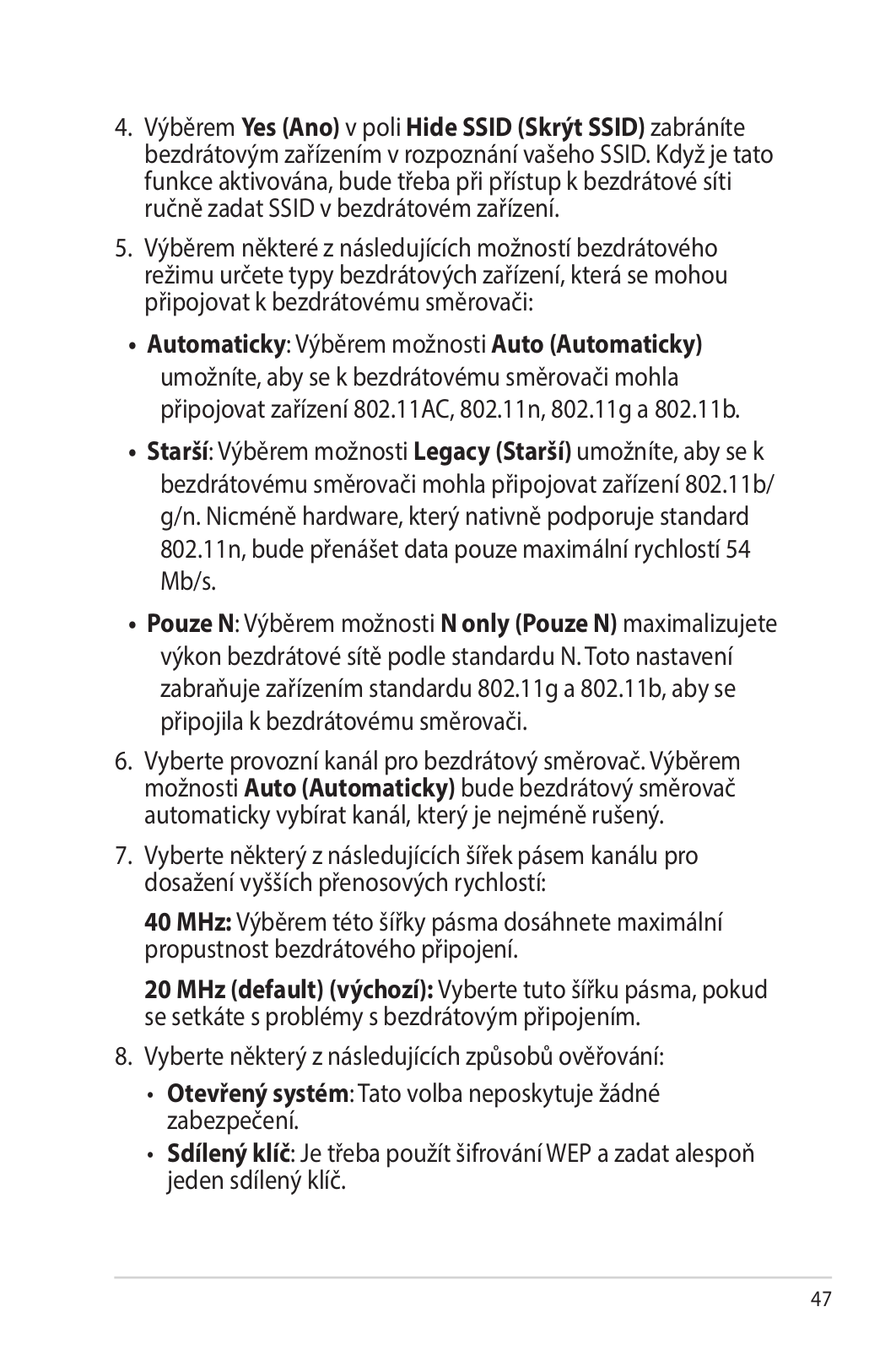

	4.1.1	Obecné......................................................................................	46
	4.1.2	WPS.............................................................................................	49
	4.1.3	Bezdrátový filtr MAC.............................................................	51
	4.1.4	Nastavení RADIUS..................................................................	52

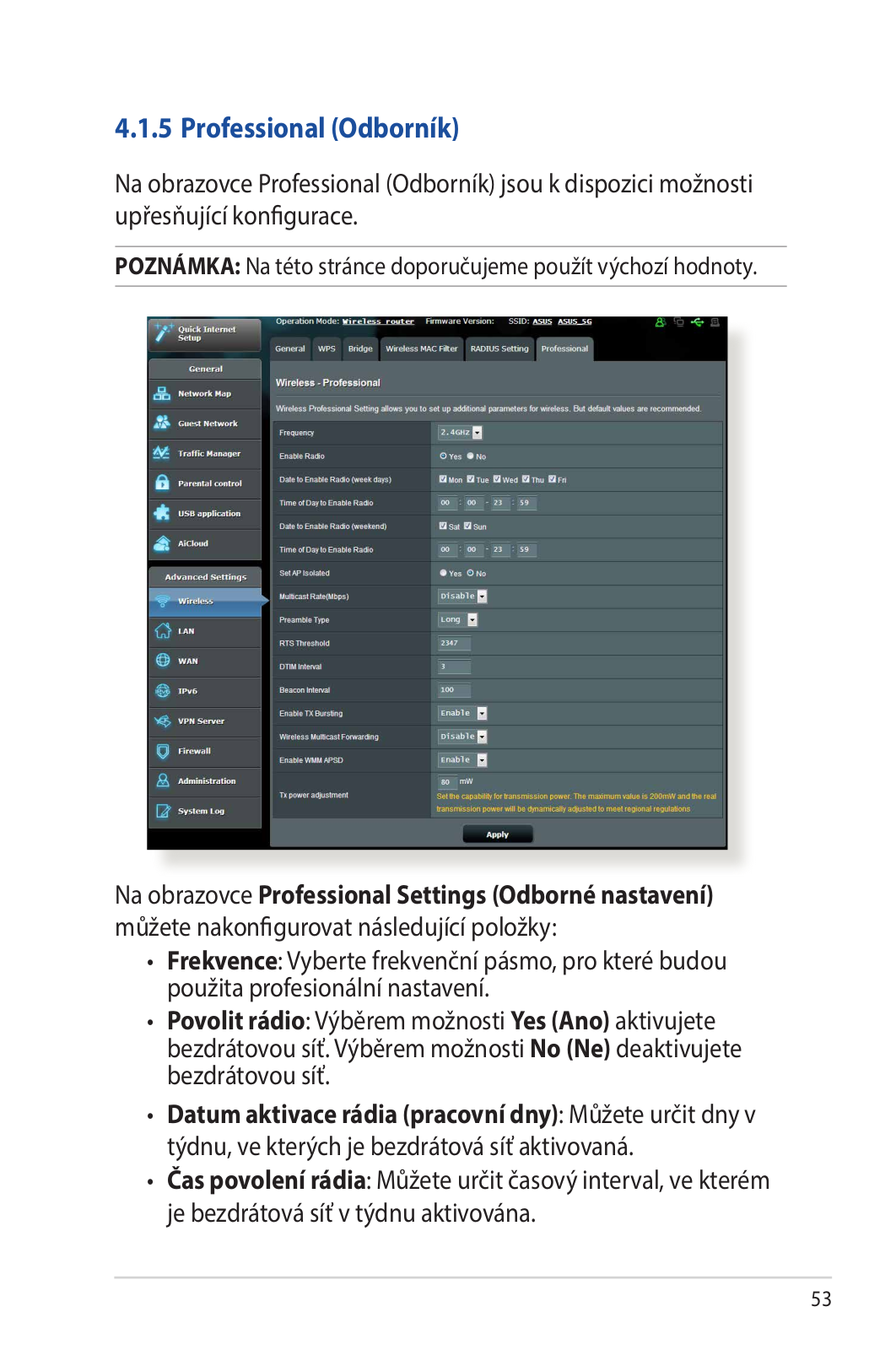

	4.1.5	Professional (Odborník).......................................................	53
4.2	LAN..................................................................................................		55
	4.2.1	LAN IP.........................................................................................	55

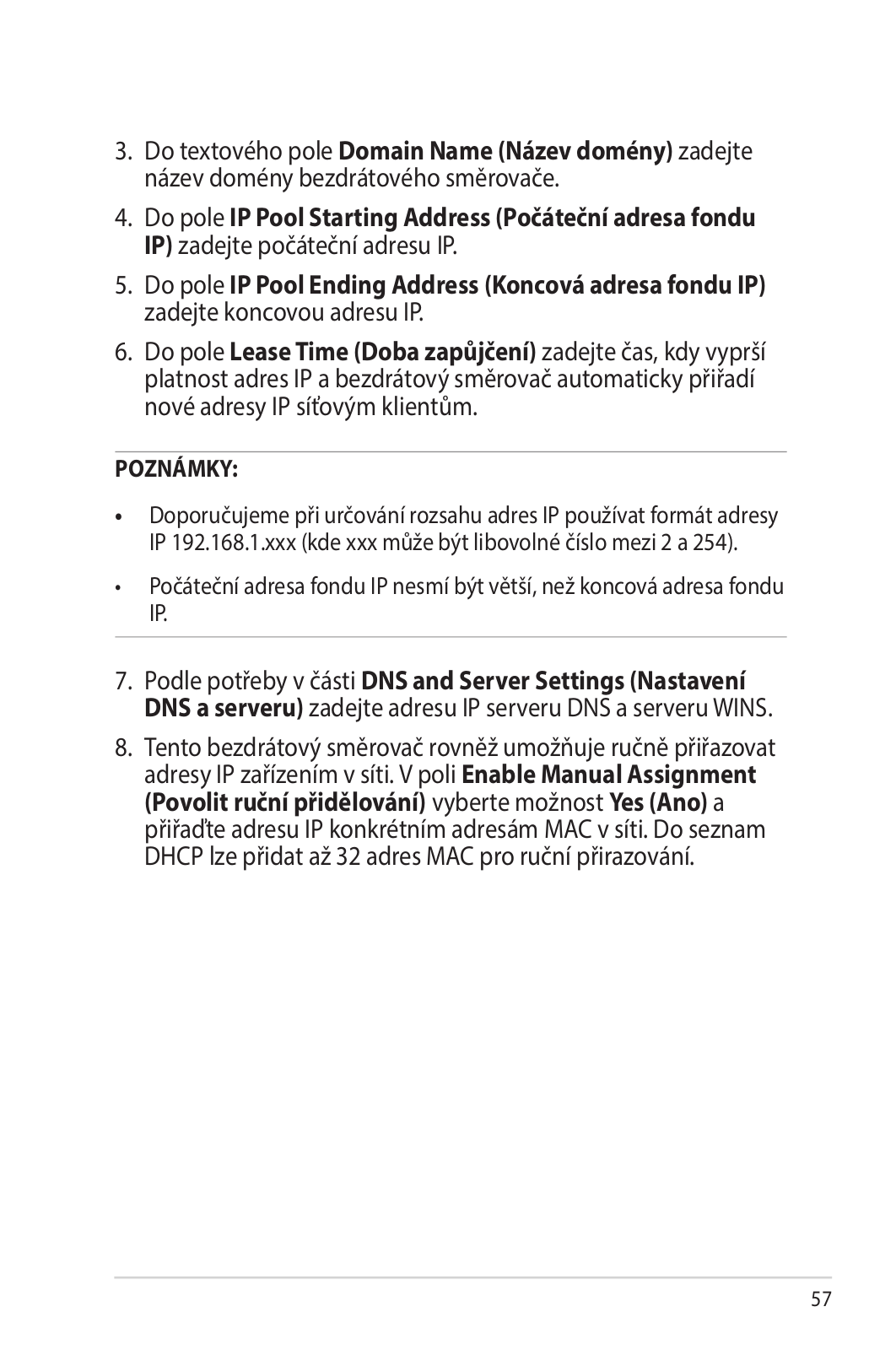

	4.2.2	Server DHCP............................................................................	56
	4.2.3	Route (Trasa)............................................................................	58
	4.2.4	IPTV.............................................................................................	59
4.3	WAN................................................................................................		60
	4.3.1	Internetové připojení...........................................................	60
	4.3.2	Aktivace portů........................................................................	63
	4.3.3	Virtuální server/předávání portů.....................................	65
	4.3.4	DMZ............................................................................................	68
	4.3.5	DDNS..........................................................................................	69

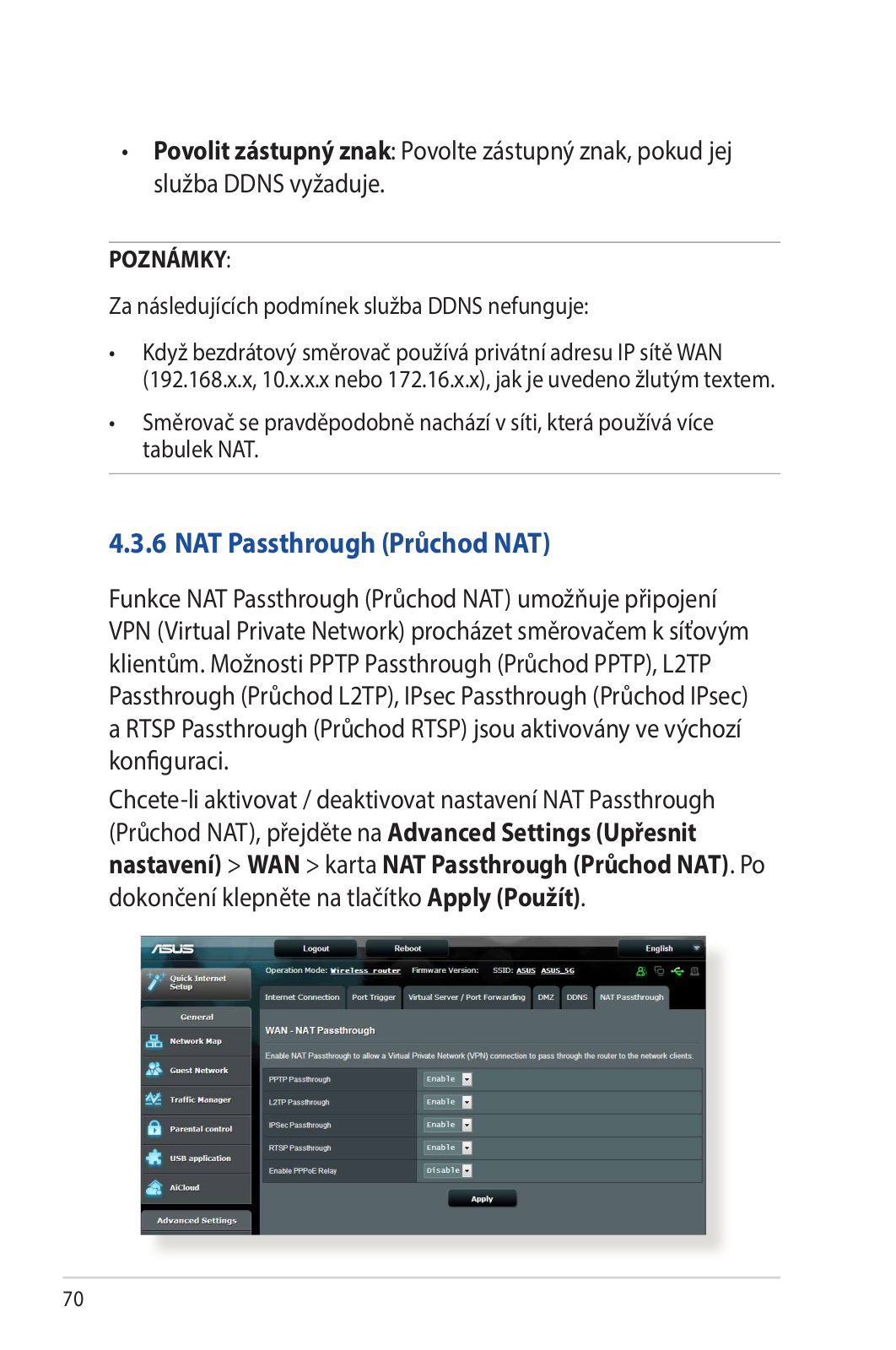

	4.3.6 NAT Passthrough (Průchod NAT).....................................		70
4.4	IPv6.................................................................................................		71
4.5	Server VPN....................................................................................		72
4.6	Brána firewall...............................................................................		73
	4.6.1	General (Obecné)...................................................................	73
	4.6.2 URL Filter (Filtr URL)..............................................................		73

Obsah

	4.6.3 Keyword filter (Filtr klíčových slov)..................................		74

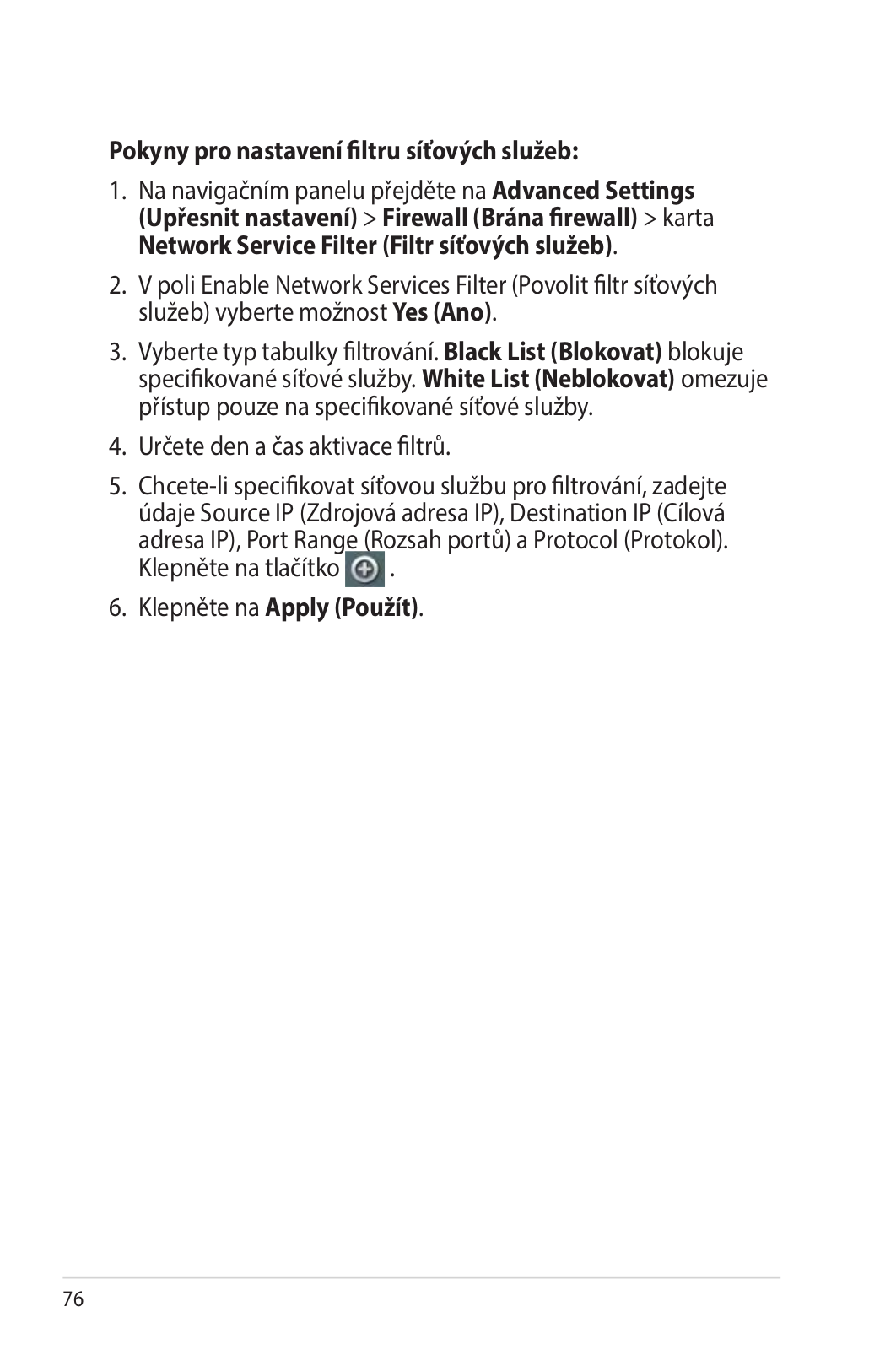

	4.6.4	Filtr síťových služeb...............................................................	75
4.7	Správa............................................................................................		77
	4.7.1	Provozní režim........................................................................	77
	4.7.2	Systém.......................................................................................	78
	4.7.3	Upgradování firmwaru........................................................	79
	4.7.4	Obnovení/uložení/odeslání nastavení...........................	79
4.8	Systémový protokol..................................................................		80

5	Používání nástrojů
5.1	Vyhledání zařízení.....................................................................	81
5.2	Obnova firmwaru.......................................................................	82
5.3	Konfigurování tiskového serveru.........................................	83

5.3.1ASUS EZ Printer Sharing (Sdílení tiskárny ASUS EZ)..83

5.3.2Using LPR to Share Printer (Použít protokol LPR pro

	sdílení tiskárny) ......................................................................	87
5.4	Download Master (Správce stahování)..............................	92

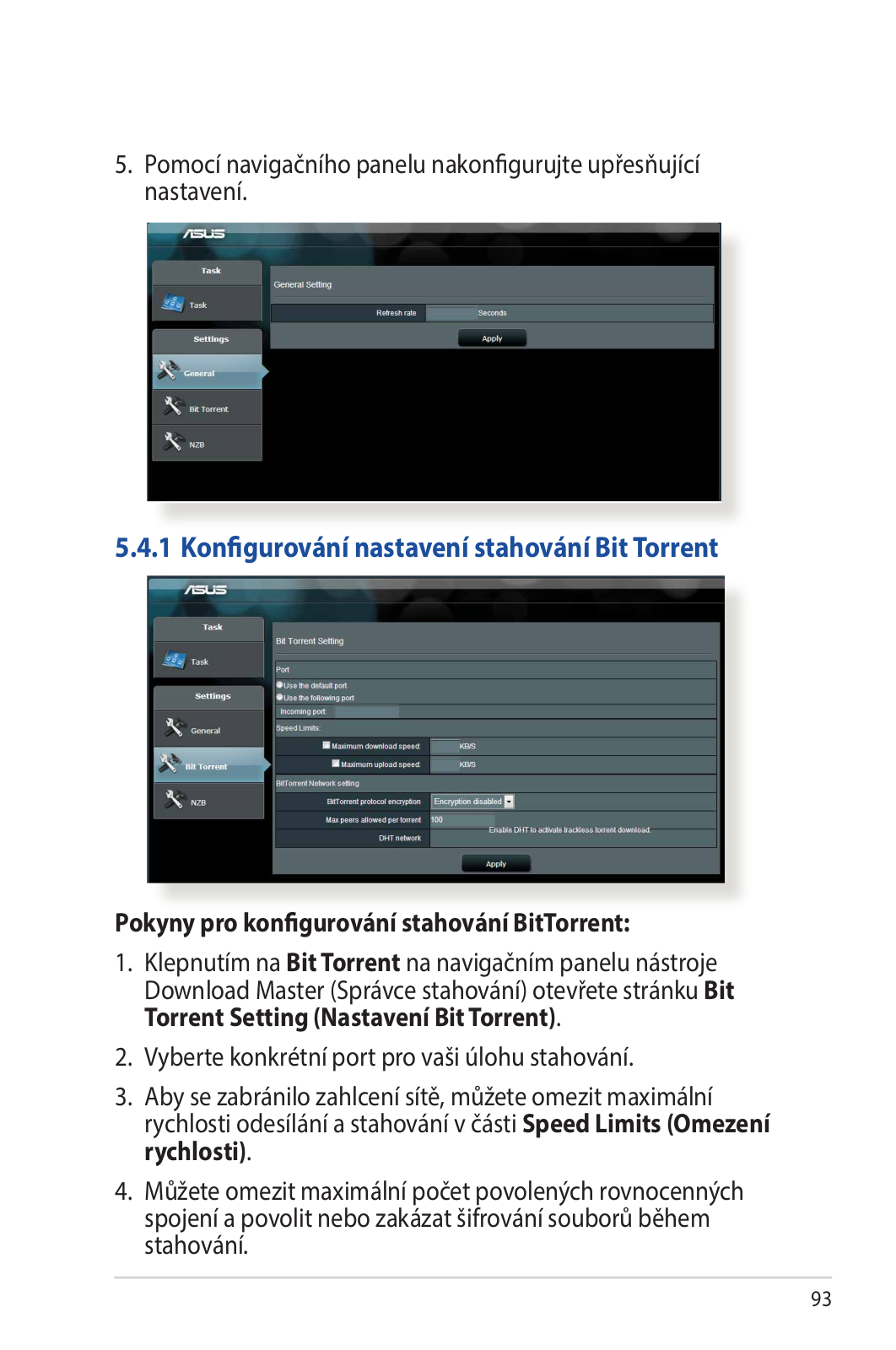

	5.4.1 Konfigurování nastavení stahování Bit Torrent...........	93
	5.4.2 Nastavení NZB.........................................................................	94
6	Odstraňování problémů
6.1	Odstraňování nejčastějších problémů...............................	95
6.2	Často kladené dotazy (FAQ) ..................................................	98
Dodatky
Poznámky..................................................................................................		107
Kontaktní informace společnosti ASUS..........................................		123
Informace o globální horké síťové lince.........................................		124

1Seznámení s bezdrátovým směrovačem

1.1 Vítejte!

Děkujeme vám za zakoupení bezdrátového směrovače ASUS RTN66U C1!

Zcela tenký a stylový směrovač RT-N66U C1 je vybaven duálním pásmem 2.4GH a 5 GHz pro bezkonkurenční souběžné bezdrátové přenášení HD datových proudů; server SMB, server UPnP AV a server FTP pro sdílení souborů 24/7; kapacita zpracování 300 000 relací; a technologie ASUS Green Network, která poskytuje řešení pro úsporu až 70 % energie.

1.2 Obsah krabice

Bezdrátový směrovač RT-N66U C1	Kabel RJ45
Napájecí adaptér	Stručná příručka
Podpůrný disk CD (Příručka, softwarový nástroj)	Záruční karta

POZNÁMKA:

•Pokudjeněkterázpoložekpoškozenánebochybí,kontaktujte společnost ASUS pro technické připomínky a podporu, viz seznam horkých linek podpory společnosti ASUS na zadní straně této příručky.

•Uschovejtepůvodníobalovýmateriálpropřípadbudoucího záručního servisu, například opravy nebo výměny.

1.3 Váš bezdrátový směrovač

Porty rozhraní USB 3.0

K těmto portům připojte zařízení USB 3.0, například pevné disky USB nebo jednotky USB flash.

Indikátor LED LAN

Nesvítí: Vypnuto nebo žádné fyzické připojení. Svítí: Fyzické připojení k místní síti (LAN).

Bliká: Vysílání nebo přijímání dat prostřednictvím bezdrátového připojení.

Indikátor LED WAN

Nesvítí: Vypnuto nebo žádné fyzické připojení. Svítí: Fyzické připojení k rozlehlé místní síti (WAN).

Bliká: Vysílání nebo přijímání dat prostřednictvím bezdrátového připojení.

Indikátor LED 5 GHz / Indikátor LED 2,4 GHz Nesvítí: Žádný signál 5 GHz nebo 2,4 GHz. Svítí: Bezdrátový systém je připraven.

Bliká: Vysílání nebo přijímání dat prostřednictvím bezdrátového připojení.

Indikátor LED napájení

Nesvítí: Žádné napájení.

Svítí: Zařízení je připraveno.

Bliká pomalu: Záchranný režim

Bliká rychle: Zpracovávání WPS.

Port vstupu stejnosměrného napájení

K tomuto portu připojte dodaný adaptér střídavého napájení (AC) a připojte směrovač ke zdroji napájení.

Vypínač

Stisknutím tohoto tlačítka zapnete/vypnete napájení systému.

Porty rozhraní USB 2.0

K těmto portům připojte zařízení USB 2.0, například pevné disky USB nebo jednotky USB flash.

K jednomu z těchto portů připojte kabel USB přístroje iPad pro nabíjení přístroje iPad.

Resetovací tlačítko

Toto tlačítko slouží k resetování nebo obnovení výchozích továrních nastavení systému.

Port WAN (Internet)

K tomuto portu připojte síťový kabel pro navázání připojení WAN.

Porty 1 – 4 místní sítě LAN

K těmto portům připojte síťové kabely pro navázání připojení k místní síti LAN.

Tlačítko WPS

Toto tlačítko slouží ke spuštění Průvodce WPS.

POZNÁMKA:

•Používejtepouzeadaptérdodanýsezařízením.Používáníjiných adaptérů může poškodit zařízení.

•Technické údaje:

Adaptér	Výstup stejnosměrného napájení:
stejnosměrného	+19V s proudem max. 1,75 A;
napájení	+19V s proudem max. 1,75 A;
napájení
Provozní teplota	0~40oC	Skladování	0~70oC
Provozní vlhkost	50~90%	Skladování	20~90%

1.4 Umístění směrovače

Aby byl zajištěn optimální přenos bezdrátového signálu mezi bezdrátovým směrovačem a síťovými zařízeními, zajistěte, aby byly splněny následující podmínky:

•Umístětebezdrátovýsměrovačdocentralizovanéoblastipro maximální bezdrátové pokrytí pro síťová zařízení.

•Udržujtezařízenímimokovovépřekážkyamimopřímé sluneční záření.

•UdržujtezařízenívbezpečnévzdálenostiodzařízeníWi-Fi

802.11g nebo 20 MHz, počítačových periférií 2,4 GHz, zařízení Bluetooth, bezdrátových telefonů, transformátorů, výkonných motorů, fluorescenčního osvětlení, mikrovlnných trub, chladniček a dalšího průmyslového vybavení, aby se zabránilo ztrátě signálu.

•Prozajištěníoptimálníhobezdrátovéhosignálunasměrujtetři odpojitelné antény podle obrázku níže.

90°

1.5 Požadavky na instalaci

Chcete-li vytvořit síť, potřebujete jeden nebo dva počítače, které splňují následující požadavky na systém:

•PortEthernetRJ-45(LAN)(10Base-T/100Base-TX/ 1000BaseTX)

•MožnostpřipojeníkbezdrátovésítiIEEE802.11a/b/g/n/ac

•NainstalovanáslužbaTCP/IP

•Webovýprohlížeč,napříkladInternetExplorer,Firefox,Safari nebo Google Chrome

POZNÁMKA:

•Pokudvevašempočítačinejsouintegroványmožnostipřipojení k bezdrátové síti, můžete do počítače nainstalovat adaptér IEEE 802.11b/g/n/ac WLAN pro připojení k síti.

•Díkydvojpásmovétechnologiitentobezdrátovýsměrovač podporuje bezdrátové signály 2,4 GHz a 5 GHz současně. To vám umožňuje provádět aktivity související s Internetem, například procházení Internetu nebo čtení/psaní e-mailových zpráv prostřednictvím pásma 2,4 GHz a zároveň přenášet datové proudy se zvukovými soubory/ videosoubory o vysokém rozlišení, například filmy nebo hudbu prostřednictvím pásma 5 GHz.

•NěkterázařízenístandarduIEEE802.11n,kteráchcetepřipojitk vaší síti, nemusí podporovat pásmo 5 GHz. Specifikace najdete v uživatelské příručce k příslušnému zařízení.

•EthernetovékabelyRJ-45,kterébudoupoužitykpřipojenísíťových zařízení, nesmí přesahovat 100 metrů.

1.6 Instalace směrovače

DŮLEŽITÉ!

•Abysezabránilomožnýminstalačnímproblémům,přiinstalaci bezdrátového směrovače použijte kabelové připojení.

•PředinstalacíbezdrátovéhosměrovačeASUSproveďtenásledující kroky:

•Pokudvyměňujetestávajícísměrovač,odpojtejejodsítě.

•Odpojtekabely/vodičeodinstalacestávajícíhomodemu.Pokud je modem vybaven záložní baterií, rovněž ji vyjměte.

•Restartujtepočítač(doporučeno).

1.6.1 Pevné připojení

POZNÁMKA: Pro kabelové připojení můžete použít přímý nebo přechodový kabel.

		-N66U C1
			LAN
	Modem		WAN
	Modem
4			2
			2
		Internet	3
			3

Pokyny pro instalaci bezdrátového směrovače prostřednictvím pevného připojení:

1.Připojte adaptér střídavého napájení bezdrátového směrovače ke vstupnímu portu stejnosměrného napájení a připojte jej k elektrické zásuvce.

2.Pomocí dodaného síťového kabelu připojte počítač k portu LAN bezdrátového směrovače.

DŮLEŽITÉ! Zkontrolujte, zda indikátor LED LAN bliká.

3Pomocí síťového kabelu připojte počítač k portu WAN bezdrátového směrovače.

4.Připojte adaptér střídavého napájení modemu ke vstupnímu portu stejnosměrného napájení a připojte jej k elektrické zásuvce.

1.6.2 Bezdrátového připojení

-N66U C1

Smart phone

Tablet

Modem WAN

Internet	2	Laptop	Printer

Pokyny pro konfiguraci bezdrátového směrovače prostřednictvím bezdrátového připojení:

1.Připojte adaptér střídavého napájení bezdrátového směrovače ke vstupnímu portu stejnosměrného napájení a připojte jej k elektrické zásuvce.

2.Pomocí dodaného síťového kabelu připojte počítač k portu WAN bezdrátového směrovače.

3.Připojte adaptér střídavého napájení modemu ke vstupnímu portu stejnosměrného napájení a připojte jej k elektrické zásuvce.

4.Nainstalujte IEEE 802.11a/b/g/n/ac WLAN adaptér do počítače.

POZNÁMKA:

•Podrobnostiopřipojeníkbezdrátovésítivizuživatelskápříručkak adaptéru WLAN.

•Pokynyprokonfigurovánínastavenízabezpečenívašísítěvizčást

Konfigurování nastavení zabezpečení bezdrátového připojení v kapitole 3 této uživatelské příručky.

2 Nastavení hardwaru

2.1Přihlášení k webovému grafickému uživatelskému rozhraní (GUI)

Tento ASUS bezdrátový směrovač je vybaven intuitivním webovým grafickým uživatelským rozhraním (GUI), které umožňuje snadno konfigurovat různé funkce prostřednictvím webového prohlížeče, například Internet Explorer, Firefox, Safari nebo Google Chrome.

POZNÁMKA: Vlastnosti se mohou lišit v závislosti na verzi firmwaru.

Pokyny pro přihlášení k webovému grafickému uživatelskému rozhraní (GUI):

1.Ručně zadejte výchozí adresu IP bezdrátového směrovače do vašeho webového prohlížeče, například Internet Explorer, Firefox, Safari nebo Google Chrome: http://router.asus.com

2.Na stránce pro přihlášení zadejte výchozí uživatelské jméno

(admin) a heslo (admin).

3.Nynímůžetekekonfigurovánírůznýchnastaveníbezdrátového směrovačeASUSpoužívatwebovégrafickéuživatelskérozhraní(GUI).

Horní příkazová tlačítka

QIS

Informační

panel

Navigační

panel

pravý sloupec

prostřední sloupec

POZNÁMKA: Při prvním přihlášení k webovému grafickému uživatelskému rozhraní (GUI) budete automaticky přesměrováni na stránku Rychlého průvodce instalací (QIS).

2.2Rychlé nastavení Internetu (QIS) s automatickým rozpoznáním

Funkce Rychlé nastavení Internetu (QIS) vás provede rychlou konfigurací připojení k Internetu.

POZNÁMKA: Při prvním nastavování internetového připojení stisknutím resetovacího tlačítka na bezdrátovém směrovači obnovte jeho výchozí tovární nastavení.

Pokyny pro použití funkce QIS s automatickým rozpoznáním:

1.Přihlaste se k webovému grafickému uživatelskému rozhraní (GUI). Automaticky se zobrazí stránka QIS.

POZNÁMKY:

•Propřihlášeníkwebovémugrafickémuuživatelskémurozhraní

(GUI) bezdrátového směrovače je ve výchozí konfiguraci uživatelské jméno a heslo admin. Podrobné pokyny pro změnu uživatelského jména a hesla pro přihlášení k bezdrátovému směrovači viz část 4.7.2 Systém.

•Uživatelskéjménoaheslopropřihlášeníkbezdrátovémusměrovači se liší od názvu sítě (SSID) 2,4 GHz/5 GHz a bezpečnostního klíče. Uživatelské jméno a heslo pro přihlášení k bezdrátovému směrovači vám umožňuje přihlásit se k webovému grafickému uživatelskému rozhraní (GUI) bezdrátového směrovače a konfigurovat nastavení bezdrátového směrovače. Název sítě (SSID) 2,4 GHz/5 GHz a bezpečnostní klíč umožňují zařízením Wi-Fi přihlašovat a připojovat se k vaší síti 2,4 GHz/5 GHz.

2.Bezdrátový směrovač automaticky rozpozná, zda je typ vaše připojení ISP Dynamic IP (Dynamická IP), PPPoE, PPTP, L2TP a Static IP (Statická IP). Zadejte nezbytné informace pro váš typ připojení ISP.

DŮLEŽITÉ! Získejte nezbytné informace o typu vašeho připojení k Internetu od vašeho ISP.

pro automatickou adresu IP (DHCP)

pro PPPoE, PPTP a L2TP

pro statickou adresu IP

POZNÁMKA:

•AutomatickérozpoznánívašehotypupřipojeníISPjeprovedeno, když konfigurujete bezdrátový směrovač poprvé nebo když byla obnovena výchozí nastavení vašeho bezdrátového směrovače.

•PokudfunkceRychlénastaveníInternetu(QIS)nerozpoznalatyp vašeho internetového připojení, klepněte na Skip to manual setting (Přeskočit na ruční nastavení) (viz obrazovka zachycená v kroku 1) a ručně nakonfigurujte nastavení připojení.

3.Přiřaďtesíťovýnázev(SSID)azabezpečovacíklíčprovaše bezdrátové připojení 2,4 GHz a 5 GHz. Po dokončení klepněte na tlačítko Apply (Použít).

4.Zobrazí se vaše nastavení Internetu a bezdrátového připojení. Pokračujte klepnutím na Next (Další).

5.Přečtěte si výukový program k bezdrátovému síťovému připojení. Po dokončení klepněte na tlačítko Finish (Dokončit).

2.3 Připojení k bezdrátové síti

Po nakonfigurování bezdrátového směrovače prostřednictvím QIS můžete připojit počítač a další chytrá zařízení k vaší bezdrátové síti.

Pokyny pro připojení k vaší síti:

1.Klepnutím na ikonu v oznamovací oblasti v počítači zobrazíte dostupné bezdrátové sítě.

2.Vyberte bezdrátovou síť, ke které se chcete připojit, a poté klepněte na Connect (Připojit).

3.Zabezpečená bezdrátová síť může vyžadovat zadání klíče zabezpečení, poté klepněte na OK.

4.Vyčkejte, než počítač úspěšně naváže připojení k bezdrátové síti. Zobrazí se stav připojení a ikona sítě v oznamovací oblasti zobrazuje stav .

POZNÁMKY:

•Dalšípodrobnostiokonfigurovánínastaveníbezdrátovésítěvizdalší kapitoly.

•Dalšípodrobnostiopřipojenízařízeníkbezdrátovésítivizuživatelská příručka k zařízení.

3Konfigurování obecných nastavení

3.1 Používání mapy sítě

Funkce Network Map (Mapa sítě) umožňuje konfigurovat nastavení zabezpečení sítě, spravovat síťové klienty a sledovat zařízení USB.

3.1.1Konfigurování nastavení zabezpečení bezdrátového připojení

Chcete-li chránit vaši bezdrátovou síť před neoprávněným přístupem, je třeba nakonfigurovat nastavení jejího zabezpečení.

Pokyny pro konfigurování zabezpečení bezdrátového připojení:

1.Na navigačním panelu přejděte na General (Obecné) > Network Map (Mapa sítě).

2.Výběrem ikony System status (Stav systému) na obrazovce

Network Map (Mapa sítě) zobrazíte nastavení zabezpečení bezdrátového připojení, například SSID, úroveň zabezpečení a nastavení šifrování.

POZNÁMKA: Můžete nakonfigurovat různá nastavení zabezpečení bezdrátového připojení pro pásma 2,4 GHz a 5 GHz.

Nastavení zabezpečení 2,4 GHz Nastavení zabezpečení 5GHz

3.Do pole Wireless name (SSID) (Název bezdrátové sítě (SSID)) zadejte jedinečný název vaší bezdrátové sítě.

4.V rozevíracím seznamu Security Level (Úroveň zabezpečení) vyberte metodu šifrování pro vaši bezdrátovou síť.

DŮLEŽITÉ! Standard IEEE 802.11n/ac zakazuje používání vysoké prostupnosti s metodami šifrování WEP nebo WPA-TKP jako šifry unicast. Použijete-li tyto metody šifrování, vaše rychlost přenosu dat klesne na připojení IEEE 802.11g 54 Mb/s.

5.Zadejte váš zabezpečovací klíč.

6.Po dokončení klepněte na tlačítko Apply (Použít).

3.1.2 Správa síťových klientů

Pokyny pro správu síťových klientů:

1.Na navigačním panelu přejděte na General (Obecné) > karta

Network Map (Mapa sítě).

2.Výběrem ikony Client Status (Stav klientů) na obrazovce Network Map (Mapa sítě) zobrazte informace o vašich síťových klientech.

3.Chcete-li některému klientovi blokovat přístup k vaší síti, vyberte klienta a klepněte na Block (Blokovat).

3.1.3 Sledování vašeho zařízení USB

Tento bezdrátový směrovač ASUS je vybaven dvěma porty USB 2.0 pro připojení zařízení USB nebo tiskárny USB pro sdílení souborů a tiskárny s klienty ve vaší síti.

POZNÁMKA:

•Chcete-litutofunkcipoužívat,jetřebapřipojitpaměťovézařízení

USB, například pevný disk USB nebo disk USB flash, k portu USB2.0 na zadním panelu bezdrátového směrovače. Paměťové zařízení USB musí být správně naformátováno a rozděleno na oddíly. Viz seznam podporovaných disků Plug-n-Share na adrese http://event.asus. com/networks/disksupport

•PortyUSBpodporujídvějednotkyUSBnebojednutiskárnuajednu jednotku USB najednou.

DŮLEŽITÉ! Nejdříve je třeba vytvořit sdílený účet a oprávnění / přístupová práva, na základě kterých budou moci ostatní síťoví klienti přistupovat k zařízení USB prostřednictvím serveru FTP/nástroje klienta FTP jiného výrobce, aplikace Servers Center (Centrum serverů), Samba nebo AiCloud. Další podrobnosti viz část 3.5.Používání aplikace USB a

3.6 Používání služby AiCloud v této uživatelské příručce.

Pokyny pro sledování vašeho zařízení USB:

1.Na navigačním panelu přejděte na General (Obecné) > Network Map (Mapa sítě).

2.Výběrem ikony USB Disk Status (Stav disku USB) na obrazovce Network Map (Mapa sítě) zobrazíte informace o vašem zařízení USB.

3.Klepnutím na GO (PŘEJÍT) v poli AiDisk Wizard (Průvodce AiDisk) nakonfigurujte server FTP pro sdílení souborů v Internetu.

POZNÁMKA:

•Dalšípodrobnostivizčást3.5.2 Používání aplikace Servers Center (Centrum serverů) v této uživatelské příručce.

•TentobezdrátovýsměrovačfungujesvětšinoudiskůUSBHDD/disků

Flash (do velikosti 2 TB) a podporuje oprávnění ke čtení a zápisu pro formátyFAT16,FAT32,EXT2,EXT3aNTFS.

Bezpečné odebrání disku USB

DŮLEŽITÉ: Nesprávné odebrání USB disku může vést k poškození dat.

Pokyny pro bezpečné odebrání disku USB:

1.Na navigačním panelu přejděte na General (Obecné) >

Network Map (Mapa sítě).

2. V pravém horním rohu klepněte na > Eject USB disk (Vyjmout disk USB). Po úspěšném vyjmutí disku USB se zobrazí stav USB jako Unmounted (Odpojeno).

3.2 Vytvoření hostované sítě

Funkce Guest Network (Hostovaná síť) poskytuje dočasným návštěvníkům připojení k Internetu prostřednictvím přístupu k samostatným SSID nebo sítím bez přístupu k vaší privátní síti.

POZNÁMKA: Zařízení RT-N66U C1 podporuje maximálně šest SSID (tři 2,4 GHz a tři 5 GHz SSID).

Pokyny pro vytvoření hostované sítě:

1.Na navigačním panelu přejděte na General (Obecné) > Guest Network (Hostovaná síť).

2.Na obrazovce Guest Network (Hostovaná síť) vyberte frekvenční pásmo 2,4 GHz nebo 5 GHz pro hostovanou síť, kterou chcete vytvořit.

3.Klepněte na Enable (Aktivovat).

4.Chcete-li nakonfigurovat další položky, klepněte na Modify (Úpravy).

5.Klepněte na Yes (Ano) na obrazovce Enable Guest Network (Aktivovat hostovanou síť).

6.Přiřaďtenázevbezdrátovéhopřipojenídočasnésítěvpoli

Network Name (SSID) (Název sítě (SSID)).

7.Vyberte nastavení Authentication Method (Metoda ověřování).

8.Vyberte způsob Encryption (Šifrování).

9.Určete Access time (Čas přístupu) nebo vyberte Limitless (Bez omezení).

10.Vyberte možnost Disable (Zakázat) nebo Enable (Povolit) u položky Access Intranet (Přístup k Intranetu).

11.Po dokončení klepněte na tlačítko Apply (Použít).

3.3 Používání správce provozu

3.3.1 Správa šířky pásma QoS (Quality of Service)

Služba Quality of Service (QoS) umožňuje nastavit prioritu pásma a spravovat síťový provoz.

Pokyny pro nastavení priority šířky pásma:

1.Na navigačním panelu přejděte na General (Obecné) > Traffic Manager (Správce provozu) > karta QoS.

3.Klepnutím na ON (ZAPNUTO) aktivujte výchozí pravidlo a vyplňte políčka šířky pásma odesílání a přijímání.

POZNÁMKA: Požádejte vašeho ISP o informace o šířce pásma.

3. Klepněte na tlačítko Save (Uložit).

POZNÁMKA: Položka User Specify Rule List (Seznam pravidel určených uživatelem) je určena pro pokročilá nastavení. Chcete-li upřednostnit konkrétní síťové aplikace a síťové služby, klepněte na položku Userdefined QoS rules (Seznam pravidel určených uživatelem) nebo User-defined Priority (Priorita definovaná uživatelem) v rozevíracím seznamu v pravém horním rohu.

4.Na stránce user-defined QoS rules (Seznam pravidel určených uživatelem) jsou k dispozici čtyři výchozí typy online služeb – procházení webu, HTTPS a přenosy souborů. Vyberte upřednostňovanou službu, vyplňte údaje Source IP or MAC (Zdrojová IP nebo MAC), Destination Port (Cílový port), Protocol (Protokol), Transferred (Přeneseno) a Priority (Priorita) a potom klepněte na Apply (Použít). Údaje budou nakonfigurovány na obrazovce pravidel QoS.

POZNÁMKY

•PřizadávánízdrojovéIPneboMACjsouk dispozicinásledující možnosti:

a)Zadejte specifickou adresu IP, například„192.168.122.1“.

b)Zadejte adresy IP v rámci jedné podsítě nebo jednoho fondu IP, například„192.168.123.*“ nebo„192.168.*.*“

c)Zadejte všechny adresy IP jako„*.*.*.*“ nebo ponechte pole prázdné.

d)Formát adresy MAC je šest skupin dvou hexadecimálních číslic oddělených dvojtečkou (:), v pořadí přenášení (například 12:34:56:aa:bc:ef)

•Cosetýčerozsahuzdrojovýchnebocílovýchportů,jsouk dispozici následující množnosti:

a)Zadejte konkrétní port, například„95“.

b)Zadejte porty v rozsahu, například„103:315“,„>100“ nebo „<65535“.

•SloupecTransferred (Přeneseno) obsahuje údaje o provozu odesílání a přijímání (odchozí a příchozí síťový provoz) pro jednu relaci. V tomto sloupci můžete nastavit limit síťového provozu (v KB) pro konkrétní službu, aby byly vygenerovány konkrétní priority pro službu přiřazenou konkrétnímu portu. Například pokud dva síťoví klienti PC 1 a PC 2 přistupují k Internetu (nastaveno jako port 80), ale PC 1 přesáhl limit síťového provozu z důvodu stahování, bude snížena priorita PC 1. Pokud nechcete nastavit omezení provozu, můžete ponechat políčko prázdné.

5.Na stránce User-defined Priority (Priorita definovaná uživatelem) můžete upřednostnit síťové aplikace nebo zařízení do pěti úrovní v rozevíracím seznamu user-defined QoS rules (Seznam pravidel určených uživatelem). Na základě úrovně priority můžete použít následující metody odesílání datových paketů:

•Změňtepořadíodesílanýchsíťovýchpaketů,kteréjsou odesílány do Internetu.

•VtabulceUpload Bandwidth (Šířka pásma odesílání) nastavte Minimum Reserved Bandwidth (Minimální vyhrazená šířka pásma) a Maximum Bandwidth Limit (Maximální omezení šířky pásma) pro různé síťové aplikace s různými úrovněmi priority. Procenta ukazují rychlosti šířek pásma odesílání, které jsou k dispozici pro určené síťové aplikace.

POZNÁMKY:

•Paketynízképriorityjsouzrušenyprozajištěnípřenosupaketů vysoké priority .

•VtabulceDownload Bandwidth (Šířka pásma stahování) nastavte

Maximum Bandwidth Limit (Maximální omezení šířky pásma) pro různé síťové aplikace v odpovídajícím pořadí. Odesílaný paket s vyšší prioritou způsobí přijímaný paket s vyšší prioritou.

•Pokudaplikacesvysokouprioritouneodesílajížádnépakety,jepro pakety nízké priority k dispozici plná přenosová rychlost připojení k Internetu.

6.Nastavte paket nejvyšší priority. Pro zajištění hladkého hraní online můžete nastavit ACK, SYN a ICMP jako paket nejvyšší priority.

POZNÁMKA: Nejdříve aktivujte QoS a potom nakonfigurujte limity rychlosti odesílání a stahování.

+ 96 hidden pages
