ASUS ROG Maximus XII Formula Service Manual [de]

ROG MAXIMUS XII
FORMULA

Motherboard

G16531
Überarbeitete Ausgabe V2

März 2020

Copyright © 2020 ASUSTeK COMPUTER INC. Alle Rechte vorbehalten.

Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche schriftliche
Genehmigung von ASUSTeK COMPUTER INC. (“ASUS”) mit jeglichen Mitteln in jeglicher Form reproduziert, übertragen,
transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als
Sicherungskopie angelegter Dokumentation.

Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert
wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.

ASUS BIETET DIESES HANDBUCH IN SEINER VORLIEGENDEN FORM AN, OHNE JEGLICHE GARANTIE, SEI SIE DIREKT
ODER INDIREKT, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF INDIREKTE GARANTIEN ODER BEDINGUNGEN
BEZÜGLICH DER VERKÄUFLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. IN KEINEM FALL IST ASUS,
SEINE DIREKTOREN, LEITENDEN ANGESTELLTEN, ANGESTELLTEN ODER AGENTEN HAFTBAR FÜR JEGLICHE
INDIREKTEN, SPEZIELLEN, ZUFÄLLIGEN ODER FOLGESCHÄDEN (EINSCHLIESSLICH SCHÄDEN AUFGRUND
VON PROFITVERLUSTEN, GESCHÄFTSVERLUSTEN, NUTZUNGS- ODER DATENVERLUSTEN, UNTERBRECHUNG
VON GESCHÄFTSABLÄUFEN ET CETERA), SELBST WENN ASUS VON DER MÖGLICHKEIT SOLCHER SCHÄDEN
UNTERRICHTET WURDE, DIE VON DEFEKTEN ODER FEHLERN IN DIESEM HANDBUCH ODER AN DIESEM PRODUKT
HERRÜHREN.

DIE TECHNISCHEN DATEN UND INFORMATIONEN IN DIESEM HANDBUCH SIND NUR ZU INFORMATIONSZWECKEN
GEDACHT, SIE KÖNNEN JEDERZEIT OHNE VORANKÜNDIGUNG GEÄNDERT WERDEN UND SOLLTEN NICHT ALS
VERPFLICHTUNG SEITENS ASUS ANGESEHEN WERDEN. ASUS ÜBERNIMMT KEINE VERANTWORTUNG ODER
HAFTUNG FÜR JEGLICHE FEHLER ODER UNGENAUIGKEITEN, DIE IN DIESEM HANDBUCH AUFTRETEN KÖNNTEN,
EINSCHLIESSLICH DER DARIN BESCHRIEBENEN PRODUKTE UND SOFTWARE.

In diesem Handbuch erscheinende Produkte und Firmennamen könnten eingetragene Warenzeichen oder Copyrights der
betreffenden Firmen sein und dienen ausschließlich zur Identifikation oder Erklärung und zum Vorteil des jeweiligen Eigentümers,
ohne Rechtsverletzungen zu beabsichtigen.

Angebot, Quellcode bestimmter Software zur Verfügung zu stellen

Dieses Produkt enthält urheberrechtlich geschützte Software, die unter der General Public License ("GPL") oder Lesser General
Public License Version ("LGPL") lizenziert sind und/oder anderen Free Open Source Software. . Solche Software in diesem
Produkt wird ohne jegliche Gewährleistung, soweit nach anwendbarem Recht zulässig, verteilt. Kopien der Lizenzen sind in diesem
Produkt enthalten.

Soweit die geltenden Lizenz Sie zum Quellcode dieser Software und/oder andere zusätzliche Daten berechtigt, können Sie es für
einen Zeitraum von drei Jahren seit der letzten Auslieferung des Produktes benutzen, entweder

(1) kostenlos, indem Sie es unter https://www.asus.com/support/ herunterladen
oder
(2) für die Kosten der Vervielfältigung und Zulieferung, abhängig vom bevorzugten Lieferunternehmen und dem Ort, wohin Sie es

versendet haben wollen, durch das Senden einer Anfrage an:

ASUSTek COMPUTER INC.
Legal Compliance Dept.
1F., No. 15, Lide Rd.,
Beitou Dist., Taipei City 112,
Taiwan

In Ihrer Anfrage geben Sie bitte den Namen, die Modellnummer und Version, die Sie im Info-Feld des Produkts, für das Sie den
entsprechenden Quellcode erhalten möchten, finden und Ihre Kontaktdaten an, so dass wir die Konditionen und Frachtkosten mit
Ihnen abstimmen können.

Der Quellcode wird OHNE JEGLICHE HAFTUNG vertrieben und unter der gleichen Lizenz wie der entsprechende Binär/
Objektcode.

Dieses Angebot gilt für jeden mit Erhalt dieser Mitteilung.
ASUSTeK ist bestrebt, vollständigen Quellcode ordnungsgemäß zur Verfügung zu stellen, wie in verschiedenen Free Open Source

Software-Lizenzen vorgeschrieben. Wenn Sie jedoch Probleme bei der Erlangung des vollständigen entsprechenden Quellcodes
haben, sind wir sehr dankbar, wenn Sie uns eine Mitteilung an die E-Mail-Adresse [e-mail] unter Angabe des Produkts
und der Beschreibung des Problems senden (schicken Sie bitte KEINE großen Anhänge wie Quellcode-Archive, etc. an diese
E-Mail-Adresse).

ii

Inhaltsverzeichnis

Sicherheitsinformationen ................................................................................................................................ v

Über dieses Handbuch ................................................................................................................................... vi

ROG MAXIMUS XII FORMULA Spezifikationsübersicht ............................................................................vii

Anschlüsse mit gemeinsam genutzter Bandbreite .................................................................................... xii

Verpackungsinhalt ........................................................................................................................................xiv

Installationswerkzeuge und Komponenten ................................................................................................xv

Kapitel 1: Produkteinführung

1.1 Bevor Sie beginnen .....................................................................................................................1-1

1.2 Motherboard-Layout ...................................................................................................................1-2

Kapitel 2: Grundinstallation

2.1 Ihr Computersystem aufbauen ..................................................................................................2-1

2.1.1 CPU Installation .......................................................................................................2-1

2.1.2 Installation des Kühlsystems ...................................................................................2-3

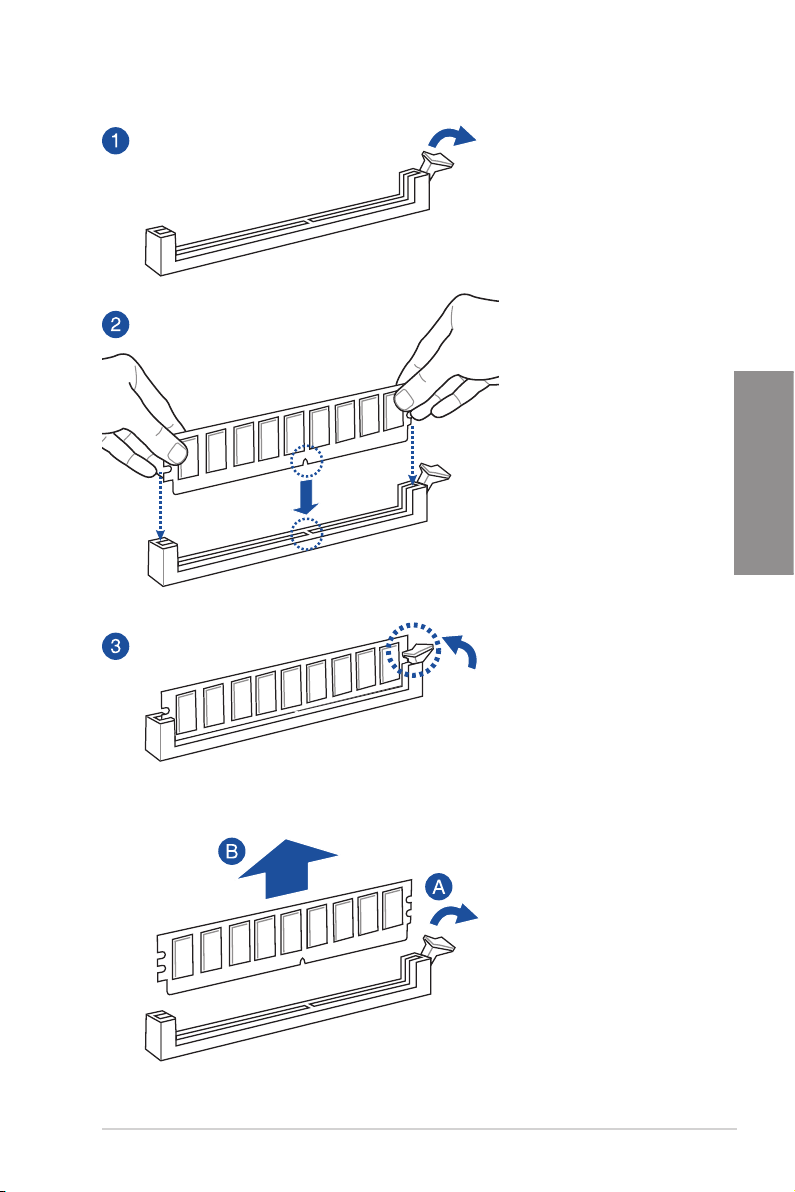

2.1.3 DIMM Installation .....................................................................................................2-5

2.1.4 M.2 Installation .........................................................................................................2-6

2.1.5 Motherboard Installation ..........................................................................................2-9

2.1.6 ATX Stromversorgung ...........................................................................................2-10

2.1.7 SATA-Geräteanschlüsse........................................................................................2-11

2.1.8 E/A-Anschlüsse auf der Frontseite ........................................................................2-12

2.1.9 Erweiterungskarte installieren ...............................................................................2-13

2.1.10 Installation der WLAN-Antenne .............................................................................2-15

2.2 BIOS Update Utility ...................................................................................................................2-16

2.3 Rücktafel- und Audio-Anschlüsse des Motherboards ..........................................................2-17

2.3.1 Hintere E/A-Anschlüsse .........................................................................................2-17

2.3.2 Audio E/A-Anschlüsse ...........................................................................................2-19

2.4 Erstmaliges Starten ...................................................................................................................2-21

2.5 Ausschalten des Computers ...................................................................................................2-21

Kapitel 3: BIOS- und RAID-Unterstützung

3.1 Kennenlernen des BIOS .............................................................................................................3-1

3.2 BIOS-Setup-Programm ...............................................................................................................3-2

3.3 EZ Update .....................................................................................................................................3-2

3.4 ASUS EZ Flash 3 .........................................................................................................................3-3

3.5 ASUS CrashFree BIOS 3 .............................................................................................................3-4

3.6 RAID Konfigurationen .................................................................................................................3-5

iii

Anhang

Q-Code-Tabelle .............................................................................................................................................A-1

Hinweise ...................................................................................................................................................... A-5

ASUS Kontaktinformation ......................................................................................................................... A-12

iv

Sicherheitsinformationen

Elektrische Sicherheit

• Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie
das System an einem anderen Ort aufstellen.

• Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der
Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. Wenn möglich, entfernen Sie alle
Stromkabel vom bestehenden System, bevor Sie ein Gerät hinzufügen.

• Vor dem Anschließen oder Entfernen von Signalkabeln vom Motherboard, müssen alle Netzleitungen
ausgesteckt sein.

• Erbitten Sie professionelle Unterstützung, bevor Sie einen Adapter oder eine Verlängerungsschnur
verwenden. Diese Geräte könnten die Erdung unterbrechen.

• Prüfen Sie, ob das Netzteil auf die Spannung Ihrer Region richtig eingestellt ist. Sind Sie sich über
die Spannung der von Ihnen benutzten Steckdose nicht sicher, erkundigen Sie sich bei Ihrem
Energieversorgungsunternehmen vor Ort.

• Ist das Netzteil defekt, versuchen Sie nicht, es zu reparieren. Wenden Sie sich an den qualifizierten
Kundendienst oder Ihre Verkaufsstelle.

Betriebssicherheit

• Vor Installation des Motherboards und Anschluss von Geräten sollten Sie alle mitgelieferten Handbücher
gewissenhaft lesen.

• Vor Inbetriebnahme des Produkts müssen alle Kabel richtig angeschlossen sein und die Netzleitungen
dürfen nicht beschädigt sein. Bemerken Sie eine Beschädigung, kontaktieren Sie sofort Ihren Händler.

• Um Kurzschlüsse zu vermeiden, halten Sie Büroklammern, Schrauben und Heftklammern fern von
Anschlüssen, Steckplätzen, Sockeln und Stromkreisen.

• Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen. Stellen Sie das Produkt nicht an einem Ort
auf, an dem es nass werden könnte.

• Stellen/legen Sie das Produkt auf eine stabile Fläche.

• Sollten technische Probleme mit dem Produkt auftreten, kontaktieren Sie den qualifizierten Kundendienst
oder Ihre Verkaufsstelle.

• Ihr Motherboard darf nur in einer Umgebung mit einer Temperatur zwischen 0 °C und 40 °C verwendet
werden.

v

Über dieses Handbuch

Dieses Benutzerhandbuch enthält Informationen, die Sie bei der Installation und Konfiguration des Motherboards
brauchen.

Wie dieses Handbuch aufgebaut ist

Dieses Handbuch enthält die folgenden Abschnitte:

• Kapitel 1: Produkteinführung

Dieses Kapitel beschreibt die Leistungsmerkmale des Motherboards und die neuen Technologien, die es
unterstützt. Es beschreibt Schalter, Brücken und Konnektoren auf dem Motherboard.

• Kapitel 2: Grundinstallation

Dieses Kapitel führt die Hardwareeinstellungsvorgänge auf, die Sie bei der Installation der
Systemkomponenten ausführen müssen.

• Kapitel 3: BIOS- und RAID-Unterstützung

In diesem Kapitel erfahren Sie, wie Sie das BIOS starten, das BIOS mit dem EZ Flash-Dienstprogramm
aktualisieren und RAID unterstützen.

Wo finden Sie weitere Informationen

In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software-Updates.

1. ASUS Webseite

Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und
Softwareprodukte.

2. Optionale Dokumentation

Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem
Händler hinzugefügt wurden. Diese Dokumente sind nicht Teil des Standardpakets.

Anmerkungen zu diesem Handbuch

Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem
Handbuch benutzt werden.

ACHTUNG: Informationen, um beim Ausführen einer Aufgabe Schäden an den Komponenten
und Verletzungen zu vermeiden.

WICHTIG: Anweisungen, denen Sie folgen MÜSSEN, um die Aufgabe zu vollenden.

HINWEIS: Tipps und zusätzliche Informationen, die Ihnen helfen, die Aufgabe zu vollenden.

vi

ROG MAXIMUS XII FORMULA Spezifikationsübersicht

Intel Sockel LGA 1200 für 10. Generation Intel Core™, Pentium Gold und Celeron
Prozessoren*

CPU

Chipsatz

Speicher

Erweiterungssteckplätze

Multi-GPU Unterstützung

Speicher

Unterstützt Intel 14 nm CPU
Unterstützt Intel Turbo Boost Technologie 2.0 und Intel Turbo Boost Max Technologie 3.0**

* Siehe www.asus.com für die CPU Support-Liste.
** Die Unterstützung der Intel Turbo Boost Max Technologie 3.0 ist abhängig vom CPU-Typ.

Intel Z490 Chipsatz
4 x DIMM, Max. 128 GB, DDR4 4700+ (Übertaktung) / 4600 (Übertaktung) / 4500

(Übertaktung) / 4400 (Übertaktung) / 4266 (Übertaktung) / 4133 (Übertaktung) / 4000
(Übertaktung) / 3866 (Übertaktung) / 3733 (Übertaktung) / 3600 (Übertaktung) / 3466
(Übertaktung) / 3400 (Übertaktung) / 3333 (Übertaktung) / 3200 (Übertaktung) / 3000
(Übertaktung) / 2933 (Übertaktung) / 2800 (Übertaktung) / 2666 / 2400 / 2133 MHz nicht­ECC, ungepufferter Speicher*

Dual-Kanal-Speicherarchitektur
Unterstützt Intel Extreme Memory Profile (XMP)
OptiMem III

* Intel Core™ i9/i7-CPUs der 10. Generation unterstützen 2933/2800/2666/2400/2133 nativ. Schauen

Sie unter www.asus.com für die Liste qualifizierter Händler von Speichermodulen.

Intel Prozessoren der 10. Generation***

2 x PCIe 3.0 x16 Steckplätze (unterstützen x16 oder x8/x8 Modus)

Intel Z490 Chipsatz

1 x PCIe 3.0 x16 Steckplatz (unterstützt x4 Modus)*
1 x PCIe 3.0 x1 Steckplatz**

* Der PCIEX16_3 teilt die Bandbreite mit dem M.2_3.
* Wenn M.2_3 im x4 Modus ausgeführt wird, wird PCIEX16_3 deaktiviert. Wenn M.2_3 und

PCIEX16_3 beide belegt sind, wird M.2_3 im x2 Modus und PCIEX16_3 im x1 Modus ausgeführt.

** Der PCIEX1 teilt die Bandbreite mit dem M.2_1. Wenn M.2_1 im x4 Modus ausgeführt wird, wird

PCIEX1 deaktiviert.

*** Unterstützt die PCIe-Verzweigung für die RAID auf CPU-Funktion.

Unterstützt NVIDIA 2-Wege-SLI-Technologie
Unterstützt AMD 3-Wege-CrossFireX™-Technologie

Insgesamt werden 3 x M.2 Steckplätze und 6 x SATA 6 Gb/s Anschlüsse unterstützt.
Intel Z490 Chipsatz

1 x M.2_1 Steckplatz (Key M), Typ 2242/2260/2280/22110
(unterstützt PCIe 3.0 x4 & SATA Modus)*

1 x M.2_2 Steckplatz (Key M), Typ 2242/2260/2280
(unterstützt PCIe 3.0 x4 Modus)**

1 x M.2_3 Steckplatz (Key M), Typ 2242/2260/2280
(unterstützt PCIe 3.0 x4 Modus)***

6 x SATA 6 Gb/s Anschlüsse**
Intel Rapid Storage Technologie unterstützt Raid 0, 1, 5, 10
Erfüllt die Anforderungen für Intel Optane™ Speicher

* Der M.2_1 teilt die Bandbreite mit dem PCIEX1. Wenn der PCIEX1 belegt ist, wird der M.2_1 im

x2- oder SATA-Modus ausgeführt (wenn M.2_1 im SATA-Modus ausgeführt wird, wird SATA6G_2
deaktiviert).

** Der M.2_2 teilt die Bandbreite mit dem SATA6G_56. Wenn M.2_2 im x4 Modus ausgeführt wird,

wird SATA6G_56 deaktiviert. Der M.2_2 arbeitet standardmäßig im x2 Modus.

*** Der M.2_3 teilt die Bandbreite mit dem PCIEX16_3. Wenn PCIEX16_3 im x4 Modus ausgeführt

wird, wird M.2_3 deaktiviert. Wenn M.2_3 und PCIEX16_3 beide belegt sind, wird M.2_3 im x2
Modus und PCIEX16_3 im x1 Modus ausgeführt.

(Fortsetzung auf der nächsten Seite)

vii

ROG MAXIMUS XII FORMULA Spezifikationsübersicht

1 x Intel I225-V Ethernet

Ethernet

WLAN & Bluetooth

USB

Audio

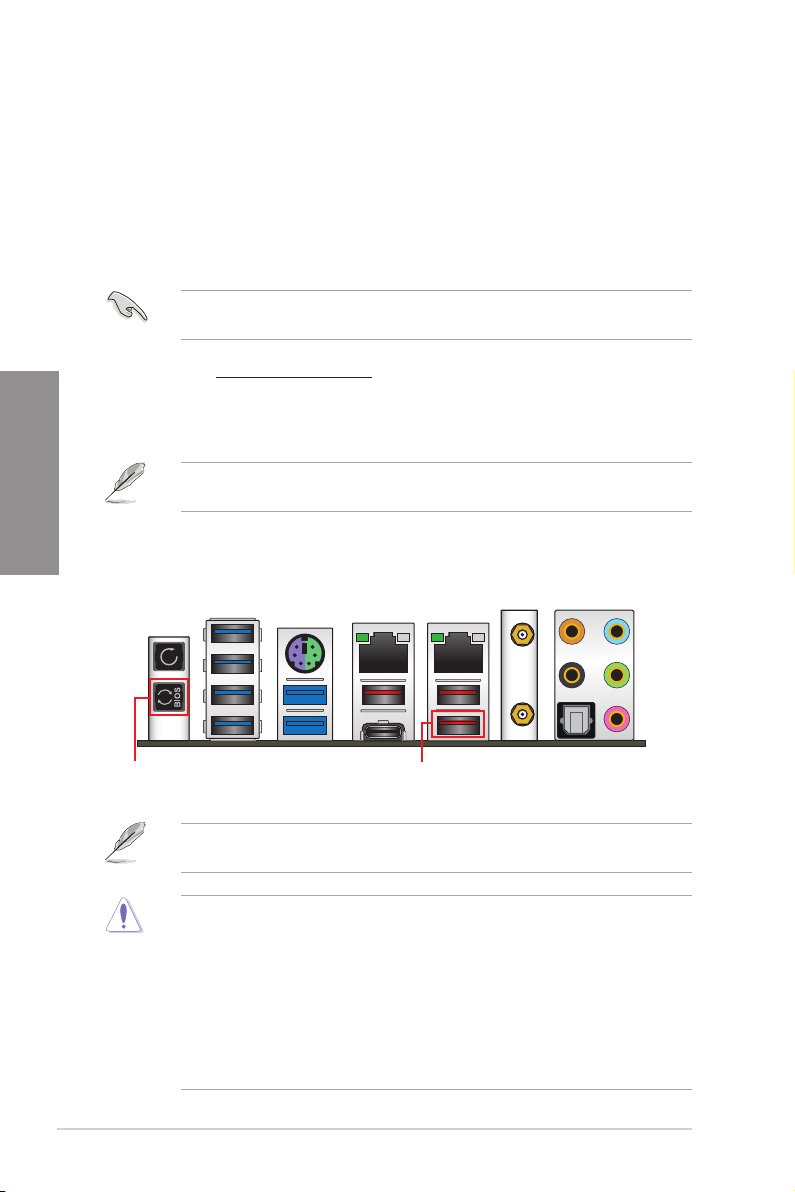

Rückseite E/A-Anschlüsse

1 x Marvell AQtion AQC107 10 Gb Ethernet
ASUS LANGuard

Intel Wi-Fi 6 AX201
2 x 2 Wi-Fi 6 (802.11a/b/g/n/ac/ax) unterstützt 1024QAM/OFDMA/MU-MIMO
Unterstützt eine maximale Datenübertragungsrate von bis zu 2,4 Gb/s
Unterstützt 2,4/5 GHz Dualband
Unterstützt die Kanalbandbreite: HT20/HT40/HT80/HT160
Unterstützt die CNVI-Schnittstelle
Bluetooth v5.1*

* Die BT 5.1-Funktion ist in Windows 10 Build 19041 oder höher verfügbar.

USB hinten (insgesamt 10 Anschlüsse)

4 x USB 3.2 (Gen2) Anschlüsse (3 x Typ-A und 1 x USB Typ-C)
6 x USB 3.2 (Gen1) Anschlüsse (6 x Typ-A)

USB vorn (insgesamt 9 Anschlüsse)

1 x USB 3.2 (Gen2) Frontblendenanschluss (unterstützt USB Typ-C)
2 x USB 3.2 (Gen1) Header unterstützen zusätzliche 4 USB 3.2 (Gen1) Anschlüsse
2 x USB 2.0 Header unterstützen zusätzliche 4 USB 2.0 Anschlüsse

ROG SupremeFX 8-Kanal-HD-Audio CODEC S1220

- Impedanzerfassung für die vorderen und hinteren Kopfhörerausgänge

- Jack-Detection (Buchsenerkennung), Multistreaming, Frontblende-Jack-Retasking
(Buchsenneubelegung)

- Hochwertiger 120 dB SNR Stereo-Wiedergabe-Ausgang und 113 dB SNR
Aufnahmeeingang

- Unterstützt bis zu 32-Bit/192 kHz Wiedergabe*

Audioausstattung:

- SupremeFX Shielding-Technologie

- ESS ES9023 DAC + RC4580 OP AMP

- Vergoldete Audio-Buchsen

- Optischer S/PDIF-Ausgang hinten

- Hochwertige japanische Audio-Kondensatoren

- Audio-Schutz

* Aufgrund von Beschränkungen bei der HDA-Bandbreite wird 32-Bit/192 kHz für die 8-Kanal

Audioausgabe nicht unterstützt.

4 x USB 3.2 (Gen2) Anschlüsse (3 x Typ-A und 1 x USB Typ-C)
6 x USB 3.2 (Gen1) Anschlüsse (6 x Typ-A)
1 x ASUS WLAN-Modul
1 x Intel I225-V Ethernet-Anschluss
1 x Marvell AQtion AQC107 10 Gb Ethernet-Anschluss
5 x Vergoldete Audio-Buchsen
1 x Optischer S/PDIF Ausgang
1 x USB BIOS-Flashback Taste
1 x CMOS-löschen-Taste
1 x PS/2 Tastatur / Maus-Kombianschluss

(Fortsetzung auf der nächsten Seite)

viii

ROG MAXIMUS XII FORMULA Spezifikationsübersicht

Lüfter- und Kühler-bezogen

1 x CPU-Lüfter-Header (4-polig)
1 x CPU OPT-Lüfter-Header (4-polig)
1 x 4-poliger AIO Pumpen-Header
3 x Gehäuselüfter-Header (4-polig)
1 x H_AMP-Lüfter-Header (4-polig)
1 x W_PUMP+ Header
1 x Wassereingangs-Header (2-polig)
1 x Wasserausgangs-Header (2-polig)
1 x Wasserfluss-Header (3-polig)

Strombezogen

1 x 24-poliger Hauptstromanschluss
1 x 8-poliger +12V Stromanschluss
1 x 4-poliger +12V Stromanschluss

Speicherbezogen

Interne E/A-Anschlüsse

3 x M.2 Steckplätze (Key M)
6 x SATA 6 Gb/s Anschlüsse

USB

1 x USB 3.2 (Gen2) Frontblendenanschluss (unterstützt USB Typ-C)
2 x USB 3.2 (Gen1) Header unterstützen zusätzliche 4 USB 3.2 (Gen1) Anschlüsse
2 x USB 2.0 Header unterstützen zusätzliche 4 USB 2.0 Anschlüsse

Sonstiges

2 x Ansteuerbare AURA Gen2-Header
2 x AURA RGB Header
1 x FlexKey-Taste
1 x Frontblenden Audio-Header (AAFP)
1 x ReTry-Taste
1 x Lautsprecher-Header
1 x Starttaste
1 x 10-1-poliger System-Panel-Header
1 x Header für thermische Sensoren
1 x Thunderbolt Header

(Fortsetzung auf der nächsten Seite)

ix

ROG MAXIMUS XII FORMULA Spezifikationsübersicht

ROG Extreme OC Kit

- FlexKey-Taste

- Retry-Taste

- Starttaste

Extreme Engine Digi+

- 10K Schwarz-Metallic Kondensatoren

- 70A Power Stage

- MicroFine Legierungsdrossel

ASUS Q-Design

- ASUS Q-Code

- ASUS Q-Connector

- ASUS Q-DIMM

- ASUS Q-LED (CPU [rot], DRAM [gelb], VGA [weiß], Boot-Gerät [gelb grün])

- ASUS Q-Slot

Sonderfunktionen

Softwarefunktionen

ASUS Thermal Solution

- M.2 Kühlkörper aus Aluminium

- CrossChill EK III

- Stahlrückplatte

ASUS EZ Do-It-Yourself

- BIOS-Flashback™-Taste

- CMOS-Löschen-Taste

- Procool II

- Vormontierte E/A-Blende

- SafeSlot

AURA Sync

- ROG Aura Sync Armor

- Standard-RGB-Header

- Ansteuerbare (Gen2) RGB-Header

LiveDash OLED 2"
Exklusive ROG-Software

- Mem Tweakit

- RAMCache III

- ROG CPU-Z

- GameFirst VI

- Sonic Studio III + Sonic Studio Virtual Mixer

- Sonic Radar III

- DTS Sound Unbound

- Overwolf

- BullGuard Internet Security (1 Jahr Vollversion)

(Fortsetzung auf der nächsten Seite)

x

ROG MAXIMUS XII FORMULA Spezifikationsübersicht

ASUS Software-Sonderfunktionen

Armoury Crate

- Aura Creator

- Aura Sync

- OLED-Display
AI Suite 3

- 5-Wege-Optimierung mit AI-Übertaktung
TPU
EPU
Wenn dies geschieht, kehren Sie zu Standardeinstellungen zurück

Softwarefunktionen

BIOS
Handhabbarkeit
Betriebssystem

Formfaktor

Fan Xpert 4
Turbo APP

- EZ Update
AI Charger
WinRAR

UEFI BIOS

AI-Übertaktung Anleitung
ASUS EZ Do-It-Yourself

- ASUS CrashFree BIOS 3

- ASUS EZ Flash 3

- ASUS UEFI BIOS EZ Modus
FlexKey
256 Mb Flash ROM, UEFI AMI BIOS

WOL für PME, PXE
Windows 10 - 64 bit
ATX Formfaktor

12 Zoll x 9,6 Zoll (30,5 cm x 24,4 cm)

Spezifikationen können sich ohne vorherige Ankündigung ändern. Schauen Sie bitte auf der ASUS Webseite
nach den neuesten Spezifikationen.

xi

Anschlüsse mit gemeinsam genutzter Bandbreite

A

D

B

A

C

C

D

Konfiguration 1 2

PCIEX16_1 x16 x8

A

PCIEX16_2 - x8

Konfiguration

1 2 3

B

PCIEX1 - x1 x1

B

M.2_1 x4 Modus x2

SATA-Modus

(SATA6G_2 wird

deaktiviert)

Konfiguration 1 2

SATA6G_56 V -

C

M.2_2 x2 x4

Konfiguration

PCIEX16_3 - x4 x1

D

M.2_3 x4 - x2

xii

1 2 3

• Der M.2_1 teilt die Bandbreite mit dem PCIEX1. Wenn der PCIEX1 belegt ist, wird der M.2_1 im x2- oder
SATA-Modus ausgeführt (wenn M.2_1 im SATA-Modus ausgeführt wird, wird SATA6G_2 deaktiviert).

• Der M.2_2 teilt die Bandbreite mit dem SATA6G_56. Wenn M.2_2 im x4 Modus ausgeführt wird, wird
SATA6G_56 deaktiviert. Der M.2_2 arbeitet standardmäßig im x2 Modus.

• Der M.2_3 teilt die Bandbreite mit dem PCIEX16_3. Wenn PCIEX16_3 im x4 Modus ausgeführt wird,
wird M.2_3 deaktiviert. Wenn M.2_3 und PCIEX16_3 beide belegt sind, wird M.2_3 im x2 Modus und
PCIEX16_3 im x1 Modus ausgeführt.

xiii

Verpackungsinhalt

Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält.

Motherboard 1 x ROG MAXIMUS XII FORMULA Motherboard

1 x Ansteuerbares RGB-Verlängerungskabel

Kabel

Sonstiges

Installationsdatenträger 1 x Support DVD
Dokumentation 1 x Benutzerhandbuch

Sollten o.g. Artikel beschädigt oder nicht vorhanden sein, wenden Sie sich bitte an Ihren Händler.

1 x RGB-Verlängerungskabel
2 x ROG Weave SATA 6 G Kabel
4 x SATA 6 Gb/s Kabel

2 x M.2 Gummistückpakete
2 x M.2 SSD Schraubenpakete
1 x Q-Connector
1 x ROG Logo-Schildaufkleber
1 x ROG-Aufkleber
1 x ROG Dankeskarte
1 x ASUS 2x2 bewegliche Dual-Band-WLAN Antenne

xiv

Installationswerkzeuge und Komponenten

PC Gehäuse Netzteil

Intel LGA 1200 CPU CPU-Lüfter, kompatibel mit Intel LGA 1200

DDR4 DIMM SATA Festplattenlaufwerk

Philips (Kreuz)-Schraubenzieher

SATA optisches Laufwerk (optional) Grafikkarte (optional)

M.2 SSD Modul (optional) 1 Tüte mit Schrauben

Das Werkzeug und die Komponenten, die in der Tabelle aufgelistet sind, sind nicht im Motherboard-Paket
enthalten.

xv

xvi

Kapitel 1: Produkteinführung

Produkteinführung

1

1.1 Bevor Sie beginnen

Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard­Einstellungen folgende Vorsichtsmaßnahmen.

• Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen.

• Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie
einen geerdeten Gegenstand bzw. einen Metallgegenstand wie z.B. das Netzteilgehäuse, damit die
Komponenten nicht durch statische Elektrizität beschädigt werden.

• Halten Sie Komponenten an den Rändern fest, damit Sie die ICs darauf nicht berühren.

• Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik-Unterlage oder in die
Originalverpackung der Komponente.

• Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet
oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am
Motherboard, Peripheriegeräten oder Komponenten führen.

Kapitel 1

ROG MAXIMUS XII FORMULA

1-1

Kapitel 1

1.2 Motherboard-Layout

1-2

Kapitel 1: Produkteinführung

Ausstattungsinhalt Seite

1. CPU-Sockel 1-4

2. DIMM-Steckplätze 1-5

3. Erweiterungssteckplätze 1-7

4. Lüfter- und Pumpen-Header 1-9

5. Flüssigkeitskühlungssystem-Header 1-10

6. Stromanschlüsse 1-11

7. M.2-Steckplatz 1-12

8. SATA 6GB/s Anschluss 1-13

9. USB 3.2 (Gen2) Frontblendenanschluss 1-14

10. USB 3.2 (Gen1)-Header 1-14

11. USB 2.0-Header 1-15

12. Ansteuerbarer AURA (Gen2)-Header 1-16

13. AURA RGB-Header 1-17

14. FlexKey-Taste (Reset) 1-18

15. Frontblenden-Audio-Header 1-19

16. Retry-Taste 1-19

17. Starttaste

18. System-Panel-Header 1-21

19. Thermischer Sensor-Header 1-22

20. Thunderbolt Header 1-23

21. Q-Code LED 1-24

22. Q-LEDs 1-25

23. Speichergeräteaktivitäts-LED 1-25

24. LED für 8-poligen Stromstecker 1-26

1-20

Kapitel 1

ROG MAXIMUS XII FORMULA

1-3

Kapitel 1

1. CPU-Sockel

Dieses Motherboard ist mit einem LGA1200 Sockel für die 10. Generation Intel Core™, Pentium Gold und Celeron
Prozessoren ausgestattet.

• Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1200 Sockel installieren. Installieren Sie
KEINESFALLS eine für andere Sockel entworfene CPU auf dem LGA1200 Sockel.

• Die CPU passt nur in einer Richtung hinein. Wenden Sie KEINE Gewalt an beim Einstecken der CPU in
den Sockel, um ein Verbiegen der Kontakte am Sockel und eine Beschädigung der CPU zu vermeiden.

• Stellen Sie sicher, dass alle Netzleitungen ausgesteckt sind, bevor Sie die CPU installieren.

• Stellen Sie nach dem Kauf des Motherboards sicher, dass sich die PnP-Abdeckung auf dem Sockel
befindet und die Sockelpole nicht verbogen sind. Kontaktieren Sie sofort Ihren Händler, wenn die PnP­Abdeckung fehlt oder wenn Sie irgendwelche Schäden an der PnP-Abdeckung / Sockel / Motherboard­Komponenten sehen. ASUS wird die Reparaturkosten nur übernehmen, wenn die Schäden durch die
Lieferung entstanden sind.

• Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return
Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf
dem LGA1200-Sockel eingereicht wird.

• Die Garantie des Produkts deckt keine Schäden an Sockelpolen, die durch unsachgemäße Installation,
Entfernung der CPU oder falsche Platzierung/Verlieren/falsches Entfernen der PnP-Abdeckung entstanden
sind.

1-4

Kapitel 1: Produkteinführung

2. DIMM-Steckplätze

Das Motherboard ist mit Dual Inline Memory Module (DIMM)-Steckplätzen für DDR4
(Double Data Rate 4)-Speichermodule ausgestattet.

Ein DDR4-Speichermodul ist anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEIN DDR-,
DDR2- oder DDR3-Speichermodul auf einen DDR4-Steckplatz.

Empfohlene Speicherkonfigurationen

Kapitel 1

ROG MAXIMUS XII FORMULA

1-5

Speicherkonfigurationen

Sie können 4 GB, 8 GB, 16 GB und 32 GB ungepufferte und nicht-ECC DDR4 DIMMs in den DIMM-Sockeln
installieren.

Kapitel 1

Sie können verschiedene Speichergrößen in Kanal A und B installieren. Das System plant die Gesamtgröße des
kleineren Kanals für die Dual-Channel-Konfiguration. Der überschüssige Speicher des größeren Kanals wird
dann für den Single-Channel-Betrieb eingeplant.

• Die Standard-Betriebsfrequenz ist abhängig von seiner Serial Presence Detect (SPD), welche das
Standardverfahren für den Zugriff auf Informationen von einem Speichermodul ist. Im Ausgangszustand
können einige Speichermodule für Übertaktung mit einer niedrigeren Frequenz arbeiten als der Hersteller
angegeben hat.

• Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung unter voller Speicherlast ein
besseres Speicherkühlsystem, um die Systemstabilität zu gewährleisten.

• Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir
Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu
installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten.

• Besuchen Sie die ASUS-Website für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter
Händler).

1-6

Kapitel 1: Produkteinführung

3. Erweiterungssteckplätze

Trennen Sie das Stromkabel, bevor Sie Erweiterungskarten hinzufügen oder entfernen . Andernfalls können Sie
sich verletzen und die Motherboard-Komponenten beschädigen.

Kapitel 1

In den folgenden Tabellen finden Sie die empfohlene VGA-Konfiguration und Hyper M.2-Konfiguration.

ROG MAXIMUS XII FORMULA

1-7

Kapitel 1

Empfohlene VGA-Konfiguration

Steckplatzbeschreibung

1. PCIe 3.0 x16_1 x16 x8

3. PCIe 3.0 x16_2 - x8

• Wir empfehlen, dass Sie eine ausreichende Stromversorgung zur Verfügung stellen, wenn Sie den
CrossFireX™- oder SLI-Modus verwenden.

• Stellen Sie sicher, dass Sie den 8-poligen und 4-poligen Stromstecker anschließen, wenn Sie den
CrossFireX™- oder SLI-Modus verwenden.

• Wenn Sie mehrere Grafikkarten benutzen, verbinden Sie für eine bessere Umgebungstemperatur die
Gehäuselüfter mit den Gehäuselüfteranschlüssen auf dem Motherboard.

Der PCIEX16_3 Steckplatz teilt die Bandbreite mit M.2_3. Wenn M.2_3 im x4 Modus ausgeführt wird, wird
PCIEX16_3 deaktiviert. Wenn M.2_3 und PCIEX16_3 beide belegt sind, wird M.2_3 im x2 Modus und
PCIEX16_3 im x1 Modus ausgeführt.

Einzel VGA Dual VGA

Konfiguration der Hyper M.2 X16-Serie Karte

Steckplatzbeschreibung

Bis zu 2 Intel SSDs mit

CPU-Unterstützung

1. PCIe 3.0 x16_1 - x8+x4+x4

3. PCIe 3.0 x16_2 x4+x4 -

• Die Hyper M.2 X16-Serie Karte muss separat erworben werden.

• Bei Verwendung von bis zu 2 Intel SSDs mit CPU-Unterstützung wird der PCIe 3.0 x16_1 bei x8
ausgeführt.

• Bei Verwendung von bis zu 3 Intel SSDs mit CPU-Unterstützung wird der PCIe 3.0 x16_2 deaktiviert.
Wenn Sie ein Display anschließen möchten, empfehlen wir die Installation einer VGA-Karte im PCIe
x16_3, der bei x4 ausgeführt wird.

• Aktivieren Sie die Hyper M.2 X16-Serie Karte in den BIOS-Einstellungen.

Bis zu 3 Intel SSDs mit

CPU-Unterstützung

1-8

Kapitel 1: Produkteinführung

4. Lüfter- und Pumpen-Header

Die Lüfter- und Pumpen-Header ermöglichen Ihnen, Lüfter oder Pumpen zur Kühlung des Systems zu
verbinden.

• Vergessen Sie NICHT, die Lüfterkabel mit den Lüfter-Headern zu verbinden. Eine unzureichende Belüftung
innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper!
Stecken Sie keine Jumper-Kappen auf die Lüfter-Header!

• Stellen Sie sicher, dass das Kabel vollständig in den Header eingesteckt ist.

• Verbinden Sie bei Wasserkühlungssystemen den Pumpenanschluss mit dem W_PUMP+-Header.

• Für bessere Q-Fan-Funktionen empfehlen wir die Benutzung 4-poliger PWM-Lüfter beim Anschließen
leistungsstarker Lüfter (1A oder höher) am H_AMP-Lüfter-Header.

Kapitel 1

Header Max.

Stromstärke

Max. Leistung Standard-

geschwindigkeit

Gemeinsame

Steuerung

CPU_FAN 1A 12W Q-Fan-gesteuert A
CPU_OPT 1A 12W Q-Fan-gesteuert A
CHA_FAN1 1A 12W Q-Fan-gesteuert ­CHA_FAN2 1A 12W Q-Fan-gesteuert ­CHA_FAN3 1A 12W Q-Fan-gesteuert ­W_PUMP+ 3A 36W Volle Geschwindigkeit ­AIO_PUMP 1A 12W Volle Geschwindigkeit ­H_AMP 3A 36W Q-Fan-gesteuert -

ROG MAXIMUS XII FORMULA

1-9

Kapitel 1

5. Flüssigkeitskühlungssystem-Header

Die Flüssigkeitskühlungssystem-Header ermöglichen Ihnen, Sensoren zur Überwachung der Temperatur
und Durchflussleistung Ihres Flüssigkeitskühlungssystems zu verbinden. Sie können die Lüfter und die
Wasserpumpe manuell anpassen, um den Wärmehaushalt Ihres Flüssigkeitskühlsystems zu optimieren.

1-10

Kapitel 1: Produkteinführung

6. Stromanschlüsse

Diese Stromanschlüsse ermöglichen Ihnen, Ihr Motherboard mit einem Netzteil zu verbinden. Die
Stromversorgungsstecker passen nur in einer Richtung. Finden Sie die richtige Ausrichtung und drücken
Sie die Stromversorgungsstecker fest nach unten, bis sie vollständig eingesteckt sind.

Stellen Sie sicher, dass Sie den 8-poligen Stromstecker anschließen.

• Für ein komplett konfiguriertes System empfehlen wir, dass Sie ein Netzteil (PSU) verwenden, das der ATX
12V-Spezifikation 2.0 (oder neuere Version) entspricht und mindestens eine Leistung von 350W liefert.

• Wir empfehlen Ihnen, ein Netzteil mit höherer Ausgangsleistung zu verwenden, wenn Sie ein System mit
vielen stromverbrauchenden Geräte konfigurieren. Das System wird möglicherweise instabil oder kann
nicht booten, wenn die Stromversorgung nicht ausreicht.

• Wenn Sie zwei oder mehrere High-End PCI-Express x16-Karten benutzen möchten, verwenden Sie ein
Netzteil mit 1000W Leistung oder höher, um die Systemstabilität zu gewährleisten.

Kapitel 1

ROG MAXIMUS XII FORMULA

1-11

Kapitel 1

7. M.2-Steckplatz

Der M.2-Steckplatz ermöglicht Ihnen, M.2 SSD-Module zu installieren.

• Der M.2_1 Steckplatz unterstützt das PCIe 3.0 x4 und SATA Modus Key M Design sowie Speichergeräte
des Typs 2242 / 2260 / 2280 / 22110.

• Die M.2_2 und M.2_3 Steckplätze unterstützen das PCIe 3.0 x4 Modus Key M Design sowie
Speichergeräte des Typs 2242 / 2260 / 2280.

• Der M.2_1 teilt die Bandbreite mit dem PCIEX1. Wenn der PCIEX1 belegt ist, wird der M.2_1 im x2- oder
SATA-Modus ausgeführt (wenn M.2_1 im SATA-Modus ausgeführt wird, wird SATA6G_2 deaktiviert).

• Der M.2_2 teilt die Bandbreite mit dem SATA6G_56. Wenn M.2_2 im x4 Modus ausgeführt wird, wird
SATA6G_56 deaktiviert. Der M.2_2 arbeitet standardmäßig im x2 Modus.

• Der M.2_3 teilt die Bandbreite mit dem PCIEX16_3. Wenn PCIEX16_3 im x4 Modus ausgeführt wird,
wird M.2_3 deaktiviert. Wenn M.2_3 und PCIEX16_3 beide belegt sind, wird M.2_3 im x2 Modus und
PCIEX16_3 im x1 Modus ausgeführt.

• Wenn ein 22110 M.2 SSD im M.2_1 Steckplatz installiert ist, beschränkt sich die Verwendung des M.2_2
Steckplatzes auf 2242 M.2 SSDs.

• Die M.2 Steckplätze unterstützen IRST (Intel Rapid Storage Technologie).

1-12

Das M.2 SSD-Modul muss separat erworben werden.

Kapitel 1: Produkteinführung

8. SATA 6 Gb/s Anschlüsse

Die SATA 6 Gb/s Anschlüsse ermöglichen Ihnen, SATA-Geräte, wie optische Laufwerke und Festplatten
über ein SATA-Kabel anzuschließen.

Falls Sie SATA-Speichergeräte installiert haben, können Sie eine RAID 0-, 1-, 5- und 10-Konfiguration mit der
Intel Rapid Storage Technologie über den integrierten Intel Z490-Chipsatz erstellen.

• Diese Steckplätze sind standardmäßig auf [AHCI Mode] eingestellt. Wenn Sie beabsichtigen, ein SATA­RAID-Set mit diesen Anschlüssen zu erstellen, setzen Sie in BIOS das Element SATA Modus auf [Intel
RST Premium (RAID)].

• SATA6G_56 teilt die Bandbreite mit M.2_2. Wenn M.2_2 im x4 Modus ausgeführt wird, wird SATA6G_56
deaktiviert.

• Wenn M.2_1 im SATA-Modus ausgeführt wird, wird SATA6G_2 deaktiviert.

• Bevor Sie ein RAID-Set erstellen, lesen Sie die RAID Konfigurationsanleitung. Sie können die RAID
Konfigurationsanleitung von der ASUS Webseite herunterladen.

Kapitel 1

ROG MAXIMUS XII FORMULA

1-13

Kapitel 1

9. USB 3.2 (Gen2) Frontblendenanschluss

Der USB 3.2 (Gen2)-Anschluss ermöglicht es Ihnen, ein USB 3.2 (Gen2)-Modul für
zusätzliche USB 3.2 (Gen2)-Anschlüsse zu verbinden. Der USB 3.2 (Gen2)-Anschluss bietet
Datenübertragungsgeschwindigkeiten bis zu 10 Gb/s.

Das USB 3.2 (Gen2)-Modul muss separat erworben werden.

10. USB 3.2 (Gen1)-Header

Der USB 3.2 (Gen1)-Header ermöglicht es Ihnen, ein USB 3.2 (Gen1)-Modul für zusätzliche USB 3.2
(Gen1)-Anschlüsse zu verbinden. Der USB 3.2 (Gen1)-Header bietet Datenübertragungsgeschwindigkeiten
bis zu 5 Gb/s.

1-14

Das USB 3.2 (Gen1)-Modul muss separat erworben werden.

Kapitel 1: Produkteinführung

11. USB 2.0-Header

Der USB 2.0-Header ermöglicht es Ihnen, ein USB-Modul für zusätzliche USB 2.0-Anschlüsse zu
verbinden. Der USB 2.0-Header bietet Datenübertragungsgeschwindigkeiten bis zu 480 Mb/s.

Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt!

Das USB 2.0 Modul muss separat erworben werden.

Kapitel 1

ROG MAXIMUS XII FORMULA

1-15

Kapitel 1

12. Ansteuerbarer AURA (Gen2)-Header

Der ansteuerbare (Gen2) Header ermöglicht Ihnen, einzeln ansteuerbare RGB WS2812B LED-Leisten oder
WS2812B-basierte LED-Leisten zu verbinden.

Der ansteuerbare (Gen2) Header unterstützt ansteuerbare RGB WS2812B LED-Leisten (5V/Data/Ground)
mit einer maximalen Leistung von 3 A (5 V). Die ansteuerbaren Header auf diesem Board können zusammen
maximal 500 LEDs bedienen.

Vor dem Installieren oder Ausbau einer Komponente muss die Stromversorgung ausgeschaltet oder das
Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard,
Peripheriegeräten oder Komponenten führen.

1-16

• Die tatsächliche Beleuchtung und Farbe variieren je nach LED-Leiste.

• Falls Ihre LED-Leiste nicht aufleuchtet, überprüfen Sie, ob die ansteuerbare RGB LED-Leiste in der
richtigen Ausrichtung verbunden ist und ob der 5 V Anschluss mit dem 5 V Header auf dem Motherboard
richtig justiert wurde.

• Die ansteuerbare RGB LED-Leiste leuchtet nur, wenn das System eingeschaltet ist.

• Die ansteuerbare RGB LED-Leiste muss separat erworben werden.

Kapitel 1: Produkteinführung

13. AURA RGB-Header

Der AURA RGB-Header ermöglicht Ihnen, RGB LED-Leisten zu verbinden.

Der AURA RGB-Header unterstützt mehrfarbige 5050 RGB LED-Leisten (12 V/G/R/B) mit einer maximalen
Leistung von 3 A (12 V).

Vor dem Installieren oder Ausbau einer Komponente muss die Stromversorgung ausgeschaltet oder das
Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard,
Peripheriegeräten oder Komponenten führen.

• Die tatsächliche Beleuchtung und Farbe variieren je nach LED-Leiste.

• Falls Ihre LED-Leiste nicht aufleuchtet, überprüfen Sie, ob das RGB LED-Verlängerungskabel und die
RGB LED-Leiste in der richtigen Ausrichtung verbunden sind und ob der 12 V Anschluss mit dem 12 V
Header auf dem Motherboard richtig justiert wurde.

• Die LED-Leiste leuchtet nur, wenn das System eingeschaltet ist.

• Die LED-Leiste muss separat erworben werden.

Kapitel 1

ROG MAXIMUS XII FORMULA

1-17

Kapitel 1

14. FlexKey-Taste (Reset)

Drücken Sie die FlexKey-Taste, um das System neu zu starten. Sie können die Taste auch konfigurieren
und ihr eine Schnellzugriffsfunktion zuweisen, z. B. das Aktivieren von Safe Boot oder das Ein- oder
Ausschalten der Aura-Beleuchtung.

Diese Taste ist standardmäßig auf [Reset] eingestellt. Sie können dieser Taste in den BIOS-Einstellungen eine
andere Funktion zuweisen.

1-18

Kapitel 1: Produkteinführung

15. Frontblenden-Audio-Header

Der Fronttafel-Audio-Header ist für ein am Gehäuse befestigtes Frontblenden-Audio-E/A-Modul, das HD
Audiostandard unterstützt. Verbinden Sie das eine Ende des Frontblenden-Audio-E/A-Modul-Kabels mit
diesem Header.

Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die
High-Definition Audio-Funktionen dieses Motherboards zu nutzen.

16. Retry-Taste

Die ReTry-Taste ist speziell für Übertakter vorgesehen und während des Startvorgangs, bei dem die
Reset-Taste unbrauchbar ist, besonders praktisch. Drücken Sie diese Taste, um einen Systemneustart
zu erzwingen, während die Einstellungen für wiederholte Versuche in schneller Folge zur Erzielung eines
erfolgreichen POST beibehalten werden.

Kapitel 1

ROG MAXIMUS XII FORMULA

1-19

Kapitel 1

17. Starttaste

Drücken Sie die Starttaste, um das System einzuschalten oder in den Ruhezustand oder Soft-Off-Modus zu
versetzen (je nach den Einstellungen des Betriebssystems).

Die LED in der Nähe der Taste leuchtet auch auf, wenn das System an eine Stromquelle angeschlossen ist und
weist Sie darauf hin, dass Sie das System herunterfahren und das Stromkabel ziehen sollten, bevor Sie die
Motherboardkomponenten entfernen oder installieren.

1-20

Kapitel 1: Produkteinführung

18. System-Panel-Header

Der System-Panel-Header unterstützt mehrere Funktionen für am Gehäuse befestigte Geräte.

• Systembetriebs-LED-Header (PLED)

Der 2-polige Header ermöglicht Ihnen, die Systembetriebs-LED zu verbinden. Die Systembetriebs-LED
leuchtet, wenn das System an eine Stromquelle angeschlossen ist oder wenn Sie das System einschalten.
Sie blinkt, wenn sich das System im Ruhezustand befindet.

• Header für Speichergeräteaktivitäts-LED (HDLED)

Der 2-polige Header ermöglicht Ihnen, die Speichergeräteaktivitäts-LED zu verbinden. Die
Speichergeräteaktivitäts-LED leuchtet oder blinkt, wenn vom Speichergerät oder von der
Speichergerätezusatzkarte Daten gelesen oder darauf geschrieben werden.

• Systemlautsprecher-Header (SPEAKER)

Der 4-polige Header ermöglicht Ihnen, den am Gehäuse befestigten Systemlautsprecher zu verbinden. Der
Lautsprecher ermöglicht Ihnen, Systemsignale und Warntöne zu hören.

• Header für die Ein-/Austaste / Soft-Off-Taste (PWRBTN)

Der 3-1-polige Header ermöglicht Ihnen, die Ein-/Austaste für das System zu verbinden. Drücken Sie die
Ein-/Austaste, um das System einzuschalten oder in den Ruhezustand oder Soft-Off-Modus zu versetzen
(je nach den Einstellungen des Betriebssystems).

• Header für die Reset-Taste (RESET)

Der 2-polige Header ermöglicht Ihnen, die am Gehäuse befestigte Reset-Taste zu verbinden. Drücken Sie
die Reset-Taste, um das System neu zu starten.

Kapitel 1

ROG MAXIMUS XII FORMULA

1-21

Kapitel 1

19. Thermischer Sensor-Header

Der Header für thermische Sensoren ermöglicht Ihnen, einen Sensor zur Überwachung der Temperatur der
Geräte und der kritischen Komponenten im Inneren des Motherboards zu verbinden. Schließen Sie den
thermischen Sensor an und platzieren Sie ihn am Gerät oder an der Komponente des Motherboards, um
die Temperatur zu messen.

Der thermische Sensor ist separat erhältlich.

1-22

Kapitel 1: Produkteinführung

20. Thunderbolt Header

Der Thunderbolt-Header ermöglicht Ihnen, eine Thunderbolt-E/A-Zusatzkarte zu verbinden, die von der Intel
Thunderbolt Technologie unterstützt wird, sodass Sie bis zu sechs Thunderbolt-fähige Geräte und einen
DisplayPort-fähigen Bildschirm in einer Reihenschaltungskonfiguration anschließen können.

Die Add-on-Thunderbolt E/A-Karte und das Thunderbolt-Kabel sind separat erhältlich.

Kapitel 1

ROG MAXIMUS XII FORMULA

1-23

Kapitel 1

21. Q-Code LED

Der Q-Code-LED bietet Ihnen einen 2-stelligen Fehlercode, der den Systemstatus anzeigt.

• Die Q-Code LEDs zeigen die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt für die
Problembehandlung an. Die tatsächliche Ursache kann sich jedoch von Fall zu Fall unterscheiden.

• Entnehmen Sie bitte der Q-Code-Tabelle im Anhang weitere Einzelheiten.

1-24

Kapitel 1: Produkteinführung

22. Q-LEDs

Die Q-LEDs prüfen Schlüsselkomponenten (CPU, DRAM, VGA und Systemstartgeräte) während des
Motherboard-Startvorgangs. Wenn ein Fehler gefunden wird, leuchtet die LED der kritischen Komponente,
bis das Problem gelöst ist.

Die Q-LEDs zeigen die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt für die
Problembehandlung an. Die tatsächliche Ursache kann sich jedoch von Fall zu Fall unterscheiden.

23. Speichergeräteaktivitäts-LED

Die Speichergeräteaktivitäts-LED leuchtet oder blinkt, wenn vom Speichergerät oder von der
Speichergerätezusatzkarte Daten gelesen oder darauf geschrieben werden.

Kapitel 1

ROG MAXIMUS XII FORMULA

1-25

Kapitel 1

24. LED für 8-poligen Stromstecker

Die LED für den 8-poligen Stromstecker leuchtet, um anzuzeigen, dass der 8-polige Stromstecker nicht
angeschlossen ist.

1-26

Kapitel 1: Produkteinführung

Kapitel 2: Grundinstallation

Basisinstallation

2.1 Ihr Computersystem aufbauen

Die Abbildungen in diesem Abschnitt sind nur als Referenz gedacht. Das Motherboard-Layout kann je nach
Modellen variieren, aber die Installationsschritte sind die gleichen.

2.1.1 CPU Installation

• Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1200 Sockel installieren. Installieren Sie
KEINESFALLS eine für LGA1155, LGA1156, und LGA1151 Sockel entworfene CPU auf dem LGA1200
Sockel.

• ASUS haftet nicht für Schäden aufgrund falscher CPU-Installation/-Entfernung, falscher CPU-Ausrichtung/­Platzierung bzw. für Schäden durch Unachtsamkeit des Nutzers.

2

Kapitel 2

ROG MAXIMUS XII FORMULA

2-1

Kapitel 2

2-2

Kapitel 2: Grundinstallation

2.1.2 Installation des Kühlsystems

So installieren Sie einen CPU-Kühlkörper und Lüfter

Falls erforderlich, tragen Sie die Wärmeleitpaste auf
dem CPU-Kühlsystem und der CPU auf, bevor Sie
das Kühlsystem installieren.

Kapitel 2

ROG MAXIMUS XII FORMULA

2-3

Kapitel 2

So installieren Sie einen AIO-Kühler

Wenn Sie einen AiO-Kühler installieren möchten, empfehlen wir Ihnen, den AiO-Kühler nach der Installation des
Motherboards in das Gehäuse zu installieren.

AIO_PUMP/

W_PUMP+

2-4

CPU_FAN

CPU_OPT

Kapitel 2: Grundinstallation

2.1.3 DIMM Installation

Kapitel 2

Entfernen eines DIMMs

ROG MAXIMUS XII FORMULA

2-5

Kapitel 2

2.1.4 M.2 Installation

M.2_1 und M.2_2 Steckplatz (Oberseite)

3

3

OPTIONAL

• Das M.2 Gummipad ist optional für
die Installation eines einseitigen
M.2 Speichergeräts. Stellen Sie
sicher, dass Sie das mitgelieferte
M.2 Gummipad anbringen,
bevor Sie Ihr einseitiges M.2
Speichergerät installieren.

• Bringen Sie NICHT die
mitgelieferten M.2 Gummipads
an, wenn Sie ein doppelseitiges
M.2 Speichergerät installieren.
Die vorinstallierte Gummiauflage
ist mit doppelseitigen M.2
Speichergeräten kompatibel.

2-6

4

5

5

4

Kapitel 2: Grundinstallation

9

8

9

7

• Das M.2 SSD ist separat erhältlich.

• Wenn ein 22110 M.2 SSD im M.2_1 Steckplatz installiert ist, beschränkt sich die Verwendung des M.2_2
Steckplatzes auf 2242 M.2 SSDs.

Kapitel 2

ROG MAXIMUS XII FORMULA

2-7

Kapitel 2

M.2_3 Steckplatz (Unterseite)

Das M.2 SSD ist separat erhältlich.

2-8

Kapitel 2: Grundinstallation

2.1.5 Motherboard Installation

1. Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A­Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind.

2. Setzen Sie acht (8) Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im
Gehäuse zu befestigen.

Ziehen Sie die Schrauben NICHT zu fest! Sonst wird das Motherboard beschädigt.

Kapitel 2

ROG MAXIMUS XII FORMULA

2-9

Kapitel 2

2.1.6 ATX Stromversorgung

2-10

ODER UND

• Schließen Sie NICHT nur den 4-poligen Stromstecker an, sonst könnte das Motherboard aufgrund starker
Inanspruchnahme überhitzen.

• Stellen Sie sicher, dass Sie den 8-poligen Stromstecker oder beide, den 8-poligen und 4-poligen
Stromstecker anschließen.

Kapitel 2: Grundinstallation

2.1.7 SATA-Geräteanschlüsse

ODER

Kapitel 2

ROG MAXIMUS XII FORMULA

2-11

2.1.8 E/A-Anschlüsse auf der Frontseite

Kapitel 2

So installieren Sie den ASUS Q-Connector

So installieren Sie den USB 3.2 (Gen1)

Anschluss

So installieren Sie den USB 3.2 (Gen2)

Anschluss

USB 3.2 (Gen2)

Dieser Anschluss passt nur in einer Richtung.
Drücken Sie den Anschluss, bis er einrastet.

So installieren Sie den USB 2.0 Anschluss

So installieren Sie den Frontblenden

Audio-Anschluss

2-12

USB 3.2 (Gen1)

AAFP

USB 2.0

So installieren Sie den
Systemlautsprecheranschluss

Kapitel 2: Grundinstallation

2.1.9 Erweiterungskarte installieren

PCIe-x16-Karten installieren

PCIe-x1-Karten installieren

Kapitel 2

ROG MAXIMUS XII FORMULA

2-13

Kapitel 2

So installieren Sie die ThunderboltEX 3-TR Karte

Der USB Typ-C-Anschluss
verbindet Thunderbolt­Geräte.

Der MiniDP-Eingang
wird mit dem
DP-Ausgang auf dem
Motherboard oder
einer VGA-Karte
verbunden.

Stellen Sie sicher, dass die ThunderboltEX 3-TR Karte in einem PCIe-Steckplatz von PCH installiert ist.

• Schritt 6 ist optional. Verbinden Sie bitte einen 6-poligen PCIe-Stromanschluss, wenn Sie die Thunderbolt­Schnellladefunktion des USB Typ-C-Anschlusses zum Aufladen eines Geräts mit 5 V oder mehr
verwenden möchten. Die ThunderboltEX 3-TR Karte unterstützt die Schnellaufladung bis zu 100 W.

• Der Typ C_1-Anschluss unterstützt bis zu 20 V-Geräte, und der Typ C_2-Anschluss unterstützt bis zu 9
V-Geräte, wenn der 6-polige PCIe-Stromanschluss verbunden ist.

• Die Thunderbolt-Karte ist separat erhältlich.

6-poliger PCIe-Stromanschluss

USB 2.0-Header

Thunderbolt Header

2-14

Kapitel 2: Grundinstallation

2.1.10 Installation der WLAN-Antenne

Installieren der ASUS 2x2 Dualband WLAN-Antenne

Schließen Sie die mitgelieferte ASUS 2x2 Dualband WLAN-Antenne an die WLAN-Anschlüsse auf der Rückseite
des Gehäuses an.

• Stellen Sie sicher, dass die ASUS 2x2 Dualband WLAN-Antenne fest an den WLAN-Anschlüssen installiert
ist.

• Stellen Sie sicher, dass sich die Antenne mindestens 20 cm entfernt von allen Personen befindet.

Kapitel 2

Die oberen Abbildungen sind zu Ihrer Referenz. Das E/A-Anschluss-Layout kann je nach Modell variieren, aber
die Installation der WLAN-Antenne bleibt gleich für alle Modelle.

ROG MAXIMUS XII FORMULA

2-15

Kapitel 2

2.2 BIOS Update Utility

BIOS FlashBack

Mit BIOS Flashback™ können Sie das BIOS mühelos aktualisieren, ohne das vorhandene BIOS oder
Betriebssystem aufzurufen. Stecken Sie einfach ein USB-Speichergerät in den USB- Anschluss (der USB­Anschluss ist in grün auf der E/A-Blende markiert) und drücken Sie die BIOS Flashback™-Taste drei Sekunden
lang, um das BIOS automatisch zu aktualisieren.

So verwenden Sie BIOS Flashback™:

1. Stecken Sie ein USB-Speichergerät in den BIOS FlashBack™-Anschluss.

Wir empfehlen Ihnen, einen USB 2.0 Speichergerät zu verwenden, um die neueste BIOS-Version für eine
bessere Kompatibilität und Stabilität zu speichern.

2. Besuchen Sie https://www.asus.com/support/, um die neueste BIOS-Version für dieses Motherboard
herunterzuladen.

3. Benennen Sie die Datei manuell in M12F.CAP um oder starten Sie die Anwendung BIOSRenamer.exe, um
die Datei automatisch umzubenennen. Kopieren Sie sie dann auf Ihr USB-Speichergerät.

Die Anwendung BIOSRenamer.exe ist zusammen mit Ihrer BIOS-Datei gepackt, wenn Sie eine BIOS-Datei für
ein BIOS FlashBack™-kompatibles Motherboard herunterladen.

4. Fahren Sie Ihren Computer herunter.

5. Halten Sie die BIOS FlashBack™-Taste drei Sekunden lang gedrückt, bis die BIOS FlashBack™-LED
dreimal blinkt: Die BIOS FlashBack™-Funktion ist nun aktiv.

BIOS Flashback-Taste BIOS FlashBack-Anschluss

6. Warten Sie bis das Licht ausgeht, was bedeutet, dass die Aktualisierung des BIOS beendet ist.

Für weitere Aktualisierungsprogramme im BIOS-Setup beziehen Sie sich auf den Abschnitt Aktualisieren des
BIOS im Kapitel 3.

• Trennen Sie während der BIOS-Aktualisierung nicht die mobile Disk, die Stromversorgung und drücken Sie
nicht die CLR_CMOS-Taste, da der Vorgang sonst unterbrochen wird. Im Falle einer Unterbrechung folgen
Sie bitte den empfohlenen Schritten noch einmal.

• Falls die Anzeige für fünf Sekunden blinkt und danach dauerhaft leuchtet, bedeutet dies, dass die BIOS­Flashback™-Funktion nicht richtig ausgeführt wird. Dies kann durch unsachgemäße Installation des
USB-Speichergerät und den Dateinamen / Dateiformat-Fehler verursacht werden. In diesem Fall, starten
Sie das System neu, um die Anzeige auszuschalten.

• Die BIOS-Aktualisierung kann Risiken beinhalten. Wird das BIOS-Programm durch den Prozess
beschädigt, so dass ein Systemstart nicht mehr möglich ist, nehmen Sie bitte Kontakt mit dem lokalen
ASUS-Service-Zentrum auf.

2-16

Kapitel 2: Grundinstallation

2.3 Rücktafel- und Audio-Anschlüsse des Motherboards

2.3.1 Hintere E/A-Anschlüsse

Rücktafelanschlüsse

CMOS Löschen-Schalter (CLR_CMOS). Drücken Sie diese Taste, um die BIOS-Setupinformationen zu

1.
löschen, wenn das System wegen Übertaktung hängt.

2. USB 3.2 (Gen1) Typ-A Anschlüsse E1, E2, E3 und E4

3. PS/2 Tastatur/Maus-Kombianschluss

4. Marvell AQtion AQC107 10 Gb Ethernet-Anschluss*

5. Intel I225-V Ethernet-Anschluss

6. BIOS Flashback-Taste

7. USB 3.2 (Gen1) Typ-A Anschlüsse E5 und E6

8. USB 3.2 (Gen2) Typ-A Anschluss 3

9. USB 3.2 (Gen2) Typ-C Anschluss C4

10. USB 3.2 (Gen2) Typ-A Anschlüsse 5 und 6

11. Wi-Fi 6 (802.11 a/b/g/n/ac/ax), Bluetooth V5.1

12. Optischer S/PDIF-Ausgang

13. Vergoldete Audio-Buchsen**

* und **: Beziehen Sie sich für die Definitionen der LAN-Anschluss LED, und Audioanschlüsse auf die Tabellen.

Kapitel 2

• Wir empfehlen dringend, dass Sie Ihre Geräte mit Anschlüssen mit identischer Datenübertragungsrate
verbinden. Bitte verbinden Sie Ihre USB 3.2 (Gen1)-Geräte mit den USB 3.2 (Gen1)-Anschlüssen und Ihre
USB 3.2 (Gen2)-Geräte mit den USB 3.2 (Gen2)-Anschlüssen für eine schnellere und bessere Leistung
Ihrer Geräte.

• Aufgrund der Eigenschaften des Intel-Chipsatzes werden sämtliche an die USB 3.2 (Gen1)-Anschlüsse
angeschlossenen USB-Geräte vom xHCI-Controller gesteuert. Einige ältere USB-Geräte müssen die
Firmware für eine bessere Kompatibilität aktualisieren.

ROG MAXIMUS XII FORMULA

2-17

Kapitel 2

* LED-Anzeige des Marvell AQtion AQC107 10 Gb Ethernet-Anschlusses

Aktivitäts-/Verbindungs-LED Speed LED
Status Beschreibung Status Beschreibung

AUS Nicht verbunden AUS
GRÜN Verbunden GRÜN

BLINKEND Datenaktivität ORANGE

Nicht verbunden
10 Gb/s
5 Gb/s / 2,5 Gb/s / 1 Gb/s /

100 Mb/s Verbindung

ACT/LINK LED

LAN-Port

** Audio 2-, 4-, 5.1- oder 7.1-Kanalkonfiguration

Anschluss

Hellblau Line In Line In Line In Seitenlautsprecher
Hellgrün Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher
Rosa Mikrofoneingang Mikrofoneingang Mikrofoneingang Mikrofoneingang
Orange – – Mitte/Subwoofer Mitte/Subwoofer
Schwarz – Rücklautsprecher Rücklautsprecher Rücklautsprecher

Headset

2-Kanal

4-Kanal 5.1-Kanal 7.1-Kanal

SPEED LED

2-18

Kapitel 2: Grundinstallation

2.3.2 Audio E/A-Anschlüsse

Audio E/A-Anschlüsse

Anschluss eines Kopfhörers und Mikrofons

Anschluss von Stereo Lautsprechern

Kapitel 2

Anschluss von 2-Kanal-Lautsprechern

ROG MAXIMUS XII FORMULA

2-19

Kapitel 2

Anschluss von 4-Kanal-Lautsprechern

Anschluss von 5.1-Kanal Lautsprechern

Anschluss von 7.1-Kanal Lautsprechern

2-20

Kapitel 2: Grundinstallation

2.4 Erstmaliges Starten

1. Bringen Sie nach Vervollständigen aller Anschlüsse die Abdeckung des Systemgehäuses wieder an.

2. Stellen Sie sicher, dass alle Schalter im ausgeschalteten Zustand sind.

3. Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Systemgehäuses.

4. Verbinden Sie das Netzkabel mit einer Steckdose, die einen Überspannungsschutz besitzt.

5. Schalten Sie die Geräte in folgender Reihenfolge ein:
a. Überwachen
b. Externe Speichergeräte (fangen Sie mit dem letzten Gerät in der Kette an)
c. Systemstromversorgung

6. Nach dem Einschalten leuchtet die Systembetriebs-LED auf dem vorderen Bedienfeld des Computers.
Bei ATX-Stromversorgungen leuchtet die System-LED nach Betätigen des ATX-Stromschalters. Bei
ATX-Stromversorgungen leuchtet die System-LED nach Betätigen des ATX-Stromschalters. Nachdem die
System-LED aufleuchtet, leuchtet die Monitor-LED oder ändert sich die Farbe von Orange in Grün, wenn Ihr
Monitor konform mit den “grünen” Standards ist oder eine “Strom-Standby”-Funktion besitzt.

Das System durchläuft jetzt Einschaltselbsttests (POST). Während des Tests gibt das BIOS Signaltöne

(siehe BIOS-Signaltoncodes) ab, oder Meldungen erscheinen auf dem Bildschirm. Wird 30 Sekunden nach
Einschalten des Systems nichts angezeigt, hat das System einen Einschaltselbsttest u.U. nicht bestanden.
Prüfen Sie die Einstellungen und Anschlüsse der Jumper, oder bitten Sie Ihren Händler um Hilfe.

BIOS-Signalton Beschreibung

VGA gefunden

Ein kurzer Piepton

Ein langer Piepton gefolgt von zwei kurzen und
einer Pause (wiederholt)

Ein langer Piepton gefolgt von drei kurzen Keine Grafikkarte erkannt
Ein langer Piepton gefolgt von vier kurzen Hardware-Komponentenfehler

Quick Boot ist deaktiviert
Keine Tastatur gefunden

Kein Arbeitsspeicher erkannt

Kapitel 2

7. Halten Sie kurz nach dem Einschalten die Taste <Entf> gedrückt, um das BIOS-Setup-Programm
aufzurufen. Folgen Sie den Anweisungen in Kapitel 3.

2.5 Ausschalten des Computers

Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den
Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. Das Drücken des Stromschalters für kürzer als
vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der
BIOS-Einstellung.

ROG MAXIMUS XII FORMULA

2-21

Kapitel 2

2-22

Kapitel 2: Grundinstallation

Kapitel 3: BIOS- und RAID-Unterstützung

BIOS- und RAID-Unterstützung

3

Weitere Informationen zu BIOS- und RAID-Konfigurationen finden Sie unter www.asus.com/support.

3.1 Kennenlernen des BIOS

Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI-Architektur kompatibel ist und
bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine
flexible und komfortable Mauseingabe zu ermöglichen. Benutzer können somit das UEFI BIOS genauso einfach
und unkompliziert bedienen wie ihr Betriebssystem. Der Begriff “BIOS” in diesem Benutzerhandbuch bezieht sich
auf “UEFI BIOS”, soweit nicht anders vorgegeben.

Im BIOS (Basic Input und Output System) sind die Einstellungen der System-Hardware, z.B.
Datenträgerkonfiguration, Übertaktungseinstellungen, erweiterte Energieverwaltung und Boot-Gerätekonfiguration,
die zum Systemstart benötigt werden, im Motherboard-CMOS gespeichert. Unter normalen Umständen eignen
sich die Standard-BIOS-Einstellungen zur Erzielung optimaler Leistung. Ändern Sie nicht die Standard BIOS
Einstellungen ausgenommen unter folgenden Umständen:

• Eine Fehlermeldung erscheint auf dem Bildschirm während des Systemstarts, die Sie auffordert, die BIOS-

Einstellungen aufzurufen.

• Sie haben eine neue Systemkomponente installiert, die weitere BIOS-Einstellungen oder Aktualisierungen

erfordert.

Ungeeignete BIOS-Einstellungen können Instabilität und Startfehler verursachen. Wir empfehlen Ihnen
dringend, die BIOS-Einstellungen nur unter Anleitung eines trainierten Servicemitarbeiters zu ändern.

• Wenn Sie die BIOS-Datei herunterladen oder aktualisieren, benennen Sie die Datei für dieses

Motherboard in M12F.CAP um.

• Die BIOS-Einstellungen und Optionen können aufgrund verschiedener BIOS-Versionen variieren. Bitte
beziehen Sie sich bei den Einstellungen und Optionen auf die aktuellste BIOS-Version.

ROG MAXIMUS XII FORMULA

Kapitel 3

3-1

Kapitel 3

3.2 BIOS-Setup-Programm

Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS­Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Verwendung des BIOS­Setups zu führen.

BIOS-Ausführung beim Startup

Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> oder <F2> während des Power-On-Self-Test
(POST). Wenn Sie <Entf> oder <F2> nicht drücken, werden die POST-Routinen fortgeführt.

BIOS nach dem POST starten

BIOS nach dem POST starten

• Drücken Sie gleichzeitig <Strg> + <Alt> + <Entf>.

• Drücken Sie die Reset-Taste auf dem Gehäuse.

• Drücken Sie die Ein-/Austaste zum Ausschalten des Systems und schalten Sie es dann erneut ein. Tun Sie
dies nur, wenn Ihnen der Start des BIOS mit den ersten zwei Optionen nicht gelungen ist.

Nachdem Sie eine der drei Optionen ausgeführt haben, drücken Sie <Entf>, um das BIOS aufzurufen.

• Falls Sie eine Maus für die Navigation im BIOS-Setup-Programm verwenden möchten, sollten Sie eine
USB-Maus an das Motherboard anschließen.

• Laden Sie bitte die Standardeinstellungen, wenn das System nach Änderung der BIOS-Einstellungen
instabil geworden ist. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im
Exit-Menü oder drücken Sie <F5>.

• Wenn der Systemstart fehlschlägt, nachdem Sie eine BIOS-Einstellung geändert haben, versuchen Sie
das CMOS zu löschen und das Motherboard auf seine Standardwerte zurückzusetzen.

• Das BIOS-Setup-Programm unterstützt keine Bluetooth-Geräte.

BIOS Menü

Das BIOS-Setup-Programm kann in zwei Modi ausgeführt werden: EZ Mode und Advanced Mode (Erweiterter
Modus). Sie können die Modi unter Setup-Modus im Abschnitt Boot-Menü oder durch Drücken der <F7>-

Schnelltaste ändern.

3.3 EZ Update

EZ-Update ist ein Dienstprogramm, das Ihnen erlaubt, das Motherboard-BIOS in einer Windows-Umgebung zu
aktualisieren.

• EZ Update benötigt eine Internetverbindung über ein Netzwerk oder einen ISP (Internet Service Provider).

• Dieses Dienstprogramm ist erhältlich auf dem Support-USB-Laufwerk, das im Motherboard-Lieferumfang
enthalten ist.

3-2

Kapitel 3: BIOS-Setup

3.4 ASUS EZ Flash 3

Mit ASUS EZ Flash 3 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes
Programm verwenden zu müssen.

Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu
gewährleisten. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü
oder drücken Sie <F5>.

So aktualisieren Sie das BIOS:

• Diese Funktion kann Geräte wie USB-Flashlaufwerke mit FAT 32/16 Formatierung und nur einer einzelnen
Partition unterstützen.

• Schalten Sie das System NICHT aus oder setzen es zurück während der Aktualisierung des BIOS, um
Systemstartfehler zu vermeiden!

1. Stecken Sie ein USB-Flashlaufwerk mit der neusten BIOS-Datei in einen USB-Anschluss.

2. Gehen Sie im BIOS-Setup-Programm zu Advanced Mode. Gehen Sie zum Menü Tool, wählen Sie ASUS
EZ Flash 3 Dienstprogramm und drücken Sie die <Eingabe>-Taste.

3. Drücken Sie auf <Tab>, um zum Feld Drive (Laufwerk) zu navigieren.

4. Drücken sie die Auf/Ab-Pfeiltasten, um das USB-Flashlaufwerk mit der neuesten BIOS-Datei zu finden und
drücken Sie die <Eingabetaste>.

5. Drücken Sie auf <Tab>, um zum Feld Folder (Ordner) zu navigieren.

6. Drücken sie die Auf/Ab-Pfeiltasten, um die BIOS-Datei zu finden und drücken Sie die <Eingabetaste>, um
den Aktualisierungsprozess durchzuführen. Wenn abgeschlossen, starten Sie das System neu.

ROG MAXIMUS XII FORMULA

Kapitel 3

3-3

3.5 ASUS CrashFree BIOS 3

ASUS CrashFree BIOS 3 ist ein Auto-Wiederherstellungs-Programm, das Ihnen erlaubt, die BIOS-Datei
wiederherzustellen, falls sie versagt oder während der Aktualisierung beschädigt wurde. Sie können eine
beschädigte BIOS-Datei über die Motherboard Support-DVD oder ein USB-Flashlaufwerk mit der aktuellen BIOS­Datei wiederherstellen.

Kapitel 3

Die BIOS-Datei auf der Motherboard Support-DVD kann älter als die BIOS-Datei auf der offiziellen ASUS­Webseite sein. Wenn Sie die aktuelle BIOS-Datei verwenden möchten, laden Sie die Datei unter
https://www.asus.com/support/ herunter und speichern sie auf einem USB-Flash-Laufwerk.

Wiederherstellen

So stellen Sie das BIOS wieder her:

1. Schalten Sie das System ein.

2. Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB-Flashlaufwerk mit der
BIOS-Datei in einen USB-Anschluss.

3. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die
Anwendung die BIOS-Datei und lädt automatisch die ASUS EZ Flash 3-Anwendung.

4. Sie müssen im BIOS-Setup-Programm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität
und -Kompatibilität zu gewährleisten, empfehlen wir Ihnen, dass Sie <F5> drücken, um die BIOS­Standardwerte zu laden.

Schalten Sie das System NICHT aus oder setzen Sie es zurück, während der Aktualisierung des BIOS! Ein
Systemstartfehler kann die Folge sein!

3-4

Kapitel 3: BIOS-Setup

3.6 RAID Konfigurationen

Das Motherboard verfügt über die Intel Rapid Storage Technologie, die RAID 0-, RAID 1-, RAID 5- und
RAID 10-Konfigurationen unterstützt.

Weitere Informationen zur Konfiguration Ihrer RAID-Sets finden Sie im RAID-Konfigurationshandbuch unter
https://www.asus.com/support.

RAID Definitionen

RAID 0 (Data striping) veranlasst zwei identische Festplatten dazu, Daten in parallelen, versetzten Stapeln zu

lesen und zu schreiben. Die zwei Festplatten machen dieselbe Arbeit wie eine einzige Festplatte, aber mit einer
höheren Datentransferrate, nämlich doppelt so schnell wie eine einzelne Festplatte, und beschleunigen dadurch
den Datenzugriff und die Speicherung. Für diese Konfiguration benötigen Sie zwei neue identische Festplatten.

RAID 1 (Data mirroring) kopiert ein identisches Daten-Image von einer Festplatte zu der Zweiten. Wenn eine
Festplatte versagt, dann leitet die Disk-Arrayverwaltungssoftware alle Anwendungen zur anderen Festplatte
um, die eine vollständige Kopie der Daten der anderen Festplatte enthält. Diese RAID-Konfiguration verhindert
einen Datenverlust und erhöht die Fehlertoleranz im ganzen System. Verwenden Sie zwei neue Festplatten oder
verwenden Sie eine existierende Festplatte und eine neue für diese Konfiguration. Die neue Festplatte muss genau
so groß oder größer als die existierende Festplatte sein.

RAID 5 schreibt sowohl Daten als auch Paritätsinformationen verzahnt auf drei oder noch mehr Festplatten.
Zu den Vorteilen der RAID 5-Konfiguration zählen eine bessere Festplattenleistung, Fehlertoleranz und höhere
Speicherkapazität. Die RAID 5-Konfiguration ist für eine Transaktionsverarbeitung, relationale Datenbank­Applikationen, Unternehmensressourcenplanung und sonstige Geschäftssysteme am besten geeignet. Für diese
Konfiguration benötigen Sie mindestens drei identische Festplatten.

RAID 10 kombiniert data striping und data mirroring, ohne dass Paritäten (redundante Daten) errechnet und
geschrieben werden müssen. Die RAID 10*-Konfiguration vereint alle Vorteile von RAID 0- und
RAID 1-Konfigurationen. Für diese Konfiguration benötigen Sie vier neue Festplatten, oder eine bestehende und
drei neue.

ROG MAXIMUS XII FORMULA

Kapitel 3

3-5

Kapitel 3

3-6

Kapitel 3: BIOS-Setup

Anhang

Anhang

Q-Code-Tabelle

Code Beschreibung
00 Nicht verwendet
01 Einschalten. Bestimmung des Reset-Typs(soft/hard).
02 AP-Initialisierung vor dem Laden des Microcode
03 System Agent-Initialisierung nach dem Laden des Microcode
04 PCH-Initialisierung vor dem Laden des Microcode
06 Microcode lädt
07 AP Initialisierung nach dem Laden des Microcode
08 System Agent Initialisierung nach dem Laden des Microcode
09 PCH Initialisierung nach dem Laden des Microcode
0B Initialisierung der Cache
0C – 0D Reserviert für zukünftige AMI SEC-Fehler-Codes
0E Microcode nicht gefunden
0F Microcode nicht geladen
10 PEI-Kern gestartet
11 – 14 Pre-memory CPU Initialisierung wurde gestartet
15 – 18 Pre-memory System Agent Initialisierung wurde gestartet
19 – 1C Pre-memory PCH Initialisierung wurde gestartet
2B – 2F Speicherinitialisierung
30 Reserviert für ASL (siehe ASL-Statuscodes unten)
31 Speicher installiert
32 – 36 CPU post-memory Initialisierung
37 – 3A Post-Memory System Agent Initialisierung wurde gestartet
3B – 3E Post-Memory PCH Initialisierung wurde gestartet
4F DXE IPL wurde gestartet

50 – 53

54 Unspezifizierter Speicherinitialisierungsfehler
55 Speicher nicht installiert
56 Ungültiger CPU Typ oder Geschwindigkeit
57 CPU Mismatch
58 CPU-Selbsttest fehlgeschlagen oder möglicher CPU-Cache-Fehler
59 CPU-Mikrocode wurde nicht gefunden oder Mikrocode-Update ist fehlgeschlagen
5A Interner CPU Fehler
5B Reset PPI is ist nicht verfügbar
5C – 5F Reserviert für zukünftige AMI Fehler-Codes

Speicherinitialisierungsfehler. Speichertyp ungültig oder nicht kompatible
Speichergeschwindigkeit

(Fortsetzung auf der nächsten Seite)

Anhang

ROG MAXIMUS XII FORMULA

A-1

Anhang

Q-Code-Tabelle

Code Beschreibung
E0 S3 Resume gestartet (S3 Resume PPI wird von DXE IPL aufgerufen)
E1 S3 Boot Skript Ausführung
E2 Video umbuchen
E3 OS S3 wake vector call
E4 – E7 Reserviert für zukünftige AMI Fortschritt-Codes
E8 S3 Resume Failed
E9 S3 Resume PPI not Found
EA S3 Resume Boot Script Error
EB S3 OS Wake Error
EC – EF Reserviert für zukünftige AMI Fehler-Codes
F0 Recovery-Zustand, durch Firmware ausgelöst (Auto-Wiederherstellung)
F1 Recovery-Zustand, durch Benutzer ausgelöst (erzwungene Wiederherstellung)
F2 Recovery-Prozess gestartet
F3 Recovery Firmware Image wurde gefunden
F4 Recovery Firmware Image wurde geladen
F5 – F7 Reserviert für zukünftige AMI Fortschritt-Codes
F8 Recovery PPI nicht verfügbar
F9 Recovery-Kapsel nicht gefunden
FA Ungültige Recovery-Kapsel
FB – FF Reserviert für zukünftige AMI Fehler-Codes
60 DXE-Kern gestartet
61 Initialisierung des NVRAM
62 Installation des PCH Runtime Services
63 – 67 CPU DXE Initialisierung wurde gestartet
68 PCI Host Bridge Initialisierung
69 System Agent DXE Initialisierung wurde gestartet
6A System Agent DXE SMM Initialisierung wurde gestartet
6B – 6F System Agent DXE Initialisierung (System Agent modulspezifisch)
70 PCH DXE Initialisierung wurde gestartet
71 PCH DXE SMM Initialisierung wurde gestartet
72 PCH Geräte Initialisierung
73 – 77 PCH DXE Initialisierung (PCH modulspezifisch)
78 ACPI Modul Initialisierung
79 CSM Initialisierung
7A – 7F Reserviert für zukünftige AMI DXE Codes

(Fortsetzung auf der nächsten Seite)

A-2

Anhang

Q-Code-Tabelle

Code Beschreibung
90 Boot Device Selection (BDS) Phase wurde gestartet
91 Treiberverbindung wurde gestartet
92 PCI Bus Initialisierung wurde gestartet
93 PCI Bus Hot Plug Controller Initialisierung
94 PCI Bus Aufzählung
95 PCI-Bus-Ressourcen anfragen
96 PCI-Bus-Ressourcen zuordnen
97 Konsolenausgabegeräte anschließen
98 Konsoleneingabegeräte anschließen
99 Super EA Initialisierung
9A USB Initialisierung wurde gestartet
9B USB Reset
9C USB Erkennung
9D USB aktiviert
9E – 9F Reserviert für zukünftige AMI Codes
A0 IDE Initialisierung wurde gestartet
A1 IDE Reset
A2 IDE Erkennung
A3 IDE aktiviert
A4 SCSI Initialisierung wurde gestartet
A5 SCSI Reset
A6 SCSI Erkennung
A7 SCSI aktiviert
A8 Setup-Bestätigungspasswort
A9 Start des Setups
AA Reserviert für ASL (siehe ASL-Statuscodes unten)
AB Setup Eingabe warten
AC Reserviert für ASL (siehe ASL-Statuscodes unten)
AD Bereit für Boot Event
AE Legacy Boot event
AF Boot Services Event verlassen
B0 Runtime Set Virtual Address MAP Begin
B1 Runtime Set Virtual Address MAP End
B2 Legacy Option ROM Initialisierung
B3 System Reset

(Fortsetzung auf der nächsten Seite)

Anhang

ROG MAXIMUS XII FORMULA

A-3

Q-Code-Tabelle

Code Beschreibung
B4 USB hot plug
B5 PCI bus hot plug
B6 Aufräumen von NVRAM
B7 Konfiguration Reset (reset der NVRAM Einstellungen)
B8– BF Reserviert für zukünftige AMI Codes
D0 CPU Initialisierungsfehler
D1 System Agent Initialisierungsfehler
D2 PCH Initialisierungsfehler
D3 Einige der Architektur-Protokolle sind nicht verfügbar
D4 PCI Ressourcenzuordnungsfehler. Keine Ressourcen
D5 Kein Platz für Legacy Option ROM
D6 Keine Konsolenausgabegeräte gefunden
D7 Keine Konsoleneingabegeräte gefunden
D8 Ungültiges Kennwort
D9 Fehler beim Laden der Boot Option (LoadImage ergab Fehler)
DA Boot Option ist fehlgeschlagen (StartImage ergab Fehler)
DB Flash-Update ist fehlgeschlagen
DC Reset-Protokoll ist nicht verfügbar

ACPI/ASL Checkpoints (unter OS)

Code Beschreibung
03 System geht in S3 Schlafzustand
04 System geht in S4 Schlafzustand
05 System geht in S5 Schlafzustand
30 System wacht aus S3 Schlafzustand auf
40 System wacht aus S4 Schlafzustand auf
AC System ist in ACPI-Modus übergegangen. Interrupt-Controller ist im PIC-Modus.
AA System ist in ACPI-Modus übergegangen. Interrupt-Controller ist im APIC-Modus.

Anhang

A-4

Anhang

Hinweise

Informationen zur FCC-Konformität

Verantwortliche Stelle: Asus Computer International

Adresse: 48720 Kato Rd., Fremont, CA 94538, USA

Telefon- / Fax-Nr.: [phone] / [phone]

Identifikation des gefertigten Produkts: INTEL WI-FI 6 AX201

Identifikation der modularen Komponenten in der Baugruppe:
Modellname: INTEL WI-FI 6 AX201 FCC ID: PD9AX201NG
Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen:

(1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen
akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

Dieses Gerät wurde geprüft und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15
der FCC-Vorschriften. Diese Grenzwerte wurden für ausreichenden Schutz gegen Radiofrequenzenergie
in Wohngegenden aufgestellt. Dieses Gerät erzeugt und verwendet Radiofrequenzenergie und kann diese
ausstrahlen. Wenn es nicht entsprechend der Bedienungsanleitung installiert und verwendet wird, kann es
Störungen von Funkübertragungen verursachen. Es kann nicht für alle Installationen gewährleistet werden, dass
keine Störungen auftreten. Falls dieses Gerät Störungen des Rundfunk- oder Fernsehempfangs verursacht, was
durch Ein- und Ausschalten des Geräts ermittelt werden kann, sollten Sie folgende Maßnahmen ergreifen, um die
Störungen zu beheben:

- Ändern Sie die Ausrichtung oder den Standort der Empfangsantenne.

- Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.

- Schließen Sie Gerät und Empfänger an unterschiedliche Netzspannungskreise an.

- Wenden Sie sich an den Fachhändler oder einen erfahrenen Radio-/ Fernsehtechniker.

Strahlenbelastungswarnung

Diese Ausrüstung muss in Übereinstimmung mit den zur Verfügung gestellten Anweisungen installiert und
betrieben werden und die Antenne(n), die zusammen mit diesem Sendegerät benutzt werden, müssen einen
Mindestabstand von 20 cm zu Personen einhalten und dürfen nicht mit anderen Antennen zusammen benutzt oder
aufgestellt werden. Endbenutzer und Installateure müssen mit den Antenneninstallationsanweisungen und den
Senderbetriebsbedingungen zur Einhaltung der Richtlinien zur Strahlenbelastungsbegrenzung ausgestattet werden.

ROG MAXIMUS XII FORMULA

Anhang

A-5

Entsprechenserklärung von Innovation, Science and Economic Development
Canada (ISED)

Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Innovation, Science and Economic
Development Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine
schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich
Störungen, die einen unerwünschten Betrieb verursachen können.

Das Gerät für den Betrieb im Bereich von 5150-5250 MHz darf nur für den Innenbereich verwendet werden, um das
Potenzial der schädlichen Störungen am Zweitkanal des Mobilfunksatellitensystems zu verringern.

CAN ICES-3(B)/NMB-3(B)

Déclaration de conformité de Innovation, Sciences et Développement
économique Canada (ISED)

Le présent appareil est conforme aux CNR d’Innovation, Sciences et Développement économique Canada
applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes
: (1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil doit accepter tout brouillage
radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement.

La bande 5150–5250 MHz est réservée uniquement pour une utilisation à l’intérieur afin de réduire les risques de
brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux.

CAN ICES-3(B)/NMB-3(B)

Anhang

A-6

Anhang

Google™ Lizenzbedingungen

Copyright© 2020 Google Inc. Alle Rechte vorbehalten.

Unter der Apache Lizenz, Version 2.0 (die "Lizenz") lizenziert; Sie dürfen diese Datei nur in Übereinstimmung mit
der Lizenz verwenden. Sie können eine Kopie der Lizenz erhalten, unter:

http://www.apache.org/licenses/LICENSE-2.0
Sofern nicht durch geltendes Recht gefordert oder schriftlich vereinbart, ist Software, die unter der Lizenz verteilt auf

"AS-IS" BASIS, OHNE GARANTIE ODER BEDINGUNGEN irgendeiner Art, weder ausdrücklich noch konkludent.
Sehen Sie die Lizenz für die spezifischen Sprachrechte und Einschränkungen im Rahmen der Lizenz.

Précautions d’emploi de l’appareil :

a. Soyez particulièrement vigilant quant à votre sécurité lors de l’utilisation de cet appareil dans certains lieux

(les avions, les aéroports, les hôpitaux, les stations-service et les garages professionnels).

b. Évitez d’utiliser cet appareil à proximité de dispositifs médicaux implantés. Si vous portez un implant

électronique (stimulateurs cardiaques, pompes à insuline, neurostimulateurs…), veuillez impérativement
respecter une distance minimale de 15 centimètres entre cet appareil et l’implant pour réduire les risques
d’interférence.

c. Utilisez cet appareil dans de bonnes conditions de réception pour minimiser le niveau de rayonnement.

Ce n’est pas toujours le cas dans certaines zones ou situations, notamment dans les parkings souterrains,
dans les ascenseurs, en train ou en voiture ou tout simplement dans un secteur mal couvert par le réseau.

d. Tenez cet appareil à distance du ventre des femmes enceintes et du bas-ventre des adolescents.

ROG MAXIMUS XII FORMULA

Anhang

A-7

Erklärung zur Erfüllung der Umweltschutzbestimmungen für das Produkt

ASUS folgt dem Green-Design-Konzept, um unsere Produkte zu entwickeln und zu produzieren und versichert,
dass jede Stufe des ASUS-Produktkreislaufs die weltweiten Umweltschutzbestimmungen erfüllt. Zusätzlich
veröffentlicht ASUS die relevanten und auf den Bestimmungsanforderungen basierenden Informationen.

Bitte beziehen Sie sich auf http://csr.asus.com/Compliance.htm für rechtliche Hinweise basierend auf den
Bestimmungsanforderungen, die ASUS erfüllt.

EU REACH und Artikel 33

Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of
Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS
REACH-Webseite unter http://csr.asus.com/english/REACH.htm.

EU RoHS

Dieses Produkt entspricht der EU RoHS-Richtlinie. Weitere Einzelheiten finden Sie unter
http://csr.asus.com/english/article.aspx?id=35

India RoHS

Dieses Produkt entspricht der Vorschrift "India E-Waste (Management) Rules, 2016" und verbietet die Verwendung
von Blei, Quecksilber, sechswertigem Chrom, polybromierten Biphenylen (PBB) und polybromierten Diphenylethern
(PBDE) in Konzentrationen von mehr als 0,1% nach Gewicht in homogenen Materialien und 0,01% nach Gewicht in
homogenen Materialien für Cadmium, abgesehen von den in Anhang II der Vorschrift aufgeführten Ausnahmen.

Vietnam RoHS

ASUS-Produkte, die am oder nach dem 23. September 2011 in Vietnam verkauft werden, erfüllen die
Anforderungen des Vietnam Circular 30/2011/TT-BCT.

Türkei RoHS

AEEE Yönetmeliğine Uygundur

ASUS Recycling/Rücknahmeservices

Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards
zum Schutz der Umwelt anzuwenden. Wir glauben, dass die Bereitstellung einer Lösung für unsere Kunden die
Möglichkeit schafft, unsere Produkte, Batterien, andere Komponenten und ebenfalls das Verpackungsmaterial
verantwortungsbewußt der Wiederverwertung zuzuführen. Besuchen Sie bitte die Webseite
http://csr.asus.com/english/Takeback.htm für Details zur Wiederverwertung in verschiedenen Regionen.

Anhang

A-8

Anhang

Das Motherboard NICHT im normalen Hausmüll entsorgen. Dieses Produkt wurde entwickelt, um
ordnungsgemäß wiederverwertet und entsorgt werden zu können. Das Symbol der durchgestrichenen Mülltonne
weist darauf hin, dass dieses Produkt (elektrische und elektronische Geräte) nicht im normalen Hausmüll
entsorgt werden darf. Erkundigen Sie sich bei Ihren lokalen Behörden über die ordnungsgemäße Entsorgung
elektronischer Produkte.

Werfen Sie NICHT die quecksilberhaltigen Batterien in den Hausmüll. Das Symbol der durchgestrichenen
Mülltonne zeigt an, dass Batterien nicht im normalen Hausmüll entsorgt werden dürfen.

Regionaler Hinweis für Kalifornien

WARNUNG

Krebs und Schädigung der Fruchtbarkeit ­www.P65Warnings.ca.gov

ROG MAXIMUS XII FORMULA

Anhang

A-9

Anhang

Simplified EU Declaration of Conformity

ASUSTek Computer Inc. hereby declares that this device is in compliance with the
essential requirements and other relevant provisions of Directive 2014/53/EU. Full text of
EU declaration of conformity is available at https://www.asus.com/support/

The WiFi operating in the band 5150-5350MHz shall be restricted to indoor use for
countries listed in the table below:

Déclaration simplifiée de conformité de l’UE

ASUSTek Computer Inc. déclare par la présente que cet appareil est conforme aux
critères essentiels et autres clauses pertinentes de la directive 2014/53/EU. La déclaration
de conformité de l’UE peut être téléchargée à partir du site internet suivant :
https://www.asus.com/support/

Dans la plage de fréquence 5150-5350 MHz, le Wi-Fi est restreint à une utilisation en
intérieur dans les pays listés dans le tableau ci-dessous:

Vereinfachte EU-Konformitätserklärung

ASUSTek COMPUTER INC erklärt hiermit, dass dieses Gerät mit den grundlegenden
Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EU
übereinstimmt. Der gesamte Text der EU-Konformitätserklärung ist verfügbar unter:
https://www.asus.com/support/

Der WLAN-Betrieb im Band von 5150-5350 MHz ist für die in der unteren Tabelle
aufgeführten Länder auf den Innenbereich beschränkt:

Dichiarazione di conformità UE semplificata

ASUSTek Computer Inc. con la presente dichiara che questo dispositivo è conforme ai
requisiti essenziali e alle altre disposizioni pertinenti con la direttiva 2014/53/EU. Il testo
completo della dichiarazione di conformità UE è disponibile all’indirizzo:
https://www.asus.com/support/

L’utilizzo della rete Wi-Fi con frequenza compresa nell’intervallo 5150-5350MHz deve
essere limitato all’interno degli edifici per i paesi presenti nella seguente tabella:

Упрощенное заявление о соответствии европейской директиве

ASUSTek Computer Inc. заявляет, что устройство соответствует основным
требованиям и другим соответствующим условиям директивы 2014/53/
EU. Полный текст декларации соответствия ЕС доступен на
https://www.asus.com/support/

Работа WiFi в диапазоне частот 5150-5350 должна быть ограничена
использованием в помещениях для стран, перечисленных в таблице
ниже:

Опростена декларация за съответствие на ЕС

С настоящото ASUSTek Computer Inc. декларира, че това устройство е в
съответствие със съществените изисквания и другите приложими постановления
на свързаната Директива 2014/53/EC. Пълният текст на ЕС декларация за
съвместимост е достъпен на адрес https://www.asus.com/support/

WiFi, работеща в диапазон 5150-5350MHz, трябва да се ограничи до употреба на
закрито за страните, посочени в таблицата по-долу:

Declaração de Conformidade UE Simplificada

ASUSTek Computer Inc. declara que este dispositivo está em conformidade com os
requisitos essenciais e outras disposições relevantes relacionadas às diretivas 2014/53/
UE. O texto completo da declaração de conformidade CE está disponível em
https://www.asus.com/support/

O WiFi operando na banda 5150-5350MHz deve ser restrito para uso interno para os
países listados na tabela abaixo:

Pojednostavljena EU Izjava o sukladnosti

ASUSTeK Computer Inc. ovim izjavljuje da je ovaj uređaj sukladan s bitnim zahtjevima
i ostalim odgovarajućim odredbama direktive 2014/53/EU. Cijeli tekst EU izjave o

sukladnosti dostupan je na https://www.asus.com/support/

WiFi koji radi na opsegu frekvencija 5150-5350 MHz bit će ograničen na upotrebu u

zatvorenom prostoru u zemljama na donjem popisu:

Zjednodušené prohlášení o shodě EU

Společnost ASUSTek Computer Inc. tímto prohlašuje, že toto zařízení splňuje základní
požadavky a další příslušná ustanovení směrnice 2014/53/ EU. Plné znění prohlášení o
shodě EU je k dispozici na adrese https://www.asus.com/support/

V zemích uvedených v tabulce je provoz sítě Wi-Fi ve frekvenčním rozsahu 5 150 - 5 350
MHz povolen pouze ve vnitřních prostorech:

Forenklet EU-overensstemmelseserklæring

ASUSTeK Computer Inc. erklærer hermed at denne enhed er i overensstemmelse med
hovedkravene og øvrige relevante bestemmelser i direktivet 2014/53/EU. Hele EU­overensstemmelseserklæringen kan findes på https://www.asus.com/support/

Wi-Fi, der bruger 5150-5350 MHz skal begrænses til indendørs brug i lande, der er
anført i tabellen:

Vereenvoudigd EU-conformiteitsverklaring

ASUSTeK Computer Inc. verklaart hierbij dat dit apparaat voldoet aan de essentiële
vereisten en andere relevante bepalingen van Richtlijn 2014/53/EU. De volledige tekst
van de EU-conformiteitsverklaring is beschikbaar op https://www.asus.com/support/

De WiFi op 5150-5350MHz zal beperkt zijn tot binnengebruik voor in de tabel vermelde
landen:

Lihtsustatud EÜ vastavusdeklaratsioon

Käesolevaga kinnitab ASUSTek Computer Inc, et seade vastab direktiivi 2014/53/EÜ
olulistele nõuetele ja teistele asjakohastele sätetele. EL vastavusdeklaratsiooni täistekst
on saadaval veebisaidil https://www.asus.com/support/

Sagedusvahemikus 5150-5350 MHz töötava WiFi kasutamine on järgmistes riikides
lubatud ainult siseruumides:

Eurooppa - EY:n vaatimustenmukaisuusvakuutus

ASUSTek Computer Inc. ilmoittaa täten, että tämä laite on direktiivin 2014/53/EU
olennaisten vaatimusten ja muiden asiaankuuluvien lisäysten mukainen. Koko EY:n
vaatimustenmukaisuusvakuutuksen teksti on luettavissa osoitteessa
https://www.asus.com/support/

5 150 - 5 350 MHz:in taajuudella toimiva WiFi on rajoitettu sisäkäyttöön taulukossa
luetelluissa maissa:

Απλοποιημένη Δήλωση Συμμόρφωσης ΕΕ

Διά του παρόντος η ASUSTek Computer Inc. δηλώνει ότι αυτή η συσκευή είναι
σύμμορφη με τις βασικές προϋποθέσεις και άλλες σχετικές διατάξεις της Οδηγίας
2014/53/ΕE. Το πλήρες κείμενο της δήλωσης συμμόρφωσης της ΕΕ είναι διαθέσιμο στη
διεύθυνση https://www.asus.com/support/

Το WiFi που λειτουργεί στη ζώνη 5150-5350MHz περιορίζεται για χρήση σε εσωτερικούς
χώρους για τις χώρες που αναφέρονται στον παρακάτω πίνακα:

Egyszerűsített EU megfelelőségi nyilatkozat

Az ASUSTek Computer Inc. ezennel kijelenti, hogy ez az eszköz megfelel az 2014/53/

EU sz. irányelv alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. Az EU
megfelelőségi nyilatkozat teljes szövegét a következő weboldalon tekintheti meg:

https://www.asus.com/support/

Az 5150-5350 MHz-es sávban működő Wi-Fi-t beltéri használatra kell korlátozni az alábbi

táblázatban felsorolt országokban:

Pernyataan Kesesuaian UE yang Disederhanakan

ASUSTeK Computer Inc. dengan ini menyatakan bahwa perangkat ini memenuhi
persyaratan utama dan ketentuan relevan lainnya yang terdapat pada Petunjuk 2014/53/
EU. Teks lengkap pernyataan kesesuaian EU tersedia di: https://www.asus.com/support/

WiFi yang Beroperasi pada 5150-5350 MHz akan terbatas untuk penggunaan dalam
ruangan di negara yang tercantum dalam tabel

Vienkāršota ES atbilstības paziņojums

ASUSTeK Computer Inc. ar šo paziņo, ka šī ierīce atbilst Direktīvas
2014/53/ES būtiskajām prasībām un citiem citiem saistošajiem nosacījumiem. Pilns ES
atbilstības paziņojuma teksts pieejams šeit: https://www.asus.com/support/

Wi-Fi darbība 5150–5350 MHz ir jāierobežo lietošanai telpās valstīs, kuras norādītas
tālāk.

Supaprastinta ES atitikties deklaracija

Šiame dokumente bendrovė „ASUSTek Computer Inc.“ pareiškia, kad šis prietaisas

atitinka pagrindinius reikalavimus ir kitas susijusias Direktyvos 2014/53/ES nuostatas.

Visas ES atitikties deklaracijos tekstas pateikiamas čia: https://www.asus.com/support/
Toliau nurodytose šalyse „WiFi“ ryšiu, veikiančiu 5 150–5 350 MHz dažnio juostoje, galima

naudotis tik patalpose:

Ovaj uređaj može da se koristi u državama navedenim ispod:

Forenklet EU-samsvarserklæring

ASUSTek Computer Inc. erklærer herved at denne enheten er i samsvar med
hovedsaklige krav og andre relevante forskrifter i direktivet 2014/53/EU. Fullstendig tekst
for EU-samsvarserklæringen finnes på: https://www.asus.com/support/

Wi-Fi-området 5150–5350 MHz skal begrenses til innendørs bruk for landene som er
oppført i tabellen:

Uproszczona deklaracja zgodności UE

Firma ASUSTek Computer Inc. niniejszym oświadcza, że urządzenie to jest zgodne z
zasadniczymi wymogami i innymi właściwymi postanowieniami dyrektywy 2014/53/EU.
Pełny tekst deklaracji zgodności UE jest dostępny pod adresem

https://www.asus.com/support/

W krajach wymienionych w tabeli działanie sieci Wi-Fi w paśmie 5150–5350 MHz
powinno być ograniczone wyłącznie do pomieszczeń:

Declaração de Conformidade Simplificada da UE

A ASUSTek Computer Inc. declara que este dispositivo está em conformidade com os
requisitos essenciais e outras disposições relevantes da Diretiva 2014/53/UE. O texto
integral da declaração de conformidade da UE está disponível em
https://www.asus.com/support/

A utilização das frequências WiFi de 5150 a 5350MHz está restrita a ambientes interiores
nos países apresentados na tabela:

A-10

Anhang

Declarație de conformitate UE, versiune simplificată

Prin prezenta, ASUSTek Computer Inc. declară că acest dispozitiv este în conformitate
cu reglementările esențiale și cu celelalte prevederi relevante ale Directivei 2014/53/UE.
Textul complet al declarației de conformitate UE este disponibil la adresa

https://www.asus.com/support/

Pentru ţările listate în tabelul de mai jos, reţelele WiFi care funcţionează în banda de
frecvenţă de 5.150-5.350 MHz trebuie utilizate doar în interior:

Pojednostavljena Deklaracija o usaglašenosti EU

ASUSTek Computer Inc. ovim izjavljuje da je ovaj uređaj usaglašen sa osnovnim

zahtevima i drugim relevantnim odredbama Direktive 2014/53/EU. Ceo tekst Deklaracije o
usaglašenosti EU dostupan je na lokaciji https://www.asus.com/support/

WiFi koji radi u frekventnom opsegu od 5150 MHz do 5350 MHz ograničen je isključivo na

upotrebu u zatvorenom prostoru za zemlje navedene u tabeli ispod:

Zjednodušené vyhlásenie o zhode platné pre EÚ

Spoločnosť ASUSTek Computer Inc. týmto vyhlasuje, že toto zariadenie je v súlade so
základnými požiadavkami a ďalšími príslušnými ustanoveniami smernice č. 2014/53/EÚ.
Plné znenie vyhlásenia o zhode pre EÚ je k dispozícii na lokalite

https://www.asus.com/support/

Činnosť WiFi v pásme 5150 - 5350 MHz bude obmedzená na použitie vo vnútornom
prostredí pre krajiny uvedené v tabuľke nižšie:

Poenostavljena izjava EU o skladnosti

ASUSTek Computer Inc. tukaj izjavlja, da je ta naprava skladna s temeljnimi zahtevami in

drugimi relevantnimii določili Direktive 2014/53/EU. Polno besedilo izjave EU o skladnosti

je na voljo na https://www.asus.com/support/

WiFi, ki deluje v pasovnem območju 5150–5350 MHz, mora biti v državah, navedenih v

spodnjem seznamu, omejen na notranjo uporabo:

Declaración de conformidad simplificada para la UE

Por la presente, ASUSTek Computer Inc. declara que este dispositivo cumple los
requisitos básicos y otras disposiciones pertinentes de la directiva 2014/53/EU. En
https://www.asus.com/support/ está disponible el texto completo de la declaración de
conformidad para la UE.

La conexión WiFi con una frecuencia de funcionamiento de 5150-5350 MHz se restringirá

al uso en interiores para los países enumerados en la tabla:

Förenklad EU-försäkran om överensstämmelse

ASUSTek Computer Inc. deklarerar härmed att denna enhet överensstämmer med
de grundläggande kraven och andra relevanta bestämmelser i direktiv 2014/53/EU.
Fullständig text av EU-försäkran om överensstämmelse finns på
https://www.asus.com/support/

WiFi som använder 5150-5350 MHz kommer att begränsas för användning inomhus i de
länder som anges i tabellen:

Basitleştirilmiş AB Uyumluluk Bildirimi

ASUSTek Computer Inc., bu aygıtın 2014/53/EU Yönergesinin temel gereksinimlerine
ve diğer ilgili hükümlerine uygun olduğunu bildirir. AB uygunluk bildiriminin tam metni şu

adreste bulunabilir: https://www.asus.com/support/

5150-5350 MHz arasındaki WiFi çalışması, tabloda listelenen ülkeler için iç mekân
kullanımıyla kısıtlanacaktır.

Спрощена декларація про відповідність нормам ЄС

ASUSTek Computer Inc. заявляє, що цей пристрій відповідає основним вимогам
та іншим відповідним вимогам Директиви 2014 / 53 / EU. Повний текст декларації
відповідності нормам ЄС доступний на https://www.asus.com/support/

Робота Wi-Fi на частоті 5150-5350 МГц обмежується використанням у приміщенні
для країн, поданих у таблиці нижче:

INTEL WI-FI 6 AX201 Ausgangsleistungstabelle:

Funktion Frequenz Maximale Ausgangsleistung (EIRP)

2412 - 2472 MHz 18.39 dBm
5150 - 5350 MHz 18.80 dBm

WiFi

5470 - 5725 MHz 18.55 dBm
5725 - 5850 MHz 9.21 dBm

Bluetooth 2402 - 2480 MHz 10.60 dBm

Für den Standard EN 300 440 V2.1.1 gilt das Gerät beim Betrieb im Band von
5725-5875 MHz, als ein Empfänger der Kategorie 2.

MR 18750 ANRT 2019

05/02/2019

CCAH18LP3520T2

R-C-INT-AX201NGW

003-180232

D180131003

ER69428/19

0018841/09

Intel® Wi-Fi 6 AX201

Model: AX201NGW

IFETEL: RCPINAX18-2041
FCC ID: PD9AX201NG
CMIT ID: 2018AJ7550(M)
IC: 1000M-AX201NG
ANATEL: 06970-18-04423
Jordan: TRC/SS/2019/71

AT BE BG CZ DK EE FR
DE IS IE IT EL ES CY
LV LI LT LU HU MT NL
NO PL PT RO SI SK TR

FI SE CH UK HR

ROG MAXIMUS XII FORMULA

Anhang

A-11

ASUS Kontaktinformation

ASUSTeK COMPUTER INC.

Adresse 1F., No. 15, Lide Rd., Beitou Dist., Taipei City 112, Taiwan
Telefon [phone]
Fax [phone]
Webseite https://www.asus.com

Technischer Support

Telefon [phone]
Online-Support https://qr.asus.com/techserv

ASUS COMPUTER INTERNATIONAL (Amerika)

Adresse 48720 Kato Rd., Fremont, CA 94538, USA
Telefon [phone]
Fax [phone]
Webseite https://www.asus.com/us/

Technischer Support

Support-Fax [phone]
Telefon [phone]
Online-Support https://qr.asus.com/techserv

ASUS COMPUTER GmbH (Deutschland und Österreich)

Adresse Harkortstraße 21-23, 40880 Ratingen, Deutschland
Webseite https://www.asus.com/de
Online-Kontakt https://www.asus.com/support/Product/ContactUs/Services/
questionform/?lang=de-de

Technischer Support

Telefon (DE) [phone]
Telefon (AT) [phone]
Online-Support https://www.asus.com/de/support

Anhang

A-12

Anhang
