PB248-reeks

LCD-monitor

Gebruikershandleiding

Inhoud

Inhoud ii

Mededelingen .............................................................................................. iii

Veiligheidsinformatie ................................................................................. iv

Onderhoud & reiniging ................................................................................ v

Hoofdstuk 1: Kennismaken met het product

1.1 Welkom! ........................................................................................ 1-1

1.2 Inhoud van de verpakking ........................................................... 1-1

1.3 Kennismaken met de monitor ..................................................... 1-2

1.3.1 Vooraanzicht ................................................................... 1-2

1.3.2 Achterkant ....................................................................... 1-4

1.3.3 QuickFit-functie ............................................................... 1-5

Hoofdstuk 2: Installatie

2.1 De arm/voet loskoppelen (voor VESA-wandmontage) ............. 2-1

2.2 De monitor afstellen ..................................................................... 2-2

2.3 De kabels aansluiten .................................................................... 2-3

2.4 De monitor inschakelen ............................................................... 2-3

Hoofdstuk 3: Algemene instructies

3.1 OSD-menu ..................................................................................... 3-1

3.1.1 Opnieuw configureren ..................................................... 3-1

3.1.2 Kennismaken met de OSD-functies ................................ 3-1

3.2 Overzicht van specificaties (PB248) ........................................... 3-6

3.3 Problemen oplossen (veelgestelde vragen) .............................. 3-8

3.4 Ondersteunde bedieningsmodi .................................................. 3-9

ii

Mededelingen

FCC-verklaring (Federal Communications Commission)

Dit apparaat voldoet aan Deel 15 van de FCC-regels.Het gebruik is onderhevig
aan de volgende twee voorwaarden:

• Dit apparaat mag geen schadelijke storing veroorzaken en

• Dit apparaat moet elke ontvangen storing aanvaarden, met inbegrip van

storing die ongewenste werking kan veroorzaken.

Dit apparaat werd getest en voldoet aan de beperkingen voor een digitaal apparaat
van Klasse B, in overeenstemming met Deel 15 van de FCC-voorschriften.Deze
beperkingen zijn vastgesteld om een redelijke beveiliging te bieden tegen schadelijke
storingen in een installatie in een woning.Deze apparatuur genereert en gebruikt
radiofrequente energie en kan die energie uitstralen. Wordt hij niet geïnstalleerd
en gebruikt volgens de instructies van de fabrikant, dan kan dat schadelijke storing
veroorzaken in radio communicatie. Er is echter geen garantie dat er geen storing
zal optreden in een particuliere installatie.Als dit apparaat toch schadelijke storingen
veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door
het apparaat in en uit te schakelen, moet de gebruiker deze storing proberen te
corrigeren door een of meer van de volgende maatregelen te nemen:

• Wijzig de richting van de ontvangstantenne of verplaats de antenne.

• Vergroot de afstand tussen de apparatuur en de ontvanger.

• Sluit de apparatuur aan op een stopcontact in een andere groep dan die waar

de ontvanger op is aangesloten.

• Raadpleeg de leverancier of een ervaren radio/televisietechnicus voor hulp.

Het gebruik van afgeschermde kabels voor het aansluiten van de monitor op de

graschekaartisverplichtomtevoldoenaandeFCC-regels.Veranderingen

en wijzigingen in dit apparaat die niet uitdrukkelijk zijn toegestaan door de partij
die verantwoordelijk is voor de compliantie, kunnen tot gevolg hebben dat de
gebruiker niet meer bevoegd is de apparatuur te bedienen.

Als partner van Energy Star® heeft ons bedrijf vastgesteld dat dit
product voldoet aan de richtlijnen van Energy Star

®

betrekking tot

efciëntenergiebeheer.

Verklaring van Canadees Ministerie voor Communicatie

Dit digitale apparaat overschrijdt de limieten niet van Klasse B voor
zendruisemissies van digitale apparaten , zoals vastgesteld in de voorschriften met
betrekking tot radiostoring van het Canadese ministerie voor Communicatie.

Dit digitale apparaat van Klasse B voldoet aan de Canadese ICES-003.

This Class B digital apparatus meets all requirements of the Canadian
Interference - Causing Equipment Regulations.

Cet appareil numérique de la classe B respecte toutes les exigences du
Réglement sur le matériel brouiller du Canada.

iii

Veiligheidsinformatie

• Lees alle documentatie die bij de verpakking is geleverd aandachtig door

voordat u de monitor installeert.

• Om het risico op brand of schokken te voorkomen, mag u de monitor nooit

blootstellen aan regen of vocht.

• Probeer nooit de behuizing van de monitor te openen.De gevaarlijke hoge

spanning in de monitor kan ernstige lichamelijke letsels veroorzaken.

• Als de voeding defect is, mag u niet proberen deze zelf te repareren.Neem

contact op met een bevoegde servicetechnicus of met uw verkoper.

• Controleer of alle kabels correct zijn aangesloten en of de voedingskabels niet

beschadigd zijn voordat u het product gebruikt.Neem onmiddellijk contact op
met uw leverancier als u schade ontdekt.

• De sleuven en openingen op de achterkant of de bovenkant van de behuizing

zijn bedoeld voor de ventilatie.Blokkeer deze sleuven niet.Plaats dit product
nooit in de buurt van of op een radiator of een warmtebron, tenzij de geschikte
ventilatie is voorzien.

• De monitor mag alleen worden gebruikt met het type stroombron dat op het

label is aangegeven.Als u niet zeker bent van het stroomtype in uw huis, kunt
u contact opnemen met uw leverancier of uw lokale elektriciteitsmaatschappij.

• Gebruik de juiste voedingsstekker die voldoet aan uw lokale

elektriciteitsstandaard.

• Zorg dat u geen contactdozen en verlengkabels overbelast.Een overbelasting

kan brand of elektrische schokken veroorzaken.

• Vermijd stof, vochtigheid en extreme temperaturen.Plaats de monitor niet

op een plaats waar deze nat kan worden.Plaats de monitor op een stabiel
oppervlak.

• Koppel het apparaat los tijdens een onweer of als u het gedurende langere

tijd niet zult gebruiken.Dit zal de monitor beschermen tegen schade door
stroompieken.

• Steek nooit objecten in de sleuven van de monitorbehuizing of mors geen

vloeistof op de behuizing.

• Voor een bevredigende werking, mag u de monitor alleen gebruiken met
UL-gecerticeerdecomputersdieoverdecorrectgecongureerdecontactdoos

beschikken met een markering 100-240V AC.

• Als u technische problemen met de monitor ondervindt, moet u contact
opnemen met een bevoegde servicetechnicus of uw verkoper.

Dit symbool of de vuilnisbak met een kruis er doorheen, geeft aan dat het
product (elektrische en elektronische apparatuur en knoopcelbatterijen met
kwik) niet bij het huishoudelijk afval terecht mogen komen.Neem contact op met
de gemeente voor het verwijderen van elektronische artikelen.

iv

Onderhoud & reiniging

• Wij raden u aan de kabels en de voedingskabels los te koppelen voordat u de

monitor optilt of verplaatst.Volg de correcte tilmethode wanneer u de monitor
plaatst.Wanneer u de monitor optilt of draagt, neemt u de randen van de
monitor vast.Til het scherm niet op bij de voet of de kabel.

• Reinigen.Schakel uw monitor uit en koppel de voedingskabel los.Reinig het

oppervlak van de monitor met een vezelvrije, niet schurende doek.Verwijder
lastige vlekken met een doek die met een zacht schoonmaakmiddel is
bevochtigd.

• Vermijd het gebruik van een reinigingsmiddel dat alcohol of aceton bevat.

Gebruik een reinigingsmiddel voor gebruik met de monitor.Sproei nooit
rechtstreeks schoonmaakmiddel op het scherm, omdat dit in de monitor kan
lekken en een elektrische schok veroorzaken.

De volgende symptomen zijn normaal voor de monitor:

• AanvankelijkkanhetschermikkerendoordeaardvanTL-licht.Schakelde
monitoruitenweerinomhetikkerentelatenverdwijnen.

• De helderheid van het scherm kan lichte variaties vertonen, afhankelijk van het

bureaubladthema dat u gebruikt.

• Als dezelfde afbeelding urenlang wordt weergegeven, kan na het wisselen
van de afbeelding een nabeeld van de vorige afbeelding achterblijven.Het
scherm zal zichzelf langzaam herstellen; u kunt het scherm ook een paar uur
uitschakelen.

• Als het scherm zwart wordt of gaat knipperen, of niet meer werkt, moet u
contact opnemen met uw leverancier of service-centrum om dit te herstellen.
Repareer het scherm nooit zelf!

Conventies die in deze handleiding worden gebruikt

WAARSCHUWING:Informatie om lichamelijke letsels te voorkomen
wanneer u een taak probeert uit te voeren.

LET OP:Informatie om schade aan de onderdelen te voorkomen wanneer
u een taak probeert uit te voeren.

BELANGRIJK:Instructies die u MOET volgen om een taak te voltooien.

OPMERKING:Tips en extra informatie om u te helpen bij het voltooien
van uw taak.

v

Hier vindt u meer informatie

Raadpleeg de volgende bronnen voor extra informatie en voor product- en
software-updates.

1. ASUS-websites

De wereldwijde ASUS-websites bieden bijgewerkte informatie over hardware­en softwareproducten van ASUS. Raadpleeg http://www.asus.com

2. Optionele documentatie

Uw productverpakking kan optionele documentatie, zoals een garantiekaart,
bevatten die door uw leverancier werd toegevoegd. Deze documenten
maken geen deel uit van het standaardpakket.

vi

1.1 Welkom!

Hartelijk dank voor uw aankoop van de ASUS® lcd-monitor!

De nieuwste breedbeeld lcd-monitor van ASUS biedt een zuiverder, breder
en helderder beeldscherm, aangevuld met talrijke functies die uw kijkervaring
verbeteren.

Al deze functies maken van de monitor een onvergelijkelijk product dat u optimaal
gebruiksgemak en een fantastische visuele ervaring biedt.

1.2 Inhoud van de verpakking

Controleer de verpakking op de volgende onderdelen:

LCD-monitor

Snelle startgids

Garantiekaart

Netsnoer

VGA-kabel

DVI-kabel

DisplayPort-kabel

USB 3.0-kabel

Audiokabel

Kabelband

Als een van de bovenstaande items beschadigd is of ontbreekt, neem dan
onmiddellijk contact op met uw leverancier.

1-1ASUS PB248-reeks Lcd-monitor

1.3 Kennismaken met de monitor

1.3.1 Vooraanzicht

1

2

3

4

5

6

7

1. QuickFit-knop:

• Activeert de QuickFit-functie voor de uitlijning.

• De QuickFit-functie bevat 7 pagina’s met gewone roosterpatronen and

papier- en fotomaten. (Zie 1.3.3. QuickFit-functie).

• Opent het geselecteerde OSD-menu.

• Verhoogt/verlaagt waardes of verplaatst de selectiebalk omhoog/

omlaag/links/rechts.

2. Knop MENU:

• Schakelt het OSD-menu in.

• Sluit het OSD-menu af of gaat terug naar het vorige menu als het OSD-

menu actief is.

• Sluit de QuickFit-patronen.

Het OSD-menu is niet beschikbaar als de functie QuickFit geactiveerd is.

1-2 Hoofdstuk 1: Kennismaken met het product

3. Snelkoppeling

• Standaard: Sneltoets Helderheid

• Wijzig de sneltoetsfunctie via Snelkoppeling > Snelkoppeling 1-menu.

4. Snelkoppeling

• Standaard: Sneltoets Contrast

• Wijzig de sneltoetsfunctie via Snelkoppeling > Snelkoppeling 2-menu.

5.

knop:

• Selecteert een vooraf ingestelde modus.

• Houd deze knop 2 tot 4 seconden ingedrukt om het beeld automatisch

aan te passen naar de optimale instellingen voor positie, klok en fase
(alleen voor VGA-modus).

6.

knop:

• Selecteert een beschikbare invoerbron.

Druk op de knop (Ingangsselectie) om de signalen op de HDMI/

DisplayPort te bekijken nadat u de HDMI/DisplayPort-kabel op de
monitor hebt aangesloten.

7. Voedingsknop/voedingsindicator

• Schakelt de monitor in of uit.

• In de onderstaande tabel vindt u de omschrijving van de kleuren van de

voedingsindicator.

Status Beschrijving

Wit AAN

Oranje Stand-bymodus
UIT UIT

1-3ASUS PB248-reeks Lcd-monitor

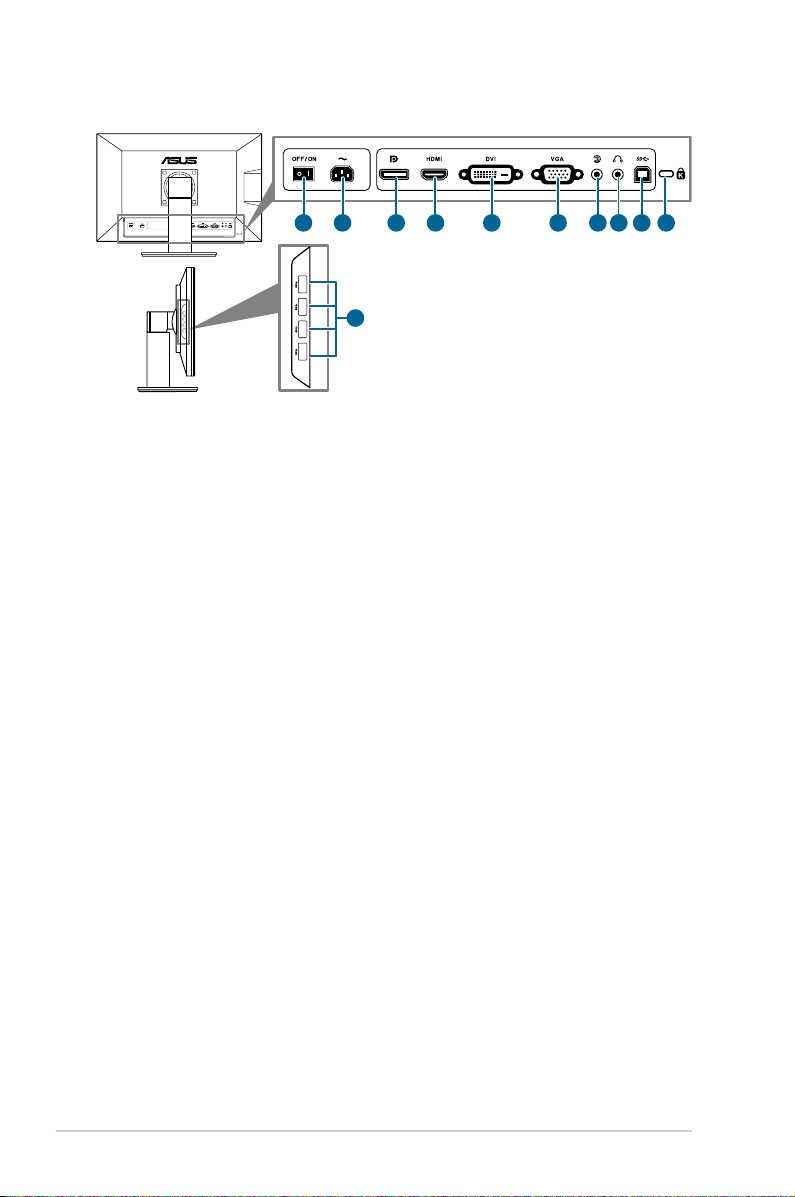

1.3.2 Achterkant

2

1

3 4

11

5 6 87 9 10

Aansluitingen achteraan

1. Netschakelaar. Druk op de netschakelaar om in en uit te schakelen.

2. Netaansluiting. Hierop sluit u het netsnoer aan.

3. DisplayPort. Deze aansluiting dient voor een apparaat dat compatibel is met

DisplayPort.

4. HDMI-aansluiting. Deze aansluiting is bedoeld voor aansluiting van een
HDMI-apparaat.

5. DVI-aansluiting. Deze 24-pins aansluiting is voor de aansluiting van het
digitale DVI-D-signaal op de PC (personal computer).

6. VGA-aansluiting. Deze 15-pins aansluiting is voor de VGA-aansluiting op de
pc.

7. Audio-ingang. Deze poort verbindt de PC (personal computer)-audiobron
via de meegeleverde audiokabel.

8. Oortelefoonaansluiting.

9. USB 3.0-upstreamaansluiting. Deze aansluiting dient voor een USB-

upstream-kabel. De verbinding maakt het gebruik van de USB-aansluitingen
op de monitor mogelijk.

10. Gleuf voor Kensingtonslot.

11. USB 3.0-downstreamaansluitingen. Deze aansluitingen zijn bedoeld

voor verbinding met USB-apparaten zoals USB-toetsenbord/muis, USB-

ashstationenzovoort.

1-4 Hoofdstuk 1: Kennismaken met het product

1.3.3 QuickFit-functie

De QuickFit -functie bevat drie soorten patronen: (1) Roosterpatronen
(2) Papiergrootte (3) Fotogrootte. Activeer de patronen met de QuickFit-toets. Druk
nogmaals op de toets totdat het gewenste patroon geselecteerd is. Blijf de knop
omhoog/omlaag/links/rechts drukken om indien nodig de positie van het patroon te
veranderen. Let op dat alle patronen naar wens naar links/rechts kunnen worden
verplaatsen, maar dat de speelruimte naar boven/onder beperkt is.

1. Roosterpatronen
De roosterpatronen maken het de ontwerper en gebruiker gemakkelijk om
inhoud en layout op een pagine te organiseren en een consequente uiterlijk te
produceren.

Roosteruitlijning

2. Papiergrootte
QuickFit kent veel papierformaten zodat u uw document in de werkelijke grootte op
het scherm ziet.

A4 Letter

1-5ASUS PB248-reeks Lcd-monitor

3. Fotogrootte

De verschillende gotogrootten die worden getoond in de QuickFit-functie maken
het voor fotografen en andere gerbuikers mogelijk om de foto's in de ware grootte
op het scherm te bekeijken en te bewerken.

Foto 4x6, 3x5, 2x2 Foto 8x10, 5x7

1-6 Hoofdstuk 1: Kennismaken met het product

1-7ASUS PB248-reeks Lcd-monitor

1-8 Hoofdstuk 1: Kennismaken met het product

2.1 De arm/voet loskoppelen (voor VESA-wandmontage)

De verwijderbare arm/voet van deze monitor is special voor VESA-wandmontage
ontworpen.

De arm/voet demonteren:

1. Leg de voorkant van de monitor plat op tafel.

2. Gebruik een schroevendraaier om de vier schroeven van de arm te

verwijderen(guur1)enmaakvervolgensdearm/voetlosvandemonitor
(guur2).

(Figuur 1) (Figuur 2)

We adviseren u een zachte doek op tafel te leggen om schade aan de monitor
te vermijden.

2-1ASUS PB248-reeks Lcd-monitor

2.2 De monitor afstellen

• Voor optimale weergave raden we aan dat u recht naar de monitor kijkt en de

monitor vervolgens instelt onder de hoek die voor u het meest comfortabel is.

• Houd de voet vast om te voorkomen dat de monitor valt terwijl u de hoek

wijzigt.

• U kunt dehoek van de monitor instellen van

en rechts.U kunt ook de hoogte van de monitor instellen binnen +/- 10 cm.

(Kantelen) (Swivel) (Hoogte-instelling)

+20° ~ -5°

60°

De monitor draaien

1. Til de monitor in de hoogste stand.

2. Kantel de monitor tot de maximale hoek.

3. Draai de monitor rechtsom tot de gewenste hoek.

0°

+20˚tot-5˚enhijdraait 60˚naar links

10cm

60°

+20° ~ -5°

Het is normaal dat de monitor een beetje trilt terwijl u de hoek instelt.

2-2 Hoofdstuk 2: Installatie

2.3 De kabels aansluiten

1. Sluit de kabels aan volgens de onderstaande instructies:

• De voedingskabel aansluiten: sluit het ene uiteinde van de voedingskabel

stevig aan op de netingang en het andere uiteinde op een stopcontact.

• De VGA/HDMI-DVI/DisplayPort-kabel aansluiten:

a. Sluit het ene uiteinde van de VGA/HDMI/DVI/DisplayPort-kabel aan op

de VGA/HDMI/DVI/DisplayPort-aansluiting van de monitor.

b. Sluit het andere uiteinde van de VGA/HDMI/DVI/DisplayPort-kabel aan

op de VGA/HDMI/DVI/DisplayPort-poort van uw computer.

c. Maak de twee schroeven vast om de VGA/DVI-aansluiting te

bevestigen.

• De audiokabel aansluiten: sluit een uiteinde van de audiokabel aan op de

audiopoort van de monitor, het andere eind op de audiopoort van de computer.

• Gebruik van de oortelefoon: connect the end with plug type to the monitor’s

earphone jack when HDMI or DisplayPort signal is fed.

• De USB 3.0-aansluitingen gebruiken: Pak de bijgesloten USB 3.0-kabel

en steek het kleine uiteinde (type B) van de USB-upstreamkabel in de
USB-upstreamaansluiting van de monitor en het grote uiteinde (type A) in
de USB 3.0-aansluiting van de computer. Zorg dat het nieuwste Windows 7
besturingssysteem op de computer is geïnstalleerd. Dat maakt het gebruik van
USB-aansluitingen op de monitor mogelijk.

Nadat deze kabels zijn aangesloten, kunt u het gewenste signaal selecteren
onder Ingangsselectie in het OSD-menu.

2.4 De monitor inschakelen

Druk op de aan/uit-knop . Zie pagina 1-2 voor de locatie van de aan/uitknop. De
voedingsindicator licht wit op om aan te geven dat de monitor AAN is.

2-3ASUS PB248-reeks Lcd-monitor

2-4 Hoofdstuk 2: Installatie

3.1 OSD-menu

3.1.1 Opnieuw configureren

1. Druk op de knop MENU om het OSD-menu te activeren.

2. Druk de

de gewenste functie en druk op de
geselecteerde functie een submenu bevat, druk dan de

omlaag om door de functies van het submenu te bladeren. Markeer de
gewenste functie in het submenu en druk op de

activeren.

3. Druk de

functie te wijzigen.

4. Druk om het OSD-menu te sluiten en op te slaan meerdere malen op de

knop MENU totdat het OSD-menu verdwijnt.Herhaal de stappen 1-3 om
andere functies in te stellen.

3.1.2 Kennismaken met de OSD-functies

1. Splendid

Deze functie bevat zes subfuncties die u volgens uw voorkeur kunt
selecteren. Elke modus bevat de optie Reset zodat u de instelling kunt
behouden of terugkeren naar de vooraf ingestelde modus.

knop omhoog/omlaag om door de functies te bladeren. Markeer

knop om deze te activeren. Als de

knop omhoog/

knop om deze te

knop naar links/rechts om de instellingen van de geselecteerde

• Standaard: beste keus voor het bewerken van documentenmet
SPLENDID™ Video Enhancement.

3-1ASUS PB248-reeks Lcd-monitor

• sRGB: Compatibel met sRGB-kleurruimte. sRGB is de beste keus voor
het bewerken van documenten.

• Landschap: Beste keuze voor weergave van landschapsfoto's met
SPLENDID™ Video Enhancement.

• Theater: Beste keuze voor films met de SPLENDID™ Video
Enhancement.

• Gebruiker 1/Gebruiker 2: De meeste punten zijn instelbaarin het menu
Kleur.

Functie

Helderheid
Contrast
Verzadiging

Tint
Kleurtemperatuur

Gamma

Geavanceerde
instelling

Zesassige
tint
Zesassige
verzadiging
Versterking
Offset

Standaard­stand

sRGB-

Landschap-

stand

Ja Ja Ja Ja Ja
Ja Nee Ja Ja Ja

Nee Nee Ja Ja Ja

Nee Nee Nee Nee Ja

Ja Nee Ja Ja Ja
Ja Nee Nee Nee Ja

Nee Nee Nee Nee Ja

Nee Nee Nee Nee Ja

Nee Nee Nee Nee Ja
Nee Nee Nee Nee Ja

stand

Theater­stand

Gebruiker 1/
Gebruiker 2

2. Kleur

Stel in dit menu een gewenste kleurinstelling in.

• Helderheid: Het instelbereik ligt tussen 0 en 100.

• Contrast: Het instelbereik ligt tussen 0 en 100.

• Kleurverzadiging: Het instelbereik ligt tussen 0 en 100.

• Tint: verschuift de kleur van het beeld tussen groen en paars.

• Kleur: Bevat 4 standen te weten 9300K, 6500K, 5500K en 5000K.

• Gamma: Maakt het mogelijk de kleurstand op 2,2 of 1,8 in te stellen.

3-2 Hoofdstuk 3: OSD-menu

• Geavanceerde instelling:

* Zesassige tintinstelling.

* Zesassige verzadigingsinstelling.

* Past de waarden voor versterking aan voor R, G, B.

* Past de waarden voor zwartniveauverschuiving aan voor R, G, B.

• Kleuren herstellen:
* Reset van huidige Splendid-kleurstand:

Reset van de kleurinstelling van de huidige kleurstand naar de
fabrieksinstelling.

* Volledige reset van de Splendid-kleurstand:

Reset van de kleurinstelling van alle kleurstanden naar de
fabrikesinstelling.

3. Beeldinst

Stel de beeldinstelling in.

• Scherpte: Het instelbereik ligt tussen 0 en 100.

• Trace Free: instellen van de reactietijd van de monitor.

3-3ASUS PB248-reeks Lcd-monitor

• Beeldverhouding aanpassen: stelt de beeldverhouding in op volledig,
4:3, 1:1 of OverScan (alleen mogelijk voor de HDMI-ingang).

• ASCR: schakelt de functie ASCR (ASUS Smart Contrast Ratio) in/uit.

• Positie: adjgebruikt de horizontale positie (H-Position) en de verticale

positie (V-Position) van het beeld.Het instelbereik ligt tussen 0 en 100.

• Scherpstellen: vermindert horizontale en verticale ruis van het beeld
door (fase) en (klok) gescheiden aan te passen.Het instelbereik ligt
tussen 0 en 100.

• Automatisch afstemmen: Automatisch aanpassen van het beeld naar
zijn optimale positie, klok en fase.

• Fase past de fase aan van het pixelkloksignaal.Wanneer een fase verkeerd

is ingesteld, zal het scherm horizontale storingen vertonen.

• Klok (pixelfrequentie) beheert het aantal pixels dat door één horizontale

haal wordt gescand.Als de frequentie onjuist is, vertoont het scherm
verticale strepen en zijn de afbeeldingen van het beeld onjuist.

4. Ingangsselectie

Met deze functie kunt u de gewenste invoerbron selecteren.

5. Systeem-Instelling

Hiermee kunt u het systeem aanpassen.

• Splendid Demo Mode:Deelthetschermintweeënvoorvergelijkingvan

de Splendid-standen (alleen voor landschaps- en theater-stand).

• Volume: Het aanpassingsbereik ligt tussen 0 en 100.

3-4 Hoofdstuk 3: OSD-menu

• OSD-instelling:

* Past de horizontale positie (H-Position) en de verticale positie

(V-Position) van het OSD aan van 0 tot 100.

* Past de OSD-timeout aan van 10 tot 120 seconden.

* Schakelt de functie DDC/CI in of uit.

* Past de OSD-achtergrond aan van gedekt naar transparant.

* Past de OSD-rotatie aan.

• Informatie: toont de monitorinformatie.

• Taal: U kunt kiezen uit 21 talen, waaronder: Engels, Frans, Duits,

Italiaans, Spaans, Nederlands, Portugees, Russisch, Tsjechisch,
Kroatisch, Pools, Roemeens, Hongaars, Turks, Vereenvoudigd Chinees,
Traditioneel Chinees, Japans, Koreaans, Thais, Indonesisch, Perzisch.

• Voedingsindicator: schakelt de voedingsindicator in of uit.

• QuickFit-kleur: past de QuickFit-kleur aan op een van de 7 kleuropties.

• Reset alles: Met “Ja” herstelt u de standaardinstelling.

6. Snelkoppeling

Stelt de functies in voor de toetsen Snelkoppeling 1 en 2.

• Snelkoppeling 1/Snelkoppeling 2: kiest een functie voor de toetsen
Snelkoppeling 1 en 2.

Als een bepaalde functie is geselecteerd of geactiveerd, functioneert de
sneltoets wellicht niet. Zie onderstaande tabel voor meer details.

Geselecteerde of geactiveerde
functie

De opgegeven sneltoets
functioneert wellicht niet

ASCR Helderheid

sRGB

Contrast/Kleur/Geavanceerde

instelling
Standaard/Landschap/Theater Geavanceerde instelling
VGA/DVI Volume
QuickFit Alles, behalve voor QuickFit-kleur

3-5ASUS PB248-reeks Lcd-monitor

3.2 Overzichtvanspecicaties(PB248)

Schermtype TFT LCD

Schermgrootte 24,1" (16:10, 61,13 cm) breedscherm

Max. resolutie 1920 x 1200

Pixelgrootte 0,270 mm

Helderheid (standaard) 300 cd/m

Contrastverhouding
(standaard)

Contrastverhouding (Max.) 80.000.000:1 (met ASCR aan)

Beeldhoek (H/V) CR >10 178˚/178˚

Weergavekleuren 16,7 M

Reactietijd 6 ms (grijs tot grijs)

SPLENDID™videoverbetering Ja

SPLENDID™selectie 6 vooraf ingestelde videomodi (met sneltoets)

Auto-instelling Ja

Keuze van kleurtemperatuur 4 kleurtemperaturen

Digitale ingang HDMI v1.4, DisplayPort V1.1a, DVI-D met HDCP

Analoge ingang D-Sub

Aansluiting voor oortelefoon Ja

USB 3.0-aansluiting Upstream x 1, downstream x 4

Kleuren Zwart

Luidspreker (ingebouwd) 1,5 W x 2 stereo, RMS

Voedings-led Wit (aan) / Oranje (Stand-by)

Kantelen +20˚~-5˚

Draaien +60˚~-60˚

Hoogte-instelling 100 mm

Kensingtonslot Ja

Netspanning Wisselspanning:100~240V

Opgenomen vermogen Ingeschakeld: < 65 W (Max.),

Temperatuur (actief) 5˚C~35˚C

Temperatuur (Niet in bedrijf) -20˚C~+60˚C

Afmetingen (B x H x D) 557,2 mm x 416,3 mm x 235 mm (machine)

Gewicht (ongeveer) 6,6 kg (netto); 9,6 kg (bruto)

2

1000:1

Standby: < 0,5 W (standaard),
Uitgeschakeld: 0,1 W (Uitschakelen)

681 mm x 439 mm x 292 mm (verpakking)

3-6 Hoofdstuk 3: OSD-menu

Meerdere talen 21 talen (Engels, Frans, Duits, Italiaans, Spaans,

Nederlands, Portugees, Russisch, Tsjechisch,
Kroatisch, Pools, Roemeens, Hongaars, Turks,
Vereenvoudigd Chinees, Traditioneel Chinees,
Japans, Koreaans, Thais, Indonesisch, Perzisch)

Toebehoren VGA-kabel, DVI-kabel, DisplayPort-kabel,

voedingssnoer, USB 3.0-kabel, snelstartgids,
garantiebewijs, Kabelband

Voorschriften Energy Star, China Energy Level 1, EPEAT Gold,

UL/cUL, CB, CE, EuP, FCC (Class B), CCC, BSMI,
Gost-R, Hygeinic, C-Tick, VCCI, UkrSEPRO, TCO6.0,
ISO 9241-307, J-MOSS, RoHS, WEEE, PSE,
Windows 7 & 8 WHQL

*Specicatieskunnenzondervoorafgaandberichtwordengewijzigd.

3-7ASUS PB248-reeks Lcd-monitor

3.3 Problemen oplossen (veelgestelde vragen)

Probleem Mogelijke oplossing

De voedings-led brandt niet

De voedings-led brandt oranje en er
is geen beeld op het scherm

Het beeld op het scherm is te helder
of te donker

Het beeld op het scherm is niet
correct gecentreerd of heeft niet het
correcte formaat

Het beeld op het scherm stuitert of er
is een golvend patroon zichtbaar in
het beeld

Het beeld op het scherm vertoont
afwijkende kleuren (het wit ziet er niet
wit uit)

Het beeld op het scherm is wazig

Er is geen geluid of het geluid is zwak • Controleer of de HDMI-kabel correct is

• Druk op de knop

monitor is ingeschakeld.

• Controleer of de voedingskabel correct is

aangesloten op de monitor en het stopcontact.

• Controleer of de netschakelaar aanstaat.

• Controleer of de monitor en de computer zijn

ingeschakeld.

• Controleer of de signaalkabel correct is

aangesloten op de monitor en de computer.

• Inspecteer de signaalkabel en controleer of er

geen pins zijn verbogen.

• Sluit de computer aan op een andere

beschikbare monitor om te controleren of de
computer correct werkt.

• Pas de instellingen voor het Contrast en de

Helderheid aan via het OSD.

• Houd de knop

om het beeld automatisch aan te passen (Alleen
VGA-modus).

• Pas de instellingen voor de horizontale en

verticale positie aan via het OSD.

• Controleer of de signaalkabel correct is

aangesloten op de monitor en de computer.

• Verplaats elektrische apparaten die elektrische

storingen kunnen veroorzaken.

• Inspecteer de signaalkabel en controleer of er

geen pins zijn verbogen.

• Voer een reset uit via het OSD.

• Pas de RGB-kleurinstellingen aan of selecteer

de kleurtemperatuur via het OSD.

• Houd de knop

om het beeld automatisch aan te passen (alleen
VGA-modus).

• Pas de instellingen voor de Fase en de Klok aan

via het OSD.

aangesloten op de monitor en de computer.

• Pas de volume-instellingen van uw monitor en

uw HDMI-apparaat aan.

• Controleer of het stuurprogramma van de

geluidskaart van uw computer correct is
geïnstalleerd en geactiveerd.

om te controleren of de

2 à 4 seconden ingedrukt

2 à 4 seconden ingedrukt

3-8 Hoofdstuk 3: OSD-menu

3.4 Ondersteunde bedieningsmodi

ResolutieFrequentie Horizontale

frequentie (KHz)

640x480 31,47(N) 59,94(N) 25,18
800x600 35,16(P) 56,25(P) 36
800x600 37,88(P) 60,32(P) 40
1024x768 48,36(N) 60,00(N) 65
1280x960 60,00(P) 60,00(N) 108
1280x1024 63,98(P) 60,02(P) 108
1366x768 47,712(P) 59,79(P) 85,5
1440x900 55,94(N) 59,89(P) 106,5
1600x1200 75,00(P) 60,00(P) 162
1680x1050 65,29(N) 60,00(P) 146,25
1920x1080 67,5(P) 60,00(P) 148,5
1920x1200
(verminderde onderdrukking)

* Modi die niet in de tabel worden weergegeven, worden mogelijk niet ondersteund. Voor een

optimale resolutie raden wij u aan een modus te selecteren die in de bovenstaande tabel is
weergegeven.

* Deze monitor ondersteunt volledig HD (480p, 576p, 720p, 1080i/p) videogegevens van

spelconsoles, dvd-spelers en andere videoapparaten via HDMI of DisplayPort.

74,038(P) 59,95(N) 154

Verticale frequentie
(Hz)

Pixel (MHz)

3-9ASUS PB248-reeks Lcd-monitor

3-10 Hoofdstuk 3: OSD-menu
