MW221/MW201-sarja
LCD-näyttö
Käyttöohje
E2675
Toinen painos V2
Joulukuu 2006
Copyright © 2006 ASUSTeK COMPUTER INC. Kaikki oikeudet pidätetään.
Tämän käyttöohjeen tai siinä kuvattujen tuotteiden tai ohjelmien osittainenkin kopiointi tai
lähettäminen, tallentaminen tai siirtäminen mihin tahansa tarkoitukseen jollekin muulle tietovälineelle,
tai kääntäminen toiselle kielelle, on kielletty ilman ASUSTeK COMPUTER INC.:n ("ASUS") lupaa,
lukuun ottamatta ostajan asiakirjoista tekemiä varmuuskopioita.
Tuotteen takuuta tai huoltosopimusta ei jatketa jos: (1) tuotetta on korjattu tai muutettu tavalla, jota
ASUS ei ole kirjallisesti hyväksynyt, tai jos (2) tuotteen sarjanumero puuttuu tai ei ole luettavissa.
TÄMÄ ASUS-KÄYTTÖOHJE TOIMITETAAN "SELLAISENA KUIN SE ON" ILMAN
MINKÄÄNLAISTA TAKUUTA, ILMAISTUA TAI EPÄSUORAA, MUKAAN LUKIEN RAJOITUKSETTA
EPÄSUORAT TAKUUT, JOTKA LIITTYVÄT KAUPALLISEEN KÄYTETTÄVYYTEEN TAI
SOVELTUVUUTEEN TIETTYYN TARKOITUKSEEN. ASUS TAI SEN JOHTAJAT, VASTAAVAT
HENKILÖT, TYÖNTEKIJÄT TAI EDUSTAJAT EIVÄT OLE MISSÄÄN TILANTEESSA VASTUUSSA
MISTÄÄN EPÄSUORISTA, SEURAAMUKSELLISISTA TAI SAT UNN AISI ST A VAHI NGOISTA
(MUKAAN LUKIEN TUOTTOJEN TAI LIIKETOIMINNAN MENETTÄMINEN, KÄYTÖN
KESKETYMINEN TAI TIETOJEN HÄVIÄMINEN, LIIKETOIMINNAN KESKEYTYMINEN, JNE.),
VAIKKA ASUS:ILLE OLISI TIEDOTETTU SIITÄ, ETTÄ TÄSSÄ KÄYTT ÖOHJEES S A TAI SIINÄ
KUVATUSSA TUOTTEESSA OLEVAT VIAT TAI VIRHEET SAATTAVAT AIHEUTTAA EDELLÄ
MAINITTUJEN KALTAISIA VAHINKOJA.
TÄSSÄ KÄYTTÖOHJEESSA KUVATUT MÄÄRITELMÄT JA TIEDOT OVAT TARKOITETTU VAIN
TIEDOTUSKÄYTTÖÖN JA NIITÄ VOIDAAN MUUTTAA MILLOIN TAHANSA ILMAN ERILLISTÄ
ILMOITUSTA, EIKÄ NIITÄ VOIDA PITÄÄ ASUKSEN OSALTA TEHTYNÄ SITOUM UK SEN A. AS US
KIELTÄYTYY OTTAMATTA VASTUUTA TAI VASTAAMASTA MISTÄÄN VIRHEISTÄ TAI
EPÄTARKKUUKSISTA, JOITA TÄSSÄ KÄYTTÖOHJ EESSA TAI SIINÄ KUVATUSSA TUOTTEISSA
TAI OHJELMISTOISSA SAATTAA OLLA.
Käyttöohjeessa esiintyvät tuotteiden ja yritysten nimet saattavat olla omistajiensa rekisteröityjä
tavaramerkkejä tai suojattu tekijänoikeuksilla, ja niitä käytetään ainoastaan niiden omistajien
hyväksi heidän yritysten tai tuotteiden tunnistamiseen tai tarkennuksiin, ilman tarkoitusta loukata
heidän tekijänoikeuksia.
ii
Sisällysluettelo
Huomautukset .............................................................................. iv
Turvallisuusohjeet ......................................................................... v
Huolto ja puhdistus ...................................................................... vi
Kappale 1: Tuotteen esittely
1.1 Tervetuloa! ...................................................................... 1-1
1.2 Pakkauksen sisältö ......................................................... 1-1
1.3 Näytön esittely ................................................................ 1-2
1.3.1 LCD-näytön etuosa ........................................... 1-2
1.3.2 LCD-näytön takaosa ......................................... 1-3
Kappale 2: Asennus
2.1 Johtojen kytkeminen ...................................................... 2-1
2.2 Näytön käynnistäminen ................................................. 2-1
2.3 Näytön säätäminen ........................................................ 2-2
2.4 Varren/jalustan irrottaminen (seinäasennettavat VESA-
mallit) ............................................................................. 2-3
Kappale 3: Yleiset ohjeet
3.1 Kuvaruutuvalikko (OSD) ................................................ 3-1
3.1.1 Asetusten määrittäminen ................................. 3-1
3.1.2 Kuvaruutuvalikon esittely ................................. 3-1
3.2 Vianmääritys (UKK) ....................................................... 3-4
3.3 Tuetut käyttötilat ............................................................ 3-5
iii
Huomautukset
Liittovaltion tietoliikennekomission (FCC) lausunto
Tämä laite on FCC:n sääntöjen kohdan 15 mukainen. Laitteen käyttöä
tulee rajoittaa niin, että
• laite ei aiheuta haitallista häiriötä, ja
• laite vastaanottaa kaikki, mahdollisesti sen ei-toivotusta toiminnasta aiheutuvat
häiriöt.
Tämä laite on testattu ja havaittu digitaalisten laitteiden Luokka B:n
rajoitusten sekä FCC:n sääntöjen kohdan 15 mukaiseksi. Näiden rajoitusten
tarkoituksena on rajoittaa laitteesta kotioloissa aiheutuvaa haitallista häiriötä.
Tämä tuote käyttää ja siitä saattaa säteillä radiotaajuista energiaa, joka
saattaa häiritä radioviestintää, mikäli tuotetta ei asenneta ja käytetä
valmistajan ohjeiden mukaisesti. Valmistaja ei kuitenkaan takaa, ettei
häiriötä voisi esiintyä jossain tietyssä asennusympäristössä. Jos tuote
haittaa radio- tai televisiolähetyksen vastaanottoa, ja ongelma voidaan
varmistaa sulkemalla laite ja käynnistämällä se uudestaan, käyttäjää
kehotetaan korjaamaan tilanne yhdellä tai useammalla seuraavista keinoista:
•
Suuntaa vastaanottimen antenni uudestaan tai vaihda sen paikkaa.
•
Aseta laite kauemmaksi vastaanottimesta.
•
Kytke laite eri sulakkeeseen kytkettyyn virtalähteeseen kuin
vastaanotin.
•
Kysy neuvoa jälleenmyyjältä tai kokeneesta radio- ja TV-huollosta.
Yrityksemme kuuluu Energy Star® -ohjelmaan, joten olemme
varmistaneet, että tuotteen virrankäyttö täyttää Energy Star
®
-
ohjeistuksen mukaiset vaatimukset.
Kanadan viestintäministeriön lausunto
Tämä digitaalinen laite ei ylitä Kanadan viestintäministeriön
radiohäiriösäädöksissä (Radio Interference Regulations) Luokka B:n
digitaalisten laitteiden radiohäiriönpäästöjä.
Tämä Luokka B:hen kuuluva digitaalinen laite on Kanadan ICES-003 säädösten mukainen tuote.
iv
Turvallisuusohjeet
•
Lue näytön mukana tulleet asiakirjat huolella läpi ennen kuin ryhdyt
asentamaan näyttöä.
• Tulipalon ja sähköiskun välttämiseksi näyttöä ei saa altistaa sateelle tai
kosteudelle.
• Älä yritä avata näytön koteloa. Näytön sisällä oleva korkea jännite
saattaa aiheuttaa vakavia henkilövahinkoja.
• Jos virtalähde on rikki, älä yritä korjata sitä itse. Ota yhteyttä
valtuutettuun huoltoon tai jälleenmyyjään.
• Varmista ennen laitteen käyttöä, että kaikki johdot ovat kiinnitetty hyvin
ja että virtajohdot ovat ehjät. Jos havaitset vikoja, ota välittömästi
yhteyttä jälleenmyyjään.
• Kotelon taka- tai yläosassa olevat aukot on ilmanvaihtoa varten. Älä tuki
niitä. Älä aseta laitetta lämpöpatterin tai lämmittimen lähelle, jos tilassa
ole riittävä ilmanvaihto.
• Näytön saa kytkeä vain ja ainoastaan näytön tuoteselosteessa
määritettyyn virtalähteeseen. Mikäli et ole varma minkä tyyppisiä
virtalähteitä kodissasi on, kysy apua paikalliselta jälleenmyyjältä tai
sähköyhtiöltä.
• Käytä paikallisten määräysten mukaisia virtapistokkeita.
• Älä ylikuormita virta- tai jatkojohtoja. Ylikuormitus voi sytyttää tulipalon
tai aiheuttaa sähköiskun.
• Vältä pölyä, kosteutta ja äärimmäisiä lämpötiloja. Älä sijoita näyttöä
paikkaan, jossa se voi kastua. Aseta näyttö tukevalle alustalle.
• Irrota laitteen virtajohto ukkosella seinästä tai jos et käytä laitetta pitkään
aikaan. Näin suojaat näyttöä virtapiikeistä aiheutuvilta vaurioilta.
• Älä kaada nestettä tai työnnä mitään esineitä näytön aukkoihin.
• Parhaan mahdollisen toiminnan takaamiseksi, laitetta tulisi käyttää
ainoastaan UL-hyväksytyissä tietokoneissa, joiden liittimet on määritetty
oikein ja joissa on merkintä 100-240V AC.
• Jos laitteen käytössä ilmenee teknisiä ongelmia, ota yhteyttä
valtuutettuun huoltoon tai jälleenmyyjääsi.
v
Huolto ja puhdistus
• Johdot kannattaa irrottaa ennen näytön nostamista tai siirtämistä. Käytä oikeaa
nostotekniikkaa kun siirrät näyttöä. Tartu näytön laidoista kun nostat tai kannat
näyttöä. Älä nosta näyttöä jalustasta tai johdoista.
• Puhdistus.
Sammuta näyttö ja irrota virtajohto. Puhdista näyttö
nukattomalla ja hankaamattomalla kankaalla. Vaikeat tahrat voidaan
poistaa miedossa pesuaineessa kostutetulla kankaalla.
•
Vältä alkoholia tai asetoonia sisältävien puhdistusaineiden käyttöä.
Käytä LCD-näyttöjen puhdistukseen tarkoitettuja tuotteita. Älä
suihkuta puhdistusainetta suoraan näytön ruudulle, koska se saattaa
valua näytön sisään ja aiheuttaa sähköiskun.
Seuraavat kuuluvat näytön normaaliin toimintaan:
•
Ruutu saattaa vilkkua käynnistettäessä. Tämä johtuu loistevalon
toimintaperiaatteesta. Sammuta näyttö ja kytke se uudestaan päälle, ja
varmista että näytön vilkkuminen loppuu.
•
Työpöydän asetuksista riippuen näytön eri kohdissa saattaa esiintyä
pieniä kirkkauseroja.
•
Jos sama kuva jää näyttöön monen tunnin ajaksi, se saattaa näkyä
heikkona näytöllä vielä jonkin aikaa kuvan vaihtumisesta. Näyttö
palautuu hitaasti. Vaihtoehtoisesti voit sammuttaa näytön muutaman
tunnin ajaksi.
•
Jos näyttö menee pimeäksi, vilkkuu tai lakkaa toimimasta, ota yhteyttä
jälleenmyyjään tai huoltoon, ja pyydä heitä korjaamaan laitteesi. Älä
yritä korjata näyttöä itse!
Käyttöohjeen eri huomautukset
TÄRKEÄ VAROITUS: Estää sinua vahingoittamaan itseäsi
suorittaessasi tehtäviä.
VAROITUS: Estää sinua rikkomasta laitteen osia suorittaessasi
tehtäviä.
TÄRKEÄÄ: PAKOLLISIA ohjeita tehtävien suorittamiseen.
HUOMAUTUS: Vinkkejä ja lisätietoja tehtävien suorittamiseen.
vi
Mistä löytyy lisätietoja?
Seuraavista lähteistä löytyy lisätietoja sekä tietoja tuote- ja
ohjelmistopäivityksistä.
1. ASUS:in WWW-sivustot
ASUS:in eri maiden WWW-sivustoista löytyy ajan tasalla olevaa tietoa
ASUS:in laitteistoista ja ohjelmistoista.
Katso http://www.asus.com
2. Mahdollinen lisädokumentaatio
Tuotepaketissa saattaa olla jälleenmyyjän lisäämiä asiakirjoja, kuten
takuukortti. Nämä asiakirjat eivät kuulu normaalisti tuotepakkaukseen.
vii
viii
1.1 Tervetuloa!
Kiitos, että valitsit ASUS® MW221/MW201 -sarjan LCD-näytön!
ASUS:in uusimmassa laajakuva-LCD-näytössä on tarkempi, laajempi ja
kirkkaampi kuva, ja monia muita katselunautintoa parantavia toimintoja.
ASUS
®
MW221/MW201 -sarjan LCD-näytössä näet asiakirjat ja WWW-sivut
kerralla, eikä sinun tarvitse käyttää aikaa ruudun vierittämiseen Internetiä
selatessasi.
Näiden toimintojen ansiosta MW221/MW201 -sarjaa on helppo käyttää ja
se tarjoaa käyttäjälleen myös upeat visuaaliset ominaisuudet.
1.2 Pakkauksen sisältö
Tarkista, että MW221/MW201 -sarj a n L C D - n ä y t ö n p a k k a u s s i s ä l t ä ä se u r a a v a t
osat:
LCD-näyttö
Käyttöohje-CD
Pikaopas
1 x virtajohto
1 x VGA-johto
1 x DVI-johto (ei kaikissa malleissa)
1 x äänijohto
1 x takakansi
1 x VESA-kansi
Jos jokin edellä mainituista osista puuttuu tai on viallinen, ota välittömästi
yhteyttä jälleenmyyjääsi.
ASUS LCD
-näyttö,
MW221/MW201 -sarja
1-1
1.3 Näytön esittely
1.3.1 LCD-näytön etuosa
Stereo-
kaiutin
1.
Kuulokeliitäntä Tähän liitäntään voit liittää kuulokkeet, joissa on
3,5 mm stereoliitin.
2. SPLENDID
Jalusta
1
2
3
4
5
•
Kuulokeliitäntä on kuvakkeen alapuolella
• Kuulokkeet täytyy ostaa erikseen.
-painike:
6
.
•
Tällä pikanäppäimellä voit siirtyä näytön viidestä SPLENDID™-
teknologian avulla esisäädetystä tilasta toiseen (Peli-tila, Yö-tila,
Maisema-tila, Vakio-tila, Elokuva-tila).
•
Poistu kuvaruutuvalikosta tai palaa edelliseen valikkoon jos
kuvaruutuvalikko on aktiivinen.
•
Säädä parhaat mahdolliset kuvan asetukset automaattisesti
painamalla tätä painiketta 2-4 sekuntia.
3.
Painike:
•
Paina tätä painiketta, kun haluat pienentää valitun toiminnon
arvoa tai siirtyä vasemmalle/ylös edelliseen toimintoon.
•
1-2
Kappale 1: Tuotteen johdanto
Tämä näppäin on myös äänenvoimakkuuden pikanäppäin.
4.
VALIKKO-painike:
•
Paina tätä painiketta, kun haluat avata/valita kuvaruutunäytössä
5.
korostetun toiminnon (kuvakkeen).
Painike:
•
Paina tätä painiketta, kun haluat suurentaa valitun toiminnon
arvoa tai siirtyä oikealle/alas seuraavaan toimintoon.
•
6.
1.3.2 LCD-näytön takaosa
Tämä näppäin on myös kirkkauden säädön pikanäppäin.
Virta-painike/Virran merkkivalo
•
Sammuta tai käynnistä näyttö painikkeesta
•
Seuraavassa taulukossa on kuvattu virran merkkivalon värien merkitykset.
Tila
Sininen
Keltainen Valmiustila
EI PALA POIS PÄÄLTÄ
Merkitys
PÄÄLLÄ
Takaliittimet (vasemmalta oikealle)
Takaliittimet
1.
PWR-liitäntä. Tuotteen mukana toimitettava virtajohto liitetään
tähän liitäntään.
2. Ääni sisään -liitäntä .
PC:n äänilähde liitetään tähän liitäntään
näytön mukana toimitettavalla johdolla.
3. DVI
-liitäntä Tietokoneen digitaalisen
(Joissakin malleissa)
.
signaalin DVI-D -johto liitetään tähän 24-nastaiseen liitäntään.
4.
VGA-liitäntä. Tietokoneen VGA-johto liitetään tähän 15-nastaiseen
liitäntään.
ASUS LCD
-näyttö,
MW221/MW201 -sarja
1-3
1-4
Kappale 1: Tuotteen johdanto
2.1 Johtojen kytkeminen
1. Irrota takakansi.
2. Kytke johdot seuraavien ohjeiden mukaisesti:
• Äänijohdon kytkeminen: kytke äänijohdon toinen pää näytön Ääni
sisään -liitäntään ja johdon toinen pää tietokoneen multimedia- tai
äänikortin Ääni ulos -liitäntään.
• Virtajohdon kytkeminen: kytke virtajohdon toinen pää tukevasti näytön
virtaliitäntään ja toinen pää virtalähteeseen.
• VGA
/DVI-johdon kytkeminen:
a. Kytke VGA/DVI-liitin LCD-näytön VGA/DVI-liitäntään.
b. Kytke VGA/DVI-johdon toinen pää tietokoneesi VGA/DVI-liitäntään.
c. Kiristä VGA/DVI-liitännän molemmat ruuvit.
3. Kerää johdot yhteen ja kiinnitä ne johtopidikkeellä.
4. Laita takakansi paikoilleen. Aseta kansi niin, että se asettuu hahloihin.
Hahloja on neljä liitäntöjen vieressä ja kaksi näytön alalaidassa. Sulje
kansi varovasti. Kansi napsahtaa paikoilleen kun se on kiinnitetty
oikein.
1.
3.
2.2 Näytön käynnistäminen
Paina kevyesti virtapainikkeesta .
sivuilla 1-3. Virran merkkivalo
näyttö on PÄÄLLÄ.
ASUS LCD
-näyttö,
MW221/MW201 -sarja
Virtapainikkeen sijainti on kerrottu
muuttuu siniseksi, mikä tarkoittaa, että
Johtopidike
2-1

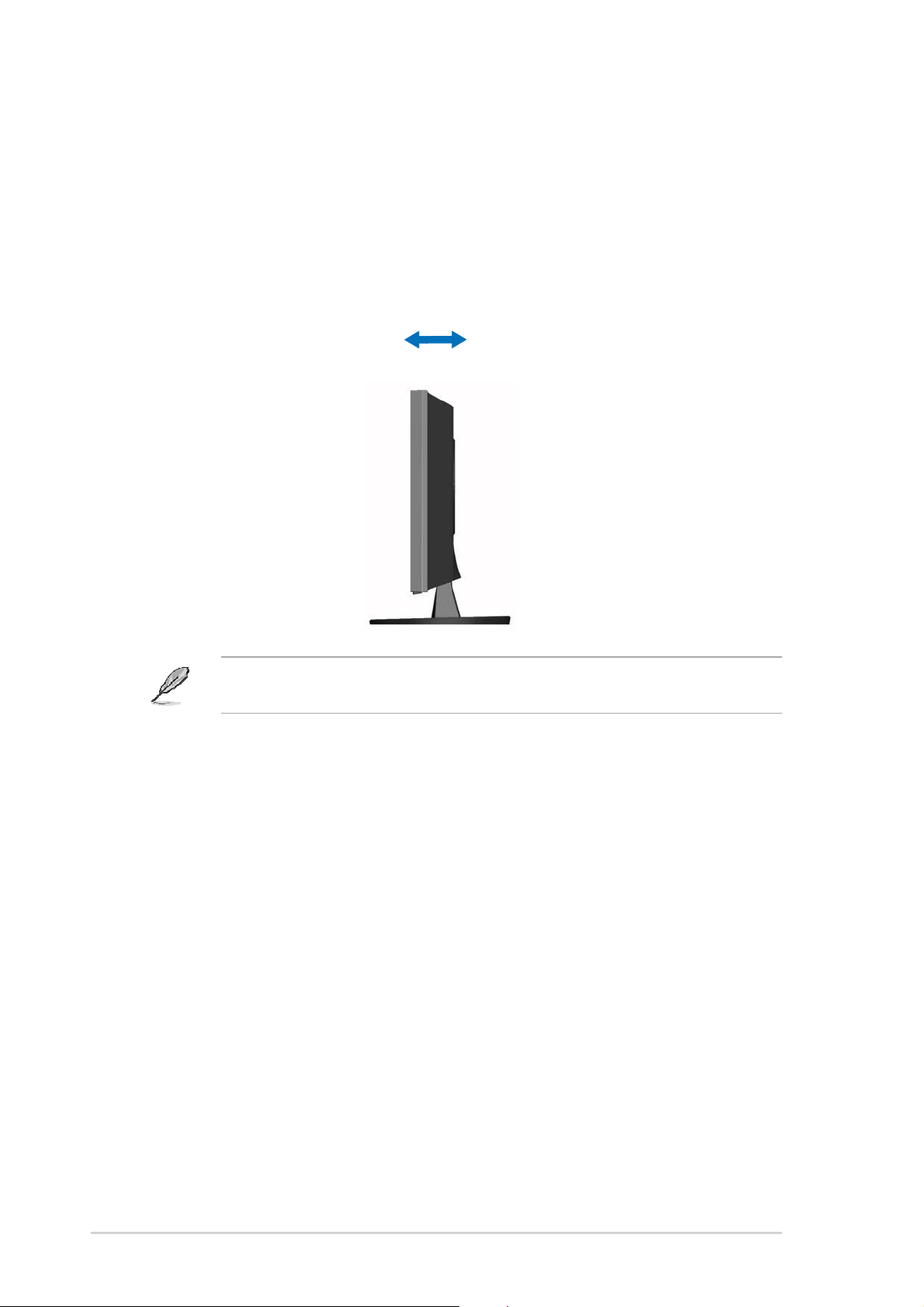

2.3 Näytön säätäminen
• Parhaan mahdollisen katseluasennon löytämiseksi näyttö tulisi asettaa
niin, että näytön keskikohta on sopivassa katselukulmassa.
• Pidä kiinni jalustasta kun muutat näytön kulmaa, jotta näyttö ei pääse
putoamaan.
• Näytön kulmaa voi säätää -5º – 20º.
-5º~20º
Näyttö saattaa tärähdellä hieman kun muutat sen kulmaa. Tämä on
2-2
Kappale 2:
normaalia.
Asennus
2.4 Varren/jalustan irrottaminen
(seinäasennettavat VESA-mallit)
MW221/MW201 -sarjan LCD-näyttöjen irrotettava jalusta on suunniteltu
seinälle asennettaviin VESA-malleihin.
Varren/jalustan irrottaminen:
1. Irrota takakansi.
2. Paina toisella kädellä varressa/jalustassa olevaa painiketta 1 ja nosta
samanaikaisesti näyttöä toisella kädellä.
3. Aseta näyttö pöydälle kuvaruutu alaspäin ja irrota alla olevassa kuvassa
näkyvät varren/jalustan kolme ruuvia ruuvimeisselin avulla.
4. Irrota VESA-kansi painamalla painiketta 2.
VESA-
kansi
Taka-
kansi
Painike 1
ASUS LCD
•
Peitä pöydän pinta pehmeällä kankaalla, jotta näyttö ei vaurioituisi.
Ruuvit
Painike 2
VESA-seinäasennussarja (100 mm x 100 mm) on ostettavissa erikseen.
-näyttö,
MW221/MW201 -sarja
2-3
2-4 Kappale 2: Asennus
3.1 Kuvaruutuvalikko (OSD)
3.1.1 Asetusten määrittäminen
1. Avaa kuvaruutuvalikko painamalla
MENU-painiketta.
2. Siirry toimintojen välillä käyttämällä ja -painikkeita. Valitse ja
aktivoi haluamasi toiminto MENU-painikkeesta. Jos valitussa
toiminnossa on alavalikkoja, siirry alavalikkojen välillä käyttämällä + ja
- painikkeita. Valitse ja aktivoi haluamasi alavalikon toiminto MENUpainikkeesta.
3. Muuta valitun toiminnon asetuksia ja -painikkeista.
4. Poistu kuvaruutuvalikosta painamalla SPLENDID-painiketta. Säädä
muita toimintoja toistamalla vaiheita 2 ja 3.
3.1.2 Kuvaruutunäytön esittely
1. Splendid
Tässä toiminnossa on viisi
valittavaa alitoimintoa.
• Maisema-tila (Scenery): SPLENDID™ Video Enhancement toiminnon määrittämät asetukset maisemakäyttöön.
• Vakio-tila (Standard): SPLENDID™ Video Enhancement toiminnon määrittämät asetukset normaaliin Windows-käyttöön.
• Elokuva-tila (Theater): SPLENDID™ Video Enhancement toiminnon määrittämät asetukset elokuvien katseluun.
• Peli-tila (Game): SPLENDID™ Video Enhancement -toiminnon
määrittämät asetukset pelien pelaamiseen.
• Yö-tila (Night View): SPLENDID™ Video Enhancement -toiminnon
ASUS LCD
määrittämät asetukset hämärässä työskentelyyn.
-näyttö,
MW221/MW201 -sarja
3-1
2. Kuva (Image)
Tämän toiminnon avulla voit säätää
kuvan kirkkautta, kontrastia,
terävyyttä, sijaintia (vain VGA), ja
tarkkuutta (vain VGA).
• Kirkkaus (Brightness): voidaan säätää välillä 0–100. on
toiminnon pikanäppäin.
• Kontrasti (Contrast): voidaan säätää välillä 0–100.
• Terävyys (Sharpness): voidaan säätää välillä 0–100.
• Värikylläisyys (Saturation): voidaan säätää välillä 0–100.
• Sijainti (Position): säätää kuvan sijainnin vaakasuunnassa (HPosition) sekä pystysuunnassa (V-Position). Asetusta voidaan
säätää välillä 0–100.
• Tarkennus (Focus): vähentää kuvassa esiintyvää vaakaviiva-
ja pystyviivahäiriötä säätämällä vaiheistus (Phase)- ja taajuus
(Clock) -asetuksia erikseen. Asetusta voidaan säätää välillä 0–
100.
• Vaiheistus säätää pikselikellosignaalin vaiheistusta. Jos
vaiheistusasetus on väärä, kuvassa näkyy vaakasuuntaista häiriötä.
• Taajuus (pikselitaajuus) määrittää yhdessä pyyhkäisyssä luettavien
pikseleiden määrän. Jos taajuus on väärä, kuvassa näkyy
pystyjuovia ja kuvasuhteet vääristyvät.
3. Väri (Color)
Tämän toiminnon avulla voit
määrittää kuvan väriasetukset.
• Värilämpötila (Color Temp.): sisältää viisi väritilaa: Viileä (Cool),
Normaali (Normal), Lämmin (Warm), sRGB ja käyttäjän
määrittämä (User mode).
• Värisävy (Skin Tone): sisältää kolme eri väritilaa: Punertava
(Reddish), Luonnollinen (Natural) ja Kellertävä (Yellowish).
Käyttäjän määrittämässä (User mode) tilassa, käyttäjä voi määrittää
punaisen (R), vihreän (G) ja sinisen (B) värin määrän itse; värien arvot
voidaan säätää välillä 0–100.
3-2 Kappale 3: Yleiset ohjeet
4.
Tulon valinta (Input select)
Tämän toiminnon avulla voit
valita joko VGA- tai DVI-lähteen.
(ei kaikissa malleissa)
5. Järjestelmäasetukset (System
setup)
Tässä kohdassa voit muuttaa
järjestelmäasetuksia.
• Äänenvoimakkuus (Volume): voidaan säätää välillä 0–100. on
tämän toiminnon pikanäppäin.
• Kuvaruutuvalikon asetukset (OSD Setup): säätää kuvaruutuvalikon
sijainnin vaakasuunnassa (H-Position) sekä pystysuunnassa (V-Position).
Asetusta voidaan säätää välillä 0–100. Kuvaruutuvalikon
näyttöaikavalinnan (OSD Timeout selection) avulla voit määrittää valikon
näyttöajan väliltä 10–120.
• Kieli (Language): voit valita kuvaruutunäytön kielen seuraavista 11
kielestä: englanti (English), saksa (German), italia (Italian), ranska
(French), hollanti (Dutch), espanja (Spanish), venäjä (Russian), kiina
(perinteinen) (Traditional Chinese), yksinkertaistettu kiina (Simplified
Chinese), japani (Japanese), ja korea (Korean).
• Tiedot (Information): näyttää näytön tiedot.
• Nollaus (Reset): Vastaamalla "Yes" voit palauttaa kuvan esisäädettyyn
tilaan.
ASUS LCD
-näyttö,
MW221/MW201 -sarja
3-3
3.2 Vianmääritys (UKK)
Vika Mahdollinen ratkaisu
Virran merkkivalo ei
pala
Virran merkkivalo on
keltainen ja näytössä
ei ole kuvaa
Kuva on liian vaalea
tai liian tumma
Kuva ei ole keskellä
näyttöä tai se on
väärän
kokoinen
Kuva pomppii tai
aaltoilee
Kuvassa on
värivirheitä (valkoinen
ei näytä valkoiselta)
Kuva ei ole tarkka
Ääni on hiljainen tai
sitä ei kuulu ollenkaan
3-4 Kappale 3: Yleiset ohjeet
• Tarkista, että näyttö on päällä painamalla -painiketta.
• Tarkista, että virtajohto on kiinnitetty kunnolla sekä näyttöön
että virtalähteeseen.
• Tarkista, että näyttö ja tietokone ovat päällä.
• Varmista, että kuvasignaalijohto on kiinnitetty hyvin sekä
näyttöön että tietokoneeseen.
• Tarkista kuvasignaalijohto ja varmista, että liittimien nastat
eivät ole päässeet taipumaan.
• Varmista, että tietokone toimii oikein kytkemällä se toiseen
näyttöön.
• Säädä kontrastia ja kirkkautta näytön kuvaruutuvalikon kautta.
• Säädä kuva automaattisesti painamalla SPLENDID-painiketta
kahden sekunnin ajan.
• Säädä kuvan sijaintia vaakasuunnassa (H-Position) ja
pystysuunnassa (V-Position) kuvaruutuvalikon kautta.
• Varmista, että kuvasignaalin johto on kiinnitetty hyvin sekä
näyttöön että tietokoneeseen.
• Siirrä sähköistä häiriötä aiheuttavia sähkölaitteita etemmäksi
näytöstä.
• Tarkista kuvasignaalijohto ja varmista, että sen liittimien
nastat eivät ole taipuneet.
• Nollaa näyttö (Reset) kuvaruutuvalikosta.
• Säädä R/G/B-väriasetuksia tai vaihda värilämpötilaa (Color
Temp.) kuvaruutuvalikosta.
• Säädä kuva automaattisesti painamalla SPLENDID-painiketta
kahden sekunnin ajan.
• Säädä vaiheistusta (Phase) ja taajuutta (Clock)
kuvaruutuvalikosta.
• Varmista, että äänijohto on kiinnitetty hyvin sekä näyttöön että
tietokoneeseen
• Tarkista sekä näytön että tietokoneen äänenvoimakkuuden
asetukset.
• Varmista, että tietokoneen äänikortin ohjaimet on asennettu ja
otettu käyttöön.
3.3 Tuetut käyttötilat
Standardi Tarkkuus Vaakataajuus Pystytaajuus Pikselitaajuus
DOS
VGA
SVGA
XGA
SXGA
VESA
VESA
VESA
(Ensisijaine
n)
* Laite ei välttämättä tue näyttötiloja, joita ei ole lueteltu yllä olevassa
taulukossa. Parhaan tarkkuuden saavuttamiseksi suosittelemme valitsemaan
jonkun luettelossa olevista tiloista.
ASUS LCD
720 x 400 31.47KHz 70Hz 28.32MHz
640 x 480 31.47KHz 60Hz 25.18MHz
640 x 480 37.90KHz 72Hz 31.50MHz
640 x 480 37.50KHz 75Hz 31.50MHz
800 x 600 35.16KHz 56Hz 36.00MHz
800 x 600 37.90KHz 60Hz 40.00MHz
800 x 600 48.10KHz 72Hz 50.00MHz
800 x 600 46.90KHz 75Hz 49.50MHz
1024 x 768 48.40KHz 60Hz 65.00MHz
1024 x 768 56.50KHz 70Hz 75.00MHz
1024 x 768 60.02KHz 75Hz 78.75MHz
1280 x 1024 64.00KHz 60Hz 108.00MHz
1280 x 1024 80.00KHz 75Hz 135.00MHz
1152 x 864 67.50KHz 75Hz 108.00MHz
1440 x 900 55.94KHz 60Hz 106.00MHz
1680 x 1050 65.29KHz 60Hz 146.25MHz
-näyttö,
MW221/MW201 -sarja
3-5
3-6
Kappale 3: Yleiset ohjeet
Loading...
