Asus M50SR, M50SV, X55SV, X55SR QUICK START GUIDE

Notebook (prenosný počítač)

Návod na obsluhu hardvéru

SK3407 / November 2007

Obsah

1. Predstavenie notebooku

O tomto návode na obsluhu �� 6

Poznámky k tomuto návodu ��6

Príprava notebooku ��9

2. Spoznanie súčastí

Horná strana ��12 Spodná strana ��14 Ľavá strana ��16 Pravá strana ��18 Predná strana �� 20 Zadná strana ��21

3. Začíname

Systém napájania �� 24

Používanie napájania striedavým prúdom �� 24 Používanie napájania batériou ��25 Starostlivosť o batériu �� 25

Zapnutie notebooku �� 26 Samotestovanie pri zapnutí (POST) �� 26 Kontrola výkonu batérie �� 27 Nabíjanie batérie ��27

Voľby pre napájanie �� 28 Režim správy napájania ��29

Spánok a hybernácia �� 29 Regulácia teplotného výkonu ��29

Funkcie špeciálnej klávesnice �� 30

Farebné aktivačné klávesy ��30 Klávesy Microsoft Windows �� 32 Klávesnica ako numerická klávesnica �� 32 Klávesnica ako kurzory �� 32

Prepínače a indikátory stavu �� 33

Prepínače ��33

Indikátory stavu ��34 Klávesy multimediálnych ovládačov (na vybraných modeloch) �� 35

2

Obsah

Obsah (pokračovanie)

4. Používanie notebooku

Dotykový nástroj �� 38

Používanie dotykovej podložky ��38 Obrázky znázorňujúce používanie dotykovej podložky �� 39 Starostlivosť o dotykovú podložku �� 40

Automatické zablokovanie dotykovej plochy ��40

Pamäťové zariadenia ��41

Prídavná doska �� 41 Optická mechanika ��42 Čítačka pamäťovej karty �� 44 Mechanika pevného disku ��45 Pamäť (RAM) �� 46

Pripojenia��47

Pripojenie modemu �� 47

Sieťové pripojenie �� 48 Pripojenie k bezdrôtovej LAN (na vybraných modeloch) �� 49 Bezdrôtové sieťové pripojenie v rámci Windows �� 50 Bezdrôtové spojenie pomocou Bluetooth (na vybraných modeloch) �� 51

Pripojenie antény (na vybraných modeloch) ��52 Modul Trusted Platform Module (TPM) (na vybraných modeloch) �� 53 Registrácia odtlačku prsta (na vybraných modeloch) �� 54

Softvér 3G Watcher (na vybraných modeloch) ��56 Diaľkový ovládač mediálneho centra (na vybraných modeloch) �� 59

Príloha

Voliteľné príslušenstvo �� P-2

Voliteľné pripojenia (pokračovanie) �� P-3

Nastavenie Bluetooth myši (voliteľné) �� P-4 Operačný systém a softvér �� P-6

Nastavenia pre systém BIOS �� P-7

Bežné problémy a riešenia �� P-9

Obnovenie softvéru Windows Vista �� P-15 Slovník �� P-17 Vyhlásenia a bezpečnostné prehlásenia �� P-21 Informácie o notebooku �� P-32

3

Obsah

4

1. Predstavenie notebooku

O tomto návode na obsluhu Poznámky k tomuto návodu Bezpečnostné opatrenia Príprava notebooku

POZNÁMKA: Fotograe a obrázky použité v tomto návode boli použité iba pre znázornenie a nie sú totožné s tým, čo sa v skutočnosti na výrobku samotnom nachádza.

5

1 Predstavenie notebooku

O tomto návode na obsluhu

Práve čítate návod na obsluhu notebooku. Tento návod poskytuje informácie o rôznych prvkoch nachádzajúcich sa v notebooku a o tom, ako tieto prvky používať. Hlavné časti návodu na obsluhu sú:

1. Predstavenie notebooku

Predstavenie notebooku a tohto návodu na obsluhu.

2. Spoznaniesúčastí

Poskytuje informácie o prvkoch notebooku.

3. Začíname

Poskytuje informácie o tom, ako začať pracovať s notebookom.

4. Používanienotebooku

Poskytuje informácie o používaní prvkov notebooku.

5. Príloha

Predstavuje voliteľné príslušenstvo a poskytuje dodatočné informácie.

Poznámky k tomuto návodu

V rámci tohto návodu bude použitých niekoľko poznámok a upozornení v hrubotlačenom písme, na ktoré by ste si mali dať pozor, a to kvôli tomu, aby ste určite úlohy vykonali bezpečne a kompletne. Tieto poznámky majú rôzne stupne dôležitosti:

POZNÁMKA: Tipy a informácie týkajúce sa zvláštnych situácií.

TIP: Tipy a užitočné informácie pre dokončenie úlohy.

DÔLEŽITÉ! Životne dôležité informácie, ktoré je treba dodržať, aby ste zabránili poškodeniu údajov, prvkov alebo poraneniu osôb.

VÝSTRAHA! Dôležité informácie, ktoré je potrebné dodržiavať kvôli bezpečnej

prevádzke.

< >

Text umiestnený v < > alebo [ ] znamená kláves na klávesnici; v skutočnosti však nenapíšete < > alebo [ ] a uvedené písmená.

[ ]

6

Predstavenie notebooku 1

Bezpečnostné opatrenia

Nasledujúce bezpečnostné opatrenia zvýšia životnosť notebooku. Postupujte podľa všetkých opatrení a pokynov. Okrem činností popísaných v manuáli, všetky ostatné servisné činnosti zverte do rúk kvalikovanému personálu. Nepoužívajte káble, príslušenstvo alebo periférne zariadenia, ktoré sú poškodené. Na povrchu notebooku, alebo v jeho blízkosti nepoužívajte silné rozpúšťadlá, ako sú riedidlá, benzín, alebo iné chemikálie.

DÔLEŽITÉ! Pred čistením odpojte prívod striedavého prúdu a vyberte batériu (batérie). Notebook utrite čistou celulózovou špongiou alebo semišovou tkaninou namočenou v roztoku niekoľkých kvapiek horúcej vody a čistiaceho prostriedku, ktorý nemá brusné účinky. Prebytočnú vlhkosť odstráňte suchou tkaninou.

NEUMIESTŇUJTE na nerovné a nestabilné pracovné povrchy. V prípade poškodenia skrinky vyhľadajte pomoc servisného strediska.

Panel displeja NESTLÁČAJTE a ani sa ho NEDOTÝKAJTE. Neumiestňujte v blízkosti malých predmetov, ktoré by mohli zapríčiniť poškrabanie alebo by mohli vniknúť do notebooku.

NEVYSTAVUJTE pôsobeniu prašných alebo špinavých prostredí. NEPREVÁDZKUJTE v prípade unikania plynu.

Notebook NENECHÁVAJTE na svojom lone alebo akejkoľvek časti svojho tela, čím zabezpečíte vlastné pohodlie a zabránite vystaveniu vysokým teplotám.

BEZPEČNÉTEPLOTY:

notebook by sa mal používať v prostrediach s teplotou okolia medzi 5°C (41°F) až 35°C (95°F).

Notebook NEVYHADZUJTE do komunálneho odpadu. Overte si mieste nariadenia týkajúce sa likvidácie elektronických výrobkov.

Modelys 3G(1): PV tomto prípade dochádza k vyžarovaniu rádiových vĺn, ktoré môžu spôsobovať elektrickú interferenciu a preto sa tieto zariadenia nesmú používať na miestach, na ktorých je používanie takýchto zariadení zakázané. Počas používania dodržiavajte bezpečnostné opatrenia.

Tento

Na vrchnú časť notebooku NEUMIESTŇUJTE žiadne predmety a žiadne predmety do notebooku NESTRKAJTE.

NEVYSTAVUJTE

magnetickým ani elektrickým poliam.

NEVYSTAVUJTE vplyvom ani NEPOUŽÍVAJTE pod vplyvom kvapalín, dažďa alebo vlhkosti. Modem NEPOUŽÍVAJTE počas búrky s výskytom bleskov.

Bezpečnostnéupozorneniatýkajúce sabatérie:

Batériu NEVHADZUJTE do ohňa. Kontakty NESKRATUJTE. Batériu NEODPÁJAJTE.

VSTUPNÉHODNOTY:

na štítok so vstupnými hodnotami na spodnej strane notebooku a uistite sa, že vami používaný sieťový adaptér je v súlade s týmito hodnotami.

Notebook, ktorý je pripojený do elektrickej siete NEPRENÁŠAJTE a ani ho NEZAKRÝVAJTE materiálmi (ako je napríklad brašna), ktoré by mohli znížiť obeh vzduchu.

silným

Pozrite sa

VÝSTRAHA

ako sú napríklad čerpacie stanice pohonných hmôt, sklady chemikálií a prevádzok s výskytom trhavín.

(1)

(Deníciu nájdete v Časti 4)

! Funkciu 3G je nutné vypnúť na miestach s potenciálne výbušným ovzduším,

7

1 Predstavenie notebooku

Opatrenia pri preprave

Notebook pripravíte na prepravu tak, že ho vypnete a odpojítevšetky periférne zariadenia, čím zabránitepoškodeniukonektorov(prípojnýchčlánkov). Pri vypnutí sa hlava jednotky pevného disku

vtiahne, čím sa zabráni poškriabaniu povrchu pevného disku počas prepravy. Preto by ste notebook nemali prepravovať počas doby, kedy je zapnutý. Zatvorte panel displeja a skontrolujte, že je bezpečne zablokovaný v polohe zatvorenia, čím ochránite klávesnicu a panel displeja.

DÔLEŽITÉ starostlivosti. Dávajte si pozor, aby ste povrch notebooku nepoškriabali alebo neotierali.

! K strate lesku povrchu notebooku môže dôjsť v prípade nesprávnej

Notebook chráňte

Aby ste notebook ochránili pred špinou, vodou, nárazmi alebo poškriabaním, zakúpte si brašnu určenú na prenášanie.

Batérie vymieňajte

Ak mienite využívať napájanie batériami, pred dlhou cestou sa presvedčte, že tieto batérie, ako aj náhradné batérie sú úplne nabité. Zapamätajte si, že sieťovým adaptérom nabíjate batérie počas doby jeho pripojenia k sieti a k počítaču. Uvedomte, si, že nabiť batériu počas doby, kedy sa notebook používa trvá dlhšiu dobu.

Upozornenia pre používanie na palubách lietadiel

Ak si želáte svoj notebook používať na palube lietadla, spojte sa so zastúpením leteckej spoločnosti. Väčšina leteckých spoločností má zavedené obmedzenia týkajúce sa používania elektronických zariadení. Väčšina leteckých spoločností povolí používanie elektronických zariadení v čase medzi vzletom a pristávaním, avšak nie počas vzletu a pristávania.

DÔLEŽITÉ! Existujú tri hlavné typy zariadení bezpečnosti letísk: Röntgenové zariadenia (používané v prípade položiek umiestnených na prepravných pásoch), magnetické detektory (používané v prípade osôb prechádzajúcich bezpečnostnou kontrolou) a magnetické snímače (príručné zariadenia používané v prípade ľudí alebo jednotlivých položiek). Svoj notebook alebo diskety môžete nechať prejsť cez röntgenové zariadenia používané na letiskách. Odporúča sa však, aby ste svoj notebook alebo diskety nenechali prechádzať magnetickými detektormi alebo magnetickými snímačmi používanými na letiskách.

8

Predstavenie notebooku 1

1.3M

PIXELS

MODE

2

3

1

MODE

Príprava notebooku

Pre používanie notebooku existuje iba niekoľko krátkych pokynov. Pre používanie notebooku si prečítajte nasledujúce stránky s podrobnými informáciami.

1. Nainštalujte batériu

2. Pripojte sieťový adaptér striedavého prúdu

3. Otvorte panel displeja 4. Zapnite notebook

DÔLEŽITÉ! Počas otvárania nevyvíjajte nadmernú silu (smerom k stolu) na panel displeja; môže dôjsť k poškodeniu kĺbových spojení! Notebook nikdy nezdvíhajte držiac panel displeja!

Sieťovým spínačom zapnete (ON) a vypnete (OFF) notebook alebo notebook prepnete do režimu spánku alebo hybernácie. Aktuálne funkcie sieťového spínača dokážete prispôsobiť v Windows ControlPanel (Ovládacípanel) >

PowerOptions(Možnostinapájania) > System Settings(Systémovénastavenia).

9

1 Predstavenie notebooku

10

2. Spoznanie súčastí

Základné strany notebooku

POZNÁMKA: Fotograe a obrázky použité v tomto návode boli použité iba pre znázornenie a nie sú totožné s tým, čo sa v skutočnosti na výrobku samotnom nachádza.

11

2 Spoznanie súčastí

3

2

1

8

7

5

4

9

6

12

11

10

2

1

Back

Front

Horná strana

Pomocou dolu uvedeného obrázka dokážete identikovať prvky na tejto strane notebooku.

POZNÁMKA: Typ klávesnice bude iný pre každú inú lokalitu.

Polohovateľná alebo pevne umiestnená kamera (v závislosti na modeli

Zabudovaná kamera umožňuje zachytávanie snímok alebo nahrávanie videa. Je možné ju používať počas video konferencií a v prípade ostatných interaktívnych aplikácií. UPOZORNENIE:

jemožnéobjektívnastaviťprednoustranoudopredualeboprednoustranoudozaduajemožného preklopiťibaokolojehospodnejčasti.

Vrámcimodelovsmožnosťouviacerýchpolôh

Kamerouneotáčajtesmeromnahoroviacnež35stupňov.

Mikrofón (Zabudovaný mono mikrofón, alebo zostava mikrofónov

)

v závislosti na modeli)

Zabudovaný mono mikrofón je možné používať počas video konferencií, na hlasové rozhovory alebo na jednoduché zvukové nahrávky. Niektoré modely sú vybavené zostavou mikrofónov s cieľom dosiahnuť vyššiu kvalitu a zníženie ozveny.

12

Spoznanie súčastí 2

11

12

345

6

7

8

9

10

Panel displeja

Notebook je vybavený veľmi jasným plochým panelom poskytujúcim vynikajúce sledovanie podobné stolovým monitorom, a to bez akejkoľvek škodlivej radiácie alebo blikania, čo je lepšie pre váš zrak. Na čistenie panela displeja používajte mäkkú tkaninu bez akýchkoľvek chemikálií (v prípade potreby používajte čistú vodu). VAROVANIE:Paneldisplejajekrehký.Panelneohýbajteaninestláčajte.

Svetelný snímač (na vybraných modeloch)

Svetelný snímač zistí množstvo svetla v rámci vášho prostredia a automaticky nastaví jas panela displeja s cieľom lepšieho zobrazovania.

Indikátory stavu (horné)

Indikátory stavu predstavujú rôzne podmienky hardvéru alebo softvéru. Podrobnosti o indikátoroch nájdete v časti 3.

Sieťový vypínač

Sieťovým vypínačom zapnete (ON) a vypnete (OFF) notebook alebo notebook prepnete do režimu spánku alebo hybernácie. Aktuálne funkcie sieťového spínača dokážete prispôsobiť v Windows Control Panel (Ovládací panel Windows). „Power Options (Možnosti napájania).“

Klávesnica

Klávesnica poskytuje klávesy plných rozmerov s pohodlným pohybom (hĺbka do akej je možné kláves stlačiť) a opierku na dlane oboch rúk. Dva funkčné klávesy pre Windows pomáhajú v jednoduchej navigácii v rámci operačného systému Windows.

Dotyková podložka a tlačidlá

Dotyková podložka so svojimi tlačidlami predstavuje dotykové zariadenie poskytujúce tie isté funkcie, aké poskytuje stolová myš. Rolovacia funkcia riadená softvérom je dostupná po nastavení priloženého obslužného programu tak, aby umožňovala jednoduchú navigáciu v rámci Windows alebo internetu.

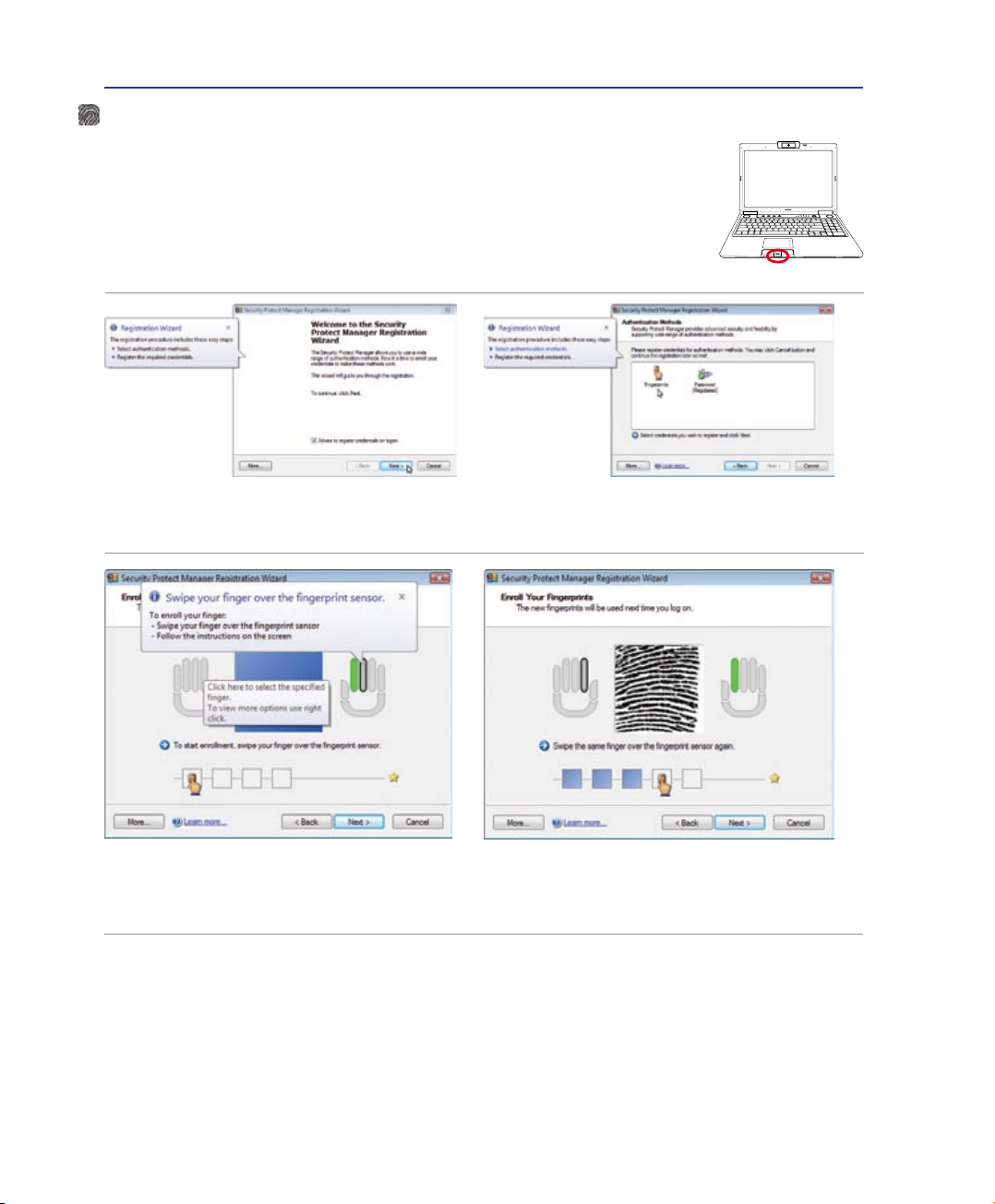

Snímač odtlačkov prstov (na vybraných modeloch)

Zabudovaný snímač odtlačkov prstov umožňuje používať zabezpečovací softvér, pričom váš odtlačok prsta slúži ako váš vlastný identikačný kľúč.

Indikátory stavu (predné) (na vybraných modeloch)

Indikátory stavu predstavujú rôzne podmienky hardvéru alebo softvéru. Podrobnosti o indikátoroch nájdete v časti 3.

Systém reproduktorov (na vybraných modeloch)

Zabudovaný systém reproduktorov umožňuje počúvanie zvuku bez dodatočného príslušenstva. Multimediálny zvukový systém je vybavený integrovaným digitálnym ovládačom zvuku, ktorý vydáva plný, vibrujúci zvuk (výsledky je možné vylepšiť pomocou externých slúchadiel alebo reproduktorov). Funkcie zvuku sú riadené softvérovo.

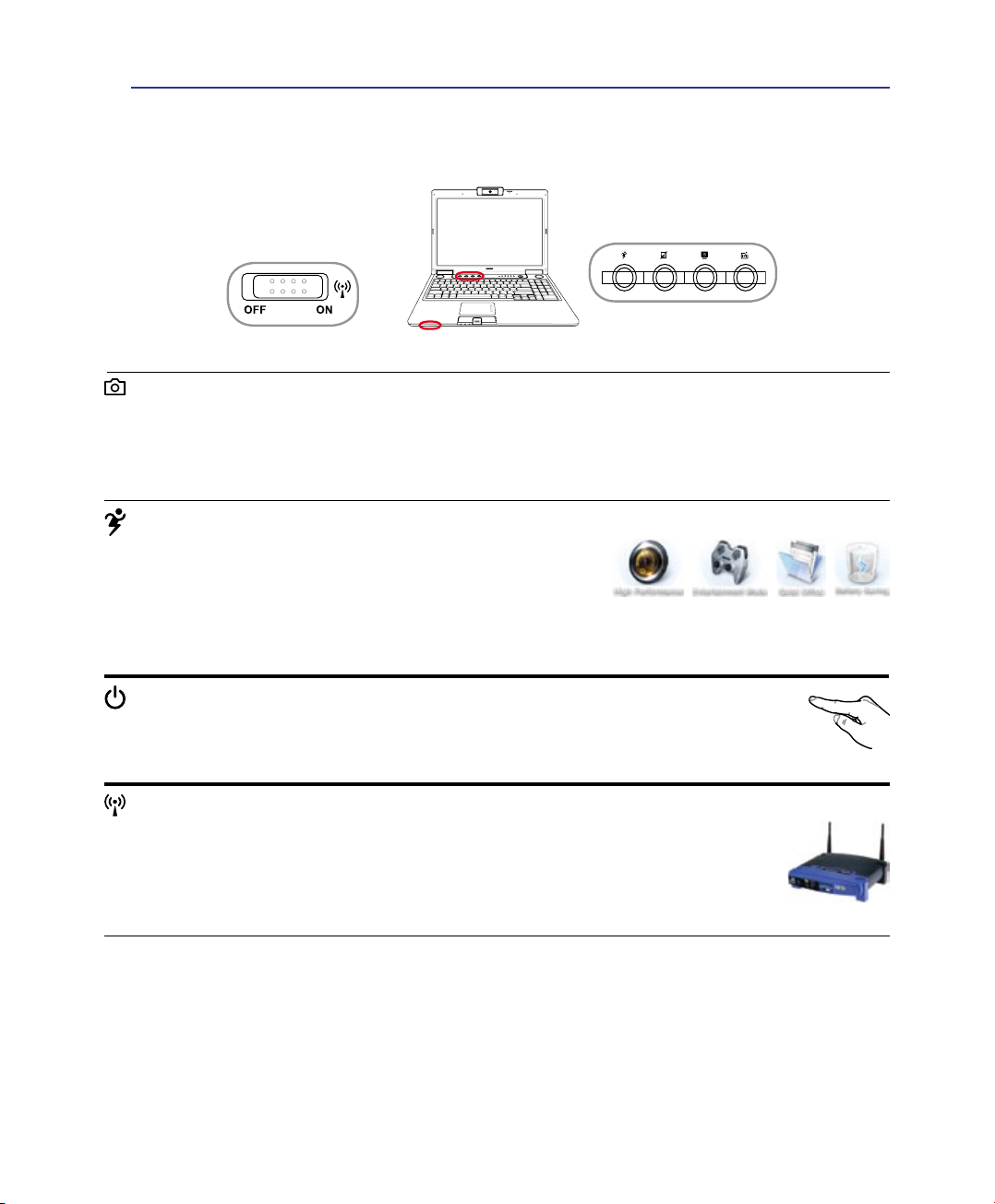

Klávesy pre okamžitý prístup

Klávesy pre okamžitý prístup vám umožňujú spustenie často používaných aplikácií jediným stlačením tlačidla. Podrobnosti sú uvedené v časti 3.

13

2 Spoznanie súčastí

4

5

7

2 31

6

Spodná strana

Pomocou dolu uvedeného obrázku dokážete identikovať prvky na tejto strane notebooku.

POZNÁMKA: Spodná strana sa môže líšiť v závislosti od modelu.

POZNÁMKA: Rozmer batérie sa líši v závislosti na modeli.

Inštalácia SIM karty

VÝSTRAHA! Spodná strana notebooku sa môže prehriať. Buďte opatrní pri narábaní s notebookom, ktorý je v prevádzke, alebo ktorého prevádzka sa práve skončila. Vysoké teploty sú bežným javom počas nabíjania alebo počas prevádzky. Nepoužívajte na mäkkých povrchoch, akými sú postele alebo pohovky, ktoré môžu zablokovať vetracie otvory. NOTEBOOK NEKLAĎTE NA SVOJE LONO ALEBO INÚ ČASŤ SVOJHO TELA, ČÍM ZABRÁNITE PORANENIAM SPÔSOBENÝM TEPLOM.

14

Spoznanie súčastí 2

2

3

4

1

6

7

5

Zámok – pružina batérie

Zámok batérie s pružinou sa používa na zaistenie batérie. Po vložení batérie sa automaticky uzamkne. V prípade vyberania batérie je potrebné tento zámok podržať v odomknutej polohe.

Batéria

Batéria sa po pripojení notebooku k zdroju striedavého prúdu začne automaticky nabíjať a počas pripojenia notebooku k zdroju striedavého prúdu udržiava napájanie notebooku na tento zdroj. Takto je možné notebook dočasne používať počas presunov medzi jednotlivými miestami používania. Doba činnosti batérie závisí na používaní a na technických špecikáciách tohto notebooku. Zostavu batérie nemožno rozoberať a je potrebné zakúpiť ju ako jednu celistvú jednotku.

Priehradka pre SIM kartu (na vybraných modeloch)

Priehradka pre SIM kartu umožňuje vloženie SIM karty z mobilného telefónu za účelom využívania 3G funkcií.

Zámok batérie - manuálny

Manuálny zámok batérie sa používa na zaistenie batérie. Pre vloženie alebo vybratie batérie prepnite manuálny zámok batérie do neuzamknutej polohy. Po vložení alebo vybratí batérie presuňte manuálny zámok do polohy uzamknutia.

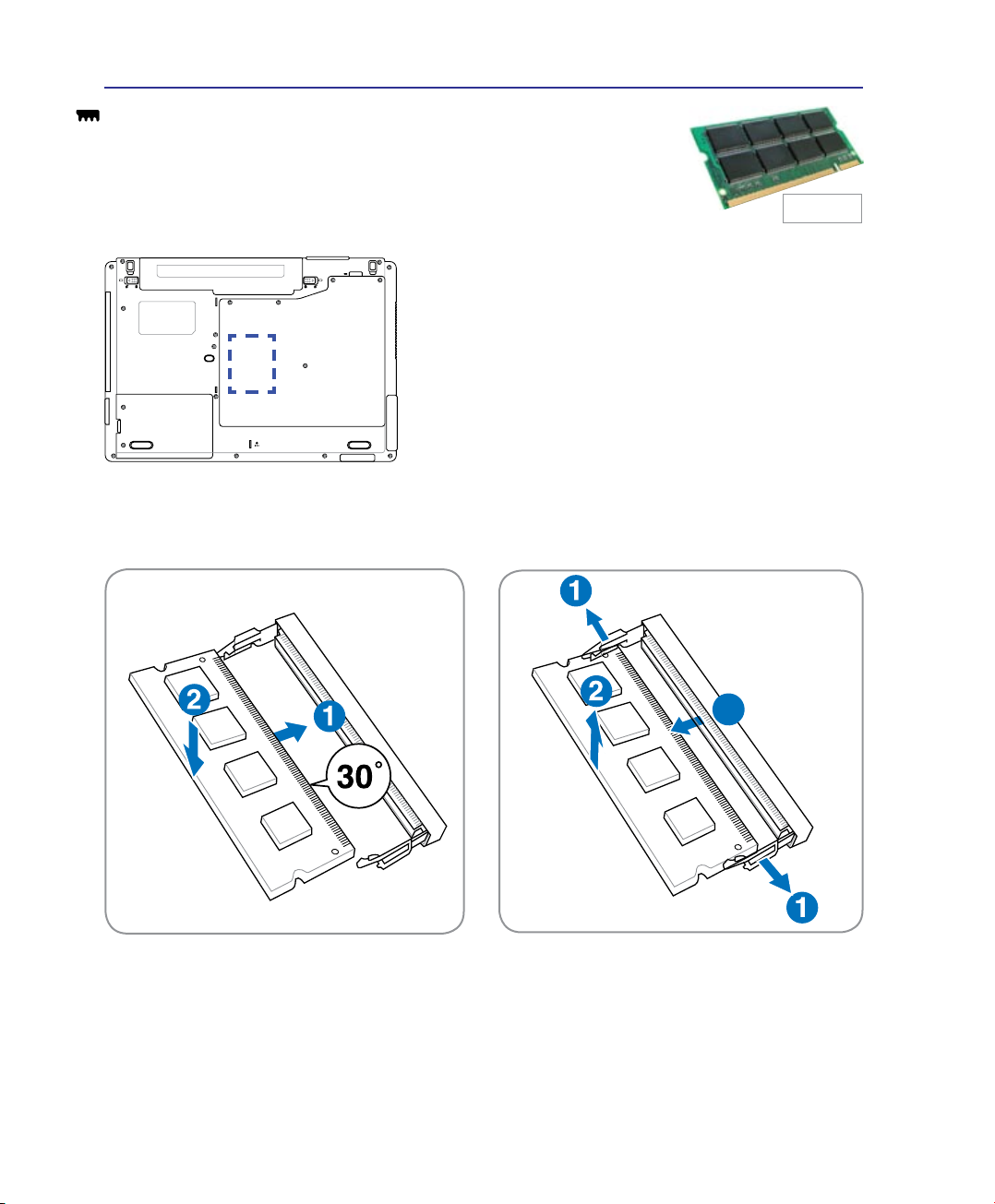

Priehradka pre pamäť (RAM)

Priehradka pre pamäť je vybavená pre rozšírenie pamäte, a to pomocou prídavnej pamäte. Prídavná pamäť zvýši výkon aplikácie znížením prístupu na pevný disk. BIOS automaticky zisťuje objem pamäte v systéme a na základe tohto zistenia vykonáva konguráciu. Po nainštalovaní pamäte nie je potrebné žiadne nastavenie hardvéru alebo softvéru (vrátane BIOS). Informácie o možnostiach modernizácie pamäte pre svoj notebook získate v autorizovanom servisnom stredisku alebo u predajcu. Aby ste zabezpečili maximálnu kompatibilitu a spoľahlivosť, je potrebné, aby ste moduly pre rozšírenie zakúpili u autorizovaných predajcov tohto notebooku.

Tlačidlo pre vypnutie (núdzové)

V prípade, ak operačný systém nemožno riadne vypnúť alebo reštartovať, je možné použiť tlačidlo pre vypnutie, ktoré je možné stlačiť vyrovnanou kancelárskou sponkou. Tým dôjde k vypnutiu notebooku.

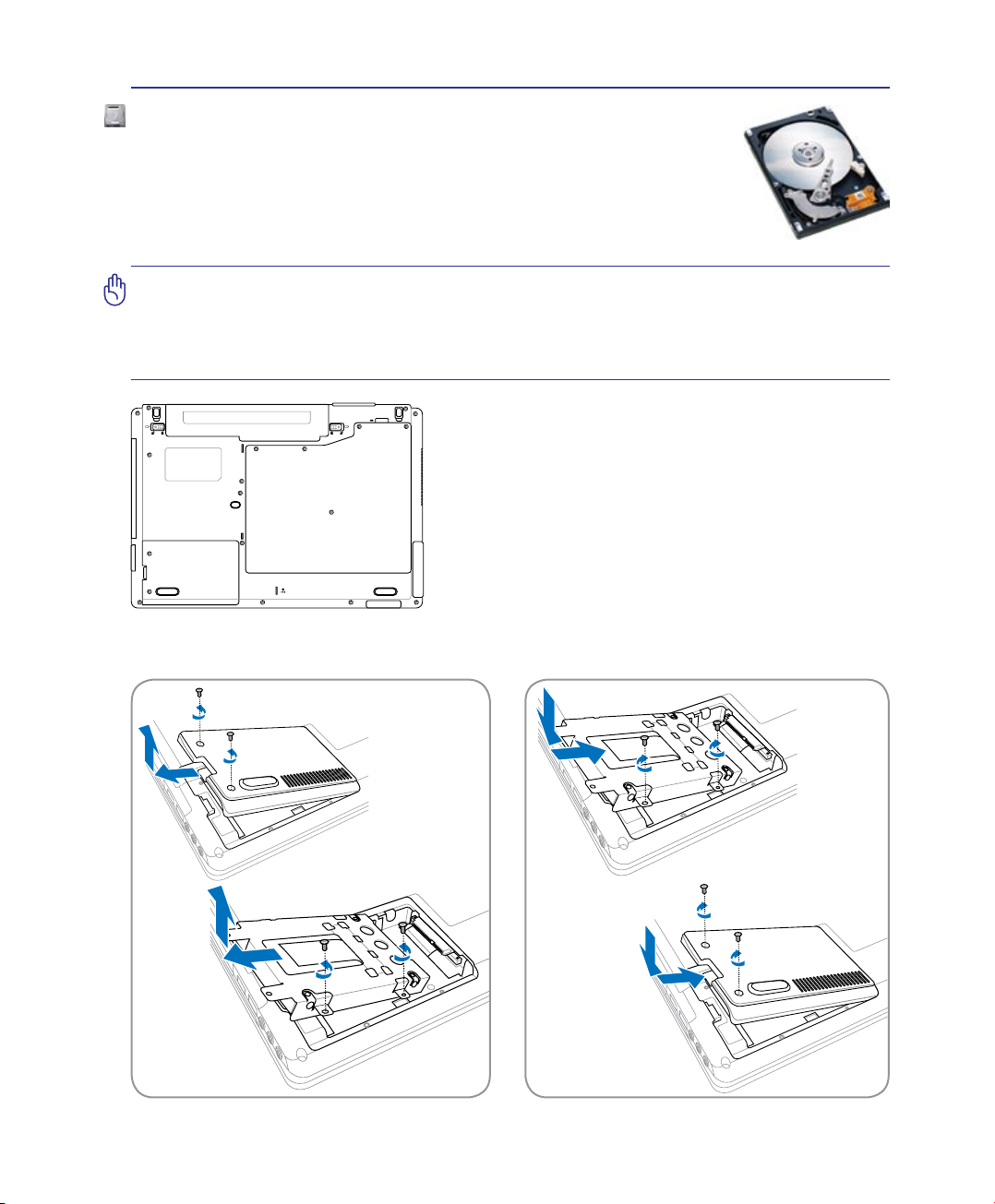

Priehradka pre mechaniku pevného disku

Mechanika pevného disku je zaistená v tejto priehradke. Informácie o možnostiach modernizácie mechaniky pevného disku pre svoj notebook získate v autorizovanom servisnom stredisku alebo u predajcu. Aby ste zabezpečili maximálnu kompatibilitu a spoľahlivosť, je potrebné, aby ste mechaniky pevného disku zakúpili u autorizovaných predajcov tohto notebooku.

15

2 Spoznanie súčastí

1 2

3 4

596 7

8

1

3

4

2

S-Video In

5

Ľavá strana

Pomocou dolu uvedeného obrázka dokážete identikovať prvky na tejto strane notebooku.

Výstup pre displej (monitor)

15 kolíkový D-sub port pre monitor podporuje štandardné VGA kompatibilné zariadenie, akým je monitor alebo projektor a umožňuje sledovanie na väčšom externom displeji.

Vetracie otvory

Vetracie otvory umožňujú vstup chladného vzduchu do a unikanie horúceho vzduchu z notebooku.

Presvedčte sa, že papier, knihy, odevy, káble alebo iné predmety neblokujú žiadny z vetracích otvorov. V opačnom prípade môže dôjsť k prehrievaniu.

Audio video vstup (AV/S-Video vstup) (na vybraných modeloch)

Audio video vstupom sú vybavené vybrané modely a tento vstup poskytuje prívod audio a video signálov, a to pomocou konektorov RCA alebo pomocou vstupu S-Video (vyžaduje sa adaptér 1/8” na RCA, ktorý je súčasťou vybraných modelov). Táto funkcia funguje jedine pri zakúpení hardvérového a softvérového balíka spolu s TV tunerom.

Vstup pre anténu (na vybraných modeloch)

Vstup pre anténu je určený pre TV alebo rozhlasové signály na frekvencii FM (na vybraných modeloch) a umožňuje v spojení s dodávanou TV/FM anténou využívanie predplatenej televíznej služby. Dodávaná anténa dokáže prijímať TV alebo rozhlasový FM signál. Pripojením ku káblovej službe budete môcť prijímať signál digitálnej TV, analógovej TV alebo rozhlasové FM vysielanie, a to v závislosti na predplatených službách. Poznámka: Pre použitie s koaxiálnymi konektormi použite dodávaný adaptér.

Port IEEE 1394 (na vybraných modeloch)

IEEE 1394 predstavuje vysoko rýchlostnú sériovú zbernicu podobnú SCSI, avšak má jednoduché spojenia a schopnosti okamžitého pripojenia podobné USB. Rozhranie IEEE1394 má šírku pásma 100 – 400 Mbit/sek a môže na jednej zbernici spravovať až 63 jednotiek. IEEE 1394 sa taktiež používa v moderných digitálnych zariadeniach a malo by byť označené ako „DV“ v prípade portu pre digitálne video.

16

Spoznanie súčastí 2

9

7

6

8

2.0

E-SATA

E-SATA a USB (2.0/1.1) Combo port

Externý SATA alebo eSATA externé pripojenie zariadení s podporou SerialATA pôvodne navrhnutých pre použitie vo vnútri počítača. Je až šesťkrát rýchlejší ako externé riešenia pre ukladanie do pamäte USB 2.0, a 1394. Je ho možné ho taktiež rýchlo pripojiť pomocou tienených káblov a konektorov do vzdialenosti až 2 metre. (Popis pre “USB Port” nájdete na ďalších stranách.)

HDMI

Port HDMI (na vybraných modeloch)

HDMI (Multimediálne rozhranie s vysokým rozlíšením) je nekomprimované celo digitálne audio/video rozhranie medzi zdrojom audio/video, akým je digitálny dekodér, DVD prehrávač, A/V prijímač a audio a/alebo video monitorom, akým je digitálny TV prijímač (DTV). Podporuje štandardné, vylepšené video alebo video s vysokým rozlíšením a viackanálový zvuk, a to v rámci jedného kábla. Prenáša všetky ATSC HDTV štandardy a podporuje 8 kanálový digitálny zvuk pri šírke pásma, ktorá umožňuje prenášať ešte ďalšie vylepšenia alebo požiadavky.

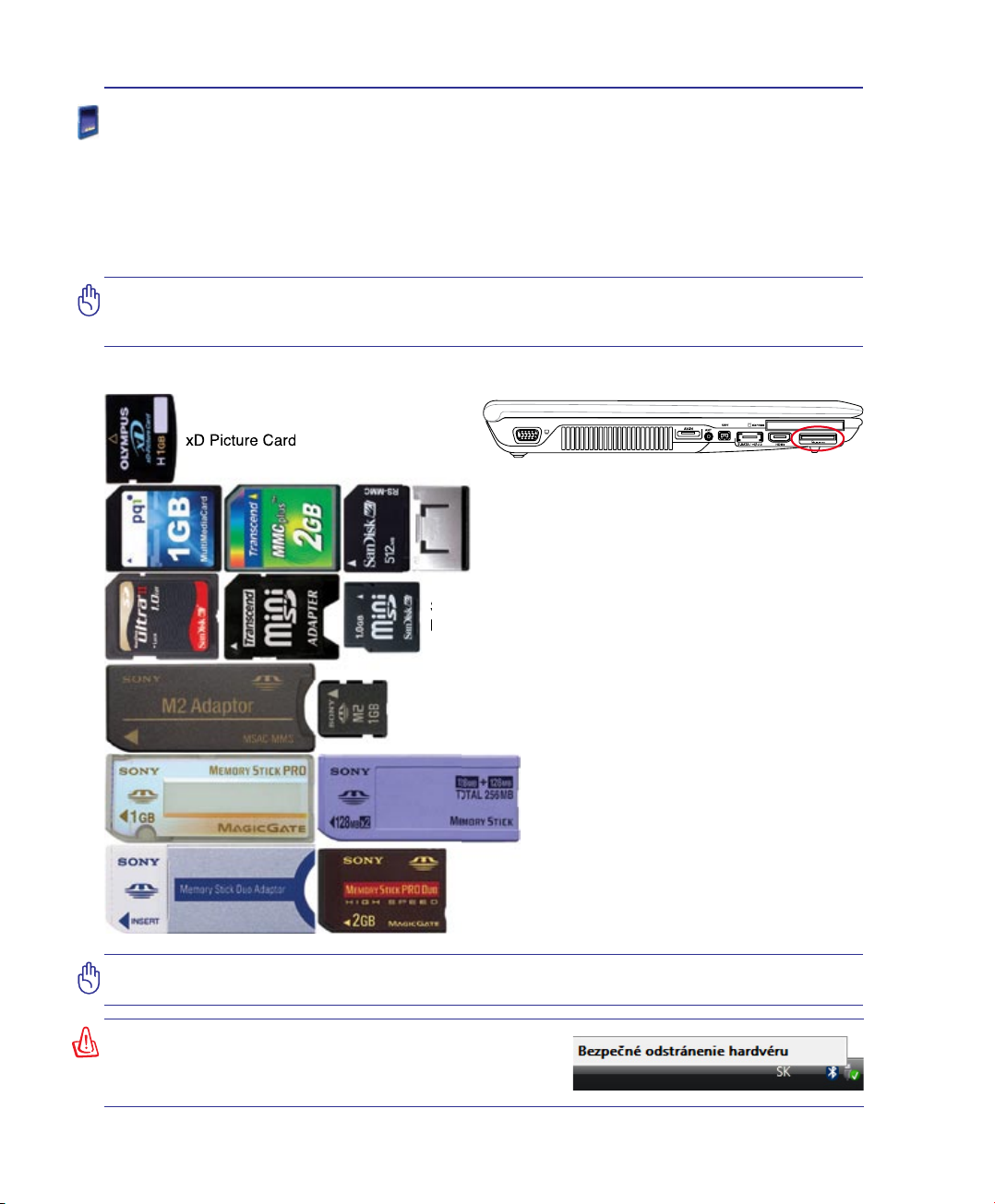

Štrbina pre pomocnú pamäť

Aby bolo možné používať pamäťové karty zo zariadení akými sú digitálne fotoaparáty, MP3 prehrávače, mobilné telefóny a PDA je bežne potrebné zvlášť zakúpiť externú čítačku pamäťových kariet. Tento notebook je vybavený zabudovanou vysoko rýchlostnou čítačkou pamäťových kariet, ktorá dokáže pohodlne čítať množstvo pamäťových kariet. Tie sú uvedené v ďalších častiach tohto návodu.

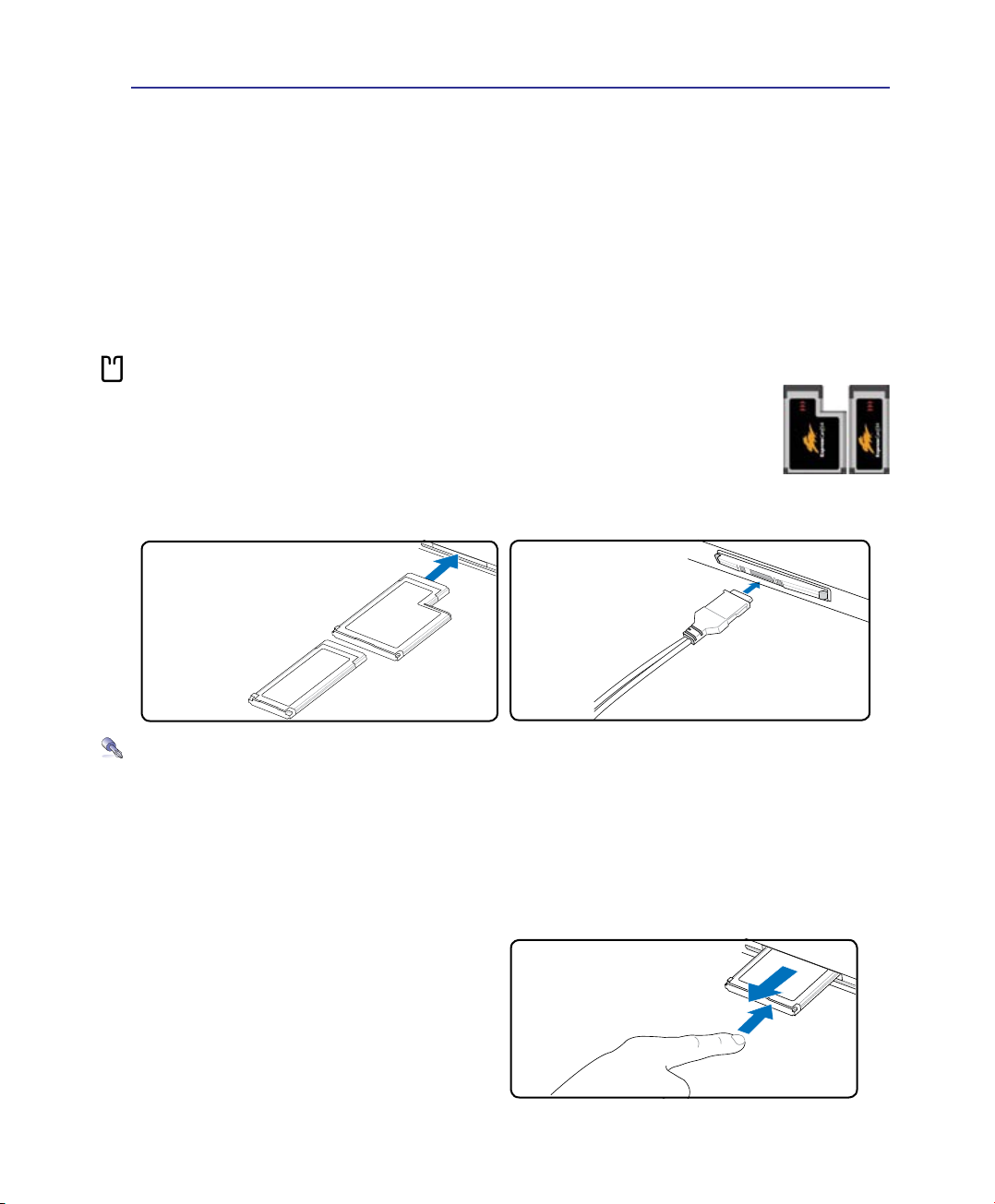

Štrbina pre kartu ExpressCard

K dispozícii je 26 kolíková štrbina pre kartu ExpressCard podporujúca jednu kartu ExpressCard/34 mm alebo jednu rozšírenú kartu ExpressCard/54 mm. Toto nové rozhranie je rýchlejšie a využíva sériovú zbernicu podporujúcu USB 2.0 a PCI Express namiesto pomalšej paralelnej zbernice používanej v štrbine pre karty na PC. (Nie je kompatibilná s predchádzajúcimi kartami PCMCIA.)

17

2 Spoznanie súčastí

1 2 3 5 46 74 8

2

3

4

1

5

2.0

Pravá strana

Pomocou dolu uvedeného obrázka dokážete identikovať prvky na tejto strane notebooku.

Vstupný konektor pre mikrofón

Pre pripojenie externého mikrofónu alebo pre výstupné signály z audio zariadení je možné použiť konektor pre pripojenie mono mikrofónu (1/8 palcový). Používanie tohto konektoru automaticky deaktivuje zabudovaný mikrofón. Túto funkciu môžete využívať pre video konferencie, hlasové rozhovory alebo na jednoduché zvukové nahrávky.

Výstupný konektor pre slúchadlá

Konektor pre stereo slúchadlá (1/8 palcový) sa používa na pripojenie výstupného zvukového signálu z notebooku k reproduktorom so zosilňovačom alebo k slúchadlám. Používanie tohto konektoru automaticky deaktivuje zabudované reproduktory.

Výstupný konektor SPDIF

S/PDIF

Tento konektor poskytuje spojenie pre digitálny zvukový výstup pre zariadenia zhodné s SPDIF (Digitálne rozhranie Sony/Philips). Touto funkciou prepnete svoj notebook na domáci hi- systém zábavy.

USB port (2.0/1.1)

USB (univerzálna sériová zbernica) port je kompatibilný so zariadeniami vybavenými USB 2.0 alebo USB 1.1, akými sú klávesnice, dotykové zariadenia, kamery, mechaniky pevných diskov, tlačiarne a skenery sériovo pripojené, a to až do hodnoty 12Mbitov/sek (USB 1.1) a 480Mbitov/sek (USB 2.0). USB umožňuje simultánne fungovanie mnohých zariadení na jednom počítači s niekoľkými perifériami fungujúcimi ako dodatočné miesta pre pripojenie alebo ako rozbočovače. USB podporuje aktívne odpojenie zariadení, a tak mnoho periférií je možné pripojiť alebo odpojiť bez reštartovania počítača.

Optická mechanika

Notebook je v rámci rôznych modelov dodávaný s rôznymi optickými mechanikami. Optická mechanika notebooku môže podporovať kompaktné disky (CD) a/alebo digitálne video disky (DVD) a môže podporovať nahrávanie (R) alebo prepisovanie (RW). Informácie pre každý model nájdete v marketingových špecikáciách.

18

Spoznanie súčastí 2

7

6

8

Pravá strana (pokračovanie)

Indikátor činnosti optickej mechaniky (umiestnenie sa líši v závislosti na modeli)

Indikátor činnosti optickej mechaniky indikuje prenos údajov pomocou optickej mechaniky. Tento indikátor bude svietiť v závislosti na množstve prenášaných údajov.

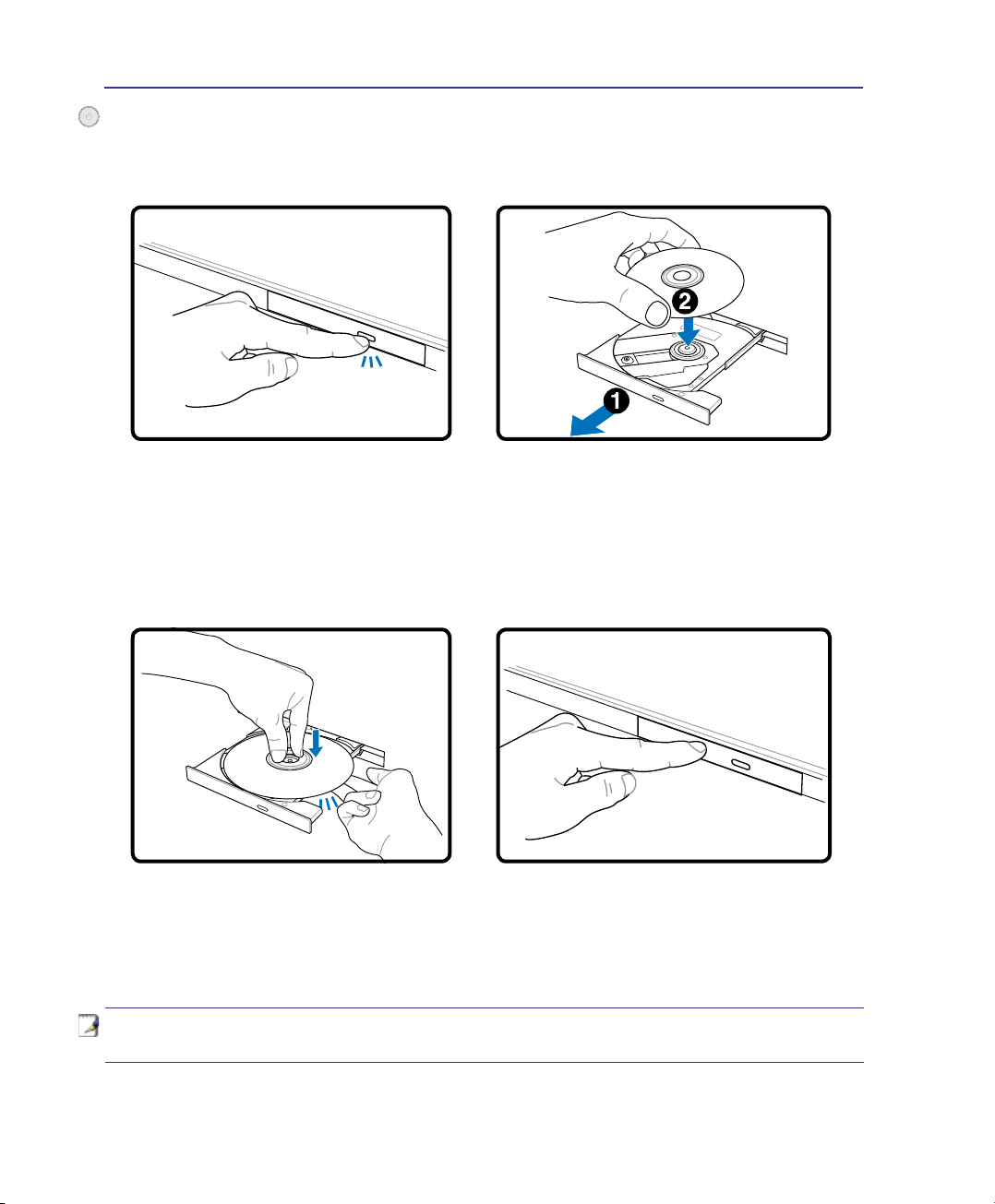

Elektronické vysunutie optickej mechaniky

Elektronické vysunutie optickej mechaniky je vybavené tlačidlom pre vysunutie, ktoré slúži na otvorenie zásobníka. Zásobník optickej mechaniky dokážete vysunúť pomocou akéhokoľvek softvérového prehrávača alebo pravým kliknutím na optickú mechaniku v systéme Windows™ pod položkou “počítač”.

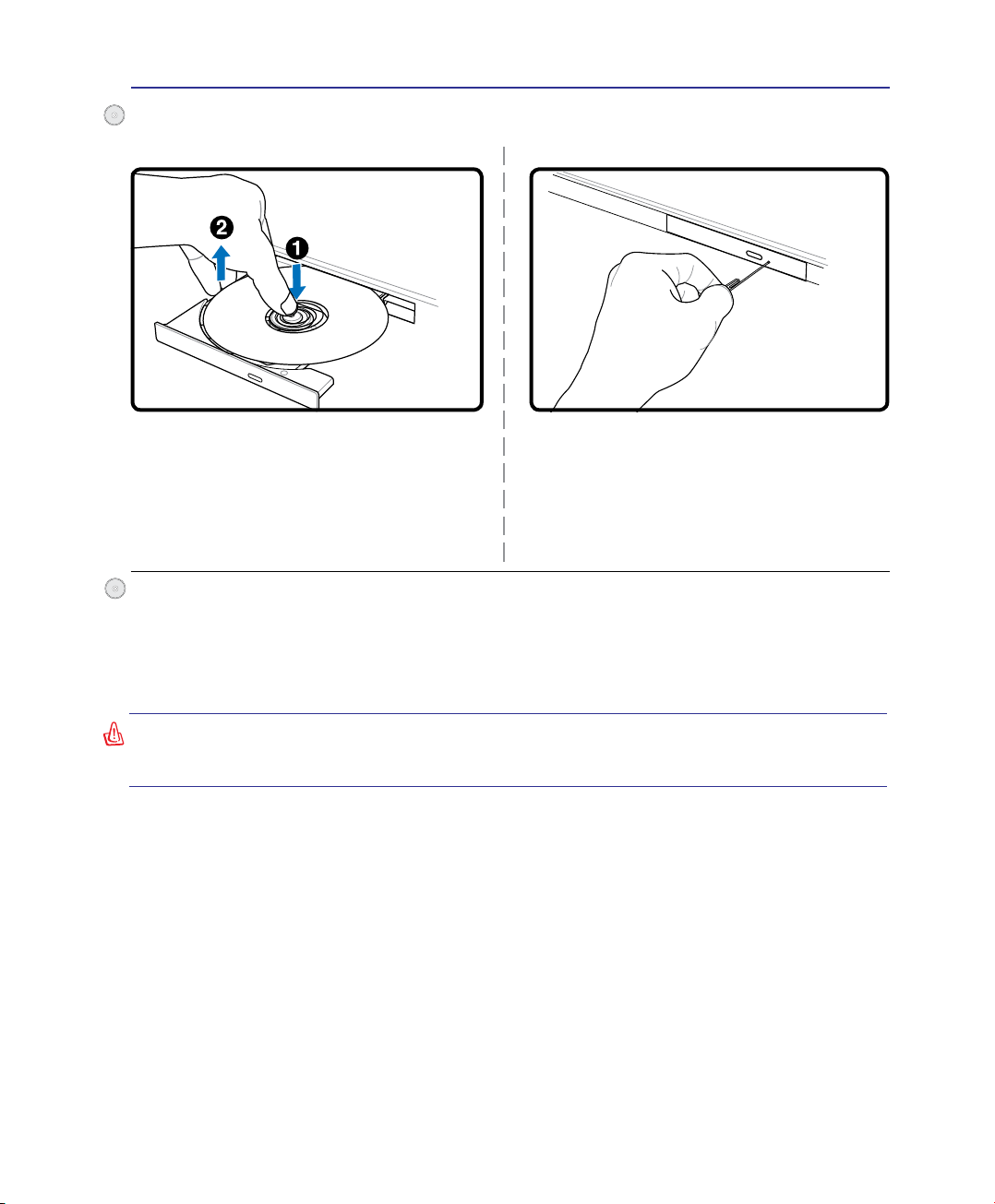

Núdzové vysunutie optickej mechaniky (umiestnenie sa líši v závislosti

od modelu)

Núdzové vysunutie sa používa na vysunutie zásobníka optickej mechaniky v prípadoch, kedy nefunguje elektronické vysunutie. Núdzové vysunutie nepoužívajte ako náhradu elektronického vysunutia.

19

2 Spoznanie súčastí

1 2 3

1

2

3

Predná strana

Pomocou dolu uvedeného obrázka dokážete identikovať prvky na tejto strane notebooku.

CIR (Infračervený) port

Komunikačný infračervený port (IrDA) poskytuje v rámci vybraných modelov pohodlné bezdrôtové ovládanie dodávaného multimediálneho softvéru pomocou dodávaného bezdrôtového diaľkového ovládača dodávaného spolu s vybranými modelmi.

Prepínač pre bezdrôtové spojenie

Aktivuje alebo deaktivuje zabudovanú bezdrôtovú LAN a Bluetooth (vybrané modely). V prípade aktivovania sa rozsvieti indikátor stavu bezdrôtového pripojenia. Pred použitím je potrebné nastaviť softvér Windows.

Indikátory stavu (predné) (na vybraných modeloch)

Indikátory stavu predstavujú rôzne podmienky hardvéru alebo softvéru. Podrobnosti o indikátoroch nájdete v časti 3.

20

Spoznanie súčastí 2

1

2

3

5

4

2

3

4

5

Zadná strana

Pomocou dolu uvedeného obrázku dokážete identikovať prvky na tejto strane notebooku.

Port pre zámok Kensington

Port pre zámok Kensington® umožňuje zabezpečiť notebook pomocou zabezpečovacích zariadení určených pre notebook, ktoré sú kompatibilné so zabezpečovacími zariadeniami typu Kensington®.Tieto zabezpečovacie výrobky zvyčajne obsahujú kovový kábel a zámok, ktorý zabraňuje preniesť notebook z upevneného objektu. Niektoré zabezpečovacie výrobky taktiež obsahujú detektor pohybu, ktorý pri pohybe vydáva zvukový alarm.

®

Batéria

Batéria sa po pripojení notebooku k zdroju striedavého prúdu začne automaticky nabíjať a počas pripojenia notebooku k zdroju striedavého prúdu udržiava napájanie notebooku na tento zdroj. Takto je možné notebook dočasne používať počas presunov medzi jednotlivými miestami používania. Doba činnosti batérie závisí na používaní a na technických špecikáciách tohto notebooku. Zostavu batérie nemožno rozoberať a je potrebné zakúpiť ju ako jednu celistvú jednotku.

Port pre modem

Port pre modem RJ-11 s dvoma kolíkmi je menší ako LAN port RJ-45 a podporuje štandardný telefónny kábel. Interný modem podporuje prenosy až do hodnoty 56K V.90. Zabudovaný konektor umožňuje bežné používanie bez prídavných adaptérov.

DÔLEŽITÉ! Zabudovaný modem nepodporuje napätie používané v digitálnych telefónnych systémoch. Port pre modem nepripájajte k digitálnemu telefónnemu systému. V opačnom prípade dôjde k poškodeniu notebooku.

Port LAN

Port RJ-45 LAN port s ôsmimi kolíkmi je väčší ako port pre modem RJ-11 a podporuje štandardný kábel Ethernet používaný na pripojenie k miestnej sieti. Zabudovaný konektor umožňuje bežné používanie bez prídavných adaptérov.

Vstup pre napájanie (DC)

Dodávaný sieťový adaptér konvertuje striedavý prúd na jednosmerný, čím je možné využívať tento konektor. Elektrická energia dodávaná prostredníctvom tohto konektora napája notebook a nabíja internú batériu. Aby ste zabránili poškodeniu notebooku a batérie, vždy používajte dodávaný sieťový adaptér.VAROVANIE:POČASPOUŽÍVANIAMÔŽEBYŤPREHRI-

ATY.ADAPTÉRNEZAKRÝVAJTEADODRŽUJTEDOSTATOČNÚVZDIALENOSŤ ODSVOJHOTELA.

21

2 Spoznanie súčastí

22

3. Začíname

Používanie napájania striedavým prúdom Používanie napájania batériou Zapnutie notebooku Kontrola výkonu batérie Voľby pre napájanie Režim správy napájania Funkcie špeciálnej klávesnice Prepínače a indikátory stavu

POZNÁMKA: Fotograe a obrázky použité v tomto návode boli použité iba pre znázornenie a nie sú totožné s tým, čo sa v skutočnosti na výrobku samotnom nachádza.

23

3 Začíname

Systém napájania

Používanie napájania striedavým prúdom

Napájanie notebooku obsahuje dve súčasti, systém napájania sieťovým adaptérom a batériou. Sieťový adaptér konvertuje striedavý prúd dodávaný prostredníctvom stenovej zásuvky na jednosmerný prúd hodnoty požadovanej pre napájanie notebooku. Váš notebook sa dodáva s univerzálnym AC-DC adaptérom. To znamená, že sieťový kábel môžete pripojiť k akejkoľvek zásuvke 100 – 120 V, ako aj 220 - 240 V, a to bez nastavenia prepínačov alebo používania sieťových konvertorov. V rôznych krajinách sa môže požadovať, aby adaptér používaný na pripojenie pomocou sieťového AC kábla podľa normy USA bol zamenený za kábel vyhovujúci inej norme. Väčšina hotelov je vybavená univerzálnymi zásuvkami podporujúcimi rôzne sieťové káble ako aj napätia. Vždy je najlepšie opýtať sa skúseného cestovateľa na napätia výstupu striedavého prúdu, a to v prípade, ak zo sebou sieťové adaptéry beriete do inej krajiny.

TIP: Je možné zakúpiť si cestovnú súpravu určenú pre notebook, ktorá obsahuje sieťové a modemové adaptéry pre takmer každú krajinu.

Po pripojení sieťového AC kábla ku AC-DC konvertoru pripojte sieťový AC kábel k zásuvke striedavého prúdu (najlepšie s ochranou proti nárazovému prúdu) a následne pripojte zástrčku jednosmerného prúdu k notebooku. Ak najprv pripojíte AC-DC adaptér k zásuvke striedavého prúdu, umožní vám to skontrolovať výkon zásuvky striedavého prúdu a samotný AC-DC konvertor z pohľadu problémov s kompatibilitou, a to pred tým, ako pripojíte napájanie jednosmerným prúdom k notebooku. Indikátor napájania na adaptéri (ak je dostupný) sa rozsvieti v prípade, ak je napájanie v akceptovateľnom rozsahu.

DÔLEŽITÉ! Môže dôjsť k poškodeniu v prípade, ak pre napájanie notebooku použijete iný adaptér, alebo ak použijete adaptér slúžiaci na napájanie notebooku na napájanie aj iných elektrických zariadení. V prípade že z AC-DC adaptéra vystupuje dym, je cítiť zápach spálenia alebo ak z adaptéra uniká nadmerné teplo, vyhľadajte pomoc servisného strediska. Pomoc servisného strediska vyhľadajte aj v prípade, ak máte podozrenie, že AC-DC adaptér je chybný. Chybným AC-DC adaptérom môžete poškodiť ako batériu(e), tak aj notebook.

POZNÁMKA: Tento notebook môže byť dodávaný so zástrčkou s jedným, dvoma alebo troma vetvami, a to v závislosti na lokalite. Ak je dodaný so zástrčkou s troma vetvami, je potrebné použiť uzemnenú zásuvku striedavého prúdu, alebo je potrebné použiť správne uzemnený adaptér, čím sa zabezpečí bezpečná prevádzka notebooku.

VÝSTRAHA! SIEŤOVÝ ADAPTÉR MÔŽE BYŤ POČAS POUŽÍVANIA TEPLÝ AŽ HORÚCI. ADAPTÉR NEZAKRÝVAJTE A DODRŽUJTE DOSTATOČNÚ VZDIALENOSŤ OD SVOJHO

TELA.

24

Začíname 3

2

3

1

3

1

2

Používanie napájania batériou

Notebook bol navrhnutý tak, aby mohol pracovať aj s odpojiteľnou súpravou batérie. Súprava batérie pozostáva zo sady batériových článkov, ktoré sú spolu zmontované. Úplne nabitá súprava batérie zabezpečí niekoľko hodín životnosti batérie, ktorú možno následne predĺžiť pomocou funkcie správy napájania v rámci nastavenia BIOS. Voliteľné sú prídavné batérie, ktoré možno samostatne zakúpiť u predajcu notebooku.

Inštalácia a vybratie batérie

Váš notebook môže a nemusí mať súpravu batérie nainštalovanú. Ak batéria nie je v notebooku nainštalovaná, postupujte podľa nasledujúcich krokov.

DÔLEŽITÉ! Nikdy sa nepokúšajte batériu vybrať počas doby, kedy je notebook zapnutý, pretože môže dôjsť k strate pracovných údajov.

Vloženie batérie:

DÔLEŽITÉ! Používajte jedine batérie a sieťové adaptéry dodávané spolu s týmto notebookom alebo tie, ktoré boli špeciálne schválené výrobcom alebo predajcom pre používanie s týmto modelom. V opačnom prípade môže dôjsť k poškodeniu notebooku.

Vybratie batérie:

Starostlivosť o batériu

Batéria notebooku, podobne ako všetky nabíjateľné batérie, má obmedzený počet cyklov nabíjania. Praktická životnosť batérie bude závisieť od teploty prostredia, vlhkosti a spôsobu, akým sa notebook používa. Je ideálne, ak sa batéria používa v teplotnom rozmedzí od 5°C do 35°C (od 41°F do 95°F). Je potrebné vziať do úvahy skutočnosť, že vnútorná teplota notebooku je vyššia, než je teplota okolia. Akékoľvek teploty nad alebo pod týmto rozsahom skrátia životnosť batérie. Avšak v každom prípade, ak dôjde k zníženiu životnosti batérie, je potrebné zakúpiť novú batériu u autorizovaného predajcu tohto notebooku. Pretože batérie majú aj svoju skladovú životnosť, neodporúča sa kupovať batérie za účelom skladovania.

VÝSTRAHA! Z bezpečnostných dôvodov batériu NEVHADZUJTE do ohňa, NESKRATUJTE kontakty a NESNAŽTE sa batériu rozmontovať. Ak dôjde k nie bežnej činnosti alebo k poškodeniu batérie, ktoré bolo spôsobné nárazom, notebook vypnite a spojte sa s autorizovaným servisným strediskom.

25

3 Začíname

Zapnutie notebooku

Ak notebook zapnete, na obrazovke sa objaví hlásenie oznamujúce skutočnosť, že notebook je zapnutý. Ak je to potrebné, jas nastavte pomocou aktivačných klávesov. Ak potrebujete spustiť nastavenie BIOS, za účelom nastavenia alebo úpravy kongurácie systému, počas zavádzania stlačte tlačidlo [F2], čím vstúpite do nastavenia pre BIOS. Ak v rámci úvodnej obrazovky stlačíte [Tab], budete môcť vidieť štandardné informácie pre zavedenie operačného softvéru, ako je napríklad verzia BIOS. Stlačením [ESC] sa dostanete do menu pre zavádzanie operačného softvéru s možnosťami pre zavedenie operačného softvéru z dostupných mechaník.

POZNÁMKA: Po zapnutí napájania a pred začatím zavádzania operačného softvéru bude panel displeja blikať. Ide o súčasť testovacieho programu notebooku a nejde o problém displeja.

DÔLEŽITÉ! Aby ste ochránili mechaniku pevného disku, vždy po vypnutí vyčkajte do opätovného zapnutia notebooku aspoň 5 minút.

VÝSTRAHA! Notebook, ktorý je pripojený do elektrickej siete, neprenášajte a ani ho nezakrývajte materiálmi (ako je napríklad brašna), ktoré by mohli znížiť obeh vzduchu.

Samotestovanie pri zapnutí (POST)

Po zapnutí najprv notebook prejde sériou softvérom riadených diagnostických testov nazývaných ‘samotestovanie pri zapnutí (POST)‘. Softvér riadiaci POST je nainštalovaný ako trvalá súčasť stavby notebooku. POST obsahuje záznam o hardvérovej kongurácii notebooku, ktorý sa používa na vykonanie diagnostického testu systému. Tento záznam sa vytvára pomocou programu pre nastavenie BIOS. Ak POST zistí rozdiel medzi záznamom a existujúcim hardvérom, dôjde k zobrazeniu hlásenia navádzajúceho k opraveniu koniktu spustením programu pre nastavenie BIOS. Vo väčšine prípadov by mal byť záznam pri obdržaní notebooku správny. Po ukončení testu sa môže zobraziť hlásenie “Žiadny operačný systém nebol nájdený”, a to v prípade, ak bol pevný disk predbežne zaťažovaný bez operačného systému. Toto hlásenie znamená, že pevný disk bol zistený správne a je pripravený na inštaláciu nového operačného systému.

Technológa vlastného monitorovania a ohlasovania

S.M.A.R.T. (Technológia vlastného monitorovania ohlasovania) kontroluje mechaniku pevného disku počas POST a v prípade, ak pevný disk potrebuje vykonanie servisnej údržby, odošle výstražné hlásenie. Ak sa počas zavádzania operačného softvéru zobrazí akékoľvek výstražné hlásenie týkajúce sa kritickej mechaniky pevného disku, okamžite vykonajte zálohovanie svojich údajov a spustite program kontroly disku, ktorý je súčasťou Windows. Spustenie programu kontroly disku, ktorý je súčasťou Windows: Kliknite na Start (Štart) > zvoľte Computer (Počítač) > kliknite pravým tlačidlom na ikonu pevného disku > zvoľte Properties(Vlastnosti) > kliknite na záložkuTools(Nástroje) > kliknite na CheckNow(Skontrolovaťteraz) > kliknite Start (Štart). Omnoho účinnejšie preskúmanie a vykonanie opráv vykonáte, ak zvolíte “Scan...sectors (Preskúmať ... sektory)“. V takom prípade však bude proces pomalší.

DÔLEŽITÉ! Ak sa výstražné hlásenia aj naďalej zobrazujú počas zavádzania operačného softvéru a po spustení pomocného programu na kontrolu disku, mali by ste svoj notebook zaniesť do servisného strediska. Ďalšie používanie by mohlo spôsobiť stratu údajov.

26

Začíname 3

Kontrola výkonu batérie

Systém batérie obsahuje v rámci prostredia Windows štandard modernej batérie, ktorý umožňuje batérii presne oznamovať hodnotu jej zostávajúceho nabitia. Úplne nabitá batéria poskytuje pre notebook niekoľko hodín pracovného výkonu. Avšak presné číslo sa mení v závislosti na tom, ako využívate funkcie úspory energie, v závislosti na vašich pracovných návykoch, CPU, veľkosti systémovej pamäte a veľkosti panela displeja.

Pozn ámk a: Tu zobr azené z o br az en ia o b ra zo vk y predstavujú iba príklady a nemusia odrážať to, čo vidíte v rámci vášho systému.

Kliknite ľavým tlačidlom myši na

ikonu batérie

POZNÁMKA: V prípade nedostatočného nabitia batérie budete varovaní. Ak budete pokračovať v ignorovaní varovaní týkajúcich sa nedostatočného nabitia batérie, notebook môže prejsť do režimu dočasného zastavenia (prednastavenie Windows používa STR).

Kliknite pravým tlačidlom myši

na ikonu batérie

Umiestnite kurzor na ikonu

batérie bez sieťového adaptéra.

Umiestnite kurzor na ikonu

batérie so sieťovým adaptérom.

VÝSTRAHA! Pozastavenie RAM (STR) netrvá dlho počas doby, kedy dôjde k vyčerpaniu batérie. Pozastavenie disku (STD) nie je to isté, ako vypnutie napájania. STD vyžaduje malú hodnotu napájania a zlyhá v prípade, že žiadne napájanie nie je k dispozícii, a to vzhľadom k úplnému vybitiu batérie, alebo ak neexistuje žiadne napájanie (napríklad odpojenie ako sieťového adaptéra, tak aj batérie).

Nabíjanie batérie

Pred používaním batérie na cestách je potrebné batériu nabiť. Nabíjanie batérie začne akonáhle notebook pomocou sieťového adaptéra pripojíte k externému napájaniu . Pred prvým použitím batériu úplne nabite. Novú batériu je potrebné úplne nabiť pred odpojením notebooku od externého napájania. Ak je notebook vypnutý, nabíjanie batérie trvá niekoľko hodín; ak je notebook zapnutý, nabíjanie batérie trvá dvakrát dlhšie. Svetlo nabíjania batérie zhasne po nabití batérie.

POZNÁMKA: Nabíjanie batérie sa zastaví ak je teplota veľmi vysoká, alebo ak je napätie

batérie veľmi vysoké.

VÝSTRAHA! Nenechávajte batériu vybiť sa. Batéria sa časom vybije. Ak batériu

nepoužívate, je potrebné ju raz za tri mesiace nabiť, aby sa predĺžila jej obnovovacia kapacita. V opačnom prípade môže dôjsť k zlyhaniu nabíjania.

27

3 Začíname

Voľby pre napájanie

Sieťovým vypínačom zapnete (ON) a vypnete (OFF) notebook alebo notebook prepnete do režimu spánku alebo hybernácie. Aktuálne funkcie sieťového spínača dokážete prispôsobiť vo Windows Control Panel (Ovládací panel Windows). „Power Options (Možnosti napájania).“

Ďalšie možnosti ako „Switch User (Prepnúť užívateľa), Restart (Reštartovať), Sleep (Spánok), alebo Shut Down (Vypnúť),” získate kliknutím hrotom šípky na ikonu zámku.

Reštartovanie a opätovné zavedenie

Po vykonaní zmien v operačnom systéme vám bude prikázané reštartovať systém. V rámci niektorých inštalačných procesov sa zobrazia dialógové okná umožňujúce reštartovanie. Manuálne reštartovanie systému vykonáte stlačením tlačidla Štart Windows. Následne zvoľte Vypnúť a následne Reštartovať.

DÔLEŽITÉ! Aby ste ochránili pevný disk, pred opätovným zapnutím vyčkajte aspoň 5 sekúnd od vypnutia.

Núdzové vypnutie

V prípade, ak nedokážete svoj operačný systém správne vypnúť alebo reštartovať, existujú dva ďalšie spôsoby vypnutia notebooku:

(2)

(1)

Podržte sieťový vypínač

ako 4 sekundy, alebo

DÔLEŽITÉ! Núdzové vypnutie nepoužívajte počas zapisovania údajov, v opačnom prípade dôjde k strate alebo k zničeniu údajov.

počas doby dlhšej

stlačte tlačidlo pre zastavenie

TIP: Tlačidlo pre zastavenie stlačíte pomocou narovnanej kancelárskej

sponky.

�

28

Asus M50SR, M50SV, X55SV, X55SR QUICK START GUIDE [sk]

Specifications and Main Features

Frequently Asked Questions

User Manual

1. Predstavenie notebooku

O tomto návode na obsluhu

Poznámky k tomuto návodu

Príprava notebooku

2. Spoznanie súčastí

Horná strana

Spodná strana

Ľavá strana

Pravá strana

Predná strana

Zadná strana

3. Začíname

Systém napájania

Používanie napájania striedavým prúdom

Používanie napájania batériou

Starostlivosť o batériu

Zapnutie notebooku

Samotestovanie pri zapnutí (POST)

Kontrola výkonu batérie

Nabíjanie batérie

Voľby pre napájanie
