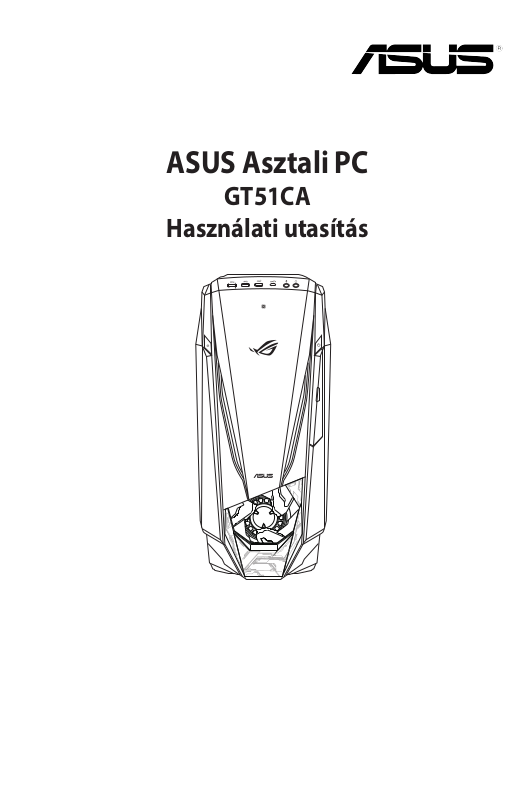

ASUS Asztali PC
GT51CA Használati utasítás
HUG11323
Első kiadás Április 2016
Copyright© 2016 ASUSTeK COMPUTER INC. Minden jog fenntartva.
Az ASUSTeK COMPUTER INC. (“ASUS”) kifejezett írásos engedélye nélkül ennek a kézikönyvnek semmilyen részét -beleértve a benne leírt termékeket és szoftvert - nem szabad reprodukálni, továbbítani, átírni, adattároló
rendszerben tárolni, vagy bármely nyelvre lefordítani bármilyen formában és bármilyen eszközzel, kivéve az olyan dokumentációt, amelyet a vevő biztonsági pótlás céljára tart.
A termék garanciája és a szolgáltatás nem terjed ki a következőkre: (1) ha a termék javításon, módosításon vagy változtatáson esett át, hacsak az ilyen javítást, módosítást vagy változtatást az ASUS írásban jóvá nem hagyta; vagy (2) a termék sorszámát olvashatatlanná tették vagy hiányzik.
AZ ASUS EZT A KÉZIKÖNYVET A JELEN FORMÁJÁBAN ADJA ÁT, BÁRMIFÉLE, SEM KIFEJEZETT, SEM IMPLICIT GARANCIA NÉLKÜL, BELEÉRTVE, DE NEM KORLÁTOZVA A PIACKÉPESSÉGRE VAGY EGY MEGHATÁROZOTT CÉLRA VALÓ ALKALMASSÁGRA VONATKOZÓ GARANCIÁRA. AZ ASUS, IGAZGATÓI, TISZTVISELŐI, ALKALMAZOTTAI VAGY MEGBÍZOTTAI SEMMIESETRE SEM SZAVATOLNAK SEMMILYEN KÖZVETETT, KÜLÖNLEGES, VÉLETLEN VAGY KÖVETKEZMÉNYES KÁRÉRT (BELEÉRTVE A PROFITCSÖKKENÉST, ÜZLETI LEHETŐSÉG ELVESZTÉSÉT, A HASZNÁLAT VAGY ADATOK ELVESZÍTÉSÉT, AZ ÜZLETI TEVÉKENYSÉG MEGSZAKÍTÁSÁT ÉS HASONLÓKAT), MÉGHA AZ ASUS FIGYELMÉT FEL IS HÍVTÁK AZ ILYEN KÁROK LEHETŐSÉGÉRE, AMELYEK AZ EBBEN A KÉZIKÖNYVBEN VAGY TERMÉKBEN LÉVŐ BÁRMILYEN HIBÁBÓL VAGY TÉVEDÉSBŐL EREDNEK.
AZ EBBEN A KÉZIKÖNYVBEN FOGLALT ADATOK ÉS INFORMÁCIÓK CSAK TÁJÉKOZTATÓ JELLEGÜEK, ÉS BÁRMIKOR ELŐZETES ÉRTESÍTÉS NÉLKÜL MEGVÁLTOZHATNAK. SEMMIKÉPPEN EM ÉRTELMEZHETŐEK AZ ASUS RÉSZÉRŐL TÖRTÉNŐ ELKÖTELEZETTSÉGKÉNT. AZ ASUS NEM VÁLLAL FELELŐSSÉGET VAGY SZAVATOSSÁGOT BÁRMILYEN TÉVEDÉSÉRT VAGY PONTATLANSÁGÉRT, AMI EBBEN A KÉZIKÖNYVBEN MEGJELENHET, BELEÉRTVE AZ EBBEN LEÍRT TERMÉKEKET ÉS SZOFTVEREKET.
Az ebben a kézikönyvben megjelenő termékek és cégnevek csak az azonosítást és a magyarázatot szolgálják a tulajdonos érdekében, jogsértési szándék nélkül.
2
Tartalomjegyzék |
|
|
Felhívások............................................................................................................................................ |
|
4 |
Biztonsági információ...................................................................................................................... |
8 |
|
A kézikönyvben felhasznált konvenciók.................................................................................. |
9 |
|
Hol tájékozódhatom részletesebben......................................................................................... |
9 |
|
A csomag tartalma......................................................................................................................... |
|
10 |
1. fejezet |
Első lépések |
|
Üdvözöljük!....................................................................................................................................... |
|
11 |
Ismerje meg számítógépét!........................................................................................................ |
11 |
|
A számítógép üzembe helyezése............................................................................................. |
16 |
|
A számítógép BEKAPCSOLÁSA.................................................................................................. |
17 |
|
2. fejezet |
Eszközök csatlakoztatása a számítógéphez |
|
USB-háttértár eszköz csatlakoztatása...................................................................................... |
19 |
|
USB-háttértár eltávolítása............................................................................................................ |
19 |
|
Mikrofon és hangszórók csatlakoztatása............................................................................... |
20 |
|
Több külső megjelenítő csatlakoztatása................................................................................ |
22 |
|
HDTV csatlakoztatása.................................................................................................................... |
23 |
|
Az SLI mód engedélyezése/letiltása (csak egyes típusokon).......................................... |
24 |
|
3. fejezet |
A számítógép használata |
|
A helyes testtartás az asztali PC használata közben........................................................... |
25 |
|
Az optikai meghajtó használata................................................................................................ |
26 |
|
4. fejezet |
Csatlakozás az internethez |
|
Vezetékes kapcsolat....................................................................................................................... |
|
27 |
5. fejezet |
Hibakeresés |
|
Hibakeresés....................................................................................................................................... |
|
31 |
függelékek |
|
|
Windows® 10 Használati utasítás |
|
|
Üzembe helyezés............................................................................................................................ |
|
41 |
A Windows® UI használata........................................................................................................... |
42 |
|
Billentyűparancsok ........................................................................................................................ |
|
46 |
ASUS elérhetőségi adatokat |
|
|
ASUS elérhetőségi adatokat....................................................................................................... |
48 |
3
ASUS újrahasznosítási /Visszavételi szolgáltatások
Az ASUS újrahasznosítási és visszavételi politikája a környezetvédelem iránti elkötelezettségünk eredménye. Olyan megoldásokban hiszünk, amelyek révén ügyfeleink felelősségteljesen újrahasznosíthatják termékeinket, akkumulátorainkat, egyéb részegységeinket és a csomagoló anyagokat. A különböző térségekben érvényes, részletes újrahasznosítási információkért látogasson el a http://csr.asus.com/english/Takeback.htm weboldalra.
REACH
Megfelelve a REACH (Registration, Evaluation, Authorization and Restriction of Chemicals – Vegyi anyagok nyilvántartása, értékelése, engedélyezése és korlátozása) szabályozási keretrendszernek, közzétettük a termékeinkben lévő vegyi anyagok listáját az ASUS REACH webhelyen, amely itt található: http://csr.asus.com/english/REACH.htm weboldalra.
A Federal Communications Commission nyilatkozata
Ez a berendezés megfelel az FCC-szabályzat 15. részében foglaltaknak. A működtetésnek az alábbi két feltétele van:
•Azeszköznemokozhatártalmaszavart,és
•Azeszköznekmindenzavartelkellviselnie,ideértveazolyaninterferenciátis,amelynem kívánt működést eredményezhet.
Az elvégzett tesztek eredményei alapján kijelenthető, hogy a készülék az FCC szabályainak 15. szakasza alapján megfelel a B osztályú digitális berendezésekkel szemben támasztott
követelményeknek. E határértékek úgy vannak tervezve, hogy lakásban történő telepítés esetén megfelelő védelmet nyújtsanak a káros interferencia ellen. A készülék rádiófrekvenciás sugárzást generál, használ és sugározhat. Ha nem a gyártó utasításai alapján helyezik üzembe, káros kölcsönhatásba léphet más, rádiókommunikációt használó berendezésekkel. Arra azonban nincs garancia, hogy egy speciális telepítésben nem lép fel interferencia. Ha ez a berendezés káros interferenciát okoz a rádióvagy televízióvételben, amely a berendezés kiés bekapcsolásával állapítható meg, bátorítjuk a felhasználót, hogy próbálja meg korrigálni az interferenciát a következő intézkedések egyikével vagy többjével:
•Irányítsamásfelévagyhelyezzeátavevőantennát.
•Növeljeaberendezésésavevőközöttitávolságot.
•Csatlakoztassaakészüléketavevőhálózatiáramkörétőleltérőhálózatikonnektorba.
•Kérjeakereskedővagyegytapasztaltrádió/TV-szerelősegítségét.
Árnyékolt kábelek használata szükséges a monitor és a grafikus kártya összekötéséhez, hogy biztosítsa az FCC előírásainak való megfelelést. A megfelelőségért felelős fél által kifejezetten jóvá nem hagyott változtatások, illetve módosítások érvényteleníthetik a felhasználó jogkörét, hogy a berendezést működtesse.
Lítium-ion akkumulátorra vonatkozó figyelmeztetés
VIGYÁZAT: A nem megfelelő akkumulátor használata robbanásveszélyes. Kizárólag ugyanolyan, vagy a gyártó által ajánlott, egyenértékű típusú akkumulátort használjon. Az elhasznált akkumulátorokat a gyártó utasításának megfelelően ártalmatlanítsák.
4
Avertissement relatif aux batteries Lithium-Ion
MISE EN GARDE: Danger d’explosion si la pile n’est pas remplacée correctement. Remplacer uniquement avec une pile de type semblable ou équivalent, recommandée par le fabricant. Mettez au rebut les batteries usagées conformément aux instructions du fabricant.
IC: kanadai megfelelőségi nyilatkozat
Megfelel a kanadai ICES-003 B osztályra vonatkozó specifikációknak. Ez az eszköz megfelel az Industry Canada RSS 210. szabályzatának. Ez a B osztályú eszköz megfelel a zavarkeltő berendezésekre vonatkozó kanadai szabályzat valamennyi követelménynek.
Ez az eszköz megfelel az Industry Canada engedélymentes RSS szabvány(ai)nak. A működtetésnek az alábbi két feltétele van: (1) Az eszköz nem okozhat interferenciát, és (2) az eszköznek minden interferenciát el kell viselnie, ideértve az olyan interferenciát is, amely az eszköz nem kívánt működését okozhatja.
Cut appareil numérique de la Classe B est conforme à la norme NMB-003 du Canada. Cet appareil numérique de la Classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.
Cet appareil est conforme aux normes CNR exemptes de licence d’Industrie Canada. Le fonctionnement est soumis aux deux conditions suivantes :
(1)cet appareil ne doit pas provoquer d’interférences et
(2)cet appareil doit accepter toute interférence, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l’appareil.
A Kanadai Távközlési Minisztérium nyilatkozata
Ez a digitális berendezés nem haladja meg a digitális berendezésekből származó rádiófrekvenciás zaj tekintetében a B osztályra vonatkozó határértékeket a Kanadai Hírközlési Minisztérium Rádiófrekvenciás Szabályozása értelmében.
Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003-nak.
KC: koreai figyelmeztető nyilatkozat
5
VCCI: japán megfelelőségi nyilatkozat
VCCI B osztályú nyilatkozat
Ez a B osztályú termék a VCCI Tanács szabványán alapul. Rádióvagy televíziókészülék közelében történő üzemeltetése zavart kelthet. A készülékeket a használati utasításnak megfelelően kell telepíteni és használni.
A készülék regisztrációja a felhasználó használati helyén történt megerősítő mérésnek megfelelően történt.
A termék által keltett zavar mérése a jelenlegi telepítés helyén történt és megerősítést nyert annak megfelelősége az Informatikai Berendezések által keltett Zavar Önkéntes Szabályozási Tanácsának (VCCI) szabványa alapján. Mielőtt a berendezést a jelenlegi telepítési helyétől eltérő helyen használnák, a tagnak megerősítésképpen meg kell mérnie a zavar mértékét és be kell jegyeznie az eredményt a VCCI-nél.
RF berendezésekre vonatkozó felhívások
CE: Európai Közösségre vonatkozó megfelelőségi nyilatkozat
Az eszköz megfelel az 1999/519/EK rádiófrekvenciás besugárzási előírásnak, illetve a Tanács 1999. július 1-jei ajánlásának a nyilvánosság elektromágneses mezőknek való kitettségének korlátozásáról (0–300 GHz). A vezeték nélküli eszköz megfelel az R&TTE irányelvnek.
Vezeték nélküli rádió használata
Ezt az eszközt beltéri használatra korlátozzák, amennyiben az 5,15 – 5,25 GHz-es frekvenciatartományban működik.
Rádiófrekvenciás energiának való kitettség
A Wi-Fi technológia kisugárzott teljesítménye messze az FCC által engedélyezett rádiófrekvenciás határérték alatt van. Ennek ellenére tanácsos a vezeték nélküli berendezést úgy használni, hogy a használat során az emberi érintkezés lehetőségét minimálisra csökkentsük.
FCC Bluetooth vezeték nélküli megfelelőség
Az FCC engedély értelmében az adóeszközzel használt antenna nem lehet, illetve működhet egy helyen más antennával vagy adókészülékkel.
A Bluetooth Industry Canada nyilatkozata
Ez a B osztályú eszköz megfelel a zavarkeltő berendezésekre vonatkozó kanadai szabályzat valamennyi követelménynek.
Cet appareil numérique de la Class B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.
6
BSMI: Tajvan vezeték nélküli nyilatkozat
Japán RF berendezésekre vonatkozó nyilatkozat
KC (RF berendezések)
7
Tisztítás előtt válassza le az AC tápkábelt és a perifériákat. Törölje le az asztali PC felületét súrolószert nem tartalmazó tisztítószerrel és néhány csepp melegvízzel megnedvesített, tiszta cellulózszivaccsal vagy szarvasbőrrel, majd távolítsa el a felesleges nedvességet egy száraz kendővel.
•NE tegye a számítógépet labilis, vagy egyenetlen felületre. A sérült burkolatot javíttassa meg.
•NE tegye ki piszkos vagy poros környezetnek. NE működtesse gázszivárgás esetén.
•NE helyezzen vagy ejtsen tárgyakat az asztali PC tetejére és ne dugjon idegen tárgyakat a belsejébe.
•NE tegye ki erős mágneses vagy elektromos mezőknek.
•NE tegye ki folyadéknak, esőnek vagy nedvességnek, vagy használja azok közelében. NE használja a modemet villámlás közben.
•Figyelmeztetésazakkumulátorbiztonságávalkapcsolatban:NE dobja az akkumulátort tűzbe.
NE zárja rövidre az érintkezőket. NE szerelje szét az akkumulátort.
•Aterméket0˚C(32˚F)és35˚C(95˚F)közöttihőmérsékletenhasználja.
•NE zárja el az asztali PC szellőzőnyílásait, mert ettől túlhevülhet a rendszer.
•NE használjon sérült tápkábelt, kiegészítőt vagy más perifériát.
•Az áramütés elkerülése érdekében húzza ki a berendezés tápkábelét a konnektorból, mielőtt áthelyezné a rendszert.
•Adapter vagy hosszabbító használata előtt kérje ki egy szakember segítségét. Az ilyen eszközök megszakíthatják a földelő áramkört.
•Győződjön meg arról, hogy a területen használt áramforrásnak megfelelően átállította a hálózati tápegységet. Ha nem biztos az otthonában rendelkezésre álló feszültséget illetően, lépjen kapcsolatba a helyi áramszolgáltatóval.
•Ha a tápegység elromlik, ne kísérelje meg saját maga megjavítani. Forduljon szakemberhez vagy a termék viszonteladójához.
Veszélyes mozgó alkatrészek. A termék szervizelése előtt teljesen le kell állítani az asztali gépet. A ventilátor alkatrészeinek cseréjét kizárólag szakképzett személy végezheti.
Veszélyes mozgó alkatrészekre vonatkozó figyelmeztetés
FIGYELEM: Az ujját és más testrészeit tartsa távol a mozgó alkatrészektől!
8
Bizonyos feladatok helyes végrehajtásának biztosítása érdekében, vegye figyelembe az alábbi szimbólumokat az útmutató egészében.
VESZÉLY/FIGYELMEZTETÉS: Tájékoztatás saját sérülésének elkerülése érdekében, ha feladatot kíván végrehajtani.
VIGYÁZAT: Tájékoztatás a részegységek károsodásának elkerülése érdekében, ha feladatot kíván végrehajtani.
FONTOS: A feladat végrehajtásához KÖTELEZŐEN betartandó utasítás.
MEGJEGYZÉS: Tippek és további tájékoztatás a feladatok végrehajtásához.
További információkért, illetve termékvagy szoftverfrissítésekért vegye igénybe az alábbi forrásokat.
ASUS weboldalak
Az ASUS weboldal a legfrissebb információkat közli az ASUS hardverés szoftvertermékeivel kapcsolatban. Látogassa meg az ASUS weboldalát:www.asus.com.
ASUS helyi műszaki támogatás
Látogassa meg az ASUS weboldalát: http://support.asus.com/contact a helyi műszki támogatás munkatársának elérhetőségi információiért.
9
Asztali PC |
játékosoknak x1 |
egér x1 |
Tápkábel x1 |
ROG-sáv x 1 (egyes |
Garancia kártya x1 |
2. hálózati kábel x1 (egyes |
modellek esetében) |
|
modellek esetében) |
|
|
InstallationGuide |
|
|
Telepítési útmutató x1 |
|
|
•Amennyibenatételekközülbármelyiksérültvagyhiányzik,lépjenkapcsolatbaa forgalmazóval.
•Afentiábrákkizárólagahivatkozáscéljátszolgálják.Atermékténylegesműszakiadatai típusonként eltérhetnek.
10
Első lépések
Üdvözöljük!
Köszönjük, hogy az PC-t választotta!
The asztali PC csúcsteljesítményt, tökéletes megbízhatóságot és felhasználóbarát funkciókat biztosít. Mindezen értékeket egy meglepően futurisztikus és divatos házba foglaltuk.
Az ASUS asztali PC beüzemelése előtt olvassa el az ASUS garanciakártyát.
Az ábrák kizárólag hivatkozás célját szolgálják. Ezek a portok és helyük, illetve a ház színe típusonként változhat.
ASUS GT51CA |
11 |
Előlap
<![if ! IE]><![endif]>MAGYAR
USB 3.0 csatlakozók. Ezekhez az Universal Serial Bus 3.0 (USB 3.0) csatlakozókhoz USB 3.0 perifériák, pl. egér, nyomtató, lapolvasó, kamera, PDA vagy egyebek csatlakoztathatók.
•NE csatlakoztasson billentyűzetet / egeret egyik USB 3.0 csatlakozóhoz sem, amikor Windows® operációs rendszert telepít.
•AzUSB3.0vezérlőkorlátozásamiattazUSB3.0eszközökcsakWindows® operációs rendszer alatt és az USB 3.0 illesztőprogram telepítése után használhatók.
•AzUSB3.0eszközökkizárólagadattárolásrahasználhatók.
•Javasoljuk,hogyazUSB3.0eszközöketUSB3.0aljzatokhozcsatlakoztassaazUSB3.0 eszközök gyorsabb adatátvitele és nagyobb teljesítménye érdekében.
USB 3.1 Type A port. Ez a Universal Serial Bus (USB) Type A port USB 3.1 perifériás eszközök csatlakoztatására való.
USB 3.1 Type C port (gyorstöltés funkcióval). Ez a Universal Serial Bus (USB) port USB 3.1 perifériás eszközök csatlakoztatására való.
Mikrofon port. Mikrofon csatlakoztatásához való.
12 |
1. fejezet: Első lépések |
Fejhallgató port (Hi-Fi minőségű hanggal). Fejhallgató vagy hangszóró csatlakoztatásához való. ASUS Audio varázsló támogatásával
Főkapcsoló gomb. Nyomja meg a gombot a számítógép bekapcsolásához.
Vékony ODD bővítőhely. Ez a bővítőhely vékony optikai meghajtóhoz való. .
OC gomb. Ez a gomb a Rendszerszint profil beállítását teszi lehetővé
NFC-érzékelő. Tegye ROG SÁVJÁT az érzékelőre, hogy engedélyezhesse a túlhajtást, illetve a Shadow Drive elérését. A Shadow Drive a merevlemez-meghajtó rejtett particiója, amely kizárólag az ROG SÁV révén érhető el.
Az ROG SÁV csak egyes típusokon érhető el.
Hátlap
PS/2 billentyűzet / egér kombinált csatlakozó (lila). Ez a csatlakozó PS/2 billentyűzet vagy egér csatlakoztatására szolgál.
USB 2.0 csatlakozók. Ezekhez az Universal Serial Bus 2.0 (USB 2.0) csatlakozókhoz USB 2.0 perifériák, pl. egér, nyomtató, lapolvasó, kamera, PDA vagy egyebek csatlakoztathatók
<![endif]>MAGYAR
ASUS GT51CA |
13 |
<![endif]>MAGYAR
USB 3.0 csatlakozók. Ezekhez az Universal Serial Bus 3.0 (USB 3.0) csatlakozókhoz USB 3.0 perifériák, pl. egér, nyomtató, lapolvasó, kamera, PDA vagy egyebek csatlakoztathatók.
• NE csatlakoztasson billentyűzetet / egeret egyik USB 3.0 csatlakozóhoz sem, amikor Windows® operációs rendszert telepít.
•AzUSB3.0vezérlőkorlátozásamiattazUSB3.0eszközökcsakWindows® operációs rendszer alatt és az USB 3.0 illesztőprogram telepítése után használhatók.
•AzUSB3.0eszközökkizárólagadattárolásrahasználhatók.
•Javasoljuk,hogyazUSB3.0eszközöketUSB3.0aljzatokhozcsatlakoztassaazUSB3.0 eszközök gyorsabb adatátvitele és nagyobb teljesítménye érdekében.
Optikai S/PDIF_OUT csatlakozó. Ehhez a csatlakozóhoz külső hangeszközök kimenetét lehet csatlakoztatni, optikai S/PDIF kábel segítségével.
Hátsó hangszórókimenet (fekete). Ehhez a csatlakozóhoz csatlakoznak a hátsó hangszórók 4, 6 és 8 csatornás konfiguráció esetén.
Közép/Mélyhangszóró csatlakozó (narancssárga). Ide csatlakoztatható a középső/ mélyhangszóró.
Mikrofon-csatlakozó (rózsaszínű). Mikrofon csatlakoztatásához való.
Vonalszintű kimeneti csatlakozó (világoszöld). Fejhallgató vagy hangszóró csatlakoztatásához való. Négy, 4.1,5.1 vagy 7.1 csatornás konfigurációban a csatlakozó funkciója az első hangszórókimenetre változik.
Vonalszintű bemeneti csatlakozó (világoskék). Magnetofon, CD-, vagy DVD-lejátszó, illetve egyéb hangforrások csatlakoztathatók ide.
Tekintse meg az alábbi konfigurációs táblázatot az audió csatlakozók funkcióját illetően 2.1, 4.1, 5.1 vagy 7.1 csatornás konfigurációban.
Audió 2.1, 4.1, 5.1 vagy 7.1 csatornás konfiguráció
Csatlakozó |
Headset |
4.1 csatornás |
5.1 csatornás |
7.1 csatornás |
|
2.1 csatornás |
|||||
|
|
|
|
||
Világoskék |
Vonalszintű bemenet |
Vonalszintű bemenet |
Vonalszintű bemenet |
Vonalszintű bemenet |
|
Világoszöld |
Vonalszintű kimenet |
Első |
Első |
Első |
|
hangszórókimenet |
hangszórókimenet |
hangszórókimenet |
|||
|
|
||||
Rózsaszínű |
Mikrofon-csatlakozó |
Mikrofon-csatlakozó |
Mikrofon-csatlakozó |
Mikrofon-csatlakozó |
|
Narancssárga |
– |
– |
Közép/ |
Közép/Mélyhangszóró |
|
Mélyhangszóró |
|||||
|
|
|
|
||
Fekete |
– |
Hátsó |
Hátsó |
Hátsó |
|
hangszórókimenet |
hangszórókimenet |
hangszórókimenet |
|||
|
|
14 |
1. fejezet: Első lépések |
Szellőzőnyílások. Ezek lehetővé teszik a szellőzést.
NE takarja le a ház szellőzőnyílásait. Mindig gondoskodjon a számítógép megfelelő szellőzéséről.
Feszültségválasztó. Ezzel a kapcsolóval kiválaszthatja az adott régió hálózati feszültsége szerint a rendszerhez megfelelő bemeneti feszültséget. Ha a hálózati feszültség az Ön régiójában 100-127 V, állítsa a kapcsolót 115 V értékre. Ha a hálózati feszültség az Ön régiójában 200-240 V, állítsa a kapcsolót 230 V értékre.
Ha a kapcsolót egy 230 V hálózati feszültségű környezetben 115 V értékre állítja vagy egy 115 V feszültségű környezetben 230 V értékre, a rendszer súlyosan meghibásodhat!
Tápfeszültség csatlakozó. Csatlakoztassa a tápkábelt ehhez a csatlakozóhoz.
ÉRTÉKELÉSE: 115/230Vac, 50-60Hz, 6/3A (észak-amerikai)
230Vac, 50Hz, 3A (Európai)
Bővítőfoglalat konzol. Bővítőkártya beszerelésekor távolítsa el a bővítófoglalat konzolt.
ASUS grafikuskártya (egyes modellek esetében). Az ezen az opcionális ASUS grafikuskártyán lévő monitorcsatlakozók típusonként változhatnak.
LAN (RJ-45) csatlakozó. Ezen a csatlakozón Gigabit sebességgel csatlakozhat a helyi hálózathoz (LAN) hálózati elosztón keresztül.
|
|
|
|
|
|
|
Tevékenység/ |
Sebesség |
||||
|
|
|
|
|
|
|
Kapcsolat LED |
|
LED |
|||
|
Tevékenység/Kapcsolat LED |
Sebesség LED |
|
|
||||||||
|
|
|
|
|
|
|
|
|
||||
|
Állapot |
Leírás |
|
Állapot |
Leírás |
|
|
|
|
|
||
|
KI |
Nincs kapcsolat |
|
KI |
10 Mbps kapcsolat |
|
|
|
|
|
||
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NARANCSSÁRGA |
Kapcsolat |
|
NARANCSSÁRGA |
100Mbps kapcsolat |
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
VILLOG |
Adatátvitel |
|
ZÖLD |
1Gbps kapcsolat |
|
|
|
|
|
||
|
|
|
|
|
|
|
LAN csatlakozó
<![endif]>MAGYAR
ASUS GT51CA |
15 |
