Notebook-PC
Hardware-Benutzerhandbuch
G4248/ Oktober 2008
Inhalt
Inhaltsangabe
1. Vorstellung des Notebook-PCs
Über dieses Handbuch 6 Anmerkungen zu diesem Handbuch 6
Sicherheitshinweise 7 Vorbereiten Ihres Notebook-PCs 9
2. Die einzelnen Teile
Oberseite 12 Unterseite 15 Linke Seite 18 Rechte Seite 19 Rückseite 21 Vorderseite 23
3. Erste Schritte

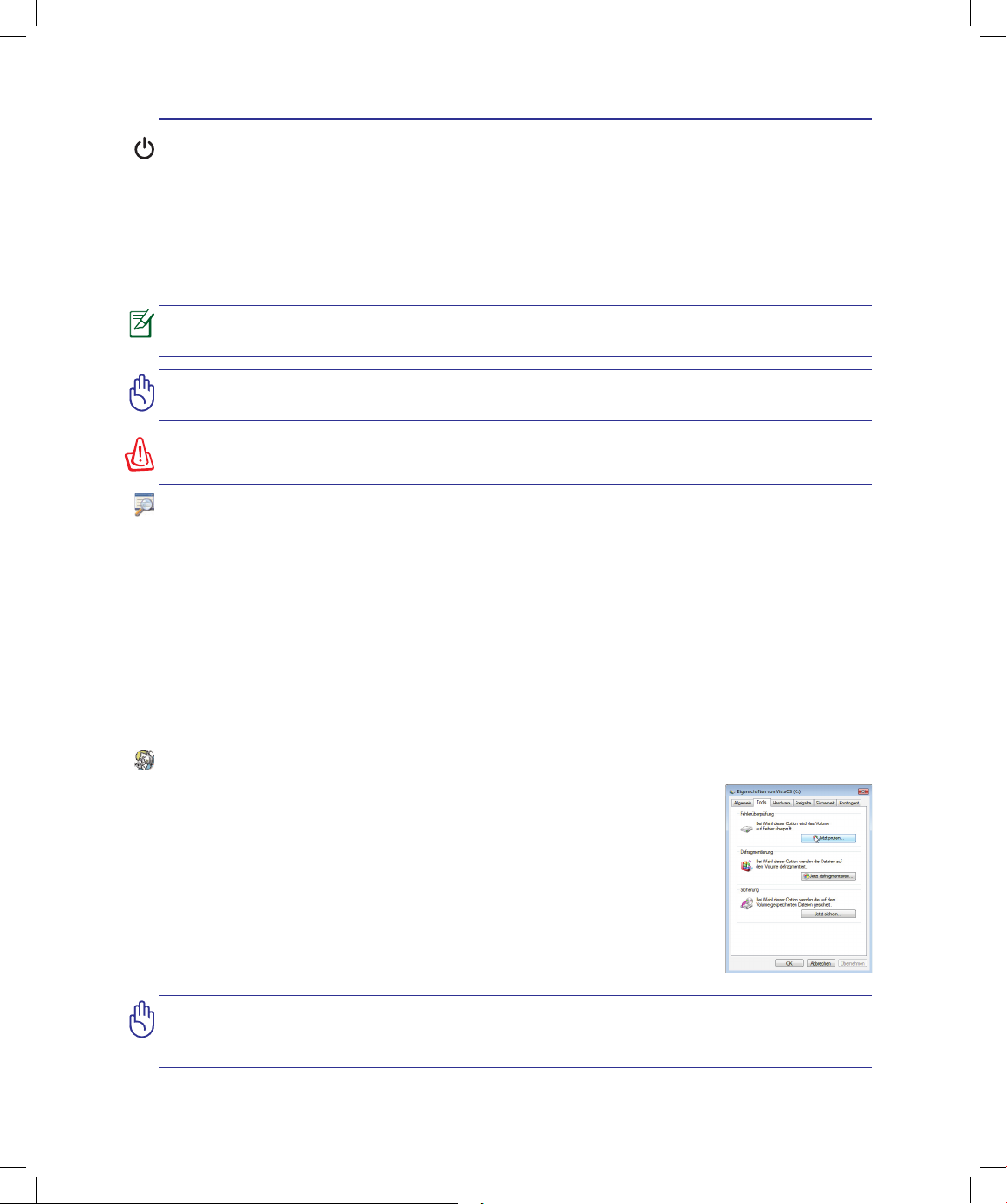

Energieversorgung 26 Netzanschluss verwenden 26 Akku verwenden 27 Pflege des Akkus 28 Notebook einschalten 29 Der Power-On Self Test (POST) 29 Überprüfen des Akkus 30 Laden des Akkus 30 Energieoptionen 31 Energieverwaltungsmodi 32 Energie sparen und Ruhezustand 32 Temperaturregelung 32

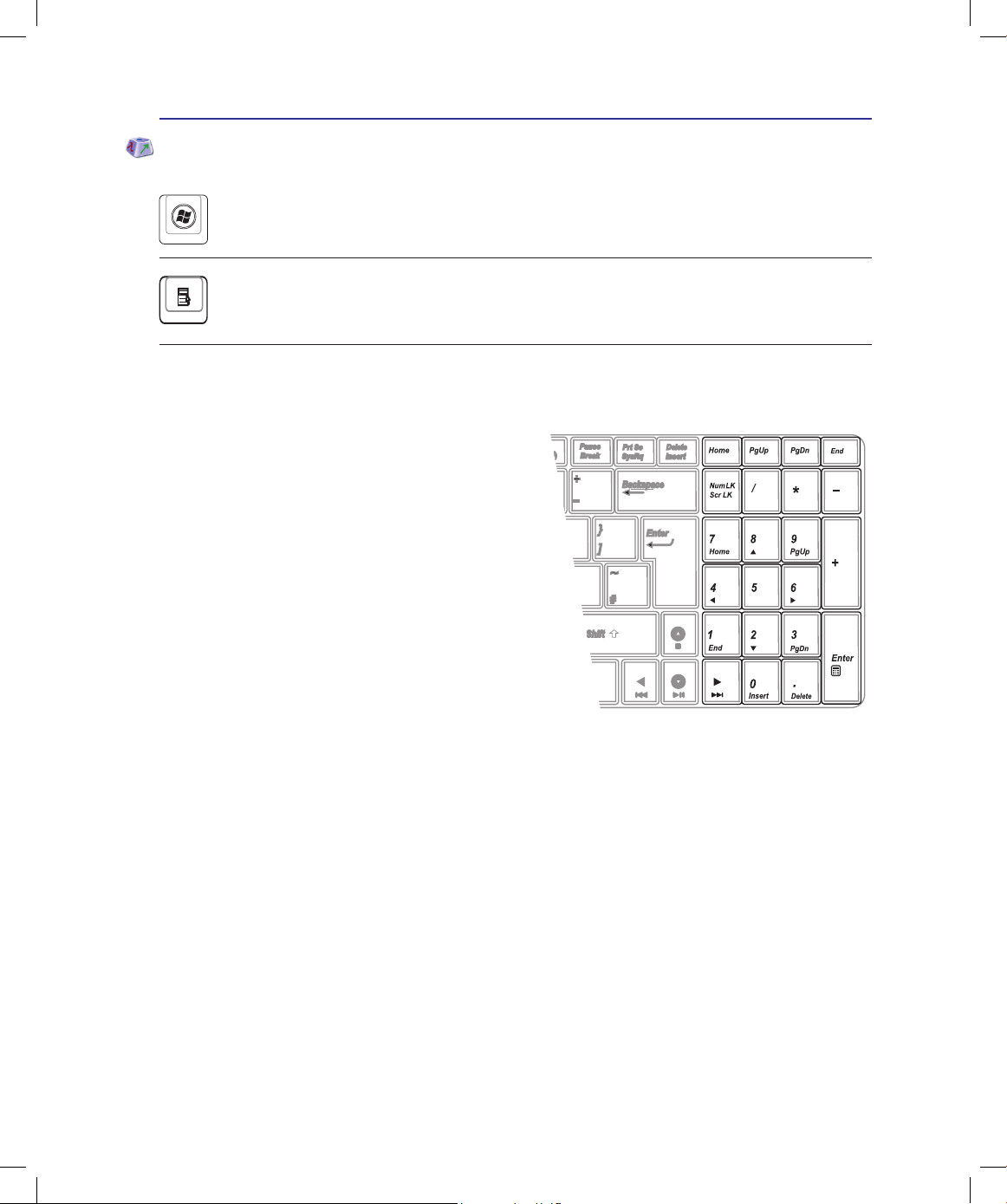

Tastatursonderfunktionen 33 Farbige Hotkeys 33 Microsoft Windows™-Tasten 35 Erweiterte Tastatur 35

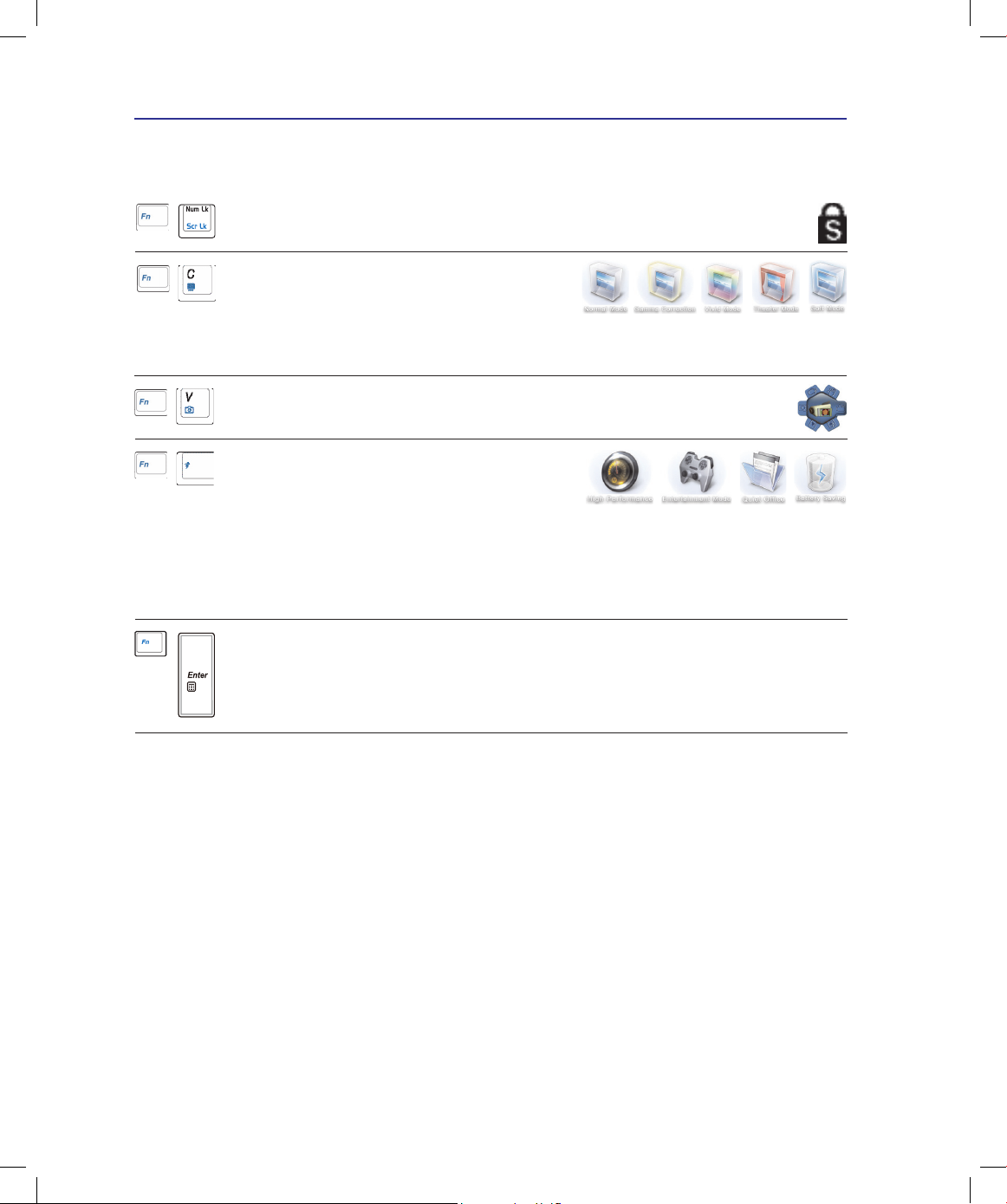

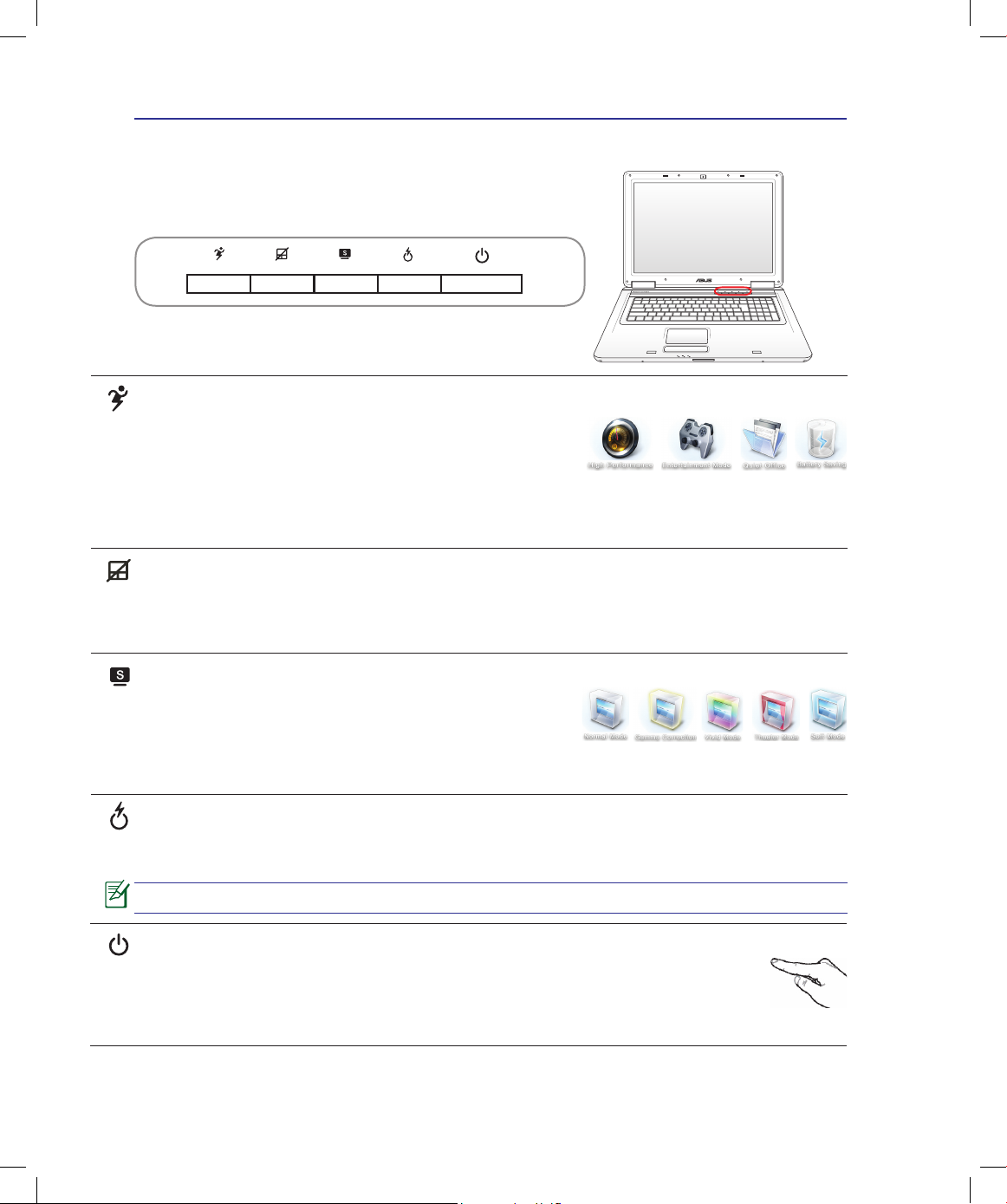

Schnellzugriffstasten und Statusanzeigen 36 Schnellzugriffstasten 36 Statusanzeigen 37 Multimediatasten (an bestimmten Modellen) 38
Inhalt
Inhaltsangabe (Forts.)
4. Benutzen des Notebook-PCs

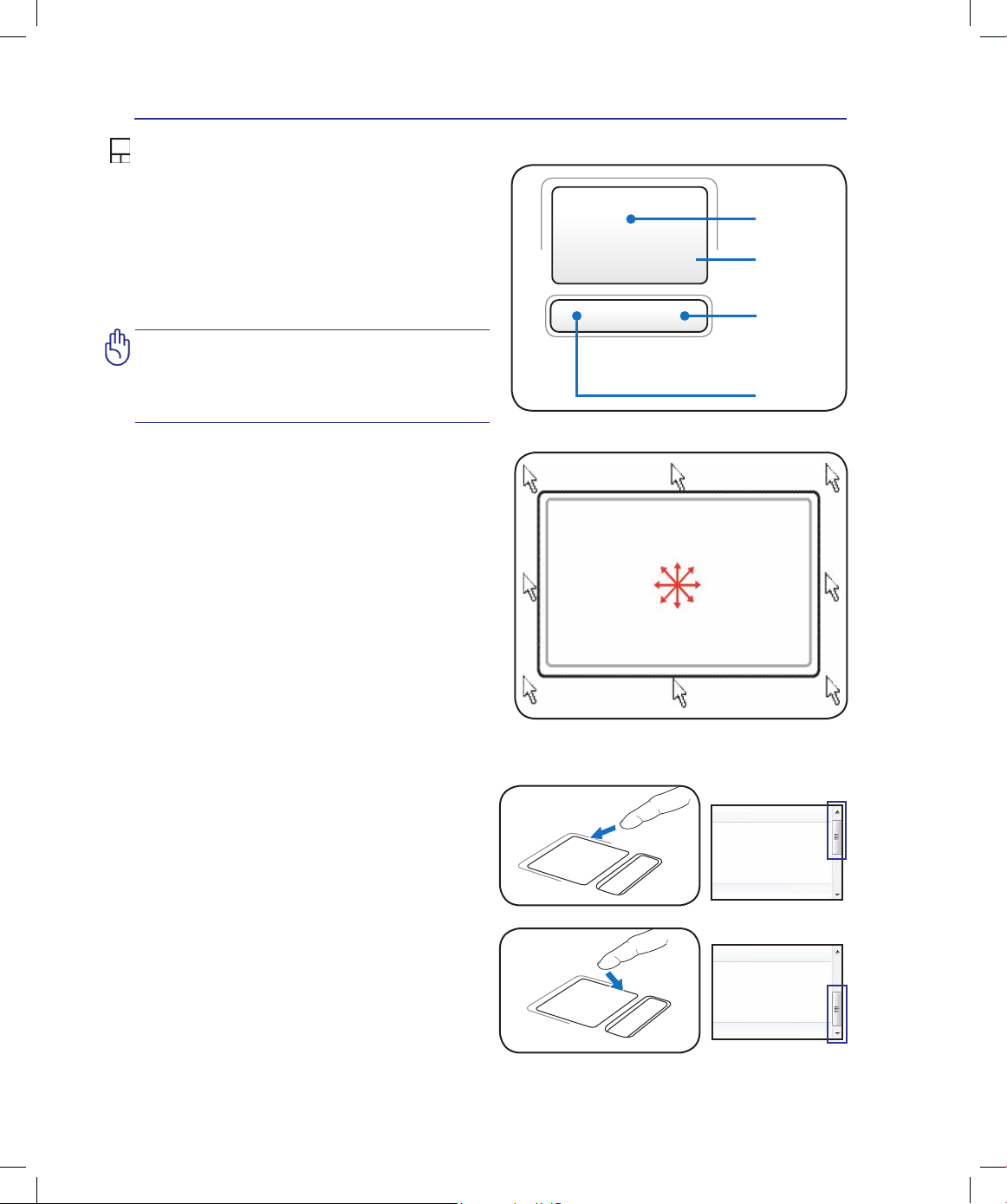

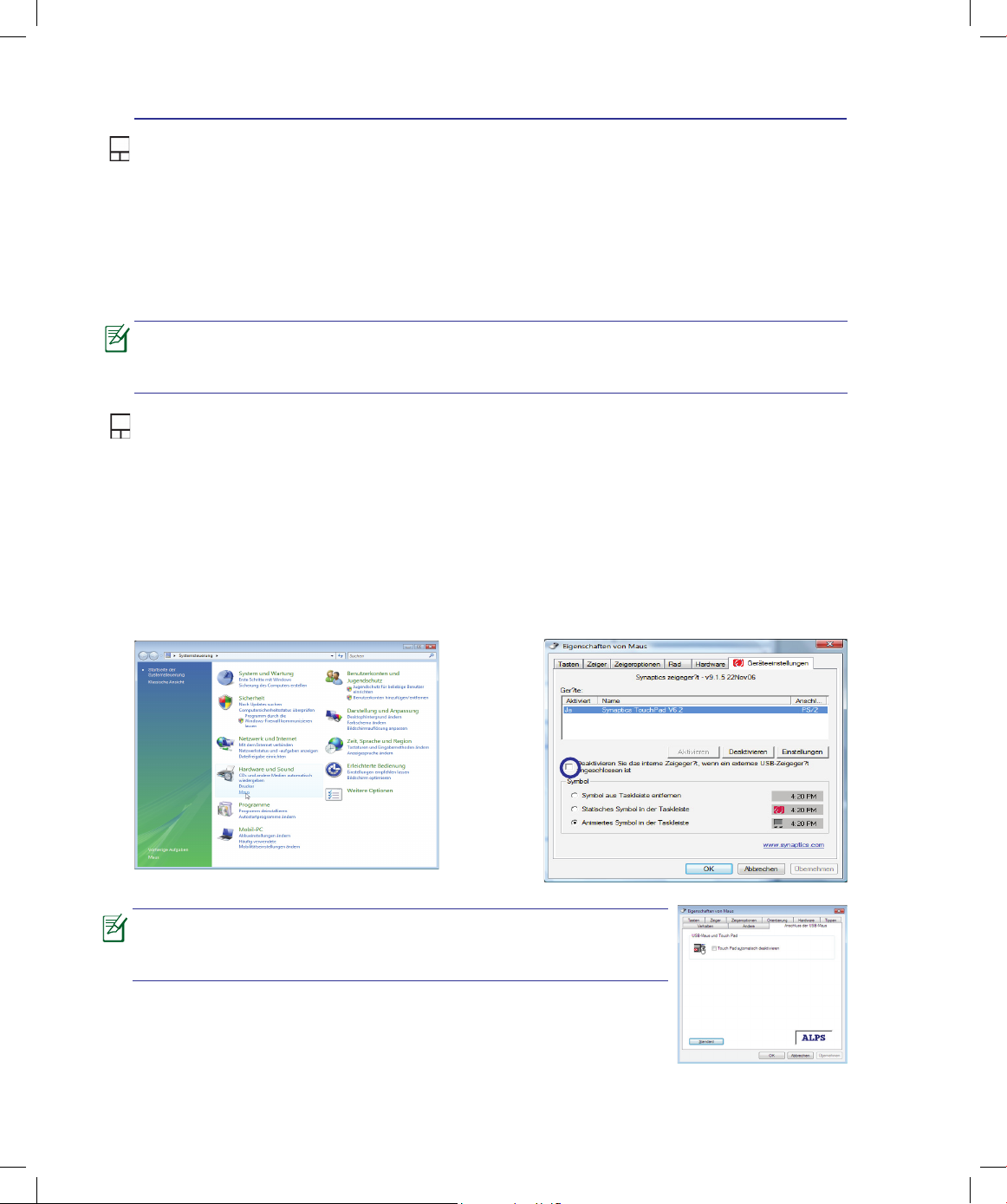

Zeigegerät 40 Benutzung des Touchpads 40 Abbildungen zur Bedienung des Touchpads 41 Pflege des Touchpads 42 Automatische Touchpad-Sperre 42
Speichergeräte 43 Erweiterungskarte 43 Optisches Laufwerk 44 Flash-Speicherkartenleser 46 Festplatte 47 Arbeitsspeicher (RAM) 49
Anschlüsse 50 Netzwerkanschluss 50 Wireless LAN-Anschluss (nur an bestimmten Modellen) 51 Windows Wireless Netzwerkverbindung 52 Bluetooth Wireless-Anschluss (nur in bestimmten Modellen) 53
Anhang

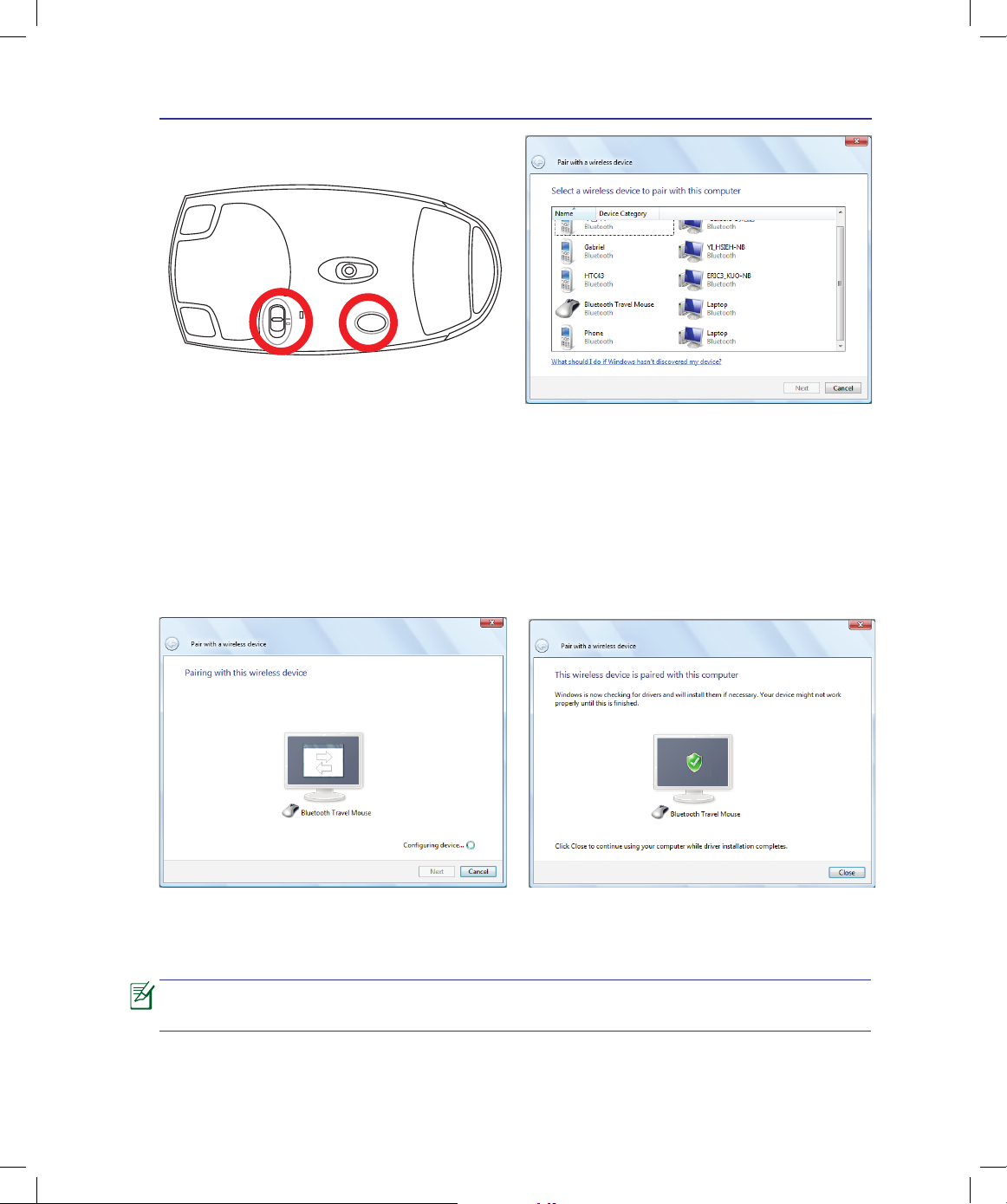

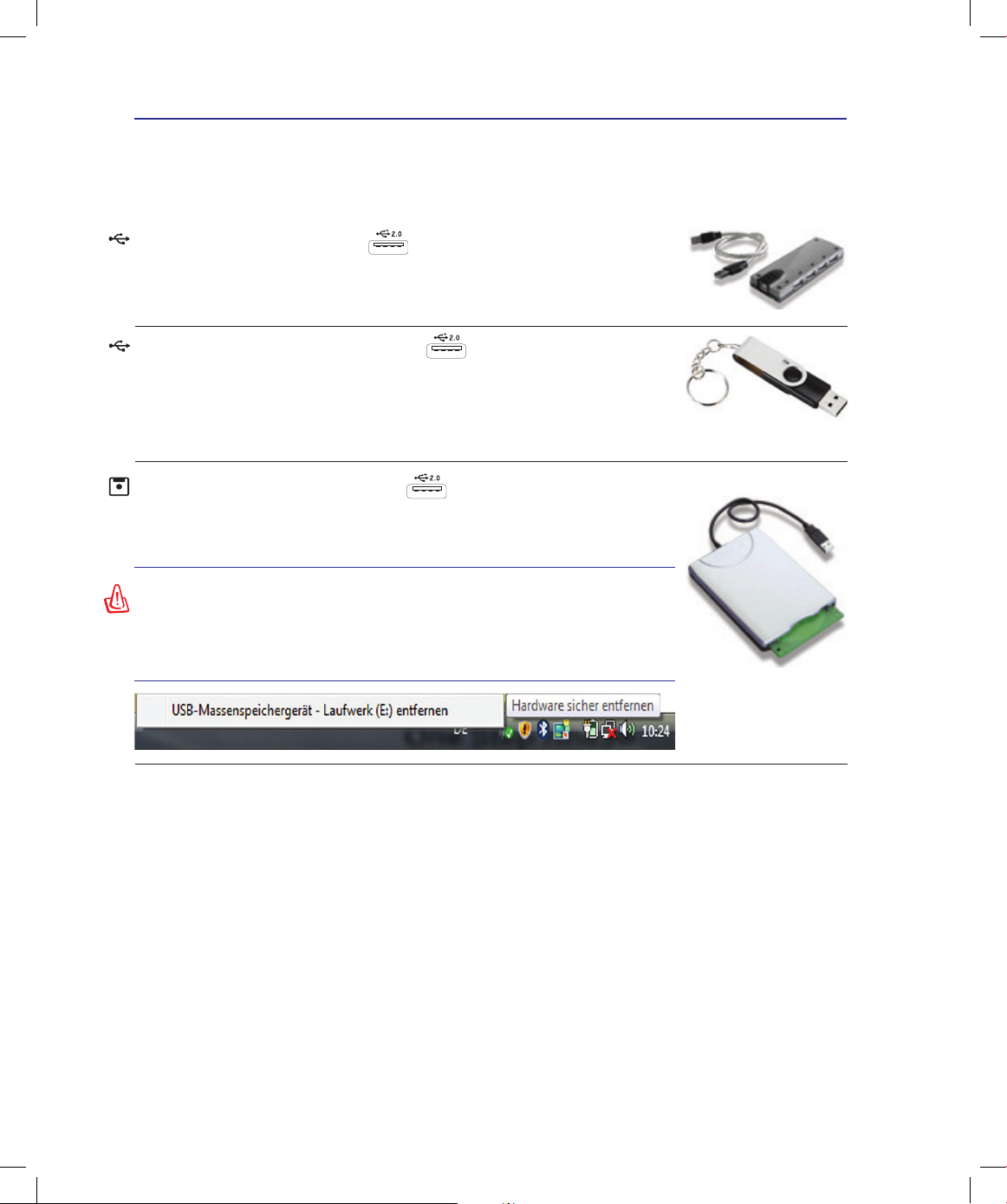

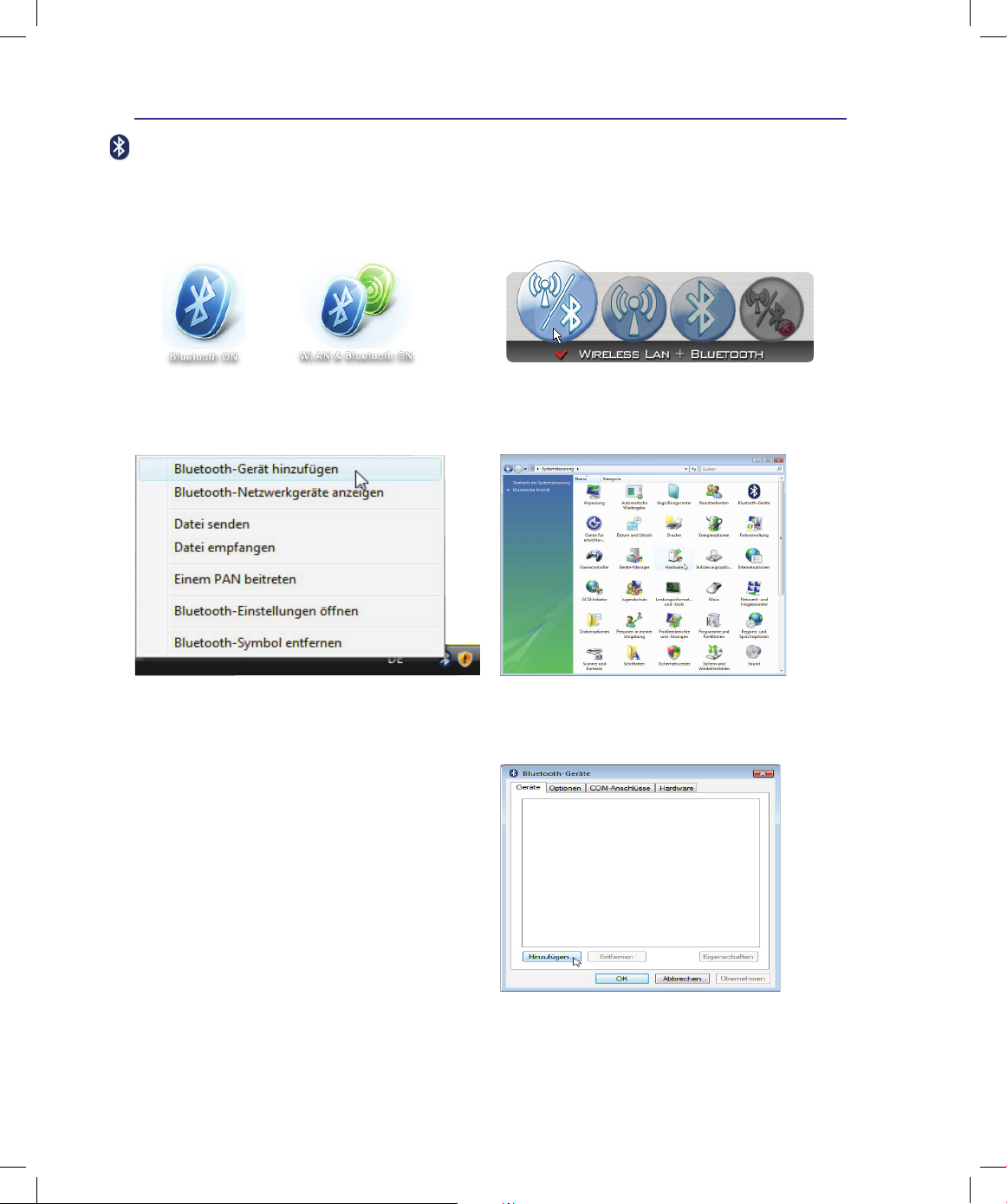

Optionales Zubehör A-2 Optionale Anschlüsse A-3 Bluetooth Maus-Einstellung (optional) A-4

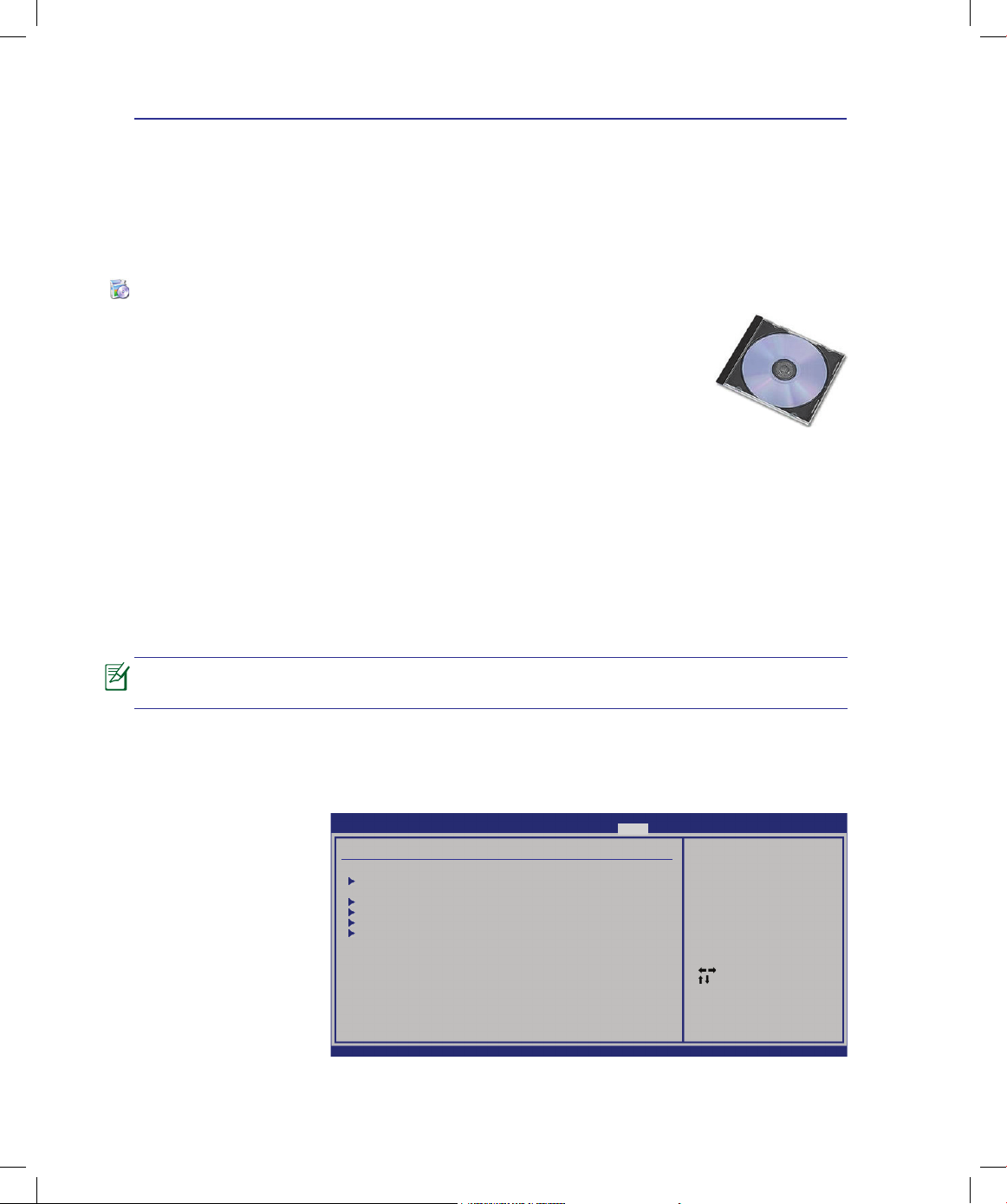

Betriebssysteme und Software A-6 System BIOS-Einstellungen A-6 Häufig auftretende Probleme und ihre Lösungen A-9 Windows Vista Software-Wiederherstellung A-16
Glossar A-18 Hinweise und Sicherheitsbestimmungen A-22 Besitzerinformationen A-32
Inhalt
Über dieses Handbuch Anmerkungen zu diesem Handbuch Sicherheitshinweise
Vorbereiten Ihres Notebook-PCs
Die Abbildungen unterscheiden sich evtl. von den Darstellungen Ihres Notebook-PCs. Die des Notebook-PCs sind deshalb trotzdem als richtig anzusehen.
Die Abbildungen in diesem Handbuch dienen nur der Veranschaulichung und können sich vom tatsächlichen Produkt unterscheiden.
1 Vorstellung des Notebook-PCs
Sie lesen gerade das Notebook-Handbuch. Dieses Handbuch enthält Informationen zu den unterschiedlichen Notebook-Komponenten und ihrer Benutzung. Im Folgenden finden Sie die Hauptabschnitte dieses Handbuchs:
1.Vorstellung des Notebook-PCs
Stellt Ihnen das Notebook und dieses Handbuch vor.
2.Die einzelnen Teile
Bietet Ihnen Information zu den Notebook-Komponenten.
3.Erste Schritte
Bietet Ihnen Information zu den ersten Arbeitsschritten mit dem Notebook.
4.Benutzung des Notebooks
Bietet Ihnen Information zur Benutzung der einzelnen Notebook-Komponenten.
5.Anhang
Stellt Ihnen optionales Zubehör vor und bietet zusätzliche Information.
Über das gesamte Handbuch verstreut finden Sie fettgedruckte Anmerkungen und Warnungen, die Sie befolgen sollten, um bestimmte Aufgaben sicher und komplett ausführen zu können. Diese Anmerkungen sind von verschiedener Wichtigkeit, wie im Folgenden beschrieben.
< > [ ]
ANMERKUNG: Tipps und nützliche Informationen für besondere Umstände.
TIPP: Tipps und nützliche Informationen zur Durchführung einer Aufgabe.
VORSICHT! Information zu Handlungen, die vermieden werden müssen, um Schäden an Komponenten und Daten sowie Verletzungen zu verhindern.
WARNUNG! Informationen zur sicheren Handhabung.
Text in < > oder [ ] repräsentiert eine Taste auf der Tastatur; Sie müssen die Zeichen < > bzw. [ ] und die darin befindlichen Zeichen nicht tatsächlich schreiben.
Vorstellung des Notebook-PCs 1

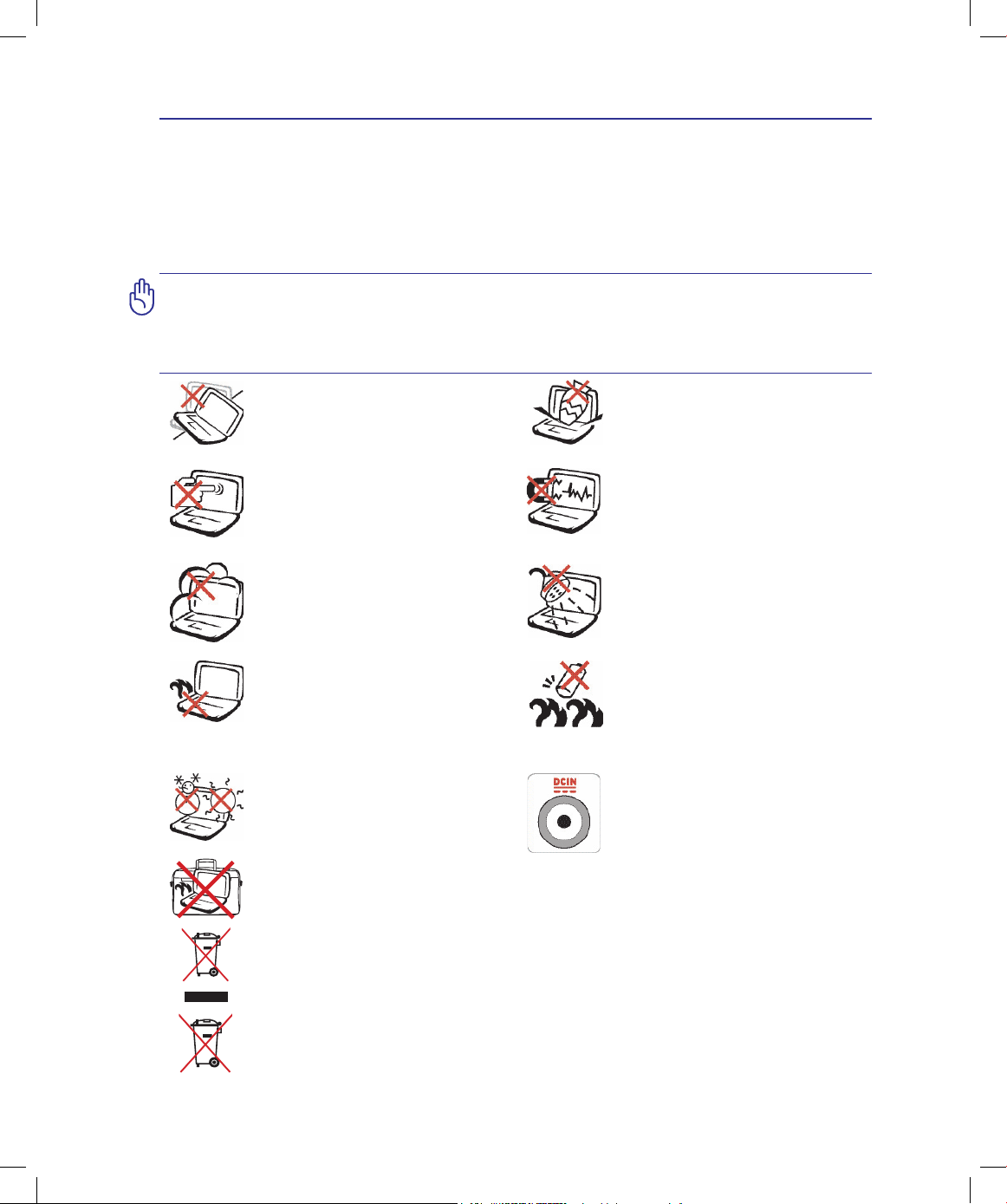

Die Einhaltung der folgenden Vorsichtsmaßnahmen verlängert die Lebensdauer des Notebooks. Befolgen
Sie deshalb bitte alle Vorkehrungen und Anleitungen. Überlassen Sie sämtliche Wartungsarbeiten, die nicht in diesem Handbuch angeführt sind, qualifiziertem Servicepersonal. Verwenden Sie bitte keine beschädigten Netzkabel, defektes Zubehör oder andere Peripheriegeräte. Wenden Sie auf oder in Nähe der Oberfläche keine starken Reinigungsmittel wie Verdünner, Benzol oder andere Chemikalien an.
VORSICHT! Trennen Sie das Notebook vor der Reinigung vom Netzstrom und entnehmen Sie den/die Akku(s). Wischen Sie das Notebook mit einem sauberen Zellstoffschwamm oder einem Autoleder ab, das mit einem nichtscheuernden Reinigungsmittel und ein paar Tropfen warmen Wasser befeuchtet ist . Entfernen Sie zusätzliche Feuchtigkeit mit einem trockenen Tuch.
Stellen Sie das Notebook NICHT auf schräge oder instabile Arbeitsflächen. Sollte das Gehäuse beschädigt worden sein, wenden Sie sich bitte an
Servicepersonal.
Drücken oder berühren Sie den
Bildschirm NICHT. Halten Sie kleine
Gegenstände vom Notebook fern, die es verkratzen oder in es eindringen könnten.
Setzen Sie das Notebook KEINEN schmutzigen oder staubigen Umgebungen aus. Benutzen Sie das Notebook
NICHT während eines Gaslecks.
Benutzen Sie das angeschaltete oder sich aufladende Notebook NICHT für längeren Zeitraum auf Ihrem Schoß oderanderenKörperteilen,daesdurch
Hitzekontakt zu Unbehagen oder Verletzungen kommen könnte.
Zulässige Betriebstemperaturen:
Dieser Notebook-PC darf nur in einer Umgebung mit einer Temperatur zwischen 5°C und 35° C (41°F und 95°F) verwendet werden.
Stellen Sie KEINE Objekte auf das Notebook oder lassen sie auf es fallen. Stecken Sie keine Fremdkörper in das Notebook.
Setzen Sie das Notebook KEINEN starken elektromagnetischen Feldern aus.
Benutzen Sie das Notebook NICHT in der Nähe von Flüssigkeiten, Regen oder Feuchtigkeit. Benutzen Sie das Modem NICHT während eines Gewitters.
Akkusicherheitswarnung:
Akku NICHT ins Feuer werfen.
Akkukontakte NICHT kurzschließen. Akku NICHT auseinandernehmen.
EINGANGSSPANNUNG: Prüfen
Sie am Aufkleber an der Notebook-
Unterseite, ob Ihr Adapter den
Stromversorgungsanforderungen entspricht.
Bedecken Sie das eingeschaltete Notebook NICHT mit Materialien, die die Luftzirkulation beeinträchtigen. Stecken Sie es NICHT eingeschaltet in eine Tragetasche.
Den Notebook-PC NICHT im normalen Hausmüll entsorgen. Bitte erkundigen Sie sich nach lokalen Regelungen zur Entsorgung von Elektroschrott.
Werfen Sie den Akku NICHT in den normalen Hausmüll. Das Symbol der durchgestrichenen Mülltonne zeigt an, dass Akkus nicht im normalen Hausmüll entsorgt
werden dürfen.
1 Vorstellung des Notebook-PCs
Transportvorkehrungen
Schalten Sie das Notebook vor dem Transport aus und trennen Sie alle externen Peripheriegeräte ab, um die Anschlüsse nicht zu beschädigen. Wenn der Strom abgeschaltet wird, zieht sich der Festplattenkopf zurück, um die Festplattenoberfläche während des Transports nicht zu verkratzen. Aus diesem Grund sollten Sie das Notebook nicht im angeschalteten Zustand transportieren. Klappen Sie den Bildschirm ein und überprüfen, dass er zum eigenen Schutz und zum Schutz der Tastatur in sicherer Position eingerastet ist.
VORSICHT: Die Oberflächenverglasungen des Notebooks trüben sich bei unsachgemäßer Behandlung leicht ein. Achten Sie beim Transport darauf,
Reibungen und Kratzer auf den Oberflächen des Notebooks zu vermeiden.
Schützen Sie Ihr Notebook
Sie können eine Tragetasche anschaffen, um Ihr Notebook vor Schmutz, Wasser, Stößen und Kratzern zu schützen.
Laden Ihres Akkus
Laden Sie Ihren Akku sowie alle zusätzlichen Akkus voll, bevor Sie auf längere Reise gehen. Denken Sie daran, dass der Netzadapter den Akku auflädt, solange er mit dem Notebook und einer Wechselstromquelle verbunden ist. Das Aufladen des Akkus nimmt mehr Zeit in Anspruch, wenn das Notebook verwendet wird.
Vorkehrungen für Flugreisen
Rufen Sie Ihre Fluggesellschaft an, wenn Sie das Notebook an Bord des Flugzeugs benutzen möchten. Die meisten Fluggesellschaften haben Einschränkungen für die Benutzung elektronsicher Geräte. Meistens wird deren Verwendung nur im Zeitraum zwischen Start und Landung gestattet.
VORSICHT! Auf Flughäfen gibt es drei Arten von Sicherheitsgeräten: Röntgengeräte (überprüfen Gegenstände auf Fließbändern), Metalldetektoren (überprüfen Personen, die durch Kontrollstationen laufen) und Metalldetektorstäbe (tragbare Geräte, mit denen Personen oder bestimmte Gegenstände durchsucht werden). Sie können Ihr Notebook und Disketten durch Röntgengeräte überprüfen lassen. Es
ist jedoch ratsam, Ihr Notebook oder Disketten keinen stationären oder tragbaren Metalldetektoren auszusetzen.
Vorstellung des Notebook-PCs 1

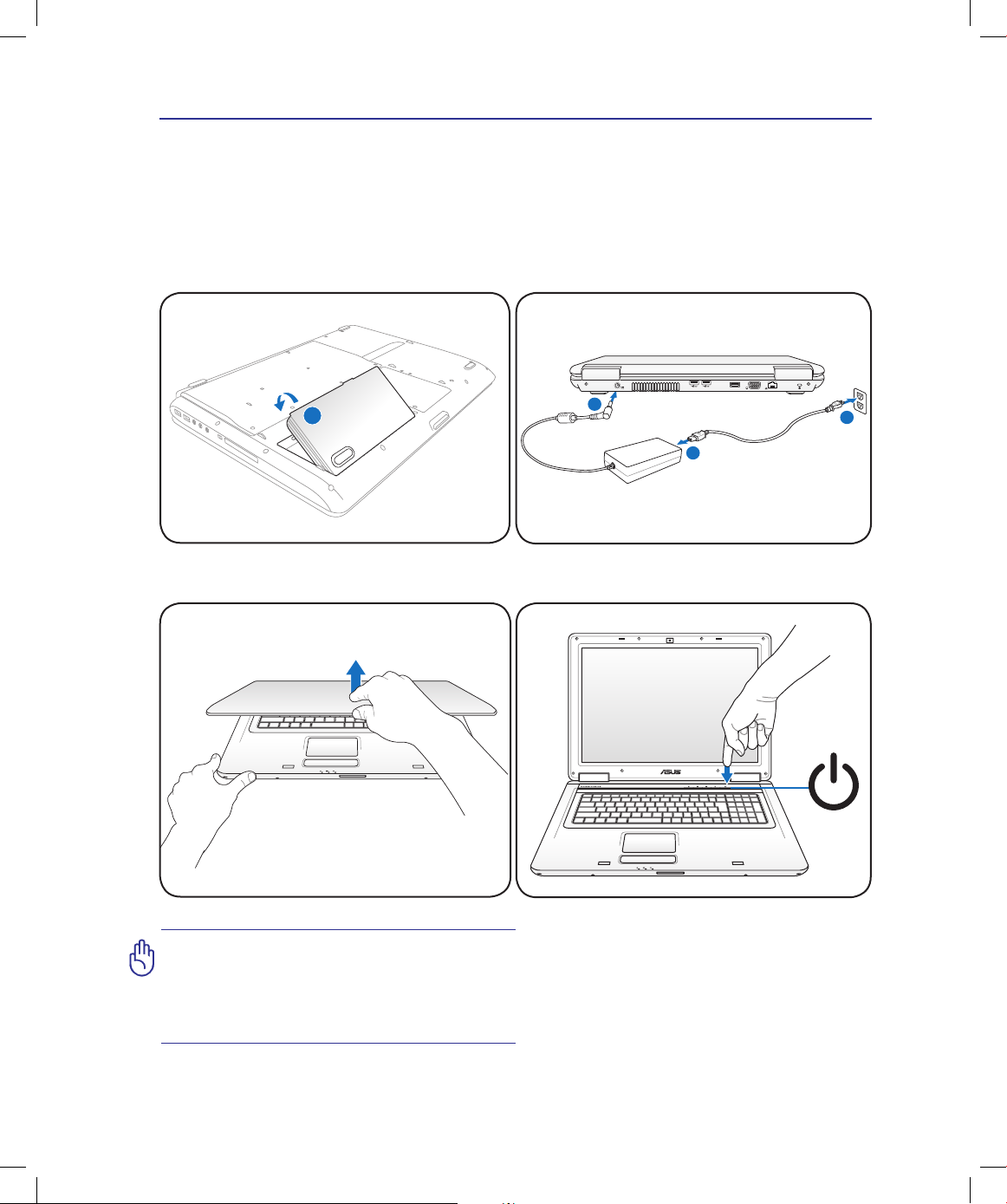

Es folgt eine Kurzanleitung zur Nutzung Ihres Notebook-PCs. Lesen Sie bitte das vollständige
Handbuch, um ausführliche Anweisungen zur Nutzung des Notebook-PCs zu erhalten.
1. Einlegen des Batteriepacks |

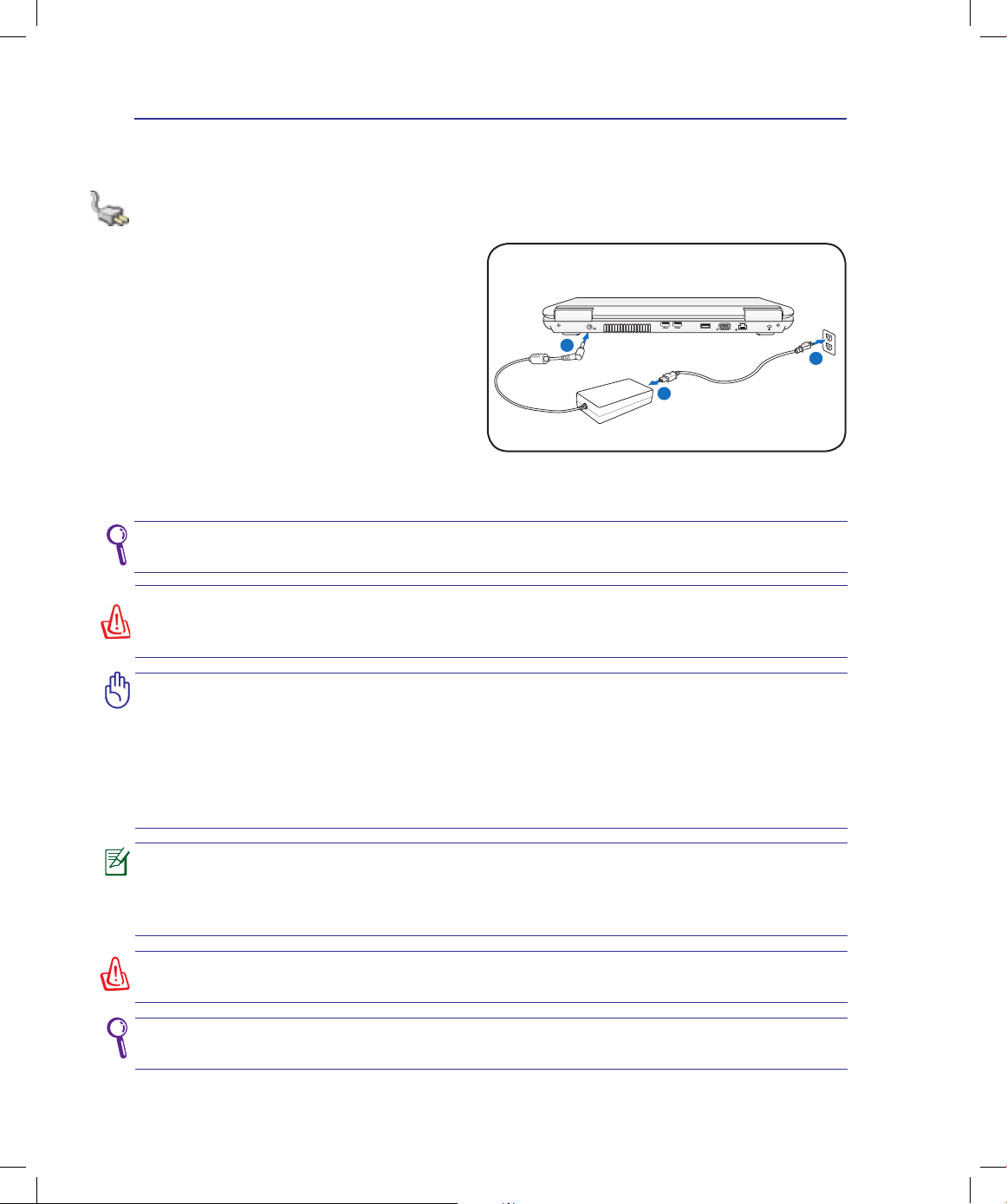

2. Anschließen des Netzteils |
1 |
2 |
3 |
|
1 |
3. Öffnen des Bildschirms |
|
4. Einschalten des Notebooks |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
VORSICHT! Zwingen Sie beim Öffnen den Bildschirm nicht auf den Tisch hinunter, da die Scharniere abbrechen könnten! Heben Sie das Notebook nie am Bildschirm hoch!
The power switch turns ON and OFF the
Notebook PC or putting the Notebook PC into sleep or hibernation modes. Actual behavior of the power switch can be customized in Windows Control Panel > Power Options > System Settings.
1 Vorstellung des Notebook-PCs
10
Hauptbestandteile des Notebook-PCs
Die Abbildungen unterscheiden sich evtl. von den Darstellungen Ihres Notebook-PCs. Die des Notebook-PCs sind deshalb trotzdem als richtig anzusehen.
Die Abbildungen in diesem Handbuch dienen nur der Veranschaulichung und können sich vom tatsächlichen Produkt unterscheiden.
11
2 Die einzelnen Teile

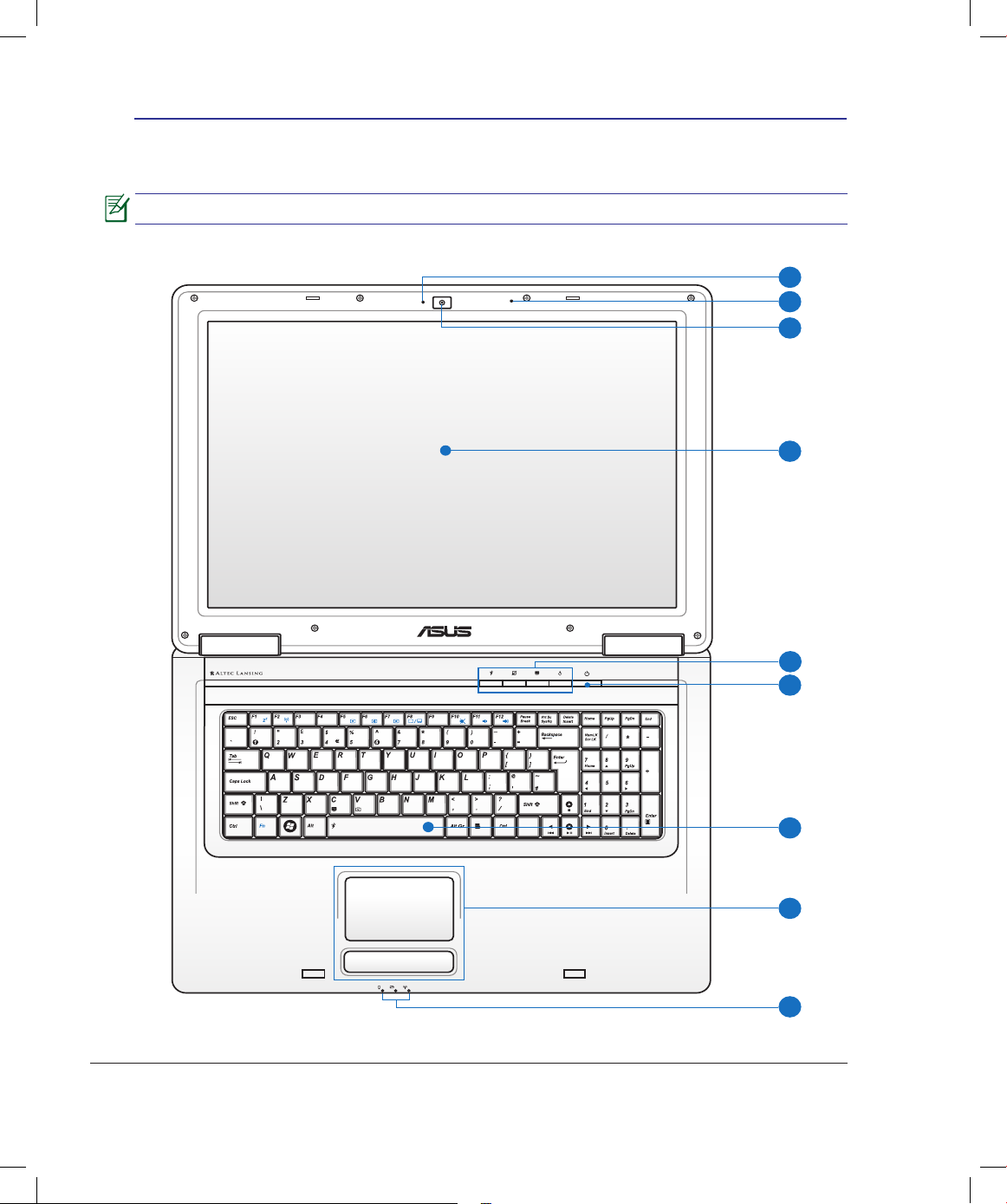

SchauenSiesichdasfolgendeBildan,umdieKomponentenaufdieserSeitedesNotebookszuidentifizieren.
Die Tastatur kann je nach Region unterschiedlich ausfallen.
1
2
3
4
5
6
7
8
9
12
Die einzelnen Teile 2

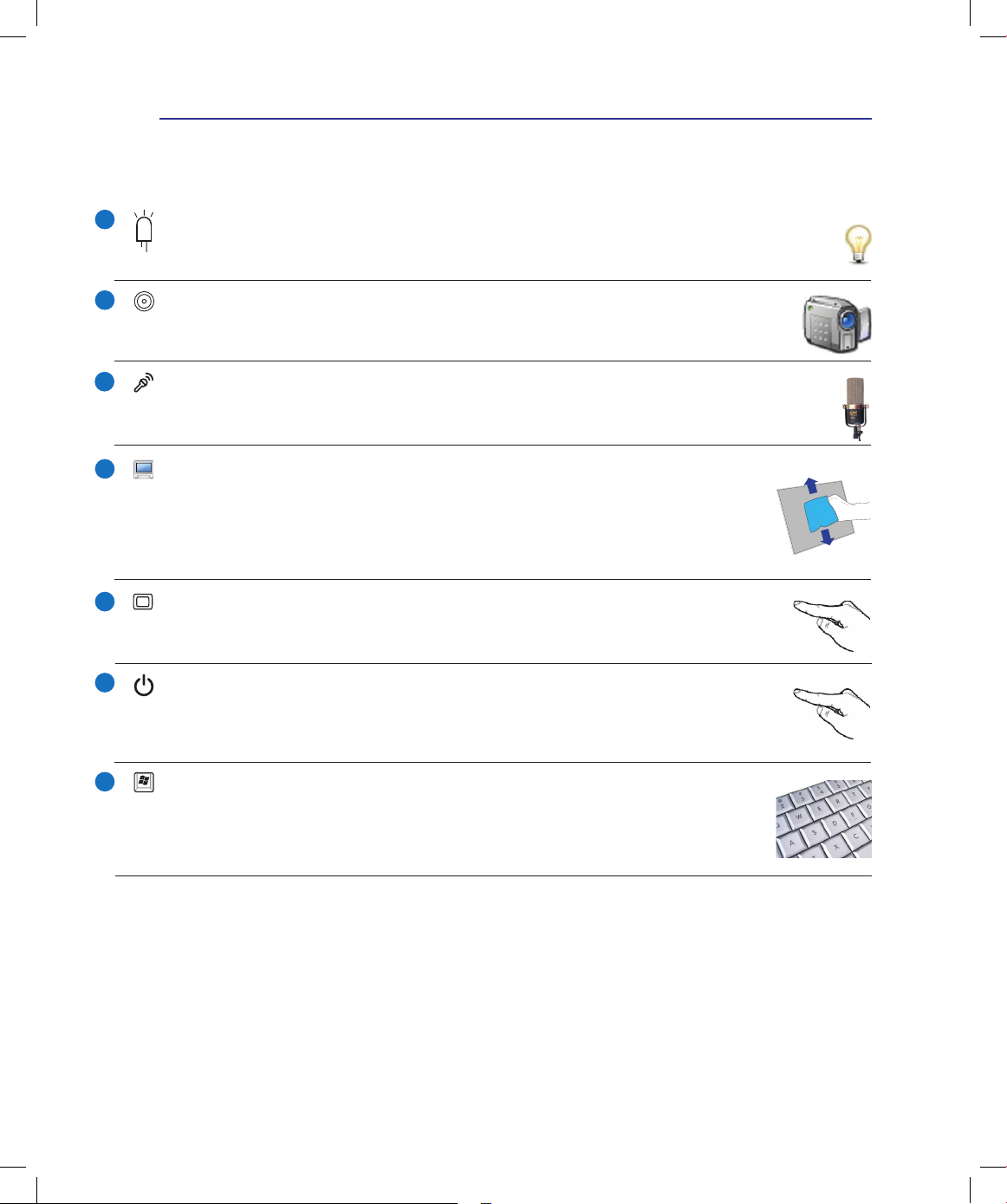

1 Kamera-Anzeige
Die Kamera-Anzeige leuchtet auf, wenn die Kamera benutzt wird. Die Kamera kann von bestimmten Software-Anwendungen automatisch aktiviert werden.
2 Kamera (an bestimmten Modellen)
Die integrierte Kamera ermöglicht Bildund Videoaufnahme. Diese Funktion kann bei
Videokonferenzen und anderen interaktiven Anwendungen benutzt werden.
3 Mikrofon (integriert)
Das integrierte Mono-Mikrofon kann für Videokonferenzen oder einfache Audioaufnahmen genutzt werden.
4 Bildschirm
DasNotebookverwendeteinenFlachbildschirm,welcherüberexzellenteAnsichtsqualitäten vergleichbar denen eines Desktop-Monitors verfügt. Im Gegensatz zu Desktop-Monitoren erzeugt der LCD-Bildschirm weder Strahlung noch Flimmern und ist daher viel augenfreundlicher. Benutzen Sie zur Reinigung des Bildschirms ein weiches Tuch ohne
chemische Reinigungsmittel (wenn nötig, verwenden Sie klares Wasser).
5 Schnellzugriffstasten
Die Schnellzugriffstasten ermöglichen den Aufruf häufig verwendeter Anwendungen mit nur einem Tastendruck. Details siehe Abschnitt 3.

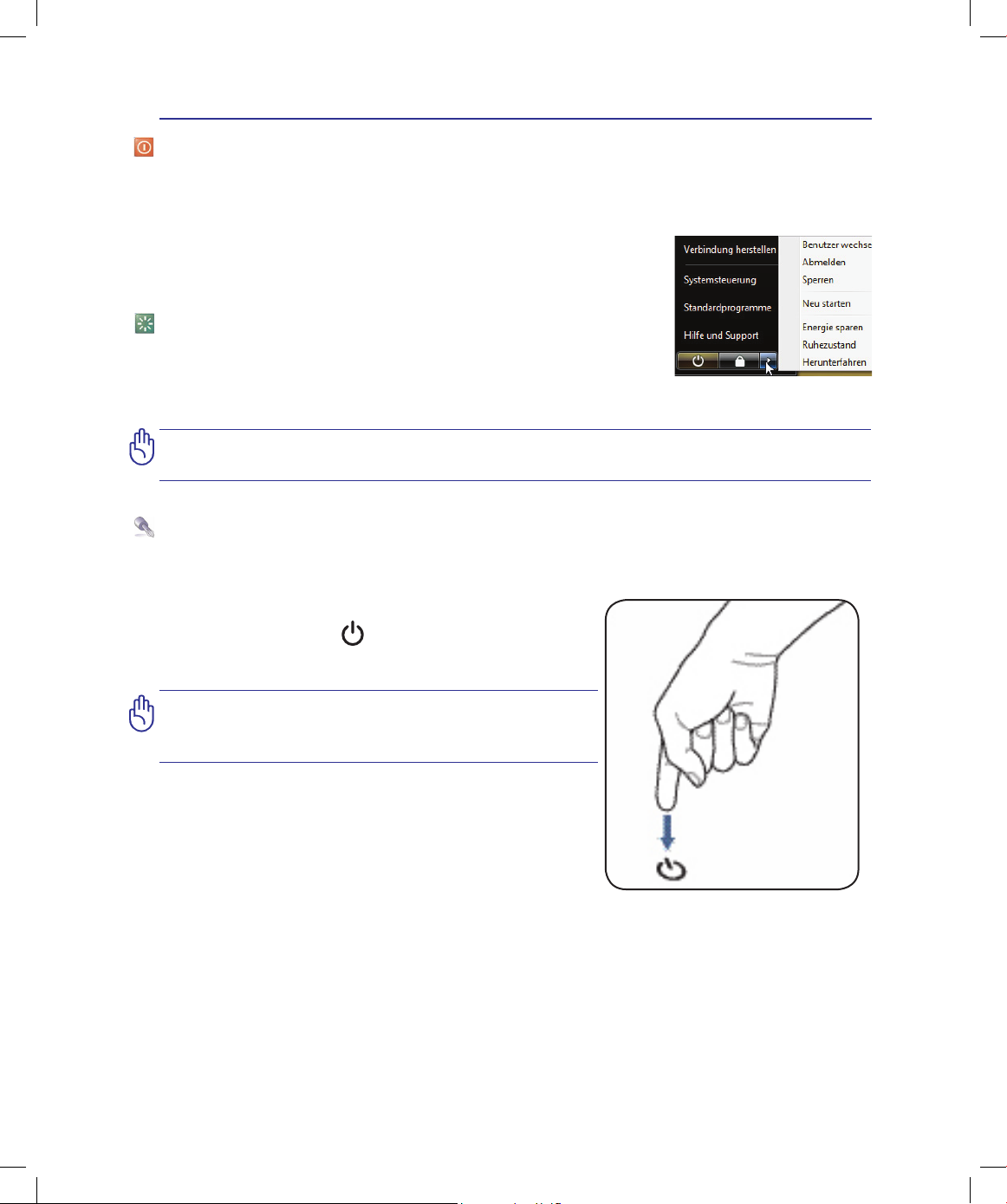

6 Netzschalter
Der Netzschalter schaltet den Notebook-PC EIN und AUS oder versetzt ihn in den
Energiesparbzw. Ruhemodus. Das aktuelle Verhalten des Schalters kann unter Windows
Systemsteuerung > Energieoptionen > Systemeinstellungen vomBenutzerdefiniertwerden.
7 Tastatur
Die Tastatur bietet Tasten in Standardgrößen mit komfortablem Tastenweg (die Tiefe, bis zu der die Tasten heruntergedrückt werden können) und eine Handflächenauflage für beide Hände. Zwei Windows™-Funktionstasten helfen bei der Navigation im Windows™-Betriebsystem.
13
2 Die einzelnen Teile
8 Touchpad und -Tasten
Das Touchpad mit seinen Tasten ist ein Zeigegerät mit denselben Funktionen wie eine Desktopmaus. Eine softwaregesteuerte Rollfunktion steht für einfache Navigation in Win- dows und im Internet zur Verfügung, nachdem Sie das beigelegte Touchpad-Hilfsprogramm installiert haben.

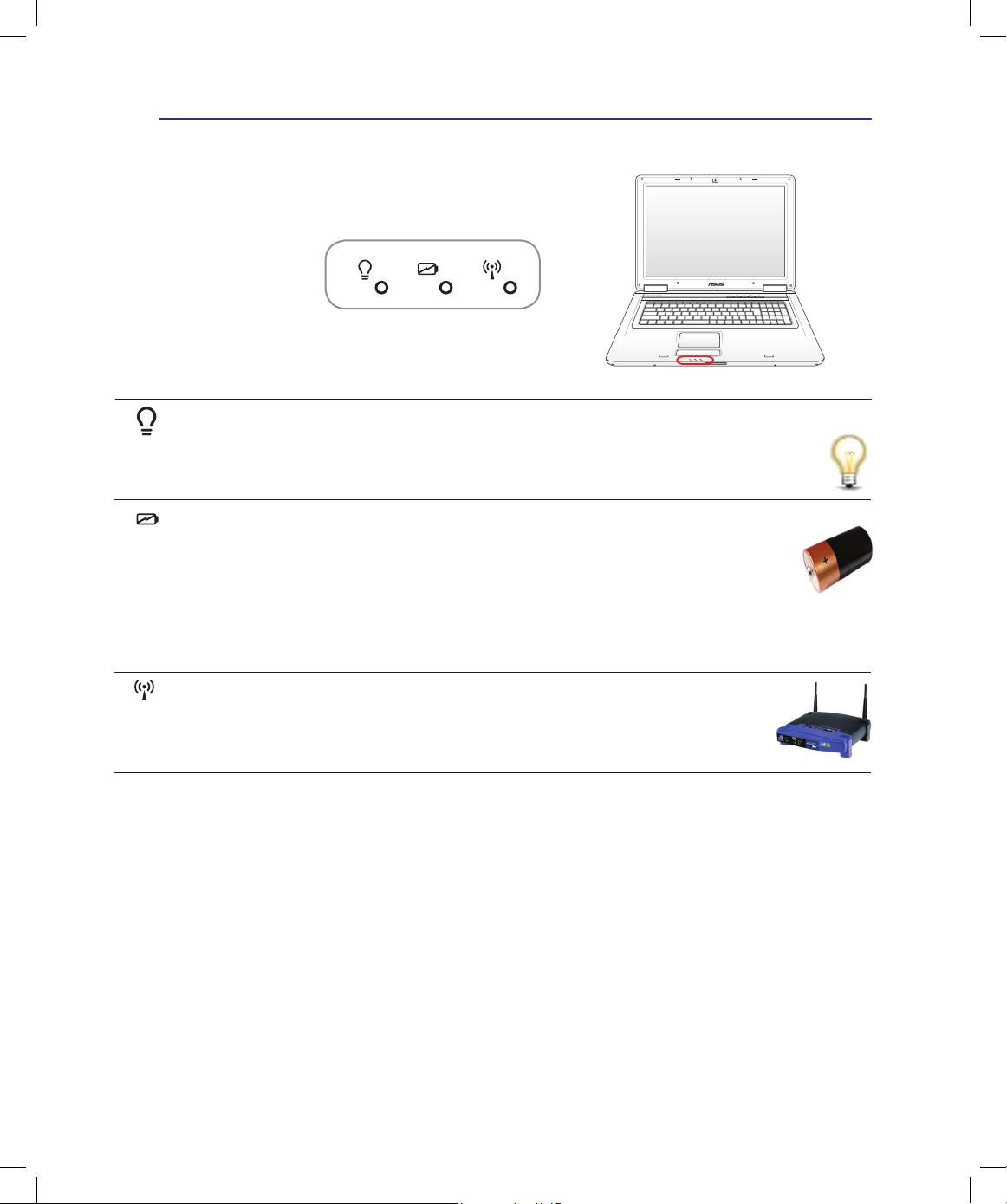

9 |
Statusanzeigen (Vorderseite) |
Die Statusanzeigen geben den Zustand gewisser Hardware-/Software-Komponenten an. Die Details der Statusanzeigen werden in Abschnitt 3 beschrieben.
14
Die einzelnen Teile 2

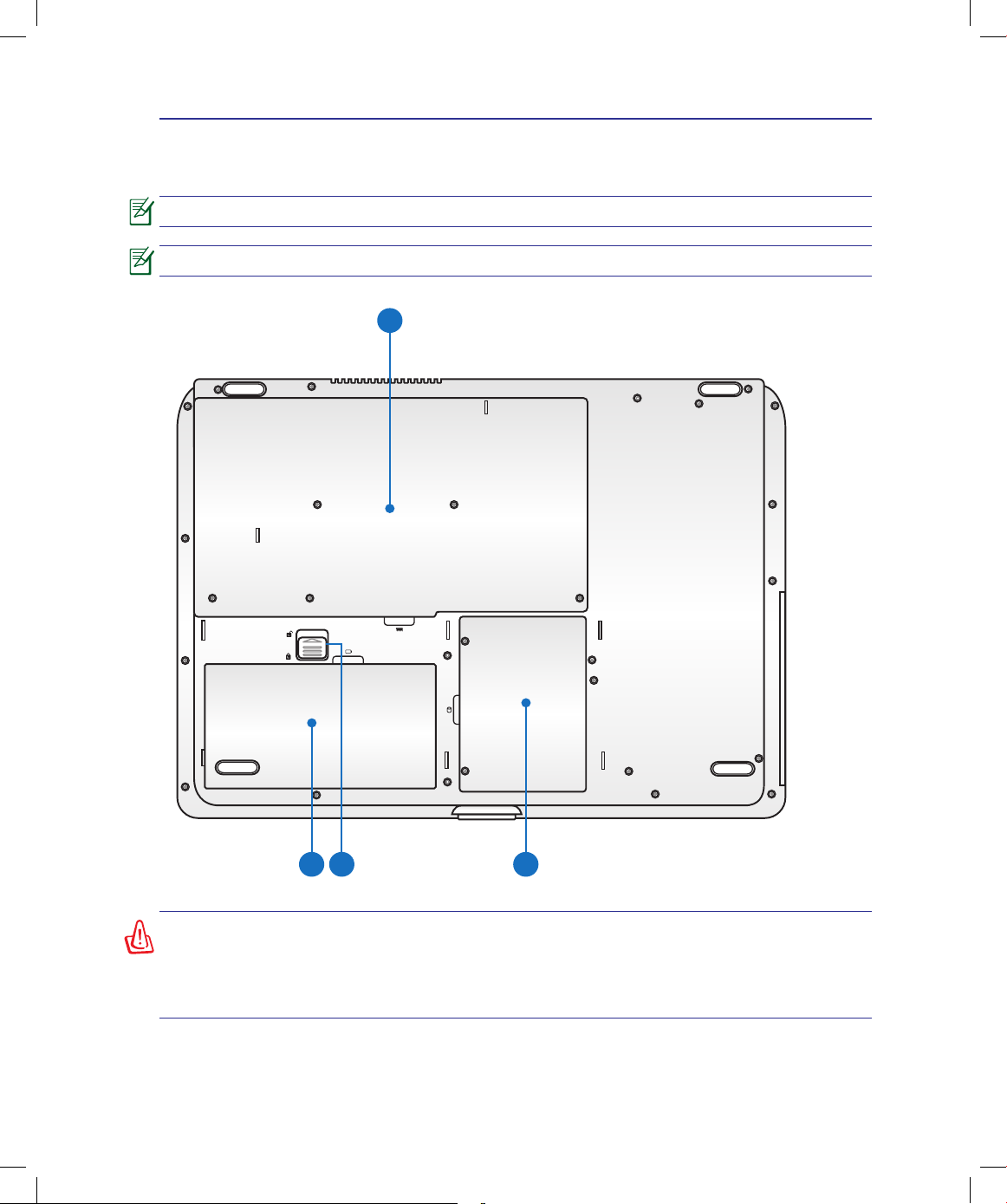

SchauenSiesichdasfolgendeBildan,umdieKomponentenaufdieserSeitedesNotebookszuidentifizieren.
Das Aussehen der Unterseite kann je nach Modell variieren.
Die Größe des Akkupacks kann je nach Modell variieren.
1
4 |
3 |
2 |
WARNUNG! Die Unterseite des Notebooks kann sehr heiß werden. Seien Sie vorsichtig beim Umgang mit dem Notebook, während es in Betrieb ist oder gerade erst ausgeschaltet wurde. Hohe Temperaturen sind während des Betriebs und beim Laden des Akkus normal. SETZEN SIE DAS NOTEBOOK NICHT AUF IHREN SCHOSS ODER ANDERE KÖRPERTEILE, UM HITZEVERLETZUNGEN ZU VERMEIDEN.
15
2 Die einzelnen Teile

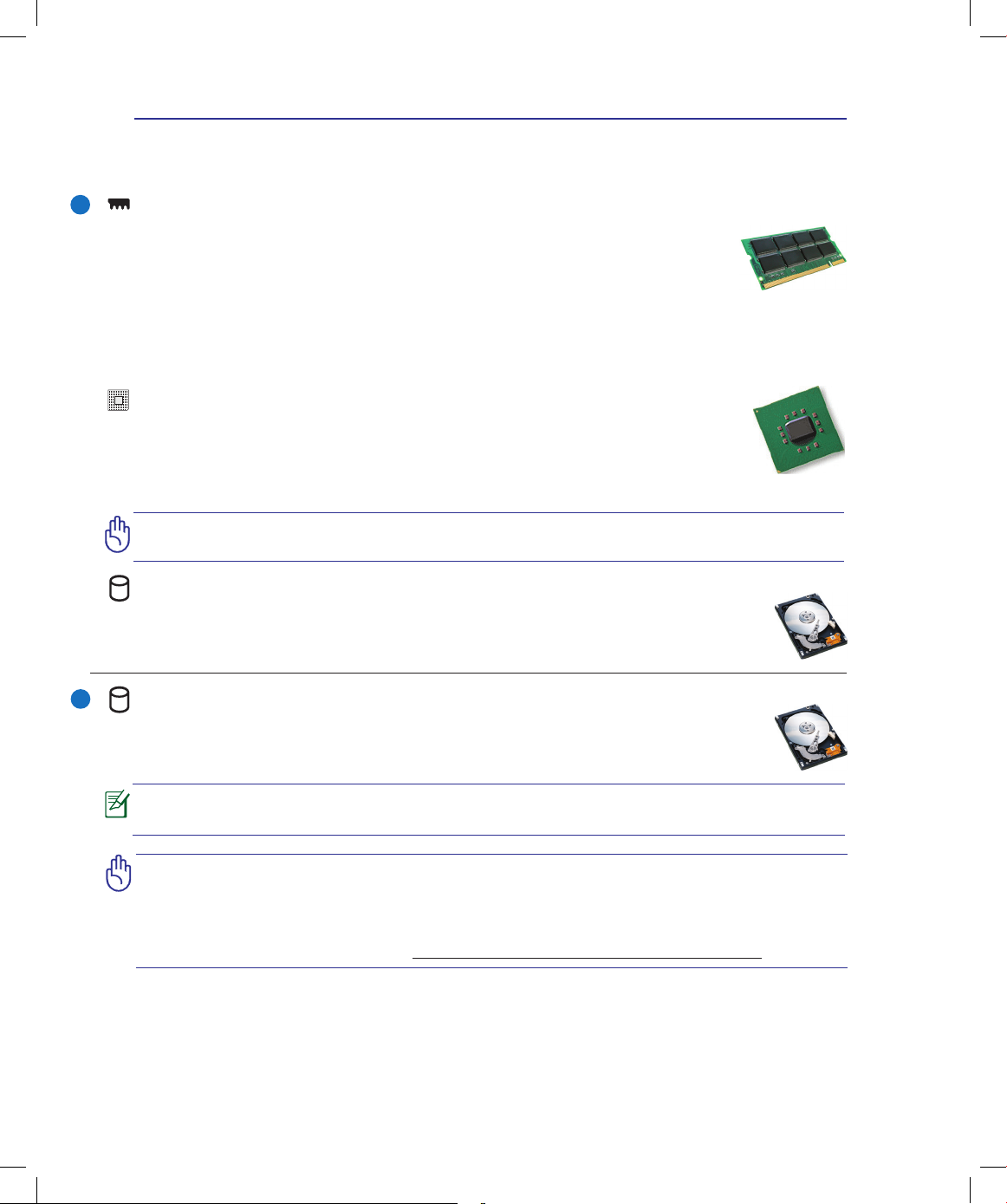

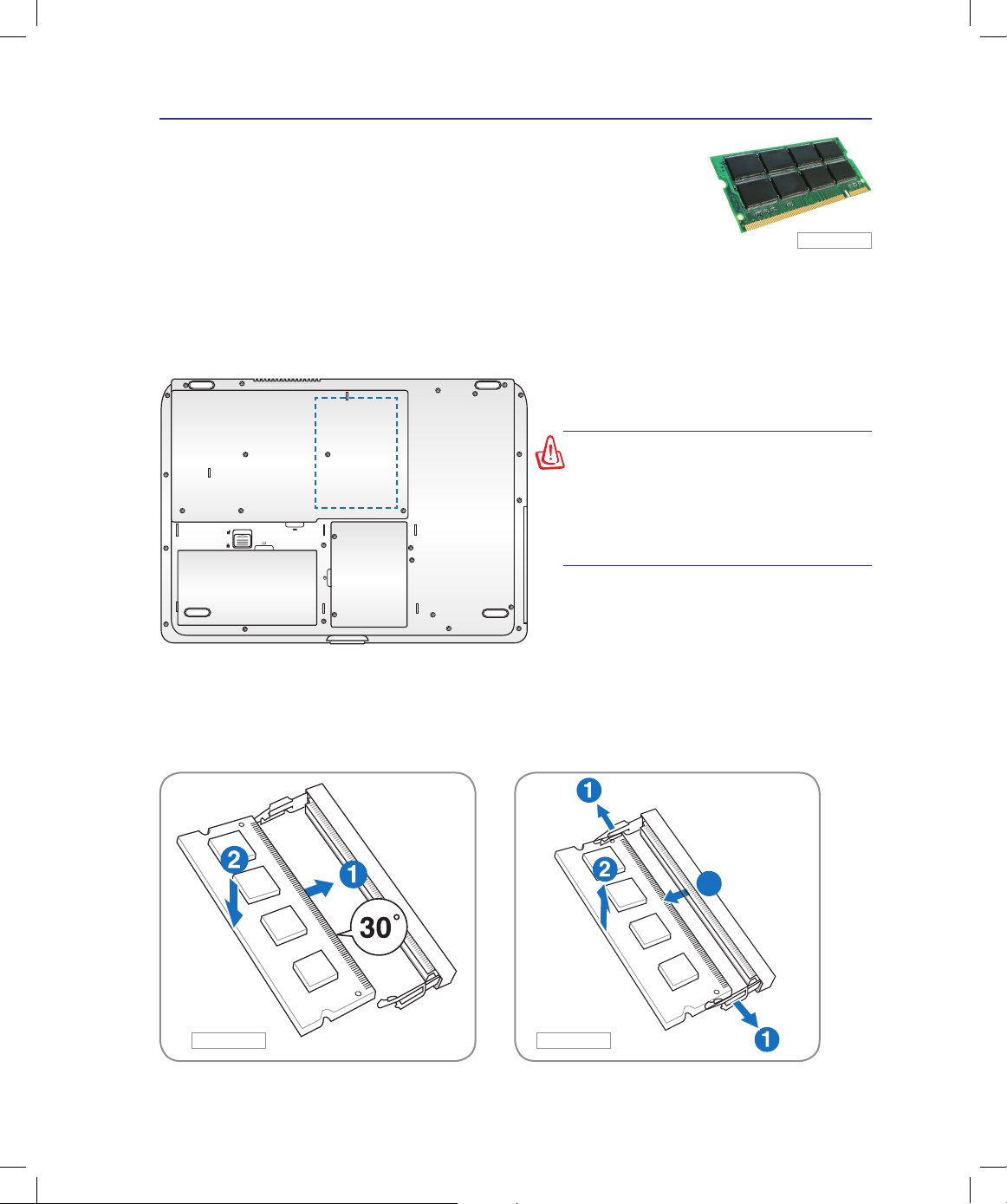

1 |
Speicherfach (RAM) |
Das Speicherfach bietet die Möglichkeit, den vorhandenen Speicher zu erweitern. Zusätzlicher Speicher erhöht die Leistung der Anwendungen durch Verringern der Festplattenzugriffe. Das BIOS erkennt automatisch die Größe des Arbeitsspeichers im System und konfiguriert den CMOS dementsprechend während des POST-
Prozesses. Es ist keine Hardoder Software-Einstellung (eingeschlossen BIOS) notwendig, nachdem der Speicher installiert wurde. Wenden Sie sich an einen autorisierten Händler, um Informationen über Speichererweiterungen für Ihr Notebook zu erhalten. Nur der Erwerb der Speichererweiterungsmodule von autorisierten Händlern stellt ein Maximum an Kompatibilität und Funktionssicherheit dar.
Hauptprozessor (CPU)
Einige Notebook-Modelle verfügen über ein Sockelprozessor-Design, das späteres Aufrüsten auf schnellere CPUs ermöglicht; andere Modelle sind im kompakten ULVDesign entworfen und können daher leider nicht mehr aufgerüstet werden. Für weitere Informationen über Aufrüstmöglichkeiten wenden Sie sich bitte an einen Fachhändler oder ein autorisiertes Service-Center.
WARNUNG! Das Entfernen von CPU oder Festplatte führt bei Endnutzern zum Garantieverfall.

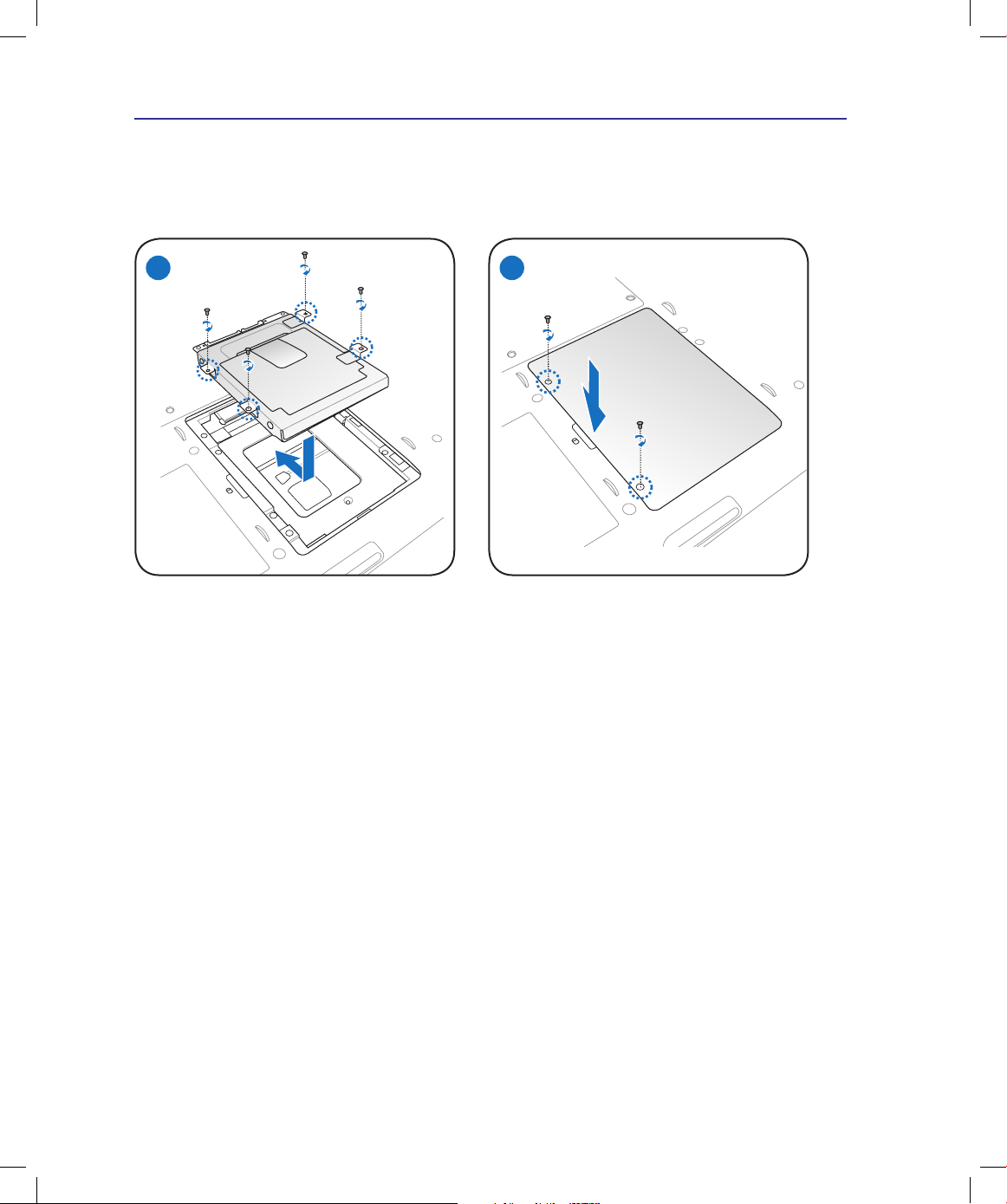

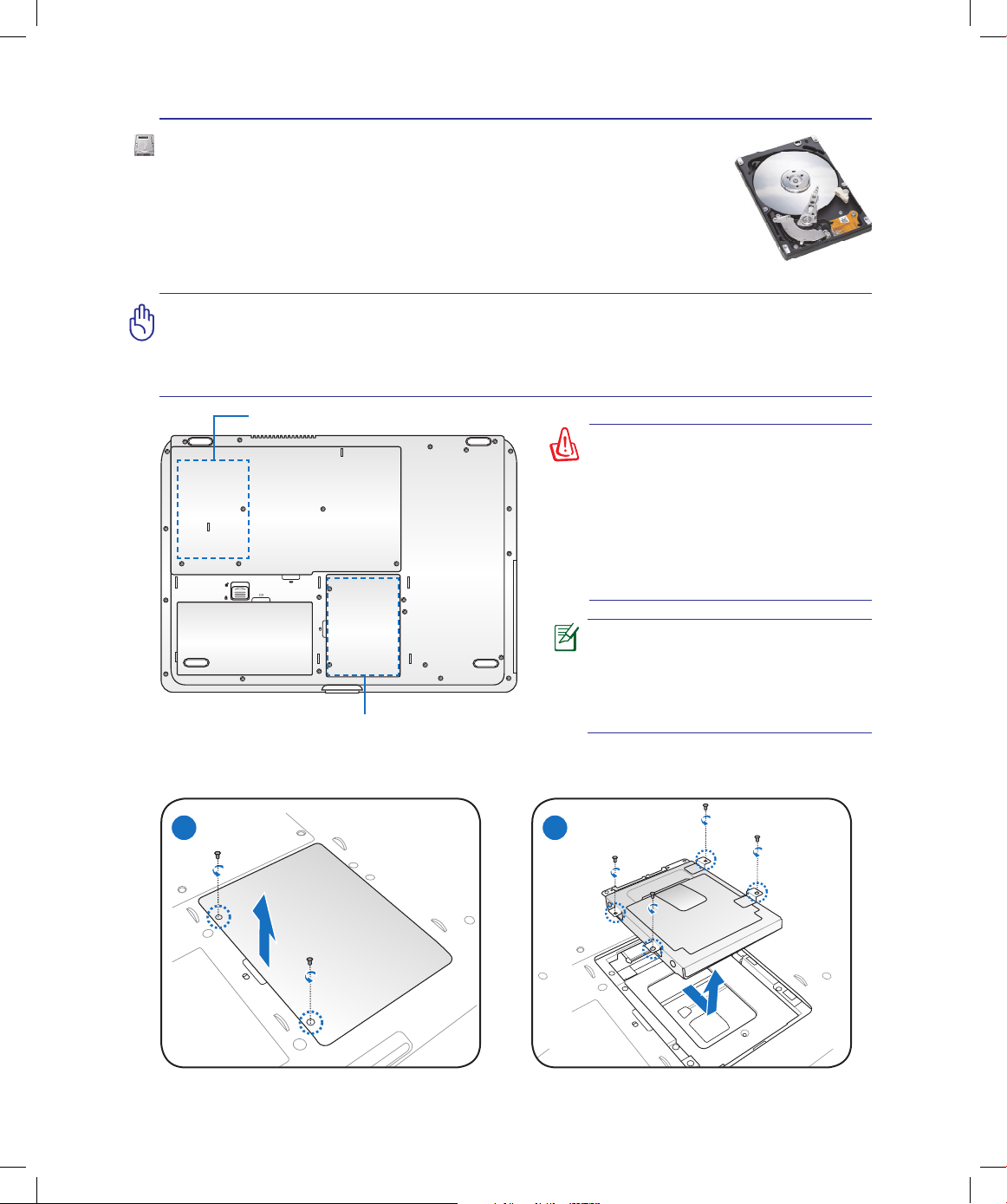

Primäres Festplattenfach
Die Festplatte ist in einem Fach fixiert. Wenden Sie sich an einen autorisierten Händler, um Informationen über Festplattenerweiterungen für Ihr Notebook zu erhalten. Festplatten- Upgrades sollten nur durch autorisierte Servicezentren oder Fachhändler durchgeführt werden.
2 |
Sekundäres Festplattenfach (Optional) |
Die Festplatte ist in einem Fach fixiert. Wenden Sie sich an einen autorisierten Händler, um InformationenüberFestplattenerweiterungenfürIhrNotebookzuerhalten.Festplatten-Upgrades sollten nur durch autorisierte Servicezentren oder Fachhändler durchgeführt werden.
Die sekundäre Festplatte ist optional. Das Festplattenfach kann nach Wunsch auch leer bleiben.
Entfernen Sie das optionale zweite Festplattenlaufwerk, bevor Sie die Systemwiederherstellung an Ihrem Notebook-PC durchführen. Nach Ausage von Microsoft können Sie wichtige Daten verlieren, wenn Sie Windows Vista auf dem falschen Laufwerk installieren oder die flasche laufwerkspartition formatieren. Mehr Details darüber finden Sie unter http://support.microsoft.com/kb/937251/de.
16
Die einzelnen Teile 2
6 Batterieverriegelung
Die Batterieverriegelung sichert das Batteriepack. Beim Einlegen rastet das Batteriepack automatisch ein. Um das Batteriepack zu entfernen, lösen Sie die Verriegelung.
7 Batteriepack (Akku)
Der Akku lädt sich automatisch auf, sobald er an ein Netzteil angeschlossen wird, und beliefert den Notebook-PC weiterhin mit Strom, wenn die Netzteilverbindung unterbrochen wird. Damit kann der Notebook-PC weiter betrieben werden, selbst wenn
Sie zeitweilig Ihren Standort wechseln. Die Akku-Laufzeit ist vom Gebrauch und von den Spezifikationen des jeweiligen Notebook-Modells abhängig. Der Akku kann nicht weiter auseinander genommen werden und muss als einzelne Einheit von einem autorisierten Händler ersetzt werden.
17
1
2
3
4
5
2 Die einzelnen Teile

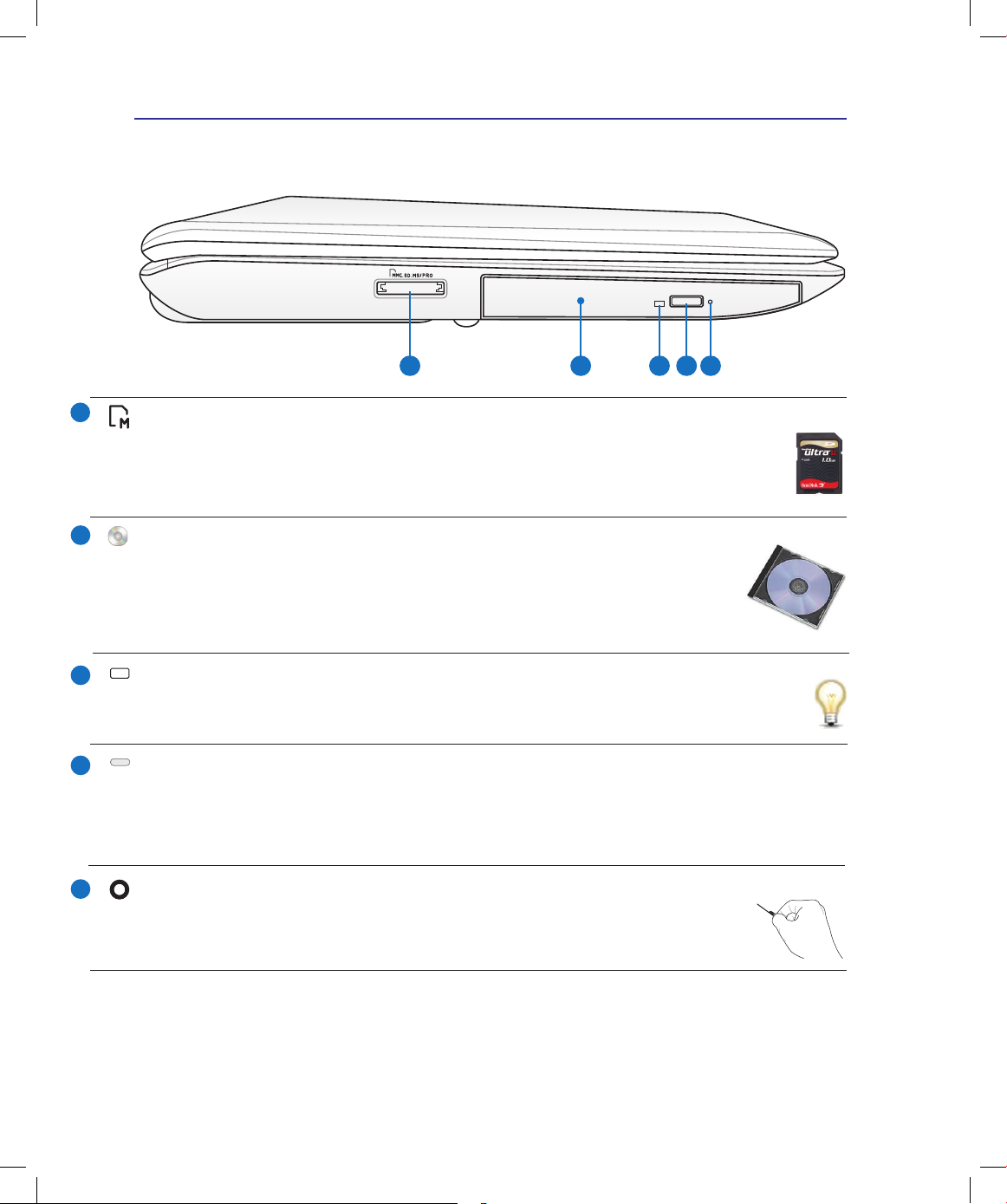

SchauenSiesichdasfolgendeBildan,umdieKomponentenaufdieserSeitedesNotebookszuidentifizieren.
1 |
2 |
3 |
4 |
5 |

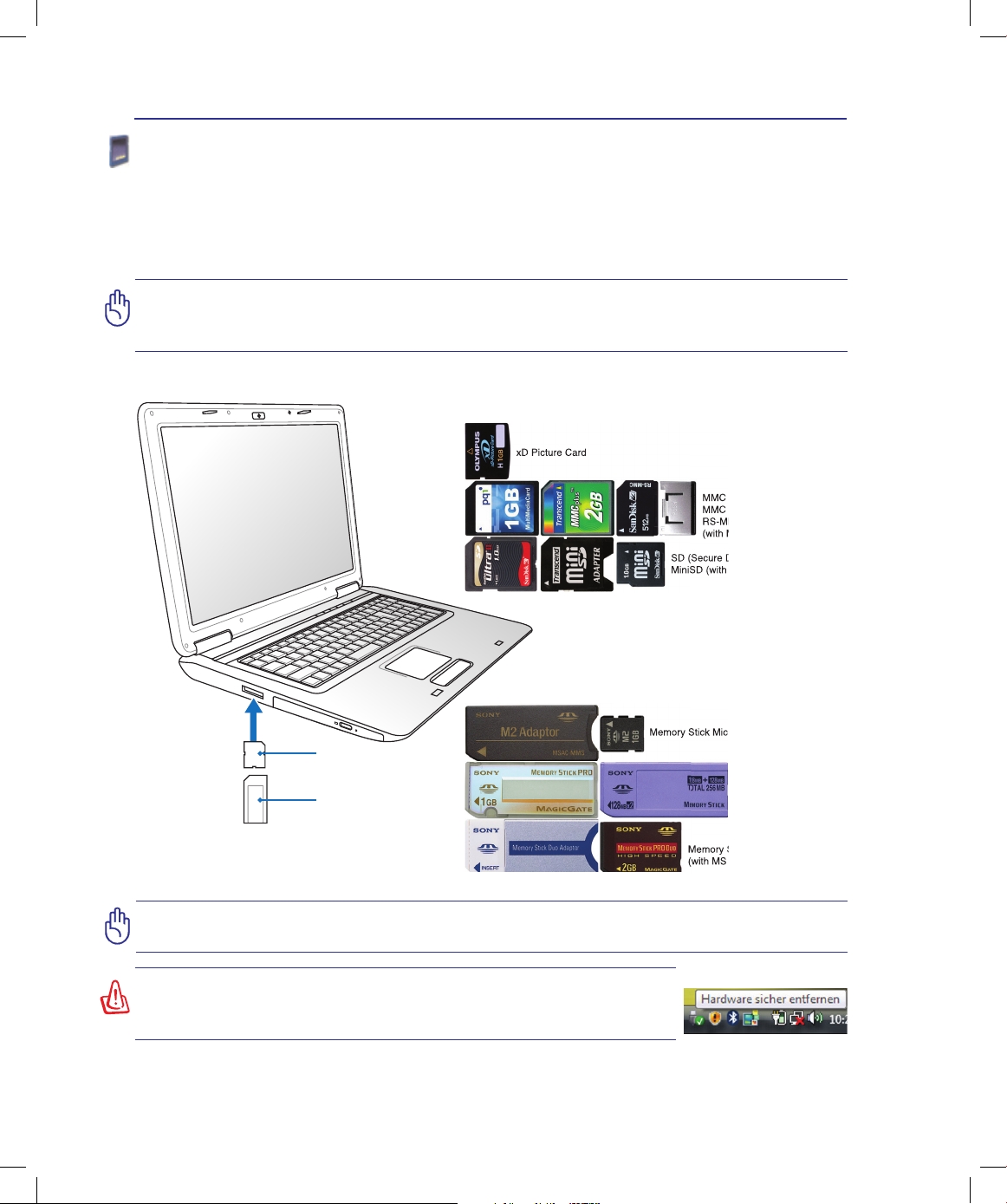

Flash-Speicherkartenschacht
Normalerweise muß ein PCMCIAoder USB-Speicherkartenleser zusätzlich gekauft werden, um Speicherkarten von Geräten, z.B. von Digital-Kameras, MP3-Playern, Handys und PDAs, benutzen zu können. Dieser Notebook-PC hat einen eingebauten Speicherkartenleser und kann viele Speicherkarten, die später in dieser Anleitung beschrieben werden, lesen.

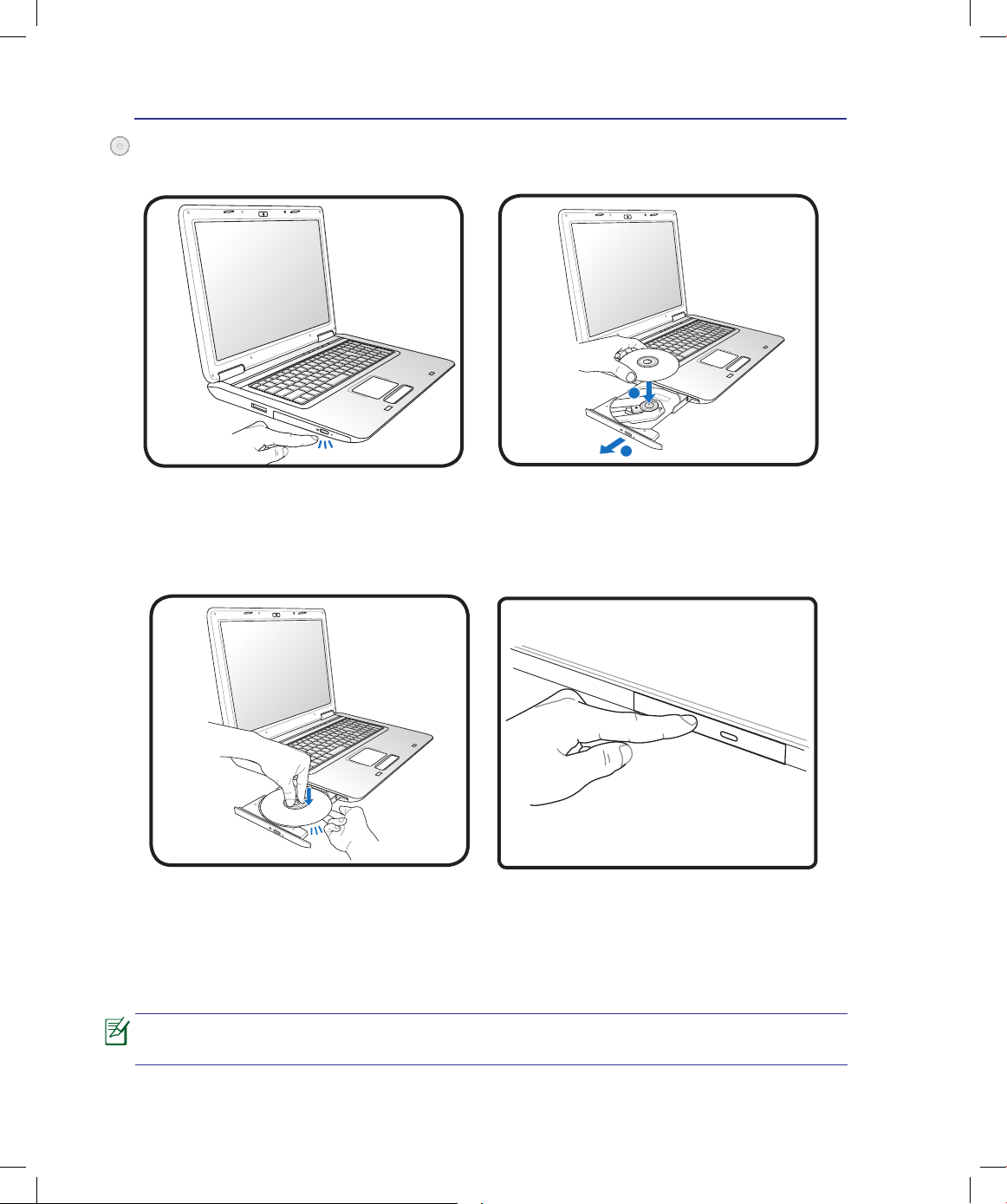

Optisches Laufwerk
Dieser ASUS-Notebook-PC hat verschiedene Ausführungen hinsichtlich des optischen Laufwerks. Je nach der Ausführung unterstützt das optische Laufwerk des NotebookPCs Kompaktdiscs (CDs) und/oder Digitalvideodiscs (DVD) und hat u.U. die Recordable (R) oder Re-Writable (RW)-Funktionen. Details zu jedem Modell finden Sie auch in den Marketing-Spezifikationen.
Zugriffsanzeige optisches Laufwerk (Position modellabhängig)
Die Zugriffsanzeige für das optische Laufwerk zeigt an, wenn Daten vom optischen Laufwerk übertragen werden. Diese Anzeige leuchtet proportional zum Datentransfer.
Elektrischer Auswurf optisches Laufwerk
Der Auswurf des optischen Laufwerkes hat einen elektrischen Auswurfknopf zum Öffnen der Schublade. Sie können die Schublade des optischen Laufwerkes auch durch eine WiedergabeSoftware oder in Windows™ durch einen Rechtsklick auf “Computer” und die Wahl von Auswerfen ausfahren lassen.

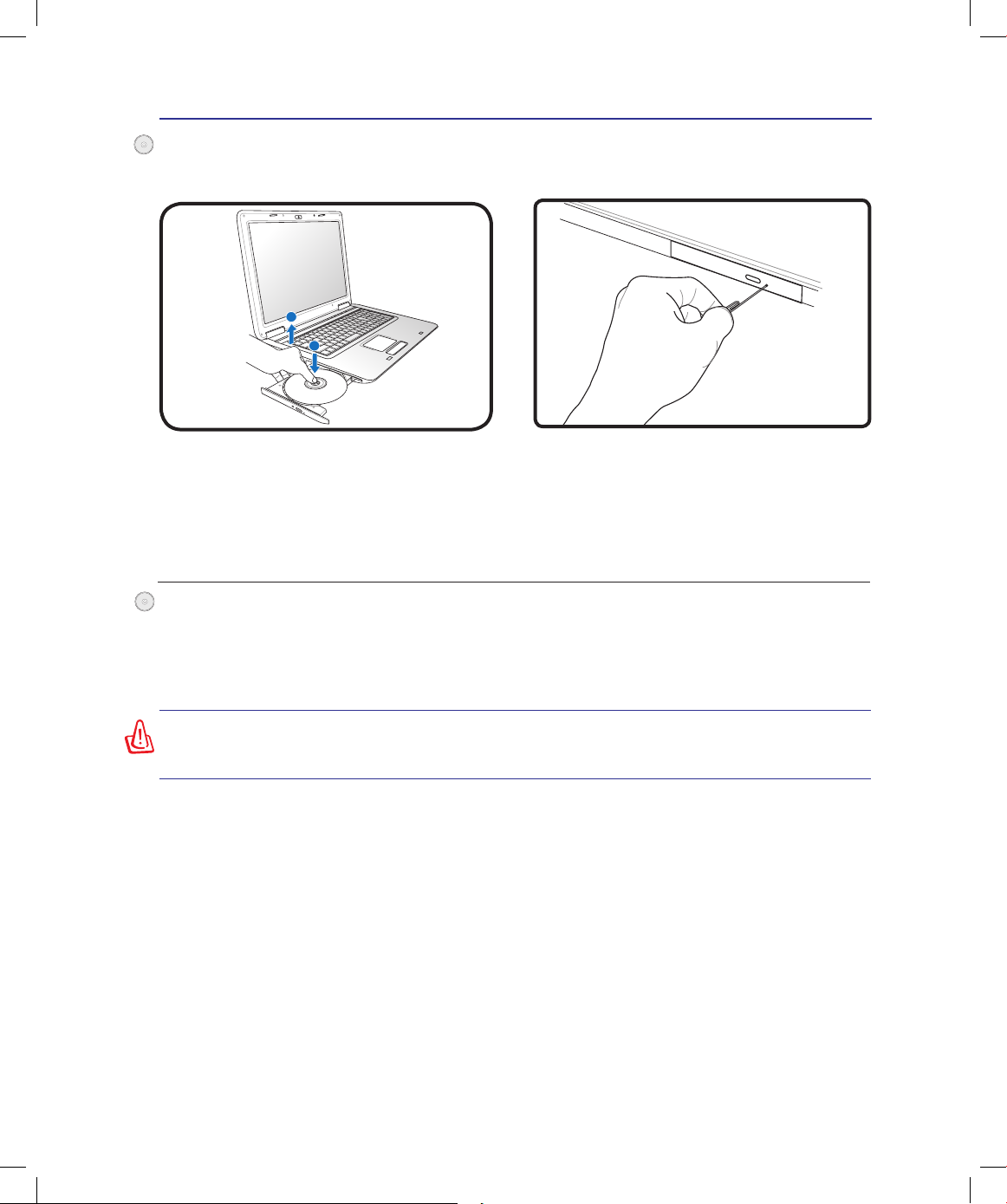

Notauswurf optisches Laufwerk (Position modellabhängig)
Der Notauswurf wird benutzt, um die Schublade des optischen Laufwerkes herauszufahren, falls der elektrische Auswurf nicht funktioniert. Benutzen Sie den Notauswurf nicht an Stelle des elektrischen Auswurfes.
18
1
2
3
4
Die einzelnen Teile 2

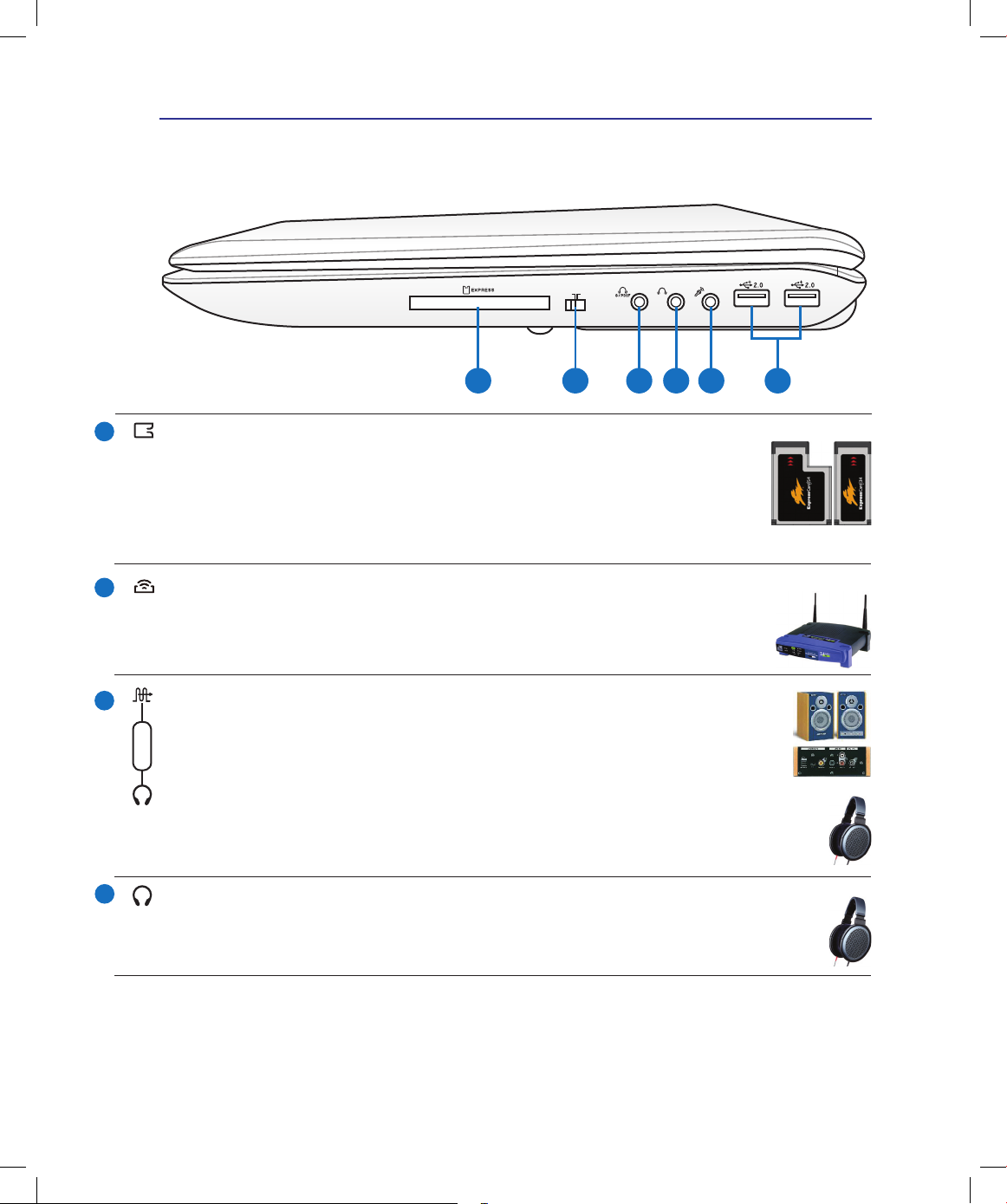

SchauenSiesichdasfolgendeBildan,umdieKomponentenaufdieserSeitedesNotebookszuidentifizieren.
ON OFF
1 |
2 |
3 |
4 |
5 |
6 |

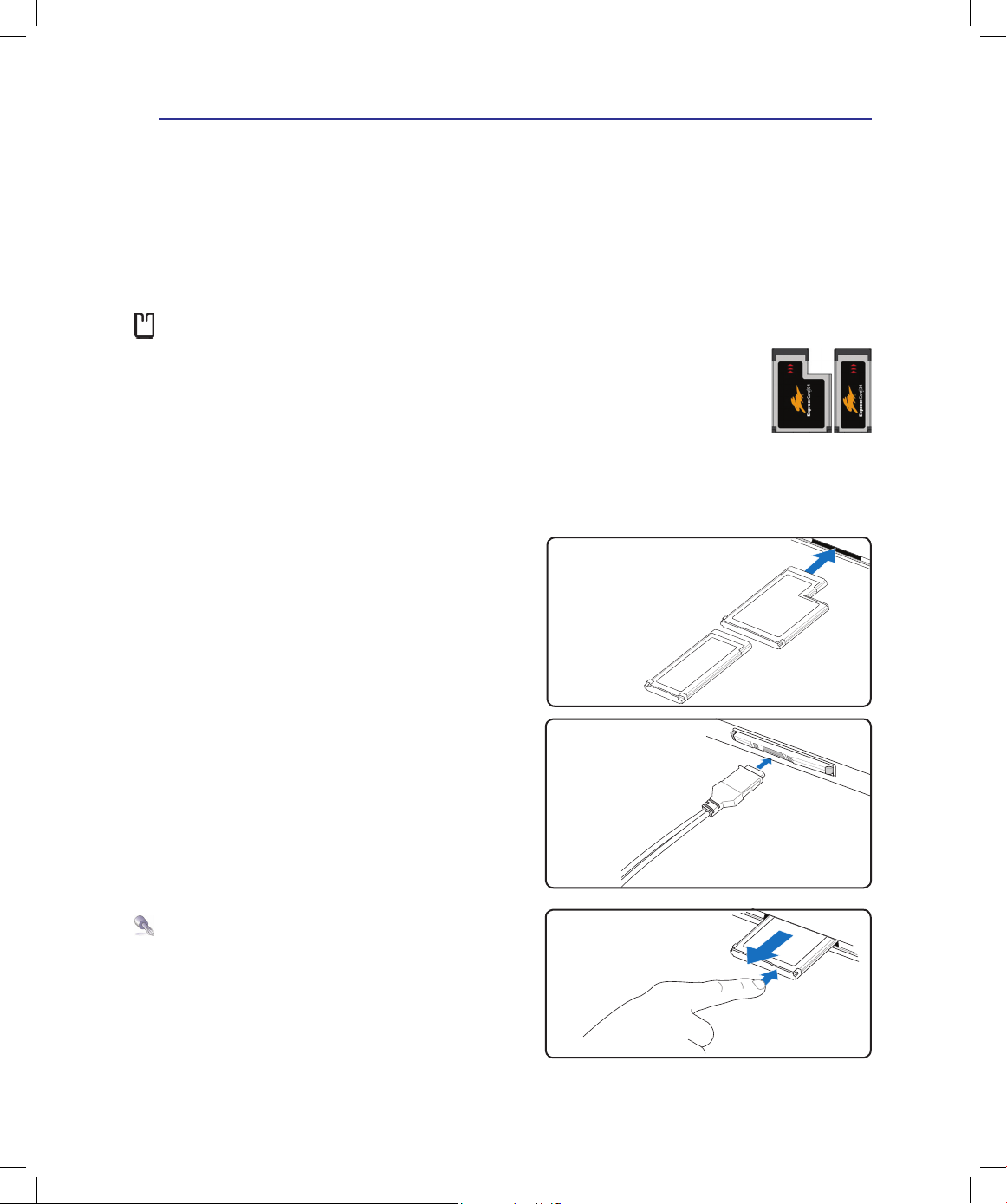

ExpressCard-Steckplatz
Der Notebook-PC verfügt über einen 26-pol. Expresskartensteckplatz, in den eine 34mmoder eine 54mm-ExpressCard-Erweiterungskarte eingesteckt werden kann. Diese neue Schnittstellenart ist noch schneller, da sie einen seriellen Bus mit USB 2.0- und PCI Express-Unterstützung verwendet, im Gegensatz zum langsameren parallelen Bus, der
im PC-Karten-Steckplatz verwendet wird. (Nicht kompatibel mit früheren PCMCIA-Karten.)
Wireless-Schalter
DieserSchalterschaltetdasinterneWirelessLANoderBluetooth(anbestimmtenModellen) ein oder aus. Nach derAktivierung leuchtet dieWireless-Anzeige auf. Zur Benutzung von Wireless LAN oder Bluetooth sind Einstellungen in der Windows-Software erforderlich.
|
SPDIF-Digitalausgangsanschluss |
|
Combo |
Dieser Anschluss ermöglicht die Verbindung mit SPDIF (Sony/Philips Digital |
|
Interface)-kompatiblen Geräten für digitale Audioausgaben. Verwenden Sie diese |
||
|
||
|
Funktion, um den Notebook-PC in ein Hi-Fi Heimunterhaltungssystem umzuwandeln. |
Kopfhörerbuchse
Die Stereo-Kopfhörerbuchse (1/8 Zoll) dient zum Verbinden des Audioausgangssignals vom Notebook-PC mit verstärkten Lautsprechern oder einem Kopfhörer. Die integrierten
Lautsprecher werden automatisch deaktiviert, wenn diese Buchse verwendet wird.
Kopfhörerbuchse
Die Stereo-Kopfhörerbuchse (1/8 Zoll) dient zum Verbinden des Audioausgangssignals vom Notebook-PC mit verstärkten Lautsprechern oder einem Kopfhörer. Die integrierten
Lautsprecher werden automatisch deaktiviert, wenn diese Buchse verwendet wird.
19
2 Die einzelnen Teile

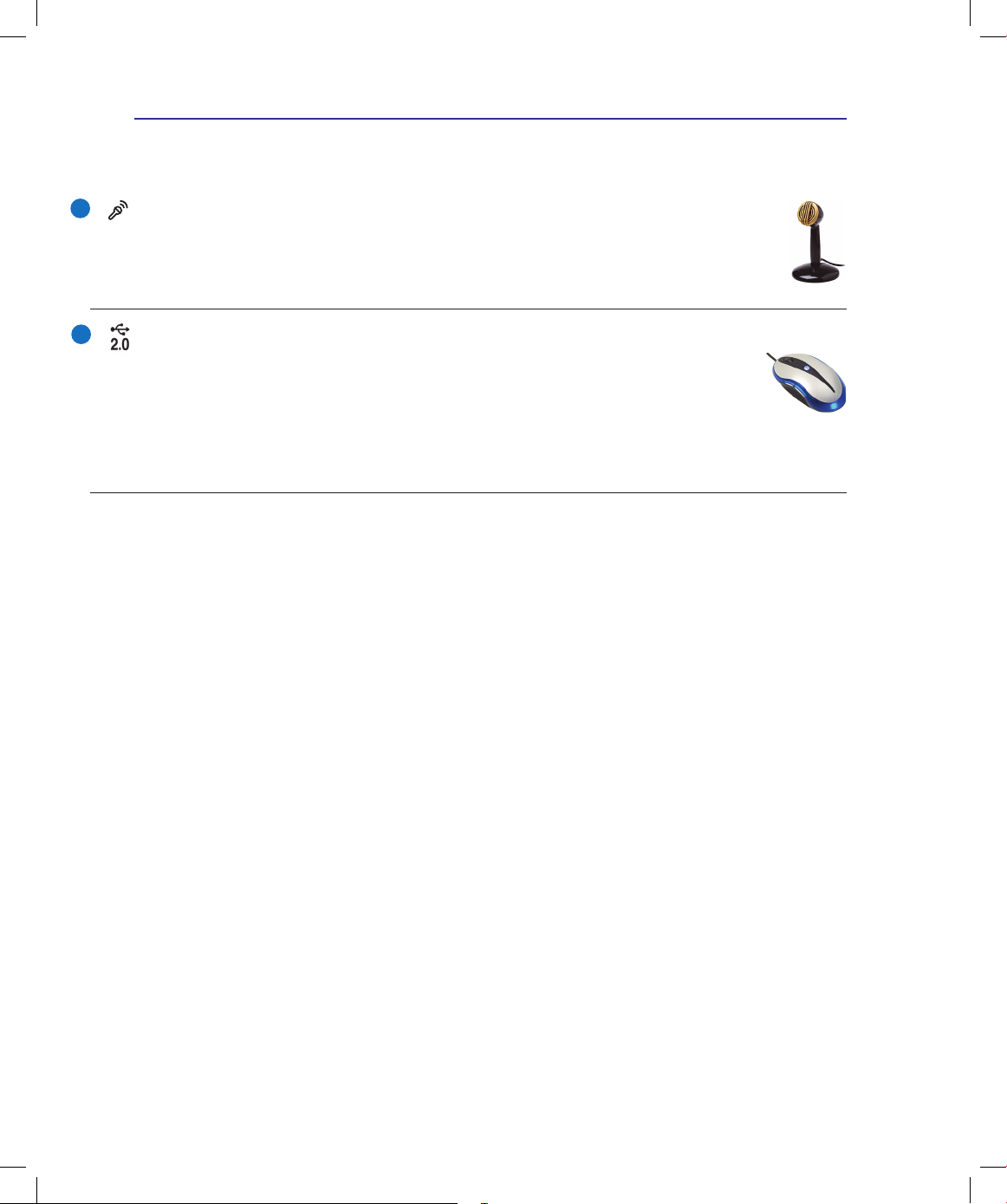

5 Mikrofoneingang (Mic In)
Die Mono-Mikrofonbuchse (1/8 Zoll) kann ein externes Mikrofon oder Ausgangssignale von Audiogeräten aufnehmen. Die Benutzung dieser Buchse deaktiviert automatisch das eingebaute Mikrofon. Verwenden Sie diese Funktion für Video-Konferenzsitzungen,
Erzählungen oder einfache Audioaufnahmen.

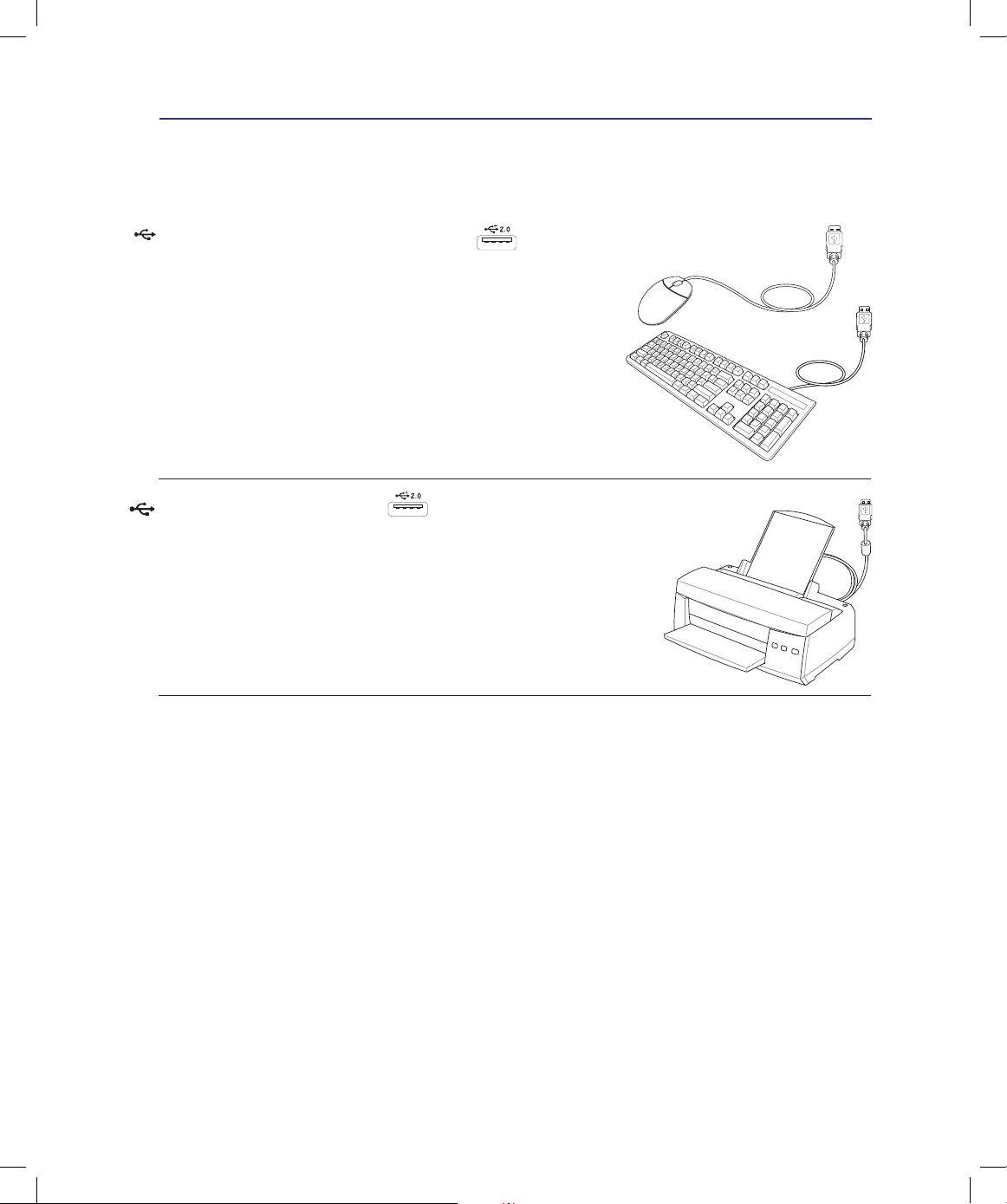

6 USB-Anschluss (2.0/1.1)
Universal Serial Bus (USB)-Ports unterstützen viele USB-kompatible Geräte wie z.B. Tastaturen, Zeigegeräte, Videokameras, Modems, Festplattenlaufwerke, Drucker, Monitore und Scanner, die alle in Reihe bei einer Übertragungsgeschwindigkeit von bis zu 12 MBits/
Sek (USB 1.1) und 480 MBits/Sek (USB 2.0) angeschlossen werden können. USB ermöglicht gleichzeitigen Betrieb von vielen Geräten auf einem Computer, wobei Peripheriegeräte als zusätzliche Plug-in-Sites oder Hubs agieren können. USB unterstützt die Hot-Swap-Funktion. Dies bedeutet, dass die USB-Geräte einoder ausgesteckt werden können, während der Computer eingeschaltet ist.
20
Die einzelnen Teile 2

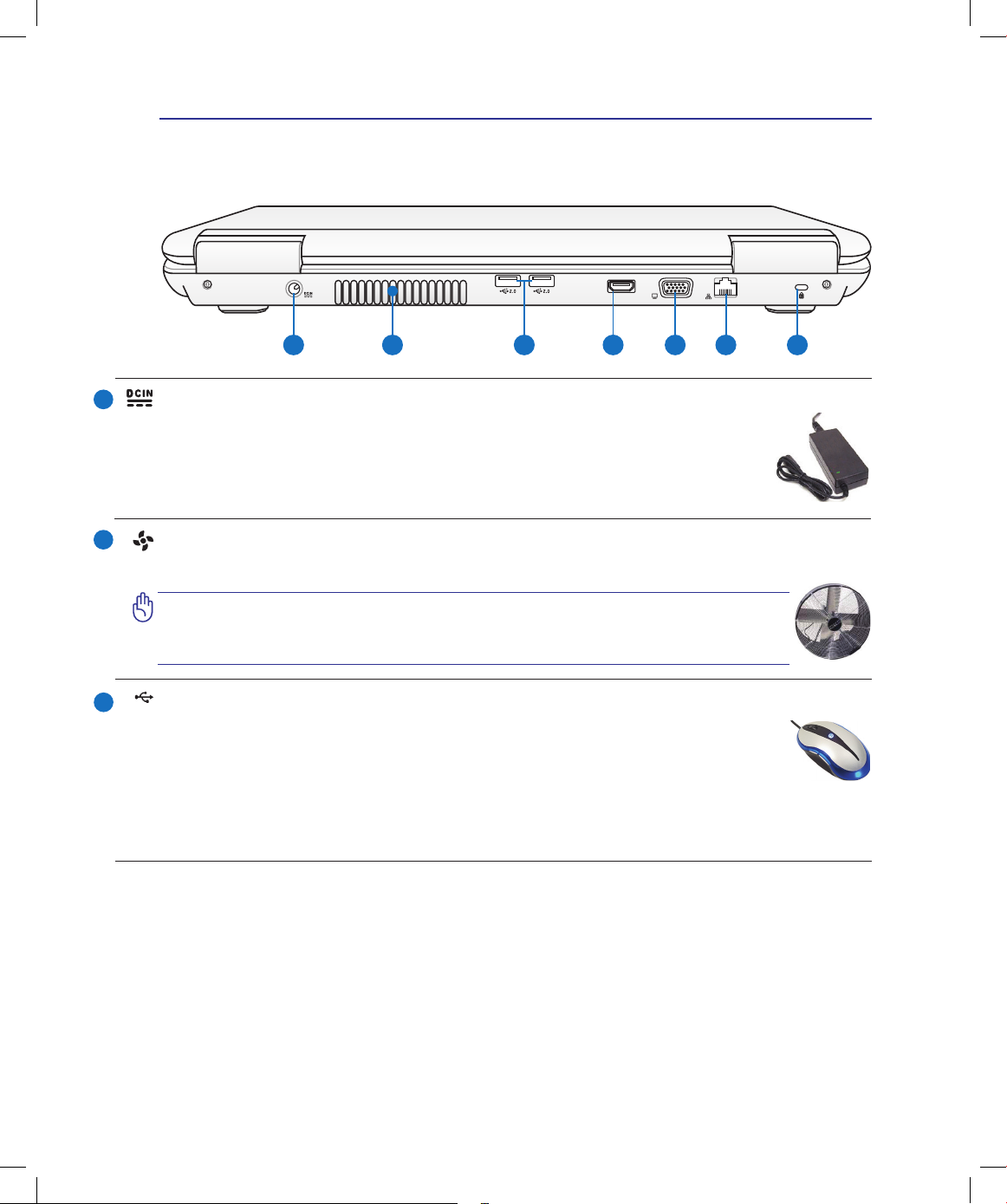

SchauenSiesichdasfolgendeBildan,umdieKomponentenaufdieserSeitedesNotebookszuidentifizieren.
HDMI
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1 Strom (DC)-Eingang
Der beigefügte Netzwerkadapter wandelt Wechselstrom zur Verwendung mit dieser Buchse in Gleichstromum.DieseBuchseversorgtdenASUSNotebook-PCmitStromundlädtdeninternen Akku auf. Verwenden Sie nur den beigefügten Netzwerkadapter, um das ASUS Notebook nicht zu beschädigen. ACHTUNG: DASADAPTER KANN SICH STARK ERHITZEN.
DECKENSIEDASNETZTEILABUNDHALTENSIEESVONIHREMKÖRPERFERN.
2 |
Luftschlitze |
Durch die Luftschlitze gelangt kühle Luft in den Notebook-PC und warme Luft wird abgeleitet.
VORSICHT! Stellen Sie sicher, dass Papier, Bücher, Textilien, Kabel oder ähnliches nicht die Lüftungsöffnungen blockieren, da für den NotebookPC sonst evtl. Überhitzungsgefahr besteht.
3 2.0 USB-Anschluss (2.0/1.1)
Universal Serial Bus (USB)-Ports unterstützen viele USB-kompatible Geräte wie z.B. Tastaturen, Zeigegeräte, Videokameras, Modems, Festplattenlaufwerke, Drucker, Monitore und Scanner, die alle in Reihe bei einer Übertragungsgeschwindigkeit von bis zu 12 MBits/
Sek (USB 1.1) und 480 MBits/Sek (USB 2.0) angeschlossen werden können. USB ermöglicht gleichzeitigen Betrieb von vielen Geräten auf einem Computer, wobei Peripheriegeräte als zusätzliche Plug-in-Sites oder Hubs agieren können. USB unterstützt die Hot-Swap-Funktion. Dies bedeutet, dass die USB-Geräte einoder ausgesteckt werden können, während der Computer eingeschaltet ist.
21
2 Die einzelnen Teile

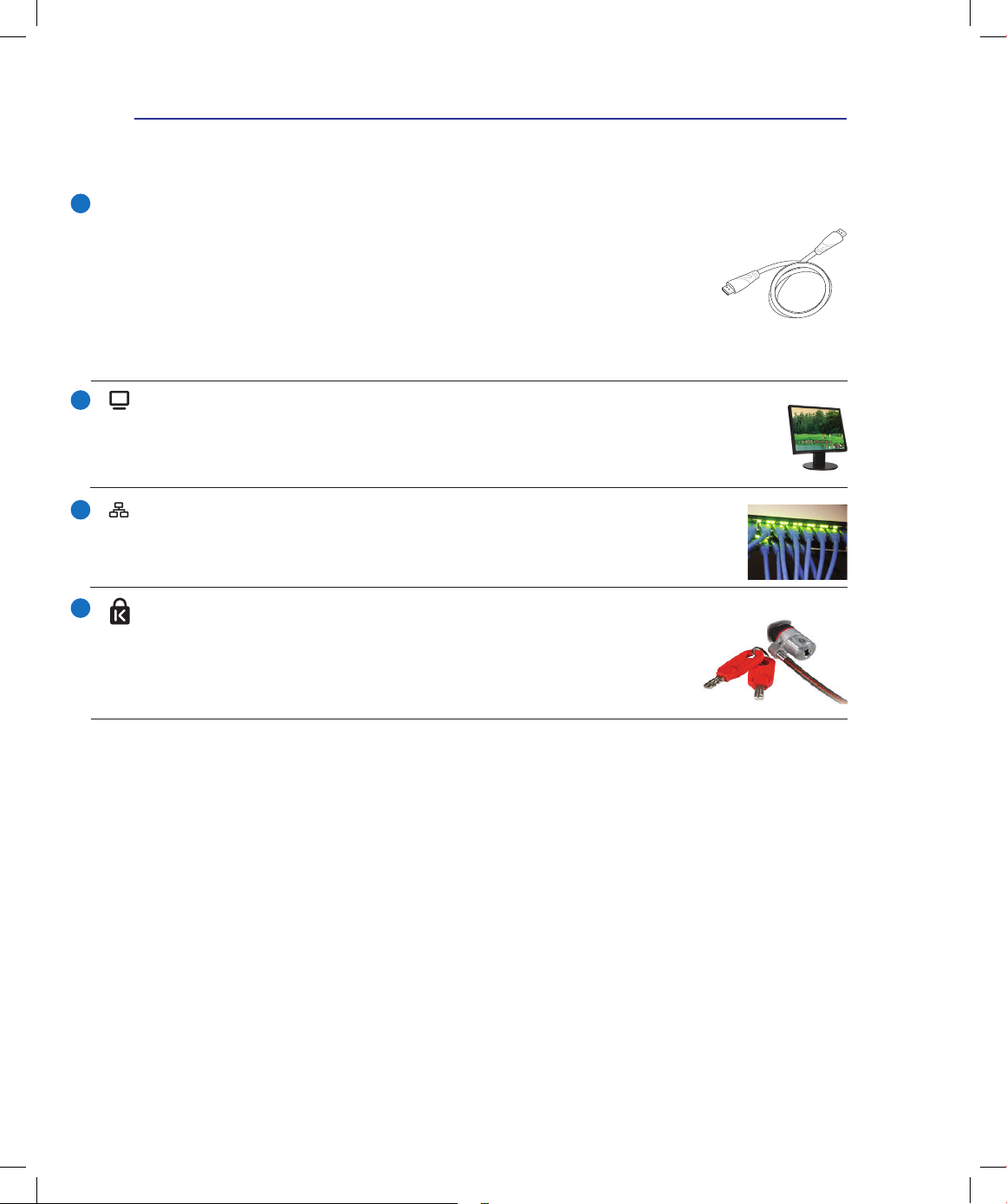

4 HDMI HDMI-Anschluss
Bei HDMI (High-Definition Multimedia Interface) handelt es sich um eine unkomprimierte, rein digitale Audio-/Videoschnittstelle zwischen allen Audio-/ Videoquellen wie Digitalempfängern, DVD-Playern und A/V-Receivern und einem Audiound/oder Videomonitor, wie einem digitalen Fernseher (DTV). HDMI unterstützt normales, erweitertes und High Definition Video, sowie Multi-Kanal Digitalaudio aus einem einzigen Kabel. Es überträgt alle ATSC HDTV-Standards und unterstützt 8-Kanal-Digitalaudio, mit genügend Bandbreite für zukünftige Erweiterungen.
5 Bildschirm (Monitor)-Ausgang
Der 15-pol- D-Sub-Bildschirmanschluss unterstützt ein Standard VGA-kompatibles Gerät wie zum Beispiel einen Bildschirm oder Beamer, um die Anzeige auf einem größeren externen Anzeigegerät zu ermöglichen.

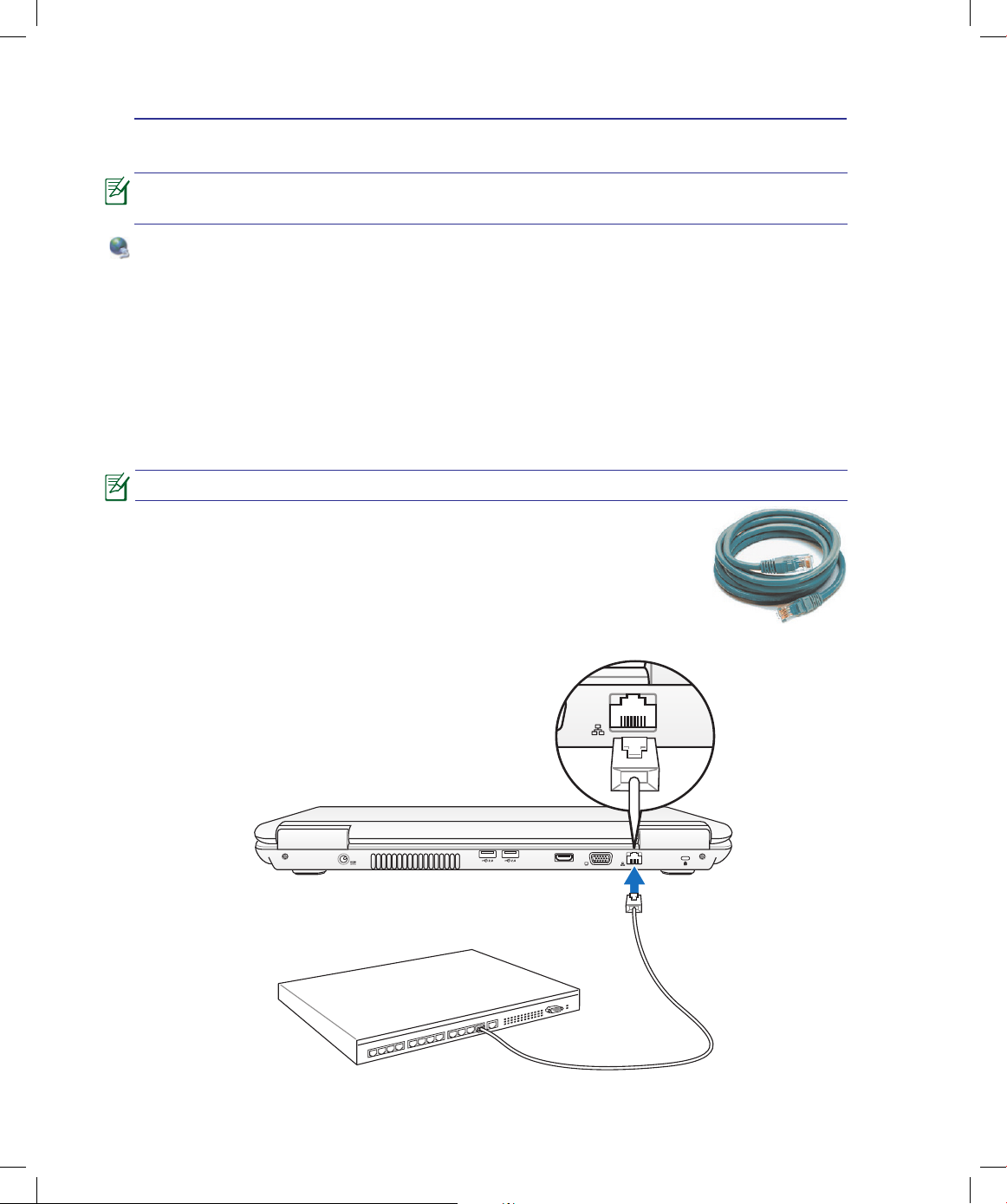

6 LAN-Anschluss
Der RJ-45 LAN-Anschluss mit acht Polen ist größer als der RJ-11-Modemanschluss und nimmt ein RJ-45 Ethernet-Kabel zur Verbindung eines lokalen Netzwerks auf. Der integrierte RJ45-Anschluss ermöglicht eine bequemeVerwendung ohne weitereAdapter.
7 Kensington® -Schlossbuchse
Mit dem Kensington®-Schloss können Sie Ihr Notebook mittels Kensington®-kompatibler Notebook-Sicherheitsprodukte sichern. Diese Sicherheitsprodukte umfassen normalerweiseeinMetallkabelsowieeinSchloss,mitdenenSiedasNotebookPCan
ein fixiertes Objekt anschließen können. Einige Sicherheitsprodukte umfassen auch einen Bewegungsmelder, der bei Bewegung des Notebooks einen Alarm auslöst.
22
Die einzelnen Teile 2
SchauenSiesichdasfolgendeBildan,umdieKomponentenaufdieserSeitedesNotebookszuidentifizieren.
1

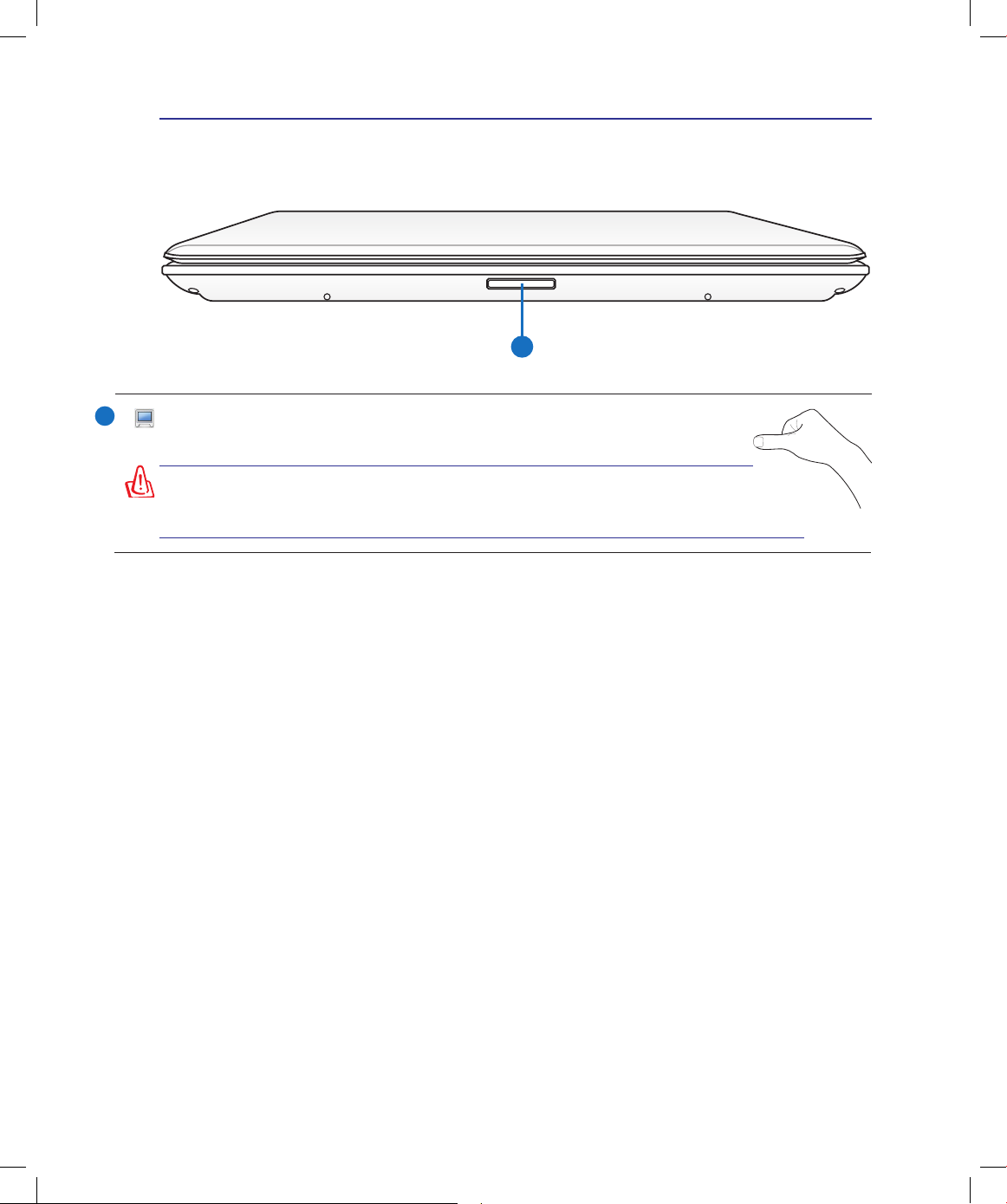

1 Bildschirmverriegelung
Drücken Sie die Verriegelung, um den Bildschirm zu öffnen.
VORSICHT! Zwingen Sie beim Öffnen den Bildschirm nicht auf den
Tisch hinunter, da die Scharniere abbrechen könnten! Heben Sie das
Notebook nie am Bildschirm hoch!
23
2 Die einzelnen Teile
24
Netzanschluss verwenden

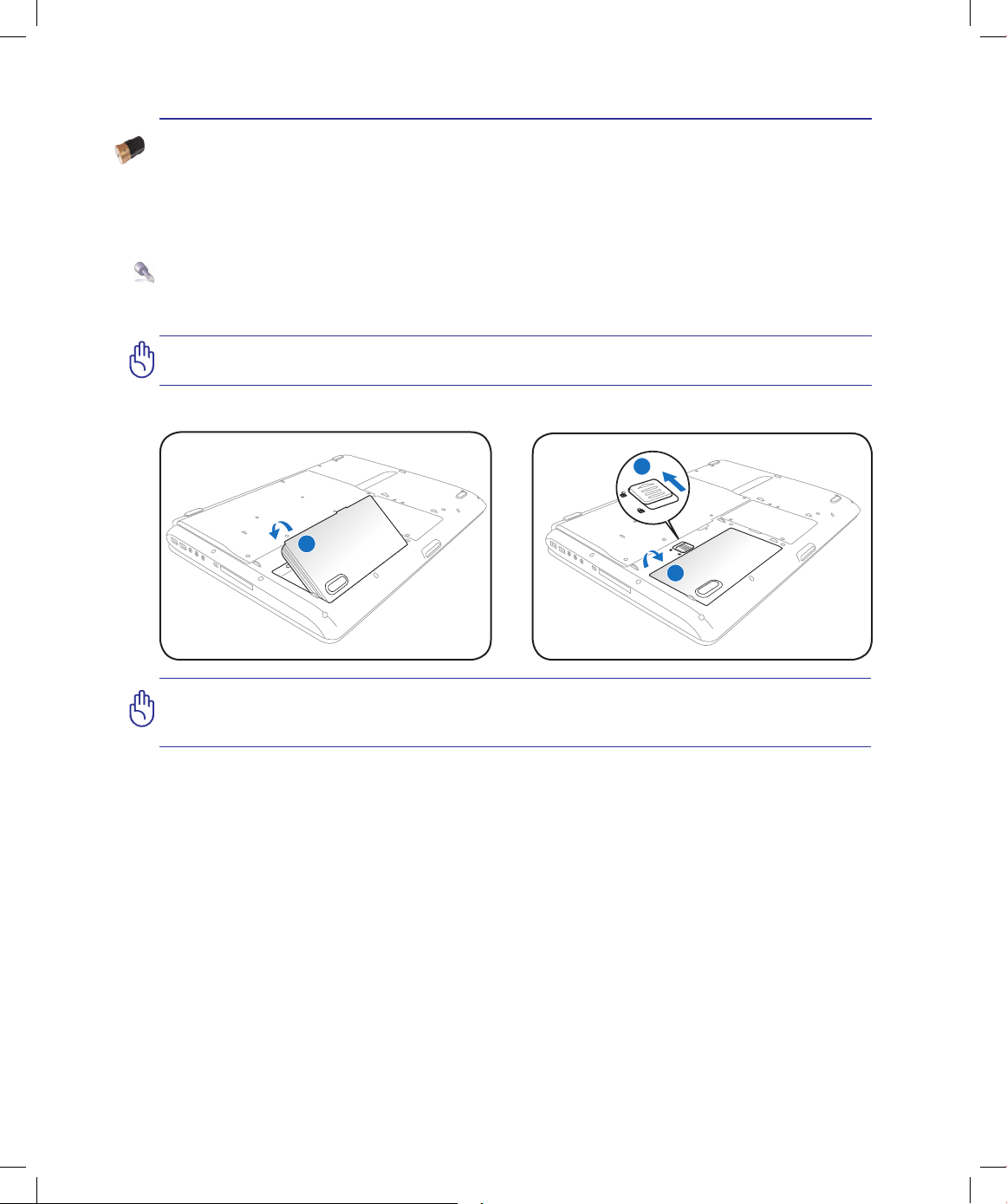

Akku verwenden
Notebook anschalten
Akku prüfen

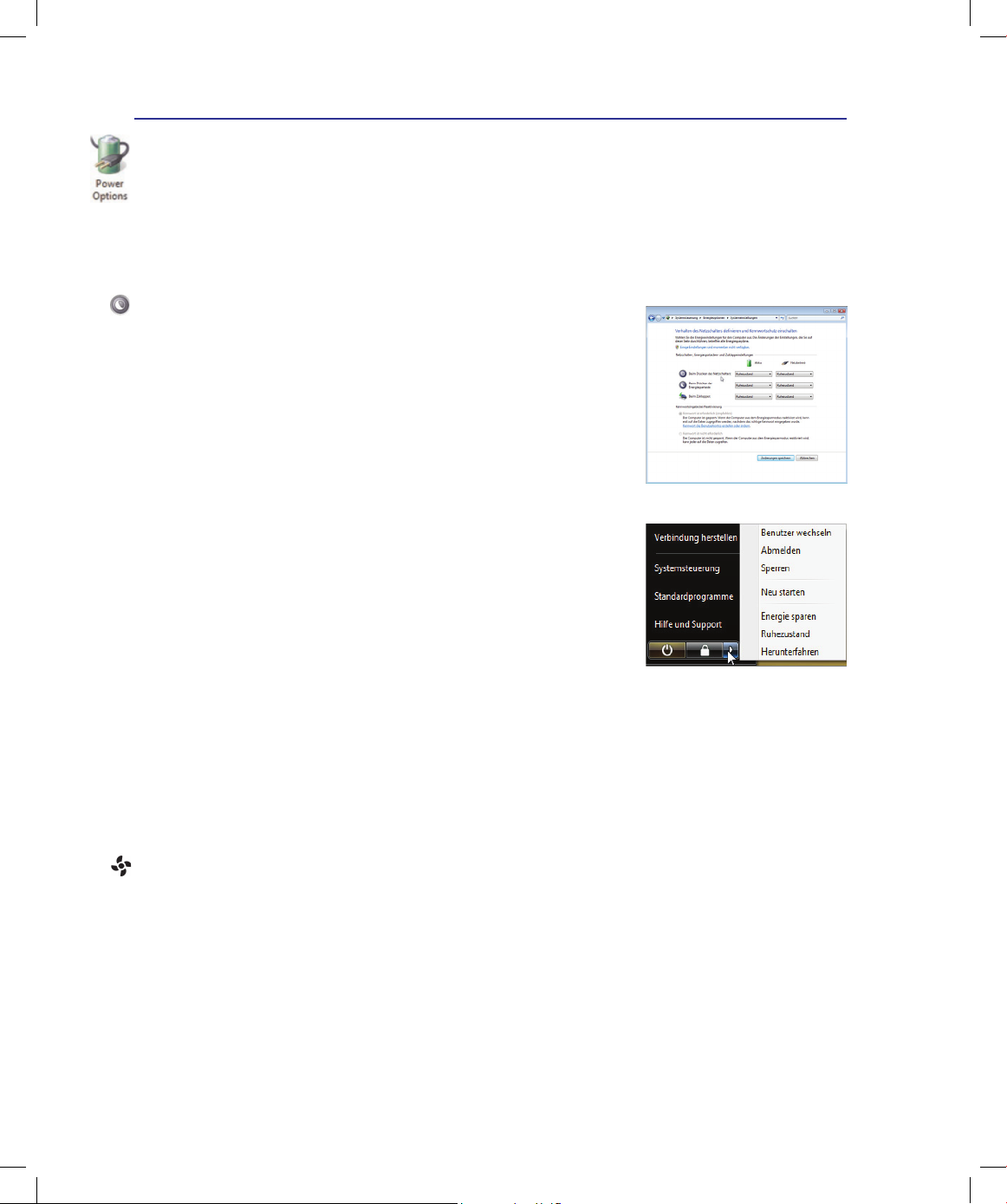

Energieoptionen
Energieverwaltungsmodi

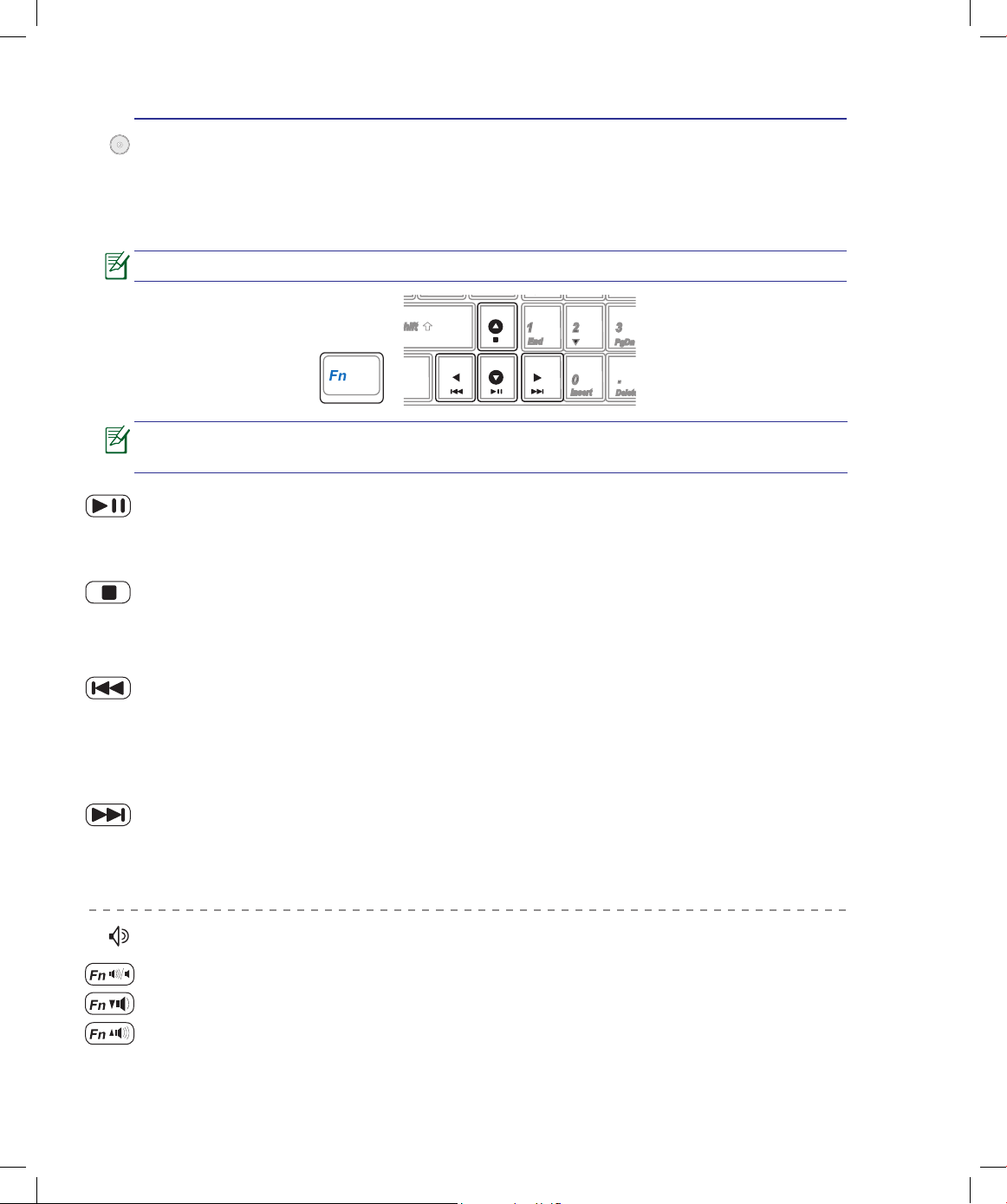

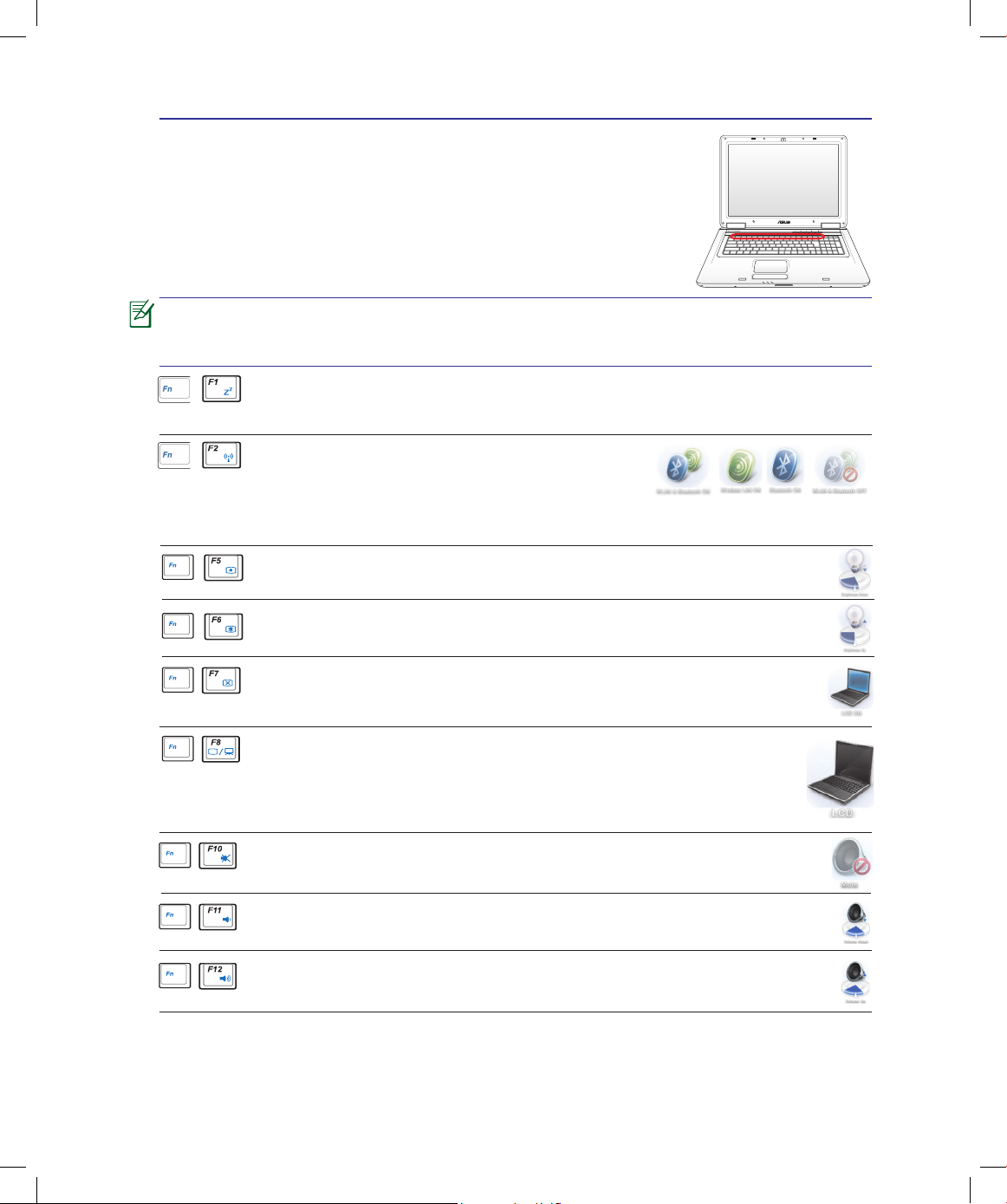

Tastatur-Sonderfunktionen
Schnellzugriffstasten und Statusanzeigen
Die Abbildungen unterscheiden sich evtl. von den Darstellungen Ihres Notebook-PCs. Die des Notebook-PCs sind deshalb trotzdem als richtig anzusehen.
Die Bilder und Abbildungen in diesem Handbuch dienen nur der Veranschaulichung und können sich vom tatsächlichen Produkt unterscheiden.
25
3 Erste Schritte
Netzanschluss verwenden |
|
|
|
DieStromversorgungdesNotebook-PCsbestehtauszweiTeilen,demAdapterunddemBatteriesystem.Der |
|||
AdapterkonvertiertWechselstromausderSteckdose |
|
|
|
zum für das Notebook benötigten Gleichstrom. |
|
|
|
Der universale Wechselstrom-Gleichstromadapter |
|
|
|
ist im Lieferumfang des Notebooks enthalten, das |
|
|
|
heißt es kann problemlos an alle 100V-120V- sowie |
2 |
|
|
220V-240V-Steckdosen angeschlossen werden. |
3 |
||
|
|||
In einigen Ländern wird eventuell ein Adapter |
|
1 |
|
für den Kabelstecker benötigt, um das Standard- |
|
||
Wechselstromkabel an einen anderen Standard |
|
|
|
anzupassen. In den meisten Hotels werden Adapter |
|
|
|
für die meisten Steckerarten und Stromspannungen |
|
|
bereitgehalten. Oft ist es hilfreich, sich vor einer Reise nach der Wechselstromspannung im Reiseland zu erkundigen.
Sie können für das Notebook Reisekits kaufen, die Stromund Modemadapter für fast alle Länder enthalten.
WARNUNG! Schließen Sie den Netzstecker zuerst an den Notebook-PC, und verbinden Sie ERST DANN das Netzteil mit einer Steckdose. Andernfalls kann das Netzteil beschädigt werden.
VORSICHT! Wenn Sie dieses Notebook mit einem anderen Adapter betreiben oder mit dem Notebookadapter andere elektrische Geräte speisen, kann es zu Beschädigungen kommen. Wenn Rauch, Brandgeruch oder extreme Hitze vom
Netzadapter kommen, wenden Sie sich an qualifiziertes Wartungspersonal. Wenden
Sie sich auch dann an Wartungspersonal, wenn Sie einen fehlerhaften Netzadapter vermuten. Mit einem fehlerhaften Netzadapter können Sie sowohl Ihre Akkus als auch das Notebook beschädigen.
Dieses Notebook verfügt je nach Verkaufsbereich über einen Netzstecker mit entweder zwei oder drei Stiften. Wenn ein Dreistift-Stecker beiliegt, müssen Sie eine geerdete Netzsteckdose oder einen korrekt geerdeten Adapter verwenden, um sicheren Betrieb des Notebooks zu gewährleisten.
WARNUNG: DAS ADAPTER KANN SICH STARK ERHITZEN. DECKEN SIE DAS NETZTEIL AB UND HALTEN SIE ES VON IHREM KÖRPER FERN.
Entfernen Sie das Netzteil oder trennen Sie die Verbindung zur Steckdose, um den Stromverbrauch bei Nichtbenutzung des Notebook-PCs zu verringern.
26
