Page 1

Manuel

Français

Séries ET2411/ET2210

Page 2

Français

F7102

Première édition Janvier 2012

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l’exception de la documentation conservée par l’acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER, INC. (“ASUS”).

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d’identiﬁcation ou d’explication dans l’intérêt du propriétaire, sans intention de contrefaçon. Toutes les marques mentionnées dans ce manuel sont la propriété de leur propriétaires respectifs.

Des efforts particuliers ont été faits pour garantir que le contenu de ce manuel soit correct et à jour. Cependant, le fabricant n’offre aucune garantie sur l’exactitude de son contenu et se réserve le droit d’effectuer tout changement, et ce, à tout moment et sans avertissement.

Page 3

Table des matières

Notes ........................................................................................................................................................ 5

Rapport de la Commission Fédérale des Communications ........................................5

Rapport du Département Canadien des Communications ......................................... 6

Rapport d’Industrie Canada relatif à l’exposition aux radiations ..............................6

Déclaration de conformité (directive R&TTE 1999/5/EC) .............................................6

Avertissement marque CE ....................................................................................................... 7

Canaux d’opération sans ﬁl régionaux ................................................................................ 7

Plages de fréquences sans ﬁl restreintes en France ....................................................... 8

REACH ............................................................................................................................................. 9

Déclaration de conformité aux réglementations environnementales globales 10

Reprise et Recyclage ................................................................................................................10

Précautions de sécurité UL ....................................................................................................10

Produit conforme à la norme ENERGY STAR ...................................................................11

Notes pour ce manuel ......................................................................................................................11

Consignes de sécurité ......................................................................................................................12

Conﬁgurer votre système.......................................................................................................12

Précautions à suivre lors de l’utilisation............................................................................12

Pression acoustique .................................................................................................................13

Adaptateur ..................................................................................................................................13

Ventilateur DC ............................................................................................................................13

Français

Bienvenue ...............................................................................................14

Contenu de la boîte ..........................................................................................................................14

Faire connaissance avec votre All-in-one PC ........................................ 15

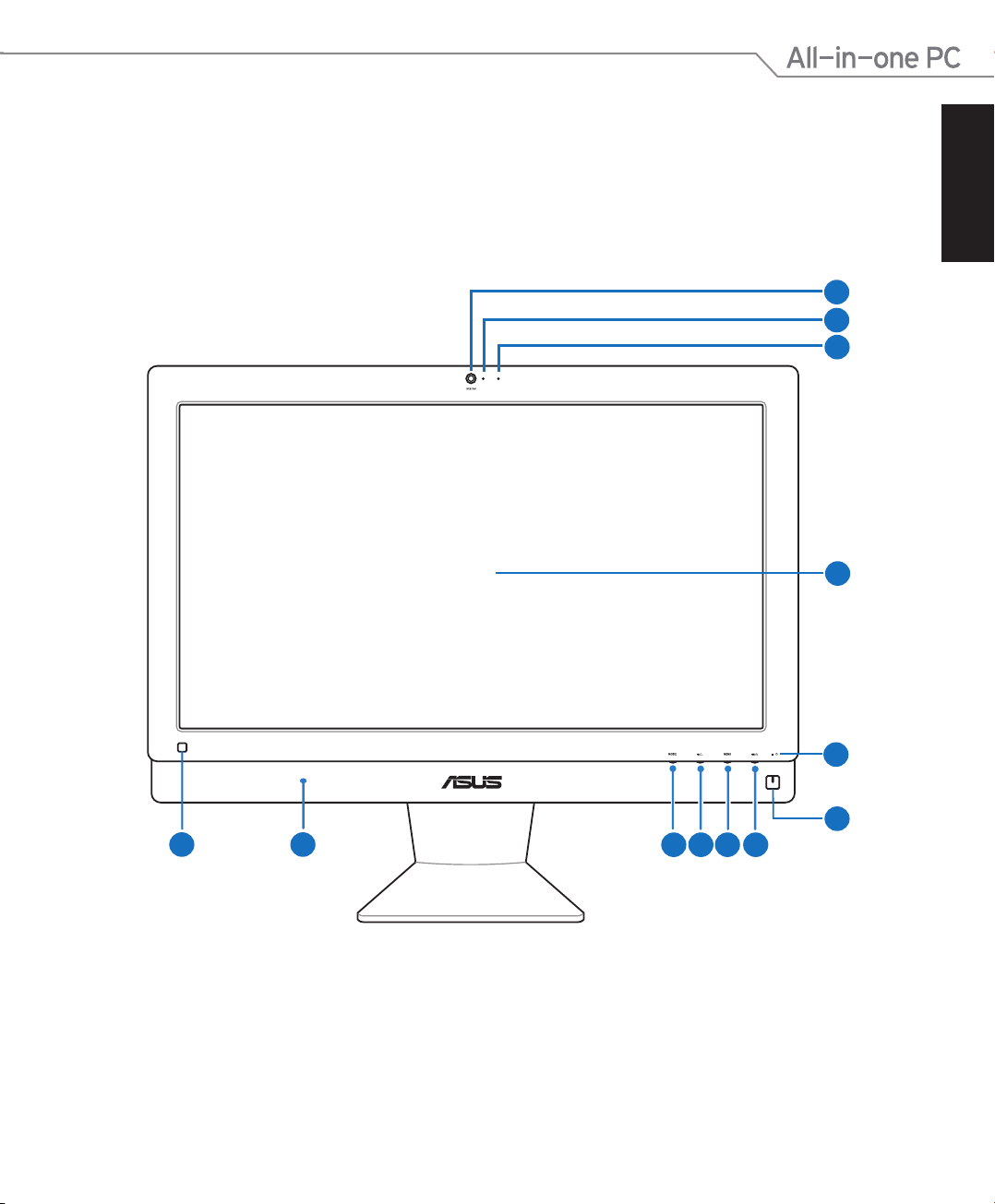

Vue avant ..............................................................................................................................................15

Vue arrière ............................................................................................................................................17

Vue latérale ..........................................................................................................................................19

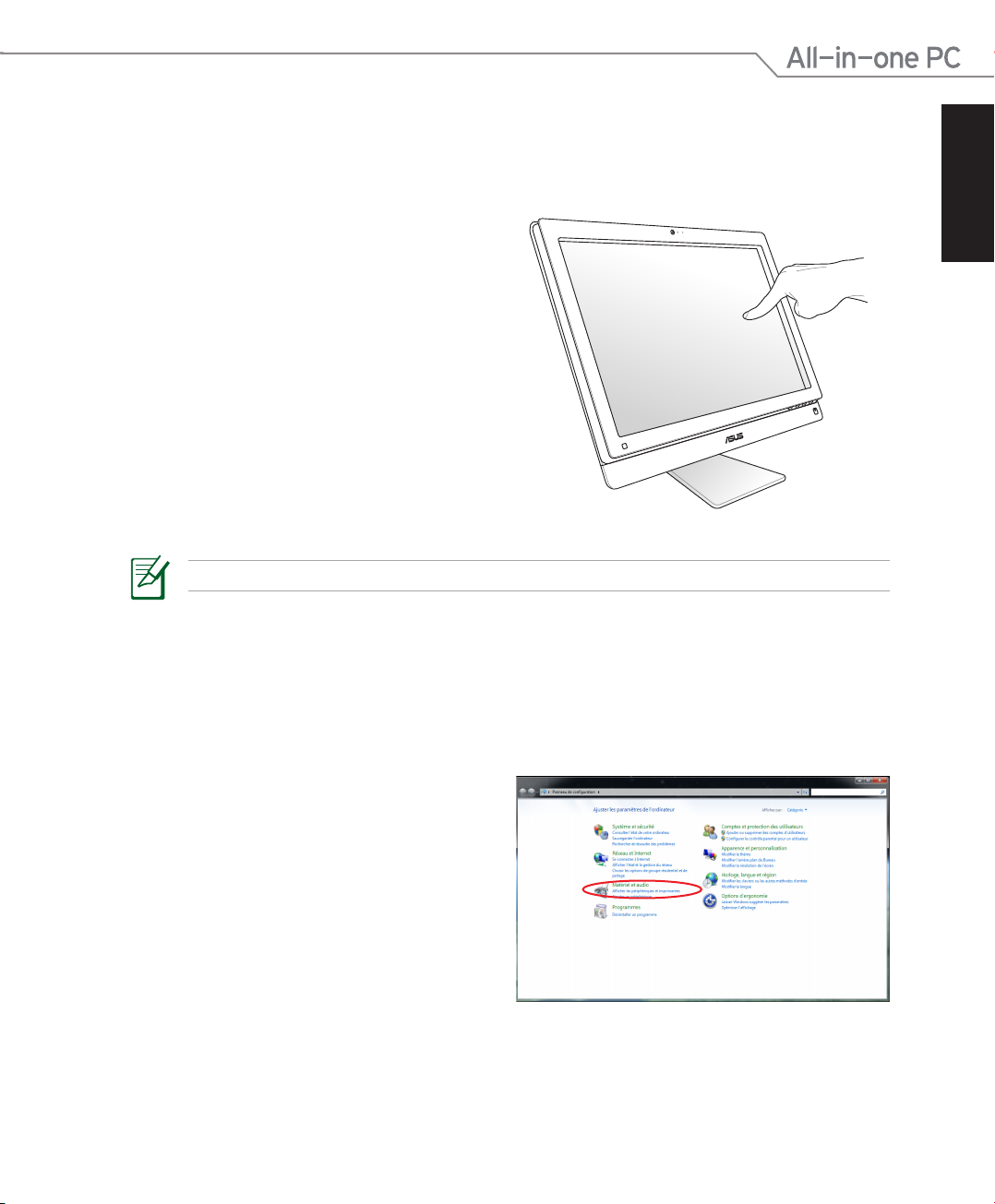

Utiliser l’écran tactile ........................................................................................................................21

Afﬁcher le pointeur tactile .....................................................................................................21

Entretien de l’écran tactile .....................................................................................................22

Positionner votre All-in-one PC ............................................................23

Placement sur bureau ......................................................................................................................23

Fixation murale ...................................................................................................................................24

Page 4

Français

Conﬁgurer votre All-in-one PC ..............................................................26

Connecter un clavier ou une souris ﬁlaire ................................................................................26

Connecter un clavier ou une souris sans ﬁl ..............................................................................26

Allumer le système ............................................................................................................................27

Extinction .............................................................................................................................................27

Conﬁgurer une connexion sans ﬁl ...............................................................................................28

Conﬁgurer une connexion ﬁlaire .................................................................................................29

Utiliser une adresse IP statique ............................................................................................29

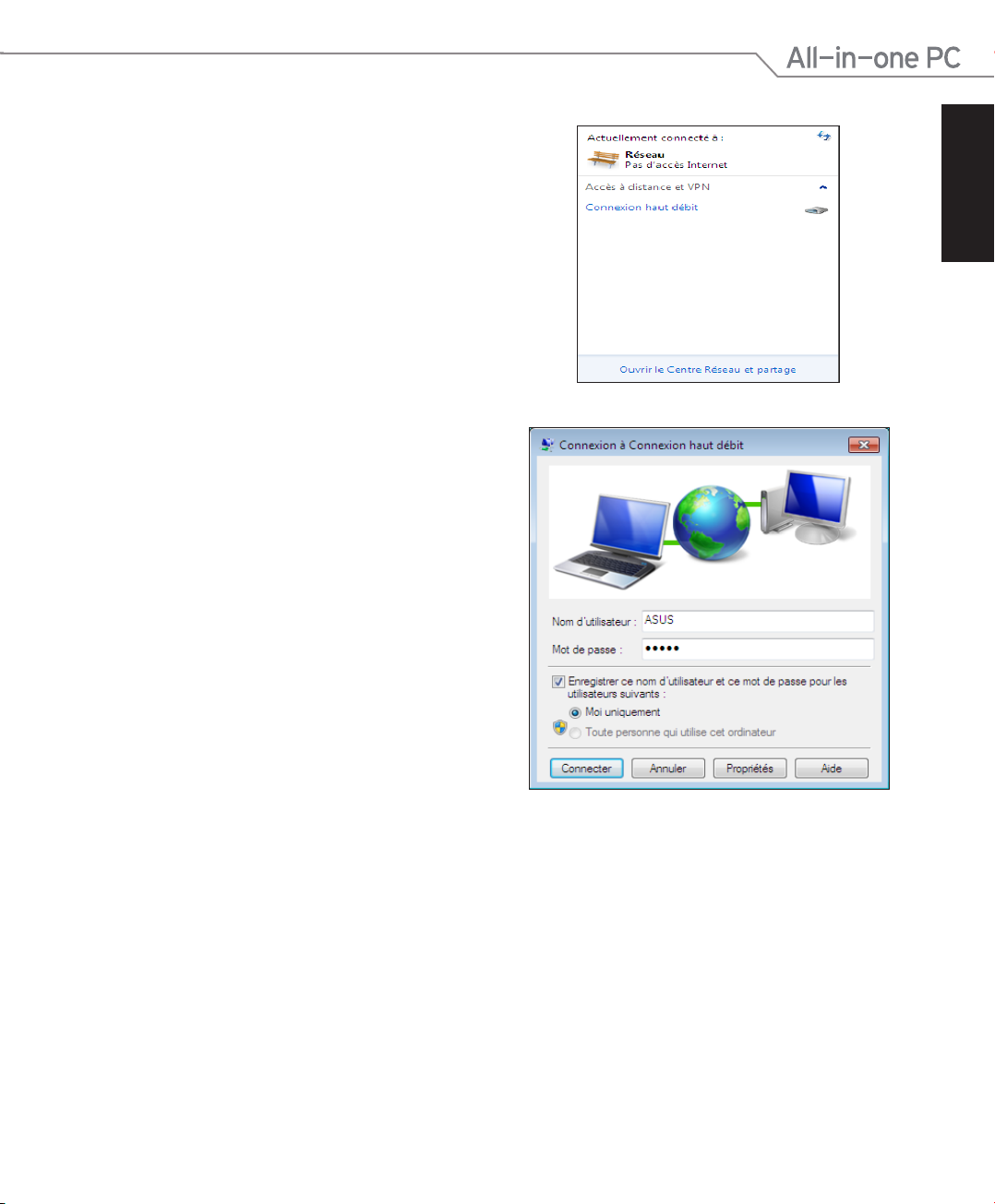

Utiliser une connexion à IP dynamique (PPPoE)............................................................31

Conﬁgurations audio........................................................................................................................34

Conﬁgurer les paramètres de sortie audio ...............................................................................34

Restaurer le système ..............................................................................36

Utiliser la partition cachée .............................................................................................................36

Restaurer le système d'exploitation dans sa conﬁguration d'usine

(Restauration F9) .......................................................................................................................36

Sauvegarder les données d'environnement par défaut sur un périphérique de

stockage USB (Sauvegarde F9) ............................................................................................36

Utiliser le périphérique de stockage USB (Restauration USB) ...........................................37

Page 5

Notes

Rapport de la Commission Fédérale des Communications

Ce dispositif est conforme à l’alinéa 15 des règles établies par la FCC. L'opération est sujette aux 2 conditions suivantes:

• Ce dispositif ne peut causer d'interférence nuisible, et

• Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence pouvant causer des résultats indésirables.

Cet équipement a été testé et s'est avéré être conforme aux limites établies pour un dispositif numérique de classe B, conformément à l'alinéa 15 des règles de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre l’interférence nuisible à une installation réseau. Cet équipement génère, utilise et peut irradier de l'énergie à fréquence radio et, si non installé et utilisé selon les instructions du fabricant, peut causer une interférence nocive aux communications radio. Cependant, il n'est pas exclu qu'une interférence se produise lors d'une installation particulière. Si cet équipement cause une interférence nuisible au signal radio ou télévisé, ce qui peut-être déterminé par l'arrêt puis le réamorçage de celui-ci, l'utilisateur est encouragé à essayer de corriger l'interférence en s'aidant d'une ou plusieurs des mesures suivantes:

• Réorientez ou replacez l'antenne de réception.

• Augmentez l'espace de séparation entre l'équipement et le récepteur.

• Reliez l’équipement à une sortie sur un circuit différent de celui auquel le récepteur est relié.

• Consultez le revendeur ou un technicien expérimenté radio/TV pour de l’aide.

ATTENTION : Les changements ou les modiﬁcations apportés à cette unité n'étant pas expressément approuvés par la partie responsable de la conformité pourraient annuler l’autorité de l’utilisateur à manipuler cet équipement.

Français

Notes sur l’exposition aux ondes radio

Cet équipement doit être installé et opéré en accord avec les instructions fournies. La distance entre le(s) antenne(s) et l’utilisateur ne doit pas être inférieure à [20cm]. Cet appareil ne doit pas être colocalisé ou opéré conjointement avec d’autres antennes ou émetteurs. Les instructions d’installation de l’antenne ainsi que les conditions de fonctionnement de l’émetteur doivent être fournies aux utilisateurs et aux installateurs pour satisfaire aux normes en matière d’exposition aux ondes radio.

5All-in-one PC Séries ET2411/ET2210

Page 6

Français

Rapport du Département Canadien des Communications

Cet appareil numérique ne dépasse pas les limites de classe B en terme d'émissions de nuisances sonore, par radio, par des appareils numériques, et ce conformément aux régulations d’interférence par radio établies par le département canadien des communications.

(Cet appareil numérique de classe B est conforme à la norme ICES-003 du Canada.)

Rapport d’Industrie Canada relatif à l’exposition aux radiations

Cet équipement a été testé et s'est avéré être conforme aux limites établies par industrie Canada en termes d’exposition aux radiations dans un environnement non contrôlé. Aﬁn de rester en conformité avec ces exigences, la transmission. L’utilisateur doit suivre les instructions de fonctionnement de ce manuel d’utilisation.

Le fonctionnement est sujet aux deux conditions suivantes :

• Cet appareil ne doit pas créer d’interférences, ET

• Cet appareil doit tolérer tout type d’interférences, incluant les interférence pouvant déclencher une opération non désirée de l’appareil.

évitez tout contact direct avec l’antenne pendant

Déclaration de conformité (directive R&TTE 1999/5/EC)

Les articles suivants ont été complétés et sont considérés pertinents et sufﬁsants :

•

Conditions essentielles telles que dans [Article 3]

•

Conditions de protection pour la santé et la sûreté tels que dans [Article 3.1a]

•

Test de la sécurité électrique en conformité avec [EN 60950]

•

Conditions de protection pour la compatibilité électromagnétique dans [Article 3.1b]

•

Test de la compatibilité électromagnétique dans [

•

Tests en accord avec [489-17]

•

Utilisation efﬁcace du spectre des radiofréquences selon l’[Article 3.2]

•

Tests radio en accord avec [EN 300 328-2]

6 All-in-one PC Séries ET2411/ET2210

EN 301 489-1] & [EN 301 489-17]

Page 7

Avertissement marque CE

Ceci est un produit de classe B; dans un environnement domestique, ce produit peut causer des interférences radio, auquel cas l’utilisateur pourra être amené à prendre les mesure adéquates.

Marque CE pour les appareils sans module sans l/Bluetooth

La version commerciale de cet appareil est conforme aux directives EEC 2004/108/EC “Compatibilité électromagnétique” et 2006/95/CE “Directive basse tension”.

Marque CE pour les appareils avec un module sans l/Bluetooth

Cet appareil est conforme à la Directive 1999/5/CE du Parlement Européen et du Conseil du 9 mars 1999 concernant les équipements terminaux de télécommunications et la reconnaissance mutuelle de leur conformité.

Canaux d’opération sans ﬁl régionaux

Français

Amérique du Nord 2.412-2.462 GHz Ch01 à CH11

Japon 2.412-2.484 GHz Ch01 à Ch14

Europe ETSI 2.412-2.472 GHz Ch01 à Ch13

7All-in-one PC Séries ET2411/ET2210

Page 8

Français

Plages de fréquences sans ﬁl restreintes en France

Certaines zones en France ont une plage de fréquences restreinte. La puissance maximale autorisée, dans le pire des cas, en intérieur est :

• 10mW pour la plage de 2.4 GHz entière (2400 MHz–2483.5 MHz)

• 100mW pour les fréquences entre 2446.5 MHz et 2483.5 MHz

Les canaux 10 à 13 inclus fonctionnent dans la plage de 2446.6 MHz à 2483.5 MHz.

Il existe plusieurs possibilités pour une utilisation en extérieur : dans les propriétés privées ou dans les propriétés privées des personnes publiques, l’utilisation est sujette à une procédure d’ autorisation préliminaire par le Ministère de la Défense, avec une puissance maximale autorisée de 100mW dans la plage 2446.5–2483.5 MHz. L’utilisation en extérieur dans des propriétés publiques n’est pas permise.

Dans les départements listés ci-dessous, pour la plage de 2.4 GHz entière :

• La puissance maximale autorisée en intérieur est de 100mW

• La puissance maximale autorisée en extérieur est de 10mW

Départements pour lesquels l’utilisation de la plage des 2400–2483.5 MHz est permise avec un EIRP inférieur à 100mW en intérieur et à 10mW en extérieur :

01 Ain 02 Aisne 03 Allier 05 Hautes Alpes 08 Ardennes 09 Ariège 11 Aude 12 Aveyron 16 Charente 24 Dordogne 25 Doubs 26 Drôme 32 Gers 36 Indre 37 Indre et Loire 41 Loir et Cher 45 Loiret 50 Manche 55 Meuse 58 Nièvre 59 Nord 60 Oise 61 Orne 63 Puy du Dôme 64 Pyrénées Atlantique 66 Pyrénées Orientales 67 Bas Rhin 68 Haut Rhin 70 Haute Saône 71 Saône et Loire 75 Paris 82 Tarn et Garonne 84 Vaucluse 88 Vosges 89 Yonne 90 Territoire de Belfort 94 Val de Marne

Ces exigences peuvent évoluer au ﬁl du temps. Ainsi, vous pourrez par la suite utiliser votre carte Wiﬁ dans davantage de départements français. Veuillez vériﬁer auprès de l’ART pour les dernières informations (www.arcep.fr) .

Votre carte WLAN émet moins de 100mW, mais plus de 10mW.

8 All-in-one PC Séries ET2411/ET2210

Page 9

PAS DE DÉMONTAGE

La garantie ne couvre pas les appareils ayant été

désassemblés par les utilisateurs

Avertissement sur les batteries Lithium-Ion

MISE NE GARDE : Danger d’explosion si la batterie n’est pas

remplacée correctement. Remplacer uniquement avec une batterie de type semblable ou équivalent, recommandée par le fabricant. Mettez au rebut les batteries usagées conformément aux instructions du fabricant.

Exposition aux liquides

NE PAS exposer ou opérer cet appareil à proximité de liquides, eau de pluie,

ou humidité. Ce produit n’est pas imperméable à l’eau ou à l’huile.

Le symbole représentant une benne à roue barrée, indique que le produit (équipement électrique et électronique contenant une pile au mercure) ne doit pas être placé dans un conteneur à ordures ménagères. Veuillez consulter les réglementations locales en matière de recyclage de produits électriques.

Français

NE PAS mettre la batterie au rebut avec les déchets municipaux. Le symbole représentant une benne barrée indique que la batterie ne doit pas être mise au rebut avec les déchets municipaux.

REACH

En accord avec le cadre réglementaire REACH (Enregistrement, Evaluation, Autorisation, et Restriction des produits chimiques), nous publions la liste des substances chimiques contenues dans nos produits sur le site ASUS REACH : http://green.asus.com/english/REACH.htm.

9All-in-one PC Séries ET2411/ET2210

Page 10

Français

Déclaration de conformité aux réglementations environnementales globales

ASUS est ﬁdèle au concept de design écologique pour la conception et la fabrication de ses produits, et garantit que chaque étape du cycle de vie des produits ASUS est en accord avec les réglementations environnementales internationales. Par ailleurs, ASUS met à disposition les informations pertinentes en fonction des exigences de chaque réglementation environnementale.

Veuillez visiter le site Web http://csr.asus.com/english/Compliance.htm pour plus de détails sur les critères des réglementations avec lesquelles ASUS est en conformité:

Japan JIS-C-0950 Material Declarations EU REACH SVHC Korea RoHS Swiss Energy Laws

Reprise et Recyclage

Les programmes de recyclage et de reprise d'ASUS résultent de notre engagement à adhérer aux standards les plus élevés en matière de protection de l'environnement. Nous sommes convaincu de la pertinence de la mise en place de solutions permettant à nos clients de recycler nos produits, batteries et autres composants et emballages de façon responsable. Veuillez visiter le site Web http://csr.asus.com/english/Takeback.htm pour plus d'informations sur le processus de recyclage dans différentes régions.

Précautions de sécurité UL

Pour satisfaire aux critères de sécurité, le All-in-one PC doit être ﬁxé à un bras de support, qui garantit la stabilité nécessaire vis à vis du poids du All-in-one PC. Le All-in-one PC ne peut être utilisé qu’avec un bras de support certiﬁé (ex : marqué du sigle VESA).

10 All-in-one PC Séries ET2411/ET2210

Page 11

Produit conforme à la norme ENERGY STAR

ENERGY STAR est un programme conjoint entre l'Agence pour la protection de l'environnement (EPA) et le département de l'Énergie (DOE) des États-Unis permettant de faire des économies d'argent tout en protégeant l'environnement par le biais de pratiques et de produits éco-énergétiques.

Tous les produits ASUS portant le logo ENERGY STAR sont conformes au standard

ENERGY STAR et intègrent la fonctionnalité d'économie d'énergie activée par défaut. L’ordinateur bascule automatiquement en mode veille après une période de 15 à 30 minutes minutes d’inactivité. Pour sortir l’ordinateur du mode veille, cliquez sur la souris ou sur une touche quelconque du clavier. Veuillez visiter le site Web http://www.energy.gov/powermanagement pour plus de détail sur la gestion d'énergie et ses avantages pour la protection de l'environnement. Vous pouvez également visiter le site http://www.energystar.gov pour plus d'informations sur le programme ENERGY STAR.

La norme ENERGY STAR n’est pas supportée sur les modèles fonctionnant sous Freedos ou Linux.

Notes pour ce manuel

Pour être certains que vous effectuiez certaines tâches correctement, veuillez prendre notes des symboles suivants. Ces symboles possèdent différents degrés d’importance :

Français

AVERTISSEMENT : Instructions que vous DEVEZ suivre pour éviter de vous blesser lors de la Instructions que vous DEVEZ suivre pour éviter de vous blesser lors de laInstructions que vous DEVEZ suivre pour éviter de vous blesser lors de la

réalisation d’une tâche.

IMPORTANT : Instructions que vous DEVEZ suivre pour mener une tâche à bien.Instructions que vous DEVEZ suivre pour mener une tâche à bien.

ASTUCE : Trucs et informations additionnelles pour vous aider à mener une tâche à bien.Trucs et informations additionnelles pour vous aider à mener une tâche à bien.

NOTE : Informations additionnelles destinées à certaines situations spéciﬁques.Informations additionnelles destinées à certaines situations spéciﬁques.

Toutes les illustrations et captures d’écran de ce manuel sont données à titre indicatif uniquement. Les spéciﬁcations du produit et les images des logiciels peuvent varier selon les pays. Visitez le site Web d’ASUS website www.asus.com pour plus d’informations.

11All-in-one PC Séries ET2411/ET2210

Page 12

Français

Consignes de sécurité

Votre All-in-one PC Séries ET2411/ET2210 a été conçu et testé pour satisfaire aux standards de sécurité les plus récents en matière d’équipements informatiques. Toutefois, aﬁn de garantir une utilisation sans risque de ce produit, il est important que vous respectiez les consignes de sécurité présentées dans ce manuel.

Conﬁgurer votre système

• Avant d’utiliser votre système, lisez et suivez les instructions de la documentation.

• N’utilisez pas ce produit à proximité de liquides ou d’une source de chaleur, tel qu’un radiateur.

• Positionnez le système sur une surface stable à l’aide du socle. N’utilisez pas le système sans son socle.

• Les ouvertures situées sur le boîtier de l’ordinateur sont destinées à la ventilation. Veillez à ne pas les bloquer ou les recouvrir. N’insérez jamais d’objet dans les ouvertures de ventilation

• Utilisez ce produit dans un environnement avec une température ambiante comprise entre 0˚C et 40˚C.

• Si vous utilisez une rallonge pour connecter votre ordinateur, vériﬁez que la somme des intensités nominales des équipements connectés à la rallonge ne dépasse pas celle supportée par cette

dernière.

Précautions à suivre lors de l’utilisation

• Ne pas marcher sur le cordon d’alimentation, et ne rien poser dessus.

• Ne pas renverser d’eau ou tout autre liquide sur votre système.

• Lorsque le système est éteint, une certaine quantité de courant résiduel continue à circuler dans le système. Débranchez systématiquement tous les câbles d’alimentation, de modems et de réseau, des prises murales avant de nettoyer le système.

• L’écran tactile requiert un entretien périodique pour pouvoir fonctionner correctement. Maintenez l’écran à distance d’objets extérieurs et évitez l’accumulation de poussière. Pour nettoyer l’écran :

• Éteignez le système et déconnectez le cordon d’alimentation de la prise électrique.

• Pulvérisez une petite quantité de produit nettoyant pour vitres sur le chiffon fourni et nettoyez délicatement la surface de l’écran.

• Ne pulvérisez pas directement le produit pour vitres sur l’écran.

• N’utilisez pas de nettoyant abrasif ou un tissu de crin pour nettoyer l’écran.

• Déconnectez le système du secteur, et demandez conseil à votre revendeur ou à un technicien qualiﬁé si :

• La prise ou le câble d’alimentation est endommagé.

• Du liquide a été renversé sur le système.

• Le système ne fonctionne pas correctement alors que les consignes ont été respectées.

12 All-in-one PC Séries ET2411/ET2210

Page 13

• Le système est tombé ou le boîtier est endommagé.

• Les performances système s’altèrent..

Ne touchez pas l’écran avec un objet pointu.

Pression acoustique

Avertissement : Une pression acoustique excessive provenant d’écouteurs ou d’un casque d’écoute peut entraîner la perte de l’audition. Veuillez noter que l’ajustement du volume et l’égaliseur au dessus de leur position centrale peut accroître le voltage de sortie des écouteurs ou du casque d’écoute et par conséquent le niveau de pression acoustique.

Adaptateur

1. Informations relatives à l’adaptateur (varie en fonction du modèle) a. Tension d’entrée : 100–240V (CA)Tension d’entrée : 100–240V (CA)

Fréquence d’entrée : 50–60Hz

Courant de sortie nominal : 150W (19.5V, 7.7A ; 19V, 7.9A))150W (19.5V, 7.7A ; 19V, 7.9A))

Tension de sortie nominale : 19V (CC)

b. Tension d’entrée :100–240VacTension d’entrée : 100–240Vac100–240Vac

Fréquence d’entrée :50–60HzFréquence d’entrée : 50–60Hz50–60Hz

Courant de sortie nominal : 135W (19V, 7.1A)Courant de sortie nominal : 135W (19V,7.1A)135W (19V, 7.1A)

Tension de sortie nominale :19VdcTension de sortie nominale : 19Vdc19Vdc

Français

c. Tension d’entrée :100–240VacTension d’entrée : 100–240Vac 100–240Vac

Fréquence d’entrée :50–60HzFréquence d’entrée :50–60Hz 50–60Hz

Courant de sortie nominal : 120W (19V, 6.32A)Courant de sortie nominal : 120W (19V, 6.32A) 120W (19V, 6.32A)

Tension de sortie nominale :19VdcTension de sortie nominale : 19Vdc19Vdc

2. La prise d’alimentation doit se trouver à proximité de l’unité et aisément accessible.

Ventilateur DC

Avertissement : le ventilateur DC est un composant mobile pouvant être dangereux. Veuillez maintenir une distance de sécurité entre vous et les ailettes mobiles du ventilateur.

13All-in-one PC Séries ET2411/ET2210

Page 14

Français

Quick Guide

Bienvenue

Félicitations pour l’achat du All-in-one PC Séries ET2411/ET2210. Les illustrations suivantes font état du contenu de la boîte de votre produit. Si l’un des éléments ci-dessous était manquant ou endommagé, contactez votre revendeur.

Contenu de la boîte

All-in-one PC Séries ET2411/ET2210 Clavier (avec ou sans ﬁl) Souris (avec ou sans ﬁl)

Adaptateur secteur Cordon d’alimentation Guide d’installation rapide

Télécommande (optionnelle) Caisson de basses (optionnel)

14 All-in-one PC Séries ET2411/ET2210

Warranty Card Clé récepteur KBM USB (optionnel)

Remarque :

1. Le nombre et le contenu des disques peut varier selon les pays.

2. Les illustrations du clavier, de la souris et de l’adaptateur d’alimentation, de la télécommande et du récepteur KBM USB sont données à titre indicatif et peuvent varier selon les pays.

Page 15

Faire connaissance avec votre All-in-one PC

1 2 3

1011

Vue avant

Le diagramme ci-dessous identiﬁe les composants localisés en façade de l'appareil.

Français

15All-in-one PC Séries ET2411/ET2210

Page 16

Français

Webcam

Cette webcam avec son micro intégré vous permet de discuter en ligne.Cette webcam avec son micro intégré vous permet de discuter en ligne.

LED de la �ebcamLED de la �ebcam

Indique l’état de fonctionnement de la webcam.

Microphone numérique (intégré)

Le microphone intégré est destiné aux visioconférences, narrations vocales,

enregistrements audio et applications multimédia.

Écran LCD (Fonction tactile disponible sur une sélection de modèles)Écran LCD (Fonction tactile disponible sur une sélection de modèles)

L’écran LCD tactile offre une résolution optimale.Les modèles à écran tactileL’écran LCD tactile offre une résolution optimale. Les modèles à écran tactile offre une résolution optimale.Les modèles à écran tactileoffre une résolution optimale.Les modèles à écran tactile. Les modèles à écran tactile

garantissent une expérience numérique à portée de doigts.une expérience numérique à portée de doigts.

LED du disque durLED du disque dur

Indique l’activité du disque dur.Indique l’activité du disque dur.

Bouton d’alimentationBouton d’alimentation

L’interrupteur d’alimentation permet de mettre l’appareil sous/hors tension.L’interrupteur d’alimentation permet de mettre l’appareil sous/hors tension.

Bouton Volume + Volume +

Appuyez pour augmenter le volume.Appuyez pour augmenter le volume. volume.

Bouton MenuBouton Menu

Appuyez pour afﬁcher le menu.Appuyez sur ce bouton pour entrer/sélectionnerAppuyez pour afﬁcher le menu. Appuyez sur ce bouton pour entrer/sélectionner

l’icône (fonction) soulignée lorsque le menu OSD est actif.

Bouton Volume - Volume -

Appuyez pour baisser le volume.Appuyez pour baisser le volume. volume.

Bouton MODEBouton MODE

Appuyez pour changer la source du signal d’afﬁchage. En entrée HDMI ouVGA, le All-Appuyez pour changer la source du signal d’afﬁchage. En entrée HDMI ou VGA, le All-

in-one PC peut être utilisé comme moniteur d’ordinateur de bureau.

Haut-parleurs

Le système de haut-parleurs offre une solution audio intégrée sans avoir à faire

l'achat d'équipement additionnel. Cette solution audio multimédia intègre un contrôleur audio numérique produisant un son riche et vibrant (connectez un casque ou une paire d'enceintes pour obtenir un son de meilleure qualité). Les fonctionnalités audio sont contrôlées par logiciel.

Récepteur de signal infrarouge

Combiné à la télécommande optionelle, permet de contrôler le All-in-one PC.

16 All-in-one PC Séries ET2411/ET2210

Page 17

Vue arrière

Référez-vous au diagramme ci-dessous pour identiﬁer les composants localisés à l'arrière de l'appareil.

Français

1 5 6 7 8 92 3 4

Port de verrouillage Kensington®Port de verrouillage Kensington®

Sécurise le PC à un objet ﬁxe à l’aide de produits de sécurité compatibles Kensington®.

Ces produits incluent généralement un câble métallique ainsi qu’un verrou pour éviter que l’ordinateur puisse être détaché d’un objet ﬁxe.

17All-in-one PC Séries ET2411/ET2210

Page 18

Français

Port d’alimentation (CC 19V/ 19.5V)Port d’alimentation (CC 19V/ 19.5V) 19V/ 19.5V)

L’adaptateur d’alimentation inclus convertit le courant alternatif en courant continuL’adaptateur d’alimentation inclus convertit le courant alternatif en courant continu

pour alimenter le système. Pour éviter d’endommager le PC, utilisez toujours l’adaptateur d’alimentation fourni.

L’adaptateur d’alimentation peut devenir chaud ou brûlant lors de son utilisation. Ne pas couvrir l’adaptateur et le garder à distance de votre corps.

Entrée antenne (sur une sélection de modèles)

L’entrée antenne est destinée à un signal TV ou radio FM et peut être utilisée avec

l’antenne TV/FM fournie, ou en combinaison avec un abonnement à un service de télévision payant. L’antenne fournie peut recevoir les signaux TV analogiques/ numériques et radio FM. La réception de signaux TV analogiques/numériques et radio FM est sujette à un abonnement à un service de télévision/radio payant.

Support de gestion des câbles

Placez vos câbles dans ce support.

Port USB 2.0Port USB 2.0USB 2.0

Le port USB (Universal Serial Bus) est compatible avec les périphériques USB tels que

les claviers, les périphériques de pointage, les appareils photos et les disques durs.

Port réseauPort réseau

Le port réseau RJ-45 de 8 broches supporte un câble Ethernet standard pour la

connexion à un réseau local.

Port d’entrée HDMIPort d’entrée HDMI

La norme HDMI (High-Deﬁnition Multimedia Interface) est une interface audio-vidéoLa norme HDMI (High-Deﬁnition Multimedia Interface) est une interface audio-vidéo

non compressée entre toute source audio/vidéo (ex : décodeur, lecteur DVD, récepteur A/V).

Port de sortie HDMIPort de sortie HDMIHDMI

Reliez ce port à un périphérique doté d’un port d’entrée HDMI tel qu’un moniteur LCD

ou un projecteur.

Port moniteur (sur une sélection de modèles)(sur une sélection de modèles)

Ce port permet de connecter un câble VGA standard pour utiliser le All-in-one PC

comme moniteur d’afﬁchage indépendant pour votre ordinateur portable ou autres périphériques compatibles.

18 All-in-one PC Séries ET2411/ET2210

Page 19

Vue latérale

3 4 5

Le diagramme ci-dessous identiﬁe les composants localisés sur le côté latéral gauche de l'appareil.

Port USB 3.0 / 2.0 (en fonction du modèle)

Le port USB (Universal Serial Bus) est compatible

avec les périphériques USB tels que les claviers, les périphériques de pointage, les appareils photos et les disques durs.

Port combo E-SATA + USB 2.0

Ce port permet de connecter un disue dur SATA

externe.

NE PAS insérer de connecteur différent sur le port SATA externe.

Lecteur de carte mémoireLecteur de carte mémoire

Le All-in-one PC intègre un lecteur deLe All-in-one PC intègre un lecteur de

carte mémoire interne supportant les cartes SD utilisées pour les caméscopes numériques, lecteurs MP3, téléphones mobiles et PDA.

Port casquePort casque

Le port casque stéréo deLe port casque stéréo de 1/8” (3.5mm) est utilisé pour

la connexion d’un casque ou de haut-parleurs externes. L’utilisation de ce port désactive automatiquement les haut-parleurs internes.

Français

Port microphone

Le microphone intégré est destiné auxLe microphone intégré est destiné aux

visioconférences, narrations vocales, enregistrements audio et applications multimédia.

19All-in-one PC Séries ET2411/ET2210

Page 20

Français

Prise pour caisson de basses (sur une sélection de modèles)

Cette prise propriétaire est utilisée pour connecter le caisson de basse du ASUS All-in-

one PC. Le caisson de basses vous permet de proﬁter de sons de basse vibrants (faible fréquence) dans vos applications multimédia.

Cette prise ne peut être utilisée qu’avec les caissons de basses du All-in-one PC ou d’autres dispositifs audio ASUS. Ne connectez pas d’autres périphériques sur cette prise. Le faire peut endommager l’appareil.

Éjection électronique du lecteur optique

L’éjection d’un média optique se fait via un bouton d’éjection électronique ouvrant le

plateau. Vous pouvez aussi éjecter le disque grâce à un lecteur logiciel ou en faisant un clic droit sur l’icône du lecteur optique dans l"écran “Ordinateur” de Windows™ .

Lecteur optique

Le lecteur optique peut lire les CD, les DVD, ou les deux et peut offrir une fonction

d’inscription (R) ou de réinscription (RW). Voir les spéciﬁcations marketing pour plus de détails sur chaque modèle.

20 All-in-one PC Séries ET2411/ET2210

Page 21

Utiliser l’écran tactile

Avec le All-in-one PC, le monde numérique est à portée de vos doigts. À l’aide de simples touchers ou du stylet, vous pouvez opérer le All-in-one PC en toute simplicité. Vos doigts font ofﬁce de souris :

• Toucher = clic gauche sur la souris

• Maintenir le doigt sur l’écran = clic droit sur la souris

La fonction tactile n’est disponible que sur une sélection de modèles.

Français

Afﬁcher le pointeur tactile

Le pointeur tactile, ou souris virtuelle, offre un meilleur confort d’utilisation de l’écran tactile. Pour afﬁcher le pointeur tactile :

1. À partir du Bureau de Windows®,

cliquez sur Démarrer > Panneau

de conﬁguration > Afﬁcher les périphériques et imprimantes.

21All-in-one PC Séries ET2411/ET2210

Page 22

Français

2. Cliquez sur Modiﬁer les paramètres d’entrée tactile.

3. Cliquez sur l’onglet Toucher et cochez la case Afﬁcher le pointeur tactile

lorsque j’interagis avec des éléments à l’écran. Cliquez sur OK pour terminer la

conﬁguration.

Entretien de l’écran tactile

4. Vous verrez une souris virtuelle apparaître lorsque vous touchez l’écran.

L’écran tactile requiert un entretien périodique pour pouvoir fonctionner correctement. Maintenez l’écran à distance d’objets extérieurs et évitez l’accumulation de poussière. Pour nettoyer l’écran :

• Éteignez le système et déconnectez le cordon d’alimentation de la prise électrique.

• Pulvérisez un petite quantité de produit nettoyant pour vitres sur le chiffon fourni et nettoyez délicatement la surface de l’écran.

• Ne pulvérisez pas directement le produit pour vitres sur l’écran.

• N’utilisez pas de nettoyant abrasif ou un tissu de crin pour nettoyer l’écran.

22 All-in-one PC Séries ET2411/ET2210

Page 23

Positionner votre All-in-one PC

-5

Placement sur bureau

Placez votre All-in-one PC sur une surface plate comme un table ou un bureau.Inclinez l’écran Inclinez l’écrannclinez l’écran dans un angle compris entre 5° et 20° pour garantir un confort visuel optimal. 5° et 20° pour garantir un confort visuel optimal.° et 20° pour garantir un confort visuel optimal.et 20° pour garantir un confort visuel optimal.° pour garantir un confort visuel optimal. pour garantir un confort visuel optimal.

Évitez d’incliner l’écran dans des angles inférieurs pour éviter que celui-ci ne tombe vers l’avant.

Français

23All-in-one PC Séries ET2411/ET2210

Page 24

Français

Fixation murale

Pour ﬁxer votre All-in-one PC sur un mur, l’achat d’un adaptateur mural et d’un kit de montage (socle et rack ; VESA100) est nécessaire. Installez le kit de ﬁxation murale en accord avec les instructions suivantes.

1. Pour désengager le socle, placez le All-

in-one PC face contre terre, avec l’écran reposant sur une surface plate et stable. Soulevez le socle vers le haut. Enlevez le couvercle arrière en pressant et soulevant les clapets de verrouillage.

2. Abaissez le socle. Vous pouvez placer le

All-in-one PC près du bord de la surface de travail pour vous assurer que le socle soit complètement abaissé. Retirez les quatre vis sécurisant le socle et conservez-les pour une utilisation future. Retirez le socle et mettez-le de côté.

3. Alignez les pas de vis du support de

ﬁxation avec ceux situés à l’arrière du Allin-one PC et sécurisez l’ensemble à l’aide des quatre vis fournies (M4 x 7L).

24 All-in-one PC Séries ET2411/ET2210

Page 25

4. Sécurisez la plaquette au support de

ﬁxation avec les quatres vis (M3 x 8L) accompagnant votre kit de ﬁxation murale et en respectant l’orientation de montage.

5. En suivant les instructions d’installation

de votre kit de ﬁxation murale (VESA100), sécurisez la plaquette de ﬁxation métallique au mur à l’aide des quatre vis (M4 x 10L) fournies avec le kit. Prenez votre All-in-one PC en main et ﬁxez-le au mur en faisant coulisser le support de ﬁxation sur les rainures de la plaque métallique ﬁxée au mur.

Français

L’illustration du kit de ﬁxation murale cidessous n’est donnée qu’à titre indicatif.

1. Pour garantir une ventilation optimale, veillez à laisser une distance de séparation d’au moins 6 cm entre le All-in-one PC et le mur.

2. Le kit de ﬁxation mural doit être conforme aux standards VESA.

3. Pour garantir votre sécurité, veuillez consulter le manuel d’utilisation de votre kit de ﬁxation avant de monter le All-in-one PC sur un mur.

4. Un minimum de deux personnes sont requises pour la ﬁxation murale du All-in-one PC aﬁn d’éviter tout accident. L’utilisation de personnel qualiﬁé est recommandée.

5. Le mur doit être capable de soutenir quatre fois le poids du All-in-on PC et de l’équipement de ﬁxation (soit un minimum de 40kg). L’emplacement de ﬁxation doit pouvoir résister à un tremblement de terre ou autres impacts. L’installation sur un mur cimenté est recommandée.

25All-in-one PC Séries ET2411/ET2210

Page 26

Français

Congurer votre All-in-one PC

Connecter un clavier ou une souris laire

Connectez le clavier 1 et la souris 2 à l’un des portsà l’un des ports USB situés à l’arrière.Vous pouvez aussi. Vous pouvez aussiVous pouvez aussi connecter le clavier et la souris au port USB situé sur le côté gauche si le câble est trop de court.

Connecter un clavier ou une

souris sans l

1. Placez des piles dans le clavier et la souris sans ﬁl.

2. Insérez le récepteur sans ﬁl souris/clavier dans l’un

des ports USB du All-in-one PC.

3. Appuyez sur le bouton situé sous le clavier et la souris pour les connecter au All-in-one PC.

3. Vous pouvez commencer à utiliser le clavier et la souris sans ﬁl.

1. Reconnectez le clavier et/ou la souris sans ﬁl si la connexion est perdue. Évitez de placer des dispositifs WiFi à une distance inférieure à 20 cm pour prévenir les problèmes d’interférences.

2. Les illustrations ci-dessus sont données à titre indicatif. L’apparence et les spéciﬁcations (modèle avec ou sans ﬁl) du clavier et de la souris peuvent varier selon les pays.v

26 All-in-one PC Séries ET2411/ET2210

Page 27

Allumer le système

Connectez l’adaptateur d’alimentation sur le port DC IN situé sur le panneau arrière (1 2

) puis appuyez sur l’Interrupteur d’alimentation situé sur la droite (4) pour démarrer le

système.

Français

AVERTISSEMENT ! NE PAS connecter le cordon d’alimentation à une prise électrique avant de connecter la prise d’alimentation au système. Le faire peut endommager l’adaptateur secteur.

Extinction

• Pour éteindre l’écran LCD, appuyez sur les touches Fn + F7 du clavier.

• Sous Windows®, appuyer sur l‘Interrupteur d’alimentation situé sur la droite basculera

le système en mode veille. Pour sortir le système d’exploitation du mode veille, appuyez de nouveau sur l‘Interrupteur d’alimentation, cliquez sur l’un des boutons de la souris, touchez l’écran ou appuyez sur une touche quelconque du clavier.

• Pour éteindre le système, utilisez le processus d’extinction normal de Windows.

27All-in-one PC Séries ET2411/ET2210

Page 28

Français

Congurer une connexion sans l

1. Faites un clic droit sur l’icône réseau avec une étoile orange de la zone de notiﬁcation de Windows®

2. Sélectionnez le réseau sans ﬁl auquel vous souhaitez vous connecter depuis la liste des réseaux sans ﬁl disponibles, puis cliquez sur Connecter.

Si vous ne trouvez pas le point d'accès désiré, cliquez sur l'icône située en hait à droite pour actualiser la liste des réseaux sans ﬁl.

Entrez si nécessaire la clé de sécurité réseau.

3. Une fois la connexion établie, celle-ci apparaîtra dans la liste.Une fois la connexion établie, celle-ci apparaîtra dans la liste.

4. L’icône de réseau sans ﬁl apparaîtra dans la zone de notiﬁcation de Windows®

28 All-in-one PC Séries ET2411/ET2210

Page 29

Congurer une connexion laire

Utiliser une adresse IP statique

1. Cliquez sur l’icône réseau avec un triangle d’avertissement jaune de la zone de notiﬁcation de Windows® et sélectionnez

Ouvrir le Centre Réseau et partage.

Assurez-vous d’avoir connecté un câble réseau au All-in-one PC Séries ET2411/ ET2210.

2. Cliquez sur l’option Modiﬁer les paramètres de la carte située sur la gauche.

Français

3. Faites un clic droit sur Connexion au réseau local et sélectionnez Propriétés.

29All-in-one PC Séries ET2411/ET2210

Page 30

Français

4. Cliquez sur Protocole Internet Version 4 (TCP/IPv4), puis cliquez sur Propriétés.

5. Cliquez surCliquez sur Utiliser l’adresse IP suivante.

6. Remplissez les champsRemplissez les champs Adresse IP,

Masque de sous-réseau et Passerelle par défaut.

7. Si nécessaire, entrez l’adresse de votreSi nécessaire, entrez l’adresse de votre serveur DNS favori.

8. Une fois terminé, cliquez surUne fois terminé, cliquez sur OK pour créer la connexion réseau.

30 All-in-one PC Séries ET2411/ET2210

Page 31

Utiliser une connexion à IP dynamique (PPPoE) :

1. Répétez les étapes 1 à 4 de la sectionRépétez les étapes 1 à 4 de la section précédente..

2 Cliquez surCliquez sur Obtenir une adresse IP

automatiquement, puis cliquez sur OK.

(Suivez les étapes suivantes si vous utilisez une connexion PPoE)

3. Retournez à la page Centre Réseau et partage et cliquez sur Conﬁgurer une nouvelle connexion ou un nouveau réseau.

Français

4. SélectionnezSélectionnez Se connecter à Internet et cliquez sur Suivant.

31All-in-one PC Séries ET2411/ET2210

Page 32

Français

5. SélectionnezSélectionnez Haut débit (PPPoE) et cliquez sur Suivant.

6. Remplissez les champs Nom d’utilisateur,Remplissez les champs Nom d’utilisateur, Mot de passe et Nom de la connexion. Cliquez sur Connecter.

7. Cliquez surCliquez sur Fermer pour terminer la conﬁguration.

32 All-in-one PC Séries ET2411/ET2210

Page 33

8. Cliquez sur l’icône réseau de la zone deCliquez sur l’icône réseau de la zone de notiﬁcation, puis sur la connexion que vous venez juste de créer.

9. Entrez votre nom d’utilisateur et mot deEntrez votre nom d’utilisateur et mot de passe. Cliquez sur Connecter pour vous connecter à Internet.

Français

33All-in-one PC Séries ET2411/ET2210

Page 34

Français

Congurations audio

En plus du système de haut-parleurs stéréo embarqués (2 canaux), le All-in-one PC prend en charge la connexion de périphériques audio externes. Référez-vous au tableau ci-dessous pour obtenir plus de détails sur les différentes prises audio.

Prise audio Description

Sortie audio ; connexion à un casque audio.

Entrée micro ; connexion à un microphone

Connexion au caisson de basses du ASUS All-in-one PC (optionnel)

Congurer les paramètres de sortie audio

Après avoir connecté un système de haut-parleurs à votre ordinateur, suivez les étapes cidessous pour conﬁgurer les paramètres audio :

1. Faites un clic droit sur l’icône de volumeFaites un clic droit sur l’icône de volume de la zone de notiﬁcation de Windows® et cliquez sur Son.

34 All-in-one PC Séries ET2411/ET2210

Page 35

2. Dans l’ongletDans l’onglet Lecture, sélectionnez

un périphérique de lecture et cliquez sur Propriétés pour en conﬁgurer les paramètres.

3. Déﬁnissez les options avancées, commeDéﬁnissez les options avancées, comme le niveau du volume ou les effets sonores. Cliquez sur OK pour terminer les conﬁgurations.

Français

35All-in-one PC Séries ET2411/ET2210

Page 36

Français

Restaurer le système

Utiliser la partition de restauration

La partition de restauration contient une image du système d'exploitation, des pilotes et des utilitaires installés sur votre système en usine. La partition de restauration offre une solution de restauration complète pour restaurer rapidement la partie logicielle de votre système dans son état de fonctionnement d'origine, à condition que votre disque dur soit en bon état. Avant

d'utiliser cette partition, copiez vos données (ex : ﬁchiers PST d’Outlook) sur un périphérique de stockage USB ou un lecteur réseau et prenez note de tous vos paramètres de conﬁguration personnalisés (ex : paramètres réseau).

Restaurer le système d'exploitation dans sa conﬁguration d'usine (Restauration F9)

1. Appuyez sur [F9] lors du démarrage du système.

2. Sélectionnez Windo�s setup [EMS Enabled] lorsqu'il apparaît puis appuyez sur [Entrée].

3. Sélectionnez votre langue et cliquez sur Next.

4. Sélectionnez Recover the OS to the Default Partition et cliquez sur Next.

5. La partition par défaut apparaît. Cliquez sur Next.

6. Les données contenues sur la partition par défaut seront effacées. Cliquez sur Recover

pour lancer le processus de restauration.

Toutes les données de la partition sélectionnée seront supprimées. Veillez donc à d'abord faire une copie de sauvegarde de vos données avant de continuer.

7. Une fois la restauration terminée, cliquez sur Reboot pour redémarrer le système.

Sauvegarder les données d'environnement par défaut sur un périphérique de stockage USB (Sauvegarde F9)

1. Répétez les étapes 1 à 3 de la section précédente.

2. Sélectionnez Backup the Factory Environment to a USB Drive et cliquez sur Next.

3. Connectez un périphérique de stockage USB pour lancer le processus de sauvegarde.

La taille du périphérique de stockage USB connecté doit être supérieure à 20Go. La taille

requise peut varier en fonction du modèle de votre ordinateur.

4. Sélectionnez le périphérique de stockage à utiliser si plus d'un dispositif de stockage

externe est connecté à votre EeeTop PC/EeeBox PC et cliquez sur Next.

S'il existe déjà une partition de taille appropriée contenue dans le périphérique de stockage USB (ex : une partition ayant été utilisée comme partition de sauvegarde), le système afﬁchera cette partition automatiquement et la réutilisera pour la sauvegarde.

36 All-in-one PC Séries ET2411/ET2210

Page 37

5. En fonction des situations, les données du périphérique de stockage USB ou de la partition

sélectionnée seront effacées. Cliquez sur Backup pour lancer le processus de sauvegarde.

Toutes les données de la partition sélectionnée ou du périphérique de stockage seront supprimées . Veillez donc à d'abord faire une copie de sauvegarde de vos données avant de continuer.

6. Une fois le processus terminé, cliquez sur Reboot pour redémarrer le système.

Utiliser le périphérique de stockage USB (Restauration USB)

Si la partition de restauration de votre système est défectueuse, utilisez un périphérique de stockage USB pour restaurer la partition ou les données d'environnement par défaut sur la totalité du disque dur.

1. Connectez le périphérique de stockage USB sur lequel vous avez sauvegardé les données d'environnement par défaut.

2. Appuyez sur <Echap> pour le EeeTop PC ou sur <F8> pour le EeeBox PC au démarrage pour voir apparaître l'écran Please select boot device. Sélectionnez USB:XXXXXX pour démarrer à partir du périphérique de stockage USB.

3. Sélectionnez votre langue puis cliquez sur Next.

4. Sélectionnez Restore et cliquez sur Next.

5. Sélectionnez une tâche puis cliquez sur Next. Options disponibles :

• Restore the OS to the Default Partition only

Sélectionnez cette option si vous souhaitez simplement restaurer le système d'exploitation

sur la partition par défaut. Cette option supprimera toutes les données sur la partition système “C” et conserve la partition “D”en l'état. Après avoir cliqué sur Next, la partition par défaut apparaîtra. Cliquez de nouveau sur Next.

Français

• Restore the Whole Hard Disk

Sélectionnez cette option si vous souhaitez restaurer le EeeTop PC dans sa conﬁguration

d'usine. Cette option supprimera toutes les données du disque dur et créera une nouvelle partition système “C” , une partition “D“ ne contenant aucunes données et une partition de restauration.

6. Les données contenues sur la partition par défaut ou sur la totalité du disque dur seront supprimées en fonction de l'option sélectionnée à l'étape précédente. Cliquez sur Restore pour lancer le processus.

7. Une fois le processus de restauration terminé, cliquez sur Reboot pour redémarrer le système.

37All-in-one PC Séries ET2411/ET2210

Page 38

Français

Fabricant ASUSTek COMPUTER INC. Adresse No. 150, LI-TE RD., PEITOU, TAIPEI 112, TAIWAN R.O.C Représentant légal en Europe ASUS COMPUTER GmbH Adresse HARKORT STR. 21-23, 40880 RATINGEN, ALLEMAGNE

38 All-in-one PC Séries ET2411/ET2210
