PC Portable

Références matérielles

F2333 / Novembre 2005

Table des matières

1. Présentation du portable......................................................................... 5

A propos de ce manuel ..............................................................................................6

Notes relatives à ce manuel..................................................................................6

Précautions de sécurité .............................................................................................7

Précautions lors du transport.....................................................................................8

Préparer votre portable..............................................................................................9

2. Présentation des éléments du portable ................................................11

Dessus .....................................................................................................................12

Dessous ...................................................................................................................14

Côté droit .................................................................................................................16

Côté gauche.............................................................................................................18

Face avant ...............................................................................................................19

Face arrière..............................................................................................................20

3. Pour démarrer ........................................................................................ 23

Alimentation .............................................................................................................24

Utiliser l’alimentation sur secteur ........................................................................24

Utiliser la batterie.................................................................................................25

Charger la batterie...............................................................................................25

Allumer le portable ..............................................................................................26

Le POST (Power-On Self Test) ...........................................................................26

Vérifier le niveau de la batterie............................................................................27

Entretien de la batterie ........................................................................................27

Redémarrer ou rebooter......................................................................................28

Eteindre le portable .............................................................................................28

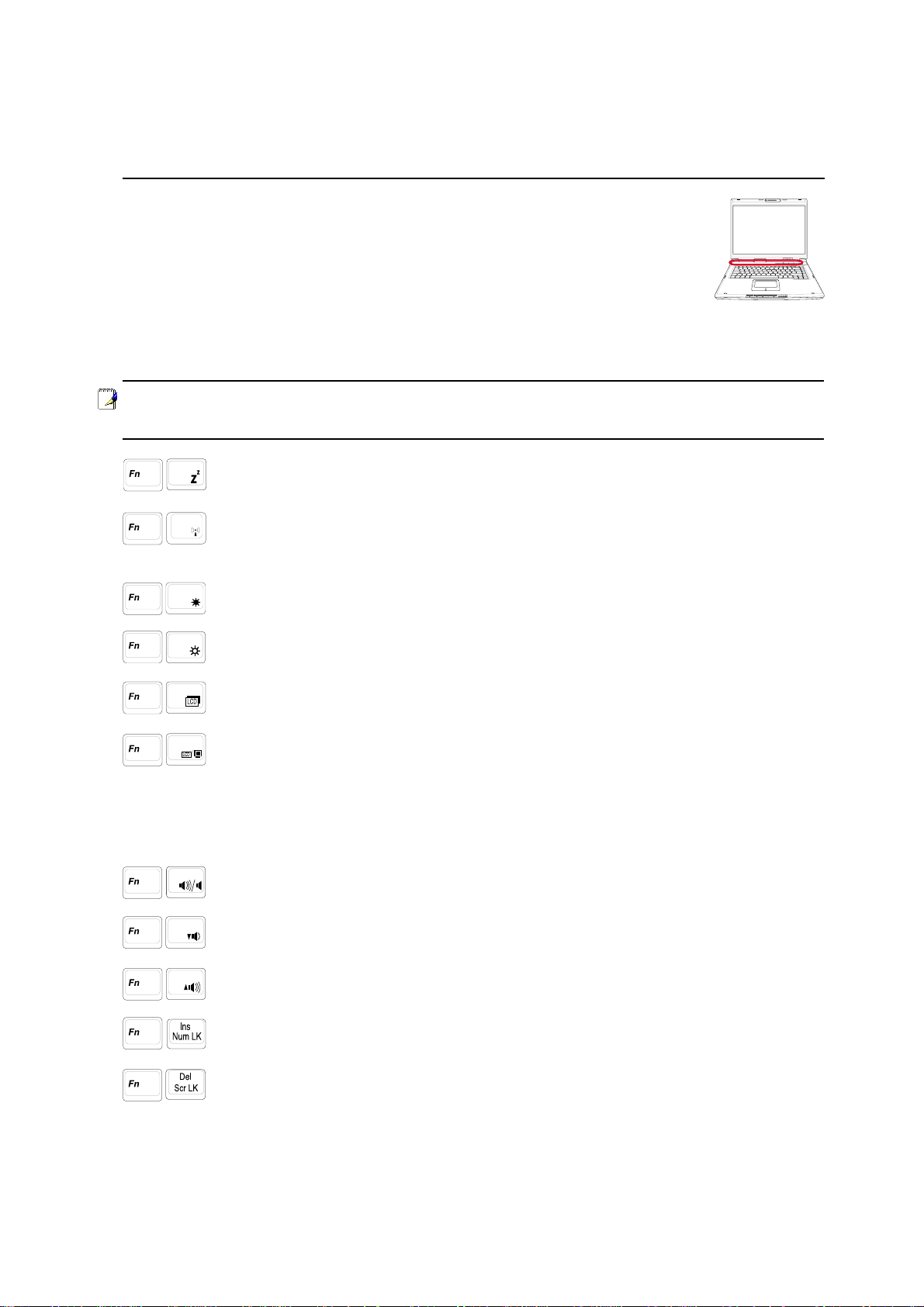

Fonctions spéciales du clavier.................................................................................29

Touches colorées ................................................................................................29

Touches Microsoft Windows™ ............................................................................30

Le clavier comme pavé numérique .....................................................................30

Le clavier comme curseur ...................................................................................30

Interrupteurs et indicateurs d’état ............................................................................31

Interrupteurs ........................................................................................................31

Indicateurs d’état .................................................................................................32

Indicateur et boutons de contrôle du lecteur de CD (sur certains modèles).......33

Table des matières

4. Utiliser le portable.................................................................................. 35

Systèmes d’exploitation ...........................................................................................36

Support logiciel....................................................................................................36

Modèles avec chipset Sonoma ...........................................................................36

Pointeur....................................................................................................................37

Utiliser le Touchpad .............................................................................................37

Illustration sur l’usage du Touchpad....................................................................38

Entretien du Touchpad ........................................................................................39

Périphériques de stockage ......................................................................................40

Connecteur pour carte PC (PCMCIA) .................................................................40

Insérer une carte PC (PCMCIA)..........................................................................41

Retirer une carte PC (PCMCIA) ..........................................................................41

Lecteur optique....................................................................................................42

Lecteur de Carte Mémoire Flash.........................................................................44

Disque dur ...........................................................................................................44

Connexion modem ..............................................................................................45

Connexion réseau ...............................................................................................46

Communications sans fil infrarouges (IR) ...........................................................47

Connexion Bluetooth...........................................................................................48

Connexion LAN Sans-fil ......................................................................................49

Modes de gestion de l’alimentation .........................................................................50

Modes Full Power & Maximum Performance......................................................50

ACPI ....................................................................................................................50

Suspend Mode ....................................................................................................50

Economie d’énergie.............................................................................................50

Résumé des modes énergétiques ......................................................................51

Contrôle thermique par l’alimentation .................................................................51

Gestion de l’alimentation - Veille & veille prolongée ...........................................52

Appendice................................................................................................... 53

Accessoires optionnels ............................................................................................54

Connexions optionnelles..........................................................................................56

Glossaire..................................................................................................................57

Précautions d’emploi................................................................................................61

Conformité du modem interne .................................................................................62

Informations concernant le portable ........................................................................72

Table des matières

1. Présentation du portable

A propos de ce manuel

Précautions de sécurité

Précautions lors du transport

Préparer votre portable

1 Présentation du notebook

A propos de ce manuel

Vous avez entre les mains le manuel de votre portable. Ce manuel vous informe sur les divers éléments du portable et sur la manière de les utiliser. Les sections principales de ce manuel sont énumérées cidessous:

1. Présentation du portable

Présente le portable et son manuel.

2. Présentation des éléments du portable

Vous informe sur les divers éléments du portable.

3. Pour démarrer

Vous aide au moment de la prise en main du portable.

4. Utiliser le portable

Vous indique la façon de se servir des divers éléments du portable.

5. Appendice

Présente les accessoires en option et fournit des informations supplémentaires

User’s Manual

Notes relatives à ce manuel

Certaines notes et avertissements en gras sont présents au long du guide, vous devez en tenir compte afin de mener à bien certaines taches en toute sécurité. Ces notes ont divers degrés d’importance:

< > [ ]

AVERTISSEMENT! Information destinée à prévenir un dommage aux composants, données ou personnes.

ATTENTION! Information sur les actions à éviter afin de prévenir un dommage aux composants, données ou personnes.

Le texte entre < > ou [ ] représente une touche du clavier; ne tapez pas les symboles < > ou [ ] ni les lettres qu’ils contiennent.

TRUC: Trucs et informations utiles à l’utilisateur familier des ordinateurs.

NOTE: Trucs et informations utiles à la mise en oeuvre d’une action.

Présentation du notebook 1

Précautions de sécurité

Les consignes de sécurité qui suivent augmenteront la durée de vie du portable. Suivez les à la lettre.

Pour ce qui n’est pas décrit dans ce manuel, demandez l’assistance de personnel qualifié. N’utilisez pas

de cordons d’alimentation, d’accessoires, ou de périphériques usagés. N’utilisez pas de dissolvants

puissants tels que décapants, benzène ou autres produits chimiques sur ou proche de la surface.

Débranchez l’alimentation et retirez la(les) batterie(s) avant le nettoyage. Essuyez le portable avec une éponge de cellulose propre ou une peau de chamois imbibée d’une solution non abrasive et d’un peu d’eau tiède puis retirez l’humidité restante avec un chiffon sec.

NE PAS poser le portable sur des surfaces instables ou inégales. Contactez le SAV si le boîtier est endommagé.

NE P AS appuyer ni toucher l’écran. Ne mettez pas le portable au milieu de petits objets qui pourraient rayer ou pénétrer le portable.

NE PAS exposer le portable à la poussière ou à la saleté. NE L’UTILISEZ P AS durant une fuite de gaz.

NE LAISSEZ P AS le portable allumé sur vos genoux ou toute autre partie du corps une trop longue période pour éviter tout inconfort ou blessure provoquée par la chaleur.

NE PAS exposer le portable à des températures supérieures à 50˚C (122˚F) ou à l’ensoleillement. Ne pas obstruer les entrées d’air!

NE P AS poser ou lâcher d’objets sur le portable ni y introduire de corps étrangers.

NE PAS l’exposer à des champs magnétiques ou électriques puissants.

NE PAS exposer le portable à la pluie ou à l’humidité, éloigner -le des liquides. N’UTILISEZ PAS le mo- dem durant l’orage.

NE JETEZ P AS les batteries dans le feu car elles risquent d’exploser. Renseignez-vous sur les conditions locales de recyclage.

NE P AS l’exposer à des températures extrêmes (sous 0˚C (32˚F) ou le PC pourrait ne pas redémarrer .

Température de fonctionnement:

pendant l’utilisation, le portable doit être exposé à des températures com-

prises entre 0ºC/32ºF et 35ºC/95ºF.

Le symbole représentant une benne à roue barré, indique que le produit (équipement electrique et électronique) ne doit pas être placé dans un conteneur à ordures ménagères. Veuillez consulter les réglementations locales en matière de rejets de produits electriques.

Consommation électrique: Ne peut recevoir qu’une alimentation de 19V c.c., 3.42A (65W)

1 Présentation du notebook

Précautions lors du transport

Pour préparer le portable au transport, vous devez éteindre et débrancher tous les périphériques externes pour ne pas endommager les connecteurs. La tête du disque dur se rétracte automatiquement

lorsque le courant est coupé pour éviter que la surface du disque ne soit rayée lors du transport. Ainsi, vous ne devez pas transporter votre portable allumé. Fermez l’écran et vérifiez que ses crochets le maintiennent bien en place afin d’assurer sa protection et celle du clavier.

Protéger le portable

NOTE: La surface brillante se ternit facilement si elle n’est pas entretenue. Ne frottez pas et ne griffez pas la surface du portable lorsque vous le transportez. Achetez une sacoche optionnelle pour protéger votre portable contre la poussière, les liquides, les chocs et les rayures.

Charger les batteries

Si vous avez l’intention d’utiliser la batterie, assurez-vous d’avoir complètement chargé la ou les batteries avant de partir en voyage. Souvenez-vous que le transformateur électrique charge la batterie aussi longtemps qu’il est branché à l’ordinateur et au secteur. Souvenez-vous qu’il faut plus de temps pour charger la batterie lorsque le portable est utilisé.

Précautions lors du voyage

Contactez votre compagnie aérienne si vous désirez utiliser votre portable dans l’avion. La plupart des compagnies aériennes limitent l’usage des appareils électroniques. La plupart d’entre elles ne le permettent qu’entre les phases de décollage et d’atterrissage.

A TTENTION! La sécurité des aéroports est assurée en utilisant trois types d’appareils: les machines à rayons X (utilisées sur les objets placés sur les tapis de convoyage), les détecteurs magnétiques (utilisés sur les personnes passant les contrôles de sécurité) et les détecteurs de métaux (appareils portables destinés aux personnes et leurs bagages à main). V otre portable et ses disquettes peuvent passer les machines à rayons X. Toutefois, il est recommandé que vous n’exposiez pas votre portable et ses disquettes aux détecteurs magnétiques ni aux détecteurs manuels de l’aéroport.

Présentation du notebook 1

Préparer votre portable

Voici quelques instructions rapides pour utiliser votre portable. Lisez les pages suivantes pour obtenir

des informations détaillées sur l’utilisation de votre portable.

1. Installez la batterie

Auto Lock

3. Ouvrez l’écran

2. Connectez l’alimentation secteur

4. Allumez le portable

AVERTISSEMENT! Lors de l’ouverture, ne forcez pas l’écran à toucher la table ou les gonds risquent de se briser! Ne laissez jamais le portable avec l’écran ouvert!

Pressez le bouton d’alimentation et relâchez-le. (Sous Windows XP, ce bouton peut aussi être

utilisé pour éteindre le portable en toute sécurité.)

1 Présentation du notebook

2. Présentation des éléments du portable

Côtés du PC Portable

2 Présentation des éléments du portable

Dessus

Référez-vous au schéma ci-dessous pour identifier les composants situés sur le côté de l’ordinateur portable.

1 2

5 6

Ouverture de l’écran

Des aimants maintiennent l’écran en position fermée quand le portable n’est pas utilisé. Pour ouvrir l’écran, levez-le d’une main tout en maintenant l’ordinateur avec l’autre main. Ajustez lentement la position de l’écran afin d’assurer un angle de visionnage confortable.

AVERTISSEMENT! Lors de l’ouverture, ne forcez pas l’écran à toucher la table ou les gonds risquent de se briser! Ne laissez jamais le portable avec l’écran ouvert!

Présentation des éléments du portable 2

Microphone (intégré)

Le microphone mono intégré peut être utilisé pour la visioconférence, les narrations vocales ou

simplement les enregistrements audio.

Caméra (sur certains modèles)

La caméra intégrée vous permet de prendre des photos ou d’enregistrer des vidéos. Elle peut être utilisée

pour la visioconférence et autres applications interactives.

Ecran

Les fonctions de l’écran sont les mêmes que celles d’un moniteur de bureau. Le portable utilise une

matrice active TFT LCD, qui procure une qualité d’affichage aussi bonne que celle des moniteurs des

ordinateurs de bureau. Contrairement à ces derniers, un écran LCD ne produit aucune radiation ni

scintillement, il est donc meilleur pour les yeux. Pour nettoyer l’écran, utilisez une peau de chamois

imbibée d’une solution non abrasive et d’un peu d’eau tiède si nécessaire.

Touches de lancement instantané

Les touches de lancement instantané vous permettent de lancer les applications fréquemment utilisées

en pressant simplement un bouton. De plus amples détails sont fournis plus loin dans ce manuel.

Indicateurs d’état (Partie supérieure)

Les indicateurs d’état sont décrits en détail au chapitre 3.

Clavier

Le clavier offre des touches de grandes tailles avec une amplitude confortable (profondeur à laquelle

les touches peuvent être enfoncées) et un repose poignet pour les deux mains. Deux touches de fonction

Windows™ permettent une navigation facile sous Windows™.

Touchpad et boutons

Le touchpad et ses boutons constitue un système de pointage qui offre les mêmes fonctions qu’une

souris. Une fonction de défilement contrôlée logiciellement est disponible après l’installation de l’utilitaire

du touchpad, elle permet une navigation plus facile sous Windows et sur le web.

Boutons de contrôle CD

Il existe plusieurs boutons de contrôle du CD intégrés à l'Ordinateur Portable pour faciliter la lecture

des CD-ROM. Ces boutons activent et contrôlent le lecteur audio de votre système d'exploitation lorsque

l'Ordinateur Portable est mis en marche. Lorsque votre PC portable est éteint, les boutons de contrôle

du CD activent une fonction lecteur de CD qui vous permet d’écouter des CD audio sans aucun logiciel.

(Voir la section 3 pour plus d'informations.)

Indicateurs d’état (avant)

Les indicateurs d’état sont décrits en détail au chapitre 3.

2 Présentation des éléments du portable

Dessous

Reportez-vous au schéma ci-dessous pour identifier les éléments de la partie inférieure du portable.

5 6

ATTENTION! Le dessous du portable peut être très chaud. Faites attention lorsque vous manipulez le portable et que celui-ci est en marche ou vient d’être éteint. Une température élevée est normale durant les phases de charge. NE PLACEZ PAS LE PORT ABLE DIRECTEMENT SUR VOS GENOUX OU TOUTE AUTRE P ARTIE DE VOTRE CORPS POUR EVITER TOUT RISQUE DE BLESSURE.

Compartiment Mémoire (RAM)

Le compartiment mémoire fournit des capacités d'extension pour de la mémoire supplémentaire. La mémoire supplémentaire augmente les performances des applications tout en diminuant le recours aux accès disque dur. Le BIOS détecte automatiquement la quantité de mémoire dans le système et configure le CMOS en conséquence pendant le processus de POST (Power-On-Self-Test). Aucun installation matérielle ou logicielle (y compris pour le BIOS) n'est requise après que la mémoire a été installée. Rendez visite à un centre de services ou à un détaillant autorisés pour des informations sur les extensions de mémoire pour votre Notebook PC. Achetez uniquement des modules d'extension provenant de détaillants autorisés de ce Notebook PC pour assurer la compatibilité et la fiabilité maximales.

Présentation des éléments du portable 2

Processeur (CPU)

Pour toute demande relative à la mise à jour du processeur de l’ordinateur portable, veuillez contacter

notre centre de service. N’essayez pas de procéder à la mise à jour du processeur par vos propres

moyens; cette opération rend la garantie caduque.

Attention ! La manipulation du processeur, du disque dur ou des modules de mémoire par l’utilisateur final annulera la garantie.

Ventilateur

Allume ou éteint le ventilateur selon les paramètres du seuil de température.

Carte d’identification

Le notebook possède une carte d’identification collée sous le portable permettant de contenir des informations

sur l’identité de l’utilisateur au cas ou le PC portable serait perdu puis trouver par d’autres personnes.

Bouton d’extinction d’urgence

Au cas où votre système d’exploitation n’arriverait pas à s’éteindre correctement ou à redémarrer, le

bouton d’extinction peut être pressé avec un trombonne redressé pour éteindre le PC portable.

Verrou batterie - Manuel

Le verrou batterie manuel est utilisé pour sécurisé la batterie. Déplacez le verrou en position dévérouillée

pour insérer ou retirer la batterie. Déplacez le verrou en position vérouillée après insertion de la batterie.

Batterie

Le bloc-batterie est chargé automatiquement une fois connecté à une alimentation CA, il conserve

l'alimentation vers le PC Portable lorsque l'alimentation CA n'est pas connectée. Cela permet l'utilisation

lorsque vous vous déplacez temporairement entre différents lieux. La durée de vie de la batterie varie

en fonction de l'utilisation et des spécifications liées à ce PC Portable. Le bloc-batterie ne peut pas être

démonté et doit être remplacé en une seule pièce par un revendeur agréé.

Haut-parleurs Stéréo

Le système de haut-parleurs stéréo intégrés vous permet d'écouter le son sans connexions

supplémentaires. Le système son multimédia dispose d’un contrôleur audio numérique intégré produisant

un son très beau et plein d’énergie (les résultats seront améliorés avec des écouteurs ou des haut-

parleurs stéréo externes). Toutes les fonctions audio sont pilotées par logiciel.

Verrou batterie à ressort

Le verrou batterie est utilisé pour sécurisé la batterie. Lorsque la batterie est insérée, elle sera automatiquement

sécurisée. Pour retirer la batterie, le verrou doit être maintenu dans une position dévérouillée.

Compartiment réseau sans fil

Des cartes d’extension peuvent être installées dans le compartiment mini-PCI. Le module en option LAN sans fil

vous permet de rester connecté à votre réseau local lors de vos déplacements en réunion, salle de conférence ou

autres lieux du bureau. La possibilite d’avoir accès à tout moment et en temps réel aux email, à internet et aux

resources réseau signifie un agrandissement de l’espace bureau et surtout une meilleure productivité.

Compartiment pour Disque Dur

Le disque dur est fixé dans un compartiment. Seuls les centres de dépannage ou les revendeurs agréés

peuvent effectuer les mises à jour du disque dur.

2 Présentation des éléments du portable

Côté droit

Reportez-vous au schéma ci-dessous pour identifier les éléments du côté droit du portable.

1 2 43 5 76 8 9

Haut-parleurs Stéréo

Le système de haut-parleurs stéréo intégrés vous permet d'écouter le son sans connexions supplémentaires. Le système son multimédia dispose d’un contrôleur audio numérique intégré produisant un son très beau et plein d’énergie (les résultats seront améliorés avec des écouteurs ou des hautparleurs stéréo externes). Toutes les fonctions audio sont pilotées par logiciel.

Éjection de carte PC

Utilisez ce bouton pour éjecter les cartes PC optionnelles. Ce boutton est mécanique (pas électronique), il est donc nécessaire de forcer légèrements. Le PC portable ASUS n’a pas besoin d’être allumé pour éjecter une carte PC.

Connecteur Carte PC

Un emplacement PCMCIA 2.1 compatible PC Card est disponible pour accepter les PC card de type I/ II. L ’emplacement supporte le CardBus 32-bit. Cela apporte une souplesse pour les options d’évolution des PC portables avec des cartes mémoire, ISDN, SCSI, Smart Cards, et des adaptateurs réseau sans fil.

Slot Mémoire Flash

Un lecteur de carte mémoire PCMCIA ou USB doit normalement être acheté séparément pour utiliser les carte mémoire de certains appareils comme les appareils photo numériques, les lecteurs MP3, les téléphone mobiles ou les PDA. Cet ordinateur portable embarque un lecteur de cartes mémoire capable de lire plusieurs formats de mémoire flash, comme précisé plus loin dans ce manuel. Le lecteur de carte mémoire intégré est non seulement pratique, mais aussi plus rapide que la plupart des autres types de lecteurs de cartes mémoire car il utilise la bande passante élevée du bus PCI.

101011 12

Port infrarouge (IrDA) (sur certains modèles)

Le port de communication infrarouge (IrDA) permet d’effectuer de manière pratique des transferts de données sans fil avec des appareils ou des ordinateurs équipés d’un port infrarouge. Il permet de synchroniser facilement un PDA ou un téléphone mobile ou même de lancer une impression sans fil. Si votre bureau supporte le réseau IrDA, vous pouvez vous connecter au réseau à partir de tout point en vue d’une lentille IrDA. Les petits bureaux peuvent utiliser la technologie IrDA pour partager une imprimante entre plusieurs notebooks ou échanger des fichiers sans réseau.

Présentation des éléments du portable 2

Port 1394 (sur certains modèles)

L’IEEE1394 est un bus série à haut débit comme le SCSI mais qui dispose d’une connectique simple et d’une

capacité de branchement à chaud comme l’USB. L’interface IEEE1394 a une bande passante de 400-1000

Mbits/sec et peut gérer jusqu’à 63 périphériques sur le même bus. L ’IEEE1394 est également utilisé par les

équipements numériques haut de gamme avec la mention “DV” pour “Digital Video port”.

Sortie numérique Jack SPDIF (sur certains modèles)

Ce jack permet une connection SPDIF (Interface numerique Sony/Philips) pour des sorties audio digitales.

Il transformera votre portable en une véritable chaîne Hi-fi.

Combo

Sortie casque

Le jack casque stéréo (1/8 pouces) est utilisé pour connecter la sortie audio du portable à des enceintes

amplifiées ou un casque. Lorsque vous utilisez ce jack, les haut-parleurs intégrés sont automatiquement

désactivés.

Jack entrée microphone (Mic Input)

Le jack microphone mono (1/8 pouces) peut être utilisé pour connecter un microphone externe ou les

signaux de sortie d’autres appareils audio. Lorsque vous utilisez cette prise, le microphone intégré est

automatiquement désactivé. Utilisez cette fonction pour les vidéo-conférences, l’enregistrement vocal

ou de simples enregistrements audio.

Entrée audio

L’entrée jack stéréo (1/8 pouces) peut être utilisée pour connecter une source audio stéréo au PC por-

table. L’entrée audio permet d’acquérir du son depuis une source extérieure afin de l’utiliser avec les

haut-parleurs du portable ou de le manipuler sous forme de fichier.

Sortie TV (sur certains modèles)

Le port de sortie TV est un connecteur S-Video qui permet de diriger l’affichage du portable vers une

télévision ou vers un appareil de projection vidéo. Vous pouvez choisir un affichage simultané ou

simple. Utilisez un câble S-Video (non fourni) pour les af fichages haute qualité ou utilisez l’adaptateur

RCA vers S-Video fourni pour les appareils vidéo standard. Ce port supporte les formats NTSC et PAL.

Prise LAN

Le port LAN RJ-45 avec huit broches est plus grand que le port pour modem RJ-11 et il supporte un

câble Ethernet standard pour permettre la connexion à un réseau local. Le connecteur intégré permet

une utilisation pratique sans nécessiter d'adaptateurs supplémentaires.

Prise modem

Le port pour modem RJ-11 avec deux broches est plus petit que le port LAN RJ-45 et il supporte un

câble téléphonique standard. Le modem interne supporte les transferts jusqu'à 56K V.90. Le connecteur

intégré permet une utilisation pratique sans nécessiter d'adaptateurs supplémentaires.

ATTENTION! Le modem interne ne supporte pas le voltage utilisé par les systèmes téléphoniques numériques. Ne connectez pas de système numérique au port modem ou vous risqueriez d’endommager votre portable.

2 Présentation des éléments du portable

Côté gauche

Reportez-vous au schéma ci-dessous pour identifier les éléments du côté gauche du portable.

1 2 3 4

Lecteur optique

Le lecteur optique du portable varie selon le modèle. Le lecteur optique du portable peut lire des CD et/ ou des DVD avec des possibilités d’écriture et de réécriture. Regardez la documentation relative aux caractéristiques de votre modèle.

Ejection électronique (Lecteur optique)

L’éjection d’un média optique se fait via un bouton d’éjection électronique ouvrant le plateau. Vous pouvez aussi éjecter le disque grâce à un lecteur logiciel ou en faisant un clic droit sur l’icone du lecteur optique dans le “Poste de Travail” de Windows™.

Ejection d’urgence (Lecteur optique)

L’éjection d’urgence n’est à utiliser que si l’éjection électronique au bouton ne fonctionne plus. N’utilisez pas l’éjection d’urgence à la place de l’éjection électronique.

Haut-parleurs Stéréo

Présentation des éléments du portable 2

Face avant

Reportez-vous au schéma ci-dessous pour identifier les éléments de la face avant du portable.

2 43 2

Ouverture de l’écran

Des aimants maintiennent l’écran en position fermée quand le portable n’est pas utilisé. Pour ouvrir

l’écran, levez-le d’une main tout en maintenant l’ordinateur avec l’autre main. Ajustez lentement la

position de l’écran afin d’assurer un angle de visionnage confortable.

A VERTISSEMENT! Lors de l’ouverture, ne forcez pas l’écran à toucher la table ou les gonds risquent de se briser! Ne laissez jamais le portable avec l’écran ouvert!

Haut-parleurs Stéréo

Le système de haut-parleurs stéréo intégrés vous permet d'écouter le son sans connexions

supplémentaires. Le système son multimédia dispose d’un contrôleur audio numérique intégré produisant

un son très beau et plein d’énergie (les résultats seront améliorés avec des écouteurs ou des haut-

parleurs stéréo externes). Toutes les fonctions audio sont pilotées par logiciel.

Boutons de contrôle CD (sur certains modèles)

Il existe plusieurs boutons de contrôle du CD intégrés à l'Ordinateur Portable pour faciliter la lecture

des CD-ROM. Ces boutons activent et contrôlent le lecteur audio de votre système d'exploitation lorsque

l'Ordinateur Portable est mis en marche. Lorsque votre Ordinateur Portable est éteint, les boutons de

contrôle CD activent une fonction du lecteur CD qui vous permet d'écouter les CD audio bien que

l'Ordinateur Portable ne soit pas allumé. (Voir la section 3 pour plus d'informations.)

Indicateurs d’état (avant)

Les indicateurs d’état sont décrits en détail au chapitre 3.

2 Présentation des éléments du portable

Face arrière

Reportez-vous au schéma ci-dessous pour identifier les éléments de la face arrière du portable.

1 2 43 5 6

Port USB (2.0/1.1)

2.0

Le port USB (Universal Serial Bus) supporte de nombreux périphériques USB tels que claviers, pointeurs, caméras vidéo, modems, disques durs, imprimantes, moniteurs et scanners connectés en série jusqu’à 12Mbits/sec (USB1.1) et 480Mbits/sec (USB2.0). L’USB permet jusqu’à 127 périphériques de fonctionner simultanément sur un même ordinateur, avec certains d’entre eux, comme les claviers et les moniteurs récents, jouant le rôle de hubs. L’USB supporte le branchement à chaud des périphériques qui peuvent donc être connectés ou déconnectés sans redémarrer l’ordinateur.

Ports additionnels (selon le modèle)

Port Parallèle

Le port parallèle/imprimante 25-broches D-sub accepte les périphériques sur port parallèle natifs comme les imprimantes laser / jet d’encre, ou les périphériques rendus compatibles avec le port parallèle comme

modèle

selon le

les disques durs externes, les disques amovibles ou les scaners.

DVI-D

Sortie vidéo (DVI-D)

Le port Digital Video Interface (DVI) a été conçu afin d’améliorer la qualité d’affichage vidéo sur des écrans plats de type LCD ou d’autres périphériques compatibles DVI.

Port moniteur

Le port 15 broches D-sub supporte tous les périphériques compatibles VGA tels que les moniteurs et les projecteurs qui permettent une vision sur une plus grande échelle.

Présentation des éléments du portable 2

Prise d’alimentation

L’adaptateur électrique fourni avec le portable convertit le courant du secteur (courant alternatif) en

alimentation (courant continu) utilisable par le portable via ce jack. L’électricité fournie alimente le

portable et recharge la batterie en même temps. Pour ne pas endommager le portable et sa batterie,

n’utilisez que l’adaptateur fourni.

Aérations

Les aérations permettent à l’air frais d’entrer et à l’air chaud de sortir du portable.

A TTENTION! Assurez-vous qu’aucun objet tel que du papier , des livres, des vêtements, des câbles ou autre ne bloque les aérations. Une surchauffe pourrait se produire!

Port de sécurité Kensington

Le port pour verrou Kensington® permet de sécuriser le portable grâce aux produits compatibles

Kensington® destinés à la sécurité des notebooks. Ces produits consistent en général en un câble et un

verrou de métal qui permettent d’attacher le portable à un objet fixe. Certains de ces produits peuvent

inclure une alarme qui se déclenche lorsque le verrou est déplacé.

2 Présentation des éléments du portable

3. Pour démarrer

Alimentation

Utiliser l’alimentation sur secteur

Utiliser la batterier

Allumer le portable

Vérifier le niveau de la batterie

Redémarrer ou rebooter

Eteindre le portable

Fonctions spéciales du clavier

Interrupteurs et indicateurs d’état

3 Pour démarrer

Alimentation

Utiliser l’alimentation sur secteur

L’alimementation de l’ordinateur portable se divise en deux parties: l’adaptateur secteur et la batterie. L’adaptateur secteur transforme le courant alternatif d’une prise murale en courant continu aux normes requises par le portable. Votre portable est livré avec un transformateur AC-DC (alternatif-continu) universel. Cela signifie que vous pouvez relier son cordon d’alimentation à n’importe quelle prise de courant, qu’elle soit en 110V-120V ou 220V-240V sans avoir à faire aucune manipulation. Certains pays peuvent néanmoins nécessiter que vous utilisiez un adaptateur pour relier le câble à la prise de courant. La plupart des hôtels disposent de prises universelles qui s’accommodent de tous les formats de prise et de voltage. Il est toujours conseillé de se renseigner sur les standards locaux avant de partir en voyage avec son portable.

TRUC: Vous pouvez acheter un kit de voyage pour portable qui comprend un ensemble d’adaptateurs pour l’alimentation et le modem compatibles pour chaque pays.

Une fois le câble électrique relié au transformateur, branchez le à une prise du secteur (de préférence protégée contre les surtensions) puis connectez le transformateur au portable. Brancher d’abord le transformateur au secteur permet de tester la qualité du courant disponible et sa compatibilité avant que le portable ne soit relié. Le témoin vert sur le transformateur s’allume lorsque le courant se situe dans les normes supportées.

A TTENTION! Des dommages peuvent survenir si vous utilisez un autre transformateur ou si vous utilisez le transformateur du portable avec d’autres appareils électriques. Si de la fumée, une odeur de brûlé ou une chaleur extrême s’échappe du transformateur, contactez le SA V . Faites de même si vous pensez que le transformateur est endommagé. Un transformateur défectueux peut endommager la batterie et le portable.

NOTE: Le câble électrique fourni avec ce portable peut avoir deux ou trois fiches selon les territoires. Si votre câble dispose de trois connecteurs, vous devez utiliser une prise reliée à la terre ou utiliser un adaptateur pour assurer au portable un fonctionnement en toute sécurité.

Pour démarrer 3

Utiliser la batterie

L’ordinateur portable est conçu pour fonctionner avec une batterie amovible. Ce pack de batteries

consiste en un ensemble de cellules de batterie mises ensembles. Un pack pleinement chargé offre une

certaine autonomie qui peut être étendue en utilisant les fonctions de gestion via le BIOS. DEs packs de

batterie additionnels et optionnels peuvent être achetés à part chez votre revendeur.

Installer et retirer la batterie

Votre portable peut avoir une batterie déjà installée ou non. S’il n’a pas de batterie installée, suivez

cette procédure pour l’installer.

ATTENTION! N’essayez jamais de retirer la batterie alors que le portable est allumé, ou vous risquez de perdre vos données.

Pour installer la batterie:

Auto Lock

Pour retirer la batterie:

ATTENTION! N’utilisez que des batteries et des adaptateurs électriques fournis avec ce portable ou certifiés compatibles avec ce modèle par le constructeur.

Charger la batterie

A vant d’utiliser votre portable en déplacement, vous devez charger la batterie. La batterie commence à

se charger dès que le portable est relié à une prise de courant par l’intermédiaire de l’adaptateur secteur .

Chargez complètement la batterie avant sa première utilisation. Une nouvelle batterie doit être

complètement chargée avant de déconnecter le portable de l’alimentation externe. Il faut quelques

heures pour charger complètement la batterie lorsque le portable est éteint et le double de temps lorsqu’il

est allumé. Le voyant batterie s’éteint lorsque la batterie est chargée.

3 Pour démarrer

Allumer le portable

Le message de mise sous tension du PC port able apparaît à l’écran lorsque vous l’allumez. Si nécessaire, vous pouvez ajuster la luminosité en utilisant les raccourcis clavier. Si vous devez lancer le Setup du BIOS pour en modifier la configuration, pressez [F2] au moment du boot. Si vous pressez [T abulation] durant l’écran d’accueil, des informations de base apparaissent, comme la version du BIOS. Pressez [Echap] et un menu vous permet de choisir le périphérique de boot parmi les disques disponibles.

A TTENTION! Pour protéger votre disque dur , attendez toujours au moins 5 secondes après l’extinction du portable avant de le redémarrer.

NOTE: A vant l’initialisation, l’écran clignote au moment du démarrage. Ceci fait partie des tests de routine conduits par le portable et ne constitue pas un problème d’affichage.

Le POST (Power-On Self Test)

Lorsque vous allumez votre portable, il commence par lancer une série de tests de diagnostic appelés Power-On Self T est (POST). Le programme qui contrôle le POST fait partie intégrante de l’architecture du portable. Le POST comprend une archive de la configuration matérielle du portable, qui est utilisée pour diagnostiquer le système. Cette archive est créée en utilisant le Setup du BIOS. Si le POST trouve une différence entre l’archive et le matériel existant, il affiche alors un message à l’écran vous invitant à corriger le conflit en lançant le Setup du BIOS. Dans la plupart des cas, l’archive est correcte lorsque vous recevez le portable. Lorsque le test est terminé, il se peut qu’apparaisse le message “No operating system found” si aucun système d’exploitation n’a été pré installé sur le disque dur . Ceci indique que le disque dur a été correctement détecté et est prêt pour l’installation d’un nouveau système d’exploitation.

Le S.M.A.R.T . (Self Monitoring and Reporting T echnology) vérifie l’état du disque dur durant le POST et avertit si le disque dur nécessite une intervention du SAV. Si des avertissements sont donnés durant l’initialisation concernant le disque dur, sauvegardez immédiatement vos données et lancez le programme de vérification des disques de Windows. Pour lancer le programme sous Window: (1) cliquez du bouton droit sur n’importe quelle icône de disque dur dans “Poste de travail”, (2) choisissez Propriété, (3) cliquez l’onglet Outils, (4) cliquez sur Vérifiez maintenant, (5) choisissez un disque dur, (6) choisissez Examen approfondi pour rechercher également le dommages physiques, puis (7) cliquez sur Démarrer. Des utilitaires disque tels que Norton Disk Doctor de Symantec réalisent les mêmes opérations mais plus efficacement et avec plus de fonctions.

ATTENTION! Si des alertes sont toujours données par les utilitaires de diagnostic, vous devez contacter le SAV. Continuer à utiliser le portable peut conduire à une perte de données.

Vérifier le niveau de la batterie

La batterie implémente le standard Smart Battery sous W indows qui permet à la

batterie de rapporter avec précision la quantité de charge restante dans la batterie,

en pourcentage). Une batterie pleinement chargée délivre une autonomie dont la

durée peut grandement varier en fonction des réglages d’économie d’énergie que

vous adoptez, de vos habitudes de travail, de la puissance du CPU et de la quantité

de mémoire, de la taille de l’écran et de son rétro-éclairage, etc.

Pour connaître le niveau de charge de la batterie, placez le curseur sur

l’icône alimentation. L’icône alimentation représente une “pile” lorsque

le transformateur n’est pas branché au portable et une “prise” dans le cas

contraire. Double cliquez sur l’icône pour plus d’informations et de

paramètres.

NOTE: Vous serez avertis lorsque la charge batterie est faible. Si vous ignorez les bips d’alerte, le portable finira par entrer en veille (par défaut, STR). Les durées indiquées sur les illustrations ne sont présentées qu'à titre d'exemple. Celles que vous verrez sur votre ordinateur peuvent ne pas être identiques.

Pour démarrer 3

Placez le curseur sur l’icône de la batterie pour voir le niveau d’énergie restant.

Quand la prise secteur est branchée, l’état de la charge est affiché .

Note: Les captures d’écrans sont données à titre d’illustrattion uniquement et peuvent ne pas êtres identiques à celles affichées sur votre écran.

A VERTISSEMENT! Suspend-to-RAM (STR) ne dure pas longtemps lorsque la batterie est faible. Suspend-to-Disk (STD) n’est pas identique au système éteint. STD nécessite une faible quantité d’alimentation et échouera s’il n’y a aucune alimentation à cause d’une batterie vide ou d’une absence d’alimentation électrique (ex. retirer à la fois le transformateur électrique et la batterie).

Cliquez du bouton droit sur l’icône pour voir les sous-menus.

Clic gauche sur l’icône de batterie pour les réglages de gestion de l’énergie.

Entretien de la batterie

Comme tous les accumulateurs, le nombre de charges de la batterie est limité. Charger et décharger complètement la batterie une fois par jour est possible pour au moins un an. Au delà, tout dépend de la température et de l’humidité de votre environnement. Assurez-vous d’utiliser la batterie sous une température comprise entre 10˚C et 29˚C (50˚F et 85˚F), en tenant compte du fait que la température interne du portable est plus élevée que celle à l’extérieure. Toute température en dehors de cette fourchette diminue l’espérance de vie de la batterie. Quoi qu’il en soit, avec le temps, l’autonomie risque de devenir trop courte et d’imposer l’achat d’une nouvelle batterie. Il n’est pas conseillé d’acheter à l’avance des batteries pour les stocker car celles-ci perdraient leur efficacité.

NOTE: La batterie arrêtera de se charger si la température ou la tension sont trop élevées. Le BIOS offre une fonction de rafraîchissement du niveau de la batterie.

AVERTISSEMENT! Ne pas laisser la batterie déchargée. La batterie se déchargera après un certain laps de temps. Si la batterie n’est pas utilisée, il est recommandé de la recharger une fois tous les trois mois, auquel cas la batterie risquerait de ne plus se charger lors de futures utilisations .

3 Pour démarrer

Redémarrer ou rebooter

Après avoir fait des changements dans votre système d’exploitation, il peut vous être demandé de redémarrer votre ordinateur. Certaines procédures d’installation comprennent une boîte de dialogue qui permet de redémarrer. Pour redémarrer manuellement, cliquez sur le bouton Démarr er puis sur Arrêter | et choisissez Redémarrer.

Eteindre le portable

Sous Windows XP, éteignez le portable en cliquant sur le bouton Démarrer puios en choisissant Arrêter l’ordinateur puis en choisissant Arrêter. Pour les systèmes d’exploitation sans leur propre gestion de l’alimentation (DOS, Windows NT), vous devez éteindre le portable en tenant le commutateur d’alimentation pendant 2 secondes (contre 1 seconde pour l’allumage) après avoir fermé toutes les applications et quitté le système d’exploitation. Tenir le commutateur d’alimentation pendant 2 secondes est nécessaire afin d’éviter les extinctions accidentelles.

A TTENTION! Pour protéger votre disque dur , attendez toujours au moins 5 secondes après l’extinction du portable avant de le redémarre

(Les écrans peuvent varier en fonction des paramètres de

sécurité.)

Extinction d’urgence

Au cas où votre système d’exploitation n’arrive pas à s’éteindre ou à redémarrer correctement, il existe deux autres méthodes pour éteindre votre portable:

(1) Tenez le bouton d’alimentation

(4 sec)

A TTENTION! n’utilisez pas l’extinction d’urgence lors de l’écriture de données; le faire risque de résulter en la destruction ou dans la perte des données.

plus de 4 secondes, ou (2) Pressez le bouton de reset .

TRUC: Utilisez un trombone redressé pour presser le bouton d’arrêt.

Pour démarrer 3

Fonctions spéciales du clavier

Touches colorées

Ce qui suit est la description des touches colorées sur le clavier du portable. Les commandes associées

aux touches colorées ne sont accessibles qu’en maintenant enfoncé la touche de fonction.

NOTE: L’emplacement des touches de raccourcis peut varier d’un modèle à un autre, mais les fonctions demeurent identiques. Fiez-vous aux icônes plutôt qu’aux touches de fonction.

F10

“Z” (F1): Place le portable en veille prolongée (que ce soit en mode Save-to-RAM ou Save-to-Disk selon les paramètres du gestionnaire d’alimentation).

Pylône Radio (F2): Modèles Wireless seulement: ALLUME ou ETEINT le wireless LAN ou le Bluetooth (sur certains modèles) avec un affichage à l’écran. Une fois activé, l’indicateur sans fil correspondant s’allumera.

Soleil plein (F5):

Diminue la luminosité

Soleil ouvert (F6):

Augmente la luminosité LCD (F7): Active et désactive le panneau LCD. Il étire la zone d’affichage à la totalité de

l’écran lorsque des résolutions basses sont utilisées. Icône LCD/Moniteur (F8): Commute entre l’écran du notebook et un moniteur externe

dans cet ordre: Ecran LCD du notebook -> Moniteur externe -> Les deux. (Cette fonction ne fonctionne pas en mode 256 couleurs, sélectionnez Couleurs vraies dans les propriétés de l’affichage.) IMPORTANT: Connectez un moniteur externe ou une TV avant de

démarrer le notebook. La connexion sous Windows peut ne pas fonctionner correctement.

Haut-parleur (F10):

Active et désactive les haut-parleurs (seulement sous Windows)

F11

F12

Haut-parleur, flèche basse (F11):

Diminue le volume des haut-parleurs (seulement sous Windows)

Haut-parleur, flèche haute (F12):

Augmente le volume des haut-parleurs (seulement sous Windows) Num Lk (Ins): Active et désactive le pavé numérique (num lock). Permet d’affecter une

plus grande partie du clavier à la saisie de nombres. Scr Lk (Del): Active et désactive le “Scroll Lock”. Permet d’affecter une plus grande

partie du clavier à la navigation dans les cellules.

3 Pour démarrer

Touches Microsoft Windows™

Il y a deux touches spéciales pour Windows™ sur le clavier:

La touche avec le logo Windows™ active le menu Démarrer situé en bas à gauche du bureau

Windows™.

L’autre touche, qui ressemble à un menu Windows™ avec un petit curseur , active le menu des

propriétés et revient à cliquer avec le bouton droit de la souris sur un objet de Windows™.

Le clavier comme pavé numérique

Le pavé numérique est contenu dans le clavier et consiste en 15 touches qui rendent la saisie intensive de chiffres plus commode. Ces touches à double usage sont imprimées en orange. Leur valeur numérique est indiquée en haut à droite de chaque touche comme le montre l’illustration. Lorsque

le pavé numérique est activé en pressant number lock s’allume. Si un clavier externe est branché, presser la touche la fonction NumLock sur les deux claviers en même temps.

Pour désactiver le pavé numérique du portable tout en gardant celui du clavier externe, pressez les touches

sur le portable.

sur le clavier externe active/désactive

, le voyant

Le clavier comme curseur

Le clavier peut servir de pavé de curseurs que la fonction Number Lock soit activée ou non afin de rendre plus aisée la navigation tout en saisissant des valeurs numériques dans une feuille de calcul ou dans une autre application de ce style.

Avec Number Lock désactivé, pressez touches curseurs ci-dessous. Par exemple [Fn][8] pour Haut,

[Fn][K] pour Bas, [Fn][U] pour Gauche, et [Fn][O] pour droite.

A vec Number Lock activé, utilisez [Shift] et une des touches curseurs ci-dessous. Par exemple [Shift][8] pour Haut, [Shift][K] pour Bas, [Shift][U] pour Gauche, et [Shift][O] pour Droite.

NOTE: Les symboles flèche sont ici illustrés pour votre référence. Ces caractères ne sont pas imprimés ainsi sur le clavier.

et une des

Pour démarrer 3

Interrupteurs et indicateurs d’état

Interrupteurs

Bouton Power4 Gear

Le bouton Power4 Gear bascule le mode d’économie d’énergie sur l’un des différents modes disponibles.

Les modes d’économie d’énergie contrôlent plusieurs aspects du PC portable pour maximiser les per-

formances par rapport à la durée de vie des batteries en fonction de divers événements.

Lorsque vous utilisez un adaptateur secteur CA, le Power4 Gear vous fera passer entre trois modes sur

le segment des modes d’alimentation CA. Lorsque vous retirez l’adaptateur CA, le Power4 Gear vous

fera passer entre sept modes sur le segment des modes d’alimentation batterie (DC). Lorsque vous

retirez ou branchez l’adaptateur CA, le Power4 Gear passera automatiquement sur le segment des

modes adaptés (CA ou DC).

Icônes de la barre des tâches

Noms des Modes

Segment d’alimentation

Super Performance

AC AC/DC AC/DC DC DC DC DC DC

Hautes Performances

Performance Jeux

Performance Film DVD

Performance Email/Office

Performance Présentation

Performance Ecoute Audio

Performance d’économie des batteries

Touche Email

Presser ce bouton lance votre application Email alors que Windows est en fonctionnement.

Touche Internet

Presser ce bouton lance votre navigateur Internet alors que Windows est en fonctionnement.

Pad-Lock

Presser ce bouton verrouille votre touchpad lorsque vous utilisez une souris externe. Verrouiller le

touchpad vous évite de faire bouger le curseur accidentellement lorsque vous saisissez des données.

Pour activer le touchpad, pressez simplement le bouton une nouvelle fois.

Alimentation

L’interrupteur d’alimentation permet de démarrer ou d’éteindre le PC portable ou de quitter une mise

en veille prolongée. Appuyez une fois sur l’interrupteur pour éteindre ou allumer le portable.

3 Pour démarrer

Indicateurs d’état

avant Partie supérieure

Indicateur d’alimentation

Le voyant vert indique que le portable est allumé, il clignote lorsque le portable est en mode Suspend-toRAM (Standby). Ce témoin est éteint lorsque le portable est éteint ou en mode Suspend-to-Disk (Hibernation).

Témoin de Charge de la Batterie

Le témoin de charge de la batterie est une LED indiquant l’état de la puissance restant dans la batterie de la manière suivante :

Allumé: allumé ou éteint, la batterie du PC portable se charge lorsque l’adaptateur secteur est branché. Eteint: La batterie de votre portable est soit chargée, soit complètement épuisée Clignotant: allumé - la batterie est à moins de 10% et l’adaptateur secteur n’est pas branché.

Indicateur d’e-mails

Clignote lorsqu’il y a un ou plusieurs email(s) dans la boite de réception de votre programme de messagerie. Cette fonction nécessite que vous ayez au préalable configuré votre messagerie. Cette fonction est conçue pour les programmes de messagerie Microsoft et peut ne pas fonctionner avec les autres programmes.

Témoin de Réseau Local Sans-Fil (sur certains modèles)

Ce témoin clignote lorsque des paquets sont transmis ou reçus par le réseau LAN sans-fil. Cette LED nécessite le réseau local (LAN) sans-fil optionnel pour fonctionner.

Indicateur d’activité

Indique que le portable accède à l’une ou plusieurs unités de stockage telle que disquette, disque dur ou CD/DVD. La lumière clignote proportionnellement au temps d’accès.

Num. Lock

Allumé, il indique que le pavé numérique est verrouillé [Num Lk] et que certaines lettres du claviers font place à des chiffres pour faciliter la saisie de nombres.

Capital Lock

Allumé, indique que les majuscules [Caps Lock] sont verrouillées (ex. A, B, C). Eteint, les lettres sont saisies en minuscules (ex. a,b,c).

Scroll Lock (arrêt défilement)

S’allume pour indiquer que le “Srcoll Lock” [Scr LK] est activé . Le Srcoll Lock permet a certaines touches du clavier d’agir comme touches de direction. Cela facilite la navigation quand seulement une partie du clavier est nécessaire comme pour les jeux vidéo.

Pour démarrer 3

Indicateur et boutons de contrôle du lecteur de CD (sur

certains modèles)

Plusieurs touches de contrôle CD placées en façade du notebook permettent une lecture commode des CD.

Ces boutons lancent le lecteur audio de votre système d’exploitation lorsque le portable est allumé. Si le

portable est éteint, les boutons CD activent la fonction de lecture des CD qui permet l’écoute de CD audio.

Ce qui suit explique la fonction de chaque bouton de contrôle du CD sur la face avant du notebook.

Lecture/Pause

Lorsque le CD est arrêté, débute la lecture.

Lors de la lecture du CD, met la lecture en pause

Stop

Lors de la lecture du CD: stoppe la lecture.

Aller à la piste précédente (retour rapide) & baisse du volume

Lors de la lecture du CD, ce bouton a deux fonctions:

Piste: La première pression redémarre la piste en cours. La seconde pression permet de passer à la piste précédente. Audio: maintenez pour baisser le volume audio.

Aller à la piste suivante (avance rapide) & hausse du volume

Lors de la lecture du CD, ce bouton a deux fonctions:

Piste: pressez une fois pour passer à la piste suivante durant la lecture. Audio: maintenez pour augmenter volume audio.

Commutateur d’alimentation CD

Lorsque le PC portable est éteint: allume ou éteint le lecteur de CD.

Contrôles de volume audio

Fn + icône haut-parleur (F10): allume ou éteint le volume audio Fn + icône haut-parleur bas (F11): réduit le volume audio Fn + icône haut-parleur haut (F12): augmente le volume audio

3 Pour démarrer

4. Utiliser le portable

Systèmes d’exploitation

Pointeur

Périphériques de stockage

Connecteur pour carte PC (PCMCIA)

Lecteur optique

Lecteur de Carte Mémoire Flash

Disque dur

Connexions

Connexion modem

Connexion réseau

Communications sans fil infrarouges (IR)

Connexion Bluetooth

Connexion LAN Sans-fil

Modes de gestion de l’alimentation

4 Utiliser le portable

Systèmes d’exploitation

Ce PC portable peut offrir (en fonction du territoire) le choix d’un système d’exploitation pré-installé tel que Microsoft Windows XP. Les choix et les langages dépendent du territoire. Le niveau de support matériel et logiciel peut varier en fonction du système d’exploitation installé. La stabilité et la compatibilité avec d’autres systèmes d’exploitation ne peuvent pas être garanties.

Support logiciel

Ce portable est livré avec un CD qui contient le BIOS, les pilotes et les applications qui activent certaines fonctions matérielles, étendent certaines fonctionnalités, aident à la gestion de votre portable, ou ajoutent des fonctions non comprises dans le système d’exploitation d’origine. Si une mise à jour ou un remplacement de ce CD est nécessaire, contactez votre revendeur pour connaître les sites web à partir desquels les pilotes et utilitaires sont téléchargeables.

Le CD contient tous les pilotes, utilitaires et logiciels qui conviennent aux systèmes d’exploitation les plus populaires. Ce CD n’inclut pas le système d’exploitation lui-même. Ce CD est nécessaire même si le portable est livré déjà configuré car il offre des logiciels qui complètent l’installation en usine.

Un CD de restauration optionnel comprend une image du système d’exploitation original installé sur le disque dur en usine. Le CD de restauration est un excellent moyen de retrouver rapidement un système d’exploitation et des programmes dans leur état d’origine. Contactez votre revendeur s’il vous faut une telle solution.

Note: certains des composants du PC portable et certaines fonctions risquent de ne pas fonctionner tant que tous les pilotes et utilitaires ne sont pas installés.

Modèles avec chipset Sonoma

Les ordinateurs portables avec chipste Sonoma verront le touchpad du système automatiquement désactivé lorsqu’une souris USB externe est branchée. Pour désactiver cette fonction, décochez l’option correspondante dans le panneau de contrôle de Windows.

Pointeur

Le pointeur intégré au portable est entièrement com-

patible avec une souris PS/2 deux ou trois boutons

avec roulette de défilement. Le touchpad est sen-

sible à la pression et ne contient aucune pièce mo-

bile; de ce fait, les pannes mécaniques sont exclues.

Un pilote est nécessaire pour fonctionner avec

certaines applications.

Utiliser le portable 4

Défilement vertical

Déplacement du curseur

ATTENTION! N’utilisez aucun objet à la place de votre doigt pour faire fonctionner le touchpad, vous pourriez endommager la surface du touchpad.

Utiliser le Touchpad

Une simple pression du bout de votre doigt suffit

pour faire fonctionner le touchpad. Le touchpad

étant sensible électrostatiquement, des objets ne

peuvent pas être utilisés à la place de votre doigt.

La fonction principale du pavé tactile est de déplacer

le curseur partout sur l'écran ou de sélectionner les

items affichés en utilisant le bout de vos doigts plutôt

qu'une souris de bureau classique. Les illustrations

qui suivent montrent comment utiliser le touchpad.

Déplacer le curseur

Placez votre doigt au centre du touchpad et faites le

glisser dans une direction pour déplacer le curseur.

Défilement (sur certains modèles)

Faire glisser le doigt vers

la gauche

doigt vers l’arrière

Clic droit

Clic gauche

Faire glisser le

doigt vers l’avant

Faire glisser le

doigt vers la

droite

Faire glisser le

Faites glisser votre doigt vers le haut ou le bas sur

le côté droit pour faire défiler une fenêtre vers le

haut ou le bas.

Défilement

vers le haut

Défilement vers le bas

4 Utiliser le portable

Illustration sur l’usage du Touchpad

Cliqué/Frappé - Le curseur sur un objet, appuyez sur le bouton gauche ou touchez légèrement le touchpad avec le bout de votre doigt et laissez le dessus jusqu’à ce que l’objet soit sélectionné. L’objet sélectionné change de couleur. Le même résultat est obtenu avec les deux méthodes suivantes.

Cliqué Frappé

(enfoncez le bouton gauche puis relâchez)

(frappez légèrement mais rapidement

le touchpad)

Double-clic/Double-frappe - Il s’agit d’une technique ordinaire pour lancer un programme directement depuis l’icône correspondante. Déplacez le curseur sur l’icône que vous souhaitez exécuter, appuyez sur le bouton gauche ou frappez rapidement deux fois la dalle du touchpad pour que le système lance le programme souhaité. Si l’intervalle entre les clics ou les frappes est trop long, l’opération n’est pas exécutée. Vous pouvez régler la vitesse du double clic dans le Panneau de configuration de Windows sous la rubrique “Souris.” Le même résultat est obtenu par les méthodes suivantes.

Double-clic

(appuyez deux fois sur le bouton

gauche, puis relâchez)

rapidement le touchpad deux fois)

Double-frappe

(frappez légèrement mais

Utiliser le portable 4

Glissé - Glisser signifie prendre un objet pour le placer ailleurs sur l’écran. Vous pouvez placer le

curseur sur l’objet choisi, puis tout en maintenant le bouton gauche enfoncé, déplacez le curseur jusqu’à

l’endroit voulu, puis relâchez le bouton. Ou bien vous pouvez simplement frapper deux fois sur un

objet et maintenir le doigt sur le touchpad en le faisant glisser jusqu’à l’endroit voulu. Le même résultat

peut être obtenu par les méthodes suivantes.

Glissé-cliqué Glissé-frappé

(maintenez enfoncé le bouton gauche et faites

glisser votre doigt sur le touchpad)

NOTE: Une fonction de défilement contrôlée logiciellement est disponible après avoir installé l’utilitaire touchpad fourni. Elle facilite la navigation sous Windows et sur le Web. Les fonctions de base peuvent être ajustées dans le Panneau de configuration de Windows afin de permettre des saisies et des clics plus confortables.

(frappez légèrement le touchpad deux fois,

faites glisser votre doigt à la seconde frappe)

Entretien du Touchpad

La surface du touchpad est sensible à la pression. S’il n’en est pas pris soin, elle peut facilement

s’endommager. Notez les précautions suivantes:

• Ne mettez pas le touchpad en contact avec la poussière, les liquides ou la graisse.

• Ne touchez pas le touchpad si vos doigts sont sales ou humides.

• Ne posez aucun objet lourd sur le touchpad ou ses boutons.

• Ne grattez pas le touchpad avec vos ongles ni avec aucun autre objet.

NOTE: Le touchpad répond aux mouvements, pas à la force. Ne frappez pas la surface trop fort. Frapper fort n’augmente pas la réactivité du touchpad. C’est aux faibles pressions que le touchpad répond le mieux.

4 Utiliser le portable

Périphériques de stockage

Les périphériques de stockage permettent au portable de lire et d’écrire des documents, des images ou d’autres fichiers sur différents supports de stockage. Ce PC portable est équipé des supports de stockage suivants:

• PCMCIA

• Lecteur / graveur optique

• Lecteur de cartes mémoires flash

• Disque dur

Connecteur pour carte PC (PCMCIA)

Le portable a un connecteur pour carte PC (appelées parfois PCMCIA). Il est destiné à permettre l’addition de cartes d’extension, exactement comme les slots d’extension d’un ordinateur ordinaire. Ceci vous permet de personnaliser votre portable en fonction des besoins. Le connecteur peut recevoir des cartes PC de type I ou de type II. Les cartes PC ont à peu près la taille d’une pile de cartes de crédit et disposent d’un connecteur de 68 broches à leur extrémité. Le standard des cartes PC permet de nombreuses fonctions de communication, de stockage de données sous la forme cartes mémoire/flash, de fax/modems, de cartes réseau, de contrôleurs SCSI, de décodeurs MPEG I/II, et même des cartes modem ou réseau sans fil. Le portable supporte les standards PCMCIA 2.1 et CardBus 32 bits.

Les trois différents types de carte PC ont des épaisseurs différentes. Les cartes de type I font 3.3mm, celles de type II font 5mm, les cartes de type III utilisent deux connecteurs. Les cartes PC de type III

ne peuvent être utilisées que sur les notebooks disposant de deux connecteurs.

Port 32 bits CardBus

Le CardBus permet aux cartes PC et à leurs hôtes d’utiliser un bus mastering en 32 bits et de fonctionner avec une vitesse jusqu’à 33MHz, de transférer les données en mode burst comme un bus PCI avec 132Mo/sec. En comparaison, le bus pour carte PC 16 bits standard ne peut gérer que 20Mo/sec. Grâce à la plus grande bande passante du CardBus, le portable peut prendre en charge des opérations gourmandes en ressources comme le réseau 100Mbps Fast Ethernet, gérer les périphériques Fast SCSI, et la vidéo conférence en liaison RNIS. Les cartes CardBus sont plug and play.

Le connecteur CardBus est rétro-compatible avec les cartes PC 16 bits fonctionnant en 5 volts alors que le CardBus fonctionne en 3.3 volts pour réduire la consommation d’énergie.

Insérer une carte PC (PCMCIA)

La carte PC doit être

insérée bien à plat.

Utiliser le portable 4

1. Si une protection pour le connecteur Cartes PC est insérée, retirez-la en suivant les instructions “Retirer une carte PC” ci-dessous.

2. Insérez la carte PC avec la face connecteur en premier et la face étiquetée vers le haut. Les cartes PC standard arrivent au ras du PC portable lorsqu’elles sont totalement insérées.

3. Connectez avec précaution les câbles et adaptateurs nécessaires à la carte. En général, les connecteurs ont une orientation. Une étiquette, une icône ou une marque indique la face supérieure.

Retirer une carte PC (PCMCIA)

Pour retirer la carte PC, enlevez d’abord tous les câbles ou adaptateurs reliés à la carte, puis doublecliquez sur l’icône carte PC dans la barre des tâches pour arrêter la carte que vous souhaitez retirer.

1. Pressez le bouton d’éjection puis relâchez le. Le ressort se libère alors et fait ressortir le bouton.

2. Pressez de nouveau le bouton pour éjecter la carte. Retirez doucement la carte de son compartiment.

4 Utiliser le portable

Lecteur optique

Insérer un disque optique

1. Alors que le portable est allumé, pressez le bouton d’éjection du lecteur de disque. Le tiroir s’éjecte partiellement.

3. Prenez le disque par les côtés, sa face imprimée vers le haut. Appuyez des deux côtés du centre du disque jusqu’à ce qu’il s’enclenche sur le moyeu. Le moyeu doit

être plus haut que le disque lorsqu’il est correctement installé.

2. Tirez délicatement sur la face avant du lecteur et faites complètement glisser le tiroir vers l’extérieur. Attention à ne pas toucher la lentille du lecteur et les autres mécanismes. Assurez-vous qu’il n’y a pas d’obstacle qui pourrait se bloquer sous le tiroir du lecteur de disque.

4. Refermez lentement le tiroir du lecteur de disque. Le lecteur commence à lire la table des matières (TOC) du CD. Lorsque le lecteur s’arrête, le CD est prêt à l’emploi.

NOTE: Il est normal d’entendre et de sentir le CD tourner rapidement lorsque le lecteur lit les données.

Lecteur optique (Suite)

Utiliser le portable 4

Retirer un disque optique

Ejectez le tiroir et tirez avec précaution son bord vers vous pour pouvoir retirer en toute sécurité le disque du lecteur optique.

Ejection d’urgence

L’emplacement varie selon le modèle

L’éjection d’urgence est une fente située sur le lecteur optique, utilisée pour éjecter le tiroir du lecteur optique lorsque l’éjection électronique ne fonctionne pas. N’utilisez pas l’éjection d’urgence à la place de l’éjection électronique. Note:

Assurez-vous de ne pas endommager l’indicateur d’activité situé dans la même zone.

Utiliser le lecteur de disque optique

Les disques optiques et les équipements doivent être manipulés avec soin pour préserver les mécanismes de précision qu’ils mettent en oeuvre. Respectez scrupuleusement les consignes des fabricants de CD. Contrairement à un lecteur de PC de bureau, celui du portable utilise un moyeu qui maintient le CD en place quelle que soit l’inclinaison. Lors de son insertion, il est important que le CD soit enfoncé au centre du moyeu ou bien le tiroir du lecteur de CD-ROM risque de rayer le CD.

AVERTISSEMENT! Si le CD n’est pas correctement fixé au milieu du plot central, le CD peut être abîmé lorsque le tiroir se referme. Gardez toujours un oeil sur le CD lorsque vous refermez le tiroir.

Il devrait y avoir une lettre pour le lecteur CD, qu’un disque soit inséré ou non dans le lecteur. Après avoir inséré correctement le CD, vous pouvez accéder aux données de la même manière qu’avec les disques durs ; mis à part le fait que rien ne peut être écrit ou modifié sur le CD. En utilisant un logiciel approprié, un module lecteur CD-RW ou DVD+CD-RW peut permettre d’utiliser les disques CD-RW comme un disque dur avec des possibilités pour écrire, supprimer, et éditer des données.

Les vibrations sont normales pour tous les lecteurs de CD-ROM à haute vitesse à cause des disques qui sont mal équilibrés. Pour diminuer les vibrations, utilisez le portable sur une surface plane et ne collez pas d’étiquettes sur le CD.

Ecouter un CD audio

Les lecteurs de disques optiques peuvent lire les CD audio, mais seul le lecteur DVD-ROM peut lire les DVD. Insérez le CD audio, Windows™ ouvre alors automatiquement un logiciel de lecture et commence la lecture. Selon les logiciels installés et le type de disque inséré, il est possible que vous ayez à lancer un logiciel de lecture spécifique. Vous pouvez régler le volume en utilisant le bouton situé sur le côté du lecteur de CD/DVD-ROM, les touches de fonction du clavier ou via l’icône en forme de hautparleur de la barre des tâches de Windows™.

4 Utiliser le portable

Lecteur de Carte Mémoire Flash

Normalement un lecteur de carte mémoire PCMCIA doit être acheté séparément pour pouvoir utiliser des cartes mémoire provenant de périphériques comme les appareils photo numériques, les lecteurs MP3, les téléphones portables et les PDA. Cet ordinateur portable a un lecteur de cartes mémoire qui permet de lire les mémoires flash tel que montré ci-dessous. Le lecteur de carte mémoire intégré n’est pas seulement très pratique, il est également beaucoup plus rapide que la plupart des autres types de lecteur de carte car il utilise le bus PCI à large bande passante.

Types de mémoires supportées

MS adapter

MS (Memory Stick) Duo/Pro/Duo Pro/MG

MS (Memory Stick) Magic Gate (MG)

MS (Memory Stick) Select

MS (Memory Stick)

MMC (Multimedia Card) SD (Secure Digital)

SD / MMC

MS / MS Pro

A TTENTION! Ne retirez jamais une carte pendant ou juste après la lecture, la copie, le formatage, sinon des données pourraient êtres perdues ou supprimées.

Disque dur

Les disques durs possèdent des capacités supérieures et fonctionnent à des vitesses plus grandes que les lecteurs de disquette et de CD-ROM. Les disques Enhanced IDE sont une solution de stockage fiable, rapide, et d’un excellent rapport prix/performance. Les modes de transfert haute vitesse supportés sont l’UltraATA/100 jusqu’à 100Mo/sec et le PIO mode 4 jusqu’à 16.6Mo/sec. Le portable est livré avec un disque dur amovible IDE UltraA TA/100/66 de 2.5” (6.35cm) de largeur et de .374” (.95cm) d’épaisseur, sa capacité pouvant aller jusqu’à 80Go. Les disques durs IDE actuels supportent le S.M.A.R.T. (Self Monitoring and Reporting Technology) pour détecter les erreurs ou les pannes du disque dur avant qu’elles ne surviennent. Consultez un service après-vente ou un revendeur autorisé pour les upgrades.

ATTENTION! Une mauvaise manipulation durant le transport peut endommager le disque dur. Manipulez le portable avec précaution, protégez-le de l’électricité statique, évitez les vibrations et les impacts. Le disque dur est l’élément le plus fragile du portable et a toutes les chances d’être le premier ou le seul élément à être endommagé en cas de chute du portable.

Utiliser le portable 4

Connexion modem

Le câble téléphonique utilisé pour brancher le modem interne du portable peut avoir deux ou quatre fils (seuls deux fils (ligne 1) sont utilisés par le modem) et doit avoir un connecteur RJ-11 aux deux extrémités. Reliez une des extrémités au port modem/réseau et l’autre à une prise analogique du mur (du type de celles présentes dans les maisons). Une fois le pilote installé, le modem est prêt à l’emploi.

NOTE: Lorsque vous êtes connecté à un service en ligne, ne mettez pas le portable en veille ou mode Suspend ou vous seriez déconnecté.

AVERTISSEMENT! N’utilisez que des prises téléphoniques analogiques. Le modem intégré ne supporte pas la tension utilisée dans les systèmes téléphoniques numériques. Ne connectez pas la prise RJ-11 dans les systèmes téléphoniques numériques que l’on peut trouver dans de nombreux établissements commerciaux ou des dommages pourraient survenir!

A TTENTION! Pour la sécurité électrique, n’utilisez que des câbles téléphone 26AWG (voir Glossaire) ou plus.

Voici un exemple de PC portable connecté à une prise téléphonique pour une utilisation avec le modem intégré.

Prise téléphonique murale

Le connecteur téléphonique est le pus petit des deux.

La connexion téléphonique est

optionnelle Câble téléphone (prise RJ-1 1)

Telephone Wall Jack

4 Utiliser le portable

Connexion réseau

Connectez un câble réseau, avec des connecteurs RJ-45 à chaque extrémité, l’un sur le port modem/ réseau du portable et l’autre à un hub ou un commutateur. Pour les vitesses 100 BASE-TX / 1000 BASE-T, votre câble réseau doit être de catégorie 5 (non catégorie 3) à paire torsadée. Si vous voulez faire fonctionner l’interface à 100/1000Mbps, il doit être connecté à un hub 100 BASE-TX / 1000 BASE-T (non un hub BASE-T4). Pour le 10Base-T, utilisez un câble à paire torsadée de catégorie 3, 4, ou 5. Le mode Full-Duplex 10/100 Mbps est supporté par cet Ordinateur Portable mais nécessite une connexion à concentrateur de communication réseau compatible "duplex". Par défaut, le logiciel utilise les paramètres les plus rapides, de telle sorte qu’aucune intervention de l’utilisateur n’est nécessaire.

1000BASE-T (or Gigabit) is only supported on selected models.

Câble à paires torsadées

Le câble qui sert à relier une carte Ethernet à un hôte (en général un concentrateur) est appelé TPE (paires torsadées pour Ethernet). Les connecteurs en bout de câble s’appellent RJ-45, et ne sont pas compatibles avec le standard RJ-11 des connecteurs téléphoniques. Pour relier deux ordinateurs entre eux sans passer par un hub, un câble LAN croisé est requis (Fast-Ethernet model). Gigabit models support auto-crossover so a crossover LAN cable is optional.

Ceci est un exemple du portable connecté à un hub ou un commutateur réseau pour utiliser avec le contrôleur Ethernet intégré.

Le connecteur LAN est le plus épais des deux.

Hub ou commutateur réseau

Câble réseau avec

prises RJ-45

NOTE: le modem interne et la carte réseau ne peuvent pas être installés plus tard comme un emie à jour. Après l’achat, un modem ou une carte réseau peuvent être installés via une carte PCMCIA.

Utiliser le portable 4

Communications sans fil infrarouges (IR) (sur certains modèles)

Le portable est équipé d’un port infrarouge (IR) (voir 2. Présentation des éléments du portable). Le port infrarouge est compatible IrDA (Infrared Data Association) version 1. Le port infrarouge IrDA, conforme au protocole IrDA Serial Infrared Link Version 1.1, permet de communiquer sans fil. Vous devez activer le mode requis dans le BIOS avant d’installer le pilote IR et les applications de transfert. Le mode FIR (Fast Infrared) permet un transfert jusqu’à 4Mbps.

Conseils sur les communications infrarouges

Suivez ces conseils lorsque vous mettez en oeuvre une communication infrarouge (IR)

• L’angle entre deux ports de communication infrarouge ne doit pas dépasser (±15˚).

• La distance entre le portable équipé du port infrarouge et le péripherique infrarouge est limitée à 30 cm.

• Ne bougez ni le portable ni l’autre appareil durant le transfert des données.

• Une erreur peut se produire lorsque la transmission IR se fait avec un haut niveau de bruit et de

vibration.

• Evitez d’exposer la lentille infrarouge à la lumière directe du soleil, d’une lampe à incandescence ou au néon, et n’approchez pas de la lentille d’autres appareils infrarouges tels que des télécommandes.

Activer l’infrarouge

La connexion infrarouge de Windows ME est appelée “Liaison sans fil” et devrait être activée par défaut. L’icône associée se trouve dans le Panneau de configuration.

(Windows XP)

ATTENTION! Désactivez la communication infrarouge lorsque vous ne l’utilisez pas pendant une longue période car l’IR consomme une grande partie des ressources Windows ce qui diminue les performances du portable.

4 Utiliser le portable

a/A

❿

❿❿➇

❿➀❿➄❿

❿➓

❿➂❿➆❿

❿¡

❿➃❿❿➣

❿➁❿➅❿

❿➔

❿❞❿❽❿

❿❡❿❾❿

❿

❿❛❿➈

❿❢❿❿

❿❿

❿

❿➉❿❜

❿❝

❿❿

Connexion Bluetooth (sur certains modèles)

les PC portables utilisant la technologie Bluetooth n’ont pas besoin de câbles pour se connecter à des périphériques utilisant la norme Bluetooth. Les PC de bureau, les PC portables, les téléphones portables, et les PDA sont des examples de périphériques pouvant utiliser la technologie Bluetooth.

Note: Si votre PC portable n’intègre pas la fonction Bluetooth, vous devrez connecter un adaptateur USB ou une carte PC Bluetooth pour pouvoir utiliser cette technologie.

Téléphones portables intégrant la technologie Bluetooth

Il est possible d’établir une connexion sans fil avec votre téléphone portable. Selon les spécifications de votre téléphone portable, vous pouvez transferer les données du repertoire de votre téléphone, des photos, des fichiers audio, etc., ou l’utiliser comme modem pour vous connectez à Internet. Vous pouvez également l’utiliser pour envoyer des SMS.

PDA et ordinateurs intégrant la technologie Bluetooth

Il est possible d’établir une connexion sans fil avec votre ordinateur ou PDA pour échanger des fichiers, partager des périphériques, ou partager une connexion Internet ou réseau. Vous pouvez également utiliser des claviers ou souris sans fil intégrant la technologie Bluetooth.

Se connecter à d’autres périphériques Bluetooth

A vant toute chose, assurez-vous que le périphérique auquel votre PC portable essaie de se connecter intègre la technologie Bluetooth. Vérifier que la fonction Bluetooth du périphérique soit bien activée et que ce dernier soit prêt à accepter la connexion. Pour démarrez la fonction Bluetooth à partir de Windows cliquez sur Démarrer | Tous les programmes | Bluetooth ou sélectionnez Ajouter une nouvelle connexion à partir de l’icône Bluetooth de la barre des tâches si celle-ci est disponible.

Lancer la fonction Bluetooth depuis Windows

Démarrer | Tous les programmes | Bluetooth

Ajouter une nouvelle connexion depuis l’icône

Bluetooth située dans la barre des tâches.

Cliquez sur Nouvelle Connexion à partir des paramètres Bluetooth.

Suivez les étapes pour ajouter un périphérique Bluetooth.

Une fois terminé, vous devriez voir votre périphérique apparaître dans cette fenêtre.

Utiliser le portable 4

Connexion LAN Sans-fil (sur certains modèles)

Le réseau LAN sans-fil optionnel intégré est un adaptateur Ethernet compact sans-fil simple d’utilisation. A vec l’implémentation de la norme IEEE 802.11 pour le réseau LAN Sans-fil(WLAN), le LAN sans-fil optionnel intégré est capable de fournir de hauts débits de transfert en utilisant les technologies DSSS (Direct Sequence Spread Spectrum) et OFDM (Octogonal Frequency Division Multiplexing) à des fréquences de 2.4 GHz. Le réseau LAN sans-fil intégré optionnel est rétrocompatible avec les anciennes normes IEEE 802.11 permettant une connexion continue aux réseaux LAN sans-fil.

Le LAN sans-fil optionnel intégré est un adaptateur client qui supporte à la fois le mode Infrastructure et le mode Ad-hoc vous apportant de la souplesse pour vos configurations réseau sans-fil actuelles ou futures à des distances atteignant 40 mètres entre le client et le point d’accès.

Pour fournir une sécurité efficace à vos communications sans-fil, le LAN sans-fil optionnel intégré est équipé du cryptage WEP (Wired Equivalent Privacy) de 64-bits/128-bits et des fonctions WPA (Wi-Fi Protected Access).

Mode Ad-hoc

Le mode Ad-hoc permet à l’Ordinateur Portable de se connecter à un autre périphérique sans-fil. Un point d’accès (AP) n’est pas nécessaire dans cet environnement sans-fil.

(Tous les périphériques doivent être munis d’adaptateurs LAN sans-fil 802.1 1.)

Mode Infrastructure

Le mode Infrastructure permet à l’Ordinateur Portable et aux autres périphériques sans-fil de s’associer à un réseau sans-fil créé par un Point d’Accès (AP) (vendu séparément) qui fournit un lien central permettant aux clients sans-fil de communiquer les uns avec les autres ou avec un réseau câblé.

(Tous les périphériques doivent être munis d’adaptateurs LAN sans-fil 802.1 1.)

Ordinateur

Portable

Ordinateur

Portable

d’Accès

Ordinateur

de Bureau

PDA

Ordinateur de Bureau

Point

Voici des exemples de connexion entre l’Ordinateur Portable et un Réseau Sans-fil.

PDA

4 Utiliser le portable

Modes de gestion de l’alimentation

Le portable dispose d’un certain nombre de fonctions automatiques ou configurables d’économie d’énergie que vous pouvez utiliser pour optimiser l’autonomie de la batterie et abaisser le Total Cost of Ownership (TCO). Vous pouvez piloter certaines de ces fonctions par le menu Power du BIOS. Les fonctions de gestion de l’alimentation sont conçues pour économiser de l’électricité que possible en plaçant certains éléments en mode de faible consommation aussi souvent que possible tout en permettant un fonctionnement normal sur demande. Ces modes sont nommés “Stand by” (ou Suspend-To-RAM) et V eille prolongée (hibernation) ou Suspend-T o-Disk. Le mode Standby est une fonction simple assurée par le système d’exploitation et le mode Suspend est une solution plus avancée que permet le BIOS du portable. Lorsque le portable est dans l’un ou l’autre de ces modes, l’état de veille est indiqué de la façon suivante: “Stand by”, le voyant d’alimentation clignote, Veille prolongée, le voyant est éteint.

Modes Full Power & Maximum Performance

Le portable fonctionne en mode Full Power lorsque la fonction d’économie d’énergie est désactivée en configurant le gestionnaire d’alimentation de Windows et Speedstep. Lorsque le portable fonctionne en mode Full Power, le témoin lumineux reste allumé. Si vous êtes soucieux à la fois de performance et de consommation, choisissez “Maximum Performance” au lieu de désactiver les fonctions de gestion de l’alimentation.

ACPI

L’Advanced Configuration and Power Management (ACPI) a été développé par Intel, Microsoft, et Toshiba spécialement pour Windows 98 afin de contrôler la gestion de l’alimentation et le Plug and Play des périphériques système sur la base du Wired for Management (WfM) 2.0. ACPI est le nouveau standard de gestion de l’alimentation pour notebooks. Si vous avez installé Windows 98 et que votre BIOS date du 12/1/1999 ou plus tard, ACPI est alors automatiquement installé.

NOTE: L’APM était utilisé avec les systèmes d’exploitation plus anciens comme Windows NT4 et Windows 98. Comme les systèmes plus récents (Windows XP, Windows 2000 et Win- dows ME) utilisent l’ACPI, l’APM n’est plus complètement supporté sur ce portable.

Suspend Mode

En modes “Stand by” ou veille prolongée, l’horloge CPU est arrêtée et la plupart des éléments du portable sont dans leur état de plus faible activité. Le mode Suspend est celui dans lequel le portable est le moins actif. Le portable entre en mode Suspend lorsque le système reste inactif durant une période donnée de temps ou lorsque vous pressez les touches <Fn><F1>. Le témoin d’alimentation clignote pendant le mode STR, le portable a l’air éteint pendant le mode STD. Pour sortir de STR, appuyez sur n’importe

qu’elle touche (sauf Fn). Pour sortir de STD, utilisez l’interrupteur, comme si vous rallumiez le portable.

Economie d’énergie

En plus de ralentir l’horloge du processeur, ce mode place les composants, y compris le rétro éclairage de l’écran LCD, dans leur état le moins actif. Le portable entre en “Stand by” (priorité basse) quand le système reste inactif pendant une durée déterminée. Le délai peut être fixé dans le gestionnaire de l’alimentation de Windows (priorité haute). Pour que le système se réveille, pressez n’importe quelle touche du clavier .

Utiliser le portable 4

Résumé des modes énergétiques

ETAT CAUSE D’ENTREE SORTIE

Stand by • Veille dans le menu démarrer de Windows • Tout périphérique

Délai fixé dans le Gestionnaire d’alimentation

• de Windows (priorité haute)

STR (“Stand by”) • Hotkey [Fn][F1] • Signal du port modem (Suspend-to-RAM) -- • Interrupteur

STD (“Hibernate”) • Hotkey [Fn][F1] • Interrupteur (Suspend-to-Disk) -- • Batterie extrêmement faible Soft OFF • Bouton d’alimentation (peut être défini • Interrupteur

comme STR ou STD)

• “Eteindre” via le bouton Démarrer de Windows

• Batterie faible

• N’importe quelle touche

Contrôle thermique par l’alimentation

Il y a trois méthodes de contrôle de l’état thermique du portable par son alimentation. Ces méthodes ne sont pas configurables par l’utilisateur mais doivent être connues au cas où celles-ci étaient mises en oeuvre. Les températures suivantes sont celles du châssis (pas du CPU).

• Le ventilateur se met en route lorsque la température s’approche de la limite de sécurité.

• Le processeur ralentit (refroidissement passif) lorsque la température dépasse la limite de sécurité.

• Le système s’arrête d’urgence lorsque la température dépasse la limite maximale de sécurité.

4 Utiliser le portable

Gestion de l’alimentation - Veille & veille prolongée

Les paramètres de gestion de l’alimentation sont accessibles dans le Panneau de configuration de Windows. Ce qui suit montre les options des propriétés d’alimentation de Windows ME. Vous pouvez définir le “Stand By” (veille) ou l’extinction pour la fermeture de l’écran, appuyer sur l’interrupteur, ou activer la veiller. La veille et l’hibernation économisent l’énergie lorsque le portable n’est pas utilisé en coupant certains éléments. Lorsque vous reprenez votre travail, vous retrouvez vos documents (tels qu’un email tapé à moitié) dans l’état où vous l’avez laissé. L’extinction ferme toutes les applications et vous demande d’enregistrer votre travail.

“Veille” (veille) est la même chose que le mode Suspend- to-RAM (STR). Cette fonction conserve vos données dans la RAM pendant que la plupart des composants sont éteints. Comme la RAM est volatile, elle a besoin d’électricité pour conserver (rafraîchir) les données. Pour choisir ce mode: sélectionnez “Démarrer” | “Arrêter l'ordinateur”, et “Mettre en veille”.

La "Mise en veille prolongée" est la même chose que le mode Suspend-to-Disk (STD) et conserve vos données sur le disque dur. Ce faisant, la RAM n’a pas à être rafraîchie ce qui réduit la consommation électrique mais ne la supprime pas complètement car certains éléments de réveil, comme le LAN et le modem ont besoin d’être alimentés. “Hibernate” économise plus d’énergie que le mode “Stand by”. Pour choisir ce mode: Activez l’hibernation dans les “Options d’alimentation” puis sélectionnez “Démarrer” | “Arrêter l'ordinateur”, et “Veille prolongée”.

Appendice

Accessoires optionnels Connexions optionnell Glossaire Précautions d’emploi Conformité du modem interne Informations concernant le portable

A Appendice

Accessoires optionnels

Ces éléments sont optionnels et destinés à compléter votre portable.

Hub USB

Connecter un hub USB optionnel permet d’augmenter le nombre de ports USB et de connecter ou déconnecter rapidement de nombreux périphériques USB via un câble unique.

Combo USB 2.0 Slim

Le combo, très mince, est doté des technologies FlextraLink™ (technologie anti-coaster) et FlextraSpeed™ (technologie d’enregistrement) pour éviter de graver des disques inutilisables, minimiser la charge CPU afin de permettre le fonctionnement d’autres logiciels tout en gravant, et ajuster automatiquement la vitesse d’enregistrement optimale tout en maîtrisant les vibrations afin de réduire le bruit inhérent à la rotation.

• Interface: USB 2.0

• Tampon de données: 2Mo (écriture), 512Ko (lecture)

• Tailles des disques: 12cm et 8cm

• DVD (lecture): 8X max

• CD (lecture): 24X max

• CD-R (écriture): 24X, 20X, 16X, 8X, 4X

• CD-RW (écriture): 12X, 10X, 8X, 4X, 2X

• Dimensions: 16mm x 129mm x 142mm

• Poids: 250g

• (Les spécifications peuvent changer sans avertissement.)

Mémoire Flash USB

Une mémoire Flash USB peut remplacer le lecteur de disquette 1.44MB en vous offrant jusqu’à 1 Go de stockage, une plus grande vitesse de transfert et une meilleure fiabilité. Aucun driver n’est nécessaire pour une utilisation avec les systèmes d’exploitations actuels.

USB Communication Cable

Attaching optional USB communication cables between computers through the USB ports will allow basic file transfer capabilities between the computers whether they be Notebook PC’s, Desktop PC’s, or a combination of both.

Appendice A

Accessoires optionnels (Suite)

Ces éléments sont optionnels et destinés à compléter votre portable.

Carte Wireless LAN Cardbus ou USB

La carte PCMCIA ASUS (WL-107g) est un adaptateur wireless LAN qui se place dans un slot PCMCIA Type II d’un PC portable et qui permet de se connecter aux réseaux utilisant la norme IEEE 802.11g/b.

Adaptateur Wireless LAN USB

L’adaptateur USB ASUS (WL-167g) est très petit et permet de se connecter aux réseaux sans fil utilisant la norme IEEE 802.11g/b et qui se connecte à l’ordinateur en utilisant un connecteur USB2.0.

802.11g 54Mbps

Lecteur de disquettes USB

Le portable comprend un lecteur USB qui accepte les disquettes standard 1.44 Mo (ou 720 Ko) 3.5 pouces. Le bouton d’éjection se trouve sur le dessus du lecteur pour un accès facile, alors que les modèles pour PC de bureau ont leur bouton d’éjection au dessous. L ’activité sur les disquettes est visualisable sur la LED placée en façade du lecteur de disquette.

A VERTISSEMENT! Pour éviter les pannes système, utilisez (Safely Remove Hard- ware) sur la barre des tâches avant de déconnecter le lecteur de disquette USB. Ejectez

la disquette avant de transporter le PC portable afin d’éviter les dommages dus aux chocs.

Clavier et souris USB

Connecter un clavier USB optionnel permet une saisie des données plus confortable. Connecter une souris USB rend la navigation sous Windows plus pratique. La souris USB travaille simultanément avec le touchpad du PC portable.

A Appendice

Connexions optionnelles

Ces éléments, si désiré, peuvent être achetés auprès de tiers.

Connexion imprimante

Une ou plusieurs imprimantes USB peuvent être connectées simultanément en utilisant un port USB.

Appendice A

Glossaire

ACPI (Advanced Configuration and Power Management Interface)

Standard moderne pour la réduction de la consommation des ordinateurs.

APM (Advanced Power Management)

Standard moderne pour la réduction de la consommation des ordinateurs.

AWG (American Wire Gauge) (Pour les Etats-Unis uniquement)

NOTE: Ce tableau n’est donné qu’à titre indicatif et doit pas être utilisé comme source du standard AWG, ce tableau n’est ni complet ni forcément à jour.

Gauge Diam Area R I@3A/mm2 AWG (mm) (mm2) (ohm/km) (mA)

33 0.18 0.026 676 75

0.19 0.028 605 85 32 0.20 0.031 547 93 30 0.25 0.049 351 147 29 0.30 0.071 243 212 27 0.35 0.096 178 288 26 0.40 0.13 137 378 25 0.45 0.16 108 477

Gauge Diam Area R I@3A/mm2 AWG (mm) (mm2) (ohm/km) (mA)

24 0.50 0.20 87.5 588

0.55 0.24 72.3 715

0.60 0.28 60.7 850

22 0.65 0.33 51.7 1.0 A

0.70 0.39 44.6 1.16 A

0.75 0.44 38.9 1.32 A

20 0.80 0.50 34.1 1.51 A

0.85 0.57 30.2 1.70 A

BIOS (Basic Input/Output System)

BIOS est un ensemble de routines qui affectent la façon dont l’ordinateur transfert les données entre ses différents composants, tels que la mémoire, les disques, ou la carte d’affichage. Les instructions du BIOS sont inscrites dans la mémoire en lecture seule de l’ordinateur. Les paramètres du BIOS peuvent être configurés par l’utilisateur grâce au Setup du BIOS. Le BIOS peut être mis à jour en utilisant l’utilitaire fourni qui copiera le nouveau BIOS dans l’EEPROM.

Bit (Binary Digit)

Représente la plus petite unité de donnée utilisée par l’ordinateur, il peut avoir deux valeurs: 0 ou 1.

Boot

Boot signifie lancer le système d’exploitation de l’ordinateur en le chargeant en mémoire. Lorsque le manuel vous demande de “booter” votre système (ou votre ordinateur), cela signifie allumer votre ordinateur. “Rebooter” signifie redémarrer votre ordinateur. Dans Windows 95 ou plus, choisir “Redémarrer” dans “Démarrer | Arrêter...” reboote votre ordinateur.

Bus Master IDE

Avec le mode PIO, le processeur est impliqué dans l’accès IDE et attend des évènements mécaniques. Le bus master IDE, lui, transfert les données vers/de la mémoire sans interrompre le processeur. Le pilote bus master IDE et des disques durs bus master IDE sont nécessaires pour supporter ce mode.

A Appendice

Octet (Byte)

Un octet est un groupe de huit bits consécutifs. Un octet est utilisé pour représenter un seul caractère alphanumérique, un signe de ponctuation, ou un autre symbole.

Bridage de l’horloge (Clock Throttling)

Fonction du Chipset qui permet à l’horloge du processeur d’être stoppée et redémarrée selon un cycle connu. Le bridage de l’horloge est utilisé pour les économies d’énergie, la gestion de la ventilation, et pour réduire la vitesse de traitement.

Processeur (CPU)

Le processeur, appelé parfois “CPU,” est le “cerveau” de l’ordinateur . Il interprète et exécute les commandes des programmes et traite les données stockée en mémoire.

Pilote

Un pilote est un jeu d’instructions spéciales qui permet au système d’exploitation de communiquer avec les périphériques.

DVD (Digital Versatile Disc)

Pour l’essentiel, un DVD est un CD plus rapide avec plus de capacité, pouvant contenir de la vidéo, comme de l’audio et des données informatiques. A vec ses capacités et ses taux d’accès, le disque DVD peut vous apporter des vidéos plein

écran haute définition fantastiquement améliorées, de meilleurs graphiques, des images plus précises et un son Surround

Dolby

Digital pour des sensations comme au cinéma. Le DVD a pour objectif de regrouper le home cinéma, les ordinateurs, les données professionnelles sur un unique format numérique, remplaçant éventuellement les CD audio, les cassettes vidéo, les disques laser , les CD-ROM et même les cartouches de jeux vidéo.

Matériel

Il s’agit d’une manière générique de désigner les composants physiques d’un ordinateur, y compris des périphériques tels que imprimantes, modems, et pointeurs.

IDE (Integrated Drive Electronics)

Les périphériques IDE intègrent leur propre contrôleur, éliminant le besoin d’une carte contrôleur séparée (comme c’est le cas pour les périphériques SCSI). Ils peuvent atteindre des taux de transferts jusqu’à 33Mo/sec.

IEEE1394

Connu aussi sous les noms iLINK (Sony) ou FireWire (Apple), l’1394 est un bus série à grand débit comme le SCSI mais qui dispose d’une connectique simple et d’une capacité de branchement à chaud comme l’USB. L’interface 1394a a une bande passante de 400Mbits/sec et peut gérer jusqu’à 63 unités sur le même bus. La nouvelle interface 1394b peut supporter deux fois cette vitesse et sera disponible sur des modèles futurs lorsque plus de périphériques supporteront ces vitesses accrues. Il est très possible que l’1394 et l’USB remplacent les ports parallèles, IDE, SCSI et EIDE. L’1394 est également utilisé par les équipements numériques haut de gamme avec la mention “DV” pour “Digital Video port”.

Port infrarouge (IrDA)

Le port de communication infrarouge (IrDA) permet l’échange de données sans fil entre des équipements jusqu’à 4 Mbits/sec. Il permet la synchronisation avec les PDA ou les téléphones mobiles et même l’impression à distance. Si votre bureau dispose d’un réseau sans fil IrDA, vous pouvez vous connecter au réseau depuis n’importe quel point en vue d’une lentille IrDA. Les petits bureaux peuvent utiliser la technologie IrDA pour partager une imprimante entre plusieurs notebooks à proximité et même d’échanger des fichiers sans aucun réseau.

Appendice A

Verrous Kensington

Les verrous Kensington® (ou compatibles) permettent de sécuriser le portable, en général au moyen d’un câble qui attache le portable à un objet fixe. Certains produits peuvent inclure un détecteur de mouvement et une alarme.

Classifications Laser

Comme les lasers sont devenus plus nombreux et plus largement utilisés, le besoin d’avertir les utilisateurs des risques du laser est devenu évident. Pour répondre à ce besoin, une classification des lasers a été établie. Les niveaux de classification actuels varient de “optiquement sûr”, ne nécessitant aucun contrôle (Classe 1) à “Très dangereux”, qui impose des contrôles strictes(Classe 4).

CLASSE 1: Un système laser ou un laser de Classe 1 émet des niveaux d’énergie optique sans danger pour les yeux et par conséquence ne nécessite pas de contrôles. Un exemple de système laser appartenant à cette classe est le système de contrôle des sorties se trouvant dans la plupart des magasins d’alimentation, ou les lasers utilisés dans les lecteurs de disque optique.

CLASSE 2 ET CLASSE 3A: Les lasers de Classe 2 et Classe 3A émettent des niveaux de radiation optique à onde continue (CW) légèrement supérieurs aux niveaux d’exposition maximum autorisés (MPE). Bien que ces lasers puissent provoquer des blessures aux yeux, leur luminosité provoque habituellement les observateurs à détourner le regard ou à fermer des yeux avant qu’une blessure ne se produise. Ces lasers sont soumis à des contrôles lasers administratifs stricts nécessitant le placement de symboles particuliers avertissant le personnel et expliquant de ne pas regarder directement le faisceau. Les lasers de Classe 3A ne doivent pas être observés à l’aide d’appareils avec assistance optique.

CLASSE 3B: Les lasers de Classe 3B, et les lasers de Classe 3A avec des émissions de 2.5mW, sont dangereux pour les personnes se trouvant sur le chemin du faisceau et regardant directement la source ou par réflexion spéculaire. Ces lasers ne peuvent pas produire de réflexions diffuses dangereuses. Le personnel travaillant avec ces lasers doit porter des protections oculaires appropriées pendant le fonctionnement du laser. Les lasers de Classe 3B sont soumis à la fois des contrôles administratifs et physiques pour protéger le personnel. Les contrôles physiques comportent des zones de travail à accès limité. Les contrôles administratifs comportent des signaux d’avertissement spécifiques affichés à l’extérieur de la zone de fonctionnement du laser et des lumières à l’entrée de la zone indiquant quand le laser est utilisé.

CLASSE 4: Les lasers de Classe 4 sont des lasers de haute puissance provoquant des blessures aux yeux non protégés et à la peau par l’intermédiaire d’une visualisation directe ou de réflexions diffuses ou spéculaires. En conséquence, aucune personne ne doit se trouver dans une pièce où un laser de classe 4 est en fonction, sans des protections oculaires appropriées.

Bus PCI (Peripheral Component Interconnect Local Bus)

Le bus PCI est une spécification qui définit un bus de données 32 bits. PCI est un standard largement utilisé par les fabricants de cartes d’extension.

Cartes PC (PCMCIA)

Les cartes PC ont à peu près la taille d’une carte de crédit et disposent d’un connecteur de 68 broches à leur extrémité. Le standard des cartes PC permet de nombreuses fonctions, de communication, de stockage de données sous la forme cartes mémoire/flash, de fax/modems, de cartes réseau, de contrôleurs SCSI, de décodeurs MPEG I/II, et même des cartes modem ou réseau sans fil. Le portable supporte les standards PCMCIA 2.1 et CardBus 32 bits. Les trois différents types de carte PC ont des épaisseurs différentes. Les carte de type I font 3.3mm, celles de type II font 5mm, les cartes de type III utilisent deux connecteurs et ne peuvent donc être utilisées qu’avec les notebooks qui disposent de deux connecteurs.

A Appendice

POST (Power On Self Test)

Lorsque vous allumez l’ordinateur, il lance tout d’abord le POST, une série de tests logiciels de diagnostic. Le POST vérifie la mémoire système, le circuit de la carte mère, l’affichage, le clavier , le lecteur de disquette, et les autres périphériques d’Entrée/Sortie.

RAM (Random Access Memory)

Il existe différents types de RAM tels que la DRAM (Dynamic RAM), l’EDO DRAM (Extended Data Output DRAM), et la SDRAM (Synchronous DRAM).

ROM (Read Only Memory)

ROM est une mémoire non volatile utilisée pour stocker des programmes permanents (appelés firmware) utilisés par certains composants de l’ordinateur . Flash ROM (ou EEPROM) peut être reprogrammée avec de nouveaux programmes (ou BIOS).

Suspend Mode

En modes Save-to-RAM (STR) et Save-to-Disk (STD), l’horloge du CPU est stoppée et la plupart des éléments du portable sont placés dans leur état de plus faible consommation électrique. Le portable entre en mode Suspend lorsque le système reste inactif durant une période définie ou en utilisant la touche de fonction correspondante. La définition des délais pour le disque dur et la vidéo peuvent être définis dans le BIOS. Le témoin d’alimentation clignote lorsque le portable est en mode STR. En mode STD, le portable semble être éteint.

Disque système

Un disque système contient le fichier de base qui sert à initialiser le système d’exploitation.

TPM (Trusted Platform Module) (sur certains modèles)

Le TPM est un composant électronique sécurisé. Localisé sur la carte système il sauvegarde toutes les clés de chiffrement générées par l’ordinateur. Cette solution matérielle peut aider à déjouer les attaques de pirates informatiques cherchant à récupérer les mots de passe et clés de chiffrement de données sensibles. Le TPM permet aux ordinateurs de bureau ou portables de lancer des applications plus sécurisées tout en rendant les transactions et communications plus sûres.

Câble à paires torsadées

Le câble qui sert à relier la carte Ethernet à l’hôte (en général un concentrateur ou un commutateur) est appelé câble Ethernet à paires torsadées (TPE). Les connecteurs sont de type RJ-45, ils ne sont pas compatibles avec les connecteurs téléphoniques RJ-11. Pour relier deux ordinateurs directement sans concentrateur entre les deux, un câble croisé doit être utilisé.

UltraDMA/66 ou 100

L’UltraDMA/66 ou 100 est une spécification qui améliore les taux de transfert IDE. Contrairement aux modes PIO, qui n’utilisent que la partie haute du signal IDE pour transférer les données, l’UltraDMA/ 66 ou 100 utilisent à la fois les parties hautes et basses

USB (Universal Serial Bus)

Un nouveau bus série à 4 broches qui permet aux périphériques plug and play tels que clavier, souris, joystick, scanner, imprimante et modem/ISDN d’être automatiquement configurés lorsqu’ils sont physiquement reliés à l’ordinateur sans avoir à installer de pilotes ni avoir à rebooter.

Appendice A

Précautions d’emploi

Information sur le lecteur de DVD-ROM

Le portable est livré avec lecteur de DVD-ROM ou lecteur de CD-ROM. Pour visionner des films DVD, vous devez installer le logiciel de décompression MPEG2 et le logiciel de lecture DVD présent sur le CD des pilotes. Le lecteur de DVD-ROM permet de lire les CD comme les DVD.

Information sur le zonage

La lecture de films DVD implique un décodage vidéo MPEG2, audio numérique AC3 et le décodage d’éléments de protection CSS. CSS (appelé parfois gardien anticopie) est le nom du programme de protection mis en place par l’industrie de l’image pour éviter les copies frauduleuses.

Les règles que doivent suivre les détenteurs de licences CSS sont nombreuses, celle qui a le plus de portée pratique est la restriction régionale de la lecture. Afin de faciliter le cloisonnement géographique des sorties de films, les films DVD sont mis sur le marché pour une région du monde bien précise, telle que définie dans plus loin dans “Définition des zones”. Le droit du Copyright impose que chaque film DVD soit limité à une zone particulière (le plus souvent celle dans laquelle il sera vendu). Bien qu’un film puisse être commercialisé dans de nombreuses régions, les règles du CSS font qu’un système ne doit être capable de lire que les DVD d’une seule zone.

NOTE: Le paramètre régional peut être modifié jusqu’à cinq fois en utilisant le logiciel de lecture. Après ces cinq modifications, la dernière zone géographique devient définitive. Après quoi, le déblocage de la zone doit se faire en usine. Cette opération n’est pas couverte par la garantie et reste entièrement à la charge de l’utilisateur.

Définition des zones

Zone 1

Canada, US, territoires US

Zone 2

République Tch èque, Egypte, Finlande, France, Allemagne, Etats du Golf, Hongrie, Islande, Iran, Iraq, Irlande, Italie, Japon, Pays-Bas, Norvège, Pologne, Portugal, Arabie Saoudite, Ecosse, Afrique du Sud, Espagne, Suède, Suisse, Syrie, Turquie, RU, Grèce, Ex-Yougoslavie, Slovaquie

Zone 3

Birmanie, Indonésie, Corée du Sud, Malaisie, Philippines, Singapour, Taiwan, Thaïlande, Vietnam

Zone 4

Australie, Caraïbes (Sauf territoires US), Amérique Centrale, Nelle Zélande, Iles du Pacifique, Amérique du Sud

Zone 5

CEI, Inde, Pakistan, reste de l’Afrique, Russie, Corée du Nord

Zone 6

Chine

A Appendice

Conformité du modem interne

Le portable avec modem interne est conforme aux JATE (Japon), FCC (US, Canada, Corée, Taiwan), et CTR21. Le modem interne a été approuvé conformément à la Décision du Conseil 98/482/EC “for panEuropean single terminal connection to the public switched telephone network” (PSTN). Toutefois, à cause des différences entre les PSTN de certains pays, l’approbation ne constitue par, par elle-même, une assurance inconditionnelle du bon fonctionnement sur tous les points du réseau PSTN (réseau téléphonique public commuté). En cas de problèmes vous devez contacter votre fournisseur en premier ressort.

Vue générale

Le 4 août 1998 la Décision du Conseil Européen sur le CTR 21 a été publiée au Journal Officiel des Communautés Européennes. Le CTR 21 s’applique à tous les équipements de terminaux non vocaux avec impulsion DTMF qui sont amenés à se connecter au PSTN analogique (réseau téléphonique public commuté).

Déclaration de compatibilité au réseau

Déclaration qui doit être faite par le fabricant à l’organisme désigné et au vendeur: "Cette déclaration indiquera les réseaux avec lesquels l’équipement est conçu pour fonctionner et tout réseau notifié avec lequel l’équipement peut avoir des difficulté d’interopérabilité"

Déclaration de compatibilité au réseau

Déclaration qui doit être faite par le fabricant à l’utilisateur: "Cette déclaration indiquera les réseaux avec lesquels l’équipement est conçu pour fonctionner et tout réseau notifié avec lequel l’équipement peut avoir des difficultés d’interopérabilité. Le fabricant doit également joindre une déclaration qui établit clairement où la compatibilité au réseau est dépendante de paramétrages physiques ou logiciels. Il conseillera également à l’utilisateur de contacter le vendeur s’il désire utiliser l’équipement sur un autre réseau."

A ce jour, l’organisme désigné CETECOM a délivré plusieurs approbations pan-européennes sur la base du CTR 21 avec comme résultat les premiers modems en Europe qui ne nécessitent pas une approbation réglementaire dans chaque Etat membre.

Equipement non vocal

Les répondeurs téléphoniques et interphones sont éligibles ainsi que les modems, télécopieurs, automates et systèmes d’alarme. Equipements pour lesquels la qualité point à point de la communication est contrôlée par régulations (ex. téléphones portables, et dans certains pays les téléphones sans fil) sont exclus.

Appendice A

Conformité du modem interne (Suite)

Ce tableau indique les pays où s’applique le standard CTR21.

Pays Application Tests supplémentaires

Autriche

Belgique Oui Non République Tchèque Non Pas applicable Danemark

Finlande Oui Non France Oui Non Allemagne Oui Non Grèce Oui Non Hongrie Non Pas applicable Islande Oui Non Irlande Oui Non Italie En cours En cours Israël Non Non Lichtenstein Oui Non Luxembourg Oui Non Pays Bas

Norvège Oui Non Pologne Non Pas applicable Portugal Non Pas applicable Espagne Non Pas applicable Suède Oui Non Suisse Oui Non Royaume Uni Oui Non

Oui Non

Oui Oui

Ces informations ont été reprises du CETECOM et sont données sans engagement. Pour la mise à jour de ce tableau, vous pouvez consulter http://www.cetecom.de/technologies/ctr_21.html

Des exigences nationales ne s’appliqueront que si l’équipement peut utiliser la tonalité par impulsion (les fabricants peuvent alors déclarer dans leur manuel que l’équipement n’est conçu que pour le support DTMF, ce qui rendrait tout test supplémentaire superflu).

Au Pays-Bas les test supplémentaires sont exigés pour les connexions série et l’identification des appelants.

A Appendice

Federal Communications Commission Statement

This device complies with FCC Rules Part 15. Operation is subject to the following two conditions:

• This device may not cause harmful interference, and

• This device must accept any interference received, including interference that may cause un-

desired operation.

This equipment has been tested and found to comply with the limits for a class B digital device, pursuant to Part 15 of the Federal Communications Commission (FCC) rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is

connected.

• Consult the dealer or an experienced radio/TV technician for help.

WARNING! The use of a shielded-type power cord is required in order to meet FCC emission limits and to prevent interference to the nearby radio and television reception. It is essential that only the supplied power cord be used. Use only shielded cables to connect I/O devices to this equipment. You are cautioned that changes or modifications not expressly approved by the party responsible for compliance could void your authority to operate the equipment.

Reprinted from the Code of Federal Regulations #47, part 15.193, 1993. Washington DC: Office of the Federal Register, National Archives and Records Administration, U.S. Government Printing Office.

Canadian Department of Communications Statement

This digital apparatus does not exceed the Class B limits for radio noise emissions from digital apparatus set out in the Radio Interference Regulations of the Canadian Department of Communications.

This Class B digital apparatus complies with Canadian ICES-003. (Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.)

Pour utilisation avec l’Adaptateur Secteur modèle : PA-1121-02 (120W), ADP-90FB (90W), ADP65DB (65W)

CE Mark Warning

Ceci est un rpoduit de classe B; dans un environnement doméstique, ce produit peut causer des interférences radio, auquel cas l’utilisateur peut être amené à prendre les mesures adéquates.

Appendice A

Exigences FCC concernant le brouillage radioélectrique

Rapport MPE: Votre dispositif est pourvu d’un émetteur basse puissance. Lorsque celui-ci est activé il envoie un signal radioélectrique (SR).

Ce dispositif est strictement destiné à un USAGE DOMESTIQUE à cause de son fonctionnement dans la bande de fréquence 5.15 to 5.25GHz. La FCC exige que ce produit soit utilisé dans un environnement doméstique pour la bande de fréquence 5.15 to 5.25GHz afin de réduire les éventuelles interférences nuisibles au canal commun des systèmes de satellites mobiles.

Des radars haute puissance sont alloués en tant qu’utilisateur primaire des bandes 5.25 à 5.35GHz et

5.65 à 5.85GHz. Ces stations radars peuvent causer des interférences et/ou endommagé l’appareil.

Ce dispositif et son(ses) antenne(s) ne doivent pas être placé(s) ensemble ou opérer conjointement avec d’autres antennes ou émetteurs.

Directives FCC concernant l’exposition aux SR (Wireless)

Cet équipement a été testé et s’est avéré être conforme aux limites FCC en terme d’exposition aux SR dans la configuration type d’un notebook. Afin d’être conforme aux limites SAR (Synthetic Aperture Radar) établies par les standards ANSI (American National Standards Institute) C95.1, il est recommandé, lors de l’utilisation d’un adaptateur réseau sans fil, de positionner l’antenne à plus de [20cm] de vous même, ainsi que d’autres personnes environnantes, lors de longues périodes d’utilisation.Si l’antenne est positionnée à moins de [20cm] de l’utilisateur; il est recommandé de limité le temps d’exposition.

Rapport d’avertissement FCC sur l’exposition aux SR

L’installation et l’utilisation de cet adaptateur réseau sans fil doit être en stricte accord avec les instructions inclues dans le manuel de l’utilisateur fourni avec le produit. A n’utiliser qu’avec l’antenne fournie. L ’utilisation d’antennes non autorisées, la modification, ou l’ajout d’accessoires pouraient endommager l’émetteur et violer les régulations de la FCC. Tous changements de la configuration matérielle n’étant pas expréssement approuvés par le fabricant pourraient annuler l’autorité de l’utilisateur à manipuler cet équipement.Tous changements ou modifications (incluant les antennes) apportées à cet appareil et qui ne sont pas expréssement approuvées par le fabricant pourraient annuler l’autorité de l’utilisateur à manipuler cet équipement.

Le fabricant n’est pas responsable pour toutes les interférences télévisés ou radio causées par une quelconque modification matérielle, ou encore la substitution de câbles de connection et d’équipements autres que ceux fournis par le fabricant. L ’utilisateur est seul responsable pour corriger toute interférence causée par de telles modifications, subsistution ou ajouts d’accessoires. Le fabricant, ainsi que ses revendeurs agrées ou distributeurs, n’assumeront aucune responsabilité pour n’importe quels dommages ou violation des règlementtations gouvernementales résultant de la non conformation à ces directives.

Declaration de Conformité (R&TTE directive 1999/5/EC)

Les articles suivants ont été complétés et sont considérés pertinents et se suffisent à eux-mêmes:

• Conditions essentielles telles que dans [Article 3]

• Conditions de protection pour la salubrité et la sûreté tel que dans [Article 3.1a]

• Déterminé la sécurité électrique en conformité avec [EN 60950]

• Conditions de protection pour la compatibilité électromagnétique dans [Article 3.1b]

• Test de la compatibilité électromagnétique dans [EN 301 489-1] & [EN 301]

• Tests en accord avec [489-17]

• Utilisation efficace du spectre des radiofréquences tel que dans [Article 3.2]

• Ce notebook a passé une suite de tests en accord avec [EN 300 328-2]

A Appendice

Canaux d’opérations sans fil pour différentes régions

Amérique du N. 2.412-2.462 GHz Ch01 à travers CH11 Japon 2.412-2.484 GHz Ch01 à travers Ch14 Europe ETSI 2.412-2.472 GHz Ch01 à travers Ch13

Réstriction des bandes de fréquences sans fil (France)

Some areas of France have a restricted frequency band. The worst case maximum authorized power indoors are:

• 10mW for the entire 2.4 GHz band (2400 MHz–2483.5 MHz)

• 100mW for frequencies between 2446.5 MHz and 2483.5 MHz

NOTE: Les canaux 10 à 13 opèrent dans la bande 2446.6 MHz à 2483.5 MHz.

Quelques possibilitées pour une utilisation en extérieur subsistent: Dans les habitations privées ou semi-privées, l’utilisation est sujette à une procédure préliminaire d’autorisation par le ministère de la défense, pour une puissance maximum autorisée de 100mW dans la bande 2446.5-2483.5 MHz. L’utilisation sur la voie publique n’est cependant pas autorisée.

Dans les départements listés ci-dessous, pour toute la bande 2.4 GHz:

• La puissance doméstique maximum autorisée est de100mW

• La puissance maximum autorisée à l’extérieur est de10mW

Liste des départments dans lesquels l’utilisation de la bande 2400–2483.5 MHz band est autorisée avec une EIRP (Equivalent Isotropic Radiated Power) doméstique de moins de 100mW et de moins de 10mW à l’extérieur:

01 Ain Orientales 02 Aisne 03 Allier 05 Hautes Alpes 08 Ardennes 09 Ariège 11 Aude 12 Aveyron 16 Charente 24 Dordogne 25 Doubs 26 Drôme 32 Gers 36 Indre 37 Indre et Loire 41 Loir et Cher 45 Loiret 50 Manche 55 Meuse 58 Nièvre 59 Nord 60 Oise 61 Orne 63 Puy du Dôme 64 Pyrénées Atlantique 66 Pyrénées 67 Bas Rhin 68 Haut Rhin 70 Haute Saône 71 Saône et Loire 75 Paris 82 Tarn et Garonne 84 Vaucluse 88 Vosges 89 Yonne 90 Territoire de Belfort 94 Val de Marne

Ces conditions sont succeptibles de changer dans le futur, vous permettant d’utiliser votre carte réseau sans fil dans un plus grand nombre de régions en France. Pour plus d’informations vous pouvez visiter le site de l’ART (Autorité de Régulation des Télécommunucations: www.art-telecom.fr).

NOTE: Votre carte WLAN transmet moins de 100mW, mais plus de 10mW.

Appendice A

UL Safety Notices (Etats-Unis)

Required for UL 1459 covering telecommunications (telephone) equipment intended to be electrically connected to a telecommunication network that has an operating voltage to ground that does not exceed 200V peak, 300V peak-to-peak, and 105V rms, and installed or used in accordance with the National Electrical Code (NFPA 70).

When using the PC portable modem, basic safety precautions should always be followed to reduce the risk of fire, electric shock, and injury to persons, including the following:

• Do not use the PC portable near water, for example, near a bath tub, wash bowl, kitchen sink

or laundry tub, in a wet basement or near a swimming pool.

• Do not use the PC portable during an electrical storm. There may be a remote risk of electric

shock from lightning.

• Do not use the PC portable in the vicinity of a gas leak.

Required for UL 1642 covering primary (nonrechargeable) and secondary (rechargeable) lithium batteries for use as power sources in products. These batteries contain metallic lithium, or a lithium alloy, or a lithium ion, and may consist of a single electrochemical cell or two or more cells connected in series, parallel, or both, that convert chemical energy into electrical energy by an irreversible or reversible chemical reaction.

• Do not dispose the PC portable battery pack in a fire, as they may explode. Check with local

codes for possible special disposal instructions to reduce the risk of injury to persons due to fire or explosion.

• Do not use power adapters or batteries from other devices to reduce the risk of injury to

persons due to fire or explosion. Use only UL certified power adapters or batteries supplied by the manufacturer or authorized retailers.

Power Safety Requirement

Products with electrical current ratings up to 6A and weighing more than 3Kg must use approved power cords greater than or equal to: H05VV-F, 3G, 0.75mm2 or H05VV-F, 2G, 0.75mm2.

A Appendice

Mise en garde (pour les notebooks avec batterie Li-Ion)

CAUTION! Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the manufacturer. Dispose of used batteries according to the manufacturer’s instructions. (English)

AVVERTIMENTO! Rischio di esplosione della batteria se sostituita in modo errato. Sostituire la batteria con un una di tipo uguale o equivalente consigliata dalla fabbrica. Non disperdere le batterie nell’ambiente. (Italian)

VORSICHT! Explosionsgetahr bei unsachgemäßen Austausch der Batterie. Ersatz nur durch denselben oder einem vom Hersteller empfohlenem ähnlichen T yp. Entsorgung gebrauchter Batterien nach Angaben des Herstellers. (German)

ADVARSELI! Lithiumbatteri - Eksplosionsfare ved fejlagtig håndtering. Udskiftning må kun ske med batteri af samme fabrikat og type. Levér det brugte batteri tilbage til leverandøren. (Danish)

VARNING! Explosionsfara vid felaktigt batteribyte. Använd samma batterityp eller en ekvivalent typ som rekommenderas av apparattillverkaren. Kassera använt batteri enligt fabrikantens instruktion. (Swedish)

VAROITUS! Paristo voi räjähtää, jos se on virheellisesti asennettu. V aihda paristo ainoastaan laitevalmistajan sousittelemaan tyyppiin. Hävitä käytetty paristo valmistagan ohjeiden mukaisesti. (Finnish)

ATTENTION! Il y a danger d’explosion s’il y a remplacement incorrect de la batterie. Remplacer uniquement avec une batterie du même type ou d’un type équivalent recommandé par le constructeur. Mettre au rebut les batteries usagées conformément aux instructions du fabricant. (French)

ADVARSEL! Eksplosjonsfare ved feilaktig skifte av batteri. Benytt samme batteritype eller en tilsvarende type anbefalt av apparatfabrikanten. Brukte batterier kasseres i henhold til fabrikantens instruksjoner . (Norwegian)

(Japanese)

Appendice A

Informations de sécurité des lecteurs optiques Informations de Sécurité relatives au Laser

Les lecteurs de disque optique internes ou externes vendus avec ce PC portable contiennent un PRODUIT LASER DE CLASSE 1 (LASER KLASSE 1 PRODUKT). Les classifications laser peuvent être retrouvées dans le glossaire situé à la fin de ce manuel utilisateur.

A VERTISSEMENT! Effectuer des réglages ou réaliser des procédures autres que celles spécifiées dans le manuel utilisateur peut provoquer une exposition dangereuse au laser . Ne tentez pas de démonter le lecteur de disque optique. Pour votre sécurité, faites réparer le lecteur de disque optique uniquement par un prestataire de dépannage agréé.

Etiquette d’avertissement concernant le dépannage

AVERTISSEMENT! RADIATIONS LASER INVISIBLES EN CAS D’OUVERTURE. NE PAS REGARDER LE FAISCEAU ET NE P AS OBSERVER AVEC DES INSTRUMENTS OPTIQUES.

CDRH Regulations (Etats-Unis)

The Center for Devices and Radiological Health (CDRH) of the U.S. Food and Drug Administration implemented regulations for laser products on August 2, 1976. These regulations apply to laser products manufactured from August 1, 1976. Compliance is mandatory for products marketed in the United States.

AVERTISSEMENT! L’emploi de contrôles ou d’ajustements ou le lancement d’autres procédures que celles spécifiées ici ou dans le guide d’installation des produits laser peut provoquer l’exposition à des radiations dangereuses.

Note relative aux produits de Macrovision Corporation

Ce produit comprend une technologie de protection de copyright protégée par certains brevets déposés aux U.S.A. et autres propriétés intellectuelles appartenant à Macrovision Corporation et à d’autres. L’usage de cette technologie doit être autorisé par Macrovision Corporation, et n’est destiné qu’à un usage familial ou autres usages limités de même sorte A moins d’une autorisation par Macrovision Corporation. Retro ingénierie et démontage sont interdits.

A Appendice

Agrément CTR 21 (pour les notebooks avec modem intégré)

Danois

éerlandais

Anglais

Finlandais

Français

Allemand

Grec

Italien

Portugais

Espagnol

édois

Appendice A

A Appendice

Informations concernant le portable

Cette page sert à enregistrer les informations concernant votre portable comme référence pour l’avenir ou pour un éventuel support technique. Conservez ce manuel en lieu sûr si les mots de passe y sont notés.

Nom du propriétaire:_____________________________ Téléphone:_________________

Constructeur:______________________________________ Modèle:_________________

Revendeur:_____________________________________ Téléphone:_________________

T aille de l’écran:____Numéro de série:____________ Date d’achat:_________________

Constructeur du disque dur: _______________________ Capacité:_________________

Constructeur du 2nd disque dur_____________________ Capacité:_________________

Version du BIOS: ____________________________________ Date:_________________

Accessoires:______________________________ Numéro de série:_________________

Logiciels

Système d’exploitation:____________________________Version:__________________

Logiciel:_________________________________ Numéro de série:__________________

Sécurité

Mot de passe d’administrateur:___________ Mot de passe d’utilisateur:____________

Mot de passe disque dur:________________

Réseau

Nom d’utilisateur:__________ Mot de passe:_________Domaine:__________________

ASUS A6VM-Q017H, A6VM-Q010H, A6JA-Q041H, A6VA-Q021H, A6JA-Q037H User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
