Asrock Z790 Pro RS User Manual [fr]

Informations de contact

Si vous avez besoin de contacter ASRock ou si vous souhaitez en savoir plus sur ASRock,
veuillez visiter le site Internet d'ASRock : http://www.asrock.com ou contactez simplement
votre revendeur pour plus d'informations. Pour toute question technique, veuillez soumettre
un formulaire de demande de support à l'adresse : https://event.asrock.com/tsd.asp

ASRock Incorporation

E-mail : [e-mail]

ASRock EUROPE B.V.

E-mail : [e-mail]

ASRock America, Inc.

E-mail : [e-mail]

Scannez le code QR pour accéder à d'autres manuels et documents.

Contenu

Chapitre 1 Introduction 1

1.1 Contenu de l’emballage 1

1.2 Spécications 2

1.3 Disposition de la carte mère 6

1.4 Panneau E/S 9

1.5 Diagramme fonctionnel 10

Chapitre 2 Installation 11

2.1 Installation de l'unité centrale 12

2.2 Installation du ventilateur et du dissipateur thermique de
l'unité centrale 14

2.3 Installation des modules de mémoire (DIMM) 15

2.4 Connexion à l’embase du panneau avant 17

2.5 Installation de la carte mère 18

2.6 Installation des disques SATA 19

2.7 Installation d'une carte graphique 21

2.8 Connexion des périphériques 23

2.9 Connexion des connecteurs d'alimentation 24

2.10 Mise sous tension 25

2.11 Conguration des cavaliers (jumpers) 26

2.12 Embases et connecteurs de la carte mère 27

2.13 Post Status Checker 44

2.14 Guide d'installation du module WiFi PCIe M.2 WiFi/BT et du
module Intel® CNVi (WiFi/BT intégré) 45

2.15 Guide d'installation du module SSD M.2 (M2_1) 47

2.16 Guide d'installation du module SSD M.2
(M2_2, M2_3 et M2_4) 51

2.17 Changement de la luminosité d’un écran eDP dans
Windows® 53

Z790 Pro RS

Chapitre 1 Introduction

Nous vous remercions d’avoir acheté cette carte mère ASRock Z790 Pro RS, une carte mère
able fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par
ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte
mère de conception robuste aux performances élevées.

Les spécications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce
document est soumis à modication sans préavis. En cas de modications du présent document, la
version mise à jour sera disponible sur le site Internet ASRock sans notication préalable. Si vous
avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet
pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des
processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Web d’ASRock
http://www.asrock.com.

1.1 Contenu de l’emballage

Carte mère ASRock Z790 Pro RS (facteur de forme ATX)

•

Manuel de l'utilisateur de la carte mère ASRock Z790 Pro RS

•

2 x câbles de données Serial ATA (SATA) (Optionnel)

•

5 x vis pour sockets M.2 (Optionnel)

•

1 x Entretoise pour socket M.2 Socket (Optionnel)

•

1

1.2 Spécications

Facteur de forme ATX

Plateforme

Processeur

Puces

Mémoire

•

PCB cuivre 2 onces

•

Prend en charge les processeurs 13e et 12e génération Intel® CoreTM

•

(LGA1700)
Prend en charge Intel® Hybrid Technology

•

Prend en charge la technologie Intel® Turbo Boost Max 3.0

•

Prend en charge Intel® ermal Velocity Boost (TVB)

•

Prend en charge Intel® Adaptive Boost Technology (ABT)

•

Intel® Z790

•

Technologie mémoire double canal DDR5

•

4 x fentes DIMM DDR5

•

Prend en charge les mémoires sans tampon non ECC DDR5 jusqu’à

•

6800+(OC)*
Capacité max. de la mémoire système : 128Go

•

Prend en charge Intel® Extreme Memory Prole (XMP) 3.0

•

* Veuillez consulter la liste de prise en charge des mémoires sur le site
Web d'ASRock pour de plus amples informations.
(http://www.asrock.com/)

Fente
d’extension

Processeur:

1 x Fente PCIe 5,0 x16 (PCIE2), prend en charge le mode x16*

•

Chipset:

1 x Fente PCIe 4.0 x16 (PCIE3), prend en charge le mode x4*

•

2 x Fentes PCIe 3.0 x1 (PCIE1 et PCIE4)*

•

1 x Socket M.2 (Touche E), prend en charge les emplacements

•

modules WiFi/BT type 2230, WiFi PCIe et Intel® CNVio/CNVio2
(WiFi/BT intégré)

* Prend en charge les SSD NVMe comme disques de démarrage

Prend en charge AMD CrossFire

•

TM

2

Graphiques

Audio

Réseau local

La technologie Intel® UHD Graphics Built-in Visuals et les sorties

•

VGA sont uniquement prises en charge par les processeurs
intégrant un contrôleur graphique.
Architecture graphique Intel® Xe (Gen 12)

•

Prend en charge la technologie eDP 1.4, supportant une résolution

•

maximale de Full HD 60Hz
1 x HDMI 2.1 compatible TMDS, prend en charge HDCP 2.3 et

•

une résolution maximale de jusqu'à 4K 60Hz
1 x DisplayPort 1.4 avec DSC (compressé), prend en charge HDCP

•

2.3 et une résolution maximale de jusqu'à 8K 60Hz / 5K 120Hz

Audio 7.1 CH HD (Codec audio Realtek ALC897)

•

Audio Nahimic

•

2,5 Gigabit LAN 10/100/1000/2500 Mo/s

•

Dragon RTL8125BG

•

Prend en charge le logiciel Dragon 2,5G LAN

•

- Contrôle de la bande passante à réglage automatique intelligent

- Interface visuelle conviviale

- Statistiques d'utilisation du réseau visuel

- Paramétrage par défaut optimisé pour les modes Jeu, Navigateur
et Diusion

- Contrôle des priorités personnalisé par l'utilisateur

Z790 Pro RS

USB

Connectique
du panneau
arrière

1 x USB 3.2 Gen2x2 Type-C (à l’avant)

•

1 x USB 3.2 Gen2 Type-C (à l’arrière)

•

1 x USB 3.2 Gen2 Type-A (à l’arrière)

•

6 x USB 3.2 Gen1 (2 à l’arrière, 4 à l’avant)

•

8 x USB 2.0 (4 à l’arrière, 4 à l’avant)

•

* Tous les ports USB prennent en charge la protection ESD

2 x points de montage d’antenne

•

1 x port souris/clavier PS/2

•

1 x port HDMI

•

1 x DisplayPort 1.4

•

1 x port USB 3.2 Gen2 Type-A (10 Go/s)

•

1 x port USB 3.2 Gen2 Type-C (10 Go/s)

•

3

2 x ports USB 3.2 Gen1

•

4 x ports USB 2.0

•

1 x port LAN RJ-45

•

Connecteurs jack audio HD : Entrée ligne / haut-parleur avant /

•

microphone

Stockage

RAID

Connecteur

Processeur:

1 x Socket Hyper M.2 (M2_1, Key M), supporte le mode PCIe

•

Gen4x4 (64 Go/s) de type 2260/2280*

Chipset:

1 x Socket Hyper M.2 (M2_2, Key M), supporte le mode PCIe

•

Gen4x4 (64 Go/s) de type 2260/2280*
1 x Socket Hyper M.2 (M2_3, Key M), supporte le mode PCIe

•

Gen4x4 (64 Go/s) de type 2260/2280*
1 x Socket Hyper M.2 (M2_4, Key M), supporte le mode PCIe

•

Gen4x4 (64 Go/s) de type 2260/2280*
8 x connecteur SATA3 6,0 Go/s

•

* Prend en charge Intel® Volume Management Device (VMD)
* Prend en charge les SSD NVMe comme disques de démarrage

Prend en charge RAID 0, RAID 1, RAID 5 et RAID 10 pour les

•

périphériques de stockage SATA
Supporte RAID 0, RAID 1 et RAID 5 pour les périphériques de

•

stockage M.2 NVMe

1 x connecteur de signal eDP

•

1 x embase SPI TPM

•

1 x embase LED d’alimentation et haut-parleur

•

1 x embase LED RGB*

•

3 x embases LED adressables**

•

1 x connecteur pour ventilateur de l'unité centrale (4 broches)***

•

1 x connecteur pour ventilateur de processeur /pompe à eau

•

(4 broches) (contrôle de vitesse de ventilateur intelligent)****
5 x connecteurs pour ventilateur de châssis /pompe à eau

•

(4 broches) (contrôle de vitesse de ventilateur intelligent)*****
1 x connecteur d’alimentation ATX 24 broches

•

2 x connecteur d’alimentation 12V 8 broches (connecteur

•

d’alimentation haute densité)

4

Caractéris­tiques du
BIOS

Z790 Pro RS

1 x connecteur audio panneau frontal

•

1 x connecteur underbolt AIC (5 broches) (Prise en charge de la

•

carte ASRock underbolt 4 AIC)
2 x embases USB 2.0 (pour 4 ports USB 2.0)

•

2 x embases USB 3.2 Gen1 (prenant en charge 4 ports USB 3.2

•

Gen1)
1 x embase USB 3.2 Gen2x2 Type-C sur panneau avant (20Go/s)

•

* Prend en charge les rubans LED jusqu'à 12V/3 A, 36W au total
** Prend en charge les rubans LED jusqu'à 5 V/3 A, 15 W au total
*** CPU_FAN1 prend en charge un ventilateur d’une puissance
jusqu'à 1A (12W).
**** CPU_FAN2/WP prend en charge un ventilateur d’une puissance
jusqu'à 2A (24W).
***** CHA_FAN1~5/WP prend en charge un ventilateur d’une
puissance jusqu'à 2A (24W).
***** CPU_FAN2/WP et CHA_FAN1~5/WP peuvent détecter
automatiquement si un ventilateur 3 broches ou 4 broches est utilisé.

BIOS UEFI AMI avec prise en charge d’interface graphique

•

Microso® Windows® 11 64 bits

Système

•

d’exploitation

FCC, CE

Certifications

* pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com

Il est important de signaler que l’overclocking présente certains risques, incluant des modications
du BIOS, l’application d’une technologie d’overclocking déliée et l’utilisation d’outils d’overclocking
développés par des tiers. La stabilité de votre système peut être aectée par ces pratiques, voire
provoquer des dommages aux composants et aux périphériques du système. L’overclocking se fait
à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages
éventuels provoqués par l’overclocking.

•

ErP/EuP Ready (alimentation ErP/EuP ready requise)

•

5

Intel

Z790

USB 2.0

T: USB_1

B: USB _2

PCIE2

PCIE3

HDLED RESET

PLED PWRBTN

1

1

1

HD_AUDIO1

16

19

1

PS2

Keybo ard

/Mous e

33

9

10

HDM I1

2

AUDIO
CODEC

23

5

4

CHA_FAN1/WP

CHA_FAN4/WP

CHA_FAN5/WP

CPU_FAN2/WP

6

7

11

17

18

30

1

1

31

SUPER

I/O

1

RoHS

ADDR_LED3

RGB_LED1

USB_5_6

USB_7_8

SATA3_7

SATA3_6

SPK_PLED1

PANEL1

SPI_TPM_J1

22

32

D
P1

T B1

1

CPU

DRAM

VGA

BOOT

14

15

13

12

USB3 2_4_5

CPU_FAN1

3

8

20

21

24

25

PCIE4

PCIE1

1

CLRMOS1

CHA_FAN2
/WP

M2_ 1

Top:
RJ-45

USB 3.2 Gen1
T: USB32_2
B: USB32_3

Top:

LINE I N

Cent er:

FRON T

Bott om:

MIC IN

M2_WIFI_CT1

M2_WIFI1

USB32_T C1

1

1

DD R5_A2 ( 64 bit, 2 88-pi n modul e)

DD R5_A1 ( 64 bit, 2 88-pi n modul e)

DD R5_B2 ( 64 bit, 2 88-pi n modul e)

DD R5_B1 ( 64 bit, 2 88-pi n modul e)

USB32 _6_7

1

SATA3_0

SATA3_1

SATA3_2

SATA3_3

SATA3_4

SATA3_5

CHA_FAN3
/WP

1

ADDR_LED1

CMOS

Battery

USB 3.2 Ge n2

USB32_ 1

USB 3.2 Gen2

USB32_TC2

USB 2.0
T: USB_3
B: USB_4

M2_ 2

M2_ 4

M2_ 3

LAN

27

29

28

1

ADDR_LED2

26

ATX12V1

ATX12V2

ATXP WR 1

BIOS
ROM

1.3 Disposition de la carte mère

Vue de dessus

6

Vue de derrière

34

EDP 1

Z790 Pro RS

7

No. Description

1 Connecteur d’alimentation ATX 12V (ATX12V1)

2 Connecteur d’alimentation ATX 12V (ATX12V2)

3 Connecteurs pour ventilateur de processeur (CPU_FAN1)

4 Connecteur pour ventilateur de processeur/pompe à eau (CPU_FAN2/WP)

5 2 x fentes DDR5 DIMM 288-broches (DDR5_A1, DDR5_B1)

6 2 x fentes DDR5 DIMM 288-broches (DDR5_A2, DDR5_B2)

7 Connecteurs du ventilateur de châssis/pompe à eau (CHA_FAN5/WP)

8 Connecteurs du ventilateur de châssis/pompe à eau (CHA_FAN4/WP)

9 Connecteur d’alimentation ATX (ATXPWR1)

10 Embase USB 3.2 Gen1 (USB32_6_7)

11 Embase USB 3.2 Gen2x2 Type-C sur panneau avant (USB32_TC1)

12 Embase USB 3.2 Gen1 (USB32_4_5)

13 Connecteurs SATA3 (SATA3_4) (supérieur), (SATA3_5) (inférieur)

14 Connecteurs SATA3 (SATA3_2) (supérieur), (SATA3_3) (inférieur)

15 Connecteurs SATA3 (SATA3_0) (supérieur), (SATA3_1) (inférieur)

16 Post Status Checker (PSC)

17 Embase SPI TPM (SPI_TPM_J1)

18 Embase du panneau système (PANEL1)

19 Embase LED d’alimentation et haut-parleur (SPK_PLED1)

20 Connecteurs SATA3 (SATA3_6)

21 Connecteurs SATA3 (SATA3_7)

22 Embase USB 2.0 (USB_7_8)

23 Embase USB 2.0 (USB_5_6)

24 Connecteurs du ventilateur de châssis/pompe à eau (CHA_FAN2/WP)

25 Connecteurs du ventilateur de châssis/pompe à eau (CHA_FAN3/WP)

26 Embase LED adressable (ADDR_LED2)

27 Embase LED adressable (ADDR_LED3)

28 Vider le jumper CMOS (CLRMOS1)

29 Connecteur AIC underbolt 5-broches (TB1)

30 Embase LED adressable (ADDR_LED1)

31 Embase LED RGB (RGB_LED1)

32 Embase audio du panneau frontal (HD_AUDIO1)

33 Connecteurs du ventilateur de châssis/pompe à eau (CHA_FAN1/WP)

34 Connecteur de signal eDP (EDP1)

8

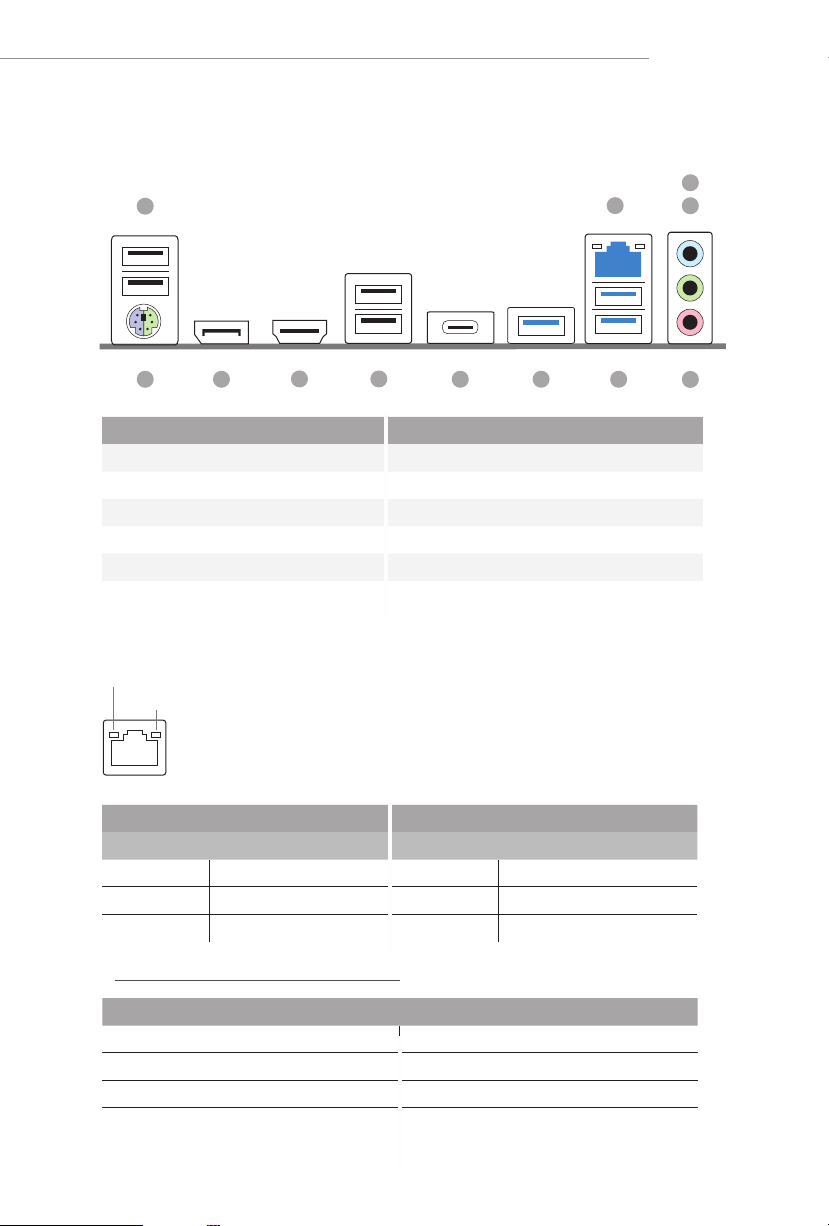

1.4 Panneau E/S

1

2

Z790 Pro RS

3

4

12

11

910

678

No. Description No. Description

1 Ports USB 2.0 (USB_12) 7 Port USB 3.2 Gen2 Type-A (USB32_1)

2 Port RJ-45 LAN 2.5G* 8 Port USB 3.2 Gen2 type C (USB32_TC2)

3 Entrée ligne (voyant bleu)** 9 Ports USB 2.0 (USB_34)

4 Haut-parleur frontal (Ligne)** 10 Port HDMI

5 Microphone (Rose)** 11 DisplayPort 1.4

6 Ports USB 3.2 Gen1 (USB32_23) 12 Port de souris/clavier PS/2

* Chaque port LAN possède deux voyants LED. Veuillez consulter le tableau ci-dessous pour plus de renseignements
sur les voyants LED du port LAN.

LED ACTIVITE/LIEN

LED VITESSE

Port LAN

LED activité / lien LED vitesse

État Description État Description

Eteint Aucun lien Eteint Connexion 10Mbps

Clignotant Activité données Orange Connexion 100Mbps/1Gbps

Allumé Lien Vert Connexion 2.5Gbps

5

** Fonction des ports audio en conguration 7.1 canaux :

Port Fonction

Bleu clair (panneau arrière) Sortie de haut-parleur arrière

Ligne (panneau arrière) Sortie du haut-parleur avant

Rose (panneau arrière) Sortie de haut-parleur central/subwoofer

Ligne (panneau frontal) Sortie de haut-parleur latéral

9

1.5 Diagramme fonctionnel

M2_1

PCIE2(Gen 5 x16 Slot)

DDR5 Slot x2

DDR5 Slot x2

128-bit Dual-Channel Memory x 4 Slots

M2_2

PCIE3 (Supports TBT4 AIC)

M2_3

M2_4

M2_WIFI

PCIE1( x1 Slot)

PCIE4( x1 Slot)

RTL8125BG(2.5G LAN)

ALC897 (3 jack Audio)

KB/MS

Gen4 x4

Gen4 x4

Gen5 x16

Channel A

Channel B

Intel Raptor Lake

DDI1

eDP

Gen4 x4

Processor

Socket 1700

DMI Gen4 x8

DDI2

DDI3

HDMI

Display Port

20Gb/s

Front USB 3.2 Gen2x2 Type C*1 Port

Gen4 x4

10Gb/s

Rear USB 3.2 Gen2 Type A*1 Port

5Gb/s

10Gb/s

Rear USB 3.2 Gen2 Type C*1Port

Rear USB 3.2 Gen1 Type A *2 Ports

CNVio

Gen4 x4

Intel

700 Series

5Gb/s

Front USB 3.2 Gen1*4 Ports

Gen3 x1

Gen3 x1

Gen3 x1

480Mb/s+Gen3x1

Chipset

480Mb/s

480Mb/s

USB2.0 HUBGENESYS

GENESYS

USB2.0 HUB

AZ(HD Audio)

eSPI

SIO NCT6796D

SPI

SATA 6Gb

SATA8 Ports

Flash ROM 256Mb

H/W Monitor

FAN*7 Headers

10

Rear USB 2.0*2 Ports

Front USB 2.0*4 Ports

Rear USB 2.0*2 Ports(With PS2)

Z790 Pro RS

Chapitre 2 Installation

Il s'agit d'une carte mère de format ATX. Avant d’installer la carte mère, étudiez la
conguration de votre châssis pour vous assurer que la carte mère puisse être insérée.

Précautions avant l’installation

Prenez note des précautions suivantes avant d'installer les composants de la carte mère ou de
modier les paramètres de la carte mère.

Débranchez toujours le cordon d'alimentation avant d'installer ou de retirer les

•

composants de la carte mère. Si vous ne le faites pas, vous risquez de vous blesser et
d'endommager les composants de la carte mère.
Pour éviter que l'électricité statique n'endommage les composants de la carte mère, ne

•

posez JAMAIS votre carte mère directement sur un tapis. Pensez également à utiliser
un bracelet relié à la terre ou à toucher un objet relié à la terre avant de manipuler les
composants.
Tenez toujours les composants par les bords et ne touchez pas les circuits intégrés.

•

Chaque fois que vous désinstallez des composants, placez-les sur un tapis antistatique

•

relié à la terre ou dans le sac fourni avec les composants.
Lorsque vous utilisez des vis pour xer la carte mère sur le châssis, ne serrez pas trop les

•

vis ! Cela pourrait endommager la carte mère.

11

2.1 Installation de l'unité centrale

1. Avant d'insérer l'unité centrale 1700-Pin dans le logement, vériez si le capuchon PnP est toujours
sur le logement, si la surface de l'unité centrale est sale ou si des broches sont tordues dans le
logement. N’insérez pas l'unité centrale dans le logement dans les cas décrits ci-dessus. Autrement
l'unité centrale pourrait être sérieusement endommagée.

2. Débranchez tous les câbles d'alimentation avant d'installer l'e CPU.

1

A

B

12

2 3

Z790 Pro RS

4

76

5

Veuillez conserver et remettre le couvercle si le processeur est retiré. Le couvercle doit être remis en
place si vous souhaitez renvoyer la carte mère pour un service après-vente.

13

2.2 Installation du ventilateur et du dissipateur thermique
de l'unité centrale

1 2

14

CPU_FAN

2.3 Installation des modules de mémoire (DIMM)

Cette carte mère ore quatre emplacements DIMM DDR5 (Double Data Rate 5) à 288
broches, et prend en charge la technologie de mémoire double canal.

1. Pour une conguration avec mémoire double canal, vous devez installer uniquement des paires de
DIMM DDR5 identiques (même marque, même vitesse, même taille et même type de puce).

2. Il n'est pas possible d'utiliser la technologie de mémoire double canal avec seulement un ou trois
modules de mémoire installés.

3. Il est interdit d'installer un module de mémoire DDR, DDR2, DDR3 ou DDR4 dans un
emplacement DDR5, vous pourriez endommager la carte mère ainsi que le module DIMM.

4. Le module DIMM ne peut entrer que dans une seul sens. Si vous insérez le module DIMM dans
un mauvais sens avec de la force, vous risquez d'endommager dénitivement la carte mère et le
module DIMM.

Conguration de mémoire recommandée

1 DIMM

A1 A2 B1 B2

V

Z790 Pro RS

2 DIMMs

A1 A2 B1 B2

V V

4 DIMMs

A1 A2 B1 B2

V V V V

15
