SATA 硬碟安裝及 RAID 設定指南
1. SATA 硬碟安裝指南 ............................................................. 2
1.1 Serial ATA (SATA) 硬碟安裝 ............................................. 2
2. RAID 設定指南 ..................................................................... 3
2.1 RAID 概述 ........................................................................... 3
2.2 RAID 設定注意事項 .......................................................... 5
2.3 安裝具備 RAID 功能的 Windows
®
7 / 7 64-bit / VistaTM /
VistaTM 64 位元 ...................................................................... 6
2.4 設定 BIOS RAID 項目 ........................................................ 7
2.5 設定 Intel RAID BIOS ......................................................... 7
2.6 刪除 RAID 磁碟區 ............................................................ 11
1
1. SATA 硬碟安裝指南
1.1 Serial ATA (SATA) 硬碟安裝
RAID 1、RAID 5、RAID 10 及 Intel Rapid Storage) 的 Serial
ATA (SATA) 硬碟。請根據主機板所採用的 Intel 南橋晶
片組，仔細閱讀本指南的 RAID 設定。您可能會在這片
主機板上安裝 SATA 硬碟，供內部儲存使用。如需
SATA 安裝指南，請參閱技術支援光碟「使用者手冊」
中的「Serial ATA (SATA) 硬碟安裝」說明。本節將說明
在 SATA 連接埠上建立 RAID 的方式。
Intel Z77 晶片組支援具備 RAID 功能 ( 包括 RAID 0、
2
2. RAID 設定指南
2.1 RAID 概述
援 RAID 0 /RAID 1/ Intel Rapid Storage / RAID 10 / RAID 5
功能， 並配有四個獨立的 Serial ATA (SATA) 通道。 本節
將為您說明 RAID 的基本知識，並引導您設定 RAID 0 /
RAID 1/ Intel Rapid Storage / RAID 10 / RAID 5。
「RAID」一詞代表「獨立磁碟容錯陣列」(Redundant
Array of Independent Disks)，是一種將兩個以上硬碟合併
為單一邏輯單 元的方法。 為獲得最佳效能，當建立
RAID 磁碟組時請安裝相同型號及容量的同款磁碟。
RAID 0 也稱為資料切分技術，可最佳化兩個相同硬碟，
以平行、交錯堆疊的方式讀取及寫入資料。 當兩個硬碟
以單一磁碟方 式執行相同工作時，RAID 0 不僅能讓單一
磁碟的資料傳輸速度提升兩倍，並能保持在穩定的資料
傳輸速度，因此能改善資料存取及存取效能。
本主機板採用整合 RAID 控制器的 Intel 南橋晶片組，支
RAID
RAID 0 ( 資料切分 )
警告！
儘管 RAID 0 功能可改善存取效能，但無法提供
任何容錯能力。 若對任何 RAID 0 硬碟進行「熱
插拔」操作，會造成資料損壞或資料遺失。
RAID 1 ( 資料鏡射 )
RAID 1 也稱為資料鏡射技術，可從磁碟中複製資料映像
，並將此資料映像保存在第二個磁碟。 磁碟陣列管理軟
體會控制現存 磁碟的所有應用程式，當其中一個磁碟故
障時，另一個磁碟仍存有完整的複製資料，不僅可提供
資料保護功能，還能增加整個系統的容錯能力。
3
「Intel Rapid Storage」技術的支援能力，您只要使用兩
個相同硬碟，便可建立 RAID 0 及 RAID 1 磁碟組。 「Intel
Rapid Storage」技術可在每個硬碟上建立兩個磁碟分割，
用以建立虛擬的 RAID 0 及 RAID 1 磁碟組。 此外，這項
技術還可讓您在 不會遺失任何資料的情況下，變更硬碟
的磁碟分割大小。
RAID 10 是內含 RAID 1 區段的切分設定，其區段為 RAID
1 陣列。 此設定擁有與 RAID 1 相同的容錯能力，並具備
與鏡射 功能一樣的容錯額外負荷能力。 RAID 10 藉由切
分 RAID 1 區段來達到高輸入 / 輸出速率。 在某些情況
下，使用 RAID 10 設 定可承受多個磁碟同時發生故障，
不過此設定至少需要四個硬碟。
RAID 5 會切分三個以上硬碟的資料及同位資訊。 RAID 5
設定的優點包括較佳的硬碟效能、容錯能力及更高的儲
存容量。 RAID 5 設定最適合用於交易處理、關聯式資料
庫應用程式、企業資源規劃，以及其他企業系統。此設
定至少要使用三個相同硬碟。
Intel Rapid Storage
RAID 10
RAID 5
4
2.2 RAID 設定注意事項
用兩個全新磁碟，建議使用兩個相同容量大小的 SATA
磁碟。若您使用兩個不同大小的磁碟，會使用較小容
量的硬碟作為兩個磁碟的基本儲存容量。舉例來說，
若其中一個硬碟的儲存容量為 80 GB，另一個硬碟的
容量為 60 GB，則 80 GB 磁碟的最大儲存容量會變成
60 GB，而此 RAID 0 磁碟組的總計儲存容量為 120
GB。
2. 您可使用兩個全新的磁碟，或使用現有磁碟搭配一個
全新的磁碟來建立 RAID 1 ( 鏡射 ) 陣列，以取得更高
的資料保護能力 ( 新磁碟的容量必須等於或大於現有
磁碟的容量 )。 若您使用兩個不同大小的磁碟，則會
使用較小容量的硬碟作為基本儲存容量。 舉例來說，
若其中一個硬碟的儲存容量為 80 GB，另一個硬碟的
容量為 60 GB，則 RAID 1 磁碟組的最大儲存容量會變
成 60 GB。
3. 在建立新的 RAID 陣列之前，請先確定硬碟的狀態。
1. 當您要建立 RAID 0 ( 切分 ) 以取得更高效能時，請使
警告！
在建立 RAID 功能之前，請先備份個人資料。在建
立 RAID 的過程中，系統會詢問您是否「清除磁碟
資料」， 建議選擇「是」，以便在乾淨的環境中使
用您日後建立的資料。
5
2.3 安裝具備 RAID 功能的 Windows® 7 / 7 64 位元
TM
/ Vista
/ VistaTM 64 位元
Windows® XP / XP 64 位元不支援 RAID 功能。
若您想要在具備 RAID 功能的 SATA / SATAII / SATA3 硬
碟上安裝 Windows® 7 / 7 64 位元 / VistaTM / VistaTM 64 位元，
請依照下方的步驟操作。
步驟 1： 設定 BIOS。
A. 在 BIOS SETUP UTILITY 中，進入 [Advanced] ( 進階 )
畫面的 [Storage Configuration] ( 儲存裝置組態 )。
B. 將 [SATA Mode Selection] (SATA 操作模式 ) 設為
[RAID]。
步驟 2： 參考「RAID 安裝指南」設定 RAID。
在開始設定 RAID 功能之前，您必須先查看「技術支援
光碟」的安裝指南，以確保組態設定正確。 請參閱「技
術支援光碟」中的「SATA 硬碟安裝及 RAID 設定指南」，
其路徑位於下列資料夾：.. \ RAID Installation Guide
步驟 3： 在系統上安裝 Windows® 7 / 7 64 位元 / VistaTM /
VistaTM 64 位元作業系統。
在 Windows® 7 / 7 64 位元 / VistaTM / VistaTM 64 位元作業系統安裝完畢之後，
若您想要管理 RAID 功能，您可參考「RAID 安裝指南」及「Intel Rapid Storage 資訊」進行 RAID 設定。 請參閱「技術支援光碟」中的「SATA 硬碟安裝
及 RAID 設定指南」，其路徑位於下列資料夾： .. \ RAID Installation Guide；
以及光碟中的「Intel Rapid Storage 使用說明」，其路徑位於下列資料夾： .. \
Intel Rapid Storage Information
若您想要在 Windows® 環境中使用「Intel Rapid Storage」，請
重新安裝「技術支援光碟」中的「SATA2 驅動程式」，便可
同時在您的系統安裝「Intel Rapid Storage」。
6
2.4 設定 BIOS RAID 項目
當硬碟安裝完成之後，在進行 RAID 設定之前，請
先設定 BIOS 的必要 RAID 項目， 請執行系統開機，
然後按下 <F2> 鍵進入 BIOS 設定公用程式。 反白
[Advanced] ( 進階 ) 並按下 <Enter>，即會出現 BIOS
設定公用程式的主介面。 請將 [Configure SATA as]
( 將 SATA 設為 ) 選項設為 [RAID]。 在退出 BIOS
設定程式之前，請先儲存所做的變更。
2.5 設定 Intel RAID BIOS

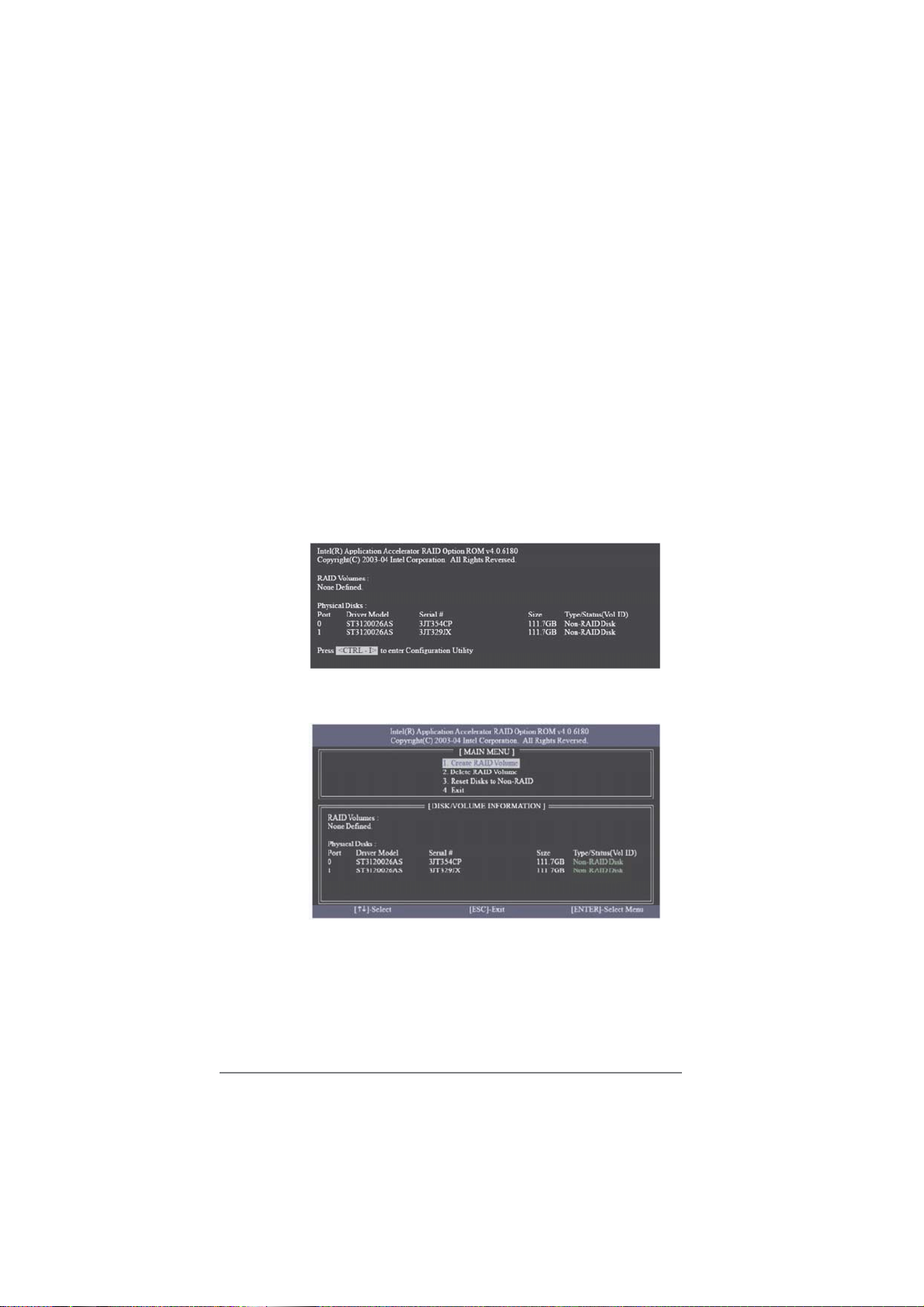

重新啟動電腦， 請等待直到 RAID 軟體提示您按下
<Ctrl+I>。
按下 <Ctrl+I>，即會出現 Intel RAID 公用程式 - [Create
RAID Volume] ( 建立 RAID 磁碟區 ) 視窗。
選擇 [Create RAID Volume] ( 建立 RAID 磁碟區) 選
項，然後按下 <Enter>。
7
在 [Create Volume Menu] (建立磁碟區功能表 ) 的
[Name] ( 名稱 ) 項目下方，輸入唯一的 RAID 磁碟區
名稱 (1-16 個字母 )，然後按下 <Enter>。
使用向上鍵或向下鍵選擇所需的 [RAID Level] (RAID
層級 )。 在 RAID 層級中，您可選擇 [RAID0 (Stripe)]
(RAID0 ( 切分))、[RAID1 (Mirror)] (RAID1 (鏡射 ))、
[RAID 5]或[RAID 10]。 按下 <Enter>，然後選擇 [Strip
Size] ( 磁碟區塊大小 )。
8
若您選擇 [RAID0 (Stripe)] (RAID0 ( 切分 ))，請使用
向上鍵或向下鍵選擇 RAID 0 陣列的磁碟區塊大小，
然後按下 <Enter>。可使用的數值範圍為 8 KB 至
128 KB， 預設選項則為 128 KB。 請根據預計的磁
碟使用方式，選擇適合的磁碟區塊大小。
‧ 8 /16 KB - 低磁碟使用量
‧ 64 KB – 一般磁碟使用量
‧ 128 KB – 高磁碟使用量
當磁碟區塊大小設定完畢之後，請按下 <Enter> 設
定磁碟的 [Capacity] ( 容量 )。
[Capacity] ( 容量 ) 設定結束後，請按下 <Enter>。
9

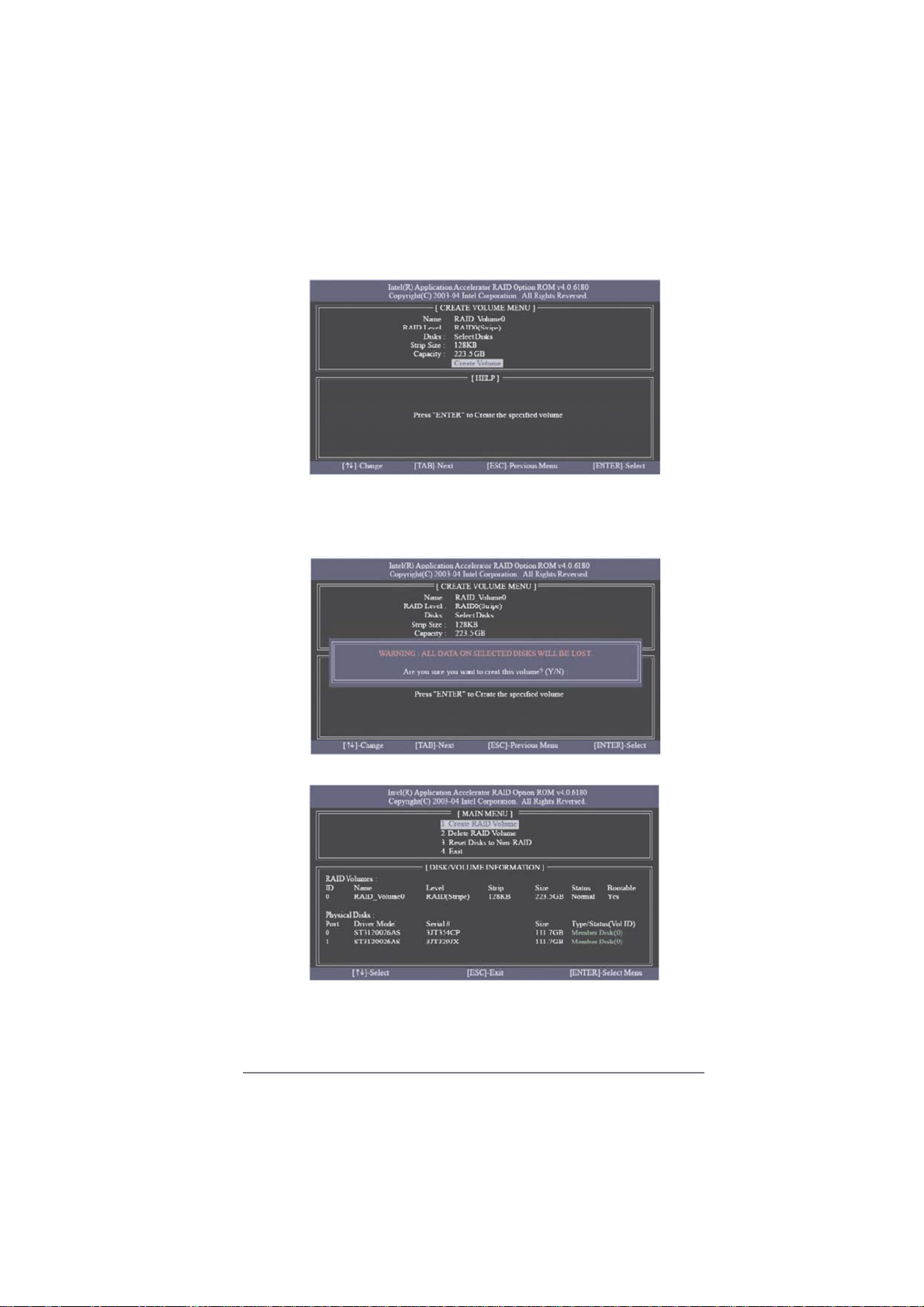

在 [Create Volume] ( 建立磁碟區) 項目下方按下
<Enter>， 公用程式即會跳出一個確認訊息 ( 如下所
示)。
按下 <Y> 即可完成 RAID 設定。
在完成所有設定後，即可檢視所建立 RAID 的詳細
資訊。
10
請注意，在 BIOS RAID 的環境中一次只能建立一個
RAID 磁碟分割。 若您想要新增額外的 RAID 磁碟
分割，請在作業系統安裝完畢後，使用 Windows 環
境下的 RAID 公用程式來設定 RAID 功能。
2.6 刪除 RAID 磁碟區
若您想要刪除 RAID 磁碟區，請選擇 [Delete RAID
Volume] ( 刪除 RAID 磁碟區 ) 選項並按下 <Enter>，
然後依照畫面上的指示操作。
