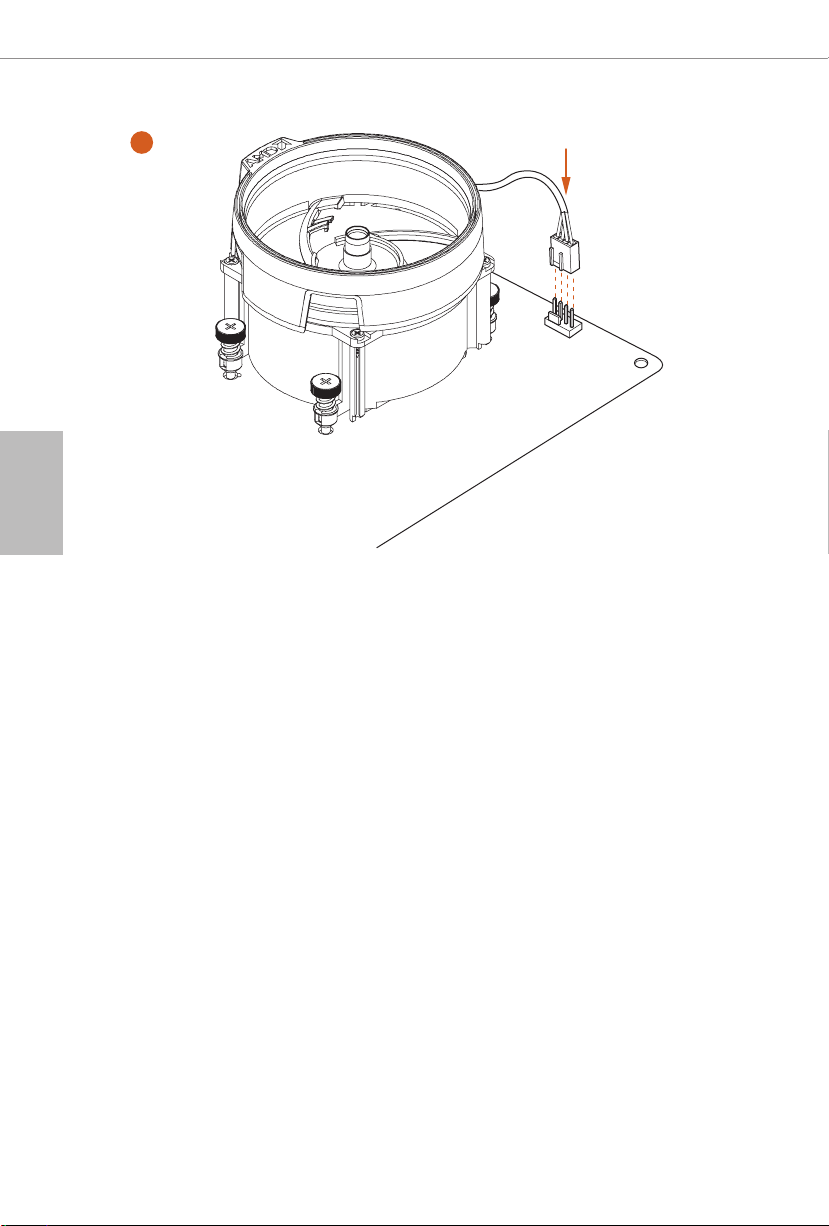

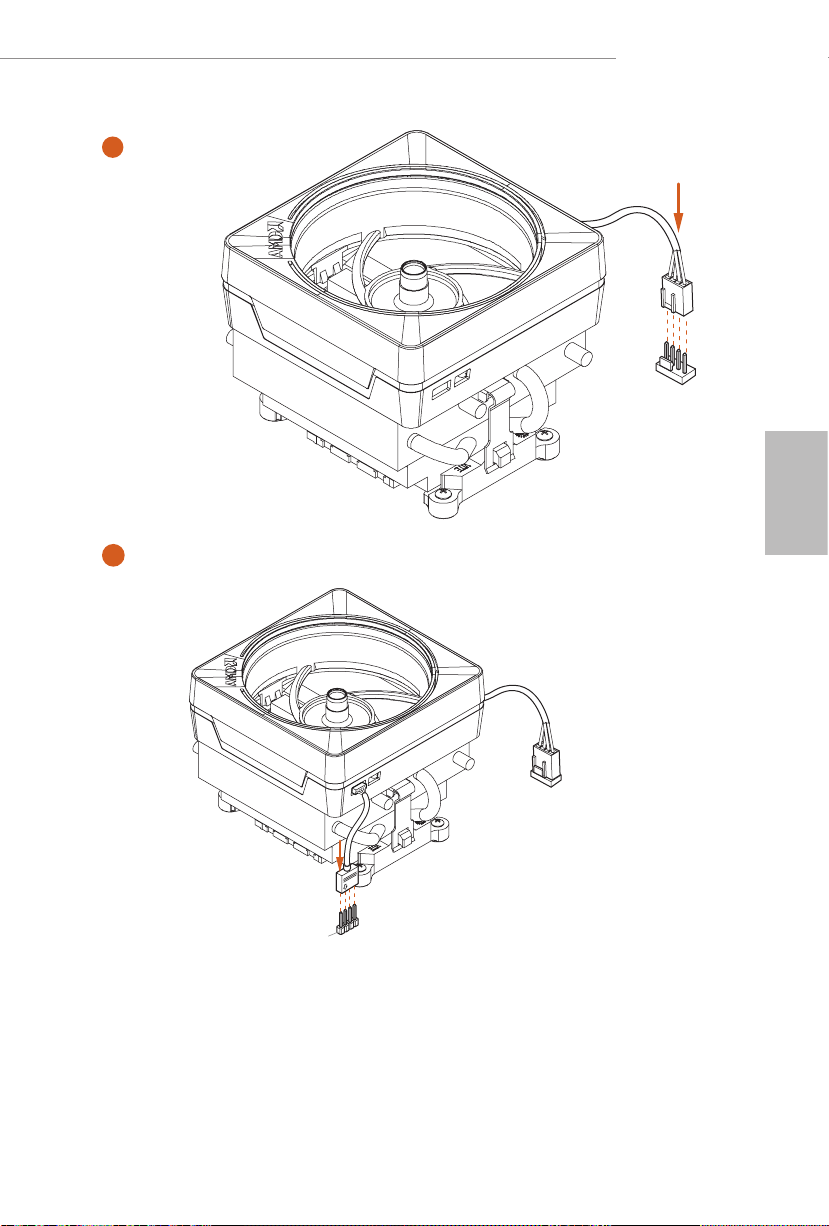

ファンとヒートシンクを取り付ける
メモリモジュール
フロントパネルオーディオヘッダーの接続
パネルシールドを取り付ける
マザーボードを取り付ける
1
1
8
10
モジュールと
ASRock WiFi 2.4/5 GHz
13
14
16
(DIMM)
ドライブを取り付ける
を取り付ける
29
30
31
24
28
アンテナ
2.8
グラフィックスカードを取り付ける
2.9
周辺機器を接続する
2.10
電源コネクタを接続する
2.11
電源オン
2.12
オンボードのヘッダーとコネクター
2.13
スマートスイッチ
2.14 Dr. Debug (
38
ドクター・デバッグ
36
49
33
37
39
) 52
2.15 CrossFireX
TM
Quad CrossFireX
と
TM
オペレーションガイド
58
2.15.1 2
(CPU
2.15.2
2.16 M.2_SSD (NGFF)
2.17 M.2_SSD (NGFF)
3 章
第
3.1
3.2 ASRock
CrossFireXTM
枚の
) 58
設定
対応グラフィックスカードを取り付ける
ドライバのインストールとセットアップ
モジュール取り付けガイド
モジュール取り付けガイド
ソフトウェアとユーティリティの操作
ドライバをインストールする
マザーボードユーティリティ
67
(Phantom Gaming
60
(M2_1) 61
(M2_2) 64
67
Tuning) 68
3.2.1 ASRock
Tuning)
3.2.2 ASRock
Tuning)
マザーボードユーティリティ
のインストール
68
マザーボードユーティリティ
68
の使用
3.3 ASRock Live Update & APP Shop (ASRock
ョップ
3.3.1 UI
3.3.2 Apps
) 74
74
概要
（アプリ）
75
(Phantom Gaming
(Phantom Gaming
ライブ更新と
APP
シ
3.3.3 BIOS & Drivers（BIOS
3.3.4
79
設定
とドライバ）
3.4 Nahimic Audio（Nahimic
オーディオ）
78
80
3.5 ASRock Polychrome SYNC 81
4 章 UEFI
第
4.1
はじめに
4.1.1 UEFI
4.1.2
メニューバー
ナビゲーションキー
セットアップユーティリティ
84
84
85
84
4.2 Main (
メイン) 画面
86
4.3 OC Tweaker (OC
4.4 Advanced (
4.4.1 CPU Conguration (CPU
4.4.2 Onboard Devices Conguration (
4.4.3 Storage Conguration (
4.4.4 ACPI Conguration (ACPI
4.4.5 Trusted Computing
コンピューティング）
4.4.6 AMD PBS 98
4.4.7 AMD Overclocking (AMD
4.4.8 AMD CBS 100
4.5 Tools (
4.6 Hardware Health Event Monitoring (
ント監視) 画面
4.7 Security (
ツール
調整) 画面
詳細) 画面
（トラステッド・
) 101
102
セキュリティ) 画面
87
91
) 92
設定
オンボードデバイス設定
ストレージ設定
オーバークロッキング
97
) 99
設定
107
) 95
) 96
ハードウェア ヘルス イベ
) 93
4.8 Boot (
4.9 Exit (
ブート) 画面
終了) 画面
108
110
第 1 章 はじめに
ASRock X570 PG Velocita マザーボードをお買い上げ頂きありがとうござい
ます。ASRock の一貫した厳格な品質管理の下で製造された信頼性の高いマ
ザーボードです。ASRock の品質と耐久性の取り組みに準拠した堅牢な設計を
持つ、優れたパフォーマンスを提供します。
この文書の第 1 章と第 2 章には、マザーボードの説明とステップ毎のイン
ストールガイドが記載されています。第 3 章には、ソフトウェアとユーティ
リティーの操作ガイドが含まれています。第 4 章には、BIOS セットアップの
設定ガイドが含まれています。
マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、こ
のマニュアルの内容は予告なしに変更することがあります。このマニュアル
の内容に変更があった場合には、更新されたバージョンは、予告なく ASRock
のウェブサイトから入手できるようになります。このマザーボードに関する
技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報
を、当社のウェブサイトで参照ください。ASRock のウェブサイトでは、最新
の VGA カードおよび CPU サポート一覧もご覧になれます。ASRock ウェブサイ
ト http://www.asrock.com
X570 PG Velocita
日本語
1.1 パッケージの内容
• ASRock X570 PG Velocita マザーボード （ATX フォームファクター）
• ASRock X570 PG Velocita ユーザーマニュアル
• ASRock X570 PG Velocita サポート CD
• 4 x シリアル ATA (SATA) データケーブル （オプション）
• 1 x ASRock Wi-Fi 2.4/5 GHz アンテナ （オプション）
• 2 x M.2 ソケット用ねじ （オプション）
• 2 x M.2 ソケット用スタンドオフ （オプション）
1
1.2 仕様
日本語
2
プラット
フォーム
CPU
チップセッ
ト
メモリ
• ATX フォームファクタ
• 2 オンスのコパー製 PCB
• AMD AM4 ソケット RyzenTM 2000、3000、4000 および 5000
シリーズプロセ ッサーに対応
• デジタル電源設計
• 14 電源フェーズ設計
• AMD X570
• デュアルチャンネル DDR4 メモリ機能
• 4 x DDR4 DIMM スロット
• AMD Ryzen シリーズ CPU (Vermeer) は、DDR4 5000+(OC)/
4933(OC)/4866(OC)/4800(OC)/4733(OC)/4666(OC)/4600(OC)/
4533(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/
4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/
3466(OC)/3200/2933/2667/2400/2133 ECC および非 ECC、ア
ンバッファードメモリに対応します *
• AMD Ryzen シリーズ CPU (Matisse) は、DDR4 5000+(OC)/
4933(OC)/4866(OC)/4800(OC)/4733(OC)/4666(OC)/4600(OC)/
4533(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/
4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/
3466(OC)/3200/2933/2667/2400/2133 ECC および非 ECC、ア
ンバッファードメモリに対応します *
• AMD Ryzen シリーズ APU (Renoir) は、DDR4 5000+(OC)/
4933(OC)/4866(OC)/4800(OC)/4733(OC)/4666(OC)/4600(OC)/
4533(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/
4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/
3466(OC)/3200/2933/2667/2400/2133 ECC および非 ECC、ア
ンバッファードメモリに対応します *
• AMD Ryzen シリーズ CPU (Pinnacle Ridge) は、DDR4
3600+(OC)/3466(OC)/3200(OC)/2933/2667/2400/2133 ECC お
よび非 ECC、アンバッファードメモリに対応します *
• AMD Ryzen シリーズ APU (Picasso) は、DDR4
3466+(OC)/3200(OC)/2933/2667/2400/2133 非 ECC、アンバ
ッファードメモリに対応します *
* Ryzen シリーズ APU (Picasso) の場合、ECC は PRO CPU の
みに対応します。
* 詳細については、ASRock ウェブサイトのメモリーサポート一
覧を参照してください。 (http://www.asrock.com/)
X570 PG Velocita
* DDR4 UDIMM 最大周波数サポートについては 24 ページを参照
してください。
• システムメモリの最大容量： 128GB
• Extreme Memory Prole (XMP) メモリモジュールに対応しま
す
• DIMM スロットに 15 μゴールドコンタクトを採用
拡張スロッ
ト
グラフィッ
クス
AMD Ryzen シリーズ CPU (Vermeer, Matisse)
• 2 x PCI Express 4.0 x16 スロット（x16 (PCIE1) でシング
ル、x16 (PCIE1)/x4 (PCIE4) でデュアル）*
AMD Ryzen シリーズ CPU (Renoir, Pinnacle Ridge)
• 2 x PCI Express 3.0 x16 スロット（x16 (PCIE1) でシング
ル、x16 (PCIE1)/x4 (PCIE4) でデュアル）*
AMD Ryzen シリーズ APU (Picasso)
• 2 x PCI Express 3.0 x16 スロット（x8 (PCIE1) でシング
ル、x8 (PCIE1) /x4 (PCIE4) でデュアル）*
* 起動ディスクとして NVMe SSD に対応
• 3 x PCI Express 4.0 x1 スロット
• AMD Quad CrossFireXTMと CrossFireXTMをサポート
• 1 x 垂直 M.2 ソケット (Key E)、WiFi-802.11ax モジュー
ルがバンドルされています（リア I/O）
• VGA PCIe スロットに 15 μゴールドコンタクトを採用
(PCIE1)
• AMD RadeonTM Vega シリーズグラフィックスを Ryzen シリー
ズ APU に統合 *
* 実際のサポートは CPU によって異なることがあります
• DirectX 12、Pixel Shader 5.0
• 共有メモリはデフォルトでは 2GB に設定されています。 最
大共有メモリは 16GB まで対応します。
* 最大共有メモリが 16GB の場合は、32GB のシステムメモリが
インストールされていなければなりません。
• デュアルグラフィックス出力 : 独立したディスプレイコント
ローラで HDMI ポートと DisplayPort 1.4 ポートに対応
• HDMI 2.1 テクノロジーに対応、最大解像度 4K x 2K
(4096x2160) @ 60Hz
• 最大 5K（5120x2880、120Hz 時）の解像度で DisplayPort 1.4
に対応します
* Picasso は、最大 4K x 2K (4096x2160) @ 60Hz の
DisplayPort 1.2 に対応します。
• HDMI 2.1 ポートでオートリップシンク、ディープカラー
(12bpc)、xvYCC、および、HBR（高ビットレートオーディオ）
に対応（HDMI 対応モニターが必要です）
日本語
3
• HDMI 2.1 の高ダイナミックレンジ (HDR) に対応
• HDMI 2.1 ポートと DisplayPort 1.4 ポートで HDCP 2.3 に
対応
* HDMI 2.0 ポートと DisplayPort 1.2 ポートで HDCP 2.2 に
対応 (Picasso)
• HDMI 2.1 ポートと DisplayPort 1.4 ポートで 4K Ultra HD
(UHD) 再生に対応
• Microsoft PlayReady® に対応
日本語
オーディオ
LAN
• 7.1 CH HD オーディオ、コンテンツプロテクション付き
（Realtek ALC1220 オーディオコーデック）
• プレミアム・ブルーレイ・オーディオ・サポート
• サージ保護に対応
• SNR 比 120dB の DAC（差動アンプ搭載）
• フロントパネルオーディオコネクタ用 NE5532 プレミアムヘ
ッドセットアンプ（最大 600 Ohms までのヘッドセットに対
応）
• Pure Power-In（ピュアパワーイン）
• ダイレクトドライブテクノロジー
• PCB 絶縁シールド
• リア出力ポートにおけるインピーダンス感知
• R/L オーディオチャンネル用個別 PCB レイヤ
• ゴールドオーディオジャック
• 15 μ ゴールドオーディオコネクタ
• Nahimic オーディオ
• 2.5 ギガビット LAN 10/100/1000/2500 Mb/s
• 1 x Killer® E3100G（PCIE x1 ギガビット LAN
10/100/1000/2500 Mb/s）
• Killer LAN ソフトウェアに対応
• Killer DoubleShotTM Pro に対応
• Wake-On-LAN（ウェイク オン ラン）に対応
• 雷 / 静電気放電 (ESD) 保護に対応
• エネルギー効率のよいイーサネット 802.3az をサポート
• PXE をサポート
ワイヤレス
LAN
4
• Killer AX1650x 802.11ax WiFi モジュール
• IEEE 802.11a/b/g/n/ax をサポート
• デュアルバンド (2.4/5 GHz) をサポート
• Killer WiFi6 802.11ax (2.4Gbps) をサポート
• 2（送信） x 2（受信）ダイバーシティテクノロジーをサポ
ートする 2 本のアンテナ
• ブルートゥース 5.1 + ハイスピードクラス II をサポート
• MU-MIMO に対応
• Killer LAN ソフトウェアに対応
• Killer DoubleShotTM Pro に対応
X570 PG Velocita
リアパネル
I/O
ストレージ
• 2 x アンテナポート
• 1 x HDMI ポート
• 1 x DisplayPort 1.4
• 1 x 光 SPDIF 出力ポート
• 1 x USB 3.2 Gen2 Type-A ポート (10 Gb/s) （静電気放電
(ESD) 保護に対応）
• 1 x USB 3.2 Gen2 Type-C ポート (10 Gb/s) （静電気放電
(ESD) 保護に対応）
• 6 x USB 3.2 Gen1 ポート（静電気放電 (ESD) 保護に対応）
* Ultra USB Power（ウルトラ USB パワー）には USB3_5 ポー
ト上で対応します。
* ACPI ウェークアップ機能は USB3_5 ポートには対応していま
せん。
• LED 付き 1 x RJ-45 LAN ポート（ACT/LINK LED と SPEED
LED）
• 1 x BIOS フラッシュバックボタン、LED 付き
• HD オーディオジャック : リアスピーカー / センター / バス
/ ラインイン / フロントスピーカー / マイク（ゴールドオー
ディオジャック）
• 8 x SATA3 6.0 Gb/s コネクタ、RAID（RAID 0、RAID 1、
RAID 10）、NCQ、AHCI およびホットプラグ機能に対応
• 1 x Hyper M.2 ソケット (M2_1)、最大 Gen4 x4 (64 Gb/s)
までの M Key タイプ 2230/2242/2260/2280 M.2 PCI Express モジュール（Vermeer、 Matisse の場合）、または、
最 大 Gen3 x4 (32 Gb/s) （Renoir、 Pinnacle Ridge およ
び Picasso の場合）に対応 *
• 1 x Hyper M.2 ソケット (M2_2)、M Key タイプ
2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s モジュールと最
大 Gen4 x4 (64 Gb/s) までの M.2 PCI Express モジュール
に対応 *
* Thunderbolt サポートが有効になっている場合、SATA タイプ
M.2 は無効になります。
* 起動ディスクとして NVMe SSD に対応
* ASRock U.2 キットに対応
日本語
コネクタ
• 1 x 電源 LED とスピーカーヘッダー
• 2 x RGB LED ヘッダー
* 合計 12V/3A、36W までの LED ストリップに対応
• 2 x アドレサブル LED ヘッダー
5
日本語
* 合計 5V/3A、15W までの LED ストリップに対応
• 1 x CPU ファンコネクタ（4 ピン）
* CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに
対応します。
• 1 x CPU/ ウォーターポンプファンコネクタ（4 ピン）（ス
マートファン速度制御）
* CPU/ ウォーターポンプファンは最大 2A (24W) の出力のウォ
ータークーラーに対応します。
• 4 x シャーシ / ウォーターポンプファンコネクタ（4 ピン）
（スマートファン速度制御）
* シャーシ / ウォーターポンプファンは最大 2A (24W) の出力
のウォータークーラーに対応します。
* CPU_FAN2/WP、CHA_FAN1/WP、CHA_FAN2/WP、CHA_FAN3/WP およ
び CHA_FAN4/WP は 3 ピンまたは 4 ピンファンが使用されてい
るかどうかを自動検出できます。
• 1 x 24 ピン ATX 電源コネクターコネクタ（高密度電源コネ
クター）
• 1 x 8 ピン 12V 電源コネクタ（高密度電源コネクタ）
• 1 x 4 ピン 12V 電源コネクタ（高密度電源コネクタ）
• 1 x フロントパネルオーディオコネクタ（15μ ゴールドオ
ーディオジャック）
• 1 x Thunderbolt AIC コネクタ（5 ピン）（Thunderbolt 3
AIC R2.0 カー ドのみポートに対応）
• 2 x USB 2.0 ヘッダー（4 つの USB 2.0 ポートに対応）（静
電気放電 (ESD) 保護に対応）
• 2 x USB 3.2 Gen1 ヘッダー（4 つの USB 3.2 Gen1 ポート
に対応）（静電気放電 (ESD) 保護に対応）
• 1 x フロントパネルタイプ C USB 3.2 Gen2 ヘッダー （静
電気放電 (ESD) 保護に対応）
• 1 x Dr. Debug、LED 付き
• 1 x 電源ボタン、LED 付き
• 1 x リセットボタン、LED 付き
• 1 x クリア CMOS ボタン
BIOS 機能
• AMI UEFI Legal BIOS、GUI サポート付き
• 「プラグアンドプレイ」をサポート
• ACPI 5.1 準拠のウェイクアップイベント
• ジャンパーフリーをサポート
• SMBIOS 2.3 サポート
• CPU、CPU VDDCR_SOC、DRAM、VPPM、PREM VDD_CLDO、PERM
VDDCR_SOC、+1.8V、VDDP 電圧マルチ調整
6
X570 PG Velocita
ハードウェ
アモニター
• 温度センシング： CPU、CPU/ ウォーターポンプ、シャーシ /
ウォーターポンプファン
• ファンタコメータ： CPU、CPU/ ウォーターポンプ、シャー
シ / ウォーターポンプファン
• 静音ファン（CPU 温度に従ってシャーシファン速度を自動調
整）： CPU、CPU/ ウォーターポンプ、シャーシ / ウォータ
ーポンプファン
• ファンマルチ速度制御： CPU、CPU/ ウォーターポンプ、シ
ャーシ / ウォーターポンプファン
• 電圧監視： +12V、+5V、+3.3V、CPU Vcore、CPU VDDCR_
SOC、DRAM、VPPM、PREM VDDCR_SOC、+1.8V、VDDP
OS
認証
• Microsoft® Windows® 10 64-bit
• FCC、CE
• ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）
* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com
BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サード
パーティのオーバークロックツールの使用などを含む、オーバークロックに
は、一定のリスクを伴いますのでご注意ください。オーバークロックすると
システムが不安定になったり、システムのコンポーネントやデバイスが破損
することがあります。ご自分の責任で行ってください。弊社では、オーバー
クロックによる破損の責任は負いかねますのでご了承ください。
日本語
7
日本語
1.3 マザーボードのレイアウト
8
番号 説明
1 12V 電源コネクタ（ATX12V1）
2 12V 電源コネクタ（ATX12V2）
3 CPU ファンコネクタ（CPU_FAN1）
4 2 x 288 ピン DDR4 DIMM スロット（DDR4_A1、DDR4_B1）
5 CPU / ウォーターポンプファンコネクタ (CPU_FAN2/WP)
6 2 x 288 ピン DDR4 DIMM スロット（DDR4_A2、DDR4_B2）
7 アドレサブル LED ヘッダー（ADDR_LED2）
8 RGB LED ヘッダー (RGB_LED2)
9 ATX 電源コネクタ（ATXPWR1）
10 前面 Type C USB 3.2 Gen2 ヘッダー (USB31_TC_1)
11 USB 3.2 Gen1 ヘッダー（USB3_9_10）
12 ャーシ / ウォーターポンプファンコネクタ (CHA_FAN4/WP)
13 SATA3 コネクタ (SATA3_2)( 上側 )、SATA3 コネクタ (SATA3_1)( 下側 )
14 SATA3 コネクタ (SATA3_4)( 上側 )、SATA3 コネクタ (SATA3_3)( 下側 )
15 SATA3 コネクタ (SATA3_6)( 上側 )、SATA3 コネクタ (SATA3_5)( 下側 )
16 SATA3 コネクタ (SATA3_8)( 上側 )、SATA3 コネクタ (SATA3_7)( 下側 )
17 電源 LED とスピーカーヘッダー (SPK_PLED1)
18 システムパネルヘッダー（PANEL1）
19 USB 3.2 Gen1 ヘッダー（USB3_7_8）
20 電源ボタン (PWRBTN1)
21 リセットボタン (RSTBTN1)
22 クリア CMOS ボタン (CLRCBTN1)
23 ャーシ / ウォーターポンプファンコネクタ (CHA_FAN3/WP)
24 USB 2.0 ヘッダー（USB_3_4）
25 USB 2.0 ヘッダー（USB_1_2）
26 ャーシ / ウォーターポンプファンコネクタ (CHA_FAN2/WP)
27 アドレサブル LED ヘッダー（ADDR_LED1）
28 RGB LED ヘッダー (RGB_LED1)
29 フロントパネルオーディオヘッダー（HD_AUDIO1）
30 Thunderbolt AIC コネクタ (TB1)
31 ャーシ / ウォーターポンプファンコネクタ (CHA_FAN1/WP)
X570 PG Velocita
日本語
9
1.4 I/O パネル
15
16
4
1
13
14
12
11
8
9
325
6710
日本語
番号 説明 番号 説明
1 2.5G LAN RJ-45 ポート * 9 USB 3.2 Gen1 ポート（USB3_6）
2 セントラル ( オレンジ色 ) 10 USB 3.2 Gen2 Type-A ポート (USB31_TA_1)
3 リアスピーカー ( 黒色 ) 11 USB 3.2 Gen2 Type-C ポート (USB31_TC_1)
4 ライン入力 ( 明るい青色 ) 12 USB 3.2 Gen1 ポート（USB3_1234）
5 フロントスピーカー ( ライム色 )** 13 DisplayPort 1.4****
6 マイクロフォン ( ピンク色 ) 14 HDMI ポート
7 オプティカル SPDIF 出力ポート 15 アンテナポート
8 USB 3.2 Gen1 ポート（USB3_5）*** 16 BIOS フラッシュバックボタン、LED 付き
* 各 LAN ポートにそれぞれ 2 つの LED があります。LAN ポートの LED 表示については下の表を参
照してください。
アクティビティ / リンク LED
速度 LED
LAN ポート
アクティビティ / リンク LED 速度 LED
状態 説明 状態 説明
消灯 リンクなし 消灯 10Mbps 接続
点滅 データアクティビティ オレンジ色 100Mbps/1Gbps 接続
点灯 リンク 緑色 2.5Gbps 接続
10
X570 PG Velocita
** 2 チャンネルスピーカーを使用する場合は、スピーカーのプラグを「フロントスピーカージャック」
に接続してください。使用するスピーカーのタイプに従って、下の表に記載されている接続に関する
詳細説明を参照してください。
オーディオ出
力チャンネル
フロントスピ
ーカー
（No. 5）
リアスピーカ
ー
（No. 3）
セントラル
（No. 2）
ライン入力
（No. 4）
2 V -- -- --
4 V V -- --
6 V V V --
8 V V V V
*** Ultra USB Power（ウルトラ USB パワー）には USB3_5 ポート上で対応します。ACPI ウェークア
ップ機能は USB3_5 ポートには対応していません。
**** Picasso は DisplayPort1.2 をサポートしています。
日本語
11
日本語
1.5 WiFi-802.11ax モジュールと ASRock WiFi 2.4/5
GHz アンテナ
WiFi-802.11ax + BT モジュール
このマザーボードには独自の WiFi 802.11 a/b/g/n/ax + BT v5.1 モジュー
ルが装備されています（背面 I/O パネルに事前に取り付けられています）。
WiFi 802.11 a/b/g/n/ax + BT v5.1 モジュールは WiFi 802.11 a/b/g/n/
ax 接続規格および Bluetooth v5.1 に対応します。WiFi + BT モジュール
は、WiFi + BT に対応する使い易いワイヤレスローカルエリアネットワーク
（WLAN）アダプタです。Bluetooth v5.1 規格には、モバイルデバイスにまっ
たく新しいクラスの機能を追加するスマート・レディ・テクノロジーが採用
されています。BT 5.1 にはロー・エネルギー・テクノロジーも採用されて
おり、PC 向けの超低消費電力をお約束します。
* 伝送速度は環境によって異なることがあります。
ASRock WiFi 2.4/5 GHz
アンテナをアンテナコ
12
X570 PG Velocita
第 2 章 取り付け
これは ATX フォームファクタのマザーボードです。マザーボードを取付け
る前に、ケースに取付できるフォームファクター（サイズ）を確認し、マザー
ボードを取り付けることができることを確認してください。
取り付け前の注意事項
マザーボードコンポーネントを取り付けたり、マザーボードの設定を変更す
る前に、次の注意事項をよくお読みください。
• マザーボードを設置 / 取り外しをする場合は、必ず電源コードが抜いてくださ
い。電源コードが繋がれたままで作業を行うと、怪我をしたり、マザーボード
が破損する可能性がございます。
• 静電気によってマザーボードの部品が破損することを防止するために、マザー
ボードはカーペットの上に置かないでください。また、静電気防止リストスト
ラップを着用するか、または、部品を取り扱う前に静電気除去オブジェクトに
触れてください。
• 基板の端をつかんでください。IC には触れないでください。
• マザーボードを取り外す場合は、取り外したマザーボードを接地した静電気防
止パッドの上に置くか、商品に付属している袋に入れてください。
• マザーボードをシャーシに固定する為にねじを使う場合は、ねじを締め付けす
ぎないでください。ねじを締め付けすぎると、マザーボードが破損することが
あります。
日本語
13
日本語
2.1 CPU を取り付ける
CPU を取り付ける前に、すべての電源ケーブルを取り外してください。
1
14
2
X570 PG Velocita
3
日本語
15
2.2 CPU ファンとヒートシンクを取り付ける
CPU をこのマザーボードに取り付けたら、放熱するために大型のヒートシン
クと冷却ファンを取り付ける必要があります。 放熱を改善するために、さ
らに、CPU とヒートシンクの間にサーマルグリースを塗布する必要がありま
す。 CPU とヒートシンクがしっかりと固定されており、正しく接触してい
ることを確認してください。
CPU またはヒートシンクを交換する前に、電源を切断するか、または、電源
コードを取り外してください。
日本語
CPU ボックスクーラー SR1 を取り付ける
1
2
16
X570 PG Velocita
3
日本語
4
1
N
FA
_
U
P
C
17
日本語
AM4 ボックスクーラー SR2 を取り付ける
1
2
18
X570 PG Velocita
3
日本語
19
日本語
4
1
N
FA
_
U
P
C
この図は参照用です。ヘッダーは、マザーボード上の異なる位置にある場合があ
ります。
20
AM4 ボックスクーラー SR3 を取り付ける
1
X570 PG Velocita
日本語
2
21
日本語
4
3
22
X570 PG Velocita
5
CPU_FAN1
日本語
6
1
N
FA
_
U
P
C
2
D
E
L
_
B
RG
+12V
この図は参照用です。ヘッダーは、マザーボード上の異なる位置にある場合があ
ります。
23
2.3 メモリモジュール（DIMM）を取り付ける
このマザーボードには 4 つの 288 ピン DDR4（ダブルデータレート 4）
DIMM スロットが装備されており、デュアルチャンネルメモリ機能に対応し
ます。
1.
デュアルチャンネルメモリ設定のために、同一 ( 同じブランド、同じ速度、
同じサイズ、同じチップタイプ ) の DDR4 DIMM を 1 組取り付ける必要が
あります。
2.
1 つのメモリモジュールが取り付けられている場合は、デュアルチャンネル
メモリテクノロジーを有効にできません。
3.
DDR、DDR2 または DDR3 メモリモジュールは DDR4 スロットに取り付けるこ
とはできません。取り付けると、マザーボードと DIMM が破損することがあ
ります。
日本語
24
AMD の非 XMP メモリ周波数サポートについては
Ryzen シリーズ CPU (Vermeer):
UDIMM メモリスロット
A1 A2 B1 B2
- SR - - 3200
- DR - - 3200
- SR - SR 3200
- DR - DR 3200
SR SR SR SR 2933
SR/DR DR SR/DR DR 2667
SR/DR SR/DR SR/DR SR/DR 2667
Ryzen シリーズ CPU (Matisse):
UDIMM メモリスロット
A1 A2 B1 B2
- SR - - 3200
- DR - - 3200
- SR - SR 3200
- DR - DR 3200
SR SR SR SR 2933
SR/DR DR SR/DR DR 2667
SR/DR SR/DR SR/DR SR/DR 2667
周波数
（Mhz）
周波数
（Mhz）
Loading...
