ASRock P55 Pro-USB3 User Manual

No part of this installation guide may be reproduced, transcribed, transmitted, or translated in any language, in any form or by any means, except duplication of documentation by the purchaser for backup purpose, without written consent of ASRock Inc. Products and corporate names appearing in this guide may or may not be registered trademarks or copyrights of their respective companies, and are used only for identification or explanation and to the owners’ benefit, without intent to infringe.

Disclaimer:Disclaimer:

Disclaimer:

Disclaimer:Disclaimer:

Specifications and information contained in this guide are furnished for informational use only and subject to change without notice, and should not be constructed as a commitment by ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this guide. With respect to the contents of this guide, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or conditions of merchantability or fitness for a particular purpose. In no event shall ASRock, its directors, officers, employees, or agents be liable for any indirect, special, incidental, or consequential damages (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the guide or product.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that

may cause undesired operation.

CALIFORNIA, USA ONLY

The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance controlled in Perchlorate Best Management Practices (BMP) regulations passed by the California Legislature. When you discard the Lithium battery in California, USA, please follow the related regulations in advance. “Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/perchlorate”

ASRock Website: http://www.asrock.com

Published April 2010

ASRock P55 Pro/USB3 Motherboard

EnglishEnglish

English

EnglishEnglish

Motherboard LayoutMotherboard Layout

Motherboard Layout

Motherboard LayoutMotherboard Layout

1 PS2_USB_PWR1 Jumper 22 USB_PWR3 Jumper 2 A TX 12V Power Connector (A TX12V1) 23 Power LED Header (PLED1) 3 1156-Pin CPU Socket 24 System Panel Header (P ANEL1, White) 4 CPU Fan Connector (CPU_FAN1) 25 USB 2.0 Header (USB12_13, Blue) 5 2 x 240-pin DDR3 DIMM Slots 26 USB 2.0 Header (USB10_11, Blue)

(Dual Channel: DDR3_A2, DDR3_B2, Blue) 27 USB 2.0 Header (USB8_9, Blue)

6 2 x 240-pin DDR3 DIMM Slots 28 Clear CMOS Jumper (CLRCMOS1)

(Dual Channel: DDR3_A1, DDR3_B1, White) 29 Chassis Fan Connector (CHA_FAN1) 7 Chassis Fan Connector (CHA_FAN2) 30 Floppy Connector (FLOPPY1) 8 ATX Power Connector (ATXPWR1) 31 COM Port Header (COM1) 9 SAT AII Connector (SA T AII_1_2, Blue) 32 HDMI_SPDIF Header 10 SAT AII Connector (SA T AII_3_4, Blue) (HDMI_SPDIF1, White) 11 SAT AII Connector (SA T AII_5_6, Blue) 33 Front Panel Audio Header 12 Chassis Fan Connector (CHA_FAN3) (HD_AUDIO1, White) 13 SAT AII Connector (SA TAII_7, Blue) 34 Internal Audio Connector: CD1 (Black) 14 Intel P55 Chipset 35 PCI Slots (PCI1-2) 15 Primary IDE Connector (IDE1, Blue) 3 6 PCI Express 2.0 x16 Slot (PCIE4, White) 16 16Mb SPI Flash 37 PCI Express 2.0 x1 Slot (PCIE3, White) 17 Infrared Module Header (IR1) 38 PCI Express 2.0 x16 Slot (PCIE2, Blue) 18 Chassis Speaker Header (SPEAKER 1, White) 39 PCI Express 2.0 x1 Slot (PCIE1, White) 19 Reset Switch (RSTBTN) 40 Power Fan Connector (PWR_FAN1) 20 Dr. Debug 41 USB_PWR2 Jumper 21 Power Switch (PWRBT N)

ASRock P55 Pro/USB3 Motherboard

I/O PI/O P

I/O P

I/O PI/O P

* 4 LAN RJ-45 Port 13 USB 3.0 Port (USB3)

** 9 Front Speaker (Lime) 18 PS/2 Keyboard Port (Purple)

* There are two LED next to the LAN port. Please refer to the table below for the LAN port LED indications.

anelanel

anel

anelanel

1 PS/2 Mouse Port (Green) 10 Microphone (Pink) 2 Coaxial SPDIF Out Port 11 USB 2.0 Ports (USB45) 3 USB 2.0 Ports (USB67) 12 USB 2.0 Port (USB2)

5 Side Speaker (Gray) 14 USB 2.0 Ports (USB01) 6 Rear Speaker (Black) 15 eSATAII Connector (eSAT AII_1) 7 Central / Bass (Orange) 16 Optical SPDIF Out Port 8 Line In (Light Blue) 17 Clear CMOS Switch (CLRCBTN)

Activity/Link LED SPEED LED

Status Description Status Description

Off No Link Off 10Mbps connection Blinking Data Activity Orange 100Mbps connection On Link Green 1Gbps connection

LAN Port LED Indications

ACT/LINK LED

LAN Port

SPEED LED

** If you use 2-channel speaker, please connect the speaker’s plug into “Front Speaker Jack”.

See the table below for connection details in accordance with the type of speaker you use.

TABLE for Audio Output Connection

Audio Output Channels Front Speaker Rear Speaker Central / Bass Side Speaker

(No. 9) (No. 6) (No. 7) (No. 5) 2 V -- -- -4VV---6 VVV-8 VVVV

To enable Multi-Streaming function, you need to connect a front panel audio cable to the front

panel audio header. After restarting your computer, you will find “Mixer” tool on your system. Please select “Mixer ToolBox” , click “Enable playback multi-streaming”, and click

“ok”. Choose “2CH”, “4CH”, “6CH”, or “8CH” and then you are allowed to select “Realtek HDA Primary output” to use Rear Speaker, Central/Bass, and Front Speaker, or select “Realtek HDA Audio 2nd output” to use front panel audio.

ASRock P55 Pro/USB3 Motherboard

EnglishEnglish

English

1. Introduction1. Introduction

1. Introduction

1. Introduction1. Introduction

Thank you for purchasing ASRock P55 Pro/USB3 motherboard, a reliable motherboard produced under ASRock’s consistently stringent quality control. It delivers excellent performance with robust design conforming to ASRock’s commitment to quality and endurance. This Quick Installation Guide contains introduction of the motherboard a nd step-by-ste p installation guide. More detailed information of the motherboard can be f ound in the user manual presented in the Support CD.

Because the motherboard specifications and the BIOS software might be updated, the content of this manual will be subject to change without notice. In case any modifications of this manual occur, the updated version will be available on ASRock website without further notice. You may find the latest VGA cards and CPU support lists on ASRock website as well. ASRock website http://www.asrock.com If you require technical support related to this motherboard, please visit our website for specific information about the model you are using. www.asrock.com/support/index.asp

1.1 Package Contents1.1 Package Contents

1.1 Package Contents

1.1 Package Contents1.1 Package Contents

ASRock P55 Pro/USB3 Motherboard

(ATX Form Factor: 12.0-in x 8.6-in, 30.5 cm x 21.8 cm) ASRock P55 Pro/USB3 Quick Installation Guide ASRock P55 Pro/USB3 Support CD 4 x Serial ATA (SATA) Data Cables (Optional) 1 x I/O Panel Shield

English

EnglishEnglish

ASRock P55 Pro/USB3 Motherboard

1.21.2

SpecificationsSpecifications

1.2

Specifications

1.21.2

SpecificationsSpecifications

Platform - ATX Form Factor: 12.0-in x 8.6-in, 30.5 cm x 21.8 cm

- All Solid Capacitor design (100% Japan-made high-quality Conductive Polymer Capacitors)

CPU - Supports Intel® CoreTM i7 / i5 / i3 and Pentium® G6950

Processors in LGA1156 Package

- Advanced V8 + 2 Power Phase Design

- Supports Intel® Turbo Boost Technology

- Supports Hyper-Threading Technology (see CAUTION 1)

- Supports Untied Overclocking Technology (see CAUTION 2)

- Supports EM64T CPU

Chipset - Intel® P55 Memory - Dual Channel DDR3 Memory T echnology (see CAUTION 3)

- 4 x DDR3 DIMM slots

- Supports DDR3 2600+(OC)/2133(OC)/1866(OC)/1600/ 1333/1066 non-ECC, un-buffered memory

- Max. capacity of system memory: 16GB (see CAUTION 4)

- Supports Intel® Extreme Memory Profile (XMP) (see CAUTION 5)

Expansion Slot - 2 x PCI Express 2.0 x16 slots

(blue @ x16 mode; white @ x4 mode)

- 2 x PCI Express 2.0 x1 slots (2.5GT/s)

- 2 x PCI slots

- Supports ATITM CrossFireXTM and Quad CrossFireX

Audio - 7.1 CH HD Audio with Content Protection

(Realtek ALC892 Audio Codec)

- Premium Blu-ray audio support

LAN - PCIE x1 Giga bit LAN 10/100/1000 Mb/s

- Realtek RTL81 11E

- Supports Wake-On-LAN

- Supports LAN Cable Detection

Rear Panel I/O I/O Panel

- 1 x PS/2 Mouse Port

- 1 x PS/2 Keyboard Port

- 1 x Coaxial SPDIF Out Port

- 1 x Optical SPDIF Out Port

- 7 x Ready-to-Use USB 2.0 Ports

- 1 x eSATAII Connector

- 1 x Ready-to-Use USB 3.0 Port

EnglishEnglish

English

ASRock P55 Pro/USB3 Motherboard

English

EnglishEnglish

- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)

- 1 x Clear CMOS Switch with LED

- HD Audio Jack: Side Speaker/Rear Speaker/Central/Bass/ Line in/Front Speaker/Microphone (see CAUTION 6)

USB3.0 - 1 x USB 3.0 port by Fresco FL1000G, supports USB 3.0 up to

5Gb/s

Connector - 7 x SATAII 3.0Gb/s connectors, support RAID (RAID 0,

RAID 1, RAID 10, RAID 5, JBOD and Intel Rapid Storage), NCQ, AHCI and “Hot Plug” functions (see CAUTION 7)

- 1 x ATA133 IDE connector (supports 2 x IDE devices)

- 1 x Floppy connector

- 1 x IR header

- 1 x COM port header

- 1 x HDMI_SPDIF header

- 1 x Power LED header

- CPU/Chassis/Power FAN connector

- 24 pin ATX power connector

- 8 pin 12V power connector

- CD in header

- Front panel audio connector

- 3 x USB 2.0 headers (support 6 USB 2.0 ports)

- 1 x Dr. Debug (7-Segment Debug LED)

Smart Switch - 1 x Clear CMOS Switch with LED

- 1 x Power Switch with LED

- 1 x Reset Switch with LED

BIOS Feature - 16Mb AMI BIOS

- AMI Legal BIOS

- Supports “Plug and Play”

- ACPI 1.1 Compli ance Wake Up Events

- Supports jumperfree

- SMBIOS 2.3.1 Support

- CPU, DRAM, VTT, PCH, CPU PLL V oltage Multi-a djustment

- Supports I. O. T. (Intelligent Overclocking Technology)

Support CD - Drivers, Utilities, AntiVirus Software (Trial Version),

ASRock Software Suite (CyberLink DVD Suite and Creative Sound Blaster X-Fi MB) (OEM and Trial Version)

Unique Feature - ASRock OC Tuner (see CAUTION 8)

- Intelligent Energy Saver (see CAUTION 9)

- Instant Boot

- ASRock Instant Flash (see CAUTION 10)

- ASRock OC DNA (see CAUTION 11)

ASRock P55 Pro/USB3 Motherboard

- Hybrid Booster:

- CPU Frequency Stepless Control (see CAUTION 12)

- ASRock U-COP (see CAUTION 13)

- Boot Failure Guard (B.F.G.)

- Combo Cooler Option (C.C.O.) (see CAUTION 14)

- Good Night LED

- Turbo 40 / Turbo 50 CPU Overclocking Hardware - CPU Temperature Sensing Monitor - Chassis Temperature Sensing

- CPU/Chassis/Power Fan Tachometer

- CPU Quiet Fan

- CPU/Chassis Fan Multi-Speed Control

- Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore OS - Microsoft® Windows® 7 / 7 64-bit / Vista

/ VistaTM 64-bit

/ XP / XP 64-bit compliant

Certifications - FCC, CE, WHQL

- ErP/EuP Ready (ErP/EuP ready power supply is required)

(see CAUTION 15)

* For detailed product information, please visit our website: http://www.asrock.com

WARNING

Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using the thirdparty overclocking tools. Overclocking may affect your system stability, or even cause damage to the components and devices of your system. It should be done at your own risk and expense. We are not responsible for possible damage caused by overclocking.

CAUTION!

1. About the setting of “Hyper Threading Technology”, please check page 54 of “User Manual” in the support CD.

2. This motherboard supports Untied Overclocking Technology. Please read “Untied Overclocking Technology” on page 30 for details.

3. This motherboard supports Dual Channel Memory Technology. Before you implement Dual Channel Memory Technology, make sure to read the installation guide of memory modules on page 13 for proper installation.

4. Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 7 / VistaTM / XP. For Windows® XP 64-bit and Windows® OS with 64-bit CPU, there is no such limitation.

5. For those CPU that only support up to DDR3 1333, the XMP DDR3 1600 is supported through overclocking.

ASRock P55 Pro/USB3 Motherboard

EnglishEnglish

English

EnglishEnglish

6. For microphone input, this motherboard supports both stereo and mono modes. For audio output, this motherboard supports 2-channel, 4-channel, 6-channel, and 8-channel modes. Please check the table on page 3 for proper connection.

7. Before installing SATAII hard disk to SATAII connector, please read the “SATAII Hard Disk Setup Guide” on page 35 of “User M a nual” in the support CD to adjust your SATAII hard disk drive to SATAII mode. You can also connect SATA hard disk to SATAII connector directly.

8. It is a user-friendly ASRock overclocking tool which allows you to surveil your system by hardware monitor function and overclock your hardware devices to get the best system performance under Windows Please visit our website for the operation procedures of ASRock OC Tuner. ASRock website: http://www.asrock.com/feature/OCTuner/index.htm

9. Featuring an advanced proprietary hardware and software design, Intelligent Energy Saver is a revolutionary technology that delivers unparalleled power savings. In other words, it is able to provide exceptional power saving and improve power efficiency without sacrificing computing performance. Please visit our website for the operation procedures of Intelligent Energy Saver. ASRock website: http://www.asrock.com/feature/IES/index.html

10. ASRock Instant Flash is a BIOS flash utility embedded in Flash ROM. This convenient BIOS update tool allows you to update system BIOS without entering operating systems first like MS-DOS or Windows®. With this utility, you can press <F6> key during the POST or press <F2> key to BIOS setup menu to access ASRock Instant Flash. Just launch this tool and save the new BIOS file to your USB flash drive, floppy disk or hard drive, then you can update your BIOS only in a few clicks without preparing an additional floppy diskette or other complicated flash utility. Please be noted that the USB flash drive or hard drive must use FAT32/16/12 file system.

11. The software name itself – OC DNA literally tells you what it is capable of. OC DNA, an exclusive utility developed by ASRock, provides a convenient way for the user to record the OC settings and share with others. It helps you to save your overclocking record under the operating system and simplifies the complicated recording process of overclocking settings. With OC DNA, you can save your OC settings as a profile and share with your friends! Your friends then can load the OC profile to their own system to get the same OC settings as yours! Please be noticed that the OC profile can only be shared and worked on the same motherboard.

12. Although this motherboard offers stepless control, it is not recommended to perform over-clocking. Frequencies other than the recommended CPU bus frequencies may cause the instability of the system or damage the CPU.

environment.

ASRock P55 Pro/USB3 Motherboard

13. While CPU overheat is detected, the system will automatically shutdown. Before you resume the system, please check if the CPU fan on the motherboard functions properly and unplug the power cord, then plug it back again. To improve heat dissipation, remember to spray thermal grease between the CPU a nd the he atsink when you in stall the PC system.

14. Combo Cooler Option (C.C.O.) provides the flexible option to adopt two different CPU cooler types, Socket LGA 775 and LGA 1156. Please be noticed that not all the 775 CPU Fan can be used.

15. EuP, stands for Energy Using Product, was a provision regulated by European Union to define the power consumption for the completed system. According to EuP, the total AC power of the completed system shall be under 1.00W in off mode condition. To meet EuP standard, an EuP ready motherboard and an EuP ready power supply are required. According to Intel’s suggestion, the EuP ready power supply must meet the standard of 5v standby power efficiency is higher than 50% under 100 mA current consumption. For EuP ready power supply selection, we recommend you checking with the power supply manufacturer for more details.

TMTM

1.31.3

1.3

1.31.3

wo CrossFwo CrossF

wo CrossF

wo CrossFwo CrossF

(for Windows® XP / XP 64-bit / VistaTM / VistaTM 64-bit / 7 / 7 64-bit)

Chipset Model Name Ch ipset Name Driver Vendor ATI

Powercolor AX3650 512MMD3-XP RADEON 3650 Catalyst 9.12 Gigabyte GV-RX385256H-B RADEON 3850 Catalyst 9.12 Powercolor AX3870 512MD4-H RADEON 3870 Catalyst 9.12 ASUS EAH4350 SILENT/DI/512MD2/A RADEON HD 4350 Catalyst 9.12 Powercolor AX4670 512MD3-P RADEON 4670 Catalyst 9.12 Gecube GC-HD485PG3-E3 RADEON 4850 Catalyst 9.12 ASUS EAH5850/G/2DIS/1GD5/A RADEON 5850 Catalyst 9.12 MSI-ATI-R5770-PM2D1G RADEON 5770 Catalyst 9.12

TMTM

ireXireX

Graphics Card Suppor Graphics Card Suppor

ireX

Graphics Card Suppor

ireXireX

Graphics Card Suppor Graphics Card Suppor

t Listt List

t List

t Listt List

* For the latest updates of the supported PCI Express VGA card list for CrossFireXTM Mode, please visit our website for details. ASRock website: http://www.asrock.com/support/index.htm

ASRock P55 Pro/USB3 Motherboard

EnglishEnglish

English

2.2.

InstallationInstallation

Installation

2.2.

InstallationInstallation

Pre-installation PrecautionsPre-installation Precautions

Pre-installation Precautions

Pre-installation PrecautionsPre-installation Precautions

Take note of the following precautions before you install motherboard components or change any motherboard settings.

1. Unplug the power cord from the wall socket before touching any

component. Failure to do so may cause severe damage to the motherboard, peripherals, and/or components.

2. To avoid damaging the motherboard components due to static

electricity, NEVER place your motherboard directly on the carpet or the like. Also remember to use a grounded wrist strap or touch a safety grounded object before you handle components.

3. Hold components by the edges and do not touch the ICs.

4. Whenever you uninstall any component, place it on a grounded

antstatic pad or in the bag that comes with the component.

5. When placing screws into the screw holes to secure the

motherboard to the chassis, please do not over-tighten the screws! Doing so may damage the motherboard.

2.12.1

CPU InstallationCPU Installation

2.1

CPU Installation

2.12.1

CPU InstallationCPU Installation

For the installation of Intel 1156-Pin CPU, please follow the steps below.

English

EnglishEnglish

1010

1156-Pin Socket Overview

Before you insert the 1156-Pin CPU into the socket, please check if the CPU surface is unclean or if there is any bent pin on the socket. Do not force to insert the CPU into the socket if above situation is found. Otherwise, the CPU will be seriously damaged.

ASRock P55 Pro/USB3 Motherboard

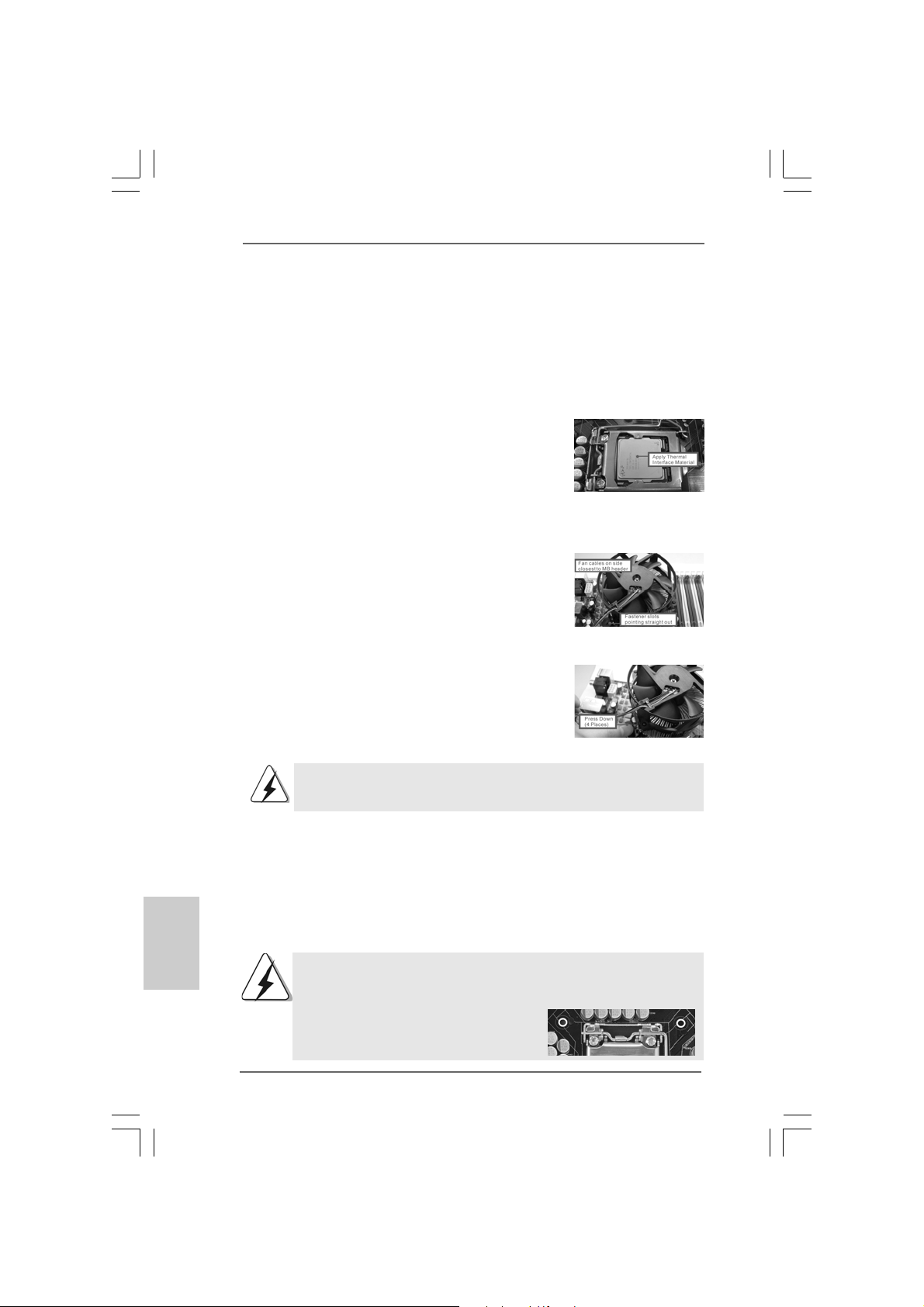

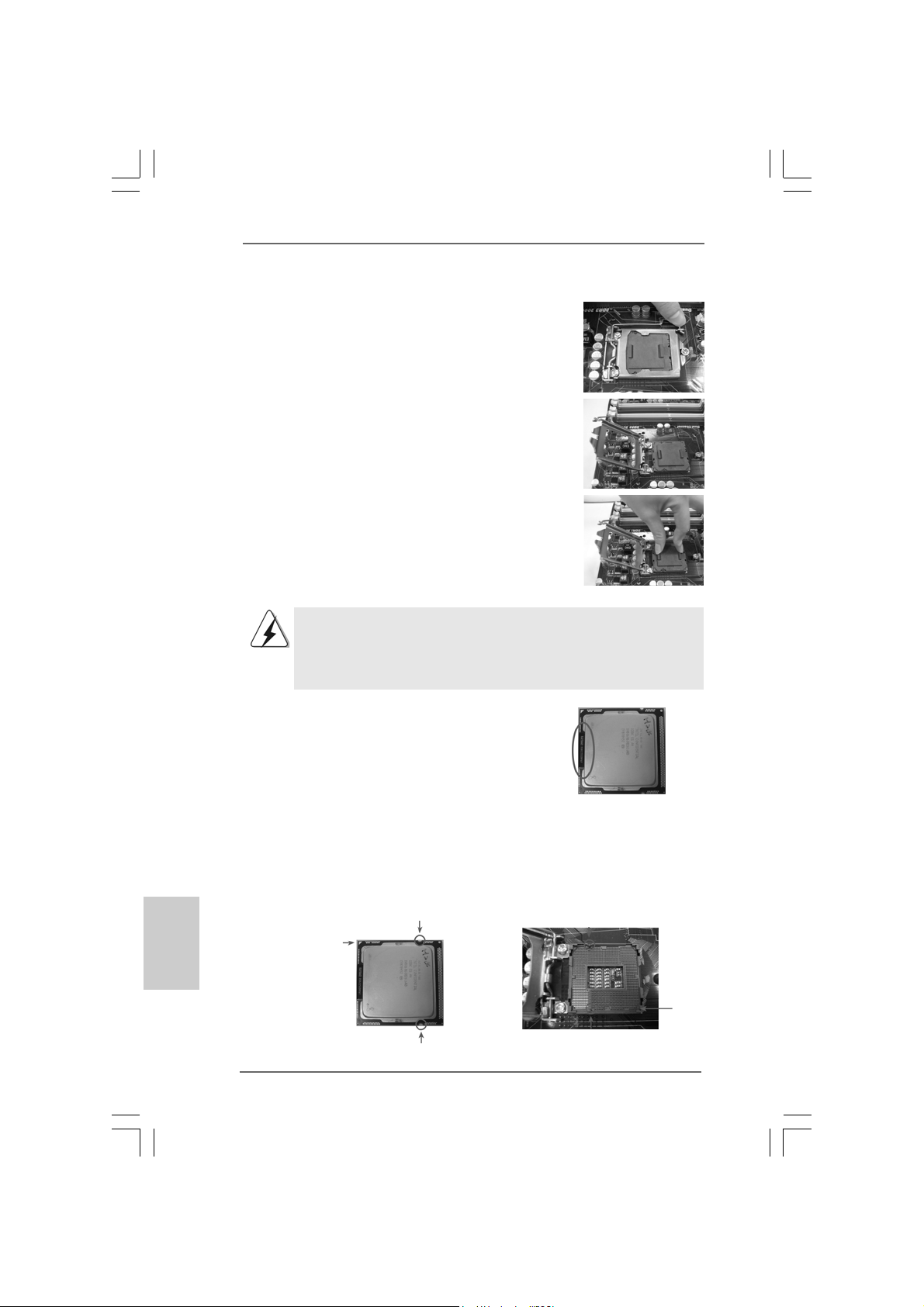

Step 1. Open the socket:

Step 1-1. Disengaging the lever by depressing

down and out on the hook to clear retention tab.

Step 1-2. Rotate the load lever to fully open posi-

tion at approxi mately 135 degrees .

Step 1-3. Rotate the load plate to fully open posi-

tion at approxi mately 100 degrees .

Step 2. Remove PnP Cap (Pick a nd Pla ce Cap).

1. It is recommended to use the cap tab to handle and avoid kicking off the PnP cap.

2. This cap must be placed if returning the motherboard for after service.

Step 3. Insert the 1 156-Pin CPU:

Step 3-1. Hold the CPU by the edges where are

marked with black lines.

black line

Step 3-2. Orient the CPU with IHS (Integrated Heat

Sink) up. Locate Pin1 and the two orientation key notches.

orientation key notch

Pin1

orientation key notch

1156-Pin CPU

For proper inserting, please ensure to match the two orientation key notches of the CPU with the two alignment keys of the socket.

ASRock P55 Pro/USB3 Motherboard

alignment key

1156-Pin Socket

Pin1

1111

EnglishEnglish

English

Step 3-3. Carefully pla ce the CPU into the socket

by using a purely vertical motion.

Step 3-4. V erify that the CPU is within the socket

and properly mated to the orient keys.

Step 4. Close the socket:

Step 4-1. Rotate the load plate onto the IHS. Step 4-2. While pressing down lightly on load

plate, engage the load lever.

Step 4-3. Secure load lever with load plate tab

under retention tab of load lever.

2.22.2

Installation of CPU Fan and HeatsinkInstallation of CPU Fan and Heatsink

2.2

Installation of CPU Fan and Heatsink

2.22.2

Installation of CPU Fan and HeatsinkInstallation of CPU Fan and Heatsink

For proper installation, plea se kindly refer to the instruction ma nuals of your CPU fan a nd heatsink.

Below is an example to illustrate the installation of the heatsink for 1156-Pin CPU. Step 1. Apply thermal interface material onto center of

IHS on the socket surface.

Step 2. Place the heatsink onto the socket. Ensure

fan cables are oriented on side closest to the CPU fan connector on the motherboard (CPU_FAN1, see page 2, No. 4).

Step 3. Align fasteners with the motherboard

throughholes.

Step 4. Rotate the fastener clockwise, then press down

on fastener caps with thumb to install and lock. Repeat with remaining fasteners.

English

EnglishEnglish

1212

If you press down the fasteners without rotating them clockwise, the heatsink cannot be secured on the motherboard.

Step 5. Connect fan header with the CPU fan connector on the motherboard. Step 6. Secure excess cable with tie-wrap to ensure cable does not interfere with

fan operation or contact other components.

Please be noticed that this motherboard supports Combo Cooler Option (C.C.O.), which provides the flexible option to adopt two different CPU cooler types, Socket LGA 775 and LGA 1156. The white throughholes are for Socket LGA 1156 CPU fan.

ASRock P55 Pro/USB3 Motherboard

2.3 Installation of Memory Modules (DIMM)2.3 Installation of Memory Modules (DIMM)

2.3 Installation of Memory Modules (DIMM)

2.3 Installation of Memory Modules (DIMM)2.3 Installation of Memory Modules (DIMM)

This motherboard provides four 240-pin DDR3 (Double Data Rate 3) DIMM slots, and supports Dual Channel Memory Technology. For dual channel configuration, you always need to install identical (the same brand, speed, size and chiptype) DDR3 DIMM pair in the slots of the same color. In other words, you have to install identical DDR3 DIMM pair in Dual Channel (DDR3_A1 and DDR3_B1; white slots; see p.2 No.6), so that Dual Channel Memory Technology can be activated. This motherboard also allows you to install four DDR3 DIMMs for dual channel configuration, and please install identical DDR3 DIMMs in all four slots. You may refer to the Dual Channel Memory Configuration Table below.

Dual Channel Memory Configurations

DDR3_A2 DDR3_A1 DDR3_B2 DDR3_B1

(Blue Slot) (White Slot) (Blue Slot) (White Slot) (1) - Populated - Populated (2)* Populated Populated Populated Populated

* For the configuration (2), please install identical DDR3 DIMMs in all four

slots.

1. If you want to install two memory modules, for optimal compatibility and reliability, it is recommended to install them in the slots of the same color. In other words, install them either in the set of white slots (DDR3_A1 and DDR3_B1).

2. If only one memory module or three memory modules are installed in the DDR3 DIMM slots on this motherboard, it is unable to activate the Dual Channel Memory T e chnology.

3. It is not allowed to install a DDR or DDR2 memory module into DDR3 slot;otherwise, this motherboard and DIMM may be damaged.

4. Please install the memory module into the white slot (DDR3_B1) for the first priority.

ASRock P55 Pro/USB3 Motherboard

1313

EnglishEnglish

English

Installing a DIMMInstalling a DIMM

Installing a DIMM

Installing a DIMMInstalling a DIMM

Please make sure to disconnect power supply before adding or removing DIMMs or the system components.

Step 1. Unlock a DIMM slot by pre ssing the retaining cli ps outward. Step 2. Align a DIMM on the slot such that the notch on the DIMM matches the break

on the slot.

The DIMM only fits in one correct orientation. It will cause permanent damage to the motherboard and the DIMM if you force the DIMM into the slot at incorrect orientation.

English

EnglishEnglish

1414

Step 3. Firmly insert the DIMM into the slot until the retaining clips at both ends fully

sna p back in place and the DIMM is properly seated.

ASRock P55 Pro/USB3 Motherboard

2.4 Expansion Slots (PCI and PCI Express Slots)2.4 Expansion Slots (PCI and PCI Express Slots)

2.4 Expansion Slots (PCI and PCI Express Slots)

2.4 Expansion Slots (PCI and PCI Express Slots)2.4 Expansion Slots (PCI and PCI Express Slots)

There are 2 PCI slots and 4 PCI Express slots on this motherboard. PCI slots: PCI slots are used to install expansion cards that have the 32-bit PCI

interface.

PCIE slots:

PCIE1 / PCIE3 (PCIE x1 slot; White) is used for PCI Express cards with x1 lane width cards, such as Gigabit LAN card, SATA2 card, etc. PCIE2 (PCIE x16 slot; Blue) is used for PCI Express x16 lane width graphics cards, or used to install PCI Express graphics cards to support CrossFireXTM function. PCIE4 (PCIE x16 slot; White) is used for PCI Express x4 lane width cards, or used to install PCI Express graphics cards to support CrossFireXTM function.

1. In single VGA card mode, it is recommended to install a PCI Express x16 graphics card on PCIE2 slot.

2. In CrossFireXTM mode, please install PCI Express x16 graphics cards on PCIE2 and PCIE4 slots. Therefore, PCIE2 slot will work at x16 bandwidth while PCIE4 slot will work at x4 bandwidth.

3. If you use PCIE3 slot, PCIE4 slot will work at x2 bandwidth.

4. Please connect a chassis fan to motherboard chassis fan connector (CHA_FAN1, CHA_FAN2 or CHA_FAN3) when using multiple graphics cards for better thermal environment.

Installing an expansion cardInstalling an expansion card

Installing an expansion card

Installing an expansion cardInstalling an expansion card

Step 1. Before installing the expansion card, please make sure that the power

supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.

Step 2. Remove the system unit cover (if your motherboard is already installed in

a chassis).

Step 3. Remove the bracket facing the slot that you intend to use. Keep the

screws for later use.

Step 4. Align the card connector with the slot and press firmly until the card is

completely seated on the slot. Step 5. Fasten the card to the chassis with screws. Step 6. Replace the system cover.

EnglishEnglish

English

ASRock P55 Pro/USB3 Motherboard

1515

TMTM

2.52.5

CrossFireXCrossFireX

2.5

CrossFireX

2.52.5

CrossFireXCrossFireX

GuideGuide

Guide

GuideGuide

This motherboard supports CrossFireXTM and Quad CrossFireXTM feature. CrossFireXTM technology offers the most advantageous means available of combining multiple high performance Graphics Processing Units (GPU) in a single PC. Combining a range of different operating modes with intelligent software design and an innovative interconnect mechanism, CrossFireXTM enables the highest possible level of performance and image quality in any 3D application. Currently CrossFireXTM feature is supported with Windows® XP with Service Pack 2 / VistaTM / 7 OS. Quad CrossFireX check AMD website for ATITM CrossFireXTM driver updates.

2.5.1 Graphics Cards Setup2.5.1 Graphics Cards Setup

2.5.1 Graphics Cards Setup

2.5.1 Graphics Cards Setup2.5.1 Graphics Cards Setup

1. If a customer incorrectly configures their system they will not see the

performance benefits of CrossFireXTM. All three CrossFireXTM components, a

CrossFireXTM Ready graphics card, a CrossFireXTM Ready motherboard and a

CrossFireXTM Edition co-processor graphics card, must be installed correctly to

benefit from the CrossFireXTM multi-GPU platform.

2. If you pair a 12-pipe CrossFireXTM Edition card with a 16-pipe card, both cards

will operate as 12-pipe cards while in CrossFireXTM mode.

TMTM

and Quad CrossFireX and Quad CrossFireX

and Quad CrossFireX

and Quad CrossFireX and Quad CrossFireX

feature are supported with Windows® VistaTM / 7 OS only. Please

TMTM

Operation Operation

Operation

Operation Operation

English

EnglishEnglish

1616

Different CrossFireXTM cards may require different methods to enable CrossFireX feature. In below procedures, we use Radeon HD 3870 as the example graphics card. For other CrossFireXTM cards that ATITM has released or will release in the future, please refer to ATITM graphics card manuals for detailed installation guide.

Step 1. I n sert one Radeon graphics card into PCIE2 slot and the other Radeon

graphics card to PCIE4 slot. Make sure that the cards are properly seated on the slots.

ASRock P55 Pro/USB3 Motherboard

Step 2. Connect two Radeon graphics cards by installing CrossFire Bridge on

CrossFire Bridge Interconnects on the top of Radeon graphics cards. (CrossFire Bridge is provided with the graphics card you purchase, not bundled with this motherboard. Please refer to your graphics card vendor for details.)

CrossFire Bridge

Step 2. Connect the D VI monitor ca ble to the DVI connector on the Ra deon graphics

card on PCIE2 slot. (You may use the DVI to D-Sub adapter to convert the DVI connector to D-Sub interface, and then connect the D-Sub monitor cable to the DVI to D-Sub adapter.)

ASRock P55 Pro/USB3 Motherboard

1717

EnglishEnglish

English

2.5.2 Driver Installation and Setup2.5.2 Driver Installation and Setup

2.5.2 Driver Installation and Setup

2.5.2 Driver Installation and Setup2.5.2 Driver Installation and Setup

Step 1. Power on your computer and boot into OS. Step 2. Remove the ATITM driver if you have any VGA driver installed in your system.

The Catalyst Uninstaller is an optional download. We recommend using this utility to uninstall any previously installed Catalyst drivers prior to installation. Please check AMD website for ATITM driver updates.

Step 3. Install the required drivers to your system.

For Windows® XP OS:

A. ATITM recommends Windows® XP Service Pack 2 or higher to be installed (If you have Windows® XP Service Pack 2 or higher installed

in your system, there is no need to download it again): http://www.microsoft.com/windowsxp/sp2/default.mspx B. You must have Microsoft .NET Framework installed prior to downloading and installing the CATALYST Control Center. Please check Microsoft website for details.

For Windows® 7 / VistaTM OS:

Install the CA TALYST Control Center. Please check AMD website f or details.

Step 4. Restart your computer. Step 5. Install the VGA card drivers to your system, and restart your computer.

Then you will find “ATI Catalyst Control Center” on your Windows® taskbar.

(Driver Version: 8-12_vista32_dd_ccc_wdm_enu_72275.exe)

English

EnglishEnglish

1818

ATI Catalyst Control Center

Step 6. Double-click “ATI Catalyst Control Center”. Click “View”, select

“CrossFireXTM”, and then check the item “Enable CrossFireXTM”. Select the

option according to the total GPU number on the Radeon graphics cards.

Click “Apply”.

ASRock P55 Pro/USB3 Motherboard

Although you have selected the option “Enable CrossFireTM”, the CrossFireX function may not work actually. Your computer will automatically reboot. After restarting your computer, please confirm whether the option “Enable CrossFireTM” in “ATI Catalyst Control Center” is selected or not; if not, please select it again, and then you are able to enjoy the benefit of CrossFireX

feature.

Step 7. You can freely enjoy the benefit of CrossFireXTM or Quad CrossFireX

feature.

* CrossFireXTM appearing here is a registered trademark of ATITM Technologies Inc., and is used only for identification or explanation and to the owners’ benefit, without intent to infringe. * For further information of ATITM CrossFireXTM technology, please check AMD website for updates and details.

2.6 Surround Display Feature2.6 Surround Display Feature

2.6 Surround Display Feature

2.6 Surround Display Feature2.6 Surround Display Feature

This motherboard supports Surround Display upgrade. With the external add-on PCI Express VGA cards, you can easily enjoy the benefits of Surround Display feature. For the detailed instruction, please refer to the document at the following path in the Support CD:

..\ Surround Display Information

ASRock P55 Pro/USB3 Motherboard

1919

EnglishEnglish

English

2.72.7

Jumpers SetupJumpers Setup

2.7

Jumpers Setup

2.72.7

Jumpers SetupJumpers Setup

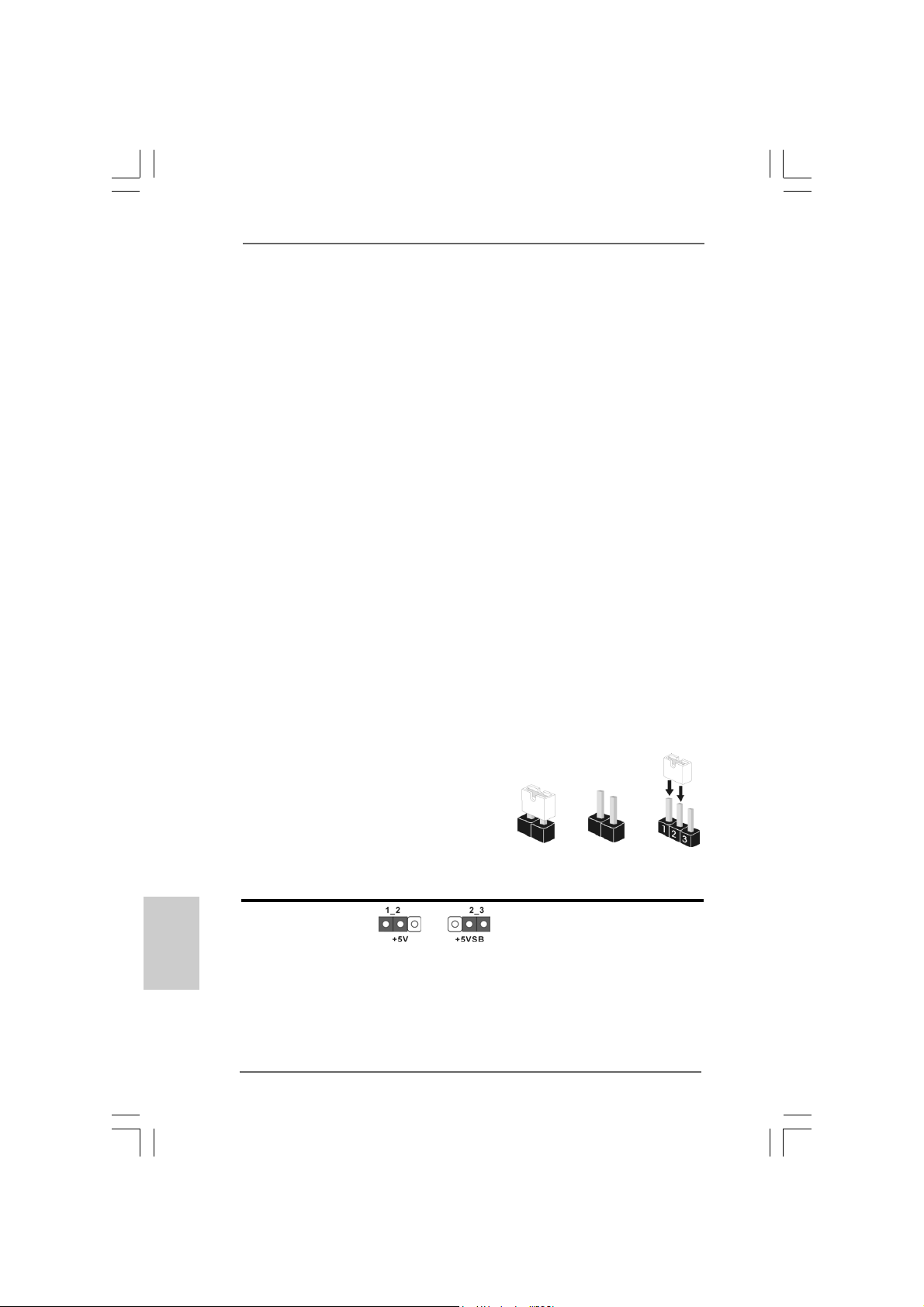

The illustration shows how jumpers are setup. When the jumper cap is placed on pins, the jumper is “Short”. If no jumper cap is placed on pins, the jumper is “Open”. The illustration shows a 3-pin jumper whose pin1 and pin2 are “Short” when jumper cap is placed on these 2 pins.

Jumper Setting

PS2_USB_PWR1 Short pin2, pin3 to enable

(see p.2, No. 1) +5VSB (standby) for PS/2 or

Note: To select +5VSB, it requires 2 Amp and higher standby current provided by

power supply.

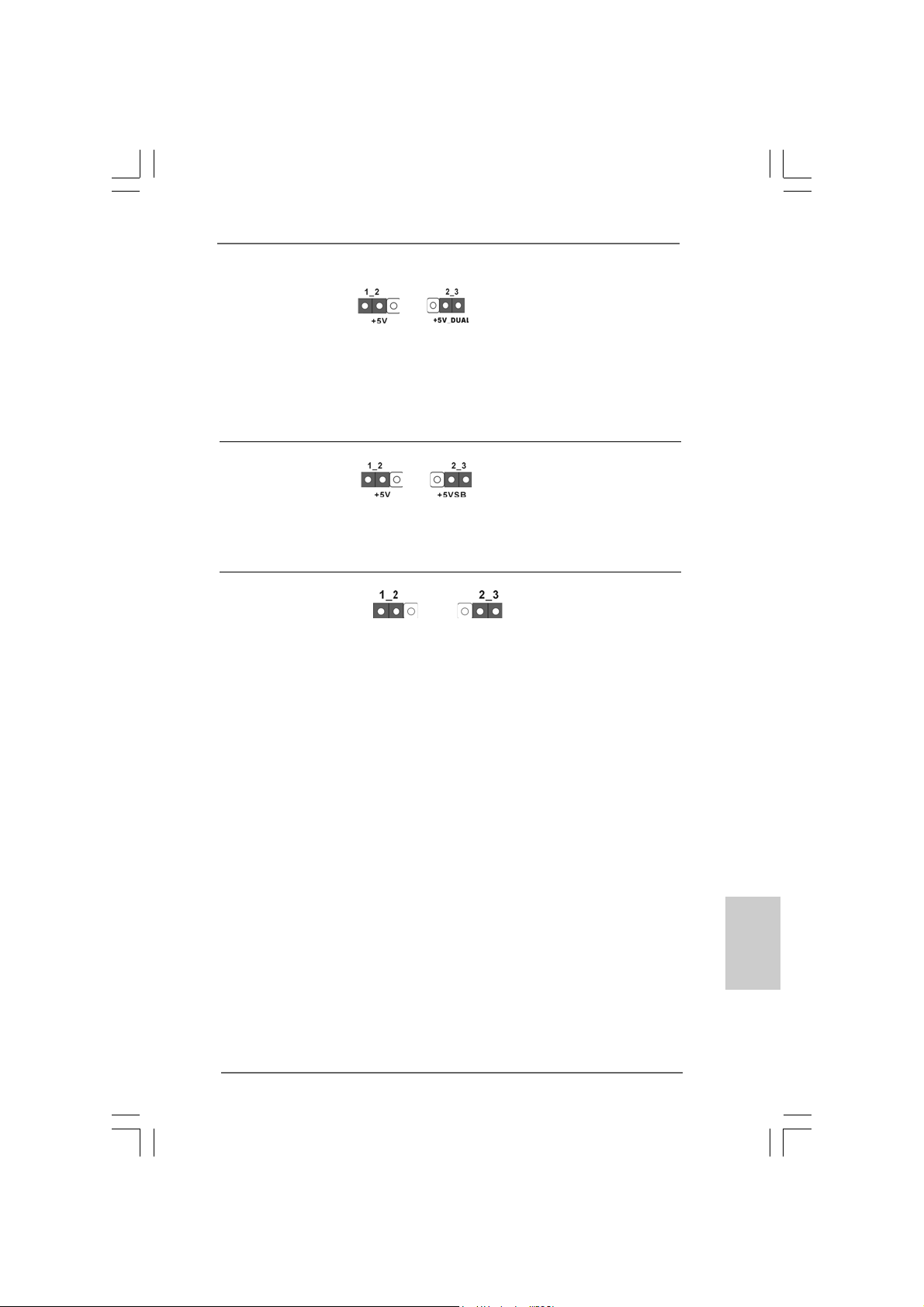

USB_PWR2 Short pin2, pin3 to enable

(see p.2, No. 41) +5V_DUAL for USB01/23/45

Note: To select +5V_DUAL, it requires 2 Amp and higher standby current provided

by power supply. When you select +5V_DUAL, USB devices can wake up the system under S3 (Suspend to RAM) state. To support ErP/EuP requirement, please set this jumper to +5V.

USB_PWR3 Short pin2, pin3 to enable

(see p.2, No. 22) +5VSB (standby) for

Note: To select +5VSB, it requires 2 Amp and higher standby current provided by

power supply.

Short Open

USB67 wake up events.

wake up events.

USB8_9/10_11/12_13 wake up events.

English

EnglishEnglish

2020

Clear CMOS Jumper

(CLRCMOS1) (see p.2, No. 28)

Note: CLRCMOS1 allows you to clear the data in CMOS. The data in CMOS includes

system setup information such as system password, date, time, and system setup parameters. To clear and reset the system parameters to default setup, please turn off the computer and unplug the power cord from the power supply. After waiting for 15 seconds, use a jumper cap to short pin2 and pin3 on CLRCMOS1 for 5 seconds. However, please do not clear the CMOS right after you update the BIOS. If you need to clear the CMOS when you just finish updating the BIOS, you must boot up the system first, and then shut it down before you do the clear-CMOS action.

ASRock P55 Pro/USB3 Motherboard

Clear CMOSDefault

2.8 Onboard Headers and Connectors2.8 Onboard Headers and Connectors

2.8 Onboard Headers and Connectors

2.8 Onboard Headers and Connectors2.8 Onboard Headers and Connectors

Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage of the motherboard!

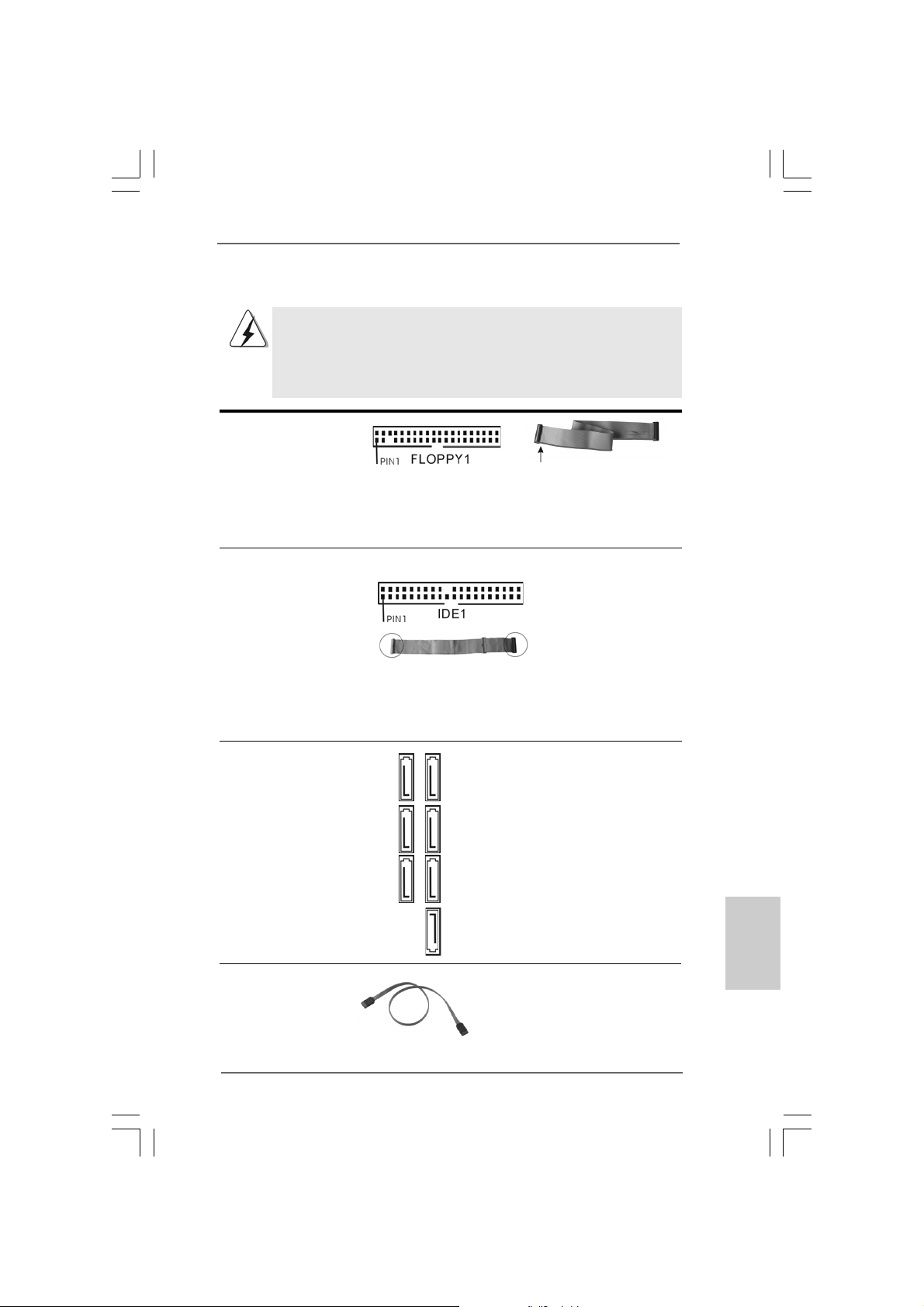

FDD connector

(33-pin FLOPPY1) (see p.2 No. 30)

the red-striped side to Pin1

Note: Make sure the red-striped side of the cable is plugged into Pin1 side of the

connector.

Primary IDE connector (Blue)

(39-pin IDE1, see p.2 No. 15)

connect the blue end

to the motherboard

connect the black end to the IDE devices

80-conductor ATA 66/100/133 cable

Note: P l e ase re f e r t o t h e i nstruction of your IDE device vendor for the details.

Serial ATAII Connectors These seven Serial ATAII

(SAT AII_1_2: see p.2, No. 9) (SATAII) connectors support (SAT AII_3_4: see p.2, No. 10) SATA data cables for internal (SAT AII_5_6: see p.2, No. 11) storage devices. The current (SAT AII_7: see p.2, No. 13) SATAII interface allows up to

SAT AII_2SAT AII_4SAT AII_6

SAT AII_1SAT AII_3

3.0 Gb/s data transfer rate.

SAT AII_5

SAT AII_7

Serial A TA (SATA) Either end of the SATA data cable Data Cable can be connected to the SATA /

(Optional) SATAII hard disk or the SATAII

connector on this motherboard.

ASRock P55 Pro/USB3 Motherboard

2121

EnglishEnglish

English

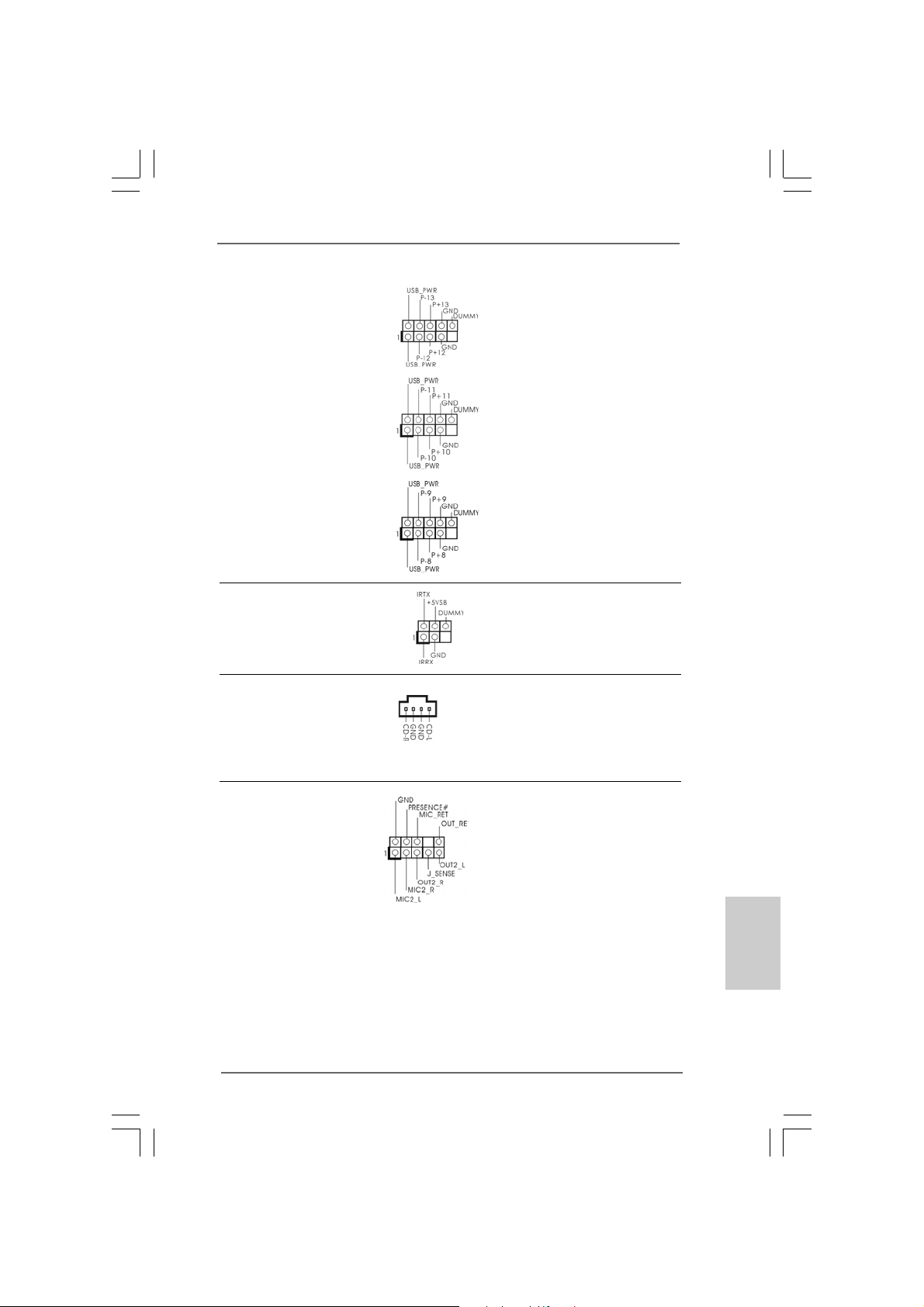

USB 2.0 Headers Besides seven default USB 2.0

(9-pin USB12_13) ports on the I/O panel, there are (see p.2 No. 25) three USB 2.0 headers on this

motherboard. Each USB 2.0 header can support two USB

2.0 ports.

(9-pin USB10_11) (see p.2 No. 26)

(9-pin USB8_9) (see p.2 No. 27)

Infrared Module Header This header supports an optional

(5-pin IR1) wireless transmitting and (see p.2 No. 17) receiving infrared module.

Internal Audio Connectors This connector allows you

(4-pin CD1) to receive stereo audio input (CD1: see p.2 No. 34) from sound sources such as

CD1

a CD-ROM, D VD-ROM, TV tuner card, or MPEG card.

English

EnglishEnglish

2222

Front Panel Audio Header This is an interface for front

(9-pin HD_AUDIO1) panel audio cable that allows (see p.2 No. 33) convenient connection and

control of audio devices.

1. High Definition Audio supports Jack Sensing, but the panel wire on the chassis must support HDA to function correctly. Please follow the

instruction in our manual and chassis manual to install your system.

2. If you use AC’97 audio panel, please install it to the front panel audio header as below: A. Connect Mic_IN (MIC) to MIC2_L. B. Connect Audio_R (RIN) to OUT2_R and Audio_L (LIN) to OUT2_L.

ASRock P55 Pro/USB3 Motherboard

C. Connect Ground (GND) to Ground (GND). D. MIC_RET and OUT_RET are for HD audio panel only. You don’t need to connect them for AC’97 audio panel.

System Panel Header This header accommodates

(9-pin PANEL1) several system front panel (see p.2 No. 24) functions.

Power LED Header Please connect the chassis

(3-pin PLED1) power LED to this header to (see p.2 No. 23) indicate system power status.

The LED is on when the system is operating. The LED keeps blinking in S1 state. The LED is off in S3/S4 state or S5 state (power off).

Chassis Speaker Header Please connect the chassis

(4-pin SPEAKER 1) speaker to this header. (see p.2 No. 18)

Chassis and Power Fan Connectors Please connect the fan cables

(4-pin CHA_FAN1) to the fan connectors and (see p.2 No. 29) match the black wire to the

ground pin.

(3-pin CHA_FAN2) (see p.2 No. 7)

(3-pin CHA_FAN3) (see p.2 No. 12)

(3-pin PWR_FAN1) (see p.2 No. 40)

CPU Fan Connector Please connect a CPU fan cable

(4-pin CPU_FAN1) to this connector and match (see p.2 No. 4) the black wire to the ground pin.

4 3 2 1

ASRock P55 Pro/USB3 Motherboard

2323

EnglishEnglish

English

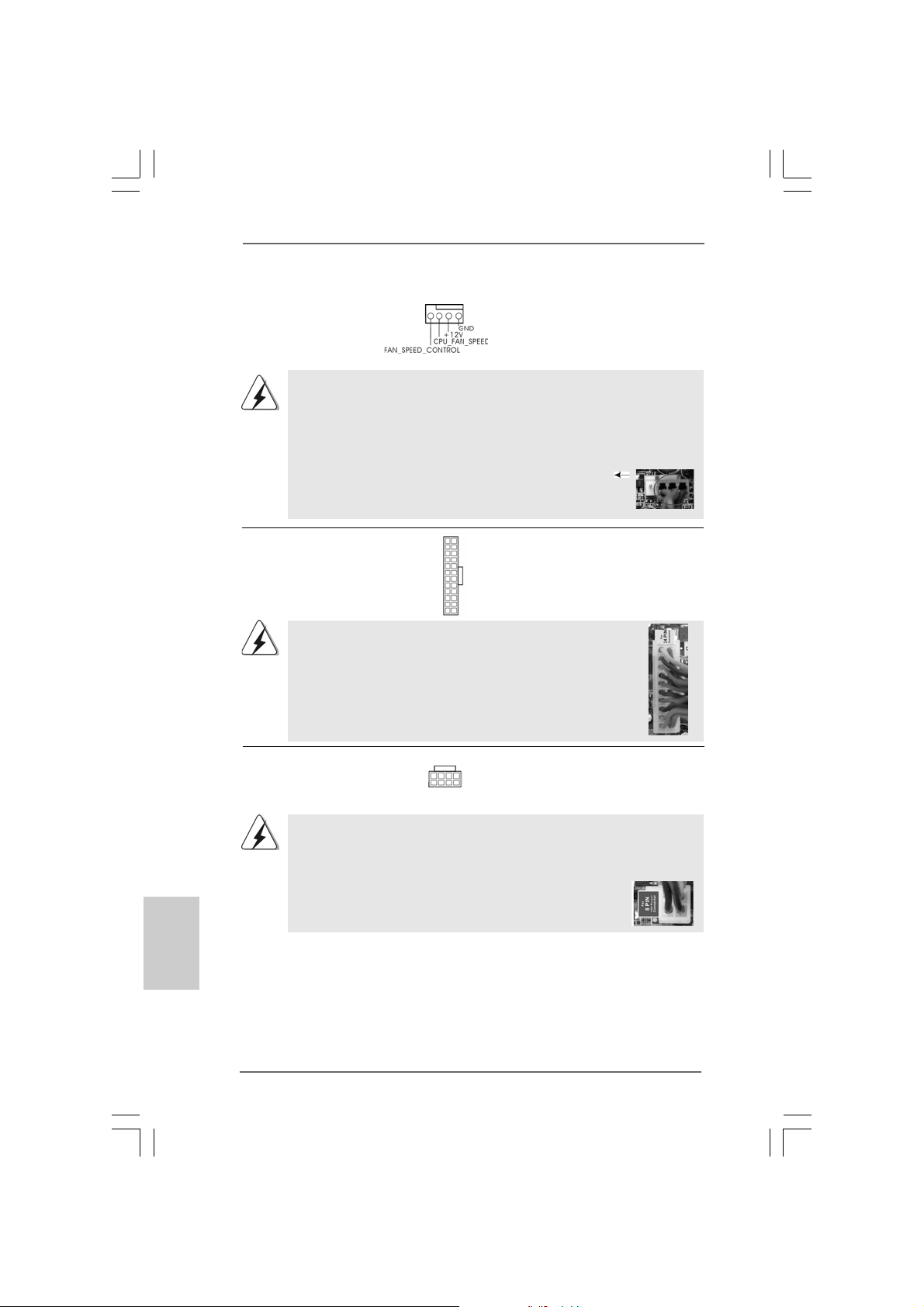

Though this motherboard provides 4-Pin CPU fan (Quiet Fan) support, the 3-Pin CPU fan still can work successfully even without the fan speed control function. If you plan to connect the 3-Pin CPU fan to the CPU fan connector on this motherboard, please connect it to Pin 1-3.

Pin 1-3 Connected

3-Pin Fan Installation

ATX Power Connector Please connect an ATX power

(24-pin ATXPW R1) supply to this connector. (see p.2, No. 8)

Though this motherboard provides 24-pin ATX power connector,

12 124

it can still work if you adopt a traditional 20-pin ATX power supply. To use the 20-pin ATX power supply, please plug your power supply along with Pin 1 and Pin 13.

20-Pin A TX Power Supply Installation

ATX 12V Power Connector Please connect an ATX 12V

(8-pin A TX12V1) power supply to this connector. (see p.2 No. 2)

8 5

4 1

Though this motherboard provides 8-pin ATX 12V power connector, it can still work if you adopt a traditional 4-pin ATX 12V power supply. To use the 4-pin ATX power supply, please plug your power supply along with Pin 1 and Pin 5.

4-Pin ATX 12V Power Supply Installation

8 5

4 1

Serial port Header This COM1 header supports a

(9-pin COM1) serial port module. (see p.2 No.31)

English

EnglishEnglish

2424

HDMI_SPDIF Header HDMI_SPDIF header, providing

(2-pin HDMI_SPDIF1) SPDIF audio output to HDMI V GA (see p.2 No. 32) card, allows the system to

connect HDMI Digital TV/ projector/LCD devices. Please connect the HDMI_SPDIF connector of HDMI VGA card to this header.

ASRock P55 Pro/USB3 Motherboard

2.9 Smart Switches2.9 Smart Switches

2.9 Smart Switches

2.9 Smart Switches2.9 Smart Switches

This motherboard has three smart switches: power switch, reset switch and clear CMOS switch, allowing users to quickly turn on/off or reset the system or clear the CMOS values.

Power Switch Power Switch is a smart switch,

(PWRBTN) allowing users to quickly turn (see p.2 No. 21) on/off the system.

Reset Switch Reset Switch is a smart switch,

(RSTBTN) allowing users to quickly reset (see p.2 No. 19) the system.

Clear CMOS Switch Clear CMOS Switch is a smart

(CLRCBTN) switch, allowing users to quickly (see p.3 No. 17) clear the CMOS values

You are not allowed to use Clear CMOS switch function if you set up the system password. If you want to clear the CMOS values, please clean your system password in advance or refer to page 20 “Clear CMOS jumper” description instead.

ASRock P55 Pro/USB3 Motherboard

2525

EnglishEnglish

English

EnglishEnglish

2.10 Dr. Debug2.10 Dr. Debug

2.10 Dr. Debug

2.10 Dr. Debug2.10 Dr. Debug

Dr. Debug is used to provide code information, which makes troubleshooting even easier. Please see the diagrams below for reading the Dr. Debug codes.

The Bootblock initialization code sets up the chipset, memory and other components before system memory is available. The following table describes the type of checkpoints that may occur during the bootblock initialization portion of the BIOS:

Checkpoint Description

Before D1 Early chipset initialization is done. Early super I/O initialization is done

D1 Perform keyboard controller BAT test. Check if waking up from power

D0 Go to flat mode with 4GB limit and GA20 enabled. Verify the bootblock

D2 Disable CACHE before memory detection. Execute full memory sizing

D3 If memory sizing module not executed, start memory refresh and do

D4 Test base 512KB memory. Adjust policies and cache first 8MB. Set stack. D5 Bootblock code is copied from ROM to lower system memory and control

D6 Both key sequence and OEM specific method is checked to determine if

D7 Restore CPUID value back into register. The Bootblock-Runtime interface

D8 The Runtime module is uncompressed into memory. CPUID information is

D9 Store the Uncompressed pointer for future use in PMM. Copying Main BIOS

DA Restore CPUID value back into register. Give control to BIOS POST

including RTC and keyboard controller. NMI is disabled.

management suspend state. Save power-on CPUID value in scratch CMOS.

checksum.

module. Verify that flat mode is enabled.

memory sizing in Bootblock code. Do additional chipset initialization. Re-enable CACHE. Verify that flat mode is enabled.

is given to it. BIOS now executes out of RAM.

BIOS recovery is forced. Main BIOS checksum is tested. If BIOS recovery is necessary, control flows to checkpoint E0.

module is moved to system memory and control is given to it. Determine whether to execute serial flash.

stored in memory.

into memory. Leaves all RAM below 1MB Read-Write including E000 and F000 shadow area s but closing SMRAM.

(ExecutePOSTKernel).

2626

ASRock P55 Pro/USB3 Motherboard

The POST code checkpoints are the largest set of checkpoints during the BIOS pre-boot process. The following table describes the type of checkpoints that may occur during the POST portion of the BIOS:

Checkpoint Description

03 Disable NMI, Parity, video for EGA, and DMA controllers.

Initialize BIOS, POST, Runtime data area. Also initialize BIOS modules on POST entry and GPNV area. Initialized CMOS as mentioned in the Kernel V ari able “wCMOSFlags.”

04 Check CMOS diagnostic byte to determine if battery power is OK and

CMOS checksum is OK. Verify CMOS checksum manually by reading storage area. If the CMOS checksum is bad, update CMOS with power-on default values and clear passwords. Initialize status register A. Initializes data variables that are based on CMOS setup questions. Initializes both the 8259 compatible PICs in the system

05 Initializes the interrupt controlling hardware (generally PIC) and interrupt

vector table.

06 Do R/W test to CH-2 count reg. Initialize CH-0 as system timer. Install the

POSTINT1Ch handler. Enable IRQ-0 in PIC for system timer interrupt. Traps INT1Ch vector to “POSTINT1ChHandlerBlock.”

08 Initializes the CPU. The BAT test is being done on KBC. Program the

keyboard controller command byte is being done after Auto detection of

KB/MS using AMI KB-5. C0 Early CPU Init Start — Disable Cache - Init Local APIC C1 Set up boot strap proccessor Information C2 Set up boot strap proccessor for POST C5 Enumerate and set up application proccessors C6 Re-enable cache for boot strap proccessor C7 Early CPU Init Exit 0A Initializes the 8042 compatible Key Board Controller. 0B Detects the presence of PS/2 mouse. 0C Detects the presence of Keyboard in KBC port. 0E Testing and initialization of different Input Devices. Also, update the Kernel

Variables. Traps the INT09h vector, so that the POST INT09h handler gets

control for IRQ1. Uncompress all available language, BIOS logo, and Silent

logo modules. 13 Early POST initialization of chipset registers. 24 Uncompress and initialize any platform specific BIOS modules. 30 Initialize System Management Interrupt. 2A Initializes different devices through DIM.

See DIM Code Checkpoints section of document for more information. 2C Initializes different devices. Detects and initializes the video adapter

installed in the system that have optional ROMs. 2E Initializes all the output devices. 31 Allocate memory for ADM module and uncompress it. Give control to ADM

module for initialization. Initialize language and font modules for ADM.

Activate ADM module.

EnglishEnglish

English

ASRock P55 Pro/USB3 Motherboard

2727

English

EnglishEnglish

33 Initializes the silent boot module. Set the window for displaying text

information.

37 Displaying sign-on message, CPU information, setup key message, and

any OEM specific information. 38 Initializes different devices through DIM. 39 Initializes DMAC-1 & DMAC-2. 3A Initialize RTC date/time. 3B Test for total memory installed in the system. Also, Check for DEL or ESC

keys to limit memory test. Display total memory in the system. 3C Mid POST initialization of chipset registers. 40 Detect different devices (Parallel ports, serial ports, and coprocessor in

CPU, etc.) successfully installed in the system and update the BDA,

EBDA, etc. 50 Programming the memory hole or any kind of implementation that needs an

adjustment in system RAM size if needed. 52 Updates CMOS memory size from memory found in memory test.

Allocates memory for Extended BIOS Data Area from base memory. 60 Initializes NUM-LOCK status and programs the KBD typematic rate. 75 Initialize Int-13 and prepare for IPL detection. 78 Initializes IPL devices controlled by BIOS and option ROMs. 7A Initializes remaining option ROMs. 7C Generate and write contents of ESCD in NVRam. 84 Log errors encountered during POST. 85 Display errors to the user and gets the user response for error. 87 Execute BIOS setup if needed / requested. 8C Late POST initialization of chipset registers. 8D Build ACPI tables (if ACPI is supported) 8E Program the peripheral parameters. Enable/Disable NMI as selected 90 Late POST initialization of system management interrupt. A0 Check boot password if installed. A1 Clean-up work needed before booting to OS. A2 Takes care of runtime image preparation for different BIOS modules. Fill

the free area in F000h segment with 0FFh. Initializes the Microsoft IRQ

Routing Table. Prepares the runtime language module. Disables the system

configuration display if needed. A4 Initialize runtime language module. A7 Displays the system configuration screen if enabled. Initialize the CPU’s

before boot, which includes the programming of the MTRR’s. A8 Prepare CPU for OS boot including final MTRR values. A9 Wait for user input at config display if needed. AA Uninstall POST INT1Ch vector and INT09h vector. Deinitializes the ADM

module. AB Prepare BBS for Int 19 boot. AC End of POST initialization of chipset registers. B1 Save system context for ACPI. 00 Passes control to OS Loader (typically INT19h).

2828

ASRock P55 Pro/USB3 Motherboard

2.112.11

Driver Installation Guide Driver Installation Guide

2.11

Driver Installation Guide

2.112.11

Driver Installation Guide Driver Installation Guide

To install the drivers to your system, please insert the support CD to your optical drive first. Then, the drivers compatible to your system can be auto-detected and listed on the support CD driver page. Please follow the order from up to bottom side to install those required drivers. Therefore, the drivers you install can work properly.

®®

2.122.12

Installing WindowsInstalling Windows

2.12

Installing Windows

2.122.12

Installing WindowsInstalling Windows

TM TM

VistaVista

Vista

VistaVista

If you want to install Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit / XP / XP 64-bit on your SATA / SATAII HDDs with RAID functions, please refer to the document at the following path in the Support CD for detailed procedures:

..\ RAID Installation Guide

2.132.13

Installing WindowsInstalling Windows

2.13

Installing Windows

2.132.13

Installing WindowsInstalling Windows 64-bit / XP / XP 64-bit Without RAID Functions64-bit / XP / XP 64-bit Without RAID Functions

64-bit / XP / XP 64-bit Without RAID Functions

64-bit / XP / XP 64-bit Without RAID Functions64-bit / XP / XP 64-bit Without RAID Functions

If you want to install Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit / XP / XP 64-bit OS on your SATA / SATAII HDDs without RAID functions, plea se f ollow below procedures according to the OS you install.

2.13.1 Installing Windows2.13.1 Installing Windows

2.13.1 Installing Windows

2.13.1 Installing Windows2.13.1 Installing Windows Functions Functions

Functions

Functions Functions

If you want to install Windows® XP / XP 64-bit OS on your SATA / SATAII HDDs without RAID functions, please follow below steps.

Using SATA / SATAII HDDs without NCQ function (IDE mode)

STEP 1: Set up BIOS.

A. Enter BIOS SETUP UTILITY Advanced screen Storage Configuration. B. Set the option “SATA Operation Mode” to [IDE].

STEP 2: Install Windows® XP / XP 64-bit OS on your system.

64-bit / XP / XP 64-bit With RAID Functions64-bit / XP / XP 64-bit With RAID Functions

64-bit / XP / XP 64-bit With RAID Functions

64-bit / XP / XP 64-bit With RAID Functions64-bit / XP / XP 64-bit With RAID Functions

®®

7 / 7 64-bit / Vista 7 / 7 64-bit / Vista

7 / 7 64-bit / Vista

7 / 7 64-bit / Vista 7 / 7 64-bit / Vista

7 / 7 64-bit / Vista

7 / 7 64-bit / Vista 7 / 7 64-bit / Vista

XP / XP 64-bit Without RAID XP / XP 64-bit Without RAID

XP / XP 64-bit Without RAID

XP / XP 64-bit Without RAID XP / XP 64-bit Without RAID

TM TM

/ Vista/ Vista

/ Vista

/ Vista/ Vista

TMTM

2.13.2 Installing Windows2.13.2 Installing Windows

2.13.2 Installing Windows

2.13.2 Installing Windows2.13.2 Installing Windows 64-bit Without RAID Functions 64-bit Without RAID Functions

64-bit Without RAID Functions

64-bit Without RAID Functions 64-bit Without RAID Functions

If you want to install Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit OS on your SATA / SATAII HDDs without RAID functions, please follow below steps.

ASRock P55 Pro/USB3 Motherboard

7 / 7 64-bit / Vista 7 / 7 64-bit / Vista

7 / 7 64-bit / Vista

7 / 7 64-bit / Vista 7 / 7 64-bit / Vista

TM TM

/ Vista/ Vista

/ Vista

/ Vista/ Vista

TMTM

2929

EnglishEnglish

English

Using SATA / SATAII HDDs without NCQ function (IDE mode)

STEP 1: Set up BIOS.

A. Enter BIOS SETUP UTILITY Advanced screen Storage Configuration. B. Set the option “SATA Operation Mode” to [IDE].

STEP 2: Install Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit OS on your

system.

Using SATA / SATAII HDDs with NCQ function (AHCI mode)

STEP 1: Set Up BIOS.

A. Enter BIOS SETUP UTILITY Advanced screen Storage Configuration. B. Set the option “SATA Operation Mode” to [AHCI].

STEP 2: Install Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit OS on your

system.

2.142.14

Untied Overclocking TUntied Overclocking T

2.14

Untied Overclocking T

2.142.14

Untied Overclocking TUntied Overclocking T

This motherboard supports Untied Overclocking Technology, which means during overclocking, FSB enjoys better margin due to fixed PCI / PCIE buses. Before you enable Untied Overclocking function, ple ase enter “Overclock Mode” option of BIOS setup to set the selection from [Auto] to [Manual]. Therefore, CPU FSB is untied during overclocking, but PCI / PCIE buses are in the fixed mode so that FSB can operate under a more stable overclocking environment.

Please refer to the warning on page 7 for the possible overclocking risk before you apply Untied Overclocking Technology.

echnologyechnology

echnology

echnologyechnology

English

EnglishEnglish

3030

ASRock P55 Pro/USB3 Motherboard

3. BIOS Information3. BIOS Information

3. BIOS Information

3. BIOS Information3. BIOS Information

The Flash Memory on the motherboard stores BIOS Setup Utility. When you start up the computer, please press <F2> during the Power-On-Self-Test (POST) to enter BIOS Setup utility; otherwise, POST continues with its test routines. If you wish to enter BIOS Setup after POST, please restart the system by pressing <Ctl> + <Alt> + <Delete>, or pressing the reset button on the system chassis. The BIOS Setup program is designed to be user-friendly. It is a menu-driven program, which allows you to scroll through its various sub-menus and to select among the predetermined choices. For the detailed information about BIOS Setup, please refer to the User Manual (PDF file) contained in the Support CD.

4. Sof4. Sof

4. Sof

4. Sof4. Sof

This motherboard supports various Microsoft® Windows® operating systems: 7 / 7 64-bit / VistaTM / Vista motherboard contains necessary drivers and useful utilities that will enhance motherboard features. To begin using the Support CD, insert the CD into your CDROM drive. It will display the Main Menu automatically if “AUTORUN” is enabled in your computer. If the Main Menu does not appear automatically, locate and doubleclick on the file “ASSETUP.EXE” from the BIN folder in the Support CD to display the menus.

tware Supportware Suppor

tware Suppor

tware Supportware Suppor

64-bit / XP / XP 64-bit. The Support CD that came with the

t CD informationt CD information

t CD information

t CD informationt CD information

EnglishEnglish

English

ASRock P55 Pro/USB3 Motherboard

3131

1. Einführung1. Einführung

1. Einführung

1. Einführung1. Einführung

Wir danken Ihnen für den Kauf des ASRock P55 Pro/USB3 Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robuste s Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnellinstallationsanleitung führt in das Motherboard und die schrittweise Installation ein. Details über das Motherboard finden Sie in der Bedienungsanleitung auf der Support-CD.

Da sich Motherboard-Spezifikationen und BIOS-Software verändern können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein. Die neuesten Grafikkarten und unterstützten CPUs sind auch auf der ASRock-Website aufgelistet. ASRock-Website: http://www.asrock.com Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezifische Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere Webseite: www.asrock.com/support/index.asp

1.1 Kartoninhalt1.1 Kartoninhalt

1.1 Kartoninhalt

1.1 Kartoninhalt1.1 Kartoninhalt

ASRock P55 Pro/USB3 Motherboard

(ATX-Formfaktor: 30.5 cm x 21.8 cm; 12.0 Zoll x 8.6 Zoll)

ASRock P55 Pro/USB3 Schnellinstallationsanleitung ASRock P55 Pro/USB3 Support-CD Vier Serial ATA (SATA) -Datenkabel (optional) Ein I/O Shield

Deutsch

DeutschDeutsch

3232

ASRock P55 Pro/USB3 Motherboard

1.21.2

SpezifikationenSpezifikationen

1.2

Spezifikationen

1.21.2

SpezifikationenSpezifikationen

Plattform - ATX-Formfaktor: 30.5 cm x 24.4 cm; 12.0 Zoll x 8.6 Zoll

- Alle Feste Konden satordesign (100% in Japan gefertigte, erstklassige leitfähige Polymer-Kondensatoren)

CPU - Unterstützt Intel® CoreTM i7 / i5 / i3 und Pentium® G6950-

Prozessoren im LGA1156-Package

- Erweitertes V8 + 2-Stromphasendesign

- Unterstützt Intel® Turbo Boost-Technologie

- Unterstützt Hyper-Threading-Technologie (siehe VORSICHT 1)

- Unterstützt Untied-Übertaktungstechnologie (siehe VORSICHT 2)

- Unterstützt EM64T -CPU

Chipsatz - Intel® P55 Speicher - Unterstützung von Dual-Kanal-Speichertechnologie

(siehe VORSICHT 3)

- 4 x Steckplätze für DDR3

- Unterstützt DDR3 2600+(OC)/2133(OC)/1866(OC)/1600/ 1333/1066 non-ECC, ungepufferter Speicher

- Max. Kapazität des Systemspeichers: 16GB (siehe VORSICHT 4)

- Unterstützt Intel® Extreme Memory Profile (XMP)

(siehe VORSICHT 5) Erweiterungs- - 2 x PCI Express 2.0 x16-Steckplatz steckplätze (blau für x16-Modus; Weiß für x4-Modus)

- 2 x PCI Express 2.0 x1-Steckplätze (2,5 GT/s)

- 2 x PCI -Steckplätze

- Unterstützt ATITM CrossFireXTM und Quad CrossFireX

Audio - 7.1 CH HD Audio mit dem Inhalt Schutz

(Realtek ALC892 Audio Codec)

- Premium Blu-ray-Audio-Unterstützung

LAN - PCIE x1 Giga bit LAN 10/100/1000 Mb/s

- Realtek RTL81 11E

- Unterstützt Wake-On-LAN

- Unterstützt LAN-Kabelerkennung E/A-Anschlüsse I/O Panel an der - 1 x PS/2-Mausanschluss Rückseite - 1 x PS/2-Tastaturanschluss

- 1 x Koaxial-SPDIF-Ausgang

- 1 x optischer SPDIF-Ausgang

- 7 x Standard-USB 2.0-Anschlüsse

ASRock P55 Pro/USB3 Motherboard

3333

DeutschDeutsch

Deutsch

DeutschDeutsch

- 1 x eSATAII-Anschluss

- 1 x Standard-USB 3.0-Anschluss

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED)

- 1 x CMOS löschen-Schalter

- HD Audiobuchse: Lautsprecher seitlich / Lautsprecher hinten / Mitte/Bass / Audioeingang/ Lautsprecher vorne / Mikrofon (siehe VORSICHT 6)

USB 3.0 - 1 x USB 3.0-Ports durch Fresco FL1000G; unterstützt

USB 3.0 mit bis zu 5 Gb/s

Anschlüsse - 7 x Serial ATAII 3,0 GB/s-Anschlüsse, unterstützen RAID-

(RAID 0, RAID 1, RAID 10, RAID 5 und Intel Rapid Storage), NCQ, AHCI und “Hot Plug” Funktionen (siehe VORSICHT 7)

- 1 x ATA133 IDE-Anschlüsse (Unterstützt bis 2 IDE-Geräte)

- 1 x F DD-Anschlüsse

- 1 x Infrarot-Modul-Header

- 1 x COM-Anschluss-Header

- 1 x HDMI_SPDIF-Anschluss

- 1 x Betriebs-LED-Header

- CPU/Gehäuse/Stromlüfter-Anschluss

- 24-pin ATX-Netz-Header

- 8-pin anschluss für 12V -A TX-Netzteil

- Interne Audio-Anschlüsse

- Anschluss für Audio auf der Gehäusevorderseite

- 3 x USB 2.0-Anschlüsse (Unterstützung 6 zusätzlicher USB 2.0-Anschlüsse)

- 1 x Dr. Debug (Debug-LED mit 7 Segmenten)

Schnellschalter - 1 x CMOS löschen-Schalter mit LED

- 1 x Netzschalter mit LED

- 1 x Rücksetzschalter (Reset) mit LED

BIOS - 16Mb AMI BIOS

- AMI legal BIOS mit Unterstützung für “Plug and Play”

- ACPI 1.1-Weckfunktionen

- JumperFree-Übertaktungstechnologie

- SMBIOS 2.3.1

- Zentraleinheit, D RAM, VTT, PCH, CPU PLL Stromspannung Multianpassung

- Unterstützt I. O. T. (Intelligente Übertakten Technologie)

Support-CD - Treiber , Dien stprogramme, Antivirussoftware

(Probeversion), ASRock-Software-Suite (CyberLink DVD Suite und Creative Sound Blaster X-Fi MB) (OEM- und Testversion)

3434

ASRock P55 Pro/USB3 Motherboard

Einzigartige - ASRock OC Tuner (siehe VORSICHT 8) Eigenschaft - Intelligent Energy Saver (Intelligente Energiesparfunktion)

(siehe VORSICHT 9)

- Sofortstart

- ASRock Instant Flash (siehe VORSICHT 10)

- ASRock OC DNA (siehe VORSICHT 11)

- Hybrid Booster:

- Schrittloser CPU-Frequenz-Kontrolle (siehe VORSICHT 12)

- ASRock U-COP (siehe VORSICHT 13)

- Boot Failure Guard (B.F.G. – Systemstartfehlerschutz)

- Combo-Kühleroption (siehe VORSICHT 14)

- Gute Nacht-LED

- Turbo 40 / Turbo 50 GPU Übertaktungs Hardware Monitor - Überwachung der CPU-Temperatur

- Motherboardtemperaturerkennung

- Drehzahlmessung für CPU/Gehäuse/Stromlüfter

- CPU-Lüftergeräuschdämpfung

- Mehrstufige Geschwindigkeitsteuerung für CPU-/

Gehäuselüfter

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore Betriebssysteme - Unterstützt Microsoft® Windows® 7 / 7 64-Bit / VistaTM /

Vista

64-Bit / XP / XP 64-Bit

Zertifizierungen - FCC, CE, WHQL

- Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung

gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich) (siehe VORSICHT 15)

* Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website: http://www.asrock.com

WARNUNG

Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS, Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking-Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die aufgrund von Overclocking verursacht wurden.

ASRock P55 Pro/USB3 Motherboard

3535

DeutschDeutsch

Deutsch

DeutschDeutsch

VORSICHT!

1. Die Einstellung der “Hyper-Threading Technology”, finden Sie auf Seite 54 des auf der Support-CD enthaltenen Benutzerhandbuches beschrieben.

2. Dieses Motherboard unterstützt die Untied-Übertaktungstechnologie. Unter “Entkoppelte Übertaktungstechnologie” auf Seite 30 finden Sie detaillierte Informationen.

3. Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die Installationsanleitung für die Speichermodule auf Seite 43 zwecks richtiger Installation gelesen haben.

4. Durch Betriebssystem-Einschränkungen kann die tatsächliche Speichergröße weniger als 4 GB betragen, da unter Windows® 7 / Vista™ / XP etwas Speicher zur Nutzung durch das System reserviert wird. Unter Windows® OS mit 64-Bit-CPU besteht diese Einschränkung nicht.

5. Für CPUs, die nur bis DDR3 1333 unterstützen, wird der XMP DDR3 1600 mittels Übertaktung unterstützt.

6. Der Mikrofoneingang dieses Motherboards unterstützt Stereo- und MonoModi. Der Audioausgang dieses Motherboards unterstützt 2-Kanal-, 4Kanal-, 6-Kanal- und 8-Kanal-Modi. Stellen Sie die richtige Verbindung anhand der Tabelle auf Seite 3 her.

7. Vor Installation der SATAII-Festplatte an den SATAII-Anschluss lesen Sie bitte “Setup-Anleitung für SATAII-Festplatte” auf Seite 35 der “Bedienungsanleitung” auf der Support-CD, um Ihre SATAII-Festplatte dem SATAII-Modus anzugleichen. Sie können die SATA-Festplatte auch direkt mit dem SATAII-Anschluss verbinden.

8. Es ist ein benutzerfreundlicher ASRock Übertaktenswerkzeug, das erlaubt, dass Sie Ihr System durch den Hardware-Monitor Funktion zu überblicken und Ihre Hardware-Geräte übertakten, um die beste Systemleistung unter der Windows® Umgebung zu erreichen. Besuchen Sie bitte unsere Website für die Operationsverfahren von ASRock OC Tuner. ASRock-Website: http://www.asrock.com/feature/OCTuner/index.htm

9. Mit einem fortschrittlichen, eigenständigen Hard- und Softwaredesign nutzt der Intelligent Energy Saver eine revolutionäre Technologie, die bisher unerreichte Energieeinsparungen ermöglicht. Mit anderen Worten: Sie verbrauchen besonders wenig Energie und erreichen einen hohen Wirkungsgrad, ohne dass dies zu Lasten der Rechenleistung geht. Auf unseren Internetseiten finden Sie einige Erläuterungen zur Funktionsweise des Intelligent Energy Saver. ASRock-Website: http://www.asrock.com/feature/IES/index.html

3636

ASRock P55 Pro/USB3 Motherboard

10. ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-FlashProgramm. Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs können Sie das System-BIOS aktualisieren, ohne dafür zuerst Betriebssysteme wie MS-DOS oder Windows® aufrufen zu müssen. Mit diesem Programm bekommen Sie durch Drücken der <F6>-Taste während des POST-Vorgangs oder durch Drücken der <F2>-Taste im BIOS-Setup-Menü Zugang zu ASRock Instant Flash. Sie brauchen dieses Werkzeug einfach nur zu starten und die neue BIOS-Datei auf Ihrem USB-Flash-Laufwerk, Diskettenlaufwerk oder der Festplatte zu speichern, und schon können Sie Ihr BIOS mit nur wenigen Klickvorgängen ohne Bereitstellung einer zusätzlichen Diskette oder eines anderen komplizierten Flash-Programms aktualisieren. Achten Sie darauf, dass das USB-Flash-Laufwerk oder die Festplatte das Dateisystem FAT32/16/12 benutzen muss.

11. Allein der Name – OC DNA* – beschreibt es wörtlich, was die Software zu leisten vermag. OC DNA ist ein von ASRock exklusiv entwickeltes Dienstprogramm, das Nutzern eine bequeme Möglichkeit bietet, Übertaktungseinstellungen aufzuzeichnen und sie Anderen mitzuteilen. Es hilft Ihnen, Ihre Übertaktungsaufzeichnung im Betriebssystem zu speichern und vereinfacht den komplizierten Aufzeichnungsvorgang von Übertaktungseinstellungen. Mit OC DNA können Sie Ihre Übertaktungseinstellungen als Profil abspeichern und Ihren Freunden zugänglich machen! Ihre Freunde können dann das Übertaktungsprofil auf ihren eigenen Systemen laden, um dieselben Übertaktungseinstellungen wie Sie zu erhalten! Be achten Sie bitte, dass das Übertaktungsprofil nur bei einem identischen Motherboard gemeinsam genutzt und funktionsfähig gemacht werden kann.

12. Obwohl dieses Motherboard stufenlose Steuerung bietet, wird Overclocking nicht empfohlen. Frequenzen, die über den für den jeweiligen Prozessor vorgesehenen liegen, können das System instabil werden lassen oder die CPU beschädigen.

13. Wird eine Überhitzung der CPU registriert, führt das System einen automatischen Shutdown durch. Bevor Sie das System neu starten, prüfen Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert, und stecken Sie bitte den Stromkabelstecker aus und dann wieder ein. Um die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas Wärmeleitpaste zwischen CPU und Kühl körper zu sprühen.

14. Die Combo-Kühleroption bietet die flexible Möglichkeit zur Aufnahme von zwei verschiedenen CPU-Kühlertypen, Socket LGA 775 und LGA 1156. Beachten Sie bitte, dass nicht alle 775 CPU-Lüfter verwendet werden können.

DeutschDeutsch

Deutsch

ASRock P55 Pro/USB3 Motherboard

3737

15. EuP steht für Energy Using Product und kennzeichnet die Ökodesign-

Richtlinie, die von der Europäischen Gemeinschaft zur Festlegung des Energieverbrauchs von vollständigen Systemen in Kraft gesetzt wurde. Gemäß dieser Ökodesign-Richtlinie (EuP) muss der gesamte Netzstromverbrauch von vollständigen Systemen unter 1,00 Watt liegen, wenn sie ausgeschaltet sind. Um dem EuP-Standard zu entsprechen, sind ein EuP-fähiges Motherboard und eine EuP-fähige Stromversorgung erforderlich. Gemäß einer Empfehlung von Intel muss eine EuP-fähige Stromversorgung dem Standard entsprechen, was bedeutet, dass bei einem Stromverbrauch von 100 mA die 5-Volt-Standby-Energieeffizienz höher als 50% sein sollte. Für die Wahl einer EuP-fähigen Stromversorgung empfehlen wir Ihnen, weitere Details beim Hersteller der Stromversorgung abzufragen.

Deutsch

DeutschDeutsch

3838

ASRock P55 Pro/USB3 Motherboard

2. Installation2. Installation

2. Installation

2. Installation2. Installation

Sicherheitshinweise vor der MontageSicherheitshinweise vor der Montage

Sicherheitshinweise vor der Montage

Sicherheitshinweise vor der MontageSicherheitshinweise vor der Montage

Bitte nehmen Sie die folgende Sicherheitshinweise zur Kenntnis, bevor Sie das Motherboard einbauen oder Veränderungen an den Einstellungen vornehmen.

1. Trennen Sie das System vom Stromnetz, bevor Sie eine ystemkomponente berühren, da es sonst zu schweren Schäden a m Motherboard oder den sonstigen internen, bzw. externen omponenten kommen kann.

2. Um Schäden aufgrund von statischer Elektrizität zu vermeiden, das Motherboard NIEMALS auf einen Teppich o.ä.legen. Denken Sie außerem daran, immer ein geerdetes Armband zu tragen oder ein geerdetes Objekt aus Metall zu berühren, bevor Sie mit Systemkomponenten hantieren.

3. Halten Sie Komponenten immer an den Rändern und vermeiden Sie Berührungen mit den ICs.

4. Wenn Sie Komponenten ausbauen, legen Sie sie immer auf eine antistatische Unterlage, oder zurück in die Tüte, mit der die Komponente geliefert wurde.

5. Wenn Sie das Motherboard mit den Schrauben an dem Computergehäuse befestigen, überziehen Sie bitte die Schrauben nicht! Das Motherboard kann sonst beschädigt werden.

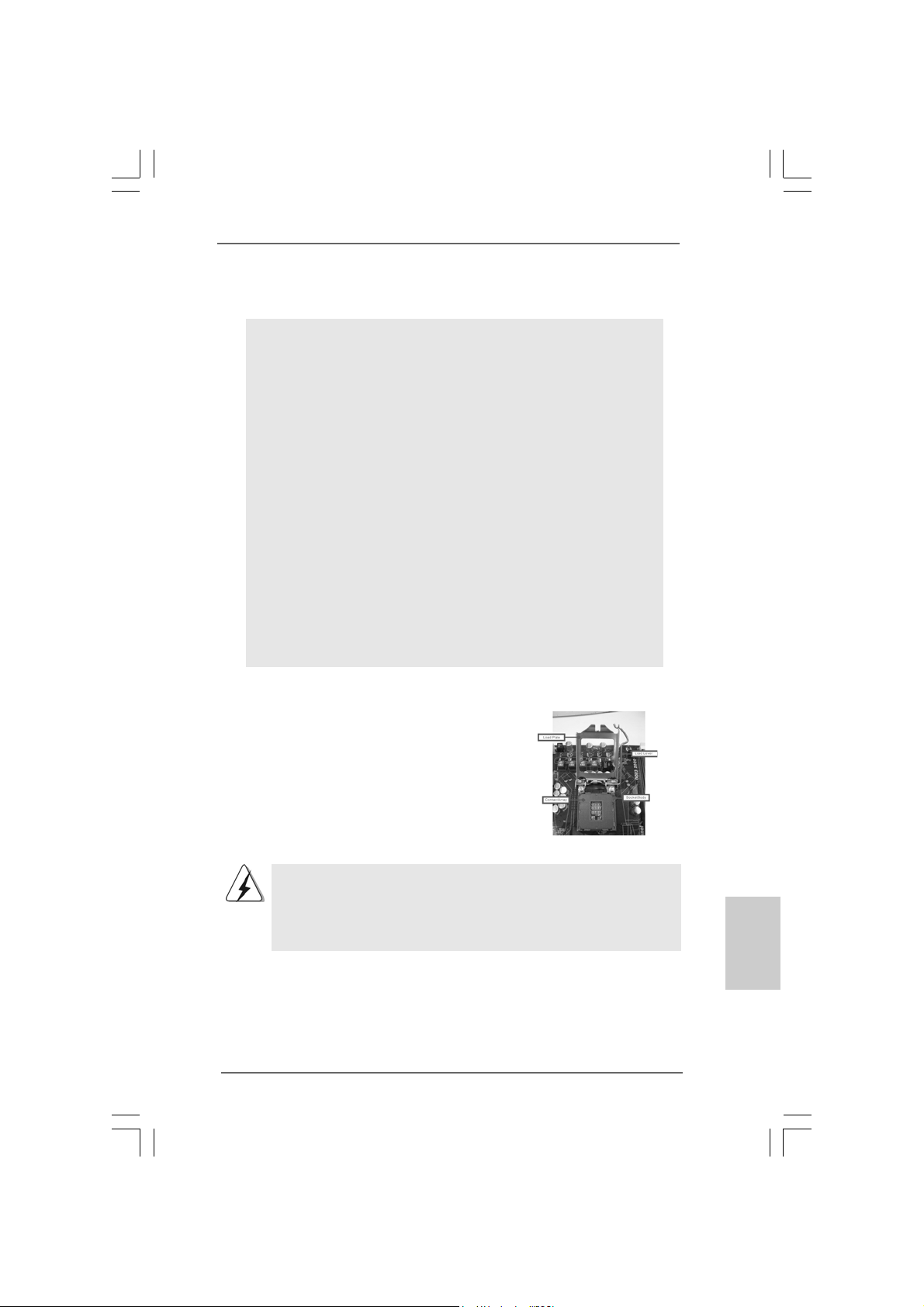

2.1 CPU Installation2.1 CPU Installation

2.1 CPU Installation

2.1 CPU Installation2.1 CPU Installation

Für die Installation des Intel 1 156-Pin CPU führen Sie bitte die folgenden Schritte durch.

(Ladeplatte)

(Kontaktreihe)

1156-Pin Sockel Übersicht

Bevor Sie die 1156-Pin CPU in den Sockel sitzen, prüfen Sie bitte, ob die CPU-Oberfläche sauber ist und keine der Kontakte verbogen sind. Setzen Sie die CPU nicht mit Gewalt in den Sockel, dies kann die CPU schwer beschädigen.

ASRock P55 Pro/USB3 Motherboard

(Sockel)

3939

DeutschDeutsch

Deutsch

Schritt 1. Öffnen Sie den Sockel:

Schritt 1-1. Öffnen Sie den Hebel, indem

Sie ihn nach unten drücken und aushaken.

Schritt 1-2. Drehen Sie den Ladehebel, bis

er in geöffneter Position steht, ca. 135 Grad.

Schritt 1-3. Drehen Sie die Ladeplatte, bis

sie in geöffneter Position steht, ca. 100 Grad.

Schritt 2. PnP-Kappe entfernen (Pick and Pla ce-Ka ppe).

1. Verwenden Sie beim Entfernen die Kappenlasche und vermeiden Sie ein Abreißen der PnP-Kappe.

2. Diese Kappe muss angebracht werden, falls Sie das Motherboard zur Reparatur bringen.

Schritt 3. 1156-Pin CPU einstecken:

Schritt 3-1. Halten Sie die CPU an den mit

schwarzen Linien gekennzeichneten Seiten.

Linie

Schwarze

Deutsch

DeutschDeutsch

4040

Schritt 3-2. Halten Sie das Teil mit dem IHS

(Integrated Heat Sink – integrierter Kühlkörper) nach oben. Suchen Sie Pin 1 und die zwei Orientierungseinkerbungen.

Orientierungskerbe

Pin1

Orientierungskerbe

1156-Pin CPU

ASRock P55 Pro/USB3 Motherboard

Ausrichtungsmarkierung

Pin1

Ausrichtungsmarkierung

1156-Pin Sockel

Um die CPU ordnungsgemäß einsetzen zu können, richten Sie die zwei Orientierungskerben der CPU mit den beiden

Markierungen des Sockels aus.

Schritt 3-3. Drücken Sie die CPU vorsichtig

in vertikaler Richtung in den Sockel.

Schritt 3-4. Prüfen Sie, dass die CPU

ordnungsgemäß im Sockel sitzt und die Orientierungskerben einwandfrei in den entsprechenden Auskerbungen sitzen.

Schritt 4. Sockel schließen:

Schritt 4-1. Drehen Sie die Ladeplatte auf

den Kühlkörper (IHS).

Schritt 4-2. Drücken Sie leicht auf die

Ladeplatte und schließen Sie den Ladehebel.

Schritt 4-3. Sichern Sie Ladehebel und

Ladeplatte mithilfe des Hebelverschlusses.

ASRock P55 Pro/USB3 Motherboard

4141

DeutschDeutsch

Deutsch

2.22.2

Installation des CPU-Lüfters und KühlkörpersInstallation des CPU-Lüfters und Kühlkörpers

2.2

Installation des CPU-Lüfters und Kühlkörpers

2.22.2

Installation des CPU-Lüfters und KühlkörpersInstallation des CPU-Lüfters und Kühlkörpers

Für Installationshinweise, siehe Betriebsanleitung Ihres CPU-Lüfters und Kühlkörpers. Unten stehend ein Beispiel zur Installation eines Kühlkörpers für den 1156-Pin CPU.

Schritt 1. Geben Sie Wärmeleitmaterial auf die Mitte

des IHS, auf die Sockeloberfläche.

Schritt 2. Setzen Sie den Kühlkörper auf den Sockel.

Prüfen Sie, dass die Lüfterkabel auf der Seite am nächsten zum CPU-LüfterAnschluss des Motherboards verlaufen (CPU_FAN1, siehe Seite 2, Nr. 4).

Schritt 3. Richten Sie Verbindungselemente und

Löcher im Motherboard aus.

Schritt 4. Drehen Sie die Verbindungselemente im

Uhrzeigersinn und drücken Sie mit dem Daumen auf die Kappen der Elemente zum Feststellen. Wiederholen Sie dies mit den anderen Verbindungselementen.

Wenn Sie die Verbindungselemente nur drücken, ohne sie im Uhrzeigersinn zu drehen, wird der Kühlkörper nicht ordnungsgemäß am Motherboard befestigt.

(Tragen Sie Wärmeleitmaterial auf. )

(Lüfterkabel auf der Seite am nächsten zum Anschluss des Motherboards)

(Schlitze der Verbindungselemente nach außen)

(Nach unten drücken (4 Stellen))

Deutsch

DeutschDeutsch

4242

Schritt 5. Schließen Sie den Lüfter an den CPU-

Lüfteranschluss des Motherboards.

Schritt 6. Befestigen Sie überschüssiges Kabel mit

Band, um eine Störung des Lüfters oder Kontakt mit anderen Teilen zu vermeiden.

Beachten Sie bitte, dass dieses Motherboard die ComboKühleroption unterstützt, die eine flexible Möglichkeit zur Aufnahme von zwei verschiedenen CPU-Kühlertypen, Socket LGA 775 und LGA 1156, bietet. Das weiße Durchgangsloch ist für den CPULüfter im Socket LGA 1156 vorgesehen.

ASRock P55 Pro/USB3 Motherboard

2.3 Installation der Speichermodule (DIMM)2.3 Installation der Speichermodule (DIMM)

2.3 Installation der Speichermodule (DIMM)

2.3 Installation der Speichermodule (DIMM)2.3 Installation der Speichermodule (DIMM)

Die Motherboards P55 Pro/USB3 bieten vier 240-pol. DDR3 (Double Data Rate 3) DIMM-Steckplätze und unterstützen die Dual-Kanal-Speichertechnologie. Für die Dual-Kanalkonfiguration dürfen Sie nur identische (gleiche Marke, Geschwindigkeit, Größe und gleicher Chiptyp) DDR3 DIMM-Paare in den Steckplätzen gleicher Farbe installieren. Mit anderen Worten, sie müssen ein identisches DDR3 DIMM-Paar im Dual-Kanal (DDR3_A1 und DDR3_B1; Weiß Steckplätze, siehe Seite 2 Nr. 6) installieren, damit die Dual-KanalSpeichertechnologie aktiviert werden kann. Auf diesem Motherboard können Sie auch vier DDR3 DIMMs für eine Dual-Kanalkonfiguration installieren. Auf diesem Motherboard können Sie auch vier DDR3 DIMM-Module für eine DualKanalkonfiguration installieren, wobei Sie bitte in allen vier Steckplätzen identische DDR3 DIMM-Module installieren. Beziehen Sie sich dabei auf die nachstehende Konfigurationstabelle für Dual-Kanalspeicher.

Dual-Kanal-Speicherkonfigurationen

DDR3_A2 DDR3_A1 DDR3_B2 DDR3_B1

(Blau) (Weiß) (Blau) (Weiß) (1) - Bestückt - Bestückt (2)* Bestückt Bestückt Bestückt Bestückt

* Für Konfiguration (2) installieren Sie bitte identische DDR3 DIMMs in allen vier Steckplätzen.

1. W enn Sie zwe i Spe ichermodule installieren möchten, verwenden Sie dazu für optimale Kompatibilität und Stabilität Steckplätze gleicher Farbe. Installieren Sie die beiden Speichermodule also entweder in den Weiß Steckplätzen (DDR3_A1 und DDR3_B1).

2. Wenn nur ein Speichermodul oder drei Speichermodule in den DD R3 DIMM-Steckplätzen auf diesem Motherboard installiert sind, kann es die Dual-Kanal-Speichertechnologie nicht aktivieren.

3. Es ist nicht zulässig, DDR oder DDR2 in einen DDR3 Steckplatz zu installieren; andernfalls könnten Motherboard und DIMMs beschädigt werden.

4. Installieren Sie das Speichermodul für die erste Priorität im weißen Steckplatz (DDR3_B1).

ASRock P55 Pro/USB3 Motherboard

4343

DeutschDeutsch

Deutsch

Einsetzen eines DIMM-ModulsEinsetzen eines DIMM-Moduls

Einsetzen eines DIMM-Moduls

Einsetzen eines DIMM-ModulsEinsetzen eines DIMM-Moduls

Achten Sie darauf, das Netzteil abzustecken, bevor Sie DIMMs oder Systemkomponenten hinzufügen oder entfernen.

Schritt 1: Öffnen Sie einen DIMM-Slot, inde m Sie die seitlichen Cli ps n ach außen

drücken.

Schritt 2: Richten Sie das DIMM-Modul so über dem Slot aus, das s das Modul mit

der Kerbe in den Slot passt.

Deutsch

DeutschDeutsch

4444

Die DIMM-Module passen nur richtig herum eingelegt in die Steckplätze. Falls Sie versuchen, die DIMM-Module mit Gewalt falsch herum in die Steckplätze zu zwingen, führt dies zu dauerhaften Schäden am Mainboard und am DIMM-Modul.

Schritt 3: Drücken Sie die DIMM-Module fest in die Steck plätze, so dass die

Halteklammern a n beiden Enden de s Moduls einschn a ppen und das DIMM-Modul fest an Ort und Stelle sitzt.

ASRock P55 Pro/USB3 Motherboard

2.42.4

Erweiterungssteckplätze (PCI-Steckplätze und PCIErweiterungssteckplätze (PCI-Steckplätze und PCI

2.4

Erweiterungssteckplätze (PCI-Steckplätze und PCI

2.42.4

Erweiterungssteckplätze (PCI-Steckplätze und PCIErweiterungssteckplätze (PCI-Steckplätze und PCI ExpressExpress

Express

ExpressExpress

Es gibt einen 2 PCI-Steckplätze und 4 PCI Express-Steckplätze am P55 Pro/USB3 Motherboard.

PCI-Slots: PCI-Slots werden zur Installation von Erweiterungskarten mit

PCI Express-Slots:

-Steckplätze)-Steckplätze)

-Steckplätze)

-Steckplätze)-Steckplätze)

dem 32bit PCI-Interface genutzt.

PCIE1 / PCIE3 (PCIE x1-Steckplatz; weiß) wird für PCI Express-Karten mit x1 Lane-Breite-Karten verwendet, z.B. Gigabit LAN-Karte, SATA2-Karte. PCIE2 (PCIE x16-Steckplatz; blau) wird für PCI Express x16 Lane-Breite-Grafikkarten oder für die Installation von PCI Express-Grafikkarten verwendet, um die CrossFireXTMFunktion zu unterstützen. PCIE4 (PCIE x16-Steckplatz; weiß) wird für PCI Express x4 Lane-Breite-Grafikkarten oder für die Installation von PCI Express-Grafikkarten verwendet, um die CrossFireXTMFunktion zu unterstützen.

1. Im Einzel-VGA-Kartenmodus wird empfohlen, eine PCI Express x16-Grafikkarte im PCIE2-Steckplatz zu installieren.

2. Im CrossFireXTM-Modus installieren Sie PCI Express x16Grafikkarten in den PCIE2- und PCIE4-Steckplätzen. Daher funktioniert der PCIE2-Steckplätze mit x16-Bandbreite, die PCIE4-Steckplatz aber mit x4-Bandbreite.

3. Wenn Sie den PCIE3-Steckplatz nutzen, arbeitet der PCIE4Steckplatz bei doppelter Bandbreite.

4. Verbinden Sie einen Gehäuselüfter mit dem MotherboardGehäuselüfteranschluss (CHA_FAN1, CHA_FAN2 oder CHA_FAN3), wenn Sie mehrere Grafikkarten für eine bessere Wärmeumgebung verwenden.

Einbau einer ErweiterungskarteEinbau einer Erweiterungskarte

Einbau einer Erweiterungskarte

Einbau einer ErweiterungskarteEinbau einer Erweiterungskarte

Schritt 1: Bevor Sie die Erweiterungskarte installieren, vergewissern Sie sich,

dass das Netzteil ausge schaltet und das Netzka bel a bgezogen ist. Bitte lesen Sie die Dokumentation zur Erweiterungsk arte und nehmen Sie nötige Hardware-Einstellungen für die Karte vor, ehe Sie mit der Installation beginnen.

Schritt 2: Entfernen Sie das Abde ckungsblech (Slotblende) von dem

Gehäuseschacht (Slot) , den Sie nutzen möchten und behalten die Schraube für den Einbau der Karte.

Schritt 3: Richten Sie die Karte über dem Slot aus und drücken Sie sie ohne

Gewalt hinein, bis sie den Steckplatz korrekt ausfüllt.

Schritt 4: Befestigen Sie die Karte mit der Schraube aus Schritt 2.

ASRock P55 Pro/USB3 Motherboard

4545

DeutschDeutsch

Deutsch

DeutschDeutsch

TMTM

2.52.5

CrossFireXCrossFireX

2.5

CrossFireX

2.52.5

CrossFireXCrossFireX BedienungsanleitungBedienungsanleitung

Bedienungsanleitung

BedienungsanleitungBedienungsanleitung

Dieses Motherboard unterstützt die CrossFireXTM- und Quad CrossFireXTMFunktion. CrossFireXTM-Technologie bietet die am vorteilhaftesten zur Verfügung stehende Methode zur Kombination mehrerer leistungsstarker Grafikprozessoren (GPU) in einem einzelnen PC. Die Kombination einer Reihe unterschiedlicher Betriebsmodi mit intelligentem Softwaredesign und einem innovativen Schaltmechanismus ermöglicht CrossFireXTM die optimalste Leistung und Bildqualität in einer 3D-Anwendung. Derzeit wird die CrossFireXTM-Funktion von den Betriebssystemen Windows® XP mit Service Pack 2 / VistaTM / 7 unterstützt. Die Quad CrossFireXTM-Funktion wird nur vom Betriebssystem Windows® VistaTM / 7 unterstützt. Schauen Sie auf der AMD-Website nach, ob es ATITM CrossFireXTMTreiber-Updates gibt. Beachten Sie den detailliert erklärten Installationsablauf auf Seite 16.

2.6 “Surround Display”2.6 “Surround Display”

2.6 “Surround Display”

2.6 “Surround Display”2.6 “Surround Display”

Dieses Motherboard unterstützt Surround Display-Aufrüstung. Mit zusätzlichen PCI Express-VGA-Karte können Sie die Vorteile der Surround Display-Funktion problemlos genießen. Für detaillierte Informationen, siehe folgendes Dokument auf beiliegender Support-CD: ..\ Surround Display Information

2.7 Einstellung der Jumper2.7 Einstellung der Jumper

2.7 Einstellung der Jumper

2.7 Einstellung der Jumper2.7 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper gesetzt werden. Werden Pins durch Jumperkappen verdeckt, ist der Jumper “gebrückt”. Werden keine Pins durch Jumperkappen verdeckt, ist der Jumper “offen”. Die Abbildung zeigt einen 3-Pin Jumper dessen Pin1 und Pin2 “gebrückt” sind, bzw. es befindet sich eine Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun

PS2_USB_PWR1 Überbrücken Sie Pin2, Pin3, um

(siehe S.2, No. 1) +5VSB (Standby) zu setzen

Hinweis: Um +5VSB nutzen zu können, muss das Netzteil auf dieser Leitung 2A

oder mehr leisten können.

TMTM

- und Quad CrossFireX- und Quad CrossFireX

- und Quad CrossFireX

- und Quad CrossFireX- und Quad CrossFireX

TMTM

Gebrückt Offen

und die PS/2 oder USB67Weckfunktionen zu aktivieren.

4646

ASRock P55 Pro/USB3 Motherboard

USB_PWR2 Überbrücken Sie Pin2, Pin3, um

(siehe S.2, No. 41) +5V_DUAL zu setzen und die

USB01/23/45-Weckfunktionen zu aktivieren.

Hinweis: Um +5V_DUAL nutzen zu können, muss das Netzteil auf dieser Leitung

2A oder mehr leisten können. Wenn Sie +5V_DUAL auswahlen, konnen USB-Gerate das System aus dem S3-Zustand (Suspend to RAM) aufwecken.

USB_PWR3 Überbrücken Sie Pin2, Pin3, um

(siehe S.2, No. 22) +5VSB (Standby) zu setzen

und die USB8_9/10_11/12_13Weckfunktionen zu aktivieren.

Hinweis: Um +5VSB nutzen zu können, muss das Netzteil auf dieser Leitung 2A

oder mehr leisten können.

CMOS löschen

(CLRCMOS1, 3-Pin jumper) (siehe S.2, No. 28)

DefaultEinstellung

CMOS löschen

Hinweis: CLRCMOS1 erlaubt Ihnen das Löschen der CMOS-Daten. Diese

beinhalten das System-Passwort, Datum, Zeit und die verschiedenen BIOS-Parameter. Um die Systemparameter zu löschen und auf die Werkseinstellung zurückzusetzen, schalten Sie bitte den Computer ab und entfernen das Stromkabel. Benutzen Sie eine Jumperkappe, um die Pin 2 und Pin 3 an CLRCMOS1 für 5 Sekunden kurzzuschließen. Bitte vergessen Sie nicht, den Jumper wieder zu entfernen, nachdem das CMOS gelöscht wurde. Bitte vergessen Sie nicht, den Jumper wieder zu entfernen, nachdem das CMOS gelöscht wurde. Wenn Sie den CMOSInhalt gleich nach dem Aktualisieren des BIOS löschen müssen, müssen Sie zuerst das System starten und dann wieder ausschalten, bevor Sie den CMOS-Inhalt löschen.

ASRock P55 Pro/USB3 Motherboard

4747

DeutschDeutsch

Deutsch

2.8 Integrierte Header und Anschlüsse2.8 Integrierte Header und Anschlüsse

2.8 Integrierte Header und Anschlüsse

2.8 Integrierte Header und Anschlüsse2.8 Integrierte Header und Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KEINE Jumperkappen auf diese He ader und Anschlüsse. Wenn Sie Jumperkappen auf Header und Anschlüsse setzen, wird das Motherboard unreparierbar beschädigt!

Anschluss für das Floppy-Laufwerk

(33-Pin FLOPPY1) (siehe S.2 - No. 30)

die rotgestreifte Seite auf Stift 1

Hinweis: Achten Sie darauf, dass die rotgestreifte Seite des Ka bel mit der Stift 1-

Seite des An schlusses verbunden wird.

Primärer IDE-Anschluss (blau)

(39-pin IDE1, siehe S.2 - No. 15)

Blauer Anschluss Schwarzer Anschluss zum Motherboard zur Festplatte

80-adriges A T A 66/100/133 Kabel

Hinweis: Details entnehmen Sie bitte den Anweisungen Ihres IDE-Gerätehändlers.

Seriell-ATAII-Anschlüsse Diese sieben Serial ATAII-

(SAT AII_1_2: (SATAII-) Verbínder siehe S.2 - No. 9) unterstützten SATA-Datenkabel (SAT AII_3_4: für interne siehe S.2 - No. 10) Massen speichergeräte. Die (SAT AII_5_6: aktuelle SATAII-Schnittstelle siehe S.2 - No. 1 1) ermöglicht eine (SATAII_7: Datenübertragungsrate bis siehe S.2 - No. 13) 3,0 Gb/s.

SAT AII_2SAT AII_4SAT AII_6

SAT AII_1SAT AII_3

SAT AII_5

Deutsch

DeutschDeutsch

4848

SAT AII_7

Serial A TA- (SA TA-) SJedes Ende des SA T A Datenkabel Datenkabels ka nn a n die SA TA

(Option) / SATAII Festplatte oder da s

SAT AII V erbindungsstück auf dieser Hauptplatine angeschlossen werden.

ASRock P55 Pro/USB3 Motherboard

USB 2.0-Header Zusätzlich zu den sieben

(9-pol. USB12_13) üblichen USB 2.0-Ports an den (siehe S.2 - No. 25) I/O-Anschlüssen befinden sich

drei USB 2.0Anschlussleisten am Motherboard. Pro USB 2.0-

(9-pol. USB10_11) Anschlussleiste werden zwei (siehe S.2 - No. 26) USB 2.0-Ports unterstützt.

(9-pol. USB8_9) (siehe S.2 - No. 27)

Infrarot-Modul-Header Dieser Header unterstützt ein

(5-pin IR1) optionales, drahtloses Sende- (siehe S.2 - No. 17) und Empfangs-Infrarotmodul.

Interne Audio-Anschlüsse Diese ermöglichen Ihnen

(4-Pin CD1) Stereo-Signalquellen, wie z. B. (siehe S.2 - No. 34) CD-ROM, DV D-ROM, TV-Tuner

CD1

oder MPEG-Karten mit Ihrem System zu verbinden.

Anschluss für Audio auf Dieses Interface zu einem der Gehäusevorderseite Audio-Panel auf der Vorderseite

(9-Pin HD_AUDIO1) Ihres Gehäuses, ermöglicht (siehe S.2 - No. 33) Ihnen eine bequeme

Anschlussmöglichkeit und Kontrolle über Audio-Geräte.

1. High Definition Audio unterstützt Jack Sensing (automatische Erkennung falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der Installation im System die Anweisungen in unserem Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie nachstehend beschrieben an der Front-Audioanschlussleiste: A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

ASRock P55 Pro/USB3 Motherboard

4949

DeutschDeutsch

Deutsch

B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an. C. Schließen Sie Ground (GND) an Ground (GND) an. D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.

System Panel-Header Dieser Header unterstützt

(9-pin PANEL1) mehrere Funktion der (siehe S.2 - No. 24) Systemvorderseite.

Betriebs-LED-Header Bitte schließen Sie die

(3-pin PLED1) Betriebs-LED des Gehäuses (siehe S.2 - No. 23) zur Anzeige des

Systembetriebsstatus an diesem Header a n. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt i m S1Zustand. Im S3-/S4- oder S5Zustand (ausgeschaltet) leuchtet die LED nicht.

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1) Gehäuselautsprecher an (siehe S.2, No. 18) diesen Header an.

Deutsch

DeutschDeutsch

5050

Gehäuse- und Stromlüfteranschlüsse

(4-pin CHA_FAN1) (siehe S.2 - No. 29)

(3-pin CHA_FAN2) (siehe S.2 - No. 7)

(3-pin CHA_FAN3) (siehe S.2 - No. 12)

(3-pin PWR_FAN1) (siehe S.2 - No. 40)

ASRock P55 Pro/USB3 Motherboard

Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen, wobei der schwarze Dra ht a n den Schutzleiterstift angeschlossen wird.

CPU-Lüfteranschluss Verbinden Sie da s CPU -

(4-pin CPU_FAN1) Lüfterkabel mit diesem (siehe S.2 - No. 4) Anschluss und passen Sie den

4 3 2 1

schwarzen Draht dem Erdungsstift an.

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses Motherboards anschließen möchten, verbinden Sie ihn bitte mit den Pins 1 – 3.

Lüfter mit dreipoligem Anschluss installieren

Pins 1–3 anschließen

ATX-Netz-Header Verbinden Sie die ATX-

(24-pin ATXPWR1) Stromversorgung mit diesem (siehe S.2 - No. 8) Header.

Obwohl dieses Motherboard einen 24-pol. ATX-Stromanschluss

12 124

bietet, kann es auch mit einem modifizierten traditionellen 20-pol. ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein.

Installation eines 20-pol. A TX-Netzteils

ATX 12V Anschluss Bitte schließen Sie an diesen

(8-pin ATX12V1) Anschluss die ATX 12V (siehe S.2 - No. 2) Stromversorgung an.

8 5

4 1

Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur Verfügung stellt, kann sie noch arbeiten, wenn Sie einen traditionellen 4-Pin ATX 12V Energieversorgung adoptieren. Um die 4-Pin ATX Energieversorgung zu verwenden, stecken Sie bitte Ihre Energieversorgung zusammen mit dem Pin 1 und Pin 5 ein.

Installation der 4-Pin A TX 12V Energieversorgung

8 5

4 1

DeutschDeutsch

Deutsch

ASRock P55 Pro/USB3 Motherboard

5151

COM-Anschluss-Header Dieser COM-Anschluss-

(9-pin COM1) Header wird verwendet, um (siehe S.2 - No. 31) ein COM-Anschlussmodul zu

unterstützen.

HDMI_SPDIF-Anschluss Der HDMI_SPDIF-Anschluss

(9-pin HDMI_SPDIF1) stellt einen SPDIF- (siehe S.2 - No. 32) Audioausgang für eine HDMI-

VGA-Karte zur V erfügung und ermöglicht den Anschluss von HDMI-Digitalgeräten wie Fernsehgeräten, Projektoren, LCD-Geräten an das System. Bitte verbinden Sie den HDMI_SPDIF-Anschluss der HDMI-VGA-Karte mit die sem Anschluss.

Deutsch

DeutschDeutsch

5252

ASRock P55 Pro/USB3 Motherboard

2.92.9

SchnellschalterSchnellschalter

2.9

Schnellschalter

2.92.9

SchnellschalterSchnellschalter

Dieses Motherboard besitzt drei Schnellschalter: Netzschalter, Rücksetzschalter (Reset) und CMOS löschen-Schalter, mit denen Benutzer das System schnell ein-/ ausschalten oder zurücksetzen oder die CMOS-Werte löschen können.

Netzschalter Der Netzschalter ist ein

(PWRBTN) Schnellschalter, mit dem (siehe S.2 - No. 21) Benutzer das System schnell

ein-/ausschalten können.

Rücksetzschalter (Reset) Der Rücksetzschalter (Reset) ist

(RSTBTN) ein Schnellschalter, mit dem (siehe S.2 - No. 19) Benutzer das System schnell

RESET

zurücksetzen können.

CMOS löschen-Schalter Der CMOS löschen-Schalter ist

(CLRCBTN) ein Schnellschalter, mit dem (siehe S.2 - No. 17) Benutzer die CMOS-Werte

clr

CMOS

schnell löschen können.

Es ist Ihnen bei Einrichtung des Systemkennworts nicht gestattet, die Schalterfunktion Clear CMOS (CMOS löschen) zu verwenden. Wenn Sie die CMOS-Werte entfernen möchten, müssen Sie zuerst Ihr Systemkennwort entfernen, oder Sie können sich stattdessen auch auf die Beschreibung “Clear CMOS jumper” (CMOS löschen-Jumper) auf Seite 47 beziehen.

DeutschDeutsch

Deutsch

ASRock P55 Pro/USB3 Motherboard

5353

2.102.10

Debug-LEDDebug-LED

2.10

Debug-LED

2.102.10

Debug-LEDDebug-LED

Die integrierte Debug-LED liefert Codeinformationen, die eine Fehlerbehebung erleichtern. Siehe die Abbildungen auf den Seiten 26, 27 und 28 zum Ablesen der Debug-LED-Codes.

2.112.11

2.11

2.112.11

Zur Treiberinstallation Sie bitte die Unterstützungs-CD in Ihr optisches Laufwerk ein. Anschließend werden die mit Ihrem System kompatiblen Treiber automatisch erkannt und auf dem Bildschirm angezeigt. Zur Installation der nötigen Treiber gehen Sie bitte der Reihe nach von oben nach unten vor. Nur so können die von Ihnen installierten Treiber richtig arbeiten.

reiberinstallationreiberinstallation

reiberinstallation

reiberinstallationreiberinstallation

Deutsch

DeutschDeutsch

5454

ASRock P55 Pro/USB3 Motherboard

®®

2.122.12

Windows Windows

2.12

Windows

2.122.12

Windows Windows XP 64-Bit mit RAID-Funktionalität installieren XP 64-Bit mit RAID-Funktionalität installieren

XP 64-Bit mit RAID-Funktionalität installieren

XP 64-Bit mit RAID-Funktionalität installieren XP 64-Bit mit RAID-Funktionalität installieren

Wenn Sie die Betriebssysteme Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit / XP / XP 64-bit auf Ihren SA TA- / SA TAII-Festplatten mit RAID-Funktionalität installieren möchten, entnehmen Sie die detaillierten Schritte bitte dem Dokument, das Sie unter folgendem Pfad auf der Unterstützungs-CD finden:

..\ RAID Installation Guide

®®

7 / 7 64-Bit / Vista 7 / 7 64-Bit / Vista

7 / 7 64-Bit / Vista

7 / 7 64-Bit / Vista 7 / 7 64-Bit / Vista

TMTM

/ Vista / Vista

/ Vista

/ Vista / Vista

TMTM

64-Bit / XP / 64-Bit / XP /

64-Bit / XP /

64-Bit / XP / 64-Bit / XP /

®®

2.132.13

WindowsWindows

2.13

Windows

2.132.13

WindowsWindows XP 64-Bit ohne RAID-Funktionalität installierenXP 64-Bit ohne RAID-Funktionalität installieren

XP 64-Bit ohne RAID-Funktionalität installieren

XP 64-Bit ohne RAID-Funktionalität installierenXP 64-Bit ohne RAID-Funktionalität installieren

Wenn Sie Windows® 7 / 7 64-Bit / VistaTM / VistaTM 64-Bit / XP / XP 64-Bit ohne RAID-Funktionalität auf Ihren SATA / SATAII-Festplatten installieren, dann folgen Sie bitte je nach dem zu installierenden Betriebssystem den folgenden Schritten.

2.13.1 Windows2.13.1 Windows

2.13.1 Windows

2.13.1 Windows2.13.1 Windows installieren installieren

installieren

installieren installieren

Wenn Sie Windows® XP / XP 64-Bit ohne RAID-Funktionalität auf Ihren SATA / SATAII-Festplatten installieren, gehen Sie bitte wie folgt vor.

Verwendung von SATA / SATAII-Festplatten ohne NCQ-Funktionen

SCHRITT 1: BIOS einrichten.

A. Rufen Sie das BIOS SETUP UTILITY auf, wählen Sie den „Advanced“ Bildschirm (Erweitert), dann „Storage Configuration“. B. Stellen Sie “SATA Operation Mode” auf [IDE].

SCHRITT 2: Installieren Sie Windows® XP / XP 64-Bit in Ihrem System.

®®

7 / 7 64-Bit / Vista 7 / 7 64-Bit / Vista

7 / 7 64-Bit / Vista

7 / 7 64-Bit / Vista 7 / 7 64-Bit / Vista

®®

XP / XP 64-Bit ohne RAID-Funktionalität XP / XP 64-Bit ohne RAID-Funktionalität

XP / XP 64-Bit ohne RAID-Funktionalität

XP / XP 64-Bit ohne RAID-Funktionalität XP / XP 64-Bit ohne RAID-Funktionalität

TMTM

/ Vista / Vista

/ Vista

/ Vista / Vista

TMTM

64-Bit / XP / 64-Bit / XP /

64-Bit / XP /

64-Bit / XP / 64-Bit / XP /

ASRock P55 Pro/USB3 Motherboard

5555

DeutschDeutsch

Deutsch

®®

2.13.2 Windows2.13.2 Windows

2.13.2 Windows

2.13.2 Windows2.13.2 Windows ohne RAID-Funktionalität installieren ohne RAID-Funktionalität installieren

ohne RAID-Funktionalität installieren

ohne RAID-Funktionalität installieren ohne RAID-Funktionalität installieren

Wenn Sie Windows® 7 / 7 64-Bit / VistaTM / VistaTM 64-Bit ohne RAID-Funktionalität auf Ihren SATA / SATAII-Festplatten installieren, gehen Sie bitte wie folgt vor.

Verwendung von SATA / SATAII-Festplatten ohne NCQ-Funktionen

SCHRITT 1: BIOS einrichten.

A. Rufen Sie das BIOS SETUP UTILITY auf, wählen Sie den „Advanced“ Bildschirm (Erweitert), dann „Storage Configuration“. B. Stellen Sie “SATA Operation Mode” auf [IDE].

SCHRITT 2: Installieren Sie Windows® 7 / 7 64-Bit / VistaTM / VistaTM 64-Bit in

Ihrem System.

Verwendung von SATA / SATAII-Festplatten mit NCQ-Funktionen

SCHRITT 1: BIOS einrichten.

A. Rufen Sie das BIOS SETUP UTILITY auf, wählen Sie den „Advanced“ Bildschirm (Erweitert), dann „Storage Configuration“. B. Stellen Sie “SATA Operation Mode” auf [AHCI].

SCHRITT 2: Installieren Sie Windows® 7 / 7 64-Bit / VistaTM / VistaTM 64-Bit in

Ihrem System.

®®

7 / 7 64-Bit / Vista 7 / 7 64-Bit / Vista

7 / 7 64-Bit / Vista

7 / 7 64-Bit / Vista 7 / 7 64-Bit / Vista

TMTM

/ Vista / Vista

/ Vista

/ Vista / Vista

TMTM

64-Bit 64-Bit

64-Bit

64-Bit 64-Bit

Deutsch

DeutschDeutsch

5656

ASRock P55 Pro/USB3 Motherboard

3. BIOS-Information3. BIOS-Information

3. BIOS-Information

3. BIOS-Information3. BIOS-Information

Das Flash Memory dieses Motherboards speichert das Setup-Utility. Drücken Sie <F2> während des POST (Power-On-Self-Test) um ins Setup zu gela ngen, a n son sten werden die Testroutinen weiter abgearbeitet. Wenn Sie ins Setup gelangen wollen, nachdem der POST durchgeführt wurde, müssen Sie das System über die Tastenkombination <Ctrl> + <Alt> + <Delete> oder den Reset-Knopf auf der Gehäusevorderseite, neu starten. Natürlich können Sie einen Neustart auch durchführen, indem Sie das System kurz ab- und danach wieder anschalten. Das Setup-Programm ist für eine bequeme Bedienung entwickelt worden. Es ist ein menügesteuertes Programm, in dem Sie durch unterschiedliche Untermenüs scrollen und die vorab festgelegten Optionen auswählen können. Für detaillierte Informationen zum BIOS-Setup, siehe bitte das Benutzerhandbuch (PDF Datei) auf der Support CD.

4. Software Support CD information4. Software Support CD information

4. Software Support CD information

4. Software Support CD information4. Software Support CD information

Dieses Motherboard unterstützt eine Reiche von Microsoft® Windows Betriebssystemen: 7 / 7 64-Bit / VistaTM / Vista Motherboard beigefügte Support-CD enthält hilfreiche Software, Treiber und Hilfsprogramme, mit denen Sie die Funktionen Ihres Motherboards verbessern können Legen Sie die Support-CD zunächst in Ihr CD-ROM-Laufwerk ein. Der Willkommensbildschirm mit den Installationsmenüs der CD wird automatisch aufgerufen, wenn Sie die “Autorun”-Funktion Ihres Systems aktiviert haben. Erscheint der Wilkommensbildschirm nicht, so “doppelklicken” Sie bitte auf das File ASSETUP.EXE im BIN-Verze ichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Progra mm soll es Ihnen so le icht wie möglich ma chen. Es ist menügesteuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert.

64-Bit / XP / XP 64-Bit. Die Ihrem

ASRock P55 Pro/USB3 Motherboard

5757

DeutschDeutsch

Deutsch

1. Introduction1. Introduction

1. Introduction

1. Introduction1. Introduction

Merci pour votre achat d’une carte mère ASRock P55 Pro/USB3, une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l’engagement d’ASRock sur la qualité et la fiabilité au long terme. Ce Guide d’installation rapide présente la carte mère et constitue un guide d’installation pas à pas. Des informations plus détaillées concernant la carte mère pourront être trouvées dans le ma nuel l’utilisateur qui se trouve sur le CD d’assista nce.

Les spécifications de la carte mère et le BIOS ayant pu être mis à jour, le contenu de ce manuel est sujet à des changements sans notification. Au cas où n’importe qu’elle modification intervenait sur ce manuel, la version mise à jour serait disponible sur le site web ASRock sans nouvel avis. Vous trouverez les listes de prise en charge des cartes VGA et CPU également sur le site Web ASRock. Site web ASRock, http://www.asrock.com Si vous avez besoin de support technique en relation avec cette carte mère, veuillez consulter notre site Web pour de plus amples informations particulières au modèle que vous utilisez. www.asrock.com/support/index.asp

1.1 Contenu du paquet1.1 Contenu du paquet

1.1 Contenu du paquet

1.1 Contenu du paquet1.1 Contenu du paquet

Carte mère ASRock P55 Pro/USB3

(Facteur de forme ATX: 12.0 pouces x 8.6 pouces, 30.5 cm x 21.8 cm) Guide d’installation rapide ASRock P55 Pro/USB3 CD de soutien ASRock P55 Pro/USB3 Quatre câbles de données de série ATA (SATA) (en option) Un I/O Pa nel Shield

Français

FrançaisFrançais

5858

ASRock P55 Pro/USB3 Motherboard

1.21.2

SpécificationsSpécifications

1.2

Spécifications

1.21.2

SpécificationsSpécifications

Format - Facteur de forme A TX:

12.0 pouces x 8.6 pouces, 30.5 cm x 21.8 cm

- Accessoire s de Carte mère (condensateurs 100% polymère conducteur de haute qualité fabriqué au Japon)

CPU - Prend en charge les processeurs Intel® CoreTM i7 / i5 / i3 et

Pentium® G6950 sous le package LGA1156

- Conception avancée V8 + 2 Power Phase

- Prend en charge la technologie Intel® Turbo Boost

- Prise en charge de la technologie Hyper-Threading (voir ATTENTION 1)

- Prend en charge la technologie Untied Overclocking

(voir ATTENTION 2)

- Prise en charge de la technologie EM64T par le CPU

Chipsets - Intel® P55 Mémoire - Compatible avec la Te chnologie de Mémoire à Canal Double

(voir ATTENTION 3)

- 4 x slots DIMM DDR3

- Supporter DDR3 2600+(OC)/2133(OC)/1866(OC)/1600/1333/ 1066 non-ECC, sans amortissement mémoire

- Capacité maxi de mémoire système: 16GB (voir ATTENTION 4)

- Prend en charge le profil de mémoire extrême Intel® (XMP) (voir ATTENTION 5)

Slot d’extension - 2 slots PCI Express 2.0 x16

(bleu @ mode x16; blanc @ mode x4)

- 2 slots PCI Express 2.0 x1 (2,5GT/s)

- 2 x slots PCI

- Prend en charge ATITM CrossFireXTM et Quad CrossFireX

Audio - 7,1 CH HD Audio avec protection de contenu

(Realtek ALC892 Audio Codec)

- Prise en charge de l’audio Premium Blu-ray

LAN - PCIE x1 Giga bit LAN 10/100/1000 Mb/s

- Realtek RTL81 11E

- Support du Wake-On-LAN

- Prise en charge de la détection de câble LAN

Panneau arrière I/O Panel

- 1 x port souris PS/2

- 1 x port clavier PS/2

- 1 x Port de sortie coaxial SPDIF

çaisçais

çais

FranFran

Fran

ASRock P55 Pro/USB3 Motherboard

5959

Français

FrançaisFrançais

6060

- 1 x Port de sortie optique SPDIF

- 7 x ports USB 2.0 par défaut

- 1 x Connecteur eSATAII

- 1 x port USB 3.0 par défaut

- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOT ANTE et LED VITESSE)

- 1 x interrupteur d’effacement du CMOS avec LED

- Prise HD Audio: Haut-parleur latéral / Haut-parleur arrière / Central /Basses / Entrée Ligne / Haut-parleur frontal / Microphone (voir ATTENTION 6)

USB 3.0 - 1 x ports USB3.0 par Fresco FL1000G, prennent en charge

USB 3.0 jusqu’à 5 Gb/s

Connecteurs - 7 x connecteurs SATAII, prennent en charge un taux de

transfert de données pouvant aller jusqu’à 3.0Go/s, supporte RAID (RAID 0, RAID 1,RAID 10, RAID 5 et mémoire à sélection Rapid), NCQ, AHCI et “Hot-Plug” (Connexion à chaud) (voir ATTENTION 7)

- 1 x ATA133 IDE connecteurs (prend en charge jusqu’à 2 périphériques IDE)

- 1 x Port Dis quette

- 1 x En-tête du module infrarouge

- 1 x En-tête de port COM

- 1 x Connecteur HDMI_SPDIF

- 1 x LED di accensione

- Connecteur pour processeur/châssis/ventilateur

- br. 24 connecteur d’ali mentation ATX

- br. 8 connecteur d’alimentation 12V ATX

- Connecteurs audio internes

- Connecteur audio panneau ava nt

- 3 x En-tête USB 2.0 (prendre en charge 6 ports USB 2.0 supplémentaires)

- 1 x Dr. Debug (LED de débogage à 7 segments) Interrupteur - 1 x interrupteur d’effacement du CMOS avec LED rapide - 1 x interrupteur d’alimentation avec LED

- 1 x interrupteur de réinitialisation avec LED BIOS - 16Mb BIOS AMI

- BIOS AMI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1

- CPU, DRAM, VTT, PCH, CPU PLL Tension Multi-ajustement

ASRock P55 Pro/USB3 Motherboard

- Supporter I. O. T. (Technologie d’Overclocking Intelligent)

CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (Version d’essai), Suite

logicielle ASRock (CyberLink DVD Suite et Creative Sound Blaster X-Fi MB) (Version OEM et d’essai)

Caractéristique - Tuner ASRock OC (voir ATTENTION 8) unique - Économiseur d’énergie intelligent (voir ATTENTION 9)

- l'Instant Boot

- ASRock Instant Flash (voir ATTENTION 10)

- ASRock OC DNA (voir ATTENTION 11)

- L’accélérateur hybride:

- Contrôle direct de la fréquence CPU (voir ATTENTION 12)

- ASRock U-COP (voir ATTENTION 13)

- Garde d’échec au démarrage (B.F.G.)

- Combo Cooler Option (C.C.O.) (voir A TTENTION 14)

- DEL veilleuse

- Turbo 40 / Turbo 50 GPU Overclocking Surveillance - Contrôle de la température CPU système - Mesure de température de la carte mère

- Tachéomètre ventilateur processeur/châssis/ventilateur

- Ventilateur silencieux d’unité centrale

- Commande de ventilateur CPU/boîtier à plusieurs vitesses

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore OS - Microsoft® Windows® 7 / 7 64-bit / VistaTM / Vista

/ XP / XP 64-bit

Certifications - FCC, CE, WHQL

- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)

(voir ATTENTION 15)

* Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web: http://www.asrock.com

64-bit

A TTENTION

Il est important que vous réalisiez qu’il y a un certain risque à effectuer l’overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie Untied Overclocking, ou utiliser des outils de tiers pour l’overclocking. L’overclocking peut affecter la stabilité de votre système, ou même causer des dommages aux composants et dispositifs de votre système. Si vous le faites, c’est à vos frais et vos propres risques. Nous ne sommes pas responsables des dommages possibles causés par l’overclocking.

ASRock P55 Pro/USB3 Motherboard

6161

çaisçais

çais

FranFran

Fran

Français

FrançaisFrançais

ATTENTION!

1. En ce qui concerne le paramétrage “Hyper-Threading Technology”, veuillez consulter la page 54 du manuel de l’utilisateur sur le CD technique.

2. Cette carte mère prend en charge la technologie Untied Overclocking. Veuillez lire “La technologie de surcadençage à la volée” à la page 30 pour plus d’informations.

3. Cette carte mère supporte la Technologie de Mémoire à Canal Double. Avant d’intégrer la Technologie de Mémoire à Canal Double, assurezvous de bien lire le guide d’installation des modules mémoire en page 68 pour réaliser une installation correcte.

4. Du fait des limites du système d’exploitation, la taille mémoire réelle réservée au système pourra être inférieure à 4 Go sous Windows® 7 / VistaTM / XP. Avec Windows® OS avec CPU 64 bits, il n’y a pas ce genre de limitation.

5. Pour les CPU qui prennent en charge seulement jusqu’à la DDR3 1333, le XMP DDR3 1600 est pris en charge par overclockage.

6. Pour l’entrée microphone, cette carte mère supporte les deux modes stéréo et mono. Pour la sortie audio, cette carte mère supporte les modes 2-canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer au tableau en page 3 pour effectuer la bonne connexion.

7. Avant d’installer le disque dur SATAII au connecteur SATAII, veuillez lire le Guide « Installation du dis que dur SATAII » à la page 35 du « Manuel de l’utilisateur » qui se trouve sur le CD de support pour régler votre lecteur de disque dur SATAII au mode SATAII. Vous pouvez aussi directement connecter le disque dur SATA au connecteur SATAII.

8. Il s’agit d’un usage facile ASRock overclocking outil qui vous permet de surveiller votre système en fonction de la monitrice de matériel et overclocker vos périphériques de matériels pour obtenir les meilleures performances du système sous environnement Windows®. S’il vous plaît visitez notre site web pour le fonctionnement des procédures de Tuner ASRock OC. ASRock website: http://www.asrock.com/feature/OCTuner/index.htm

9. Comprenant une conception matérielle et logicielle propriétaire avancée, Intelligent Energy Saver est une technologie révolutionnaire qui offre des gains d’énergie incomparables. En d’autres termes, il est capable d’apporter des économies d’énergie exce ptionnelle s et d’améliorer l’efficacité énergétique sans sacrifier aux performances de calcul. Veuillez visiter notre site Web pour les procédures d’utilisation d’Intelligent Energy Saver. Site Web ASRock : http://www.asrock.com/feature/IES/index.html

10. O ASRock Instant Flash é um utilitário de flash do BIOS incorporado na memória Flash ROM. Esta prática ferramenta de actualização do BIOS permite-lhe actualizar o BIOS do sistema sem necessitar de entrar nos sistemas operativos, como o MS-DOS ou o Windows®. Com este utilitário, poderá premir a tecla <F6> durante o teste de arranque POST

6262

ASRock P55 Pro/USB3 Motherboard

ou premir a tecla <F2> para exibir o menu de configuração do BIOS para aceder ao ASRock Instant Flash. Execute esta ferramenta para guardar o novo ficheiro de BIOS numa unidade flash USB, numa disquete ou num disco rígido, em seguida, poderá actualizar o BIOS com apenas alguns cliques sem ter de utilizar outra disquete ou outro complicado utilitário de flash. Note que a unidade flash USB ou a unidade de disco rígido devem utilizar o sistema de ficheiros FAT32/16/

12.

11. Le nom même du logiciel – OC DNA vous indique littéralement ce dont il est capable. OC DNA, utilitaire exclusif développé par ASRock, offre une façon pratique pour l’utilisateur d’enregistrer les paramètres d’overclockage et de les partager avec d’autres. Il vous aide à enregistrer votre overclockage sous le système d’exploitation et simplifie le processus compliqué d’enregistrement des paramètres d’overclockage. Avec OC DNA , vous pouvez enregistrer vos réglages d’overclockage en tant que profil et les partager avec vos amis ! Vos amis peuvent alors charger le profil d’overclockage sur leur propre système pour obtenir les mêmes réglages d’overclockage que les vôtres ! Veuillez noter que le profil d’overclockage peut être partagé et utilisé uniquement sur la même carte mère.

12. Même si cette carte mère offre un contrôle sans souci, il n’est pas recommandé d’y appliquer un over clocking. Des fréquences de bus CPU autres que celles recommandées risquent de rendre le système instable ou d’endommager le CPU et la carte mère.

13. Lorsqu’une surchauffe du CPU est détectée, le système s’arrête automatiquement. Avant de redémarrer le système, veuillez vérifier que le ventilateur d’UC sur la carte mère fonctionne correctement et débranchez le cordon d’alimentation, puis rebranchez-le. Pour améliorer la dissipation de la chaleur, n’oubliez pas de mettre de la pâte thermique entre le CPU le dissipateur lors de l’installation du PC.

14. Le Combo Cooler Option (C.C.O.) offre un choix flexible pour adopter deux types différents de refroidisseur sde CPU, les sockets LGA 775 et LGA 1156. Veuillez noter que tous les ventilateurs de CPU 775 ne peuvent pas être utilisés.

15. EuP, qui signifie Energy Using Product (Produit Utilisant de l’Energie), est une disposition établie par l’Union Européenne pour définir la consommation de courant pour le système entier. Conformément à la norme EuP, le courant CA total du système entier doit être inférieur à 1 W en mode d’arrêt. Pour être conforme à la norme EuP, une carte mère EuP et une alimentation EuP sont requises. Selon les suggestions d’Intel’, l’alimentation électrique EuP doit correspondre à la norme, qui est que l’efficacité électrique de 5v en mode de veille doit être supérieure à 50% pour 100 mA de consommation de courant. Pour choisir une alimentation électrique conforme à la norme EuP, nous vous recommandons de consulter votre fournisseur de courant pour plus de détails.

çaisçais

çais

FranFran

Fran

ASRock P55 Pro/USB3 Motherboard

6363

2. Installation2. Installation

2. Installation

2. Installation2. Installation

Précautions à observer avant l’installationPrécautions à observer avant l’installation

Précautions à observer avant l’installation

Précautions à observer avant l’installationPrécautions à observer avant l’installation

Veuillez tenir compte des précautions suivantes avant l’installation des composants ou tout réglage de la carte mère.

1. Débranchez le câble d’alimentation de la prise secteur avant de toucher à tout composant. En ne le faisant pas, vous pouvez sérieusement endommager la carte mère, les périphériques et/ou les composants.

2. Pour éviter d’endommager les composants de la carte mère du fait de l’électricité statique, ne posez JAMAIS votre carte mère directement sur de la moquette ou sur un tapis. N’oubliez pas d’utiliser un bracelet antistatique ou de toucher un objet relié à la masse avant de manipuler les composants.

3. Tenez les composants par les bords et ne touchez pas les circuits intégrés.

4. A chaque désinstallation de composant, placez-le sur un support antistatique ou dans son sachet d’origine.

5. Lorsque vous placez les vis dans les orifices pour vis pour fixer la carte mère sur le châssis, ne serrez pas trop les vis ! Vous risquez sinon d’endommager la carte mère.

2.1 Installation du CPU2.1 Installation du CPU

2.1 Installation du CPU

2.1 Installation du CPU2.1 Installation du CPU

Pour l’installation du processeur Intel 1156 broches, veuillez suivre la procédure ci-dessous.

(Plaque de chargement)

Français

FrançaisFrançais

6464

(Barrette de contact)

Vue d’ensemble du socket 1156 broches

Avant d’insérer le processeur 1156 broches dans le socket, veuillez vérifier que la surface du processeur est bien propre, et qu’il n’y a aucune broche tordue sur le socket. Si c’est le cas, ne forcez pas pour insérer le processeur dans le socket. Sinon, le processeur sera gravement endommagé.

ASRock P55 Pro/USB3 Motherboard

(Corps du socket)

Etape 1. Ouvrez le socle :

Etape 1-1. Dégagez le levier en appuyant sur le

crochet et en le faisant ressortir pour dégager la languette de retenue.

Etape 1-2. Faites tourner le levier de

chargement en position ouverte maximum à 135 degrés.

Etape 1-3. Faites pivoter la plaque de

chargement pour l’ouvrir au maximum à environ 100 degrés.

Etape 2. Enlevez le capuchon PnP (Pick et Place).

1. Il est recommandé d’utiliser la languette du capuchon ; évitez de faire sortir le capuchon PnP.

2. Ce capuchon doit être mis en place si vous renvoyez la carte mère pour service après vente.

Etape 3. Insérez le processeur 1156 broches :

Etape 3-1. Tenez le processeur par ses bords

là où se trouvent des lignes noires.

Ligne noire

Etape 3-2. Orientez le paquet avec le

dissipateur thermique intégré (IHS) vers le haut. Repérez la broche 1 et les deux encoches d’orientation.

Encoche d’orientation

broche 1

Encoche d’orientation

Processeur 1156 broches

ASRock P55 Pro/USB3 Motherboard

Détrompeur

Socket 1156 broches

broche 1

6565

çaisçais

çais

FranFran

Fran

Pour une insertion correcte, veuillez vérifier que vous faites bien correspondre les deux encoches d’orientation sur le processeur

avec les deux détrompeurs du socket

Etape 3-3. Mettez soigneuse ment en place le

processeur dans le socle en un mouvement strictement vertical.

Etape 3-4. Vérifiez que le proce sseur est bien

installé dans le socle et que les encoches d’orientation sont dans la bonne position.

Etape 4. Refermez le socle :

Etape 4-1. Faites pivoter la plaque de

chargement sur l’IHS.

Etape 4-2. Tout en appuyant doucement sur

la plaque de chargement, engagez le levier de chargement.

Etape 4-3. Fixez le levier de chargement avec

la languette de la plaque de chargement sous la languette de retenue du levier de chargement.

2.22.2

Installation du ventilateur du processeur etInstallation du ventilateur du processeur et

2.2

Installation du ventilateur du processeur et

2.22.2

Installation du ventilateur du processeur etInstallation du ventilateur du processeur et dissipateur thermiquedissipateur thermique

dissipateur thermique

dissipateur thermiquedissipateur thermique

Pour une installation correcte, veuillez vous reporter aux manuels d’instructions de votre ventilateur de processeur et de votre dissipateur thermique.

Français

FrançaisFrançais

6666

L’exemple ci-dessous illustre l’installation du dissipateur thermique pour un processeur 1366 broches.

(Appliquez le matériau d’interface thermique)

Etape 1. Appliquez le matériau d’interface thermique

au centre de IHS sur la surface du socket.

ASRock P55 Pro/USB3 Motherboard

Etape 2. Placez le dissipateur thermique sur le socket.

Vérifiez que les câbles du ventilateur sont orientés vers le côté le plus proche du connecteur pour ventilateur de processeur sur la carte mère (CPU_FAN1, voir page 2, no. 4).

Etape 3. Alignez les attaches avec la carte mère par

les orifices.

Etape 4. Faites tourner les attaches dans le sens des

aiguilles d’une montre, puis, du pouce, enfoncez les capuchons des attaches pour les installer et les verrouiller. Répétez l’opération avec les autres attaches.

Si vous enfoncez les attaches sans les faire tourner dans le sens des aiguilles d’une montre, le dissipateur thermique ne sera pas fixé sur la carte mère.

Etape 5. Connectez l’en-tête du ventilateur sur le

connecteur pour ventilateur de processeur sur la carte mère.

Etape 6. Fixez la longueur de câble en excès avec du

ruban adhésif pour vous assurer que le câble ne gênera pas le fonctionnement du ventilateur ou n’entrera pas en contact avec les autres composants.

(Câbles du ventilateur du côté le plus proche du connecteur sur la carte mère)

(Orifices des attaches ressortant)

(Enfoncez (4 endroits))

Veuillez noter que cette carte mère prend en charge l’option Combo Cooler Option (C.C.O.), qui offre un choix flexible pour adopter deux types différents de refroidisseurs de CPU, les sockets LGA 775 et LGA 1156. Les trous traversant blancs sont pour le ventilateur de CPU au socket LGA 1156.

ASRock P55 Pro/USB3 Motherboard

6767

çaisçais

çais

FranFran

Fran

2.3 Installation des modules m émoire [DIMM]2.3 Installation des modules m émoire [DIMM]

2.3 Installation des modules m émoire [DIMM]

2.3 Installation des modules m émoire [DIMM]2.3 Installation des modules m émoire [DIMM]

La carte mère P55 Pro/USB3 dispose de quatre emplacements DIMM DDR3 (Double Data Rate 3) de 240-broches, et supporte la Technologie de Mémoire à Canal Double. Pour effectuer une configuration à canal double, vous devez toujours installer des paires de DIMM DDR3 identiques (de la même marque, de la même vitesse, de la même taille et du même type de puce) dans les slots de même couleur. En d’autres termes, vous devez installer une paire de DIMM DDR3 identiques dans le Canal Double (DDR3_A1 et DDR3_B1; slots blanc; voir p.2 No.

6), de façon à ce que la Technologie de Mémoire à Canal Double puisse être activée. Cette carte vous permet également d’installer quatre modules DIMM DDR3 pour la configuration à canal double. Cette carte mère vous permet également d’installer quatre modules DIMM DDR3 pour une configuration double canal; veuillez installer les mêmes modules DIMM DDR3 dans les quatre emplacements. Vous pouvez vous reporter au Tableau de configuration mémoire double canal cidessous.

Configurations de Mémoire à Canal Double

DDR3_A2 DDR3_A1 DDR3_B2 DDR3_B1

(Slot Bleu) (Slot Blanc) (Slot Bleu) (Slot Blanc) (1) - Occupé - Occupé (2)* Occupé Occupé Occupé Occupé

* Pour la configuration (2), veuillez installer des DIMM DDR3 identiques dans les quatre emplacements.

Français

FrançaisFrançais

6868

1. Si vous voulez installer deux modules de mémoire, pour une compatibilité et une fiabilité optimales, il est recommandé de les installer dans des emplacements de la même couleur. En d’autres termes, installez-les soit dans les emplacements blanc (DDR3_A1 et DDR3_B1).

2. Si un seul module mémoire ou trois modules mémoire sont installés dans les slots DIMM DDR3 sur cette carte mère, il sera impossible d’activer la Technologie de Mémoire à Canal Double.

3. Il n’est pas permis d’installer de la DDR ou DDR2 sur le slot DDR3; la carte mère et les DIMM pourraient être endommagés.

4. Veuillez tout d’abord installer le module de mémoire dans la fente blanche (DDR3_B1).

ASRock P55 Pro/USB3 Motherboard

Installation d’un module DIMMInstallation d’un module DIMM

Installation d’un module DIMM

Installation d’un module DIMMInstallation d’un module DIMM

Ayez bien le soin de débrancher l’alimentation avant d’ajouter ou de retirer des modules DIMM ou les composants du système.

Etape 1. Déverrouillez un connecteur DIMM en poussant les taquets de maintien

vers l’extérieur.

Etap e 2 . Alignez le module DIMM sur son emplacement en faisant corre spondre le s

encoches du module DIMM aux trous du connecteur.

Le module DIMM s’insère uniquement dans un seul sens. Si vous forcez le module DIMM dans son emplacement avec une mauvaise orientation cela provoquera des dommages irrémédiables à la carte mère et au module DIMM.

Etape 3. Insérez fermement le module DIMM dans son emplacement jusqu’à ce que

les clips de maintien situés aux deux extrémités se ferment complètement et que le module DIMM soit inséré corre ctement.

ASRock P55 Pro/USB3 Motherboard

6969

çaisçais

çais

FranFran

Fran

2.42.4

Slot d’extension (Slots PCI et Slots PCI Express)Slot d’extension (Slots PCI et Slots PCI Express)

2.4

Slot d’extension (Slots PCI et Slots PCI Express)

2.42.4

Slot d’extension (Slots PCI et Slots PCI Express)Slot d’extension (Slots PCI et Slots PCI Express)

Il y a 2 ports PCI et 4 ports PCI Express sur la carte mère P55 Pro/USB3. Slots PCI: Les slots PCI sont utilisés pour installer des cartes d’extension dotées

d’une interface PCI 32 bits.

Slots PCIE:

Le PCIE1 / PCIE3 (slot PCIE x1; blanc) sert aux cartes PCI Express avec les cartes de largeur x1 voie, comme la carte Gigabit LAN, la carte SATA2. Le PCIE2 (slot PCIE x16; bleu) sert aux cartes graphique s PCI Express de largeur x16 voies, ou sert à installer des cartes graphiques PCI Express pour prendre en charge la fonction CrossFireXTM. Le PCIE4 (slot PCIE x16; blanc) sert aux cartes graphiques PCI Express de largeur x4 voies, ou sert à installer des cartes graphiques PCI Express pour prendre en charge la fonction CrossFireXTM.

1. En mode de carte VGA unique, il est recommandé d’installer une carte graphique PCI Express x16 dans la fente PCIE2.

2. En mode CrossFireXTM, installez les cartes graphiques PCI Express x16 dans les fentes PCIE2 et PCIE4. Par conséquent, la fente PCIE2 fonctionneront avec une largeur de bande x16 tandis que les fentes PCIE4 fonctionnera avec une largeur de bande x4.

3. Si vous utilisez l’emplacement PCIE3, l’emplacement PCIE4 fonctionnera avec une bande passante x2.

4. Reliez un ventilateur de châssis au connecteur pour ventilateur de châssis de la carte mère (CHA_FAN1, CHA_FAN2 ou CHA_FAN3) lorsque vous utilisez plusieurs cartes graphiques afin d’obtenir un meilleur environnement thermique.

Français

FrançaisFrançais

7070

Installation d’une carte d’extensionInstallation d’une carte d’extension

Installation d’une carte d’extension

Installation d’une carte d’extensionInstallation d’une carte d’extension

Etape 1. Avant d’installer les cartes d’extension, veuillez vous assurer de bien

avoir coupé l’alimentation ou d’avoir débranché le cordon d’ali mentation. Veuillez lire la documentation des cartes d’extension et effe ctuer le s réglages matériels nécessaires pour les cartes ava nt de débuter l’installation.

Etape 2. Retirez l’équerre correspondant au connecteur que vous voulez utiliser.

Gardez la vis pour un usage ultérieur.

Etape 3. Alignez la carte sur le connecteur et appuyez fermement jusqu’à l’insertion

complète de la carte dans son emplacement.

Etape 4. Fixez la carte sur le châssis à l’aide d’une vis.

ASRock P55 Pro/USB3 Motherboard

TMTM

2.52.5

Mode d’emploi pour CrossFireXMode d’emploi pour CrossFireX

2.5

Mode d’emploi pour CrossFireX

2.52.5

Mode d’emploi pour CrossFireXMode d’emploi pour CrossFireX

TMTM

CrossFireXCrossFireX

CrossFireX

CrossFireXCrossFireX

Cette carte mère prend en charge CrossFireXTM et Quad CrossFireXTM. La technologie CrossFireXTM offre le moyen le plus avantageux de combiner divers dispositifs de traitement graphique performants (GPU) dans un seul PC. Combinez une gamme de modes d’exploitation différents avec des logiciels intelligents et des mécanismes d’interconnexion innovants. CrossFireXTM permet d’obtenir le niveau de performance le plus haut possible et une haute qualité d’image pour les applications 3D. En général, CrossFireXTM est pris en charge par Windows® XP avec le Pack de service 2 / VistaTM / 7. Quad CrossFireXTM est pris en charge par Windows® VistaTM / 7 uniquement. Veuillez consulter le site d’AMD pour les mises à jour de driver ATITM CrossFireXTM. Veuillez suivre les instructions d’installation de la page 16 pour plus de détails.

2.6 “Surround Display”2.6 “Surround Display”

2.6 “Surround Display”

2.6 “Surround Display”2.6 “Surround Display”

Cette carte mère supporte la mise à niveau de Surround Display. Avec la carte externe d’extension VGA PCI Express, vous pouvez facilement jouir des avantages de la caractéristique de l’affichage Surround. Pour les instructions détaillées, veuillez vous reporter au document qui se trouve sur le chemin suivant dans le CD d’assistance : ..\ Surround Display Information

2.7 Réglage des cavaliers2.7 Réglage des cavaliers

2.7 Réglage des cavaliers

2.7 Réglage des cavaliers2.7 Réglage des cavaliers

L’illustration explique le réglage des cavaliers. Quand un capuchon est placé sur les broches, le cavalier est « FERME ». Si aucun capuchon ne relie les broche s,le cavalier est « OUVERT ». L’illustration montre un cavalier à 3 broches dont les broches 1 et 2 sont « FERMEES » quand le capuchon est placé sur ces 2 broches.

Le cavalier Description

PS2_USB_PWR1 Court-circuitez les broches 2

(voir p.2 fig. 1) et 3 pour choisir +5VSB

Note: Pour sélectionner +5VSB, il faut obligatoirement 2 Amp et un courant

standby supérieur fourni par l’alimentation.

TMTM

et Quad et Quad

et Quad

et Quad et Quad

Ferme Ouvert

(standby) et permettre aux périphériques PS/2 ou USB67 de réveiller le système.

çaisçais

çais

FranFran

Fran

ASRock P55 Pro/USB3 Motherboard

7171

Français

FrançaisFrançais

USB_PWR2 Court-circuitez les broches 2

(voir p.2 fig. 41) et 3 pour choisir +5V_DUAL

et permettre aux périphériques USB01/23/45 de réveiller le système.

Note: Pour sélectionner +5V_DUAL, il faut obligatoirement 2 Amp et un courant

standby supérieur fourni par l’alimentation. Lorsque vous selectionnez +5V_DUAL, les peripheriques USB reveillent le systeme en etat S3 (Suspension a la RAM).

USB_PWR3 Court-circuitez les broches 2

(voir p.2 fig. 22) et 3 pour choisir +5VSB

(standby) et permettre aux périphériques USB8_9/10_11/ 12_13 de réveiller le système.

Note: Pour sélectionner +5VSB, il faut obligatoirement 2 Amp et un courant

standby supérieur fourni par l’alimentation.

Effacer la CMOS

(CLRCMOS1) (voir p.2 fig. 28)

Paramètres par défaut

Effacer la CMOS

Note: CLRCMOS1 vous permet d’effacer les données qui se trouvent dans la

CMOS. Les données dans la CMOS comprennent les informations de configuration du système telles que le mot de passe système, la date, l’heure et les paramètres de configuration du système. Pour effacer et réinitialiser les paramètres du système pour retrouver la configuration par défaut, veuillez mettre l’ordinateur hors tension et débrancher le cordon d’alimentation de l’alimentation électrique. Attendez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRCMOS1 pendant 5 secondes. Après avoir court-circuité le cavalier Effacer la CMOS, veuillez enlever le capuchon de cavalier. Toutefois, veuillez ne pas effacer la CMOS tout de suite après avoir mis le BIOS à jour. Si vous avez besoin d’effacer la CMOS lorsque vous avez fini de mettre le BIOS à jour, vous devez d’abord initialiser le système, puis le mettre hors tension avant de procéder à l’opération d’effacement de la CMOS.

7272

ASRock P55 Pro/USB3 Motherboard

2.8 En-têtes et Connecteurs sur Carte2.8 En-têtes et Connecteurs sur Carte

2.8 En-têtes et Connecteurs sur Carte

2.8 En-têtes et Connecteurs sur Carte2.8 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers. NE PAS placer les capuchons de cavalier sur ces en-têtes et connecteurs. Le fait de placer les capuchons de cavalier sur les entêtes et connecteurs causera à la carte mère des dommages irréversibles!

Connecteur du lecteur de disquette

(FLOPPY1 br. 33) (voir p.2 No. 30)

le côté avec fil rouge côté Broche1

Note: Assurez-vous que le côté avec fil rouge du câble est bien branché sur le

côté Broche1 du connecteur.

Connecteur IDE primaire (bleu)

(IDE1 br. 39, voir p.2 No. 15)

connecteur bleu connecteur noir vers la carte mère vers le disque dur

Câble ATA 66/100/133 80 conducteurs

Note: V euillez vous reporter aux instructions du fa brica nt de votre IDE périphérique

pour les détails.

Connecteurs Série ATAII Ces sept connecteurs Série

(SATAII_1_2: ATAII (SA T AII) prennent en voir p.2 No. 9) charge les câbles SATA pour (SAT AII_3_4: les périphériques de stockage voir p.2 No. 10) internes. L’interface SATAII (SATAII_5_6: actuelle permet des taux voir p.2 No. 1 1) transferts de données pouvant (SATAII_7: aller jusqu’à 3,0 Gb/s.

voir p.2 No. 13)

SAT AII_2SAT AII_4SAT AII_6

SAT AII_1SAT AII_3

SAT AII_5

SAT AII_7

Câble de données T oute cote du cable de data SA T A Série AT A (SATA) peut etre connecte au disque dur

(en option) SATA / SAT AII ou au connecteur

SATAII sur la carte mere.

ASRock P55 Pro/USB3 Motherboard

7373

çaisçais

çais

FranFran

Fran

En-tête USB 2.0 A côté des sept ports

(US12_13 br.9) USB 2.0 par défaut sur le (voir p.2 No. 25) panneau E/S, il y a trois

embases USB 2.0 sur cette carte mère. Chaque embase USB 2.0 peut prendre en

(US10_11 br .9) charge 2 ports USB 2.0. (voir p.2 No. 26)

(US8_9 br.9) (voir p.2 No. 27)

En-tête du module infrarouge Cet en-tête supporte un module

(IR1 br.5) infrarouge optionnel de (voir p.2 No. 17) transfert et de réception sans

fil.

Connecteurs audio internes Ils vous permettent de gérer des

(CD1 br. 4) entrées audio à partir de sources (CD1: voir p.2 No. 34) stéréo comme un CD-ROM,

CD1

DVD-ROM, un tuner TV ou une carte MPEG.

Français

FrançaisFrançais

7474

Connecteur audio panneau C’est une interface pour un câble av ant audio en façade qui permet le

(HD_AUDIO1 br. 9) branchement et le contrôle (voir p.2 No. 33) commodes de périphériques

audio.

1. L’audio à haute définition (HDA) prend en charge la détection de fiche, mais le fil de panneau sur le châssis doit prendre en charge le HDA pour fonctionner correctement. Veuillez suivre les instructions dans notre manuel et le manuel de châssis afin installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio du panneau avant conformément à la procédure ci-dessous : A. Connectez Mic_IN (MIC) à MIC2_L. B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

ASRock P55 Pro/USB3 Motherboard

C. Connectez Ground (GND) à Ground (GND). D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous n’avez pas besoin de les connecter pour le panneau audio AC’97.

En-tête du panneau système Cet en-tête permet d’utiliser

(PANEL1 br.9) plusieurs fonctions du (voir p.2 No. 24) panneau système frontal.

LED di accensione Collegare il LED di accensione

(3-pin PLED1) chassi per indicare lo stato di (vedi p.2 Nr. 23) alimentazione del sistema. Il

LED è acceso quando il sistema è in funzione. Il LED continua a lampeggi are in stato S1. Il LED è spento in stato S3/S4 o S5 (spegnimento).

En-tête du haut-parleur Veuillez connecter le de châssis haut-parleur de châssis sur

(SPEAKER1 br. 4) cet en-tête. (voir p.2 No. 18)

Connecteur pour châssis et ventilateur

(CHA_FAN1 br. 4) (voir p.2 No. 29)

(CHA_FAN2 br. 3) (voir p.2 No. 7)

(CHA_FAN3 br. 3) (voir p.2 No. 12)

(PWR_FAN1 br. 3) (voir p.2 No. 40)

ASRock P55 Pro/USB3 Motherboard

Branchez les câbles du ventilateur aux connecteurs pour ventilateur et faites correspondre le fil noir à la broche de terre.

7575

çaisçais

çais

FranFran

Fran

Connecteur du ventilateur Veuillez connecter le câble de de l’UC ventilateur d’UC sur ce

(CPU_FAN1 br. 4) connecteur et brancher le fil (voir p.2 No. 4) noir sur la broche de terre.

4 3 2 1

ien que cette carte mère offre un support de (Ventilateur silencieux) ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut bien fonctionner même sans la fonction de commande de vitesse du ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au connecteur du ventilateur de CPU sur cette carte mère, veuillez le connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

Français

FrançaisFrançais

En-tête d’alimentation ATX Veuillez connecter l’unité

(ATXPWR1 br. 24) d’alimentation ATX sur cet en- (voir p.2 No. 8) tête.

Bien que cette carte mère fournisse un connecteur de

12 124

courant ATX 24 broches, elle peut encore fonctionner si vous adopter une alimentation traditionnelle ATX 20 broches. Pour utiliser une alimentation ATX 20 broches, branchez à l’alimentation électrique ainsi qu’aux broches 1 et 13.

20-Installation de l’alimentation électrique A TX

Connecteur ATX 12V Veuillez connecter une unité

(ATX12V1 br .8) d’alimentation électrique ATX (voir p.2 No. 2) 12V sur ce connecteur.

8 5

4 1

Bien que cette carte mère possède 8 broches connecteur d’alimentation ATX 12V, il peut toujours travailler si vous adoptez une approche traditionnelle à 4 broches ATX 12V alimentation. Pour utiliser l’alimentation des 4 broches ATX, branchez votre alimentation avec la broche 1 et la broche 5.

4-Installation d’alimentation à 4 broches A TX 12V

8 5

4 1

7676

ASRock P55 Pro/USB3 Motherboard

En-tête de port COM Cette en-tête de port COM est

(COM1 br.9) utilisée pour prendre en charge (voir p.2 No. 31) un module de port COM.

Connecteur HDMI_SPDIF Connecteur HDMI_SPDIF,

(HDMI_SPDIF1 2-pin) fournissant une sortie audio (voir p.2 No. 32) SPDIF vers la carte V GA HDMI,

et permettant au système de se connecter au un téléviseur numérique HDMI /un projecteur / un périphérique LCD. Veuillez brancher le connecteur HDMI_SPDIF de la carte V GA HDMI sur ce connecteur.

ASRock P55 Pro/USB3 Motherboard

7777

çaisçais

çais

FranFran

Fran

2.9 Interrupteur rapides2.9 Interrupteur rapides

2.9 Interrupteur rapides

2.9 Interrupteur rapides2.9 Interrupteur rapides

Cette carte mère dispose de trois interrupteurs rapides : un interrupteur d’alimentation, un interrupteur de réinitialisation et un interrupteur d’effacement de CMOS, permettant aux utilisateurs de rapidement allumer/éteindre ou réinitialiser le système, ainsi que d’effacer les valeurs du CMOS.

Interrupteur d’alimentation

(PWRBTN) (voir p.2 No. 21)

Interrupteur de réinitialisation

(RSTBTN) (voir p.2 No. 19)

Interrupteur d’effacement de CMOS

(CLRCBTN) (voir p.2 No. 17)

Vous n’êtes pas autorisé à utiliser la fonction de l’interrupteur Clear CMOS (Effacement du CMOS) si vous configurez un mot de passe pour le système. Si vous voulez effacer les valeurs du CMOS, veuillez d’abord effacer le mot de passe de votre système ou vous référer plutôt à la description “Clear CMOS jumper (Cavalier d’effacement du CMOS)” de la page 72.

RESET

clr

CMOS

L’interrupteur d’alimentation est un interrupteur rapide, qui permet à l’utilisateur d’allumer/éteindre rapidement le système.

L’interrupteur de réinitialisation est un interrupteur rapide, qui permet à l’utilisateur de réinitialiser rapidement le système.

L’interrupteur d’effacement de CMOS est un interrupteur rapide qui permet à l’utilisateur d’effacer rapidement les valeurs du CMOS.

Français

FrançaisFrançais

7878

ASRock P55 Pro/USB3 Motherboard

2.102.10

LED de débogageLED de débogage

2.10

LED de débogage

2.102.10

LED de débogageLED de débogage

La LED de débogage intégrée sert à fournir des informations de code, ce qui rend le dépannage encore plus facile. Veuillez consulter les diagrammes des pages 26, 27 et 28 pour la lecture des codes LED de débogage.

2.112.11

Guide d’installation des pilotesGuide d’installation des pilotes

2.11

Guide d’installation des pilotes

2.112.11

Guide d’installation des pilotesGuide d’installation des pilotes

Pour installer les pilotes sur votre système, veuillez d’abord insérer le CD dans votre lecteur optique. Puis, les pilotes compatibles avec votre système peuvent être détectés automatiquement et sont listés sur la page du pilote du CD. V euillez suivre l’ordre de haut en bas sur le côté pour installer le s pilote s requis. En conséquence, les pilotes que vous installez peuvent fonctionner correctement.

ASRock P55 Pro/USB3 Motherboard

7979

çaisçais

çais

FranFran

Fran

2.12 Installation de Windows2.12 Installation de Windows

2.12 Installation de Windows

2.12 Installation de Windows2.12 Installation de Windows

TMTM

Vista Vista

Vista

Vista Vista

Si vous souhaitez installer Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit / XP / XP 64-bit OS sur votre lecteur de disque dur SATA / SATAII avec les fonctions RAID, veuillez vous référer au document de l’étape suivante sur le CD de support pour connaître la procédure détaillée:

..\ RAID Installation Guide (Guide d’installation RAID)

TMTM

64-bit / XP / XP 64-bit avec fonctions RAID 64-bit / XP / XP 64-bit avec fonctions RAID

64-bit / XP / XP 64-bit avec fonctions RAID

64-bit / XP / XP 64-bit avec fonctions RAID 64-bit / XP / XP 64-bit avec fonctions RAID

7 / 7 64-bit / Vista 7 / 7 64-bit / Vista

7 / 7 64-bit / Vista

7 / 7 64-bit / Vista 7 / 7 64-bit / Vista

TMTM

/ /

®®

2.132.13

Installation de Windows Installation de Windows

2.13

Installation de Windows

2.132.13

Installation de Windows Installation de Windows

TMTM

Vista Vista

Vista

Vista Vista

Si vous voulez installer Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bits / XP / XP 64-bit sur vos disques durs SATA / SATAII sans les fonctions RAID, veuillez suivre les procédures ci-dessous, en fonction de l’OS que vous installez.

2.13.1 Installation de Windows2.13.1 Installation de Windows

2.13.1 Installation de Windows

2.13.1 Installation de Windows2.13.1 Installation de Windows fonctions RAID fonctions RAID

fonctions RAID

fonctions RAID fonctions RAID

Si vous voulez installer Windows® XP / XP 64-bit sur vos disques durs SATA / SATAII sans les fonctions RAID, veuillez suivre la procédure ci-dessous.

Utilisation des disques durs SATA / SATAII sans NCQ fonctions ETAPE 1 : Configurez le BIOS.

A. Accédez à BIOS SETUP UTILITY (Utilitaire de configuration BIOS) écran Avancé Configuration Storage. B. Réglez «SATA Operation Mode « sur [IDE].

ETAPE 2 : Installez le système d’exploitation Windows® XP / XP 64 bits

sur votre système.

TMTM

64-bit / XP / XP 64-bit sans fonctions RAID 64-bit / XP / XP 64-bit sans fonctions RAID

64-bit / XP / XP 64-bit sans fonctions RAID

64-bit / XP / XP 64-bit sans fonctions RAID 64-bit / XP / XP 64-bit sans fonctions RAID

®®

7 / 7 64-bit / Vista 7 / 7 64-bit / Vista

7 / 7 64-bit / Vista

7 / 7 64-bit / Vista 7 / 7 64-bit / Vista

XP / XP 64-bit sans XP / XP 64-bit sans

XP / XP 64-bit sans

XP / XP 64-bit sans XP / XP 64-bit sans

TMTM

/ /

Français

FrançaisFrançais

8080

ASRock P55 Pro/USB3 Motherboard

TMTM

2.13.2 Installation de Windows2.13.2 Installation de Windows

2.13.2 Installation de Windows

2.13.2 Installation de Windows2.13.2 Installation de Windows

TMTM

Vista Vista

Vista

Vista Vista

Si vous voulez installer Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit sur vos disques durs SATA / SATAII sans les fonctions RAID, veuillez suivre la procédure ci-dessous.

Utilisation des disques durs SATA / SATAII sans NCQ fonctions

ETAPE 1 : Configurez le BIOS.

A. Accédez à BIOS SETUP UTILITY (Utilitaire de configuration BIOS) écran Avancé Configuration Storage. B. Réglez «SATA Operation Mode « sur [IDE].

ETAPE 2: Installer le système d’exploitation Windows® 7 / 7 64-bit / Vista

/ Vista

Utilisation des disques durs SATA / SATAII avec NCQ fonctions ETAPE 1 : Configurez le BIOS.

A. Accédez à BIOS SETUP UTILITY (Utilitaire de configuration BIOS) écran Avancé Configuration Storage. B. Réglez «SATA Operation Mode « sur [AHCI].

ETAPE 2: Installer le système d’exploitation Windows® 7 / 7 64-bit / Vista

/ Vista

TMTM

64-bit sans fonctions RAID 64-bit sans fonctions RAID

64-bit sans fonctions RAID

64-bit sans fonctions RAID 64-bit sans fonctions RAID

64-bit sur votre système.

7 / 7 64-bit / Vista 7 / 7 64-bit / Vista

7 / 7 64-bit / Vista

7 / 7 64-bit / Vista 7 / 7 64-bit / Vista

TMTM

/ /

ASRock P55 Pro/USB3 Motherboard

8181

çaisçais

çais

FranFran

Fran

3. Informations sur le BIOS

La puce Flash Memory sur la carte mère stocke le Setup du BIOS. Lorsque vous démarrez l’ordinateur, veuillez presser <F2> pendant le POST (Power-On-SelfTest) pour entrer dans le BIOS; sinon, le POST continue ses tests de routine. Si vous désirez entrer dans le BIOS après le POST, veuillez redémarrer le système en pressant <Ctl> + <Alt> + <Suppr>, ou en pressant le bouton de reset sur le boîtier du système. Vous pouvez également redémarrer en éteignant le système et en le rallumant. L’utilitaire d’installation du BIOS est conçu pour être convivial. C’est un programme piloté par menu, qui vous permet de faire défiler par ses divers sous-menus et de choisir parmi les choix prédéterminés. Pour des informations détaillées sur le BIOS, veuillez consulter le Guide de l’utilisateur (fichier PDF) dans le CD technique.

4. Informations sur le CD de support4. Informations sur le CD de support

4. Informations sur le CD de support

4. Informations sur le CD de support4. Informations sur le CD de support

Cette carte mère supporte divers systèmes d’exploitation Microsoft® Windows®: 7 / 7 64 bits / VistaTM / Vista cette carte mère contient les pilotes et les utilitaires nécessaires pour améliorer les fonctions de la carte mère. Pour utiliser le CD technique, insérez-le dans le lecteur de CD-ROM. Le Menu principal s’affiche automatiquement si “AUTORUN” est activé dans votre ordinateur. Si le Menu principal n’apparaît pas automatiquement, localisez dans le CD technique le fichier “ASSETUP.EXE” dans le dossier BIN et double-cliquez dessus pour afficher les menus.

64 bits / XP / XP 64 bits. Le CD technique livré avec

Français

FrançaisFrançais

8282

ASRock P55 Pro/USB3 Motherboard

1. Introduzione

Grazie per aver scelto una scheda madre ASRock P55 Pro/USB3, una scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità e della resistenza. Questa Guida Ra pida all’In stallazione contiene l’introduzione alla motherboard e la guida passo-passo all’installazione. Informazioni più dettagliate sulla motherboard si possono trovare nel manuale per l’utente presente nel CD di supporto.

Le specifiche della scheda madre e il software del BIOS possono essere aggiornati, pertanto il contenuto di questo manuale può subire variazioni senza preavviso. Nel caso in cui questo manuale sia modificato, la versione aggiornata sarà disponibile sul sito di ASRock senza altro avviso. Sul sito ASRock si possono anche trovare le più recenti schede VGA e gli elenchi di CPU supportate. ASRock website http://www.asrock.com Se si necessita dell’assistenza tecnica per questa scheda madre, visitare il nostro sito per informazioni specifiche sul modello che si sta usando. www.asrock.com/support/index.asp

1.1 Contenuto della confezione1.1 Contenuto della confezione

1.1 Contenuto della confezione

1.1 Contenuto della confezione1.1 Contenuto della confezione

Scheda madre ASRock P55 Pro/USB3

(ATX Form Factor: 12.0-in x 8.6-in, 30.5 cm x 21.8 cm) Guida di installazione rapida ASRock P55 Pro/USB3 CD di supporto ASRock P55 Pro/USB3 Quattro cavi dati Serial ATA (SATA) (opzionali) Un I/O Shield

ASRock P55 Pro/USB3 Motherboard

8383

ItalianoItaliano

Italiano

ItalianoItaliano

1.21.2

SpecificheSpecifiche

1.2

Specifiche

1.21.2

SpecificheSpecifiche

Piattaforma - ATX Form Factor: 12.0-in x 8.6-in, 30.5 cm x 21.8 cm

- Design condensatore compatto (conden satori a conduttore in polimero di alta qualità realizzati al 100% in Giappone)

Processore - Supporto dei processori Intel® CoreTM i7 / i5 / i3 e Pentium

G6950 nel pacchetto LGA1156

- Struttura di fase con alimentazione V8 + 2 avanzata

- Supporto della tecnologia Intel® Turbo Boost

- Supporto tecnologia Hyper Threading (vedi ATTENZIONE 1)

- Supporta la tecnologia overclocking “slegata” (vedi ATTENZIONE 2)

- Supporto CPU EM64T Chipset - Intel® P55 Memoria - Supporto tecnologia Dual Channel Memory

(vedi ATTENZIONE 3)

- 4 x slot DDR3 DIMM

- Supporto DDR3 2600+(OC)/2133(OC)/1866(OC)/1600/1333/

1066 non-ECC, momoria senza buffer

- Capacità massima della memoria di sistema: 16GB

(vedi ATTENZIONE 4)

- Supporto di Intel® XMP (Extreme Memory Profile)

(vedi ATTENZIONE 5) Slot di - 2 x Alloggi PCI Express 2.0 x16 espansione (blu a modalità x16; bianco a modalità x4)

- 2 x Alloggi PCI Express 2.0 x1 (2,5GT/s)

- 2 x Alloggi PCI

- Supporto di ATITM CrossFireXTM e Quad CrossFireX

Audio - 7.1 CH HD Audio con protezioni contenuti

(Realtek ALC892 Audio Codec)

- Supporto audio Blu-ray Premium

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL81 11E

- Supporta Wake-On-LAN

- Supporta il rilevamento cavo LAN Pannello I/O Panel posteriore I/O - 1 x porta PS/2 per mouse

- 1 x porta PS/2 per tastiera

- 1 x Porta coassi ale SPDIF Out

- 1 x Porta ottica SPDIF Out

- 7 x porte USB 2.0 già integrate

8484

ASRock P55 Pro/USB3 Motherboard

- 1 x Connettore eSATAII

- 1 x porte USB 3.0 già integrate

- 1 x porte LAN RJ-45 con LED (LED azione/collega mento e LED velocità)

- 1 x interruttore di pulizia CMOS con LED

- Connettore HD Audio: cassa laterale / cassa posteriore / cassa centrale / bassi / ingresso line a / cassa frontale / microfono (vedi ATTENZIONE 6)

USB 3.0 - 1 x Porte USB3.0 FL1000G Fresco, supporto di USB 3.0 fino a

5Gb/s

Connettori - 7 x connettori SATAII 3.0Go/s, sopporta RAID (RAID 0, RAID 1,

RAID 10, RAID 5 ed Intel Rapid Storage), NCQ, AHCI e “Collegamento a caldo” (vedi ATTENZIONE 7)

- 1 x connettori ATA133 IDE (supporta fino a 2 dispositivi IDE)

- 1 x porta Floppy

- 1 x Collettore modulo infrarossi

- 1 x collettore porta COM

- 1 x connettore HDMI_SPDIF

- 1 x LED di accensione

- Connettore CPU/Chassis/Alimentazione ventola

- 24-pin collettore alimentazione A TX

- 8-pin connettore A TX 12V

- Connettori audio interni

- Connettore audio sul pannello frontale

- 3 x Collettore USB 2.0 (supporta 6 porte USB 2.0)

- 1 x Dr. Debug (LED debug con 7 segmenti) Interruttore - 1 x interruttore pulizia CMOS con LED rapido - 1 x interruttore di alimentazione con LED

- 1 x interruttore di reset con LED BIOS - 16Mb AMI BIOS

- Suppor AMI legal BIOS

- Supporta “Plug and Play”

- Compatibile con ACPI 1.1 wake up events

- Supporta jumperfree

- Supporta SMBIOS 2.3.1

- Regolazione multi-voltaggio CPU, DRAM, VTT, PCH, CPU PLL

- Supporto I. O. T. (Intelligent Overclocking Technology) CD di - Driver, utilità, software antivirus (Versione dimostrativa), Suite supporto software ASRock (Suite CyberLink DVD e Creative Sound

Blaster X-Fi MB) (OEM e Versione demo)

ItalianoItaliano

Italiano

ASRock P55 Pro/USB3 Motherboard

8585

Italiano

ItalianoItaliano

Caratteristica - Sintonizzatore ASRock OC (vedi ATTENZIONE 8) speciale - Intelligent Energy Saver (Risparmio intelligente dell’energia)

(vedi ATTENZIONE 9)

- Instant Boot

- ASRock Instant Flash (vedi ATTENZIONE 10)

- ASRock OC DNA (vedi ATTENZIONE 11)

- Booster ibrido:

- Stepless control per frequenza del processore (vedi ATTENZIONE 12)

- ASRock U-COP (vedi ATTENZIONE 13)

- Boot Failure Guard (B.F.G.)

- Opzione C.C.O. (Combo Cooler Option) (vedi ATTENZIONE 14)

- LED notturno

- Turbo 40 / Turbo 50 GPU Overclocking Monitoraggio - Sensore per la temperatura del processore Hardware - Sensore temperatura scheda madre

- Indicatore di velocità per la ventola del CPU/Chassis/

Alimentazione

- Ventola CPU silenziosa

- Ventola CPU/chassis con controllo di varie velocità

- Voltaggio: +12V, +5V, +3.3V, Vcore Compatibi- - Microsoft® Windows® 7 / 7 64 bit / VistaTM / lità SO Vista

64 bit / XP / XP 64 bit

Certificazioni - FCC, CE, WHQL

- Predisposto ErP/EuP (è necessaria l’alimentazione predisposta

per il sistema ErP/EuP) (vedi A TTENZIONE 15)

* Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com

AVVISO

Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche la regolazione delle impostazioni del BIOS, l’a pplicazione della tecnologia U ntied Overclocking Technology, oppure l’uso di strumenti di overclocking forniti da terzi. L’overclocking può influenzare la stabilità del sistema, ed anche provocare danni ai componenti ed alle periferiche del sistema. La procedura è eseguita a proprio rischio ed a proprie spese. Noi non possiamo essere ritenuti responsabili per possibili danni provocati dall’overclocking.

8686

ATTENZIONE!

1. Per il settaggio della “Tecnologia Hyper-Threading”, per favore controllare pagina 54 del Manuale dell’utente all’interno del CD di supporto.

2. Questa scheda madre supporta la tecnologia overclocking “slegata”. Per i dettagli leggere “Tecnologia di Untied Overclocking” a pagina 30.

ASRock P55 Pro/USB3 Motherboard

3. Questa scheda madre supporta la tecnologia Dual Channel Memory. Prima di implementare la tecnologia Dual Channel Memory, assicurarsi di leggere la guida all’installazione dei moduli di memoria, a pagina 93, per seguire un’installazione appropri ata.

4. A causa delle limitazioni del sistema operativo, le dimensioni effettive della memoria possono essere inferiori a 4GB per l’accantonamento riservato all’uso del sistema sotto Windows® 7 / VistaTM / XP. Per Windows® OS con CPU 64-bit, non c’è tale limitazione.

5. Per quelle CPU che supportano memoria di capacità massima DDR3 1333, XMP DDR3 1600 è supportato tramite overclocking.

6. Questa scheda madre supporta l’ingresso stereo e mono per il microfono. Questa scheda madre supporta le modalità 2 canali, 4 canali, 6 canali e 8 canali per l’uscita audio. Controllare la tavola a pagina 3 per eseguire il collegamento appropriato.

7. Prima di installare il disco rigido SATAII con il connettore SATAII, leggere la “Guida per la configurazione del disco rigido SATAII” a pagina 35 del “Manuale utente” nel CD in dotazione in modo da poter predisporre il disco rigido SATAII per la modalità SATAII. È anche possibile connettere il disco rigido SATA direttamente al connettore SATAII.

8. Si tratta di uno strumento di sicronizzazione ASRock di face uso in grado di implementare il controllo del sistema tramite la funzione di hardware monitor e sincronizzare le Vostre unita‘ hardware per ottenere la migliore prestazione in Windows dettagli circa l‘uso del Sintonizzatore ASRock OC. ASRock website: http://www.asrock.com/feature/OCTuner/index.htm

9. Dotato di un design avanzato e brevettato dell’hardware e del software, Intelligent Energy Saver è una tecnologia rivoluzionaria che offre un risparmio energetico senza pari. In altre parole: è capace di fornire un risparmio energetico eccezionale e di migliorare l’efficienza senza sacrificare le prestazioni di computazione. Visitare il nostro sito per informazioni sulle procedure operative di Intelligent Energy Saver. Sito ASRock: http://www.asrock.com/feature/IES/index.html

10. ASRock Instant Flash è una utilità Flash BIOS integrata nella Flash ROM. Questo comodo strumento d’aggiornamento del BIOS permette di aggiornare il sistema BIOS senza accedere a sistemi operativi come MSDOS or Windows®. Con questa utilità, si può premere il tasto <F6> durante il POST, oppure il tasto <F2> nel menu BIOS per accedere ad ASRock Instant Flash. Avviare questo strumento e salvare il nuovo file BIOS nell’unità Flash USB, dischetto (disco floppy) o disco rigido; poi si può aggiornare il BIOS con pochi clic, senza preparare altri dischetti (dischi floppy) o altre complicate utilità Flash. Si prega di notare che l’unità Flash USB o il disco rigido devono usare il File System FAT32/16/

12.

11. Il nome stesso del software – OC DNA – dice di cosa è capace. OC DNA, una utilità esclusiva sviluppata da ASRock, fornisce un modo comodo per registrare le impostazioni OC e condividerle con gli altri. Aiuta a salvare le registrazioni di overclocking nel sistema operativo e

. Prego visitare il nostro sito Internet per ulteriori

ItalianoItaliano

Italiano

ASRock P55 Pro/USB3 Motherboard

8787

semplifica la complicata procedura di registrazione delle impostazioni di overclocking. Con OC DNA, puoi salvare le impostazioni OC come un profilo da condividere con gli amici! I tuoi amici possono scaricare il profilo OC sul loro sistema operativo per ottenere le tue stesse impostazioni OC! Si prega di notare che il profilo OC può essere condiviso e modificato solo sulla stessa scheda madre.

12. Anche se questa motherboard offre il controllo stepless, non si consiglia di effettuare l’overclocking. Frequenze del bus del processore diverse da quelle raccomandate possono causare instabilità al sistema o danni al processore e alla scheda madre.

13. Se il processore si surriscalda, il sistema si chiude automaticamente. Prima di riavviare il sistema, assicurarsi che la ventolina CPU della scheda madre funzioni correttamente; scollegare e ricollegare il cavo d’alimentazione. Per migliorare la dissipazione del calore, ricordare di applicare l’apposita pasta siliconica tra il processore e il dissipatore quando si installa il sistema.

14. L’opzione C.C.O. (Combo Cooler Option) fornisce la flessibilità di impiegare due tipi diversi di dispersori di calore CPU, Socket LGA 775 e LGA 1156. Notare che non possono essere usate tutte le ventole CPU

775.

15. EuP, che sta per Energy Using Product (Prodotto che consuma energia) , era una normativa emanata dall’Unione Europea che definiva il consumo energetico del sistema completo. In base all’EuP, l’alimentazione totale del sistema completo deve essere inferiore a 1,00 W quando è spento. Per soddisfare la norma EuP sono necessari un alimentatore e una scheda elettrica predisposti EuP. In base ai suggerimenti Intel l’alimentatore predisposto EuP deve soddisfare lo standard secondo cui l’efficienza energetica in standby di 5 v è più alta del 50% con un consumo di corrente di 100 mA. Per la scelta di un’alimentatore predisposto EuP consigliamo di verificare ulteriori dettagli con il produttore.

Italiano

ItalianoItaliano

8888

ASRock P55 Pro/USB3 Motherboard

2. Installazione2. Installazione

2. Installazione

2. Installazione2. Installazione

Precauzioni preinstallazionePrecauzioni preinstallazione

Precauzioni preinstallazione

Precauzioni preinstallazionePrecauzioni preinstallazione

Leggere le seguenti precauzioni prima di installare componenti delle schede madri o di ca mbi are le i mpostazioni delle schede ma dri.

1. Togliere il cavo dalla presa elettrica prima di toccare le componenti. In caso contrario la schedamadre, le periferiche, e/o i componenti possono subire gravi danni.

2. Per evitare che l’elettricità statica da nneggi la scheda madre,NON appoggi are la scheda ma dre su moquette, tappeti o tessuti simili. Ricordarsi di indossare un braccialetto antistatico collegato a terra o di toccare un oggetto posizionato a terra prima di maneggi are le componenti.

3. Tenere i componenti per i bordi e non toccare i ICs.

4. Ogni volta che si disinstalla un componente, appoggiarlo su un tappetino antistatico messo a terra o depositarlo nella borsa data in dotazione con il componente.

5. Nell’usare i giraviti per fissare la scheda madre al telaio non serrare eccessiva mente le viti! Altrimenti si rischia di danneggi are la scheda madre.

2.1 Installazione del processore2.1 Installazione del processore

2.1 Installazione del processore

2.1 Installazione del processore2.1 Installazione del processore

Attenersi alle seguenti fasi per installare la CPU Intel 1156-Pin.

(Piastra di caricamento)

(Disposizione comandi)

Vista del socket 1156-Pin

Prima da inserire la CPU da 1156-Pin nel socket, verificare che la superficie della CPU sia pulita e che non ci siano pin piegati nel socket. Non forzare l’inserimento della CPU nel socket se ci sono pin piegati. In caso contrario la CPU potrebbe essere seriamente danneggiata.

ASRock P55 Pro/USB3 Motherboard

(Corpo socket)

8989

ItalianoItaliano

Italiano

Fase 1. Aprire la presa:

Fase 1-1. Sbloccare la leva premendola

verso il basso ed allontanandola dal gancio per liberare la linguetta.

Fase 1-2. Ruotare di circa 135 gradi la leva

di carico per aprirla completamente.

Fase 1-3. Ruotare di circa 100 gradi la

piastra di carico per aprirla completamente.

Fase 2. Rimuovere il cappuccio PnP

(Pick and Pla ce: prelievo e posizionamento).

1. Si raccomanda di utilizzare la linguetta del cappuccio per la manipolazione ed evitare di far saltare via il cappuccio PnP.

2. Questo tappo deve essere inserito se se la scheda madre deve essere restituita per l’assistenza.

Italiano

ItalianoItaliano

9090

Fase 3. Inserire la CPU 1156-Pin:

Fase 3-1. T enere la CPU dai bordi segnati con

linee nere.

Fase 3-2. Orientare il pacchetto con l’IHS

(Integrated Heat Sink: dispersore di calore integrato) verso l’alto. Individuare il Pin1 ed i due dentelli chiave d’orienta mento.

Dente di orientamento

Pin1

Dente di orientamento

CPU da 1156-Pin

ASRock P55 Pro/USB3 Motherboard

Linea nera

Tacca di allineamento

Pin1

Tacca di allineamento

Socket da 1156-Pin

Per il corretto inserimento, verificare di far combaciare i due denti di allineamento della CPU con le due tacche nel socket.

Fase 3-3. Collocare con delicatezza la CPU

sulla presa con un movimento puramente verticale.

Fase 3-4. Verificare che la CPU sia all’interno

della presa e combaci in modo appropri ato con le chi avi d’orientamento.

Fase 4. Chiudere la presa:

Fase 4-1. Ruotare la piastra di carico

sull’IHS.

Fase 4-2. Bloccare la leva di carico mentre

si preme leggermente sulla piastra di carico.

Fase 4-3. Fissare la leva di carico con la

linguetta della pia stra di carico che si trova sulla parte inferiore della linguetta di ritenzione della leva di carico.

ASRock P55 Pro/USB3 Motherboard

9191

ItalianoItaliano

Italiano

2.22.2

Installazione della ventola e del dissipatore diInstallazione della ventola e del dissipatore di

2.2

Installazione della ventola e del dissipatore di

2.22.2

Installazione della ventola e del dissipatore diInstallazione della ventola e del dissipatore di calore della CPUcalore della CPU

calore della CPU

calore della CPUcalore della CPU

Per eseguire correttamente l’installazione si rimanda ai manuali di istruzione della ventola e del dissipatore di calore della CPU.

Di seguito viene presentato un esempio che mostra l’installazione del dissipatore per la CPU da 1156-Pin.

Fase1. Applicare il materiale di interfaccia termica al

dell’IHS sulla superficie del socket

(Applicare il materiale dell’interfaccia termica)

Fase 2. Collocare il dissipatore di calore nel socket.

Verificare che i cavi della ventola sono orientati sul lato più vicino al connettore della ventola della CPU presente sulla scheda madre (CPU_F AN1, si veda pagin a 2, No. 4).

Fase 3. Allineare i fastener con i fori passanti della

scheda madre.

Fase 4. Ruotare i fastener in senso orario, quindi

premere il cappuccio del fastener con il pollice per installarlo e fissarlo. Ripetere la stessa operazione con gli altri fa stener.

(Cavi della ventola sul lato più vicino all’header della MB)

(Fori per fastener che allineati ad fori passa nti)

(Premere verso il basso (4 punti))

Italiano

ItalianoItaliano

9292

Se si premono i fastener verso il basso, senza ruotarli in senso orario, il dissipatore non viene fissato bene alla scheda madre

Fase 5. Collegare il cavo di alimentazione della

ventola al connettore ventola della CPU sulla scheda madre.

Fase 6. fissare il cavo in eccesso con fascette per

assicurare che il cavo non interferisca con il funzionamento della ventola o che venga a contatto con gli altri componenti.

Notare che questa scheda mare supporta l’opzione C.C.O. (Combo Cooler Option), che fornisce la flessibilità di impiegare due tipi diversi di dispersori di calore CPU, Socket LGA 775 e LGA 1156. I fori di colore bianco sono per la ventola

CPU Socket LGA 1156.

ASRock P55 Pro/USB3 Motherboard

2.3 Installazione dei moduli di memoria (DIMM)2.3 Installazione dei moduli di memoria (DIMM)

2.3 Installazione dei moduli di memoria (DIMM)

2.3 Installazione dei moduli di memoria (DIMM)2.3 Installazione dei moduli di memoria (DIMM)

La scheda madre P55 Pro/USB3 fornisce quattro alloggiamenti DIMM DDR3 (Double Data Rate 3) a 240 pin, e supporta la tecnologia Dual Channel Memory. Per la configurazione a due canali, è necessario installare sempre coppie identiche (stessa marca, velocità, dimensioni e tipo di chi p) di DIMM DDR3 negli alloggiamenti dello stesso colore. In altre parole, è necessario installare coppie identiche di DIMM DDR3 nel canale doppio (DD R3_A1 e DDR3_B1; alloggiamenti bianco; vedere pag. 2 Nr. 6), per fare sì che la tecnologia Dual Channel Memory possa essere attivata. Questa scheda madre consente anche di installare quattro DIMM DDR3 per la configurazione a canale doppio.Questa scheda madre consente anche di installare quattro DIMM DDR3 per configurazione a canale duale, si raccomanda di installare DIMM DDR3 identiche nei quattro alloggia menti. Con sultare la Tabella configurazione Memoria Canale Duale di seguito.

Configurazioni Dual Channel Memory

DDR3_A2 DDR3_A1 DDR3_B2 DDR3_B1

(alloggiamento (alloggiamento (alloggiamento (alloggiamento blu) bianco) blu) bianco)

(1) - Popolato - Popolato (2)* Popolato Popolato Popolato Popolato

* Per la configurazione (2), installare DDR3 DIMM identici nei quattro slot.

1. Se si vogliono installare due moduli di memoria, per ottenere compatibilità ed affidabilità ottimali, si raccomanda di installarli negli alloggia menti dello stesso colore. In altre parole: in stallare i moduli di memoria o nella serie di alloggia menti bi anco (DD R3_A1 e DDR3_B1).

2. Se negli alloggiamenti DIMM di questa scheda madre è installato un solo modulo di memoria, oppure sono installati tre moduli di memoria, è impossibile attivare la tecnologia Dual Channel Memory.

3. Non è consentito installare la DDR o DDR2 nello slot DDR3, altrimenti si possono danneggiare questa scheda madre e la DIMM.

4. Installare il modulo di memoria nell’alloggio bianco (DDR3_B1) per la prima priorità.

ASRock P55 Pro/USB3 Motherboard

9393

ItalianoItaliano

Italiano

Installare una DIMMInstallare una DIMM

Installare una DIMM

Installare una DIMMInstallare una DIMM

Scollegare l’alimentazione elettrica prima di aggiungere o rimuovere i DIMM o altri componenti del sistema.

Step 1. Sbloccare lo slot DIMM premendo i fermi che lo trattengono verso

l’esterno.

Step 2. Allineare una DIMM sullo slot così che il pettine della DIMM combaci con

la sua sede sullo slot.

Italiano

ItalianoItaliano

9494

La DIMM può essere montata correttamente soltanto con un orientamento. Se si dovesse installare a forza la DIMM nello slot con un orientamento errato, si causerebbero danni permanenti alla scheda madre e alla DIMM stessa.

Step 3. Inserire saldamente la DIMM nello slot fino a far scattare completamente

in posizione i fermagli di ritegno alle due estremità e fino ad installare correttamente la DIMM nella sua sede.

ASRock P55 Pro/USB3 Motherboard

2.42.4

Slot di espansione (Slot PCI ed Slot PCI Express)Slot di espansione (Slot PCI ed Slot PCI Express)

2.4

Slot di espansione (Slot PCI ed Slot PCI Express)

2.42.4

Slot di espansione (Slot PCI ed Slot PCI Express)Slot di espansione (Slot PCI ed Slot PCI Express)

Sulla scheda madre P55 Pro/USB3 c’è 2 slot PCI ed 4 slot PCI Express. Slot PCI: Sono utilizzati per installare schede di espansione con Interfaccia PCI

a 32-bit.

Slot PCI Express: L’alloggio PCIE1 / PCIE3 (PCIE x1; bianco) è usato per le

schede PCI Express x1 lane, come schede Gigabit LAN e SATA2. L’alloggio PCIE2 (PCIE x16; blu) è usato per le schede grafiche PCI Express x16 lane, oppure è usato per installare schede grafiche PCI Express per supportare la funzione CrossFireXTM. L’alloggio PCIE4 (PCIE x16; bianco) è usato per le schede grafiche PCI Express x4 lane, oppure è usato per installare schede grafiche PCI Express per supportare la funzione CrossFireXTM.

1. In modalità scheda VGA singola, si raccomanda di installare una scheda video PCI Express x16 nell’alloggio PCIE2.

2. In modalità CrossFireXM, installare le schede video PCI Express x16 negli alloggi PCIE2 e PCIE4. Quindi, l’alloggio PCIE2 lavoreranno a larghezza di banda x16 mentre gli alloggi PCIE4 lavorerà a larghezza di banda x4.

3. Se si usa l’alloggio PCIE3, l’alloggio PCIE4 funzionerà a larghezza di banda x2.

4. Collegare una ventola chassis al relativo connettore della scheda madre (CHA_FAN1, CHA_FAN2 or CHA_FAN3) quando si usano più schede video per ottenere un migliore ambiente termico.

Installare una scheda di espansioneInstallare una scheda di espansione

Installare una scheda di espansione

Installare una scheda di espansioneInstallare una scheda di espansione

Step 1. Prima d’installare la scheda di espansione, assicurarsi che l’alimentazione

sia stata esclusa oppure che il cavo di alimentazione sia scollegato. Prima di iniziare l’installazione, si prega di leggere la documentazione della scheda di espansione e di ef fettuare le necessarie i mpostazioni del hardware.

Step 2. Rimuovere i ganci sullo slot che si intende utilizzare. Tenere a portata di mano

le viti.

Step 3. Allineare il connettore della scheda con lo slot e premere con decisione

finché la scheda è completa mente inserita nello slot.

Step 4. Agganciare la scheda allo chassis con le viti.

ASRock P55 Pro/USB3 Motherboard

9595

ItalianoItaliano

Italiano

ItalianoItaliano

TMTM

2.52.5

Guida operativa per CrossFireXGuida operativa per CrossFireX

2.5

Guida operativa per CrossFireX

2.52.5

Guida operativa per CrossFireXGuida operativa per CrossFireX

TMTM

CrossFireXCrossFireX

CrossFireX

CrossFireXCrossFireX

Questa scheda madre supporta la funzione CrossFireXTM e Quad CrossFireXTM. La tecnologia CrossFireXTM offre i mezzi più vantaggiosi possibile per combinare più GPU (Graphics Processing Unit) ad altre prestazioni in un singolo PC. Combinando una serie di diverse modalità operative con la progettazione software intuitiva ed un meccanismo d’interconnessione innovativo, CrossFireXTM abilita il massimo livello possibile di prestazioni e qualità d’immagine in qualsiasi applicazione 3D. Correntemente la funzione CrossFireXTM è supportata solo dai sistemi operativi Windows® XP con Service Pack 2 / VistaTM / 7. La funzione Quad CrossFireXTM è supportata solo dal sistema operativo Windows® VistaTM / 7. Visitare il sito AMD per gli aggiornamenti dei driver ATITM CrossFireXTM. Attenersi alle procedure d’installazione, a pagina 16, per i dettagli.

2.6 “Surround Display”2.6 “Surround Display”

2.6 “Surround Display”

2.6 “Surround Display”2.6 “Surround Display”

Questa scheda madre supporta l’aggiornamento Surround Display. Con la scheda integrativa PCI Express VGA, si possono sfruttare con facilità i benefici della funzione Surround Display. Per le istruzioni dettagliate, fare riferimento al documento nel seguente percorso sul CD di supporto:

..\ Surround Display Information

2.7 Setup dei Jumpers2.7 Setup dei Jumpers

2.7 Setup dei Jumpers

2.7 Setup dei Jumpers2.7 Setup dei Jumpers

L’illustrazione mostra come sono settati i jumper. Quando il ponticello è posizionato sui pin, il jumper è “CORTOCIRCUITATO”. Se sui pin non ci sono ponticelli, il jumper è “APERTO”. L’illustrazione mostra un jumper a 3 pin in cui il pin1 e il pin2 sono “CORTOCIRCUITATI” quando il ponticello è posizionato su questi pin.

Jumper Settaggio del Jumper

PS2_USB_PWR1 Cortocircuitare pin2, pin3 per

(vedi p.2 item 1) settare a +5VSB (standby) e

Nota: Per selezionare +5VSB, si richiedono almeno 2 Ampere e il consumo di

corrente in standby sarà maggiore.

TMTM

e Quad e Quad

e Quad

e Quad e Quad

CORTOCIRCUIT ATO APERT O

abilitare PS/2 o USB67 wake up events.

9696

ASRock P55 Pro/USB3 Motherboard

USB_PWR2 Cortocircuitare pin2, pin3 per

(vedi p.2 item 41) settare a +5V_DUAL e

abilitare USB01/23/45 wake up events.

Nota: Per selezionare +5V_DUAL, si richiedono almeno 2 Ampere e il consumo di

corrente in standby sarà maggiore. Quando si seleziona +5V_DUAL, i dispositivi USB possono riattivare il sistema dallo stato S3 (Suspend to RAM).

USB_PWR3 Cortocircuitare pin2, pin3 per

(vedi p.2 item 22) settare a +5VSB (standby) e

abilitare USB8_9/10_1 1/12_13 wake up events.

Nota: Per selezionare +5VSB, si richiedono almeno 2 Ampere e il consumo di

corrente in standby sarà maggiore.

Resettare la CMOS

(CLRCMOS1) (vedi p.2 item 28)

Impostazione

predefinita

Azzeramento

CMOS

Nota: CLRCMOS1 permette di cancellare i dati presenti nel CMOS. I dati del CMOS

comprendono le informazioni di configurazione quali la password di sistema, data, ora, e i parametri di configurazione del sistema. Per cancellare e ripristinare i parametri del sistema, spegnere il computer e togliere il cavo di alimentazione dalla presa di corrente. Dopo aver lasciato trascorrere 15 secondi, utilizzare un cappuccio jumper per cortocircuitare i pin 2 e 3 su CLRCMOS1 per 5 secondi. Dopo aver cortocircuitato il jumper Clear CMOS jumper, togliere il terminatore jumper. Non cancellare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario cancellare la CMOS una volta completato l’aggiornamento del BIOS, è necessario riavviare prima il sistema, e poi spegnerlo prima di procedere alla cancellazione della CMOS.

ASRock P55 Pro/USB3 Motherboard

9797

ItalianoItaliano

Italiano

2.8 Collettori e Connettori su Scheda2.8 Collettori e Connettori su Scheda

2.8 Collettori e Connettori su Scheda

2.8 Collettori e Connettori su Scheda2.8 Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON installare cappucci per jumper su questi collettori e connettori. L’installazione di cappucci per jumper su questi collettori e connettori provocherà danni permanenti alla scheda madre!

Connettore del Floppy disk

(33-pin FLOPPY1) (vedi p.2 Nr. 30)

Lato del Pin1 con la striscia rossa

Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1

del connettore.

Connettore IDE primario (blu)

(39-pin IDE1, vedi p.2 Nr. 15)

Connettore blu Connettore nero alla schedamadre all’hard disk drive

Cavo ATA 66/100/133 a 80 Pin

Nota: Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori

dettagli.

Connettori Serial AT AII Questi sette connettori Serial

(SATAII_1_2: ATAII (SA T AII) supporta no cavi vedi p.2 Nr. 9) dati SATA per dispositivi di (SATAII_3_4: immagazzinamento interni. vedi p.2 Nr. 10) ATAII (SATAII) supportano cavi (SAT AII_5_6: SATA per dispositivi di memoria vedi p.2 Nr . 1 1) interni.

(SATAII_7: vedi p.2 Nr. 13)

SAT AII_2SAT AII_4SAT AII_6

SAT AII_1SAT AII_3

SAT AII_5

Italiano

ItalianoItaliano

9898

SAT AII_7

Cavi dati Serial ATA (SATA) Una o altra estremità del cavo

(Opzionale) di dati SATA può essere

collegata al disco rigido SATA / SATAII o al connettore di SA T AII su questa cartolina ba se.

ASRock P55 Pro/USB3 Motherboard

Collettore USB 2.0 Oltre alle sette porte USB 2.0

(9-pin USB12_13) predefinite nel pannello I/O, la (vedi p.2 Nr. 25) scheda madre dispone di

tre intestazioni USB 2.0. Ciascuna intestazione USB 2.0 supporta due porte USB 2.0.

(9-pin USB10_11) (vedi p.2 Nr. 26)

(9-pin USB8_9) (vedi p.2 Nr. 27)

Collettore modulo infrarossi Questo collettore supporta

(5-pin IR1) moduli ad infrarossi optional (vedi p.2 Nr. 17) per la trasmissione e la

ricezione senza fili.

Connettori audio interni Permettono di ricevere input

(4-pin CD1) stereo audio da fonti di (vedi p.2 Nr. 34) suono come CD-ROM, DVD -

CD1

ROM,TV tuner, o schede MPEG.

Connettore audio sul È un’interfaccia per il cavo del pannello frontale pannello audio. Che consente

(9-pin HD_AUDIO1) connessione facile e controllo (vedi p.2 Nr. 33) dei dispositivi audio.

ASRock P55 Pro/USB3 Motherboard

9999

ItalianoItaliano

Italiano

1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei connettori, però il pannello dei cavi sul telaio deve supportare la funzione HDA (High Definition Audio) per far sì che questa operi in modo corretto. Attenersi alle istruzioni del nostro manuale e del manuale del telaio per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio del pannello anteriore, come indicato di seguito: A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è necessario collegarli per il pannello audio AC’97.

Collettore pannello di sistema Questo collettore accomoda

(9-pin PANEL1) diverse funzioni di sistema (vedi p.2 Nr. 24) pannello frontale.

LED di accensione Collegare il LED di accensione

(3-pin PLED1) chassi per indicare lo stato di (vedi p.2 Nr. 23) alimentazione del sistema. Il

LED è acceso quando il sistema è in funzione. Il LED continua a lampeggi are in stato S1. Il LED è spento in stato S3/S4 o S5 (spegnimento).

Italiano

ItalianoItaliano

100100

100

100100

Collettore casse telaio Collegare le casse del telaio a

(4-pin SPEAKER1) questo collettore. (vedi p.2 item 18)

ASRock P55 Pro/USB3 Motherboard

ASRock P55 Pro-USB3 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
