Fatal1ty Z97X Killer Series
第 1 章 はじめ に
ASRock Fatal1ty Z97X Killer/3.1 シリーズマザーボードをお買い上げいただきまし
て誠にありがとうございます。ASRock Fatal1ty Z97X Killer/3.1 シリーズ マ ザ ー ボ ー
ドは、ASRock の一貫した厳格な品質管理の下で製造された信頼性の高いマザー
ボードです。アスロックの品質と耐久性の取り組みに準拠した堅牢な設計を持つ、
優れたパフォーマンスを提 供します。
本マニュアルの第 1 章と第 2 章では、マザーボードの説明と、ステップごとのイン
ストールガイドが含まれています。第 3 章 に は 、ソフトウェアとユ ーティリティーの
操作ガイドが含まれています。第 4 章には、BIOS セットアップの設定ガイドが含ま
れています。
マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュア
ルの内容は予告なしに変更することがあります。このマニュアルの内容に変更があっ
た場合には 、更新されたバージョンは、予告なくアスロックのウェブサイトから入手
できるようになります。このマザーボードに関する技術的なサポートが必要な場合に
は、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照ください。ア
スロックのウェブサイトでは、最新の VGA カードおよび CPU サポート一覧もご覧に
なれます。アスロックウェブサイト http://www.asrock.com.
1.1 パッケージの内容
• ASRock Fatal1ty Z97X Killer/3.1 シリーズマ ザ ーボード（ AT X フォー ム ファクタ ）
• ASRock Fatal1ty Z97X Killer/3.1 シリーズクイックインストー ル ガ イド
• ASRock Fatal1ty Z97X Killer/3.1 シリーズサ ポ ート CD
• 4 x シリアル ATA（SATA ）データケーブル（オプション）
• 1 x I/O パネルシールド
• 1 x ASRock USB 3.1 カード /A+C
• 1 x ASRock SLI_Bridge_2S カード
• 1 x HDD セーバーケーブル
• 1 x M.2_SSD (NGFF) ソケ ット 3 用 ねじ
日本語
1
1.2 仕様
プ ラット フ ォ ー ム
CPU
チップセット
メモリ
拡 張 ス ロ ット
• ATX フォー ム ファクタ ー
• 高密度ガラス繊維 PCB
• 第 5 世代、新第 4 世代および第 4 世代 Intel® Core ™
i7/i5/i3/Pentium®/Celeron® プロセッサーに対応（ソケッ
ト 1150
• デジタル電源設計
• 8 電源フェーズ設計
• Intel® ターボブ ースト 2.0 テクノロジーをサポート
• Intel® K シリーズ アン ロック CPU に対応
• ASRock BCLK フルレン ジ オ ーバ ークロッキ ング に
対応
• Intel® Z97
• デュアルチャンネル DDR3 メモリテクノロジ ー
• 4 x DDR3 DIMM スロット
• DDR3 3200+(OC)*/2933(OC)/2800(OC)/2400(
OC)/2133 ノン ECC、アン バッファードメモリに 対 応
• システムメモリの最 大容 量：32GB （注意を参照）
• Intel® エクストリー ム メモリプ ロファイル（ XMP）1.3/1.2
をサポート
• 3 x PCI Express 3.0 x16 ス ロ ッ ト（ PCIE2/PCIE4/PCIE6:
x16 (PCIE2) でシングル、x8 (PCIE2) / x8 (PCIE4) でデ
ュアル 、x8 (PCIE2) / x4 (PCIE4) / x4 (PCIE6) でトリプ
ル
• 3 x PCI Express 2.0 x1 スロット
• AMD Quad CrossFireXTM、3-Way CrossFireXTM、
CrossFireXTMをサポート
• NVIDIA® Quad SLITMおよび SLITMをサポート
日本語
2
グ ラ フィックス
• Intel®HD グ ラフィックス 内 蔵ビジュアル および VGA
出力は、GPU に統合されたプロセッサーのみでサポ
ートされます。
• Intel®HD グ ラフィックス 内 蔵ビ ジュアル をサ ポ ート：
AVC 、MVC (S3D)、MPEG-2 フル HW エ ン コ ード 1 の
Intel® Quick Sync Video、Intel® InTruTM 3D、Intel® クリア
ビデオ HD テクノロジ ー 、Intel® イン サ イダ ーTM、Intel®
HD グラ フィックス 4400/4600
Fatal1ty Z97X Killer Series
• Pixel Shader 5.0, DirectX 11.1
• 最大共有メモリ1792MB
• 3 つ の グ ラフィックス出 力 オプ ション :D-Sub、DVI-D、
HDMI
• 3 台のモニターに対 応
• HDMI に対応、最大解像度 4K x 2K (4096x2160) @
24Hz
• DVI-D をサポート。最大解像度 1920x1200 @60Hz
• D-Sub をサポート。最大解像度 1920x1200 @60Hz
• HDMI ポートでオートリップシンク、ディープカラー
（12bpc）、xvYCC、お よ び 、HBR（ 高ビットレ ートオ ー デ
ィ オ ）に 対 応（ HDMI 対応モニターが必要です）
• DVI-D ポ ートと HDMI ポ ートで HDCP に対応
• DVI-D ポ ートと HDMI ポ ートで Full HD 1080p Blu-
ray (BD) 再生に対応
オ ー ディオ
LAN
• 7.1 CH HD オーディオ、コンテンツプロテクション付き
（Realtek ALC1150 オー ディオ コ ー デック）
• プレミアム・ブルーレイ・オーディオ・サポート
• サージ保護に対応（ASRock 完全スパイク保護）
• Purity Sound ™ 2 に対応
- ニチコン 製 ファインゴ ー ルドシリーズ オ ー ディオコン
デンサ
- SNR 比 115dB の DAC（差動アンプ搭載）
- TI® NE5532 プレ ミ ア ム ヘ ッド セ ットア ン プ（ 最 大 600
Ohms までのヘッドセットに対 応 ）
- ダイレクトドライブテクノロジー
- EMI シールドカバー
- PCB 絶縁シールド
• DTS 接続をサポート
• PCIE x1 ギ ガ ビ ット LAN 10/100/1000 Mb/ 秒
• Qualcomm® Atheros® KillerTM E2200 シリーズ
• ウェイクオンランをサポート
• 雷 / 静電気放電（ESD）保 護 に 対 応（ ASRock 完全スパ
イク
保護）
• エネルギー効率のよいイーサネット 802.3az をサポー
ト
• PXE をサポート
日本語
3
リアパ ネ ル
I/O
• 1 x PS/2 マウス / キ ー ボ ード ポ ート
• 1 x D-Sub ポ ート
• 1 x DVI-D ポ ート
• 1 x HDMI ポ ート
• 1 x 光 SPDIF 出力ポート
• 1 x USB 2.0 ポート（静電気放電（ESD）保 護 に 対 応（ ASRock
完全スパイク保護））
• 1 x Fatal1ty マ ウ ス ポ ー ト（ USB 2.0）（静電気放電（ESD）保 護
に 対 応（ ASRock 完全スパイク保護））
• 2 x USB 3.0 ポ ー ト（ ASMedia ASM1042AE）（静電気放電（ESD）
保護に対応（ASRock 完全スパイク保護））
• 4 x USB 3.0 ポ ー ト（ Intel® Z97）（静電気放電（ESD） 保護に対
応（ ASRock 完全スパイク保護））
• LED 付き 1 x RJ-45 LAN ポ ー ト（ ACT/LINK LED と SPEED
LED）
• HD オー ディオジャック : リアスピーカー / センター / バス /
ライン イン / フロントスピーカー / マ イク
日本語
4
ASRock
USB 3.1
カード /
A+C
ストレ ー ジ
• 1 x USB 3.1 タイプ A ポ ート (10 Gb/s) （静電気放電（ESD）保
護 に 対 応（ ASRock 完全スパイク保護））
• 1 x USB 3.1 タイプ C ポ ート (10 Gb/s) （静電気放電（ESD）保
護 に 対 応（ ASRock 完全スパイク保護））
• 6 x SATA3 6.0 Gb/s コネクタ、RAID（RAID 0、RAID 1、RAID 5、
RAID 10、Intel ラピッド・ストレ ージ・テクノロジ ー 13 および
Intel ス マ ート・レ ス ポ ン ス・テ クノ ロ ジ ー ）、NCQ、AHCI、ホ ッ
トプラグ機能、および、ASRock HDD セー バ ー テクノロジー
に対応
• 1 x SATA Express コ ネ ク タ（ SATA3_4、SATA3_5、お よ び 、M.2_
SSD (NGFF) ソケ ット 3 と共有）
* サポートは後日発表
• 1 x M.2_SSD (NGFF) ソケ ット 3、M.2 SATA3 6.0 Gb/s モ ジュ
ール、および、最大 Gen2 x2 (10 Gb/s) までの M.2 PCI Express
モジュ ー ル に 対 応
Fatal1ty Z97X Killer Series
コネクター
BIOS 機能
ハ ード ウェ
アモニター
• 1 x COM ポートヘッダー
• 1 x TPM ヘッダ ー
• 1 x 電源 LED ヘッダ ー
• 2 x CPU ファンコ ネ クタ（ 1 x 4 ピン、1 x 3 ピン）
• 3 x シャーシファンコネクタ（ 1 x 4 ピン、2 x 3 ピン）
• 1 x 電 源ファン コ ネクタ（ 3 ピン）
• 1 x 24 ピン ATX 電 源コネクタ
• 1 x 8 ピン 12V 電源コネクタ（ 高密度電源コネクタ）
• 1 x HDD セーバーコネクタ
• 1 x PCIe 電源コネクタ
• 1 x 前 面 パ ネ ル オ ー ディオ コ ネ クタ
• 2 x USB 2.0 ヘ ッ ダ ー（ 4 個の USB 2.0 ポートに対応）（静電気
放 電（ ESD）保 護 に 対 応（ ASRock 完全スパイク保護））
• 1 x USB 3.0 ヘ ッ ダ ー（ 2 個の USB 3.0 ポートに対応）（静電気
放 電（ ESD）保 護 に 対 応（ ASRock 完全スパイク保護））
• 2 x 64Mb AMI UEFI Legal BIOS、多言語 GUI サ ポ ー ト（ 1 x メ
イン BIOS と 1 x バックアップ BIOS）付 き
• セキュアバックアップ UEFI テクノロジ ー に 対応
• ACPI 1.1 準 拠 ウェイクアップ イ ベ ント
• SMBIOS 2.3.1 をサポート
• CPU、DRAM、PCH 1.05V、PCH 1.5V 複数電圧設定
• CPU/ シャーシ温度センシング
• CPU/ シャーシ / 電源ファンタコメーター
• CPU/ シャーシクワイエットファン（ CPU 温 度 に 従ってシャー
シファン速度を自動調整）
• CPU/ シャーシファンマルチ速度制御
• 電圧監視 :+12V、+5V、+3.3V、CPU Vcore、CPU 入力電圧、
CPU 内部電圧
OS
• Microsoft® Windows® 10 64-bit / 8.1 32-bit / 8.1 64-bit / 8 32-
bit / 8 64-bit / 7 32-bit / 7 64-bit
日本語
5
認証
* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com
• FCC、CE、WHQL
• ErP/EuP Ready（ErP/EuP 対 応 ）（ ErP/EuP 対応電源供給装置
が必要です）
日本語
6
Fatal1ty Z97X Killer Series
BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティ
のオーバークロックツールの使用などを含む、オーバークロックには、一定のリスク
を伴いますのでご注意ください。オーバークロックするとシステムが不安定になった
り、システムのコンポーネントやデバイスが破損することがあります。ご自分の責任
で行ってください。弊社では、オーバークロックによる破損の責任は負いかねますの
でご 了 承 くだ さい 。
Windows® 32ビットオペレ ーティングシステムで の 、システム 使 用 に 割り当 てられ た
実際のメモリサイズは制限のため、4GB 未満 のことがあります。Windows® 64 ビット
のオペレーティングシステムでは、そのような制限はありません。Windows® では使
えないメモリを使 用するため に、ASRock XFast RAM を使 用することが できます。
日本語
7
1.3 マザーボードのレイアウト
Intel
Z97
DDR 3_A2 (6 4 bit, 24 0-pin m odule )
DDR 3_A1 (6 4 bit, 24 0-pin m odule )
DDR 3_B2 (6 4 bit, 24 0-pin m odule )
DDR 3_B1 (6 4 bit, 24 0-pin m odule )
ATX12V1
USB 2. 0
T: USB0
B: USB 1
PS2
Keyb oard/
Mous e
ATXP WR 1
1
USB3_ 4_5
PCIE2
Top:
RJ-45
USB 3.0
T: USB2
B: USB3
Top:
Centr al/Ba ss
Cente r:
REAR SP K
Top:
LINE IN
Cente r:
FRONT
Botto m:
Optic al
SPDIF
Botto m:
MIC IN
CLRMOS1
1
PLED1
1
HDLED RESET
PLED PWRBTN
PANEL1
1
USB2_3
1
USB4_5
1
COM1
1
1
HD_AUDIO1
Z97X KILLER/3.1
PCIE1
CHA_FAN2
CHA_FAN3
RoHS
6
7
9
10
18
11
12
13
20
22
23
21
19
26
CPU_FAN1
2
3
5
4
1
27
24
USB 3. 0
T: USB0
B: USB 1
HDM I1
VGA 1
DVI 1
64Mb
BIOS
BIOS_B1
64Mb
BIOS
BIOS_A1
BIOS_SEL1
1
Killer
E2200
PCIE3
PCIE4
PCIE6
PCIE5
PCIE_PWR1
SATA3_2
SATA3_5
SATA3_1
SATA3_4
SATA3_0
SATA3_3
28
CPU_FAN2
PWR_FAN1
1
SATA_PWR_1
CHA_FAN1
1
SPEAKER1
BIOS_B_LED1
BIOS_A_LED1
1
TPMS1
CMOS
Battery
M2_1
NUT1
NUT2NUT3NUT4NUT5
SATA3_5
SATAE_1
25
USB 3. 0
T: USBA0
B: USB A1
29
30
8
14
15
16
17
Purity
Sound 2
TM
日本語
8
番号 説明
1 ATX 12V 電源コネクタ（ATX12V1）
2 CPU ファンコ ネクタ（ CPU_FAN1）
3 2 x 240 ピン DDR3 DIMM ス ロ ッ ト（ DDR3_A1、DDR3_B1）
4 2 x 240 ピン DDR3 DIMM ス ロ ッ ト（ DDR3_A2、DDR3_B2）
5 ATX 電 源コネクタ（ATXPWR1）
6 USB 3.0 ヘ ッ ダ ー（ USB3_4_5）
7 HDD セーバーコネクタ（SATA_PWR_1）
8 SATA3 コ ネ ク タ（ SATA3_0）
9 SATA3 コ ネ ク タ（ SATA3_3）
10 SATA3 コ ネ ク タ（ SATA3_1）
11 SATA3 コ ネ ク タ（ SATA3_4）
12 SATA3 コ ネ ク タ（ SATA3_2）
13 SATA3 コ ネ ク タ（ SATA3_5）
14 SATA Express コ ネ ク タ（ SATAE_1）
15 シャーシスピ ーカー ヘッダー（ SPEAKER1）
16 クリア CMOS ジ ャ ン パ ー（ CLRCMOS1）
17 シャーシファンコネクタ（CHA_FAN1）
18 BIOS 選 択 ジャン パ ー (BIOS_SEL1）
19 電源 LED ヘ ッ ダ ー（ PLED1）
20 システム パ ネ ル ヘッダー（ PANEL1）
21 TPM ヘ ッ ダ ー（ TPMS1）
22 USB 2.0 ヘ ッ ダ ー（ USB4_5）
23 USB 2.0 ヘ ッ ダ ー（ USB2_3）
24 COM ポートヘッダー（COM1）
25 PCIe 電源コネクタ（ PCIE_PWR1）
26 フロントパネ ル オーディオヘッダー（ HD_AUDIO1）
27 シャーシファンコネクタ（CHA_FAN3）
28 シャーシファンコネクタ（CHA_FAN2）
29 CPU ファンコントロ ーラ（ CPU_FAN2）
30 CPU ファンコントロ ーラ（ CPU_FAN2）
Fatal1ty Z97X Killer Series
日本語
9
1.4 I/O パネル
1
2 3 4
1516 13 12 11 10
番号 説明 番号 説明
1 Fatal1ty マ ウ ス ポ ー ト（ USB0） 10 マイクロフォン（ピンク色）
2 USB 2.0 ポ ー ト（ USB1） 11 オ プ ティカ ル SPDIF 出力ポート
3 D-Sub ポ ート 12 USB 3.0 ポ ー ト（ USB3_2_3）
4 USB 3.0 ポ ー ト（ USB3_0_1） （Intel® Z97）
（Intel® Z97） 13 USB 3.0 ポ ー ト（ USB3_A0_A1）
5 LAN RJ-45 ポ ート * （ASMedia ASM1042AE）
6 セントラル / バス（オレンジ色） 14 HDMI ポ ート
7 リアスピーカー（黒色） 15 DVI-D ポート
8 ライン入力（明るい青色） 16 PS/2 マウス / キ ーボ ードポ ート
9 フロントスピーカー（ライム色）**
14
5
6 8
97
日本語
10
Fatal1ty Z97X Killer Series
* 各 LAN ポートにそれぞれ 2 つの LED が ありま す 。LAN ポ ート の LED 表示については下の表を参照してく
ださい。
アクティビティ / リンク LED
速度 LED
LAN ポ ート
アクティビ ティ / リンク LED 速度 LED
状態 説明 状態 説明
消灯 リンクなし 消灯 10Mbps 接続
点滅 デ ータアクティビティ オレンジ 色 100Mbps 接続
点灯 リンク 緑色 1Gbps 接続
** 2 チャンネルスピーカーを使 用する場 合は、スピーカーのプラグを「フロントスピーカージャック」に接続して
ください。使 用するスピーカーのタイプに従って、下の表に記 載されている接続に関 する詳細 説明を参照して
くだ さ い 。
オーディオ出力
チャンネ ル
フロントス
ピーカー
（No. 9）
リアスピーカー
（No. 7）
2 V -- -- --
4 V V -- --
6 V V V --
8 V V V V
セントラ ル /
バス
（No. 6）
ライン 入 力
（No. 8）
マルチストリーミングを有効 にするには、フロントパネル オーディオケーブルをフロ
ントパネルオーディオヘッダーに接続する必要があります。コンピュータを再起動す
る と 、シ ス テ ム 上 に「 Mixer（ミキサー）」ツールが表示されます。「Mixer ToolBox（ミキサ ー
ツールボックス）」 を 選 択 し て 、「 Enable playback multi-streaming（再生マルチス
ト リ ー ミ ン グ を 有 効 に す る ）」を ク リ ッ ク し 、次 に 、「 ok」 を ク リ ッ ク し ま す 。「 2CH」 、「 4CH」、
「6CH」 、 ま た は 、「 8CH」 を 選 択 し て 、「 Realtek HDA Primary output（Realtek HDA プ
ライマリー出力）」を選択すれば、リアスピーカー、セントラル / バ ス 、お よ び 、フ ロ ン
トスピーカーを使用できます。「 Realtek HDA Audio 2nd output（Realtek HDA オーディ
オ・セカンド出力）」を選択すれば、フロントパネルオーディオを使用できます。
日本語
11
第 2 章 取り付け
これは AT X フォームファクタのマザーボードです。マザーボードを取付ける前に、
シャーシの設定を確認し、マザーボードを取り付けることができることを確認して
くだ さ い 。
取り付け前の注意事項
マザーボードコンポーネントを取り付けたり、マザーボードの設定を変更する前に、
次の注意事項をよくお読みください。
• マザーボードを設置 / 取り外しをする場合は、必ず電源コードが抜いてください。電源
コードが繋がれたままで作業を行うと、怪我をしたり、マザーボードが破損する可能
性がござ います。
• 静電気によってマザーボードの部品が破損することを防止するために、マザーボード
はカーペットの上に置かないでください。また、静電気防止リストストラップを着用す
るか、または、部品を取り扱う前に静電気除去オブジェクトに触れてください。
• 基盤の端をつかんでください 。IC には触れないでください。
• マザーボードを取り外す場合は、取り外したマザーボードを接地した静電気防止パッ
ドの上に置くか、商品に付属している袋に入れてください。
• マザーボードをシャーシに固定する為にねじを使う場合は、ねじを締め付けすぎない
でください。ねじを締め付けすぎると、マザーボードが破損することがあります。
2.1 CPU を取り付ける
1. 1150 ピン CPU をソケットに挿 入 する前 に、PnP キャップ がソケット上にあること、
CPU 表面に汚れがないこと、または、ソケット内に曲がったピンがないことを確認
して くだ さ い 。PnP キ ャップ がソケット上になかったり、CPU 表面が汚れていたり、
または、ソケット内に曲 がったピン がある 場合は 、CPU を無理にソケット内に挿入
しないでください。CPU を無 理 にソケット内に挿 入すると、CPU の甚大な破損に
つながります。
2. CPU を取り付ける前に、すべての電源ケーブルを取り外してください。
1
Fatal1ty Z97X Killer Series
A
B
2
日本語
13
3
5
4
日本語
14
Fatal1ty Z97X Killer Series
プロ セッサーを 取り外した場 合 は 、カバーを 保 管して 取り付 け直してください 。アフ
ターサービスのためにマザーボードを返品する場合は、カバーを必ず取り付けてく
ださい。
15
日本語
2.2 CPU ファンとヒートシンクを取り付ける
1 2
日本語
16
N
FA
_
U
P
C
Fatal1ty Z97X Killer Series
2.3 メモリモジュール（DIMM）を取り付ける
このマザーボードには 4 つの 240 ピン DDR3 （Double Data Rate 3、ダ ブ ル デ ー タ
レ ート 3）DIMM スロットが装 備されており、デュアル チャンネ ルメモリテクノロジ ー
に対 応します。
1. デュアル チャンネルメモリ設定のために、同一（同じブランド、同じ速度 、同じサイ
ズ 、同 じ チ ッ プ タ イ プ ）の DDR3 DIMM を 1 組取り付ける必要があります。
2. 1 つまたは 3 つのメモリモジュールが取り付けられている場 合 は、デュアル チャ
ンネ ル メモリテクノロジー を 有 効にできません 。
3. DDR または DDR2 メモリモジュー ルは DDR3 スロットに取り付 けることはで き
ません。取り付けると、マザーバードと DIMM が破損することが あります。
デュアルチャンネルメモリ設定
優先順位 DDR3_A1 DDR3_A2 DDR3_B1 DDR3_B2
1 実装済み 実装済み
2 実装済み 実装済み
3 実装済み 実装済み 実装済み 実装済み
DIMM は 1 つの正しい方向にしか取り付けることができません。DIMM を間違っ
た方向に無理に挿入すると、マザーボードと DIMM の永久的な破損につながりま
す。
日本語
17
1
2
日本語
18
3
Fatal1ty Z97X Killer Series
2.4 拡張スロット（PCI Express スロット）
このマザーボードには 6 つの PCI Express スロットが装備されています。
拡張カードを取り付ける前に、電源供給が切断されていること、または、電源コード
が取り外されていることを確認してください。取り付け作業を始める前 に、拡張カー
ドに添付されている文書を読んで、カード用に必要 なハードウェア設定を 行ってく
ださい。
PCIe スロット :
PCIE1（PCIe 2.0 x1 ス ロ ッ ト ）は PCI Express x1 レーン幅カード向けに使用します。
PCIE2（PCIe 3.0 x16 ス ロ ッ ト ）は PCI Express x16 レーン幅カード向けに使用します。
PCIE3（PCIe 2.0 x1 ス ロ ッ ト ）は PCI Express x1 レーン幅カード向けに使用します。
PCIE4（PCIe 3.0 x16 ス ロ ッ ト ）は PCI Express x8 レ ーン 幅 グ ラフィックスカ ード 向 け
に使 用します。
PCIE5（PCIe 2.0 x1 ス ロ ッ ト ）は PCI Express x1 レーン幅カード向けに使用します。
PCIE6（PCIe 3.0 x16 ス ロ ッ ト ）は PCI Express x4 レーン幅グラフィックカード向けに
使用します。
PCIe スロット設定
PCIE2 PCIE4 PCIE6
シングルグラフィックスカ ード x16 N/A N/A
CrossFireX
3 ウェイ CrossFireX
TM
または SLITM モード の
2 枚のグラフィックスカード
TM
モード で 3 枚
のグラフィックスカード
複数のグラフィックスカードを使用する場合は、サーマル環境を改善するため
に、シャーシファンをマザー ボードのシャーシファンコネクタ（CHA_FAN1、CHA_
FAN2、ま た は 、 CHA_FAN3）に 接 続 し て く だ さ い 。
x8 x8 N/A
x8 x4 x4
日本語
19
2.5 ジャンパー設定
このイラストは、ジャンパーの設定 方 法 を 示しています。ジャンパ ー キャップ がピ
ン に 被さって い ると、ジャン パ ー は「 ショート」です。ジャン パ ー キャップ がピン に 被
さっていない場合には、ジャンパーは「オープン」です。この図は 3 ピンのジャンパー
を表し、ジャンパーキャップがピン 1 とピン 2 に被さっているとき、これらのピンは
「 シ ョ ー ト 」で す 。
CMOS クリアジャンパ ー
(CLRCMOS1)
（p.12、No. 16 参照）
CLRCMOS1 は、CMOS の デ ータをクリアすることができます。クリアして、デフォ
ルト設定にシステムパラメーターをリセットするには、コンピューターの電源を切
り、電源から電源コードを抜いてください。15 秒 待ってから、CLRCMOS1 のピン
2 とピン 3 をジャンパーキャップを使って 5 秒 間 シ ョ ー ト し ま す 。た だ し 、BIOS を
アップデートした直後に、CMOS をクリアしないでください。BIOS をアップ デ ー
ト後、CMOS をクリアする必要があれば、最初にシステムを起動し、それから
CMOS クリアアクションを行う前にシャットダウンしてください。パスワード、日 付、
時間、ユーザーのデフォルトプロファイルは、CMOS の 電 池を取り外した場合に
のみ、消去されることにご注意ください。
デフォルト
CMOS の
クリア
日本語
20
Fatal1ty Z97X Killer Series
BIOS 選 択 ジャン パ ー
(BIOS_SEL1)
（p.12、No. 18 参照）
このマザーボードは、メイン BIOS（BIOS_A）と バ ッ ク ア ッ プ BIOS（BIOS_B）の 2
つの BIOS がオンボードにあり、システムの安全性と安定性のための保護を強化
しています。通常、システムはメイン BIOS 上で 動 作します。メイン BIOS が壊れたり、
損傷した場 合 には、ジャンパ ーキャップを使用してピン 2とピン 3 をショートさせ
てください。次のシステムブート時にバックアップBIOS が引き継ぎます。その後で、
ピン 1 と ピン 2 をもう一度ショートさせます。次に 、BIOS セット ア ッ プ ユ ー ティリ
ティにあ る「 セ キュアバックアップ UEFI」を 使 っ て 、BIOS ファイル をメイン BIOS
にコピーして、通常のシステム動作を確保します。システムの安全性のため、ユー
ザーは手動でバックアップ BIOS を更新することはできません。現 在、どちらの
BIOS が有効化されているかを確認するために、ユーザーは BIOS LED(BIOS_A_
LED または BIOS_B_LED) を参照できます。
デフォルト
（メイン BIOS）
バックアップ
BIOS
21
日本語
2.6 オンボードのヘッダーとコネクター
1
オンボ ードヘッダーとコネクター はジャンパ ーでは ありません 。これらヘッダーとコネ
クターにはジャンパーキャップを被せないでください。ヘッダーおよびコネクターに
ジャンパーキャップを被せると、マザーボードに永久損傷が起こることがあります。
日本語
システム パ ネ ル ヘッダー
（9 ピンパネル 1）
（p.12、No. 20 参照）
PWRBTN（ 電 源 ス イ ッ チ ）：
シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、
システムをオフにする方法を設定できます。
RESET（リセットスイッチ）：
シャーシ 前 面パ ネ ル のリセットスイッチに 接 続してください。コンピューターがフリー
ズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、コン
ピューターを再起 動します。
PLED（システム電源 LED）：
シャーシ前面パネルの 電源ステータスインジケーターに接続してください。システム
稼働中は、LED が点 灯します。システム が S1/S3 スリープ状態の場合には、LED は点
滅を 続 けます。システムが S4 スリープ状態または電源オフ（S5）のときには、LED は
オフです。
HDLED（ハ ードドライブアクティビティ LED）：
シャーシ前面パネルのハードドライブアクティビティLED に 接 続 し て く だ さ い 。ハ ー
ドドライブのデータを読み取りまたは書き込み中に、LED は オン に なります。
前面パネルデザインは、シャーシによって異なることがあります。前面パネルモジュー
ルは 、主に電 源 スイッチ、リセットスイッチ、電源 LED、ハードドライブ アクティビティ
LED、スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッ
ダーを接 続 する場 合 には 、配線 の 割り当てと、ピンの 割り当てが 正しく合致している
ことを確かめてください。
PLED+
HDLED+
PLED-
PWRBTN#
GND
HDLED-
GND
GND
RESET#
電源スイッチを接 続し、
ス イ ッ チ を リ セ ッ ト し 、下
記のピン 割り当てに従っ
て、シャーシのシステムス
テータス表示ランプをこ
のヘッダーにセットしま
す。ケーブルを接続すると
きには、ピンの＋と−に
気をつけてください。
22
Fatal1ty Z97X Killer Series
1
PLED+
PLED+
PLED-
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
電源 LED ヘッダ ー
（3 ピン PLED1）
（p.12、No. 19 参照）
シリアル ATA 3
コネクター
（SATA3_0：
p.12、No. 8 参照）
(SATA3_1：
p.12、No. 10 参照）
（SATA3_2：
p.12、No. 12 参照）
（SATA3_3：
p.12、No. 9 参照）
（SATA3_4：
p.12、No. 11 参照）
（SATA3_5：
p.12、No. 13 参照）
シリアル ATA Express
コネクター
(SATAE_1:
p.12、No. 14 参照）
SATA3_0SATA3_2 SATA3_1
システムの電源ステー
タスを表示するために、
シャーシ 電 源 LED をこの
ヘッダ ーに 接 続してくだ
さい。
これら 6 つの SATA3コネ
ク タ ー は 、最 高 6.0 Gb/ 秒
SATA3_3SATA3_5 SATA3_4
のデータ転送速度で内部
ストレージデバイス用の
SATA データケーブルを
サ ポ ートしま す 。SATA3_4,
SATA3_5 は SATA Express
コネクタと共有します。
SATA ストレージデバイ
スまたは PCIe ストレ ー
ジデ バイス をこのコネク
タ に 接 続 してくだ さ い 。
SATA Express コネクタは
SATA3_4, SATA3_5 およ
び M.2_SSD (NGFF) ソ
ケット 3 と共有します。
* SATA Express のイン
ターフェースは SATAE_1,
SATA3_4, と SATA3_5. を
組み合わせてご使用くだ
さい。
USB 2.0 ヘッダ ー
（9 ピン USB2_3）
（p.12、No. 23 参照）
（9 ピン USB4_5）
（p.12、No. 22 参照）
I/O パネルの 2 つの USB
2.0 ポートに加 えて、この
マザ ー ボ ードには 2 つの
ヘ ッ ダ ー が あ り ま す 。各
USB 2.0 ヘッダーは、2 つ
の ポ ートを サ ポ ートでき
ます。
日本語
23
USB 3.0 ヘッダ ー
1
SPEAKER
CH
GND
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
（19 ピン USB3_4_5）
（p.12、No. 6 参照）
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
VbusVbus
IntA_PB_SSRX-
IntA_PB_SSRX+
GND
IntA_PB_SSTX-
IntA_PB_SSTX+
GND
IntA_PB_D-
IntA_PB_D+
Dummy
1
このマザーボードには 1
つのヘッダーが装備され
ています。 各 USB 3.0 ヘッ
ダーは、2 つ の ポ ートを サ
ポートできます。
フロントパネルオー
ディオ ヘ ッダ ー
（9 ピン HD_AUDIO1）
（p.12、No. 26 参照）
1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、
正しく機能するためには、シャーシのパネルワイヤーが H DA をサポートしている
ことが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよび
シャーシの マ ニュアルの 指 示 に従ってください 。
2. ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パ ネルオーディ
オヘッダーに取り付けてください。
A. Mic_IN (MIC) を MIC2_L に接 続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接 続します。
C. アース (GND) をアース (GND) に接 続します。
D. MIC_RETと OUT_RET は、HD オーディオパネル 専用です。ACʼ97 オ ー ディオ
パネルではこれらを接続する必要はありません。
E. フロントマイクを有 効 にするには、Realtekコントロールパネルの「FrontMic」タ ブ で 、
「録音音量」を調整してください。
シャーシスピ ーカー
ヘッダ ー
（4 ピン SPEAKER1）
（p.12、No. 15 参照）
DUMMY
DUMMY
+5V
このヘッダーは、フロント
オーディオパネルにオー
ディオデバイスを接続す
るためのものです。
シャーシスピ ーカー はこ
のヘッダーに接続してく
ださい。
日本語
24
シャーシと電源ファン
コネクター
（4 ピン CHA_FAN1）
（p.12、No. 17 参照）
（3 ピン CHA_FAN2）
（p.12、No. 28 参照）
（3 ピン CHA_FAN3）
（p.12、No. 27 参照）
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_VOLTAGE
A_FAN_SPEED
ファン ケ ーブ ル は ファン
コネクターに接 続し、黒線
とアースピンを 合 わせて
くだ さ い 。
GND
（3 ピン PWR_FAN1）
FA
1
2
3
4
14
58
1
+12V DETECT
（p.12、No. 30 参照）
Fatal1ty Z97X Killer Series
CPU ファンコ ネ クタ ー
（4 ピン CPU_FAN1）
（p.12、No. 2 参照）
（3 ピン CPU_FAN2）
（p.12、No. 29 参照）
ATX 電源コネクター
（24 ピン ATXPWR1）
（p.12、No. 5 参照）
ATX 12V 電源コネクター
（8 ピン ATX12V1）
（p.12、No. 1 参照）
PCIe 電源コネクター
（4 ピン PCIE_PWR1）
（p.12、No. 25 参照）
N_SPEED_CONTROL
FAN_SPEED
+12V
GN D
FAN_SPEED
FAN_VOLTAGE
GND
12 124
13
GND
このマザーボードは 4 ピ
ン CPU ファン（ 静 音ファン ）
コネクターを提 供します。
3 ピンの CPU ファン を 接
続する場 合には 、ピン 1-3
に 接 続 し てくだ さい 。
このマザーボードは 24 ピ
ン AT X 電源コネクター
を提 供しま す。20 ピンの
ATX 電源を使用するに
は 、ピ ン 1 と 13 番に合わ
せて接続してください。
このマザーボードは 8 ピ
ン ATX12V 電源コネク
ターを提 供します。4 ピン
の AT X 電源を使用する
に は 、ピ ン 1 と5 番に合
わせて接続してください。
3 枚以上のグラフィッ PCI
Express カードを取り付ける場合
は、4 ピンモレックス電 源ケーブ
ルをこのコネクタに接続してくだ
さい。
HDD セーバー
コネクター
（4 ピン SATA_PWR_1）
（p.12、No. 7 参照）
HDD セーバーケーブルをこの
コネクタに接続して HDD の電
源状態を管理します。
日本語
25
シリアルポートヘッダー
SMB _DA
1
RRI#1
（9 ピン COM1）
（p.12、No. 24 参照）
RRXD1
DDTR#1
TTXD1
DDCD#1
DDSR#1
CCTS#1
RRTS#1
GND
この COM1 ヘッダーはシ
リアルポートモジュールを
サ ポ ートしま す 。
TPM ヘッダ ー
（17 ピン TPMS1）
（p.12、No. 21 参照）
SMB _CL K_M AIN
TA_MA IN
GND
S_P WRD WN#
SER IRQ #
LAD 1_L
LAD 2_L
GND
このコネクターはトラステッドプ
ラットフォームモジュー ル（TPM）
システムをサポ ートし、鍵、デジタ
ル証明書、パスワード、データを
1
LAD 3_L
CK_ 33M _TP M
+3V
TPM _RS T#
LFR AME #_L
LAD 0_L
+3V SB
安全に保 管することができます。
GNDF_C LKR UN#
TPM システムはまた、ネットワー
クセキュリティを高め、デジタル
証明書を保護し、プラットフォー
ムの完全性を保証します。
日本語
26
Fatal1ty Z97X Killer Series
2.7 SLITM およびクアッド SLITM オペレーションガイド
このマザーボードは NVIDIA® SLITM とクアッド SLITM（Scalable Link Interface、ス ケ ー
ラブルリンクインターフェース）テクノロジーに対 応します。これらのテクノロジーを
使用すれば、最大 2 枚の同一の PCI Express x16 グ ラフィックスカ ードを 取り付 ける
ことができます。現在、NVIDIA® SLITM とクアッド SLITM テクノロジ ー は Windows® 7 /
7 64-bit / 8 / 8 64-bit / 8.1 / 8.1 64-bit OS に対応します。
要件
®
1. NVIDIA
2. お使いのグラフィックスカードドライバが NVIDIA
3. 電源供給ユニット（PSU）が少なくともシステムに必要な最小電源を供給できる
認定されている同一の SLITM 対応グラフィックスカードだけを使用して
くだ さ い 。
ることを確 認してください。NVIDIA
ま す：www.nvidia.com
ことを確認してください。NVIDIA
については NVIDIA
®
ウェブサイトを参照してください。
®
ウェブサイトからドライバをダウンロードし
®
認定 PSU を使用することを推奨します。詳細
®
SLITM テクノロジ ー に 対 応 す
2.7.1 2 枚の SLITM 対応グラフィックスカードを取り
付ける
手順 1
1 枚 の グ ラフィックスカードを PCIE2 ス
ロットに挿入して、もう 1 枚 の グ ラ フィッ ク
スカ ードを PCIE4 スロットに挿 入します。
カードがスロットに正しく収まっているこ
とを確 認してください。
手順 2
必要な場合は、補助電源を PCI Express グ
ラフィックスカ ード に 接 続 します。
日本語
27
SLI_Bridge_2S Card
ASRock SLI_Bridge_2S
カード
手順 3
ASRock SLI_Bridge_2S カードを各グラ
フィックスカードのゴールドフィンガー
と整列して挿 入します。ASRock SLI_
Bridge_2S カードがしっかりと定位 置に収
まってい ることを 確 認してください 。
手順 4
VGA ケーブルまたは DVI ケーブルを、
PCIE2 スロットに挿 入したグラフィックス
カードのモニターコネクタあるいは DVI
コネクタに接続します。
日本語
28
Fatal1ty Z97X Killer Series
2.7.2 ドライバのインストールとセットアップ
グラフィックスカードドライバをシステムにインストールします。グラフィックスカー
ドドライバをシステムにインストールすれば、複数のグラフィックスプロセッシング
ユ ニ ッ ト（ Graphics Processing Unit ）（ GPU）を NVIDIA® nView システムトレイユ ー
ティリティで有効にできます。次の手順に従って複数の GPU を 有 効 にしてくださ
い。
SLITM とクアッド SLITM モードの場合
手順 1
Windows® システムトレイにある NVIDIA
Control Panel（NVIDIA コントロールパネ
ル） アイコン を ダ ブ ル クリックします。
手順 2
左ペインで、Set SLI and PhysX（SLI と
PhysX を設 定 する）設 定 を クリックし ま す 。
次に、Maximize 3D performance（3D パ
フォーマンスを最大化する）を 選 択して、
Apply（適用）を クリックし ま す。
手順 3
システムを 再 起 動します。
手順 4
SLITM また はクアッド SLITM のメリットを 活
用できます。
日本語
29
2.8 CrossFireXTM、3 ウェイ CrossFireXTM およびクアッド
CrossFireXTM オペレーションガイド
このマザーボードは CrossFireXTM、3 ウェイ CrossFireXTM、お よ び 、ク ア ッ ド
CrossFireXTM に対 応します。これらのテクノロジーを 使 用 す れ ば、最大 3 枚の同
一の PCI Express x16 グラフィックスカードを取り付 けることができま す。現在 、
CrossFireXTM、3 ウェイ CrossFireXTM、お よ び 、ク ア ッ ド CrossFireXTM は Windows® 7
/ 7 64-bit / 8 / 8 64-bit / 8.1 / 8.1 64-bit OS に対応します。
1. AMD 認定されている同一の CrossFireXTM 対応グラフィックスカードだけを使用
して くだ さ い 。
2. お使いのグラフィックスカードドライバが AMD CrossFireX
応することを確 認してください 。AMD のウェブサイトからドライバをダウンロー
ドし ま す：www.amd.com
3. 電源供給ユニット（PSU）が少なくともシステムに必要な最小電源を供給できる
ことを確認してください。AMD 認定 PSU を使用することを推奨します。詳細につ
いては AMD のウェブサイトを参照してください。
4. 12 パイプ CrossFireX
合は、CrossFireX
す。
5. 異なる CrossFireX
ります。詳しい取り付け説明については、AMD グラフィックスカードの取扱説明
書を参照してください。
TM
エ ディション カ ードと 16 パイプカードを組み合わせる場
TM
モードで は 、両 方 のカ ード は 12 パイプ カ ードとして 動 作しま
TM
カードは異なる方法で CrossFireXTM を有効にする必要があ
TM
テクノロジ ー に 対
2.8.1 2 枚の CrossFireXTM 対応グラフィックスカード
を取り付ける
手順 1
1 枚 の グ ラフィックスカードを PCIE2 ス
ロットに挿入して、もう 1 枚 の グ ラ フィッ ク
スカ ードを PCIE4 スロットに挿 入します。
カードがスロットに正しく収まっているこ
とを確 認してください。
日本語
30
CrossFire
ブリッジ
手順 ２
CrossFire ブリッジをグ ラフィックス カ ード
の一番上にある CrossFire ブリッジイン
ターコネクト上に取り付けて 2 枚のグラ
フィックスカ ードを 接 続します。（ CrossFire
ブリッジは購入するグラフィックスカード
に付属しています。このマザーボードのバ
ンドル付属品ではありません。詳細につい
てはグラフィックスカードのベンダーまで
お問い合わせください。）
Fatal1ty Z97X Killer Series
手順 3
VGA ケーブルまたは DVI ケーブルを、
PCIE2 スロットに挿 入したグラフィックス
カードのモニターコネクタあるいは DVI
コネクタに接続します。

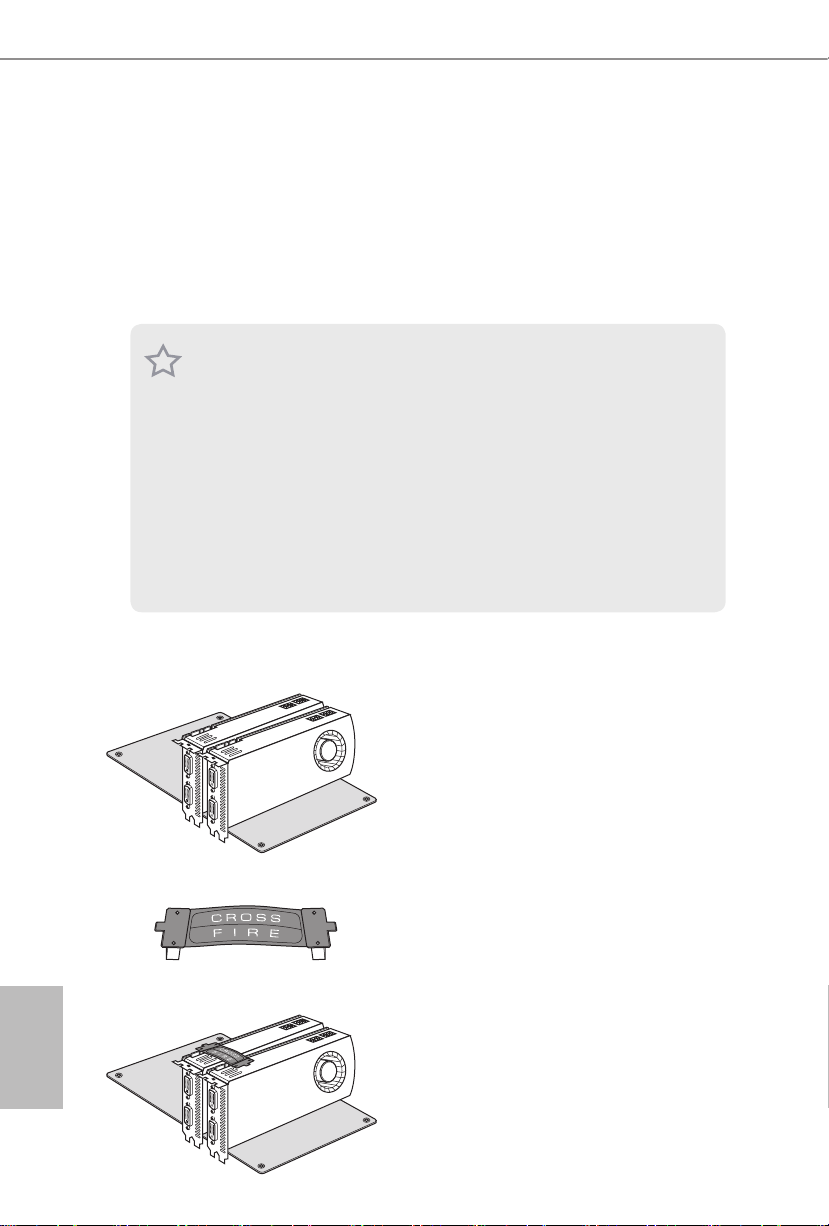

2.8.2 3 枚の CrossFireXTM 対応グラフィックスカード
を取り付ける
手順 1
1 枚 の グ ラフィックスカードを PCIE2 ス
ロットに挿入して、もう 1 枚 の グ ラ フィッ
クスカ ードを PCIE4 ス ロ ッ ト に 挿 入 し 、も
う 1 枚 の グ ラフィックスカードを PCIE6 ス
ロットに挿入します。カードがスロットに正
しく収まっていることを確 認してください。
手順 2
CrossFire
ブリッジ
1 つの CrossFire ブリッジを 使って PCIE2
ス ロ ットと PCIE4 スロットにあるグラ
フィックス カ ード を 接 続し ま す 。もう 1 つの
CrossFire ブリッジを 使って PCIE4 スロッ
トと PCIE6 スロットにあるグ ラフィックス
カードを接 続します。（CrossFire ブリッジ
は 購 入 するグラフィックスカ ードに 付 属 し
ています。このマザーボードのバンドル付
属品ではありません。詳細についてはグラ
フィックスカードのベンダ ーまでお 問 い 合
わ せ く だ さ い 。）
手順 3
VGA ケーブルまたは DVI ケーブルを、
PCIE2 スロットに挿 入したグラフィックス
カードのモニターコネクタあるいは DVI
コネクタに接続します。
日本語
31
2.8.3 ドライバのインストールとセットアップ
手順 1
コンピュータの電源を入れて OS を起 動します。
手順 2
VGA ドライバをシステムにインストールしている場合 は、AMD ドライバを削除し
ます。
Catalyst Uninstaller（ カ タリストアン イ ン ストー ラ ）は オ プ ション のダ ウン ロ ード で す 。
インストールする 前に、以前 にインストールした Catalyst（ カタリスト）ド ライバ をこの
ユーティリティを使 用 してアン インストー ル することを推 奨します。AMD ドライバ の
更新については AMD のウェブサイトを参照してください。
手順 3
必 要 なドラ イ バと CATALYST コントロー ル センター を イン ストー ルして、コン
ピュータを再起動します。詳細については AMD のウェ ブ サ イトを 参 照 して くだ さ
い。
手順 4
Windows® システムトレイにある AMD
AMD Catalyst Control Center
（AMD カタリストコントロ ー
ルセンター）
Catalyst Control Center（AMD カタリスト
コントロールセンター）アイコンをダブル
クリックし ま す 。
日本語
32
手順 5
左ペインで、Performance（パフォーマンス）
を ク リ ッ ク し て 、次 に 、AMD CrossFireXTM
を ク リ ッ ク し ま す 。次 に 、Enable AMD
CrossFireX（AMD CrossFireX を有効にす
る）を選 択して、Apply（適用）を クリックし
ます。使用するグラフィックスカードに従っ
て GPU の数 を選 択して、Apply（適用）を
クリックし ま す 。
Fatal1ty Z97X Killer Series
5
2.9 M.2_SSD (NGFF) モジュール取り付けガイド
M.2 は次世代フォームファクタ（Next Generation Form Factor、NGFF）とも呼ばれます。M.2
は小型の多目的カードエッジコネクタであり、mPCIe and mSATA に 代 わ ること を 目 的と し
ます。M.2_SSD (NGFF) ソケ ット 3 には、1 つの M.2 SATA3 6.0 Gb/s モジュール、または、1
つの M.2 PCI Express モジュールを取り付けることができます ( 最大 Gen 2 x2(10 Gb/s))。
M.2_SSD (NGFF) ソケ ット 3 は SATA Express コネクタと共 有します。M.2_SSD (NGFF) ソ
ケット 3 または SATA Express コネクタのいずれかを選択して使用してください。
* M.2_SSD (NGFF) Socket 3 は SSD ドライブを サ ポ ートします。WiFi や SSD 以外の M.2
モジュールはサポートをしていないのでご注意ください。
M.2_SSD (NGFF) モジュールを取り付ける
手順 1
M.2_SSD (NGFF) モジュールおよび
ねじを準 備します。
4
3
PCB のタイプと M.2_SSD の長さに
合わせて、一致するねじの位置を選
んでください。
手順 2
2
1
A
BCDE
番号 1 2 3 4 5
ナット の 場 所 A B C D E
PCB 長さ 3cm 4.2cm 6cm 8cm 11cm
モジュ ー ル の
タイプ
タイプ
2230
タイプ
2242
タイプ
2260
タイプ
2280
タイプ
22110
日本語
33
手順 3
ね じ は 最 初「 D」の位置に取り付けて
ありま す 。
A
BCDE
それを外して下さい。もし「D」の 位
置にデ バ イスを取り付 ける のであ れ
ば手順 3 〜 4 は飛ばし 5 へ進んで
下さい。
そうでない場 合 は 、スタンドオフを
手で解除してください。
手順 4
ねじに貼付されている黄色の保護
フィルムをはがします。デバイスを
A
BCDE
取り付ける場所にあわせて、手でね
じを締めてください。
手順 5
M.2 (NGFF) SSD モジュールを整列
A
BC
し て 、丁 寧 に M.2 ス ロット に 挿 入し
ます。M.2 (NGFF) SSD モジュー ル は
1 方向にしか取り付けることができ
ません。
日本語
34
ABCDE
Fatal1ty Z97X Killer Series
手順 6
ドライバでねじをしっかりと留めて
ください。しかし、きつく締めるすぎ
NUT1NUT2DE
るとモジュールが破損する恐れがあ
るのでご注意ください。
M.2_SSD (NGFF) モジュールサポート一覧
PCIe インターフェース SATA インターフェース
Plextor PX-AG256M6e ADATA AXNS381E-128GM-B
Plextor PX-AG512M6e ADATA AXNS381E-256GM-B
SanDisk SD6PP4M-128G Crucial CT120M500SSD4/120G
SanDisk SD6PP4M-256G Crucial CT240M500SSD4/240G
Samsung XP941-512G (MZHPU512HCGL) Intel SSDSCKGW080A401/80G
Kingston RBU-SNS8400S3/180GD
M.2_SSD (NFGG) モジュールサポート一覧の最新の更新については、弊社のウェブサイ
トで詳細をご確認ください。http://www.asrock.com
日本語
35
2.10 HDD セーバーケーブル取り付けガイド
必要な場合は、このマザーボード上の HDD セーバーコネクタを使って、ソフトウェア経
由で接 続した HDD のオンオフを 切り替えることが できます。プライバ シ ー セ キュリティ強
化、省電力設計になっているので HDD の寿命もアップします。次の手順に従い HDD セー
バーケーブルを取り付けてください。
接続図
1
HDD
セーバーケーブル
2
SATA データケーブル
* この図は参照用です。
1. HDD セーバーケーブルの一方の端を SATA ポート の 近くに あ る HDD セーバーコネ
ク タ（ SATA_PWR_1） に 接 続 し ま す 。次 に 、SATA 電源コネクタを SATA HDD に接続し
ます。
日本語
36
* HDD セーバ ーコネクタは最大 2 台の SATA HDD に 対 応します。
2. SATA データケーブルの一方の端をマザーボード上の SATA ポートに接続します。次
に、もう一方の端を SATA HDD に接 続します。
ソフトウェア設定 については 、このユー ザ ーマ ニュアルの セクション 3.2 「F-Stream」を 参
照して くだ さい 。
Fatal1ty Z97X Killer Series
2.13 ASRock USB 3.1/A+C
仕様
プ ラット フォ ー ム
コントローラー
PCIE
コネクタ
•
• ASMedia ASM1142
• PCI Express x4
• PCI Express 1.1、2.0
• 最大 10 Gbps
• 4、x8
• 1 x USB 3.1 Type-A
* Type-A USB
することを推 奨します。
• 1 x USB 3.1 Type-C
*
電する場合は、電源オン状態（
電流を調整するためにデバイスが
*
:3.1-in x 3.2-in、7.9 cm x 8.1 cm
サイズ
コ ネ ク タ（
までのデータ転送速度に対応
、ま た は 、
全スパイク保護）
全スパイク保護）
この ポートは 最大
いくつ か の
x16 PCI Express
デバイスを充電する場合は、マザーボード上の
5V/3A
Type-C USB
インストールガイド
コントロ ーラ
x2
レーン ）
3 Amp
）とスリープ状態（
Type-C
3.0
仕様に対応
ス ロ ット に対 応
ESD
）保 護 に 対 応（
ESD
）保 護 に 対 応（
Type-C USB
1 Amp
規格に対応しなければなりません。
ASRock
Type-A
コネ クタ を 使 用
ASRock
デバ イスを充
）では電流が異なるので、
、お よ び 、
ポート（静電気放電（
ポート（静電気放電（
までの電力出力に対応します。
デバイスは専 用のアダプタでしか充電できません 。
完
完
OS
USB 3.1
• Microso® Windows® 8.1 32
8 64
ポート（
ビット
Type-C
/ 7 32
）
USB 3.1
ビット
ポート（
J
1
/ 7 64
Type-A
ビット
ビット
）
/ 8.1 64
ビット
S
U
B
/ 8 32
ビット
C
+
/A
.1
3
PCI Express x4
コネクタ
x2
/
レーン ）
日本語
37
インストール手順
ASRock USB 3.1/A+C
USB 3.1
の外部
USB 3.1/A+C
1
手順
ポートが装備されています。次の簡単な手順に従って
をイン ストー ルしてください 。
に は 、最 大
10 Gbps
までのデータ転送速度に対応する
ASRock
2
つ
PC
の電源を切断して、電源コードを取り外します。その他すべてのケーブルを
から取り外します。
2
手順
コンピュータケース からサイドパ ネルを取り外します。
*
詳細についてはお使いの
3
手順
マザーボード上の使用できる
認して、スロットブラケットを取り外します。
* ASRock USB 3.1/A+C
カードが使 用されていない場合は、カードを
を 強 く推 奨しま す 。
4
手順
ASRock USB 3.1/A+C を PCI Express
までしっかりと押し下 げます。次 に、カードをスロットブラケットの止 め ねじで 固 定
します。
5
手順
サイドパネルを 取り付 け 直します。電 源コードとその他の取り外したコードを接 続
し直します。
PC
に添付されている文 書を参照してください。
x4、x8
、ま た は 、
の性能を最大限にするために、スロットでグラフィックス
x16 PCI Express
PCIE6（CPU
スロットと整列して、スロットに完全に収まる
ス ロ ット の 場 所 を 確
から）に 挿 入 す ること
PC
日本語
38
ジャンパーのセットアップ
デフォルトでは、ジャンパー
スペンド）、または、S5（電源オフ）状態中にデバイスを充電できます。
源オフ）状態中のデバイスの充電を無効にするには、ピン
2-3
ン
に置かれているジャンパーキャップを取り外す必要があります。
* Windows® 7（32
ビットと
:
J1
64
1-2
はピン
ビ ッ ト ）用 の ドライバをインストー ルしてください 。
に設定されており、S3（ ス リ ー プ ）、S4（サ
1-2
（ デ フ ォ ル ト ）か ら ピ
S3/S4/S5
（電
Fatal1ty Z97X Killer Series
第 3 章 ソフトウェアとユ ー ティリティの 操 作
3.1 ドライバを取り付ける
マザーボードに付属しているサポート CD には、必要なドライバ、および、マザー
ボードの機能を強化する便利なユーティリティが含まれています。
サポート CD を実行する
サポ ート CD を使用するために、CD を CD-ROM ドライブ に 挿 入します。コンピュー
タ で「 AUTORUN（自動実行）」が有効になっている場合は、CD がメインメニュー
を自動的に表示します。メインメニューが自動的に表示されない場合は、サポート
CD 内 の フ ァ イ ル「 ASRSETUP.EXE」をダブルクリックしてメニューを 表 示します。
ドライバメニュー
システムと互換性のあるドライバが自動的に検出されて、サポート CD ドライバ
ページに一覧表示されます。Install All（ すべてインストールする）をクリック す る か 、
または、上 から下 へ の 順 番で必要なドライバをインストールしてください。このよう
にインストールすることで、ドライバが 正しく動作するようにします。
ユーティリティメニュー
ユーティリティメニューには 、マザーボードが対応するアプリケーションソフトウェ
アが 表 示されます。特 定 の 項 目 をクリックして、インストールウィザードに従ってイ
ンストールします。
Windows 7 との互換性を向上させるために、Microsoft が提供する次のホットフィック
スをダウン ロ ードしてインストールしてください 。
「KB2720599」:http://support.microsoft.com/kb/2720599/en-us
日本語
39
3.2 F-Stream
F-Stream は、ASRock の多目的ソフトウェア スイートです。新しい インターフェース
を装 備し、XFast RAM、Dehumidifier ( 除湿 )、Good Night LED ( おやすみ LED)、
FAN-Tastic Tuning ( ファン調 整 )、OC Tweaker (OC 調整 )、新機能や拡張ユーティ
リティを 満 載して い ます。
3.2.1 F-Stream をインストールする
ASRock の サポ ート CD からオールインワンドライバをシステムにインストールす
ると、F-Stream も自動的にインストールされます。インストールすると、デ スクトップ
に「 F-Stream」アイコンが 表示されます。「F-Stream」アイコンをダブ ルクリックすると、
F-Stream メインメニューがポップアップ表 示されます。
3.2.2 F-Stream を使用する
F-Stream のメインメニューには 6 つ の セクションが あります :Operation Mode（操
作モード）、Tool s（ツール）、OC Tweaker（OC 調 整 ）、System Info（ シ ス テ ム 情 報 ）、
Live Update（ライブ更新）、および、Tech Service（ 技 術 サ ー ビ ス ）。
Operation Mode ( 操作モード )
コンピューターの操作モードを選択します。
日本語
40
Fatal1ty Z97X Killer Series
Tools ( ツール )
さまざ ま な ツー ル や ユ ー ティリティ。
XFast RAM
システムのパフォーマンスを向上し、および HDD や SDD の耐性を高めます！隠し
パ ー ティション を 作 成し 、RAM ドライブ に格納するファイルを 割り当ててください。
Fast Boot ( 高 速 ブ ート )
コンピューターのブート時間を 最小化します。Ultra Fast（超高速）モードに対応す
るのは Windows 8.1/8 だけです。外部グラフィックカードを使用している場合は、
VBIOS が UEFI GOP に対応しなければなりません。
OMG
インターネットアクセスをその他のユーザーに許可する開始時間と終了時間をス
ケジュールします。時間表上で、インターネットを使用付加にする時間帯に X マー
クを付 けま す。
Good Night LED ( おやすみ LED)
システム が オン の 場 合は、電 源 LED と HDD LED をオフにします。システムがスタ
ンバイモードやハイバネーション モードに な ると、電 源 LED とキーボード LED を
自動 的にオフにします。
FAN-Tastic Tuning ( ファン調 整 )
グラフを使用して、最大 5 種類のファン速度が設定できます。割当てられた温度に
達すると、ファンは次の速度レベルへと自動的にシフトします。
日本語
41
Dehumidifier ( 除湿 )
湿気によるマザーボードへの損傷を防ぎます。この機能を有効にした後、コン
ピューターの電源が入るまでの時間（長さ）と、除湿プロセスの時間（長さ）を設定
します。
My Master ( キーマスター )
カスタマイズ可能なマクロ、スナイパーモード、スクロール速度、キーリピートレート、
およびリピート遅延で、お使いのマウスとキーボードの性能を向上させます。
Fatalty Mouse Port (Fata1ty マウス ポ ート )
マウスを Fata1ty マウスポ ートに取り付 けます。マウスポ ーリングレートを適 用 する
と、マウスの動きの違いが分かります。
USB Key (USB キー )
USB キーを 差し込むと、コンピュータが Windows に自動 的 にログ インします。
OC DNA
OC DNA は、オーバークロック設 定 をプ ロファイルとして保 存 する 独自のソフトウェ
アです。そして、このオ ーバ ークロック設 定プロファイルをお 友だちに送 信できます。
HDD Saver （HDD セイバー）
必要に応じて、迅速かつ簡単にドライブをパワーアップしたりパワーダウンできま
す。カスタマイズしたホットキー（デフォルトで は Ctrl + Alt + S）を使 用 するか、また
は、スライドして、電源供給コネクタに接続されている内部 SATA HDD を最大 2 台
までオンまたはオンにします。プライバシーや安全性のために、HDD 電源モード
変更の際に使用するパスワードを設定することもできます。
日本語
42
Disk Health Report （ ディスクヘルスリポート）
Disk Health Report （ディスクヘルスリポート）は、ハ ードディスクヘル ス監 視 ユ ー ティ
リティです。ハードディスクモデ ル 、シリアル番 号、ファームウェア、電 源 オンカウント、
電源オン時間、S.M.A.R.T. 値、現在の温度など、詳しい HDD 情報が表示されます。
HDD、SSD、および光学ディスクドライブすべてに対応します。ヘルスステータスブ
ロックに Good（良好）（緑色）、Caution（注意）（黄色）、または、Bad（不良）（赤色）が
表示されます。ヘルスステータスアイコンをクリックして、アラートをトリガするため
の設定を設定します。
OC Tweaker (OC 調整 )
システムのオーバークロック設 定 。
Fatal1ty Z97X Killer Series
System Info ( システム情報 )
システムに関 する 情 報 を 表 示します。
* モデル によっては、システムブラウザタブを使 用できないことがあります。
日本語
43
3.3 Killer Network Manager（キラー ネットワークマネージ
ャ）
Qualcomm® Atheros® Killer Network Manager を使って、ネットワークリソースにアクセスす
るオンラインアプリケーションのアップロード速度とダウンロード速度を制 御できます。ま
た、ニーズに合わせてすべてのネットワークトラフィックの優先順位と帯域幅をカスタマイ
ズ することもできま す。
3.3.1 Killer Network Manager（キラー ネットワークマネ
ージャ）をインストールする
ASRock の サポ ート CD からオールインワンドライバをシステムにインストールする
と、Killer Network Manager（キラー ネットワークマネージャ） も自動的にインストー
ルされます。インストールすると、デスクトップ に「 Killer Network Manager（キラー ネッ
トワークマネージャ）」アイコン が 表 示されます。 アイコン をダ ブ ルクリックする
と、Killer Network Manager（キラー ネットワークマネージャ）のメインメニュー が ポッ
プアップ表 示されます。
3.3.2 Killer Network Manager（キラー ネットワークマネ
ージャ）を使用する
Killer Network Manager（キラー ネットワークマネージャ）には次の 4 つ のタブ が あ
ります :Applications（アプリケーション）、Performance（パフォー マンス）、Network（ネッ
トワーク）、および Killer Ethernet（キラー イーサネット）。
Applications（ アプリケ ー ション ）
Applications（ ア プ リケ ー ション ）を使って、ネットワークトラフィックの優 先 順 位 を
設定したり、特定のアプリケーションが使用する帯域幅を増減したり、またはアプリ
ケーションを完 全 にブロックできます。
日本語
44
Fatal1ty Z97X Killer Series
Performance（パフォーマンス）
Performance（パフォーマンス）を使 って、ダ ウン ロードお よ び アップトラフィクにつ
いシステム 性 能と現在のネットワーク使用率をリアルタイムで表 示きます。
Network（ ネットワーク）
Network （ ネットワーク）アップ ロ ード速 度 /ダウン ロード速 度を 設 定して、ネットワー
ク速度をテストできます。
* ネットワーク速 度テス ネッには、Adobe Flash Player のインストールが必須です。
45
日本語
Killer Ethernet（キラーイーサネット）
Killer Ethernet（キラーイーサネット）にはネットワーク情報が表示されます。
日本語
46
Fatal1ty Z97X Killer Series
3.4 Intel® ラピッド・スタート・テクノロジー
Intel® ラピッド・スタート・テクノロジ ーが 、最も深 いスリープ 状 態 からで もデ バイス
を素早く起動させるので、時間と消費電力を節約できます。PC がスリープモード
の場合に想定外の停電が発生しても、システムは作業状態に戻るので安心です。
3.4.1 システム要件
• マザーボードがこの機能に対応することを確認してください。
• オペレーティングシステム :Microsoft Windows 8.1/8/7（32-bit エ ディション ま
たは 64-bit エ デ ィション ）
• SATA モ ードを AHCI に設 定します。Windows 8.1/8/7 が IDE モードで既にイ
ンストールされている場合は、SATA モ ード を AHCI に直接変更すると、起動
中に Windows 8.1/8/7 がクラッシュすることがあります。システムが AHCI モー
ドになっていない場合は、次の指示に従ってください。
特定のリスクがあることにご注意ください。データの損失を防止するために、操作の前に
重 要 な デ ータ を バ ックアップしてください 。
1. Windows 8.1/8/7 で Win と R を 同 時 に 押して、ワ ード ボックス に「Regedit」と
入力し、OK をクリックしま す。
2. Windows Registry Editor（Windows レ ジ ストリ エ デ ィタ ）で HKEY_LOCAL_
MACHINE\SYSTEM\CurrentControlSet\services\msahci を開きます。値 Start
（スタート） を ダ ブ ル ク リ ッ ク し て 、値 を 3 から 0 に変更します。OK をクリック
します。
日本語
47
日本語
3. Registry Editor（レジストリエディタ）ウィンドウを閉じて、コンピュータを再 起
動します。
4. F2 を 押して BIOS を 開 き 、次 に 、Advanced ‐> Storage Configuration（詳細
‐> ストレージ設定）の順に移動して、SATA モ ード を AHCI に変 更します。
F10 を押して変更を保存し、終 了します。
5. Windows 8.1/8/7 を開きます。Windows が新しいデ バ イスを 発 見して、AHCI
ドライバを自動 的にインストールします。
3.4.2 セットアップガイド
Rapid Start（ラピッド・スタート）を設定する
手順 1
Start（スタート） -> All Programs（すべてのプログラム） -> ASRock Utility（ASRock
ユ ー ティリティ）の順に進んで、ASRock Rapid Start（ASRock ラピッド・スタート）ユ ー
ティリティを 実 行します。
手順 ２
シス テム に ハ ードド ラ イブ が 2 つ以上ある場合は、1 つ選択して、次に、非表示にし
たいパーティション用に Partition Size（ パ ー ティション サ イ ズ ）を選 択し、Create（作
成）をクリックしてください。設定に従って、システムが非表示パーティションを自動
的に作 成します。システムに SSD がインストールされている場合は、SSD 上にパー
ティション を 作 成 することを 推 奨 しま す。
48
Fatal1ty Z97X Killer Series
手順 3
セットアップ後に再起動するように指示するプロンプトが表示された場合は、Ye s
（はい）をクリックして再起動します。
手順 4
Windows システムトレイにある Intel® Rapid Start Technology Manager（Intel® ラピッ
ド・スタ ート・テクノロジー・マネージャ）アイコン を ダ ブ ル クリックし ま す 。
日本語
49
手順 5
Rapid Start（ラピッド・スタート）が オン になっていることを確認してください。スライ
ダーをドラッグして時間を設定します。例えば、タイマーの値を 10 分 に設定すると、
システムは、スリープ状態になってから 10 分経過すると Rapid Start（ラピッド・スター
ト）モードを有効にします。タイマーを 0 分 に設定すると、システムは 、スリープ状
態になると直ぐに Rapid Start（ラピッド・スタート）モードを有 効 にします。
日本語
50
Rapid Start（ラピッド・スタート）を使用する
1. 現在実行中のアプリケーションやファイルを終了せずにコンピュータを
シャットダウンできます。Windows Start（スタート） -> シャットダウンの横にあ
る矢印の順にクリックして、次に、Sleep（スリープ ）を クリックし ま す 。
2. Windows システムがスリープ 状 態になります。
Fatal1ty Z97X Killer Series
3. Rapid Start Technology Manager（ラピッド・スタ ート・テクノロジ ー・マ ネ ージャ）
内の設定に従って、スリープ状態になってから特定の時間が経過すると、シ
ステムが自動的に起動して Rapid Start（ラピッド・スタート）モ ードを有 効 にし
ます。Rapid Start（ラピッド・スタート）モードでは、コンピュータの電 源を切 断
できます。コンピュータの電源を切断しても、スリープ状態になる前に実行し
ていたプログラムやファイルのデータは失われません。
4. コンピュータを引き続き使 用したい 場 合 は、電 源ボタンを 押します。電 源ボタ
ンを 押 すと、システムが 素 早く Windows に戻り、スリー プ 状 態 になる前 に 使
用していたプログラムやファイルに直ぐにアクセスできます。
51
日本語
3.5 Intel® スマート・コネクト・テクノロジー
Intel® Smart Connect Technology(Intel® ス マ ー ト・コ ネ ク ト・ テ ク ノ ロ ジ ー ) は 、コ
ンピュータを Windows® スリープ状態から定期的に再起動して、電子メールや
ソーシャルネットワーキングアプリケーションを更新します。Intel® Smart Connect
Technology（Intel® スマート・コネクト・テクノロジー）を使用すれば、待ち時間を短
縮して、コンテン ツを常に最 新状態に維持できます。
3.5.1 システム要件
• マザーボードがこの機能に対応することを確認してください。
• オペレーティングシステム :Microsoft Windows 8.1/8/7（32-bit エ ディション ま
たは 64-bit エ デ ィション ）
• SATA モ ードを AHCI に設 定します。Windows 8.1/8/7 が IDE モードで既にイ
ンストールされている場合は、SATA モ ード を AHCI に直接変更すると、起動
中に Windows 8.1/8/7 がクラッシュすることがあります。システムが AHCI モー
ドになっていない場合は、次の指示に従ってください。
特定のリスクがあることにご注意ください。データの損失を防止するために、操作の前に
重 要 な デ ータ を バ ックアップしてください 。
1. Windows 8.1/8/7 で Win と R を 同 時 に 押して、ワ ード ボックス に「Regedit」と
入力し、OK をクリックしま す。
日本語
52
2. Windows Registry Editor（Windows レ ジ ストリ エ デ ィタ ）で HKEY_LOCAL_
MACHINE\SYSTEM\CurrentControlSet\services\msahci を開きます。値 Start
（スタート） を ダ ブ ル ク リ ッ ク し て 、値 を 3 から 0 に変更します。OK をクリック
します。
Fatal1ty Z97X Killer Series
3.5.2 セットアップガイド
ASRock Smart Connect Utility（ASRock スマート・コネクト・ユーテ
ィリティ）をインストールする
手順 1
サポ ート CD の次のパスからフォルダにある ASRock Smart Connect Utility
（ASRock ス マ ー ト・コ ネ クト・ユ ー テ ィリ テ ィ ） をインストールします :\ ASRock
Utility > Smart Connect（ASRock ユ ー ティリティ > ス マ ー ト・コ ネ クト ）。
手順 2
インストールすると、ASRock Smart Connect（ASRock ス マ ート・コ ネ クト ）を デ ス クトッ
プから実行したり、または、Windows Start（スタート） -> All Programs（すべてのプ
ログラム ） -> ASRock Utility（ASRock ユ ー ティリティ）の順 に 進 んで 実 行 できます。
日本語
53
手順 3
Add（追加）ボタンをクリックします。例として Foxmail の場合を説明します。Foxmail
をアプリケーション 一 覧 に追 加します。
手順 4
Application List（アプリケーション一覧）から Foxmail を選択し、次に右向きの矢
印をクリックしてこのアプリケーションを Smart Connect List（スマート・コネクト一
覧）に 追 加します。
日本語
54
手順 5
Apply（適用） を クリックして Smart Connect（スマ ート・コネクト）を 有 効します。
Fatal1ty Z97X Killer Series
手順 6
Windows システムトレイにある Intel® Smart Connect Technology Manager（Intel® ス
マ ー ト・コ ネ ク ト・テ ク ノ ロ ジ ー・マ ネ ー ジ ャ ） を ダ ブ ル クリックし ま す 。
手順 7
スライダ ーをドラッグして、シス テム を ネットワークに 接続して 更新 をダウンロード
する頻度を設定します。期間を短くすると頻繁に更新が提供されますが、消費電
力が 増えることがあります。
Smart Connect（スマート・コネクト）を使用する
1. システムがスリープ状態で実行されている場合でも、インターネットに接続
して更新を受信したいアプリケーションを維持します。例えば、Foxmail は
Foxmail を実行状態に維持します。
2. Windows Start（スタート） -> シャットダウンの横にある矢印の順にクリックし
て 、次 に 、Sleep（ スリープ ）を クリックし ま す 。
日本語
55
3. Windows システムがスリープ 状 態になります。
4. システムが定期的にスリープ状態から再起動して、Foxmail の更新を開始し
ます。画面には何も表示されないので、コンピュータは消費電力を最小水準
に維持できます。更新が完了すると、システムは自動的にスリープ状態に戻り
ます。
5. システムを再起動すると、スリープ状態中に受信した新しいメールが既に更
新されているので、Foxmail で読むことができます。
日本語
56
Fatal1ty Z97X Killer Series
3.6 ASRock APP ショップ
ASRock APP ショップ は ASRock コンピュータ用 のソフトウェアアプリケーションを
購入したりダウンロードできるオンラインストアです。数回クリックするだけで、さま
ざまなアプリや サ ポ ートユ ーティリティを素 早く簡単 にインストールしてシステム
を最適化し、マザーボードを最新の状態に維持できます。
デ ス クトップ 上 の
にアクセスします。
*ASRock APP ショップからアプリをダウンロードするには 、インターネットに接 続する必 要 があります。
をダ ブ ル クリックして ASRock APP ショップ ユ ー ティリティ
3.6.1 UI Overview（UI 概要）
Category Panel（カテゴリパ ネル）
Information Panel（情報パネル）
Category Panel（カテゴリパ ネ ル ）: カテゴリパネルにはいくつかのタブまたはボタ
ンがあります。これらのタブまたはボタンを選択すると、下の情報パネルに関係す
る情報が表示されます。
Hot News（ ホットニュース）
Information Panel（情報パネル）: 中央にある情報パネルには、現在選択されてい
るカテゴリについてのデータが表示されます。また、ジョブに関係するタスクを実
行できます。
Hot News（ホットニュース）: ホットニュースセクションに はさまざまな 最 新 ニュース
が表示されます。画像をクリックして選択したニュースのウェブサイトを開いて詳し
く読むことができます。
日本語
57
3.6.2 Apps（アプリ）
「Apps（アプリ）」タブを選 択 すると、ダウンロ ードできるすべてのアプリが 画 面 上に
表示されます。
アプリをインストールする
手順 1
インストールしたいアプリを検索します。
最も推 奨されるアプリが 画 面の左 側 に 表 示 されます。そ の 他のさまざまな アプリは
右側に表示されます。上下にスクロールして一覧にあるアプリを検索してください。
アプリの価格を確 認したり、アプリを既 にインストールして いるかどうかを確認で
きます。
日本語
58
- 赤色のアイコンに価格が表示されます。または、アプリが無料の場合は「Free
（無料）」と表 示されます。
- 緑 色 の「 Installed（インストール済み ）」アイコンは、アプリがコンピュータに
インストールされていることを意味します。
手順 2
アプリアイコンをクリックすると、選択したアプリの詳細情報が表示されます。
Fatal1ty Z97X Killer Series
手順 3
アプリをインストールしたい場合は、赤色のアイコン をクリックして ダ ウ ン
ロードを開 始します。
手順 4
インストールが完了すると、右上端に緑色の「Installed（イン ストー ル 済 み ）」アイコ
ンが表示されます。
アプリをアンインストールするには、ゴミ箱アイコン を クリックし ま す 。
* アプリによっては 、ゴミ箱アイコンが 表 示されないことがあります。
日本語
59
アプリをアップグレードする
アップグレードできるの は インストール 済 みのアプリの み で す。アプリの 新しい
バージョンがある場合は、インストールしたアプリアイコンの下に「New Version（新
しいバージョン）」
手順 1
アプリアイコンをクリックすると、詳細情報が表示されます。
手順 2
黄 色 の アイコン をクリックしてアップグレードを開始します。
のマ ークが 表 示されます。
日本語
60
Fatal1ty Z97X Killer Series
3.6.3 BIOS & Drivers（BIOS とドライバ）
BIOS またはドライバをインストールする
「BIOS & Drivers（BIOS とドライバ）」タブを選択すると、BIOS またはドライバ用の
推奨更新または重要な更新が一覧表示されます。速やかにすべて更新してくださ
い。
手順 1
更新する前に項目情報を確認してください。 をクリックすると、詳細情報が表
示されます。
手順 2
更新したい 項 目を 1 つまたは複数クリックして選択します。
手順 3
Update（更新）をクリックして更新処理を開始します。
日本語
61
3.6.4 Setting（設定）
「Setting（設定）」ページで、言語を変更したりサーバーの場所を選択したり、
Windows 起動時に ASRock APP ショップを自動的に実行するかどうかを決めるこ
とができます。
日本語
62
Fatal1ty Z97X Killer Series
3.7 Start8
スタートアップメニューが 欲しい Windows 8.1/8 ユーザー向けに、Start8 は 、従 来
のスタートメニューを復 活させるとともに、追加カスタマイズ 項 目で素 晴らしい 効
率性を提供する理想的なソリューションです。
3.7.1 Start8 をインストールする
サポ ート CD の次のパスからフォルダにある Start8 をインストールします :\
ASRock Utility > Start8（ASRock ユ ー ティリティ > Start8）。
3.7.2 Start8 を設定する
Style（スタイル）
Windows 7 スタイル のスタートメニューと Windows 8.1/8 スタイルのスタートメ
ニューから選 択します。次 に、スタートメニューのテーマを 選 択して、スタートアイコ
ンのスタイルをカスタマイズします。
日本語
63
Configure（設定）
Configure（設定）には設定オプションが含まれます。設定オプションには、アイコン
サイズ、スタートメニューを表示する際に使用するショートカットの選択、最近使用
したアプリへ のクイックアクセス、電 源ボタンの 機 能 性などが あります。
コントロール
日本語
64
Fatal1ty Z97X Killer Series
Control（制 御 ）で、スタートボタンをクリックした場 合 、または、Windows キーを押し
た場合の操作内容を設定できます。
Desktop（デスクトップ）
Desktop（デスクトップ）で、デスクトップで作業する際にホットコーナーを無効にで
きます。また、システムが起動する際に直接デスクトップモードが開くようにするか
どうか、あるいは、Metro ユーザーインターフェースをバイパスするかどうかを選
択 することもできま す。
About（情報）
Start8 に関する情報が表示されます。
日本語
65
3.8 XSplit Broadcaster（XSplit ブロードキャスター）
XSplit Broadcaster （XSplit ブロードキャスター）は 、マ ル チメディアブロードキャス
ティング、ライブストリーミング、およびレコーディングをより容易により楽しくする
ために設計されたデスクトップアプリケーションです。24.95 米ドル相当のプレミア
ムライセンスを 3 ヶ月間無料で使用できます。
3.8.1 ゲームプレイをライブストリームする
手順 1
Start（スタート） > All Programs（すべてのプログラム） > XSplit > XSplit Broadcaster
（XSplit ブ ロ ードキャスター ）の順に進 んで 起 動します。
日本語
66
手順 2
ユ ー ザ ー名とパスワ ードを 使 ってログ インします。 (XSplit アカウントがない場合は、
No XSplit account?（XSplit アカウントを持っていない）を クリックし て 登 録し て くだ
さ い 。）
Fatal1ty Z97X Killer Series
手順 3
Broadcast（ブロードキャスト） > Add Channels（チャンネルを追加する）。
手順 4
Add（追加）... を クリックし ま す 。
手順 5
ライブストリーミング用のプ ラットフォーム を 選 択します。
* ストリーミング を 開 始 す る 前 に、Twitch.tv、USTREAM、またはその 他 のライブスト
リーミングサ ービ スのストリーミングサ ービスウェブサイトでアカウントを登 録 する
必要があります。
日本語
67
手順 6
プラットフォームの Username（ユーザー名）と Password（ パ スワ ード）を 入 力します。
必要に応じて Video and Audio Encoding（ビ デ オとオー ディオエンコ ー ディング）設
定を設 定します。OK をクリックし ま す。
手順 7
ブロードキャスト一覧にチャンネルが表示されます。Apply（適用）と OK をクリック
して設定を保存します。
日本語
68
Fatal1ty Z97X Killer Series
手順 8
開いて、Broadcast（ブロードキャスト）を 選 択し、ライブストリーミングを 有 効にしま
す。
ライブブロードキャストを見るためのリンクが自 動 的にコピーされま す。CTRL-V
を押すか、右クリックして Paste（ 貼り付 け ）を 選 択し、リンクをブラウザ に貼り付 け
ればブ ロ ードキャストを見ることができます。
ライ ブ ストリーミング を 無 効 に す る に は 、Broadcast（ブロードキャスト）を もう一 度
開いて、プラットフォームの選択を解 除します。
3.8.2 ゲームプレイを録画する
手順 1
Broadcast（ブロードキャスト） > Local recording（ローカルレコーディング）の順に
進んで録画を開始します。
手順 2
録画を停止するには、Broadcast（ブロードキャスト）をもう一度開いて、 Local
recording（ローカルレコーディング）の選択を解除します。
手順 3
Too l s（ツール） > My Recordings（マイレコーディング）... の順に進んで、録画にアク
セスします。
日本語
69
3.9 XSplit Broadcaster（XSplit ブロードキャスター）
XSplit Broadcaster（XSplit ブロ ード キャスター ）は 、マ ル チメディアブ ロードキャスティ
ング、ライブストリーミング、およびレコーディングをより容易により楽しくするため
に設計されたデスクトップアプリケーションです。24.95 米ドル 相 当 のプレミアムラ
イセンスを 3 ヶ月間無料で使用できます。
3.9.1 ゲームプレイをライブストリームする
手順 1
Start（スタート） > All Programs（すべてのプログラム） > XSplit > XSplit Broadcaster
（XSplit ブ ロ ードキャスター ）の順に進 んで 起 動します。
日本語
70
手順 2
Orbweb.ME アカウントとパスワードを使ってログインします。（XSplit アカウントが
ない場合は、No XSplit account?（XSplit が ありま せ ん か ?）をクリックして登 録して
く だ さ い 。）
Fatal1ty Z97X Killer Series
手順 3
Broadcast（ブロードキャスト） > Add Channels（チャンネルを追加する）。
手順 4
Add（追加）... を クリックし ま す 。
手順 5
ライブストリーミング用のプ ラットフォーム を 選 択します。
* ストリーミング を 開 始 す る 前 に、Twitch.tv、USTREAM、またはその 他 のライブスト
リーミングサ ービ スのストリーミングサ ービスウェブサイトでアカウントを登 録 する
必要があります。
日本語
71
手順 6
プラットフォームの Username（ユーザー名）と Password（ パ スワ ード）を 入 力します。
必要に応じて Video and Audio Encoding（ビ デ オとオー ディオエンコ ー ディング）設
定を設 定します。OK をクリックし ま す。
手順 7
ブロードキャスト一覧にチャンネルが表示されます。Apply（適用）と OK をクリック
して設定を保存します。
日本語
72
Fatal1ty Z97X Killer Series
手順 8
開いて、Broadcast（ブロードキャスト）を 選 択し、ライブストリーミングを 有 効にしま
す。
ライブブロードキャストを見るためのリンクが自 動 的にコピーされま す。CTRL-V
を押すか、右クリックして Paste（ 貼り付 け ）を 選 択し、リンクをブラウザ に貼り付 け
ればブ ロ ードキャストを見ることができます。
ライ ブ ストリーミング を 無 効 に す る に は 、Broadcast（ブロードキャスト）を もう一 度
開いて、プラットフォームの選択を解 除します。
3.9.2 ゲームプレイを録画する
手順 1
Broadcast（ブロードキャスト） > Local recording（ローカルレコーディング）の順に
進んで録画を開始します。
手順 2
録画を停止するには、Broadcast（ブロードキャスト）をもう一度開いて、 Local
recording（ローカルレコーディング）の選択を解除します。
手順 3
Too l s（ツール） > My Recordings（マイレコーディング）... の順に進んで、録画にアク
セスします。
日本語
73
第 4 章 UEFI セットアップ ユ ー ティリティ
4.1 はじめに
このセクションでは、UEFI セット ア ッ プ ユ ー ティリティを使 用して、システムを 構 成
する方 法を説明します。UEFI セットアッ プ ユー ティリティ は、コンピューターに電
源を入れた直後に <F2> または <Del> を 押 すことによって起 動 で きます。さもなく
ば、電源投入時セルフテスト (POST) が通常のテストを開始します。POST の後に
UEFI セット アッ プ ユー ティリティを開 始 するには、<Ctl> + <Alt> + <Delete> また
は本 体 のリセットボタンを押して、システムを再 起 動します。システム の 電源を切り
また入れても、再起動できます。
UEFI ソフトウェは、常に更新されているため、以下の設定画面および説明は参照のみを
目的としており、実際の画面と必ずしも一致しない場合もあります。
4.1.1 UEFI メニューバー
画面上部には、以下が並んだメニューバーがあります：
日本語
74
Main ( メイン )
OC Tweaker (OC 調整 )
Advanced ( 詳細設定 )
Tool ( ツール )
H/W Monitor (H/W モニター )
Boot ( ブ ート )
Security ( セキュリティ )
Exit ( 終了 )
システム の 時 間 / 日付情報の設定
オー バ ー クロック 設 定
システムの詳細設定
便利なツール
現在 のハードウェアステータスを表
示
ブート設定およびブートの優先順位
の設定
セキュリティ設定
現在の画面または UEFI セットアッ
プ ユ ー ティリティを 終 了
Fatal1ty Z97X Killer Series
4.1.2 ナビゲーションキー
メニューバ ー のカテゴリーを 選 択するには、< > キーまたは < > キーを使
用します。カーソルを上下に動 かしアイテムを選 択 するには、<
> キーを使 用し、<Enter> を押してサブ画面 に移動します。マウスでクリックして、必
要 な アイテム を選 択することもできま す。
各ナビゲーションキーの説明は、以下の表でご確認ください。
ナビゲーションキー 説明
> キーまたは <
+ / -
<Tab>
<PGUP>
<PGDN>
<HOME>
<END>
<F1>
<F7>
<F9>
<F10>
<F12>
<ESC>
選 択し た アイ テム の オプ ション を 変 更
次の機能に切替え
前のページへ
次のページへ
画面の最初へ
画面の最後へ
一般的なヘルプ画面を表示
変更をキャンセルして、セットアップ ユー ティリティを終 了
すべての設定で最適な既定値を読込み
変 更 を 保存して、セットアップ ユ ー ティリティを終 了
プリントスクリーン
終了画面へジャンプまたは現在の画面を終了
75
日本語
4.2 Main ( メイン ) 画面
UEFI セット アッ プ ユー ティリティに入ると、メイン画面が現れ、システムの概要が
表示されます。
「お気に入り」
BIOS アイテムのコレクションを表示「 お 気 に入り」の 中 のコレクションを 追 加 / 削
除する場合は F5 を押してください。
日本語
76
Active Page on Entry ( 開始時のアクティブページ )
UEFI セット アッ プ ユーティリティに入ったとき の デフォルトペ ージ を選 択 しま す。
「フル HD UEFI」
「自動」を選択すると解像度は 1920 x 1080 に設定されます。（ご 使用のモニターが
フル HD に対 応している場合）もしモニターがフル HD 非対応であれば、解像度
は 1024 x 768 に設定されます。「無効」に設定すると、モニタの解像度は 1024 x 768
に設 定されます。
UEFI Guide (UEFI ガイド )
UEFI ガイド は 、ASRock の UEFI セ ット ア ッ プ ユ ー ティリティの クイック チュ ートリ
アルで す。「 ESC」を押してチュートリアルを中止できます。
4.3 OC Tweaker (OC 調整 ) 画面
OC 調整画面では、オーバークロック機能を設定できます。
Fatal1ty Z97X Killer Series
UEFI ソフトウェは、常に更新されているため、以下の設定画面および説明は参照のみを
目的としており、実際の画面と必ずしも一致しない場合もあります。
Advanced Turbo ( アドバンス ターボ )
このオプションにより、システムのパフォーマンスを 向 上することができます。このオプシ
ョン は 、CPU がこの機能に対応しているときにのみ表示されます。このオプションは、K-
シリーズ の CPU を採用しているときにのみ表示されます。
Load Optimized GPU OC Setting ( 最適な GPU OC 設定の読込み )
こ の オ プ シ ョ ン に よ り 、最 適 な GPU オーバークロック設定を読み込むことができます。オ
ーバ ークロックすると、GPU やマザーボードが破損することがあります。ご自分の責任で
行ってください。このオプションは、K- シリーズの CPU を採用しているときにのみ表示さ
れます。
日本語
77
CPU 設定
CPU Ratio (CPU レシオ )
CPU の速度は、CPU レシオに BCLK が掛け合わされて決まります。CPU レシオを
上げると、他のコンポーネントのクロック速度に影響をせず、内部の CPU クロック
速度を上げられます。
CPU Cache Ratio (CPU キャッシュ レシオ )
CPU の内部バス速度レシオ。最大値は CPU レシオと同じになります。
BCLK Frequency (BCLK 周波数 )
CPU の速度は、CPU レシオに BCLK が掛け合わされて決まります。BCLK を上げ
る と 、内 部 の CPU クロック速度を上 げられます が、他 のコンポ ーネントのクロック
速度 にも影 響をします。
Spread Spectrum ( スペクトラム拡散 )
有効にすると、EMI テストに準ずるように電磁干渉を低減します。無効にすると、
オー バークロック時に、より高 速 なクロックを確 保します。
CPU OC Fixed Mode（CPU OC 固定モード）
CPU OC 固定モードを使って、最大 CPU レシオを設定として維持できます。その
際にはスロットルはありません。オーバークロックすると、CPU とマ ザ ー ボ ードが
損傷する原因となります。ご自分の責任で行ってください。
Intel SpeedStep Technology (Intel SpeedStep テクノロジ )
Intel SpeedStep のテクノロジーにより、節電と放熱のために、プロセッサーを複数
の周波数および電圧ポイントで切り替え可能です。
日本語
78
Intel Turbo Boost Technology (Intel Turbo Boost テクノロジ )
Intel Turbo Boost のテクノロジーにより、オペレーティングシステムが最高水準の
パフォーマンスを要求するときに、プロセッサーを基本動作周波数以上で実行可
能で す。
Filter PLL Frequency (PLL 周波数のフィルター )
CPU BCLK フィルター周波数。オーバークロック機能の最適化のために 1.6 を選
択することをお 勧めします。
Long Duration Power Limit ( 長期間電力制限 )
[Configure Package Power Limit 1] ( パッケージの電力制限 1) をワットで 指 定し ま
す。制限を 超 過 すると、CPU レシオが徐々に下げられます。制限を低く設定するこ
とで、CPU が保護され、電力の消費が抑えられます。一方で制限を高く設定するこ
とで、パフォーマンスが向 上します。
Fatal1ty Z97X Killer Series
Long Duration Maintained ( 長期間維持 )
[Long Duration Power Limit] ( 長期間電力制限 ) を超 過したときに、CPU レシオの
下げられるスピードを設 定します。
Short Duration Power Limit ( 短期間電力制限 )
[Configure Package Power Limit 2] ( パッケージの電力制限 2) をワットで 指 定し ま
す。制限を 超 過 すると、CPU レシオがただちに下げられます。制限を低く設定する
ことで 、CPU が保護され、電力の消費が抑えられます。一方で制限を高く設定する
ことで、パフォーマンスが 向 上します。
Primary Plane Current Limit ( 主平面電流制限 )
ターボモ ードにある CPU の電流制限をアンペアで指定します。制限を低く設定す
ること で 、CPU が保護され、電力の消費が抑えられます。一方で制限を高く設定す
ることで、パフォーマンスが 向 上します。
GT Frequency (GT 周波数 )
統合 GPU の周波数を設定します。
GT Voltage Mode (GT 電圧モード )
Auto ( 自動 )：最適に設定します。
Adaptive ( 適応 )：システムの負荷が大きいときに、統合 GPU に電圧を追加します。
Override ( オ ー バ ー ラ イド )：電圧 は 固 定されます。
GT Adaptive Voltage (GT 適応電圧 )
システムの負荷が大きいときに、統合 GPU に追加する電圧を設定します。
GT Voltage Offset (GT 電圧オフセット )
統合 GPU に追加する固定の電圧を設定します。
DRAM Timing Configuration (DRAM のタイミング設定 )
Load XMP Setting (XMP 設定の読込み )
DDR3 メモリをオーバークロックし、標準仕様を超えて実行する XMP 設定を読込みます。
DRAM Reference Clock (DRAM 基準クロック )
最適な設定には [Auto] ( 自動 ) を選 択しま す。
日本語
79
DRAM Frequency (DRAM 周波数 )
[Auto] ( 自動 ) が選択されている場合、マザーボードは挿 入されているメモリモ
ジュールを検出し、適切な周波数を自動的に割り当てます。
DRAM Performance Mode（DRAM パフォーマンスモード）
高性能モードを選択してメモリ性能を向上させます。デフォルト設定を使用してシ
ステムの安定性を改善します。
DRAM 設定
日本語
80
DRAM Tweaker (DRAM 調整 )
チェックボックスをオン / オ フ する こと により、DRAM 設定を調整します。新しい設定を確
認して適用するには 、[OK] を クリックし ま す。
CAS# Latency (tCL) (CAS# レイテンシー (tCL))
カラムアドレスのメモリへ の 送 信から、デ ータが 応答までの時 間 。
RAS# to CAS# Delay (tRCD) (RAS# から CAS# までの遅延 (tRCD))
メモリの行を開いてから、そのうちの列へのアクセスまでに要するクロックサイクル数。
Row Precharge Time (tRP) ( 行プリチャージ時間 (tRP))
プリチャージ コマンドを発行してから、次の行が 開 か れるまでに要 するクロックサ
イクル 数 。
Fatal1ty Z97X Killer Series
RAS# Active Time (tRAS) (RAS# アクティブ時間 (tRAS))
バンク アク ティブ コマンドから、プリチャージ コマンドを発行するまでに要するクロック
サイクル 数 。
Command Rate (CR) ( コマンドレート (CR))
メモリチップが選択されてから、最初のアクティブ コマンドが発行されるまでの遅延。
Write Recovery Time (tWR) ( 書き込み回復時間 (tWR))
有効な書き込み操作の完了後、アクティブなバンクがプリチャージされるまでに必
要な遅延量。
Refresh Cycle Time (tRFC) ( リフレッシュ サイクル時間 (tRFC))
リフレッシュ コマンドから、同じランクへの 最 初 のアクティブ コマンドまでのクロッ
ク数。
RAS to RAS Delay (tRRD) (RAS から RAS までの遅延 (tRRD))
同じランクの異なるバンクで有効化された２つの行の間のクロック数。
Write to Read Delay (tWTR) ( 書き込みから読み取りまでの遅延
(tWTR))
最後の有効な書き込み操作から、同じ内部バンクへの次の読み取りコマンドまで
のクロック 数 。
Read to Precharge (tRTP) ( 読み取りからプリチャージまで (tRTP))
読み取りコマンドから、同じランクへの行のプリチャージ コマ ンドまで に挿 入され
たクロック数 。
Four Activate Window (tFAW) (4 つのアクティベート ウィンドウ
(tFAW))
1 つのランクに 4 つ の アクティベ ート が 可 能 な 時 間 ウィンドウ。
CAS Write Latency (tCWL) (CAS 書き込みレイテンシー (tCWL))
CAS 書き込みレイテンシーを設定します。
tREFI
平均周期の間隔でリフレッシュ サイクルを 設定します。
tCKE
DDR3 がリフレッシュモードに 入 って から、内部でリフレッシュ コマンドを開 始 する
間隔を設定します。
日本語
81
tRDRD
モジュールの読み取りから読み取りの遅延を設定します。
tRDRDDR
モジュールの読み取りから、異なるランクからの読み取りの遅 延を設定します。
tRDRDDD
DRAM tRWSR の自動 / 手動設定を変更します。規定値は [Auto] ( 自動 ) です。
tWRRD
モジュールの書き込みから読み取りの遅延を設定します。
tWRRDDR
モジュールの書き込みから、異 なるランクからの読 み 取りの遅 延 を設 定します。
tWRRDDD
DRAM tRRSR の自動 / 手動設定を変更します。規定値は [Auto] ( 自動 ) です。
モジュールの書き込みから、異なる DIMM からの読み取りの遅延を設定します。
tWRWR
モジュールの書き込みから書き込みの遅延を設定します。
tWRWRDR
モジュールの書き込みから、異 なるランクからの書き込 み の 遅 延を設定します。
日本語
82
tWRWRDD
モジュールの書き込みから、異なる DIMM からの書き込 み の 遅 延を設定します。
tRDWR
モジュールの読み取りから書き込みの遅延を設定します。
tRDWRDR
モジュールの読み取りから、異なるランクからの書き込 みの遅 延を設定します。
tRDWRDD
モジュールの読み取りから、異なる DIMM からの書き込 みの遅 延を設定します。
RTL (CHA)
チャン ネ ル A の往復レイテンシーを設定します。
Fatal1ty Z97X Killer Series
RTL (CHB)
チャン ネ ル B の往復レイテンシーを設定します。
IO-L (CHA)
チャン ネ ル A の IO レイテンシーを 設 定します。
IO-L (CHB)
チャン ネ ル B の IO レイテンシーを 設 定します。
ODT WR (CHA)
チャン ネ ル A のオンダイ終端抵抗 WR のメモリを設定します。
ODT WR (CHB)
チャン ネ ル B のオンダイ終端抵抗 WR のメモリを設定します。
ODT NOM (CHA)
ODT (CHA) の自動 / 手動設定を変更します。規定値は [Auto] ( 自動 ) です。
ODT NOM (CHB)
ODT (CHB) の自動 / 手動設定を変更します。規定値は [Auto] ( 自動 ) です。
Command Tri State ( トライステートのコマンド )
有効にすると、DRAM が節電モードになります。
MRC Fast Boot (MRC 高速ブート )
有効にすると、DRAM メモリトレーニングをスキップし、起動が速くなります。
DIMM Exit Mode（DIMM エグジットモード）
「Slow Exit（スローエグジット）」を選択して、消費電力を低減します。性能を向上さ
せ る 場 合 は「 Fast Exit（ファーストエグジット）」を選択します。
FIVR 設定
FIVR Switch Frequency Signature (FIVR スイッチング周波数シグネチ
ャー )
FIVR スイッチング周波数を上げるか下げるかを選択します。
FIVR Switch Frequency Offset (FIVR スイッチング周波数オフセット )
周波数のオフセットの割合を設定します。
日本語
83
Vcore Override Voltage（Vcore オーバーライド電圧）
システム の 負 荷が 大きいときに Vcore に電圧を追加します。
Vcore Voltage Additional Offset（Vcore 電圧追加オフセット）
Vcore に追加する動的 Vcore 電圧を設定します。
CPU Cache Override Voltage (CPU キャッシュ オーバーライド電圧 )
システム の 負 荷が 大きいときに 、CPU キャッシュに電 圧 を 追加します。
CPU Cache Voltage Offset (CPU キャッシュ電圧オフセット )
CPU キャッシュの電圧を設定します。電圧を高く設定することで、オーバークロック
時のシステムの安定性が向上する確率が高まります。
System Agent Voltage Offset ( システム エージェント電圧オフセッ
ト )
システム エージェントの電圧を設定します。電圧を高く設定することで、オーバークロック
時のシステムの安定性が向上する確率が高まります。
CPU Analog IO Voltage Offset (CPU アナログ IO 電圧オフセット )
CPU アナログ I/O の電圧。
CPU Digital IO Voltage Offset (CPU デジタル IO 電圧オフセット )
CPU デジタル I/O の電圧。
日本語
84
CPU Integrated VR Faults (CPU 統合 VR 障害 )
[FIVR Faults] (FIVR 障害 ) を無 効 にし、CPU の過電流保護および過電圧保護をト
リガーするしきい値を上げ、最適なオーバークロック機能を助けます。
CPU Integrated VR Efficiency Mode (CPU 統合 VR 効率モード )
[FIVR Efficiency Management] (FIVR 効率管理 ) を有効にし、節電を助けます。よ
りすぐれたパフォーマン スとオ ー バークロック機 能を 重 視する 場 合 は 、無効 にしま
す。
電圧設定
CPU Input Voltage (CPU 入力電圧 )
CPU の電圧を設定します。
CPU Load-Line Calibration (CPU ロードライン キャリブレーショ
ン )
システム の 負 荷が 大きいときに 、CPU の電圧垂下を防ぐのを助けます。
Fatal1ty Z97X Killer Series
DRAM Voltage (DRAM 電圧 )
DRAM 電圧を設定します。
PCH 1.05V Voltage (PCH 1.05V 電圧 )
チップセット 1.05V の電圧。最適なパフォーマンスにはデフォルトを使用します。
PCH 1.5V Voltage (PCH 1.5V 電圧 )
I/O 1.5V 電圧。最適なパフォーマンスにはデフォルトを使用します。
85
日本語
4.4 Advanced ( 詳細 ) 画面
このセクションでは、以下のアイテムの設定ができます：CPU 設 定 、チップセッ
ト、構成、ストレージ設定、Intel® Rapid Start Technology、 Intel® Smart Connect
Technology、ス ー パ ー IO 設定、ACPI 設定、USB 設 定 、およ びトラステッド コンピュー
ティング 。
日本語
86
このセクションで誤った値を設定すると、システムの誤作動の原因になることがあります。
Fatal1ty Z97X Killer Series
4.4.1 CPU 設定
Active Processor Cores ( アクティブ プロセッサー コア )
各プロセッサー パッケ ージで 有 効にするコアの 数 を 選 択します。
CPU C States Support (CPU の C 状態の有効化 )
CPU の C 状態を有効にすると、電力消費が削減されます。C3、C6、お よ び C7 を維
持することをお勧めします。いずれも電力消費を最適に削減します。
Enhanced Halt State (C1E) ( 強化停止状態 (C1E))
電力消費を抑えます。
CPU C3 State Support (CPU の C3 状態の有効化 )
スリープさせ、電力消費を抑えます。
CPU C6 State Support (CPU の C6 状態の有効化 )
ディープスリープさせ、電力消費を抑えます。
CPU C7 State Support (CPU の C7 状態の有効化 )
ディープスリープさせ、電力消費を抑えます。
Package C State Support ( パッケージの C 状態の有効化 )
CPU、PCIe、メ モ リ 、グ ラ フ ィ ッ ク の C 状態サポートを有効にすると、電力消費が削
減されます。
日本語
87
CPU Thermal Throttling (CPU サーマル スロットリング )
CPU を過熱から保護するために、CPU 内部の熱制御メカニズムを有効にします。
No-Execute Memory Protection ( 未実行メモリ保護 )
未実行メモリ保護テクノロジーを搭載したプロセッサーは、特定クラスのバッ
ファーオーバ ーフロ ー 攻 撃 を 防ぐことができます。
Intel Virtualization Technology (Intel Virtualization テクノロジ )
Intel Virtualization のテクノロジーにより、プラットフォームに複数のオペレーティ
ングシステムやアプリケーションを独立したパーティションで実行し、単一のコン
ピューターシステムを複数のバーチャルシステムとして機能させることができま
す。
Hardware Prefetcher ( ハードウェア プリフェッチャー )
プロセッサーにデータとコードを自動 的 にプリフェッチし、パフォーマンスを 向 上し
ます。
Adjacent Cache Line Prefetch ( 隣接するキャッシュラインのプリフ
ェッチ )
現在要求されたキャッシュラインを取得しながら、後 続 のキャッシュラインを自動
的にプリフェッチし、パフォーマンスを向上します。
日本語
88
Fatal1ty Z97X Killer Series

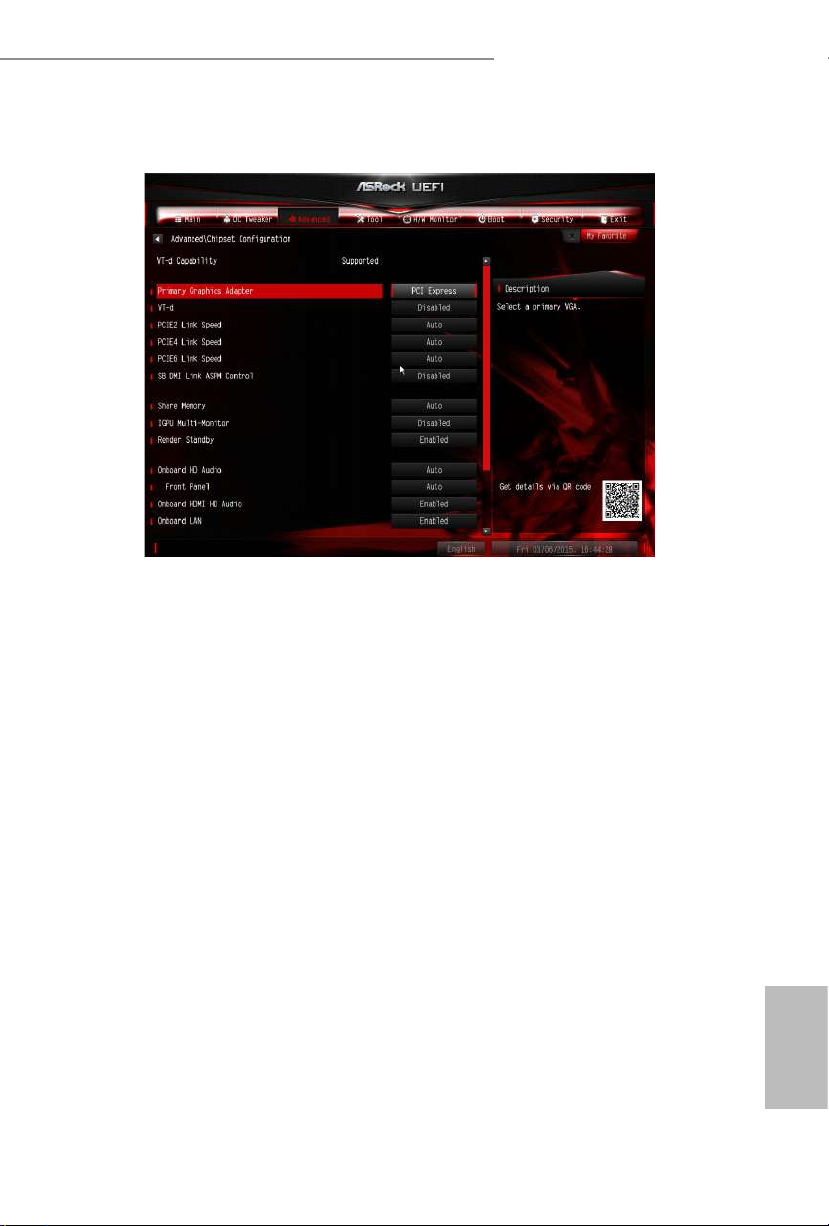

4.4.2 チップセット設定
Primary Graphics Adapter ( プライマリ グラフィック アダプター )
プライマリ VGA を選 択します。
VT-d
I/O の仮想化を支援する Intel® Virtualization Technology for Directed I/O (VT-d)
は、アプリケーションの互換性や信頼性を向上し、また管理性、セキュリティ、分離、
および I/O 性能のレベルを高めることにより、バーチャルマシンモニターのハード
ウェアのさらなる活用を助 けます。
PCIE2 Link Speed (PCIE2 リンク速度 )
PCIE2 のリンク速 度を選 択します。
PCIE4 Link Speed (PCIE4 リンク速度 )
PCIE4 のリンク速 度を選 択します。
PCIE6 Link Speed (PCIE6 リンク速度 )
PCIE6 のリンク速 度を選 択します。
SB DMI Link ASPM Control (SB DMI リンク ASPM 制御 )
DMI リンク の SB 側の ASPM（Active State Power Management）を 有 効 / 無 効 にしま
す。
日本語
89
Share Memory ( 共有メモリ )
システムが 起 動したときに統合グラフィックス プロ セッサ ー に 割 当 てるメモリのサ
イズを設 定します。
IGPU Multi-Monitor (IGPU マルチモニター )
外部グラフィックカードがインストールされている場合に、統合グラフィックスを無
効にするには、無効を選択します。有効にすると、内蔵のグラフィックスを有効のま
ま保ちます。
Render Standby ( レンダリング スタンバイ )
GPU がアイドル状態のときに、レンダリングユニットの電力をパワーダウンし、電
力消費を削減します。
Onboard HD Audio ( 内蔵 HD オーディオ )
内蔵の HD オーディオをオン / オフします。[Auto] ( 自動 ) に設定すると、内 蔵 の
HD オーディオは有効化され、サウンドカードがインストールされたときにのみ自
動的に無 効にされます。
Front Panel ( フロントパネル )
フロ ントパ ネ ル の HD オーディオをオン / オフします。
Onboard HDMI HD Audio ( 内蔵 HDMI HD オーディオ )
オーディオのデジタル出力が可能になります。
日本語
90
Onboard LAN ( 内蔵 LAN)
内 蔵 の ネ ットワ ー ク インターフェース コントローラーを有効 / 無 効にします。
Deep Sleep ( デイープスリープ )
コンピューター が シャットダウンされ たときの 節 電を 目 的とした ディープスリープ
を設 定しま す。
Restore on AC/Power Loss (AC/ 電源損失で復元 )
停電後の電力状態を選択します。[Power Off] ( 電 源オフ ) が選択されていると、
電力が復活したときにも、電源はオフのままになります。[Power O ｎ ] ( 電源オン )
が選択されていると、電力が復活したときには、システムが再起動します。
Good Night LED ( おやすみ LED)
有効にすると、システムに電源が入ったときに、電源と HDD の LED が消えます。
また、システムがスタンバイやハイバネーション モードに入ると、電源およびキー
ボ ード の LED も自動的に消えます。
4.4.3 ストレージ設定
SATA Controller(s) (SATA コントローラー )
SATA コントローラーを有効 / 無 効 にします。
Fatal1ty Z97X Killer Series
SATA Mode Selection (SATA モード選択 )
IDE：互換性を向上します。
AHCI：パフォーマンスを向上する新機能をサポートします。
RAID：複数のディスクドライブを組合せ、論理ユニットを構成しています。
高 度 なホ ストコントロ ー ラ ー インターフェース、AHCI (Advanced Host Controller
Interface) は NCQ をはじめとする SATA ディスク パフォーマンスを向上する新機能に対
応します が 、IDE モードはこうした機能 に対 応しませ ん。
SATA Aggressive Link Power Management (SATA リンク電源積極管理 )
これにより、非 アクティブのとき に SATA デバイスが低電力状態に入り、電力消費
を削 減しま す。AHCI モードでのみサポートされます。
日本語
91
Dynamic Storage Accelerator
( ダイナミック ストレージ アクセラレーター )
よりすぐれ た HDD および SDD I/O、低いレイテンシー、および システム応答性の向上の
ためには、このオプションを有効にします。
Hard Disk S.M.A.R.T. ( ハードディスク S.M.A.R.T.)
「S.M.A.R.T」は 、Self-Monitoring ( セルフモニタリング )、Analysis ( 分析 )、
Reporting ( 報告 )、Technology ( テクノロジ ー ) を表します。コンピューターのハー
ドディスク ドライブの監視システムであり、信頼性に関するさまざまな指標を検知
して報 告します。
M2_1/SATA3_4, SATA3_5 スイッチ
Auto ( 自動 )：M2_1/SATA3_4 自 動 スイッチ
Force_SATA:SATA3_4、SATA3_5 に 切り替 えます
Force_M2_1:M2_1 に切り替 えま す
日本語
92
Loading...
