内容
第 1 章 はじめに 1
1.1 パッケージの内容 1
1.2 仕様 2
1.3 マザーボードのレイアウト 8
1.4 I/O パネル 10
第 2 章 取り付け 12

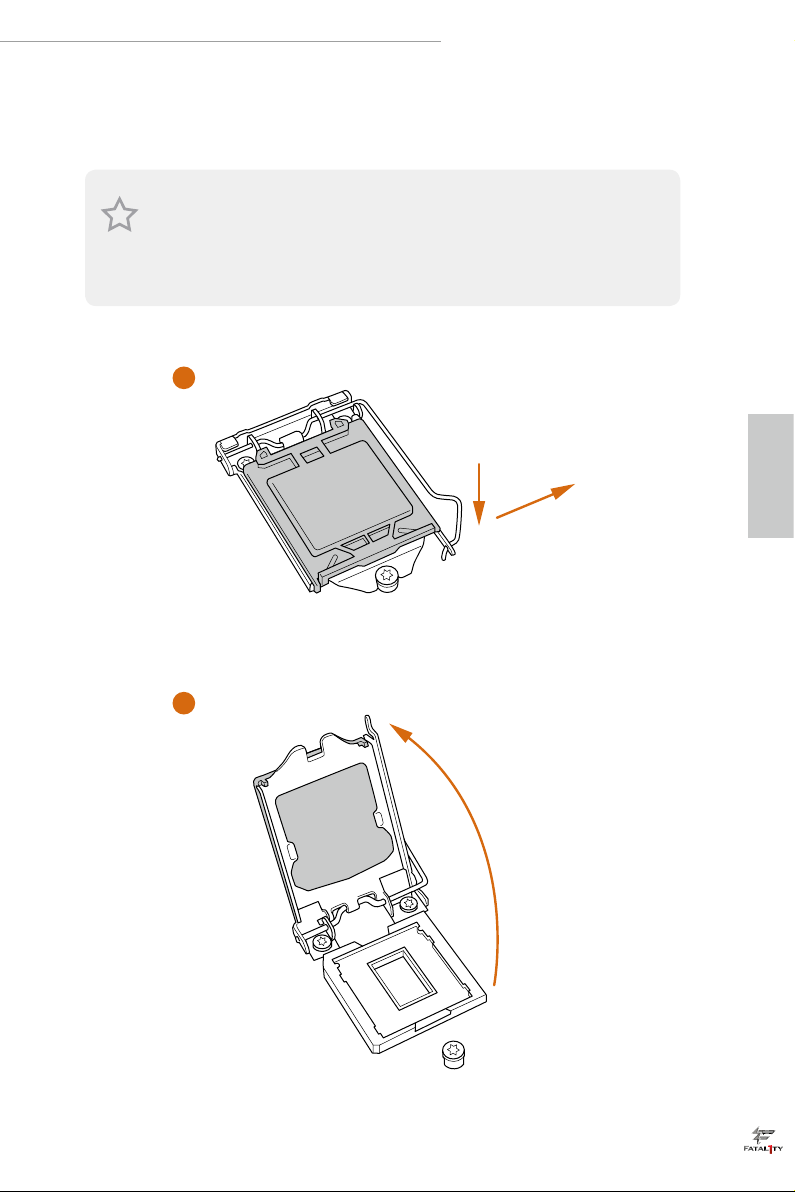

2.1 CPU を取り付ける 13

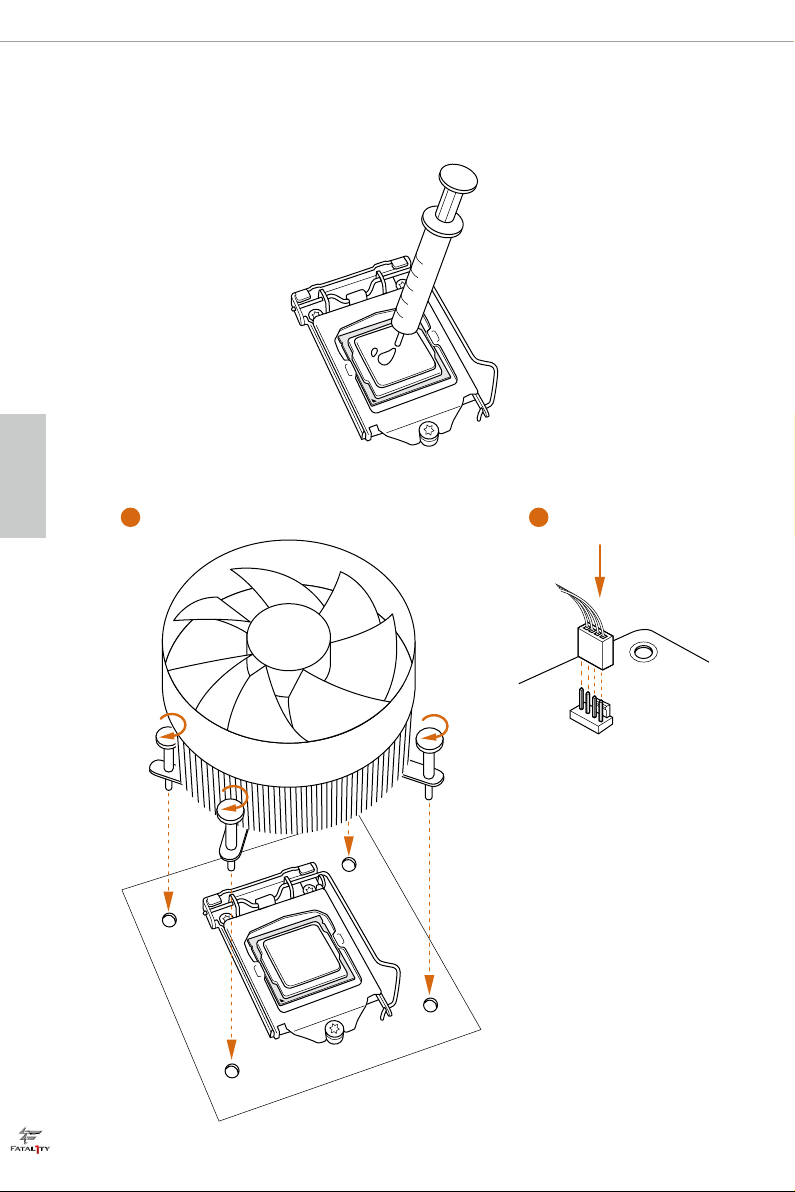

2.2 CPU ファンとヒートシンクを取り付ける 16
2.3 メモリモジュール（DIMM）を取り付ける 17
2.4 拡張スロット（PCI Express スロット） 19
2.5 ジャンパー設定 20
2.6 オンボードのヘッダーとコネクター 21
2.7 スマートスイッチ 26
2.8 Dr. Debug（ドクター・デバッグ） 27
2.9 SLITM およびクアッド SLITM オペレーションガイド 29
2.9.1 2 枚の SLITM 対応グラフィックスカードを取り付ける 29
2.9.2 ドライバのインストールとセットアップ 31
2.10 CrossFireXTM、3 ウェイ CrossFireXTM およびクアッド
CrossFireX
2.10.1 2 枚の CrossFireXTM 対応グラフィックスカードを
取り付ける 32
2.10.2 3 枚の CrossFireXTM 対応グラフィックスカードを
取り付ける 34
2.10.3 ドライバのインストールとセットアップ 35
TM
オペレーションガイド 32
2.11 デュアル LAN およびチーミング機能ガイド 36
2.12 M.2 WiFi/BT モジュール取り付けガイド 37
2.13 M.2_SSD (NGFF) モジュール取り付けガイド 39
第 3 章 ソフトウェアとユーティリティの操作 43
3.1 ドライバを取り付ける 43
3.2 F-Stream 44
3.2.1 F-Stream をインストールする 44
3.2.2 F-Stream を使用する 44
3.3 ASRock Live Update & APP Shop（ASRock ライブ更新と
APP ショップ） 47
3.3.1 UI 概要 47
3.3.2 Apps（アプリ） 48
3.3.3 BIOS & Drivers（BIOS とドライバ） 51
3.3.4 Setting ( 設定 ) 52
3.4 Creative SoundBlaster Cinema3 53
3.5 Windows® 7 をインストールするために USB ポートを
有効にする 54
第 4 章 UEFI セットアップユーティリティ 57
4.1 はじめに 57
4.2 EZ Mode（EZ モード） 58
4.3 Advanced Mode（アドバンスドモード） 59
4.3.1 UEFI メニューバー 59
4.3.2 ナビゲーションキー 60
4.4 Main ( メイン ) 画面 61
4.5 OC Tweaker (OC 調整 ) 画面 62
4.6 Advanced ( 詳細 ) 画面 70
4.6.1 CPU Conguration (CPU 設定 ) 71
4.6.2 Chipset Conguration ( チップセット設定 ) 73
4.6.3 Storage Conguration ( ストレージ設定 ) 76
4.6.4 Intel® Thunderbolt ™ 78
4.6.5 Super IO Conguration（スーパー IO 設定） 79
4.6.6 ACPI Conguration (ACPI 設定 ) 80
4.6.7 USB Conguration (USB 設定 ) 82
4.6.8 Trusted Computing（トラステッド・コンピューティング）
83
4.7 Tools ( ツール ) 84
4.8 Hardware Health Event Monitoring ( ハードウェア ヘルス
イベント監視 ) 画面 87
4.9 Security ( セキュリティ ) 画面 90
4.10 Boot ( ブート ) 画面 91
4.11 Exit ( 終了 ) 画面 93
Fatal1ty Z270 Gaming K6 Series
第 1 章 はじめに
ASRock Fatal1ty Z270 Gaming K6 シーリーズマザーボードは、ASRock の一貫した
厳格な品質管理の下で製造された信頼性の高いマザーボードです。ASRock の品
質と耐久性の取り組みに準拠した堅牢な設計を持つ、優れたパフォーマンスを提
供します。
この文書の第 1 章と第 2 章には、マザーボードの説明とステップ毎のインストー
ルガイドが記載されています。第 3 章 に は 、ソフトウェアとユ ーティリティーの 操 作
ガイドが含まれています。第 4 章には、BIOS セットアップの設定ガイドが含まれて
います。
マザーボードの仕様とBIOS ソフトウェアは更新されることがあるため、このマニュアル
の内容は予告なしに変更することがあります。このマニュアルの内容に変更があった場
合には、更新されたバージョンは、予告なくASRock のウェブサイトから入手できるように
なります。このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモ
デルについての詳細情報を、当社のウェブサイトで参照ください。ASRock のウェブサイ
トでは、最新の VGA カードおよび CPU サポート一覧もご覧になれます。ASRock ウェブ
サイト http://www.asrock.com.
日本語
1.1 パッケージの内容
• ASRock Fatal1ty Z270 Gaming K6 シリーズマ ザ ーボ ード（ AT X フォー ムファクタ）
• ASRock Fatal1ty Z270 Gaming K6 シリーズクイックインストー ルガイド
• ASRock Fatal1ty Z270 Gaming K6 シリーズサ ポ ート CD
• 1 x I/O パネルシールド
• 4 x シリアル ATA（SATA）データケーブル（オプション）
• 1 x ASRock SLI_HB_Bridge_2S カード （ オプ ション ）
• 3 x M.2 ソケット用 ねじ （ オプ ション ）
1
1.2 仕様
日本語
プ ラット
フォー ム
CPU
チップセット
メモリ
• ATX フォー ム ファクタ ー
• 第 7 世代および第 6 世代 Intel® CoreTM i7/i5/i3/Pentium®/
Celeron® プロセッサーに対応（ソケット 1151）
• Digi Power design
• 10 電源フェーズ設計
• Intel® ターボブースト 2.0 テクノロジーをサポート
• Intel® K シリーズ アンロック CPU に対応
• ASRock BCLK フルレン ジ オーバ ークロッキング に対 応
• Intel® Z270
• デュアルチャンネル DDR4 メモリテクノロジー
• 4 x DDR4 DIMM スロット
• DDR4 3866+(OC)*/3733(OC)/3600(OC)/3200(OC)/2933(O
C)/2800(OC)/2400**/2133 ノン ECC、アン バッファードメモ
リに対 応
* 3866+(OC) メモリ周 波 数を 達 成できるのは、シングルメモリ
モジュールが取り付けられている場合だけです（シングルチャ
ン ネ ル メ モ リ ）。
* 詳細については、ASRock ウェブサイトのメモリーサポート一
覧を参照してください。(http://www.asrock.com/)
** 第 7 世代 Intel® CPU は DDR4 2400 にネイティブ対応します。
第 6 世代 Intel® CPU はオーバ ークロックして DDR4 2400 に対
応します。
• ECC UDIMM メモリモジュール に対 応（ non-ECC モードで
動作）
• システムメモリの最 大 容量：64GB
• Intel® エクストリームメモリプ ロファイル（XMP）2.0 に対応
• DIMM スロ ット に 15 μゴールドコンタクトを採用
拡張
ス ロ ット
2
• 3 x PCI Express 3.0 x16 ス ロ ッ ト（ PCIE2/PCIE4/PCIE6:x16
(PCIE2) でシングル、x8 (PCIE2) / x8 (PCIE4) でデュアル、x8
(PCIE2) / x8 (PCIE4) / x4 (PCIE6) でトリプル )*
* 起 動 ディスクとして NVMe SSD に対応
• 3 x PCI Express 3.0 x1 スロット (Flexible PCIe)
• AMD Quad CrossFireXTM、3-Way CrossFireXTM、CrossFireX
をサポート
• NVIDIA® Quad SLITMおよび SLITMをサポート
• 1 x M.2 ソケット ( キー E)、タ イ プ 2230 WiFi/BT モジュール
に対応
• VGA PCIe スロットに 15 μゴ ー ルドコンタクトを 採用
（PCIE2）
TM
Fatal1ty Z270 Gaming K6 Series
グ ラ フィック
ス
• Intel®HDグラフィックス内 蔵ビ ジュアル お よ び VGA 出力は、
GPU に統合されたプロセッサーのみでサポートされます。
• Intel®HD グ ラフィックス 内 蔵ビ ジュアル をサ ポ ート：AVC、
MVC (S3D) および MPEG-2 Full HW Encode1 が装備され
た Intel® ク イ ッ ク・シ ン ク・ビ デ オ 、Intel® InTruTM 3D, Intel® ク
リ ア ー ・ビ デ オ HD テクノロジー、Intel® InsiderTM, Intel® HD
グ ラフィッ クス
• Gen9 LP、DX11.3、DX12
• HWA エンコード / デコ ード :VP8、HEVC 8b、VP9、HEVC 10b
（第 7 世代 Intel® CPU 向け）
• HWA エンコード / デ コード :VP8 、HEVC 8b、GPU/SW エ
ンコ ード / デコード :VP9、HEVC 10b（第 6 世代 Intel® CPU
向け）
• 最大共有メモリ1,024MB
* 最大共 有メモリのサイズはオペレーティングシステムによっ
て異なることがあります。
• 3 つ のグ ラフィックス出 力 オプ ション :D-Sub、DVI-D、HDMI
• 3 台のモニターに対 応
• HDMI に対応、最大解像度 4K x 2K (4096x2160) @ 24Hz /
(3840x2160) @ 30Hz
• DVI-D をサポート。最大解像度 1920x1200 @60Hz
• D-Sub をサポート。最大解像度 1920x1200 @60Hz
• HDMI ポートでオートリップシンク、ディープカラー（12bpc）、
xvYCC、お よ び 、HBR（ 高ビットレ ートオ ー ディオ）に対 応
（HDMI 対応モニターが必要です）
• DVI-D ポ ートと HDMI ポ ートで HDCP に対応
• DVI-D ポ ートと HDMI ポ ートで Full HD 1080p Blu-ray
(BD) 再生に対応
日本語
オー ディオ
• 7.1 CH HD オーディオ、コンテンツプロテクション付き
（Realtek ALC1220 オーディオコ ー デック）
• プレミアム・ブルーレイ・オーディオ・サポート
• サージ保護に対応（ASRock 完全スパイク保護）
• ニチコン 製ファインゴ ー ルドシリーズオー ディオコンデンサ
• SNR 比 120dB の DAC（差動アンプ搭載）
- フロントパネルオーディオコネクタ用 TI® NE5532 プレミ
アム ヘッド セ ットアン プ（ 最 大 600 Ohms までのヘッドセッ
トに対 応 ）
• Pure Power-In (ピュアパワ ーイン )
3
• ダイレクトドライブテクノロジー
• PCB 絶縁シールド
• 前面出力ポートにインピーダンスセンシング装備
• R/L オーディオチャンネル用個別 PCB レイヤ
• オーラ RGB LED
• ゴ ー ルドオー ディオジャック
• Creative SoundBlaster Cinema3 に対応
日本語
LAN
リアパ ネ ル
I/O
• ギ ガ ビ ット LAN 10/100/1000 Mb/s
• 1 x Giga PHY Intel® I219V、1 x GigaLAN Intel® I211AT
• Wake-On-LAN（ ウェイク オン ラ ン ）に 対 応
• 雷 / 静電気放電（ESD）保 護 に 対 応（ ASRock 完全スパイク
保護）
• チーミング機能付きデュアル LAN に対応 *
* Teaming は Win 10 には対応していません。
• エネルギー効率のよいイーサネット 802.3az をサポート
• PXE をサポート
• 2 x アンテ ナ ポ ート
• 1 x PS/2 マウス / キ ー ボ ードポ ート
• 1 x D-Sub ポ ート
• 1 x DVI-D ポ ート
• 1 x HDMI ポ ート
• 1 x 光 SPDIF 出力ポート
• 1 x USB 3.1 Type-A ポ ー ト（ 10 Gb/s）（ ASMedia ASM2142）（ 静
電気放電（ESD）保 護 に 対 応（ ASRock 完全スパイク保護））
• 1 x USB 3.1 Type-C ポ ー ト（ 10 Gb/s）（ ASMedia ASM2142）（ 静
電気放電（ESD）保 護 に 対 応（ ASRock 完全スパイク保護））
• 3 x USB 3.0 ポ ー ト（ Intel® Z270）（静電気放電（ESD） 保護に
対 応（ ASRock 完全スパイク保護））
* Ultra USB Power（ウルトラ USB パワー）には USB3_34 ポート
上で 対応します。
*ACPI ウェークアップ機能は USB3_34 ポートには 対 応してい
ません。
• 1 x Fatal1ty マ ウ ス ポ ー ト（ USB 3.0）(Intel® Z270)（静電気放電
（ESD）保 護 に 対 応（ ASRock 完全スパイク保護））
• LED 付き 2 x RJ-45 LAN ポ ー ト（ ACT/LINK LED とSPEED
LED）
• HD オー ディオジャック : リアスピーカー / センター / バス
/ ラインイン / フロントスピーカー / マイク（ゴールドオーデ
ィオジ ャック）
4
Fatal1ty Z270 Gaming K6 Series
ストレ ー ジ
コネクタ
• 6 x SATA3 6.0 Gb/s コネクタ、RAID（RAID 0、RAID 1、RAID 5、
RAID 10、Intel ラピッド・ストレージ・テクノロジ ー 15 および
Intel スマート・レスポンステクノロジー）、NCQ、AHCI、お よ
び、ホットプラグ機能に対応 *
• 2 x ASMedia ASM1061 の SATA3 6.0 Gb/s コネクタ、NCQ、
AHCI、および、ホットプラグ機能に対応
* M2_1、SATA3_0、お よ び 、SATA3_1 はレーンを共用します。い
ずれかが使用されている場合は、その他は無効になります。
* M2_2、SATA3_4、お よ び 、SATA3_5 はレーンを共用します。い
ずれかが使用されている場合は、その他は無効になります。
• 1 x ウルトラ M.2 ソ ケ ット (M2_1)、タ イ プ
2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s モジュールと最大
Gen3 x4 (32 Gb/s) までの M.2 PCI Express モジュー ルに 対
応 **
• 1 x ウルトラ M.2 ソ ケ ット (M2_2)、タ イ プ
2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s モジュー ル
と最大 Gen3 x4 (32 Gb/s) までの M.2 PCI Express モジュー
ルに対応 **
** Intel® OptaneTMテクノロジ ーに対 応
** 起 動 ディスクとして NVMe SSD に対応
** ASRock U.2 キット に 対 応
• 1 x COM ポートヘッダー
• 1 x TPM ヘッダ ー
• 1 x 電源 LED とスピーカーヘッダー
• 1 x オーラ RGB LED ヘッダー
• 1 x CPU ファンコ ネ クタ（ 4 ピン）（スマートファン速度制御）
* CPU ファンコネクタは 最 大 1A (12W) の電力の CPU ファン
に対 応します。
• 1 x CPU （ オプ ション ）/ ウォーターポンプファンコネクタ（4
ピン）（スマートファン速度制御）
• 2 x シャーシファンコネクタ（4 ピン ）（ ス マートファン 速 度 制
御）
• 1 x シャーシ（オプション）/ ウォーターポンプファンコネクタ（4
ピン）（スマートファン速度制御）
* シャーシ（オプション）/ ウォーターポンプファンは最大 1.5A
(18W) の出力のウォータークーラーに対 応します。
* CPU_FAN1 および CHA_FAN2 は 3 ピンまたは 4 ピンファン
が使用されているかどうかを自動検出できます。
• 1 x 24 ピン ATX 電源コネクターコネクタ（高密度電源コネ
クター ）
日本語
5
日本語
• 1 x 8 ピン 12V 電源コネクタ（高密度 電源コネクタ）
• 1 x フロントパネルオーディオコネクタ (15μ ゴ ー ルドオ ー
ディオジャック )
• 1 x underbolt AIC コ ネクタ (5 ピン )
• 1 x underbolt AIC コ ネクタ (10 ピン )
* 1 つの underbolt AIC カードの みを サポ ートします
• 3 x USB 2.0 ヘ ッ ダ ー（ 6 個の USB 2.0 ポートに対 応 ） (Intel®
Z270) （静電気放電（ESD）保 護 に 対 応（ ASRock 完全スパイ
ク 保 護 ））
• 1 x USB 3.0 ヘ ッ ダ ー（ 2 個の USB 3.0 ポートに対 応 ） (Intel®
Z270) （静電気放電（ESD）保 護 に 対 応（ ASRock 完全スパイ
ク 保 護 ））
• 1 x USB 3.0 ヘ ッ ダ ー（ 2 個の USB 3.0 ポートに対 応 ）
（ASMedia ASM1074 ハブ）（静電気放電（ESD）保護に対応
（ASRock 完全スパイク保護））
• 1 x Dr. Debug、LED 付き
• 1 x 電源スイッチ、LED 付き
• 1 x リセットスイッチ、LED 付き
• 1 x XMP スイッチ
BIOS 機能
ハ ード ウェア
モニター
• 2 x AMI UEFI Legal BIOS、多言語 GUI サ ポ ー ト（ 1 x メイン
BIOS と 1 x バックアップ BIOS）付 き
• セキュアバックアップ UEFI テクノロジ ー に対応
• ACPI 6.0 準 拠ウェイクアップ イ ベ ント
• SMBIOS 2.7 サポ ート
• CPU、GT_CPU、DRAM、VPP、PCH 1.0V、VCCIO、VCCST、
VCCSA、VCCPLL 電圧マルチ調整
• CPU / シャーシ / CPU（ オプ ション ）/ ウォーターポンプ / シ
ャーシ（オプション）/ ウォーターポンプ温度検出
• CPU / シャーシ / CPU（ オプ ション ）/ ウォーターポンプ / シ
ャーシ（オプション）/ ウォーターポンプファンタコメーター
• CPU / シャーシ /CPU （オプ ション ）/ ウォーターポンプ / シ
ャーシ（オプション）/ ウォーターポンプ静音ファン（CPU 温
度に合わせてシャーシファン速度を自動調整）
• CPU / シャーシ / CPU（ オプ ション ）/ ウォーターポンプ / シ
ャーシ（オプション）/ ウォーターポンプファンマルチ速度制
御
• 電圧監視 :+12V、+5V、+3.3V、CPU Vcore、DRAM、VPP、
PCH 1.0V、VCCSA、VCCST
6
Fatal1ty Z270 Gaming K6 Series
OS
• Microso® Windows® 10 64-bit（第 7 世代 Intel® CPU 向け）
• Microso® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit
（第 6 世代 Intel® CPU 向け）
* Windows® 7 OS をインストールするために、xHCI ドライバ が
ISO ファイルに含まれる変更されたインストールディスクが必
要です。詳しい説明については 54 ページを参照してください。
* 更新された Windows® 10 ドライバについては、ASRock の ウェ
ブサイトで詳細をご確認ください :http://www.asrock.com
認証
• FCC、CE、WHQL、RCM、BSMI
• ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）
* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com
BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオー
バークロックツールの使用などを含む、オーバークロックには、一定のリスクを伴います
のでご 注 意ください。オーバ ークロックするとシステムが不安定に なったり、システムのコ
ンポーネントやデバイスが破損することがあります。ご自分の責任で行ってください。弊
社では、オーバークロックによる破損の責任は負いかねますのでご了承ください。
日本語
7
Intel
Z270
DDR4 _A2 (64 b it, 288 -pin mo dule)
DDR4 _A1 (64 b it, 288 -pin mo dule)
DDR4 _B2 (64 b it, 288 -pin mo dule)
DDR4 _B1 (64 b it, 288 -pin mo dule)
ATX12V1
ATXP WR 1
LAN
PCIE2
Top:
RJ-45
Top:
RJ-45
USB 3.0
T: USB3
B: USB4
Top:
Central/Bass
Center:
REAR SPK
Top:
LINE IN
Center:
FRONT
Bottom:
Optical
SPDIF
Bottom:
MIC IN
PCIE4
HDLED RESET
PLED PWRBTN
PANEL1
1
1
SPK_PLED1
COM1
1
1
HD_AUDIO1
Z270 Gaming K6
PCIE6
SATA3_2_3
SATA3_0_1
SATA3_A1_ A2
PCIE1
RoHS
8
6
7
11
10
12
13
14
15
USB_1_2
1
21
USB_3_4
1
22
USB_5_6
1
23 1929
30
HDMI1
SATA3_4_5
1
5
4
28 20
Dr.
Debug
16
BIOS_A1
BIOS_B1
BIOS_B1
BIOS_B_LED1
BIOS
BIOS
BIOS_A_LED1
USB 3.0
T: USB1
B: USB2
PS2
Keybo ard
/Mous e
CMOS
Battery
PCIE3
M2_1
M2_3
M2_2
CT2
CT2
CT3
CT3
CT4
CT4CT5
T B1
1
25
2
USB3_5_ 6
1
1718
CPU_FAN1
9
1
TPMS1
PCIE5
USB 3.1
T: USB31_TA_1
B: USB31_TC_1
CT1
CT1
CT1
Reset
Power
CHA_FAN1
Ultra M.2
PCIe Gen3x4
FATAL TY
1
CHA_FAN2
CPU_OPT/W_PUMP
CHA_FAN3/W_PUMP
3
USB3_7_ 8
1
RGB_LED
1
26
CLRMOS1
1
ON
OFF
XMP_ON1
27
LAN
T B2
1
24
AUDIO
CODEC
1.3 マザーボードのレイアウト
日本語
8
Fatal1ty Z270 Gaming K6 Series
番号 説明
1 ATX 12V 電源コネクタ（ATX12V1）
2 CPU ファンコネクタ（ CPU_FAN1）
CPU ファン / ウォーターポンプファンコネクタ
3
(CPU_OPT/W_PUMP)
4 2 x 288 ピン DDR4 DIMM ス ロ ッ ト（ DDR4_A1、DDR4_B1）
5 2 x 288 ピン DDR4 DIMM ス ロ ッ ト（ DDR4_A2、DDR4_B2）
6 電 源 ス イ ッ チ（ PWRBTN1）
7 リ セ ッ ト ス イ ッ チ（ RSTBTN1）
8 ATX 電 源コネクタ（ATXPWR1）
9 USB 3.0 ヘ ッ ダ ー（ USB3_7_8）
10 シャーシファンコネクタ（CHA_FAN2）
11 USB 3.0 ヘ ッ ダ ー（ USB3_5_6）
12 SATA3 コ ネ ク タ（ SATA3_4_5）
13 SATA3 コ ネ ク タ（ SATA3_2_3）
14 SATA3 コ ネ ク タ（ SATA3_0_1）
15 SATA3 コ ネ ク タ（ SATA3_A1_A2）
16 システムパネル ヘッダー（ PANEL1）
17 電源 LED とスピーカーヘッダー (SPK_PLED1)
シャーシファン / ウォーターポンプファンコネクタ
18
(CHA_FAN3/W_PUMP)
19 COM ポートヘッダー（COM1）
20 TPM ヘ ッ ダ ー（ TPMS1）
21 USB 2.0 ヘッダ ー (USB_1_2)
22 USB 2.0 ヘ ッ ダ ー（ USB_3_4）
23 USB 2.0 ヘ ッ ダ ー（ USB_5_6）
24 underbolt AIC コ ネ ク タ（ TB2）
25 underbolt AIC コ ネ ク タ（ TB1）
26 オーラ RGB LED ヘッダー (RGB_LED)
27 XMP スイッチ （XMP_ON1）
28 クリア CMOS ジ ャ ン パ ー（ CLRMOS1）
29 フロントパネ ル オーディオヘッダー（ HD_AUDIO1）
30 シャーシファンコネクタ（CHA_FAN1）
日本語
9
1.4 I/O パネル
1
2 658
43
7
日本語
16
17
番号 説明 番号 説明
PS/2 マウス /キ ー ボ ードポ ート (PS2_
1
KB1)
2 D-Sub ポート (VGA1) 11 USB 3.0 ポート (USB3_34)***
3 LAN RJ-45 ポ ー ト（ Intel® I211AT）* 12
4 LAN RJ-45 ポ ー ト（ Intel® I219V）* 13
5 セントラル / バス（オレンジ色） 14 HDMI ポート (HDMI1)
6 リアスピーカー（黒色） 15 DVI-D ポート (DVI1)
7 ライン入力（明るい青色） 16 Fatal1ty マ ウ ス ポ ー ト（ USB3_1）
8 フロントスピーカー（ライム色 ）** 17 USB 3.0 ポート (USB3_2)
9 マイクロフォン（ピンク色） 18 アン テナポ ート
10 オ プ ティカル SPDIF 出力ポート
13
USB 3.1 Type-A ポ ー ト（ USB31_
TA_1）
USB 3.1 Type-C ポ ー ト（ USB31_
TC_1）
11141518
91012
10
Fatal1ty Z270 Gaming K6 Series
* 各 LAN ポートにそれぞれ 2 つの LED が ありま す。LAN ポ ートの LED 表示については下の表を参照してく
ださい。
アクティビティ / リンク LED
速度 LED
LAN ポート
アクティビ ティ / リンク LED 速度 LED
状態 説明 状態 説明
消灯 リンクなし 消灯 10Mbps 接続
点滅 デ ータアクティビティ オレンジ 色 100Mbps 接続
点灯 リンク 緑色 1Gbps 接続
** 2 チャンネルスピーカーを使用する場合は、スピーカーのプラグを「フロントスピーカージャック」に接続して
ください。使用するスピーカーのタイプに従って、下の表に記 載されている接続に関する詳細説明を参照して
くだ さ い 。
オーディオ出力
チャンネ ル
フロント
スピーカー
（No. 8）
リアスピーカー
（No. 6）
セントラ ル /
バス
（No. 5）
ライン 入 力
（No. 7）
2 V -- -- --
4 V V -- --
6 V V V --
8 V V V V
マルチストリーミングを有効 にするには、フロントパネルオーディオケーブルをフロント
パネルオーディオヘッダーに接 続 する必要 があります。コンピュータを再 起 動 すると、シ
ス テ ム 上 に「 Mixer（ミキサー）」ツールが表示されます。「Mixer ToolBox（ミキサーツール
ボ ッ ク ス ）」 を 選 択 し て 、「 Enable playback multi-streaming（ 再 生 マル チ ストリーミン
グ を 有 効 に す る ）」を ク リ ッ ク し 、次 に 、「 ok」 を ク リ ッ ク し ま す 。「 2CH」 、「 4CH」 、「 6CH」、ま
た は 、「 8CH」 を 選 択 し て 、「 Realtek HDA Primary output（Realtek HDA プライマリー出力）」
を選 択 すれ ば 、リアスピ ー カー、セントラル / バス、および、フロントスピーカーを使用で
きます。「 Realtek HDA Audio 2nd output（Realtek HDA オ ー デ ィ オ ・ セ カ ン ド 出 力 ）」を 選
択すれば、フロントパネルオーディオを使用できます。
*** ACPI ウェークアップ機能は USB3_34 ポートには対応していません。
日本語
11
日本語
第 2 章 取り付け
これは AT X フォームファクタのマザーボードです。マザーボードを取付ける前に、
シャーシの設定を確認し、マザーボードを取り付けることができることを確認して
くだ さ い 。
取り付け前の注意事項
マザーボードコンポーネントを取り付けたり、マザーボードの設定を変更する前に、
次の注意事項をよくお読みください。
• マザーボードを設置 / 取り外しをする場合は、必ず電源コードが抜いてください。電源
コードが繋がれたままで作業を行うと、怪我をしたり、マザーボードが破損する可能
性がござ います。
• 静電気によってマザーボードの部品が破損することを防止するために、マザーボード
はカーペットの上に置かないでください。また、静電気防止リストストラップを着用す
るか、または、部品を取り扱う前に静電気除去オブジェクトに触れてください。
• 基盤の端をつかんでください 。IC には触れないでください。
• マザーボードを取り外す場合は、取り外したマザーボードを接地した静電気防止パッ
ドの上に置くか、商品に付属している袋に入れてください。
• マザーボードをシャーシに固定する為にねじを使う場合は、ねじを締め付けすぎない
でください。ねじを締め付けすぎると、マザーボードが破損することがあります。
12
2.1 CPU を取り付ける
1.
1151 ピン CPU をソケットに挿入 する前に、PnP キャップ がソケット上にあること、CPU
表面に汚れがないこと、または、ソケット内に曲がったピンがないことを確認してくだ
さい。PnP キャップ が ソケット上にな かったり、CPU 表面が汚れていたり、または、ソケッ
ト内に曲がったピンが ある場 合 は、CPU を無理にソケット内に挿入しないでください。
CPU を無理にソケット内に挿入すると、CPU の甚大な破損につながります。
2.
CPU を取り付ける前に、すべての電源ケーブルを取り外してください。
1
Fatal1ty Z270 Gaming K6 Series
A
B
日本語
2
13
日本語
3
4
14
5
Fatal1ty Z270 Gaming K6 Series
プロセッサーを 取り外した場 合 は 、カバーを 保 管して 取り付 け直してください 。アフター
サービスのためにマザーボードを返品する場合は、カバーを必ず取り付けてください。
日本語
15
日本語
2.2 CPU ファンとヒートシンクを取り付ける
1 2
16
FAN
CPU_
Fatal1ty Z270 Gaming K6 Series
2.3 メモリモジュール（DIMM）を取り付ける
このマザーボードには 4 つの 288 ピン DDR4（ダブルデータレート 4）DIMM スロッ
トが装備されており、デュアルチャンネルメモリ技術に対 応します。
1.
デュアルチャンネルメモリ設定の ため に、同一（同じブランド、同じ速度 、同じサイズ、同
じ チ ッ プ タ イ プ ）の DDR4 DIMM を 1 組取り付ける必要があります。
2.
1 つまたは 3 つのメモリモジュールが取り付けられている場 合 は、デュアルチャンネル
メモリテクノロジ ーを 有 効にできません。
3.
DDR、DDR2 または DDR3 メモリモジュールは DDR4 スロットに取り付 けることはでき
ません。取り付けると、マザーバードと DIMM が破損することがあります。
デュアルチャンネルメモリ設定
優先順位 DDR4_A1 DDR4_A2 DDR4_B1 DDR4_B2
1 実装済み 実装済み
2 実装済み 実装済み
3 実装済み 実装済み 実装済み 実装済み
日本語
DIMM は 1 つの正しい方向にしか取り付けることができません。DIMM を間違った方向
に無理に挿入すると、マザーボードと DIMM の永久的な破損につながります。
17
1
日本語
2
3
18
Fatal1ty Z270 Gaming K6 Series
2.4 拡張スロット（PCI Express スロット）
このマザーボードには 6 つの PCI Express スロットが装備されています。
拡張カードを取り付ける前に、電源供給が切断されていること、または、電源コードが取
り外されていることを確認してください。取り付け作 業を始める前に、拡張カードに添付
されている文書を読んで、カード用に必要なハードウェア設定を行ってください。
PCIe スロット :
PCIE1（PCIe 3.0 x1 ス ロ ッ ト ）は PCI Express x1 レーン幅カード向けに使用します。
PCIE2（PCIe 3.0 x16 ス ロ ッ ト ）は PCI Express x16 レ ーン 幅グ ラフィックスカード向
けに使用します。
PCIE3（PCIe 3.0 x1 ス ロ ッ ト ）は PCI Express x1 レーン幅カード向けに使用します。
PCIE4（PCIe 3.0 x16 ス ロ ッ ト ）は PCI Express x8 レ ーン 幅グ ラフィックスカード向 け
に使 用します。
PCIE5（PCIe 3.0 x1 ス ロ ッ ト ）は PCI Express x1 レーン幅カード向けに使用します。
PCIE6（PCIe 3.0 x16 ス ロ ッ ト ）は PCI Express x4 レ ーン 幅グ ラフィックスカード向 け
に使 用します。
PCIe スロット設定
日本語
PCIE2 PCIE4 PCIE6
シング ルグ ラフィックスカ ード x16 N/A N/A
CrossFireXTM または SLITM モード
の 2 枚のグラフィックスカード
3 ウェイ CrossFireXTM モードで 3
枚のグラフィックスカード
複数のグラフィックスカードを使用する場合は、サーマル環境を改善するために、シャー
シファンをマザーボードのシャーシファンコネクタ（CHA_FAN1、CHA_FAN2、ま た は 、
CHA_FAN3）に 接 続 し て く だ さ い 。
x8 x8 N/A
x8 x8 x4
19
日本語
2.5 ジャンパー設定
このイラストは、ジャンパーの設定方 法を示しています。ジャンパ ーキャップがピ
ンに 被さって い ると、ジャン パ ー は「 ショート」です。ジャン パ ー キャップ がピン に 被
さっていない場合には、ジャンパーは「オープン」です。この図は 3 ピンのジャンパー
を表し、ジャンパーキャップがピン 1 とピン 2 に被さっているとき、これらのピンは
「 シ ョ ー ト 」で す 。
CMOS クリアジャンパー
(CLRMOS1)
（p.8、No. 28 参照）
CLRMOS1 を使って CMOS 内 のデ ータをクリアできま す。クリアして、デフォルト
設定にシステムパラメーターをリセットするには、コンピューターの電源を切り、
電源から電源コードを抜いてください。15 秒待ってから、ジャンパーキャップを
使って CLRCMOS1 のピン 2 とピン 3 を 5 秒 間 シ ョ ー ト し ま す 。た だ し 、BIOS を
アップデートした直後に、CMOS をクリアしないでください。BIOS をアップ デー
ト後、CMOS をクリアする必要があれば、最初にシステムを起動し、それから
CMOS クリアアクションを行う前にシャットダウンしてください。パスワード、日付、
時間、ユーザーのデフォルトプロファイルは、CMOS の電 池を取り外した場合に
のみ、消去されることにご注意ください。
CMOS のクリアデフォルト
20
Fatal1ty Z270 Gaming K6 Series
1
2.6 オンボードのヘッダーとコネクター
オンボ ードヘッダーとコネクター はジャンパ ーでは ありません 。これらヘッダーとコネク
ターにはジャンパーキャップを被せないでください。ヘッダーおよびコネクターにジャン
パーキャップを被せると、マザーボードに永久損傷が起こることがあります。
システムパネル ヘッダー
（9 ピンパネル 1）
（p.8、No. 16 参照）
PWRBTN（ 電 源 ス イ ッ チ ）：
シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、シス
テムをオフにする方法を設定できます。
RESET（リセットスイッチ）：
シャーシ 前 面パ ネ ル のリセットスイッチに 接 続してください。コンピューター がフリーズし
たり、通常の再起動を実行できない場合には、リセットスイッチを押して、コンピューター
を再起動します。
PLED（システム電源 LED）：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。システム稼
働中は、LED が点 灯します。システムが S1/S3 スリープ状態の場合には、LED は点滅を
続けます。システムが S4 スリープ状態または電源オフ（S5）のときには、LED はオフです。
HDLED（ハ ードドライブアクティビティ LED）：
シャーシ前面パネルのハードドライブアクティビティLED に 接 続 し て く だ さ い 。ハ ー ド ド
ライブのデータを読み取りまたは書き込み中に、LED は オン に なります。
前面パネルデザインは、シャーシによって異なることがあります。前面パネルモジュール
は、主に電源 スイッチ、リセットスイッチ、電源 LED、ハードドライブアクティビティ LED、
スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接
続する場合には、配線 の 割り当てと、ピンの 割り当てが正しく合致していることを確かめ
てくだ さい 。
PLED+
PLED-
HDLED-
HDLED+
PWRBTN#
GND
RESET#
GND
GND
電源スイッチを接続し、
ス イ ッ チ を リ セ ッ ト し 、下
記のピン 割り当てに従っ
て、シャーシのシステムス
テータス表示ランプをこ
のヘッダーにセットしま
す。ケーブルを接続すると
きには、ピンの＋と−に
気をつけてください。
日本語
21
電源 LED とスピーカーヘ
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
ッダー
（7 ピン SPK_PLED1）
（p.8、No. 17 参照）
シャーシ 電 源 LED と
シャーシスピーカーをこ
のヘッダーに接続してく
ださい。
日本語
22
シリアル ATA 3 コ ネクタ
ー
(SATA3_4_5:
（p.8、No. 12 参照）
(SATA3_2_3:
p.8、No. 13 参照）
（SATA3_0_1:
p.8、No. 14 参照）
(SATA3_A1_A2:
p.8、No. 15 参照）
USB 2.0 ヘッダ ー
（9 ピン USB_1_2
（p.8、No. 21 参照）
（9 ピン USB_3_4）
（p.8、No. 22 参照）
（9 ピン USB_5_6）
（p.8、No. 23 参照）
SATA3_2SATA3_0
SATA3_A1 SATA3_4
これら 8 つの SATA3 コネ
ク タ は 、最 高 6.0 Gb/s の
データ転送速度で内部
ストレージデバイス用の
SATA データケーブルに
対応します。
SATA3_3SATA3_1
* M2_1、SATA3_0、お よ び 、
SATA3_1 はレーンを共 用
します。いずれかが使用
されている場合は、その
他は無効になります。
* M2_2、SATA3_4、お よ び 、
SATA3_5 はレーンを共 用
します。いずれかが使用
SATA3_A2 SATA3_5
されている場合は、その
他は無効になります。
* 起動時間を最小限に抑
えるために、Intel® Z270
SATA ポート (SATA3_0)
をブータブルデバイス用
に使 用します。
このマザーボードには 3
つのヘッダーが装備され
て い ま す 。各 USB 2.0 ヘッ
ダーは、2 つ の ポ ートを サ
ポートできます。
Loading...
