Fatal1ty X470 Gaming-ITX/ac Series
第 1 章 はじめに
ASRock Fatal1ty X470 Gaming-ITX/ac シーリーズマザーボードは、ASRock
の一貫した厳格な品質管理の下で製造された信頼性の高いマザーボードで
す。ASRock の品質と耐久性の取り組みに準拠した堅牢な設計を持つ、優れた
パフォーマンスを提供します。
この文書の第 1 章と第 2 章には、マザーボードの説明とステップ毎のイン
ストールガイドが記載されています。第 3 章には、ソフトウェアとユーティ
リティーの操作ガイドが含まれています。第 4 章には、BIOS セットアップの
設定ガイドが含まれています。
マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマ
ニュアルの内容は予告なしに変更することがあります。このマニュアルの内容に変
更があった場合には、更新されたバージョンは、予告なく ASRock のウェブサイト
から入手できるようになります。このマザーボードに関する技術的なサポートが必
要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照
ください。ASRock のウェブサイトでは、最新の VGA カードおよび CPU サポート一
覧もご覧になれます。ASRock ウェブサイト http://www.asrock.com.
日本語
1.1 パッケージの内容
• ASRock Fatal1ty X470 Gaming-ITX/ac シリーズマザーボード（Mini-ITX フォ
ームファクタ）
• ASRock Fatal1ty X470 Gaming-ITX/ac シリーズクイックインストールガイド
• ASRock Fatal1ty X470 Gaming-ITX/ac シリーズサポート CD
• 1 x I/O パネルシールド
• 2 x シリアル ATA（SATA）データケーブル（オプション）
• 1 x ASRock Wi-Fi 2.4/5 GHz アンテナ（オプション）
• 1 x M.2 ソケット用ねじ（ オプション）
1
1.2 仕様
日本語
プラット
フォーム
CPU
チップセット
メモリ
• Mini-ITX フォームファクター
• 2 オンスのコパー製 PCB
• AMD AM4 ソケット Ryzen シリーズ CPU（Summit
Ridge、Raven Ridge および Pinnacle Ridge）に対応
• デジタル電源設計
• 8 電源フェーズ設計
• 105W 水冷（Pinnacle Ridge）に対応。95W 水冷（Summit
Ridge）に対応。65W 水冷（Raven Ridge）に対応
• AMD Promontory X470
• デュアルチャンネル DDR4 メモリ機能
• 2 x DDR4 DIMM スロット
• AMD Ryzen シリーズ CPU（Pinnacle Ridge）は、DDR4
3466+（OC）/3200（OC）/2933/2667/2400/2133 ECC お
よび非 ECC、アンバッファードメモリに対応します *
• AMD Ryzen シリーズ CPU（Summit Ridge）は、DDR4
3466+(OC)/3200(OC)/2933(OC)/2667/2400/2133 ECC お
よび非 ECC、アンバッファードメモリに対応します *
• AMD Ryzen シリーズ CPU（Raven Ridge）は、DDR4
3466+(OC)/3200(OC)/2933(OC)/2667/2400/2133 非
ECC、アンバッファードメモリに対応します *
* Ryzen シリーズ CPU（Raven Ridge）の場合、ECC は PRO
CPU のみに対応します。
* 詳細については、ASRock ウェブサイトのメモリーサポー
ト一覧を参照してください。(http://www.asrock.com/)
* DDR4 UDIMM 最大周波数サポートについては 25 ページを
参照してください。
• システムメモリの最大容量： 32GB
• DIMM スロットに 15 μゴールドコンタクトを採用
2
Fatal1ty X470 Gaming-ITX/ac Series
拡張スロット
グラフィック
ス
AMD Ryzen シリーズ CPU (Summit Ridge)
• 1 x PCI Express 3.0 x16 スロット（PCIE1：x16 モード）
*
* PCIe ライザーカードに対応するので、AMD Ryzen シリー
ズ CPU を取り付けた場合に、 1 つの 16 倍スロットを 2
つの 8 倍スロットに拡張できます。
* 起動ディスクとして NVMe SSD に対応
• 1 x 垂直 M.2 ソケット（Key E）、WiFi-802.11ac モジ
ュールがバンドルされています（リア I/O）
• VGA PCIe スロットに 15 μゴールドコンタクトを採用
（PCIE1）
• AMD RadeonTM Vega シリーズグラフィックスを Ryzen シ
リーズ APU に統合 *
* 実際のサポートは CPU によって異なることがあります
• DirectX 12、Pixel Shader 5.0
• 最大共有メモリ 2GB
• HDMI に対応、最大解像度 4K x 2K (4096x2160) @ 60Hz
• DisplayPort 1.2 テクノロジーに対応、最大解像度 4K
x 2K (4096x2160) @ 60Hz
• HDMI ポートでオートリップシンク、ディープカラー
（12bpc）、xvYCC、および、HBR（高ビットレートオー
ディオ）に対応（HDMI 対応モニターが必要です）
• HDMI ポートと DisplayPort 1.2 ポートで HDCP に対応
• HDMI ポートと DisplayPort 1.2 ポートで 4K Ultra HD
（UHD）再生に対応
日本語
オーディオ
• 7.1 CH HD オーディオ、コンテンツプロテクション付き
（Realtek ALC1220 オーディオコーデック）
• プレミアム・ブルーレイ・オーディオ・サポート
• サージ保護に対応
• ニチコン製ファインゴールドシリーズオーディオコンデ
ンサ
• SNR 比 120dB の DAC（差動アンプ搭載）
• Pure Power-In ( ピュアパワーイン )
• ダイレクトドライブテクノロジー
• PCB 絶縁シールド
• ライン出力ポートにインピーダンスセンシング装備
3
• R/L オーディオチャンネル用個別 PCB レイヤ
• ゴールドオーディオジャック
• 15 μ ゴールドオーディオコネクタ
• Creative SoundBlaster Cinema5 に対応
日本語
4
LAN
ワイヤレス
LAN
リアパネル I/
O
• ギガビット LAN 10/100/1000 Mb/s
• GigaLAN Intel• I211AT
• Wake-On-LAN（ウェイク オン ラン）に対応
• 雷 / 静電気放電（ESD）保護に対応
• エネルギー効率のよいイーサネット 802.3az をサポート
• PXE をサポート
• Intel• 802.11ac WiFi モジュール
• IEEE 802.11a/b/g/n/ac をサポート
• デュアルバンド（2.4/5 GHz）をサポート
• 最大 1733Mbps の高速ワイヤレス接続に対応
• 2（送信） x 2（受信）ダイバーシティテクノロジーを
サポートする 2 本のアンテナ
• ブルートゥース 5.0 + ハイスピードクラス II をサポー
ト
• MU-MIMO をサポート
• 2 x アンテナポート
• 1 x PS/2 マウス / キーボードポート
• 1 x HDMI ポート
• 1 x DisplayPort 1.2
• 1 x 光 SPDIF 出力ポート
• 2 x USB 2.0 ポート（静電気放電（ESD）保護に対応）
* 1 x Fatal1ty マウスポート（USB 2.0）が含まれていま
す
• 1 x USB 3.1 Gen2 Type-A ポート（10 Gb/s）（静電気
放電（ESD）保護に対応）
• 1 x USB 3.1 Gen2 Type-C ポート（10 Gb/s）（静電気
放電（ESD）保護に対応）
• 2 x USB 3.1 Gen1 ポート（静電気放電（ESD）保護に対
応）
• LED 付き 1 x RJ-45 LAN ポート（ACT/LINK LED と SPEED
LED）
• HD オーディオジャック : リアスピーカー / センター /
バス / ラインイン / フロントスピーカー / マイク（ゴー
ルドオーディオジャック）
Fatal1ty X470 Gaming-ITX/ac Series
ストレージ
コネクタ
• 4 x SATA3 6.0 Gb/s コネクタ、RAID（RAID 0、RAID 1、
RAID 10）、NCQ、AHCI およびホットプラグ機能に対応
• 1 x Ultra M.2 ソケット、M Key タイプ 2280 M.2
SATA3 6.0
Gb/s モジュール、および、最大 Gen3 x4 (32 Gb/s) ま
での M.2 PCI Express モジュールに対応 *
* 起動ディスクとして NVMe SSD に対応
• 1 x LPC ヘッダー
• 1 x AMD ファン LED ヘッダー
* AMD ファン LED ヘッダーは、3A（36W）の最大負荷と 2.5M
までの長さの LED ストリップに対応します。
• 1 x アドレサブル LED ヘッダー
* 合計 5V/3A、15W までの LED ストリップに対応
• 1 x CPU ファンコネクタ（4 ピン）
* CPU ファンコネクタは最大 1A (12W) の電力の CPU ファ
ンに対応します。
• 1 x シャーシファンコネクタ（4 ピン）
* シャーシファンコネクタは最大 1A (12W) の出力のシャ
ーシファンに対応します。
• 1 x シャーシ / ウォーターポンプファンコネクタ（4 ピ
ン）（スマートファン速度制御）
* シャーシ / ウォーターポンプファンコネクタは最大 2A
(24W) の出力の水冷ファンに対応します。
* CHA_FAN1/WP は 3 ピンまたは 4 ピンファンが使用され
ているかどうかを自動検出できます。
• 1 x 24 ピン ATX 電源コネクターコネクタ（高密度電源
コネクター）
• 1 x 8 ピン 12V 電源コネクタ（高密度電源コネクタ）
• 1 x フロントパネルオーディオコネクタ (15μ ゴール
ドオーディオジャック )
• 1 x AMD LED ファン USB ヘッダー
• 1 x USB 2.0 ヘッダー（2 つの USB 2.0 ポートに対
応））（静電気放電（ESD）保護に対応）
• 1 x USB 3.1 Gen1 ヘッダー（2 つの USB 3.1 Gen1 ポ
ートに対応）（静電気放電（ESD）保護に対応）
日本語
5
BIOS 機能
• AMI UEFI Legal BIOS、GUI サポート付き
• 「プラグアンドプレイ」をサポート
• ACPI 5.1 準拠のウェイクアップイベント
• ジャンパーフリーをサポート
• SMBIOS 2.3 サポート
• CPU、VCORE_NB、DRAM、VPPM、PCH 1.05V、+1.8V、
VDDP、PROM 2.5V 電圧マルチ調整
日本語
ハードウェア
モニター
• 温度センシング : CPU、シャーシ、シャーシ / ウォータ
ーポンプファン
• ファンタコメータ : CPU、シャーシ、シャーシ / ウォー
ターポンプファン
• 静音ファン（CPU 温度に従ってシャーシファン速度を自
動調整）: CPU、シャーシ、シャーシ / ウォーターポン
プファン
• ファンマルチ速度制御 : CPU、シャーシ、シャーシ / ウ
ォーターポンプファン
• 電圧監視 : +12V、+5V、+3.3V、CPU Vcore
OS
認証
• Microsoft• Windows• 10 64-bit
• FCC、CE
• ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）
* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com
BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパー
ティのオーバークロックツールの使用などを含む、オーバークロックには、一定の
リスクを伴いますのでご注意ください。オーバークロックするとシステムが不安定
になったり、システムのコンポーネントやデバイスが破損することがあります。ご
自分の責任で行ってください。弊社では、オーバークロックによる破損の責任は負
いかねますのでご了承ください。
6
1.3 マザーボードのレイアウト
4
5
3
6
10
12
1
14
20
ATXPWR1
CLRCMOS1
1
1
USB_3_4
HD_AUDIO1
1
CPU_FAN1
RJ- 45 LAN
SOCKETAM4
DIS PLAY1
ATX12V1
Ultra M.2
PCIe Gen3 x4
USB3_ 3_4
1
CHA_FAN2
HDLED RESET
PLED PWRBTN
PANEL1
1
RoHS
DDR 4_A1 (6 4 bit, 28 8-pin m odule )
DDR 4_B1 (6 4 bit, 28 8-pin m odule )
AMD
Promontory
X470
USB 3.1 Gen1
T: USB1
B: USB2
AMD_FAN_LED1
1
LPC1
1
X470 Gaming-ITX/ac
PCIE1
CHA_FAN1 /WP
USB 3.1 Gen2
T: USB31_TA_1
B: USB31_TC_1
USB 2. 0
T: USB1
B: USB 2
PS2
Keybo ard
/Mous e
HDM I1
Top:
Central/Bass
Cente r:
REAR SP K
Top:
LINE IN
Cente r:
FRONT
Botto m:
Optic al
SPDIF
Botto m:
MIC IN
USB_5
1
SPEAKER1
1
M2_WIFI_1
SATA3_2
SATA3_4
SATA3_1
SATA3_3
ADDR_LED1
1
2
LAN
AUDIO
CODEC
Super
I/O
Fatal1ty X470 Gaming-ITX/ac Series
7
8
9
日本語
11
19
BIOS
ROM
18
17
13
15
16
7
日本語
背面図
Ul tr a M . 2
8
Fatal1ty X470 Gaming-ITX/ac Series
番号 説明
1 ATX 12V 電源コネクタ（ATX12V1）
2 アドレサブル LED ヘッダー（ADDR_LED1）
3 AMD LED ファン USB ヘッダー (USB_5)
4 AMD ファン LED ヘッダー (AMD_FAN_LED1)
5 CPU ファンコネクタ（CPU_FAN1）
6 2 x 288 ピン DDR4 DIMM スロット（DDR4_A1、DDR4_B1）
7 シャーシファンコネクタ（CHA_FAN2）
8 ATX 電源コネクタ（ATXPWR1）
9 USB 2.0 ヘッダー（USB_3_4）
10 USB 3.1 Gen1 ヘッダー（USB3_3_4）
11 SATA3 コネクタ（SATA3_2）
12 SATA3 コネクタ（SATA3_1）
13 SATA3 コネクタ（SATA3_3）
14 SATA3 コネクタ（SATA3_4）
15 システムパネルヘッダー（PANEL1）
16 LPC ヘッダー (LPC1)
17 クリア CMOS ジャンパー（CLRCMOS1）
18 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN1/WP)
19 シャーシスピーカーヘッダー（SPEAKER1）
20 フロントパネルオーディオヘッダー（HD_AUDIO1）
日本語
9
1.4 I/O パネル
日本語
658
7
9
101112131516
1
2
43
14
番号 説明 番号 説明
1 Fatal1ty マウスポート（USB_1） 9 アンテナポート
2 USB 2.0 ポート（USB_2） 10 マイクロフォン（ピンク色）
3 USB 3.1 Gen2 ポート (USB31_TA_1) 11 オプティカル SPDIF 出力ポート
4 LAN RJ-45 ポート * 12 USB 3.1 Gen1 ポート（USB3_12）
5 セントラル / バス（オレンジ色） 13
6 リアスピーカー（黒色） 14 HDMI ポート
7 ライン入力（明るい青色） 15 DisplayPort 1.2
8 フロントスピーカー（ライム色）** 16 PS/2 マウス / キーボードポート
* 各 LAN ポートにそれぞれ 2 つの LED があります。LAN ポートの LED 表示については下の表を参
照してください。
USB 3.1 Gen2 Type-C ポート
（USB31_TC_1）
アクティビティ / リンク LED
速度 LED
LAN ポ ート
アクティビティ / リンク LED 速度 LED
状態 説明 状態 説明
消灯 リンクなし 消灯 10Mbps 接続
点滅 データアクティビティ オレンジ色 100Mbps 接続
点灯 リンク 緑色 1Gbps 接続
10
Fatal1ty X470 Gaming-ITX/ac Series
** 2 チャンネルスピーカーを使用する場合は、スピーカーのプラグを「フロントスピーカージャック」
に接続してください。使用するスピーカーのタイプに従って、下の表に記載されている接続に関する
詳細説明を参照してください。
オーディオ出
力チャンネル
2 V -- -- --
4 V V -- --
6 V V V --
8 V V V V
フロントスピ
ーカー
（No. 8）
リアスピーカ
ー
（No. 6）
セントラル /
バス
（No. 5）
ライン入力
（No. 7）
日本語
11
日本語
1.5 WiFi-802.11ac モジュールと ASRock WiFi 2.4/5
GHz アンテナ
WiFi-802.11ac + BT モジュール
このマザーボードには独自の WiFi 802.11 a/b/g/n/ac + BT v5.0 モジュー
ルが装備されています（背面 I/O パネルに事前に取り付けられています）。
WiFi 802.11 a/b/g/n/ac + BT v5.0 モジュールは WiFi 802.11 a/b/g/n/
ac 接続規格および Bluetooth v5.0 に対応します。WiFi + BT モジュール
は、WiFi + BT に対応する使い易いワイヤレスローカルエリアネットワーク
（WLAN）アダプタです。Bluetooth v5.0 規格には、モバイルデバイスにまっ
たく新しいクラスの機能を追加するスマート・レディ・テクノロジーが採用
されています。BT 5.0 にはロー・エネルギー・テクノロジーも採用されて
おり、PC 向けの超低消費電力をお約束します。2T2R WiFi ソリューション
は WiFi 高速規格を設定し、1733Mbps までの最大リンクレートを提供しま
す。
* 伝送速度は環境によって異なることがあります。
12
ASRock WiFi 2.4/5 GHz アンテナ
Fatal1ty X470 Gaming-ITX/ac Series
第 2 章 取り付け
これは Mini-ITX フォームファクタのマザーボードです。マザーボードを取
付ける前に、ケースに取付できるフォームファクター（サイズ）を確認し、
マザーボードを取り付けることができることを確認してください。
取り付け前の注意事項
マザーボードコンポーネントを取り付けたり、マザーボードの設定を変更す
る前に、次の注意事項をよくお読みください。
• マザーボードを設置 / 取り外しをする場合は、必ず電源コードが抜いてくださ
い。電源コードが繋がれたままで作業を行うと、怪我をしたり、マザーボード
が破損する可能性がございます。
• 静電気によってマザーボードの部品が破損することを防止するために、マザー
ボードはカーペットの上に置かないでください。また、静電気防止リストスト
ラップを着用するか、または、部品を取り扱う前に静電気除去オブジェクトに
触れてください。
• 基板の端をつかんでください。IC には触れないでください。
• マザーボードを取り外す場合は、取り外したマザーボードを接地した静電気防
止パッドの上に置くか、商品に付属している袋に入れてください。
• マザーボードをシャーシに固定する為にねじを使う場合は、ねじを締め付けす
ぎないでください。ねじを締め付けすぎると、マザーボードが破損することが
あります。
日本語
13
日本語
2.1 CPU を取り付ける
CPU を取り付ける前に、すべての電源ケーブルを取り外してください。
1
14
2
Fatal1ty X470 Gaming-ITX/ac Series
3
日本語
15
2.2 CPU ファンとヒートシンクを取り付ける
CPU をこのマザーボードに取り付けたら、放熱するために大型のヒートシン
クと冷却ファンを取り付ける必要があります。 放熱を改善するために、さ
らに、CPU とヒートシンクの間にサーマルグリースを塗布する必要がありま
す。 CPU とヒートシンクがしっかりと固定されており、正しく接触してい
ることを確認してください。
CPU またはヒートシンクを交換する前に、電源を切断するか、または、電源コー
ドを取り外してください。
日本語
CPU ボックスクーラー SR1 を取り付ける
1
2
16
Fatal1ty X470 Gaming-ITX/ac Series
3
日本語
4
1
N
FA
_
U
P
C
17
日本語
AM4 ボックスクーラー SR2 を取り付ける
1
2
18
Fatal1ty X470 Gaming-ITX/ac Series
3
日本語
19
日本語
4
1
N
FA
_
U
P
C
5

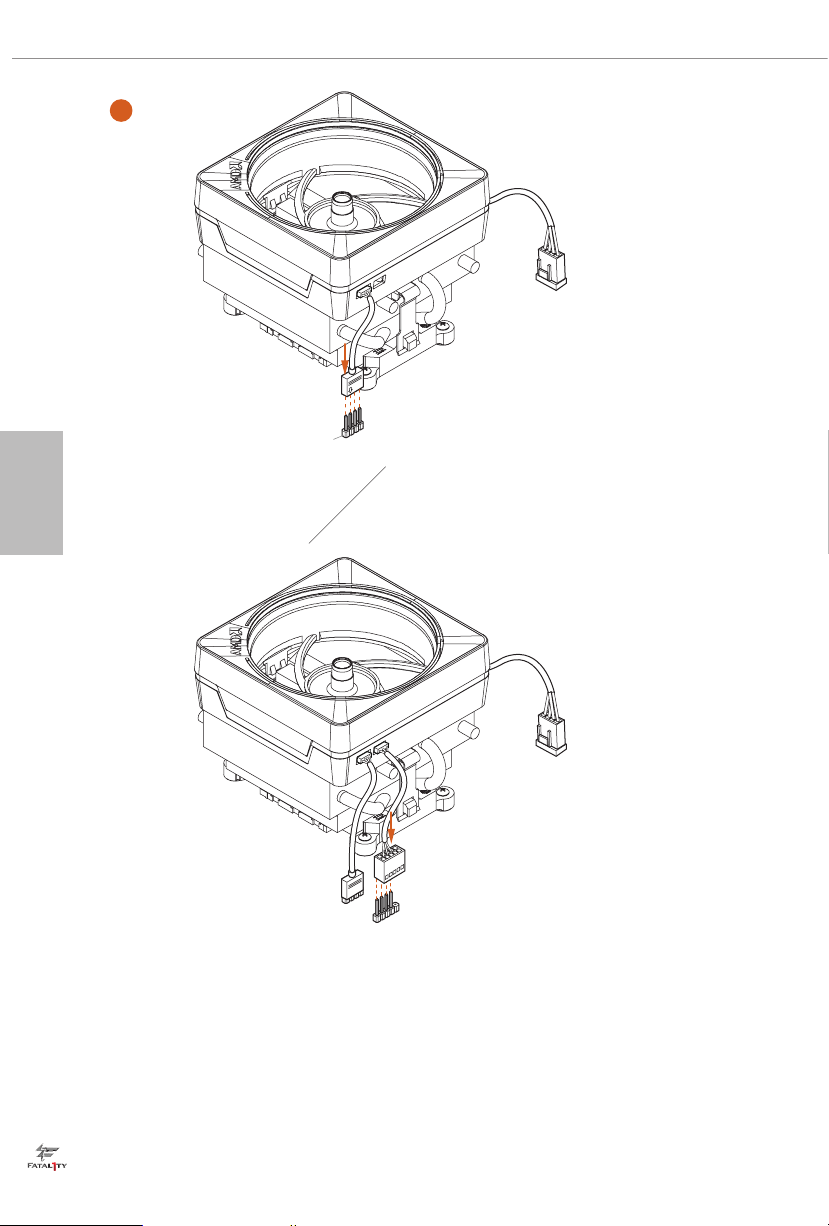

4 ピンファンケーブル
RGB LED ケーブル
* この図は参照用です。 AMD ファン LED ヘッダー（AMD_FAN_LED1）の方向につい
ては 47 ページを参照してください。
20
+12V
1
N
FA
CPU_
1
D
E
L
_
N
FA
_
D
AM
Fatal1ty X470 Gaming-ITX/ac Series

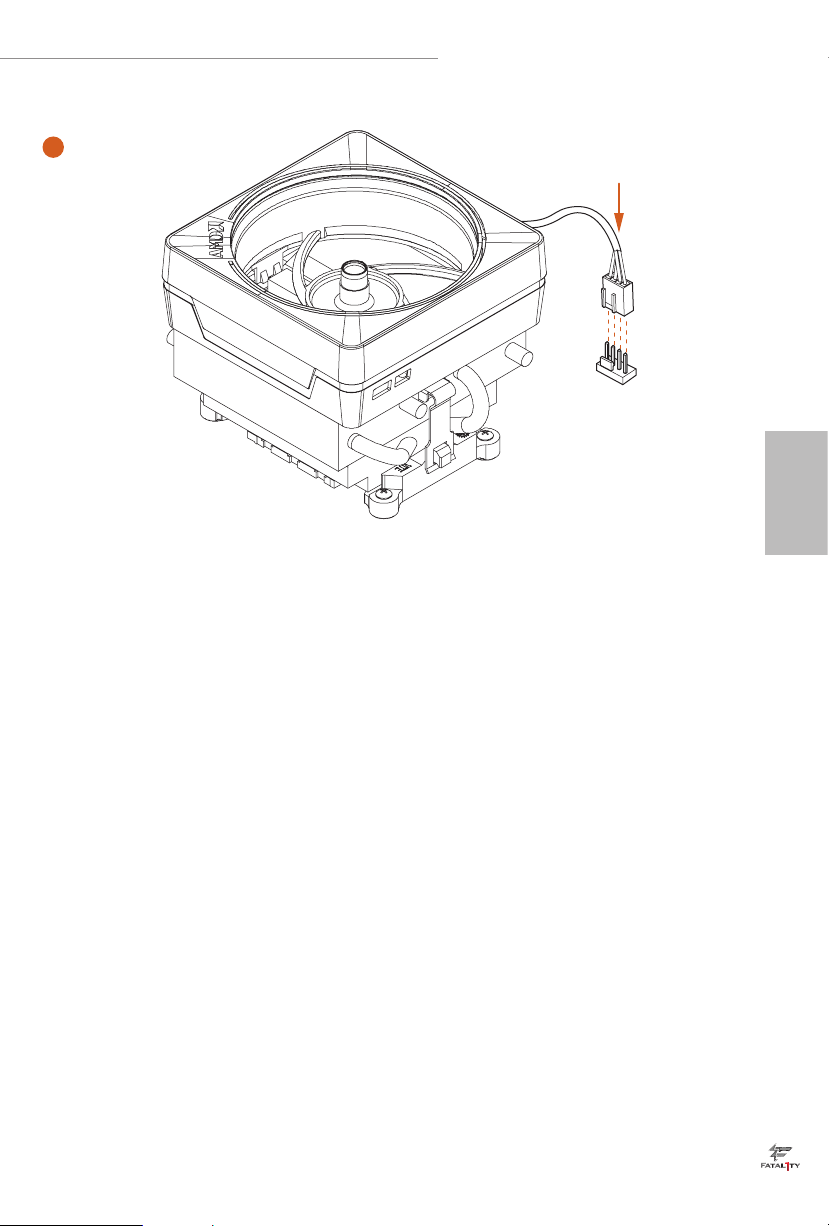

AM4 ボックスクーラー SR3 を取り付ける
1
日本語
2
21
日本語
4
3
22
Fatal1ty X470 Gaming-ITX/ac Series
5
CPU_FAN1
日本語
23
日本語
6
1
N
FA
_
U
P
C
1
D
E
L
_
N
FA
_
D
AM
+12V
or
または
1
N
FA
_
U
P
C
1
D
E
L
_
N
FA
_
D
AM
5
_
B
S
U
この段階では 1 本のケーブルだけを使用してください。
AMD_FAN_LED1 を選択する場合は、ASRock ユーティリティ「ASRock Polychrome
RGB」をインストールしてください。
USB コネクタを選択する場合は、ASRock ユーティリティ「SR3 Settings Software
（SR3 設定 ソフトウェア）」をインストールしてください。
* この図は参照用です。 AMD ファン LED ヘッダー（AMD_FAN_LED1）の方向につい
ては 47 ページを参照してください。AMD LED ファン USB ヘッダー（USB_5）の方
向については 41 ページを参照してください。
24
Fatal1ty X470 Gaming-ITX/ac Series
2.3 メモリモジュール（DIMM）を取り付ける
このマザーボードには 2 つの 288 ピン DDR4（ダブルデータレート 4）DIMM
スロットが装備されており、デュアルチャンネルメモリ機能に対応します。
デュアルチャンネルメモリ設定のために、同一（同じブランド、同じ速
1.
度、同じサイズ、同じチップタイプ）の DDR4 DIMM を 1 組取り付ける
必要があります。
1 つまたは 3 つのメモリモジュールが取り付けられている場合は、デュ
2.
アルチャンネルメモリ機能を有効にできません。
DDR、DDR2 または DDR3 メモリモジュールは DDR4 スロットに取り付け
3.
ることはできません。取り付けると、マザーボードと DIMM が損傷する
ことがあります。
DDR4 UDIMM 最大周波数サポート
Ryzen シリーズ CPU (Pinnacle Ridge):
UDIMM メモリスロット
A1 B1
- SR 2933
SR - 2933
- DR 2400
DR - 2400
SR SR 2933
DR DR 2400
周波数
（Mhz）
Ryzen シリーズ CPU (Summit Ridge)
UDIMM メモリスロット
A1 B1
- SR 2667
SR - 2667
- DR 2667
DR - 2667
SR SR 2667
DR DR 2667
周波数
（Mhz）
日本語
25
Ryzen シリーズ CPU (Raven Ridge):
日本語
UDIMM メモリスロット
A1 B1
- SR 2933
SR - 2933
- DR 2667
DR - 2667
SR SR 2667
DR DR 2400
SR: シングルランク DIMM、1Rx4 または DIMM モジュールラベルの場合は 1Rx8
DR: デュアルランク DIMM、2Rx4 または DIMM モジュールラベルの場合は 2Rx8
周波数
（Mhz）
26
Fatal1ty X470 Gaming-ITX/ac Series
DIMM は 1 つの正しい方向にしか取り付けることができません。DIMM を間
違った方向に無理に挿入すると、マザーボードと DIMM の損傷につながりま
す。
1
日本語
2
3
27
1
日本語
2.4 前面パネルヘッダーを接続する
32:(56:
+''/('
5(6(76:
32:(5/('
32:(5/('
2
RESET SW
HDD LED
3$1(/
28
䦭⨎ἲ 怋䲘ἲ
910
Power SW (-) RESET SW (+)
B
Power LED (-)
A
Power LED (+)
12
PANEL1
RESET SW (-)Power SW (+)
HDD LED (-)
HDD LED (+)
D
C
ABC
D
Fatal1ty X470 Gaming-ITX/ac Series
2.5 I/O パネルシールドを取り付ける
1
日本語
29
日本語
2.6 マザーボードを取り付ける
X470 Gaming-ITX/ac
30

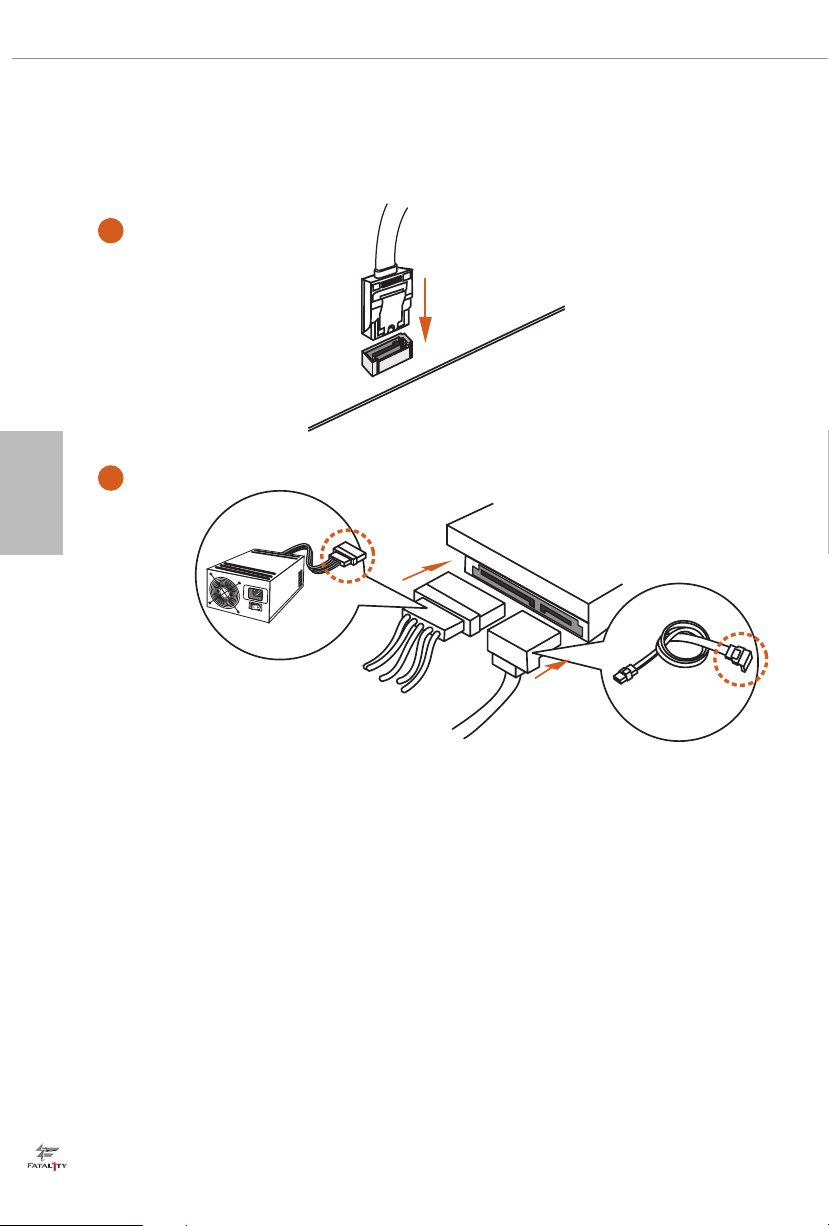

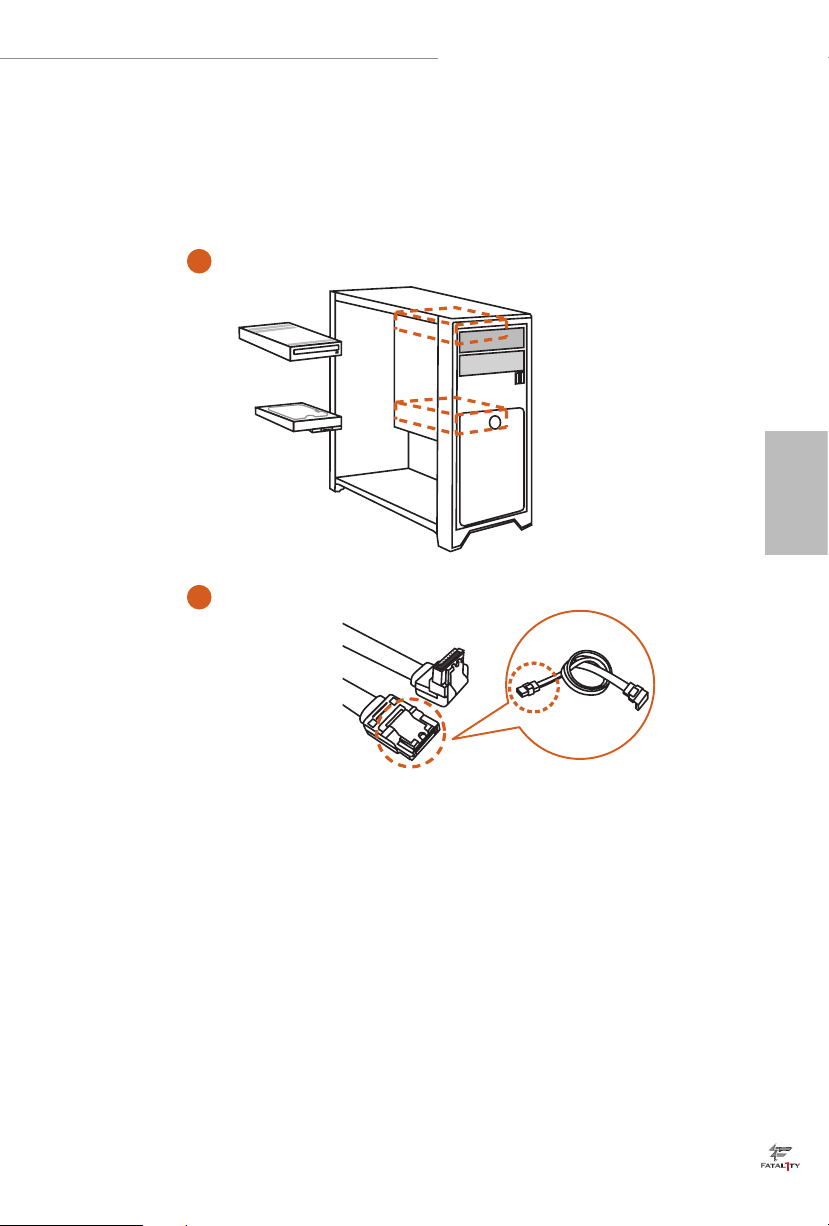

2.7 SATA ドライブを取り付ける
өࡑ
1
5#6#
2
Fatal1ty X470 Gaming-ITX/ac Series
日本語
5#6#ͳͳ
31
日本語
3
4
5#6#ᮎཻ
5#6#ͳ
32
Fatal1ty X470 Gaming-ITX/ac Series

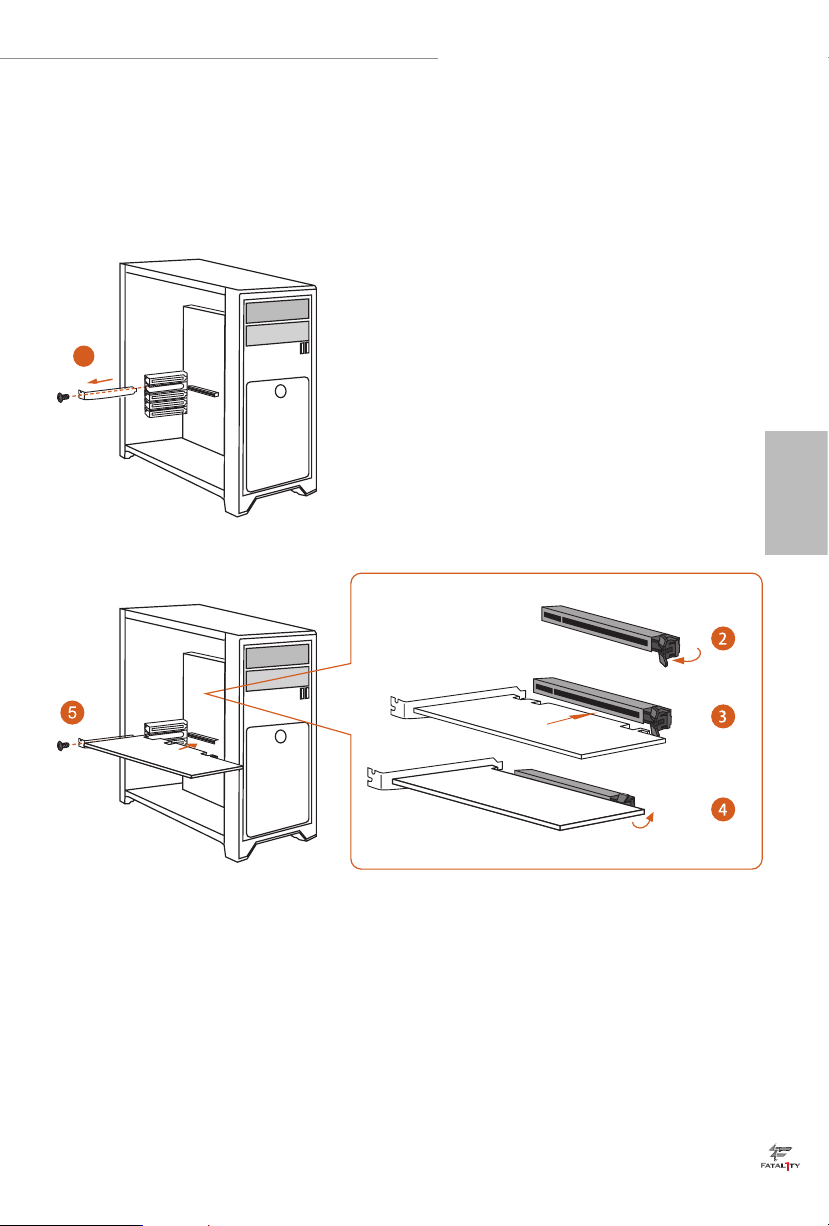

2.8 グラフィックスカードを取り付ける
1
日本語
33
日本語
拡張スロット（PCI Express スロット）
このマザーボードには 1 つの PCI Express スロットが装備されています。
拡張カードを取り付ける前に、電源供給が切断されていること、または、電
源コードが取り外されていることを確認してください。取り付け作業を始め
る前に、拡張カードに添付されている文書を読んで、カード用に必要なハー
ドウェア設定を行ってください。
PCIe スロット :
PCIE1（PCIe 3.0 x16 スロット）は PCI Express x16 レーン幅グラフィッ
クスカード向けに使用します。
34

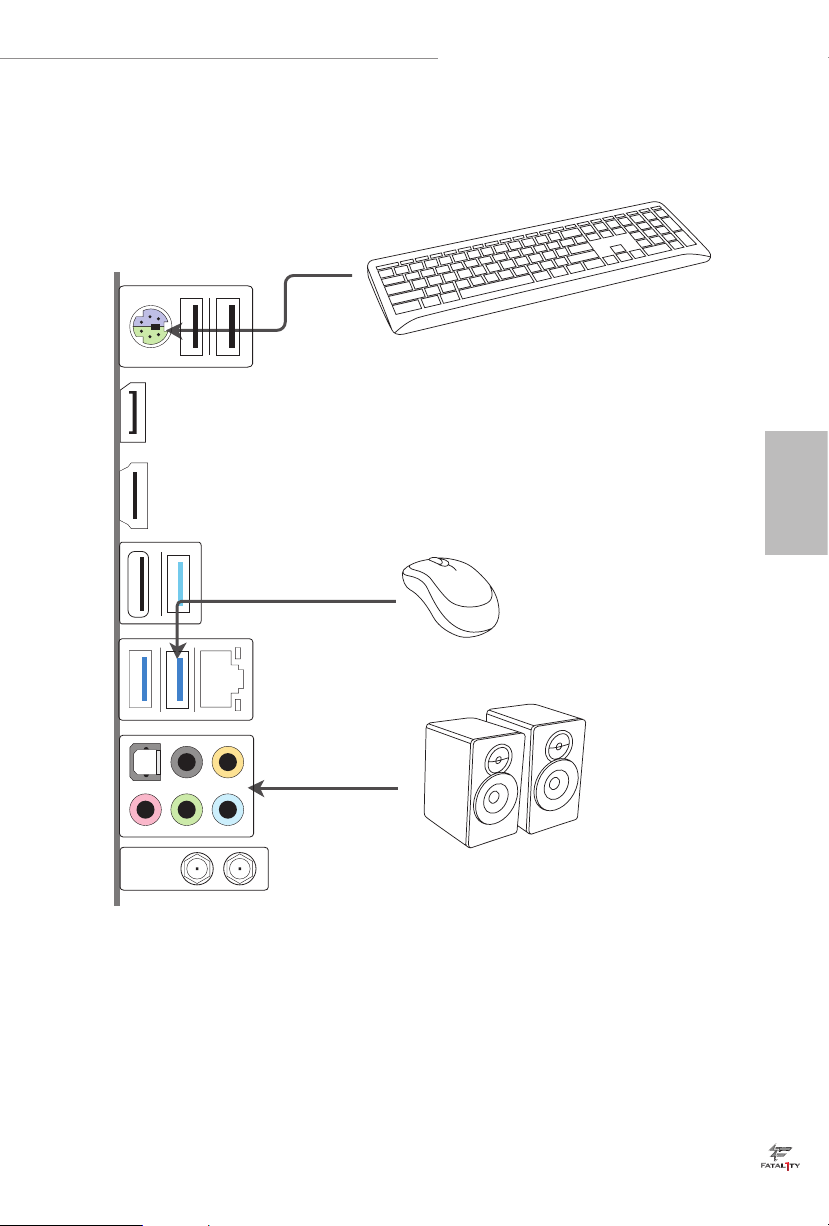

2.9 周辺機器を接続する
Fatal1ty X470 Gaming-ITX/ac Series
日本語
35
日本語
2.10 電源コネクタを接続する
36
$7;9
$7;3:5
2.11 電源オン
Fatal1ty X470 Gaming-ITX/ac Series
1
2
3
日本語
4
37
2.12 ジャンパー設定
このイラストは、ジャンパーの設定方法を示しています。ジャンパーキャッ
プがピンに被さっていると、ジャンパーは「ショート」です。ジャンパー
キャップがピンに被さっていない場合には、ジャンパーは「オープン」です。
日本語
クリア CMOS ジャンパー（CLRMOS1）（p.7、No. 17 参照）
CLRCMOS1 は、CMOS のデータをクリアすることができます。CMOS のデータ
には、システムパスワード、日付、時間、システム設定パラメーターなど
のシステム設定情報が含まれます。消去して、デフォルト設定にシステム
パラメーターをリセットするには、コンピューターの電源を切り、電源コー
ドを抜き、ジャンパーキャップを使用して、CLRCMOS1 のピンに 3 秒間ショー
トします。CMOS をクリアした後は、ジャンパーキャップを取り外すのを忘
れないようにしてください。BIOS をアップデート後、CMOS をクリアする必
要があれば、最初にシステムを起動し、それから CMOS クリアアクションを
行う前にシャットダウンしてください。
X470 Gaming-ITX/ac
CLRMOS1
CMOS のクリアデフォルト
38
Fatal1ty X470 Gaming-ITX/ac Series
HDLED+
2.13 オンボードのヘッダーとコネクター
オンボードヘッダーとコネクターはジャンパーではありません。これらヘッダーと
コネクターにはジャンパーキャップを被せないでください。ヘッダーおよびコネク
ターにジャンパーキャップを被せると、マザーボードに物理損傷が起こることがあ
ります。
システムパネルヘッダー
（9 ピン PANEL1）（p.7、 No. 15 参照）
電源スイッチを接続し、スイッチをリセットし、下記のピン割り当てに従っ
て、シャーシのシステムステータス表示ランプをこのヘッダーにセットし
ます。 ケーブルを接続するときには、ピンの＋と－に気をつけてくださ
い。
PANEL1
X470 Gaming-ITX/ac
PWRBTN（電源スイッチ）：
シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用し
て、システムをオフにする方法を設定できます。
RESET（リセットスイッチ）：
シャーシ前面パネルのリセットスイッチに接続してください。コンピューターがフ
リーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押し
て、コンピューターを再起動します。
PLED（システム電源 LED）：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。システ
ム稼働中は、LED が点灯します。システムが S1/S3 スリープ状態の場合には、LED
は点滅を続けます。システムが S4 スリープ状態または電源オフ（S5）のときには、
LED はオフです。
HDLED（ハードドライブアクティビティ LED）：
シャーシ前面パネルのハードドライブアクティビティ LED に接続してください。
ハードドライブのデータを読み取りまたは書き込み中に、LED はオンになります。
前面パネルデザインは、シャーシによって異なることがあります。前面パネルモ
ジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブア
クティビティ LED、スピーカーなどから構成されます。シャーシの前面パネルモ
ジュールとこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当て
が正しく合致していることを確かめてください。
GND RESET#
PWRBTN#
PLED-
PLED+
GND
GND
HDLED-
1
日本語
39

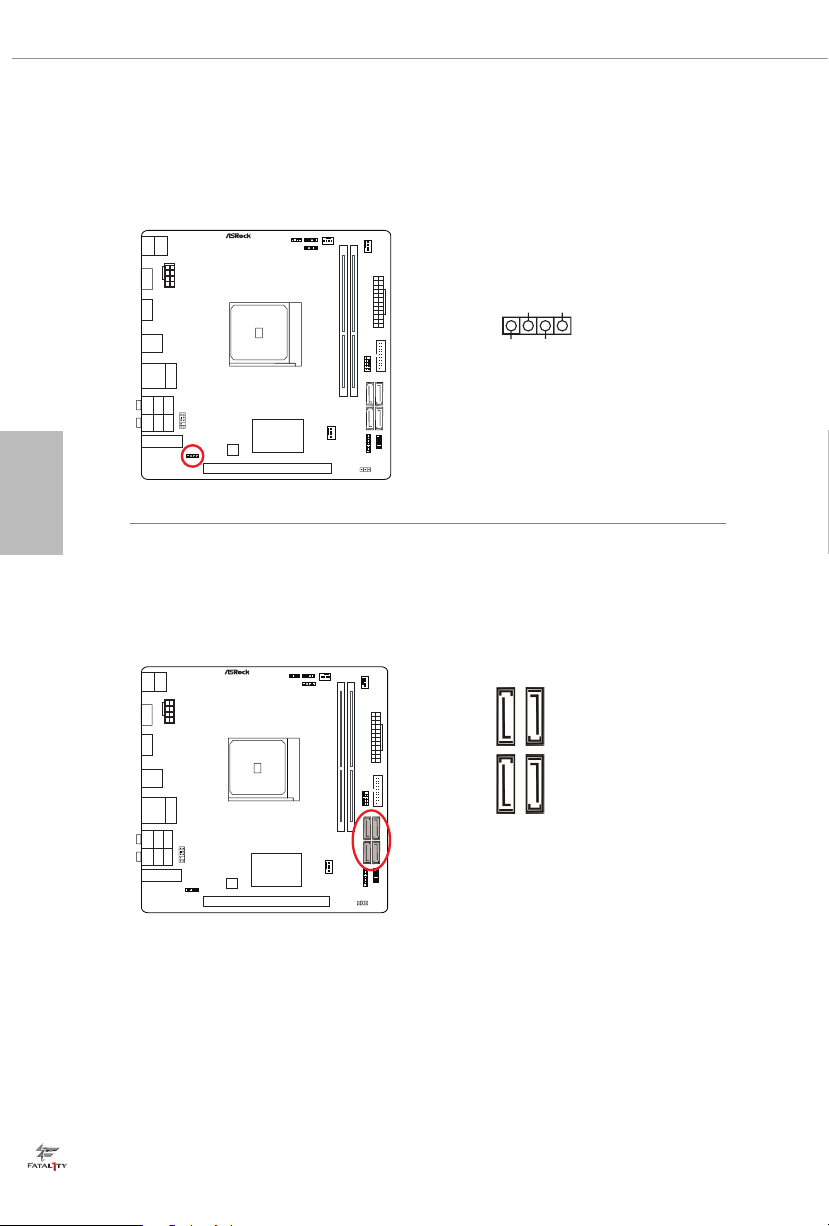

シャーシスピーカーヘッダー
1
DUMMY
SPEAKER
(4 ピン SPEAKER1)（p.7、No. 19 参照）
シャーシスピーカーはこのヘッダーに接続してください。
日本語
X470 Gaming-ITX/ac
SPEAKER1
DUMMY
+5V
シリアル ATA3 コネクター
（p.7、No. 11-14 参照）
これら 4 つの SATA3 コネクターは、最高 6.0 Gb/ 秒のデータ転送速度で内
部ストレージデバイス用の SATA データケーブルをサポートします。
X470 Gaming-ITX/ac
SATA3_2
SATA3_4
SATA3_1
SATA3_3
40
Fatal1ty X470 Gaming-ITX/ac Series

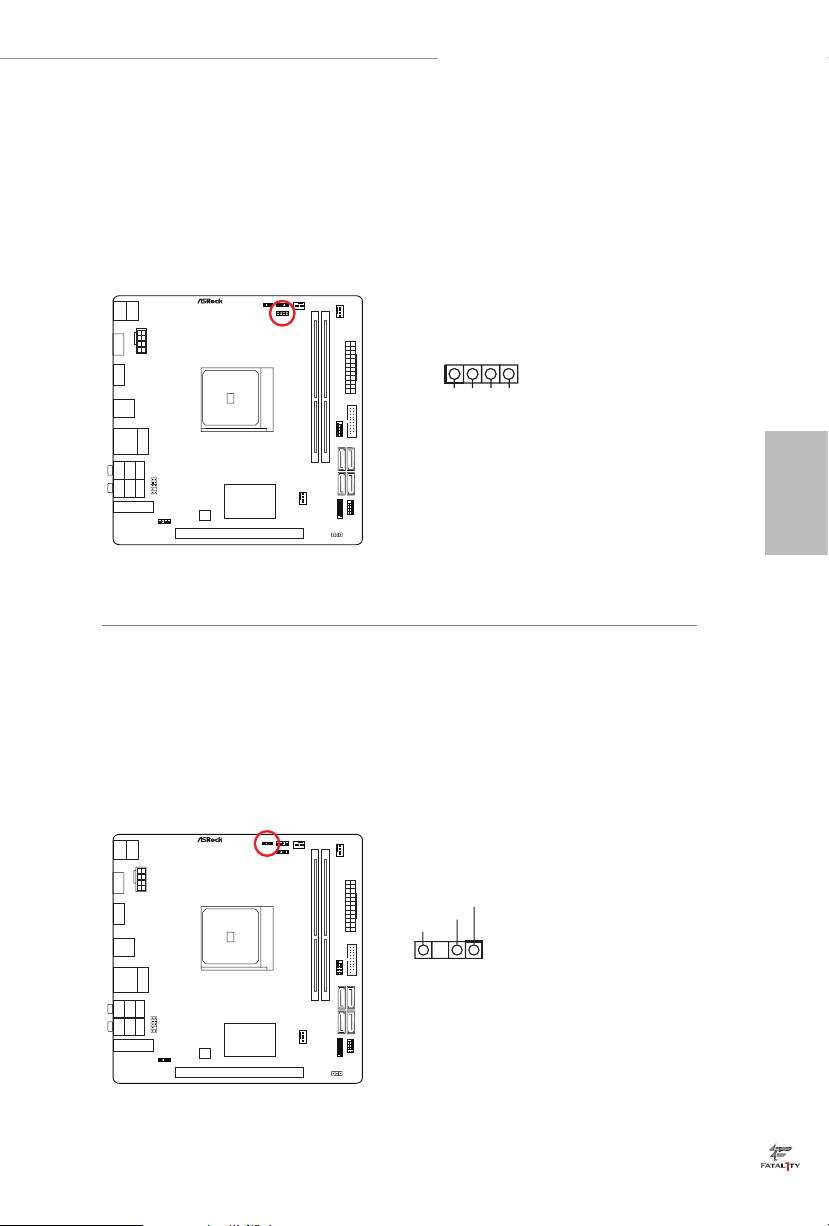

AMD LED ファン USB ヘッダー
（4 ピン USB_5）（p.7、No. 3 参照）
このヘッダーを使用して AMD SR3 ヒートシンク上の USB コネクタを接続
します。
USB_5
X470 Gaming-ITX/ac
USB 2.0 ヘッダー
（p.7、No. 9 参照）
このマザーボードには 1 つのヘッダーが装備されています。各 USB 2.0
ヘッダーは、2 つのポートをサポートできます。
日本語
X470 Gaming-ITX/ac
41
USB 3.1 Gen1 ヘッダー
1
IntA_PB_SSTX+
IntA_PB_SSRX+
A_SSRX+
（p.7、No. 10 参照）
このマザーボードには 1 つのヘッダーが装備されています。各 USB 3.1
Gen1 ヘッダーは、2 つのポートをサポートできます。
日本語
X470 Gaming-ITX/ac
Dummy
IntA_PB_D+
IntA_PB_D-
IntA_PB_SSTX-
IntA_PB_SSRX-
Vbus
IntA_PA_D+
IntA_PA_D-
GND
GND
IntA_PA_SSTX+
IntA_PA_SSTX-
GND
GND
IntA_P
IntA_PA_SSRX-
Vbus
42
Fatal1ty X470 Gaming-ITX/ac Series
1
MIC2_L
フロントパネルオーディオヘッダー
（9 ピン HD_AUDIO1）（p.7、No. 20 参照）
このヘッダーは、フロントオーディオパネルにオーディオデバイスを接続
するためのものです。
HD_AUDIO1
X470 Gaming-ITX/ac
MIC2_R
OUT2_R
J_SENS
E
OUT2_L
1.
ハイディフィニションオーディオはジャックセンシングをサポートしています
MIC_RET
OUT_RET
GND
PRESENCE#
が、正しく機能するためには、シャーシのパネルワイヤーが HDA をサポートして
いることが必要です。お使いのシステムを取り付けるには、当社のマニュアルお
よびシャーシのマニュアルの指示に従ってください。
2.
AC’97 オーディオパネルを使用する場合には、次のステップで、前面パネルオーディ
オヘッダーに取り付けてください。
A. Mic_IN （MIC）を MIC2_L に接続します。
B. Audio_R （RIN）を OUT2_R に、Audio_L （LIN）を OUT2_L に接続します。
C. アース（GND）をアース（GND）に接続します。
D. MIC_RET と OUT_RET は、HD オーディオパネル専用です。AC’97 オーディオパネル
ではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」
タブで、「録音音量」を調整してください。
日本語
43
日本語
シャーシファンコネクター
（4 ピン CHA_FAN2）（p.7、No. 7 参照）
ファンケーブルはファンコネクタに接続し、黒線とアースピンを合わせて
ください。
X470 Gaming-ITX/ac
シャーシ / ウォーターポンプファンコネクタ
（4 ピン CHA_FAN/WP）（p.7、No. 18 参照）
このマザーボードは 4 ピン CPU ファン（静音ファン）コネクタが装備されて
います。3 ピンの CPU ファンを接続する場合には、ピン 1-3 に接続してくだ
さい。
44
X470 Gaming-ITX/ac
Fatal1ty X470 Gaming-ITX/ac Series
FAN_SPEED_CONTROL
4 3 2 1
CPU ファンコネクタ
（4 ピン CPU_FAN1）（p.7、 No. 5 参照）
このマザーボードは 4 ピン CPU ファン（静音ファン）コネクターが装備され
ています。 3 ピンの CPU ファンを接続する場合には、ピン 1-3 に接続して
ください。
X470 Gaming-ITX/ac
CPU_FAN1
GND
FAN_VOLTAGE
CPU_F
AN_SPEED
日本語
45
ATX 電源コネクタ
（24 ピン ATXPWR1）（p.7、No. 8 参照）
このマザーボードは 24 ピン ATX 電源コネクターが装備されています。 20
ピンの ATX 電源を使用するには、ピン 1 と 13 番に合わせて接続してくださ
い。
日本語
X470 Gaming-ITX/ac
12
24
1
13
ATX 12V 電源コネクター
（8 ピン ATX12V1）（p.7、No. 1 参照）
このマザーボードは 8 ピン ATX12V 電源コネクターが装備されています。 4 ピン
の ATX 電源を使用するには、ピン 1 と 5 番に合わせて接続してください。
ATX12V1
X470 Gaming-ITX/ac
ATXPWR1
46
Fatal1ty X470 Gaming-ITX/ac Series
1
VOUT
GN
1
AMD ファン LED ヘッダー
（4 ピン AMD_FAN_LED1)（p.7, No. 4 参照）
AMD ファン LED ヘッダーを使用して AMD ヒ
延長ケーブルを接続します。 ケーブルを接続すれば、ユーザーはさまざまな LED
ライティング効果を選択できます。
注意 : ファン LED ケーブルは間違った方向に取り付けないでください。間違った
方向に取り付けるとケーブルが破損することがあります。
ートシンクに付属している RGB LED
X470 Gaming-ITX/ac
AMD_FAN_LED1
12V GRB
アドレサブル LED ヘッダー
（3 ピン ADDR_LED1）（p.7, No. 2 参照）
このヘッダーを使用して、
は、さまざまな LED ライティング
アドレサブル
LED 延長ケーブルを接続すれば、ユーザー
効果から選択できます。
注意 : アドレサブル LED ケーブルは間違った方向に取り付けないでください。間
違った方向に取り付けると、ケーブルが破損することがあります。
* このヘッダーに関する詳細指示については、64 ページをご参照ください。
ADDR_LED1
X470 Gaming-ITX/ac
DO_ADDR
D
日本語
47
日本語
1
LPC ヘッダー
（13 ピン LPC1）（p.7、No. 16 参照）
X470 Gaming-ITX/ac
PIN 信号名 PIN 信号名
1 CLK 2 GND
3 RESET# 4 LFRAME#
5 LAD0 6 LAD1
7 LAD2 8 LAD3
9 GND 10 GND
11 +3V 12 +3V
13 No pin 14 +3V
48
Fatal1ty X470 Gaming-ITX/ac Series
2.14 M.2_SSD (NGFF) モジュール取り付けガイド
M.2 は次世代フォームファクタ（Next Generation Form Factor、NGFF）とも呼ば
れます。M.2 は小型の多目的カードエッジコネクタであり、mPCIe と mSATA に代
わることを目的とします。ウルトラ M.2 ソケットはタイプ 2280 M.2 SATA3 6.0
Gb/s モジュールおよび最大 Gen3 x4 (32 Gb/s) までの M.2 PCI Express モジュー
ルに対応します。
M.2_SSD (NGFF) モジュールを取り付ける
手順 1
M.2_SSD (NGFF) モジュール
およびねじを準備します。
手順 2
M.2 (NGFF) SSD モジュール
を丁寧に M.2 スロットに
挿入します。 M.2 (NGFF)
SSD モジュールは 1 つの方
向にしか取り付けることが
できません。
日本語
o
20
手順 3
ドライバでねじをしっかり
と留めてください。しかし、
きつく締めるすぎるとモ
ジュールが破損する恐れが
NUT1NUT2
あるのでご注意ください。
49
M.2_SSD (NGFF) モジュールサポート一覧
日本語
ベンダー インター
フェース
SanDisk PCIe SanDisk-SD6PP4M-128G( Gen2 x2)
Intel PCIe INTEL 6000P-SSDPEKKF256G7 (nvme)
Intel PCIe INTEL 6000P-SSDPEKKF512G7 (nvme)
Intel PCIe SSDPEKKF512G7 NVME / 512GB
Intel SATA 540S-SSDSCKKW240H6 / 240GB
Kingston PCIe Kingston SHPM2280P2 / 240G (Gen2 x4)
Samsung PCIe Samsung XP941-MZHPU512HCGL(Gen2x4)
Samsung PCIe SM951 (NVME) / 512GB
Samsung PCIe SM951 (MZHPV512HDGL) / 512GB
ADATA SATA ADATA - AXNS381E-128GM-B
ADATA PCIe ASX8000NP-512GM-C / 512GB
ADATA PCIe ASX7000NP-512GT-C / 512GB
ADATA SATA ASU800NS38-512GT-C / 512GB
Crucial SATA Crucial-CT240M500SSD4-240GB
ezlink SATA ezlink P51B-80-120GB
Intel SATA INTEL 540S-SSDSCKKW240H6-240GB
Kingston SATA Kingston SM2280S3G2/120G - Win8.1
Kingston SATA Kingston-RBU-SNS8400S3 / 180GD
Kingston PCIe SKC1000/480G
Kingston PCIe SKC1000/960GB NVME
PLEXTOR SATA PLEXTOR PX-128M7VG-128GB
PLEXTOR PCIe PX-512M8PeG/ 512GB
SanDisk SATA SanDisk X400-SD8SN8U-128G
SanDisk SATA Sandisk Z400s-SD8SNAT-128G-1122
SanDisk SATA SanDisk-SD6SN1M-128G
Transcend SATA Transcend TS256GMTS800-256GB
Transcend SATA TS512GMTS800 / 512GB
V-Color SATA V-Color 120G
V-Color SATA V-Color 240G
WD SATA WD GREEN WDS240G1G0B-00RC30
WD PCIe WDS512G1X0C-00ENX0 (NVME) / 512GB
部品番号
M.2_SSD (NFGG) モジュールサポート一覧の最新の更新については、弊社のウェブ
サイトで詳細をご確認ください。http://www.asrock.com
50
Fatal1ty X470 Gaming-ITX/ac Series
第 3 章 ソフトウェアとユーティリティの操
作
3.1 ドライバをインストールする
マザーボードに付属しているサポート DVD には、必要なドライバ、および、
マザーボードの機能を強化する便利なユーティリティが含まれています。
サポート DVD を実行する
サポート DVD を使用するために、DVD を BD/DVD ドライブに挿入します。 コ
ンピュータで「AUTORUN（自動実行）」が有効になっている場合は、DVD が
メインメニューを自動的に表示します。 メインメニューが自動的に表示さ
れない場合は、サポート DVD 内のファイル「ASRSETUP.EXE」をダブルクリッ
クしてメニューを表示します。
ドライバメニュー
システムと互換性のあるドライバが自動的に検出されて、サポート DVD ドラ
イバページに一覧表示されます。 Install All（すべてインストールする）
をクリックするか、または、上から下への順番で必要なドライバをインス
トールしてください。 このようにインストールすることで、ドライバが正
しく動作するようにします。
ユーティリティメニュー
ユーティリティメニューには、マザーボードが対応するアプリケーションソ
フトウェアが表示されます。 特定の項目をクリックして、インストールウィ
ザードに従ってインストールします。
日本語
51
3.2 F-Stream
F-Stream は ASRock の多目的ソフトウェアスイートです。新しいインター
フェースを有し、数々の新しい機能が追加されており、ユーティリティが改
善されてました。
3.2.1 F-Stream をインストールする
F-Stream を ASRock Live Update & APP Shop（ASRock ライブ更新と APP
ショップ）からダウンロードできます。 インストールすると、デスク
トップに「F-Stream」アイコンが表示されます。 「F-Stream」アイコン
をダブルクリックすると、F-Stream メインメニューがポップアップ表示さ
れます。
日本語
3.2.2 F-Stream を使用する
F-Stream のメインメニューには 5 つのセクションがあります :Operation
Mode（操作モード）、OC Tweaker（OC 調整）、System Info（システム情報）、
FAN-Tastic Tuning（FAN-Tastic チューニング）、Settings（設定）。
Operation Mode （操作モード）
コンピューターの操作モードを選択します。
素早く電源とシステム性能が調整できます。
52
性能向上
標準モード
ECO モード
OC Tweaker （OC 調整）
システムのオーバークロック設定。
オーバークロック設定
Fatal1ty X470 Gaming-ITX/ac Series
日本語
設定を完了すると Apply を押し保存します。
53
日本語

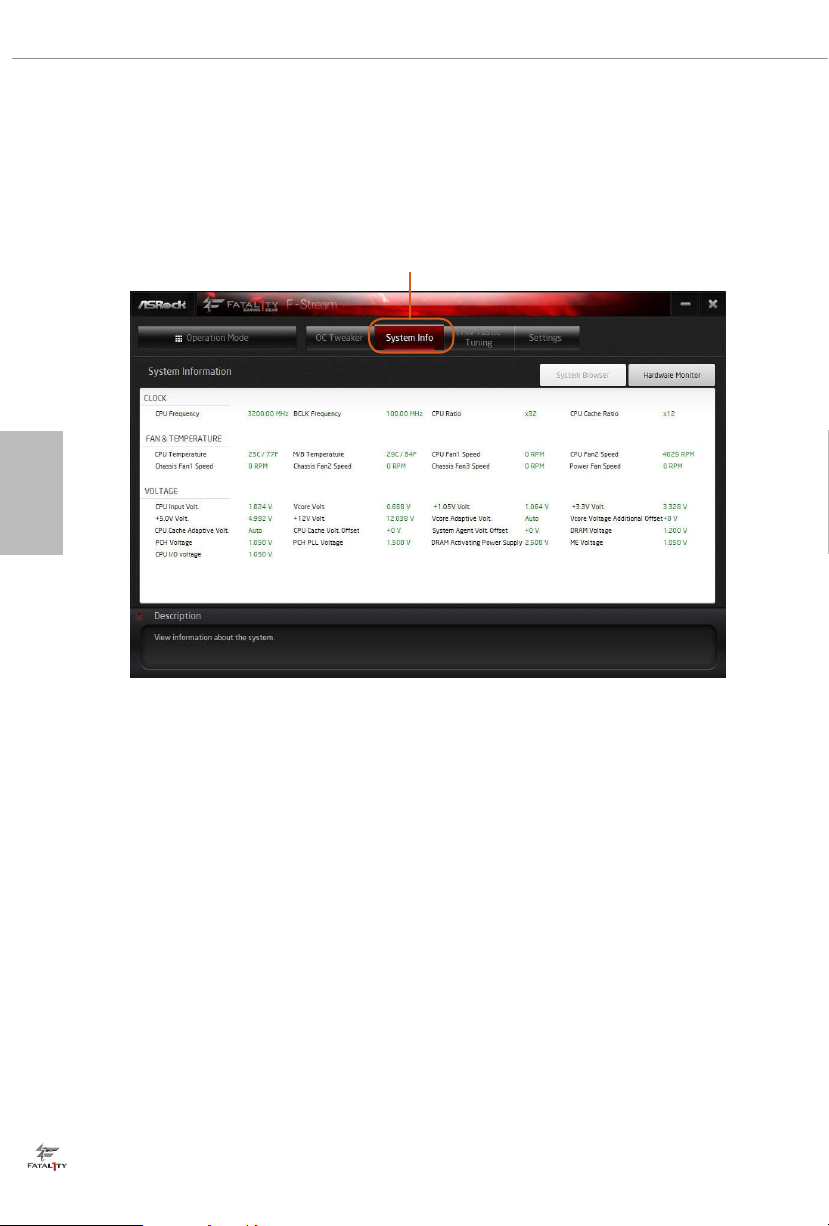

System Info （システム情報）
システムに関する情報を表示します。
* モデルによっては、システムブラウザタブが表示されないことがあります。
システム現在の各詳細情報が見られます。
54
ファン
速度
調整
Fatal1ty X470 Gaming-ITX/ac Series

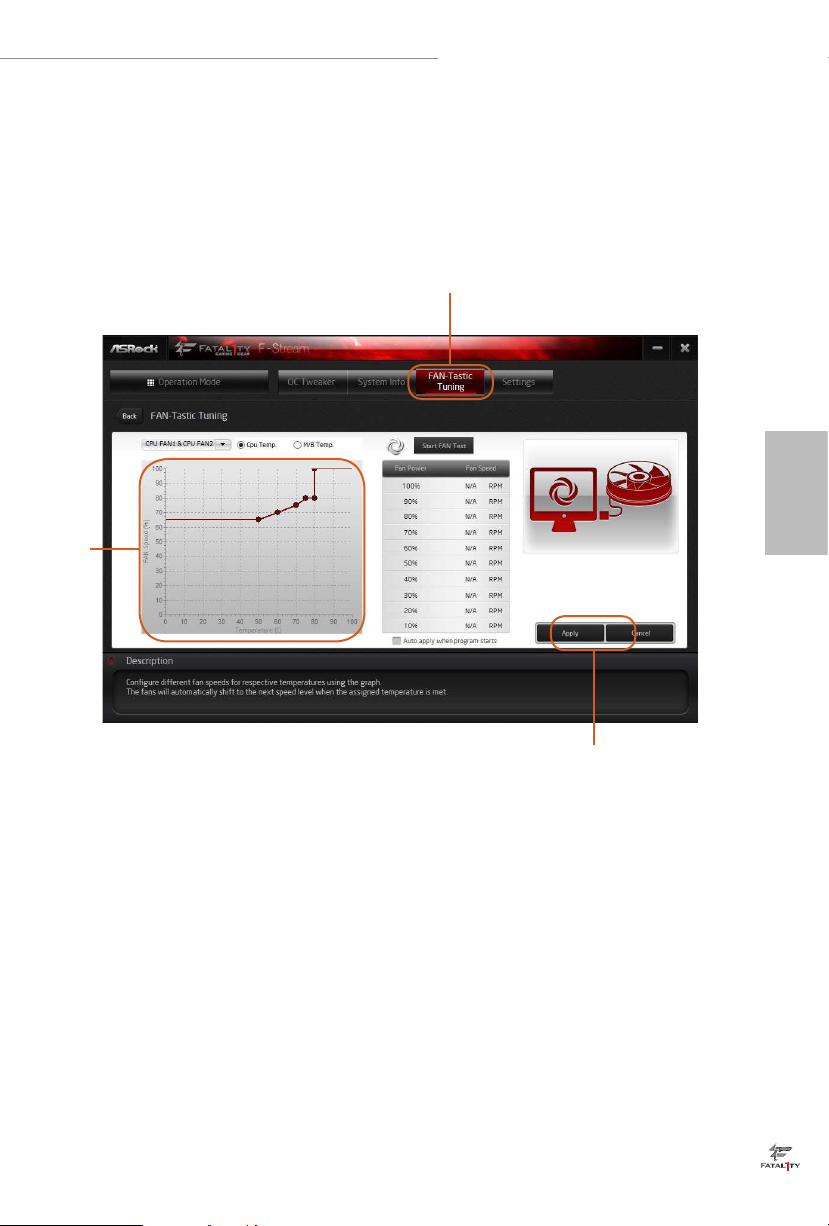

FAN-Tastic Tuning （ファン調整）
グラフを使用して、最大 5 種類のファン速度が設定できます。 割当てられた温度
に達すると、ファンは次の速度レベルへと自動的にシフトします。
マザーボードに接続したクーラーの回転数テストまたは
左のグラフを変わって回転数調整ができます。
日本語
設定を完了すると Apply を押し保存します。
55
日本語
Settings（設定）

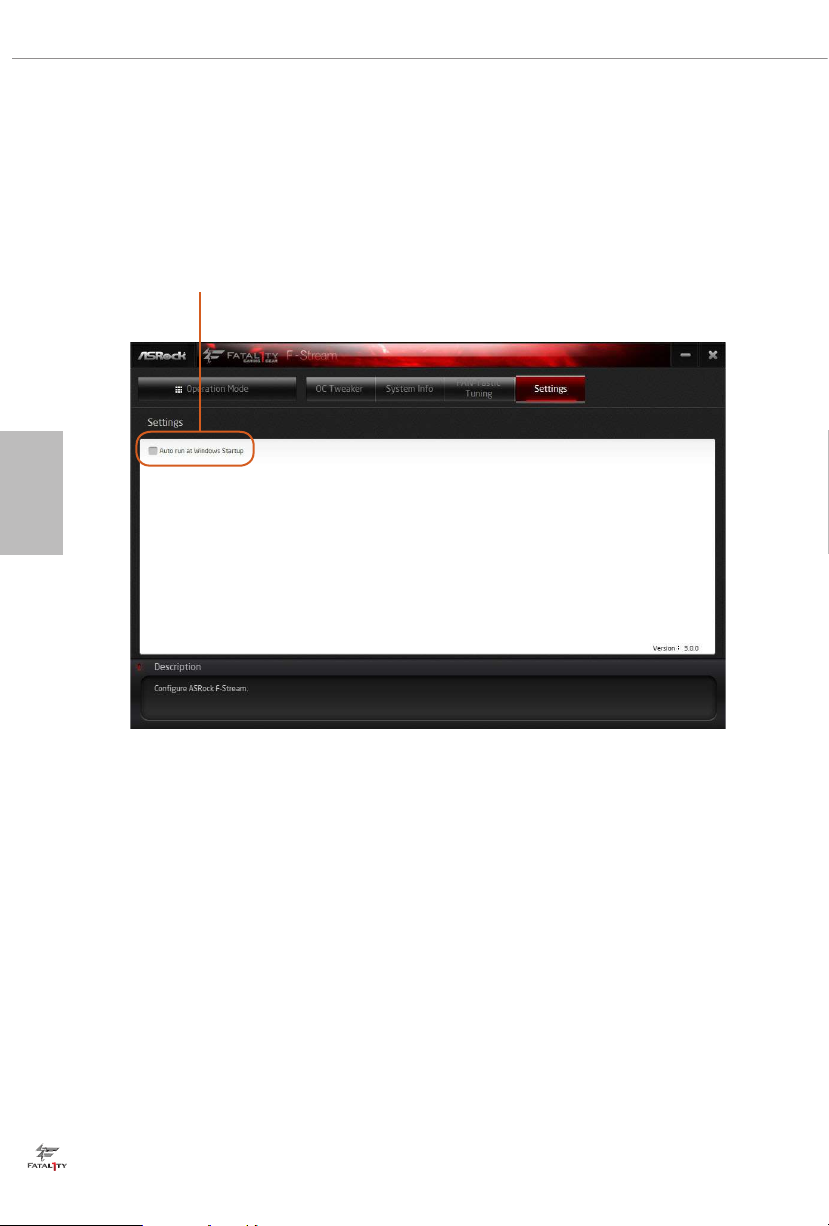

ASRock F-Stream を設定します。 Windows オペレーションシステムを起動
する際に F-Stream を始動したい場合は、「Auto run at Windows Startup
（Windows 起動時に自動実行）」 をクリックして選択します。
Setting ページでは F-Stream をシステムが立ち上げる際自動起動する設定が出来ます。
56
Fatal1ty X470 Gaming-ITX/ac Series
3.3 ASRock Live Update & APP Shop（ASRock ラ
イブ更新と APP ショップ）
ASRock ライブ更新と APP ショップは、ASRock コンピュータ用のソフトウェ
アアプリケーションを購入したりダウンロードできるオンラインストアで
す。 さまざまなアプリケーションとサポートユーティリティを素早く簡単
にインストールできます。 ASRock APP ショップを使用すれば、数回クリッ
クするだけで、システムを最適化して、マザーボードを最新の状態に維持で
きます。
デスクトップ上の をダブルクリックして ASRock ライブ更新と APP
ショップユーティリティにアクセスします。
*ASRock ライブ更新と APP ショップからアプリケーションをダウンロードするにはインター
ネットに接続している必要があります。
3.3.1 UI 概要
Information Panel（情報パネル）
Category Panel（カテゴリパネル）： カテゴリパネルにはいくつかのタブ
またはボタンがあります。これらのタブまたはボタンを選択すると、下の情
報パネルに関係する情報が表示されます。
Information Panel（情報パネル）： 中央にある情報パネルには、現在選択
されているカテゴリについてのデータが表示されます。また、ジョブに関係
するタスクを実行できます。
Hot News（ホットニュース）： ホットニュースセクションにはさまざまな
最新ニュースが表示されます。 画像をクリックして選択したニュースのウェ
ブサイトを開いて詳しく読むことができます。
Hot News（ホットニュース）Category Panel（カテゴリパネル）
日本語
57
日本語
3.3.2 Apps（アプリ）

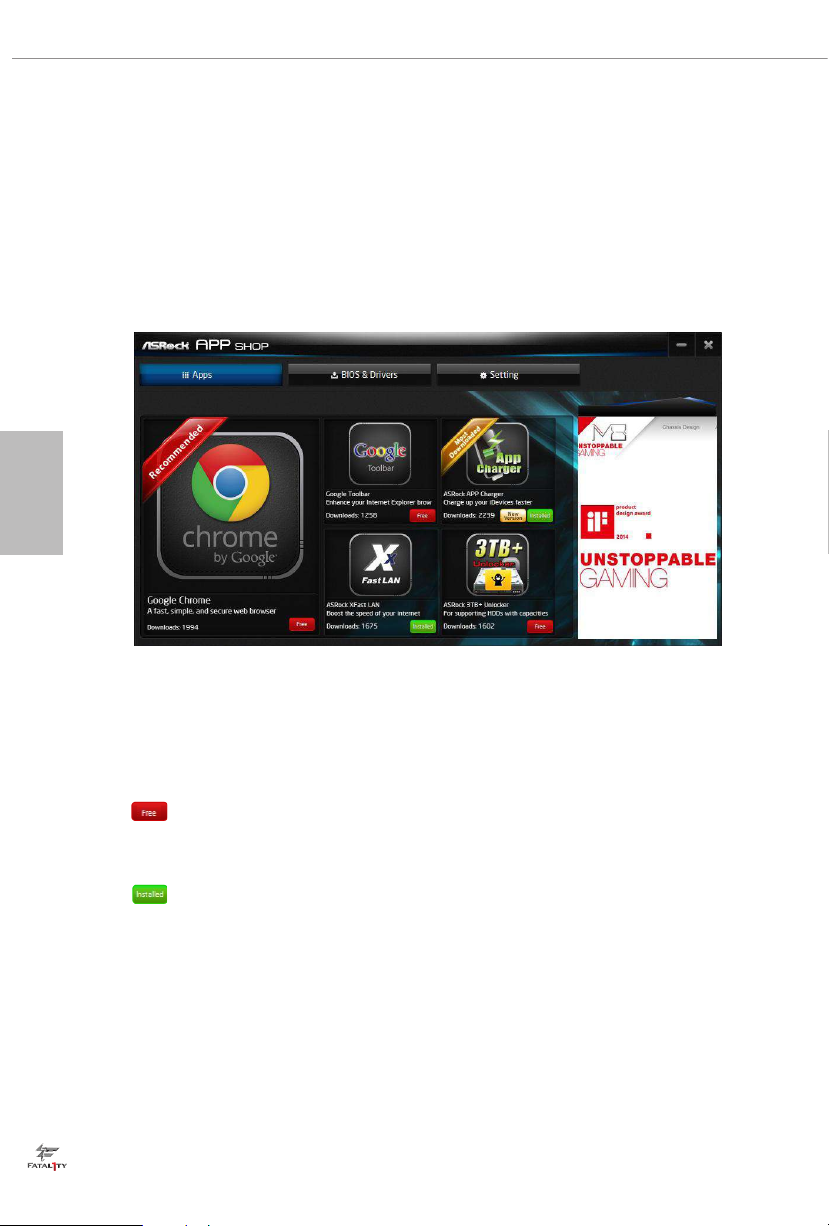

「Apps（アプリ）」タブを選択すると、ダウンロードできるすべてのアプリ
が画面上に表示されます。
アプリをインストールする
手順 1
インストールしたいアプリを検索します。
最も推奨されるアプリが画面の左側に表示されます。 その他のさまざまな
アプリは右側に表示されます。 上下にスクロールして一覧にあるアプリを
検索してください。
アプリの価格を確認したり、アプリを既にインストールしているかどうかを
確認できます。
- 赤色のアイコンに価格が表示されます。または、アプリが無料の場合
は
「Free（無料）」と表示されます。
- 緑色の「Installed（インストール済み）」アイコンは、アプリが
コンピュータにインストールされていることを意味します。
手順 2
アプリアイコンをクリックすると、選択したアプリの詳細情報が表示されます。
58
Fatal1ty X470 Gaming-ITX/ac Series
手順 3

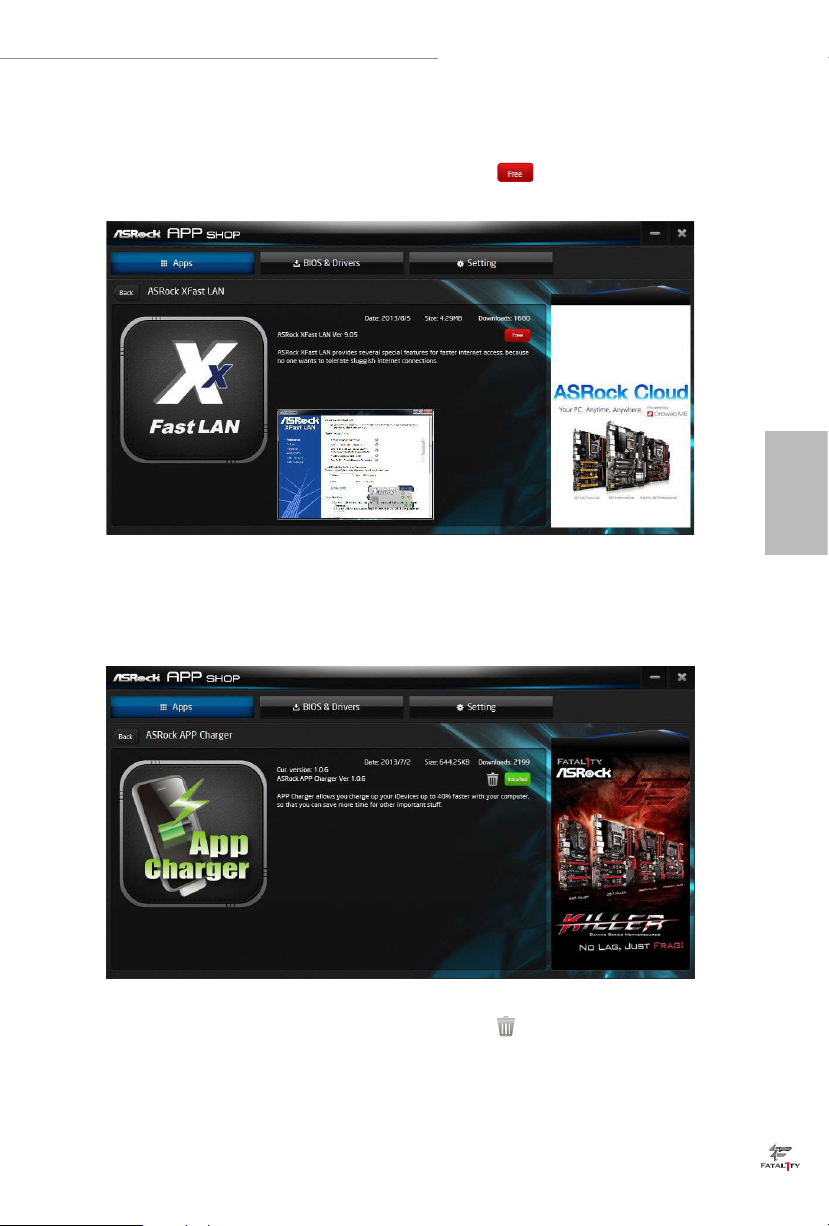

アプリをインストールしたい場合は、赤色のアイコン をクリックし
てダウン ロードを開始します。
手順 4
インストールが完了すると、右上端に緑色の「Installed（インストール済
み）」アイコンが表示されます。
日本語
アプリをアンインストールするには、ゴミ箱アイコン をクリックしま
す。
* アプリによっては、ゴミ箱アイコンが表示されないことがあります。
59
日本語
アプリをアップグレードする
アップグレードできるのはインストール済みのアプリのみです。 アプリの
新しいバージョンがある場合は、インストールしたアプリアイコンの下に
「New Version
（新しいバージョン）」 のマークが表示されます。
手順 1
アプリアイコンをクリックすると、詳細情報が表示されます。
手順 2
黄色のアイコン をクリックしてアップグレードを開始します。
60
Fatal1ty X470 Gaming-ITX/ac Series
3.3.3 BIOS & Drivers（BIOS とドライバ）
BIOS またはドライバをインストールする
「BIOS & Drivers（BIOS とドライバ）」タブを選択すると、BIOS またはド
ライバ用の推奨更新または重要な更新が一覧表示されます。 速やかにすべて
更新してください。
日本語
手順 1
更新する前に項目情報を確認してください。 をクリックすると、詳細
情報が表示されます。
手順 2
更新したい項目を 1 つまたは複数クリックして選択します。
手順 3
「Update（更新）」をクリックして更新処理を開始します。
61
日本語
3.3.4 設定

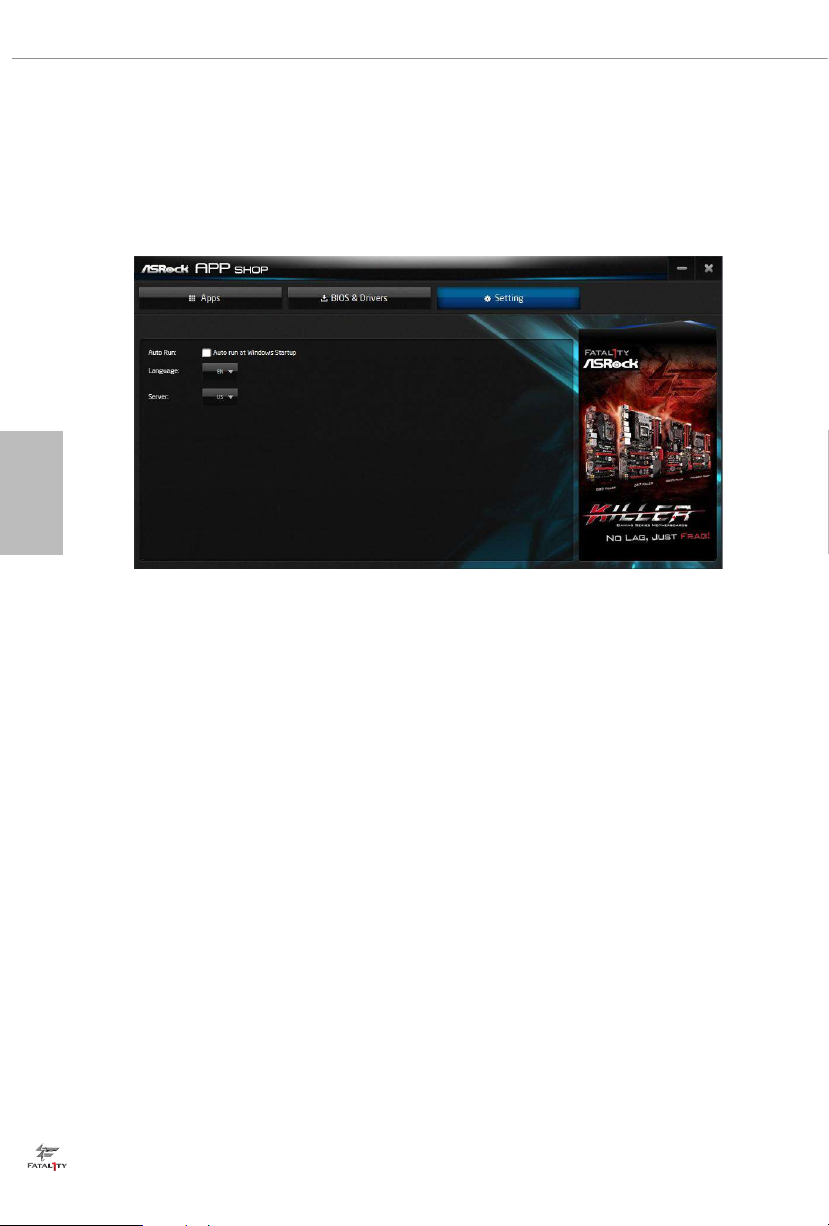

「Setting（設定）」ページで、言語を変更したり、サーバーの場所を選択
したり、Windows 起動時に ASRock ライブ更新と APP ショップを自動的に
実行するかどうかを決めることができます。
62
Fatal1ty X470 Gaming-ITX/ac Series
1 2 3 4 5
3.4 Creative SoundBlaster Cinema5
SoundBlasterTM Cinema5 には SBX Pro Studio テクノロジーが搭載
されています。ライブパフォーマンスの臨場感、映画やレコーディン
グスタジオの優れたオーディオ体験を PC 上で実現するために設計さ
れています。 このユーティリティを使用して、オーディオ環境を次
の 5 つのモードで簡単に強化できます :Headphones（ヘッドフォン）、
Speakers（スピーカー）、Music（ミュージック）、Movie（ムービー）、
Game（ゲーム）、Voice（ボイス）、および、Custom（カスタム）。
日本語
SoundBlasterTM Cinema5 には次の 5 つの機能があります :
番号 機能 説明
1 Surround
2 Crystalizer
3 Bass 低周波域のトーンを拡張して低音を強化します。
Smart Vol-
4
ume
5 Dialog Plus
周囲と上下に仮想スピーカーを作り出して、前代未
聞の水準のオーディオをリアルに実現します。
音のディテールをすべて聞き取れるようにして、
アーティストが意図するサウンドそのままの音楽を
生み出します。
オーディオ再生の音量を自動的に調整して、急激な
音量レベルの変化を最小限に抑えます。
音楽や映画の音声部分を強化して、大変クリアな
ボーカルレンジをお届けします。
63
日本語
VOUT
GN
1
3.5 ASRock Polychrome RGB
ASRock Polychrome RGB は、ご自分の好みに合わせて独自のスタイリッシュでカラフル
なライティングシステムをビルドしたい個性的なユーザー向けに特別設計されたライ
ティング制御機能です。LED ストリップを接続するだけで、「Static」、「Breathing」、
「Strobe」、「Cycling」、「Music」、「Wave」などのさまざまライティングスキーム
とパターンをカスタマイズできます。
アドレサブル RGB LED ストリップを接続する
アドレサブル RGB LED
（ADDR_LED1） に接続します。
ストリップをマザーボード上の
X470 Gaming-ITX/ac
1
アドレサブル LED ヘッダー
ADDR_LED1
DO_ADDR
D
1.
RGB LED ケーブルは間違った方向に取り付けないでください。間違った方向に取
り付けるとケーブルが破損することがあります。
2.
RGB LED ケーブルを取り付けたり取り外す前には、システムの電源を切って、電
源供給から電源コードを取り外してください。そうしないと、マザーボードコン
ポーネントが破損することがあります。
1.
RGB LED ストリップはパッケージには含まれていません。
2.
RGB LED ヘッダーは、最大定格 3A（5V）、長さ 2 メートルまでの
WS2812B アドレサブル RGB LED ストリップ（5V/ Data /GND）に対応
します。
64
Fatal1ty X470 Gaming-ITX/ac Series
ASRock Polychrome RGB ユーティリティ
ASRock RGB LED を使用すれば、お好みのカラフルなライティングシステムをビル
ドできます。 LED ストリップを接続すれば、ASRock RGB LED ユーティリティで
RGB LED の色を調整できます。
タブをドラッグしてお
好みに合わせてカスタ
マイズします。
RGB LED スイッ
チのオン / オフ
を切り替えま
す。
マザーボードに搭
載した全 LED の
RGB LED 効果調整
を同期させる。
ドロップダウンメニュ
ーから RGB LED 照明
効果を選択します。
日本語
65
第 4 章 UE F I セットアップユーティリ
ティ
このセクションでは、UEFI セットアップ ユーティリティを使用して、シス
テムを構成する方法を説明します。UEFI セットアップ ユーティリティ は、
コンピューターに電源を入れた直後に <F2> または <Del> を押すことによっ
て起動できます。ユーティリティーを起動しなければ、電源投入時セルフテ
スト (POST) が通常のテストを開始します。POST の後に UEFI セットアッ
プ ユーティリティを開始するには、<Ctl> + <Alt> + <Delete> または本体
のリセットボタンを押して、システムを再起動します。システムをシャット
ダウンした後、再度電源を入れても、ユーティリティーを起動することがで
きます、再起動できます。
日本語
UEFI ソフトウェは、常に更新されているため、以下の設定画面および説明は参照
のみを目的としており、実際の画面と必ずしも一致しない場合もあります。
4.1.1 UEFI メニューバー
画面上部には、以下が並んだメニューバーがあります：
Main ( メイン )
OC Tweaker (OC 調整 )
Advanced ( 詳細設定 )
Tool ( ツール )
H/W Monitor (H/W モニ
ター )
Security ( セキュリティ )
システムの時間 / 日付情報の設定
オーバークロック設定
システムの詳細設定
便利なツール
現在のハードウェアステータスを表示
セキュリティ設定
Boot ( ブート )
Exit ( 終了 )
66
ブート設定およびブートの優先順位の設
定
現在の画面または UEFI セットアップ
ユーティリティを終了
Fatal1ty X470 Gaming-ITX/ac Series
4.1.2 ナビゲーションキー
メニューバーで項目を選択する場合は、< > キーまたは < > キーを
使用します。カーソルを上下に移動して項目を選択する場合は、< > キー
または < > キーを使用します。次に <Enter> を押してサブ画面へ移動し
ます。マウスでクリックして、必要なアイテムを選択することもできます。
各ナビゲーションキーの説明は、以下の表でご確認ください。
ナビゲーションキー 説明
+ / -
<Tab>
<PGUP>
<PGDN>
<HOME>
<END>
<F1>
<F5>
<F7>
<F9>
<F10>
<F12>
<ESC>
選択したアイテムのオプションを変更
次の機能に切替え
前のページへ
次のページへ
画面の最初へ
画面の最後へ
一般的なヘルプ画面を表示
Add / Remove Favorite ( お気に入りの追加 / 削除 )
変更をキャンセルして、セットアップ ユーティリティ
を終了
すべての設定で最適な既定値を読込み
変更を保存して、セットアップ ユーティリティを終了
プリントスクリーン
終了画面へジャンプまたは現在の画面を終了
日本語
67
日本語
4.2 Main ( メイン ) 画面
UEFI セットアップ ユーティリティに入ると、メイン画面が現れ、システム
の概要が表示されます。
My Favorite ( お気に入り )
BIOS アイテムのコレクションを表示。「お気に入り」の中のコレクションを
追加 / 削除する場合は F5 を押してください。
68
Fatal1ty X470 Gaming-ITX/ac Series
4.3 OC Tweaker （OC 調整） 画面

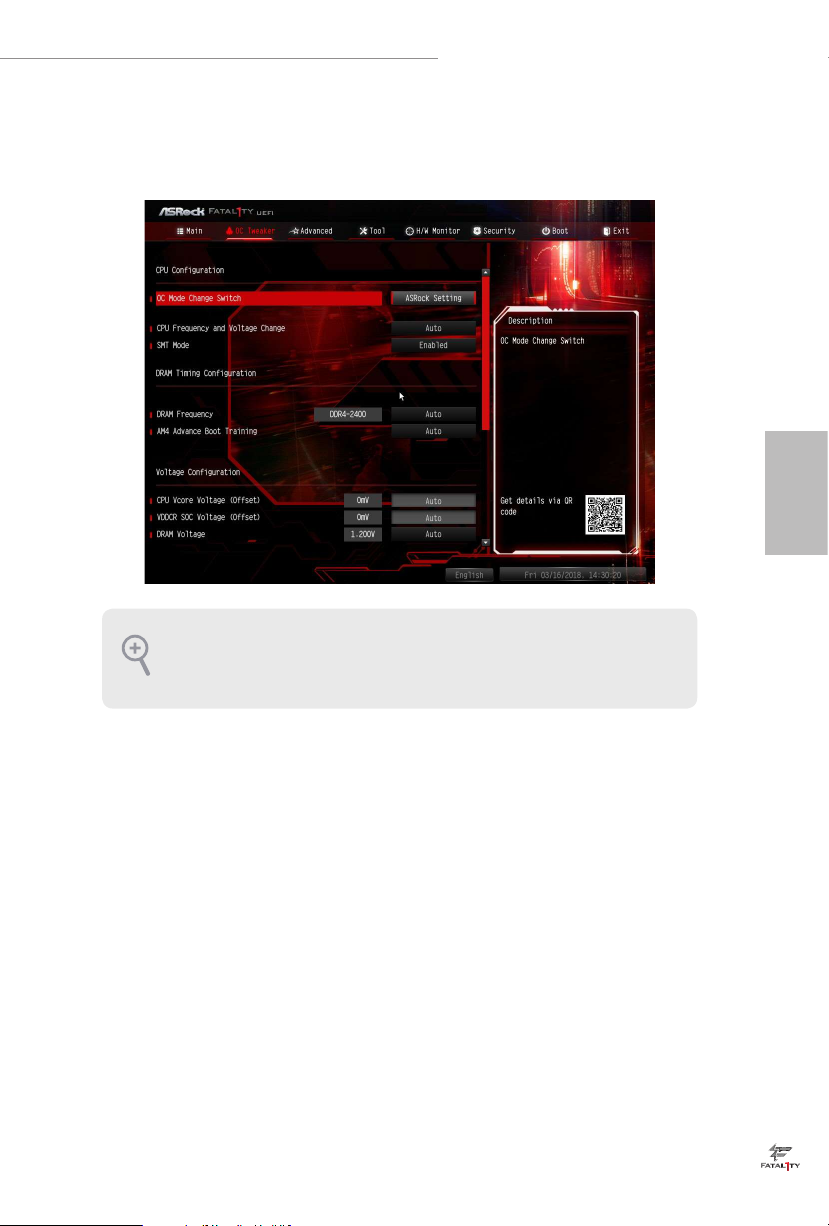

OC 調整画面では、オーバークロック機能を設定できます。
日本語
UEFI ソフトウェは、常に更新されているため、以下の設定画面および説明は参照
のみを目的としており、実際の画面と必ずしも一致しない場合もあります。
CPU Configuration （CPU 設定）
OC モード変更スイッチ
OC モードの設定を選択します。
CPU Frequency and Voltage Change（CPU 周波数と電圧変更）
この項目が [Manual（手動）] に設定されている場合は、マルチプライヤと電圧は
ユーザーの選択に基づいて設定されます。最終結果は CPU の容量によって異なり
ます。
SMT Mode（SMT モード）
この項目を使用して対称型マルチスレッドを無効にできます。SMT をもう一
度有効にするには、[Auto（自動）] を選択した後でパワーサイクルが必要
です。
警告 :SMT が無効の場合は、システム上では S3 に対応しません。
69
DRAM のタイミング設定
DRAM Frequency (DRAM 周波数 )
[Auto] ( 自動 ) が選択されている場合、マザーボードは挿入されているメモリモ
ジュールを検出し、適切な周波数を自動的に割り当てます。
AM4 Advance Boot Training（TR4 アドバンス・ブート・トレーニ
ング）
AM4 Advance Boot Training（TR4 アドバンス・ブート・トレーニング）を [Auto（自
動）] に設定して互換性を改善します。
Voltage Configuration （電圧設定）
日本語
CPU Vcore Voltage（CPU Vcore 電圧）
CPU Vcore の電圧を設定します。
VDDCR_SOC Voltage（VDDCR_SOC 電圧）
VID が必要な VDDCR_SOC 供給レベル向けの電圧を設定します。
DRAM Voltage （DRAM 電圧）
この項目を使用して DRAM Voltage（DRAM 電圧）を選択します。デフォルト
では [Auto（自動）] です。
2.50V_PROM Voltage（2.50V_PROM 電圧）
2.50V PROM の電圧を設定します。
+1.8 Voltage（+1.8 電圧）
この項目を使用して +1.8V 電圧を選択します。 デフォルトでは [Auto（自動）]
です。
1.05V_PROM Voltage（1.05V_PROM 電圧）
この項目を使用して 1.05V_PROM Voltage（1.05V_PROM 電圧）を選択します。 デ
フォルトでは [Auto（自動）] です。
Save User Default ( ユーザー定義の保存 )
設定をユーザー定義として保存するには、プロファイル名を入力し、<Enter>
を押します。
Load User Default ( ユーザー定義の読込み )
前回保存したユーザー定義を読み込みます。
70
Fatal1ty X470 Gaming-ITX/ac Series
Save User UEFI Setup Profile to Disk（ユーザー UEFI セット
アップポートフォリオをディスクに保存）
現在の UEFI 設定をユーザーデフォルトプロファイルとしてディスクに保存
します。
Load User UEFI Setup Profile to Disk（ユーザー UEFI セット
アッププロファイルをディスクに読み込む）
前に保存したユーザーデフォルトをディスクから読み込みます。
日本語
71
日本語
4.4 Advanced （詳細） 画面
このセクションでは、以下のアイテムの設定ができます：CPU 設定、ノース
ブリッジ設定、サウスブリッジ設定、ストレージ設定、スーパー IO 設定、
ACPI 設定、AMD CBS および MD PBS。
このセクションで誤った値を設定すると、システムの誤作動の原因になることがあ
ります。
UEFI Configuration（UEFI 設定）
Active Page on Entry （開始時のアクティブページ）
UEFI セットアップ ユーティリティに入ったときのデフォルトページを選択
します。
Full HD UEFI （フル HD UEFI）
「Auto（自動）」を選択すると解像度は 1920 x 1080 に設定されます。ご使用
のモニターがフル HD に対応している場合もしモニターがフル HD 非対応であれ
ば、解像度は 1024 x 768 に設定されます。「Disable（無効）」に設定すると、
モニターの解像度は 1024 x 768 に設定されます。
72
Fatal1ty X470 Gaming-ITX/ac Series

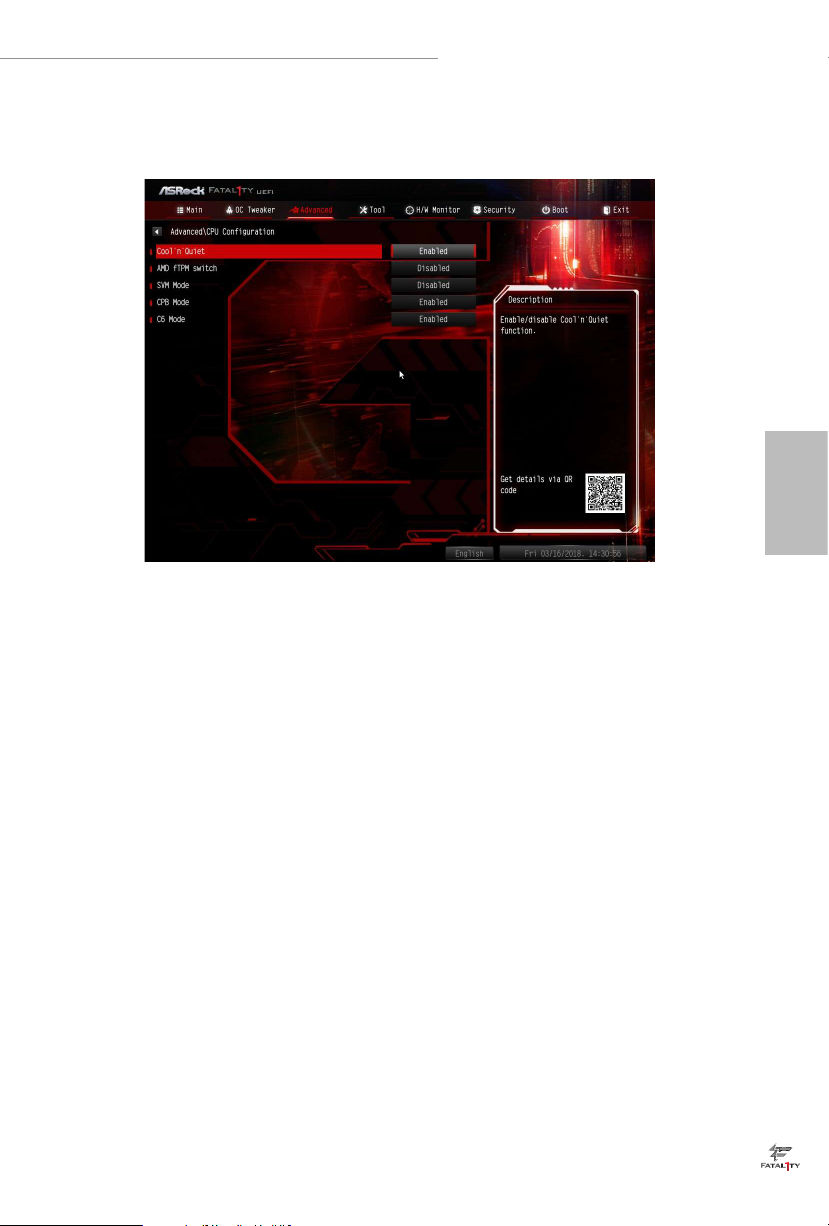

4.4.1 CPU Configuration（CPU 設定
）
Cool 'n' Quiet
この項目を使用して、AMD の Cool ‘n’ QuietTM テクノロジーを有効また
は無効にします。 デフォルトでは [Enabled（有効）] です。
[Enabled（有効）]
Windows• OS をインストールして、この機能を有効にしたい場合は、この項
目を [Enabled（有効）] に設定してください。 この機能を有効にすると、
CPU 電圧とメモリ周波数が低下して、メモリモジュールまたは電源供給に
よっては安定性または互換性の問題が発生することがあります。
日本語
[Disabled（無効）]
上記の問題が発生する場合は、この項目を [Disabled（無効）] に設定して
ください。
AMD fTPM Switch（AMD fTPM スイッチ）
この項目を使用して AMD CPU fTPM を有効または無効にします。
SVM Mode（SVM モード）
このオプションを [Enabled（有効）] に設定すると、VMM（仮想マシンアーキ
テクチャ）は AMD-V が提供する追加ハードウェア容量を利用できます。デフォ
ルト値は [Enabled（有効）] です。設定オプション : [Enabled（有効）] と
[Disabled（無効）]。
73
日本語
CPB Mode（CPB モード）
これを使用して CPB (Core performance boost、コアパフォーマンスブースト )
モードを有効または無効にします。
C6 Mode（C6 モード）
この項目を使用して Core C6 モードを有効または無効にします。デフォルトで
は [Enabled（有効）] です。
74
Fatal1ty X470 Gaming-ITX/ac Series
4.4.2 North Bridge Configuration（ノースブリッ
ジ設定）
IOMMU
この項目を使用して IOMMU を有効または無効にします。この機能のデフォ
ルト値は [Disabled（無効）] です。
日本語
SR-IOV Support（SR-IOV サポート）
システムに SR-IOV 対応 PCIe デバイスがある場合に、SR-IOV（Single
Root IO Virtualization Support、シングル・ルート IO 仮想化サポート）
を有効 / 無効にします。
Share Memory ( 共有メモリ )
システムが起動したときに統合グラフィックス プロセッサーに割当てるメ
モリのサイズを設定します。
75
日本語
4.4.3 South Bridge Configuration（サウスブリッ
ジ設定）
Onboard HD Audio ( 内蔵 HD オーディオ )
内蔵の HD オーディオをオン / オフします。[Auto] ( 自動 ) に設定すると、
内蔵の HD オーディオは有効化され、サウンドカードがインストールされた
ときにのみ自動的に無効にされます。
Front Panel ( フロントパネル )
フロントパネルの HD オーディオをオン / オフします。
Deep Sleep （デイープスリープ）
コンピューターがシャットダウンされたときの節電を目的としたディープス
リープを設定します。
Restore on AC/Power Loss （AC/ 電源損失で復元）
停電後の電力状態を選択します。
[Power Off（電源オフ）]
この項目を選択すると、電力が回復しても電源はオフのままになります。
[Power On（電源オン）]
この項目を選択すると、電力が回復するとシステムが起動し始めます。
76
Fatal1ty X470 Gaming-ITX/ac Series
WAN Radio（WAN ラジオ）
WiFi モジュールの接続性を設定します。
Onboard Debug Port LED（オンボードデバッグポート LED）
オンボード Dr. Debug LED を有効 / 無効にします。
日本語
77
日本語
4.4.4 Storage Configuration（ストレージ設定）
SATA Controller(s) （SATA コントローラー）
SATA コントローラを有効 / 無効にします。
SATA Mode（SATA モード）
[AHCI] 性能を向上させる新しい機能に対応します。
[RAID] 複数のディスクドライブを論理ユニットに組み合わせます。
SATA Hot Plug（SATA ホットプラグ）
SATA ホットプラグ機能を有効 / 無効にします。
78
Fatal1ty X470 Gaming-ITX/ac Series
4.4.5 Super IO Configuration（スーパー IO 設
定）
日本語
PS2 Y-Cable（PS2 Y ケーブル）
PS2 Y ケーブルを有効にするか、またはこのオプションを Auto（自動）に
設定します。
79
日本語
4.4.6 ACPI Configuration（ACPI 設定）
Suspend to RAM （RAM へのサスペンド）
[Auto（自動）] として電力消費の少ない ACPI S3 を選択することをお勧め
します。
ACPI HPET Table （ACPI HPET 表）
パフォーマンスを向上し、WHQL の認定を受けるため、[High Precision
Event Timer（高精度イベントタイマー）] を有効にします。
PS/2 Keyboard Power On （PS/2 キーボードによる電源オン）
PS/2 キーボードでシステムを起動できるようになります。
[Disabled（無効）]
この項目を選択して、PS/2 Keyboard Power On（PS/2 キーボード電源オン）
機能を無効にします。
[Any Key（いずれかのキー）]
この項目を選択すると、PS/2 キーボード上のいずれかのキーをクリックし
てシステムを再起動できます。
PCIE Devices Power On（PCIE デバイス電源オン）
PCIE デバイスでシステムをウェイクアップできます。また、LAN 上でのウェ
イクアップを有効にできます。
RTC Alarm Power On （RTC アラームによる電源オン）
リアルタイム クロックのアラームでシステムを起動できるようになります。
[Disabled（無効）] この項目を選択して、RTC Alarm Power On（RTC アラー
ム電源オン）機能を無効にします。
[Enabled（有効）] この項目を選択して、RTC Alarm Power On（RTC アラー
ム電源オン）機能を有効にします。
80
Fatal1ty X470 Gaming-ITX/ac Series

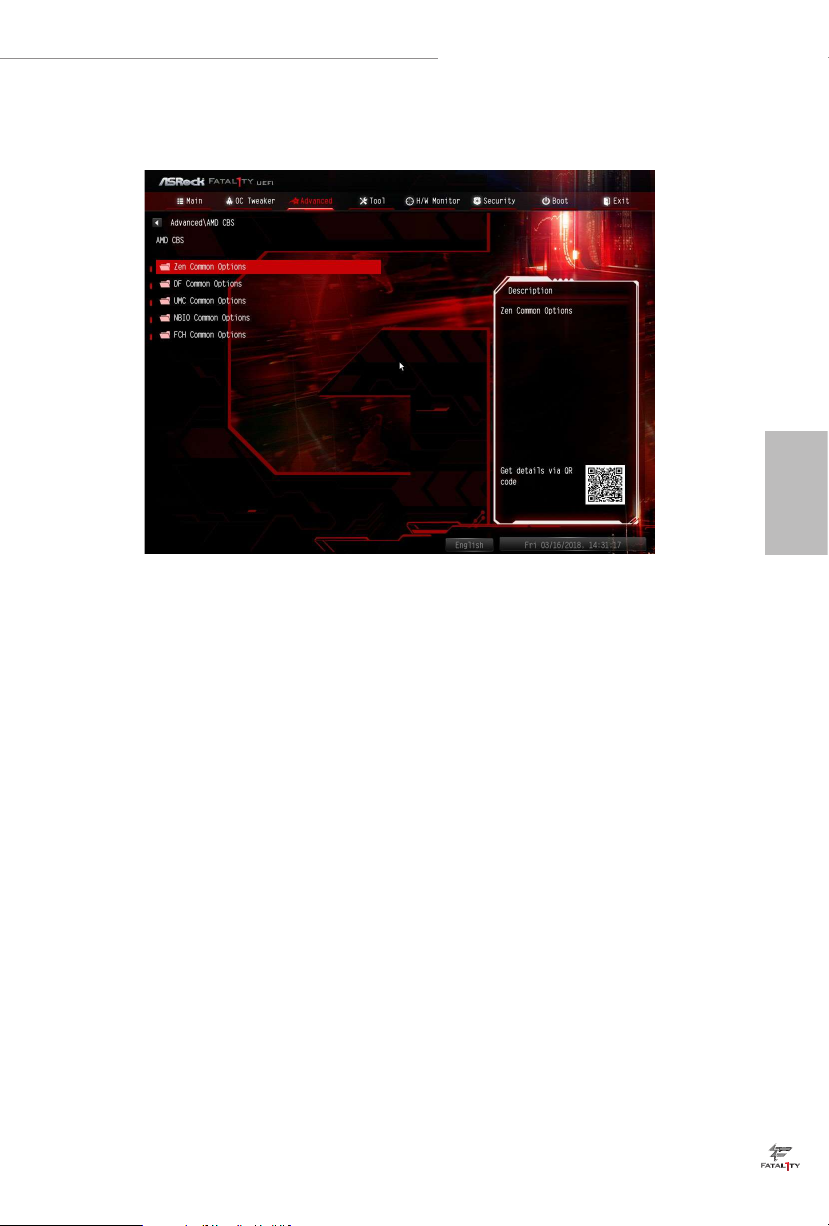

4.4.7 AMD CBS
Zen Common Options（Zen 一般オプション）
RedirectForReturnDis
日本語
CZ A0 上の XV コアの GCC/C000005 問題用のワークアラウンドから、設定
MSRC001_1029 デコード設定 （DE_CFG） bit 14 [DecfgNoRdrctForReturns] を 1
に設定。
L2 TLB Associativity（L2 TLB 結合性）
0 - L2 TLB ウェイ [11:8] は完全に結合性があります。1 - =L2 TLB ウェイ [11:8]
は 4K だけです。
Platform first Error Handling（プラットフォーム最初のエラー
の取り扱い）
PFEH、クローク個別バンク、および、各バンクのマスク繰延エラー割り込みを有効
/ 無効にします。
Core Performance Boost（コアパフォーマンスブースト）
CPB を無効にします。
Enable IBS（IBS 有効）
MSRC001_1005[42] で IBS を有効にして、MSRC001_1020[54] で SpecLockMap を無
効にします。
81
日本語
Global C-state Control（グローバル C ステート制御）
IO ベースの C ステート世代と DF C ステートを制御します。
Opcache Control（Opcache 制御）
Opcache を有効または無効にします。
OC Mode（OC モード）
OC1 - 1.3375V で 16 コア /3.6GHz
OC2 - 1.369V で 8 コア /3.7GHz
OC3 - 1.374V\nMax ストレスで 4 コア /3.75GHz - 1.400V で 16 コア /3.8GHz
SEV-ES ASID Space Limit（SEV-ES ASID スペース制限）
SEV-ES ASID Space Limit（SEV-ES ASID スペース制限）を下回る ASID を使用す
る
SEV VM では SEV-ES 機能を有効にしなければなりません。このフィールドの有効
な値は 0x1 （1） ～ 0x10 （16） です。
Core/Thread Enablement（コア / スレッド有効化）
Downcore control（ダウンコア制御）
使用するコアの数を設定します。このオプションを使用してコアを削除した場合
は、後で選択を有効にするために、パワーサイクルが必要です。
SMTEN
この項目を使用して対称型マルチスレッドを無効にできます。SMT をもう一度有効
にするには、「Auto（自動）」オプションを選択した後でパワーサイクルが必要で
す。
警告 :SMT が無効の場合は、システム上では S3 に対応しません。
Streaming Stores Control（ストリーミング・ストア制御）
Streaming Stores （ストリーミング・ストア）機能を有効または無効にします。
DF Common Options（DF 一般オプション）
DRAM scrub time（DRAM スクラブ時間）
メモリをスクラブする時間の値を提供します。
Redirect scrubber control（リダイレクトスクラバー制御）
DF::RedirScrubCtrl[EnRedirScrub] を制御します。
Disable DF sync flood propagation（DF 同期フラッド伝搬無効）
DF::PIEConfig[DisSyncFloodProp] を制御します。
Freeze DF module queues on error（エラーの際に DF モジュー
ルキューをフリーズ）
82
Fatal1ty X470 Gaming-ITX/ac Series
DF::PIEConfig[DisImmSyncFloodOnFatalError] を制御します。
このオプションを無効にして DF:PIEConfig[DisImmSyncFloodOnFatalError] を設
定します。
GMI encryption control（GMI 暗号化制御）
GMI encryption control（GMI 暗号化制御）
Control GMI link encryption（GMI リンク暗号化を制御します）
xGMI encryption control（xGMI 暗号化制御）
Control xGMI link encryption（xGMI リンク暗号化を制御します）
CC6 memory region encryption（CC6 メモリリージョン暗号化）
CC6 保存 / 復元メモリが暗号化されているかどうかを制御します。
Location of private memory regions（プライベートメモリリー
ジョンの場所）
プライベートメモリリージョン（PSP、SMU、および、CC6）が DRAM のトップにあ
るか分散されているかを制御します。分散されている場合はすべてのダイでメモリ
が必要です。このオプションの設定に関わらず、メモリのないダイがある場合は
DRAM のトップになります。
日本語
System probe filter（システムプローブフィルタ）
プローブフィルタが有効かどうかを制御します。プローブフィルタがヒューズ無効
の場合はパーツには影響がありません。
Memory interleaving（メモリインターリービング）
ファブリックレベルメモリインターリービング（自動、なし、チャンネル、ダイ、
ソケット）を制御します。チャンネル、ダイ、および、ソケットはメモリポピュレ
ーションの要件があります。また、メモリが選択したオプションに対応しない場合
は無視されます。
Memory interleaving size（メモリインターリービングサイズ）
メモリインターリービングサイズを制御します。有効な値は AUTO（自動）、256
bytes、512 bytes、1 Kbytes または 2Kbytes です。これで、インターリーブ（bit
8、9、10、または、11）の開始アドレスを定義します。
Channel interleaving hash（チャンネルインターリービングハッ
シュ）
チャンネルインターリーブモードの間にアドレスビットがハッシュされているか
どうかを制御します。このフィールドを使用するのは、インターリービングがチ
83
ャンネルに設定されており、インターリービングサイズが 256 bytes または 512
bytes の場合だけです。
Memory Clear（メモリクリア）
この機能が無効の場合は、BIOS はメモリトレーニングの後で MemClear を導入し
ません（non-ECC DIMMs を使用する場合のみ）。
UMC Common Options（UMC 一般オプション）
DDR4 Common Options（DDR4 一般オプション）
DRAM Controller Configuration（DRAM コントローラ設定）
DRAM Controller Configuration（DRAM コントローラ設定）
日本語
DRAM Power Options（DRAM 電源オプション）
Cmd2T
ADDR/CMD 上で 1T モードまたは 2T モードを選択します。
Gear Down Mode（ギアダウンモード）
Gear Down Mode（ギアダウンモード）を設定します。
CAD BUS Configuration（CAD バス設定）
CAD Bus Timing User Controls （CAD バスタイミングユーザー制
御）
CAD バス信号上の時間を Auto（自動）または Manual（手動）にセットアップしま
す。
CAD Bus Drive Strength User Controls （CAD バスドライブ強度
ユーザー制御）
CAD バス信号上のドライブ強度を Auto（自動）または Manual（手動）にセットア
ップします。
Data Bus Configuration（データバス設定）
Data Bus Configuration User Controls（データバス設定ユーザ
ー制御）
ドライブ強度のモードを Auto（自動）または Manual（手動）に設定します。
Common RAS（一般 RAS）
84
Fatal1ty X470 Gaming-ITX/ac Series
Data Poisoning（データポイズニング）
Data Poisoning（データポイズニング）を有効 / 無効にします :UMC_
CH::EccCtrl[UcFatalEn] UMC_CH::EccCtrl[WrEccEn]
一緒に有効 / 無効にしてください。
Security （セキュリティ）
TSME
Transparent SME（トランスパレント SME）:AddrTweakEn = 1; ForceEncrEn =1;
DataEncrEn = 0
Data Scramble（データスクランブル）
データスクランブリング :DataScrambleEn
DRAM Memory Mapping（DRAM メモリマッピング）
Chipselect Interleaving（チップ選択インターリービング）
ノード 0 向けの DRAM チップ選択全体のメモリブロックをインターリーブします。
BankGroupSwap
BankGroupSwap を設定します。
BankGroupSwapAlt
BankGroupSwapAlt を設定します。
Address Hash Bank（アドレスハッシュバング）
バンクアドレスハッシングを設定します。
Address Hash CS（アドレスハッシュ CS）
CS アドレスハッシングを設定します。
NVDIMM
Memory MBIST（メモリ MBIST）
MBIST Enable（MBIST 有効）
Memory MBIST（メモリ MBIST）を設定します。
MBIST SubType Test（MBIST サブタイプテスト）
MBIST サブテスト（Single Chipselect（単一チップ選択）、Multi Chipselect（複
数チップ選択）、Address Line Test（アドレスラインテスト）、または、execute
日本語
85
All test（すべてのテストを実行））を選択します。
MBIST Aggressors（MBIST アグレッサー）
MBIST Aggressor（MBIST アグレッサー）テストを有効または無効にします。
MBIST Per Bit Slave Die Reporting（MBIST ビット当たりのスレ
ーブダイ報告）
MBIST Per Bit Slave Die Reporting（MBIST ビット当たりのスレーブダイ報告）
を有効または無効にします。
NBIO Common Options（NBIO 一般オプション）
NB Configuration（NB 設定）
日本語
IOMMU
この項目を使用して IOMMU を有効または無効にします。この機能のデフォルト値
は [Disabled（無効）] です。
Determinism Slider（デターミニズムスライダー）
[Auto（自動）]
デフォルトのパフォーマンスデターミニズム設定を使用します。
cTDP Control（cTDP 制御）
[Auto（自動）]
ヒューズド cTDP を使用します。
[Manual（手動）]
ユーザーはカスタマイズした cTDP を設定できます。
Fan Control（ファン制御）
[Auto（自動）]
デフォルトのファンコントローラ設定を使用します。
[Manual（手動）]
ユーザーはカスタマイズしたファンコントローラ設定を設定できます。
PSI
PSI を無効にします。
ACS Enable（ACS 有効）
ACS を有効にします。
86
Fatal1ty X470 Gaming-ITX/ac Series
PCIe ARI Support（PCIe ARI サポート）
Alternative Routing-ID Interpretation（代替ルーティング ID
インタープリテーションを有効にします）
CLDO_VDDP Control（CLDO_VDDP 制御）
[Manual（手動）]
このオプションを選択すると、ユーザーはカスタマイズした CLDO_VDDP 電圧を設
定できます。
HD Audio Enable（HD オーディオ有効）
HD オーディオを有効にします。
FCH Common Options（FCH 一般オプション）
SATA Configuration Options（SATA 設定オプション）
SATA Controller（SATA コントローラ）
OnChip SATA コントローラを無効または有効にします。
Sata RAS Support（Sata RAS サポート）
Sata RAS Support（Sata RAS サポート）を無効または有効にします。
Sata Disabled AHCI Prefetch Function（Sata 無効 AHCI プリフ
ェッチ機能）
Sata Disabled AHCI Prefetch（Sata 無効 AHCI プリフェッチ）機能を設定します。
日本語
Aggresive SATA Device Sleep Port 0（アグレッシブ SATA デバ
イススリープポート 0）
Aggresive SATA Device Sleep Port 0（アグレッシブ SATA デバイススリープポー
ト 0）を設定します。
Aggresive SATA Device Sleep Port 1（アグレッシブ SATA デバ
イススリープポート 1）
Aggresive SATA Device Sleep Port 1（アグレッシブ SATA デバイススリープポー
ト 1）を設定します。
USB Configuration Options （USB 設定オプション）
XHCI controller enable（XHCI コントローラ有効）
USB3 コントローラを設定します。
SD （Secure Digital） Options（SD（セキュアデジタル）オプシ
ョン）
87
SD Configuration Mode （SD 設定モード）
SD モードを選択します。
Ac Power Loss Options （Ac 電力損失オプション）
Ac 損失制御方法を選択します。
I2C Configuration Options（I2C 設定オプション）
Uart Configuration Options（Uart 設定オプション）
ESPI Configuration Options（ESPI 設定オプション）
XGBE Configuration Options（XGBE 設定オプション）
eMMC Options（eMMC オプション）
日本語
NTB Common Options（NTB 一般オプション）
DRAM Memory Mapping（DRAM メモリマッピング）
Chipselect Interleaving（チップ選択インターリービング）
ノード 0 向けの DRAM チップ選択全体のメモリブロックをインターリーブします。
BankGroupSwap
BankGroupSwap を設定します。
BankGroupSwapAlt
BankGroupSwapAlt を設定します。
Address Hash Bank（アドレスハッシュバング）
バンクアドレスハッシングを設定します。
Address Hash CS（アドレスハッシュ CS）
CS アドレスハッシングを設定します。
NVDIMM
Memory MBIST（メモリ MBIST）
MBIST Enable（MBIST 有効）
Memory MBIST（メモリ MBIST）を設定します。
88
Fatal1ty X470 Gaming-ITX/ac Series
MBIST SubType Test（MBIST サブタイプテスト）
MBIST サブテスト（Single Chipselect（単一チップ選択）、Multi Chipselect（複
数チップ選択）、Address Line Test（アドレスラインテスト）、または、execute
All test（すべてのテストを実行））を選択します。
MBIST Aggressors（MBIST アグレッサー）
MBIST Aggressor（MBIST アグレッサー）テストを設定します。
MBIST Per Bit Slave Die Reporting（MBIST ビット当たりのスレ
ーブダイ報告）
MBIST per bit slave die result report（MBIST ビット当たりのスレーブダイ結
果報告）を設定します。
日本語
89
日本語
4.4.8 AMD PBS
AMD PBS メニューは、MD 固有の機能にアクセスします。
90
Fatal1ty X470 Gaming-ITX/ac Series
4.5 Tools （ツール）
RGB LED
ASRock Polychrome RGB を使用すれば RGB LED の色をお好みに合わせて調整
できます。
日本語
Easy RAID Installer （簡単 RAID インストーラー）
該当する CD から USB ストレージ デバイスへの RAID ドライバーのコピー
が簡単にできます。ドライバーをコピーしたら、モードを SATA から RAID
へ変更すると、RAID モードでのオペレーティング システムのインストール
が開始できます。
91
日本語
Instant Flash （インスタント フラッシュ）
UEFI ファイルを USB ストレージ デバイスに保存し、[Instant Flash （インスタ
ント フラッシュ）] を実行すると、UEFI が更新されます。

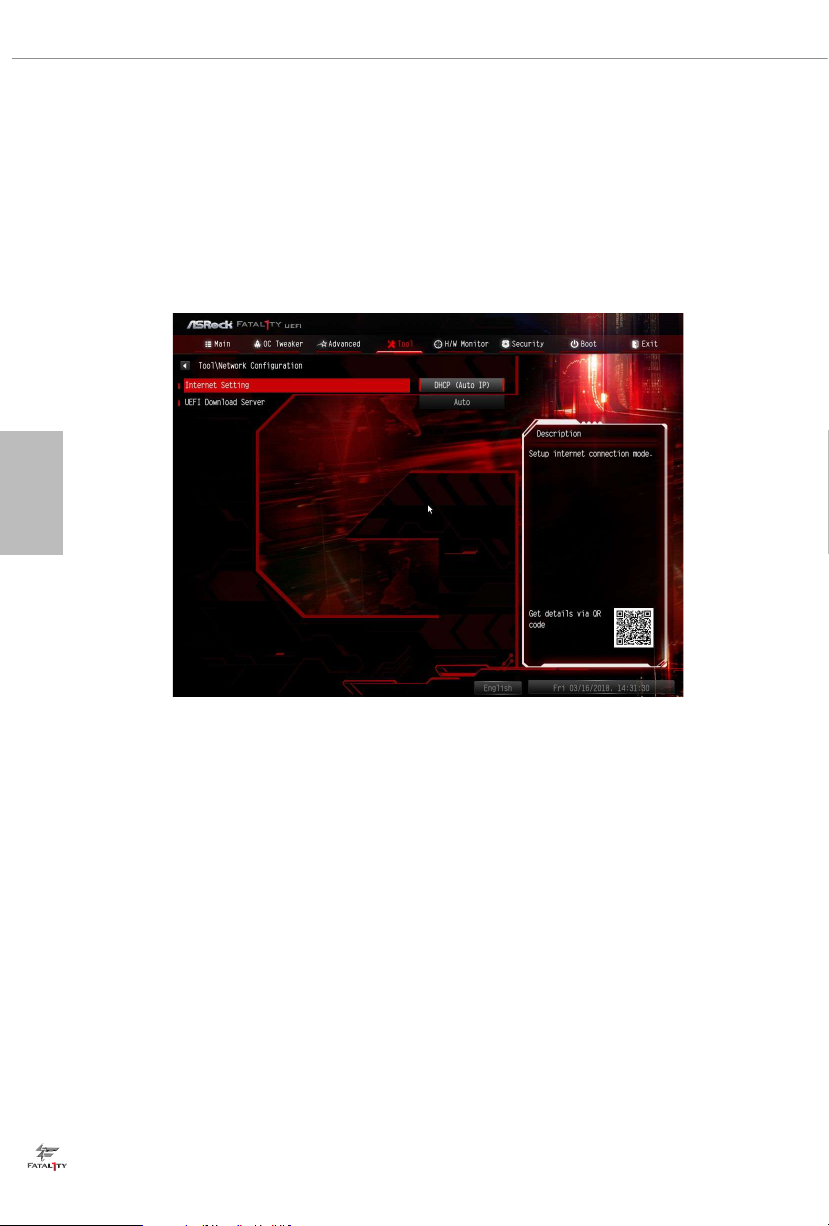

Network Configuration （ネットワーク設定）
[Internet Flash（インターネット フラッシュ）] で必要なインターネット
接続を設定します。
Internet Setting （インターネット設定）
セットアップ ユーティリティでのサウンドエフェクトをオン / オフします。
UEFI Download Server （UEFI ダウンロード サーバー）
UEFI ファームウェアをダウンロードするサーバーを選択します。
92
Loading...
