Asrock Fatal1ty H170 Performance Quick Installation Guide

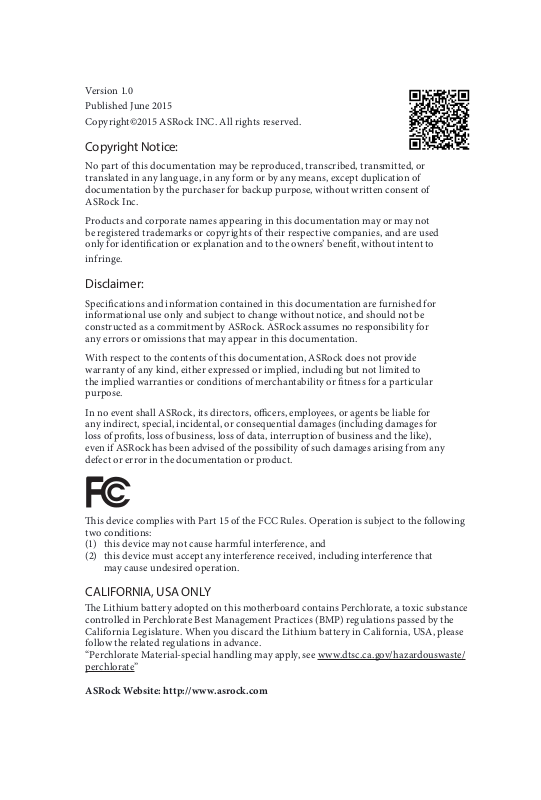

Version 1.0
Published June 2015
Copyright©2015 ASRock INC. All rights reserved.

Copyright Notice:

No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.

Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identication or explanation and to the owners’ benet, without intent to

infringe.

Disclaimer:

Specications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.

With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or tness for a particular
purpose.

In no event shall ASRock, its directors, ocers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of prots, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.

is device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that

may cause undesired operation.

CALIFORNIA, USA ONLY

e Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
“Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate”

ASRock Website: http://www.asrock.com

e terms HDMI™ and HDMI High-Denition Multimedia Interface, and the HDMI
logo are trademarks or registered trademarks of HDMI Licensing LLC in the United
States and other countries.

Manufactured under license under U.S. Patent Nos: 5,956,674; 5,974,380; 6,487,535;
7,003,467 & other U.S. and worldwide patents issued & pending. DTS, the Symbol, &
DTS and the Symbol together is a registered trademark & DTS Connect, DTS Interactive,
DTS Neo:PC are trademarks of DTS, Inc. Product includes soware.
© DTS, Inc., All Rights Reserved.

Fatal1ty Story

Who knew that at age 19, I would be a World Champion PC gamer. When I was 13, I actually
played competitive billiards in professional tournaments and won four or ve games o guys
who played at the highest level. I actually thought of making a career of it, but at that young
age situations change rapidly. Because I’ve been blessed with great hand-eye coordination and
a grasp of mathematics (an important element in video gaming) I gravitated to that activity.

GOING PRO

I started professional gaming in 1999 when I entered the CPL (Cyberathlete Professional
League) tournament in Dallas and won $4,000 for coming in third place. Emerging as one
of the top players in the United States, a company interested in sponsoring me ew me to
Sweden to compete against the top 12 players in the world. I won 18 straight games, lost
none, and took rst place, becoming the number one ranked Quake III player in the world
in the process. Two months later I followed that success by traveling to Dallas and defending
my title as the world’s best Quake III player, winning the $40,000 grand prize. From there
I entered competitions all over the world, including Singapore, Korea, Germany, Australia,
Holland and Brazil in addition to Los Angeles, New York and St. Louis.

WINNING STREAK

I was excited to showcase my true gaming skills when defending my title as CPL
Champion of the year at the CPL Winter 2001 because I would be competing in a totally
dierent rst person shooter (fps) game, Alien vs. Predator II. I won that competition and
walked away with a new car. e next year I won the same title playing Unreal Tournament
2003, becoming the only three-time CPL champion of the year. And I did it playing a
different game each year, something no one else has ever done and a feat of which I am
extremely proud.

At QuakeCon 2002, I faced o against my rival ZeRo4 in one of the most highly
anticipated matches of the year, winning in a 14 to (-1) killer victory. Competing at Quakecon
2004, I became the World’s 1st Doom3 Champion by defeating Daler in a series of very
challenging matches and earning $25,000 for the victory.

Since then Fatal1ty has traveled the globe to compete against the best in the world, winning
prizes and acclaim, including the 2005 CPL World Tour Championship in New York City for
a $150,000 rst place triumph. In August 2007, Johnathan was awarded the rst ever Lifetime
Achievement Award in the four year history of the eSports-Award for “showing exceptional
sportsmanship, taking part in shaping eSports into what it is today and for being the prime
representative of this young sport. He has become the gurehead for eSports worldwide”.

LIVIN’ LARGE

Since my rst big tournament wins, I have been a “Professional Cyberathlete”, traveling the
world and livin’ large with lots of International media coverage on outlets such as MTV,
ESPN and a 60 Minutes segment on CBS to name only a few. It's unreal - it's crazy. I’m living
a dream by playing video games for a living. I’ve always been athletic and took sports like
hockey and football very seriously, working out and training hard. is discipline helps me
become a better gamer and my drive to be the best has opened the doors necessary to become
a professional.

A DREAM

Now, another dream is being realized – building the ultimate gaming computer, made
up of the best parts under my own brand. Quality hardware makes a huge difference in
competitions…a couple more frames per second and everything gets really nice. It’s all about
getting the computer processing faster and allowing more uid movement around the maps.

My vision for Fatal1ty hardware is to allow gamers to focus on the game without worrying
about their equipment, something I’ve preached since I began competing. I don’t want to
worry about my equipment. I want to be there – over and done with - so I can focus on
the game. I want it to be the fastest and most stable computer equipment on the face of the
planet, so quality is what Fatal1ty Brand products represent.

Johnathan “Fatal1ty” Wendel

e Fatal1ty name, Fatal1ty logos and the Fatal1ty likeness are registered trademarks of Fatal1ty, Inc., and are used
under license. © 2015 Fatal1ty, Inc. All rights reserved. All other trademarks are the property of their respective
owners.

Fatal1ty H170 Performance Series

DDR 4_A2 (6 4 bit, 28 8-pin m odule )

DDR 4_A1 (6 4 bit, 28 8-pin m odule )

DDR 4_B2 (6 4 bit, 28 8-pin m odule )

DDR 4_B1 (6 4 bit, 28 8-pin m odule )

ATX12V1

USB 2. 0

T: USB1

B: USB 2

ATXP WR 1

LAN

PCIE2

Top:
RJ-45

USB 3.0
T: USB3
B: USB4

Top:

Central/Bass

Center :

REAR SPK

Top:

LINE IN

Center :

FRONT

Bottom :

Optica l

SPDIF

Bottom :

MIC IN

PCIE4

HDLED RESET

PLED PWRBTN

PANEL1

1

USB3_4

1

1

SPK_PLED1

COM1

1

1

HD_AUDIO1

H170 Performance

PCIE1

RoHS

5

6

11

10

14

19

22

23

DVI1

HDMI1

USB 3.0
T: USB5
B: USB6

SATA3_1

1

3

2

21

Purity
Sound 3

TM

BIOS_B1

BIOS_A1

BIOS_A_LED1

128Mb

BIOS

128Mb
BIOS

BIOS_B_LED1

PS2

Keybo ard

/Mous e

CMOS

Battery

CLRMOS1

1

BIOS_SE L1

1

PCIE3

M2_1

CT2CT3CT4CT5

4

USB3_7 _8

1

13

CPU_FAN2

CPU_FAN1

CHA_FAN1

CHA_FAN4

USB1_2

1

17

1

TPMS1

PCIE5

CT1

CHA_FAN2

CHA_FAN3

PCIE_PWR1

SATA3_2_3

SATA3_0

7

8

9

12

15

16

18

20

24

25

Intel

H170

USB 3. 0

T: USB1

B: USB 2

(Type- c)

SATA3_5
SATA3_3

SATA3_4
SATA3_2

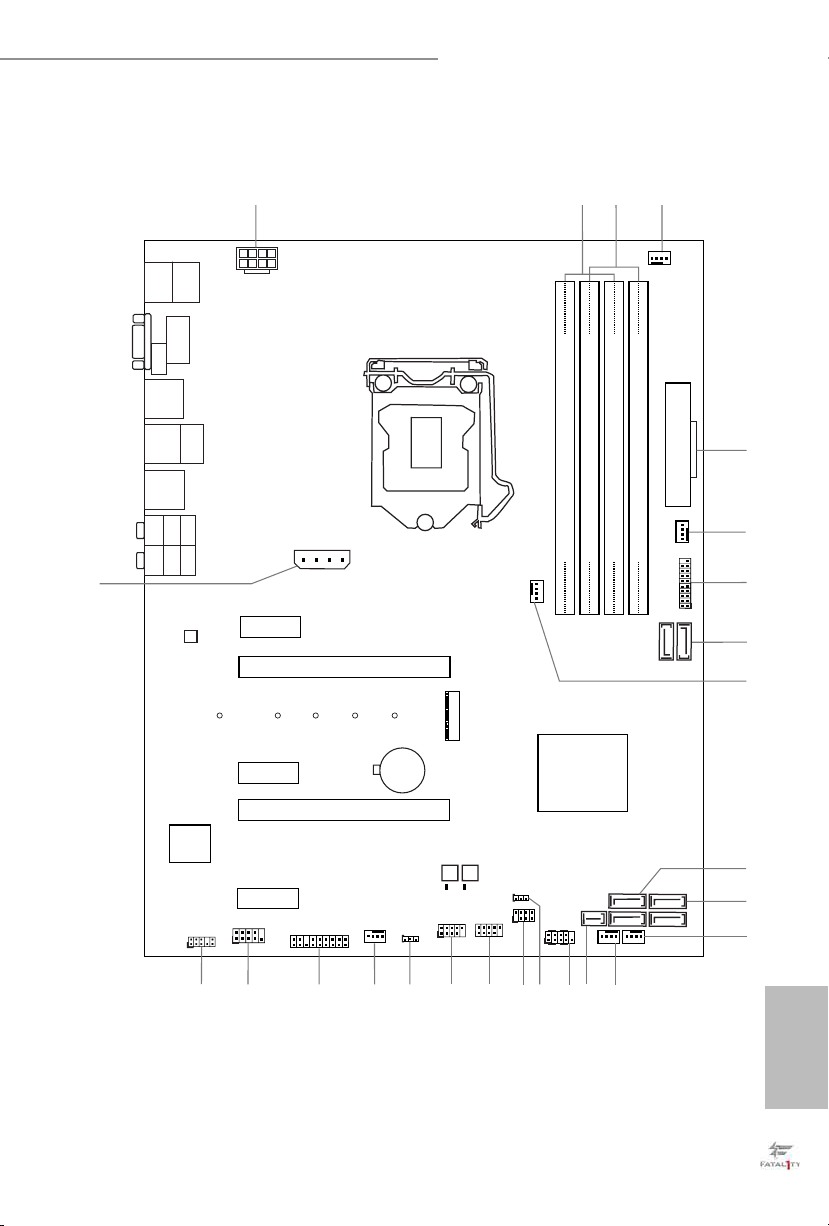

Motherboard Layout

English

1

No. Description

1 ATX 12V Power Connector (ATX12V1)

2 2 x 288-pin DDR4 DIMM Slots (DDR4_A1, DDR4_B1)

3 2 x 288-pin DDR4 DIMM Slots (DDR4_A2, DDR4_B2)

4 CPU Fan Connector (CPU_FAN1)

5 ATX Power Connector (ATXPWR1)

6 Chassis Fan Connector (CHA_FAN4)

7 USB 3.0 Header (USB3_7_8)

8 SATA3 Connectors (SATA3_0_1)

9 CPU Fan Connector (CPU_FAN2)

10 SATA3 Connectors (SATA3_3_5)

11 SATA3 Connectors (SATA3_2_4)

12 Chassis Fan Connector (CHA_FAN2)

13 Chassis Fan Connector (CHA_FAN1)

14 SATA Express Connector (SATA3_2_3)

15 System Panel Header (PANEL1)

16 Clear CMOS Jumper (CLRMOS1)

17 Power LED and Speaker Header (SPK_PLED1)

18 USB 2.0 Header (USB1_2)

19 USB 2.0 Header (USB3_4)

20 BIOS Selection Jumper (BIOS_SEL1)

21 Chassis Fan Connector (CHA_FAN3)

22 TPM Header (TPMS1)

23 COM Port Header (COM1)

24 Front Panel Audio Header (HD_AUDIO1)

25 PCIe Power Connector (PCIE_PWR1)

English

2

1.4 I/O Panel

6

8

1

Fatal1ty H170 Performance Series

2 3 4

1516

No. Description No. Description

1 Fatal1ty Mouse Port (USB1) 9 Front Speaker (Lime)**

2 USB 2.0 Port (USB2) 10 Microphone (Pink)

3 DVI-D Por t 11 Optical SPDIF Out Port

4 USB 3.0 Port (USB3_1) 12 USB 3.0 Ports (USB3_56)

5 LAN RJ-45 Port* 13 USB 3.0 Ports (USB3_34)

6 Central / Bass (Orange) 14 USB 3.0 Type-C Port (USB3_2)

7 Rear Speaker (Black) 15 HDMI Port

8 Line In (Light Blue) 16 PS/2 Mouse/Keyboard Port

CAU TION:
For operating system installation, be sure to plug your USB ash drive into the USB 2.0
Ports (USB12).

5

1314

12

7

9

11

10

English

3

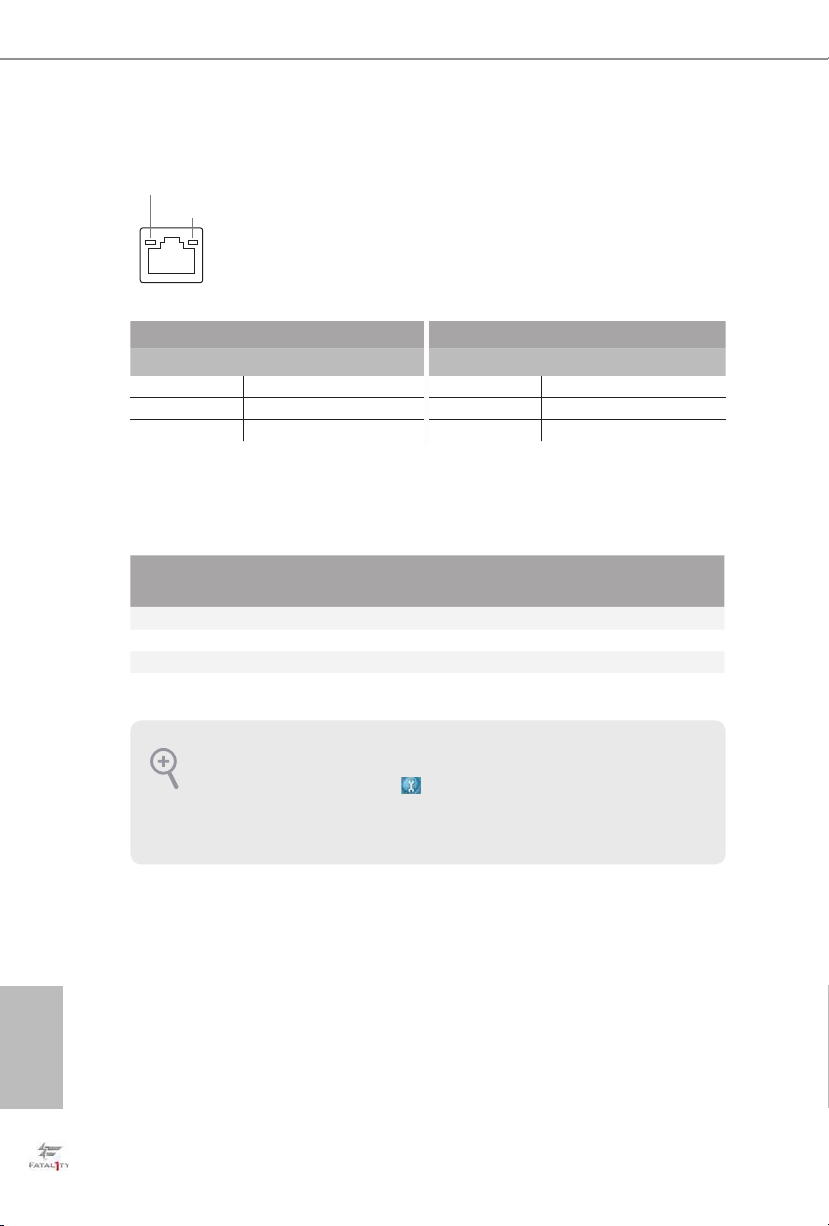

* ere are two LEDs on each LAN port. Plea se refer to the table below for the LAN port LED indications.

ACT/LINK LED

SPEED LED

LAN Por t

Activity / Link LED Speed LED

Status Description Status Description

O No Link O 10Mbps connection
Blinking Data Activity Orange 100Mbps connection
On Link Green 1Gbps connection

** If you use a 2- channel speaker, please connect the speaker’s plug into “Front Speaker Jack”. See the table below
for connection details in accordance with the type of speaker you use.

English

Audio Output

Channels

Front Speaker

(No. 9)

Rear Speaker

(No. 7)

Central / Bass

(No. 6)

2 V -- -- --
4 V V -- --
6 V V V --
8 V V V V

To enable Multi-Streaming, you need to connect a front panel audio cable to the front
panel audio header. Aer restarting your computer, you will nd the “Mixer” tool on your
system. Please select “Mixer ToolBox” , click “Enable playback multi-streaming”, and
click “ok”. Choose “2CH”, “4CH”, “6CH”, or “8CH” and then you are allowed to select
“Realtek HDA Primary output” to use the Rear Speaker, Central/Bass, and Front Speake r,
or select “Realtek HDA Audio 2nd output” to use the front panel audio.

Line In
(No. 8)

4

Fatal1ty H170 Performance Series

Chapter 1 Introduction

ank you for purchasing ASRock Fatal1ty H170 Performance Series motherboard,
a reliable motherboard produced under ASRock’s consistently stringent quality
control. It delivers excellent performance with robust design conforming to
ASRock’s commitment to quality and endurance.

Becau se the motherboard specications and the BIOS soware might be updated, the
content of this documentation will be subject to change without notice. In case any modi­cations of this documentation occur, the updated version will be available on ASRock’s
website w ithout further notice. If you require technical suppor t related to this mother­board, please visit our website for specic information about the model you are using. You
may nd the l atest VGA cards and CPU support list on ASRock’s website as well. ASRock
website http://www.asrock.com.

1.1 Package Contents

•ASRock Fatal1ty H170 Performance Series Motherboard (ATX Form Factor)

•ASRock Fatal1ty H170 Performance Series Quick Installation Guide

•ASRock Fatal1ty H170 Performance Series Support CD

•2 x Serial ATA (SATA) Data Cables (Optional)

•1 x I/O Panel Shield

•1 x Screw for M.2 Socket

English

5

1.2 Specications

Platform

CPU

Chipset

Memory

Expansion
Slot

•ATX Form Factor

•High Density Glass Fabric PCB

•Supports 6

Celeron® Processors (Socket 1151)

•Digi Power design

•10 Power Phase design

•Supports Intel® Turbo Boost 2.0 Technology

•Intel

•Supports Intel® Small Business Advantage 4.0

•Dual Channel DDR4 Memory Technology

•4 x DDR4 DIMM Slots

•Supports DDR4 2133 non-ECC, un-buered memory

•Max. capacity of system memory: 64GB

•Supports Intel® Extreme Memory Prole (XMP) 2.0

•15μ Gold Contact in DIMM Slots

•2 x PCI Express 3.0 x16 Slots (PCIE2: x16 mode; PCIE4: x4

mode)

•3 x PCI Express 3.0 x1 Slots (Flexible PCIe)

•Supports AMD Quad CrossFireX

•15μ Gold Contact in VGA PCIe Slot (PCIE2)

th

Generation Intel® CoreTM i7/i5/i3/Pentium®/

®

H170

TM

and CrossFireXTM

English

6

Graphics

* Intel® HD Graphics Built-in Visuals and the VGA outputs can
be supported only with processors which are GPU integrated.

Fatal1ty H170 Performance Series

•Supports Intel® HD Graphics Built-in Visuals : Intel® Quick

Sync Video with AVC, MVC (S3D) and MPEG-2 Full
HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD
Technology, Intel® InsiderTM, Intel® HD Graphics 510/530

•Pixel Shader 5.0, DirectX 12

•Max. shared memory 1792MB

•Dual graphics output: Support DVI-D and HDMI ports by

independent display controllers

•Supports HDMI with max. resolution up to 4K x 2K

(4096x2304) @ 24Hz

•Supports DVI-D with max. resolution up to 1920x1200 @

60Hz

•Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and

HBR (High Bit Rate Audio) with HDMI Port
(Compliant HDMI monitor is required)

•Supports Accelerated Media Codecs: HEVC, VP8, VP9

•Supports HDCP with DVI-D and HDMI Ports

•Supports Full HD 1080p Blu-ray (BD) playback with DVI-D

and HDMI Ports

Audio

•7.1 CH HD Audio with Content Protection (Realtek

ALC1150 Audio Codec)

•Premium Blu-ray Audio support

•Supports Surge Protection (ASRock Full Spike Protection)

•Supports Purity Sound

- Nichicon Fine Gold Series Audio Caps

- 115dB SNR DAC with Dierential Amplier

- TI® NE5532 Premium Headset Amplier (Supports up to
600 Ohm headsets)

- Pure Power-In

- Direct Drive Technology

- PCB Isolate Shielding

•Supports DTS Connect

TM

3

English

7

LAN

•Gigabit LAN 10/100/1000 Mb/s

•Giga PHY Intel® I219V

•Supports Wake-On-LAN

•Supports Lightning/ESD Protection (ASRock Full Spike

Protection)

•Supports Energy Ecient Ethernet 802.3az

•Supports PXE

English

Rear Panel
I/O

Storage

•1 x PS/2 Mouse/Keyboard Port

•1 x DVI-D Port

•1 x HDMI Port

•1 x Optical SPDIF Out Port

•1 x USB 2.0 Port (Supports ESD Protection (ASRock Full

Spike Protection))

•1 x Fatal1ty Mouse Port (USB 2.0) (Supports ESD Protection

(ASRock Full Spike Protection))

•5 x USB 3.0 Type-A Ports (Supports ESD Protection (ASRock

Full Spike Protection))

•1 x USB 3.0 Type-C Port (Supports ESD Protection (ASRock

Full Spike Protection))

•1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED

LE D)

•HD Audio Jacks: Rear Speaker / Central / Bass / Line in /

Front Speaker / Microphone

•6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0,

RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology
14 and Intel Smart Response Technology), NCQ, AHCI and
Hot Plug

•1 x SATA Express 10 Gb/s Connector

* Support to be announced*
* If M2_1 is occupied by a SATA-type M.2 device, SATA3_0 and
the SATA function of SATA3_2_3 will be disabled.
* Supports ASRock U.2 Kit

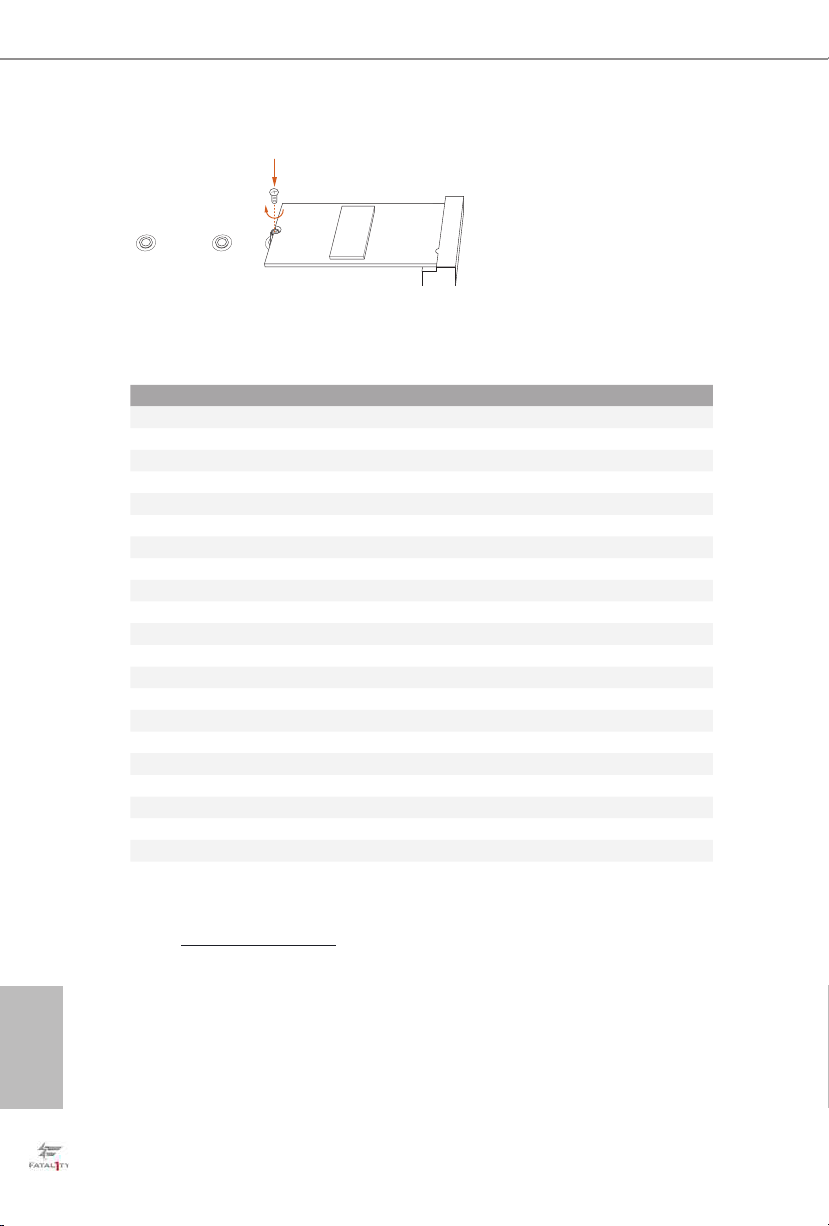

•1 x Ultra M.2 Socket, supports M.2 SATA3 6.0 Gb/s module

and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)

8

Fatal1ty H170 Performance Series

Connector

BIOS
Feature

Hardware
Monitor

•1 x COM Port Header

•1 x TPM Header

•1 x Power LED and Speaker Header

•2 x CPU Fan Connectors (4-pin) (Smart Fan Speed Control)

•4 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Con-

trol)

•1 x 24 pin ATX Power Connector

•1 x 8 pin 12V Power Connector

•1 x PCIe Power Connector

•1 x Front Panel Audio Connector

•2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports

ESD Protection (ASRock Full Spike Protection))

•1 x USB 3.0 Header (Supports 2 USB 3.0 ports) (Supports

ESD Protection (ASRock Full Spike Protection))

•2 x 128Mb AMI UEFI Legal BIOS with multilingual GUI

support (1 x Main BIOS and 1 x Backup BIOS)

•Supports Secure Backup UEFI Technology

•ACPI 1.1 Compliant wake up events

•SMBIOS 2.3.1 Support

•CPU, GT_CPU, DRAM, VPPM, PCH 1.0V, VCCIO, VC-

CPLL, VCCSA Voltage Multi-adjustment

•CPU/Chassis temperature sensing

•CPU/Chassis Fan Tachometer

•CPU/Chassis Quiet Fan (Auto adjust chassis fan speed by

CPU temperature)

•CPU/Chassis Fan multi-speed control

•Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, GT_CPU,

DRAM, VPPM, PCH 1.0V, VCCIO, VCCSA

OS

•Microso® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-

bit
* To install Windows® 7 OS, a modied installation disk with
xHCI drivers packed into the ISO le is required. Please refer to
page 173 for more detailed instructions.

English

9

* For the updated Windows® 10 driver, please visit ASRock’s
website for details: http://www.asrock.com.

Certica­tions

* For detailed product information, please visit our website: http://www.asrock.com

Please realize that there is a certain risk involved with overclocking, including adjusting
the setting in the BIOS , applying Untied Overclocking Technology, or using third-party
overclocking tools. Overclocking may aect your system’s stability, or even cau se damage to
the components and devices of your system. It should be done at your own r isk and expense.
We are not responsible for possible damage caused by overclocking.

•FCC, CE, WHQL

•ErP/EuP ready (ErP/EuP ready power supply is required)

English

10

Fatal1ty H170 Performance Series

Chapter 2 Installation

is is an ATX form factor motherboard. Before you install the motherboard, study
the conguration of your chassis to ensure that the motherboard ts into it.

Pre-installation Precautions

Take note of the following precautions before you install motherboard components
or change any motherboard settings.

•Make sure to unplug the power cord before installing or removing the motherboard

components. Failure to do so may cause physical injuries and damages to motherboard
components.

•In order to avoid damage from static electricity to the motherboard’s components,

NEVER place your motherboard directly on a carpet. Also remember to use a grounded
wrist strap or touch a safety grounded object before you handle the components.

•Hold components by the edges and do not touch the ICs.

•Whenever you uninstall any components, place them on a grounded anti-static pad or

in the bag that comes with the components.

•When placing screws to secure the motherboard to the chassis, please do not over-

tighten the screws! Doing so may damage the motherboard.

11

English

2.1 Installing the CPU

1. Before you insert the 1151-Pin CPU into the socket, please check if the PnP cap is on the
socket, if the CPU sur face is unclean, or if the re are any bent pins in the socket. Do not
force to in sert the CPU into the socket if above situation is found. Otherwise, the CPU
will be seriously damaged.

2. Unplug all power cables be fore installing the CPU.

1

2

A

B

English

12

Fatal1ty H170 Performance Series

3

4

5

English

13

Please save and replace the cover if the processor is removed. e cove r must be placed if
you wish to return the motherboard for ae r service.

English

14

Fatal1ty H170 Performance Series

2.2 Installing the CPU Fan and Heatsink

1 2

FAN

CPU_

English

15

2.3 Installing Memory Modules (DIMM)

is motherboard provides four 288-pin DDR4 (Double Data Rate 4) DIMM slots,
and supports Dual Channel Memory Technology.

1. For dual channel conguration, you always need to install identical (the same brand,
speed , size and chip-type) DDR4 DIMM pairs.

2. It is unable to activate Dual Channel Memory Technology with only one or three memory
module installed.

3. It is not allowed to install a DDR, DDR2 or DDR3 memory module into a DDR4 slot;
otherwise, this motherboard and DI MM may be damaged.

Dual Channel Memory Conguration

Priority DDR4_A1 DDR4_A2 DDR4_B1 DDR4_B2

1 Populated Populated
2 Populated Populated
3 Populated Populated Populated Populated

e DIMM only ts in one correct orientation. It will cause permanent damage to the
motherboard and the DIMM if you force the DIMM into the slot at incorrect orie ntation.

English

16

Fatal1ty H170 Performance Series

1

2

3

English

17

2.4 Expansion Slots (PCI Express Slots)

ere are 5 PCI Express slots on the motherboard.

Before installing an expansion card, plea se make sure that the power supply is switched o
or the power cord is unplugged. Please read the documentation of the expansion card and
make necessary hardware settings for the card before you start the installation.

PCIe slots:

PCIE1 (PCIe 3.0 x1 slot) is used for PCI Express x1 lane width cards.
PCIE2 (PCIe 3.0 x16 slot) is used for PCI Express x16 lane width graphics cards
PCIE3 (PCIe 3.0 x1 slot) is used for PCI Express x1 lane width cards.
PCIE4 (PCIe 3.0 x16 slot) is used for PCI Express x4 lane width graphics cards.

PCIE5 (PCIe 3.0 x1 slot) is used for PCI Express x1 lane width cards

For a better thermal environment, please connect a chassis fan to the motherboard ’s chas­sis fan connector (CHA_FAN1, CHA_FAN2, CHA_FAN3 or CHA_ FAN4) when using
multiple graphics cards.

English

18

Fatal1ty H170 Performance Series

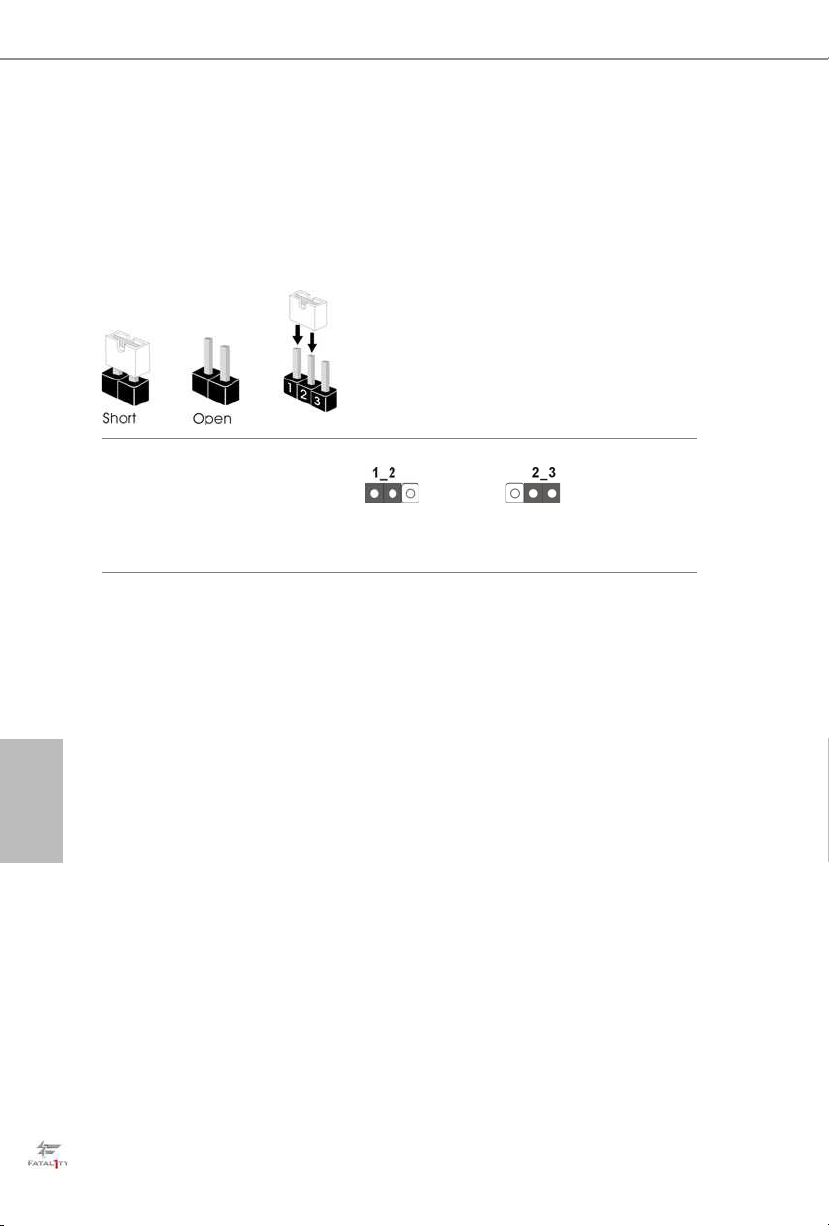

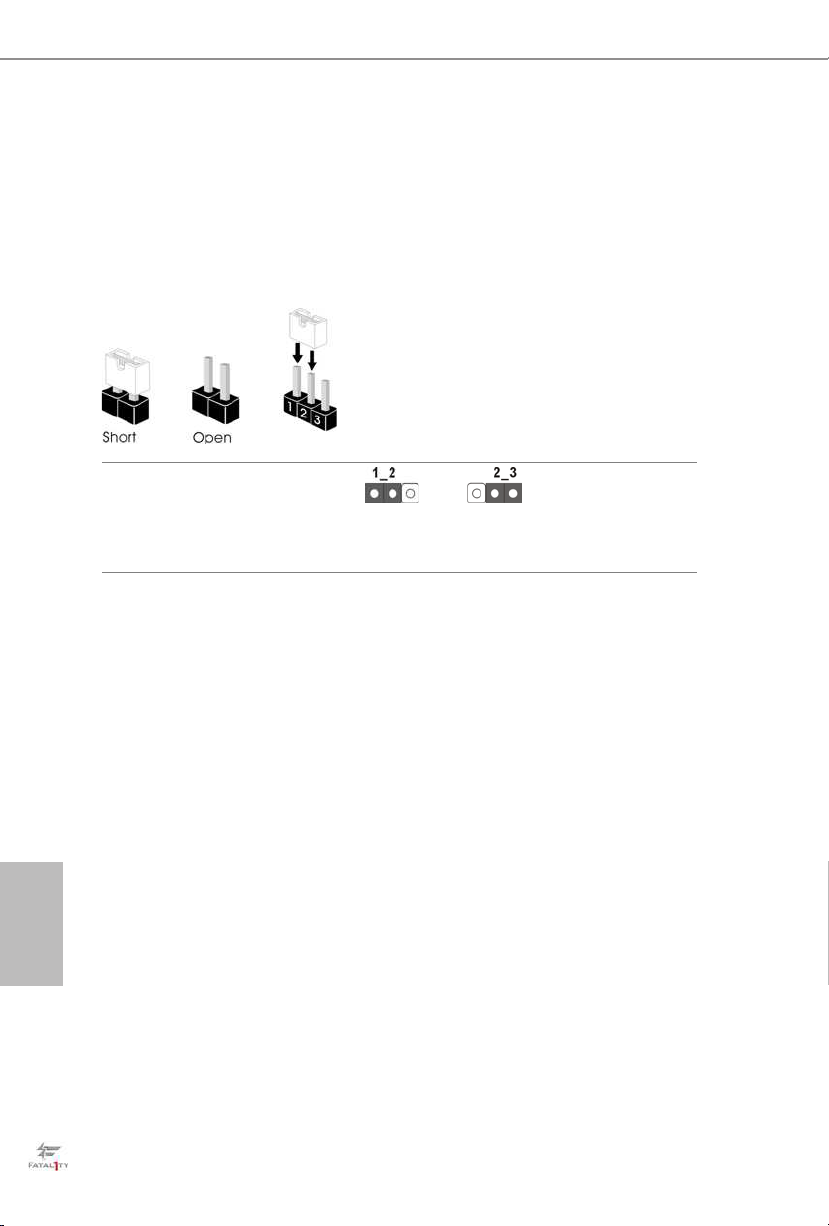

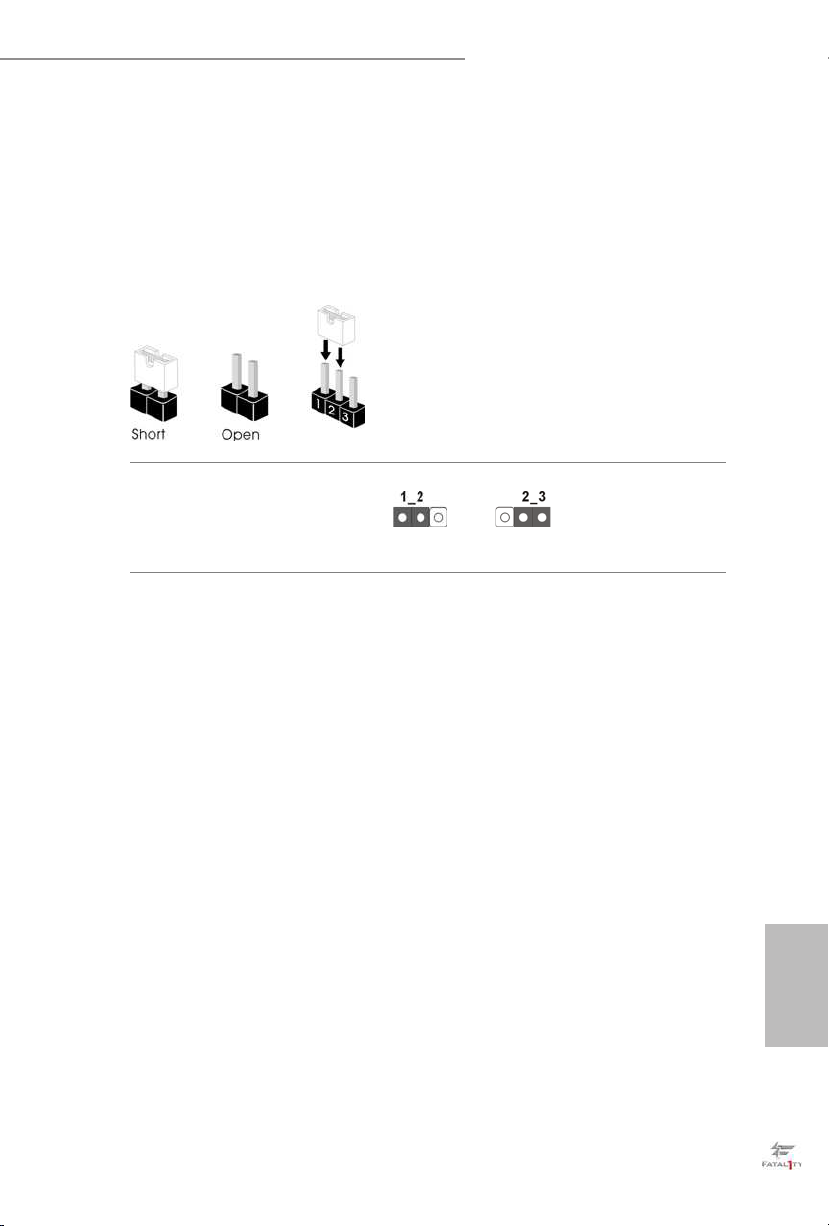

2.5 Jumpers Setup

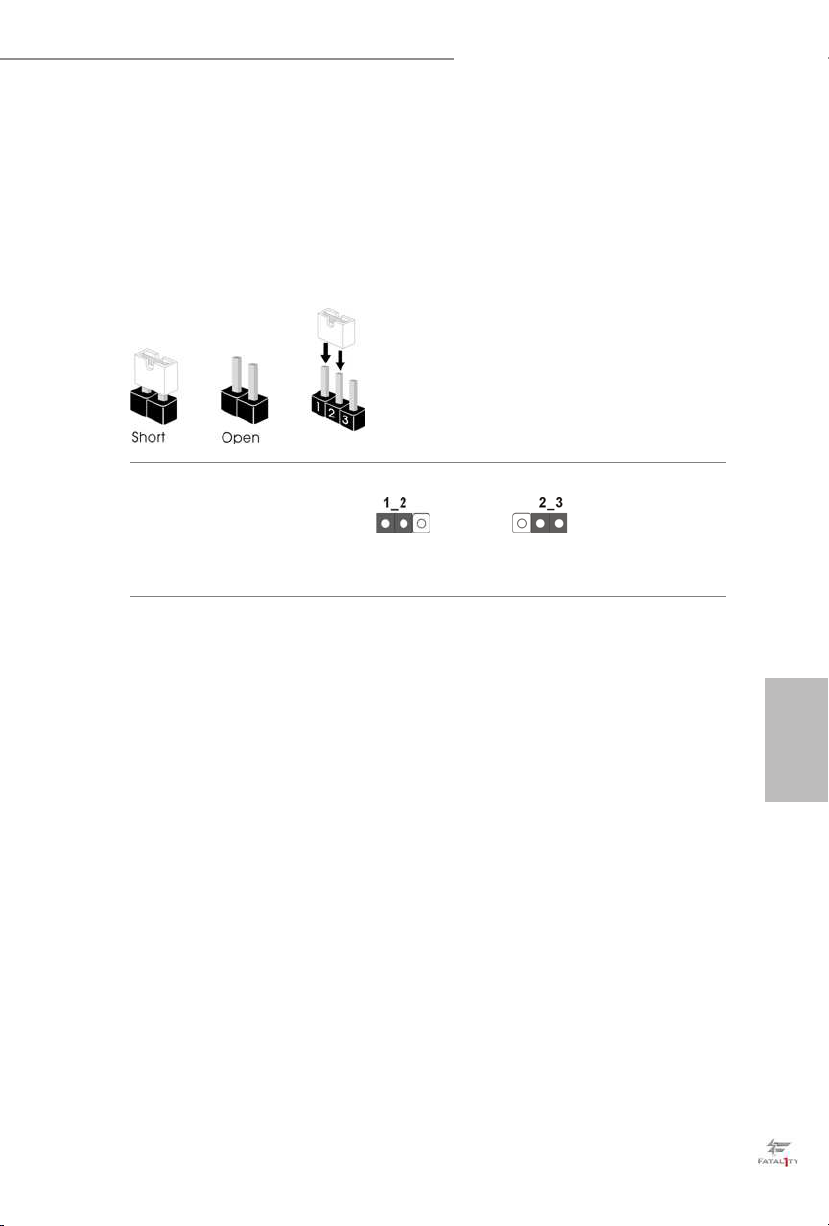

e illustration shows how jumpers are setup. When the jumper cap is placed on
the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper
is “Open”. e illustration shows a 3-pin jumper whose pin1 and pin2 are “Short”

when a jumper cap is placed on these 2 pins.

Clear CMOS Jumper
(C LR MOS 1)
(see p.1, No. 16)

CLRMOS1 allows you to clear the data in CMOS. To clear and reset the system
parameters to default setup, please turn o the computer and unplug the power
cord from the power supply. Aer waiting for 15 seconds, use a jumper cap to
short pin2 and pin3 on CLRMOS1 for 5 seconds. However, please do not clear the
CMOS right aer you update the BIOS. If you need to clear the CMOS when you
just nish updating the BIOS, you must boot up the system rst, and then shut it
down before you do the clear-CMOS action. Please be noted that the password,
date, time, and user default prole will be cleared only if the CMOS battery is
removed.

Clear CMOSDefault

19

English

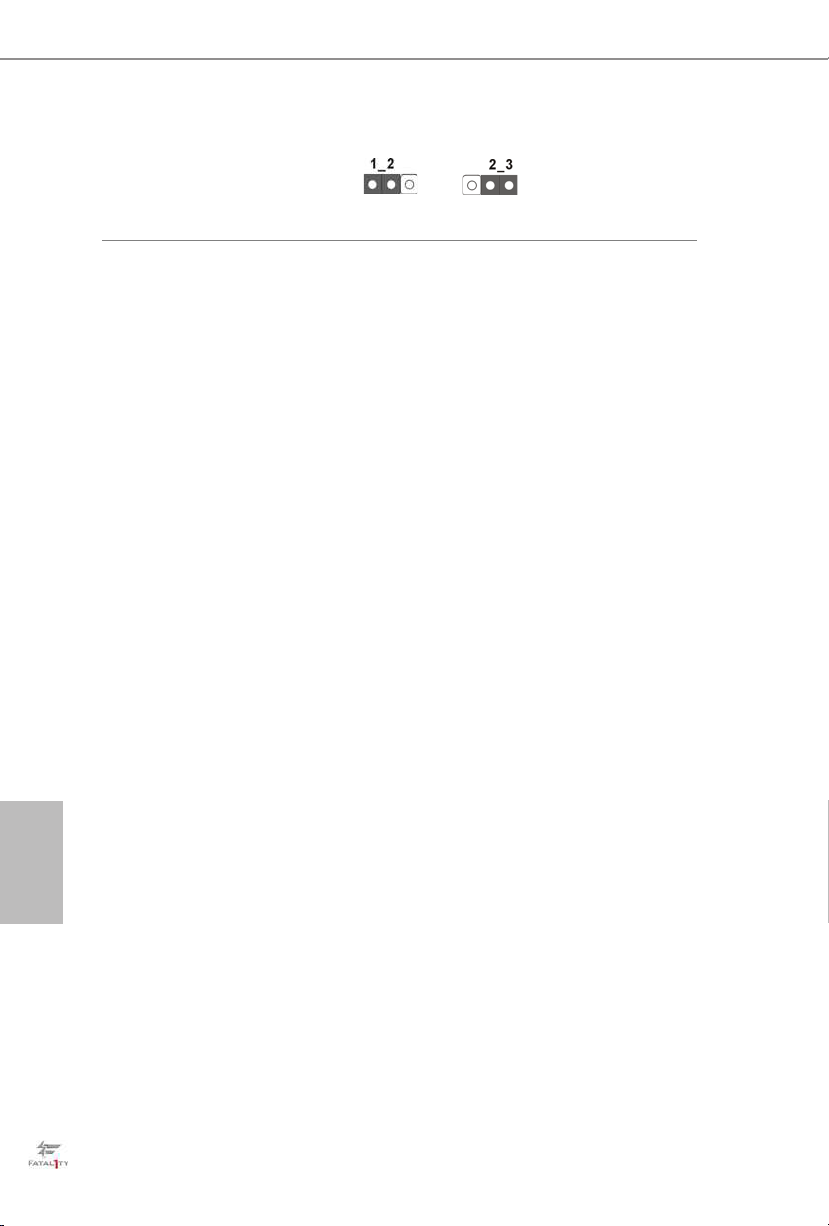

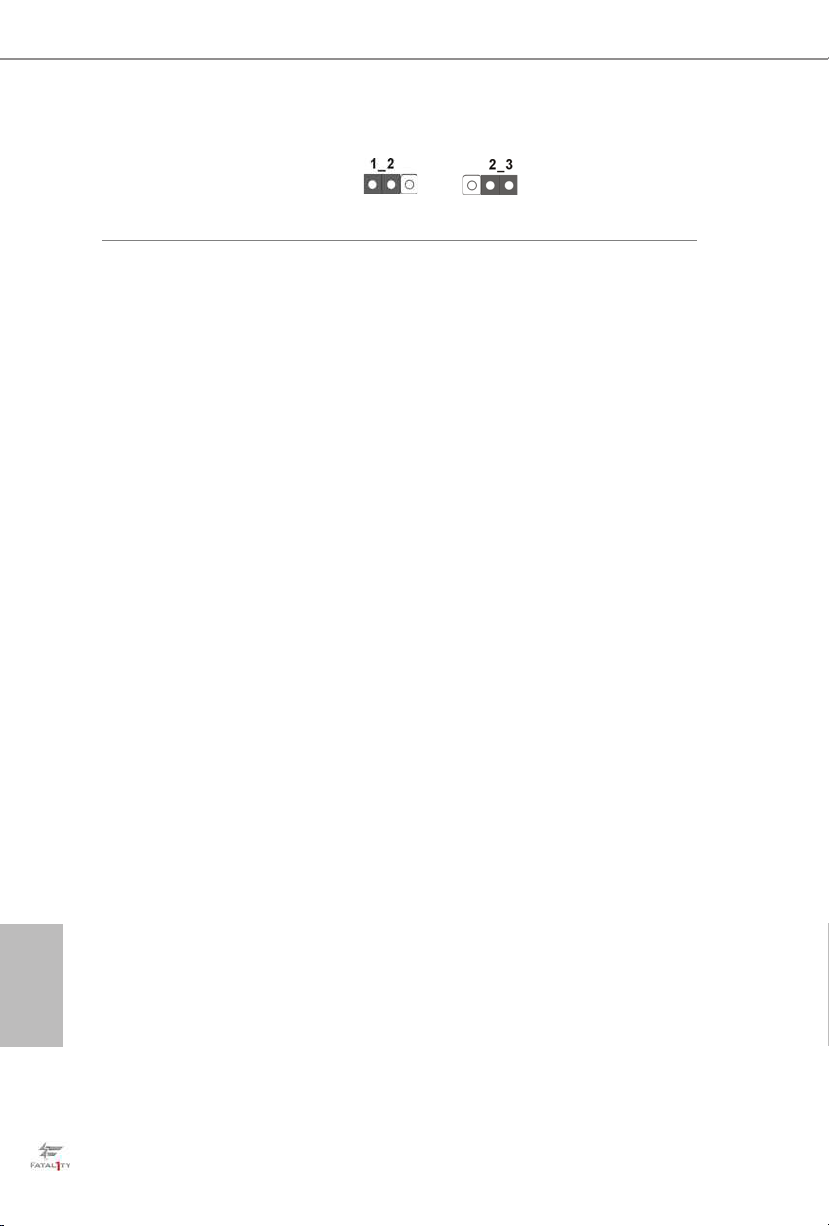

BIOS Selection Jumper
(B IOS _ SEL1)
(see p.1, No. 20)

is motherboard has two BIOS onboard, a main BIOS (BIOS_A1) and a backup
BIOS (BIOS_B1), which enhances protection for the safety and stability of your
system. Normally, the system works on the main BIOS. However, if the main BIOS
is corrupted or damaged, please use a jumper cap to short pin2 and pin3, then
the backup BIOS will take over on the next system boot. Aer that, use “Secure
Backup UEFI“ in BIOS setup utility to copy the BIOS le to the main BIOS to
ensure normal system operation. For the sake of system safety, users cannot
update the backup BIOS manually. Users may refer to the BIOS LED (BIOS_A_
LED1 or BIOS_B_LED1) to identify which BIOS is activated currently.

Default

(Main BIOS)

Backup BIOS

English

20

Fatal1ty H170 Performance Series

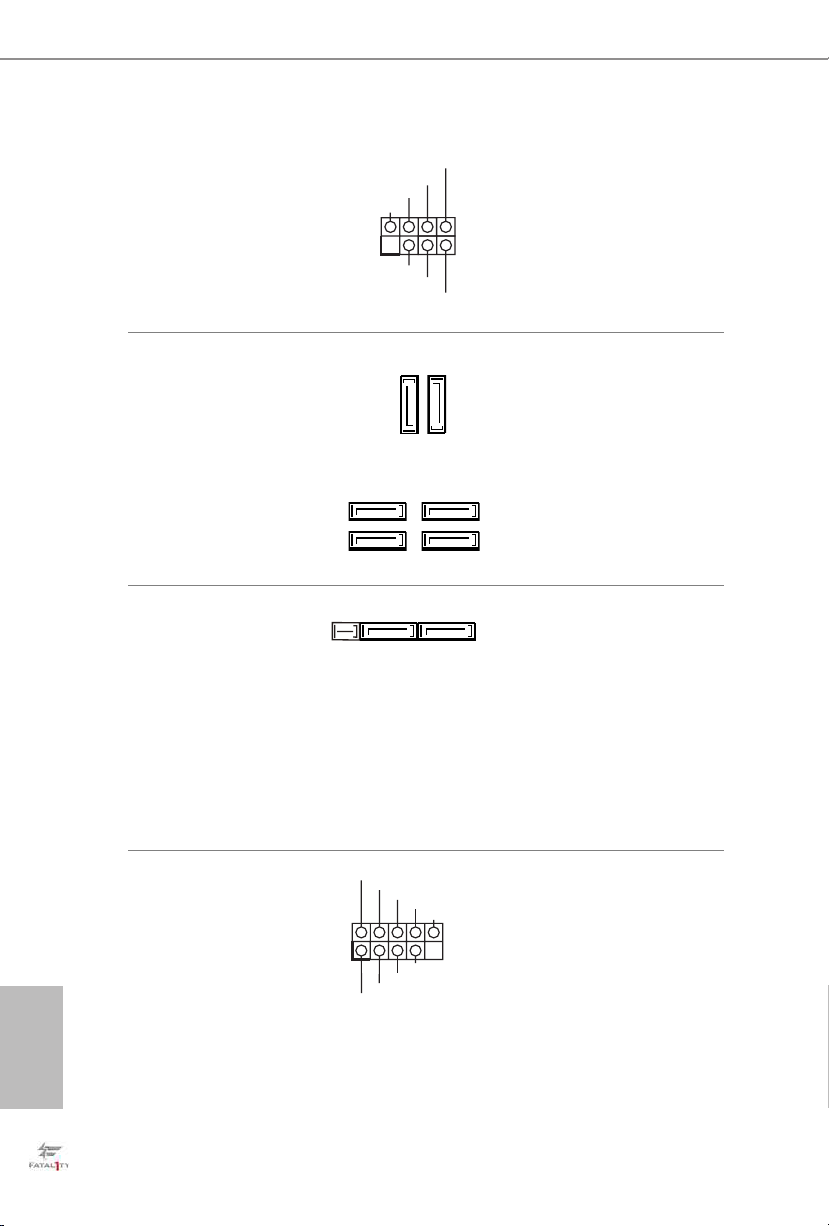

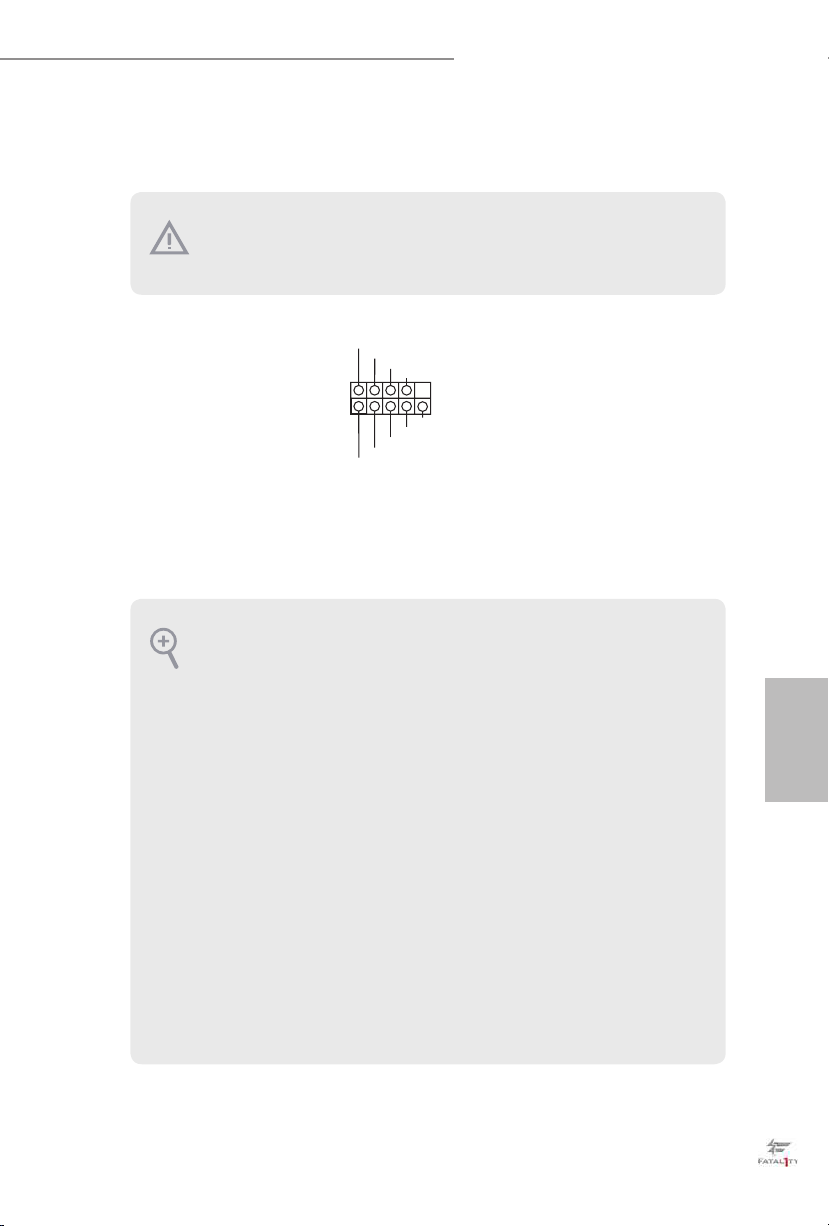

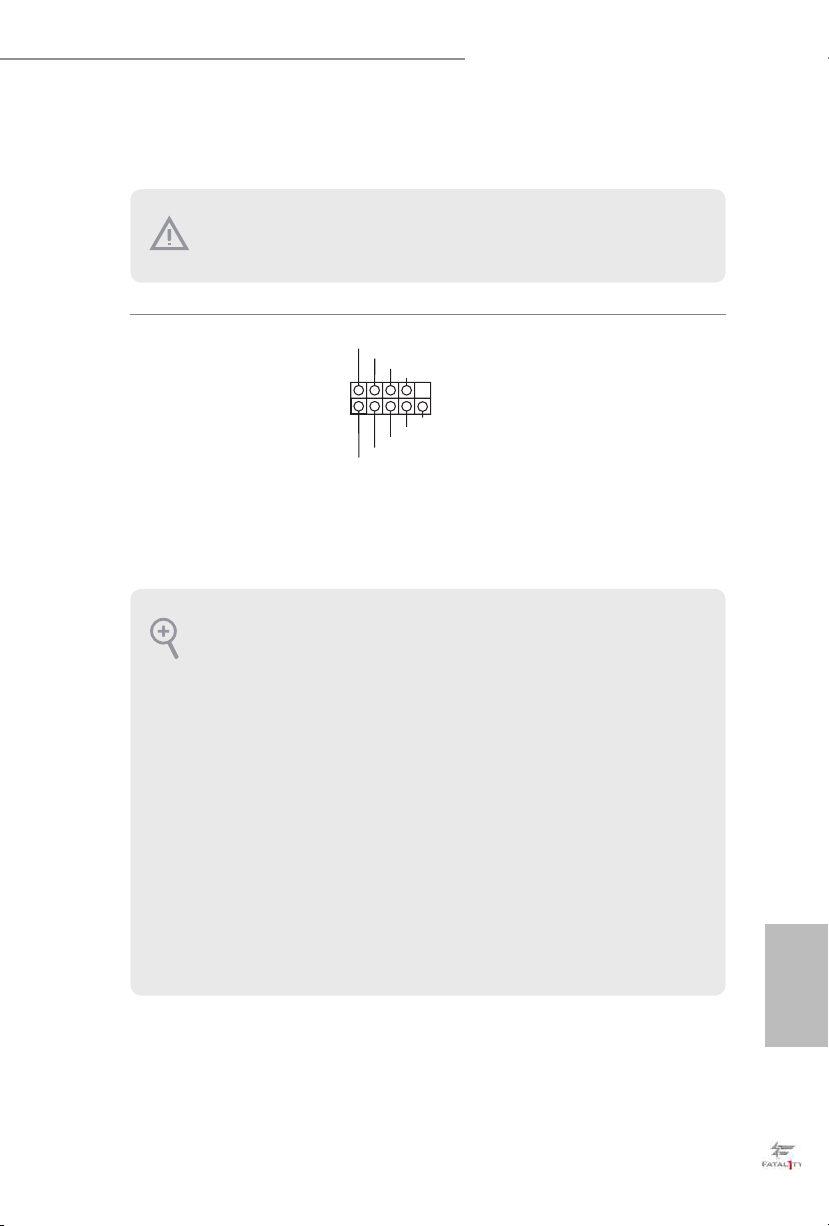

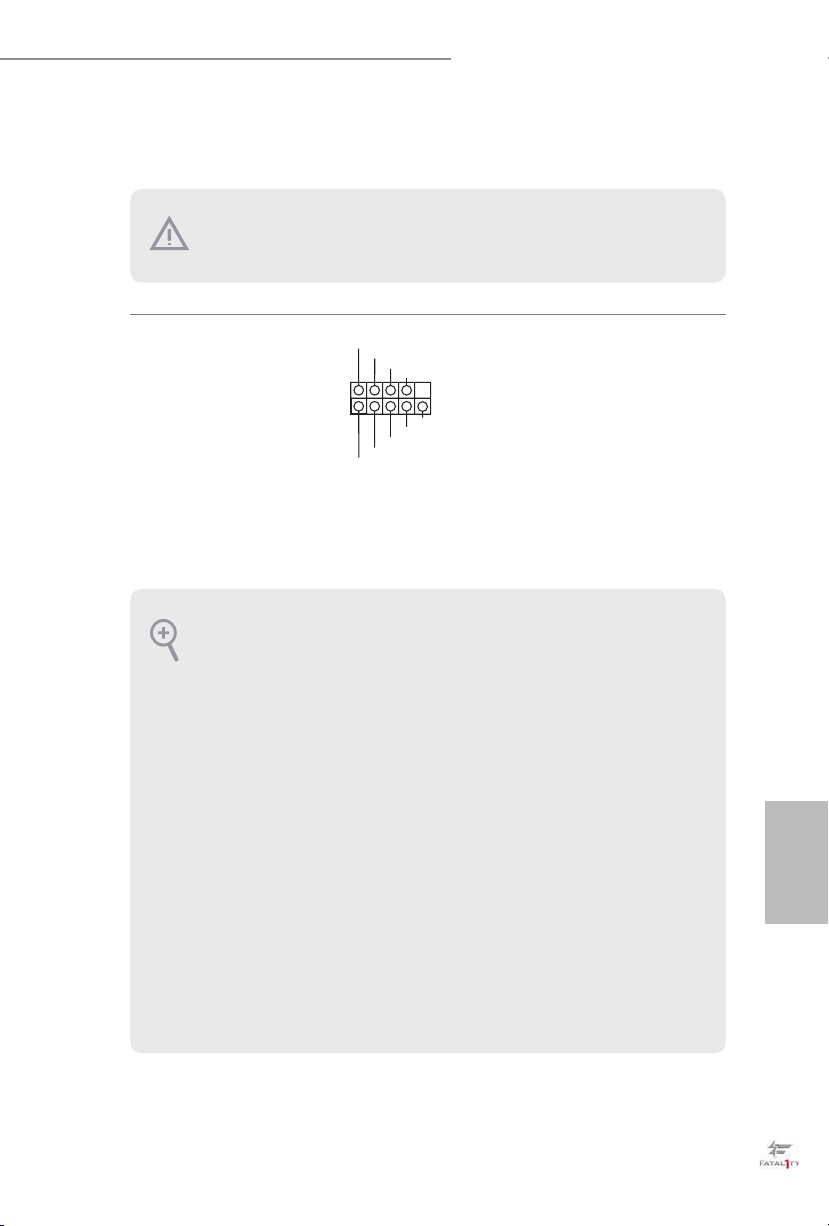

2.6 Onboard Headers and Connectors

Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these
heade rs and connectors. Placing jumper caps over the heade rs and connectors will cause
permanent damage to the motherboard.

System Panel Header
(9-p in PA NEL1)
(see p.1, No. 15)

PWRBTN (Power Switch):

Connec t to the power switch on the cha ssis front panel. You may congure the way to turn
o your system using the power switch.

RESET (Reset Sw itch):
Connec t to the reset switch on the cha ssis front panel. Press the reset switch to restart the
computer if the computer freezes and fails to pe rform a normal restar t.

PLED (Syste m Power LED):
Connec t to the power status indicator on the chassis front panel. e LED i s on when the
system is operating. e LED keeps blinking when the system is in S1/S3 sleep state. e
LED is o when the system is in S4 sleep state or powered o (S5).

HDLED (Ha rd Drive Activity LED):
Connec t to the hard drive activity LED on the cha ssis front panel. e LED is on when the
hard drive is reading or writing data.

e front panel design may dier by chassis. A f ront panel module mainly consists of power
switch, reset switch, power LED, hard drive activity LED, speaker and etc . When connect­ing your chassis front panel module to this header, make sure the wire assignments and the
pin assignment s are matched cor rectly.

1

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

GND

Connect the power
switch, reset switch and
system status indicator on
the chassis to this header
according to the pin
assignments below. Note
the positive and negative
pins before connecting
the cables.

21

English

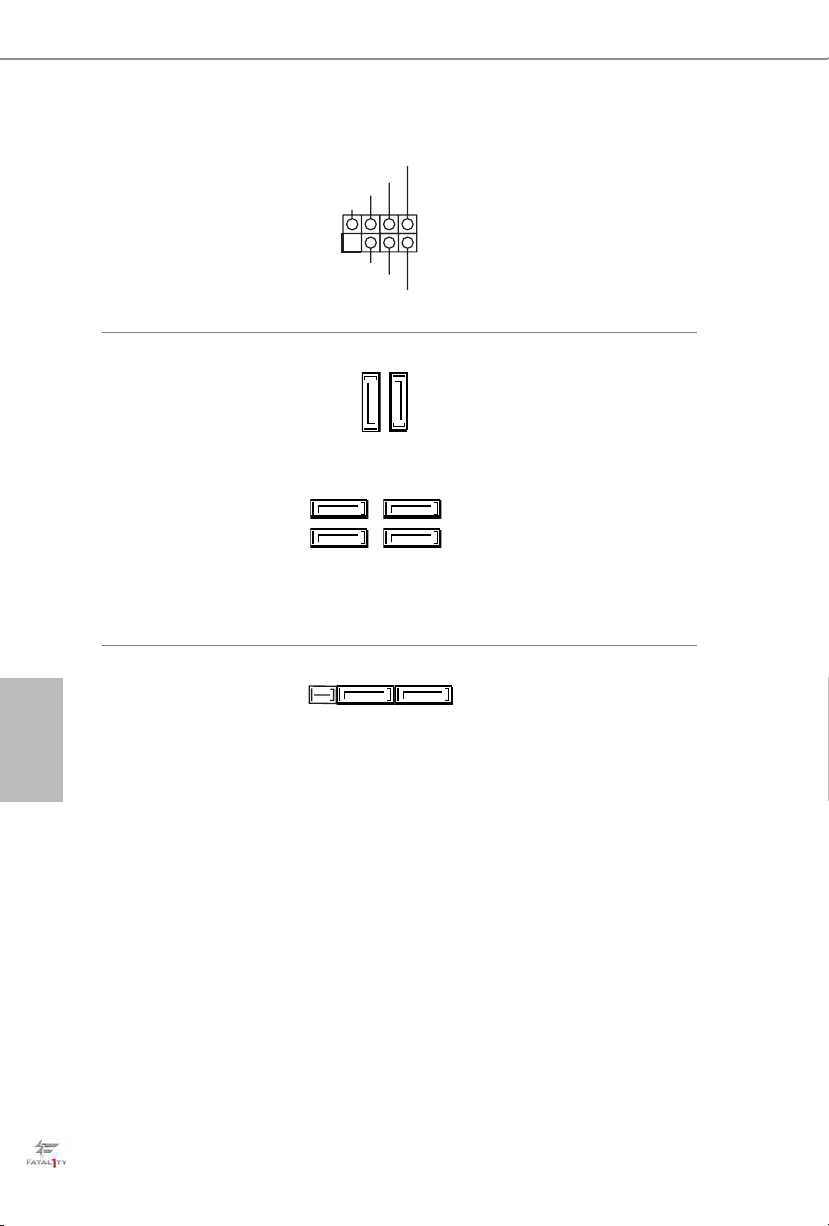

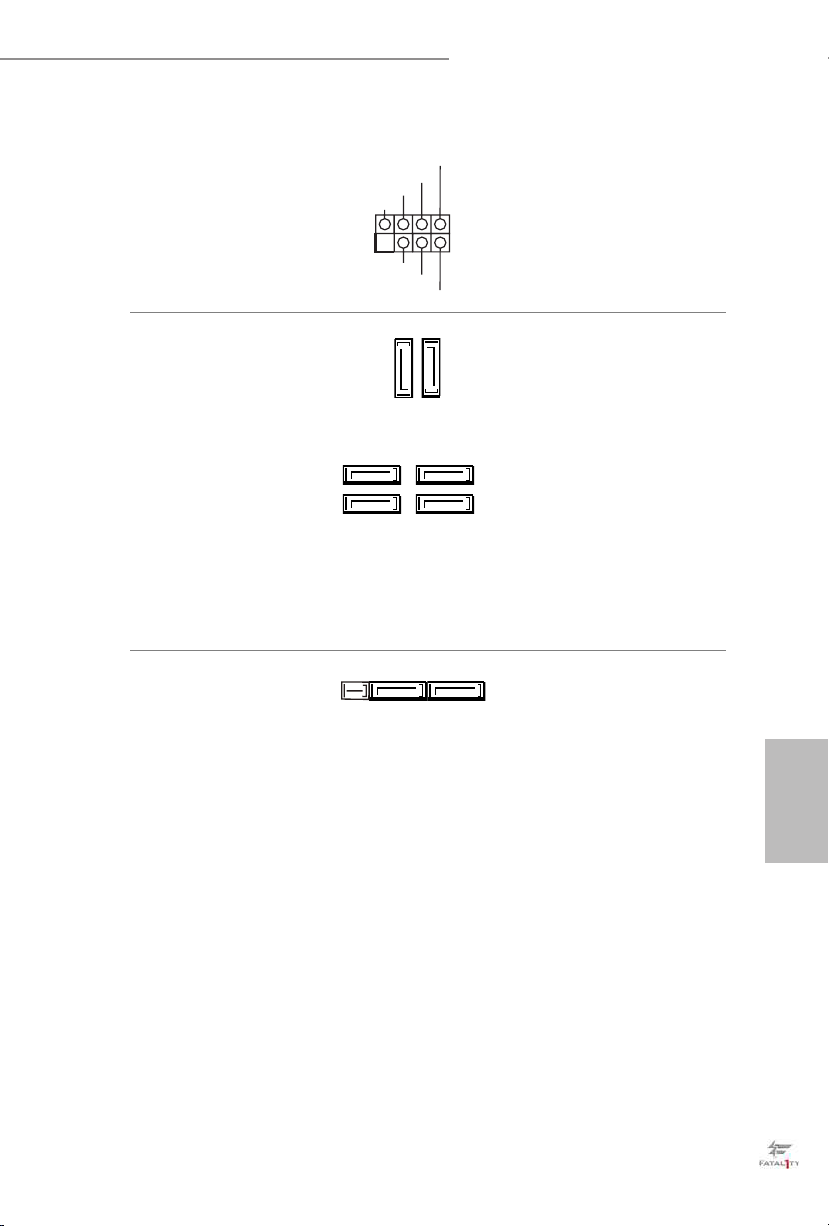

Power LED and Speaker

PLED-

Header
(7-pin SPK_PLED1)
(see p.1, No. 17)

DUMMY

+5V

1

PLED+

SPEAKER

DUMMY

PLED+

Please connect the
chassis power LED and
the chassis speaker to this
header.

English

Serial ATA3 Connectors
(SATA3_0_1:
see p.1, No. 8)
(SATA3_2_4:
see p.1, No. 11)
(SATA3_3_5:
see p.1, No. 10)

Serial ATA Express
Connector
(SATA3_2_3:
see p.1, No. 14)

USB 2.0 Headers
(9-pin USB1_2)
(see p.1, No. 18)
(9-pin USB3_4)
(see p.1, No. 19)

SATA3_5

SATA3_3

USB_PWR

1

USB_PWR

-B

-A

SATA3_1

+B

+A

SATA3_4

SATA3_2

GND

DUMMY

GND

ese six SATA3
connectors support SATA
data cables for internal

SATA3_0

storage devices with up to

6.0 Gb/s data transfer rate.

If M2_1 is occupied by a
SATA-type M.2 device,
SATA3_0 will be disabled.

Please connect either

SATA3_2SATA3_3SATA3_2_3

SATA or PCIe storage
devices to these
connectors.

If M2_1 is occupied by a
SATA-type M.2 device,
the SATA function of
SATA3_2_3 will be dis­abled.

ere are two headers
on this motherboard.
Each USB 2.0 header can
support two ports.

22

Fatal1ty H170 Performance Series

USB 3.0 Header
(19-pin USB3_7_8)
(see p.1, No. 7)

Front Panel Audio Header
(9-pin HD_AU DIO1)
(see p.1, No. 24)

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

GND

IntA_PA_SSTX-

IntA_PA_SSTX+

GND

IntA_PA_D-

IntA_PA_D+

GND

1

MIC2_L

1

PRESENCE#

MIC_RET

J_SENSE

OUT2_R

MIC2_R

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

OUT_RET

OUT2_L

Besides six USB 3.0 ports
on the I/O panel, there
is one header on this
motherboard. Each USB

3.0 header can support
two ports.

is header is for
connecting audio devices
to the front audio panel.

1. High Denition Audio supports Jack Sensing, but the panel wire on the chas sis must sup­port HDA to function correctly. Please follow the instructions in our manual and chassis
manual to install your system.

2. If you use an AC’97 audio panel, please install it to the front panel audio heade r by the
steps below:
A. Connect Mic_ IN (MIC) to MIC2_L.
B. Conne ct Audio_R (RIN) to OUT2_R and Audio_L (LIN) to OUT2_L.
C. Connect Ground (GND) to Ground (GND).
D. MIC_ RET and OUT_RET are for the HD audio panel only. You don’t need to connect
them for the AC’97 audio panel.
E. To activate the front mic, go to the “FrontMic” Tab in the Realtek Control panel and
adjust “Recording Volume”.

23

English

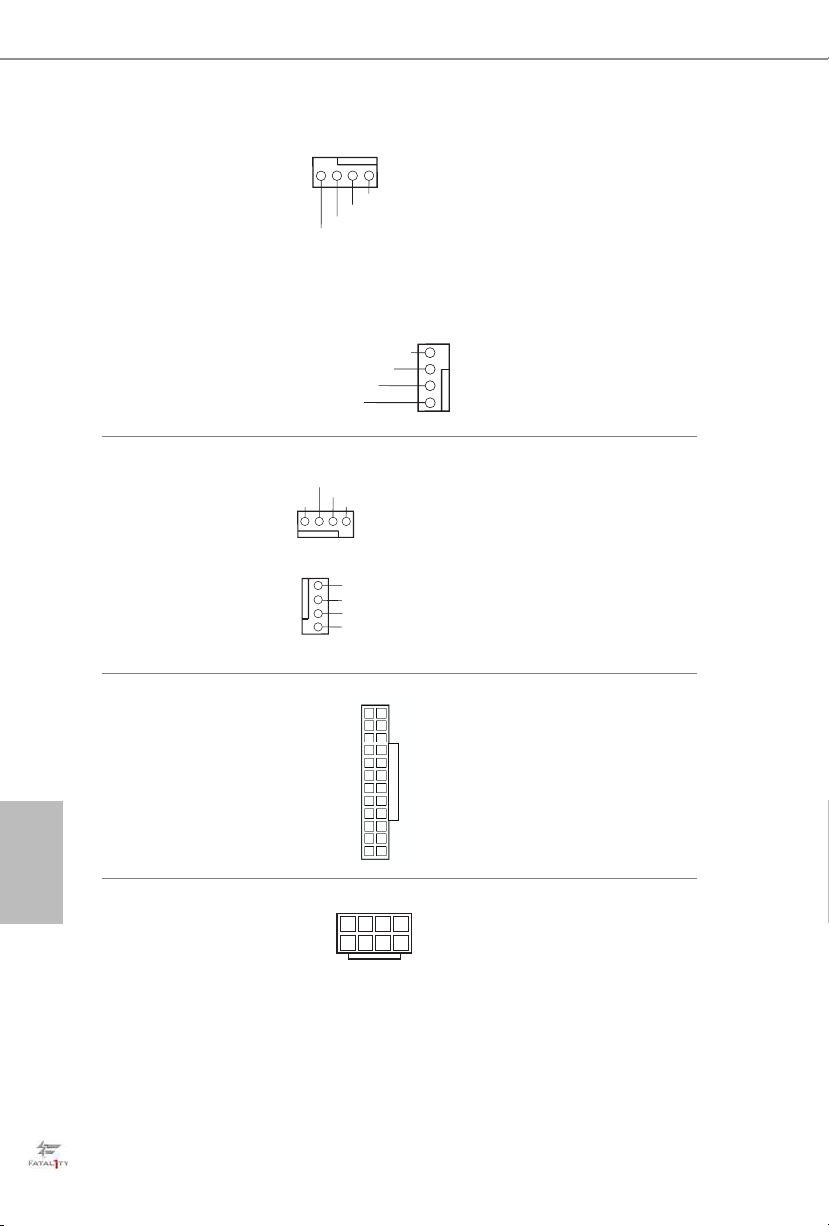

Chassis Fan Connectors

14

58

(4-pin CHA_FAN1)
(see p.1, No. 13)
(4-pin CHA_FAN2)
(see p.1, No. 12)
(4-pin CHA_FAN3)
(see p.1, No. 21)

GND

FAN_VOLTAGE

FAN_SPEED

FAN_SPEED_CONTROL

Please connect fan cables
to the fan connectors and
match the black wire to
the ground pin.

English

(4-pin CHA_FAN4)
(see p.1, No. 6)

CPU Fan Connectors
(4-pin CPU_FAN1)
(see p.1, No. 4)

(4-pin CPU_FAN2)
(see p.1, No. 9)

ATX Power Connector
(24-pin AT XPW R1)
(see p.1, No. 5)

ATX 12V Power
Connector
(8-pin ATX12V1)
(see p.1, No. 1)

FAN_SPEED_CONTROL

FAN_SPEED

FAN_VOLTAGE

GND

FAN_VOLTAGE

CPU_FAN_SPEED

GND

FAN_SPEED_CONTROL

1 2 3 4

1

GND

2

FAN_VOLTAGE
CPU_FAN_SPEED

3

FAN_SPEED_CONTROL

4

1

12

4

3

2

1

is motherboard pro­vides two 4-Pin CPU fan
(Quiet Fan) connectors.
If you plan to connect a
3-Pin CPU fan, please
connect it to Pin 1-3.

13

is motherboard pro­vides a 24-pin ATX power
connector. To use a 20-pin
ATX power supply, please
plug it along Pin 1 and Pin

13.

24

is motherboard pro­vides an 8-pin ATX 12V
power connector. To use a
4-pin ATX power supply,
please plug it along Pin 1
and Pin 5.

24

Fatal1ty H170 Performance Series

Serial Port Header
(9-pin COM1)
(see p.1, No. 23)

TPM Header
(17-pi n TPMS1)
(see p.1, No. 22)

PCIe Power Connector
(4-pin PCI E_ PWR 1)
(see p.1, No. 25)

RRXD1

DDTR#1

1

TTXD1

DDCD#1

GN D

LAD 0

+3V S B

D

GN

GN D

SER IRQ #

S_P WRDW N #

+12V DETECT

DDSR#1

GND

+3 V

LAD 1

GND

CCTS#1

RRI#1

RRTS#1

LAD 3

LAD 2

is COM1 header
supports a serial port
module.

is connector supports Trusted
Platform Module (TPM) system,

PC ICL K

PC IRST #

FRA ME

which can securely store keys,

1

digital certicates, passwords,

GN D

and data. A TPM system also
helps enhance network security,

SMB _DAT A_MA IN

ensures platform integrity.

protects digital identities, and

SMB _CLK _MAI N

Please connect a 4 pin molex
power cable to this connector
when more than three graphics
cards are installed.

25

English

2.7 M.2_SSD (NGFF) Module Installation Guide

The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and
versatile card edge connector that aims to replace mPCIe and mSATA. The Ultra M.2
Socket (M2_1), supports M.2 PCI Express module up to Gen3 x4 (32 Gb/s).
*If M2_1 is occupied by a SATA-type M.2 device, SATA3_0 and the SATA function of
SATA3_2_3 will be disabled.

Installing the M.2_SSD (NGFF) Module

Step 1

Prepare a M.2_SSD (NGFF) module
and the screw.

English

5

4

3

Step 2

Depending on the PCB type and
length of your M.2_SSD (NGFF)
module, nd the corresponding nut

2

1

A

BCDE

location to be used.

No. 1 2 3 4 5

Nut Location A B C D E

PCB Length 3cm 4.2cm 6cm 8cm 11cm

Module Type Type 223 0 Ty pe 22 42 Ty pe226 0 Typ e 228 0 Ty pe 22110

26

Fatal1ty H170 Performance Series

Step 3

Move the stando based on the
module type and length.
e stando is placed at the nut

A

BCDE

A

BCDE

A

BC

location D by default. Skip Step 3
and 4 and go straight to Step 5 if you
are going to use the default nut.
Otherwise, release the stando by
hand.

Step 4

Peel o the yellow protective lm on
the nut to be used. Hand tighten the
stando into the desired nut location
on the motherboard.

Step 5

Align and gently insert the M.2
(NGFF) SSD module into the M.2
slot. Please be aware that the M.2
(NGFF) SSD module only ts in one
orientation.

ABCDE

English

27

Step 6

Tighten the screw with a screwdriver
to secure the module into place.

NUT1NUT2DE

Please do not overtighten the screw
as this might damage the module.

M.2_SSD (NGFF) Module Support List

Vendor Size Interface Length P/ N

ADATA 128GB SATA3 2280 AXNS381E-128GM-B
ADATA 256GB SATA3 2280 AX NS381E -256GM-B
ADATA 32GB SATA3 2230 AXNS330E-32GM-B
Crucial 120GB SATA3 2280 CT120M500SSD4
Crucial 240GB SATA3 2280 CT240M500SSD4
Intel 80GB SATA3 2280 Intel SSDSCKGW080A401/80G
Kingston 120GB SATA 3 2280 SM2280S3
Kingston 480GB PCIe2 x4 2280 SH2280S3/480G
Plextor 256GB PCIe 2280 PX- G256M6e
Plextor 512GB PCIe 2280 PX-G512M6e
Samsung 256GB PCIe3 x4 2280 SM951 (MZHPV256HDGL)
Samsung 512 GB PCIe3 x4 2280 SM951 (MZHPV512H DGL)
Samsung 512GB PCIe x4 2280 XP941-512G (MZHPU512HCGL)
SanDisk 128GB PCIe 2260 SD6PP4 M-128G
SanDisk 256GB PCIe 2260 SD6PP4M-256G
Te am 128GB SATA3 2242 TM4PS4128GMC105
Te am 128GB SATA3 2280 TM8PS4128GMC105
Te am 256GB SATA3 2280 TM8PS4256GMC105
Te am 256GB SATA3 2242 TM4PS4256GMC105
Tra nscend 256GB SATA 3 2242 TS256GMTS400
Tra nscend 512GB SATA3 2280 TS512GMTS800
Tra nscend 512GB SATA3 2260 TS512GMTS600

English

28

For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for
details: http://www.asrock.com

Fatal1ty H170 Performance Series

1 Einleitung

Vielen Dank, dass Sie sich für die ASRock Fatal1ty H170 Performance Series
entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der
strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete
Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit
erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden
können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls
diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version
ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische
Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen
Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste
unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Website
http://www.asrock.com.

1.1 Lieferumfang

•ASRock Fatal1ty H170 Performance Series-Motherboard (ATX-Formfaktor)

•ASRock Fatal1ty H170 Performance Series-Schnellinstallationsanleitung

•ASRock Fatal1ty H170 Performance Series-Unterstützungs-CD

•2 x Serial-ATA- (SATA) Datenkabel (optional)

•1 x E/A-Blendenabschirmung

•1 x Schraube für M.2-Sockel

29

Deutsch

1.2 Technische Daten

Plattform

Prozessor

Chipsatz

Speicher

Erweiter­ungssteck­platz

•ATX-Formfaktor

•Leiterplatte mit hochdichtem Glasgewebe

•Unterstützt die Prozessoren Intel® Core

Celeron® der 6. Generation (Sockel 1151)

•Digipower-Design

•10-Leistungsphasendesign

•Unterstützt Intel® Turbo Boost 2.0-Technologie

•Intel® H170

•Unterstützt Intel® Small Business Advantage 4.0

•Dualkanal-DDR4-Speichertechnologie

•4 x DDR4-DIMM-Steckplätze

•Unterstützt DDR4 2133 non-ECC, ungepuerter Speicher

•Systemspeicher, max. Kapazität: 64GB

•Unterstützt Intel® Extreme Memory Prole (XMP) 2.0

•15-μ-Goldkontakt in DIMM-Steckplätze

•2 x PCI-Express 3.0-x16-Steckplätze (PCIE2:x16-Modus;

PCIE4:x4-Modus)

•3 x PCI-Express 3.0-x1-Steckplätze (Flexible PCIe)

•Unterstützt AMD Quad CrossFireX

•15-μ-Goldkontakt in VGA-PCIe-Steckplatz (PCIE2)

TM

i7/i5/i3/Pentium®/

TM

und CrossFireXTM

Deutsch

30

Grakkarte

* Integrierte Intel® HD Graphics-Visualisierung und VGA­Ausgänge können nur mit Prozessoren unterstützt werden, die
GPU-integriert sind.

•Unterstützt integrierte Intel® HD Graphics-Visualisierung:

Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG­2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD
Technology, Intel® InsiderTM, Intel® HD Graphics 510/530

•Pixel Shader 5.0, DirectX 12

•Max. geteilter Speicher: 1792 MB

Fatal1ty H170 Performance Series

•Dualer Grakkartenausgang Unterstützt DVI-D- und HDMI-

Ports durch unabhängige Monitor-Controller

•Unterstützt HDMI mit maximaler Auösung von 4K x 2K

(4096 x 2304) bei 24 Hz

•Unterstützt DVI-D mit maximaler Auösung von 1920 x 1200

bei 60 Hz

•Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12

bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI­Port(konformer HDMI-Monitor erforderlich)

•Unterstützt beschleunigte Mediencodecs: HEVC, VP8, VP9

•Unterstützt HDCP mit DVI-D- und HDMI-Ports

•Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit

DVI-D- und HDMI-Ports

Audio

LAN

•7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1150-

Audiocodec)

•Erstklassige Blu-ray-Audiounterstützung

•Unterstützt Überspannungsschutz (ASRock Full Spike

Protection)

•Unterstützt Purity Sound

- Nichicon-Audiokappen der Fine Gold-Serie

- 115-dB-SRV-DAC mit Dierentialverstärker

- TI® NE5532 – erstklassiger Headset-Verstärker (unterstützt
Headsets mit bis zu 600 Ohm)

- Pure Power-Eingang

- Direct Drive Technology

- PCB-isolierte Abschirmung

•Unterstützt DTS Connect

•Gigabit LAN 10/100/1000 Mb/s

•Giga PHY Intel® I219V

•Unterstützt Wake-On-LAN

•Unterstützt Blitzschutz/Schutz gegen elektrostatische Entla-

dung (ASRock Full Spike Protection)

•Unterstützt energieezientes Ethernet 802.3az

•Unterstützt PXE

TM

3

Deutsch

31

Rückblende,
E/A

•1 x PS/2-Maus-/Tastaturanschluss

•1 x DVI-D-Port

•1 x HDMI-Port

•1 x Optischer SPDIF-Ausgang

•1 x USB 2.0-Port (unterstützt Schutz gegen elektrostatische

Entladung (ASRock Full Spike Protection))

•1 x Fatal1ty-Mausport (USB 2.0) (unterstützt Schutz

gegen elektrostatische Entladung (ASRock Full Spike
Protection))

•5 x USB 3.0-Typ-A-Ports (unterstützt Schutz gegen

elektrostatische Entladung (ASRock Full Spike
Protection))

•1 x USB 3.0-Typ-C-Port (unterstützt Schutz gegen

elektrostatische Entladung (ASRock Full Spike
Protection))

•1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED

und Geschwindigkeit-LED)

•HD-Audioanschlüsse: Hintere Lautsprecher / Zentral /

Bass / Line-in / Vorderer Lautsprecher / Mikrofon

Deutsch

32

Speicher

Anschluss

•6 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID

(RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage
Technology 14 und Intel Smart Response Technology),
NCQ, AHCI und Hot-Plugging

•1 x SATA-Express-10-Gb/s-Anschluss*

* Anzukündigende Unterstützung
* Wenn M2_1 mit einem M.2-Gerät des SATA-Typs belegt ist,
werden SATA3_0 und die SATA-Funktion von SATA3_2_3
deaktiviert.
* Unterstützt ASRock U.2-Kit

•1 x Ultra-M.2-Sockel, unterstützt M.2-SATA-III-6,0-Gb/s-

Modul und M.2-PCI-Express-Modul bis Gen3 x 4 (32 Gb/s)

•1 x COM-Anschluss-Stileiste

•1 x TPM-Stileiste

•1 x Betrieb-LED- und Lautsprecher-Stileiste

•2 x CPU-Lüeranschlüsse (4-polig) (intelligente

Lüergeschwindigkeitssteuerung)

•4 x Gehäuselüeranschlüsse (4-polig) (intelligente

Lüergeschwindigkeitssteuerung)

•1 x 24-poliger ATX-Netzanschluss

•1 x 8-poliger 12-V-Netzanschluss

Fatal1ty H170 Performance Series

•1 x PCIe-Netzanschluss

•1 x Audioanschluss an Frontblende

•2 x USB 2.0-Stileisten (unterstützen 4 USB 2.0-Ports)

(unterstützt Schutz gegen elektrostatische Entladung
(ASRock Full Spike Protection))

•1 x USB 3.0-Stileiste (unterstützt 2 USB 3.0-Ports)

(unterstützt Schutz gegen elektrostatische Entladung
(ASRock Full Spike Protection))

BIOS-Funktion

Hardwareüber­wachung

Betriebssystem

•2 x 128-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung

mehrsprachiger grascher Benutzerschnittstellen (1 x
Haupt-BIOS und 1 x Ausfall-BIOS)

•Unterstützt UEFI-Technologie (zuverlässige Sicherung)

•ACPI 1.1-konforme Aufweckereignisse

•SMBIOS 2.3.1-Unterstützung

•CPU, GT_CPU, DRAM, VPPM, PCH 1.0V, VCCIO,

VCCPLL, VCCSA Mehrfachspannungsanpassung

•CPU-/Gehäusetemperaturerkennung

•CPU-/Gehäuselüertachometer

•Lautloser CPU-/Gehäuselüer (automatische Anpassung der

Gehäuselüergeschwindigkeit durch CPU-Temperatur)

•CPU-/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

•Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore,

GT_CPU, DRAM, VPPM, PCH 1,0 V, VCCIO, VCCSA

•Microso® Windows® 10 64 Bit / 8.1 64 Bit / 7 32 Bit / 7 64

Bit
* Zur Installation einer Windows® 7-Betriebssystems wird ein
modiziertes Installationslaufwerk mit xHCI-Treibern in der
ISO-Datei benötigt. Detaillierte Anweisungen nden Sie auf
Seite 173.
* Einzelheiten zum aktualisierten Windows® 10-Treiber
entnehmen Sie bitte der ASRock-Webseite: http://www.
asrock.com.

Zertizierun­gen

* Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com

•FCC, CE, WHQL

•ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

Deutsch

33

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen,
die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktung­swerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung
kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres
Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden.
Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung
verursacht wurden.

Deutsch

34

Fatal1ty H170 Performance Series

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf
den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper­Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. Die Abbildung zeigt
einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind,
wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

CMOS-löschen-Jumper
(CLRMOS1)
(siehe S. 1, Nr. 16)

CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen
und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie
den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15
Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRMOS1 5 Sekunden
lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach
der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS­Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann
vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit
und Benutzerstandardprol nur gelöscht werden, wenn die CMOS-Batterie entfernt
wird.

CMOS löschenStandard

35

Deutsch

BIOS-Auswahl-Jumper
(BIOS_SEL1)
(siehe S. 1, Nr. 20)

Dieses Motherboard verfügt über zwei integrierte BIOS, ein Haupt-BIOS (BIOS_A1)
und ein Ausfall-BIOS (BIOS_B1), die den Schutz in puncto Sicherheit und Stabilität
Ihres Systems steigern. Normalerweise läu das System über das Haupt-BIOS. Falls
das Haupt-BIOS jedoch defekt oder beschädigt ist, schließen Sie bitte Kontakt 2
und Kontakt 3 über eine Jumperkappe kurz; darauin übernimmt das Ausfall­BIOS beim nächsten Systemstart. Verwenden „Secure Backup UEFI” im BIOS­Einrichtungsprogramm, um die BIOS-Datei zum Haupt-BIOS zu kopieren und
den normalen Systembetrieb zu gewährleisten. Zum Zwecke der Systemsicherheit
können Benutzer das Ausfall-BIOS nicht manuell aktualisieren. Sie können das
aktuell aktivierte BIOS anhand der BIOS-LED (BIOS_A_LED1 oder BIOS_B_
LED1) bestimmen.

Standard

(Haupt-BIOS)

Ausfall-BIOS

Deutsch

36

Fatal1ty H170 Performance Series

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen
an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen
Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen.

Systemblende-Stileiste
(9-polig, PANEL1)
(siehe S. 1, Nr. 15)

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung
Ihres Systems über die Ein-/Austaste kongurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer
über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet,
wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand bendet.
Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED
leuchtet, wenn die Festplatte Daten liest oder schreibt.
Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht
hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Laut­sprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher,
dass Kabel- und Pinbelegung richtig abgestimmt sind.

1

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

GND

Verbinden Sie
Netzschalter, Reset-Taste
und Systemstatusanzeige
am Gehäuse entsprechend
der nachstehenden
Pinbelegung mit dieser
Stileiste. Beachten Sie vor
Anschließen der Kabel die
positiven und negativen
Kontakte.

37

Deutsch

Betrieb-LED- und

PLED-

SPEAKER

Lautsprecher-Stileiste
(7-polig, SPK_PLED1)
(siehe S. 1, Nr. 17)

DUMMY
+5V

1

PLED+

DUMMY

PLED+

Bitte verbinden Sie
die Betrieb-LED des
Gehäuses und den
Gehäuselautsprecher mit
dieser Stileiste.

Deutsch

Serial-ATA-III-Anschlüsse
(SATA3_0_1:
siehe S. 1, Nr. 8)
(SATA3_2_4:
siehe S. 1, Nr. 11)
(SATA3_3_5:
siehe S. 1, Nr. 10)

Serial-ATA-Express­Anschlüsse
(SATA3_2_3:
siehe S. 1, Nr. 14)

USB 2.0-Stileisten
(9-polig, USB1_2
(siehe S. 1, Nr. 18)
(9-polig, USB3_4)
(siehe S. 1, Nr. 19)

SATA3_1

SATA3_5

SATA3_3

USB_PWR

-B

1

-A

USB_PWR

+B

GND

GND

+A

SATA3_4

SATA3_2

SATA3_2SATA3_3SATA3_2_3

DUMMY

Diese sechs SATA-III­Anschlüsse unterstützen
SATA-Datenkabel für

SATA3_0

interne Speichergeräte mit
einer Datenübertragungsge
schwindigkeit bis 6,0 Gb/s.

Wenn M2_1 durch ein
SATA-Typ-M.2-Gerät
belegt ist, wird SATA3_0
deaktiviert.

Bitte verbinden Sie
entweder SATA- oder PCIe­Speichergeräte mit diesen
Anschlüssen.

Wenn M2_1 mit einem
M.2-Gerät des SATA-Typs
belegt ist, wird die SATA­Funktion von SATA3_2_3
deaktiviert.

Es gibt zwei Stileisten an
diesem Motherboard. Jede
USB 2.0-Stileiste kann
zwei Ports unterstützen.

38

Fatal1ty H170 Performance Series

USB 3,0-Stileiste
(19-polig, USB3_7_8)
(siehe S. 1, Nr. 7)

Audiostileiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 24)

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

GND

IntA_PA_SSTX-

IntA_PA_SSTX+

GND

IntA_PA_D-

IntA_PA_D+

GND

1

MIC2_L

1

PRESENCE#

MIC_RET

J_SENSE

OUT2_R

MIC2_R

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

OUT_RET

OUT2_L

Neben sechs USB 3.0-Ports
an der E/A-Blende bendet
sich eine Stileiste an
diesem Motherboard. Jede
USB 3.0-Stileiste kann
zwei Ports unterstützen.

Diese Stileiste dient
dem Anschließen von
Audiogeräten an der
Frontblende.

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu
jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen
in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der
Audiostileiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie
nicht für das AC’97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes
Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume
(Aufnahmelautstärke)“ an.

39

Deutsch

Gehäuselüeranschlüsse

14

58

(4-polig, CHA_FAN1)
(siehe S. 1, Nr. 13)
(4-polig, CHA_FAN2)
(siehe S. 1, Nr. 12)
(4-polig, CHA_FAN3)
(siehe S. 1, Nr. 21)

GND

FAN_VOLTAGE

FAN_SPEED

FAN_SPEED_CONTROL

Bitte verbinden Sie die
Lüerkabel mit den
Lüeranschlüssen; der
schwarze Draht gehört
zum Erdungskontakt.

Deutsch

(4-polig, CHA_FAN4)
(siehe S. 1, Nr. 6)

CPU-Lüeranschlüsse
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 4)

(4-polig, CPU_FAN2)
(siehe S. 1, Nr. 9)

ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 5)

ATX-12-V-Netzanschluss
(8-polig, ATX12V1)
(siehe S. 1, Nr. 1)

FAN_SPEED_CONTROL

FAN_SPEED

FAN_VOLTAGE

GND

FAN_VOLTAGE

CPU_FAN_SPEED

GND

FAN_SPEED_CONTROL

1 2 3 4

1

GND

2

FAN_VOLTAGE

CPU_FAN_SPEED

3

FAN_SPEED_CONTROL

4

1

12

4

3

2

1

Dieses Motherboard
bietet zwei 4-polige CPU­Lüeranschlüsse (lautloser
Lüer). Falls Sie einen
3-poligen CPU-Lüer
anschließen möchten,
verbinden Sie ihn bitte mit
Kontakt 1 bis 3.

13

Dieses Motherboard
bietet einen 24-poligen
ATX-Netzanschluss.
Bitte schließen Sie es zur
Nutzung eines 20-poligen
ATX-Netzteils entlang

24

Kontakt 1 und Kontakt 13
an.

Dieses Motherboard bietet
einen 8-poligen ATX­12-V-Netzanschluss.
Bitte schließen Sie es zur
Nutzung eines 4-poligen
ATX-Netzteils entlang
Kontakt 1 und Kontakt 5
an.

40

Fatal1ty H170 Performance Series

Serieller-Port-Stileiste
(9-polig, COM1)
(siehe S. 1, Nr. 23)

TPM-Stileiste
(17-polig, TPMS1)
(siehe S. 1, Nr. 22)

PCIe-Netzanschluss
(4-polig, PCIE_PWR1)
(siehe S. 1, Nr. 25)

RRXD1

DDTR#1

DDSR#1

1

GND

TTXD1

DDCD#1

GN D

LAD 0

+3V S B

D

GN

GN D

SER IRQ #

S_P WRDW N #

GND

+12V DETECT

+3 V

LAD 1

CCTS#1

RRI#1

RRTS#1

LAD 3

LAD 2

Diese COM1-Stileiste
unterstützt ein Modul für
serielle Ports.

Dieser Anschluss unterstützt das
Trusted Platform Module- (TPM)

PC ICL K

PC IRST #

FRA ME

System, das Schlüssel, digitale

1

Zertikate, Kennwörter und Daten

GN D

sicher auewahren kann. Ein
TPM-System hil zudem bei der

SMB _DAT A_MA IN

schützt digitale Identitäten

Stärkung der Netzwerksicherheit,

SMB _CLK _MAI N

und gewährleistet die
Plattformintegrität.

Bitte verbinden Sie ein 4-poliges
Molex-Netzkabel mit diesem
Anschluss, wenn mehr als drei
Grakkarten installiert sind.

41

Deutsch

1 Introduction

Nous vous remercions d’avoir acheté cette carte mère ASRock Fatal1ty H170
Performance Series, une carte mère able fabriquée conformément au contrôle de
qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité
et de durabilité, ASRock vous garantit une carte mère de conception robuste aux
performances élevées.

Les spécications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu
de ce document est soumis à modication sans préavis. En cas de modications du présent
document, la version mise à jour sera disponible sur le site Internet ASRock sans notication
préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter
notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente
des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de
ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l’emballage

•Carte mère ASRock Fatal1ty H170 Performance Series (facteur de forme ATX)

•Guide d’installation rapide ASRock Fatal1ty H170 Performance Series

•CD d’assistance ASRock Fatal1ty H170 Performance Series

•2 x câbles de données Serial ATA (SATA) (Optionnel)

•1 x panneau de protection E/S

•1 x vis pour sockets M.2

Français

42

1.2 Spécications

Fatal1ty H170 Performance Series

Plateforme

Processeur

Chipset

Mémoire

Fente
d’expansion

•Facteur de forme ATX

•PCB en tissu de verre haute densité

•Prend en charge les processeurs 6

i7/i5/i3/Pentium®/Celeron® (Socket 1151)

•Conception Digi Power

•Alimentation à 10 phases

•Prend en charge la technologie Intel® Turbo Boost 2.0

•Intel® H170

•Prend en charge Intel® Small Business Advantage 4.0

•Technologie mémoire double canal DDR4

•4 x fentes DIMM DDR4

•Prend en charge les mémoires sans tampon non ECC DDR4

2133

•Capacité max. de la mémoire système : 64GB

•Prend en charge Intel® Extreme Memory Prole (XMP) 2.0

•Contacts dorés 15μ sur fentes DIMM

•2 x fentes PCI Express 3.0 x 16 (PCIE2:mode x16 ;

PCIE4:mode x4)

•3 x fentes PCI Express 3.0 x1 (PCIe exible)

•Prend en charge AMD Quad CrossFireX

•Contact doré 15μ dans fente VGA PCIe (PCIE2)

e

génération Intel® CoreTM

TM

et CrossFireXTM

Graphiques

* La technologie Intel® HD Graphics Built-in Visuals et les sorties
VGA sont uniquement prises en charge par les processeurs
intégrant un contrôleur graphique.

•Prend en charge la technologie Intel® HD Graphics Built-in

Visuals : Intel® Quick Sync Video avec AVC, MVC (S3D) et
MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear
Video HD Technology, Intel® InsiderTM, Intel® HD Graphics
510/530

•Pixel Shader 5.0, DirectX 12

•Mémoire partagée max. 1792Mo

Français

43

•Double sortie graphique: Prend en charge les ports HDMI et

DVI-D via contrôleurs d’achage indépendants

•Prend en charge la technologie HDMI avec résolution

maximale de 4K × 2K (4096x2304) @ 24Hz

•Prend en charge le mode DVI-D avec une résolution

maximale de 1920x1200 @ 60Hz

•Prend en charge les technologies Auto Lip Sync, Deep Color

(12bpc), xvYCC et HBR (High Bit Rate Audio) avec port
HDMI(un moniteur compatible HDMI est requis)

•Prend en charge les codecs multimédias accélérés: HEVC,

VP8, VP9

•Prend en charge HDCP via ports DVI-D et HDMI

•Prend en charge la lecture Blu-ray (BD) Full HD 1080p via

ports DVI-D et HDMI

Français

Audio

Réseau

•Audio 7.1 CH HD avec protection du contenu (codec audio

Realtek ALC1150)

•Compatible audio Blu-ray Premium

•Protection contre les surtensions (Protection complète contre

les pics ASRock)

•Prend en charge Purity Sound

- Couvercles audio série en or n Nichicon

- 115dB SNR DAC avec amplicateur diérentiel

- Amplicateur de casque TI® NE5532 Premium (prend en
charge les casques jusqu’à 600 Ohm)

- Alimentation Pure

- Technologie Direct Drive

- Blindage isolant PCB

•Prend en charge DTS Connect

•Gigabit LAN 10/100/1000 Mb/s

•Giga PHY Intel® I219V

•Prend en charge la fonction Wake-On-LAN

•Protection contre les orages/décharges électrostatiques

(Protection complète contre les pics ASRock)

•Prend en charge la fonction d’économie d’énergie Ethernet

802.3az

•Prend en charge PXE

TM

3

44

Fatal1ty H170 Performance Series

Connectique
du panneau
arrière

Stockage

•1 x port souris/clavier PS/2

•1 x port DVI-D

•1 x port HDMI

•1 x port sortie optique SPDIF

•1 x port USB 2.0 (Protection contre les décharges

électrostatiques (Protection complète contre les pics
ASRock))

•1 x ports souris Fatal1ty (USB 2.0) (Protection contre les

décharges électrostatiques (Protection complète contre les
pics ASRock))

•5 x ports USB 3.0 type A (Protection contre les décharges

électrostatiques (Protection complète contre les pics
ASRock))

•1 x port USB 3.0 type C (Protection contre les décharges

électrostatiques (Protection complète contre les pics
ASRock))

•1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED

VITESSE)

•Connecteurs jack audio HD : Haut-parleur arrière / central /

basses / entrée ligne / haut-parleur avant / microphone

•6 x connecteurs SATA3 6,0 Go/s, compatibles RAID (RAID 0,

RAID 1, RAID 5, RAID 10, technologies Intel Rapid Storage
14 et Intel Smart Response), NCQ, AHCI et «Hot Plug»

•1 x connecteur SATA Express 10Gb/s*

* Prise en charge dévoilée prochainement
* Si M2_1 est occupé par un périphérique M.2 type SATA,
SATA3_0 et la fonction SATA de SATA3_2_3 seront désactivés.
* Prend en charge le kit ASRock U.2

•1 x socket Ultra M.2, prend en charge les modules M.2 SATA3

6,0 Gb/s et M.2 PCI Express jusqu'à Gen3 x4 (32 Gb/s)

Connecteur

•1 x embase pour port COM

•1 x embase TPM

•1 x prise DEL d’alimentation et haut-parleur

•2 x connecteurs pour ventilateur de processeur (4 broches)

(contrôle de vitesse de ventilateur intelligent)

•4 x connecteurs pour ventilateur du châssis (4 broches) (con-

trôle de vitesse de ventilateur intelligent)

•1 x connecteur d’alimentation ATX 24 broches

•1 x connecteur d’alimentation 12V 8 broches

•1 x connecteur d’alimentation PCIe

Français

45

•1 x connecteur audio panneau frontal

•2 x embases USB 2.0 (4 ports USB 2.0 pris en charge)

(Protection contre les décharges électrostatiques (Protection
complète contre les pics ASRock))

•1 x embase USB 3.0 (2 ports USB 3.0 pris en charge)

(Protection contre les décharges électrostatiques (Protection
complète contre les pics ASRock))

Français

Caractéris­tiques du
BIOS

Surveillance
du matériel

Système
d’exploitation

•2 x BIOS UEFI AMI 128Mo légaux avec prise en charge

interface graphique multilingue (1 x BIOS principal et 1 x
BIOS de sauvegarde)

•Prend en charge la technologie de sauvegarde sécurisée UEFI

•Compatible ACPI 1.1 Wake Up Events

•Prend en charge SMBIOS 2.3.1

•Réglage de la tension CPU, GT_CPU, DRAM, VPPM, PCH

1.0V, VCCIO, VCCPLL, VCCSA

•Détection de la température du processeur/châssis

•Tachéomètre ventilateur processeur/châssis

•Ventilateur silencieux processeur/châssis (réglage

automatique de la vitesse du ventilateur du châssis d’après la
température du processeur)

•Contrôle simultané des vitesses des ventilateurs processeur/

châssis

•Surveillance de la tension d’alimentation : +12V, +5V,

+3,3V, CPU Vcore, GT_CPU, DRAM, VPPM, PCH 1.0V,
VCCIO, VCCSA

•Microso® Windows® 10 64 bits / 8.1 64 bits / 7 32 bits / 7 64 bits

* Pour installer Windows® 7, un disque d'installation modié avec
les pilotes xHCI intégrés au chier ISO est requis. Reportez-vous à
la page 173 pour des instructions plus détaillées.
* Pour le pilote mis à jour pour Windows® 10, veuillez visiter le
site Web d’ASRock pour plus de détails: http://www.asrock.com.

Certications

* pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com

•FCC, CE, WHQL

•ErP/EuP Ready (alimentation ErP/EuP ready requise)

46

Fatal1ty H170 Performance Series

Il est important de signaler que l’overcloking présente certains risques, incluant des
modications du BIOS, l’application d’une technologie d’overclocking déliée et l’utilisation d’outils
d’overclocking développés par des tiers. La stabilité de votre système peut être aectée par ces
pratiques, voire provoquer des dommages aux composants et aux périphériques du système.
L’overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour
responsables des dommages éventuels provoqués par l’overclocking.

47

Français

1.3 Conguration des cavaliers (jumpers)

L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers).
Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est «court­circuité». Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est
«ouvert». L’illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont
«court-circuitées» si un capuchon de cavalier est posé sur ces 2 broches.

Cavalier Clear CMOS
(CLRMOS1)
(voir p.1, No. 16)

CLRMOS1 vous permet d’eacer les donnés de la CMOS. Pour eacer les paramètres
du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur
et débrancher son cordon d’alimentation. Patientez 15 secondes, puis utilisez un
capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRMOS1
pendant 5 secondes. Toutefois, n’eacez pas la CMOS immédiatement après avoir
mis à jour le BIOS. Si vous avez besoin d’eacer les données CMOS après une mise à
jour du BIOS, vous devez tout d’abord redémarrer le système, puis l’éteindre avant de
procéder à l’eacement de la CMOS. Veuillez noter que les paramètres mot de passe,
date, heure et prol de l’utilisateur seront uniquement eacés en cas de retrait de la
pile de la CMOS.

Fonction Clear CMOSPar défaut

Français

48

Fatal1ty H170 Performance Series

Sélection du cavalier du
BIOS
(BIOS_SEL1)
(voir p.1, No. 20)

Cette carte mère est dotée de deux BIOS – un BIOS principal (BIOS_A1), et un
BIOS de secours (BIOS_B1) – ce qui permet d’optimiser la protection du système
pour des performances ables et stables. En règle générale, le système utilise le BIOS
principal. Toutefois, si le BIOS principal venait à être corrompu ou endommagé,
veuillez utiliser le capuchon de cavalier pour court-circuiter la broche 2 et la
broche 3, et le BIOS de secours prendra automatiquement le relais au redémarrage
du système. Après cela, puis utilisez «Secure Backup UEFI» depuis l’utilitaire de
conguration du BIOS pour copier le chier BIOS vers le BIOS principal et rétablir
le fonctionnement normal du système. Par souci de sécurité du système, l’utilisateur
ne peut pas mettre à jour le BIOS de secours manuellement. Pour identier le BIOS
actif, l’utilisateur peut consulter les témoins DEL du BIOS (LED_BIOS_A1 ou LED_
BIOS_B1).

Par défaut

(BIOS principal)

BIOS de secours

49

Français

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS
de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur
ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Français

Embase du panneau
système
(PANNEAU1 à 9 broches)
(voir p.1, No. 15)

PWRBTN (bouton d’alimentation) :

pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez congurer
la façon dont votre système doit s’arrêter à l’aide du bouton de mise en marche.

RESET (bouton de réinitiélisation) :

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez
sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de
dysfonctionnement au démarrage.

PLED (LED d’alimentation du système) :

pour brancher le témoin d’état de l’alimentation du panneau frontal du châssis. Le LED est
allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode
veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d’activité du disque dur) :

pour brancher le témoin LED d’activité du disque dur du panneau frontal du châssis. Le LED
est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau
frontal est principalement composé d’un bouton de mise en marche, bouton de réinitialisation,
LED d’alimentation, LED d’activité du disque dur, haut-parleur etc. Lorsque vous reliez le
module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire
correspondre les ls et les broches.

1

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

GND

Branchez le bouton de
mise en marche, le bouton
de réinitialisation et le
témoin d’état du système
présents sur le châssis
sur cette embase en
respectant la conguration
des broches illustrée
ci-dessous. Repérez
les broches positive et
négative avant de brancher
les câbles.

50

Fatal1ty H170 Performance Series

PLED-

SPEAKER

Prise DEL d’alimentation
et haut-parleur
(SPK_PLED1 à 7 broches)
(voir p.1, No. 17)

Connecteurs Serial ATA3
(SATA3_0_1:
voir p.1, No. 8)
(SATA3_2_4:
voir p.1, No. 11)
(SATA3_3_5:
voir p.1, No. 10)

Connecteurs série ATA
Express
(SATA3_2_3:
voir p.1, No. 14)

DUMMY
+5V

1

PLED+

SATA3_1

SATA3_5

SATA3_3

DUMMY

PLED+

SATA3_4

SATA3_2

Veuillez brancher la DEL
d'alimentation du châssis
et le haut-parleur du
châssis sur ce connecteur.

Ces six connecteurs SATA3
sont compatibles avec les
câbles de données SATA

SATA3_0

pour les appareils de
stockage internes avec un
taux de transfert maximal
de 6,0 Go/s.

Si M2_1 est occupé par
un périphérique M.2
type SATA, SATA3_0 est
désactivé.

Veuillez connecter des

SATA3_2SATA3_3SATA3_2_3

périphériques de stockage
SATA ou PCIe à ces
connecteurs.

Si M2_1 est occupé par
un périphérique M.2 type
SATA, la fonction SATA
de SATA3_2_3 sera désac­tivée.

Français

51

Embases USB 2.0
(USB1_2 9broches
(voir p.1, No. 18)
(USB3_4 à 9 broches)
(voir p.1, No. 19)

USB_PWR

1

USB_PWR

-B
+B

GND

DUMMY

Cette carte mère comprend
deux connecteurs. Chaque
embase USB 2,0 peut
prendre en charge deux

GND

+A

-A

ports.

Français

Embases USB 3.0
(USB3_7_8 19 broches)
(voir p.1, No. 7)

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

GND

IntA_PA_SSTX-

IntA_PA_SSTX+

GND

IntA_PA_D-

IntA_PA_D+

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

1

En plus des six ports
USB 3.0 sur le panneau
E/S, cette carte mère
est dotée d’une embase
supplémentaire. Chaque
embase USB 3.0 peut
prendre en charge deux
ports.

1

GND

PRESENCE#

MIC2_R

MIC2_L

MIC_RET

J_SENSE

OUT2_R

OUT_RET

OUT2_L

Cette embase sert au
branchement des appareils
audio au panneau audio
frontal.

Embase audio du panneau
frontal
(HD_AUDIO1 à 9
broches)
(voir p.1, No. 24)

1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la che),
mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner
correctement. Veuillez suivre les instructions gurant dans notre manuel et dans le manuel
du châssis pour installer votre système.

2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du panneau
frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile
de les brancher avec le panneau audio AC’97.
E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de contrôle
Realtek et réglez le paramètre «Volume d’enregistrement».

52

Fatal1ty H170 Performance Series

14

58

Connecteurs du
ventilateur du châssis
(CHA_FAN1 à 4 broches)
(voir p.1, No. 13)
(CHA_FAN2 à 4 broches)
(voir p.1, No. 12)
(CHA_FAN3 à 4 broches)
(voir p.1, No. 21)

(CHA_FAN4 4 broches)
(voir p.1, No. 6)

Connecteurs du
ventilateur du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 4)

(CPU_FAN2 à 4 broches)
(voir p.1, No. 9)

Connecteur d’alimentation
AT X
(ATXPWR1 à 24 broches)
(voir p.1, No. 5)

GND

FAN_VOLTAGE

FAN_SPEED

FAN_SPEED_CONTROL

FAN_SPEED_CONTROL

FAN_SPEED

FAN_VOLTAGE

GND

FAN_VOLTAGE

CPU_FAN_SPEED

GND

FAN_SPEED_CONTROL

1 2 3 4

1

GND

2

FAN_VOLTAGE
CPU_FAN_SPEED

3

FAN_SPEED_CONTROL

4

1

12

Veuillez brancher les câbles
du ventilateur sur les
connecteurs du ventilateur,
puis reliez le l noir à la
broche de mise à terre.

4

3

2

1

Cette carte mère est dotée
de deux connecteurs pour
ventilateur de processeur
(Quiet Fan) à 4 broches.
Si vous envisagez de
connecter un ventilateur
de processeur à 3 broches,
veuillez le brancher sur la
Broche 1-3.

13

Cette carte mère est
dotée d’un connecteur
d’alimentation ATX à 24
broches. Pour utiliser une
alimentation ATX à 20
broches, veuillez eectuer

24

les branchements sur la
Broche 1 et la Broche 13.

Connecteur d’alimentation
ATX 12V
(ATX12V1 à 8 broches)
(voir p.1, No. 1)

Cette carte mère est
dotée d’un connecteur
d’alimentation ATX 12V
à 8 broches. Pour utiliser
une alimentation ATX à 4
broches, veuillez eectuer
les branchements sur la
Broche 1 et la Broche 5.

Français

53

Embase pour port série
(COM1 à 9 broches)
(voir p.1, No. 23)

1

RRXD1

DDTR#1

TTXD1

DDCD#1

DDSR#1

CCTS#1

RRTS#1

GND

Cette embase COM1 prend
en charge un module de
port série.

RRI#1

Français

Embase TPM
(TPMS1 à 17 broches)
(voir p.1, No. 22)

Connecteur d’alimentation
PCIe
(PCIE_PWR1 à 4 broches)
(voir p.1, No. 25)

GN D

LAD 0

+3V S B

D

GN

GN D

SER IRQ #

S_P WRDW N #

GND

+12V DETECT

Ce connecteur prend en charge un
module TPM (Trusted Platform

PC ICL K

LAD 3

+3 V

PC IRST #

FRA ME

Module – Module de plateforme

1

sécurisée), qui permet de sauve-

GN D

LAD 1

LAD 2

SMB _DAT A_MA IN

garder clés, certicats numériques,
mots de passe et données en toute
sécurité. Le système TPM permet

SMB _CLK _MAI N

également de renforcer la sécurité
du réseau, de protéger les identités
numériques et de préserver
l’intégrité de la plateforme.

Veuillez connecter un câble
d’alimentation molex à 4broches
à ce connecteur lorsque plus
de trois cartes graphiques sont
installées.

54

Fatal1ty H170 Performance Series

1 Introduzione

Grazie per aver acquistato la scheda madre ASRock Fatal1ty H170 Performance
Series, una scheda madre adabile prodotta secondo i severissimi controlli di qualità
ASRock. La scheda madre ore eccellenti prestazioni con un design robusto che si
adatta all'impegno di ASRock di orire sempre qualità e durata.

Dato che le speciche della scheda madre e del soware BIOS possono essere aggiornate, il
contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di
eventuali modiche della presente documentazione, la versione aggiornata sarà disponibile sul
sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda
madre, visitare il nostro sito Web per informazioni speciche relative al modello attualmente in
uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito
Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

•Scheda madre ASRock Fatal1ty H170 Performance Series (Form Factor ATX)

•Guida all'installazione rapida di ASRock Fatal1ty H170 Performance Series

•CD di supporto ASRock Fatal1ty H170 Performance Series

•2 x cavo dati Serial ATA (SATA) (opzionali)

•1 x mascherina metallica posteriore I/O

•Vite per Socket M.2 x 1

55

Italiano

1.2 Speciche

Piattaforma

CPU

Chipset

Memoria

Alloggio
d’espansione

•Fattore di forma ATX

•PBC di bra di vetro ad alta densità

•Supporta processori 6

Pentium®/Celeron® (Socket 1151)

•Design Digi Power

•Potenza a 10 fasi

•Supporta la tecnologia Intel® Turbo Boost 2.0

•Intel® H170

•Supporta Intel® Small Business Advantage 4.0

•Tecnologia memoria DDR4 Dual Channel

•4 alloggi DIMM DDR4

•Supporto di memoria DDR4 2133 non-ECC, un-buered

•Capacità max. della memoria di sistema: 64GB

•Supporto di XMP (Extreme Memory Prole) Intel® 2.0

•Contatti d’oro 15μ negli alloggi DIMM

•2 x Alloggi PCI Express 3.0 x16 (PCIE2: Modalità

x16:PCIE4:modalità x4)

•3 alloggi PCI Express 3.0 x1 (PCIe essibile)

•Supporta AMD Quad CrossFireX

•Contatti d’oro 15μ nell’alloggio VGA PCIe (PCIE2)

th

Generation Intel® CoreTM i7/i5/i3/

TM

e CrossFireXTM

Italiano

56

Graca

*Le uscite Intel® HD Graphics Built-in Visualse VGA possono
essere supportate solo con processori dotati di GPU integrata.

•Supporta la videograca integrata della scheda video HD

Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) e
MPEG-2 Full HW Encode1, Intel® InTruTM 3D, tecnologia
Intel® Clear Video HD, Intel® InsiderTM, Intel® HD Graphics
510/530

•Pixel Shader 5.0, DirectX 12

•Memoria condivisa max. 1792 MB

Fatal1ty H170 Performance Series

•Doppia uscita graca: Supporto di porte DVI-D e HDMI

tramite controller display indipendenti

•Supporta HDMI con risoluzione massima no a 4K x 2K

(4096 x 2304) a 24Hz

•Supporta DVI-D con una risoluzione max. no a 1920 x

1200 a 60 Hz

•Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc),

xvYCC e HBR (High Bit Rate Audio) con porta HDMI(È
necessario un monitor compatibile HDMI)

•Supporto accelerazione codec multimediale: HEVC, VP8,

VP9

•Supporto di HDCP con le porte DVI-D e HDMI

•Supporto di riproduzione Full HD 1080p Blu-ray (BD) con

le porte DVI-D e HDMI

Audio

LAN

•Audio HD a 7.1 canali con Content Protection (codec audio

Realtek ALC1150)

•Supporto audio Blu-ray Premium

•Supporto protezione da sovratensione (protezione completa

ASRock dai picchi di corrente)

•Supporto di Purity Sound

- Cappucci audio Nichicon serie Fine Gold

- 115dB SNR DAC con amplicatore dierenziale

- Amplicatore cue TI® NE5532 Premium (supporta cue
no a 600 Ohm)

- Pura potenza

- Tecnologia Direct Drive

- Schermatura isolata PCB

•Supporta DTS Connect

•LAN Gigabit 10/100/1000 Mb/s

•Giga PHY Intel® I219V

•Supporta Wake-On-LAN

•Supporto la protezione da fulmini/scariche elettrostatiche

(ESD) (protezione completa ASRock dai picchi di corrente)

•Supporta Energy Ecient Ethernet 802.3az

•Supporta PXE

TM

3

Italiano

57

I/O pannello
posteriore

•1 x porta mouse/tastiera PS/2

•1 x porta DVI-D

•1 x porta HDMI

•1 x porta uscita SPDIF ottico

•1 x Porta USB 2.0 (supporto protezione da scariche

elettrostatiche (ESD) (protezione completa ASRock dai picchi
di corrente))

•1 x Porta mouse Fatal1ty (USB 2.0) (supporto protezione da

scariche elettrostatiche (ESD) (protezione completa ASRock
dai picchi di corrente))

•5 x porte USB 3.0 di tipo A (supporto protezione da scariche

elettrostatiche (ESD) (protezione completa ASRock dai picchi
di corrente))

•1 x porta USB 3.0 di tipo C (supporto protezione da scariche

elettrostatiche (ESD) (protezione completa ASRock dai picchi
di corrente))

•1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED

LED)

•Connettori audio HD: altoparlante posteriore/centrale/basso/

ingresso linea/altoparlante anteriore/microfono

Italiano

58

Archiviazione

Connettore

•6 x Connettori SATA3 6,0 Gb/s, supportano RAID (RAID 0,

RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 14
e Intel Smart Response Technology), NCQ, AHCI e Hot Plug

•1 x Connettore SATA Express 10 Gb/s*

* Supporto di prossima comunicazione
* Se M2_1 è occupato da un dispositivo M.2 di tipo SATA,
SATA3_0 e la funzione SATA di SATA3_2_3 saranno disabilitati.

* Supporta kit ASRock U.2

•1 x Socket Ultra M.2, supporta il modulo M.2 SATA3 6,0 Gb/s

ed il modulo M.2 PCI Express no a Gen3 x4 (32 Gb/s)

•1 collettore porta COM

•1 x Collettore TMP

•1 x Connettore LED alimentazione e altoparlante

•2 x Connettori ventola CPU (4 pin) (Smart Fan Speed

Control)

•4 x Connettori ventola telaio (4 pin) (Smart Fan Speed

Control)

•1 connettore alimentazione ATX 24 pin

•1 x Connettore alimentazione 12V 8-pin

Fatal1ty H170 Performance Series

•1 x Connettore alimentazione PCIe

•1 connettore audio pannello frontale

•2 x Collettori USB 2.0 (supporto di 4 porte USB 2.0) (supporto

protezione da scariche elettrostatiche (ESD) (protezione
completa ASRock dai picchi di corrente))

•1 x Collettore USB 3.0 (supporta 2 porte USB 3.0) (supporto

protezione da scariche elettrostatiche (ESD) (protezione
completa ASRock dai picchi di corrente))

Funzionalità
BIOS

Hardware­Monitor

SO

Certicazioni

•2 x 128Mb AMI UEFI Legal BIOS con supporto interfaccia

multilingue (1 x Main BIOS e 1 x Backup BIOS)

•Supporto della tecnologia Secure Backup UEFI

•Eventi di riattivazione conformi a ACPI 1.1

•Supporto SMBIOS 2.3.1

•Regolazione multipla tensione CPU, GT_CPU, DRAM,

VPPM, PCH 1.0V, VCCIO, VCCPLL, VCCSA

•Rilevamento temperatura CPU/telaio

•Tachimetro ventola CPU/telaio

•Ventola silenziosa CPU/telaio (regolazione automatica velocità

in base alla temperatura della CPU)

•Ventola CPU/chassis con controllo di varie velocità

•Monitoraggio tensione: +12V, +5V, +3,3V, CPU Vcore, GT_

CPU, DRAM, VPPM, PCH 1.0V, VCCIO, VCCSA

•Microso® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit

* Per installare Windows® 7, è necessario un disco di installazione
modicato con i driver xHCI integrati nel le ISO. Fare riferi­mento a pagina 173 per altre istruzioni dettagliate.
* Per il driver aggiornato di Windows® 10, visitare il sito ASRock
all’indirizzo: http://www.asrock.com.

•FCC, CE, WHQL

•ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

Italiano

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

59

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la
regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o
l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può inuenzare la stabilità
del sistema o perno provocare danni ai componenti e ai dispositivi del sistema. Occorre
eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati
da overclocking.

Italiano

60

Fatal1ty H170 Performance Series

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio
del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è
posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra
un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del
jumper è posizionato su questi 2 pin.

Jumper per azzerare la
CMOS
(CLRMOS1)
(vedere pag. 1, n. 16)

CLRMOS1 permette si azzerare i dati nella CMOS. Per azzerare e reimpostare
i parametri del sistema alla congurazione predenita, spegnere il computer e
scollegare il cavo di alimentazione dalla rete. Attendere 15 secondi, quindi usare un
cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su CLRMOS1 per 5 secondi.
Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario
azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il
sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della
CMOS. La password, la data, l'ora e il prolo predenito dell'utente saranno azzerati
solo se viene rimossa la batteria della CMOS.

Azzerare la CMOSpredenito

61

Italiano

Jumper di selezione BIOS
(BIOS_SEL1)
(vedere pag. 1, n. 20)

Questa scheda madre ha due BIOS su scheda, un BIOS principale (BIOS_A1) e un
BIOS di backup (BIOS_B1), che migliorano la protezione e garantiscono la sicurezza
e la stabilità del sistema. Il sistema funziona normalmente sul BIOS principale.
Tuttavia, se il BIOS è corrotto o danneggiato, utilizzare un cappuccio del jumper
per cortocircuitare il pin2 e il pin3, quindi il BIOS di backup si attiverà al successivo
avvio del sistema. Dopo di che, quindi usare "Secure Backup UEFI" in BIOS Setup
Utility per copiate il le BIOS sul BIOS primario per garantire il funzionamento
normale del sistema. Per ragioni di sicurezza del sistema, gli utenti non possono
aggiornare manhualmente il BIOS di backup. Gli utenti possono fare riferimento
ai LED BIOS (BIOS_A_LED1 o BIOS_B_LED1) per identicare quale BIOS è
attualmente attivato.

predenito

(Main BIOS)

BIOS di backup

Italiano

62

Fatal1ty H170 Performance Series

1.4 Header e connettori sulla scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper
su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori
provocherà danni permanenti alla scheda madre.

Header sul pannello del
sistema
(PANEL1 a 9 pin)
(vedere pag. 1, n. 15)

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile
congurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore
di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale
riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED
è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si
trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di
sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso
quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello
anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset,
LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il
modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del
lo e le assegnazioni del pin corrispondano correttamente.

1

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

GND

Collegare l'interruttore
dell'alimentazione,
l'interruttore di reset e
l'indicatore dello stato del
sistema sullo chassis su
questo header secondo
la seguente assegnazione
dei pin. Annotare i pin
positivi e negativi prima di
collegare i cavi.

Italiano

63

Connettore LED

PLED-

SPEAKER

alimentazione e
altoparlante
(SPK_PLED1 7 pin)
(vedere pag. 1, n. 17)

DUMMY
+5V

1

PLED+

DUMMY

PLED+

Collegare i LED
alimentazione e
l’altoparlante a questo
connettore.

Italiano

Connettori Serial ATA3
(SATA3_0_1:
vedere pag. 1, n. 8)
(SATA3_2_4:
vedere pag. nr. 11)
(SATA3_3_5:
vedere pag.1, n. 10)

Connettori Serial ATA
Express
(SATA3_2_3:
vedere pag.1, n. 14)

SATA3_1

SATA3_5

SATA3_3

SATA3_4

SATA3_2

SATA3_2SATA3_3SATA3_2_3

Questi sei connettori
SATA3 supportano cavi
dati SATA per dispositivi

SATA3_0

di archiviazione interna,
con una velocità di
trasferimento dati no a 6,0
Gb/s.

Se M2_1 è occupato da
un dispositivo M.2 di
tipo SATA, SATA3_0 sarà
disabilitato.

Collegare i dispositivi
d’archiviazione SATA o
PCIe a questi connettori.

Se M2_1 è occupato da
un dispositivo M.2 di tipo
SATA, la funzione SATA di
SATA3_2_3 sarà disabili­tata.

64

Fatal1ty H170 Performance Series

Header USB 2.0
(USB1_2 9 pin
(vedere pag. 1, n. 18)
(9-pin USB3_4)
(vedere pag. 1, n. 19)

Header USB 3.0
(USB3_7_8 19 pin)
(vedere pag. 1, n. 7)

Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 24)

USB_PWR

1

USB_PWR

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

GND

IntA_PA_SSTX-

IntA_PA_SSTX+

GND

IntA_PA_D-

IntA_PA_D+

GND

1

MIC2_L

-B
+B

+A

-A

PRESENCE#

MIC_RET

J_SENSE

OUT2_R

MIC2_R

GND

DUMMY

GND

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

1

OUT_RET

OUT2_L

Ci sono due connettori
su questa scheda madre.
Ciascun header USB 2.0
può supportare due porte.

Oltre alle sei porte USB 3.0
del pannello I/O, questa
scheda madre è dotata
di un collettore. Ciascun
header USB 3.0 può
supportare due porte.

Questo header serve a
collegare i dispositivi
audio al pannello audio
anteriore.

1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello sullo
chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel
nostro manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore
seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario
collegarli per il pannello audio AC’97.
Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di controllo
Realtek e regolare il “Volume di registrazione”.

Italiano

65

Connettori ventola telaio

14

58

(CHA_FAN1 a 4 pin)
(vedere pag. 1, n. 13)
(CHA_FAN2 a 4 pin)
(vedere pag. 1, n. 12)
(CHA_FAN3 a 4 pin)
(vedere pag. 1, n. 21)

GND

FAN_VOLTAGE

FAN_SPEED

FAN_SPEED_CONTROL

Collegare i cavi della
ventola ai connettori della
ventola e far corrispondere
il lo nero al pin di terra.

Italiano

(CHA_FAN4 a 4 pin)
(vedere pag. 1, n. 6)

Connettori della ventola
della CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 4)

(CPU_FAN2 a 4 pin)
(vedere pag. 1, n. 9)

Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 5)

Connettore di
alimentazione ATX da
12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 1)

FAN_SPEED_CONTROL

FAN_SPEED

FAN_VOLTAGE

GND

FAN_VOLTAGE

CPU_FAN_SPEED

GND

FAN_SPEED_CONTROL

1 2 3 4

1

GND

2

FAN_VOLTAGE

CPU_FAN_SPEED

3

FAN_SPEED_CONTROL

4

1

12

4

3

2

1

Questa scheda madre
fornisce due connettori
ventola CPU a 4 pin
(Quiet Fan). Se si decide di
collegare una ventola della
CPU a 3 pin, collegarla al
pin 1-3.

13

Questa scheda madre è
dotata di un connettore
di alimentazione ATX
a 24 pin. Per utilizzare
un'alimentazione ATX a
20 pin, collegarla lungo il

24

pin1 e il pin 13.

Questa scheda madre è
dotata di un connettore
di alimentazione ATX da
12 V a 8 pin. Per utilizzare
un'alimentazione ATX a
4 pin, collegarla lungo il
pin1 e il pin 5.

66

Fatal1ty H170 Performance Series

Header porta seriale
(COM1 a 9 pin)
(vedere pag. 1, n. 23)

Header TPM
(TPMS1 a 17 pin)
(vedere pag. 1, n. 22)

Connettore alimentazione
PCIe
(4-pin PCIE_PWR1)
(vedere pag. 1, n. 25)

RRXD1

DDTR#1

DDSR#1

1

GND

TTXD1

DDCD#1

GN D

LAD 0

+3V S B

D

GN

GN D

SER IRQ #

S_P WRDW N #

GND

+12V DETECT

+3 V

LAD 1

CCTS#1

RRI#1

RRTS#1

LAD 3

LAD 2

Questo header COM1
supporta un modulo di
porta seriale.

Questo connettore supporta il
sistema Trusted Platform Module

PC ICL K

PC IRST #

FRA ME

(TPM), che può archiviare in

1

modo sicuro chiavi, certicati

GN D

digitali, password e dati. Un
sistema TPM permette anche di

SMB _DAT A_MA IN

di proteggere identità digitali

potenziare la sicurezza della rete,

SMB _CLK _MAI N

e di garantire l'integrità della
piattaforma.

Collegare un cavo di
alimentazione molex a 4 pin
a questo connettore quando
sono installate più di tre schede
grache.

67

Italiano

1 Introducción

Gracias por comprar la placa base ASRock Fatal1ty H170 Performance Series, una
placa base able fabricada según el rigurosísimo control de calidad de ASRock. Ofrece
un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de
calidad y resistencia de ASRock.

Ya que las especicaciones de la placa base y el soware del BIOS podrán ser actualizados, el
contenido que aparece en esta documentación estará sujeto a modicaciones sin previo aviso.
Si esta documentación sufre alguna modicación, la versión actualizada estará disponible en
el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa
base, visite nuestro sitio web para obtener información especíca sobre el modelo que esté
utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la
CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

•Placa base ASRock Fatal1ty H170 Performance Series (Factor de forma ATX)

•Guía de instalación rápida de ASRock Fatal1ty H170 Performance Series

•CD de soporte de ASRock Fatal1ty H170 Performance Series

•2 x Cables de datos Serial ATA (SATA) (Opcional)

•1 x escudo panel I/O

•1 x Tornillo para el zócalo M.2

Español

68

1.2 Especicaciones

Fatal1ty H170 Performance Series

Plataforma

CPU

Conjunto
de chips

Memoria

Ranura de
expansión

•Factor de forma ATX

•PCB de bra de vidrio de alta densidad

•Admite la familia de procesadores Intel® Core

Pentium®/Celeron® (zócalo 1151) de la 6ª generación

•Diseño Digi Power

•Diseño de fase de alimentación 10

•Compatible con la tecnología de Intel® Turbo Boost 2.0

•Intel® H170

•Compatible con Intel® Small Business Advantage 4.0

•Tecnología de memoria DDR4 de doble canal

•4 x Ranuras DIMM DDR4

•Admite memoria sin búfer DDR4 2133 no ECC.

•Capacidad máxima de la memoria del sistema: 64GB

•Admite Perl de memoria extremo de Intel® (XMP) 2.0

•Contacto 15μ Gold en ranuras DIMM

•2 x Ranuras PCI Express 3.0 x16 (PCIE2:modo x16;

PCIE4:modo x4)

•3 ranuras PCI Express 3.0 x1 (PCIe exible)

•Compatible con AMD Quad CrossFireX

•Contacto 15μGold en ranura VGA PCIe (PCIE2)

TM

i7/i5/i3/

TM

y CrossFireXTM

Grácos

* La Tecnología visual integrada de grácos HD de Intel® y las
salidas de VGA son compatibles únicamente con procesadores
con GPU integrado.

•Compatible con la Tecnología visual integrada de grácos

HD de Intel®: Intel® Quick Sync Video con AVC, MVC (S3D)
y MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear
Video HD Technology, Intel® InsiderTM, Intel® HD Graphics
510/530

•Pixel Shader 5.0, DirectX 12

•Memoria compartida máxima: 1792MB

Español

69

•Salida gráca dual: compatible con puertos DVI-D y HDMI

mediante controladores de pantalla independientes

•Admite la tecnología HDMI con una resolución máxima de

4K x 2K (4096x2304) a 24 Hz

•Compatible con DVI-D con máxima resolución hasta

1920x1200 @ 60Hz

•Compatible con Auto Lip Sync, Deep Color (12bpc), xvYCC

y HBR (audio de alta velocidad de bits) con puerto HDMI(Se
requiere un monitor HDMI compatible)

•Admite códecs multimedia acelerados: HEVC, VP8, VP9

•Compatible con función HDCP con puertos DVI-D y HDMI

•Compatible con reproducción Blu-ray (BD) Full HD de 1080p

con puertos DVI-D y HDMI

Español

Audio

LAN

•7.1 Audio CH HD con Protección de contenido (Realtek

ALC1150 Audio Codec)

•Compatible con audio Blu-ray Premium

•Compatible con protección por sobretensión (protección

ASRock Full Spike)

•Compatible con Purity Sound

- Tapas de audio Nichion de la serie Fine Gold

- 115dB SNR DAC con amplicador diferencial

- Amplicador de auriculares de alta calidad TI® NE5532
(admite auriculares de hasta 600 ohmios)

- Entrada de alimentación pura

- Tecnología Direct Drive

- Protección de aislamiento PCB (circuito impreso)

•Compatible con DTS Connect

•LAN Gigabit 10/100/1000 Mb/s

•Giga PHY Intel® I219V

•Compatible con Wake-On-LAN

•Compatible con protección contra rayos y electricidad

electrostática (protección ASRock Full Spike)

•Compatible con Ethernet de consumo eciente de energía

802.3az

•Compatible con PXE

TM

3

70

Fatal1ty H170 Performance Series

Panel
trasero I/O

Alma­cenamiento

•1 x puerto de ratón/teclado PS/2

•1 x puerto DVI-D

•1 x puerto HDMI

•1 x puerto de salida SPDIF óptica

•1 x puerto USB 2.0 (compatible con protección contra

electricidad estática (protección ASRock Full Spike))

•1 x puerto de ratón Fatal1ty (USB 2.0) (compatible con

protección contra electricidad estática (protección ASRock
Full Spike))

•5 x Puertos USB 3.0 de tipo A (compatible con protección

contra electricidad estática (protección ASRock Full Spike))

•1 x Puerto USB 3.0 de tipo C (compatible con protección

contra electricidad estática (protección ASRock Full Spike))

•1 x puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED

LED)

•Conector de audio HD: Altavoz trasero / Central / Graves /

Entrada de línea / Altavoz frontal / Micrófono

•6 x Conectores SATA3 de 6,0 Gb/s, compatibilidad con RAID

(RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage
Technology 14 e Intel Smart Response Technology), NCQ,
AHCI y conexión en caliente

•1 conector express SATA de 10 Gb/s*

* Compatibilidad pendiente
* Si M2_1 está ocupado por un dispositivo M.2 de tipo SATA,
SATA3_0 y la función SATA de SATA3_2_3 se deshabilitarán.

* Admiteel Kit U.2 de ASRock

•1 x Zócalo Ultra M.2, que admite el módulo SATA3 6,0 Gb/s

M.2 y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s)

Español

Conector

•1 x Cabezal de puerto COM

•1 x cabezal TPM

•1 x LED de alimentación y base de conexiones para el altavoz

•2 x Conectores (4 contactos) para el ventilador de la CPU

(control de velocidad de ventilador inteligente)

•4 x Conectores (4 contactos) para el ventilador del chasis

(control de velocidad de ventilador inteligente)

•1 Conector de alimentación ATX de 24 pines

•1 Conector de alimentación de 8 pines y 12V

•1 conector de alimentación PCIe

71

•1 Conector de audio del panel frontal

•2 cabezales USB 2.0 (compatible con 4 puertos USB 2.0)

(compatible con protección contra electricidad estática
(protección ASRock Full Spike))

•1 cabezal USB 3.0 (compatible con 2 puertos USB 3.0)

(compatible con protección contra electricidad estática
(protección ASRock Full Spike))

Español

Función del
BIOS

Monitor del
hardware

SO

•2 x BIOS legal UEFI AMI de 128 Mb con compatibilidad para

GUI en varios idiomas (1 x BIOS principal y 1 x BIOS de
respaldo)

•Compatible con tecnología UEFI de copia de seguridad segura

•Eventos de reactivación conformes con ACPI 1.1

•Compatible con SMBIOS 2.3.1

•Varios ajustes de voltaje de CPU, GT_CPU, DRAM, VPPM,

PCH 1,0V, VCCIO, VCCPLL y VCCSA

•Método de sensor de temperatura de la CPU/Chasis

•Tacómetro del ventilador de la CPU/Chasis

•CPU/Chasis Ventilador silencioso (Ajuste automático de

velocidad del ventilador del chasis por temperatura de la CPU)

•Control multivelocidad del ventilador de la CPU/Chasis

•Control de voltaje: +12 V, +5 V, +3,3 V, Vcore de CPU, GT_

CPU, DRAM, VPPM, PCH 1,0 V, VCCIO y VCCSA

•Microso® Windows® 10 de 64 bits, 8.1 de 64 bits, 7 de 32 bits

y 7 de 64 bits
* Para instalar el sistema operativo Windows® 7, se necesita un
disco de instalación modicado con los controladores xHCI
empaquetados en el archivo ISO. Consulte la página 173 para
obtener información más detallada.
* Para obtener el controlador actualizado para Windows® 10,

visite el sitio Web desde ASRock para obtener detalles:
http://www.asrock.com.

Certica­ciones

* Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com

•FCC, CE, WHQL

•Compatible con ErP/EuP (requiere toma de alimentación

compatible con ErP/EuP)

72

Fatal1ty H170 Performance Series

Tenga en cuenta que existen ciertos riesgos relacionados con el overclocking (sobreaceleración),
incluyendo el ajuste de la conguración del BIOS, aplicando la Tecnología overcloking no
vinculada o utilizando las herramientas de overclocking de tercera parte. El overclocking
podría afectar la estabilidad de su sistema o incluso dañar los componentes y dispositivos
de su sistema. Si lo realiza, todos los riesgos y gastos derivados del overclocking serán de su
entera responsabilidad. No nos hacemos responsables de posibles daños producidos por el
overclocking.

73

Español

Español

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente
se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los
pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin
1 y pin 2 son “Cortos” cuando se coloca una tapa de puente en estos 2 pines.

Puente de borrado de
CMOS
(CLRMOS1)
(consulte la pág.1, N.º 16)

CLRMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los
parámetros del sistema a los valores predeterminados de instalación, apague el
ordenador y desenchufe el cable de alimentación de la toma de alimentación.
Después de esperar 15 segundos, utilice un tapa de puente para acortar el pin2
y el pin3 en el CLRMOS1 durante 5 segundos. Sin embargo, no borre el CMOS
justo después de que haya actualizado el BIOS. Si necesita borrar el CMOS cuando
acabe de actualizar el BIOS, deberá arrancar el sistema primero y, a continuación,
deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la
contraseña, la fecha, la hora y el perl de usuario predeterminado serán eliminados
únicamente si se retira la pila del CMOS.

Borrado de CMOSPredeterminado

74

Fatal1ty H170 Performance Series

Puente de selección del
BIOS
(BIOS_SEL1)
(consulte la pág.1, N.º 20)

Esta placa base contiene dos BIOS integrados, un BIOS principal (BIOS_A1) y
un BIOS de copia de seguridad (BIOS_B1), que aumentan la protección para la
seguridad y la estabilidad de su sistema. Normalmente, el sistema funciona con el
BIOS principal. Sin embargo, si el BIOS principal está dañado de alguna forma,
deberá utilizar una tapa de puente para acortar el pin2 y el pin3. De esta forma, el
sistema arrancará desde el BIOS de copia de seguridad la próxima vez que lo inicie.
A continuación, utilice "Secure Backup UEFI" (copia de seguridad segura de UEFI)
en la herramienta de conguración del BIOS para copiar el archivo del BIOS al BIOS
principal para garantizar el correcto funcionamiento del sistema. Para garantizar
la seguridad del sistema, los usuarios no pueden actualizar el BIOS de copia de
seguridad de forma manual. Los usuarios podrán consultar el indicador LED del
BIOS (BIOS_A_LED1 o BIOS_B_LED1) para identicar qué BIOS está activado.

Predeterminado

(BIOS Principal)

BIOS de copia
de seguridad

75

Español

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre
estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará
de forma permanente la placa base.

Español

Cabezal del panel del
sistema
(PANEL1 de 9 pines)
(consulte la pág.1, N.º 15)

PWRBTN (Interruptor de alimentación):

Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá congurar la
forma en la que su sistema se apagará mediante el interruptor de alimentación.

RESET (Interruptor de reseteo):

Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo
para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador
LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea
cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga
cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El
indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel
frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador
LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando
conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones
de los cables y los pines coinciden correctamente.

1

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

GND

Conecte el interruptor de
alimentación, restablezca el
interruptor y el indicador
del estado del sistema del
chasis a los valores de este
cabezal, según los valores
asignados a los pines como
se indica a continuación.
Cerciórese de cuáles son
los pines positivos y los
negativos antes de conectar
los cables.

76

Fatal1ty H170 Performance Series

PLED-

SPEAKER

LED de alimentación y
base de conexiones para la
altavoz
(SPK_PLED1 de 7
contactos)
(consulte la pág.1, N.º 17)

Conectores Serie ATA3
(SATA3_0_1:
consulte la pág.1, N.º 8)
(SATA3_2_4:
consulte la pág. 1, Nº 11)
(SATA3_3_5:
consulte la pág.1, N.º 10)

Conectores Serial ATA
Express
(SATA3_2_3:
consulte la pág.1, N.º 14)

DUMMY
+5V

1

PLED+

SATA3_1

SATA3_5

SATA3_3

DUMMY

PLED+

SATA3_4

SATA3_2

Conecte el LED de
alimentación del chasis y
el altavoz del chasis a esta
base de conexiones.

Estos seis conectores
SATA3 son compatibles
con cables de datos SATA

SATA3_0

para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 6,0 Gb/s.

Si M2_1 se ocupa con
un dispositivo M.2 de
tipo SATA, SATA3_0 se
deshabilitará.

Enchufe los dispositivos de
almacenamiento SATA o

SATA3_2SATA3_3SATA3_2_3

PCIe a estos conectores.

Si M2_1 está ocupado por
un dispositivo M.2 de tipo
SATA, la función SATA de
SATA3_2_3 se deshabili­tará.

Español

77

Cabezales USB 2.0
(USB1_2 de 9 contactos)
(consulte la pág.1, N.º 18)
(USB3_4 de 9 pines)
(consulte la pág.1, N.º 19)

USB_PWR

1

USB_PWR

-B
+B

GND

DUMMY

Hay dos bases de
conexiones en esta placa
base. Cada cabezal USB 2.0
admite dos puertos.

GND

+A

-A

Español

Cabezal USB 3.0
(USB3_7_8 de 19
contactos)
(consulte la pág.1, N.º 7)

Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9 pines)
(consulte la pág.1, N.º 24)

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

GND

IntA_PA_SSTX-

IntA_PA_SSTX+

GND

IntA_PA_D-

IntA_PA_D+

GND

1

MIC2_L

1

PRESENCE#

MIC_RET

J_SENSE

OUT2_R

MIC2_R

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

OUT_RET

OUT2_L

Además de seis puertos
USB 3.0 en el panel I/O,
esta placa base contiene un
cabezal. Cada cabezal USB

3.0 admite dos puertos.

Este cabezal se utiliza para
conectar dispositivos de
audio al panel de audio
frontal.

1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de
conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para
que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual
y en el manual del chasis para instalar su sistema.

2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal
siguiendo los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario
que los conecte en el panel de audio AC’97.
E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (FrontMic) en el
panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).

78

Fatal1ty H170 Performance Series

14

58

Conectores para el
ventilador del chasis
(CHA_FAN1 de 4 pines)
(consulte la pág.1, N.º 13)
(CHA_FAN2 de 4 pines)
(consulte la pág.1, N.º 12)
(CHA_FAN3 de 4 pines)
(consulte la pág.1, N.º 21)

(CHA_FAN4 de 4 pines)
(consulte la pág.1, N.º 6)

Conectores del ventilador
de la CPU
(CPU_FAN1 de 4 pines)
(consulte la pág.1, N.º 4)

(CPU_FAN2 de 4 pines)
(consulte la pág.1, N.º 9)

Conector de alimentación
AT X
(ATXPWR1 de 24 pines)
(consulte la pág.1, N.º 5)

GND

FAN_VOLTAGE

FAN_SPEED

FAN_SPEED_CONTROL

FAN_SPEED_CONTROL

FAN_SPEED

FAN_VOLTAGE

GND

FAN_VOLTAGE

CPU_FAN_SPEED

GND

FAN_SPEED_CONTROL

1 2 3 4

1

GND

2

FAN_VOLTAGE
CPU_FAN_SPEED

3

FAN_SPEED_CONTROL

4

1

12

Conecte los cables del
ventilador a los conectores
del ventilador y haga
coincidir el cable negro
con el pin de conexión a
tierra.

4

3

2

1

Esta placa base contiene
dos conectores de
ventilador (ventilador
silencioso) de CPU de
4 contactos. Si tiene
pensando conectar un
ventilador de CPU de 3
pines, conéctelo al Pin 1-3.

13

Esta placa base contiene un
conector de alimentación
ATX de 24 pines. Para
utilizar una toma de
alimentación ATX de 20
pines, conéctela en los

24

Pines del 1 al 13.

Español

Conector de alimentación
ATX de 12V
(ATX12V1 de 8 pines)
(consulte la pág.1, N.º 1)

Esta placa base contiene un
conector de alimentación
ATX de 12V y 8 pines.
Para utilizar una toma
de alimentación ATX de
4 pines, conéctela en los
Pines del 1 al 5.

79

Cabezal de puerto serie
(COM1 de 9 pines)
(consulte la pág.1, N.º 23)

1

RRXD1

DDTR#1

TTXD1

DDCD#1

DDSR#1

CCTS#1

RRTS#1

GND

Este cabezal COM1 admite
un módulo de puerto serie.

RRI#1

Español

Cabezal TPM
(TPMS1 de 17 pines)
(consulte la pág.1, N.º 22)

Conector de alimentación
PCIe
(PCIE_PWR1 de 4 pines)
(consulte la pág.1, N.º 25)

GN D

LAD 0

+3V S B

D

GN

GN D

SER IRQ #

S_P WRDW N #

GND

+12V DETECT

Este conector es compatible con
el sistema Módulo de Plataforma

PC ICL K

LAD 3

+3 V

PC IRST #

FRA ME

Segura (TPM, en inglés), que

1

puede almacenar de forma segura

GN D

LAD 1

LAD 2

SMB _DAT A_MA IN

claves, certicados digitales,
contraseñas y datos. Un sistema
TPM también ayuda a aumentar

SMB _CLK _MAI N

la seguridad en la red, protege las
identidades digitales y garantiza la
integridad de la plataforma.

Conecte a este conector un cable
de alimentación molex de 4 pines
cuando se instalen más de tres
tarjetas grácas.

80

Fatal1ty H170 Performance Series

1 Введение

Благодарим вас за приобретение надежной системной платы ASRock Fatal1ty
H170 Performance Series, выпускаемой под постоянным жестким контролем
качества компании ASRock. Эта материнская плата обеспечивает великолепную
производительность и характеризуется прочной конструкцией в соответствии с
требованиями компании ASRock в отношении качества и долговечности.

По причине обновления спецификации на материнскую платформу и программного
обеспечения BIOS содержимое настоящей документации может быть изменено без
предварительного уведомления. При изменении содержимого настоящего документа
его обновленная версия будет доступна на веб-сайте ASRock без предварительного
уведомления. При необходимости технической поддержки, связанной с материнской
платой, посетите веб-сайт и найдите на нем информацию о модели используемой
вами материнской платы. На веб-сайте ASRock также можно найти самый
последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock
http://www.asrock.com.

1.1 Комплект поставки

•Системная плата ASRock Fatal1ty H170 Performance Series (форм-фактор ATX)

•Краткое руководство по установке платы ASRock Fatal1ty H170 Performance Series

•Компакт-диск с документацией к плате ASRock Fatal1ty H170 Performance Series

•2 х кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)

•1 х экран панели с портами ввода-вывода

•1 x Винт для гнезда M.2

81

Русский

1.2 Спецификация

Русский

Платформа

Процессор

Чипсет

Память

Слот
расширения

•Форм-фактор ATX

•Печатная плата высокой плотности на основе

стеклоткани

•Поддержка процессоров 6-

i5/i3/Pentium®/Celeron® (Socket 1151)

•Digi Power design

•Система питания 10

•Поддержка технологии Intel® Turbo Boost 2.0

•Intel® H170

•Поддержка Intel® Small Business Advantage 4.0

•Двухканальная память DDR4

•4 гнезда DDR4 DIMM

•Поддержка модулей памяти DDR4 2133 не

относящихся к ECC, небуферизованной памяти

•Максимальный объем системной памяти: 64 Гб

•Поддержка Intel® Extreme Memory Prole (XMP)2.0

•Гнезда DIMM с золочеными контактами 15мк

•2 x Слоты PCI Express 3.0 x16 (PCIE2:режим x16;

PCIE4:режим x4)

•3 x PCI Express 3.0 x1 разъем (Гибкая конфигурация

PCIe)

•Поддержка AMD Quad CrossFireX

•15μ Золоченые контакты разъема VGA PCIe (PCIE2)

го

поколения Intel® CoreTM i7/

TM

и CrossFireXTM

82

Графическая
система

*Поддержка выходных сигналов Intel® HD Graphics Built­in Visuals и VGA возможна только при использовании
процессоров со встроенными графическими
процессорами.

•Поддержка встроенных технологий визуализации

Intel® HD Graphics: Intel® Quick Sync Video с AVC, MVC
(S3D) и MPEG-2 Full HW Encode1, Intel® InTruTM 3D,
Intel® Clear Video HD Technology, Intel® InsiderTM, Intel®
HD Graphics 510/530

Fatal1ty H170 Performance Series

•Pixel Shader 5.0, DirectX 12

•Максимальный объем совместно используемой памяти:

1792 Мб

•Два графических выхода: поддержка портов DVI-D и

HDMI независимыми контроллерами дисплея

•Поддержка HDMI с максимальным разрешением до 4K

× 2K (4096x2304) при частоте обновления 24 Гц

•Поддержка DVI-D с максимальным разрешением до

1920x1200 при 60 Гц

•Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и

HBR (High Bit Rate Audio) по HDMI (необходим HDMI­совместимый монитор)

•Поддержка ускоренных медиа кодеков: HEVC, VP8, VP9

•Поддержка функции защиты HDCP через порты DVI-I

и HDMI

•Поддержка воспроизведения в режиме Full HD 1080p

Blu-ray (BD) через порты DVI-D и HDMI

Аудио

•7.1-канальный звук высокой четкости HD Audio с

защитой данных (аудиокодек Realtek ALC1150)

•Поддержка Premium Blu-ray Audio

•Защита от перенапряжения (ASRock Full Spike

Protection)

•Поддержка Purity Sound

- Конденсаторы для аудиосистем серии Nichicon Fine
Gold

- 115 дБ SNR DAC с дифференциальным усилителем

- Усилитель TI® NE5532 Premium Headset Amplier
(поддержка гарнитуры с сопротивлением до 600 Ом)

- Стабилизированный вход питания

- Технология Direct Drive

- Изолирующее экранирование печатной платы

•Поддержка DTS-подключения

TM

3

Русский

83

LAN

•Gigabit LAN 10/100/1000 Мб/с

•Giga PHY Intel® I219V

•Поддержка Wake-On-LAN

•Молниезащита и защита электростатического

напряжения (ASRock Full Spike Protection)

•Поддержка Energy Ecient Ethernet 802.3az

•Поддержка PXE

Русский

Порты ввода­вывода на
задней панели

Запоминающие
устройства

•1 x PS/2 для мыши/клавиатуры

•1 x DVI-D

•1 x HDMI

•1 x оптический выходной SPDIF

•1 x Порт USB 2.0 с защитой от электростатического

напряжения (ASRock Full Spike Protection)

•1 x Порт для мыши Fatal1ty (USB 2.0) с защитой от

электростатического напряжения (ASRock Full Spike
Protection)

•5 x Порты USB 3.0 тип А с защитой от электростатического

напряжения (ASRock Full Spike Protection)

•1 x Порт USB 3.0 тип С с защитой от электростатического

напряжения (ASRock Full Spike Protection)

•1 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и МИД SPEED)

•Разъемы HD Audio: задние динамики / центральный

динамик / сабвуфер / линейный вход / передние
динамики / микрофон

•6 x Разъемы SATA3 со скоростью обмена данными

6,0 ГБ/с, поддержка технологий RAID (RAID 0, RAID 1,
RAID 5, RAID 10, Intel Rapid Storage Technology 14 и Intel
Smart Response Technology), NCQ, AHCI и "горячего"
подключения

•1 x Разъем SATA Express 10 ГБ/с*

* О поддержке будет объявлено
* Если разъем M2_1 занят устройством М.2 типа SATA,
разъем SATA3_0 и функция SATA разъемов SATA3_2_3
будут отключены.

* Поддержка комплекта ASRock U.2

•1 x Ultra M.2 Socket, поддержка модуля M.2 SATA3 со

скоростью обмена данными 6,0 ГБ/с и модуля M.2 PCI
Express до версии Gen3 x4 (32 ГБ/с)

84

Fatal1ty H170 Performance Series

Разъемы

Параметры BIOS

Контроль
оборудования

•1 x колодка СОМ-порта

•1 x Колодка ТРМ

•1 x колодка светодиодного индикатора питания и динамика

корпуса

•2 x Разъемы для вентилятора охлаждения процессора

(4-контактный) ("Умный" регулятор скорости вентилятора)

•4 x Разъемы для вентилятора корпуса (4-контактный)

("Умный" регулятор скорости вентилятора)

•1 х разъем питания АТХ (24-контактный)

•1 х 8-контактный разъем питания 12 В

•1 x Разъем питания PCIe

•1 x аудиоразъем на передней панели

•2 x Колодки USB 2.0 (до 4 портов USB 2.0) с защитой от

электростатического напряжения (ASRock Full Spike
Protection)

•1 x Колодка USB 3.0 (до 2 портов USB 3.0) с защитой от

электростатического напряжения (ASRock Full Spike
Protection)

•2 x 128 Мб AMI UEFI Legal BIOS с поддержкой

многоязычного ГИП (1 x основной BIOS и 1 x BIOS
резервного копирования)

•Поддержка технологии безопасного резервного

копирования UEFI

•Совместимость с функцией энергопотребления в

стандарте ACPI 1.1

•Поддержка SMBIOS 2.3.1

•Регулировка напряжений ЦП, GT_CPU, DRAM, VPPM,

PCH 1.0V, VCCIO, VCCPLL, VCCSA

Русский

•Датчик температуры процессора/корпуса

•Тахометр вентилятора процессора/корпуса

•Бесшумный вентилятор охлаждения процессора/корпуса

(с автоматической регулировкой скорости вращения в
зависимости от температуры нагрева процессора)

•Управление скоростью вращения вентилятора

охлаждения процессора/корпуса

•Контроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore, GT_

CPU, DRAM, VPPM, PCH 1,0 В, VCCIO, VCCSA

85

ОС

•Microso® Windows® 10 64-разрядная / 8.1 64-разрядная

/ 7 32-разрядная / 7 64-разрядная
* Для установки ОС Windows® 7 потребуется измененный
установочный диск с драйверами xHCI, упакованными в
файл ISO. Более подробные инструкции представлены на
стр. 173.

* Подробные сведения об обновлении драйвера Windows®
10 представлены на веб-сайте ASRock:
http://www.asrock.com.

Русский

Сертификация

•FCC, CE, WHQL

•Совместимость с ErP/EuP (необходим блок питания,

соответствующий стандарту ErP/EuP)

* Для получения дополнительной информации об изделии посетите наш веб-сайт: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS,
применение технологии Untied Overclocking Technology и использование инструментов
разгона независимых производителей, сопряжен с определенным риском. Разгон
процессора может повлиять на стабильность системы или даже привести к
повреждению ее компонентов и устройств. Вы выполняете разгон процессора на
ваш собственный риск и за свой счет. Мы не несем ответственность за возможный
ущерб, вызванный разгоном процессора.

86

Fatal1ty H170 Performance Series

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой
перемычки на контакты перемычка «замкнута». Если колпачковая перемычка
на контакты не установлена, перемычка «разомкнута». На рисунке показана
3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них
колпачковой перемычки.

Перемычка сброса
настроек CMOS
(CLRMOS1)
(См. стр. 1, № 16)

CLRMOS1 позволяет очистить данные КМОП. Чтобы сбросить и обнулить
параметры системы на настройки по умолчанию, выключите компьютер и
извлеките отключите кабель питания от источника питания. Выждите 15
секунд и перемычкой замкните контакты 2 и 3 на CLRMOS1 на 5 секунд.
Не сбрасывайте настройки CMOS сразу после обновления BIOS. При
необходимости сбросить настройки CMOS сразу после обновления BIOS
сначала перезагрузите систему, а затем выключите компьютер перед сбросом
настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по
умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.

Сброс настроек CMOSпо умолчанию

Русский

87

Русский

Перемычка выбора BIOS
(BIOS_SEL1)
(См. стр. 1, № 20)

Эта системная плата снабжена двумя BIOS (основной BIOS (BIOS_A1) и
BIOS резервного копирования (BIOS_B1)), что повышает уровень защиты
и стабильность работы системы. Обычно система использует основную
BIOS. При повреждении или сбое основной BIOS колпачковой перемычкой
замкните контакт 2 и контакт 3, и следующий перезапуск системы будет
осуществлен с использованием резервной BIOS. используйте опцию Secure
Backup UEFI,, чтобы выполнить копирование файла BIOS в основную
BIOS для восстановления работоспособности системы. Для обеспечения
безопасности системы ручное резервное копирование BIOS пользователем
отключено. Определить, какая BIOS используется в настоящее время, можно
по светодиодному индикатору BIOS (BIOS_A_LED1 или BIOS_B_LED1).

по умолчанию

(основная BIOS)

Резервная BIOS

88

Fatal1ty H170 Performance Series

1.4 Колодки и разъемы, расположенные на материнской
плате

Расположенные на материнской плате колодки и разъемы перемычками НЕ являются.
НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка
колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое
повреждение материнской платы.

Колодка системной
панели
(9-контактная, PANEL1)
(См. стр. 1, № 15)

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно
настроить порядок выключения системы с использованием кнопки питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели
корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он
завис и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса.
Светодиодный индикатор горит, когда система работает. Когда система находится
в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме
ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на
передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет
считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя панель
включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор
питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При
подключении передней панели к этой колодке правильно подключайте провода к
контактам.

1

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

GND

Подключите
расположенные на
корпусе выключатель
питания, кнопку
перезагрузки и индикатор
состояния системы к этой
колодке в соответствии
с распределением
контактов,
приведенным ниже.
Перед подключением
кабелей определите
положительный и
отрицательный контакты.

Русский

89

Колодка светодиодного

PLED-

SPEAKER

индикатора питания и
динамика корпуса
(7-контактная, SPK_
PLED1)
(См. стр. 1, № 17)

DUMMY
+5V

1

PLED+

DUMMY

PLED+

Предназначена
для подключения
светодиодного
индикатора питания и
динамика корпуса.

Русский

Разъемы Serial ATA3
(SATA3_0_1:
См. стр. 1, № 8)
(SATA3_2_4:
см. стр. 1, № 11)
(SATA3_3_5:
см. стр.1, № 10)

Разъемы SATA Express
(SATA3_2_3:
см. стр.1, № 14)

SATA3_1

SATA3_5

SATA3_3

SATA3_4

SATA3_2

SATA3_2SATA3_3SATA3_2_3

Эти шесть разъемов
SATA3 предназначены
для подключения кабелей

SATA3_0

SATA внутренних
запоминающих устройств
для передачи данных со
скоростью до 6,0 Гб/с.

Если разъем M2_1 занят
устройством М.2 типа
SATA, разъем SATA3_0
будет отключен.

К данным разъемам
подключаются
накопители SATA или
PCIe.

Если разъем M2_1 занят
устройством М.2 типа
SATA, функция SATA
разъемов SATA3_2_3
будет отключена.

90

Fatal1ty H170 Performance Series

Колодки USB 2.0
(9-контактная, USB1_2)
(См. стр. 1, № 18)
(9-контактная USB3_4)
(См. стр. 1, № 19)

Колодка USB 3.0
(19-контактная,
USB3_7_8)
(См. стр. 1, № 7)

Аудиоколодка передней
панели
(9-контактная, HD_
AUDIO1)
(См. стр. 1, № 24)

USB_PWR

1

USB_PWR

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

GND

IntA_PA_SSTX-

IntA_PA_SSTX+

GND

IntA_PA_D-

IntA_PA_D+

GND

1

MIC2_L

-B
+B

+A

-A

PRESENCE#

MIC_RET

J_SENSE

OUT2_R

MIC2_R

GND

DUMMY

GND

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

1

OUT_RET

OUT2_L

На системной плате
размещены две колодки.
Каждая колодка USB 2.0
может поддерживать два
порта.

Кроме шести портов
USB 3.0 на панели ввода­вывода на системной
плате также имеется
одна колодка. Каждая
колодка USB 3.0 может
поддерживать два порта.

Эта колодка
предназначена
для подключения
аудиоустройств к
передней аудиопанели.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема,
но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал
передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве
и руководстве на корпус.

2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней
панели, как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели
высокого разрешения. При использовании аудиопанели AC’97 их подключать не
нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic
панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость
записи).

Русский

91

Разъемы вентиляторов

14

58

корпуса
(4-контактный, CHA_
FAN1)
(См. стр. 1, № 13)
(4-контактный, CHA_
FAN2)
(См. стр. 1, № 12)
(4-контактный, CHA_
FAN3)
(См. стр. 1, № 21)

GND

FAN_VOLTAGE

FAN_SPEED

FAN_SPEED_CONTROL

Предназначены для
подключения кабелей
разъемов вентиляторов
и подключения черного
провода к заземлению.

Русский

(4-контактный, CHA_
FAN4)
(См. стр. 1, № 6)

Разъемы вентиляторов
ЦП
(4-контактный, CPU_
FAN1)
(См. стр. 1, № 4)

(4-контактный, CPU_
FAN2)
(См. стр. 1, № 9)

Разъем питания АТХ
(24-контактный,
ATXPWR1)
(См. стр. 1, № 5)

Разъем питания АТХ
12 В
(8-контактный,
ATX12V1)
(См. стр. 1, № 1)

FAN_SPEED_CONTROL

FAN_SPEED

FAN_VOLTAGE

GND

FAN_VOLTAGE

CPU_FAN_SPEED

GND

FAN_SPEED_CONTROL

1 2 3 4

1

GND

2

FAN_VOLTAGE

CPU_FAN_SPEED

3

FAN_SPEED_CONTROL

4

1

12

4

3

2

1

Эта системная плата
снабжена двумя
4-контактными
разъемами для
малошумящего
вентилятора ЦП. Если вы
собираетесь подключить
3-контактный вентилятор
охлаждения процессора,
подключайте его к
контактам 1-3.

13

Эта материнская плата
снабжена 24-контактным
разъемом питания АТХ.
Чтобы использовать
20-контактный
разъем питания ATX,
подключите его вдоль

24

контакта 1 и контакта 13.

Эта материнская плата
снабжена 8-контактным
разъемом питания АТХ
12 В. Чтобы использовать
4-контактный
разъем питания ATX,
подключите его вдоль
контакта 1 и контакта 5.

92

Fatal1ty H170 Performance Series

Колодка
последовательного порта
(9-контактная, COM1)
(См. стр. 1, № 23)

Колодка ТРМ
(17-контактная, TPMS1)
(См. стр. 1, № 22)

Разъем питания PCIe
(4-контактный PCIE_
PWR1)
(См. стр. 1, № 25)

RRXD1

DDTR#1

DDSR#1

1

GND

TTXD1

DDCD#1

GN D

LAD 0

+3V S B

D

GN

GN D

SER IRQ #

S_P WRDW N #

GND

+12V DETECT

+3 V

LAD 1

CCTS#1

RRI#1

RRTS#1

LAD 3

LAD 2

Колодка COM1
поддерживает
подключение модуля
последовательного
порта.

Этот разъем обеспечивает
поддержку системы Trusted

PC ICL K

PC IRST #

FRA ME

1

Platform Module (TPM), которая
способна обеспечить надежное

GN D

хранение ключей, цифровых
сертификатов, паролей и

SMB _DAT A_MA IN

повышает уровень сетевой

данных. Система ТРМ также

SMB _CLK _MAI N

безопасности, защищает
цифровые идентификаторы
и обеспечивает целостность
платформы.

При установке более трех
графических карт подключите к
данному разъему 4-контактный
кабель Molex.

93

Русский

Português

1 Introdução

Obrigado por comprar a placa-mãe ASRock Fatal1ty H170 Performance Series, uma
placa-mãe conável produzida sob o controle de qualidade altamente consistente
da ASRock. Esta placa principal oferece um excelente desempenho com um design
robusto em conformidade com o compromisso da ASRock em fabricar produtos de
qualidade e resistentes.

Como as especicações da placa-mãe e do soware do BIOS podem ser atualizadas, o conteúdo
desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modicações
a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso
prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site
para obter informações especícas sobre o modelo que estiver utilizando. Você também poderá
encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da
ASRock http://www.asrock.com.

1.1 Conteúdo da embalagem

•Placa-mãe ASRock Fatal1ty H170 Performance Series (ATX Form Factor)

•Guia de Instalação Rápida da Placa-mãe ASRock Fatal1ty H170 Performance Series

•CD de Suporte da Placa-mãe ASRock Fatal1ty H170 Performance Series

•2 x Cabos de dados Serial ATA (SATA) (Opcional)

•1 x Painel de E/S

•1 x Parafuso para Soquete M.2

94

1.2 Especicações

Fatal1ty H170 Performance Series

Plataforma

CPU

Chipset

Memória

Slot de
expansão

•Formato ATX

•Tecido de Vidro de Alta densidade PCB

•Supports Processadores Intel® 6ª Geração Core

Pentium®/Celeron® (Soquete 1151)

•Design Digi Power

•Design com 10 fases de alimentação

•Suporta a tecnologia Intel® Turbo Boost 2.0

•Intel® H170

•Suporta a tecnologia Intel® Small Business Advantage 4.0

•Tecnologia de memória DDR4 de dois canais

•4 x Slots DIMM DDR4

•Suporta memória DDR4 2133, não ECC, sem memória

intermediária

•Capacidade máxima da memória do sistema: 64GB

•Suporta Extreme Memory Prole (XMP) 2.0 da Intel®

•Contato em Ouro 15μ nos slots DIMM

•2 x Slots PCI Express 3.0 x16 (PCIE2: modo x16; PCIE4:

modo x4)

•3 x Slots PCI Express 3.0 x1 (Suporta o PCle Flexível com)

•Suporta AMD Quad CrossFireX

•Contato em Ouro 15μ no Slot PCIe VGA (PCIE2)

TM

e CrossFireXTM

TM

i7/i5/i3/

Português

Grácos

* Os grácos incorporados Intel® HD e as saídas VGA só podem
ser suportados com processadores com GPU integrada.

•Suporta grácos incorporados Intel® HD: Intel® Quick Sync

Video com AVC, MVC (S3D) e MPEG-2 Full HW Encode1,
Intel® InTruTM 3D, Tecnologia Intel® Clear Video HD, Intel®
InsiderTM, Grácos Intel® HD 510/530

•Pixel Shader 5.0, DirectX 12

95

•Memória compartilhada máxima de 1792MB

•Saída gráca dupla: Suporta portas DVI-D e HDMI por

controladores de vídeo independentes

•Suporta HDMI com resolução máx. até 4K x 2K (4096x2304) @

24Hz

•Suporta DVI-D com resolução máxima de até 1920x1200 @

60Hz

•Suporta Auto sincronização labial, Deep Color (12bpc),

xvYCC e HBR (High Bit Rate Audio) com porta HDMI
(É necessário um monitor compatível com HDMI)

•Suporta Codecs de Mídia Acelerada: HEVC, VP8, VP9

•Suporta HDCP com Portas DVI-D e HDMI

•Suporta reprodução Full HD 1080p Blu-ray (BD) com Portas

DVI-D e HDMI

Português

Áudio

LAN

•Áudio HD de 7.1 canais com proteção de conteúdo (Codec de

áudio Realtek ALC1150)

•Suporte áudio Blu-ray superior

•Suporta proteção contra sobretensão (Proteção Total Contra

Picos ASRock)

•Suporta Purity Sound

- Capacitor de Áudio Série Ouro Fino Nichicon

- 115dB SNR DAC com amplicador diferencial

- Amplicador de Fone de Ouvido TI® NE5532 Premium
(suporta fones de ouvido de até 600 Ohms)

- Entrada de Energia Simples

- Tecnologia de drive direto

- Blindagem de isolamento PCB

•Suporta a tecnologia DTS Connect

•LAN Gigabit a 10/100/1000 Mb/s

•Giga PHY Intel® I219V

•Suporta Wake-On-LAN

•Suporta Proteção contra Relâmpago/EDS (Proteção Total

Contra Picos ASRock)

•Suporta Energy Ecient Ethernet 802.3az

•Suporta PXE

TM

3

96
