B150 Gaming K4
ユユユユユユユユユ
ユユユユユ 1.0
2015 ユ 6 ユユユ
Copyright©2015 ASRock INC.ユユユユユユユユユユユユユ
バージョン 1.0
2016 年 1 月発行
Copyright©2016 ASRock INC. 無断複写・転載を禁じます。
著作権について：
当文書のいかなる部分も、ASRock の書面による同意なしに、バックアップ
を目的とした購入者による文書のコピーを除いては、いかなる形式や方法に
よっても、複写、転載、送信、または任意の言語へ翻訳することは禁じます。
当文書に記載されている製品名および企業名は、それぞれの企業の登録商標
または著作物であることもあり、権利を侵害する意図なく、ユーザーの便宜
を図って特定または説明のためにのみ使用されます。
免責事項：
当文書に記載されている仕様および情報は、情報提供のみを目的として付属
されており、予告なく変更する場合があります。その整合性や正確性につい
て、ASRock がなんらの確約をするものではありません。ASRock は、当文書
での誤記や記載漏れについて一切の責任を負いかねます。
本文書の内容について、ASRock は、明示的にも黙示的にも、黙示的保証、
商品適格性、または特定目的への適合性を含む、いかなる種類の保証もいた
しません。
いかなる状況においても、たとえ ASRock が当文書や製品の欠陥や誤りに起
因する損害の可能性を 事前に知らされていたとしても、ASRock、取締役、
役員、従業員、または代理人は、いかなる間接的、専門的、偶発的、または
必然的な損害（利益の損失、事業の損失、データの損失、事業の中断などを
含む）への責任を負いかねます。
この装置は、FCC 規則のパート 15 に準拠しています。操作は以下の 2 つの条件に
従います：
(1) 本装置は有害な干渉を発生しない。および
(2) 本装置は、予想外の動作を引き起こす可能性のある干渉を含め、受信したすべ
ての干渉を受け入れる。
米国カリフォルニア州のみ
このマザーボードに採用されたリチウム電池は、カリフォルニア州議会で可決され
たベストマネジメントプラクティス（BMP）で規制される有害物質、過塩素酸塩を
含んでいます。米国カリフォルニア州でリチウム電池を廃棄する場合は、関連する
規制に従って行ってください。
「過塩素酸塩物質 - 特別な処理が適用される場合があります。詳しくは、www.dtsc.
ca.gov/hazardouswaste/perchlorate をご覧ください」
ASRock ウェブサイト :http://www.asrock.com
次の米国特許番号の下でライセンス生産 :5,956,674; 5,974,380; 6,487,535; 7,003,467、さ
らに、その他の米国およびその他の国の発行済み特許と出願中の特許。DTS、シンボ
ル、および、DTS とシンボルの組み合わせは登録商標です。また、DTS Connect、DTS
Interactive、および、DTS Neo:PC は DTS, Inc の商標です。製品にはソフトウェアが含まれ
ます。
© DTS, Inc., All Rights Reserved.
Fatal1ty ストーリー
19 才の時には世界チャンピオンの PC ゲーマーになるとは思ってもみませんでした。実
際、13 才のときには、プロのトーナメントでビリヤード競技に参加して、自分よりも高
いレベルのプレーヤーを相手に、4 〜 5 試合で勝った経験があります。ビリヤードでキャ
リアを積むことをまじめに考えたこともあります。しかし、若い頃には状況が目覚しく
変化します。私の手と目の協調性は大変優れています。そして、数学の理解力もありま
す（これは、ビデオゲームでは重要な要素になります）。これらの素質から、私はこの
分野に進むべくして進んだのです。
プロへの道
ダラスで開催された CPL（サイバーアスリート・プロフェッショナル・リーグ）トーナ
メントに参加した 1999 年以来、プロゲーマーとして活動しています。ダラスでは 3 位
に入賞して $4,000 の賞金を受け取りました。米国におけるトッププレーヤーの 1 人とし
て認知されました。私に関心を持った企業の後援を受けて、私はスウェーデンで世界ト
ップの 12 人のプレーヤーと対戦しました。そして、負けなしで 18 ゲームで勝利を収め
て優勝しました。こうして、世界ナンバーワンの Quake III プレーヤーになりました。
2 ヵ月後、私はダラスで世界最高の Quake III プレーヤーとしてのタイトルを防衛して、
$40,000 の賞金を獲得しました。それ以来、ロサンゼルス、ニューヨーク、セントルイス
を始め、シンガポール、韓国、ドイツ、オーストラリア、オランダ、ブラジルなど、世
界各地のコンペティションに参加しています。
連勝
CPL（サイバーアスリートプロフェッショナルリーグ） Winter 2001 で CPL 年度チャンピ
オンの座を守り抜きました。自分の持てるゲーミングスキルを遺憾なく発揮できて大変
満足しています。その後、まったく異なるファースト・パーソン・シューター（fps）ゲ
ーム、Alien vs. Predator II（エイリアン vs プレデター II）で試合することになったからで
す。そのコンペティションで勝利を収めて自動車を賞品として受け取りました。翌年に
は、アンリアル・トーナメント 2003（Unreal Tournament 2003）で競技して、同じタイト
ルを獲得し、その年、CPL チャンピオンタイトルを 3 回獲得した唯一のプレーヤーにな
りました。毎年、異なるゲームの競技に参加してタイトルを獲得してきました。これは、
それまで誰も成し得なかったことです。私は自分の成績を大変誇りに思っています。
QuakeCon 2002 では、ライバルの ZeRo4 と対戦しました。この対戦はその年の最も注
目された試合の 1 つでした。この対戦で 14 対 (-1) で大勝しました。クエイクコン 2004
（Quakecon 2004）のコンペティションでは、数々の難しい試合の後に Daler を破り、ワ
ールドナンバーワンの Doom3 チャンピオンとなり、賞金 $25,000 を獲得しました。
それ以来、Fatal1ty は、世界中を旅し、世界最高のプレーヤーと対戦して、ニューヨーク
で開催された 2005 CPL ワールド・ツアー・チャンピオンシップで優勝賞金 $150,000 を受
け取るなど、数々の賞金とタイトルを獲得しています。2007 年 8 月には、「比類ないス
ポーツマンシップを表し、e スポーツを今日まで発展させ、この新しいスポーツを代表す
るプレーヤーとして、e スポーツを世界各地に普及させることに貢献したこと」が評価さ
れて、ジョナサン（Johnathan）は、e スポーツ・アワード（eSports-Award）の 4 年間の
歴史で初の功労賞（Lifetime Achievement Award）を受賞しました。
大きく生きる
大きなトーナメントで初めて入賞して以来、私は「プロのサイバーアスリート」として世界各地を
旅しています。また、MTV、ESPN、および、CBS の 60 分間のセグメントなど、数々の国際的なメ
ディアで大きく取り扱われてきました。信じられないほど素晴らしいことです。ビデオゲームを生
活の糧にできるのは夢のようです。私は元々スポーツが得意で、ホッケーやフットボールなどの
トレーニングに熱心に取り組んでいました。このように訓練を積んできたことは、より良いゲー
マーを目指すときに大いに役立ちました。ベストを追求する私の姿勢が、プロになるために必
要な扉を開きました。
夢
もう一つの夢が実現しました。最高の部品を採用して、自分自身のブランドで、究極のゲーミン
グコンピュータを設計することです。競技の際にはハードウェアの品質が大きな違いを生み出
します。1 秒当たりのフレームが僅かに多いだけで、すべてが上手くいくことがあるのです。コン
ピュータ処理を高速化して、マップ周辺の流動性を向上させることが鍵です。
Fatal1ty ハードウェアの私のビジョンは、ゲーマーが装置を心配せずにゲームに注力できるよう
にすることです。私は、競技を始めて以来、このビジョンを追求してきました。装置のことで煩わ
されたくないのです。完璧な装置を備えて、ゲームに集中できる条件を整えたいのです。地上で
最も高速で最も安定性に優れたコンピュータ装置を目指しました。Fatal1ty ブランド製品の品
質にはそれが反映されています。
ジョナサン「Fatal1ty」ウェンデル
Johnathan “Fatal1ty” Wendel
Fatal1ty の名称、 Fatal1ty ロゴ、そして、Fatal1ty の類似性は Fatal1ty, Inc. の登録商標です。使用する場合は、ライ
センス使用許諾が必要です。© 2016 Fatal1ty, Inc. All rights reserved. その他すべての商標はそれぞれの所有者
の財産です。
内容
第 1 章 はじめに
1.1
パッケージの内容
1.2 仕様 2
1.3 マザーボードのレイアウト
1.4 I/O パネル
1
第 2 章 取り付け 10
2.1 CPU を取り付ける
2.2 CPU ファンとヒートシンクを取り付ける
2.3 メモリモジュール（DIMM）を取り付ける
2.4 拡張スロット（PCI Express スロット）
2.5 ジャンパー設定
2.6 オンボードのヘッダーとコネクター
2.7 CrossFireXTM と Quad CrossFireXTM オペレーション
ガイド
11
14
15
17
18
19
24
1
6
8
2.7.1 2 枚の CrossFireXTM 対応グラフィックスカードを取り付
ける
2.7.2 ドライバのインストールとセットアップ
24
26
第 3 章 ソフトウェアとユーティリティの操作 27
3.1 ドライバを取り付ける
3.2 F-Stream
27
28
3.2.1 F-Stream をインストールする
28
3.2.2 F-Stream を使用する
3.3 ASRock Live Update & APP Shop
(ASRock ライブ更新と APP ショップ )
3.3.1 UI 概要
3.3.2 Apps（アプリ）
3.3.3 BIOS & Drivers（BIOS とドライバ）
3.3.4 設定
3.4 XSplit Broadcaster（XSplit ブロードキャスター）
3.4.1 ゲームプレイをライブストリームする
3.5.2 ゲームプレイを録画する
3.5 Windows® 7 をインストールするために USB ポートを
有効にする
28
32
32
33
36
37
38
38
41
42
第 4 章 UEFI セットアップユーティリティ 45
4.1 はじめに
45
4.2 EZ Mode（EZ モード）
4.3 Advanced Mode（アドバンスドモード）
4.3.1 UEFI メニューバー
4.3.2 ナビゲーションキー
4.4 Main ( メイン ) 画面
4.5 OC Tweaker (OC 調整 ) 画面
4.6 Advanced ( 詳細 ) 画面
46
47
47
48
49
50
59
4.6.1 CPU 設定
60
4.6.2 チップセット設定
4.6.3 ストレージ設定
4.6.4 Super IO Conguration（スーパー IO 設定）
4.6.5 ACPI 設定
4.6.6 USB 設定
4.6.7 Trusted Computing
(トラステッド・コンピューティング )
4.7 Tools ( ツール )
4.8 Hardware Health Event Monitoring
( ハードウェア ヘルス イベント監視 ) 画面
4.9 Security ( セキュリティ ) 画面
4.10 Boot ( ブート ) 画面
4.11 Exit ( 終了 ) 画面
69
62
64
65
66
68
70
73
75
76
79
第 5 章 Net Framework インストールガイド 80
5.1 Server 2008 R2 上で「Net Framework 3.5.1」機能を
インストールする
80
Fatal1ty E3V5 Performance Gaming/OC シリーズ
第 1 章 はじめに
ASRock の一貫した厳格な品質管理の下で製造された信頼性の高いマザーボー
ドであるアスロック Fatal1ty E3V5 Performance Gaming / OC シリーズマザー
ボードをお買い上げいただきありがとうございます。ASRock の品質と耐久
性の取り組みに準拠した堅牢な設計を持つ、優れたパフォーマンスを提供し
ます。
この文書の第 1 章と第 2 章には、マザーボードの説明とステップ毎のインス
トールガイドが記載されています。第 3 章には、ソフトウェアとユーティリ
ティーの操作ガイドが含まれています。第 4 章には、BIOS セットアップの設
定ガイドが含まれています。
マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマ
ニュアルの内容は予告なしに変更することがあります。このマニュアルの内容に変
更があった場合には、更新されたバージョンは、予告なく ASRock のウェブサイト
から入手できるようになります。このマザーボードに関する技術的なサポートが必
要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照
ください。ASRock のウェブサイトでは、最新の VGA カードおよび CPU サポート
一覧もご覧になれます。ASRock ウェブサイト http://www.asrock.com.
日本語
1.1 パッケージの内容
• ASRock Fatal1ty E3V5 Performance Gaming/OC シリーズマザーボード（ATX フォ
ームファクター）
• ASRock Fatal1ty E3V5 Performance Gaming/OC シリーズクイックインストールガ
イド
• ASRock Fatal1ty E3V5 Performance Gaming/OC シリーズサポート CD
• 2 x シリアル ATA（SATA）データケーブル（オプション）
• 1 x I/O パネルシールド
1.2 仕様
日本語
プラット
フォーム
CPU
チップセット
メモリ
• ATX フォームファクター
• Intel® Xeon® E3-1200 v5 プロセッサーと第 6 世代 Intel® CoreTM
i3/Pentium®/Celeron® プロセッサーに対応（ソケット 1151）
• デジタル電源設計
• 10 電源フェーズ設計
• Intel® ターボブースト 2.0 テクノロジーをサポート
• ASRock BCLK フルレンジオーバークロッキングに対応
• ASRock ハイパー BCLK エンジンに対応
• Intel® C232
• デュアルチャンネル DDR4 メモリテクノロジー
• 4 x DDR4 DIMM スロット
• DDR4 2800*(OC)/2400(OC)/2133 ノン ECC、アンバッファー
ドメモリに対応
• ECC UDIMM メモリモジュールに対応
• システムメモリの最大容量：64GB
• Intel® エクストリームメモリプロファイル（XMP）2.0 に対
応
• DIMM スロットに 15 μゴールドコンタクトを採用
拡張スロット
• 2 x PCI Express 3.0 x16 スロット（PCIE2：x16 モード、
PCIE4：x4 モード )*
* 起動ディスクとして NVMe SSD に対応
• 3 x PCI Express 3.0 x1 スロット (Flexible PCIe)
• AMD Quad CrossFireXTMと CrossFireXTMをサポート
• VGA PCIe スロットに 15 μゴールドコンタクトを採用
（PCIE2）
2 3
Fatal1ty E3V5 Performance Gaming/OC シリーズ
オーディオ
LAN
リアパネル
I/O
• 7.1 CH HD オーディオ、コンテンツプロテクション付き
（Realtek ALC1150 オーディオコーデック）
• プレミアム・ブルーレイ・オーディオ・サポート
• サージ保護に対応（ASRock 完全スパイク保護）
• Purity SoundTM 3 に対応
- ニチコン製ファインゴールドシリーズオーディオコンデンサ
- SNR 比 115dB の DAC（差動アンプ搭載）
- TI® NE5532 プレミアムヘッドセットアンプ（最大 600
Ohms のヘッドセットに対応）
- Pure Power-In ( ピュアパワーイン )
- ダイレクトドライブテクノロジー
- PCB 絶縁シールド
• DTS 接続をサポート
• ギガビット LAN 10/100/1000 Mb/s
• ギガ PHY Intel® I219V
• Wake-On-LAN（ウェイク オン ラン）に対応
• 雷 / 静電気放電（ESD）保護に対応（ASRock 完全スパイク
保護）
• エネルギー効率のよいイーサネット 802.3az をサポート
• PXE をサポート
• 1 x PS/2 マウス / キーボードポート
• 1 x 光 SPDIF 出力ポート
• 1 x USB 2.0 ポート（静電気放電（ESD）保護に対応（ASRock
完全スパイク保護））
• 1 x Fatal1ty マウスポート（USB 2.0）（静電気放電（ESD）
保護に対応（ASRock 完全スパイク保護））
• 4 x USB 3.0 ポート（静電気放電（ESD）保護に対応（ASRock
完全スパイク保護））
• LED 付き 1 x RJ-45 LAN ポート（ACT/LINK LED と SPEED
LED）
• HD オーディオジャック : リアスピーカー / センター / バス /
ラインイン / フロントスピーカー / マイク
日本語
ストレージ
• 6 x SATA3 6.0 Gb/s コネクタ、RAID（RAID 0、RAID 1、RAID 5、
RAID 10、Intel ラピッド・ストレージ・テクノロジー・エンタープラ
イズ）、NCQ、AHCI およびホットプラグ機能に対応
日本語
コネクタ
BIOS 機能
• 1 x COM ポートヘッダー
• 1 x TPM ヘッダー
• 1 x 電源 LED とスピーカーヘッダー
• 2 x CPU ファンコネクタ（4 ピン）（スマートファン速度制御）
• 4 x シャーシファンコネクタ（4 ピン）（スマートファン速度制御）
* CPU_FAN1 および CHA_FAN1 は 3 ピンまたは 4 ピンファン
が使用されているかどうかを自動検出できます。
* CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに
対応します。
• 1 x 24 ピン ATX 電源コネクタ
• 1 x 8 ピン 12V 電源コネクタ
• 1 x PCIe 電源コネクタ
• 1 x 前面パネルオーディオコネクタ
• 2 x USB 2.0 ヘッダー（4 個の USB 2.0 ポートに対応）（静電気放電
（ESD）保護に対応（ASRock 完全スパイク保護））
• 1 x USB 3.0 ヘッダー（2 個の USB 3.0 ポートに対応）（静電気放電
（ESD）保護に対応（ASRock 完全スパイク保護））
• AMI UEFI Legal BIOS、多言語 GUI サポート付き
• ACPI 5.0 準拠ウェイクアップイベント
• SMBIOS 2.7 サポート
• CPU、GT_CPU、DRAM、VPPM、PCH 1.0V、VCCIO、VCCPLL、
VCCSA 電圧マルチ調整
ハードウェアモ
ニター
• CPU/ シャーシ温度センシング
• CPU / シャーシファンタコメータ
• CPU/ シャーシクワイエットファン（CPU 温度に従ってシャーシ
ファン速度を自動調整）
• CPU/ シャーシファンマルチ速度制御
• 電圧監視 :+12V, +5V, +3.3V, CPU Vcore, GT_CPU, DRAM,
VPPM, PCH 1.0V, VCCIO, VCCSA
4 5
Fatal1ty E3V5 Performance Gaming/OC シリーズ
OS
• Microso® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit
* Windows® 7 OS をインストールするために、xHCI ドライバが
ISO ファイルに含まれる変更されたインストールディスクが必
要です。詳しい説明については 42 ページを参照してください。
* 更新された Windows® 10 ドライバについては、ASRock のウェ
ブサイトで詳細をご確認ください : http://www.asrock.com
認証
• FCC, CE, WHQL
• ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）
* 商品詳細については、当社ウェブサイトをご覧ください。 http://www.asrock.com
BIOS設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオー
バークロックツールの使用などを含む、オーバークロックには、一定のリスクを伴います
のでご注意ください。オーバークロックするとシステムが不安定になったり、システムのコ
ンポーネントやデバイスが破損することがあります。ご自分の責任で行ってください。弊
社では、オーバークロックによる破損の責任は負いかねますのでご了承ください。
日本語
日本語
DDR 4_A2 (6 4 bit, 28 8-pin m odule )
DDR 4_A1 (6 4 bit, 28 8-pin m odule )
DDR 4_B2 (6 4 bit, 28 8-pin m odule )
DDR 4_B1 (6 4 bit, 28 8-pin m odule )
ATX12V1
USB 2. 0
T: USB1
B: USB 2
ATXP WR 1
LAN
PCIE2
Top:
RJ-45
USB 3.0
T: USB3
B: USB4
Top:
Central/Bass
Center :
REAR SPK
Top:
LINE IN
Center :
FRONT
Bottom :
Optica l
SPDIF
Bottom :
MIC IN
PCIE4
HDLED RESET
PLED PWRBTN
PANEL1
1
USB3_4
1
1
SPK_PLED1
COM1
1
1
HD_AUDIO1
E3V5 Performance Gaming/OC
PCIE1
RoHS
5
6
11
10
14
21
22
SATA3_1
1
3
2
20
Purity
Sound 3
TM
BIOS
ROM
PS2
Keybo ard
/Mous e
CMOS
Battery
CLRMOS1
1
PCIE3
4
USB3_7 _8
1
13
CPU_FAN2
CPU_FAN1
CHA_FAN1
CHA_FAN4
USB1_2
1
17
1
TPMS1
PCIE5
CHA_FAN2
CHA_FAN3
PCIE_PWR1
SATA3_5
SATA3_3
SATA3_4
SATA3_2
SATA3_0
7
8
9
12
15
16
18
19
23
Intel
C232
USB 3.0
T: USB1
B: USB2

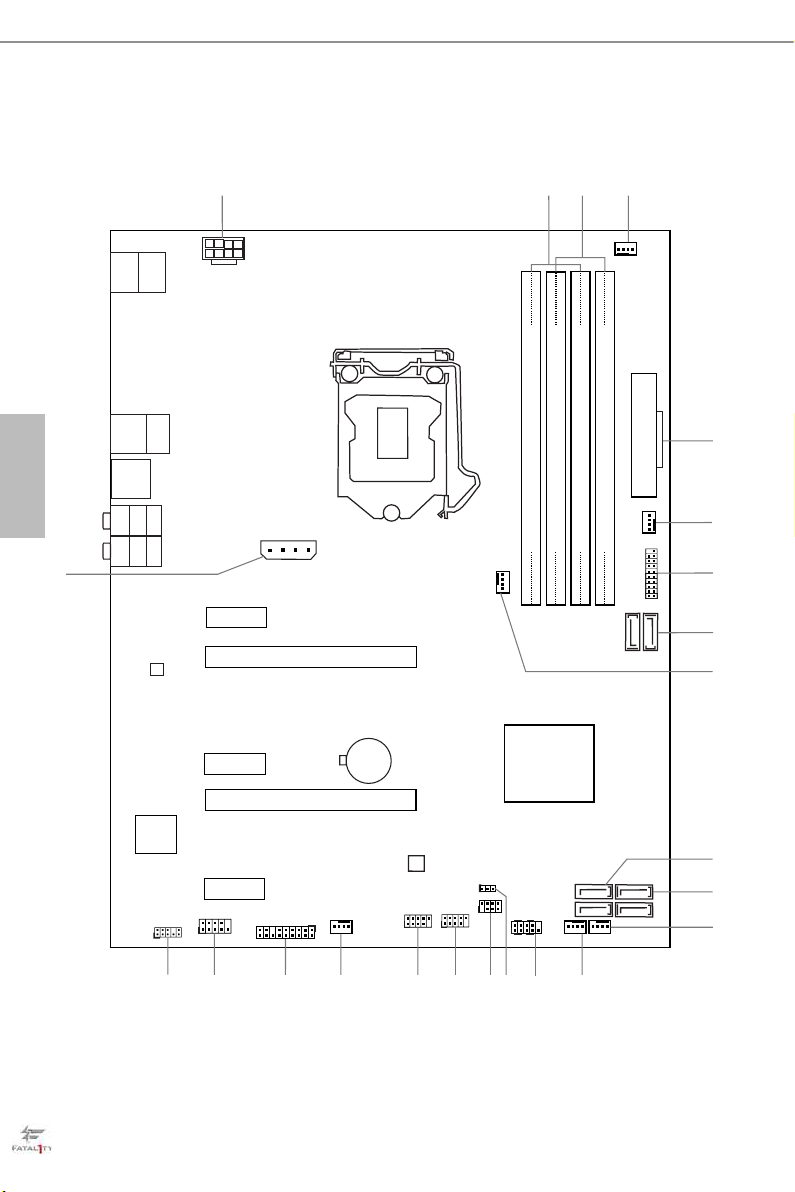

1.3 マザーボードのレイアウト
6 7
Fatal1ty E3V5 Performance Gaming/OC シリーズ
番号 説明
1 ATX 12V 電源コネクタ（ATX12V1）
2 2 x 288 ピン DDR4 DIMM スロット（DDR4_A1、DDR4_B1）
3 2 x 288 ピン DDR4 DIMM スロット（DDR4_A2、DDR4_B2）
4 CPU ファンコネクタ（CPU_FAN1）
5 ATX 電源コネクタ（ATXPWR1）
6 シャーシファンコネクタ（CHA_FAN4）
7 USB 3.0 ヘッダー（USB3_7_8）
8 SATA3 コネクタ（SATA3_0_1）
9 CPU ファンコネクタ（CPU_FAN2）
10 SATA3 コネクタ（SATA3_3_5）
11 SATA3 コネクタ（SATA3_2_4）
12 シャーシファンコネクタ（CHA_FAN2）
13 シャーシファンコネクタ（CHA_FAN1）
14 システムパネルヘッダー（PANEL1）
15 クリア CMOS ジャンパー（CLRMOS1）
16 電源 LED とスピーカーヘッダー (SPK_PLED1)
17 USB 2.0 ヘッダー（USB1_2）
18 USB 2.0 ヘッダー（USB3_4）
19 シャーシファンコネクタ（CHA_FAN3）
20 TPM ヘッダー（TPMS1）
21 COM ポートヘッダー（COM1）
22 フロントパネルオーディオヘッダー（HD_AUDIO1）
23 PCIe 電源コネクタ（PCIE_PWR1）
日本語
1.4 I/O パネル
4
6
1
日本語
2
12
番号 説明 番号 説明
1 Fatal1ty マウスポート（USB1） 7 フロントスピーカー（ライム色）**
2 USB 2.0 ポート（USB2） 8 マイクロフォン（ピンク色）
3 LAN RJ-45 ポート * 9 オプティカル SPDIF 出力ポート
4 セントラル / バス（オレンジ色） 10 USB 3.0 ポート（USB3_34）
5 リアスピーカー（黒色） 11 USB 3.0 ポート（USB3_12）
6 ライン入力（明るい青色） 12 PS/2 マウス / キーボードポート
注意 :
オペレーティングシステムをインストールする際には、USB フラッシュドライブを
USB 2.0 ポート（USB12）に挿入してください。
3 5
11
10
7
9
8
8 9
Fatal1ty E3V5 Performance Gaming/OC シリーズ
* 各 LAN ポートにそれぞれ 2 つの LED があります。LAN ポートの LED 表示については下の表を参照してく
ださい。
アクティビティ / リンク LED
速度 LED
LAN ポート
アクティビティ / リンク LED 速度 LED
状態 説明 状態 説明
消灯 リンクなし 消灯 10Mbps 接続
点滅 データアクティビティ オレンジ色 100Mbps 接続
点灯 リンク 緑色 1Gbps 接続
** 2 チャンネルスピーカーを使用する場合は、スピーカーのプラグを「フロントスピーカージャック」に接続して
ください。使用するスピーカーのタイプに従って、下の表に記載されている接続に関する詳細説明を参照して
ください。
オーディオ出力
チャンネル
フロントスピーカー
（No. 7）
リアスピーカー
（No. 5）
セントラル / バス
（No. 4）
ライン入力
（No. 6）
2 V -- -- --
4 V V -- --
6 V V V --
8 V V V V
マルチストリーミングを有効にするには、フロントパネルオーディオケーブルをフロント
パネルオーディオヘッダーに接続する必要があります。コンピュータを再起動すると、シ
ステム上に「Mixer（ミキサー）」ツールが表示されます。「Mixer ToolBox （ミキサーツー
ルボックス）」を選択して、「Enable playback multi-streaming（再生マルチストリーミングを
有効にする）」をクリックし、次に、「ok」をクリックします。「2CH」、「4CH」、「6CH」、または、「8CH」
を選択して、「Realtek HDA Primary output（Realtek HDA プライマリー出力）」を選択すれ
ば、リアスピーカー、セントラル/ バス、および、フロントスピーカーを使用できます。「Realtek
HDA Audio 2nd output（Realtek HDA オーディオ・セカンド出力）」を選択すれば、フロン
トパネルオーディオを使用できます。
日本語
日本語
第 2 章 取り付け
これは ATX フォームファクタのマザーボードです。マザーボードを取付ける
前に、シャーシの設定を確認し、マザーボードを取り付けることができるこ
とを確認してください。
取り付け前の注意事項
マザーボードコンポーネントを取り付けたり、マザーボードの設定を変更す
る前に、次の注意事項をよくお読みください。
• マザーボードを設置 / 取り外しをする場合は、必ず電源コードが抜いてくださ
い。電源コードが繋がれたままで作業を行うと、怪我をしたり、マザーボード
が破損する可能性がございます。
• 静電気によってマザーボードの部品が破損することを防止するために、マザー
ボードはカーペットの上に置かないでください。また、静電気防止リストスト
ラップを着用するか、または、部品を取り扱う前に静電気除去オブジェクトに
触れてください。
• 基盤の端をつかんでください。IC には触れないでください。
• マザーボードを取り外す場合は、取り外したマザーボードを接地した静電気防
止パッドの上に置くか、商品に付属している袋に入れてください。
• マザーボードをシャーシに固定する為にねじを使う場合は、ねじを締め付けす
ぎないでください。ねじを締め付けすぎると、マザーボードが破損することが
あります。
10 11
2.1 CPU を取り付ける
1.
1151 ピン CPU をソケットに挿入する前に、PnP キャップ がソケット上にあること、
CPU 表面に汚れがないこと、または、ソケット内に曲がったピンがないことを確認
してください。PnP キャップがソケット上になかったり、CPU 表面が汚れていたり、
または、ソケット内に曲がったピンがある場合は、CPU を無理にソケット内に挿入
しないでください。CPU を無理にソケット内に挿入すると、CPU の甚大な破損につ
ながります。
2.
CPU を取り付ける前に、すべての電源ケーブルを取り外してください。
1
Fatal1ty E3V5 Performance Gaming/OC シリーズ
A
B
日本語
2
日本語
3
4
5
12 13
Fatal1ty E3V5 Performance Gaming/OC シリーズ
プロセッサーを取り外した場合は、カバーを保管して取り付け直してください。アフター
サービスのためにマザーボードを返品する場合は、カバーを必ず取り付けてください。
日本語
日本語
2.2 CPU ファンとヒートシンクを取り付ける
1 2
FAN
CPU_
14 15
Fatal1ty E3V5 Performance Gaming/OC シリーズ
2.3 メモリモジュール（DIMM）を取り付ける
このマザーボードには 4 つの 288 ピン DDR4（ダブルデータレート 4）DIMM
スロットが装備されており、デュアルチャンネルメモリ技術に対応します。
1.
デュアルチャンネルメモリ設定のために、同一（同じブランド、同じ速度、同じ
サイズ、同じチップタイプ）の DDR4 DIMM を 1 組取り付ける必要があります。
2.
1 つまたは 3 つのメモリモジュールが取り付けられている場合は、デュアルチャン
ネルメモリテクノロジーを有効にできません。
3.
DDR、DDR2 または DDR3 メモリモジュールは DDR4 スロットに取り付けること
はできません。取り付けると、マザーバードと DIMM が破損することがあります。
デュアルチャンネルメモリ設定
優先順位 DDR4_A1 DDR4_A2 DDR4_B1 DDR4_B2
1 実装済み 実装済み
2 実装済み 実装済み
3 実装済み 実装済み 実装済み 実装済み
日本語
DIMM は 1 つの正しい方向にしか取り付けることができません。DIMM を間違った
方向に無理に挿入すると、マザーボードと DIMM の永久的な破損につながります。
1
日本語
2
3
16 17
Fatal1ty E3V5 Performance Gaming/OC シリーズ
2.4 拡張スロット（PCI Express スロット）
このマザーボードには 5 つの PCI Express スロットが装備されています。
拡張カードを取り付ける前に、電源供給が切断されていること、または、電源コー
ドが取り外されていることを確認してください。取り付け作業を始める前に、拡張
カードに添付されている文書を読んで、カード用に必要なハードウェア設定を行っ
てください。
PCIe スロット :
PCIE1（PCIe 3.0 x1 スロット）は PCI Express x1 レーン幅カード向けに使用します。
PCIE2（PCIe 3.0 x16 スロット）は PCI Express x16 レーン幅グラフィックカード向け
に使用します。
PCIE3（PCIe 3.0 x1 スロット）は PCI Express x1 レーン幅カード向けに使用します。
PCIE4（PCIe 3.0 x16 スロット）は PCI Express x4 レーン幅グラフィックカード向け
に使用します。
PCIE5（PCIe 3.0 x1 スロット）は PCI Express x1 レーン幅カード向けに使用します。
複数のグラフィックスカードを使用する場合は、サーマル環境を改善するために、
シャーシファンをマザーボードのシャーシファンコネクタ（CHA_FAN1、CHA_
FAN2、CHA_FAN3、または、CHA_FAN4）に接続してください。
日本語
日本語
2.5 ジャンパー設定
このイラストは、ジャンパーの設定方法を示しています。ジャンパーキャッ
プがピンに被さっていると、ジャンパーは「ショート」です。ジャンパー
キャップがピンに被さっていない場合には、ジャンパーは「オープン」です。
この図は 3 ピンのジャンパーを表し、ジャンパーキャップがピン 1 とピン 2
に被さっているとき、これらのピンは「ショート」です。
Short Open
CMOS クリアジャンパー
(CLRMOS1)
（p.7、No. 15 参照）
CLRMOS1 を使って CMOS 内のデータをクリアできます。クリアして、デ
フォルト設定にシステムパラメーターをリセットするには、コンピュー
ターの電源を切り、電源から電源コードを抜いてください。15 秒待ってか
ら、ジャンパーキャップを使って CLRCMOS1 のピン 2 とピン 3 を 5 秒間
ショートします。ただし、BIOS をアップデートした直後に、CMOS をクリ
アしないでください。BIOS をアップデート後、CMOS をクリアする必要が
あれば、最初にシステムを起動し、それから CMOS クリアアクションを行
う前にシャットダウンしてください。パスワード、日付、時間、ユーザー
のデフォルトプロファイルは、CMOS の電池を取り外した場合にのみ、消
去されることにご注意ください。
CMOS のクリアデフォルト
18 19
Fatal1ty E3V5 Performance Gaming/OC シリーズ
2.6 オンボードのヘッダーとコネクター
オンボードヘッダーとコネクターはジャンパーではありません。これらヘッダーと
コネクターにはジャンパーキャップを被せないでください。ヘッダーおよびコネク
ターにジャンパーキャップを被せると、マザーボードに永久損傷が起こることがあ
ります。
システムパネルヘッダー
（9 ピンパネル 1）
（p.7、No. 14 参照）
PWRBTN（電源スイッチ）：
シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用し
て、システムをオフにする方法を設定できます。
RESET（リセットスイッチ）：
シャーシ前面パネルのリセットスイッチに接続してください。コンピューターがフ
リーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押し
て、コンピューターを再起動します。
PLED（システム電源 LED）：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。システ
ム稼働中は、LED が点灯します。システムが S1/S3 スリープ状態の場合には、LED
は点滅を続けます。システムが S4 スリープ状態または電源オフ（S5）のときには、
LED はオフです。
HDLED（ハードドライブアクティビティ LED）：
シャーシ前面パネルのハードドライブアクティビティ LED に接続してください。
ハードドライブのデータを読み取りまたは書き込み中に、LED はオンになります。
前面パネルデザインは、シャーシによって異なることがあります。前面パネルモ
ジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブ
アクティビティ LED、スピーカーなどから構成されます。シャーシの前面パネル
モジュールとこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当
てが正しく合致していることを確かめてください。
1
PLED+
PLED-
HDLED-
HDLED+
PWRBTN#
GND
RESET#
GND
GND
電源スイッチを接続し、
スイッチをリセットし、
下記のピン割り当てに
従って、シャーシのシス
テムステータス表示ラン
プをこのヘッダーにセッ
トします。ケーブルを接
続するときには、ピンの
＋と−に気をつけてくだ
さい。
日本語
電源 LED とスピーカー
SPEAKER
ヘッダー
（7 ピン SPK_PLED1）
（p.7、No. 16 参照）
DUMMY
+5V
1
PLED+
DUMMY
PLED+
PLED-
シャーシ電源 LED と
シャーシスピーカーをこ
のヘッダーに接続してく
ださい。
日本語
シリアル ATA3 コネクター
(SATA3_0_1:
p.7、No. 8 参照）
(SATA3_2_4:
p.7、No. 11 参照）
(SATA3_3_5:
p.7、No. 10 参照）
USB 2.0 ヘッダー
（9 ピン USB1_2）
（p.7、No. 17 参照）
（9 ピン USB3_4）
（p.7、No. 18 参照）
USB 3.0 ヘッダー
（19 ピン USB3_7_8）
（p.7、No. 7 参照）
SATA3_5
SATA3_3
USB_PWR
1
USB_PWR
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_1
-B
-A
+B
GND
GND
+A
SATA3_4
SATA3_2
DUMMY
VbusV bus
IntA_PB_SSRX-
IntA_PB_SSRX+
GND
IntA_PB_SSTX-
IntA_PB_SSTX+
GND
IntA_PB_D-
IntA_PB_D+
Dummy
1
これら 6 つの SATA3 コ
ネクターは、最高 6.0
Gb/ 秒のデータ転送速度
SATA3_0
で内部ストレージデバイ
ス用の SATA データケー
ブルをサポートします。
このマザーボードには 2
つのヘッダーが装備さ
れています。各 USB 2.0
ヘッダーは、2 つのポー
トをサポートできます。
I/O パネルの 4 つの USB
3.0 ポートに加えて、こ
のマザーボードには 1 つ
のヘッダーがあります。
各 USB 3.0 ヘッダーは、
2 つのポートをサポート
できます。
20 21
Loading...
